    Расчет стропильной системы двухскатной крыши

    Другое название двускатной разновидности крыши – щипцовая.

    Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

    При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

    Двускатную крышу достаточно просто сделать своими руками.

    При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

    Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

    Устройство крыши

    Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

    В стропильной системе мансарды имеются следующие элементы:

    • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
    • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
    • Конек. Это обозначения места схождения стропил в верхней части.
    • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
    • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
    • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
    • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
    • Схватка. Брусок, расположенный вертикально между опорами.
    • Обрешетка. Конструкция для установки кровли.

    Проектировка основы

    Все особенности и параметры конструкции напрямую зависят от стропильного каркаса. В большинстве случаев он возводится по одной из двух традиционных систем:

    1. Наслонная. Стропилины имеют две точки опоры: мауэрлат/балки перекрытия в нижней части и прогонная балка (конёк) в вершине. Последний элемент в свою очередь поддерживается внутренней несущей стеной или же специальной опорной системой (к примеру, ряд колонн), которую сооружают ещё до начала возведения крыши. Чаще всего наслонная система используется для крупных домов.
    2. Висячая. Нижняя часть каркаса всё также держится на мауэрлате или на балках перекрытия. Однако в вершине стропилины упираются не в конёк, а исключительно друг на друга. В итоге распирающая нагрузка не передаётся на стены дома (в отличие от первого случая). Однако отсутствие конька также предопределяет важный нюанс: такая тип подойдёт только малым зданиям с небольшими пролётами.

    Результаты расчетов

    Крыша:

    Угол наклона крыши: 0 градусов.

    Угол наклона подходит для данного материала.

    Угол наклона для данного материала желательно увеличить!

    Угол наклона для данного материала желательно уменьшить!

    Площадь поверхности крыши: 0 м2.

    Примерный вес кровельного материала: 0 кг.

    Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

    Стропила:

    Нагрузка на стропильную систему: 0 кг/м2.

    Длина стропил: 0 см.

    Количество стропил: 0 шт.

    Обрешетка:

    Количество рядов обрешетки (для всей крыши): 0 рядов.

    Равномерное расстояние между досками обрешетки: 0 см.

    Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

    Объем досок обрешетки: 0 м3.

    Примерный вес досок обрешетки: 0 кг.

    Регион снеговой нагрузки

    Описание полей калькулятора

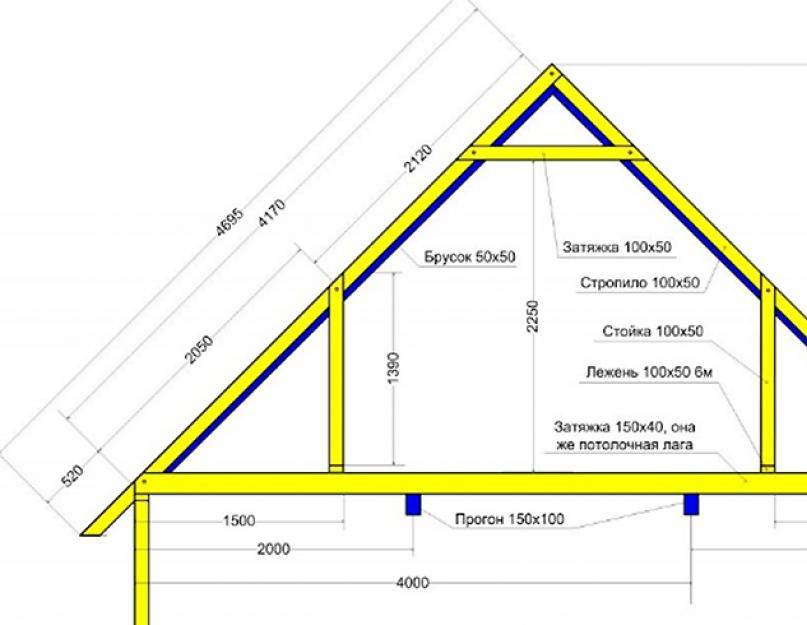

    Особенности чертежей двухскатной крыши

    Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.

    Рекомендации

    Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

    Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

    Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

    1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
    2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
    3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
    4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

    ВНИМАНИЕ!

    Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

    Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

    Расчет стропильной системы двухскатной крыши: калькулятор

    Порядок расчета двухскатной крыши

    • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
    • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
    • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
    • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес карнизный, свес фронтонный (выпуск).
    • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
    • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
    • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
    • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
    • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
    • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
    • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
    • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
    • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
    • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

    После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.

    Расчет параметров стропил

    Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

    Варьировать такой показатель может от 60 до 100 см.

    Чтобы вычислить количество стропил необходимо:

    • Узнать длину ската;
    • Разделить на выбранный параметр шага;
    • К результату прибавить 1;
    • Для второго ската, показатель умножить на два.

    Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

    • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
    • Следующая величина – это половина от ширины дома, в данном случае – 3м.
    • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

    Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

    Кроме того, следует определить какой ширины выбирать стропила для монтажа.

    Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

    Для такого параметра нужно учитывать:

    Вычисления высоты

    Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

    1. Конструкция крыши. В первую очередь высота и площадь фронтона дома зависит от угла наклона и длины скатов. Зная эти параметры, легко выполнить расчет для треугольной стены, взяв в руки калькулятор. Для этого длину торцевой стены, поделенную надвое, умножают на тангенс угла, образованного скатом и основанием кровли.


      Зависимость площади мансарды от высоты крыши

    2. Характер использования. Второй фактор, оказывающий влияние на высоту фронтона – то, как будет использоваться подкровельное помещение. Если крыша относится к мансардному типу, то есть будет использоваться как жилое помещение, расстояние от перекрытия до конька должно составлять 2,5-3 м. Для чердака достаточно высоты конька 1,4-1,8 м.

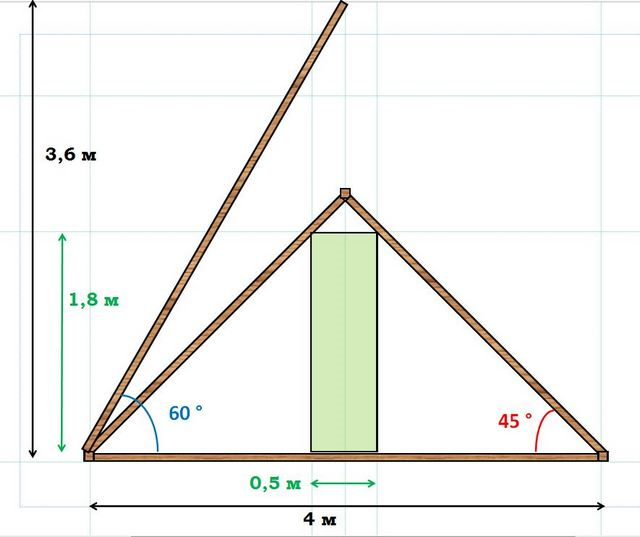

    Расчет высоты двухскатной крыши

    Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение. В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.


    «Золотые» пропорции в проектировании крыши дома

    Определение угла наклона

    Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

    • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
    • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
    • Для профнастила угол может быть не меньше, чем 12 градусов;
    • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
    • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

    Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

    Более подробно про оптимальный угол наклона вы можете прочитать здесь.

    Важно: минимально допустимое значение угла ската равно 5 градусов.

    Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

    Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

    Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

    Определение угла наклона крыши

    Вычисляем ширину

    Определившись с типом стропильного каркаса, настаёт пора рассчитать ширину будущей крыши:

    • Если монтаж стропил производится на балки перекрытия, то именно они предопределяют габариты всей конструкции.
    • Устанавливая каркас на мауэрлат, ширину крыши будет составлять сумма трёх параметров: ширина самой коробки дома и две проекции ширины карниза.

    Ширина свесов главным образом зависит от материала покрытия крыши:

    • Для шиферной кровли рекомендуемая ширина карниза – не более 10 см;
    • Для битумной черепицы следует придерживаться интервала в 30-40 см;
    • Подходящая ширина карниза для кровли из металлочерепицы – 40-50 см;
    • Если применяется профлист, то максимальная ширина свеса должна составлять не более 50 см;
    • Керамическая черепица позволяет установить карниз до 60 см в ширину.

    Существует особый нюанс для домов, стены которых возведены из брёвен и брусьев. Подобные материалы требуют усиленной защиты от косых дождей. Для этого карниз необходимо дополнительно увеличивать на 10-15 см.

    Расчет нагрузок на стропильную систему

    Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

    Виды нагрузки:

    1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
    2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
    3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

    Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

    Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

    Чтобы рассчитать нагрузку, производимую снегом, нужно:

    • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
    • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

    ВНИМАНИЕ!

    Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

    Ветровая нагрузка

    Калькулятор расчета площади фронтона

    При планировании фасадной отделки нередко приходится сталкиваться с необходимостью отдельного расчета площади фронтона, который также будет облицовываться тем или иным материалом. Казалось бы – ничего сложного, но бывает, что школьные познания со временем забываются, и приходится вспоминать забытые формулы.

    Калькулятор расчета площади фронтона

    Наш калькулятор расчета площади фронтона позволит выполнить эти вычисления быстро и точно. Чаще всего фронтоны имеют треугольную или трапециевидную форму, или же представляют собой сочетание их этих фигур. Все необходимые геометрические соотношения уже заложены в программу расчета.

    Калькулятор расчета площади фронтона

    Несколько пояснений по проведению расчета

    • Если фронтон представлен собой треугольник или трапецию – то можно сразу переходить к расчетам после снятия размеров. Кроме того, в программе заложена возможность исключить из общей площади те участки, которые не будут отделываться – например, окна или мансардные двери.
    • В том случае, когда форма фронтона более сложная (например, при ломаной или мансардной крыше с различными углами уклона скатов), придется разбить прямо линией (линиями) эту фигуру на две (или больше) более простых, и произвести расчет площади для каждой из них с последующим суммированием.

    Пример разделения общей площади фронтона на две более простые фигуры: 1 – трапеция, 2 — треугольник

    Количество кровли

    Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

    Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

    После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

    Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

    Как рассчитать площадь двускатной крыши:

    • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
    • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
    • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

    Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

    Кровельный набор

    онлайн калькулятор и другие способы

    Чтобы кровля была прочной, ее нужно правильно рассчитать Как посчитать параметры двускатной крыши частного дома? Можно воспользоваться онлайн-калькулятором. Но что делать, если нет возможности применить калькулятор стропил? При желании, вы можете на бумаге рассчитать основные параметры строительства кровли. Я расскажу, как выполнить расчёты в соответствии с нагрузками, действующими на стропильную систему.

    Калькулятор угла наклона крыши — кратко о расчетах

    Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.

    Для расчета угла наклона крыши или данных достаточно указать только две известные величины

    , а остальные величины (если они есть) можно использовать для проверки.

    Таблица ветровых и снеговых нагрузок по России

    Субъект федерацииГородСнеговой районВетровой район
    АдыгеяМайкоп21
    Алтайский крайБарнаул43
    Бийск41
    Рубцовск33
    Амурская областьБлаговещенск13
    Архангельская областьАрхангельск42
    Северодвинск42
    Астрахань13
    БашкортостанНефтекамск52
    Салават53
    Стерлитамак53
    Уфа52
    Белгородская областьБелгород32
    Старый Оскол32
    Брянская областьБрянск31
    БурятияУлан-Удэ13
    Владимирская областьВладимир31
    Ковров41
    Муром31
    Волгоградская областьВолгоград23
    Волжский23
    Камышин32
    Вологда41
    Череповец41
    Воронежская областьВоронеж32
    ДагестанДербент25
    Махачкала25
    Хасавюрт25
    Забайкальский крайЧита12
    Ивановская областьИваново41
    Иркутская областьАнгарск23
    Братск32
    Иркутск23
    Калининградская областьКалининград22
    КалмыкияЭлиста23
    Калужская областьКалуга31
    Обниск31
    Камчатский крайПетропавловск-Камчатский77
    Кемеровская областьКемерово43
    Киселевск42
    Ленинск-Кузнецкий43
    Новокузнецк43
    Прокопьевск42
    Кировская областьКиров51
    Костромская областьКострома41
    Краснодарский крайКраснодар26
    Новороссийск25
    Сочи24
    Красноярский крайАчинск43
    Красноярск33
    Норильск53
    Курганская областьКурган32
    Курская областьКурск32
    Ленинградская областьСанкт-Петербург32
    Липецкая областьЕлец32
    Липецк32
    Магаданская областьМагадан55
    Марийская РеспубликаЙошкар-Ола41
    МордовияСаранск32
    Московская областьБалашиха31
    Железнодорожный32
    Жуковский31
    Коломна31
    Красногорск31
    Люберцы31
    Москва31
    Мытищи31
    Ногинск31
    Одинцово41
    Орехово-Зуево31
    Подольск31
    Серпухов31
    Химки31
    Щелково31
    Электросталь31
    Мурманская областьМурманск54
    Нижегородская областьАрзамас42
    Дзержинск41
    Нижний Новгород41
    Новгородская областьВеликий Новгород31
    Новосибирская областьНовосибирск43
    Омская областьОмск32
    Оренбургская областьОренбург43
    Орск42
    Орловская областьОрел32
    Пензенская областьПенза32
    Пермский крайПермь52
    Приморский крайАртем34
    Владивосток24
    Находка25
    Уссурийск23
    Псковская областьВеликие Луки31
    Псков31
    Республика КарелияПетрозаводск25
    Республика КомиСыктывкар51
    Ухта52
    Ростовская областьБатайск23
    Волгодонск23
    Новочеркасск23
    Новошахтинск23
    Ростов-на-Дону23
    Таганрог23
    Шахты23
    Рязанская областьРязань31
    Самарская областьВолжский43
    Новокуйбышевск43
    Самара43
    Сызрань33
    Тольятти43
    Саратовская областьБалаково33
    Саратов33
    Энгельс33
    Сахалинская областьЮжно-Сахалинск44
    Свердловская областьЕкатеринбург32
    Каменск-Уральский31
    Нижний Тагил42
    Первоуральск42
    Северная осетияВладикавказ2
    Смоленская областьСмоленск31
    Ставропольский крайНевинномысск25
    Ставрополь25
    Тамбовская областьТамбов32
    ТатарстанАльметьевск52
    Казань42
    Набережные Челны52
    Нижнекамск52
    Тверская областьТверь41
    Томская областьТомск43
    Тульская областьНовомосковск31
    Тула21
    ТываКызыл21
    Тюменская областьТобольск42
    Тюмень32
    УдмуртияИжевск51
    Ульяновская областьДимитровград42
    Ульяновск42
    Хабаровский крайКомсомольск-на-Амуре43
    Хабаровск23
    ХакасияАбакан23
    Ханты-Мансийский АОНефтеюганск42
    Нижневартовск52
    Сургут42
    Челябинская областьЗлатоуст42
    Копейск32
    Магнитогорск43
    Миасс32
    Челябинск32
    Чеченская РеспубликаГрозный24
    ЧувашияНовочебоксарск42
    Чувашская РеспубликаЧебоксары42
    ЯкутияЯкутск22
    Ямало-Ненецкий АОНовый Уренгой52
    Ноябрьск52
    Ярославская областьРыбинск41
    Ярославль41

    Предлагаем ознакомиться Дубовые или березовые дрова

    Расчет углов уклона кровель по типам

    Расчет угла наклона односкатной крыши

    Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

    При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

    Материалы и углы для односкатных кровель
    • крыша из рубероида – 5-10 градусов
    • из профнастила – от 8 до 20 градусов
    • из металлочерепицы – 20-30 градусов
    • из шифера – 20-35 градусов
    • для фальцевой кровли необходим наклон 18-30 градусов

    Расчет угла наклона двускатной крыши

    Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.

    Расчет угла наклона вальмовой кровли

    В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

    Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

    Какая программа для проектирования крыши дома проще в освоении

    Есть, конечно, специалисты, которые по старинке выполняют все необходимые расчёты вручную, но результат расчётов компьютерной программы и наглядней, и точнее. При этом совершенно не хотелось бы платить за подобное программное обеспечение слишком много. Например, такая программа для проектирования крыши дома, как FloorPlan3D – этот цифровой продукт подойдёт даже неискушённому в архитектурной сфере человеку. С её помощью можно создать трёхмерную планировку самого здания и провести расчёты материалов.

    Удобство и простота интерфейса – важное достоинство этого софта. Ещё один плюс этого приложения – совершенно несопоставимая с программным обеспечением конкурентов стоимость.

    Мансарда

    Или просто чердачное помещение. На мансарде два ската с боковых сторон с разными углами наклона. Но возводить кровлю на мансардах сложнее.

    И вырезать просто подобие крыши из кровельного листового материала сразу не стоит. Это как раз тот случай, что семь раз отмерь… Поделите материал на куски, например, на треугольники по шаблону, сбитому из брусков дерева по размеру скатов. Потом их соедините.

    Расчет нагрузок на стропильную систему

    Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

    1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
    2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
    3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

    Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

    Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

    Чтобы рассчитать нагрузку, производимую снегом, нужно:

    • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
    • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

    Расчет теплоизоляционных материалов

    Рассчитать количество теплоизоляционных материалов можно непосредственно используя инструкцию производителя, в которой всегда указывается средний расход материалов на 1 м2. Стоит не забывать учитывать и коэффициент теплопроводности, позволяющий правильно посчитать толщину слоя утеплителя. В большинстве случаев средний расход теплоизоляционных материалов составляет порядка одной упаковки на 6 м2, которые следует умножить на количество слоев и добавить 10% (на припуски), а полученное значение материала округлить в большую сторону.

    Как посчитать количество крепежа

    Нужное количество кровельного крепежа, необходимого для строительства крыши из металлочерепицы, берется из расчета 9 штук на один квадратный метр кровли. Расчет гидроизоляции и пароизоляции производят с учетом следующих требований: рулон материала содержит порядка 75 м2 материалов, из которых на каждый нахлест уйдет порядка 20 сантиметров. Из этого допущения делаем расчет:

    N=S÷65;

    где N – количество рулонов гидроизоляции или пароизоляции, шт;

    S – площадь кровли, м2.

    Данный расчет сможет показать, сколько нужно закупить материалов.

    Как рассчитать материал на крышу?

    Перед строительством любого объекта следует точно представлять себе количество необходимых материалов. Знание подобной информации даст возможность рассчитать сумму средств, которые надо будет потратить на закупку материала. Существующие методики позволяют с большой точностью рассчитать требуемое количество.

    Использовать калькулятор расчёта кровли онлайн или же обратиться к менеджерам?

    Некоторые предпочитают не использовать калькулятор расчёта кровли онлайн, доверяя своим силам и познаниям. По возможности следует отказаться от подобной практики, поскольку отсутствие опыта и практических навыков может привести к весьма неприятным последствиям, выявить которые можно будет только лишь спустя определенное время после завершения строительства.

    Так, речь может идти о деформировании кровли, ее разрушении, появлении в ней протечек и избыточном давлении на несущие стены, а также множестве иных факторов. Согласитесь, перспектива повторного строительства крыши вряд ли покажется кому-то привлекательной или заманчивой. ]Топ Констракшн[/anchor] предлагает бесплатный расчёт кровли и кровельного материала, стоит только оставить заявку и наши менеджеры сами свяжутся с Вами.

    Разуклонка кровли

    Именно для нее ввели строительный термин «разуклонка кровли». Разуклонка плоской кровли – 1-2 градуса (или по более сложному расчету – 1,5-3 процента) для эксплуатируемой и до шести градусов не эксплуатируемой. На ней меньше соберется снега, чем на плоской.

    Разуклонка позволяет строить плоскую крышу, а затем подъемом одной длинной стороны на своеобразных стропилках получится скатность. Зафиксируйте на фото результаты расчета крыши.

    Расчёт площадей традиционным способом

    Теперь, когда общие требования и поправки оговорены, можно приступать непосредственно к подсчётам. Собственно, они сводятся к определению площади той или иной геометрической фигуры, которую и представляет собой любой скат. Принципы расчётов многие могут помнить из курса школьной геометрии, просто нужно правильно воспользоваться рулеткой да калькулятором.


    Примыкания кровли


    Скаты сложной конфигурации


    Многоуровневая кровля


    Пирамида и арочные элементы крыш

    В зависимости от конфигурации крыши, вы чаще всего будете иметь дело с прямоугольником или параллелограммом, треугольниками или трапецией. Четырёхугольники неправильной формы всегда можно разбить на правильный прямоугольник и один или два треугольника, и высчитать каждый по отдельности. Тем, кто хорошо дружит с математикой, возможно, будет проще воспользоваться формулами, представленными на картинке снизу.


    Формулы для определения площадей четырёхугольников

    Прежде, чем вы приступите к непосредственным подсчётам, перед вами должен лежать уже готовый план и разрезы кровли с указанием горизонтальных и вертикальных размеров. Повезло тем, у кого имеется строительная документация, а при её отсутствии придётся лезть на крышу с помощником, вооружившись блокнотом с карандашом и рулеткой.


    План кровли

    Разбираемся, в каком случае и что именно необходимо замерять, и как производить вычисления.

    Кровля с одним скатом — или двумя одинаковыми

    Если вы смогли замерить полную длину ската, который, как уже было сказано, составляет расстояние от конька до края свеса, то умножив результат на ширину, вы получите площадь. Как вариант, для определения длины ската можно использовать способ расчёта по проекции, для чего вам нужно знать два из трёх размеров треугольника, образуемого скатом. Формулы представлены ниже.


    Скат кровли в разрезе


    Формулы расчёта ската по проекции

    При расчёте длины ската по проекции, не забывайте прибавить к итогу длину свеса. По тому же принципу можно просчитать и двухскатную крышу. Если скаты у неё одинаковые, достаточно вычислить площадь одного и удвоить результат.

    Вальмовые и шатровые кровли

    Особенность кровель вальмового типа состоит в том, что в ней нет прямоугольных скатов, а есть треугольники и трапеции. В шатровых крышах присутствуют только треугольники, так как конька в таких крышах нет, а накосные стропила соединяются в одной центральной точке. Поэтому принцип расчёта площадей одно- и двухскатных конструкций тут не применим.


    Основные параметры вальмовых кровель


    Что нужно замерить


    Шатровые крыши

    Ваша задача – рассчитать площадь каждого ската, отличающегося конфигурацией, по отдельности, используя соответствующие формулы. Для треугольников они одни, а для трапеций иные – причём, способов вычисления может быть несколько.


    Формулы для треугольников

    Если дом квадратный в плане, то у шатровой крыши все четыре ската будут равны. Если же такая крыша делается над ротондой (зданием со сферическими стенами), скатов с одинаковыми пропорциями может быть и 6. Поэтому, высчитав площадь одного, умножаете итог на 4 или 6.

    Определить площадь трапециевидного ската можно тремя способами указанными на фото ниже.


    Три способа определения площади трапеции

    Крыши, чаще всего мансардные, могут иметь ещё и полувальмовую конструкцию. От вальмовых они отличаются тем, что из-за очень маленьких боковых треугольников, большие скаты имеют не трапецеидальную форму, а конфигурацию неправильного шестиугольника. Его площадь вычисляется путём разделения на две фигуры: прямоугольник и трапецию. На картинке это разделение показано красной линией.


    Конфигурация полувальмовой крыши

    Считайте площадь каждой фигуры отдельно, а потом суммируйте.

    Крыши со сферическими конфигурациями

    Наиболее эстетично с точки зрения архитектуры смотрятся комбинированные крыши, в которых есть элементы разной формы. В итоге они составляют покрытие довольно сложной конфигурации, каждый участок которого нужно высчитывать отдельно. В том числе, на крыше могут быть не только плоскости, но и сферические поверхности: конус или полусфера, которые обычно проектируются над закругляемыми стенами или пристройками в виде башенок.


    Крыша в виде конуса


    Комбинация скатов и купола


    Крыши с полукруглыми элементами

    В любом случае, расчёт их площади определяется так же по математическим формулам.


    Формулы для конуса


    Площадь полусферы

    Цены на различные виды ондулина

    Ондулин

    С цифрами – по гидроизоляции

    Приведем примеры для расчета крыш для приобретения паро- и гидроизоляционных материалов. Прикиньте площадь уже уложенного кровельного настила и соберите изоляционную площадь. Вот один скат 5 х 4 метра. Площадь – 20 кв. м, а двух – 40. Тогда хватит одного рулона гидроизоляции (80 кв. м).


    Посчитать угол наклона крыши онлайн. Калькулятор расчета угла наклона двускатной крыши

    Крыша является конструктивным элементом здания, который отвечает за защиту от воздействия различных внешних факторов. Она обязательно должна результативно противостоять атмосферным осадкам в виде снега, града, дождя, шквальных ветров и ураганов. Правильный уклон играет достаточно большую роль в быстром удалении воды и снежного покрова с кровли. Он способен в сочетании с правильно выполненной изоляцией обеспечить великолепную защиту всего здания, включая его внутренние помещения.

    На крышах с большим уклоном кровли (от 50градусов) снег не будет скапливаться, а будет падать на землю под действием силы притяжения Земли.

    От грамотного уклона конструкции могут зависеть не только эти показатели, но и прочность с долговечностью. Как определить угол наклона крыши правильно, какие следует учитывать факторы, как производить расчет для крыш с разным покрытием? Надеемся, что наш материал даст вам ответы на все вопросы.

    О факторах, которые влияют на градус угла наклона крыши

    Виды крыш с разным количеством и формами скатов.

    Крыши имеют разную форму и количество скатов. Бывают одно-, двух- и четырехскатные. Градус наклона крыши будет зависеть от количества имеющихся скатов на загородном доме либо даче.

    Угол наклона может быть рассчитан по специальным строительным графикам и матрицам, либо с помощью треугольника.

    Строительные работы по установке кровли могут приостановиться, если заранее не решить, из какого материала планируется делать финишное покрытие и каков будет угол наклона крыши. Следует помнить, что данные понятия будут тесно переплетаться, потому что вид кровельного материала принимается во внимание при произведении расчетов угла абсолютно любой скатной кровли.

    Если градус уклона односкатной конструкции не превышает 9-20, понадобится учесть важные факторы:

    • материал финишного покрытия;
    • функциональное назначение постройки;
    • климатические условия.

    Если крыша будет иметь 2 ската и более, во внимание следует принять не только вышеперечисленные факторы, но и район, в котором планируется вести строительство дома. Стоит учитывать и то, для каких целей планируется устраивать чердачное помещение. В случае, если оно будет предусмотрено не для жилья, а для того, чтобы хранить временно не используемые вещи и предметы, нет смысла устраивать для подобных целей помещение больших размеров (речь идет о высоте потолка).

    Когда хозяин планирует сделать из чердака жилое помещение в виде мансарды, может возникнуть необходимость в устройстве хорошей конструкции с большим уклоном.

    Градус угла зависит от местности

    Уровень нахлёста черепицы зависит от угла уклона ската.

    В регионах, где достаточно часто проходят сильные ветра, делается минимальный наклон крыши. Следовательно, на нее будет приходиться воздействие ветра. При этом стоит заметить, что не рекомендуется делать конструкции без уклона. Подобные покрытия есть смысл устраивать в регионах с большим количеством солнечных дней и небольшой вероятностью осадков.

    Сопротивление ветру при высокой крыше будет значительно больше, чем при низкой. Однако при совсем маленьком уклоне есть вероятность того, что ветер сорвет финишное покрытие. Следовательно, при слишком крутых кровлях существует такая же опасность, что и при кровлях с маленьким углом. Именно поэтому рекомендуется выбирать такие наклоны кровель:

    • от 35 до 40 градусов при несильных ветрах;
    • 15-25 градусов при сильных ветрах.

    В местности, где осадки выпадают в достаточно большом количестве, угол можно увеличить до 60 градусов. Он будет наиболее подходящим, потому что позволит максимально снизить нагрузку на кровлю от талой воды, снежного покрова и большого количества влаги во время прохождения дождя.

    Градус угла наклона крыши следует рассчитывать, ориентируясь на диапазон до 9 до 60 градусов. Проектировщики производят соответствующие расчеты и чаще всего останавливаются на значениях, которые составляют от 20 до 45 градусов.

    Подобный привлекателен тем, что есть возможность использовать совершенно любой кровельный материал — профнастил, шифер, металлочерепицу и так далее. Каждый из материалов для финишного покрытия будет отличаться своими требованиями, которые следует учитывать в процессе устройства конструкции.

    Зависимость угла наклона от материала

    Характеристика листа металлочерепицы.

    Если выбор пал на использование рулонных материалов, при укладке в 2 слоя угол необходимо будет делать до 15 градусов, а при трехслойной укладке — от 2 до 5.

    Следует знать:

    1. Использовать наплавляемые материалы целесообразнее всего в случае, когда кровля имеет уклон от 0 до 25%. В случае, когда уклон составляет от 0 до 10%, материал понадобится укладывать в три слоя. Если уклон в пределах 10-25%, можно обойтись и одним слоем, однако материал обязательно должен иметь посыпку.
    2. Шифером покрываются конструкции, которые имеют уклон до 28%.
    3. Черепицу следует применять тогда, когда уклон конструкции как минимум 33%.
    4. Стальное покрытие укладывается на кровле, которая имеет угон менее 29%.

    Расход материала напрямую будет зависеть от уклона конструкции. Чем он больше, тем большим будет расход финишного материала. Плоская конструкция в данном соотношении будет стоить дешевле, чем кровля, которая имеет уклон 45 градусов.

    Если хозяину известна величина наклона крыши, не составит труда рассчитать количество необходимого материала. То же самое стоит сказать и о высоте кровельной конструкции.

    Крыша из металлочерепицы

    Нагрузка от ветра будет оказывать на крышу сильное негативное воздействие. В подобном случае расчет угла следует сделать особенно тщательно. В случае, если угол большой, есть возможность вздутия, которое повлечет за собой увеличение нагрузки, что может сказаться на всей конструкции. В связи с этим конструкция может преждевременно разрушиться.

    Кровля, которую планируется покрывать металлочерепицей, должна иметь минимальное значение угла — в пределах 22 градусов.

    Слои металлочерепицы: 1 Лист стальной 0,4-0,5 мм. 2 Цинковое покрытие. 3 Покрытие антикорозийное. 4 Грунтовка. 5 Полимерное покрытие. 6 Защитный лак.

    С помощью этого показателя можно избежать скапливания влаги в местах стыков покрытия кровли. Будет происходить и защита от нежелательного просачивания воды (дождь либо талый снег).

    Если существует необходимость, минимальный уклон конструкции может составлять и 14 градусов.

    Если в качестве покрытия используется мягкая черепица, минимальное значение уменьшится до 11 градусов. В этом случае может понадобиться устроить дополнительную сплошную обрешетку.

    Для кровли из профнастила будет 12 градусов. Стоит учитывать рекомендации производителей по этому поводу. Угол уклона будет определяться владельцем постройки, но стоит помнить, что кровля рассчитывается на временные и постоянные нагрузки.

    Расчет угла наклона крыши

    Расчет угла будет зависеть от высоты подъема конька. Высота крыши в коньке будет определяться исходя из функционального назначения чердачного помещения.

    Если из чердака планируется сделать полноценное мансардное помещение, градус уклона следует рассчитывать так, как указано ниже. Например, ширина фронтона (торец кровли) будет составлять 6 м. Эта цифра делится пополам (6/2=3). Высота конструкции в коньке всегда стандартно принимается как 1,8 м.

    SinA=a/b=3/1,8=1,67

    По таблице Брадиса понадобится найти приближенное значение, которое бы имел при значении SinA=1,67. Это значение будет находиться в пределах 58-59 градусов. Есть смысл остановиться на максимальном значении в 60 градусов, которое и станет искомым углом уклона кровельного ската.

    Успеха вам и в математических расчетах, и в строительных работах!

    От уклона строящейся крыши зависит, насколько прочна и надежна она будет. Расчет угла наклона крыши должен быть очень точен, ведь надежная защита от осадков и негативного воздействия окружающей среды очень важна.

    Виды уклонов

    В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.

    Выберите 2 любых известных значения, введите их.
    Остальные значения будут рассчитаны автоматически.

    От чего зависит?

    Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам.

    Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.

    Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.

    Полезная площадь мансарды в зависимости от угла наклона кровли

    При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.

    Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.

    Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

    Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.

    Пример расчетов

    Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м 2 кровельного пирога складываются и умножаются на 1,1.

    Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2 . В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2 . Итак, получается 10+15+3х1,1=30,8 кг.

    Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

    Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

    Основные данные

    График выбора кровельного материала в зависимости от уклона крыши.

    Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

    Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

    Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

    Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

    На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

    Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

    Как измерить уклон

    На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2.

    Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

    i = 10 метров (заложение)

    h = 4 метра (высота конька)

    получаем

    i= h / (1/2) = 4 / (10/2) = 0,8

    Для того чтобы измерить уклон в %, это отношение умножают на 100

    Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

    Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

    На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

    При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

    Единицы измерения и инструменты

    В основание металлической конструкции встроены цифровой дисплей с элементами управления.

    Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).

    Угол уклона измеряется двумя способами:

    1. Специальным уклономером.
    2. Математическим способом, с помощью вычислений.

    Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

    По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

    Математический расчет

    1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
    2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

    Уклон крыши (его величину) с применением математического расчета находят так.

    Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

    Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

    Для полного понимания этого метода приведем наглядный расчет:

    высота равна 3,0 м,

    длина заложения равна 5 м.

    По формуле вычисляем i:

    Проводим расчет процентов

    Переводим в градусы. Получаем 31 градус.

    Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов.

    Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской. Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 .

    Укажите кровельный материал:

    Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

    кг/м 2

    Введите параметры крыши:

    Ширина основания A (см)

    Длина основания D (см)

    Высота подъема B (см)

    Длина боковых свесов E (см)

    Длина свеса переднего и заднего C (см)

    Стропила:

    Шаг стропил (см)

    Сорт древесины для стропил (см)

    Рабочий участок бокового стропила (не обязательно) (см)

    Расчёт обрешётки:

    Ширина доски обрешётки (см)

    Толщина доски обрешётки (см)

    Расстояние между досками обрешётки
    (см)

    Расчёт снеговой нагрузки:

    Выберите ваш регион, используя карту ниже

    1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

    Расчёт ветровой нагрузки:

    Ia I II III IV V VI VII

    Высота до конька здания

    5 м от 5 м до 10 м от 10 м

    Тип местности

    Открытая местность Закрытая местность Городские районы

    Результаты расчетов

    Угол наклона крыши: 0 градусов.

    Угол наклона подходит для данного материала.

    Угол наклона для данного материала желательно увеличить!

    Угол наклона для данного материала желательно уменьшить!

    Площадь поверхности крыши: 0 м 2 .

    Примерный вес кровельного материала: 0 кг.

    Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

    Стропила:

    Нагрузка на стропильную систему: 0 кг/м 2 .

    Длина стропил: 0 см.

    Количество стропил: 0 шт.

    Обрешетка:

    Количество рядов обрешетки: 0 рядов.

    Равномерное расстояние между досками обрешетки: 0 см.

    Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

    Объем досок обрешетки: 0 м 3 .

    Примерный вес досок обрешетки: 0 кг.

    Общая информация о односкатной крыше

    Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.

    При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.

    Дополнительная информация о результатах расчётов

    Угол наклона крыши – угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

    Площадь поверхности крыши – площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

    Примерный вес кровельного материала – суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

    Количество рулонов изоляционного материала – необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

    – максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

    Длина стропил – полная длина стропил от конька крыши до края ската.

    Количество стропил – для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.

    Минимальное сечение стропил / Вес стропил / Объем бруса

    1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
    2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
    3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

    Количество рядов обрешетки – число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

    Равномерное расстояние между досками обрешетки – расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

    Объем досок обрешетки – общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

    Примерный вес досок обрешетки – суммарный вес досок обрешетки.

    Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора сайт, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

    Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

    • расчет длины стропил двускатной крыши
    • количества стропил и шага
    • расчет площади двухскатной крыши и угла наклона
    • расчет обрешетки на крышу
    • количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
    • параметры пароизоляции и утеплителя

    Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

    Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

    Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

    Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

    Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

    На закладке « 3 D — Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве — очень нужная возможность.

    Если у вас в проекте двускатная крыша с разными скатами, вам следует произвести расчет с помощью калькулятора дважды — для каждого ската в отдельности.

    Деревянные дома из бруса под ключ. Проекты, честные цены

    Archiline Wooden Houses – проектирование, производство и строительство деревянных домов из клееного бруса и бревна. Archiline успешно работает на строительном рынке Беларуси и Европы с 2004 года, компания аттестована Европейской технической комиссией европейским сертификатом производства ETA 14/0367 и работает в соответствии с международным сертификатом FSC / Лесной попечительский совет. Archiline — оптимальное сочетание цены и качества. подробнее

    Натуральный деревянный дом из клееного бруса «Мираж» 99 м²

    • Категория: одноэтажные дома
    • Количество спален: 2
    • Материал стен: клееный брус
    • купить деревянный дом из бруса
    • Особенности: дом с террасой

    Натуральный деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней с выходом на террасу. Это идеальное решение для тех, кто ищет небольшой дом для постоянного проживания. …

    подробнее

    14.12.2021

    Белый деревянный дом из клееного бруса «Белый дом» 207 м²

    • Количество спален: 5
    • Материал стен: клееный брус
    • двухэтажные дома, купить деревянный дом из бруса
    • Особенности: дом с террасой

    Деревянный дом из клееного бруса «Белый дом» включает в себя: 5 спален, кухню-гостиную 58 m2 и три санитарных узла. Такой дом отлично подойдет для постоянного проживания большой дружной семьи. …

    подробнее

    18.01.2022

    Строительство деревянного офисного здания из клееного бруса в Дубае, ОАЭ

      Здание инновационного центра из клееного бруса, построенного компанией «Archiline», располагается в Научно-исследовательском парке Шарджи , который станет площадкой для развития высоких технологий в ОАЭ. Здесь будет разработка инноваций в области …

      подробнее

      02.04.2021

      Деревянный дом в Баден-Вюртемберге, проект «Штутгарт», 147 м2

      площадь с цоколем 294 м2

      96-Д

      • Количество спален: 2
      • Материал стен: брус технической сушки
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с кабинетом, дом с балконом, дом на рельефе

      Деревянный дом, проект «Штутгарт» построен в Германии на территории земли Баден-Вюртемберг. Является примером совмещения в строительстве разных технологий возведения дома. Верхний этаж выполнен в дереве, а цокольный в железо-бетоне, что обусловлено …

      подробнее

      15.12.2021

      Баня из клееного бруса с террасой «Посейдон» 47 м²

      купить в Беларуси

      • Категория: бани
      • Материал стен: клееный брус
      • Особенности: баня с террассой, баня с бассейном

      Проект бани «Посейдон» — уникальный по простоте и красоте, с отличной планировкой: Баня, сауна «Посейдон» Количество комнат 3 комнаты, 1 этаж, парилка, комната отдыха Общая площадь 47 м. кв. Стеновой материал клееный брус Посмотрите большой …

      подробнее

      24.03.2021

      Деревянный дом из клееного бруса с террасой «Евродом» 82 м² в Лиде

      • Категория: одноэтажные дома
      • Количество спален: 2
      • Материал стен: клееный брус
      • купить деревянный дом из бруса
      • Особенности: дом с террасой

      Деревянный дом из клееного бруса с террасой «Евродом» — небольшой дом для постоянного проживания небольшой семьи. В доме есть все необходимое: две спальни, санитарный узел и просторная кухня-гостиная. …

      подробнее

      14.12.2021

      Чёрный деревянный дом-шале из бруса «Черный лес», 164 м²

      • Количество спален: 3
      • Материал стен: клееный брус
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с террасой, дом с сауной

      Чёрный деревянный двухэтажный дом-шале из бруса «Черный лес» — компактный, современный дом-шале, чёрного цвета из бруса. Данный коттедж хорошо подходит как для загородного отдыха, так и для постоянного проживания семьи из 4-6 человек. (одноэтажная …

      подробнее

      12.04.2022

      Деревянный дом с плоской кровлей «Надежда», 182 м²

      крыша — ПВХ мембрана

      95-Д

      • Количество спален: 3
      • Материал стен: клееный брус
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с террасой, дом с плоской крышей

      Деревянный дом «Надежда» — современный дом с плоской кровлей, способный вписаться в любую местность: будь то частный сектор города или участок у открытого водоема. Данный коттедж спокойно вместит в себя семью из 4-6 человек. …

      подробнее

      13.01.2022

      Дом из клеенного бруса с террасой «Счастье», 170 м²

      • Количество спален: 3
      • Материал стен: брус технической сушки
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с террасой

      Дом из клеенного бруса с террасой «Счастье» — отличное решение для тех, кто ищет большой просторный дом для постоянного проживания. Три спальные комнаты, совмещенная кухня-гостиная, такой дом спокойно вмести в себя дружную семью. …

      подробнее

      15.12.2021

      Баня с бассейном из бруса «Андрей» 35 м²

      купить в Минске

      • Категория: бани
      • Материал стен: клееный брус
      • Особенности: баня с террассой, баня с бассейном

      аня с бассейном «Андрей» — уникальный по красоте и простоте проект, с отличной планировкой: Баня, сауна «Андрей» Количество комнат 2 комнаты, 1 этаж, парилка, комната отдыха, бассейн Общая площадь 35 м. кв. Стеновой материал клееный брус Баня с …

      подробнее

      24.03.2021

      Проект бани с комнатой отдыха «Парни» 41.6 м²

      купить в Минске

      • Категория: бани
      • Материал стен: бревно технической сушки
      • Особенности: баня с террассой

      Проект бани с комнатой отдыха. Материал стен бревно технической сушки (профилированный брус, клееный брус) — общая площадь 41.6 м² Посмотрите большой видео-обзор деревянной бани «Парни»: Компактная, небольшого размера баня, в которой уместилось всё …

      подробнее

      24.03.2021

      Баня с комнатой отдыха «Шоколад» 93,48 м²

      купить в Беларуси

      • Категория: бани
      • Материал стен: брус технической сушки
      • Особенности: дом с террасой

      Баня удивляет своим аутентичным стилем и расслабляющей атмосферой. Высокая влажность и температура освежают, расслабляют и стимулируют кровообращение. Общая площадь 93,48 м 2 В проекте есть две спальни с прилегающими санузлами, душевая и парная, а . ..

      подробнее

      24.03.2021

      Дом с застекленной террасой «Дом Айтишника» 250 м² Минск

      Дом IT менеджера

      88-Д

      • Количество спален: 3
      • Материал стен: клееный брус
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с террасой

      Дом с террасой «Дом Айтишника» включает в себя: 3 спальни с отдельными санитарными узлами, просторную застекленную террасу и кухню-гостиную. Такой дом подойдет для тех, кто любит принимать гостей или проводить деловые встречи на дому. …

      подробнее

      14.12.2021

      Дом из бруса с печью и террасой. Проект «Маяк» 144 м2. Браслав

      • Количество спален: 2
      • Материал стен: клееный брус
      • двухэтажные дома
      • Особенности: дом с террасой, дом с печью

      Деревянный дом из бруса с печью и террасой «Маяк» включает в себя: две спальни по 17 m2, кухню-гостиную 50 m2 и два санитарных узла 4,8 m2. Такой дом отлично подойдет для постоянного проживания семьи из 3-4 человек.

      подробнее

      14.12.2021

      Скандинавский деревянный дом из клеенного бруса. Проект «Утро Дины» 110 м2. Беларусь

      • Категория: одноэтажные дома
      • Количество спален: 2
      • Материал стен: клееный брус
      • купить деревянный дом из бруса
      • Особенности: дом с террасой

      Скандинавский деревянный дом из клеенного бруса «Утро Дины» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенным санузлом. Этот дом идеален для тех, кто не любит малых замкнутых пространств. …

      подробнее

      28.12.2021

      Дом из бруса с террасой «Солнечный лес», 164 м.кв

      • Количество спален: 4
      • Материал стен: клееный брус
      • двухэтажные дома, купить деревянный дом из бруса
      • Особенности: дом с террасой, дом со вторым светом, дом с кабинетом

      Дом с террасой «Солнечный лес» включает в себя 4 спальных комнаты, 2 санузла и кухню гостиную. Проект подойдет для частного строительства, а также его можно использовать при возведении гостиничных комплектов и таймшеров.

      подробнее

      14.12.2021

      Экспорт деревянных домов из Беларуси

        Archiline Wooden Houses поставляет комплекты деревянных домов в страны Евросоюза, Азии, Африки, Австралии. Интерес к деревянным домам из Беларуси понятен – в сравнении с Европейскими аналогами качество деревянных домов Архилайн на высоте, в то …

        подробнее

        20.06.2022

    © 2022 ArchiLine Wooden Houses

    Беларусь, 220049, г. Минск, ул. Некрасова, 114, офис 49.

    +375 (17) 2 878 020
    +375 (29) 6 200 567
    +375 (29) 6 200 885 (WhatsApp, Viber, Telegram)



    archiline.by


    Сайт работает на платформе Nestorclub.com

    Расчет крыши: как посчитать уклон, высоту конька, межстропильный шаг, толщину утеплителя, площадь, учитывая длину и ширину скатов, узнать какая нагрузка кровлю? — Городское поселение Быково

    Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

    При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

    Двускатную крышу достаточно просто

    сделать своими руками.

    При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

    Расчет

    двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

    Устройство крыши

    Главным элементом мансардной крыши является

    стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

    В стропильной системе мансарды имеются следующие элементы:

    • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
    • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
    • Конек. Это обозначения места схождения стропил в верхней части.
    • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
    • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
    • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
    • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
    • Схватка. Брусок, расположенный вертикально между опорами.
    • Обрешетка. Конструкция для установки кровли.
    • Устройство двускатной крыши

    Расчет стропильной системы двухскатной крыши — онлайн калькулятор

    Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

    Вы сможете рассчитать не только

    количество кровельного материала, но так же систему обрешетки и стропил.

    Обозначения полей в калькуляторе

    Стропила:

    • Шаг стропил (см)
    • Сорт древесины для стропил (см)
    • 1 2 3
    • Рабочий участок бокового стропила (не обязательно) (см)

    Расчёт снеговой нагрузки (на фото ниже):

    Выберите ваш регион

    1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

    Расчёт ветровой нагрузки:

    1. Регион
    2. Ia I II III IV V VI VII
    3. Высота до конька здания
    4. 5 м от 5 м до 10 м от 10 м
    5. Тип местности
    6. Открытая местность Закрытая местность Городские районы

    Крыша:

    Угол наклона крыши: 0 градусов.

    • Угол наклона подходит для данного материала.
    • Угол наклона для данного материала желательно увеличить!
    • Угол наклона для данного материала желательно уменьшить!
    1. Площадь поверхности крыши: 0 м2.
    2. Примерный вес кровельного материала: 0 кг.
    3. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

    Стропила:

    • Нагрузка на стропильную систему: 0 кг/м2.
    • Длина стропил: 0 см.
    • Количество стропил: 0 шт.

    Обрешетка:

    1. Количество рядов обрешетки (для всей крыши): 0 рядов.
    2. Равномерное расстояние между досками обрешетки: 0 см.
    3. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
    4. Объем досок обрешетки: 0 м3.
    5. Примерный вес досок обрешетки: 0 кг.

    Регион снеговой нагрузки

    Описание полей калькулятора

    Рекомендации

    Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

    Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

    Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

    1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
    2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например,
      парапет, свес и любого рода сооружения, которые добавляют объем.
    3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
    4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

    Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

    Расчет стропильной системы двухскатной крыши: калькулятор

    Расчет параметров стропил

    Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

    Варьировать такой показатель может от 60 до 100 см.

    Чтобы вычислить количество стропил необходимо:

    • Узнать длину ската;
    • Разделить на выбранный параметр шага;
    • К результату прибавить 1;
    • Для второго ската, показатель умножить на два.

    Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

    • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
    • Следующая величина – это половина от ширины дома, в данном случае – 3м.
    • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.
    • Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.
    • Кроме того, следует определить какой ширины выбирать стропила для монтажа.
    • Стропила можно изготовить своими руками, как это сделать, вы можете прочитать

    здесь.

    Для такого параметра нужно учитывать:

    • Нагрузку крыши;
    • Тип древесины, выбранной для конструкции;
    • Длину стропила;
    • Расстояние шага расположения стропил.
      Расчет параметров стропил

    Определение угла наклона

    Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

    • Для
      шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
    • Для
      металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
    • Для
      профнастила угол может быть не меньше, чем 12 градусов;
    • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
    • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

    Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

    Более подробно про оптимальный угол наклона вы можете прочитать

    здесь.

    Важно: минимально допустимое значение угла ската равно 5 градусов.

    Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

    Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

    Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

    Определение угла наклона крыши

    Расчет нагрузок на стропильную систему

    Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила.

    Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

    Виды нагрузки:

    1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка,
      утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
    2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
    3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

    Читайте также:  Известняк: как выглядит, описание, информация о том, как делают блоки из натурального ракушечника для строительства дома, производство своими руками, фото

    Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

    Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

    Чтобы рассчитать нагрузку, производимую снегом, нужно:

    • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
    • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

    Ветровая нагрузка

    Количество кровли

    1. Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.
    2. Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.
    3. После этого можно узнать

    количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

    Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

    Как рассчитать площадь двускатной крыши:

    • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
    • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м. ) ;
    • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

    Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

    Кровельный набор

    Заключение

    Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

    После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

    Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли. Расчет конька двухскатной крыши

    Любой человек, незнакомый с особенностями планировки и расчета двухскатной крыши, интуитивно может догадываться, что высота конька не может выбираться. Это действительно так. От высоты, на которой находится линия стыковки двух скатов, зависят два основных фактора, определяющих жизнеспособность и цену стропильного каркаса крыши:

    • Длина стропил. Чем выше поднят конек, тем длиннее стропильные балки;
    • С увеличением высоты конька возрастает стоимость балок, доски распорок и подкосов;
    • Чем выше конек, тем больше расход кровельного покрытия, пленочной паро и гидроизоляции, утеплителя, подкладочного материала;
    • Возрастает парусность постройки, если высота конька превысит определенное расчетом предельное значение, возможна ситуация, когда коробка здания не в состоянии удержать крышу.

    В расчетах параметров крыши фактор влияния атмосферных явлений принимается, как один из наиболее важных. От высоты конька зависит не менее важная характеристика — угол наклона скатов крыши, чем выше конек, тем больше уклон.

    К сведению! Порыв ветра средней интенсивности создает динамическое давление по нормали к поверхности кровельного пирога, достигающее 20 кг на квадратный метр.

    Строители не любят высоких коньков. Обычно это означает, что стропильные балки придется закупать по завышенной цене. Получается, чем больше высота конька, тем дороже обходится материал для двухскатной крыши.

    Для бруса, длиной более 6 м, цена за метр растет почти в арифметической прогрессии. Кроме того, стропильные балки приходится сращивать, а из-за изменения пропорций они становятся чрезмерно гибкими.

    Чтобы предотвратить слишком большой прогиб, нужно выполнить контрольный расчет деформации каждой балки и обязательно использовать подкосы.

    Положительные моменты увеличения высоты конька

    Основных преимуществ со знаком плюс, возникающих при увеличении высоты конька, всего три:

    • Снижение давления снегового покрова;
    • Увеличение полезного пространства чердака за счет более высоких потолков;
    • Улучшение вентиляции подкрышного пространства, снижение риска затекания дождевой воды под кровельный пирог, уменьшение расходов на утепление за счет более объемной воздушной подушки.

    Крыша с высоким коньком идеально подходит для плотной городской застройки, при наличии большого количества осадков в виде снега, дождя и тумана.

    Такую кровлю зачастую даже не оборудуют полноценной теплоизоляцией, так как воздушный карман чердачного помещения снижает потери тепла в 3-4 раза более эффективно.

    Но для двухскатных крыш с высоким коньком потребуется особая конструкция фронтонов. Более эффективным решением будет заменить двухскатную крышу полувальмовой датской схемой.

    Прежде чем сделать выбор, какой угол для двухскатной крыши подойдет больше всего, уместно будет сравнить те преимущества и недостатки, которые влечет за собой увеличение высоты конька.

    Например, насколько важно для хозяев большое пространство чердака. Простой геометрический расчет показывает, что попытка обустроить жилое помещение на втором этаже здания с обычной двухскатной крышей, как правило, неэффективно. В этом случае используется менее половины рабочего пространства.

    К сведению! Если высота стен мансардного помещения двухскатной крыши превысит 120 см от уровня потолочного перекрытия, строительная инспекция может квалифицировать его, как второй этаж, и запретить строительство или отказать в регистрации постройки.

    В то же время стоимость возведения стропильной системы крыши за счет дополнительного количества пиломатериалов и утепления увеличится более чем на 70%. Нужно будет еще раз выполнить расчет сметы, скалькулировать стоимость услуг рабочих, и главное – пересчитать прочность стропильных балок для новой высоты конька.

    В итоге получается, что двухскатная крыша с высотой конька более двух высот стен здания выгодна в первую очередь для дачных построек, когда чердак не утепляется и используется только как хозяйственное помещение. Но даже в этом случае высоту конька для двухскатной крыши нужно рассчитывать по науке.

    Как определяется высота конька

    Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

    Принимаем в расчет рекомендации строительной метеорологии

    Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

    • Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
    • Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
    • Среднесуточная, максимальная плюсовая и минусовая температура на местности.

    Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

    Калькулятор расчёта высоты конька стропильной системы — с необходимыми пояснениями

    В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

    Калькулятор расчёта высоты конька стропильной системы

    Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого.

    Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы.

    Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

    Калькулятор расчёта высоты конька стропильной системы

    Перейти к расчётам

    Пояснения по проведению расчетов.

    Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

    Цены на крепления для стропил

    Характерные примеры для расчета высоты конька для различных стропильных систем

    • 1 – односкатная система.
    • 2 – простая двускатная система.
    • 3 – вальмовая система.
    • 4 – шатровая система.
    • В любом из представленных случаев определяющими величинами будут являться:
    • Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
    • Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

    Калькулятор позволит решить и «прямую», и «обратную» задачи:

    • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
    • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

    После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

    Какую стропильную систему выбрать?

    Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

    Расчет двухскатной крыши

    Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

    Угол наклона

    Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома.

    От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему.

    Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

    Зависимость угла наклона двухскатной крыши и высоты потолкаФото из открытых источников

    Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

    Стропила

    Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования.

    Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши.

    Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

    Длина

    Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

    После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

    Количество

    Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

    Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

    Обрешетка

    Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

    Площадь поверхности

    Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку.

    С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве.

    Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

    Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

    Расчет крыши/кровли – Онлайн калькулятор с чертежами

    Крыша, наряду с фундаментом и стенами, является одним из главных конструктивных элементов сооружения, обеспечивая защиту внутренней части здания от атмосферных осадков, переувлажнения, перепадов температур, ветровых нагрузок и прочих воздействий. В то же время, кровельная система – это наиболее громоздкая трудновозводимая конструкция в доме, поскольку состоит из огромного количества отдельных компонентов и соединений. Для большинства начинающих мастеров строительство превращается в сплошное испытание, которому не видно конца и края – необходимо составить проект, провести множество вычислений, нарисовать схемы, изготовить элементы и, в конечном итоге, собрать все в единую структуру.

    Строительный онлайн калькулятор расчета крыши от сервиса КАЛК.

    ПРО позволяет облегчить процесс возведения кровельной конструкции на этапе подготовительных работ, предоставляя подробный отчет с параметрами отдельных элементов и количеством пиломатериалов для их изготовления, обеспечивая детализированными чертежами стропильной системы и обрешетки, а также визуализируя получившееся сооружение в виде 3D-модели для последующей оценки. Помимо этого, наша программа учитывает все дополнительные конструктивные элементы крыши, в том числе мауэрлат, пароизоляцию, утеплитель, контробрешетку, листы ОСП. В скором времени, планируется ввести учет ветровой и снеговой нагрузки.

    3D-конструктор кровли прост, удобен и не требует специальных навыков при использовании – вам понадобиться выполнить замер габаритов здания, выбрать тип кровли (жесткая, мягкая) и указать характеристики применяемых материалов.

    В случае ввода недопустимых значений, программа остановит расчет и укажет ячейку, где именно была совершена ошибка.

    Также на вкладке каждого калькулятора присутствует развернутая текстовая инструкция с описанием всех полей и обозначений, которые для наглядности продублированы на соответствующих изображениях.

    Экономьте время и деньги, используя профессиональный расчет кровли на сайте КАЛК.ПРО – мы считаем крыши уже более 5 лет и помогли реализовать свыше 1000 различных проектов!

    Почему наши инструменты лучше?

    Тесное сотрудничество с производителями крышВысочайшая детализация чертежей и 3D-моделиИтоговый отчет с перечнем необходимых материаловГотовая смета для изготовления конструкции подрядчикомТехническая поддержка помогает при работе с калькуляторомПоложительные отзывы и большое количество реализованных проектов

    Рассчитать кровлю можно на любом сайте и это факт, но вы должны осознавать, что в отличие от других ресурсов, наш проект имеет долгую историю, положительные отзывы, оперативную техническую поддержку и регулярно обновляет алгоритмы работы, исключая возникновение ошибок. Обратная связь с пользователями налажена и работает безупречно, любой посетитель может задать вопрос, а КАЛК.ПРО постарается на него ответить.

    Помимо этого, мы хотели бы выделить следующее:

    • Функциональность конструктора. Наши инструменты предоставляют широкие возможности для проектирования конструкции – вы можете настроить характеристики любого элемента, а в случае ввода недопустимых значений программа остановит расчет и укажет, в каком поле была совершена ошибка.
    • Сотрудничество с профессионалами. Сервис КАЛК.ПРО активно сотрудничает с производителями и проектировщиками кровельных систем, поэтому только у нас вы можете найти такую детализированную проработку отдельных узловых соединений.
    • Готовая смета. По завершению расчета пользовать получает не только стандартный отчет с параметрами конструктивных элементов и набором чертежей, но и подробную смету с количеством необходимых материалов для изготовления.
    • Графика. Главным преимуществом нашего сервиса, является качественная детализированная графика, которая максимально приближена к нормативам технической документации. Также мы бесплатно предоставляем интерактивную 3D-модель, с помощью которой можно оценить преимущества/недостатки выбранной конструкции.
    • Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
    • Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета крыши или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

    В х к каждому калькулятору и на странице «Отзывы», вы можете прочитать сообщения реальных людей, которые пользуются нашими инструментами. Проверьте лично, что пишут о нас пользователи.

    Возможности конструктора

    Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки

    Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов.

    В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

    Возможно производить расчет плоской крыши по заданным параметрам.

    Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

    Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

    Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

    • При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

    Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

    Общие сведения по результатам расчетов

    • Угол наклона крыши
    • — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

    • Площадь поверхности крыши
    • — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

    • Количество рубероида
    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

    • Длина стропил
    • — Длина стропила от конька до основания ската

    • Минимальное сечение стропил
    • — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

    • Количество стропил
    • — Общее количество стропил при заданном шаге на всю стропильную систему.

    • Количество рядов обрешетки
    • — Общее количество рядов обрешетки по заданным размерам на всю кровлю

    • Равномерное расстояние между досками обрешетки
    • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

    Расчет кровли. Онлайн калькулятор для расчета кровли крыши, программа расчета количества и стоимости металлочерепицы на кровлю – GrandLine

    Качественно выполненные работы по устройству кровли являются одним из условий последующего комфортного проживания в доме.

    В установки кровли используются самые разные материалы: древесина для стропильной системы, специальные пленки и мембраны для пароизоляции и гидрозащиты, утеплитель, кровельное покрытие.

    Чтобы не ошибиться при их покупке, необходимо правильно подсчитать требуемое количество материала. Для этого мы предлагаем воспользоваться онлайн-калькулятором.

    Расчет покрытия для кровли

    Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов.

    Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки.

    По вашему желанию может быть составлена точная смета расходов на устройство кровли.

    Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:

    •  • угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;
    •  • необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;
    •  • будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.

    Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица, профнастил или фальцевая кровля.

    Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой.

    Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.

    Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.

    При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист.

    Как рассчитать софиты для крыши?

    Софиты используются для обшивки карнизов и фронтонных свесов. Калькулятор позволит рассчитать необходимое количество в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл или ПВХ), запретных длин и перехлестов листов.

    При необходимости, вы можете воспользоваться расчетом необходимого количества саморезов, утеплителя, доборных элементов и комплектующих. После завершения расчета добавьте заказ в корзину и приступайте к оформлению заказа. Мы доставим кровельный материал в любой регион Российской Федерации.

    Рассчитать стропильную систему двухскатной крыши калькулятор. Расчет стропильной системы крыши

    Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

    Укажите кровельный материал:

    Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

    кг/м 2

    Введите параметры крыши:

    Ширина основания A (см)

    Длина основания D (см)

    Высота подъема B (см)

    Длина боковых свесов С (см)

    Длина переднего и заднего свеса E (см)

    Стропила:

    Шаг стропил (см)

    Сорт древесины для стропил (см)

    Рабочий участок бокового стропила (не обязательно) (см) «>

    Расчёт обрешётки:

    Ширина доски обрешётки (см)

    Толщина доски обрешётки (см)

    Расстояние между досками обрешётки
    F (см)

    Расчёт снеговой нагрузки:

    Выберите ваш регион, используя карту ниже

    1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

    Расчёт ветровой нагрузки:

    Ia I II III IV V VI VII

    Высота до конька здания

    5 м от 5 м до 10 м от 10 м

    Тип местности

    Открытая местность Закрытая местность Городские районы

    Результаты расчетов

    Угол наклона крыши: 0 градусов.

    Угол наклона подходит для данного материала.

    Угол наклона для данного материала желательно увеличить!

    Угол наклона для данного материала желательно уменьшить!

    Площадь поверхности крыши: 0 м 2 .

    Примерный вес кровельного материала: 0 кг.

    Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

    Стропила:

    Нагрузка на стропильную систему: 0 кг/м 2 .

    Длина стропил: 0 см.

    Количество стропил: 0 шт.

    Обрешетка:

    Количество рядов обрешетки (для всей крыши): 0 рядов.

    Равномерное расстояние между досками обрешетки: 0 см.

    Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

    Объем досок обрешетки: 0 м 3 .

    Примерный вес досок обрешетки: 0 кг.

    Дополнительная информация о калькуляторе

    Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

    Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

    Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

    Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

    Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

    Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

    Пояснения к результатам расчетов

    Угол наклона крыши

    Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

    Площадь поверхности крыши

    Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

    Примерный вес кровельного материала

    Предположительный суммарный вес кровельного материала.

    Количество рулонов изоляционного материала

    Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

    Нагрузка на стропильную систему

    Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

    Длина стропил

    Стропила измеряются от основания ската до конька крыши.

    Количество стропил

    Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

    Минимальное сечение стропил

    Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

    Количество рядов обрешётки

    При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

    Равномерное расстояние между досками обрешетки

    Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

    Объем досок обрешетки

    Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

    Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.

    Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.

    В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.

    Необходимые для расчета стропила размеры:

    • Высота крыши — расстояние от уровня «пола» чердака до конька крыши.
    • Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
    • Свес крыши — расстояние от края стены до края крыши.
    • Ширина стропила — ширина стропильной доски (обычно 10 — 15 см).
    • Толщина стропила — толщина стропильной доски (обычно 5 см)
    • Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)

    Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.

    Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.

    На вкладке «3D просмотр » представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.

    Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы .

    Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.

    Хотите произвести расчет стропильной системы быстро, без изучения теории и с достоверными итогами? Воспользуйтесь онлайн калькулятором на сайте!

    Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил — залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.

    Принять во внимание все изгибы крыши, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон скатов, все аэродинамические коэффициенты, силы воздействия на конструктивные элементы крыши и так далее — рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания — задача не из легких.

    Если хотите разобраться досконально — список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета .

    Классификация нагрузок

    Нагрузки на стропильную систему классифицируются на:

    1) Основные :

    • постоянные нагрузки : вес самих стропильных конструкций и крыши,
    • длительные нагрузки — снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
    • переменное кратковременное влияние — снеговое и температурное воздействие по полному расчетному значению.

    2) Дополнительные — ветровое давление, вес строителей, гололедные нагрузки.

    3) Форс-мажорные — взрывы, сейсмоактивность, пожар, аварии.

    Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.

    Расчет стропильной системы скатных крыш производится по двум предельным состояниям:

    a) Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.

    b) Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.

    Для более простого расчета применяется только первый способ.

    Расчет снеговых нагрузок на крышу

    Для подсчета снеговой нагрузки используют такую формулу: Ms = Q x Ks x Kc

    Q — вес снегового покрова, покрывающий 1м2 плоской горизонтальной поверхности крыши. Зависит от территории и определяется по карте на рисунке № X для второго предельного состояния — расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).

    Для прочностного расчета по первому типу величина нагрузки выбирается соответсвенно району проживания по карте (первая цифра в указанной дроби — числитель), либо берется из таблицы №1:

    Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.

    Ks — поправочный коэффициент на угол наклона кровли.

    • Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
    • Для крыш с углом от 25 до 60, коэффициент берется 0,7.
    • Для остальных он равен 1.

    Угол наклона крыши можно определить онлайн калькулятором крыши соответствующего типа.

    Kc — коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.

    Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.

    Снег ложится неравномерно. Зачастую с подветренной стороны формируется так называемый снеговой мешок, особенно в местах стыков, изломов (ендова). Следовательно, если вы хотите прочную крышу, делайте шаг стропил минимальным в этом месте, также внимательно относитесь к рекомендациям производителей кровельного материала — снег может обломить свес, если он неправильных размеров.

    Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).

    Расчет ветровых нагрузок на стропильную систему

    С давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.

    В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю — поднять с подветренной стороны.

    Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько — часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.

    Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.

    Для подсчета усредненной ветровой нагрузки используют формулу

    Mv = Wo x Kv x Kc x коэффициент прочности ,

    где Wo — нагрузка ветровая давления, определяемая по карте

    Kv — коэффициент поправки ветрового давления, зависящий от высоты здания и местности.

    Kc — аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной

    Таблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)

    Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.

    Для упрощения расчета значение C проще взять максимальным, равным 0,8.

    Расчет собственного веса, кровельного пирога

    Для расчета постоянной нагрузки нужно рассчитать вес кровли (кровельного пирога -смотрите на рисунке X ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1,1 — такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.

    Вес кровли складывается из:

    1. объем леса (м3), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м3)
    2. веса стропильной системы
    3. вес 1м2 кровельного материала
    4. вес 1м2 веса утеплителя
    5. вес 1м2 отделочного материала
    6. вес 1м2 гидроизоляции.

    Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м3, м2, плотность, толщина, — произвести простые арифметические операции.

    Пример: для утеплителя плотностью в 35 кг/м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10м и шириной 1.2м, вес 1 м2 будет равен (0.1 х 1.2 х 10) х 35 / (0.1 х 1.2) = 3.5 кг/м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забывайте сантиметры в метры переводить.

    Чаще всего нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м2, которая сама по себе взята запасом.

    Еще данные можно взять из таблицы ниже:

    10 — 15 кг/м²

    Керамическая черепица

    35 — 50кг/м²

    Цементно-песчаная черепица

    40 — 50 кг/м²

    Битумная черепица

    8 — 12 кг/м²

    Металлочерепица

    Профнастил

    Вес чернового настила

    18 — 20 кг/м²

    Вес обрешётки

    8 — 12 кг/м²

    Вес стропильной системы

    15 — 20 кг/м²

    Собираем нагрузки

    По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м2 крыши.

    Расчёт стропильной системы

    После сбора основных нагрузок можно уже определить основные параметры стропил.

    приходится на каждую стропильную ногу в отдельности, переводим кг/м2 в кг/м.

    Считаем по формуле: N = шаг стропил x Q , где

    N — равномерная нагрузка на стропильную ногу, кг/м
    шаг стропил — расстояние между стропилами, м
    Q — рассчитанная выше итоговая нагрузка на крышу, кг/м²

    Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.

    Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.

    • Расчет сечения и толщины стропильной ноги

    В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.

    Таблица сечений стропил

    Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.

    На практике при постройке частного жилого дома чаще всего используют для стропил доски сечением 50х150 мм (толщина x ширина).

    Самостоятельный расчет сечения стропил

    Как уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором — сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.

    Размеры пиломатериалов по ГОСТ

    Толщину сечения (или высоту) рассчитаем по формуле:

    a) Если угол крыши

    H ≥ 8,6 x Lm x √(N / (B x Rизг))

    b) Если уклон крыши > 30°, стропила изгибаемо-сжатые

    H ≥ 9,5 x Lm x √(N / (B x Rизг))

    Обозначения:

    H, см — высота стропила
    Lm, м — рабочий участок самой длинной стропильной ноги
    N , кг/м — распределённая нагрузка на стропильную ногу
    B, см — ширина стропила
    Rизг , кг/см² — сопротивление древесины изгибу

    Для сосны и ели Rизг в зависимости от сорта древесины равен:


    Важно проверить, не превышает ли прогиб разрешенной величины.

    Величина прогиба стропил должна быть меньше L/200 — длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.

    Это условие верно при соблюдении следующего неравенства:

    3,125 x N x (Lm )³ / (B x H ³) ≤ 1

    N (кг/м) — распределённая нагрузка на погонный метр стропильной ноги
    Lm (м) — рабочий участок стропильной ноги максимальной длинны
    B (см) — ширина сечения
    H (см) — высота сечения

    Если значение выходит больше единицы, необходимо увеличить параметры стропила B или H .

    Используемые источники:

    1. СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
    2. СНиП II-26-76 «Кровли»
    3. СНиП II-25-80 «Деревянные конструкции»
    4. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
    5. А.А.Савельев «Стропильные системы» 2000 г.
    6. К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»

    Warning : count(): Parameter must be an array or an object that implements Countable in on line 1807

    Warning : preg_replace(): The /e modifier is no longer supported, use preg_replace_callback instead in /var/www/remoskop/data/www/сайт/wp-content/plugins/wp-creator-calculator/wp-creator-calculator. php on line 2662

    Прочность крыши напрямую зависит от того, насколько точно сделан расчет стропильной системы, в которой имеет значение и угол наклона скатов, и длина, равно как и сечение балок.

    Выбираем стропильную конструкцию

    Прочность крыши определяется не только материалом, из которого сделаны стропильные ноги, но и схемой их сборки. К примеру, кто-то может решить, что металлические фермы будут самым надежным решением для настила кровли, однако следует помнить, что это создаст добавочную нагрузку на стены и фундамент, которые придется усиливать. Поэтому зачастую для стропил используют пиломатериалы, среди которых можно выделить брус, доски, а также планки разного сечения для обрешетки. Реже применяется кругляк.

    Древесина достаточно прочна, но очень важно соразмерять площадь кровли с длиной и сечением опорных элементов. Именно поэтому мауэрлат (опорные горизонтальные балки по верхнему краю стен вдоль всего периметра дома) выбирается с большим запасом прочности. Кроме того, все части рассчитываются так, чтобы они выдерживали их собственный суммарный вес вместе с кровлей и дополнительной временной нагрузкой (длительной или непродолжительной). Все это должно быть учтено непосредственно в проекте дома.

    Независимо от конструкции в ней используются только определенные элементы, а именно: стропильные ноги, стойки, устанавливаемые под углом подкосы, коньковая балка. Также необходимы ригели и подбалочники, которые обеспечивают жесткость каркаса крыши. Но поскольку основополагающим фактором является площадь кровли и ее наклон, расчеты ведутся только относительно стропил: их длины, сечения и угла к горизонту, а также расстояния между ними. Известно, что лучше всего оказывает сопротивление нагрузкам треугольник, поэтому именно эта фигура образуется с помощью ригелей, устанавливаемых в качестве поперечин между стропилами двускатной кровли .

    Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.

    Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка . Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.

    Ниже будет приведено несколько комментариев о работе с программой.

    Калькулятор прохладной крыши

    Калькулятор прохладной крыши
    • О
    • Посох
    • Исследования
    • Инструменты
    • Промышленность
    • СМИ
    • Свяжитесь с нами

    Инновации в строительстве

    Оценки Экономия на охлаждении и отоплении для плоских крыш с нечерными поверхностями

    • Разработано Министерством США Окриджской национальной лаборатории Energy (версия 1. 2)
    • Данная версия калькулятора предназначена для малых и средних объектов, приобретающих электроэнергию без абонентской платы исходя из пиковой месячной нагрузки. Если у вас есть крупный объект, который покупает электроэнергию с оплатой по требованию, запустите версию калькулятора для пиковых нагрузок, чтобы учесть экономию на оплате пиковых нагрузок за счет контроля солнечной радиации.
    • То, что вы получаете от этого калькулятора, равноценно тому, что вы в него вкладываете. Если вы нажмете здесь , вы найдете помощь в определении наилучших входных значений. Некоторые вещи, такие как выветривание свойств управления солнечным излучением и эффекты пленума, особенно важны. Вы также найдете помощь в выяснении вашего отопления эффективность системы охлаждения и адекватные цены на топливо.
    • Чтобы сравнить две нечерные крыши, распечатайте результаты отдельных оценок для каждой из них по сравнению с черной крышей. Вручную вычислите разницу в экономии для сравнения двух нечерных крыш.
    • Если ваши затраты на электроэнергию определяются тарифами в пиковые и непиковые часы, распечатайте результаты отдельных расчетов с тарифами в пиковые и внепиковые часы для одной и той же крыши. Оцените, какая доля экономии при пиковых ставках уместна.
    Мое состояние Выбирать a stateAlabamaAlaskaArkansasArizonaCaliforniaColoradoConnecticutDelawareFloridaGeorgiaHawaiiIowaIdahoIllinoisIndianaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNorth CarolinaNorth DakotaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkOhioOklahomaOregonPennsylvaniaPacific IslandsPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWisconsinWest VirginiaWyomingCanadian Cities
    Мой город Выбирать город
    Нажмите, чтобы просмотреть данные для всех 243 местоположений
    Предлагаемая мной крыша:
       Значение R (HIGH=20; СРЕДНЕЕ=10; НИЗКИЙ=5) [ч·фут²·°F/БТЕ]
       Солнечная отражательная способность, SR (HIGH=80; СРЕДНЕЕ=50; НИЗКИЙ=10) [%]
       Инфракрасное излучение, IE (HIGH=90; СРЕДНЕЕ=60; НИЗКИЙ=10) [%]

    Мои затраты на электроэнергию и эффективность оборудования
       Стоимость электроэнергии в летнее время (ВЫСОКАЯ = 0,20; СРЕДНЯЯ = 0,10; НИЗКАЯ = 0,05) [$/кВтч]
       Эффективность кондиционера (Коэффициент эффективности) (ВЫСОКИЙ = 2,5; СРЕДНИЙ = 2,0; НИЗКИЙ = 1,5)
       Источник энергии для отопления (выберите один)  Электричество Топливо
          Если электричество, стоимость в зимнее время (ВЫСОКАЯ = 0,20; СРЕДНЯЯ = 0,10; НИЗКАЯ = 0,05) [$/кВтч]
          Стоимость топлива (натуральный газ: ВЫСОКИЙ = 1,00; СРЕДНЕЕ = 0,70; НИЗКИЙ=0,50) [$/Терм]
                (мазут: 2002 г. , Восточное побережье = 0,85; 2002 г. Средний Запад = 0,70) [$/терм]
       Эффективность системы отопления (печь или котел: HIGH=0,8; СРЕДНЕЕ=0,7; НИЗКИЙ = 0,5)
                (электрический тепловой насос: HIGH=2,0; AVG=1,5) (электрическое сопротивление: 1,0)
    Нетто Экономия [$/фут² в год]
       Экономия на охлаждении [$/фут² в год]
       Экономия тепла (отопление) штраф, если отрицательное значение) [$/фут² в год]
    Изоляция в Черная крыша обеспечивает такую ​​же годовую экономию энергии:
       Обновление с Р- к Р- [ч·фут²·°F/БТЕ]

    Детали сравнения:
       Градусо-дни отопления для место выбрано [годовой °F-день]
       Градусо-дни охлаждения для место выбрано [годовой °F-день]
       Солнечная нагрузка для местоположения выбрано [Среднее годовое значение БТЕ/фут² в день]
       Холодопроизводительность для черной крыши (SR=5%; IE=90%) [Btu/ft² в год]
       Тепловая нагрузка для черной крыши (SR=5%;IE=90%) [Btu/ft² в год]
       Охлаждающая нагрузка для предлагаемого крыша [Btu/ft² в год]
       Тепловая нагрузка для предлагаемой крыша [Btu/ft² в год]

    Окриджская национальная лаборатория управляется UT-Battelle для Министерства энергетики

    Как рассчитать кровельные материалы для кровли из гонта площади крыши вам не хватит.

    Вам понадобится черепица для начальных рядов вдоль карнизов и у некоторых скатов, а также вам понадобится черепица для покрытия ребер и коньков. Вы можете резать черепицу для использования в качестве этих колпачков, коньков и старта, а также резать по граблям, у стен и дымоходов, а также в ендовах. Эта резка всегда будет приводить к некоторым потерям. Некоторые обрезки будут достаточно большими, чтобы их можно было использовать в качестве стартовой черепицы или в других областях, где требуется обрезанная черепица, но меньшие обрезки будут излишними. Отходы могут варьироваться от 10-15% в зависимости от сложности кровли.

      Единственная крыша, при резке которой не образуется отходов, — это простая двускатная крыша, длина которой кратна 3 футам. длина черепицы.

    Прежде чем приступить к расчету материалов, таких как уклон крыши и размеры, необходимо знать несколько вещей. Затем вы можете сделать свои материальные расчеты. См. таблицу расчета шага внизу этой страницы, чтобы учесть шаг в уравнении расчета размера крыши.

    Каков уклон или уклон крыши?

    Уклон/скат крыши – это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону. Это соотношение выражается в дюймах на фут. Таким образом, крыша, которая возвышается на 4 дюйма на 1 фут или на 12 дюймов, называется уклоном или уклоном 4/12. Если у вас нет правильного шага / уклона, вы не сможете получить правильный размер вашей крыши. См. калькулятор высоты тона ниже или нажмите здесь.

    Части черепичной кровли

    Стартовая черепица — это черепица на «нижнем крае» крыши с обрезанной открытой частью, оставляя только самоуплотняющуюся полосу и верхний нахлест. Они крепятся по краям карниза, чтобы герметизировать первый ряд гонтов и обеспечить защитный материал под вырезами выступов точно так же, как верхний нахлест каждого последующего ряда.

    Капельница

      Погонные футы/10 + 5 = Необходима капельница (1 1/2 x 1 1/2)

    Стартер – рассчитать стартер по измерению параметра

    • Параметр Линейные футы/ 120 = количество комплектов стартера для 20 лет
    • Параметр, погонные футы/ 80 = количество комплектов стартера для 30 лет

    Конек существуют различные типы, некоторые вырезаны из 20- или 25-летней черепицы (стандартный конек) или конька с высоким профилем, который обеспечивает более прочные коньки, которые дополнительно устойчивы к повреждениям, стоят немного выше и красиво смотрятся на крыше линии. Однако в большинстве случаев обычную черепицу разрезают для использования в качестве конька.

    • High Profile Ridge обычно составляет 20 футов на коробку, но зависит от производителя
    • Standard Ridge (разрезанная черепица) может накрывать 35 лин. футов коньков и вальм с каждой пачкой черепицы.

    Расчет конька

    • Бедро + конек = требуется конек
    • погонных фута/33 = количество пакетов, необходимых для конька

    *Ridge Vent используйте 9 дюймов для 30-летней черепицы, для которой потребуются отдельные гвозди, а не спиральные гвозди.

    Долина

      Погонные футы/33 = необходимое количество рулонов

    Войлок

    • Количество квадратов/4 = необходимое количество рулонов 15# войлока
    • Количество квадратов/2 = необходимое количество рулонов 30# фетра
    • Количество квадратов/10 = необходимое количество рулонов синтетического войлока

    Гвозди

      1 коробка на 20-25 квадратов

    Ступенчатая планка

    • включать не менее 1 коробки на задание при наличии дымохода

    Расчет необходимой площади крыши

    Если размеры дома 20 X 40 и крыша 7:12, то для расчета уклона крыши выполните следующие действия:
    Шаг 1: Умножьте 20 на 40, что равно 800.
    Шаг 2: Найдите значение 7:12 из таблицы множителей уклона крыши, которое равно 1,16.
    Шаг 3: Умножьте Шаг 1 и Шаг 2, т. е. 800 умножить на 1,16.
    Шаг 4: Полученное значение 928 отражает площадь крыши в квадратных футах.

    Пример расчета:
    Крыша с уклоном 8/12 и площадью 1900 квадратных футов
    1900 x 1,2= 2280
    2280 – 1900= 380 футов добавляется для уклона

    Уклон крыши Множитель уклона крыши
    2/12 1.01
    3/12 1,03
    4/12 1,05
    5/12 1,08
    6/12 1,12
    7/12 1,16
    8/12 1,20
    9/12 1,25
    12/10 1,30
    12/11 1,35
    12/12 1,41
    14/12 1,54
    16/12 1,67
    18/12 1,80
    20/12 1,94
    22/12 2,09
    24/12 2,24

    4 лучших веб-сайта с калькуляторами вальмовых крыш

    Здесь вы найдете список из 4 лучших веб-сайтов с калькуляторами вальмовых крыш. Вальмовая крыша представляет собой симметричную двускатную крышу, имеющую по два ската с каждой стороны. Нижний склон крутой, а верхний имеет пологий угол.

    В этой статье будут представлены четыре веб-сайта, на которых можно проверить размеры угла наклона, длины стропил, площади крыши, верхних и нижних углов стропил, стропил крыши и других деталей.

    Основываясь на веб-сайте калькулятора каркаса вальмовой крыши, вы можете ввести входные данные, такие как толщина стропил, ширина стены, ширина стропила, длина здания, высота стены дома, выступ фронтона, длина нижнего ската и т. д., а затем вы можете рассчитать результат .

    Читайте также : 5 лучших VR-гарнитур для фильмов и игр [2021]0004

  • 3. Spikevm
  • 4. Blocklayer
    • Вердикт
  • 4 Лучшие веб-сайты с калькулятором вальмовой крыши

    Несколько веб-сайтов предоставляют выходные данные и примерную диаграмму для понимания расчета каркаса вальмовой крыши. Итак, давайте узнаем больше об этих сайтах-калькуляторах с двускатной крышей.

    1. Калькулятор вальмовой крыши

    Этот бесплатный веб-сайт предоставляет пользователям количество и площадь подкладочных и кровельных материалов, количество кровельных досок и стропил, а также площадь крыши. Материалы, которые вы выберете для своей крыши, будут зависеть от ваших предпочтений и бюджета.

    У вас будут такие варианты, как металлические листы, плитка и шифер. Вы также можете выбрать рулонные кровельные материалы, такие как битумный шифер, черепица и т. д.

    Этот бесплатный онлайн-калькулятор вальмовой крыши рассчитывает:

    • Общая площадь поверхности крыши, включая длину каждого карниза.
    • Общая площадь мансарды без учета площади под боковыми скатами.
    • Количество материалов, необходимых для стропильной системы.
    • Количество стропил, необходимое для всей конструкции.
    • Общее количество и площадь кровельных материалов, таких как черепица, металл, шифер и т. д.
    • Количество рядов обшивки кровли в соответствии с заданными параметрами кровли
    • Количество досок, необходимое для обшивки крыши всей конструкции.
    • Общая площадь подкладочных материалов учитывается внахлест.
    • Конструкция фермы

    Веб-сайт поможет вам рассчитать приблизительные цены и затраты, найдя необходимое количество вальмовых кровельных материалов.

    Посетите этот сайт.

    Читайте также : Как экспортировать комментарии Facebook из сообщений в файл Excel

    2. Kalk.pro

    Этот калькулятор вальмовой крыши позволит вам быстро получить все необходимые параметры конструкции для этого типа крыши.

    Вам не нужны глубокие познания в расчете количества материала, необходимого для кровли; вы можете использовать алгоритм, разработанный программистами этого сайта. В нем учтены все нюансы, которые могут возникнуть в процессе проектирования вальмовой крыши.

    Этот кровельный калькулятор позволит правильно спланировать весь процесс строительства и поможет решить все вопросы, связанные с надежностью стропильной системы и конструкции крыши в целом.

    Этот онлайн-калькулятор каркаса вальмовой крыши использует равные углы между основанием крыши, сторонами и конечными скатами. Вам необходимо будет заполнить конкретные первичные размеры, такие как:

    • Линейные характеристики здания – длина, ширина, параметры стены.
    • Размеры крыши- ширина и длина основания, желаемая высота, размер свесов.
    • Данные для расчета стропил вальмовой крыши и обрешетки – ширина, толщина, углы.
    • Параметры профнастила – плиты OSB, только для мягких видов кровли.
    • Кровельные листы и информация по кровельному покрытию.

    После ввода этих чисел нажмите «Рассчитать». Этот калькулятор каркаса вальмовой крыши предоставит вам следующую информацию:

    • Расчет кровли с подробным чертежом всей конструкции в общих и окончательных данных.
    • Размеры всех стропил крыши по отдельности, типа уклона, диагонали и т.д.
    • Расчет контробрешетки и обрешетки.
    • Расчет нижних прогонов или стеновых плит на подробном окончательном чертеже.
    • Общий объем пиломатериалов для стропил и балок.
    • Чертежи всех видов стропил отдельно.
    • Схема расположения вальмовой крыши.
    • Чертежи всей системы каркаса с разных ракурсов.
    • Интерактивная 3D модель крыши для наглядности.

    Посетите этот сайт.

    Читайте также : 15 лучших клавиатур для программирования и кодирования

    3. Spikevm

    Spikevm — удобный калькулятор вальмовой крыши, который рассчитывает площадь вальмовой крыши в квадратных футах.

    Понимание основ содержит образец схемы верхнего и нижнего уклона и других частей вальмовой крыши. Вы можете потратить некоторое время, чтобы просмотреть его и начать расчет.

    Вы можете ввести следующие данные:

    • Длина здания
    • Фронтонный выступ
    • Нижний уклон крыши
    • Верхний уклон крыши
    • Карнизный выступ
    • Ширина здания и т. д.

    Когда вы нажмете кнопку «Рассчитать», он покажет результат. Выходные данные будут содержать нижний угол крыши, площадь корня в квадратных футах, верхний угол крыши и процент нижнего и верхнего уклона.

    Посетите этот сайт.

    Читайте также : 3 лучших веб-сайта для повреждения файлов

    4. Blocklayer

    Уникальной особенностью этого калькулятора гамбреловой крыши является вариант анимированной диаграммы. Если вы измените угол поворота и масштаб крыши с помощью ползунков, Blocklayer соответствующим образом изменит диаграмму.

    Для расчета конструкции каркаса вальмовой крыши можно ввести такие данные, как угол наклона, ширина стены, толщина прогона, высота стропила, толщина конька, свес, косынки и т. д.

    После этого вы можете получить выходную диаграмму, показывающую размеры двускатной крыши. Углы нижнего стропила и верхнего стропила также будут видны на отдельных диаграммах.

    Посетите этот сайт.

    Читайте также : 5 лучших веб-сайтов, посвященных шахматам | Калькулятор шахматных ходов

    Вердикт

    Мы суммируем наш список из 4 лучших сайтов-калькуляторов гамбральной крыши.

    Related Articles

    Как накрыть крышу шифером односкатную: как накрыть односкатную крышу шифером

    Содержание Страница не найдена «Последние постыПо категориямКак сделать односкатную крышу гаражаДостоинства одного скатаРасчет уклонаКровля из шифераИнструментарийНачинаем строить Как оформить страховое возмещение за поврежденную градом шиферную крышу Шифер для крыш — Проектирование зданий Страница не найдена « Последние посты 1 Ноя 2022 / / Комментариев 0 На сегодняшний день […]
    Читать далее

    Калькулятор онлайн крыши дома: Расчет вальмовой крыши онлайн, калькулятор стоимости вальмовой кровли и стропильной системы

    Содержание всё про ремонт и обустройство жильяЦены на обрезную доскуЦены на металлочерепицуКалькулятор расчета деревянных стропил крышиДобавить комментарий КОНТАКТЫ КОМПАНИИИнструкция для калькулятора расчета материалов и габаритов двускатной крыши7 причин использовать наш калькулятор расчета кровли онлайнЧто умеет наша онлайн программа расчета крыш?Наш онлайн калькулятор кровли позволяет:Демонстрация работы онлайн калькулятора крышиОнлайн экспресс-калькулятор кровлиОнлайн калькулятор расчета угла наклона крышиПрименение […]
    Читать далее

    Как крепить гидроизоляцию на крышу: правила монтажа гидроизоляции, какой стороной класть пароизоляцию, нюансы укладки

    Содержание правила монтажа гидроизоляции, какой стороной класть пароизоляцию, нюансы укладкиКак крепить плёночную гидроизоляцию на крышуОсобенности крепления гидроизоляции к коньковой части крышиКак монтируется антиконденсатная плёнкаОсобенности монтажа гидроизоляционной плёнкиКрепление мембран супердиффузионного и диффузионного исполненияКак правильно крепить гидроизоляцию на крышеГидроизоляция крыши – правила укладки гидроизоляции на крышуОсобенности гидроизоляции крыши домаКак правильно стелить гидроизоляцию на крышуГидроизоляция кровли из металлочерепицы […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
