Ограждение крыши: Ограждение кровли – высота, ГОСТ, устройства и монтаж (фото, видео)

Требования к ограждениям кровли зданий

У большинства зданий (высотой 10 и более метров) имеются или должны быть предусмотрены ограждения кровли. В некоторых случаях они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. Рассмотрим подробно, в каких случаях требуется монтаж ограждений, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Нормативный документ, устанавливающим требования к ограждениям кровли является ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний».

Ограждения кровли зданий

Ограждения кровли бывают двух видов — для кровли с парапетом (КП) и для кровли без парапета (КО).

Необходимость устройства ограждений кровли:

Согласно требований нормативных документов, ограждения необходимо предусматривать для:

• зданий с уклоном кровли до 12% (6,8°) включительно, высотой до карниза или верха наружной стены (парапета) более 10 м;
• зданий с уклоном кровли свыше 12 % (6,8°) и высотой до карниза более 7 м;
• эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок

Технические требования:

Конструкции ограждений кровли должны изготавливаться в соответствии с требованиями ГОСТ Р 53254-2009, ГОСТ 23118, ГОСТ 23120, ГОСТ 25772 и по рабочим чертежам, утвержденным в установленном порядке. Они должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ 9.032, класс покрытия не ниже пятого.

Элементы ограждений должны быть надежно присоединены друг к другу, а конструкция в целом надежно прикреплена к кровле здания. Наличие трещин и разрывы металла не допускаются.

Ограждения кровли не должны пересекать выход на кровлю с площадок пожарных лестниц.

Размеры элементов ограждений кровли

1. Без парапета.

1- вертикальный ограждающий элемент; 2- горизонтальный ограждающий элемент

2. С парапетом.

1- вертикальный ограждающий элемент; 2- горизонтальный ограждающий элемент

*не регламентируется

Эксплуатация ограждений кровли

Ограждения должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование их целостности с составлением акта по результатам проверки.

При приемке в эксплуатацию и далее не реже одного раза в пять лет ограждения должны подвергаться периодическим испытаниям.

В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

эксплуатируемые и не эксплуатируемые крыши, виды и материала для кровельных ограждений

В странах, где в зимнее время наблюдается большое выпадение снега, предусматривается ограждение кровли от лавинообразного схода снежных масс. Россия относится к климатическому поясу с этими условиями. Обрушение снега и льда с крыш домов приводит к повреждению имущества и травматизму людей. Перед вводом здания в эксплуатацию проводятся испытания, после которых делаются выводы о безопасности кровли.

• Особенности кровельных ограждений
• Парапет для разных видов крыш
  • Эксплуатируемая крыша
  • Неэксплуатируемый вид
• Материалы для защитных конструкций
• Виды оградительных конструкций
• Техника безопасности и ответственность

Особенности кровельных ограждений

Любое строение нуждается в частом обслуживании. Это вопрос безопасности, которым не стоит пренебрегать. Особое внимание уделяется при этом кровле. Особенно в зимнее время года, когда наблюдаются сильнейшие выпадения осадков, в частности, снега. Работа на крыше должна соответствовать нормам безопасности, причём в любое время года. Для обеспечения работ, а также снегозадержания, предусмотрены различные кровельные ограждения.

Любое строение должно соответствовать требованиям ГОСТ. Так, согласно требованию ГОСТ, ограждения устанавливаются в обязательном порядке, если высота здания превышает семь метров и имеет уклон больше 12 градусов.

ГОСТ требует установки ограждения на следующих объектах:

• Плоские, эксплуатируемые крыши;
• На балконах;
• На наружных галереях;
• Лестницах, лестничных переходах и мостиках.

Современное домостроение предусматривает возведение построек с различными типами крыш. В основном это плоские крыши и многоскатные. Плоские крыши наибольшее распространение получили в промышленности и при строительстве многоэтажных зданий. Скатные крыши популярны в частном строительстве. Чаще всего это двухскатные крыши, однако, возможны и варианты с большим их числом.

Парапет для разных видов крыш

Крыши делятся на два вида, вне зависимости от типа:

• Обслуживаемые;
• Не обслуживаемые.

Эксплуатируемая крыша

Крыша, предусматривающая эксплуатацию — это кровля, на которой проводятся различные монтажные и ремонтные работы, а также предусмотрена уборка снега. Работа людей должна быть безопасной, на основании этого к таким видам крыш прилагаются условия соответствующие балконному ограждению.

Требования ГОСТа говорят следующее. Высота ограждения кровли должна быть: при высоте здания до 30 метров минимальная высота ограждения составляет 110 см, если высота более 30 метров — 120 см. И даже если здание строится по индивидуальному проекту, то специалисты предусматривают конструкции, которые полностью отвечают ГОСТу.

При установке парапетного ограждения высота самого ограждения уменьшается на высоту парапета. Вертикальные и горизонтальные элементы ограждения должны находиться друг от друга на определенном расстоянии. Вертикальные — не больше 10 см, горизонтальные — не больше 30 см.

Неэксплуатируемый вид

Крыши, не предназначенные для эксплуатации, также требуют периодического обслуживания. Другими словами, люди там также работают. Поэтому нет ничего удивительного, что ГОСТ предписывает установку ограждения кровли и в этом случае.

Проектирование снегозадержателей проводится на основании СНиП, это нужно учитывать. Снегозадержатели возводятся ещё до окончания финишных, кровельных работ.

Высота такого ограждения, вне зависимости от высоты здания, составляет не менее 60 см, а по горизонтали они должны быть не реже 30 см.

Крыши, не предусматривающие эксплуатацию, могут быть покрыты материалом, который может не выдержать вес человека. Например, из-за своей хрупкости. В таком случае предусматривается оборудование в виде мостиков и специальных лесенок.

Для скатных крыш с целью их безопасного обслуживания предусмотрено установление на них различных снегозадержателей дополнительных ограждений и прочего. Интересный факт — в странах Европы при сдаче строения в эксплуатацию проводится испытание снегозадержателя и, в случае если он не проходит испытание, такой объект не может быть застрахован.

Материалы для защитных конструкций

В зависимости от типа крыши (оцинкованный материал или фальцевая кровля) применяются несколько видов материала для создания заграждения для кровли, самые распространенные из них:

• Сталь;
• Оцинкованная сталь;
• Нержавеющая сталь;
• Медь.

Неудивительно, что наиболее распространённый материал для изготовления защитных конструкций на крышу — это различные сплавы железа. Он отличается своей прочностью, долговечностью и доступностью. И все же у этого материала есть существенный недостаток — сильная коррозия, которая сокращает срок жизни предмета при неправильной эксплуатации. А также коррозия приводит в дальнейшем к потёкам ржавчины на фасадах зданий.

Для предотвращения таких последствий в последнее время начали использовать железо с порошковым покрытием, которое гораздо дольше противостоит внешним негативным факторам: влажности и перепадам температур.

Возможно использование для парапетов и специального особо прочного стекла, которое, впрочем, также крепится с помощью металлических частей. Сейчас в строительной индустрии стали также появляться и особые прочные виды пластика и акрила, но в нашей стране возведение ограждений из этого строительного материала пока не практикуется.

В отдельных случаях ограждения сроятся из того же материала, что и стены самого здания (например, из кирпича). Такая конструкция считается архитектурным изыском, и была особо популярной в прошлых столетиях. В частном домостроении при возведении особняков в несколько этажей также можно встретить такой вид ограждений.

Крепление металлических частей ограждения к крыше чаще всего покрывается герметиком, что служит защитой от коррозии и предотвращает попадание воды под кровлю.

Часто архитекторы прибегают к специальному проектированию ограждений с целью придания домостроению эстетически завершённого вида. При таком подходе к проектированию строения происходит смешанная эксплуатация различных материалов для ограждения. Так, например, на крыше здания строятся колоны, между которыми монтируются стальные элементы или же стекло.

Однако, при любых условиях архитектурных экспериментов на первом месте стоит безопасность людей. Это учитывается при сдаче строения в эксплуатацию. Государственные органы пристально следят за соблюдением ГОСТов.

Виды оградительных конструкций

Современная архитектура хоть и не отличается особыми изысками, но может предложить широкий спектр строительных материалов и технологий. Современный рынок строительства предлагает несколько видов ограждений для крыши:

• Решетчатые;
• Трубчатые;
• Сплошной экран;
• Глухой парапет.

Для примера рассмотрим один из самых популярных вариантов барьеров. В этом случае используются металлические конструкции.

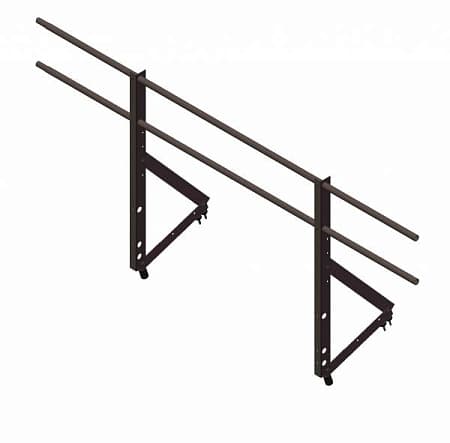

Парапет состоит из вертикальных и горизонтальных элементов. Вертикальные элементы выполняют функции опоры и изготовляются из стальных уголков, согнутых в виде треугольника. Опоры крепятся к силовым элементам крыши при помощи болтов или саморезов, которые должны быть изготовлены из нержавеющей стали. После закрепления опоры выравнивают до вертикального состояния, и производят окончательную фиксацию. После этого соединяются горизонтальные элементы. Роль этих элементов выполняют стальные трубы длиной три метра. Трубы вставляются в специальные отверстия и фиксируются саморезами.

Важное замечание — любое ограждение собирается с соблюдением жестких требований. Так, в этом случае расстояние от ограждения до края карниза должно быть не менее 35 см, а расстояние между опорами 90−120 м, а высота опоры составлять не менее 70 см.

Барьер кровли после завершения монтажа можно покрасить в любой цвет.

Специалисты выбирают более практичные цвета при окрашивании таких конструкций. Но нередко можно заметить яркие красные парапеты. Главное в этом вопросе не экономить на краске. От этого выбора напрямую будет зависеть как эстетичный вид, так и долговечность конструкции и фасада здания.

Техника безопасности и ответственность

Важно помнить, что работы на высоте — это всегда повышенный риск. За соблюдение требований безопасности отвечают лица, организовывающие процесс строительства, а также сами строители. Все работы на высоте производятся с применением страховки.

Монтаж парапета лучше доверить специализированной компании или организации, которая не только в процессе работы будет учитывать ГОСТ и требования, но и применять современное оборудование.
