Устройство и особенности конструкции основных элементов холодной и тёплой кровли из металлочерепицы

Правильно обустроенная кровля является целой системой, которая включает в себя ряд решений по гидро- и пароизоляции, защите от снеговой и ветровой нагрузки, холода, шума и других факторов. Кроме того, крыша должна быть ещё и красивой, ведь она оказывает непосредственное влияние на формирование облика всего дома. Если в качестве кровельного покрытия используется металлочерепица, то необходимо не только владеть тонкостями работы с этим материалом, но и знать, как обустроить обрешётку, сформировать пирог теплоизоляции и установить тот или иной конструктивный элемент. Сегодня мы расскажем о самых важных моментах строительства и раскроем секреты опытных кровельщиков.

Кровельный пирог под металлочерепицу

Конструкция крыши зависит от того, какие функции будут на неё возложены. Если требуется укрыть гараж, мастерскую или какую-нибудь хозяйственную постройку, то используют минимальный набор элементов, а такую кровлю называют холодной. В случае когда здание нуждается в качественном утеплении и защите от шума (например, если это жилой дом), конструкция дополняется несколькими слоями теплоизоляции и сопутствующими ей материалами. При этом она может включать до 10 слоёв, а такой кровельный пирог называется тёплым.

Полный кровельный пирог позволяет утеплить чердачное помещение, чтобы в дальнейшем использовать его в качестве жилой комнаты

Холодная кровля нередко используется и при строительстве жилых зданий, особенно в южных регионах. В этом случае утепляется чердачное перекрытие. Как правило, этого достаточно, чтобы обеспечить комфортное проживание в зимний период. И тем не менее делать для загородного дома холодную крышу из металлочерепицы не рекомендуется — всему виной громкий звук, который издают стальные листы во время дождя или града.

Для холодной крыши

Если не брать во внимание несущие конструкции стропильной системы, то в состав кровельного пирога на холодной крыше из металлочерепицы входят только лишь листы самого материала, гидроизоляционная плёнка и рейки обрешётки и контробрешётки.

При обустройстве холодной кровли важно обеспечить теплоизоляцию перекрытий, ведь чердачное помещение в зимнее время будет подвергаться воздействию низких температур

Для предварительного крепления полотнищ гидроизоляции используют строительный степлер или мелкие гвозди. При этом плёнку не следует натягивать, напротив, нужно добиться провисания не менее 20–25 мм. Благодаря этому между гидроизоляцией и металлочерепицей будет обеспечен зазор, необходимый для вентиляции подкровельного пространства и своевременного удаления конденсата. Окончательный прижим и фиксацию плёнки выполняют рейками контробрешётки, которые укладывают вдоль стропильных ног и прибивают гвоздями или прикручивают саморезами. После этого поперёк контрбруса укладывают обрешётку, а уже к ней крепят листы кровельного материала.

Для утеплённой крыши

Структура кровельного пирога для тёплой крыши отличается наличием слоёв, которые в любое время года позволяют обеспечить в чердачном помещении комфортную обстановку. В остальном конструкция содержит такие же элементы, что и при строительстве холодной крыши.

При обустройстве кровельного пирога тёплой крыши важно обеспечить хорошую вентиляцию, иначе влага будет способствовать порче теплоизоляции и деревянных элементов каркаса

Структура тёплого кровельного пирога по направлению от чердака наружу помещения выглядит следующим образом:

• пароизоляционная мембрана, которая препятствует проникновению пара в утеплитель и в то же время позволяет отводить влагу от теплоизоляции;
• один или несколько слоёв теплоизоляции, находящихся в промежутках между стропилами или поверх реек контробрешётки;
• гидроизоляционная плёнка — её в отличие от описанного выше способа монтируют с провисанием до 50 мм. Кроме того, такое же расстояние необходимо оставить между плёнкой и утеплителем — это позволит организовать нормальную вентиляцию. Если же используются мембранные материалы, то зазор до гидроизоляции можно уменьшить до минимума;
• контрбрус, который крепят точно так же, как и в случае с холодной кровлей;
• рейки обрешётки — их устанавливают с шагом 35–40 см;
• листы металлочерепицы.

В качестве теплоизоляции могут использоваться различные плитные и рулонные материалы — базальтовая или минеральная вата, стекловата, плиты экструдированного пенополистирола и др. Для обрешётки и контробрешётки лучше всего подходит сосновый брус сечением 50х50 мм.

Особенности устройства крыш с покрытием из металлочерепицы

Стропильную систему и обрешётку крыши из металлочерепицы можно сооружать как из пиломатериалов, так и металлического проката. При соблюдении технологии строительства и тот и другой материал может обеспечить необходимую надёжность и долговечность конструкции. И всё же предпочтительнее использовать древесину — она не только имеет меньший вес, но и позволяет намного проще крепить листы кровельного материала к основанию. Кроме того, стропильные ноги из толстого бруса будут создавать зазор, необходимый для монтажа теплоизоляции в случае устройства тёплой кровли.

Укладка теплоизоляции в промежутки между стропильными ногами даёт возможность сохранить пространство чердачного помещения

Стропильная система

Заметим, что применение металлочерепицы возможно только на скатных крышах, уклон которых находится в пределах от 14 до 20 градусов. При сооружении стропильной системы следует придерживаться следующих норм:

• расстояние между стропилами — от 60 до 90 мм. Если возникает необходимость сделать шаг большим, обрешётку следует усилить поперечно установленными досками;
• для изготовления стропильных ног используют доску толщиной не менее 50 мм, которую устанавливают на ребро. При выборе ширины пиломатериала руководствуются толщиной слоя теплоизоляции — чаще всего от 100 до 150 мм;
• для качественной вентиляции деревянной конструкции производители металлочерепицы рекомендуют проделать в стропильных ногах ряд отверстий диаметром 20–25 мм. Для того чтобы избежать ослабления каркаса, их следует выполнять в шахматном порядке, располагая со стороны конька.

Металлочерепица имеет небольшой вес, поэтому под неё можно использовать стропильную конструкцию любого типа

После монтажа стропильной системы следует обязательно проверить соответствие нескольких геометрических параметров. В первую очередь сверяют длины диагоналей прямоугольных скатов, а также контролируют, находятся ли стропильные ноги в одной плоскости. Обязательно проверяют отклонение линии конька и свесов кровли от горизонтали. Только после этого приступают к сооружению обрешётки.

Обрешётка и контробрешётка

Так же, как и при установке стропильных ферм, устройство обрешётки должно происходить по определённым правилам:

• в качестве самой нижней рейки выбирают брус, который будет выступать за плоскость обрешётки на 10–20 мм. Обычно для первой доски используют брусок сечением 50х50 мм, а для всех последующих элементов — рейки 30х50 мм;
• нижняя рейка должна проходить параллельно с линией карниза;
• расстояние от первой до второй рейки должно находиться в пределах 28–30 мм, тогда как последующие элементы крепят с шагом от 30 до 45 см — точное значение зависит от расстояния между волнами металлической черепицы. Обычно шаг обрешётки производитель указывает в инструкции к монтажу;
• одновременно с установкой обрешётки обустраиваются участки для вывода наружу инженерных коммуникаций, дымоходных и фановых труб и т. д., а также монтируются кронштейны для их крепления к элементам деревянной конструкции;
• в ендовах, по периметру мансардных окон и вокруг труб устанавливают сплошное деревянное основание из доски толщиной 25 мм;
• для надёжного крепления карнизной планки используют две доски сечением 25 мм, которые приколачивают к вершинам стропильных ног. Чтобы обеспечить вентиляцию, доски монтируют с 5-сантиметровым зазором.

Для обрешётки кровельного каркаса могут использоваться как деревянные рейки, так и металлические профильные трубы или уголки

Для точного расчёта шага обрешётки удобно использовать специальную таблицу — её мы приводим ниже. Расстояние между элементами обрешётки зависит от конфигурации листов металлочерепицы, поэтому рассчитать шаг можно только после того, как будет выбран кровельный материал.

Шаг обрешётки зависит от расстояния между волнами металлочерепицы, поэтому его рассчитывают после того, как будет выбран кровельный материал

Как сделать холодную кровлю из металлочерепицы – инструкция по монтажу

В настоящее время при возведении частного дома специалистами используются всевозможные конструкции кровель, но чаще всего производят монтаж холодной кровли. Это идеальный вариант, когда чердак не планируется применять как жилое помещение. Ниже мы расскажем о том, как правильно произвести установку холодной кровли из металлочерепицы.

Преимущества такого варианта

Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.

Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.

Что представляет собой холодная кровля

Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.

Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.

Установка кровли имеет такие особенности:

1. Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
2. Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.

Этапы монтажа

Давайте разберемся, как правильно монтировать металлочерепицу, чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.

Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.

Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.

При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.

Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.

Структура кровельного пирога для металлочерепицы, включая гидроизоляцию

Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное — понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.

Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.

Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.

Итак, холодная крыша будет включать такие слои:

• Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
• Далее устанавливают стропильный каркас для кровли.
• Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
• Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
• Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
• Последним выполняется настил металлочерепицы.

Инструменты и расходные материалы для устройства холодного чердака

Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.

Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.

Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.

Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.

Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.

Монтаж металлочерепицы: пошаговая инструкция с полезными рекомендациями

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Для обустройства кровельной части в последнее время все чаще применяется металлочерепица. Материал поставляется в виде профилированных листов с полимерным покрытием. При желании можно самостоятельно выполнить монтаж металлочерепицы. Пошаговая инструкция поможет это сделать без серьезных ошибок.

Работы по укладке фрагментов кровельного покрытия

Плюсы и минусы кровельного материала

В основе изделий лежит стальной лист толщиной 0,45-0,55 мм. Он оцинкован и имеет специальное покрытие на основе полимеров. Стоимость продукции может варьироваться в зависимости от толщины металла и типа защитного слоя.

Можно наглядно оценить внешние данные материала

Перечисление достоинств

Выделить в первую очередь необходимо следующие преимущества:

• эстетическую привлекательность;
• стойкость к атмосферным воздействиям;
• доступную стоимость;
• легкость основных элементов.

Широкие возможности в дизайне обеспечиваются многообразием профилей и цветов

Немногочисленные недостатки

Так как листы имеют небольшую толщину при достаточно больших размерах, риск повредить их при небрежном монтаже все же существует. При соблюдении всех правил целостность элементов нарушить сложно.

Чтобы не сломать листы при подъеме, рекомендуется использовать бруски

Другим недостатком является появление шумового эффекта при сильном дожде во время эксплуатации. Однако при правильной звукоизоляции жилого пространства этот минус полностью исключается.

Статья по теме:

Инструменты для монтажных работ

Заранее необходимо приготовить набор инструментов и дополнительных приспособлений для проведения работ:

• электрические или простые ножницы по металлу;
• шуруповерт;
• молоток;
• механический степлер;
• рулетка и карандаш;
• ножовка или циркулярная пила.

Наиболее удобно производить резку металлочерепицы электрическими ножницами

Базовый комплект дополнительных деталей

В пошаговой инструкции по монтажу металлочерепицы должны быть упомянуты основные элементы, использующиеся совместно с листами. Они используются в зависимости от конфигурации крыши и эксплуатационных особенностей.

Представлены основные элементы кровельного покрытия

Предлагается взглянуть на список базовых деталей:

• конек требуется для закрытия верхнего стыка между двумя скатами;

Пример расположения ендовы на пересечении скатов

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.

Устройство гидроизоляции и фиксация контрольных брусков

Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.

Укладка гидроизоляция под обрешетку

Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.

Схема, при которой обеспечивается качественная вентиляция

Правильный монтаж обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.

Шаг обрешетки популярных видов металлочерепицы

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.

Обрешетка готова к укладке кровельного покрытия

Установка деталей, монтирующихся до листов

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.

Карнизная планка фиксируется к обрешетке

При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.

Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.

Схема обводки дымоходной трубы

Процесс укладки и крепления листов

Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:

• саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
• к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
• вдоль края ската крепежные детали вкручиваются в каждую волну.

Схема расположения и фиксации листов

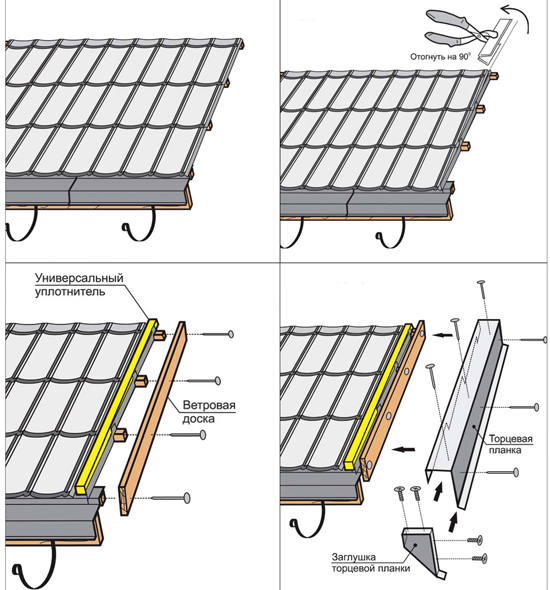

Инсталляция торцевых планок и конька

Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.

Боковой край листов закрывается торцевой планкой

Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.

Расположение уплотнителя непосредственно под коньком

Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу

Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Снегозадержатели располагаются по краю скатов

Заказ кровли из металлочерепицы: цены на работы по монтажу

Если нанимать специалистов, то придется потратить дополнительные средства. Цена на работы по монтажу металлочерепицы за м2 представлена в таблице.

Таблица 1. Средняя стоимость работ по монтажу металлочерепицы

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

• Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;
• Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

• Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
• Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60 о . Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35 о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

В этом случае малые вальмы необходимо поднимать до угла в 15 о , иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45 о .

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

• Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
• На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
• По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

vote

Article Rating

Оценка статьи:

Загрузка…

Сохранить себе в:

0

Would love your thoughts, please comment.x

Adblock
detector

Обрешетка под металлочерепицу шаг обрешетки схема

Содержание

• 1 Как сделать обрешетку под металлочерепицу: пошаговая инструкция
  • 1.1 Необходимые материалы и их размеры
  • 1.2 Шаг обрешетки под металлочерепицу
• 2 Какой шаг обрешетки под металлочерепицу Монтеррей должен быть?
  • 2.1 Особенности металлочерепицы Монтеррей
  • 2.2 Последовательность монтажа кровли
  • 2.3 Монтаж обрешетки
• 3 Обрешетка под металлочерепицу: правильный шаг и расчет количества
• 4 Обрешетка под металлочерепицу: правильный шаг и расчет количества
• 5 Обрешетка под металлочерепицу: правильный шаг и расчет количества

Как сделать обрешетку под металлочерепицу: пошаговая инструкция

Обрешетка на крыше играет роль каркаса для крепления кровельного материала. От того насколько правильно она сделана, зависит качество монтажных работ и герметичность крыши.

Для изготовления обрешетки под металлочерепицу используют древесину хвойных пород 1 сорта: ель или сосну. В целях экономии можно выбрать материал 2 сорта, но все доски должны быть ровными и сухими. Не допускаются такие пороки древесины как гниль, червоточины, трещины.

Все пиломатериалы обрабатывают специальными составами. Чтобы повысить устойчивость к возгоранию, дерево пропитывается антипиренами. Для защиты от гниения, плесени или грибка применяют антисептики.

Необходимые материалы и их размеры

Шаг обрешетки под металлочерепицу

Чтобы избежать протечек и повышенного шума, листы металлочерепицы должны быть плотно прикручены к обрешетке. При правильно выбранном шаге, точки крепления (по технологии их делают под волной) точно совпадают с доской обрешетки. Подробнее о том, как крепить металлочерепицу саморезами.

Основные правила:

• по всей длине кровли шаг обрешетки равняется шагу поперечной волны кровельного покрытия (узнать его можно в паспорте на продукцию или инструкции изготовителя),
• две крайние планки (со стороны карниза) располагаются ближе друг к другу на величину выпуска металлического покрытия относительно лобовой доски.

При отсутствии лобовой доски выпуск измеряется от среза стропильной ноги или кобылки. Величина зависит от типа крепления водосточного желоба и его диаметра. В большинстве случаев она будет равна 70 мм. При закреплении желоба к лобовой доске стоит прибавить к этому значению 30 мм и более (в зависимости от диаметра).

В регионах с сильными осадками зимой практикуется устройство сплошной обрешетки на карнизе. На расстоянии до 1 м от края кровли доски укладываются без разбежки. Это позволяет усилить основание для крепления снегозадержателей в местах наибольшего скопления снега.

Какой шаг обрешетки под металлочерепицу Монтеррей должен быть?

Самым универсальным кровельным материалом, производимым в последнее время, считается металлочерепица. Этот материал будет гармонировать с кирпичной кладкой и деревянными бревнами. Он придаст эстетичный вид небольшим дачным домам и огромным виллам, сохраняя традиции предыдущих поколений.

Самой распространенной в качестве кровли является металлочерепица Монтеррей. Она отличается от других брендов рельефом листа. Поэтому для длительного использования материала необходимо правильно устанавливать обрешетку под металлочерепицу Монтеррей, схему которой можно найти в интернете.

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

• высота волны — до 25 мм,
• длина ступени в среднем 350 мм,
• толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

• пожаробезопасен,
• экологически чистый,
• стойкий к воздействиям окружающей среды — дождь, мороз, солнце,
• небольшой вес, не требует упрочнения стропильных балок,
• легкость монтажа, ремонта и замены изношенных или поврежденных листов,
• возможность использования в качестве кровли для домов с любым уклоном крыши более 14 о и многоуровневых крыш.

Последовательность монтажа кровли

Стропильная система дома выполняется из балок хорошо просушенных, не имеющих трещин, следов гниения и других разрушений. Эта система должна быть установлена с соблюдением всех норм, а именно — выдержаны углы скосов крыши одинаковыми с разных сторон (проверяется при помощи уклономера) и все горизонтали. В случае каких-либо отклонений, необходимо доработать конструкцию и исправить все недостатки, иначе металлочерепица не сможет качественно быть уложена, что приведет к ее быстрому износу.

Между стропильными балками укладывается утеплитель. Он позволит сохранить тепло зимой и не даст возможность раскаляться воздуху в чердачном помещении летом.

Для устранения воздействия, подымающегося с нижних этажей теплого воздуха, на теплоизоляционный материал и деревянные конструкции крыши прокладывается пароизоляционный материал. Он сохраняет несущие конструкции от попадания влаги из помещения.

С наружной стороны крыши на утеплитель укладывается водоотталкивающий материал (пленка, рубероид) для защиты от попадания осадков, задувания ветра и других природных явлений.

Перед началом работ по обрешетке под металлочерепицу Монтеррей необходимо составить ее схему. Обрешетка служит непосредственно для закрепления профлиста на кровле. От правильности ее установки зависит насколько качественно и долговечно прослужит материал, защищающий жилище от непогоды. Шаг обрешетки под металлочерепицу Монтеррей должен соответствовать длине ступени металлического листа, а именно при шаге 350 мм — шаг обрешетки 35 см.

Контробрешетка устанавливается между обрешеткой и гидробарьером для обеспечения вентиляции и предотвращения образования грибка.

Стропила, контробрешетка и обрешетка должны быть из качественной древесины (чаще используется сосна — она удовлетворяет все требования при условии правильной подготовки досок). Поверхность досок должна быть ровной без дефектов, показания влажности — не более 20%. Доски обрабатываются специальными безвредными для человека веществами для отпугивания насекомых и защищающими от негативного воздействия окружающей среды.

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

• ширина — 100 мм,
• толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Установка обрешетки и монтаж металлочерепицы Монтеррей можно провести и самостоятельно, но при этом необходимо понимать всю ответственность. От правильности монтажа слоев кровли зависит сохранение на длительный срок внешнего вида дома и возможность надолго забыть о любых проблемах с кровлей.

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что

минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей.

Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Теги: #Обрешетка под металлочерепицу шаг обрешетки схема

Обрешетка под металлочерепицу: шаг, монтаж, схема, устройство

Основа из дерева или металла, на которую укладывается металлочерепица, называется обрешеткой. Существует два типа конструкции, обустройство каждого из них особой сложности не представляет, но влияет на общее устройство кровли из металлочерепицы.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши.

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется  расчет шага досок.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

Параметры

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

Шаг волны	Шаг обрешетки A	Шаг обрешетки B
300мм	230мм	300мм
350мм	280мм	350мм
400мм	330мм	400мм

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при  шаге стропил 60-70см.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы.  Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

Укладка металлочерепицы на крышу — изучаем технологию и схемы

Дата последнего изменения:

19 января 2017

Время на чтение:

11 минут

353

Большинство застройщиков предпочитают перекрывать крышу металлочерепицей. Технология выполнения укладки металлочерепицы на крыше достаточно простая, поэтому укладку данного материала можно осуществлять самостоятельно. Если нет свободного времени, для выполнения кровельных работ нанимаются специалисты.

Но все-таки намного дешевле выполнить кровельные работы самостоятельно. Для этого просто нужно внимательно изучить пошаговую инструкцию монтажа, которая часто прилагается при покупке кровельного материала.

В этой статье

• Используемый инструмент для выполнения кровельных работ
• Расчет необходимого количества кровельного материала
• Подготовка крыши
• Контробрешетка
• Гидроизоляционный материал
• Обрешетка
• Выравнивание кровельных скатов
• Рекомендации по креплению листов металлочерепицы
• Фиксация кровельного конька
• Монтаж карнизной планки
• Монтаж ендовы
• Монтаж торцевой планки
• Установка уплотнителя
• Установка конька
• Обустройство снегозадержателей
• Вывод

Используемый инструмент для выполнения кровельных работ

Для самостоятельного монтажа металлочерепицы понадобятся инструменты:

• Стремянка
• Деревянная лестница (укладывается непосредственно на крышу)
• Рулетку
• Рейку
• Мел, маркер, простой карандаш (для нанесения разметки)
• Молоток
• Прочную веревку
• Ножницы по металлу
• Доски для подъема листов профиля на крышу
• Шуруповерт (по возможности на аккумуляторе)

Расчет необходимого количества кровельного материала

Схема укладки металлочерепицы предполагает точный расчет количества стройматериала для перекрытия крыши. Листы металлочерепицы являются несимметричными, расчет их количества имеет свои особенности. Нельзя подменить один лист другим.

[wpsm_box type=»info» float=»none» text_align=»left»]
Завод-изготовитель указывает размеры листа металлочерепицы по горизонтали, вертикали, но, кроме этого, для данного материала предусматриваются эффективные размеры листа, при расчете которых учитывается перехлест листов, в результате определяется эффективная площадь перекрытия. Также нужно учитывать несимметричность кровли.[/wpsm_box]

Подготовка крыши

Технология укладки металлочерепицы на крышу предусматривает предварительную подготовку. Чтобы металлочерепицу уложить правильно, обязательно необходимо выполнить обрешетку кровли, смонтировать желоба для стока воды, карнизные планки. Предварительно рекомендуется проверить кровлю на ровность, а именно: горизонтальность расположения конька, длину кровельных скатов по горизонтали. В том случае, если кровля пошла на перекос, ее обязательно нужно выровнять.

Контробрешетка

На крыше возводится контробрешетка: бруски (50 мм сечение) набиваются на стропильные доски.

Гидроизоляционный материал

Далее укладывается гидроизоляционный материал: пленка закрепляется не внатяжку, с припусками (лучше одним целостным полотном, но если невозможно, тогда внахлест, который должен составлять минимум 15 см). Нельзя применять гидроизоляционный материал, изготовленный на основе битума. Он через некоторое время провиснет на брусках контробрешетки. В результате будет собираться конденсат.

Обрешетка

После укладки гидроизоляционного слоя из досок сечением 3,2х10 см обустраивается обрешетка с шагом равным шагу волны металлопрофиля, который производитель указывает в инструкции. Доска обрешетки нижняя должна быть выше остальных приблизительно на 15 мм.

Параллельность закрепления доски к карнизу проверяется при помощи отвеса (это важный момент, так как эта доска будет размещаться под ступенькой металлочерепицы). Выполненная небрежно обрешетка в дальнейшем приведет к множеству проблем, к примеру, листы материала не будут стыковаться, некачественное крепление и прочие нюансы.

Если шаг волны листа профиля 30 мм, дистанция между первыми двумя брусками обрешетки должна составлять 23 мм, а уже между остальными – 35 мм. Шаг волны 35 мм, тогда расстояния между брусками будут составлять 28 мм, 35 мм соответственно. Шаг волны 40 мм, расстояния между брусками – 33 мм, 40 мм.

Выравнивание кровельных скатов

Далее осуществляется выравнивание кровельных скатов.

Также при подготовке крыши для укладки металлочерепицы стоит уделить отдельное внимание дымоходу, внутренним углам. На этих участках монтируется сплошная обрешетка, если необходимо дополнительно обустраиваются фартуки.

Рекомендации по креплению листов металлочерепицы

Элементы конструкции перед началом их установки подвергаются обработке антисептическими средствами. Для начала необходимо кровельный материал поднять на крышу (подъем металлочерепицы осуществляется по одному листу стройматериала). Для этого могут быть использованы лаги, крепкие ремни, специально предназначенные для выполнения подъемных работ (технология подъема подбирается зависимо от высоты постройки).

1. Если длина листов покрытия аналогична длине кровельного ската, тогда производится выравнивание первого листа покрытия по кровельному торцу, карнизу. Для крепления профиля используются специальные саморезы с прокладкой (для металлической обрешетки берутся саморезы – 0,48х2 см, для деревянной – 0,48×28 см). Длина саморезов определяется производителем металлочерепицы и типом используемого профиля.
2. На участках примыкания профиля к обрешетке, крепление осуществляется шахматным порядком при помощи саморезов, расход которых приблизительно составит до 8 штук на м².
3. Когда монтаж листов черепицы осуществляется слева направо, край укладываемого листа профиля заводится под край предыдущего. Монтаж листов черепицы осуществляется справа налево – профлист нужно укладывать внахлест на предыдущий.
4. Первый лист материала должен выходить за край кровельного карниза на 5 см, он временно крепится к обрешетке саморезом возле карниза, края конька.
5. Далее укладывается следующий профлист. Листы должны стыковаться между собой максимально плотно и точно продольным боковым перехлестом без перекосов, зазоров. Для их соединения используются саморезы 0,48×2 см, само скрепление осуществляется через верх волны от кровельного карниза к коньку.
6. Подобным образом производится соединение 3-4 листов профиля и после этого можно убирать временный саморез, который использовался первоначально для крепления первого листа металлочерепицы. Целый блок выравнивается относительно кровельного карниза.
7. С обеих сторон уложенного блока осуществляется окончательный замер выноса. В случае правильного выравнивания все размеры должны совпасть, тогда лист нужно и можно закреплять к обрешетке при помощи самореза. Остальные листы профиля крепятся к обрешетке, соединяются на стыках.
8. После окончания строительных работ необходимо убрать всю стружку, которая образовалась в результате подрезания стройматериала, сверления отверстий. Для этого используется мягкая щетка. Поврежденные участки подкрашиваются специальной краской.
9. Если скат ломаной крыши имеет несколько рядов, тогда монтаж металлочерепицы осуществляется по иной методике: выполняется наращивание листов в определенном порядке, который определяется канавками для отвода воды, расположенными на продольных краях материала. При использовании данной технологии укладки, соединение листов производится вдоль кровельного ската внахлест 15 см и более.
10. Крепление поперечного профиля выполняется в торец поперечной волны саморезами 0,48×2 см, предназначенными для металлических поверхностей.
11. На вальме установка металлочерепицы осуществляется с верхней точки, опускаясь вниз равномерно с обеих сторон. Схема монтажа аналогична ранее описанной схеме.
12. Капиллярная канавка профиля перекрывается предыдущим листом металлочерепицы.

Фиксация кровельного конька

На чердаке обязательно должна быть обеспечена вентиляция, поэтому профлисты не должны сходиться под коньковой планкой. Конек крепится саморезами к кровельному покрытию через волну.

Нахлест планок при этом должен быть 10 см и более. Обустройство конька полукруглой конфигурации вальмовой кровли выполняется с применением специальных накладок, заглушек.

Монтаж карнизной планки

Планка карниза кровли из металлочерепицы обеспечивает доскам защиту от воздействия атмосферных осадков, соответственно предотвращает их разрушение. Монтаж планок с нахлестом 5 см, шагом 30 см. Для крепления используются гвозди оцинкованные.

Монтаж ендовы

Планки под ендову монтируются на уровне обрешетки. Между ними нужно оставлять двух сантиметровый вентиляционный зазор. Планка карниза обрезается, монтируется на углы ендовы.

После этого осуществляется монтаж профиля нижней ендовы, который подрезается по форме планки карниза. Вдоль планки ендовы наносится разметка направляющих, с дистанцией между ними не меньше 20 см.

После завершения укладки кровельного покрытия, вдоль планки ендовы к металлочерепице крепится декоративная накладка с шагом 0,5 м.

Монтаж торцевой планки

Этот элемент кровельной конструкции закрепляется саморезами к торцевой доске, при этом берется шаг – 1 метр, и обрешетке (шаг — 40-80 см).

Установка уплотнителя

Уплотнительный материал крепится непосредственно перед укладкой планки конька. Он клеится по направлению к середине на расстоянии 0,25 м от края конька.

Установка конька

Крепится саморезами к металлопрофилю через три волны профиля. Минимальный нахлест — 10 см.

Обустройство снегозадержателей

Для повышения срока службы стоков воды предусматривается установка дополнительных элементов – снегозадержателей. Их размещают на участках, где схождение снега с крыши нежелательно. Планка снегозадержателя закрепляется под вторым поперечным рисунком профлиста. Нижняя кромка планки снегозадержателя крепится к металлочерепице, опорный уголок к обрешетке.

Вывод

Использование для перекрытия крыши листов металлочерепицы предоставляет возможность создавать для любого здания крепкую надежную крышу с достаточно продолжительным сроком эксплуатации. Данный стройматериал отличается легкостью, удобством проведения монтажных работ, поэтому с его помощью можно перекрыть крышу собственного дома самостоятельно, без привлечения профессионалов.

https://www.youtube.com/watch?v=Cp5O0W3ADSo

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Обрешетка под металлочерепицу: рассчет шага, устройство

• Принципы обустройства кровли
• Выбор материала
• Схема установки
• Этапы монтажа

Обустройство крыши с применением металлизированных покрытий должно выполняться по определенной монтажной схеме. Важнейшим элементом в ней является обрешетка под металлочерепицу – каркасная основа для установки кровельного материала. Поэтому сначала нужно изучить основные правила и схему ее установки.

Металлочерепица представляет собой металлическую основу, которая обрабатывается несколькими защитными слоями для большего срока эксплуатации. Наряду с уникальными техническими качествами она обладает хорошим внешним видом, который будет гармонично смотреться практически в любом доме.

Принципы обустройства кровли ↑

Чтобы обрешетка крыши под металлочерепицу стала по-настоящему надежной основой, необходимо учитывать специфику выбора материала и его монтажа.

• Деревянные доски. Являются оптимальным вариантом для изготовления основы. Они относительно легко обрабатываются, вся конструкция имеет небольшой вес, обладая при этом механической прочностью.
• Выбор размера досок. От этого зависит не только прочность кровли, но и ее высота. Также учитывается расстояние между стропилами.
• Шаг. На выбор этого параметра влияет модель металлочерепицы, ее форма и толщина покрытия.

Кроме этого, конструкция обрешетки будет выполнять вентиляционные функции – через пространственные щели будет уходить излишек влаги, что значительно увеличит срок службы деревянных стропил. Поэтому доски набиваются не на стропила, а на заранее установленные контрейки.

Совет

Предварительно монтируется теплоизоляционный и гидроизоляционный слои. Это обязательно учитывается при обустройстве обрешетки.

Монтаж рекомендуется проводить летом, ранней осенью или поздней весной. В это время влажность воздуха будет минимальной, что уменьшит вероятность скопления воды в элементах конструкции.

Выбор материала ↑

Преимуществом монтажа металлочерепицы является отсутствие необходимости делать сплошной деревянный настил. Оптимальным вариантом будет установка деревянных досок с определенным шагом. Но для этого необходимо правильно подобрать их размер и породу дерева.

На первом этапе проверяется правильность установки стропил. Расстояние между ними должно составлять 600-750 мм. Это необходимо для создания надежной основы будущей конструкции. В качестве основного материала изготовления можно применять обычные доски. Главные требования к ним заключаются в следующем.

• Влажность не должна превышать 20%. В случае необходимости они должны пройти этап просушки для уменьшения этого показателя.
• Размеры. Стандартная длина составляет 6 метров. Высота при этом должна быть не менее 2,5 см, а ширина – 100 мм. При этом важно помнить, что первая доска должна быть выше остальных на 1,5-2 см. Это необходимо для компенсации возможных перепадов уровня кровли.
• Отсутствие дефектов. К ним относятся трещины, сколы и неровности поверхности. В случае их обнаружения необходимо заменить элемент на соответствующую.

Традиционно используются изделия из сосновых пород. Они наиболее приемлемы по стоимости, легко поддаются обработке и имеют хороший показатель жесткости. Что же касается просушки — рекомендуется выбирать уже подготовленные доски, так как снизить уровень влажности в домашних условиях проблематично.

Схема установки ↑

Важно правильно подобрать схему установки, а именно решить вопрос — какой шаг обрешетки будет оптимален? Он висит от геометрических размеров кровельного материала, а именно, от шага волны. Так как крепление можно делать только в основании, доска должна располагаться именно в этом месте кровли.

Наиболее распространенная модель металлочерепицы с размером волны 350 мм. При этом схема расположения досок должна иметь другое расстояние обрешетки под металлочерепицу между собой – 230 мм. Это связано с тем, что нагрузка на нижнюю часть кровельного материала должна равномерно распределяться по всей плоскости доски. В таблице приведены рекомендованные значения расстояния для первого элемента, устанавливаемого на карнизе крыши и последующих.

Шаг волны металлочерепицы (поперечной), см	Шаг 1-й карнизной, см	Шаг установки для последующих, см
30	23	30
35	28	35
40	33	40

Многие производители указывают рекомендации по обустройству конструкции для определенной модели металлочерепицы. Общие рекомендации являются следующими.

• Наличие водостока. Он влияет на величину выступа. Обычно составляет 40 см, но при наличии водостока к этому значению прибавляется еще как минимум 30 см.
• Для предварительного расчета в обрешетке используемого материала исходной точкой установки является лобовая доска. Если же она отсутствует – монтаж выполняется от стропильного среза.
• Рекомендуется использовать контррейки для формирования воздушного зазора. Их высота обычно не превышает 20 мм.

Размер обрешетки под металлочерепицу определяется габаритами кровли. При этом учитывают расположение других элементов – дымоходов, водосточных систем. После правильного расчета шага установки можно приступать непосредственно к монтажу. Предварительно устанавливается наружная теплоизоляция крыши и гидроизоляционный слой из рулонного материала. Последний монтируется непосредственно на стропила с небольшим провесом между ними.

Этапы монтажа ↑

Для установки обрешетки необходимо сделать ряд предварительных работ. По заранее составленной схеме монтажа доски обрезаются до требуемого размера. Лучше всего обработать поверхность специальным антисептиком. Затем можно приступать непосредственно к монтажу.

Как делать обрешетку самостоятельно? Для этого потребуются следующие материалы и инструменты.

1. Пила по дереву.
2. Рулетка и строительный уровень.
3. Крепежный материал — гвозди.
4. Необходимо предпринять меры безопасности для работы на крыше. Работы выполняются только при наличии высотного пояса, закрепленного к одному из стропил.

Все крепежные элементы водосточной системы устанавливают заранее. Обязательно учитывается наличие ендовы — в этом месте доски обрезаются под определенным углом для формирования основы. Затем на стропила поверх гидроизоляции устанавливают контрейки.

Совет

Высота первого элемента обрешетки должна превышать остальные на 1,5-2 мм.

Устройство начинается с монтажа карнизной части. Первый элемент не должен препятствовать последующей установки водосточной трубы, т.е. он должен располагаться на уровне стены здания. Следующие устанавливаются по заранее рассчитанному шагу. Монтаж последней доски у конька необходимо выполнять не впритык к нему, а на минимальном расстоянии.

Если крыша имеет сложную кровлю, то в местах изменения угла наклона элементы обрешетки прибиваются близко друг другу. В последующем это облегчает монтаж кровельного покрытия.

Правильно установленная обрешетка под металлочерепицу станет надежной основой для монтажа кровельного материала. После того как несущая конструкция будет смонтирована – рекомендуется подождать 2-3 дня для того, чтобы доски заняли свое местоположение.

© 2022 stylekrov.ru

Монтаж крыши из металлочерепицы, схемы укладки

Укладка листов металлочерепицы можно производить как слева направо, так и справа налево, начиная от прямого угла (образуется горизонталью карниза и вертикалью фронтона). Каждый следующий лист металлочерепицы должен накрывать замок волны предыдущего.

Край первого листа черепицы выравнивают по линии карниза. Лист закрепляют одним саморезом в нижнем углу около фронтона, так чтобы расстояние от карниза составило 40 мм, а фронтона — 10 мм. Лучше всего сначала уложить по схеме три листа, выровнять их по скату крыши и закрепить. Остальные листы смонтировать по тому же алгоритму.

Примечание: оставшиеся обрезки листов, которые использовали на одном скате, нельзя использовать на других скатах.

Укладка настила из металлочерепицы. Общие правила

Первый лист покрытия выравнивают по торцу крыши, после чего закрепляют его у конька при помощи одного самореза.

Следующий лист кладут внахлест на первый либо подкладывают его под край первого листа.

Соединение листов производят в месте перехлеста в верхней точке волны при помощи саморезов таким образом, чтобы крепления к обрешетке не было, и чтобы комплекс из двух листов мог свободно поворачиваться относительно точки крепления саморезом у конька, удерживающим первый лист черепицы.

Последующий, третий лист, монтируют по аналогии со вторым, после чего три скрепленных между собой листа выравнивают параллельно кровельного карнизу, а далее окончательно крепят их к обрешетке.

Саморезы в нижней части металлочерепичного листа ввинчивают через одну волну в углубления профиля.

Последующие ряды саморезов вкручивают также через одну волну, но в шахматном порядке относительно смежных рядов.

Боковые нахлесты листов скрепляют по гребням каждой волны.

Примечание: Число приходящихся на каждый квадратный метр кровли саморезов должно составлять не менее 6-8 единиц.

Установка кровельных элементов на крыше из металлочерепицы

Кроме того, как покрыть металлочерепицей крышу, потребуется установить обязательные дополнительные элементы, перечень и нюансы установки которых мы и рассмотрим:

На торцах крыши устраивают торцевые планки (щипцы). В верхнюю часть элементов планки ввинчивают саморезы длиной 80 мм и шагом установки 60 см, в нижнюю часть – длиной 28 мм с аналогичным шагом.

Элементы планки укладывают внахлест 50 мм.

Установка нижней и верхней ендовы

Ендовы следует устанавливать в тех местах, где стыкуются скаты. Прежде чем крепить нижние ендовы, нужно сделать обрешетку при помощи досок 150х25 мм, на протяжении 30 см от оси стыка в обе стороны. По образовавшемуся желобу проложите гидроизоляционную пленку и закрепите ендову, используя саморезы с шагом в 30 см. Нижний край ендовы укладывайте поверх карнизного бруска.

Верхняя ендова предназначена для отвода воды на стыке двух скатов, с внутреннего угла. Крепление производится саморезами.

Схема монтажа конька металлочерепичной кровли

Коньковые элементы могут допускаться как круглого, так и треугольного сечения. При монтаже элементов круглого сечения требуется установка специальных заглушек по торцам конька. Для плоских коньковых элементов монтаж заглушек не предусмотрен.

Коньковую планку с каждой стороны прикрепляют к листам металлочерепицы посредством коньковых саморезов через волну. Нахлест между коньковыми элементами составляет 10 см.

При монтаже мансардного подкровельного помещения потребуется монтаж некоторого количества мансардных окон.

Для достаточного освещения пространства число окон определяют исходя из отношения полезной площади окна к площади поверхности пола от 1:12 до 1:8. К примеру, при общей площади мансарды в 100кв.м., полезная суммарная площадь окон должна составить около 8-10 кв.м.

Высоту монтажа окон относительно пола предусматривают примерно в 90-110см. Устанавливая мансардные окна, необходимо учитывать, что два маленьких окна, размещенных на расстоянии друг от друга, которые по площади в сумме будут равны одному большому окну, дадут несколько больше света.

Технология установки окон позволяет осуществлять монтаж данных элементов на обрешетку с прикреплением к стропильным балкам. Крупногабаритные окна устанавливают на стропилах.

Как правильно крепить листы

Для фиксации металлочерепицы используют саморезы с уплотнителем, которые ввинчивают в прогиб волны. На 1 кв. м расходуется 6-7 саморезов, по карнизной линии и фронтону на каждую волну. Остальные саморезы располагаются согласно схеме.

Накрывайте черепицу волной на волну. Например, если вы укладываете справа налево, то верхняя черепица должна накрывать одну волну нижней и при этом закрывать капиллярную канавку с левой стороны. Так делается для того, чтобы предотвратить скат кровли.

Повторяем!На скате покрытие необходимо выравнивать горизонтально карнизу, используя небольшой свес за карниз — 5 см будет достаточно.

Можно также класть его в один ряд. Для этого уложите 1-й лист справа налево, выроните его по торцу и карнизу. Сделайте временное крепление саморезом по центру листа у конька и наложите на него второй. Выроните и скрепите все покрытие. Так проделайте с четырьмя листами, после чего продолжайте монтаж черепицы на обрешетку. Последний лист в ряду не крепите к обрешетке до тех пор, пока не уложите и не выровняете следующий ряд листов. После чего можете смело производить крепление.

Как правильно передвигаться по кровле

Стоит сказать, что передвижения по готовой кровле лучше избежать вовсе, однако при соблюдении ряда правил оно вызовет минимальные проблемы. Желательно использовать обувь, имеющую мягкую подошву. Наступать можно только на прогиб волны и только в том месте, где под слоем металла находится обрешетка. На гребень волны наступать нельзя.

Стили металлических крыш: цвета, краска и акценты

Несмотря на высокую стоимость, металлическая крыша прослужит полвека или больше. Собираетесь инвестировать в металлическую крышу, но не знаете, с чего начать? Прочитайте это руководство, чтобы узнать больше о стилях и вариантах отделки.

Стили металлических крыш

Фальц

Пейзажи Черч-Хилл

Его четкие линии, образующиеся в местах смыкания краев панелей, дополняют самые разные дома, от традиционных до современных. Скрытые зажимы удерживают панели на месте и позволяют металлу двигаться.

Аналогично показанному: универсальный стоячий фальц в Сильверстоуне, от 2,75 долл. США за квадратный фут; Green American Home

Шифер

Предоставлено Edco Products

С небольшими цветовыми вариациями и «раздвоенными» краями эти окрашенные стальные панели выглядят как сланец без веса. Каждая панель размером 50 на 12 дюймов с тиснением, напоминающим шесть отдельных сланцев, устанавливается намного быстрее, чем настоящие.

На фото: Arrowline Enhanced Slate из каменной смеси, от 3 долларов за квадратный фут; Продукция Edco

Коктейль

Предоставлено Исайей Индастриз

Эти окрашенные алюминиевые панели реалистично имитируют расколотую вручную древесину без высоких затрат на установку и обслуживание, которые требуются для настоящей деревянной крыши.

На фото: Country Manor Shake в цвете Mustang Brown от 2,75 доллара за квадратный фут; Классические металлические кровельные системы

Викторианская черепица

Предоставлено Berridge Manufacturing

Эти панели из стали Galvalume с прозрачным покрытием воспроизводят сложные зубчатые кровельные покрытия викторианской эпохи. Каждая панель размером 9 на 12 дюймов имеет тиснение в виде пяти черепиц; скрытые клипсы крепят их к обшивке крыши.

На фото: викторианская черепица серо-цинкового цвета, 4 доллара за квадратный фут; Berridge

Алмазная черепица

Предоставлено Diamond Steel Roofing/White Stone 1998, Inc.

Привлекательный рисунок этой окрашенной стальной черепицы размером 16 на 16 дюймов украсит любую крышу. Они представлены в шести цветах, поэтому контрастная полоса, как здесь, — это простое обновление.

На изображении: черепица Diamond Steel в цветах Graphite Grey и Stone, от 2,60 долл. США за квадратный фут; Кровля из алмазной стали

Черепица

Предоставлено McElroy Metal

Эти 38-дюймовые панели имеют толстый профиль шести глиняных плиток, но не вес, хрупкость или суетливую установку обожженной глины. Покрытие из поливинилиденфторида с низким глянцем и специальная техника тиснения помогают приблизиться к реальности.

На фото: Met-Tile Metal цвета Bravo Red, от 3 долларов за квадратный фут; McElroy Metal

Что такое каменная кровля?

Как и другие стальные кровельные покрытия, эти панели Galvalume прессуются в форме, напоминающей черепицу, черепицу или черепицу. Затем их покрывают устойчивыми к выцветанию керамическими гранулами, которые придают этой кровле пестрый цвет и характерное отсутствие блеска. Он также имеет класс огнестойкости А, 50-летнюю гарантию и может выдерживать ветер со скоростью 120 миль в час.

На фото: Boral Steel Pine-Crest Shake цвета Charcoal, от 3,50 долларов США за квадратный фут; Boral

Краски для металлической кровли

Эти заводские покрытия улучшают внешний вид и долговечность стальных и алюминиевых кровель: широко признан самым прочным и устойчивым к ультрафиолетовому излучению.

Вы найдете их на кровельных материалах премиум-класса с 30-летней гарантией от выцветания и меления, порошкообразного остатка на поверхности краски.

Силикон-модифицированный полиэстер (SMP): Эти краски наносятся на недорогую металлическую кровлю с гарантией, покрывающей цветовые дефекты около 25 лет. Ожидайте заметное исчезновение примерно через 10 лет.

Понятие об отделке Гарантия

Покрытие с 45-летней гарантией звучит великолепно, но обычно распространяется только на целостность лакокрасочного покрытия: трещины, сколы или отслаивание. Гарантии против меления и выцветания обычно на 5-10 лет меньше, чем гарантии целостности пленки.

Когда размер имеет значение

Металлическая кровля имеет толщину от 22 до 29 калибра; чем меньше число, тем оно мощнее (медь на 16 и 20 унций эквивалентна калибру 24 и 22 соответственно).

Более тонкий металл по-прежнему может соответствовать стандартам UL по устойчивости к граду и огню, но более толстый материал не так легко деформируется и деформируется и должен лучше работать при сильном ветре или под сильным снегом.

Использование металлической кровли в качестве акцента

Нет бюджета или необходимости на совершенно новую крышу? Украсьте небольшие участки металлическими деталями

Портик: любезно предоставлен дизайн Ричарда Бубновски; Эркер: Предоставлено Highland Builders

• Крыша-портик (слева): Темно-бронзовый металл со стоячим фальцем выделяется на фоне белоснежной отделки традиционного дома в стиле колониального возрождения. Так как основной удар дождя и снега, падающих с главной крыши, приходится на портик, металлическая кровля является естественным выбором для этого места.
• Эркерная крыша (справа): Изящные изогнутые швы этого навершия эркера медного цвета демонстрируют способность металла повторять контуры и подчеркивать внешний вид этой популярной архитектурной детали. Там, где металл упирается в кирпич, в стене необходимо вырезать канавку, чтобы можно было вставить обшивку и ответную планку, чтобы обеспечить герметичность соединения.

Башня: Brent Gibson Classic Home Design; Крыльцо: предоставлено G. Morriso Homes

• Верхняя часть башни (слева): Зубчатая медная черепица повторяет крутые изгибы этой конической крыши. Его многоцветный цвет зелени, являющийся признаком естественной патины, защищающей основной металл от износа, создает драматический контрапункт ко всем другим привлекающим внимание чертам этого дома в стиле французской эклектики.
• Крыша крыльца (справа): Бледно-серая металлическая отделка этой крыши со стоячим фальцем приятно контрастирует с текстурным лепным сайдингом и деревянными столбами крыльца этого дома в испанском колониальном стиле. В жарком и сухом климате такая отражающая тепло крыша создает тенистый оазис, из которого можно наслаждаться отдыхом на свежем воздухе.

Флигель: любезно предоставлено England Street Construction; Слух для бровей: Скотт Амундсон

• Крыша флигеля (слева): Стальные привинченные панели крыши этого игривого сарая перекликаются с ребрами сайдинга из досок и реек. Продаваемые в домашних центрах по цене около 1 доллара за квадратный фут, эти панели могут стать выгодным проектом кровли для домашнего мастера, учитывая простой дизайн фронтона сарая. Хотя это хорошо для хозяйственных построек, открытые крепежные детали на завинчивающейся кровле делают ее слишком уязвимой для утечек, чтобы это стоило инвестиций в дом.
• Мансардное окно (справа): Мансардные окна добавляют изящества, а также света, воздуха и внутренней высоты наклонным крышам, но они также увеличивают вероятность протечек. Это одна из причин, по которой здесь была выбрана металлическая кровля — в данном случае долговечная фальцевая медь. Благодаря антимикробным свойствам меди стоки из этого слухового окна защищают соседние деревянные гонты от водорослей.

Цвета металлической кровли

Выбор новой кровли — важное решение, а выбор металлической кровли — непростой вопрос: какого цвета? Но не переживайте. Архитектор из Портленда, штат Орегон, Карина Адамс предлагает несколько советов о том, как различные цветные крыши могут улучшить существующий сайдинг вашего дома и повысить его привлекательность.

• Белый (слева): Имея высокий индекс солнечного отражения, белая или светло-серая кровля является классическим выбором в более теплом южном климате. Чтобы сохранить яркий цвет в гармонии с домом, он должен сочетаться с некоторыми существующими декоративными деталями, такими как белые колонны и отделка окон и дверей, показанные здесь в нашем Доме идей 2015 года, коттедже на станции Клаудленд, штат Джорджия. Не помешает и то, что синий и белый — это классическая цветовая комбинация, которая всегда хорошо сочетается. Ярко-зеленая дверь, выполненная в цвете растительности, ведущей к входу, представляет собой неожиданное цветовое пятно.
• Синий (справа): Триадная цветовая схема этого дома в стиле ремесленника, состоящая из трех цветов на цветовом круге, расположенных на одинаковом расстоянии друг от друга, сочетается с кремово-желтой штукатуркой, красным кирпичом и серо-голубой металлической крышей. связать все вместе. Может показаться, что цветов много, но человеческий глаз обычно чувствует себя комфортно с такой цветовой схемой. Более темная крыша также подчеркивает глубокие канны, которые являются классическими деталями ручной работы.

Красный: любезно предоставлено Edco Products; Зеленый: Getty Images

• Красный (слева): Белый дом подобен чистому холсту. Здесь добавление красной крыши превращает этот дом из скромного и простого в веселый и яркий, с множеством привлекательных черт. Если красный слишком смелый, зеленая или синяя крыша также подойдет для этого дома. Если красная крыша кажется устаревшей, выбор темно-серого или черного цвета для крыши и цветов отделки сделает этот дом похожим на современную атмосферу фермерского дома, которая так популярна в наши дни.
• Зеленый (справа): Сочетание деревянной отделки, полевого камня и зеленой двускатной крыши придает этому дому землистый загородный вид. Цветовая гамма напоминает здания национальных парков начала 20-го века. Поменяйте зеленую крышу на красную, и она будет больше похожа на типичный фермерский дом с крышей, похожей на сарай.

Снегозадержатели для металлических крыш

Когда толстый слой снега начинает сползать с металлической крыши, вся масса снега, скорее всего, соскользнет с карниза и расплющит любые кусты, людей или домашних животных на своем пути. Способ предотвратить это — удерживать белый материал на месте с помощью снегозадержателей или снежных рельсов, пока он не растает.

Снегозадержатели представляют собой массивные маленькие пластины, которые возвышаются на несколько дюймов над кровлей и располагаются в шахматном порядке в нескольких футах от карниза.

Снежные рейки, идущие параллельно карнизу, эффективно сдерживают толстые слои, скапливающиеся после сильных снегопадов. (Некоторые поручни имеют перегородки, чтобы предотвратить попадание снега под них.) Оба эти элемента можно прикрепить к настилу крыши или приклеить непосредственно к кровле с помощью высокотехнологичных клеев.

9 основных советов по выбору цвета металлической крыши

Источник изображения: Restoration Builders

Сторонники металлических кровель, в том числе и мы, склонны подчеркивать, что вы можете выбрать практически любой оттенок, который только можно вообразить.

Однако для покупателей металлочерепицы это может стать как благословением, так и проклятием. Огромный выбор вариантов делает невозможным найти один идеальный цвет металлической крыши, чтобы максимизировать привлекательность вашего дома.

Определение того, какие цвета гармонируют с существующей палитрой вашего дома, архитектурной темой и окружающей средой, поможет вам с уверенностью выбрать наиболее привлекательные варианты.

Помимо поиска наиболее эстетически приятных тонов, вы также можете рассмотреть более практические аспекты выбора цвета металлической крыши, такие как затраты, энергоэффективность и доступные системы окраски, и это лишь некоторые из них.

К счастью, мы определили, какие факторы должны повлиять на ваше решение, с помощью девяти простых советов.

На этой странице

• Совет №1: используйте существующие цвета вашего дома
• Совет № 2: Следуйте своему архитектурному стилю
• Совет № 3: см. Географию
• Совет № 4: подумайте о своем районе
• Совет № 5: обратитесь в ассоциацию домовладельцев
• Совет № 6: пересмотрите свои потребности в энергоэффективности
• Совет № 7: поймите разницу между PVDF и SMP Paint
• Совет № 8. Стандартные цвета означают экономию
• Совет № 9: запросите образцы перед покупкой

Совет № 1: используйте существующие цвета вашего дома

Самый быстрый способ сократить список вариантов цвета металлической крыши — это определить, какие из них лучше смотрятся на вашем доме с визуальной точки зрения.

Под «работать лучше» мы подразумеваем варианты, которые, скорее всего, сохранят, если не усилят, нынешнее очарование вашего дома.

Поговорите с местными профессионалами, чтобы узнать стоимость проекта установки металлической крыши.

Какой цвет лучше всего подходит для металлической крыши?

Это зависит.

Не погружаясь слишком глубоко в сложную теорию цвета, вы хотите достичь того, что дизайнеры называют цветовой гармонией – привлекательного баланса тонов.

С любым цветом можно найти баланс несколькими способами.

Например, красный цвет прямо противоположен зеленому на цветовом круге. В некоторых случаях резкий контраст между красным и зеленым может показаться резким. Тем не менее, теория цвета предполагает, что они «логически» компенсируют друг друга и, следовательно, стимулируют баланс!

Мы можем применить ту же логику к синему и оранжевому, черному и белому, теплым и холодным тонам. Хотя все эти пары представляют собой полярные противоположности, они создают цветовой баланс.

Красный и синий, напротив, не гармонируют. Согласно теории цвета, красный и синий приводят к визуальному дисбалансу, если используются исключительно друг с другом.

Будут ли люди автоматически считать ваш дом невыносимым из-за того, что вы бросили вызов теории цвета, выбирая металлическую крышу?

Нет. Архитектурный стиль и географическое положение вашего дома диктуют различные варианты цвета, которые мы объясняем в следующих разделах.

Однако теория цвета, возможно, выходит за рамки этих факторов. Дизайнеры используют его во всем, не только в кровле!

Поэтому мы считаем, что поиск цвета металлической кровли является приоритетным.

Как выбрать цвет металлической крыши для моего дома?

Чтобы выяснить возможные гармоничные цветовые схемы, обратите внимание на цвета внешней отделки вашего дома и вокруг него, включая, помимо прочего:

• Сайдинг
• Двери
• Желоба
• Отделка
• Лицевая панель
• Ограждения
• Перила
• Ландшафтный дизайн

Если вы не планируете начать новое строительство, в вашем доме уже должно преобладать один цвет.

Отсюда вы можете оценить, какой цвет металлической крыши лучше всего сочетается с вашим домом.

Я вижу только нейтральные цвета — черный, белый, серый и коричневый

Источник изображения: ThoughtCo

Нейтральные тона дополняют все, поэтому пока не исключайте любые варианты цвета металлической крыши.

Я замечаю доминирующие хроматические цвета, такие как красный, синий или желтый

Источник изображения: New York Times

Опять же, металлическая крыша нейтрального цвета является безопасным вариантом. Черные, коричневые и серые цвета так или иначе не нарушат цветовую гармонию.

Домовладельцы, стремящиеся достичь сложного баланса, могут воспользоваться нашей базовой таблицей цветовых комбинаций, хотя она не включает все методы достижения цветовой гармонии.

Для действительно индивидуальной консультации введите цвет вашего дома в онлайн-калькулятор цвета, подобный этому, чтобы определить индивидуальные гармоничные сочетания.

Важное замечание о том, как заставить цветовую гармонию работать в реальном мире: только один цвет должен доминировать, так как он должен быть в центре внимания. Если один цвет яркий, остальные должны быть приглушены.

Доминирующий цвет дома	Монохромный	Дополнительная комбинация
Красный	Красный	Зеленый
Синий	Синий	Оранжевый
Желтый	Желтый	Фиолетовый
Зеленый	Зеленый	Красный
Оранжевый	Оранжевый	Синий
Фиолетовый	Фиолетовый	Желтый

Совет № 2: Следуйте своему архитектурному стилю

Источник изображения: One Kind Design

Некоторые типы архитектуры вызывают определенные цвета.

Если представить себе дом в испанском стиле, например, он, скорее всего, имеет крышу из терракотовой черепицы. В этом случае оранжевая металлическая крыша будет выглядеть как дома, поскольку она остается верной архитектурному наследию.

Источники изображений: Creative Building Supply и Owensboro Living

Дома в стиле амбара предлагают такие же различные варианты цвета. Если быть точным, то промышленное впечатление от необработанного гофрированного гальвалума и чистый белый цвет льстит стилю загородного дома.

Хотите знать, есть ли в вашем доме врожденная цветовая гамма? Ознакомьтесь с нашим неполным списком цветовых сочетаний для популярных типов архитектуры.

Архитектурный стиль	Лучшие цвета металлической крыши
Модерн	Черный матовый, серый
Ранчо	Серый, коричневый, белый
Сельский дом	Металлик, красный, белый
Испанский	Красный, оранжевый
Викторианский	Серый, медь, патина
Ремесленник	Серый, медный, синий
Кейп-Код	Коричневый, серый

Совет № 3.

Обратитесь к географии

Источник изображения: Уютные домики

Природное окружение является жизненно важным источником вдохновения для совместимых цветов металлической крыши.

Например, дом в лесу будет органично сочетаться с темно-бронзовым или зеленым, чтобы соответствовать цветовой палитре соседних деревьев.

Мы перечислили несколько подходящих тонов для трех прототипов окружения.

Географическое положение	Лучшие цвета металлической крыши
Горы и леса	Земляные тона – зеленый, бронзовый, серый
Тропический	Яркие тона – зеленый, металлик, медь
Пустыни и равнины	Теплые землистые тона – терракотовый, бронзовый, серый

Совет № 4: обратите внимание на окрестности

Источник изображения: Atlantic Bay Mortgage Group

Привлекательность новой металлической крыши во многом зависит от того, насколько она отличается от остальной части района!

Если у каждого есть крыша темного цвета, то светлая металлическая крыша обязательно будет выделяться.

Совет № 5: обратитесь в ассоциацию домовладельцев

Если ваш район управляется ассоциацией домовладельцев, вам, вероятно, потребуется получить одобрение, прежде чем приступать к капитальному ремонту фасада, такому как новая крыша.

Последнее, что вы хотите, это установить вашу новую блестящую металлическую кровельную систему только для того, чтобы ваше ТСЖ сказало, что вам нужно переделать это, потому что они не получили запрос, даже если вы технически соответствуете правилам.

ТСЖ различаются правилами и процессами утверждения. Как правило, вам следует связаться с ними и сообщить подробности о сроках, установщике и фотографиях проекта.

Совет № 6: пересмотрите свои потребности в энергоэффективности

По сравнению с битумной черепицей металлическая кровля правильного цвета и при правильном монтаже может сэкономить до 25 процентов затрат на электроэнергию.

Домовладельцам, стремящимся к этой впечатляющей цифре, следует искать цвета с более высоким индексом солнечного отражения, или SRI, который измеряет, насколько хорошо крыша отражает солнечное тепло.

Интуитивно понятные более светлые и отражающие цвета обеспечивают превосходные значения SRI. Более темные цвета поглощают тепло и, следовательно, снижают рейтинг SRI.

С помощью этого списка вы можете получить представление о потенциальных номерах SRI для более чем 90 цветов металлических крыш.

Для гарантированной «холодной крыши» ищите кровельные материалы, сертифицированные Energy Star или LEED.

Установка сертифицированной энергосберегающей металлической крыши также может принести вам налоговые льготы.

Совет № 7: поймите разницу между краской PVDF и SMP

Помимо самого цвета, на ваше решение могут повлиять характеристики краски, стоимость и гарантии.

Производители металлических кровель обычно предлагают два типа окраски: SMP и PVDF (также называемые Kynar 500 или Hylar 5000).

Краска для металлической кровли SMP или PVDF

SMP

Для тех, у кого ограниченный бюджет, выберите краску для металлической кровли SMP.

Этот вариант обычно ограничивает вас нейтральными, более светлыми цветами, чтобы свести к минимуму визуальное воздействие меления и выцветания — типичных проблем с металлической кровлей. Если вы найдете цвет, который вам нравится, и готовы пережить размытую крышу всего за несколько лет, SMP имеет большой финансовый смысл.

PVDF

Если вы ищете уникальный, яркий, стойкий цвет металлической кровли, обратите внимание на краску PVDF.

Эта краска для металлических крыш премиум-класса предлагает больше цветов и обеспечивает равномерный блеск гораздо дольше, чем металл с покрытием SMP, хотя она стоит на 15–35 процентов дороже. Если вы планируете выбрать такой прочный кровельный материал, как, например, металлическая кровля со стоячим фальцем, более целесообразно использовать долговечную систему окраски, такую ​​как PVDF.

Совет № 8. Стандартные цвета означают экономию

Образец таблицы цветов металла. Источник изображения: Drexmet

Не все цвета одинаковы, особенно когда речь идет о затратах.

Индивидуальные цвета, то есть цветовые смеси, которые вы запрашиваете, будут стоить больше, чем любой из стандартных вариантов, которые вы найдете в брошюре.

Если вам срочно не нужен экстраординарный новый тон, придерживайтесь стандартной цветовой палитры.

Совет № 9: запросите образцы перед покупкой

Источник изображения: Американская ассоциация лакокрасочных материалов

Цвета металлических крыш: краткое изложение

Выбрать один цвет из сотен никогда не бывает просто.

Будем надеяться, что наши советы о том, как найти цвет, который подойдет вашему дому, основанный на теории цвета, архитектуре и окружающей среде, укажут вам правильное направление.

Вы также можете подумать о том, какие краски соответствуют вашему ТСЖ, чистой экономии энергии и соответствуют вашим потребностям в производительности.

Проведя все рекомендуемые проверки, подтвердите свой выбор собственными глазами, запросив образцы цветов у производителей!

Найдите лучших монтажников металлических крыш рядом со мной

Как выбрать лучший цвет для вашего проекта металлической крыши или стены

Для владельца собственности часто самым сложным решением является выбор цвета дома или здания, в котором он кладет металлическую крышу или стену. на.

Не помогает и то, что металл может быть практически любого цвета, поскольку большинство производителей рулонов и листов предлагают нестандартные цвета в качестве опций.

Итак, какого цвета вы должны покрасить свою собственность? Смотря как. Есть много различных факторов, которые следует учитывать в процессе принятия решения.

В Sheffield Metals мы уже более 20 лет поставляем окрашенные и непокрытые металлические листы и рулоны, которые были установлены на тысячах конструкций в качестве кровельных и стеновых панелей, а также отделки. Мы узнали, что выбор правильного цвета — одна из самых сложных частей процесса подготовки к установке.

Чтобы помочь вам, мы обсудим в этой статье следующие темы:

• Факторы, которые помогут вам выбрать правильный цвет металлической крыши или стен
• Доступны различные типы красок и покрытий
• Популярные цвета, выбранные клиентами Sheffield Metals
• Шаги, которые помогут вам сузить выбор цвета

---

---

Факторы, которые помогут вам выбрать лучший цвет металлической крыши

Некоторые владельцы недвижимости могут знать, какой цвет они хотят, еще до начала проекта. Однако не все могут знать, что лучше всего будет смотреться в их доме или здании. Вот исчерпывающий список факторов, которые следует учитывать и которые могут помочь вам сузить выбор цвета.

Базовый цвет на выбор по вашим личным предпочтениям

Каждое здание уникально, и у каждого владельца разные вкусы в отношении цвета. Вот почему одним из лучших моментов владения новой металлической крышей является то, что вы сами решаете, какой цвет ВАМ нравится. Мы могли бы бесконечно говорить о цветах, которые дополняют друг друга, но, в конце концов, цвет, который вы выбираете, должен быть тем, на который вам приятно смотреть.

Дополнительные цвета на структуре или рядом с ней

Еще одним фактором, который может помочь вам в выборе цвета, являются цвета, которые в настоящее время существуют на вашем участке. Скорее всего, вам захочется иметь цвет крыши, который, по вашему мнению, будет хорошо смотреться рядом или рядом с другими внешними элементами собственности. Присмотритесь и обратите внимание на цвет следующих элементов:

• Сайдинг или цвет наружных стен
• Наружная отделка
• Водосточные желоба и водосточные трубы
• Дверная рама(и)
• Дверь(и)
• Оконная рама(-и)
• Фризовая доска
• Колонна(-и)
• Перила(-и)
• Знаки
• Ближайшие сараи и амбары
• Элементы ландшафтного дизайна или терракотового цвета, вы, вероятно, не хотели бы иметь крышу Regal Blue по соседству. ) готовы принять решение, которое работает для вашей собственности. Или, если вы строите или реконструируете больше, чем просто крышу, у вас также есть возможность выбрать цвета для вышеупомянутых внешних элементов, если вы настроены на определенный цвет металлической крыши.

  Кроме того, хотя это полностью личное предпочтение, большинство владельцев недвижимости не хотят, чтобы их крыша слишком сильно выделялась из других в том же жилом или коммерческом районе. Взгляните на другие цветовые схемы, распространенные рядом с вашим домом или зданием, которые помогут вам выбрать лучший цвет металлической кровли.

  Используйте географическое положение для принятия решения

  То, где вы живете или где расположено ваше здание, может сыграть роль в том, какой цвет вы выберете. Например:

  • Тропический  – владельцы зданий и домов в тропических регионах, как правило, устанавливают металлические крыши более ярких и ярких цветов, чем в нетропических регионах. Популярные цвета в тропиках включают Aged Copper, Patina Green, Slate Blue, цвета Metallic и специальные цвета.
  • Горы и леса  – Большинство зданий, расположенных в горах или лесных массивах, используют больше землистых тонов, которые соответствуют окружающей среде. Популярными цветами для этих областей являются Hartford Green, Evergreen, Dark или Medium Bronze, а также все оттенки серого.
  • Равнины  . Как и в горных районах, цвета, используемые для наружных зданий на равнинах, имеют тенденцию быть более мягкими земляными тонами, включая пепельно-серый, голубовато-серый, бежевый суррей и мансардный коричневый.
  • Юг — штаты или регионы на юге США, как правило, придерживаются более теплых цветовых схем и находятся под сильным влиянием латинской архитектуры; в частности, для кровли испанская черепица занимает видное место. Для домов, которым нужен вид испанской черепицы и защита/долговечность металлической кровли, стандартные цвета включают Terra Cotta и Colonial Red.

  Знать архитектурный стиль строения

  Еще один фактор, который необходимо учитывать при выборе цвета, связан с типом архитектурного стиля, к которому относится ваш дом или недвижимость. Существуют сотни различных видов архитектуры, и некоторые свойства могут рассматриваться как несколько, но вот несколько примеров выбора цвета в зависимости от архитектурного стиля:

  • Стиль здания:  Современный
    • Варианты цвета: матовый черный, царственный Белый, Угольно-серый
  • . Стиль здания:  Испанский
    • Варианты цвета: терракота, колониальный красный, COR-TEN AZP® RAW
  • Стиль здания:  Cape Cod
    • Варианты цвета: песчаник, сланцево-серый, средняя бронза
  • .

  Присоединяйтесь к Ассоциации домовладельцев (ТСЖ)

  Если ваш дом является частью Ассоциации домовладельцев (ТСЖ) или ваша структура находится в историческом центре города, могут быть некоторые ограничения по цвету, о которых вам следует знать. На самом деле, некоторые ТСЖ вообще не разрешают устанавливать металлические крыши, поэтому важно проконсультироваться с вашим муниципалитетом, прежде чем вкладывать деньги в металлическую крышу определенного цвета.

  Для справки, вот некоторые распространенные причины, которые ТСЖ приводят в качестве причин для отказа в установке металлической кровли или определенных цветов:

  • Металл часто считается «промышленным».
  • Металл может быть несовместимым или противоречить внешнему виду или эстетике района.
  • Некоторые муниципалитеты не хотят, чтобы краска для крыш давала сильный блеск.
    • Зеркальный блеск – определяется как «оптическое свойство, которое указывает, насколько хорошо поверхность отражает свет в зеркальном (зеркальном) направлении».

  Кроме того, исторические объекты или здания в известных районах могут быть ограничены определенными материалами и вариантами цвета.

  Излучательная способность и индекс солнечного отражения (SRI)

  Одним из основных преимуществ металлической кровли является возможность установки прохладной металлической кровли, которая представляет собой металл с высокой эмиссией, который имеет более высокий индекс солнечного отражения (SRI), чем другие кровельные материалы. Немного информации о коэффициенте излучения и SRI:

  Коэффициент излучения  – Как быстро поверхность (или в данном случае металл) отдает поглощенное тепло и возвращается к своей средней температуре.

  SRI  – насколько поверхность отражает солнечные лучи (холодная металлическая кровля имеет более высокий SRI), что позволяет панелям поглощать меньше тепла от солнечных лучей. SRI определяется по шкале от 0 до 100:

  • Материалы, поглощающие и удерживающие солнечное излучение (которые нагреваются на солнце), имеют более низкий номер SRI. Это, как правило, более темные цвета, включая черный и темно-коричневый.
  • Материалы с высокой отражающей способностью (которые остаются более холодными на солнце) имеют более высокий номер SRI. Это, как правило, более светлые цвета, такие как белый или светло-серый.

  Если конструкция должна соответствовать определенным требованиям SRI ENERGY STAR® или LEED 2013, выбор цвета может быть ограничен. Если у вас есть вопросы об ограничениях по цвету и о том, как определить правильное значение SRI на основе уклона вашей крыши, свяжитесь с производителем, и они помогут вам, вашему архитектору или вашему подрядчику.

  Металлические панели или отделочные лакокрасочные покрытия Категории и типы

  Возможности комбинирования цветов и типов окраски безграничны, но мы хотели дать вам представление о различных типах красок и смол, которые вы можете выбрать.

  Поливинилиденфторид (ПВДФ) с покрытием Galvalume® и алюминий

  Эта смола состоит примерно из 70% ПВДФ и 30% акриловой смеси. Смолы PVDF, обычно называемые Kynar 500® или Hylar 5000®, являются лучшими защитными покрытиями, способными противостоять экстремальным температурам, воздействию солнца, влажности и частицам загрязнения в атмосфере. Металл с покрытием PVDF — самый популярный вариант металлической кровли, доступный сегодня.

  Our standard PVDF painted products include:

  • Standard
  • Premium
  • Metallic
  • Weathered

  Silicone-Modified Polyester (SMP) Coated Galvalume® & Aluminum

  SMP coatings, which are called WeatherXL™ at Sherwin- Williams, на шаг ниже PVDF с точки зрения качества и долговечности. Тем не менее, SMP, как известно, являются отличным вариантом для защиты от экстремальных погодных условий.

  Специальные цвета

  Помимо гальвалума с покрытием и чистого алюминия, существуют другие цвета в виде специальных листов и рулонов, в том числе:

  • Медь
  • Цинк (elZinc®) 8 различных цветов
  • Нержавеющая сталь

  10 популярных цветов металлической крыши и стен & Отделки в Sheffield Metals

  Популярность цветов имеет тенденцию колебаться, но ряд цветов, как правило, находится в верхней части списка бестселлеров или приближается к ним. Вот коллекция самых популярных цветов металлических крыш, стен и отделки Sheffield Metals, предоставленных Sherwin-Williams (ранее Valspar) в течение первого квартала 2019 года.:

  1. Dark Bronze
  2. Galvalume Plus
  3. Matte Black
  4. Charcoal Gray
  5. Medium Bronze
  6. Slate Gray
  7. Regal White
  8. Mansard Brown
  9. Colonial Red
  10. Copper Metallic

  Steps to Take for Choosing лучший цвет металлической крыши

  Шаг № 1: Изучите цветовые палитры и фотогалереи

  Изучение различных цветовых палитр экстерьера в Интернете — один из лучших первых шагов, которые вы можете сделать при выборе цвета для своей крыши. Sherwin Williams, один из крупнейших производителей красок и металлических рулонных покрытий, предлагает владельцам домов и зданий различные ресурсы, в том числе цветовые палитры для экстерьера в зависимости от архитектурного стиля.

  Помимо палитр, просмотрите фотогалереи некоторых производителей, чтобы черпать вдохновение. Вы можете увидеть цвет, который вы никогда раньше не рассматривали, который может отлично смотреться на вашем здании.

  Шаг 2. Посмотрите на варианты цветов от производителей

  После того, как у вас появится представление о цветовой палитре, которая вам нравится или которая, по вашему мнению, будет хорошо сочетаться с вашим зданием, пришло время взглянуть на цвета, предлагаемые разными производителями.

  Здесь вам следует поговорить с подрядчиком или архитектором о доступных вам производителях или об отсутствии ограничений. Они могут дать вам хорошее представление о том, каких поставщиков они предпочитают использовать, популярные цвета и предложения относительно того, какой цвет они могут порекомендовать. Однако, если вы являетесь владельцем собственности, помните, что это ваше окончательное решение.

  Цвета известных производителей должны быть перечислены на их веб-сайте, который также может быть доступен в виде загружаемой карты цветов. Большинство поставщиков, как правило, имеют одинаковые стандартные цвета, особенно если они используют одного из известных поставщиков красок, таких как Sherwin-Williams (Valspar) или PPG. Если вам нужен более яркий, уникальный или характерный для фирменного стиля цвет, есть также вариант для пользовательских цветов.

  Если вы смотрите на цвета, но не можете представить, как они будут выглядеть на вашей реальной структуре, шаг № 3 может помочь снять часть этого стресса.

  Шаг № 3. Используйте визуализатор крыши для загрузки фотографии вашей конструкции

  Возможность видеть разные цвета на конструкции имеет значение, особенно если вы выбираете между двумя или более цветами. Визуализаторы крыш призваны помочь.

  Компания Sheffield Metals недавно запустила Color Visualizer , где вы можете загрузить фотографию своего здания, будь то жилое, коммерческое, архитектурное, сельскохозяйственное и т. д., и посмотреть, как каждый из наших цветов будет выглядеть на вашей крыше, стене. , и обрезать. Или, если вы не хотите фотографировать свою структуру, есть также стандартные фотографии здания, которые можно выбрать, если вы просто хотите лучше понять, как цвета различаются при просмотре на физическом объекте.

  Лучше всего: Цветной визуализатор Sheffield Metals предоставляется на 100 % бесплатно.

  Шаг № 4. Запросите металлические цветные чипы у производителя

  Хотя визуализатор цвета является отличным инструментом для некоторых, мы понимаем, что не все хотят полагаться на цифровой макет своей будущей системы крыши или стены. Вот почему вы можете запросить образцы цвета (вырезы из окрашенного металлического листа/рулона), которые будут доставлены непосредственно вам, чтобы обеспечить наиболее реалистичное представление ожидаемого цвета.

  После того, как вы получите образцы цветов, которые вы хотели, вы можете пойти на территорию и сравнить цвета с другими элементами здания и окружающей среды. Таким образом, вы лучше видите конечный продукт и можете чувствовать себя наиболее уверенно при выборе наилучшего цвета для вас.

  Шаг № 5: Обсудите с подрядчиком/архитектором и примите окончательное решение

  Когда вы приблизитесь к завершению выбора цвета, пришло время еще раз обсудить это с подрядчиком или архитектором. Вы должны сообщить им цвет, который вы решили использовать, а затем они должны предпринять необходимые шаги, чтобы заказать или уточнить ваш выбор.

  Заключительные мысли по выбору лучшего цвета металлической крыши

  Выбор правильного цвета металлической крыши или стены может показаться сложным. Но если вы проявите должную осмотрительность и воспользуетесь ресурсами, предоставленными производителями и дизайнерами, ваше решение будет проще, и вы будете довольны конечным результатом.

  Напомним, помните:

  • Цвета экстерьера будут различаться для каждого объекта в зависимости от географического положения, архитектурного стиля, окружающей среды, температуры, окружающих элементов и местных организаций.
  • В качестве металлической кровли доступны различные типы цветов и текстур, включая нестандартные цвета, которые могут быть подобраны поставщиками краски.
  • Используйте инструмент визуализатора крыш производителя, чтобы увидеть, как определенный цвет будет выглядеть на объекте, или запросите образцы физического цвета для наиболее достоверного представления.
  • Если у вас возникли трудности с выбором, обратитесь к производителю листового металла/рулона. У них часто есть опытный дизайнерский персонал, который может помочь с проектами.

  В Sheffield Metals мы всегда прислушиваемся к отзывам наших клиентов о том, как мы можем лучше помочь с их проектами. Одна известная идея заключалась в том, что нам нужен был обновленный инструмент визуализатора, чтобы помочь с выбором цвета на крышах и стенах. Мы прислушались, и именно поэтому теперь у нас есть собственный визуализатор Sheffield Metals Visualizer, доступный на нашем веб-сайте!

  Чтобы получить дополнительные вопросы о цветах, дизайне проектов или о том, как использовать наш инструмент визуализации, свяжитесь с нашим архитектурным отделом сегодня.

  ---

  ---

  Цвета металлических стеновых панелей и кровельных систем

  Kynar 500® или Hylar 5000® предварительно обработанная оцинкованная сталь и алюминий для металлических кровель, навесных стен и витрин.

  Запросить образцы цветных чипов Скачать PDF Отделка под дерево Руда отделки Руководство по очистке

  Стандартные цвета PAC-CLAD

  Зеленая патина

  Зеленый болиголов

  Лесной зеленый

  Хартфордский зеленый

  Вечнозеленый

  Охотничий зеленый

  Arcadia Green

  военный синий

  Berkshire Blue*

  Graphite

  уголь

  Pacific Blue (FKA Slate Blue)

  Blue ***

  Черный алюминий **

  Matte Black Steel **

  Полированный сланец

  Состаренная бронза

  Средняя бронза

  Mansard Brown

  Бургундия

  Терракота

  Cardinal Red***

  Colonial Red 39 Bronze 00002

  0002 Dark Bronze

  Sierra Tan

  Sandstone

  Almond

  Musket Gray

  Slate Gray

  Stone White

  Bone White

  Granite*

  Cityscape

  PAC-CLAD Premium Colors

  Metallic

  Anodic Clear

  Metallic

  Silversmith

  Metallic

  Silver

  Metallic

  Champagne

  Metallic

  Metallic

  90in009 Weathered Z0003

  Metallic

  Медная Пенни

  Металлик

  Выживая медная

  Выветрившаяся сталь

  Выветрившаяся медь

  .

  Только в Иллинойсе
  Только в калибре 24

  Буквуд

  В наличии
  Только в Иллинойсе
  Только в калибре 24

  Медь

  В наличии
  Только в Иллинойсе
  Только в калибре 24

  Золотой бамбук

  НЕТ НЕДЕЛЯЕТСЯ — Специальный заказ

  Чарвуд

  НЕТ ИСПОЛЬЗОВАНИЯ — Специальный заказ

  Dark Oak

  Не накапливается — Специальный заказ

  Средний дуб

  Не запас — Специальный заказ

  Long Grain

  Нет на складе — специальный заказ

  Платан

  Нет на складе — специальный заказ

  Красный дуб

  Нет на складе — специальный заказ

  Дуб вишневый

  Нет на складе — специальный заказ

  Long Grain Cherry

  Не на нет — Специальный заказ

  Золотой клен

  НЕТ ИСПОЛЬЗОВАНИЯ — Специальный заказ

  Light Oak

  НЕ СДЕЛАНО — Специальный заказ

  Сахарный клен

  Не запас — Специальный порядок

  Siamese Bamboo

  Нет на складе — специальный заказ

  Дуб беленый

  PAC-CLAD Ore Finishing

  Нет на складе — специальный заказ

  Пустынная руда

  Нет на складе — специальный заказ

  Luxore Tiger’s Eye

  Не на нет — Специальный заказ

  Cinnamon Ore

  НЕ СДЕЛАНО — Специальный заказ

  Mercury Ore

  Не запас — Специальный заказ

  Dynasty

  Не надое — Специальный заказ

  Green Zinc или Luxore Dynasty

  .

  Нет на складе — специальный заказ

  Сапфировая руда

  Нет на складе — специальный заказ

  LuxOre Zinc

  Нет на складе — специальный заказ

  LuxOre Baruch

  Не на нет — Специальный заказ

  Luxore Onyx

  Не на нет — Специальный заказ

  Black Ore

  Не надое — Специальный заказ

  Графитовая руда

  Не склады. Заказ

  Титановая руда

  Нет на складе — Специальный заказ

  Серебряная руда

  Нет на складе — Специальный заказ

  Платиновая руда

  ДОСТУПНОСТЬ ЦВЕТА

  PAC-CLAD Стандартные цвета	Отражательная способность	Коэффициент излучения	3-летняя выдержка	НИИ	Стали		Алюминий				20-В. Катушка
  					24 га.	22 га.	0,032	0,040	0,050	0,063	24 га.	0,032
  Состаренная бронза	0,29	0,87	0,27	29	•
  Миндаль	0,56	0,86	0,55	65	•	•	•	•	•		•
  Аркадия Грин	0,29	0,87	0,29	29	•		•
  Награда Синий***	0,24	0,86	0,23	22	•		•		•
  Беркширский синий*	0,30	0,87	0,27	31	•
  Черный алюминий**	0,04	0,89	0,04	-2			•	•	•	•
  Черная матовая сталь**	0,26	0,86	0,25	25	•	•					•
  Белая кость	0,70	0,86	0,69	85	•	•	•	•	•	•	•	•
  Бургундия	0,14	0,85	0,13	9	•		•		•
  Полированный сланец	0,32	0,87	0,31	33	•
  Кардинал Красный***	0,44	0,86	0,44	49	•		•		•
  Древесный уголь	0,30	0,86	0,30	30	•		•	•	•		•	•
  Городской пейзаж	0,49	0,86	0,50	56	•	•	•	•	•		•	•
  Колониальный красный	0,31	0,86	0,31	31	•		•	•	•
  Темная бронза	0,29	0,86	0,29	29	•	•	•	•	•	•	•	•
  Вечнозеленый	0,28	0,86	0,36	27	•		•
  Зеленый лес	0,10	0,86	0,10	4	•	•	•	•	•
  Гранит*	0,33	0,87	0,33	34	•	•	•	•	•
  Графит	0,29	0,87	0,28	29	•
  Хартфорд Грин	0,08	0,88	0,08	3	•		•	•	•
  Зеленый болиголов	0,31	0,87	0,30	32	•		•		•
  Охотничий зеленый	0,28	0,86	0,27	27	•		•
  Межгосударственный Синий	0,16	0,87	0,15	12	•		•		•
  Мансард Коричневый	0,31	0,86	0,31	31	•	•	•	•	•
  Средняя бронза	0,30	0,87	0,29	31	•	•	•	•	•	•	•	•
  Полуночная бронза	0,06	0,87	0,06	0	•			•
  Синий армейский	0,31	0,86	0,30	31	•		•
  Серый мушкет	0,32	0,86	0,31	33	•	•	•		•
  Тихоокеанский синий (FKA Slate Blue)	0,28	0,86	0,27	27	•		•
  Зеленая патина	0,33	0,86	0,32	34	•		•
  Песчаник	0,48	0,86	0,48	54	•	•	•	•	•	•	•	•
  Сьерра Тан	0,32	0,82	0,31	31	•	•	•	•	•		•
  Сланцево-серый	0,38	0,86	0,37	41	•	•	•	•	•		•	•
  Белый камень	0,69	0,86	0,67	84	•	•	•	•	•	•	•	•
  	0,32	0,86	0,32	33	•		•
  Терракота	0,34	0,87	0,33	36	•		•		•		•	•

  PAC-CLAD Премиальные цвета	Отражательная способность	Коэффициент излучения	3-летняя выдержка	НИИ	Стали		Алюминий				20-В. Катушка
  					24 га.	22 га.	0,032	0,040	0,050	0,063	24 га.	0,032
  Состаренная медь (металлик)	0,55	0,80	0,53	62	•		•
  Анодный прозрачный (металлик)	0,32	0,83	0,31	31				•
  Шампанское (металлик)	0,50	0,85	0,49	57	•		•	•	•
  Медный пенни (металлик)	0,52	0,81	0,52	58	•		•	•	•		•
  Серебро (металлик)	0,47	0,87	0,46	53	•	•	•	•	•		•	•
  Silversmith (металлик)	0,32	0,88	0,32	34				•
  Обветренная медь	0,45	0,88		51	•
  Обветренная сталь	0,32	0,89		34	•
  Выветрившийся цинк (металлик)	0,48	0,82	0,46	53	•	•	•		•
  Цинк (металлик)	0,42	0,82	0,38	45	•		•	•	•

  Прозрачное акриловое покрытие (не Kynar)

  Отражательная способность

  Коэффициент излучения

  3-летняя выдержка

  НИИ

  Стали

  Алюминий

  24-В. Катушка

  24 га.

  22 га.

  0,032

  0,040

  0,050

  0,063

  24 га.

  0,032

  Галвалум Плюс

  0,68

  0,14

  0,55

  57

  •

  •

  •

  PAC-CLAD Отделка под дерево	Стали		Алюминий
  	24 га.	22 га.	0,032	0,040	0,050	0,063
  Буковое дерево	В наличии	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Чарвуд	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Дуб вишневый	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Медь	В наличии	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Темный дуб	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Золотой бамбук	В наличии	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Золотой клен	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Дуб светлый	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Вишня длиннозернистая	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Длиннозернистый дуб	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Дуб средний	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Красный дуб	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Сиамский бамбук	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Сахарный клен	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Платан	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Дуб побеленный	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ

  PAC-CLAD Отделка руды	Стали		Алюминий
  	24 га.	22 га.	0,032	0,040	0,050	0,063
  Черная руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Хромовая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Коричная руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Пустынная руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Графитовая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Зеленая цинковая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  LuxOre Барух	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Династия LuxOre	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  LuxOre Оникс	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  LuxOre Тигровый глаз	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  LuxOre Цинк	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Ртутная руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Платиновая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Сапфировая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Серебряная руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ
  Титановая руда	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ	Специальный заказ

  Покрытия PAC-CLAD Premium доступны со склада за умеренную дополнительную плату. PAC-CLAD Copper Penny — это стойкое к атмосферным воздействиям покрытие. Индекс солнечного отражения рассчитан в соответствии с ASTM E-1980.

  *Low Gloss/Low Sheen, покрытие 70% PVDF.
  ** Внешний вид отличается для черного алюминия и матовой черной стали
  *** 10-летняя гарантия на отделку

  Образцы:

  Эти цветовые репродукции настолько точны, насколько позволяют современные технологии. По запросу предоставляются бесплатные образцы материалов.

  Технические данные для Kynar 500/Hylar 5000 Покрытие:

  • Южная Флорида. Мел (ASTM D 4214) – рейтинг не ниже 8 в 20 лет; Целостность пленки – 20 лет.

  • Ускоренное выветривание (ASTM D 4587, ASTM G 154): 5000 часов; Мел по ASTM D 4214, рейтинг 6 или выше; Цвет согласно ASTM D 2244, изменение цвета < 5ΔE (единицы Хантера).

  • Влагостойкость (ASTM D 2247): Galvalume или HDG, относительная влажность 100 %, 2000 часов – без пузырей; Алюминий, относительная влажность 100 %, 3000 часов — без пузырей на месте

  • Стойкость к солевому туману (ASTM B 117): алюминий, 3000 часов, Galvalume или HDG, 1000 часов — ползучесть от гравировки не более 1/16 дюйма, без поля блистеры

  • Устойчивость к химическому/кислотному загрязнению (ASTM D 1308): проходит

  • Т-образный изгиб (ASTM D 4145): 1T – 3T без потери адгезии

  • Карандашная твердость (ASTM D 3363): HB – 2H

  • Зеркальный блеск (ASTM D 523) при 60 градусах: типичный – 20–35 — 10 литров

  • Адгезия с поперечной штриховкой (ASTM D 3359): без потери адгезии

  • Обратный удар (ASTM D 2794): Galvalume или HDG, толщина металла 2x дюйм-фунт, без потери адгезии; Алюминий, толщина металла в 1,5 раза больше, без потери адгезии

  • Flame Test (ASTM E 84) — покрытие класса A

  PAC-CLAD — зарегистрированная торговая марка Petersen Aluminium Corp. Kynar 500 — зарегистрированная торговая марка Arkema Inc. Hylar 5000 — зарегистрированная торговая марка Solvay Solexis . 4/2020

  Металлические кровельные панели, металлочерепица

  Инновационные модульные металлические кровельные панели Worthouse защитят ваш дом, вашу семью и обеспечат ваше финансовое будущее. Выбирая нашу металлочерепицу Supre & Ulta, вы выбираете защиту от скорости ураганного ветра 5-й категории и града 4-й категории.

  Стальные металлические кровельные панели обеспечивают уровень красоты, защиты и производительности, с которым не может сравниться ни один другой кровельный материал. Устойчивость к огню, ветру и граду означает душевное спокойствие, когда интенсивные погодные условия подвергают риску конструкции. Сталь бесконечно перерабатываема и энергоэффективна, что сводит к минимуму воздействие на окружающую среду при низких затратах на энергию.

  Стальные кровельные модули разработаны для быстрой и простой установки. При правильной установке долгосрочное качество и долговечность стальной металлочерепицы обеспечивают эксплуатационные характеристики на протяжении всего срока службы.

  Преимущества металлической кровли

  Сталь долговечна

  Сталь обеспечивает вам и вашей семье почти в два раза большую защиту, чем обычная кровля, обеспечивая надежную защиту на многие десятилетия. Узнайте, почему металлическая кровля окупается как долгосрочная инвестиция.

  Сталь экологически безопасна

  Сегодня слишком много производственных материалов устаревают после изготовления, но сталь можно перерабатывать без ухудшения качества. Независимо от того, какой из нашего широкого спектра цветов вы выберете, будьте уверены, что вы делаете выбор в пользу зеленого цвета. Сталь является наиболее пригодным для повторного использования материалом в мире, а стальные кровельные модули энергоэффективны, что позволяет снизить затраты на отопление и охлаждение.

  Сталь защищает

  Никто в США не защищает вас лучше и не оценивает лучше от ветра, града и огня, чем наши изделия из стали. Когда плохая погода и стихийные бедствия угрожают, сталь сохраняет ваше здание прочным и защищенным. Будь то угроза ураганного ветра, града или пожара, стальная кровля имеет самые высокие рейтинги безопасности в отрасли.

  Noble Matt – качественное покрытие наших металлических кровельных панелей

  Крыша вашего дома годами подвергается повреждениям, вынуждающим вас ремонтировать и перекрывать крышу. Модульные металлические кровельные панели Worthouse обеспечивают максимальную коррозионную стойкость благодаря покрытию Noble Matt. Каждое время года приносит с собой жару, холод, дождь, град и снег, но покрытие Noble Matt защищает наши крыши от обесцвечивания и коррозии и обеспечивает постоянную отделку наших стальных кровельных материалов. С нашей стальной кровлей и покрытием Noble Matt ваши кровельные проекты становятся все реже и реже. Не нужно беспокоиться о ржавчине, коррозии или выцветании. Наша ограниченная пожизненная гарантия означает, что цвет вашей кровли сохранится в течение десятилетий. Это покрытие защищает сталь от выцветания и естественного износа. Это также позволяет нашим продуктам достигать высокого уровня энергоэффективности, гарантируя, что жильцы будут чувствовать себя комфортно даже при экстремальных температурах, сохраняя при этом низкие затраты на электроэнергию.

  Степень защиты модульной металлической черепицы Worthouse
  Защита от экстремальных погодных условий и ударов

  Наша продукция получила наивысшие оценки защиты от града, сильного ветра, дождя и жары. Наша стальная кровля имеет класс 4 в соответствии с классификацией воздействия на крышу UL 2218 и может снизить ваши страховые тарифы.

  Противопожарная защита

  Наш продукт имеет наивысший уровень огнестойкости, рейтинг «А» согласно UL 79.0 (ASTME 108) Класс огнезащиты. Это означает меньший риск пожара для вашего здания.

  Защита от сильного ветра

  Наши продукты прошли испытания при скорости ветра более 320 км/ч, получив сертификат класса 90 по сопротивлению подъему ветром UL 580, обеспечивая безопасность и защиту даже при ураганном ветре.

  Простая установка модульных металлических кровельных панелей
  Транспортировка и хранение

  Крыша среднего размера обычно покрывается только одним поддоном материала, который содержит более 3000 кв. футов кровельного материала. Этот компактный размер означает меньше места для хранения во время строительства и более низкие затраты на транспортировку.

  Простая установка

  Отверстия предварительно просверлены и спроектированы для простой модульной сборки. Это означает меньше ошибок, меньше отходов продукта и более быструю установку.

  Меньше отходов = меньше затрат

  Традиционная кровля имеет отраслевую норму более 10% отходов при монтаже. Наши стальные кровельные изделия в среднем составляют менее 5% отходов на строительной площадке. Raven Black, Pacific Grey, Sierra Brown или Canyon Red станут красивым и подходящим верхом для вашего дома.

  Цвета металлочерепицы Supre & Ulta

  В конечном итоге ценность вашего здания, жилого или коммерческого, во многом зависит от эстетики. Независимо от того, хотите ли вы слиться с остальными или выделиться, мы предлагаем варианты цвета, которые удовлетворят любую дизайнерскую схему. А наши цвета сохраняются на всю жизнь, поэтому выбирайте внимательно.

  Поднимитесь в небо с Черным Вороном

  Вороны — очень умные птицы, сыгравшие неотъемлемую роль в мифологии коренных народов Тихоокеанского Северо-Запада, а также в искусстве и литературе. Во многих культурах птица была религиозным символом. Некоторые даже считали, что это был God.Raven Black. Цвет свободы.

  Ворон
  Черный

  Погрузитесь глубоко в Тихий океан Серый

  Тихий океан — самый большой и глубокий океан на Земле. Она покрывает почти 1/3 земной поверхности. Его глубина достигает более 35 тысяч футов. Пасифик Грей. Цвет мистической природы.

  Тихий океан
  Серый

  Осмельтесь завоевать с Сьерра Браун

  Сьерра-Невада — горный массив на западе США. Его самая высокая вершина — гора Уитни — достигает высоты 14 505 футов. В предгорьях этого горного хребта произошла Калифорнийская золотая лихорадка 19-го века.век. Сьерра Браун. Цвет истинного завоевателя.

  Сьерра
  Браун

  Знакомство с Красным каньоном – одно из истинных чудес природы

  Гранд-Каньон – крупнейшее речное ущелье в мире, расположенное в Аризоне. Это 277 миль в длину, около 6000 футов в глубину и дом для рафтинга. Красный каньон. Цвет приключений.

  Canyon
  Красный

  TAKES


  PRIDE

  В ЛЮБОМ ЦВЕТЕ

  Встречайте Supre & Ulta – наши инновационные модульные металлические кровельные панели!

  Два стиля – безграничные возможности!
  Предлагаем два вида модульной металлочерепицы.
  Supre имеет более традиционный внешний вид и является самым популярным в Северной Америке.
  Ulta предлагает более современный вид и сочетается с различными современными и традиционными стилями.

  Отличное оснащение — комплекты для всех типов крыш

  Более десяти кровельных принадлежностей гарантируют, что с нашей продукцией можно покрыть каждую грань и любой дом. Доступны несколько аксессуаров для капельницы, фронтона, дымохода, оклада, ендовы и конька. Наш широкий ассортимент специальных принадлежностей для установки сделает вашу установку быстрой и эффективной. Не тратится время и материал на резку и создание нестандартных кромок и сложных углов. У нас есть все необходимое для точной и профессиональной отделки.

  Наши металлические кровельные панели в реальной жизни

  различных стилей металлических крыш для вашего дома в Майами | ASP SuperHome

  Существует так много способов установить металлическую крышу в вашем доме. Вы даже можете выбрать цвет, дизайн и даже защитное покрытие, чтобы выбрать кровлю по своему вкусу. Вы можете обратиться в ведущую кровельную компанию рядом с вами для получения более подробной информации о лучшей металлической кровле в Майами, Флорида, которая будет соответствовать вашим требованиям.

  Некоторые из лучших стилей, на которые вы можете обратить внимание, включают:

  Фальцевая кровля

  Фальцевая кровля — наиболее очевидный выбор для большинства домовладельцев в Майами. Швы в этих панелях смыкают панели, что устраняет необходимость в дополнительных креплениях. Этот стиль кровли имеет множество преимуществ, например:

  • Элегантный дизайн
  • Более длительный срок службы по сравнению с другими стилями кровли
  • Полностью водонепроницаемая конструкция
  • Возможность индивидуальной настройки крыши
  Гофрированная металлическая кровля

  Эти кровельные решения, изготовленные в основном из оцинкованной стали, сначала подвергаются интенсивному нагреву, а затем подвергаются холодной прокатке для формирования рисунка, который вы можете видеть на панелях. Этот производственный процесс делает панели устойчивыми к ржавчине, более прочными и оставляет неизгладимое впечатление. Ожидайте, что ваша крыша прослужит очень долго, если у вас установлены гофрированные металлические кровельные панели.

  Кровля из металлочерепицы

  Черепичная кровля в основном изготавливается из бетона или глины. Дизайн таких крыш выглядит довольно привлекательно. Вот почему многие производители сегодня также сосредотачиваются на производстве металлических крыш на основе этих конструкций на основе черепицы. Цветовая гамма металлических кровельных панелей придает им сходный внешний вид и привлекательность, которыми так восхищаются и восхищаются!

  Металлическая кровля Shake в классическом стиле

  Деревянная черепица — еще один популярный стиль, который используется уже несколько десятилетий. Классический вид, который раньше был возможен только благодаря деревянной черепице, теперь возможен и благодаря современным металлическим кровельным решениям. Вы получаете то же классическое ощущение, что и старые решения, со всеми преимуществами, которые дает металлическая кровля вашему дому.

  Металлическая кровля из шифера

  Сланцевая кровля из натурального камня долгое время была довольно популярна, как и все другие популярные кровельные решения прошлых лет. Поскольку они выглядели роскошно, их очень предпочитали, несмотря на все их ограничения. Металлические крыши, спроектированные так же, как шиферные крыши, теперь позволяют вашему дому получить такой же изысканный вид, не ставя под угрозу безопасность современных металлических крыш. Вы определенно не могли просить о чем-то большем.

  Лучшие материалы, используемые для металлической кровли

  Не один металл, а пять из них используются для изготовления высокоэффективной металлической кровли в Майами, Флорида. Вы можете спросить свою кровельную компанию о различных доступных вариантах, которые сделаны из этих материалов. Эти материалы:

  • Алюминий : Алюминий, вероятно, лучший металлический кровельный материал, который вы получаете сегодня. Это не так уж дорого, и при этом обеспечивает наилучшие характеристики, которые вы ожидаете от металлической крыши. Он также служит долго, является огнестойким и помогает значительно сократить ежемесячные счета за электроэнергию. Алюминий, безусловно, является наиболее предпочтительным металлическим кровельным материалом для тех, кто живет в прибрежных районах.
  • Цинк : Цинк не является кровельным материалом, который широко используется в Майами. Но это больше связано с его более высокой стоимостью, чем с преимуществами. Если у вас есть металлическая крыша из цинка, вы можете ожидать, что она прослужит более 100 лет! Это связано со всеми другими обычными преимуществами металлической кровли, включая минимальное обслуживание, устойчивость к огню, грибкам и вредителям, а также устойчивость к самым сильным ударам урагана.
  • Медь : Вероятно, самое дорогое решение для кровли, медь также является материалом, который служит дольше всего. Основные преимущества установки металлической кровли на медной основе заключаются в том, что она выглядит более стильно, чем остальные, а также имеет наименьший вес. Это может потребовать некоторого обслуживания, но это все, что вам нужно делать раз в несколько лет, чтобы ваша металлическая крыша служила, казалось бы, вечно!
  • Оцинкованная сталь : Оцинкованная сталь, в частности, является одним из решений, в котором сталь является основным металлом, который оцинкован (покрыт) металлическим цинком для продления срока службы.
