Крыши план: как правильно составить чертеж, порядок выполнения

Содержание

как правильно составить чертеж, порядок выполнения

Многие владельцы домов возводят крыши по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли. Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Содержание

Основные сведения, содержащиеся в плане кровли
Выбор типа крыши
Особенности подготовки чертежей в план кровли
План кровли — порядок выполнения

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

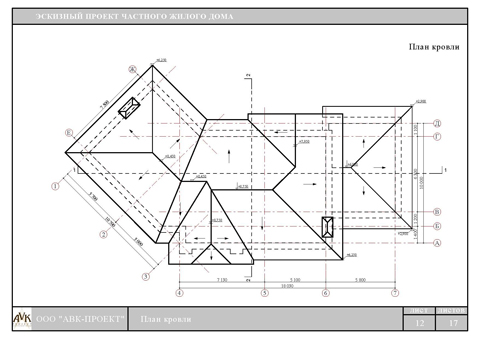

Пример рабочего проекта кровли коттеджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Это тоже важно знать: Что собой представляет калькулятор для расчёта стропил крыши

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

для профлиста — уклон скатной поверхности делают не меньше 8°;
для металлочерепицы — уклон — 30°;
для гибких покрытий, таких как рубероид — 5°;
для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

План домостроения обводится линией.
Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
Затем рисуют линиями коньковые проекции.
Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Это тоже важно знать: Расчет кровли крыши – вручную и специальными программами

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

План кровли двухскатной крыши: чертеж и виды конструкций

Проектирование и строительство дома начинается с выполнения проектной документации, в которой тщательно прорабатываются детали всех конструкционных элементов. Каждый элемент проекта отображается в виде чертежа, согласно, которому и выполняется возведение несущих конструкций. Чертежи крыш играют большую и важную роль в устройстве дома, именно от нее зависит безопасные и эксплуатационные характеристики. В этой статье мы расскажем, как правильно выполнить чертеж, какие этапы и составляющие необходимо включать в схему.

Содержание

Виды кровельных конструкций
Основные детали плана крыши
Этапы составления схем
Проектирование и ошибки

Виды кровельных конструкций

План кровли зависит от типа крыши. По функциональному использованию конструкцию можно разделить на два типа:

Бесчердачные — конструкция, где не предусмотрено наличие чердачного помещения;

Чердачные — конструкция, где предусмотрено помещение, пространство которого расположено между кровлей и перекрытиями. Как правило, такую конструкцию используют под жилое и нежилое помещение.

На фото представлена схема двускатной кровли с чердачным и бесчердачным помещением

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Для информации! Основное требование при проектировании крыши дома — прочность, надежность, сочетание конструктивных элементов с дизайном коттеджа.

Как правило, для создания чертежей конструкции, используют специальные программные комплексы, способные в режиме онлайн выполнить расчет и подбор стандартных схем кровли. Для выполнения схемы крыши можно использовать тестовую версию программы, а вот для проектирования стропильной системы лучше всего воспользоваться услугами специалистов.

Основные детали плана крыши

План двускатной кровли — чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:

используемые брусья для обрешётки;

стропилины и балки;
схему укладки теплоизоляции и гидроизоляции;
схема размещения покрытия кровли;
места дополнительных креплений;
система вентиляции, дымохода и вентиляции.

Важно! Существенно сократить расходную часть на приобретение строительных и кровельных материалов можно при условии грамотно составленного плана кровли.

Тип крыши может быть абсолютно любой: односкатный, двускатный, много скатный, вальмовый либо шатровый. Для каждого типа и проекта строения используется различный строительный и кровельный материал, способный обеспечить надежное и прочное покрытие.

На фото представлен чертеж кровли рабочего проекта дома.

В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:

ливневой канализации;
места соединения скатов;
площадь используемого комплекса;
схему примыкания крыши к парапету, в том числе без прижимного профиля;

Для информации! Схема конструкции должна четко отображать тип крыши, а также быть понятной и содержать в себе все детали.

Этапы составления схем

Составление проектной документации двускатной крыши разбито на несколько этапов:

Составление эскиза будущего комплекса — данная часть чертежа отвечает за внешний вид кровли, конструкцию и внешний вид крыши. Эскиз отображает цветовое решение и стиль всего строения.
Разработка основных кровельных элементов — данная часть чертежа отвечает за выполнение расчетов, определение нагрузок и количества используемого материала.
Строительство кровли — непосредственное выполнение строительных работ согласно, утвержденных чертежей.

На фото представлены типы скатных конструкций, каждый из которых имеет свои отличительные особенности в проектировании и устройстве стропильной системы.

Для информации! Отличия скатных конструкций заключается в типе стропил (наслонные, висячие), неравномерности углов наклона и размера карнизного свеса.

Проектирование и ошибки

Распространённой ошибкой является то, что владельцы будущих домов не всегда учитывают количество используемых строительных материалов и форму кровельного комплекса при составлении чертежей. Если вы не уверены в правильности составления схем, лучше довериться специалистам. При составлении схем кровельных конструкций специалисты руководствуются строительными нормами и собственным опытом. Такой подход значительно снижает риски образования ошибок и дефектов.

Более подробно о том, как составить схему можно узнать из видеоролика

Для информации! Неверно выбранный тип стропильной системы, конструкции и материалов, способен привести к обрушению всей кровельной конструкции.

Стоит отметить, неправильно начерченный уклон кровли приводит к дополнительным нагрузкам в зимний период. При наличии каких-либо препятствий для ухода снега крыша испытает высокую механическую нагрузку на стропильную систему. Специалисты отмечают из практики, чаще всего при составлении плана кровли допускаются ошибки в вентиляционных элементах кровли.

Составление чертежей кровли может быть несложным при условии отсутствия специфических конструктивных элементов. В любом случае, при составлении эскизов и чертежей кровли рекомендуется обращаться к специалистам. Профессионально составленный план крыши позволит избежать возможных ошибок, увеличит безопасность строения и значительно сэкономит расходы на покупку кровельных материалов.

план кровли четырехскатной крыши чертеж

Содержание статьи

Как подготовить и оформить чертеж плана кровли

Перед тем как приступить к работам по обустройству кровли, ее нужно спроектировать, сделать расчет конструкции и создать чертеж.

Если подготовить его грамотно, это не только позволит сократить время строительства, сделает процесс монтажа проще, но и поможет снизить материальные затраты.

В данном случае не придется вносить коррективы, а правильный выбор всех сечений элементов станет гарантией надежности.

Предварительно выбирают кровельный материал, при этом обязательным условием является выполнение всех нормативных требований СНиП.

В зависимости от типа крыши были разработаны рекомендации, нарушение которых поставит под сомнение долговечность и безопасность как самой кровли, так и всей конструкции дома.

Общие сведения об оформлении чертежа

Графическая часть проекта должна наглядно демонстрировать все этапы стройки.

Застройщик получает план кровли, чертеж которого предоставляет ему подробную информацию о конструкции.

К нему обязательно должна быть приложена спецификация, где указаны все элементы, необходимые для монтажа стропильной системы, их сечение, вид и количества применяемых крепежных деталей.

План кровли считается обязательным, если у дома внешний водосток.

В том случае, когда он внутренний, а здание несложное, чертеж можно не выполнять.

Вид сверху дает представление о геометрических размерах перекрытия, шаге установки несущих балок и стропильных ферм.

Вид спереди показывает величину уклона скатов, а также число элементов, которые будут использоваться для монтажа стропильной фермы.

На нем также обозначают подкосы, затяжки и стойки.

Дополняет план кровли чертеж устройства фронтона, где указывают его конструктивные особенности.

Для обустройства поверхности ската необходимо указывать данные об элементах обрешетки.

Если необходима подрезка листов, следует предоставить информацию и об этом этапе.

Помимо этого должны иметься чертежи узлов примыкания к стенам, монтажа окон и других конструкций, встраиваемых в крышу.

Планы кровельного покрытия для конструкций скатного типа часто называют раскладками, они позволяют правильно выбрать конфигурацию укладки материала и его оптимальное количество.

Качественно выполненный план скатной кровли, чертеж которого дает наглядное представление о размере и количестве листов покрытия, позволяет значительно сократить расход кровельного материала.

План плоской кровли

Плоская крыша придает строению современный и стильный вид, помимо этого, такие проекты просты в разработке и обходятся дешевле при монтаже.

Однако, данная кровля особенно чувствительна к атмосферным воздействиям и требует хорошей гидроизоляции.

Чертеж будет зависеть в первую очередь от выбранного покрытия.

План плоской кровли отражает расположение элементов водосточной системы.

Поскольку осадки не должны оставаться на кровельном покрытии, для их отведения необходим уклон не менее 2%.

Как правило, оптимальной величиной считают 5 — 15°.

Если для региона характерны сильные дожди или интенсивное таяние снега, одного уклона недостаточно, нужна водосточная система.

Часто ее делают внутренней конструкции, при этом один стояк обслуживает площадь 150 — 200 кв.м.

В частном домостроении наружные водостоки создают с помощью переливных окон, которые размещают вместе с ливнеприемником на парапете кровли.

Если линии сливов находятся на разных уровнях, план кровли плоской крыши должен отображать форму фасада.

Проекты частных домов не всегда предусматривают определенный угол ската, в данном случае для хорошего водоотведения нужно будет провести разуклонку — создать наклон при помощи насыпных материалов с бетонной стяжкой или полистирольных плит.

Особенности подготовки чертежа скатной кровли

Скатными называют крыши, состоящие из нескольких плоскостей, расположенных под уклоном более 10%.

Исходя из конструктивных особенностей их разделяют на два типа — чердачные и бесчердачные.

Крыша с двумя скатами — самый распространенный вариант, он может применяться для любых видов зданий.

Четырехскатные кровли встречаются преимущественно в загородном и дачном строительстве.

Разрез односкатной крыши выглядит как прямоугольный треугольник, в котором гипотенузой является стропильная нога.

Готовый чертеж конструкции должен содержать полную информацию о длине, сечении и месторасположении всех элементов.

Желательно еще на этапе проектирования определить принцип крепления узлов и отразить это в документации.

В графической части плана отмечают длину стены дома, расстояние от стропил до конька, выбранный угол наклона ската и размеры стропильных балок.

Выбирая кровельный материал для скатной крыши, нужно обратить внимание на следующие рекомендации:

для профнастила угол наклона ската может составлять более 8°;
для шифера — от 20 до 30°;
для рубероида и аналогичных рулонных материалов — 5°;
для металлочерепицы — 30°

Проект четырехскатной кровли

Помещения получаются комфортными и просторными, они идеально подходят для проживания.

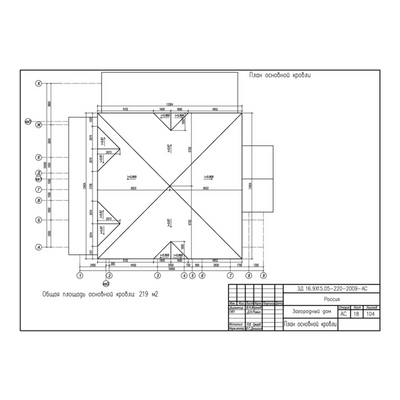

Чертеж плана кровли четырехскатной крыши

Однако расчет и монтаж данной конструкции — непростая задача.

По этой причине довольно сложно сделать самостоятельно план кровли четырехскатной крыши, чертеж которой чаще всего заказывают профессионалам.

Уклон скатов такой крыши может составлять от 5 до 60°, в зависимости от атмосферных нагрузок, назначения чердака, а также типа кровельного материала.

Для районов с сильными и частыми осадками рекомендуют делать его значительным — от 45 до 60°.

Если в регионе дожди редкие, но при этом сильные ветра, наклон выбирают намного меньше.

Высоту кровельного конька рассчитывают при помощи тригонометрического выражения для прямоугольных треугольников.

Сечение стропил определяют, исходя из ожидаемой нагрузки — внешних воздействий и веса конструкции, а также степени наклона крыши.

При этом выясняют, какие стропила целесообразнее использовать, висячие или наслонные, необходимы ли дополнительные элементы — затяжки и раскосы.

Основные типы четырехскатных крыш

Вальмовая конструкция является одной из самых сложных, она образована двумя трапециевидными фасадными плоскостями с торцевыми треугольниками.

Чердачные окна размещают в скатах, фронтоны при этом отсутствуют.

Этот вид кровли наиболее надежен, крепок и обладает прекрасными защитными свойствами.

Он намного экономичнее двухскатной крыши по затратам, однако требует установки особой стропильной системы, дополнительных замеров и подгонки кровельного материала.

Если скаты сделать с разным уровнем наклона, получится силуэт ломаной крыши.

Шатровая конструкция имеет вид пирамиды — четыре треугольных ската соединяются вершинами в одном месте.

У данного типа кровли также отсутствуют фронтоны, а монтаж стропильной системы очень сложен.

Как правило, его возводят на небольших зданиях в форме квадрата или равностороннего многоугольника.

Полувальмовая крыша, ее еще называют датской, отличается от вальмовой наличием фронтона.

Чаще всего ее сооружают в регионах с сильными и частыми ветрами, защита от таких нагрузок обеспечивается при помощи конька, образованного пересечением двух скатов.

Порядок выполнения чертежа крыши

План здания делят на прямоугольники, внутри которых наносят линии, обозначающие наружные и внутренние сопряжения скатов, коньки и ендовы.

Некоторые из них будут выходить за пределы стен, поскольку крыша обязательно должна иметь свес.

Виды спереди и сбоку выполняют, учитывая уклоны скатов.

Их задают еще на этапе проектирования дома, принимая во внимание тип строения, его назначение и выбранный кровельный материал.

Для подготовки графической части проекта кровли рекомендуется воспользоваться одной из многочисленных программ, которые предлагаются на строительных сайтах.

Так проще всего будет правильно сориентировать постройку:

Сначала план дом обводят линией.

Все линии копируют на чертеж плана кровли вместе с контурами основных стен.
Над каждым прямоугольников строят изображение кровли, начиная с самого широкого.
Проекции коньков обозначают линией.
Обозначают ендовы и коньки.
На плане отмечают вентиляционные и дымовые каналы, в также наносят мансардные окна.
Ставят отметки уклонов скатов и направления водостоков.
Указывают все размеры по контурам и осям чертежа.

Отдельно выносят узлы соединения различных деталей конструкции:

коньковый узел, так называют крепление стропильных ног между собой или на балке

соединение подкосов стоек, затяжек и других подобных элементов системы
крепление стропил к мауэрлату или верхнему бревну стены

В графической части проекта также должен присутствовать эскиз крыши, он даст общие визуальные представления о конструкции, позволит оценить ее внешний вид и эстетические качества.

Когда предполагается врубка элементов, дополнительно делают чертеж с указанием ее размеров и формы.

Если вы решили подготовить самостоятельно план кровли, правила оформления чертежа помогут сделать это корректно:

Пересечение двух скатов образует конек или ендову, причем их проекция должна разделять угол прямоугольника на две равные части.
Если две линии пересечения сходятся в одной точке, то, как правило, через нее проходит и третья.
При параллельных линиях свесов им также будет параллельна линия конька, при этом ее проекция должна проходить посередине.

Чертеж плоской крыши представлен всего несколькими линиями, в то же время для скатной характерно большое число проекций ендов и коньков.

Такие кровли часто делают сложной формы, со значительным уклоном и усиленной стропильной системой.

Еще о многощипцовой крыше над квадратным домом.

О том, как правильно сделать крышу дома, можно прочитать по ссылке. Как сделать односкатную, двускатную, четырехскатную и мансардную крыши.

Об устройстве ломаной мансардной крыши здесь. Также об устройстве стропильной системы мансардной крыши.

Как нетрудно заметить, чтобы правильно подготовить план и его графическую часть, нужно обладать определенными знаниями в области строительства и инженерии, учесть все нюансы и сделать верные расчеты.

В первую очередь следует позаботиться о надежности и безопасности вашего жилища, поэтому лучше всего обратиться за помощью к квалифицированным специалистам.

Четырехскатная крыша — основные принципы создания проекта современного жилища

Презентабельный внешний вид, надежность, долговечность – все это четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

Вальмовая конструкция. Одна из сложнейших среди всех возможных. Образована двумя трапециевидными фасадными плоскостями и двумя торцовыми треугольными (они как раз и называются вальмами). Этот вид особенно крепок, надежен и обладает отменными защитными свойствами.

Схема вальмовой крыши

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать, осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия; 14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами, проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов. Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать верхний венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши регулируется посредством длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног. Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться. Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм. Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Чертежи крыш

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

Предоставление надежной защиты для дома;
Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

Требуемый наклон;
Какой кровельный материал будет использоваться;
Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

Чертеж примыкания крыши к парапету;
Чертеж примыкания крыши к парапету без прижимного профиля;
План используемой крыши;
План соединения скатов;
План ливневой канализации;
Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

Конструкция односкатной крыши;
Конструкция двухскатной крыши;
Конструкция четырехскатной (вальмовой) крыши.

Вернуться к оглавлению

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

Экономия материалов;
Простота монтажа;
Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
Отличная сопротивляемость порывам ветра;
Плохая сопротивляемость скапливанию атмосферных осадков;
Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

Относительно невысокая цена;
Привлекательность по сравнению с односкатной крышей;
Отличная сопротивляемость атмосферным осадкам;
Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
Оригинальный внешний вид;
Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак.

Обсудим и недостатки четырехскатной крыши:

Сложность монтажа, если сравнивать ее с двухскатной крышей;
Стоимость вальмовой крыши выше двухскатной;
Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

видео-инструкция по монтажу своими руками, чертеж, состав сложной крыши, особенности, современные кровельные покрытия, фото

Главным и важным элементом любого здания является кровля. От того насколько грамотно и правильно ее построили, зависит не только комфортное проживание в доме, но и прочность и долговечность самой кровли и всего здания в целом. Современные предложения рынка кровельных материалов толкают многих застройщиков на самостоятельное строительство.

В нашей статье мы расскажем о самых важных мероприятиях по возведению кровли, в том числе и осветим такой вопрос как: план кровли чертеж.

Общий вид плана кровли

Итак, для того чтобы кровельное покрытие было выполнено с учетом всех нормативов и правил СНиП и выполняло свою функцию на все 100%, нужен план. Обязательным условием ограждения и монтажа кровли является выполнение всех нормативных требований СНиП.

Причем эти требования расписаны для каждого кровельного материла: профнастила, листового железа, меди, металлочерепицы, гибкой и керамической черепицы, всем типам мягкой кровли.

Содержание

Дизайн проект кровли
План и проект кровли
Чертеж плана кровли своими руками
Проектирование кровли в зависимости от типа материала
Конструктивные особенности проектирования кровли из жестких материалов
Теплоизоляция жесткой кровли
Вредоносное воздействие водяного пара на подкровельное пространство

Дизайн проект кровли

Любое строительство должно начинаться с проектирования, в том числе и строительство кровли.

При проектировании крыши немаловажными деталями, на которые нужно уделить первоочередное внимание, являются следующие:

Обеспечить несущую способность кровли.
Обустройство вентиляции, гидро- и теплоизоляции.
Дизайн и конструктивная выразительность архитектурных форм кровли.
Конструкция кровли обязана быть устойчивой к любым механическим повреждениям.
Кровля должна обеспечит легкость и долговечность эксплуатации.

Устройство кровли

Все знают, что основное предназначение кровли – гарантия защиты всего строения от перепадов температур и других негативных атмосферных и климатических явлений. Не самую последнюю роль в обустройстве кровли играет ее конструкция и правильно оформленный дизайн.

Первоначальный этап проектирования кровли – это выбор кровельного материала. Исходя из материала кровли, можно приступать к ее проектированию.

Небольшой совет: для того чтобы Ваш дом выглядел гармонично и красиво, необходимо одновременно с проектированием всего дома в целом выполнять и дизайн кровли.
Тогда можно достичь гармонии в общем стилевом решении.

Процесс проектирования кровли – нелегкая задача со многими неизвестными, не зная которые не удастся составить грамотный проект кровли. Важно знать и учитывать сложность всей конструкции кровли.

План и проект кровли

Проект кровли нужно обязательно осуществлять, предварительно выбрав кровельный материал. В идеале такую работу должны выполнять специалисты. Так как выбор кровельного материала только на первый взгляд кажется не сложной задачей. А на самом деле, нужен определенный багаж знаний и навыки в проектировании.

Так, сложная кровля имеет, как правило, сложные геометрические формы, несколько скатов, много углов. Поэтому для ее обустройства лучше применять современные гибкие материалы для кровли.

Их спектр на рынке достаточно широкий. Но, для того чтобы выполнить качественную кровлю из таких материалов, нужны знания по их технологии, монтажу, нужны инструменты и оборудование.

Совет: проектирование кровли лучше доверить профессиональным компаниям, которые уже давно работают на российском рынке и имеют положительную репутацию.
Такие компании выполнят все работы по проектированию и возведению кровельной системы в комплексе.

Чертеж плана кровли своими руками

Проект кровли можно выполнить и самостоятельно, для этого рекомендуем воспользоваться специальными программами, которые предлагают многие строительный сайты.

Применяя программу AutoCAD (2010), рассмотрим чертеж плана кровли скатной своими руками:

Для этого план крыши подразделите на прямоугольники, которые соответствуют плану здания.
Внутри прямоугольников нанесите линии, они должны обозначать ендовы и коньки – это будут внутренние и наружные сопряжения скатов.

Небольшой совет: Эти линии – проекции основных элементов стен, а это означает, что модель крыши нужно представить объемной.

33333333333Учитывая уклоны скатов кровли, строим вид сбоку или спереди.

Основные правила черчения плана для скатной кровли:

Проекция конька и ендовы кровли должна разделить на равные части угол прямоугольника, образовывая пересечение скатов.
При параллельных линиях свесов, будет им параллельна и линия конька. То есть проекция данной линии должна находиться в середине.
В точке пересечения обычно проходят три линии.

В программах для черчения нужно выполнять все поочередно:

Обведите линией план дома, который имеется.
Скопируйте все линии на чертеж, где имеется план вашей кровли.
Проекция конька дома обозначается линией.
Применяя вышеизложенные правила, начертите все остальные ендовы и коньки.
На плане кровли разместите дымовые и вентиляционные каналы.
По контурам и осям на плане укажите все размеры.

Проектирование кровли в зависимости от типа материала

Обустройство кровельного «пирога»

Напомним, что все чердачные подкровельные помещения делят на два типа: теплые и холодные. Теплые относятся к мансардному типу, их можно оборудовать под жилую зону. Холодные чердачные помещения не отапливаются.

В зависимости от типа кровли, требований СНиП строительными и проектными организациями разработаны соответствующие нормы и рекомендации. Если их нарушить, то тем самым можно поставить под сомнение надежность и долговременность не только самой кровли, но и всей конструкции дома.

Внутренняя конструкция кровли напрямую зависит от того из каких кровельных материалов она будет выполнена.

Так, для обустройства скатной кровли из жестких материалов (оцинкованной стали, керамической и металлочерепицы, волнистых картонно-битумных материалов, шифера, ондулина) многие специалисты советуют выполнять следующую технологию:

Обустройство обрешетки.
Предусмотреть контрейку вдоль стропильной системы.
Обустройство гидробарьера или антиконденсата.
Обустройство теплоизоляции и паробарьера.
Внутренняя обшивка стропильной системы (вагонкой, ДСП, гипсоратоном).

Строение кровли из металлочерепицы

Небольшой совет: гидробарьер на стропилах нужно устанавливать в местах их прохождения по верхам так, чтобы в пространстве между стропилами материал провисал свободно.

Конструктивные особенности проектирования кровли из жестких материалов

Состав кровли из жестких материалов обычно имеет 10 слоев. Немаловажно знать, что два из них (третий и пятый слой) должны быть вентиляционными. Почему таких слоев должно быть два?

Потому, что воздух в кровельный «пирог» попадает снизу (здесь специально обустраивают решетку), дальше он следует вверх вдоль всей системы стропил и поступает вверх, откуда вытягивается наружу с помощью специально обустроенных кровельных панелей (они имеют отверстия).

Для чего нужна такая двойная вентиляция? Она исключает образование конденсата и в летнее время способствует охлаждению кровельного «пирога».

Теплоизоляция жесткой кровли

Кровельный пирог с теплоизоляцией

Для обустройства теплоизоляции кровли современные рынки предлагают огромный выбор материалов. Большинство специалистов советуют применять минеральную или базальтовую вату.

Для скатной кровли рекомендуем применять полужесткие или мягкие плиты. Если уклон кровли больше, чем 35 градусов, то лучше применить более жесткие плиты.

Для того чтобы обеспечить кровле надежную теплоизоляцию важно при ее проектировании учесть и возможность применения современных материалов в виде пленок:

Гидробарьер.
Антиоксидант.
Мембрана супердиффузионная.
Паробарьер.
Паробарьер фольгированный.

Рассмотрим их особенности.

Гидробарьер имеет диффузные свойства, благодаря которым обеспечивает свободный выход из чердачного пространства водяным парам.

В то же время такие пленки защищают помещение чердака:

от грязи и пыли;
от проникновения дождя, снега и остаточной влажности;
обеспечивают циркуляцию воздуха.

Обустройство гидробарьера

Антиконденсат обычно состоит из двух слоев. Полную гидроизоляцию всего помещения обеспечивает верхний слой антиконденсата. Его нижний слой исполняет роль губки – он впитывает в себя конденсат, образовавшийся в результате перепада температур.

Впоследствии такая влага выветривается через подкровельную вентиляционную полость. Благодаря тому, что антиконденсат имеет полипропиленовую основу и снабжен специальной ультрафиолетовой стабилизацией, он обеспечивает высокую надежность подкровельному пространству.

Такие широкие возможности данного материала способствуют его применению даже во время зимнего межсезонья, когда проводить покрытие кровельными материалами не рекомендуется, в качестве защиты чердачного помещения от дождя и снега.

Современные кровельные покрытия для обустройства жесткой кровли предполагают обязательное применение мембраны супердиффузионной для обустройства мансардных помещений. Применяя мембраны, можно даже пренебречь оборудованием вентиляционной полости между ними и теплоизоляционным слоем, что в конечном итоге удешевит конструкцию кровельного пирога.

Паробарьер способствует сохранению теплоизоляционного слоя от проникающих водяных паров. А это, в свою очередь, позволяет сохранить теплоизоляционные свойства и предотвратить коррозию и гниение всех конструкций стропильной системы.

Большая разница в температуре воздуха внутри и снаружи помещения приводит к тому, что в подкровельном пироге и под ним образуется излишняя влажность и сырость. Это чревато загниванием несущей конструкции стропил, в теплоизоляционном слое появляется конденсат, в результате этого на потолке внутри помещения появляются затекания и подтеки, что негативно отражается на здании и постепенно приводит к его разрушению.

Совет: Чтобы таких неприятностей не произошло в Вашем доме, рекомендуем еще на стадии проектирования кровли предусмотреть обустройство паробарьера.
Тем боле, что на рынке имеется огромный выбор данных материалов.

В последнее время особой популярностью пользуется паробарьер фольгированный. Данный материал вдобавок к тем свойствам, о которых мы рассказали ранее, имеет еще одно, не менее полезное свойство – способность отражать тепловое (инфракрасное) излучение назад во внутреннее пространство подкровельного пирога.

В результате этого внутри помещения повышается температура воздуха, соответственно уменьшаются затраты на его отопление.

Проблема изоляции особенно важна при обустройстве мансардных помещений. Если пренебречь и не утеплить мансардное помещение должным способом, то впоследствии это чревато невозможностью использования его в качестве жилой зоны из-за холода.

Такое возможно в том случае, если чрезмерно увлажнится слой теплоизоляции. В результате чего теплоизоляционные свойства значительно снижаются. Так, при увлажнении изоляции на 1%, потеря теплоэффективности составляет 34%. Если изоляция увлажнится на 5%, то она попросту перестает выполнять свою основную функцию и пропускает тепло наружу.

Вредоносное воздействие водяного пара на подкровельное пространство

В результате обычной жизнедеятельности людей (стирки, мытья полов, купания, приготовления пищи) во всех внутренних помещениях здания образуется водяной пар, в одних больше – в других меньше. Влажность тем более высокая, если дом построен сравнительно недавно или долгое время не отапливался.

В таком помещении происходит процесс диффузии и водяной пар поднимается верх, где он охлаждается до более низкой температуры (точка росы), после чего конденсируется в пространстве подкровельного «пирога».

Чем больше разница температур во внутренних помещениях здания и снаружи, тем больше количество влаги образуется. Наиболее интенсивно такие процессы происходят в зимнее время.

Основным барьером, который стоит на пути влаги в подкровельное пространство, является применение специальных пленок, иеющие низкую паропроницаемость. Такие пленки нужно предусмотреть в конструкции крыши под теплоизоляционным слоем еще на стадии проектирования кровли.

Важно помнить: никакой, даже самый надежный пароизоляционный материал не способен полностью исключить поток пара в подкровельное пространство, идущий изнутри помещения. Я
Поэтому, для того чтобы крыша имела надежную теплоизоляцию, нужно обеспечить возможность выхода наружу влаге, скапливаемой в теплоизоляционном слое.

Такую задачу вполне реально выполнить конструктивно. Так, при строительстве плоских крыш, важно приклеивать кровельные материалы к основанию частично, не всплошную.

Сложные кровли скатные требуют боле конструктивных решений.

Кровля скатная сложной конструкции

Рекомендуем устроить специальные зазоры для вентиляции: верхний и нижний.

Верхний зазор нужно обустроить между гидроизоляционным слоем и кровельным покрытием. Через него удаляется вся влага, которая попала под покрытие кровли. Это создает условия для вентиляции и проветривания всех деревянных конструкций (обрешетки и контробрешетки). В результате увеличивается долговечность всей конструкции.

Нижний зазор способствует удалению влаги, которая попала из внутреннего помещения в утеплитель. Для того чтобы конструкция крыши не переувлажнялась, нужно заблаговременно позаботиться о качественном обустройстве со стороны внутреннего помещения пароизоляции и предусмотреть нижний вентиляционный зазор – он исключит переувлажнение всех конструкций крыши.

Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

План кровли – составление и оформление. Как составить грамотный проект крыши без помощи специалистов

Содержание

Основные сведения, содержащиеся в плане кровли
Выбор типа крыши
Особенности подготовки чертежей в план кровли
Разновидности крыш для частных домов
Конструкция плоской и скатной крыши
Чердачные и бесчердачные крыши
Виды крыш
Односкатные крыши
Конструкция двускатной крыши
Конструкция четырехскатной крыши
Многощипцовая крыша
Конструкция мансардной крыши
Нестандартные крыши
Проектирование крыши
Таблица: параметры материалов для крыши
Формы крыши
Как определить уклон крыши
Таблица: зависимость относительного показателя от уклона кровли
Планирование двускатной кровли
Основные составляющие чертежа двухскатной кровли
Особенности составления чертежей некоторых типов двухскатных крыши
Классическая, с равной длиной скатов
Кровля ломаного типа
Самостоятельная разработка проекта крыши дома
Видео: самостоятельное составление плана крыши
Расчёт площади крыши
Ошибки, которые допускаются при составлении проекта
Общие принципы проектирования крыши
Проекты односкатной крыши
Проекты плоской крыши
Проекты двускатной крыши
Проект ломаной крыши
Проект полувальмовой крыши
Проект четырехскатной крыши
Проект купольной и конической крыши
Выбор материала для облицовки
Наиболее часто встречающиеся типы крыш
Конструкция односкатной крыши
Конструкция двухскатной крыши
Конструкция четырехскатной (вальмовой) крыши
Монтаж эксплуатируемой плоской кровли

Основные сведения, содержащиеся в плане кровли

Пример рабочего проекта кровли коттеджа

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Это тоже важно знать: Как правильно выполнить расчёт водосточной системы?

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

для профлиста — уклон скатной поверхности делают не меньше 8°;
для металлочерепицы — уклон — 30°;
для гибких покрытий, таких как рубероид — 5°;
для волновых шиферин — 20 — 30°.

Разновидности крыш для частных домов

Рассмотрим чаще всего применяющиеся в загородной застройке конструкции.

Конструкция плоской и скатной крыши

Планировка частного дома предполагает выбор необходимого типа и конструкции кровли. На подготовительном этапе производится обоснование выбора того или иного варианта, а также необходимые расчеты и чертежи крыши. Если предполагается наличие жилой мансарды, то должна быть учтена планировка и обустройство чердака.

Устройство плоской кровли нашло свое применение в регионах с малыми количествами атмосферных осадков.

Схема устройства плоской кровли

Там, где идет много дождей, плоской крышей не обойтись в силу того, что скапливающаяся вода может привести к ее протечкам. В нашей стране наиболее распространены скатные крыши с углом наклона ската не менее 10 градусов. Угол наклона может быть увеличен исходя из особенностей климата. Плоской крышей в основном оборудуются недорогие дачные домики или хозяйственные постройки.

Чердачные и бесчердачные крыши

Кроме этого, крыши для загородных коттеджей и домов можно подразделить на чердачные и бесчердачные. Отличаются они несущими элементами. Бесчердачные крыши предполагают, что несущие элементы представляют собой перекрытие второго этажа, а чердачные предусматривают, что кроме силовых элементов крыши существует еще и перекрытие между этажами.

Подбирая кровлю для дома, необходимо четко представлять, каким образом планируется использовать площадь мансарды.
Будет ли это чердак для хранения ненужного хлама или это будет жилое отапливаемое помещение. Все это повлияет на то, какая форма будет лучше всего.

Виды крыш

Рассмотрим основные виды кровель:

Конструкции плоской крыши;
Конструкции плоской односкатной крыши;
Конструкции двухскатной крыши;
Конструкции четырехскатной крыши;
Шатровые;
Мансардные;
Купольные;
Конические;
Многощипцовые.

Нередко застройщики объединяют несколько разновидностей крыш, получая своеобразный гибрид, обладающий неповторимым видом и включающим в себя множество достоинств. Однако сборка таких конструкций происходит очень непросто, равно как и их обслуживание.

Односкатные крыши

По монтажу такие крыши считаются самыми простыми, однако, в силу скучного внешнего вида их применяют для частных застроек не так часто. Кроме этого, можно отметить высокую нагрузку на систему ливневой канализации. В основном конструкции плоской односкатной крыши возводят над хозяйственными постройками.

Конструкция двускатной крыши

Этот традиционный вид крыш также обладает несложной конструкцией и применяется наиболее часто для возведения частных построек. Для двухскатной крыши можно подобрать практически все существующие типы кровельных материалов.

Конструкция четырехскатной крыши

Разновидность четырехскатной крыши часто называют вальмовой, и наибольшее распространение она обрела в южных регионах. Особенностью таких крыш является отсутствие фронтонов, а также расположение слуховых окон в местах соединения конька крыши с вальмами.

Подробная конструкция устройства четырехскатной крыши

Своими руками, в силу большой сложности четырехскатной конструкции, вальмовую крышу не построишь. Как правило, ее применяют для того, чтобы приукрасить здание, придать ему индивидуальность.

Многощипцовая крыша

Отличаются такие крыши разнообразием вариантов исполнения, которые зависят от количества и размеров фронтонов. Так как при сборке малейшая неточность может привести к непоправимым ошибкам, производство таких крыш лучше всего доверить специалистам.

Конструкция мансардной крыши

Если возводится дом, в котором предусматривается наличие жилого помещения под крышей, выбирают этот вид кровли. Такие мансарды отличаются ломаными формами, поэтому при сборке можно столкнуться с некоторыми сложностями.

Схема конструкции мансардной крыши

По конструкции в некоторых случаях является разновидностью двухскатной, четырехскатной или многощипцовой крыши

Нестандартные крыши

Иногда конструкция и чертеж дачного дома обязывает застройщиков выбирать такие виды крыш, как купольные, конические или комбинированные. Нередко конические или купольные крыши обустраиваются над отдельными частями дома, выделяя их и, преображая вид здания.

При сложных и неправильных конструкциях домов применяются комбинированные виды крыш, которые включают в себя несколько разновидностей.

К примеру, можно сделать гибрид двухскатной, четырехскатной, мансардной, купольной и других крыш. Естественно, что такое исполнение предполагает очень точные расчеты.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.
Обрешётка служит основанием для фиксации утеплителя и кровельного материала
Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.
Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов
Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.
Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка
Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.
Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой
Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.
Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Элемент системы стропил	Сечение
Мауэрлат	Брус 100х100 мм, 150х100 мм, 150х150 мм
Прогоны	Брус 100х100 мм, 150х100 мм, 100х200 мм
Диагональные элементы и ендовы	Брус 200х100 мм
Затяжки	Брус 150х50 мм
Стойки	Брус 100х100 мм или 150х150 мм
Ригели	Брус 150х100 мм, 200х100 мм
Кобылки, доски карниза, подкосы	Брус 150х50 мм
Доски подшивки	Доска от 22х100 мм до 25х150 мм

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.
Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки
Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.
При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков
Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение. Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.
Двускатная крыша позволяет обустроить чердачное помещение
Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.
В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться
Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.
В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна
Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.
Шатровая крыша подходит только для зданий квадратной формы
Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.
Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

железо;
цементно-песчаная черепица;
шифер;
камыш, солома или тростник;
деревянный гонт;
металлочерепица;
рубероид;
металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Уклон кровли	Относительный показатель
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

Расчётная ветровая нагрузка составляет 35 кг/м2. Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м3. Если уклон больше, то нагрузку чаще всего не учитывают.
Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте.
Стандартный равноскатный вариант крыши
Необходимая функциональность подкровельного пространства.
Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.

Чертеж и строительство ломаной кровли
Особенности местности расположения будущего дома.
Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
Планируемый материал для внешнего покрытия.
Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.
Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

Принципиальная схема стропильной системы.
Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Расчёт стропильной системы двухскатной крыши
Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Схема стропильной системы двухскатной крыши
Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
- коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.
Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
комбинированным, сочетающим в себе оба способа крепления стропил.
Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

Детализация узлов соединения элементов.
Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы.
На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

Виды крепежных элементов для стропилУзлы крепления стропил из пиломатериалов
Конфигурация элементов конструкции.
На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции.
Данный чертёж-спецификация должен отражать:

характеристики используемого пиломатериала;
размеры каждой детали;
конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия.
По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

Простые висячие стропила с ригелем. Горизонтальный распор устанавливается на уровне потолка или выше и служит элементом каркаса для внутренней обшивки;
Примеры мансардной крыши
Аттиковая конструкция. По углам устанавливаются опорные стойки, точка расположения которых устанавливается индивидуально, а на уровне планируемого потолка устанавливается ригель. По своему верхнему краю стойки укрепляются прогоном.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

Пример кровли ломаного типа

Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

Обвести линией план частного дома.
Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
Обозначить линиями проекции коньков.
Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

присоединение подкосов, стоек, затяжек и других элементов;
фиксация стропильных ног к мауэрлату;
крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.
Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька
Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

конструктивные просчёты;
архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

для металлической черепицы допустимый угол наклона составляет от 30°;
для профнастила минимальный уклон составляет 8°;
для шифера оптимальный диапазон углов наклона — 25–30°;
для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности – способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Наиболее часто встречающиеся типы крыш

Конструкция односкатной крыши

Экономия материалов;
Простота монтажа;
Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
Отличная сопротивляемость порывам ветра;
Плохая сопротивляемость скапливанию атмосферных осадков;
Непривлекательность.

Чертежи устройства односкатной крыши

Конструкция двухскатной крыши

Относительно невысокая цена;
Привлекательность по сравнению с односкатной крышей;
Отличная сопротивляемость атмосферным осадкам;
Легкость монтажа.

Схема устройства двускатной крыши

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов.
Рассмотрим достоинства четырехскатной крыши:

Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
Оригинальный внешний вид;
Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .

Обсудим и недостатки четырехскатной крыши:

Сложность монтажа, если сравнивать ее с двухскатной крышей;
Стоимость вальмовой крыши выше двухскатной;
Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Монтаж эксплуатируемой плоской кровли

Как сделать плоскую крышу? Прежде всего необходимо определиться основными параметрами — типом крыши, устройством и т.д. Рассмотрим вариант монтажа эксплуатируемой плоской кровли с бетонным перекрытием и наружным водоотведением при помощи желобов:

Поверхность перекрытия покрывается слоем уклонообразующей бетонной стяжки (разуклонки)
. Для экономии бетона сначала насыпается с уклоном слой гравия, после чего поверх укладывается стяжка. Поскольку этот этап относится к «мокрым» работам, то поверхность перекрытия рекомендуется покрыть слоем праймера или подобного материала
.
Укладка паро- гидроизоляции
. В качестве материала можно использовать различные наплавляемые пленки, или рулонные мембраны. Укладка внахлест, стыки проклеивать скотчем
.
Слой утеплителя
. Используется либо каменная минвата, либо экструдированный пенополистирол. Укладка утеплителя производится в несколько слоев, минимум — 2 слоя
. Такое требование вызвано необходимостью исключения проникновения холода сквозь щели в стыках утеплителя.
Поверх утепляющего слоя укладывается слой гидроизоляции
.
Засыпка балластного слоя — гравий, песок и т.д
. Роль этого слоя двойная: защита пленочного покрытия и отвод воды, поступающей от таяния снегов или от осадков в летнее время.
Поверх балластного слоя при необходимости может быть уложен слой тротуарной плитки для удобства ходьбы по поверхности
. В этом случае понадобится дополнительный песчаный подготовительный слой, непосредственная подложка под плитку.

Указанная последовательность — один из вариантов, существует множество подобных методик, равнозначных по результату, но различающихся в деталях.

Устройство плоской кровли, традиционно считающейся принадлежностью вспомогательных построек, может быть осуществлено таким образом, чтобы поверхность кровли превратилась в дополнительную площадку, которую можно использовать для различных нужд.

В зависимости от климатических условий местности, поверхность плоской крыши превращают в зеленую лужайку, в техническую зону для размещения оборудования, в зону отдыха.

Все варианты эксплуатируемой кровли требуют тщательного обустройства и дорогостоящих материалов
. Качественный результат напрямую зависит от квалификации людей, производящих работы и от финансовых возможностей владельца дома.

Но не забывайте, что вы можете своими руками построить плоскую крышу.

Вложения в оборудованную используемую плоскую крышу оправдаются лишь в регионах с короткими мягкими зимами и низким среднемесячным уровнем осадков
. Все остальные вопросы решаемы и серьезных проблем не вызывают.

Гидроизоляция

Утепление

Источники

http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/plan-krovli/
https://PlanVsem.ru/krysha/planirovka-kryshi-doma.htm
https://Roofs.club/kryshi/proekt-kryishi-doma.html
https://Proekt-sam.ru/krovli/chertezh-dvukhskatnoy-kryshi.html
https://kakpostroit.su/proekt-kryishi-doma/
https://mojdominfo.ru/proekt-kryshi/
http://krovlya-mp.ru/plan-krovli-dvuhskatnoj-kryshi-chertezh.html
https://pw-farmers.ru/flat-roof-plan-the-roof-plan/

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

двускатной, плоской и других видов, подготовка чертежа

Перед началом устройства крыши делают чертеж, где показаны уклоны, размеры скатов, направление движения потоков воды к приемным воронкам. Чертеж плана кровли является частью проекта здания, по нему определяют последовательность работ и подсчитывают объем материалов на покрытие.

Содержание

Что такое план кровли и его необходимость
Сведения, содержащиеся в плане и особенности подготовки чертежей
Выбор типа крыши
Плоская
Односкатная
Двускатная
Четырехскатная
Многощипцовая
Мансардная крыша
Нестандартные крыши
Распространенные ошибки при проектировании кровли
Советы по созданию проекта кровли

Что такое план кровли и его необходимость

План кровли необходим для расчета материалов и снижения рисков ошибок при монтаже

Горизонтальный проект крыши представляет собой схему строения, выполненную в плане на отметке конька крыши. Чертеж составляют в соответствии с требованиями нормативов ГОСТ, делают в масштабе 1:500 и 1:200. На плане видно, какая форма у верхнего покрытия, показан конструктивный тип крыши. В дополнение к горизонтальной проекции дают боковой и фронтальный чертеж плана крыши, которые детализируют представленные несущие конструкции.

Необходимость плана заключается в том, что после изучения чертежа в комплексе с вертикальными разрезами кровли высчитывают количество материалов. Определяют квадратуру древесины для конструкций, утеплителя, гидроизоляции, пароизоляции и кровельного настила. По схеме выступающих частей подсчитывают погонные метры конькового элемента, деталей для разуклонок, ветровых досок.

Сведения, содержащиеся в плане и особенности подготовки чертежей

На чертежах указывают необходимые сведения для устройства крыши, проставляют размеры. В укрупненных схемах узлов проставляют сечение и длину мауэрлата, стропильных ног, обрешетки. Представляют способ скрепления конструктивных элементов между собой, указывают вспомогательные крепежи и тип метизов.

На плане кровли показывают:

места установки водосточных коллекторов, желобов, направление движения воды;
схему размещения листов или полос кровельного настила;
расположение слуховых окон;
линии коньков, разуклонок, ендов, щипцов, границы парапетов.

На плане указывают места выхода на крышу для обслуживания и ремонта. На схеме пунктирными линиями наносят несущие стены для выбора места крепления снегозадержателей.

План плоской крыши и скатной кровли выполняют инженеры-проектировщики.

Выбор типа крыши

При определении конструкции учитывают вид здания и требуемый срок эксплуатации, обращают внимание на климат региона и наклон скатов. В детских учреждениях, школах, больницах принимают к сведению огнестойкость кровельного материала. Для частного сектора имеет значение стоимость возведения крыши, возможность ремонта и прочность.

Тип крыши выбирают среди разновидностей строения:

плоская;
односкатная
двухскатная;
четырехскатная;
многощипцовая;
крыша мансарды;
другие нестандартные варианты.

Некоторые конструкции являются популярными, например, плоские, скатные, мансардные крыши. Другие разновидности применяют реже, например, многощипцовые, купольные и шпилеобразные.

Плоская

Плоская кровля

Простую в возведении конструкцию чаще используют в многоэтажных домах, где большая площадь покрытия и малый уклон. Ранее применяли кровельные материалы старого образца, которые не гарантировали длительность эксплуатации. С развитием современных рулонных покрытий (еврорубероид, каучуковые и ПВХ пленки), а также мастичных напыляемых составов популярность такого типа крыши возрастает.

Плоские кровли предусматривают:

эксплуатируемые;
неэксплуатируемые.

Первый вид делают с прочным каркасом и покрытием, которое выдерживает соответствующие нагрузки. На плане эксплуатируемой кровли показывают места прохода людей, мостики. Используемые покрытия содержат на поверхности различные сооружения, например, бассейны, кафе.

Односкатная

Крышу частного дома редко делают со скосом на одну сторону, чаще такой тип применяют для сараев, гаражей и других подсобных помещений, ставят на пристройках и верандах. Основные конструктивы делают из древесины, иногда используют железные элементы. Крыши с небольшим наклоном отделывают рулонными материалами, а скаты большой крутизны покрывают листовой сталью, металлочерепицей.

Односкатные строения бывают:

с чердаком;
без чердачного помещения.

Экономия материалов для односкатной крыши по сравнению с двускатной такой же квадратуры составляет около 30 – 35%. Крыши с одним скатом имеют простую конструкцию, которую можно сделать своими руками. Если в районе наблюдается постоянное направление ветра, такое строение является самым безопасным вариантом.

Двускатная

Вверху соединяются две плоскости скатов под определенным углом, при этом по бокам остаются вертикальные поверхности треугольной формы (фронтоны).

Достоинства двухскатной конструкции:

практичность и органичный вид;
большое дополнительное помещение под кровлей для работы или отдыха;
в пространстве чердака размещают приборы отопления и вентиляции;
подходит любой вид материала.

С крыши начиная от уклона 20° самостоятельно сходит снег, поэтому исключается чистка, если дополнительно поставить снегозадержатели, расположение которых указывают на плане скатной кровли. Недостаток в том, что устройство мансарды требует усложнения строения, а летом нагревается верхняя часть. Двухскатные крыши могут выполняться с неодинаковой длиной скатов под разными углами.

Четырехскатная

Это вальмовая крыша или полувальмовая. Такая конструкция отличается повышенной прочностью за счет своего строения. План сверху представляет собой вид конверта, в четырехскатной крыше нет фронтонов. В строении несущей системы используют наслонные и висячие стропила, соединяют их стандартными способами.

Четырехскатная кровля имеет 2 трапециевидных и 2 треугольных ската, которые соприкасаются ребрами. Есть варианты, когда наклонные плоскости собираются наверху в одной точке — шатровая крыша. Выбор типа четырехскатного покрытия зависит от назначения постройки и его размеров в плане. Квадратные строения накрывают шатровой крышей, а прямоугольные строят с вальмовой разновидностью.

Многощипцовая

Такое сооружение относится к самым сложным из-за большого числа смыкающихся плоскостей в разных направлениях. Архитектурные элементы делают верх строения оригинальным и привлекательным, но проектирование требует точных расчетов соединяющихся плоскостей. Протяженные выступающие линии называют щипцами, помимо этого в конструкции присутствует много разуклонок и ендовых.

Необходимость в щипцовом строении возникает, если делают пристройку, а ее покрытие должно быть в одном стиле с крышей здания. Другой потребностью в сложном строении является устройство заглубленных окон или организация боковых остеклений в мансарде.

Многощипцовая кровля относится к прочным конструкциям из-за большого числа поперечных ребер жесткости, которые усиливают строение.

Мансардная крыша

Дополнительное помещение располагают под одно и двухскатными, вальмовыми и шатровыми крышами. Ее расположение (ломанное или симметричное) определяет строение верхнего настила. Проект учитывает освещение мансарды, боковые и верхние окна и представляется более сложным, чем план плоской кровли. Часто верхнее покрытие совмещают с остеклением, поэтому конструкция требует тщательной разработки перед началом работ.

Схему выбирают в совокупности с архитектурными формами, учитывая назначение помещения. Крутые скаты покрывают материалом, который может самоочищаться от снега или ставят дополнительные защитные планки для кровли. Используют профнастил, натуральную и искусственную черепицу, листовую сталь.

Нестандартные крыши

Строительство нестандартной кровли ведет к перерасходу материала

Сложные кровли встречаются редко из-за специфического проектирования и большого объема применяемых материалов.

К нестандартным видам относят конструкции:

куполообразные крыши;
полукупольные;
складчатый;
шпилеобразные.

Шарообразная крыша опирается по окружности на строение круглой формы. Полукупольная соединяется с двумя скатами, при этом с двух боков или одного она отличается овальной планировкой.

Складчатые крыши делают пирамидальными, купольнными, шатровыми, сводчатыми, при этом ярусы имеют похожее строение и находятся друг над другом, уменьшаясь в размерах кверху. Шпилеобразные кровли вытянуты по вертикали при небольших размерах в основании, смотрятся красиво, но способствуют перерасходу материалов.

Распространенные ошибки при проектировании кровли

Несущие элементы и покрытие приходят в аварийное состояние, если при составлении проекта крыши не учитывают множественных нюансов. Первой ошибкой является пренебрежительное отношение к самому плану и чертежам. Инженеры-конструкторы и проектанты имеют опыт и руководствуются нормативными положениями, поэтому выбирают оптимальный вариант с точки зрения прочности и экономичности.

Основные ошибки возникают в ситуациях:

вывод вентиляции в разуклонных областях;
излишнее число парапетов, снегоприемных решеток;
устройство узких карнизов;
выбор слабого материала и типа обрешетки для плоской крыши;
неправильно организованный отвод воды.

Ошибки ведут к нарушению эксплуатационных особенностей покрытия, снижают сопротивляемость нагрузке. В результате возникают незапланированная необходимость в ремонте.

Советы по созданию проекта кровли

Проект крыши должен содержать пожарные уличные трапы

На плане крыши показывают видимые линии, где пересекаются скаты, при этом проставляют уклон. Направление стока воды к воронкам указывают стрелками. На плоской поверхности такие приемники располагают внутри здания, а скатные варианты предусматривают коллекторы по углам строения.

По нормам на плане кровли дополнительно изображают:

пожарные уличные трапы;
оголовки вентиляционных шахт;
печные трубы, сооружения для выхода.

Отдельные участки поверхности с разным уклоном и квадратурой графически выделяют и снабжают выносным текстом. На плане наносят координационные оси здания, к которым привязывают основные габариты кровли.

Как сэкономить время на подробных планах для подрядчиков и клиентов

Для новых домов, новых хозяйственных построек или пристроек к существующим домам архитектурный план крыши — это то, что связывает все элементы вместе. План крыши может быть простой 2D-схемой или 3D-визуализацией, в которой подробно показаны материалы, особенности и угол наклона крыши.

Подрядчик по кровельным работам и домовладелец обычно имеют разные ожидания от плана крыши. Но с помощью правильных инструментов дизайнеры и строители могут легко создавать планы крыш, которые удовлетворят как клиентов, так и подрядчиков.

В этом блоге мы рассмотрим:

Что такое план крыши
Что включает в себя план крыши
Типы планов крыши
Кто использует планы крыши
Как нарисовать профессиональную крышу план

Начнем!

Что такое план крыши?

Для простой крыши план может быть просто масштабированным 2D-чертежем, на котором показаны размеры. Подробные планы крыши будут включать гораздо больше информации (о чем мы расскажем в следующем разделе).

Планы крыш часто меняются на этапе проектирования, особенно если клиенты делают запросы, которые изменяют площадь их дома. План крыши также может меняться в зависимости от таких факторов, как наличие материалов или местные строительные нормы и правила. Подрядчик по кровле, работающий над планом крыши жилого дома, должен быть готов внести изменения и представить новые проекты для подрядчиков и клиентов.

Что включает в себя план крыши

План крыши включает в себя размеры крыши, характеристики уклона/ската крыши, размещение вентиляционных отверстий и дренажа, а также спецификации материалов. Он также может включать в себя детали кадра.

В зависимости от сложности крыши план каркаса крыши может включать:

Размеры и стили окон и световых люков
Форма (например, А-образная рама или двускатная)
Цвета отделки
Стили и отделка водосточных труб
Тип оклада
Рисунок черепицы или гонта
Расположение и дизайн дымохода
Виды слуховых окон
Свесы и карнизы
Начало и конек конька
Шпигаты крыши

Планы многоскатных крыш также включают спецификации для переходов и водостоков. , поэтому клиенты могут просматривать крышу с нескольких ракурсов. Программное обеспечение для планирования крыш позволяет легко создавать визуализацию внутри компании без необходимости нанимать стороннюю фирму. Хранение плана крыши внутри компании также означает, что дизайнер может быстро вносить изменения на основе отзывов клиентов.

Типы планов крыш

Теперь, когда мы рассмотрели, что такое план крыши и какие типы деталей он обычно включает, давайте посмотрим на разницу между 2D и 3D планами крыши.

2D-планы крыши

Перед созданием 2D-плана крыши проектировщики должны либо создать план этажа, либо использовать существующий план этажа, чтобы убедиться, что крыша имеет правильные параметры.

2D-план каркаса крыши — это технический чертеж, на котором показаны детали и размеры крыши в виде сверху. Используя программное обеспечение для проектирования крыш, проектировщики могут «проверить» крышу, щелкнув поле и позволив программе проверить физические свойства крыши.

3D-планы крыши

После завершения 2D-плана крыши у вас есть несколько вариантов создания 3D-плана крыши:

Экспорт 2D-проекта в отдельную программу 3D-моделирования
Используйте программное обеспечение для проектирования САПР для визуализации
Используйте функцию создания рендеринга в своей платформе проектирования

Универсальная платформа дизайна дома Cedreo позволяет создавать 3D-планы крыш всего несколькими щелчками мыши, а пока изображение обрабатывается, вы можете продолжать работу над другие проекты. Вы можете хранить все результаты своего проекта — от чертежей до 3D-визуализации — на облачной платформе Cedreo.

Кто использует планы крыш

Дизайнеры , строители дома , ремонтники , а архитекторы используют планы крыш, чтобы убедиться, что любая крыша, которую они проектируют, является структурно надежной. Кровельные подрядчики и строители используют планы крыш, чтобы убедиться, что они строят крышу в соответствии с точными спецификациями. Они также используют планы крыш при перепроектировании существующей крыши.

В зависимости от строительных норм, местных постановлений и правил ассоциации домовладельцев строителям может потребоваться представить планы крыши на утверждение до начала строительства крыши.

Как нарисовать план крыши

Рисование крыши дома может показаться сложным, но это легко сделать, если у вас есть нужные инструменты. Cedreo позволяет домашним профессионалам проектировать крыши за считанные минуты — всего несколькими щелчками мыши — и вносить изменения по мере необходимости.

Выполните следующие действия, чтобы создать план каркаса крыши:

1. Импортируйте или начертите план этажа

Импортируйте существующий план этажа или начертите его в Cedreo. Нажмите кнопку «Трассировать изображение», чтобы импортировать план этажа с вашего компьютера, и затем вы можете отследить его, чтобы создать свою крышу. Если ваш проект предполагает добавление второго уровня к дому, вы можете просто продублировать план одноуровневого этажа, чтобы создать второй этаж, а затем вставить крышу.

2. Выберите тип крыши

Как показано на примере плана крыши ниже, вы можете нажать на вкладку «Крыша», затем выбрать тип крыши, которую вы хотите создать — многоскатная, односкатная, двускатная или двускатная. плоский.

3. Нарисуйте вручную или добавьте автоматически

Вы можете нарисовать свою крышу или сгенерировать ее автоматически — просто нажмите « Автоматическое обнаружение крыши », затем «Подтвердить», и Cedreo добавит крышу к вашим планам и покажет вам 3D-изображение здания и крыши. Вы можете вращать 3D-изображение и просматривать его под разными углами.

4. Настройка параметров крыши

Независимо от того, нарисовали ли вы свою собственную крышу или создали ее автоматически, вы можете настроить свои параметры. (Не забудьте нажать «Подтвердить», когда закончите вносить изменения).

5. Задайте параметры кромки

Вы можете настроить свес, начало гребня, нижнюю сторону и ендову под заголовком «Параметры кромки» на правой боковой панели.

6. Добавьте и настройте внешние элементы

Выберите перетаскиваемые элементы из библиотеки Cedreo, чтобы настроить слуховые окна, фризы, желоба, водосточные трубы и шпигаты.

По мере добавления элементов в 2D-план крыши изображение для предварительного 3D-просмотра справа будет автоматически обновляться. Размеры самого последнего добавленного объекта появятся на правой боковой панели, где вы можете отрегулировать размеры.

7. Настройка материалов поверхности

Теперь можно добавить последние штрихи. Выберите тип кровли — например, черепицу, черепицу или гофрированный металл — и выберите цвета для своей крыши и кровельных приспособлений.

Покажите клиентам, как их дом будет выглядеть в разное время дня, изменив ориентацию солнца.

Функции планирования крыши Cedreo позволяют быстро вносить изменения на основе отзывов клиентов, чтобы они могли видеть обновления в режиме реального времени. Это означает, что вы можете ускорить процесс утверждения и сократить общие сроки проекта.

Создайте план крыши сегодня

Вам не нужно программное обеспечение САПР для создания плана крыши. Простая платформа Cedreo для проектирования домов позволяет пользователям легко создавать облачные планы крыш, а с нашей функцией проверки крыши вы можете быть уверены, что конструкция вашей крыши структурно надежна.

Завершайте свои проекты быстрее и создавайте планы крыш, которые порадуют клиентов и предоставят подрядчикам всю необходимую им информацию. Зарегистрируйтесь на бесплатную пробную версию сегодня и узнайте, как Cedreo упрощает планирование крыши.

Как спланировать новую крышу

Наметить свой путь к беззаботной новой крыше

Для домовладельцев
Нужна ли мне новая крыша?
Правильный выбор кровельщика
Оценка затрат на крышу
Выбор правильной черепицы
Планирование моей крыши

Ваша новая крыша: до, во время и после

Получить новую крышу может быть легко, если вы знаете, с чего начать. Следуйте этим советам, чтобы сделать этот опыт отличным.

До
Следуйте плану вашей новой крыши они могут повлиять на то, как ваш подрядчик выполняет свою работу. Например, добавление изоляции на чердаке после замены крыши может нарушить работу системы вентиляции чердака, что приведет к проблемам с влажностью.

Ваш кровельный подрядчик приедет к вам перед началом проекта. Относитесь к этому как к приему у врача — задавайте все интересующие вас вопросы, чтобы иметь полное представление о процессе в вашем доме. Вопросы без ответов могут привести к очень неправильному предположению.

Выберите кровельную черепицу, учитывая ее стиль, долговечность, стоимость и климат, в котором вы живете.

Перед принятием решения узнайте несколько предложений и задайте вопросы, чтобы понять стоимость.

Знайте свой бюджет — новая крыша может быть дорогой, и знание вашего бюджета или вариантов финансирования может помочь вам выбрать правильного кровельщика и продукты.

Из вежливости сообщите соседям, когда будет установлена ваша новая крыша.

Что входит в крышу?

Видеть все, что идет в крышу над головой. Спойлер: это намного больше, чем черепица.

Кровельная система GAF Lifetime. Прочная защита. Стойкая красота.

узнать больше

Во время
7 советов по защите вашего дома во время установки крыши

Уберите садовую мебель, грили и игрушки со двора и тротуаров, чтобы защитить их от падающего мусора.
Уберите автомобили с проезжей части и предложите посетителям парковаться на улице.
Переместите ценное имущество или реликвии с чердака — если они слишком велики, подумайте о том, чтобы накрыть их брезентом.
Снимите зеркала и подвесные рамы со стен комнат на верхнем этаже и закрепите полки.
Подумайте о работе вне дома в течение дня или двух после установки кровли — кровля — это громкая работа!
Дополнительный шум и помехи могут беспокоить ваших питомцев. Если возможно, найдите для них другое место, где они могли бы болтаться во время установки.
Накройте ландшафтный дизайн и клумбы полиэтиленом или брезентом.

После
Завершите процесс кровельных работ

Запросите индивидуальную беседу с вашим подрядчиком — обойдите периметр вашего дома и получите полное описание его работы.
Убедитесь, что ваш кровельщик использовал магнитную метелку для сбора незакрепленных гвоздей. Если вы заметите их, когда будете ходить по периметру, попросите их разгрести и подмести двор.
Проверьте озеленение, желоба, внутренние дворики и подъездную дорожку на наличие другого мусора — ваш подрядчик может помочь с очисткой и здесь.
Со своего двора осмотрите новую крышу в бинокль, а затем задайте любые вопросы — помните, что вы эксперт по своему дому!

Защитите свои новые инвестиции сейчас и в будущем, предоставив следующие документы в письменном виде:

Разрешение на строительство
Письменный договор на выполнение работ и подтверждение того, что ваш кровельный проект будет покрыт страховым полисом подрядчика.
Копия гарантии производителя — обязательно ознакомьтесь с ней перед выполнением каких-либо будущих работ (даже проверки).

Если у вас есть спутниковый ресивер на крыше, вам может потребоваться связаться с поставщиком для назначения встречи после завершения проекта крыши, чтобы они могли повторно откалибровать антенну. Вы даже можете связаться с ними заранее, чтобы запланировать, если будет долгое время ожидания.

Почему для моего дома выбирают кровлю GAF?

Высококачественные кровельные системы, сертифицированные заводом-изготовителем независимые кровельщики* и надежные гарантии для вашего спокойствия.

Узнать больше

*Подрядчики, участвующие в программах сертификации GAF, не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могут получать льготы, такие как баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе.

СВЯЗАННЫЕ СТАТЬИ

ВАШ ДОМ

Покрывает ли страховка домовладельцев протечки крыши?

УЗНАТЬ БОЛЬШЕ

Если вы подозреваете, что у вас протекает крыша, немедленные действия по ее устранению помогут избежать дальнейшего ущерба вашему дому и имуществу. Но: покрывает ли страховка домовладельцев протечки крыш и потенциально устраняет ли некоторые финансовые проблемы, которые могут у вас возникнуть? Ниже приведены шаги, которые необходимо предпринять, чтобы защитить вашу крышу и ваши финансы в случае протечки.

Доун Киллоу

27.09.2022

ВАШ ДОМ

Что такое рубероид?

УЗНАТЬ БОЛЬШЕ

Крыша играет решающую роль в защите вашего дома от непогоды. Рубероид — это защитный слой под черепицей (или другим кровельным покрытием), который помогает удерживать избыточную влагу снаружи дома. Поскольку ваша крыша сталкивается со всеми видами погодных явлений, такими как дождь и ветер, снег и лед, ей часто требуется любая помощь, которую она может получить. Здесь есть все, что вам нужно знать об этом кровельном продукте, в том числе, что это такое, небольшие различия между видами и зачем он может понадобиться вашей крыше.

Автор Марк Сото

30-08-2022

ВАШ ДОМ

Уход за крышей — ключ к подготовке к шторму

УЗНАТЬ БОЛЬШЕ домов от экстремальных погодных явлений. Планирование регулярных профессиональных осмотров крыши и обслуживания крыши может помочь подготовить вашу крышу к шторму.

Энни Кроуфорд

07-07-2022

ВАШ ДОМ

Нужно ли проверять крышу перед покупкой дома?

УЗНАТЬ БОЛЬШЕ

Покупка дома для многих людей является самой крупной финансовой инвестицией. На горячем рынке недвижимости у покупателей жилья может возникнуть соблазн исключить любые условия из своего предложения о покупке, включая осмотр крыши, чтобы их ставка выиграла дом.

Wendy Helfenbaum

22.06.2022

В GAF мы обучаем и тестируем тысячи лучших кровельщиков в стране и удостоверяемся, что они имеют соответствующие лицензии и застрахованы, чтобы они могли предложить наши лучшие гарантии.

Подключиться сейчас

Планы крыш — InnoDez

План крыши представляет собой графическое представление или масштабный чертеж запланированной конструкции крыши, содержащий размеры и измерения всей конструкции крыши, включая план, размер, протяженность, форму, дизайн , а также размещение всех материалов, например, дренажа, желобов, отопления и вентиляции, откосов и многого другого. Это считается важной частью начального этапа планирования, необходимого для строительства новой крыши. План крыши также имеет жизненно важное значение для любого ремонта, приспособлений, установок, реконструкции или дополнительных работ, выполняемых на существующей крыше. В этой статье мы расскажем о важности планов крыши при строительстве любой строительной конструкции.

Введение

План крыши представляет собой изображение в масштабе, используемое для строительства новой крыши или любых ремонтных работ и приспособлений на существующей крыше. Он указывает форму, размер и протяженность крыши, а также подстилающий слой, кровельный материал и расположение отверстий. Чтобы разработать лучший план кровли, кровельному подрядчику потребуется осмотреть крышу собственности, чтобы оценить, какие усилия следует предпринять и какие ресурсы будут использованы. При разработке крупномасштабных строительных проектов архитектурный план кровли будет содержать исчерпывающую информацию, касающуюся всех особенностей кровли. Ранний план крыши также может претерпевать изменения по мере продолжения строительства.

Что такое план крыши?

План крыши обычно представляет собой простую двухмерную (2D) иллюстрацию, которая показывает крышу в перспективе с возвышением. Пояснения могут быть сделаны для дополнительных четко определенных аспектов, например, уклона крыши, краев, уклонов, и нарисованы для того же размера, что и главный план этажа. Иногда планы крыш включаются в более крупный план участка, и нет необходимости в отдельном документе плана крыши.

Важность планов крыш для строительства зданий

Надлежащий план крыши имеет важное значение для строительства любого здания. Качество, прочность и жесткость кровли обеспечивают высокий уровень целостности конструкции. Крыша — это внешняя часть строительной конструкции, и именно по ней посетители оценивают качество строительства. Поэтому важно сделать хорошие инвестиции для лучшего плана крыши. В Калифорнии сотни тысяч людей вкладывают средства в правильную установку крыши. Здесь мы обсудим, почему важно иметь правильный план крыши для здания.

Конструкция крыши

Во время монтажа крыши подрядчик начнет работу с проектирования полной конструкции крыши, состоящей из множества различных компонентов, включая опоры, стропила, распорки и фермы. Для хорошего плана крыши необходимо, чтобы стропила и фермы были аккуратно расположены, чтобы весь вес крыши равномерно распределялся по наружным стенам дома. Если вес крыши хорошо распределен, в будущем у вас могут возникнуть серьезные проблемы с кровлей.

Типы кровельных конструкций

Защитный кожух и гидроизоляция

Помимо проектирования, обработки и установки надлежащего плана крыши для конструкции, кровельный подрядчик также несет ответственность за гидроизоляцию и защитный кожух по всей поверхности крыши. Покрытие, которое часто называют настилом крыши, образует первое защитное покрытие на внешней стороне крыши. Кроме того, гидроизоляция предназначена для предотвращения протечек в труднодоступных местах крыши, например, в местах соединения и дымоходе. Эти компоненты должны быть установлены с осторожностью, чтобы избежать проблем с изоляцией, протечек и других проблем с кровлей.

Кровельные покрытия

Последним этапом установки плана крыши является установка кровельных покрытий. Кровельные покрытия образуют внешний слой крыши и значительно влияют на качество, состояние и внешний вид готового плана крыши. Самые популярные виды кровельных покрытий включают черепицу, битумную черепицу, металлическую кровлю и деревянную черепицу.

Как планы крыш увеличивают стоимость строительства здания?

Качественный и продуманный план кровли делает стройку достойной и достойной. Это помогает проекту повысить ценность и значимость на рынке. Если вы хотите сделать свой строительный проект более ценным на конкурентном рынке, то важна целостность кровли. Вам необходимо нанять опытного профессионала, который предлагает лучшие строительные услуги, чтобы гарантировать, что вы получите эффективную и компетентную крышу.

Заключение

Завершая эту статью, становится ясно, что план крыши играет важную роль в строительстве любой строительной конструкции. Плохой план крыши испортит качество и эффективность любого строительного проекта. В Калифорнии правильный план крыши является наиболее важной заботой людей, чтобы гарантировать, что крыша не протекает, имеет высокое качество, является теплоизолятором и дополняет внешний вид конструкции в целом по своему дизайну, схеме, материалу, материалу. тему и цвет.

План крыши

Этот раздел взят из книги «Циклопедия архитектуры, плотницких работ и строительства» Джеймса К. и др. Также доступно на Amazon: Cyclopedia Of Architecture, Carpentry And Building.

Составление плана крыши здания представляет собой проблему, требующую некоторого размышления и навыков, и было бы неплохо уделить немного места рассмотрению наилучшего подхода к этой проблеме. Предположим, что мы имеем каркасное здание, общий контур которого в плане таков, как показано на рис. 9.0005

175, и на котором мы хотим спланировать вальмовую и ендовную крышу. Скажем, есть два выступа или крыла на передней части здания, в точке A A, еще одно крыло с правой стороны здания в точке B и еще одно крыло на задней части здания в точке C.

Первое, что нужно сделать, это нарисовать прямоугольник A B C D на рис.

176, охватывающий основную часть здания и не включающий крылья или выступы. Из каждого угла прямоугольника ABCD можно провести линию под углом сорок пять градусов к стороне прямоугольника, каждая пара которых встретится в точках RR, и эти точки RR можно соединить линией, параллельной стороне прямоугольника. длинные стороны прямоугольника. Это план простой вальмовой крыши, покрывающей основную часть здания, где E — конек, а G G G G — линии крыльев. Однако выступающие части или крылья еще не покрыты, и для того, чтобы позаботиться о них, необходимо дополнительное планирование. Рассмотрим два крыла на фасаде здания, обозначенные А на рис. 175. Мы решим покрыть их простой двускатной крышей, и для этого первым шагом будет прорисовка коньков. Эти гребни, конечно, будут проходить точно по центру крыльев и будут показаны на плане линией в центре плана крыльев, перпендикулярной линии передней части. Эти линии должны быть начерчены, как показано на рис. 177, где они отмечены E E. Линии E E пересекают линии бедер, отмеченные G G на рис. 176, в точке примерно посередине между углами D и C, а вершины R R. Для того, чтобы хорошо выглядеть, уклон или уклон сторон скатной крыши, закрывающей крылья A A, должен быть таким же, как уклон или уклон конца вальмовой крыши, показанного на рис. 176 и отмеченного там S S, и, таким образом, крыша крыла A с этой стороны станет частью крыши над основной частью здания, а нижняя часть линии бедра G может быть стерта, оставив только верхнюю часть видимой в качестве бедра. , как показано на рис. 177. Другая сторона скатной крыши над крылом А не будет, однако, соответствовать какому-либо скату крыши над основной частью здания и должна пересекать его по некоторой линии. Поскольку конек Е находится наверху этой поверхности крыши, а линия стены крыла А находится внизу поверхности крыши, линия, проведенная из угла, в котором линия стены крыла пересекает линию стены основного часть здания до точки, в которой линия конька пересекает линию вальмы основной крыши, будет линией пересечения двух крыш. Эта линия показана на рис. 177, где она отмечена буквой F. Линия F на плане, рис. 177, будет изображать долину. Таким образом, у нас есть два флигеля, АА, рис. 175, полностью покрытые крышей, а малые крыши соединены с большой основной крышей.

Рис. 175. План здания, на котором необходимо разместить стропила.

Рис. 176. План кровельного покрытия основных частей здания.

Рис. 177. Добавлена разработка плана крыши, покрывающая крылья A, B и C на рис. 175.

Предположим, что мы хотим покрыть крыло с правой стороны здания также простой двускатной крышей. Это крыло обозначено буквой В на рис. 175. Действуем так же, как описано для крыльев АА, проводя линию конька Е на рис. линия F. Уклон с тыльной стороны крыши над крылом В должен иметь такой же уклон, как и тыльная сторона основной вальмовой крыши и, следовательно, нижняя часть вальмовой линии Г, начиная с точки В, может сотрите, оставив только три линии, E, F и G, показанные на рис. 177. Таким образом, крыло B полностью покрыто крышей и показано в плане. Линия F в этом случае также представляет собой долину. Предположим, что мы хотим покрыть флигель с задней стороны здания, обозначенный С на рис. 175, с шатровой крышей вместо двускатной.

Начнем с внешних углов и от этих точек проведем линии G G на рис. 177 под углом сорок пять градусов к линиям передней и боковой стенок крыла, пока они не пересекутся. Линии должны пересекаться точно в центре крыла между двумя линиями боковых стенок, и из этой точки должна быть проведена линия под прямым углом к линии передней стенки крыла, но от этой линии стенки, а не к ней. Эта линия отмечена буквой Е на рис. 177. Она будет пересекать линию вальмы Г основной крыши и от этой точки пересечения следует провести под углом сорок пять градусов линию F, которая встретится с линией боковой стенки крыла в точка, в которой эта линия боковой стены встречается с основной стеной здания. Один скат крыши над крылом С, рис. 175, будет таким же, как скат конца основной вальмовой крыши, поэтому нижнюю часть линии Г, начинающуюся в точке А, можно стереть и только верхняя часть осталась, чтобы показать линию бедер. Линия F в этом случае также будет линией долины. Таким образом, крыло С, рис. 175, будет полностью перекрыто и показано на плане. Наш план крыши теперь завершен, все линии, отмеченные буквой E, являются коньками, все линии, отмеченные буквой G, являются линиями бедра, а все линии, отмеченными буквой F, являются линиями ендовы. Тот же метод процедуры может быть использован в случае любого плана крыши, и окончательный полный план будет получен с помощью последовательных шагов, как описано выше. Первым шагом всегда является укладка крыши над основной частью здания, а затем переход к кровле выступающих частей или крыльев.

Что такое план крыши и почему он важен?

Что такое план крыши и почему он важен?

Чертеж в масштабе или схема запланированной застройки крыши называется планом крыши. Ваш подрядчик будет использовать ваш план крыши в качестве наглядного пособия на протяжении всего проекта. План крыши часто включает в себя размеры крыши, включая дизайн крыши, ее форму и размер, а также размещение материалов — вентиляционных отверстий, водостоков, желобов, уклонов и т. д. При планировании строительства новой крыши или ремонта и реконструкции. существующей крыши план крыши имеет решающее значение. Не удивляйтесь, если план изменится по мере реализации проекта.

Чтобы определить, что необходимо сделать для вашего проекта и какие материалы необходимы, подрядчик по кровле проведет обследование вашей крыши. Для небольших работ требуется только базовый план крыши, в котором основное внимание уделяется форме крыши и размещению материала. С другой стороны, более крупные работы будут использовать архитектурный план крыши, который включает гораздо больше деталей о дизайне и размещении материалов.

Кто будет использовать план крыши?

Несмотря на то, что с вами могут консультироваться и держать в курсе событий во время вашего проекта, ваш подрядчик будет основным пользователем вашего плана крыши. Ваш подрядчик может помочь вам лучше понять план вашей крыши, ответив на любые ваши вопросы.

Иногда вам нужно будет представить план крыши местным властям, чтобы получить разрешение на завершение вашего проекта. Если это так, ваш подрядчик должен знать, что это за процесс, и может позаботиться об этом за вас.

Как выглядит план крыши?

План крыши обычно представляет собой двухмерный рисунок, изображающий вашу крышу с высоты птичьего полета. План пишется так, чтобы соответствовать масштабу плана этажа вашего дома. Он часто будет включать примечания, в которых подробно описывается уклон крыши, а также ее гребни и скаты.

Не всегда будет отдельный документ с планом крыши, так как некоторые из них будут частью более крупного плана участка.

План каркаса крыши фокусируется на конструкциях и опорах, используемых для возведения крыши, и отличается от стандартного плана крыши. Более сложные проекты будут включать план каркаса крыши как в жилых, так и в коммерческих проектах.

В этот тип плана включаются детали измерения материалов каркаса, а также важная информация о конструкции и размещении. План каркаса крыши требуется в новых проектах застройки, чтобы определить, как будет каркас и опора крыши. В более сложных проектах план каркаса будет содержать больше информации о конкретном материале каркаса.

Как спроектировать крышу?

Многие люди только мечтают спроектировать собственный дом, и вы готовы сделать именно это! Чтобы разработать успешный план строительства, вы должны принять во внимание то, что вам нужно сделать, чтобы соблюдать закон, и то, что сделает ваш дом удобным местом для жизни. Вам понадобится площадь, план этажа, схемы и проект крыши.

При проектировании крыши необходимо учитывать функцию крыши — защитный барьер, а не только то, что хорошо выглядит. Вы должны не торопиться с проектированием крыши вашего дома, потому что это важный защитный барьер, и часто он более заметен, чем стены! Вы должны полностью понимать размеры конструкции крыши, а также важную информацию о местоположении вашей собственности — климате и размере. Выполните следующие шаги, чтобы спроектировать крышу для вашего дома:

Нарисуйте на миллиметровой бумаге точную копию плана этажа вашего дома или стоматологической клиники White Rock. Вы должны быть предельно точны в измерениях.
Затем определите углы крыши по отношению к вертикальным и горизонтальным выступам конструкции, чтобы измерить уклон крыши. Затем определите, где сходятся скатные крыши, и нарисуйте пересечения. Отметьте, где будет происходить сток с оврагами и склонами. Держите потоки воды и тающего снега подальше от ваших окон, дверей и проходов, направляя их в другое место. В местном строительном магазине продаются регулируемые треугольники, которые помогут вам определить углы крыши. Эти треугольники сэкономят вам много времени, потому что вам не придется беспокоиться об измерении подъема и бега самостоятельно.
Включите различные формы для определенных областей вашей крыши, которые могут потребовать определенного стиля. Некоторыми примерами стилей, используемых в жилых кровельных системах, являются А-образная рама, двускатная крыша, фронтон, навес и мансарда. Это не исчерпывающий список, но он представляет большинство используемых. Каждый стиль имеет функции, предназначенные для различных аспектов крыши — водостока, расположения солнечных панелей, контроля температуры и внешнего вида. После того, как вы определились с нужными вам стилями и их расположением, вы готовы нарисовать крышу с размерами.
От черепицы до металлических панелей, включите в чертеж примечания об этих различных материалах и деталях. Крыша является важной частью визуальной привлекательности вашего дома, поэтому обязательно включите в свой план местные процедуры.
Наконец, профессиональный чертежник должен оценить вашу работу, включая выбранные вами размеры, стили, уклоны крыши и отделку. Профессионал не только имеет опыт проектирования крыш с использованием подробных измерений, но также имеет доступ к программному обеспечению, которое поможет проверить ваши расчеты на точность. Они могут определить, будет ли ваш проект создавать проблемы для вас, такие как накопление льда, проблемы со стоком воды и снега и т. Д. Думайте о них как о редакторе вашего плана крыши.

Кого мы рекомендуем для разработки плана вашей крыши?

Если вы находитесь в зоне нашего обслуживания, приглашаем вас на бесплатную консультацию! Если вы находитесь в районе Бернаби, мы рекомендуем вам поговорить с одним из лучших кровельщиков Бернаби, Vantage Roofing Ltd.!

Руководство Dezeen по проектированию и архитектуре крыш

В нашем последнем руководстве Dezeen рассматриваются семь типов крыш, в том числе шатровые, пилообразные и сводчатые.

По сути, крыши — это покрытие для защиты здания от непогоды. В то время как простые плоские крыши распространены, существует множество других видов крыш, каждая из которых подходит для различных конструкций зданий и условий окружающей среды.

Некоторые из них, такие как пилообразные или вальмовые крыши, добавляют зданию не только практичный, но и декоративный вид. Другие типы включают остроконечные, мансардные и односкатные крыши.

Читайте ниже, чтобы узнать больше о семи распространенных типах крыш:

Плоские крыши

Плоские крыши обычно используются для складов и коммерческих зданий, но есть также ряд жилых проектов, которые включают плоские крыши.

Многие модернистские здания имеют плоские крыши, которые дополняют их обтекаемый геометрический дизайн, и они также характерны для традиционных арабских, египетских и персидских домов.

Дизайнерский стиль часто встречается в зданиях с более теплым климатом, где крыши можно использовать как дополнительное жилое пространство.

Плоские крыши могут быть изготовлены из широкого спектра материалов, включая каменную кладку, бетон и кирпич, а плоские стальные кровельные листы часто используются для промышленных зданий.

Архитектурная студия Manuel Cervantos Estudio добавила плоскую крышу к Hill House (на фото), частично утопленному в землю загородному дому.

Увидеть больше плоских крыш ›

Односкатные крыши

Одна из самых распространенных форм крыш – односкатные. У них только один наклон, как показано в проекте FujiwaraMuro «Дом в Гакуэнмаэ» выше. Здесь большая наклонная крыша поддерживается большими деревянными балками для защиты внутренних помещений.

Односкатные крыши составляют основу многих других форм крыш с несколькими скатами, таких как остроконечные крыши. Исторически сложилось так, что одиночные поля были обычным явлением, поскольку они позволяли легко стекать дождю и снегу.

Другие недавние проекты с односкатными крышами включают студенческий центр, спроектированный Кенго Кума, и центр водных видов спорта во французских Альпах.

Больше односкатных крыш ›

Остроконечные крыши

Остроконечные крыши состоят из двух скатов, которые вместе образуют треугольную форму, и использовались для построек со времен храмов в Древней Греции.

Распространены как в Европе, так и в Северной Америке. Остроконечные крыши часто используются в жилой архитектуре, а их треугольная форма стала визуальным сокращением от «дома».

Дома могут быть фронтонными, когда фронтон выходит на улицу, или боковыми, когда желоб и конек фронтона параллельны улице.

Студия Александра Мартина Архитекторы использовала два фронтона при проектировании дома Клейгейт, изображенного на фото, который был основан на движении искусств и ремесел 19-го века.

В США архитектурная студия Side Angle Side создала дом Кейси с остроконечными крышами для архитектурного фотографа.

См. остроконечные крыши ›

Сводчатые крыши

Своды представляют собой самонесущие арочные формы, которые не нуждаются в каркасе внизу, а их характерная форма часто также используется для декоративных потолков.

Самый распространенный тип, цилиндрический свод, был впервые построен шумерами, а также использовался в Древнем Египте.

К другим типам сводчатых крыш относятся крестовые своды, образованные пересечением как минимум еще двух бочкообразных сводов, и ребристые своды. Это своды, у которых все паховые места прикрыты ребрами или диагональными ребрами.

Другим примером сводчатых крыш являются веерные своды, английский тип конструкции в стиле поздней готики с равноудаленными ребрами, которые вместе напоминают веер.

Чилийская архитектурная студия Edward Rojas Arquitectos спроектировала Casa Abovedada (верхнее изображение), что означает «дом со сводами», из трех сводчатых объемов, а Casa Monopoli в Аргентине (вверху) имеет сводчатую кирпичную крышу.

См. сводчатые крыши ›

Вальмовые и мансардные крыши

Вальмовые крыши, часто встречающиеся на амбарах, представляют собой симметричные двусторонние крыши с двумя скатами с каждой стороны. Нижний склон круче верхнего и нависает над фасадом. Иногда их называют голландскими крышами.

Крыши

Gambrel также имеют вертикальные фронтоны. У них есть преимущество наклонной крыши, которая позволяет дождю и снегу соскальзывать с нее, но обеспечивает больше места внутри верхнего этажа, чем наклонные крыши.

Несмотря на то, что они похожи на вальмовые крыши, мансардные крыши четырехсторонние, а не двухсторонние. Как и вальмовые крыши, мансардные крыши имеют более крутой нижний скат, чем верхний.

Американская фирма Carney Logan Burke Architects построила дом с двускатной крышей под названием The Barn (см. выше) в сельской местности Вайоминга, используя переработанную древесину.

Подробнее вальмовые и мансардные крыши ›

Шатровые крыши

Вальмовые крыши имеют стороны, которые все наклонены вниз к стенам, с наклонными, а не вертикальными концами, и не имеют фронтонов.

Исторически вальмовые крыши были распространены в Италии, а сегодня их можно увидеть на бунгало и коттеджах и часто используют в американских домах. Они более устойчивы к ветровым повреждениям, чем остроконечные крыши, но и сложнее в строительстве.

Версии вальмовых крыш включают в себя полувальмовые крыши с одним фронтоном, верхняя точка которого заменена небольшим вальмом, чтобы выровнять вершину, и шатровые крыши с крутыми скатами, поднимающимися к вершине.

Канадская студия MacKay-Lyons Sweetapple спроектировала дома для отдыха с большими шатровыми крышами для курортного острова в регионе Мускока в Онтарио.

Посмотреть больше вальмовых крыш ›

Пилообразные крыши

Пилообразные крыши имеют ряд коньков с двумя скатами по обеим сторонам, с остеклением на более крутых сторонах, чтобы впустить в здание как можно больше света.

Пилообразные крыши наиболее эффективны при использовании в виде серии из трех коньков, что создает привлекательный эффект зубчатости. Промышленные и производственные здания часто имеют пилообразные крыши, а их остекление используется в качестве основного источника света.

Какой выбрать антисептик для дерева: ТОП 5 на 2021 год

Крыша под металлочерепицу схема: Кровля из металлочерепицы своими руками: устройство и монтаж

11 октября, 1972 alexxlab

Крыша рубероидом: Покрытие крыши рубероидом своими руками – Как покрыть кровлю рубероидом самостоятельно

Содержание Покрытие крыши рубероидом своими руками – Как покрыть кровлю рубероидом самостоятельноКаким бывает рубероид?Маркировка рубероидаКак положить рубероид на крышу: основные различия в монтажеКак покрыть рубероидом разные типы крыш?Правильная технология монтажа рубероида имеет несколько важных этапов:Полезные советы:Как покрыть крышу рубероидом своими руками: пошаговая инструкция и видеоВсе о покрытии крыши рубероидом3 способа укладки3 метода обработки кромокПодготовительные работыУкладка […]

19 апреля, 1970 alexxlab

Как заделать дыру на крыше возле трубы: 3 самых действенных способа заделать зазор между трубой дымохода и крышей

Содержание Заделка трубы на крыше из шифераКак и чем заделать щель между трубой и крышей – разные варианты для разных материаловКакими способами можно устранять зазорыЗаделка щелей между трубой и крышей из шифераИзбавляемся от щелей на крыше, покрытой черепицейМатериал для гидроизоляции битумной крышиПроцесс устранения щелей в крыше из профнастилаКак заделать трубу на крыше: рекомендации по выбору […]

3 ноября, 1972 alexxlab

Как утеплить потолок под холодной крышей: Как правильно утеплить потолок под холодной крышей – фото и видео инструкция

Содержание Утепление потолка в доме с холодной крышейВыбор технологии утепленияПрименение насыпных утеплителей в доме с холодной крышейОсобенности применения теплоизоляционных ватСпециалисты рекомендуют наружное использованиеКонтакт с коммуникациямиПаронепроницаемые плитные материалы для утепления чердачных перекрытийВидео: Обзор популярныйх утеплителей для перекрытияБетонные плиты или стальные фермыДеревянные балкиПенополиуретановое утеплениеКак определить необходимую толщину изоляции потолкаВидео: теория и практика утепления перекрытия со стороны холодного сердакаРезюмеКак утеплить потолок под холодной […]
