Крыша двускатная с фронтонами: двускатная крыша с кирпичными фронтонами

Содержание

двускатная крыша с кирпичными фронтонами

Содержание статьи

Всё что нужно знать о фронтоне стропильной системы двускатной крыши: устройство и способы завязывания

Двухскатная крыша — один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать здесь.

В этой статье вы узнаете, как посчитать площадь фронтона двухскатной крыши и как сделать фронтон двухскатной крыши своими руками.

Что такое фронтон крыши и каких видов он бывает

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко, был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона. Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный, брусовой, бревенчатый тип.
Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут стропила. Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т. д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши

Фронтоном называют торцевую стену, которая устанавливается над карнизом и закрывает подкровельное помещение. Данный элемент крыши выполняет две функции – поддерживает стропильный каркас со своей стороны и защищает чердак от атмосферных явлений. Для изготовления фронтонов могут использоваться разные материалы, но чаще всего они создаются из кирпича. О том, как выполняется кладка фронтона, и пойдет речь в этой статье.

Варианты обустройства кирпичного фронтона

Существует два возможных варианта обустройства фронтонов:

Фронтоны возводятся вместе со стенами здания, после чего обустраивается стропильная система;
Монтаж фронтонов осуществляется уже после сборки кровельной конструкции.

В любом случае, фронтонам требуется не меньше внимания, чем всем остальным элементам крыши.

В том случае, если фронтон устанавливается до монтажа стропил, его потребуется укрепить для защиты от ветровых нагрузок. Для этих целей обычно используются пилястры или же поперечная стена, расположенная в чердачном помещении. Знание того, как укрепить фронтон, особенно актуально при монтаже крыш нестандартной конфигурации, включающих в себя несколько крупных фронтонов.

Монтаж стропильной системы

Чтобы фронтон из блоков двухскатной крыши и ее стропильный каркас составляли полноценную конструкцию, их форма должна совпадать. Если при монтаже стропил были допущены ошибки, то крышу просто не удастся совместить с созданным ранее фронтоном. Разумеется, простой подгонкой элементов в таком случае не обойтись – геометрия кровли уже нарушена, и для ее восстановления потребуются значительные усилия.

В качестве опоры для стропильного каркаса используется мауэрлат, выполненный из толстого деревянного бруса, уложенного на верхнюю часть стены. Если проектирование было проведено грамотно, то мауэрлат позволит подвести стропила непосредственно к фронтону. Наличие ошибок в проекте обязательно приведет к расхождениям в размерах элементов конструкции.

Для укладки мауэрлата нужно провести предварительную заливку армирующего пояса из железобетона. Такой пояс обеспечит жесткость верхней обвязки стен и предотвратит растягивающие нагрузки, идущие со стороны стропильных ног. При отсутствии армопояса стены будут раздвигаться – а это серьезная проблема, которую нужно в обязательном порядке решить.

Как выполняется кладка фронтона из кирпича

Нижние края стропильных ног обычно выводятся примерно на полметра за пределы стены. Такая конструкция необходима для формирования свесов, которые можно будет накрыть кровельным покрытием для защиты стен от атмосферных осадков. Чтобы создать свесы над фронтонами, нужно таким же образом вывести наружу коньковый брус и обрешетку. Если на крыше устанавливается несколько кирпичных фронтонов, то фундамент и стены должны быть предельно прочными, чтобы выдерживать увеличенную нагрузку.

При кладке фронтонов после монтажа крыши возникает небольшое осложнение – кладку можно выполнять только изнутри чердака. Это не очень удобно, но именно так зачастую приходится работать. К тому же, в процессе монтажа нередко допускается одна ошибка: еще до разметки треугольника крыши фронтон нужно выложить вдоль стены в два ряда кирпичей.

Если этого не сделать, то установить мауэрлат и подвести к нему стропила будет очень сложно.

Дальнейший процесс кладки фронтона из кирпича выглядит следующим образом:

Прямо в центре стены, где будет располагаться фронтон, вертикально устанавливается рейка, длина которой соответствует высоте расположения конька. При помощи шнура рейка соединяется с углами здания, тем самым формируя треугольник (если фронтон будет иметь другую форму, то рейку все равно нужно устанавливать под коньком).

Крайние кирпичи укладываются вдоль протянутого шнура, а потом подрезаются, чтобы фронтон не был зубчатым. Кирпич во время примерки должен быть без раствора, но учитывать толщину цементного шва нужно обязательно.
Чтобы ускорить процесс укладки, желательно заранее сделать шаблон из дерева, который будет подкладываться под кирпич для имитации толщины шва.
Фронтон постепенно укладывается до самой верхней точки. Края кладки при необходимости выравниваются раствором. Чтобы повысить прочность конструкции, через 4-5 рядов нужно прокладывать в раствор арматурную сетку.

Отделка фронтона

Изготовленный из кирпича фронтон двухскатной крыши желательно обработать. Обычно для этих целей используется штукатурка – простое и дешевое решение. Также можно обшить конструкция сайдингом, но в таком случае лучше подождать пару лет, чтобы здание дало усадку.

Высота фронтона определяется в зависимости от назначения подкровельного пространства. Обустраивая жилую мансарду, конек нужно располагать на высоте не менее 2,5 м, а для нежилого чердака этот показатель можно снизить.

Заключение

Фронтон – это часть крыши, обеспечивающая защиту чердака от внешних факторов и способная улучшить декоративные свойства всей конструкции. Обустраивая фронтон из кирпича, необходимо во всем следовать проекту и максимально качественно выполнять необходимые операции.

Фронтоном крыши называется часть фасада строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой для стропильной системы в целом. Кроме того, фронтон надежно защищает от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Устройство фронтона двухскатной крыши

Возведение фронтона следует начинать с разметки.
Для этого на стене закрепляется рейка, длина которой равна высоте будущего фронтона. Ее верхняя часть соединяется с углами стен при помощи капронового шнура.

В итоге получается конструкция в форме треугольника, где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после, так и до монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон, а уже потом монтировать кровлю. Это значительно облегчит работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью обустроенную конструкцию. Но строительные работы необходимо проводить оперативно, поскольку фронтонная стена является неустойчивой конструкцией и может обрушиться от сильного ветра.

Как рассчитать площадь фронтона

Если на доме еще не установлена крыша, то высота фронтона определяется самим владельцем. В противном случае ее нужно соизмерять с чердачным помещением.

На практике доказано, что оптимальная высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом – одного метра.

Если владелец планирует обустроить мансарду, то он должен быть не менее двух метров в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.

Как сделать каркас

Для установки каркаса фронтона потребуются следующие элементы:

коньковые доски;
шпильки из стали для крепежа;
стропила;
шурупы;
изолирующие материалы, в том числе, пленка, герметик и т.

д.

Прежде чем начинать работу, рекомендуется установить водосток для стен и крыши, а также платформу, которая будет служить основой для будущего фронтона. После этого параллельно наружным стенам устанавливается коньковая доска. Ее верхняя часть крепится к стропилам, которые постепенно опускаясь вниз под определенным углом, соединяются с внешними стенами.

В местах стыка стропила прикрепляются к потолочным перекрытиям. Сам фронтон имеет форму равнобедренного треугольника и монтируется с учетом теоремы Пифагора.

О том, как покрыть двускатную крышу металлочерепицей, можно узнать из этой статьи.

Кирпичный фронтон

Для возведения кирпичного фронтона рекомендуется использовать самый легкий, пустотелый кирпич.

Перед началом работы необходимо удостовериться в прочности стропил и выровнять плиту перекрытия, которая служит фундаментом для фронтонной стены.

Выкладывать ряды следует очень аккуратно, постоянно определяя ровность кладки при помощи уровня. Причем у крайних кирпичей, которые примыкают к стропильным лагам, необходимо срезать угол, иначе боковые края фронтонной стены будут зубчатыми.

Для этого крайний кирпич прислоняется к капроновому шнуру, используемому при разметке для изображения сторон фронтона, и помечается требующая удаления часть. Она срезается при помощи болгарки.

После завершения кладки кирпичей стены выравниваются при помощи раствора, приготовленного из песка и цемента, взятых в соотношении трех к одному. А зазор между стропильными лагами и фронтонной стеной закрывается декоративными планками.

Фронтон из пеноблоков

Уже на протяжении длительного времени пеноблоки успешно используются для возведения как зданий в целом, так и фронтонов.

Они стоят относительно недорого и обладают достаточной прочностью. А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом этого материала считается сравнительно небольшой вес, благодаря чему нагрузка на фундамент будет минимальной.

Принцип укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей для пеноблоков. Очень важно обеспечить ровную укладку пеноблоков. Правильность кладки можно проверить при помощи строительного уровня. Также рекомендуется армировать стену из этого материала, закрепляя арматуру через каждые четыре ряда.

Обшивка фронтона

Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:

сайдинг;
профлисты;
штукатурка;
декоративный камень или штукатурка;
битумная черепица;
отделочная доска;
металлические листы и т. д.

Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным

элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.

Прежде чем приступать к отделке, требуется провести некоторые дополнительные работы. Если фронтон построен из дерева, то необходимо установить систему гидроизоляции. А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку, которая играет роль своеобразного каркаса для облицовочного материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду, то стены фронтона следует утеплить изнутри. Для этой цели идеально подойдет минеральная вата, на которую укладывается специальная пароизоляционная пленка.

Способы завязывания фронтона двухскатной крыши: расчет, пример монтажа

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м².

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т. п.

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

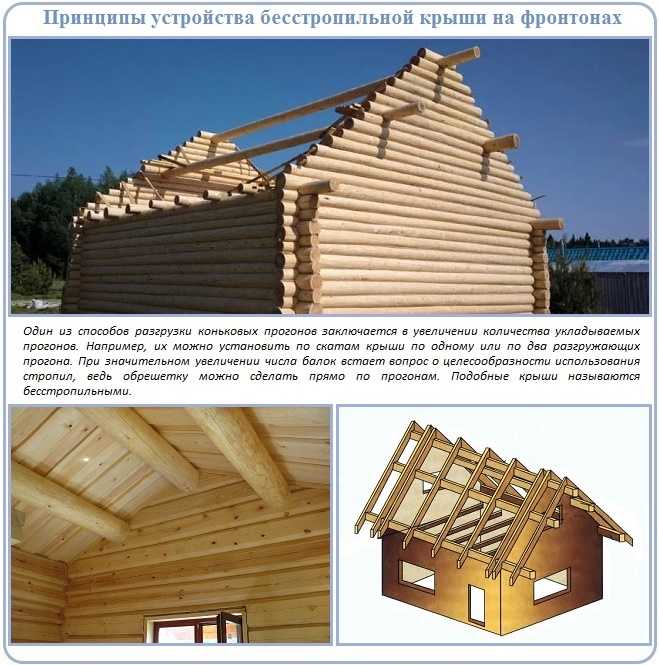

Вариант #1 — рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами — бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые — идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

Вариант #2 — каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т. п;
поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т. п.) или финишная штукатурка под покраску.

При навесном способе утепления:

к кирпичу фронтона набивают каркас из деревянных или металлических реек;
теплоизоляционные плиты плотно вставляют в ячейки каркаса;
на рейки каркаса закрепляют мембрану ветрозащиты;
обшивают каркас обрешеткой;
на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

Будьте в курсе!

Подпишитесь на новостную рассылку

Двухскатной крыши франтон способы завязывания. Устройство крыши двухскатной с фронтонами своими руками.

Обустройство фронтонов – до или после возведения кровли

Особенности конструкции фронтона

Тип #1.

Устанавливаемые до возведения крыши

Тип #2. Устанавливаемые после возведения крыши

Как провести расчет фронтонов

Высота фронтона

Угол у основания фронтона

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α , где:

α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L ,

после чего по таблицам Брадиса вычисляется искомый угол.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H , где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

Устройство кирпичных фронтонов

Основные этапы монтажа:

Разметка . Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка . Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование . Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин . Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции . Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Устройство деревянных фронтонов

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 – рубленые фронтоны

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами – бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые – идут вдоль стропил, их врубают в боковые стороны фронтонов.

Вариант #2 – каркасные фронтоны

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Можно придерживаться такой схемы:

по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

При «мокром» способе утепления:

в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т. п.) или финишная штукатурка под покраску.

При навесном способе утепления:

к кирпичу фронтона набивают каркас из деревянных или металлических реек;
теплоизоляционные плиты плотно вставляют в ячейки каркаса;
на рейки каркаса закрепляют мембрану ветрозащиты;
обшивают каркас обрешеткой;
на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Внешняя отделка и декор

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

В последнее время о строительстве загородного дома стали задумываться все больше наших соотечественников. Этому в немалой степени поспособствовало разнообразие объектов, которые удалось построить другим счастливчикам. Это уже далеко не те строения, которые повсеместно возводили пару десятилетий назад.

Если владелец хочет получить что-нибудь оригинальное, то ему не стоит оставлять без внимания ни одной детали своего дома, в том числе и крышу. Есть дома, которые украшают купола, шпили, а также многогранные конструкции . Но даже их оригинальность никак не может повлиять на популярность классических вариантов. В первую очередь это касается двухскатной крыши, которая имеет простую конструкцию, поэтому ее может построить даже человек с небольшим опытом в строительстве.

Расчет площади крыши

Реализация любого строительного замысла необходимо начинать с составления проекта, в котором должны быть указаны точные размерные характеристики будущего строения. И здесь очень важно не ошибиться, поскольку от правильности расчетов зависит конечный результат. Еще это приведет к увеличению сметы из-за необходимости приобретения дополнительного количества стройматериалов. Однако всего этого можно избежать, если вы будете следовать простым правилам:

Не пытайтесь включать в проект вентиляционные отверстия, дымоходные трубы или мансардные окна. Такая работа под силу только специалисту, а у вас, скорее всего, это вызовет лишь путаницу.
Вы должны точно рассчитать длину ската. Поэтому вам нужно знать, что его низ будет находиться у карниза, а верхняя часть — рядом с коньком.
При расчёте длины крыши необходимо брать в учёт конек.

При работе с рулонными кровельными материалами или мягкой черепицей обязательно нужно уменьшить длину скатов на 70 см. Для облегчения работы по устройству двухскатной кровли необходимо вначале разбить площадь конструкции на простые элементы , рассчитать площадь каждого, а в самом конце их суммировать. Обычно это можно сделать, даже не зная специальных математических формул, ведь для изготовления наиболее популярных разновидностей кровель используются прямоугольные и треугольные формы.

Виды стропильных систем

Любая крыша обязательно включает в себя такой элемент, как стропила. Присутствуют они и в конструкции двускатной кровли. Стропила необходимы для поддержки кровли, а, учитывая, что крыша подвергается нагрузкам не только со стороны ветра, но и осадков, выбирать стропило необходимо с запасом.

На сегодняшний день в строительстве используются два вида стропильных систем:

висячие;
наслонные.

При выборе правильного варианта необходимо исходить из габаритов крыши и конструкции дома. При наличии в конструкции дома средней несущей стены ее можно приспособить под основание для наслонных стропильных систем. Если таковой не предусмотрено, то можно использовать промежуточные столбчатые опоры .

Монтаж стропильной системы двухскатной крыши своими руками нужно производить таким образом, чтобы их концы опирались на стены сооружения, а их средняя часть — на стен ы или опоры. Из-за этой особенности элементы стропильных систем работают по принципу балок — всегда на изгиб. Кровли этого типа до сих пор пользуются популярностью в том числе и благодаря своему малому весу.

При отсутствии в конструкции здания промежуточных опор наиболее целесообразно выбирать висячие стропила для устройства двускатной кровли с фронтонами. Наслонные конструкции стоит рассматривать лишь тогда, если опоры установлены с шагом не более 6,5 м. При необходимости можно увеличить ширину стропил, но для этого придется установить дополнительные опоры . К примеру, при использовании стропильной системы двухскатной кровли с одной дополнительной опорой расстояние будет равно 12 м, а при использовании стропил сдвумя опорами ширину увеличивают до 15 м.

Для обеспечения максимально плотного примыкания стропила к балке его сперва прикладывают к месту фиксации и наносят отметку для выполнения распила. Именно за счет распила и можно добиться наиболее жесткого соединения бруса с балкой. У строителей это место принято называть подпятником.

При строительстве дома из бруса стропильные ноги нужно укладывать таким образом, чтобы они опирались на верхние венцы, а в качестве крепежа для них используют болты, скобы или нагели. В процессе установки элементов стропильной системы для кровли с фронтонами своими руками обязательно используют металлические накладки и болты. В остальных случаях следует применять специальную конструкцию — мауэрлат .

Крепление мауэрлата своими руками

Мауэрлат представляет собой основание, выполняющее функцию опоры для стропильной системы. Как правило, под эти цели используют брус сечением 15 x 15 см. Он отлично выдерживает создаваемую на него нагрузку и может использоваться в качестве своеобразного фундамента для крыши. Для мауэрлата выбирают место непосредственно под стропильной ногой вдоль всего ската кровли.

В большинстве случаев внешнюю часть бруса располагают заподлицо с плоскостью стены, присутствующая здесь кирпичная кладка повышает его прочностные характеристики. В соответствии с технологией монтажа мауэрлата, в обязательном порядке необходимо создать слой гидроизоляции. В качестве материала можно использовать рубероид, который желательно укладывать в несколько слоев .

Использование достаточно массивной кровли не гарантирует надежную защиту от ветровых нагрузок, так как она имеет достаточно большую площадь. Поэтому для наиболее эффективного решения этой проблемы необходимо обеспечить надежное крепление мауэрлата. Это является одним из основополагающих требований, соблюдение которых гарантирует качественное устройство двускатной крыши.

Технология монтажа

В процессе монтажа мауэрлата своими руками необходимо сделать так, чтобы эта конструкция и стропила не находились в непосредственной близости друг от друга. Иначе опорный брус может значительно ослабнуть. В качестве одного из вариантов решения этой проблемы может быть разнесение отверстий для шпилек и точек контакта со стропилами на максимально возможное расстояние друг от друга.

Это можно сделать несколькими способами:

Бруски. Их следует замуровать в конструкцию строящейся стены за несколько рядов до ее завершения. Крепление мауэрлата обеспечивается за счёт вбитых в них скоб.
Шпильки. Установка этих элементов производится только тогда, когда стена будет практически построена. Для этого подбирают шпильки диаметром 12-15 мм, глубина их установки должна составлять как минимум два-три ряда. Располагаться крепежи необходимо на расстоянии около 150-200 см.
Стальная проволока сечением 3-4 мм. Ее укладывают за несколько рядов до завершения стены, причем обязательно у неё должны остаться концы, чтобы можно было крепко зафиксировать мауэрлат. Делать таких вкладок нужно столько, чтобы их оказалось больше количества стропильных ног.
Железобетонный пояс. По мнению многих специалистов, этот метод лучше всего подходит для пенобетона, газосиликатных блоков и прочих материалов, обладающих схожими свойствами. Фиксация обеспечивается благодаря резьбовым шпилькам, которые устанавливают в опалубку еще до заливки. Для неё используют ту марку бетона и берут аналогичную плотность армирования, что указаны в проекте.

Если брус планируется крепить с помощью шпилек, то для них предварительно придется проделать отверстия .

По словам строителей со стажем, на этом этапе все работы необходимо выполнять особенно тщательно, так как от правильности его выполнения зависит продолжительность эксплуатации кровельной конструкции.

Устройство кровли любого типа своими руками в обязательном порядке требует создания теплоизоляционного слоя, который призван сохранять в помещении комфортную температуру и предотвращать выход тепла через стену. Чаще всего для этих целей используют комбинированные утеплители, выполненные на основе минеральной ваты . Одновременно с теплоизоляцией выполняется гидроизоляционный слой и производится укладка пароизоляционного материала.

В качестве гидроизоляции используют специальную мембрану, которую закрепляют поверх стропильной системы. Это делать нужно таким образом, чтобы между листами кровельного материала осталась небольшая щель. При определении ее ширины учитывают используемую технологию и тип кровельного покрытия. Чаще всего ее делают величину 2-5 см.

В процессе укладки гидроизоляции обязательно используют теплоизоляционные маты. Их крепят между стропилами кровли, а, закончив эту операцию, можно переходить непосредственно к укладке пароизоляционной мембраны. Ее располагают с внутренней стороны помещения, а в качестве крепежа для неё используют скобы. Монтаж мембраны производят с нахлестом, при этом места соединения необходимо обработать специальной клеящей лентой . Прямо на пароизоляцию укладывают материал, выбранный для внутренней отделки.

Вышеописанным действием монтаж стропильной системы двускатной крыши можно считать практически завершенным. Теперь нужно только уложить обрешетку и кровельное покрытие.

Установка обрешётки

При устройстве обрешётки ее размещают на брусе, находящемся вдоль стропила, называемом контробрешеткой. Этот элемент необходим для обеспечения воздушного промежутка между слоем гидроизоляционного материала, смонтированного на стропильной системе, и кровельным покрытием. Благодаря этому зазору будут созданы условия для удаления влаги, проникающей на гидроизоляцию сверху или выходящей в виде паров снизу. При соблюдении всех требований устройства вентиляции можно гарантировать, что гидроизоляционный материал всегда будет оставаться сухим.

В строительстве распространены два основных варианта обрешётки:

На заключительном этапе устройства любой крыши выполняется укладка кровельного материала. Нужно учесть, что эта работа в каждом случае будет отличаться, поэтому необходимо подготовиться к этому этапу , а это будет зависеть от выбранного материала. Приводимые здесь рекомендации являются общими, поэтому для получения более подробной информации вам необходимо более подробно изучить выбранную вами технологию устройства кровли.

Среди выполняемых на этом этапе операций в обязательном порядке осуществляется устройство карниза, который придает зданию завершенный вид. В случае если двускатная мансардная крыша была изготовлена с точным соблюдением требований СНиПов, то в процессе устройства обрешётки желательно сделать выпуски на 30-40 см. Тогда во время осадков влага не будет мочить стены дома, а просто станет стекать по скатам кровли.

Помня о том, что обрешетка является деревянной конструкцией, нужно быть готовым к ее короблению. Из этого следует, что нужно избегать ровных линий и укладывать бруски методом «вразбежку».

Заключение

Устройство двускатной крыши требует выполнения этапов в определенной последовательности , что, впрочем, относится к любой кровельной конструкции. Из этого следует, что перед началом работ необходимо тщательно ознакомиться с пошаговой технологией строительства основных элементов кровли и правилами их соединения своими руками. Об этом нужно не забывать и в свете той нагрузки, которая будет приходиться на кровлю крыши. Поэтому все элементы должны быть выполнены из самых качественных материалов, а соединения — правильно подобранных крепежей.

— один из наиболее распространенных вариантов обустройства кровли здания.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков , опасных мест скопления снега или воды.

Как сделать двускатную крышу самому вы можете прочитать .

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко , был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов . Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши . Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

При этом, важно правильно вычислить площадь и форму будущего фронтона , чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такой вариант имеет свои плюсы : фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены , не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

О видах стропильной системы вы можете узнать .

Порядок установки фронтонов

Как рассчитать площадь и размеры

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатнойкрыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам , где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и , то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

При проектировании дома важно вычислить нагрузку на фундамент , т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены . То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал , что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона . Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве . Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный , брусовой, бревенчатый тип.
Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Кирпичный вариант

Деревянный вариант

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил . Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент , его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения . Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру , один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья , располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Применяются два способа утепления — изнутри и снаружи . С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи , так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Стекловата;
Минвата;
Пенопласт;
Пеноплекс.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы , в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации , иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Полезное видео

В этом видео вы можете увидеть как можно сделать фронтон крыши, довольно экономным способом:

Вконтакте

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
стойки — 100х100 мм;
доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Важно. Для рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

Выравнивают по горизонтали основание.
На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
Собирают на земле фермы или арки из стропил, затяжек, ригелей.
Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.

Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

жестким способом, исключающим подвижку элементов;
подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
Устанавливают стойки.
По ним монтируют коньковый брус.
Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

К стропильным ногам крепят гидроизоляцию.
Сверху по стропилам набивают бруски толщиной 40 мм.
Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.

двускатная крыша с кирпичными фронтонами

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Что такое фронтон крыши и каких видов он бывает

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т. п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко, был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Фронтон двускатной крыши: фото

Основные виды

По своей форме и декоративности можно выделить несколько основных видов фронтонов:

Треугольный – современная архитектурная форма, наиболее популярная. Представляет собой равнобедренный треугольник.
Трапециевидный – имеет форму трапеции.
Ступенчатый – обустраивается в виде ступеней. Такая конструкция выполняется на одном уровне с фасадной стеной и без свесов.
Самцовый – применяется при строительстве домов из бруса. Представляет собой одно целое с фасадной стеной.
Раскрепованный – имеет на фасаде выступы (раскреповки), которые расчленяют его высоту, тем самым зрительно увеличивая объем.
Разорванный – боковые свесы не сходятся вверху, оставляя некоторое пространство, используемое для размещения какого-либо декоративного элемента.
Прерванный – карниз фронтона прерывается для установки окна.
Полуфронтон – большая часть карниза отсутствует, и фронтон располагается на колоннах.
Полукруглый – берет начало от эпохи Возрождения. Вместо наклонных карнизов используется один, представляющий собой дугу.
Лучковый – имеет дугообразную форму, в отличие от полукруглого обладает меньшей величиной сегмента.
Килевидный – имеет вид перевернутого киля корабля. Используется чаще всего при обустройстве фронтона ломаных крыш. Наиболее часто использовался зодчими еще в Древней Руси.

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т. п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как произвести обшивку?

Для начала опытными мастерами рекомендуется облицевать крышу, ведь если сначала приступить к облицовке фронтона, вы будете обременены постоянной необходимостью сверяться с чертежом, равнять углы и прочими мелкими, но необходимыми в этом случае задачами.

В общем, выбор всегда за вами и зависит от возможностей, желания и опыта. Однако в случае плохих погодных условий или холодной поры года в период строительства рекомендуется сначала правильно сделать облицовку фронтона для предотвращения концентрации влаги под недостроенной крышей и опрокидывания скатов.

Как рассчитать площадь и размеры

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Мауэрлат и прогоны

Монтаж мауэрлата и прогонов
Нижняя часть стропил в домах, построенных из бруса, опирается на верхний венец, а в зданиях из кирпича или пенобетона – на специальный брус, называющийся мауэрлатом. Для его укладки по внутренней части несущей стены располагают гидроизоляционный материал, на который и ложится мауэрлат. Длина бруса может быть равна длине стены здания, а может подгоняться под размер каждой стропильной ноги – так даже экономичнее.

Коньковый прогон – брус, к которому закрепляются верхние части стропил. То есть – это конек крыши. Его длина зависит от длины кровли, поэтому для его возведения применяются как цельный массив, так и несколько бревен.

Боковые прогоны нужны для дополнительной опоры стропил, их упор также делается во фронтоны здания. Концы таких прогонов иногда выпускаются за пределы фронтонов, таким образом, получаются разгружающие консоли, как результат – давление кровли на центральную часть прогона значительно уменьшается.

Из каких материалов делают щипцовые стены?

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный, брусовой, бревенчатый тип.
Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами

Проволока также устанавливается на этапе кладки стены

Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе

В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Каменный способ завязывания

Монтаж каменного фронтона

Высота конька и площадь двухскатной крыши — методы определения

Двухскатная крыша является наиболее популярной кровельной конструкцией, которой оборудуют частные жилые дома, бани, гаражи и другие постройки. Строительство кровли такого типа – рациональное решение вопроса защиты внутренних помещений от проникновения атмосферных осадков, ветра и холода.

В процессе проектирования двухскатной крыши центральное место занимает расчет высоты конька, определение уклона и площади скатов.

От этих трех параметров зависит срок эксплуатации и эффективность перекрытия, поэтому в этой статье мы расскажем, как самостоятельно рассчитать основные параметры и технические характеристики кровли, не используя программу-калькулятор.

Функции конькового соединения

Коньком называют высшую точку двухскатной крыши, горизонтальное ребро, которое находится в месте соединения плоскостей скатов. Он монтируется на заключительном этапе кровельных работ, но до установки обрешетки на стропильные ноги. Длина конька двускатной кровли соответствует длине ската. Этот элемент стропильного каркаса решает следующие задачи:

Утепление щипцовой стены

Имеется масса утеплителей, хорошо работающих в таких условиях:

Назначение

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.

Фронтон необходим для решения целого ряда задач, среди которых:

Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.
Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.

Варианты обустройства кирпичного фронтона

Существует два возможных варианта обустройства фронтонов:

Фронтоны возводятся вместе со стенами здания, после чего обустраивается стропильная система;
Монтаж фронтонов осуществляется уже после сборки кровельной конструкции.

В любом случае, фронтонам требуется не меньше внимания, чем всем остальным элементам крыши.

Отделка и утепление

Решая вопрос относительно выбора утеплителя нужно учитывать степень надежности, срок службы, удельный вес и другие параметры.

Наиболее распространенными материалами для отделки являются алюминиевые или стальные листы, сайдинг, битумная черепица. Наилучший вариант – сайдинг. Им можно обшить абсолютно любую поверхность, будь то кирпич, пеноблок или дерево.

Несколько реже применяются для этих целей алюминиевые или стальные листы. Монтаж их довольно сложен. К тому же, требует соответствующего стилевого оформления всего дома.

Довольно декоративно выглядит фронтон дома, обшитый битумной черепицей. Она послужит защитой от ультрафиолетовых лучей, отличной звукоизоляцией. Кроме того, битумная черепица выступает в роли дополнительного утеплителя. Но этот вариант возможен только в том случае, если вся кровля выполнена именно из него.

Утепление производится изнутри в несколько этапов:

Укладывается утеплитель.
Далее следует пароизоляция. При этом необходимо сделать зазор, обеспечивающий вентиляцию воздуха.
Производится внутренняя обшивка.

Монтаж стропильной системы

Укрепление конструкции

Укрепление фронтонных стен необязательно, но желательно, так как их конструкция является довольно-таки хрупкой. Укрепление повысит надежность стены и увеличит ее стойкость и продолжительность службы.

Для увеличения жесткости конструкции требуется выполнить несколько операций. Возводится разделительная стена. Ее толщина должна быть больше 25 см. Важно, чтобы она была строго перпендикулярна. Стена возводится на внутренней стороне фронтона. Можно использовать колонны и пилястры для дополнительного укрепления конструкции.

Укрепление с помощью рам из железобетона. Этот способ является самым действенным, но в то же время достаточно трудоемким. Сечение рамы равно 25 см, ее необходимо армировать. Армирование выполняется с помощью 4 стержней диаметром 1 см.

Как выполняется кладка фронтона из кирпича

Дальнейший процесс кладки фронтона из кирпича выглядит следующим образом:

Прямо в центре стены, где будет располагаться фронтон, вертикально устанавливается рейка, длина которой соответствует высоте расположения конька. При помощи шнура рейка соединяется с углами здания, тем самым формируя треугольник (если фронтон будет иметь другую форму, то рейку все равно нужно устанавливать под коньком).
Крайние кирпичи укладываются вдоль протянутого шнура, а потом подрезаются, чтобы фронтон не был зубчатым. Кирпич во время примерки должен быть без раствора, но учитывать толщину цементного шва нужно обязательно.
Чтобы ускорить процесс укладки, желательно заранее сделать шаблон из дерева, который будет подкладываться под кирпич для имитации толщины шва.
Фронтон постепенно укладывается до самой верхней точки. Края кладки при необходимости выравниваются раствором. Чтобы повысить прочность конструкции, через 4-5 рядов нужно прокладывать в раствор арматурную сетку.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

Кирпич. Чтобы вычислить, сколько кирпича нужно для зашивки, определяют вид кладки, размер кирпича, толщину растворного шва. Площадь стены делят на площадь одного кирпича с учетом шва с каждой стороны и получают необходимое количество материала. Стандартный размер кирпича 250 мм х 120 мм х 65 мм, а толщина шва 5 мм, поэтому чтобы выполнить кладку 1 квадратного метра стены требуется 57 кирпичей.
Доски. Для определения количества пиломатериалов, нужно знать длину, ширину используемой доски, размеры стены. Общую площадь стены делят на площадь одной доски, округляя в большую сторону.

Зашивка щипцовой стены обрезной доской
Сайдинг. Для вычислений необходимого количества сайдинга проще всего использовать онлайн-калькулятор, который и посчитает расход панелей, покажет сколько профилей, крепежных планок понадобится для монтажа.

Облицовка сайдингом

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Отделка фронтона

Заключение

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

Треугольная. Площадь стены треугольной формы определяется как половина произведения высоты фронтона на длину основания крыши. К примеру, если ширина дома составляет 5 м, а расстояние от карниза до конька 2 м, то площадь фронтона ровняется (5х2)/2= 5 квадратных метров.

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Устройство фронтона двухскатной крыши

Возведение фронтона следует начинать с разметки. Для этого на стене закрепляется рейка, длина которой равна высоте будущего фронтона. Ее верхняя часть соединяется с углами стен при помощи капронового шнура.

И только после этого можно начинать процесс установки фронтонной стены.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

правильный угол наклона;
длину стропил;
расстояние между ними;
способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Как рассчитать площадь фронтона

Технические требования к обустройству фронтонов

Сама конструкция фронтона всегда определяется типом стропильной системы, а именно наслонная она или висячая:

Висячая стропильная система состоит из готовых ферм, у которых нет несущего прогона в коньке, а вот для наслонной он необходим. Тогда в доме с висячими стропилами фронтон будет состоять сам по себе, и его необходимо укреплять, а также дополнительно скреплять все элементы рядов между собой. Только так можно обеспечить фронтону ветровую устойчивость.
Если же конструкция крыши наслонная, тогда продольный коньковый прогон будет опираться на фронтон. В этом случае в нем делают переруб, который будет симметричным к коньку.

Кстати, каких-то отдельных ГОСТов и СНиПов для строительства фронтона сегодня нет, а его высота в основном зависит от типа крыши и угла ската.

Например, чем меньше угол наклона крыши, тем меньше высота фронтона и высота потолка мансарды, а чем выше фронтон, тем просторнее получится подкровельное помещение. Правда, при этом потолок будет слишком высоким и узким.

Поэтому сегодня многие проектировщики предлагают строить высоту фронтона равной высоте стены одного этажа. Ведь, если сделать фронтон меньшим по высоте, сам дом будет выглядеть приземистым, а если больше – тогда будет казаться, что крыша прямо нависает над зданием.

А ведь эстетическая сторона в строительстве дома сегодня играет немалую роль. Поэтому в этом вопросе лучше исходить из задачи рационального использования мансардного этажа.

А оптимальной высотой фронтона считаются 2,5-3,5 м. Так площадь под крышей будет функциональной, а экстерьер дома – вполне гармоничным. Перед строительством для этой цели изготавливают прямо на земле специальный шаблон из досок.

Так проверяют, насколько удобно будет входить в помещение в полный рост уже после того, как в мансарде появятся полы и потолок, насколько просторной она будет, и нужны ли каких-то местах стойки для стен.

Предлагаем вам посмотреть этот полезный видео-урок по теме:

Как сделать каркас

Для установки каркаса фронтона потребуются следующие элементы:

коньковые доски;
шпильки из стали для крепежа;
стропила;
шурупы;
изолирующие материалы, в том числе, пленка, герметик и т. д.

О том, как покрыть двускатную крышу металлочерепицей, можно узнать из этой статьи.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Кирпичный фронтон

Для возведения кирпичного фронтона рекомендуется использовать самый легкий, пустотелый кирпич.

Достоинства и недостатки кирпича

Этот материал зачастую используют для фронтонов кирпичных домов. Для деревянного коттеджа или здания, облицованного сайдингом, он, скорее всего, подойдет плохо, так как визуально смотрится более тяжелым.

Для возведения треугольного завершения дома из этого материала сначала устанавливают рейку по центру торцевой стены на всю высоту фронтона дома. В сочетании с арматурной сеткой она обеспечивает жесткость итоговому результату. Кирпич стараются положить так, чтобы оставалось как можно меньше щелей.

Среди достоинств этого материала хочется отметить его хорошие защитные свойства, прочность, надежность, красоту. К тому же, он, как и дерево, хорошо подходит для большинства стилей — и традиционных, и современных. Разного рода архитектурные детали и декор неплохо работают совместно с кирпичной поверхностью.

Фронтон из пеноблоков

Утепление фронтона

Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.

Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками.

При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.

Заключение

Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.

Обшивка фронтона

Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:

сайдинг;
профлисты;
штукатурка;
декоративный камень или штукатурка;
битумная черепица;
отделочная доска;
металлические листы и т. д.

Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

Вагонка.
Блок-хаус.

После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна
Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Cтатьи по теме

Карниз из кирпича — как делается кладка, разновидности, инструкция, советы каменщиков

Ремонт домов из кирпича — как сделать, причины разрушения, инструкция, советы каменщиков

Схема электропроводки в кирпичном доме — как сделать разводку, инструкция, советы каменщиков

Как оштукатурить кирпичный цоколь дома — этапы работы, инструкция, советы каменщиков

Цоколь из кирпича на ленточный фундамент — технология кладки, инструкция, советы каменщиков

Как установить дверь в кирпичном доме — варианты, монтаж, инструкция, советы каменщиков

Столбчатый фундамент из кирпича — технология, недостатки, инструкция, советы каменщиков

Кирпичный фундамент для деревянного дома — виды, инструкция, советы каменщиков

Отзывы ()

Фронтон двухскатной крыши, в том числе его виды, а также как правильно рассчитать и сделать

Верхняя часть фасада здания между последним венцом и коньком крыши называется фронтоном. Он имеет особое значение, поскольку завершает фасадную часть строения и придаёт дому завершённый вид. Поэтому отделка фронтона требует пристального внимания, и для завершающих работ необходимо выбрать долговечный, прочный и красивый материал. В случае жилого мансардного помещения нужно подумать об утеплении фронтонов экологически чистым материалом, о врезке окон с отливами и внутренней отделке обитаемого помещения. Мы расскажем о том, как сделать фронтон двускатной крыши своими руками.

Содержание

1 Виды фронтонов двускатной крыши с описанием и характеристикой
2 Как правильно рассчитать фронтон двускатной крыши
- 2.1 Высота фронтона двускатной крыши
- 2.2 Как рассчитать площадь фронтона двускатной крыши
- 2.3 Расчёт материала на фронтон двускатной крыши
  - 2.3.1 Видео: каркас фронтона
- 2.4 Виды отделочных материалов для фронтона
  - 2.4.1 Таблица: свойства утеплителя в разных видах исполнения
3 Как построить фронтон двускатной крыши
- 3. 1 Фронтон двускатной крыши своими руками
  - 3.1.1 Видео: монтаж сайдинга и ветровой планки на фронтон
4 Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.
Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве
Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.
Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство
Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.
Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды
Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.
Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

Как правильно рассчитать фронтон двускатной крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.
Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька
Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S₁ + S₂, где:
Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Важно помнить о том, что для получения истинной площади фронтонов нужно из полученного по приведённым формулам результата вычесть площадь окон, расположенных на фронтонных частях здания.

Расчёт материала на фронтон двускатной крыши

Порядок расчёта материала, необходимого для фронтона двускатной крыши, зависит от способа возведения фасада.

Если фронтон является продолжением стены, то дополнительный каркас и утепление отсутствуют. В качестве отделочного материала для отделки фронтонных свесов потребуются софиты (снизу) и ветровые планки (сбоку). Они рассчитываются следующим образом:

Площадь свеса вычисляется умножением размера выноса на длину скатов. Например, при выносе 30 см и общей длине скатов 9 м площадь будет равна 2,7 м².
Количество крепёжных скоб и декоративных уголков берётся из расчёта двойной длины скатов. В нашем примере она равна 18 м.
Количество ветровых планок зависит от размеров изделий, выпускаемых конкретным производителем, и рассчитывается по длине ската крыши с учётом нахлёста в 10 см. Так, при стандартной длине ветровой планки 1 м на отделку восьмиметрового фронтонного свеса понадобится 8 / 0,9 = 8,9 ≈ 9 планок (0,9 м − полезная длина каждой планки).

Если фронтон монтируется после окончания кровельных работ и его материал отличается от фасадной стены здания, то для его изготовления потребуется каркас для крепления отделочного материала и укладка слоя утеплителя. Из-за наличия фронтонного свеса на границе стены и фронтона часто монтируют козырёк, служащий для дополнительной защиты фасада дома от осадков.

До отделки фронтона, который монтируется как часть кровли, необходимо рассчитать и смонтировать каркас, а также подготовить к зашивке фронтонный свес

Расчёт материала для отделки фронтона производится следующим образом:

Изготовление каркаса. Каркас фронтона должен нести на себе вес отделки, утеплителя и окон, поэтому его прочно соединяют со стропильными ногами и последним венцом стены или с затяжкой. Брус каркасной конструкции должен иметь сечение 100Х50 мм. Расстояние между вертикальными стойками подбирают под ширину утеплителя, которая обычно составляет 600 мм. Шаг делают чуть меньше, чтобы плиты теплоизоляционного материала входили с ощутимым натягом. Например, на фронтон шириной 10 м при шаге 0,57 м понадобится 18 брусьев со средней длиной 2 м. Из стандартного шестиметрового пиломатериала можно изготовить три таких бруса, поэтому для каркаса потребуется 6 шестиметровых брусьев.
Для создания каркаса фронтона требуется брус сечением 100х50 мм, который устанавливается с шагом чуть менее 600 мм
Изолирующие и отделочные материалы. Их количество вычисляют по известной площади фронтона, которую делят на площадь одного элемента:
Отделочные материалы для карнизного свеса. Если свес обшивается софитами, то их количество следует рассчитывать исходя из размеров 3050 Х 305 мм и полезной площади 0,93 м². Например, при площади свеса 2,7 м² понадобится 2,7 / 0,93 = 2,9 ≈ 3 софитных планки.

Размеры утеплительных, отделочных материалов и изолирующих плёнок могут отличаться у разных производителей, поэтому для точного расчёта необходимо выяснять истинные параметры продукции у поставщика. Для вентиляции фронтона и свесов между гидроизоляционной плёнкой и отделочным материалом необходимо оставлять пазухи для свободной циркуляции воздуха с использованием сетки внизу и перфорированных софитов или других материалов наверху.

Очень важно обеспечить отток конденсирующейся влаги из пространства между мембраной и отделочным материалом, особенно это касается металлических деталей отделки.

Видео: каркас фронтона

Виды отделочных материалов для фронтона

Отделать фронтон можно разными способами. Например, можно расположить отделочный материал вертикально или горизонтально, использовать оттенки, повторяющие цвет и структуру стен, или построить отделку фронтона на контрасте с основным дизайном дома. Облицовку фасада можно выполнить из:

Комфортные условия в жилом подкровельном пространстве во многом зависят от выбора способа утепления, которое может быть внешним и производится одновременно с утеплением стен дома, и внутренним на уже собранном фронтоне. В качестве внешнего утеплителя выбирают непрессованный пенополистирол с последующей штукатуркой и окраской поверхности стен здания.

Внутреннее утепление фронтона производится стекловатой, базальтовой ватой или экструдированным пенополистиролом.

Внутреннее утепление фронтона чаще всего производится минеральной ватой с применением гидроизоляционной мембраны и пароизоляционной плёнки

Теплоизолирующие свойства этих материалов находятся на высоком уровне и рассчитываются на основе технических характеристик, указанных в сопроводительных документах поставщика. Стандартные размеры утеплителей равны 1200Х600Х50 мм, но в ассортименте присутствуют и маты двойной толщины, и плиты длиной 1200 и 1500 мм, поэтому выбирать нужно размеры, удобные для монтажа в каждом конкретном случае. Следует обратить внимание на коэффициент теплопроводности, объёмный вес, водопоглощение и экологичность утеплителя. По приведённой таблице можно оценить свойства утеплителя в различном исполнении при классе горючести НГ.

Таблица: свойства утеплителя в разных видах исполнения

Вид изделия	Плотность, кг/м³	Теплопроводность, Вт/м ^оС	Предельная температура, ^оС
Маты	50–85	0,046	700
Лёгкие плиты	30–40	0,036	400
Мягкие плиты	50–75	0,036	400
Полужёсткие плиты	75–125	0,033	400
Жёсткие плиты	175–225	0,043	100

Вспененный пенополистирол, применяемый при внешнем утеплении стен, обладает высокой горючестью, потому что в порах теплоизолятора находится воздух, а температура воспламенения материала довольно низкая. Поэтому при монтаже нельзя работать вблизи открытого огня, а затем нужно оштукатурить и окрасить стены здания.

Как построить фронтон двускатной крыши

Обустройство фронтона следует начинать после расчётов и подготовки необходимого количества строительных материалов. Вначале сооружается каркас, опорой которому служат стропильные ноги и затяжка. Следует обратить внимание на прочность конструкции, поэтому места врезки окон нужно усиливать дополнительными элементами. После установки окон на каркасе крепят гидроизолирующую мембрану, контробрешётку и отделочный материал. Затем подшивается карнизный свес и монтируются декоративные уголки и ветровые планки.

Монтаж утеплителя проще производить со стороны чердака, потому что оттуда лучше видны контуры утепляемого помещения и стыки фронтонов с кровлей. Такой порядок работ позволяет минимизировать наличие мостиков холода между внешней средой и мансардным помещением. Заключительным этапом является монтаж пароизоляционной плёнки и внутренней обшивки фронтона.

Утеплительный материал необходимо закладывать в ячейки каркаса с ощутимым натягом, чтобы исключить образование зазоров между ним и стойками

Сделать фронтон двускатной крыши можно самостоятельно, важно соблюдать строгую последовательность операций и в сложных случаях следовать рекомендациям специалистов.

Фронтон двускатной крыши своими руками

Для самостоятельного монтажа фронтона двускатной крыши требуются строительные навыки, исправный инструмент и последовательное выполнение технологического цикла. Для начала необходимо смонтировать надёжные леса, подготовить материалы и крепёжные элементы. Деревянные детали нужно заранее обработать антисептическими составами и просушить. В процессе работ понадобятся следующие инструменты:

угольник, карандаш, строительный уровень и рулетка;
шаблоны для распиловки материала под нужными углами;
скобозабивной пистолет для крепления плёнок;
электроудлинители;
дрель, шуруповёрт и электропила;
набор свёрл и бит.

После подготовительного процесса производится сборка лесов и настилов на высоте, обеспечивающей удобный доступ к месту работ. Затем производится монтаж в следующей последовательности:

Собирается каркас фронтона, его элементы выставляются по уровню и надёжно крепятся к затяжке, стропилам и между собой. Места врезки окон дополнительно усиливаются во избежание дальнейшего перекоса. При креплении отдельных элементов для прочности используются металлические уголки.
При монтаже каркаса оконные проёмы усиливаются дополнительными стойками
По уровню устанавливаются окна, каркас закрывается гидроизоляционной мембраной.
На каркас крепится контробрешётка, обеспечивающая вентиляционный зазор, с шагом от 400 до 600 мм, если иного не требует выбранный отделочный материал. По периметру окон крепятся дополнительные бруски для монтажа J-планок и декоративных уголков.
После зашивки гидроизоляционной плёнки монтируется контробрешётка, обеспечивающая необходимый вентиляционный зазор
Устанавливаются крепёжные элементы, материал раскраивается по шаблонам и фронтон обшивается снизу вверх с фиксацией отделочного материала в H и J- планках, в замках предыдущих полос и в брусках контробрешётки.
Обшивается фронтонный свес, монтируется декоративный уголок и ветровые планки. Для вентиляции фронтонного свеса часто используются подходящие по цвету софиты с доборными элементами и крепежом.
После монтажа облицовочного материала на свесы устанавливаются планки для крепления софитов
Производится утепление фронтона. Слой минеральной ваты плотно помещается между брусьями каркаса, в случае необходимости утеплитель фиксируется натянутой проволокой. С особой тщательностью следует утеплять стыки со стропилами, затяжкой и областью фронтонного свеса, потому что именно в этих местах возможно возникновение мостиков холода. Чтобы избавиться от этого явления, можно применить монтажную пену для устранения щелей или уложить дополнительный слой утеплителя.
Крепится пароизоляционная плёнка с помощью скобозабивного пистолета шероховатой или фольгированной стороной внутрь помещения. Если стыкуется несколько кусков плёнки, то нахлёст должен быть от 10 до 20 см. На заключительном этапе монтируется внутренняя отделка фронтонной части жилого пространства.
Утеплитель фиксируется струной, а затем крепится парозащитная плёнка и отделочный материал жилой части фронтона

Важно соблюдать последовательность монтажных операций, тогда правильно смонтированный и утеплённый фронтон прослужит не менее тридцати лет без какой-либо нужды в ремонте.

Видео: монтаж сайдинга и ветровой планки на фронтон

Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Мы рассмотрели виды фронтонов двускатной крыши, способы расчёта геометрических параметров и количества материала для обшивки и утепления мансардного помещения. Для тех, кто собирается строить дом своими руками, в статье приведена последовательность сборки фронтона, а также отзывы людей, уже имеющих опыт подобной работы. Удачи вам при завершении отделки дома.

Автор: Ильдар Мухаметгалеев
Распечатать

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Стропильная система двухскатной крыши способы завязывания франтона

Фронтоны устанавливаются с обеих сторон расположенного под крышей чердачного пространства. Они выполняют опорную функцию для стропиловочной системы и защищают подкровельное пространство от осадков, ветра и других природных явлений. Имеющиеся у стропильной системы двухскатной крыши способы завязывания фронтона несложные и понять их устройство (с применением знаний на практике), могут даже начинающие строители.

Содержание

Виды кровельных фронтонов
Обустройство фронтонов – до или после возведения кровли?
Стропильная система двухскатной крыши способы завязывания франтона
1. Фронтон из древесины
2. Кирпичный фронтон

Кровля с двумя скатными плоскостями — одна из самых распространенных. Её основные достоинства — простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Две плоских поверхности с одинаковой площадью такой крыши или с небольшим разбросом по значению угла уклона и изменение коньковой оси способствуют упрощению схода осадков, имеют меньше сложных участков (чем у крыш других типов), опасных для накопления влаги и снеговых наносов.

Такая кровля включает: 2 скатных поверхности с разными или одинаковыми (чаще) углами уклона и площадями, а также 2 фронтона (называемых щипцовыми стенками) — стенок с торцевых (боковых) сторон кровли, которые не являются, непосредственно, составляющими стропиловочной системы и скатных плоскостей. Обычно фронтоны делают из другого (чем стенки дома) стройматериала.

Виды кровельных фронтонов

Чаще всего щипцовые (боковые) стенки домостроения возводятся из такого же стройматериала, что и несущие стенки, но в некоторых случаях применяются другие виды материалов. Например, стенки строят из кирпича, а сами фронтоны выполняют из деревянных досок, брусьев. Причинами применения других стройматериалов для обустройства фронтона, является его возведение уже под готовую кровлю, а также экономия материалов.

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Типы обустраиваемых фронтов крыши

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе — являются треугольником с неравными сторонами.
Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали — статую или различные другие лепные детали).

Это тоже важно знать: Как сделать стропильную систему двускатной крыши своими руками

Применяемых сегодня в строительстве видов фронтонов достаточно много, но перечислять их все не имеет особого смысла, ведь сейчас используется только несколько самых популярных разновидностей: — треугольный, и часто встречающийся его подвид — пятиугольной формы.

Такая форма получается на изломанных скатных поверхностях кровли — на мансардах.

Обустройство фронтонов – до или после возведения кровли?

Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки — самый лучший вариант — возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

Ситуации такого рода возникают, если нужно как можно быстрей закрыть крышу и само строение от проливных дождей, или когда отсутствует четкий плана возведения кровли: иногда угол между скатными поверхностями определяется в ходе строительства и основным критерием выбора являются только эстетические запросы домовладельца.

Этот вариант имеет следующие достоинства: фронтон связывается с деталями стропиловочной конструкции и получает опору, тогда как фронтон, монтируемый перед возведением стропиловочной системы, является просто верхней частью стенки, никак не укрепленной, требующей поддержки в случае действия сильных ветров.

Большая часть используемых на фронтонах украшений выполняют роль вспомогательного элемента, выполняющего, кроме декорирующей, функцию механического усиления.

Определиться окончательно с очередностью монтажа стропиловочной системы или фронтона позволяют используемые для его обустройства стройматериалы, а также различные иные обстоятельства — погодные условия, сроки и срочность внутренних работ по отделке.

В среде профессионалов-кровельщиков единого мнения о порядке строительства тоже нет — одни считают, что вначале необходимо обустроить фронтон, другие безапелляционно заявляют, что в первую очередь строят кровлю. Поэтому оба этих способа считаются равноценными.

Стропильная система двухскатной крыши способы завязывания франтона

Выделяют для стропильной системы двухскатной крыши способов завязывания фронтона 2 вида: с использованием кирпича или с применением древесины.

Фронтон из древесины

Фронтон крыши из дерева

Эта разновидность фронтона фактически является обшитым последним рядом стропилин. Его форма в точности повторяет очертания стропилин, если фронтон построен из брусьев или бревен, то он связывается обрешеточной конструкцией со стропиловочной системой.

Нужно учитывать, что брусья или бревна — массивные стройматериалы, не позволяющие возвести фронтон после постройки кровли. Каркасная разновидность такого фронтона может быть смонтирована после возведения кровли, так как деревянные доски — легко обрабатываемый стройматериал, имеющий небольшой вес, и его легко можно собрать на крыше.

Это тоже важно знать: Стропила для крыши своими руками — схема монтажа

Обычно фронтон из деревянных стройматериалов не рассматривается как самостоятельный элемент, который можно возводить одновременно с обустройством стропиловочной конструкции, так как его постройка не требует использования водных связывающих растворов. Кроме этого, одновременное возведение крыши и фронтона позволяет выполнить самую точную подгонку всех деталей обеих конструкций.

Кирпичный фронтон

Фронтон крыши из кирпича

Такая разновидность фронтона требует возведения перед обустройством стропиловочной конструкции. Иногда делают наоборот, и заполняют торец кровли кирпичом, но это этот вариант встречается очень редко, и чаще выполняется в силу сложившихся обстоятельств. На уже построенную щипцовую стенку необходимо установить поперечные балки, являющиеся несущими для стропилин. Поэтому края балок и фронтон должны быть строго ровными, чтобы не допустить искажения формы кровли.

Кирпичную кладку выполняют по натянутой веревке или шнуру, который одним концом прикрепляется к деревянному бруску, рейке или доске и обозначает самую верхнюю коньковую точку. Еще один конец веревки прикрепляется к нижней точке на мауэрлате. В верхней части бруса выполняется врезка под брусок конька, аналогичная выемка выполняется в нижней части — в основании мауэрлата.

Если скатные поверхности имеют большие площади, используют промежуточные дополнительные бруски, устанавливаемые на середине скатных плоскостей и служащие опорой для стропилин в средней их части. Дальнейшее размещение стропилин и деталей обрешеточной конструкции связывает прочно все несущие бруски друг с другом и служит для укрепления фронтона, защищая его от ветровых и других нагрузок.

Важно: фронтон домостроения является одним из опорных элементов стропиловочной системы, одновременно увеличивая нагрузку на нее из-за действия ветров. Поэтому постройка стропильной системы двухскатной крыши и способы завязывания фронтона, а также его обустройство должно выполняться с учетом всех имеющихся нагрузок и направлений их компенсирования, в противном случае возникнет дополнительное давление на стропиловочную конструкцию, приводящее иногда к деформированию кровли.

Что такое двускатные крыши?

Опубликовано: 26 октября 2018 г.

Двускатная или двускатная крыша имеет две наклонные стороны, которые сходятся на коньке. Две наклонные стороны, которые встречаются, образуют торцевые стены с треугольным расширением, называемым фронтоном. Его также можно назвать А-образным участком стены, расположенным между двумя пересекающимися наклонными сторонами. Важно отметить, что эти стороны могут быть разных размеров в зависимости от собственности, а более крупные жилые дома иногда могут иметь два или более фронтона, чтобы добавить больше структуры и глубины.

История двускатных крыш

Двускатные крыши восходят к ранним древнегреческим временам, когда они использовались в храмах. С тех пор крыши стали архитектурным элементом Северной Европы и Америки. Здание, обращенное фронтоном к улице, называется фронтонным. С другой стороны, здание с боковым фронтоном имеет гребень, параллельный улице, и обращен к ней кулисом или желобом. В период средневековой готики фасадные дома считались нормой на улицах немецких городов. В эпоху Возрождения, между 14 и 17 веками, стали популярными здания с боковыми остроконечными крышами, на которые повлияла итальянская архитектура. Между началом 19В 1920-х годах в Америке стали популярными дома с фронтонами.

Как строятся двускатные крыши?

Двускатная крыша состоит из двух секций, наклоненных вниз в противоположных направлениях. Они размещаются таким образом, что самые высокие горизонтальные края соединяются вместе, образуя верхнюю точку или конек крыши. Шаг и высота желобов могут варьироваться в зависимости от размера участка. Коньковая доска проходит вдоль самой высокой точки или пика крыши и параллельно внешним стенам. К коньковой доске прибита верхняя часть обычных стропил, эти стропила наклонены вниз, где они прибиты к потолочным балкам и наружным стенам.

Как долго служат двускатные крыши?

Срок службы двускатной крыши зависит от качества ее монтажа и используемых материалов. В среднем правильно установленная двускатная крыша может прослужить 40 лет и даже дольше при условии, что она имеет соответствующий несущий каркас.

Преимущества двускатной крыши

Водоотвод:

Наклонная конструкция двускатной крыши служит надежной системой отвода воды. Угловой наклон означает, что вода и снег могут легко соскальзывать с крыши. Этот аспект крыши сводит к минимуму риск протечек, что, в свою очередь, гарантирует, что крыша не будет повреждена и прослужит дольше.

Простота сборки:

Двускатные крыши просты и легки в строительстве. Они намного проще по своей конструкции по сравнению с другими вариантами крыш.

Дополнительное место:

Наклонная или треугольная конструкция двускатной крыши обеспечивает больше места для домовладельца. Домовладельцы могут извлечь выгоду из дополнительного чердачного пространства, а также лучшей вентиляции в собственности.

Доступный вариант:

Двускатная крыша — доступный вариант кровли для людей с ограниченным бюджетом. Поскольку двускатную крышу построить намного проще, чем другие варианты сложной кровли, общие затраты на строительство и установку двускатной крыши ниже.

Материалы:

При строительстве двускатной крыши можно использовать различные материалы. В зависимости от требований, металлические листы, глиняная черепица и бетонная черепица могут использоваться для строительства двускатной крыши и дополнения дома.

Недостатки двускатной крыши:

Склонность к ветровым повреждениям:

Двускатные крыши – не самый благоприятный вариант для ураганных регионов. Конструкция двускатной крыши более подвержена ветровым повреждениям, так как имеет более крутой уклон по сравнению с другими типами крыш. Верхняя часть крыши может легко создать ловушку, привлекающую ветер. Сильный ветер может оказывать сильное давление на фронтон и может привести к тому, что крыша отслоится.

Правильная установка:

Несмотря на то, что двускатные крыши достаточно просты в установке, их должен устанавливать профессионал. Хорошая двускатная крыша может прослужить долго, если она была установлена с использованием правильных материалов и надлежащим образом поддерживалась ее каркасом. Если каркас установлен неправильно, крыша может обрушиться.

Варианты двускатных крыш:

Двускатные крыши:

Двускатные крыши имеют конструкцию, аналогичную классической двускатной крыше. На каждом конце дома есть треугольные пристройки, а на конце секция крыши заключена в коробку.

Передние двускатные крыши:

Передняя двускатная крыша имеет входную дверь дома, расположенную под фронтоном. Фасадные дома очень популярны там, где фасад дома выходит на улицу.

Боковые двускатные крыши:

Боковая двускатная крыша имеет входную дверь дома, расположенную под двускатной крышей. Базовая крыша состоит из двух панелей одинакового размера, расположенных под углом.

Голландские двускатные крыши:

Голландская двускатная крыша представляет собой гибрид двускатной и вальмовой крыш. Двускатная крыша размещается поверх вальмовой крыши, добавляя больше места на чердаке.

Поперечные двускатные крыши:

Поперечные двускатные крыши имеют две или более линий двускатной крыши, которые пересекаются. Два конька крыши делаются перпендикулярно друг другу. Дома с крестообразными двускатными крышами имеют сравнительно сложную планировку из-за своей конструкции.

Двускатные крыши с надстройками односкатной крыши:

Вы можете изменить внешний вид классической двускатной крыши, добавив расширение односкатной крыши к коньку двускатной крыши. Этот дизайн популярен среди владельцев недвижимости, которые хотят увеличить пространство для лучшей высоты над головой.

Цена двускатных крыш

Как правило, трудозатраты на изготовление двускатной крыши составляют от 6 до 12 долларов за квадратный фут. Для крыши площадью 1500 квадратных футов затраты в среднем составляют от 9000 до 18000 долларов. Дополнительные фронтоны и слуховые окна могут увеличить расходы.

Что такое двускатная крыша?

Двускатная крыша, также известная как скатная крыша, представляет собой крышу обычной формы с двумя наклонными сторонами, которые сходятся в самой высокой точке. Треугольная форма, которую образует внешняя стена на обоих концах крыши, является фактическим фронтоном.

Не все наклонные крыши имеют фронтоны. Шатровая крыша имеет наклонную форму, похожую на остроконечную, но ей не хватает фирменной треугольной торцевой стены. Итак, что такое вальмовая крыша? Шатровая крыша спускается с каждой стороны вашего дома.

Оба этих типа крыш могут быть изготовлены из традиционной битумной черепицы или кедровой крошки, либо из металлического кровельного материала. Некоторые люди даже используют двускатные крыши для своей зеленой крыши. Если вам интересно: «Что такое зеленая крыша?» Это крыша, которая частично или полностью покрыта растениями и питательной средой.

Так что же делает двускатную крышу хорошим выбором для вашего дома?

Простая конструкция

Двускатные крыши являются наиболее распространенным типом крыш в США, отчасти потому, что это самый дешевый и простой тип крыши. Конструкция очень проста. Каркас крыши состоит из пар обычных стропил, прикрепленных к потолочным балкам, которые придают крыше треугольную форму и обеспечивают поддержку.

Помимо цены, у него есть и другие преимущества. Из-за крутого ската двускатная крыша более устойчива к повреждениям от дождя и скопления снега. Вода и снег, как правило, скатываются с них, что может предотвратить протечки крыши и повреждение битумной черепицы.

Также позволяет использовать чердачное помещение. Чем круче фронтон, тем больше чердачного пространства будет в доме. А вместе с чердачным помещением ваша крыша будет иметь гораздо лучшую вентиляцию из-за уклона крыши. Когда ветер проходит над вашей крышей, он всасывает воздух с вашего чердака через вентиляционные отверстия, установленные в верхней части вашей крыши. Это может сделать ваш дом намного более энергоэффективным в холодную зиму и жаркое лето. Двускатные крыши также являются наиболее популярным стилем для гаражей. Гараж с двускатной крышей обеспечивает чердачное пространство, что позволяет использовать больше возможностей для хранения. Кроме того, прочность конструкции двускатной крыши защищает от повреждений водой и снегом.

Благодаря продуманному дизайну вы можете добавить индивидуальности простой двускатной крыше. В некоторых проектах будут использоваться окна и установлены мансардные крыши, чтобы добавить больше места на втором этаже дома. Вот несколько вариантов остроконечной крыши:

Голландская двускатная крыша — использует изогнутые фронтоны с фронтоном наверху, что обычно встречается в архитектуре эпохи Возрождения.
Скрещенная двускатная крыша — конструкция, в которой пересекаются два или более фронтона, может использоваться в домах с более сложной планировкой, чем прямоугольный дом.
Gambrel Roof – двухсторонняя симметричная крыша с двумя скатами с каждой стороны, которая обычно ассоциируется с голландскими традициями строительства и амбарами. Верхний склон с каждой стороны относительно пологий, а нижние склоны крутые.

Двускатные крыши также облегчают установку солнечных батарей. На плоской крыше или на крыше с очень низким уклоном ваши солнечные панели необходимо будет установить на кронштейны, чтобы их можно было наклонить для оптимального воздействия солнца. Если у вас нет крутого уклона (более 40°), кровельщик может установить солнечные батареи на двускатной крыше без дополнительных кронштейнов. Что такое уклон крыши? Шаг крыши – это угол ската вашей крыши.

У этой конструкции крыши есть некоторые недостатки. Если двускатная крыша не поддерживается должным образом или построена из дешевых материалов, существует риск ее обрушения при сильном ветре или сильном снегопаде. Кроме того, высокий профиль двускатной крыши более подвержен повреждениям от ветра. Расширенные свесы делают их особенно уязвимыми, и некоторые штормы могут срывать кровельный материал с вашей крыши. В районах, где часто бывают сильные ветры и штормы, вы можете рассмотреть другой тип крыши или добавить скобы, чтобы ветер не сорвал крышу с вашего дома.

Обслуживание двускатной крыши

Как и любая крыша, двускатная крыша нуждается в периодическом обслуживании, чтобы максимально продлить срок ее службы, прежде чем ее потребуется заменить. Вашу крышу следует осматривать два раза в год, предпочтительно профессиональным кровельщиком.

Независимо от типа вашей крыши желоба необходимо чистить два раза в год, а также ремонтировать или заменять их, если они повреждены. Удалите весь мусор, который накапливается на вашей крыше. Если на вашей крыше растет мох или плесень, об этом следует позаботиться до того, как ваша крыша испортится и начнет протекать.

Тем не менее, вы никогда не должны ходить по наклонной крыше без надлежащего защитного оборудования, и всегда лучше нанять кровельщика. У них есть навыки и опыт, чтобы осмотреть вашу крышу и выявить проблемы до того, как они усугубятся, а также определить, пора ли заменить крышу, прежде чем ваш дом получит серьезные структурные повреждения.

Как построить двускатную крышу

Из-за своей простоты остроконечная крыша является наиболее доступным вариантом для покрытия вашего крыльца или террасы. Он даст вам тень на солнце и защитит ваше крыльцо от дождя и снегопада, чтобы вы могли наслаждаться дождем или солнцем на открытом воздухе.

Чтобы построить крышу над настилом, вам нужно определить, где на настиле добавить опоры для крыши. После того, как вы измерили их, вы можете врезаться в настил, выкопать яму и использовать бетон и металлический анкер для опорных балок. Бетону потребуется не менее 24 часов для застывания, прежде чем вы сможете завершить работу.

После того, как опорные столбы будут закреплены, вы можете установить фермы и скобы на крышу. Далее вам нужно будет прикрепить фанерную обшивку для настила крыши. После того, как настил будет готов, ему понадобится капельная кромка, прежде чем вы начнете крыть его гонтом.

Если фермы и опорные балки расположены неправильно, ваша крыша не будет иметь надлежащей поддержки, необходимой для поддержания вертикального положения, особенно при сильном ветре. Профессиональный кровельщик значительно облегчит эту работу.

Кровельные услуги премиум-класса по гарантированным ценам

Компания Preman Roofing Solar предлагает первоклассный сервис для всех ваших потребностей в кровельных работах. Если вы хотите установить крышу на террасе, обновить существующую крышу или установить солнечные батареи, мы можем помочь. Если вы хотите модернизировать свои коммерческие кровельные услуги, чтобы защитить ваше корпоративное здание, мы можем помочь. Мы выполнили тысячи кровельных проектов в Сан-Диего с 19 лет.98, и мы стремимся обеспечить своевременную и качественную кровлю для всех наших клиентов.

Свяжитесь с нами сегодня для бесплатной оценки.

На что похожи двускатные крыши?

30 декабря 2021 г.
Первичная кровля
Без категории

Выбор между типами крыш является утомительной задачей для многих домовладельцев. Возможно, будет проще составить краткий список типов крыш, которые вам нужны, и после этого будет сложно выбрать. Но что, если вы уже выбрали двускатная крыша и разбираетесь в плюсах и минусах этого? Что ж, вы находитесь в правильном месте.

Что такое двускатная крыша?

Двускатная крыша является наиболее узнаваемой и стандартной крышей в США, Канаде и странах Европы с более холодным климатом. Его легко узнать по треугольной форме. Этот стиль треугольной крыши, который также является наиболее распространенным способом рисования дома, называется двускатной крышей.

Двускатные крыши отлично подходят для определенных климатических условий и условий. Однако они не являются лучшим типом крыши по всем направлениям. Например, в регионах, где часто бывают ураганы, можно ожидать значительного повреждения двускатных крыш по сравнению, скажем, с плоской крышей.

При этом более чем вероятно, что двускатная крыша действительно является идеальным типом крыши для вас, потому что средние условия в США требуют этого типа крыши .

Наиболее распространенными материалами, используемыми для создания двускатных крыш, являются асфальт, металл, черепица и кедр.

Типы двускатных крыш

Во всем мире существует не менее дюжины различных типов двускатных крыш. Нас интересуют только самые популярные и распространенные.

Помимо стандартной двускатной крыши, где одна скатная крыша образует плоские участки с четырех сторон, у нас есть:

Передние фронтоны в колониальном стиле с двускатной крышей над главной дверью или входом.
Боковые фронтоны, которые представляют собой фронтоны, у которых просто есть скатная крыша с двух сторон, выровненных под определенным углом друг к другу.
Скрещенные фронтоны, где две секции двускатной крыши расположены рядом друг с другом. Это более характерно для домов с несколькими крыльями. Дизайн со скрещенными фронтонами больше подходит для домов, которые имеют большую площадь и не хотят выглядеть плоскими.
Голландские фронтоны, представляющие собой нечто среднее между вальмовой и двускатной крышами. Каждая наклонная секция разбита, чтобы обеспечить больше внутреннего пространства. Вы увидите это в сараях чаще.
Открытые фронтоны, которые больше похожи на дополнительный внутренний дворик или крыльцо.

Преимущества двускатных крыш

Двускатные крыши используются в самых разных архитектурных стилях, включая викторианский, тюдоровский, солончаковый, греческий, готический, георгианский, Кейп-Код, бунгало и А-образные рамы. Они в основном используются в областях, которые являются свидетелями многих осадки в виде снега и дождя . Вода и снег могут легче стекать с двускатной крыши по сравнению с любым другим типом крыши, например, вальмовой или плоской крышей.

Таким образом, устойчивость к накоплению снега и воды является основным преимуществом двускатных крыш, а также причиной их широкого использования.

Простые конструкции двускатных крыш намного дешевле, чем другие, более сложные конструкции крыш, которые требуют больше времени. Крутые двускатные крыши также позволяют увеличить чердачное пространство и улучшить качество воздуха в помещении благодаря вентиляционным отверстиям на фронтоне, которые способствуют отводу влаги.

Наконец, можно максимально упростить конструкцию или сделать двускатную крышу максимально декоративной. Двускатные крыши могут быть дополнены и расширены с помощью ряда элементов, таких как выступы, кронштейны, фронтоны и другие типы украшений, чтобы еще больше добавить эстетики.

Недостатки двускатных крыш

Двускатные крыши также имеют свои недостатки. Самый вопиющий недостаток двускатной крыши заключается в том, что она не совсем подходит для климата с сильными ветрами, штормами или торнадо. Гораздо лучше иметь крышу другого типа, которая с меньшей вероятностью рухнет при сильном ветре, если только вы не хотите развлекаться осмотром крыши после каждой бури.

Двускатные крыши довольно просты и доступны по цене, но иногда большие дома или дома с несколькими крыльями требуют более сложной конструкции. Более сложный дом увеличит количество времени , которое потребуется для постройки двускатной крыши, потому что все внутренние стены должны быть разной высоты. Этот значительно увеличивает стоимость .

О чем следует помнить

Двускатная крыша является наиболее стандартным и распространенным типом крыши. В этом есть своя эстетика и преимущества. Есть большая вероятность, что двускатная крыша — лучшее решение для вашего дома. Таким образом, мы не можем не подчеркнуть, что поиск подходящего кровельного подрядчика играет важную роль в создании двускатной крыши с высокой структурной целостностью и необходимой поддержкой.

Например, сначала мы проверяем участок и климат, чтобы определить, какие опорные конструкции и другие элементы вам потребуются для комфортного и безопасного дома.

О компании Prime Roofing

Prime Roofing — высококлассный высокоспециализированный подрядчик по кровельным работам в жилых домах, обслуживающий весь Джексонвиль, а также близлежащие пляжи и города.

Контактный телефон: (904) 530-1446

Запрос оценки: https://primeroofingfl.com/contact-us/

Главная Кровля

Остроконечные крыши переживают возрождение в Северной Америке

Компания MacKay-Lyons Sweetapple Architects из Новой Шотландии построила несколько домов с остроконечными панелями из стали, таких как East Dover House, показанный здесь, потому что материалы сочетаются друг с другом.

с ландшафтами на склонах скал, ржавчиной, соответствующей геологии, и не требует обслуживания.. Изображение предоставлено Джеймсом Бриттеном.0193 Kelly Beamon

10 июня 2021 г.

. Согласно своему определению, двускатная крыша представляет собой классическую форму крыши, обычно в холодном или умеренном климате, состоящую из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, что самые высокие горизонтальные края встречаются, образуя конек крыши. В этой статье, символизирующей США, обсуждается их возвращение в городскую ткань.

Остроконечные крыши являются таким же мощным символом американизма, как и яблочный пирог: типология крыш и десерт европейские, но оба считаются символом национальной домашней жизни. Поэтому важно, что остроконечные крыши переживают возрождение в Северной Америке в новых вариациях и материалах в то время, когда клиенты и сообщества склонны взвешивать социальные и экологические последствия каждого проекта. После многих лет рассмотрения (и преподавания) как функции, противоречащей современной архитектуре, похоже, появляется фронтон 2.0.

«Контекстный» не обязательно должен быть чрезмерно традиционным. Он может полностью вписаться, оставаясь при этом инновационным», — говорит Кэтрин Чиа, руководитель нью-йоркской фирмы Desai Chia Architecture вместе с Арджуном Десаи. Верно. И хотя три примера этого новшества обычно указывают на тенденцию; десятки просмотренных за последние несколько лет сигнализируют об эволюции — или, по крайней мере, обнадеживающем количестве фирм, которые отказались от бинарного мышления, когда дело касается стилей американских домов. Возникает золотая середина.

Связанная статья

Строительство в Словении: новые жилищные проекты, переосмысливающие сельскую жизнь и стирание выступов», — говорит директор Стивен Брунс. Это избавляет от консервированных украшений, которые в противном случае могли бы сделать его «карикатурным». Один непрерывный материал, похожий на сланец, покрывает конструкцию от пика крыши до ровной поверхности — на самом деле это композит, сделанный из переработанных шин, который действует как дождевик вместо обычного желоба для карниза.

Студия MacKay-Lyons Sweetapple Architects из Новой Шотландии спроектировала несколько домов в Канаде, сохранив форму, но модернизировав ее крышами и стенами, облицованными атмосферостойкой сталью Cor-Ten. «Меня интересует народный язык везде, где я его нахожу», — говорит директор Брайан Маккей-Лайонс. «Повторяя «хороший дженерик», вы создаете деревню». Сообщество Bastion

OJT в Новом Орлеане использует принципы проектирования с учетом травм. Жилье ветеранов устроено так, что входные двери выходят во внутренние дворы — дворики с общим входом и равным выходом на улицу. Изображение © Уильям Крокер

Для дома выходного дня в Коннектикуте, Десаи-Чиа переделал типологию регионального остроконечного амбара в японском стиле из обожженной желтой сосны Кебони, известной как shou sugi ban. Поскольку они предпочли остроконечную крышу чему-то более острому — например, волнистой линии крыши в форме бабочки, которую они использовали в другом проекте, «Мичиган Лейк Хаус», — фирма пошла на многое, чтобы найти технологию, которая могла бы помочь раскрыть форму интерьера. Специально спроектированный инженерами-конструкторами Дэвидом Куфферманом PE каркас позволил создать условия, при которых крутой свод, созданный наклонной крышей, свободен от обычных ферм и балок. «Мы не хотим, чтобы нас называли архитекторами скатных крыш», — говорит Чиа о дополнительных усилиях, необходимых для развертывания этого типа здесь. В данном случае, по ее словам, «это имело отношение к контекстуальности».

Джонатан Тейт, основатель и руководитель одноименной фирмы OJT (Офис Джонатана Тейта), поднял контекст на новый уровень, создав уникальный местный язык дизайна в Новом Орлеане с характерными линиями крыш. Его жилье, слегка измененное для каждого участка, отражает масштаб и ритм окружающих районов, потому что, по его словам, «я получаю особое удовольствие от обращения к формальной типологии, контексту, в котором я вырос. Нам кажется знакомым и приятным задействовать его, но также и найти способы ниспровергнуть его».

«Радикально разные, но знакомые» — так Дженнифер Боннер, основатель MALL и доцент архитектуры Гарвардской высшей школы дизайна, описывает свою собственную резиденцию в Атланте, Haus Gables, которую она спроектировала как исследование асимметричных остроконечных крыш в натуральную величину. построен из перекрестно-клееного бруса, что также позволяет беспрепятственно видеть внутренний вид из-за опорных балок и стоек. «Вы наблюдаете новую материальность. Условные выражения и материалы изменились, но это по-прежнему остроконечная типология», — говорит Боннер.

Во многих экземплярах нового поколения остроконечных крыш отсутствуют обычные водосточные желоба: «Без свесов мы собираем воду вокруг основания дома в гравийный бассейн с трубопроводом ниже уровня земли», — объясняет Брунс. «Устранение желоба и стекание воды по сторонам дома — это инновационный способ управления этой водой». Внутренний доступ и прославление остроконечного пространства в помещении также являются общими чертами. «Проблема с обычными остроконечными крышами заключается в том, что вы никогда не сможете жить в них, если не исследуете чердак и не играете», — говорит Боннер.

The Woven House, завершенный в 2018 году компанией Bruns Architecture из Милуоки, имеет пропилы, вырезы по дереву, в своем дождевом экране из переработанной резины, чтобы определить отверстия.

Толщина стен была удвоена, чтобы скрыть свесы карнизов. Изображение предоставлено Tricia Shay Photography

Предоставление формы и ее культурной ценности на службу людям, которые исторически не имели к ней доступа, также побуждает к поиску доступных версий, которые могут еще больше порадовать. Возьмем, к примеру, Bastion Community, недавно завершенный OJT проект доступного жилья для ветеранов в районе Джентилли в Новом Орлеане. Его вид с воздуха перекликается с идиллическим 19Пригороды эпохи 50-х и 60-х годов, такие как Левиттаун в Нью-Йорке, где очаровательные остроконечные крыши также несли ограничительные расовые соглашения, запрещающие продажу небелым. Хотя эти культовые линии крыш пригородов позиционировались как символ домовладения для масс, они стали ассоциироваться с красной чертой для маргиналов. Сходство с теми некогда ограниченными пригородами — характерная черта проекта Тейта, из-за которой он кажется почти рекультивацией жилищного типа, даже если он не хотел этого. «Цели заключались в том, чтобы разработать массированную и пространственную организацию, которая поддерживала бы миссию и интегрировалась в окружающий район», — говорит он.

В районах Алабамы, Небраски и Вайоминга, а также в Висконсине, где находится штаб-квартира Bruns Architecture, некоторые застройщики по-прежнему полагаются на ограничительные соглашения, но уже не для навязывания расовой исключительности, а только для архитектурной однородности. «Дом Фрэнка Ллойда Райта был бы неприемлем в таких условиях, — говорит Стивен Брунс. Один из его клиентов, который искал участок для строительства, изучил более 124 страниц юридических документов и обнаружил, что застройщики, продающие участок, не только добавили соглашение о скатной крыше, но даже указали степень уклона. «Из-за этих заветов происходит единообразие, и решение одного человека предписывается условно», — говорит Брунс.

С этой точки зрения девелоперы, их Комитеты по контролю за архитектурой и ассоциации домовладельцев могут подрывать усилия по обновлению и улучшению фронтонов, точно так же, как предложенный администрацией Трампа приказ об ограничении федеральных архитектурных стилей мог убить инновации в общественных зданиях.

Среди растущего числа гибридных, новых знакомых контекстуальных проектов достаточно новаторов, стремящихся адаптировать более ранние формы, а не просто закрепить их в новой конструкции, чтобы добиться реальных изменений. «Мы пытаемся начать диалог с нашим окружением, а не вести собственный разговор», — говорит Тейт.

Эта статья была первоначально опубликована в Metropolis.

Процитируйте: Келли Бимон. «Остроконечные крыши возрождаются в Северной Америке» 10 июня 2021 г. ArchDaily. Доступ .

Gable — Designing Buildings

Мы используем файлы cookie, чтобы предоставить вам лучший опыт на нашем сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 30 мая 2022 г.

См. вся история

Фронтон — это часть стены, расположенная в конце скатной крыши, между краями пересекающихся скатов. Обычно он имеет треугольную форму и простирается от карниза до конька, хотя форма и детализация зависят от конкретной конструктивной системы, используемой для крыши. Термин «фронтон стена» (или «конец фронтона») используется для обозначения фронтона и всю стену под ним.

В классической архитектуре фронтон назывался фронтоном.

Наряду с эстетичным дизайном, фронтон должен предотвращать попадание воды в место пересечения стены и крыши. Это можно сделать, вынеся крышу над торцевыми стенами или подняв торцевые стены над уровнем крыши, чтобы сформировать парапет, закрытый водонепроницаемым настилом.

Последний дизайн может иметь несколько различных форм с точки зрения его контура. Там, где крыши крутые, фронтоны иногда украшают ступенчатыми или криволинейными формами, орнаментируют гротесками, статуями, завитками и т.д. Распространенным примером является фронтон с вороньей ступенькой, также известный как ступенчатый фронтон или ступенька корби, которая имеет форму ступенчатого рисунка наверху каменной или кирпичной парапетной стены, выступающей над линией крыши. Они могут иметь встроенные окна или вентиляционные отверстия (как на изображении выше).

Фронтоны , как правило, не подходят для зданий, расположенных в районах с ураганами, поскольку давление ветра на фронтон может привести к обрушению крыши.

Вместо возведения фронтонов из кирпичной кладки их можно сформировать из сборных перемычек. Эти панели можно быстро установить с помощью крана, и это означает, что кровельные подрядчики могут завершить элементы стен под крышей, а не возвращать на стройплощадку кирпичные или блочные слои.

Каркасный дом.
Баржборд.
Ступенчатый фронтон.
Домашние крыши.
Карнизы.
Оркнейские фронтоны.
Мансардная крыша.
Фронтон.
Скатная крыша.
Дефекты кровли.
Перемычка.
Типы крыш.
Окно Ведьмы.

Доля
Добавить комментарий
Отправьте нам отзыв

Создать статью

Поделиться
Подписаться
Facebook
Твиттер
LinkedIn
Ютуб

Избранные статьи и новости

История последней деревни на побережье Гамбии

История, деревня, экокурорт и фонд.

Планируя отпуск, помните, что сегодня…

«Переосмысление туризма» — люди и планета на первом месте.

Министры жилищного строительства по БД

Четвертый в этом году министр жилищного строительства вступает в новую должность.

Объявление мини-бюджета Государственного плана роста

Снижение налогов, замораживание и облегчение, а также новые инвестиционные зоны.

Схемы оплаты счетов за электроэнергию

Гарантия цен на энергию, схемы поддержки счетов и льгот.

APM отвечает на объявление мини-бюджета канцлера

«Приверженность текущим инвестициям в проекты, которые необходимы… для ускорения экономического роста и достижения нулевого результата»

CIOB реагирует на объявление мини-бюджета канцлера

«Учитесь на ошибках () гранта Green Homes … Реализация национальной (энергетической) стратегии модернизации»

Флюгеры

От грифонов и драконов до англо-саксонских загадок.

Работающие девушки

Греческая улица, 59: дом Театрального женского клуба. Обзор книги.

Коротко о конкурсе на БД

От проектирования до тендеров.

Бесплатное знакомство с членством в IHBC.

Сессия назначена на 13:00 в четверг, 13 октября.

Сеть молодых специалистов от APM

Серия мероприятий для начинающих специалистов по проектам.

Образовательный фонд Джона Ньюи открыт до 9 декабря.

Принимаются заявки на стипендии в размере до 500 фунтов стерлингов.

ECA отвечает на схему компенсации счетов за электроэнергию

Долгожданное облегчение с суровым предупреждением.

Серия CIAT Film перезапускается с

Построение устойчивого будущего.

Экокурорты для экотуризма по БД

Как они определяются, оцениваются и сертифицируются ?

RIBA объявляет конкурс дизайна частного острова

‘устойчивое направление… сохранение… природной красоты острова.’

Первый в Великобритании стандарт зданий с нулевым выбросом углерода

Председателем станет Дэвид Партридж.

K-Briq из 90% строительного мусора

Строительство завтрашнего дня: кирпичик за кирпичиком.

Био-солнце на БД

Несколько значений этого относительно нового термина.

Коды дизайна: намерения и реальность

3/4 английских местных властей не нанимают консультантов по архитектуре.

Историк строительства

Действительно ли строители-ремесленники понимали, как работают конструкции?

Воздушный поток на DB

Типы, характеристики и категории.

Домашние вентиляционные системы с BSRIA

Руководство по измерению расхода воздуха — BG 46/2022.

Не только, женщина в управлении проектами

Личный кабинет профессии, которой нужны женщины.

Другие новости.

Остроконечные крыши возрождаются по всей Северной Америке

Архитекторы исследуют патриотизм, связанный со скатными крышами, и рассказывают, как они переосмысливают этот основной стиль загородных домов. Сообщество Bastion

«Контекстный» не обязательно должен быть чрезмерно традиционным. Он может полностью вписаться, оставаясь при этом инновационным», — говорит Кэтрин Чиа, руководитель нью-йоркской фирмы Desai Chia Architecture совместно с Арджуном Десаи. Верно. И хотя три примера этого новшества обычно указывают на тенденцию; десятки просмотренных за последние несколько лет сигнализируют об эволюции — или, по крайней мере, обнадеживающем количестве фирм, которые отказались от бинарного мышления, когда дело касается стилей американских домов. Возникает золотая середина.

В Висконсине тканый дом от Bruns Architecture, например, «сводит форму к типичному детскому рисунку дома, преувеличивая фронтон и стирая выступы», — говорит директор Стивен Брунс. Это избавляет от консервированных украшений, которые в противном случае могли бы сделать его «карикатурным». Один непрерывный материал, похожий на сланец, покрывает конструкцию от пика крыши до ровной поверхности — на самом деле это композит, сделанный из переработанных шин, который действует как дождевик вместо обычного желоба для карниза.

Еще из Метрополиса

Компания MacKay-Lyons Sweetapple Architects из Новой Шотландии построила несколько домов с остроконечными крышами, таких как East Dover House, показанный здесь, потому что этот материал гармонирует с пейзажами скал, ржавеет, чтобы соответствовать геологии, и не требует обслуживания. Предоставлено фотографией Джеймса Бриттена

Для дома выходного дня в Коннектикуте Десаи Чиа переделал типологию регионального остроконечного амбара в японском стиле из обожженной желтой сосны Кебони, известной как shou sugi ban. Поскольку они предпочли остроконечную крышу чему-то более острому — например, волнистой линии крыши в форме бабочки, которую они использовали в другом проекте, «Мичиган Лейк Хаус», — фирма пошла на многое, чтобы найти технологию, которая могла бы помочь раскрыть форму интерьера. Специально спроектированный инженерами-конструкторами Дэвидом Куфферманом PE каркас позволил создать условия, при которых крутой свод, созданный наклонной крышей, свободен от обычных ферм и балок. «Мы не хотим, чтобы нас называли архитекторами скатных крыш», — говорит Чиа о дополнительных усилиях, необходимых для развертывания этого типа здесь. В данном случае, по ее словам, «это имело отношение к контекстуальности».

Во многих экземплярах остроконечных крыш нового поколения отсутствуют обычные водосточные желоба: «Без свесов мы собираем воду вокруг основания дома в гравийный бассейн с трубопроводом ниже уровня земли», — объясняет Брунс. «Устранение желоба и стекание воды по сторонам дома — это инновационный способ управления этой водой». Внутренний доступ и прославление остроконечного пространства в помещении также являются общими чертами. «Проблема с обычными остроконечными крышами заключается в том, что вы никогда не сможете жить в них, если только не исследуете чердак и не играете», — говорит Боннер.

Толщина стен была удвоена, чтобы скрыть свесы карнизов. Courtesy Tricia Shay Photography

Предоставление формы и ее культурной ценности на службу людям, которые исторически не имели к ней доступа, также стимулирует поиск доступных версий, которые могут еще больше порадовать. Возьмем, к примеру, Bastion Community, недавно завершенный OJT проект доступного жилья для ветеранов в районе Джентилли в Новом Орлеане. Его вид с воздуха перекликается с идиллическим 19Пригороды эпохи 50-х и 60-х годов, такие как Левиттаун в Нью-Йорке, где очаровательные остроконечные крыши также несли ограничительные расовые соглашения, запрещающие продажу небелым. Хотя эти культовые линии крыш пригородов позиционировались как символ домовладения для масс, они стали ассоциироваться с красной чертой для маргиналов. Сходство с теми некогда ограниченными пригородами — характерная черта проекта Тейта, из-за которой он кажется почти рекультивацией жилищного типа, даже если он не хотел этого. «Цели заключались в том, чтобы разработать массированную и пространственную организацию, которая поддерживала бы миссию и интегрировалась в окружающий район», — говорит он.

С этой точки зрения девелоперы, их комитеты по контролю за архитектурой и ассоциации домовладельцев могут подрывать усилия по обновлению и улучшению фронтонов точно так же, как предложенный администрацией Трампа приказ об ограничении федеральных архитектурных стилей мог убить инновации в общественных зданиях.

Входная группа понятие: Что такое входная группа и ее особенности для частного дома, магазина, офиса?

Марки рубероида кровельного: кровельный марки ркк 350, подкладочный ркп 350, для пола рпп 350, бронированный, жидкий и самоклеющийся

5 июня, 1973 alexxlab

Слив воды с крыши на даче своими руками: Слив с крыши своими руками: пошаговая инструкция по изготовлению

Содержание Сбор дождевой воды своими руками — красиво, дешево и надежно | Своими рукамиБольше пользы от дождевой воды!ПОДГОТОВКА МЕСТА ПОД БАК С ДОЖДЕВОЙ ВОДОЙМОНТАЖ ВОДОСТОЧНОГО ЖЕЛОБАНАДЕЖНОЕ СОЕДИНЕНИЕПодпишитесь на обновления в наших группах и поделитесь.Будем друзьями!Водосток из пластиковых бутылок своими рукамиОсобенности водосточных труб из пластиковой тарыПрименение современных технических текстильных материаловПодготовка тарыОсушение с применением современных текстильных материаловИнструментыУвлажнение […]

20 ноября, 1979 alexxlab

Крыши для магазинов фото: Подборка лучших идей для крыш частного дома в фотографиях

Содержание Подборка лучших идей для крыш частного дома в фотографияхОдноскатные: ориентация на солнцеДвускатные крыши: привычная классикаСкаты до земли: крыши в стиле де шалеВальмовые крыши: европейская архитектураКрыши с балкончиками: элементы городской архитектурыКрестообразные крыши: для особых проектовРазноуровневые и разноскатные крыши: яркий экстерьерБесчердачные конструкции: новый подходПлоские крыши: для самых смелых реализацийВ статье упоминаются категории:Подборка лучших идей для крыш […]

23 ноября, 1971 alexxlab

Как закрепить отливы на крыше: Страница не найдена — Ремонт крыши и кровли

Содержание Как правильно установить отливы на крышеУстановка пластиковых и металлических отливов для крыши своими рукамиУстройство водоотливовВиды водосточных отливовПравила монтажаУстановка пластиковых и металлических отливов для крыши своими рукамиУстройство водоотливовВиды водосточных отливовПравила монтажаУстановка пластиковых и металлических отливов для крыши своими рукамиУстройство водоотливовВиды водосточных отливовПравила монтажаКак правильно установить отливы на крыше?Какой жёлоб приобретать?Готовимся к установкеСамостоятельно производим монтаж отливовКрепим […]
