Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства . От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м ².
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м².
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м² площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

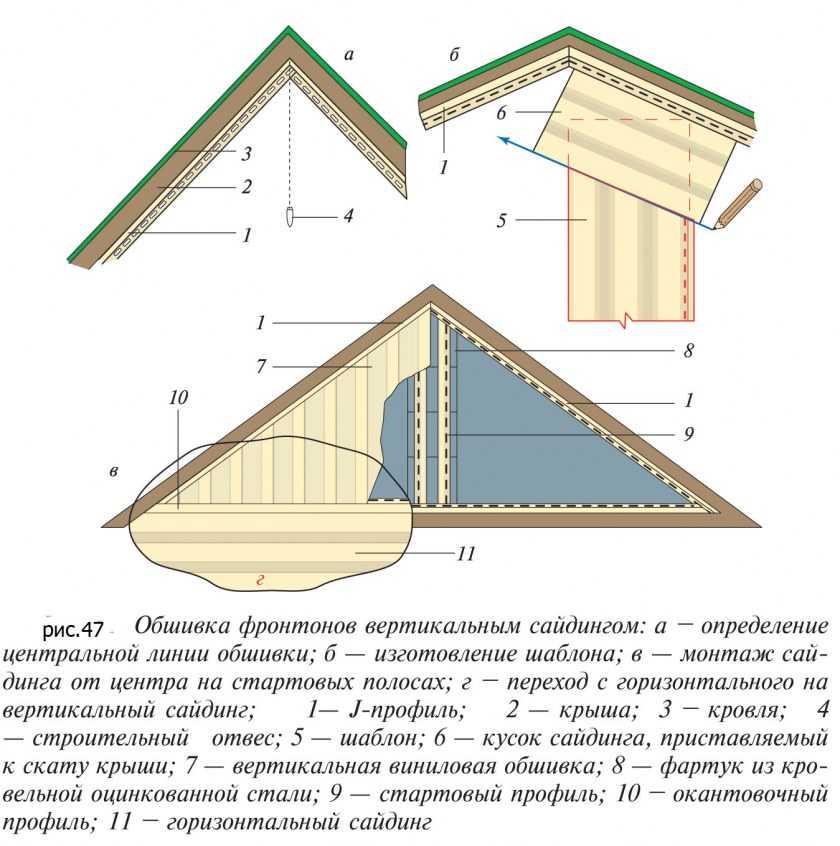

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%.

Расчет фронтона двухскатной крыши

Содержание

• 1 Как выполнить расчет фронтона – как можно рассчитать площадь
  • 1. 1 Описание и конструктивные особенности фронтона
  • 1.2 Расчет высоты фронтона
  • 1.3 Определение площади фронтона
  • 1.4 Вычисление количества материала для двухскатной крыши
  • 1.5 Как рассчитать доски для обшивки
  • 1.6 Расчет квадратуры сайдинга и фурнитуры
• 2 Как выполнить расчет фронтона – как можно рассчитать площадь
  • 2.1 Описание и конструктивные особенности фронтона
  • 2.2 Расчет высоты фронтона
  • 2.3 Определение площади фронтона
  • 2.4 Вычисление количества материала для двухскатной крыши
  • 2.5 Как рассчитать доски для обшивки
  • 2.6 Расчет квадратуры сайдинга и фурнитуры
• 3 Как рассчитать фронтон – определение площади, высоты, материала
  • 3.1 Конструкция фронтона
  • 3.2 Вычисления высоты
  • 3.3 Вычисление площади
  • 3.4 Расчет материалов
• 4 Как выполнить расчет фронтона – как можно рассчитать площадь
  • 4.1 Описание и конструктивные особенности фронтона
  • 4. 2 Расчет высоты фронтона
  • 4.3 Определение площади фронтона
  • 4.4 Вычисление количества материала для двухскатной крыши
  • 4.5 Как рассчитать доски для обшивки
  • 4.6 Расчет квадратуры сайдинга и фурнитуры
• 5 Как рассчитать фронтон – определение площади, высоты, материала
  • 5.1 Конструкция фронтона
  • 5.2 Вычисления высоты
  • 5.3 Вычисление площади
  • 5.4 Расчет материалов

Как выполнить расчет фронтона – как можно рассчитать площадь

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м 2 .
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м 2 .
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м 2 площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%.

Как выполнить расчет фронтона – как можно рассчитать площадь

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м 2 .
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м 2 .
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м 2 площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%.

Как рассчитать фронтон – определение площади, высоты, материала

Самостоятельно строительство крыши дома требует внимания, специальных знаний и точных расчетов. Чтобы конструкция надежно служила домовладельцам в течение долгих лет, опытные кровельщики создают проект, отражающий все технические характеристики и размеры кровли. Немаловажным элементом, к строительству которого нельзя подходить бездумно, является фронтон. Эта статья расскажет, как рассчитать его площадь, высоту и необходимое количество материала для отделки, не используя программу-калькулятор.

Конструкция фронтона

Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом. Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:

Устанавливаемый до строительства крыши. Его возводят до налаживания стропильного каркаса, поэтому расчет высоты и площади фронтона в этом случае особенно важен. Профессиональные мастера утверждают, что, если неправильно рассчитать эти параметры, крышу дома может перекосить. Плюс этого метода в том, что стропильные ноги и балки не мешают в работе, не затрудняют кладку в труднодоступных местах.

Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников. Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

Конструкция крыши. В первую очередь высота и площадь фронтона дома зависит от угла наклона и длины скатов. Зная эти параметры, легко выполнить расчет для треугольной стены, взяв в руки калькулятор. Для этого длину торцевой стены, поделенную надвое, умножают на тангенс угла, образованного скатом и основанием кровли.

Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение. В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

• Треугольная. Площадь стены треугольной формы определяется как половина произведения высоты фронтона на длину основания крыши. К примеру, если ширина дома составляет 5 м, а расстояние от карниза до конька 2 м, то площадь фронтона ровняется (5х2)/2= 5 квадратных метров.

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

1. Кирпич. Чтобы вычислить, сколько кирпича нужно для зашивки, определяют вид кладки, размер кирпича, толщину растворного шва. Площадь стены делят на площадь одного кирпича с учетом шва с каждой стороны и получают необходимое количество материала. Стандартный размер кирпича 250 мм х 120 мм х 65 мм, а толщина шва 5 мм, поэтому чтобы выполнить кладку 1 квадратного метра стены требуется 57 кирпичей.
2. Доски. Для определения количества пиломатериалов, нужно знать длину, ширину используемой доски, размеры стены. Общую площадь стены делят на площадь одной доски, округляя в большую сторону.

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Как выполнить расчет фронтона – как можно рассчитать площадь

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м 2 .
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м 2 .
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м 2 площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%.

Как рассчитать фронтон – определение площади, высоты, материала

Самостоятельно строительство крыши дома требует внимания, специальных знаний и точных расчетов. Чтобы конструкция надежно служила домовладельцам в течение долгих лет, опытные кровельщики создают проект, отражающий все технические характеристики и размеры кровли. Немаловажным элементом, к строительству которого нельзя подходить бездумно, является фронтон. Эта статья расскажет, как рассчитать его площадь, высоту и необходимое количество материала для отделки, не используя программу-калькулятор.

Конструкция фронтона

Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом. Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:

Устанавливаемый до строительства крыши. Его возводят до налаживания стропильного каркаса, поэтому расчет высоты и площади фронтона в этом случае особенно важен. Профессиональные мастера утверждают, что, если неправильно рассчитать эти параметры, крышу дома может перекосить. Плюс этого метода в том, что стропильные ноги и балки не мешают в работе, не затрудняют кладку в труднодоступных местах.

Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников. Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

Конструкция крыши. В первую очередь высота и площадь фронтона дома зависит от угла наклона и длины скатов. Зная эти параметры, легко выполнить расчет для треугольной стены, взяв в руки калькулятор. Для этого длину торцевой стены, поделенную надвое, умножают на тангенс угла, образованного скатом и основанием кровли.

Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение. В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

• Треугольная. Площадь стены треугольной формы определяется как половина произведения высоты фронтона на длину основания крыши. К примеру, если ширина дома составляет 5 м, а расстояние от карниза до конька 2 м, то площадь фронтона ровняется (5х2)/2= 5 квадратных метров.

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

1. Кирпич. Чтобы вычислить, сколько кирпича нужно для зашивки, определяют вид кладки, размер кирпича, толщину растворного шва. Площадь стены делят на площадь одного кирпича с учетом шва с каждой стороны и получают необходимое количество материала. Стандартный размер кирпича 250 мм х 120 мм х 65 мм, а толщина шва 5 мм, поэтому чтобы выполнить кладку 1 квадратного метра стены требуется 57 кирпичей.
2. Доски. Для определения количества пиломатериалов, нужно знать длину, ширину используемой доски, размеры стены. Общую площадь стены делят на площадь одной доски, округляя в большую сторону.

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Теги: #Расчет фронтона двухскатной крыши

как правильно посчитать фронтон

Содержание статьи

Калькулятор расчета площади фронтона

При планировании фасадной отделки нередко приходится сталкиваться с необходимостью отдельного расчета площади фронтона, который также будет облицовываться тем или иным материалом. Казалось бы – ничего сложного, но бывает, что школьные познания со временем забываются, и приходится вспоминать забытые формулы.

Калькулятор расчета площади фронтона

Наш калькулятор расчета площади фронтона позволит выполнить эти вычисления быстро и точно. Чаще всего фронтоны имеют треугольную или трапециевидную форму, или же представляют собой сочетание их этих фигур. Все необходимые геометрические соотношения уже заложены в программу расчета.

• Если фронтон представлен собой треугольник или трапецию – то можно сразу переходить к расчетам после снятия размеров. Кроме того, в программе заложена возможность исключить из общей площади те участки, которые не будут отделываться – например, окна или мансардные двери.
• В том случае, когда форма фронтона более сложная (например, при ломаной или мансардной крыше с различными углами уклона скатов), придется разбить прямо линией (линиями) эту фигуру на две (или больше) более простых, и произвести расчет площади для каждой из них с последующим суммированием.

Пример разделения общей площади фронтона на две более простые фигуры: 1 – трапеция, 2 — треугольник

Как выполнить расчет фронтона – как можно рассчитать площадь

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м 2 .
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м 2 .
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м 2 площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%.

Фронтон: определение высоты крыши и расчет площади

Фронтон — важнейший элемент в строительстве дома, завершение его лицевой стены. Правильно выполненный фронтон может стать настоящим украшением.

Фронтон — это торцовая стена, закрывающая пространство между скатами крыши и опирающаяся на карниз. Основная его задача — быть опорой для стропил.

Располагается он между кровельными скатами. Форма может быть самая разная, наиболее распространенная треугольная и трапециевидная. Все будет зависеть от конфигурации крыши дома. К расчету его площади, проектированию и монтажу необходимо относиться очень серьезно. Ошибки в определении точных размеров могут стать причиной перекоса стропильной системы. Перед тем, как приступать к возведению, необходимо рассчитать площадь фронтона.

Определение высоты крыши

Прежде чем проводить расчет высоты крыши, нужно определиться с ее типом. Она может быть односкатная, двускатная, шатровая, щипцовая, вальмовая или другого типа. В качестве примера можно рассмотреть односкатную, шатровую и двускатную крыши. Сложные конструкции будут рассчитываться по такому же принципу, потому что у них каждый элемент — это один из простых типов крыш.

Типы крыш. Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.

Затем определяется угол наклона. У всех типов крыш, кроме мансардной, он находится в диапазоне от 11 до 60 градусов. Наиболее распространенное значение от 35 до 45 градусов. Все зависит от особенностей региона, в котором ведется строительство дома. Плоская (угол уклона менее 35 градусов) в зимнее время может подвергаться большой снеговой нагрузке, а увеличение угла свыше 45 градусов приведет к тому, что она будет находиться под повышенными ветровыми нагрузками.

Перед тем, как сооружать фронтон и делать расчет, важно определиться из какого материала будет вестись строительство. Выбор материала будет зависеть от технологии возведения дома. Если ему отводится роль продолжения наружной стены, то его можно делать из того же материала, что и все здание, например, из кирпича. Высота определяет, насколько вместительным будет чердак. Его задача состоит в защите чердачного помещения от попадания атмосферных осадков, кроме того, он служит опорой для стропильной системы. Конструкция должна быть крепкой и надежной и поднята на 2-3 ряда кирпичной кладки. Это нужно для того, чтобы смонтировать и зафиксировать мауэрлат и правильно подвести наклонные стропила к нему. Иначе они будут выступать, и создавать проблемы во время монтажа кровли.

Эта часть кровли может выступать и в качестве отдельной конструкции, для которой используются металлические или железобетонные элементы или же деревянные брусья, установленные вертикально. Обшивка может быть из любого материала.

Провести расчеты поможет геометрия

Расчет площади фронтона методом параллелограмма: чтобы вычислить площадь треугольника-фронтона, необходимо продлить воображаемой линией треугольник до параллелограмма и высчитать его площадь по формуле S=ah, где, S – площадь всего параллелограмма, a – длина основания, h – высота параллелограмма и фронтона. Полученное значение необходимо разделить на 2 — это и есть площадь треугольного фронтона.

Провести необходимый расчет, чтобы выяснить площадь конструкции, помогут знания геометрии и калькулятор. При треугольной форме, конек будет выступать вершиной треугольника. Его высота — это катет прямоугольного треугольника. Роль второго катета исполняет ширина дома при односкатной крыше. При двускатной — это ширина дома, разделенная на 2. И при шатровой — диагональ дома, разделенная на 2. Расчет высоты конька можно произвести, умножив длину катета на тангенс угла наклона кровельной конструкции. Таблицу тангенсов можно найти в учебнике по геометрии.

Например, у дома, ширина которого 10 м возводится двускатная крыша, уклон которой 35 градусов. Тангенс 35 градусов — 0,7. Таким образом, высота фронтона: 10/2х0,7=3,5 м. Зная это значение можно вычислить площадь треугольника. Здесь опять поможет калькулятор: высота умножается на длину основания и полученный результат делится на два. В приведенном примере это значение будет: 3,5х10/2=17,5 квадратных метров.

Расчет площади фронтона методом треугольника: определить ее можно, зная углы наклона фронтона и геометрические формулы вычисления площади треугольников.

Площадь трапециевидного фронтона также легко рассчитать. Нужно сложить длину оснований трапеции и разделить это значение пополам, а затем умножить на высоту. Например, если трапеция имеет высоту 2 м и основания вверху 4 м и внизу 10 м, то ее площадь будет равна 4+10/2*2=14 квадратных метров.

Если кровля с более сложной конфигурацией и несколькими фронтонами, например, с четырьмя, то для удобства ее необходимо разбить на простые геометрические составляющие. В этом случае, расчет проводится для всех 4 фронтонов крыши, то есть для каждой геометрической фигуры. Для наглядности можно составить чертежи. Аналогичным способом поступают и с крышей на 3 фронтона.

Не редко делается слуховое окно. Назначение окна может быть самым разным, как декоративным, так и функциональным. В любом случае площадь его вычитается из общего значения.

При расчете на срубе, ширина стен указывается по осям бревен, то есть по центру, не учитывая выпуски на перерубы.

устройство и способы завязывания. Осуществление укрепления фронтона

Самостоятельно строительство крыши дома требует внимания, специальных знаний и точных расчетов. Чтобы конструкция надежно служила домовладельцам в течение долгих лет, опытные кровельщики создают проект, отражающий все технические характеристики и размеры кровли. Немаловажным элементом, к строительству которого нельзя подходить бездумно, является фронтон. Эта статья расскажет, как рассчитать его площадь, высоту и необходимое количество материала для отделки, не используя программу-калькулятор.

Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом. Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:

Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников. Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение. В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.

«Золотые» пропорции в проектировании крыши дома

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Видео-инструкция

Верхняя часть фасада здания между последним венцом и коньком крыши называется фронтоном. Он имеет особое значение, поскольку завершает фасадную часть строения и придаёт дому завершённый вид. Поэтому отделка фронтона требует пристального внимания, и для завершающих работ необходимо выбрать долговечный, прочный и красивый материал. В случае жилого мансардного помещения нужно подумать об утеплении фронтонов экологически чистым материалом, о врезке окон с отливами и внутренней отделке обитаемого помещения. Мы расскажем о том, как сделать фронтон двускатной крыши своими руками.

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

1. Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.

   Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве

2. Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.

   Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство

3. Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.

   Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды

4. Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.

   Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

Как правильно рассчитать фронтон двускатной крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

1. Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
2. Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
3. Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

1. Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.

   Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька

2. Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S 1 + S 2 , где:

3. Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
4. Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Важно помнить о том, что для получения истинной площади фронтонов нужно из полученного по приведённым формулам результата вычесть площадь окон, расположенных на фронтонных частях здания.

Расчёт материала на фронтон двускатной крыши

Порядок расчёта материала, необходимого для фронтона двускатной крыши, зависит от способа возведения фасада.

Если фронтон является продолжением стены, то дополнительный каркас и утепление отсутствуют. В качестве отделочного материала для отделки фронтонных свесов потребуются софиты (снизу) и ветровые планки (сбоку). Они рассчитываются следующим образом:

1. Площадь свеса вычисляется умножением размера выноса на длину скатов. Например, при выносе 30 см и общей длине скатов 9 м площадь будет равна 2,7 м 2 .
2. Количество крепёжных скоб и декоративных уголков берётся из расчёта двойной длины скатов. В нашем примере она равна 18 м.
3. Количество ветровых планок зависит от размеров изделий, выпускаемых конкретным производителем, и рассчитывается по длине ската крыши с учётом нахлёста в 10 см. Так, при стандартной длине ветровой планки 1 м на отделку восьмиметрового фронтонного свеса понадобится 8 / 0,9 = 8,9 ≈ 9 планок (0,9 м − полезная длина каждой планки).

Если фронтон монтируется после окончания кровельных работ и его материал отличается от фасадной стены здания, то для его изготовления потребуется каркас для крепления отделочного материала и укладка слоя утеплителя. Из-за наличия фронтонного свеса на границе стены и фронтона часто монтируют козырёк, служащий для дополнительной защиты фасада дома от осадков.

До отделки фронтона, который монтируется как часть кровли, необходимо рассчитать и смонтировать каркас, а также подготовить к зашивке фронтонный свес

Расчёт материала для отделки фронтона производится следующим образом:

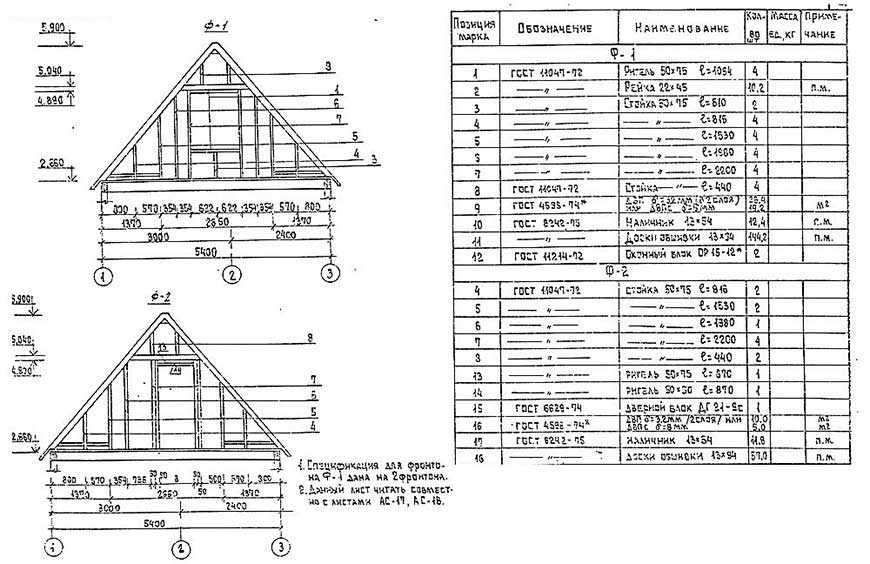

1. Изготовление каркаса. Каркас фронтона должен нести на себе вес отделки, утеплителя и окон, поэтому его прочно соединяют со стропильными ногами и последним венцом стены или с затяжкой. Брус каркасной конструкции должен иметь сечение 100Х50 мм. Расстояние между вертикальными стойками подбирают под ширину утеплителя, которая обычно составляет 600 мм. Шаг делают чуть меньше, чтобы плиты теплоизоляционного материала входили с ощутимым натягом. Например, на фронтон шириной 10 м при шаге 0,57 м понадобится 18 брусьев со средней длиной 2 м. Из стандартного шестиметрового пиломатериала можно изготовить три таких бруса, поэтому для каркаса потребуется 6 шестиметровых брусьев.

   Для создания каркаса фронтона требуется брус сечением 100х50 мм, который устанавливается с шагом чуть менее 600 мм

2. Изолирующие и отделочные материалы. Их количество вычисляют по известной площади фронтона, которую делят на площадь одного элемента:

3. Отделочные материалы для карнизного свеса. Если свес обшивается софитами, то их количество следует рассчитывать исходя из размеров 3050 Х 305 мм и полезной площади 0,93 м 2 . Например, при площади свеса 2,7 м 2 понадобится 2,7 / 0,93 = 2,9 ≈ 3 софитных планки.

Размеры утеплительных, отделочных материалов и изолирующих плёнок могут отличаться у разных производителей, поэтому для точного расчёта необходимо выяснять истинные параметры продукции у поставщика. Для вентиляции фронтона и свесов между гидроизоляционной плёнкой и отделочным материалом необходимо оставлять пазухи для свободной циркуляции воздуха с использованием сетки внизу и перфорированных софитов или других материалов наверху.

Очень важно обеспечить отток конденсирующейся влаги из пространства между мембраной и отделочным материалом, особенно это касается металлических деталей отделки.

Видео: каркас фронтона

Виды отделочных материалов для фронтона

Отделать фронтон можно разными способами. Например, можно расположить отделочный материал вертикально или горизонтально, использовать оттенки, повторяющие цвет и структуру стен, или построить отделку фронтона на контрасте с основным дизайном дома. Облицовку фасада можно выполнить из:

• деревянных материалов − вагонки, доски, стружечной плиты или блок-хауса, имитирующего внешний вид бревна. Облицовка деревом обеспечивает традиционные преимущества в виде простоты монтажа, экологичности и прекрасного внешнего вида. Но со временем древесный материал может подвергается короблению, если он был недостаточно просушен перед применением. Поэтому покупать пиломатериалы следует только у проверенных поставщиков, обеспечивающих гарантированное качество продукции. Кроме того, дерево нуждается в обработке противопожарными и антисептическими составами, существенно повышающими срок службы материала;

  Обшивка фронтона блок-хаусом придаёт ему внешний вид, стилизованный под бревно

• пластиковых панелей, имитирующих кирпич или камень, а также вагонки и сайдинга. Пластиковые облицовочные материалы не гниют, не коробятся и не подвержены воздействию ультрафиолетовых лучей. Сайдинг окрашивается в различные цвета, что придаёт фронтонам привлекательный вид, кроме того, широкий ассортимент крепёжной фурнитуры позволяет смонтировать его быстро и качественно. Недостатком пластика является невозможность монтажа и демонтажа в условиях низких температур;

  Пластиковая обшивка не подвержена температурным деформациям и не меняет цвет на солнце

• металлическими материалами, такими как цветной профнастил, металлочерепица и сайдинг из тонкого стального листа. Срок службы подобных изделий ряда производителей достигает пятидесяти лет, поскольку качество оцинковки и полимерной покраски гарантированно предохраняет листы от коррозии. Раскрой материала можно производить ножницами по металлу или болгаркой, но место реза нужно обрабатывать специальной краской, поскольку абразивный диск нарушает целостность защитного покрытия. Недостатком металлических листовых материалов являет то, что на их поверхности скапливается конденсат, поэтому применение диффузионной мембраны является обязательным. Для отвода конденсата необходимо предусмотреть наличие вентиляционного зазора между отделочным материалом и каркасом фронтона.

  Облицовка фронтона окрашенным профнастилом является неплохим бюджетным вариантом отделки хозяйственной постройки или гаража

Комфортные условия в жилом подкровельном пространстве во многом зависят от выбора способа утепления, которое может быть внешним и производится одновременно с утеплением стен дома, и внутренним на уже собранном фронтоне. В качестве внешнего утеплителя выбирают непрессованный пенополистирол с последующей штукатуркой и окраской поверхности стен здания.

Внутреннее утепление фронтона производится стекловатой, базальтовой ватой или экструдированным пенополистиролом.

Внутреннее утепление фронтона чаще всего производится минеральной ватой с применением гидроизоляционной мембраны и пароизоляционной плёнки

Теплоизолирующие свойства этих материалов находятся на высоком уровне и рассчитываются на основе технических характеристик, указанных в сопроводительных документах поставщика. Стандартные размеры утеплителей равны 1200Х600Х50 мм, но в ассортименте присутствуют и маты двойной толщины, и плиты длиной 1200 и 1500 мм, поэтому выбирать нужно размеры, удобные для монтажа в каждом конкретном случае. Следует обратить внимание на коэффициент теплопроводности, объёмный вес, водопоглощение и экологичность утеплителя. По приведённой таблице можно оценить свойства утеплителя в различном исполнении при классе горючести НГ.

Таблица: свойства утеплителя в разных видах исполнения

Вспененный пенополистирол, применяемый при внешнем утеплении стен, обладает высокой горючестью, потому что в порах теплоизолятора находится воздух, а температура воспламенения материала довольно низкая. Поэтому при монтаже нельзя работать вблизи открытого огня, а затем нужно оштукатурить и окрасить стены здания.

Как построить фронтон двускатной крыши

Обустройство фронтона следует начинать после расчётов и подготовки необходимого количества строительных материалов. Вначале сооружается каркас, опорой которому служат стропильные ноги и затяжка. Следует обратить внимание на прочность конструкции, поэтому места врезки окон нужно усиливать дополнительными элементами. После установки окон на каркасе крепят гидроизолирующую мембрану, контробрешётку и отделочный материал. Затем подшивается карнизный свес и монтируются декоративные уголки и ветровые планки.

Монтаж утеплителя проще производить со стороны чердака, потому что оттуда лучше видны контуры утепляемого помещения и стыки фронтонов с кровлей. Такой порядок работ позволяет минимизировать наличие мостиков холода между внешней средой и мансардным помещением. Заключительным этапом является монтаж пароизоляционной плёнки и внутренней обшивки фронтона.

Утеплительный материал необходимо закладывать в ячейки каркаса с ощутимым натягом, чтобы исключить образование зазоров между ним и стойками

Сделать фронтон двускатной крыши можно самостоятельно, важно соблюдать строгую последовательность операций и в сложных случаях следовать рекомендациям специалистов.

Фронтон двускатной крыши своими руками

Для самостоятельного монтажа фронтона двускатной крыши требуются строительные навыки, исправный инструмент и последовательное выполнение технологического цикла. Для начала необходимо смонтировать надёжные леса, подготовить материалы и крепёжные элементы. Деревянные детали нужно заранее обработать антисептическими составами и просушить. В процессе работ понадобятся следующие инструменты:

• угольник, карандаш, строительный уровень и рулетка;
• шаблоны для распиловки материала под нужными углами;
• скобозабивной пистолет для крепления плёнок;
• электроудлинители;
• дрель, шуруповёрт и электропила;
• набор свёрл и бит.

После подготовительного процесса производится сборка лесов и настилов на высоте, обеспечивающей удобный доступ к месту работ. Затем производится монтаж в следующей последовательности:

1. Собирается каркас фронтона, его элементы выставляются по уровню и надёжно крепятся к затяжке, стропилам и между собой. Места врезки окон дополнительно усиливаются во избежание дальнейшего перекоса. При креплении отдельных элементов для прочности используются металлические уголки.

   При монтаже каркаса оконные проёмы усиливаются дополнительными стойками

2. По уровню устанавливаются окна, каркас закрывается гидроизоляционной мембраной.
3. На каркас крепится контробрешётка, обеспечивающая вентиляционный зазор, с шагом от 400 до 600 мм, если иного не требует выбранный отделочный материал. По периметру окон крепятся дополнительные бруски для монтажа J-планок и декоративных уголков.

   После зашивки гидроизоляционной плёнки монтируется контробрешётка, обеспечивающая необходимый вентиляционный зазор

4. Устанавливаются крепёжные элементы, материал раскраивается по шаблонам и фронтон обшивается снизу вверх с фиксацией отделочного материала в H и J- планках, в замках предыдущих полос и в брусках контробрешётки.
5. Обшивается фронтонный свес, монтируется декоративный уголок и ветровые планки. Для вентиляции фронтонного свеса часто используются подходящие по цвету софиты с доборными элементами и крепежом.

   После монтажа облицовочного материала на свесы устанавливаются планки для крепления софитов

6. Производится утепление фронтона. Слой минеральной ваты плотно помещается между брусьями каркаса, в случае необходимости утеплитель фиксируется натянутой проволокой. С особой тщательностью следует утеплять стыки со стропилами, затяжкой и областью фронтонного свеса, потому что именно в этих местах возможно возникновение мостиков холода. Чтобы избавиться от этого явления, можно применить монтажную пену для устранения щелей или уложить дополнительный слой утеплителя.
7. Крепится пароизоляционная плёнка с помощью скобозабивного пистолета шероховатой или фольгированной стороной внутрь помещения. Если стыкуется несколько кусков плёнки, то нахлёст должен быть от 10 до 20 см. На заключительном этапе монтируется внутренняя отделка фронтонной части жилого пространства.

   Утеплитель фиксируется струной, а затем крепится парозащитная плёнка и отделочный материал жилой части фронтона

Важно соблюдать последовательность монтажных операций, тогда правильно смонтированный и утеплённый фронтон прослужит не менее тридцати лет без какой-либо нужды в ремонте.

Видео: монтаж сайдинга и ветровой планки на фронтон

Фронтон являет собой торцевую сторону, которую образуют скаты крыши. Помимо того, что фронтон предает перекрытию дома завершенный и привлекательный вид, он выполняет еще и защитную функцию. Его основная задача заключается в том, чтобы не дать возможность осадкам и ветру проникнуть внутрь чердачного помещения.

Фронтон очень важная часть крыши, благодаря ему, ветер и осадки не проникают в чердачное помещение.

Значение фронтона в конструкции крыши

Вопрос о том, как рассчитать площадь фронтона, очень важен для тех, кто самостоятельно занимается возведением крыши. Перед тем как получить ответ, важно определится с формой устройства, напрямую зависящей от конструкции крыши здания. Существуют различные виды крыш, которые одновременно могут состоять из нескольких элементов. К примеру: многощипковая конструкция с конусом или полувальмовая с одной стороны и мансардная с другой.

Фантазии архитекторов и дизайнеров нет предела. Но даже при таком разнообразии самыми распространенными формами фронтонов считаются трапециобразная и треугольная. Эксперты рекомендуют заняться строительством торцовых частей после установки стропильной системы.

В противном случае существует риск обвала конструкции, а в расчетах площади можно допустить серьезные ошибки, что приведет к существенным затратам на материалы. Кроме того, погрешности в подсчетах способны привести к перекосу стропил в случаях, когда фронтоны служат опорой поперечных балок. Чтобы избежать неприятностей, специалисты предлагают дополнительно укреплять стропильную систему крыши.

Как вычислить площадь и высоту фронтона?

Сложный, на первый взгляд, расчет квадратуры торцов можно осуществить с помощью геометрии. Так как фронтон по своей форме может напоминать либо трапецию, либо треугольник, то и для вычисления площади придется воспользоваться геометрическими формулами. Прежде всего нужно рассчитать высоту крыши, а для этого стоит определить существующие типы перекрытия:

1. Шатровое.
2. Вальмовое.
3. Односкатное.
4. Двускатное.
5. Мансардное.
6. Щипцовое.

Все типы рассчитываются по одному принципу, так как даже самые сложные конструкции состоят из нескольких простых. Далее необходимо определяется угол наклона крыши. Зачастую он варьируется от 11° до 60°, но самыми распространенными значениями являются 35-45°.

Крыша с углом наклона меньше 35° — плоская, основной ее недостаток в том, что зимой она подвергается большим нагрузкам от обильных осадков. Крыша с углом наклона от 45° подвергается воздействию сильных ветров. После определения угла наклона можно перейти к вычислениям. Высота конька — неизвестный катет а — делит треугольную крышу на прямоугольники, значит: a=b*tg α. Катет b вычисляется делением ширины дома пополам.

Пример. Здание 5х10 м, с углом наклона крыши в 40°. Ширину здания нужно разделить на 2, что дает возможность вычислить катет b = 2,5. Тангенс 40° = 0,84. Оптимальная высота конька: 2,5*0,84=2,1 м.

После того как определена высота, можно приступить к расчету площади фронтона. В данном случае нужно воспользоваться методом параллелограмма. Фронтон треугольной формы нужно продлить линией до образования фигуры параллелограмма и воспользоваться формулой: S=ah. S — общая площадь фигуры, h — высота фронтона и фигуры, а — длина основания. Разделив полученный результат на 2, можно определить площадь фронтона крыши.

Правильные расчеты помогут самостоятельно определить количество необходимых материалов и не прибегать к ненужным растратам.

Фронтон оказывает большое влияние на ландшафтный дизайн участка и дизайн самого дома.

При этом важно не только правильно сделать расчет его площади, но и тщательно подобрать материалы для его обшивки.

Стоит отметить, что фронтоны для двухскатной крыши имеют значительно большую площадь, чем на четырехскатных (не шатровых). Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади. Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже.

Что такое фронтон?

Фронтоном называют торцевую часть крыши, которая имеет вид треугольника и образуется у той стены, где стыкуются скаты. В этой точке стропильная система опирается на карниз. Поэтому основная задача фронтона — обеспечение достаточно надежной опоры для стропил. А вот фронтонной называют стену, над которой он находится, без учета самого фронтона.

Пространство фронтона, которое следует зашивать, находится между скатами крыши. Чаще всего фронтон имеет форму треугольника, реже — трапеции, иногда можно встретить портики экзотических форм. Это связано с тем, что форма напрямую зависит от типа конструкции стропильной системы. Фронтоны очень часто делают в средней полосе России, на домах, где есть ломаная крыша или обычная двускатная. Фронтон крыши имеет ряд недостатков, например, крыши с портиками нельзя строить в регионах, где частые ураганы, сильные ветра и т.д. Однако несмотря на недостаток, фронтон очень практичен: обшитый портик предохраняет перекрытия и стропильную систему от попадания влаги и существенно экономит ресурсы при строительстве крыши (для него не требуется выбранное кровельное покрытие). При строительстве важно учесть и его свес: он может быть любым и под любым наклоном. Из-за наклона площадь может увеличиваться, есть необходимость в тщательном подборе материалов для обшивки. Важно учитывать все эти факторы, поэтому рекомендуется для расчета пригласить профессиональных строителей.

Рассчитать площадь фронтона при проектировании кровли необходимо очень тщательно, поскольку в случае допущения ошибок возможны перекосы стропил, что приведет к негерметичности крыши. Поэтому перед началом строительства необходимо вычислить площадь.

Вернуться к оглавлению

Что нужно знать перед началом расчетов?

Самое важное значение для расчета площади фронтона имеет высота кровли. От нее зависит и высота портика. Поэтому перед проведением расчетов площади необходимо знать это значение. При этом для односкатных крыш он выкладывается сразу при строительстве стены. Шатровые крыши фронтонов не имеют. Поэтому в примере будут рассмотрены односкатные и двускатные крыши. При этом сложность конструкции не имеет никакого значения: сложные виды можно условно разделить на простые геометрические фигуры (трапеции, прямоугольники, треугольники).

После определения высоты крыши необходимо узнать углы наклона скатов. Стандартно эти углы находятся в диапазоне от 14 до 45° (кроме плоских крыш: они не имеют углов наклона и фронтонов).

Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.

Чаще всего крыши строят в промежутке от 30 до 45°. Это зависит от дизайна дома, региона и личных предпочтений хозяина. Замеры углов производят специальными угломерами. Угол наклона скатов можно узнать из проекта дома, там его обязаны указать. Однако это не отменяет проведение замеров на месте, поскольку при строительстве могли быть допущены ошибки или изменения, которые не внесли в проект.

Последним важным моментом перед началом расчета конструкции является определение материала для обшивки. В основном материал подбирают по личным предпочтениям/вкусам и толщине кошелька, но в некоторых случаях необходимо использовать строго оговоренные в проекте материалы. Например, в случае когда фронтон является естественным продолжением стены, его лучше сделать из того же материала, что и стену. Высота крыши (и, соответственно, фронтона) является определяющей для высоты чердака. При высокой крыше на чердаке возможно оборудовать комнату или мансарду, соответственно, это наложит ограничения на материалы и сделает необходимым установку одного или нескольких окон в нем. При этом материалы должны быть крепкими, а конструкция должна обеспечивать высокую прочность, поскольку на фронтон будет приходиться часть нагрузки от стропильной системы. Поэтому при обшивке их деревом, панелями и т.д. необходимо заранее сделать мощный каркас, который сможет выдержать и стропила, и обшивку. Одним из вариантов будет выкладывание из кирпича или газобетона высокой плотности.

Стоит учесть и то, что фронтон может выступать над стенами дома. Для его усиления необходимо применять металлические или ж/б детали (иногда применяют и деревянный брус), которые обеспечат высокую прочность конструкции. При этом ограничений по материалам для обшивки нет.

Вернуться к оглавлению

Проведение расчетов: два варианта

Посчитать размеры фронтона достаточно просто. Для этого необходимы знания геометрии седьмого класса по вычислению площади фигур. Их измеряют в квадратных метрах. В данном случае рассмотрим два варианта подсчетов для фронтона трапециевидной формы и для треугольной формы:

1. Самая простая форма — треугольная. Все помнят из школьного курса, что площадь треугольника равна половине произведения высоты на основание, к которому опущена высота: S = 0,5 h*l, где S — площадь, h — длина высоты, l — длина основания. В случае строительства под высотой будет пониматься высота крыши (от перекрытия до коньковой балки), а длина основания равна длине стены, над которой возводится фронтон. При этом не имеет значения то, что крыша может быть несимметричной: площадь треугольного вида от разных углов наклона не изменится (однако это повлияет на конструкцию каркаса и разделку материалов).
2. Трапециевидный считается просто. Его площадь равна произведению высоты на среднюю линию (длина средней линии есть половина суммы длин оснований) S = h * 0,5 (a+b), где S — площадь, a и b — длины оснований (одно основание — стена, второе — плоскость кровли).

При отсутствии значения высоты ее легко найти по теореме Пифагора или зная углы наклона скатов.

В случае если форма фронтона достаточно сложная, ее разбивают на прямоугольные треугольники и прямоугольники, затем считают площадь полученных фигур, а результаты складывают.

1. Дом с двускатной крышей (фронтон треугольной формы) с одинаковыми скатами. Ширина дома составляет 8 м, угол наклона ската 35° (его тангенс равен 0,71). Сначала следует рассчитать высоту крыши, она равна 0,5*8*0,71= 2,85 м. Соответственно, площадь такого фронтона равна 0,5*8*2,85= 11,4 м². Важно помнить, что в этом случае их будет 2.
2. Трапециевидный считается легко. Дано: длина стены 12 м, длина верхнего ребра крыши составляет 6 м, высота фронтона крыши составляет 4 м. Площадь при этом будет равна 4*0,5*(12+6) = 36 м².

При этом важно помнить, что фронтонов может быть несколько, поэтому необходимо рассчитать площади каждого и потом сложить (это нужно для определения количества строительных материалов). Стоит вычесть из площади фронтона площадь окон (это могут быть как полноценные мансардные окна, так и слуховые). Также при обивке их деревом необходимо учесть то, что щели надо будет конопатить мхом или другим материалом.

Если вы самостоятельно строите дом или другое здание или проводите наружную отделку, то вам понадобится узнать площадь фронтона. Это необходимо и для расчета количества утеплителя при теплоизоляции, и для определения объемов отделочных материалов. Процесс достаточно прост, поэтому вы без труда справитесь с ним, даже если плохо помните школьные материалы по геометрии.

Фронтоны есть не на всех кровлях, но в большинстве домов все-таки присутствует этот элемент. Вообще под фронтоном понимается часть строения, которая ограничена скатами кровли по бокам и карнизом здания внизу. Чаще всего встречаются варианты треугольной формы, хотя можно встретить и трапециевидные элементы. А в некоторых сооружениях эта часть и вовсе имеет сложную конструкцию.

Особенности фронтонов и способы расчета их площади

Разберем все аспекты, связанные с данной частью конструкции, чтобы вы разобрались в теме досконально и смогли все рассчитать самостоятельно.

Типы конструкций по способу монтажа

Есть два основных варианта, которые очень сильно отличаются друг от друга, разберем каждый из них более подробно.

Первый тип сооружается еще до монтажа кровли, его основные особенности таковы:

• От фронтона зависит вся кровля . Конструкция обычно выполняет роль несущего элемента, определяющего размер и конфигурацию будущей крыши. В этой ситуации очень важно правильно произвести все расчеты. Любые ошибки чреваты искривлением скатов, которые вряд ли удастся устранить без демонтажа всей кровельной конструкции;

• Чаще всего такие элементы служат продолжением стены и создают сплошную поверхность от верха до низа. Это позволяет получить прочную конструкцию, которая будет выдерживать высокие нагрузки. Такой способ сооружения коробки позволяет сэкономить время и деньги;

• Фронтоны могут иметь окна, если сооружается дом с жилым мансардным этажом. Это существенно усложняет рабочий процесс, поэтому сооружение таких вариантов лучше поручить профессионалам;

Так как такие конструкции ничем не укреплены, желательно ставить стропила вскоре после их сооружения. В моей практике бывали случаи, когда сильные ветры рушили фронтоны из бруса и газосиликатных блоков. Если нужно, чтобы конструкция постояла, то усильте ее распорками и перемычками.

Второй вариант ставится после сооружения стропильной системы, это более простое решение, имеющее такие особенности:

• Для укрепления поверхности в первую очередь ставится каркас . Он должен быть достаточно надежным, чтобы обеспечивать дополнительную опору кровельной системе, тем самым повышая ее устойчивость к ветровым и снеговым нагрузкам;

• Это более простой вариант, так как вам не нужно рассчитывать конфигурацию конструкции. Поэтому данное решение более предпочтительно для тех, кто не имеет опыта работ;
• Для сооружения можно использовать не такой материал, как для стен. Да и поверхность фронтона может быть несколько выдвинута относительно поверхности стены.

Расчетные работы

Даже если вы будете использовать онлайн-калькулятор, вам нужно знать несколько цифр:

Иллюстрация	Описание
	Высота . Это расстояние от основания конструкции до ее самой верхней части. Этот показатель можно найти и в проектной документации, но лучше дополнительно перепроверить его лично. Старайтесь проверять все числа, которые есть в проекте, так как строители часто допускают отклонения, из-за которых точность расчетов пострадает.
	Ширина фронтона . Это расстояние по основанию конструкции — в самой широкой части. На схеме показаны два самых распространенных варианта и указано, в каких местах нужно определять длину и ширину.
	Определение угла ската кровли . Если у вас нет оборудования для определения этого показателя — не беда. Воспользуйтесь таблицей слева. Для этого отмеряйте ровно 1 метр от края фронтона, после чего измерьте высоту ската в этом месте. Полученное значение подскажет вам уклон.

Как рассчитать площадь фронтона

Самостоятельно строительство крыши дома требует внимания, специальных знаний и точных расчетов. Чтобы конструкция надежно служила домовладельцам в течение долгих лет, опытные кровельщики создают проект, отражающий все технические характеристики и размеры кровли. Немаловажным элементом, к строительству которого нельзя подходить бездумно, является фронтон. Эта статья расскажет, как рассчитать его площадь, высоту и необходимое количество материала для отделки, не используя программу-калькулятор.

Тонкости стройки: как посчитать площадь фронтона

Вопрос о том, как посчитать площадь фронтона, возникает часто. Фронтон является одним из важнейших элементов конструкции крыши. Он оказывает существенное влияние на дизайн дома и на ландшафтный дизайн приусадебного участка.

Фронтон оказывает большое влияние на ландшафтный дизайн участка и дизайн самого дома.

При этом важно не только правильно сделать расчет его площади, но и тщательно подобрать материалы для его обшивки.

Стоит отметить, что фронтоны для двухскатной крыши имеют значительно большую площадь, чем на четырехскатных (не шатровых). Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади. Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки

Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Конструкция фронтона

Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом. Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:

Устанавливаемый до строительства крыши. Его возводят до налаживания стропильного каркаса, поэтому расчет высоты и площади фронтона в этом случае особенно важен. Профессиональные мастера утверждают, что, если неправильно рассчитать эти параметры, крышу дома может перекосить. Плюс этого метода в том, что стропильные ноги и балки не мешают в работе, не затрудняют кладку в труднодоступных местах.

Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников. Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.

Проведение расчетов: два варианта

Расчет площади фронтона методом параллелограмма.

Посчитать размеры фронтона достаточно просто. Для этого необходимы знания геометрии седьмого класса по вычислению площади фигур. Их измеряют в квадратных метрах. В данном случае рассмотрим два варианта подсчетов для фронтона трапециевидной формы и для треугольной формы:

1. Самая простая форма — треугольная. Все помнят из школьного курса, что площадь треугольника равна половине произведения высоты на основание, к которому опущена высота: S = 0,5 h*l, где S — площадь, h — длина высоты, l — длина основания. В случае строительства под высотой будет пониматься высота крыши (от перекрытия до коньковой балки), а длина основания равна длине стены, над которой возводится фронтон. При этом не имеет значения то, что крыша может быть несимметричной: площадь треугольного вида от разных углов наклона не изменится (однако это повлияет на конструкцию каркаса и разделку материалов).
2. Трапециевидный считается просто. Его площадь равна произведению высоты на среднюю линию (длина средней линии есть половина суммы длин оснований) S = h * 0,5 (a+b), где S — площадь, a и b — длины оснований (одно основание — стена, второе — плоскость кровли).

Особенности фронтонов и способы расчета их площади

Разберем все аспекты, связанные с данной частью конструкции, чтобы вы разобрались в теме досконально и смогли все рассчитать самостоятельно.

Типы конструкций по способу монтажа

Есть два основных варианта, которые очень сильно отличаются друг от друга, разберем каждый из них более подробно.

Первый тип сооружается еще до монтажа кровли, его основные особенности таковы:

• От фронтона зависит вся кровля. Конструкция обычно выполняет роль несущего элемента, определяющего размер и конфигурацию будущей крыши. В этой ситуации очень важно правильно произвести все расчеты. Любые ошибки чреваты искривлением скатов, которые вряд ли удастся устранить без демонтажа всей кровельной конструкции;

Фронтон дома из бруса

• Чаще всего такие элементы служат продолжением стены и создают сплошную поверхность от верха до низа. Это позволяет получить прочную конструкцию, которая будет выдерживать высокие нагрузки. Такой способ сооружения коробки позволяет сэкономить время и деньги;

Фронтон из блоков

• Фронтоны могут иметь окна, если сооружается дом с жилым мансардным этажом. Это существенно усложняет рабочий процесс, поэтому сооружение таких вариантов лучше поручить профессионалам;

Окна под будущее жилое помещение

Так как такие конструкции ничем не укреплены, желательно ставить стропила вскоре после их сооружения. В моей практике бывали случаи, когда сильные ветры рушили фронтоны из бруса и газосиликатных блоков. Если нужно, чтобы конструкция постояла, то усильте ее распорками и перемычками.

Второй вариант ставится после сооружения стропильной системы, это более простое решение, имеющее такие особенности:

• Для укрепления поверхности в первую очередь ставится каркас. Он должен быть достаточно надежным, чтобы обеспечивать дополнительную опору кровельной системе, тем самым повышая ее устойчивость к ветровым и снеговым нагрузкам;

Каркас фронтона двухскатной крыши неправильной формы

• Это более простой вариант, так как вам не нужно рассчитывать конфигурацию конструкции. Поэтому данное решение более предпочтительно для тех, кто не имеет опыта работ;
• Для сооружения можно использовать не такой материал, как для стен. Да и поверхность фронтона может быть несколько выдвинута относительно поверхности стены.

Материал отделки фронтона может отличаться от того, что использовано на стенах

Расчетные работы

Даже если вы будете использовать онлайн-калькулятор, вам нужно знать несколько цифр:

Старайтесь проверять все числа, которые есть в проекте, так как строители часто допускают отклонения, из-за которых точность расчетов пострадает.

Так мы получаем квадратуру элемента и можем определить, сколько материалов для его отделки и утепления потребуется.

Что нужно знать перед началом расчетов?

Самое важное значение для расчета площади фронтона имеет высота кровли. От нее зависит и высота портика. Поэтому перед проведением расчетов площади необходимо знать это значение. При этом для односкатных крыш он выкладывается сразу при строительстве стены. Шатровые крыши фронтонов не имеют. Поэтому в примере будут рассмотрены односкатные и двускатные крыши. При этом сложность конструкции не имеет никакого значения: сложные виды можно условно разделить на простые геометрические фигуры (трапеции, прямоугольники, треугольники).

После определения высоты крыши необходимо узнать углы наклона скатов. Стандартно эти углы находятся в диапазоне от 14 до 45° (кроме плоских крыш: они не имеют углов наклона и фронтонов).

Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.

Чаще всего крыши строят в промежутке от 30 до 45°. Это зависит от дизайна дома, региона и личных предпочтений хозяина. Замеры углов производят специальными угломерами. Угол наклона скатов можно узнать из проекта дома, там его обязаны указать. Однако это не отменяет проведение замеров на месте, поскольку при строительстве могли быть допущены ошибки или изменения, которые не внесли в проект.

Последним важным моментом перед началом расчета конструкции является определение материала для обшивки. В основном материал подбирают по личным предпочтениям/вкусам и толщине кошелька, но в некоторых случаях необходимо использовать строго оговоренные в проекте материалы. Например, в случае когда фронтон является естественным продолжением стены, его лучше сделать из того же материала, что и стену. Высота крыши (и, соответственно, фронтона) является определяющей для высоты чердака. При высокой крыше на чердаке возможно оборудовать комнату или мансарду, соответственно, это наложит ограничения на материалы и сделает необходимым установку одного или нескольких окон в нем. При этом материалы должны быть крепкими, а конструкция должна обеспечивать высокую прочность, поскольку на фронтон будет приходиться часть нагрузки от стропильной системы. Поэтому при обшивке их деревом, панелями и т.д. необходимо заранее сделать мощный каркас, который сможет выдержать и стропила, и обшивку. Одним из вариантов будет выкладывание из кирпича или газобетона высокой плотности.

Стоит учесть и то, что фронтон может выступать над стенами дома. Для его усиления необходимо применять металлические или ж/б детали (иногда применяют и деревянный брус), которые обеспечат высокую прочность конструкции. При этом ограничений по материалам для обшивки нет.

Инструменты и материалы для работы

Чтобы обшить фронтон дома, необходимо приготовить материалы и инструменты:

Инструменты для обшивки фронтона дома сайдингом.

• ножницы по металлу для резки панелей;
• обычный молоток;
• оцинкованные гвозди или саморезы;
• плоскогубцы;
• дрель для крепежа;
• металлический угольник;
• строительный уровень;
• простая металлическая линейка, карандаш, рулетка;
• канцелярский нож со сменными лезвиями;
• шуруповерт;
• отвес;
• стеновые панели сайдинга и доборные элементы;
• материал для обустройства обрешетки.

Для каркаса берется дерево достаточное сухое, чтобы его при высыхании не произошло деформаций. Бруски должны иметь размеры 25(30, 40, 50)×60 мм. Перед обшивкой древесину необходимо обработать антисептиком и антипиреном.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Калькулятор расчета площади фронтона

Сложностей в использовании программы никаких нет. Но следует понимать, что необходимы точные замеры. Сейчас попробуем разобраться в алгоритме действий, которые необходимо произвести.

Первым делом измеряем нижнюю часть крыши (ее основание), а также верхнюю (в случае, если она имеет трапециевидную форму). Если же у крыши форма треугольника, то в соответствующее поле вводится значение «0». Далее измеряем высоту фигуры и так же вводим данные. Теперь необходимо отметить, имеются ли мансардные окна и двери, которые нужно исключить из общей площади. При их наличии откроются дополнительные поля, в которые вводим размеры исключений.

Если форма неправильная, лучше разделить крышу отдельно на треугольник и трапецию

Теперь остается лишь нажать на кнопку «Рассчитать», после чего программа выдаст результат в м 2 .

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

Определение площади фронтонов разных геометрических форм

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Советы по работе с онлайн-калькулятором

Часто бывает, что линия кровли представляет собой ломаную линию. В этом случае делим фронтон на 2 фигуры – верхний треугольник и нижнюю трапецию. Данные вычислений одной и другой нужно будет просто сложить.

При таком расположении мансардного окна в соответствующие поля вносятся исключения

А чтобы выполнить обшивку самостоятельно, предлагаем посмотреть небольшой видеоролик:

Время чтения: 2 минуты Нет времени?

Отправим материал вам на e-mail

При возведении фасадной части дома часто требуется рассчитать площадь фронтона, чтобы правильно подобрать необходимое количество облицовочного материала. В этом случае эффективны простые формулы, которые многим известны еще со школьных уроков.

С помощью представленного калькулятора все вычисления можно произвести в считанные секунды. Самые распространенные фронтоны имеют форму трапеции и треугольника, а также могут представлять комбинацию двух форм. Все важные соотношения или пропорции уже заложены в программу расчетов.

Огромные стеклянные поверхности на фасаде позволяют сократить площадь для отделочных работ

Некоторые советы

Перед началом строительства желательно сделать подробные чертежи. Это позволит более точно посчитать их площадь и определить расположение окна.

Разработку чертежей рекомендуется заказать в архитектурном ателье или строительном конструкторском бюро, это даст гарантию отсутствия ошибок и позволит избежать экспертиз БТИ при оформлении постройки.

На чтение: 2 минуты Нет времени?

Вычислить необходимые размеры и количество материала для фронтонов дома несложно, но школьный курс геометрии забывается, а искать необходимые для этого формулы и производить вычисления не всегда удобно. Это занимает время, да и ошибиться несложно. В таком случае можно воспользоваться такой программой, как онлайн-калькулятор расчета площади подобных элементов. Это очень удобно и просто, к тому же исключает вариант ошибки.

Вычисления для обшивки должны быть очень точными

Читайте в статье

Расчет дополнительных материалов

Но кроме фронтонной части есть еще и конек, обычно он не превышает 45 см. длина каждого метров, на крыше их всегда 4. 0, 45 х 6 х 4 = 10, 8 м 2 . Прибавляем и получается общая площадь 129 м 2 .

Для расчета количества панелей необходимы их размеры, стандартные показатели 3 метра на 205 мм. С одной штуки 3 х 0, 205 = 0, 615 м 2 . Общее количество считаем по схеме: 129:0,615=209,756., можно округлить до 210 – такое количество нужно для обшивки.

Но для целостности нужно купить стартовые панели, уголки для внешних стен, окон и дверей.

Начальные, стартовые панели, высчитываются в метрах: нужно сложить всю длину и ширину строения: 8х2+9х2 = 34 метра. Обычно они имеют стандартную длину в 3 метра, количество = 34:3 примерно 12 штук. Завершающих конструкцию обшивки, финишные панели, покупаем такое же количество. Для стыка нужны уголки, углов в доме всегда 4, если учитывать обычное, а не разноплановое строение. Примерная длина около 3 метров, придется купить 4 штуки.

Кроме этого, нужно купить специальные профильные панели для прочности соединений. Ее укладывают только по вертикали, исходя из предыдущих расчетов площади дома и длины панели, нужно будет купить 8 штук. Окна и двери также нужно обшивать отдельным профилем, длиной 3, 66 м. Если в доме 5 оконных поемов, то придется купить 9 штук. Для двери + 3 штуки. Округляем, и получается всего 12 профилей для отделки.

Вычисление количества материала для двухскатной крыши

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м 2 площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Высота фронтона одноэтажного дома. Как рассчитать фронтон крыши?

Когда дело подошло к накрытию дома, возник вопрос: Как рассчитать фронтон крыши треугольной формы? Расчёт фронтона, зависит какая у вас будет крыша, поднятая: стропила ложится на балку или опущенная: стропила ложится на мурлат. Разберём эти два варианта:

Чтоб угол фронтона крыши выглядел красиво, высота от балки (не сейсмопояса) до конька, должна быть третья часть дома, к примеру: ширина дома 10 м, с учётом обеих сторон балок и стропил выходит 10.80, делим на три, получается 3.60.

В данном варианте, также идёт третья часть дома, только без балок и стропил и высота берётся от сейсмопояса, к примеру: ширина дома 10 м, делим на три, выходит 3. 33 м.

В обоих случаях можно взять рейку соответствующей длины с натянутой на края верёвкой и проверить визуально высоту фронтона.

Так, как некоторые любят более острый угол или наоборот, высоту можно немного увеличить или уменьшить.

Теперь выясним уровень фронтона и будущей кладки.

Берём ровную доску 5 — 6 метровую, в конце края по середине забиваем гвоздь, на него завязываем леску, чтоб с верху конька два конца достали до низа обоих краёв. От гвоздя отступаем наше расстояние 3.60 или 3.33 м и ставим карандашом метку.

Забиваем доску на стену по уроню на середине, у нас она 5 м. Не забываем про метку, от балки 3.60, а от сейсмопояса 3.33 м. Установили.

На углы по уровню к фронтону, забиваем 1.5 м рейки, чтоб от сейсмопояса вверх выходило около 50 см.

Натягиваем леску от фронтона на угловые рейки. Соответственно, также натягиваем леску от первого угла рейки до второго.

В итоге, мы получили уровень и треугольник будущего фронтона.

Сколько нужно на фронтон профнастила? Расчёт идёт очень просто, берём высоту 3. 60 и длину 10.80 фронтона умножаем и получаем результат 38.88 кв.м., то есть прямоугольник, в него входит квадратура переднего и заднего фронтона, когда вы распиливаете профнастил под углом на передний фронтон, второй кусок ложится на задний фронтон. Единственный минус, задний фронтон будет собираться из нестандартных кусков, но при правильной укладке, он также будет выглядеть красиво и не заметно.

Стропильные системы ↑

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

• размеры самого строения;
• уклон и форма кровли;
• нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

• соединяет стропила,
• служит для них опорой,
• не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.

Безраспорная

Опорой нижних концов стропильных ног в этой системе служат:

• стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
• опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

Способы крепления ↑

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .

• Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
• Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

Модификации архитектурных элементов

Фронтон в стиле фахверк в современном исполнении

Фронтон с полукруглыми окнами придаст фасаду уникальность

Двускатный фронтон – распространенный вид кровельного элемента, форма которого визуально напоминает равнобедренный треугольник. Незамысловатая конфигурация упрощает процесс расчета параметров и минимизирует временные затраты на строительство неотъемлемой части здания. При желании выделиться на фоне окружающих архитектурных сооружений фронтон своими руками может быть построен в форме дуги, трапеции, ступенек или с фигурными абрисами.

Фронтон мансарды должен иметь высоту не менее 2-2,5 метра, так как его части являются стенами чердачного помещения. Если запланировано обустройство мансарды в доме, то обязательно следует организовать установку крупноформатных окон, утеплить стены с внутренней и внешней стороны.

Современная классика в дизайне фасада загородного особняка

Красивый двухэтажный дом с мансардой и гаражом на две машины

Фасад дома в фиолетовом цвете смотрится очень интересно

Отделка фронтона должна гармонично сочетаться с фасадом здания. Если дом построен по канонам исторических направлений архитектурного искусства, то актуально украсить его барельефами, флюгером, башенными часами или скульптурными фигурами. Современный фронтон двускатной крыши выглядит неброско, являясь оформленным продолжением стены здания.

Совет! Чтобы фронтон стал главной «изюминкой» фасада здания, стоит подобрать необычные отделочные материалы. Оригинально будет смотреться верхняя часть здания, облицованная кровельной черепицей или дранкой, перпендикулярно выложенным брусом относительно горизонтально уложенных бревен в области стен, фигурным цокольным сайдингом или природным камнем. Для создания органично сочетающихся декоративных элементов отделки здания нужно комбинировать облицовку фронтона с огранкой оконных и дверных проемов.

Небольшой одноэтажный дом с фронтоном, облицованным кровельной черепицей

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

• Стекловата;
• Минвата;
• Пенопласт;
• Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы, в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации, иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Подробно про расчет стропильной системы вы можете прочитать здесь.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Интересные варианты отделки фронтонов частного дома + фото

Для установки фронтов используют множество строительных материалов, которые соответствуют материалам отделки здания на фасаде и из которых были выполнены основные элементы конструкции. Обычно это пиломатериал (блок-хаус, вагонка и проч), или сайдинг разных видов, стеновые палении (СИП, сэндвич и проч) или декоративный кирпич, штукатурка или камень.

Деревянные дома

Древесина является именно тем строительным материалом, который начинали использовать еще в давние времена для отделки домов. Особенно в нашей стране деревянные избы были частью культуры каждого славянина, который определял привычки и жизненный уклад.

При появлении новых технологий и материалов были расширены возможности выполнения строительных работ. Пластиковые и из других материалов изделия легкие, и дали возможность использовать естественное освещение при использовании дома и при этом не нарушать прочность.

Кирпичные дома

Как строительный материал кирпич до сих пор остается одним их самых востребованных элементов при частном строительстве, но это обусловлено доступностью материала и его техническими характеристиками. Фронтоны в кирпичных домах могут быть выполнены их различных строительных материалов, так как конструкция дома из кирпича прочная и надежная к воздействиям и нагрузкам извне. Для облегчения отделки фронтона можно использовать сайдинг любых видов или пиломатериалы.

Окна в домах

Интересное дизайнерское решение – окна на фронтоне, что дает возможность использовать внутреннее пространство на мансарде эффективнее и с малыми затратами на электричество для освещения всей площади. На сегодняшний день очень популярно использование ПВХ окон, что объясняется возможностью сделать такие изделия по индивидуальному замеру и выдержке стиля.

Отделка фронтона сайдингом

Сайдинг представляет собой отделочный материал, в конструкции которого есть специальные замковые соединения. Они и дают возможность соединять листы и полосы в единое целое.

Обратите внимание, что сайдинг делают из разных материалов, которые и определяют его структуру и сферу применения – алюминиевый, виниловый, керамический и металлический, а также сайдинг специального назначения и цементный. Еще один вариант использования сайдинга – это обшивка фронтонов на зданиях при использовании разных строительных материалов

Сам по себе материал бывает разных типоразмеров, и это выражается в ширине, поперечном разрезе, форме замка для креплений и длине. Радует богатый выбор цветов и оттенков, так что подобрать сайдинг требуемого оттенка не составит труда, и вы сможете сделать все по своей задумке

Еще один вариант использования сайдинга – это обшивка фронтонов на зданиях при использовании разных строительных материалов. Сам по себе материал бывает разных типоразмеров, и это выражается в ширине, поперечном разрезе, форме замка для креплений и длине. Радует богатый выбор цветов и оттенков, так что подобрать сайдинг требуемого оттенка не составит труда, и вы сможете сделать все по своей задумке.

Декоративный камень

Это еще один отделочный материал, который делают в форме плиточки и он внешне сильно напоминает натуральный камень, который можно использовать и для внешней, и внутренней отделки. Но есть один минус – если обшить фронтон сайдингом не составит труда даже начинающему мастеру, то укладка декоративного камня требует определенной квалификации и навыков. Декоративные камни представлены в магазинах строительных материалов в виде декоративных панелей, отдельных плиток, которые можно устанавливать на уже готовое основание.

расчет крыши под ключ от производителей в Москве

Калькулятор сайдинга

Калькулятор кровли Тип кровли

Мансардная

Холодная

6-12 градусов

>12 градусов

Ширина здания (фронтона) A, м Треугольная или циркульная верхняя часть фасада здания, ограниченная двускатной крышей, а также подобное украшение над окнами, дверьми.

Высота крыши в коньке B, м

Длина конька (с учетом карнизов кровли) D, м

Длина свеса C, м

Кол-во стропил на одном скате, шт

* Расчет проводится на основании СП 17.13330.2011 Кровли

ОДНОСКАТНАЯ

ДВУХСКАТНАЯ

МАНСАРДНАЯ

Расчет кровли из шифера на нашем калькуляторе проводится на основании свода правил СП 17.13330.2011 «Кровли». Инструкция к калькулятору:

• Укажите вид вашей крыши по форме (односкатная, двухскатная, многоскатная) и применимости подкровельного пространства (холодная или мансардная).

• Обозначьте угол ската вашей кровли (6-12 градусов и более). Если уклон крыши менее 6 градусов, она относится к ряду плоских.

• Проведите замеры параметров ската: ширину здания (А), высоту крыши в коньке (В), длину конька с учетом карнизов кровли (D), длину свеса (C).

ВАЖНО! Для расчета многоскатной мансардной крыши требуется провести большее количество замеров. Чтобы провести их правильно, воспользуйтесь нашей схемой.

• Укажите количество стропил на одном скате вашей крыши.

• Нажмите «Рассчитать» и убедитесь, что стоимость кровли из хризотилцементного шифера ощутимо ниже, чем с применением других материалов.

Производители

ОАО «Белгородасбестоцемент» (БЕЛАЦИ) 308002, г. Белгород, ул. Мичурина, д. 104 +7 (4722) 26-16-68, 26-26-07 [email protected]

ООО «Брянский фиброцементный завод» 242610, Брянская область, г. Фокино, ул. Крупской, д. 1. 8(48333)3-35-87; 4-70-11 [email protected]

ООО «Комбинат «Волна» 660019, г. Красноярск, ул. Мусоргского, д. 15 +7 (391) 274-64-64, 252-82-91, +7 (800) 250-02-10 (звонок по России бесплатный) [email protected], [email protected]

АОР «Народное предприятие Знамя» 624800, Свердловская обл., г. Сухой Лог, ул. Восточная, д. 5 (34373) 78-3-20, 78-3-73 [email protected]

ООО ТД «Кровельные материалы» 633209, Новосибирская обл., г. Искитим, ул. Заводская, д. 1 «Б» (38343) 236-12, 236-34 [email protected]

ОАО «Лато» 431720, Республика Мордовия, Чамзинский район, р.п. Комсомольский +7 (83437) 3-01-09, 3-01-07, 3-01-08, 3-01-36 [email protected]

ОАО «Себряковский комбинат асбестоцементных изделий » (СКАИ) 403343, Волгоградская область, г. Михайловка, ул. Тишанская, д. 43 +7 (84463) 4-19-90, 4-02-28 mail@oao-skai. ru

АО «Оренбургские минералы» 462781, Оренбургская область, г. Ясный, ул. Ленина, 7 (35368) 2-05-10, 2-04-90 [email protected]

ООО «Тимлюйский завод» 671205, Республика Бурятия, Кабанский р-он, п. Каменск, ул. Промышленная, д. 1 +7-924-453-31-42, +7-929-439-18-19 [email protected]

ООО «Фибратек» 390028, г. Рязань, ул. Прижелезнодорожная, д.26 (491) 277-86-68, (800) 250-75-54 [email protected]

ООО «Черноморский фиброцементный завод» 353384, Краснодарский край, г. Крымск, ул. Торговая, д. 6 «Б» (86131) 5-13-30 [email protected]

ООО «Стерлитамакский фиброцементный завод» 453110, Республика Башкортостан, г. Стерлитамак, ул. Техническая, д. 2 +7 (48333) 4 79 11, 4 79 22 [email protected]

Полезная информация

Что такое кровля? Что такое кровля, для чего она нужна и какие существует виды современной кровли по конструкции и типу материала? Все это подробно описано в этой статье. 17 сентября 2021 г.

Волнистые и плоские хризотилцементные листы — отличия и особенности применения Помимо волнового шифера производятся также плоские хризотилцементные листы. В чем их отличия, и каковы особенности применения разберем в данной статье… 5 августа 2021 г.

Хризотилцементный или асбестоцементный шифер. В чем различия? На сегодняшний день существует большое количество различных кровельных материалов на строительном рынке. Но один из наиболее востребованных хризотилцементный шифер. Однако всем также известно название асбестоцементный шифер. Чем же они различаются, если в сети о них большое количество отзывов как о разных материалах. 2 июня 2021 г.

Неравный фронтон

Калькулятор фронтона разноскатной крыши
с линией пластины одинаковой высоты.

Тригонометрия неравноскатной крыши
Расчет неравноскатных крыш прост, если вы знаете, какие функции тригонометрии использовать.
приведенные ниже формулы используют закон синусов для вычисления неизвестной длины или угла.
Известные переменные: главный угол наклона, малый угол наклона и большой пробег.
Рассчитать незначительный пробег
Малый заход = Большой заход ( tan(большой угол наклона) tan(малый угол наклона))
Minor Run = Major Run (Major Pitch Minor Pitch)
Известные переменные: большой угол наклона, малый угол наклона и малый пробег.
Рассчитать основной пробег
Основной пробег = Второстепенный пробег ( tan(Малый угол тангажа) tan(Большой угол тангажа))
Major Run = Minor Run (Minor Pitch Major Pitch)
Известные переменные: главный угол наклона и малый угол наклона и размах
Рассчитать основные и второстепенные прогоны
Основной пробег = ((Размах sin(Малый угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)) cos(Большой угол наклона)
Малый пробег = ((Размах * sin(Большой угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)) cos(Малый угол наклона)
Известные переменные: главный угол наклона и малый угол наклона и размах
Рассчитать основной и второстепенный рост
Большой подъем = ((Размах sin(Малый угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)) sin(Большой угол наклона)
Известные переменные: главный угол наклона и малый угол наклона и размах
Рассчитать основные и второстепенные длины стропил
Большое стропило = (Пролет sin(Малый угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)
Второстепенное стропило = (Пролет * sin(Большой угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)
Известные переменные: главный угол тангажа и основной пробег и размах
Рассчитать второстепенный шаг и второстепенный пробег
Малый угол наклона = arctan((Большой шаг sin(Большой угол шага)) (Размах - Большой шаг))
Малый пробег = ((Размах * sin(Большой угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)) cos(Малый угол наклона)
Известные переменные: малый угол наклона и незначительный пробег и размах
Рассчитать основной шаг и основной пробег
Большой угол тангажа = arctan((Малый ход sin(Малый угол тангажа)) (Размах - Малый ход ))
Основной пробег = ((Размах sin(Малый угол наклона)) sin (180 - Большой угол наклона - Малый угол наклона)) cos(Большой угол наклона)
Закон синусов
С = 180 - (А + В)
a = (c sin( A) ) sin( C)
а = ( б грех ( А ) ) грех ( В )
а = ( б грех ( В ) ) грех ( А )
b = (c sin( B ) ) sin( C)
б = ( а грех ( В ) ) грех ( А )
б = ( а грех( А ) ) грех( В)
ч = б грех( А )
ч = грех( В )
c = ( a sin( C ) ) sin( A)
c = (b sin( C ) ) sin( B)


ЗПИ | структурный | обрамление | онлайн-инструменты | компания | карта сайта
безопасность | создание ссылок на ресурсы | построй его зеленым | фотогалерея | Октагон | Углы молдинга короны | дом
Защитная накладка WindsorOne

Книга I и Книга II. Эти книги по каркасу крыши были написаны, чтобы сделать сложный каркас крыши простым.

Инструменты для стропил для Android
с технологией аналитического алгоритма Quad Tetrahedra.
Помощь начинающим плотникам в их стремлении стать мастерами-плотниками с сертификацией по каркасу крыши.

Rafter Tools+ для iPhone

Rafter Tools+ — это калькулятор стропил для сложных углов каркаса крыши, которого нет в других калькуляторах каркаса крыши.

Касательная лестницы для iPhone

Это приложение для iPhone предназначено для плотников, которые не строят лестницы каждый день, но могут использовать калькулятор лестниц для проверки своих расчетов.
Постройте лестницу, которой вы будете гордиться.
С Stair Tangent вы можете устранить совокупные математические ошибки при построении лестницы.

stairtangent.com

Инструменты для формования коронок
Crownmoldingtools.com

Блог о геометрии каркаса крыши

Правовая политика использования веб-сайта

SBE Builders 5305 Laguna Ct. Дискавери Бэй, Калифорния 94505 (925) 634-6022 Факс: (925) 634-6022 Подрядчик по возведению коммерческих и жилых зданий American Carpenter and Builder Лицензированный генеральный строительный подрядчик штата Калифорния CA LIC.#  546126

Деревянный дом, бревенчатый дом, проектирование, строительство

Бланк расчета кровельных отходов — БЕСПЛАТНО Калькулятор кровельных отходов

Точный калькулятор отходов крыши

*Для этой загрузки требуется пожертвование в размере 200 долларов США через Paypal.

10% для всех двускатных крыш, 15% для всех вальмовых крыш

Если вы работаете кровельным подрядчиком и работали со страховыми случаями, вы слышали это раньше. Вы также знаете, как это смешно. Кто-нибудь поверит, что коэффициент отходов для двух крыш внизу может быть одинаковым? Тем не менее, большинство страховых аджастеров попытаются заплатить 10% за оба варианта без каких-либо фактических данных, подтверждающих такой подход. Что вы можете сделать, чтобы прекратить эту практику?

Крышка и стартер включены в расчет полевой черепицы и являются частью отходов

Это еще один нелепый миф, распространяемый страховыми компаниями, поскольку он позволяет им недоплатить кровельные претензии. Внимательный взгляд на разбивку стоимости полевой черепицы, конькового покрытия и стартового слоя показывает, что трудозатраты на покрытие и стартовый слой значительно более чем в 2 раза превышают ставку оплаты труда на полевой черепицу. Ниже приведено описание от Xactimate того, что входит в состав RFG 240 (3 вкладки, 25-летняя черепица). Где хоть какое-то упоминание о крышке и стартере? Многие страховые агенты хотели бы, чтобы вы верили всему, но кухонная раковина включена в эту статью, хотя на самом деле она просто покрывает черепицу, 15-фунтовый войлок, кровельные гвозди и монтажные работы. Сборы за сброс, вывоз, утилизацию и работы по удалению материалов, ранее находившихся на крыше, покрываются разделом RFG 240, касающимся удаления.

Очень сложно точно оценить сложные крыши
Точный заказ материалов — это головная боль xxxx.

Многоуровневые, сложные крыши трудно оценить. Обратите внимание, что слово «большой» не было включено. Это потому, что меньшие по размеру, разрезанные вальмовые крыши часто могут иметь самый высокий процент отходов. 7,5-процентная дисперсия отходов на крыше площадью 30 квадратных метров составит 2,33 квадратных метра. Разница в оценке составляет от 500 до 600 долларов. Это может быть разница между выигрышем и проигрышем ставки. Зачем подбрасывать монетку или угадывать точную оценку материалов, когда есть инструмент, который предоставит вам точные цифры? Давайте подробнее рассмотрим лист расчета отходов крыши Authentic Restoration.

Рабочая тетрадь для расчета кровельных отходов

В этой рабочей тетради учитываются все коэффициенты отходов для 3-х вкладочного состава и архитектурной ламинированной черепицы. Для обоих этих типов черепицы существует отдельная рабочая тетрадь, так как есть небольшая разница в математике для пары обрезков. В журнале расчета отходов учитывается нижний слой ендовы, обшивка ендовы, разрезы по переднему краю, разрезы по боковым и торцевым стенкам, а также коэффициент для учета ошибок экипажа и обращения с отходами, а также проходки через крышу.

В этой рабочей тетради есть 3 страницы, посвященные математике. Не пугайтесь, все, что требуется для использования этой рабочей тетради, это заполнить пустые поля для площади крыши и длины ендовы, листьев, скатов, ребер, коньков, боковых стенок и торцевых стенок. Остальные 3 страницы объясняют математику для страховых агентов, когда они настаивают на том, что «10% для всех фронтонов, 15% для всех бедер» — это их метод оценки.

Есть 6 дополнительных страниц, объясняющих другие аспекты оценки, такие как (1) нижний слой долины; (2) Почему шапка бедра/конька должна оплачиваться отдельной строкой; (3) Почему статерский курс должен оплачиваться отдельной статьей; (4) Экспонаты эскизов крыш Xactimate™, которые математически доказывают, почему 10% для всех фронтонов и 15% для всех вальм абсолютно неточны; и (5) опрос от опытных кровельщиков, показывающий, что в страховых оценках почти всегда не хватает материалов.

Демонстрационное видео по расчету отходов с крыши

Результаты таблицы расчета отходов с крыши – это работает

Мы используем более простую форму этой таблицы более 5 лет. Это сработало. На самом деле, это было очень эффективно. !00%? Нет, ты шутишь? В этом бизнесе нет стопроцентников. По консервативным оценкам, эта рабочая таблица помогла нам получить 300 и более квадратов в год, утвержденных каждый год, когда мы ее использовали. Это минимум 1500 кв. Хотя посчитайте. Это составляет около 300 000 долларов США на кровельные расходы, которые мы добавили к нашим рабочим местам. Успех и суммы каждой компании или человека будут варьироваться в зависимости от объема крыш, которые вы заменяете каждый год, и ваших индивидуальных возможностей на собраниях установщиков и при дополнениях. Наконец-то мы наблюдаем небольшое увеличение количества страховых компаний, которые платят за лимит и стартовый капитал отдельными статьями. Это может иметь ОГРОМНОЕ значение в цене работы.

Загрузить рабочую тетрадь Roof Waste Calc

Из-за того, что мне требуется много времени, чтобы отправить файл и ответить на ряд нежелательных телефонных звонков, которые я часто получаю, рабочую таблицу Roof Waste Calc Calculation больше нельзя будет загрузить бесплатно. Если вы хотите получить копию, заполните форму ниже, а затем нажмите кнопку «Пожертвовать», чтобы пожертвовать 100 долларов США через Paypal. Вам не нужно иметь учетную запись Paypal, чтобы сделать это пожертвование, вы можете использовать кредитную карту в приложении Paypal для совершения платежа.

С момента создания этой страницы я получил более 1000 запросов на рабочую тетрадь Roof Waste Calc. Всего 2 минуты на каждое время обработки для ответа на каждый запрос, то есть 33 часа, потраченных на отправку рабочей книги за последние 18 месяцев. Это не считая всех незапрашиваемых обращений в службу поддержки. Я также считаю, что менее 10% запрашивающих в конечном итоге тратят достаточное количество времени (которое минимально), чтобы научиться правильно использовать рабочую тетрадь. Другими словами, поскольку это было бесплатно, люди получают его, а затем ничего не делают с ним, что является пустой тратой их времени и моего. Если вы действительно собираетесь использовать его, вы вернете свои инвестиции в размере 200 долларов в сотни, если не в тысячи раз за счет увеличения выплат из страховых сумм убытков. Эти 200 долларов предназначены не только для того, чтобы я зарабатывал деньги, но и для того, чтобы, по крайней мере, свести к минимуму количество людей, запрашивающих книгу, среди тех, кто намерен ее использовать. Если кто-то испытывает финансовые трудности до такой степени, что не может позволить себе плату, просто напишите мне, и я предоставлю ее бесплатно, если вы привержены ее использованию. Спасибо.

Перед тем, как запросить лист расчета отходов и пожертвовать 200 долларов, прочитайте следующее официальное заявление об отказе от ответственности.

1. Мы не гарантируем и не ручаемся за точность рабочей книги расчета отходов крыши. Во-первых, точность сильно зависит от введенных в него данных, и опыт показывает, что разница в измерениях, отчетах по крыше и т. д. может достигать 5%.
2. дебаты с аджастерами и страховыми компаниями. Рабочий лист предоставляет вам фактические математические данные и подтверждающие аргументы. Уровень вашего успеха также будет зависеть от вашей способности представлять и обсуждать эти факты.
3. Для запуска этого файла у вас должна быть версия Excel 2010 или более поздняя.

Отправляя форму, приведенную ниже, я соглашаюсь со следующим:

2. Я согласен сохранить этот файл для личного использования и не буду передавать его другим пользователям.

Эта загрузка стоит 200 долларов.

КАЛЬКУЛЯТОР КРЫШИ

Введите параметры

Длина крыши:

FT

Ширина крыши:

FT

Крыша:

1/12.12.12.12.125/126/127/128/129/12111111111111111.127/128/129/1211111111111111111111.127/128/1211111111111111111111111111111111.125/126/127/129/1211111111111111111111111111111111111111111111111111111111. /1212/12

Тип крыши:

Двускатная крышаШаровая крыша

РЕЗУЛЬТАТ:

Площадь кровли: кв.м

Количество квадратов:

Пакеты 3-лепестковой черепицы Приблизительная цена

7 $

8

0008

Важной частью любого проекта по ремонту или замене кровли является возможность точно рассчитать количество кровельных материалов, необходимых для завершения работы. Например, вам нужно будет выяснить точное количество черепицы, необходимое для покрытия всей площади крыши.

Как только вы узнаете этот номер, вы сможете оценить окончательную цену материалов. Таким образом, ключевым элементом вашего проекта будет калькулятор кровельного материала, а точнее калькулятор гонта.

Прежде чем приступить к работе, вы должны немного узнать о том, как о черепице говорят профессионалы в отрасли и как ее покупают в магазине товаров для дома. Важным моментом является то, что приобрести черепицу можно как пачкой, так и кровельным квадратом.

Квадрат черепицы — это количество черепицы, необходимое для покрытия 100 кв. футов площади крыши. Тем не менее, черепица упакована таким образом, что она достаточно легкая, чтобы ее мог носить с собой обычный человек. Как правило, на квадрат приходится 3 пачки, при условии, что вы используете полосовую черепицу с тремя выступами. Есть также 29черепица стандартного размера (размером 12 дюймов на 36 дюймов) в каждом из них.

Список предложений по кровельным материалам

Пожалуйста, включите JavaScript

Список предложений по кровельным материалам

Имея это в качестве исходной информации, вы теперь готовы оценить, сколько черепицы вы купите для своего проекта крыши. Этот калькулятор кровельной черепицы требует четырех основных входных данных:

• Длина крыши (измеряется в футах)
• Ширина крыши (измеряется в футах)
• Уклон крыши
• Тип крыши (щипцовая или вальмовая)

Используя эти четыре входа, вы получите несколько основных выходов:

• Площадь крыши (измеряется в квадратных футах)
• Количество квадратов
• Количество пакетов
• Ориентировочная цена (в долларах)
7 Оценка стоимости Окончательная цена будет в значительной степени зависеть от общего размера вашего дома (т. е. квадратных метров). Это имеет смысл, верно? Чем больше площадь вашей крыши, тем больше черепицы будет использовано, чтобы полностью покрыть метраж этой площади.

Кроме того, вам нужно будет принять во внимание используемые материалы. Если вы используете стандартную битумную черепицу, ваша цена будет ниже, чем если вы используете более дорогую шиферную, металлическую или черепичную черепицу. Для большинства жилых домов битумная черепица является стандартом, но есть много причин, по которым следует избегать использования битумной черепицы в качестве материала, например, если вы беспокоитесь о водонепроницаемости вашего дома.

Имейте в виду, что калькулятор кровельной черепицы предполагает отсутствие отходов. Однако это случается редко, поскольку не все дома имеют размеры, которые идеально подходят для черепицы размером 12 x 36 дюймов. Кроме того, в процессе ремонта некоторые гонты и плитки могут соскользнуть. Поэтому большинство специалистов рекомендуют заказывать 1 дополнительную пачку гонтов. 9=»wpforms-«]

[null,{«description»:»Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text» :»»,»type»:»control_number»},null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null ,null,null,{«name»:»getFree23″,»qid»:»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]

[null, {«description»:»Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text»:»»,»type»:»control_number» },null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,{«имя»:» getFree23″,»qid»:»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]

[data-type=»control_textbox»]

[data-type=»control_textbox»]

[data-layout=»half»]

[data-layout=»half»]

[data-type =»control_dropdown»]

[data-type=»control_dropdown»]

[data-type=»control_email»]

[data-type=»control_email»]

[data-type=»control_number»]

[data-type=»control_number»]

[data-type=»control_phone»]

[data-type=»control_phone»]

[data-type=»control_datetime»]

[data-type=»control_datetime»]

[data-type=»control_signature»]

[data-type=»control_signature»]

[data-type=»control_birthdate»]

[data-type =»control_birthdate»]

[data-type=»control_time»]

[data-type=»control_time»]

[data-type=»control_image»]

[data-type=»control_image»]

[src*=»accessibilityEnhancer/dist/main. js»]

[src*=»accessibilityEnhancer/dist/main.js»]

Как рассчитать высоту двускатной крыши. Расчет оптимальной высоты конька двускатной крыши

3000 1 0

Основой любого строительства всегда был, есть и будет грамотный расчет. Без него в лучшем случае владелец доплатит, а в худшем конструкция просто рухнет. Рассчитать высоту конька для любой стропильной системы относительно просто, но одной формулы недостаточно, здесь нужно учесть ряд факторов и далее мы разберем 3 основных фактора, плюс вы получите саму формулу для расчета.


Три фактора, влияющие на высоту крыши

Прежде всего, давайте разберемся с терминологией. Коньком крыши принято называть верхнюю линию соединения скатов этой самой крыши. Более того, конек – это именно горизонтальная линия. Если, например, четырехскатная крыша не имеет горизонтальной линии, то рассчитывается высота верхней точки стыка скатов.

Расчет двускатной крыши здания считается самым простым, где у нас треугольник. Если провести вертикальную линию от конька к основанию, то получится 2 прямоугольных треугольника, которые и являются главными действующими лицами в расчетах.

Но почти все сложные виды конструкций при внимательном рассмотрении можно разложить на такие же прямоугольные треугольники.

Исключение составляют только сводчатые конструкции, но построить такую ​​конструкцию своими руками и без подготовки маловероятно, поэтому оставим сводчатую крышу в покое и разберемся с факторами, влияющими на высоту треугольных крыш.

Фактор №1: с природой не поспоришь

В данном случае речь идет только об атмосферных явлениях, то есть о ветре, дожде и снеге. Потому что устойчивость дома при землетрясениях никак не связана с высотой конька.

Конкурировать со стихией, как минимум, глупо, поэтому к ней нужно приспосабливаться:

— в районах, характеризующихся частыми ураганными ветрами, рекомендуется делать уклон крыши не более 10º, максимум 15º, но к счастью у нас мало таких мест. В степных и умеренно ветреных районах максимум около 40 градусов;
• Среднее количество осадков — дождь только на первый взгляд может показаться безобидным. С ломаной крыши вода стекает медленнее, соответственно увеличивается вероятность протечек, а это дополнительная нагрузка, в первую очередь, на кровельный материал и отчасти на стропильную систему. Оптимальный уклон 45º;
— в России уровень снежного покрова достаточно высокий и чем круче склоны, тем меньше проблем со снегом. Известно, что для того, чтобы снег растаял самостоятельно, уклон крыши должен быть около 50-60º. При уклоне от 30º до 50º самоочищение кровли зависит от кровельного материала, что является еще одним фактором.

Все вышеперечисленные данные можно узнать в региональной метеослужбе или воспользоваться двумя профильными документами. Первый документ — СНиП 23-01-99, а второй представляет собой сборник синоптических карт на районы СП 20.13330.2011.

Фактор №2: рубероид

Угол наклона скатов напрямую влияет на выбор материала, которым вы планируете покрыть крышу. Часто на большинстве материалов написан рекомендуемый диапазон угла наклона, но эту информацию еще нужно найти, поэтому проще запомнить несколько общих рекомендаций.

• Если материал штучный, например, керамическая или битумная черепица, то угол наклона должен быть максимально большим, т.к. на такой плоскости слишком много зацепов, по осадкам будет за что держаться ;
• На пологих склонах в приоритете гладкие и крупные листы. Если раньше это был шифер, то теперь по характеристикам скольжения его значительно обогнали металл и профнастил. Есть еще фальцевая кровля, но она дороже, поэтому применяется реже;
• Тяжелые материалы, такие как керамическая черепица, любят крутые склоны, ведь на пологих склонах под них необходимо устанавливать гораздо более мощную стропильную систему.

Угол наклона ската также влияет на количество кровельного материала и соответственно на его стоимость. Чем круче крыша, тем дороже она будет стоить. Так крыша с уклоном 10º будет в 2 раза дешевле крыши с уклоном 60º.

Фактор №3: чердак

Кровельные конструкции чердачные и безчердачные. В первом случае чердачное помещение отделено от нижнего этажа, а во втором они составляют единое целое. Без мансардной крыши удобнее для ветреных районов, а с мансардой есть возможность обустройства дополнительной жилплощади.

Мансардные конструкции бывают с жилой и нежилой мансардой. Так, если чердак не жилой, то противопожарный минимум для высоты внутреннего помещения под коньком составляет 1,6 м.

В ветреных районах высота жилых мансард может быть увеличена за счет боковых «чердачных» стен, что считается отличным решением.

Эстетически, если дом одноэтажный, то оптимальное соотношение высоты конька к высоте первого этажа 1:1. Если сделать больше, то дом будет похож на гриб, а если меньше , то он визуально будет врастать в землю.

Формула расчета высоты крыши

Иллюстрации	Рекомендации
	Калькулятор . Первый и, пожалуй, самый простой способ — воспользоваться программой-калькулятором. Под статьей (в «подвале» сайта) найдете раздел «строительные калькуляторы», есть такие программы. Вы знаете ширину дома, также знаете желаемые параметры, остальное подскажет программа и служба техподдержки сайта.

Ни один дом невозможно представить без крыши. Такая конструкция необходима, так как благодаря ей все здание защищено от воздействия окружающей среды, а правильное устройство крыши дает возможность построить мансарду или мансарду.

Крыша подвержена различным погодным условиям … Если неправильно выбран угол наклона ската, и, соответственно, высота, то есть риск того, что порывистый ветер или сильный ливень могут нарушить целостность кровли. структура. В лучшем случае придется провести мелкий ремонт, в худшем – перестроить конструкцию.

При проектировании конструкции любого объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующая серия аргументов подтвердит важность правильного определения такого параметра:

1. Долгий срок службы и надежность … Важнейшая характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крыши позволит конструкции быть устойчивой к существующим нагрузкам, обеспечиваемым материалами кровли и других конструкций , сезонные нагрузки, такие как масса снега.
2. Эстетика внешнего вида … При строительстве дома важно позаботиться о его внешнем виде. Неправильные параметры конструкции не позволят дому выглядеть законченным и эстетичным.
3. Удобство … За счет высоты крыши в доме может быть построено чердачное помещение и приспособлено под жилое или складское помещение, что обеспечивает определенные удобства и увеличивает жилую площадь дома.

Верх крыши называется коньком. Другими словами, это стык наклонных плоскостей кровли, расположенных в горизонтальной плоскости.

Если высота уровня крыши рассчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбаланс в архитектуре, но и проблемы в период эксплуатации. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важный параметр, на который придется опираться при расчетах и ​​от которого зависит надежность конструкции, это угол наклона.

Существует ряд факторов, от которых зависит этот параметр, а также значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо приспосабливаться, ведь сопротивляться таким явлениям бессмысленно.

Из атмосферных факторов, влияющих на крышу, выделяют следующие:

1. Ветер … Угол ската выбирается в зависимости от погодных условий, которые присущи местности, в которой находится дом. Если в регионе преобладают порывистые ветры, то угол выбирают не более 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки … Район с обильными осадками, угол ската рекомендуется выбирать более 45 градусов . .. Такая конструкция крыши позволяет быстро стекать осадкам.
3. Снежная масса … Как и в предыдущем факторе, выбор высоты зависит от обилия выпавшего зимой снега. Угол ската желательно выбирать 45 градусов и более, если снег в регионе выпадает часто и в большом количестве.

Всю информацию о характеристиках вышеперечисленных параметров можно найти из СНиП 2301-99 .

Необходимость создания мансарды

Здания нежилые обычно возводят без чердака. и достаточно легкие, например гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет — личное дело каждого.

Необходимость строительства чердачного помещения является фактором, влияющим на величину высоты крыши исходя из комфортности передвижения по будущему помещению. А именно есть необходимость передвигаться по чердаку и использовать его как жилую или кладовую.

Если помещение предполагается нежилым, то существует ряд правил такого оформления:

• при расчете высоты кровли принимаются противопожарные требования к дому;
• размер помещения не должен мешать обслуживанию;
• должен быть проходной, высотой 1,6 м и длиной 1,2 м.

Тип крыши

Существуют специальные правила, исходя из которых определяется параметр высоты крыши. относительно материала для покрытия:

1. Если в кровельном материале много штучных элементов , то угол наклона выбирают максимально большим.
2. Если крыша выбрана низкой , швы в кровельном материале должны быть сведены к минимуму.
3. Для материала с большой массой выберите максимальный угол , чтобы общий вес материала равномерно распределялся по поверхности.

ПРИМЕЧАНИЕ!

Эти параметры следует рассматривать вместе для обеспечения надежной и долговечной кровли.

Высота крыши по отношению к ширине дома

С этой точки зрения определение высоты крыши определяется на основе теоремы Пифагора … Для этого поперечное сечение конструкции представляется в виде равностороннего треугольника.

Параметр который необходим для расчетов уклон крыши . .. Высота конструкции катет прямоугольного треугольника .

Расчет осуществляется следующим образом:

1. Необходимо определить тангенс выбранное значение угла наклона.
2. Зная ширину дома , одну сторону, примыкающую к углу, можно рассчитать, разделив значение на 2.
3. Далее существующие значения необходимо подставить под известную формулу a = b * tg a.
4. По этому принципу можно понять зависимость высоты конька от ширины дома. Чем шире дом, тем больше будет угол ската.

Отношение ширины дома к высоте конька

Высота конька двускатной крыши

Как рассчитать высоту конька двускатной крыши и не ошибиться? Выше приведен самый простой способ определить высоту крыши для ее двускатной разновидности. Для этого используется математическая формула. Но есть и другой способ расчета — графический. Первоначально на бумаге делается чертеж, после чего измеряются полученные значения.

Принцип этого метода заключается в передаче реальных параметров конструкции крыши в точном пропорциональном соотношении в меньшем масштабе.

Несмотря на то, что метод считается не таким точным, как математический, он удобен для многих, а также позволяет узнать необходимые результаты.

Алгоритм действий следующий:

1. Рисуется равнобедренный треугольник и проводится к меридиану — это будет высота хребта.
2. Необходимо начертить треугольник начиная с выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его расположения.
3. Для того, чтобы точно начертить угол наклона крыши, следует воспользоваться транспортиром.
4. После начертания треугольника измеряется полученный меридиан , т.е. высота хребта.

Этот способ особенно удобен для тех, кто собирается обустраивать мансарду под жилой тип помещения. В этой ситуации есть возможность визуально определить и обозначить все необходимые параметры.

Высота двускатной крыши

Расчет высоты шатровой крыши типа

Несмотря на то, что четырехскатная разновидность крыши значительно сложнее по конструкции, в расчетах можно использовать параметры и формулы, основанные на принципе расчета высоты двускатной разновидности.

Шатровая крыша бывает двух видов:

1. Палатка. В этой конструкции все скаты крыши имеют одинаковую длину, площадь и форму. Этот сорт используется в регионах с сильными ветрами. … Способен выдерживать сильный порывистый ветер и высокие нагрузки.
2. Бедро. Откосы представлены двумя треугольниками и трапециями. Эта разновидность требует значительных затрат на материалы для своей конструкции, однако для мансардного этажа идеально подходит . Однако такая конструкция не подходит для регионов, где бывают сильные порывистые ветры. В таких условиях конструкция нуждается в дополнительном усилении.

В любом из перечисленных типов крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника . Это позволит определить нужные значения.

Для крыши вальмовой разновидности подходит метод, по которому рассчитывается значение высоты двускатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. На найденном рисунке обозначьте гипотенузу, которой будут стропила, вторая сторона — это ширина дома, деленная на 2.
3. На основе параметра угла наклона (угол tg) вычисляется третья сторона фигуры, которая представляет собой высоту.

Высота вальмовой крыши

Полезное видео

О том, как определить высоту и угол наклона крыши, вы можете узнать из видеоурока:


Заключение

Самостоятельно определить высоту будущего дома – занятие несложное, но ответственное. Учитывая, что это довольно важный параметр, от которого зависит надежность всей конструкции, лучше доверить эту работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Помогут в этом деле и специальные дизайнерские программы.

В контакте с

При возведении любого здания одним из самых значимых моментов является правильный расчет высоты конька крыши, а также его площади. При небольшой высоте конька на крыше может собираться большое количество снега, что создаст дополнительную нагрузку на всю конструкцию. С другой стороны, при достаточно высоком коньке и большой площади покрытия увеличивается парусность крыши, что может стать проблемой при сильном ветре. Поэтому важно знать, как рассчитать высоту конька крыши, не допуская его преждевременного разрушения.

Особенности конструкции крыши

При проектировании любого здания важно правильно рассчитать параметры кровли. Здесь должны быть учтены все возможные нагрузки, а также необходимое количество кровельных материалов. При этом одним из основных параметров будет правильный уклон скатов конструкции. У типовых двускатных крыш скаты обычно имеют уклон 12-45 градусов. Известна прямая зависимость этого угла наклона от нагрузок, создаваемых весом кровли на всю конструкцию кровли здания.

Внимание! Необходимо произвести дополнительное усиление стропильной системы, что повлечет за собой дополнительные затраты на строительство. Если уменьшить уклон скатов, то произойдет увеличение нагрузки на все элементы конструкции из-за атмосферных осадков.

Не менее важно правильно рассчитать стропильную систему. Это вызвано передачей всей нагрузки от стропильных ног на несущие стены здания. В свою очередь стропильные ноги определяются размерами их сечения и длины. Такие элементы конструкции выбирают исходя из того, какие действующие нагрузки действуют на крышу, с учетом угла наклона скатов. Для обеспечения необходимого запаса прочности специалисты рекомендуют немного увеличить полученные результаты расчета толщины стропильных ног.

Так как конфигурация кровли может быть разной, расчет необходимых параметров будет производиться в зависимости от некоторых особенностей. Чтобы правильно рассчитать высоту крыши, всегда следует учитывать количество скатов и ее форму. Пренебрежение такими характеристиками приведет к ошибкам расчета. Без таких данных невозможно будет определить площадь кровли, а также рассчитать необходимое количество материалов для устройства кровли. Высота конька влияет на длину и конфигурацию стропил.

основные параметры

При строительстве собственного дома каждый хозяин обязательно столкнется с расчетом высоты уровня крыши. Перед определением такого параметра необходимо учесть следующие нюансы:

• количество коньков;
• наличие жилой мансарды или мансарды;
• угол наклона скатов с учетом возможных атмосферных осадков;
• выбранный кровельный материал.

При этом следует учитывать простую зависимость количества осадков и угла наклона скатов. Количество материала, необходимого для кровли, можно определить, предварительно рассчитав высоту крыши. На практике 45-градусный скат подразумевает увеличение стоимости кровли в 1,5 раза по сравнению с плоскоскатной конструкцией.

Строительные нормы и правила определяют пропорции и высоту конька крыши. Между тем такой параметр можно рассчитать, зная реальные размеры стен конструкции. В этом случае расчет высоты конька можно определить по простейшим геометрическим формулам. Для этого необходимо знать ширину конструкции, а также угол, определяющий уклон скатов крыши.

Расчеты

Напрямую связаны такие параметры, как высота конька крыши и угол наклона ее ската. Кроме того, на угол наклона кровли влияет и выбранный кровельный материал. Например, мягкую черепицу можно укладывать на кровли с уклоном от 11 до 90 градусов. Керамическая плитка требует ограничения уклона до 60 градусов.

Также необходимо учитывать эстетическую составляющую, поэтому необходимо предусмотреть соответствие высоты конька крыши высоте здания. Дело в том, что чрезмерно плоская или слишком высокая крыша может негативно сказаться на внешнем виде строения. С учетом существующих климатических условий наиболее оптимальным вариантом считается угол наклона кровли, который составляет 35–45 градусов. Крыша с более плоской конструкцией будет подвергаться повышенным нагрузкам из-за атмосферных осадков.

Если принять высоту конька за одну из сторон прямоугольного треугольника, то другая сторона будет равна половине ширины здания. Соответственно, длину наклона будем считать гипотенузой. В соответствии с тригонометрической формулой длина катета в таком треугольнике будет равна длине второго катета, умноженной на величину тангенса угла при основании. Для примера возьмем здание шириной 6 м с углом ската крыши 40 градусов. Ссылаясь на тригонометрическую таблицу Брадиса, определяем тангенс угла в 40 градусов. Он будет равен 0,83. Получается, что половину ширины дома — 3 метра — надо умножить на 0,83. В итоге получаем высоту конька крыши такого здания, которая будет равна 2,49м.

Что самое главное в здании? Конечно — крыша! Это один из важнейших элементов любого здания. Без него не будет долговечным ни одно здание, — защита от природных явлений как внутри, так и снаружи здания. Он играет решающую роль в общем дизайне дома. От качества пола зависит прочность внутреннего пространства, как и стен. Его эстетичный вид влияет на общее впечатление от всего здания. Для этого используются декоративные элементы, помогающие усилить положительный эффект жилища.

Какие факторы влияют на эстетический вид кровли? Во-первых, это его форма. Он формирует целостность восприятия здания у прохожих. Такое строительство является ответственным этапом строительства дома. От правильности таких расчетов и моделирования зависит не только его внешний вид, но и его параметры.

Параметры моделирования:

1. Высота . Очень важно правильно рассчитать этот параметр. Следует учитывать угол наклона, а также необходимое количество скатов, материалы, используемые для его покрытия при строительстве.
2. Природные условия.
3. Структура.
4. Высота здания.
5. Личное мнение хозяина дома.

Предварительный и максимально точный такой проект в целом необходим для того, чтобы:

• Рассчитайте материалы, которые будут использованы для его будущей постройки.
• Заранее продумайте необходимые для него изоляционные материалы.
• При планировании учитывайте различные устройства (например, снегозадержатели).

Расчет параметров зависит от его формы. От этого зависит высота несущей конструкции. Невнимательность в учете этих параметров может привести к недостаточной функциональности в дальнейшей эксплуатации здания. Например, высота конька влияет на общую площадь пола. При этом следует учитывать, что расчет материалов может быть увеличен. Также этот параметр влияет на конфигурацию и длину стропил.

Типы крыш

• Фронтон.
• Четырехскатный.
• Чердак.

Этот расчет необходимо производить, выбирая угол наклона перекрытия (например, 30-50 градусов, иначе увеличится ветровая нагрузка и снегонакопление).

Схема расчета высоты и уклона двускатной крыши

Как рассчитать высоту конька и крыши? Необходимо ширину дома разделить на 2, а затем умножить на тангенс угла наклона. Таблица значений тангенсов и калькулятор при этом пригодятся и помогут правильно рассчитать необходимые параметры.

Прочность этой формы характеризуется возможностью крепления чердака. Четырехскатный тип имеет разный вид: вальмовый и вальмовый. Первый тип характерен для домов квадратной формы с идеальной симметрией при взгляде под любым углом. Такая конструкция способствует увеличению сопротивления ветровой нагрузке на крышу. Второй тип характерен для тех, у которых есть характерные «мансардные» окна.

Сложность данного вида строительства усложняется еще и довольно дорогими стройматериалами.

Внимание: нежелательно использовать этот тип перекрытия для частного дома в местности с характерными погодными условиями, например, сильными ветрами. В противном случае большой угол наклона кровли может негативно сказаться на общей конструкции здания.

Как правильно рассчитать высоту крыши? Возьмем формулу как для фронтонного типа. Учтите, что также необходимы следующие параметры: длина конька и стропил. Несущие конструкции в этом случае играют важную роль в его расчете.

Расчет высоты для мансардного типа

Этот тип имеет те же параметры, что и щипцовый, но основные скаты мансардного типа имеют излом. Эта характеристика часто придает несущей конструкции «сломанный» вид. Благодаря этому увеличивается внутренняя площадь помещений. Сложность расчета этого типа мансарды обусловлена ​​углами скатов. Будьте внимательны и учитывайте все углы наклона скатов. Это крайне необходимо для расчета.

Также используется принцип золотого сечения, и специалисты советуют использовать его в этих расчетах. Здесь крайне важно, чтобы ее контур не выходил за пределы окружности. Этот принцип (золотое сечение) помогает добиться максимально эстетичного вида дома. Устранив этот недостаток, вы получите неповторимый и красивый вид здания.

Кровельные работы – один из важнейших строительных процессов, от качества которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство следует начинать с расчета и проектирования конструкции крыши на бумаге. Одними из важнейших данных для расчета является высота конька, в связи с чем находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разного типа конструкции.

В этой статье

Подготовка к расчетам

Создание плана крыши и расчет ряда ее параметров важен для последующего монтажа. Предварительный расчет помогает:

• Заранее рассчитайте количество необходимых стройматериалов и не прогадайте при покупке их в большую или меньшую сторону.
• Еще на этапе проектирования продумайте и распределите различные системы, такие как водосточные, снегозадерживающие и т.д., и определите их место в будущем проекте.
• размер дома;
• планы использования подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузки на конструкцию крыши: ветер, снег и др. ;
• тип кровли.

В этой статье мы рассмотрим, как правильно рассчитать высоту для трех самых распространенных кровельных конструкций.

Расчет высоты двускатной крыши

Двускатная крыша проста в проектировании и строительстве. Конструкция такого типа подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, сливаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов крыши не должен быть произвольным. Его величина зависит от ветровых и снеговых нагрузок, правила определения которых регламентированы СНиП. Рекомендуемый уклон для районов средней полосы России 30-45°. Также на выбор уклона скатов крыши влияет выбранный кровельный материал.

Определившись с уклоном скатов, можно рассчитать высоту крыши дома. Его значение рассчитывается по известной геометрической формуле:

а = b * tg α

где а — искомое значение, b — значение половины ширины дома, tg α — тангенс выбранный ракурс, который можно найти в специализированной таблице.

При уклоне 45° высота конькового бруса будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Крыша с четырьмя скатами наиболее устойчива к ветровой нагрузке. Шатровая крыша бывает двух видов:

• Шатровая — все скаты сходятся в одной точке в верхней части конструкции.
• Вальма имеет два треугольных и два трапециевидных ската, последние соединены вверху коньковым брусом.

Высоту конька можно рассчитать для обоих типов крыш по формуле, используемой для двускатной конструкции. Однако для более тщательного расчета и составления подробной схемы необходимо также рассчитать длину стропил, а для вальмовой крыши – длину конькового бруса.

Расчет подъема конька чаще всего связан с желанием оборудовать под ним жилое помещение. Для этих видов четырехскатных крыш высота конструкции для создания жилого помещения должна быть не менее 2,5 м.

Конструкция мансардной крыши

Мансардная или скатная крыша также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из самых подходящих для создания мансарды.

Расчет высоты ломаной крыши начинается с расчета углов наклона всех поверхностей скатной крыши. Специалисты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого нужно написать по кругу на бумаге эскиз будущей крыши. Этот метод позволит избежать таких конструктивных недостатков, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты являются важными и фундаментальными этапами создания крыши. Их грамотное и правильное выполнение – залог возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Практическое руководство с примерами и изображениями

107shares

• Share
• Булавка

Много лет назад, когда я строил свой первый навес, я думал, что уклон крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду держать его круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предположил, что любой уклон крыши, который отталкивает воду, будет работать.

Однако, поработав над многими проектами навесов, я пришел к выводу, насколько критическим может быть уклон крыши навеса для строения. Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Меньший шаг также имеет преимущества, прежде всего в том, что при этом используется меньше материала. Ниже мы более подробно рассмотрим преимущества различных полей и почему они могут работать или не работать для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.


Быстрая навигация

• Какой уклон крыши?
• Types of Roof Pitches
  • Low Pitched Roofs
  • Mid Pitched Roofs
  • Steep Pitched Roofs
• Factors Influencing Shed Roof Pitch
  • Weather
  • Roofing Material
  • Local Regulations
  • Ventilation
  • Additional Shed Features
• Как определить уклон крыши для навеса
  • Как рассчитать уклон односкатной крыши по формуле
  • Как вычислить высоту шага крыши
  • Как найти длину стропила
  • Как найти существующий шахт крыши
• Shed Shed Switch Calculator
• Заключение

9007?

Уклон крыши — это мера крутизны крыши. Способ измерения уклона, также известный как уклон крыши, измеряется путем подъема над пролетом. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов длины по горизонтали, то угол наклона вашей крыши выражается как 4:12.

Соотношение является наиболее распространенным способом выражения угла наклона крыши или уклона крыши, но возможны и градусы. Шаг 4:12 составляет около 18,5 градусов, но не точно. Также можно разделить подъем над пробегом, умножить на 100 и получить процент. Таким образом, шаг 4:12 будет иметь наклон 33%.

Тем не менее, метод подъема над ходом более эффективен и понятен обычному домашнему мастеру. Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, что уклон крыши нужен не только для красоты. Наклон вашей крыши жизненно важен как барьер для влаги, среди прочего, и слишком плоская крыша может потенциально привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно будет учитывать больше влагостойкие кровельные материалы и стяжка.

Другая проблема заключается в том, что чем круче скат крыши, тем больше кровельного материала вам понадобится, от каркаса крыши до обшивки. Площадь поверхности крыши увеличивается с более крутыми скатами, и вам придется соответствующим образом рассчитывать бюджет при планировании строительства односкатной крыши.

Типы скатов крыши

Рассмотрим подробнее преимущества и недостатки различных скатов крыш. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов ската крыши.

Важно помнить, что уклон крыши не обязательно должен относиться к двускатной крыше – это также может быть односкатная, солончаковая крыша или другой тип крыши с плоской поверхностью.

Крыши с низким уклоном

Крыша с низким уклоном — это любая крыша с уклоном 3:12 или меньше. Многие виды кровельной черепицы не допускают укладки на крыши с таким уклоном. Чаще всего в качестве кровельного материала используются рулонные мембраны, в которых используется тепло для соединения швов.

Плюсы

• Использует наименьшее количество кровельного материала
• Простой доступ и установка

Минусы

• Не выдерживает больших нагрузок
• Черепица часто не подходит для пологих крыш

Среднескатные крыши

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши. Это также наиболее распространенные смолы для односкатных крыш. Опять же, самым важным фактором является погода. Используйте удобный инструмент, такой как калькулятор снеговой нагрузки, чтобы определить, может ли ваша крыша выдержать вес снега в зависимости от ее уклона.

Кроме того, если вы используете сборные фермы, вы не сможете определить уклон своей крыши. Подобные фермы, купленные в магазине, часто имеют соотношение сторон 4:12. Навесные фермы ничем не отличаются, а сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Pros

• Сборные фермы в качестве опции
• Можно использовать любой тип кровельного материала

Минусы

• Слишком мелко для некоторых климатических условий
• Работать на крыше сложнее, чем на плоской крыше

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не сделать максимально крутую крышу? Он с легкостью отразит любую погоду, и скопление снега не будет проблемой. Проблема с очень крутой крышей заключается в том, что если что-то пойдет не так, будь то протечка или отсутствующая черепица, до нее очень трудно добраться и заменить.

Также потребуется гораздо больше кровельного материала при уклоне крыши более 9:12, чем на крыше 3:12. Затраты на кровельные материалы могут быстро возрасти, а разница в площади поверхности и каркасе крыши между плоской и крутой крышей значительна.

Но не обманывайте себя, крутая крыша — отличная защита от непогоды. Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения или другого рабочего места.

Pros

• Дополнительное внутреннее пространство
• Отличная защита от атмосферных воздействий

Минусы

• Требуется больше материала = дороже
• Трудно ремонтируемые крутые крыши

Факторы, влияющие на уклон односкатной крыши

Существует множество причин, которые следует учитывать при строительстве односкатной крыши, и в первую очередь необходимо учитывать безопасность всего, что будет находиться в вашем навесе. Удобство и внутреннее пространство — это здорово, но если у вас в салоне все мокрое от протечек, то неважно, как красиво выглядит ваша крыша.

Погода

Жить в пустыне? Плоская или низкоскатная крыша может быть именно тем, что вам нужно. Или у вас климат более тропический? В этом случае вам, вероятно, понадобится традиционная крыша с наклоном 4:12 или около того. Жить в Канаде? Лучше немного поднять угол наклона крыши, чтобы учесть ведра снега, которые вы получаете каждую зиму.

Неглубокие крыши не очень любят влагу. Они просты в строительстве и являются самым дешевым вариантом, но вода может скапливаться сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но все еще достаточно мелок, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, обратите внимание на ветер в вашем районе. Часто ли случаются сильные порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается ветру. Крутая крыша очень чувствительна к сильным порывам ветра, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается воздействию сильного ветра.

Давайте посмотрим, что следует учитывать в снежной среде, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, ссылка на который приведена выше, введите данные, касающиеся вашего сарая и размера крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем регионе.

Поймите, что снег в одном районе сильно отличается от снега в другом. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты выпадает много снега, но он, как правило, очень легкий. Давление влажного снега может быть в 8 раз выше, чем у легкого снега на той же площади.

Еще одно соображение — лед. Лед может иметь вдвое большее давление на квадратный дюйм, чем влажный снег для той же площади. Если вы собираетесь отапливать сарай, то скопление льда на крыше будет проблемой. Если вы решили отапливать сарай, начните с изоляции потолка. Если нет, то можно использовать противообледенительный кабель для крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снегопадов, подумайте о снегозадержателях на крыше. Они предотвращают падение снега большими пластами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества в непосредственной близости от сарая. Называемые снегозадержателями, они могут быть либо пластиковыми щитками, ввинченными непосредственно в крышу, либо рядом металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей крыши. Один из крупнейших производителей гонтов предлагает не использовать их битумную черепицу на шагах 2:12 и меньше.

Должно быть очевидно, что черепица не подходит для плоской крыши. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Черепица работает на крутых крышах, но вам лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны – от ¼”:12 и выше. Металлические крыши также имеют швы, но многие производители рекомендуют соединять свои панели с помощью шурупов и герметика. Это обеспечивает водонепроницаемое уплотнение между всеми зазорами. Кроме того, швы часто возвышаются не менее чем на 2 дюйма над поверхностью крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон для металлической крыши.

Помните, металлическая кровля дороже, чем черепица. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить как минимум втрое, а то и больше, стоимость черепицы за ту же площадь поверхности.

Местные правила

Как и в случае любого проекта строительства навеса, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет предусматривать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные правила учитывают использование мембраны или рубероида под наружным кровельным слоем. Если вы строите чердак или крошечный дом, то правила могут диктовать использование подложки под жилым помещением.

Вентиляция

Надлежащая вентиляция в вашем сарае имеет решающее значение для обеспечения движения воздуха и предотвращения любых проблем с плесенью или грибком. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания паров.

Любая скатная крыша с навесом – карнизом – облегчает вентиляцию вашего сарая. Простая установка софита под свесом односкатной крыши позволяет воздуху входить и выходить, обеспечивая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия на любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера вашего сарая.

Плоскую крышу труднее проветривать, так как она не имеет свесов с крыши и фронтонов для вставки вентиляционных отверстий в стенах. Если вы планируете иметь плоскую крышу, рассмотрите возможность установки нескольких окон вместо вентиляционных отверстий.

Дополнительные элементы навеса

При проектировании навеса необходимо учитывать и другие элементы крыши. Давайте взглянем.

Лофт-навес

Если вы хотите сделать магазин и жилое помещение в новом навесе, рассмотрите вариант с крутым уклоном и помещением чердака на чердаке. Чем круче поле, тем больше у вас будет места для головы. Фронтонные концы позволяют разместить окна, а использование стропильной конструкции может красиво открыть внутреннее пространство крыши.

Слуховое окно

Это окна, которые как бы «выпирают» из-под крыши. Мелкий уклон не может поддерживать слуховое окно просто потому, что внутреннее пространство делает слуховое окно невозможным. У вас должен быть уклон крыши, который дает вам, по крайней мере, высоту окна, а затем еще немного.

Слуховое окно поэтому используется только на более крутых скатах, имеющих полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то, что в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве сарая рассмотрите различные конструкции крыш, но помните, что уклон есть уклон — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль отличается.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, является наиболее универсальным типом односкатной крыши и наиболее распространенным, поскольку она может выдерживать любой тип ската. Сарай для соли представляет собой фронтон, который простирается дальше, включая крытое крыльцо спереди или сзади.

Навес также универсален, но имеет только одну поверхность крыши. Вы не будете использовать навес для очень крутой скатной крыши, потому что это потребует от вас построить стену на одной стороне вашего сарая на значительной высоте.

Вальмовые крыши состоят из четырех стропил, по два с каждой стороны. Каждая из них срезана под углом 45 градусов, создавая четыре грани одинакового шага. В двускатных крышах мало вариаций, что упрощает их строительство. Двускатная крыша хорошо защищает от непогоды, особенно от снега. Однако они используют значительное количество кровельного материала.

Наконец, вальмовая крыша представляет собой двускатную крышу с плоской передней частью на одном или обоих концах. Это больше эстетические особенности, чем практичные, потому что вальмовая крыша уменьшает внутреннее пространство вашего сарая, увеличивая при этом сложность конструкции крыши. Вальмовая крыша требует среднего уклона, чтобы быть практичной, так как вальма на плоской крыше будет едва заметна.

Как определить уклон крыши для сарая

Определить уклон крыши сарая для большинства людей так же просто, как найти онлайн-калькулятор уклона крыши. Однако мы рассмотрим, как сделать это самостоятельно, не требуя от вас особых математических способностей.

Как рассчитать уклон односкатной крыши по формуле

Рассчитать уклон крыши несложно. Помните, что шаг рассчитывается как высота – или подъем – ската крыши на 12 дюймов горизонтального прогона. Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального хода, то угол наклона вашей крыши составляет 4:12.

Построить новую односкатную крышу с нужным уклоном так же просто, как научиться пользоваться угольником скорости. Как указано в видео, квадраты скорости имеют полезные отметки от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 — 2:12 и так далее. Выровняйте стержень на одном конце стропила, в углу. Затем поворачивайте квадрат до тех пор, пока желаемый шаг не совпадет с верхним краем стропила. Сделай свою линию.

Сделайте то же самое с другим концом. Затем вы используете квадрат скорости и тот же номер шага, чтобы разрезать соединения птичьего рта — узнайте, как это сделать, из моего руководства по каркасу односкатной крыши.

После того, как вы закончите распилы, вы не только рассчитаете угол наклона крыши, но и сконструируете стропила, чтобы они подходили для вашего сарая с нужным уклоном.

Теперь предположим, что вы хотите построить навес 8×10 с двускатной крышей. Поскольку конек нашей двускатной крыши будет проходить по всей длине сарая вниз по центру, у нас остается около 4 горизонтальных футов от конька до внешнего края сарая.

Вы хотите, чтобы гребень фронтона был 2 фута. Это дает нам преимущество над пробегом 2’:4’. Проблема в том, что шаг считается не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5:1.

Затем умножьте оба числа на 12. Получим 6:12. И есть ваша подача.

В то время как ваш квадрат скорости может приблизительно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы найти степень своего шага, разделите подъем на разбег. Так что для нас это 2/4, что равно 0,50. Затем используйте научный калькулятор, чтобы найти арктангенс 0,5, который будет выглядеть как atan (0,5) на вашем калькуляторе.

Найти процент уклона легко, если вы знаете высоту своей крыши. Используя наши предыдущие измерения, уравнение (подъем / длина) x 100 = процент уклона вашей крыши. Для нашего примера это будет 2/4 х 100 = 50%.

Как рассчитать высоту ската крыши

Если вам нужно рассчитать высоту коньковой доски, вам необходимо знать ширину вашего сарая. Если это 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложной математики или, я предпочитаю, простую диаграмму, подобную этой. Умножьте уклон крыши на коэффициент прогона и вуаля, у вас есть высота ската вашей крыши, от стеновых плит до нижней части коньковой доски. 92 = х. Ответ — 20. Но вам нужно извлечь квадратный корень из 20, чтобы найти длину, и в итоге она составит около 4,5 футов.

Как найти существующий уклон крыши

Иногда нам нужно знать существующий уклон крыши для установки нового кровельного материала или для осмотра здания. Вот несколько способов легко найти уклон крыши вашего существующего сарая.

Используя 48-дюймовый плотницкий уровень и измерительную ленту

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на одном уровне с землей. Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от места, где уровень соприкасается с крышей. Измерение от крыши до низа уровня — это подъем более 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — это ваша длина. Что касается подъема, знайте, что виниловый и вагоночный сайдинг обычно имеют 4-дюймовые «выступы», прежде чем следующий ряд начнется над и под ним. Найдите обнажение, которое перпендикулярно началу крыши у боковых стенок фронтонного конца сарая.

Следуйте за этим обнажением к центру вашего сарая и считайте количество воздействий, пока не доберетесь до хребта. Умножьте на 4, а затем разделите на 12. У вас есть рост над пробегом в футах.

Использование каркасного угольника

В готовом навесе возьмите лестницу и прислоните ее к наклону одного конца линии крыши. С помощью небольшого уровня на плоском конце каркасного угольника поместите точку поворота на край крыши и поднимите угольник и уровень до уровня земли. Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если навес недостроен, просто прислоните скоростной угольник к каркасу крыши, например к стропилу, и повторите тот же метод.

Калькулятор уклона односкатной крыши

Знание того, как рассчитать уклон крыши, подъем, прогон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные мастера используют этот инструмент для сверки своих измерений с собственными, и я бы посоветовал иметь его под рукой, когда в следующий раз будете строить односкатную крышу.

Заключение

Я надеюсь, что это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните, что если вы не уверены в своих расчетах, в Интернете есть множество инструментов, которые помогут вам проверить ваши измерения высоты тона.

Пожалуйста, не стесняйтесь оставлять мне комментарии, если у вас есть какие-либо другие вопросы по статье или если у вас есть какие-либо предложения по другим советам и рекомендациям по поиску уклона крыши, которые я здесь не упомянул.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других.
