Как сделать четырехскатную крышу для беседки: обзор конструкций + выбор покрытия

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

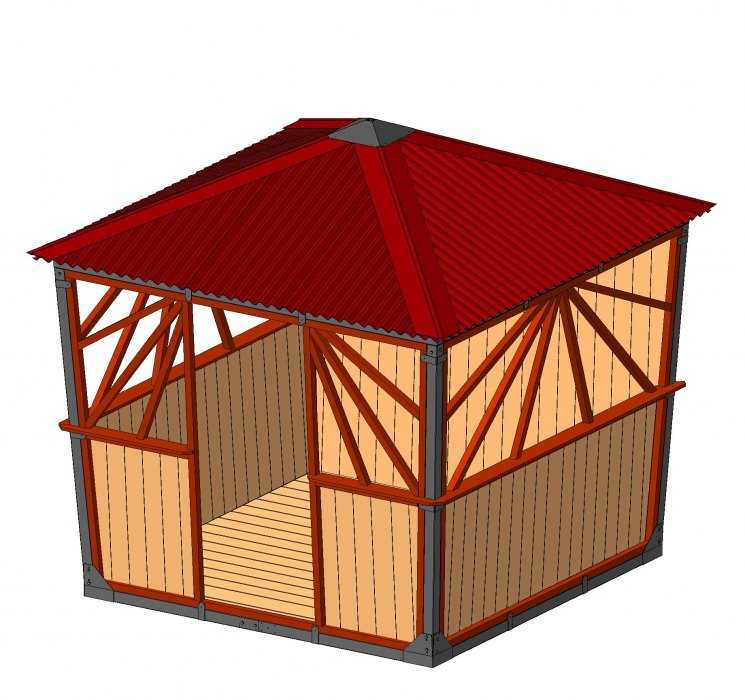

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

• Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
• Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
• Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
• Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
• Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
• Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
• Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
• Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
• Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
• Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
• Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
• Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
• Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

• Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
• Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
• Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
• Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
• Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы  – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Будьте в курсе!

Подпишитесь на новостную рассылку

Четырехскатная крыша для беседки: конструкция, каркас и кровля

• Планирование и чертеж четырехскатной крыши для беседки
• Конструкция четырехскатной крыши для беседки и ее монтаж
• Устройство кровли четырехскатной беседки

На дачных участках довольно часто можно увидеть уютные беседки прямоугольной формы. Четырехскатные крыши для беседок – самые предпочтительные, потому что подобные конструкции отличаются простотой выполнения, высокой надежностью, а также легко поддаются зонированию.

Принимаясь за крышу беседки, прежде определяются ее формой. Самыми популярными из них считаются двухскатная или четырехскатная крыша. Первая образуется из четырех стропил, проложенных от сторон беседки. Соединяют их с помощью горизонтальной поперечины. Стропила между собой крепят с помощью реек, и прикрепляют  также как обвязочному брусу. Для четырехскатной крыши необходимо 8 стропил, 4 из которых прокладывают от каждого угла и еще 4 – от центров сторон.

Конструкция каждой из них имеет свои достоинства. Например, конструкция двускатной позволяет разнести в стороны боковые стойки, а это, в свою очередь, дает возможность расположить скамейки более комфортно. Что же касается четырехскатных, работы здесь несколько больше, но зато появляется простор для интересных дизайнерских решений.

Четырехскатные вальмовые и шатровые крыши могут выполняться с изогнутыми ребрами, которые придают беседке восточный колорит.

Планирование и чертеж четырехскатной крыши для беседки ↑

На начальном этапе работ необходимо выполнить чертеж стропильной системы. При проектировании обязательно учитывается угол наклона скатов крыши беседки в данной местности в зависимости от климатических особенностей региона. Например, крутые скаты делают крышу более уязвимой от сильного ветра и непогоды. Также рассчитывают высоту, длину и ширину, которую должна иметь четырехскатная крыша для беседки.

Используя полученные данные, рассчитывают необходимое количество кровельного и строительного материала. Пиломатериал, который используется при строительстве, должен быть полностью обработан с помощью специальных антисептиков и для защиты от атмосферных осадков и гниения.

Конструкция четырехскатной крыши для беседки и ее монтаж ↑

Каркас четырехскатной крыши беседки начинают с устройства наружной обвязки стен по ее периметру. Опорные стойки между собой соединяют по диагонали, а место пересечения усиливают при помощи дополнительных накладок из брусков.

Стропильную систему рекомендуется выполнять из брусьев сечением 50 на 150 мм. На месте, где диагональная связка пересекается, устанавливают столб из бруса. Его вертикальность проверяют по уровню. Высота будущей крыши зависит от длины этого столба.

Затем опорные стойки с вертикальным столбиком соединяют при помощи диагональных стропил, при этом стропила должны выступать за стойки примерно на 40 см. Это позволить защитить внутреннее пространство беседки от попадания дождя и снега.

Далее получившиеся вальмы, треугольные скаты, укрепляют, при помощи дополнительных коротких стропил. Их и наружную обвязку стен соединяют.

Четырехскатная крыша для беседки может быть построена проще, если следовать некоторым  правилам:

•  сечение бруса нужно подбирать с учетом материала для будущей кровли, климата местности и угла наклон;
•  при креплении стропильных брусьев в обвязке стены, пространственную конструкцию укрепляют при помощи ригеля, который дополнительно стягивает стяжки стропил;
•  число опор можно уменьшить при использовании опорных брусьев, вмурованных свободными концами в столбик (стену) беседки, стропила в этом случае устанавливаются на них.

Закончив монтаж несущей конструкции беседки, приступают к укладке обрешетки. Ее выполняют из шпона, вагонки или реек, затем настилают гидроизоляционный слой, и в заключение выкладывают кровельный материал. При необходимости обрешетку можно проложить дополнительно утеплителем.

Устройство кровли четырехскатной беседки ↑

Для крыши беседки можно использовать практически любой кровельный материал, только исходить нужно из его соответствия проекту и, конечно, экономической целесообразностью. Например, если листовой материал очень удобен для двух- или односкатных крыш, на четырехскатных почти все листы приходится резать и получается много отходов.

Беседка является декоративным элементом участка, и с этим необходимо считаться при выборе материала для кровли. Даже если дом покрыт профлистом или шифером, использовать эти материалы для беседки все-таки не совсем правильно.

Сегодня можно найти материал для кровли, который сопоставим с ними по цене, но имеет значительно более интересные декоративные свойства. Шифер, например, можно с успехом заменить ондулином.

Наплавляемая рулонная кровля на битумной основе – тоже не совсем удачное решение для беседки. Совсем другое дело битумные гонты – интересный материал самой различной конфигурации. Он позволяет покрыть крышу с любой конструкцией и любого стиля. Под битумные гонты, независимо от конструкции крыши, нужна сплошная обрешетка. Стоимость покрытия из мягкой черепицы вполне сопоставима со сроком его службы.

© 2022 stylekrov.ru

Четырехскатная крыша на беседку

Содержание

• Стадии проектирования
  • Выполнение чертежа
• Преимущества
• Подготовка материалов
• Возведение кровли
• Стропильная система
• Кровля

Многие владельцы частных домов обустраивают на своем участке место для летнего отдыха. Чтобы насладиться прохладным ветром в знойный день, понадобится соорудить уютную и вместительную беседку. Чтобы она надежно защищала хозяев и гостей от осадков и солнца, стоит позаботиться о правильном выполнении крыши. В большинстве случаев выбирают двускатный вариант. Однако более эстетичного вида можно добиться, если соорудить четырехскатную крышу для беседки своими руками.

Для сооружения прочной и устойчивой конструкции стоит придерживаться чертежей и выполнять рекомендации опытных строителей. Такая кровля станет отличным решением при квадратной и прямоугольной форме беседки. В первом случае ее можно покрыть равнобедренной четырехскатной крышей.

Стадии проектирования

Возвести четырехскатную кровлю достаточно просто. Однако существует несколько особенностей работ, которые стоит учесть. Для начала стоит выбрать тип конструкции.

Четырехскатные крыши делятся на такие разновидности:

• Вальмовая – крыша, которая имеет два ската треугольной формы.
• Полувальмовая – имеет треугольник сверху и трапеции по бокам. Конструкция отличается множеством ломаных плоскостей.
• Шатровая – обладает четырьмя треугольными скатами. Все они сходятся в одной точке, находящейся в самом верху строения. В результате возведения кровли получается четырехсторонняя пирамида. В основе такой кровли лежит квадрат.

После того, как подходящий вариант выбран. Стоит приступать к проектированию крыши.

Выполнение чертежа

После того как конструкция выбрана, следует нарисовать общий чертеж будущей беседки. Чтобы схема была составлена правильно, необходимо рассчитать нагрузки, воздействующие на стропила.

Основные силы, действующие на стропильную систему:

• масса покрытия кровли;
• вес всего кровельного пирога;
• действие ветра;
• нагрузки от выпадающих осадков.

В чертеже стоит учесть и массу каркаса, который применяется при строительстве. Также при расчетах высчитывается вес всех рабочих, которые будут производить монтаж одновременно находясь на крыше. Также в чертеже отмечается угол наклона скатов. При расчетах основное внимание уделяют массе кровельного покрытия, которое выбрано для укладки.

Важно! Только после того как углы наклона выбраны, можно приступать к монтажу стропильной системы.

При ее создании учитывают:

• Сечение брусьев, их длина и масса. Также не стоит забывать про подкосы и затяжки.
• Габариты каждого элемента крыши;
• Расположение всех элементов будущей конструкции.

Подсчетами стоит заняться опытному человеку. При возникновении ошибок конструкция может не выдержать нагрузок во время эксплуатации.

Преимущества

Четырехскатная кровля намного дороже и сложнее в установке, чем двускатная, однако она имеет ряд неоспоримых преимуществ, на которые стоит обратиться внимание:

• более эффективная защита от дождя – обеспечивается большим числом скатов;
• большие по площади свесы способны дольше сохранять тепло, которое накопилось в течение летнего дня – это особенно важно для длительных вечерних посиделок;
• скаты вальмовой кровли способны эффективно защищать находящихся под ней людей от солнечных лучей;
• жесткость и прочность конструкции позволяет забыть о частом обслуживании крыши беседки – даже уборка снега значительно облегчается;
• четырехскатную крышу можно возвести своими руками – для работ понадобится 1-2 человека.

Также существенным преимуществом выполнения такой кровли является доступность материалов, из которых ее можно соорудить.

Подготовка материалов

В процессе строительства четырехскатной крыши понадобится приобрести древесину для стропил, гидроизолирующую пленку, материал для кровли и крепеж. Конкретные материалы, которые необходимо подготовить:

• Брус 100х100 мм применяют для мауэрлата. Следует выбрать наиболее ровный брусок. Такие же бруски понадобятся для затяжек и опор.
• Доски 50х150 мм выбирают для стропильных ног. Стоит учитывать, что стропила, расположенные по диагонали, отличаются большими размерами, чем рядовые. По этой причине можно выбрать доски вдвое толще.
• Необрезная доска 30х100 мм на обрешетку. Поскольку ее будет закрывать кровельное покрытие, можно использовать доски второго и третьего сорта.
• Рейки 30х30 мм – из них выполняется контробрешетка.
• Карнизная и ветровая доски.

Поскольку дерево может подвергаться гниению и воздействию бактерий, доски стоит защитить специальными пропитками. Благодаря антисептической обработке каждый деревянный элемент кровли будет служить несколько десятилетий. Также дерево стоит обработать антипиренами для защиты от высокой температуры – на случай оборудования беседки мангалом.

Возведение кровли

Четырехскатная крыша беседки может опираться как на кирпичные, так и на деревянные стены. Также под кровлю можно поместить специально изготовленный для этого каркас. При надежных и прочных стенах возведение крыши можно сравнить с устройством кровли жилого дома.

При выборе деревянных опор ее устройство должно быть выполнено с максимальной осторожностью. Сначала необходимо проверить вертикальность каждой опоры. Для этого понадобится уровень. Снизу все опоры стоит обвязать – это повысит прочность каркаса в целом.

В качестве обвязки выполняются и верхние перемычки, концы которых соединяют с помощью диагональных брусьев. При таком усилении конструкция приобретет максимальную устойчивость.

Стропильная система

После того, как выполнены стойки, сооружается стропильная система. На опоры помещают брус, а затем к нему крепят диагональные стропила. Они идут ко всем углам беседки. Именно на них и будет опираться вся кровля. За счет стропил формируются все скаты.

Далее выполняются такие действия:

• Следует выбрать длину свесов. При необходимости ее увеличить накосные стропила следует увеличить при помощи накладных досок.
• Произвести монтаж промежуточных стропильных досок.
• После этого стропила укрывают гидроизоляцией, чтобы обеспечить максимальную защиту каркаса от воды.

Монтировать обрешетку можно несколькими способами – до выполнения гидроизоляции или после. В случае, когда выбрана шатровая кровля, монтаж будет немногим отличаться. После соединения опорных стоек диагональными брусками в месте их схождения они крепятся друг к другу металлическими накладками.

Здесь монтируют столб. Чем он будет длиннее, тем выше окажется крыша. После столб и верхние углы каркаса беседки соединяют стропилами. Они должны выступать за края наружных опор – для защиты беседки от осадков.

Кровля

Крыши четырехскатной конструкции можно покрывать практически любым материалом. Стоит выбирать наиболее надежный, и долговечный, чтобы он прослужил не один год. Распространенные варианты:

• ондулин – наиболее легкий материал;
• обычный шифер – для него понадобятся брусья большего сечения;
• металлопрофиль – стоит учесть, что во время дождя он будет издавать сильный шум.

Конструкция четырехскатной кровли для беседки не отличается большой сложностью. При выполнении работ следует правильно рассчитать все нагрузки на стропильную систему. Это под силу любому. Однако при большой площади беседки лучше доверить проверку чертежа профессионалу.

Выполнить четырехскатную крышу под силу любому владельцу загородного участка. Главное – правильно составить схему постройки и рассчитать все нагрузки. Также стоит придерживаться инструкции по установке определенного кровельного материала.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Четырехскатная крыша для беседки своими руками, фото, чертежи

После возведения всех необходимых в хозяйстве построек дачники или владельцы частной усадьбы задумываются об обустройстве зоны для отдыха. Ведь ни один полноценный участок не обходится без беседки, которая служит защитой от солнца, ветра и дождя. Рассмотрим вариант с четырехскатной крышей для беседки своими руками.

Содержание

1. Особенности внешнего вида беседки
2. Необходимые материалы для кровли
3. Из чего состоит стропильная система
4. Сборка всех частей кровли

Особенности внешнего вида беседки

Крышу с четырьмя скатами для беседки своими руками можно построить со следующими вариантами кровли:

1. Если беседка квадратная, можно возвести шатровую крышу. Состоять она будет из 4 скатов в форме треугольников, которые не отличаются один от другого размерами. Соединяться они должны в одной точке, конька вверху образовываться не будет.

   Схема крыши

2. Если беседка прямоугольная, подойдет вальмовый тип кровли. Составные части – 2 ската в форме трапеции, 2 треугольных торца. Вверху имеется небольшой конек, который расположен параллельно большой стороне прямоугольника.

   Схематическое изображение необходимых материалов

Строительство четырехскатной крыши для беседки сложнее, чем обычной двускатной, но финансовые потери с лихвой компенсируются достоинствами кровли:

• чем больше скатов, тем лучше отвод воды при дожде;
• если приходится сидеть в беседке допоздна, четырехскатная кровля, сделанная своими руками, удержит больше тепла за счет количества граней;
• солнце беспокоить не будет намного дольше;
• снег будет соскальзывать с сооружения легче за счет большего количества изгибов конструкции.

Стоит разобраться с тем, как сделать четырехскатную крышу, заранее, чтобы во время возведения не возникало вопросов. Возвести кровлю можно усилиями пары человек.

Необходимые материалы для кровли

Для строительства такой кровли в беседке потребуется дерево, которое пойдет для возведения стропил; пленка, служащая для сооружения системы гидроизоляции; материал, с помощью которого крыша будет накрываться; элементы для закрепления всех частей.

Купить необходимо следующее:

1. Брус. Желательное сечение – 100х100 или 150х150 мм. Выбрать необходимо как можно более ровное дерево, в котором отсутствуют трещины, нет следов вредителей, не прогнившее. Этот же материал можно использовать для возведения вертикальных столпов.
2. Доски с сечением 150х50 и 150х100 мм для остальных стропил. Важно не забывать, что некоторые стропила в данной кровле будут длиннее, чем остальные. Диагональные стропила можно выполнять из материалов по длине в 2 раза больше остальных. Толщина их также должна быть в 2 раза большей. Можно наложить одну доску на вторую или приобрести материалы потолще.
3. Доски, из которых будет построена обрешетка. Кровельное покрытие будет накрывать эти составляющие, поэтому не стоит беспокоиться насчет внешнего вида, выбирая третьесортные материалы.
4. Рейки и карнизные доски.

   Схема кровли

Не забудьте обработать всю древесину антисептическим составом. Это поможет избежать ухудшения стропил и защитит дерево от неблагоприятных факторов. Если планируется прямо в беседке сделать мангал, дерево следует обработать антипиренами, чтобы оно не загорелось.

Из чего состоит стропильная система

При строительстве данной кровли обязательно необходимо посчитать угол наклона скатов. Учитываться должна высота конька, нагрузка на стропильную систему. После проведения расчетов необходимо составить чертежи, в которых будут указаны все данные, а также показано расположение каждого элемента. Для беседки необходимы:

1. Мауэрлат. Сделан из бруса и выполняет функцию опоры. С его помощью вес конструкции распределится, помогая верхней обвязке.
2. Стропильные части. Они одним концом упираются в конек, вторым – в мауэрлат. Примерное расстояние между ними 60-120 см. Ставить их необходимо более 3 единиц с каждой стороны.
3. Диагональные стропила, которые проходят от углов к коньку.
4. Нарожники.
5. Стойки, являющиеся опорой конька.
6. Обрешетка, которая удерживает кровельное покрытие и другие части.

Сборка всех частей кровли

После завершения каркаса, пола и других частей беседки можно приступать к возведению кровли. Выполнять операции необходимо в данной последовательности:

1. Верхняя обвязка должна быть усилена доской. Укладывать можно двумя слоями, внахлест. Параллельно широкой стороне беседки к обвязке закрепляются балки-затяжки.

   Построение беседки

2. Необходимо сделать отступ от центра затяжки примерно на полметра, где установить пару стоек высотой по 1 метру. Чтобы оставить их горизонтально, необходимо временное укрепление подкосами. После верхние их части соединяются коньком.
3. Ставятся рядовые стропила. Кровля отдельно от беседки

   Деревянная беседка

4. Устанавливаются стропила по диагонали. Ноги прибиваются к коньковой части, где делаются спилы, чтобы все элементы продолжали друг друга.
5. Ставятся нарожники. Примерное расстояние – 60 см.
6. С помощью степлера закрепляется пленка для гидроизоляции. Части должны соединяться внахлест хотя бы по 10 см.

   Схема кровли

7. Застилается сплошная обрешетка. Подойдут простые гвозди.
8. Кровельный материал раскраивается и фиксируется.

Наглядный пример строительства беседки 6х4 с вальмовой крышей. Пошаговые фото и видео

Хорошо, когда во дворе есть беседка. Летом она выполняет множество функций. Здесь можно встречать гостей, отдыхать после работы, укрываться от знойного дня или дождливой погоды, проводить вечера с семьей, в беседках любят играть дети. Такое строение будет достойным украшением приусадебного участка, становясь воплощением творческих идей хозяев дома.

Построить беседку с вальмовой кровлей несложно, если имеются навыки работы с электроинструментом и, конечно, желание.

Недостаток опыта возведения таких построек можно легко компенсировать внимательным изучением информации по примерам строительства с наглядным описанием этапов и нюансов процесса.

Содержание статьи:

• Как выглядит беседка с вальмовой кровлей?
• Как мы делали нашу беседку – шаг за шагом
• –1. Устройство фундамента с расширительными швами под беседку
• –2. Установка опорных стоек каркаса
• –3. Монтаж каркаса вальмовой кровли
• –4. Обшивка стропил кровли листами OSB
• –5. Покрытие вальмовой кровли битумной черепицей
• –6. Изготовление и монтаж декоративных перил
• Установка гибких окон по периметру беседки
• Подведение итогов и дальнейшие планы

Как выглядит беседка с вальмовой кровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей. За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

Полуоткрытая беседка, где нижняя часть стен прикрыта глухими панелями, а верхняя полностью открыта, создает ощущение легкости конструкции, но при этом уютна. В ней по полу не гуляет сквозняк и можно спокойно отдыхать, устроившись в мягких креслах.

Вальмовая крыша – это тип четырехскатной конструкции, где хотя бы два ската должны быть треугольной формы, они именуются вальмами. Два других ската могут быть трапецеидальной формы, тогда здесь будет присутствовать конек.

Четырехскатная кровля может быть реализована без применения конька – это шатровое покрытие, которое также относится к крышам вальмового типа, чаще их обустраивают над квадратными беседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания
– глухой настил из листового материала, например ОСП, или обрешетка из доски.

Как мы делали нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал вопрос о строительстве беседки, мы с семьей долго искали подходящую конструкцию. Пересматривали фото в интернете, пробовали рисовать сами. Задача была построить что-то просторное, большое, но при этом не загромоздить двор, скорее украсить, подчеркнуть его. Нашли один вариант – прозрачная конструкция беседки с вальмовой крышей, ее и решили взять за образец.

Каждый пролет решили от столба до столба сделать по 2 метра. В общем, беседка получилась следующих размеров:

• Длина и ширина стен: 6х4 метра;
• Высота от пола до кровли: 2,3 метра;
• Кровля вальмового типа на 4 ската.

1.

Под беседку отдали часть площади огорода, другого места не нашлось. Жалко было терять черноземный слой при устройстве фундамента, поэтому:

• Под всю площадь строения вырыли котлован;
• Чернозем из котлована переместили на соседние гряды;
• В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

По периметру будущего монолита сколотили опалубку (размер 6200Х4200 мм), а из обрезной доски толщиной 2 см и шириной 15 см по всей площади сбили прямоугольные ячейки приблизительно одинакового размера. После заливки и отвердения бетона доски оставили в качестве наполнителя швов.

2. Установка опорных стоек каркаса

На лесопилке заказали брус для стоек сечением 150х150 мм, его на всю беседку достаточно было 10 шт по 2. 4 метра, чтобы самостоятельно отторцевать в размер. Брус получили струганный, шлифовали своими силами.

Порядок работ по установке стоек:

• Сначала торцевали ручной циркуляционной пилой, чтоб получилось по 2.3 м, снимали с каждого края приблизительно по 5 см;
• По плите выполнили разметку угловых столбов из расчета длина от края до края стойки 6000 мм, ширина – 4000 мм, точность контролировали замером диагоналей;
• Брус к основанию крепили при помощи оцинкованного уголка с размером полки 100Х100 мм;

• Дополнительно на каждый брус поставили временные распорки;
• По периметру стоек с внешней стороны натянули нить и разметили положение промежуточных столбов, соблюдая шаг 2 метра;
• Установили столбы и на один раз обработали для защиты лазурью марки «OSMO».

Поверх брусьев по периметру уложили обвязку доской 150Х50 мм, чтоб столбы укрепить, да и, вообще, эта доска в последствие стала опорой стропил вальмовой крыши.

3. Монтаж каркаса вальмовой кровли

Четырехскатная крыша для беседки, одна из самых лучших в плане отвода осадков. Она имеет красивый вид и может быть реализована без установки дополнительных стоек для опоры стропил.

Для удобства работ на мауэрлат (обвязочную доску опорных стоек) кинули временный настил, чтобы можно было свободно перемещаться под пространством будущей крыши. В качестве материала для конька и стропил приобрели доску 150Х50 мм. Уклон, на вскидку, брали где-то 30-35 градусов.

Порядок работ сборки каркаса кровли:

• В первую очередь набросали чертеж, получилось, что длина конька должна быть равной 2 м;
• Торцованную коньковую доску закрепили на временные деревянные опоры высотой 1.3 м (между настилом и коньком) саморезами;
• От концов конька на мауэрлат в углы беседки бросили четыре стропила длиной ниже обвязочной доски;
• Стропила внизу подрезали, чтобы плотно ложились на мауэрлат;
• Все крепили при помощи саморезов;
• Лишние части стропил отрезали циркуляркой;
• От конька к обвязочной доске опустили и закрепили все оставшиеся стропила, располагая их с шагом приблизительно 0. 6 м.

Плоскость каждого ската контролировали ниткой, чтобы в дальнейшем обшивка не шла волной!

4. Обшивка стропил кровли листами OSB

Сложно было принять решение, чем делать обрешетку доской или плитой OSB, но склонились ко второму варианту, так как лист имеет одну толщину по всей плоскости, что важно для последующей укладки на него битумной черепицы.

Для фиксации OSB толщиной 12мм к стропилам взяли специальный ершенный гвоздь со шляпкой большого диаметра – это проще, чем крутить саморезы шуруповертом.

Порядок монтажа листов ОСП:

• Монтаж обшивки начали с угла снизу, горизонтально укладывая лист заподлицо с нижним краем стропил;
• Края листов стыковали на стропилах, крепя гвоздями с шагом 25 см;
• Закончив первую линию обшивки, двигались выше по такому же принципу. Если размер обрезков позволял, начинали линию, вставляя их.

5. Покрытие вальмовой кровли битумной черепицей

На фото беседки, которую мы взяли за образец, крыша была покрыта битумной черепицей. Она нам очень понравилась. Во-первых, ее «чешуя» имеет разную форму и цветовое исполнение, во-вторых, маленький вес фрагмента черепицы – это серьезный плюс при использовании ее на подвесной крыше.

Фиксацию черепицы к плите OSB решено было осуществлять саморезами с пресшайбой длиной не более 12 мм, чтобы с нижней стороны кровли не были видны острые концы.

Порядок работ крепления листов черепицы:

• Листы мы крепили поочередно на каждом скате кровли, двигаясь снизу вверх;
• Очень важно было соблюдать ровность укладки каждой линии, для чего верхнюю границу примыкания листов отбивали маркировочным шнуром;
• Края свеса плиты OSB перед монтажом черепицы усилили карнизной планкой, линию стыков скатов плоскостей крыши, верхний конек – подкладочным ковром;
• После окончательного покрытия всей плоскости кровли специальными битумными коньками закрыли вальмовые ребра.

6. Изготовление и монтаж декоративных перил

Перила в конструкции беседки, нужны не только в качестве декоративного элемента. Они создают ощущение законченности, уюта и, что самое главное, усиливают каркас для эффективного противостояния ветровым нагрузкам. Они у нас идут по всему периметру в виде законченных модулей для каждого пролета между столбами, за исключением среднего пролета впереди беседки, где вход.

Форма прямоугольников с диагональными крестами внутри – наиболее прочная конструкция, которая исключает возможность опорным столбам терять вертикальное положение при боковых нагрузках. Материалом для изготовления послужила все та же шлифованная доска размером 150Х50 мм. Элементы крепления – саморезы по дереву с потайной шляпкой длиной 100 мм.

Порядок сборки декоративных перил пошагово:

• Мы начали работу с углового пролета, в принципе, разницы нет, откуда начинать;
• Замерили точное расстояние между соседними столбами и отрезали две заготовки в размер;
• Заготовки должны быть точно отрезаны под углом 90 градусов;
• Нижнюю заготовку установили на предварительно вырезанные из отходов подкладные бруски на высоту 50 мм от уровня бетонной плиты;
• Доску прикрутили саморезами к вертикальным стойкам по три самореза на край;
• Отрезали среднюю промежуточную стойку размером 900 мм и прикрутили ее строго посередине нижней заготовки;
• Верхнюю заготовку параллельно нижней зафиксировали над ней саморезами к вертикальным столбам и средней стойке;
• В полученные квадраты потом мы вставляли диагонали, две из которых цельные, а две составные;
• Цельные диагонали для каждого квадрата подгоняли как можно точнее, делая торец диагонали в форме острия с углом 90 градусов;
• После закрепления всех диагоналей пролет перил покрыли защитной лазурью в один слой.

Каждый последующий пролет старались сделать аналогично предыдущему.

После установки и обработки перил основной объем запланированных работ на ближайший период был закончен. Беседка приобрела относительно законченный вид и стала активно использоваться по назначению.

Установка гибких окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Подведение итогов и дальнейшие планы

Беседка с вальмовой крышей размером 6х4 метра очень просторна. В одной ее половине мы поставили стол и лавки, где удобно встретить гостей, провести праздник. Другую половину временно отдали под размещение гамака, получился уголок для расслабления и отдыха.

Благодаря полной прозрачности конструкции здесь удобно читать, заниматься любой работой. Натуральное дерево благотворным образом действует на нервную систему и, вообще, нам очень нравится наша беседка.

В дальнейших планах у нас обустроить пол, используя террасную доску, а также соорудить печь-мангал из кирпича в комплексе со столешницей и мойкой. Для внешней подсветки и посиделок в вечернее время также установим освещение, один из возможных вариантов – лампы-светильники с солнечными панелями.

О всех дальнейших доработках вы сможете узнать на сайте Greensector.ru и Youtube-канале . Следите за новыми статьями и видео, подписывайтесь, до новых встреч!

как сделать стропила своими руками, пошагово с фото, как построить стропильную систему для 4-скатной шатровой кровли

Назад

Как сделать четырёхскатную крышу для беседки

• Разновидности четырёхскатной крыши
• Выбор материала для стропил и покрытия
• Пошаговая инструкция строительства своими руками
• Шатровая крыша
• Вальмовая
• Полувальмовая
• Китайская



• Благоустройство
• Садовые постройки
• Беседки
• Проектирование беседок
• Как сделать четырёхскатную крышу для беседки

16 лайков

Беседки являются одним из центральных объектов на приусадебном участке. Они служат оригинальным украшением дачи, а также любимым местом для отдыха всех членов семейства. Существует огромнейшее число вариантов летних домиков, отличающихся формой, размерами, стилем, типом конструкции. Очень эффектно и оригинально смотрится беседка с четырёхскатной крышей. В чём преимущества подобного строения, и в чём особенности изготовления такой кровли — узнайте из статьи.

ПоказатьСкрыть

• Разновидности четырёхскатной крыши
• Выбор материала для стропил и покрытия
• Пошаговая инструкция строительства своими руками
  • Шатровая крыша
  • Вальмовая
  • Полувальмовая
  • Китайская

Разновидности четырёхскатной крыши

Если строительство полноценного дома не каждому под силу, то изготовить своими руками летнюю беседку способен практически каждый дачник, независимо от наличия строительного опыта или знаний. Самым простым вариантом для начинающих мастеров считается строение прямоугольной или квадратной формы с четырёхскатной кровлей, которая делает конструкцию более оригинальной и необычной.

Важно! Изменяя в процессе строительства вальмовой крыши длину конька, можно добиться кардинального изменения вида кровли и её дизайна. К примеру, короткий конёк делает её более массивной и солидной.

Существует несколько разновидностей четырёхскатной крыши:

1. Шатровая. Органичнее всего такой вид кровли смотрится на квадратных беседках. Он представляет собой конструкцию в виде четырёхгранной пирамиды, со скатами, имеющими форму равнобедренного треугольника, вершины которого сходятся в центре, в верхней точке крыши. Преимуществами шатрового строения считаются: органичный внешний вид, возможность отвода дождевой и талой воды за счёт наклона скосов, простота монтажа, прочность, невысокая стоимость материалов. Среди минусов мастера отмечают необходимость выполнения расчётов и замеров с высокой точностью, что не всегда возможно при недостатке знаний. В таких случаях следует обратиться за помощью к специалистам. 1 — мауэрлат; 2 — накосные стропила; 3 — коньковый узел; 4 — центральные стропила; 5 — нарожники.
2. Вальмовая. Универсальный вариант для прямоугольных или квадратных сооружений. Подобная кровля состоит из двух скатов в виде трапеции и двух треугольных (вальмовых). Верхи трапеций соединяются между собой линией, которая имеет название конёк. Скаты вальмовой крови великолепно защищают конструкцию от солнечных лучей, при этом дают возможность любоваться красивым видом окрестности. Кроме этого, такая крыша характеризуется высокой надёжностью, низкой парусностью, отсутствием необходимости её очищения, поскольку снег не задерживается на её поверхности.
3. Полувальмовая. Конструкция представляет собой вариант вальмовой кровли, которая обладает укороченными треугольными скатами. Преимущественно подобные строения используют при строительстве мансардных построек, а вот для покрытия беседок применяют крайне редко.
4. Китайская. Особенностью китайской крыши считается нестандартное расположение балок и стропил, которые как будто развёрнуты к небу. Для её изготовления требуется разработка специального проекта. Вместо традиционных стропил здесь применяется стоечно-балочная конструкция. Строить китайскую кровлю достаточно сложно, однако при грамотном её возведении получается эксклюзивный архитектурный шедевр.

Выбор материала для стропил и покрытия

Изготовление четырёхскатной крыши начинается с выбора подходящего материала для стропил.

Описываемая конструкция предполагает применение следующих видов стропильных опор:

• диагональные — предназначены для удержания основной нагрузки, в большинстве случаев для них используют сдвоенные доски или деревянные балки;
• промежуточные — предназначены для соединения каркаса, то есть опоры и конька;
• нарожники — предназначены для соединения диагональных стропил с каркасом и параллельного крепежа с промежуточными.

Читайте, как оформить дизайн зоны отдыха на вашем участке.

Как правило, для организации стропильной системы применяют пиломатериалы, в частности древесину хвойных пород. Каркасную основу выполняют при помощи прямоугольного бруса. Иногда, в качестве альтернативы могут использоваться доски с сечением 50×200 мм либо сдвоенные доски.

Чтобы повысить прочность и надёжность конструкции применяют металлические элементы, которые усиливают стропила и делают их взаимоположение неизменным. Также стальными деталями могут дополняться опоры. Подобная комбинированная стропильная система характеризуется высокой прочностью, износостойкостью и долгим периодом эксплуатации.

Что касается кровельного материала, то при его выборе специалисты советуют учитывать несколько факторов: стоимость, внешний вид, практичность и простота монтажа.

Важно! Следует учитывать, что рулонные материалы очень неудобны в работе для четырёхскатной кровли, поэтому их применяют редко.

Сегодня большой популярностью и востребованностью пользуются:

1. Мягкая кровля, основу которой составляет битумная черепица. Она представляет собой эластичные листы, сделанные из стеклохолста или технического стекловолокна и пропитанные модифицированным битумом. Поверхность черепицы покрыта специальной цветной посыпкой, что даёт возможность подобрать материал необходимого окраса. Гибкие битумные полотна легко поддаются нарезке, быстро монтируются и укладываются в любой рисунок. Минусом укладки черепицы считается необходимость создания сплошной обрешётки, так как листы гибкие и нуждаются в твёрдой основе.
2. Керамическая черепица. Выбор такого материала просто огромен. Сегодня производители предлагают более десятка видов кровельного покрытия. Современная керамочерепица характеризуется большим различием форм, цветов и стилей. Кровля из данного материала обладает изумительным внешним видом, высокой стойкостью к перепадам температур и ультрафиолетовому излучению, устойчивостью к выгоранию цвета. Из минусов керамической черепицы можно отметить её высокую стоимость, большой вес, некоторую сложность укладки.

Кроме этого, крышу беседки можно сделать из более простых и дешёвых материалов:

• ондулина — самый лёгкий материал;
• поликарбоната — современный кровельный материал, который обладает отличной износостойкостью, огнеупорностью, способностью сохранять тепло;
• обычного шифера — для его монтажа следует использовать брус с большим сечением;
• листов металлопрофиля — простой в установке, однако во время дождя такое покрытие будет издавать сильный шум.

Пошаговая инструкция строительства своими руками

Конструкция четырёхскатной крови для летнего домика не представляет особой сложности. Тем не менее, при возведении крыши того или иного типа необходимо учитывать некоторые важные нюансы. При осуществлении работ самое важное рассчитать нагрузку на стропильную систему. При большой площади строения данную задачу рекомендуется поручить профессионалам.

Шатровая крыша

Шатровая крыша по форме напоминает шатёр, поэтому и носит такое название. Она состоит из четырёх скатов треугольной формы, которые вершинами сходятся в одной точке. Особенностью подобного строения является его строгая симметрия. Именно поэтому перед возведением кровли специалисты советуют сделать чертёж со всеми необходимыми расчётами, которые осуществляются по определённым формулам.

Далее пошаговый алгоритм изготовления стандартной шатровой крыши базируется на выполнении следующих этапов:

1. Между стойками, расположенными по бокам, натянуть шнур и обозначить середину беседки.
2. В качестве ориентира в центральную точку установить доску и зафиксировать её любым удобным методом.
3. Для определения места расположения диагональных стропил от верха центральной точки к угловым опорам натянуть шнур.
4. Установить висячие с затяжкой стропила, используя доску 150×50 мм или брус 50×50 см, длиной до 2,25 м.
5. Аналогичным образом установить вторую пару диагональных опор.
6. Между вмонтированными стропилами установить ещё третью и четвёртую пару. При этом следует чётко действовать по разметке, не сдвигая центральной точки-ориентира.
7. Разметить и расположить нарожники, при этом с каждого боку прикрепить доски посредством коротких брусков.
8. На диагональных опорах отметить длину их выноса и натянуть шнур для разметки.
9. Все установленные опоры подравнять по разметке.
10. Между парами диагональных стропил произвести фиксацию затяжек посредством досок 150×50 мм.
11. Разместить затяжки между прочими опорами, при этом установить их выше или ниже ранее вмонтированных.
12. К концам опор прибить ветровую доску, накрыть крышу любым кровельным материалом или установить обрешётку под мембранный вид кровли.

При осуществлении работ очень важно следить за тем, чтобы стропила были правильно соединены в коньке, то есть центр остался в первоначальном положении и не сдвинулся даже на миллиметр.

Вальмовая

Технология возведения вальмовой крыши начинается с монтажа вертикальных опор, на которые сверху устанавливают коньковый прогон.

Далее переходят к установке накосных диагональных опор:

1. Снизу стропила соединить с обвязочным брусом по углам строения, а сверху их скрепить посредством конькового бруса.
2. Установленные стропильные опоры усилить вертикальными дополнительными столбами.
3. Опоры и стропила скрепить между собой стальными скобами.
4. Вмонтировать стропила боковой крыши с интервалом в 60 см. Нижнюю часть прикрепить к обвязочному брусу и зафиксировать скобами из стали. Верхнюю часть соединить над коньковым прогоном стальными пластинами.
5. Завершающий этап — установка нарожников, с шагом 60 см, одна сторона которых опирается на обвязочный брус, а другая — соединяется с накосной диагональной балкой.

Ознакомьтесь с правилами применения ландшафтного дизайна для загородного дома.

Далее необходимо уложить основание для кровельного материала. Нужно отметить, что каждый вид покровного сырья диктует свои требования к основанию. К примеру, под черепицу обязательно нужно сделать частую обрешётку, для фальцевых листов — обрешётку с более редким шагом, рулонные покрытия монтируют на ровные скаты и т. п. Самым оптимальным вариантом кровельного материала для вальмовой кровли считается гибкая черепица, которая быстро укладывается и обладает потрясающим внешним видом.

Полувальмовая

Полувальмовая или датская крыша выполняется в виде треугольника, в которой в качестве опоры выступает вертикально расположенный трапециевидный фронтон. Её главным отличием от вальмовой являются более укороченные торцевые скаты. Установку полувальмового каркаса начинают с конькового прогона.

Предлагаем вашему вниманию варианты обустройства и озеленения участка вокруг коттеджа.

Для этого:

1. В середине потолочного перекрытия расположить две вертикальные опоры, на которых закрепить коньковый брус.
2. Конструкцию зафиксировать временными распорками, чтобы избежать её дальнейшей деформации.
3. На собранную раму вмонтировать две пары стропил, по две балки с каждой стороны поперечины конька.
4. Каркас усилить и зафиксировать посредством распорок.

После монтажа конькового прогона необходимо осуществить сбор полувальмовых скатов:

1. К вертикальной стойке прикрепить опорную поперечину и временно зафиксировать её с рядовыми стропилами.
2. Вырезать и смонтировать вальмовые опоры.
3. После выравнивания плоскости капитально закрепить опорную поперечину.
4. Остальные полувальмовые скаты вырезать и установить согласно замерам под каждую балку.
5. Уложить рядовые опоры и установить ранее подготовленную обрешётку.

Финишным этапом строительства полувальмовой кровли является настил пароизоляции и монтаж кровельного материала.

Китайская

Китайская крыша — одно из самых сложных в монтаже строений, которое требует возведения нетрадиционной стропильной системы, а создания стоечно-балочной конструкции. Для её изготовления предварительно нужно на листе бумаги сделать чертёж восточной крыши, запастись нужными стройматериалами, в частности досками и листами фанеры.

Строится кровля по такому алгоритму:

1. Выставить опору вертикального типа строго по центру и проверить её расположение уровнем. Длина опоры должна отвечать ширине стропильной конструкции.
2. Зафиксировать опору, прикрепить к ней доску таким образом, чтобы её конец попадал на центр опорного бруса и касался точки, расположенной в самом верху.
3. Следующую доску соединить с серединой предыдущей балки и крайней точкой опорного бруса. Аналогичным методом вмонтировать все остальные стропильные брусья. Важно между стропилами соблюдать интервал в 50–70 см.
4. Осуществить установку фанерных листов и сделать на них резы на ¾ толщины, чтобы они прилегали к конструкции плотно.

Как правило, в качестве кровельного материала для китайской кровли используют мягкую битумную черепицу, которая выглядит стильно, эффектно и роскошно.

Четырёхскатные крыши для беседки — простой и экономичный вариант отделки летнего домика, сборку которого способен осуществить даже начинающий мастер. В отличие от одно- или двускатной кровли, которые обладают скудным и однообразным видом, четырёхскатная выглядит более эффектно и солидно, придаёт строению объёмности, гармонии и завершённого вида.

Теги: Малые архитектурные формы

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

16 раз уже помогла

Квадратные планы крыши беседки | HowToSpecialist

Этот пошаговый проект по обработке дерева своими руками составляет около квадратных планов крыши беседки . В этой статье представлены подробные планы постройки беседки с двускатной крышей. Крыша беседки 12×12 требует общих рабочих приемов и материалов. Прежде чем строить крышу, мы настоятельно рекомендуем вам ознакомиться с остальной частью проекта, чтобы узнать больше о строительстве квадратной беседки.

Важно инвестировать в высококачественные материалы, которые также являются водостойкими, например, обработанные под давлением пиломатериалы. Отрежьте компоненты нужного размера с помощью циркулярной пилы и сгладьте края среза песочным блоком. Не забудьте попросить опытного друга помочь вам во время проекта, особенно если у вас нет большого опыта в этой области. Вам нужен кто-то, кто будет удерживать компоненты на месте, пока вы будете вкручивать винты.

Сделано из этого плана

квадратные планы на крыше.

J – 200 кв. футов толя, 200 кв. футов битумной черепицы КРОВЛЯ

• 14 пиломатериалов 2×6 – 8 футов
• 10 штук фанеры 3/4″ – 4’x8′
• 200 кв. футов толя, 200 кв. футов битумной черепицы

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Наконечники

• Используйте хорошую торцовочную пилу для выполнения угловых разрезов
• Просверлите направляющие отверстия перед установкой винтов

Время

• Одна неделя

Связанные

• ЧАСТЬ 1: Планы беседки
• ЧАСТЬ 3: Планы крыши беседки
• ЧАСТЬ 2: Планы перил беседки

Строительство квадратной беседки

Строительство стропил

В первую очередь рекомендуем построить стропила для квадратной беседки. Для получения профессионального результата рекомендуем использовать брус 2х6. Отметьте линии разреза на стропилах и выполните работу с помощью циркулярной пилы. Сделайте надрезы в нижней части стропил, чтобы их было легче установить на место. Обрежьте оба конца стропил под углом 60 градусов с помощью пилы с острым лезвием.

Установка стропил

После сборки стропил необходимо установить их на квадратную беседку. Просверлите направляющие отверстия на обоих концах и закрепите их на верхних пластинах и коньке с помощью оцинкованных винтов. Не оставляйте зазоров между компонентами и добавьте клей, чтобы усилить соединение.

Установка стропил

Установите остальные стропила таким же образом, но следуйте инструкциям, приведенным на схеме. Важно разместить стропила на равном расстоянии друг от друга, если вы хотите получить профессиональный результат.

Изготовление концов фронтона

Чтобы улучшить внешний вид квадратной беседки, мы рекомендуем установить фанерные панели на края фронтона. Отметьте линии разреза на листах фанеры и выполните работу с помощью циркулярной пилы. Аккуратно выровняйте края и прикрепите панель к конструкции с помощью винтов 1 1/4″.

Установка наличников

Чтобы улучшить внешний вид квадратной беседки, мы рекомендуем установить на концах стропил наличники 1×6, как показано на схеме. Аккуратно выровняйте компоненты и прикрепите их к стропилам с помощью шурупов 1 1/4″. Не оставляйте зазоров между деталями и обработайте края мелкозернистой наждачной бумагой.

Монтаж кровельных листов

Следующим этапом работы по дереву является прикрепление 3/4-дюймовых фанерных листов к стропилам, как показано на схеме. Не оставляйте зазоров между листами и прикрепите их к стропилам с помощью оцинкованных шурупов 1 1/4 дюйма через каждые 8 ​​дюймов вдоль стропил. Использование шпунтовых листов поможет вам сэкономить время и получить профессиональный результат. Повторите процесс на противоположной стороне беседки, используя те же методы обработки дерева.

Крепление кровли

Вы можете установить битумную черепицу для защиты беседки, так как это простое решение. Поэтому установите рубероид поверх кровельных листов, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. Перед укладкой битумной черепицы уложите начальный слой в нижней части крыши. Всегда читайте производственную инструкцию перед началом установки, так как есть несколько отличий.

Умная подсказка: Первый ряд должен начинаться с 3 выступов, второй ряд — 2 1/2 выступа , третий ряд — 2 выступа, четвертый ряд — 1 1/2 выступа, пятый ряд курс по 1 таб, шестой курс по 1/2 таб. Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над капельником примерно на 1/4″. Кроме того, закрепите битумную черепицу на настиле крыши с помощью гвоздей.

Планы квадратной беседки

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Заполните отверстия наполнителем для дерева и дайте ему высохнуть в течение нескольких часов. Посмотрите остальную часть проекта квадратной беседки, чтобы узнать, как собрать каркас и перила.

Умный совет:  Нанесите несколько слоев морилки или краски на деревянные детали, если хотите защитить их от гниения и улучшить внешний вид квадратной крыши беседки.

Спасибо, что прочитали наш проект о квадратных планах крыши беседки  и мы рекомендуем вам ознакомиться с остальными проектами. Не забудьте поделиться нашими проектами со своими друзьями и LIKE с нами, используя виджеты социальных сетей, если вы хотите получать наши последние статьи первыми.

<< Предыдущая | Далее >>

Как построить крышу беседки

Этот пошаговый проект деревообработки составляет около как построить крышу беседки . Строительство прямоугольной крыши беседки — сложный проект, так как он включает в себя множество разрезов, но любой человек, обладающий базовыми навыками работы с деревом, может выполнить работу, если использовать правильные планы. Вы можете настроить размер и форму крыши в соответствии с вашими потребностями и вкусами. Следуйте общим инструкциям и выполните работу за один уик-энд.

Строительство крыши для прямоугольной беседки – сложная задача, так как она включает в себя множество разрезов и большое количество замеров. Кроме того, вам нужно попросить другого человека удерживать компоненты на месте, предварительно выровняв их с обоих концов, пока вы вкручиваете винты. Соблюдайте строительные нормы и используйте качественные материалы, если хотите получить профессиональный результат. Крайне важно использовать устойчивые к атмосферным воздействиям пиломатериалы, которые находятся в хорошем состоянии и идеально прямые.

Проекты, разработанные из этих планов

[Tabs Tab1 = ”Materials” Tab2 = ”Tools” Tab3 = ”Tab4 =” связанный

[/tab]
[tab id=2]

 Молоток, рулетка, угольник

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

Защитные перчатки, Защитные очки

[/tab]
[tab id=3]

 Один день

[/tab][tab][

Часть 2. Как построить крышу беседки

[/tab][/tabs]

Строительство крыши-беседки

Строительство-беседка-шатровая крыша

Верхний совет: 0004 Строительство прямоугольной беседки — один из тех проектов, которые добавят ценности саду. После изготовления каркаса беседки следует соорудить крышу и установить черепицу.

Как построить крышу беседки

Установка верхнего конька

Первым этапом проекта является установка верхнего конька. Как видно на изображении, вам нужно обрезать средние стропила под углом 45º, используя торцовочную или циркулярную пилу. Выровняйте компоненты с большой осторожностью, если хотите получить профессиональный результат.

Воспользуйтесь спиртовым уровнем, чтобы проверить горизонтальность верхнего выступа. Просверлите направляющие отверстия в стропилах, прежде чем вкручивать 5-дюймовые оцинкованные винты, чтобы предотвратить расщепление древесины.

Установка вальмовых стропил

Продолжите проект, установив вальмовые стропила. Как видно на изображении, вам нужно обрезать оба конца стропил под углом 61,5° (сделайте пропилы под углом 28,5°). Используйте циркулярную пилу или торцовочную пилу, чтобы выполнить работу профессионально. Затем обрежьте верхнюю часть стропил под углом 45 градусов посередине (то есть сделайте два надреза под углом 45 градусов посередине), создав треугольник.

Если вы используете лестницу, поставьте ее на прочную поверхность. Также важно надежно закрепить стропила, иначе конструкция крыши может оказаться недостаточно жесткой.

Установка стропил

Следующим этапом деревообрабатывающего проекта является установка промежуточных стропил. Как вы можете видеть на изображении, вам нужно обрезать стропила под углом, иначе они могут не встать на место должным образом. Обрежьте оба конца компонентов под углом 48,5 градусов. Затем вам нужно обрезать верхнюю часть стропил под углом 47 градусов, чтобы они правильно подошли к вальмовым стропилам.

Верхний совет: С другой стороны, необходимо размещать стропила через каждые 24″. иначе вы не сможете точно подогнать кровельные листы. Предварительно просверлите стропила с обоих концов, прежде чем вставлять шурупы в вальмовые стропила.

Установка общих стропил

Продолжайте проект, установив промежуточные стропила с другой стороны крыши. Обрежьте концы стропил под углом 57º, в противном случае они могут неправильно встать на место. Поместите стропила через каждые 24″, чтобы эффективно поддерживать вес крыши. Для небольших стропил, размещенных на обоих концах передней и задней части крыши, необходимо сделать еще один пропил до верха, чтобы они подошли к вальмовым стропилам. Обрезать их в 29.5 градусов.

Таким же образом соберите остальные стропила и прикрепите их к противоположной стороне прямоугольной беседки. Выровняйте стропила по обоим концам и вверните шурупы в верхние пластины.

Установка кровельных листов

Следующим этапом наружного проекта является установка кровельных листов. Как вы можете видеть на изображении, вам нужно вырезать 3/4-дюймовые листы фанеры нужного размера, прежде чем прикреплять их к стропилам. Просверлите направляющие отверстия в фанере и вставьте в стропила оцинкованные шурупы 1 1/4″ через каждые 8″.

Покройте крышу толем, убедившись, что полосы перекрываются не менее чем на 2″. Используйте скобы, чтобы закрепить толь на месте через каждые 6 дюймов.

Монтаж наличников

Одним из последних этапов проекта является улучшение внешнего вида прямоугольной беседки. Если вы хотите получить профессиональный результат, добавьте к концам стропил планки 1×4. Выровняйте планки по обоим концам и закрепите их на стропилах отделочными гвоздями 1 1/4″.

Верхний совет: С помощью спиртового уровня проверьте горизонтальность отделки. Кроме того, вы можете обрезать концы накладок под углом 45º, иначе они могут не стыковаться друг с другом.

Как построить крышу беседки

И последнее, но не менее важное: вы должны установить битумную черепицу. Установите начальный ряд перед установкой лепестков битумной черепицы. Закрепите их на месте с помощью кровельных гвоздей. Разрежьте язычки на три части, чтобы прикрыть бедра.

Главный совет:  Заполните отверстия замазкой и дайте ей высохнуть в течение нескольких часов, прежде чем отшлифовать поверхность наждачной бумагой с зернистостью 120. Пропылесосьте остатки и нанесите несколько слоев защитной краски.

В этом проекте было около планов крыши беседки . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными проектами. ПОСТАВЬТЕ нам НРАВИТСЯ на Facebook, чтобы первыми узнавать о наших последних обновлениях и отправлять фотографии со своими проектами «сделай сам».

Как легко построить крышу беседки своими руками

По Винсент Эндрю | Последнее обновление: 14 сентября 2021 г. | Подано в: Сделай сам и как сделать

Построить беседку не так уж и сложно, особенно если вы выберете простую квадратную форму.

я Как построить крышу беседки простым способом

II Как построить квадратную крышу беседки

III Как сделать крышу на беседку, которая прослужит долго

IV Часто задаваемые вопросы

IV.I Как сделать крышу для беседки дешево?

IV.II Как построить крышу беседки самостоятельно?

IV.III Как быстро построить крышу беседки?

Поставить крышу над беседкой, вот настоящее доказательство ваших навыков мастера. И вы должны быть очень хороши в этом, потому что, если эта крыша протекает, ваша беседка будет разрушена через несколько месяцев.

Не волнуйтесь. При небольшом планировании вы можете сделать крышу менее чем за день.

Кредит: Shutterstock

Как легко построить крышу беседки

Самый простой способ выполнить работу – использовать битумную черепицу, которую очень легко укладывать. Но прежде чем вы туда доберетесь, вам нужно построить деревянную конструкцию, чтобы удерживать их.

Материалы и инструменты для крыши беседки

• Пиломатериалы, обрезанные до размера
• Листы фанеры
• Битумная черепица
• Оцинкованные винты для стропил и верхних балок
• Винты 1 ¼“ для фанеры
• Шурупы ¾” для черепицы
• Циркулярная пила
• Ручка и бумага

Когда у вас есть материалы, выполните следующие действия:

Шаг 1.

Определите высоту и направление верхнего гребня

Основной частью крыши является верхний конек. Определите, какой высоты будет крыша. Чем выше верхний конек, тем круче крыша. Угол 45 градусов обычно работает лучше всего.

Вырежьте верхнюю коньковую балку из куска дерева, а затем возьмите ручку и бумагу и посчитайте, какой длины должны быть стропила. Кроме того, вам нужно выяснить, в какую сторону должен быть обращен верхний конек. Если возможно, крыша беседки должна совпадать с крышей вашего дома, чтобы создать ощущение единства.

Верхний конек и стропила можно прикрутить к земле, а затем перетащить через беседку. Это момент, когда вы будете рады, что попросили своих двух лучших друзей помочь вам.

Если ваши расчеты были верны, верхний конек подойдет идеально. Если нет, снимите его снова и отрежьте по размеру, прежде чем прикрутить все это к верхней части беседки. Вы можете использовать оцинкованные шурупы, чтобы прикрепить стропила к центральной точке верхних балок.

Шаг 2 – Установка стропил

Вам необходимо закрепить верхний конек к верхним балкам и углам беседки. Расположите стропила на расстоянии 24 дюйма, чтобы вес крыши распределялся равномерно.

Этот шаг требует измерения длины, необходимой для каждого стропила, и обрезки древесины до требуемых размеров.

Шаг 3. Покройте крышу фанерой

После того, как вы прикрутили стропила, тщательно измерьте каждый сегмент крыши, чтобы определить, как резать фанерные листы. Используйте для этой работы циркулярную пилу.

Далее укладываем фанеру на крышу, не прикручивая. Посмотрите, подходят ли кусочки фанеры друг к другу. Обрежьте там, где это необходимо. Когда они совпадут, как кусочки пазла, вы можете начать фиксировать их винтами 1 ¼ дюйма, расположенными через каждые 6 дюймов.

Шаг 4. Укладка битумной черепицы на крышу

Теперь пришло время вынуть пакеты асфальтовых листов. Для достижения наилучших результатов вам необходимо установить два слоя.

Для базового слоя вам нужно положить черепицу вверх дном. Начните с нижнего края, уложите один ряд черепицы и двигайтесь вверх. При необходимости обрежьте лист черепицы канцелярским ножом. Прикрепите черепицу к деревянной раме с помощью шурупов ¾”.

Для верхнего слоя черепица укладывается лицевой стороной вверх, но процесс такой же. Вы начинаете с балок и продвигаетесь к верхнему гребню. Убедитесь, что ряды перекрывают друг друга для лучшего дренажа.

Последним шагом является покрытие швов крыши коньковыми заглушками, вырезанными из листа гонта, чтобы вода не просачивалась.

Битумная черепица легко укладывается. Кредит: Shutterstock

Как построить квадратную крышу беседки

Построить крышу квадратной беседки проще всего, так как все стороны равны — меньше измерений и математических расчетов. Это тот же процесс, что и выше, но вот несколько советов, которые вы, возможно, захотите использовать.

Вальмовые стропила

Если в вашей беседке есть шкворень — это опорная балка, которая проходит через середину конструкции к вершине крыши, — к ней необходимо будет присоединить вальмовые стропила.

Вальмовые стропила можно прикрепить к стойке шкворня с помощью деревянных стяжек, которые предназначены для соединения дерева с деревом. Если это звучит слишком сложно, просто используйте винты с гвоздями.

Потолочные балки

Потолочные балки — это балки, которые проходят между вальмовыми стропилами для усиления крыши. Их также можно прикрепить к общей раме деревянными стяжками. Поместите одинаковое количество потолочных балок с каждой стороны конструкции крыши.

Черепица

Укладывайте черепицу снизу вверх на крышу. Если погода в вашем районе в целом ясная и дождя не бывает много, вы можете использовать один слой черепицы.

Для достижения наилучших результатов покройте фанеру листом толя для изоляции. Самый простой способ установить лист толя — это скрепить его скобами. Вы можете сделать это менее чем за 15 минут.

Как сделать крышу на беседку, которая прослужит

Если вы достаточно практичны и не возражаете против дополнительной работы, вы можете построить усиленную крышу беседки.

Чтобы крыша беседки прослужила дольше, рассмотрите возможность установки центральной стойки, которая проходит от пола до самой верхней точки крыши. Эта средняя стойка должна быть длиннее угловых.

Если вы покупаете стандартные 8-футовые деревянные стойки для углов, средняя должна быть 10 или 12 футов. В зависимости от вашего точного плана, вы можете обрезать ее по размеру с помощью циркулярной пилы.

Другим вариантом является использование кедровой черепицы вместо более распространенной и доступной битумной черепицы. Деревянная черепица лучше стареет и более устойчива. Правда, покрытие крыши кедровой черепицей требует больше работы, чем использование битумной черепицы. Но что такое лишний день работы в беседке, которым вы будете наслаждаться долгие годы?

Чтобы крыша вашей беседки прослужила долгие годы, утеплите ее как можно лучше. Одним из вариантов может быть покрытие фанеры самоуплотняющейся мембраной, препятствующей просачиванию воды.

Также между фанерой и кедровой черепицей следует установить нейлоновую подкладку для вентиляции. Эта подложка позволит воздуху проходить между фанерой и черепицей, поэтому они быстрее высохнут после непогоды.

В конце концов построить крышу для своей беседки может оказаться не так сложно, как вы себе представляете. Выберите правильный метод для вас и действуйте по одному шагу за раз.

Часто задаваемые вопросы

Как дешево сделать крышу для беседки?

Если вы не хотите вкладывать много денег в свою беседку, то можете обойтись без крыши. Ну, не полностью. Вам все еще нужно что-то, чтобы покрыть его, но вы можете сократить количество материалов, используя лист сверхпрочной наружной ткани.

№

Самый дешевый и простой способ накрыть беседку — накрыть крышу большим квадратом водонепроницаемой наружной ткани и прикрепить ее скобами к внешнему коньку. Это может работать, по крайней мере, в течение сезона. Однако это решение не рекомендуется, если вы живете в районе, где бывают проливные дожди, так как навес вскоре начнет провисать.

С другой стороны, вы можете иметь скатную крышу, все еще покрытую наружной тканью. Чтобы свести к минимуму инвестиции и усилия, вы можете поставить только верхние коньковые и вальмовые стропила. Скрепите ткань на месте и оставьте ее свисать на дюйм или два над краевыми балками. Этот тип крыши имеет то преимущество, что позволяет воде стекать с крыши, а не скапливаться.

Как самому построить крышу беседки?

Начните с точных измерений. Измеряйте, проверяйте и перепроверяйте. Затем купите деревянные балки, необходимые для верхнего конька и стропил, а также пару связок битумной черепицы. Тщательно посчитайте, чтобы убедиться, что у вас достаточно черепицы, чтобы положить ее в два слоя, что сделает крышу более прочной.

Для работы вам также понадобится электрическая дрель и циркулярная пила. При необходимости подойдет молоток, но лучше всего для этой работы использовать электроинструмент.

Как быстро построить крышу беседки?

Самый быстрый способ сделать крышу над беседкой — сделать плоскую. Это все еще требует некоторого планирования, но гораздо меньше, чем лежачий.

Вам нужно будет установить опорную балку прямо посередине вашей квадратной крыши. Количество используемых стропил зависит от размера беседки. Для маленького может быть достаточно двух.

Затем вырежьте фанерные плиты, чтобы покрыть каждую секцию крыши, и прикрутите их на место. Вам все еще нужно покрыть крышу толем и по крайней мере одним слоем битумной черепицы, чтобы сделать ее водонепроницаемой.

Недостаток в том, что плоская крыша делает вашу беседку больше похожей на беседку, но если это вас не беспокоит, дерзайте. Еще одна вещь, о которой следует помнить, это то, что плоская крыша может быть повреждена сильным снегопадом.

Продолжить чтение: Как соединить стропила крыши беседки

Сохранить этот пин-код на потом

Post Tagged:

• Сделай сам
• Беседка

Рекомендуемое чтение

Строительство перголы на скатной крыше

Перголу на скатной крыше можно соорудить рядом с передней частью дома, высокой стоячей стеной и т. д. Конструкция крыши имеет значительный наклон вниз, чтобы создать наклон к концу перголы.

Mono Pitched Crown Construction

, пожалуйста, включите JavaScript

Mono Pitched Construction

Содержание

• 1 Выбор конструкции для переночной крыши
• 2 Подготовка плана для вашей снопки Pergola
• 3 Регуляции. ПЕРГОЛА СО СКАТНОЙ КРЫШЕЙ
• 4 НЕОБХОДИМЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

Скатные беседки подходят для создания стильных веранд, патио для сидения или просто для защиты входной двери дома.

Если у вас выполнены все условия с точки зрения наличия места и разрешения, вот краткое руководство о том, как построить перголу скатной крыши.

ВЫБОР КОНСТРУКЦИИ ДЛЯ СКЛАДНОЙ КРЫШИ ПЕРГОЛЫ

Вы можете выбрать из широкого спектра конструкций скатной крыши перголы в зависимости от таких факторов, как доступное пространство, местные строительные нормы и требования.

Скатная крыша может быть небольшой, как и любая наружная дорожка, ведущая к проходу от короткой веранды. Этот вид кровли монтируется для защиты дверей и веранды от дождевой воды, солнечных лучей и т. д. 9№ 0005

Широкую скошенную беседку в стиле прерии можно использовать для создания открытого патио с мебелью, где можно развлекать гостей солнечным утром или сказочным вечером.

Наклонная беседка для патио на заднем дворе может быть обычной, с наклоном с одной стороны для отвода дождевой воды и даже открытой для создания просторного частного пространства для жильцов.

Шаг 1: Установка стоек для скатной крыши

Первый шаг начинается с рытья ям в земле для установки стоек. Эти крыши, как правило, наклонены с обеих сторон для создания уклона, который способствует правильному отводу дождя и снега.

Выкопайте ямы равной длины около 1 фута. Расстояние между отверстиями должно быть одинаковым, чтобы обеспечить надлежащую поддержку стропилам.

В зависимости от площади скатной крыши может быть от 3 до 5 стоек. Теперь поместите столбы в соответствующие отверстия в соответствии с высотой и их конкретным положением и добавьте бетон для прочности.

П.С. Прежде чем использовать древесину в процессе строительства, которая будет оставаться там в течение многих лет, обязательно нанесите на нее два или более слоя гидроизоляционной краски. Обеспечьте достаточный промежуток времени между нанесением последовательных слоев для полного высыхания.

Jetcoat Cool King Reflective Acrylic Roof Coat, водостойкий эластомерный герметик, 5 галлонов, 5-летняя защита (белый)

• ДОЛГОСРОЧНАЯ ЗАЩИТА. Сократите расходы на электроэнергию и техническое обслуживание с помощью Jetcoat Cool King Reflective Acrylic Roof Coating. Этот усиленный водостойкий эластомерный герметик отражает солнечные лучи и сохраняет прохладу вашей крыши в течение многих лет. Благодаря 5-летней защите Jetcoat вам не придется беспокоиться о ежегодном повторном применении. Высыхает добела.
• РАЗЛИЧНЫЕ ПОВЕРХНОСТИ. Нанесите это покрытие на резиновые крыши EDPM, пенополиуретан, модифицированный битум APP и SBS, асфальт, мобильные дома и автофургоны, бетон, дерево и многое другое. Не рекомендуется для гравийных, ровных (плоских) или кровельных поверхностей.
• МАКСИМАЛЬНОЕ ПОКРЫТИЕ — Всего один галлон этого кровельного покрытия покроет примерно 50-70 квадратных футов за один слой. Мы рекомендуем два слоя для лучшего покрытия. После высыхания ваша крыша будет закрыта резиноподобной охлаждающей мембраной, которая предотвращает протечки и защищает вашу кровлю.
• ПРОСТОЕ ПРИМЕНЕНИЕ — При нанесении этого эластомерного кровельного покрытия температура должна быть не менее 60°F и повышаться. Примечание: не применяйте, если ожидается, что температура упадет ниже 60°F в течение 24 часов.
• ВРЕМЯ ВЫСЫХАНИЯ — Это светоотражающее покрытие высыхает на ощупь в течение 2-3 часов. Пожалуйста, подождите 6-8 часов перед нанесением второго слоя. Для получения оптимальных результатов не разбавляйте, не замораживайте и не храните при температуре ниже 50 ºF.

Этап 2: Сверление и привинчивание планок навеса

Первая планка должна быть размещена на краю перголы. Используйте дрель, чтобы сделать отверстия и плотно прикрутить обрешетку к перголе. Измерьте расстояние с прокладкой, чтобы обеспечить приблизительное единообразие пространства между последовательными винтами.

Шаг 3: Размер и обрезка концов стропил

Когда все стропила для перголы со скатной крышей готовы к монтажу, важно обрезать их одинакового размера. Прикрепите стропила к большому куску дерева и используйте пилу, чтобы спилить их все вдоль этой деревянной обшивки, чтобы извлечь равные части.

Опора для стропил

Чтобы облегчить правильное расположение стропил, подложите под балки брусок.

Шаг 4: Присоедините стропила к навесной рейке

Начиная с первой навесной рейки на краю крыши, прикрутите стропила одну за другой ко всем рейкам, чтобы создать прочный кровельный каркас, прежде чем укладывать металл. кровельная черепица или лист.

Этап 5: Установка кровельного материала

После того, как каркас полностью готов для скатной крыши, настало время выполнить последний шаг по установке покрытия на каркас.

В зависимости от выбранного материала материал прочно прикрепляется к раме, обеспечивая прочное и надежное крепление на долгие годы. Например, металлические кровельные листы привинчиваются и прибиваются к деревянному каркасу. Некоторые люди также предпочитают оцинкованную фиксацию для дополнительной прочности.

Для лучшего отвода дождевой воды можно установить желоба с обеих сторон наклонной скатной крыши.

ПОДГОТОВКА ПЛАНА ДЛЯ ВАШЕЙ ПЕРГОЛЫ СО СКЛАДНОЙ КРЫШЕЙ

Прежде чем подводить итоги, вот несколько важных советов для успешного строительства вашей скатной беседки.

Большинство людей сталкиваются с трудностями в процессе строительства без наличия надлежащих планов перголы скатной крыши. Прежде чем приступить к работе, у вас должен быть подробный план. Изложите свой план на бумаге в организованном порядке, чтобы действовать соответственно.

Это экономит ваше время и деньги. Во-первых, начните с исследования местных законов о строительстве беседки и соответствующих налоговых правил. Кроме того, учитывайте пространство, которое у вас есть для строительства.

Для вдохновения вы можете собрать несколько интересных дизайнов скатных крыш. Их можно найти в Интернете и в журналах по домашнему декору. Важно решить, пытаетесь ли вы сделать проект своими руками или хотите нанять для этой цели профессионала.

ПРАВИЛА СТРОИТЕЛЬСТВА ПЕРГОЛЫ СО СКАТНОЙ КРЫШЕЙ

В зависимости от типа или скатной крыши, размера, дизайна и других факторов налог на имущество может быть увеличен до определенной степени.

Разрешение на строительство также необходимо для строительства такого типа конструкции, соединяющей любое здание. Вы также можете связаться с любым известным экспертом по строительству перголы скатной крыши для получения более подробной информации.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

Деревянные или металлические брусья для каркаса, кровельные материалы, такие как металлические листы, черепица, неметаллическая черепица, плотницкий карандаш, молоток, лестница, лопата, шнуровая пила, ящик, защитный щиток для глаз , дрели и т.д.

Кровельным материалом может быть профнастил, битумная черепица и даже неметаллическая черепица. Выбор материала может сильно повлиять на долговечность и внешний вид конструкции.

Эта статья в основном основана на установке деревянного каркаса и стоек. Если у вас есть трудности с уходом за древесиной, то для возведения каркаса скатной крыши также можно использовать нержавеющий, качественный металл.

Проконсультируйтесь со своим подрядчиком о различиях в долговечности, удобстве, требованиях к техническому обслуживанию и вопросах бюджета, чтобы быть более решительным в этих аспектах.

Если у вас есть опыт работы с кровлей, то попробовать идеи своими руками — достойный вариант экономии денег. Тем не менее, это может быть пустой тратой ресурсов, если вы новичок.

Всегда есть решение, если вы обратитесь к профессиональному подрядчику по проекту, который может предоставить интересные комплекты перголы для скатной крыши, показать несколько вариантов дизайна и выполнить работу в короткие сроки.

Последнее обновление от 25 апреля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

Являются ли остроконечные крыши лучшим типом покрытия для укрытий под открытым небом?

Перейти к содержимому

Предыдущий Следующий

Как домовладелец, вы хотите получить больше от инвестиций в недвижимость, чем просто создать приятное первое впечатление . И причина в том, что реальная стоимость вашей собственности гораздо более существенна, чем приятные ароматы и эстетические фасады. Теневые навесы с деревянным каркасом дают вам более управляемый ландшафт, который принесет жизненно важную и значительную пользу вашей семье, а также вашим друзьям. Вот почему теперь вы планируете установить павильонный комплект ShadeScape®.

Венцом архитектурных теневых конструкций: беседки, беседки, павильона или перголы является верхнее покрытие.

Из всего многообразия конструкций крыш двускатная является классикой и служит архитектурным эталоном. В некоторых регионах эта закономерность не просто нетипична; это требуется кодом в некоторых областях.

«Традиционная» двускатная крыша состоит из двух плоскостей, наклон которых образует две трети треугольника вдоль одной горизонтальной стороны, образуя конек вершины.

Крутой уклон остроконечного покрытия отлично подходит для отвода дождевой воды, а снег легче соскальзывает, предотвращая скопление больших количеств.

Двускатная крыша служит архитектурным эталоном. В регионах, где двускатная крыша является обязательным требованием для соблюдения строительных норм, это обычно связано с сильным снегопадом в этом месте. Двускатные крыши обеспечивают отличный отвод воды.

Как и любая крыша, двускатная крыша должна нести как живую, так и собственную нагрузку; например люди на крыше, оборудование и материалы, которые будут нести вес и движения в процессе монтажа кровли — действие ветра, снеговые нагрузки и т. д.

Являются ли остроконечные крыши лучшим покрытием для укрытия под открытым небом?

И если это лучший,

почему некоторые говорят, что у остроконечной крыши есть обратная сторона?

Несмотря на популярность двускатных крыш, некоторые говорят, что основная функция двускатной крыши имеет один недостаток. Имея более крутой уклон, чем другие типы строительных покрытий, остроконечная крыша более подвержена повреждениям от ветра.

Один архитектурный критик, отстаивая недостатки этой конструкции покрытия здания, добавил следующее: Кроме того, если каркас не поддерживает крышу должным образом, может возникнуть опасность ее обрушения . Утверждение очевидного заставляет меня смеяться, но они правы; это очень верно. В любом здании фундамент имеет первостепенное значение для целостности конструкции.

Однако в убежище под открытым небом конструкция крыши так же важна для инфраструктуры , как и система поддержки.

Мы заменили многие разрушенные и поврежденные виниловые, алюминиевые, металлические и брезентовые шторы. На фото пергола, армированная алюминием, которую снесло ветром.

Мы изготавливаем комплекты для павильонов с двускатной крышей с закрытым или частично закрытым концом или концами. Однако павильоны с открытой двускатной крышей не выдержат таких же ударов во время урагана, как двускатная крыша с закрытыми концами.

Несколько лет назад я видел павильон с двускатной крышей, и на открытых концах двускатной крыши были установлены кем-то толстые прозрачные панели, закрывающие всю крышу.

На вопрос домовладельца, почему, она ответила мне, что это из-за двускатной крыши и сильных ветров.

Вместо того, чтобы решить то, что она считала проблемой, он готовит почву для того, чтобы придать ветру более сильный «подъём» — как раз то, от чего она хотела защититься.

Добавление сплошной стены на конец или концы двускатной крыши снижает ее ветровую устойчивость.

Семья Кингхорн заказала комплект павильона «сделай сам» с 3 фронтонами, чтобы построить потрясающий новый солярий. С набором павильона «Сделай сам» можно было легко и надежно построить солярий, установив его всего за один день. (Стены возводятся позже.)

Солярий может быть отдельно стоящим, пристроенным или, как было на этом плане павильона, интегрированным в основное жилое помещение.

Когда все закрыто, ветровая нагрузка выше, чем когда все открыто со всех сторон. Стены и преграды заставляют ветер подниматься вверх.

В архитектуре — беседки, павильоны, перголы — неповторимы, не похожи ни на один другой вид строений. Аэродинамическое воздействие ветра на уличное укрытие имеет иную передачу ветровой нагрузки, чем на здания со сплошными стенами.

Двускатная крыша с деревянным каркасом будет прочнее, чем обычные двускатные крыши. Что касается того, является ли двускатная крыша лучшим покрытием для летнего навеса, это все зависит — , а не от ветра .

Двускатная крыша является нашим самым популярным кровельным покрытием и имеет хороший структурный дизайн.

Вопрос в том, подходит ли он для вашего комплекта павильона? У вас много снега или дождя? Это взгляд, который ты любишь? Соответствует ли он вашему ландшафтному стилю и расположению? Как вы планируете использовать свое пространство? Это всего лишь несколько факторов, которые следует учитывать.

Как указывалось ранее, крутой скат остроконечной крыши отлично подходит для отвода дождевой воды, а снег легче соскальзывает, предотвращая скопление больших объемов. Сводчатый потолок также обеспечивает повышенную вентиляцию, а дополнительное пространство визуально впечатляет. Но все это может измениться в той или иной степени — буквально . Степень уклона крыши может варьироваться по личному выбору.

Семейство Лейлитер начинало с высокой двускатной крыши павильона, а потом мы построили для них двускатную крышу с более низким скатом. Это уникальная возможность увидеть разницу между наклоном остроконечной крыши и одной и той же конструкции .

В этом районе действительно бывают суровые зимы. С высокой остроконечной крыши снегу было бы легче соскальзывать, но что касается эстетики — для семьи Лейлитер — она напоминала горное уединение. И я согласен.

Двускатная крыша с низким скатом создавала у семьи Лейлитер впечатление, будто они отдыхают на пляже.

Вид снизу, безусловно, создает уютную атмосферу семейного номера; который любит семья Лейлитер!

ПРИМЕЧАНИЕ: Крыша с малым уклоном ограничивает тип материала, который можно использовать для кровли. Установка малоскатной или малоскатной крыши обычно обеспечивает лучшее охлаждение и обогрев по сравнению с более крутым скатом или остроконечной крышей.

Павильонные комплекты ShadeScape® рассчитаны на сильный снегопад, сейсмические сдвиги и сильный ветер. Подробнее о навесах с деревянным каркасом, которые спроектированы и построены так, чтобы противостоять ветровым нагрузкам, читайте далее. А также дополнительная информация о стилях крыш и планах павильонов с вариантами двускатных крыш.

Чаще всего нам задают вопрос:
Насколько хорошо наши деревянные каркасные конструкции выдерживают ветер?

Это отличный вопрос, на который мы с нетерпением ждем ответа, потому что он дает нам возможность рассказать о нашей страсти: строить архитектурные шедевры — деревянные каркасные конструкции, которые будут служить будущим поколениям.

Навесы ShadeScape® — беседки, беседки, павильоны и перголы — поставляются в регионы по всей территории США и в Канаду. Канадцы переживают одни из самых экстремальных зимних погодных условий в мире.

Прибрежные районы, такие как Техас, Флорида и Мэн, как известно, наиболее подвержены сильным ветрам и ураганам.

В августе 1992 года ураган Эндрю стал самым сильным, самым разрушительным и самым дорогостоящим ураганом, когда-либо обрушившимся на Флориду, пока 25 лет спустя его не превзошел ураган Ирма.

Пергола ShadeScape® выдержала ураган «Ирма»

«Вы шутите? Эта беседка уже пережила свой первый ураган: Ирма. Она стояла высокая и гордая и никогда не колебалась. Наши соседи с нами сидели под ней и смотрели, как мужчины из Техаса рубили деревья с линий и восстанавливали нашу электроэнергию. Спасибо за ваш замечательный продукт, которым она подарила нашим соседям оттенок, когда его не было. Гордитесь своим продуктом. Спасибо!»
– Кеннет Бейкер

Ураган Ирма был 5-й категории со скоростью более 155 миль в час. Сильные ветры урагана Ирма — один из самых сильных штормов в истории человечества. Стандартные комплекты ShadeScape® спроектированы таким образом, чтобы выдерживать ветер со скоростью 120 миль в час.

Флорида отреагировала на это, немедленно приняв стандарты Американского общества инженеров-строителей с Программой одобрения оценки продукта для инженеров-архитекторов, инженеров-конструкторов и инженеров-механиков. Из-за зон с высокой скоростью ураганов во Флориде исключается всякое строительство каркасных домов в этих регионах.

Укрытия Western Timber Frame™ ShadeScape® Превышают
Высочайшие стандарты строительных норм и правил по ветровой безопасности

Каркас на стойках не похож на деревянный каркас старого мира с соединениями дерева к дереву. Это характеристики хорошо выдержанной древесины в сочетании с отличительной чертой Western Timber Frame The Dovetail Difference®. Dovetail Difference® — это запатентованная система соединения врезных и шиповых соединений, которая обеспечивает лучшую устойчивость деревянного каркаса к сейсмическим и ветровым нагрузкам, а также долговечность, по сравнению даже с обычными укрытиями с деревянным каркасом.

Ласточкин хвост Difference® создает архитектурно ответственную структуру, позволяя дереву вести себя так, как задумано природой, расширяясь и сжимаясь, сохраняя при этом плотное соединение и неотъемлемую часть древесины, как показано ниже. Нет видимых металлических деталей, болтов, винтов, вешалок или других механических креплений, если только они не носят декоративный характер.

В стандартном традиционном деревянном каркасе целостность конструкции нарушается из-за вырезания сердцевины центральной балки.

Двигайте стрелку вперед и назад, и вы должны увидеть рисунок, показывающий, как шип скользит вниз в углубление.

На ласточкином хвосте пазы и шипы также расположены под углом по всему краю полостей и удлинителей. Таким образом, древесина будет расширяться и сжиматься, как это делает древесина естественным образом, без ущерба для соединения. Соединения останутся более плотными и прочными в течение всего сезона.

Независимое проектирование показало, что запатентованная конструкция соединения «ласточкин хвост Difference®» на 500 % выше по прочности и несущей способности по сравнению с традиционными подвесками.

Ласточкин хвост Difference® — это система соединения, которую мы используем на протяжении всего процесса строительства деревянного каркаса. Это создает прочные, жесткие суставы — здесь изображено испытание сустава, который не поддавался, пока не набрал более 11 000 фунтов! Это поразительно!!!!

Стандартный врезной и шиповой шарнир:
Растрескивание всего через 18 месяцев!

Запатентованная конструкция Western Timber Frame™, The Dovetail Difference®:
Герметичные соединения через 18 месяцев!

Основная причина использования NOT неприглядных кронштейнов, гвоздей, клея или подвесок для лаг заключается в том, что они создают большую устойчивость к давлению ветра .

Древний пример того, как функционирует The Dovetail Difference®

Прекрасным примером того, как это работает, является храм Хорю-дзи, построенный в Японии более 1400 лет назад. Япония известна своими периодическими проливными дождями, тропическими штормами и сейсмической нестабильностью, однако пагоды традиционно строились из камня; который не очень хорошо сохранился.

В шестом веке строители начали экспериментировать, надеясь лучше приспособиться к своим зыбким условиям. Они обнаружили, что конструкция из бревен и разъединенных перекрытий оказалась прочной и устойчивой. Эти разъединенные бревна работают по тому же принципу, что и традиционный европейский деревянный каркас, используя старинные столярные изделия с шипами и врезной метод.

Поскольку древесина не была прибита гвоздями или склеена, это позволяло дереву плавно управлять сейсмической волной, сохраняя свою интегральную прочность и устойчивость.

Храм Хорю-дзи пережил сильное сотрясение 46 землетрясений магнитудой 7,0 или выше благодаря системе врезных и шиповых конструкций.

Флорида имеет самые строгие строительные нормы и правила из всех штатов, подверженных ураганам. Навесы ShadeScape® соответствуют всем стандартам строительных норм и правил Флориды.

Крыша обеспечивает защиту людей (или животных) от дождя, снега, жары, ветра и солнечного света. Форма крыши также часто является отличительной чертой; например отличить беседку от беседки.

Существует множество стилей крыш павильонов: двускатная крыша, односкатная крыша, пирамидальная шатровая крыша, голландская двускатная крыша и т. д. Для простоты мы выделим три самых популярных стиля крыш павильона: односкатная крыша, крыша с низким наклоном, и двускатная крыша. Односкатная крыша представляет собой односкатную крышу. Одним из преимуществ односкатной крыши является возможность расширения назад, что устраняет необходимость во внутреннем желобе.

#DIYPavilionKit #TrainStation #EvermorePark #PleasantGroveUtah
Фронтоны могут создавать множество уровней контраста, отражений, теней и текстур. Это сделало запечатление деталей этого старомодного железнодорожного вокзала, как картину Рембрандта на холсте, одним щелчком мыши.

Стандартный павильон с двускатной крышей представляет собой прямую А-образную крышу. С другим углом с каждой стороны вы также можете получить голландский остроконечный вид.

Павильон для развлечений на открытом воздухе, устанавливаемый у бассейна.

Какой бы красивой ни была двускатная крыша, из-под нее открывается потрясающий и обширный вид на потолок, от которого захватывает дух. Если вы хотите с готовностью продемонстрировать классическую теплоту взаимосвязанных бревен Старого Света, рассмотрите двухцветную крышу.

Двухцветная крыша более светлого цвета осветлит помещение, а более темная крыша создаст более уютную атмосферу.

Крыша с двускатной крышей представляет собой сложный, элегантный и привлекательный вариант дизайна. Это создает определяющий вход, который также сбрасывает воду и снег с обозначенного прохода . Третий фронтон продемонстрирует потолок вашего павильона снаружи, давая вам представление о впечатляющем и захватывающем дух тепле взаимосвязанных деревянных ферм старого мира.

Четырехскатная крыша, технически называемая крестообразной двускатной крышей, позволяет войти с любой стороны. Поперечные фронтоны имеют две или более линий двускатной крыши, которые пересекаются. Крестообразная двускатная крыша — отличный дизайн крыши для павильонов с отдельными крыльями или для акцентирования разных частей вашего комплекта павильона. Он особенно идеально подходит для акцентирования домов в стиле Тюдор.

План павильона своими руками #CrossGablePavilionPlan

Когда консультант по дизайну из Western Timber Frame® рассматривает «общую картину» проекта, он продумывает, как павильон будет расположен на участке, люди, которые будут взаимодействовать в пространстве, и мебель и т. д. Архитектурная композиция состоит не только из тени, они заставляют ее динамично собираться, поэтому, когда вся композиция правильная, в этот момент вы испытываете неоспоримое чувство «это дом».

Объединение стандартных архитектурных шаблонов в большую композицию вдохновляет на создание творческих проектов, которые не только красивы, но и функциональны. Приведенный выше план беседки ShadeScape® с башенной крышей органично объединяет два комплекта остроконечных павильонов.

Еще один план павильона, который объединяет две половины беседки на каждом конце с крестообразным фронтоном наверху в центре. Благодаря разным схемам в структуре также легче разделить наружное жилое пространство на определенные области, например. кухня, гостиная, джакузи и т. д.

Консультанты по дизайну Western’s учитывают пропорции и масштаб. Имея представление о размерах, высотах и ​​просветах, они врожденно чувствуют, как это повлияет на жилую площадь или используемое здание.

Помимо того, что мы просто придерживаемся кода, мы уважаем и знаем, что то, что мы создаем, будет существовать долгое время; мы создаем пространство для вас, вашего индивидуального опыта и того, что вы надеетесь получить от него.

Кровельные материалы: Двускатная крыша может быть покрыта многими типами материалов, напр. металл, асфальт, кедровая крошка, глиняная или терракотовая плитка и бетонная плитка. От того, какой кровельный материал вы используете, зависит, как долго он прослужит до замены:

Асфальтовое рулон: 5-10 лет
Кедровый коктейль. 100+ лет
Металлическое покрытие со стоячим фальцем: От 30 до 50 лет
Покрытие из деревянной черепицы: до 25 лет

Черепичная крыша имеет некоторые преимущества при установке в подходящем климате. Здесь, в Аризоне, черепичная крыша может прослужить более ста лет. Как и деревянный каркас из цельного дерева, черепичные крыши также лучше противостоят огню, граду и сильному ветру и имеют рейтинг класса А.

Подставка TimberVolt™ Power Post с кабелем идеально подходит для зарядки смартфонов, планшетов и других USB-устройств. Он также обеспечивает отличный доступ для освещения, вентиляторов и других аксессуаров на крыше.

Наружное освещение создает уютную и спокойную атмосферу. Есть несколько простых способов придать светящийся атмосферный блеск вашей открытой жилой зоне. Например, дать новую жизнь старому светильнику, такому как выброшенная люстра или подвесной светильник с лампочками или свечами на батарейках. Белые рождественские огни, если их правильно применить, могут создать удивительный источник света, протянутый через внутренний дворик или вокруг дерева, для наружной комнаты. Бумажные фонарики могут добавить цвета радуги, бывают разных размеров и могут добавить немного тепла. Для органичного, повседневного образа подвесной горшок или кувшин со свечами и/или суккулентными растениями может добавить очень много с очень небольшими усилиями.

Стационарное наружное электроснабжение и освещение

Инновационная конструкция от Western Timber Frame™ представляет собой дрель серии Drill for Power и TimberVolt®, предварительно смонтированную и готовую к работе. Беседки, беседки, павильоны и перголы ShadeScape® могут быть предварительно просверлены для удовлетворения любых ваших потребностей в электричестве и освещении.

Остроконечная крыша идеально подходит для наружного верхнего освещения. Если вам нужно постоянное освещение, поговорите со своим консультантом по дизайну, чтобы обсудить ваши идеи.

Являются ли остроконечные крыши лучшим покрытием для укрытия под открытым небом?

Вы ищете надежную крышу для павильона. Существует множество примеров остроконечных крыш с деревянным каркасом, которые все еще используются сегодня спустя несколько сотен лет. В некоторых регионах или в исключительных случаях двускатная крыша является лучшим решением. Как стандартное правило: это просто еще одно предпочтение.

Поиск:

Если вы ищете индивидуальная беседка, беседка или павильон, мы можем позаботиться об этом.

Срочные заказы

Нужна индивидуальная пергола, павильон или беседка быстро? Не беспокоиться, мы можем позаботиться об этом.

Бесплатный звонок: (877) 870-8755

Последние сообщения

• Бочкообразная крыша Пергола Сцена с настилом – Вы рождены для танца
• Преимущества жизни под открытым небом — 10 основных тенденций
• В чем разница между деревянным настилом и настилом из деревянного каркаса?
• Быть вдохновленным! — Владелец обеденного павильона под открытым небом предлагает другим второй шанс на жизнь!
• Посажено 50 деревьев — на каждый комплект беседки среднего размера!

Ссылка для загрузки страницы

Перейти к началу

Городской павильон: Беседка с пологой крышей

Характеристики городского павильона

обзор

• Городской павильон — идеальное дополнение к вашему открытому пространству, которое гарантированно станет фокусом вашего современного оазиса на заднем дворе. Благодаря чистому и простому дизайну, который дополняет любой архитектурный стиль, плоская крыша городского павильона и увеличенный выступ создают красивый и функциональный навес, чтобы вы, ваша семья и ваши гости могли наслаждаться своим задним двором в течение всего года.

  Узнайте больше о Городском павильоне на этих вкладках стилей.

• только иллюстрация

  Городской павильон 10 x 14 футов

Особенности:

• Fresh, открытый дизайн

• Современная плоская крыша (шаг 1/12)

• Навес для развлечений и отдыха

• Сайдинг Premium STK Western Red Cedar с крепежом из нержавеющей стали

• Стойки и балки STK, обтянутые кедром

Популярные опции и обновления:

• Софит/потолок из прозрачного кедра

• Столбы и балки, обтянутые прозрачным кедром

• Необслуживаемый сайдинг Canexel различных цветов

• Не требующая обслуживания деревянная обшивка Siparila шести натуральных тонов

Примеры развлекательных пространств

Ниже приведены примеры планировки городского павильона для вдохновения.

• Визуализация городского павильона 8 x 10 футов*
• Визуализация городского павильона 8 x 10 футов*
• Визуализация городского павильона 10 x 14 футов*
• Визуализация городского павильона 10 x 14 футов*

• 3D-тур по городскому павильону

  Просмотрите 3D-тур по городским павильонам размером 8 x 10 футов и 10 x 14 футов на заднем дворе. Этот современный павильон имеет современную плоскую крышу, поддерживаемую четырьмя кедровыми опорами и балками, а также свес высотой 2 фута для дополнительного покрытия. В результате получилось красивое развлекательное пространство под открытым небом.

  Посетите нашу страницу 3D-туров, чтобы увидеть все стили Summerwood.

Видеотур по городскому павильону

Сборка

Уровень сложности:

Городской павильон включает в себя простые инструкции, схемы и видео, которые проведут вас через каждый этап процесса.

Наем подрядчика

Городской павильон относительно прост в сборке; однако, если вы считаете, что вам может понадобиться помощь в установке, посетите нашу страницу найма подрядчика.

Подрядчик работает на плоской крыше

* фотографии и визуализации иллюстрируют сочетание стандартных функций и усовершенствований конструкции/материалов; см. вкладки стилей для подробных спецификаций продукта

Детали и характеристики

Размеры городского павильона

Образец вида фасада городского павильона размером 10 x 12 футов (только для иллюстрации; для получения точных размеров обратитесь к одному из наших специалистов по проектированию)

Городской павильон доступен в любом размере, который вам нравится, планировка полностью на ваше усмотрение! Примечание: высота конструкции зависит от глубины здания и других параметров конструкции. Чтобы увидеть диапазон дополнительных размеров, нажмите на вкладку «Цены».

Остались вопросы о размере вашего городского павильона? Не стесняйтесь спрашивать — мы здесь, чтобы помочь!

План каркаса крыши

Современная плоская крыша городского павильона (1/12 ската) спроектирована со стандартным свесом 2 фута по всему периметру. Кровельная система состоит из трехслойных балок 2×12, балок 2×10 и обшивки из фанеры T&G 5/8”.

Плоские крыши не всегда требуют вентиляционных отверстий. Если желательны вентиляционные отверстия, их можно установить на самой высокой стене или боковых стенах здания. Проконсультируйтесь с вашим подрядчиком или кровельной компанией, чтобы выбрать наиболее эффективную систему вентиляции для вашей крыши.

План каркаса крыши городского павильона

Деталь выступа

Софит закрывает нижнюю часть свеса городского павильона и проходит по всему потолку навеса.

Fascia (обычно кедр 1×4) — это доска, которая проходит вдоль нижнего края крыши, обрамляя карниз красивой прямой линией.

Элемент навеса городского павильона

Фундамент

Выбор правильного фундамента будет зависеть от размера, местоположения и назначения вашего городского павильона. Предпочтительным основанием для городского павильона является плавающая бетонная плита. Пирсы также могут быть вариантом.

Посетите нашу страницу «Основы» для получения более подробной информации или обратитесь за помощью к одному из наших специалистов по проектированию.

Фонд городского павильона

Образец внешней отделки,

Нажмите, чтобы увидеть городской павильон размером 10 x 14 футов, выполненный в 3 различных вариантах внешней отделки: тонированный, кедр STK и чистый кедр. Посетите раздел Материалы для сайдинга, чтобы узнать больше о доступных вариантах.

• Мореный кедр

• СТК Кедр

• Прозрачный кедр

Материалы

Здания Summerwood построены с учетом стиля и долговечности. Как и все наши проекты, Urban Pavilion представляет собой фантастическую демонстрацию материалов премиум-класса, выбранных за их красоту, долговечность и экологичность.

Стойки + балки

артикул	материал	размер	отмечает
сообщения	обработанный давлением	6х6	н/д
балки	3 слоя из кедра или пихты	2×12	пролет до 14 футов
кронштейны	сталь с порошковым покрытием черного цвета	н/д	4 верхних и 4 нижних кронштейна (скрытых)
обертка стойки/балки	stk западный красный кедр	1×8 +	н/д
варианты материалов + улучшения
обертка стойки/балки	прозрачный кедр	1×8 +	н/д

Крыша

артикул	материал	размер	отмечает
балки	ель	2×10	удваивается через каждые 12 дюймов
балки	кедр или пихта дугласа	3-слойный 2×12	н/д
оболочка	фанера	5/8″	н/д
софит/потолок	швеллер кедровый стк	1×8	н/д
варианты материалов + улучшения
софит/потолок	прозрачный кедр T&G V-образный шарнир	1×6	н/д

Отделка

артикул	материал	размер	отмечает
панель + уголки	стк кедр	1×6 — 1×8	н/д
варианты материалов + улучшения
панель + уголки	прозрачный кедр	варьируется	н/д
	версатекс (белый)	варьируется	н/д
	дерево сипарила (черное или белое)	варьируется	н/д

Отделка

После того, как ваш городской павильон будет завершен, у вас будет еще больше способов адаптировать дизайн в соответствии со своим вкусом и потребностями. См. Внутреннюю отделку для получения дополнительной информации.

Электрика

Уже мечтаете добавить атмосферы? Ваш городской павильон готов к размещению проводки для освещения, розеток, вентиляторов, отопительного оборудования и всего остального, что вы задумали. Перед установкой софита просто пригласите электрика и сделайте свое дело.

расценки

Посетите раздел «Опции и аксессуары», чтобы узнать подробности и узнать цены на наши аксессуары.

Ниже приведены цены на все размеры городского павильона, которые мы построили до сих пор. Не видите свой размер? Спросите нас, и мы предоставим вам предложение.

SM Urban Pavilion

Беседки (

Все цены указаны в долларах США)

Малый городской павильон
Беседки, прайс-лист

размер комплекта	предварительно нарезанный
5 футов x 11 футов.	13 595 долларов США 10 196 долларов США
7 футов x 9 футов.	13 695 долларов США 10 271 доллар США
7 футов x 10 футов.	16 595 долларов США 12 446 долларов США

MD Urban Pavilion

Беседки (70 — 100 кв. футов)

Все цены указаны в долларах США.

Средний городской павильон
Беседки, прайс-лист

размер комплекта	предварительно нарезанный
6 футов x 12 футов.	16 795 долларов США 12 596 долларов США
8 футов x 10 футов.	18 295 долларов США 13 721 доллар США
8 футов x 12 футов.	19 995 долларов США 14 996 долларов США
9 футов x 11 футов.	19 595 долларов США 14 696 долларов США
10 футов x 10 футов.	19 995 долларов США 14 996 долларов США

LG Urban Pavilion

Беседки (100 — 130 кв. футов)

Все цены указаны в долларах США.

Большой городской павильон
Беседки, прайс-лист

размер комплекта	предварительно нарезанный
8 футов x 13 футов.	20 495 долларов США 15 371 доллар США
9 футов x 12 футов.	20 495 долларов США 15 371 доллар США
8 футов x 14 футов.	22 095 долларов США 16 571 доллар США
9 футов x 13 футов.	22 295 долларов США 16 721 доллар США
10 футов x 12 футов.	21 895 долларов США 16 421 доллар США
12 футов x 10 футов.	22 295 долларов США 16 721 доллар США
11 футов x 11 футов.	22 895 долларов США 17 171 доллар США

XLG Urban Pavilion

Беседки (>130 кв. футов)

Все цены указаны в долларах США.

Средний городской павильон
Беседки, прайс-лист

размер комплекта	предварительно нарезанный
10 футов x 14 футов.	23 495 долларов США 17 621 доллар США
12 футов x 12 футов.	23 495 долларов США 17 621 доллар США
10 футов x 16 футов.	25 995 долларов США 19 496 долларов США
12 футов x 14 футов.	26 595 долларов США 19 946 долларов США
8 футов x 21 фут.	25 995 долларов США 19 496 долларов США
9 футов x 20 футов.	27 095 долларов США 20 321 доллар США
10 футов x 18 футов.	28 195 долларов США 21 146 долларов США
12 футов x 16 футов.	28 995 долларов США 21 746 долларов США
14 футов x 14 футов.	29 995 долларов США 22 496 долларов США
10 футов x 20 футов.	30 195 долларов США 22 646 долларов США
20 футов x 10 футов.	30 195 долларов США 22 646 долларов США
12 футов x 18 футов.	32 395 долларов США 24 296 долларов США
14 футов x 16 футов.	32 895 долларов США 24 671 доллар США
16 футов x 14 футов.	32 895 долларов США 24 671 доллар США
15 футов x 15 футов.	33 095 долларов США 24 821 доллар США
11 футов x 21 фут.	33 795 долларов США 25 346 долларов США
12 футов x 20 футов.	34 395 долларов США 25 796 долларов США
10 футов x 25 футов.	35 995 долларов США 26 996 долларов США
14 футов x 18 футов.	36 195 долларов США 27 146 долларов США
15 футов x 17 футов.	36 295 долларов США 27 221 доллар США
16 футов x 16 футов.	36 295 долларов США 27 221 доллар США
15 футов x 18 футов.	37 995 долларов США 28 496 долларов США
14 футов x 20 футов.	39 295 долларов США 29 471 доллар США
16 футов x 18 футов.	39 895 долларов США 29 921 доллар США
12 футов x 24 фута.	40 095 долларов США 30 071 доллар США
12 футов x 25 футов.	41 495 долларов США 31 121 доллар США
15 футов x 20 футов.	41 395 долларов США 31 046 долларов США
13 футов x 24 фута.	42 595 долларов США 31 946 долларов США
18 футов x 18 футов.	43 895 долларов США 32 921 доллар США
12 футов x 28 футов.	46 295 долларов США 34 721 доллар США
14 футов x 25 футов.	46 995 долларов США 35 246 долларов США
18 футов x 20 футов. Previous Post Как помыть окна на балконе снаружи раздвижные: Как помыть окна на лоджии или балконе снаружи? Полезные советы от REHAU Portal. Next Post Конструкция кровли из мягкой черепицы технониколь: Монтаж гибкой черепицы открытым способом в ендове (часть 1) Related Articles 21 ноября, 2020 alexxlab Полувальмовая крыша двускатная: стропильная система, чертеж, история, конструкция, схема. Монтаж полувальмовой крыши – стропильная система + фото схем монатажа каркасного дома с полувальмовой кровлей Содержание Как построить полувальмовую крышуРазновидности полувальмовых крышПолувальмовая двускатная крыша чертеж и стропильная системаКровельные варианты полувальмовых крыш.С чего начать?Монтажные работы.Полувальмовая крыша двускатная: устройство, как сделать?Устройство крышиПолувальмовая двускатная крыша: стропильная система и конструкцияВыбор параметров полувальмовой крышифото, плюсы и минусы, сооружение, монтажПолувальмовая крыша для частного домаМансардная полувальмовая крышаУстройство стропильной системыИзготовление и монтаж стропилЧто такое полувальмовая крыша | Энциклопедия […] Читать далее 17 августа, 1976 alexxlab Угол двускатной крыши: Оптимальный угол наклона двухскатной крыши и поиск минимального значения Содержание Какой оптимальный угол наклона двухскатной крышиОптимальный угол наклона двухскатной крыши и чем опасен неверный подбор углаКакие силы воздействуют на стропила и кровельное покрытиеЗависимость угла наклона от выбора кровельного материалаКак измерить угол наклона двухскатной крышиМинимальный угол наклона двухскатной крышиОптимальный угол наклона двухскатной крышиОптимальный угол наклона двухскатной крыши и чем опасен неверный подбор углаКакие силы воздействуют […] Читать далее 20 сентября, 1973 alexxlab Перекрыть крышу чем лучше: Чем покрыть крышу дома недорого и качественно Содержание Чем лучше перекрыть крышу частного дома?Требования к кровельным материаламРазновидности кровельных материаловПерекрытие крыши шиферомОцинкованные листыПрименение черепицыКровельный профнастилобзор материалов. Применение рулонных материаловПодготовка конструкции стропил Перекрытие гаражной крыши рубероидом Перекрытие гаражной крыши асбоцементным шифером Перекрытие крыши гаража из профнастила Критерии выбораРазбивка на видыОдноскатная конструкцияЧто использовать для двускатного варианта?Чем лучше покрыть трех- и четырехскатные крышиЧто предпочесть для мансардной […] Читать далее Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Search for:
