Отливы для крыши своими руками из оцинковки: изготовление, монтаж и ремонт водосборных желобов своими руками. Водосливные системы для кровли Водосток из оцинковки своими руками

Изготовление отливов из оцинкованной стали, в том числе своими руками, а также особенности проведения монтажа и ремонта

Отливы отвечают за сбор воды со скатов и её транспортировку до мест слива, поэтому являются важнейшей составляющей любого водостока. Из-за большой протяжённости водосборных желобов их приобретение является весомой частью расходов на сооружение всей системы водоотведения. Итоговая цена будет достаточно высокой, даже если выбирать недорогие изделия из жести. Именно поэтому каждый уважающий себя домашний мастер должен уметь изготовить отливы из оцинкованной стали своими руками. Хорошо обкатанная технология не только сохранит бюджет, но и позволит выйти победителем в ситуации, когда для обустройства кровли потребуются желоба нестандартных размеров.

Содержание

• 1 Технология изготовления отливов из оцинкованной стали

  • 1.1 Необходимые инструменты и материалы

  • 1.2 Пошаговая инструкция по изготовлению отливов

    • 1. 2.1 Видео: изготовление водосточного жёлоба

  • 1.3 Как сделать держатели для отливов

    • 1.3.1 Видео: как сделать кронштейн для отливов своими руками

• 2 Монтаж отливов

  • 2.1 Порядок установки отливов

    • 2.1.1 Видео: монтаж водосточных желобов

• 3 Ремонт водосточных отливов из оцинкованной стали

Технология изготовления отливов из оцинкованной стали

Компании, которые занимаются изготовлением отливов из оцинкованной стали, используют специальное гибочное оборудование. Радиальный изгиб заготовки получают за счёт переориентации внутренних напряжений в стали во время прокатывания листа металла между вальцами станка. Конечно же, для разовой работы покупать или изготавливать такое приспособление нерационально. Поэтому в домашних условиях для обработки заготовок используется ручной инструмент.

При мелкосерийном производстве водосточных желобов используют специальные листогибочные станки

Необходимые инструменты и материалы

Перед тем как приступить к изготовлению отливов для крыши своими руками, следует подготовить всё необходимое. Первое, что потребуется для работы, это, конечно же, оцинкованная сталь. Промышленностью выпускается листовой металл различной толщины, поэтому критерием выбора служит форма будущих желобов. Для изделий Г-образной или прямоугольной формы можно использовать оцинковку толщиной 0,5–0,7 мм — это позволит без особых усилий справиться с её обработкой. Классические полукруглые отливы из такого материала без рёбер жёсткости будут слишком хлипкими, поэтому для их изготовления лучше брать листовой металл толщиной 1 мм и более.

Оцинкованная листовая сталь является самым подходящим материалом для изготовления водосточных отливов

Следующее, на что следует обратить внимание — это качество защитного покрытия. По нормативам удельный вес слоя цинка должен быть не менее 270 г/м². В розничной сети представлены стальные листы с цинковым покрытием от 60 до 270 г/м². Обязательно уточните этот момент с продавцом, поскольку разница в цене будет не такой уж и большой, а вот долговечность кровельного железа может отличаться в несколько раз.

В работе можно использовать и стальные листы с полимерным покрытием, однако для этого подойдёт лишь хороший, качественный материал. Узнать его качество совсем несложно — достаточно согнуть уголок листа под прямым углом и посмотреть на состояние защитного слоя. Если он сохранил первоначальную структуру, то покрытие не будет растрескиваться во время формовки заготовок, а значит, отлично подойдёт для поставленной задачи. Если же полимерный слой повреждается и отслаивается, то покупать такой металл не следует — в трещины будет затекать вода, и сталь очень быстро разрушит коррозия.

Инструмент, который понадобится для изготовления оцинкованных отливов:

Поскольку кронштейны для крепления желобов можно также изготовить своими руками, то дополнительно потребуется шина из конструкционной стали шириной 20–30 мм толщиной не менее 2.5 мм и стальная полоса толщиной 1 мм. Тонкий металл понадобится для того, чтобы сделать фиксаторы. Прикрепить их к держателям можно при помощи заклёпок, или воспользовавшись сварочным аппаратом.

Пошаговая инструкция по изготовлению отливов

1. От листа оцинкованной стали отрезают полосу шириной 180–220 мм.

   Для резки оцинкованных листов можно использовать как ручной, так и электрический инструмент

2. На расстоянии 5–10 мм от каждого края заготовки проводят линии. В дальнейшем они понадобятся для того, чтобы сделать загибы. Такая отбортовка на только делает жёлоб более привлекательным, но и способствует увеличению его жёсткости.
   Отбортовка по краю водосточного жёлоба сделает его более жёстким



   Чтобы зачистить кромку заготовки из оцинкованной стали, можно использовать струг, изготовленный из куска сломанного ножовочного полотна.

3. Воспользовавшись плоскогубцами, металл отгибают по размеченной линии под углом 90^o. Линию отбортовки выравнивают. Для этого заготовку укладывают на металлический уголок и простукивают киянкой, доводя угол в месте сгиба до 130–150^o.

   Чтобы сформировать отбортовку без повреждения поверхности оцинкованного листа, используют деревянную киянку

4. Для изготовления полукруглого отлива, его укладывают на верстак таким образом, чтобы загибы были направлены вниз. Чтобы предотвратить смещение заготовки, её необходимо закрепить при помощи струбцин. После этого на край листа укладывают отрезок стальной трубы диаметром от 100 мм, который с торцов также следует зафиксировать зажимами. Далее, заготовку постепенно огибают вокруг шаблона, простукивая деревянной киянкой по всей её поверхности. После того как жёлоб приобретёт необходимую форму, струбцины снимают и приступают к изготовлению следующего изделия.

   Чтобы получить жёлоб полукруглой формы, используют трубу подходящего диаметра

5. Г-образный отлив сделать ещё проще. Для этого находят середину листа с каждой стороны и отчерчивают осевую линию. Изгиб выполняют при помощи металлического уголка или деревянной рейки, которую крепят на краю верстака. Заготовку укладывают так, чтобы её осевая линия находилась строго над ребром шаблона и простукивают киянкой для получения изгиба под углом 90^o. П-образный жёлоб формируют таким же образом, но наносят две параллельные линии на расстоянии 60–80 мм от внешнего края заготовки и выгибают два прямых угла.

Если после изготовления полукруглого жёлоба его края немного разошлись в стороны, не беда — после установки в жёсткие держатели конфигурация будет восстановлена.

Полукруглые отливы для системы отвода воды с крыши можно получить и другим способом — распустить пополам водосточные оцинкованные трубы подходящего диаметра.

Видео: изготовление водосточного жёлоба

Как сделать держатели для отливов

Крюки для крепления желобов можно согнуть из стальной шины. Подойдёт металлическая полоса сечением 20х2,5 мм, поскольку более тонкий металл может не справиться со снегом и льдом, который накапливается в водостоке зимой. Если купить такую шину не удалось, то держатели можно нарезать из стального листа подходящей толщины. Для этого его следует разметить, отчертив нужное количество полос шириной 20–30 мм и длиной 400 мм.

Конфигурация и длина крюков зависит от формы жёлоба и способа его крепления (на стропильные ноги, обрешётку или лобовую доску).

Чтобы получить множество однотипных держателей, необходимо соорудить специальное приспособление. Гибку С-образных кронштейнов можно ускорить, если на металлический лист наварить 50-миллиметровое кольцо из трубы Ø100 мм и вертикальный фиксатор из прутка Ø15 мм такой же длины. Крюк нужной формы получают, зажимая стальную шину в приспособлении и оборачивая вокруг трубы. Устройство для изготовления треугольных или прямоугольных держателей можно сделать из деревянных брусков, отрезков металлических уголков или профильной трубы.

При изготовлении держателей своими руками, обязательно учитывают их форму и размер отливов

После того как будет согнута последняя полоса, на присоединительных частях кронштейнов выполняют по 2–3 сверления для крепления к деревянным конструкциям крыши. Кроме того, по краям изогнутой части крюка можно приварить отрезки проволоки толщиной 3–4 мм или полосы из стали толщиной до 1 мм. Они понадобятся для того, чтобы зафиксировать отлив в держателе.

После того как будет изготовлен последний крюк, изделия окрашивают. Краска придаст деталям завершённость и защитит металл от ржавчины.

Видео: как сделать кронштейн для отливов своими руками

Монтаж отливов

Крепление оцинкованных отливов проводят в несколько этапов, выполняя работы в строгом порядке. Только в этом случае можно надеяться на то, что водосток будет установлен под нужным углом, а отдельные кронштейны не будут висеть в воздухе. Далее мы предоставим инструкцию, по которой следует действовать, а сейчас предлагаем ознакомиться со списком инструмента, необходимого в работе:

• гибочный инструмент для крюков;
• клещи;
• угловая шлифмашина или ножовка по металлу;
• заклёпочник;
• электродрель;
• шуруповёрт;
• молоток;
• киянка резиновая;
• ножницы по металлу;
• шнур;
• рулетка;
• карандаш.

Главным условием качественной работы водостока является прямолинейность жёлоба и соответствие расчётному уклону. Для разметки мест крепления крепёжных кронштейнов лучше всего использовать лазерный уровень. Если же такого прибора у вас под рукой нет, то можно использовать простой ватерпас (гидравлический уровень).

Порядок установки отливов

Оцинкованный водосток является достаточно лёгкой конструкцией, поэтому отливы можно крепить как на стропильные ноги, так и к лобовой (иногда её ещё называют ветровой) доске. В первом случае монтаж выполняют ещё на этапе строительства крыши, перед укладкой кровельного материала. В этих целях используют удлинённые кронштейны, которые накладывают на стропильные ноги и фиксируют саморезами. Крепление таким способом можно выполнять только в том случае, если шаг стропил не превышает 0,6 м.

При монтаже отливов необходимо учитывать тип крепления, уклон и расстояние от лобовой доски

Если расстояние между стропилами превышает 0,6 м, то крюки для отливов можно установить на нижней доске обрешётки.

Что же касается монтажа кронштейнов на ветровую доску, то этот метод даёт возможность устанавливать водосток на финишных этапах строительства или по мере необходимости.

Работы по монтажу оцинкованных отливов своими руками ведут в таком порядке:

1. У дальнего края ската выбирают точку крепления первого держателя. Она должна находиться на такой высоте, чтобы отлив располагался как можно ближе к капельнику или краю кровли. Отлив устанавливают таким образом, чтобы стекающая с крыши или капельника вода попадала не на стенки, а на дно жёлоба.
2. Воспользовавшись саморезами и шуруповёртом, кронштейн прикрепляют к доске или стропилу.

   Кронштейны для отливов можно крепить к стропильным ногам или к ветровой доске

3. Находят точку крепления жёлоба, рядом с которой будет располагаться водосточная труба. Для этого удобно использовать лазерный или водяной уровень, которым выбивают уклон в 2–3 мм на 1 погонный метр отлива. Ориентируясь на эту линию, у крайней точки устанавливают воронку.
4. Сделав от воронки отступ в 15 см, устанавливают второй кронштейн.

   При установке крюка используют не только горизонтальную подгонку по натянутому шнуру, но и вертикальное выравнивание
5. Между крайними держателями натягивают строительный шнур, который послужит ориентиром при установке промежуточных крепёжных элементов.

   Установить держатели по одной линии можно при помощи шнура, натянутого между крайними элементами

6. Монтируют другие держатели. Самодельные оцинкованные отливы имеют длину стандартного листа 2 м, поэтому будет удобно, если выбрать расстояние между кронштейнами, равное 1 м. Несмотря на то что некоторые источники требуют устанавливать крюки через каждые 0,5–0,6 м, для такой лёгкой конструкции, как водосток из оцинкованной стали, этого будет достаточно, тем более, если устанавливать мощные крюки толщиной от 2,5 мм.
   Если кронштейны устанавливать на растоянии 1 м друг от друга, на трёх опорах полностью разместится стандартный двухметровый жёлоб

7. Первый отлив укладывают начиная от нижней точки. Необходимо проследить, чтобы вода из него попадала не в центр воронки, а на её ближнюю стенку. В этом случае при сильном ливне вода не будет переливаться через край.
8. Жёлоб закрепляют на месте, для чего края держателей подгибают внутрь и прижимают клещами.
9. Каждый следующий отлив укладывают на предыдущий с нахлёстом от 7 до 10 см.
10. Последний отлив подрезают в размер и укладывают на место. После того как он будет закреплён в держателях, на его край устанавливают торцевую заглушку.

Поскольку самодельная конструкция не предусматривает никаких замковых и уплотнительных элементов, место стыка можно дополнительно защитить водостойким герметиком.

Главным врагом оцинкованных отливов являются ветки с деревьев, которые могут повредить слой защитного металла и ускорить коррозию. Чтобы защитить желоба, их верхнюю часть закрывают решётками или сеткой. Сегодня можно найти перфорированную защиту любого типа — из пластика, стали или латуни. Зафиксировать сетку можно одновременно с установкой желобов, закладывая её край под захваты кронштейнов.

Видео: монтаж водосточных желобов

Ремонт водосточных отливов из оцинкованной стали

Существенный недостаток водосточных желобов из оцинкованной стали заключается в том, что при повреждении защитного слоя процесс коррозии протекает так же быстро, как это происходит с чёрным металлом. Поскольку толщина таких отливов чаще всего не превышает 0,7 мм, то сквозная ржавчина появляется на повреждённых участках уже через несколько лет.

Чтобы предупредить процесс разрушения металла, следует периодически осматривать отливы и производить их ремонт. Чаще всего профилактику проводят два раза в год — ранней весной и в начале осени. Повреждённые льдом или ветками участки следует зачистить, обезжирить и закрасить прозрачным лаком для работы по металлу. На участках водостока, скрытых от глаз, в этих целях можно использовать любую эмаль для наружных работ.

Если же предотвратить разрушения металла не удалось и на отливах из оцинкованной стали появились участки со сквозной коррозией, то их можно отремонтировать. Для этого:

1. Отгибают фиксаторы удерживающих кронштейнов и дефектный элемент водостока снимают с кронштейна.
2. Если проржавела боковая стенка жёлоба, то на повреждённое место накладывают заплату из оцинкованной стали. Для этого от металлического листа отрезают прямоугольник, который будет заходить на неповреждённый металл с нахлёстом в 20–30 мм, и крепят его при помощи заклёпок. Для того чтобы не пострадал внешний вид водостока, отлив устанавливают на место отремонтированной стороной к стене.
3. В случае когда коррозия коснулась дна жёлоба, то прохудившийся участок вырезают целиком. Для ремонта отлива используют кусок оцинкованной стали такой же конфигурации. Он должен быть на 20 см длиннее вырезанной части, поскольку при монтаже заплаты деталь укладывается внахлёст. Следует обязательно обратить внимание на то, как будет наложена заплата. Со стороны водосточной воронки её крепят поверх отлива, тогда как с другого края она должна находиться снизу — это не позволит воде затекать в щель. Закрепить ремонтную часть можно при помощи алюминиевых заклёпок. Избежать просачивания воды удастся, если места стыков обработать влагостойким герметиком.

Процесс изготовления отливов из оцинкованной стали своими руками не отличается сложностью и доступен даже для новичка. Поскольку желоба обойдутся по цене листового металла, водосточная система будет стоить значительно дешевле готовой, даже если остальные элементы (воронки, трубы и т. д.) покупать в розничной сети. Но это ещё не все. Бесценный опыт работы с оцинкованным металлом пригодится и в других проектах. К примеру, при изготовлении функционального дефлектора на дымоход, стильного флюгера или красивого козырька над входной дверью.

• Автор: Виктор Каплоухий
• Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(5 голосов, среднее: 3.6 из 5)

Поделитесь с друзьями!

Как сделать водосточные желоба своими руками

СОДЕРЖАНИЕ:

• 1 Желоба для крыши своими руками из оцинкованной стали
• 2 Держатель желоба своими руками
• 3 Крепление водосточных желобов своими руками

Конечно,в продаже есть уже готовые желоба для устройства водостоков с крыши,но бывают ситуации,когда нет возможности использовать красивые, но дорогие материалы.

У хорошего и рачительного  хозяина всегда есть в заначке  какой-нибудь бывший в использовании материал.

Материал для изготовления желобов может быть любой ,какой есть под рукой или такой,который вам больше всего нравится:

• канализационные ПВХ трубы (их нужно разрезать вдоль напополам)
• доски
• пластиковые бутылки
• оцинкованная или черная сталь

В данной статье будем рассматривать конструкцию желобов из оцинкованной стали.

Желоба для крыши своими руками из оцинкованной стали

Желоба для крыши можно сделать из листов оцинкованной стали

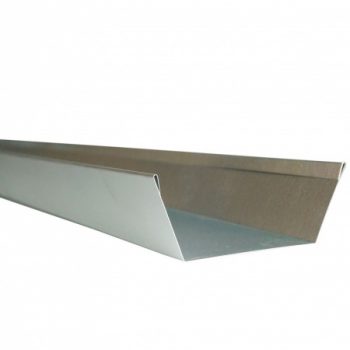

Водосточные желоба для крыши своими руками  из оцинкованной стали делаются достаточно просто,поэтому лучше выбрать именно этот материал:

• нужно нарезать из листа оцинкованной стали толщиной 0,55 мм (можно толще,но труднее гнуть) полосы шириной 300 мм
• согнуть  в виде треугольника(один сгиб) или сделать П-образную форму желоба(два сгиба)

Для сгибания оцинкованной полосы (в виде треугольника) лучше использовать какое-то приспособление для того,чтобы сгиб получился правильной и одинаковой конфигурации для всех полос. Самое простое приспособление-это доска.

Сначала, прочертите предполагаемую линию сгиба точно по середине полосы. Полосы,кстати,будут длиной 1,25 м, если вы нарезали их поперек оцинкованного листа или 2,5 м, если нарезку сделали вдоль листа. Понятно, что проще всего сгибы делать из более коротких полос оцинковки. Но, тогда потребуется ставить крепления с более частым шагом. Тут уж выбор за вами.

Затем,одну половину полосы нужно подложить под доску,а вторую половину -загнуть на наружную сторону доски. Сгибание полосы,желательно  делать не руками, потому что тогда оцинкованная сталь будет волнами в виде отпечатков ваших рук,а второй доской. Для этой работы не нужно брать толстые доски (50мм), достаточно толщины 20 мм. Можно тоньше,если таковая есть в наличии.

Держатель желоба своими руками

Держатели желоба нужно сделать из стальной полосы

Держатель желоба придется делать своими руками из стальной полосы толщиной 2 мм,поскольку данный элемент должен быть достаточно крепким,чтобы удержать снег в желобах  в зимний период.

Можно купить уже готовые полосы,предназначенные для электромонтажных работ.Их сечение, как раз, подходит для изготовления держателей и поэтому нужно будет нарезать заготовки только по длине.

Можно нарезать самим из цельного стального листа,если таковой у вас «завалялся»…

Размеры заготовок должны быть:

• толщина 2 мм
• ширина 20 мм
• длина 400 мм

Форма и размеры держателя выбираются в зависимости от :

•  выбранной формы желоба (треугольной или П-образной)
•  места крепления к карнизу (снизу или сверху)

Поскольку в нашем случае, желоба делались для старой бани с уже существующей крышей и карнизами,то крепление держателей можно было сделать только с нижней стороны подшива карниза, что не совсем правильно, так как держатели будут работать на отрыв при большой нагрузке.

В том случае, когда крыша еще в процессе монтажа,то правильнее будет закрепить держатели поверх карнизной доски, под профнастил (еще до его монтажа) или другой покрывной материал кровли. В этом случае, силы отрыва отсутствуют совсем.

Кстати, в продаже есть уже готовые держатели следующих конструкций:

1. крепление держателя на саморезах к лобовой доске карниза (как у крючка для полотенца). Понятно, что такой держатель, вообще, ничего не держит. При первой же снеговой нагрузке его просто оторвет.
2. держатель из полосы ,предназначен для крепления поверх карнизной доски. Это стандартное решение крепления желобов, поэтому такие держатели самые правильные.

В нашем случае, конфигурацию держателей для существующей кровли пришлось делать индивидуально и своими руками. Чтобы все держатели были одинаковой формы, без погрешностей, нужно использовать приспособление для гибки стальной полосы.

Проще всего забить гвозди в толстой доске в определенной последовательности и гнуть каждый элемент (стальную полосу) с помощью отрезка трубы в качестве рычага.

После сгибания полос, необходимо просверлить четыре отверстия в каждом держателе, для крепления его с одной стороны к карнизу крыши. Еще пару отверстий предназначаются для крепления самих желобов к держателю.

Окончательный процесс в изготовлении держателей заключается в покраске. Для этих целей лучше использовать специальную краску по ржавчине. Она гарантировано прослужит десяток лет, по сравнению, например, с грунтовкой ГФ-021,которую частенько применяют для защиты стальных конструкций от коррозии и, которая быстро «облупится»…

Крепление водосточных желобов своими руками

Крепление самодельных водосточных желобов к карнизу на держателях

1. закрепляются держатели к доскам обшивки карниза на саморезах. Ставить держатели нужно с определенным шагом, который зависит от длины желобов. Правильнее всего, когда держатель находится в месте стыка желобов
2. на держатели укладываются желоба из оцинкованной стали с нахлестом в месте стыковки. Желоба должны укладываться друг на друга(в месте нахлеста) так,чтобы предыдущий элемент был наверху. Это делается для того, чтобы вода сливалась по желобам, не затекала под места стыка
3. желоб крепится  к держателю на заклепках. Есть такой ручной инструмент для установки заклепок. Он не дорогой. Можно, конечно, применить саморезы (самонарезающие винты) небольшого размера.
4. стыки желобов желательно гидроизолировать каким-нибудь герметиком

Водосточные желоба -это горизонтальная часть водосливной системы с крыши. Вертикальной частью водосливной системы являются водосточные трубы,по которым вода сливается с желобов на землю, отмостку или специальные водоприемные емкости.

Для одноэтажных строений, типа бани или дачного домика,по старым, советским канонам, водосточные трубы разрешалось не устанавливать. Вода из желобов просто сливается на землю с высоту 2-2,5м. Можно в этом месте поставить бочку или сделать дренажную ямку с заполнением ее камнем или щебнем.

Водосточные желоба, сделанные своими руками из подручного материала, достаточно бюджетный вариант, но служит он нисколько не хуже, чем покупная водосточная система.

Как сделать водостоки для крыши своими руками

Стальной лист с различным покрытием – самый простой материал для создания различных частей водосточной системы и элементов кровли. Отдельные детали отличаются большим разнообразием и часто бывают просто уникальными. Многие приходится изготавливать «по месту» или доделывать после примерки. Об этом и пойдёт речь в нашей статье.

Содержание:

• Азы работы с листовым металлом
• Различия в покрытиях металлических листов
• Первая деталь
• Ручное изготовление сегмента водостока
• Сворачивание трубы
• org/ListItem»> Изготовление воронок

Азы работы с листовым металлом

Детали, используемые для покрытия крыши, обычно находятся вдали от человеческого взгляда и не требуют высокого качества поверхности. Для их ручного изготовления можно применять шаблоны, но придётся потрудиться и киянкой, чтобы исправить огрехи крыши и ручной работы.

Подход нельзя назвать правильным и единственно верным, ведь готовые детали имеют часто волнистую поверхность, исправление недостатков приводит к потере времени. Разовое создание отдельных деталей вполне уместно при определённом навыке, но выполнять таким образом всю работу по изготовлению кровли или водостока для целого дома слишком долго. Для облегчение труда необходимо приобрести соответствующе оборудование.

Современные листогибы доступны в свободной продаже и занимают свой сегмент профессионального оборудования. Их стоимость высока, но оправдывается при больших объёмах работы. В качестве временной меры можно одолжить у знакомых или арендовать нужное оборудование, но здесь нет гарантии, что готовые детали будут нужной точности.

Образец для подражания: металлические водостоки российского производителя Grand Line

к содержанию ↑

Различия в покрытиях металлических листов

Станки для гибки металла отличаются завидной всеядностью. Им всё равно какой металл гнётся. Трудности начинаются в случае использования листов с полимерным покрытием. Оцинкованный металл намного проще в работе. Его поверхность износостойкая и не боится случайных повреждений и истирания. Оцинкованный металл можно гнуть даже на грязной ржавой поверхности. Главное требование – сильно не царапать.

Полимерная краска имеет хорошие эксплуатационные свойства, но при изгибах может потрескаться и ободраться. Такие листы не следует гнуть на старом оборудовании с зазубренными валками и расшатанными шарнирами. Киянка полимерному покрытию вообще противопоказана. Любые приспособления, которые могут повредить плёнку, не стоит использовать для работы.

Как согнуть листовой металл , оцинковку, в домашних условиях. Полезные советы.

к содержанию ↑

Первая деталь

Для затравки изготовим простой конёк. Чтобы деталь плотно села на своё место необходимо точно измерить угол разворота. Для этого на один скат кладётся тонкая рейка.

Полки коньков обычно имеют ширину в диапазоне 15-30 см, поэтому для изготовления необходимо подготовить полосу в два раза шире с небольшим запасом с каждой стороны по 10 мм. Ровный край здесь не особо нужен, поэтому отклонения в 2-3 мм вполне допустимы. На готовую полосу наносятся три параллельные линии: осевая и два края. Полоса укладывается на стол. Осевая линия должна совпадать с его краем. Одна сторона прижимается двумя струбцинами, под которые подкладывается деревянный брусок.

Под выступающую сторону снизу подкладывают доску и загибают полку на нужный угол. Допускается отклонение в 10 градусов. Теперь полосу отпускают и смещают в сторону стола. Грань бруска теперь должна находиться над разметкой края конька. Струбцины опять зажимаются, кромку заворачивают вверх ударами киянки.

Торцы нужно обработать для придания конструкции жёсткости. Для этого используется правило в виде рейки, которую прижимают через брусок. Планка должна иметь торец в виде клина. Он позволит согнуть металл под углом больше 90 градусов. После чернового загиба кромки укладывают на деревянную поверхность и хорошо отбивают киянкой до сплющивания поверхности. Специальное оборудование выполняет такую операцию всего лишь за один проход каретки кромкогиба с роликом.

Для создания аккуратной кромки операцию проводят, постепенно передвигаясь от одного края к противоположному. Возникшие неровности убираются вручную. Этот этап удобней выполнять, имея подходящее приспособление или простой станок. Для этого будет достаточно планку для гибки сделать металлической и закрепить по концам шарнирно. Дело пойдёт намного быстрей и качественней.

Таблица для рассчета диаметра водосточных ьруб в зависимости от площади крыши

к содержанию ↑

Ручное изготовление сегмента водостока

Выполнять работы по созданию деталей с радиусным профилем без специального шаблона невозможно. В противном случае элемент выйдет неаккуратным.

Здесь пригодится простое приспособление: на конце отрезка стальной трубы дюймового диаметра приваривается два куска арматуры. Они нужны в качестве рычагов. Болгаркой выполняется продольный пропил по оси трубы с последующей доводкой кромки наждачной бумагой. Для создания хорошей поверхности на края можно наклеить по куску силиконового шланга.

Подготовленную для сгибания заготовку закрепляют на краю стола. Торец заводится в щель приспособления. Труба проворачивается на 360 градусов. Прямой отрезок в центре скрутки должен встать параллельно оставшейся части заготовки.

Сделать лоток можно и с помощью реечного трубогиба или по распущенной трубе диаметром 200 мм. Ровный участок листа загибается под прямым углом, бортик прижимается к столу стенкой трубы. Выгнутые участки правятся киянкой. Закрученный внутрь край подравнивается руками. Черновая работа снимается с приспособления и на столе дожимается прямоугольная складка.

Отдельные детали для отлива изготавливают длиной 1,-1,5 м. Их затем при окончательном монтаже соединяют вместе просекателем. Несколько рёбер жёсткости придают конструкции необходимую прочность и не дают сгибаться под тяжестью снега или льда. Скрытый паз помогает в дополнительном креплении водостока специальными крюками.

к содержанию ↑

Сворачивание трубы

Круглая труба, 3 м. Организует вертикальный сток дождевой воды

Если получилось с простыми деталями, то можно переходить к более сложным. Для соединения элементов с замкнутым контуром применяется фальцевое соединение. Оно представляет собой простейший замок, который соединяет два края прочно и эффективно. Простой одинарный фальц создаётся в виде складки с двумя загибами. Замки на разных сторонах направлены противоположно друг другу.

Водосточные детали имеют ширину полки фальца обычно 4-10 мм. Края отбиваются на металлическом уголке, после чего листовой материал сворачивается. Замок входит в зацепление и запрессовывается молотком по оправке.

При изготовлении составной трубы необходимо добиться правильной состыковки отдельных элементов. Перед сворачиванием один край оправляют на площадке с порожком для уменьшения толщины материала.

к содержанию ↑

Изготовление воронок

Если понять прелесть фальцевого замка, то можно научиться создавать сложные изделия различной сложной формы. На этом принципе построены такие элементы конструкции, как тройники, угловые колена, воронки.

Воронка водосборная . Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

Обычная воронка состоит из двух отрезков трубы различного диаметра. Их собирают, как простые трубы, но в отличие от них края развальцовываются наружу. Обычно на 8-12 мм. Готовые буртики хорошо подходят для последующего изготовления замков. Если нет необходимости в идеальной герметичности, то хватает обычного просекателя.

Ручное изготовление таких элементов может отличаться, но неизменным является требование к качеству первоначальной выкройки. Её следует выполнять по шаблону.

Самостоятельное изготовление в домашних условиях деталей из стального листа значительно облегчается созданием приспособлений. Покупное оборудование имеет узкую специализацию и часто неоправданно дорого для домашнего мастера.

Водостоки для крыши своими руками – изготовление, установка и монтаж водостоков для отвода воды с кровли, размеры, расчет, чертежи и схемы

Кровельные водостоки (отлив, слив, водоотлив, водослив, водоотвод, стоки) для крыши — это важный функциональный элемент водосточной системы частного дома, устройство которого планируют еще на этапе строительства. Это продиктовано тем, что система водостока с крыш включает в себя несколько составляющих: слив воды с крыши (ендова), водосточная система и система отвода воды. Каждый из них оказывает влияние на отвод дождевой и талой воды с крыши.



Металлические водостоки для крыши своими руками

Для чего нужен отлив и водосток на крыше

Функциональное назначение водоотводов:

• защита – отвод воды от стен и фундамента дома. В этом состоит главное предназначение кровельного слива. Отсутствие приведет к разрушению цоколя дома в течении 5-10 лет (в зависимости от глубины фундамента и осадков). Дело в том, что талая и дождевая вода, сливаясь с крыши попадают на фундамент. Далее она уходит в грунт, а это крайне нежелательно. Ведь грунт под фундаментом будет размываться. Рано или поздно фундамент в месте подтопления осядет, и стена дома даст трещину;

• сбор дождевой воды с крыши. Дождевая вода отлично подходит для полива. Если отвести трубу отлива в бочку, бак или емкость, можно организовать постоянное наличие технической воды для полива;

• декоративное украшение дома. Естественно, такую возможность дает только отлив, выполненный своими руками.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

• желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

• воронка или ливнеприемник. Соединяет желоб и трубу;

• труба. Отводит воду в дренажную систему или подальше от фундамента;

• углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

• заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

• крепежи. Для желоба и трубы.

Наглядно элементы водосточной системы приведены на схеме.

Водостоки для крыши своими руками

Для вдохновения на работу предлагаем ознакомиться с интересными, креативными и просто красивыми вариантами самодельных водостоков.

1. Из чего можно сделать водосток своими руками

Рассмотрим, какие бывают водостоки из подручных материалов

Как правило, водосточная система покупается в виде комплекта из доборных элементов нужного размера, собирается и устанавливается на крышу дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных материалов. Это не всегда делается в целях экономии, в большей мере для создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.

Водосливы для крыши из дерева. При должной обработке и правильном выборе древесины, деревянный водосток способен прослужить более 10 лет. Для работы пригодны такие породы как пихта, лиственница и сосна.

Водостоки для крыши из пластиковых бутылок. Может подойти как временная конструкция.

Водосток из свинца. Редкий и малопрактичный вариант для устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не используется в производстве отливов;

Водосток из оцинковки. Сравнительно низкая стоимость оцинкованной стали делает этот материал самым популярным среди кустарных мастеров. Сложен в обработке, требуется специальное оборудование для работы. Срок службы водостока из оцинкованной стали не превышает 10 лет.

Водосток из оцинковки с полимерным покрытием. Защитное покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы. Все металлические водосточные системы изготавливаются из окрашенной оцинкованной стали.

Водосток из керамики. Чтобы сделать керамический водосток своими руками потребуются навыки гончарного мастерства и специальная глина. В целом же срок их эксплуатации может превышать столетия.

Водостоки из бетона (цемента). По сравнению с керамикой, более доступная разновидность водостока. Однако большой вес нивелирует доступность, поэтому, в качестве водостоков для крыши не используют крайне редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).

Водосток из меди. Самый лучший, но наиболее дорогой материал для устройства системы отвода воды. Медный водосток может использоваться не одно столетие.

2. Расчет водостоков для крыши

Определяем диаметр и количество желобов. А также количество и место установки воронок.

Схемы демонстрируют, что длина ската играет важную роль при выборе.

Крепеж для желоба устанавливается через 600 мм.

Крепеж для трубы устанавливается через 1 000 мм.

Совет. Чтобы крепление водостока было надежным крепеж желоба нужно устанавливать возле каждого доборного элемента – углов, воронки, заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.

3. Какой водосток выбрать – круглый или квадратный?

Сечение водосточной трубы может быть квадратным или круглым – что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.

Нюанс. Круглая водосточная система более проста в уходе. В квадратной системе по углам скапливается грязь, что снижает эффективность ее функционирования (субъективное и спорное мнение).

4. Схема и чертеж водостока с размерами

Схематический чертеж каждого элемента важная составляющая процесса. Изготовление водостока требует соблюдения всех требований, размеров и габаритов, иначе система попросту не состыкуется. Чертежи можно сделать самостоятельно, или воспользоваться представленными ниже.

5. Стандартные размеры водостоков для крыши — чертежи

Размеры водосточной трубы

Размер водосточного колена (гофрированного)

Размеры отлива водосточной трубы (нижнее колено)

Размеры водосточных желобов (прямой, угловой)

Размер заглушек для водосточных желобов

Размеры водосточных воронок

Размер крепежа водосточного желоба

Размеры крепежа для водосточных труб

Изготовление водостоков для крыши своими руками

Для работы понадобится:

• сталь листовая оцинкованная (кровельное оцинкованное железо). Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше 270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой металл прослужит долго.

• ножницы по металлу;

• молоток (деревянный и обычный)

• плоскогубцы.

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке используется только специальная акриловая краска (например, Цикроль, Тиккурила, Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см. Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть, что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90 градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла (гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять, подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу пополам.

Остальные элементы водостоков изготавливаются по такому же принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не подходит. Нужно брать стальную заготовку.

Монтаж водостоков для крыши своими руками

Инструкция по установке водостоков на крыше — основные моменты:

• определить отправную точку. Она находится максимально высоко;

• установить кронштейн желоба.

Нюанс. При установке желоба нужно следить, чтобы соблюдался минимальный уклон водостока крыши в 2-3 мм на 1 метр.

• уложить и выполнить крепление желоба водостока;

Совет. Части желоба не закрепляются между собой, а укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня осадков. Нахлест позволяет компенсировать расширение металла при нагреве

• установить воронку на водосток. Воронка должна располагаться между кронштейнами на самой нижней точке.

Совет. Место под воронку вырезается заранее ножницами по металлу. Использование болгарки не допускается.

• соединить воронку с трубой. Если нужно, используются углы (желоб угловой).

Совет. Если труба будет находиться непосредственно возле стены, то стена будет намокать.

• зафиксировать водосточную трубу хомутами;

Совет. Расстояние между кронштейнами водостока зависит от веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно составлять не более 1 м.п.

• закрепить нижнее колено (отлив) внизу трубы. Его длина зависит от ширины фундамента. Ведь цель монтажа водостока — отвод воды от цоколя дома;

• при необходимости выполнить монтаж системы антиобледенения кровли и водостоков.

В этом руководстве приведены основные требования по сборке и установке водостоков своими руками, технология монтажа каждой отдельной системы уникальна.

Рекомендуем ознакомиться с подробным описанием с пошаговой инструкцией по монтажу пластиковой и металлической водосточной системы.

Уход и защита водостоков

Оцинковка не может служить долго. Это связано с тем, что цинк, которым покрыта сталь, склонен улетучиваться. Со временем такая водосточная система потемнеет, а через несколько лет на ней появятся пятна ржавчины. Что бы это предотвратить, нужно защищать места ржавчины и обрабатывать оцинкованные водостоки растворами против коррозии.

Окрашенные водостоки также нуждаются в уходе. В этом случае он сводится к периодическому осмотру элементов системы и закрашивании сколов и царапин.

При сильном ветре или при механическом повреждении могут деформироваться крепления водостока. Если ослабнет кронштейн желоба, он может наклониться. Тогда изменится угол наклона, и вода будет протекать мимо воронки. Или же вода будет переливаться из желоба по всей длине ската крыши.

Чтобы водосток не забивался опавшими листьями и ветками можно установить специальные решетки на воронку или на весь желоб — сетка для защиты водостоков от листвы, снега, мусора (в воронку можно вставить металлический паук – защитная решетка).

Прочистка водостоков и желобов для крыши

Если система забилась ее легко можно очистить с помощью шланга для полива. Главное – хороший напор воды.

Отвод воды с крыши дома

Последним составляющим элементом водосточной системы является устройство отвода дождевой воды с крыши частного дома или коттеджа.

Как и куда отводить воду с крыши дома

Вода может собираться в бочку (емкость). Вариант хорош тем, что позволяет накапливать дождевую воду. Ведь земельный участок на даче или загородном доме постоянно испытывают потребность в поливе. При правильно подходе к оформлению, бочка для сбора дождевой воды может стать декоративным украшением дома.

Сбор воды в бочки идеален для владельцев теплиц с капельным поливом. Бочка под водосток накапливает дождевую воду, которая прогревается в ней и поступает в теплицу, парник или в сад.

Водосточная труба может быть подведена под дерево или кусты.

Вода отводится через ливневые стоки. Простой и дешевый вариант. Его недостаток в том, что вода все равно отводится недалеко от фундамента (если короткий водосток). Т.е., угроза его повреждения не устраняется полностью. Например, в зимнее время вода может замерзнуть и разрушить отмостку дома.

Дренажная система. Дренаж — это система труб, которые отводят воду в безопасное место.

Система бытовых стоков. Дождевая вода просто отводится в канализационные стоки. Однако нужно получить специальное разрешение на устройство такой системы.

Рекомендуем ознакомиться с подробным описанием технологии устройства дренажной системы вокруг дома, для правильного отвода воды от фундамента и с участка.

---

Заключение

В этой статьи мы постарались осветить все аспекты технологии устройства водостоков для крыши частного дома. Подробно остановились на некоторых нюансах расчета и монтажа. А также привели инструкцию, как сделать водостоки и отливы для кровли из оцинкованной стали своими руками. Теперь у вас не возникнет сложностей с изготовлением, установкой и уходом за системой слива воды с крыши.

Как сделать водостоки для крыши своими руками

by Realist

Оборудование

Водосточные трубы помогают отводить лишнюю влагу от дождей, талого снега с домов, гаражей и других построек. Водостоки для крыши своими руками можно сделать из доступных материалов и даже пластиковых бутылок. Выбирая варианты изготовления, следует учитывать вид кровли и объем воды, которая стекает с нее.

Содержание статьи

• 1 Какие материалы можно использовать для самодельных сливов
• 2 Виды конструкций
• 3 Как сделать водостоки для крыши своими руками
  • 3.1 Из канализационных труб
  • 3.2 Из пластиковых бутылок
  • 3.3 Из оцинковки
  • 3.4 Из пластиковых труб
• 4 Общие рекомендации по установке водостоков

Какие материалы можно использовать для самодельных сливов

Для создания системы сливов своими руками можно применять многие материалы. Например, подойдут:

трубы канализационные, а также варианты из пластика, которые имеют хороший внешний вид и герметичность;

оцинкованная сталь, которая обладает высокой прочностью;

пластиковые бутылки, которые хорошо соединяются между собой, но не имеют высокой прочности.

На заметку!

Также используют керамику и дерево для создания систем водоотведения. Трубы из любого материала должны беспрепятственно отводить воду с крыш. Это важно для защиты цоколя и фундамента.

Виды конструкций

Выделяют организованные и неорганизованные водостоки. Первые по схеме сбора принимают воду в специальные воронки. Далее по трубам она стекает в емкость. Вторые располагаются вдоль крыши в виде желоба, куда хаотично все стекает. По специальному каналу слив спускается в емкость или тару.

По видам систем выделяют наружные, которые крепятся снаружи крыш, и внутренние, устанавливающиеся при проектировании строения.

Обычно используют водосточные трубы. Они представляют собой вертикальные системы. По ним вода уходит за пределы фундамента или в специальные тары. Есть водоприемные элементы, которые состоят из желобов, воронок и других частей. По таким конструкциям вода собирается и также выводится в тару или за пределы фундамента. По типу крепления применяют навесные, настенные и выносные варианты. Можно использовать и смешанные крепежи.

Как сделать водостоки для крыши своими руками

Чтобы сконструировать водостоки для крыши своими руками из подручных материалов, важно учитывать нюансы. А именно следует:

замерить площадь кровли;

прорисовать схему конструкции;

выбрать материал, из которого будет построена система;

рассчитать необходимое количество материала и креплений;

определить конечную точку выхода и сбора воды.

Читайте также:  Как подключить стиральную машину к водопроводу в городской квартире

Также важно определить среднюю температуру в климатических условиях. Так выбранный материал не будет подвергаться деформациям на морозе и жарком солнце.

Из канализационных труб

Канализационные трубы бывают трех цветов. А именно:

белые, которые подходят для внутренней отделки;

серые, используемые в теплых регионах, так как они не выдерживают морозов;

коричневые, которые хорошо подходят для наружной отделки и выдерживают разные температурные режимы.

Для конструирования водостока для крыши своими руками из канализационных труб важно подготовить:

желоба;

сливные элементы;

кронштейны;

отводы и воронки;

заглушки;

углы и соединительные элементы;

хомуты и муфты.

Перед тем как делать водосток для крыши своими руками из канализационных труб, стоит посмотреть фото примеров и нарисовать точную схему для водоотведения. Для желобов трубы распиливаются ровно наполовину. Стыки и соединительные элементы рекомендуется обрабатывать герметиком. Система крепится на кронштейны шурупами к стене.

На заметку!

Для надежности трубы скрепляют хомутами между собой.

Из пластиковых бутылок

Во время изготовления водостока для крыши своими руками из пластиковых бутылок необходимо рассчитать нужное их количество. Для этого рисуется чертеж водоотведения. Из одной бутылки получается два небольших желоба. Для его изготовления отрезаются донышки и горло, оставшаяся часть режется пополам и фиксируется строительным степлером. Рекомендуется делать нахлест 2–3 см, чтобы конструкция не пропускала жидкость между швами. Полученная система крепится к крыше на проволоку и шурупы. Воронкой служит отрезанное горлышко у бутылки. Вся система может уходить в грунт или специальную емкость для полива.

Из оцинковки

Для создания водостока для крыши своими руками из оцинковки важно учесть многие нюансы монтажа. Следует подготовить:

листы стали;

ножницы по металлу;

кронштейны;

молоток и плоскогубцы;

маркер по металлу.

Перед тем как сделать водостоки для крыши своими руками из оцинковки, необходимо подготовить выкройку из металла с учетом загиба краев. Плоскогубцами кайма заворачивается так, чтобы можно было соединить все детали. Кронштейны крепятся на внешнюю часть постройки, а водосток к ним. Фиксируется система хомутами. Металл можно покрывать специальной краской, которая продлит срок эксплуатации конструкции.

Читайте также:  Узел нижнего подключения радиатора — как правильно выбрать и установить

Из пластиковых труб

Водостоки для крыши своими руками из пластиковых труб собираются по чертежу. Пластик хорошо режется, зажимается фитингами и выдерживают разные температурные режимы. Для создания желоба труба режется пополам. Между собой элементы соединяются герметиком, а также фитингами. Для крепления конструкции используются кронштейны из металла, которые должны подходить по диаметру желоба. К дому система крепится шурупами. Такая конструкция бесшумна, а листья и ветки по ней легко проскальзывают, не повреждая.

Общие рекомендации по установке водостоков

Стоковые системы из ПВХ или канализационных труб рекомендуется устанавливать на крышах с мягкой черепицей. Оцинкованные конструкции хорошо подойдут для профнастила. По типу кровли рекомендуют устанавливать:

1. Двухскатные. Важно делать два желоба по каждому краю, а также воронки на углах.
2. Односкатные. Можно делать один желоб.
3. Четырехскатные. По всем краям устанавливаются желоба, а на каждом углу фиксируются воронки.

Устанавливать системы для сбора воды самостоятельно рекомендуют сверху вниз. Чтобы крепление надежно фиксировалось, можно дополнительно использовать хомуты. Также можно обработать соединительные стыки герметиком или силиконом.

Водосток необходимо прочищать от скопившегося мусора, чтобы не возникало засоров. Для этого следует помыть крышу хорошим напором воды. Также рекомендуется устанавливать сетки и решетки, которые могут сдерживать мусор.

На заметку!

Зимой чистят кровлю и проводят нагревательные элементы, чтобы система водоотведения не сломалась. Наледь и ледышки рекомендуют убирать вручную.

Дождевую и талую жидкость можно использовать для полива растений в саду и огороде. Ее также выводят в дренажную канаву для отвода с участка.

Водосточные системы для частного дома или другой хозяйственной постройки можно сделать самостоятельно из разных и доступных материалов. Конструкции из ПВХ отличаются бесшумностью и хорошей проходимостью. Оцинкованные стоки отлично выдерживают перепады температур. Системы водоотведения прослужат долго при правильном монтаже и эксплуатации.

Оцинкованные водостоки: обзор цен, фото, видео

Водосточная система является необходимой конструкцией для обеспечения отвода воды с крыш и фасадов здания. Оцинкованные водостоки считаются самыми доступными и долговечными вариантами этих коммуникаций.

Общая информация

Водосток из оцинкованной стали представляет собой полый желоб, который изготовлен из холоднокатаной стали. Для увеличения её коррозионной стойкости используется напыление цинка. Цинк не только защищает металл от влаги, но и предупреждает повреждение коммуникаций от перепадов температуры и физических воздействий.

Изготовление оцинкованных водостоков

Производство желобов осуществляется на профессиональных предприятиях. На завод привозится рулон холоднокатаной стали, который при помощи специального крана разматывается на прокатный стол. Стол характеризуется подвижной поверхностью, по которой и происходит движение водостока.

В зависимости от потребного размера и формы водостоки либо обрезают ножницами и загибают на станах, либо сначала устанавливают в формы, а после обрезают до нужного замера. После прессовки получаются готовые системы определенного сечения и габаритов. Длина такого водостока является стандартным параметров, в то время, как его сечение или диаметр может варьироваться в зависимости от потребностей.

Достоинства оцинкованных стальных водостоков:

1. Доступность. Стоимость таких вариантов коммуникаций на порядок ниже, чем цена пластиковых или медных моделей;
2. Легкость. Конечно, по весу они не сравнятся с трубами из ПВХ, но являются гораздо легче, чем медные или бетонные;
3. Установка легко производится своими руками. Для этого потребуются стандартные крепежные и подвесные изделия, которые можно купить в любом сантехническом магазине.

Недостатки:

1. Во время дождя оцинкованные металлические водостоки сильно шумят. Это причинят определенный дискомфорт;
2. При интенсивном использовании такие желоба могут разорваться по швам, что говорит об их недостаточной надежности.

Виды

Учитывая, что изготовление оцинкованных водостоков осуществляется из достаточно гибкого листового железа, им можно придать практически любую форму. По форме сечения и классифицируются эти коммуникации. Бывают:

1. Круглые;
2. Прямоугольные;
3. Квадратные стоки.

Круглые наиболее часто используются для крыши загородного дома. Они бывают наружные и внутренние (установленные в стенах). Эта труба может иметь различные диаметры в зависимости от потребностей. Их главным достоинством сравнительно с остальными в том, что они менее подвержены загрязнениям и их значительно легче чистить. В большинстве случаев, обслуживание производится легким напором чистой воды.

Закрытые трубы круглого сечения

Отливы квадратные и прямоугольные применяются в основном для многоэтажных городских домов. Они характеризуются большей пропускаемостью и надежностью. Но из-за углов и стыков в них часто собирается различный сор: листья, пыль, песок. Для того, чтобы избежать таких проблем они монтируются в кровлю здания. На крыше образовывается целая водосточная система, с приемными воронками и прочими устройствами. Они занимают всю её площадь.

Угловое сечение

Также исходя из области использования, водостоки делятся на:

1. Наружные;
2. Внутренние.

Наружные легко можно установить своими руками. Они крепятся к балке при помощи специальных кронштейнов. Жесткости креплению придают подвесы, на которые опираются желоба. Этот способ отлично подойдет как для загородного коттеджа, дачи, так и для частного дома в черте города.

Наружные стоки

Внутренние оборудуются на этапе установке кровли. Здесь трубы находятся в стенах здания. Такой вариант удобен благодаря высокой надежности и защите коммуникации. Они защищены от перепадов температуры, засорения листьев и т. д. Иногда к ним подсоединяются воздуховоды, которые обеспечивают вентиляцию здания. Особый уход за такими водостоками не нужен, просто два раза в год прочищать их при помощи воды или реагентов.

Схема внутреннего стока

Монтаж

Рассмотрим, как производится установка оцинкованных водостоков:

1. На углы и прочие участки, где будет производиться сбор атмосферных осадков, устанавливаются воронки. Они крепятся к стропилам при помощи саморезов и кронштейнов;
2. После их установки начинается монтаж желобов. Есть два варианта их сбора: непосредственно на крыше или на земле;
3. На стропила устанавливаются подвесы, которые фиксируют желоба в определенном положении. Подвесы должны устанавливаться с наклоном – 1 сантиметр на метр;
4. На них крепятся сточные желоба. Для придания им жесткости, производители рекомендуют отдельные листы также прикреплять к стропилам кронштейнами, хотя специалисты устанавливают кронштейны через определенное расстояние. Этот показатель варьируется в зависимости от периметра здания; Рисунок составляющие водостоков
5. После все отдельные части конструкции соединяются между собой и начинается переход на вертикальный сток;
6. Каждое место стыка дополняется петлей, который обеспечит герметичность соединения. Иногда рекомендуется использовать также обычные герметики;
7. Вертикальная труба должна свивать не более, чем на 40 сантиметров до земли. Если планируется соединять дренажную систему и водосток, то желоб заводится в пристенный канал;
8. По торцам горизонтальных направляющих устанавливается ограждение, рекомендует монтировать параметры и на боковые участки стен. При необходимости водосток утепляется.

   Фото: комплектующие для установки оцинкованных водостоков

Все места стыков дополнительно проверяются, воронки и желоба накрываются решеткой, которая поможет защитить конструкцию от загрязнений. Обслуживание проводится каждый сезон, при этом обязательный ремонт – раз в год. Во время него нужно проверить целостность всех коммуникаций, жесткость креплений и герметичность стоков.

Обзор цен

Купить оцинкованные готовые водостоки можно в любом городе Российской Федерации. Рассмотрим, сколько стоят сточные системы от DGD Vodostok:

Город	Цены, у. е.
Казань	40
Минск	45
Москва	45
Нижний Новгород	40
Новосибирск	40
Самара	40
СПб	45
Ярославль	40



Продажа готовых оцинкованных желобов производиться в фирменных магазинах, у официальных дилеров, а также на строительных рынках. В среднем на такую систему дается 1 год гарантии. Дешевле всего покупать сточные системы от производителя, кроме доступных цен изготовитель также часто предоставляет услуги по монтажу и транспортировке.

24 Октябрь 2015       Автор: Владимир Бакаев

Как красить алюминиевые или оцинкованные стальные панели

ПОКРАСКА НЕОКРАШЕННОГО АЛЮМИНИЯ В ПОЛЕВЫХ УСЛОВИЯХ

Часто клиентам необходимо знать, как правильно красить простые неокрашенные панели в полевых условиях, например, алюминиевый сайдинг или крышу. Следующие инструкции должны ответить на эти вопросы, используя одну из приведенных ниже процедур:

A. Алюминий, подвергшийся воздействию окружающей среды в течение менее шести (6) месяцев

1. Подготовьте панели, которые необходимо покрасить, очистив их обычным бытовым стиральным порошком. Это может быть мягкое моющее средство, такое как Gain или Tide. После очистки панелей их следует полностью промыть чистой водой. Затем панели следует оставить сохнуть на воздухе.

2. Нанесите смесь холодной воды и фосфорной кислоты, чтобы подготовить алюминиевые поверхности к восприятию и прилипанию краски. Предварительно смешанный раствор этого типа можно найти в большинстве магазинов красок под названием «Aluma-Prep» производства Amchem. Инструкции производителя, указанные на этикетке, следует тщательно соблюдать при использовании коммерческой предварительной обработки. Второй вариант покупки готового препарата для предварительной обработки — приготовить собственный раствор, используя следующие ингредиенты и порции:

18 % фосфорная кислота (85 мас. %)
22 % вода
25 % изопропиловый спирт
35 % бутиловый спирт (по объему)

3. Нанесите указанную выше смесь на алюминиевые панели тканью или кистью. Не допускайте высыхания раствора. Примерно через три-пять минут панели следует полностью промыть чистой водой.

ВНИМАНИЕ: При использовании любой кислотной смеси, такой как описанная выше, необходимо принять меры предосторожности для защиты кожи, глаз, лица и любых других открытых частей тела. Обязательно надевайте защитную одежду, такую ​​как защитные очки и резиновые перчатки.

4. Когда алюминиевые панели полностью высохнут, можно нанести слой любой хорошей грунтовки для металла. (Не используйте грунтовку, содержащую свинцовые пигменты.) Алюминиевые краски, предназначенные для металла, отлично подходят для использования в качестве грунтовки.

5. Нанесите слой качественной краски для наружных работ. Финишное покрытие должно быть совместимо с грунтовкой, использованной на шаге №4. Подтвердите совместимость двух с поставщиком краски.

B. Алюминий, подвергшийся воздействию окружающей среды в течение шести (6) месяцев или более

Используйте ту же процедуру, что описана в Разделе «А», за исключением Шага 2. (Нет необходимости в предварительной обработке алюминия, который находился на открытом воздухе через шесть месяцев или более.) После Шага 1, описанного выше, алюминий будет достаточное количество самопротравливающего покрытия для обеспечения хорошей адгезии краски. Продолжайте выполнять шаги с третьего по пятый.

ОКРАСКА В ПОЛЕВЫХ УСЛОВИЯХ НЕОКРАШЕННАЯ ОЦИНКОВАННАЯ СТАЛЬ

Неокрашенные панели из оцинкованной стали могут нуждаться в покраске после размещения в полевых условиях. Это можно сделать с помощью следующих шагов:

1. На панелях может образоваться «белая ржавчина», которую необходимо удалить перед покраской. Если эта ржавчина легкая, ее можно удалить без значительной потери цинкового покрытия на панели из оцинкованной стали. Удаление более тяжелой белой ржавчины, вероятно, потребует более интенсивной обработки, которая обычно приводит к некоторой потере гальванического покрытия. Белая ржавчина — это тип окисления, и для удаления тяжелого слоя потребуется соскоб. Истирание может быть выполнено с помощью моторизованного оборудования или химической чистки.

Удалить легкую ржавчину с панели из оцинкованной стали перед покраской обычно можно путем очистки панели бытовым чистящим средством. Такие продукты, как Bon-Ami или Ajax, обычно справляются с окислением белой ржавчины, и панель должна быть восстановлена ​​до первоначальной отделки оцинкованного покрытия.

Как упоминалось выше, более тяжелая белая ржавчина требует более сильной обработки для удаления окисления. Из многочисленных продуктов, которые утверждают, что выполняют свою работу, два были протестированы производителем оцинкованной стали, и было обнаружено, что они успешно удаляют более тяжелые остатки белой ржавчины.

Один из двух продуктов называется «ICC-258». Этот очиститель представляет собой порошок, который смешивается с водой. Раствор наносят непосредственно на пораженный участок и оставляют на 30-30 минут. Время, оставшееся на белой ржавчине, зависит от степени окисления. Перед покраской раствор необходимо полностью смыть водой, чтобы предотвратить дополнительное повреждение листа оцинковки.

Второй из двух продуктов называется «Deox Chemical Cleaner», который выпускается в концентрированной жидкой форме и также смешивается с водой. Это решение может быть нанесено на оцинкованную панель несколькими способами. Панель может быть погружена в жидкую смесь. Другие методы включают распыление, протирание или чистку листа химическим очистителем. Поскольку этот очиститель очень кислый, следует надевать защитную одежду, включая защитные очки и резиновые перчатки. Кроме того, помещение, используемое для очистки, должно иметь достаточную вентиляцию.

Следует отметить, что ни одно из этих сильных чистящих средств не восстановит полностью тот блеск или блеск, который изначально был у оцинкованной стали. И «ICC-258», и «Deox» предсказуемо удалят часть цинкового покрытия. Любой очиститель потребует полного ополаскивания теплой водой. После промывки оцинкованные панели необходимо полностью высушить перед покраской. Оба этих продукта можно приобрести у следующих поставщиков:

ICC-258
Intercontinental Chemical Corporation
2706 Gilbert Avenue
Cincinnati, Ohio 45202

Deox Chemical Cleaner
P.O. Box 2170
Irving TX 75060

National Chemsearch Corporation
P.O. Box 25
Monmouth Falls NJ 08852

National Chemsearch Corporation
P. O. Box 25
222 S. Central Av.
St. Louis MO 63105

После того, как оцинкованные панели станут чистыми и сухими, их можно будет покрасить, выполнив следующие действия:

2. Для достижения наилучших результатов рекомендуется использовать грунтовку и финишную краску. Один слой краски покроет панели; однако нанесение двух слоев даст лучшие результаты. Следующие детали будут полезны для выполнения задания:

а. Грунтовка
Рекомендуемая грунтовка для оцинкованной стали называется «металлический цинк». Они доступны как Тип 1 и Тип 2, и может использоваться любой Тип. Наносить можно распылителем, кистью или валиком. Торговые марки этой грунтовки включают Sherwin-Williams Zinc Clad #5 или #7. Это грунтовки на основе хромата цинка. Местный магазин красок должен оказать дополнительную помощь.

б. Финишное покрытие
Финишное покрытие может представлять собой второй слой грунтовки или может быть использован фактический финишный слой выбранного цвета. В этом случае финишное покрытие должно быть совместимо с грунтовочным слоем. Опять же, магазин краски должен быть в состоянии помочь.

Американский институт чугуна и стали провел испытания, показавшие, что новая неокрашенная оцинкованная сталь может быть окрашена в полевых условиях сразу после изготовления. Нет необходимости ждать, пока материал высохнет, и не требуется специальной обработки оцинкованной поверхности перед покраской.

как заряжать и активировать особые способности элы?

Прилив мужества: как зарядить и активировать особые способности Элы?
	Перед входом на арену (которая является самой северной точкой карты) справа вы найдете узкий коридор, ведущий в небольшую комнату. Там, на столе посреди комнаты, лежит еще одна часть подкладки. Начиная со скорости быстрого передвижения, идите к болотам в центральной части карты и направляйтесь на запад, к хижине, расположенной высоко над землей. Поднимаемся по лестнице, в середине хижины прыгаем на верхний уровень и потом перепрыгиваем через северное окно. Остается только запрыгнуть на лестницу, которая приведет нас прямиком к антенне (и ящику Джейкобса). Первая часть хлама в этой локации находится в восточной комнате резиденции Джейкобса. Вторая часть хлама находится под собственностью Джейкобса в большой пещере с динозаврами, под западной стеной. В проходе к северной части доски (где вы начинаете побочную миссию «Ротти в джунглях») стоит деревянная хижина в высоких лесах. Выберите металлический обломок слева и перепрыгните через плохо заметный выступ скалы (нужно повернуть налево на краю). После этого сложного прыжка все, что вам нужно сделать, это совершить несколько простых прыжков и оказаться перед деревянным домом. Перед ним второй дневник Тифона. В восточной части северной части локации находится площадь с круглой ареной. Заберитесь на деревянную конструкцию с левой стороны арены и следуйте по дорожке за деревянным домом. Через некоторое время мы увидим второй журнал. Последний магазин находится в самой южной точке доски. В этой области, среди многочисленных коридоров, мы можем найти торговые автоматы. Обходим с правой стороны и забираемся по дикому проходу на более высокий уровень. Пройдя по коридору, наконец придем в комнату с большой кроватью. Дневник Тифона перед ним. Убежище тифона можно найти в самой западной точке карты (в болотах, где мы охотились на дичь Хаммерок). В центре доски на севере есть водопад. Проходим через него и продолжаем идти по коридору. В его конце лезем по скалам из поврежденной железяки. Цель охоты на Хаймлока находится в западной части верхней части карты. Там вздулось дерево, под которым стоит хижина джаббероги. Обратите внимание, потому что, если он коснется воды, появятся его клоны. Начиная с точки быстрого перемещения Rogue’s Hollow в центре доски, следуйте по проходу, ведущему на запад, и поверните налево. Находим небольшую речку и прыгаем по краю, откуда стекает вода. Ниже находится пещера с четырьмя целями для Зеро. Город Фанатиков расположен в северной части игрового поля. Идите в его восточную часть и запрыгивайте на крышу деревянного здания на скалы, стоящие рядом. С крыши этого здания идет труба, по которой идем к следующему зданию западнее нашего места. Находясь на его крыше, осторожно прыгайте с южной стороны на небольшую платформу с антенной. Простой ответ: конечно нет. Любой, кто полагает, что в Интернете все законно, серьезно или правильно, совершает огромную ошибку. https://casinova.org был создан, чтобы помочь вам. Везде, где речь идет о реальных деньгах, вы должны быть начеку. Поэтому и в казино. Потому что здесь вы, скорее всего, решитесь на ставки на реальные деньги, чтобы действительно выиграть. Новичок может быть быстро ограблен ввиду огромного количества сайтов с мобильными азартными играми. Кассир австралийских сайтов онлайн-казино 2022 Составление и руководство по использованию кленбутерола По https://swisscasinotest.com/paysafecard/ вы можете получить большую сумму денег и казино-игры. Служба поддержки клиентов — каждый игрок является VIP-гостем Советы по покупке курсовых работ для продажи

Вот почему этот автомобильный бренд не станет полностью электромобилем в ближайшее время

Dacia не так быстро зеленеет, цены на литий в любом случае стремительно растут, и судебный процесс над основателем Nikola Тревором Милтоном сегодня стал довольно громким открытием.

Добро пожаловать в «Утреннюю свалку» — небольшие истории, собранные в одну статью для вашего утреннего прочтения. Если ваш утренний кофе работает слишком хорошо, поднимите трон и взгляните на лучшие остатки вчерашнего дня.

Dacia заявляет, что «еще не совсем» трансформируется в электромобили достаточно силен, чтобы преодолеть многие трудности.

Вы вообще не думали об этом, вы не думаете о развивающихся странах, когда думаете о чем-либо, а слово инфраструктура вызывает желание вздремнуть.

Сказать, что мы должны перейти на электромобили, означает, что мы будем водить автомобили всегда, и есть аргумент, что обещание электромобилей просто замедляет внедрение более высокой плотности застройки и лучшего транспорта, что еще больше чистый экологический товар. С другой стороны, электромобили хороши для коротких расстояний и стоянки в пробках, а это то, что у вас есть в городских условиях… где более высокая плотность и транзит имеют наибольший смысл. А как насчет развивающихся стран, которые испытывают постоянные проблемы с электросетями, таких как Индия или Техас?

В некотором смысле проще просто принять вторую точку зрения.

Dacia, бюджетное румынское ответвление Nissan и Renault, принимает оба вида одновременно. Как сообщает Reuters в своей статье « Dacia Renault будет придерживаться тепловых двигателей до тех пор, пока это возможно , говорит генеральный директор», Dacia не отказывается от внутреннего сгорания в ближайшее время:

«Renault будет стремиться стать Чемпион электрических двигателей, это сопряжено с риском», — сказал Ле Вот в кулуарах презентации в Ле Бурже под Парижем.

«Именно поэтому существует Dacia. В зависимости от того, насколько быстро рынок переходит на электрические двигатели, и от аппетита клиентов, Dacia здесь. Эти двое могут сосуществовать в интимной манере», — сказал он.

Это разумно! Renault может продвигать электромобили, и, эй, если вы находитесь в месте, где это не имеет смысла или вас это беспокоит, купите Dacia Duster. Это отличные, недорогие машины. Следующий может быть вдохновлен концепцией манифеста, которая показана выше.

Когда электромобили появятся в развивающихся странах, скорее всего, это будут не автомобили. Это будут двухколесные транспортные средства, согласно этому металитическому обзору существующих барьеров и возможностей для внедрения электромобилей в местах, которые не являются США, Китаем, Японией или Западной Европой.

План Nissan/Dacia напоминает мне о том, что делает владелица мебельного магазина Матресс Мак в Хьюстоне. Он большой поклонник Astros и делает огромную ставку на Мировую серию, одновременно предлагая бесплатную мебель клиентам, которые покупают у него матрасы, если Astros пойдет до конца. Это конечная преграда. Если Астрос выиграет, он получит деньги, чтобы компенсировать бесплатную мебель. Если Астрос проиграет, он уже продал мебель.

Затраты на литий значительно выросли

Изображение от Tesla

Конечно, Dacia не прыгает на рынок электромобилей обеими ногами, но почти все остальные. Это приводит к тому, что цена на литий, неотъемлемую часть самых популярных химических элементов аккумуляторов, резко возрастает. Per Automotive News :

Карбонат лития установил новый рекорд в 500 500 юаней (71 315 долларов США) за тонну в Китае в пятницу, согласно данным Asian Metal Inc. используется в электромобилях, при этом недавний рост обусловлен высоким спросом и сбоями в работе местного производственного центра.

[…]

Между тем, перебои с подачей электроэнергии в августе в провинции Сычуань, где производится более одной пятой производства лития в Китае, привели к двухнедельным отключениям электроэнергии, что затруднило поставки на уже перегруженном рынке.

Это не очень хорошо.

Трудно превзойти преимущества типичной литий-ионной батареи, но автопроизводители уже ищут литий-железо-фосфатные батареи без кобальта, чтобы компенсировать затраты. Тесла сделал переход в прошлом году, и, по словам Бэрронса, похоже, это окупается:

Литий и другие металлы во всех литий-ионных батареях относятся к катоду батареи. Катоды и аноды — это стороны батареи, которые облегчают электрический заряд. Анод в литий-ионной батарее обычно представляет собой графит. Катод обычно представляет собой соединение лития и других металлов, таких как кобальт, никель и марганец.

Последние три металла дорогие. Например, метрическая тонна кобальта стоит около 47 000 долларов. Метрическая тонна железа стоит около 600 долларов.

[…]

Экономия, похоже, отразилась в цифрах Теслы. Tesla начала переходить на аккумуляторы LFP еще в конце 2021 года. С тех пор валовая прибыль на автомобиль в среднем составила около 16 000 долларов по сравнению со средним показателем около 13 000 долларов в год, предшествующий переходу. Конечно, на валовую прибыль влияют многие факторы, но одним из факторов является управление затратами на батареи.

В какой-то момент мы, возможно, обратимся к ионно-литиевым батареям так же, как к этилированному бензину. Это сработало. Это сработало хорошо. Но последствия были разрушительными, и мир был бы лучше, если бы мы переключились на что-то другое раньше. Я не думаю, что литий так же опасен с химической точки зрения, но это целесообразность с огромными геополитическими и экологическими недостатками.

Барсук Николы, по-видимому, был хищником под ним

Изображение через Николу

Абсолютно никого не удивляя, присяжные в суде над основателем Николы Тревором Милтоном узнали из сообщений между сотрудниками компании, что Badger EV, который компания рекламировала, частично был Ford Raptor , в значительной степени заимствуя детали для этого автомобиля, сообщает Bloomberg. С новостного сайта:

Инженеры, работавшие над сильно разрекламированным Badger в 2020 году, объединили детали бензинового Raptor с «урезанным» электрическим силовым спортивным автомобилем Nikola, также находящимся на ранней стадии разработки, сообщил присяжным бывший сотрудник Nikola Брендан Бабиарц. Четверг в федеральном суде Манхэттена. Бабиарз, руководивший дизайном и создававший визуализацию для Badger, сказал, что это было сделано, чтобы уложиться в срок, установленный Милтоном для представления пикапа.
