Установка снегозадержателей на крыше обязательна в том случае, если у вас скатная кровля с наклоном более 20° и при этом в качестве покрытия выбраны металлочерепица, профилированный стальной настил или листы с фальцевым соединением. В статье расскажем, как выполнить монтаж снегозадержателей своими руками.

Все о выборе и креплении снегозадержателей

Требования к системам

Выбор конструкции

• Уголковые модели
• Решетчатые
• Трубчатые

Процесс крепления

Ошибки при монтаже

Система безопасности кровли

1. Они не должны препятствовать стоку с кровли дождевой воды, забиваться опавшими листьями и другим мусором, становиться причиной образования сосулек.
2. Необходимо, чтобы изделия прочно фиксировались на кровле и могли противостоять давлению снежной массы.
3. Установка снегозадержателей не должна влиять на герметичность и долговечность кровли.
4. Желательно, чтобы срок службы барьеров был не меньше, чем у кровельного покрытия. Оптимальный вариант — горячеоцинкованная сталь со спекаемым порошковым или иным износостойким полимерным покрытием.
5. Устройства не должны портить облик крыши и фасадов. Нужно, чтобы они были либо малозаметными, либо сочетались по стилю и цвету с кровлей или иными элементами здания.

Строй-Кровля

Чем сложнее форма крыши, тем более тщательно нужно продумывать расположение снегозадержателей.

Владимир Григорьев

При многоуровневой крыше снегозадержатели предотвращают повреждения покрытия нижних ярусов.

Перед тем как установить снегозадержатели на крышу, нужно определиться с видом. Выбор конструкции и способа монтажа зависит в основном от типа кровельного покрытия.

Уголковые модели

Для кровли из гибкой черепицы оптимально подойдут уголковые задержатели — линейные (полосные) или точечные (рядные).

Первые представляют собой невысокие барьеры с острыми вершинами, изготовленные методом штамповки из оцинкованной стали толщиной от 0,5 до 1 мм. Их ставят в один или два ряда, начиная почти от самого карнизного свеса (с отступом около от 0,3 м). Такие изделия хорошо работают лишь на достаточно пологих скатах (наклон до 30 градусов), при этом не слишком протяжённых (не более 5 м от конька до среза). Нужно учитывать, что уголковые линейные барьеры могут способствовать обледенению карнизов и образованию на крыше больших сугробов, а значит, их установка допустима, только если стропильная конструкция и обрешётка имеют большой запас прочности.

Tegola

Установка бугелей исключает падение с крыши больших масс слежавшегося снега и льда.

Tegola

Количество рядов и шаг бугелей зависят от крутизны и площади скатов крыши. При уклоне до 35° на каждые 6 квадратных метров кровли должно приходиться не менее двух бугелей, при этом располагать их нужно ближе к карнизам.

В отличие от линейных, единичные уголки (их называют бугелями) не образуют сплошных бортиков, а являются своего рода зацепами, которые сдерживают снежный пласт, а во время оттепели разрезают его, в результате он съезжает вниз небольшими фрагментами, не причиняя вреда. Однако монтировать бугели нужно в два, три и более рядов по всей площади скатов, в том числе ближе к коньку, иначе система снегозадержания может не работать.

Fakro

В домах-шале для защиты от обвала снега с крыши использовались брёвна на крюкообразных кованых кронштейнах.

Tegola

При уклоне крыши более 35 градусов точечные сегозадержатели монтируют на всей площади ската.

Решетчатые

Для профнастила могут подойти решетчатые модели — фрагменты прочной стальной сетки либо листовой стали с множеством отверстий, смонтированные на кронштейнах. Они отлично справляются со своей задачей, но при сильных снегопадах и чередовании оттепелей и заморозков полностью забиваются слежавшимся снегом и льдом и превращаются в сплошной барьер, который полностью исключает сход снега. При этом он нередко гнётся под нагрузкой. Решетчатые конструкции подходят для не слишком крутых скатов и регионов с малоснежными зимами. Как они выглядят — показано на фото.

Fakro

Классические решетчатые снегозадержатели.

Fakro

Трубчатые

Для профнастила могут подойти решетчатые снегозадержатели — полосы стальной оцинкованной и окрашенной сетки либо полосы листовой стали с множеством отверстий, смонтированные на кронштейнах. Они эффективно предотвращают внезапный сход с крыши больших масс снега, но после сильных снегопадов и при температурах около точки около нуля полностью забиваются слежавшимся снегом и льдом и превращаются в сплошной барьер, который полностью исключает сход снега. При этом он нередко гнётся под нагрузкой. Решетчатые модели подходят для не слишком крутых скатов и регионов с малоснежными зимами. Как они выглядят — показано на фото.

Владимир Григорьев

Под люкарной снегозадержатели не нужны — их монтируют рядом на скате.

Владимир Григорьев

Трубчатые барьеры допускается монтировать с промежутками до 30 см.

Borge

Наиболее популярная сегодня конструкция состоит из двух труб и опорных кронштейнов.

Владимир Григорьев

ческие трубчатые барьеры рекомендуется монтировать в 60 см от среза карнизов.

Теперь расскажем, как правильно устанавливать снегозадержатели на крышу. Система включает горизонтальные барьеры и кронштейны для их крепления. Кронштейны условно считаются универсальными (подходящими для любого кровельного покрытия). Однако стандартный вариант рассчитан на крепление к металлической или битумной черепице, а также гибкому битумному листу (ондулину). Для фиксации на фальцевой кровле, глиняной черепице, профнастиле с высокой волной необходимо приобрести дополнительные детали.

Roof Sistems

Трубчатый снегозадержатель с универсальным кронштейном.

Borge

Принцип крепления универсального кронштейна к крыше дома.

Borge

Принцип крепления кронштейна к фальцевой кровле.

Кронштейны, как правило, допускается крепить только к обрешётке, если она выполнена из досок или достаточно толстых строительных листов (ОСП толщиной более 14 мм, фанеры толщиной более 10 мм). Обеспечить прочную фиксацию нетрудно при сплошной обрешётке из доски-дюймовки. При обрешётке, выполненной с промежутками, стальные конструкции желательно устанавливать одновременно с кровельным покрытием, но можно сделать это и позже, ориентируясь по шляпкам кровельных шурупов

Roof Sistems

Кронштейны для монтажа на глиняную черепицу.

Borge

Принцип крепления к обрешётке при покрытии из глиняной черепицы.

Roof Sistems

Бугели для глиняной черепицы.

Как правило, кронштейны уже имеют ряд отверстий для крепежа, причём шаг винтов можно менять в пределах 200 мм, что позволяет всегда попасть в брусок обрешётки. Расстояние между соседними кронштейнами должно быть не более 110 мм, а расстояние от последнего кронштейна до среза трубы — 300 мм, иначе есть риск, что труба согнётся под давлением снежной массы.

Установленные барьеры должны выдерживать приложенную вдоль ската нагрузку не менее 90 кг на метр погонный.

Для герметизации отверстий при монтаже используют круглые прокладки из терполимера, устойчивые к воздействию высоких и низких температур, а также солнечного света. Благодаря этому система снегозадержания служит десятки лет без ремонта. Ведущие фирмы дают на свои изделия гарантию сроком 10 лет, но только если монтаж осуществляли сертифицированные специалисты.

Видео монтажа снегозадержателей можно посмотреть ниже.

Но ролик, как и приведённая выше пошаговая инструкция, демонстрирует лишь общий принцип крепления. На практике вы столкнётесь со множеством нюансов.

• Кровля

  Монтаж снегозадержателей на металлочерепицу: разбираем все тонкости процесса

1. Крепление кронштейнов к кровельному покрытию (за исключением фальцевых и профилированных листов), а также тонкой фанере и ориентировано-стружечной плите.
2. Установка без гидроизоляционных прокладок или с недолговечными резиновыми шайбами вместо изделий из терполимера. Герметизация отверстий в кровле, сделанных для крепления устройства, мастиками с низкой термо- и атмосферостойкостью.
3. Подгонка по размеру с помощью болгарки, диск которой нагревает стать и сильно повреждает лакокрасочный слой.
4. Использование ржавеющего и ненадёжного (слишком тонкого, короткого) крепежа.
5. Установка под мансардными окнами, кровельными аэраторами (ближе 1 м).

Как правило, имеет смысл монтировать не только снегозадержатели, но и дополнительные элементы кровельной безопасности — лестницы, мостки, поручни. Такая система облегчит чистку дымоходов, обслуживание и ремонт кровли и установленного здесь оборудования (антенн, вентиляционных каналов, кровельных аэраторов), а кроме того — обеспечит безопасную эвакуацию из здания при чрезвычайной ситуации

Ruukki

Эта кровельная система состоит из снегозадержателей, фасадной лестницы и проходных мостков к дымоходу.

Borge

Принцип крепления ступени кровельной лестницы.

Современные системы безопасности для крыши состоят по сути представляют собой конструктор, который можно собирать разными способами. Его легко приспособить к любым нуждам,  любой форме крыши и разным кровельным материалам. Кронштейны и коннекторы позволяют соединять детали, чтобы добиться максимальной прочности и удобства: перила и мостки можно комбинировать со снегозадержателями (тогда можно будет спокойно передвигаться вдоль карнизов, чтобы сбивать сосульки и прочищать водостоки), а кровельная лестница надёжно соединяется с мостками и площадками. Без фасадной лестницы можно обойтись, но тогда потребуется кровельный люк.

зачем нужны, виды, монтаж, отзывы

Содержание

• Нужны ли снегозадержатели на крыше из металлочерепицы
• Устройство снегозадержания на кровле из металлочерепицы
  • Схемы расположения снегозадержателей на металлочерепице
• Виды снегозадержателей для металлочерепицы
  • Трубчатые снегозадержатели для металлочерепицы
  • Решетчатые снегозадержатели для металлочерепицы
  • Уголковые снегозадержатели для металлочерепицы
  • Бугельные снегозадержатели для металлочерепицы
  • Дуговые снегорезы
• Расчет снегозадержателей для металлочерепицы
• Какие снегозадержатели на металлочерепицу лучше
• Особенности монтажа снегозадержателей на металлочерепицу
• Как установить снегозадержатели на металлочерепицу своими руками
  • Установка бугеля и уголкового снегореза
  • Монтаж трубчатого снегозадержателя
• Заключение
• Отзывы о снегозадержателях на металлочерепицу

Часто на металлических скатах крыш можно увидеть странные сооружения в виде горизонтальных поручней или угольников. Это хозяева поставили снегозадержатели на металлочерепицу. Решение, на первый взгляд, нелогичное, ведь решетки портят внешний вид и препятствуют сходу снега. Постараемся разобраться, что это, и для каких целей ставят снегоуловители на металлочерепицу.

Нужны ли снегозадержатели на крыше из металлочерепицы

Понятно, что любые дополнительные конструкции на тонкой металлической кровле только увеличивают нагрузку на стропила и обрешетку крыши. Мало того, любая система снегозадержания на крыше из металлочерепицы приводит к увеличению массы снега и может привести к деформациям кровельного покрытия.

Но, тем не менее, существуют даже требования СНиПов и ГОСТов, обязывающие владельцев домов устанавливать снегозащиту на металлочерепицу. Неважно, какой этажности строение, важно то, что крыша покрыта профилированным стальным листом с относительно гладкой поверхностью.

Обычно по инструкции для установки снегозадержателей на крыше из металлочерепицы указывают всего две базовые причины:

• Защитить кровельные свесы крыши и водосточной системы от деформации и поломки;
• Обезопасить пространство вокруг здания, исключить нанесение травм людям и животным, оборудованию и автотранспорту, оказавшимся под свесами крыши.

Важно! Без снегозадержателей с поверхности крыши из металлочерепицы может одновременно сойти до 40% снегового заряда.

На волнистом профиле металлочерепицы снег может накапливаться до очень большой толщины. При этом стальная поверхность, подогреваемая изнутри теплыми водяными парами, из-за подтаявшего снега в один момент может стать очень скользкой. В результате 300-1500 кг снега в одну секунду бьет по свесу и обрушивается вниз. При правильной установке снегозадержателей на металлочерепицу снег сходит небольшими порциями в несколько килограммов, которые не представляют особой опасности.

Устройство снегозадержания на кровле из металлочерепицы

Из практики известно, что большая часть снежного покрова скапливается в нижней части кровельного ската. Верхняя половина примерно втрое сильнее продувается ветром, поэтому и снега там меньше, и толщина слоя относительно невелика. Поэтому основную часть снегозадержателей рекомендуется устанавливать в срединной и нижней части свеса.

Разумеется, существуют и исключения. Например, если дом под металлочерепицей окружен высокими деревьями, или крышу затеняет плотная застройка соседей, то лучше всего выбрать вальмовую голландскую или датскую конструкцию, или уменьшить наклон ската кровли до оптимальных 15^о.

Верхняя часть кровли строится под очень большим углом наклона, нижняя половина скатов укладывается под углом в 10-12^о. Еще четыре века назад голландцы и датчане строили безопасные крыши безо всяких снегозадержателей при ширине улиц в несколько метров. Сегодня дешевле установить снегозадержатели на металлочерепицу, фото, чем перестраивать крышу.

Важно! Количество снегозадержателей зависит от размеров крыши и угла подъема ската.

Чем больше расстояние от конька до карниза и крутизна ската, тем большее число элементов должно быть установлено на металлочерепице.

Схемы расположения снегозадержателей на металлочерепице

Эффективность использования задерживающих снег элементов во многом определяется схемой установки снегорезов на плоскости крыши. Перед тем как ставить снегозадержатели на металлочерепицу, специалисты рекомендуют выделить участки крыши, на которых имеются вентиляционные трубы, люки, окна, кукушки, трапы. В силу своей формы и размеров надстройки могут выполнять функции снегозадержателей без каких-либо дополнений.

Наиболее распространенным способом крепления снегозадержателей на металлочерепицу считается двухрядный шахматный строй. При такой расстановке снегорезы хорошо удерживают снег в самой опасной части крыши, и при этом не создают дополнительной ветровой нагрузки на свесы.

Если угол наклона кровли из металлочерепицы выше 35^о, то потребуется установить дополнительный ряд снегозадержателей непосредственно в коньковой зоне.

Ленточные или уголковые доборы рекомендуется устанавливать на крышах каскадом или лесенкой.

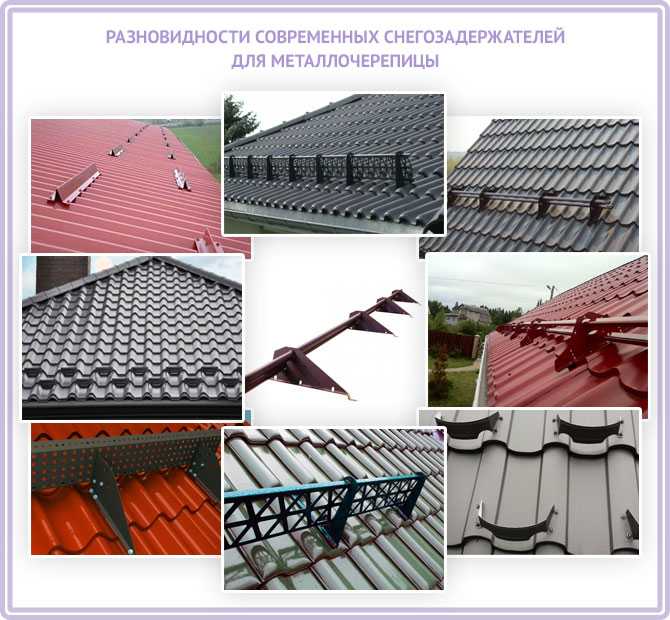

Виды снегозадержателей для металлочерепицы

Кроме правильности расстановки снегорезов на крыше, на надежность и эффективность системы борьбы со снеговыми шапками в значительной степени влияет конструкция элемента. В идеале снегозадержатель должен удовлетворять трем требованиям:

• Не создавать дополнительного сопротивления ветру и потокам дождевой воды. Иногда приходится искать способ, как правильно крепить снегозадержатели на металлочерепицу, так как стандартное расположение на крыше создает сильный шум;
• Выдерживать давление от значительных снеговых масс без повреждения крепежа и деформации поверхности металлочерепицы. На метр длины конструкции может приходиться усилие до 150 Н.

Кроме того, снегозадержатели должны быть малозаметными, мало кому из хозяев крыши понравятся торчащие рамы и огромные решетки, портящие облик кровли металлочерепицы.

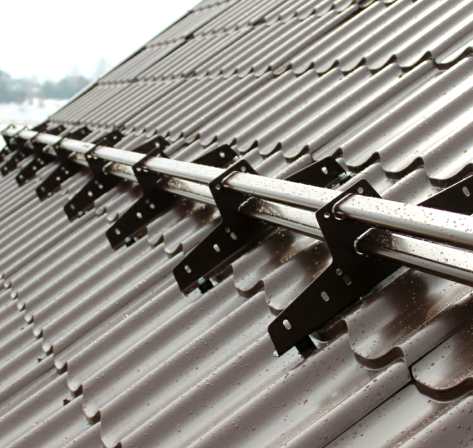

Трубчатые снегозадержатели для металлочерепицы

Одни из наиболее простых и надежных конструкций. По устройству и форме снегозадержатели представляют собой две параллельные горизонтальные трубы из алюминия или оцинкованной стали, установленные на вертикальных кронштейнах стойках.

Монтаж трубчатого снегозадержателя на металлочерепицу выполняется на расстоянии 60-70 см от кромки покрытия. Благодаря небольшому вертикальному расстоянию снегорез хорошо останавливает плотные снежные массы и при этом легко пропускает дождь со снегом и талую воду.

Решетчатые снегозадержатели для металлочерепицы

Удержатели снега на основе труб хорошо выдерживают нагрузку, их останавливающего действия бывает недостаточно для задержания легкой рыхлой массы, особенно в ситуации, когда угол наклона кровельного ската довольно велик, снег на металлочерепице еще не успел спрессоваться и покрыться ледяной коркой.

Если в данной местности снежный покров преимущественно сухой и рыхлый, то лучше всего поставить на трубы решетку или выбрать решетчатый снегозадержатель из полиарамида или алюминиевого сплава. Пластиковые снегорезы с решеткой из ударопрочных компаундов оказываются намного удобнее и практичнее стальных конструкций:

• Нет коррозии;
• Снегозадержатели не боятся перепадов температур;
• Прочность армированного пластика не уступает металлу.

Важно! Из практики известно, что полиамидные и полиарамидные снегозадержатели не ломают металлочерепицу и не сдирают полимерное покрытие с кровли, чего не скажешь о стальных решетках.

Снегорезы в форме решетчатых заграждений сложнее в установке, зачастую собирают на поверхности металлочерепицы немало веток и листьев, поэтому периодически приходится подниматься на крышу, чтобы почистить ячейки и удалить мусор.

Уголковые снегозадержатели для металлочерепицы

При покупке кровельного покрытия в девяти случаях из десяти менеджеры предлагают купить уголковые снегорезы. Принято считать, что профилированная в виде уголка планка снегозадержания для металлочерепицы подходит лучше, обладает большей эффективностью и высокой прочностью.

На практике уголковые снегозадержатели отлично работают на любых углах наклона кровли, они не боятся сильного ветра или обледенения поверхности. Уголки можно расположить практически в любом месте крыши.

Но их эффективность ограничена. Уже при толщине снегового покрова более 15 см, а если еще и появилась ледяная корка, то поток льда и снега просто перехлестывает через край снегозадержателя. Кроме того, уголковые планки влияют на перераспределение потоков дождевой воды на скатах крыши. Пока дождик невелик, вода без проблем сходит через щели на водосточные желоба.

Как только количество осадков усиливается до среднего уровня и выше, вода не успевает стекать и сходит по снегозадержателям, как по желобам, в сторону фронтонов.

Бугельные снегозадержатели для металлочерепицы

Конструктивно бугеля выглядят, как укороченные уголковые снегорезы. Длина одного бугельного снегозадержателя не превышает 25 см. Кому-то из владельцев дома с крышей из металлочерепицы надоело смотреть, как в дождь вода заливает все вокруг, вместо того чтобы сходить по водостоку, и он решил разделить один уголок на несколько небольших.

Идея оказалась крайне удачной:

• Увеличилось количество точек установки снегозадержателей на металлочерепице, соответственно, удается более эффективно «привязать» снежный ковер на крыше без риска образования лавинных трещин;
• Бугеля оказались менее заметными на поверхности металлочерепицы, если не присматриваться, то можно и не увидеть наличие снегорезов на крыше.

Единственным недостатком является повышенная трудоемкость установки. На монтаж бугелей в среднем уходит втрое больше времени и сил, чем на обычные уголки.

Дуговые снегорезы

Снегозадержатели в форме подковы принято считать самыми малозаметными. Высота дуги обычно не превышает 20 см, диаметр стержня 15-20 мм. Поэтому, чтобы рассмотреть плотный ряд снегозадержателей на профилированной поверхности металлочерепицы, необходимо очень постараться.

Эффективность подковы даже выше, чем у решеточных и трубчатых конструкций, но дуги оказываются неспособными задерживать мокрый снег, особенно с дождем и ветром. На сегодня подковы массово используют на небольших крышах, а также в качестве дополнительного элемента, если вдруг расчетное количество снегозадержателей оказалось недостаточно эффективным, и надо срочно спасать ситуацию.

Расчет снегозадержателей для металлочерепицы

Существует специальная методика, позволяющая получить оптимальное значение количества снегорезов и барьерных элементов на крыше. Расчет выполняется по таблице, приведенной ниже.

В первую очередь, руководствуясь СНиПом № 2.01.07-85, вычисляется номер или категория климатической зоны, в которой расположено здание, таким способом учитывается средняя норма осадков по региону.

Вторым действием измеряют длину ската металлочерепицы и угол его наклона. После того как выбран шаг между точками крепления, по таблице определяется количество снегозадержателей, в данном случае трубчатой конструкции.

Какие снегозадержатели на металлочерепицу лучше

Любому владельцу дома хотелось бы, чтобы количество снегорезов и барьеров, установленных на кровельном покрытии металлочерепицы, было минимальным. Во-первых, это не слишком украшает крышу, а во-вторых, каждое дополнительное отверстие в металле существенно увеличивает риск протечек и замокания утеплителя. Пусть даже кронштейн снегозадержателя для металлочерепицы и устанавливается на силиконовом уплотнителе-прокладке.

С течением времени поперечная нагрузка от давления массивных пластов снега деформирует крепление и увеличивает вероятность протечки. Если выбирать по этому критерию, то лучшие снегозадержатели для металлочерепицы — это трубчатые модели.

У них меньше всего точек сверловки кровельного покрытия. Несущие кронштейны имеют достаточно большую опорную поверхность и массивное ребро жесткости, поэтому сдвинуть или сорвать прокладку с поверхности металлочерепицы намного сложнее, чем в случае дуговых или уголковых конструкций. Кроме того, такие снегорезы легко ремонтируются и обслуживаются, ставить их легче и быстрее, чем бугеля или подковы.

Для крыш с небольшой длиной ската наилучшим вариантом будут уголки или бугеля.

Важно! Если барьеры изготовлены из качественной стали, то при правильной установке они прослужат лет 20-25 без ремонта и обслуживания. Бугеля из китайского металла сгнивают на металлочерепице за 4-5 лет.

Если для владельца дома важно сохранить первоначальный вид металлочерепицы, то можно поставить и дуговые снегорезы. Они легко ремонтируются и при необходимости могут быть оперативно заменены новыми снегорезами без ущерба для покрытия из металлочерепицы.

Особенности монтажа снегозадержателей на металлочерепицу

Существует два основных ограничения, которые необходимо неукоснительно соблюдать при установке снегорезов.

Во-первых, необходимо правильно выбрать нижнюю линию установки снегозадерживающего барьера. Опорная пята кронштейна или оградки снегореза не должна выходить за условную линию мауэрлата. На первый взгляд, проще всего поставить снегозадержатель на свес кровли, но этого делать нельзя, так как давление снега приведет к появлению выгибающей нагрузки, и между листами металлочерепицы появятся щели приличного размера.

Исключением являются уголковые конструкции, их можно ставить на расстоянии 25-30 см от карниза.

Вторым условием является правильное крепление. Один из вариантов правильного крепежа приведен ниже.

В данном случае снегозадержатель выполнен в виде оградки, на которую будут установлены барьерные решетки. Несущий каркас имеет две точки опоры. Верхняя «лапа» каждой вертикальной стойки должна быть закреплена саморезом с прокладкой.

Важно! Верхняя опорная точка должна располагаться во впадине и непосредственно крепиться к брусу обрешетки.

Таким образом, верхняя «нога» снегозадержателя воспринимает всю нагрузку от давления снега на отрыв от поверхности металлочерепицы. Массивный слой снега прижимает кровлю к обрешетке, поэтому деформации или подъема покрытия крыши не происходит.

Если поставить решетчатый снегозадержатель с креплением нижней ноги на брусе обрешетки, то снег просто опрокинет барьер и порвет металлочерепицу.

Как установить снегозадержатели на металлочерепицу своими руками

Наиболее простым в установке считается бугельный барьер. Легкий уголок из тонколистовой стали можно ставить практически без подготовки.

Установка бугеля и уголкового снегореза

Перед началом работ выбирают расстояние между двумя линиями бугельного снегозадержания. Обычно размер принимают равным шагу металлочерепицы. Для правильного монтажа важно установить каждый элемент строго в горизонтальном положении, иначе нагрузка на кровлю получится неравномерной.

Первоначально над металлочерепицей натягивают пару разметочных шнуров. Это помогает ориентироваться при установке, но все равно каждый бугель перед вворачиванием саморезов дополнительно выравнивают с помощью строительного уровня. Элементы крепят с использованием силиконовых уплотнительных шайб.

Аналогичным способом устанавливают уголковые снегозадержатели. Единственным отличием является дополнительное требование по креплению верхней кромки уголка. Как и в случае с решеточными стойками, верхний ряд саморезов должен заворачиваться в брус обрешетки крыши.

Монтаж трубчатого снегозадержателя

Если для снегозащиты выбрана трубчатая или решеточная конструкция, то наилучшим решением будет заблаговременное усиление обрешетки еще до укладки покрытия из металлочерепицы.

Чтобы кронштейны не опрокинули кровлю, вдоль линии будущей снегозащиты дополнительно укладывают две доски шириной 15-20 см. Это позволит усилить основание и одновременно упрощает процесс крепления, можно будет не бояться промахнуться саморезом мимо бруса обрешетки.

Для установки натягивают разметочный шнур, вдоль которого и крепят несущие кронштейны снегозадержателей. Обычно в первую очередь прихватывают к обрешетке верхний ряд саморезов, далее устанавливают трубы и выполняют крепление по нижнему ряду монтажных отверстий.

Заключение

Поставить снегозадержатели на металлочерепицу своими руками не составит особого труда. Небольшое дополнительное приспособление не только обезопасит нахождение под кровельными свесами, это еще и обязательный элемент современного строительства. Если сошедшая лавина станет причиной травмы, то ущерб будет несоизмеримо большим, чем покупка и монтаж уголка.

Отзывы о снегозадержателях на металлочерепицу

Станислав Николаевич Артеменко, 62 года, г. Екатеринбург:

Из своего опыта скажу, что не стоит городить на крыше слишком высокие снегозадержатели. У нас нормой бывает по полметра снега на крыше, а с решеткой получается и того больше. Я поставил уголки по всему десятиметровому скату, снег еще ни разу лавиной не падал. Чтобы снять нагрузку со свесов, поставил подогрев под желобами и под софитами. Ставил решетки, так их снег ломал каждые два года.

Семенов Леонид Иванович, г. Новосибирск:

Не поленитесь при установке снегорезов одновременно сделать и трап или лестницу, по которой можно подниматься по крыше. Зимой, бывает, заметет, так при большой толщине снегорезы даже мешают убирать шапку, приходится подниматься и счищать снег лопатой. Но отказываться от них нельзя. Бывает, счистишь середину, а верхушка срывается с металлочерепицы и с разгона бьет по свесу. Если бы не снегорезы, давно разбило бы и водосток, и карнизы, не говоря уже о заборе рядом с домом.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Как поставить снегозадержатели на крышу

Как правильно установить снегозадержатели на крышу

Установлено, что на крыше дома площадью всего лишь в 40 кв. м может накопиться около 5-8 тонн снега. Если на кровле не имеется снегозадержателей, то можно представить, что произойдет с проходящим мимо человеком, когда огромная масса снега внезапно обрушится на него. В данном случае владелец дома может понести наказание, вплоть до уголовной ответственности, поскольку согласно законам российского законодательства, хозяин недвижимости полностью отвечает за близлежащую территорию своего жилья. Кроме того, сход снега может нанести серьезный ущерб, как личному имуществу, так и чужому.

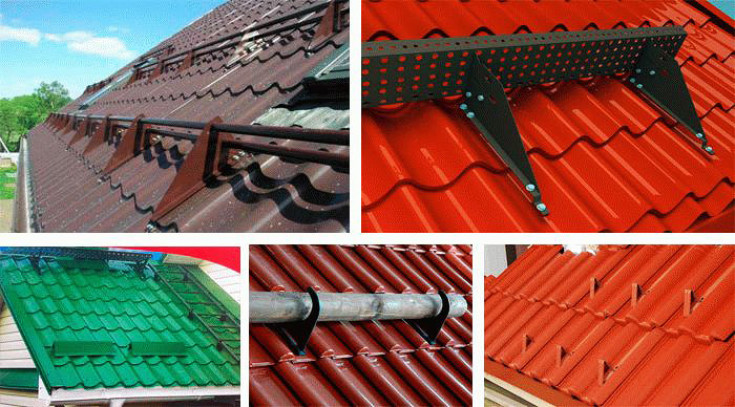

Виды снегозадержателей: уголковые, решетчатые, трубчатые.

Некоторые не придают особого значения противообвальным устройствам, беспокоясь о том, что они испортят дизайн крыши, но на самом деле это мнение ошибочно, поскольку такие системы наоборот вносят штрихи законченности. В связи с тем, что снегозадержатели являются устройствами безопасности, то пренебрегать их установкой ни в коем случае нельзя. Соответственно, у многих возникнет вопрос, как установить снегозадержатели на крышу правильно, ведь не у каждого есть возможность нанимать дорогостоящих специалистов. Тем более, иногда цена за их услуги намного превышает стоимость самого устройства. Прежде чем перейти непосредственно к монтажу снегозадержателей, следует разобраться, на какие типы они делятся.

Виды снегозадержательных систем

Наглядный пример работы снегозадержания.

1. Решетчатые снегозадержатели наиболее востребованные, поскольку считаются самыми эффективными. Это оптимальный вариант, как для высотных городских домов, так и для загородных частных усадеб. Немаловажным плюсом является то, что такого типа противообвальное устройство можно устанавливать практически на любую крышу, вне зависимости от того, каким кровельным материалом она покрыта. Данная система обычно изготавливается из металла и имеет вид решетки. Крепят ее либо на подвесных, либо на прибивных опорах.
2. На крышу из маталлочерепицы и профнастила можно крепить пластинчатые (уголковые) снегозадержатели, которые изготавливаются из такого же материала, что и покрытие. Это наиболее бюджетный вариант. Однако их установка возможна лишь на крышу, у которой угол ската не превышает 30 градусов, иначе они будут малоэффективны.
3. Снегостопоры внешне очень похожи на крюки. Установка снегостопоров осуществляется в основном на крышах с мягкой кровлей или же их используют как дополнительные элементы, усиливающие безопасность в зимний период. В настоящее время их стали изготавливать из прозрачного пластика, что делает их незаметными.
4. Трубчатые снегозадержатели ничем не уступают решетчатым и являются универсальным, современным и высокоэффективным устройством, предотвращающим внезапный сход снега с крыши. Эта конструкция представляет собой соединение нескольких труб специальными кронштейн-опорами. Их можно устанавливать на крышу из профнастила, черепицы, а также это отличный вариант для фальцевой кровли.

Таким образом, получается, что самыми оптимальными вариантами являются два типа противообвальной системы: решетчатые и трубчатые.

Для кого-то подойдет первая система, а для некоторых – вторая. Но, чтобы установить на крышу выбранный снегозадержатель, необходимо знать, что существуют индивидуальные правила монтажа для каждого вида. Если принято решение производить его самостоятельно, то нужно будет запастись стандартным набором инструментов, который подойдет для установки обеих устройств. В него входят:

Правила установки трубчатых снегозадержателей

Схема установки трубчатого снегозадержателя.

Установить данные противообвальные системы можно как на только строящуюся крышу, так и на готовую. Они могут располагаться на крыше в шахматном порядке и горизонтально в одну или несколько линий. Устанавливают их над мансардными окнами, подъездами или пешеходными дорожками. Ни в коем случае их нельзя размещать над карнизным свесом.

Трубчатые снегозадержатели крепятся перпендикулярно к обрешетке специальными кронштейнами, которые помимо крепежной функции, играют роль распределителя равномерной нагрузки на стропильную систему, что предотвращает “вырывание” снегозадержателей с крыши. Непосредственно кронштейны закрепляются саморезами по металлу. Они должны располагаться в местах, где находятся несущие стены. Расстояние между креплениями напрямую зависит от угла наклона крыши и длины ската. Обычно это где-то 0,5 м или 4 крепления на 3 метра. Монтировать их следует стык в стык, при этом необходимо выставлять их точно по уровню.

Если скат на кровле длинный, то такие системы безопасности необходимо устанавливать в несколько рядов. Когда осуществляется установка трубчатых снегозадержателей, между кровельным материалом и опорами должны быть размещены резиновые шайбы. Такая мера позволит обеспечить герметичность в местах, где проходит крепеж и предотвратит возникновение протечек. Кроме того, такие шайбы позволяют регулировать плоскость установки.

Правила установки решетчатых снегозадержателей

Последнее время с появлением трубчатых систем в частном строительстве решетчатые снегозадержатели все больше используются только для черепичной кровли. Чтобы установить решетчатые системы необходимо приобрести универсальные либо подвесные, либо прибивные опоры, посредством которых они размещаются на крыше. Прибивные опоры крепят к обрешетке кровли саморезами, а подвесные – путем навешивания на обрешетку, с помощью специального металлического крюка. В отличие от других снегозадержателей, решетчатые системы можно устанавливать непосредственно по краю карниза.

Как правильно установить снегозадержатели на крышу

Установлено, что на крыше дома площадью всего лишь в 40 кв. м может накопиться около 5-8 тонн снега. Если на кровле не имеется снегозадержателей, то можно представить, что произойдет с проходящим мимо человеком, когда огромная масса снега внезапно обрушится на него. В данном случае владелец дома может понести наказание, вплоть до уголовной ответственности, поскольку согласно законам российского законодательства, хозяин недвижимости полностью отвечает за близлежащую территорию своего жилья. Кроме того, сход снега может нанести серьезный ущерб, как личному имуществу, так и чужому.

Виды снегозадержателей: уголковые, решетчатые, трубчатые.

Некоторые не придают особого значения противообвальным устройствам, беспокоясь о том, что они испортят дизайн крыши, но на самом деле это мнение ошибочно, поскольку такие системы наоборот вносят штрихи законченности. В связи с тем, что снегозадержатели являются устройствами безопасности, то пренебрегать их установкой ни в коем случае нельзя. Соответственно, у многих возникнет вопрос, как установить снегозадержатели на крышу правильно, ведь не у каждого есть возможность нанимать дорогостоящих специалистов. Тем более, иногда цена за их услуги намного превышает стоимость самого устройства. Прежде чем перейти непосредственно к монтажу снегозадержателей, следует разобраться, на какие типы они делятся.

Виды снегозадержательных систем

Наглядный пример работы снегозадержания.

1. Решетчатые снегозадержатели наиболее востребованные, поскольку считаются самыми эффективными. Это оптимальный вариант, как для высотных городских домов, так и для загородных частных усадеб. Немаловажным плюсом является то, что такого типа противообвальное устройство можно устанавливать практически на любую крышу, вне зависимости от того, каким кровельным материалом она покрыта. Данная система обычно изготавливается из металла и имеет вид решетки. Крепят ее либо на подвесных, либо на прибивных опорах.
2. На крышу из маталлочерепицы и профнастила можно крепить пластинчатые (уголковые) снегозадержатели, которые изготавливаются из такого же материала, что и покрытие. Это наиболее бюджетный вариант. Однако их установка возможна лишь на крышу, у которой угол ската не превышает 30 градусов, иначе они будут малоэффективны.
3. Снегостопоры внешне очень похожи на крюки. Установка снегостопоров осуществляется в основном на крышах с мягкой кровлей или же их используют как дополнительные элементы, усиливающие безопасность в зимний период. В настоящее время их стали изготавливать из прозрачного пластика, что делает их незаметными.
4. Трубчатые снегозадержатели ничем не уступают решетчатым и являются универсальным, современным и высокоэффективным устройством, предотвращающим внезапный сход снега с крыши. Эта конструкция представляет собой соединение нескольких труб специальными кронштейн-опорами. Их можно устанавливать на крышу из профнастила, черепицы, а также это отличный вариант для фальцевой кровли.

Таким образом, получается, что самыми оптимальными вариантами являются два типа противообвальной системы: решетчатые и трубчатые.

Для кого-то подойдет первая система, а для некоторых – вторая. Но, чтобы установить на крышу выбранный снегозадержатель, необходимо знать, что существуют индивидуальные правила монтажа для каждого вида. Если принято решение производить его самостоятельно, то нужно будет запастись стандартным набором инструментов, который подойдет для установки обеих устройств. В него входят:

Правила установки трубчатых снегозадержателей

Схема установки трубчатого снегозадержателя.

Установить данные противообвальные системы можно как на только строящуюся крышу, так и на готовую. Они могут располагаться на крыше в шахматном порядке и горизонтально в одну или несколько линий. Устанавливают их над мансардными окнами, подъездами или пешеходными дорожками. Ни в коем случае их нельзя размещать над карнизным свесом.

Трубчатые снегозадержатели крепятся перпендикулярно к обрешетке специальными кронштейнами, которые помимо крепежной функции, играют роль распределителя равномерной нагрузки на стропильную систему, что предотвращает “вырывание” снегозадержателей с крыши. Непосредственно кронштейны закрепляются саморезами по металлу. Они должны располагаться в местах, где находятся несущие стены. Расстояние между креплениями напрямую зависит от угла наклона крыши и длины ската. Обычно это где-то 0,5 м или 4 крепления на 3 метра. Монтировать их следует стык в стык, при этом необходимо выставлять их точно по уровню.

Если скат на кровле длинный, то такие системы безопасности необходимо устанавливать в несколько рядов. Когда осуществляется установка трубчатых снегозадержателей, между кровельным материалом и опорами должны быть размещены резиновые шайбы. Такая мера позволит обеспечить герметичность в местах, где проходит крепеж и предотвратит возникновение протечек. Кроме того, такие шайбы позволяют регулировать плоскость установки.

Правила установки решетчатых снегозадержателей

Последнее время с появлением трубчатых систем в частном строительстве решетчатые снегозадержатели все больше используются только для черепичной кровли. Чтобы установить решетчатые системы необходимо приобрести универсальные либо подвесные, либо прибивные опоры, посредством которых они размещаются на крыше. Прибивные опоры крепят к обрешетке кровли саморезами, а подвесные – путем навешивания на обрешетку, с помощью специального металлического крюка. В отличие от других снегозадержателей, решетчатые системы можно устанавливать непосредственно по краю карниза.

Как установить снегозадержатели

• 1 Типы снегозадержателей
• 2 Где следует устанавливать
• 3 Монтаж снегозадержателей
• 4 Видео

Кровля дома – это весьма сложная конструкция. Здесь могут присутствовать различные приспособления и устройства. Одной из конструкций крыши являются снегозадержатели. Это необязательный, но необходимый элемент. Дело в том, что во время снежной зимы на крыше может скапливаться много снега, и если эта масса внезапно сойдет, то может наделать много беды. В этой статье мы расскажем о том, как установить снегозадержатели. Поговорим об их разновидностях и особенностях.

Типы снегозадержателей

Установить снегозадержатель необходимо обязательно. Он сможет уберечь вас от несчастных случаев и судебных разбирательств, в случае порчи чужого имущества во время схода «лавины». А какой выбрать? Какие виды снегозадержателей имеются в продаже?

Решетчатые

Самым распространенным вариантом являются решетчатые конструкции. Они выполнены из металла и могут быть установлены практически на любом виде кровли. Решетки довольно эффективны и именно их, как правило, применяют для защиты от схода снеговых масс в многоэтажных домах. Такие конструкции можно монтировать как прибивным, так и навесным способом.

Пластинчатые

На металлочерепицу и профлисты можно устанавливать пластинчатый тип снегозадержателей.

Такие конструкции плохо работают, если угол наклона кровли более 30°.

Пластинчатые конструкции изготавливаются из того же материала, что и кровля, и стоят относительно недорого.

Монтаж пластинчатого снегозадержателя

На кровле из мягкого материала можно смонтировать снегостопоры. Они имеют конструкцию в виде крюка. Очень часто такие снегозадержатели устанавливают в качестве дополнительной защиты. Благодаря использованию современных технологий снегостопоры изготавливаются из прозрачного материала, что делает их менее заметными.

Снегостопор

Еще одним универсальным (не зависимым от типа кровли) снегозадержателем является трубчатый. Он представляет собой кронштейн с прикрепленными трубками. Такая конструкция задерживает снег не хуже, чем решетчатая.

Среди всего разнообразия конструкций снегозадержателей наиболее распространенными являются решетчатые и трубчатые. Они довольно эффективны и прекрасно подходят для всех типов кровли. Именно о монтаже таких изделий своими руками мы и поговорим.

Где следует устанавливать

Снегозадержатели удерживают массу снега

Прежде чем начать монтаж снегозадержателей,необходимо определится с местом их установки. Монтаж можно производить как во время возведения крыши, так и уже на эксплуатируемых объектах.

Количество и место установки снегозадержателей определяется исходя из нескольких факторов. А именно:

• площадь крыши;
• материал изготовления кровли;
• угол наклона;
• количества осадков в зимний период.

Монтаж в два ряда

Если площадь крыши большая, да еще и снега выпадает значительное количество, то снегозадержателей должно быть много. Они могут быть установлены в несколько рядов, в шахматном порядке или только на опасных участках. По рекомендациям специалистов, при длине ската более пяти метров, устройства для задержки снега нужно ставить в два ряда. В остальных случаях в зависимости от количества осадков.

Также количество устройств будет зависеть от типа кровли. Популярные сегодня металлочерепица и профлист – это гладкий материал. При небольшом нагреве (например, в солнечный день), снег с такой крыши будет сходить активно. Поэтому именно на такой кровле снегозадержатели просто необходимы.

Как правило, устройства для задержания снега монтируют над мансардными окнами, пешеходными дорожками, подъездами и другими участками, где сход большой массы снега может навредить имуществу или здоровью человека.

При монтаже необходимо отступать от карниза минимум 50 см. Исключение могут составить только установка решетчатых конструкций, и то при условии, что карниз образован стропильными ногами крыши.

Монтаж снегозадержателей

Снегозадержатели в виде решеток в последнее время стали уступать пальму первенства трубчатым конструкциям. Но все же они также широко применяются, как и раньше. Именно решетчатые изделия можно часто встретить на кровле из черепицы.

Монтаж трубчатого снегозадержателя

Принцип монтажа обоих типов одинаков. Единственно, что решетчатые конструкции могут быть установлены непосредственно на карнизе крыши.

Решетчатый снегозадержатель на карнизе

Установка происходит в следующей последовательности:

• делаем разметку будущего местонахождения конструкций;
• в этих местах обрешетка усиливается дополнительными брусками;
• производим сборку снегозадержателей. При этом туго затягивать болты пока не надо;
• в кровельном материале сверлим отверстия под крепления. Если покрытие выполнено из металлочерепицы, то крепить необходимо в нижней волне, которая прилегает к обрешетке;
• монтируем кронштейн к обрешетке. При этом необходимо соблюдать определенный шаг. Он будет зависеть от уклона ската. Чем он больше, тем меньше должен быть шаг установки кронштейнов. Как правило, расстояния в 50 см вполне достаточно даже для самого крутого ската. Крепеж производится при помощи болтов, с установкой дополнительных уплотнителей из резины;
• теперь к кронштейнам крепим сами конструкции снегозадержателей.

Таким способом можно устанавливать устройства для задержки снега практически на любом типе кровле.

Снегостопоры на крыше

Немного отличается установка снегозадержателей на мягкую кровлю.

Если наклон ската меньше 15°, то монтаж таких устройств вообще не целесообразен. Также образование «лавины» маловероятно при наличии посыпки из каменной крошки. Именно поэтому на мягкую кровлю не устанавливают мощные снегозадержателеи, вполне достаточно наличие снегостопоров.

Снегостопоры на мягкой кровле

Такие устройства располагают в шахматном порядке. Сам монтаж производится простыми саморезами. При этом усиливать обрешетку не нужно. Во-первых, снегостопоры мало весят. А во-вторых, мягкая кровля укладывается на сплошной вид обрешетки. Если уклон ската большой, то можно смонтировать и трубчатые, и решетчатые снегозадержатели.

Трубчатые

При монтаже подобных конструкций на мягкой кровле, всегда есть риск навредить герметичности. Поэтому монтажные отверстия необходимо тщательно загерметизировать. Это можно сделать при помощи резиновых прокладок либо любого герметика.

Видео

Инструкция по монтажу трубчатых снегозадержателей:

Инструкция по монтажу гибкой черепицы, в том числе и по монтажу снегостопоров:

Как правильно произвести монтаж снегозадержателей на крышу дома

Установлено, что на крыше дома площадью всего лишь в 40 кв. м может накопиться около 5-8 тонн снега. Если на кровле не имеется снегозадержателей, то можно представить, что произойдет с проходящим мимо человеком, когда огромная масса снега внезапно обрушится на него. В данном случае владелец дома может понести наказание, вплоть до уголовной ответственности, поскольку согласно законам российского законодательства, хозяин недвижимости полностью отвечает за близлежащую территорию своего жилья. Кроме того, сход снега может нанести серьезный ущерб, как личному имуществу, так и чужому.

Виды снегозадержателей: уголковые, решетчатые, трубчатые.

Некоторые не придают особого значения противообвальным устройствам, беспокоясь о том, что они испортят дизайн крыши, но на самом деле это мнение ошибочно, поскольку такие системы наоборот вносят штрихи законченности. В связи с тем, что снегозадержатели являются устройствами безопасности, то пренебрегать их установкой ни в коем случае нельзя. Соответственно, у многих возникнет вопрос, как установить снегозадержатели на крышу правильно, ведь не у каждого есть возможность нанимать дорогостоящих специалистов. Тем более, иногда цена за их услуги намного превышает стоимость самого устройства. Прежде чем перейти непосредственно к монтажу снегозадержателей, следует разобраться, на какие типы они делятся.

Виды снегозадержательных систем

Наглядный пример работы снегозадержания.

1. Решетчатые снегозадержатели наиболее востребованные, поскольку считаются самыми эффективными. Это оптимальный вариант, как для высотных городских домов, так и для загородных частных усадеб. Немаловажным плюсом является то, что такого типа противообвальное устройство можно устанавливать практически на любую крышу, вне зависимости от того, каким кровельным материалом она покрыта. Данная система обычно изготавливается из металла и имеет вид решетки. Крепят ее либо на подвесных, либо на прибивных опорах.
2. На крышу из маталлочерепицы и профнастила можно крепить пластинчатые (уголковые) снегозадержатели, которые изготавливаются из такого же материала, что и покрытие. Это наиболее бюджетный вариант. Однако их установка возможна лишь на крышу, у которой угол ската не превышает 30 градусов, иначе они будут малоэффективны.
3. Снегостопоры внешне очень похожи на крюки. Установка снегостопоров осуществляется в основном на крышах с мягкой кровлей или же их используют как дополнительные элементы, усиливающие безопасность в зимний период. В настоящее время их стали изготавливать из прозрачного пластика, что делает их незаметными.
4. Трубчатые снегозадержатели ничем не уступают решетчатым и являются универсальным, современным и высокоэффективным устройством, предотвращающим внезапный сход снега с крыши. Эта конструкция представляет собой соединение нескольких труб специальными кронштейн-опорами. Их можно устанавливать на крышу из профнастила, черепицы, а также это отличный вариант для фальцевой кровли.

Таким образом, получается, что самыми оптимальными вариантами являются два типа противообвальной системы: решетчатые и трубчатые.

Для кого-то подойдет первая система, а для некоторых – вторая. Но, чтобы установить на крышу выбранный снегозадержатель, необходимо знать, что существуют индивидуальные правила монтажа для каждого вида. Если принято решение производить его самостоятельно, то нужно будет запастись стандартным набором инструментов, который подойдет для установки обеих устройств. В него входят:

• лестница;
• дрель;
• шуруповерт;
• рулетка;
• молоток;
• уровень.

Правила установки трубчатых снегозадержателей

Схема установки трубчатого снегозадержателя.

Установить данные противообвальные системы можно как на только строящуюся крышу, так и на готовую. Они могут располагаться на крыше в шахматном порядке и горизонтально в одну или несколько линий. Устанавливают их над мансардными окнами, подъездами или пешеходными дорожками. Ни в коем случае их нельзя размещать над карнизным свесом.

Трубчатые снегозадержатели крепятся перпендикулярно к обрешетке специальными кронштейнами, которые помимо крепежной функции, играют роль распределителя равномерной нагрузки на стропильную систему, что предотвращает “вырывание” снегозадержателей с крыши. Непосредственно кронштейны закрепляются саморезами по металлу. Они должны располагаться в местах, где находятся несущие стены. Расстояние между креплениями напрямую зависит от угла наклона крыши и длины ската. Обычно это где-то 0,5 м или 4 крепления на 3 метра. Монтировать их следует стык в стык, при этом необходимо выставлять их точно по уровню.

Если скат на кровле длинный, то такие системы безопасности необходимо устанавливать в несколько рядов. Когда осуществляется установка трубчатых снегозадержателей, между кровельным материалом и опорами должны быть размещены резиновые шайбы. Такая мера позволит обеспечить герметичность в местах, где проходит крепеж и предотвратит возникновение протечек. Кроме того, такие шайбы позволяют регулировать плоскость установки.

Правила установки решетчатых снегозадержателей

Последнее время с появлением трубчатых систем в частном строительстве решетчатые снегозадержатели все больше используются только для черепичной кровли. Чтобы установить решетчатые системы необходимо приобрести универсальные либо подвесные, либо прибивные опоры, посредством которых они размещаются на крыше. Прибивные опоры крепят к обрешетке кровли саморезами, а подвесные – путем навешивания на обрешетку, с помощью специального металлического крюка. В отличие от других снегозадержателей, решетчатые системы можно устанавливать непосредственно по краю карниза.

Самостоятельная установка снегозадержателей на крышу — виды и порядок монтажа

Безопасность крыши – одно из обязательных ее качеств, наряду с функциональностью, долговечностью и красотой. Обеспечивать эту безопасность призваны системы снегозадержания. Что это такое, для чего они нужны и какими бывают – об этом мы и расскажем, а также дадим советы, как установить снегозадержатели своими руками.

Для чего нужны снегозадержатели на крыше?

Русские зимы богаты на сюрпризы: то снегопад, то мороз, то оттепель. А это часто приводит к чрезвычайным ситуациям и травмам. Особенно опасны бывают внезапные сходы с крыш снега и льда. Они могут наделать много бед: травмировать случайных прохожих, повредить кровлю, водостоки, климатическую технику (кондиционеры), автомобили, стоящие около здания, оборвать электропровода.

Чтобы предотвратить эти неприятные, а иногда и трагические, происшествия, необходимо на крышах зданий устанавливать системы снегозадержания. Для российской действительности они пока не стали общепризнанным явлением, хотя на Западе для принятия в эксплуатацию строящегося дома снегозадержатели являются необходимым условием. Без них и застраховать строение будет невозможно.

Читать еще:  Стропильная система двухскатной крыши своими руками

Эти устройства могут выполнять и еще одну функцию: выступать в качестве одного из страховочных элементов для человека, который очищает крышу от снега. В случае необходимости, они удержат человека от падения. Более всего это касается решетчатых и трубчатых снегозадерживающих систем.

Снегозадержатели могут быть приспособленными к определенному виду кровли или являться универсальными и применяться на кровле из любых материалов: листовых, рулонных, натуральной черепицы.

Впервые подобные системы были использованы достаточно давно в Альпах и Баварии, и называли их «снегозадерживающее бревно». Сегодня подобная конструкция состоит из металлических труб в один или два ряда и кронштейнов, к которым трубы жестко крепятся. В свою очередь кронштейны закрепляются на кровлю – к обрешетке или стропилам. Чем меньше расстояние между креплениями, тем прочнее трубчатый снегозадержатель.

Нужно отметить, что снегозадержатели не только необходимы для безопасности, но они прекрасно смотрятся на крыше, придают зданию архитектурную законченность. А справиться с их монтажом сможет практически любой. Только не нужно забывать о технике безопасности: установка снегозадерживающих конструкций, очистка крыши от снега и любые другие высотные работы нужно вести с использованием страховочного троса, монтажного пояса, в нескользящей обуви.

Всем доброе утро.
У меня на доме крутая крыша с переходом в более пологую, и во время снегопада снег с крутой крыши своим весом сталкивает снег с пологой крыши во двор, а во дворе переодически стоят машины да и мы сами ходим.Крыша покрыта профнастилом.

Так вот о чем это я: поможет ли установка снегозадержания на крышу?на какой скат правильно ставить и вообще для чего делают снегозадержатели и на какие крыши?

То что подобную конструкцию называют снегозадержателями, это скорее заблуждение. Правильнее снегорыхлители. Удержать они ничего не удерживают, а когда сходит пласт со ската, то они очень эффективно рыхлят его и снижают возможный ущерб от схода. Ставить их никогда не поздно и нужно. Если уж по правильному рассуждать, то крыша должна держать нормативную снеговую и ветровую нагрузку, да ещё и с запасом, поэтому переживать о том чистить снег или нет стоит только в случае аномальных погодных условий и больше касается к плоским кровлям. Для наглядности работу “снегозадержателей” можно на ютюбе посмотреть и как начинает сходить снег.

А смысл ? Что бы снег на крыше стояла ? Вид зимы создавала ? Сами не ставили, снег сразу во двор падает . Да и за чем крышу лишний раз нагружать снегом .

чтобы не ебан**ло по башке снегом когда он спрессован по весне. У меня свалился в том году. Хорошо никого не пребило. В этом прикрутил снежки. Вы простоне сталкивались-не понимаете

А за чем под крышой ходит то? Там не то что снег, там сосульки висят . Понятно что голову к чертям расплющит . У меня снег от стены на расстояний 0.5-1 м падает .

Существуют способы борьбы с сосульками, электрический греющий кабель, например, и таймер включения к нему — и можно в стеснённых условиях поставить машину ближе к дому.

А за чем под крышой ходит то? Там не то что снег, там сосульки висят . Понятно что голову к чертям расплющит . У меня снег от стены на расстояний 0.5-1 м падает .

А за чем под крышой ходит то? Там не то что снег, там сосульки висят . Понятно что голову к чертям расплющит . У меня снег от стены на расстояний 0.5-1 м падает .

Ну наверное по причие того что у дома есть проём, называется дверька, может видили где, довольно редкое штука в домах, так вот, далее что бы пройти в эту дырочку, надо пройти под крышей, а если у Вас сомнение по распределению веса снежного, так это не идея это факт, ну разве что если обрешётка из переработаных пило-материалов сделана т.е. мусора или просто не по нормам. Так вот, дорогой радио слушатель, данное устройство, так называемый снего держатель, при монтаже кровли, не зависимо от покрытия, в Европе как правило объязан быть, думаю в других странах так же, экономить на этом не стоит и данное устройство является на прямую как конструкция которая несёт чисто безопасную функцию, так же как ремень безопастности в машине, а не декор. Поэтому если у Вас хорошая страховка от всех случаев жизни, то можно даже забить на накрытие кровли, спать так сказать под открытым небом. Поэтому не стоит советовать не ставить то, что напрямую зависит от человеческих жизней. В данной ситуации было бы уместно посоветовать заменить дорого стоющую конструкцию на более дешёвую.

Как установить снегозадержатели на металлическую крышу

Нет никаких сомнений в том, что снег может быть прекрасной и захватывающей частью нашей жизни. Даже если вы живете в районах западного Техаса, где каждый год может выпадать значительное количество снега, вы с нетерпением ждете его ежегодного появления. Действительно, видение заснеженных крыш долгое время было одной из опор традиционной эстетики зимней страны чудес.

Тем не менее, несмотря на всю впечатляющую красоту, это не значит, что снег и лед на крыше – это обязательно хорошо. Это может представлять различные опасности для домовладельцев, особенно если у вас металлическая крыша. На разных этапах своего жизненного цикла, от плотно упакованного материала до слякоти и воды, он может оказаться разрушительным присутствием в вашем доме. Это означает, что важно принять меры предосторожности, чтобы его приятный внешний вид не превратился в зимнюю катастрофу. Одна из ваших лучших мер защиты — это знать, как установить снегозадержатели на металлическую крышу.

Что такое снегозащита?

Снегозадержатели предназначены для предотвращения соскальзывания слоев снега и льда с металлической крыши. Одна из опасностей заключается в том, что этот уплотненный, плотный материал начинает таять под поверхностью, что делает его нестабильным и склонным к скольжению. Есть несколько способов, которыми это может вызвать проблемы. Во-первых, это опасно для здоровья любого, кто ходит по внешней территории здания. Нахождение под лавиной слежавшегося снега или льда на крышах может привести к различным видам ударных травм, в том числе переломам и сотрясениям мозга. Действительно, чем выше ваша крыша, тем более серьезными могут быть травмы. Точно так же существует риск для любых транспортных средств, припаркованных рядом с домом. Это также может привести к повреждению имущества, не только с точки зрения падающих материалов, но также сильный снег и лед могут привести к вмятинам и провисанию вашей металлической крыши, что повлияет на ее ожидаемый срок службы.

Итак, как работают снегозадержатели? Они бывают нескольких разных дизайнов. Существуют длинные типы рельсов и те, которые бывают с одним шипом. Оба типа гарантируют, что тающий снег не сместится весь сразу, а вместо этого будет двигаться более мелкими кусочками. Ограждения удерживают уплотненный снег и лед на месте, позволяя материалу таять под ним и постепенно стекать. Это не только означает, что снег не падает большими лавинами, но и обеспечивает равномерное распределение материала на вашей крыше. Это означает, что не все собирается в одном месте, что сводит к минимуму вероятность провисания и вмятин.

Знание того, что вам нужно

Итак, вы установили, что выпадает достаточно снега, чтобы обеспечить некоторую защиту. Однако этой информации недостаточно, чтобы знать, как эффективно установить снегозадержатели на металлическую крышу. Вы не можете просто взять охранника, шлепнуть его по крыше и уйти. На самом деле, первая часть процесса — это адаптация к вашим индивидуальным потребностям.

Крыши не у всех одинаковые — размер и уклон играют важную роль в вашей установке. На самом деле, может быть разумно объединиться с профессиональными кровельщиками, если вы не знаете, как действовать дальше. Они смогут точно оценить количество рядов ограждений, подходящих для вашей крыши, и то, как их распределить по поверхности.

В целом, чем круче уклон вашей крыши, тем больше снегозадержателей вам потребуется. Это связано с тем, что вам нужно будет устанавливать каждый ряд ограждений ближе друг к другу, продвигаясь по глубине вашей области крыши. Чем мельче ваша крыша, тем меньше необходимости создавать барьеры для ее соскальзывания.

Необходимо также учитывать материалы для крепления снегозадержателей к поверхности крыши. Если вы ищете долговечность, вы, вероятно, найдете метод зажима наиболее эффективным. Это включает в себя механические зажимы, прикрепляющие защиту к швам ваших металлических панелей крыши, и имеет тенденцию создавать более сильное крепление. Тем не менее, это также, как правило, более дорогой вариант. Другой способ — это химический клей, который наносится на металлическую поверхность крыши и на защитные ограждения, закрепленные сверху. Это может быть экономически эффективным решением, если у вас не так много снега в год, но обычно оно не выдерживает такого большого давления, как версии с хлопком.

Правильная установка

Во избежание ремонта крыши в будущем важно правильно расположить ее. Таким образом, процедура установки снегозадержателей на металлическую крышу должна проходить следующим образом.

1. Измерение

Прежде чем вы начнете взбираться на крышу со снегозадержателями, вам необходимо определить уклон вашей крыши. Это несложная задача, если у вас есть доступ к чердачному пространству, 18-дюймовому уровню и рулетке. Отмерьте 12 дюймов вдоль уровня и поместите отметку карандашом или полоску малярного скотча в этом месте. Затем держите уровень горизонтально в самой нижней точке стропила крыши. На 12-дюймовой отметке уровня используйте рулетку, чтобы найти расстояние по вертикали от уровня до стропила. Измеряется в дюймах, это дает вам шаг. Если расстояние 9дюймов на каждые 12 дюймов, ваш шаг 9:12.

Если у вас на крыше несколько скатов — отдельные области, представляющие собой вершины, — вам также необходимо измерить их уклоны.

2. Планирование

Несмотря на то, что установка снегозадержателей не является сложным процессом, может быть целесообразно уделить время подготовке перед началом. Это сводит к минимуму вероятность ошибок. Если нужно, нарисуйте схему своей крыши и расстановки охранников. Если у вас относительно низкий уклон, около 3:12 или 4:12, вы должны спланировать ряд снегозадержателей на каждые 10 футов глубины крыши. Для 5:12 или 6:12 вы должны планировать ряд через каждые 8 ​​футов. Между 7:12 и 12:12 вы не должны проходить дальше 5 футов для каждого охранника.

Вместе со своими чертежами соберите материалы: защиту, зажимы или клей, лестницу, карандаш или маркер и несколько перчаток.

3. Крепление

Сначала измерьте и разметьте места на крыше, на которые вы будете прикреплять снегозадержатели. Это проще для одинарных типов рельсов. Но для одиночных шипов вы также должны отметить их положение через каждые 24 дюйма по горизонтали. Затем, двигаясь от верхней вершины вниз к нижнему краю, вы можете начать установку защитных ограждений. Процесс, который вы используете, будет зависеть от типа вложения.

Если вы используете клей, обязательно очистите поверхность перед нанесением химиката. Не торопитесь и равномерно распределите клей, убедившись, что он липкий, прежде чем положить на него рельс. Затем вы должны нанести дополнительный клей по краям защитного кожуха, чтобы убедиться, что все зазоры заполнены.

Зажимные ограждения, как правило, лучше всего применять специалисту по кровле, так как он знает как правильный момент затяжки для работы, так и герметики, металлургически совместимые с материалом крыши.

Подведение итогов

Чтобы правильно установить снегозадержатели на металлическую крышу, не нужно гадать. Убедитесь, что вы понимаете тип и количество ограждений, наиболее подходящих для вашей крыши и ее уклона. Хотя это не особенно сложный физический процесс, он, безусловно, выигрывает от сотрудничества с экспертом, чтобы обеспечить как эффективность, так и долговечность.

Снегозадержатели и металлические крыши 101 — стр. 2 из 5

23 ноября 2015 г.

Рисунок 3: Снегозадержатели удерживают снег на крышах, чтобы его можно было контролировать и удалять с помощью сублимации и оттаивания.

Установка на здании знака, предупреждающего пешеходов о падающем льду и снегу, не является приемлемой альтернативой управлению снегом. На самом деле это может создать большую проблему для владельца здания, потому что знак признает проблему с выпадающим снегом, а владелец не принимает надлежащих мер по исправлению положения для защиты населения. Если кто-то пострадает от падающего снега, это может быть приглашением к судебному процессу. Добавление снегозадержателей — это простой «страховой полис» для защиты дизайнера, владельца и публики от падающего снега и льда. Целью является хорошо управляемый снежный покров, поддерживаемый на крыше снегозадержателями, где он может растаять и удалиться естественным путем (Рисунок 3).

Часто не только люди подвергаются риску разрушительного действия падающего льда и снега. Транспортные средства, механическое оборудование и ландшафтный дизайн также могут оказаться на пути схода лавин с крыш (рис. 4). Объем льда и снега, быстро покидающих крышу, может измеряться тоннами и может нанести значительный ущерб.

Рисунок 4: Снег, неконтролируемо сползающий с крыш, может весить тысячи килограммов и оказывать разрушительное воздействие на объекты внизу.

Очевидно, что защита людей и оборудования важна, но также важно защитить само здание от снежной лавины. Обширные повреждения крыши могут быть нанесены в одно мгновение. Водосточные желоба, облицовка, отделка, вывески, осветительные приборы, антенны — все, что прикреплено к крыше, — могут стать жертвами лавины сползающего льда и снега (рис. 5). Лед и снег, бесконтрольно сползающие вниз по ендове, могут вскрыть швы и разрушить гидроизоляцию ендовы (Рисунок 6). Небольшие инвестиции в снегозадержатели могут защитить владельца здания от капитального ремонта и долговременной головной боли по техническому обслуживанию.

Инженерные снегозадержатели на металлических крышах
Сила воздействия снега на крышу должна быть рассчитана математически, чтобы обеспечить успех продукта. Проще говоря, при расчете вертикальный вес снега уменьшается на синус угла наклона крыши, чтобы получить угловую силу, действующую на снегозащитный экран.

В случае металлической крыши усилие, которое могут выдержать снегозадержатели, можно рассчитать, просто выполнив следующие шаги (рис. 7):

рис. 5 : Водосточные желоба, лицевая панель и отделка могут стать жертвами неконтролируемой лавины сползающего снега и должны быть защищены снегозадержателями.

1. Получите снеговую нагрузку на крышу.

2. Умножьте снеговую нагрузку на крышу на синус угла наклона крыши.

3. Умножьте сумму шага 2 на расстояние от карниза до конька крыши.

4. Умножьте сумму шага 3 на ширину крыши от стыка к стыку.

Окончательный ответ — угловая сила. (В Интернете есть несколько коммерчески доступных калькуляторов, которые могут выполнить этот процесс и завершить расчет.)

После расчета угловой силы можно выбрать снегозадержатели, сверившись с опубликованными данными испытаний от производителей. Для определения необходимого количества рядов снегозадержателей испытанная допустимая нагрузка рассматриваемого снегозадержателя должна быть разделена на сумму угловых сил. Например:

Рисунок 6 : ендовы очень подвержены повреждениям из-за неконтролируемого сползания снега.

1. Если угловая сила равна 461 кг (1016 фунтов), и устройство для защиты от снега шипа с испытанной допустимой нагрузкой 125 кг
(470 фунтов), потребуется четыре ряда этих деталей на шов, чтобы выдержать угловую силу (125/461 = 3,68 или «4»).

2. Если угловая сила равна 461 кг (1016 фунтов) и выбрано устройство защиты от снега заборного типа с испытанной допустимой нагрузкой 476 кг (1050 фунтов), потребуется только один ряд устройств этого типа. выдерживать угловую силу (476/461 = 0,968 или «1»).

Очень важно понимать, что системы защиты от снега должны быть испытаны на нагрузку до отказа на крышах конкретных производителей и профилей продукции в независимой лаборатории, сертифицированной третьей стороной, чтобы защита работала должным образом в различных средах и системах крыши. Эти данные должны быть частью пакета документов, предоставленного подрядчиком по кровельным работам, планирующим систему защиты от снега, и должны быть указаны как таковые.

Если снегозащитный экран, представленный кровельным подрядчиком, не был испытан или данные не включены, его нельзя использовать. Непроверенная система — всего лишь дикая догадка кровельного подрядчика, и она, вероятно, выйдет из строя.

Рис. 7: Расчет «векторной силы» или силы, воздействующей на снегозадержатели, имеет решающее значение в каждом проекте для обеспечения успешного удерживания снега.

Если система защиты от снега планируется с несколькими рядами, их размещение имеет решающее значение для успеха. Общепринято, что все ряды снегозадержателей должны располагаться на нижней половине поверхности крыши. Первый ряд снегозадержателей чаще всего размещают примерно в 300 мм (12 дюймов) от края карниза крыши. Это размещение решает две задачи. Во-первых, он сводит к минимуму неконтролируемый снегопад под снегозадержателем до 304 мм. Во-вторых, он захватывает снежный покров крыши в нижней части карниза и конька, где он наиболее плотный, максимально увеличивая удерживающую способность ограждения.

В случае снегозадержателей заборного типа, когда требуется второй ряд (см. процесс расчета выше), его чаще всего размещают примерно на 20 % расстояния от карниза до конька и на расстоянии не менее 1,9 м (6 футов) от первого ряда. ряд снегозадержателей. (Это расстояние будет варьироваться в зависимости от фактического расстояния от карниза до конька крыши.) Если требуется третий ряд снегозадержателей, его чаще всего размещают примерно на 40 % расстояния от карниза до конька и размещают так же, как и первые два. ряды. В любом случае, цель состоит в том, чтобы разместить ряды равномерно и эстетично, сохраняя при этом их в нижней половине поверхности крыши, чтобы задействовать снежный покров в его максимальной концентрации [см. 9].0101 Конструкции металлических крыш для холодного климата .]

Страницы: 1 2 3 4 5

Контролируйте контент, который вы видите на ConstructionCanada.net! Учить больше.

07 61 00 Кровля из листового металла 07 72 53 Снегозащита Металлическая крыша Национальная защита от снега Защита от снега

Snow Guard — All American Steel

Почему Colorgard? №

ColorGard – идеальное сочетание цветов на весь срок службы кровли! Ни один из наших конкурентов не осмеливается таким образом поддерживать производительность своей продукции.

Внезапный и неожиданный выброс снега с крыши может иметь серьезные последствия и представлять серьезную угрозу для имущества и прохожих. ColorGard значительно снижает риски, связанные с сходом лавин на крышах, и поддерживает чистый красочный вид крыши с идеальным сочетанием цвета и отделки, который сохраняется так же долго, как и сама крыша! ColorGard — единственная система удержания снега, разработанная и спроектированная для конкретных условий; гарантированно работать, не повреждать крышу или отделку и точно соответствовать цвету кровли — на протяжении всего срока службы кровли.

Современные лакокрасочные системы премиум-класса Kynar 500® и Hylar 5000® (PVDF), используемые на металлических панелях, наносятся методом рулонного покрытия и отверждаются в печи. Это единственный метод нанесения покрытия, при котором можно гарантировать отсутствие выцветания в течение 30 и более лет. Ничто не может сравниться с ним! Итак, зачем соглашаться на меньшее в системе защиты от снега? В то время как некоторые красители, порошковые покрытия и методы нанесения цвета, высушенные на воздухе, могут первоначально имитировать идеальное совпадение, цвет вскоре начинает тускнеть и становится все более несоответствующим с возрастом в несколько лет. Используя полосу настоящего материала крыши, ColorGard идеально сочетается с крышей — навсегда!

ColorGard механически крепится с помощью зажимов S-5!®. С-5! является признанным во всем мире именем в области технологий крепления металлических крыш. Установочные винты S-5! с круглым концом надежно захватывают шов, не прокалывая и не повреждая защитное покрытие панели. Зажимы изготовлены с высокой точностью из высокопрочного алюминия авиационного качества, а не из литого или пластикового. Все сопутствующее оборудование изготовлено из цветной нержавеющей стали для долговечной работы.

• Выпуклость снега
• Компоненты
• Монтаж
• Открытый Крепление

Условия, вызывающие это, и способы их уменьшения : Влажный снег может подвергаться короблению при сжатии там, где его останавливает снегозадерживающее устройство. Это может привести к тому, что одеяло сложится и перекинется через перила, где его части затем оторвутся.

Когда снежный покров на крыше плотный и влажный (не затвердевший), он может иметь тенденцию к выпучиванию при сжатии, выталкивая «петлю» вверх с поверхности крыши, когда тяжелая масса сжимается к карнизу, удерживаемому снегозадержателями . Эта петля может складываться поверх одеяла и снегозадерживающего устройства в направлении вниз по склону, часто ломаясь и во многих случаях падая с крыши.

Деформация при сжатии чаще случается, когда одеяла тонкие. Когда толщина одеяла увеличивается, оно приобретает прочность на сжатие. Эта тенденция связана как с вектором силы (и массой), так и с прочностью снега на сжатие. Следовательно, действуют следующие переменные:

Уклон : Изгиб чаще встречается на более крутых склонах по мере увеличения векторных сил

Толщина снежного покрова : Более толстые покровы обычно имеют большую прочность на сжатие и меньшую массу, и поэтому менее вероятны. застегнуть

Влажность : Большее содержание влаги увеличивает массу, что, в свою очередь, увеличивает вероятность коробления

Температура : Более высокие температуры снижают прочность на сжатие, что увеличивает вероятность коробления

Длина снежного покрова: Более длинные одеяла имеют повышенный вектор и, соответственно, повышенную вероятность коробления

Вопреки распространенным мифам, высота снегозадерживающего устройства не влияет на вероятность коробления снежного покрова, а более тяжелые скопления снижают вероятность, а не повышают ее.

Удивительно, но тонкое снежное покрывало представляет больший риск коробления, чем более толстое одеяло.

Аналогичен выпучиванию стальной колонны при сжатии, за исключением того, что свойства снега менее предсказуемы. Проблема возникает, когда снежный покров имеет минимальную толщину и очень влажный (не хватает плотности и прочности на сжатие). Две вещи уменьшают вероятность коробления снега:

1. Уменьшение длины колонны без поддержки (снежного покрова) за счет добавления рядов удержания снега
2. Увеличение размера сечения столба (снежного покрова), т. е. увеличение высоты снежного покрова, которое невозможно контролировать. Когда толщина снежного покрова увеличивается, вероятность его коробления уменьшается.

Наш опыт показал, что наиболее эффективным способом добавления рядов снегозадержания является добавление второго ряда примерно на 8-10 футов выше первого. Если одеяло сгибается выше верхнего ряда, «петля» обычно все еще находится над нижним рядом.

Компоненты системы ColorGard®

Обзор системы: ColorGard изготовлен из полированного авиационного алюминия. Он поставляется в секциях длиной 8 футов, в перфорированной или неперфорированной конфигурации. Стыки включены в ColorGard для смежных секций. Для использования с усиленными зажимами S-5!®, VersaBracket™ и CorruBracket™.

Перфорированная поперечина: Перфорированная ColorGard имеет прорези через каждые 4 дюйма (10,2 см) по центру для швов, расположенных на соответствующем расстоянии, т. е. кратном 4 дюймам (10,2 см). Щелевая конфигурация хорошо работает с S-5! зажимы.

Неперфорированная поперечина: Неперфорированная ColorGard является наиболее универсальной и простой в установке при использовании с S-5!® VersaClip™. Неперфорированные не нуждаются в отверстиях, так как VersaClip подходит для любого расстояния между швами. Неперфорированная конфигурация хорошо работает с VersaBracket. Без перфорации правильный выбор, когда кровля выложена с неверной шириной фальца или когда ширина фальца не делится на 4. Если сомневаетесь, используйте неперфорированную.

Соединитель : Входит в комплект поставки поперечин, используйте соединитель для соединения двух частей ColorGard вместе, обеспечивая непрерывную непрерывную защиту. Углубление в центре предназначено для обеспечения зазора, позволяющего расширять и сжимать секции ColorGard.

VersaClip: VersaClip, который можно приобрести отдельно, упрощает установку, поскольку он просто надевается на поперечину ColorGard. Его можно использовать со всеми S-5! зажимы (по одному на зажим) и не являются обязательными для CorruBracket. VersaClip не требуется с VersaBracket. VersaClip также удобен при установке ColorGard под углом, например, в ендовах между пересекающимися линиями крыши.

SnoClip™ добавляется для замедления проникновения снега и льда под поперечины. Щелкните здесь для получения подробной информации о SnoClip.

SnapClip™: SnapClip — это модернизированный компонент, добавленный для замедления проникновения снега и льда под поперечины. Щелкните здесь для получения подробной информации о SnapClip.

Цветная полоса: Не входит в комплект, цветную полосу следует заказывать в виде полос шириной 2 дюйма у производителя кровельного материала, чтобы обеспечить идеальное цветовое соответствие на протяжении всего срока службы системы.

Для использования с большинством S-5! Навесные изделия



Шаг 1. Перед началом работы

Натяните леску в месте зажима.

ColorGard прост в установке. Во-первых, в нужном месте протяните веревку по верху швов панелей — это установит правильную линию для установки зажимов S-5!®. Не рекомендуется измерять отдельно положение каждого хомута от карниза.

При установке зажимов на кровельных панелях, в которых используется зажим для крепления панели, состоящий из двух частей, при желании зажим можно установить в месте зажима. Если в системе панелей используется цельный зажим, следует избегать установки в местах крепления.



Шаг 2. Подготовка зажимов

Узел VersaClip™ с отверстием для болта на выступающем вверх конце зажима. Если в сборке ColorGard используется зажим VersaClip для крепления поперечины ColorGard, отверстие под болт в хомуте должно располагаться на конце хомута, расположенном вверх по наклону. Если в сборке не используется VersaClip, отверстие должно быть на нижнем конце зажима. Определите, с какой стороны зажима вставить установочные винты, и соедините все установочные винты со всеми зажимами, следя за тем, чтобы отверстие для болта было в правильной ориентации (сверху или снизу) с установочными винтами на правильной стороне шва.

С-5! хомута без VersaClip с отверстием для болта, показанным на конце хомута со спуском. Если в сборке не используется VersaClip, отверстие должно быть на нижнем конце зажима. Определите, с какой стороны зажима вставить установочные винты, и соедините все установочные винты со всеми зажимами, следя за тем, чтобы отверстие для болта было в правильной ориентации (сверху или снизу) с установочными винтами на правильной стороне шва. С-5! Имеются зажимы, подходящие практически для любого шва.

Шаг 3: Установка зажимов

Зажимы располагаются вдоль линии колонны. Расположите зажимы надлежащим образом на шве панели, используя в качестве направляющей линию шнура. Наконечник с шестигранным ключом входит в комплект поставки.

С помощью насадки шестигранного ключа для отвертки 1/4″ (входит в комплект) затяните и снова затяните установочные винты по мере сжатия материала шва. На профилях с низким швом расстояние между зажимами никогда не должно превышать 32″.

Угловые отвертки можно приобрести у вашего дистрибьютора S-5!™. Мы рекомендуем использовать угловую отвертку (доступную у вашего дистрибьютора S-5!), чтобы облегчить установку и избежать повреждения панели. ПРИМЕЧАНИЕ: Не беспокойтесь, если после установки хомут окажется слегка «взведенным» на стыке панели. Это исправится, когда ColorGard будет установлен. Удерживающая сила S-5! зажимов сильно зависит от натяжения установочного винта.

Угловые отвертки можно приобрести у вашего дистрибьютора S-5!™.

Мы рекомендуем использовать угловую отвертку (доступную у вашего дистрибьютора S-5!), чтобы облегчить установку и избежать повреждения панели.

ПРИМЕЧАНИЕ: Не беспокойтесь, если после установки хомут окажется слегка «взведенным» на стыке панели. Это исправится, когда ColorGard будет установлен.

Удерживающая сила S-5! зажимов сильно зависит от натяжения установочного винта.

Для обеспечения максимальной удерживающей силы установочные винты следует натягивать и снова натягивать по мере сжатия материала шва. Натяжение установочного винта зажима следует проверять с помощью калиброванного динамометрического ключа с усилием от 160 до 180 дюймов-фунтов при использовании стали 22 калибра и от 130 до 150 дюймов-фунтов для всех других металлов и более тонкой стали. Имеются опубликованные данные относительно удерживающей силы.

ВНИМАНИЕ: Пистолеты с батарейным питанием могут не обеспечивать постоянного натяжения винтов. Пистолеты для гипсокартона могут не обеспечивать достаточного натяжения.

Шаг 4. Установка ColorGard
Прикрепите цветную полоску к ColorGard, зажав фиксирующую кромку плоскогубцами.

Стыки ColorGard при желании можно скрыть, сдвинув стыки цветной полосы относительно стыков ColorGard. Когда это будет сделано, стыки цветных полос должны перекрываться примерно на 1/2 дюйма.

Каждая цветная полоса должна быть привязана к ColorGard где-то по своей длине. Это делается путем зажимания фиксирующей кромки ColorGard обычными плоскогубцами. Это можно сделать на одном конце секции ColorGard, как показано, или в любом месте по ее длине.

Прикрепите ColorGard к зажимам с помощью прилагаемых болтов и шайб из нержавеющей стали. Болты можно затягивать с помощью накидного ключа 9/16″ или трещотки (слева). При выполнении более крупных работ электрический удар с приводом на 1/2 дюйма ускорит эту работу. Затяните болты до 20 футо-фунтов (27 Нм).

После прикрепления ColorGard к зажиму затяните болты зажима с помощью накидного ключа 9/15″ или трещотки до 20 футо-фунтов.

Прикрепите ColorGard® к зажимам с помощью прилагаемых болтов и шайб из нержавеющей стали. Болты можно затягивать ключом на 9./ 16-дюймовый накидной ключ или трещотка (внизу слева). При выполнении более крупных работ электрический удар с приводом на 1/2 дюйма ускорит эту работу. Затяните болты до 20 футо-фунтов (27 Нм).

Добавьте соединительные элементы на каждое соединение ColorGard, как показано на рисунке. «Углубление» в соединительном элементе автоматически обеспечивает зазор в 1/8 дюйма между соседними секциями, что позволяет обеспечить линейное тепловое расширение ColorGard.
