Четырехскатная крыша: 65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

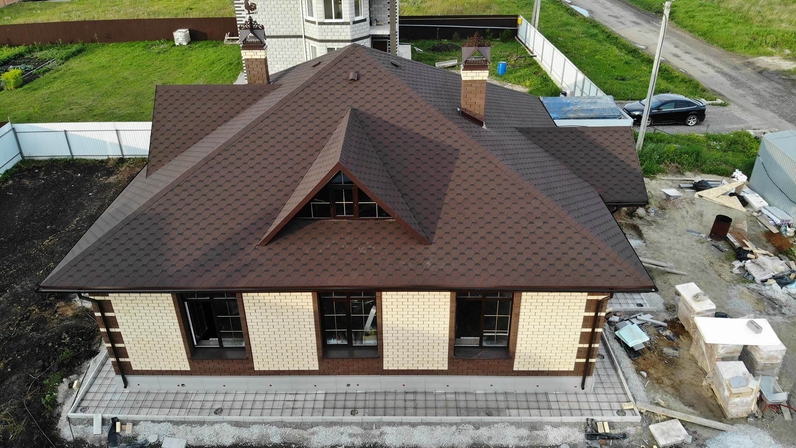

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Четырехскатная крыша — расчет размеров, описание конструкции и ее установка (90 фото)

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

• Голландская — от боковых скатов отрезают часть от торцевой верхней стороны.
• Датская — от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

• Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
• Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Четырехскатная крыша

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;

2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Содержание

• 1 Виды четырехскатных крыш
• 2 Разновидности: вальмовая и шатровая конструкции
• 3 Голландская крыша: классика четырех скатов
• 4 Полувальмовая голландская крыша: особая устойчивость
• 5 Полувальмовая датская крыша: европейские традиции
• 6 Шатровая крыша: идеальные пропорции
• 7 Устройство стропильной системы крыши с четырьмя скатами
• 8 Этап І. Планирование и проектирование
• 9 Этап ІІ. Заготовка конструктивных элементов
• 10 Этап ІІІ. Установка чердачного перекрытия
• 11 Этап ІV. Монтаж конькового прогона
• 12 Этап V. Установка стандартных и диагональных стропил
• 13 Строительство вальмовой стропильной системы
• 14 Устройство 4 скатной шатровой крыши на примере беседки
• 15 Полезные видео-инструкции
• 16 Видео-инструкция

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции. Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции.  В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І.

Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.  Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Справочник по таблице уклонов — Everlast Roofing

ЗНАЙТЕ СВОЙ УКЛОН

При оснащении вашего жилого или коммерческого строения кровельными материалами от Everlast Roofing, Inc. важно знать уклон или уклон вашей крыши. Шаг выражается как отношение вертикального подъема к горизонтальному пролету. Чтобы узнать, какой тип материалов лучше всего подойдет для вашего проекта и сколько материалов потребуется, вам необходимо узнать уклон вашей крыши.

ИЗМЕРЕНИЕ УГЛА КРЫШИ

Чтобы точно измерить уклон крыши, правильно измерьте подъем и уклон. С помощью рулетки сделайте отметку карандашом на расстоянии 12 дюймов от конца столярного уровня. Тогда вы сможете измерить уклон недостроенного чердачного помещения под крышей. Просто найдите стропильную доску, приложите конец уровня к нижнему краю и измерьте расстояние от 12-дюймовой отметки по вертикали до нижнего края стропила. Это даст вам подъем над бегом или подачей. Например, если вы измеряете 4 дюйма, уклон вашей крыши составляет 4:12.

ИЗМЕРЕНИЕ УКЛОНА КРЫШИ

После того, как вы определили уклон своей крыши, вы можете обратиться к следующей таблице, чтобы узнать коэффициент уклона и коэффициент вальмовой долины.

Загрузить таблицу уклонов в формате PDF

Уклон крыши	Коэффициент наклона	Долина и хип-фактор
1:12	1.0035	1.4167
2:12	1.0138	1.4240
3:12	1.0308	1.4362
4:12	1.0541	1.4530
5:12	1.0833	1.4743
6:12	1. 1180	1,5000
7:12	1.1577	1,5298
8:12	1.2019	1,5635
9:12	1.2500	1.6008
10:12	1.3017	1,6415
11:12	1,3566	1,6853
12:12	1.4142	1.7320

КОНСУЛЬТИРУЙТЕСЬ С EVERLAST

Чтобы получить рекомендации по продукту в зависимости от уклона вашей крыши, свяжитесь с торговым представителем Everlast сегодня. Мы будем рады обсудить ваши варианты, а также ответить на любые ваши вопросы, касающиеся кровельных материалов Everlast.

Минимальный уклон крыши из битумной черепицы

Короткий и простой ответ: 2:12 традиционно считается абсолютным минимальным допустимым уклоном крыши, подходящим для битумной черепицы.

Битумная черепица по-прежнему остается наиболее широко используемым вариантом кровельного покрытия в Северной Америке. Они обеспечивают превосходную устойчивость к атмосферным воздействиям, отличное соотношение цены и качества, а теперь, более чем когда-либо, огромный выбор красивых дизайнов и цветовых сочетаний.

И, конечно же, еще одна причина их успеха – простота установки и возможность адаптации практически к любой форме крыши. В последние десятилетия проекты домов имели тенденцию к более крутым крышам, но во многих случаях дом может иметь более низкий уклон крыши или часть крыши с более низким уклоном.

С каким минимальным уклоном можно укладывать черепицу?

Чтобы лучше понять проблему, давайте рассмотрим, как измеряется уклон крыши, и другие соображения.

Наклоны крыши
Slope = Rise/Run (в дюймах)

Обычный наклон
4 в 12 и выше

LOW SLAY SLATEROPE

LOW SLAPLOP

Плоский
0 из 12 до 2 из 12

Что такое «скат крыши»?

Уклоны крыш чаще всего определяются коэффициентом подъема над пролетом. Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов вдоль нижней части горизонтальной фермы крыши, говорят, что уклон крыши составляет 4:12; т. е. 4 дюйма подъема на 12 дюймов (один фут) пробега. (Обратите внимание, что «угол» крыши иногда используется параллельно с уклоном крыши; однако уклон крыши технически измеряется и определяется по-разному и здесь не будет обсуждаться). Вы можете измерить уклон крыши на нижней стороне кровельного настила в легко доступной точке, такой как грабли, используя рулетку и простую геометрию. Кроме того, есть приложения для смартфонов, которые могут помочь, но производители гонтов распространяют удобные карты для оценки уклона, которые позволяют быстро оценить уклон.

Удобный оценщик уклона крыши поможет вам определить, не слишком ли низок уклон вашей крыши для черепицы.

Большинство крыш жилых домов в Северной Америке исторически строились с уклоном от 4:12 до 9:12. По крышам в нижней части диапазона (от 4:12 до 6:12) относительно легко ходить и работать. (Как всегда, при работе на любой крыше необходимо соблюдать надлежащее защитное оборудование и меры предосторожности). Более крутые крыши лучше «видят» черепицу и поэтому лучше подходят для премиальных дизайнерских стилей. Черепица на более крутой крыше также имеет тенденцию к более медленному выветриванию из-за благоприятного угла наклона солнечных лучей.

Почему минимум 2:12?

Проблема с очень низкими наклонными крышами проста – гравитация. При очень низком уклоне любая вода на крыше, будь то дождевая вода или талый снег, стекает очень медленно, и существует риск бокового движения воды вокруг и через нахлесты гонта.
