    Определяем минимальный уклон кровли: расчет в два этапа

    Минимальный уклон кровли зависит от многих факторов. Только основных не меньше пяти, а есть еще и менее значимые, чье влияние незначительно, но оно есть. Поэтому универсального рецепта, вроде «делайте угол наклона ската не меньше X и все будет в порядке», нет. Минимально допустимый уклон крыши всегда нужно считать для каждого конкретного дома, иначе есть риск, что кровля не переживет ближайшую зиму. Не говоря уже о значимой переплате за чрезмерный запас прочности.

    Так все работает для скатных крыш. С плоскими проще, поэтому с них и начнем.

    Уклон плоской крыши почти никак не влияет на нагрузку, которую она должна выдерживать. Во всяком случае, его не учитывают при расчетах. Единственная задача уклона — эффективный отвод воды с крыши. То есть минимально допустимый уклон кровли — это угол наклона, при котором вода с крыши стекает достаточно быстро, чтобы избежать повреждения кровельного покрытия из-за ее застоя.

    Этот угол не нужно рассчитывать, он есть в строительных нормативах. Если точнее — в СП 17.13330.2017, в первой таблице четвертого раздела этого документа. В ней приведены максимальные и минимальные уклоны кровли в зависимости от используемого вида гидроизоляции. И если максимальные углы сильно отличаются — от 2° до 14°, — то минимальный уклон для всех покрытий одинаков и равен 1°.

    А вот для скатных крыш норматива, где можно точно посмотреть минимальный угол, нет. Поэтому его приходится определять в два этапа:

    • сначала рассчитывают общую нагрузку на кровлю и определяют минимальный уклон, который позволит стропильной системе и фундаменту ее выдержать;
    • потом смотрят, какой минимально допустимый скат крыши для выбранного кровельного покрытия.

    Большее значение и будет тем минимумом, который нужно посчитать.

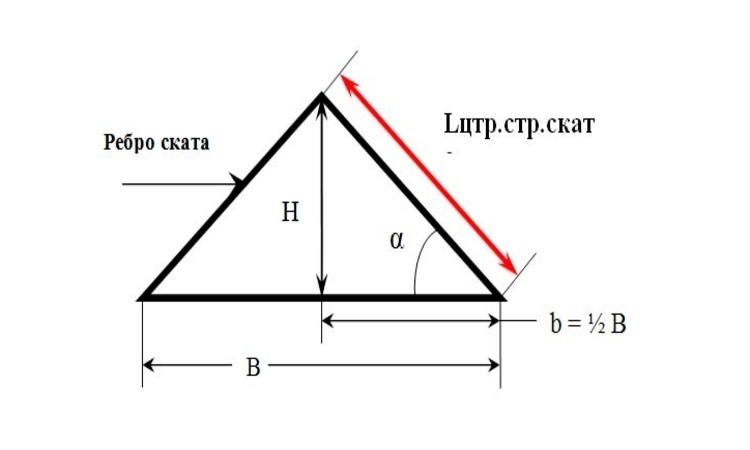

    Рассчитываем минимальный уклон для крыши по нагрузке

    Главная особенность расчета уклона на этом этапе в том, что максимально возможную нагрузку как на несущие конструкции самой кровли, так и на фундамент со стенами, задают заранее. Проще говоря, задача звучит так: несущие конструкции дома могут выдержать не более Х кг на 1 м2 крыши. Какой минимальный уклон скатов обеспечит такую нагрузку?

    Если рассчитанный минимально допустимый угол кровли получается слишком большим, тогда меняют несущие конструкции здания так, чтобы они могли выдержать больший вес. И пересчитывают уклон.

    Нагрузки на кровлю бывают постоянными и переменными. Об их расчете — ниже.

    Постоянные нагрузки на кровлю

    Постоянная нагрузка — это вес самого кровельного пирога и других элементов кровли в пересчете на 1 м2. В нее входит масса:

    • утеплителя;
    • кровельного покрытия;
    • гидро- и пароизоляции;
    • обрешетки;
    • стропил;
    • внутренней отделки;
    • мансардных окон;
    • водосточной системы;
    • карнизной подшивки;
    • снегозадержателей, переходных мостиков, кровельных лестниц и других элементов безопасности кровли;
    • дефлекторов;
    • спутниковых и телевизионных антенн, солнечных батарей и другого оборудования, которое крепится к кровельному покрытию или стропильной системе.

    При расчете постоянной нагрузки важно учесть все элементы кровли. Для большей надежности ее рассчитывают с небольшим запасом прочности в 5%. В спорных случаях, например, если на крыше установлены солнечные батареи и в будущем планируется модернизация системы или увеличение количества панелей, запас делают больше — 10-15%. Но этим нельзя увлекаться, поскольку слишком большой запас прочности — это существенные дополнительные расходы впустую.

    Переменные нагрузки

    Переменные или временные нагрузки на кровлю считают по нормативу СП 20.13330.2016 «Нагрузки и воздействия». Их разновидностей довольно много, но для частных домов крайне редко учитывают что-то еще, кроме снеговой и ветровой нагрузки. Даже давление ветра рассчитывают только для некоторых регионов, где оно повышенное, поскольку обычно им можно пренебречь по сравнению с весом снегового покрова.

    Снеговая нагрузка на кровлю

    Вес снегового покрова — это главный параметр, который влияет на допустимые уклоны кровли. Базовая формула для его расчета проста:

    S0 =Sg·μ

    Здесь S0 — это итоговая снеговая нагрузка, Sg — вес снегового покрова на горизонтальной поверхности, который зависит от района строительства, а μ — поправочный коэффициент, который зависит от формы крыши.

    Значение Sg определяют по таблице:

    Снеговые районыIIIIIIIVVVIVIIVIII
    Sg, кН/м20,51,01,52,02,53,03,54,0

    При этом карта снеговых районов тоже есть в нормативе, вот она.

    Как можно догадаться, сложность расчета кроется в коэффициенте μ. Для обычных двускатных и односкатных крыш он считается достаточно просто, но с усложнением формы кровли сложнее становится и расчет.

    Особенно запутаны формулы для расчета коэффициента μ кровель с перепадами высот. Это связано с образованием в местах таких перепадов снеговых мешков — участков, куда ветер наметает снег. Из-за этого в снежную зиму около перепадов могут образоваться действительно впечатляющие сугробы — высота в несколько метров отнюдь не исключение для них.

    Поэтому, если у вас сложная кровля, крайне желательно привлечь для расчета минимального угла ее наклона специалиста. Ошибка в вычислениях нагрузки обойдется вам намного дороже, чем услуги профессионального проектировщика.

    Относительно простые формулы и схемы расчета снеговой нагрузки для односкатных, двускатных и арочных крыш мы собрали в таблицу.

    Вид кровлиСхема и формула расчета
    Односкатная
    µ=1 при уклоне меньше 30°;µ=0 при уклоне больше 60°;µ=(60°-α)/(60°-30°) для остальных углов.
    Простая двускатная
    Коэффициент µ рассчитывается так же, как и для односкатной кровли.
    Двускатная с переходными мостиками или светоаэрационными устройствами по коньку
    Значение µ сначала считают по общей формуле для односкатных и двускатных крыш, после чего умножают его на соответствующий коэффициент.
    Арочная

    µ1 = cos(1,5α)

    В целом, чем больше угол наклона кровли, тем меньше снеговая нагрузка. А для очень крутых кровель с минимальным уклоном скатов больше 60° ее можно вообще не учитывать.

    Ветровая нагрузка

    Ветровое давление на крышу дома намного меньше веса снегового покрова. Оно бывает даже отрицательным, когда ветер работает на подъем кровли. То есть при расчетах ветровое давление может уменьшить общую нагрузку, а не увеличить. Но, в среднем, ветровая нагрузка все же увеличивает общий распределенный вес, пусть и ненамного. Поэтому ее желательно учитывать при расчете минимального уклона кровли.

    Вычисляют ветровую нагрузку wm по формуле:

    wm = w0·k(ze)·c

    Здесь w0 — табличное значение ветрового давления, которое зависит от региона строительства; k(ze) — коэффициент, отражающий местность и высоту здания; c — аэродинамический коэффициент.

    Значение w0 берут из таблицы ниже.

    Ветровые районыIaIIIIIIIVVVIVII
    w0, кПа0,170,230,30,380,480,60,730,85

    Карта ветровых районов России выглядит так.

    Коэффициент k(ze) тоже приведен в таблице в нормативе.

    Высота ze, мТип местности
    АВС
    ≤ 50,750,50,4
    101,00,650,4
    201,250,850,55
    401,51,10,8
    601,71,31,0
    801,851,451,15
    1002,01,61,25
    1502,251,91,55
    2002,452,11,8
    2502,652,32,0
    3002,752,52,2

    Местность типа А — это открытые пространства с единичными препятствиями высотой меньше 10 м. Тип B — это местности, которые равномерно покрыты препятствиями больше 10 м высотой, к примеру, леса или кварталы с малоэтажной застройкой. Тип С — плотно застроенные городские кварталы, включающие здания высотой более 25 м.

    Аэродинамический коэффициент c, как и µ, зависит от типа кровли. В частности, для двускатных домов c равен 0,8 для наветренной и -0,5 для подветренной стороны. Для расчета нагрузки берется больший коэффициент.

    При сложении снеговой и ветровой нагрузки меньшую из них умножают на коэффициент 0,9. Они переменные, и вероятность совпадения максимальных значений обеих нагрузок по времени настолько мала, что ее нет смысла учитывать при расчете.

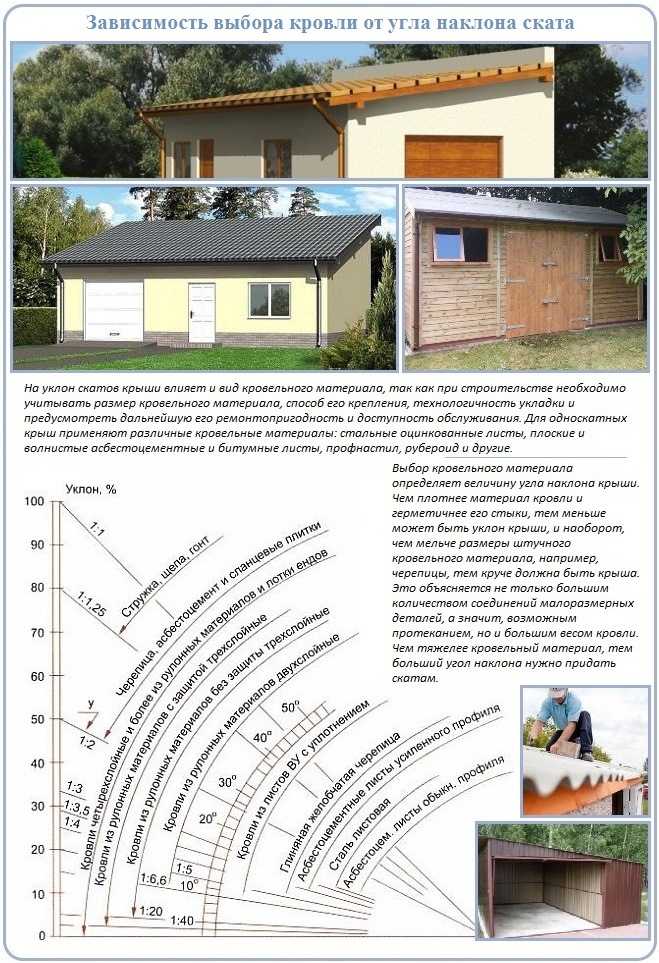

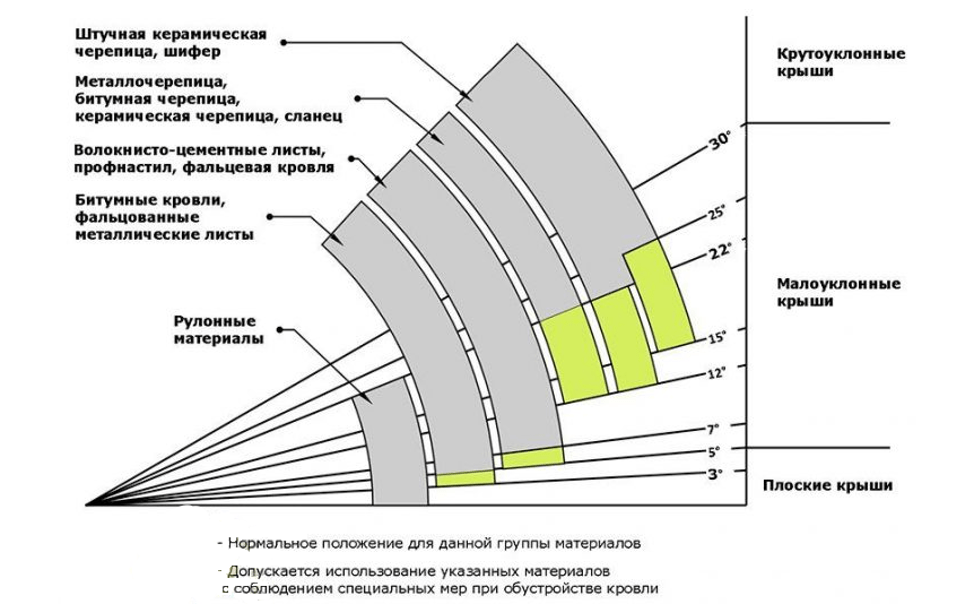

    Минимальный наклон кровли в зависимости от кровельного покрытия

    Ограничение по минимальному углу наклона есть у любого покрытия для скатной кровли. Это связано с наличием стыков, которые могут протечь даже у самых надежных кровельных материалов, если вода на крыше слишком медленно стекает или застаивается.

    Минимальный уклон для распространенных кровельных материалов смотрите в таблице ниже.

    Вид кровельного покрытияМинимальный уклон кровли
    Шифер25°
    Ондулин
    Битумная черепица
    Фальцевая кровля
    Керамическая черепица22° (классика) и 30° (бобровый хвост)
    Металлочерепица
    Профнастил8-10°
    Цементно-песчаная черепица22-30°

    Если расчетный минимальный уклон вашей крыши меньше, чем допустимый для выбранного кровельного материала, лучше либо увеличить его, либо поменять вид покрытия. Но если изменить уклон нельзя, а использование конкретного кровельного материала принципиально, есть еще один выход.

    Он заключается в использовании специальных гидроизоляционных материалов с проклеенными или даже сваренными стыками. То есть из гидроизоляции нужно, фактически, создать второе, полностью герметичное кровельное покрытие, которое защитит утеплитель от протечек через стыки. При этом основной материал кровли, например, керамическая черепица, будет выполнять скорее декоративную функцию.


    Будьте в курсе!

    Подпишитесь на новостную рассылку

    «Картинная галерея» на крыше, или как устроена фальцевая кровля — Реальное время

    Недвижимость

    00:00, 29.04.2022 Сюжет: Дом в фокусе

    Как устроена фальцевая кровля, в чем ее преимущества и недостатки

    Металлическая кровля — это не только металлочерепица и профнастил. Из металла делают и фальцевую кровлю, которую мы привыкли видеть с детства и которая до сих пор не сдает своих позиций. Это один из самых герметичных типов кровельного покрытия, который придумали больше века назад, а сейчас модифицируют и приводят в соответствие современным стандартам. Получается своеобразный синтез классики и современности. Об особенностях фальцевой кровли, принципах ее обустройства, достоинствах и недостатках — новый обзор проекта «Дом в фокусе».

    Фальцевая кровля — это металлические листы (как правило, из оцинкованной стали), скрепленные фальцем (вид соединения, который достигается путем отгиба краев листа. Вдоль ската кровли делают стоячий фальц, а поперек — лежачий (это сделано, чтобы в стыки не попадала дождевая и талая вода). Если уклон кровли небольшой, то используется двойной фальц. В соответствии с вышеописанными требованиями, разработано четыре основных вида фальца — стоячий одинарный и стоячий двойной, лежачий одинарный и лежачий двойной. Самый герметичный из них — двойной стоячий фальц.

    В Татарстане этот вид кровли все еще остается востребованным, благодаря хорошей герметичности стыков элементов. Разработаны разнообразные виды такого покрытия, в том числе и имитирующие кровлю из наборных элементов (наподобие черепицы).

    Благодаря плотности соединения, фальцевое соединение хорошо подходит для покрытия сложных видов кровли — там, где нужны закругления или нестандартная форма.

    Сталь покрывается защитным полимерным покрытием, благодаря чему кровля может приобретать желаемый цвет. Толщина стали может быть разной: от 0,45 до 0,7 мм, элементы кровли могут быть разной длины — от метра до 9 метров. Крепятся картины на кляммеры (это специальные пластины, которые устанавливаются в фальцы). На правильно собранной кровле вообще не видно саморезов, гвоздей и других крепежных элементов.

    Фото: koffkindom.ru

    Металл, из которого изготавливаются наши картины, может быть разным. Самый распространенный вариант — сталь с полимерным покрытием. Делаются такие листы аналогично профнастилу и металлочерепице: на стальной лист наносится тонкий слой цинка, потом этот «бутерброд» грунтуется, после чего наносится полимерное покрытие. Оно защищает лист от ультрафиолета, ржавчины и прочих внешних воздействий. Нижняя сторона стального листа тоже окрашивается.

    Может фальцевая кровля быть изготовлена и просто из оцинкованной кровельной стали — без полимерного покрытия срок службы будет пониже, чем с ним, но на четверть века точно должно хватить. Правда, сейчас такой вариант в основном применяется на гаражах, сараях или, к примеру, банях — при наличии фальцевых картин с полимерным покрытием люди чаще выбирают то, что выглядит поинтереснее.

    Более дорогой вариант — алюминий. Он служит до 80 лет, и, поскольку на него не влияют перепады температуры, практически не подвержен деформациям (разумеется, если вы не начнете ходить по крыше ногами).

    И, наконец, обратимся к дорогим картинам. Они изготавливаются из рулонной меди, причем в основной массе в Европе. Стоит такая кровля совсем небюджетно, зато прослужит подобная конструкция больше века — хватит и детям, и внукам. Но этот вариант крайне редко встречается в наших широтах, он скорее экзотический, чем широко потребляемый.

    Фото: unimart24.ru

    Главное преимущество такого типа кровельного покрытия — как мы уже говорили, герметичность. Поэтому фальцевые элементы (их называют картинами) часто используются в сложных узлах самых разных видов кровли: например, это фартуки и парапеты, ендовы и коньки, выходы дымоходов, другие нестандартные кровельные конструкции.

    Как и любая металлическая кровля, фальцевая конструкция прочная и негорючая, долговечная и достаточно жесткая, а еще ее можно монтировать и в жару, и в мороз. Все это тоже относится к однозначным плюсам такого вида кровельного покрытия.

    Есть и плюсы с точки зрения экономичности: после обустройства фальцевой кровли остается мало отходов. Это особенно ценно, если нужно покрыть небольшую площадь — например, беседку. Можно не ломать голову над тем, как бы рассчитать конструкцию с минимумом обрезков.

    Благодаря небольшому весу фальцевой кровли, усиления стропильной конструкции не потребуется.

    До сих пор не потеряла такая кровля популярности во многом и за счет своей ремонтопригодности и удобства в эксплуатации. В обслуживании она почти не нуждается, на нее легко устанавливать колпаки труб, фасадные пояски, отливы из того же материала, водосточные трубы — так, что крыша будет выглядеть как единая конструкция, без чужеродных элементов.

    Фото stroyinsider.ru

    Какими бы замечательными ни были свойства того или иного кровельного материала, у каждого всегда найдутся и недостатки. Конечно же, есть они и у фальцевых конструкций. Во-первых, это шумность. Если не озаботиться обустройством кровельного пирога по всем правилам, каждый дождь будет сопровождаться звонким перестуком, который вы услышите внутри дома.

    Второй недостаток фальцевой кровли (как и, собственно, любой металлической) — конденсация влаги при перепаде температур. Избежать этого можно, если с умом обустроить подкровельную вентиляцию на разреженной обрешетке. Пароизоляционная мембрана позволит конденсату не образовываться. Вообще, при обустройстве такой кровли максимально важно правильно смонтировать все изоляционные слои «пирога» — гидро-, пароизоляцию, вентзазоры и остальные элементы. Иначе высок риск коррозии металла или порчи подкровельной теплоизоляции.

    Поскольку поверхность металла гладкая, а элементы кровли довольно длинные, то в зимнее время с такой крыши может лавинообразно сходить снег. Поэтому без снегозадержателей тут не обойтись, иначе прогулка по двору может превратиться в рискованное мероприятие.

    На металлической поверхности может накапливаться статический заряд, поэтому нужно обязательно подумать о молниеотводе, если вы выбираете фальцевую кровлю. Заземление крыши тоже нужно сделать.

    Поскольку кровля делается из тонколистового металла, у нее низкая сопротивляемость к механическим воздействиям. Поэтому ходить по крыше точно не нужно будет, а яблоню, растущую прямо над домом, придется спилить.

    Одним из главных недостатков, особенно в сегодняшних условиях, для многих становится высокая стоимость работ по обустройству: найти специалиста, который безупречно сделает фальцевую кровлю, не так-то просто, и стоят его услуги недешево.

    Фото: krovlyakrishi.ru
    • Как уже сказано выше, правильно собранная фальцевая кровля выглядит гладко и максимально цельно: на ней не видно ни стыков, ни срезов, ни крепежа.
    • На карнизах, в ендовах и под лежачими фальцами нужно обязательно устанавливать сплошную обрешетку.
    • Металл (кроме алюминия) подвержен температурному расширению, и чтобы компенсировать эти «подвижки», на длинных скатах нужно использовать «скользящие» кляммеры и делать компенсирующие соединения.
    • Если уклон кровли меньше 7 градусов, то специалисты рекомендуют дополнительно герметизировать фальцы там, где образуется наледь.

    Людмила Губаева

    Недвижимость Татарстан

    Фальцевая кровля

    ООО «ТокЭплай»

    Все для кровли и фасадов

    +375 (29) 608-41-41
    +375 (29) 682-72-73

    Главная/Фальцевая кровля высотой 25 мм/Фальцевая кровля высотой 25 мм

    Фальцевая кровля – это самый надежный вид кровельного материала, практически исключающий возможность протечек из-за отсутствия сквозных отверстий. Мы производим качественную высокопрочную фальцевую кровлю с соединением листов по методу двойного стоячего фальца, а также Кликфальц. Это два самых прочных вида фальцевого крепления, которые делают фальцевую кровлю наиболее герметичным материалом по сравнению с другими кровельными материалами.

    Фальцевый шов и его виды.

    Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность. Мы используем два вида фальцевого шва:

    Двойной стоячий фальц

    Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.



    Кликфальц

    Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.











    медь

    Медный фальц

    Медный фальц


    Медный фальц

    Фальцевая кровля.

    Фальцевая кровля.


    Фальцевая кровля.

    Фальцевая кровля.

    Фальцевая картина


    Медный фальц

    Фальцевая кровля: преимущества

     — минимальный угол наклона кровли, на которой может быть применена фальцевая кровля. Это позволит применить ее в местах, в которых применение иных кровельных материалов невозможно. Для фальцевой кровли не существует ограничений по применению в проектах.

    Надежность — надежная защита от протекания во время сильного дождя или тающего снега обусловлена фальцем, имеющим специальный тип соединения листов кровельного материала.

    Герметичность — фальцевая кровля имеет абсолютную герметичность, которую обеспечивает фальц.

    Легкий вес кровли — любая фальцевая кровля имеет весь 1 м. кв. от 3 до 5,5 кг; это означает, что никакой нагрузки на стропильную систему нет.

    Срок службы более 100 лет — фальцевая кровля из Цинк-Титана или Меди, по своей сути, самый долговечный по сроку эксплуатации кровельный материал (фальцевая кровля из оцинкованной стали имеет срок службы 20-25 лет).

    Пожаробезопасность — любой материал для фальцевой кровли имеет класс горючести НГ (негорючий), что означает абсолютную безопасность во время пожара.

    Гибкость и эластичность металла — благодаря своим характеристикам все три типа фальцевой кровли обладают отличной эластичностью для достижения самых сложных решений и узлов в кровле.

    Стиль и статус — во все времена фальцевая кровля была символом вкуса и статуса владельца дома, потому что то, как она выглядит (при правильном монтаже, разумеется), способна затмить своим внешним видом многие современные кровельные материалы.

    Комплектующие для фальцевой кровли

    Фальцевая кровля широко применяется в строительстве скатных кровель. Широкий выбор покрытия от меди до цинк титана придаст вашему обьекту индивидуальность и сохранит его для ваших глаз на долгие годы.

    Мы проконсультируем совершенно бесплатно

    Остались вопросы? Задавайте их немедленно.

    Наши контакты

    Адрес:

    Минск, ул.Передовая, 97

    Посмотреть на карте

    Телефон:

    +375 (29) 608-41-41

    +375 (29) 682-72-73

    [email protected]

    График работы

    Будние дни с 8:30-17:30
    Выходные дни — по согласованию.

    Принимаем к оплате

    Мы в соц. сетях

    Подписыватесь на наши новости

    Узнавайте о скидках и акциях раньше всех

    это поле обязательно для заполнения

    это поле обязательно для заполнения

    Согласие на обработку данных

    Спасибо! Форма отправлена

    Copyright © 2016 — 2022 ООО «Токэплай»

    Мой заголовок

    Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

    Хорошо

    Разработка сайта — Megagroup.by

    Металлические кровли с малым уклоном Ресурсы

    Металлические кровли

    Что такое металлические крыши с малым уклоном?

    Металлические крыши с малым уклоном обеспечивают многолетнюю низкую стоимость и низкие эксплуатационные расходы. Металлические крыши с малым уклоном в течение многих лет были предпочтительным кровельным покрытием для коммерческих, институциональных и промышленных зданий из-за их способности защищать от непогоды, позволять воде стекать с поверхности крыши, а также сохранять содержимое здания и жильцов сухими и комфортными. .





    Практические примеры Галерея Технические ресурсы Найти поставщика

    СРОК СЛУЖБЫ, МАЛОТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    В последнее время владельцы зданий и архитекторы стали признавать и ценить другие качества металлических крыш с малым уклоном – их долгий срок службы, низкая стоимость жизненного цикла, экологичность, возможность вторичной переработки, низкие эксплуатационные расходы. Требования, легкий вес и устойчивость к ветру.

    Конструкционная кровля с малым уклоном, обычно используемая на крышах с уклоном от ¼:12 до 3:12, состоит из взаимосвязанных панелей, обычно называемых кровлей со стоячим фальцем, которые проходят вертикально вдоль поверхности крыши. Эти панели обычно поставляются с окрашенной или прозрачной акриловой отделкой. Некоторая металлическая кровля, используемая на участках с небольшим уклоном, требует машинной сварки во время установки для обеспечения водонепроницаемого уплотнения. Устройство для закатки просто прокатывается по панелям, чтобы обжать швы панелей вместе.

    ЛУЧШАЯ СОПРОТИВЛЕНИЕ ВЕТЕРУ И СТИХИЯМ

    Конструкция со стоячим фальцем обеспечивает достаточный отвод воды от дождя и снега, эффективно устраняя лужи, протечки и связанные с ними проблемы, обычно связанные со сборными крышами. В проектах модернизации к существующей плоской поверхности крыши прикрепляется подкаркасная система, чтобы обеспечить минимальный уклон крыши ¼: 12.

    Кроме того, металлические крыши с малым уклоном не подвержены деградации органических материалов, что позволяет этим крышам лучше сопротивляться непогоде. Это, в свою очередь, приводит к увеличению срока службы и очень низким годовым эксплуатационным расходам.



    Преимущества металлических крыш с малым уклоном

    Исследование подтверждает низкую стоимость жизненного цикла их продукты. Их долгий срок службы и низкие требования к обслуживанию также делают металлические крыши очень привлекательными по стоимости жизненного цикла.

    Это было подтверждено исследованием крыш с малым уклоном, проведенным в 2005 году компанией Ducker International. Респонденты исследования заявили, что они ожидают, что стоимость жизненного цикла металлической кровли, включая расходы на техническое обслуживание, составит около 30 центов за квадратный фут в год, что намного меньше, чем их ожидания для сборных и однослойных крыш (37 центов). и 57 центов соответственно.

    Металлические крыши также имеют значительно более длительный ожидаемый срок службы, чем сборные кровли или односкатные крыши. Участники исследования заявили, что они ожидают, что металлические крыши прослужат 40 лет — на 17 лет дольше, чем застроенные, и на 20 лет дольше, чем однослойные системы.

    Металлическая кровля с малым уклоном может не только способствовать получению прибыли, но и способствовать получению кредитов LEED, которые присуждаются зданиям с высоким содержанием переработанных материалов и других «зеленых» строительных материалов. Типичная металлическая кровля с малым уклоном содержит не менее 25 % переработанного материала, а по истечении срока службы на 100 % подлежит вторичной переработке.

    Кроме того, «холодная металлическая кровля» может значительно сократить потребление энергии зданием в долгосрочной перспективе. Согласно исследованию, проведенному Национальной лабораторией Ок-Ридж, с металлическими покрытиями, отклоняющими тепло, затраты на электроэнергию могут быть снижены на 40% и более.

    Металлические крыши предъявляют меньшие требования к конструкции

    Как правило, системы металлических крыш с малым уклоном имеют вес от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных материалов и самых простых в установке. Легкая кровельная система также предъявляет меньшие требования к несущей системе здания, что является важным фактором в сейсмоопасных районах.

    В отличие от неметаллических систем, для которых требуется подстилающее основание или настил, металлические крыши с малым уклоном можно укладывать непосредственно на стержневые балки или прогоны. А благодаря замковым или активным системам крепления металлические кровельные панели соответствуют требованиям ASTM E1592, UL 580, UL1897 и другим испытаниям на сильный ветер и подъемную силу.

    Металлические кровельные изделия изготавливаются из различных материалов, а также различных цветов, текстур и профилей. Чтобы обеспечить более длительный срок службы, почти все материалы для крыш с низким уклоном защищены от непогоды высокоэффективными и очень прочными металлическими покрытиями.

    Хотя идея защитить здание металлом возникла несколько столетий назад, эта концепция актуальна и сегодня. Независимо от того, является ли целью многолетняя низкая стоимость, низкие эксплуатационные расходы, беспроблемная работа или экологически ответственный подход к кровле, металлические крыши с малым уклоном имеют смысл.

    MR Раздел 2: Архитектурная фальцевая металлическая кровля

    MR-2.1 Общие положения

    .1

    В этом разделе приведены общие рекомендации по изготовление и применение архитектурного фальцевого металла кровельные системы над вентилируемым чердачным помещением. Архитектурный металл системы панельных крыш считаются «водоотводящими» узлами, предназначен для отвода воды через скат крыши. Архитектурный Для кровельных систем из металлических панелей требуется кровельная мембрана на принятую опорную подложку.

    .2

    Металл для архитектурного стоячего фальца кровля определяется как производство на стройплощадке (JSM) или ARCA. Принимаются изготовленные металлические панели со скрытым креплением клипсой и кровельная система из металлических панелей с механическим швом, равномерно поддерживаемая отдельной структурной подложкой. Структурная система кровельных панелей конструкции, охватывающие несущие конструкции без сплошной подложки для поддержки металлической панели не включены в этот стандарт. Другой типы металлических крыш со стоячим фальцем, не соответствующие эти стандарты могут быть рассмотрены в течение пяти (5) лет Инновационного Гарантийный сертификат.

    Пересмотрено

    2021-10

    .3

    Для получения гарантийного сертификата все Фальцевые металлические кровли должны быть снабжены инженерно-штампованный заводской чертеж, подтверждающий требования к креплению металлических панелей на опорную подложку.

    .4

    Для уменьшения образования конденсата на под металлическими кровельными панелями здания должны быть спроектированы с использованием общепризнанной практики ограждающих конструкций.

    .5

    ARCA рекомендует, чтобы архитектурный стоячий фальц Металлические кровельные системы должны быть спроектированы таким образом, чтобы обеспечивать сход снега. и лед с крыш без ограничений. ARCA Warranty Ltd. не несет ответственности за конструкцию или определение наличия задержки снега требуются устройства. Должен ли проектный орган требовать снега удержание; затем он должен быть разработан профессиональным инженером что не покрывается гарантией.

    .6

    ARCA Warranty Ltd. не несет ответственности для проектирования и строительства строительных элементов, к которым подкладочная мембрана и архитектурный фальц металл кровля прилагается. Их проектирование другими должно соответствовать с требованиями Национального строительного кодекса – Альберта Версия.

    Пересмотренный

    2022-02

    MR-2.2 Настилы

    MR-2.2.1 Общие положения

    .1 выдерживать ожидаемые расчетные нагрузки с максимально допустимым отклонение 1/180. Конструктивный проект должен соответствовать последнее издание CSA S136 «Североамериканская спецификация для проектирование холодногнутых стальных элементов конструкций».

    Пересмотренный

    2022-02

    .2

    Несущий настил крыши должен быть не менее 22 из оцинкованной стали толщиной не менее 12,7 мм (1/2 дюйма) снаружи сорт фанеры.

    MR-2.2.2 Опора металлической панели Подложка

    .1

    Подложка, из которой подложка, карниз защита и прикрепленные металлические панели должны соответствовать внешнему классу деревянная обшивка по стандартам CSA с минимальной толщиной 11,1 мм (7/16 дюйма) OSB или фанера толщиной 12,7 мм (1/2 дюйма).

    .2

    При перекрытии металлическими кровельными системами ARCA Компания Warranty Ltd. требует, чтобы существующая кровельная система была удалена. чтобы обнажить существующую конструкционную крышу или существующую изоляция.

    .3

    Для правильного крепления подложки мембрана, основание для поддержки металлической панели должно быть чистым, сухим и очистить от всего незакрепленного мусора и креплений.

    .4

    При неравномерном или неровном состоянии основания существовать после отрыва, механически закрепить вспомогательную выравнивающую поверхность с деревянной обшивкой толщиной не менее 11,1 мм (7/16 дюйма) для покрытия существующая обшивка. Крепежные элементы для металлических панелей необходимы для проникают через новую и существующую обшивку.

    МР-2.3 Уклон

    .1

    Минимальный уклон для применения архитектурный фальц металлической кровли 2:12 (1:6). Для склонов между 2:12 и 3:12, см. требования к стоячим швам в п. 2.8.5.

    Пересмотренный

    2021-03

    MR-2.4 Подложка и карниз Защитная мембрана

    .1

    Требуется непрерывная подложка из мембраны под архитектурно-фальцевые металлические кровельные системы. Крыша уклон является основным фактором при выборе конструкции. тип подложки мембраны, требования см. в таблице 1.

    Таблица 1 – Типы мембран
    Наклон Подложка (см. 2.4.1) Защита карниза
    2:12 до 4:12 тип А тип А
    >4:12 до <8:12 тип А или С тип А, В
    >8:12 тип А или С не требуется

    MR-2.

    4.1 Защита подстилающего слоя/карниза Типы мембран
    1. Высокотемпературный самоклеящийся S.B.S. модифицированная битумная мембрана (Мембраны с высокотемпературным составом). Температурные ограничения для S.B.S. подкладочные мембраны должны быть совместим с типом металлической панели. В общем, выше температуры из-за повышенной проводимости металла темного цвета панелей может привести к разрушению некоторых мембран SBS. Асфальт №15 насыщенный фетр (неперфорированный)

    2. EPDM – согласно рекомендациям производителя мембраны

    3. Подложка из синтетического листа, испытанная в соответствии с ASTM E96/E96M «Стандартные методы испытаний на пропускание паров воды Материалы». Если используется синтетическая подложка, убедитесь, что применение с производителем включая вентиляцию требованиям (подтвердите соответствие местным строительным нормам).

      Пересмотренный

      2022-02



    arcaonline.ca/2013/roofAppSection»> См. 2.8.3 для применение мембраны для защиты подстилающего слоя/карниза требования.

    Пересмотренный

    2014-03

    MR-2.5 Вентиляция

    MR-2.5.1 Крыша/Чердак Пространство выше Потолки с теплоизоляцией

    .1

    Вентиляция подкровельного или чердачного пространства над изолированные потолки с отверстиями наружу, чтобы обеспечить площадь свободного выхода не менее 1/300 площади утепляемого площадь потолка. Вентиляционные отверстия могут быть крышными, карнизными, софитными, фронтонного типа, ребристые вентиляционные отверстия или любая комбинация, равномерно распределенная на противоположных сторонах здания. Распределите вентиляционные отверстия на крыше так, чтобы примерно 50% необходимой площади вентиляционных отверстий находится вблизи нижней части ската крыши и примерно 50 процентов требуемая площадь вентиляционного отверстия находится рядом с самой высокой точкой крыши структура. Исключения см. в Национальном строительном кодексе — Альберта. Издание, раздел 9.19.1 Вентиляция.

    Пересмотренный

    2022-02

    .2

    Для соборных перекрытий с крышей балки или здания в высокогорных районах, свободная площадь вентиляционного отверстия должна быть не менее 1/150.

    Пересмотренный

    2014-03

    MR-2.5.2 Бедра и коньки

    .1

    Вентиляция может быть встроена в бедра, коньки или соединения крыши/стены. Для приложений мансардного типа вентиляция может также устанавливаться в парапетных стенах.

    MR-2.6 Кровельные материалы

    MR-2.6.1 Металлические панели, отделка, оклады и аксессуары

    MR-2.6.1.1 Сталь

    .1

    Кровельные панели со стоячим фальцем, отделка, отливы и аксессуары должны быть изготовлены из ASTM A653/A653M «Стандартная спецификация для стального листа с цинковым покрытием (оцинкованный) или цинково-железный сплав с покрытием (гальванизированный) Процесс горячего погружения», сталь марки А с минимальным пределом текучести 33 000 фунтов на квадратный дюйм, с защитным гальваническим покрытием по ASTM Стандарты, ASTM A653/A653M «Стандартная спецификация для стального листа, Цинковое покрытие (гальванизированное) или цинково-железное сплавное покрытие (гальванизированное) методом горячего погружения», минимальное обозначение цинкового покрытия Z275. минимальная толщина основного металла должна быть 24 ga.

    Пересмотренный

    2022-02

    MR-2.6.1.2 Алюминий-цинк

    .1

    Из стали с покрытием из алюминиево-цинкового сплава рулон в соответствии со стандартом ASTM A792/A792M «Стандартные спецификации для стального листа, 55% алюминиево-цинковый сплав с покрытием методом горячего погружения», коммерческий качество, покрытие AZM150, предварительно обработанное, как указано, с минимальной толщина основания 24 га.

    Пересмотренный

    2022-02

    MR-2.6.1.3 Медь

    .1

    Минимум 4,87 кг/кв. метр (16 унций) меди лист.

    MR-2.6.1.4 Цинковый сплав

    .1

    Минимальная толщина 0,7 мм (0,027 дюйма) ASTM B86 «Стандартная спецификация для цинка и цинка-алюминия (ZA) Литье сплавов и литье под давлением».

    Пересмотрено

    2022-02



    Примечание. требуется открытая дренажная плоскость на нижней стороне цинка панели.

    MR-2.6.2 Покрытие металла

    .1

    Для предварительно окрашенной стали минимальное покрытие должны быть Stelco, KYNAR серии 10 000 или Dofasco серии 8000 или эквивалентный завод, нанесенный на открытую сторону панелей с на обратную сторону нанесено минимальное количество защитного слоя.



    Примечание: гарантия Сертификат не распространяется на уменьшение металла отделка

    MR-2.6.3 Зажимы для панелей

    .1

    Зажимы для панелей должны быть изготовлены минимум из калибра 24 устойчивый к коррозии металл.

    .2

    Для крепление металлических панелей длиной до 10 метров (32,8 футов).

    .3

    Два (2) фиксатора панели расширения должны быть используется для крепления металлических панелей высотой более 10 метров (32,8 фута) в длину.

    MR-2.6.3.1 Расстояние между зажимами панели

    .1

    За это отвечает проектировщик. профессиональный или инженер записи, чтобы определить расстояние между зажимы, необходимые для удовлетворения проектных требований к ветровой подъемной силе проект. Производитель металлической кровельной системы должен подтвердить соответствие расчетному сопротивлению ветровой нагрузке для расположение построек.

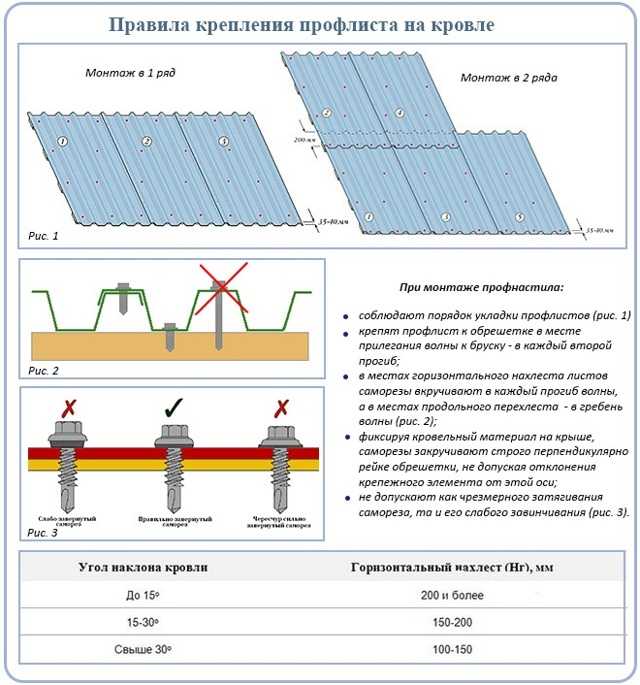

    МР-2.6.4 Крепеж

    .1

    Гвозди для крепления не допускаются металлические кровельные системы.

    .2

    Металлические крепежные элементы не должны проникать в поддерживающая подложка, обеспечивающая правильное расширение и сжатие из металлической панели.

    .3

    Крепеж для металлической кровли должен соответствовать АСМЭ В18.6.3. Обеспечьте сопротивление вытягиванию до утверждения Инженер записи.

    .4

    Резьбовые и приводные винты должны быть защищены от коррозии стойкий.

    .5

    Скрытые крепления должны быть не менее #10 на 25 мм. Винты с плоской головкой (1 дюйм) или модифицированные винты с полукруглой головкой. Головка винта должны быть совместимы с конструкцией зажима и обеспечивать подходящие зазор с нижней стороны панели.

    .6

    Открытые крепежные детали должны быть закрыты заклепками или коррозионностойкие винты для листового металла минимум #10, поставляемые с шайбы из EPDM или неопрена на металлической основе.

    .7

    Гвозди и другие крепежные приспособления, используемые в применение подстилающего или карнизного защитного покрытия быть оцинкованы горячим способом.

    .8

    Крепежные детали должны проникать на минимальное расстояние 25 мм (1 дюйм) в размерные настилы из пиломатериалов и должны выступать как минимум расстояние 12,7 мм (1/2 дюйма) за нижней стороной деревянной обшивки субстраты.

    MR-2.6.5 Герметик/уплотнитель

    .1

    Герметик и способность сопротивляться атмосферным воздействиям, за их совместимость с и их способность прилипать к металлической панели/отделке гидроизоляции.

    .2

    Герметик/уплотнитель должен быть незатвердевающим, наружного типа, применяется в виде ленты или пистолета. Где разрешено, Обеспечьте как минимум два (2) ряда сплошного уплотнения на панели коленные суставы.

    MR-2.6.6 Проходные планки

    .1

    Накладки типа Dektite или накладные бордюры должны герметизировать вентиляционные трубы. Крепежные детали не должны проникать поддерживающая подложка для обеспечения надлежащего расширения и сжатие металлической панели.

    .2

    Проходы должны быть окаймлены, если ширина полки глубина проходки превышает 60% ширины панели. Наклонный сверчки требуются на склоне стороны бордюра.

    .3

    Высота бордюра должна быть не менее 200 мм (8 дюймов). (с верхней стороны бордюра) от поверхности металла панель.

    MR-2.7 Металлические накладки

    MR-2.7.1 Материал

    .1

    Металлические накладки должны быть изготовлены максимально 3000 мм (10 футов) из тех же материалов и стандартов, что и указанный в 2.6.1.

    MR-2.7.2 Примыкания

    .1

    Примыкания крыши к стене должны состоять из двух частей оклады для обеспечения теплового движения между двумя металлическими мигалки. (См. детали № 6 и 7)

    MR-2.7.3 Примыкание ендовы

    .1

    Примыкание ендовы должно состоять из аналогичных материала и толщины, как панели крыши, и не должен быть менее Ширина 600 мм (24 дюйма). Сплошная гидроизоляционная мембрана должна быть приклеивается к подложке под металлической впадиной и должны выходить за края фланцев гидроизоляции ендовы a минимальное расстояние 150 мм (6 дюймов).

    .2

    Торцевые нахлесты металлических ендов должны быть минимальными шириной 200 мм (8 дюймов) и должны быть герметизированы двумя рядами утвержденного герметик. При скатах крыши менее 4:12 увеличьте торцевой нахлест расстояние до минимального расстояния 300 мм (12 дюймов).

    .3

    Примыкание к ендове должно иметь толщину не менее 25 мм. Высокий обжим (1 дюйм) расположен на центральной линии желоба.

    .4

    На карнизе сформируйте металлический ендов соответствовать линии долины и свисать на карнизе (аналогично мигание кромки капельницы).

    MR-2.7.4 Конек и набедренная повязка Накладки

    .1

    Прикрепите планки конька и набедренной планки к основанию. J-образные каналы позволяют панелям крыши двигаться независимо от проблески колпачка. Соедините концевые нахлесты с помощью S-образных замков, установленных на навесе вода (см. Деталь №2). Накидные планки должны перекрывать крышу панели на минимальном расстоянии 50 мм (2 дюйма).

    .2

    Концы панелей в J-профиле должны включите водонепроницаемую складку на конце формы (форму для хлеба).

    .3

    Когда панели закреплены на карнизе, Должен быть предусмотрен допуск на перемещение панели по коньку.

    .4

    Когда панели закреплены на коньке, необходимо предусмотреть припуск в месте нахлеста капельной кромки, чтобы обеспечить расширение и сжатие металлической панели.

    .5

    При использовании длинных панелей; фиксация на можно указать центр панели. И конек, и карниз должны обеспечить необходимое пространство для расширения и сжатие металлической панели.

    MR-2.7.5 Облицовка стен и основания

    .1

    Места пересечения кровли и стен должны быть обшиты не менее одного слоя наплавки из листового металла. Металл мигает должен выступать на минимальное расстояние 150 мм (6 дюймов) вверх по стене и должен накладываться на нижележащий металл на минимальное расстояние 100 мм (4 дюйма) панели крыши (см. деталь № 6 и 7).

    MR-2.7.6 Фронтон и передняя кромка Накладки

    .1

    сформированный, чтобы полностью покрыть машинную или ручную стойку фальцевые ножки, расположенные по кромке фронтона/рейка.

    .2

    Накладка не должна крепиться непосредственно к металлические панели крыши. Крепление оклада должно быть выполнено на фасции и к J-каналу, который непрерывно проходит под прошивка по кромке фронтона/рейка (см. Деталь №4).

    MR-2.8 Установка

    MR-2.8.1 Общие положения

    .1

    Не применять кровельный материал при непогоде или состояние подложки таково, что требуется процедуры установки не могут быть соблюдены или которые нарушить работоспособность кровельной системы. Рекомендуется что предварительно обработанные листы должны быть сформированы при температуре около 20ºC (68ºF).

    .2

    Защита металлических кровельных материалов и компонентов от влаги при хранении. Защита готовых металлических панелей и принадлежностей от повреждения их лакокрасочного покрытия во время изготовление, доставка и хранение на рабочем месте.

    .3

    Координация кровельного покрытия с другими профессиями и свести к минимуму движение на готовой поверхности панели крыши.

    MR-2.8.2 Защита от ледяной плотины/карниза

    .1

    Защита от ледяной плотины/карниза должна простираться от край крыши на минимальном расстоянии 914 мм (36 дюймов) вверх по крыше наклон к линии не менее 300 мм (12 дюймов), измеренной изнутри внутренняя поверхность наружной стены.

    .2

    Защита от наледи не требуется:

    1. Над неотапливаемыми гаражами, навесами и подъездами.

    2. Если свес крыши превышает 914 мм (36 дюймов) по длине скат кровли от края кровли к внутренней поверхности внешняя стена.

    3. На крышах с уклоном 1:1,5 (8:12) или больше.

    МР-2.8.3 Подложка

    .1

    Подкладочная мембрана должна перекрывать карниз защитную мембрану на минимальном расстоянии 100 мм (4 дюйма).

    .2

    При использовании самоклеящихся или монолитных подкладочные мембраны, их можно наносить как параллельно, так и перпендикулярно карнизу. Все остальные подкладочные мембраны должны наносится параллельно карнизу со стороной не менее 75 мм (3 дюйма) и Нахлест 150 мм (6 дюймов) на опорную основу панели.

    Пересмотренный

    2021-10

    .3

    Мембрана подстилающего слоя должна быть не менее расстояние 200 мм (8 дюймов) до бордюров и стен.

    .4

    Применение мембран должно быть следующим следует:

    1. С.Б.С. Модифицированные битумные мембраны



      Установка одного слоя противоскользящего материала SBS модифицированная битумная мембрана на открытой палубе в соответствии с письменные инструкции производителей.



      На бордюрах и стыках крыши со стенами S.B.S. примыкание мембраны должно как минимум перекрывать мембрану подстилающего слоя расстояние 150 мм (6 дюймов) и должно простираться на минимальное расстояние по вертикали 200 мм (8 дюймов) над поверхностью подстилающего слоя.

    2. EPDM



      Установить ARCA Warranty Ltd. принимает EPDM мембраны в соответствии с частью 2, Кровля с малым уклоном, раздел 7-Membrane Flashing и письменное разрешение производителя мембраны. инструкции по применению.

    3. Синтетический лист



      Мембрана должна быть механически прикреплена к опорная подложка на расстоянии 150 мм (6 дюймов) в местах нахлеста и на 300 мм (12 дюймов) по центру вдоль центра рулона с использованием 9,5 мм (3/8″) оцинкованные кровельные гвозди; оловянные колпачки и гвозди; шурупы с шайбы; гвозди с пластиковыми колпачками или скобы с пластиковыми колпачками 11,1 мм Ножки (7/16 дюйма) или длиннее.

    MR-2.

    8.4 Металлические кровельные панели
    .1

    Отформовать металлические кровельные панели по размерам, указанным в непрерывные длины, охватывающие от карниза до конька, без вмятин и искажение. Опционально могут быть два или три ребра жесткости. встраиваются в профиль панели при формовании.

    .2

    Криволинейные металлические кровельные панели должны быть обработаны изогнутые, чтобы свести к минимуму коробление шва и деформацию панели.

    .3

    Панели должны иметь толщину от 300 мм (12 дюймов) до 508 мм. (20 дюймов) ширины.

    .4

    Наружные и внутренние стоячие швы должны быть формованные и механически сшитые с минимальной высотой 38 мм (1 1/2 дюйма) вертикальная ножка и горизонтальная ножка шириной не менее 9,5 мм (3/8 дюйма). К приспосабливаются к обжиму одинарной фальцевой панели, должны быть сформированы наружные швы с дополнительным вертикальным возвратом длиной не менее 9,5 мм (3/8 дюйма) нога.

    .5

    При соединении готовая мужская и охватывающие профили со стоячим фальцем должны правильно совмещаться с панелью клипы. Добавьте герметик для швов, если уклон крыши менее 3:12.

    .6

    Там, где металлические панели заканчиваются стенами, бордюрами, коньково-вальмовые стыки, торцы панелей должны быть обработаны водонепроницаемая складка поддона. Высота фальца торцевого поддона должна быть равна высота стоячего шва.

    .7

    Торцевые нахлесты не допускаются в области кровельная система из металлических панелей, кроме бордюров и кровли проникновения.

    .8

    Кровельные панели должны быть изготовлены с замковыми фальцами для крепления панелей на карнизах или ендовах без застежки.

    .9

    Выравнивание панелей параллельно скату крыши и квадрат до карниза.

    .10

    Металлические панели должны равномерно поддерживаться субстрат до их прикрепления.

    .11

    Прикрепите панели крыши в соответствии с чертежи и спецификации на их опорную подложку с зажимы для панелей из листового металла с использованием как минимум двух (2) крепежных деталей на зажим, расположенный рядом с вертикальной ножкой зажима панели. К обеспечить перемещение термопанели, зажимы расширительной панели могут быть заменяет фиксированные зажимы для панелей, см. пункт 2.6.3 по применению требования. Аккуратно устанавливайте распорные зажимы, чтобы не привязка.

    MR-2.8.5 Сшивание/фальцовка

    .1

    Для наклона 3:12 и больше, 38 мм (1 1/2″) высокий однократный обжим, который полностью включает зажимы панели, требуется по всей длине панели на стоячий шов.

    .2

    Для уклонов менее 3:12, высота 50 мм (2″). шов с двойным замком, который полностью включает зажимы панели, требуется по всей длине панели на стоячий шов.

    MR-2.8.6 Капельница

    .1

    Замок шириной 38 мм (1½ дюйма) должен использоваться на накладки на кромках капель, чтобы обеспечить тепловое движение панелей крыши на краю карниза (см. Деталь №1).

    МР-2.8.7 Маслоконсервная

    .1

    «Маслоконсервная», незначительная волнистость в внешний вид возведенных металлических кровельных панелей, является эстетичным состояние, характерное для металлических кровельных систем, и не повлияет общая производительность системы.

    MR-2.9 Выступы

    MR-2.9.1 Вентиляционные трубы и прочее Проходки

    MR-2.9.1.1 Проходки вентиляционных труб

    .1

    Сантехнические вентиляционные и круглые проходки вентиляционных труб, диаметром 300 мм (12 дюймов) и меньше при наружной температуре менее 213ºC (415ºF), может быть гидроизолирован с помощью Dektite гибкий оклад (см. Деталь № 9). Этот тип гибкого накладка должна быть изготовлена ​​из резины EPDM и должна быть устойчива к воздействие озона и ультрафиолета.

    .2

    Бордюры круглых вентиляционных отверстий, когда они места совпадают со стоячими швами металлической панели.

    .3

    Обеспечить крепление фланцев отливов к металлическая панель не проникает в несущую подложку.

    MR-2.9.1.2 Другие проходки

    .1

    Если проходки больше 300 мм (12 дюймов) в диаметре или при температуре наружной поверхности температура трубы выше 213ºC (415ºF).

    .2

    Проемы бордюрных крыш при их расположении совпадают со стоячими швами металлической панели.

    .3

    Бордюры должны быть установлены для поддержания минимального Высота 200 мм (8 дюймов) измеряется от поверхности панели вверх по склону сторона выступа. Когда ширина бордюра превышает 762 мм (30 дюймов), установить металлические сверчки, чтобы направить поток воды вверх по склону сторона проникновения. (см. деталь № 8).

    .4

    Детализация не должна препятствовать потоку дождевая вода в дымовых трубах, вентиляторах, крышных приточно-вытяжных установках и другие проходы через крышу для предотвращения стоячей (водоемной) воды.

    MR-2.9.1.3 Круглые дымоходы

    .1

    Дымоходы круглого сечения должны быть огорожены. Использовать надлежащие зазоры в соответствии с требованиями пожарной безопасности.

    MR-2.10 Желоба

    MR-2.10.1 Общее

    .1

    ARCA Warranty Ltd. система сбора указана, что она должна быть установлена ​​за пределами примыкание к наружной стене по карнизу.

    .2

    ARCA Warranty Ltd. не рекомендует установка встроенных водостоков.



    Примечание: гарантия Сертификат не гарантирует наличие систем сбора воды, здание после монтажа металлочерепицы система.

    MR-2.10.2 Наружные желоба

    .1

    Там, где требуются наружные желоба для контроля дренаж крыши, водосточные желоба должны быть установлены снаружи ограждающая конструкция, скат наружной крыши/стены вниз узел.

    МР-2.10.3 Встроенный структурный Желоба

    .1

    Могут быть разрешены встроенные структурные желоба когда рабочие чертежи представляются в технический комитет ARCA для приемки до их установки. Магазин чертежей для встроенные системы сбора воды должны содержать желоб технологическая и монтажная конфигурация, а также гидроизоляция детали установки мембраны.

    .2

    Если желоба облицованы мембраной, мембрана должна быть продуктом, одобренным ARCA и одобренным производителя мембраны, подходящей для облицовки желоба. Мембрана должен быть установлен обученным лицом, одобренным мембраной производитель.

    .3

    Кровельная мембрана желоба должна быть совместим с мембраной подкровельного покрытия.

    Архитектурные детали: кровельные системы – особые соображения по проектированию и установке кровли

    Одной из наиболее важных проблем при использовании меди является относительное перемещение компонентов. Движение может происходить в результате внутренних напряжений из-за изменений температуры или из-за внешних источников, таких как ветер, лед или движение в субстрате. Поскольку медь чаще всего используется в качестве водного барьера, установки должны учитывать ожидаемое движение, а также предотвращать проникновение воды.

    В этом разделе представлена ​​ключевая информация о практических ограничениях и особых условиях. Дополнительную информацию о термических напряжениях см. в разделе «Основы — структурные соображения».

    Обеспечение эффективного потока воды в контролируемом направлении является одним из наиболее важных принципов проектирования и строительства. В Таблице 8.1A показаны рекомендуемые минимальные уклоны для различных медных кровельных систем с использованием сведений, приведенных в этом Руководстве. Более низкие уклоны возможны при определенных условиях, с использованием модифицированных деталей. В Таблице 8.1B показаны минимальные рекомендуемые уклоны с учетом этих специальных деталей. Измененные детали обсуждаются ниже. Только плоская фальцевая кровля сконструирована так, чтобы быть полностью водонепроницаемой и, следовательно, может выдерживать стоячую воду. В Таблице 8.1C приведены рекомендации по конструкции плоского шва.

    Мансардные крыши обычно крутые, но часто имеют перепады уклона. В основе их лежит либо стоячая, либо вальмовая кровля. Таким образом, минимальные рекомендации такие же, как и для «основной» кровли со стоячим или реечным фальцем.

    8.1А. Стоячие швы

    Прежде чем зафиксировать два поддона, на верхнюю часть фланца нижнего поддона следует нанести резиновый или синтетический герметик совместимого качества. Поперечные швы следует выполнять по варианту «малый шаг». См. Деталь 8.2C.

    Загрузить файл САПР


    Загрузить файл САПР

    8.1Б. Швы реек

    Перед установкой крышки реек на верхний фланец каждого поддона следует нанести герметик совместимого качества на основе каучука или синтетических материалов.

    Загрузить файл САПР


    Загрузить файл САПР

    8.1С. Заглушка реек

    Загрузить CAD-файл

    Там, где стыкуются заглушки реек, требуется 3-дюймовый шов внахлестку.

    8.1Д. Поперечный фальц реечной кровли

    Загрузить CAD-файл

    Непрерывный совместимый герметик необходимо нанести на замок, образованный припаянной запорной планкой, непосредственно перед установкой верхней панели на крышу. После зацепления торцов поддонов швы должны быть зачищены до толщины не менее 1/8″, а сплошной валик герметика должен быть виден по всей ширине поддона. Нахлест стоящих ножек поддонов

    Показанная дополнительная планка может использоваться для удержания кровельных поддонов во время установки.Это особенно полезно на крутой крыше.

    Таблица 8.1А. Минимальные рекомендуемые уклоны крыши с использованием стандартных деталей
    Условия Стоячий шов Латный шов Шеврон Гориз. Шов Мансардный
    Там, где не бывает льда, снега и сильного дождя 3 3 3 3 См. Обрешетка или стоячий фальц
    Ледовые и снежные условия 4 4 4 4 См. Обрешетка или стоячий фальц
    Условия сильного дождя 4 4 4 4 См. Обрешетка или стоячий фальц
    Уклоны указаны в дюймах на фут.

    Таблица 8.1Б. Минимальные рекомендуемые уклоны крыши с использованием специальных деталей — см. детали 8.1A, 8.1B, 8.1C или 8.1D выше 9.0736
    Условия Стоячий шов Латный шов Шеврон Гориз. Шов Мансардный
    Там, где не бывает льда, снега и сильного дождя 1 2 2 Н/П См. Обрешетка или стоячий фальц
    Ледовые и снежные условия 3 3 3 Н/П См. Обрешетка или стоячий фальц
    Условия сильного дождя 3 3 3 Н/П См. Обрешетка или стоячий фальц
    Уклоны указаны в дюймах на фут.
    Н/П = не рекомендуется

    Таблица 8.

    Related Articles

    Как правильно стелить мягкую кровлю: как правильно уложить, монтаж крыши из мягкой черепицы, карнизной планки, конька, как ложится, пошаговая инструкция

    Содержание Крыша ДомаКрыша ДомаКрыша ДомаКак самостоятельно уложить гибкую черепицуКак правильно стелить мягкую кровлю — Строительный портал №1Подготовка инструментов и основания для мягкой кровлиПроцедура монтажа мягкой кровлиРеновация кровли с шифера на гибкую черепицу Этап 1. Демонтаж старого шифера Этап 2. Обновление (укрепление) стропильной системы Этап 3. Монтаж сплошного  основания Этап 4. Монтаж карнизных планок Этап 5. […]
    Читать далее

    Снегозадерживающие устройства на кровле: Снегозадерживающие устройства на кровле

    Содержание Снегозадерживающее устройство на скатной крыше — устанавливаем правильноВиды и конструкцииДля чего ещё нужны снегозадержатели?Ставим снегозадержатели своими силамиСнегозадерживающее устройство на скатной крыше — устанавливаем правильноВидыУстанавливаем снегозадержатели на кровлю самостоятельноЧем помогут решётчатые?Преимущества и недостатки пластинчатыхЧем хороши трубчатые?Для какого покрытия подходят точечные?Делаем дома конструкцию, чтобы задерживать снегКакие снегозадержатели лучшие для фальцевой крыши?Преимущества уголковых Снегозадержатели в виде забора […]
    Читать далее

    Шаг обрешетки под мягкую кровлю шинглас: стропильная система, стропила, основа, устройство ОСБ и сплошной обрешетки под битумную черепицу

    Содержание Обрешетка под гибкую черепицуОбрешетка для мягкой кровли, монтаж обрешетки, шаг. Обрешетка osb под мягкую кровлюТехнология обрешетки под мягкую кровлюВыбираем материал для обрешетки под гибкую черепицуВлагостойкая кровельная фанераOSBДоска, шпунтованная или обрезнаяНаши работыКак сделать обрешетку под гибкую черепицу?Обратите вниманиеДополнительные материалы по темеДобавить комментарий Пошаговое руководство по укладке черепицы Создавайте игры для Android без программирования! Как это […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
