Инструкция по монтажу черепицы Шинлас

Иснструкция по монтажу гибкой черепицы Шинглас

Мягкая черепица Шинглас требует соблюдения следующих параметров для надежного монтажа основания:

• неподвижность
• прочность
• сухость
• дополнительная вентиляция

Монтаж Шинглас может выполняться и на бетонное основание, и на сплошную деревянную поверхность. Непосредственно на монтаж Shinglas влияет угол уклона, который имеет крыша, но Shingles – продукция широкого спектра и прекрасно вписывается в конструкцию любой сложности. Инструкция по монтажу Шинглас требует, чтобы с плитки снималась предохранительная пленка только непосредственно перед укладкой, а за тем, при помощи гвоздей или без них, каждая мягкая черепица Шинглас крепилась к основанию.

Качество монтажа Шинглас напрямую зависит от температуры, при которой осуществляются работы. При температуре ниже +5 о С, как требует инструкция Shinglas, проклейку обеспечивают путем дополнительного прогревания горячим воздухом. Для этих целей обычно применяют строительный фен.

Не последнее, что интересует любого покупателя, – это цена, гибкая черепица Shinglas отличается приемлемой стоимостью и высоким качеством, что безусловно отражается на объемах продаж. Сегодня купить Шинглас можно везде, не только в Москве, но и в Рязани Шинглас стала популярной торговой маркой. И это не удивительно, ведь гибкая черепица Shinglas, монтаж которой очень прост, подарит красивую и надежную кровлю за считанные часы!

Монтаж мягкой кровли ТехноНИКОЛЬ Шинглас (Shinglas)

Общие рекомендации по монтажу гибкой черепицы ТехноНИКОЛЬ SHINGLAS

Для создания оптимального температурно-влажностного режима кровли необходимо соблюдение определенных правил. Обязательными составляющими надежной конструкции должны быть: сплошная пароизоляция, вентиляция подкровельного пространства и ветроизоляция. Важно правильно определиться с толщиной утеплителя, учитывая климатические условия региона.

Специалисты компании “Кровли-М” рекомендуют использовать продукцию из одной партии, на упаковках которой дата выпуска и код цвета совпадают. Для гибкой черепицы Шинглас допустим несущественный перепад оттенков цвета. Чтобы минимизировать расхождения цвета, можно просто смешать содержимое нескольких упаковок.

В процессе укладки необходимо строго следовать инструкции по монтажу мягкой кровли ТехноНИКОЛЬ Shinglas.

Начинают монтаж мягкой кровли с укладки стартовой полосы, для чего обычно выбирают универсальную карнизно-коньковую черепицу. Может использоваться гонт со срезанными лепестками. Далее укладывают рядовую черепицу. Наличие клеящего слоя позволяет зафиксировать гонт на основании, после чего его прибивают кровельными гвоздями, отступая от края 20-30 мм. Использование пневмопистолета значительно ускорит процесс.

Начало укладки – центр карнизного свеса. Так проще выравнивать ряды по горизонтали. Монтаж всех последующих рядов выполняется со смещением на половину лепестка предшествующего ряда.

Когда монтаж мягкой кровли ТехноНИКОЛЬ Шинглас проводится при температуре не выше +5°С, пачки с черепицей подают партиями по 5-6 штук из отапливаемого помещения.

При +10°С и ниже необходим подогрев клейкой полосы на гонтах, для чего используют строительный фен.

Если в процессе монтажа потребуется резать черепицу прямо на крыше, стоит воспользоваться предварительно подготовленной доской, которую и подкладывают под материал. Такая предусмотрительность поможет сохранить целостность уже уложенной черепицы.

Нельзя складывать гибкую черепицу ТехноНИКОЛЬ SHINGLAS, размещая поддоны один на другой. Важно исключить воздействие на черепицу прямых лучей солнца, что позволит избежать спекания самоклеящейся полосы с защитной пленкой.

Гонты будут легче отделяться друг от друга, если до того, как упаковку вскрыть, ее слегка изогнуть и потрясти.

Обратите внимание: не следует передвигаться по кровле в жаркую солнечную или влажную холодную погоду. Чтобы избежать повреждений в виде следов обуви, целесообразно использовать для перемещения специальные лазы.

1. Необходимые для монтажа материалы

Черепица ТехноНИКОЛЬ SHINGLAS

Мягкая кровля Шинглас представлена в широком ассортименте – 60 моделей различной формы нарезки и цветовой гаммы. Коллекции мягкой кровли SHINGLAS отличаются между собой по плотности битума (по толщине гонта и по посыпке).

Подкладочный ковер ТехноНИКОЛЬ

На кровле может применяться комбинация подкладочных ковров: самоклеящийся и фиксируемый механически (кровельными гвоздями) материал. Первый рационально использовать на ендовах и карнизных свесах, а второй – на остальной площади кровли.

Самоклеящиеся подкладочные ковры ANDEREP*

• ANDEREP ULTRA – эластичный, гибкий материал, применяемый для надежной гидроизоляционной защиты кровли из битумной черепицы. Производится из полиэфира. Дополнительные защитные функции обеспечивает мелкозернистая песчаная посыпка наружного слоя.
• ANDEREP BARRIER – облегченная рулонная гидроизоляция, применяемая в местах, где вероятность протечек особенно велика (ендовы, карнизные свесы и т. д.).

Подкладочный ковер ANDEREP с механической фиксацией*

• ANDEREP PROF – рулонный сверхлегкий материал, выполняющий функцию гидроизоляционного ковра. Представляет собой полиэфирную основу, пропитанную полимерно-битумной смесью и защищенную с обеих сторон нетканым полипропиленом (Spunbond). Применяется под разные типы кровельного покрытия. Прочен и удобен в монтаже. Может использоваться как временная кровля при паузах в строительстве до полугода.
• ANDEREP GL – материал, структура которого состоит из стеклохолста с двухсторонним нанесением на него полимерно-битумной смеси. Обе стороны защищены слоем мелкозернистого песка. Продольные термоактивные полосы позволяют обходиться без битумной мастики при соединении полотен материала. Используется как гидроизоляционный ковер под гибкую черепицу.

Ендовный ковер ТехноНИКОЛЬ

Обеспечивает надежную гидроизоляцию ендовы, предназначен для герметизации мест примыкания кровли к стенам. Основа материала – полиэстер, с нижней стороны которого нанесен мелкозернистый песок, а с верхней – базальтовый гранулят.

*возможно использование других материалов со схожими характеристиками.

Элементы вентиляции ТехноНИКОЛЬ

Важно создать условия для эффективной вентиляции подкровельного пространства, для чего должны быть в наличии элементы для обустройства достаточного числа приточно-вытяжных отверстий.

Мастика от ТехноНИКОЛЬ №23 (ФИКСЕР)

Клеящая полимерно-битумная холодная мастика для проклейки стыков подкладочных ковров и склейки элементов кровли SHINGLAS.

Кровельные гвозди достаточной длины (гальванизированные):

• стержень диаметром 3 мм и более,
• длина – 30-45 мм,
• шляпка 9 мм и более.

Норма расхода гвоздей

на м 2 кровли составляет в среднем 80 г.

2. Терминология

1) Видимая часть
2) Перекрываемая часть
3) Вырез
4) Самоклеящаяся полоса
5) Плитка, лепесток

1) Фронтонный свес
2) Карнизный свес
3) Ендова
4) Ребро, хребет
5) Конек
6) Перелом ската
7) Примыкание

3. Расход черепицы

Упаковки черепицы SHINGLAS коллекций РАНЧО и ДЖАЗ достаточно для покрытия кровли площадью 2 м 2 . Серии ВЕСТЕРН и КОНТИНЕНТ – 1,5 м 2 , КАНТРИ – 2,6 м 2 (нахлесты при укладке учтены). Упаковки других коллекций Шинглас рассчитаны на 3 м 2 покрытия.

Кровли сложной конфигурации требуют больше материала, что обусловлено необходимостью устройства коньков, ребер и других элементов. Следует также учесть, что на расход гибкой черепицы влияет форма нарезки гонтов. Формы драконий зуб, аккорд и соната предполагают не выше 5% отходов. Монтируя черепицу иных форм, стоит ориентироваться на увеличенный в 10-15% расход материала.

4. Расход клеящей мастики Фиксер

• торцы кровли, нахлесты подкладочного материала – 100 г/м. п.,
• герметизация примыканий – 750 г/м. п.,
• монтаж ендовного ковра – 400 г/м. п.

Слой мастики не должен превышать 1 мм. Не рекомендуется разбавлять Фиксер излишним количеством специальных растворителей, иначе возможно образование на готовом покрытии вздутий и потеков.

Инженеры компании “Кровли-М” рекомендуют строго соблюдать инструкцию по монтажу мягкой кровли ТехноНИКОЛЬ Шинглас (Shinglas).

Монтаж гибкой черепицы Shinglas

Общие рекомендации

Кровельная система с покрытием из битумной черепицы Shinglas должна состоять из сплошной пароизоляции со стороны помещения, теплоизоляции необходимой толщины, ветрозащитной пленки. Подкровельное пространство обязательно должно быть вентилируемым. Без вентиляции влажные испарения будут накапливаться в слое утеплителя и над ним.

Цветовой код на упаковках гибкой черепицы проверяют перед укладкой, он должен быть одинаковым. При одном и том же коде возможно незначительное несовпадение оттенков. Чтобы оно было незаметным, материал из нескольких разных упаковок перемешивают. Рекомендуется вести укладку диагональными полосами.

Если температура воздуха ниже +5°C, укладка материала возможна, но с некоторыми ограничениями. Упаковки выдерживают в теплом помещении. На крышу их поднимают по несколько штук только перед монтажом. Клеевые полосы рекомендуется предварительно разогревать. Для этого используется строительный фен.

Подрезку гонтов выполняют на жесткой подложке (листе фанеры, доске). Резку нельзя выполнять на уже уложенной битумной черепице (есть риск ее повреждения).

Упаковки с материалом хранят на удалении от источников тепла и не под прямыми лучами солнца. Нагрев исключают, чтобы клеевые полосы не слипались с силиконизированной пленкой (она должна легко сниматься).

При хранении упаковок на поддонах их не штабелируют (каждый поддон кладется отдельно).

Чтобы листы материала хорошо отделялись друг от друга, каждую упаковку немного сгибают, встряхивают перед вскрытием.

По уже смонтированному покрытию не рекомендуется ходить, если монтаж выполняется в солнечную или влажную, жаркую или холодную погоду (могут остаться следы или пятна). Инженеры компании «Вестмет» рекомендуют оставлять лазы для доступа к нужному участку на крыше.

Битумная черепица Шинглас. Используется как основное покрытие. В каталоге — больше 70 моделей. Укладывается по инструкции ниже.

Подкладочные ковры ANDEREP. Используются для дополнительной гидроизоляции и выравнивания сплошного настила, увеличивают срок эксплуатации кровельной системы. В линейке представлены:

• самоклеящиеся подкладочные ковры серии ANDEREP ULTRA. Изготавливаются из полиэфира, битума, лицевая поверхность — с защитным слоем из минеральной мелкозернистой посыпки. Посыпка повышает прочность подкладочного ковра. Основной слой — СБС-модифицированный битум, который пропитывает основу из полиэфира (используется как армирующий слой для большей прочности). Внутренняя поверхность — клеевая, с силиконизированной пленкой, которую снимают перед монтажом,
• ковры с механическим креплением. Универсальный ковер — ANDEREP PROF. Облегчен, основа — из полиэфира, основной слой — битумная пропитка, Лицевая и внутренняя поверхность — из полипропилена, прочная, не скользит. Может служить временной кровлей до 6 месяцев. ANDEREP PROF PLUS: пропитанная битумом полиэфирная основа защищена слоем Spunbond (нетканый полипропилен) снаружи и изнутри, дополнительно выполнен самоклеящийся край (закрыт пленкой до монтажа). ANDEREP GL, GL PLUS: основа из стеклохолста с пропиткой SBS-модифицированным битумом. Поверхность защищена слоем мелкозернистой посыпки. На поверхности — термоактивные полосы, которые склеиваются при эксплуатации, повышая надежность гидроизоляции. В исполнении GL PLUS края дополнительно защищены клеевым слоем.

При укладке ковров битумная мастика не используется.

Ендовный ковер. Используется в ендовах, на участках примыканий. Поставляется в рулонах. Основа — из полиэфира, армирует слой SBS-модифицированного битума. Наружная поверхность — слой цветных базальтовых гранул. Ендовный ковер подбирается в цвет крыши, используется на участках, где риск протечек повышен.

Планки: примыкания, торцевые, карнизные, фронтонные. Используются как доборные элементы. Основа — оцинкованная сталь. Покрытие — полиэстер или гранулят (защищает от коррозии). При устройстве кровли используются планки того же цвета, что и кровельное покрытие.

Крепеж. ТЕХНОНИКОЛЬ комплектует битумную черепицу кровельными гвоздями 45х3,5 или 30х3,5. Изготовлены из оцинкованной стали, имеют кольцевую накатку (в пять раз надежнее удерживаются в настиле). Диаметр шляпки увеличен. После монтажа шляпки крепежа скрыты лепестками вышележащих гонтов.

Мастика. Используется для приклеивания гонтов битумной черепицы к подкладочному ковру, на участках примыканий, укладки ендовных ковров. ТЕХНОНИКОЛЬ №23 ФИКСЕР содержит битум, полимеры, растворители, наполнители. Является холодной мастикой (не требует нагрева перед использованием).

Вентиляция. Чтобы организовать отвод влажных испарений из подкровельного пространства, используют аэроэлементы, аэраторы, вентили ТЕХНОНИКОЛЬ, предусматривают достаточное количество продухов.

Вспомогательные материалы можно заменять продукцией сторонних производителей при условии схожих характеристик.

«ТехноНИКОЛЬ», инструкции по монтажу

«ТехноНИКОЛЬ», инструкция по монтажу двухслойной кровли из наплавляемых материалов

Инструкция по монтажу двухслойной кровли предназначена для работников подрядных организаций, а также может оказаться полезной для проектировщиков. В инструкции пошагово расписаны этапы выполнения работ по устройству гидроизоляционного ковра и примыканий.

Год издания: 2015

Ключевые слова: Наплавляемые рулонные битумно-полимерные материалы, плоские крыши, малоуклонные крыши, плоская кровля, малоуклонная кровля, рулонные материалы, наплавляемые материалы

«ТехноНИКОЛЬ», инструкция по монтажу гидроизоляционной мембраны из битумно-полимерных рулонных материалов

Инструкция разработана для проведения и проверки правильности монтажа гидроизоляционной мембраны из наплавляемых рулонных битумно-полимерных материалов (РБМ) со сплошной наклейкой на основание. Инструкция распространяется на работы, выполняемые с битумно-полимерными материалами Техноэласт ЭПП, ТЕХНОЭЛАСТ-МОСТ Б, Техноэласт АЛЬФА и Техноэласт ГРИН.

Год издания: 2013

Ключевые слова: Наплавляемые рулонные битумно-полимерные материалы, плоские крыши, малоуклонные крыши, плоская кровля, малоуклонная кровля, рулонные материалы, наплавляемые материалы

«ТехноНИКОЛЬ», инструкция по монтажу композиной черепицы LUXARD

Инструкция содержит описание всех этапов монтажа композитной металлочерепицы LUXARD: от подготовки основания до монтажа комплектующих.

Год издания: 2010

Ключевые слова: Композитная металлочерепица, мансарда, скатная крыша, скатная кровля, листовые материалы

«ТехноНИКОЛЬ», инструкция по монтажу однослойной кровли из полимерной мембраны

Инструкция представляет собой краткий справочник для использования на строительной площадке и содержит только основные правила и рекомендации по устройству однослойных кровель из полимерных мембран “ТехноНИКОЛЬ”, производимых под марками LOGICROOF и ECOPLAST.

Год издания: 2013 (версия 1.0)

Ключевые слова: Плоские крыши, плоские кровли, рулонные полимерные материалы, ПВХ-мембраны, рулонная полимерная кровельная изоляция

«ТехноНИКОЛЬ», карманная инструкция по монтажу подкладочных ковров ANDEREP

Инструкция по монтажу подкладочных материалов разработана для проведения и проверки правильности монтажа скатных крыш с применением подкладочных материалов марки ANDEREP компании “ТехноНИКОЛЬ”. Брошюра содержит основную информацию о материалах и инструментах, этапах монтажа, требования к технике безопасности.

Ключевые слова: Кровельная система, скатная крыша, скатная кровля, подкладочный ковер, штучные материалы, гибкая битумная черепица, натуральная черепица, керамическая черепица, цементно-песчаная черепица, хризотил-цементные листы, асбестоцементные листы

ТЕХНОЛОГИЧЕСКАЯ КАРТА на устройство крыши с применением системы ТН-КРОВЛЯ Эксперт PIR

Технологическая карта содержит описание технологии и организации кровельных работ, требования к качеству работ и др. необходимую информацию.

Год издания: 2016

Ключевые слова: Плоские крыши, плоские кровли, полимерные кровельные материалы, ПВХ-мембраны, теплоизоляция PIR

Карманная инструкция по монтажу пароизоляционной мембраны ПАРОБАРЬЕР

Год издания: 2016

В настоящей инструкции пошагово расписаны этапы выполнения работ по устройству пароизоляционного слоя, включая примыкания к кровельным элементам.

Ключевые слова: Плоские крыши, плоские кровли, полимерные кровельные материалы, ПВХ-мембраны

Инструкция по монтажу композитной черепицы LUXARD

Год издания: 2014 (на сайте размещена аналогичная инструкция 2010 года)

Инструкция содержит описание всех этапов монтажа композитной металлочерепицы LUXARD : от подготовки основания до монтажа комплектующих.

Ключевые слова: Композитная металлочерепица, мансарда, скатная крыша, скатная кровля, листовые материалы, ТехноНИКОЛЬ, LUXARD

Инструкция по монтажу гибкой черепицы SHINGLAS

Год выпуска: 2015

Инструкция содержит описание всех этапов монтажа гибкой черепицы SHINGLAS: от подготовки основания до выполнения примыканий и кровельных проходок

Ключевые слова: Гибкая черепица, скатная крыша, скатная кровля, ТехноНИКОЛЬ, SHINGLAS, монтаж гибкой черепицы

Инструкция: Правила приемки рулонных кровель из битумосодержащих материалов

В инструкции поэтапно описывается приемка кровель из битумосодержащих материалов.

Год выпуска:

Ключевые слова: плоские кровли, плоские крыши, рулонные кровли, приемка кровель, приемка кровли, битумосодержащие материалы, ТехноНИКОЛЬ

Руководство по кровлям из самоклеящихся гидроизоляционных материалов

Руководство содержит требования к применяемым материалам, основанию под кровлю и гидроизоляцию, изоляционным слоям, а также конструктивные решения кровельного ковра и гидроизоляции и технологические приемы их устройства. Предназначено для работников проектных, строительных и ремонтно-строительных организаций.

Год выпуска: 2004

Ключевые слова: плоские кровли, плоские крыши, гидроизоляционные материалы, самоклеящиеся гидроизоляционные материалы, ТехноНИКОЛЬ, Техноэласт

Москва: (495) 773 40 16

Санкт-Петербург: (812) 703 55 46

Инструкция по монтажу гибкой черепицы

Гибкая черепица – современный, оригинальный материал с прекрасными техническими и потребительскими характеристиками (бесшумность, влагонепроницаемость, лёгкость, тепло- и морозостойкость), завоёвывающий всё большую популярность, в том числе и в России. Применяется на крышах любой формы с любым углом уклона — от 12° до отрицательного. В отличие от всех других кровельных покрытий, окраска гонтов (фигурных плиток) гибкой черепицы не однотонная, а использующая несколько оттенков одного цвета, что позволяет добиться на крыше очень красивых эффектов. Ещё одним достоинством этого материала является простота и доступность монтажа. На примере гибкой черепицы рассмотрим основные принципы и используемые для монтажа кровли материалы.

Купить Гибкую черепицу Шинглас в Ставрополе можно обратившись в нашу компанию.

Основание под кровлю: укладка гибкой черепицы осуществляется на сплошной деревянный настил (ориентированная стружечная плита, влагостойкая фанера и т.д.)

Элементы несущих конструкций крыши.

1 – стропильная нога,

2 – шпунтованная или обрезная доска,

3 – фанера, обработанная антисептиком или ориентированная стружечная плита повышенной влагостойкости (ОСП-3),

4 – ершенные гвозди или саморезы.

Гидро- и теплоизоляционный слой: подкладочный ковёр (рулонный материал, предлагается в комплекте с черепицей) — при небольших углах уклона применяется по всей кровле, при больших — в ендовах, на коньках, карнизных свесах и на торцевых частях крыши. Укладку ведут снизу вверх, крепят оцинкованными гвоздями, места нахлестки промазывают битумной мастикой.

Схема укладки подкладочного ковра:

1 — сплошная обрешетка, 2 – подкладочный ковер, 3 – нахлест промазывается битумной мастикой.

Рисунок а) — уклон кровли более 18°,
Рисунок б) — уклон кровли от 12° до 18°.

В ендовах укладывается дополнительно ендовый ковёр (рулонный материал цвета основной черепицы, предлагается в комплекте с черепицей), фиксируется мастикой. Он же применяется для герметизации труб и стыков ската со стенами (в этом случае крепится сверху).

Ендова кровли. 1 – промазка битумной мастикой, 2 – ендовный ковер, 3 – подкладочные ковры.

Укладка черепицы: на скатах производится рядами снизу вверх. Каждая плитка крепится к основанию гвоздями (по 4 или 6 штук), край с фигурными лепестками промазывается битумной мастикой. Окончательное спекание гонтов происходит под воздействием солнечного тепла.

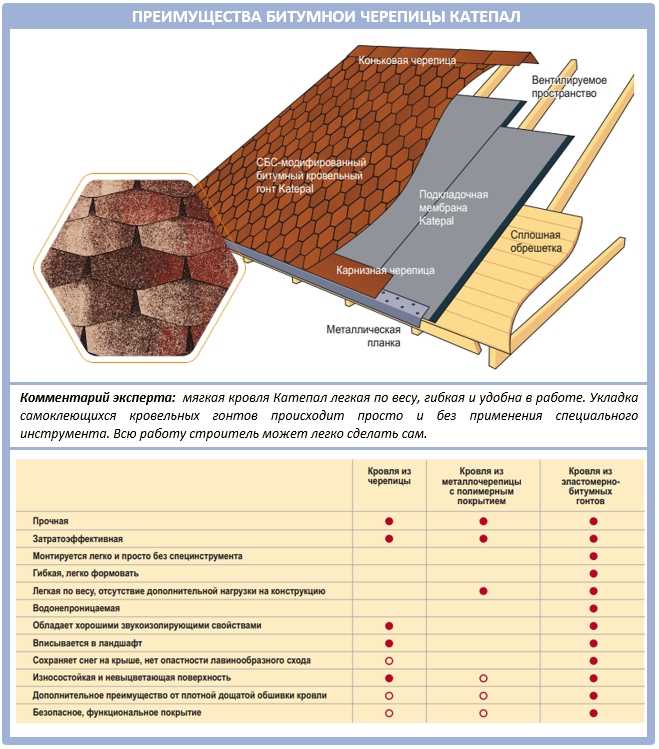

Схема укладки гибкой черепицы.

1 – коньковая/карнизная черепица,

2 – металлическая карнизная планка,

3 — металлическая торцевая планка,

4 — подкладочный ковер,

5 — кровельные гвозди.

Для укладки на коньках и рёбрах скатов гонты разрезаются на коньковые элементы (почти прямоугольные, по количеству лепестков), которые укладывают с обязательным перегибом и нахлёстом друг на друга 50мм. Либо таким же образом монтируется специальная коньково/карнизная черепица.

Уязвимые места кровли

Ендовы — места пересечения скатов крыши, по которым стекает вода.
При укладке гибкой черепицы в ендовах дополнительно укладывается специальный ендовый ковёр. По краям он крепится к основанию гвоздями и промазывается с тыльной стороны битумной мастикой на 10 см вдоль оси ендовы.

Коньки — верхние горизонтальные ребра крыши.
На коньках плитки гибкой черепицы укладывают с обязательным перегибом и нахлёстом друг на друга. Укладку ведут со стороны, противоположной преобладающей розе ветров в данной местности.

Примыкания — места стыков ската со стенами и выхода на крышу труб и коммуникаций. Для герметизации стыков используется ендовый ковёр и специальные проходные элементы (подробнее — в разделе «Инструкции по монтажу»).

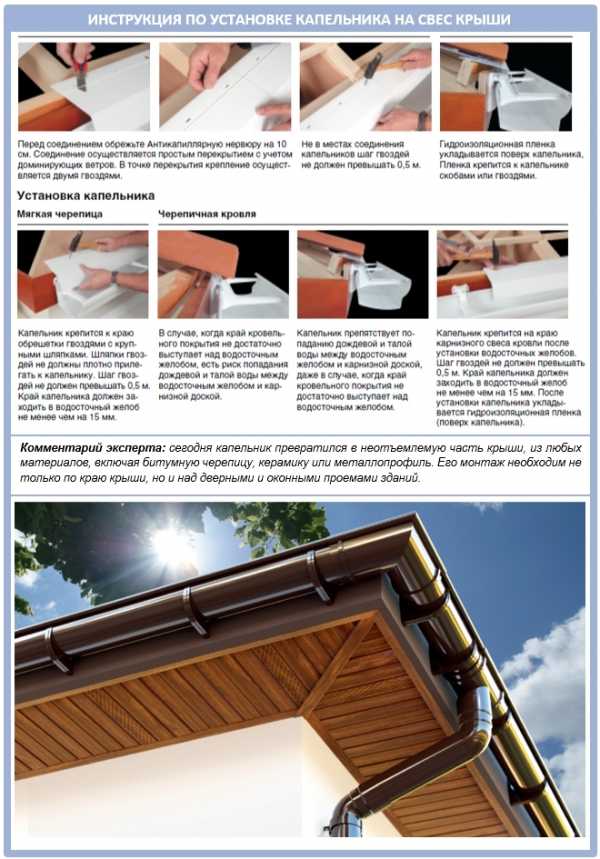

Свесы кровли — выступающие за наружные стены части крыши. Свесы кровли усиливаются металлическими карнизными и торцевыми планками, которые укладываются поверх подкладочного слоя внахлёст в 3-5 см и крепятся кровельными гвоздями.

1 — коньковая/карнизная черепица,

2 — металлическая карнизная планка,

3 — металлическая торцевая планка,

4 — подкладочный ковер,

5 — кровельные гвозди.

Мягкая кровля обладает потрясающими гидроизоляционными свойствами, а также впечатляющими показателями по шумоизоляции. Гибкая черепица не просто мягко заглушает звук града или дождя, но и существенно снижает децибелы шума от близлежащих железнодорожных путей или автомобильной трассы. Эти качества мягкой кровли являются особо полезным при наличии жилых мансард. Гибкая черепица Шинглас в Ставрополе.

Всегда в наличии и под заказ гибкая черепица Шинглас (Shinglas) производства ТехноНИКОЛЬ в г. Ставрополь.

Купить Гибкую черепицу Шинглас в Ставрополе можно обратившись в нашу компанию.

ФИЛЬМ ПО МОНТАЖУ ГИБКОЙ ЧЕРЕПИЦЫ ШИНГЛАС (SHINGLAS):

Теги: #Инструкция по монтажу гибкой черепицы технониколь

Мягкая кровля монтаж инструкция. Описание рабочего процесса

Содержание

1. Мягкая кровля монтаж инструкция. Описание рабочего процесса
   • Шаг 1 – подготовка материалов и инструмента
2. Мягкая кровля элементы. Как делать мягкую кровлю
3. Мягкая кровля на металл. Особенности монтажа при различных типах крыши
4. Шинглас инструкция по монтажу. Инструкция по монтажу гибкой черепицы Shinglas (однослойной, двухслойной, многослойной)
   • Общие рекомендации по монтажу SHINGLAS
   • Подготовка кровельного основания
5. Мягкая кровля карниз. Как сделать карниз кровли
   • Устраиваем обшивку и подбираем материалы
   • Укрепляем и защищаем кровельный свес
   • Создаем вентиляционные отверстия
6. Видео инструкция по монтажу мягкой кровли

Мягкая кровля монтаж инструкция.

Описание рабочего процесса

Инструкция по монтажу мягкой кровли будет состоять из таких этапов:

1. Подготовка материалов и инструмента;
2. Крепление настила;
3. Монтаж подкладочного ковра;
4. Установка металлических элементов на фронтоны и карнизные свесы;
5. Укладка ендовного ковра;
6. Крепление карнизной черепицы;
7. Укладка рядовых элементов;
8. Монтаж на примыкании к ендове;
9. Защита примыканий дымоходов;
10. Крепление коньковых элементов.

Сооружение стропильной системы лучше доверить профессионалам, это тот вид работ, который без опыта лучше не выполнять . На крыше должна быть закреплена обрешетка. Оптимальный вариант конструкции показан на схеме ниже. Мы разберем ту часть работ, которая относится к монтажу кровельного покрытия.

Так выглядит конструкция в готовом виде в домах с мансардным этажом

Минимальный уклон кровли для таких покрытий составляет 12 градусов. Лучше, если этот показатель будет больше.

Еще один аспект, который нужно знать – при какой температуре укладывать мягкую кровлю. Минимальный порог составляет +5 градусов, но лучше работать при +15-20. При температурах до +10 элементы кровли нужно прогревать строительным феном для их лучшего приклеивания.

Шаг 1 – подготовка материалов и инструмента

У каждого производителя есть свои коллекции битумной черепицы. Вам надо выбрать то, что больше подходит к дому

Любая работа начинается со сбора всего необходимого. Перечень указан в таблице ниже.

Материал	Описание
Мягкая кровля и комплектующие	Рассматривать все элементы нет смысла, так как расчет обычно производит продающая компания. Услуга эта бесплатна, и вам нужно предоставить план крыши, остальные работы проведут специалисты. Это очень сильно упрощает процесс, так как вам не придется сидеть за сложными вычислениями.

Источник: https://remont.ru-best. com/remont-doma/myagkaya-krovlya-montazh-instrukciya-opisanie-rabochego-processa

Мягкая кровля элементы. Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Мягкая кровля на металл. Особенности монтажа при различных типах крыши

Односкатная

На односкатных кровлях редко используют мягкую кровлю. Уклон их, как правило, небольшой, к тому же эстетические качества кровельного материала будут попросту не видны.

Монтаж проводится по сходной схеме, от нижней кромки ската к верхней.

Последний ряд мягкой кровли выполняется коньковыми элементами и прикрывается ветровой планкой. Такая же планка потребуется и для последнего рядя металлочерепицы.

Двухскатная

При укладке металлочерепицы нужно внимательно следить за тем, чтобы края листов были строгого параллельны кромкам ската. В противном случае к последнему ряду накопится перекос, затрудняющий или делающий невозможным плотное прилегание листов и установку конькового элемента.

Мягкая черепица менее требовательна к точности укладки. Благодаря эластичности материала и небольшой высоте элемента расхождения можно выправить. Нужно следить за тем, чтобы кровельные гвозди набивались строго согласно инструкции по монтажу и всегда прикрывались лепестками верхнего ряда.

Вальмовая крыша

Треугольные и трапециевидные скаты вальмовой кровли вызывают большой процент отходов при перекрытии ее металлочерепицей.

Нужно соблюдать внимательность и аккуратность при раскрое, чтобы крайние листы каждого ската гарантировано на 10-12 см заходили под коньковые элементы на стыках граней.

Мягкая кровля дает минимальный процент отходов. Отрезанные на гранях куски сегментов могут быть использованы на другой грани в следующем ряду.

Шинглас инструкция по монтажу. Инструкция по монтажу гибкой черепицы Shinglas (однослойной, двухслойной, многослойной)

Общие рекомендации по монтажу SHINGLAS

Обеспечить необходимый температурно-влажностный режим крыши можно только в том случае, если ее конструкция включает в себя сплошную пароизоляцию, необходимую для данного региона толщину утепления, ветроизоляцию и вентилируемое подкровельное пространство.

Компания Строймет не рекомендует применять на одной и той же кровле продукцию с разными кодами цвета и датой выпуска.

Допускается незначительное отклонение в цветовых тонах, характерное для гибкой черепицы всех производителей. Для минимизации тонального дисбаланса перед применением следует перемешать содержимое 5-6 упаковок в случайном порядке. Монтаж необходимо производить диагональными полосами.

Если кровельные работы проводятся при температуре ниже +5 °С, упаковки с шингласом следует подавать из теплого помещения по 5-6 пачек. Самоклеящуюся полосу на плитке необходимо подогревать строительным (тепловым) феном.

Чтобы не повредить целостность битумной кровли, материал на крыше следует резать на специально подложенной дощечке.

Поддоны с кровельным материалом не должны подвергаться воздействию прямых солнечных лучей, т.к. это может привести к преждевременному спеканию клеевого слоя с силиконизированной защитной пленкой. Складировать поддоны друг на друга нельзя.

Для беспрепятственного отделения гонтов шингласа друг от друга перед вскрытием упаковку битумной черепицы рекомендуется слегка согнуть и встряхнуть.

Внимание! Во избежание появления пятен и следов от обуви не рекомендуется ходить по кровле в жаркую солнечную погоду. Для перемещения по скату крыши следует использовать специальные лазы.

1. Используемые материалы

Шинглас

Ассортиментная линейка битумной черепицы SHINGLAS является самой широкой среди российских производителей и включает в себя более 30 различных моделей.

Подкладочный слой ТЕХНОНИКОЛЬ

Подкладочный ковер — рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера толщиной 1,7-2 мм.

Барьер ОС ГЧ — рулонный гидроизоляционный самоклеящийся битумно-полимерный материал толщиной 2-2,5 мм.

Ендовный ковер ТЕХНОНИКОЛЬ

Ендовный ковер ТЕХНОНИКОЛЬ — рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера покрытый крупнозернистым базальтовым гранулятом.

Карнизные, фронтонные свесы и планки примыкания

Изготовлены из металла со специальным покрытием.

Специальные кровельные гвозди

• Гальванизированные гвозди длиной 25-30 мм.
• Диаметр шляпки — не менее 9 мм.
• Диаметр стержня гвоздя — не менее 3 мм.

Мастика ТЕХНОНИКОЛЬ (ФИКСЕР)

Мастика битумно-полимерная приклеивающая холодная ФИКСЕР.

Вентиляционные элементы ТЕХНОНИКОЛЬ

Достаточное количество приточно-вытяжных отверстий, удовлетворяющих минимальным нормам подкровельной вентиляции.

2. Терминология

Рис. 1

1. Видимая часть.
2. Перекрываемая часть.
3. Вырез.
4. Самоклеящаяся полоса.
5. Плитка, таб, лепесток.

Рис. 2

1. Фронтонный свес.
2. Карнизный свес.
3. Ендова.
4. Ребро, хребет.
5. Конек.
6. Перелом ската.

3. Расход кровельного материала

В одной упаковке SHINGLAS серии Джаз содержится 2 м²готовой кровли (с учетом нахлестов при монтаже черепицы). Упаковки остальных серий черепицы содержат по 3 м²готовой кровли. При расчете необходимого количества рядовой черепицы следует учитывать коэффициент, соответствующий уровню сложности крыши. Для шингласа формы нарезки соната, аккорд и джаз в сочетании с коньково-карнизной черепицей необходимо предусматривать уровень отходов не более 5%. В остальных случаях (для оформления стартовой полосы, ребер и коньков крыши) уровень отходов составляет 10-15%.

Расход специальных кровельных гвоздей — порядка 80 грамм на 1 м².

Подготовка кровельного основания

1. Основные рекомендации

Материалы для кровли должны отвечать строительным нормам и правилам (СНиП).

При укладке SHINGLAS по деревянным конструкциям крыши, как и по другим видам конструкций, шаг стропил зависит от постоянных и временных нагрузок, а также от индивидуальных архитектурных особенностей крыши, и колеблется от 600 мм до 1500 мм.

В зависимости от шага стропил или дополнительной шаговой обрешетки применяется различная толщина сплошного деревянного настила (см. таблицу).

В качестве дощатого настила могут использоваться: ориентированно-стружечная плита (ОСП-3), фанера повышенной влагостойкости (ФСФ), шпунтованные или обрезные доски с относительной влажностью не более 20%, отсортированные по толщине. В качестве дощатого настила рекомендуется использовать древесину хвойных пород.

Рис. 3

При использовании в качестве обрешетки обрезной доски зазор между досками должен составлять 1-5 мм.

Монтаж крупнощитового настила (ОСП 3; фанера ФСФ) рекомендуется вести с разбежкой швов и крепить ершенными гвоздями или саморезами.

Мягкая кровля карниз. Как сделать карниз кровли

Карниз кровли является той частью крыши, которая создает навес над стенами. При этом он защищает стены от попадания влаги. Длина карниза должна быть не меньше 50-60 сантиметров. В противном случае, можно принудительно удлинить стропила при помощи специальных элементов -.

Карнизы и их классификация:

• Не подшитые – при одно- или двухскатных крышах, а так же кровле вальмового типа;
• Коробчатые – распространены на вальмовой, одно-, двухскатной кровле;
• Укороченные – можно встретить на всех типах крыши.

Карнизная планка для гибкой черепицы является продолжением крыши. При выборе нужно учитывать особенности климата.

Выполнение свесов кровли – заподлицо, открытые, закрытые и фронтонные.

Заподлицо — выполнение, связанное с тем, что стропила не выходят за границу стен. Карнизный узел плоской кровли должен быть зашит доской для слива. Это защищает стены от влаги. Деревянный дом потребует длины не менее 55 сантиметров, кирпичный – длину несколько короче (читайте: «»).

Открытым свесом называют выход стропил за пределы стен. Длина такого свеса составляет от 50 до 60 сантиметров. Крепление водосточных желобов осуществляется на верхние кромки карниза.

Свесы закрытого типа применяются при наличии специального паза у стропил, которые выходят за границы стены. Он используется для крепежа составляющих обшивки. Рекомендуется прокладывать вентиляцию закрытого карниза. Читайте также: «».

Фронтонный свес может напоминать заподлицо или иметь выступ за границы стены. Обязательное правило – зашивка (прочитайте: «»).

Устраиваем обшивку и подбираем материалы

Основной материал при обшивке свесов крыши – дерево. Как правило, это ель, лиственница или сосна. Важный момент: выполнение обшивки только сухими досками. Если этого не учесть, то произойдет сушка материала. В результате этого образуются щели. Толщина обшивочных досок должна составлять от 17 до 22 миллиметров. Длина высчитывается, исходя из длины свеса, а ширина – может быть произвольной.

Крепеж досок осуществляется с двух сторон при учете шага в 1 метр. Рекомендуется произвести обработку досок при помощи влаго- и пожарозащитных составов. При этом вы увеличите срок эксплуатации деревянных материалов и снизите расходы на дальнейшее обслуживание сооружения. Защитные составы могут содержать краску или лак для деревянных покрытий.

Особой популярностью пользуется обшивка карниза вагонкой. При этом необходимо оставлять зазор в 10-15 миллиметров для создания естественной вентиляции.

Сегодня можно встретить материалы для обшивки из поливинилхлорида или, как его еще называют, «винилового софита» (прочитайте: » Монтаж софитов на карниз крыши «).

Карнизная доска из этого материала и его преимущества:

Укрепляем и защищаем кровельный свес

Для предотвращения деформации и провесов обшивки – соедините ее с деревянной конструкцией. Обязательные условия: крепеж «коробочек» и соединительных элементов стропил для всех вариантов подшивки карнизов крыши .

Другой вид защиты – это установка нагревательных элементов в желоба для стока воды. Это поможет быстрому таянию снега и льда, что предотвратит давление на свес.

Создаем вентиляционные отверстия

Вентиляция кровли – обязательная процедура для устранения ряда проблем. Например, повреждение слоя гидроизоляции, возникновения сырости и т.д.

Существует 2 вида вентиляции свесов. Для первого типа вам необходимо оставить зазор между обшивкой и стеной. Второй способ предполагает установку решеток разной формы для вентиляции. Они должны быть аккуратно вставлены в софиты для кровли . При использовании натуральной черепицы – установите специальные черепичные листы, которые должны иметь вентиляционные отверстия. Материал должен располагаться в пятом ряду от карнизного свеса .

Как подшить карниз изнутри, пример на

Помните, что монтаж карнизной планки должен начинаться с создания вентиляционных отверстий. Они, в свою очередь, должны быть открытыми. Читайте также: » Софиты для подшивки кровли «.

Помимо практического значения, свес кровли является и эстетическим элементом дома. Поэтому кровельный карниз внешне должен быть достаточно привлекательным.

В целом, карнизная планка для мягкой кровли, устанавливается достаточно легко. При этом советуем изучить фото- и видеоматериалы по монтажу капельника . Если вы чувствуете, что вам не под силу осуществить все монтажные работы самостоятельно – то рекомендуется обратиться к специалистам.

Видео инструкция по монтажу мягкой кровли

Монтаж мягкой кровли, укладка мягкой черепицы, инструкция

Мягкая кровля (или гибкая черепица) – доступный и легкий вид материала. Это дает немалое преимущество в ее монтаже. Она обладает высоко-гидроизоляционными свойствами и оригинальным внешним видом, при ее изготовлении применяются только новейшие технологии – все это дает толчок к выбору именно этого выгодного материала.

В основу мягкой гибкой черепицы входит стекловолокно, которое изготавливается в виде листа, затем оно пропитывается резино-битумом с обеих сторон. Такая комбинация из двух компонентов дает отменную герметичность.

Для того, чтобы материал был лучше защищен от различных механических повреждений и недоброжелательных ультрафиолетовых лучей, на его верхний слой дополнительно наносят мелкую каменную крошку.

Еще немаловажными плюсами при выборе этого материала является недорогая стоимость, удобство в процессе монтажа и конечно малая доля отходов. Для того чтобы укладывать мягкую кровлю не нужно дорогостоящих инструментов и с ней легко может справиться даже любой умелец в доме.

Перед укладкой черепицы достаточно будет лишь изучить пособие очередности и подобрать необходимый инструмент и, самый важный момент — настроиться морально.

1. Подбор инструмента.

Для монтажа мягкой кровли будет достаточно таких инструментов: молоток, ножовка, нож, карандаш, рулетка, меловая веревка, перчатки и мастерок.

2. Подготовка основания для укладки кровли.

Конструкция крыши должна быть прочной и не прогибаемой, если этого не учесть, то в месте прогиба может оказаться ненужная течь. Следующим моментом в работе является тщательная подготовка основания. Поверхность для укладки кровельного материала должна быть полностью ровной, а в качестве материала можно применить влагостойкую фанеру или панели OSB-3. Перед тем как начать стелить мягкую черепицу, необходимо высушить поверхность и очистить от мусора и пыли.

Также одним из самых важных моментов в укладке мягкой кровли является правильный угол наклона, который должен превышать 11 градусов. Если угол не будет соответствовать установленным нормам, тогда это может привести к быстрому износу материала и даже всей конструкции.

Если сделать все по технологии, это обеспечит долговечность всей конструкции.

3. Гидроизоляция поверхности для монтажа гибкой черепицы.

Хоть гибкая черепица и обладает хорошими гидроизоляционными качествами, но лучше установить дополнительную защиту для поверхности каркаса. В этих целях применяют гидроизоляционную пленку. Основа ее состоит из полиэтилена и антиадгезионной пленок, которую пропитывают битумом. Данный материал укладывается рядами параллельно карнизу крыши, с вертикальным наложением не менее 20 сантиметров, а горизонтальным — 10 сантиметров.

4. Пароизоляция поверхности крыши.

Для любого вида мягкой кровли необходимо укладывать утеплитель. Ведь в результате перепада температур образуется конденсат, и влага непременно попадет в утеплитель, что в свою очередь, заметно снизит его теплоизоляционные качества.

Чтобы не попасть в такую неприятную ситуацию, необходимо позаботиться о пароизоляционных свойствах крыши. Пленка укладывается под утеплитель, вдоль стропил, где стыки должны быть расположены непосредственно на самих стропилах.

5. Монтаж мягкой кровли.

Работы по установке мягкой кровли рекомендуется проводить в летнее время года. Так как в жаркое время улучшаются свойства спайки или стыковки материалов при их нагреве. Еще немаловажно учитывать конструкцию крыши, для какого помещения она предназначена: производственного или жилого. Например, кровля жилого помещения должна иметь более высокий угол наклона, чем у технического помещения.

Схема укладки черепицы состоит из нескольких этапов:

• монтаж первого листа;
• настил всех листов кровли;
• установка листов конька.

В общем, технология монтажа мягкой черепицы не сложна. Нужно только правильно выложить первый ряд, а с остальной работой будет уже легче. Но прежде, чем начать укладку мягкой черепицы, необходимо по всему коньку крыши проложить ендовый ковер.

Цветовая гамма ендового ковра должна полностью совпадать с кровлей. Только после этого можно приступать к монтажу карнизного ряда. Лист должен укладываться от карниза перегиба и выступать на 2 сантиметра выше. Затем устанавливается следующий лист и в месте перфорации фиксируется гвоздями. И так укладывается весь ряд.

В среднем, на лист прибивается 4 гвоздя, а в случае с углом наклона менее 24 градусов, лист закрепляется уже 6 гвоздями. И, несмотря на такое число крепежей, случай с демонтажем мягкой черепицы, не доставит много хлопот.

Нужно учитывать и то, что нижняя кромка должна находиться на расстоянии 1 сантиметра от нижней точки карнизного ряда. Последующие листы ряда собираются в один уровень с первым рядом, а затем торцевые края срезаются и промазываются мастикой. Для лучшей герметизации поверхности крыши, то же самое проделывают со всеми узлами мягкой кровли.

Привлекательные цены на мягкую кровлю вы можете найти в разделе «Гибкая черепица». Помните, что правильно установленная на крышу качественная черепица будет служить вам верой и правдой долгие годы.

Установка листов конька

После монтажа всех рядов мягкой кровли нужно сразу приступить к сборке коньковой части. Конек же можно получить таким методом, если карнизную черепицу разделить на 3 части. Потом разделенный лист наклеивается так, чтобы его короткая сторона была параллельно коньку. И лишь затем лист укрепляется гвоздями по краям.

Когда пробиваешь гвозди, они должны оказаться под следующим листом, другим словом под «нахлестом». Способы укладки иных мягких кровельных материалов могут немного отличаться, но в большей части принцип схож на этот.

Для того, чтобы крыша служила как можно дольше, необходимо задуматься об аэраторе. В случае скапливания влаги на утеплители он будет принудительно вентилировать и просушивать пространство внутри.

Как избежать волн на кровле из гибкой черепицы.

Инструкции и рекомендации для продукции TEGOLA

Все

Технические листы

Сертификаты

Инструкции по монтажу

Альбомы технических решений

Заключения

Герметезирующие лентыСубстраты кровельные почвенныеИнструкции по монтажу гибкой черепицыТехнические листы ПРОФИЛИРОВАННЫЕ МЕМБРАНЫТехнические листы ГЕОСИНТЕТИКАТехнические листы для битумно-полимерных материалов SAFETYТехнические листы для гибкой черепицы — TEGOLA

PDF

Альбом Технических решений — Гидроизоляция фундамента

Скачать

PDF

Альбом Технических решений — Гидроизоляция фундамента (dwg)

Скачать

PDF

Альбом Технических решений — Гидроизоляция фундамента, дренаж

Скачать

PDF

Альбом Технических решений — Гидроизоляция фундамента, дренаж (dwg)

Скачать

PDF

Альбом Технических решений — Защита склонов от водно-ветровой эрозии

Скачать

PDF

Альбом Технических решений — Защита склонов от водно-ветровой эрозии (dwg)

Скачать

PDF

Альбом технических решений по устройству Пол Гидро

Скачать

PDF

Альбом технических решений по устройству Пол Дренаж

Скачать

PDF

Альбом технических решений по устройству Пол Классик

Скачать

PDF

Альбом технических решений по устройству Пол Классик Термо

Скачать

PDF

Альбом технических решений по устройству Пол Лайт

Скачать

PDF

Альбом технических решений по устройству Пол Термо

Скачать

PDF

Альбом технических решений по устройству Пол Экспресс

Скачать

PDF

АТР пол Классик

Скачать

PDF

АТР Эксплуатируемые крыши с ЩП

Скачать

PDF

Гибкая черепица: описание, состав, характеристики

Скачать

PDF

Заключение ВНИИПО К0

Скачать

PDF

Инструкция: как выбрать гибкую черепицу. В чем отличия у черепицы разных производителей.

Скачать

PDF

Инструкция: как выбрать гибкую черепицу. В чем отличия у черепицы разных производителей.

Скачать

PDF

Инструкция: как выбрать гибкую черепицу. В чем отличия у черепицы разных производителей.

Скачать

Инструкция по монтажу KRoof

Скачать

PDF

Инструкция по монтажу гибкой черепицы ASSISI

Скачать

PDF

Инструкция по монтажу гибкой черепицы CAPRI

Скачать

PDF

Инструкция по монтажу гибкой черепицы CASTELLO

Скачать

PDF

Инструкция по монтажу гибкой черепицы CHALET

Скачать

PDF

Инструкция по монтажу гибкой черепицы CORTINA

Скачать

PDF

Инструкция по монтажу гибкой черепицы GARDA

Скачать

PDF

Инструкция по монтажу гибкой черепицы GOTHIK

Скачать

PDF

Инструкция по монтажу гибкой черепицы LAZIO

Скачать

PDF

Инструкция по монтажу гибкой черепицы LIBERTY

Скачать

PDF

Инструкция по монтажу гибкой черепицы MASTER

Скачать

PDF

Инструкция по монтажу гибкой черепицы MOSAIK

Скачать

PDF

Инструкция по монтажу гибкой черепицы PIEMONTE

Скачать

PDF

Инструкция по монтажу гибкой черепицы RECTANGULAR

Скачать

PDF

Инструкция по монтажу гибкой черепицы SANREMO

Скачать

PDF

Инструкция по монтажу гибкой черепицы SARDEGNA

Скачать

PDF

Инструкция по монтажу гибкой черепицы TOSCANA

Скачать

PDF

Инструкция по монтажу гибкой черепицы TRADITIONAL

Скачать

PDF

Инструкция по монтажу гибкой черепицы VENETO

Скачать

PDF

Инструкция по монтажу гибкой черепицы VERSAILLE

Скачать

Инструкция по монтажу системы дренажа QDrain Football

Скачать

PDF

Инструкция по монтажу фотогальванической черепицы Тегосолар

Скачать

Инструкция по монтажу черепицы Акцент

Скачать

Инструкция по монтажу черепицы Альпин

Скачать

Инструкция по монтажу черепицы Аляска

Скачать

Инструкция по монтажу черепицы Антик

Скачать

Инструкция по монтажу черепицы Верона

Скачать

Инструкция по монтажу черепицы Версаль

Скачать

Инструкция по монтажу черепицы Вест

Скачать

Инструкция по монтажу черепицы Винтаж

Скачать

Инструкция по монтажу черепицы Готик

Скачать

Инструкция по монтажу черепицы Зодчий

Скачать

Инструкция по монтажу черепицы Кастелло

Скачать

Инструкция по монтажу черепицы Классик

Скачать

Инструкция по монтажу черепицы Лемех

Скачать

Инструкция по монтажу черепицы Либерти

Скачать

Инструкция по монтажу черепицы Лофт

Скачать

Инструкция по монтажу черепицы Мастер

Скачать

Инструкция по монтажу черепицы Мастер J

Скачать

PDF

Инструкция по монтажу черепицы Мастер Коппо

Скачать

Инструкция по монтажу черепицы Мозаика

Скачать

Инструкция по монтажу черепицы Нордик

Скачать

Инструкция по монтажу черепицы Премьер

Скачать

PDF

Инструкция по монтажу черепицы Престиж Алю

Скачать

PDF

Инструкция по монтажу черепицы Престиж Алю Алюминий

Скачать

PDF

Инструкция по монтажу черепицы Престиж Компакт

Скачать

PDF

Инструкция по монтажу черепицы Престиж Компакт Антик

Скачать

PDF

Инструкция по монтажу черепицы Престиж Компакт Стар

Скачать

PDF

Инструкция по монтажу черепицы Престиж Традишнл

Скачать

PDF

Инструкция по монтажу черепицы Престиж Традишнл Антик

Скачать

PDF

Инструкция по монтажу черепицы Престиж Элит

Скачать

PDF

Инструкция по монтажу черепицы Престиж Элит Антик

Скачать

PDF

Инструкция-по-монтажу-черепицы Престиж Элит Стар

Скачать

Инструкция по монтажу черепицы Смальто

Скачать

Инструкция по монтажу черепицы Стандарт

Скачать

Инструкция по монтажу черепицы Традишнл

Скачать

Инструкция по монтажу черепицы Футуро

Скачать

Инструкция по монтажу черепицы Шервуд

Скачать

PDF

Инструкция по расчету материалов и комплектующих кровельной системы TEGOLA

Скачать

PDF

Инструкция по расчету материалов и комплектующих кровельной системы TEGOLA

Скачать

PDF

Инструкция по ремонту поврежденного участка кровли

Скачать

Инструкция по укладке профилированной мембраны ТЕФОНД

Скачать

PDF

Пожарный сертификат MAXISTUD

Скачать

PDF

Пожарный сертификат праймер Сейфити

Скачать

PDF

Пожарный сертификат СЕЙФИТИ

Скачать

PDF

Руководство по проектированию и устройству кровель с применением гибкой черепицы TEGOLA

Скачать

PDF

Сертификат соотвествия ГОСТ Р черепица ТЕГОЛА ПРЕМИУМ_БИЗНЕС ПЛЮС_БИЗНЕС_КОМФОРТ ПЛЮС_КОМФОРТ

Скачать

PDF

Сертификат соотвествия черепица ТЕГОЛА ЭКСКЛЮЗИВ + Мастер-Коппо

Скачать

PDF

Сертификат соответствия Cover Up корнестойкость

Скачать

PDF

Сертификат соответствия POUR-N-TILE

Скачать

PDF

Сертификат соответствия ГОСТ Р Cover Up

Скачать

PDF

Сертификат соответствия ГОСТ Р KMat-XGrid

Скачать

PDF

Сертификат соответствия ГОСТ Р QDrain

Скачать

PDF

Сертификат соответствия ГОСТ Р TMD

Скачать

PDF

Сертификат соответствия ГОСТ Р Геосетки

Скачать

PDF

Сертификат соответствия ГОСТ Р Гибкая черепица

Скачать

PDF

Сертификат соответствия ГОСТ Р Полифимбитол

Скачать

PDF

Сертификат соответствия ГОСТ Р СЕЙФИТИ

Скачать

PDF

Сертификат соответствия ГОСТ Р Сейфити Неодил

Скачать

PDF

Сертификат соответствия ГОСТ Р ТЕМА-Geo

Скачать

PDF

Сертификат соответствия ГОСТ Р ТЕФОНД-ИЗОСТУД

Скачать

PDF

Сертификат соответствия для СТО 70443609-004-2016(QDRAIN)

Скачать

PDF

Сертификат соответствия для СТО 70443609-005-2016(K MAT и XGrid)

Скачать

PDF

Сертификат соответствия СТО Геотекстиль ГЕО Стандарт

Скачать

PDF

Сертификат-соответствия-ТЕГОЛА-СЕЙФИТИ

Скачать

PDF

Сертификат футбольный QDrain Football

Скачать

PDF

Сертификаты соответствия TEMA ГЕОМАТЫ

Скачать

PDF

Сертификаты-соответствия-TEMA-ТЕФОНД-ИЗОСТУД

Скачать

PDF

СТО Депо по обслуживанию и ремонту поездов «Сапсан» и «Ласточка»

Скачать

PDF

Субстрат Tegola ДОЛГОЛЕТИЕ

Скачать

PDF

Субстрат Tegola ОБЛЕГЧЕННЫЙ

Скачать

PDF

Субстрат Tegola СТАНДАРТ

Скачать

PDF

СХЕМА: кровельный конструктив

Скачать

PDF

СХЕМА: кровельный конструктив

Скачать

PDF

СХЕМА: кровельный конструктив

Скачать

PDF

Техкарта Grace Ice&Water Shield

Скачать

PDF

Техкарта Айсбар SafeGrip

Скачать

PDF

Техкарта битумная мастика Сейфити Mastic R

Скачать

PDF

Техкарта битумно-полимерная мастика Битустик

Скачать

PDF

Техкарта Гарден Руф

Скачать

PDF

Техкарта геокомпозиты QDrain C

Скачать

PDF

Техкарта геокомпозиты QDrain ZW

Скачать

PDF

Техкарта геокомпозиты QDrain ZW FOOTBALL

Скачать

PDF

Техкарта геоматы KMat

Скачать

PDF

Техкарта геоматы KMat RF Metal

Скачать

PDF

Техкарта геоматы KMat WP

Скачать

PDF

Техкарта геоматы KRoof

Скачать

PDF

Техкарта геомембраны гидроизоляционные

Скачать

PDF

Техкарта геосетки XGrid PET-PVC-AM-S

Скачать

PDF

Техкарта геосетки XGrid PET-PVC-AM (все продукты)

Скачать

PDF

Техкарта геосетки XGrid PET-PVC-AM (стандартные продукты)

Скачать

PDF

Техкарта геотекстиль Гео Стандарт

Скачать

PDF

Техкарта геофильтр 12KN

Скачать

PDF

Техкарта Геофильтр 12 KN

Скачать

PDF

Техкарта гибкая черепица Business Lazio

Скачать

PDF

Техкарта гибкая черепица Business Piemonte

Скачать

PDF

Техкарта гибкая черепица Business Plus Gothik

Скачать

PDF

Техкарта гибкая черепица Business Plus Mosaik

Скачать

PDF

Техкарта гибкая черепица Business Plus Restangular

Скачать

PDF

Техкарта гибкая черепица Business Plus Traditional

Скачать

PDF

Техкарта гибкая черепица Business Sardegna

Скачать

PDF

Техкарта гибкая черепица Business Toscana

Скачать

PDF

Техкарта гибкая черепица Business Veneto

Скачать

PDF

Техкарта гибкая черепица Comfort Assisi

Скачать

PDF

Техкарта гибкая черепица Comfort Capri

Скачать

PDF

Техкарта гибкая черепица Comfort Cortina

Скачать

PDF

Техкарта гибкая черепица Comfort Garda

Скачать

PDF

Техкарта гибкая черепица Comfort Sanremo

Скачать

PDF

Техкарта гибкая черепица Premium Castello

Скачать

PDF

Техкарта гибкая черепица Premium Chalet

Скачать

PDF

Техкарта гибкая черепица Premium Liberty

Скачать

PDF

Техкарта гибкая черепица Premium Master

Скачать

PDF

Техкарта гибкая черепица Premium Versaille

Скачать

PDF

Техкарта мастика гидроизоляционная Сейфити 21,5 л

Скачать

PDF

Техкарта материалы СЕЙФИТИ CA

Скачать

PDF

Техкарта материалы СЕЙФИТИ АПАО

Скачать

PDF

Техкарта материалы СЕЙФИТИ БЕЙЗ АПП

Скачать

PDF

Техкарта материалы Сейфити Плюс Эласт СБС

Скачать

PDF

Техкарта материалы СЕЙФИТИ ФЛЕКС АПП

Скачать

PDF

Техкарта материалы СЕЙФИТИ ФЛЕКС СБС

Скачать

PDF

Техкарта пародиффузионная мембрана Дифбар 130

Скачать

PDF

Техкарта пародиффузионная мембрана Дифбар 130, MDM

Скачать

PDF

Техкарта пародиффузионная мембрана Дифбар 160, MDM

Скачать

PDF

Техкарта пародиффузионная мембрана Дифбар 95

Скачать

PDF

Техкарта ПРАЙМЕР СЕЙФИТИ

Скачать

PDF

Техкарта профилированная мембрана ТЕФОНД HP СУПЕР ДРЕЙН

Скачать

PDF

Техкарта профилированная мембрана ТЕФОНД СТАР HP 1мм

Скачать

PDF

Техкарта Сейфити Бейз 2 без клеевой полосы

Скачать

PDF

Техкарта Сейфити Бейз 2 с клеевой полосой

Скачать

PDF

Техкарта Сейфити Бейз Силбар

Скачать

PDF

Техкарта Сейфити Бейз Силбар Супер

Скачать

PDF

Техкарта Сейфити Флекс

Скачать

PDF

Техкарта Сейфити Флекс Ендова

Скачать

PDF

Техкарта Стартбар Р (ТРП)

Скачать

PDF

Техкарта черепица АКТИРУФ

Скачать

PDF

Техкарта черепица ТЕГОЛА коллекции БИЗНЕС_КОМФОРТ ПЛЮС_КОМФОРТ

Скачать

PDF

Техкарта черепица ТЕГОЛА коллекции ЭКСКЛЮЗИВ_ПРЕМИУМ_БИЗНЕС ПЛЮС

Скачать

PDF

Техкарта черепица ТЕГОСОЛАР

Скачать

PDF

Техлист Maxisdud

Скачать

PDF

Техлист Maxisdud F

Скачать

PDF

Техлист Maxisdud GEO

Скачать

PDF

Техлист Tefond

Скачать

PDF

Техлист Tefond Drain

Скачать

PDF

Техлист Tefond Drain Plus

Скачать

PDF

Техлист Tefond HP

Скачать

PDF

Техлист Tefond HP 1 mm

Скачать

PDF

Техлист Tefond HP Drain

Скачать

PDF

Техлист Tefond HP Super Drain

Скачать

PDF

Техлист Tefond Plus

Скачать

PDF

Техлист TMD 1011

Скачать

PDF

Техлист TMD 10120

Скачать

PDF

Техлист профилированные мембраны ISOSTUD

Скачать

PDF

Техлист профилированные мембраны MAXISTUD

Скачать

PDF

Техлист профилированные мембраны TEFOND

Скачать

PDF

Техлист Элотен Butyl DUO 15/10

Скачать

PDF

Техлист Элотен Butyl F 15/10

Скачать

PDF

Техлист Элотен Butyl РН 15

Скачать

PDF

Технологический регламент укладки геоматов

Скачать

PDF

Условия гарантии на гибкую черепицу TEGOLA

Скачать

пошаговая инструкция монтажа гибкой черепицы своими руками,кровельные работы мягкая кровля, кровля из гибкой черепицы

Битумная черепица – относительно новый вид кровли, отличающийся великолепными техническими и эстетическими качествами. В числе ее преимуществ обоснованно значится простота укладки, с которой без проблем справится хозяин дачи или загородной усадьбы.

Чтобы кровля служила долго и не текла, надо знать, как крепить элементы гибкой черепицы, пошаговая инструкция по монтажу поможет своими руками выполнить весь спектр работ.

Содержание

1. Особенности битумной черепичной кровли
2. Технология укладки по шагам
3. Устройство сплошной обрешетки
4. Сооружение подкладочного ковра
5. Крепление торцевых и карнизных планок
6. Гибкая черепица . Монтаж своими руками
7. Усиление гидроизоляции в разжелобках
8. Выполнение разметки перед укладкой
9. Сборка кровли из гибких элементов
10. Правила обустройства ендовы
11. Открытый вариант
12. Устройство ендовы: «открытый» способ
13. Закрытый вариант
14. Шаги устройства примыканий
15. Примыкание кровли к стене и трубе

Особенности битумной черепичной кровли

Битумный штучный кровельный материал – усовершенствованная версия обычного рубероида. Модернизация заключалась в повышении прочности и устойчивости к атмосферному негативу, а также в улучшении внешнего вида.

В результате получилось покрытие, с точностью имитирующее натурального керамического соперника, такое как кровля от Технониколь, например.

В изготовлении гибкой кровли используют технологии и исходные материалы, которые применяются в выпуске рулонного мягкого кровельного покрытия. На основу из стеклохолста с обеих сторон наносят битум с полимерными модификаторами.

Сверху посыпают минеральными гранулами, придающими материалу фактурность и цвет, снизу оставляют битумное клеящее вещество, с помощью которого крепят к обрешетке штучные элементы – гонты.

Элементы гибкой битумной черепицы наклеивают на сплошную основу, сооруженную из доски или фанеры. Укладывают по принципу рыбьей чешуи. Под солнцем битум с тыльной стороны расплавляется и спекает уложенные гонты в сплошной водонепроницаемый прочный ковер.

Технология укладки по шагам

Стандартный монтаж гибкой черепицы включает несколько последовательных этапов, каждый из которых отличается своими технологическими нюансами.

Устройство сплошной обрешетки

Первой устраивают обрешетку, представляющую собой сплошной настил. В ее сооружении используют обрезные доски, фанерные листы или ОСП. Толщину материала подбирают в зависимости от шага, с которым установлены стропила.

Если стропильные ноги расположены через 30 см, толщина листового материала 9 мм. Если расстояние между ними 1,5 м, у листов минимальная толщина 27 мм, у доски – 37 мм.

Обрешетка под битумную черепицу укладывается с небольшими зазорами в 3-5 мм, необходимыми для компенсации расширения материалов из древесины, происходящими от повышения уровня влажности в окружающей среде.



Сооружение подкладочного ковра

Несмотря на водоотталкивающие свойства мягкой кровли, вероятность протечки все равно следует предусмотреть и предупредить. Для этого под покрытие настилают гидроизоляционный ковер. Материал для ковра рекомендует производитель покрытия, он лучше других подходит для спекания с внешней отделкой.

Вариант укладки зависит от наклона скатов:

Для крыш с уклоном 12-18º. Так как на крышах с таким уклоном иногда задерживаются снежные залежи, капли дождя скатываются со средней скоростью, обрешетка покрывается сплошным гидроизоляционным ковром.

Перед его настилом проблемные участки – зону конькового хребта, линии вдоль фронтонных и карнизных свесов, окружение проходок, вальмовые ребра и разжелобки оклеивают дополнительным водоотталкивающим полотном шириной 60 см.

Для крыш с уклоном свыше 18º. Гидроизоляционной рулонной защитой оклеиваются только проблемные участки. Сплошной водоотталкивающий ковер не используется, потому что осадки на скатах не задерживаются.

Для наклеивания гидроизоляционной защиты по линиям ее приклеивания на обрешетку руками с кистью наносится битумная мастика слоем в 1-1,2 мм толщиной.

Крепление торцевых и карнизных планок

Перед устройством мягкой кровли на карнизные свесы устанавливают металлические планки для укрепления края скатов. Их прикручивают с шагом 10-15 см оцинкованными кровельными саморезами.

Между собой планки не сваривают, а укладывают на свес внахлест там, где их требуется продолжить.

Гибкая черепица . Монтаж своими руками

Усиление гидроизоляции в разжелобках

Разжелобки, они же ендовы, обустраивают дополнительным гидроизоляционным ковром. Их вогнутые углы оформляют открытым или закрытым способом. Если ендову оставят открытой, вдоль ее оси надо класть полосу водоотталкивающего материала так, чтобы она заходила на оба ската.

Полосу наклеивают поверх подкладочного ковра с применением битумной мастики.

Чтобы защита ендовы не смещалась вместе с тающим снегом, ее крепеж дублируют, прибивают гвоздями для мягкой кровли.

Ставят их через 20-25 см, от края гидроизоляционной полосы отступают по 2-3 см. Для устройства на кровле из битумных гонтов закрытого разжелобка предварительную подготовку не производят.

Выполнение разметки перед укладкой

Чтобы результат приклеивания элементов гибкой черепицы смотрелся идеально, перед приклеиванием элементов на скаты наносится разметка. Отмеченные мелованной отбивкой линии подскажут, на какой высоте расположить элемент и помогут своевременно выровнять ряды, если укладчик случайно сбился.

Разметка обеспечит ровность, если во время укладки мягкой черепицы приходится обходить крупные кровельные проходки: кирпичные трубы, зенитные фонари, выносные балконы. Начерченные линии играют роль ориентира для расположения битумных черепичин, забивать по ним гвозди, установку которых требует монтаж мягкой кровли, необязательно.

Сборка кровли из гибких элементов

Укладка битумных гонтов стартует от карнизного свеса и продолжается вверх, к коньковому хребту.

Кровля из гибкой черепицы собирается рядами, элементы располагают с разбежкой.

Так, чтобы фигурный вырез расположенной ниже черепичины перекрывался своеобразным лепестком верхнего элемента, чтобы атмосферная вода стекала со скатов, не проникая внутрь кровельной системы.

Кроме приклеивания к обрешетке каждая черепичина фиксируется кровельными гвоздями с увеличенной по размерам шляпкой. Их прибивают, отступив от верхнего края элемента по 2-3 см. Забивают так, чтобы шляпка не погружалась в обрешетку, а находилась вровень с плоскостью кровли.

Специфика кровельных работ:

Первый ряд отступает от кромки свеса, оборудованного металлической планкой, 1-2 см.
Длинные скаты удобнее обустраивать, начиная с середины и продвигаясь в обе стороны потом. Каждый последующий ряд укладывают со смещением на половину лепестка по отношению к предыдущему.

Располагают элементы так, чтобы середина лепестка верхнего гонта совмещалась с вершиной выреза прибитой ниже черепичины.

По периметру скатов дополнительно наносят битумную мастику перед приклеиванием гонтов. Это необходимо, чтобы предотвратить отклеивание косым дождем.

Расстояние, на которое смещаются гонты во время укладки, зависит от специфической конфигурации лепестков. У мягкой черепицы от Технониколь из коллекции Джаз и Шинглас, к примеру, смещение варьирует в интервале 15-85 см. Подбирать гонты по рисунку при этом не надо, кровлю собирают абстрактно, итоговая картина сложится сама.

Правила обустройства ендовы

В разжелобке, обустроенном дополнительным изоляционным ковром, битумную черепицу укладывают поверх этой защиты. Верхний угол положенного на ендову гонта дополнительно фиксируют гвоздем. Вогнать гвоздь в обрешетку надо в точке, отстоящей от оси разжелобка на расстоянии 30 см.

Открытый вариант

Таким методом производится укладка гибкой черепицы по всей высоте ската. Разжелобок в итоге сборки полностью закрывается нижними углами гонтов, которые предстоит обрезать. Поверх уложенных элементов прочерчивают 2 линии мелованным шнурком, отступив от оси ендовы по 10-14 см.

Вдоль этих линий аккуратно строительным ножом производится подрезка излишков материала. Чтобы не повредить крышу из мягкой версии черепицы, под каждый элемент подкладывают обрезок фанеры или доски. Подрезать надо, чтобы кровля отправляла воду в ендову для последующей транспортировки в водосток, а не копила ее в себе.

Если ендова проложена между скатами с различающимся уклоном, ее немного смещают в сторону более пологой части конструкции. Смещение делают, чтобы уровнять силу потоков воды. Для крыш загородных построек, сооруженных на поросших лесом участках, ширину ендовы увеличивают для отвода листвы и хвои вместе с водой.

Края элементов, расположенных вдоль разжелобка после подрезки смазывают битумной мастикой, чтобы они лучше спеклись с находящимися под ней гонтами и изоляцией.

Устройство ендовы: «открытый» способ

Закрытый вариант

В закрытом варианте обустройство разжелобка выполняют, изолируя его от попадания воды самим кровельным материалом. Начинают монтаж мягкой черепицы с более пологого ската, чтобы его впоследствии перекрыла кровля более крутого. Если скаты не отличаются по крутизне, выбор стороны, в которую будет отбиваться вода, делает мастер.

После обустройства второго ската, по уложенным на нем черепичинам снова проводят черту, но только одну линию. От оси разжелобка в этом варианте отступают 6-7 см. По линии производят подрезку, подкладывая под каждый гонт дощечку.

Края подрезанных элементов гибкой кровли с тыльной стороны промазывают битумной мастикой, чтобы они лучше сцепились.

Шаги устройства примыканий

Примыкания – это места сопряжения кровли со смежными стенами, печными трубами, зенитными фонарями. Эти линии состыковки обиваются треугольной рейкой, которую можно сделать из распущенного по диагонали бруска. Кирпичные вертикальные стенки перед креплением бруска штукатурят и обрабатывают праймером.

Затем примыкание обклеивают гидроизоляционным полотном, которое использовали в качестве дополнительной защиты скатов и прочих проблемных участков. Наклеивают поверх примыкающих мест, на которых уже произведена укладка мягкой кровли, т.е. прямо по готовому покрытию. На кровле должна находиться только нижняя часть полосы.

Верхнюю половину изоляционной полосы заводят на горизонтальную поверхность, на ней должно оказаться не менее 30 см материала. Полосу после приклеивания закрывают металлическим фартуком, для установки которого в вертикальной стенке выбирают штробу. Детали для обустройства труб, антенн, вентиляционных каналов есть в ассортименте ответственных производителей.

Согласно пошаговой схеме из инструкции по монтажу, завершается обустройство крыши битумным покрытием укладкой коньковой черепицы. Для некоторых марок ее производят специально, но чаще всего коньковые элементы просто нарезают из гонтов, продолжая существующие разрезы. Приклеивать ее начинают с наветренной стороны конька, чтобы не срывало ветром, каждый последующий элемент наполовину закрывает предыдущий.

Примыкание кровли к стене и трубе

Монтаж мягкой кровли — пошаговая инструкция от профессионала

Монтаж мягкой кровли

Когда встает вопрос, чем покрыть кровлю собственного дома, многие застройщики выбирают материалы по красоте и техническим характеристикам. И правильно делают, поскольку надежность крыши — ее основное качество. Но далеко не все разбираются в этом вопросе, поэтому отдают предпочтение традиционным кровельным покрытиям, считая, что именно они могут справиться с подобными обязанностями. Однако на рынке есть материалы, которые по своим характеристикам не уступают ни профнастилу, ни шиферу, ни листовому железу. Примером может служить монтаж мягкой кровли.

Начнем с оговорки, которая влияет на качество монтажного процесса, а в итоге и на качество результата.

Внимание! Во-первых, мягкая кровля монтируется только на твердое основание. Во-вторых, не столь важно, какой формы крыша вашего дома. В-третьих, это своеобразный гидроизоляционный ковер.

Получается, что этот кровельный материал обладает серьезными физико-техническими и эксплуатационными характеристиками. К тому же для него нет преград в плане конфигурации крыши, что позволяет проводить покрытие без больших трудовложений, и стоимость затрат существенно снижается. Добавим, что цена материала сегодня приемлема для любой категории загородных застройщиков.

Какие же материалы относят к категории мягкой кровли? Их не так много — битумная черепица, еврорубероид, мастичные покрытия и полимерные мембраны.

Как соорудить кровлю из битумной черепицы

Использовать битумную черепицу можно на тех кровлях, скат которой имеет угол уклона не менее 12 градусов. Дело в том, что это небольшого размера элементы, которые укладываются внахлест относительно друг друга. При такой укладке велика вероятность застаивания влаги в местах стыка. А это создает риск проникновения воды под кровельный материал, что обычно приводит к его порче.

И еще один момент, который может отразиться на качестве результата.

Монтаж битумной черепицы можно проводить при температуре не ниже +5С, и вот почему:

• Крепление черепицы производится двумя крепежными материалами — гвоздями и клеящим составом, нанесенным на обратную сторону гонта. А при низких температурах клей просто не будет скреплять покрытие.
• Герметичное соединение двух элементов, установленных внахлест, обеспечивается небольшим нагреванием. Обычно солнечных лучей бывает достаточно. Если же температура минусовая, то говорить о герметизации кровли не приходится.
• При низких температурах увеличивается хрупкость черепицы, что обычно приводит к ее излому. А это не только большие отходы, но и невозможность проводить монтаж на криволинейных участках.

В жизни случается разное, и если вам потребовалось проводить монтаж в холодное время года, то перед началом процесса битумную черепицу следует выдержать несколько часов в теплом помещении или постоянно прогревать газовой горелкой. Конечно, в этом случае цена вопроса немного увеличится.

Подготовительный процесс

Монтаж мягкой кровли необходимо проводить только на твердой поверхности. Для этого могут быть использованы бетонные прямые крыши, доски, фанера, ОСБ-плиты и тому подобное. Здесь важно выполнить два условия:

1. Поверхность должна быть очень ровной.
2. Влажность верхнего слоя не должна превышать 20%.

Если для выравнивания основания используются доски или плиты, то необходимо устанавливать их так, чтобы края обязательно попадали на обрешетку, и чтобы выравнивающий материал перекрывал минимум два пролета ее элементов. Это очень важный момент, влияющий на качество мягкой кровли в целом. Но помните, что применение плит повышает стоимость процесса, однако без них не всегда можно обойтись.

Устройство вентиляции

Устройство кровли из мягкой черепицы

Не стоит пренебрегать таким важным инженерным элементом, как вентиляция крыши. Битумная черепица является водонепроницаемым ковром, но с обратной стороны она создает слой, через который влажные пары из внутренних помещений дома не выводятся наружу.

К чему это может привести?

• Во-первых, к порче элементов кровли — стропил и обрешетки.
• Во-вторых, к быстрому выходу из строя дополнительных материалов, к примеру, утеплителя.
• В-третьих, зимой такая крыша изнутри покроется сосульками.

Сложностей в сооружении вентиляционной системы нет. Для этого необходимо установить, к примеру, продухи в свесах карнизов, вертикальные вентиляционные боковые выходы или контр-обрешетку. Обычно используется один из этих способов, но можно и скомбинировать несколько. Если выбирается контр-обрешетка, то сразу же увеличивается стоимость всей конструкции.

Подкладочный слой

В технологии монтажа мягкой кровли есть один материал, который отвечает за гидроизоляцию конструкции. И хотя битумная черепица является достаточно надежным покрытием в плане предотвращения протечек, пренебрегать гидроизоляцией все равно нельзя.

Укладка подкладочного слоя

Обычно этим материалом закрывается вся поверхность крыши, но если угол уклона превышает 18 градусов, то подкладку можно располагать в местах наиболее вероятных протечек. Обычно это конек, ендова и свесы — именно здесь специалисты советуют увеличить длину покрытия. Что касается ендовы, то здесь подкладочный материал укладывается сразу с двух сторон.

Когда поверхность кровли покрывается единым целым ковром, необходимо учитывать несколько нюансов:

• Укладка производится снизу вверх в параллельном карнизному свесу направлении.
• Нахлест продольного стыка должен составлять 15 сантиметров, а поперечного — 10 сантиметров. Это минимальные показатели.
• Крепление подкладочного материала производится оцинкованными кровельными гвоздями, расстояние между которыми равно 20 сантиметрам.

Внимание! Чтобы стыки полос подкладочного материала имели высокий показатель герметичности, их края необходимо промазать специальной битумной мастикой.

Теперь нужно установить и прикрепить доборные элементы, с помощью которых создаются защитные слои. В первую очередь проводится монтаж карнизных планок. Они закрывают края обрешетки. Креплением выступают гвозди, которые с расстоянием в 10 сантиметров фиксируют планки к краю карниза. Обратите внимание, что карнизные планки имеют определенную длину, поэтому укладывают их внахлест с перекрытием краев на 20 сантиметров. Кстати, изготавливают планки из металла. То же самое относится и к фронтонным планкам. Их назначение — защита краев обрешетки.

Укладка

Монтаж мягкой кровли — технология

В первую очередь производится монтаж карнизных элементов. Это самый нижний ряд, расположенный у свеса карниза. Запомните, что черепицу необходимо располагать на 1–2 сантиметра выше края карниза. Здесь важно укладку провести точно стык-в-стык.

Теперь можно покрывать кровлю полностью. Монтаж обычно начинается из центра свеса и осуществляется равномерно к торцам. Крепить каждый элемент мягкой кровли нужно гвоздями, для чего обычно используется четыре крепежа. Но если уклон крыши достаточно большой, то количество крепежей можно увеличить. Обратите внимание, когда производится укладка и монтаж последующих рядов. Необходимо сделать так, чтобы уровень вырезов предыдущего ряда точно совпадал с лепестками ряда последующего.

Совет! Перед тем как приступить к укладке битумной черепицы, необходимо расчертить плоскость ската мелом. На нее нужно нанести горизонтальные линии, которые будут определять параллельность карнизу. Такая разметка упростит работу, да и времени на нее уйдет немного, но все это компенсируется временными затратами на монтаж.

И последний этап — укладка коньковой черепицы. Это немного сложнее, чем обычные рядные элементы. Дело в том, что для этого используется карнизная черепица, которую разрезают на 3 части по перфорированным линиям. Конек крыши закрывается материалом и прибивается четырьмя гвоздями по два с каждой стороны. Установка производится параллельно коньку, а гвозди закрываются другим элементом, который укладывается внахлест. На закрытие конька уходит больше материала, поэтому стоимость немного увеличивается.

Финансовая сторона дела

Дом из мягкой кровли

Какова же стоимость монтажа мягкой кровли? Этот процесс не очень сложен, поэтому выполнить все этапы работы своими руками — не проблема.

Главное — учесть нюансы монтажного процесса и правильно подобрать материал из категории «мягкая кровля». В этом плане битумная черепица является одним из самых доступных и бюджетных вариантов. Ведь в монтажном процессе не используются сложные инструменты и технологии. К примеру, при укладке еврорубероида необходимо применять газовые горелки, с которыми могут работать только квалифицированные специалисты с допуском к подобному виду работ. В этом плане стоимость монтажа существенно увеличивается.

Однако цена вопроса в любом случае будет зависеть от стоимости самого кровельного материала. И в этом плане битумная черепица является бюджетным вариантом. То есть по всем показателям — цена и простота монтажного процесса — стоимость мягкой кровли является вполне доступной. Вот почему многие загородные застройщики используют ее в качестве кровельного покрытия не только подсобных построек, но и основных домов. Тем более что купить сегодня кровельный материал из категории «мягкая кровля» — не проблема.

Правда, не все обыватели готовы самостоятельно заниматься строительством собственного дома, поэтому перекладывают груз на плечи квалифицированных специалистов. Однозначно невозможно сказать, сколько у них стоит мягкая кровля — цена за работу у каждой компании своя. Но чем больше объем работы, тем больше скидок можно получить от исполнителя.

Заключение по теме

Монтаж мягкой кровли — дело серьезное, и даже небольшая ошибка может привести к непоправимым последствиям. Здесь очень важен комплексный подход. Нельзя пренебрегать ничем и делить этапы на ответственные и не очень. Поэтому внимание и только внимание. Главное — купить качественный материал, стоимость которого может колебаться в разных пределах, и правильно провести его монтаж.

Инструкции по установке мягкого верха Miata

2006 года: Miata

Здравствуйте, я недавно заменил свой мягкий верх и столкнулся с некоторыми проблемами, поэтому я решил опубликовать тему с некоторыми ресурсами / фотографиями, чтобы помочь кому-нибудь в будущем.

Снятие: Пластик Снятие: Шаг 1) Снимите весь пластик со спинки сиденья. Детали включают в себя: отделку рядом с вашей ногой, когда вы сидите на сиденье, вторую часть, которая вращается в точке поворота под отделкой (отсоедините ее рядом с местом втягивания ремня безопасности и поверните ее вперед), а затем большую массивную черную панель за сиденьями. (закопайте ноготь под круглые выступы и вытащите их) и, наконец, еще несколько штук для звукоизоляции. Ссылка1

Шаг 2) Снимите дугу безопасности… по этому поводу есть много инструкций, и это просто много болтов и две гайки. Как только вы удалите планку, начните выдергивать весь пластик за сиденьями. Техника, которую я изучил, заключалась в том, чтобы покачивать кусок рядом со мной и находить самый свободный конец, а затем пробираться оттуда, удаляя пластиковые выступы на ходу. Как только весь пластик исчезнет, ​​сделайте перерыв и выпейте немного воды.

Link2

Верхнее снятие: Rain Rail – Снимите все гайки и поместите их в магнитный лоток (который будет слегка закручен), затем снимите заглушку для размораживания. Возьмите каждый (всего 3) металлический кронштейн и храните его где-нибудь в стороне. Примечание: на самом конце дождевой планки с каждой стороны есть небольшой пластиковый штифт, который очень трудно увидеть. Я бы оставил дождевик в машине, пока вы не будете готовы полностью вытащить ткань.

Эта часть очень проста, но, возможно, ее можно сделать первой или последней… отоприте крышку и немного наклоните ее назад. Удалите все темные винты вдоль передней части верхней части и положите их туда, где вы их не потеряете (они не содержат железа, поэтому магнитный лоток для деталей не подойдет). Пусть резиновая оконная рама болтается на пластиковом штифте рядом с первым крупным суставом в верхней части. *** Как только вы удалите болт с проушиной из пружины, вы можете вынуть резиновый вкладыш окна.

Link3

После их удаления тонкая (черная) металлическая пластина отсоединится. Храните его где-нибудь в стороне.
Затем снимите две серебристые металлические пластины с каждой стороны верхней части, открутив по три серебряных винта с каждой стороны (цветные, бережно храните их). С помощью ножниц отрежьте четверть ремня с каждой стороны

Link4

Немного отогните верхнюю часть и снимите две пластмассовые детали (зеленые — ссылка 3), чтобы открыть две темные пружины, которые подключены к натяжной проволоке на каждая сторона.

Link5

Подготовьте сверло с большим сверлом, чем отверстие на заклепке… затем медленно просверлите/удалите три заклепки на лонжероне рамы с каждой стороны автомобиля.

Link6

Затем согните конец пружины, чтобы можно было отсоединить болт с проушиной. Это НЕ простая задача, так что наберитесь терпения и у вас все получится.

Затем высверлите две заклепки на четверти кронштейна и снимите гайку. Обязательно поймайте пластиковую деталь, когда будете высверливать вторую заклепку. Повторите для другой стороны. Это полностью освободит верх, и вы сможете просто вытащить его из машины.
Установив верхнюю часть на землю внешней стороной верхней части вниз, начните высверливать заклепки на дождевом ограждении. Это НЕ легко, но станет лучше после того, как вы сделаете пару из них… Я использовал плоскогубцы с одной стороны, толкая в направлении, противоположном силе от дрели. Это немного помогло. При этом следите за тем, чтобы не повредить пластик на дождевике!
Теперь вы закончили удаление.

Установка: **Подготовка. Убедитесь, что вы соединили сэндвич кронштейна четверти, прежде чем ставить верхнюю часть на автомобиль. Делает это намного проще. Также оставьте защитную пену на заднем стекле, чтобы его не поцарапать. Еще одна вещь, если вы можете, найдите способ прикрепить дождевик и удерживать его (можно с помощью булавки в одном или двух отверстиях, чтобы держать дождевик и ткань соединенными, а затем вытащите его через несколько гаек на месте только над пластиком (стадия предварительного металлического кронштейна)). Правильная ориентация деталей здесь приведена ниже (изнутри автомобиля наружу): [Внутри — вставьте заклепку в этот конец]

• Металлический кронштейн

• Пластиковая направляющая (ориентацию см. на рисунке)

• Пластиковый клапан, прикрепленный к верхней части

• для каждой стороны при повторной установке)

• Кронштейн натяжного троса (из которого выступает кабель)

[Снаружи, но скрыто за тканевым материалом — заклепка расширится, и лампочка окажется на этой стороне]

Соедините все детали (надеюсь, у вас есть С-образный зажим!), вставьте заклепку и начните качать заклепочный пистолет. Вставьте вторую заклепку после того, как вы сделали первую… легче выровнять ее. Сделайте то же самое для другой стороны.
Затем пропустите провод через два тканевых туннеля (в них должна быть веревка, но у меня веревка была только через один). Повторите для второй стороны. Теперь вы готовы к установке!

Положите крышку на автомобиль, вставьте/пошевелите большую пластиковую скобу клапана между рамой и оконной рамой и прикрепите четверть скобы к шпильке, затем навинтите гайку.
Прикрепите длинный ремень (позади трех заклепок на лонжероне рамы) к третьей шпильке на рейлинге с каждой стороны автомобиля.

Теперь прижмите дождевик к шпилькам в задней части кабины и слегка наверните несколько гаек, чтобы зафиксировать его на месте. Как только дождевик установлен, сначала установите боковые металлические скобы, а затем большую скобу.
Теперь снова прикрепите болт с проушиной на проводе к пружине, вставьте пластиковый материал и установите длинную тонкую металлическую деталь с темными винтами на переднюю часть верхней части. Сделайте то же самое для боковых кронштейнов (серебристые), и вам, возможно, придется привинтить резиновый материал сверху, так как ранее не было отверстий].
Затем снова заклепайте все маленькие клапаны на свои места и снова установите весь пластик.

Вот оно! Все сделано. Некоторые фотографии взяты из pdf-файла Морриса Грина, который я где-нибудь предоставлю.

Как установить мягкую крышу Jeep Wrangler (шаг за шагом) – журнал Auto Trends

Пошаговые инструкции по установке мягкой крыши Jeep!

Мягкие крыши Jeep прошли долгий путь со времен дедушкиного CJ-3A. Прошли времена старых застежек и металлических молний, ​​использовавшихся на более ранних моделях Jeep. Это дни высокотехнологичных лебедок Smittybilt и массивных внедорожных шин с угрожающим рисунком протектора.

Теперь вернемся к мягким крышам: усовершенствования в технологии мягких крышек и материалов помогли снизить уровень шума и теперь обеспечивают герметизацию, сравнимую с жесткой крышей. Jeep Wrangler с мягким верхом были и остаются самой продаваемой моделью Jeep с короткой колесной базой по очень веской причине: нет ничего лучше, чем бродить по открытой трассе с ветром в лицо. Однако холст и винил мягкого верха со временем начинают изнашиваться после многих лет воздействия непогоды. Не бойтесь: вы можете довольно легко и недорого заменить штатную заводскую верхнюю часть с большим количеством вариантов послепродажного обслуживания.

Без лишних слов следуйте нашим 20-шаговым инструкциям — удачи!

---

Содержание

Шаг № 1

Долой старое и встречай новое. Первое, что нужно сделать, это удалить все исходное верхнее оборудование из корпуса, поскольку ваш новый Supertop поставляется со своим собственным оборудованием. Обязательно снимите старую дужку в сборе, фиксатор ветрового стекла, перекладину задней двери и, на моделях YJ, все направляющие ремня.

Измерьте обе стороны автомобиля между верхней кромкой ветрового стекла и верхним внешним краем кузова до 75 1/8 дюйма с обеих сторон, как показано на рисунке.

---

Шаг № 2

Затем открутите два болта Torx (#40), крепящих спортивный руль к раме ветрового стекла, и установите прилагаемый кронштейн ветрового стекла на место, как показано на рисунке.

Установите на место болты Torx и затяните их с усилием 17 футо-фунтов, затем повторите этот шаг с другой стороны джипа.

---

Этап № 3

Поместите две половинки фиксатора ветрового стекла поверх рамы ветрового стекла. Отверстия фиксатора совпадают с отверстиями оригинала, поэтому сверление не требуется.

Если у вас не совпадают, или если вы устанавливаете новую раму ветрового стекла, отметьте, пробейте и просверлите сверлом 1/8 дюйма, используя фиксаторы в качестве шаблона.

Обязательно просверлите одно отверстие между двумя половинками фиксатора, всего 11 отверстий, затем установите стопорные винты.

---

Шаг № 4

Установите боковую направляющую ремня и совместите ее с имеющимися отверстиями. После выравнивания используйте его в качестве шаблона, чтобы отметить любые необходимые новые отверстия. Отцентрируйте и просверлите необходимые отверстия с помощью 3/8-дюймового сверла.

Когда вы закончите сверление, вставьте 5/16-дюймовые болты с крестообразным шлицем только в два задних отверстия и неплотно закрепите их с помощью шайб и нарезных пластин. Сделайте то же самое с другой стороны вашего джипа.

---

Шаг № 5

Установите угловую направляющую на раму. Если ваш Jeep уже имеет два верхних отверстия, прикрепите угловую планку с помощью прилагаемых болтов с крестообразным шлицем 5/16, шайб и пластины для постукивания.

Если внутреннее отверстие для оригинального винта не совпадает с новым отверстием в угловой направляющей, отметьте, отцентрируйте и просверлите новое (1/8-дюймовое сверло), установите винт #8 x 1/2-дюйма с полукруглой головкой ( это то, что делается на картинке здесь).

Повторите этот шаг с другой стороны.

---

Шаг № 6

Затем установите вертикальное крепление держателя, затем установите два комплекта болтов, шайб и ответных пластин.

Повторите этот шаг с другой стороны.

---

Шаг № 7

Несмотря на то, что в инструкциях указано, что белую упаковочную ленту следует держать на месте, положите половинки носовой части в сборе на корпус, поместите крепления носовой части на третье и четвертое отверстия в боковых направляющих ремня, затем свободно закрепите только передний болт/шайбу/стопорную гайку в сборе.

Нам было проще поставить половинки лука в вертикальное положение, а затем закрепить. Повторите этот шаг с другой стороны.

---

Шаг № 8

Поднимите верхние половинки дуги и вставьте охватываемый конец в охватывающий. Толкайте, тяните, крутите и/или делайте все, что нужно, чтобы полностью соединить эти две половинки вместе.

Допуски у нас были жесткими, и пришлось немало повозиться, чтобы собрать их вместе. Оглядываясь назад, мы должны были сделать это с лежащими половинками лука, а не в вертикальном положении (списываем это на ночную установку).

После сопряжения сдвиньте детали пенопласта вместе и затяните все болты на направляющих ремня.

---

Шаг № 9

Поднимите дужку вверх, затем соедините две нижние половинки дужки вместе (опять же, не делайте этого так, как мы).

Попробуйте сделать это с половинками лука в положении лежа.

---

Шаг № 10

Поднимите нижнюю дугу, чтобы получить доступ к отверстию для болта крепления задней дуги, и установите болт, шайбу и отводную пластину.

Повторите этот шаг с другой стороны.

---

Шаг № 11

Вставьте вертикальный стержень в держатель вертикального стержня, при этом дуги должны находиться в вертикальном положении.

Повторите этот шаг с другой стороны.

---

Шаг № 12

Прикрепите горизонтальный стержень к кронштейну ветрового стекла, вставив шпильку в отверстие кронштейна, а затем поверните штифт по часовой стрелке, убедившись, что они надежно зафиксированы вместе.

Проделайте то же самое с другой стороны.

---

Шаг № 13

Расположите верхнюю ткань на раме автомобиля. Вставьте пластиковую полосу на переднем крае верхней части под фиксатором ветрового стекла.

Для правильной установки верхняя часть должна располагаться по центру фиксатора. Кроме того, расстояние между верхней частью и фланцем ветрового стекла должно быть одинаковым с обеих сторон.

---

Шаг № 14

Присоедините два задних щитка (по три защелки каждый) к защелкам на задней дуге изнутри автомобиля.

Переместите носовую часть вперед, чтобы обеспечить достаточный провис в верхней части, чтобы зафиксировать соединения.

---

Шаг № 15

Заправьте задние углы верхней части под угловые направляющие ремня.

Затем поднимите заднюю дугу на переднюю, вставив изогнутый выступ на заднюю дугу и в одно из четырех отверстий в передней дуге.

---

Шаг № 16

Установите боковую шторку, начав с верхней и задней молний, ​​затем вставив нижнюю пластиковую планку под боковой фиксатор. Закройте верхнюю и боковые молнии.

Оберните передний вертикальный клапан вокруг вертикального стержня (не передней дуги), закрепив его застежкой-липучкой. Оберните верхний клапан над дверным проемом вокруг горизонтального стержня. То же самое с другой стороны.

---

Шаг № 17

Установите фиксатор задней шторки на трубку, расположенную в нижней части задней шторки, как показано в прилагаемых инструкциях.

Надежно закрепите бейсболку на голове, потому что скоро (всего четыре шага) вы отправитесь в путь в своем новом мягком верхе. Это правдивая история.

---

Ступенька № 18

Наш Wrangler 1987 года поставлялся с кнопками для верхней половины двери вместо направляющих для ремня, которые были на предыдущих моделях.

Наше преобразование заключалось в замене защелок кнопок оригинального оборудования на комплект направляющих 1988–1995 модельного года.

---

Ступенька № 19

Обернуть верхние половинки двери очень просто. Вставьте три штифта в соседние дверные гнезда. Незначительные регулировки можно выполнить, подняв или опустив прилагаемые регулировочные хомуты.

В завершение вставьте пластиковую планку под дверной фиксатор.

---

Шаг № 20

Закройте дверцу и проверьте правильность установки. Вокруг должно быть хорошее уплотнение.

При необходимости дверную раму можно загнуть внутрь или иным образом отрегулировать, чтобы устранить щели.

---

Вот и все! Теперь все готово, и вы готовы отправиться в путь на своем джипе с новой мягкой крышей.

• Автор
• Последние сообщения

Роб Ризер

Роб Ризер — пишущий журналист, освещающий темы автомобильного и бизнес-маркетинга в печатных и интернет-СМИ. Роб пишет для 4Wheel Drive Hardware и других сайтов Transamerican Auto Parts в качестве члена исследовательской группы по цифровому маркетингу в TAP Worldwide, LLC.

Последние сообщения Роба Ризера (посмотреть все)

Инструкция по укладке мягкой кровли. Технология монтажа мягкой кровли

Частное строительство и использование мягкой кровли — тема достаточно актуальная. Этот материал имеет множество преимуществ. Среди них небольшой вес, абсолютная герметичность, внешняя привлекательность, возможность использования самых разнообразных форм кровли, длительный срок эксплуатации и невысокая стоимость мягкой кровли. К тому же дождь по такой крыше не барабанит, а тихонько шуршит. Помимо высоких эксплуатационных и технических характеристик, материал позволяет осуществлять монтаж мягкой кровли своими силами, без привлечения специалистов.

Концепция мягкой кровли

Мягкая кровля – современный материал, основу которого составляют листы стекловолокна, пропитанные с двух сторон резинобитумом. Резиновые битумы отличаются высокой герметичностью и влагостойкостью, поэтому мягкая кровля получила такое широкое распространение при строительстве зданий. Также мягкая кровля в своем составе имеет специальную посыпку, повышающую износостойкость и препятствующую слипанию рулонного покрытия.

Мягкая кровля считается идеальным покрытием для крыш, у которых угол наклона не менее 11 градусов. Поэтому при выборе материала по таким строгим требованиям будьте внимательны. Мягкую кровлю часто называют черепицей, которая используется в качестве верхнего слоя. кровельный пирог и отличается от других материалов своей структурой, напоминающей рулонные материалы.

Инструменты для укладки

Гибкую крышу может укладывать 1 человек. К поверхности крыши выдвигается единственное требование, о котором мы уже упоминали – уклон не более 11º. Но максимальный угол наклона не ограничен. Для укладки мягкой кровли своими руками необходимы следующие материалы и инструменты: молоток, нож, мастика, герметик, мастичная кельма, кровельные гвозди, планки карнизные и концевые, гидроизоляционный ковер, планка коньково-карнизная и рабочие перчатки.

Вентиляционное устройство

Система вентиляции способна обеспечить циркуляцию воздуха, необходимую для предотвращения образования конденсата на дне основания. Пренебрежение этим этапом при укладке мягкой кровли на крышу приведет к тому, что стропильная система начнет гнить, а зимой образовываться наледь и сосульки.

Составные элементы системы кровельной вентиляции вентиляционные каналы и выходы выступают, зазоры между гидроизоляцией и основанием (не менее 5 миллиметров). Естественную вентиляцию можно обеспечить за счет вентиляционных отверстий, равномерно распределенных под карнизом.

Подкладочный слой

Карнизные планки изготавливаются из металла и крепятся на свесы карнизов на накладки. Они необходимы для защиты краев обрешетки. Фронтонные планки также делаются из металла, их закрепляют на концах крыши для защиты края обрешетки. Ковер ендовы обеспечивает дополнительную защиту крыши от атмосферных осадков. Выбирайте по цвету черепицы.

В местах, где наиболее вероятны протечки, необходимо создать подкладочный слой: на ендовах, торцах крыш и карнизах. Особенностью монтажа является соблюдение направления (снизу вверх) и нахлеста: в продольном направлении 150 миллиметров, в поперечном – 100 миллиметров. Места нахлеста обычно промазывают битумной мастикой.

Долины и коньки соответственно усилены на 500 и 250 миллиметров. При этом ендовы должны быть снабжены подкладочным слоем с обеих сторон, а по торцам и карнизным свесам укладываться на ширину не менее 400 миллиметров.

Вагонка к основанию прибивается оцинкованными кровельными гвоздями через каждые 200 миллиметров. Подкладочный ковер не только защищает кровлю от влаги, но и от разрушения, если укладка мягкой кровли будет подвесной.

Подготовительные работы

Основание, на которое будет крепиться мягкая кровля, должно быть прочным. Именно этим процесс устройства крыши из мягкой черепицы отличается от крыш, для которых используются другие материалы. Например, металлочерепицу необходимо укладывать на обрешетку, в которой допускается зазор между брусками, что объясняется высокой жесткостью металлочерепицы. Мягкая кровля не обладает этими качествами и поэтому нуждается в предварительном монтаже. прочный фундамент.

Для обустройства основания можно использовать ориентированно-стружечные плиты, влагостойкую фанеру толщиной от 9 миллиметров, а также шпунтованные или обрезные доски. Если в качестве основы вы выбрали доску, то ее рекомендуется предварительно выдержать в стопке до достижения равновесного уровня влажности.

Купите материал зимой и используйте его летом. Ширина досок не более 100 миллиметров. Желательно, чтобы материал был одинаковой толщины и был распилен на ленточной пиле. Максимальная влажность древесины составляет 20%.

На видео по технологии укладки мягкой кровли видно, что такие материалы нужно укладывать со сдвигом швов – врозь, при этом оставляя между ними зазор в 1 сантиметр. Поверхность должна быть сухой, чистой и гладкой. От этих условий будет зависеть качество монтажа и срок службы мягкой кровли.

Кровельный пирог обязательно должен иметь следующие слои: гидроизоляционный слой, укладываемый на стропила; утепление минеральной ватой, если вы планируете устройство мансарды; гидроизоляционный кровельный ковер, уложенный внахлест на основание с внешней стороны.

Тонкости монтажа мягкой кровли

Чтобы покрыть крышу мягкой кровлей своими руками, кроме наличия свободного времени, нужна еще и хорошая погода. Работы принято проводить в теплую сухую погоду, при этом температура воздуха не должна опускаться ниже плюс 5 по Цельсию. Если в связи с необходимостью необходимо уложить мягкую кровлю зимой в неподходящее время, черепицу перед началом работ необходимо выдержать в здании при комнатной температуре. Также можно использовать горелку с горячим воздухом.

Выбор такого температурного режима объясняется особенностями гонта — листа, состоящего из 3-4 «черепиц». Его можно прикрепить к поверхности гвоздями или с помощью самоклеящегося слоя, который находится с внутренней стороны. Герметичность плитки обеспечивается теплом солнца, под его воздействием листы спаиваются с основанием и между собой. Этого не происходит при минусовых температурах, и качество изоляции не получается.

Мягкая черепица должна использоваться одновременно из 5-6 упаковок и подбираться поочередно по одному элементу, чтобы избежать резких перепадов оттенков в случае необходимости ремонта мягкой кровли элементами из другой упаковки. Именно в этом свойстве кроется еще одно преимущество. этого материала: небольшая разница в оттенках облегчает процесс замены плитки и украшает ее матовую поверхность.

Выбор мастики

Для укладки верхнего слоя мягкой кровли следует использовать битумно-полимерный материал, позволяющий выполнять сплошное эластичное покрытие, выдерживающее термические и механические деформации основания. По технологии укладки мягкой кровли для крепления рулонного материала к кровле рекомендуется применять холодные и горячие мастики.

Холодные мастики традиционно используются для внутренних слоев кровли, а горячее вещество используется в качестве наружного покрытия. К холодным мастикам относятся рубероид и битум, а к горячим – смола и рубероид. Используемая мастика должна содержать битум и пылевидную смесь или наполнитель из волокна. Среди пылящих материалов выделяются известь, гипс и зола.

Производство битумной мастики

Мастику битумную можно купить, а можно сделать самостоятельно. Для этого берем битум, составляющий около 80% мастики, и наполнитель. Взяв по 2 порции битума и дизельного топлива на 1 порцию наполнителя, вы получите холодную смесь. Битум нужно разогреть до 180 градусов, а дизельное топливо и наполнитель готовятся в другом месте. Оба котла можно смешивать только после того, как в битуме испарится вода.

Чтобы сделать горячую мастику, нужно использовать котел. В ней битум должен быть подогрет до 200 градусов, при этом необходимо медленно добавлять наполнитель. Важно, чтобы во время процедуры температура не опускалась ниже 160 градусов.

Для проверки качества мастики нужно уложить под углом 45 градусов, предварительно нагрев мастику до 60 градусов. На видео по укладке мягкой кровли видно: если покрытие стекает, значит, его качество неудовлетворительное. Если он не стекает, то следует дать ему высохнуть. При высыхании в качественном материале не появятся трещины.

Укладка мягкой кровли

Фасадные кровли прямой укладки, ходьба с раствором битума и дизельного топлива по деревянной поверхности. Затем потихоньку покрываем мастикой, затем укладываем пергамин и рубероид. Монтаж принято начинать со средней части карниза и продвигаться к концам справа и слева. С изнаночной стороны мягкой плитки перед нанесением нужно снять пленку, защищающую клей.

Если использовать холодную мастику, то после нанесения слоя нужно подождать 12 часов, только потом можно наносить новый слой. При покрытии горячей мастикой можно наносить слои по одному. Каждый элемент кровли необходимо прибить в количестве 4-6 штук.

При укладке рулонов согласно инструкции по укладке мягкой кровли делайте нахлест 7-10 см. Во всех случаях рекомендуется соблюдать правило наложения: располагать каждый верхний ряд так, чтобы скрепляющие стыки предыдущего были закрыты. Происходит смещение следующего нового слоя в зависимости от их количества (при 2-х слоях — на половину, а при 3-х — на треть).

Отрежьте лишнее по краям крыши и приклейте мастикой. Благодаря свойствам современных мягких кровельных материалов срок службы кровельного покрытия составляет около 30 лет. Но это вовсе не значит, что о профилактических мерах можно забыть.

Укладка рядом с вентиляционными трубами

Надлежащая герметизация стыков и тщательная фиксация материала требуют свободного места вокруг антенн и труб. Монтаж мягкой кровли здесь несложный, при условии использования сквозных элементов. Без таких компонентов нарушается герметичность покрытия. Еще до монтажа черепицы нужно наметить места, где вы будете устанавливать вентиляцию и трубы.

Затем нужно вырезать отверстия, вокруг которых мастикой будут оклеиваться края подкладочного ковра. Расправьте верхнюю поверхность ковра по контурам приклеиваемых и прибиваемых элементов. Уложите плитку поверх мастики.

Стыки верхней части проходного элемента и битумной черепицы рекомендуется обработать герметиком. Доведя работу до линии конька, нужно использовать специальные коньковые элементы из гибких черепиц, которые загибаются по ней, приклеиваются к мастике и прибиваются гвоздями.

Ремонт мягкой кровли

Периодичность ремонтных работ, которые необходимо проводить с кровлей дома, напрямую зависит от основания, на которое вы установили черепицу, и от стоимости укладки мягкой кровли. Деревянный брус, цементная и бетонная стяжки – все они по-разному реагируют на мягкую кровлю, что вызывает определенные повреждения.

Очистка поврежденного участка

Непосредственно перед началом ремонта определите, нужны ли вообще такие работы и в каком объеме. Для этого оцените степень имеющихся повреждений. Если в рулонном покрытии образовались дыры, рекомендуется заполнить их мастикой, соблюдая последовательность используемых для этого материалов.

Ремонт рулонной кровли должен производиться исключительно на чистом участке. А это очень проблематично, ведь на кровельном материале есть специальная посыпка. По этой причине необходимо тщательно очистить участок, где будут проводиться ремонтные работы.

Крошку можно удалить с помощью технологического масла. Антраценовое масло лучше всего подходит для очистки толи, а соляровое масло используется для кровельного материала. Чистить обычной тряпкой или щеткой. С помощью этой обработки вы можете удалить топпинг и смягчить поверхность для дальнейшего ремонта.

Ремонтные работы

После подготовки поврежденного участка можно приступать к основным работам. При небольших дефектах можно использовать обычную мастику с заплаткой. Но это решение не подходит, если нарушены все слои кровли.

При повреждении одновременно нескольких слоев кровли рекомендуется очистить участок от старого слоя мастики и грязи, а затем просушить. После этого необходимо приготовить мастичную смесь с добавлением опилок или песка. Этой смесью следует зашпаклевать все имеющиеся повреждения так, чтобы выровнять края. Мастика со всех сторон заплатки должна выступать не менее чем на 10 сантиметров.

С помощью жестких кистей и кистей мастику можно наносить в самые труднодоступные места. Если вы работаете на небольшой площади, то целесообразно использовать простой шпатель, который позволяет наносить густую мастику и массу с опилками. При возникновении «водяного пузыря» в кровле ремонт необходимо проводить так же, как и в ситуации с обычной дырой. Главное, вовремя определить источник, откуда поступает вода.

Если в кровельном материале появились трещины, его следует срезать до нижнего слоя. Затем убирают излишки мастики и мусор, после чего участок просушивают и заливают новой мастикой. Можно обойтись и без разреза, если трещины небольшие. Их следует закрыть заплаткой и мастикой. Если по всей площади мягкой кровли появились небольшие трещины, то ее необходимо подготовить и замазать подогретой мастикой.

Восстановление порошка

После ремонта мягкой кровли необходимо восстановить снятый слой посыпки на месте во избежание перегрева материала и расплавления мастики. Для этого разровняйте поверхность и засыпьте крышу песком. Излишки топпинга, которые не прилипают к кровле, со временем удалятся сами собой. Однако при желании вы можете удалить его самостоятельно.

Теперь вы узнали, какими преимуществами обладает мягкая кровля – герметичность, долгий срок службы и приемлемая цена укладки мягкой кровли. Внимательно следуйте нашим инструкциям, чтобы правильно установить черепицу. Воспользуйтесь рекомендациями по выбору мастики и ее приготовлению. А если в процессе эксплуатации кровли возникли мелкие проблемы, перечитайте информацию о ремонте мягкой кровли еще раз.

Человек на заре своей истории научился покрывать крышу своего жилища различными мягкими материалами. Сегодня существует множество типов . На видео по монтажу мягкой кровли видно, как удобно покрывать жилье такими гибкими и податливыми материалами. Какие есть варианты обустройства мягкой кровли? Какова технология производства монтажа мягкой кровли? Этими вопросами задаются все, кого интересует возможность обустроить крышу своего дома с помощью современных и красивых кровельных материалов.

Из названия понятно, что кровля данного типа гибкая и эластичная. Увидеть и ощутить эти качества своими глазами можно, только если потрогать их руками или посмотреть видео. Монтаж мягкой кровли на сложных кровлях благодаря этим свойствам зачастую становится единственно возможным вариантом. Мягкие кровельные материалы имеют много других преимуществ. :

• отсутствие сложностей при монтаже, отсутствие необходимости в громоздком оборудовании и большом количестве рабочих;
• такая кровля сама по себе является гидроизоляционным материалом, поэтому дополнительные слои иногда вообще не нужны;

• благодаря малому удельному весу значительно снижает нагрузку на конструктивные элементы кровли, что дает возможность сэкономить на других материалах;
• простота ремонта. В случае повреждения меняется только небольшой участок;
• нет сильного шума во время дождя, что актуально для жилых помещений, расположенных на мансардном этаже;
• при монтаже мягкой кровли технология укладки такова, что отходов почти не остается;
• коррозия таких материалов не страшна, так как в них нет металлической составляющей;
• Некоторые материалы не очень дорогие.

Этот тип кровли, как и любой другой, имеет ряд недостатков. :

• Огнестойкость мягких материалов слабая, так как их основой часто является битум. В большей степени это касается рубероида и рубероида. Современные технологии позволили повысить огнестойкость до приемлемого уровня;

• под мягкую кровлю обязателен монтаж сплошной обрешетки, что увеличивает общую стоимость работ. Исключение составляет , который несколько жестче других материалов, поэтому его монтаж возможен и на обрешетку с небольшими зазорами;
• плохие теплоизоляционные свойства, что делает необходимой укладку изоляции.

Все эти плюсы и минусы в той или иной степени присущи различным материалам для устройства мягкой кровли. Технология укладки тоже у всех разная.

Монтаж гибкой черепицы (видео)

Виды материалов для мягкой кровли

Материалы для устройства мягких кровель следующих основных типов :

1. Мастики битумные. Их редко используют в частном строительстве, так как в основном используют для покрытия горизонтальных или слегка наклонных поверхностей.
2. полимерные мембраны. Изготовлен из ПВХ и других полимеров. Их приклеивают к подготовленной стяжке с помощью клея.
3. Рулонные чехлы. Бывают самоклеящиеся или требующие нагрева.
4. Мягкая плитка. Самый популярный и дорогой материал. Благодаря разнообразию форм и расцветок он завоевал большую популярность. Это штучный продукт.
5. Ондулин. Сланцевый ребристый листовой материал из целлюлозы и битума. Обладает свойствами жестких и мягких кровельных материалов.

Все эти материалы представляют собой совершенно разные технологии укладки мягкой кровли. Устройство кровли требует тщательного подбора наиболее подходящих из них.

Монтаж черепицы Шинглас (видео)

Устройство мягкой кровли: технология укладки рулонных материалов

К

Рулонным кровельным материалам относятся: рубероид, рубероид, стеклорубероид, стекломасло, теклоизол и еврорубероид. Все они имеют схожую технологию производства. На основу из картона или стекловолокна наносится слой битумной мастики с полимерными компонентами. Если обычный рубероид и рубероид, относящиеся к материалам первого поколения, сегодня не пользуются большой популярностью из-за небольшого (5 лет) срока службы, то остальные активно используются в строительстве. Современные рулонные материалы имеют несколько цветов и срок службы 20 лет. Это позволяет покрывать ими крыши промышленных зданий, ангаров и хозяйственных построек.

Рулонные материалы

не очень удобны для мягкой кровли. Технология укладки слишком сложна и трудоемка. Важно помнить, что материалы данного вида можно укладывать только на крышу с небольшим (до 30 градусов) уклоном. Перед началом основных работ основание выравнивают, укладывают гидроизоляцию и пароизоляцию, готовят мастику и грунтовку.

Наклеивание начинается с дальнего угла от места подъема на крышу. Материал приклеивается к основе с помощью мастики, которая разогревается горелкой. В случае с самоклеящимся покрытием это условие не обязательно. Обычно укладывают несколько слоев, чтобы стыки перекрывались следующим слоем. Их количество зависит от угла наклона крыши. Если крыша плоская или с уклоном не более 5 градусов, то необходимо делать 4 слоя, до 15 градусов – 3 слоя, а выше достаточно 2 слоев. Каждый слой клееного материала прокатывается.

Полезный совет! Если в процессе эксплуатации на поверхности кровли обнаружатся пузырьки воздуха, их необходимо срезать ножом. После этого плотно прижмите место среза, пока мастика не потечет.

Использование рулонных материалов более оправдано при строительстве крупных промышленных объектов или многоквартирных домов с плоскими крышами. Для частного домостроения лучше подойдет мягкая черепичная кровля.

Устройство мягкой кровли (видео)

Устройство мягкой кровли: технология укладки штучных материалов

Мягкая или битумная черепица представляет собой штучный материал небольших размеров. Его длина 1 м, а ширина 33 см. Благодаря этому все монтажные работы может выполнить один человек. Каждое полотно разделено на 4 части в виде разных геометрических фигур и напоминает классическую плитку.

Перед укладкой мягкой черепицы подготавливают основание. Обрешетка должна быть непрерывной. Его часто делают из фанеры или чего-то подобного. листовые материалы. При необходимости на всей поверхности или в отдельных местах, требующих особого внимания, под мягкую плитку укладывают подкладочный ковер. Представляет собой специальный рулонный материал для дополнительной гидроизоляции.

Укладка листов начинается с карниза. Главное ровно уложить первый ряд, тогда будет проще. Листы склеиваются мастикой и пробиваются гвоздями в местах перфорации. На завершающем этапе устанавливаются коньковый и ветровой листы. Типичный представитель битумной черепицы – мягкая кровля «Шинглас», видео монтажа которой показывает простоту проводимых работ даже на сложных кровлях частных особняков.

Полезный совет! Укладывать битумную черепицу лучше всего в жаркую погоду. Это способствует лучшему сцеплению материала.

Какой бы ни была мягкая кровля из штучных материалов, применение подкладочного ковра под мягкую черепицу, утеплителя и пароизоляции является непременным условием ее нормального функционирования.

Монтаж черепицы своими руками (видео)

Появление на рынке кровельных материалов мягкой черепицы значительно упростило процесс покрытия крыш сложной конфигурации. Это единственный качественный материал, обладающий гибкостью и пластичностью, с его помощью можно быстро и плотно покрыть все виды крыш, в том числе и купольные. При этом количество непроизводительных отходов минимально, чего нельзя сказать о других кровельных материалах. Срок службы некоторых видов гибкой черепицы достигает пятидесяти лет, однако по стоимости такой материал мало чем отличается от штучных покрытий элитного сегмента.

Надежность и долговечность кровли в равной степени зависят от нескольких факторов.

1. Технические характеристики мягкой черепицы. Внимание следует обращать не только на внешний вид, этот параметр влияет только на внешний вид здания и не связан с долговечностью эксплуатации. Покупатели должны выяснить, какую основу использовали производители, какой химический состав битума и какова его толщина. Битум обязательно должен быть модифицирован для повышения защиты от ультрафиолетовых лучей, повышения пластичности при минусовых температурах и устойчивости к механическим воздействиям. Основу нужно выбирать самую прочную из полимерных волокон.

2. Качество стропильной системы. Если конструкция шатается, имеет неровные плоскости, несущие узлы не выдерживают максимальных нагрузок, то кровля не будет герметичной. Со временем из-за многочисленных колебаний появятся механические повреждения или расслоения. Это касается всех кровельных материалов, а не только мягкой черепицы.

3. Профессионализм кровельщиков. Каким бы качественным ни был кровельный материал, неумелые действия строителей сводят на нет все его достоинства. Строители должны не только в совершенстве знать теорию, но и иметь большой практический опыт. Отдельностоящие кровельщики могут принимать собственные решения в зависимости от ситуации, предусмотреть все проблемы заранее невозможно. Кроме того, ответственные мастера никогда не отступят от рекомендованной технологии в целях экономии времени.

Все кровельные работы по укладке мягкой черепицы состоят из нескольких этапов, качественное выполнение каждого из них влияет на надежность и долговечность эксплуатации кровли.

В зависимости от сложности стропильной системы и назначения здания некоторые этапы можно пропустить. В таблице приведен наиболее полный перечень строительных мероприятий для самых сложных крыш.

Сценическое имя	Особенности состава и краткого описания
	Мягкая черепица требует прочного основания, которое может быть изготовлено из водостойкой фанеры, плит OSB или обрезных досок. В каждом случае подбираем индивидуальный вариант с учетом сложности кровельной системы, категории здания и финансовых возможностей застройщиков. Нужно знать, что в некоторых случаях стоимость подготовки основания и цена используемых для этого материалов может превышать стоимость мягкой черепицы.
	Подкладочный слой выполняет две функции: служит дополнительной гидроизоляцией кровли и повышает надежность крепления гонтов из мягкой черепицы. Для подкладочного слоя нужно покупать специальные современные материалы, монтаж осуществляется снизу вверх или вертикально с нахлестом около десяти сантиметров. Если угол наклона откосов небольшой, то стыки рекомендуется заделывать битумными мастиками.
	Долины требуют повышенного внимания, именно здесь сосредоточен наибольший объем воды и чаще всего появляются протечки. Для обустройства ендов производители выпускают специальные материалы, которые закрепляются на стыке двух скатов. Эта же технология применяется и при герметизации примыканий дымоходов, вертикальных кирпичных архитектурных элементов или различных инженерных коммуникаций. Используемые материалы должны иметь относительно большие характеристики пластичности, чтобы компенсировать линейные колебания архитектурных конструкций, выполненных из различных строительных материалов.
	Монтаж мягкой черепицы не требует больших физических усилий, но к работе нужно относиться очень аккуратно. Любые нарушения технологии обязательно будут иметь негативные последствия, устранение которых требует временных и материальных потерь. Бывают случаи, когда ремонт крыши дома обходится дороже, чем укладка черепицы: приходится восстанавливать стропильную систему, устранять последствия протечек во внутренних жилых помещениях и т. д.

Прежде чем приступить к монтажным работам, следует подготовить инструменты и составить предварительный план действий.

Срок службы любой кровли зависит от того, насколько правильно она устроена, и установка мягкой кровли не является исключением из этого правила. Существует много видов таких покрытий, но все они требуют использования прочного основания. Прежде чем приступить к работе, необходимо проанализировать условия, в которых будет происходить монтаж кровли из мягкой черепицы. Нижняя граница температурного диапазона +5С, так как более низкие температуры уже не подходят для работы. Дело в том, что крепление листа покрытия (гонта) происходит с помощью гвоздей и самоклеящегося слоя, нанесенного на обратную сторону гонта.

Этот способ монтажа является наиболее простым и надежным решением, но его недостаток в том, что одним из элементов технологии являются солнечные лучи, склеивающие отдельные листы в монолитный ковер, делающие крышу герметичной.

Стоит сказать, что даже в мороз можно выполнить монтаж мягкой кровли своими руками. Например, за счет использования своеобразной теплицы, установленной над целевым участком крыши. Технология в этом случае такая же, как и в обычном, так как температура внутри объема, ограниченного пленкой, поддерживается за счет применения тепловых пушек.

Конструкция крыши — фото

В общем случае, говоря об основании, имеют в виду стропильную систему. После его монтажа устанавливается пароизоляция. Как правило, это специальная пленка, которой изнутри обтягивается конструкция крыши. Он фиксируется деревянными планками, которые можно использовать для крепления внутренней обшивки чердака.

Перед тем, как покрыть крышу мягкой черепицей, уложите и уложите теплоизоляционный материал, он должен находиться между пароизоляцией и основанием черепицы.

Для устройства мягкой кровли можно использовать любой материал, который «дружит» с гвоздями, а также имеет ровную и гладкую поверхность. Еще одним требованием является способность материала выдерживать немалый вес такой кровли. На роль основания подойдет плита OSB (ОСП), а также шпунтованная или обрезная доска или водостойкая фанера.

Стоимость монтажа мягкой кровли также зависит от того, что играет роль фундамента. Однако вне зависимости от типа используемого материала необходимо учитывать возможность теплового расширения, поэтому в любом случае необходимо оставлять соответствующие зазоры.

Создание вентиляционного зазора

Наличие воздушной прослойки позволяет решить такие задачи, как регулирование влажности утеплителя и материала обрешетки, а также уменьшает количество льда, образующегося на кровле в зимний период. Привлекательность данного элемента еще и в том, что летом он обеспечивает понижение температуры внутри кровельного пирога.

При выполнении мягкой кровли своими руками , , то нужно следить за тем, чтобы ширина воздушного зазора была не менее 5 см. приток воздуха лучше всего разместить внизу крыши, а вытяжку вверху.

Создание подложки

Вагонка – это специальный материал, который укладывается по всей площади кровли. Его монтаж начинается снизу вверх от края карнизного свеса. Рулоны разворачивают с нахлестом более 10 см, а для фиксации через каждые 20 см закрепляют гвоздями.

В случае большого уклона кровли (не менее 18 градусов) допускается укладка утеплителя только по коньку и по карнизу, а также там, где дымоходы или есть примыкание к вертикальной стене.

Установка планок

Технология устройства мягкой кровли предполагает использование карнизных и фронтонных планок, которые призваны защитить обрешетку от дождевой влаги. Первые из них монтируются на карнизные свесы непосредственно поверх вагонки. Такие элементы еще называют дрипками. Планки этого типа укладываются с нахлестом более 2 см, а крепление осуществляется с помощью кровельных гвоздей, расположенных зигзагообразно по линии укладки.

Фронтонные планки монтируются на торцевые части кровли, с нахлестом не менее двух сантиметров. Оба вида изделий фиксируются гвоздями, расположенными на расстоянии 10 см по линии укладки.

После укладки досок укладывается ендовный ковер, что позволяет повысить водонепроницаемость. Его цвет подбирается под цвет плитки, а края фиксируются гвоздями, отстоящими друг от друга на 100 мм. После завершения этого этапа можно укладывать катепал мягкой кровли – ее монтаж начинается с карнизной черепицы.

Карнизная плитка
Карнизная плитка — фото

Укладывается поверх закрепленных планок на свесе карниза. Для его крепления используются оцинкованные гвозди, вбиваемые в основной материал на расстоянии 25 мм от края материала. Возможен и другой вариант, который также подойдет, если мягкая кровля делается своими руками. Речь идет об узоре из обычной плитки. Сделать его очень просто: нужно взять гонт и отрезать от него лепестки. В этом случае укладка плитки идет «в стык», а отступ от свеса карниза должен быть более 2 см.

Укладка обычной плитки

Первое, на что стоит обратить внимание, это возможность различных цветовых отклонений, так как в разных упаковках тон может незначительно отличаться. Чтобы этого не произошло, нужно смешать 5-6 упаковок.

Монтаж мягкой кровли своими руками начинается от середины карнизного свеса и осуществляется в обе стороны.

Защитную пленку с гонта необходимо снять непосредственно перед укладкой, так как листы без нее уже не рекомендуется укладывать в пачки.

Черепица крепится гвоздями. Как правило, достаточно всего 4 гвоздей, вбитых над плиточным пазом, но для уклона в 45 градусов (и выше) лучше использовать 6 гвоздей.

Укладка обычной плитки — рисунок

Самый первый ряд плитки располагают так, чтобы нижний край материала находился всего в 10-15 мм от нижнего края плитки, расположенной по свесу карниза.

«Лепестки» гонта должны закрывать стыки карнизных плиток. Мягкая черепица своими руками монтируется так, чтобы «лепестки» следующего ряда своим кончиком находились на уровне или выше вырезов предыдущего слоя.

На торцах материал необходимо обрезать по краю кровли, а также армировать приклеиванием. Минимальная ширина прослойки должна быть 10 см. Аналогичная ситуация и в ендовах, где плитку необходимо разрезать, чтобы получилась открытая полоса шириной 15 см. Края материала также промазываются в этом случае специальным клеем на 10 см.

При резке плитки лучше использовать небольшой кусок фанеры, позволяющий резать материал, не опасаясь повредить нижний слой.

Монтаж коньковой черепицы

Для выполнения работ с коньком крыши потребуется подготовить подмости. Они значительно упрощают работу, но после их демонтажа нужно не забыть приклеить лепестки в местах крепления.

Монтаж мягкой кровли своими руками в этом случае осуществляется с нахлестом 5 см, и закрепляется четырьмя гвоздями. К укладке конькового слоя можно приступать только после завершения монтажа обычной черепицы.

Коньковая черепица получается путем разделения карниза в местах перфорации. После этого каждый элемент сгибают пополам и монтируют короткой стороной вдоль конька крыши.

Соединения с крышей

Проходы через крышу можно организовать по-разному. В том случае, если их диаметр небольшой, рекомендуется использовать специальные резиновые уплотнители. Это касается антенных вводов и других видов коммуникаций, но трубы утепляют иначе. Здесь учитывается возможный нагрев трубы, из-за чего используется несколько иная технология.

В первую очередь по периметру места соприкосновения трубы с основанием крыши прибивается треугольная рейка. Самый распространенный вариант – 50х50 мм. Следующий этап – монтаж подкладочного ковра, нахлесты которого необходимо промазать клеем. Саму трубу обклеивают изоляционным материалом так, чтобы он закрывал не менее 30 см трубы и 20 см ската.

При создании мягкой кровли своими руками этот этап часто является завершающим, но требуется еще одна операция – закрепление примыкающей планки по периметру трубы. Металлический фартук фиксируется поверх изоляционного материала, а все швы герметизируются силиконовым клеем.

Примыкание к вертикальной стене осуществляется аналогичным образом. Исключение составляет только треугольная штанга, которая не создает периметр, а монтируется вдоль стены.

Основные вопросы, рассмотренные в этой статье, помогут неспециалисту быстро разобраться в ходе дела. Более того, здесь описано множество сложных моментов, которые легко пропустит новичок в строительстве. На нашем сайте также есть дополнительная информация, рассказывающая, что такое мягкая кровля. Технология монтажа, видео работы профессионалов и полезные советы позволяют разобраться в этом непростом вопросе в кратчайшие сроки.

Мягкую черепицу можно укладывать на любой тип кровли, но особенно она подходит для использования на крышах сложной конфигурации с стыками и переходами. Провести монтаж мягкой черепицы своими руками несложно, но для качественной работы необходимо знать некоторые особенности. Мы постарались подробно рассказать об этом в этой статье.

Что такое мягкая плитка?

Этот эластичный материал изготавливается по специальной технологии из стекловолокна или полиэстера, пропитанного битумом. Внешне мягкая черепица представляет собой небольшие пластины самой разнообразной формы (прямоугольной или пятигранной, шестиугольной), выполненные в виде ромбов или овалов, сот и т. д.

Применение специальных добавок из стирол-бутадиенстирола и полипропилена позволяет значительно повысить прочность, повысить морозостойкость и снизить теплопроводность плитки. Цветная каменная крошка, нанесенная на ее лицевую сторону, служит не только декоративным украшением, но и дополнительной защитой от механических повреждений и выгорания.

Битумная черепица кровельная

Порядок монтажа мягкой черепицы

1. Данный вид кровли монтируется только на сплошной настил (обшивку) . Его толщина зависит от шага стропил: чем больше расстояние между стропильными ногами, тем толще должен быть материал, из которого сделан настил. В качестве нее может использоваться влагостойкая фанера, шпунтованные доски, ДСП и др.

2. Чтобы кровельное покрытие выглядело эстетично, необходимо, чтобы оно было уложено идеально: при малейших неровностях черепица будет выглядеть неаккуратно .

Монтаж деревянного пола под гибкую черепицу

Важно! Так как деревянные листы или доски могут изменяться в размерах при изменении температуры, то между досками или плитами перекрытия обязательно оставлять деформационные зазоры 3-5 мм.

3. Для продления срока службы кровли ее следует снабдить паро- и ветрозащитой и вентиляционными зазорами.

4. Пароизоляционная пленка, скрепленная внутренними рейками и закрепленная гвоздями или степлером, а затем прессованная деревянная планка с шагом 60 см. Места перехлеста пленки проклеиваются двухсторонним скотчем.

Укладка пароизоляции

5. В первую очередь необходимо утеплить жилые чердаки. Плиты утеплителя укладываются в шахматном порядке (в шахматном порядке) поверх слоя пароизоляции между деревянными брусками.

6. Для дополнительной гидроизоляции наиболее проблемных участков кровли на карнизе, ендове, коньковом скате, в местах ее излома подкладочный ковер . При недостаточном уклоне кровли (до 12-18°) ее следует раскатать по всей поверхности кровли. Все стыки желательно дополнительно обработать битумной мастикой.

Установка подстилающего слоя

7. Подкладочный ковер монтируется внахлест 10-15 см и закрепляется кровельными гвоздями с шагом 15-20 см. Гнуть этот материал нежелательно. Для создания нахлеста на скатах крыши его можно подрезать на 10-15 см.

Монтаж карнизной планки

9. Монтаж мягкой кровли начинается с карниза . Для этого лучше использовать специальную карнизную плитку , на которую нанесен самоклеящийся слой для усиления гидроизоляции. Если он отсутствует, установленные на карнизы плитки следует тщательно промазать мастикой. Дополнительно крепится кровельными гвоздями с широкими шляпками.

Порядок укладки первого ряда

Консультация. Для укладки следует использовать плитку из одной партии. В противном случае могут возникнуть значительные отклонения цвета. Для получения ровного рисунка лучше поочередно использовать гонты (черепицу) из разных упаковок.

10. При укладке декоративной плитки сложной формы «лепестки» следует выкладывать в соответствии с рекомендованной изготовителем чертежной схемой .

11. резку материала удобнее проводить специальным ножом с крючкообразным лезвием. Для этого можно использовать обычную ножовку по дереву. Чтобы не повредить мягкую плитку, резку лучше производить на специальной доске.

12. Для того, чтобы крыша выглядела аккуратно, лучше устроить на скатах маяки из прочных нитей , которые будут служить ориентирами при монтаже.

Монтаж последующих рядов

13. Последующие ряды черепицы также крепятся к основанию кровельными гвоздями. Их шляпки полностью скрыты за лепестками следующего ряда. Первый ряд укладывается, начиная с от центра склона постепенно смещаясь вбок. По его краям плитка при необходимости подрезается.

14. При укладке в теплое время года в течение нескольких дней битум, входящий в состав гибкой черепицы, расплавится, и гонты самовулканизируются. Если погода оставляет желать лучшего, для сплавления плиток между собой их следует обработать строительным феном.

Важно! Гибкую кровлю не рекомендуется укладывать при низких температурах (не ниже +5°С) — на морозе черепица становится слишком хрупкой и может сломаться в местах изгибов.

15. Для обеспечения вентиляции на коньках или в любом другом месте крыши оборудуются аэраторы. Места их стыка следует защитить подкладочным ковром и промазать слоем мастики.

Вентиляторы кровельные

16. Для защиты наиболее уязвимых мест кровли используются дополнительные элементы: коньки и ендовы (гибкая полоса или гнутая черепица, уложенная на стыке плоскостей кровли). Их легко монтировать: фрагмент гонта сгибается, а затем фиксируется кровельными гвоздями с шагом 10 см. С помощью коньковой черепицы можно усилить обходы воздуховодов, выходы коммуникаций и места крепления антенн.

17. Поскольку протечки наиболее распространены в ендовах, желательно укладывать в этих местах два слоя черепицы.

Консультации. При работе при низких температурах коньковую черепицу и ендовы лучше немного прогреть на теплой металлической трубе для повышения гибкости.

Укладка долины

Установка

Поиск…

Поиск …

• Дом
• org/ListItem»> Товары
• Кровельные покрытия
• SlopeShield Plus самоклеящийся
• Монтаж

пдф Версия для печати (PDF) (3,44 МБ)

ОБЗОР

• Самоклеящаяся кровельная подложка SlopeShield Plus защищает кровельный узел, пропуская пар (дышащий), но не пропуская воздух или жидкость, что снижает дорогостоящий ущерб от влаги и экономит энергию на протяжении всего срока службы здания
• SlopeShield Plus Self-Ahered устанавливается на крышах с крутым уклоном 2:12 (9,46 градуса) или больше.
Самоклеящаяся ткань
• SlopeShield Plus состоит из полиэфирной ткани спанбонд с запатентованным покрытием на верхней и нижней сторонах с использованием технологии паропроницаемого полимерного композита (VPPCT™). Верхнее покрытие устойчиво к скольжению и ультрафиолетовому излучению. Нижняя сторона представляет собой полностью самоклеящийся клей, защищенный силиконизированной разделительной пленкой, которая удаляется во время установки.

СОВМЕСТИМОСТЬ С КРОВЕЛЬНЫМИ СИСТЕМАМИ

Самоклеящаяся кровельная подложка SlopeShield Plus может укладываться под различные кровельные системы, включая:

Металлическая кровля со стоячим фальцем

Кедровая черепица/встряска с дренажной матрицей VaproMat

СОВМЕСТИМЫЕ ПОДЛОЖКИ ДЛЯ НАСАДОВ КРЫШИ

• Кровельная обшивка на гипсовой основе
• Жесткая изоляция
• Бетон
• Фанера
• Перекрестно-ламинированная древесина (CLT)
• Ламинированная древесина с гвоздями (NLT)
• Ламинированная древесина с дюбелем (DLT)
• Сталь с полимерным покрытием
• Оцинкованный металл
• Алюминий (окрашенный/фрезерованный)

*Для изделий OSB и OSB с заводским покрытием обращайтесь в отдел технической поддержки VaproShield.

ИНФОРМАЦИЯ О ПОДЛОЖКЕ

• Убедитесь, что поверхности и условия готовы принять работу этого раздела. Уведомлять [инженера] [архитектора] [консультанта] в письменной форме о любых несоответствиях.

• Механические крепежные детали, используемые для крепления плит обшивки, изоляции или прохода через настил крыши, должны устанавливаться заподлицо с поверхностью и крепиться к прочной основе.

• Все поверхности должны быть чистыми и сухими на ощупь и находиться «как новые»; исправным, чистым и свободным от масла, жира, грязи или других загрязнений.

• Не устанавливайте самоклеящуюся мембрану SlopeShield Plus при температуре окружающей среды ниже 20°F (-6°C)

ДОСТАВКА, УПАКОВКА И ХРАНЕНИЕ

• Храните рулонные материалы вертикально на конце в оригинальной упаковке при температуре от 40°F до 120°F (4ºC — 49ºC).
• Защищайте материалы от прямых солнечных лучей и неблагоприятных погодных условий до тех пор, пока они не будут готовы к использованию.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

• Грунтовка НЕ ​​требуется и не рекомендуется
• Планируйте установку и расположение самоклеящегося самоклеящегося материала SlopeShield Plus ДО его применения, чтобы свести к минимуму количество отходов
• Убедитесь, что крепежные элементы подложки находятся на одном уровне с поверхностью и закреплены на твердой подложке
• Раскатайте материал с неповрежденной защитной пленкой, проверьте правильность выравнивания, переместите и выровняйте по мере необходимости
• Предварительно обрежьте самоклеящуюся мембрану SlopeShield Plus до необходимой удобной длины перед удалением разделительной пленки. В нижней части крыши оставьте излишек материала для соединения стен WRB/AB.
• Меловые линии для выравнивания
• Выровняйте и поместите открытую мембрану в нужное положение, прижимая ее рукой, чтобы приклеить мембрану к подложке
• Перекатать материал обратно в исходное положение с неповрежденной защитной пленкой
• Держите самоклеящуюся мембрану SlopeShield Plus и разделительную пленку в контакте с декой, когда вы натягиваете разделительную пленку.
• Потяните разделительную пленку и разгладьте пузырьки воздуха с помощью щетки с мягкой щетиной
• Рулонная подложка с двуручным валиком для обеспечения надлежащей адгезии к основанию
№
• Укладка гонтов внахлест, при этом верхние ряды перекрывают нижние ряды для отвода воды вниз по крыше.
• ИЗБЕГАЙТЕ ЧРЕЗМЕРНОГО ПЕРЕХОДА по установленному самоклеящемуся подкровельному слою SlopeShield Plus
• Избегайте хранения строительных материалов на установленной самоклеящейся подкровельной основе SlopeShield Plus
• Информацию о проходах через кровлю и о том, как обеспечить водонепроницаемость и герметичность вокруг проходов (мансардные окна, бордюры и т. д.), см. на сайте VaproShield.com.

ОГРАНИЧЕНИЯ

• SlopeShield Plus Self-Adhered должен быть покрыт постоянным кровельным материалом в течение 180 дней (6 месяцев) после установки.
Самоклеящаяся кровельная подложка
• SlopeShield Plus не предназначена для использования в качестве основной системы удержания жидкой воды или временного кровельного покрытия. Накройте мембрану, как только это будет практически возможно.
• Минимальная рекомендуемая температура применения 20˚F (- 6,0˚C) и выше.
• Для скатов крыши ниже 2:12 (9,46 градуса) обратитесь в отдел технического обслуживания VaproShield для получения необходимого разрешения.

БЕЗОПАСНОСТЬ

• Лица, имеющие доступ к любым крышам, связанные со строительством, ремонтом или техническим обслуживанием крыш, должны использовать соответствующие средства индивидуальной защиты, включая, помимо прочего, каски, средства защиты глаз и кожаные перчатки, и должны быть обучены соответствующим безопасным методам к их работе.
• При использовании лестниц, подмостей, платформ или временных полов должны использоваться страховочные тросы и страховочные ремни. Зайдите на веб-сайт OSHA по адресу www.osha.gov, свяжитесь с местным офисом OSHA или посетите местный федеральный книжный магазин, чтобы получить самую последнюю информацию об OSHA 29. CFR 1926.

ОСТОРОЖНО : Спусковые вкладыши скользкие. Во избежание травм подкладку следует удалить из-под стопы, как только мембрана будет установлена ​​и утилизирована надлежащим образом

СТОЯЧАЯ МЕТАЛЛИЧЕСКАЯ КРЫША Передовые инструкции по горизонтальной установке

1. Убедитесь, что оболочка находится в состоянии «как новая»	2. Установите откосную планку вокруг карниза, удлинив подложку вниз и уложив кровельную черепицу поверх стеновой мембраны, если это необходимо для непрерывности воздушного барьера
3. Установите SlopeFlashing на фронтонах крыши, удлинив подкладочный слой вниз и накрыв мембрану стены, если это необходимо для непрерывности воздушного барьера	4. Установите металлический отлив (других производителей) поверх SlopeFlashing 9.0003
5ч. Установите подложку SlopeShield Plus горизонтально поперек крыши, начиная с нижней части крыши .	6ч. Продолжить установку, сохраняя перекрытие не менее 3 дюймов между рядами
7ч. Установите кровельный материал в соответствии с инструкциями производителя по установке .

---



КЕДРОВАЯ ЧЕРЕПКА С ДРЕНАЖНОЙ МАТРИЦЕЙ VAPROMAT Передовые инструкции по горизонтальной установке

1. Убедитесь, что оболочка находится в состоянии «как новая»	2. Установите откосную планку вокруг карниза, удлинив подложку вниз и уложив кровельную черепицу поверх стеновой мембраны, если это необходимо для непрерывности воздушного барьера
3. Установите SlopeFlashing на фронтонах крыши, удлинив подкладочный слой вниз и накрыв мембрану стены, если это необходимо для непрерывности воздушного барьера	4. Установите металлический отлив (других производителей) поверх откосного откоса .
5. Установите подложку SlopeShield Plus горизонтально поперек крыши, начиная с нижней части крыши	6. Продолжайте установку, сохраняя перекрытие не менее 3 дюймов между рядами
7. Установите дренажную матрицу VaproMat поверх SlopeShield Plus, чтобы создать защиту от дождя. Нижний ряд VaproMat установлен с загнутой кромкой для защиты от проникновения насекомых.	8. Установите VaproMat на крышу, соблюдая перехлест между участками
9. Уложите кедровую черепицу поверх VaproMat в соответствии с инструкциями производителя по укладке.

---



ПРОНИКНОВЕНИЯ

Для всех проходок: инструмент VaproLiqui-Flash равномерно нанесите НЕ МЕНЕЕ на 2 дюйма на лицевую сторону и НЕ МЕНЕЕ на 1 дюйм по всем сторонам проходки

---



НЕПРЕРЫВНОСТЬ ВОЗДУШНОГО БАРЬЕРА

Чтобы обеспечить непрерывность воздушного барьера, проверьте требования к вентиляции для сборки кровли.

ЗАРЕГИСТРИРОВАТЬСЯ НА НАШИ ВЕБИНАРЫ СЕГОДНЯ

>

© 2022 VaproShield Все права защищены

Видео по установке солнцезащитных козырьков

Видео по установке

Джип Вранглер JK, JL, JT

Нажмите здесь для просмотра видео Bronco

• Установка солнцезащитного козырька JL и JK Safari

• Оставить шторку под жестким и мягким верхом

• Установка чехла с мягким верхом

• Установка крышки Tonneau

• Продукт «Трубка» и видео по использованию

• Установка обивки потолка Hard Top

• Светодиодный указатель поворота и тормоз, опция

• Тест максимальной скорости Shade

Щелкните ЗДЕСЬ, чтобы просмотреть фотогалерею клиентов

У вас есть новый продукт JTopsUSA, и вы готовы ездить стильно и с расширенными функциональными возможностями. Что будет дальше? Если у вас возникли проблемы с его установкой, мы собрали для вас обширную коллекцию обучающих видеороликов.

Как правило, пользователи могут установить наши продукты в течение 10 минут или меньше, что еще больше упрощает дальнейшее путешествие без задержек. Посмотрите наш список видеороликов о джипах ниже для получения дополнительной информации.

JTOPS Jeep Wrangler JL Videos

JL Videos

Wrangler JL

Sun Shade Установка

Наши солнцезащитные оттенки прикрепляются к вершине рулон вашего джипа через магнитные стойки вдоль подхода. Аккуратно, но плотно заправьте эти края под канал ветрового стекла. Пряжки по бокам и сзади надежно и эффективно затягивают штору на всех поверхностях каркаса безопасности. Наши продукты обеспечивают полное покрытие для пассажиров, не ограничивая пространство над головой заднего пассажира.

WRANGLER JL 4 DR SHADE INSTALLATION

Play Video

Facebook

Twitter

Pinterest

Tumblr

Copy Link

Link Copied



Wrangler JL / JT  Bikini Sun Shade Installation

Солнцезащитный козырек для бикини устанавливается аналогично полному солнцезащитному козырьку.

Сначала возьмите переднюю магнитную полосу и плотно прижмите ее под каналом ветрового стекла. Во-вторых, используйте пряжки вдоль среднего стержня и по бокам каркаса безопасности, чтобы защелкнуть их на месте. К каждой пряжке прилагается тройная застежка, которая позволяет затянуть ремешки с пряжками по своему вкусу.

Jeep Wrangler JL Bikini Sun Shade Installation

Play Video

Facebook

Twitter

Pinterest

Tumblr

Copy Link

Link Copied

Wrangler JL Sunshade Under Hard Top and Freedom Panels, JTopsUSA

Play Video

Facebook

Twitter

Pinterest

Tumblr

Копировать ссылку

Ссылка скопирована

Wrangler JL Установка солнцезащитного козырька под жесткой крышей и панелями Freedom

 Хотите оставить солнцезащитный козырек JTops установленным, оставив при этом жесткий верх? Без проблем! Майк показывает в этом видео, как выполнить эту процедуру.

Жесткий верх подвешивается крюками в вашем гараже, чтобы он оставался устойчивым, а затем вы можете снять каждое угловое гнездо с крючка и защелкнуть его на место.

JTopsUSA Shade Under Soft Top Обзор

Воспроизвести видео

Facebook

Twitter

Pinterest

Tumblr

Копия Link

Link Copied

Wrangler JL, оставляя солнечный оттенок под мягким топ

, оставляя ваш подставка под приготовлением Soft Top

. Без проблем! Просто поднимите мягкий верх из нижнего положения. Отсоедините нейлоновую полоску ветрового стекла и опустите верхний передний край к ветровому стеклу. Запрыгивайте и запирайте передние защелки, и вы готовы к работе!

Wrangler JL

Установка ботинка с мягким верхом

 Установить ботинок с мягким верхом легко и просто. После установки материала вокруг области покрытия возьмите маленькие боковые клапаны и потяните их ближе к краю ниши колеса, как показано Майком. После этого заведите закрывающий клапан с нижней стороны вокруг открытого края ботинка. Используйте пряжки, чтобы застегнуть и затянуть по мере необходимости.

Wrangler JL

Установка крышки багажника

 Чтобы установить крышку багажника, накиньте одну сторону на левую или правую часть бака (грузовой отсек). Найдите зажим с порошковым покрытием, который защелкнется на направляющей бака (при правильной установке зажим должен быть ближе к передней части автомобиля). После того, как зажим встанет на место, постепенно прижимайте прочную виниловую полоску вдоль нижней стороны направляющей ванны, которая действует как канал.

Просто повторите для другой стороны и задней части (с магнитными полосками), и все готово!

JTops  Jeep Wrangler JK Видео установки

JK Видео

WranglerJK

Установка солнцезащитного козырька

Сначала возьмите переднюю магнитную полосу и плотно прижмите ее под каналом ветрового стекла. Во-вторых, используйте пряжки вдоль среднего стержня и по бокам каркаса безопасности, чтобы защелкнуть их на месте.

К каждой пряжке прилагается тройная застежка, которая позволяет затянуть ремешки с пряжками по своему вкусу.

 Установка модели JK аналогична JL, только со стороны лобового стекла вместо магнитных планок есть три металлических клипсы. После того, как передняя часть закреплена, распределите тень по стержням каркаса безопасности и используйте пряжки и тройники, чтобы соответствующим образом затянуть все области. Мы рекомендуем работать в направлении спереди назад.

Wrangler JK

Установка тонно

 Установка крышки багажника на JK также аналогична установке JL.

Расправив чехол на ванне, используйте петлю для пальца, чтобы потянуть застежку на место (аналогично первому шагу с JL). После того, как зажим застегнут, вдавите виниловую полоску в канал направляющей бака, двигаясь от переднего края к заднему, как в случае с JL. Закрепите крышку задней дверцы ванны с помощью встроенных магнитных планок, и все готово!

 Сначала опустите мягкий верх к задней части автомобиля. Поместите покрытие мягкого верха поверх материала рамы и используйте его в качестве начального корпуса для рамы.

Заправьте любые незакрепленные материалы в ванну и оберните стороны поверх рамы мягкого верха. Наденьте одну сторону ботинка на раму и повторите то же самое с другой стороной. Заправьте задний внутренний клапан под ботинок и зафиксируйте содержимое. Используйте пряжки для окончательной затяжки (не будьте слишком твердыми). Дважды проверьте посадку, и все готово!

Wrangler JK

Установка багажника

Wrangler JK

Руководство по обивке потолка с жесткой крышей

Просто следуйте видео, и вы будете готовы в кратчайшие сроки!



Как мы производим аксессуары Wrangler

Оставляем солнцезащитный козырек под мягким верхом JK

  Сначала отсоедините солнцезащитный козырек от ветрового стекла и откиньте назад к задней части автомобиля.
