4. Водоотводящие устройства

4.1. Удаление с кровель дождевых и талых вод следует предусматривать с учетом норм проектирования соответствующих зданий и сооружений и требований строительных норм по проектированию канализации и водосточных систем зданий.

4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли на пониженных участках каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.

4.3. Для поддержания уровня воды при необходимости охлаждения кровли водой следует предусматривать установку съемных переливных патрубков.

4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок; при площади участка кровли менее 700 кв.

м допускается установка одной воронки диаметром не менее 100 мм.

Присоединение воронок, установленных по обеим сторонам шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков, обеспечивающих герметичность и эластичность соединений.

4.5. Не допускается установка водосточных стояков в толще наружных стен. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию.

Допускается предусматривать обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

4.6. Чаши водосточных воронок должны быть жестко прикреплены хомутами к несущим настилам или к плитам покрытий и соединены со стояками внутренних водостоков через компенсаторы.

В покрытиях типов П-1, П-2, П-5 для установки водосточных воронок следует предусматривать стальные оцинкованные поддоны.

4.7. В местах установки водосточных воронок основной водоизоляционный ковер, наклеиваемый на фланец воронки, необходимо усиливать тремя мастичными слоями, армированными двумя слоями стеклохолста или стеклосетки согласно рис. 4 прил. 6. Усиление слоев основного водоизоляционного ковра допускается предусматривать также двумя слоями рулонных материалов, применяемых для устройства кровли (например, Шинглас Техниколь), и слоем мешковины, пропитанной в мастике.

Прижимное кольцо должно жестко крепиться к чаше воронки.

4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании; при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв.

см на 1 кв.м площади кровли.

  5. Мероприятия по обеспечению надежности кровель

5.1. Для зданий и сооружений, возводимых в Северной строительно-климатической зоне, следует предусматривать рулонные и мастичные кровли с уклоном, как правило, до 2,5%.

5.2. Для предотвращения появления вздутий между основанием и водоизоляционным ковром следует предусматривать в покрытиях типов П-1, П-3 непроклеенные полосы шириной 50-100 мм по швам между теплоизоляционными плитами вдоль ската кровель, а в покрытиях с пароизоляцией и выравнивающими стяжками (при уклоне кровли не боле 8%) — полосовую или точечную приклейку нижнего слоя водоизоляционного ковра.

Точечная и полосовая приклейка должна быть равномерной и составлять 25-35% площади наклеиваемых полотнищ рубероида, при этом их раскатку следует предусматривать вдоль ската кровель; верхний край полотнища на коньковом участке кровли должен переходить на противоположную поверхность ската не менее чем на 1 м.

На карнизах и в местах примыканий кровель к выступающим конструктивным элементам необходимо предусматривать возможность выхода воздуха наружу из всех непроклеенных участков.

5.3. Для вентиляции чердачного пространства в продольных наружных стенах зданий с чердачными покрытиями необходимо предусматривать устройство приточно-вытяжных отверстий общей площадью сечения в каждой стене не менее 1:500 площади покрытия либо устройство в покрытии слуховых окон. Приточно-вытяжные отверстия должны иметь металлическую сетку с ячейками размером не более 20X20 мм. Невентилируемые воздушные прослойки (пустоты) в покрытиях зданий допускаются над помещениями с относительной влажностью воздуха не более 60%; в невентилируемых покрытиях не разрешается применять древесину и теплоизоляционные материалы на ее основе.

5.4. Требуемая высота вентилируемой воздушной прослойки над теплоизоляцией в покрытии типа П-7, Пл-2 определяется на основе расчета ее осушающего эффекта за годовой период эксплуатации и должна быть не менее 50 мм.

Площадь приточно-вытяжных отверстий должна быть не менее площади сечения вентилируемой прослойки.

5.5. Каналы в покрытии типа П-8 следует предусматривать в случае, если начальная влажность легкого бетона превышает 15% (по весу), и при относительной влажности воздуха в помещении выше 60%.

5.6. Для уменьшения деформации усадки и коробления следует предусматривать гидрофобизацию наружной стороны асбестоцементных листов кремнийорганической жидкостью ГКЖ-94 по ГОСТ 10834-64 или ГКЖ-11 по МРТУ 6-02-271-63 либо окраску краской БТ-177 по ГОСТ 5631-70.*

5.7. Асбестоцементные кровли должны иметь возможно простую форму. Необходимо предусматривать герметизацию продольных и поперечных соединений между кровельными листами, если карнизные участки кровель имеют затенение (от солнечной радиации) соседними строениями.

5.8. Диаметр отверстий в асбестоцементных листах должен быть на 2-3 мм больше диаметра стержня крепежного элемента.

Асбестоцементные листы не допускается учитывать при расчете жесткости несущих конструкций покрытия.

Определение основных терминов

Кровля — верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков.

Основание под кровлю — поверхность теплоизоляции, несущих плит или стяжек, по которой наклеивают слои водоизоляционного ковра (рулонного или мастичного). В кровлях из асбестоцементных волнистых листов — опоры для закрепления листов (прогоны или обрешетка).

Основной водоизоляционный ковер (в составе рулонных и мастичных кровель) — слои рулонных материалов на мастиках или слои мастик, армированные стекломатериалами, последовательно выполняемые по основанию под кровлю.

Дополнительный водоизоляционный ковер (рулонный или мастичный) — слои из рулонных материалов или мастик, армированных стекломатериалами, выполняемые для усиления основного водоизоляционного ковра в ендовах, на карнизных участках, в местах примыкания к стенам, шахтам и другим конструктивным элементам.

Защитный слой — элемент кровли, предохраняющий основной водоизоляционный ковер от механических повреждений, непосредственного воздействия атмосферных факторов, солнечной радиации и распространения огня по поверхности кровли.

Покрытие — верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным.

Навигация:

  1,  2,  3,  4,  5,  6,  7,  8,  9,  10.

К содержанию>>

Возврат к списку

Водосток с крыши стадиона. Наружный водосток по снип. Монтаж водостока своими руками из канализационных труб

Неорганизованный водосток – это система защиты кровли и фасада здания, которая в последнее время уже устарела. Современные водосточные системы обеспечиваются гораздо более высокий уровень защиты, но даже это не останавливает многих, кто хочет сэкономить на обустройстве своего дома.

Именно поэтому вопросы о неорганизованном водостоке будут еще долгое время востребованы и актуальны.

Организованный водосток – это система, которая разрабатывается еще на стадии проектирования кровли дома, никаких дополнительных элементов, которые придется приобретать отдельно, в такой конструкции нет.

По сути, неорганизованным водостоком называют правильно сделанный скат с крыши, позволяющий ей отводить воду со своей поверхности, не затрагивая фасад здания.

Обычно подобная модель водостока привлекает своими минимальными затратами, но не стоит забывать и об ее недостатках:

• Вода с кровли попадает непосредственно на грунт, после чего впитывается в почву на максимально близком расстоянии от фундамента здания. Постепенно он начинает впитывать в себя лишнюю влагу и разрушается. В итоге, строение с неорганизованным водостоком служит на 5–10 лет меньше положенного для нее срока.

• Облицовка и фасад здания тоже постоянно находятся под ударом. Неорганизованный водосток оборудуется таким образом, чтобы при стекании с кровли вода не затрагивала эти части здания, но при повышенной нагрузке на систему эту часть работы сложно контролировать. При сочетании обильных осадков и ветра, вода все равно попадает на стены здания. Облицовка постепенно портится и приходит в негодность. Дом чуть ли не каждый год нуждается в дополнительном косметическом ремонте.

Предотвратить дополнительные проблемы при использовании неорганизованного водостока можно при помощи системы дренажа участка. Достаточно будет установить специальные лотки непосредственно под скатом крыши, и тогда влага с кровли будет сразу же уходить в канализацию. Такая мера позволит защитить хотя бы фундамент здания, но мало чем отразиться на повреждении фасада.

Дренажная система в итоге обойдется вам даже дороже обычного стандартного водостока. Поэтому в этом случае отпадает экономия, ради которой многие и прибегают к неорганизованному водостоку.

В защиту неорганизованного водостока можно сказать, что при строительстве новых домов он все же необходим. Такая деталь здания обычно считается стандартной при создании кровли, однако, как вы уже поняли, она не может самостоятельно выполнять возложенные на нее функции в современных условиях.

В различных государственных требованиях к строительству и санитарным нормам все же часто упоминается неорганизованный водосток.

Водосток может быть установлен без дополнительных элементов защиты здания и кровли только в некоторых случаях:

• Высота здания не превышает 5 этажей. Для более крупных строений организованный водосток является обязательной частью строительства.
• Количество годовых осадков на местности не превышает 300 мм/год. Такую погоду можно назвать даже засушливой. Обычно такой уровень осадков наблюдается при довольно жарких погодных условиях, а, значит, организованный водосток при таких условиях даже не требуется.

Слив воды с кровли должен быть обеспечен в тех участках, где на фасаде здания нет балконов или козырьков.

Также не допускается установка неорганизованного водостока со стороны проезжей части.

Во многих случаях оптимальным решением становится сделать неорганизованный водосток только в тех участках, где это позволено, а в остальных местах, все же сделать желоба и трубы для полноценной системы водостока.

Козырек кровельного покрытия должен быть не менее 60 см., только такое расстояние позволит эффективно отводить воду от фасада здания. Если такое обустройство невозможно, по краям кровли делается специальный козырёк, который и будет направлять влагу в нужном направлении.

Уже по основным особенностям неорганизованного водостока можно понять, что эффективен он будет только при скатной крыше. Для отвода всей жидкости с кровли такую крышу нужно оборудовать согласно всем государственным требованиям.

Профессиональный монтаж водостоков позволяет значительно продлить срок службы кровельного покрытия и обойтись без внеплановых авральных ремонтов. Ведь «озера», постепенно приводят в негодность защитный слой покрытия, и оголенная основа начинает стремительно разрушаться, попадая под непосредственное воздействие дождей, солнечного света и суточных перепадов температуры внешней среды.

Поэтому, основной задачей монтажа водостоков плоской кровли является полноценная организация отвода с её поверхности дождевых и талых вод, круглый год эффективно выполняющего свои функции. При этом, система водоотведения обязана работать одинаково успешно при любых показаниях термометров и объемах выпавших осадков. Водосток должен принять всю, попавшую на кровлю жидкую субстанцию и препроводить ее в канализационные стоки, в емкости для сбора дождевой воды или, банально, в грунт

Классификация систем отвода осадков

Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:

• наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
• наружный организованный . Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
• внутренний . Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.

Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.

На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и .

Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.

В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.

Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.

А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.

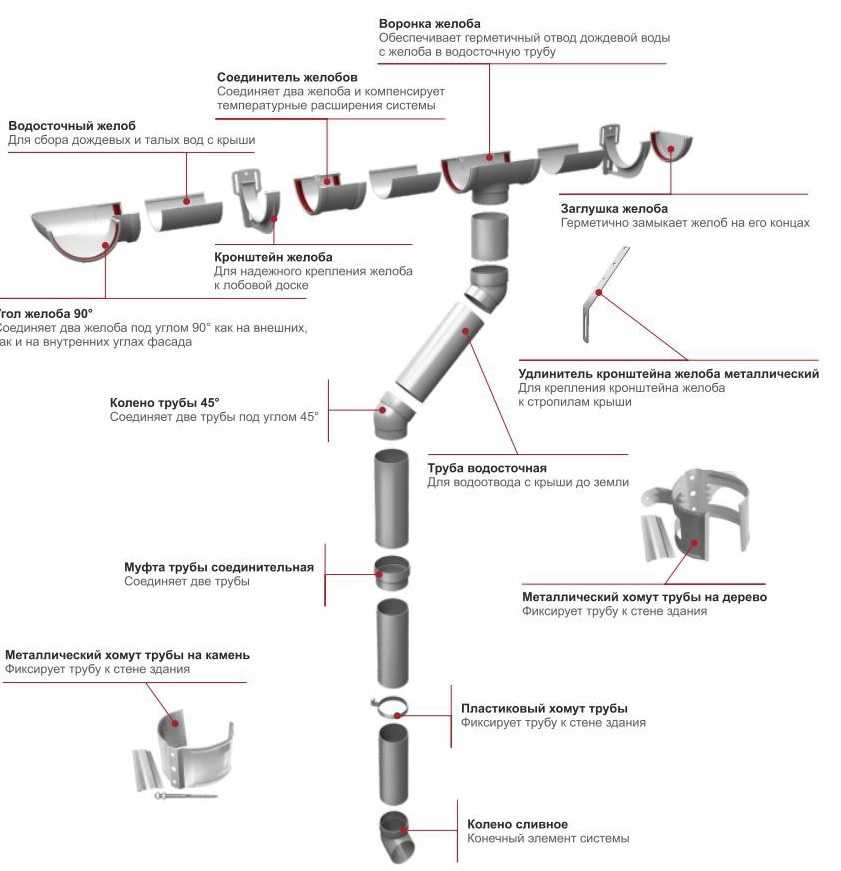

Элементы водостоков

В устройстве наружного и внутреннего водостоков много общего. Каждая система водоотведения плоских крыш включает схожие по назначению элементы:

• водоприемные воронки и желоба – предназначены для приема стоков и передачи их в водосточные магистрали;
• стояки – обеспечивают в точках приема максимальную скорость тока воды за счет сил гравитации;
• водосточные трубопроводы – требуются для отвода атмосферных осадков к объектам разгрузки.

Основная задача проектирования водосточной системы – минимизация протяженности магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый вариант – стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом, на расстоянии 20 — 45 см. от поверхности ливневой канализации или просто защищенной от размыва отмостки.

Но, зачастую, оснастить дом подобной системой мешают естественные обстоятельства: слабые грунты, отсутствие дренажной системы, старый фундамент, для которого нежелательно близкое соседство с водой.

Если проложить наименьшую магистраль невозможно, то находятся иные пути: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется при сооружении плоских кровель с внутренним водостоком, ведь система просто обязана транспортировать воду за пределы здания.

Монтаж водостоков. Специфика формирования уклона

Для стимуляции самостоятельного стока воды в требующемся направлении на плоских крышах формируют уклоны в 1 – 2 %.

1. Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это тыльная стена строения.
2. Для организации тока воды по внутренней схеме уклон создается к месту водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной воронки было понижение в радиусе 50 см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне кровли, но и возле наружной стены, на расстоянии не менее 60 см. Существует достаточно вариантов устройства уклонов поверхности кровли для организации сбора воды с её поверхности. Но, в любом случае, наклон должен быть ориентирован в сторону водоприемника.

Если на крыше установлено несколько водоприемных воронок, то между ними должен быть организован своего рода «водораздел» — подобие горки, склоны которой направляют сток воды в направлении ближайшей воронки.

Для решения задачи по формированию таких уклонов есть несколько способов, проверенных на практике:

• устройство уклонов в процессе строительства, посредством установки перекрытий под требуемым углом
• засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжкой
• организация уклона посредством укладки клиновидных плит минераловатного утеплителя.
• уклоны на крупногабаритных плоскостях выполняются с помощью специальных, формирующих угол, металлоконструкций.

Правила сооружения внутреннего водостока

Как положено любой конструкции, водосточная система должна быть заранее просчитана и спроектирована. Монтаж водостоков проводится по заранее выбранному наиболее кратчайшему пути и предусматривает наиболее оптимальное место для его выхода в ливневую канализацию, или просто стока в грунт.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

• водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается, их можно устанавливать в штробах, шахтах, коробах и располагать в чуланах или тому подобных подсобных отсеках;
• монтаж водостоков неотапливаемой постройки предусматривает способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением;
• плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005, то есть, на каждый огонный метр трубы должно приходиться 5 мм. понижения в сторону водосброса;
• при прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить;
• если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент;
• при проектировании, по возможности, следует избегать изгибов;
• стояк, на расстоянии около метра от поверхности земли, следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми кольцами, ревизиями и так далее. Монтаж водостоков в таких кровлях предусматривает использование керамических, пластиковых, чугунных, асбестоцементных труб, выдерживающих напор при засорах. Для прокладки подземных частей применяются трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м 2 , расстояние между соседними водоприемниками должно быть не меньше 60м.

Увеличить число водоприемных приспособлений потребуется если:

1. Площадь кровли превышает указанные ГОСТом пределы.
2. Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
3. В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

• чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук;
• после монтажа воронка обязана обеспечивать герметичность кровли на участке установки;
• патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций;
• к подвесным системам воронки присоединяются фасонными отводами;
• чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Монтаж водостоков на кровельных конструкциях с полимерным мембранным покрытием принято проводить с водоприемниками, имеющими полимерный прижимной фланец, приклеивающийся или приваривающийся к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Монтаж водостоков. Наружный водосток

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

1. Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Вода отводится самотеком по карнизным свесам.
2. Монтаж водостоков, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами: идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды устанавливаются емкости, благодаря чему упраздняется участок подключения системы к канализации. Монтаж водостоков с этой интересной схемой позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия, дополнительные слои укладываются с нахлестом.

Усиление свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Основное предназначение водосточной системы заключается в сборе и отводе талых и дождевых вод в систему ливневой или обычной канализации. Целью этих мероприятий является недопущение попадания влаги на стены, отмостку и фундамент здания, чтобы воспрепятствовать ее разрушительному действию и необходимости последующего дорогостоящего ремонта. Дополнительной функцией водосточной системы является придание сооружению оригинального и приятного внешнего вида. Как и все прочие виды строительных конструкций, создание водостока регламентируется соответствующим СНиПом 31-06-2009 в редакции СП 118.13330.2012, введенной в действие 01.09.2014 года.

Виды существующих систем водоотвода

Существует три основных водосточной системы:

1. Организованный наружный водосток с кровли
2. Организованный внутренний водосток
3. Неорганизованный водоотвод

Значительную часть общей информации можно почерпнуть из видео:

Организованный наружный водосток

В настоящее время данная система считается наиболее широко распространенной и часто применяемой. Она представляет собой совокупность желобов, труб и крепежных элементов водостока, объединенных в единое целое, установленных снаружи здания путем крепления к его стенам. В результате ее действия вода с кровли должна попасть в ливневую канализацию или колодец.

СНиП допускает организацию наружной системы водоотвода как на плоских, так и на скатных кровлях практически любых видов зданий и сооружений.

Достоинства, которыми обладает организованный наружный водосток кровли:

• гарантированная защита от попадания воды стен, фундаментов и отмостки здания;
• привлекательный внешний вид, придаваемый сооружению благодаря использованию качественных современных материалов.

Главным недостатком рассматриваемой системы является необходимость вложения финансовых ресурсов на приобретение и монтаж.

Наиболее часто встречаются системы из ПВХ и металлопластика, которые активно стали применяться взамен традиционных из оцинкованной стали или черного металла. Самым качественным, внешне привлекательным и долговечным, но при этом и самым дорогим, является использование меди.

Организованный внутренний водосток с кровли

При устройстве данной системы водоотвода трубы прокладываются прямо внутри здания. Влага собирается на кровле и переправляется по ним в ливневую или обычную канализацию. Практически всегда подобный вид встречается на плоских кровлях, которые выполнены из рулонных материалов и мастик. Его преимуществом является то, что вода во внутренних трубах не замерзает даже в самое холодное время, что является одной из проблем наружного водостока, особенно в отечественных условиях.

Недостаток организованного водостока с плоской кровли также очевиден — занимается часть внутреннего пространства, которого, как правило, всегда не хватает.

СНиП четко регламентирует основные требования, выполнение которых необходимо для успешной работы:

• площадь располагаемых на кровле воронок рассчитывается исходя из соотношения — на 0,75 кв.м. площади покрытия минимум 1 кв.см. сечения водоприемной воронки;
• на участках кровли, которые ограничиваются стенами или деформационными швами, должны располагаться минимум две воронки;
• предусматривается установка водоприемных воронок в местах кровли с самыми низкими вертикальными отметками;
• указанные воронки должны располагаться не ближе, чем на расстояние 50 см. от стен или парапетов.

Неорганизованный водоотвод

При данной системе талая или дождевая вода стекает на землю прямо с крыши. Естественно, отсутствие необходимости в дополнительных материалах и средствах приводит к экономии финансовых ресурсов при строительстве, что является одним из основных достоинств неорганизованного водоотвода.

Его применение не допускается на плоской кровле, так как отвод воды происходит за счет существующего уклона ската крыши. Кроме того, даже при устройстве неорганизованного водотвода на небольших зданиях и сооружениях сложно избежать проблем:

• ухудшение или даже частичное разрушение фундамента. Проблему можно решить за счет устройства дополнительного дренажа под землей, целью которого будет являться удаление излишней воды из прилегающих к фундаменту грунтов;
• негативные воздействия на цокольную часть здания. Устраняется периодическим обновлением слоя вертикальной гидроизоляции;
• возможные механические повреждения фасада. Проблема решается также улучшением гидроизоляции и поддержанием ее в надлежащем состоянии.

Наличие перечисленных проблем ставят логичный вопрос: насколько резонно устройство неорганизованного водостока. Необходимые для этого условия четко регламентируются СНиП 31-06-2009 в актуализированной редакции, введенной в действие 01.09.2014 года. В нем описываются признаки зданий и сооружений, в которых неорганизованная система водоотвода допускается.

Требования СНиП 31-06-2009

• количество этажей здания или сооружения — не больше пяти;
• месторасположение в регионе с величиной осадков в среднем за год — менее 300 мм;
• тип кровли, на которой планируется применение — односкатная с уклоном внутрь двора;
• размер козырька крыши — не менее 0,6 м.;
• отсутствие прямо под скатом кровли тротуаров, балконов или автомобильной дороги.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Для любой скатной кровли наличие водосточной системы является обязательным элементом конструкции. Ее предназначением является сбор и организованный или неорганизованный отвод осадков. Естественно, что грамотно запроектированный и смонтированный организованный водосток наружный имеет ряд преимуществ перед неорганизованным.

Неорганизованные водосточные системы

Для конструкций неорганизованного типа внешний водосток предполагает характерное стекание воды по всему периметру нижнего ската, что увеличивает риски разрушения элементов фасада, цоколя, и впоследствии может привести к разрушению основания фундамента.

Такое решение не считается лучшим, и поэтому даже раньше, когда водостоки изготавливались кустарным способом, в их устройстве старались скомбинировать горизонтальные желоба с вертикальными трубами или монтировать их под наклоном в сторону одного из углов дома.

Для того, чтобы отвести воду от стен дома, необходимо вынести водосточный желоб как минимум на 600 мм от края крыши.

Организованные наружные водосточные системы и их особенности

Устройство наружного водостока организованного типа представляет собой комплекс элементов для отвода осадков с кровли в предназначенные для этого места. В такие конструкции обязательно включаются:

• горизонтальные настенные или подвесные желоба;
• вертикальные (ливневые) трубы и сливы;
• соединительные элементы;
• элементы настенного и кровельного крепления.

Кроме как по способу организации, водосточные наружные системы принято различать по таким базовым критериям:

• материал для изготовления;
• сечение желобов и труб;
• форма полученной конструкции.

Классификация водосточных систем по материалу

По видам материала водосточные системы бывают:

• металлические;
• пластиковые.

В изготовлении металлических водостоков чаще всего применяют оцинкованную сталь горячего способа производства. Для дополнительной защиты материала конструктивные элементы покрывают с двух сторон полимерными составами (пурал, пластизол). Стальные конструкции имеют отличные эксплуатационные качества. Для них характерны:

• длительный срок службы,
• повышенная прочность,
• улучшенная устойчивость к влиянию неблагоприятных механических и химических внешних воздействий.
• стойкость к коррозии и деформациям от высоких и низких температур.

Водосточная система наружная из металла лучше всего будет служить в местности, для которой характерно большое количество осадков в виде снега с его периодическим сходом с кровли.

Водосточные системы из меди, покрытой специальными лаковыми составами, предотвращающими ее потемнение, полноправно считаются самыми надежными и имеют наиболее длительный срок службы. Вполне естественно, что их стоимость несколько выше прочих материалов. При этом эстетические характеристики намного привлекательнее, а внешний вид может подойти практически под любой дизайн кровли.

Для изготовления пластиковых водостоков используют ПВХ повышенной прочности. Это легкий и одновременно прочный материал, не подвергающийся деформациям и коррозии, не требующий специального ухода. Применение пластиковых водосточных систем чаще всего находит место при устройстве мягких кровельных покрытий.

Классификация водосточных систем по форме и сечению

Диаметр труб в зависимости от требуемой пропускной способности водостока у разных производителей может быть в диапазоне 50-160 мм. Для желобов эти значения могут составлять 70-200 мм.

Когда вы будете для устройства системы водоотведения на своей крыше, вам будет необходимо знать такие параметры, как

• общая площадь крыши;
• угол наклона;
• количество точек слива воды.

В целом, форма будущей системы будет полностью зависеть от формы крыши, для которой она монтируется

Как смонтировать водосточную систему своими руками

Монтаж каждой из представленных в этом коротком обзоре водосточных систем можно выполнить самостоятельно. Для этого вам понадобятся:

• инструмент;
• водосточная система;
• инструкция завода изготовителя по сборке.

При покупке комплексных систем у брендовых производителей на каждый наружный водосток, как правило, обязательно прилагается инструкция по ее монтажу с технологическими схемами сборки. Разные системы могут отличаться по способу соединения конструктивных элементов, устройству их крепления к стенам и крыше.

Производится в порядке, определенном инструкцией, сверху вниз. Вот последовательность основных операций, которые необходимо будет выполнить:

1. Закрепить на кровле и стенах специальные крепления и хомуты.
2. Закрепить на креплениях горизонтальные желоба с элементами для соединения с ливневыми трубами.
3. Установить необходимые вертикальные и угловые соединительные модули и заглушки.
4. Установить в хомутах ливневые трубы с возможностью их свободного хода.
5. Соединить вертикальные элементы конструкции с горизонтальными и закрепить их в креплениях.

В заключение остается добавить, что грамотно подобранная система наружного водостока для вашего дома служит не только для практических целей, но и великолепно дополняет и выгодно подчеркивает особенности его дизайна.

Наружный водосток с кровли – это важная система защиты здания от дождя и таящего снега, потому что ее назначение – собирать воду со скатов крыши и отводить в ливневую канализацию. В статье, рассмотрено, какие бывают водосточные системы и по каким принципам они монтируются на крышах.

Источник legutko.pl

Виды водосточных систем

Всего существует три основные разновидности:

Неорганизованный внешний водосток. По сути, это карниз кровли, который выведен за пределы стены, как минимум, на полметра.

Наружный организованный водосток с кровли. Это система, в которую входят лотки, они же горизонтальнфые желоба, и вертикальные трубы, установленные в виде стояков.

Организованный внутренний . Такую систему используют только на плоских крышах. Об этой разновидности расскажем в отдельном разделе.

А сейчас будем разбираться с внешней водосточной системой.

Наружная водосточная система

Как уже было сказано, в ее составе: желоба, расположенные под краем кровельного покрытия, трубные стояки. Обе части системы соединяются между собой воронками. Кроме этих элементов в водосток входят:

кронштейны , как крепежные элементы желобов;

хомуты , с помощью которых крепят трубы к стенам дома;

муфты , которые используются для соединения желобов и труб;

трубные отводы на 90 и 45 0 ;

сливной патрубок , используемый в самой нижней части стоков.

Источник www.roofer.kz

Материалы для водостоков

Сегодня производители предлагают два материала, из которых водосточные элементы изготавливаются: оцинкованная сталь (окрашенная или покрытая полимерным слоем), пластик. Отметим, что металлические изделия стоят дороже, но и прослужат на крыше дольше. Что касается технологии монтажа и сборки, то обе разновидности друг от друга не отличаются.

Но пластиковые водостоки не так шумны, как металлические, к тому же они нейтрально относятся к слабоагрессивным средам. Сегодня производители предлагают водосточные системы из поливинилхлорида и специальной разновидности винила. Последний является обладателем высоких эксплуатационных характеристик. Изготовленные из него трубы и лотки не трескаются при морозе, что часто происходит с ПВХ. Поэтому их рекомендуют использовать в северных регионах страны.

Надо отметить отдельно водостоки из меди. Дорогой вариант с большим сроком службы. Да и по декоративным качествам он превосходит пластик и оцинковку, хотя два последних представлены на рынке огромным цветовым оформлением. К сожалению, в частном домостроении используются медные изделия редко – не по карману многим.

Источник pinterest.nz

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20:3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

если длина карниза крыши в пределах 10 м, то монтируют один стояк ;

если больше данной величины, то несколько стояков .

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.

Источник yandex.ru

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;

30-50 м² – труба 87 мм, лоток 100-120;

50-125 – соответственно 100 и 150 мм;

Свыше 125 м² , труба 110 мм, желоб 150-200 мм.

Видео описание

Правила монтажа водостока

Наружный водосток – система самотечная, поэтому желоба укладываются под наклоном 2-3 мм на 1 м длины лоточной трассы. Это важное обстоятельство учитывается в процессе установки кронштейнов. Делается это так, если, к примеру, на стену устанавливают два стояка по углам строения.

Определяется середина карниза.

Он полученной метки в две разные стороны откладывают по 30 см.

В этих местах монтируют по кронштейну в самой высокой точке. Два крепежа должны располагаться на одном горизонтальном уровне.

К примеру, если длина каждой части 10 м, то наклон желобчатой конструкции определяется по следующей схеме: на каждый метр по 2 мм, получается на 10 м 2 см.

Отступают от края угла дома 30 см и в этой точке монтируют кронштейн, который ниже уже установленного на 2 см.

Теперь между двумя кронштейнами натягивают прочную нить . Она располагается под наклоном 2°.

Точно по ней устанавливают промежуточные кронштейны с шагом 50-60 см.

Так устанавливают кронштейны в обе стороны от середины карниза крыши.

Источник krovlyakryshi. ru

Остается уложить поверх кронштейнов лотки. Сегодня на рынке можно приобрести желоба с раструбным соединением и с муфтовым. Первый проще, меньше дополнительных элементов. В конструкции каждого желоба с одной стороны уменьшенный диаметр, который входит плотно в другую сторону лотка, где диаметр стандартный. Рекомендуется места стыковки двух желобов обрабатывать силиконовым герметиком для увеличения герметичности соединения.

С краев лотков устанавливают заглушки. В месте установки трубных стояков монтируют воронку. Кстати, водоприемные воронки наружного водостока представлены на рынке двумя конструктивными видами: стандартной воронкой и желобом с патрубком, который входит в трубу стояка по раструбной системе соединения.

Источник 2gis.ru

Монтаж стояков

Здесь проще, потому что стояк выставляется вертикально. То есть надо от воронки до земли на стене отложить вертикальную линию при помощи отвеса. Затем провести разметку установки хомутов, которые тут же крепятся к стене анкерами или саморезами на пластмассовые дюбели.

Источник th.decorexpro.com

Есть несколько моментов, на которые надо обратить внимание:

Нижний хомут устанавливается в месте стыка слива с трубой.

Нижний конец сливного патрубка должен располагаться над уровнем грунта на расстоянии 25 см. Именно это и является точкой отсчета разметки.

Теперь о том, как соединить правильно трубный стояк с водосточной воронкой для наружных водостоков. Так как длина карниза в разных крышах имеет разную величину, то отрезок от воронки до стояка будет также разным. Во-первых, здесь без двух отводов не обойтись. Во-вторых, если длина карниза большая, то между отводами придется установить кусок трубы от водостока.

Источник torange.biz

На самом деле монтажный процесс не очень сложен, если точно соблюдать пункты предоставленной выше информации. Мастера за один рабочий день спокойно монтируют водосточную систему одного дома. То есть времени уходит немного.

Видео описание

Предлагаем посмотреть видео, в котором показан весь монтажный процесс, так сказать, от «А» до «Я»:

Все о внутреннем водостоке

Итак, переходим к теме – внутренний водосток плоской кровли. Называется он так потому, что вертикальная труба, по которой со ската крыши двигается дождевая вода вниз в канализацию, располагается внутри здания. А сверху на самой крыши устанавливают специальной конструкции воронку. Она прикрыта сетчатым фильтром, чтобы внутрь водосточного стояка не попадал мусор.

К внутреннему водостоку есть некоторые требования:

на каждые 150-200 м² площади ската устанавливают одну воронку;

в сторону воронки скат укладывают под наклоном не менее 4°;

диаметр трубы выбирают из расчета – 1-1,5 см² ее сечения на 1 м² площади крыши;

мягкую кровлю укладывают на борта воронки ;

стояк должен располагаться в отапливаемом помещении;

На заметку! Стояк соединяется с отводной трубой, которую укладывают под уклоном 2-5° в сторону ливневой канализации под домом, в нее труба и врезается;

Источник stranapap. ru

Начинают строительство внутренней водосточной системы до начала закладки фундамента. То есть укладывают отводную трубу. Если фундамент уже залит, то в нем делают отверстие перфоратором под диаметр этой трубы, куда последнюю просовывают. Сегодня нередко сливной горизонтальный отрезок водосточной системы прокладывают под полом дома первого этажа или в подвальном помещении под потолком. Это намного упрощает монтажный процесс. Но здесь по-любому придется делать отверстие в фундаменте. Чтобы этого не делать в фундаментной конструкции на стадии ее сооружения лучше оставить отверстие, вставив при заливке отрезок трубы большего диаметра.

Стояк прокладывают внутри служебных помещений. Поэтому заранее определяют в проекте место его прохождения через перекрытия, в которых оставляют или делают сквозные отверстия. Впоследствии после монтажа слива их герметизируют и утепляют. Основная задача производителя работ – провести монтаж с полной герметизацией стыков. Поэтому места соединения труб между собой, а также с фитингами, обязательно обрабатывают силиконовым герметиком. В стояке требуется оставить хотя бы одну ревизию. Это на случай замусоривания сливной трубы.

Самый важный этап в сооружении внутреннего водостока – установка водоприемной воронки. Здесь требуется стопроцентная герметизация, чтобы атмосферные осадки не проникли под кровельный материал.

Видео описание

Посмотрите в видео, какие требование предъявляются к водоприемным воронкам внешней водосточной системы:

Заключение по теме

Итак, мы постарались дать полную информацию по наружной водосточной системе и затронули немного тему, касающуюся внутреннего водостока. На самом деле эта система несложная, потому что состоит всего лишь из двух участков, да и комплектацию у нее не широкая. Главное – точно соединить между собой части системы. Хотя сделать это несложно, потому что производители позаботились о максимальной простоте сборки.

Система внутреннего водостока для зданий и кровли, организованный расчет труб, узлов и снип, подробно на видео и фото

Содержание статьи:

1. Функциональное назначение водосточных систем
2. Устройство водостока внутри здания
3. Конструкция внутреннего водостока
4. Как рассчитать установку воронок
5. Монтаж внутренних водосточных конструкций

Водосток необходим для сбора талой и дождевой воды с кровли и отведения ее в сторону от стен и фундамента здания. На первый взгляд, кажется, что его роль незначительна, но в действительности от правильного функционирования системы водоотведения зависит многое. В случае допущения ошибок при ее обустройстве в дальнейшем владельца недвижимости ожидают проблемы, связанные с сохранностью крыши, фасада, стен, подвалов и фундамента. В итоге зданию потребуется капитальный ремонт, который стоит гораздо дороже, чем цена создания современной конструкции отведения осадков, которая может быть внешней и внутренней.

Действующий на внутренний водосток СНиП предписывает его проектирование и создание на плоских крышах жилых домов в качестве санитарно-технической системы вместе с водоснабжением, водоотведением и газоснабжением.

Функциональное назначение водосточных систем

Водостоки, внешний вид которых можно увидеть на фото, относятся к инженерным конструкциям, необходимым для каждого здания вне зависимости от его назначения. Какой вид водосточной системы (внутренний или внешний) установить определяют исходя из конструкционных особенностей крыши.

Проживание в климатической зоне, где наблюдается смена погодных условий в зависимости от времени года, объясняет необходимость в соблюдении ряда требований к надежности и прочности водостоков, которые должны безотказно функционировать в условиях морозной и снежной зимы и очень жаркого лета. Поэтому специалисты отмечают, что внутренние водостоки зданий более практичны и удобны, поскольку их работа не зависит от резких перепадов температуры, но это касается плоской эксплуатируемой кровли.

Чтобы избежать проблем с функционированием наружных водосточных конструкций на односкатной или двухскатной, шатровой, щипцовой, ломаной крыше можно спроектировать и установить систему электрического обогрева.

Устройство водостока внутри здания

Создание внутреннего водостока в здании позволяет надежно защитить конструкцию отвода дождевых и талых вод от температурных перепадов и изменений погодных условий. Все ее элементы располагаются внутри строения, а не снаружи. Оптимальным вариантом считается монтаж системы водостока в едином стояке санузла, когда трубы для внутренних водостоков прокладывают параллельно канализационным.

Если установить рядом вентиляционную и водосточную системы, то таким образом можно увеличить теплообмен, в результате чего сточные воды не будут подвергаться замерзанию.

Отличие двух видов обустройства водостоков заключается также в материалах, которые используют при их изготовлении, что связано с условиями, в которых они эксплуатируются. Естественно, наружная система должна иметь защиту от воздействия внешних факторов, в частности от атмосферных осадков. Оптимальным материалом в данном случае считается оцинкованный металл, который успешно противостоит коррозии, но его стоимость достаточно высокая.

Еще одним существенным недостатком наружных водоотводов с кровли является подверженность повреждениям, возникающим в результате замерзания воды в системе в морозную погоду. На них оказывается механическое воздействие по причине открытости, поэтому появляются вмятины и пробоины как следствие неосторожного обращения.

В то же самое время внутренние водосточные системы от подобных проблем избавлены и они менее требовательны к материалам изготовления. Для них применяется металл, пластик, ПВХ, чугун, асбест.

Конструкция внутреннего водостока

Создание водосточных конструкций, как внешних, так и внутренних задача достаточно сложная и выполнять подобную работу должны профессионалы, только тогда они будут функционировать полноценно.

Но это вовсе не означает, что обладателю жилого дома не следует вникать в особенности устройства системы отвода осадков, которая состоит из таких частей:

• водосбора;
• стояка;
• выпуска.

Водосбор (верхняя часть) — это воронка, имеющая защитную крышку в виде обрешетки или сетки для предотвращения попадания внутрь такого мусора как листья и ветки, которые чаще всего засоряют слив. Устанавливают этот элемент в наиболее низких точках поверхности кровли и подсоединяют к водосточной трубе. Таким способом обеспечивается внутренний водосток: узлы соединения его должны быть абсолютно герметичны.

Стояк (внутренняя часть) представляет собой вертикально смонтированную водосливную трубу, которая располагается внутри дома и предназначена для транспортировки водяного потока с кровли в направлении нижней части, именуемой выпуском – он необходим для удаления стоков за пределы здания на участок или в ливневую канализацию.

Как рассчитать установку воронок

Согласно существующим нормативам, количество воронок для сбора осадков на плоских кровлях определяется, исходя из площади водоотведения: на 250 «квадратов» поверхности положено иметь не менее одной водосточной трубы. Следует отметить, что конструкционные особенности крыши, интенсивность выпадения атмосферных осадков отражаются на количестве водосточных элементов и расчет внутреннего водостока производится с учетом этих параметров. В процессе составления проекта определяется пропускная способность системы, диаметр труб и объем ливневой системы, если предусмотрено ее создание.

Процесс устройства воронки внутреннего водостока, детали на видео:

Так при средней интенсивности осадков 75 миллиметров в час, воронка, рассчитанная на прохождение 6,45 л/с способна обеспечить эффективный сбор с плоской кровли, имеющей площадь не более 300 «квадратов», при этом потребуется водосточная труба диаметром от 80 миллиметров и более (читайте: «Воронка внутреннего водостока для обустройства плоской крыши»).

Монтаж внутренних водосточных конструкций

Прежде всего, установка системы отвода осадков, расположенная внутри дома, должна обеспечивать в дальнейшем ее удобное обслуживание. Для этого элементы, входящие в водосток организованный внутренний, необходимо прокладывать в коммуникационных каналах или шахтах, благодаря которым обеспечивается свободный доступ для проведения профилактики или ремонтных работ. Предписываемая высота для монтажа ревизий стояков – один метр от пола (прочтите также: «Неорганизованный и организованный водосток с кровли»).

Работы по установке конструкции в многоэтажном здании начинают выполнять снизу с подвала или первого этажа и продвигаются вверх до последнего этажа или чердака, примыкающего к плоской крыше.

материалы изготовления, рекомендации по установке

• Выбираем материал для водостоков
• Пластиковые
• Оцинкованные системы с полимерным покрытием
• Какую систему выбрать – наружный водосток или внутренний
• Наружный организованный водоотвод
• Неорганизованный водосток с кровли
• Внутренний водоотвод
• Размер и форма

Даже в случае самой надежной и качественной кровли особо рассчитывать на нее точки зрения водостока не стоит. Попавшая на нее вода, конечно, будет скатываться, но ее неконтролируемый сток может стать причиной размытия почвы у основания, разрушения фасада и массы других неприятностей. Именно кровельные водостоки, которые позволяют стекать воде с кровли в строго определенное место, призваны решать эту проблему.

Современные виды водостоков в зависимости от использованного для их изготовления материала классифицируют на пластиковые или металлические. Последние, в свою очередь, подразделяются на оцинкованные (с полимерным покрытием или без), медные, алюминиевые и т. д.

Выбираем материал для водостоков ↑

Пластиковые ↑

Они отличаются устойчивостью к коррозии, УФ-лучам, внешним факторам и химическим воздействиям, отличным шумопоглощением. Следует отметить также их относительную дешевизну, простоту установки – детали обычно соединяют клеевым способом, меньшую подверженность загрязнениям. «Похвастаться» особой долговечностью такой водосток, к сожалению, не может.



При колебаниях температуры размеры системы из ПВХ могут изменяться, поэтому рекомендуется при установке строго следовать инструкции фирмы-производителя.

Оцинкованные системы с полимерным покрытием ↑

Для их производства используют горячеоцинкованную 0,5-0,7–миллиметровую сталь. В качестве двухстороннего полимерного покрытия – пурал и пластизол, которые обеспечивают устойчивость к резким температурным колебаниям, высокую морозоустойчивость Это дает возможность использовать их в регионах с суровым климатом. Стальные водостоки отличают высокая степень прочности и устойчивость к механическим нагрузкам, что особенно важно для систем, работающих под значительной нагрузкой, например, снега или льда. Срок эксплуатации может варьироваться от 25 до 100 лет.

Медные – характеризуются элегантным видом, большим эксплуатационным сроком (до 150 лет), высокой прочностью, экологичностью, однако стоят они гораздо больше, чем другие виды водостоков.

Алюминиевый вариант абсолютно не подвержен коррозии, относительно дешев, но прочность к деформации у него не очень высокая.

Какую систему выбрать – наружный водосток или внутренний ↑

Любая из вышеназванных конструкций в зависимости от зон крепления подразделяют на наружные и внутренние. В крупных зданиях, как правило, предпочтение отдается использованию внутренних водостоков, в то время как в небольших домах со своими функциями прекрасно справляется и наружный. Определенную роль играют также климатические условия и вид кровельного материала.

Наружный организованный водоотвод ↑

Принцип работы внешней системы водоотвода в сборе воды с крыши здания и направлении ее в одно место. При этом здание оказывается защищенным от преждевременного износа или разрушения. Регулирует как и где установить наружный организованный водосток – СНиП II-26-76. Водоотводы этого типа отлично подходят для местностей, где количество осадков в среднем всегда соответствует норме. Важную роль играет и материал, из которого выполнена кровля дома, где предстоит установить наружный водосток. СниП гласят, что подобные системы приемлемы на крышах из шифера, меди, листовой стали, профнастила, мелкоштучных материалов и металлочерепицы.

При проектировании наружного организованного водостока максимальное расстояние между трубами системы – 24 м. Что же касается площади их сечения, то ее рассчитывают, исходя из следующих нормативов: 1,5 см² на 1 м² поверхности крыши, а у желобов продольный наклон должен быть не меньше 2%.

Неорганизованный водосток с кровли ↑

Такую систему чаще используют на односкатных крышах, где стихийный сброс воды осуществляется по стороне дворового фасада. Над входом, чтобы она не заливала жильцов, устраивают козырек.

Вынос карнизов в случае такого водостока не должен быть меньше 60 см.

Еще одна область применения неорганизованного водоотвода – камышовая
(соломенная) крыша. Сама природная структура кровельного материала не допускает схода воды «потоком», да и конструкция этих кровель не позволяет закреплять на свесах стандартный водосток. Для них рекомендуется установка системы линейного дренажа вдоль отмостки точно под свесом, имеющей вывод в ливневую канализацию.

Внутренний водоотвод ↑

Кровля с внутренним водостоком предполагает установку труб непосредственно внутри здания. Предпочтительнее использовать для кровли рулонный материал или мастику. Система состоит из водосточных воронок, стояков, коллекторов, устройств для ревизий и т. д.

Для правильной организации внутреннего водоотвода на кровельном покрытии изначально должны быть предусмотрены уклоны по направлению к водоприемным воронкам за счет изменения толщины укладываемого на основании слоя из легкого бетона в радиусе 50 см на 1,5–2,0 см. Воронки располагают на низких участках кровли некотором отдалении (не меньше 50 см) от парапетов или иных выступающих частей строения, чтобы не промерзли трубы.

Каждый участок, ограниченный деформационными швами и стенами, должен иметь самое меньшее две воронки. Если площадь кровли не достигает 700 м², можно ограничиться одной воронкой диаметром 100 мм.

Размер и форма ↑

Виды водостоков для крыши различаются также по такому основному параметру, как размер или диаметр, характеризующей производительность системы.

Выбирая диаметр для будущей системы водостока, лучше перестраховаться и выбрать большего диаметра.

Рассчитывают пропускную способность системы, учитывая в первую очередь площадь водосбора: по большей части – это площадь ската кровли. Ведь именно от нее зависят, в частности, размеры желобов, водосточных труб, а также сколько должно быть приемных воронок.

Сечение желобов и труб может быть круглым или прямоугольным, но форма их при этом должна соответствовать конкретной крыше. Водостоки прямоугольной формы обычно дешевле систем круглого сечения на 10–15%, но устанавливать их сложнее. К тому же в стандартном коттедже выглядеть они будут не очень привлекательно. Но подобная форма может помочь, например, обойти выступы в фасаде и неудачные углы.

Современные системы водостока полностью укомплектованы и всеми требуемыми деталями, и крепежными элементами. Их собирают за считанные минуты и без особых приспособлений.

© 2022 stylekrov.ru

О факторах качественного функционирования внутренних водостоков зданий | C.

O.K. archive | 2017

В пункте 8.7.1 СП 30.13330.2016 Актуализированной редакции СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий» [2] на этот счёт указывается: «отвод дождевых и талых вод с кровель зданий и сооружений должны обеспечивать внутренние водостоки». Объяснить это можно тем, что в более чем 90 % случаев здания и сооружения устраиваются с плоскими покрытиями (крышами).

Крыша — это верхняя ограждающая конструкция [3] здания для защиты помещений от внешних климатических факторов и воздействий, которая включает: несущую конструкцию (железобетонные плиты, профнастил и др.), пароизоляцию, подкровельный водоизоляционный слой, теплоизоляцию, основание под кровлю и саму кровлю. Кровля — это верхний элемент покрытия (крыши), предохраняющий здание от проникновения атмосферных осадков, она включает кровельный материал, основание под кровлю, аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения и эксплуатации, снегозадержания и др.

Сегодня устраиваются в основном рулонные и мастичные плоские кровли, которые подразделяются на неэксплуатируемые (из битумных и битумно-полимерных рулонных материалов с мелкозернистой посыпкой: с защитным слоем из гравия или крупнозернистой посыпки с верхним слоем из рулонных материалов с крупнозернистой посыпкой или металлической фольгой; из мастик: с защитным слоем из гравия или крупнозернистой посыпки, предохраняющим основной водоизоляционный ковёр от механических повреждений, непосредственного воздействия атмосферных факторов, солнечной радиации и распространения огня по поверхности кровли, с защитным окрасочным слоем и из полимерных рулонных материалов), эксплуатируемые (с защитным слоем из бетонных или армированных плит, цементно-песчаного раствора, песчаного асфальтобетона либо с почвенным слоем, то есть с системой озеленения, и рассчитанные на пребывание на ней людей, размещение оборудования, транспорта и т. п.) и инверсионные/перевёрнутые (с теплоизоляционным слоем поверх водоизоляционного ковра).

Именно вид кровли во многом определяет выбор водосточных воронок, так как между ними и слоями кровлями всегда необходимо обеспечивать при монтаже внутренних водостоков водонепроницаемое сопряжение с целью обеспечения надлежащих условий для долговременной безаварийной службы системы «крыша — водосточная воронка».

Для этого дождевые воды должны сбрасываться организованно через водосборные воронки, при пропуске через кровлю которых необходимо устраивать понижение на 15–20 мм в радиусе 0,5– 1,0 м от уровня водоизоляционного ковра и водоприёмной чаши, а ось воронки располагать на расстоянии не менее 600 мм от парапета и других выступающих над кровлей частей зданий (пункт 5.25 [3]). Сброс дождевых и талых вод по внутренним водостокам должен (пункт 8.7.2 [2]) осуществляться в наружные сети дождевой или общесплавной канализации (рис. 1).

При выпадении дождей и снегопадах на кровлях скапливаются атмосферные осадки. Вес максимально допустимых для накопления на них объёмов снега/дождевых вод диктует выбор строительных конструкций по прочности. Максимальный объём дождевой воды W_max, который может накапливаться на кровле, не должен превышать по весу допустимый для неё по расчётам вес снеговой нагрузки. Накапливаемый на плоской крыше максимальный объём W_max дождевой воды, который зависит от площади водосбора F и высоты слоя h_max (рис. 2), условно можно подразделить на четыре объёма W₁, W₂, W₃ и W₄, каждый из которых будет соответствовать высотам h₁, h₂, h₃ и h₄ конкретных слоёв.

При этом максимальный объём дождевых осадков:

W_max = W₁ + W₂ + W₃ + W₄ = F(h₂ + h₃ + h₄), (1)

где одна часть W₁ — это объём дождевых осадков, которые смачивают поверхность кровли и всех имеющихся на крыше элементов (дымовых, вентиляционных и канализационных вытяжек, антенн и т. п.) и которые впоследствии испаряются. Вторая часть W₂ — это объём, принимаемый за расчётный расход Q_р, для пропуска которого подбираются размеры элементов внутренних водостоков: водосточной воронки, водосточных стояков, сборных трубопроводов и водосточных выпусков. Третья часть W₃ — это объём, который может аккумулироваться на крыше Q_ак и стекать по внутренним водостокам лишь после того, как с неё будет сброшен расчётный расход Q_р.

Четвёртая часть W₄ — это объём, который считается аварийным Q_а и для которого, чтобы исключить открытый слив дождевых вод с крыши здания (в периоды максимального накопления их объёмов на крышах), в дополнение к обычным водостокам устраивают аварийные водосточные системы — внутренние либо наружные. Анализ многочисленных практик показывает, что устройство внутренних водостоков (проектирование, монтаж и эксплуатация) тесно связано с конструкцией и архитектурой здания — это с одной стороны. С другой стороны, на выбор отдельных конструктивных элементов здания существенное влияние оказывает специфика предполагаемых к использованию внутренних водостоков:

• c одной воронкой или с несколькими;
• с учётом аккумулирующей способности кровли или без её учёта;
• без аварийного сброса или с аварийным сбросом дождевых вод;
• «безнапорных» (другие названия: самотёчные, гравитационные, открытые, традиционные, классические внутренние водостоки — БВВ) или «напорных» (динамические, гравитационно-вакуумные, сифонные, вакуумно-напорные, закрытые внутренние водостоки — НВВ).

Для безнапорных внутренних водостоков (рис. 3а) зданий принято, чтобы площадь поперечного сечения патрубка Ω_п водосборной воронки в два раза превышала суммарную площадь водоприёмных отверстий ω_во в ней:

Ω_п  > nω_во, (2)

где ω_во — площадь одного отверстия; n — количество водоприёмных отверстий.

Как следствие этого, кинетика движения дождевых вод в безнапорных внутренних водостоках практически не зависит от интенсивности их выпадения на крышу. При использовании БВВ дождевая вода совершает следующие перемещения: собирается на кровле — стекает по ней самотёком (благодаря её уклону к водосборной воронке) — проникает сквозь отверстия установленной на ней колпака (плоской решётки) — попадает в чашу водосборной воронки — проходит имеющийся в воронке патрубок — под действием силы тяжести и силы Кориолиса стекает по внутренним стенкам водосточного стояка неполным сечением вниз — накапливается в сборном подвальном трубопроводе и движется самотёком к водосточному выпуску — перетекает по нему в дворовый колодец наружной водосточной сети.

Теоретические основы работы БВВ зданий подробно излагаются в книге [4] советско-российского учёного, к.т.н. П. В. Лобачёва. На этих теоретических основах и базируются основные положения действующего сейчас Свода Правил [2], в том числе и методика расчёта площадей*1 поперечных сечений водосточных стояков, отводных трубопроводов и водосточных выпусков БВВ.

Практика показывает, что процесс организации внутреннего водостока находится на стыке трёх специальностей. Крыши (тип, уклоны, материалы покрытия кровли и т.п.) разрабатывают конструкторы либо архитекторы, они же определяют места установки кровельных воронок. При этом тип кровельных воронок определяют специалисты по водоснабжению и канализации, а сопрягают их с кровлей — строители-монтажники.

Монтаж всей водосточной системы производят специалисты по водоснабжению и канализации. Работники этой же специальности эксплуатируют, как правило, внутренние водостоки, при необходимости они же осуществляют и ремонтные работы на них. Как отмечается в [5], не в последнюю очередь именно поэтому на внутренних водостоках нередко возникают аварийные ситуации.

Например, одна из групп таких ситуаций связана с тем, что на традиционной неэксплуатируемой кровле в качестве утеплителей конструкторы/архитекторы предусматривают гигроскопичные материалы — минеральную вату, стекловату, керамзит. При этом для защиты от паров воды, которые могут проникать из тёплых помещений в утеплитель и конденсироваться в нём, на несущую плиту укладывается пароизоляция, и в то же время специалисты водоснабжения и канализации используют типовые чугунные водосборные воронки. Из-за того, что последние имеют только одну чашу, на которую заводят гидроизоляцию, соединить строителям-монтажникам пароизоляцию с кровельной воронкой водонепроницаемо удаётся только в редких случаях. В таких местах наблюдается примерно 95 % аварийных ситуаций.

Объяснение этого заключается в следующем. С течением времени пары воды неизбежно проникают в утеплитель и при понижении температуры начинают конденсироваться, заметно ухудшая теплоизоляционные свойства последнего. Кровля в месте установки воронки начинает промерзать, температура внутренней поверхности несущей плиты становится ниже точки росы и на ней начинает скапливаться конденсат.

Летом гидроизоляция может разогреваться под прямыми солнечными лучами до 8–100 °C. Пары воды, расширяясь, отрывают размягчённый полимерный слой от основания, образуя «пузыри». В ночное время пары остывают, и на кровле образуются впадины и местные понижения, в которых скапливается вода.

Все эти факторы приводят к образованию трещин и нарушению целостности гидроизоляционного слоя. Кроме того, разница коэффициентов линейного удлинения полимеров и чугуна приводит к тому, что гидроизоляция в месте примыкания к чаше чугунной воронки всегда работает под напряжением.

Необходимо также иметь в виду, что многие аварийные ситуации — повреждения кровли — связаны с конвекцией окружающего воздуха, так как она приводит к значительному увлажнению утеплителя, снижению теплоизолирующей способности материала, что также является аварийной ситуацией.

Этот феномен можно объяснить так. Нагретый воздух поднимается вверх, а холодный воздух перетекает вниз. Уносимое воздушными потоками тепло, зависящее во многом от разницы давлений внутри и снаружи здания, порой может превышать потери тепла через теплоизоляцию в 10–30 раз. При этом водяной пар в короткие сроки проникает в верхнюю часть кровли, что непременно сопровождается её повреждением.

Анализ имеющихся литературных и практических данных, а также собственный опыт автора убеждают в том, что качественно функционировать БВВ будут при правильном использовании факторов нескольких групп. К одной из них необходимо отнести выбор водосборных воронок в строгом соответствии с устройством крыши здания и материалов кровли на ней. Другая группа — это точный расчёт с учётом всех влияющих на этот феномен факторов (диаметров и гидравлических сопротивлений труб и входящих в неё элементов, в том числе водосборных воронок, а также располагаемого напора H — разности между отметками поверхности дождевой воды на кровле и лотка водосточного выпуска).

В третьей группе — качественный монтаж (качественное сопряжение водосборных воронок с кровлей, прочное и надёжное их крепление в конструкции крыши, водонепроницаемая сборка соединений, крепление труб и всех других элементов БВВ на строительных конструкциях). Четвёртую группу факторов следует связывать с надлежащей эксплуатацией (своевременной проверкой и контролем состояния водосборных воронок, поверхности кровли возле них, прочности крепления всех элементов, а также пропускных способностей всех трубопроводных участков водосточных систем — стояков, сборных линий и выпусков).

По нашему мнению, для создания напорного режима необходимо, чтобы живое сечение всех входных отверстий в листвогравиезащитном колпаке и в воздушном фильтре [6] водосборной воронки (водосборных воронках) должно превышать живое сечение её патрубка:

nω_во > Ω_п. (3)

К сожалению, никаких сведений о значениях такого превышения нигде не приводится.

Кинетика движения дождевых вод в напорных внутренних водостоках зависит от интенсивности их выпадения на крышу. При очень низкой интенсивности выпадения дождей эту кинетику в НВВ можно считать аналогичной кинетике движения дождевых вод, характерной для безнапорных внутренних водостоков.

При выпадении осадков с высокой интенсивностью дождевая вода при напорных внутренних водостоках совершает следующие перемещения: накапливается на кровле — стекает по кровле под напором к водосборной воронке — под напором проникает сквозь отверстия установленной на ней колпака (плоской решётки) — попадает в чашу водосборной воронки — заходит в патрубок воронки — образует в нём водяную пробку вследствие гидравлического сопротивления — перетекает в сборный чердачный трубопровод и наполняет его — движется по сборному чердачному трубопроводу под напором к водосточному стояку — под напором опускается по водосточному стояку полным сечением вниз к водосточному выпуску — перетекает под напором либо самотёком по нему в дворовой колодец наружной водосточной сети.

Динамика такого движения объясняется советско-российским учёным-гидравликом, к.т.н. А. Я. Добромысловым следующим образом [7].

Функционирование напорных водостоков (рис. 3б) зданий в отдельные моменты может быть идентичным работе внутренней бытовой канализации [8]. При отсутствии опускного движения жидкости в стояках обоих систем вследствие гравитационного напора из наружных сетей по ним в атмосферу поднимается воздух. Как только в стояках возникает опускное движение дождевой воды (канализационных стоков), воздух начинает движение в обратном направлении — сверху вниз. Здесь жидкость начинает обладать эжектирующей способностью, то есть приобретает возможность увлекать за собой воздух. Например, как показывают расчёты, в стояке диаметром 100 мм жидкость в количестве 1 л/с стремится увлечь из атмосферы 25 л/с воздуха. То есть в определённый момент может наступить движение стоков в напорном режиме. Подобный режим возникает благодаря тому, что при опускном движении дождевая вода создаёт разрежение большой величины (до 800 мбар или 8000 мм вод. ст.). Именно под действием такого разрежения дождевые стоки с кровли поступают через воронку в систему водоотводящих трубопроводов под напором — внутренняя водосточная система начинает работать в напорном режиме, как только величина притока атмосферных осадков становится равной пропускной способности воронки. Для этого на кровле здания должен образоваться слой воды определённой высоты h. Кстати, именно вес этого слоя дождевой воды следует использовать при расчётах нагрузок на кровлю, если не учитываются аккумулирующие Q_ак и аварийные расходы Q_а. В связи с этим следует считать оптимальной конструкцию водосточной воронки, обеспечивающую при прочих равных условиях отвод стоков по НВВ при минимальном значении h.

К сожалению, проектирование, расчёт, монтаж и эксплуатация напорных внутренних водостоков зданий не регламентированы. Анализ имеющихся в отдельных зарубежных фирмах (Wavin, Geberit, Uponor и др.) методик для конструирования напорных внутренних водостоков зданий с использованием пластмассовых труб^*1 показывает, что для создания и поддержания напорного режима, точнее — для обеспечения соответствующих условий для надёжного функционирования НВВ здания — требуется использовать те же слагаемые, которые перечислены выше для БВВ.

Также нельзя упускать из вида и то, что на возникновение и поддержание того или иного режима течения дождевых стоков существенное влияние будут оказывать не только правильно выбранные для расчётных площадей водосборные воронки, конструкции которых для безнапорного и напорного режимов могут принципиально отличается друг от друга^*2, но и качество монтажа как БВВ, так и НВВ.

В общих случаях внутренние водостоки монтируются [9] с использованием водосборных воронок, трубных изделий (труб и фасонных соединительных частей из металлов/полимеров)^*3 и подходящего для каждого конкретного случая крепежа для их крепления к строительным конструкциям. Водосборные воронки должны располагаться равномерно по площади кровли на пониженных участках.

Число воронок в зависимости от их пропускной способности, площади кровли и района строительства рассчитываются по [2, 12]. Присоединение воронок, установленных по обеим сторонам деформационного шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков. На крышах с чердаком и в покрытиях с вентилируемыми воздушными каналами приёмные патрубки водосборных воронок и охлаждаемые участки водостоков должны быть теплоизолированы, обогреваемы^*4 и иметь противопожарные устройства^*5. В крышах с несущим настилом из профилированного листа для установки водосточных воронок должны быть предусмотрены поддоны. Водонепроницаемое соединение водоизоляционного ковра с водосборной воронкой может быть предусмотрено при помощи съёмного или несъёмного фланца (рис. 4) либо интегрированного соединительного фартука, при этом последний должен быть совместимым с материалом водоизоляционного ковра.

Внутренние водостоки должны быть защищены от засорения листвоуловителем, гравиеуловителем в виде колпаков или решётками (рис. 5), монтируемыми непосредственно на воронках.

В заключение необходимо отметить следующее. Рассмотренные автором в данной статье (в свете современных представлений) факторы влияния на качественное функционирование внутренних водостоков зданий, естественно, полностью не охватывают всех факторов. Некоторые из них будут рассмотрены в следующих статьях, как и было указано.

Тем не менее, своевременный их учёт должен существенно облегчить решение стоящей перед архитекторами, проектировщиками, монтажниками и эксплуатантами задачи — существенно ограничить негативное воздействие атмосферных осадков на долговечность зданий и, к тому же, одновременно с этим (за счёт правильного выбора режимов работы безнапорного либо напорного водоотводов) минимизировать [13] затраты на весь жизненный цикл (ЖЦ: проектирование → монтаж → ремонт → эксплуатацию) внутренних водостоков^*6.

—

^*1 Данной теме будет посвящена статья в одном из следующих выпусков журнала С.О.К.
^*2 Конструкциям современных водосточных воронок для внутренних водосточных систем зданий и сооружений будет посвящена статья в одном из следующих выпусков журнала С.О.К.
^*3 Особенности использования во внутренних водосточных системах зданий и сооружений полимерных труб [10, 11] требуют особого рассмотрения, так как их долговечность связана с длительностью действия в водостоках внутренних давлений; данной теме будет посвящена статья в одном из следующих выпусков журнала С. О.К.
^*4 Вопросам обогрева водосборных воронок и охлаждаемых участков водопроводов будет посвящена статья в одном из следующих выпусков журнала С.О.К.
^*5 Использованию противопожарных устройств на внутренних трубопроводах будет посвящена статья в одном из следующих выпусков журнала С.О.К.
^*6 Алгоритму минимизации затрат на весь жизненный цикл внутренних водостоков, а также негативному воздействию атмосферных осадков на долговечность зданий; оптимальным подходам к выбору режимов работы водосточных систем (безнапорных и напорных) будет посвящена статья в одном из следующих выпусков журнала С.О.К.

Расчет водосточной системы кровли согласно СНИП: расчет площади крыши

Назначение водосточной системы очевидно — отвод воды, накапливающейся при дожде и таянии снега, с крыши здания в предназначенное место. Например, в ливневую канализацию, в накопитель или просто на землю, в отдалении от цоколя здания.

Выполняя расчет водосточной системы кровли, принимают во внимание тип крыши – плоская или скатная, периметр по краю крыши, площадь кровли и площадь здания, сложность геометрии крыши, среднее значение осадков в год и пиковое значение осадков за последние годы.

После расчета получают значение необходимого диаметра элементов водосточной системы, число вертикальных водосточных труб и их расположение по фасаду, общее число и ассортимент конструкционных и крепежных частей системы — желобов, углов, труб, воронок, держателей.

Расчет водосточной системы в зависимости от площади кровли производится по нескольким методикам, но ключевой цифрой для всех них является площадь водосборного ската крыши.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.



Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Расчет водостока по требованиям строительных норм и правил

Расчет водосточной системы кровли по СНиП требует учитывать два параметра:

Используя эти два параметра, рассчитывают количество вертикальных водосточных труб (стояков).

Нагрузка водяного потока на один стояк зависит от его диаметра и не должна превышать:

Диаметр стояка (мм)	85	100	150	200
Пропускная способность (л/с)	10	20	50	80

Например, если со ската крыши стекает дождевая вода объемом 30 литров в секунду, то надо монтировать или два стояка диаметром 100 мм, или один диаметром 150 мм.

Расчет интенсивности стока воды

Для подсчета используется статистическое значение интенсивности дождя на площади в 1 гектар за двадцать минут (q20) или за пять минут (q5). Между этими параметрами установлена взаимосвязь:

q5 = q20*4n,

где n – справочный коэффициент.

Справочный коэффициент n приведен в СНиП 2.04.03-85

Если уклон ската крыши менее 1,5%, используется параметр q20, а если уклон более 1,5% — параметр q5.

Итоговая формула интенсивности водяного потока с крыши Q (литров в секунду) выглядит следующим образом:

Q = S*q/10000,

где S – площадь ската крыши, q – статистическое значение q5 или q20, в зависимости от крутизны ската.

Другие требования СНиП

Нормы и правила предъявляют требования к отводу стекающей воды строго в дождевую канализацию, указывают предельную величину углов наклона горизонтальных труб, описывают требования к ревизиям. Особо оговорено, что расстояние между стояками не может превышать 48 метров.

Практический расчет водосточной системы

После расчета объема стекающей с крыши воды необходимо определиться с материалом, из которого будет изготовлена водосточная система, затем рассчитать ее элементы.

Упрощенный расчет сечений желобов и стояков

Нет необходимости производить строгий расчет водосточной системы в зависимости от площади кровли, в соответствии с методикой СНиП, для личного дома или надворного строения. Также нет необходимости измерять площадь всей крыши. Достаточно измерить и подсчитать площадь самого большого водосборного участка на крыше и определить размеры водосточной системы для этого ската, исходя из предположения, что для остальных участков водосбора поток воды будет меньше.

Таблица упрощенного определения типоразмеров системы

Площадь водосбора	Минимальный размер системы
	Сечение желоба, мм	Сечение трубы стояка, мм
До 50 м2	100	75
От 50 до 100 м2	120	90
От 100 до 200 м2	105	100

Материалы водосточной системы

Для изготовления системы используют один из трех видов материалов:

Оцинкованная жесть отличается дешевизной и позволяет при необходимости изготовить колена, воронки, желоба и другие элементы системы в произвольном размере. К недостаткам относятся недолговечность (тонкая жесть быстро ржавеет) и негерметичность стыков, через которые вода будет вытекать в случайных местах желоба или стояка. Протекающая по жестяной системе вода сильно шумит.

Элементы из ПВХ обладают малым весом, не подвержены коррозии, находятся в нижней ценовой группе. Пластиковые конструкции незаменимы при монтаже на ветровых досках старых строений. Подходят для малоэтажных зданий, гаражей, дачных домиков. При стекании по желобу из пластика дождевая вода создает малый уровень шума, поэтому этот материал рекомендуют при установке возле окон жилых мансард. Недостатки водосточной системы из ПВХ — хрупкость материала и плохая стойкость к низким температурам. На кровле требуется установка снегозадерживающих элементов, чтобы соскальзывающий с крыши сугроб не проломил водосток.

Водосточная система из защищенного пленкой металла отвечает всем потребительским требованиям. Недостатками считаются относительная дороговизна, массивность элементов и требовательность к аккуратности при транспортировке и монтаже. Нарушенное покрытие приведет к быстрому ржавлению, поэтому при установке используется специальный инструмент. Рекомендуется соблюдение температурного режима при монтаже и эксплуатации, так как перегрев вызывает отслаивание и пузырение пленки. Рекомендуется выбор этого материала при большой площади кровли, в условиях тяжелого климата и при проектировании крепления системы водостока к стропилам, а не к ветровым доскам.

Расчет элементов водосточной системы

В первую очередь определяют общую длину желобов и длину каждого горизонтального участка в отдельности. На этом этапе производят расчет водосточной системы кровли по площади дома, точнее, по его периметру. На плане отмечаются все горизонтальные участки свесов кровли, под которыми будут установлены желоба, и их длина.

Отмечают точки расположения стояков, из расчета: до 10 метров желоба – один стояк, свыше 12 метров желоба – два стояка, не более 20 метров между стояками, при сложной конфигурации – отвод в стояк в каждом углу. Близко расположенные отводы можно объединять в один стояк.

Элементы горизонтальной части системы

Количество элементов желоба подсчитывают из расчета 1 элемент = 3 погонных метра. Некоторые производители предлагают вариант четырехметровой длины, требуется уточнить при заказе. На каждый стык элементов желоба друг с другом и с углами надевается соединительная муфта. На окончание горизонтального участка крепится заглушка. Для подсоединения стояка к желобу применяется воронка. Хомуты для крепления желоба к основанию размещаются на расстоянии не менее 60 см друг от друга для пластика при креплении к ветровой доске и 90 см – для металла при креплении к стропилам.

Элементы стыка желоба и стояка

На каждый стояк для связки вертикальной трубы с горизонтальным желобом потребуются воронка, два колена и отрезок трубы.

Элементы вертикальной части системы

Трубы вертикальной части водоотводящей системы продаются в размерах от 2 до 4 метров. Стыки соединяются муфтами, внизу труба заканчивается коленом на высоте не более 25 см от поверхности отмостки.

Хомуты для крепления трубы к стене устанавливаются не реже, чем на расстоянии 2 метра друг от друга.

Расчет водосточной системы плоской кровли

Нормы и правила расчета внутреннего водостока плоской кровли по СП 17.13330.2011 предусматривают внесение элементов водоотводящей системы в проект на этапе разработки. Отведение воды с плоской крыши является сложной инженерной задачей, которую должны решать проектировщики здания.

Принято, что на каждые 200 м² кровли должна быть одна приемная воронка. Они располагаются на расстоянии не более 48 метров друг от друга. Входное отверстие воронки оборудуется системой подогрева в холодный период, для предотвращения забивания снегом и льдом, и системой фильтрации крупного мусора. Существуют два вида водоотводящих систем для плоских крыш — обычная и сифонная. Первая позволяет стекать воде по мере поступления, а вторая предварительно заполняет водой стояк до определенного уровня, затем открывается клапан, и вода под собственным давлением вытекает с большой скоростью, одновременно очищая конструкцию от возможного мусора.

В домашних условиях такая система не рассчитывается

Рейтинг статьи:

Понравилась статья?

• да (397)
• нет (357)

Поделиться в социальных сетях:

ПОХОЖИЕ СТАТЬИ

Утеплитель для канализационных труб

Для жителей северных и умеренных широт в зимний период года является проблемой эксплуатации системы

Читать далее

Ендова внутренняя для металлочерепицы

Ендова или разжелобок — обязательный элемент многощипцовой крыши. Устанавливается в местах стыков,

Читать далее

Труба дренажная ПВХ гофрированная диаметром 160,300,400,500 мм

Гофрированные трубы из ПВХ для дренажа – это специальные полиэтиленовые конструкции, при

Читать далее

Доборные элементы для кровли из профнастила

В наше время профилированный металлический лист всё больше завоёвывает популярность для обшивки

Читать далее

ПОДПИСКА

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.

Подписывайтесь на обновления по E-Mail:

E-mail *

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Водосточные желоба и водосточные трубы для начинающих мастеров-любителей

В общем, водосточные желоба и водосточные желоба — далеко не самая гламурная особенность дома, но эти системы — невоспетые герои, которые защищают ваш дом от повреждения водой. Собирая сток с крыши и отводя его от ограждающих конструкций здания, желоба и водосточные трубы помогают предотвратить такие повреждения, как гниение древесины, плесень и грибок.

Дом, показанный в этой статье, был построен в 1978 году и имел только один водосточный желоб и два водосточных желоба, установленные спереди, и ничего сзади. В результате во время ливня вода каскадом стекала с задней части крыши и забивала траншею вдоль стены фундамента, просачиваясь сквозь землю и мигрируя через шлакоблок, о чем свидетельствуют водяные пятна на внутренней стороне стены. . Установив желоб и пару водосточных желобов, вода отводится от этой проблемной траншеи и отводится по двору от стен дома.

Профессиональная установка металлических водосточных желобов обычно требует специального оборудования, используемого для изготовления водосточных желобов из листового металла на стройплощадке. Одним из преимуществ профессиональной установки является то, что желоба могут быть установлены с бесшовной системой, которая обеспечивает наилучшую защиту от протечек. Кроме того, подрядчиком по водосточным желобам будет парень, работающий на лестнице на линии крыши, что является большим преимуществом для домовладельцев, которым не нравится высота кровельных работ. Тем не менее, для самодельщиков, которые не возражают против работы на лестнице, вы можете значительно сэкономить трудозатраты, установив водосточный желоб, используя секционные системы, доступные в розничных магазинах, таких как магазины товаров для дома Lowe’s.

Для этой конкретной работы я приобрел материалы в местном магазине Lowe’s, который продает алюминиевые водосточные системы Amerimax. Первым шагом является набросок вашей водосточной системы на бумаге, чтобы вы могли количественно оценить различные необходимые компоненты. Измерьте линию крыши и высоту стены, чтобы рассчитать количество 10-футовых секций желоба и водосточной трубы, которые вам понадобятся. Я работал со стандартными 5-дюймовыми желобами с профилем «К». Затем учтите торцевые заглушки, закаточные швы, внутренние или внешние угловые детали, отводы водосточной трубы и концевые отводы. Вам также понадобится мастика для герметизации стыков, ленты водосточной трубы для крепления к дому и шурупы для листового металла для соединения секций водосточной трубы. Чтобы повесить желоб, вы можете выбрать один из множества типов крепежа. Я решил использовать скрытые крепления, которые крепятся к лицевой панели с помощью винтов. Вот как домовладелец может установить водосточный желоб, защитить свой дом и сэкономить немного денег, сделав это самостоятельно…

Начало работы

При установке водосточной системы будьте готовы провести много времени, работая на потенциально опасных высотах. Поскольку требуется очень много работ на крыше, я настоятельно рекомендую прикрепить стабилизатор лестницы к верхней части вашей лестницы. Я купил стабилизатор лестницы Werner Ladder Stabilizer в магазине Lowe’s, который оказался лучшим вариантом за 25 баксов, которые я мог потратить. Это простое крепление кронштейна не только надежно предотвращает раскачивание лестницы слева направо, когда вы стоите на ней, но также обеспечивает 10-дюймовый зазор от линии крыши, что облегчает доступ к панели и желобу без помеха от лестницы. Стабилизатор также опирается на крышу, а не на черепицу, фасцию или обшивку дома, поэтому можно не беспокоиться о случайном повреждении при контакте с лестницей.



Чтобы начать установку, безопасно расположите лестницу на ровной поверхности так, чтобы стабилизатор лестницы надежно поддерживался настилом крыши. Поднимитесь до одного угла и зацепите конец меловой линии в том месте, где должен заканчиваться верхний край желоба. Разматывайте леску по мере продвижения к противоположному концу фасции. В этом углу сначала выровняйте струну, а затем опустите струну примерно на 1 дюйм за 40-футовый пробег и защелкните меловую линию. Это обеспечивает наклон, который помогает гравитации тянуть воду к местам водосточных желобов. Если у вас есть длинный участок с водосточными желобами на обоих концах желоба, вы можете наклонить желоб от его середины к обоим водосточным желобам, заканчивающимся книгами.

Предварительная сборка

Даже при использовании стабилизатора лестницы самым безопасным и простым способом работы является сборка как можно большей части водосточной системы на земле.



Я спроектировал эту конкретную водосточную систему с водосточной трубой на каждом конце, что требовало «концевого отвода» в каждом месте водосточной трубы. Чтобы соединить конец желоба с желобом или соединить любую секцию желоба с другой, требуется «закаточная машина». Закаточная машина представляет собой кусок алюминия шириной 3 дюйма с профилем «К», соответствующий желобу. Сначала нанесите герметик для желобов или мастику на верхнюю часть закаточной детали. Затем оберните закаточную машину вокруг стыковых компонентов желоба снизу. Передняя часть закаточной машины зацепляется за передний край желоба. Задняя часть закаточной машины проходит над задней частью желоба, и вы загибаете этот удлиненный металлический клапан поверх заднего края желоба. Используйте плоскогубцы, чтобы плотно прижать переднюю и заднюю кромки закаточной машины к желобу. Затем обильно замазать видимый шов внутри желоба мастикой.

Различные компоненты водосточных желобов соединяются алюминиевыми швами и мастикой для водосточных желобов.

С концевыми каплями, расположенными над углом каждой стены, у меня все еще оставалось 12-1/2 дюйма водосточного желоба между торцевой каплей и концом крыши. Для этого потребовалось отрезать короткий участок желоба, пришить кусок к концевому отводу, а затем установить торцевую заглушку с помощью мастики для желоба. Перед установкой секции желоба дайте мастике несколько часов для высыхания и набора жесткости в местах стыков.

Торцевая заглушка обеспечивает контролируемый выход воды из желоба через водосточную трубу.

Обрезка по размеру

При сборке желоба и водосточных желобов вам, вероятно, придется обрезать некоторые материалы по длине. Один из основных методов — надежно закрепить материал на паре пил и разрезать ножовкой. Хорошая пара ножниц по металлу также может справиться с этой задачей.

Любой из этих методов работает нормально, но я использовал скользящую торцовочную пилу с мелкозубчатым лезвием, повернутым назад. Скорость лезвия в сочетании с направленными назад зубьями обеспечивает хороший чистый срез с минимальными усилиями оператора. Примечание. При резке материала желоба на торцовочной пиле переверните секцию вверх дном, чтобы разрез проходил по более устойчивой нижней стороне желоба, а не по верхним краям.

Крепеж

Крепеж желоба бывает самых разных стилей и форм. Некоторые из вариантов включают в себя винт и наконечник, кронштейны для лицевой панели, подвесы на крыше с ремнем или скрытые подвесы — тот, который я выбрал. Скрытые вешалки закрепляются на заднем крае желоба и зацепляются за переднюю кромку. Каждое скрытое крепление поставляется с 1/4-дюймовым винтом с шестигранной головкой, который вы вкручиваете в лицевую панель, чтобы повесить желоб.

Я предварительно прикрепил скрытые подвесы при сборке секции желоба на уровне земли. Просто закрепите их на месте через каждые 2 фута по длине секции желоба. Убедитесь, что в конце каждой секции есть застежка, чтобы свести к минимуму напряжение в местах соединения.

Установите подвесы через каждые 24 дюйма вдоль желоба.

Подвешивание в одиночку

Как обычно, я работал без посторонней помощи, но если вы можете привлечь друга или соседа для помощи в установке желоба, то я предлагаю сделать это. Хотя секции желоба на удивление очень легкие, они могут быть довольно громоздкими для одного человека, чтобы поднять лестницу и забить гвоздь. Но это то, что я сделал.

Чтобы установить первую секцию, я разместил лестницу на крыше примерно посередине того места, где будет установлена ​​первая секция. Я вытащил секцию желоба наверх, расположил конец примерно на 1 дюйм за линией крыши и, удерживая секцию за середину желоба, слегка наклонил ее, чтобы ее верхний край совпадал с наклоном моей меловой линии. Затем я защелкнул винт центральной застежки.



Алюминиевые желоба настолько легкие, что их можно временно удерживать на одном винте. Закрепив центральный винт, я получил точку поворота, в которой я мог более точно расположить желоб вдоль меловой линии и вкрутить оставшиеся винты, чтобы закрепить желоб.

И это в значительной степени основа подвешивания желоба: промойте и повторите. Начните с одного конца и двигайтесь к противоположному, собирая как можно большую часть желоба на земле и закрепляя его крепежными элементами на линии крыши. Единственная разница в том, что вам придется сшивать отдельные секции желоба на линии крыши, а не на земле.

Фланец закреплен в концевом желобе герметиком для желобов и винтами. (Винты не показаны.)

Водосточные трубы

После того, как водосточный желоб был завершен с концевыми отводами, расположенными на каждом углу стены, я собрал водосточные трубы. Для этого я временно прикрепил изолентой колено к выпускному отверстию фланца каждого концевого отвода. (Фланцы крепятся к концевым отводам с помощью мастики и винтов для листового металла.) Я использовал поверочную линейку, чтобы проследить траекторию отвода к стене, где должен был располагаться второй отвод. Затем я временно прикрепил второй локоть скотчем к стене. Затем я использовал линейку, чтобы измерить секцию водосточной трубы, которую мне нужно было установить между двумя коленами.

Я использовал прямую линейку, чтобы измерить водосточную трубу, необходимую между двумя коленями.

Обратите внимание, что у каждого водосточного желоба и колена один конец обжат. Детали соединяются путем надевания большего конца одной на меньший конец другой. Другими словами, водосточные трубы соединяются с помощью шлицевого соединения (а не стыкового соединения, как желоба), поэтому при измерении обязательно учитывайте скользящее соединение внахлест — обычно 1 дюйм водосточной трубы перекрывает колено на каждом конце.

Секции водосточной трубы соединяются скользящими соединениями, каждое из которых крепится не менее чем двумя алюминиевыми винтами, ввинченными в предварительно просверленные отверстия.



Соберите водосточную трубу на уровне земли, ввинтив загрунтованные шурупы для листового металла в предварительно просверленные отверстия в каждом стыке водосточной трубы. При сборке обязательно ориентируйте следующие друг за другом детали таким образом, чтобы верхний изгиб или секция водосточной трубы всегда входили в нижнюю часть, а не наоборот, что обеспечит утечку. Используйте два винта на соединение.





Плотно прикрепите водосточные трубы к стене с помощью двух гибких алюминиевых лент на каждую 10-футовую секцию, используя гвозди или винты. Небольшая временная клейкая лента помогает удерживать водосточную трубу неподвижно во время крепления.

Наконец, прикрепите передний или боковой колено к нижней части водосточной трубы, чтобы отвести воду от фундамента здания.



Крышка для облегчения обслуживания

Защита водосточных желобов пользуется спросом у многих домовладельцев, которые жалуются на перспективу карабкаться на крышу, чтобы вычистить навоз из водосточных желобов. Идея этих продуктов состоит в том, чтобы предотвратить скопление листьев и другого мусора в водосточной системе, что может вызвать засорение, а в некоторых местах привести к образованию наледи. Вот три различных конструкции, которые следует учитывать при выборе устройства защиты водосточных желобов.

LeafBlox

LeafBlox — это продукт, который сотрудники EHT ласково называют «ворсистыми гусеницами» или «большими очистителями труб». В любом случае они выглядят так, но этот интересный дизайн для защиты водосточных желобов стоит часть многих конкурирующих систем и обеспечивает внутреннюю защиту на 360 градусов, блокируя листья, ветки и другой мусор, включая гнездящихся птиц, насекомых или белок, от попадания под дождь. желоба. Простой в установке вручную, продукт LeafBlox также предотвращает стоячую воду в водосточных желобах, которая может стать питательной средой для насекомых и болезней. Посетите www.leafblox.com.



Наполнитель для желобов

Наполнитель для желобов представляет собой пористый пенообразный продукт, который подходит для популярных размеров и стилей желобов. Каждый стиль вырезается так, чтобы поместиться внутри вашего водосточного желоба и герметизирует весь мусор, позволяя воде быстро течь через него. Gutter Filler заполняет ваши желоба и использует всю площадь поверхности ваших желобов, чтобы собрать всю воду. Он может обрабатывать потоки воды до 24 дюймов в час, и все это идет в ваш водосточный желоб. Продукт задерживает сосновую солому, кленовые сорняки, семена и мелкие частицы мусора, которые имеют тенденцию попадать в желоба или полностью блокировать крышки и экраны, предотвращая попадание воды в желоба. Gutter Filler также предотвращает размножение комаров в ваших желобах, предотвращая доступ к воде, и включает в себя встроенный биоцид, который останавливает рост мха, плесени и грибка. Gutter Filler поставляется с 20-летней гарантией отсутствия засоров. Посетите www.gutterfiller.com.



Защита желоба

Защита желоба от Amerimax представляет собой систему навесных металлических крышек с выпуклой конструкцией, которая закрывает как желоба, так и край крыши, предотвращая скопление листьев, веток и другого мусора. Изготовленные из оцинкованной стали, алюминия, меди или стали с порошковым покрытием, защитные ограждения просто защелкиваются на переднем крае желоба с помощью шарнирных зажимов из нержавеющей стали. Ограждения устанавливаются за считанные секунды одним нажатием большого пальца, и если когда-нибудь возникнет необходимость их почистить, просто поднимите ограждения на петлях для облегчения доступа к желобу.



ПРИМЕЧАНИЕ 1

Вопросы по углам?

Установка, показанная в этой статье, довольно проста, в ходе проекта не нужно преодолевать углы. Тем не менее, создание углов легко с секционными водосточными системами. Угловые секции продаются как предварительно изготовленные компоненты: доступны как внешние, так и внутренние скосы, поэтому вам не нужно беспокоиться о сшивании среза под углом 45 градусов. Все, что требуется, — это тщательно измерить компоненты, а затем, как обычно, соединить две стыкующиеся квадратные стороны скоса с желобом.

СОВЕТ ЧИТАТЕЛЯМ:

Использовать грунтовку для автомобилей

Небольшой совет, чтобы гарантировать герметичность швов и отсутствие протечек с течением времени: зайдите в местный магазин автомобильных запчастей и купите аэрозольный баллончик с автомобильной грунтовкой. Это продукт типа смолы в аэрозольном баллончике. Вы распыляете его на внутреннюю часть желобов вдоль стыков, швов и торцевых заглушек, и он предохраняет желоба от протечек. Продукт рассчитан на экстремальные температуры, поэтому жара и холод не приводят к его растрескиванию или усадке со временем. Таким образом, действительно требуется только одно приложение. Это также не увеличивает накопление на швах / соединениях, поэтому у вас нет дополнительных мест для сбора мусора и ограничения потока воды.

—Х. Lewis, Jefferson, TX

ПРИМЕЧАНИЕ 2

Устройство SpoutOff

Теперь домовладельцы могут быть уверены, что дождь течет из водосточных желобов, не взбираясь по лестнице!

Вот обычное упражнение: вы достаете лестницу и поднимаете ее к выпускному отверстию, где желоб встречается с водосточной трубой. Ты заглядываешь, хватаешь дерьмо и бросаешь его на землю. Затем вы спускаетесь по лестнице и делаете это снова и снова в каждом выходе.



Теперь, благодаря SpoutOff, все ваши выпускные отверстия могут содержаться в чистоте и без лестницы. Spoutoff состоит из четырех простых частей, устанавливаемых на ваши желоба и водосточные трубы, чтобы гарантировать, что все ваши желоба будут течь должным образом за 5-10 минут, и все это с земли. Spoutoff позволяет вам снять 1-, 2- и даже 3-этажные водосточные трубы с вашего дома и очистить выпускные отверстия от земли. Инструменты не нужны. Проверка и чистка розетки Spoutoff занимает меньше минуты. Кроме того, одноэтажный водосточный желоб Spoutoff весит всего около 3 фунтов, двухэтажный – около 6 фунтов, а трехэтажный – около 9 фунтов.фунты. Spoutoff можно установить с новыми системами водосточных желобов или установить на уже существующие водосточные желоба и водосточные трубы, находящиеся в хорошем состоянии. Посетите www.thespoutoff.com.

Бесшовные желоба — все, что вам нужно знать

3 мая 2020 г. 17 июня 2022 г. Бесшовные желоба 0

Бесшовные желоба — прекрасное дополнение к любому дому. Прежде чем инвестировать в водосточную компанию, мы ответили на несколько распространенных вопросов, которые могут помочь вам принять решение.

Что такое бесшовные желоба?

Бесшовные желоба представляют собой желоба, расположенные на самом нижнем горизонтальном краю крыши для сбора и отвода дождевой воды. Они также известны как карнизы, водосточные желоба и водосточные желоба. Существует множество различных стилей, размеров и материалов, используемых для создания бесшовных желобов. «Бесшовный» конкретно относится к процессу строительства и монтажа, который выполняется на месте, чтобы предотвратить необходимость швов на прямых линейных участках желоба дома.

Карнизы и водосточные желоба существуют с тех пор, как люди впервые испытали на себе дождь. Независимо от того, перенаправляете ли вы дождь из своей палатки, дома или города, ваша цель — направить дождевую воду в место, обеспечивающее комфорт и предотвращающее повреждение. Предотвращение воды и наводнений с помощью желобов и водосточных систем является давним проектом во всем мире.

Бесшовные водосточные желоба История

В начале 1960-х водосточные желоба устанавливались секциями. Они были изготовлены или изготовлены в определенных местах, а затем доставлены на место работы. Иногда желоба отправлялись по цепочке поставок розничному продавцу. Доставка и транспортировка этих секций водосточных желобов обычно ограничивалась их длиной до 10 или 20 футов.

Примерно в 1965 году портативные машины для водосточных желобов стали популярными как новый способ установки «Нового бесшовного водосточного желоба». В настоящее время это один из самых распространенных способов строительства и монтажа жилых водосточных желобов. Бесшовные желоба теперь изготавливаются на месте, нарезаются по длине и переносятся вручную для установки непосредственно на конструкцию. До появления этой технологии было логистически невозможно (сложно или дорого) транспортировать 100-футовую секцию желоба для установки в доме, который находился на расстоянии 30 миль. Теперь все стили, цвета и длины можно использовать в жилых или коммерческих зданиях. Бесшовные желоба теперь можно делать любой необходимой длины. Они называются бесшовными, потому что в отдельных линейных участках желоба нет повторяющихся швов через каждые 10 или 20 футов.

Бесшовные желоба обычно используются подрядчиками

Бесшовные желоба относятся к линейным участкам, которые непрерывны в данном ряду или не сегментированы. Один линейный карниз от одного конца до другого без перерыва влево или вправо будет областью, где вы будете использовать бесшовные желоба. Затем желоб будет повернут на углу с дополнительным угловым компонентом.

Сегодня, если вам нужна замена водосточных желобов в доме, общеизвестно, что бесшовные желоба, вероятно, будут тем, что вам оценят профессионалы. Однако в коммерческих условиях и даже в некоторых жилых помещениях вы можете найти подрядчика, который все еще использует старые методы. Некоторые делают это из-за отсутствия обновлений, а другие из-за особенностей конструкции и деталей. При замене желобов всегда полезно рассмотреть возможность использования бесшовных желобов.

Как установить бесшовные водосточные желоба

Как упоминалось ранее, переносные машины используются для формирования водосточных желобов в месте их установки. Материалы для водосточных желобов приобретаются у поставщика в рулонах (не в 10- или 20-футовых секциях), ширина которых соответствует стилю. (5-дюймовый K-образный, 6-дюймовый K-образный или даже 5- или 6-дюймовый полукруглый желоб)

Измерение

Измерение секции желоба обычно выполняется на двух лестницах, по одной на каждом конце и с помощь другого человека. Потянув ленту с правого конца на левый, потому что таким образом материал выходит из машины, можно отметить дополнительные размеры по пути, например, отверстия для носиков.

Для начала, глядя на стену дома, где будет установлен желоб, начните тянуть с правого конца. Измерьте центральное расположение вашего первого выхода на высоте 2 фута 1». Перемещая ленту к центру второго выхода, отметьте его на 40’5». В конце секции его размер составит 42 фута 6 дюймов. После того, как эти мерки сняты, их можно перенести на станок и разложить точно так же.

Когда желоб выходит из машины, вы измеряете расположение водосточных желобов и длину желоба справа налево. Обычно отводы врезаются перед обрезкой желоба от машины. Это позволяет удерживать желоб в неподвижном состоянии, пока вырезаются водостоки.

Дополнительные советы по измерению, когда вы используете коробчатые скосы для углов, следующие:

• Бесшовные желоба, которые измеряются от внешнего угла или до него, измеряются точно по длине бордюра.
• Желоба, которые измеряются от внутреннего угла или до него, измеряются на расстоянии 6 дюймов до конца бордюра для 5-дюймового желоба и 7 дюймов до конца бордюра для 6-дюймового желоба.
• Водосточные желоба, которые измеряются встык и не загибаются за угол, а заканчиваются заглушкой, должны измеряться от края гонта. Дополнительные 1/2 дюйма должны быть добавлены к длине этой торцевой заглушки. (Заглушка вставляется в желоб на 1/2 дюйма и занимает часть длины желоба.)
• Измерение от края гонта важно для сбора всей воды, которая стекает по горизонтальному краю крыши. Измерение таким образом может быть достигнуто человеком справа, держащим ленту за начальным краем гонта. Это также может сделать человек справа, добавив 1/2 дюйма к измерению.
• Например: секция с заглушками на каждом конце будет на 1 дюйм длиннее, чем секция, измеренная от края гонта справа до края гонта слева.

Здание

У машины начните с вытягивания желоба на 3–4 фута. Если нужна правая крышка, сначала установите ее, обжав и запечатав. Затем измерьте до первой розетки. Если для получения первого измерения выпускного отверстия требуется больше желоба, установите бесшовный желоб на желаемую длину. Управляйте водосточным желобом только на два или три фута длиннее, чем там, где вы будете работать над выпускным отверстием. Наконец, отметьте место и вырежьте отверстие для розетки.

Общие способы создания выпускного отверстия

Существует два основных способа вырезания или создания выпускного отверстия. Один сращивает X с лезвием Стэнли и пришивает четыре уха. Другой способ — отметка фактической выпускной точкой размера отверстия на дне водосточного желоба, предварительное высверливание центра и вырезание отверстия ножницами по металлу.

После того, как вы прорежете отверстие для выпускного отверстия, установите выпускное отверстие и загерметизируйте его. Измерьте водосточный желоб до следующего выхода и установите его таким же образом. Если нет других выпускных отверстий, проложите водосточный желоб и измерьте его до точки отсечки. Не забудьте выпустить желоб на 1-3 фута, чтобы у вас было место, чтобы отрезать желоб по длине. (исключением является машина с гильотиной. Если это так, запустите желоб, пока правильное измерение не будет на правой стороне лезвия гильотины).

Кронштейны для скрытых желобов

Перед выполнением резки установите кронштейны для скрытых желобов на расстоянии примерно 24–32 дюйма друг от друга. Кронштейны желоба устанавливаются, зацепляя переднюю часть края желоба и вдавливая их на место. После того, как они закреплены спереди и вставлены на место, независимо от того, защелкиваются ли они сзади или свободно плавают, убедитесь, что кронштейны желоба находятся на одинаковой высоте вдоль заднего края, чтобы предотвратить любые волны по ширине устья бесшовного желоба. .

Предварительно закрутите крепежные винты через кронштейны желоба в задней части желоба. Убедитесь, что они не вводятся более чем на 1/4 дюйма в материал водосточного желоба. Если они запущены со слишком большим проникновением, это будет препятствовать процессу установки при регулировке шага. После того, как винты подвески были закручены, вы можете отрезать длину. Если левый конец нуждается в левой заглушке, обожмите торцевую заглушку и запечатайте ее.

Монтаж

Водосточные желоба предназначены для установки вровень или под наклоном к водосточному желобу или водосточной трубе. Идеально подходит размер 1/8” – 1/4” на 10 футов. Можно использовать большее количество смолы, когда и если вода скапливается слишком быстро, но наклон желоба может очень быстро испортить эстетику. Его следует использовать только тогда, когда он скрыт или абсолютно необходим.

С помощью меловой линии отметьте линию на монтажной панели лицевой панели, которая будет верхним или нижним краем бесшовного водосточного желоба. Нижняя часть обычно проще, так как черепица может предотвратить защелкивание верхней линии и ее видимость при установке бесшовного водосточного желоба.

Защита водосточных желобов

Перед нанесением разметки рекомендуется принять во внимание, какой тип покрытия водосточных желобов вы будете устанавливать на свои бесшовные водосточные желоба в будущем. Защита водосточных желобов важна, поэтому, даже если это не входит в планы сейчас, не пренебрегайте планами на будущее. Точная высота бесшовных желобов на монтажной поверхности по отношению к кромке кровли может повлиять на работу многих продуктов для покрытия желобов. Перед монтажом новой бесшовной водосточной системы прочтите инструкции по установке на крышках водосточных желобов.

Если вы знаете, что защита водосточных желобов не понадобится, действуйте. Бесшовные водосточные желоба только с одним выходом будут иметь наклон только в одном направлении (обычно 40 футов или меньше). В то время как желоба с двумя выходами будут иметь наклон в двух направлениях, ½ и ½ к каждому водосточному желобу, создавая корону на горизонтальной линии бесшовных желобов.

Методы установки в зависимости от длины желоба

Теперь пришло время установить бесшовный желоб на отмеченной линии. Секции бесшовных водосточных желобов длиной 40 футов и меньше обычно лучше монтировать одним человеком. (Только для профессиональных установщиков водосточных желобов) Это связано с тем, что первый крепежный винт должен находиться в центре секции. Затем установите и привинтите каждый конец к линии, а затем вставьте винты между ними. Секции длиннее 35 футов лучше всего устанавливать вдвоем, а их лестницы следует устанавливать на расстоянии 1/3 и 2/3 от секции. Первые крепежные винты должны находиться в местах 1/3 и 2/3. Затем следует установить и привинтить каждый конец к линии, затем установить центр, затем установить и вставить все винты между ними.

Как долго служат бесшовные желоба?

Прочность и долговечность бесшовных водосточных желобов зависит от типа используемых материалов (рулон и аксессуары) и профессионализма установки.

Рулоны бесшовных желобов и уплотнители

Бесшовные желоба чаще всего изготавливаются из 3 рулонов различных продуктов; Алюминий, гальваника (гальванизация) и медь. Каждый из этих материалов имеет свой срок службы. Срок службы оцинковки составляет 40 лет. Алюминий имеет срок службы 60 лет. Медь имеет срок службы 80-100 лет. Может показаться, что этого времени предостаточно, но по большому счету это не так. Правда в том, что у бесшовных желобов есть и другие факторы, которые могут привести к их упадку гораздо раньше. Утечка будет первым осложнением. Из-за химического разложения под воздействием УФ-излучения. Бесшовные уплотнители желобов – самое слабое место. 15-30 лет — это все, что вы получите от лучших герметиков, которые они продают для алюминиевых и оцинкованных бесшовных желобов. Однако свинец, который в основном использовался для герметизации меди, мог прослужить от 50 до 75 лет.

Профессионализм при установке

Теперь о второй категории возникающих сбоев, которая может быть первой с точки зрения ее важности. Профессионализм монтажника – залог надежности и долговечности системы. Лучше всего рассказать вам о кратчайших путях, которые вы увидите, а не объяснять, как справиться с конкретными неудачами.

Использование герметика

Силикон не является герметиком для желобов. Он не прилипает к внутренней части материала желоба в течение длительного времени. Как будто у него есть временной релиз, Он просто отпускает один день. Это классифицируется как профессионализм, потому что многие герметики не предназначены для желобов. Многие установщики знают об этом, но все равно используют его, чтобы сэкономить деньги, потому что это 1/3 стоимости настоящих бесшовных герметиков для желобов. Нельзя обвинять герметик в недостатках монтажной компании. Также не хватает осторожности при герметизации даже с хорошим герметиком. Важно следовать инструкциям герметиков. Валик герметика должен быть достаточно широким и достаточно толстым, чтобы выдерживать расширение и сжатие металлической бесшовной водосточной системы при изменении температуры. Плохие герметики и плохое нанесение герметика обеспечат вам срок службы от 2 недель до 2 лет.

Использование крепежа

Длина, диаметр и тип материала, из которого они изготовлены или покрыты, винтов/креплений имеют решающее значение. Опять же, вы увидите отказ желоба здесь из-за сокращения затрат монтажной компанией. Стальные крепежи обычно используются из-за прочности, необходимой для скрепления бесшовной системы водосточных желобов. Тем не менее, они должны быть оцинкованы, если они будут служить долго при таком количестве воды, которому подвергаются бесшовные водосточные желоба. Простые стальные винты и крепежные детали прослужат вам 3-5 лет.

Осмотр монтажной поверхности

Тщательный осмотр монтажной поверхности является ключом к тому, чтобы бесшовная водосточная система была долговечной. Осмотр текущего состояния монтажной поверхности и ее будущего — это первое, что нужно учитывать. Поврежденная или плохо установленная кровля может со временем ухудшить монтажную поверхность желоба и привести к преждевременному выходу из строя желоба. Плохая монтажная поверхность обеспечит срок службы бесшовных желобов от 2 до 5 лет.

Где можно приобрести бесшовные желоба?

На этот вопрос есть два ответа. Во-первых, материалы и катушки для желобов продаются производителями желобов, такими как Senox, Spectra Metals, Berger, а также множеством местных дистрибьюторов.

К сожалению, покупка бесшовных желобов — это еще один шаг. Вам нужно будет найти местного дистрибьютора и купить катушку отдельно. Вам также необходимо будет приобрести водосточную машину, чтобы запустить секции бесшовного водосточного желоба. Такой подход будет очень затратным. Лучший способ купить бесшовные желоба — обратиться в местную монтажную компанию. Они выйдут и обсудят детали ваших конкретных потребностей и дадут вам бесплатную оценку.

Итак, вы знаете, что делать, получить три оценки, а затем выбрать меньшее из трех зол. Я уже чувствую страх, поэтому, прежде чем бросить вас на растерзание волкам и пожелать вам удачи, у меня есть несколько советов, которые помогут вам.

Советы по выбору компании по производству бесшовных желобов

1. Никогда не выбирайте компанию с менее чем 10 отзывами, если вы хотите, чтобы эта компания поддерживала их работу. Создание компании занимает немного времени, и любой может попросить трех или четырех друзей оставить отзыв о своем первом рабочем дне. 10 и более обычно означают, что они существуют некоторое время и намерены оставаться дольше.

2. Подтвердите, что они знают о герметиках для бесшовных желобов и соответствующих типах крепежа. Причина в том, что вам нужен знающий человек, а во-вторых, вы хотите, чтобы он знал, что вы будете его проверять.

3. Соблюдайте осторожность при покупке в первый день оценки. Если вам важно получить хорошую сделку по вашему проекту, помните, что скидки и предложения заключить сделку приходят на второй день.

4. Запросите, чтобы их страховая компания (не они) отправила вам по электронной почте свидетельство об их страховании ответственности. Это важно, потому что вы должны знать, что ваш дом застрахован от любого ущерба, который может произойти во время установки.

Наконечник бесшовного водосточного желоба #1

Еще до того, как была изобретена переносная машина для водосточных желобов, в любом доме, где количество секций желоба не превышало 20, подрядчики выполняли установку бесшовного водосточного желоба. Швы теперь вводятся только тогда, когда одна секция желоба превышает обычную транспортную длину в 10 и/или 20 футов.

Наконечник бесшовного желоба #2

Бесшовные желоба действительно имеют швы. Они встречаются только на концах и в переходных углах. Переходные угловые швы обнаруживаются при повороте внешнего угла здания или при повороте внутреннего угла здания. Всякий раз, когда желоб имеет L-образную форму на виде карты, создается угол, который по определению считается швом.

Пользовательские бесшовные желоба | Final Cut Roofing & Construction Frisco TX

Что такое изготовленные на заказ бесшовные желоба?

Индивидуальные бесшовные водосточные желоба, также известные как непрерывные водосточные желоба, являются наиболее популярным вариантом установки водосточных желобов. Фактически, почти 80% домовладельцев по всей стране имеют в своих домах бесшовные желоба. Вот 5 главных причин, почему:

• Устранение швов и уменьшение утечек
• Более 30 цветов
• Долговечное эмалевое покрытие; никогда не нуждается в перекрашивании
• Каждая деталь разрабатывается на месте для полной индивидуальной установки
• Установка за один день

На что обратить внимание:

Бесшовные желоба — это наиболее эффективная система для сбора и надлежащего отвода дождевой воды с крыши с вашего участка. На самом деле, плохо спроектированные водосточные желоба могут нанести больший ущерб вашему имуществу, повреждая вентиляционные отверстия на потолке, фасцию, крышу, сайдинг и разрушая раствор в кирпиче и каменной кладке. Кроме того, неисправные водосточные желоба могут даже нанести ущерб интерьеру вашего дома. Наиболее распространенными проблемами являются повреждение стен, гипсокартона, лепнины, плинтусов и полов.

Как правильно выбрать водосточную систему:

Наиболее распространенными материалами на рынке являются сталь, алюминий, винил и медь. Многие типы водосточных желобов продаются по 10 штук и требуют десятков швов и скользящих фитингов. Каждый шов представляет собой слабое место для потенциальной утечки. Это не обязательно должно отпугнуть покупателя от этих типов материалов, поскольку медь обеспечивает очень привлекательный эстетический вид. Просто подумайте о стоимости очистки водосточных желобов в Далласе, штат Техас, и о техническом обслуживании водосточных желобов, связанном с этими типами установок водосточных желобов.

Может показаться удивительным, что даже бесшовные желоба имеют швы. Правда, эти швы есть только в углах и водостоках. В результате эти участки имеют сильное усиление и крепятся более надежно. В дополнение к этим мерам предосторожности дополнительный герметик наносится с внутренней стороны водосточных желобов, где они не видны, что делает водосточную систему полностью герметичной и действительно бесшовной водосточной системой.

На что следует обратить внимание:

При выборе правильных материалов или системы учитывайте следующие важные элементы:

• Количество осадков в регионе
• Тип погоды в регионе
• Количество деревьев на участке или вокруг него
• Дикие животные, такие как птицы и белки
• Возраст, стиль и тип строительных материалов существующей конструкции

Важные аксессуары для водосточных желобов:

Вы готовы совершить последнюю покупку новых бесшовных водосточных желобов? Давайте взглянем на некоторые из этих важных аксессуаров, которые предотвратят чрезмерный и дорогостоящий износ:

• Фильтры водосточной трубы
• Защита листьев
• Брызговики желоба
• Удлинители водосточной трубы
• Брызговики водосточной трубы
• Французские водостоки

Компания Final Cut Roofing and Construction, LLC стремится помочь клиентам сделать правильный выбор. Благодаря нашему обширному опыту, мы сможем предоставить вам наилучший курс действий, тем самым сэкономив ваше время и деньги. В слайд-шоу ниже вы увидите множество изображений, которые включают в себя установку бесшовных водосточных желобов по индивидуальному заказу, ремонт водосточных желобов, очистку водосточных желобов и аксессуары, перечисленные выше. Если вы живете за пределами нашей оконной зоны, вы можете обратиться к альтернативному поставщику услуг. Например, если вы живете в Гранд-Рапидс, вы можете узнать больше здесь.

Очистка, ремонт и техническое обслуживание водосточных желобов:

Регулярная очистка водосточных желобов чрезвычайно важна для предотвращения чрезмерного перелива дождевой воды. Без правильных инструментов очистка желоба определенно может стать очень разочаровывающим проектом. Однако, если вы предпочитаете чистить желоба самостоятельно, учтите самый важный совет: безопасность превыше всего! Используйте небольшой банджи-шнур, чтобы привязать лестницу к водосточным желобам. Это предотвратит скольжение вашей лестницы и заставит вас упасть.

В то время как некоторые люди могут предпочесть чистить канавы самостоятельно, мы знаем, что другие предпочтут оставить эту работу нам. Мы предлагаем комплексные услуги по очистке, ремонту и техническому обслуживанию водосточных желобов, которые значительно продлят срок их службы и предотвратят неожиданный дорогостоящий ремонт вашей собственности. Кроме того, вы можете быть уверены, что мы уделим самое пристальное внимание каждой детали. Это включает в себя все, от удаления мусора и промывки водосточных желобов до изменения положения брызговиков водосточных желобов.

Есть еще вопросы? Позвоните нам по бесплатному телефону 1-888-618-3271 , и наш дружелюбный персонал будет рад помочь установить нестандартные бесшовные желоба или запросить осмотр. Кроме того, вы можете посетить наш блог, чтобы узнать о других полезных темах и обсуждениях, которые помогут вам принять правильное решение с первого раза!

Как резать алюминиевые желоба? [Сделай сам: 3 простых шага]

Алюминиевые желоба отводят дождевую воду на землю или отводят сточные воды с крыши дома. Установка алюминиевого желоба необходима для обеспечения правильного стока воды. Части желоба обрезаются по длине цельным элементом металлической канистры.

Несмотря на то, что существуют различные способы резки алюминиевого желоба, наиболее простым вариантом являются модельные ножницы. Ножницы для выкройки — это ножницы по металлу с длинными рукоятками и тонкими губками, которые уменьшают деформацию на конце алюминиевого желоба. Теперь вы должны продолжать читать этот контент, чтобы знать.

Связанный: Откройте для себя лучшие алюминиевые ограждения желобов

Содержание

• Какой калибр алюминия для водостоков?
• Сколько весят алюминиевые желоба?
• Какой инструмент вы используете для резки желобов?
• Резка алюминиевых желобов (3 шага)
• Можно ли резать алюминиевые желоба с помощью ножовки?

Алюминий какой толщины для желобов?

Термин калибр используется для обозначения толщины алюминия. Промышленным стандартом для профессиональных алюминиевых желобов является размер 0,027. Это будет средний алюминий по сравнению с желобами .025, продаваемыми в местных магазинах. Вы должны обновить до 032 катков для вашего дома для максимальной прочности.

Если вы проживаете в суровом и заснеженном месте, то этот алюминиевый калибр .032 будет предпочтительнее для вашего дома.

Сколько весят алюминиевые желоба?

Водосточные желоба устанавливаются на краю крыши для сбора и отвода осадков на землю вниз по течению. Стоимость установки типичного алюминиевого желоба варьируется в зависимости от материала и класса отделки, длины, ширины, установки, подготовки и конкретных требований, а также скорости работы.

Алюминиевые желоба встречаются чаще и в целом дешевле. Возможно, вам придется оценить от 6 до 12 долларов за часть алюминиевых лент и от 11 до 33 долларов за стальные ленты. Стоимость четырех углов и четырех выходных алюминиевых желобов за фут составляет 2,21 доллара США. Алюминий должен быть окрашен, чтобы его было легко маркировать и вмятины.

Кроме того, вы потратили около 75 долларов на услуги по очистке водосточных желобов; некоторые регионы требуют три услуги в год.

Какой инструмент вы используете для резки желобов?

Рулетка: Вам понадобится рулетка, чтобы взобраться на основание крыши и измерить ее длину по горизонтали. Отметьте ленту на отметке 40 футов 5 дюймов, перемещая ее к центру второго выхода.

Столярный карандаш и комбинированный угольник: 9 шт.0012 Оба они необходимы для резки желоба. Они понадобятся вам для измерения длины и отметки карандашом в нижней части желоба. Затем вы должны использовать край комбинированного квадрата, чтобы расширить отметку карандашом с обеих сторон желоба. Вы должны начать резку модельными ножницами с внешней кромки фланца.

Ножницы по металлу: Серия ножниц по металлу выглядит как сверхмощные ножницы с толстыми, долговечными и короткими прочными лезвиями, которые могут проходить сквозь тонкие материалы, такие как нержавеющая сталь, олово и медь. Вы можете просто разрезать алюминиевый металлический шаблон лучшими ножницами по металлу.

Рабочий стол: Вы должны настроить рабочий стол во время резки калибров. Затем часть металлической канистры нужно перевернуть вверх дном и поставить на стол.

Напильник с мелкими зубьями: Напильники имеют зубья, которые могут резать вперед и наиболее эффективно. Одним из самых полезных инструментов в мастерской является напильник, но для вырезания калибров вам понадобится хорошее зрение. Напильник с мелкими зубьями — лучший инструмент для идеальной резки алюминиевых желобов, требующей меньших усилий.

Кожаные рабочие перчатки: 9 шт.0012 Это самые тяжелые перчатки по весу. Вы можете использовать это, чтобы сохранить свой палец, сокращая датчики. Они обеспечивают более высокую степень защиты от порезов, чем тактильные ощущения.

Резка алюминиевых желобов (3 шага)

Шаг 1: Измерьте разрез

Вы должны положить желоб на верстак, измерить длину желоба, который вы хотите вырезать, и отметить карандашом. Вы должны сделать это два раза, чтобы измерить и один раз, чтобы отрезать.

Затем переверните желоб на столе вверх дном и отметьте все вокруг. Затем вы должны использовать квадрат плотника, чтобы добраться до дна.

Шаг 2: Вырежьте

Вы должны снова перевернуть желоб открытой стороной вверх. Вы можете начать с того места, где вы были отмечены, резать ножницами по металлу вниз до самого низа. Вы можете немного затянуть желоб, чтобы остальная часть разреза с другой стороны была легкой; или вы можете обрезать желоб до самого низа, остановить его, развернуть желоб и продолжать резать с другой стороны, пока не встретите другой в центре.

Будьте очень осторожны, чтобы не порезаться ножницами по металлу, и крепко держите желоб. Вы можете использовать напильник с мелкими зубьями, чтобы закруглить края, если хотите получить безупречную отделку на концах. Теперь вы готовы к установке металлических водосточных желобов.

Шаг 3: Разрежьте по отмеченной линии

Вы ищете, как лучше всего разрезать алюминиевые желоба по линиям разметки?

Вы должны срезать указанную линию, которую вы нанесли на металлический желоб, и повернуть внутрь фланца, чтобы открыть алюминиевый желоб. Затем вырежьте вдоль алюминиевой стороны желоба; повторите процесс резки с другой стороны алюминиевого желоба.

Затем вам нужно согнуть алюминиевый желоб так, чтобы у вас было достаточно места для пересечения нижней части алюминиевого желоба. Проведите напильником с мелкими зубьями вокруг режущего конца алюминиевого желоба, чтобы удалить острую кромку шаблонных ножниц, чтобы завершить операцию резки алюминиевого желоба.

Можно ли резать алюминиевые водостоки ножовкой?

Поскольку все дома имеют разные размеры, вы всегда должны обрезать желоба по размеру, чтобы гарантировать их правильную установку. Одним из лучших инструментов для обрезки желобов является отрезная пила. Вы можете использовать отрезную пилу с абразивным диском и катить пилу по желобу. Резка отрезной пилой — самый простой способ разрезать алюминиевые желоба.

Final Words

Когда вы строите водосточные желоба в своем доме, важное значение имеют законодательство о зонировании, размеры крыш и региональное распределение осадков. Если бы вы не знали, как резать алюминиевые желоба, вы бы вкратце рассказали об этом содержании.

Большинство домашних мастеров никогда не сталкивались с подобным проектом. К счастью, разрезать алюминиевый желоб можно быстро и просто. Теперь, когда у вас есть немного больше информации о том, как справиться с этим начинанием, у вас должен быть шанс сократить его, как эксперт, в кратчайшие сроки.

Как установить водосточные желоба

Установите водосточные желоба дома, купив материал для водосточных желобов, кронштейны для облицовки и водосточные трубы в местном магазине товаров для дома.

Водосточные желоба и водосточные трубы отводят воду от фундамента вашего дома, чтобы предотвратить эрозию почвы, повреждение сайдинга и утечки в подвал. Хотя желоба обычно устанавливаются профессионалами, вы можете приобрести материалы в местном магазине товаров для дома и заменить их самостоятельно.

Профессиональная установка водосточных желобов может стоить дорого. Вот почему приложение брокера Jerry для страхования дома и автомобиля собрало в этом пошаговом руководстве все, что вам нужно знать, чтобы установить собственные желоба.

Зачем нужны функционирующие водосточные желоба?

Хотя может возникнуть соблазн отложить замену поврежденных водосточных желобов из-за затрат на установку, функционирующие водосточные желоба защитят ваш дом от повреждения водой .

Ваши водосточные желоба предотвращают оседание дождевой воды на крыше и отводят ее от фундамента. Без функционирующей водосточной системы ваш дом подвержен риску гниения, плесени и повреждения фундамента.

ПОДРОБНЕЕ: Покрывает ли страхование жилья затопленные подвалы?

Планирование проекта установки водосточных желобов

Прежде чем приступить к установке водосточных желобов, вам необходимо осмотреть фасцию, измерить длину крыши, спланировать и приобрести необходимые материалы для водосточных желобов.

Осмотр облицовки

Самостоятельная установка водосточных желобов вместо найма профессионала сэкономит ваши деньги, но только в том случае, если они подвешены на прочную облицовку. Фасция — это деревянная доска, которая выравнивает нижний край крыши.

Прежде чем начать, осмотрите лицевую панель на предмет гниения. Вам нужно будет заменить сгнившую панель , прежде чем устанавливать новые желоба.

Измерьте крышу

Измерьте длину крыши, над которой вы работаете, чтобы определить количество материала для водосточных желобов, которое необходимо приобрести. Водосточные желоба проходят по всей длине крыши.

Если крыша имеет размеры длиннее 40 футов , водосточный желоб должен наклоняться вниз в любом направлении от центра к водосточной трубе на каждом конце. Если крыша короче 40 футов, желоб будет наклоняться в одном направлении к единственному водосточному желобу.

Key Takeaway Вам понадобится 1 водосточная труба для желобов менее 40 футов и 2 водосточных трубы для более длинных.

Приобретите материалы

. Отправляйтесь в местный магазин товаров для дома, чтобы приобрести материал для водосточных желобов, кронштейны для облицовки и водосточные трубы. Стоимость материалов варьируется в зависимости от размера вашего дома и используемого материала.

Вот четыре материала для водосточных желобов, которые вы можете приобрести, их стоимость и типичный срок службы:

0657

Материал	Цена за погонный фут	Срок службы
$3 to $6 per linear foot	10 to 20 years
Aluminum	$5 to $15 per linear foot	20 years
Galvanized steel	$6 to $12 per linear foot	20 to 30 лет
Медь	От 18 до 30 долларов за погонный фут	50+ лет

После того, как вы выбрали материал, стиль и размер желоба, который вы хотите, купите достаточное количество материала желоба, чтобы получить общую длину материала желоба. ваша крыша, правильное количество водосточных труб и заглушек. Вам понадобится 1 кронштейн панели на каждые 32 дюйма длины крыши.

ДОПОЛНИТЕЛЬНО: Какой самый дешевый способ построить новый дом?

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Страховые сбережения (100% бесплатно)

Как установить водосточные желоба

Вам нужно будет разметить линии разметки, прикрепить кронштейны лицевой панели, обрезать желоба по длине и водосточные трубы.

Начертите линии разметки

Мелом начертите наклонную линию на облицовке от самой высокой точки желоба до самой низкой точки. Линия должна иметь наклон 1/2 дюйма вниз на каждые 10 футов длины.

Если длина вашего водосточного желоба превышает 40 футов, вы должны отметить самую высокую точку желоба в центре, а самые нижние точки — на обоих концах фасции.

Прикрепите кронштейны бордюра

Прикрепите кронштейн бордюра к каждому второму хвосту стропила с помощью дрели. Хвосты стропил обычно располагаются на расстоянии 16 дюймов друг от друга, поэтому через каждые 32 дюйма вы будете прикреплять фасцию.

Наконечник Pro-Tip Отметьте мелом каждый второй конец стропила перед установкой кронштейнов бордюра.

Обрезка желоба по длине

Вы можете использовать ножовку, торцовочную пилу или ножницы по металлу, чтобы отрезать секции желоба по длине. Если желоб проходит вокруг угла вашей крыши, обрежьте конец под углом 45 градусов, в противном случае обрежьте конец желоба прямо.

Если для прогона требуется две секции желоба , перекройте и соедините их с помощью винтов или заклепок, затем загерметизируйте шов.

Прикрепите и закройте торцевые заглушки

Прикрепите торцевые заглушки к каждому желобу. Удерживая торцевые заглушки на месте, просверлите отверстия для заклепок с помощью шурупа для листового металла. Установите заклепки и загерметизируйте герметиком для водонепроницаемого шва.

Вырезать отверстия для водосточной трубы и установить выпускные отверстия

Проследить выпуск водосточной трубы в нижней части желоба , прежде чем прорезать дырку. Ножницами по металлу вырежьте отверстие для водосточной трубы.

Поместите выпускное отверстие в отверстие и просверлите отверстия для заклепок. Снимите водосточную трубу и нанесите герметик для водосточных желобов по краю отверстия. Затем вставьте розетку в отверстие и закрепите заклепками в отверстиях.

Крепление желобов

Вставьте водосточный желоб в кронштейны, которые вы прикрепили ранее. Поверните желоб вверх , пока край не войдет в крюки в верхней части кронштейна панели.

После этого с помощью дрели сделайте отверстие диаметром 3/16 дюйма в передней кромке желоба и прикрепите желоба к кронштейнам панели с помощью крепежных винтов.

Pro-Tip Отодвиньте желоб от себя, чтобы повернуть его вверх.

Сформируйте угловые соединения

Вам потребуется обернуть каждый угол желоба алюминиевой полосой и закрепить с помощью шурупов для листового металла. Заделайте герметиком, чтобы соединение было водонепроницаемым.

Прикрепите водосточные трубы к желобу.

Вкрутите водосточную трубу в выпускное отверстие водосточного желоба так, чтобы заостренный конец был направлен в сторону отвода воды от вашего дома. В зависимости от высоты вашего дома вам может понадобиться установить дополнительный водосточный желоб и загерметизировать соединение герметиком.

Повторяйте этот шаг, пока все водосточные трубы не будут прикреплены к водосточному желобу.

Key Takeaway Высота вашего дома будет определять длину необходимого материала водосточной трубы.

Как сэкономить на страховании дома и автомобиля

После того, как вы сэкономили деньги, установив водосточные желоба, получите дополнительную экономию, объединив страхование дома и автомобиля. Большинство страховых компаний предлагают скидки на пакеты , которые сэкономят вам от 5% до 10% на обоих полисах.

Джерри — это самый простой и эффективный способ найти доступный страховой полис для дома и автомобиля, который подойдет именно вам.

Предоставив вам всесторонний перекрестный анализ лучших полисов разных поставщиков, Джерри возьмет на себя телефонные звонки, оформление документов и продление подписки для вашего лучшего выбора, чтобы вам не пришлось это делать. Они даже помогают отменить вашу старую политику! Так зачем же делать всю эту дополнительную работу, если Джерри может сделать ее лучше?

ДОПОЛНИТЕЛЬНО: Как выбрать правильный вид страхования автомобиля и домовладельцев

“ Джерри было замечательно! Я использовал его для своей политики в отношении автомобилей и арендаторов. Я так доверял ему, что тоже подписался на страховку домовладельцев на Джерри. Все агенты удивительно милы и хорошо осведомлены». —Mary Y.

РЕКОМЕНДУЕТСЯ

Тысячи клиентов сэкономили в среднем 887 долларов США в год на страховании своего автомобиля с Jerry

Это отличное приложение, но обслуживание клиентов еще лучше! Не говоря уже об удобстве! Мой муж и я получили самую низкую скорость (намного ниже, чем цены, которые я нашел в Интернете через мои собственные поиски), быстро и почти все через текстовое сообщение! Большое спасибо за беспроблемный опыт👍

Gabriella R.

Страховые сбережения (100% бесплатно)

Рейтинг 4.7/5 в App Store

Часто задаваемые вопросы

Как резать виниловые желоба

Виниловые желоба хороши и полезны, особенно во время дождя. Но можно ли их разрезать, если нужно? Какие инструменты вам понадобятся для резки и когда вы должны это делать? Просто избавься от забот! Мы провели исследование о том, как резать виниловые желоба.

Резка виниловых желобов является обычным делом, когда вам нужно установить их вместе с лицевой панелью. Вы можете разрезать виниловые желоба перед установкой, выполнив следующие действия:

1. Найдите самую высокую точку лицевой панели и отметьте ее.
2. Слегка наклоните вниз как минимум на 0,25 дюйма, затем отметьте его на другом конце лицевой панели.
3. Скопируйте размеры винилового желоба.
4. Вырежьте желоб по всей длине.
5. Приступить к установке.

В этой статье мы обсудим этапы резки виниловых желобов. Мы поговорим о важности обрезки желобов и о том, что нужно делать после того, как вы их вырезали. Мы также обсудим некоторые вопросы, связанные с виниловыми желобами. Вы многому научитесь, так что читайте до конца!

Как вырезать виниловые желоба

Резка желоба — это фактически второй этап установки. Первым шагом является измерение бордюра, поддерживающего крышу. Мы предоставили подробные шаги для этого процесса ниже, от измерения до отделки.

Мы также включили информацию о важности обрезки и возможных причинах ее выполнения. Мы подробнее остановимся на этом позже в статье. Во-первых, вам нужно понять, что предшествует фактической резке.

См. эти шаги более подробно.

1. Найдите самую высокую точку

На первой стороне лицевой панели найдите самую высокую точку. Это будет пиковая точка для желоба. Отметьте это место мелом или любым сухим маркером.

2. Отметьте наклон вниз

С помощью металлического крючка измерительной ленты выровняйте его с лицевой панелью. Окуните нейлоновую нить в меловой порошок, затем протяните ее с помощью измерительной ленты до другого конца доски. Вы должны наклонить ленту вниз как минимум на 0,25 дюйма и отметить это место. Обратите внимание на измерение.

Когда вы закончите измерения, потяните нейлоновую нить и постучите ею по лицевой панели. Он должен оставить прямой след мела вместе с доской. Это будет вашим руководством по установке желоба.

Наклон вниз предназначен для стекания дождевой воды по желобу. Если уклона нет, желоб будет удерживать дождевую воду, пока не прорвется.

3. Скопируйте размеры

Скопируйте размеры лицевой панели в виниловый желоб. Отметьте оба конца для обрезки.

Прежде чем покупать желоба, лучше сначала скопировать размеры. Это поможет вам сократить расходы и не допустить наличия желоба меньшего размера. Имейте в виду, что легче обрезать лишние части желоба, чем увеличивать его длину.

4. Разрежьте желоб

Для резки винилового желоба можно использовать различные инструменты. Эти инструменты различаются по способу реза, но для точного измерения они должны следовать линиям реза. Ниже приведены некоторые инструменты, которые вы можете использовать.

Резак по металлу

С помощью резака по металлу медленно отрежьте линии. Это может быть самый точный инструмент для резки, так как вы можете контролировать силу и направление. Тем не менее, резак по металлу должен быть острым, чтобы избежать складок на режущих кромках.

См. этот резак по металлу на Amazon.

Ножовка по металлу

Другим альтернативным резаком является ножовка. Вам просто нужно перемалывать его зубы вперед и назад, пока вы не достигнете другого конца желоба. По сравнению с резаком по металлу ножовка может делать более плоские пропилы.

См. эту ножовку на Amazon.

Электрическая шлифовальная машина

Это самый быстрый режущий инструмент из всех возможных. Единственным его недостатком является дороговизна использования. Поскольку для его использования вам нужен источник электроэнергии, вы можете подключить его к удлинителю. Вы можете начать шлифовать желоб до тех пор, пока линия не будет прорезана.

Посмотрите эту электрическую мясорубку на Amazon.

5. Перейдите к установке

У вас есть возможность выполнить установку в тот же день, когда вы замерили и обрезали виниловые желоба. Просто убедитесь, что не идет дождь. Будет лучше, если вы попросите кого-нибудь помочь вам, особенно для того, чтобы поднять лестницу и принести вам инструменты.

Как установить виниловые водосточные желоба

После того, как вы вырезали водосточный желоб, вы можете подготовить инструменты, необходимые для установки.

Инструменты

См. ниже полный список инструментов.

Виниловые желоба

Подготовьте вырезанные виниловые желоба.

Кронштейны желоба

Это тип замка, обеспечивающий устойчивость желоба.

См. этот кронштейн желоба на Amazon.

Лестница

Поднимитесь по лицевой панели с помощью лестницы.

Измерительная лента

Используйте измерительную ленту для точного измерения.

Маркер

Используйте маркер, чтобы нарисовать места для гвоздей.

См. этот набор маркеров на Amazon.

Сверло

Вам понадобится сверло, чтобы просверлить отверстия для кронштейнов.

Отвертка

Для вкручивания винтов в кронштейны потребуется отвертка.

Соединитель водосточной трубы

Это тип переносной трубы, которую можно соединить с желобом. Он служит дренажом желоба.

Водосточная труба

Помимо соединителя водосточной трубы, вам понадобится водосточная труба для направления воды в основной дренаж.

Герметик для герметика

Нанесите герметик, чтобы закрепить края водосточной трубы.

См. этот герметик на Amazon.

Шаги

Когда у вас есть необходимые инструменты, переходите к следующим шагам:

1. Измерьте и отметьте каждые 16 дюймов вместе с лицевой панелью. Просверлите в этих местах отверстия для кронштейнов.
2. Прижмите виниловый желоб к лицевой панели. Следуйте отметкам, которые вы сделали нейлоновой нитью.
3. Прикрепите соединитель водосточной трубы, который будет служить сливом. Расположите его рядом с углом на наклонном конце доски.
4. Зафиксируйте желоб скобами с обоих концов, затем закройте оставшиеся отверстия вдоль желоба. Нанесите герметик вокруг каждого замка.
5. Прикрепите водосточную трубу к водосточной трубе, идущей к основному водостоку.

Зачем резать виниловые желоба?

Важно знать, зачем нужно резать виниловые желоба. Как правило, вы должны обрезать их, чтобы они поместились в лицевую панель, и соединить их с трубами.

Другая причина резки – удаление частей желоба, которые могли быть повреждены деревом или льдом. Это делается для того, чтобы мусор не навредил людям.

Как заменить виниловые желоба

Важно обрезать сломанный желоб, так как это может привести к травме. Вы можете просто вырезать неисправный желоб и заменить его новым. Выполните следующие шаги:

1. Поднимитесь по лестнице, чтобы убрать мусор.
2. Используйте ножовку, чтобы разрезать сломанный желоб.
3. Отсоедините желоб от лицевой панели. Возможно, вам придется отвинтить кронштейны, если вы их использовали.
4. Перекрыть новый желоб. Лучше, если он будет хотя бы на дюйм длиннее с обеих сторон.
5. Используйте заклепку для соединения желобов.

Заклепка — удобный инструмент для соединения двух поверхностей вместе. Вы можете использовать его для виниловых желобов.

Посмотрите эту заклепку на Amazon.

Как вырезать желоб для углов

 Углы ​​дома обычно образуют угол 90 градусов. Можно просто использовать миксер-шлифовальный станок, чтобы измерить и отрезать углы углов.

См. подробные шаги ниже:

1. Поскольку углы расположены под углом 90 градусов, вычислите половину этого значения для угла желоба. Таким образом, вы должны обрезать первый желоб под углом 45 градусов.
2. Обрежьте другой желоб под углом 45 градусов, но в противоположном направлении.
3. Соедините желоба и нанесите герметик, чтобы зафиксировать зазор.

Посмотрите короткое видео ниже, чтобы узнать, как обрезать желоб для внутренних и внешних углов.

Насколько широкими должны быть виниловые желоба?

Большинство домовладельцев используют желоба шириной не менее 5-6 дюймов. В этих желобах для дождевой воды достаточно места, и она обычно не переливается через край, если только не идет сильный дождь.

Виниловые и алюминиевые желоба

Приятно иметь представление о том, чем виниловые и алюминиевые водостоки отличаются друг от друга. Мы исследовали некоторые существенные различия между ними. См. список ниже:

• Виниловые желоба не деформируются, в то время как алюминиевые желоба деформируются.
• Во время дождя виниловые желоба работают тише, чем алюминиевые.
• Большинство алюминиевых желобов являются бесшовными и изготавливаются из цельного куска. Виниловые водосточные желоба часто сшиваются, что делает их установку трудоемкой.
• Виниловые желоба не ржавеют и устойчивы к коррозии, в отличие от алюминиевых желобов, которые со временем подвергаются коррозии.
• С точки зрения долговечности виниловые желоба отличаются своей толщиной, в то время как большинство алюминиевых желобов тонкие,
• Алюминиевые желоба легче резать, чем виниловые.

Заключение

В этой статье мы узнали о резке виниловых желобов и инструментах, которые можно использовать для резки. Мы также узнали о важности измерения перед нарезкой.

Мы узнали, что следующим шагом после резки является установка.
