Расчет висячих стропил: расчет конструкции системы и узлов

расчет конструкции системы и узлов

В любом здании важную роль играет кровельная конструкция. От ее качества и прочности зависит конечная стоимость проекта и срок эксплуатации постройки. Именно эта часть будет принимать на себя большую часть атмосферных воздействий. Прочность крыши во многом зависит от выбора, грамотного расчета и установки стропильной системы.

Существует две разновидности конструкции крыш с применением стропил: наслонные и висячие стропильные системы. В этой статье обсудим последний вариант, разберем в каких случаях он применим, как устроен и существующие разновидности.

Содержание

• Что из себя представляют висячие стропила?
• Факторы, влияющие на расчет конструкции
• Основные элементы конструкции
• Разновидности конструкций висячих стропил
• Базовая трехшарнирная треугольная арка
• Шарнирная арка с бабкой
• Шарнирная арка с приподнятой затяжкой
• Шарнирная арка с ригелем
• Арка с бабкой и подкосами

Что из себя представляют висячие стропила?

Стропила — основная часть конструкции крыши, воспринимающая на себя всю нагрузку. Выбор висячих или наслонных конструкций зависит от наличия внутренних несущих стен в здании. Если они есть, тогда стропила будут через стойку опираться на них и такая схема называется наслонной. В противном случае основаниям служат только внешние несущие стены, при этом максимальное расстояние между ними может быть до 14 метров.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Хотя висячие стропила находятся под уклоном, они не распирают стены, а передают лишь строго вертикальные нагрузки. Это достигается за счет применения растяжки в основании крыши. Их изготавливают из брусьев и в зависимости от требуемой длины могут быть цельными или составными. Если требуется использовать двойную растяжку, тогда делают соединение внахлест, косым или прямым зубом, накладками и так далее.

Сами стропильные ноги могут быть сделаны из бревен, бруса или обрезной доски. Перед тем как использовать, их обрабатывают специальными средствами, защищающими от плесени, грибка, воспламенения и гниения.

Висячая стропильная система применима в жилых домах, торговых складах и на промышленных объектах.

Факторы, влияющие на расчет конструкции

Перед началом возведения крыши с висячими стропилами необходимо сделать грамотный расчет. Он поможет подобрать подходящие материалы, определить необходимую разновидность и сэкономить средства, сохранив прочность конструкции. Хотя это можно сделать самостоятельно, лучше довериться специалисту, тогда под такой крышей будет спать спокойнее. Для безошибочного расчета потребуется следующая информация:

• габариты постройки;
• материалы стен;
• схема расположения дополнительных опорных элементов, например, колон;
• наличие мансардного этажа;
• несущая способность стен;
• форма крыши.

С помощью этих данных определяется материал для стропил, сечение и с каким шагом проводить монтаж.

Кроме того, мастера-кровельщики учитывают климатические условия (количество осадков, сила и направление ветра). Исходя из этой информации принимается решение об угле наклона и выборе кровельного материала.

Основные элементы конструкции

Перед тем как приступить к изучению разновидностей и особенностей конструкций висячих стропил, необходимо познакомиться с основными элементами крыши. Это поможет лучше представить систему и не запутаться в понятиях.

В строительстве такой крыши используется шесть основных элементов:

• Мауэрлат. Брус с сечением 100х100 или 150х150 мм расположенный на верхнюю часть несущих стен. На них опираются стропильные ноги. Основная задача этой части — равномерно распределить нагрузку и передать ее на фундамент.
• Стропильные ноги. Основа ската крыши. Обычно применяют обрезную доску с сечением 50х150 или 100х150 мм. Между отдельными элементами выдерживается шаг в 0,6—1,2 м. Габариты и расстояние зависят от планируемой нагрузки и несущей способности стен.
• Затяжка. Горизонтальная балка или доска, закрепляющаяся на противоположных нижних частях конструкции. Основная задача — сдерживать распирающую нагрузку от стропил.
• Ригель. По сути, та же затяжка, только расположенная возле конька. На эту часть приходится больше нагрузки, поэтому применяют более прочный брус.
• Бабка. Подвесной элемент, расположенный под коньком, поддерживающий слишком длинную затяжку. Может быть деревянным или металлическим.
• Подкос. Подпорки, применяемые на зданиях с большими пролетами. Они помогают избежать слишком сильного провисания стропил. Опорой для подкосов служит бабка.

Некоторые схемы висячей стропильной системы сохраняют необходимую прочность без использования мауэрлата.

Разновидности конструкций висячих стропил

Выбор той или иной схемы для устройства висячих стропил зависит пролета между несущими стенами. Чем больше это расстояние, тем сложнее конструкция и большее количество дополнительных элементов требуется.

Базовая трехшарнирная треугольная арка

Это основа всей конструкции, имеет форму треугольника. Собирается из двух стропильных ног, которые скрепляются в коньке. Нижние части соединяются деревянной затяжкой. Максимально допустимая высота в коньке равна шестой части длины пролета. При этом такую конструкцию разрешается использовать только в зданиях между стенами которого не больше 6 метров.

В таком изделии стропила испытывают только изгибающие нагрузки, а затяжка — растягивающие. В основании разрешается использовать металлический прут, или тяж. Но обычно оставляют дерево, так как оно выполняет роль балок для чердачного перекрытия.

Шарнирная арка с бабкой

Такая система применяется в зданиях с пролетом больше 6 метров. Затяжка такой длины будет сильно прогибаться, а чтобы избежать этого используют бабку. Обычно подвес изготавливают из бруса, но в некоторых ситуациях берут металлический прут. Элемент из металла хорошо переносит растягивающие нагрузки, имеет небольшой вес.

При помощи бабки кровельщики настраивают степень прогиба горизонтальной части.

На такой длине затяжку делают из двух равных частей, и стыкуют их точно под подвесом. Применяют разные соединения узлов: косые или прямые прирубы, закрепленные болтами. Между собой подвес и затяжку закрепляют хомутом.

Шарнирная арка с приподнятой затяжкой

Этот вариант подразумевает установку затяжки недалеко от конька. Хотя в этом положении деталь испытывает большие нагрузки, но так появляется возможность обустроить мансардный этаж. Настроить высоту потолков можно поменяв высоту крепления затяжки.

В такой ситуации стропилины приходится опираться на мауэрлат. Так как с увеличением нагрузки, повышением влажности и температуры меняются размеры балок используют скользящее соединение. Они изготавливаются из металла и крепятся напрямую к мауэрлату и стропилам. Благодаря такой конструкции крыша сохраняет свою геометрию и может «дышать».

Зимой, на скатах, висячие стропила с затяжкой испытывают различную снеговую нагрузку. Из-за этого появляется угроза перекоса и появления протечек. Поэтому в подобных конструкциях концы стропил выносят за пределы стен.

При устройстве мансардного этажа с приподнятой затяжкой, балка служит основой для крепления потолка. Для того чтобы она не провисала используют более толстые брусья. В некоторых ситуациях устанавливают подвесы, соединяющие затяжку и конек. Если балка слишком длинная используют несколько навесных креплений.

Шарнирная арка с ригелем

Единственное отличие в этой конструкции от предыдущей заключается в способе реализации узлов крепления стропильных ног. Они жестко закрепляются на мауэрлате и больше не могут свободно менять свое положение. Для этого используют гвозди, саморезы, металлические накладки.

В связи с изменением способа крепления, действие нагрузок так же изменяется. Теперь стропила распирают несущие стены. Из-за этого затяжка начинает испытывать сжатие и в такой позиции она называется ригелем.

Если расчеты показывают большую нагрузку, тогда в дополнение к крыше с ригелем в нижней части конструкции устанавливают классическую затяжку.

В таком случае крепление к мауэрлату не понадобится. Получается первая описанная конструкция с дополнительной балкой под коньком.

Арка с бабкой и подкосами

Пролеты длиной до 9 до 14 метров требуют усиление конструкции подкосами. В этой ситуации начинают прогибаться стропильные балки. При наслонной конструкции крыши подкосы упирают во внутреннюю несущую стену. В нашем случае единственным доступным упором является бабка. Тут изменяются все нагрузки, действующие на каркас: стропила давят на подкосы, они растягивают подвес и притягивают конек, далее нагрузка распределяется по стропилам, сжимая их.

Все схемы висячих стропильных систем требуют точного расчета, учитывающего внешние и внутренние нагрузки. Единственным недостатком можно считать сложность монтажа. Приходится либо подавать готовые конструкции краном, либо собирать их на высоте. Но, в некоторых ситуациях других вариантов собрать крышу нет.

Висячие стропила: система, конструкция, монтаж, расчет

Крыша дома – это сложная конструкция. В ее состав входит кровельный материал, гидроизоляция, утеплитель, обрешетка и многое другое. Но самой важной частью по праву называют стропильную систему. Именно эта конструкция берет на себя все нагрузки. В строительстве крыши можно использовать наслонные и висячие стропила. Первый вариант применяется при возведении домов с дополнительной несущей стеной посередине. Висячие стропила можно применять при возведении небольших домов. И именно о них и пойдет речь в данной статье.

Особенности конструкции

Как уже отмечалось, стропильная система – это главная несущая часть всей крыши. И от того как правильно и надежно она будет возведена зависит срок службы всего дома. Чтобы сделать все без ошибок, нужно вначале разобраться с особенностями каждого типа подобных конструкций. Всего в строительстве используют три основные разновидности стропильной системы:

• висячая;
• наслонная;
• комбинированная.

Висячая стропильная система считается самой распространенной. Самая главная причина такой популярности – это простота возведения. Монтаж подобной конструкции потребует меньше времени и затрат материала. А в чем особенности подобной стропильной системы?

Если дом имеет осевую несущую стену, то здесь применяют наслонные стропила. Их нижняя часть упирается в мауэрлат, а верхняя закреплена на коньковом прогоне. Такая конструкция считается достаточно прочной. Здесь основная нагрузка передается от стропил к коньковому прогону, а далее на несущую стену.

А как быть, если дом небольшой? Если в строении не предусмотрена несущая стена посередине, то применяются висячие стропила. В этом случае основная нагрузка идет на мауэрлат. Нижний конец стропил в такой системе опирается на несущие стены по периметру дома. Верхний конец просто закрепляется между собой.

Основные компоненты

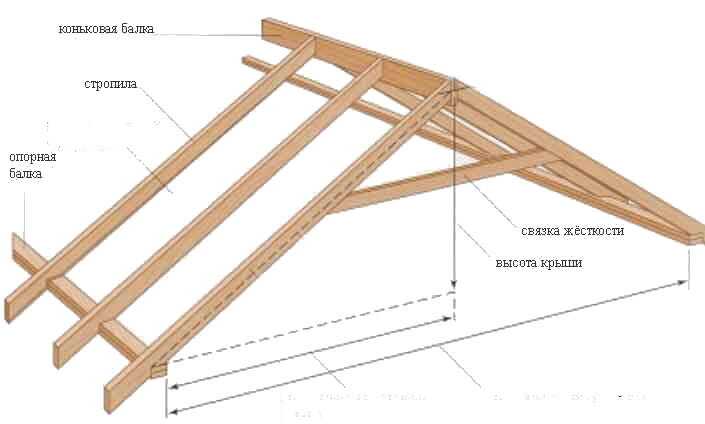

Конструкция висячих стропил напоминает равнобедренный треугольник. Его основание равно ширине дома. В такую стропильную систему крыши входят следующие основные элементы:

• мауэрлат – основание крыши. Этот элемент используется как в висячих, так и в наслонных конструкциях. Мауэрлат представляет собой мощный деревянный брус, уложенный на верхней части стен по всему периметру. Этот элемент необходим для того, чтобы нагрузка от висячей стропильной системы равномерно передавалось на фундамент;
• ноги стропил – это основной элемент конструкции. Их устанавливают попарно. Одна стропила с одной стороны дома, другая с противоположной;
• затяжка. Этот элемент крепится к нижнему краю каждой стропильной пары. Именно затяжка является нижней гранью равнобедренного треугольника висячей стропильной системы.

Это основные элементы конструкции. Любая крыша с висячими стропилами без них не обходится. Кроме этого, в зависимости от конструкции, могут использоваться и другие элементы. Например, для усиления крепления пар стропил друг к другу и для снятия нагрузки на растяжку используется ригель. Этот элемент представляет собой небольшой деревянный брус или доску. Ригель устанавливается в верхней части треугольника висячих стропил и представляет собой разновидность приподнятой затяжки.

Также система может быть оснащена «бабкой». Этот элемент крепится верхней частью к коньку, а нижней к затяжке. Бабка нужна для того, чтобы предотвращать распирание несущих наружных стен от нагрузок, которые им передают пары стропил. Элемент применяется в тех случаях, когда скаты имеют большую длину.

Часто конструкцию крыши с висячими стропилами дополнительно укрепляют подкосами. Эти элементы представляют собой подпорки расположенные горизонтально. Их главная цель – это поддерживать висячие стропила в верхней и средней их части. Подкосы служат для того, чтобы избежать прогибов. Их часто используют в тех случаях, когда стропила имеют большую длину.

Делаем расчет

Перед тем как приступить к монтажу висячих стропил, необходимо выяснить все параметры стропильной системы. Для этого предварительно следует уточнить следующие сведения:

1. Какой угол наклона будет иметь скат. Это зависит не только от того, какой внешний вид крыши вы желаете получить. Вне зависимости от того, наслонные или висячие стропила вы будете использовать, угол наклона ската нужно выбирать в зависимости от природных условий в вашем регионе. Если снега зимой выпадает много, то крыша должна быть более крутой. Но в этом случае возрастает ветровая нагрузка. Поэтому делая расчет системы стропил, следует выбирать «золотую середину».
2. Какие нагрузки должна выдерживать крыша. Здесь учитываются и переменные и постоянные. К первым относятся нагрузки на стропила от осадков и ветра. К постоянным причисляют вес кровельного материала и всего оборудования размещенного на крыше.
3. Будет ли жилая комната на чердаке. На крыше с висячими стропилами легко можно оборудовать мансардный этаж. Если это входит в ваши планы, то высота конька должна быть достаточно большой.

После выяснения всех необходимых сведений делается расчет всех элементов стропильной системы висячего типа. Тут нужно учитывать все факторы и желательно делать запас по прочности. Главным образом нужно высчитать длину и сечение стропил, ведь именно они являются основой всей конструкции.

Чаще всего для этих элементов выбирается деревянный брус. Сама стропила должна быть с сечением не мене 50 на 150 миллиметров. В некоторых случаях можно использовать и доски. Такие стропила висячие применяются для небольших домов. На сечение всех элементов также влияет шаг. Чем больше расстояние между стропилами, тем толще они должны быть. В противном случае под тяжестью кровельного материала и обрешетки они начнут прогибаться и быстро выйдут из строя. Как правило, расстояние между висячими стропилами выбирается не более 60-70 сантиметров.

Монтаж стропильной конструкции висячего типа

Теперь стоит поговорить о том, как производится сам монтаж висячих стропил. Прежде всего, нужно проделать некоторые подготовительные работы. Древесина – это довольно  «капризный» материал. Он подвержен гниению и легко воспламеняется. Чтобы снизить эти недостатки, вся поверхность висячих стропил, а также другие деревянные элементы конструкции крыши обрабатываются специальными пропитками.

Следующим этапом подготовки будет создание подмостков. Стропила висячие как и наслонные монтируются на достаточно большой высоте. Чтобы снизить опасность получения травм желательно соорудить небольшие подмостки. Кроме этого, чтобы не повредить перекрытие на балки укладывают доски, по которым вы и будете передвигаться.

Сам монтаж лучше осуществлять бригадой, состоящей не менее чем из четырех человек. Если говорить об инструментах, то для установки всех элементов стропильной системы висячего типа вам понадобятся обычный набор плотника. Кроме этого, нужно запастись прочной и длинной веревкой. С ее помощью можно будет затащить висячие стропила на крышу.

Сам монтаж конструкции осуществляется в следующей последовательности:

1. Вначале укладывают мауэрлат. Его монтаж осуществляется с помощью анкеров, который первоначально должны быть встроены в несущие стены. Мауэрлат монтируется с точно выверенной горизонтальностью. Затем на его поверхности делаются пометки мест установки висячих стропил. Не забудьте между мауэрлатом и стеной уложить слой гидроизоляции.
2. Далее проводим сборку стропильных пар. Предварительно следует подготовить шаблоны для срезов. Дело в том, что на нижнем конце стропил необходимо сделать «пяточки», которыми они будут упираться в мауэрлат. Так как все поверхности выверены по горизонтальности и угол уклона ската известен, такие срезы удобней делать при помощи шаблона. Верхний конец висячих стропил будут соединяться между собой. Такой узел можно сделать разными способами. Самый простой способ – это сделать наклонный срез каждой из стропил. При этом они должны стыковаться между собой под нужным углом. Дополнительно стыки висячих стропил укрепляют металлическими уголками. Все работы лучше выполнять на самой крыше, используя перекрытия как стол для монтажа.
3. В нижней части стропильной пары закрепляют стяжку. Часто в качестве последней используют несколько досок с достаточным совокупным сечением. Такая конструкция стропильной пары будет более прочной. Крепление затяжки к самим висячим стропилам осуществляют при помощи гвоздей или крепкой пары винта-гайки.
4. Следующий этап монтажа – это установка всех элементов конструкции на свое место. Для этого к верхней части стропильной пары привязывают веревку. Далее начинаем поднимать всю конструкцию. Один человек держась за веревку, страхует треугольник висячих стропил от падения. Остальные, поднимая конструкцию, устанавливают ее на строго отведенное для этого место.
5. После того, как пара висячих стропил установлена на свое место, ее закрепляют при помощи временных подкосов. Далее проводится сборка и монтаж остальных стропильных треугольников.

После того, как все пары висячих стропил установлены на свое место и выверены все расстояние, можно производить крепление стропил к мауэрлату. После этого можно монтировать остальные элементы стропильной системы, крепить обрешетку и укладывать кровельный «пирог».

Расчет висячих стропил / Доктор Лом
