Винты самонарезающие с полукруглой головкой – Винт гост 11650-80 самонарезающий с полукруглой головкой и заостренным концом крестообразный шлиц

    Винты самонарезающие с полукруглой головкой ГОСТ 10621-80: технические характеристики

    Близкие аналоги (ISO, DIN, EN ISO):

    Стандарт

    Наименование

    Примечание

    DIN 7513

    Винт самонарезающий с прямым шлицем (форма B), с цилиндрической головкой

    ГОСТ 10621-80 (исполнение 1) соответствует DIN 7513 (форма B). Существуют различия в параметрах.

    DIN 7516

    Винт самонарезающий с крестообразным шлицем (форма A), с полупотайной цилиндрической головкой

    ГОСТ 10621-80 (исполнение 2) соответствует DIN 7516 (форма A). Существуют различия в параметрах.

    DIN 7981 (ISO 7049

    Шуруп (саморез) с полукруглой головкой и крестообразным шлицем

    ГОСТ 10621-80 (исполнение 2

    ) соответствует DIN 7981 (ISO 7049), форма F (с тупым концом). Существуют различия в параметрах.

    DIN 7971 (ISO 1481)

    Шуруп (саморез) с цилиндрической головкой и прямым шлицем

    ГОСТ 10621-80 (исполнение 1) соответствует DIN 7971 (ISO1481), форма F (с тупым концом). Существуют различия в параметрах.

    ГОСТ 10621-80 (общие параметры винтов):

    Длина винта l, мм

    Номинальный диаметр резьбы, d

    2,5

    3

    4

    5

    6

    8

    Шаг резьбы, P

    крупный

    1,25

    1,25

    1,75

    2

    2,5

    3,5

    мелкий

    1

    1

    1,5

    1,5

    1,75

    2

    Диаметр головки, D

    4,5

    5,5

    7

    8,5

    10

    13

    da, не более

    3,1

    3,6

    4,7

    5,7

    6,8

    9,2

    Высота головки k

    1,7

    2,1

    2,8

    3,5

    4,2

    5,6

    Радиус под головкой R, не менее

    0,1

    0,1

    0,2

    0,2

    0,25

    0,4

    R1

    2,4

    2,9

    3,6

    4,4

    5,1

    6,6

    Исполнение 1 (прямой шлиц)

    Ширина шлица, n

    0,6

    0,8

    1

    1,2

    1,6

    2

    Глубина шлица t, максимум

    1,3

    1,4

    2

    2,5

    2,7

    3,7

    Исполнение 2 (крестообразный  шлиц)

    Номер крестообразного шлица

    1

    1

    2

    2

    3

    3

    Диаметр крестообразного шлица m

    2,8

    3,1

    4,2

    5

    6,6

    7,7

    Глубина крестообразного шлица h, не более

    1,25

    1,6

    1,75

    2,5

    2,45

    3,65

    Все параметры в таблице указаны в мм.



    Длина винта l, мм

    Теоретическая масса 1000 шт. винтов, кг. при номинальном диаметре резьбы d

    2,5

    3

    4

    5

    6

    8

    6

    0,32

    0,51









    8

    0,37

    0,59

    1,11







    10

    0,42

    0,67

    1,25

    2,21





    12

    0,47

    0,75

    1,39

    2,43

    3,61



    14

    0,52

    0,83

    1,53

    2,67

    3,93



    16

    0,57

    0,91

    1,67

    2,91

    4,25

    5,01

    18

    0,62

    0,99

    1,81

    3,15

    4,57

    5,58

    20



    1,07

    1,95

    3,39

    4,89

    6,15

    22





    2,09

    3,63

    5,21

    6,72

    25





    2,30

    4,00

    5,69

    7,57

    30





    2,65

    4,60

    6,49

    9,00

    35





    3,00

    5,20

    7,29

    10,42

    40







    5,80

    8,09

    11,84

    45







    6,40

    8,99

    13,25

    50









    9,69

    14,68

    Самонарезающие винты ГОСТ 11650 с полукруглой головкой. Характеристики, применение

    Витн самонарезающий с полукруглой головкой ГОСТ 11650Основное предназначение самонарезающих винтов стандарта ГОСТ 11650 – соединение между собой материалов из твердых пластмасс, металла, текстолита, оргалита, фанеры, дерева, ДВП и ДСП. Крепеж находит большое применение при массовой сборке бытовой техники на конвейерах, в машиностроении и строительстве, в приборостроении и многих других отраслях.

    В прикрепляемых листовых материалах из металла толщиной более 0,9 мм предварительно размечают и просверливают в соответствии с чертежами посадочные места для самонарезающих винтов. Диаметры готовых отверстий под крепеж в материалах основания делают на 0,02-0,03 мм больше, чем внутренний диаметр наружной резьбы самореза.

    Отверстия в прикрепляемых листах выполняют с размерами, превышающими наружный диаметр резьбы крепежной детали на 1,0-2,0 мм. Саморезы закручивают в посадочные места последовательно, без пропусков.

    Такой подход к монтажу позволяет без лишних усилий закрутить вставленный через отверстия в листах крепёж к базовому основанию, предотвратить деформацию и возникновение механических напряжений в тонких навесных элементах монтажа.

    Изделия ГОСТ 11650 известны под другими названиями: винты-саморезы, саморезы ГОСТ 11650, шурупы самонарезающие и шурупы-саморезы по металлу.

    Метизы ГОСТ 11650 с полукруглой головкой относятся к изделиям класса нормальной точности В. Конструктивно они состоят из стержня с крупной однозаходной резьбой с выполненным под углом около 40 градусов наконечником и полукруглой головки с плоским или крестообразным шлицем на торце. Номинальные размеры резьбы крепежных изделий ограничены размерами от 2,5 до 8,0 мм. Длина – в пределах от 6,0 до 50,0 мм. Виды шлицев : плоский, шириной от 0,6 мм до 2,06 мм, и крестообразный формы H (типа Philips) и формы Z (типа Pozidriv), с номерами 1, 2 и 3.

    Марки материалов и условные их обозначения (номера групп) для изготовления изделий ГОСТ 11650 приведены ниже:

    • Из  углеродистой стали. Относятся к группам 01 и 04. Марки стали: 08кп; 10кп; 10; 10пс.

    • Крепеж из легированной стали. Входит в группы 10 и12. Сталь марок: 20Х, 40Х 30ХГСА.

    Наиболее популярными на рынке крепежных изделий признаны винты самонарезающие ГОСТ 11650 с размерами: 3 х 16 мм, 4 х 20 мм, 6 х 40 мм и 6 х 45 мм.

    Купить оптом и мелким оптом по договорным ценам саморезы высокого качества для металла и пластмассы Вы можете всегда на этой странице каталога.



    Товары каталога:



    Please enable JavaScript to view the comments powered by Disqus. comments powered by

    ГОСТ 11650-80 ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ

    ВИНТЫ САМОНАРЕЗАЮЩИЕ

    С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ

    ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

    ГОСТ 11650-80*

    Государственный комитет СССР по стандартам

    МОСКВА — 1986

    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ
    ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
    ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
    Конструкция и размеры
    Self-tapping round head and sharpening end
    screws for metals and plastics.
    Construction and dimensions
    ГОСТ
    11650-80*Взамен
    ГОСТ 10621-63,
    ГОСТ 11650-65,
    в части винтов
    с заостренным концом

    Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 срок введения установлен

    с 01.01.82

    Несоблюдение стандарта преследуется по закону

    1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.
    2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

    Исполнение 1

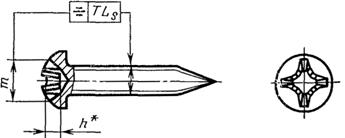

    Исполнение 2

    ______________
    * Размер для справок.

    Таблица 1

    Размеры в мм

    Номинальный диаметр резьбы d 2,5 3 4 5 6 8
    Шаг резьбы Р 1,25 1,75 2,0 2,5 3,5
    Диаметр головки D Номин. 4,5 5,5 7,0 8,5 10,0 13,0
    Пред. откл. по js15 ± 0,24 ± 0,29 ± 0,35
    Высота головки К Номин. 1,7 2,1 2,8 3,5 4,2 5,6
    Пред. откл. по js15 ± 0,2 ± 0,24
    Радиус сферы головки R1 2,4 2,9 3,6 4,4 5,1 6,6
    Радиус под головкой R, не менее 0,10 0,20 0,25 0,40
    da, не более 3,1 3,6 4,7 5,7 6,8 9,2
    Ширина шлица n Номин. 0,6 0,8 1,0 1,2 1,6 2,0
    Не менее 0,66 0,86 1,06 1,26 1,66 2,06
    Не более 0,80 1,00 1,20 1,51 1,91 2,31
    Глубина шлица t Не менее 0,9 1,0 1,6 2,1 2,3 3,3
    Не более 1,3 1,4 2,0 2,5 2,7 3,7
    Допуск соосности головки относительно стержня (2IТ14) 0,60 0,72 0,86
    Допуск симметричности шлица относительно стержня в диаметральном выражении (2IТ14) 0,50 0,60 0,72
    Номер крестообразного шлица 1 2 3
    Диаметр крестообразного шлица m, не более 2,8 3,1 4,2 5,0 6,6 7,7
    Глубина крестообразного шлица h 1,25 1,60 1,75 2,50 2,45 3,65
    Глубина вхождения калибра в крестообразный шлиц Не более 1,4 1,7 2,0 2,8 3,0 4,2
    Не менее 1,1 1,4 1,5 2,3 2,5 3,7
    Недовод резьбы, не более 0,8 1,0

    Примечание. Крестообразный шлиц — по ГОСТ 10753-80.

    Таблица 2

    мм

    Длина винта l Номинальный диаметр резьбы d
    Номин. Пред. откл. по js17 2,5 3 4 5 6 8
    6 ± 0,75
    8
    10
    12 ± 0,90
    14
    16
    (18) Стандартные длины
    20 ± 1,05
    (22)
    25
    30
    35 ± 1,25
    40
    45
    50

    Примечание. Длиныl, заключенные в скобки, применять не рекомендуется.
    Пример условного обозначения:
    винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

    Винт 5×30.01. ГОСТ 11650-80То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированнымВинт 2-5×30.01.016 ГОСТ 11650-80(Измененная редакция, Изм. № 1).
    3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.
    4. Теоретическая масса винтов указана в справочном приложении 1.
    5.(Исключен, Изм. № 1).

    ПРИЛОЖЕНИЕ 1

    Справочное

    Теоретическая масса самонарезающих винтов

    Длина винта l, мм Номинальный диаметр резьбы d, мм
    2,5 3 4 5 6 8
    Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈
    6 0,32 0,51
    8 0,37 0,59 1,11
    10 0,42 0,67 1,25 2,21
    12 0,47 0,75 1,39 2,43 3,61
    14 0,52 0,83 1,53 2,67 3,93
    16 0,57 0,91 1,67 2,91 4,25 5,01
    18 0,62 0,99 1,81 3,15 4,57 5,58
    20 1,07 1,95 3,39 4,89 6,15
    22 2,09 3,63 5,21 6,72
    25 2,30 4,00 5,69 7,57
    30 2,65 4,60 6,49 9,00
    35 3,00 5,20 7,29 10,42
    40 5,80 8,09 11,84
    45 6,40 8,99 13,25
    50 9,69 14,68

    ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).

    Соответствует DIN 7971, ISO 1481.


    Дата публикации: 04.06.2010 06:12:40


    Назад в раздел

    ГОСТ 11650-80. Винты самонарезающие — Gvozdoder

    Государственный стандарт Союза ССР

    Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы.

    ГОСТ 11650-80

    ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

    МОСКВА — 1986



    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ
    ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
    ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
    Конструкция и размеры

    Self-tapping round head and sharpening end
    screws for metals and plastics.
    Construction and dimensions

    ГОСТ
    11650-80*
    Взамен
    ГОСТ 10621-63,
    ГОСТ 11650-65,
    в части винтов
    с заостренным концом

    Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 срок введения установлен

    с 01.01.82

    Несоблюдение стандарта преследуется по закону

    1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

    2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

    Исполнение 1

    Исполнение 2

    ______________

    * Размер для справок.

    Таблица 1

    Размеры в мм

    Номинальный диаметр резьбы d2,534568
    Шаг резьбы Р1,251,752,02,53,5
    Диаметр головки DНомин.4,55,57,08,510,013,0
    Пред. откл. по js15± 0,24± 0,29± 0,35
    Высота головки КНомин.1,72,12,83,54,25,6
    Пред. откл. по js15± 0,2± 0,24
    Радиус сферы головки R1 »2,42,93,64,45,16,6
    Радиус под головкойR, не менее0,100,200,250,40
    da, не более3,13,64,75,76,89,2
    Ширина шлица nНомин.0,60,81,01,21,62,0
    Не менее0,660,861,061,261,662,06
    Не более0,801,001,201,511,912,31
    Глубина шлица tНе менее0,91,01,62,12,33,3
    Не более1,31,42,02,52,73,7
    Допуск соосности головки относительно стержня (2IТ14)0,600,720,86
    Допуск симметричности шлица относительно стержня в диаметральном выражении (2IТ14)0,500,600,72
    Номер крестообразного шлица123
    Диаметр крестообразного шлица m, не более2,83,14,25,06,67,7
    Глубина крестообразного шлица h1,251,601,752,502,453,65
    Глубина вхождения калибра в крестообразный шлицНе более1,41,72,02,83,04,2
    Не менее1,11,41,52,32,53,7
    Недовод резьбы, не более0,81,0

    Примечание. Крестообразный шлиц — по ГОСТ 10753-80.

    Таблица 2

    мм

    Длина винта lНоминальный диаметр резьбы d
    Номин.Пред. откл. по js 172,534568
    6± 0,75
    8
    10
    12± 0,90
    14
    16
    (18)Стандартные длины
    20± 1,05
    (22)
    25
    30
    35± 1,25
    40
    45
    50

    Примечание. Длины l, заключенные в скобки, применять не рекомендуется.

    Пример условного обозначения:

    винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

    Винт 5´30.01. ГОСТ 11650-80

    То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

    Винт 2-5´30.01.016 ГОСТ 11650-80

    (Измененная редакция, Изм. № 1).

    3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

    4. Теоретическая масса винтов указана в справочном приложении 1.

    5. (Исключен, Изм. № 1).

    ПРИЛОЖЕНИЕ 1

    Справочное

    Теоретическая масса самонарезающих винтов

    Длина винта l, ммНоминальный диаметр резьбы d, мм
    2,534568
    Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг »
    60,320,51
    80,370,591,11
    100,420,671,252,21
    120,470,751,392,433,61
    140,520,831,532,673,93
    160,570,911,672,914,255,01
    180,620,991,813,154,575,58
    201,071,953,394,896,15
    222,093,635,216,72
    252,304,005,697,57
    302,654,606,499,00
    353,005,207,2910,42
    405,808,0911,84
    456,408,9913,25
    509,6914,68

    ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
