Технология монтажа вентилируемых фасадов: преимущества и особенности

Наружная отделка здания очень важный этап строительный работ, от качества которого зависит не только внешний вид здания, но и его последующие эксплуатационные характеристики. Стильный и современный фасад может преобразить любое здание, придать индивидуальный и неповторимый стиль постройке, а также защитит постройку от неблагоприятных внешних воздействий. Для отделки фасадов используется множество технологий и различные строительные материалы.

В последнее время стали популярны навесные вентилируемые фасады, которые сочетают безупречный вид и высокую функциональность при последующей эксплуатации. Немецкая технология монтажа вентилируемых фасадов создавалась специально для повышения теплосберегающих характеристик здания и, как следствие, экономии теплоресурсов.

Что представляет собой вентилируемый фасад?

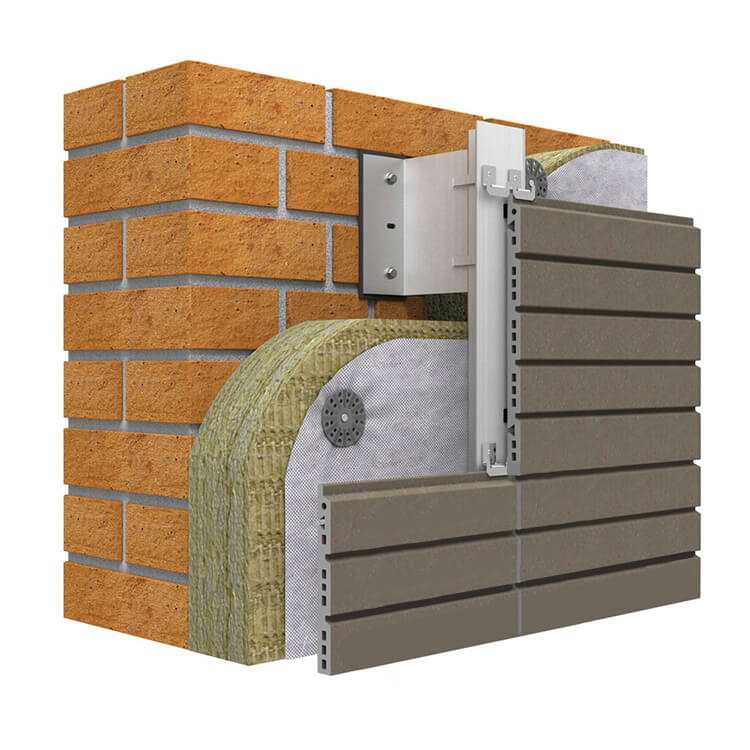

Навесной вентилируемый фасад – это сборная конструкция, главной особенностью которой является наличие небольшой воздушной полости внутри, благодаря ей происходит движение воздуха и не скапливается лишняя влага на несущей стене здания. Размер вентилируемой полости составляет от 10 до 60 мм. Монтаж вентилируемого фасада проводится в определенной последовательности и включает несколько элементов конструкции:

• несущий каркас и направляющие подсистемы из оцинкованного железа, алюминия или нержавеющей стали;
• утеплитель из минеральной ваты различной толщины;
• влагоустойчивая мембрана;
• крепежные элементы для частей фасада;
• облицовочная декоративная панель. В качестве облицовки используются различные строительные материалы – керамогранит, клинкерная плитка, HPL-панели, кассеты из АПК и др.

Преимущества навесных вентфасадов

Данный вид отделки сегодня применяется довольно часто, что обусловлено следующими достоинствами НВФ:

• Простота, легкость и быстрота монтажа;
• Большой выбор декоративных панелей;
• Небольшой вес всей конструкции, которая не оказывает серьезного влияния на несущие стены здания;
• Подходит для отделки зданий любого назначения и построенных из любых материалов;
• Монтаж можно проводить в любое время года;
• Простота последующего ухода;
• Длительный срок эксплуатации без потери эстетических свойств;
• Высокие показатели теплоизоляции и шумоизоляции;
• НВФ поддерживает оптимальную температуру внутри здания, что позволяет экономить на отоплении и кондиционировании воздуха;
• Высокая огнестойкость и пожарная безопасность;
• Эффективно скрывает мелкие дефекты несущих стен и т. д.

Особенности технологии установки навесных фасадов

Правильный монтаж – это основное условие прочности, надежности и долговечности НВФ. Он выполняется в несколько этапов:

1. Составление проектной документации для проведения наружной отделки здания НВФ. На основании технического задания от заказчика составляется эскизный проект и рабочая документация на производство фасадных работ, составляется график работ, производится расчет окончательной стоимости. Вся документация утверждается заказчиком;
2. Строительно-монтажные работы по установке НВФ. Технология монтажа вентилируемого фасада включает несколько этапов;

• Разметка стен с нанесением контрольных точек для крепления кронштейнов и направляющих профилей. Установка кронштейнов выполняется с шагом по вертикали от 600 до 1200 мм, по горизонтали – от 350 до 800 мм, расстояние от края стены не менее 100 мм. Крепятся кронштейны анкерными болтами;
• Изготовление и установка несущего каркаса, который может быть оцинкованным, алюминиевым или из нержавеющей стали;
• Монтаж и закрепление слоя утеплителя с защитной мембраной. При монтаже можно использовать как один, так и два слоя утеплителя. Теплоизоляционная мембрана укладывается внахлест (не 100 мм) и крепится с помощью дюбелей к несущей стене. Укладка плит утеплителя производится снизу-вверх, слева направо от угла здания;
• Монтаж оконных откосов и отливов. Для отделки используется оцинкованная окрашенная сталь;
• Монтаж внешних углов. На углы здания приходятся максимальные ветровые нагрузки, поэтому в угловых зона используется усиленный профиль и более частый шаг кронштейнов каркаса;
• Установка облицовочных панелей. Способ установки и вид крепежа выбирается исходя из типа облицовочных панелей.

Долговечность и другие отличные характеристики навесных вентилируемых фасадов зависят от строгого соблюдения технологии и правильности монтажа конструкции фасада. Установку навесных вентилируемых фасадов может выполнять организация, имеющая специальное разрешение на производство данного вида работ. Также следует учесть, что без разработки проекта, в котором подробно расписана как технология производства работ, так и выполнены расчеты несущих характеристик и эксплуатационных свойств, монтаж вентилируемого фасада производить нельзя. После проведения фасадных работ производится приемка фасада надзорными органами и заказчиком.

Компания «ANSO Group» специализируется на установке навесных вентилируемых фасадов с использованием различных облицовочных материалов. Мы производим комплекс фасадных работ «под ключ», начиная с разработки и утверждения проекта фасада, заканчивая выполнением качественного монтажа строительных конструкций и сдачей объекта в эксплуатацию.

Штат высококвалифицированных специалистов в области проектирования и производства монтажных работ позволяет нам выполнять фасадные работы в любом объеме в максимально короткие сроки с высочайшим уровнем качества. Подробную консультацию и информацию о НВФ можно получить у наших специалистов по телефонам, указанным на сайте.

Технология монтажа вентилируемых фасадов

Навесной вентилируемый фасад – удобный способ снизить теплопотери, усилить шумоизоляцию и улучшить внешний вид здания. Все функции согласно требованиям, достижимы только при правильной установке системы. Четкое выполнение строительно-монтажных работ поможет избежать первоначальных повреждений и увеличить срок службы вентилируемого фасада.

Этапы сбора вентилируемого фасада

Гарантийная эксплуатация системы вентилируемого фасада возможна только при качественной ее установке. Монтаж конструкции проходит в несколько этапов:

1. Подготовка

Организационно-подготовительные работы проводятся по инструкциям СНиП 3.01.01-85 «Организация строительного производства». На данном этапе проводится оценка внешних стен, первоначальный монтаж строительных конструкций, осмотр фасадных подъемников, обозначается опасная для прохожих зона. Ограждение, запрещающее посторонним доступ к строительному участку должен быть не менее 3м от стены и соответствовать нормам безопасности СНиП 3.03.01-87 «Несущие и ограждающие конструкции». При необходимости возводятся инвентарные здания для временного хранения элементов вентфасада.

Установка вентилируемого фасада проводится, соблюдая технику безопасности продиктованную СНиП III-4-80.

Не допускается работа в сложных климатических условиях – гололед, туман в пределах видимости здания, гроза, ветер более 15 м/с и температура ниже -20ºС.

2. Разметка

Перед установкой кронштейнов следует провести разметку. Точки опорных и несущих элементов на стене здания наносятся в соответствии с техническими требованиями конкретного вида системы навесного фасада. В первую очередь определяют маячные линии на фасаде – нижнюю горизонтальную и две крайние в вертикальном направлении. По нижней горизонтальной линии крепления кронштейнов будет граница навесного вентфасада с наружными панелями.

Края горизонтальной линии определяют с помощью нивелира и размечают несмываемой краской. На промежутке между двух крайних точек с помощью лазерного уровня и рулетки намечают промежуточные места крепления кронштейнов. Вертикальные линии проводят с использованием отвесов, спущенных с парапета здания по крайним точкам горизонтальной линии.

На крайних вертикальных линиях отметки несмываемой краской наносят, используя фасадные подъемники. По этим точкам в последствии крепят несущие и опорные кронштейны вентилируемого фасада.

3. Монтаж кронштейнов

Установка несущих кронштейнов проводиться в 3 шага:

• перфоратором бурится дыра в несущей стене здания с внешней стороны;
• крепится паронитовая прокладка через каждый анкерный дюбель для монтажа кронштейна, такое решение помогает защитить систему крепежа от действия влаги и снизить теплопотери здания;
• установка кронштейна вентфасада анкерными дюбелями при помощи шуруповерта.

4. Крепление теплоизоляционных материалов, ветрогидрозащиты

После монтажа кронштейнов к внешней поверхности стен следует закрепить теплоизоляционный слой и ветрогидрозащитную пленку. Задача выполняется в несколько этапов:

• делаются прорези в теплоизоляционных деталях и насаживают их кронштейны;
• накрывают ветрогидрозащитной пленкой плиты теплоизоляции с учетом перехлеста не менее 100 мм и временно закрепляют ее;
• надежно закрепляют плиты изоляции и пленку при помощи тарельчатых дюбелей. Отверстия просверливают через всю толщу защиты к наружной стене по установленному проекту.

Выбор вида теплоизоляции и толщины плит зависит от теплотехнического расчета для вентилируемых фасадов. К общим рекомендациям для монтажа теплоизоляции относится:

• расстояние дюбеля к краю плиты не должно быть меньше 50 мм;
• монтаж любого теплоизоляционного материала проводится снизу-вверх, первый ряд крепится на стартовый профиль нижней горизонтальной линии или к цоколю;
• плиты монтируются горизонтально в шахматном порядке с допустимым размером незаполненного шва – 2 мм;
• доборные части плит должны надежно крепится к поверхности стен;
• размер и форма доборных плит регулируется на месте с помощью измерительной техники и ручного инструмента, теплоизоляционные плиты подрезают до нужных параметров. Запрещено ломать плиты или рвать ветрогидрозащитную пленку.

Если по результатам проведения теплотехнического расчета следует использовать 2 слоя теплоизоляции их монтаж проводится со смещением стыков. Плиты первого и второго слоя монтируются, перекрывая стыки друг друга по вертикали и горизонтали. Внутренний слой утепления должен крепится не менее чем на 2 дюбеля на 1 плиту, внешний слой монтируется по принципу однослойного утепления.

5. Установка направляющих

Направляющие профиля устанавливаются в несущие и опорные кронштейны. К несущим кронштейнам металлический профиль крепится заклепками, к опорным – свободно. Такое решение обеспечивает некоторое перемещение профиля по вертикали за счет чего компенсируется температурная деформация. При стыковке двух расположенных рядом профилей нужно предусмотреть зазор в 8 – 10 мм для этих целей.

На данном этапе установки вентилируемых фасадов также проводится крепеж противопожарных отсечек.

6. Облицовка

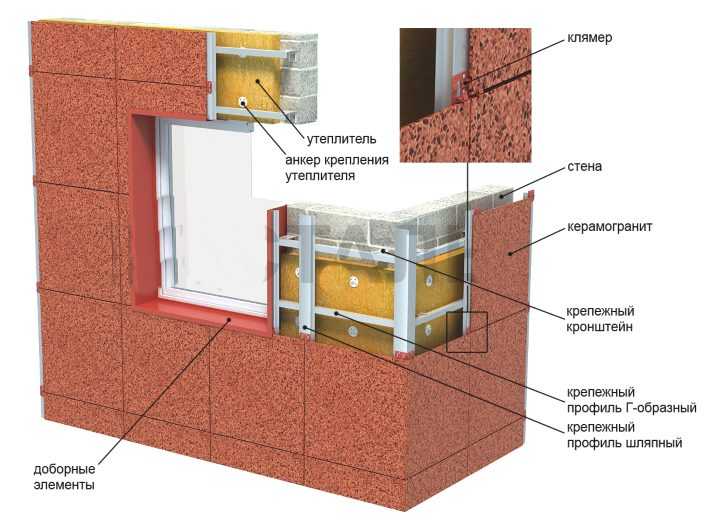

Монтаж фасада из керамогранита

Работы по установки керамогранитной плитки состоят из:

• разметка на направляющих точек для крепления кляммеров в соответствии с техническими параметрами проекта;
• сверление отверстий в металлических направляющих при помощи электродрели, дыры должны получится на 0,2 мм больше диаметра крепежных заклепок;
• прикрепление заклепками к каркасу кляммеров в нужном положении согласно проектным требованиям. Здесь же одновременно с кляммерами присоединяют керамогранитные плиты. Саморезы используются только при монтаже.

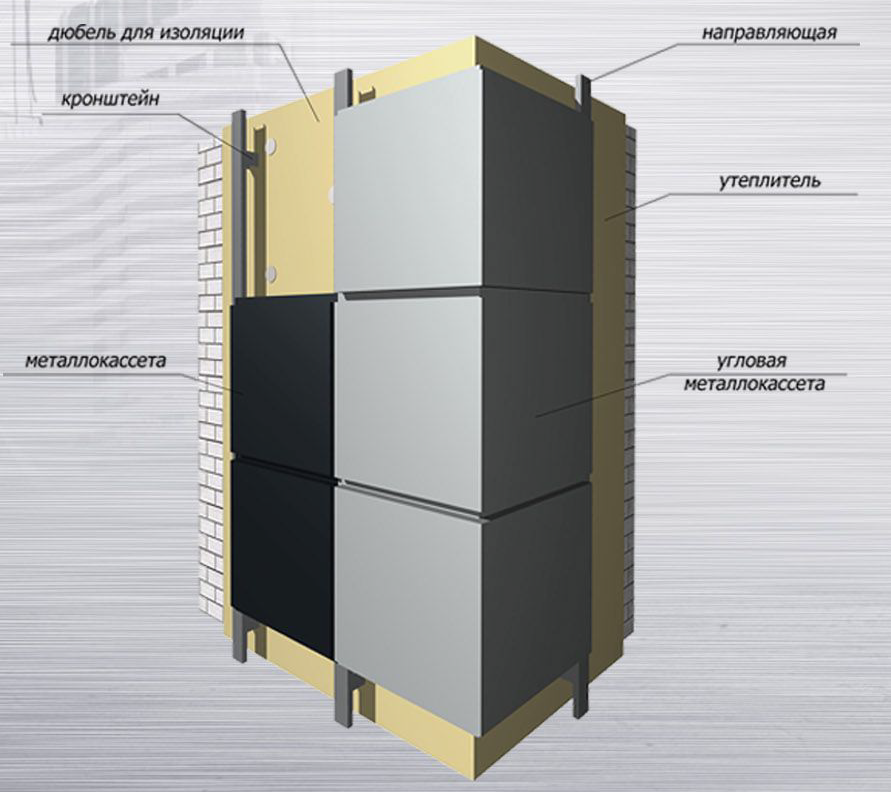

Фасад из металлических кассет

Крепление вентилируемого фасада при помощи металлических кассет проводится по технологии, которая предусмотрена типом кассет. Металлокассеты могут быть с замком или без замка. Монтаж кассет проводится с крепления на горизонтальном уровне саморезами или заклепками стартовых планок. Работа проводится сверху-вниз слева-направо. Перед установкой каждой кассеты на замок клеят самоклеящуюся пленку для повышения плотности соединения. Кассеты крепят по вертикальным направляющим саморезами или заклепками помещая каждую последующую в замок предыдущей при их наличии.

При установки металлических кассет нужно следить чтобы не было перекосов, повреждений, вмятин или царапин. Должны выдерживаться положенные инструкцией зазоры.

Контроль качества монтажа

Качество проведенного монтажа вентилируемого фасада оценивается по соответствию проектных расчетов с фактическими данными. Контрольные показатели не должны превышать предельно допустимые отклонения согласно нормам СНиП наведенных в таблице.

из керамогранита, инструкция, схема, видео

Содержание:

1. Инструкция по установке вентилируемых фасадов
2. Вентилируемый фасад: технология установки кассет из различного материала
3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

• комплект вентфасада;
• электродрель;
• шуруповерт или отвертка;
• строительный нож;
• парапетный отвес;
• лазерный уровень;
• рулетка;
• несмывающаяся краска (для разметки).

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

• при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
• прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
• установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

• в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
• поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
• поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м². Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.

Монтаж навесных вентилируемых фасадов.

Правильная технология вентилируемого фасада — рекомендации мастеров Вентилируемый фасад технология монтажа описание

Выполняя монтаж вентилируемых фасадов, необходимо строго придерживаться последовательности, которая приведена в технической документации.

Первый этап предполагает детальное знакомство с чертежами конструкции.

Представляет собой сложное инженерное сооружение, поэтому только после анализа документации, установочных схем и спецификаций можно приступить к осмотру объекта.

На основе полученной информации верстается план производства работ, мероприятия по обеспечению безопасности и по организации контроля за качеством.

По периметру дома, если он имеет больше чем два этажа, устанавливаются стационарные строительные леса.

Подготовительный этап – инструменты и материалы

Нет никакой необходимости штукатурить стены здания, затирать раствором облупившиеся места или подкрашивать их.

Навесные панели из керамогранита для того и предназначены, чтобы скрыть имеющиеся недостатки.

Выбирая этот отделочный материал можно существенно сэкономить на затратах, поскольку он существенно дешевле натурального камня.

По всем прочим характеристикам и параметрам эти материалы вполне соизмеримы.

Цветовую гамму можно легко выбрать, ознакомившись с образцами, которые представлены в специальных каталогах.

Фасадная система навесного типа включает в себя два элемента:

• крепежную подсистему;
• облицовочный материал.

Крепежная подсистема включает в себя кронштейны, направляющие профили и комплект дюбелей, анкеров, саморезов, шайб и прокладок.

Облицовочные панели производятся из керамогранита. К облицовочным материалам можно отнести и утеплитель.

Для утепления деревянного дома, как правило, используют листы и маты, изготовленные на минеральной основе. Для деревянного дома можно использовать стекловату или панели из базальтового волокна.

При облицовке фасада высотных зданий используются пенопласт, пенополиуретан и другие современные термоизоляционные материалы.

Бригада специалистов, которая будет выполнять монтаж вентилируемого фасада, должна иметь необходимый набор инструментов.

Дрель, перфоратор, шлифовальную машину, молоток, рулетку и прочие приспособления нужно хранить в пределах шаговой доступности.

Весь комплект должен находиться в исправном состоянии.

Технология монтажа предполагает нахождение исполнителей на высоте и из этого условия следует, что техника безопасности должна соблюдаться неукоснительно.

Каждый день, перед началом работы, необходимо инструктировать монтажников и напоминать им правила использования индивидуальных средств защиты.

Монтаж можно начинать только после того, как будет выполнена разметка фасада. Вначале нужно определить линии установки маяков по периметру всего дома (в том числе и деревянного).

На каждой стене фиксируется нижняя горизонтальная линия и крайние вертикальные. Разметку выполняют с помощью геодезических приборов — теодолита или нивелира.

Обязательно потребуется уровень и отвес. При определении точек крепления вертикальных направляющих профилей за основу берется размер плит керамогранита.

Точно так же размечается шаг крепления кронштейнов по вертикали. Если форма плит керамогранита квадратная, то разметка по высоте и по ширине выполняется с одинаковым шагом.

Этапы монтажа фасадных панелей

После того как разметка фасадов выполнена, можно приступать непосредственно к процедуре по установке фасада. Технология и последовательность действий детально приведены в ТТК.

При необходимости создается отдельная инструкция, в которой уточняется правило выполнения той или иной операции.

После разметки фасада можно начинать производство основных работ, соблюдая правила техники безопасности и охраны труда.

Установка кронштейнов

Инструмент для сверления отверстий под установку кронштейнов выбирается в зависимости от материала, из которого возведено здание.

Для деревянного дома предпочтительнее использовать низкооборотную дрель, точно так же, как и для стены из полого кирпича. Перфоратор используется для сверления стен из бетона.

Кронштейны крепятся к стене с помощью анкерных дюбелей. Если крепление выполняется к стене из кирпичной кладки, то запрещено устанавливать дюбели в швы между кирпичами.

Когда все кронштейны установлены, необходимо провести испытания на прочность их крепления, ведь плиты из керамогранита создают значительные нагрузки на крепежные элементы.

Крепление утеплителя

Технология монтажа предписывает устанавливать и крепить плиты теплоизоляции следом за кронштейнами. Перед креплением плиты на стену дома в ней делаются прорези.

Каждая плита фиксируется на своем месте с помощью двух тарельчатых дюбелей, после этого утеплитель покрывается специальной пленкой.

Она предназначена для того, чтобы защищать утеплитель от атмосферной влаги и воздействия ветра.

Необходимо следить, чтобы каждая следующая полоса пленки ложилась внахлест с предыдущей. Величина перехлеста должна быть не менее 10 см.

Сквозь эту пленку плита теплоизоляции крепится к стене еще тремя дюбелями.

Установка направляющих профилей

Следующий этап монтажа – установка вертикальных и горизонтальных направляющих профилей.

Крепление профиля к кронштейну выполняется с помощью заклепок или саморезов. Тип крепежа определен в проекте.

Важно соблюдать прямолинейность в расположении заклепок. Они должны находиться на одной линии и по вертикали, и по горизонтали, иначе, при нагрузках, может возникнуть эффект скручивания.

Технология исполнения на этом этапе предписывает контролировать положение направляющих профилей в вертикальной плоскости с помощью геодезических приборов и обыкновенного отвеса.

Навеска облицовочных панелей

Навеска панелей керамогранита считается завершающим этапом монтажных работ. Основными крепежными элементами, которые надежно фиксируют облицовочную плиту, являются кляммеры.

Установка плит выполняется снизу вверх в таком порядке: плита вставляется в нижний кляммер и фиксируется сверху поворотным кляммером.

Производство монтажа требует пооперационного контроля. После укладки очередного ряда облицовочных плит, необходимо проверить их горизонтальность.

При облицовке деревянного дома нужно регулярно контролировать размер воздушного зазора.

Особенности выполнения монтажных работ

Монтаж навесного вентилируемого фасада из керамогранита (в том числе и для деревянного дома) выполняется в строгом соответствии с требованиями технологической карты.

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.
Примечание – такой способ отделки можно применять летом и зимой.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Ведущими специалистами и мастерами от СК «Альпика» производится первоклассный монтаж вентилируемых фасадов, с семилетней эксплуатационной гарантией. Воспользуйтесь возможностью для получения эффектного и выгодного результата от выполнения высокосложных работ по облицовке вашего здания!

Установка и монтаж вентилируемых фасадов в Москве

Вентилируемый фасад, например из керамогранита – один из новейших способов облицовки возводимых зданий. Представляет собой многослойную техническую панель, состоящую из: облицовочного слоя, утеплителя, каркаса и крепежных приспособлений. Грамотно рассчитанный и профессионально выполненный конструктив, обеспечивает объекты дополнительной защитой от внешнего воздействия и длительным сроком эксплуатации. Внешняя панель — керамогранит имеет сходство с натуральным камнем. Дополняя каждое возводимое здание характеристиками: теплоэффективности, прочности, бактериостатичности, устойчивости к нагрузкам и пожаробезопасности

Компания демонстрирует широкие возможности для монтажа вентилируемых фасадов в Москве. Уникальные дизайнерские решения и прекрасный вид предлагаются как для частного домостроения, так и для общественных и промышленных объектов.

Если Вам необходимо профессиональное выполнение работ с гарантией, Вы обратились по адресу. Мы предлагаем высококвалифицированный монтаж надежных систем – вентфасадов Москве и Московской области.

Монтаж навесного вентилируемого фасада от профессионалов

Для того, чтобы доверить устройство и установку вентилируемых фасадов конкретному исполнителю, важно правильно определиться с выбором профессионального исполнителя.

• Важно! Действуйте в правильном направлении: заключайте договор с компаниями, имеющими лицензию + спецдопуски и разрешения на легальное исполнение строительно-монтажных работ, соответствующих их профилю.

Настройтесь на взаимовыгодное сотрудничество с опытными профи, по-настоящему способными ответственно гарантировать заказчикам доступные договорные цены и качественный уровень работ, включая последующее сервисное сопровождение объекта!

Расчёт навесного вентилируемого фасада с монтажом

** Все цены указаны с учётом монтажа и стоимости материалов. Калькулятор показывает ориентировочную стоимость устройства вентфасада. Для определения более точных цен требуется учесть огромное множество параметров, которые рассчитываются в каждом отдельном случае индивидуально. Для детального расчёта заполните форму обратной связи и отправьте заявку.

Типы навесных фасадных систем (НФС) зданий

Основной функциональной задачей навесных фасадных систем (НФС) является долговременная защита несущих стен здания от воздействия климатических факторов, снижение теплопотерь в отопительный сезон, снижение уровня шума и создание высокоэстетичного внешнего вида фасадной части строения.

В строительстве используется два вида НФС: классическая и межэтажная. Наиболее востребованной и доступной по стоимости является классическая система в Москве, монтаж вентилируемого фасада по этой системе проводится на мало- и многоэтажных коммерческих зданиях и объектах промышленного назначения.

В состав современного вентилируемого фасада входят:

• несущая система из металла, состоящая из кронштейнов, профиля, кляммеров, полок, салазок, столиков и др.;
• прочные элементы для крепления вентилируемого фасада в виде заклёпок из нержавейки, саморезы с антикором, анкерные болты;
• теплоизоляционные материалы: полимерный фасадный дюбель, минеральный утеплитель, паронитовые прокладки, ветропароизоляционная мембрана;
• облицовочные материалы: керамогранит, фиброцемент, алюминиевые, композитные панели и металлокассеты, HPL и т. д.

Здание, на котором установлена классическая НФС, станет практически неуязвимым как к внутреннему напряжению в несущей конструкции, так и к внешним перепадам температур, приводящим к трещинам и сколам, а также другим механическим повреждениям.

Межэтажную НФС строители устанавливают на монолитно-каркасных строениях, где имеется заполнение стен пено- или газобетоном. Это вид фасадной подконструкции монтируется с непосредственным креплением в межэтажные перекрытия. Из-за того, что плотность такого заполнения очень низкая, то стандартная установка кронштейнов, профилей и направляющих здесь крайне не желательна.

Дело в том, что высокопрочные бетонные перекрытия в монолитных зданиях обладают высокой несущей способностью. Установленные в них кронштейны могут выдерживать на себе большие нагрузки. Навесную межэтажную систему используют на тех строениях, где нет возможности закрепить другой виды фасада из-за характерных особенностей стен и на объектах монолитного способа возведения.

Главная особенность межэтажной системы – это применение сварного кронштейна из стали и высокопрочного вертикального профиля. Его производят в виде трубы, имеющей прямоугольное или квадратное сечение, также применяют сдвоенный П-образный профиль.

В перекрытия между этажами кронштейны ставят, придерживаясь минимального шага: 150-350 мм, в зависимости от вида облицовочной панели. Массивные горизонтальные направляющие изготовляются в виде L — или Z — образной формы, на них монтируют усиленные вертикальные профили, длиной от 1 до 5 метров.

Оставьте заявку на сайте, и наши специалисты предоставят вам квалифицированную консультацию по монтажу навесного вентилируемого фасада для вашего объекта.

Виды навесных фасадных систем (НФС) зданий

Навесная фасадная система (НФС) представляет собой каркасную конструкцию, на которую специалисты производят монтаж вентилируемых фасадов. Здесь необходимо учитывать правильно рассчитанную нагрузку, которую будет создавать, выбранный заказчиком, облицовочный материал. Исходя от вида материалов, применяемых в изготовлении несущей конструкции, НФС возводят из:

• нержавеющей стали;
• алюминия и его сплавов;
• оцинкованной стали.

Обычно, перед устройством и монтажом вентфасадов собирают каркас из алюминиевого профиля, но если требуется облицовка на высотных зданиях, с покрытием стен тяжелым материалом, таким, как гранит или мрамор, будет целесообразно применять наиболее прочные, стальные профили.

Если каркасная конструкция собирается на основе профилей из оцинковки с алюминиевыми панелями, в качестве финишной отделки фасада, то такое решение можно считать почти что вечным. Безусловно, внешняя эрозия за несколько десятилетий будет наносить НФС, но весь период, за который все это произойдет, с запасом превысит гарантийный срок эксплуатации здания.

Заказчик вправе выбирать, исходя из своих предпочтений, как вид материала, на котором будет устойчиво и долговечно держаться навесной фасад , так и облицовочные панели, имеющих свою, специфическую технологию крепления к НФС.

Преимущественно, на практике это бывает:

• крепление оцинкованными саморезами;
• фиксирование скрытыми кляймерами;
• применение специальных клеящих растворов.

Несмотря на стандартную технологию монтажа, конкретно выбранная НФС — это строго индивидуальный проект практически для всех типов строений. Несомненным плюсом современной НФС является уникальная возможность провести монтаж прямо по наружным стенам здания. Примечателен тот факт, что здесь не потребуется проводить ремонтирование внешних стен, в случае их реконструкции, что существенно удешевляет эксплуатацию сооружения.

Монтаж НФС можно вести вне зависимости от времени года, со строгим соблюдением, принятых в России, норм экологической безопасности, контролем соответствия строительным нормам, с наличием необходимых сертификатов качества.

Особенности установки и монтажа вентфасадов

Выбирая заказчикам систему крепления для осуществления монтажа вентфасадов в Москве и Московской области, специалисты стройкомпании «Альпика» стараются учесть важность следующих факторов:

• диаметр анкеров, размер глубины заделки напрямую зависят от стройматериала стен, от величины усилия на кронштейны;
• правильный подбор крепежных элементов поможет предотвратить деформацию несущих стен;
• на местах фиксации кронштейнов ставят терморазрыв, чтобы понизить теплопередачу;
• в момент крепления кронштейнов закладывают дополнительный крепеж для оконных откосов и отливов.

Вертикальные профили в монтаже вентилируемых фасадов в Москве — это базовая основа под закрепление облицовки.

К применению в монтажном процессе паропроницаемой, ветро- и влагозащитной пленки, совместно с теплоизолятором, следует отнестись с большой предосторожностью: она является пожароопасной. Сейчас производят новые виды утеплителей, не нуждающихся в пленке.

Для надежной и долговременной эксплуатации системы крепления вентилируемых фасадов, необходим правильный расчет распределения нагрузки по всей длине крепежных составляющих.

Есть вопросы по монтажу вентилируемых фасадов?

Оставьте заявку на сайте или позвоните по телефону, и наши специалисты проконсультируют вас по вашему проекту.

Этапы монтажа вентилируемого фасада

Установка кронштейнов

На подготовленной стене согласно проекту размечаются точки креплений металлического несущего каркаса. В обозначенных точках пробуриваются отверстия под анкеры. Бур необходимо откалибровать таким образом, чтобы отверстия по глубине и диаметру точно соответствовали применяемым анкерам. После этого в очищенные от мусора отверстия при помощи фасадных анкеров крепятся кронштейны. Длина кронштейна подбирается исходя из толщины утеплителя. Между кронштейном и стеной устанавливается паронитовая прокладка, предотвращающая потерю тепла.

Крепление утеплителя

После установки всех кронштейнов монтируется минеральный утеплитель, который должен покрывать 100% поверхности стен. Ряды плит утеплителя устанавливаются в перевязку. Если утепление производится в несколько слоев, то плиты каждого последующего слоя также устанавливают со смещением по отношению к предыдущему слою, чтобы стыки не совпадали. Для крепления утеплителя используются дюбели-зонтики. На смонтированный утеплитель, если это необходимо, крепится пароизоляционный материал.

Установка несущего каркаса

К кронштейнам на определенном расстоянии от утеплителя при помощи саморезов монтируются направляющие, после чего производится регулировка плоскости фасадной системы. На направляющие устанавливаются элементы крепления облицовочного материала. Это могут быть кляммеры, салазки, специальный профиль.

Облицовка каркаса

Материал облицовки крепится рядами снизу вверх на установленную и отрегулированную подсистему в соответствии с технологией. При помощи крепежных элементов материал надежно фиксируется на направляющих.

Примеры наших работ

Стоимость работ по монтажу вентилируемого фасада

Сегодняшние цены на устройство вентфасадов можно значительно оптимизировать, если вы обращаетесь в лицензированную, опытную компанию. Стоимость учитывает проведение инженерно-изыскательских действий, фактическую изношенность поверхности здания, его этажность.

На цену данного вида услуги может повлиять характеристика будущего навесного вентилируемого фасада: «теплый» или «холодный», срок выполнения.

Варианты вентилируемых фасадов	Ед.изм.	Стоимость

В России основным видом отделки фасадов всегда считалась их обработка тонким декоративным слоем штукатурки (мокрые фасадные системы). Сейчас самым перспективным направлением отделки стали вентилируемые фасады – технология монтажа, которая предусматривает наличие воздушного промежутка между утеплителем и облицовочным материалом.

Эта система в некоторых странах применяется более 30-ти лет. Монтаж вентилируемых каскадов является отличным решением для всех типов зданий, особенно для тех случаев, когда нужно скрыть недостатки стен. Кроме того, что при использовании навесных систем любое сооружение за умеренную стоимость и в кратчайшие сроки приобретает современный внешний вид, они обеспечивают надежное утепление стен здания.

Система вентиляции фасадов.

Основные свойства вентфасадов

Вентилируемые фасады обладают целым рядом положительных свойств, которые способствуют их все более широкому распространению. Особенно можно выделить следующие основные свойства:

• Защита. В вентфасадах для облицовки используются материалы, устойчивые к внешнему воздействию атмосферы. Конструкцию его основного несущего профиля делают так, что вся влага, попавшая на поверхность фасада, удаляется в дренаж. Контакт с несущей стеной дома и утеплителем практически исключен.
• Утепление. Благодаря укладке под облицовку слоя теплоизолятора сооружения дольше держат тепло. Наличие утеплителя позволяет wholesale jerseys снизить расходы на отопление и уменьшить толщину стен. Снижается нагрузка на фундамент и можно увеличить количество этажей.
• Термоизоляция . Естественная вентиляция фасада препятствует излишнему накоплению внутри дома тепла. Этому способствует совместное применение утеплителя и специальной профильной системы вентфасадов. В помещениях здания создается комфортный микроклимат без системы кондиционирования, т. к. вентилируемый фасад становится солнцезащитным экраном.
• Звукоизоляция. Благодаря навесным системам звукоизоляция капитальных стен повышается в полтора-два раза. Это свойство вентфасадов особенно актуально в городах. Вместе с вакуумными стеклопакетами они способны даже на самых шумных улицах обеспечить в здании внутреннюю тишину.
• Пожарная безопасность. Входящие в состав систем навесных вентилируемых фасадов материалы и изделия являются несгораемыми или трудносгораемыми. Они препятствуют быстрому распространению огня.
• Долгий срок службы. Навесные системы могут прослужить не меньше 25-ти лет при правильном расчете всей конструкции, профессиональной укладке утеплителя и грамотном монтаже. wholesale NFL jerseys Верхний предел будет зависеть только от долговечности облицовочного материала (например, керамогранит служит Analytics не менее 50-ти лет).
• Эстетика . Выбор отделочных материалов просто огромен, а неограниченные возможности для их комбинирования дают дизайнерам возможность сделать любой проект уникальным.

Что представляет собой конструкция вентфасада

Навесные вентилируемые фасады представляют собой системы, состоящие из материалов различной облицовки, которые при помощи каркаса крепятся к монолитному перекрытию или несущей стене. Для подсистем применяют, в основном, каркасы из нержавеющей и оцинкованной стали и алюминиевые каркасы.

Между облицовкой фасада и наружными стенами дома оставляют зазор, по которому циркулирует воздух. С его помощью с конструкций убирается конденсат, возникший из-за перепада температур, и влага. Стены здания утепляют минеральной ватой. Она крепится с помощью гибких связей, специального монтажного клея или тарельчатых дюбелей. Для утепления цокольной части здания используют экструзивный утеплитель из пенополистирола или пенополиуретана.

Величина зазора между материалом облицовки и утеплителем колеблется в пределах от 20-ти до 50-ти мм (причем в России эти зазоры больше). При попадании на утеплитель влаги восходящие потоки воздуха, циркулирующие между ним и облицовкой, высушивают слой утеплителя. Чтобы из слоя теплоизолятора не выдувался нагретый от стен воздух, его накрывают паропроницаемой ветрозащитной пленкой (мембраной).

Такая система сохраняет в доме тепло, уменьшает количество материала, необходимого для строительства стен, и препятствует появлению сырости. Капитальные стены можно сделать тоньше. Это значительно облегчает вес всего сооружения, дает возможность увеличить этажность дома и сэкономить при строительстве средства.

Все элементы крепления, применяемые для вентилируемых фасадов, являются универсальными. Это дает возможность архитекторам решать оригинальные конструкторские задачи, уникальные для каждого отдельного сооружения.

Монтаж вентилируемых фасадов

Вентфасад считается сложной инженерной системой, поэтому технология строительно-монтажных работ должна выполняться неукоснительно.

Из практики современного строительства в первые 5 лет эксплуатации в новых домах выявляются 80% первоначальных повреждений. Связаны многие из них с ошибками, допущенными при монтаже навесных систем.

Подготовительный этап

Перед монтажом вентилируемого фасада в соответствии со СНиП 3.01-85, именуемом «Организация строительного производства», нужно выполнить ряд организационно-строительных мероприятий. К ним относятся:

• обозначение границы зоны, которая может быть опасна для нахождения людей;
• подготовка и осмотр фасадных подъемников;
• определение на строительной площадке помещений для складирования материалов и подготовки изделий к монтажу.

Не допускается установка вентилируемых фасадов при сложных погодных условиях. К ним относится гололед, туман, шквальный ветер, гроза, мороз ниже — 20ºС.

Работа с поверхностью

До Jerseys начала работ по монтажу фасадной системы нужно полностью обследовать стены, на которые будут крепиться каркас (подконструкция) вентфасада. Необходимо провести геодезическую съемку, чтобы получить точные размеры здания. Надо выявить тип и состояние несущих стен, провести испытание анкерного дюбеля, который будет использоваться для крепления конструкции. Определяется предельно допустимая нагрузка, на основании которой дается разрешение на использование данной конструкции вентилируемого фасада.

По монтажу и утеплению здания разрабатывается проект, в основу которого закладывают следующую информацию:

• Делают теплотехническую оценку объекта до его утепления. На основании действующего технического стандарта вычисляют экономию тепловой энергии при соответствующей толщине теплоизоляции.
• Определяют тип, толщину и план расположения теплоизоляционных плит, а также их крепление.
• Разрабатывают узлы примыканий, которые являются составной частью проекта. Обычно используются типовые узлы (верхнее, нижнее и боковое оконные примыкания; примыкания наружного и внутреннего углов фасада; примыкание к цоколю, парапету и прочее).

Контроль параллельности с помощью нивелира.

Разметка поверхности

Для разметки поверхности фасада используется лазер или теодолит, прицельные шнуры, мерные рейки и рулетка. При разметке необходимо соблюдать следующие правила:

1. Сначала нужно определить маячные линии разметки. Это нижняя горизонтальная линия точек установки кронштейнов и две крайние по фасаду здания вертикальные линии.
2. С помощью нивелира на горизонтальной линии определяют крайние точки. Дальше, используя рулетку и лазерный уровень, отмечают место всех промежуточных точек.
3. Ширина облицовочного материала определяет горизонтальное расстояние, которое нужно установить между вертикальными осями.
4. Необходимо установить вертикальную направляющую в каждой вертикальной оси.
5. Для определения вертикального расстояния между кронштейнами делается статический расчет, который разрабатывается для конкретного проекта. В нем учитывается ветровая нагрузка в данном Blue районе.
6. За основу берется первая горизонтальная ось начала облицовки фасада. От нее на расстояниях, которые вычисляют с помощью статического расчета, отмечают точки крепления кронштейнов.

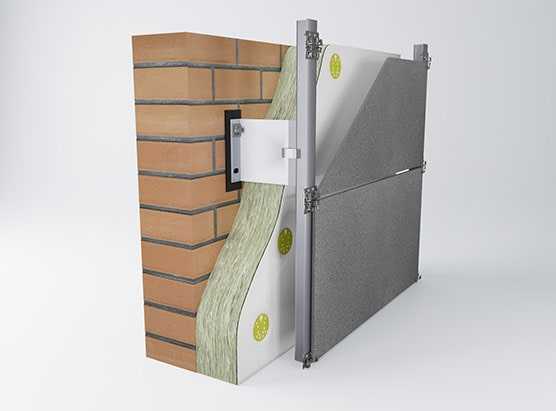

Конструкция вентилируемого фасада на вертикальных направляющих.

Монтаж каркаса

Сначала нужно выполнить монтаж несущих кронштейнов каркаса вентилируемого фасада и их установку, соблюдая следующие действия и правила:

• просверливаем в обозначенных точках отверстия для анкерных фасадных дюбелей, предусмотренных для данного типа материала несущей стены;
• в паспорте фирмы–изготовителя указывают минимальную глубину в стене для каждого типа фасадного дюбеля;
• правильность выбора дюбеля определяем, испытав его на вырыв;
• используем сверло, которое соответствует диаметру дюбеля и отвечает качеству основания;
• перфоратором с ударным действием отверстия в основании из пустотелого или пористого кирпича, легкого бетона не сверлятся;
• просверливаемое отверстие должно быть на 10 мм длиннее дюбеля;
• если отверстие ошибочно просверлено не в том месте, новое должно находиться на расстоянии одной глубины просверленного.

При установке на саморез дюбеля надеваем тарельчатую шайбу, вставляем в монтажное отверстие кронштейна пластмассовый дюбель, а под кронштейн устанавливаем теплоизолирующую прокладку. Всю сборку помещаем в подготовленное отверстие и закрепляем.

Фасадный кронштейн состоит из несущей основной части и регулируемой ответной части. Ее крепят к основной, когда делают монтаж и регулировку несущих направляющих в вертикальной плоскости.

Теплоизоляционные плиты.

Установка теплоизоляционного слоя

Монтаж теплоизоляции и ветрогидрозащитной пленки происходит следующим образом:

• через прорези для кронштейнов на стену устанавливают плиты утеплителя вертикально в шахматном порядке;
• с перехлестом 100 мм навешивают рулоны гидроветрозащитной пленки и временно их закрепляют;
• сквозь утеплитель и пленку прикрепляют каждую плиту тарельчатыми дюбелями к несущей стене, выдерживая расстояние от краев плиты минимум 50 мм;
• монтаж начинают снизу вверх, установив первый ряд плит утеплителя на цоколь или стартовый профиль;

Между плитами незаполненный шов должен быть до 2-х мм. Доборные плиты теплоизоляции перед закреплением подрезают ручным инструментом. Если делают двухслойное утепление, то сначала двумя дюбелями крепят к стене плиты внутреннего слоя. Стыки плит утеплителя наружного слоя смещают по горизонтали и вертикали. Их крепят по аналогии однослойного варианта утепления.

Алюминиевые композитные панели.

Крепеж фасадных плит

Сначала на установленные по разметке кронштейны 4-мя саморезами или заклепками крепятся несущие направляющие. Профиль в опорных регулирующих кронштейнах устанавливают свободно. Это дает возможность смещаться направляющим по вертикали, компенсируя температурные деформации. Надо учитывать тепловое расширение материалов, поэтому между двумя направляющими, следующими по вертикали друг за другом, оставляют зазор в 8 — 10 мм.

Монтаж фасадных плит зависит от типа отделочного материала и формы крепления. Например, металлические кассеты бывают с замком и без замка. Последние крепятся заклепками или саморезами слева направо, снизу вверх. Так же крепят кассеты с замком, начиная с горизонтальных стартовых планок. Чтобы соединение было более плотным, на место крепления клеят двухстороннюю самоклеящуюся ленту. Каждую последующую кассету устанавливают в замок на предыдущую.

Монтировать керамогранитные плиты начинают с установки на горизонтальные направляющие стартовых кляммеров. Дальше, соблюдая зазоры, кляммерами рядового крепления ставят керамогранитную плитку сверху вниз и слева направо. Самонарезающие винты можно применять только в качестве монтажного элемента.

Монтаж сайдинга начинают с закрепления на горизонтальном уровне заклепками или заморезом на подконструкцию нескольких листов материала. Между собой отдельные листы сайдинга крепятся специальным замком. Для обрезки листов используют ножовку по металлу, ножницы или ручную электропилу с зубьями из твердого сплава.

Вентилируемый фасад из керамогранита.

Заключительный этап

Выполнив все этапы устройства вентилируемого фасада, необходимо проконтролировать качество проделанной работы. Для этого проверяется надежность конструкции, замеряются отклонения от проектных данных, делают сверку углов уклона направляющих и фасадных плит. Должен быть выполнен перечень регламентируемых требований и государственных нормативов по монтажу таких систем, а также учтены различные рекомендации.

Для проектирования и монтажа навесных вентилируемых фасадов нужно обращаться к специалистам, способным удовлетворить серьезные нормативные требования и обеспечить на профессиональном уровне выполнение всех работ. Вентилируемые фасады – отличный cheap NBA jerseys способ качественно улучшить внешний вид дома, снизив при этом затраты на отопление.

Отделка с использованием систем вентилируемых фасадов начинается с монтажа каркасной подсистемы. Ошибки на этом этапе чреваты неправильным выполнением облицовкой своих функций и даже полным разрушением отделки. Поговорим о каркасах для независимых вентфасадов и особенностях их монтажа и сборки.

Функции фасадного каркаса

Навесной вентилируемый фасад концептуально происходит от систем выносного остекления многоэтажек, откуда и наследует свою технологическую сложность. Высокая универсальность такой отделки достигается за счёт весьма специфичной крепёжной подсистемы, которая выполняет ряд целевых функций.

Из них основная — дистанцирование облицовочных панелей от несущей стены и утепляющего слоя для получения пространства, в котором свободно циркулирует уличный воздух. Это один из наиболее эффективных способов защиты утеплителей с высокой гигроскопичностью. Этот метод за полвека активного внедрения зарекомендовал себя только с лучшей стороны. За счёт выносной облицовки нормализуется температурный обмен строения: летом солнце меньше нагревает стены, а зимой воздушная прослойка упреждает диффузионный отток тепла.

1 — защита здания от нагрева; 2 — защита утеплителя и конструкции от осадков; 3 — подсистема вентилируемого фасада; 4 — паропроницаемая мембрана; 5 — утеплитель; 6 — удаление влаги из помещения

При первом знакомстве система демонстрирует очевидную сложность и создаёт иллюзию ненадёжности. Отсюда проистекает вторая ключевая функция каркаса — защищать утеплитель и несущую конструкцию без ущерба для целостности облицовки и её внешнего вида. Это становится возможным за счёт высокой устойчивости отдельных элементов каркаса к механическим воздействиям и грамотному распределению нагрузки.

Можно сделать вывод, что столь высокая технологичность обходится очень дорого как с позиции экономической доступности, так и с точки зрения сложности монтажа. Поэтому третья задача, которая ставится для каркасов независимых вентфасадов — высокая степень унификации компонентов. Это не только делает возможным максимально быстрое выполнение работ при высокой степени участия дорогого промышленного альпинизма. Каркас для вентилируемых фасадов может быть адаптирован даже под очень сложную архитектуру, включая поверхности с отклонениями от вертикали.

Виды подсистем для вентилируемых фасадов

На сегодня есть очень широкий ряд каркасных систем для вентилируемых фасадов, каждая из которых предусмотрена для работы в конкретных условиях объекта с конкретным типом отделочного материала. Чтобы классифицировать их, следует обратить внимание на две ключевые особенности.

Первая — материал изготовления каркаса:

1. Оцинкованная сталь. Оптимальна для фасадных систем без претензий на долговечность в пользу экономии средств. Наиболее часто применяется при сооружении недорогих алюминиевых и полиуретановых фасадных облицовок с перспективой их замены.
2. Нержавеющая сталь. Каркасы из неё наиболее долговечны и применяются при облицовке высотных зданий с применением тяжеловесных панелей (один раз и надолго).
3. Алюминиевая подконструкция. Применяется в проектах реставрации и утепления старых зданий, где нельзя превышать допустимую нагрузку на несущие стены. Недостаток — низкая противопожарная безопасность, в высотном строительстве алюминиевые подсистемы не используются.
4. Гидрофобизированная древесина. Используется в качестве стоечных элементов в малоэтажном строительстве и регионах с мягким климатом.

Второй отличительный признак — производитель каркасной системы. Элементы разных торговых марок не сопоставимы друг с другом (за очень редкими исключениями), поэтому их поставка всегда осуществляется комплектно. Выбор в пользу конкретного производителя определяется преимущественно удобством и технологичностью монтажа. Это почти не важно для частного застройщика, но с привлечением промышленных альпинистов на масштабных объектах необходимость что-либо дополнительно сверлить или подрезать выливается в десятки лишних человеко-часов.

Конфигурация каркаса для навесного фасада

Третье ключевое отличие — форм-фактор готовой каркасной системы. Зависит он целиком и полностью от формата используемой облицовки и каждый уважающий себя производитель считает долгом поддерживать все три типа в своём ассортименте. Кроме того, если изготовитель облицовочных материалов обеспечивает на них гарантию, следует проводить монтаж только на подсистему рекомендуемого типа. По форм-фактору каркасные системы разделяют на:

• вертикальной направленности: для сайдинга горизонтальной раскладки и сплошной подготовительной обрешётки плитными материалами;
• горизонтальной направленности: для вертикального сайдинга, магнезитовых и полиуретановых панелей;
• перекрёстного типа: для мраморных, кирпичных, керамогранитных и прочих тяжеловесных панелей.

Прежде чем приступить к монтажу, изучается технологическая карта и альбом технических решений для конкретного продукта. Цель — установить порядок сборки и работу соединительных узлов. К счастью, почти у всех производителей схема сопоставления и состав комплектной поставки одинаковы. В них имеются стационарные кронштейны, непосредственно крепящиеся к стене, и подвижный профиль, образующий вместе с первым элементом базовую консоль. Подвижная планка имеет штатный метод соединения со стоечными элементами каркаса, плюс в комплект могут входить коннекторы для наращивания стоек, угловые и перекрёстные соединители.

Начало монтажа: готовим стену и крепим консоли

Монтаж начинают с подготовки стен: удаления остатков разрушенной отделки и антисептической обработки при наличии признаков поражения плесенью. Монтаж консолей начинают с верхнего ряда, устанавливая их с шагом, нормируемым по типу и весу облицовки. Установка ведётся на пластиковую подкладку, исключающую миграцию тепла между стеной и каркасом, крепление выполняется анкерными болтами, а в случае с рыхлыми и пустотелыми основаниями — химическими анкерами или специальными типами дюбелей (КАТ, КВТ). Затем от каждого кронштейна по стене бросается отвес, по которому сверлят отверстия и устанавливают остальные элементы вертикального ряда.

Многие производители распределяют крепёжные отверстия в консолях таким образом, чтобы их можно было монтировать в сборе, что существенно ускоряет работу. После закрепления подвижные планки консолей верхнего ряда выстраивают в общую линию согласно искривлению плоскости стены. Потом отвес перевешивают на край верхней консоли и так регулируют и закрепляют оставшиеся выдвижные части. Для закрепления выдвижной планки могут использовать как болтовые соединения, так и вытяжные заклёпки.

Если подсистема собирается с горизонтальной направленностью стоечных элементов, метод юстировки консолей остаётся прежним, но кронштейны поворачивают в другом направлении. Таким образом устанавливают сперва крайние вертикальные ряды, по элементам которых после натягивается леска для выравнивания промежуточных кронштейнов горизонтального ряда.

Сборка системы крепёжных профилей

Иногда фиксацию консолей рекомендуют проводить после закрепления стоек каркасной системы. Если такова рекомендация производителя, это вполне приемлемо. Однако выравнивание по отвесу считается более предпочтительным методом при отсутствии дополнительных монтажных требований.

Профиль обычно имеет штатные средства предварительного крепления, представленные пазами и защёлками. После фиксации по месту установки стоечные элементы закрепляют по внутренней полке к выдвижной планке консоли с применением болтов, заклёпок или незакалённых саморезов.

Большинство «фирменных» систем предполагают установку крепёжных профилей после монтажа утеплителя и ветрозащитной мембраны/плёнки. Возможна, однако, закладка матов теплоизоляции не только под обрешётку, но и между стойками. В этом случае поверх профилей раскатывают ветрозащитную пленку и набирают систему дистанционных реек с вертикальной или двухслойной перекрёстной ориентацией.

В завершение нашего обзора отметим, что цокольная и фасадная часть стены разделяются горизонтальной планкой отлива. Это дополнение призвано ограничить поступление насыщенного влагой воздуха от фундамента в пространство основного продуха и упредить попадание воды — конденсата и косого дождя — в цокольную часть. Таким образом конвекция воздуха в двух зонах происходит раздельно.

ТЕХНОЛОГИЯ МОНТАЖА ВЕНТФАСАДОВ

Монтаж вентилируемых фасадов – это самый простой способ в кратчайшее время и с     минимальными затратами придать любому зданию совершенный внешний вид и при этом достичь высокого уровня тепловой защиты, что так важно для любой постройки, независимо от его функционального предназначения

Монтаж вентфасада включает в себя следующие этапы:

• Подготовка здания к утеплению, составление проекта;
• Разметка фасада;
• Монтаж кронштейнов, теплоизоляции и ветрозащиты;
• Монтаж вертикальных направляющих;
• Монтаж вентилируемого фасада (металлических кассет, керамогранитных плит, сайдинга).

Подготовка здания к утеплению

До начала работы по утеплению фасада и монтажа фасадных систем необходимо провести полное исследование фасада, на который будет монтироваться подконструкция.

Исследование должно включать такие работы как: замер и разметка здания, выявление типа и состояния несущих стен здания; проведение испытаний анкерного дюбеля, с помощью которого будет крепиться конструкция. Хорошо ли дюбель будет держаться в стене или стена слишком старая и конструкцию вентфасада не выдержит, это испытание определяет предельно допустимую нагрузку. На основании этих исследований разрабатывается проект по утеплению и монтажу вентфасада для данного здания.

Разметка фасада

Разметка фасада проводится с помощью лазера или теодолита, прицельных шнуров, рулетки и мерных реек. Горизонтальное расстояние между осями делают равным ширине облицовочного материала. Производить разметку фасада следует снизу вверх.

Установка кронштейнов

После подтверждения проекта, мы по уже подготовленным в нем расположениям элементов, сверлим отверстия в фасаде здания и устанавливаем кронштейны при помощи устойчивого к коррозии анкера.

Длина кронштейна зависит от толщины теплоизоляции и вида облицовочных панелей. Количество кронштейнов на квадратный метр фасада зависит от конкретного объекта и обязательно учитывает:

• предельную допустимую нагрузку;
• массу облицовочных панелей;
• ветровую нагрузку;

Длинна фасадной направляющей зависит от этажности объекта, а так же от числа, вида, и размера переходов на фасаде. Нельзя устанавливать кронштейны в предусмотренные по проекту здания деформационные швы.

Монтаж теплоизоляции и ветрозащиты

Для сверления отверстий используется сверло, соответствующее виду основания и диаметру анкерного фасадного дюбеля. Для изготовления отверстий в основаниях из лёгкого бетона, пустотелого кирпича, пористого кирпича нельзя использовать перфоратор с ударным действием. В кирпичной кладке из фасонного кирпича нельзя сверлить отверстия на стыке двух кирпичей. Глубина отверстия должна быть на 10 мм больше длины дюбеля.

На саморез дюбеля одевается тарельчатая шайба; в монтажное отверстие кронштейна вставляется пластмассовый дюбель и теплоизолирующая прокладка, после чего вся сборка помещается в ранее просверленное отверстие и закрепляется.

Фасадный кронштейн состоит из двух частей — основной несущей части и ответной части, благодаря последней можно регулировать его длину.

Количество теплоизоляционных плит зависит от размеров отдельных стен. Каждая теплоизоляционная плита должна быть прикреплена к стене специальными тарельчатыми дюбелями.

При креплении пленки ветрозащиты следует учитывать следующие правила:

• Плёнка крепится с наружной стороны теплоизоляции при помощи тарельчатых дюбелей.
• Обязательная площадь нахлеста при соединении должна быть не менее 10 см.
• Лицевая сторона пленки должна быть обращена наружу фасада, внутренняя – плотно прикреплена к утеплителю.
• Стыки необходимо герметично соединить между собой и с прилегающими конструкциями и элементами при помощи соединительной и уплотнительной лент. Иначе препятствие проникновению водяного пара будет слабым, что может привести к увлажнению теплоизоляции и нежелательной конденсации влаги.

Монтаж направляющих на кронштейны

На фасадные кронштейны, установленные по разметке, монтируются направляющие — основа несущей конструкции.

Направляющая крепится к подвижной части специальными заклёпками или саморезами на расстоянии: от вертикальных граней – 10 мм, от горизонтальных граней – 15мм.

По окончанию монтажа фасадных направляющих подвижная часть фасадного кронштейна крепится к основной саморезами или заклёпками на расстоянии 25мм от конца несущей части кронштейна. .



Монтаж металлических кассет

Монтаж металлических кассет проходит в зависисмости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок. Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Монтаж керамогранитных плит

Монтаж керамогранита, так же как и кассет, ведут слева направо, снизу вверх. Начинают монтаж плит с установки стартовых кляммеров на направляющие, которые размещают по горизонтальной линии. На них кляммерами рядового крепления крепят керамогранитную плитку, соблюдая зазоры.

Монтаж сайдинга

Монтаж сайдинга производится так же на подконструкцию. Сайдинг друг с другом крепится специальным замком и саморезами. Крепление листов следует начинать с закрепления саморезом или заклёпкой на горизонтальном уровне 3-4 листов материала. Скрепить эти листы между собой, выровнять и продолжить монтаж. Обрезку листов проводить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места среза, сколов и повреждений защитного слоя — окрасить для предохранения сайдинга от кромочной коррозии.





Перейти в раздел «фасадные работы»

Вентилируемый фасад: особенности технологии

Главная

Статьи

Вентилируемый фасад: особенности технологии

Вентилируемый фасад – это вариант облицовки, который одновременно позволяет решить несколько задач:

• защитить здание от неблагоприятных внешних воздействий;
• изменить архитектуру сооружения, придав ему аккуратный и эстетичный внешний вид.

Конструктивные особенности данного решения заключаются в многослойной структуре, которая включает:

• вентиляционный зазор между стеной и облицовочной частью фасада шириной до 60 мм, исключающий скопление влаги;
• многофункциональную изоляционную прослойку, обеспечивающую тепло-, паро-, ветро- и гидрозащиту, состоящую из одного или нескольких материалов;
• несущую каркасную подсистему из стали, алюминия или гидрофобной древесины, которая крепится к зданию и служит опорой всей конструкции;
• декоративный облицовочный материал – внешняя оболочка, защищающая нижние слои вентфасада и обеспечивающая презентабельный внешний вид строения.

Виды вентилируемых фасадов

Данный вид отделки зданий можно классифицировать по многим критериям, но наиболее распространена классификация по материалу облицовки, выбор которого влияет на:

• требования к используемым подсистемам;
• метод проведения монтажных работ.

Основными параметрами при подборе облицовочных изделий являются их цена и стоимость монтажных работ, особенности окружающей среды и архитектурные требования. Наиболее распространенные материалы, которые предлагают производители:

• Керамогранит. Данный вид облицовки востребован в частном домостроении, часто используется для отделки нижних уровней и цоколя, так как обладает высокими характеристиками прочности, популярен для создания вентфасада общественных и жилых высотных зданий. Вариант отличается сравнительно невысокой стоимостью, однако имеет достаточно большой вес, что нужно учитывать при расчете нагрузки на каркас.
• Фиброцементные плиты. Изготавливаются из цемента и специального волокнистого материала, повышающего сопротивляемость изделий механическим воздействиям и их упругость. Морозоустойчивые, экологичные плиты с высокими показателями тепло- и звукоизоляции, пожарной безопасности и демократичной ценой также обладают при этом привлекательным внешним видом, но допускают только один вид монтажа, при котором крепежные элементы располагаются с внешних сторон.
• Натуральный и искусственный камень. Природный материал не имеет эксплуатационных недостатков, но характеризуется высокой стоимостью и большим весом. Искусственная облицовочная каменная плитка на основе цемента и каменной крошки – более бюджетный вариант.
• Алюминиевые композитные панели. Материал представлен в широком многообразии с разными характеристиками толщины, качества, степенью огнестойкости, чем объясняется широта диапазона цен. Металлические панели отличаются своеобразным способом крепления и требуют обязательного оформления стыков с целью защиты от влаги.
• Сайдинг. Защитно-декоративные панели для фасада из оцинкованной стали или алюминия с оптимальным сочетанием стоимости и эксплуатационных качеств. Материал прочен, долговечен, устойчив к перепадам температуры, относительно прост в установке и хорошо смотрится.

Имеет значение назначение здания. Для частных домов наиболее популярным видом отделки являются различные виды сайдинга. На рынке можно найти изделия с разными защитными полимерными покрытиями, при необходимости приобрести материалы с резкой в размер. Компания-производитель качественных товаров для облицовки в Тамбове «Хорошая Кровля» предлагает купить металлосайдинг, а также системы крепления для вентилируемого фасада по привлекательным ценам.

Применение и преимущества технологии

Навесные вентилируемые фасады популярны благодаря многим преимуществам:

• Большое разнообразие видов и цветовых решений облицовки. Технология позволяет с помощью предлагаемых материалов оформить экстерьер здания в любом архитектурном стиле.
• Относительные простота и удобство проведения монтажных работ, возможность установки вентилируемого фасада в любое время года.
• Небольшой вес конструкций, позволяющий избежать большой нагрузки на стены и основание дома.
• Простота ухода. Презентабельный внешний вид зданий несложно поддерживать. Вентфасад достаточно иногда мыть, удаляя грязь и пыль напором воды из шланга.
• Долговечность. Срок эксплуатации вентилируемого фасада зависит от материалов и в среднем составляет около 50 лет. При этом не требуется регулярного проведения ремонтных работ, кроме случаев, когда необходима замена поврежденных элементов облицовки.
• Экономичность. Сниженные расходы на строительство и обслуживание вентфасада, отопление здания.

Устанавливать вентилируемые системы и фасады можно как на новые здания, так и при реконструкции старых сооружений. Решение подходит для частных, общественных и производственных строений разного назначения и этажности.

Отзывы наших клиентов

В очередной раз обратился в компанию «Хорошая Кровля» и не ошибся. Большой выбор качественных материалов для кровли и фасада, хорошая система скидок.
Грамотный и внимательный персонал помог быстро подобрать нужный материал и рассчитать его объем. Руководство должно ценить таких сотрудников! Благодарю Вас!…

Олег (п. Майский)

22.05.2019 г.

У меня небольшая строительная фирма, работаем с частными заказами. Когда требуется, предпочитаем покупать материалы именно в компании «Хорошая кровля». Нравится большой ассортимент, быстрые сроки исполнения заказа. Толковый персонал, если нужно, консультируют и помогают подобрать материалы. В общем, мы очень довольны сотрудничеством с вами и надеем. ..

Николай (г. Тамбов)

19.05.2019 г.

Очень приятно, что компания «Хорошая Кровля» работает с любыми объемами. Когда понадобилось докупить профлист для крыши, безо всяких проблем сделали это у вас.
Привезли также вовремя, быстро и вообще без проблем. Надежная компания и хороший персонал! Спасибо за сотрудничество!…

Евгений (Н.Ляда)

14.04.2019 г.

Когда мы строили дом, долго не могли определиться с выбором кровли. Муж позвонил в компанию «Хорошая кровля», где нам дали аргументированные ответы на наши вопросы. Для себя мы выбрали металлочерепицу, после заключения договора и оплаты уже через неделю наш дом приобрел завершенный вид.
В общем, мы очень довольны сотрудничеством с вами и наде…

Валерий (п. Бокино)

10.07.2018 г.

По рекомендации кровельной бригады обратилась в организацию «Хорошая кровля» г. Тамбов и ни сколько не пожалела!!! Была приятно удивлена уважительному отношению к клиентам, профессионализму в расчетах, доступности в подачи информации о товаре, ассортименту. Для меня было очень удобно в одной торговой точки приобрести весь комплекс необходимого това…

Елена Бахтина г. Котовск

28.09.2017 10:15:00 г.

Добрый день, уважаемые сотрудники компании «Хорошая кровля»! Хочу выразить огромную благодарность за решение моей проблемы. В 2017 году я приобрел участок и возникла необходимость сделать заказ на ограждение моего участка, а так же произвести перекрытие кровли дома. Именно профессиональный подход к своему делу, умение общаться с клиентами, предлага…

Андрей Иванович г. Тамбов

21.09.2017 10:14:00 г.

По рекомендациям друзей обратились в компанию «Хорошая кровля», чтоб заказать металлочерепицу. Хочу отметить довольно профессиональную консультацию. Мне помогли определиться с выбором, рассчитали размеры, доставили заказ быстро и на качество не жалуюсь(тем более прокат у них прямо в Тамбове). Поменяв крышу в доме, теперь спим спокойно. Крыш. ..

С благодарностью семья Селезнёвых

27.04.2017 10:13:00 г.

Отзывы наших клиентов

В очередной раз обратился в компанию «Хорошая Кровля» и не ошибся. Большой выбор качественных материалов для кровли и фасада, хорошая система скидок.
Грамотный и внимательный персонал помог быстро подобрать нужный материал и рассчитать его объем. Руководство должно ценить таких сотрудников! Благодарю Вас!…

Олег (п. Майский)

22.05.2019 г.

У меня небольшая строительная фирма, работаем с частными заказами. Когда требуется, предпочитаем покупать материалы именно в компании «Хорошая кровля». Нравится большой ассортимент, быстрые сроки исполнения заказа. Толковый персонал, если нужно, консультируют и помогают подобрать материалы. В общем, мы очень довольны сотрудничеством с вами и надеем…

Николай (г. Тамбов)

19.05.2019 г.

Очень приятно, что компания «Хорошая Кровля» работает с любыми объемами. Когда понадобилось докупить профлист для крыши, безо всяких проблем сделали это у вас.
Привезли также вовремя, быстро и вообще без проблем. Надежная компания и хороший персонал! Спасибо за сотрудничество!…

Евгений (Н.Ляда)

14.04.2019 г.

Когда мы строили дом, долго не могли определиться с выбором кровли. Муж позвонил в компанию «Хорошая кровля», где нам дали аргументированные ответы на наши вопросы. Для себя мы выбрали металлочерепицу, после заключения договора и оплаты уже через неделю наш дом приобрел завершенный вид.
В общем, мы очень довольны сотрудничеством с вами и наде…

Валерий (п. Бокино)

10.07.2018 г.

По рекомендации кровельной бригады обратилась в организацию «Хорошая кровля» г. Тамбов и ни сколько не пожалела!!! Была приятно удивлена уважительному отношению к клиентам, профессионализму в расчетах, доступности в подачи информации о товаре, ассортименту. Для меня было очень удобно в одной торговой точки приобрести весь комплекс необходимого това…

Елена Бахтина г. Котовск

28.09.2017 10:15:00 г.

Добрый день, уважаемые сотрудники компании «Хорошая кровля»! Хочу выразить огромную благодарность за решение моей проблемы. В 2017 году я приобрел участок и возникла необходимость сделать заказ на ограждение моего участка, а так же произвести перекрытие кровли дома. Именно профессиональный подход к своему делу, умение общаться с клиентами, предлага…

Андрей Иванович г. Тамбов

21.09.2017 10:14:00 г.

По рекомендациям друзей обратились в компанию «Хорошая кровля», чтоб заказать металлочерепицу. Хочу отметить довольно профессиональную консультацию. Мне помогли определиться с выбором, рассчитали размеры, доставили заказ быстро и на качество не жалуюсь(тем более прокат у них прямо в Тамбове). Поменяв крышу в доме, теперь спим спокойно. Крыш. ..

С благодарностью семья Селезнёвых

27.04.2017 10:13:00 г.

Оставить отзывСмотреть все

Facciate Ventilate / Вентилируемые фасады — Технология

Технология

Particolare assonometrico della sottostruttura e spaccato di facciata ventilata realizzata con il sistema A.G.V. Аксонометрический вид подконструкции и поперечного сечения вентилируемого фасада с решеткой А.Г.В. система.

Анкерные системы

A.G.V. Система Первая система, выпущенная Marazzi, остается очень популярным выбором благодаря своей простоте и доступности. Части внешней поверхности поддерживаются крюками из нержавеющей стали AISI3I6Ti в стандартной (для четырех пластин) или базовой конфигурации (для двух пластин) и приклепываются к несущей конструкции, изготовленной из вертикальных профилей из экструдированного алюминия. Они крепятся к стене с помощью кронштейнов, расположенных на заданном расстоянии с учетом размера плиты. А.Г.В. Система может использоваться как для плоских, так и для вертикальных поверхностей и даже для наклонных или криволинейных (многоугольных) поверхностей. Используемые стандартные размеры тарелок: 60×120 см, 60×60 см и 30×60 см, все они могут быть возведены в квадрат. Другие размеры также могут быть изготовлены путем резки стандартных размеров.

Технология

Particolare assonometrico della sottostruttura e spaccato di facciata ventilata realizzata con il sistema A.G.S. Аксонометрический вид подконструкции и сечение вентилируемого фасада с системой A.G.S. система.

Анкерные системы

A.G.S. Система Эта система стала следующим шагом в развитии вентилируемого фасада и является идеальным решением, когда предполагаемый окончательный вид облицовки требует как можно меньше технических ограничений. Ряд крюков с сечением в форме буквы «С» устанавливаются на обратной стороне пластин и закрепляются с помощью специальных анкерных болтов, которые вставляются в конические отверстия, выполненные методом фрезерования специальными инструментами с алмазными наконечниками. Затем плита крепится к несущему основанию, сети горизонтальных направляющих, сечение которых соответствует крючкам, прикрепленным к плитам, и вертикальным стойкам. Стойки изготовлены из алюминиевого профиля, соединенного с внешней стеной здания алюминиевыми угловыми скобами. Чрезвычайная простота A.G.S. Система может легко вместить любые детали, включая углы, дверные и оконные рамы. Совместимые размеры такие же, как и для A.G.V. система: 60х120 см, 60х60 см и 30х60 см, опять же в клетку, а другие размеры изготавливаются методом раскроя.

Технология

Частичная ассонометрия со структурой и пространством для реализации функции вентиляции с системой Modul Panel. Аксонометрический вид подконструкции и поперечного сечения вентилируемого фасада с системой Modul Panel.

Анкерные системы

Модульная панельная система. Это более инновационная и экономичная версия A.G.S. система. Покрывающие панели предварительно монтируются на панели путем прикрепления металлических профилей в форме буквы «Ω», которые крепятся к пластинам с помощью специальных анкерных болтов. Собранная панель затем монтируется на ту же основу, которая использовалась для A.G.S. система. Благодаря предварительному монтажу пластин на панели это решение помогает сократить использование соединительных материалов (количество используемых крюков и анкерных дюбелей), частей подконструкции (меньшее количество горизонтальных направляющих на единицу площади поверхности), время подготовки (меньше отверстий и меньше крюков). и, наконец, время установки на месте. Панель Modul была разработана специально для длинных и узких размеров (30×120 см, 30×90 см), что делает их более экономичными в использовании.

Технология

Частичное ассонометрическое устройство со структурой и пространством для функциональной вентиляции с системой Key Panel. Аксонометрический вид подконструкции и поперечного сечения вентилируемого фасада с системой Key Panel

Система клавишных панелей. Эта система основана на той же философии, что и система Modul Panel, поскольку прямоугольные пластины предварительно собираются вертикально, прикрепляя их к открытым горизонтальным секциям с помощью винтовых анкеров. Затем они крепятся к основанию, идентичному A.G.S. система. Доступность системы Key Panel обусловлена ​​теми же соображениями, что и Modul Panel.

Технология

Частичная ассонометрия структуры опоры и пространства для реализации вентиляционной системы с системой Sika Tack® Panel. Аксонометрический вид несущей конструкции и поперечное сечение вентилируемого фасада с системой Sika Tack® Panel.

Анкерные системы

Система панелей Sika Tack®. В этой технологии используется новейшее поколение высокоэффективных клеев, используемых в строительной отрасли. Покрывающие пластины крепятся к основанию того же типа с помощью вертикальных стоек, что и A.G.V. Система с использованием полиуретанового клея.

Основным преимуществом этой системы является отсутствие каких-либо механических креплений, что делает ее особенно доступной. Он чрезвычайно универсален и совместим с основными материалами, используемыми для наружной облицовки: керамогранитом, фиброцементом, алюминием и ламинатом.

Поделись и наслаждайся

Вентилируемые фасады и технологии…

Вентилируемые фасады и технология…

Появление автоматических систем крепления полностью изменило представление о керамических покрытиях для наружных работ. Вентилируемые фасады в настоящее время считаются наиболее эффективной и безопасной системой укладки керамической плитки на фасады, обеспечивающей зданию многочисленные эстетические и технические преимущества.

Вентилируемые фасады представляют собой сложное, многослойное конструктивное решение, позволяющее осуществлять «сухой» монтаж вентилируемых стен. Это снижает количество тепла, которое здания поглощают в жарких погодных условиях за счет частичного отражения солнечной радиации. Тепло поглощается обшивкой, вентилируемым воздушным зазором и применением изоляционного материала. Это, в свою очередь, помогает добиться значительного снижения затрат на кондиционирование воздуха. Наоборот, зимой вентилируемые стены умудряются удерживать тепло, что приводит к экономии на отоплении.

Разработано для защиты зданий от комбинированного действия дождя и ветра, уравновешивая удары воды о стены и сохраняя здание сухим. Это предлагается с высоким уровнем эстетических характеристик и неоспоримыми преимуществами тепло- и звукоизоляции.

Это также защищает здания, обеспечивая значительные преимущества долговечности стен с течением времени и энергии, особенно там, где речь идет о высоких, исключительно открытых, изолированных зданиях.

Вентилируемые стены завоевывают все большее признание в мире современной архитектуры именно благодаря многочисленным преимуществам и глубоким технологическим инновациям. Разрешение на свободное использование фасадов в современном и совершенно новом стиле является идеальным ответом на высокие требования к проекту и производительности.

Некоторые преимущества вентилируемой стены по сравнению с традиционной:

• устранение риска растрескивания покрытия
• устранение риска отрыва от стены
• защита фасада от прямого воздействия атмосферных факторов
• устранение мостов биений, ведущих к экономии энергии
• устранение поверхностного конденсата (наличие воздушной прослойки облегчает эвакуацию водяного потока из салона и способствует удалению возможной влаги)
• долговечность внешнего изоляционного материала, который остается абсолютно сухим
• легкая установка на вентилируемую стену независимо от климатических условий
• техническое обслуживание и работы можно проводить на отдельной керамогранитной плитке
• создание технического рабочего пространства для размещения труб и воздуховодов

Вентиляция намного более эффективна, когда применяется ко всему фасаду и, по этой причине; воздушный зазор должен быть тщательно рассчитан для идеального впуска и выпуска.

Вентилируемые фасадные и настенные покрытия также предлагаются вместе с плиткой Duragres, которая представляет собой глазурованную стеклокерамическую плитку с полным корпусом и будет лучше работать со следующими дополнительными характеристиками:

• VC Shield — запатентованная технология, которая делает эти плитки самыми прочными в Индии
• Размер плитки 600×1200 мм (самый большой доступный размер)

Вентилируемый фасад, который в прошлом часто использовался из традиционных материалов, был обновлен и стал более легким для осмотра благодаря использованию новых материалов, таких как техническая керамика. Фасад состоит из нескольких частей, собранных «всухую» при монтаже без использования клея, с использованием механических анкерных и фиксирующих устройств.

Вентилируемые стены быстро монтируются и требуют минимального обслуживания. Поэтому они являются практичным и целесообразным решением для создания наружных покрытий зданий. Не ограничиваясь вышеперечисленным, вентилируемые фасады успешно применяются при перестройке различных зданий, таким образом восстанавливая и повышая комфортность проживания.

Вентилируемая стена с эстетической и архитектурной точки зрения также обеспечивает исключительную гибкость в использовании материалов, цветов и размеров, предоставляя профессионалам свободу самовыражения с точки зрения различных вариантов дизайна.

Щелкните здесь
, чтобы узнать больше / свяжитесь с производителем

Пожалуйста, предоставьте ваши данные, мы свяжемся с вами как можно скорее

Имя *

Обращениег-н.г-жа.

Пожалуйста, дайте нам знать ваше имя.

Компания *

неправильный ввод

Город *

Пожалуйста, дайте нам знать ваш город.

Другие наши дополнительные услуги:

Чтобы получать по электронной почте обновления о продуктах, новых технологиях и оборудовании, выберите интересующие вас категории продуктов и нажмите «Отправить». Это поможет вам сэкономить время, а также вы получите лучшие ценовые предложения от многих производителей, которые вы затем сможете оценить и обсудить.

Оборудование и машины

Earthmoving

Road Construction

Производство бетона и размещение

Drushing, Screening, промывание

Расположение материалов/краны/транспорт

Сборка/кирпич/блок/пайоны

Tunnel/Underground/Foundation

666/Блок/пайон

Tunnel/Underground/Found Опалубка/опалубка

Прочее оборудование/запасные части

Прочее

неправильный ввод

Строительные материалы

Добавки для бетона

Химикаты для гидроизоляции/ремонта

Архитектурные изделия

Изделия для интерьера и экстерьера

Домашний декор

Прочее

неправильный ввод

• Пред.
• Следующий

Революционные концепции фасадов

Архитекторы на протяжении многих лет проектировали различные типы фасадов; каждый фасад указывает на то, что конструкция может предложить что-то особенное. Фасады являются наиболее важными архитектурными компонентами, способными влиять на восприятие жителей. Читать далее …

Обшивка из нержавеющей стали

Элегантный, но прочный, красивый и прочный, прочный, но простой в изготовлении, а также низкие затраты на техническое обслуживание — вот некоторые из характеристик, которые определяют нержавеющую сталь, что делает ее идеальным материалом для повышения высоты зданий и инфраструктуры нового века. Читать далее …

Эффектный керамический фасад

В тесном сотрудничестве с MVRDV компания Agrob Buchtal создала плоские и профилированные поверхности особого оттенка серого, чтобы создать поразительную керамическую внешнюю оболочку для этого жилого комплекса. Ilot Queyries — впечатляющее новое здание привлекает внимание своей высотой, глубиной и углами. Читать далее …

Asian Streck Metals: изготовление сетчатых фасадов

Расширенный металлический фасадный экран — это универсальный и привлекательный материал, который предлагает интересный вариант для архитекторов, консультантов и дизайнеров интерьера, стремящихся создать необычные фасады и придать зданиям особый характер. Сидхарт Сараф, владелец Asian Streck Metals Читать далее …

Содействие связям в архитектуре

Саураб Гоенка, архитектор и городской дизайнер из S9 Architecture, Нью-Йорк, делится своим подходом к созданию значимых отношений в архитектуре. Архитектура представляет собой сплав нескольких философий: величия, пространственной идеологии, эстетики, материальности. Читать далее …

Акустическое оформление фасадов

Одной из основных трудностей при проектировании современных зданий с низким энергопотреблением является предотвращение проникновения шума от многих источников шума, таких как автомагистрали, дороги с двусторонним движением, поезда, самолеты и городской шум. Акустическое оформление фасада становится основополагающим; и способность Читать далее …

Гламур и творчество

Гламур и креативность Компания MVRDV завершила строительство второго фасада флагманского магазина Bvlgari в Бангкоке. Расположенный в универмаге IconSiam — одном из крупнейших торговых центров в Азии — этот проект является вторым в серии фасадов, разработанных MVRDV для люксового бренда. MVRDV было поручено переосмыслить Читать далее …

Городские дома с динамическими фасадами

Вивек Гупта, CMD, и Риту Гупта, директор архитектурной фирмы Pramod Group в Дели, делятся тенденциями в дизайне фасадов, материалах, освещении и привлекательных функциях. Последние тенденции в современных фасадах зданий склоняются к смелому и стильному внешнему виду, сочетающему Читать далее …

Металлический вид

Наиболее распространенными вариантами материалов для металлической облицовки являются оцинкованная сталь, алюминий, нержавеющая сталь, цинк, медь, титан и т. д., каждый из которых имеет свои сильные и слабые стороны; на выбор материала будет влиять желаемая эстетика Читать далее …

Ткань Волна

Фасад с волнистым рисунком был запланирован, чтобы замаскировать существующий фасад и повысить коэффициент дизайна. Команда дизайнеров поэкспериментировала с эластичной тканью, чтобы добиться гибкости и текучести, которые также создают барьер от солнца с западной стороны, прямо падающего на фасад. Читать далее …

Твердый алюминий: явный лидер среди высотных зданий

Массивный алюминий — материал для будущих фасадов; его универсальность, экономичность и противопожарные свойства делают его очевидным выбором для устойчивого дизайна фасада, создавая долгосрочную ценность для здания. Он также успешно используется в качестве материала для вентилируемых Читать далее …

Судебно-медицинская экспертиза огнестойких фасадов

Пожарная безопасность фасада здания зависит от материала фасада и целостности крепежной конструкции при пожаре; однако почти в 99% случаев мы выбираем фасадный материал, глядя на образцы и его технические данные; но мы не можем проанализировать все Читать далее . ..

Kingspan Dri-Design впечатляет

Кинотеатр Килкенни в Ирландии, спроектированный Brian Dunlop Architects, представляет собой новое знаковое здание в самом сердце Килкенни, выдающееся благодаря уникальной фасадной системе Shadow Rainscreen от Kingspan Dri-Design. Читать далее …

Где качество встречается с видением

Компания PSP Projects Ltd со штаб-квартирой в Ахмадабаде является одной из самых быстрорастущих многопрофильных строительных компаний Индии, предлагающей широкий спектр строительных и смежных услуг по строительству и строительству промышленных, институциональных, государственных и жилых проектов. Читать далее …

Полная свобода дизайна Solid Surface

От прочного каменного фасада зданий, демонстрирующего силу и безопасность организаций, населявших их, до стеклянных фасадов, которые по существу способствуют прозрачности и доступному отношению корпоративного мира. Читать далее …

GFRC: удивительный материал для наружных работ

Консультант по фасадам Ар. Хариш Гупта, Habitat-n-Skins и Ар Чинтан Шукла, руководитель отдела дизайна GVK, обсуждают концепцию дизайна терминала T2 в международном аэропорту имени Чатрапати Шиваджи Махараджа в Мумбаи (CSMIA), а также инновационное и красивое применение GFRC. Читать далее …

MGS Architecture

Просмотр онлайн скачать

Предыдущие выпуска подписывайтесь в настоящее время

NBM & CW

Просмотр онлайн скачать

Предыдущие выпуска подписывались сейчас

Concrete Construction

. Загрузить

Предыдущие выпуски Подпишитесь сейчас

II&TW

Посмотреть онлайн Загрузить

Предыдущие выпуски Подпишитесь сейчас

Вентилируемый фасад | Тег

Обзор проектов, продуктов и эксклюзивных статей о вентилируемом фасаде

Фото Ташио Мартинеса.

Продукт • Бендхейм • Вентилируемые стеклянные фасадные системы

Вентилируемые стеклянные фасадные системы

Вентилируемые стеклянные фасадные системы компании Bendheim защищают конструкции и/или людей от дождя, снега и льда с ветром, сохраняя при этом преимущества естественной вентиляции и дневного света, где это применимо. Идеально подходит для некондиционируемых помещений, включая стадионы, транзитные станции, верхние части зданий, наружные лестничные клетки и башни лифтов, пешеходные мосты, наземные парковки и многое другое. Продуманно спроектированный вентилируемый / вторичный стеклянный фасад также может стать экономичным способом создания чрезвычайно сложной внешней геометрии, достигая наклонов, резких углов и кривых, которые нелегко построить с вашими первичными стенами. Подробнее

Фото Ташио Мартинеса.

Продукт • Бендхейм • Стеклянные парковочные фасады

Стеклянные парковочные фасады

Вентилируемые стеклянные парковочные фасады Bendheim включают в себя ряд полностью настраиваемых систем, которые могут быть оснащены декоративным плоским стеклом или 3D/U-образным канальным стеклом. Функциональные стеклянные фасады, похожие на драгоценные камни, мгновенно улучшают дизайн надземных парковочных конструкций. Устраняя необходимость в механической вентиляции и сохраняя дневное освещение, они также снижают операционное потребление энергии. От экономии энергии до возможности отказаться от подконструкций из тяжелой углеродистой стали и вариантов стекла, безопасных для птиц, эти парковочные фасады являются экологически безопасным выбором. Подробнее

Продукт • Изопан • АДДВинд

ADDWind

Система ADDWind — это решение Isopan для вентилируемых архитектурных фасадов. Разнообразие технологических и архитектурных решений таково, что системы могут быть применены к любому типу здания, как с точки зрения производительности, так и с точки зрения эстетики дизайна. Теплоизоляционный слой состоит из теплоизоляционных сэндвич-панелей с металлическими облицовками и утеплителем из полиуретана или минеральной ваты. Изолирующий сердечник обеспечивает высокие характеристики теплоизоляции, а благодаря высокой стабильности размеров характеристики остаются постоянными с течением времени. Кроме того, благодаря наличию панели фасад использует эффективность поверхностного термодинамического потока, что, следовательно, увеличивает изоляционные свойства… Подробнее

Продукт • PORCELANOSA • ВЕНТИЛЯЦИОННЫЙ ФАСАД XTONE — BUTECH

XTONE ВЕНТИЛЯЦИОННЫЙ ФАСАД — BUTECH

Система вентилируемого фасада с облицовкой крупноформатными керамогранитными панелями. Еще

Адриан Васкес

Новости • Новости • 3 сен 2021

Дом в Уэрта-де-Рей от Mecanismo использует простые материалы для создания уюта в скромных окрестностях деревни. Эта тенденция привела к появлению мест для отдыха, которые вне пикового туристического сезона приобретают меланхоличный покой. Этот дом, спроектированный Mecanismo, обращается к своему контексту, интегрируясь в сонную сельскую среду, которая его окружает. Адриан Васкес Участок расположен между двумя улицами, которые связывали его с севера и юга. Эти две улицы расположены на разной высоте: северная улица на три метра выше, а южная ниже. Адриан Васкес Вход в дом осуществляется по северной границе улицы. На этом фасаде создается буфер с использованием… Подробнее

Offtec srl

пр. • ОФТЕК • Офисы

Open City Palermo

Новый административный центр Сицилийского региона в Италии Подробнее

Хесус Гранада

Новости • Новости • 21 мая 2021

Мадридская церковь SMG от Рамона Фернандеса-Алонсо сочетает в себе различные городские контексты

В Сан-Себастьян-де-лос-Рейес, Мадрид, это компактное здание для гибридного использования церкви SMG отвечает двум совершенно разным реалиям и контекстам. Первый контекст — это долина, где церковь создает объем в ответ на соседние коммерческие объекты, а также большие коммерческие и развлекательные контейнеры. Второй контекст — это городская ткань окружающего жилого города, которому церковь представляет свою программу классных комнат и домов. Внешний вид сохраняет ритм и пропорции проемов, которые напоминают здания, перед которыми он стоит. Хесус Гранада Проект Рамона Фернандес-Алонсо, разнообразная программа интерьера разработана для разных размеров помещений. К ним относятся церковь, состоящая из нефа или… Подробнее

Джулио Боэм

пр. • Антонио Читтерио Патрисия Виль • Социальное жилье

Cascina Merlata Lot R7/2

— Последний проект социального жилья, спроектированный Антонио Читтерио Патрисией Вьель, делает Милан доступным, улучшая условия жизни на окраинах города — Международная архитектурно-дизайнерская фирма Antonio Citterio Patricia Viel (ACPV) представляет свой новейший комплекс социального жилья в миланском районе Кашина Мерлата. Проект Cascina Merlata Lot R7/2 является частью ансамбля жилых зданий, спроектированных одними из самых известных итальянских архитекторов, и следует генеральному плану Cascina Merlata, разработанному ACPV в 2011 году. Новые здания получили рейтинг класса А благодаря благодаря их энергоэффективной конструкции и малоэнергетическому воздействию. Ожидается, что здание откроется для жителей в марте 2021 года. Расположен всего в камне… Подробнее

пр. • КОМПРОМЕНТ • Выставочные центры

Kornets hus

Регион Ютландия с его разнообразием ландшафтов и долгой историей во многих отношениях является наиболее континентальным регионом Дании. В Хьорринге есть одни из старейших следов поселений на национальном уровне и устоявшийся культурный ландшафт. Kornets Hus, или хлебный дом, представляет собой новый центр распространения богатой еды и сельскохозяйственной культуры региона. Расположенный на территории существующей фермы и пекарни, новый центр вдохновения предложит посетителям, местным жителям и сотрудникам возможность для активного обучения, посвященного важности зерна как для Ютландии, так и для человеческой цивилизации. Здание организовано по простому и гибкому плану, который позволяет проводить широкий спектр мероприятий и функций… Подробнее

MUS ARCHITECTS, T.Zakrzewski

пр. • Автор: MUS ARCHITECTS • Офисы

Штаб-квартира Pivexin Technology — офисное здание и склад

Цель проекта заключалась в разработке всеобъемлющего видения новой штаб-квартиры Pivexin Technology. MUS ARCHITECTS, Т.Закржевски Проектируемое пространство состоит из офисного здания с социальными объектами, склада и земельного участка вокруг зданий, включая въезд, парковку и декоративную зелень. MUS ARCHITECTS, Т.Закржевски АРХИТЕКТУРНАЯ КОМПОЗИЦИЯ Хотя офисное здание и склад выполняют разные функции, их необходимо было связать друг с другом (из-за деятельности компании). Поэтому мы объединили конструкции обоих зданий и создали целостную и функциональную систему независимых элементов — один кубический блок, включающий в себя разные типы пространств. Внешняя лыжа… Подробнее

пр. • Автор ULMA Architectural Solutions • Рестораны

Alquería Gourmet Market

Более 1900 квадратных метров системы облицовки вентилируемого фасада с перфорированными полимербетонными панелями и эксклюзивным дизайном, созданным для этого проекта. В декабре прошлого года в Дос-Эрманас (Севилья, Испания) открылся новый рынок La Alquería Market. Этот рынок для гурманов представляет собой заведение общественного питания и кулинарии с различными предложениями для гурманов, расположенное в четырехэтажном здании с инновационным дизайном. За проектирование здания отвечала студия SR Arquitectos, которой руководил архитектор Мануэль Э. Санчес-Рамос. Мы поговорили с ним, чтобы узнать его мнение о конечном результате сотрудничества с ULMA. СЛИЯНИЕ ТРАДИЦИЙ И ИННОВАЦИЙ Благодаря возможностям индивидуальной настройки, предлагаемым полимерным бетоном и креативным дизайном ULMA, … Подробнее

пр. • Автор ULMA Architectural Solutions • Средние школы

Школа Альцага

Фасад школы Альцага в Лейоа был отреставрирован с помощью нашей текстуры Бумага черного цвета. Целью этого реставрационного проекта было решение проблемы отслоения существующих фасадов на первом этаже. Он также был призван сохранить первоначальную эстетику здания и горизонтальный дизайн, для чего архитектурная студия CenergITE Bizkaia, ответственная за проект, решила сделать выбор в пользу полимерного бетона. Замена филлитового камня на полимербетонТекстура и цвет бумаги были выбраны таким образом, чтобы обеспечить преемственность с прежней эстетикой, напоминающей натуральный камень. Кроме того, раствор полимербетона был легче использовавшегося ранее филлитового камня, что делало его идеальным материалом для проекта. .. Подробнее

пр. • Автор ULMA Architectural Solutions • Спортивные центры

Fronton Miribilla

Casa del Deporte y Frontón Bizkaia, также известный как Frontón de Miribilla, представляет собой профессиональный суд для пелоты, расположенный в районе Мирибилья в Бильбао. Он был открыт в 2011 году и с его 3000 мест является крупнейшим судом пелоты в Испании. Необходимость восстановить его фасад возникла после того, как некоторые части упали на землю. После нескольких анализов было определено, что нам необходимо заменить все части фасада и установленную систему крепления. Мы удалили все сланцевые плиты и анкерные крепления, чтобы затем установить новую решетку, на которую были установлены новые полимербетонные панели ULMA.Решение вентилируемого фасада ULMA с панелями из полимербетонаРешение вентилируемого фасада представляет собой систему, которая оставляет воздушную камеру. .. Подробнее

пр. • Автор ULMA Architectural Solutions • Корпус

Célere Magòria

С точки зрения энергоэффективности комплекс имеет рейтинг энергопотребления «A», что означает расчетную экономию энергии в размере 87% и значительную экономию по сравнению с домом с рейтингом энергопотребления «F». Жилой проект был признан самым важным градостроительным мероприятием в Барселоне за последнее десятилетие. Мы поговорили с создателями проекта TERESA MARZO PELIGERO из Via Célere и студии Batlle i Roig Arquitectura, и они рассказали нам о своей цели и важность устойчивого развития во всех своих проектах: Наша цель состояла в том, чтобы создать строгий, элегантный фасад с хорошими тепловыми и акустическими характеристиками. Именно поэтому мы остановили свой выбор на вентилируемом фасаде, состоящем из двух частей, гладкой… Подробнее

пр. • Автор ULMA Architectural Solutions • Офисы

Sinafer São Paulo

Расположенный в районе Higienópolis, в крупнейшем городе Бразилии, то, что когда-то было большим старым домом в региональном стиле, было преобразовано в современное здание с впечатляющими большими импозантными портиками, которые в сочетании с обновленный фасад делает различные объемы очень привлекательными. Это новая штаб-квартира SINAFER, Союза металлургической, металлургической и инструментальной промышленности штата Сан-Паулу. Архитекторы Хосе Табит и Тьяго Ньевес из студии JT Arquitetura. Работа, которая теперь завершена, представляла собой проблему при определении различных разделов проекта, для которых использовались 3 разных цвета с одним и тем же цветом… Подробнее

Почему для вашего здания стоит выбрать вентилируемый фасад? — Проект StepUP

Вентилируемый фасад – это решение, когда необходимо обновить наружную стену здания.

Выбор вентилируемого фасада означает внедрение экологически устойчивого подхода к проектированию и реализации быстровозводимых зданий, где возможно обеспечение энергоэффективности .

Вентилируемый фасад предлагает множество преимуществ, от улучшения эстетики здания до повышения стоимости недвижимости. Однако это лишь некоторые из преимуществ, которые может дать эта технологическая инновация.

В этой статье будут рассмотрены некоторые из них, начиная с наиболее важных: энергоэффективность и устойчивость.

Вентилируемые фасады: что это такое?

Вентилируемый фасад представляет собой метод сухого строительства , который заключается в механической сборке нескольких элементов вместе, что обеспечивает простой и быстрый монтаж, чистоту на рабочем месте и возможность демонтажа каждого компонента фасада при необходимости.

Вентилируемые фасады предназначены для создания зазора между наружным слоем и существующей стеной здания, где создается восходящий поток воздуха за счет естественного температурного градиента температуры воздуха.

Это явление обеспечивает снижение тепловой нагрузки в жаркий период и контроль потерь энергии в холодный , как по потокам, так и по степени влажности.

Вентилируемый фасад можно использовать как в новом здании, так и при реконструкции внешней стены существующего здания, где можно улучшить теплотехнические характеристики.

Вентилируемый фасад Конструктивный метод

Вентилируемый фасадный конструктивный метод требует системы, состоящей из различных элементов. Таким образом, можно рассматривать многослойный подход , при котором различные слои укладываются сухим способом. В состав системы входят:

• Изолирующий сердечник
• Структура
• Воздушный зазор
• Внешняя облицовка

Изолирующий сердечник:

Изолирующий сердечник должен быть установлен непосредственно на существующей стене здания. Он может быть выполнен из теплоизоляционных сэндвич-панелей с пенополиуретаном или минеральной стенкой, которые обеспечивают отличный уровень теплоизоляции. Кроме того, безопасность по отношению к огню может быть гарантирована путем выбора подходящего изоляционного материала.

Конструкция:

Несущая конструкция позволяет монтировать вентилируемый фасад и может быть установлена ​​на внешней стене здания с помощью кронштейнов. Он может быть изготовлен из алюминия или стали.

Воздушный зазор:

Воздушный зазор представляет собой основной элемент вентилируемого фасада. Фактически, он обеспечивает приток воздуха, способствуя эффекту дымохода, что обеспечивает преимущества с точки зрения энергоэффективности.

Обычно это зазор шириной от 4 до 8 см. Необходимо проверить отсутствие барьера для воздушного потока на стене, который может поставить под угрозу преимущества этого метода сухого строительства.

Внешняя облицовка:

Для выполнения внешней облицовки вентилируемого фасада могут использоваться различные материалы; каждый из них имеет свою эстетическую ценность. В любом случае материал должен быть водонепроницаемым и пожаробезопасным. Кроме того, он должен обеспечивать устойчивость к погодным условиям, простоту обслуживания и длительную надежность.

Преимущества вентилируемых фасадов

Вентилируемый фасад дает зданию множество преимуществ, таких как:

• Энергоэффективность; как уже было сказано, вентилируемый фасад способен обеспечивать теплоизоляцию как в холодное, так и в жаркое время года. Следовательно, возможна экономия энергии.
• Экологичность : способное обеспечить экономию энергии за счет лучшей изоляции, это решение также снижает воздействие на окружающую среду. Этот аспект важен и должен постоянно контролироваться дизайнерами и архитекторами, которые осознают его актуальность.
• Звукоизоляция : многослойная система идеальна для поглощения шума из внешней среды. Это означает, что возможно снижение акустического загрязнения с последующим повышением внутреннего комфорта здания.
• Простота обслуживания; установка панелей осуществляется таким образом, что их снятие для осмотра всегда гарантировано.
• Улучшение эстетики : дизайнеры и строители могут выбирать из широкого спектра материалов и отделки. Таким образом, обеспечивается наилучший эстетический результат.
• Простота разборки и переработки. Благодаря подходу за пределами объекта и методу сухого строительства, используемому для реализации фасада с модулями plug & play, система может быть легко разобрана и переработана по окончании срока службы, в отличие от традиционного решения, при котором образуются строительные отходы как во время строительства процесса и по окончании срока службы

Manni Group, основанная в Вероне в 1945 году, является лидером на международном рынке обработки стали, изоляционных панелей, возобновляемых источников энергии и энергоэффективности. В состав холдинга Manni Group входят 14 компаний, работающих в 3 различных сферах бизнеса. Manni Group продвигает инновации в обработке и использовании стали, а также устойчивое, безопасное и эффективное строительство благодаря постоянным усилиям в области исследований и разработок.

Коллекция Exatech | Fachadas Ventiladas

Стремясь продолжать расширять каталог комплексных технических решений для строительных проектов, Exagres представляет совершенно новую линейку вентилируемых фасадов exa-TECH.

Exa-TECH представляет собой вентилируемую фасадную систему с высокотехнологичными панелями из экструдированного керамогранита, которые совместимы с большинством профилирующих и анкерных систем, представленных в настоящее время на рынке.

Эта невероятная революционная строительная система представляет собой архитектурное решение следующего поколения для проектов, предлагая лучшие характеристики против элементов в дополнение к быстрой, недорогой и экологически чистой установке, а также широкий выбор наружной облицовочной плитки для вентилируемых фасадов. .

Что такое вентилируемый фасад?

Вентилируемый фасад – ограждающее конструктивное решение с вентилируемой полостью между панелями облицовки наружных стен и несущими или внутренними перегородками.
Вентилируемая полость обеспечивает выход и вход воздуха через свои отверстия (снизу и сверху), а также между открытыми стыками панели.

Происхождение вентилируемых фасадных систем связано с необходимостью защиты конструкций от снега и дождя. Это двухслойная система, образованная двумя листами ограждения с разделением между ними для создания полости, обеспечивающей циркуляцию воздушного потока, устраняющего любую влажность.

Зачем использовать exa | ТЕХ | система ФВХ?

Система вентилируемого фасада exa-TECH FVH представляет собой набор элементов, образующих самонесущую подконструкцию, прочно прикрепленную к опоре, на которой она установлена. Щелевые панели exa-TECH FVH используются для облицовки фасадов по этой системе.

Характеристики вентилируемых фасадов

Устойчивая архитектура, которая способствует энергоэффективности и использованию экологически чистых материалов, находится на подъеме, и вентилируемые фасады имеют ряд характеристик и основных элементов, обеспечивающих явное преимущество с точки зрения изоляции и энергии. сбережения. Основные характеристики и элементы, входящие в состав вентилируемого фасада, следующие:

Базовый материал: Это опора, на которую крепится система вентилируемого фасада (не является частью самой системы).
Теплоизоляция: Устанавливается поверх несущей стены для улучшения ее тепловых и акустических характеристик и устранения мостиков холода.
Вентилируемая полость: Минимальный зазор 20 мм обеспечивает диффузию воды, которая может проникнуть из-за дождя или влаги, поступающей из внутренней части здания. Основание:
· Анкеры: крепления вентилируемого фасада представляют собой крепежные элементы, которые соединяют систему с несущей стеной для передачи нагрузок.
· Кронштейны: компоненты с подконструкцией, которые отделяют облицовку от задней стены.
· Профили: продольные элементы, которые крепятся к кронштейнам и удерживают фасадные панели.
Система крепления: элементы, которые крепят и удерживают наружную облицовку к профилям.
Облицовочные панели: составляют внешний слой фасада.

Преимущества вентилируемых фасадов

Установка вентилируемого фасада дает ряд преимуществ по сравнению с традиционными системами. Наиболее важные перечислены ниже:

1. Сплошная теплоизоляция.
2. Летом существенно снижается теплопоглощение здания.
3. Внутренний слой зимой аккумулирует внутреннее тепло.
4. Меньше проблем с конденсацией и влажностью благодаря постоянно обновляемому воздуху.
5. Внешний слой системы действует как защитный барьер от атмосферных явлений, эффект, известный как «ЗАЩИТА ОТ ДОЖДЯ».
6. Улучшает акустические характеристики.

Типы вентилируемых фасадов

Если бы мы классифицировали типы вентилируемых фасадов, мы могли бы классифицировать их по материалу, отделке или системе крепления. Вентилируемые фасады exa-TECH являются лучшим вариантом при строительстве и реконструкции зданий благодаря высокой устойчивости к ультрафиолетовым лучам, высокой прочности и практически нулевому водопоглощению.
Некоторые из наиболее часто используемых материалов и отделки:

Керамические вентилируемые фасады

Спрос на керамические вентилируемые фасады постоянно растет. Во многом этот успех обусловлен отличными техническими характеристиками этого материала, которые обеспечивают огромную твердость и высокую устойчивость к неблагоприятным климатическим условиям.
Кроме того, exa-TECH имеет большой каталог коллекций с большим разнообразием отделки, которые можно адаптировать к любому дизайну или стилю дома или здания, например, к вентилируемым фасадам из мрамора.

Каменные вентилируемые фасады

Еще одна популярная тенденция – каменные вентилируемые фасады. Их деревенский и вневременной характер делает коллекции цифровой печати exa-TECH успешными.

Деревянные вентилируемые фасады

Аутентичный характер дерева можно сохранить и с помощью вентилируемых фасадов из керамогранита, сочетающих в себе теплоту этого материала с прочностью и долговечностью керамики.

Цена вентилируемого фасада

Благодаря высокой прочности на излом и простоте сборки этот тип вентилируемого фасада может быть адаптирован к потребностям и техническим требованиям любого проекта. Если вас интересует цена вентилируемого фасада exa-TECH, свяжитесь с нами, заполнив контактную форму.

exa-TECH предлагает широкий выбор элементов различных форматов и отделок, соответствующих последним тенденциям в архитектуре.
Доступны несколько коллекций с текстурированными панелями по всему телу разных тонов, с тем преимуществом, что толщина панели такого же тона, что и остальная часть изделия.
Кроме того, существуют различные типы продуктов exa-TECH с графикой, нанесенной с помощью струйной цифровой технологии для воссоздания различных видов цемента, дерева, мрамора или камня.

TEXTURED FULL BODY

COLONIAL

EMERALD

DIGITAL PRINTING

STONES

BO

CEMENTS

OP

MARBLES

GD

SAPELLY

SAPELLY

Exagres Presents An All -Новый продукт: EXA | ТЕХ |

ПРОЕКТЫ

Вентилируемый фасад Exatech, Малага

Фотогальванический вентилируемый фасад для применения с воздушными тепловыми насосами для системы отопления и горячего водоснабжения (ГВС) здания на базе воздушных тепловых насосов (ВТН).

Ожидается, что в предлагаемой конфигурации системы тепловой насос будет покрывать потребность здания в отоплении в любое время, независимо от производительности солнечной батареи.

11 марта 2022 г. Эмилиано Беллини

Группа исследователей из испанского Университета Страны Басков (UPV/EHU) разработала интегрированный в здание фотоэлектрический принудительно вентилируемый фасад (PV-FVF), который будет использоваться в качестве опоры для отопления. и система здания для горячего водоснабжения (ГВС) на основе воздушных тепловых насосов (ВТН).

«Конструкция нашей системы является конкурентоспособной по стоимости по сравнению с вентилируемым фасадом из керамической плитки», — сказал корреспондент исследовательского проекта Карлос Гарсия-Гафаро пв журнал . «Дополнительные затраты на фотоэлектрическую систему и ее подключение к тепловому насосу амортизируются за счет повышения эффективности энергосистемы здания», — пояснил он также, отметив, что общие затраты на систему могут быть на 20% выше по сравнению с системой без нее. установка ПВ.

Было смоделировано, что система развернута в Лаборатории контроля качества здания правительства Басков (LCCE) в городе Витория-Гастейс на севере Испании. Испытательная ячейка Paslink и методология использовались для оценки теплового отклика строительного элемента во внешних условиях.

PV-FVF представляет собой архитектурное решение, состоящее из несущей стены с теплоизоляционным слоем, которая покрыта вентилируемым фасадом с камерой принудительного воздушного потока и элементами из PV-стекла во внешнем слое. Вентилируемый фасад состоял из шести слоев непрозрачного фотогальванического стекла толщиной 0,65 см с эффективностью 5% на основе аморфного кремния, вставленных между стеклянными пластинами, интегрированными с несущими частями здания с воздушным зазором 10 см. Соединение между PV-FVF и тепловым насосом возможно с помощью обычных металлических воздуховодов для систем отопления, вентиляции и кондиционирования воздуха (HVAC). Поставщиком технологии фотоэлектрического стекла является испанский специалист Onyx Solar.

Образец PV-FVF на испытательной камере Paslink

Ожидается, что в предлагаемой конфигурации системы тепловой насос будет покрывать потребности здания в отоплении в любое время, независимо от производительности блока PV-FVF. «Когда вытяжка PV-FVF работает с высокой скоростью, тепловой насос будет работать с большей эффективностью. В пасмурные дни или ночью PV-FVF работает с низким расходом 10 л/с. В такие периоды тепловой насос использует наружный воздух, смешанный с упомянутым небольшим потоком, поступающим от PV-FVF», — пояснили ученые, добавив, что все здание используется как система хранения тепла по заданному температурному графику, используя одну стратегию, названную Адаптивный . «Его цель — передать максимально возможную тепловую энергию зданию, когда фасад получает более высокую солнечную теплопередачу», — заявил Гарсия-Гафаро.

Популярный контент

Когда поток воздуха индуцируется через вентилируемую камеру стены, элемент PV-FVF может действовать как нагревательный туннель. Внешняя поверхность изоляционного слоя теплее в ночное время, а внутренняя сторона фотоэлектрического слоя теплее в дневное время. Это, по мнению ученых, положительно сказывается на конвективных процессах воздушного потока, так как коэффициент конвективной теплоотдачи более теплой поверхности выше. Было обнаружено, что воздушный поток быстро достигает состояния развитого потока как по температуре, так и по скорости.

Система была смоделирована в 54-квартирном жилом доме, оборудованном тепловым насосом для нагрева помещений и воды, расположенного в Мадриде. «Полученные результаты показывают, что интеграция PV-FVF и теплового насоса в сочетании с системой обогрева пола снижает потребление тепловой энергии не менее чем на 19,9% и в сочетании с фотоэлектрической генерацией внешнего слоя снижает годовое общее потребление энергии. , в том числе ГВС, не менее чем на 20,7%».

Предлагаемая конфигурация системы представлена ​​в исследовании Фотоэлектрический принудительно вентилируемый фасад (PV-FVF) в качестве источника тепла для теплового насоса: оценка его энергетической выгоды в зданиях nZEB, которое недавно было опубликовано в Энергетика и здания .
