Делаем армопояс под мауэрлат: опалубка, армирование, заливка

Доброго времени суток, дамы и господа. На повестке сегодняшнего дня у нас информативная и полезная статья о том, как правильно подготовить стены старого видавшего виды здания под установку крыши своими руками. Сегодня мы займемся тем, что будем делать крепкий армопояс. Наша статья посвящена исключительно изготовлению армопоясу под мауэрлат. Эта конструкция позволит без всяких проблем сделать надежную крышу на любом здании. В нашем случае крышу будем делать на сарае, самую простую и совсем легкую.

Армопояс нужен для того, чтобы исключить какие-то точечные нагрузки крыши на стены здания, и уберечь их от скорейшего разрушения. Мауэрлат без армопояса не прослужит долго. Со временем он будет проседать, крыша деформироваться, что в дальнейшем может привести к её разрушению. Поэтому, на капитальных сооружениях строительство армопояса перед возведение крыши просто необходимая мера. В нашем случае здание было без армопояса, и мы будем делать строительно-восстановительные работы этой необходимой части здания своими руками без помощи специалистов.

Для чего нужен армопояс под мауэрлат?

Уже достаточно давно используется именно такая технология возведения двухскатных, односкатных и других крыш. Технология, проверенная годами, намного эффективнее разгружает стены дома от нагрузки, которую дает крыша. Появляется меньше трещин на фасаде здания, крыша не подвергается деформации за счет усадки мауэрлата. Сейчас мы более подробно расскажем вам, для чего же нужно ставить мауэрлат на армопояс.

Если крепить мауэрлат непосредственно на стены, то они быстро начинают разрушаться в местах фиксации. Даже если вы используете крепкие строительные материалы, такие как кирпич или шлак, отказываться от армопояса под мауэрлат в доме не стоит. Особенно для тех, у кого строящийся дом находится в сейсмоактивных зонах. Причины, по которым стоит согласиться на это (пусть и со скрипом зубов), следующие:

• Усадка характерна не только для бревенчатых домов, но и для других построек. Он особенно характерен для газобетона и часто неравномерно стекает по стенам.  Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях грунта;
• Армопояс под мауэрлат увеличивает стойкость и прочность всего дома, так как он является монолитным.
• Если кто не знает — стропила давят на стены на разрыв. Особенно зимой, когда к весу крыши добавляется дополнительная масса снега и намерзание льда в виде сосулек (эти осадки также могут значительно увеличить вес конструкции). Армирующий пояс поможет предотвратить распирание стен.

Чаще всего армирующий пояс изготавливают путем заливки бетона в сборную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным. Поэтому все привыкли использовать исключительно первый способ. Он более энергоемкий, но зато конечный результат получится в разы лучше, чем армопоясом из блоков различного происхождения.

Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

ШАГ 1: зачистка стены. Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку. Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

ШАГ 3: опалубка. Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

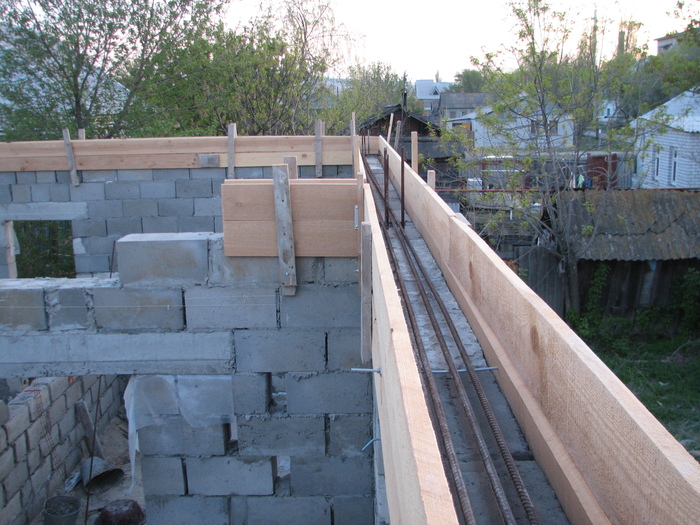

Опалубка армопояса

Опалубка армопояса

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Армирование и заливка армопояса под мауэрлат

После того, как мы закончили все подготовительные работы, сделали опалубку, подождали пока засохнет пена, можно смело приступать к армированию армопояса и заливке его раствором. Эта процедура требует хорошей физической подготовки, ведь вёдра с раствором весят не мало, а их будет очень много. Но, перед всем этим нам необходимо сделать закладные шпильки для крепления мауэрлата к армопоясу и подготовить арматуру для вязки на стенах сверху.

ШАГ 1: делаем закладные для шпилек. Для изготовления таких закладных нам понадобится кусок металла и шпилька не менее 16 мм в диаметре. Экономить на этом не стоит, ведь на этих шпильках и будет держаться вся крыша! Шпильку лучше всего будет приварить к какому-то плоскому куску металла, уголку, швеллеру или другому любому плоскому и устойчивому элементу. Размещать такие шпильки будем через каждый метр. Именно так и будет выглядеть крепление мауэрлата к армопоясу шпильками.

ШАГ 2: вяжем арматуру. Теперь нам необходимо доставить арматуру (10-12 мм) и вязочные материалы на верх стены, уложить все в опалубку и начинать вязку арматуры. Её можно выполнять по принципу, как мы когда-то делали армирование фундамента под забор. Вяжем специальной вязальной проволокой, никакой сварки применять не рекомендуется! Делаем так, как показано на фото, и получится то, что нужно.

ШАГ 3: размещаем закладные шпильки. Как выше упоминалось, размещаем наши шпильки на расстоянии ровно 1 метр друг от друга. Верхние концы шпилек желательно замотать малярным скотчем или стрейч-пленкой для того, чтобы не испортить резьбу при заливке цементного раствора и можно было беспрепятственно прикрутить наш мауэрлат к армопоясу гайками.

ШАГ 4: проверка и заливка! Теперь нам осталось тщательно проверить всю опалубку на наличие дефектов, трещин или дыр, через которые может быть утечка раствора, если таковых не обнаружено, то можно смело начинать заливку. Для приготовления правильной смеси нам понадобится цемент марки 400, песок, щебень или гравий. Делаем раствор в соотношении 1:3:5 и начинаем заливку. Желательно делать все это очень быстро, чтобы армопояс был максимально крепким и однородным. В среднем, на заливку армопояса уходит от 40 минут до 1,5 часа! В этом деле нельзя медлить, а то переделывать будет уже поздно.

Ну вот мы и разобрались, как крепить мауэрлат к армопоясу. По истечению трех – пяти суток после заливки армопояса можно снимать опалубку и переходить к монтажу мауэрлата, стропил, обрешетки, кровельного материала. Возведение новой крыши – дело не из легких. Оно требует тщательной подготовки. Но, мы с удовольствием расскажем вам все тонкости в наших последующих статьях. Начинать будем из установки мауэрлата на армопояс, ну а потом уже будем идти дальше.

Готовый армопояс

Армопояс под мауэрлат

Крепление мауэрлата

Строительство крыши

Наши статьи созданы для того, чтобы облегчить жизнь своим читателям, сэкономить деньги на работе мастеров. В нынешнее время их работа стоит очень дорого. Незачем платить, если все можно попробовать сделать собственноручно. При этом, никакой специализированный инструмент мы не используем. Обходимся всеми подручными средствами. Оставайтесь с нами, и мы расскажем вам не только о креплении мауэрлата…

Опалубка армопояса на газобетон, виды

Армопояс является важной частью строения из газобетона, так как он создает жесткость стен, и равномерно распределяет нагрузки от вышестоящих перекрытий, блоков и крыши.

Армопояс должен быть кольцевым(непрерывным), то есть, располагаться по всем несущим стенам, опалубка соответственно тоже должна быть неразрывной, а сам бетон должен заливаться за один раз.

Опалубка под армопояс должна быть максимально ровной по всем плоскостям, ведь чем она ровней, тем меньше усилий вы потратите на выравнивание в будущем.

Варианты опалубки для армопояса

Существуют варианты съемной и несъемной опалубки:

• Полностью деревянная.
• Деревянная с внутренней стороны.
• Несъемная из газобетона.

Чтобы определиться с требуемой опалубкой, нужно учитывать толщину стены и назначение армопояса.

К примеру, если у вас толщина стены всего 200 мм, то 50 мм будет занимать утеплитель, остается всего 150 мм, из них еще 50 мм на защитный слой бетона для арматуры, в итоге остается всего 100 мм. Для армопояса под мауэрлат этого достаточно, но для перекрытий –маловато. Как итог мы имеем, что в данном случае нам подходит только съемная деревянная опалубка.

Стяжка опалубки шпильками

Одним из вариантов съемной опалубки являются плиты OSB, усиленные деревянными брусками, а также шпильками. После выравнивания опалубки высверливаются отверстия в OSB, ставятся пластиковые трубочки на всю ширину опалубки, и вставляются шпильки, которые далее затягиваются гайками с шайбами.

Шпильки должны располагаться в нижней части опалубки, ведь жидкий бетон создает максимальное давление именно внизу, и шпилька предотвращает выдавливание опалубки. После заливки бетоном и его затвердения, шпильку вытаскивают, трубочку подрезают и заполняют монтажной пеной.

Такой вариант опалубок является очень надежным, но трудоемким. Для большинства случаев хватит деревянных подпорок.

Опалубка из газобетона и OSB

Если толщина газобетонной стены 300 мм, то тут уже можно использовать несъемную или частично несъемную опалубку в виде тонких 100мм блоков из газобетона.

1. Выкладываете с внешней стороны на клей тонкие блоки из газобетона.
2. Крепите утеплитель к газобетону на саморезы.
3. Вяжете арматурный каркас, прямо на месте.
4. Внутреннюю часть закрываете деревянной опалубкой(OSB).

Так как газобетонная опалубка является теплой, то в качестве утеплителя можно положить не 50 мм ЭППС, а всего 30 мм. В итоге, для железобетонного армопояса останется 170 мм, чего вполне хватит для опирания плит перекрытия и деревянных балок.

Подробно про возведение такой опалубки смотрите в видеоролике от Константина, в котором он делал опалубку под железобетонные плиты перекрытия, а также под мауэрлат

Несъемная опалубка из газобетона

Вариант с полностью несъемной опалубкой очень удобен для армопояса под мауэрлат. В качестве несъемной опалубки можно использовать готовые U-блоки, или же выкладывать тонкие блоки с обеих сторон от армопояса.

Более подробно про такой вариант опалубки смотрите в видео.

Как сделать опалубку для армопояса

Проблемы с выбором материала стен на этапе проектирования::EPLAN.HOUSE

Я только что закончил проект двухэтажного дома в стиле замка, и еще до того, как я начал проект, я мог увидеть проблемы, которые возникнут при строительстве дома из-за того, что заказчики настояли на стенах из газоблока. Как видно на фото, дом имеет две круглые башни, примыкающие к просторным помещениям с большими пролетами.

Первая проблема — круглые башни.

Если строить из крупноформатных блоков типа газобетона, как хотели заказчики, то пришлось бы сказать слишком много газобетона для идеальной подгонки блоков без использования цементного раствора, что значительно снижает теплоэффективность. Выпилить узкие куски из любого материала сложно. Итак, каково решение? Я предложил строить башни из монолитного бетона с несъемной опалубкой из пенополистирола. Однако строители отказались строить по этой технологии и уговорили заказчиков строить башни из кирпича.

Преимущества возведения нестандартных стен из монолитного бетона.

Бетон принимает указанную вами форму. Не помешало бы, если бы у вас была радиусная или криволинейная стена – сделайте подходящую опалубку. Для индивидуального возведения криволинейных стен обычная фанерная опалубка не подходит – слишком дорого будет изготавливать, но для крупных объектов она экономически оправдана. Кроме того, снятие опалубки также требует больших затрат.

При строительстве частного дома лучше всего использовать несъемную опалубку. Существует много видов несъемной опалубки, но для радиусных стен лучше всего подходит EPS (пенополистирол). Даже с прямыми блоками можно сделать радиусную опалубку. Вам нужно только сделать несколько надрезов в каждом блоке, а затем придать необходимую форму.

ДЛЯ ИНФОРМАЦИИ: 1 КВАДРАТНЫЙ МЕТР УТЕПЛЕННО-ОБШИШЕННОЙ КАРКАСНОЙ СТЕНЫ СТОИТ 900 РУБЛЕЙ, ИЗ ПЯТОБЕТОНА 1900 РУБЛЕЙ, МОНОЛИТНАЯ ПРЯМАЯ СТЕНКА ОКОЛО 1300 РУБЛЕЙ. ЦЕНЫ УКАЗАНЫ НА СТЕНЫ С ПРИМЕРНО ОДИНАКОВОЙ ТЕПЛОЭФФЕКТИВНОСТЬЮ.

Однако эти цены еще не определяют стоимость готового дома. Есть еще много нюансов, о которых я упомяну далее.

Мои заказчики уже выбрали прораба, который будет строить дом. Руководителям нравится делать умное лицо и отводить от них неудобные решения, тем более что этот конкретный бригадир не был со стороны. Он никогда не строил по этой технологии, и он не хочет учиться — он не хочет рисковать — ему нужно зарабатывать деньги, а не экономить деньги клиентов.

В общем, мы решили строить стену из кирпича, что совсем неразумно. Я объясню почему.

Для двухэтажного дома с высокими потолками несущей способности стены аналогичной толщины с газоблоком (380 мм) недостаточно — нужно строить стену толщиной 510 мм. При этом заказчики были ограничены в длине дома. Дом будет стоять строго на 3-х метровой линии от забора соседей. Поэтому площадь помещений внутри башен уменьшилась. При строительстве будут проблемы со стыком кирпичной стены и газобетонной стены — это на чертеже соединить линиями, а попробовать соединить газобетон с кирпичной кладкой — без «костылей» не получится: придется использовать арматуру и сетку. Целый дом лучше построить из кирпича. Однако это только начало проблем.

Вторая проблема — пролет плиты более 6 метров.

Оба помещения, примыкающие к башням, имеют большой пролет. Однако, если в одной комнате монолитная плита не проблема, то в гостиной плита будет нести кусок наружной стены и пару перегородок! Несмотря на то, что часть внешней стены башни, которая стоит на плите, имеет длину чуть менее полутора метров, ее вес вместе с крышей и снеговой нагрузкой составляет около 4 тонн. Простые решения здесь не сработают. В обеих башнях возникает еще одна проблема: высокая коническая крыша требует опоры, а будущие владельцы хотят открытого пространства без колонн и подпорных стенок. Конечно, технически это решаемо, но какой ценой?

Если бы дом строился по каркасной технологии, проблем бы не было — установка ферм вместо досок решит проблему. Именно поэтому на нашем сайте так много проектов красивых американских домов с замысловатыми многоштырьковыми крышами, башнями и мансардными окнами. Каркасный дом легкий — для решения где-то подобных задач мы используем фермы и большой отрезок бруса без арматуры, сетки и прочих накладных расходов.

Если бы дом строился по технологии МКФ, то проблем было бы минимум. Стены, плиты, ригели и балки соединяются арматурой в единый каркас и вместе с бетоном и опалубкой становятся цельным зданием. Правда, сдвинуть стены или изменить расположение окна или двери будет проблематично.

Я не понимаю, о чем вы думаете, когда строите дом из газобетона. Кровля — каркасная, пол, фундамент, перемычки, армопояс — монолитные, внутри стен — арматура. Почему такие сложности? Я бы понял, если бы у дома было хоть одно преимущество перед постройкой из других материалов. Однако в доме из газобетона их практически нет. Давайте рассмотрим самые существенные преимущества любого дома.

Преимущества различных конструкций домов

• Самый трудоемкий дом — монолитный бетонный или кирпичный.
• Самый теплый дом — монолитный бетонный или каркасный дом.
• Самый недорогой дом — каркасный, брусовой или сруб.
• Самый быстрый дом — каркасно-монолитный железобетонный.
• Самый доступный для сдачи дом — каркасный.
• Самый тихий дом — кирпичный, бетонный с несъемной опалубкой и каркасный дом с эковатой и гипсо- или цементно-стружечными плитами.
• Самый экологичный дом — каркасный (остальные далеко не экологичны).
• Самый технологичный дом, куда проще всего проложить провода и трубы — каркасный дом.
• Самый пожаробезопасный дом — кирпичный, бетонный или газобетонный без крыши и мебели.

Одно условное преимущество. Пожарная безопасность каркаса дома. Тем более, ради этого преимущества вы хотите построить дом из газобетона? Другое дело – каркасный дом.

Каркасный дом — самый теплый, наименее дорогой, самый быстрый в строительстве, простой в замене, самый тихий, самый экологичный и технологичный.

Когда продавцы газобетона говорят о прочности, они приводят цифры для конструкционного ячеистого бетона плотностью D800 и выше. То же самое, когда говорят о звукоизоляции. Когда говорят о теплоэффективности, то приводят марку блока Д400, которая по звукоизоляции и прочности меньше, чем любой другой строительный материал. Люди, купившие квартиры в домах, построенных по технологии монолитного каркаса с заполнением из газобетона, жалуются на храп соседей и шум проезжающих возле дома машин. Серьезно.

Зачем строить газобетонные стены, ставить арматуру внутри и поверх стен делать армирующий пояс из бетона и думать потом этот армирующий пояс утеплять? Не проще ли начать строить армопояс с нуля и довести до верха этажа? Однако некоторым людям не нравится простота; им нужно преодолевать трудности. Тогда они получают удовлетворение; они чувствуют себя героями.

А тут еще придется ломать голову: как провести трубы в стенах или как повесить на стену тяжелый кухонный шкаф. Если хотите каменный дом, то стройте монолитный.

МОНОЛИТНЫЙ БЕТОННЫЙ ДОМ С НЕСЪЕМНОЙ ОПАЛУБОЙ — САМЫЙ ПРОЧНЫЙ, САМЫЙ ТЕПЛЫЙ, САМЫЙ БЫСТРЫЙ, САМЫЙ ТИХИЙ, САМЫЙ ОГНЕСТОЙКИЙ (ПРИ ИСПОЛЬЗОВАНИИ ЩЕПНО-ЦЕМЕНТНЫХ ПЛИТ ДЛЯ ВНУТРЕННЕЙ ОПАЛУБКИ) И ОТНОСИТЕЛЬНО НЕДОРОГО.

Третья проблема — сложность строительства крыши.

В большинстве домов — каркас крыши; только в современных домах с плоской крышей они могут быть монолитными? Однако иногда делают монолитную двускатную крышу, если дом простой прямоугольной формы и, соответственно, простая крыша.

Проблема соединения конструкций из разных материалов — самый простой способ построить крышу в каркасном доме. И это понятно. Это тот же дизайн; просто доски крыши расположены наискосок. В других домах крыша должна быть соединена со стенами. Для этого используется колодка Mauer. Не знаю, откуда взялось это слово в русском языке, но звучит оно хуже, чем плеть. Это сделано специально, чтобы «нестроители» ничего не поняли. Мауэрлат представляет собой доску или брус, прикрепляемый к стене, а затем к стропилам – брус или доски. В каркасном доме нет мауэровской колодки. Стропила крепятся непосредственно к стенам, что сокращает количество строительных операций. Это одна из причин, по которой каркасные дома стоят недорого — не из-за низкого качества, а из-за технологичности и простоты. Все гениальное просто.

Так как же привязать мауэрлаж к каменной стене?

Проще всего сделать в монолитном доме. Достаточно через равные промежутки времени забить анкерные болты во влажный бетон. Затем нанизать на них планку и затянуть гайки. Вы можете провести проволоку или стальную ленту под верхней арматурой. Замуровать анкерный болт в кирпичные стены не получится, но можно уложить отрезки длинной проволоки или стальные ленты за 5-6 рядов до верха стены. Эти ленты должны быть достаточно длинными, чтобы можно было опоясать планку и прибить ее на место. Проволока просто скручивается, но это не самый надежный способ — прочность проволоки невысокая — она ​​из мягкой стали.

С пеноблоками или газобетоном все гораздо сложнее. Вдоль стен можно сделать штрихи (пазы), в которые уложить арматуру и проволоку или стальную ленту, а под стропила положить широкую стальную полосу для распределения нагрузки от стропил. Однако чаще поверх стены вновь заливается бетонный пояс с уложенным арматурным каркасом. Затем одновременно с армирующим каркасом в него устанавливаются анкерные болты или шпильки. Этот армирующий пояс делается на половину ширины стены, но в некоторых случаях, например с этим домом, армирующий пояс делается на всю ширину стены. Крыша такая сложная и высокая — на чердаке поместится еще два этажа. Надежный армирующий пояс должен нести такую ​​мега.

Другими словами, это кажется простым. Однако подумайте об этом. В доме из газобетона отделать стену на определенной высоте, соорудить опалубку, связать арматуру в каркасе, залить бетоном, дождаться набора прочности, снять опалубку, установить наружные блоки или утеплитель и только потом положить Мауэр последним. Это самое сложное крепление мауэрлата по сравнению с другими конструкциями. Еще нужно помнить, что сурикат мансардной крыши должен быть выше потолка минимум на полметра – для укладки хорошего слоя утеплителя. Если вы не хотите замерзать, то среднюю полосу потолка следует утеплить слоем утеплителя толщиной 400 мм, а в более холодном климате и больше. Стена чердака также нужна для осмотра стен и крыши, чтобы можно было подлезть к стропилам, так как именно низ стропил чаще всего подвергается разрушению от гниения.

Четвертая проблема — фундамент.

Да, с одной стороны, газобетон расходует меньше бетона при возведении стен. Однако, с другой стороны, из-за своей ширины и хрупкости требует более прочного и широкого фундамента, чем это необходимо для домов из дерева и бетона.

Древесина гибкая. Бетон хрупкий — в бетон вставляют арматуру для улучшения гибкости. Даже при проблемах с фундаментом такие дома не образуют серьезных трещин и вряд ли рухнут. Другое дело газобетон и пенобетон. Их модуль упругости в шесть раз меньше, чем у дерева и в 12 раз меньше, чем у стали (арматура держит стены).

Впрочем, это тоже не самая большая проблема. Для каркасного и монолитного бетонного дома толщина ленточного фундамента составляет всего 20 или 25 см. Ведь толщина стен фундамента определяется толщиной несущих стен, несмотря на высокую несущую способность бетонного фундамента. Стены толщиной 400 мм нуждаются в фундаменте такой же или большей толщины. При этом глубина промерзания одинакова для стен любой толщины.

Обратите внимание, агитаторы строительства дома из газобетона, когда говорят о стоимости коробки, никогда не упоминают стоимость фундамента, как бы негласно давая понять, что стоимость фундамента для всех домов одинакова и зависит только от области развития.

Если рассчитать стоимость 1 кв.м. стены из газобетона, это будет намного дешевле, чем стены дома с несъемной бетонной опалубкой. Парадокс? Нет. Вам нужно отсчитать 1 метр от фундамента до крыши. Вот тогда и увидишь разницу. Средняя стоимость 1 кв.м. монолитно-бетонная стена в 2019 году около 1300 рублей, а стена из газобетона 1900 рублей. При этом возводить монолитные стены намного проще и быстрее, а полезная площадь дома будет выше при точных наружных размерах.

Если считать только стоимость стен фундамента, то дом из монолитного бетона с цокольным этажом будет стоить столько же, сколько дом из газобетона без цокольного этажа. Подвал – вещь необходимая; если не сразу, то позже будет полезно. Многие боятся строить подвал, опасаясь затопления. Однако этот страх основан на старых методах строительства, когда строили из кирпича или бетонных блоков. При монолитной конструкции и современных гидроизоляционных материалах, наличии дренажных труб эта неприятность сводится к минимуму.

Пятая проблема — прокладка коммуникаций.

Дом не дом, если в нем нет воды и электричества. В доме необходимо провести электрические и водопроводные сети, канализацию и отопление. В прошлом большинство домов строилось из кирпича или бревен. Тем более, что в том или ином сооружении скрытно проложить какую-либо сеть — большая проблема. Поэтому в старых двухэтажных домах кухню и санузел старались ставить в одном месте, жертвуя удобством планировки. В современных домах из кирпича, бревна и газобетона делают то же самое. Иногда добавляют еще один стояк.

В этом проекте дома одна ванная комната на втором этаже изначально располагалась над ванной комнатой на первом этаже. Однако дом оказался слишком длинным для купленного участка и дорогим. Поэтому нам пришлось укоротить дом на 2 метра, перенеся ванные в другое место. Пришлось поломать голову с расположением стояков и изменением планировки санузлов по техническим возможностям, а не по удобству будущих жильцов.

Прокладка кабелей в домах из кирпича и газобетона трудоемка, так как необходимо сверлить стены и заполнять швы. Прокладывать большую часть сетей внутри опалубки в монолитных бетонных домах можно до заливки бетона. Если чего-то не хватает, можно вырезать щели в несъемной опалубке, что проще пенобетона.

В каркасном доме таких проблем нет — все заложено внутри каркаса стен или пола. Отсюда и высокая скорость строительства каркасных домов.

Подведем итоги

Мы рассмотрели пять проблем при строительстве дома из газобетона. Это не все проблемы. Остальные проблемы появятся позже в эксплуатации дома. Это сырость, вызванная высокой гигроскопичностью газобетона и растрескивание штукатурки на внутренних стенах из-за «дышащих» стен. Кстати, стены не должны дышать; они не живые. Стены должны быть герметичными, чтобы вместе с воздухом и влагой не уходило тепло. Через 20 лет трубы могут прийти в негодность с трещинами или трещинами на стыках. Как вы будете их крепить, если они находятся под фундаментной плитой?

Чтобы избежать этих проблем, выбирайте конструкцию дома, проверенную временем, изученную строителями на опыте миллионов домов. Среди этих конструкций нет домов из газобетона или пеноблоков. Газобетонные дома строятся всего 30 лет и только в нескольких странах мира — десятки тысяч против нескольких миллионов. Помните, продавцы, не пользуйтесь своим благополучием.

Дом по технологии ТИСЭ своими руками — часть 3 | Своими руками

В 2009-2010 годах из-за нехватки помощников все силы были сосредоточены на возведении стен. Затем уложил балки перекрытий второго этажа и мансарды из досок сечением 50×200 мм, которые установил с шагом 510 мм. К весне 2011 года мы закупили необходимые пиломатериалы и с наступлением лета начали возводить крышу — то есть

Перед установкой стропил все необходимые участки стен довели до одного уровня, оголив опалубку и эркер, затем армопояс. Положили мауэрлат (брус 50×100 мм) — разумеется, на гидроизоляцию (рубероид) — и стали устанавливать стропила (доска 50х200х6000 мм) с шагом 600 мм.

В коньке стропила соединили с двух сторон при помощи подкладок из 18-мм березовой фанеры, предварительно зажав пакеты хомутами и скрепив 90-мм са-швами. Так как до крыши было еще далеко, то для защиты от дождя место стыка стропил было покрыто олифой в два слоя.

Каждая пара стропил соединялась затяжкой из бруса сечением 50×75 мм, при этом затяжки дополнительно крепились к половицам чердака. В результате сформировалась жесткая конструкция стропильной системы. Над затяжками сделан настил из досок.

Стропила привязали к стене 4-мм проволокой, пропустив ее через пробитые в стене отверстия в армопоясах. Скрутив проволоку, вставьте ее концы в канавку, выточенную болгаркой с алмазным кругом.

Ссылка по теме: Строительство дома по технологии ТИСЭ — Часть 1

Только после этого приступили к оформлению фронтонов, внешняя и внутренняя части которых до сих пор имели ступенчатую форму. Внутреннюю часть фронтона следует срезать на уровне, который был выше нижнего края стропил на 50 мм, а наружную – нарастить до уровня верхнего края стропил. Такая разница уровней внешней и внутренней частей фронтона необходима для того, чтобы потом можно было уложить утеплитель.

Алмазным кругом небольшого диаметра прорезали разметку внутренней стенки на глубину около четверти ее толщины и легким ударом небольшой кувалды по краю блока откололи лишние стенки. Сначала было опасение, что край получится неровным, но все оказалось намного проще, чем ожидалось.

На наружной стене фронтона в некоторых местах срезал углы и сделал паз для арматуры, которую загнул и завязал в коньке. Затем пространство между стенками опалубки забивали жесткой цементно-песчаной смесью, как при формовке блоков. В результате фронтон приобрел правильную форму.

Поверх фронтона закрепили брус 50×90 мм, зафиксировав его дюбель-гвоздями и обмотав проволокой.

Над первым этажом располагались два мансарды по торцам дома, а между ними — классический второй этаж с ровным потолком. Уклон стропил мансардного этажа — 30°, а центральной части — 18,5°.

Следующим этапом был монтаж обрешетки крыши из досок сечением 25×150 мм, которые набивались с шагом 200 мм. Получилась своеобразная лестница, по которой было удобно передвигаться. Также поставили первую пару стропил в центральной части дома. Для крыши выбрал ондулин («бюджетный» вариант), так как с ним можно работать одному. Режу ондулин ножовкой по дереву, смачивая ее полотно и зону реза водой. Результат отличный, всем рекомендую!

Читайте также: Строительство дома по технологии ТИСЭ — Часть 2

Сначала крепил ондулин обычными гвоздями — мне не понравилось, потому что если забить чуть больше, чем нужно, то не закроешь шапку шляпки! Необходимо вырвать гвоздь.

Устройство кровли и завершение строительного сезона 2011 года.

1. Состояние постройки на начало сезона 2009 г.
2. Скрепление стропил между собой с помощью фанерных подкладок.
3. Соединение стропил балками, перекрывающими чердак.
4. Пол чердак.
5. Крепление стропил к стене дома. Сверху к стропилам прибиваются блоки.
6. Натяните проволоку, скрепляющую стропила, с внутренней стороны стены.
7. Фронтон после возведения стены имел ступенчатую форму.
8. Вид на отколотую внутреннюю часть стены изнутри строящегося дома.
9. Монтаж фурнитуры на фронтон.
10. Крепление опалубки на фронтоне струбцинами.
11. Теперь фронтон выглядит правильно.
12. После выравнивания над фронтоном закрепляются дюбель-гвозди и проволочные брусья.
