Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Содержание

1. Что такое водосточная система крыши
2. Стандартный угол наклона
3. Как выставить угол наклона
4. Нюансы монтажа водосточной системы
   1. Видео инструкция

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

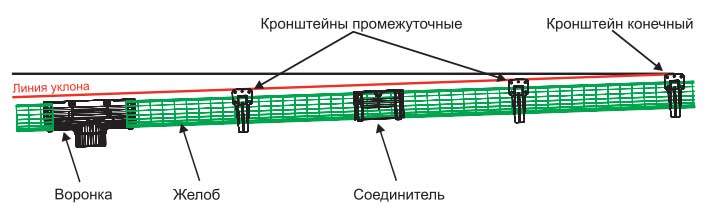

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 cм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

расчет оптимальной величины и монтаж под правильным углом

Назначение водосточной системы – отвод воды с крыш зданий и сооружений. Состоит она из двух частей: горизонтальной и вертикальной. Первая – это желоба, уложенные под краем кровельного материала под определенным углом. Вторая – вертикально установленные трубы. Соединяются обе части между собой приемными воронками. Главная характеристика системы – угол наклона водосточного желоба.

Содержание

1. Для чего нужен уклон
2. Оптимальный угол наклона
3. Правила монтажа желобов водостока

Для чего нужен уклон

Уклон необходим для беспрепятственной транспортировки воды к водосточным трубам

Наклонная плоскость является причиной движения жидкости. В вертикальных трубах востока она будет перемещаться без проблем. Чтобы происходило ее стекание по желобам первой части водосточной системы, их надо уложить под наклоном. Если этого не сделать, вода будет собираться в желобах, застаиваться там, а при накоплении переливаться через края лотков, заливая стены и фундамент здания.

Есть и противоположная сторона ситуации. Если угол наклона водостока будет большим, это в первую очередь испортит фасад дома. Система отвода воды с крыш будет выделяться не лучшим образом.

Отвод воды в данном случае будет происходить максимально эффективно. Но в месте стыковки желобов с вертикальными трубами будет скапливаться большой объем воды, который трубы могут не принять полностью, может произойти тот же перелив. Проблему можно решить установкой приемных воронок большего размера. Но это также скажется на внешнем виде фасада.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° — это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² — желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² — водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине — по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Как обеспечить уклон водосточного желоба и от чего он зависит

Содержание

Как определиться с уклоном водосточной системы кровли здания

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения.

Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы.

Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной.

Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение.

Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома.

Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая.

Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше.

Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы.

Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Это тоже важно знать:  Калькулятор кровли: смета на строительство

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%.

Это есть 2 мм на 1 м длины восточной конструкции.

И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы.

К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Это тоже важно знать:  Как составить договор на ремонт кровли

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков.

Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой.

В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

инструкция



Источник: http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/uklon-vodostoka/

Уклон водосточного желоба: расчет оптимальной величины и монтаж под правильным углом

Назначение водосточной системы – отвод воды с крыш зданий и сооружений. Состоит она из двух частей: горизонтальной и вертикальной. Первая – это желоба, уложенные под краем кровельного материала под определенным углом. Вторая – вертикально установленные трубы. Соединяются обе части между собой приемными воронками. характеристика системы – угол наклона водосточного желоба.

Для чего нужен уклон

Уклон необходим для беспрепятственной транспортировки воды к водосточным трубам

Наклонная плоскость является причиной движения жидкости. В вертикальных трубах востока она будет перемещаться без проблем.

Чтобы происходило ее стекание по желобам первой части водосточной системы, их надо уложить под наклоном.

Если этого не сделать, вода будет собираться в желобах, застаиваться там, а при накоплении переливаться через края лотков, заливая стены и фундамент здания.

Есть и противоположная сторона ситуации. Если угол наклона водостока будет большим, это в первую очередь испортит фасад дома. Система отвода воды с крыш будет выделяться не лучшим образом.

Отвод воды в данном случае будет происходить максимально эффективно. Но в месте стыковки желобов с вертикальными трубами будет скапливаться большой объем воды, который трубы могут не принять полностью, может произойти тот же перелив. Проблему можно решить установкой приемных воронок большего размера. Но это также скажется на внешнем виде фасада.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° – это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м.

Но для водосточной системы этот параметр критичный, особенно когда идет ливень.

Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² – желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² – водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей.

Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной.

Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк.

В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк.

К примеру, если длина карниза равна 12 м, стояки монтируют посередине – по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Источник: https://StrojDvor.ru/kanalizaciya/uklon-vodostocnogo-zeloba/

Уклон водосточного желоба на 1 метр

Неотъемлемым элементом любой кровельной конструкции является водосточная система, которая позволяет отвести влагу, защитить от ее негативного воздействия не только саму крышу, но и стены.

Процесс ее монтажа желательно начинать с проектирования и выполнения целого ряда расчетов.

Для того чтобы ливневые и талые воды отводились с кровли максимально эффективно, потребуется в первую очередь правильно рассчитать уклон водостока и сечение всех его элементов.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение.

Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них.

Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

• для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
• если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

• для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
• передний фальц воронки должен быть прочно зацеплен за кромку желоба;
• фиксаторы изделия закрепляются на задней кромке водостока;
• в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы.

Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения.

Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

Правильный уклон водосточного желоба, лотка

Составными элементами системы водостока, обустройство которой крайне необходимо для надежного функционирования кровли, являются: желоб водосточный; кронштейны для него; воронки, заглушки, трубы.

Отсутствие водоотведения с крыши дождевых и талых вод непременно заканчивается разрушением стен и фундамента здания. Для предотвращения нежелательных последствий также потребуются водосточные лотки.

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать. Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды. Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

• если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
• когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
• в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
• два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Крепление кронштейнов

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов.

Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах.

Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Самостоятельная установка водосточной системы на крыше дома

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации.

Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает.

В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

Монтаж состоит из следующих этапов:

Пошаговое руководство по установке водостока на крышу дома из 6 пунктов

1. Установка держателей: кронштейнов и желобов

Лучше конечно прикрепить кронштейны еще на этапе монтажа обрешетки кровли. Идеальным вариантом будет, чтобы шаг держателей для желобов совпадал с шагом стропил – где-то в пределах 50-60 сантиметров.

Если расстояние между стропилами больше, например один метр, то к обрешетке нужно прикрепить дополнительные кронштейны. Далее по горизонтали с уклоном примерно 5 сантиметров на 10 метров желоба располагаем крюки.

Чтобы достичь качественного слива воды, нужно вычислить разницу между высотой крайних крючков и с помощью фломастера или карандаша отметить угол наклона. Для удобства можно пронумеровать каждый крюк.

При достаточно большой длине крюка, их можно немного подогнуть в соответствии с наклоном крыши. Короткие крюки прикрепляются на вертикальную сторону обрешетки.

Как итог, у Вас должно получиться так, чтобы центр дуги крюка был в той же вертикальной плоскости, что и центр угла кровли.

При длине дома от 20 метров, следует делать два угла уклона для слива в 2 воронки или же смонтировать одну воронку, но посередине.

2. Следующим этапом является установка воронок.

В зависимости от характеристик желоба вам может понадобиться сделать отверстие для воронки. Будьте очень внимательны, чтобы дырка не получилась шире воронки, иначе вода будет стекать мимо. Сделать это можно с помощью ножовки.

С помощью разметочного инструмента: карандаша, фломастера и т. п. отметьте центр крепления воронки к желобу. Отверстие должно находиться прямо над ним. Далее закрепляем желоб и воронку: под одну сторону подводим фальц, а с обратной стороны крепим фиксатор.

3. Желоб внешним пазом крепим на кронштейн таким образом, чтобы он полностью лег в него, далее его нужно закрепить фиксатором.

4. На желоб монтируем заглушку. Она может идти как в одном комплекте с уплотнителем, так и отдельно. Во втором случае уплотнитель укладывается на дугу заглушки, следим, чтобы ребристая часть была сверху. Теперь желоб стыкуется с уплотнителем и надевается заглушка, чтобы она полностью вошла в паз, нужно по ней немного постучать.

5. Важным моментов в монтаже водосточной системы является учет воздействия окружающей среды: обледенение, перепады температуры.

Так водосток может расширяться и сужаться, что в свою очередь приведет к повреждению желоба, если не принять соответствующие меры.

Водосточные системы из пластика имеют бесклеевое соединение, поэтому желоб нужно закреплять так, чтобы он немного проскальзывал по уплотнителям.

https://www.youtube.com/watch?v=akCbwi9LGec

Водосток с клеевым соединением требует дополнительных компенсаторов, которые устанавливаются на высшие точки желоба. Для металлических систем, расширение при разнице температур небольшое, но все же рекомендуется использовать уплотнители.

6. Желоба нужно соединить между собой – для этого используются соединители. Как мы уже говорили в предыдущем пункте, они должны быть с резиновыми уплотнителями. Соединители монтируются на оба желоба по центру: сначала он устанавливается на сторону без замка, а потом уже на обратную. Стоит отметить, что между желобами должен быть зазор 3-5 мм.

7. Под каждым углом желоба должен быть кронштейн. Углы соединяются по методу, описанному в пункте 6.

8. Желоба нужно защитить от попадания различного мусора, листьев. так как забивание системы может привести к намоканию стен и даже к подмыву фундамента. Чтобы избежать подобного, нужно на желоб устанавливать специальные решетки – листоулавливатели.

9. Под каждой воронкой устанавливается колено стока. Благодаря ему, водосток скрепляется с хомутами труб и находится ближе к стене. К этому колену монтируется еще одно колено, кольцо которого направляется вниз, а на него уже надевается труба.

10. Если между коленом, которое идет от воронки, и стеной значительное расстояние, то необходимо ещё вставить соединительную трубу.

11. На данном этапе сточная труба монтируется в колено и скрепляется хомутами. Если высота стока значительна, то возможно использование нескольких труб, которые надеваются друг на друга.

12. Существует два вида хомутов: для деревянной стены и для кирпичной. В случае с последней, хомут идет вместе со штырем, который вбивается в дюбель

13. Важно помнить, что нельзя располагать слив очень близко к земле или отмостке. Расстояние должно быть в пределах 30-40 сантиметров.

Таким образом, при соблюдении технологии Вы получить отличную водосточную систему, которая прослужит Вам срок, который гарантировал производитель.

Ремонт кирпичной кладки наружных стен не терпит отлагательств, 5 видов разрушения и способы их устранения в нашей статье.

Ремонт крыши покрытой рубероидом (трещины, пробоины, расхождения стыков) — по ссылке на Оркмастер. ком .

Источники: http://krovlyamoya.ru/gidroizolyaciya/montazh-vodostochnoj-sistemy-i-raschet-ee-uklona.html, http://kryshadoma.com/vodostok/pravilnyy-uklon-vodostochnogo-zheloba-lotka.html, http://orcmaster.com/remont/krysha/vodostok-na-kryshu.html

Источник: http://stroykrishu.ru/uklon-vodostochnogo-zheloba-na-1-metr.html

Уклон водосточного желоба: на что влияет и как проектируется

Загородные дома имеют самые разнообразные размеры и форму, поэтому расчет уклона желобов проводится индивидуально.

В статье рассказывается о работе водостока и факторах, влияющих на его функциональность.

Вы познакомитесь с разновидностями водосливных систем и лотков, с принципами проектирования уклона водостока, с распространенными ошибками, допускаемыми при монтаже водосточного слива.

Важная часть комфорта

О роли уклона в работе сливной системы

Каждый домовладелец знает, что долгая и беспроблемная эксплуатация жилья зависит от множества факторов, одним из которых является грамотно спроектированная и смонтированная водосточная система. Правильно установленные водостоки позволяют решить несколько важных задач:

• Своевременный отвод осадков и талой воды с кровли.

• Отвод воды от постройки, благодаря чему грунт не переувлажняется, фундамент не подвергается преждевременному разрушению, а в доме не поселяется сырость.

• Защита фасада от воды. Какой бы качественной не была отделка стен, под действием воды она приходит в негодность гораздо быстрее.

• Сбор воды. Рациональное использование воды актуально для владельцев клумб и огородов.

Отвод воды — главная задача

Действие любой самотечной системы основано на гравитационном принципе — вода всегда течет в сторону понижения, поэтому уклон водосточного желоба является одной из основных причин хорошего (или плохого) функционирования водослива. Именно эта величина задает скорость течения воды и определяет, справятся ли с заданным током желоба и воронки.

О водостоке и его компонентах

Организация функциональной сливной системы — задача не тривиальная. Общие рецепты отсутствуют, для каждой крыши проект и его параметры определяются индивидуально; в число влияющих на работу факторов входят следующие величины:

• Площадь кровли.

• Параметры конструкции. Кроме уклона желобов (в расчет берется уклон водостока на 1 метр), рассчитывается их оптимальное сечение и протяженность, сечение сливных труб и количество воронок.

• Второстепенные факторы. К ним относится материал водостока и особенности монтажа (то, как будут крепиться подвесные кронштейны).

Одна из разновидностей систем

Водосток состоит из множества элементов; чтобы сбор и отвод воды проходил по плану, все они должны соответствовать расчетным параметрам и монтироваться в четкой последовательности. Стандартная система состоит из следующего набора комплектующих:

• Основные. Горизонтальное и вертикальное перемещение воды обеспечивается водосточными отливами и трубами, самыми объемными комплектующими. Воронка соединяет эти элементы, собирая и направляя воду.

• Дополнительные. В большинстве случаев для обустройства потребуется тройник (деталь для разветвления системы), колено (завершающая часть сливной трубы), обвод (деталь для поворота трубы), а также наружные и внутренние углы желоба, необходимые для фасадов сложной формы.

• Вспомогательные. Для фиксации желоба и регулировки его наклона используют кронштейны. К соединительным деталям также относятся хомуты, муфты и резиновые уплотнители. Важной частью системы являются заглушки желобов, препятствующие протечкам и придающие конструкции жесткость. Не обойтись и без решетки-листвоуловителя или сетки-паука, также защищающей от листьев и веток.

Монтаж кронштейнов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

О необходимости расчета уклона

На взгляд непосвященного человека точность расчетов не так важна, а уклон желоба — вещь маловажная и, в общем-то, бесполезная. Очевидно, что вода способна сама стечь с крыши, а в желобе найти путь вниз. Вместе с тем, если не соблюдать правила расчета и монтажа, в скором времени можно столкнуться со следующими проблемами:

• Если не задать угол водостока, то установленные горизонтально желоба будут справляться с нагрузкой до первого серьезного ливня. Вода начнет скапливаться в отливе, и, не успевая попасть в трубу, пойдет переливом через борт. Результатом станут мокрые стены и влажный грунт вокруг фундамента. Если перелив будет происходить часто, теряется смысл водосточной системы.

• При нулевом уклоне решением может стать использование желобов увеличенного размера и труб большой емкости — только если вам безразличен внешний вид фасада, пропорции которого будут испорчены. Побочный отрицательный эффект состоит в том, что широкие сливы быстрее заполняются мусором, из-за чего снижается эффективность их работы, а очистка требуется гораздо чаще.

Параметры желоба На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу завершения недостроенных домов. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

• Монтаж сливов под слишком крутым углом, вопреки ожиданиям, работу системы не улучшит. Несомненно, вода даже по небольшим желобам будет течь в правильном направлении. Проблема начнется, когда воронки и водосточные трубы перестанут справляться с отводом воды, и начнется перелив. Воронки и трубы огромного диаметра могут спасти ситуацию, но вряд ли украсят фасад.

Виды системы и водосточного желоба

Ливневые водоотводы классифицируют различными способами; их принято различать по пропускной способности, которая определяется габаритами труб и желобов (их диаметром). По данному критерию водосливные системы делятся на два вида:

• Малая. Устанавливается на небольших и средних по площади домах. Размер и конфигурация крыши таких жилищ позволяют монтировать трубы диаметром 90 мм и желоба диаметром 125 мм, что вполне достаточно для нужд постройки.

• Большая. Если дом (а, следовательно, и крыша) имеет большую площадь, выбирают конструкцию с увеличенными размерами: трубу в 100 мм, желоб — в 150 мм. Специалисты рекомендуют такую систему и для маленьких домов, если кровля имеет сложную форму или дом стоит в местности с высоким уровнем годовых осадков.

Медный водосток и снегозадержатели Это может быть интересно! В статье по следующей ссылке читайте про особенности медных водосточных систем.

Вторая принятая классификация — по материалу изготовления:

• Металлические системы. Такой вариант предпочтителен из-за его жесткости, надежности и ремонтопригодности. Материалом может служить оцинкованная сталь, покрытая полимером, сплав цинка и титана, медь. Металлические водостоки устойчивы к механическим воздействиям и прослужат 30-40 лет без ремонта (в случае медной системы гораздо дольше).

• Пластиковые. Очевидные преимущества конструкций из полимера — легкость, устойчивость к ультрафиолету и к коррозии. Минусом пластиковых конструкций является их низкая морозостойкость.

Водосточные желоба различаются по форме. Более привычны желоба и трубы классической круглой формы. Они компактны и хорошо смотрятся на фасаде дома в любом стиле.

Прямоугольные желоба имеют большую пропускную способность, но при их сборке необходимо учитывать некоторые тонкости.

Такие водосточные системы наиболее подходят для загородных домов, выполненных в одном из современных стилей, например, хай-тек.

О монтаже водостока в следующем видео:

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади.

Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив.

Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

• Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклона На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу пристройки к существующим домам. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

• Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.

• Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.

• Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.

• Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.

• Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити.

  Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклона Это может быть интересно! В статье по следующей ссылке читайте про установку снегозадержателей на крышу.

5 ошибок монтажа водосточного желоба

Неправильный или небрежный монтаж водосточной системы нарушает нормальную работу, что приводит к ее поломке, порче фасада и протечкам крыши. К наиболее распространенным причинам раннего износа конструкции относятся следующие факторы:

• Ошибки проектирования. Если сечение труб и количества воронок выбраны неправильно, водосток не справится с потоком воды даже при правильном уклоне.

• Сливные лотки монтируются строго горизонтально. Вода в желобе начинает скапливаться и не отводится вовремя, что иногда критично летом, но превращается в проблему зимой.

  В системе появляются ледяные пробки, которые, при смене температур, начинают мешать отводу воды. Через несколько лет такой эксплуатации пластик может не выдержать нагрузок и лопнуть, а металлическая конструкция потребует ремонта.

  Лучше всего от этой опасности защищен медный водосток, но он и обходится дороже.

• Слишком длинный лоток, соединяющий две трубы. В таком случае велика вероятность его провисания и деформации.

Об исправлении дефектов в следующем видео:

• Не выдержан интервал между кронштейнами. Расстояние между держателями пластиковой конструкции задается до 0,9 см; если система металлическая, его можно увеличить до 1,2-1,5 м. Следствием увеличения этих размеров также станет вероятная деформация, застаивание и намерзание льда.

• Край кровли смещен от центра желоба в ту или иную сторону. В таком случае велик соблазн установить лоток с наклоном к стене (или наоборот). Во время ливневых осадков вода начнет переливаться через край даже при условии правильного основного уклона.

Деформации могут вызываться внешними причинами. Особенно часто они обнаруживаются ранней весной, когда заканчивается период снегопадов и обледенений. Чтобы желоба не подвергались чрезмерной снеговой нагрузке и не деформировались, на крыше устанавливаются снегозадержатели и системы антиобледенения. Нелишней будет и хорошая теплоизоляция крыши.

Система антиобледенения Это может быть интересно! В статье по следующей ссылке читайте про современный домик с отделкой из кедра в Норвегии.

Заключение

Безотказное функционирование сливной конструкции вносит значительный вклад в продление срока эксплуатации дома.

Для исправной работы необходим грамотный монтаж всех элементов системы, включая соблюдение уклона водостока, установленное нормативными документами.

Не рекомендуется экономить на кронштейнах — их точная разметка важна для сохранности конструкции. Комплексное соблюдение всех условий сделает водосток надежной защитой постройки от губительного действия воды.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/uklon-vodostoka/

Расчет уклона дренажной трубы | Simpson Plumbing LLC

(обновлено 22 ноября 2021 г. )

Ничто не испортит день быстрее, чем обнаружение того, что дренажные трубы не сливаются. Будь то в душе или в кухонной раковине, стоячая вода является признаком того, что что-то не так. Обычно это признак того, что в системе есть какая-то блокировка, но виновата может быть и сама сантехника.

Трубы должны иметь небольшой уклон вниз для правильного дренажа. Стандартный уклон составляет от ¼ дюйма до 3 дюймов на фут в зависимости от использования. Для исправной работы сантехники необходим точный расчет. Труба с недостаточным уклоном не будет стекать, в то время как труба со слишком большим уклоном сливает воду слишком быстро, оставляя после себя твердые частицы.

И если твердые частицы не сливаются, рано или поздно вы можете оказаться с засором. Если вы устанавливаете водосточную трубу, вот простой способ рассчитать уклон водосточной трубы. Однако, в зависимости от масштаба проекта, определить уклон намного проще, чем выполнить работу.

Укладка дренажных труб — это работа для профессионалов, но домашние мастера могут попробовать свои силы и в менее масштабных дренажных системах.

Не откусывай больше, чем сможешь прожевать

Прокладка дренажной трубы для водопровода — работа для профессионалов. Это довольно обширная и важная часть сантехники дома. Работа усложняется, если вы связаны с муниципальной системой. Неправильная дренажная работа может вызвать множество проблем с вашей собственностью, включая повреждение фундамента и ландшафта.

Например, если водосточные трубы расположены неправильно, они будут сливать воду в сторону вашего дома. Избыток воды может ослабить фундамент и привести к его наклону или проседанию со временем. Точно так же чрезмерный полив газона из-за плохого дренажа может вызвать проблемы с растениями, такие как грибки и болезни. Должная осмотрительность необходима перед началом любого проекта.

Большинство городов и ассоциаций домовладельцев не будут благосклонно относиться к обширным проектам земляных работ, проводимым своими руками. Тем не менее, хорошо понимать процесс, если вашему сантехнику когда-нибудь понадобится установить новую трубу. Simpson Plumbing может помочь с установкой труб.

Рассчитать уклон для стока дождевой воды

Более разумным проектом для домашнего мастера является установка водосточной трубы, чтобы избавиться от воды где-нибудь во дворе. Тихоокеанский северо-запад известен тем, что здесь выпадают дожди в течение нескольких месяцев. Живете ли вы на юго-западе Вашингтона или от Портленда до Бенда, ваша собственность нуждается в хорошем дренаже. Это предотвратит сырость во дворе или, что еще хуже, под домом.

Возможно, вы уже пытались решить проблему. Иногда все, что нужно, это более длинный водосточный желоб, чтобы отвести воду от дома. Если ваш двор имеет уклон в сторону от дома, достаточно желоба, который выходит на расстоянии трех футов от фундамента.

Бочка для дождевой воды — простое решение для сбора лишней воды, но иногда для работы требуется дренажная труба.

Если все, что вы пробовали, не сработало, возможно, вы задумались об установке трубы или системы французского слива. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать глубже 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных служб, чтобы помочь найти подземные линии. Жители Вашингтона и Орегона могут звонить по одному и тому же номеру: 811. Звоните как минимум за два рабочих дня до раскопок. Они отправят кого-нибудь, чтобы отметить места, где копать небезопасно.

Еще одно: не сливайте туда, где не положено или что создает проблемы соседям. Пусть вода из водосточных желобов или других мокрых мест стечет в сухое место во дворе. Если вы сомневаетесь, проверьте коды вашего региона.

1. Измерьте и спланируйте
Первый шаг необходим для определения уклона: Измерьте расстояние дренажной линии. Для того, чтобы сделать точные расчеты, вам необходимо знать точную длину, по которой должна пройти труба. Чтобы найти это, спланируйте маршрут слива, взяв кратчайшее возможное расстояние.

Чем длиннее маршрут трубы, тем более уязвима она к засорению. Запишите любые изгибы и повороты, для которых потребуются определенные детали. Если вы устанавливаете простую дренажную трубу, вам, вероятно, не придется беспокоиться о слишком большом количестве углов.

2. Приобретение труб и материалов
После того, как вы определили маршрут линии, вы можете вычислить длину труб. Когда вы покупаете трубу и необходимые материалы для ее сборки, всегда давайте себе немного больше для работы. Не забудьте включить все соединители труб, чтобы получить правильную конфигурацию.

3. Расчет уклона
Перед размещением трубы используйте эту формулу для определения уклона и создайте следующую диаграмму уклона канализационной трубы:

• Умножьте количество футов трубы (X) на дюймы вы планируете наклонить линию (Y).
• Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
• Пример 1: Если у вас есть 10 футов трубы, и вы хотите наклонить ее на ½ дюйма на фут, ваше уравнение будет 10 x ½ = 5 дюймов. Это означает, что вам нужно будет убедиться, что разница в высоте между началом и концом составляет 5 дюймов.
• Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет следующим: 10 x ¼ = 2 ½ дюйма. В этом случае конец вашей трубы будет на 2 ½ дюйма ниже начала. Это минимальный уклон дренажной трубы. Все, что меньше, снижает эффективность слива и может привести к засорению.

Если вам нужна помощь в определении правильного уклона и положения ваших труб или вам нужна помощь специалиста по их прокладке, обратитесь в Simpson Plumbing. Наши опытные сантехники с удовольствием ответят на ваши вопросы по сантехнике. Мы здесь, чтобы помочь вам позаботиться о вашем доме и убедиться, что ваша сантехника сделана правильно.

Определите правильную глубину + уклон для французского дренажа.



Теперь вы почти готовы к копанию, копанию траншей и прокладке труб. Но сначала вам нужно использовать свои ставки и струны чтобы выяснить, насколько глубоко вам нужно копать. Для этого вам также понадобится линейный уровень, который доступен в любом магазине. хозяйственный магазин, который висит на веревке.

Все дренажные трубы (за одним исключением) должны иметь небольшой уклон вниз. Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый наклон 1%. Обратите внимание, что я сказал, что дренажная труба должна быть наклонной, а не Французский дренаж. Причина этого в том, что дренажная труба используется для отвода дождевой воды в более засушливые районы или, в конечном итоге, в выход, в то время как французский дренаж используется для сбора избыточной воды с одних участков и последующего рассеивания ее в недрах других. Так что не критично, чтобы дно траншеи с французским водостоком было идеально наклонным, хорошо, если вы можете с этим справиться, но не слишком расстроен этим. Дренажная труба (или дренажная плитка, как ее называют некоторые) будет лежать на гравийной подушке на дне водоема. траншею, и этот гравий очень легко перемещать, чтобы правильно наклонить дренажную трубу.

Вернемся к ставкам и веревкам. Начиная с самой высокой точки запланированной дренажной системы, вбейте кол и завяжите веревку на высоте 6 дюймов над землей. (точка J на ​​схеме ниже)

Протяните эту веревку к столбу на следующем повороте дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие боковые ответвления труб на данный момент, см. пример ниже.

Натянув струну вдоль первого участка трубы, повесьте линию на уровне колонны, туго натяните струну и переместите потяните вверх или вниз против этого кола, пока строка не будет ровной. Отметьте это место на столбе карандашом или фломастером. Держать туго натяните нить и завяжите ее на отметке.

В большинстве случаев ваша метка будет на высоте более 6 дюймов от уровня земли. Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой. Если вы не можете выровнять струну из-за того, что земля мешает, вернитесь к исходной точке и переместите струну.

Теперь у вас есть натянутая веревка, которая показывает положение уровня вашего первого участка трубы. (Секция J-K на схеме) Далее вам понадобится калькулятор и рулетка. Измерьте длину веревки от колышка до колышка и округлите ее до ближайшая нога. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы. для достижения уклона 1/8 дюйма на фут. 14 разделить на 8 равно 1,75 дюйма или 1-3/4 дюйма.

Сделайте новую отметку на втором кольце на этом расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь привяжите новую нить в эту новую метку и растяните ее до следующего поворота в вашей дренажной системе, как мы сделали выше. Отметьте, где струна ровно, как указано выше, и привяжите нить на этой отметке.

Здесь мы должны иметь дело с одним исключением наклона трубы, о котором я упоминал во 2-м абзаце. На примере, секция K-L должна быть установлена ​​ровно (без уклона), потому что это соединитель для двух отдельных дренажная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с 2 или более «зубцами», соединенными с «ручку» следует оставить на поперечной трубе, соединителе зубцов и рукояти, уровне.

Привяжите новую веревку к отметке уровня и протяните ее до следующей стойки в системе и отметьте позицию уровня. Снова свяжите струны на уровне, измерьте длину, разделите на 8 и отметьте глубину наклона ниже отметки уровня. На нашем примере показано ниже это означает, что секция LM имеет наклон 15/8 = 1-7/8 дюйма.

Продолжайте повторять эту процедуру, пока не достигнете конечной точки вашей дренажной системы, обычно на улице или канаву, где будет виден конец дренажной трубы.

Растянув эти струны и отметив глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба. быть, и как глубоко вы должны копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте то место, где вы хотите дно вашей водосточной трубы установить на отметку глубины уклона — запишите это число. При сливе в берег ручья или канавы обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра для дворов с крутым уклоном возле бордюра или в нижней части бордюра для дворов с пологим уклоном (необходимо будет прорезать бордюр здесь и это сложно сделать).

В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные ставки).

Это измеренное расстояние (60 дюймов в примере) указывает вам расстояние от нижней части французского дренажа до нижней колонны на каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы можете найти расстояние, которое вы должны копать на каждом столбе (24″, 33″ и 54″ в нашем примере).

Помните, что уклон 1/8″ на фут является минимальным. В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать копать очень глубокие французские дренажи. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы чтобы он был мельче. Если мы хотим вырыть около дома всего 20 дюймов в глубину, то переместите верхнюю струну выше на стойке, чтобы разница между исходной глубиной и желаемой глубиной (54–20 дюймов = 34 дюйма). Поскольку изначально струна находилась на высоте 6 дюймов от земли.

теперь он будет на высоте 6 дюймов + 34 дюйма = 40 дюймов от земли. Затем, когда вы отмерите 60 дюймов вниз от веревки на столбе, вы получите глубину траншеи. желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ветвей. Имейте в виду, что боковые ветви будут подниматься вверх, новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P будет на 1-1/8 дюйма выше в точке P, а ветвь L-Q будет такой же, как и секция L-K, потому что она соединительная трубка. Участок Q-R будет очень крутым, как и участок J-K, чтобы получить 20-дюймовую траншею. глубина у дома.

После того, как французские дренажные траншеи и сухие колодцы будут вырыты, затем установлены трубы из сухой ткани, проницаемый ландшафт ткань укладывается в траншею, а поверх ткани насыпается гравий толщиной не менее 2 дюймов (как описано в Установка французского дренажа). Затем этот гравий можно легко переставить, чтобы получить правильный уклон для установки жесткой дренажной трубы на место. (читайте здесь, чтобы узнать, почему не использовать гибкую гофрированную пластиковую трубу). Также вы захотите прочитать страницу о том, как выбрать надлежащие фитинги, позволяющие очищать вашу дренажную систему с помощью обычного оборудования типа Roto-Rooter.

нормативы, какой должен быть угол и почему

Предварительные расчеты канализации защищают от возможных технологических проблем, например, от засорения. Правильно подобранные диаметры труб и грамотный монтаж обеспечивают долгое и комфортное использование канализационной системы.

Одним из важных показателей при проектировании и монтаже коммуникаций является уклон канализационной трубы, необходимый для свободного движения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, какие правила следует соблюдать при разводке внутренней и внешней канализационных систем.

Содержание статьи:

• Какой угол уклона канализационных труб
• Как зависит функциональность системы от уклона
• Какие нормы необходимо соблюдать?
  • Особенности канализации дома
  • Пример проекта внутренней разводки
  • Наружная прокладка труб
• Как контролировать уклон
• Расчет уровня наполнения магистрали
• Выводы и 90 полезное видео по теме0058

  Какой угол уклона у канализационных труб

  Один из принципов монтажа труб, который используют на практике опытные строители, это возможность укладки магистралей таким образом, чтобы сточные воды двигались самотеком. Этот принцип применяется повсеместно — как при обустройстве квартир в многоэтажках, так и при строительстве частных 1- или 2-этажных коттеджей.

  Горизонтальные ответвления, для которых рассчитывается угол уклона, устанавливается после укладки и закрепления стояков — вертикальных участков канализации. Стояки отличаются большим диаметром, чем другие трубы.

  Горизонтальные отводы соединяются со стояками с помощью фитингов (тройников) и направляются в сторону сантехнических устройств (унитазов, раковин, ванн, душевых кабин) по наименьшему пути.

  Чаще всего возле стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество ТБО. Чем короче путь выхода ТБО, тем он менее вероятен

  А теперь разберем определение угла уклона горизонтальной канализационной трубы — наружной или внутренней.

  Представьте, что вдоль проложенной магистрали проходит прямая линия параллельно полу или поверхности земли в случае наружных труб. Если начало линии соединить с нижним концом трубопровода, то получим угол – при правильном монтаже. Это угол наклона.

  Измеряется в градусах или, что проще для понимания, в сантиметрах на погонный метр — см/м погонный.

  В процессе строительства для удобства и простоты расчета достаточно натянуть шнур, выровняв его по горизонтали. Его начало закрепляют в нижней точке магистрали, а конец подводят под верхнюю. Угловые измерения относятся к нему.

  Расчет угла наклона напрямую связан с такими параметрами трубы, как длина и диаметр.

  Согласно нормам, изложенным в СНиП, диаметр горизонтальных ветвей внутренней разводки должен соответствовать следующим нормам:

  • D 40-50 мм — от посудомоечной или стиральной техники;
  • D 50 мм — от раковин, раковин, ванн, писсуаров (т.е. приборов с жидкостным сливом;
  • D 110 мм — от унитазов.

  Для наружной канализации предусмотрена труба диаметром 110-160 мм.

  Есть варианты, когда приходится комбинировать трубы разного диаметра. Например, к сливу от раковины (50 мм) присоединяется туалетная труба. Очевидно необходим переходник на трубу 110 мм (+)

  Важно правильно подобрать диаметр и уклон коммуникаций, иначе система будет часто выходить из строя. Учитывайте возможные негативные последствия.

  Как функциональность системы зависит от наклона

  При монтаже канализационной системы трубы прокладывают либо прямо (параллельно полу), либо под определенным углом. Первый вариант явно ошибочен, так как блокирует движение стоков и, в конечном итоге, делает всю систему неработоспособной.

  Судя по фото трубы уложены даже не параллельно полу, а с небольшим уклоном в сторону ванны — то есть неправильно. При включении воды в раковине она будет течь не в сторону стояка, а прямо в ванну

  Второе решение правильное, но реализовать его можно по-разному:

  1. Обеспечить самый острый угол.
  2. Сделайте уклон минимальным.
  3. Выполнить установку, ориентируясь на цифры, рекомендованные нормативными документами.

  Что произойдет в каждом из этих случаев?

  Вариант 1. Казалось бы, угол слишком острый, поэтому крутой спуск водостоков не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смывания твердых отходов.

  В результате они накапливаются и образуют засоры. Вторая неприятность связана с поломкой, результатом которой является специфический запах нечистот во всем доме или квартире.

  Другим нежелательным и мешающим последствием является громкий шум, создаваемый падающими с большой скоростью сточных вод

  Вариант 2 Минимальный уклон мало чем отличается от горизонтальной установки. Медленное движение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . Кстати, СНиП рекомендует придерживаться скорости стока в пределах 0,7-1,0 м/с.

  Опция 3 . Наиболее оптимальным решением является обеспечение уклона, указанного в нормативной документации, где показана зависимость угла закладки ствола от диаметра или длины трубы. Переходим непосредственно к нормам и расчетам.

  Какие стандарты следует соблюдать?

  Остановимся на строительных нормах, которые подробно описаны в СНиП. Об особенностях внутренней канализации можно прочитать в СНиП 2.04.01-85, наружной — СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

  Особенности канализации дома

  Есть два варианта. — скрытая и открытая установка. Первый – маскировать проводку за стеновыми панелями, под полом и в потолках, второй – прокладывать на открытых площадках.

  Один из вариантов скрытого монтажа – полное или частичное углубление в стены. В кирпичных и панельных домах для этого вида маскировки практикуется штробление с последующей отделкой — штукатурка, гипсокартон, керамическая облицовка

  Тип монтажа, в частности, определяет допустимую длину трубопровода:

  • скрытые линии должны быть не длиннее 10 м;
  • открытые трубы они могут быть длиннее, но при условии, что они установлены под определенным уклоном и со свободным доступом для технического обслуживания.

  Диаметр труб обязательно должен совпадать с диаметром выпусков сантехнических приборов. Для присоединения магистралей к стоякам применяют фасонные элементы — крестовины и тройники прямого типа для присоединения под углом 90° и косого типа для крепления под углами 45-60°.

  Несмотря на правильное, с уклоном, расположение скрытых труб в целях обслуживания, устраиваются камеры досмотра — как на поворотах, так и на длинных прямых участках автомобильной дороги (+)

  К поворотам предъявляются требования: они должен быть ровным, от 90° и более, то есть не острым. Для более безопасного изменения направления трубы создают конструкцию из двух поворотов на 135°. При соединении деталей раструбы следует повернуть против стока сточных вод. Единственным исключением является установка муфт с двойным раструбом.

  В СНиП указаны допустимые значения уклона канализационных труб. Данные приведены в следующей таблице:

  Стандартные значения приведены в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров в погонном метре. Например, при установке отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на метр) (+)

  Получается, что при длине канализационной линии 5 м разница по высоте над полом между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5,

  Вернемся к «помощи» строительного шнура — вдруг пригодится. Если его натянуть по всей длине трубы, но параллельно полу, то как раз и получится, что расстояние от шнура до нижнего конца ствола равно 0 мм, а до верхнего — 12,5 (17,5) см.

  Как видно из таблицы, с увеличением диаметра трубы величина уклона уменьшается, то есть для D 110 мм оптимальный угол наклона составляет 2 см/м пог.

  В таблице указаны минимальные значения норм. Есть и максимальный уклон – он составляет 0,15 м/пог.м. Значение актуально для труб различных типов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

  Можно сделать вывод, что угол наклона для должен быть между данными из таблицы и 15 см/м пог.

  Образец проекта внутренней проводки

  Проект следует начинать с составления схем, чертежей и эскизов с одновременными расчетами по всем ответвлениям.

  Особое внимание следует обратить на следующие моменты:

  • расположение труб, фитингов, соединений;
  • Диаметр труб и фитингов;
  • длина каждой секции до стояка;
  • высота настила или отметка полов, ниш и т.п.

  Кроме точных значений измерений следует учитывать допуски: на каждую ветвь ствола ± 20 см, на длину стояк и ответвление ± 1,5 см.

  Образец карты учета на монтаж канализационных труб на две квартиры, подключенных к общему стояку. Две детали абсолютно идентичны и расположены в зеркальном отображении (+)

  Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

  • стояка и раковины;
  • ванны и умывальники;
  • унитаз и умывальник.

  Также необходимо учитывать толщину стены, разделяющей сантехнические блоки двух смежных квартир.

  Подробнее о проектировании внутренней канализационной разводки частного дома в .

  Наружная прокладка труб

  В отличие от внутренних канализационных труб, которые могут быть как открытыми, так и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — .

  Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или складским помещениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко выраженный уклон 0,02 м на погонный метр.

  Помимо обязательного уклона к внешним магистралям, также предъявляется ряд требований. Например, они также должны быть оборудованы на всей территории. .

  Если дорога прямая, то колодец устраивается через каждые 10 м, если имеет изгибы, то в местах поворотов. Технические колодцы также необходимы там, где пересекаются несколько магистралей или имеется ступенчатый переход.

  Максимальное количество смотровых колодцев необходимо для предвидения возникновения засоров в наиболее предрасположенных местах: на поворотах, на примыканиях и т. д. (+)

  Для наружной канализации их сечение от 110-200 м . Как мы уже объясняли выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это при устройстве траншей и прокладке коммуникаций.

  Не забывайте, что для труб большого диаметра применяются меньшие значения:

  • при D 150 мм — от 0,007 м до 0,01 м;
  • при D 200 мм — от 0005 м до 0,008 м.

  Это минимальные значения. При монтаже короткого фрагмента трубы большого сечения мизерный уклон может быть не заметен, но для длинных трубопроводов отличия очевидны.

  Например, при укладке трубы диаметром 15 см было принято решение сделать уклон 1 см/м пог. Получается, что на каждые 10 м разница составляет 10 см, а через 100 м — 1 м. Это необходимо учитывать и сочетать с параметрами уровня грунтовых вод, а также с показателями уровня промерзания почвы.

  Как контролировать уклон

  В качестве примера устройства внешней магистрали возьмем прокладку одиночной прямой трубы, ведущей от здания к септику.

  Назначение трубы – перемещение нечистот, поступающих от сантехнических приборов, в общий бак. Это и жирные отходы из кухонной раковины, и фекалии из туалета, и грязная вода из душа.

  Разумно, чтобы сечение трубы было не менее 110 мм. Для нас важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/м погонный.

  С помощью лазерного уровня можно измерить уклон на разных этапах работы. Фотогалерея поможет наглядно представить контролируемые рабочие места.

  Фотогалерея

  Фото

  1 этап — рытье траншеи

  2 этап — устройство песчаной подушки

  3 этап — изоляция труб

  4 этап — вход в резервуар

  При соблюдении угла наклона места, не будет проблем с движением сточных вод. Однако следует помнить, что в дальнейшем результатом невыявленных ошибок может стать полный демонтаж внешней магистрали, поэтому к каждому замеру нужно относиться очень серьезно и не делать его «на глаз».

  Расчет уровня наполнения магистрали

  Дополнительные расчеты уровня наполнения, наряду с углом наклона, определяемым по нормам СНиП, обеспечивают безаварийное движение стоков сточных вод по трубопроводу.

  Расчеты производятся по формуле:

  Y = H/d где

  • Y — уровень наполненности;
  • H — уровень жидкости в трубе;
  • d — диаметр

  Значение 1,0 означает, что линия полностью заполнена стоками — это может произойти только в том случае, если расположение элементов разводки абсолютно горизонтально.

  В СНиП указаны нормы минимального и предельно допустимого заполнения — 0,3 и 1,0 соответственно. То есть, если диаметр трубы подобран правильно, отходы будут двигаться с нужной скоростью, не прилипая к внутренним стенкам (+)

  В связи с этим принято принимать значения в пределах 50-60% . В практических приложениях учитывается заполняемость, которая больше 0,3 и меньше 0,6. Оптимальным считается значение 0,5-0,6.

  Попробуем рассчитать скорость потока самостоятельно. По регламенту она должна быть 0,7 м/с и более. Только при таких значениях жидкость беспрепятственно достигает конечной цели.

  Предположим, что H 60 мм, а D 110 мм, трубы изготовлены из пластика, то есть имеют гладкую внутреннюю поверхность и минимальную степень сопротивления. По формуле 60 делим на 110, получаем 0,55 — это уровень полноты (Y), он соответствует норме.

  Выводы и полезное видео по теме

  Информация из видеороликов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

  Пример правильно смонтированных труб в ванной:

  Подробное объяснение теоретической части:

  Полезное приспособление для соблюдения угла наклона:

  Соблюдение норм угла вкл при расчете норм монтаж канализационных труб имеет большое технологическое значение.
