Электрический теплый пол под ламинат своими руками

Какой неповторимый уют и приятную атмосферу в доме создает тепло! Для тех, кто не любит мерзнуть, укутавшись в плед, и для тех, кому надоело ходить по дому в тапочках – предлагаем самостоятельно сделать теплый пол. В этой статье мы рассмотрим вариант установки электрического теплого пола под ламинат. Это один из самых бюджетных вариантов создания теплого пола, но, тем не менее, очень удачный и практичный. Электрический теплый пол обладает рядом преимуществ.

К преимуществам теплого пола стоит отнести то, что такая система обогрева может быть, как дополнительной, так и основной. Теплый пол не сушит воздух и создает благоприятный микроклимат в доме или квартире. Такой вид отопления положительно сказывается на здоровье людей, особенно полезен для тех, кто страдает болезнями легких.

Электрический теплый пол под ламинат своими руками

Полы такого типа экологически чистые, они подходят даже для теплиц и мест, где обитают животные, не навредив им. Преимуществами является и то, что такие полы влагостойкие и термоустойчивые. Теплый пол не занимает места в помещении, в отличии от обогревателей, батарей и конвекторов. Отличительной чертой теплого пола является то, что желаемая температура достигается очень быстро, и есть возможность поддерживать нужную температуру на протяжении любого времени. Стоит отметить, что такой вид отопления наиболее долговечен. Вам не придется постоянно что-то ремонтировать или менять.

К минусам теплого пола можно отнести, разве что, большое потребление электроэнергии. Есть мнение о том, что от электрических теплых полов происходит излучение. Но стоит отметить, что это можно сравнить с излучением от холодильника или чайника.

Список преимуществ теплого электрического пола можно продолжать бесконечно. Это отличный вариант для утепления вашего дома. Если вы не хотите тратить деньги и платить за установку теплого пола в вашем доме, то вы сможете установить его самостоятельно. Сейчас вы убедитесь в том, что это совсем легко и просто и не требует больших затрат и усилий.

Содержание

1. Виды теплого электрического пола
2. Кабельный теплый пол
3. Видео – Стяжка пола по маякам. Пошагово
4. Видео – Стяжка пола по маякам
5. Видео – Как подключить кабельный теплый пол к терморегулятору
6. Инфракрасный теплый пол
7. Пошаговая установка теплого инфракрасного пола
8. Видео – Монтаж инфракрасного теплого пола
9. Полезные советы

Виды теплого электрического пола

Вид пола	Материал	Плюсы	Минусы	Как работает
Кабельный	Кабель	Наиболее бюджетный вариант, быстро нагревается	Энергопотребление	От электричества, равномерно нагреваясь
Инфракрасный	Пленка, нагревательные элементы	Быстро нагревается, полезен для организма	Более высокая цена	От электричества, нагревается равномерно

Виды теплого электрического пола

Теперь отдельно рассмотрим монтаж каждого вида теплого пола своими руками.

Кабельный теплый пол

Кабельный теплый пол. Структура кабеля

Такой вид теплого пола нагревается благодаря тому, что греется сам кабель, нагревая при этом пол. Существует два вида такого кабеля: одножильный и двужильный.

Как устроен теплый пол

Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу. Электромагнитное поле у одножильного кабеля примерно в 5 раз больше, чем у двужильного. Поэтому, устанавливать его рекомендуется в комнатах и помещениях где вы проводите не много времени, например, в ванной.

Строение резистивных кабелей (справа двухжильный, слева – одножильный)

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время.

Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом. Такой кабель больше, чем одножильный, подойдет для спальных комнат. Цена его, соответственно, немного выше, чем у одножильного.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Шаг 1. Определяемся с местом размещения и длиной кабеля

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники. Если кабель будет расположен под массивными предметами, то в этих местах он будет перегреваться и будет более подвержен перегоранию. Это значительно уменьшит его долговечность. В случаях, когда мебель находится на ножках, можно не обходить такие места, а устанавливать теплый пол под такими элементами мебели.

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники

Теперь необходимо определиться с тем, какой метраж такого кабеля вам нужен. Измерьте ширину и длину вашей комнаты. Теперь рассчитайте нужную вам длину провода, при учете, что кабель укладывается параллельно или спиралевидно, с оптимальным расстоянием 5-15 см. друг от друга.

Имея на руках конкретные цифры, отправляйтесь в магазин. Для монтажа теплого пола вам понадобится:

1. Кабель.
2. Терморегулятор.
3. Стяжка для пола.
4. Теплоизоляционная лента (размер определяется площадью вашей комнаты).

кабельный теплый пол

Шаг 2. Выравниваем пол

Для начала выравниваем пол стяжкой для пола. На самом деле – это очень важный момент. От качества стяжки пола напрямую зависит долговечность напольного покрытия. При неправильной стяжке пола появляются трещины, а в следствие – деформация самого напольного покрытия. Так как же выполнить стяжку пола так, чтобы в дальнейшем не возникло проблем? Давайте рассмотрим этот важный вопрос.

Для теплого пола самым лучшим вариантом станет цементная стяжка или гипсовая сухая смесь. В стяжке пола важное значение имеют: толщина заливки, пропорции смешивания, интервалы между заливками и многое другое. Перед началом работы, поверхность, на которую будут класть стяжку, следует промыть или обработать средствами для улучшения адгезии. Также не будет лишним положить под низ металлическую сетку.

Кладем металлическую сетку

Теперь делим пол на метровые полосы, отделяем их маячками для понимания высоты и уровня стяжки и таким образов заливаем стяжку для пола.

Устанавливаем маячкиФиксация маячков

Уровень залитого пола должен быть равномерным и обязательно строго горизонтальным. Это очень важный момент ведь в ином случае, будут неровности и напольное покрытие будет деформироваться в этих местах.

Заливка пола цементно-песчаной смесьюРазравниванием пол правиломЗавершающий этап стяжки пола

Даем ему застыть столько, сколько этого требует инструкция. В среднем это занимает около месяца.

Видео – Стяжка пола по маякам. Пошагово

Видео – Стяжка пола по маякам

Шаг 3. Покрываем пол теплоизоляционной лентой по всей площади комнаты

Покрываем пол теплоизоляционной лентой по всей площади комнаты

Шаг 4. Укладываем кабель

Укладываем кабель

Разметьте на полу места, в которых будет находиться кабель. Кабель распределяем удобным для вас способом – спиралью или параллельно.

Обратите внимание! При укладке кабеля, планируйте его расположение так, чтобы провода не пересекались между собой, соблюдайте нужное расстояние, не менее 5 см друг от друга.

Шаг 5. Устанавливаем терморегулятор

В стене делаем углубление под кабель, проводим по этому желобку провод на нужную вам высоту и устанавливаем терморегулятор.

Выбрать нужный регулятор вам помогут компетентные продавцы.

Устанавливаем терморегулятор

Обратите внимание! Для долговечности, провод, подведенный к терморегулятору лучше поместить в пластиковую гофрированную трубку.Теперь начинайте укладывать кабель по размеченным местам. Если вы уложили кабель по всему полу и подсоединили его к терморегулятору, то основная часть работы позади. Теперь проверьте, работает ли кабель. Для этого, не на долго подключите его к электричеству, если он начнет греться, то вы сделали все правильно.

Шаг 6. Заливаем пол цементной стяжкой для пола

Проверяем, что точно отключили провод от электричества, разводим раствор, как указано в инструкции и равномерно заливаем весь пол по всему периметру толщиной 3-5 см, этого будет достаточно. Теперь нужно дать полу хорошо просохнуть. На это уйдет целый месяц, но, чтобы в дальнейшем не возникло каких-либо проблем, лучше придерживаться этого совета и не спешить.

Заливаем пол цементной стяжкой для пола

Спустя месяц подсоедините датчик температуры, кабель и терморегулятор к электричеству. Снова проверьте, греется ли пол. Если все в порядке, то смело можете начинать укладывать сверху ламинат. Установка электрического отопления пола при помощи кабеля завершена!

Монтаж кабельного теплого пола

Видео – Как подключить кабельный теплый пол к терморегулятору

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

1. Равномерный прогрев комнаты.
2. Всегда теплое напольное покрытие.
3. Температура внизу комнаты даже теплее, чем вверху.
4. Экологически чистые материалы.
5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

1. Теплоотражающее покрытие.
2. Термостат (обычно, идет в комплекте).
3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Обратите внимание! При температуре ниже 0 градусов такие работы проводить запрещено категорически.

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника – там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосамУкладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Обратите внимание! Датчики температуры (терморегулятор) играет важную роль в монтаже теплого пола. Благодаря терморегулятору вы можете поддерживать в комнате определенную заданную температуру или менять ее в течение суток. Так же, благодаря терморегулятору вы существенно снизите затраты на электроэнергию.

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

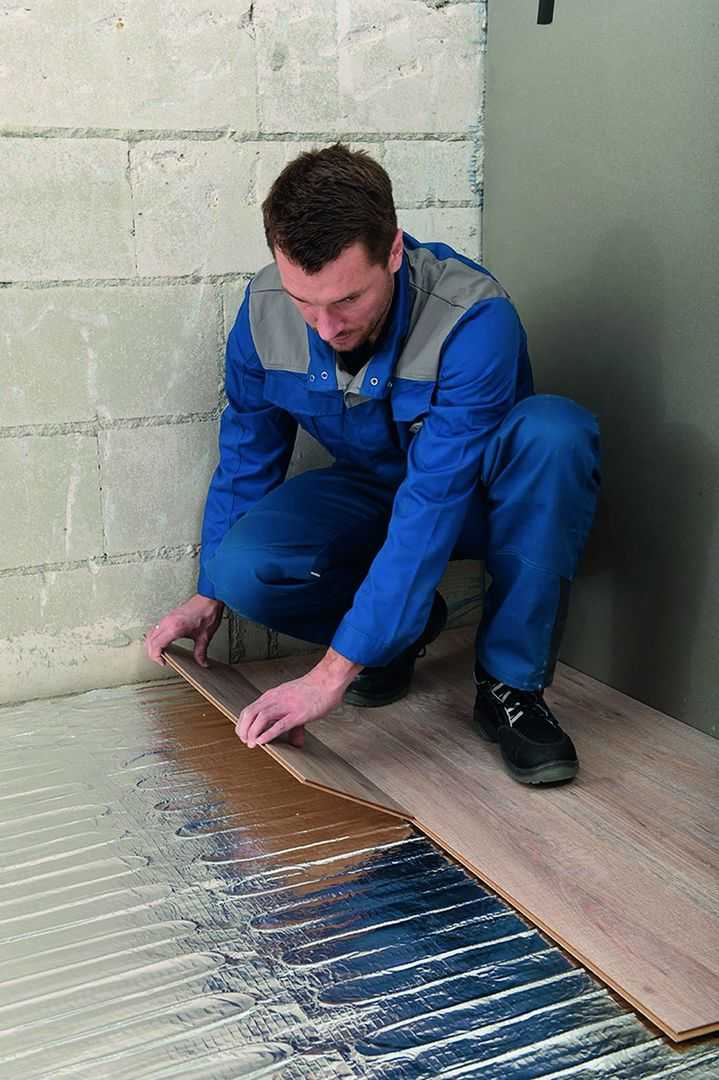

Обратите внимание! Перед укладкой ламината покройте ИК пленку сверху простой клеенкой, и можете начинать укладку ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Видео – Монтаж инфракрасного теплого пола

Полезные советы

1. Проверьте материал на качество. Обратите внимание на то, чтобы на инфракрасной пленке не было никакого мусора или вздувшихся пузырей, маркировка должна быть четкая, не размытая. Провод для теплого пола должен быть широким. Узкий кабель перегорит от напряжения. На контактах должно быть достаточно пасты серебристого цвета. Если ее мало, то перед вами, вероятнее всего, некачественный товар. Обратите внимание на то, чтобы на инфракрасной пленке не было вздувшихся пузырей
2. Перед началом работы замерьте сопротивление нагревательного элемента – оно не должно отличаться от заявленного в паспорте более чем на 7-10%.
3. Составьте на бумаге план монтажа теплого пола для того, чтобы точно обойти крупную мебель и технику в комнате.
4. Не укладывайте теплый пол близко к стене. Оптимальным расстоянием будет 5-10 см от стен.
5. Заранее наметьте места для терморегулятора.
6. Сделайте заземление. Советы по подключению терморегулятора
7. Для удобства можно положить в основу металлическую сетку и к ней пластиковыми креплениями крепить кабель.
8. Гофрированная трубка должна быть 16 мм в диаметре.
9. Перед тем, как подключить терморегулятор, вымеряйте сопротивление и запишите его.
10. Проверьте, на сколько надежная проводка в вашем доме.
11. Если основа пола склонна к появлению влаги, то необходимо произвести гидроизоляцию.
12. Полосы теплоизоляции можно скрепить даже обычным скотчем.
13. Стяжку лучше всего выравнивать широким мастерком.
14. Ламинат необходимо укладывать на подложку, которую необходимо стелить на абсолютно высохшую стяжку теплого пола.
15. Начинать пользоваться теплым полом нужно спустя месяц после заливки его стяжкой.

Электрический теплый пол под ламинат: монтаж своими руками

• Статья
• Видео

Мы уже рассматривали с Вами монтаж теплого пола под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется использовать более современный и экономичный обогреватель – ИК-пленку. Технология укладки пленочного покрытия довольно простая, и сейчас для читателей «Сам электрика» будет предоставлена подробная инструкция по монтажу электрического теплого пола под ламинат своими руками.

• Определяемся с видом нагревателя
• Подготавливаем все необходимые материалы
• Осуществляем монтажные работы
• Подготавливаем поверхность
• Производим теплоизоляцию
• Настилаем пленку
• Полезные советы от мастеров

Определяемся с видом нагревателя

Недавно мы рассматривали виды электрического теплого пола, где немного касались вопроса об использовании различных нагревателей для плиточного и деревянного напольного покрытия.

В случае с деревянным полом использовать нагревательные маты и кабель не рекомендуется, по следующим причинам:

1. Электрические проводники могут неравномерно излучать тепло, что негативно сказывается на деревянном покрытии.
2. Подогрев электрическим кабелем (либо матом) расходуют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
3. Для инфракрасного покрытия наличие бетонной стяжки не является обязательным, чего не скажешь про альтернативные варианты.
4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться вплоть до 10 см.
5. Так как ламинат имеет низкую теплопроводность, использовать кабельный нагрев не рекомендуется. Это связано с тем, что проводник сначала нагревает стяжку, которая передает тепло уже самому напольному покрытию. В результате такого теплообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу же прогревает все объекты в комнате.

Именно по этим причинам используется укладка пленочного теплого пола под ламинат и паркетную доску.

Подготавливаем все необходимые материалы

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м² (в том случае, если центральное отопление отсутствует) и 90 Вт/м² если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м² без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

Осуществляем монтажные работы

Технология укладки пленочного теплого пола под ламинат состоит из нескольких этапов:

• подготовка поверхности;
• теплоизоляция основания;
• настил материала;
• отделка ламинатом.

Обращаем Ваше внимание на то, что данная технология используется и в случае с паркетной доской, при этом монтаж осуществляется по аналогичной схеме!

Подготавливаем поверхность

На данном этапе необходимо удалить старую отделку напольного покрытия, убрать весь мусор и просмотреть состояние бетонной стяжки. Необходимо чтобы поверхность была ровной, без сколов и трещин. В противном случае придется заливать черновую стяжку, которая уберет все дефекты.

Сразу же следует отметить, что в помещениях с высокой влажностью (на неотапливаемой лоджии либо в бане) осуществлять укладку инфракрасного покрытия категорически запрещено. Если же влажность небольшая, дополнительно нужно позаботиться о качественной гидроизоляции перекрытия!

Производим теплоизоляцию

Чтобы тепло уходило вверх (в комнату), а не вниз (на нижнее этажи либо в фундамент), необходимо позаботиться о качественном утеплении основания под пленочный теплый пол. Для этого лучше всего использовать пенофол. Материал тонкий, поэтому высота потолка заметно не измениться после его укладки.

Так как одна из сторон пенофола самоклеющаяся, сложностей в утеплении возникнуть не должно. Стыки между листами нужно заклеить фольгированным скотчем.

Настилаем пленку

Теперь, когда уже основание будет полностью готовым, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.

Согласно схеме Вы должны расстелить материал по поверхности. Если нужно отрезать определенный кусок, делайте это в соответствующих местах.

Отмечаем несколько требований к укладке электрического теплого пола под ламинат:

• запрещается стелить листы внахлест, только стык встык;
• листы должны располагаться таким образом, чтобы контакты были направлены к стене, на которой установлен термостат;
• медная сторона должна быть внизу (прилегать к основанию).

Далее установите в подходящем месте термостат. Лучше делать это в штробе на стене, рядом с розетками (для удобного подключения к сети).

После этого пленка подключается к термостату с помощью контактных проводов, которые зажимаются специальными зажимами.

Также следует отметить, что все места зажимов и самостоятельных разрезов материала нужно обязательно заизолировать битумной изоляцией!

От термостата нужно вывести датчик температуры, который будет подключен к нижней стороне пленочного покрытия. Для этого в основании создается специальная штроба, длиной не более 30 см. Датчик помещается в защитную гофру и устанавливается под листом обогревателя. Обязательно под термодатчик подложите слой теплоизоляции, иначе в точности измерений может возникнуть заметная погрешность, которая повлияет на эффективность использования системы. Можно подключать пленочный теплый пол под ламинат без терморегулятора, но в этом случае потребление электроэнергии повысится, а контроль за температурным режимом будет полностью отсутствовать.

Когда все контакты будут подсоединены и заизолированы, можно переходить к контрольной проверке. Для этого включаем термостат в сеть и проверяем, чтобы вся поверхность равномерно нагревалась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления с реальным (значение не должно превышать разницу в 10%).

Если все верно, поверх теплого пола можно укладывать защитную поливиниловую вспененную пленку и приступать к декоративной отделке поверхности паркетной доской либо ламинатом.

Также к Вашему вниманию наглядные видео уроки, на которых Вы сможете увидеть особенности выполнения каждого из этапов укладки:

Как сделать подогрев ламината пленкой

Инструкция по монтажу пленочного теплого пола под ламинат

Полезные советы от мастеров

Чтобы упростить процесс и сделать электрический теплый пол ламинат более долговечным, предоставляем к Вашему вниманию несколько полезных советов:

1. Устанавливайте термодатчик возле холодной стены, чтобы осуществлять регулировку и контроль именно самой холодной точки комнаты.
2. Ни в коем случае не крепите листы обогревателя гвоздями либо саморезами, т.к. это может спровоцировать выход системы из строя. Используйте только фольгированный скотч.
3. Инфракрасная пленка легко повреждается при механическом воздействии (если на нее будет давить тяжелая мебель). Позаботьтесь о том, чтобы под всеми тяжелыми объектами обогревателя не было.
4. К выбору ламината для пленочного теплого пола отнеситесь серьезно. Далеко не каждый может нормально функционировать с системой обогрева пола. Те модели, которые предназначены для подогрева, имеют соответствующий логотип:
5. Позаботьтесь о том, чтобы на полу не были установлены другие обогреватели (к примеру, масляный обогреватель). В противном случае может произойти перегрев пленки и ее выход из строя.
6. Один отрезок покрытия не должен быть длиннее, чем 15 метров.
7. Обязательно осуществите заземление обогревателя. Для этого по периметру и диагонали проклейте фольгированный скотч, который другим концом соедините с заземляющим контактом.
8. Не осуществляйте укладку пленочного теплого пола при минусовой температуре.
9. Проверьте свою домашнюю электропроводку, чтобы она могла выдержать нагрузки от данной отопительной системы. Если окажется, что УЗО, автоматический выключатель и диаметр жил проводов не подходят, замените все элементы на более мощные.

Вот и вся технология укладки пленочного покрытия! Как Вы видите, монтаж электрического теплого пола под ламинат под силу даже человеку, не имеющему соответствующего опыта. Надеемся, наша пошаговая инструкция с фото и видео примерами помогла вам самостоятельно выполнить монтажные работы!

Похожие материалы:

• Самая дешевая и экономичная система отопления дома
• Монтаж греющего кабеля для водопровода
• Что лучше: тепловентилятор или электрический конвектор

Как сделать подогрев ламината пленкой

Инструкция по монтажу пленочного теплого пола под ламинат

Электрический теплый пол под ламинат, плитку, фото-отчеты + видео

Повысить комфортность проживания в холодное время года можно при помощи подогрева пола. Один из вариантов — электрический теплый пол. Он монтируется быстрее и проще водяного, можно справиться своими руками без привлечения специалистов.О самостоятельно укладке электро пола под плитку, линолеум и ламинат и пойдет речь.

Содержание статьи

• 1 Устройство электрического подогрева пола
  • 1.1 Виды нагревательных элементов
  • 1.2 Виды термостатов
• 2 Электрический теплый пол под плитку — кабельный и кабельный мат
  • 2.1 Порядок монтажа кабельного мата
  • 2.2 Особенности укладки электрического пола из греющих кабелей
• 3 Электрический теплый пол своими руками под ламинат и линолеум
  • 3.1 Процесс монтажа в фото
  • 3.2 Видео-уроки по укладке

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

• нагревательного элемента;
• датчика температуры пола;
• терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

• Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

  Резистивный греющие кабели

• Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

  Саморегулирующийся греющий кабель

• Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

  Электрический кабельный мат

• Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

  Карбоновая пленка — инфракрасный подогрев пола

• Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

  Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

• Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
• Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
• Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол под плитку — кабельный и кабельный мат

Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.

С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.

Электрический теплый пол под плитку

Порядок монтажа кабельного мата

Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.

При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.

Сверлим отверстие под монтажную коробку

От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.

Штроба под датчик температуры должна заходить на пол не менее чем на 50 см

Для обеспечения теплого пола электричеством к термостату надо подвести 220 в. Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.

Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола

После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея его грунтуют.

Грунтовка для лучшего сцепления с клеем

После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.

Датчик заводим в гофрошланг

Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.

Укладываем датчик в канавку

Провода заводим в монтажную коробку терморегулятора.

Заводим кабель от датчика в монтажную коробку

Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.

Канавку закрываем плиточным клеем

Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.

Проклеить скотчем стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.

Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.

Сетку разрезают, кабель не трогают

Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).

Мат разворачивают

Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.

Датчик температуры пола должен находится между витками кабеля

Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.

Проверяем сопротивление

После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.

Далее кратковременно подаем напряжение  — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.

Наносим клей небольшими участками

При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.

Формируем бороздки

Теперь укладываем плитку.

На клей кладем плитку

Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).

Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.

Особенности укладки электрического пола из греющих кабелей

Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.

Принцип крепления кабеля к монтажной ленте

Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки под монтаж нагревательного кабеля

Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.

Кабель притянут хомутом из пластика

Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.

Стандартные схемы раскладки кабеляСхемы раскладки с усиленным подогревом холодных зон

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчемУложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

3 типа электрических теплых полов (DIY)

Обновлено: 02 сентября 2021 г.

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

Следующий проект›

Семейный мастер на все руки

Узнайте о трех различных типах полов с подогревом и о том, как их установить самостоятельно.

Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки»

Напольные покрытия и полы с электрическим подогревом

Семейный мастер на все руки

Керамическая и каменная плитка – наиболее распространенный тип полов с подогревом. Тепло не вредит им, и они лучше всего удерживают и проводят тепло. В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки. Плавающие полы из дерева или пластикового ламината не образуют зазоров, потому что они не крепятся непосредственно к основанию пола. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0003

Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка. Ковер или ковровые покрытия могут лежать на полу с подогревом, но они действуют как изоляторы и уменьшают поток тепла к вашим ногам и комнате в целом. Если вы выбираете пол с электрическим подогревом под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Типы электрических теплых полов:

1. Свободный кабель

Для этого типа электрических теплых полов кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его. Большинство свободных кабельных систем включают в себя концевые каналы, которые определяют расстояние (фото ниже). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабелей. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Внимание: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Техника Thin-Set

Существует два способа заделки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «thinset», растворным клеем, используемым для керамической плитки (фото выше). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола.

Семейный мастер на все руки

Техника самовыравнивания

Для получения более быстрой и гладкой поверхности проложите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC (фото вверху). SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

2. Сетчатые коврики

Кабель поставляется уже вплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Коврики доступны в различных размерах. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото выше). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

3. Сплошные коврики

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью
заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом.

Подложка

В случае версий под плитку вы просто разглаживаете подстилку на тонком основании (фото выше). Затем вы наносите более тонкий слой с помощью терки для раствора по мату. И после того, как он затвердеет, нанесите на мат более тонкий слой, чтобы уложить керамическую или каменную плитку, как обычно.

Плавающий коврик для пола

Системы сплошного мата для плавающего пола еще проще в установке; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото выше). Затем вы можете уложить плавающий деревянный или ламинатный пол прямо поверх подогреваемого пола.

Коврики под пол Technique

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых ковриков позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу, как показано выше, — большое преимущество, если вы не хотите заменять существующий пол. И вы можете скрепить маты между балками, чтобы нагреть пол выше. Затем изолируйте нижнюю сторону мата стекловолокном R-13 или более толстым стекловолокном. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Первоначально опубликовано: 21 августа 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить электрическое лучистое отопление под ламинат

Являясь группой экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

Как установить электрическое лучистое отопление под ламинат

Полы с подогревом обычно ассоциируются с плиткой, особенно в ванной комнате. Но электрический подогрев пола может работать практически с любым типом пола и имеет преимущества, выходящие за рамки традиционно выложенных плиткой комнат, таких как ванная комната или кухня. В частности, ламинат стал популярным выбором для домовладельцев, которые хотят установить напольное покрытие с подогревом. В этом посте мы кратко рассмотрим, что такое электрический теплый пол и насколько хорошо он работает с ламинатом, а затем расскажем вам о шагах, связанных с установкой системы электрического теплого пола в вашем собственном доме.

Что такое электрическое отопление пола?

Традиционные системы домашнего отопления основаны на нагнетании нагретого воздуха по всему дому для его обогрева. Электрический подогрев пола — это другое — подумайте об этом как о электрическом одеяле для вашего пола. Провода используют электрическое сопротивление, чтобы нагреваться и излучать тепло вверх в материал пола. Когда пол нагревается, он излучает тепло твердым предметам в комнате. В отличие от печного или другого принудительного воздушного отопления, каждое помещение с установленным электрическим теплым полом обычно имеет свой термостат. Это означает, что легче настроить уровень нагрева в данном помещении. Напольное отопление может быть установлено в каждой комнате в доме, но чаще всего оно устанавливается только в тех помещениях, которые нуждаются в некотором дополнительном обогреве или которые особенно трудно обогреть с помощью традиционной системы принудительной вентиляции.

Каковы некоторые преимущества электрического подогрева пола?

Помещения с электрическим подогревом пола выигрывают не только от дополнительного обогрева. Воздух в системе воздуховодов является плохим проводником тепла. Напротив, твердые предметы (которые нагреваются лучистым нагревом) гораздо лучше проводят тепло. Это делает электрический теплый пол более энергоэффективным способом отопления дома.

Системы принудительной вентиляции не только неэффективны, но и разносят по дому аллергены и загрязняющие вещества, что может негативно сказаться на вашем здоровье. Поскольку электрический теплый пол не зависит от обдува воздухом, это не проблема. Это делает электрический теплый пол отличным вариантом для аллергиков.

Будет ли электрическое лучистое отопление работать с моим ламинированным полом?

Ламинат состоит из множества слоев синтетического материала, соединенных вместе. В последние годы технологии настолько улучшились, что ламинат теперь доступен по цене, долговечен, а некоторые виды ламината даже водонепроницаемы. Хотя вам следует проконсультироваться с производителем напольных покрытий, большинство ламинированных напольных покрытий в настоящее время достаточно прочны, чтобы выдерживать электрический обогрев пола. Если вы покупаете правильный тип системы электрического обогрева пола (обсуждается ниже) и подтверждаете совместимость с вашим производителем, ламинат является прекрасным выбором для установки лучистого обогрева пола.

Как установить электрический подогрев пола под ламинат?

Ламинат обычно укладывается в виде плавающей системы, то есть он никак не крепится к основанию. Как и полы, системы электрического обогрева пола бывают разных видов, для которых требуется клей (например, тонкий или самовыравнивающийся состав), и те, для которых он не нужен. Система плавающего пола, такая как ламинат, должна сочетаться с продуктом для обогрева пола без клея. Эти продукты обычно выпускаются в виде свернутых матов, которые раскатываются на полу и тщательно обрезаются, чтобы их можно было придать форму, соответствующую помещению, в котором они установлены. К счастью, этот тип напольного отопления является одним из самых простых в установке, поскольку не требует разбавителя или самовыравнивающейся смеси. Это также позволяет сэкономить на материальных и трудовых затратах.

Теперь давайте перейдем к фактическим шагам установки.

Шаг 1. Подготовка чернового пола

Если проект представляет собой ремонт, то вы можете начать монтаж системы электрического обогрева пола, как только вы сняли старое напольное покрытие. Первым шагом при этом, независимо от того, предназначена ли ваша установка для реконструкции или нового строительства, является очистка основания от любого мусора и тщательная уборка области. Как только все старые полы или строительные материалы будут убраны с участка и вы уверены, что пыль, грязь или опилки удалены, вы можете переходить к следующему шагу.

Шаг 2. Проверка нагревательного элемента

Первое, что вы должны сделать перед тем, как положить нагревательный мат, — это проверить нагревательный элемент, чтобы убедиться, что он работает правильно. Чтобы проверить нагревательный элемент, вам понадобится омметр и вы сможете увидеть этикетку UL на тестируемом коврике. Сам тест представляет собой двухэтапный процесс.

С помощью омметра измерьте сопротивление нагревательного элемента между двумя жилами. Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с тем, что указано на бирке UL. Допускается некоторая дисперсия, но она не должна превышать 15 процентов в любом направлении.

Затем измерьте целостность цепи между основным проводом и проводом заземления. Показание должно быть либо O/L, либо «бесконечность». Если нагревательный элемент не прошел этот или предыдущий тест, его не следует устанавливать. Неправильно работающий нагревательный элемент вызовет у вас проблемы в будущем или вообще не позволит системе работать.

Шаг 3 — Установка подложки

Теперь вам нужно установить подложку между черновым полом и нагревательными матами. Подложка обычно представляет собой квадратные или прямоугольные кусочки синтетической пробки или настоящей пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы не было перекрывающихся швов. Если ваша подложка сформировала идеальную форму сетки, значит, вы установили ее неправильно. Отрежьте куски подложки по мере необходимости, чтобы покрыть весь пол. Затем соедините все части подложки вместе, чтобы они были соединены друг с другом. Однако подложку не следует крепить к самому основанию.

Шаг 4 — Установка матов для обогрева пола

Разместите маты так, чтобы холодные провода легко доставали до термостата (местоположение термостата должно быть определено заблаговременно до фактической установки и обычно зависит от источника питания). есть на стене). Скорее всего, вам придется обрезать маты, чтобы они соответствовали размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, которые находятся внутри них. Вместо этого обрежьте материал мата до кабеля, а затем согните мат, чтобы начать новый ряд. Этот метод установки известен как «вырезание и поворот».

После того, как вы дважды проверили, чтобы холодные провода доходили до термостата, вам, возможно, придется прорезать каналы в подкладке для холодных проводов, чтобы они были на той же высоте, что и нагревательный мат. Это важно, чтобы у вас не было неровной поверхности для укладки напольного покрытия. Кроме того, вам нужно будет вырезать канал в подложке для датчика пола. Этот канал должен быть шириной около 1/2 дюйма и располагаться примерно на 6 дюймов в мате. Расстояние между нагревательными элементами должно быть одинаковым. Если он находится слишком близко к нагревательному элементу, показания будут неточными, и термостат не будет работать должным образом.

Теперь приклейте коврики к подложке, чтобы они не двигались.

Наконец, запустите еще один тест сопротивления, подобный тому, который вы сделали в первом шаге, чтобы убедиться, что нагревательный элемент все еще работает правильно.

Шаг 5 — Укладка ламината

Теперь все готово к укладке ламината. Делать это нужно точно так, как рекомендует производитель. Нагревательные элементы на этот процесс не влияют, поэтому устанавливайте напольное покрытие так, как будто их и нет. После того, как вы закончили укладку ламината, пришло время еще раз проверить работу нагревательного элемента, чтобы убедиться, что нагревательные элементы не были повреждены во время укладки. Выполните третью проверку сопротивления и запишите результаты проверки в свой гарантийный регистрационный талон.

Шаг 6 — Выполнение электрических подключений

Вы почти закончили установку. Последнее, что вам нужно сделать, это подключить провода от нагревательного элемента к термостату. Правильный способ подключения термостата к мату зависит от термостата, поэтому при подключении проводов следует следовать инструкциям, прилагаемым к комплекту. Работа с электричеством опасна, поэтому рекомендуется, чтобы этот шаг выполнял за вас профессиональный лицензированный электрик, а не пытался сделать это самостоятельно.

Чтобы узнать больше об установке лучистого теплого пола под ламинат, вы можете посмотреть это видео или прочитать эту страницу.

И если вы все еще находитесь на стадии покупки, вот наши главные рекомендации для системы подогрева пола:

ЛУЧШИЙ В ОБЩЕМ ОБЩЕМ: Электрическая система обогрева пола с цифровым термостатом Aube

ЛУЧШАЯ ЦЕННОСТЬ: Электрическая система обогрева пола LuxHeat 120 В, полный комплект

ЛУЧШЕ ДЛЯ НЕБОЛЬШИХ ПОМЕЩЕНИЙ: Система теплого пола Heatwave с термостатом GFCI

Электрический теплый пол: основы

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14. 09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Системы лучистого обогрева пола нагревают помещение с помощью системы труб или проводов, которые проходят под поверхностным полом, чтобы мягко излучать тепло вверх в комнату. Такие системы предлагают хороший способ обогреть пристройку к комнате, где трудно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественным образом прохладны на ощупь, таких как камень, бетон или керамическая плитка. Лучистые полы также могут быть хорошим выбором в больших высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление больше всего необходимо. И особенно в помещениях, где вы ходите босиком (ярким примером является ванная комната), лучистый пол создает непревзойденный комфорт.

Системы лучистого пола бывают нескольких стилей, но одной из самых популярных является электрическая система, в которой проволочная сетка или петли из отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Устройство системы электрического обогрева пола

Принцип лучистого теплого пола существует уже много столетий. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровяным огнем. В современной электрической адаптации тонкие нагревательные кабели, проложенные под напольным покрытием, чаще всего под керамической плиткой, нагревают пол так же, как работает электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включают в себя укладку полос электрического мата на черный пол, соединенных вместе и подключенных к электрической цепи и термостату сетевого напряжения, и закрепленных на месте покрытием из тонко затвердевшего раствора. Напольное покрытие укладывается поверх электроматов. В этих системах ковриков вы можете разрезать детали по размеру, чтобы они соответствовали неровным областям, хотя, как правило, лучше использовать полноразмерные коврики. В идеале маты покрывают большую часть пола, но также можно ограничить обогрев зон, где вы обычно ходите. В других системах отдельные провода наматываются на пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким клеем. Для полов из керамической или каменной плитки электрические маты или провода укладываются на подстилающий слой из цементных плит, на который затем укладывается керамическая плитка.

Pros

• Электрические системы лучистого отопления, заглубленные в тепловые массы (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени, даже после отключения питания.

• Электрические системы обогрева пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что работает лучистое тепло.

• Эти системы идеально подходят для использования под естественно прохладными поверхностями, такими как керамическая и каменная плитка или бетонные плиты.

• Электрические системы легко монтируются во время реконструкции.

• Излучающие системы, как правило, более рентабельны, чем другие средства дополнительного электрического обогрева, такие как обогреватели.

• Электрические системы являются наиболее удобными для самостоятельного изготовления из вариантов теплого пола.

Минусы

• Эти системы трудно установить задним числом, так как необходимо снять напольное покрытие. Они наиболее практичны во время нового строительства или капитального ремонта.

• Они более эффективны для обогрева поверхности пола «на ощупь», а не для обогрева всего помещения (хотя в качестве основного источника тепла можно использовать лучистое отопление пола).

• Для домашнего использования электрические системы дороже в эксплуатации, чем водяное лучистое отопление.

• Оборванные провода застревают между поверхностями пола, и их трудно найти, а еще труднее отремонтировать.

• Лучистое отопление пола менее эффективно при ковровом покрытии, паркете или виниле, поскольку тепло может удерживаться между изолирующим поверхностным слоем и основанием пола.

Затраты

Вы можете рассчитывать на то, что заплатите не менее 8 долларов за квадратный фут за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут — безопасное число, которое можно использовать только для материалов. В среднем на профессиональную установку и материалы планируйте потратить около 16 долларов США за квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электроэнергии, вы можете рассчитать эксплуатационные расходы от 50 центов до 1 доллара США в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом).
