Стандартные размеры мансардных окон: Как выбрать мансардные окна – руководство Velux

Содержание

Мансардные окна на заказ по индивидуальным размерам и формам

Перечень стандартных моделей можно расширить за счет изготовления мансардных окон требуемых размеров, если эти размеры укладываются в нижеприведенные параметры. В нестандартном размере могут быть изготовлены только окна со среднеповоротным открыванием и карнизные окна.

Открывающиеся мансардные окна со среднеповоротным открыванием могут иметь следующие размеры:

ширина — от 50 до 134 см;
высота — от 78 до 160 см;
S макс. (поверхность окна) = 1,6 кв.м.

«Глухие» мансардные окна могут иметь следующие размеры:

ширина – от 46 до 134 см;
высота – от 60 до 200 см.

Карнизные окна могут иметь следующие размеры:

ширина – от 50 до 134 см;
высота – от 60 до 160 см.

В окне может быть установлен только один вариант стеклопакета, в котором внешнее стекло закаленное, а внутреннее – закаленное с низкоэмиссионным напылением. Срок поставки в зависимости от модели окна составляет 45-60 дней. Цена рассчитывается индивидуально по каждому заказу.

Компания FAKRO может также изготовить «глухие» окна различных форм (треугольник, трапеция, полукруг) в соответствии с пожеланиями заказчика. В окне может быть установлен только один вариант стеклопакета, в котором внешнее стекло закаленное, а внутреннее — закаленное с низкоэмиссионным напылением. Окно изготавливается по Вашим индивидуальным размерам. Стоимость окна вместе с окладом рассчитывается индивидуально по каждому заказу. Срок поставки – до 90 дней.

Заказывая окна нестандартной формы, необходимо указать угол наклона крыши и тип кровельного покрытия. Также необходимо представить эскиз окна, содержащий информацию по размерам каждой из его сторон, внутренних углов и сделать пометку, будет ли окно одиночным или установлено в группе с другими окнами.

Мансардные окна с наружными накладками и оклады из меди или титанцинка

Медь и титанцинк считаются наиболее долговечными материалами. При таком кровельном покрытии необходимо устанавливать окна с наружными накладками из такого же материала, а также использовать специальный медный или титанцинковый оклад. Однако Вы можете использовать медные (титанцинковые) окна и оклады и в других типах кровли, например, в крыше из натуральной черепицы. Медные оклады имеют больший срок службы, придают эксклюзивность Вашей мансарде, улучшают внешний вид кровли.

С внешними накладками из меди изготавливаются все типы окон моделей PLUS, LUX и preSelect. Срок поставки зависит от модели окна и составляет:

окна FT, preSelect FPP, «Дуэт» – до 30 дней;
все остальные модели окон – до 45 дней.

В меди или титанцинке могут быть изготовлены любые оклады FAKRO. Cрок поставки зависит от типа оклада и составляет:

оклады ES, ESW, EZW — до 30 дней;
оклады EZ, EH — до 30 дней;
оклады EU — до 45 дней;
оклады EA — до 50 дней;
оклады ER, KM — до 60 дней;
оклады EE (CU) и EE (TC) для фальцевой медной и титанцинковой кровли имеют фиксированные цены, срок поставки – до 45 дней.

Окно-люк WS, поставляемое в комплекте с универсальным окладом, также бывает в медном или титаноцинковом исполнении. Срок поставки – до 45 дней. Окно-люк WGI в меди и титанцинке не изготавливается.

Как выбрать правильный размер и количество окон?

Выбирая размер и количество мансардных окон, обязательно учитывайте оптимальное освещение для вашей мансарды. Зная необходимую площадь остекления, вы сможете подобрать необходимый размер и количество окон.

Выбор ширины окна

Ширина окна должна быть на 4-6 см меньше расстояния между стропилами. Поэтому проще всего запланировать шаг стропил заранее, на этапе проекта, в зависимости от выбранной ширины окон. Однако при помощи несложной «подгонки» стропил можно установить окно любого понравившегося размера.

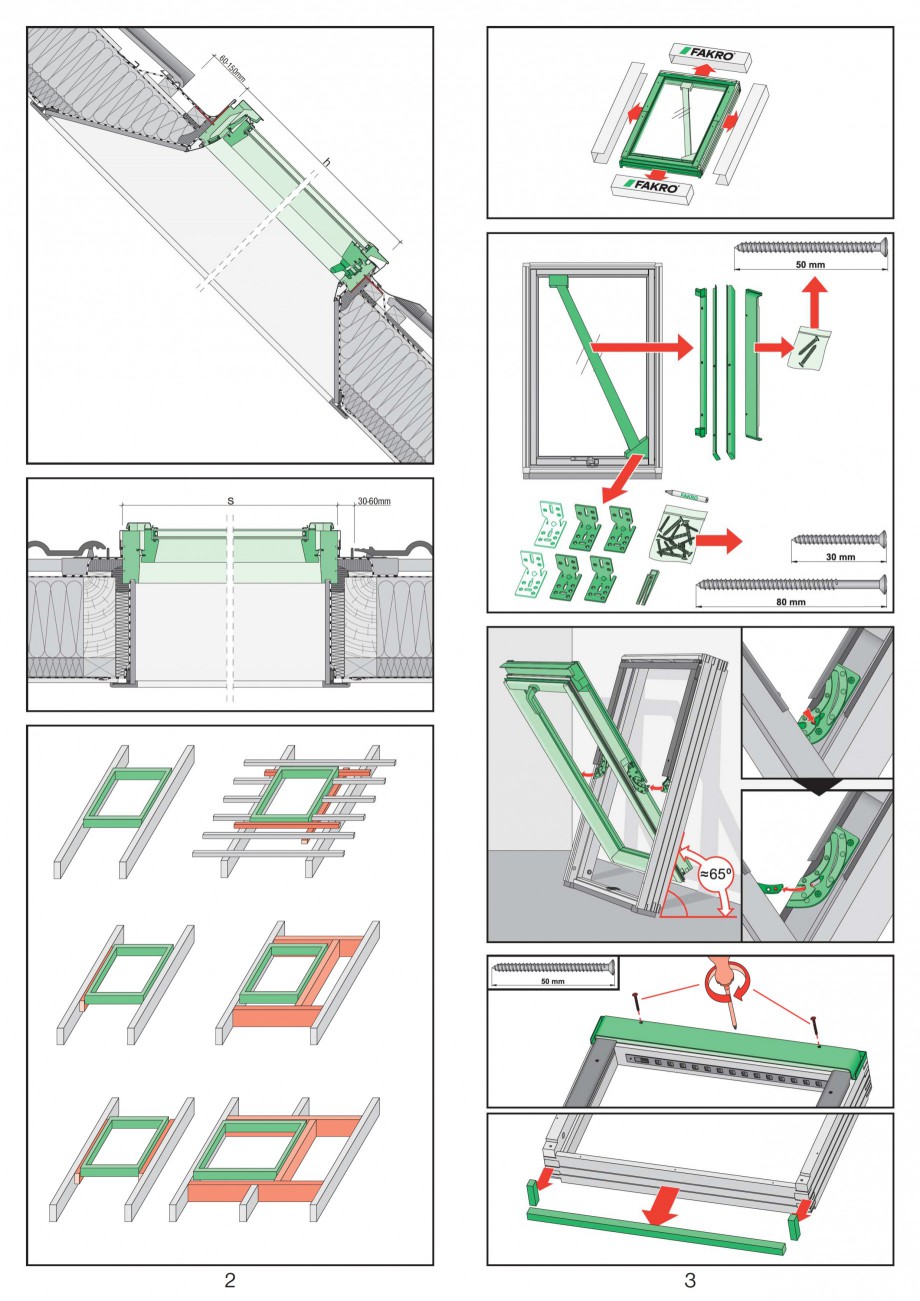

Ниже представлены наиболее распространенные способы «подгонки» стропил.

Расстояние между стропилами на 5-9 см меньше необходимого

Расстояние между стропилами превышает необходимое на 10 и более см

Расстояние между стропилами на 5-9 см больше необходимого

Расстояние между стропилами меньше необходимого на 10 и более см

Длина окна

Выбор длины окна зависит от нескольких факторов.

Высота установки мансардного окна.

Угол наклона кровли. Основное правило — чем меньше уклон кровли, тем длиннее должно быть окно.

Ваши собственные предпочтения.

Таким образом, конструкция кровли вас практически не ограничивает: выберите то окно или ту комбинацию окон, с которой в Вашей мансарде будет cветло и уютно.

Таблица размеров

Мансардные окна VELUX производятся в 9 стандартных размерах.

Код окна	C02	F06	M04	M06	M08	M10	P08	S06	S08
Размер окна	55×78	66×118	78×98	78×118	78×140	78×160	94×140	114×118	114×140

Мансардные окна: размеры и правила выбора

Дома с жилым пространством под кровлей дают возможность использовать дополнительные квадратные метры.

Получается полноценный этаж. В фасадной части можно легко вырезать проём любой высоты и ширины. С крышей не всё так просто. Но решение есть — использовать специальные мансардные окна: размеры обозначим на примере трёх популярных производителей.

Норма остекления

Искусственный свет не всегда может заменить обычный дневной. Полутьма опасна для здоровья. Если постоянно напрягать глаза, со временем зрение испортится. Поэтому государственные органы регулирования разработали стандарты для остекления.

СНиП 31-01-2003 даёт такие указания: в малоэтажках с наклонным остеклением площадь пола должна соотноситься с площадью окон, как 10:1.

Что это значит? На каждые 10 м² пола нужно устанавливать не меньше 1 м² стекла. Приведём пример.

Длина напольной части мансарды в доме — 6 м, а ширина — 4 м. Сначала найдём общую площадь:

6 × 4 = 24 м².

Теперь посчитаем, сколько понадобится квадратов окон:

24 / 10 = 2,4 м².

Получается, чтобы зрение оставалось в норме, на 24 м² пола понадобится 2,4 м² остекления.

Размеры

Чтобы определить подходящую высоту установки над уровнем пола, нужно проверить, есть ли достаточный уровень обзора для человека в положении стоя и сидя. Это примерно 90-110 см.

Для выбора оптимальной длины окна нужно обратить внимание на наклон кровли. Если угол ската составляет порядка 60°, то подходящая длина —

90-110 см. В случае, когда крыша 30-градусная, лучше обратить внимание на варианты с длиной 150 см.

Общий принцип таков: чем «круче» наклон кровли, тем короче проём.

Нужная ширина зависит от расстояния между стропилами. Поэтому окна следует выбирать на этапе проектирования, чтобы заложить в строительную документацию необходимый шаг. Например, для показателей 74×140 см «проём» между двумя ближайшими поперечными балками должен составлять 74 + 3 см.

Правила выбора: ширина окна должна совпадать с расстоянием между соседними «поперечинами» +

3 см.

Теперь перейдём к рассмотрению размеров, характерных для популярных производителей мансардных окон.

Roto

Это бренд немецкой компании, основанной в 1935 году. У коммерческой структуры 13 производственных линий по всему миру, в том числе есть представительство в Московской области. Фирма специализируется на выпуске маленьких и средних окон. Характеристики таковы:

Размер	Ширина, см	Высота, см
54×78	54	78
54×98	54	98
65×118	65	118
65×140	65	140
74×98	74	98
74×118	74	118
74×140	74	140
74×160	74	160
94×118	94	118
94×140	94	140
114×118	114	118
114×140	114	140

Fakro

Компанию запустили в 1991 году как семейный бизнес. Польская фирма быстро вышла на международный рынок. Сегодня только в России есть 12 полноценных представительств. Заводы выпускают изделия с двухкамерными и трёхкамерными стеклопакетами, а также окна-балконы. Параметры:

Размеры	Ширина, см	Высота, см
55×78	55	78
55×98	55	98
66×98	66	98
66×118	66	118
78×98	78	98
78×118	78	118
78×140	78	140
78×160	78	160
94×118	94	118
94×140	94	140
114×118	114	118
114×140	114	140
134×98	134	98

Velux

Фирма появилась в далёком 1941 году на территории Дании. Бренд пришёл в РФ в 1991 году. Компания выпускает 6 видов окон из дерева или ПВХ. Изделия отличаются качеством встроенной системы вентиляции. Основные сведения:

Размеры	Ширина, см	Высота, см
55×78	55	78
66×118	66	118
78×98	78	98
78×118	78	118
78×140	78	140
78×160	78	160
94×140	94	140
114×118	114	118
114×140	114	140

Критерии выбора

С размерами мы определились. Осталось разобраться с материалами и функционалом.

Профили

Это основа окна для крыши. Есть следующие виды профилей:

Деревянные. Предназначены для сухих помещений. Например, в жилой комнате такие элементы будут защищены от лишней «воды». Древесина обычно сосновая. Её пропитывают антисептиком и покрывают лаком.
Древесно-полиуретановые. Идеально подойдут для кухонь и ванных комнат. Полиуретановый лак создаёт на поверхности прочный слой, который не пропускает влагу внутрь. Экологично и надёжно.
Поливинилхлоридные. Нужны, когда показатель влажности зашкаливает. Будь то комната с душем, или даже мини-бассейн, рамы из ПВХ стойко справятся со своей задачей. Пластик совсем не впитывает воду.

Стеклопакеты

Источник света и одновременно «узкое место», куда может уйти всё тепло. Правило простое — чем больше камер, тем лучше сохраняется температура в помещении. Виды пакетов:

Однокамерные. Всего 2 стекла и тонкая прослойка между ними, заполненная газом. Подходит для южных регионов. На морозе коэффициент тепловой потери заставит «топить улицу».
Двухкамерные. Целых 3 стекла. Этот вариант идеален для средней полосы с умеренным климатом. Хорошо держит тепло при среднем «минусе».
Трёхкамерные. Это 4 стекла. Отличное решение для строительства в условиях северных регионов. Стеклопакет способен выдержать низкие температуры. Дополнительным бонусом станет хорошая звукоизоляция.

Типы открывания

Порой у владельца дома или дачи возникает желание подняться на мансардный этаж и полюбоваться окрестностями. Вид распашного механизма влияет на угол обзора:

Среднеповоротный. Петля находится ровно в центре рамы. За счёт хорошей балансировки створка открывается очень легко. Но внешний край будет слегка свисать вниз, ограничивая «горизонт». Такой механизм используют на коротких окнах.
С приподнятой осью. Точка опоры створки находится выше центра. Это позволяет увеличить угол обзора на длинных изделиях. Открыть створку сложнее. Зато большая площадь обеспечивает высокий уровень освещения.
Комбинированный. Сочетает в себе преимущества двух механизмов. С помощью переключателя можно распахивать окно по центральной оси или по смещённой кверху.

Изоляционные оклады

Без качественного оклада рама будет протекать в дождливую погоду. Да и весной при таянии снега вода оставит на стенах помещения неприятные разводы. Поэтому производители изготавливают кровельную изоляцию. Бренд Fakro использует такую маркировку окладов:

EHN-P. Для крыш с высоким профилем с высотой волны до 90 мм.
EZV-P. Для кровли, покрытой материалом со средним профилем — до 45 мм.
ESV. Используется на относительно плоских крышах с перепадом высот до 10 мм.

Вентиляционные клапаны

Без вентиляции внутри мансарды будет слишком сухо, а зимой при включённом отоплении начнёт ощущаться недостаток кислорода. Системы вентиляции бывают такими:

Автоматические. Внутри профиля установлен клапан с мембраной. Он реагирует на разность давления внутри и снаружи. Когда значение дойдёт до определённой точки, клапан закроется самостоятельно.
Ручные. На лицевой части профиля есть крышка. Достаточно потянуть её на себя и откроется вентиляционное отверстие. Оно выполнено в форме лабиринта, так что ветер не будет продувать окна.

Основные критерии таковы. Остаётся только выбрать тип управления: ручное или автоматическое, с помощью пульта. Плюс нужно позаботиться о дополнительных элементах наподобие москитной сетки.

Напоследок предлагаем посмотреть видео, в котором детально описана процедура монтажа мансардных окон:

Как заменить старое мансардное окно

Какие окна Вы хотите заменить?

Ваше старое мансардное окно отслужило свой срок и Вы ищите ему идеальную и простую замену на основе современных оконных технологий? Откройте для себя новые перспективы с окнами для замены Roto. После замены старых окон в крыше Вы будете с явным плюсом в комфорте и энергоэффективности. Замена старых мансардных окон оправдает себя на 100% и не потребует больших усилий! Для всех старых типов окон для крыши у Roto есть новое подходящее решение. Заменить окно можно в рекордные сроки прямо изнутри помещения без масштабных работ по переделыванию крыши и отделки откосов. Roto предлагает профессиональный всесторонний сервис и гарантирует совершенство Premium класса. Владельцы старых мансард могут вздохнуть с облегчением: замена окна в крыше будет завершена в течение нескольких часов.

4 причины заменить старое окно в крыше

Лучшая энергоэффективность

Однокамерные и двухкамерные стеклопакеты различной энергоэффективности — от стандартной до максимальной класса А+.
Подходят для реновации крыши в концепции «пассивного дома».
Надежная теплоизоляция и герметичное соединение с кровлей благодаря термоблоку WD, пароизоляционной пленке и системам подключения.
Больше комфорта, меньше затрат на отопление мансарды зимой и кондиционирование летом.
Подходят для всех климатических зон России.

Быстрый и точный монтаж

Подходят для замены всех типов старых мансардных окон независимо от размера, производителя и года выпуска.
Могут быть изготовлены по индивидуальным размерам клиента с точностью до миллиметра.
Благодаря точной адаптации к существующему проему в крыше, замена может быть сделана быстро и легко изнутри.
Предустановленные на заводе термоблок WD, пароизоляционная пленка и монтажные уголки — окно готово к установке прямо из коробки.
Простая регулировка оконной створки для устранения перекосов.

Больше комфорта

Современный дизайн, высокие теплоизоляционные свойства и удобство эксплуатации — замените старые окна из дерева на современные окна из 100% ПВХ.
Обновленная система внутренних откосов из пластика и высококачественное остекление гарантируют равномерное освещение в мансарде.
Больше света, воздуха и отличный вид из окна — увеличьте площадь остекления мансарды с помощью двойной или тандемной установки новых окон.
Автоматические системы управления и интеграция с системами «Умный дом».

Качество German made

Больше долговечности — гарантия 15 лет на материалы, используемые в мансардных окнах, и внешние закаленные стекла ESG от разбития градом.
Сертификат TÜV Rheinland — гарантия качества и безопасности продукции (окна серии RotoQ и Roto Designo R8).
Немецкое инженерное искусство и профессиональная философия — мансардные окна Roto изготавливают, продают и устанавливают профессионалы кровельной индустрии.
Сертифицированные дилеры и установщики.

Мансардные окна Roto для замены старых окон в крыше по индивидуальным размерам

Окна серии MR подходят для замены старых окон в крыше независимо от производителя, года выпуска и размера

Быстрая и беспрепятственная замена существующего старого мансардного окна — независимо от его производителя, размера и года выпуска. Окна серии MR подходят всегда и в любой ситуации — они производятся на заказ с точностью до миллиметра в соответствии с вашими требованиями. Мансардное окно можно легко и быстро вставить в существующий проем в крыше без каких-либо сложных ремонтных работ.

Мансардное окно Roto Designo R8 MR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Безграничные возможности и панорамный вид из окна: предлагаем окна длиной до 1.80 м.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардное окно Roto Designo R6 MR

рама ПВХ, центральная осью поворота, ручное управление — ручка снизу

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Классический дизайн и проверенная временем технология открывания по центральной оси.
Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардное окно Roto Designo R6 MR RotoTronic

рама ПВХ, центральная осью поворота, электрическое управление

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Классический дизайн и современные технологии автоматизации: окно автоматически закрывается во время дождя.
Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.
Интегрируется с системой «Умный дом».

Для заказа окна для замены по индивидуальному размеру вам нужно будет сообщить нам точные геометрические размеры существующего проема в крыше (ширина х длина) как указано на картинке ниже. Вызовите замерщика или свяжитесь с нашим техническим специалистом:8-800-600-46-38 (бесплатный звонок с территории РФ).

Точка замера ширины окна

Точка замера длины окна

Мансардные окна Roto для замены старых окон в крыше стандартных размеров производства Roto

Окна серии SR / AR подходят для замены старых окон в крыше стандартных размеров производства Roto начиная с 1968 года

Быстрая и беспрепятственная замена существующего старого мансардного окна стандартного размера производства Rot. Новые мансардные окна имеют такие же установочные размеры, как и окна подлежащие замене, однако есть некоторые конструктивные различия. Благодаря точной адаптации к существующему проему в крыше, замену можно легко и быстро выполнить изнутри: без значительных работ по переоборудованию кровли и отделки откосов.

Окна серии Designo R8 SR подходят для замены старых мансардных окон Roto до 1994 года выпуска.
Окна серии Designo R8 AR подходят для замены старых мансардных окон Roto после 1994 года выпуска.

Мансардное окно Roto Designo R8 SR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров производства Roto с 1968 до 1994 года.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардное окно Roto Designo R8 AR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров производства Roto с 1994 до 2010 года.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардные окна для замены старых окон Roto с 1968 до 1994 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	480/790	5/8	5/8
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	480/970	5/10	5/10
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	480/1060	5/11	5/11
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	590/790	6/8	6/8
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	590/1060	6/11	6/11
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	680/970	7/10	7/10
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	680/1060	7/11	7/11
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	680/1170	7/12	7/12
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	680/1390	7/14	7/14
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	790/1060	8/11	8/11
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	880/1170	9/12	9/12
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	880/1390	9/14	9/14
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	990/1060	10/11	10/11
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	990/1170	10/12	10/12
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	990/1390	10/14	10/14
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	1080/1170	11/12	11/12
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	1080/1390	11/14	11/14
Designo R8 SR	h2, h4, 310 / 320, 410 — 419	1968-1994	1280/1390	13/14	13/14

Мансардные окна для замены старых окон Roto с 1994 до 2010 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
Designo R8 AR	6x, 73, 84	1994-2010	480/720	5/7	5/8
Designo R8 AR	6x, 73, 84	1994-2010	480/920	5/9	5/10
Designo R8 AR	6x, 73, 84	1994-2010	480/1120	5/11	5/11
Designo R8 AR	6x, 73, 84	1994-2010	590/920	6/9	6/8
Designo R8 AR	6x, 73, 84	1994-2010	590/1120	6/11	6/11
Designo R8 AR	6x, 73, 84	1994-2010	590/1340	6/14	7/10
Designo R8 AR	6x, 73, 84	1994-2010	680/920	7/9	7/11
Designo R8 AR	6x, 73, 84	1994-2010	680/1120	7/11	7/12
Designo R8 AR	6x, 73, 84	1994-2010	680/1340	7/14	7/14
Designo R8 AR	6x, 73, 84	1994-2010	680/1540	7/16	8/11
Designo R8 AR	6x, 73, 84	1994-2010	680/1740	7/18	9/12
Designo R8 AR	6x, 73, 84	1994-2010	880/1120	9/11	9/14
Designo R8 AR	6x, 73, 84	1994-2010	880/1340	9/14	10/11
Designo R8 AR	6x, 73, 84	1994-2010	880/1540	9/16	10/12
Designo R8 AR	6x, 73, 84	1994-2010	880/1740	9/18	10/14
Designo R8 AR	6x, 73, 84	1994-2010	1080/1120	11/11	11/12
Designo R8 AR	6x, 73, 84	1994-2010	1080/1340	11/14	11/14
Designo R8 AR	6x, 73, 84	1994-2010	1280/920	13/9	13/19
Designo R8 AR	6x, 73, 84	1994-2010	1280/1340	13/14	13/14

Мансардные окна Roto для замены старых окон в крыше стандартных размеров сторонних производителей

Окна серии SR / AR подходят для замены старых окон в крыше стандартных размеров производства Velux, Fakro и тд

Быстрая и беспрепятственная замена существующего старого мансардного окна стандартного размера производства Velux, Fakro и т. п. . Новые мансардные окна имеют такие же установочные размеры, как и окна подлежащие замене, однако есть некоторые конструктивные различия. Благодаря точной адаптации к существующему проему в крыше, замену можно легко и быстро выполнить изнутри: без значительных работ по переоборудованию кровли и отделки откосов.

Мансардное окно RotoQ Q-4 P5 SR + оклад EDW V20

рама ПВХ или дерево, центральная ось поворота, ручное управление — ручка сверху

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1991 до 2000 года.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Умная система плагинов с звуковой обратной связью исключает ошибки при монтаже.
Идеальное окно для профессионального кровельного бизнеса.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Классический дизайн и проверенная временем технология открывания по центральной оси.
Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).

Мансардное окно RotoQ Tronic QT4 SR + оклад EDW V20

рама ПВХ или дерево, центральная ось поворота, электрическое управление

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1991 да 2000 года.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Умная система плагинов с звуковой обратной связью исключает ошибки при монтаже.
Идеальное окно для профессионального кровельного бизнеса.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Классический дизайн и современные технологии автоматизации: окно автоматически закрывается во время дождя.
Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
Интегрируется с системой «Умный дом».

Мансардные окна для замены старых окон сторонних производителей с 1991 до 2000 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
RotoQ Q-4 (QT4) + EDW V20R	102	1991-2000	495/719	102	55/78
RotoQ Q-4 (QT4) + EDW V20R	104	1991-2000	495/919	104	55/98
RotoQ Q-4 (QT4) + EDW V20R	204	1991-2000	605/919	204	66/98
RotoQ Q-4 (QT4) + EDW V20R	206	1991-2000	605/1119	206	66/118
RotoQ Q-4 (QT4) + EDW V20R	304	1991-2000	725/919	304	78/98
RotoQ Q-4 (QT4) + EDW V20R	306	1991-2000	725/1119	306	78/118
RotoQ Q-4 (QT4) + EDW V20R	308	1991-2000	725/1339	308	78/140
RotoQ Q-4 (QT4) + EDW V20R	310	1991-2000	725/1541	310	78/160
RotoQ Q-4 (QT4) + EDW V20R	406	1991-2000	887/1119	406	94/118
RotoQ Q-4 (QT4) + EDW V20R	408	1991-2000	887/1339	408	94/140
RotoQ Q-4 (QT4) + EDW V20R	410	1991-2000	887/1541	410	94/160
RotoQ Q-4 (QT4) + EDW V20R	606	1991-2000	1085/1119	606	114/118
RotoQ Q-4 (QT4) + EDW V20R	608	1991-2000	1085/1339	608	114/140
RotoQ Q-4 (QT4) + EDW V20R	610	1991-2000	1085/1541	610	114/160
RotoQ Q-4 (QT4) + EDW V20R	808	1991-2000	1285/1339	610	134/140
RotoQ Q-4 (QT4) + EDW V20R	810	1991-2000	1285/1541	610	134/160

Мансардные окна для замены старых окон сторонних производителей с 2000 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
RotoQ Q-4 (QT4) + EDW V20R	C02, CK02	с 2000	495/719	C02, CK02	55/78
RotoQ Q-4 (QT4) + EDW V20R	C04, CK04	с 2000	495/919	C04, CK04	55/98
RotoQ Q-4 (QT4) + EDW V20R	F04, FK04	с 2000	605/919	F04, FK04	66/98
RotoQ Q-4 (QT4) + EDW V20R	F06, FK06	с 2000	605/1119	F06, FK06	66/118
RotoQ Q-4 (QT4) + EDW V20R	F08, FK08	с 2000	605/1339	F08, FK08	66/140
RotoQ Q-4 (QT4) + EDW V20R	M04, MK04	с 2000	725/919	M04, MK04	78/98
RotoQ Q-4 (QT4) + EDW V20R	M06, MK06	с 2000	725/1119	M06, MK06	78/118
RotoQ Q-4 (QT4) + EDW V20R	M08, MK08	с 2000	725/1339	M08, MK08	78/140
RotoQ Q-4 (QT4) + EDW V20R	M10, MK10	с 2000	725/1541	M10, MK10	78/160
RotoQ Q-4 (QT4) + EDW V20R	P04, PK04	с 2000	887/919	P04, PK04	94/98
RotoQ Q-4 (QT4) + EDW V20R	P06, PK06	с 2000	887/1119	P06, PK06	94/118
RotoQ Q-4 (QT4) + EDW V20R	P08, PK08	с 2000	887/1339	P08, PK08	94/140
RotoQ Q-4 (QT4) + EDW V20R	P10, PK10	с 2000	887/1541	P10, PK10	94/160
RotoQ Q-4 (QT4) + EDW V20R	S06, SK06	с 2000	1085/1119	S06, SK06	114/118
RotoQ Q-4 (QT4) + EDW V20R	S08, SK08	с 2000	1085/1339	S08, SK08	114/140
RotoQ Q-4 (QT4) + EDW V20R	S10, SK10	с 2000	1085/1541	S10, SK10	114/160
RotoQ Q-4 (QT4) + EDW V20R	U04, UK04	с 2000	1285/919	U04, UK04	134/98
RotoQ Q-4 (QT4) + EDW V20R	U08, UK08	с 2000	1285/1339	U08, UK08	134/148
RotoQ Q-4 (QT4) + EDW V20R	U10, UK10	с 2000	1285/1541	U10, UK10	134/160

Мансардное окно Roto Designo R7 SR

рама ПВХ, поднятая ось поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров сторонних производителей до 1991.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Максимальный комфорт и свобода: поднятая ось поворота створки, в открытом положении створка окна не заходит внутрь помещения.
Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
Больше тепла: высокопроизводительное двойное остекление и тройное остекление.
Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).

Мансардное окно Roto Designo R8 AR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1986 до 2000 года.

Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардные окна для замены старых окон сторонних производителей до 1991 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
Designo R7 SR	021	до 1991	474–494/762–782	021	5/8
Designo R7 SR	023	до 1991	474–494/962–982	023	5/10
Designo R7 SR	033	до 1991	574–594/962–982	033	6/10
Designo R7 SR	035	до 1991	574–594/1162–1182	035	6/12
Designo R7 SR	043	до 1991	674–694/962–982	043	7/10
Designo R7 SR	045	до 1991	674–694/1162–1182	045	7/12
Designo R7 SR	047	до 1991	674–694/1362–1382	047	7/14
Designo R7 SR	065	до 1991	854–874/1162–1182	065	8/12
Designo R7 SR	067	до 1991	854–874/1362–1382	067	8/14
Designo R7 SR	085	до 1991	1054–1074/1162–1182	085	10/12
Designo R7 SR	087	до 1991	1054–1074/1362–1382	087	10/14

Мансардные окна для замены старых окон сторонних производителей с 1986 до 2000 года
Новое окно для замены	Старое окно Roto	Год выпуска	Ширина х длина	Размер старого окна Roto	Размер нового окна Roto
Designo R8 AR	AF86, BA91, BA92	1986-2000	492/1012	55/110	55/100
Designo R8 AR	AF86, BA91, BA92	1986-2000	642/1012	70/110	70/110
Designo R8 AR	AF86, BA91, BA92	1986-2000	642/1312	70/140	70/140
Designo R8 AR	AF86, BA91, BA92	1986-2000	792/1012	85/110	85/110
Designo R8 AR	AF86, BA91, BA92	1986-2000	792/1312	85/140	85/140
Designo R8 AR	AF86, BA91, BA92	1986-2000	942/1012	100/110	100/110
Designo R8 AR	AF86, BA91, BA92	1986-2000	942/1312	100/140	100/140
Designo R8 AR	AF86, BA91, BA92	1986-2000	1092/1012	115/100	115/100
Designo R8 AR	AF86, BA91, BA92	1986-2000	1092/1312	115/140	115/140
Designo R8 AR	AF86, BA91, BA92	1986-2000	1241/1312	135/140	135/140

Также читайте «Выбор мансардного окна. Подробное пошаговое руководство»

Размеры мансардных окон — Про ремонт

Окна в мансардной крыше

В отличие от фасадных, мансардные окна широко доступны лишь в стандартных размерах.

Конечно, можно заказать изделие и в индивидуальном размере и дизайне. Но, так как к мансардным окнам, в целом, предъявляется гораздо больше требований, чем к фасадным, окно, произведенное с соблюдением всех норм в индивидуальном размере, будет более чем дорогим.

Да и размерный ряд наиболее востребованных и зарекомендовавших себя производителей достаточно широк и, скорее всего, вы сможете подобрать подходящий вам вариант, не прибегая к индивидуальному заказу.

Размеры	Мансардные окна Roto	Мансардные окна Fakro	Мансардные окна Velux
54×78
54×98
55×78
55×98
65×118
65×140
66×98
66×118
74×98
74×118
74×140
74×160
78×98
78×118
78×140
78×160
94×118
94×140
94×160
114×118
114×140
134×98

Некоторые особенности в конструкции и монтаже мансардных окон

Мансардные окна трех наиболее популярных производителей имеют некоторые особенности.

Их следует обязательно учесть при выборе окон.

Это упростит и процесс установки и сборки мансардных окон и сделает более удобной их дальнейшую эксплуатацию.

И, как следствие, сбережет ваши нервы и деньги.

окна Roto и Fakro монтируют на стропильную систему, а Velux возможно установить и на обрешетке
в окнах Fakro стеклопакеты демонтируются из рамы до укрепления окна в оконном проеме, а в Velux — после вкручивание кронштейнов и полного закрепления окна
на рамах Fakro имеются маркировки J, N, и V обозначающие глубину установки рамы при различном покрытии кровли и при применении разного изоляционного «фартука»

Размеры мансардных окон — фотогалерея

Наиболее популярные производители мансардных окон — Roto, Fakro и Velux

На рынке строительных материалов Украины, России и Беларуси наиболее широко представлены изделия трех этих торговых марок.

Конкретно эти производители за долгий срок своей работы успели отлично зарекомендовать себя и свою продукцию.

Некоторые особенности каждого производителя:

Roto (Германия)

качество, гарантированное работой с 1935-го года
длительная гарантия на профиль, комплектующие и стекло в 15 лет
заводская комплектация окон пароизоляционными фартуками и поясами термоизоляции
площадь остекления в большинстве моделей больше, чем у иных производителей

Fakro (Польша)

бесплатная смена любых комплектующих фурнитуры, независимо от причин их выхода из строя, потребитель оплачивает только доставку и монтаж
молодая компания, основанная в 1991 году, производит качественные мансардные окна по достаточно демократичным ценам
гарантия на комплектующие и раму 15 лет, на стеклопакет — бессрочна

Velux (Дания)

проверенное качество, гарантированное работой с 1941-го года
эксклюзивная технология производства, сочетающая экстрапрочный клееный брус и долговечное полиуретановое покрытие
клапанные форточки укомплектованы снимающимися моющимися фильтрами
есть модели с верхним и нижним расположением ручек

Размеры мансардных окон — фотогалерея

Зенитные окна

Достаточно новое на нашем строительном рынке явление, тем не менее, стремительно набирающее свой круг почитателей. Такие окна еще называют «зенитными фонарями».

Они с успехом используются на строениях с плоской крышей.

А именно при таком типе кровли наиболее проблематично обеспечить достаточное количество естественного солнечного освещения.

Ведущим производителем зенитных окон является датская компания Velux.

Производятся окна Velux в четырех основных функциональных модификациях:

Глухие зенитные окна (маркировка CFP)

используют для освещения затемненных помещений, в которых не требуется дополнительная естественная вентиляция, производятся в девяти размерах

Зенитные окна на дистанционном управлении (маркировка CVP)

окна с системой «INTEGRA» идеально подойдут для любого типа помещений нуждающихся и в дневном свете и в вентиляции одновременно, идеальны в комбинации с глухими зенитными окнами, производятся в девяти размерах

Зенитные окна для выхода на крышу (маркировка CXP)

для использования такого окна в качестве выхода на крышу его нужно повернуть вручную на шестьдесят градусов, и вы получите просторный и комфортный люк, производится в трех размерах и прекрасно сочетается с остальными модификациями зенитных окон

Зенитные окна с дополнительной функцией дымоудаления (маркировка CSP)

прекрасно подходят для удаления задымления и излишнего тепла в случае пожара, делая более удобной эвакуацию жильцов и работу пожарных, соответствуют всем нормам противопожарной безопасности, такое окно может быть использовано в качестве пожарного выхода

Все зенитные окна Velux оснащены матовыми или прозрачными куполами из поликарбоната в комплекте с двойным «триплекс» стеклопакетом, что обеспечивает отличные звукоизоляционные качества.

Размеры мансардных окон — фотогалерея

Поделиться статьей:

Статьи по теме Размеры мансардных окон

Комментарии

Добавить комментарий

Нестандартные мансардные окна | Мансардные окна FAKRO

Компания Редсонн предлагает своим клиентам оконные конструкции нестандартной формы и изготовление окон по индивидуальным параметрам.

Нестандартные мансардные окна FAKRO. Оригинальной является необычная конструкция дугового мансардного окна, она может использоваться для оформления сводчатой крыши. Радиус дуги крыши определяет степень изогнутости створки, а также стеклопакета и специальной фурнитуры. Такое дуговое окно имеет закаленное внешнее стекло стеклопакета и внутреннее с низкоэмисионным покрытием. Способ открывания конструкции – среднеповоротный.
Установка дугового окна позволяет создать интересный, оригинальный экстерьер дома.

Мансардные окна с декоративными планками, стилизованные под старину

В свете особой популярности исторических стилей архитектурных проектов домов особенно востребованными являются мансардные окна с декоративными планками, которые эффектно стилизованы под старину. Такие оконные конструкции имеют металлические накладки, расположенные по центру створки, вертикальные планки и оклад черного цвета. Именно черный цвет, близкий к RAL 9005, подчеркивает стилизацию изделия под старину.
Окна отличаются прекрасными эксплуатационными характеристиками (безопасностью, надежностью, удобной конструкцией) и, в то же время, помогают воплотить нестандартные дизайнерские идеи. С таким окном дом снаружи может напоминать старинный особняк, а внутри представлять собой вполне современное жилье. Изготовление и производство окон с декоративной планкой возможно для всех стандартных моделей и типоразмеров, а также сохранаются все характеристики присущие окнам для крыши FAKRO . Срок поставки следует уточнять у менеджеров компании Редсонн +7 (495) 988-3236.

Окна для крыши нестандартных форм и размеров

Ассортимент производства стандартных моделей расширяется благодаря изготовлению мансардных окон под заказные размеры, но следует обратить внимание, что ваши размеры должны укладываться в параметры указанные ниже. Внимание! Мансардные и карнизные окна нестандартного размера могут быть произведены только со среднеповоротным открыванием.

Мансардные окна со среднеповоротным открыванием могут быть следующего размера:

ширина — от 50 до 134 см;
высота — от 78 до 160 см;
S макс. (поверхность окна) = 1,6 кв.м.

Глухие мансардные окна могут быть следующего размера:

ширина – от 46 до 134 см;
высота – от 60 до 200 см.

Карнизные окна могут быть следующего размера:

ширина – от 50 до 134 см;
высота – от 60 до 160 см.

Мансардное окно может иметь только единственный вариант установленного стеклопакета: внешнее стекло которого закаленное, внутреннее же закаленное с низкоэмиссионным напылением. Срок поставки в зависимости от модели окна и его следует заранее оговорить с менеджерами. Цена на мансардные окна рассчитывается в таком случае только по индивидуальному плану и типоразмерам.

Компания Редсонн может предложить вам глухие мансардные окна нестандартного геометрического размера и форм (треугольник, трапеция, полукруг), в соответствии с пожеланиями и требованиями предъявляемыми заказчиком. Сроки изготовления поставки следует уточнить у вашего менеджера.

Стоит помнить, что делая заказ на мансардные или карнизные окна нестандартной формы, следует указать угол наклона крыши и тип кровельного покрытия. При этом вам необходимо представить эскиз мансардного окна, который будет содержать следующую информацию:

размер каждой из его сторон;
размер внутренних углов;
указать, будет ли окно одиночным или установлено в группе с другими окнами.

Мансардные окна с наружными накладками и оклады из меди или титанцинка

Интересными являются и мансардные окна с эффектными и стильными наружными накладками и окладами, выполненными из меди или титанцинка, эти материалы являются очень прочными и долговечными. Такие оконные конструкции устанавливаются на крыше, покрытие которой изготовлено из аналогичных материалов. Также красиво смотрятся они и в сочетании с другими кровельными покрытиями. Они служат эффективным дополнением экстерьера крыши. Производство моделей PLUS, LUX и preSelect. возможно с внешними накладками из меди. Срок поставки зависит от модели окна и составляет:

окна FT, preSelect FPP, «Дуэт» – до 30 дней;
все остальные модели окон – до 45 дней.

В меди или титанцинке могут быть изготовлены любые оклады FAKRO. Cроки поставки зависят от типа оклада и составляют:
    оклады ES, ESW, EZW — до 30 дней;
    оклады EZ, EH — до 30 дней;
    оклады EU — до 45 дней;
    оклады EA — до 50 дней;
    оклады ER, KM — до 60 дней;
    оклады EE (CU) и EE (TC) для фальцевой медной и титанцинковой кровли имеют фиксированные цены, срок поставки – до 45 дней.
Окно-люк WS, поставляется в комплекте с универсальным окладом, возможно решение в медном или титаноцинковом исполнении. Срок поставки – до 45 дней. Окно-люк WGI в меди и титанцинке не изготавливается.

Мансардные окна различных моделей могут дополняться окладами и накладками из меди и титанцинка . Максимальный срок поставки конструкций со специальными окладами – 50 дней.
Спросом пользуется и предложение компании изготавливать окна нестандартных размеров. Это предложение касается изготовления среднеповоротных, «глухих», карнизных окон. Для каждой категории есть определенные пределы размеров. Конфигурация окна может быть круглой, овальной, треугольной. Пакет вставляется в такие окна одного типа с закаленным внешним стеклом. Такого пакета достаточно для отличной теплоизоляции мансарды.

Мансардные окна цена

Размеры мансардных окон. Окна Германии

В современных частных домах довольно часто жильцы обустраивают жилые комнаты в чердачном пространстве, так называемые мансарды. Использование пространства под кровлей даёт возможность получить полноценную дополнительную площадь.

Для того, чтобы создать в чердачном пространстве необходимые условия для жизни, в первую очередь, необходимо продумать естественное освещение этого пространства. С этой целью устанавливают мансардные окна, то есть окна, которые располагаются в одной плоскости с наклонной крышей.

К мансардным окнам выдвигаются жёсткие требования: конструкция должна быть жёсткой и надёжной, чтобы выдерживать ветровые и снеговые нагрузки, герметичной – чтобы не пропускать воду и эффективно сохранять тепло, а также обеспечивать необходимый уровень освещённости и вентиляцию мансардного помещения.

Как определить площадь мансардных окон?

Исходя из требований освещённости помещения, площадь мансардного окна должна соотноситься с площадью пола мансардного помещения 1:10, то есть для 10 м.кв пола необходим 1м.кв окна. Для комнат, которые требуют большей освещённости (например, детской комнаты или гостиной), соотношение должно быть 1:8.

Если в мансардном помещении расположены кладовка, гардеробная, то есть подсобное помещение, то возможно отсутствие окон. Для всех других типов помещения необходимо хотя бы одно мансардное окно.

Размер, количество и расположение мансардных окон

Ширина мансардного окна на прямую зависит от шага стропильных конструкций. Производители мансардных окон выпускают продукцию стандартных размеров, как правило, это размерный ряд из 5-15 типовых размеров.

Высота мансардного окна будет зависеть от наклона кровли. Чем более пологая кровля, тем больше высота окна.

Наклонное расположение мансардных окон позволяет достичь лучшей освещённости, в отличии от классических вертикальных конструкций. По возможности стоит остановить выбор не на одном большом мансардном окне, а на двух, которые располагаются на обоих скатах кровли.

Важным фактором, влияющим на освещённость комнаты и комфортные ощущения человека в ней, является высота расположения мансардных окон, то есть расстояние от пола и до нижнего края окна.
Рекомендовано расположить нижний край мансардного окна на высоте 0,9…1,2 м от пола, верхний край окна – на высоте 2…2,2 м от уровня пола.

Как выбрать мансардное окно?

Мансардные окна различают по материалу, из которого они изготовлены, способу открывания и установленным стеклопакетам.

Мансардные окна могут быть изготовлены из клееного бруса, дерева или пластика. Для помещений с повышенной влажностью (например, ванные комнаты) стоит выбрать мансардное окно из пластика. В остальных случаях выбор материала мансардного окна зависит от пожелания заказчика и материала остекления остальных светопрозрачных конструкций в доме.

Способ открывания и закрывания окна

Определяется расположением оси открывания. Ось может быть в верхней части (верхнее открывание мансардного окна), по середине рамы, на высоте 2/3 рамы и смешанный вариант.

Самый популярным вариантом среди заказчиков является мансардное окно с центральной осью открывания, популярность которого, в первую очередь, обусловлена доступной ценой. Другие варианты расположения оси открывания дают возможность более удобно подходить к окну.

Оконная ручка обычно располагается в нижней части рамы, но по желанию заказчика может быть установлена сверху. Мансардные окна могут комплектоваться защитой от случайного открывания окна, которая необходима, если у вас маленькие дети.

Если мансардное помещение имеет несколько окон, тогда допускается делать одно из них глухим, так вы сэкономите деньги, но при этом сможете обеспечить необходимый воздухообмен помещения.

Выбор стеклопакета

Что касается стеклопакетов в мансардные окна, то обязательно внешнее стекло должно быть закалённым, чтобы выдерживать механические воздействия, ветровые и снеговые нагрузки.

Межстекольное пространство заполняют инертным газом, который имеет большую плотность чем воздух, а значит замедляет процесс передачи тепла между стёклами. Также возможно использование безопасного закалённого стекла со стороны помещения, которое позволит исключить травмирование людей в случае повреждения стекла. Закалённое стекло распадается на осколки, которые имеют достаточно ровные края, пораниться которыми практически невозможно.

Для увеличения теплоизоляционных свойств мансардного окна можно выбрать стеклопакет с увеличенным межстекольным пространством, а также с энергосберегающим покрытием.

Для мансардных окон разработаны различные аксессуары, которые позволяют дополнить окно, гармонично вписать его в интерьер, а также улучшить функциональность. Так, с солнцезащитной целью, мансардные окна могут оснащаться шторами и роллетами с внутренней стороны, или маркизами и рольставнями со стороны улицы.

0 0 голос

Оценка

Нас рекомендуют

VELUX Skylight Размер

Солнечные световые люки «Fresh Air» (VSS) — на палубе

**Код размера VSS**
		C01	C04	C06	C08	M02	M04	M06	M08	S01	S06
Наружная рама (Ш «xВ»)		21 ¹ ⁄ ₂ x 27 ³ ⁄ ₈	21 ¹ ⁄ ₂ x 38 ³ ⁄ ₈	21 ¹ ⁄ ₂ x 46 ¹ ⁄ ₄	21 ¹ ⁄ ₂ x 54 ¹ ⁄ ₁₆	30 ⁹ ⁄ ₁₆ x 30 ¹ ⁄ ₂	30 ⁹ ⁄ ₁₆ x 38 ³ ⁄ ₈	30 ⁹ ⁄ ₁₆ x 46 ¹ ⁄ ₄	30 ⁹ ⁄ ₁₆ x 54 ¹ ⁄ ₁₆	44 ³ ⁄ ₄ x 27 ³ ⁄ ₈	44 ³ ⁄ ₄ x 46 ¹ ⁄ ₄
Черновой проем / готовая рама (Ш «x В»)		21 x 26 ⁷ ⁄ ₈	21 x 37 ⁷ ⁄ ₈	21 x 45 ³ ⁄ ₄	21 x 54 ⁷ ⁄ ₁₆	30 ¹ ⁄ ₁₆ x 30	30 ¹ ⁄ ₁₆ x 37 ⁷ ⁄ ₈	30 ¹ ⁄ ₁₆ x 45 ³ ⁄ ₄	30 ¹ ⁄ ₁₆ x 54 ⁷ ⁄ ₁₆	44 ¹ ⁄ ₄ x 26 ⁷ ⁄ ₈	44 ¹ ⁄ ₄ x 45 ³ ⁄ ₄

Солнечный световой люк «Fresh Air» (VCS) — установлен на бордюр

**Код размера VCS**
	2222	2234	2246	3030	3046	3434	4622	4646
Внутренний бордюр (Ш «xВ»)	22 ¹ ⁄ ₂ x 22 ¹ ⁄ ₂	22 ¹ ⁄ ₂ x 34 ¹ ⁄ ₂	22 ¹ ⁄ ₂ x 46 ¹ ⁄ ₂	30 ¹ ⁄ ₂ x 30 ¹ ⁄ ₂	30 ¹ ⁄ ₂ x 46 ¹ ⁄ ₂	34 ¹ ⁄ ₂ x 34 ¹ ⁄ ₂	46 ¹ ⁄ ₂ x 22 ¹ ⁄ ₂	46 ¹ ⁄ ₂ x 46 ¹ ⁄ ₂
Наружный бордюр (Ш «xВ»)	25 ¹ ⁄ ₂ x 25 ¹ ⁄ ₂	25 ¹ ⁄ ₂ x 37 ¹ ⁄ ₂	25 ¹ ⁄ ₂ x 49 ¹ ⁄ ₂	33 ¹ ⁄ ₂ x 33 ¹ ⁄ ₂	33 ¹ ⁄ ₂ x 49 ¹ ⁄ ₂	37 ¹ ⁄ ₂ x 37 ¹ ⁄ ₂	49 ¹ ⁄ ₂ x 25 ¹ ⁄ ₂	49 ¹ ⁄ ₂ x 49 ¹ ⁄ ₂
Максимальный просвет в крыше (Ш x В)	26 ⁵ ⁄ ₈ x 26 ⁵ ⁄ ₈	26 ⁵ ⁄ ₈ x 38 ⁵ ⁄ ₈	26 ⁵ ⁄ ₈ x 50 ⁵ ⁄ ₈	34 ⁵ ⁄ ₈ x 34 ⁵ ⁄ ₈	34 ⁵ ⁄ ₈ x 50 ⁵ ⁄ ₈	38 ⁵ ⁄ ₈ ₆ x 38 ⁵ ⁄ ₈	50 ⁵ ⁄ ₈ x 26 ⁵ ⁄ ₈	50 ⁵ ⁄ ₈ x 50 ⁵ ⁄ ₈

Размеры окон VELUX стали проще — Таблица размеров Velux

Почему бы не сделать покупку новых окон еще проще?

В этом блоге мы рассмотрим наше эксклюзивное руководство по размеру окон VELUX, потому что, как мы все знаем, оно может сбивать с толку из-за различного диапазона размеров, номеров моделей и кодов окон, которые применяются к каждому из них.

Давайте узнаем ваше точное совпадение окна сейчас, это займет всего несколько минут.

Во-первых, вы должны знать точные доступные размеры, а с помощью нашего руководства по размерам вы можете увидеть ниже точные размеры, из которых вы можете выбрать.

Если вы хотите заменить существующее мансардное окно VELUX, вы можете легко использовать приведенную выше таблицу размеров, чтобы узнать, какой код нового поколения соответствует коду вашего старого мансардного окна (сравните со схемой ниже).

Чтобы объяснить, если ваше текущее фирменное окно VELUX имеет код GGL2, то ваши новые окна VELUX теперь будут иметь код MK08.Чтобы получить более подробное объяснение, сделайте еще один обзор диаграммы выше и сравните свой старый код с новым.

Руководство по кодам окон VELUX

Это известный факт, что VELUX постоянно совершенствует свою продукцию, чтобы обеспечить сохранение того высокого качества, которым они известны. Эти непрерывные улучшения на протяжении многих лет привели к тому, что некоторые из старых стилей устарели с точки зрения срока годности.

Тем не менее, это не проблема, так как новые готовые окантовки VELUX во многих случаях могут подходить к любому старому окну.

Вот старые размеры VELUX, серийный номер и коды номеров —

Размер окна 55 (Ш) x 78 (В) код 102 или CO2 или CKO2
Размер окна 55 (Ш) x 98 (В) код 104 или 6 или CO4 или CKO4
Размер окна 78 (Ш) x 98 (В) код 304 или 1 или MO4 или MKO4
Размер окна 66 (Ш) x 118 (В) код 206 или 5 или FO6 или FKO6
Размер окна 78 (Ш) x 118 (В) код 306 или 14 или MO6 или MKO6
Размер окна 78 (Ш) x 140 (В) код 308 или 2 или MO8 или MKO8
Размер окна 138 (Ш) x 98 (В) код 804 или 7 или UO4 или UKO4
Размер окна 114 (Ш) x 118 (В) код 606 или 4 или SO6 или SKO6
Размер окна 98 (Ш) x 160 (В) код 410 или 3 или P10 или PK10
Размер окна 134 (Ш) x 140 (В) код 808 или 8 или UO8 или UKO8

Выше приведен список размеров окон и разновидностей кода, которые они могут иметь для них, но все это зависит от того, когда окно было куплено.

Но помните, что размеры окна указаны для внешней оконной рамы, а не для внутренних мер.

Где расположены оконные коды бренда Velux?

Вы можете легко найти коды окон VELUX в правом верхнем углу мансардного окна, когда вы его открываете. На паспортной табличке указан тип окна и размер окна, указанный в коде (как показано ниже).

Как показано в приведенном выше примере, размер 304 будет 78 см x 98 см, а код нижнего окна 4 будет 114 см x 118 см.

Если вам нужна дополнительная информация о ремонте мансардных окон, установке нового набора оконных планок на старую крышу и окна VELUX или о том, как заменить старую планку VELUX, посетите эту страницу, чтобы узнать больше.

Самые распространенные размеры крышных люков — Кровельные окна Sunlux

Если вы ищете лучшие мансардные окна для своего дома, вы не можете сосредоточиться только на доступных моделях, но также и на их размерах. Вы, конечно, можете выбрать индивидуальные варианты, которые идеально подойдут для вашего проекта, но они могут быть довольно дорогими. К счастью, на рынке легко доступны различные размеры, поэтому выбор правильных световых люков для вашего проекта не должен стать проблемой.

Как правильно выбрать размер фонарей

Самым большим преимуществом фонарей для крыши, безусловно, является количество естественного света, которое они пропускают в наши дома. Но чтобы создать те светлые и просторные комнаты, о которых мечтает каждый домовладелец, нужно правильно выбрать окна. Доступные мансардные окна можно разделить на различные категории на основе:

тип крыши, на которой они могут быть установлены,
их система открывания,
различные варианты остекления.

И в дополнение ко всему — каждый из них бывает разных размеров. И чтобы принять правильное решение, важно решить, какой эффект вам нужен — это поможет вам выбрать между обычным мансардным окном и большим потолочным окном.

Что нужно учитывать при выборе размера мансардных окон

Первое, что вам нужно проверить, это то, можете ли вы даже установить световой люк на своей крыше и нужно ли для этого разрешение на планирование. Чтобы получить такую информацию, может быть хорошей идеей проконсультироваться с подрядчиком или местными властями.Как только это будет решено, пришло время подумать о ваших ожиданиях: сколько света вы хотите впустить? В какой части крыши следует устанавливать окна? Вам нужен светильник на крыше, размер которого позволит вам наслаждаться видом, или такой, который поможет вам сохранить конфиденциальность? На все эти вопросы необходимо ответить, прежде чем вы примете окончательное решение, поскольку они будут влиять на уровень комфорта вашего дома. И дело не только в эстетике, большие потолочные светильники пропускают много солнечного света, и это может привести к перегреву ваших комнат в жаркие летние дни, так что вам нужно учесть еще одну вещь.

Какие самые распространенные размеры крышных фонарей?

Учитывая все факторы, упомянутые выше, теперь вы сможете выбрать наиболее подходящий размер люка для вашего проекта. Помните, что иногда правильно расположенное мансардное окно меньшего размера может дать вам намного больше света и вентиляции, чем большое, расположенное в затененной части крыши.

Среди стандартных размеров потолочных светильников вы можете найти размеры от 47 x 78 см до 114 x 118 см и 134 x 98 см. Такое разнообразие гарантирует возможность подобрать подходящий вариант для каждого проекта.

Часто задаваемые вопросы

Какие стандартные размеры люков?
Самые популярные модели крышных фонарей имеют ширину от 55 до 94 см и от 78 до 140 см в высоту. Хотя, конечно, ваши возможности не ограничиваются только окнами этих размеров, и в зависимости от ваших индивидуальных требований можно найти и другие размеры.
Как мне узнать, какая замена светового люка Velux мне нужна?
Если у вас уже есть световой люк Velux и вы просто ищете замену того же размера, вам просто нужно проверить пластину, расположенную в правом верхнем углу рамы.Здесь вы можете найти информацию о типе и размере вашего окна.
Как измерить просвет в крыше | Руководства по дому
Мансардные окна предназначены для естественного освещения, но они также могут пропускать тепло и холод. Слишком большие мансардные окна могут вызвать значительное увеличение тепла в летние месяцы и холода в зимние месяцы. В любом случае в результате снижается энергоэффективность, поскольку для обогрева или охлаждения помещения требуется больше энергии. Выбор правильного размера светового люка предотвратит проблемы с энергоэффективностью.
Отраслевые стандарты
Чтобы световые люки были энергоэффективными для домовладельцев, отраслевой стандарт гласит, что световое окно должно составлять примерно 5 процентов от размера пола комнаты с множеством окон и 15 процентов от размера пола комнаты, где мало окон.
Измерения
Чтобы определить площадь пола комнаты в квадратных футах, измерьте длину и ширину пола. Измерьте длину рулеткой, прижатой к стене у пола.Сделайте то же самое для измерения ширины. Измерения не обязательно должны быть точными и могут быть округлены в большую или меньшую сторону до ближайшего дюйма. Не нужно беспокоиться об углах неправильной формы, окнах или дверях, которые влияют на форму комнаты. Идея состоит в том, чтобы получить общее измерение.
Расчеты
Умножьте ширину комнаты на ее длину. Это дает вам общую площадь помещения в квадратных футах. Если в комнате много окон и она хорошо освещена, умножьте квадратные метры комнаты на.05. Если в комнате мало окон и в целом темно, умножьте квадратный метр на 0,15. Если в комнате среднее количество окон, и она не является ни хорошо освещенной, ни темной, умножьте квадратный метр на 0,10. Полученное число представляет собой приблизительную площадь в квадратных футах для светового люка подходящего размера для этой комнаты.
Стандартные размеры
Мансардные окна бывают стандартных размеров, а комнаты — нет. Можно заказать световые люки нестандартного размера и формы, но стандартные размеры стоят намного дешевле. Если мансардные окна стандартного размера не соответствуют размеру комнаты, выберите ближайший.Отраслевой стандарт — это практическое правило для измерения мансардных окон, а не жесткое правило. Умножьте ширину и высоту светового люка, чтобы определить его площадь в квадратных футах, и сравните полученную сумму с рекомендованным размером. Выбирайте световой люк, который немного меньше рекомендуемого размера, а не немного больше для большей энергоэффективности.
Количество мансардных окон
Промышленный стандарт основан на использовании одного мансардного окна. В одной комнате можно установить несколько мансардных окон, чтобы пропустить больше света; однако их общая площадь в квадратных футах не должна превышать отраслевых стандартов.
Рекомендации для специалистов по установке мансардных окон и мансардных окон
Преимущества выбора мансардных окон и мансардных окон очевидны: они обеспечивают высокий уровень естественного света, они могут быть прекрасными источниками вентиляции и способствовать тепловому комфорту здания. Мансардные окна и мансардные окна также являются эстетичным дополнением внешнего вида собственности.
Но что еще вы должны учесть, чтобы обеспечить бесперебойную работу спецификации после того, как она попадет на сайт? Мансардные окна и мансардные окна, как правило, легко установить, но знание того, чего ожидать, может помочь обеспечить бесперебойную работу.
Glazing Vision недавно поговорил с Clarkson Builders о том, как обеспечить правильную спецификацию и продолжить работу на объекте, как ожидалось. Вот то, о чем они рекомендуют знать спецификаторам:
Размер окна
Мансардные окна и мансардные окна бывают разных форм и размеров, и выбор правильных размеров для вашего проекта имеет решающее значение.
«Стандарт» для мансардных окон — 900×600 мм, и они устанавливаются между стропилами с шагом 600 мм.Другие распространенные размеры — 980×980 мм и 900×1200 мм — последний разработан для размещения в пространстве с двумя стропилами. Они также могут быть предоставлены в гораздо больших размерах — например, окна Glazing Vision Pitchglaze могут иметь размеры до 3000×1000 мм.
Структурная опора
Наиболее эффективным способом поддержки мансардного окна является использование двойных триммеров для горизонтальной опоры и двойных стропил для вертикальной опоры. Двойные подвесы размещены в каждом углу, а одинарные — вокруг соединенных между собой стропил.
Двойные опоры состоят из двух частей стропильной древесины с шагом 600 мм (C16 или C24 между 100×50 мм или 225×50 мм, в зависимости от спецификации и расчетов конструкции). Стропила следует крепить вместе с помощью соединителей для деревянных балок и болтов М12.
При креплении бруса головка болта должна быть утоплена на той стороне дерева, к которой будет крепиться потолочный светильник. В противном случае он может выступить в область под остеклением.
Как и все требования к конструкции, соответствующие расчеты должны выполняться квалифицированным инженером-строителем.
Подготовка оконного проема
Помните, что размер оконного проема может не совпадать с размером самого окна. Фактические требования будут зависеть от конкретного мансардного окна, поэтому обязательно проконсультируйтесь с руководством по установке на ранних этапах планирования.
При подготовке стропил учитывайте, как будут поддерживаться такие элементы, как изоляционная опалубка и концы реек. Подкровельный слой следует отогнуть и соответствующим образом закрепить.
К крыше также нужно будет добавить другие элементы, такие как наклонные скругления, рейки и гидроизоляцию.Для внеплоскостных мансардных окон также потребуется устройство оконного бордюра.
Доставка и хранение на объект
Найдите время, чтобы обдумать, как мансардные окна и мансардные окна попадут на объект — и как там будут храниться устройства, чтобы не повредить их.
Некоторые производители, такие как Rooflights.com, предлагают бесплатную доставку через интернет-магазин, и, выбрав доставку на следующий день, вы можете минимизировать требования к хранению на месте.
Кроме того, не стоит недооценивать вес мансардного окна.Небольшая ламинированная крыша размером 750×750 мм весит чуть более 31 кг, а единицы могут достигать веса более 150 кг, в зависимости от размера и типа остекления.
Более тяжелые агрегаты также следует оценивать с точки зрения здоровья и безопасности. В некоторых случаях может потребоваться механическая помощь для безопасного перемещения мансардных окон по площадке.

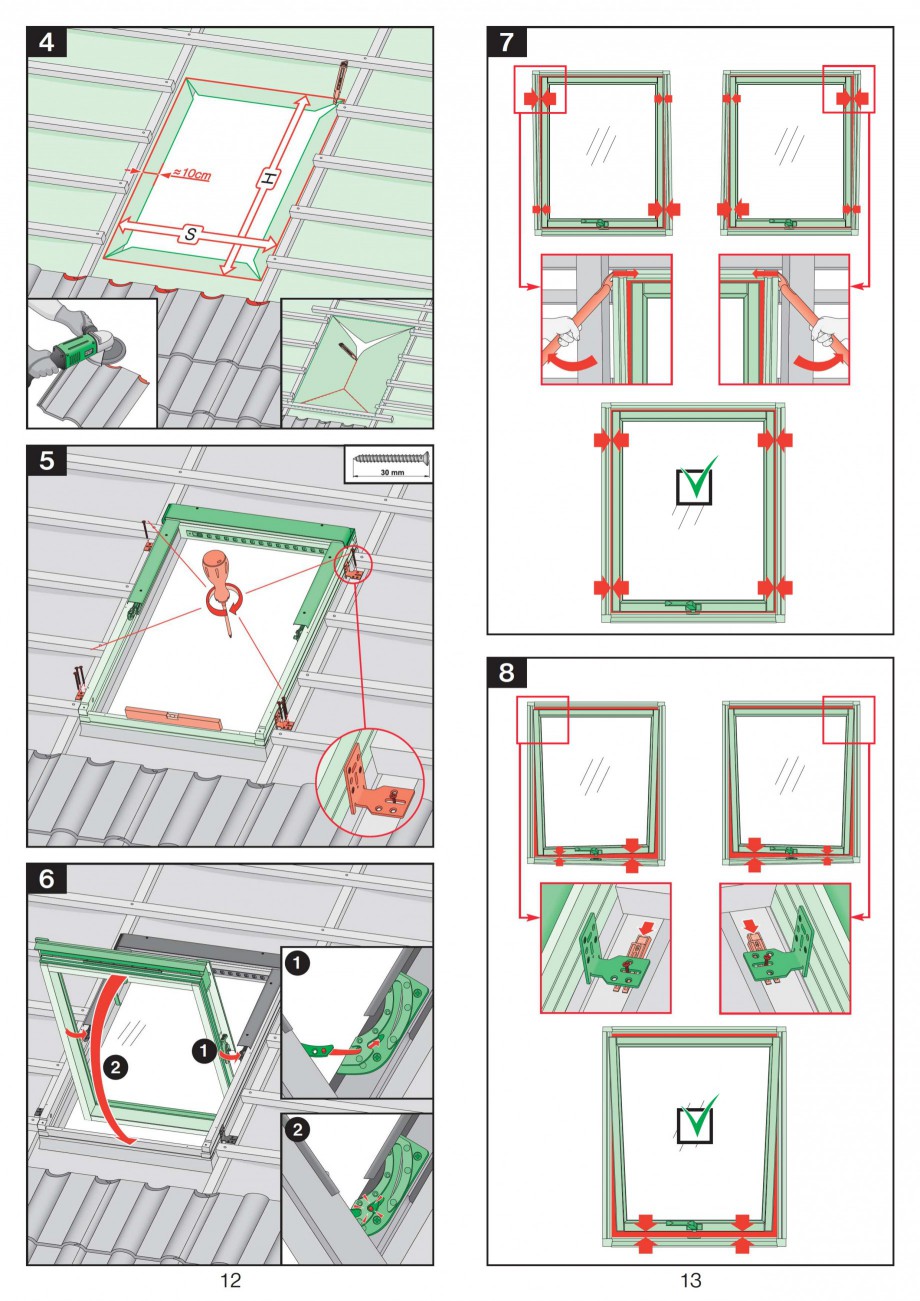

Установка мансардного окна или мансардного люка на крышу
В большинстве случаев строительные материалы доставляются «к бордюру», и это касается мансардных окон и мансардных окон.Если у вас нет особенно услужливого водителя, вам нужно будет решить, как поставить агрегат на крышу.
Как обсуждалось в предыдущем разделе, мансардные окна могут быть очень тяжелыми, и их подъем таким образом, чтобы избежать повреждений или травм, потребует тщательного планирования. Это также может повлечь дополнительные расходы — вам может потребоваться арендовать подъемное оборудование для громоздких единиц или для труднодоступных мест.
Инструкции и инструменты
Многие мансардные окна поставляются с руководством по установке, которое на самом деле охватывает несколько продуктов — и эти продукты могут выглядеть очень похожими, но иметь немного разные крепления и накладки.Несоблюдение этих инструкций может повлиять на процесс установки и работу мансардного окна или потолочного люка.
Обязательно ознакомьтесь с инструкциями, чтобы убедиться, что у группы установки есть нужные инструменты. В зависимости от производителя могут потребоваться специальные сверла. Например, в окнах Velux используется винт со сверлом T20, который обычно используется для повседневной работы на стройплощадках.
Черепица вокруг мансардных окон
Мансардные окна обычно встречаются на скатных крышах (в отличие от кровельных фонарей, которые обычно встречаются на плоских крышах).
При облицовке мансардных окон важно следить за тем, чтобы нижняя черепица не располагалась слишком близко к окну, поскольку гидроизоляция не может быть установлена правильно. Лучший способ спланировать толщину черепицы — отмерить от нижней части крыши, так как это обеспечивает наилучшую отделку и помогает гарантировать, что качество мансардных окон не будет снижено.
При использовании панелей (обычно они делаются из бетона, но в проектах наследия также могут быть из глины), обязательно снимите фаску на верхней части жирного валика под окном.
Все это должно быть объяснено в инструкции по эксплуатации, в которой должны быть указаны расстояния для установки реек по бокам, сверху и снизу окна.
Имея так много над чем подумать, легко понять, почему на этапе спецификации так важно не ограничиваться внешним видом и характеристиками строительного элемента. Если у вас есть какие-либо вопросы или опасения по поводу продукта, который вы указываете, рекомендуется как можно скорее получить ответы и совет от производителя.
Здесь, в Glazing Vision, наша команда технической поддержки всегда готова оказать помощь, и вы можете заказать кровельные светильники на следующий день на сайте Rooflights.com. Мы также предлагаем различные ресурсы, чтобы помочь вам узнать больше о нашем ассортименте продукции, в том числе о нашем одобренном RIBA CPD.
Размеры мансардных окон. Стандартные размеры светового люка
Стандартные размеры светового люка
Размеры световых люков определяются исключительно производителем и не имеют строгой стандартизации.Мансардные окна доступны в различных формах, и пропорции между шириной, длиной и высотой не являются ограниченным параметром. Наиболее популярные прямоугольные фиксированные или вентиляционные люки с плоскими окнами из закаленного стекла имеют ширину от 14 до 72 дюймов (36 — 183 см) и от 16 до 96 дюймов (41 — 244 см) в длину. Каждый производитель предлагает свои минимальные и максимальные модульные размеры.
Для мансардных окон, установленных на бордюре, определены внутренние и внешние размеры бордюра. Обычно разница между двумя из этих измерений составляет 2–3 дюйма.
Расстояние между самой низкой точкой по бокам и самой высокой в середине светового люка купола, известное как подъем купола. Обычно большие световые люки имеют более высокий подъем, и он может варьироваться от 3 — 4 дюймов в световых люках шириной 16 дюймов на 24 дюймов L до 12 — 14 дюймов в световых окнах шириной 60 дюймов на 72 дюйма L.
Трубчатые световые люки обычно не превышают 22 дюйма в диаметре, но большинство из них имеют ширину 14 1/2 дюйма для идеального размещения между двумя стропилами и балками потолка.
Черновой проем для мансардных окон
Для целей установки фактический размер светового люка не имеет большого значения, и следует принимать во внимание только размеры отверстия или точный размер отверстия, которое необходимо проделать в крыше для правильной установки.
Вес светового люка
Вентиляционная палуба, смонтированная из дерева 21 x 46 дюймов с алюминиевым просветом, весит около 60 фунтов (27 кг). Материал, из которого изготовлен световой люк, и фактические размеры будут определять вес. Некоторые большие световые люки очень тяжелые, и вес может легко превышать 150 фунтов.
Толщина стекла
Толщина стекла, используемого для световых люков, обычно варьируется от 1/8 дюйма (3,2 мм) до 1/4 дюйма (6,35 мм). В окнах больших размеров обычно используется более толстое стекло.Но сама толщина — не единственный параметр, определяющий прочность и энергоэффективность. Мансардные окна, состоящие из двух панелей из закаленного или многослойного стекла и аргона между ними, будут работать намного лучше с точки зрения энергоэффективности. Общая толщина двойных стеклянных панелей, включая газовое пространство, может достигать 1 дюйма (25 мм). Многие окна с одинарным остеклением изготовлены из стекла Low-E (с низким коэффициентом излучения) для повышения тепловой эффективности.
Минимальный и максимальный уклон крыши для определенного светового люка
При покупке нового мансардного окна всегда проверяйте спецификации, потому что часто существуют ограничения по максимальному углу наклона.Некоторые световые люки могут быть установлены на почти вертикальных крышах, в то время как другие могут быть ограничены крышами с углом наклона 45, 60 или 85 градусов.
Перед покупкой мансардного окна всегда проверяйте строительные нормы и правила в вашем районе. Закаленное стекло с подогревом может оказаться неприемлемым для жилых помещений, если расстояние между полом и световым люком превышает 10 футов.
Настройка
При строительстве нестандартных мансардных окон в форме пирамиды, закругленных, треугольных или устанавливаемых на коньках нестандартных размеров можно заказать непосредственно у производителя или дистрибьютора.Дизайн, стиль и размеры определяют время, необходимое для выполнения и доставки заказа. В среднем ожидайте около месяца ожидания доставки на дом.
4 главных совета по определению размера окна Velux, которое мне нужно
Привлекательное и практичное решение для дома, мансардные окна Velux — отличное решение для создания более комфортной домашней обстановки. Нас, как сертифицированных установщиков, регулярно спрашивают: «Какой размер окна Velux мне нужен?»
Итак, чтобы облегчить поиск идеального размера, мы поделились нашими главными советами ниже и разбили их на 4 простых раздела.
Тип помещения.
Форма и размер комнаты.
Количество естественного света, которое вы хотите впустить.
Открытый вид и сохранение конфиденциальности.
1. Кухня, гостиная или спальня — в какой комнате будет установлено окно Velux?
Наш первый совет для определения необходимого размера — подумайте о комнате, в которой вы хотели бы установить мансардное окно. Это спальня, гостиная, ванная или что-то еще? Например, кухни и ванные комнаты более склонны к образованию конденсата из-за таких действий, как приготовление пищи и принятие душа.Следовательно, мансардное окно большего размера обеспечит лучшую вентиляцию этих помещений и снизит риск образования конденсата.
В ванных комнатах людей меньше всего людей в целом, поэтому оптимизация уровней комфорта может оказаться менее важной, чем, скажем, в гостиной или столовой.
Как ведущий и опытный установщик окон Velux, мы можем посоветовать лучшее оконное решение, соответствующее вашим индивидуальным требованиям и функциям выбранного помещения.Будь то одно большое окно Velux или несколько окон меньшего размера, установленных вместе, вы можете быть уверены, что получите идеальную установку окон Velux у нас.
2. Какова форма и размер комнаты?
Окна Velux — это фантастический способ наполнить комнаты светом и воздухом. Однако размер и форма комнаты будут влиять на то, сколько света и вентиляции требуется для создания комфортной жилой среды.
Большие потолочные светильники обеспечивают больше света и воздуха, чем меньшие, однако вы можете обнаружить, что для достижения оптимального уровня комфорта требуется более одного потолочного фонаря.Форма комнаты также будет влиять на положение потолочного светильника (ов) и их количество, которое требуется.
3. Сколько естественного света вы хотите впустить?
Комнаты, выходящие на южную сторону, скорее всего, будут постоянно получать солнечный свет. С другой стороны, комнаты, выходящие на север, будут более тусклыми в течение дня. Номера, выходящие на восточную и западную стороны, также будут залиты солнечным светом либо утром, либо после обеда. Таким образом, знание того, сколько света получает комната, — хороший способ определить, насколько большим должно быть ваше окно Velux, чтобы в нем было максимально много света.
Для комнат общей площадью 25 м² потребуется около 5 м окна, чтобы обеспечить максимальное освещение. Однако нет причин, по которым вы не можете получить больше при желании.
Если вы планируете поспать через несколько дней, не забудьте заказать жалюзи.
4. Как максимально использовать внешний вид из окна Velux?
Если вам не особенно нравится вид снаружи, вы можете подумать о фонаре на крыше меньшего размера. Но, наоборот, если вы абсолютно обожаете свое внешнее пространство, мансардное окно Velux большего размера позволит вам лучше его оценить.
Мы можем посоветовать идеальный размер и форму окон Velux, чтобы сохранить вашу конфиденциальность, если соседние дома не замечают вашего дома. Это означает, что вы получите лучшее из обоих миров с яркой и воздушной атмосферой, которая по-прежнему мешает другим владельцам собственности заглядывать внутрь.
Поиск подходящего размера для замены окон Velux
Для любых заменяемых окон Velux существует простой способ определить требуемый размер. В правом верхнем углу рамки вашего существующего окна находится пластина.Эта табличка обозначает тип, размер, вариант и производственный код вашего мансардного окна, которые вы можете использовать для заказа точной замены.
Имейте в виду, что вы также можете изменить тип мансардного окна и оставить его того же размера.
Выберите сертифицированного установщика окон Velux, чтобы получить точные требования к размеру
Если вам нужен установщик окон Velux, убедитесь, что вы выбрали сертифицированную компанию, чтобы исключить любые проблемы. Установщики проходят строгие процедуры, чтобы получить квалификацию Velux Window.Это гарантирует высочайшее качество установки, поэтому вы можете быть уверены, что выбираете опытного и опытного установщика.
В Sheerwater Glass мы являемся сертифицированным установщиком Velux, поэтому вы можете доверять нашим советам экспертов по всем вопросам, касающимся окон Velux. Наша тщательно обученная команда более чем оснащена, чтобы получить точные требования к новому или замененному окну Velux. Наша сертификация также означает, что мы можем выполнить полную замену окон Velux и исправить любые проблемы с существующими потолочными светильниками.
Какого размера бывают окна Velux?
Окна Velux бывают разных размеров. Их можно сделать так, чтобы они подходили для узких, удлиненных пространств или для широких небольших пространств. Однако самый высокий размер окна Velux составляет 180 см, а самый короткий — 55 см. Самый широкий размер — 134 см, самый тонкий — 47 см. Подробнее о размерах окон читайте в нашем блоге здесь.
Вам нужно спланировать установку мансардных окон Velux?
Как правило, нет необходимости обращаться за разрешением на строительство при установке крышных фонарей или мансардных окон в вашем доме, если выполняются следующие требования:
Любые установленные окна не должны выступать более чем на 150 миллиметров над существующей плоскостью крыши
Никакие изменения не могут быть выше самой высокой части крыши или выступать над коньком крыши
Боковые окна должны состоять из непрозрачного остекления в целях конфиденциальности и открываться только в следующих случаях: 1.7м над полом
Новая система Velux ACTIVE демонстрируется в нашем выставочном зале
Здесь, в Sheerwater Glass, мы недавно добавили систему Velux ACTIVE в наш выставочный зал. Используя передовые технологии, система ACTIVE измеряет влажность в помещении и на улице, уровень CO2 и температуру, а затем управляет жалюзи, окнами и ставнями Velux для оптимизации вашей внутренней среды. Вы можете выбрать из множества окон Velux дизайна, цветов, размеров и конфигураций, подходящих к любому стилю собственности и помещения.
Добавьте индивидуальности своему дому с новым окном Velux
Посетите наш выставочный зал и оцените это невероятное нововведение сегодня. Для получения дополнительной информации о наших продуктах и услугах позвоните нам по телефону 01932 344 415 или заполните нашу простую форму предложения для получения бесплатной цены на окна Velux без каких-либо обязательств.
.

Красивые дома из кирпича с мансардой – Проекты кирпичных домов с мансардой

Шифер прямой для грядок – Как сделать грядки из шифера – плоского и волнистого

3 мая, 2020 alexxlab

Шпаклевка латексная применение – Латексная Шпаклевка Применение Для Наружных Работ по Дереву, Как Наносить Готовую Финишную на Фасад, Заделка Трещин Своими Руками

Содержание правила нанесения и способы быстрой сушки (105 фото)Назначение и возможности использованияПреимущества и слабости материалаОсобенности выбора смесиТехника проведения работФото шпатлевки латекснаяПрименение финишной шпаклевки латексной и акриловой для внутренних работВыбор между акриловой и латексной шпаклевкой: какая лучшеЛатексная шпаклевкаДля работы с материалом понадобятся следующие инструменты:Описание материалаПлюсы и минусы латексной шпаклевкиЛатексная шпаклевка: преимущества и области примененияЧто такое латексная […]

Читать далее

6 сентября, 1979 alexxlab

Профлист это википедия: HTTP 429 — too many requests, слишком много запросов

Содержание Виды профнастила (профлиста) — Толщина и размерыПрофнастил с покрытием ECOSTEEL: тренд дачного строительного сезона 2013 алюминиевых кровельных листов Википедия | алюминиевый кровельный лист алюминиевые кровельные листы wikipedia 650 шт. Информация о продукте Advantage Тег ширина алюминиевого кровельного листа Новый | алюминиевый кровельный лист 11,00 $ алюминиевый кровельный лист everlast Новый | алюминиевый кровельный лист […]

Читать далее

2 апреля, 1974 alexxlab

Армирование сеткой: Армирование стен сеткой и арматурой — монолитных и блочных, армирование под штукатурку

Содержание Как правильно армировать сеткой | setka-kit.ruНазначение армирующих материаловМеталлические армирующие сеткиМеталлические армирующие каркасыСпособы крепления армирующих полотенТехнология штукатурки стен с армирующей сеткойЗаключениеАрмирование стен сеткой цена за работы в МосквеАрмирование стен сеткой по технологииСлучаи, в которых следует армировать стеныЭксплуатация армировки во время штукатуркиРекомендации по подбору штукатурной армировкиИспользование стеклосетки для штукатуркиСпособ крепления стеклосеткиРуководство по наложению металлической армировки Армирующая […]

Читать далее
