    Сортамент двутавров в виде таблиц

    На этой странице размещен сортамент двутавров с основными характеристиками профилей. Все характеристики двутавров представлены в виде таблиц. Кроме того, на этой страничке расскажем немного информации о самих двутаврах: как они обозначаются, какие материалы используются для их производства и где применяются.

    Таблицы двутавров

    В этом блоке статьи расскажем о возможностях таблиц двутавров на нашем сайте и как с ними взаимодействовать.

    Выборка нужной информации в таблице

    Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

    Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит.

    Вывод строчек сортамента

    У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

    В последнем обновлении сайта, таблицы двутавров были обновлены. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички появляется горизонтальная прокрутка.

    Вот и всё, что хотелось бы рассказать по функционалу таблиц. Надеемся, вам понравится пользоваться сортаментом! Чуть ниже в статье расскажем о двутаврах, их применении и используемых обозначениях. В самом низу статьи можете найти сами таблицы двутавров.

    О двутаврах

    Что такое двутавр? Это профильное изделие, которое изготавливают из разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является то, что в сечении оно напоминает букву Н.

    Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и т.д. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

    Применяемость двутавровых балок

    Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавровых балок. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

    • балок перекрытий;
    • в конструкциях железнодорожных вагонов;
    • автомобилей, в частности, грузовиков;
    • специальной техники — экскаваторов.

    Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют в торговых и промышленных корпусах.

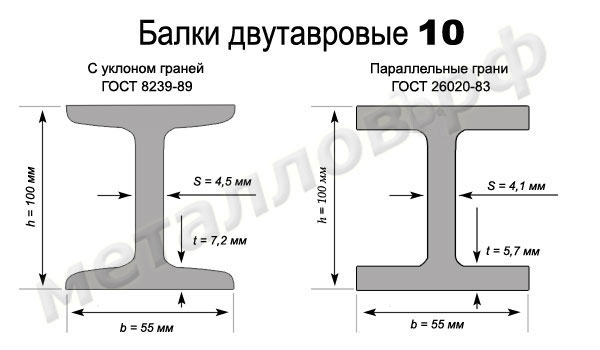

    Во всех сортаментах используется следующие обозначения:

    h — высота двутаврового профиля;

    b — ширина двутаврового профиля;

    s — толщина стенки двутавра;

    t — толщина полки двутавра;

    A — площадь двутаврового поперечного сечения;

    m — масса 1 метра двутавровой балки;

    Jx, Jy — моменты инерции двутаврового сечения;

    Wx, Wy — моменты сопротивления двутаврового сечения;

    ix, iy — радиусы инерции двутаврового сечения.

    Двутавры стальные горячекатаные по ГОСТ 8239-89

    В данной таблице представлены геометрические характеристики двутавров стальных горячекатаных.

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    R
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [см]
    Sx
    [см3]
    Iy
    [см4]
    Wy
    [см3]
    iy
    [см]
    10100554.
    5
    7.272.5129.4619839.74.062317.96.491.22
    12120644.87.37.5314.711.535058.44.8833.727.98.721.38
    14140734.97.58317.413.757281.75.7346.841.911.51.55
    161608157.88.53.520.215.98731096.5762.358.614.51.7
    18180905.18.193.523.418.412901437.4281.482.618.41.88
    202001005. 28.49.5426.82118401848.2810411523.12.07
    222201105.48.7104
    30.6
    2425502329.1313115728.62.27
    242401155.69.510.5434.827.334602899.9716319834.52.37
    2727012569.8114.540.231.5501037111.221026041.52.54
    303001356.510.212546.536.5708047212.326833749.92.69
    33330140711. 213553.842.2984059713.533941959.92.79
    363601457.512.314661.948.61338074314.742351671.12.89
    404001558.31315672.6571906295316.254566786.13.03
    45450160914.216784.766.527696123118.17088081013.09
    505001701015.217710078.539727158919.991910431233.23
    555501801116. 518711892.655962203521.8118113561513.39
    606001901217.820813810876806256023.6149117251823.54

    Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

    В таблице представленные геометрические характеристики двутавров стальных горячекатаных с параллельными гранями полок

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [см]
    Sx
    [см3]
    Iy
    [см4]
    Wy
    [см3]
    iy
    [см]
    10Б1100554. 15.7710.328.117134.219.74.0715.95.81.24
    12Б1117.6643.85.1711.038.725743.824.94.8322.471.42
    12Б2120644.46.3713.2110.43185330.44.927.78.61.45
    14Б1137.4733.85.6713.3910.543563.335.85.736.4101.65
    14Б2140
    73
    4.76.9716.4312.954177.344.25.7444.912.31.65
    16Б11578245.9916. 1812.768987.849.56.5354.413.31.83
    16Б21608257.4920.0915.8869108.761.96.5868.316.61.81
    18Б1177914.36.5919.5815.41063120.167.77.3781.9182.04
    18Б2180915.38923.95181317146.383.27.41100.822.22.05
    20Б12001005.68.51228.4922.41943194.3110.38.26142.328.52.23
    23Б12301105.691232.9125.
    8
    2996280.5147.29.54200.336.42.47
    26Б12581205.88.51235.66284024312176.610.63245.640.92.63
    26Б22611206101239.731.24654356.6201.510.83288.848.12.7
    30Б12961405.88.51541.9232.9632842724012.2939055.73.05
    30Б2299
    140
    6101546.6736.67293487.8273.812.5458.665.53.13
    35Б13461556.28.51849.5338.910060581. 7328.614.25529.668.33.27
    35Б23491556.5101855.1743.311550662.237314.47622.980.43.36
    40Б139216579.52161.2548.115750803.645616.03714.986.73.42
    40Б23961657.511.52169.7254.718530935.7529.716.3865104.83.52
    45Б14431807.3112176.2359.8249401125.8639.518.091073.7119.33.75
    45Б24471808.4132186.9667.5288701291. 9732.918.3212691413.84
    50Б14822008.8122192.9873371601511850.419.991606160.64.16
    50Б24862009.21421102.880.7423901709970.220.31873187.34.27
    55Б15432209.513.524113.3789556802051116522.162404218.64.61
    55Б25472201015.524124.7597.9627902296130222.432760250.94.7
    60Б159323010.515.524135.26106.2787602656151224. 133154274.34.83
    60Б25972301117.524147.3115.6876402936166924.393561309.64.92
    70Б16912601215.524164.7129.31259303645209527.654556350.55.26
    70Б269726012.518.524183.6144.21459124187239328.195437418.25.44
    80Б179128013.51726203.2159.51995005044291731.3362444465.54
    80Б27962801420.526226.6177.92322005820334332. 017527537.65.76
    90Б18933001518.530247.11943044006817396435.098365557.65.82
    90Б290030015.52230272.4213.83492007760448035.89943662.86.04
    100Б1990320162130293.82230.64460009011523438.9611520719.96.26
    100Б2998320172530328.9258.251640010350598039.6213710836.96.46
    100Б31006320182930364285.758770011680673640. 1815900993.96.61
    100Б410133201932.530400.6314.565540012940747040.45178301114.36.67

    Двутавры стальные горячекатаные с параллельными гранями полок (широкополочные двутавры) по ГОСТ 26020-83

    В таблице представлены геометрические характеристики широкополочных двутавров

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [cм]
    Sx
    [см3]
    Iy
    [см4]
    Wy
    [см3]
    iy
    [cм]
    20Ш1193150691338. 9530.626602751538.2650767.63.61
    23Ш12261556.5101446.0836.242603772109.6262280.23.67
    26Ш12511807101654.3742.7622549627610.7974108.24.23
    26Ш22551807.5121662.7349.2742958332510.881138129.84.31
    30Ш12912008111868.3153.61040071539812.3414701474.64
    30Ш22952008.5131877.65611220082745212. 531737173.74.73
    30Ш3299200915188768.31404093952312.72004200.44.8
    35Ш13382509.512.52095.6775.119790117165114.3832602615.84
    35Ш2341250101420104.7482.222070129572114.5236502925.9
    35Ш334525010.51620116.391.325140145881314.741703345.99
    40Ш13883009.51422122.496.134360177197616.7663064207. 18
    40Ш239230011.51622141.6111.1397002025112516.7572094817.14
    40Ш339630012.51822157.2123.4447402260125916.8781115417.18
    50Ш1484300111526145.7114.4609302518140320.4567624516.81
    50Ш248930014.517.526176.6138.7725302967167620.2679005266.69
    50Ш349530015.520.526199.2156.4842003402192320.5692506176. 81
    50Ш450130016.523.526221.7174.1961503838217320.82106007076.92
    60Ш1580320121728181.1142.11073003701206824.3593025817.17
    60Ш25873201620.528225.3176.91318004490234424.19112307027.06
    60Ш35953201824.528261.8205.51569005273299724.48134208397.16
    60Ш46033202028.528298.34234.21825006055345524.73156209767. 23
    70Ш168332013.51930216.4169.91720005036284328.19104006506.93
    70Ш2691320152330251.7197.62055005949336028.58125907877.07
    70Ш37003201827.530299.8235.42471007059401728.72150709427.09
    70Ш470832020.531.530341.6268.12844008033459828.831727010797.11
    70Ш57183202335.530389.7305.93306009210529829.132002012517. 17

    Двутавры стальные горячекатаные с параллельными гранями полок (колонные двутавры) по ГОСТ 26020-83

    В таблице представлены характеристики колонных двутавров.

    № двутавра
    H
    [мм]
    B
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [cм]
    Sx
    [см3]
    Iy
    [см4]
    Wy
    [см3]
    iy
    [cм]
    20К11952006. 5101352.8241.538203922168.513341335.03
    20К2198200711.51359.746.944224472478.6115341535.07
    23К1227240710.51465.5152.265895803189.9524212026.03
    23К22302408121475.7759.5760166136510.0227662316.04
    26К12552608121683.0865.21030080944511.1435172716.51
    26К2258260913.51693. 1973.21170090750111.2139573046.52
    26К32622601015.516109.983.113560103557611.3245443496.55
    30К1296300913.51810884.818110122367212.9560794057.5
    30К23003001015.518122.796.320936139577113.0569804657.54
    30К330430011.517.518138.72108.923910157387413.1278815257.54
    35К1343350101520139.7109. 7316101843101015.04107206138.76
    35К23483501117.520160.4125.9370902132117315.21125107158.83
    35К3353350132020184.1144.5429702435135115.28143008178.84
    40К13934001116.522175.9138524002664145717.261761088010
    40К2400400132022210.96165.6641403207176717.4421350106710.05
    40К34094001624.522257.8202. 3800403914218017.6226150130710.07
    40К44194001929.522308.6242.2983404694264217.8531500157510.1
    40К54314002335.522371291.21215705642321718.137910189610.11

    Сортамент двутавр колонный ГОСТ 26020-83

    Вернуться на страницу «Металлические двутавры»

    ГОСТ 26020-83

    Колонные двутавры

    Характеристики сечения:

    h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения

    A — площадь сечения, P — масса п/м,

    I— момент инерции относительно оси Y, I— момент инерции относительно оси Z,

    W— момент сопротивления относительно оси Y, W— момент сопротивления относительно оси z,

    i— радиус инерции относительно оси Y, i— радиус инерции относительно оси Z,

    S— статический момент.



    Номер профиляммПлощадь сечения, см2Линейная плотность, кг/мСправочные величины для осей
    hbstrХ — ХY — Y
    Ix, см 4Wx , см 3Sx , см 3ix , смIy, см 4Wy, см 3iy, см
    20К11952006,510,01352,8241,538203922168,5013341335,03
    20К21982007,011,51359,7046,944224472478,6115341535,07
    23К12272407,010,51466,5152,265895803189,9524212026,03
    23К22302408,012,01475,7759,5760166136510,0227662316,04
    26К12552608,012,01683,0865,21030080944511,1435172716,51
    26К22582609,013,51693,1973,21170090750111,2139573046,52
    26К326226010,015,516105,9083,113560103557611,3245443496,55
    30К12963009,013,518108,0084,818110122367212,9560794057,50
    30К230030010,015,518122,7096,320930139577113,0669804657,54
    30К330430011,517,518138,72108,923910157387413,1278815257,54
    35К134335010,015,020139,70109,7316101843101015,04107206138,76
    35К234835011,017,520160,40125,9370902132117315,21125107158,83
    35K335335013,020,020184,10144,5429702435135115,28143308178,81
    40К139340011,016,522175,80138,0524002664145717,261761088010,00
    40К240040013,020,022210,96165,6641403207176717,4421350106710,06
    40К340940016,024,522257,80202,3800403914218017,6226150130710,07
    40К441940019,029,522308,60242,2983404694264217,8531500157510,10
    40К543140023,035,522371,00291,21215705642321718,1037910189610,11

    СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83

    При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

    В таблице представлены цены на начало 2018 года.

    Двутавровая балка К ст. 3 — ГОСТ 26020

    А ГРУПП, ОООARCELOR-MITTAL (AMDSV LLC)ДИПОС, ГКЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАОМЕТАЛЛО-КОМПЛЕКТ-М, АОЕМГ-ГРУПП, ОООБРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАОМЕТАЛЛ-СЕРВИС, ОАОМЕТАЛЛО-ТОРГ, АОМЕТА-ГОР, ОООТК СТАЛЬ-ИНТЕКС ТРЕЙД, ОООСТАЛЬ-РЕЗЕРВ, ТПО, ОООБЕТАЛЛ, ОООАТОН-СТАЛЬ, ОООАРИЭЛЬ МЕТАЛЛ, ОАО
    20К154 60054 10054 60054 60054 60055 29054 60054 60055 10054 60052 58053 90054 510
    25К154 10054 60054 60054 60062 69054 60054 60055 10054 60052 68054 90054 51055 600
    30К154 60054 10054 60054 60054 60055 29054 60054 60055 10054 60051 98053 90054 51055 600
    35К163 30063 30063 30063 30063 99063 30063 30063 60063 30063 21065 590
    40К154 60054 60054 60054 60051 19052 10054 60054 80054 60050 41055 600
    20К254 60054 10054 60054 60054 60055 29054 60054 60055 10054 60052 58053 90054 51054 600
    25К254 60054 10054 60054 60054 60055 29054 60054 60055 10054 60052 68054 90054 510
    30К254 60054 10054 60054 60054 60055 29054 60054 60055 10054 60051 98053 90054 51055 600
    35К263 30053 45063 30063 30065 19063 30064 59063 60053 45064 50065 590
    40К254 60043 00054 60054 60051 59054 60054 60054 80043 00053 90055 600
    25К354 600
    30К354 600
    40К354 60052 300
    30К454 600
    40К454 60054 800
    40К554 60054 800

    Окончание таблицы



    Двутавр.

    Сортаменты и таблицы всех двутавров

    Металлопрокат » Двутавр. Сортаменты и таблицы всех двутавров

    Двутавр – основной балочный профиль – имеют наибольшее разнообразие по типам, которые соответствуют определенным  областям  применения. Двутавровые профили могут быть использованы для любых видов строительных конструкций таких, как

    • Ба­лок
    • Колонн
    • Рам
    • Ограждения котлованов при сооружении фундаментов
    • Сварные ростверки под металлические башни (временные опоры)
    • Элементов ферм
    • Элементов вертикальных и горизонтальных связей), а также для зданий и сооружений любого уровня ответственности.

    Содержание

    • 1 Балка двутавровая
    • 2 Классификация двутавров
    • 3 Примеры применения двутавров в строительстве
      • 3.1 Реконструкция зданий
      • 3. 2 Применение двутавра в строительстве мостов
    • 4 Сортамент двутавров
    • 5 Двутавры по ГОСТ Р 57837-2017
      • 5.1 Двутавры балочные по ГОСТ Р57837-2017
      • 5.2 Основные размеры двутавра балочного по ГОСТ Р 57837-2017
      • 5.3 Двутавры широкополочные по ГОСТ Р57837-2017
      • 5.4 Основные размеры двутавра широкополочного по ГОСТ Р 57837-2017
      • 5.5 Двутавры колонные по ГОСТ Р57837-2017
      • 5.6 Основные размеры двутавра колонного по ГОСТ Р 57837-2017
      • 5.7 Двутавры свайные по ГОСТ Р 57837-2017
      • 5.8 Основные размеры двутавра свайного по ГОСТ Р 57837-2017
      • 5.9 Двутавры балочные дополнительные по ГОСТ Р 57837-2017
      • 5.10 Основные размеры двутавра балочного дополнительного по ГОСТ Р 57837-2017
      • 5.11 Двутавры дополнительные колонные по ГОСТ Р 57837-2017
      • 5.12 Основные размеры двутавра дополнительного колонного по ГОСТ Р 57837-2017
    • 6 Двутавры по ГОСТ 26020-83
      • 6.1 Двутавры балочные по ГОСТ 26020-83
      • 6. 2 Основные размеры двутавра балочного по ГОСТ 26020-83
      • 6.3 Двутавры широкополочные по ГОСТ 26020-83
      • 6.4 Основные размеры двутавра широкополочного по ГОСТ 26020-83
      • 6.5 Двутавры колонные по ГОСТ 26020-83
      • 6.6 Основные размеры двутавра колонного по ГОСТ 26020-83
    • 7 Двутавры дополнительные балочные по ГОСТ 26020-83
      • 7.1 Основные размеры двутавра дополнительного балочного по ГОСТ 26020-83
    • 8 Двутавры дополнительные широкополочные по ГОСТ 26020-83
      • 8.1 Основные размеры двутавра дополнительного широкополочного по ГОСТ 26020-83
    • 9 Двутавры стальные горячекатаные с уклоном полок по ГОСТ 8239-89
      • 9.1 Основные размеры двутавра горячекатаного с уклоном полок по ГОСТ 8239-89
    • 10 Двутавры специальные по ГОСТ 19425-74
      • 10.1 Основные размеры двутавра специального по ГОСТ 19425-74
    • 11 Двутавры сварные по ТУ
      • 11.1 Каталог сварных двутавров
      • 11.2 Основные размеры двутавра сварного по  ТУ

    Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости.

    Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно оси x, но небольшая ширина полок делает их малоустойчивыми относительно оси y. Двутавры применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для  их  устойчивости  применяются  составные  сечения.

    При невозможности применения двутавра в строительных конструкциях можно прибегнуть к замене двутавра на швеллер, иди на другой аналог профиля.

    Балка двутавровая

    Технические условия» (отменен с 01.05.2018г.). Сортамент нового национального стандарта ГОСТ Р 57837-2017 включает в себя все профилеразмеры, которые ранее производились по СТО АСЧМ 20-93.

    При этом номинальные размеры профилей и требования по их предельным отклонениям, номинальные площадь поперечного сечения и масса, а также справочные величины и условные обозначения профилей (номер профиля) в сортаменте ГОСТ Р 57837-2017 абсолютно идентичны тем, что приняты в сортаменте СТО АСЧМ 20-93.

    Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах.

    В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55.

    Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости.

    Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси. Двутавры применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для их устойчивости при меняются составные сечения.

    Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры [Ш], колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах).

    Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси. Конструктивные преимущества (параллельность граней полок и мощность сечений) позволяют применять двутавры с параллельными гранями в виде самостоятельных элементов (балки, колонны, стержни тяжелых ферм), не требующие почти никакой обработки, что снижает трудоемкость изготовления конструкций в 2-3 раза.

    Из двутавров путем разрезки полки в продольном направлении получают тавровые профили, удобные для применения в решетчатых конструкциях. При отсутствии необходимого сортамента прокатных двутавров, они могут заменяться соответствующим сортаментом сварных двутавров.

    Двутавры- stroyone

    Классификация двутавров

    № п/пНаименование двутавровОписание
    123
    1Балочные нормальные двутаврыДвутавровые профили для элементов строительных кон­струкций, которые работают преимущественно на изгиб; высота профиля нормального двутавра по значению больше, чем ширина полок
    2Двутавры балочные с уклоном внутренних граней полокБалки двутавровые обыкновенные (ГОСТ 8239-89) как и швеллеры, имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в см. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину и по условиям устойчивости достигают 1/55 высоты двутавра.
    3Балочные широкополочные двутаврыДвутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля широкополочного двутавра равна или близка по значению ширине полок
    4Колонные двутаврыДвутавровые профили для элементов строительных конструкций, ко­торые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота профиля колонного двутавра равна или близка по значению ширине полок.
    5Свайные двутаврыДвутавровые профили со значительной несущей способностью для эле­ментов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота таких профилей равна или близка по размеру ширине полок, а толщина стенки и полок равны или близки по значению.
    6Дополнительные балочные, колонные, широкополочные (Дб, Дк, Дш)Двутавры дополнительной серии
    7Двутавры специальные серия С, МНастоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С)

    Примеры применения двутавров в строительстве

    Реконструкция зданий

    Кружала с двутавра

    Колонна с двутавра

    Двутавр в строительстве

    Применение двутавра в строительстве мостов

    Применение двутавра в строительстве мостов

    Двутавр для для надвижки пролетного строения

    Двутавр сварной

    Двутавр для опирания временных опор

    Двутавр — stroyone

    Сортамент двутавров

    1. Сортамент двутавров стальных по  ГОСТ 26020-83
    2. Сортамент двутавров по ГОСТ 8239-89
    3. Сортамент двутавров по ГОСТ Р 57837-2017
    4. ТУ двутавры стальные сварные
    5. Замена СТО АСЧМ 20-93 на ГОСТ Р 57837-2017

    Двутавры по ГОСТ Р 57837-2017

    Двутавры по ГОСТ Р 57837 — 2017 — stroyone

    Двутавры балочные по ГОСТ Р57837-2017

    1. Двутавры балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 100 до 710 мм, шириной полки (b) от 55 до 262 мм .
    2. Стенка балочного профиля (s) толщиной от 3,8 до 17 мм.
    3. Полка двутавра (t) толщиной от 5,1 до 25 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 248,14 (см²).
    4. Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 194,8 (кг за погонный метр),
    5. Допустимая нагрузка на сечение балки варьируется от 16,512 до 397,024 тонн.
    6. Момент сопротивления двутавра балочного Wx по ГОСТ Р57837-2017 находится в диапазоне от 34,2 до 5625 (см³)

    Двутавр балочный ГОСТ Р 57837 — 2017 — stroyone

    Основные размеры двутавра балочного по ГОСТ Р 57837-2017

    № двутавра hbstr FMP
    123456789
    10Б1100554,15,7710,328,116,512
    12Б1117,6643,85,1711,038,717,648
    12Б2120644,46,3713,2110,421,136
    14Б1137,4733,85,6713,3910,521,424
    14Б2140734,76,9716,4312,926,288
    16Б11578245,9916,1812,725,888
    16Б21608257,4920,0915,832,144
    18Б1177914,36,5919,5815,431,328
    18Б2180915,38923,9518,838,32
    20Б0198994,571123,1818,237,088
    20Б12001005,581127,1621,343,456
    20Б22031016,59,51132,1925,351,504
    20Б32081028121140,2431,664,384
    25Б1248124581232,6825,752,288
    25Б2250125691237,6629,660,256
    25Б32551267,511,51247,6237,476,192
    25Б42601279141257,6845,392,288
    30Б12981495,581340,83265,28
    30Б23001506,591346,7836,774,848
    30Б3305151811,51358,7446,193,984
    30Б43101529,5141370,855,6113,28
    35Б1346174691452,6841,484,288
    35Б23501757111463,1449,6101,024
    35Б33551768,513,51477,0860,5123,328
    35Б43611771016,51492,8972,9148,624
    40Б13961997111672,1656,6115,456
    40Б24002008131684,1266134,592
    40Б34062019,51616102,0580,1163,28
    40Б4412202111916120,194,3192,16
    45Б14461998121884,366,2134,88
    45Б24502009141896,7676154,816
    45Б345620110,51718115,4390,6184,688
    45Б4462202122018134,22105,4214,752
    50Б14921998,8122092,3872,5147,808
    50Б249619991420101,2779,5162,032
    50Б3500200101620114,2389,7182,768
    50Б4508201122020139,99109,9223,984
    50Б5516202152420170,59133,9272,944
    55Б15432209,513,524113,3689181,376
    55Б25472201015,524124,7497,9199,584
    55Б35532211218,524148,63116,7237,808
    55Б4560222142224174,86137,3279,776
    60Б1596199101522120,4594,6192,72
    60Б2600200111722134,41105,5215,056
    60Б360420112,51922151,28118,8242,048
    60Б4612202152322181,97142,8291,152
    70Б16912601215,524164,74129,3263,584
    70Б26972601318,524186,94146,7299,104
    70Б370226114,52124210,26165,1336,416
    70Б4710262172524248,14194,8397,024

    Двутавры широкополочные по ГОСТ Р57837-2017

    1. Двутавры широкополочные по ГОСТ Р 57837-2017, высотой (h) профиля от 190 до 780 мм, шириной полки (b) от 149 до 319 мм
    2. Стенка балочного профиля (s) толщиной от 5 до 38 мм.
    3. Полка двутавра (t) толщиной от 7 до 64 мм, при этом площадь сечения F (см²) балки варьируется от 31,11 до 660,25 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 24,4 до 518,3 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 49,776 до 1056,4 тонн.
    6. Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 218,9 до 15797,1 (см³)

    Двутавр широкополочный по ГОСТ Р57837-2017

    Основные размеры двутавра широкополочного по ГОСТ Р 57837-2017

    № двутавраhbstr FMP
    123456789
    20Ш0190149571331,1124,449,776
    20Ш1194150691339,0130,662,416
    20Ш21991517,511,51349,3838,879,008
    20Ш32041529141359,854795,76
    20Ш42111551117,51375,0658,9120,096
    20Ш521815713211390,2770,9144,432
    20Ш6228159162613112,2988,1179,664
    25Ш0240174691646,8436,874,944
    25Ш12441757111656,2444,189,984
    25Ш22491768,513,51668,5953,8109,744
    25Ш325617710,5171685,6967,3137,104
    25Ш4264182132116107,584,4172
    25Ш5274184162616133,4104,7213,44
    25Ш6286186193216163,42128,3261,472
    30Ш02901997101861,4848,398,368
    30Ш12942008121872,3856,8115,808
    30Ш23002019151887,3868,6139,808
    30Ш3306203111818105,5682,9168,896
    30Ш4314206132218128,52100,9205,632
    30Ш5326208162818162,46127,5259,936
    30Ш6342210203618207,98163,3332,768
    35Ш13342498112083,1765,3133,072
    35Ш234025091420101,5179,7162,416
    35Ш33472521117,520125,9598,9201,52
    35Ш4354254132120150,67118,3241,072
    35Ш5364258162620187,51147,2300,016
    35Ш6376260193220229,11179,9366,576
    35Ш7392262234020284,79223,6455,664
    40Ш13832999,512,522112,9188,6180,656
    40Ш2390300101622135,95106,7217,52
    40Ш33973021219,522164,89129,4263,824
    40Ш440630414,52422201,98158,6323,168
    40Ш541830917,53022252,2198403,52
    40Ш6430311213622303,25238,1485,2
    40Ш7446313254422369,09289,7590,544
    45Ш0434299101524135,04106216,064
    45Ш1440300111824157,38123,5251,808
    45Ш2446302132124184,3144,7294,88
    45Ш3452304152424211,46166338,336
    45Ш4464308183024262,46206419,936
    45Ш5476310213624312,98245,7500,768
    45Ш6492312254424380,5298,7608,8
    50Ш1482300111526145,52114,2232,832
    50Ш248730014,517,526176,34138,4282,144
    50Ш349330015,520,526198,86156,1318,176
    50Ш449930016,523,526221,38173,8354,208
    50Ш5508302192826260,8204,7417,28
    50Ш6518310223326309,84243,2495,744
    50Ш7532312264026372,92292,7596,672
    50Ш8548314304826442,84347,6708,544
    60Ш1582300121728174,49137279,184
    60Ш25893001620,528217,41170,7347,856
    60Ш35973001824,528252,37198,1403,792
    60Ш46053002028,528287,33225,6459,728
    60Ш5616302233428338,13265,4541,008
    60Ш6630315274128412,99324,2660,784
    60Ш7644317314828480,93377,5769,488
    60Ш8664319365828574,05450,6918,48
    70Ш1692300132028211,49166338,384
    70Ш2698300152328242,53190,4388,048
    70Ш37073001827,528289,09226,9462,544
    70Ш471530020,531,528329,39258,6527,024
    70Ш57253002336,528375,69294,9601,104
    70Ш6740313274428458,21359,7733,136
    70Ш7758315325328549,27431,2878,832
    70Ш8780317386428660,25518,31056,4

    Двутавры колонные по ГОСТ Р57837-2017

    1. Двутавры колонные — это колонные профили (К) имеют отношение ширины полок к высоте, близкое  1:1,  что  придает  им   устойчивость  относительно  оси  y
    2. Двутавры колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 147 до 668 мм, шириной полки (b) от 149 до 435 мм
    3. Стенка балочного профиля (s) толщиной от 6 до 96 мм
    4. Полка двутавра (t) толщиной от 8,5 до 155 мм, при этом площадь сечения F (см²) балки варьируется от 34,17 до 1696,33 (см²)
    5. Вес двутавров M (кг/м) находится в диапазоне от 26,8 до 1332 (кг за погонный метр)
    6. Допустимая нагрузка на сечение балки варьируется от 54,672 до 2714,128 тонн
    7. Момент сопротивления колонного двутавра Wx (см³) находится в диапазоне от 186 до 28508,2 (см³)

    Двутавр колонный ГОСТ Р 57837 — 2017 — stroyone

    Основные размеры двутавра колонного по ГОСТ Р 57837-2017

    № двутавраhbstr FMP
    123456789
    15К114714968,51134,1726,854,672
    15К21501507101140,1431,564,224
    15К31551518,512,51149,8439,179,744
    15К416015210151159,6446,895,424
    15К516615312181171,7256,3114,752
    20К11961996,5101352,6941,484,304
    20К22002008121363,5349,9101,648
    20К32042019141373,5757,8117,712
    20К421020110,5171388,2769,3141,232
    20К521420212191399,3378158,928
    20К6220202142213114,9790,3183,952
    20К7226203162513131,11102,9209,776
    20К8234203182913150,87118,4241,392
    25К12462498121679,7262,6127,552
    25К22502509141692,1872,4147,488
    25К32532511015,516102,2180,2163,536
    25К42572521117,516114,8290,1183,712
    25К526225312,52016131,15102,9209,84
    25К62672531422,516147,13115,5235,408
    25К7274258162616171,88134,9275,008
    25К82812591829,516194,97153311,952
    25К9288260203316218,2171,3349,12
    25К10298261233816251,62197,5402,592
    30К129829991418110,887177,28
    30К2300300101518119,7894191,648
    30К3300305151518134,78105,8215,648
    30К4304301111718134,82105,8215,712
    30К5308301121918149,56117,4239,296
    30К6312302132118164,72129,3263,552
    30К731630214,52318180,85142289,36
    30К831635714,52318206,15161,8329,84
    30К9322358162618232,14182,2371,424
    30К10328359182918259,6203,8415,36
    30К11334360203218287,18225,4459,488
    30К123413612235,518318,49250509,584
    30К13350362244018357,18280,4571,488
    30К14356371274318394,74310631,584
    30К15364372304718433,46340693,536
    30К16374373335218479,8377767,68
    30К17384374365718526,34413842,144
    30К18396375396318580,58456928,928
    30К19408385436918650,185101040,288
    30К20422387477618717,925641148,672
    30К21440389528518804,486321287,168
    35К1342348101520139,03109,1222,448
    35К1. 5346349111720156,41122,8250,256
    35К2350350121920173,87136,5278,192
    35К335535113,521,520196,48154,2314,368
    35К4360352152420219,19172,1350,704
    35К536535316,526,520242190387,2
    35К63693601828,520264,79207,9423,664
    35К7376361203220296,87233474,992
    35К8382362223520325,47255,5520,752
    35К93893632438,520357,82280,9572,512
    35К1039636426,54220391,87307,6626,992
    35К11404374294620437,99344700,784
    35К12414375325120485,77381777,232
    35К13424376355620533,75419854
    35К14434377386120581,93457931,088
    35К15446378426720640,995031025,584
    35К16458392467320719,275651150,832
    35К17472393508020788,236191261,168
    35К18488394558820868,476821389,552
    35К19506395609720956,937511531,088
    35К2052040965104201056,958301691,12
    35К2154041171114201162,039121859,248
    35К2256241377125201276,1710022041,872
    35К2358042684134201407,1911052251,504
    35К2460443092146201546,0712142473,712
    40К1394398111822186,81146,6298,896
    40К2400400132122218,69171,7349,904
    40К3406403162422254,87200,1407,792
    40К4414405182822295,39231,9472,624
    40К4. 5420403203122325,61255,6520,976
    40К54294002335,522370,49290,8592,784
    40К6438370254022389,65306623,44
    40К7448371284522438,29344701,264
    40К8458372315022487,13382779,408
    40К9470373355622547,21430875,536
    40К10484374396322615,01483984,016
    40К11494392436822691,215431105,936
    40К12510393487622773,356071237,36
    40К13528394538522863,696781381,904
    40К14548395599522965,877581545,392
    40К1556441065103221081,458491730,32
    40К1658841272115221209,519491935,216
    40К1761641480129221358,6710672173,872
    40К1863843087140221519,6111932431,376
    40К1966843596155221696,3313322714,128

    Двутавры свайные по ГОСТ Р 57837-2017

    1. Двутавры свайные по ГОСТ Р 57837-2017, высотой (h) профиля от 128 до 400 мм, шириной полки (b) от 118 до 408 мм
    2. Стенка балочного профиля (s) толщиной от 9 до 30,3 мм
    3. Полка двутавра (t) толщиной от 9 до 30,4 мм, при этом площадь сечения F (см²) балки варьируется от 32,38 до 283,97 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 56,2 до 196,8 (кг за погонный метр)
    5. Допустимая нагрузка на сечение балки варьируется от 51,808 до 454,352 тонн
    6. Момент сопротивления свайного двутавра Wx (см³) находится в диапазоне от 498,2 до 3544,5 (см³)

    Двутавр свайный ГОСТ Р 57837 — 2017 — stroyone

    Основные размеры двутавра свайного по ГОСТ Р 57837-2017

    № двутавраhbstr FMP
    123456789
    13С1128118991232,3856,251,808
    20С120020412121371,5356,2114,448
    25С124425211111682,0664,4131,296
    25С2250255141416104,6882,2167,488
    30С1294302121218107,6684,5172,256
    30С2300305151518134,78105,8215,648
    32С1326,732024,824,815229,28105,8366,848
    32С2337,932630,330,415283,97105,8454,352
    35С1338351131320135,25106,2216,4
    35С2344354161620166,63130,8266,608
    35С3350357191920198,37155,7317,392
    40С1388402151522178,45140,1285,52
    40С2394405181822214,39168,3343,024
    40С3400408212122250,69196,8401,104

    Двутавры балочные дополнительные по ГОСТ Р 57837-2017

    1. Двутавры дополнительные балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 207 до 617 мм, шириной полки (b) от 102 до 257 мм
    2. Стенка балочного профиля (s) толщиной от 5,8 до 14,7 мм
    3. Полка двутавра (t) толщиной от 8,4 до 23,6 мм, при этом площадь сечения F (см²) балки варьируется от 33,87 до 178,52 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 26,6 до 140 (кг за погонный метр)
    5. Допустимая нагрузка на сечение балки варьируется от 54,192 до 285,632 тонн
    6. Момент сопротивления балочного дополнительного двутавра Wx (см³) находится в диапазоне от 249,3 до 3629,6 (см³)

    Двутавр дополнительный балочный ГОСТ Р 57837 — 2017 — stroyone

    Основные размеры двутавра балочного дополнительного по ГОСТ Р 57837-2017

    № двутавраhbstr FMP
    123456789
    20ДБ12071335,88,47,633,8726,654,192
    20ДБ22101346,410,27,639,9731,363,952
    25ДБ125114668,67,639,6431,163,424
    25ДБ22561466,310,97,647,083775,328
    25ДБ32601477,212,77,654,734387,568
    25ДБ42581466,19,17,641,732,766,72
    25ДБ52621476,611,27,649,2438,578,784
    25ДБ62661487,6137,657,2244,891,552
    30ДБ130910268,97,636,1228,357,792
    30ДБ23131026,610,87,641,7632,766,816
    30ДБ33101655,89,78,949,5438,779,264
    30ДБ43131666,611,28,957,0444,591,264
    30ДБ53171677,613,28,966,8552106,96
    30ДБ6303165610,28,951,340,382,08
    30ДБ73071666,711,88,958,8446,194,144
    30ДБ83101677,913,78,968,7654110,016
    35ДБ13491275,88,510,241,7432,966,784
    35ДБ23531286,510,710,249,843979,744
    35ДБ33521716,99,810,257,3444,691,744
    35ДБ43551717,211,610,264,4551103,12
    35ДБ53581727,913,110,272,1758115,472
    35ДБ6363173,29,115,710,285,4567,1136,72
    35ДБ73532549,516,416115,9391185,488
    35ДБ835725510,518,316129,17101206,672
    35ДБ936025611,419,916140,59110224,944
    35ДБ103632571321,716155,28122248,448
    40ДБ13991406,48,810,249,9438,879,904
    40ДБ2403140711,210,258,946,194,24
    40ДБ34031777,510,910,268,0753108,912
    40ДБ44071787,712,810,275,8360121,328
    40ДБ54101798,814,410,285,9967137,584
    40ДБ64131809,71610,295,4575152,72
    40ДБ741718110,918,210,2108,2685173,216
    45ДБ14501527,610,810,266,2852106,048
    45ДБ2455153813,310,275,8660121,376
    45ДБ34591549,115,410,287,2968139,664
    45ДБ4462154,49,61710,294,4874,2151,168
    45ДБ5466155,310,518,910,2104,5682,1167,296
    45ДБ6453189,98,512,710,285,4767,1136,752
    45ДБ7457190914,510,294,5174151,216
    45ДБ84601919,91610,2104,3982167,024
    45ДБ946319210,517,710,2113,7689182,016
    45ДБ1046619311,41910,2123,0397196,848
    45ДБ1146919412,620,610,2134,72106215,552
    53ДБ353320910,215,612,7117,7892,5188,448
    53ДБ453721010,917,412,7129,2101,4206,72
    53ДБ553921111,618,812,7138,88109222,208
    53ДБ654421213,121,212,7156,98123,2251,168
    53ДБ754921414,723,612,7176,16138,3281,856
    60ДБ15991781012,812,7104,2982166,864
    60ДБ260317910,91512,7117,5492188,064
    60ДБ360322810,514,912,7129,51101207,216
    60ДБ460822811,217,312,7144,49113231,184
    60ДБ561222911,919,612,7159,32125254,912
    60ДБ661723013,122,212,7178,52140285,632

    Двутавры дополнительные колонные по ГОСТ Р 57837-2017

    1. Двутавры дополнительные колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 96 до 264 мм, шириной полки (b) от 100 до 257 мм
    2. Стенка балочного профиля (s) толщиной от 5 до 14,5 мм
    3. Полка двутавра (t) толщиной от 6,6 до 24 мм, при этом площадь сечения F (см²) балки варьируется от 21,2 до 128,88 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 16,7 до 101 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 33,92 до 206,208 тонн
    6. Момент сопротивления двутавра колонного дополнительного Wx (см³) находится в диапазоне от 73 до 1240,1 (см³)

    Двутавр дополнительный колонный ГОСТ Р 57837 — 2017 — stroyone

    Основные размеры двутавра дополнительного колонного по ГОСТ Р 57837-2017

    № двутавраhbstr FMP
    123456789
    10ДК196100581221,216,733,92
    10ДК2100100610122620,441,6
    ЮДКЗ12010612201253,241,885,12
    12ДК1114120581225,319,940,48
    12ДК21201206,511123426,754,4
    12ДКЗ14012612,5211266,453,1106,24
    14ДК11331405,58,51231,424,750,24
    14ДК2140140712124333,768,8
    14ДКЗ16014513221280,663,2128,96
    15ДК11521525,86,67,628,6122,545,776
    15ДК21571536,69,37,638,0929,860,944
    15ДКЗ1621548,111,67,647,4737,175,952
    16ДК1152160691538,830,462,08
    16ДК21601608131554,342,686,88
    16ДКЗ18016614231597,176,2155,36
    18ДК117118069,51545,335,572,48
    18ДК21801808,3141565,351,2104,48
    18ДКЗ20018614,52415113,388,9181,28
    20ДК12032037,21110,258,5946,193,744
    20ДК22062047,912,610,266,5852106,528
    20ДКЗ2102059,114,210,275,6459121,024
    20ДК421620610,217,410,291,0671145,696
    20ДК52222091320,610,2110,5186176,816
    20ДК622921014,523,710,2126,77100202,832
    25ДК12532548,614,212,792,8473148,544
    25ДК22562559,415,612,7102,0880163,328
    25ДКЗ26025610,717,312,7114,0889182,528
    25ДК426425711,919,612,7128,88101206,208

    Двутавры по ГОСТ 26020-83

    Условные обозначения

    • h — высота профиля
    • b — ширина полки
    • S — толщина стенки
    • t — толщина полки

    Двутавры балочные по ГОСТ 26020-83

    1. Двутавры балочные по ГОСТ 26020-83, высотой (h) профиля от 100 до 1013 мм, шириной полки (b) от 55 до 320 мм
    2. Стенка балочного профиля (s) толщиной от 3,8 до 19,5 мм
    3. Полка двутавра (t) толщиной от 5,1 до 32,5 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 400,6 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 314,5 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 16,512 до 640,96 тонн
    6. Момент сопротивления балочного двутавра по ГОСТ 26020-83 Wx (см³) находится в диапазоне от 34,2 до 12940 (см³)

    Двутавр балочный по ГОСТ 26020-83

    Основные размеры двутавра балочного по ГОСТ 26020-83

    № двутавраhbstr FMP
    123456789
    10Б1100554,15,7710,328,116,512
    12Б1117,6643,85,1711,038,717,648
    12Б2120644,46,3713,2110,421,136
    14Б1137,4733,85,6713,3910,521,424
    14Б2140734,76,9716,4312,926,288
    16Б11578245,9916,1812,725,888
    16Б21608257,4920,0915,832,144
    18Б1177914,36,5919,5815,431,328
    18Б2180915,38923,9518,838,32
    20Б12001005,68,51228,4922,445,584
    23Б12301105,691232,9125,852,656
    26Б12581205,88,51235,622856,992
    26Б22611206101239,731,263,52
    30Б12961405,88,51541,9232,967,072
    30Б22991406101546,6736,674,672
    35Б13461556,28,51849,5338,979,248
    35Б23491556,5101855,1743,388,272
    40Б139216579,52161,2548,198
    40Б23961657,511,52169,7254,7111,552
    45Б14431807,8112176,2359,8121,968
    45Б24471808,4132185,9667,5137,536
    50Б14922008,8122192,9873148,768
    50Б24962009,21421102,880,7164,48
    55Б15432209,513,524113,3789181,392
    55Б25472201015,524124,7597,9199,6
    60Б159323010,515,524135,26106,2216,416
    60Б25972301117,524147,3115,6235,68
    70Б16912601215,524164,7129,3263,52
    70Б269726012,518,524183,6144,2293,76
    80Б179128013,51726203,2159,5325,12
    80Б27982801420,526226,6177,9362,56
    90Б18983001518,530247,1194395,36
    90Б290030015,52230272,4213,8435,84
    100Б1990320162130293,82230,6470,112
    100Б2998320172530328,9258,2526,24
    100Б31006320182930364285,7582,4
    100Б4101332019,532,530400,6314,5640,96

    Двутавры широкополочные по ГОСТ 26020-83

    Конструктивные преимущества (параллельность граней полок и мощность сечений) позволяют применять широкополочные двутавры в виде самостоятельного элемента (балки, колонны, стержни тяжелых ферм), не требующего почти никакой обработки, что снижает трудоемкость изготовления конструкций  в  2-3 раза.

    Из широкополочных двутавров путем разрезки стенки в продольном направлении получают тавровые профили (БТ), (ШТ) и (КТ) удобные для применения в решетчатых конструкциях. По мере расширения производства широкополочных двутавров применение обыкновенных двутавров  сокращается.

    Развитие автоматической сварки создает благоприятные условия для производства сварных двутавров из универсальной стали по определенному сортаменту,  что  дает  возможность пользоваться ими так же, как и прокатными .

    1. Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 193 до 718 мм, шириной полки (b) от 150 до 320 мм
    2. Стенка балочного профиля (s) толщиной от 6 до 23 мм
    3. Полка двутавра (t) толщиной от 9 до 36,5 мм, при этом площадь сечения F (см²) балки варьируется от 38,95 до 389,7 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 30,6 до 305,9 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 62,32 до 623,52 тонн
    6. Момент сопротивления двутавра широкополочного  Wx (см³) находится в диапазоне от 275 до 9210 (см³)

    Двутавр широкополочный ГОСТ 26020-83 — stroyone

    Основные размеры двутавра широкополочного по ГОСТ 26020-83

    № двутавраhbstr FMP
    123456789
    20Ш1193150691338,9530,662,32
    23Ш12261556,5101446,0836,273,728
    26Ш12511807101654,3742,786,992
    26Ш22551807,5121662,7349,2100,368
    30Ш12912008111868,3153,6109,296
    30Ш22952008,5131877,6561124,24
    30Ш3299200915188768,3139,2
    35Ш13382509,512,52095,6775,1153,072
    35Ш2341250101420104,7482,2167,584
    35Ш334525010,51620116,391,3186,08
    40Ш13883009,51422122,496,1195,84
    40Ш239230011,51622141,6111,1226,56
    40Ш339630012,51822157,2123,4251,52
    50Ш1484300111526145,7114,4233,12
    50Ш248930014,517,526176,6138,7282,56
    50Ш349530015,520,526199,2156,4318,72
    50Ш450130016,523,526221,7174,1354,72
    60Ш1580320121728181,1142,1289,76
    60Ш25873201620,528225,3176,9360,48
    60Ш35963201824,528261,8205,5418,88
    60Ш46033202028,528298,34234,2477,344
    70Ш168332013,51930216,4169,9346,24
    70Ш2691320152330251,7197,6402,72
    70Ш37003201827,530299,8235,4479,68
    70Ш470832020,531,530341,6268,1546,56
    70Ш57183202336,530389,7305,9623,52

    Двутавры колонные по ГОСТ 26020-83

    1. Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 195 до 431 мм, шириной полки (b) от 200 до 400 мм
    2. Стенка балочного профиля (s) толщиной от 6,5 до 23 мм
    3. Полка двутавра (t) толщиной от 10 до 35,5 мм, при этом площадь сечения F (см²) балки варьируется от 52,82 до 371 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 41,5 до 291,2 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 84,512 до 593,6 тонн
    6. Момент сопротивления двутавра колонного Wx (см³) находится в диапазоне от 392 до 5642 (см³)

    Двутавр колонный ГОСТ 26020-83 — stroyone

    Основные размеры двутавра колонного по ГОСТ 26020-83

    № двутавраhbstr FMP
    123456789
    20К11952006,5101352,8241,584,512
    20К2198200711,51359,746,995,52
    23К1227240710,51466,5152,2106,416
    23К22302408121475,7759,5121,232
    26К12552608121683,0865,2132,928
    26К2258260913,51693,1973,2149,104
    26К32622601015,516105,983,1169,44
    30К1296300913,51810884,8172,8
    30К23043001015,518122,796,3196,32
    30К330030011,517,518138,72109221,952
    35К1343350101520139,7110223,52
    35К23483501117,520160,4126256,64
    35К3353350132020184,1145294,56
    40К13934001116,522175,8138281,28
    40К2400400132022210,96166337,536
    40К34094001624,522257,8202412,48
    40К44194001929,522308,6242493,76
    40К54314002335,522371291593,6
    1. Двутавры дополнительные балочные по ГОСТ 26020-83, высотой (h) профиля от 239 до 450 мм, шириной полки (b) от 115 до 180 мм
    2. Стенка балочного профиля (s) толщиной от 5,5 до 7,6 мм
    3. Полка двутавра (t) толщиной от 8,5 до 13,3 мм, при этом площадь сечения F (см²) балки варьируется от 35,45 до 82,8 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 27,8 до 65 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 56,72 до 132,48 тонн
    6. Момент сопротивления балочного двутавра Wx (см³) находится в диапазоне от 295,8 до 1280 (см³)

    Двутавр дополнительный балочный ГОСТ 26020-83 — stroyone

    Основные размеры двутавра дополнительного балочного по ГОСТ 26020-83

    № двутавраhbstr FMP
    123456789
    24ДБ12391155,59,31535,4527,856,72
    27ДБ126912569,51540,6831,965,088
    36ДБ13601457,212,31862,649,1100,16
    35ДБ13491275,88,51542,7833,668,448
    40ДБ13991396,291550,5839,780,928
    45ДБ14501527,4111567,0552,6107,28
    45ДБ24501807,613,31882,865132,48
    1. Двутавры дополнительные широкополочные по ГОСТ 26020-83, высотой (h) профиля от 300,6 до 496,2 мм, шириной полки (b) от 201,9 до 303,8 мм
    2. Стенка балочного профиля (s) толщиной от 9,4 до 14,2 мм
    3. Полка двутавра (t) толщиной от 16 до 21 мм, при этом площадь сечения F (см²) балки варьируется от 92,6 до 198 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 72,7 до 155 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 148,16 до 316,8 тонн
    6. Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 1000 до 3470 (см³)

    Двутавр дополнительный широкополочный по ГОСТ Р57837-2017

    Основные размеры двутавра дополнительного широкополочного по ГОСТ 26020-83

    № двутавраhbstr FMP
    123456789
    30ДШ13012029,4161892,672,7148,16
    40ДШ139830211,518,722159124254,4
    50ДШ149630414,22126198155316,8
    1. Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 8239-89, высотой (h) профиля от 100 до 600 мм, шириной полки (b) от 55 до 190 мм
    2. Стенка балочного профиля (s) толщиной от 4,5 до 12 мм
    3. Полка двутавра (t) толщиной от 7,2 до 17,8 мм, при этом площадь сечения F (см²) балки варьируется от 12 до 138 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 9,46 до 108 (кг за погонный метр)
    5. Допустимая нагрузка на сечение балки варьируется от 19,2 до 220,8 тонн
    6. Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 39,7 до 2560 (см³)

    Двутавр по ГОСТ 8239-89 — stroyone. com

    Основные размеры двутавра горячекатаного с уклоном полок по ГОСТ 8239-89

    № двутавраhbstr FMP
    123456789
    Дв. 10100554,57,27129,4619,2
    Дв. 12120644,87,37,514,711,523,52
    Дв. 14140734,97,5817,413,727,84
    Дв. 161608157,88,520,215,932,32
    Дв. 18180905,18,1923,418,437,44
    Дв. 202001005,28,49,526,82142,88
    Дв. 222201105,48,71030,62448,96
    Дв. 242401155,69,510,534,827,355,68
    Дв. 2727012569,81140,231,564,32
    Дв. 303001356,510,21246,536,574,4
    Дв. 33330140711,21353,842,286,08
    Дв. 363601457,512,31461,948,699,04
    Дв. 404001558,3131572,657116,16
    Дв. 45450160914,21684,766,5135,52
    Дв. 505001701015,21710078,5160
    Дв. 555501801116,51811892,6188,8
    Дв. 606001901217,820138108220,8
    1. Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 19425-74, высотой (h) профиля от 140 до 450 мм, шириной полки (b) от 80 до 150 мм
    2. Стенка балочного профиля (s) толщиной от 5,5 до 10,58 мм
    3. Вес двутавров M (кг/м) находится в диапазоне от 16,9 до 77,6 (кг за погонный метр)
    4. Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 102 до 1420 (см³)

    Двутавр по ГОСТ 19425-74

    Основные размеры двутавра специального по ГОСТ 19425-74

    № двутавраhbstr FMP
    123456789
    Дв. 14С140805,59,13,821,516,934,4
    Дв. 20С200100711,44,535,627,956,96
    Дв. 20Са200102911,44,539,631,163,36
    Дв. 22С2201107,512,34,842,133,167,36
    Дв. 27С2701228,513,75,351,542,882,4
    Дв. 27Са27012410,513,75,359,94795,84
    Дв. 36С3501401115,8690,971,3145,44
    Дв. 18М180907123,532,925,852,64
    Дв. 24М2401108,214448,738,377,92
    Дв. 30М30013091566450,2102,4
    Дв. 36М3601309,516673,857,9118,08
    Дв. 45М45015010,518798,877,6158,08

    Двутавры сварные по ТУ

    Каталог сварных двутавров

    1. Двутавры сварные по ТУ, высотой (h) профиля от 244 до 1013 мм, шириной полки (b) от 120 до 405 мм
    2. Стенка балочного профиля (s) толщиной от 6 до 25 мм
    3. Полка двутавра (t) толщиной от 8 до 36 мм, при этом площадь сечения F (см²) балки варьируется от 34,5 до 396,6 (см²)
    4. Вес двутавров M (кг/м) находится в диапазоне от 27,1 до 311,3 (кг за погонный метр).
    5. Допустимая нагрузка на сечение балки варьируется от 55,2 до 634,56 тонн
    6. Момент сопротивления двутавра сварного Wx (см³) находится в диапазоне от 280,84 до 12543,9 (см³)

    Двутавр сварной по ТУ

    Основные размеры двутавра сварного по  ТУ

    № двутавраhbst FMP
    12345678
    25Б12481246834,527,155,2
    25Б225012561039,53163,2
    30Б12981496841,532,666,4
    30Б230015061047,537,376
    35Б134617461055,143,288,16
    35Б235017581268,854110,08
    40Б139619981278,261,4125,12
    40Б240020081486,567,9138,4
    45Б144619981282,264,6131,52
    45Б2450200101498,977,7158,24
    50Б1492199101295,374,8152,48
    50Б24961991014103,281165,12
    50Б35002001016111,587,5178,4
    55Б15432201014113,889,3182,08
    55Б25472201016122,696,3196,16
    60Б15961991016120,894,8193,28
    60Б26002001218141110,7225,6
    70Б06932301216153,6120,6245,76
    70Б16912601216163128260,8
    70Б26972601420197,3154,8315,68
    25К124624981278,261,4125,12
    25К2250250101492,972,9148,64
    25К32532511016103,181164,96
    30К12982991014111,487,5178,24
    30К23003001016123,597197,6
    30К33003051616141,2110,8225,92
    30К43043011218141,8111,3226,88
    35К13423481016143,1112,3228,96
    35К23503501220178,5140,1285,6
    40К13943981218187,5147,2300
    40К24004001422227,1178,3363,36
    40К34064031625259,7203,9415,52
    40К44144051830308241,8492,8
    40К54294002536379,3297,7606,88
    25Ш124417581260,347,496,48
    30Ш129420081270,355,2112,48
    30Ш2300201101691,872,1146,88
    35Ш133424981285,366,9136,48
    35Ш23402501014101,980163,04
    40Ш13832991014119,994,2191,84
    40Ш23903001016132,5104212
    45Ш14403001218157,8123,8252,48
    50Ш14823001216150,7118,3241,12
    50Ш24873001618181,4142,4290,24
    50Ш34933001620193,8152,1310,08
    50Ш44993001625223,1175,1356,96
    60Ш15823001218174,8137,2279,68
    60Ш25893001620209,1164,2334,56
    60Ш35973001825249,7196399,52
    60Ш46053002030290,3227,9464,48
    70Ш16923001420212,6166,9340,16
    70Ш26983001625255200,1408
    70Ш37073001830297,7233,7476,32
    70Ш47153002032323,5253,9517,6
    70Ш57253002536381,3299,3610,08
    80Ш17823001418213,7167,8341,92
    80Ш27923001422238186,8380,8
    90Ш18812991620255,4200,5408,64
    90Ш28902991625285,2223,9456,32
    100Ш19903201622293,4230,4469,44
    100Ш29983201825331,9260,6531,04
    100Ш310063201830363,6285,4581,76
    100Ш410133202032396,6311,3634,56
    26Б1-Г2581206103930,662,4
    26Б2-Г26112061039,230,862,72
    30Б1-Г29614061045,335,572,48
    30Б2-Г29914061045,535,772,8
    35Б1-Г34615561051,340,382,08
    35Б2-Г3491558105845,692,8
    40Б1-Г39216581063,549,8101,6
    40Б2-Г39616581270,155112,16
    45Б1-Г44318081277,460,8123,84
    45Б2-Г44718081484,666,4135,36
    50Б1-Г492200101295,575152,8
    50Б2-Г4962001014103,581,3165,6
    55Б1-Г5432201014113,889,3182,08
    55Б2-Г5472201016122,696,3196,16
    60Б1-Г5932301216141,6111,2226,56
    60Б2-Г5972301218151,4118,8242,24
    70Б1-Г6912601216163128260,8
    70Б2-Г6972601220184,1144,5294,56
    80Б1-Г7912801418207,8163,1332,48
    80Б2-Г7982801422230180,6368
    90Б1-Г8933001618246,4193,4394,24
    90Б2-Г9003001622270,2212,1432,32
    100Б1-Г9903201622293,4230,4469,44
    100Б2-Г9983201825331,9260,6531,04
    100Б3-Г10063201830363,6285,4581,76
    100Б4-Г10133202032396,6311,3634,56
    23Ш1-Г24416061046,236,273,92
    26Ш1-Г25118081055,243,388,32
    26Ш2-Г25518081262,44999,84
    30Ш1-Г29120081270,155112,16
    30Ш2-Г29520081478,161,3124,96
    30Ш3-Г299200101691,471,8146,24
    35Ш1-Г3382501014101,779,9162,72
    35Ш2-Г341250101410280,1163,2
    35Ш3-Г3452501216118,392,8189,28
    40Ш1-Г3883001014120,794,8193,12
    40Ш2-Г3923001216139,9109,8223,84
    40Ш3-Г3963001418159,7125,3255,52
    50Ш1-Г4843001216151118,5241,6
    50Ш2-Г4893001618181,8142,7290,88
    50Ш3-Г4953001622205,4161,3328,64
    50Ш4-Г5013001625223,4175,4357,44
    60Ш1-Г5803201218181,8142,7290,88
    60Ш2-Г5873201622229179,7366,4
    60Ш3-Г5953201825259,4203,6415,04
    60Ш4-Г6033202030301,9237483,04
    70Ш1-Г6833201420219,3172,2350,88
    70Ш2-Г6913201625263,8207,1422,08
    70Ш3-Г7003201830308,5242,2493,6
    70Ш4-Г7083202032334,9262,9535,84
    70Ш5-Г7183202536393,9309,2630,24
    23К1-Г24424081066,652,3106,56
    26К1-Г25526081281,664,1130,56
    26К2-Г258260101496,575,8154,4
    26К3-Г2622601016106,983,9171,04
    30К1-Г2963001014111,587,5178,4
    30К2-Г3003001016123,597197,6
    30К3-Г3043001218141,4111226,24
    35К1-Г3433501016143,8112,9230,08
    35К2-Г3483501218164,7129,3263,52
    35К3-Г3533501420185,1145,3296,16
    40К1-Г3934001216172135,1275,2
    40К2-Г4004001420211,7166,2338,72
    40К3-Г4094001625258,7203,1413,92
    40К4-Г4194002030313,1245,8500,96
    40К5-Г4314002536379,8298,1607,68
    30К1-А2982931014109,886,2175,68
    30К2-А3002931016121,395,2194,08
    30К3-А3002931616137,4107,8219,84
    30К4-А3042931218138,9109,1222,24
    40Ш1-А3832931014118,392,8189,28
    40Ш2-А3902931016130,3102,3208,48
    45Ш1-А4402931218155,2121,9248,32
    50Ш1-А4822931216148,5116,6237,6
    50Ш2-А4872931618178,9140,5286,24
    50Ш3-А4932931620190,96149,9305,536
    50Ш4-А4992931625219,6172,4351,36
    60Ш1-А5822931218172,3135,2275,68
    60Ш2-А5892931620206,32162330,112
    60Ш3-А5972931825246,2193,3393,92
    60Ш4-А6052932030286,1224,6457,76
    70Ш1-А6922931420209,8164,7335,68
    70Ш2-А6982931625251,5197,4402,4
    70Ш3-А7072931830293,5230,4469,6
    70Ш4-А7152932032319,7250,4511,52
    70Ш5-А7252932536376,2295,3601,92
    80Ш1-А7822931418211,2165,8337,92
    80Ш2-А7922931422234,9184,4375,84
    90Ш1-А8812931620253198,6404,8
    90Ш2-А8902931625282,2221,5451,52
    90Б1-ГА8932931618243,9191,4390,24
    90Б2-ГА9002931622267,2209,7427,52
    40Ш1-ГА3882931014118,893,2190,08
    40Ш2-ГА3922931216137,7108,1220,32
    40Ш3-ГА3962931418157,2123,4251,52
    50Ш1-ГА4842931216148,7116,7237,92
    50Ш2-ГА4892931618179,2140,7286,72
    50Ш3-ГА4952931622202,4158,9323,84
    50Ш4-ГА5012931625219,9172,7351,84
    30К1-ГА2962931014109,686175,36
    30К2-ГА3002931016121,395,2194,08
    30К3-ГА3042931218138,9109,1222,24
    №2727012561040,73265,12
    №3030013581050,139,380,16
    №3333014081258,846,294,08
    №3636014581262,44999,84
    №4040015581473,958118,24
    №45450160101487,768,9140,32
    №505001701016101,980163,04
    №555501801216120,594,6192,8
    №606001901218137,4107,8219,84



    Поделиться:

    • Следующая записьШвеллер. Сортаменты, таблицы и размеры всех швеллеров

    ×

    Рекомендуем посмотреть

    Сортамент двутавров в таблицах

    В этой статье расскажем о сортаментах двутавров в виде таблиц, которые размещены на нашем портале. Используя таблицы, вы можете посмотреть основные размеры двутавровых профилей, узнать массу (вес) балки, выполненную по определённому ГОСТу, а также узнать геометрические характеристики двутавровых сечений: площадь, моменты сопротивления или инерции, а также другие важные параметры, используемые при проведении расчётов на прочность, жёсткость или устойчивость двутавровых балок.

    Интерактивные таблицы двутавров

    Все данные занесены в интерактивные таблицы двутавров, с функциями сортировки и выборки данных. Вы можете выбрать какое количество строк должна отображать таблица, а главное, сортаменты двутавров снабжены функцией поиска.

    Например, рассчитывая двутавровую балку, вы узнали, что для того, чтобы балка проходила по прочности, по нормальным напряжениям, нужен двутавр у которого момент сопротивления больше, чем 100 см3. По сортаменту вам подходит двутавр №16, у которого Wx = 109 см3.

    После чего вам нужно выписать все его параметры для дальнейших расчётов или, быть может, для выполнения чертежа. Так вот, чтобы было удобнее это делать, можно вывести только те данные, которые вам нужны. Для этого достаточно вбить в поиск таблицы момент сопротивления, который подходит для вашей расчётной схемы, и таблица выдаст только одну, нужную строчку:

    После чего можно с комфортом переписывать все интересующие вас параметры двутавра. Согласитесь, удобно? Пользуйтесь!

    Сортамент двутавров

    В этом разделе подробнее расскажем о сортаментах, которые есть на нашем сайте, а также о других материалах, которые могут быть вам полезны.

    У нас есть сортаменты двутавров, выполненные по различным ГОСТам и с разными типами изделий. И также подготовили отдельные таблицы с размерами двутавровых профилей и таблицы с весом балок, имеющих двутавровый профиль.

    Двутавровые горячекатаные балки также подразделяются по своим конструкционным особенностям, такой показатель обозначается соответствующей буквой:

    • Б — обычная стальная балка (нормальная).
    • Ш — балка с широкими полками.
    • К — колонное двутавровое изделие.
    • Д — изделия с дополнительными параметрами.
    • М — стальные двутавры, используемые в мостостроении и в качестве подвесных путей.
    • С — двутавровые балки, применяемые в качестве несущих элементов в шахтах.

    Для более точной маркировки изделий рядом с буквенным обозначением проставляются цифровые значения. Так, впереди стоящая цифра обозначает высоту балки, а цифра, находящаяся после буквы, указывает на номер профиля по ГОСТ.

    ВАЖНО: двутавровые балки, имеющие одинаковую высоту, но при этом разный номер профиля, различаются по толщине изделия, что, естественно, сказывается на их прочностных характеристиках.

    Сортамент стальных двутавров по ГОСТ также различается по углу наклона внутренних граней. Чем выше данный показатель, тем большую прочность имеет изделие. Это связано с тем, что при увеличении угла наклона взрастает площадь поперечного сечения. Наибольший уклон имеют балки, выпускаемые под буквенной маркировкой «М» и «С», так как им приходится переносить довольно большие нагрузки.

    Двутавры горячекатаные выпускаются мерной, кратной мерной и немерной длины. Диапазон длин балок может варьироваться от 4-х до 12 метров. Следует отметить, что ограничение 12 метрами связано не только с возможностями прокатного стана, но и с тем, что изделия большей длины становятся менее надёжными.

    Сортамент стальных горячекатаных двутавров по ГОСТ 8239-89

    В данном сортаменте насчитывается 17 позиций, с 10 по 60 номер двутаврового изделия. Моменты сопротивления варьируются от 39.7 до 2560 см3. Момент инерции, у самого большого двутавра №60 равняется 76806 см4. Кстати, у этого двутавра площадь сечения равняется 138 см2, а масса 1 метра балки с данным профилем равна 108 кг. Для более детального изучения данного сортамента, переходите по указанной ниже ссылке.

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    R
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [мм]
    Sx
    [см3]
    Iy
    [см3]
    Wy
    [см3]
    iy
    [мм]
    10100554.57.272.5129.4619839. 74.062317.96.491.22
    12120644.87.37.5314.711.535058.44.8833.727.98.721.38
    14140734.97.58317.413.757281.75.7346.841.911.51.55
    161608157.88.53.520.215.98731096.5762.358.614.51.7
    18180905.18.193.523.418.412901437.4281.482.618.41.88
    202001005.28.49.5426.82118401848. 2810411523.12.07
    222201105.48.710430.62425502329.1313115728.62.27
    242401155.69.510.5434.827.334602899.9716319834.52.37
    2727012569.8114.540.231.5501037111.221026041.52.54
    303001356.510.212546.536.5708047212.326833749.92.69
    33330140711.213553.842.2984059713. 533941959.92.79
    363601457.512.314661.948.61338074314.742351671.12.89
    404001558.31315672.6571906295316.254566786.13.03
    45450160914.216784.766.527696123118.17088081013.09
    505001701015.217710078.539727158919.991910431233.23
    555501801116.518711892.655962203521. 8118113561513.39
    606001901217.820813810876806256023.6149117251823.54

    Сортамент стальных горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020-83

    Кроме того, существует ГОСТ 26020-83, он регламентирует параметры двутавра с параллельными полками. По этому ГОСТу производят:

    • двутавр нормальный;
    • двутавр широкополочный;
    • двутавр колонный.

    Этим стандартом определено, что двутавры с параллельными полками выпускают следующих размеров:

    • высота от 100 до 1000 мм;
    • ширина полки от 55 до 400 мм.

    По соотношению размеров и специфики применения двутавры разделяют на следующие типы:

    Нормальные — их обозначают буквой Б, широкополочные двутавры обозначают буквой Ш и колонные, обозначаемые буквой К. Обозначенные индексы употребляют в маркировке двутавров.

    Сортамент нормальных двутавров

    В этот сортамент помещены двутавры, у которых высота сечения варьируется от 100 до 1013 мм. В свою очередь, ширина полки от 55 до 320 мм. У самого крупного двутавра момент инерции равняется 655400 см4, а момент сопротивления 12940 см3.

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [мм]
    Sx
    [см3]
    Iy
    [см3]
    Wy
    [см3]
    iy
    [мм]
    10Б1100554. 15.7710.328.117134.219.74.0715.95.81.24
    12Б1117.6643.85.1711.038.725743.824.94.8322.471.42
    12Б2120644.46.3713.2110.43185330.44.927.78.61.45
    14Б1137.4733.85.6713.3910.543563.335.85.736.4101.65
    14Б2140734.76.9716.4312.954177.344.25.7444.912.31.65
    16Б11578245.9916. 1812.768987.849.56.5354.413.31.83
    16Б21608257.4920.0915.8869108.761.96.5868.316.61.81
    18Б1177914.36.5919.5815.41063120.167.77.3781.9182.04
    18Б2180915.38923.95181317146.383.27.41100.822.22.05
    20Б12001005.68.51228.4922.41943194.3110.38.26142.328.52.23
    23Б12301105.691232.9125. 82996280.5147.29.54200.336.42.47
    26Б12581205.88.51235.66284024312176.610.63245.640.92.63
    26Б22611206101239.731.24654356.6201.510.83288.848.12.7
    30Б12961405.88.51541.9232.9632842724012.2939055.73.05
    30Б22991406101546.6736.67293487.8273.812.5458.665.53.13
    35Б13461556.28.51849.5338.910060581. 7328.614.25529.668.33.27
    35Б23491556.5101855.1743.311550662.237314.47622.980.43.36
    40Б139216579.52161.2548.115750803.645616.03714.986.73.42
    40Б23961657.511.52169.7254.718530935.7529.716.3865104.83.52
    45Б14431807.3112176.2359.8249401125.8639.518.091073.7119.33.75
    45Б24471808.4132186.9667.5288701291. 9732.918.3212691413.84
    50Б14822008.8122192.9873371601511850.419.991606160.64.16
    50Б24862009.21421102.880.7423901709970.220.31873187.34.27
    55Б15432209.513.524113.3789556802051116522.162404218.64.61
    55Б25472201015.524124.7597.9627902296130222.432760250.94.7
    60Б159323010.515.524135.26106.2787602656151224. 133154274.34.83
    60Б25972301117.524147.3115.6876402936166924.393561309.64.92
    70Б16912601215.524164.7129.31259303645209527.654556350.55.26
    70Б269726012.518.524183.6144.21459124187239328.195437418.25.44
    80Б179128013.51726203.2159.51995005044291731.3362444465.54
    80Б27962801420.526226.6177.92322005820334332. 017527537.65.76
    90Б18933001518.530247.11943044006817396435.098365557.65.82
    90Б290030015.52230272.4213.83492007760448035.89943662.86.04
    100Б1990320162130293.82230.64460009011523438.9611520719.96.26
    100Б2998320172530328.9258.251640010350598039.6213710836.96.46
    100Б31006320182930364285.758770011680673640. 1815900993.96.61
    100Б410133201932.530400.6314.565540012940747040.45178301114.36.67

    Сортамент широкополочных двутавров

    В этом сортаменте находятся двутавры, с высотой сечения от 193 до 718 мм и шириной полки от 150 до 320 мм. Самый крупногабаритный двутавр, имеющий высоту 718 мм, обладает моментом сопротивления – 9210 см3. Вес одного метра балки, которая имеет подобное сечение, равняется 305.9 кг.

    № двутавра
    h
    [мм]
    b
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [мм]
    Sx
    [см3]
    Iy
    [см3]
    Wy
    [см3]
    iy
    [мм]
    20Ш1193150691338. 9530.626602751538.2650767.63.61
    23Ш12261556.5101446.0836.242603772109.6262280.23.67
    26Ш12511807101654.3742.7622549627610.7974108.24.23
    26Ш22551807.5121662.7349.2742958332510.881138129.84.31
    30Ш12912008111868.3153.61040071539812.3414701474.64
    30Ш22952008.5131877.65611220082745212. 531737173.74.73
    30Ш3299200915188768.31404093952312.72004200.44.8
    35Ш13382509.512.52095.6775.119790117165114.3832602615.84
    35Ш2341250101420104.7482.222070129572114.5236502925.9
    35Ш334525010.51620116.391.325140145881314.741703345.99
    40Ш13883009.51422122.496.134360177197616.7663064207. 18
    40Ш239230011.51622141.6111.1397002025112516.7572094817.14
    40Ш339630012.51822157.2123.4447402260125916.8781115417.18
    50Ш1484300111526145.7114.4609302518140320.4567624516.81
    50Ш248930014.517.526176.6138.7725302967167620.2679005266.69
    50Ш349530015.520.526199.2156.4842003402192320.5692506176. 81
    50Ш450130016.523.526221.7174.1961503838217320.82106007076.92
    60Ш1580320121728181.1142.11073003701206824.3593025817.17
    60Ш25873201620.528225.3176.91318004490234424.19112307027.06
    60Ш35953201824.528261.8205.51569005273299724.48134208397.16
    60Ш46033202028.528298.34234.21825006055345524.73156209767. 23
    70Ш168332013.51930216.4169.91720005036284328.19104006506.93
    70Ш2691320152330251.7197.62055005949336028.58125907877.07
    70Ш37003201827.530299.8235.42471007059401728.72150709427.09
    70Ш470832020.531.530341.6268.12844008033459828.831727010797.11
    70Ш57183202335.530389.7305.93306009210529829.132002012517. 17

    Сортамент колонных двутавров

    В сортаменте колонных двутавров, можно найти профили с высотой от 195 до 431 мм. Масса одного метра балки, с самым большим колонным двутавром равна 291.2 кг. В свою очередь, момент сопротивления его равен 5642 см3.

    № двутавра
    H
    [мм]
    B
    [мм]
    s
    [мм]
    t
    [мм]
    r
    [мм]
    А
    [см2]
    m
    [кг]
    Ix
    [см4]
    Wx
    [см3]
    ix
    [мм]
    Sx
    [см3]
    Iy
    [см3]
    Wy
    [см3]
    iy
    [мм]
    20К11952006. 5101352.8241.538203922168.513341335.03
    20К2198200711.51359.746.944224472478.6115341535.07
    23К1227240710.51465.5152.265895803189.9524212026.03
    23К22302408121475.7759.5760166136510.0227662316.04
    26К12552608121683.0865.21030080944511.1435172716.51
    26К2258260913.51693. 1973.21170090750111.2139573046.52
    26К32622601015.516109.983.113560103557611.3245443496.55
    30К1296300913.51810884.818110122367212.9560794057.5
    30К23003001015.518122.796.320936139577113.0569804657.54
    30К330430011.517.518138.72108.923910157387413.1278815257.54
    35К1343350101520139.7109. 7316101843101015.04107206138.76
    35К23483501117.520160.4125.9370902132117315.21125107158.83
    35К3353350132020184.1144.5429702435135115.28143008178.84
    40К13934001116.522175.9138524002664145717.261761088010
    40К2400400132022210.96165.6641403207176717.4421350106710.05
    40К34094001624.522257.8202. 3800403914218017.6226150130710.07
    40К44194001929.522308.6242.2983404694264217.8531500157510.1
    40К54314002335.522371291.21215705642321718.137910189610.11

    размеры, вес, сортамент, площадь, применение и другие характеристики

    Двутавр 20 – разновидность фасонного стального проката. Имеет поперечное сечение в виде буквы Н, высоту стенки – 200 мм (или примерно 200 мм). Производится способами горячей прокатки или сварки заготовок из листового проката. В масштабном гражданском и промышленном строительстве чаще всего используется горячекатаная продукция. Двутавр 20 выпускается в нескольких вариантах конструктивного исполнения, его сортамент регламентируется ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93.

    Используемые марки стали

    При производстве двутавровой балки рядового назначения, предназначенной для эксплуатации в условиях умеренного климата, используются стали обыкновенного качества, соответствующие ГОСТу 380-2005. Чаще всего – Ст3сп/Ст3пс. Как вариант – другие марки с содержанием углерода ниже 0,6% C. Для таких сталей характерна свариваемость без ограничений. Коррозионную стойкость металлопроката повышают путем цинкования.

    Для изготовления конструкций для эксплуатации при пониженных температурах применяют двутавровую балку из низколегированной стали 09Г2С. Коррозионная стойкость этой продукции выше аналогичного показателя продукции из углеродистой стали обыкновенного качества.

    Для использования в горячих цехах используют балку, изготовленную из легированных сталей: 15Х5, 15Х6СМ.

    Двутавр 20 с уклоном внутренних граней полок: характеристики, области применения

    Эта металлопродукция производится в соответствии с ГОСТом 8239-89. В маркировке указывается только высота полки в сантиметрах. Допустимый уклон полки – 6-12%. По ГОСТу 19425-74 выпускают продукцию узкоспециализированного назначения: «М» (монорельсовые) – с уклоном 12%, «С» (специальные) – с уклоном 16%.

    Благодаря утолщению во внутренних углах сопряжения стенки с полками, такая продукция имеет высокие прочностные характеристики. Металлопрокат с уклоном внутренних граней полок используется в строительстве для устройства перекрытий, изготовления ферм и других несущих металлоконструкций, армирования фундаментов. Изделия с индексом «С» применяют для крепления шахтных стволов, при прокладке инженерных коммуникаций, для фиксации водоотливов.

    Двутавр 20 с параллельными внутренними гранями полок: размеры, характеристики, области применения

    Продукция выпускается в соответствии с ГОСТом 26020-83 и СТО АСЧМ 20-93. По размерам выделяют следующие типы двутавров:

    • Нормальный двутавр № 20. В маркировке указывается размер и буква «Б». После нее ставят номер исполнения. Этот вид двутавра имеет только одно исполнение. Области применения – устройство перекрытий, ферм, несущих металлоконструкций различного назначения.
    • Широкополочная двутавровая балка № 20. Отличают от нормальных большими шириной и толщиной полки, толщиной стенки. В обозначении отображаются буква «Ш» и номер исполнения – 1, других номеров в этой категории двутавровых балок нет. Широкополочные балки востребованы для устройства перекрытий, изготовления путем резки таврового профиля. Благодаря высокой жесткости по оси Y, металлоизделия могут укладываться без дополнительных закреплений.
    • Колонный двутавр № 20. Эти двутавры имеют полки, ширина которых соизмерима с высотой, наибольшую площадь сечения и массу в категории двутавровых балок с параллельными внутренними гранями полок. Исполнения два – К1 и К2, последнее является более массивным. Металлоизделия, отличающиеся высокой прочностью и жесткостью, применяются для возведения колонн и вертикально расположенных опор. Возможность сварки металлоизделий встык с использованием усиливающих накладок значительно ускоряет процесс сборки металлоконструкций.

    Таблица размеров и весов двутавра 20, 20С, 20Са, 20Б1, 20Ш1, 20К1, 20К2

    Номер профиля

    Высота стенки, мм

    Ширина полки, мм

    Толщина полки, мм

    Толщина стенки, мм

    Площадь сечения, см2

    Линейная плотность, кг/м

    ГОСТ 8239-89

    20

    200

    100

    5,2

    8,4

    26,8

    21,00

    ГОСТ 19425-74

    20С

    200

    100

    7,0

    11,4

    35,6

    27,9

    20Са

    200

    102

    9,0

    11,4

    39,6

    31,1

    ГОСТ 26020-83

    20Б1

    200

    100

    5,6

    8,5

    28,49

    22,4

    20Ш1

    193

    150

    6,0

    9,0

    38,95

    30,6

    20К1

    195

    200

    6,5

    10,0

    52,82

    41,5

    20К2

    198

    200

    7,0

    11,5

    59,7

    46,9

    СТО АСЧМ 20-93

    20Б1

    200

    100

    5,5

    8,0

    27,16

    21,3

    20Ш1

    194

    150

    6,0

    9,0

    39,1

    30,6

    20К1

    196

    199

    6,5

    10,0

    52,69

    41,4

    20К2

    200

    200

    8,0

    12,0

    63,53

    49,9

    сортамент, таблица с размерами и весом, расчет нагрузки

    Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».
    Это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

    Содержание

    • 1 Где находят применение двутавры?
    • 2 Основные преимущества
    • 3 Размеры двутавров c характеристиками (сортамент)
    • 4 Расчет веса
      • 4.1 Пример для расчёта веса необходимого количества двутавра
    • 5 Что ещё нужно знать
      • 5.1 Важные параметры при расчете нагрузок
      • 5.2 Сколько весит двутавр 30
      • 5.3 Чертеж — ясное представление информации в наглядном виде

    Где находят применение двутавры?

    Применение двутавров в конструкциях

    Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость  балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

    Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

    Основные преимущества

    Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

    Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

    Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из  малоуглеродистой стали —  менее напряженные. Это существенно отразилось на цене, такие конструкции стали стоить намного меньше.

    Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

    Размеры двутавров c характеристиками (сортамент)

    Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований. Из всех представленных наименований составлен список, который называется сортаментом. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортамент вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

    • Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты должны быть представлены в понятной всем форме.
    • Размеры, которые приводятся в таблицах сортамента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.
    • Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае некондицией двутавра.

    Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

    Расчет веса

    Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры конструкции. Там же можно узнать и о его массе и сечении.

    Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

    Пример для расчёта веса необходимого количества двутавра

    Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит  9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

    Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

    Что ещё нужно знать

    Двутавр

    Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

    Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

    Важные параметры при расчете нагрузок

    Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

    Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

    Сколько весит двутавр 30

    Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

    Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

    Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

    Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

    С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

    Вес двутавров

    Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

    двутавр 10 — 9,46 кг один погонный метр

    двутавр 12 — 11,5 кг один погонный метр

    двутавр 14 — 13,7кг один погонный метр

    двутавр 16 — 15,9кг один погонный метр

    двутавр 18 — 18,4 кг один погонный метр

    двутавр 20 — 21 кг один погонный метр

    двутавр 24 — 27,3 кг один погонный метр

    двутавр 30 — 36,5 кг один погонный метр

    Чертеж — ясное представление информации в наглядном виде

    Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

    По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

    Для примера рассмотрим основные обозначения при характеристике:

    h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

    b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

    s —  здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

    t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

    Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

    Примерный чертеж двутавра

    R —  этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

    r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки  имеет каждый номер соответствующего двутавра.

    Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

    Metals Depot® — Купить стальные балки онлайн!

    B1644 M 6 x 4,4 фунта (6,00 «x .114» x 1,844 «)
    A529-50 Стальная младшая луч

    B1644

    M 6 x 4,4 фута (6,00″ x . 114 «x 1,844 «)
    A529-50 Младшая стальная балка

    4,40 фунта

    Выберите …5 футов 10 футов 20 футов или обрежьте по размеру

    Выберите размер 0,00

    Вес: 8,90 футов

    Добавить в корзину

    B1865 M 8 x 6,5 фунтов (8,00″ x 0,135″ x 2,281″)
    A529-50 Младшая стальная балка

    B1865

    M 8 x 6,5 фунтов (8,00″ x 9,135″) 3 x 2 A529-50 Младшая стальная балка

    6,50 фунтов

    Выберите …5 футов 10 футов 20 футов или разрезать по размеру

    Выберите размер 0,00

    Вес: 6,50 фунтов/фут

    Добавить в корзину 900

    B1357 S 3 x 5,7# (3,00″ x 0,170″ x 2,33″)
    A36/A572-50 Стандартная двутавровая балка из стали

    B1357

    S 3 x 5,7# (3,00 x 0,170 x 2,33 дюйма)
    A36/A572-50 Стандартная стальная двутавровая балка

    5,70 фунта

    Выберите . ..5 футов Ft.or Cut до размера

    Выберите размер 0,00

    Вес: 5,70 фунтов/фут

    Добавить в корзину

    B1375 S 3 x 7,5# (3,00 x .349 «x 2,509. )
    A36/A572-50 Стандартная стальная двутавровая балка

    B1375

    S 3 x 7,5 # (3,00″ x 0,349″ x 2,509″)
    A36/A572-50 Стандартная стальная двутавровая балка

    7,50 фунта

    Выберите …5 фут.10 фут.20 фут.или обрезать по размеру

    Выберите размер 0,00

    Вес: 7.50 lb/ft

    Add To Cart

    B1477 S 4 x 7.7 lb (4.00″ x .193″ x 2.663″)
    A36/A572-50 Standard Steel I Beam

    B1477

    S 4 x 7,7 фунта (4,00″ x 0,193″ x 2,663″)
    A36/A572-50 Стандартная двутавровая балка из стали

    7,70 фунта

    Выберите . .. 5 футов. 10 футов. 20 футов. S 4 x 9,5 фунта (4,00 дюйма x 0,326 дюйма x 2,796 дюйма)
    A36/A572-50 Стандартная стальная двутавровая балка

    B1495

    S 4 x 9,5 фунта (6 дюймов x 2,326 дюйма) )
    A36/A572-50 Стандартная стальная двутавровая балка

    9,50 фунтов

    Выберите …5 фут.10 фут.20 фут.или обрезать до размера

    Выберите размер 0,00

    Вес: 9,50 фунтов/фут

    Добавить в корзину

    B1510 S 5 x 10 фунтов (5,00 «x .214» x 3,004 «)
    A36/A5727272727272727272727272727272727272 -50 Стандартная стальная двутавровая балка

    B1510

    S 5 x 10 фунтов (5,00″ x 0,214″ x 3,004″)
    A36/A572-50 Стандартная стальная двутавровая балка

    10,00 фунтов

    8 … 10 футов 20 футов или разрезать по размеру

    Выберите размер 0,00

    Вес: 10. 00 lb/ft

    Add To Cart

    B16125 S 6 x 12.5 lb (6.00″ x .232″ x 3.332″)
    A36/A572-50 Standard Steel I Beam

    B16125

    S 6 x 12,5 фунтов (6,00″ x 0,232″ x 3,332″)
    A36/A572-50 Стандартная стальная двутавровая балка

    12,50 фунтов

    Выберите …5 футов 10 футов 20 футов или Вырезать Размер

    Выберите размер 0,00

    Вес: 12,50 фунт/фут

    Добавить в корзину

    B161725 S 6 x 17,25 фунта (6,00 «x .465» x 3,565 «)
    A36/A572-50 Стандартная сталь I Beam

    B161725

    S 6 x 17,25 LB (6.00″ X. 465″ x 3,565″)
    A36/A572-50 Стандартная стальная двутавровая балка

    17,25 фунта

    Выберите …5 фут.10 фут.20 фут. или обрезать по размеру

    Выберите размер 0,00

    2 9 : 17,25 фунт/фут

    Добавить в корзину

    B18184 S 8 x 18,4 фунта (8,00″ x 0,271″ x 4,001″)
    A36/A572-50 Стандартная сталь I Beam

    B18184

    S 8 x 18,4 фунта (8,00 «x . 271″ x 4,001 «)
    A36/A572-50 Стандартная сталь I Beam

    18,40 5,0008

    -50. Выберите …5 футов 10 футов 20 футов или разрежьте по размеру

    Выберите размер 0,00

    Вес: 18,40 фунт/фут

    Добавить в корзину

    3 S 93 8 B10023 фунт (8,00″ x 0,441″ x 4,171″)
    A36/A572-50 Стандартная стальная двутавровая балка

    B1823

    S 8 x 23 фунта (8,00″ x 0,441″ x 4,171″)
    A36/A572-50 Стандартная стальная двутавровая балка

    23,00 фунта

    2 Выберите …10 Ft 8,900 20 Ft.20 Выберите размер 0,00

    Вес: 23,00 фунтов/фут

    Добавить в корзину

    B110254 S 10 x 25,4 фунта (10,00 «x .311» x 4,661 «)
    A36/A572-50″ x 4,661 «)
    A36/A572-50″. Стандартная стальная двутавровая балка

    B110254

    S 10 x 25,4 фунта (10,00″ x 0,311″ x 4,661″)
    A36/A572-50 Стандартная стальная двутавровая балка

    25,40 фунтов

    Выберите . ..20 футов.

    Выберите размер 0,00

    Вес: 25,40 фунт/фут

    Добавить в корзину

    B112318 S 12 x 31,8 фунта (12,00 «x .350» 5,00 «)
    A366/A36/A36/A36/A3677777777777777777,00 x. -50 Стандартная стальная двутавровая балка

    B112318

    S 12 x 31,8 фунта (12,00″ x 0,350″ x 5,00″)
    A36/A572-50 Стандартная стальная двутавровая балка

    31,800 фунта0002 Выберите …20 футов.

    Select a Size 0.00

    Weight: 31.80 lb/ft

    Add To Cart

    B2413 W 4 x 13 lb (4.16″ x .280″ x 4.06″)
    A572/A992 Стальная двутавровая балка

    B2413

    Ш 4 x 13 фунтов (4,16″ x 0,280″ x 4,06″)
    A572/A992 Стальная двутавровая балка

    13,00 фунтов

    5 Ft.20 … Ft.or Cut to Size

    Выберите размер 0,00

    Вес: 13.00 lb/ft

    Add To Cart

    B2516 W 5″ x 16 lb (5.01″ x .240″ x 5.00″)
    A572/A992 Wide Flange Steel Beam

    B2516

    W 5 дюймов x 16 фунтов (5,01 дюйма x 0,240 дюйма x 5,00 дюйма)
    A572/A992 Стальная балка с широкими полками

    16,00 фунтов

    Выберите …5 футов 10 футов 20 футов или обрезать по размеру

    Выберите размер 0,00

    Вес: 16,00 фунтов/фут

    Добавить в корзину

    B2519 W 5 x 19 фунтов (5,15 «x .270 x 5,03»)
    A572/A992 Steel H Beam

    B2519

    W 5 x 19 LB (5,15 «x .270 x 5,03»)
    A572/A992 Стальная двутавровая балка

    19,00 фунтов

    Выберите …10 футов.20 футов.

    Select a Size 0.00

    Weight: 19.00 lb/ft

    Add To Cart

    B269 W 6 x 9 lb (5.90″ x .170″ x 3.94″)
    A572/A992 Стальная двутавровая балка

    B269

    Ш 6 x 9 фунтов (5,90 x 0,170 x 3,94 дюйма)
    A572/A992 Стальная двутавровая балка

    9,00 фунтов

    Выберите …5 фут.2010 фут. Размер до размера

    Выберите размер 0,00

    Вес: 9,00 фунтов/фут

    Добавить в корзину

    B2612 W 6 x 12 фунтов (6,03 «x .230» x 4,00 «)
    W 6 x 12 фунтов (6,03″ x .230 «x 4,00») W 6 x 12 фунтов (6,03 «x .230» x 4,00 «) A572/A992 Стальная двутавровая балка

    B2612

    Ш 6 x 12 фунтов (6,03 дюйма x 0,230 дюйма x 4,00 дюйма)
    A572/A992 Стальная двутавровая балка

    12,00 фунтов

    Выберите . ..5 футов 10 футов 20 футов или обрежьте по размеру

    Выберите размер 0,00

    Вес: 12,00 2 фунта 0/фут Добавить к 908 Cart

    B2615 W 6 x 15 фунтов (5,99 «x .230» x 5,99 «)
    A572/A992 Steel H Beam

    B2615

    W 6 x 15 LB (5,99″. » x 5,99″)
    A572/A992 Стальная двутавровая балка

    15,00 фунтов

    Выберите …5 футов 10 футов 20 футов или обрезать до размера

    Select a Size 0.00

    Weight: 15.00 lb/ft

    Add To Cart

    B2620 W 6 x 20 lb (6.20″ x .260″ x 6.02″)
    A572/A992 Стальная двутавровая балка

    B2620

    Ш 6 x 20 фунтов (6,20″ x 0,260″ x 6,02″)
    A572/A992 Стальная двутавровая балка

    20,00 фунтов

    100002 … футов

    Выберите размер 0,00

    Вес: 20,00 фунтов/фут

    Добавить в корзину

    B2625 W 6 x 25 фунтов (6,38 «x . 320″ x 6,08 «)
    A572/A992 Steel H Beam

    B2625

    W 6 x 25 LB (6,38″ X.320 «

    W 6 x 25 LB (6,38″ x. 320 «320»

    Вт 6 x x 6,08″)
    A572/A992 Стальная двутавровая балка

    25,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 25,00 фунтов/фут

    Добавить в корзину

    B2810 W 8 x 10 фунтов (7,89 «x.0007 A572/A992 Стальная двутавровая балка

    B2810

    W 8 x 10 фунтов (7,89 x 0,170 x 3,94 дюйма)
    A572/A992 Стальная двутавровая балка

    10,00 8 Select 10 футов 20 футов. » x 4,00″)
    A572/A992 Стальная двутавровая балка

    B2813

    Ш 8 x 13 фунтов (7,99″ x 0,230″ x 4,00″)
    A572/A992 Стальная двутавровая балка

    13,00 фунтов

    Выберите …5 фут.10 фут.20 фут. LB/FT

    ADD TO CART

    B2815 W 8 x 15 фунтов (8,11 «x . 245″ x 4,02 «)
    A572/A992 Steel H Beam

    B2815

    w 8 x 15 x 15. фунт (8,11 x 0,245 x 4,02 дюйма)
    A572/A992 Стальная двутавровая балка

    15,00 фунтов

    Выберите …5 футов 10 футов 20 футов 25 футов или обрезать до размера

    Select a Size 0.00

    Weight: 15.00 lb/ft

    Add To Cart

    B2818 W 8 x 18 lb (8.14″ x .230″ x 5.25″)
    A572/A992 Стальная двутавровая балка

    B2818

    Ш 8 x 18 фунтов (8,14″ x 0,230″ x 5,25″)
    A572/A992 Стальная двутавровая балка

    18,00 фунтов

    5 Ft.2010 Select Ft.25 Ft.or Cut to Size

    Выберите размер 0.00

    Вес: 18.00 lb/ft

    Добавить в корзину

    B2821 W 8 x 21 фунт (8,28 «x .250» x 5,27 «)
    A572/A992 Сталь H Beam

    B2821

    W 8 x 21 LB (8. 28 2821

    W 8. 2B (8.28 2821

    W 8. 2B (8.28928 B2821

    W 8.288 2821

    W 8.288

    B2821

    Вт 8.288

    B2821

    W. » x 0,250″ x 5,27″)
    A572/A992 Стальная двутавровая балка

    21,00 фунт

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0.00

    Вес: 21,00 фунт/фут

    В корзину

    B2824 3″ x 0,245″ x 6,495″)
    A572/A992 Стальная двутавровая балка

    B2824

    Ш 8 x 24 фунта (7,93″ x 0,245″ x 6,495″)
    A900 H8

    A9272/A9 Стальная балка 24,00 фунта

    Выберите …5 футов 10 футов 20 футов 25 футов или разрежьте по размеру

    Выберите размер 0,00

    Вес: 24,00 фунта/фута

    3 2

    7 00027 00027 B2828 Ш 8 x 28 фунтов (8,06″ x 0,285″ x 6,54″)
    A572/A992 Стальная двутавровая балка

    B2828

    W 8 x 28 фунтов (8,06 x 0,285 x 6,54 дюйма)
    A572/A992 Стальная двутавровая балка

    28,00 фунтов

    Выберите . ..10 футов 20 футов 25 футов Выберите a

    8 Размер 0,00

    Вес: 28,00 фунтов/фут

    Добавить в корзину

    B2831 W 8 x 31 фунт (8,00 «x.

    B2831

    Ш 8 x 31 фунт (8,00″ x 0,285″ x 8,00″)
    A572/A992 Стальная двутавровая балка

    31,00 фунта

    Выберите …10 фут.20 фут.25 фут.

    Select a Size 0.00

    Weight: 31.00 lb/ft

    Add To Cart

    B2835 W 8 x 35 lb (8.12″ x .310″ x 8.02″)
    A572/A992 Стальная двутавровая балка

    B2835

    Ш 8 x 35 фунтов (8,12″ x 0,310″ x 8,02″)
    A572/A992 Стальная двутавровая балка

    35,00 фунтов

    … Ft.or Cut to Size

    Выберите размер 0,00

    Вес: 35,00 фунтов/футов

    Добавить в корзину

    B2840 W 8 x 40 фунтов (8,25 «x.

    Ш 8 x 40 фунтов (8,25″ x 0,360″ x 8,07″)
    A572/A992 Стальная двутавровая балка

    40,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 40,00 фунтов/фут

    Добавить в корзину

    B2848 Ш 8 x 48 фунтов (8,50″ x 0,400″ x 8,11″)
    A572/A992 Стальная двутавровая балка

    B2848

    Ш 8 x 48 фунтов (8,50″ x 48 фунтов) )
    A572/A992 Стальная двутавровая балка

    48,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 48,00 фунтов/футов

    Добавить в корзину

    B2858 W 8 x 58 фунтов (8,75 «x .510» x 8.22 «)
    А.572/а (8,75″ x. Стальная двутавровая балка

    B2858

    Ш 8 x 58 фунтов (8,75 x 0,510 x 8,22 дюйма)
    A572/A992 Стальная двутавровая балка

    58,00 фунтов

    2 Выберите . ..08,00 фунтов

    0,0 футов 2,02.

    Выберите размер 0,00

    Вес: 58,00 фунтов/фут

    Добавить в корзину

    B21012 W 10 x 12 фунтов (9,87 «x. Двутавровая балка

    B21012

    Ш 10 x 12 фунтов (9,87 дюйма x 0,190 дюйма x 3,96 дюйма)
    A572/A992 Стальная двутавровая балка

    12,00 фунтов

    Выберите …5 футов 10 футов 20 футов 25 футов или разрезать по размеру

    Выберите размер 0,00

    Вес: 12,00 фунтов/фут

    8

    8

    Cart

    B21015 W 10 x 15 фунтов (9,99 «x .230» x 4,00 «)
    A572/A992 Steel H Beam

    B21015

    W 10 x 15 LB (9,99,9,2308

    W 10 x 15 LB (9,99″ X.2308

    W 10 x 15 LB (9,99,9,2308

    W 10 x 15 LB (9,99,9,2308

    W 10 x 15 LB (9,99,9,2308

    W 10 x 15 LB (9,9,9000 «. » x 4,00″)
    A572/A992 Стальная двутавровая балка

    15,00 фунтов

    Выберите …5 футов 10 футов 20 футов или обрезать до размера

    Select a Size 0.00

    Weight: 15.00 lb/ft

    Add To Cart

    B21019 W 10 x 19 lb (10.24″ x .250″ x 4.02″)
    A572/A992 Стальная двутавровая балка

    B21019

    Ш 10 x 19 фунтов (10,24″ x 0,250″ x 4,02″)
    A572/A992 Стальная двутавровая балка

    19,00 фунтов 0

    … Обрезать по размеру

    Выберите размер 0,00

    Вес: 19,00 фунтов/фут

    Добавить в корзину

    B21022 W 10 x 22 фунта (10,17 «x .240» x 5,75 «)
    A572/A992 Сталь H Лум

    B21022

    W 10 0008

    B21022

    W 102. » x 0,240″ x 5,75″)
    A572/A992 Стальная двутавровая балка

    22,00 фунта

    Выбрать . ..5 футов 10 футов 20 футов 25 футов или обрезать по размеру

    Выбрать размер 0,00

    Вес: 22,00 фунт/фут

    Добавить в корзину

    B21026 Ш 10 x 26 фунтов (10,33″ x 0,260″ x 5,77″)
    A572/A992 Стальная двутавровая балка

    B21026

    Ш 10 x 26 фунтов (10,33″ x 0,260″ x 90,773″ x 90,773″ /A992 Стальная двутавровая балка

    26,00 фунтов

    Выберите …5 футов 10 футов 20 футов 25 футов или разрезать по размеру

    Выберите размер 0,00

    Вес: 26,00 фунтов/фут 8 Добавить В тележку

    B21030 Ш 10 x 30 фунтов (10,47″ x 0,300″ x 5,81″)
    A572/A992 Стальная двутавровая балка

    B21030

    Ш 10 x 30 фунтов (10,47″ x 0,300″ x 5,81″)
    A572/A992 Стальная двутавровая балка

    30,00 фунтов

    Ft

    Выберите . ..10

    Select a Size 0.00

    Weight: 30.00 lb/ft

    Add To Cart

    B21033 W 10 x 33 lb (9.73″ x .290″ x 7.96″)
    A572/A992 Steel Двутавровая балка

    B21033

    Ш 10 x 33 фунта (9,73 дюйма x 0,290 дюйма x 7,96 дюйма)
    A572/A992 Стальная двутавровая балка

    33,00 фунта

    Выберите …10 футов.20 футов.25 футов.

    Select a Size 0.00

    Weight: 33.00 lb/ft

    Add To Cart

    B21045 W 10 x 45 lb (10.10″ x .350″ x 8.02″)
    A572/A992 Стальная двутавровая балка

    B21045

    Ш 10 x 45 фунтов (10,10″ x 0,350″ x 8,02″)
    A572/A992 Стальная двутавровая балка

    45,00 фунтов

    0 Ft.2 Select футов

    Выберите размер 0,00

    Вес: 45,00 фунт/фут

    Добавить в корзину

    B21214 W 12 x 14 фунтов (11,91 «x . 200″ x 3,97 «)
    A571/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/x .200″. Двутавровая балка

    B21214

    Ш 12 x 14 фунтов (11,91″ x 0,200″ x 3,97″)
    A572/A992 Стальная двутавровая балка

    14,00 фунтов

    2t.

    Выберите размер 0,00

    Вес: 14,00 фунт/фут

    Добавить в корзину

    B21216 W 12 x 16 фунтов (11,99 «x .200» x 3,97 «)
    A572/A992 Steel H BEAM

    B21216

    W 12 x 16 LB (11,99″ X.2006

    W 12 x 16 LB (11,99 «x .2008

    W 12 x 16 LB (11,99″ x .2008

    W 12 x 16f (11,9916 «. x 3,97»)
    A572/A992 Стальная двутавровая балка

    16,00 фунтов

    Выберите …5 футов 10 футов 20 футов 25 футов или обрезать по размеру

    Выберите размер 0,00 Вес

    :

    2 16,00 фунтов/фут

    В корзину

    B21219 Ш 12 x 19 фунтов (12,16″ x 0,235″ x 4,01″)
    A572/A992 Steel H Beam

    B21219

    W 12 x 19 фунтов (12,16 «x . 235″ x 4,01 «)
    A572/A992 Steel H Beam

    19,00 LB

    SELECT … 5. .10 фут. 20 футов.

    Выберите размер 0,00

    Вес: 19,00 фунтов/фут

    Добавить в корзину

    B21222 W 12 x 22 LB (12,31,260 «x 4,03 W «)
    A572/A992 Стальная двутавровая балка

    B21222

    Ш 12 x 22 фунта (12,31″ x 0,260″ x 4,03″)
    A572/A992 Стальная двутавровая балка

    22,00 фунта

    Выберите …5 фут.10 фут.20 фут.25 фут.или обрезать по размеру

    Выберите размер 0,00

    Вес: 2,00013 фунта

    Добавить в корзину

    B21226 W 12 x 26 фунтов (12,22 «x .230» x 6,49 «)
    A572/A992 Сталь H Луч

    B21266

    W 12 x 26 LB (12.2.2B (12.2B 2B (12.2BE » x 0,230″ x 6,49″)
    A572/A992 Стальная двутавровая балка

    26,00 фунтов

    Выберите . ..5 футов 10 футов 20 футов 25 футов или обрезать до размера

    Select a Size 0.00

    Weight: 26.00 lb/ft

    Add To Cart

    B21230 W 12 x 30 lb (12.34″ x .260″ x 6.52″)
    A572/A992 Стальная двутавровая балка

    B21230

    Ш 12 x 30 фунтов (12,34″ x 0,260″ x 6,52″)
    A572/A992 Стальная двутавровая балка

    30,00 фунта

    фут.2 Select футов

    Выберите размер 0,00

    Вес: 30,00 фунт/фут

    Добавить в корзину

    B21235 W 12 x 35 фунтов (12,50 «x .300» x 6,56 «)
    A572/A992 Steel H BEAM

    B21235

    W 12.55 LB (12.502 B21235

    W 1255 LB (12.501235

    W 1255 LB (12.502. x 0,300″ x 6,56″)
    A572/A992 Стальная двутавровая балка

    35,00 фунтов

    Выберите . ..10 футов 20 футов 25 футов или обрежьте по весу

    Выберите размер 0,00

    2 9002: 35,00 фунт/фут

    Добавить в корзину

    B21240 Ш 12 x 40 фунтов (11,94″ x 0,295″ x 8,01″)
    A572/A992 Стальная двутавровая балка

    B21240

    Ш 12 x 40 фунтов (11,94″ x 0,295″ x 8,01″)
    A900 Стальная балка 8 40,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 40,00 фунтов/фут

    Добавить в корзину

    B21250 W 12 x 50 фунтов (12,19 «x .370» x 8.08 «)
    A572/A92/992/992/992/992/992/992/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,92/9,920″ Стальная двутавровая балка

    B21250

    W 12 x 50 фунтов (12,19 x 0,370 x 8,08 дюймов)
    A572/A992 Стальная двутавровая балка

    50,00 фунтов

    Выберите . ..10 футов 20 футов 25 футов

    Выберите размер 0

    Вес: 50,00 фунтов/футов

    Добавить в корзину

    B21265 W 12 x 65 фунтов (12,12 «x .390» x 12,00 «)
    A572/A992 HAME

    62262222122122122122129212.

    62

    62

    62

    62

    62.

    Ш 12 x 65 фунтов (12,12″ x 0,390″ x 12,00″)
    A572/A992 Стальная двутавровая балка

    65,00 фунтов

    Выберите …10 фут.20 фут.25 фут.

    Выберите размер 0,00

    Вес: 65,00 фунтов/фут

    Добавить в корзину

    B21422 W 14 x 22 фунта (13,74 «x .230» x 5,00 «)
    x 22 фунта (13,74″ x. Стальная двутавровая балка

    B21422

    Ш 14 x 22 фунта (13,74″ x 0,230″ x 5,00″)
    A572/A992 Стальная двутавровая балка

    22,00 фунта

    . .. футов

    Выберите размер 0,00

    Вес: 22,00 фунтов/фут

    Добавить в корзину

    B21426 W 14 x 26 фунтов (13,91 «x .255» x 5,03 «)
    A572/A992 Steel Hame

    6 214262 214262 214262 214262 214262 214262 214262 214262 214262 214262 214262 214262 214262 214262 214266 214266 214266 214266 214 214 214 21426 2,03″)

    Ш 14 x 26 фунтов (13,91″ x 0,255″ x 5,03″)
    A572/A992 Стальная двутавровая балка

    26,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 26,00 фунтов/фут

    Добавить в корзину

    B21430 W 14 x 30 фунтов (13,84 «x .270» x 6,73 «)
    A572/A992 Steel H Beam

    B21430

    W 14 x 30 LB (13.84″ x .270 «x 6,73 W «)
    A572/A992 Стальная двутавровая балка

    30,00 фунтов

    Выберите . ..10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 30,00 фунтов/фут

    Добавить в корзину

    B21434 W 14 x 34 фунт (13,98 «x 0,285» x 6,75 «) 9
    A572/A992 Steel H Beam

    B21434

    W 14 x 34 фунта (13,98 «x .285» x 6,75 «)
    A572/A992 Стальная H Beam

    34.00 LB

    Выбор … 10 FT. 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 34.00 фунтов/фут

    Добавить в корзину

    B21443 W 14 x 43 LB (13.66 «x. )
    A572/A992 Стальная двутавровая балка

    B21443

    Ш 14 x 43 фунта (13,66″ x 0,305″ x 7,99″)
    A572/A992 Стальная двутавровая балка

    43,00 фунта

    Добавить …10 фут.20 фут.25 фут. Cart

    B21626 W 16 x 26 фунтов (15,69 «x . 250″ x 5,50 «)
    A572/A992 Steel H Beam

    B21626

    W 16 x 26 LB (15.69″ X.2508

    W 16 x 26 LB (15.69 «X.2508

    W 16 x 26 LB (15.69″ X.2508

    W 16 x 26 LB (15.69 «. » x 5,50″)
    A572/A992 Стальная двутавровая балка

    26,00 фунтов

    Выберите …10 футов 20 футов 25 футов

    Select a Size 0.00

    Weight: 26.00 lb/ft

    Add To Cart

    B21631 W 16 x 31 lb (15.88″ x .275″ x 5.53″)
    A572/A992 Стальная двутавровая балка

    B21631

    Ш 16 x 31 фунт (15,88″ x 0,275″ x 5,53″)
    A572/A992 Стальная двутавровая балка

    31,00 фунт

    … 100002 0 Ft.2 футов

    Выберите размер 0,00

    Вес: 31,00 фунт/фут

    Добавить в корзину

    B21636 W 16 x 36 фунтов (15,86 «x . 295″ x 6,985 «)
    A572/A992 Steel H Beam

    B21636

    W 16. 3B 3B (15.862″. x 0,295″ x 6,985″)
    A572/A992 Стальная двутавровая балка

    36,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 36,00 фунтов/фут

    Добавить в корзину

    B21640 W 16 x 40 фунтов (16,01 «x 0,305» x 6.99 «)
    A572/A992 Steel H Beam

    B21640

    W 16 x 40 фунтов (16,01″ x .305 «x 6,99»)
    A572/A992 Steel H Beam

    40.00.00008

    SETECT .. SET. 0,10 футов 20 футов 25 футов

    Выберите размер 0,00

    Вес: 40,00 фунтов/футов

    Добавить в корзину

    B21650 W 16 x 50 фунтов (16,26 «x .380» x 7,07 «)
    A5726/A99999926″ x. Стальная двутавровая балка

    B21650

    Ш 16 x 50 фунтов (16,26″ x 0,380″ x 7,07″)
    A572/A992 Стальная двутавровая балка

    50,00 фунтов

    Выберите . ..10 футов.20 футов.25 футов.

    Выберите размер 0,00

    Вес: 50,00 фунтов/футов

    Добавить в корзину

    B21667 W 16 x 67 фунтов (16,33 «x 0,395» x 10,24 «)
    A57/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992/A992. Стальная двутавровая балка

    B21667

    Ш 16 x 67 фунтов (16,33″ x 0,395″ x 10,24″)
    A572/A992 Стальная двутавровая балка

    67,00 фунтов

    Ft.2 Select футов

    Выберите размер 0,00

    Вес: 67,00 фунтов/футов

    Добавить в корзину

    B21835 W 18 x 35 фунтов (17,70 «x .300» x 6,00 «)
    A572/9,992/9,992/9,992/9,992/9,992/9,992/9,992/9,992/9,992/9,992/9,992/9,992 фунтов (17,70″. Стальная двутавровая балка

    B21835

    Ш 18 x 35 фунтов (17,70 дюймов x 0,300 дюймов x 6,00 дюймов)
    A572/A992 Стальная двутавровая балка

    35,00 фунтов

    фут 2 Select футов

    Выберите размер 0,00

    Вес: 35,00 фунт/фут

    Добавить в корзину

    B21840 W 18 x 40 фунтов (17,90 «x .315» x 6,02 «)
    A572/A992 Steel H BEAM

    B21840

    W 18. 40.9012 B21840

    Вт 18 40.901 (17.

    B21840

    Вт 18 40.901 (17.

    B21840

    Вт 18 40.902

    B21840

    Вт. x 0,315″ x 6,02″)
    A572/A992 Стальная двутавровая балка

    40,00 фунтов

    Выберите …10 футов 20 футов 25 футов.

    Выберите размер 0,00

    Вес: 40,00 фунтов/фут

    Добавить в корзину

    B21850 9″ x 0,355″ x 7,50″)
    A572/A992 Стальная двутавровая балка

    B21850

    Ш 18 x 50 фунтов (17,99″ x 0,355″ x 7,50″)
    A900 Стальная балка 8 50,00 фунтов

    Выберите . ..10 футов 20 футов 25 футов.

    Select a Size 0.00

    Weight: 50.00 lb/ft

    Add To Cart

    B21865 W 18 x 65 lb (18.35″ x .450″ x 7.59″)
    A572/A992 Стальная двутавровая балка

    B21865

    W 18 x 65 фунтов (18,35″ x 0,450″ x 7,59″)
    A572/A992 Стальная двутавровая балка

    65,00 фунтов

    Выберите …10 футов 20 футов 25 футов

    900.20 Выберите размер 0

    Weight: 65.00 lb/ft

    Add To Cart

    B22144 W 21 x 44 lb (20.66″ x .350″ x 6.50″)
    A572/A992 Steel H Beam

    B22144

    Ш 21 x 44 фунта (20,66″ x 0,350″ x 6,50″)
    A572/A992 Стальная двутавровая балка

    44,00 фунта

    Выберите …10 фут.20 фут.25 фут.

    Select a Size 0. 00

    Weight: 44.00 lb/ft

    Add To Cart

    B22455 W 24 x 55 lb (23.57″ x .395″ x 7.01″)
    A572/A992 Стальная двутавровая балка

    B22455

    Ш 24 x 55 фунтов (23,57″ x 0,395″ x 7,01″)
    A572/A992 Стальная двутавровая балка

    55,00 фунтов 5 Ft.2 Select Ft.2

    Выберите размер 0,00

    Вес: 55,00 фунтов/фут

    Добавить в корзину

    Как далеко может пролет стальной двутавровой балки 6 дюймов, 4 дюйма, 8 дюймов, 10 дюймов и 12 дюймов

    Как далеко может пройти 6 дюймов, 4 ″, 8″, 10″ и 12-дюймовый стальной двутавровый пролет | как далеко может 6-дюймовый я-лучевой пролет | как далеко может 4-дюймовый я-лучевой пролет | как далеко 8-дюймовый я-лучевой пролет | как далеко может 10 дюймовый пролет i-й балки | насколько далеко может быть 12-дюймовый i-й пролет | Универсальный размер балки в зависимости от пролета | ISMB, двутавровая балка, двутавровая балка, UB, катаная стальная балка (RSJ) и W-балка.

    Существует различная форма и размер горячекатаного стального профиля, такого как двутавровая балка (универсальная колонна), двутавровая балка (универсальная балка), углы, швеллеры и т. Д., Используемые в строительных проектах, таких как сельскохозяйственное строительство, промышленное строительство, мульти этажное здание, различные фабрики и жилые проекты.

    Сегодня существует потребность в стальных конструкциях в области строительных проектов, которые заменяют железобетон в зависимости от его более высокой прочности, меньше времени и делают его идеальным для жилых проектов в короткие сроки.

    Стальная балка также известна как универсальная балка или двутавровая балка или двутавровая балка, двутавровая балка, балка из прокатной стали (rsj), двойная тавровая балка из-за их формы. Стальная балка очень универсальна и может использоваться в различных строительных проектах из конструкционной стали.

    Двутавровая балка состоит из двух горизонтальных пластин, известных как полки, соединенных вертикальным компонентом, известным как стенка. Как правило, глубина универсальной балки или стальной балки больше их ширины, что делает их подходящими для применения в балках, где прочность должна быть в одном из направлений. Какой раздел чаще всего используется для конструкционной стали.

    Балка из катаной стали (RSJ) представляет собой распространенный тип балки, используемой для стальных конструкций. Он также известен как «двутавровая балка». Балки из катаной стали (srj) обычно изготавливаются из мягкой стали, но также могут быть изготовлены из алюминия или других материалов.

    Сталь двутавровая или универсальная балка чрезвычайно эффективны для использования в качестве конструкционной стали. они обеспечивают максимальную прочность для используемого объема стали, что делает их наиболее эффективным методом переноса изгибающих и сдвигающих нагрузок. В этой статье вы узнаете о том, как далеко может пролетать 6-дюймовая, 4-дюймовая, 8-дюймовая, 10-дюймовая и 12-дюймовая стальная двутавровая балка в соответствии с правилом большого пальца и на основе опыта.

    Размер стальной балки зависит от различных факторов, от высоты здания или проектов? Какова статическая и временная нагрузка конструкции, марка используемой стали, пролет между двумя колоннами и другие факторы. Обычно ISMB100 или W4 или UB100×75, ISMB150 или W6 или UB150×75, ISMB200 или W8 или UB200×100, ISMB250 или W10 или UB250×125, ISMB300 или W12 или UB300×140, ISMB350 или W14 или UB3 50×140, Стальная балка ISMB400 или W16 или UB400×140, ISMB450 или W18 или UB450×150, ISMB500 или W20 UB500×180, ISMB550 или UB550×190 и ISMB600 или UB600×210 используются в строительстве.

    Обычно размер стальной балки, представленный размерами стенки × полки × веса на единицу длины, измеренный в мм или дюймах, например размер стальной балки ismb150, представленный как 150 × 75 или 6″×3″, где 150 мм — толщина стальной балки , 75 мм — это ширина их полки.

    Варианты универсальной балки включают материал, длину стенки и глубину полки. Различные весовые нагрузки и площади потребуют различных размеров балки: чем длиннее стенка, тем большую силу она может выдержать вверх и вниз, чем шире фланец, тем большее поперечное перемещение может выдержать балка. Широкополочная балка также известна как W-образная балка.

    Конструкционная сталь — это универсальный строительный материал, хотя его можно использовать по-разному. Наиболее экономичный диапазон пролетов для обычного стального пола и каркаса крыши составляет от 10 до 32 футов.

    Согласно общему опыту и эмпирическому правилу, чтобы рассчитать требуемую и необходимую глубину i-й балки, разделите длину пролета в дюймах на 20, например, длина пролета в дюймах/глубина = 20 для основной балки и длины пролета второстепенной балки к глубине соотношение примерно 15 к 18. Ширина этого луча будет 1/3 и 1/2 глубины. Размеры балки будут такими же, но фланец будет толще. Вылет балки может составлять не более 3/8 поддерживаемого пролета.

    Какой длины может быть пролет 4-дюймовой двутавровой балки :- согласно общему эмпирическому правилу и рекомендациям 4-дюймовая двутавровая балка, или W4, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или катаная стальная балка ( RSJ) может позволять охватывать расстояние до 7 футов, используемое для проектов жилых зданий или строительства.

    Какой длины может быть пролет 6-дюймовой двутавровой балки :- в соответствии с общим эмпирическим правилом и рекомендациями 6-дюймовая двутавровая балка, или W6, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или катаная стальная балка ( RSJ) может позволить охватить расстояние 10 футов, используемое для проектов жилых зданий или строительства.

    Какой длины может быть 8-дюймовый пролет двутавровой балки :- в соответствии с общим эмпирическим правилом и рекомендациями 8-дюймовая двутавровая балка, или W8, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или катаная стальная балка ( RSJ) может охватывать расстояние 14 футов, используемое для проектов жилых зданий или строительства.

    Какой длины может быть пролет 10-дюймовой двутавровой балки :- в соответствии с общим эмпирическим правилом и рекомендациями 10-дюймовая двутавровая стальная балка, или W10, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или прокатная стальная балка ( RSJ) может позволить охватывать расстояние 17 футов, используемое для проектов жилых зданий или строительства.

    Какой длины может быть пролет 12-дюймовой двутавровой балки :- в соответствии с общим эмпирическим правилом и рекомендациями 12-дюймовая двутавровая стальная балка, или W12, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или прокатная стальная балка ( RSJ) может обеспечить охват на расстоянии 20 футов, используемом для проектов жилых зданий или строительства.

    Выводы :-
    Согласно общему эмпирическому правилу и рекомендациям, 6-дюймовая двутавровая стальная балка, или W6, или универсальная балка, или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или прокатная стальная балка (RSJ) могут позволить пролет Расстояние 10 футов, используемое для проектов жилых зданий или строительства

    Что такое двутавровая балка? — Kloeckner Metals Corporation

    Двутавровая балка представляет собой стандартный профиль из конструкционной стали, который служит важным каркасом в металлургии для различных конструкций. Например, двутавровые балки используются при строительстве мостов, гаражей, небоскребов, больниц и многого другого. Но что такого в их конструкции, что делает их таким качественным строительным материалом?

    Загрузить нашу спецификацию конструкционной стали сейчас

    Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Загрузите нашу спецификацию конструкционных листов и узнайте, что имеется в наличии у Kloeckner Metals.

    Спецификация несущей плиты

    Конструкция несущей балки

    Все несущие балки имеют базовую конструкцию, включающую полки (иногда называемые стойками) и стенку (длинный вертикальный участок). Угол, соединяющий стенку с полками, называется скруглением.

    Плоские полки в верхней и нижней части балки предотвращают изгиб, а стенка сопротивляется тупому усилию. Эти компоненты рассчитаны на то, чтобы выдерживать максимальную изгибающую нагрузку с использованием наименьшего возможного материала, и составляют основу для поддержки высоких нагрузок на подшипники.

    Все балки имеют глубину, длину и толщину. Глубина балки – это расстояние от верха до низа. Ширина – это длина горизонтальных фланцев. Толщина относится как к стенке, так и к фланцам.

    Типы двутавровых балок

    Существуют небольшие различия между двутавровыми балками и балками, имеющими одинаковые характеристики, включая двутавровые сваи, универсальные балки (UB), швеллерные балки и широкополочные балки. Хотя все они имеют I-образное поперечное сечение, а термин «универсальный» намекает на его широкое применение, следует отметить некоторые небольшие различия.

    • Двутавровые балки: Двутавровые балки имеют параллельные полки. Иногда эти фланцы сужаются. У двутавровых балок полки более узкие, чем у двутавровых свай и швеллерных балок/балок с широкими полками. В результате они могут выдерживать меньший вес и доступны в более коротких длинах — до 100 футов по сравнению с двутавровыми сваями и W-образными балками, длина которых может достигать 330 футов. I-образные балки являются разновидностью S-образных балок.
    • Двутавровые сваи: Двутавровые сваи также известны как несущие сваи, и они выглядят почти так же, как двутавровые балки, но они тяжелее. Обе они имеют параллельные поверхности полки, но у двутавровых свай более широкие опоры. Важно отметить, что двутавровые сваи имеют одинаковую толщину во всех сечениях балки и в результате способны выдерживать большие вертикальные нагрузки. Двутавровые балки представляют собой широкополочную балку.
    • г.
    • W-образные балки / широкополочные балки: Подобно двутавровым сваям, W-образные балки имеют более широкие опоры, чем стандартные двутавровые балки. Однако они не обязательно имеют одинаковую толщину стенки и полки.

    Различные металлы для двутавровых балок

    Хотя двутавровые балки представляют собой стандартную форму конструкционной стали, они также доступны в виде алюминиевой балки. Наиболее распространенной универсальной маркой алюминиевого металла для балок является алюминиевая балка 6061. Балки также изготавливаются из нержавеющей стали.

    Что такое балочные опоры?

    Опоры для балок — это дополнительные компоненты, которые делают строительный материал более безопасным и универсальным. Например, они позволяют соединять балки с другими балками, соединять балки с другими изделиями из конструкционной стали, центрировать нагрузки путем равномерного распределения веса, добавлять подъемники и другое подвесное оборудование или прикреплять провода для подвешивания осветительных приборов и других легких материалов.

    Они могут крепиться к балке с помощью различных механизмов, таких как зажимы, винты, резьба и запрессовка. Опоры балки также могут крепиться в различных местах вдоль балки в виде нижнего крепления, верхнего крепления или нижнего центрального крепления.

    Зажимы для двутавровых балок являются одними из самых популярных опор для балок.

    Как рассчитываются балки из конструкционной стали?

    Расчеты двутавровых балок прогнозируют устойчивость к изгибам и нагрузкам. Глубина луча, которая также является высотой луча, и ширина являются основными определяющими факторами.

    Другим распространенным расчетом двутавровых балок является рабочий калибр. Рабочий калибр обозначает расстояние, на котором болты и шайбы могут работать или устанавливаться с зазором от краев. Это пространство, необходимое между болтами. Например, при соединении балки с помощью болта с общим фланцем необходим рабочий калибр.

    Какие марки стали наиболее популярны для изготовления двутавровых балок?

    Как и другие профили из конструкционной стали, включая конструкционные швеллеры, конструкционные трубы, конструкционные уголки и пластины из конструкционной стали, балки из конструкционной стали доступны в различных классах. В зависимости от типа инженерного или строительного проекта некоторые из стандартных марок, используемых для двутавровых балок, включают: ASTM A992, ASTM A709-50 и ASTM A572-50.

    Вы также можете ознакомиться с нашим сообщением в блоге о полном перечне профилей из конструкционной стали, чтобы узнать больше о других типах изделий из конструкционной стали, общих областях применения и различиях между S-образными, W/I-образными, T-образными балками, и несущие сваи. Kloeckner Metals имеет складские запасы и может изготовить эти конструктивные формы в соответствии со спецификацией заказчика.

    Свяжитесь с нашей квалифицированной командой сегодня

    Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Kloeckner Metals сочетает в себе национальное присутствие с технологиями производства и обработки и самыми инновационными решениями для обслуживания клиентов.

    Свяжитесь с нами

    Таблица размеров и руководство по двутавровым балкам

    Двутавровые балки, также известные как двутавровые, W-образные или универсальные балки, являются одним из наиболее распространенных типов стальных балок, используемых в коммерческих и жилищного строительства, а также объектов гражданского строительства. Воспользуйтесь этой таблицей размеров двутавровой балки и руководством, чтобы выбрать правильную двутавровую балку для своего проекта, а затем купите перепрофилированные МАТЕРИАЛЫ, чтобы найти отличные предложения на новые и бывшие в употреблении двутавровые балки.

    Купить двутавровые балки сейчас

    Говоря на языке двутавровых балок

    Выбор подходящей двутавровой балки для вашего проекта начинается со знания и понимания нескольких основных терминов, которые используются для описания ее конструктивных свойств и характеристик структурной целостности. . В зависимости от того, что вы строите, вам не нужно быть инженером, чтобы выбрать двутавровую балку нужного размера. Вот несколько наиболее важных терминов, которые нужно знать:

    • Фланец: Фланцы двутавровой балки — это верхняя и нижняя горизонтальные пластины или линии, которые делают ее похожей на заглавную букву «I», если смотреть с креста. угол сечения.
    • г.
    • Толщина полки : Относится к толщине упомянутой выше полки и влияет на несущую способность балки.
    • Толщина стенки: Это толщина стали в вертикальном сечении двутавровой балки.
    • Радиус скругления: Относится к области, где происходит переход между стенкой и полками.
    • Ширина фланца: Относится к ширине фланцев сверху и снизу балки.
    • г.
    • Глубина: Это высота между верхней и нижней полками.

    Типы и формы двутавровых балок

    Как правило, двутавровые балки имеют две наиболее распространенные формы: S-образную и W-образную. S-образные двутавровые балки имеют конические полки. Они больше всего напоминают заглавную букву «I», если смотреть на них крест-накрест. W-образные двутавровые балки имеют прямые или параллельные полки, которые имеют тенденцию быть длиннее, что придает им вид заглавной буквы H при повороте на бок, поэтому их также часто называют двутавровыми балками.

    Различия между двутавровыми и двутавровыми балками.

    Двутавровые балки изготавливаются из катаной стали и обычно тяжелее, чем S-образные двутавровые балки. Это означает, что они могут выдерживать большее усилие, чем двутавровые балки, и их, как правило, используют в коммерческих строительных проектах, где нагрузки выше. Двутавровые балки, как правило, легче и часто используются в проектах жилищного строительства, где слишком большой вес или сила на стене могут создать структурную проблему.

    Конструктивно двутавровые балки можно использовать для пролетов до 330 футов, а двутавровые балки можно использовать для пролетов до 100 футов.

    Правильный выбор двутавровой балки для вашего проекта

    При выборе правильного размера и типа двутавровой балки для вашего проекта важно учитывать приложенную к ней силу, весовую нагрузку, которую она должна выдерживать, а также натяжение и сжатию он подвергнется.

    Меньшие двутавровые балки можно использовать для проектов, где давление и вес будут больше, а большие размеры следует использовать для конструкций, которые должны выдерживать большую нагрузку. Вы можете использовать приведенную ниже таблицу в качестве общего руководства, которое поможет вам выбрать правильную длину и толщину для вашей двутавровой балки.

    Размеры двутавровой балки американского стандарта

    Тип

    Балка
    высота
    (дюйм)

    Фланец
    ширина
    (дюйм)

    Стенка
    толщина
    (дюйм)

    Фланец
    толщина
    (дюйм)

    Вес
    (фунт/фут)

    Сечение
    площадь
    2 )

    Момент инерции
    при кручении (Дж)
    4 )

    Ш4х13

    4,16

    4,06

    0,28

    0,345

    13

    3,83

    0,151

    Ш5х16

    5. 01

    5

    0,24

    0,36

    16

    4,71

    0,192

    Ш5х19

    5,15

    5.03

    0,27

    0,43

    19

    5,56

    0,316

    Ш6х8,5

    5,83

    3,94

    0,17

    0,195

    8,5

    2,52

    0,0333

    W6x9

    5,9

    3,94

    0,17

    0,215

    9

    2,68

    0,0405

    Ш6х12

    6.03

    4

    0,23

    0,28

    12

    3,55

    0,0903

    Ш6х15

    5,99

    5,99

    0,23

    0,26

    15

    4,43

    0,101

    Ш6х16

    6,28

    4,03

    0,26

    0,405

    16

    4,74

    0,223


    Найдите выгодные предложения на двутавровые балки

    После того, как вы определились с нужным типом и размером двутавровой балки, проверьте наш ассортимент новых и бывших в употреблении двутавровых балок, чтобы узнать, есть ли у нас то, что вам нужно. Поскольку стоимость строительных материалов растет, перепрофилированные МАТЕРИАЛЫ могут сэкономить вам целое состояние по сравнению со стоимостью покупки новых.

    Поиск I-Beam Inventory Now

    Больше на repurposedMATERIALS

    Чтобы узнать о более разумных способах сэкономить деньги и не допустить попадания использованных материалов на свалки, изучите широкий ассортимент использованных и неиспользованных излишков материалов на сайте repurposedMATERIALS сегодня. Найдите идеальные материалы для вашего следующего проекта по непревзойденным ценам!

    Купить сейчас




    вам нужно знать больше, чем вы думаете — Практическая архитектура

    Как знания раскрываются в рисунках

    На днях я наткнулся на рисунок на столе коллеги, и что-то было не так. Это был поперечный разрез нового здания с несколькими стальными балками.

    Это не было большой проблемой. Лучи были нарисованы в правильном месте, и общий тип и размер были правильными. На самом деле, в этом случае это, вероятно, не привело бы к каким-либо проблемам на сайте. Просто в деталях форма была не совсем правильной.

    Слева показано, как нарисована балка. Справа то, как это должно было быть нарисовано.

    Проблема возникла из-за того, что наша программа САПР (Vectorworks) имеет «полезный» инструмент для рисования поперечных сечений балок. В Vectorworks вы можете выбрать балку из предопределенного меню (профили из американской стали) или выбрать пользовательское сечение. Последний был выбран правильно, с правильными общими размерами, но значения по умолчанию, управляющие более мелкими деталями сечения, не были обновлены.

    В результате полки были нарисованы с коническим профилем и изогнутым носком, и эти две переменные означали, что сечение было начерчено неправильно.

    Как ты знакомишься с такими вещами?

    Я думаю, это сочетание любознательности и тяжелой работы (быть начеку, задавать вопросы, быть наблюдательным, обращаться к нужной литературе) плюс правильное руководство в нужное время от более опытных коллег. А значит не просто!

    Анатомия стальных конструкций — обширная тема, и этот пост ограничен некоторыми проблемами, связанными с размером и типом сечения, которые регулярно возникают в небольших проектах. Я начну с базового введения в сечения стальных балок и, в частности, двутавровых балок.


    Двутавровые балки: серийные размеры и фактические размеры

    Инженер-строитель вышеупомянутого проекта определил балки как: 254x146UB37 .

    Это инженерное сокращение, означающее, что балка должна была быть универсальной балкой (UB) с «серийным размером» 254×146 и весом 37 кг/м. Универсальная балка имеет профиль сечения, как на схеме справа вверху, характеристики которого следующие: двутавровая балка с плоскими гранями, параллельными полками (т. е. не скошенными), без радиуса носка (т. ) и криволинейный радиус на пересечении фланца со стенкой (известный как радиус корня).

    Помимо формы сечения балки, важно знать, что «серийный размер» не обязательно является точным размером балки в миллиметрах. «Серийный размер» является номинальным, что означает, что это имя или обозначение, которое представляет серию подобных лучей. В случае 254x146UB есть три различных размера, которые определяются их весом (точнее, массой на метр), как показано ниже:

    Выдержка из «Интерактивной синей книги» BCSA/SCI

    Хотя все они называются 254x146UB, на самом деле они имеют разные размеры, и в случае с этим серийным размером ни один из них не совпадает с обозначением серийного размера!

    Обратите также внимание на то, что размер между радиусами основания (определяемый как «глубина между скруглениями») одинаков для всех трех балок, а глубина сечения варьируется из-за разной толщины полки. Это прямой результат производственного процесса, о котором я расскажу чуть подробнее ниже.

    Существует множество различных серийных обозначений универсальной балки, большинство из которых имеют несколько различных размеров балки. Там, где имеется несколько размеров, «глубина между скруглениями» всегда является постоянной для каждого обозначения, при этом толщина полок меняется в зависимости от веса балки.

    Это означает, что когда указан размер балки, вам нужно посмотреть ее фактические размеры, и если размер балки указан только по серийному обозначению, вы не будете знать ее точные размеры, пока не будет также указан вес балки.

    Наилучшим справочником по размерам балок является Интерактивная синяя книга, подготовленная BCSA и SCI (Британской конструкционной стальной ассоциацией и Институтом стальных конструкций). Это дает информацию о размерах для всех стандартных стальных профилей Великобритании. Он также предоставляет много другой информации для инженеров-строителей, но именно страницы «Размеры и свойства» наиболее полезны для архитекторов.

    Производственный процесс

    Все профили из конструкционной стали, описанные в интерактивной синей книге, представляют собой профили из горячекатаной стали. Это относится к производственному процессу, при котором прямоугольные стальные заготовки нагреваются, чтобы сделать их достаточно мягкими для придания им формы. Они проходят через ряд роликов, которые изменяют поперечное сечение с прямоугольного на двутавровое.

    Изображение: SCI

    На приведенной выше диаграмме именно боковые ролики изменяют толщину полки, перемещаясь внутрь или наружу в соответствии с размером производимой балки. При этом верхние и нижние ролики остаются одинаковой ширины для всех размеров балки в пределах определенного серийного размера. По этой причине глубина между скруглениями остается неизменной, а общая глубина балки меняется.

    Краткий обзор процесса прокатки можно посмотреть здесь…

    Другие секции балок

    Существует ряд других распространенных стальных профилей, доступных и описанных в Синей книге.

    Универсальные колонны

    (UC) похожи на универсальные балки, но имеют более квадратную пропорцию и, как правило, тяжелее. Хотя они предназначены для использования в качестве колонн в многоэтажных конструкциях, они также используются в качестве балок, особенно когда важна минимальная глубина.

    Тройники изготавливаются из вырубки UB и UC и поэтому имеют соответствующие размеры.

    Швеллеры с параллельными фланцами (PFC) и равнополочные и неравнополочные уголки прокатываются в соответствии с их формой. В отличие от UB и UC, эти разделы описываются их фактическими размерами.

    Все вышеперечисленные типы секций известны как «открытые секции». Это отличает их от закрытых профилей, которые также известны как «трубы» или, точнее, «горячедеформированные полые профили». Опять же, эти разделы описываются их фактическими размерами.

    В Bluebook указаны размеры полых профилей, но по непонятным мне причинам в нем не указаны размеры углового радиуса для профилей RHS и SHS. Для этого вам потребуется найти соответствующую информацию о поставщике в Google, например здесь.

    Я оставлю это вам, чтобы узнать, как производятся горячекатаные полые профили, почему они всегда имеют сварной шов и почему квадратные и прямоугольные профили всегда имеют угловой радиус (начнем). Вы также можете подумать о том, что бы вы сделали, если бы вам нужна была секция трубы с прямыми углами, а не с радиусом.

    Примечание о RSJ

    Термин RSJ или катаная стальная балка широко известен и используется, но может сбивать с толку. Он имеет тенденцию использоваться в разговорной речи для обозначения любой формы стальной балки. Первоначально он относился к определенному ряду балок меньшего сечения для общестроительных целей и имел конический профиль полки, показанный в верхней части этого поста.

    Некоторые производители все еще производят секции балок, но в большинстве случаев кто-то, ссылаясь на RSJ, часто просто имеет в виду, что он говорит об обычной стальной балке.

    Ваши рисунки

    Этот пост появился, потому что я увидел что-то не совсем правильное на рисунке. Это то, что вы можете заметить, только если вы немного знакомы с технологией.

    По мере того, как вы будете лучше знакомиться с методами конструирования и производственными процессами, и у вас будет больше опыта видеть вещи во плоти, вы интуитивно начнете правильно рисовать вещи. Этот пост призван помочь вам ускорить этот процесс.

    Вы можете задаться вопросом, действительно ли это имеет значение. Ведь я же сказал, что это, вероятно, не привело бы к проблемам на месте». клиенты) тоже заметят это. Эти вещи подрывают доверие к вашим чертежам, и важно продемонстрировать, что вы понимаете технологию, которую используете.

    В другой ситуации это также могло привести к проблеме.

    Энди Фостер 2 комментариев

    0 лайков

    2022 Затраты на стальную балку | Цены на установку опорной балки (LVL по сравнению с деревом)

    Стоимость стальной двутавровой балки

    Стоимость стальной двутавровой балки от 6 до 18 долларов за фут только за материалы. Стальные опорные балки для жилищного строительства стоят от 100 до 400 долларов за фут для установки или от 1200 до 4200 долларов . Дополнительные расходы взимаются за снос стен, изменение маршрута коммуникаций или добавление опор для поддержки.

    Стоимость установки опорной балки
    Тип на фут установленной Общая стоимость установки
    Балка LVL 50–200 долларов 800 – 2500 долларов
    Стальная двутавровая балка 100–400 долларов 1 200 – 4 200 долл. США
    Стальная двутавровая балка (сложная) $500+ 6 000 – 10 000 долларов

    *Зависит от того, установлен ли он заподлицо или скрыт, а также от того, добавлены ли основания для поддержки.

    Стальные двутавры Цены
    Размер Вес на фут Стоимость за фут
    S3 x 5,7 5,7 $6 – $8
    S4 x 7,7 7,7 $7 – $12
    S6 x 12,5 12,5 $12 – $18

    *Только балка.

    Стальные балки обладают многими преимуществами по сравнению с традиционными деревянными конструкционными балками. Они обеспечивают более высокую несущую способность, огнеупорны и устойчивы к гниению. Стальные балки увеличат прочность конструкции вашего дома и предоставят вам варианты дизайна, позволяющие открывать стены или поддерживать более тяжелые строительные материалы.

    Стальные балки позволяют использовать удлиненные линии крыши или более длинные балконы без опорных колонн внизу. Никакой другой материал не может сравниться с инженерными возможностями, предоставляемыми сталью.

    Чтобы получить точную бесплатную смету, свяжитесь с ближайшим к вам генеральным подрядчиком или ознакомьтесь с нашим руководством ниже, чтобы узнать о типах балок и их стоимости.

    Содержание

    1. Стальная двутавровая балка Стоимость
    2. Стоимость установки стальной балки
    3. Калькулятор стоимости стальной балки
      • За фут
      • г.
      • По длине
      • оптом
    4. Стальная балка против дерева против стоимости в латах
      • Инженерная балка
      • LVL Балки
      • Клееный брус
      • Деревянные балки
      • Бетонная балка
    5. Стальные опорные балки
    6. для строительства жилых домов
      • Замена стены стальной балкой
      • Установить утопленную балку
      • Замена дальнего света
      • Замена балок в подвале
      • Замена балок в пространстве для обхода
      • г.
      • Открытые потолочные балки
    7. Типы стальных опорных балок
      • Двутавровые / S-образные балки
      • Двутавровые / W-образные балки
    8. Часто задаваемые вопросы
    9. Наем инженера-строителя и генерального подрядчика
    10. Генеральные подрядчики рядом со мной

    Стоимость установки стальной балки

    Средняя стоимость установки стальной балки составляет от 1200 до 4200 долларов или от от 100 до 400 долларов за фут , который включает в себя осмотр инженера-строителя, разрешения, балку, доставку и монтаж. Установка стальных балок высокой сложности с опорами или длинными пролетами стоит от до 500 долларов США за фут или от 6000 до 10000 долларов США .

    Стоимость установки стальной балки
    Средняя стоимость по стране 2851 доллар США
    Минимальная стоимость 800 долларов
    Максимальная стоимость 10 000 долларов
    Средний диапазон 1215 долларов США к 4180 долларов США

    Стальные балки долговечны, требуют минимального обслуживания и являются самым прочным и лучшим вариантом для длинных пролетов. Чтобы установить стальную опорную балку, сначала необходимо заказать у подрядчика тип стальной балки, указанный инженером-строителем.

    Получите бесплатные оценки от ближайших к вам подрядчиков. View Pros

    Разбивка стоимости установки стальной балки

    Разбивка затрат на установку стальной балки
    Товар Средняя стоимость
    Стальная двутавровая балка $60 – $180
    Доставка $80 – $400+
    Установка 500 – 2000 долларов
    Инженер-строитель 300 – 1000 долларов
    разрешения $75 – $500
    Общая стоимость 1 015–4 080 долл. США

    Общая стоимость и способ установки новой балки могут включать:

    • Плата за разрешение вашего городского совета.
    • Осмотр инженером-строителем для определения необходимого типа балки.
    • Плата за оплату труда и утилизацию за удаление любой старой балки при замене.
    • Сборы за удаление несущей стены при замене ее балкой.
    • г.
    • Затраты на оплату труда для добавления дополнительной поддержки, такой как опоры и колонны.
    • Стоимость самой балки и стоимость доставки при заказе балки из стали или ЛВЛ на заказ.
    • Плата за аренду крана для установки новой стальной балки.
    • Работы и материалы для ремонта потолка, пола и стен после завершения установки балки.

    Вернуться к началу

    Калькулятор стоимости стальной балки

    Инспекция инженера-строителя стоит от 250 до 1000 долларов , чтобы рассчитать, какой вес должна выдерживать ваша балка и сколько места позволяет конструкция вашего здания для балки. На цены на стальные балки влияют:

    1. Длина, ширина полки и толщина балки
    2. Будь то двутавровая, двутавровая, U-образная балка или другая форма
    3. Вес, марка и качество стали
    4. Текущая рыночная стоимость стали или текущий запас балки поставщика
    5. Заказ балки окрашенной или оцинкованной, покрытой цинком
    6. г.
    7. Стоимость доставки или местной доставки в зависимости от веса балки

    Стоимость стальной балки за фут

    Стальные двутавровые балки стоят в среднем от 6 до 18 долларов за фут , в то время как более прочные двутавровые балки варьируются от от 11 до 80 долларов за фут . Стальные двутавровые балки дешевле двутавровых из-за различий в форме, весе, пролете и несущей способности.

    Стоимость стальной балки за фут
    Тип Размер Вес на фут Стоимость погонного фута
    Двутавровая балка S3 x 5,7 5,7 $6 – $8
    Двутавровая балка S4 x 7,7 7,7 $7 – $12
    Двутавровая балка S6 x 12,5 12,5 $12 – $18
    Двутавровая балка Ш4 х 13 13 $11 – $16
    Двутавровая балка Ш6 х 12 12 $12 – $14
    Двутавровая балка Ш12 х 65 65 $24 – $80

    *Только балка. Цены на сталь колеблются в соответствии с текущими ценами на мировом рынке.

    Цены на стальную опорную балку по длине

    10-футовая стальная двутавровая балка стоит от 60 до 180 долларов США , в то время как 30-футовая стальная двутавровая балка стоит в среднем от 180 до 540 долларов . Двутавровые балки могут стоить в два раза больше, но они прочнее, а опорные пролеты в 3 раза длиннее. Цены на стальные балки всегда колеблются в зависимости от текущих рыночных условий.

    Цены на стальные двутавры по длине
    Длина Двутавровая балка Стоимость Двутавровая балка Стоимость
    8’ $45 – $150 $80 – $130
    10’ $60 – $180 $110 – $160
    16’ $95 – $290 $175 – $255
    20’ $120 – $360 220–320 долларов
    24’ $145 – $430 265–385 долл. США
    30’ $180 – $540 $330 – $480
    40’ 240–720 долларов 440–640 долларов

    *Цена только на балку. Не включает стоимость доставки, сборы за самовывоз или плату за аренду крана для установки.

    Проконсультируйтесь с ближайшим инженером-строителем. View Pros

    Цены на конструкционную сталь

    Стоимость необработанной конструкционной стали для двутавровых балок обычных размеров составляет от 0,90 до 1,55 долларов за фунт , от 1,98 до 3,41 долларов за кг при покупке навалом или 90 долларов за тонну оптом. Покупка конструкционной стали на основе веса предназначена только для оптовых заказов, и цены регулярно меняются в зависимости от рыночных условий.

    Цены на конструкционную сталь
    Блок Средняя стоимость
    За фунт. 0,90–1,55 долл. США
    За кг. $1,98 – $3,41
    За тонну 1 800 – 3 100 долл. США

    Вернуться к началу

    Стальная балка, древесина и LVL Стоимость

    При сравнении стоимости материалов, балки из хвойной древесины и LVL обычно являются наиболее доступными балками. Бетонные балки имеют среднюю цену, в то время как тяжелая древесина и сталь являются самыми дорогими, но самыми прочными.

    Стальная балка против дерева против стоимости 9 латов0004
    Материал Средняя стоимость погонного фута
    Сталь $6 – $18
    LVL (Инженерный) $3 – $12
    Клееный брус (специальный) $6 – $34
    Древесина — Мягкая древесина $5 – $30
    Древесина – твердая древесина $9 – $21
    Бетон $7 – $16

    Однако самая существенная разница в стоимости заключается в установке и доставке, а не в балке. Для стальных балок требуется более высокая стоимость доставки, и могут потребоваться краны на месте, чтобы поднять балку на место. Эти факторы делают сталь самым дорогим вариантом балки.

    Кроме того, прикрепить компоненты дома к дереву намного проще, чем к стали. Для стали нужны отверстия для болтов, изготовленные производителем, что требует предварительного архитектурного планирования.

    Несущая опорная балка Стоимость

    Несущая опорная балка стоит в среднем от 5 до 20 долларов за фут или от 50 до 200 долларов за фут в установленном состоянии. Материалы опорных балок, отличные от стали, включают инженерные балки, такие как LVL или Glulam, дерево и бетон. Балки из LVL стоят от до 12 долларов за фут , а деревянные балки — от до 20 долларов за фут .

    Строители могут комбинировать и использовать несколько материалов для создания индивидуальной балки, отвечающей требованиям строительных норм и правил. Стальные балки пользуются наибольшей популярностью благодаря своей прочности и огнестойкости.

    Стоимость сборной балки

    Средняя стоимость сборной балки составляет от 3 до 34 долларов за фут , в зависимости от размера и типа композитного конструкционного пиломатериала. Композитные деревянные балки представляют собой несколько слоев дерева, скрепленных прочным клеем. Клееный брус и балки LVL являются наиболее популярным типом инженерных балок.

    латов
    Стоимость спроектированной балки
    Тип Стоимость погонного фута
    $3 – $12
    Клееный брус $6 – $34

    Специализированные балки прочнее стандартных пиломатериалов и предпочтительнее стали, поскольку их можно обрезать на месте, чтобы они соответствовали участкам неправильной формы. Стальные детали должны точно подходить друг к другу, в противном случае вам придется отправить их обратно на завод для изменения размеров.

    Балки LVL Стоимость

    Балки LVL стоят $3-12 за погонный фут в среднем. Балки LVL более доступны и прочны, чем деревянные балки. Они также огнестойкие, устойчивые к усадке и легко монтируются при большой длине.

    «LVL» означает клееный брус, который представляет собой толстую доску, состоящую из слоев тонкой фанеры, склеенных вместе. Их еще называют «микролам» или микроламинированные балки.

    Балки Стоимость
    Размер (дюймы) Стоимость погонного фута
    1,75 х 7,25-11,25 $3 – $5
    1,75 х 14-24 $6 – $11
    3,5+ 10–12 долларов

    При установке балки LVL следите за тем, чтобы не врезаться в балку . Строительные инспекторы расценят любой разрез как нарушение прочности балки и заставят вас заменить ее на новую.

    Найдите специалиста по балкам LVL рядом с вами сегодня. View Pros

    Стоимость клееной балки

    Стоимость клееной балки от 6 до 34 долларов за погонный фут в среднем. Glulam означает «клееная ламинированная древесина» и состоит из нескольких тонких слоев дерева, скрепленных прочным клеем. Этот тип спроектированной балки очень прочный и легко настраиваемый. Он даже доступен в изогнутых формах для сводчатых потолков.

    Оценщик стоимости клееной балки
    Размер (дюймы) Стоимость погонного фута
    3 x 6-12 $6 – $14
    5 х 12-18 $17 – $34
    6,75 x 12 $23 – $38

    Деревянные опорные балки Стоимость

    Деревянные опорные балки стоимость от 5 до 30 долларов за погонный фут в среднем, с некоторыми экзотическими породами дерева в диапазоне от 30 до 90 долларов за фут . Цены на деревянный двутавр в основном зависят от породы дерева и размера бруса. Легкая хвойная древесина находится в большем количестве, что является основным фактором стоимости.

    Деревянные опорные балки Стоимость
    Тип дерева Размер (дюймы) Стоимость погонного фута
    Мягкая древесина 6х6 $5 – $30
    Мягкая древесина 6×12 10–60 долларов
    Мягкая древесина 12×12 20–90 долларов
    Твердая древесина 4×2-19 $9 – $18
    Твердая древесина 6х6 $9 – $21
    Твердая древесина 6×12 $19 – $33+
    • Хвойные породы – легкие конструкционные пиломатериалы обычно дешевле, но имеют наименьший вес среди всех балок. Виды включают ель, болиголов, сосну, пихту Дугласа и кедр. Мягкая древесина может сжиматься в сухом климате, отрываясь от балок и вызывая трещины в гипсокартоне. Строители могут комбинировать несколько балок из хвойных пород для создания индивидуальной балки, но только после получения разрешения от инженера-строителя.
    • Лиственные породы – Лиственные породы или тяжелые деревянные балки обычно прочнее, плотнее и более огнестойкие, чем хвойные породы. Обычные породы твердой древесины включают гикори, дуб, клен, красное дерево, грецкий орех и тик.
    • г.
    Стоимость балок из вторичного дерева

    Стоимость балок из вторичного дерева размером 6 x 6 дюймов варьируется от от 6 до 15 долларов за погонный фут , в то время как переработанные балки размером 10 x 10 дюймов стоят в среднем от 45 до 60 долларов за погонный фут . Наиболее распространенными регенерированными деревянными балками являются древесина гикори, дуба и клена, которые могут выдерживать большие нагрузки и являются более огнестойкими.

    Цены на бетонные балки

    Сборные или предварительно напряженные бетонные балки стоят от 7 до 16 долларов за погонный фут и армированы арматурой внутри для дополнительной прочности конструкции. Для дополнительной звукоизоляции закажите балки «ICF» или изолированные бетонные формы с изоляционной пеной, скрывающей каркас из стальной арматуры и бетон внутри.

    Цены на бетонные балки
    Размер (дюймы) Стоимость погонного фута
    12×6 $7 – $8
    12×12 $14 – $16

    Строители изготавливают нестандартные бетонные балки, заливая бетон в самодельные формы и монтируя их после затвердевания бетона. Каменщики также строят колонны из бетонных блоков для поддержки балок, поскольку они прочнее деревянных и могут быть изготовлены любого необходимого размера.

    Вернуться к началу

    Стальные опорные балки для строительства жилых домов

    В большинстве жилых домов используются стальные балки размером от 4 до 6 дюймов в высоту, до 8 дюймов в ширину и длиной от 10 до 20 футов. Однако несущая конструкция каждого дома индивидуальна. Для вашего дома может потребоваться опорная балка большего размера, чтобы выдерживать дополнительный вес в подвале или многоэтажном доме.

    Замена несущей стены стальной балкой

    Средняя стоимость удаления несущей стены и замены ее стальной балкой составляет от 4000 до 10 000 долларов . Цены зависят от необходимого размера балки, размера стены, конструкции дома, разрешений, проверок, транспортировки балки, подготовки, рабочей силы и затрат на отделку.

    Для установки стальной балки могут потребоваться опорные стойки в зависимости от пролета или изменение разводки водопроводных и электрических сетей после удаления стены. Наем инженера-строителя стоит от от 300 до 1000 долларов , и он должен осмотреть, спроектировать и определить размер новой балки.

    Получите бесплатную смету от подрядчиков по демонтажу стен. Посмотреть плюсы

    Стоимость установки заглубленной несущей балки

    Установка заглубленной стальной балки стоит в среднем от 170 до 450 долларов за погонный фут или от 2000 до 8000 долларов за погонный фут . Скрытие балки стоит дороже из-за необходимости модификации потолка. Цены зависят от того, сколько опор и опор необходимо, чтобы выдержать вес стальной балки.

    Балки LVL дешевле стальных балок; однако стальные балки занимают меньше места и их легче установить внутри потолка. Более дешевая альтернатива — покрасить балку, чтобы она гармонировала с потолком, или создать отделку вокруг балки.

    Дополнительные расходы по сокрытию балки включают:

    1. Модификация потолочных балок, чтобы втиснуть туда новую балку.
    2. Использование дополнительных временных потолочных опор при установке
    3. Переделка вашего чердака или подвала для размещения конструкции.
    4. Если вашей конструкции фундамента требуется дополнительная опора, чтобы выдержать дополнительный вес стальной балки в новых областях, подрядчики могут добавить новые опоры под фундамент.

    Замена главной балки в доме Стоимость

    Средняя стоимость замены главной балки в доме составляет от 7000 до 25000 долларов в зависимости от длины, материала и сложности работы. Заменить основную балку сложно (и дорого), поскольку она имеет большой вес и требует дополнительных временных опор.

    Основная балка поддерживает внутренний вес дома и проходит через фундамент, обычно в верхней части стены. Сама балка поддерживается одной или несколькими опорными стойками, называемыми опорными стойками или опорными колоннами.

    Замена опорных балок в подвале Стоимость

    Замена опорных балок в подвале стоит от от 6 500 до 10 000 долл. США для простой установки до от 15 000 до 25 000 долл. США для сложной работы с многочисленными несущими стенами или длинными пролетами. Замена цокольной балки требует осмотра и составления планов проектирования инженером-строителем.

    Процесс замены цокольной балки:

    1. Усиление фундамента, если необходимо, чтобы выдержать дополнительный вес при переходе на стальную балку.
    2. г.
    3. Установка более прочных временных опорных стен.
    4. Снятие и утилизация старой балки.
    5. Перемещение воздуховодов ОВКВ.
    6. Установка новой балки.
    7. Отделка стен или потолка.

    Подвальные балки часто заменяют, чтобы добавить дополнительную опору при наземном ремонте или использовать подвальное пространство для большого помещения без опорных стоек. Кроме того, деревянные балки могут треснуть под давлением, заразиться термитами или сгнить из-за утечки воды, а стальные балки могут заржаветь.

    Замена опорной балки в подвальном пространстве Стоимость

    Средняя стоимость замены опорной балки в подвальном пространстве составляет от 1500 до 4000 долларов США , в зависимости от доступности, типа и размера требуемой балки и текущего состояния фундамента. Глубина большинства лазов составляет всего от 1 до 3 футов, что увеличивает сложность и требуемую работу.

    Стоимость вскрытия потолочных балок

    Открытие потолочных балок стоит от $200 до $450+ за удаление и утилизацию гипсокартона с потолка средней площадью 350 квадратных футов. Полировка открытых стропил или изменение маршрута любых электрических линий увеличивает общую стоимость. Это отличается от создания открытого сводчатого потолка, которое стоит от 15 000 до 25 000 долларов .

    Если вы не можете выставить напоказ потолочные балки, другим вариантом является установка полых искусственных деревянных балок под потолком по цене от 140 до 280 долларов за штуку .

    Вернуться к началу

    Типы стальных опорных балок

    Стальные балки бывают двух основных конструкций: двутавровой и двутавровой. Двутавровые балки являются наиболее распространенным выбором для жилищного строительства и доступны до 100 футов в длину. Двутавровые балки тяжелее, прочнее и выдерживают вес до 300 футов, но стоят дороже за фут.

    Чтобы расшифровать название стальной балки:

    1. Первая буква указывает на форму балки.
    2. Первое число — это высота балки в дюймах.
    3. Второе число — это вес балки на погонный фут.

    Например, стальная балка W4x13 представляет собой двутавровую балку высотой 4 дюйма и весом 13 фунтов на погонный фут. Если балка имеет длину 10 футов, она весит 130 фунтов.

    Двутавровые/S-образные балки

    Двутавровые балки От 6 до 18 долларов за погонный фут и весом от 6 до 12 фунтов на фут . Двутавровые балки чаще используются в жилом строительстве, так как они легкие и поддерживают пролеты до 96 футов. Двутавровые балки, или младшие балки, также используются для усиления фундамента дома.

    Двутавровые балки часто имеют конические кромки и имеют большую высоту балки, чем ширина полки или ширина плоской стороны или основания. В отличие от двутавровых балок, двутавровые балки не подходят для колонн, поскольку они поддерживают вес только в одном направлении.

    Подтипы двутавровых балок:
    • S-образные балки — Буква «S» относится к закругленным внутренним углам некоторых типов двутавровых балок, которые выглядят как С-образный профиль. Некоторые поставщики называют двутавровые балки «Американской стандартной стальной балкой».
    • Балки RSJ – RJS означает «балка из катаной стали», что означает, что они часто изготавливаются путем прокатки одного куска стали до окончательной формы. Балки RSJ стоят столько же, сколько двутавровые балки.

    Проконсультируйтесь с ближайшим к вам специалистом по стальным балкам. Посмотреть плюсы

    Двутавровые / W-образные балки

    Двутавровые балки стоят в среднем от 11 до 16 долларов за погонный фут и прочнее двутавровых балок, но весят больше: от 13 до 15 фунтов за фут . Двутавровые балки, также называемые W-образными балками, предназначены для колонн и более длинных пролетов балок до 300 футов из-за их несущей способности.

    Наиболее распространенные двутавровые балки имеют очень широкие полки или основания и имеют более квадратную форму с почти такой же высотой и шириной. Из-за своего размера двутавровые балки используются в больших домах, глубоких фундаментах или каркасах коммерческих зданий.

    Вернуться к началу

    Часто задаваемые вопросы

    Где я могу найти конструкционные балки для продажи?

    Купите конструкционные балки у местного поставщика стали, на лесопилке или в магазинах товаров для дома. Конструкционные балки нестандартных размеров доступны для продажи у поставщиков онлайн-складов, которые доставляют по всей стране. Однако при заказе стальных балок через Интернет доставка стоит дорого.

    Сколько весит стальная балка?

    Масса стальных балок на фут указана последней цифрой в названии балки. Стальная двутавровая балка весит от 6 и 12 фунтов на фут в среднем, в зависимости от требуемого размера. Стальные двутавровые балки весят от 13 до 65 фунтов на фут и в основном используются в коммерческих проектах.

    Остались вопросы? Спросите профи по металлической балке. View Pros

    Вернуться к началу

    Наем инженера-строителя и генерального подрядчика

    Всегда привлекайте квалифицированного подрядчика для установки новой балки — это не проект «сделай сам». Неправильная установка может привести к серьезному повреждению конструкции вашего дома. Профессионалы оценят структуру вашего дома, определят тип необходимой балки, обработают разрешения и выполнят работу правильно.

    Во-первых, попросите инженера-строителя или архитектора осмотреть вашу собственность, чтобы порекомендовать, какой тип и размер балки вам нужен. Затем генеральный подрядчик может дать вам точную цитату. Подрядчики должны следовать инструкциям инженера или архитектора, чтобы соблюдать строительные нормы и правила.

    • Убедитесь в том, чтобы получить несколько котировок.
    • Прочтите отзывы и ознакомьтесь с их предыдущей работой в HomeGuide, Google и Better Business Bureau (BBB).
    • Убедитесь, что их лицензия и страховка обновлены.
    • г.
    • Всегда получайте оценку картины лично и скептически относитесь к низким ставкам.
    • Планируйте платежи заранее. Никогда не платите всю сумму вперед.
    • Получите письменную копию контракта до начала работ.

    Вопросы, которые нужно задать

    1. Вы связаны, лицензированы и застрахованы?
    2. Сколько лет вы занимаетесь бизнесом?
    3. Будете ли вы предоставлять рекомендации от недавних клиентов?
    4. Включены ли в вашу заявку подготовительные работы и уборка?
    5. г.
    6. Предоставляете ли вы гарантию?
    7. Сколько требуется первоначального взноса?
    8. Будете ли вы использовать субподрядчиков?
    9. Когда можно начинать и заканчивать?

    Получите бесплатные оценки на HomeGuide от надежных генеральных подрядчиков:

    Получите бесплатные оценки

    + 30 источников


    • Пакстон, Альберт С. «Национальный оценщик ремонта и реконструкции 2019 года». (2019). PDF-файл.
    • Тайлер, Марк С. «2019National Electric Estimator.» (2019). PDF-файл.
    • Хикс, Рэй Ф. «Национальный оценщик жилищного строительства 2019 года». (2019). PDF-файл.
    • Молись, Ричард. «Национальный строительный оценщик 2019». (2019). PDF-файл.
    • Фактическая стоимость проекта, о которой сообщили 38 участников HomeGuide. (2020).
    • M&K Metal Company: Стальная балка с широкими полками. (2020).
      mkmetal.net/wide-flange-steel-beam
    • Tampa Steel & Supply: Балки. (2019).
      tampasteel.com/product-category/steel/beams-steel/
    • MetalsDepot: Стальные балки. (2020).
      metalsdepot.com/steel-products/steel-beams
    • Сколько должна стоить замена стальной опорной балки в подвале? (2015).
      angieslist. com/How-cost-replace-steel-support-beam-basement-q183917.aspx
    • Какова стоимость замены основной опорной балки, которая прогнила/сжалась? (2015).
      angieslist.com/what-cost-replace-main-support-beam-rotted-compressed-q156888.aspx
    • Steel Dynamics, Inc.: Прайс-лист. (2019). PDF-файл.
      stld-cci.com/d_Beam_Price_List.pdf
    • Northland Wood: двутавровые балки, балки LVL и клеевые пластины. (2019).
      northlandwood.com/joists_beams_lams/
    • Горячекатаная стальная двутавровая балка: калькулятор стоимости. (н.д.).
      midweststeelsupply.com/store/hotrollsteelbeam
    • Сколько стоит снести стену? (2020).
      homeguide.com/costs/cost-to-remove-a-wall
    • Цены на восстановленные пиломатериалы. (н.д.). PDF-файл.
      colonialbarn.com/pdf/ReclaimedPricing2.pdf
    • Двутавр Прайс. (2016).
      traktorbynet. com/350420-i-beam-pricing.html
    • Клееный брус или LVL: что прочнее? (2019).
      Architecturesideas.com/2019/05/28/Glulam-Timbers
    • Замена балки подвала: сколько это стоит? (2015).
      uswaterproofing.com/learning-center/basement-beam-replacement-сколько-это-стоит
    • Форум BiggerPockets: Мне предложили 16 000 долларов на замену гниющей несущей балки. (2016).
      bigpockets.com/-i-was-quoted-16-000-to-replace-a-гниющая-структурная-поддерживающая-балка
    • Стальные балки против. Деревянные балки для вашего проекта жилого дома. (2017).
      barton-supply.com/steel-beams-vs-wood-beams-для-вашего-жилого-строительного-проекта/
    • Стандартные двутавровые балки. (н.д.).
      spiritmetals.com/beams.html
    • Потолочные балки из искусственного дерева. (н.д.).
      fauxwoodbeams.com/fauxbeams.php
    • Доски и балки: пиломатериалы.

    Related Articles

    Можно ли приклеить пвх панели на потолок: как приклеить и крепеж пластиковых на видео

    Содержание Монтаж стеновых панелей на потолок или стены в ванной комнатеКакие используются стеновые панели для туалета Отделка пластиковыми панелями стен и потолков туалета Как приклеить панели в туалете на стены Как приклеить стеновые панели на потолок ванной комнаты Крепление пластиковых панелей к потолку — как крепить потолочный ПВХПреимущества и недостатки пластика — выбрать ли этот материал?Пластиковые панели — подготовка […]
    Читать далее

    Шпаклевка гипсовая кнауф фуген фугенфюллер: «Кнауф Фугенфюллер» (Фуген, Fugenfuller) шпаклевка гипсовая 25кг

    Содержание Шпатлевка гипсовая Knauf Фуген 10кгОплата заказа по номеруШпаклевка гипсовая универсальная Кнауф Фуген, 25 кгШпаклёвка гипсовая КНАУФ Фуген (Фугенфюллер) | Стройматериалы и технологииЗапрашиваемая страница не найдена!Политика в отношении обработки персональных данных в ООО «Эко Трейд» 119311, г.ОГЛАВЛЕНИЕТермины и определения1. ОБЩИЕ ПОЛОЖЕНИЯ2. ПЕРСОНАЛЬНЫЕ ДАННЫЕ СУБЪЕКТОВ ПЕРСОНАЛЬНЫХ ДАННЫХ, ОБРАБАТЫВАЕМЫЕ ОПЕРАТОРОМ3. ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ СУБЪЕКТОВ […]
    Читать далее

    Что светится в темноте – что это такое, из чего его делают, для чего он применяется и как сделать своими руками

    Содержание Светящиеся в темноте материалы, как это работает (краски, рисунки, предметы)Осторожно, радиация, или Правда и мифы о светящихся краскахЛюминофор-светящийся в темноте порошок — СВЕТОХА.руЛюминофор. Виды и свойства люминофоров. Цвета свечения светящихся пигментов. Где купить люминофор и его цена.СодержаниеЧто такое люминофор?Зарядка люминофоров. Этапы свечения люминофораЦвета свечений чистых люминофоров«Мы рождены, чтоб сказку сделать былью»Как проверить люминофор перед […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
