Стеновые сэндвич панели: размеры и как установить

Стеновые сэндвич панели – конструкция, состоящая минимум из 3 слоев, наружные являются защитными и несущими, а внутренние выполняют функции тепло- и звукоизоляции.

Разработка таких изделий была почти 100 лет назад, но в настоящее время пользуется большой популярностью в строительстве промышленных и торговых сооружений.

Сам по себе материал является долговечным, прочным и в тоже время не дорогим. Какова причина популярности сэндвич панелей?

Малый вес изделия позволяет минимизировать траты на транспортировку и отказаться от грузоподъемных механизмов при установке. Главная причина – отсутствует необходимость возводить фундамент.

Содержание

• Достоинства сэндвич панелей
• Транспортировка
• Монтаж стеновых сэндвич панелей

Достоинства сэндвич панелей

В производстве сэндвич панелей технология проста. Изготавливаются изделия на специализированных заводах с необходимым технологическим оборудованием. Состоят заготовки из множества слоев, похожих со стороны на бутерброд (сэндвич).

Наружные выполнены из металлического листа, а между ними вкладывают материал необходимого назначения. Толщина изделия также зависит от утепляющего слоя.

Различают следующие перегородки из сэндвич панелей:

• кровельные для укладки крыш;
• стеновые при возведении стен зданий;
• специальные применяются в строительстве морозильных камер и складов.

Для строительства стен используют массивные сендвич панели, толщина наружного слоя листа до 1,2 мм. Размеры изделий подбираются индивидуально. Стандартная заготовка изготавливается максимальной длиной до 12 м.

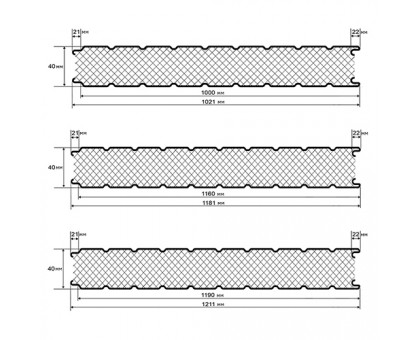

Общая толщина изделия изменяется от 40 до 250 мм, ширина зависит от профиля и составляет от 50 до 120 мм. Как правило, узкие заготовки применяют для монтажа ворот, а более широкие для облицовки стен сооружений (гаражи, склады, торговые центры).

Достоинства стеновых сендвич панелей:

• простой и легкий монтаж, установка занимает немного времени;
• малый вес заготовки, легкая конструкция позволяет экономить на перевозке материала;
• конструкция легко разбирается и собирается, возможен повторный монтаж;
• доступная цена, монтаж сооружения обойдется в несколько раз дешевле, чем из других строительных материалов;
• пожаробезопасность, внутренний слой надежно защищен слоем железа от возгорания;
• экологичность, в производстве материала используются природное сырье;
• прочность, стеновые панели изготавливают из толстого железа, устойчивого к механическому воздействию;
• теплоизоляция;
• шумоизоляция, показатель напрямую зависит от толщины внутреннего слоя;
• монтируются заготовки при любых климатических условиях.

Огромным недостатком панелей является неспособность справляться с многочисленными воздействиями. Если внутренний слой состоит на основе базальта, то в таком случае прочностные, тепловые и звукоизоляционные показатели во много раз снизятся. Для длительной эксплуатации панелей из железного каркаса требуется дополнительная обработка от коррозии.

Транспортировка

Многие люди считают погрузку и перевозку такого материала большим недостатком. Все гораздо проще, положительный результат напрямую завит от грамотной транспортировки готовых изделий.

Перевозить заготовки требуется исключительно в заводской упаковке на грузовых автомобилях. Заготовки следует зафиксировать в специальные проушины кузова. Необходимо укладывать их в горизонтальном положении, максимум в 2 ряда.

Упаковка с материалом закрепляется лентами, фиксируется через каждые 1,5 м. В момент перевозки водитель должен следить за состоянием груза, натяжением ремней, креплений и т.д.

Не рекомендуется укладывать панели на другие строительные материалы, даже если они имеют гладкую форму (профлист, фанера, кирпич, пеноблок). Укладывать и разгружать изделия следует только при помощи погрузочных приспособлений, перемещая каждую упаковку по отдельности.

Монтаж стеновых сэндвич панелей

Установка сэндвич панелей требует дополнительных специализированных навыков и наличие специального инструмента. Перед тем как крепить изделие, рекомендуется визуально осмотреть все элементы. Они должны быть одного размера и цвета. Само изделие, перед тем, как установить, необходимо освободить от упаковки и защитной пленки, очистить от пыли и грязи.

Если требуется уменьшить размеры сэндвич панели, то для этого подойдут электропила или лобзик. Чтобы разрезать наружный слой панели, подойдут ножницы по металлу или болгарка.

Резать панели необходимо только в горизонтальном положении. Перед тем как отсечь лишнюю часть, необходимо удостовериться в правильности измерений заготовки. Первым делом разрезается верхний металлический слой, а только потом внутренний. Также для резки можно использовать дисковую пилу.

При использовании болгарки следует понимать, что в месте пореза металл имеет повышенную температуру. В месте отреза железо оголяется и теряет устойчивость к коррозии. Для проделывания отверстий в панелях подойдут обыкновенные дрели. Самое главное, следует не забывать про уборку стружки.

Установку стеновых сэндвич панелей начинают от нижнего угла здания. Заготовки следует аккуратно перемещать, перед тем как крепить на необходимое место, не рекомендуется их стучать друг об друга. Для подбивания используют резиновый молоток, чтобы не повредить изделие.

Фиксируется изделие на каркас при помощи специальных кровельных саморезов с резиновыми уплотнителями. Подбор типа крепежа и его длина ведется в зависимости от толщины заготовки. Если каркас выполнен из дерева, то в таком случае необходимо применять саморезы по дереву.

Ширина опоры в данном каркасе должна быть не менее 60 мм.

Как же быстро и качественно крепить заготовки? Монтаж стеновых сэндвич панелей осуществляется при помощи струбцины, количество захватов зависит от габаритов заготовки. При горизонтальной установке изделие должно плотно прижимать изоляцию, а при вертикальной – после монтажа замки дополнительно дожимают.

Запрещается резать перегородки из сэндвич панелей газопламенными горелками, так как утеплитель легко воспламенится. В замках стыки следует заполнить каменной ватой или монтажной пеной. Установленную заготовку необходимо прикрутить саморезами через 30-40 см вытяжными заклепками через 30 см.

Основные правила, которым следует придерживаться при установке сэндвич панелей:

• крепеж следует устанавливать под прямым углом к панели;
• монтаж крепежа следует проводить от края изделия на расстоянии 50 мм;
• при закреплении панели при помощи кровельных саморезов с уплотнительной шайбой его закручивать следует до полного соприкосновения с изделием; перекручивание приведет к деформации поверхности, как следствие, нарушится герметичность;
• панели для стен не следует перемещать за лицевую сторону;
• запрещается оставлять нефиксированные панели, если следует отойти от рабочего места;
• установка первой панели осуществляется на расстоянии 20-30 мм от цоколя здания, затем важно проверить ровность ее положения;
• при горизонтальной укладке каждый третий ряд важно проверять на ровность;
• требуется оставить зазор 3 см между стыком монтируемых стеновых и кровельных изделий;
• проем окон и дверей вырезаются непосредственно на месте после монтажа панели;
• требуется оставлять зазоры 2-3 мм в районе замков. Пример монтажа панелей смотрите в этом видео:

Для предотвращения ржавчины внешнего слоя следует очищать поверхность от снега и грязи.

что это такое, виды, характеристики, маркировка, размеры

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя. Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

• Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.
• Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

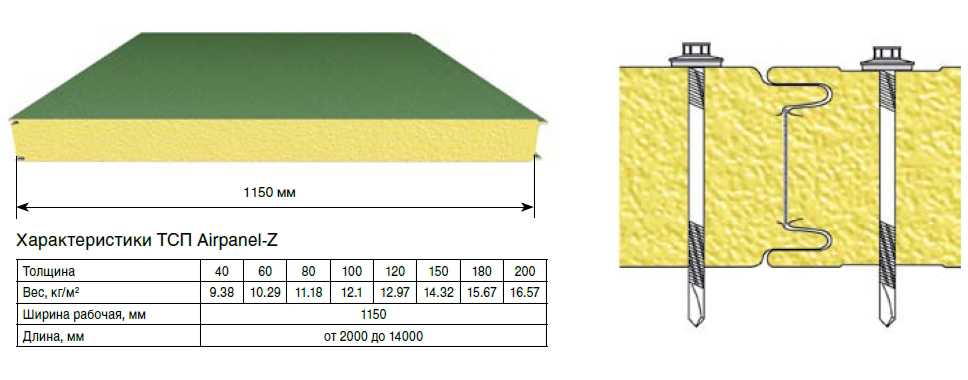

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

• Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
• Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
• Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
• Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
• Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

• Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
• Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
• Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
• Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
• Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

• Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
• Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
• Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
• Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
• Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

• В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
• Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
• Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
• Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
• Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Видео #1. Презентация продукции отечественной компании-производителя панелей с минеральноватной теплоизоляцией:

Видео #2. Опыт строительства с использованием панелей, ценные рекомендации по монтажу:

Видео #3. Подробное видео-руководство по установке и креплению:

Не стоит опасаться появления новых стройматериалов. Их разработка связана, прежде всего, с желанием инженеров облегчить нелегкую участь монтажников и разнорабочих на стройплощадке.

В случае с многослойными утепленными панелями, получившими техническое название сэндвич, они прекрасно справились с задачей – внедрили в строительство экономичный материал и перспективную технологию.
