      Расчет плиту перекрытия ПК ваша плита

      КП 05. 00.00 ПЗ
        1 Расчет плиты перекрытия
      Стадия
      Листов
       Лист № док.
      Подпись
      Разраб.
      Фамилия И.О.
      БелослуцеваА.А.
      Руковод.
      Н. контр.

      1.1 Расчетная схема и расчетный пролет

      Требуется запроектировать многопустотную панель перекрытия с номинальной шириной bpan=1.5м, номинальной длиной lpan=6 м при ее опирании ее на кирпичную кладку.

      Панель (плита) рассматривается как однопролетная свободно лежащая балка, нагруженная равномерно распределенной нагрузкой по всему пролету. Расчетный пролет плиты принимается равным расстоянию между центрами площадок опирания плиты на стену.

      При опирании на стену поверху расчетный пролет:

      где l

      pan – номинальная длина плиты (расстояние между осями стен)

      bs – ширина опорного участка

      Для определения значения l0 задаемся шириной кирпичной кладки  bb и bb’:

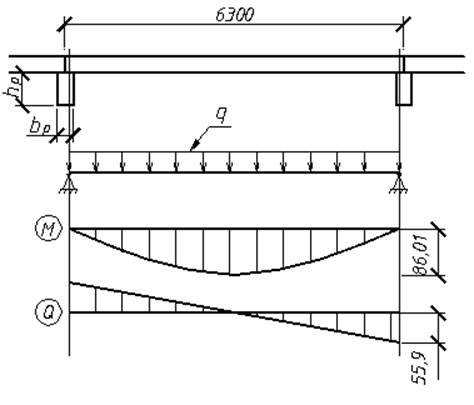

      Рисунок 1.1 — Расчетная схема, расчетный

      пролет и эпюры усилий

      bb=510см, bb’=380 см.





      Длина опирания на конструкцию стен составляет:

      bs=200 см, bs’=200 см



      Нагрузки



      Постоянная нагрузка действующая на плиту, складывается из нагрузки от веса пола и нагрузки от собственного веса плиты. Нормативные значения нагрузки от веса отдельных элементов пола на 1 м

      2 площади плиты определяется как произведение толщины слоя материала на объемный вес этого материала. Нормативные значение временных нагрузок указываются в задании на проектирование: полная νn=6300кН/м2 и ее кратковременная часть νn,sh=1800 кН/м2. Подсчет значений нагрузок на 1 м2 перекрытия приведен в таблице 1.1.

      Нагрузки на 1 м длины плиты определяются путем умножения соответствующих нагрузок на 1 м2 перекрытий на ширину плиты bpan=1.5м и коэффициент надежности по назначению здания γ

      n=0.95.



      Таблица 1.1 — Нормативные и расчетные нагрузки на 1 м2 перекрытия

      Вид нагрузки Нормативные нагрузки, Н/м2 Коэффициент надежности по нагрузке Расчетная нагрузка, Н/м2
      Постоянная:
      Плитка керамогранитная  (δ=10мм ρ=2600 кг/м3) 260 1.3 338
      Клей плиточный Боларис (δ=5мм ρ=1700 кг/м3) 85 1.
      3       		110.5
      Песчано-цементная стяжка (δ=40 мм ρ=1800 кг/м3) 720 1.3 936
      Звукоизоляционная плита Rockwool флор баттс (δ=25 мм ρ=125 кг/м3) 312.5 1.3 407

      Собственный вес плиты

      		 3000 1.1 3300

      Итого:

      		 gn=4377.5
      g=5091.5
      Временная: vn=5000 1.2 v=6000
      В том числе кратковременная vn,sh=1800 1.2 vsh=2160
      Длительная vn,l=3200 1. 2 vl=3840
      Полная нагрузка gn+vn=9377.5 - g + v = 11091.5
      В том числе постоянная и длительная gn+vn,l=7577.5 - -



      Расчетная полная нагрузка на 1 м длины плиты:

      Нормативная полная нагрузка на 1 м длины плиты:

      в том числе нормативная постоянная и длительная нагрузка:

      Усилия от расчетных и нормативных нагрузок

      Расчетная схема панели показана на рис 1.1. Для такой балки наибольший изгибающий момент в середине пролета равен ql02/8, а наибольшая поперечная сила на опоре равна ql0/2.

      Усилия от расчетной полной нагрузки:

      Усилия от нормативной полной нагрузки:

      Усилия от нормативной постоянной и длительной нагрузки:



      Материалы для панели



      Многопустотная панель перекрытия проектируется предварительно напряженной с электротермическим натяжением арматуры на упоры форм. Изделие подвергается тепловой обработке при атмосферном давлении.

      Рабочую предварительно напряженную арматуру продольных ребер принимаем класса Aт-800:

      — нормативное сопротивление Rsn=785МПа;

      — расчетное сопротивление Rs = 680МПа;

      — модуль упругости Es=1.9·105

      МПа.

      В качестве ненапрягаемой арматуры плиты будем использовать стержневую арматуру класса A-400 и обыкновенную арматурную проволоку периодического профиля класса Вр-500.

      Для изготовления плиты выбираем бетон класса В40 с характеристиками:

      — нормативная призменная прочность, МПа             Rbn=Rb,ser=29,

      — расчетная призменная прочность, МПа               Rb=22,

      — нормативное сопротивление при растяжении, МПа      Rbtn=Rbt,ser=2.10,

      — расчетное сопротивление при растяжении, МПа   Rbt=1.40,

      — коэффициент условий работы бетона               γb2=0.

      9,

      — начальный модуль упругости бетона, МПа          Eb=3.25·104,



      Список источников

      1. Байков В.Н. Железобетонные конструкции. Общий курс / В. Н. Байков, Э. Е. Сигалов. – М.: Стройиздат, 1991. – 767 с.

      2. Берлинов М.В., Ягупов Б.А. Примеры расчета оснований и фундаментов. – М.: Стройиздат, 1986.

      3. Долматов Б. И. Проектирование фундаментов зданий и промышленных сооружений: Учебник для вузов. – М.: Стройиздат, 1986. – 239 с.

      4. Железобетонные и каменные конструкции / Под ред. В.М. Бондаренко. — 2-е изд., перераб. и доп. — М.: Высш. шк., 2002. – 876 с.

      5. Основания, фундаменты и подземные сооружения: Справочник проектировщика/ Под ред. Е.А. Сорочана, Ю.Г. Трофименкова. – М.: Стройиздат, 1985.

      6. Пособие по проектированию предварительно напряженных желе­зобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). ЧЛ / ЦНИИ промзданий Госстроя СССР. НИИЖБ Госстроя СССР. — М.:ЦИТП, 1988.-192 с.

      7. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Ч.И / ЦНИИ промзданий Госстроя СССР. НИИЖБ Госстроя СССР. — М.: ЦИТП, 1988. — 144 с.

      8. Пособие по проектированию бетонных и железобетонных конст­рукций из тяжелых и легких бетонов без предварительного напряжения (к СНиП 2.03.01-84). — М.: ЦИТП Госстроя СССР, 1989. – 192 с.

      9. Проектирование и расчет многоэтажных гражданских зданий и их элементов / Под ред. П. Ф. Дроздова. — М.: Стройиздат, 1986. – 351 с.

      10. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции /Минстрой России. — М.: ГП ЦПП, 1996. — 76 с.

      11.СНиП 2.02.01 – 83. Основания зданий и сооружений /Госстрой СССР. – М.: Стройиздат, 1985. – 40 с.

      Расчет плиту перекрытия ПК ваша плита

      КП 05.00.00 ПЗ
        1 Расчет плиты перекрытия
      Стадия
      Листов
       Лист № док.
      Подпись
      Разраб.
      Фамилия И.О.
      БелослуцеваА.А.
      Руковод.
      Н. контр.

      1.1 Расчетная схема и расчетный пролет

      Требуется запроектировать многопустотную панель перекрытия с номинальной шириной bpan=1.5м, номинальной длиной lpan=6 м при ее опирании ее на кирпичную кладку.

      Панель (плита) рассматривается как однопролетная свободно лежащая балка, нагруженная равномерно распределенной нагрузкой по всему пролету. Расчетный пролет плиты принимается равным расстоянию между центрами площадок опирания плиты на стену.

      При опирании на стену поверху расчетный пролет:

      где lpan – номинальная длина плиты (расстояние между осями стен)

      bs – ширина опорного участка

      Для определения значения l0 задаемся шириной кирпичной кладки  bb и bb’:

      Рисунок 1. 1 — Расчетная схема, расчетный

      пролет и эпюры усилий

      bb=510см, bb’=380 см.





      Длина опирания на конструкцию стен составляет:

      bs=200 см, bs’=200 см



      Нагрузки



      Постоянная нагрузка действующая на плиту, складывается из нагрузки от веса пола и нагрузки от собственного веса плиты. Нормативные значения нагрузки от веса отдельных элементов пола на 1 м2 площади плиты определяется как произведение толщины слоя материала на объемный вес этого материала. Нормативные значение временных нагрузок указываются в задании на проектирование: полная νn=6300кН/м2 и ее кратковременная часть νn,sh=1800 кН/м2. Подсчет значений нагрузок на 1 м2 перекрытия приведен в таблице 1.1.

      Нагрузки на 1 м длины плиты определяются путем умножения соответствующих нагрузок на 1 м2 перекрытий на ширину плиты bpan=1. 5м и коэффициент надежности по назначению здания γn=0.95.



      Таблица 1.1 — Нормативные и расчетные нагрузки на 1 м2 перекрытия

      Вид нагрузки Нормативные нагрузки, Н/м2 Коэффициент надежности по нагрузке Расчетная нагрузка, Н/м2
      Постоянная:
      Плитка керамогранитная  (δ=10мм ρ=2600 кг/м3) 260 1.3 338
      Клей плиточный Боларис (δ=5мм ρ=1700 кг/м3) 85 1.3 110.5
      Песчано-цементная стяжка (δ=40 мм ρ=1800 кг/м3) 720 1.3 936
      Звукоизоляционная плита Rockwool флор баттс (δ=25 мм ρ=125 кг/м3) 312.5 1. 3 407

      Собственный вес плиты

      		 3000 1.1 3300

      Итого:

      		 gn=4377.5   g=5091.5
      Временная: vn=5000 1.2 v=6000
      В том числе кратковременная vn,sh=1800 1.2 vsh=2160
      Длительная vn,l=3200 1.2 vl=3840
      Полная нагрузка gn+vn=9377.5 - g + v = 11091.5
      В том числе постоянная и длительная gn+vn,l=7577.5 - -



      Расчетная полная нагрузка на 1 м длины плиты:

      Нормативная полная нагрузка на 1 м длины плиты:

      в том числе нормативная постоянная и длительная нагрузка:

      12Следующая ⇒

      Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций. ..

      Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции…

      Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

      Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой…



      8 Расчет многопролётной плиты монолитного перекрытия

      8.1 Расчётный пролёт и нагрузки

      Расчётный пролёт плиты равен расстоянию в свету между гранями рёбер в средних пролётах l0=3-0,2=2,8м, в продольном направленииl0=6-0,25=5,75м. Отношение пролётов 5,75/2,8=2,1>2 — плита рассчитывается как работающая в коротком направлении. Принимаем толщину плиты 6 см.

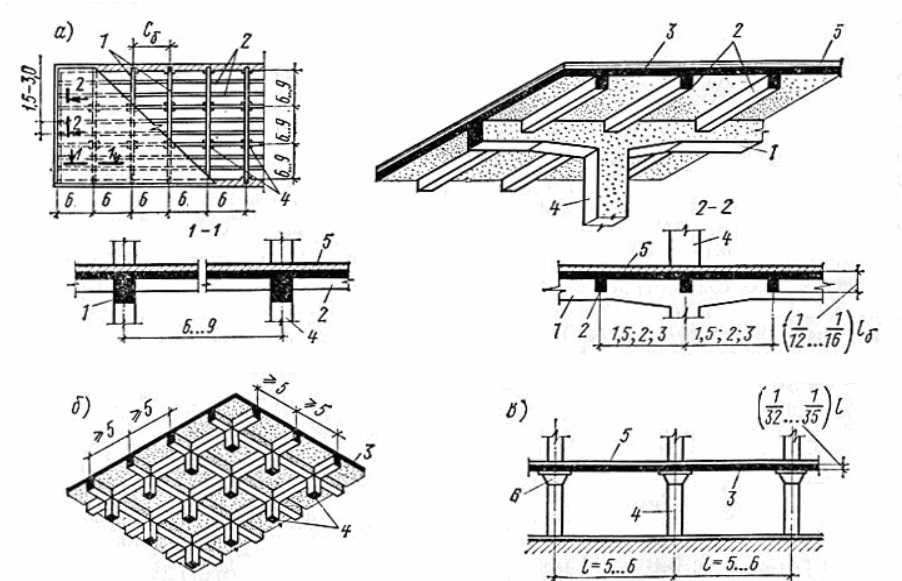

      Рисунок 6. Монолитная плита ребристого перекрытия

      Подсчёт нагрузок на 1м2перекрытия приведен в табл. 3.

      Таблица 3

      Нормативные и расчетные нагрузки на 1м2перекрытия

      Вид нагрузки

      Нормативная нагрузка, Н/м2

      Коэффициент надежности по нагрузке

      Расчетная нагрузка, Н/м2

      Постоянная:

      собственный вес плиты,

      δ=60 мм (ρ=2500 кг/м3)

      то же слоя цементного раствора δ=20 мм (ρ=2200 кг/м3)

      то же керамических плиток, δ=13 мм (ρ=1800 кг/м3)

      Итого

      1500

      440

      240

      2180

      1,1

      1,3

      1,1

      —

      1650

      570

      264

      2484

      Временная

      В том числе:

      длительная

      кратковременная

      6000

      1500

      4500

      1,2

      1,2

      1,2

      7200

      1800

      5400

      Полная нагрузка

      В том числе:

      постоянная и длительная

      кратковременная

      8180

      3680

      4500

      —

      —

      —

      9684

      —

      —

      Полная расчётная нагрузка g+v=2484+7200=9684 Н/м2.

      Для расчёта многопролётной плиты выделяем полосу шириной 1м, при этом расчётная нагрузка на 1м длины с учётом коэффициента γn=0,95 9684х0,95=9200 Н/м2

      Изгибающие моменты для многопролётной плиты:

      — в средних пролётах и на средних опорах

      M=(g+v)∙l02/16=9200∙2,82/16=4508 Н∙м.

      — в первом пролёте и на первой промежуточной опоре

      M=(g+v)∙l02/11=9200∙2,82/11=6557 Н∙м.

      Средние пролёты плиты окаймлены по контуру монолитно связанными с ними балками и под влиянием возникающих распоров изгибающие моменты уменьшаются на 20%, если h/l≥1/30. При 6/300=0,02<1/30 условеи не выполняется.

      8.2 Характеристика прочности бетона и арматуры

      Бетон тяжелый класса В15; призменная прочность Rb=8,5 МПа, прочность при осевом растяженииRbt=0,75 МПа. Коэффициент условий работы γb2=0,9. Арматура – проволока класса Вр-IIдиаметром 4 мм в сварной рулонной сетке,Rs=1145 МПа.

      8.3 Подбор сечений продольной арматуры

      В средних пролётах и на средних опорах h0=h-a=6-1,2=4,8 см.

      αm=M/Rbbh02=450800/0,9∙8,5∙100∙4,82∙100=0,256, ζ=0,85.

      As=M/Rs∙ζ∙h0=450800/1145∙0,85∙4,8∙100=0,96 см2.

      Принимаем 84 Вр-IIсм2сAs=1,01 см2и соответствующую рулонную сетку маркис шагом 400 мм в продольном и 250 мм в поперечном направлении.

      В первом пролёте и на первой промежуточной опоре h0=4,4 см.

      αm=M/Rbbh02=655700/0,9∙8,5∙100∙4,42∙100=0,442, ζ=0,67.

      As=M/Rs∙ζ∙h0=655700/1145∙0,67∙4,4∙100=1,94 см2.

      Принимаем две сетки – основную и той же марки доборную с общим числом 164 Вр-IIиAs=2,02см2с шагом 400 мм в продольном и 250 мм в поперечном направлении.

      9 Расчёт многопролётной второстепенной балки

      9.1 Расчётный пролёт и нагрузки

      Расчётный момент второстепенной балки равен расстоянию в свету между главными балками l0=6-0,25=5,75 м.

      Расчётные нагрузки на 1 м длины второстепенной балки:

      — постоянная:

      собственного веса плиты и пола — 2,484∙3=7,45 кН/м;

      то же балки сечением 0,2х0,39 (ρ=2500кг/м3), γf=1,1 — 2,06 кН/м;

      итого – g=7,45+1,85=9,51 кН/м;

      с учетом коэффициента надежности по назначению здания γn=0,95 –g=9,3·0,95=9,03 кН/м;

      — временная с учетом γn=0,95 –v=7,2·3·0,95=20,52 кН/м;

      — полная нагрузка g+v=9,03+20,52=29,55 кН/м.

      Рисунок 7. К расчёту второстепенной балки

      Установление размеров и расчетного пролета плиты

      Предварительно задаемся сечением ригеля (рис. 3.1). Высота сечения h=600 мм, ширина сечения понизу b=600 мм, ширина сечения ребра (поверху) b’f=300мм, вылет полки с=150 мм.

      Номинальная длина плиты Lп, конструктивная длина lп и расчетный пролет l0 определяются в соответствии с рис. 3.2.

      Здесь – ширина ригеля поверху, а-зазор между торцом плиты и ригеля, принимаем, а=1 см, с-вылет полки ригеля, с=150 мм, с1-длина площадки опирания плиты, принята 14 см.

      Конструктивная длина плиты

      Высота плиты Принимаем 30 см, ширину продольных ребер понизу 7 см; поверху 9 см; ширину верхней полкиb’f = 161см; толщину сжатой полки = 5 см. Толщина ребра расчетного таврового сечения без учета заделки швов между плитами принята 14 см. Сечение плиты показано на рис. 3.3.

      Расчетная ширина свеса полки в каждую сторону от ребра при отсутствии поперечных ребер должна быть:

      • не более 1/6 пролета плиты, 554/6 =92,33≈92см,

      • не более половины расстояния в свету между продольными ребрами (161 – 14)/2 = 73,5см, при hf / h = 5/30 = 0,167 > 0,1.

      Таким образом, ширина полки, в расчете, равна 73,5·2+7·2 = 161 см.

      Таблица 1.

      Сбор нагрузок на один квадратный метр плиты перекрытия

      Вид нагрузки

      Нормативная

      нагрузка,

      Н/м2

      Коэффициент надежности по нагрузке

      Расчетная

      нагрузка,

      Н/м2

      Постоянная:

      бетонное покрытие

      t = 20 мм, ρ = 22,0 кН/м3

      цементная песчаная стяжка

      t = 40 мм; ρ = 18,0 кН/м3

      засыпка (песок) 50мм

      ρ = 17,0 кН/м3

      железобетонная ребристая плита

      440

      720

      850

      2500

      1,3

      1,3

      1,3

      1,1

      572

      936

      1105

      2750

      Итого

      4510

      –

      5363

      • Временная v

      в том числе:

      • длительная

      • кратковременная

      6000

      4500

      1500

      1,2

      1,2

      1,2

      7200

      5400

      1800

      • Полная q = g + v

      в том числе:

      10510

      9010

      1500

      –

      –

      –

      12563

      10763

      1800

      Расчетная нагрузка вычисляется на 1м длины плиты с учетом коэффициента надежности по ответственности здания γn = 0,95 при ширине плиты 1,65 м.

      • Постоянная нагрузка g = 5363·0,95·1,65 = 8406,5 Н/м ≈ 8,41 кН/м.

      • Временная нагрузка v = 7200·0,95·1,65 = 11286 Н/м = 11,286 кН/м.

      • Полная q = 12563·0,95·1,65 = 19692,5 Н/м ≈ 19,7 кН/м.

      Нормативная нагрузка на 1погонный метр плиты

      • постоянная gn = 4,51·0,95·1,65 ≈ 7,07 кН/м;

      • полная qn = gn +vn = 10,51·0,95·1,65 ≈ 16,47 кН/м;

      • постоянная и длительная 9,01·0,95·1,65 ≈ 14,12 кН/м.

      Моменты и поперечные силы от расчетных и нормативных нагрузок вычисляются в соответствие с расчетной схемой и нагрузками.

      Усилия для расчетов по предельным состояниям первой группы.

      От расчетных нагрузок

      кНм,

      кН.

      Усилия для расчетов по предельным состояниям второй группы.

      От полной нормативной нагрузки

      кНм

      От постоянной и длительно-действующей части нормативной нагрузки

      кНм.

      Расчет перекрытия — Портал гражданского строительства

      ВВЕДЕНИЕ
      Перекрытие — это конструктивный элемент, который используется для поддержки потолков и полов. Он сделан из бетона, и для его поддержки предусмотрена арматура. Его толщина составляет несколько дюймов, и он опирается на балки и колонны. Подсчитано, что бетонная плита служит от 30 до 100 лет, если она построена из бетона и стали хорошего качества. Обычно для жилых целей используется М20.

      Существует два типа плит – односторонняя плита и двусторонняя плита. Двухсторонние плиты поддерживаются с четырех сторон, а односторонние плиты поддерживаются с двух противоположных сторон. Двухсторонние плиты несут нагрузку в двух направлениях, поэтому армирование предусмотрено в обоих направлениях. Принимая во внимание, что в односторонней плите арматура предоставляется в одном направлении, поскольку она несет нагрузку в одном направлении. В односторонней плите отношение более длинного пролета к меньшему больше или равно 2, в то время как в двусторонней плите отношение более длинного пролета к меньшему меньше 2.

      Здесь в этой задаче сначала показан план дома, затем панели перекрытия изображены в соответствии с планом дома. План, используемый для гравитационного анализа здания, также аналогичен панелям перекрытий. Здесь берутся первичные балки, а второстепенные балки не учитываются, чтобы сократить расчеты. Кроме того, отношение более длинного пролета к более короткому во всех панельных плитах составляет менее 2, поэтому все панели перекрытий являются двусторонними плитами. Метод проектирования соответствует Приложению D стандарта IS 456:2000.

      КОНСТРУКЦИЯ ПЛИТЫ:
      Конструкция типовой плиты перекрытия:
      У нас толщина плиты 130 мм.
      С учетом бетона марки М20 и стали Fe 500 диаметром 10 мм
      Эффективная глубина: (130-15-10/2) = 110 мм.

      Расчет нагрузки:
      Фактическая нагрузка = 2 кН/м 2
      Собственный вес плиты = 3,25 кН/м 2
      Отделка пола = 1 кН/м 2 Всего = 6 кН/м 9 9 м 2

      Определение моментов плит (плита с боковым защемлением):
      Согласно стандарту IS 456:2000, пункт D-1. 1, максимальный изгибающий момент на единицу ширины плиты определяется формулой: x 2
      M Y = α Y WL Y 2

      , где L x и L Y — это длина седл. , α y – моментные коэффициенты,
      M x и M y представляют собой моменты на полосах единичной ширины, пролетающих l x и l y соответственно,
      Вт = общая расчетная нагрузка на единицу площади.

      Проверка толщины

      Здесь максимальный момент взят из таблицы ниже.
      Отсюда Safe

      Расчет B.M. Коэффициент

      № панели л x (м) л у (м) л у /л x Тип Негатив α x Отрицательный α y Положительный α x Положительный α y
      1 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
      2 3,35 3,73 1. 11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
      3 3,35 3,73 1.11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
      4 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
      5 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
      6 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
      7 2,72 3,65 1,34 Внутренняя панель 0,049 0,032 0,037 0,024
      8 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
      9 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
      10 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
      11 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
      12 2,72 3,6 1,32 Внутренняя панель 0,048 0,032 0,037 0,024
      13 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
      14 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
      15 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
      16 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
      17 2,72 3,6 1,32 Внутренняя панель 0,048 0,032 0,037 0,024
      18 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
      19 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
      20 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
      21 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
      22 2,72 3,65 1,34 Внутренняя панель 0,049 0,032 0,037 0,024
      23 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
      24 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
      25 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
      26 3,35 3,73 1. 11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
      27 3,35 3,73 1.11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
      28 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035

      Расчет моментов

      Панель № Коэффициент B.M для более короткого направления M x =α x wl x 2 x 1,5 Коэффициент B.M для более длинного направления M y =α y wl y 2 x 1,5
      Рядом с опорой (-ve) Рядом с опорой (+ve) Рядом с опорой (-ve) Рядом с опорой (+ve)
      1 6,94 5,26 8,61 6,41
      2 4,73 3,58 4,83 3,65
      3 4,73 3,58 4,83 3,65
      4 6,94 5,26 8,61 6,41
      5 6,00 4,50 6,78 5. 13
      6 4.12 3,12 4,17 3,13
      7 3,40 2,57 4,00 3,00
      8 4.12 3,12 4,17 3,13
      9 6,00 4,50 6,78 5.13
      10 5,95 4,50 6,78 5.13
      11 4.13 3,04 4,17 3,13
      12 3,33 2,57 3,89 2,92
      13 4.13 3,04 4,17 3,13
      14 5,95 4,50 6,78 5.13
      15 5,95 4,50 6,78 5.13
      16 4.13 3,04 4,17 3,13
      17 3,33 2,57 3,89 2,92
      18 4. 13 3,04 4.17 3,13
      19 5,95 4,50 6,78 5.13
      20 6,00 4,50 6,78 5.13
      21 4.12 3,12 4,17 3,13
      22 3,40 2,57 4,00 3,00
      23 4,12 3,12 4,17 3,13
      24 6,00 4,50 6,78 5.13
      25 6,94 5,26 8,61 6,41
      26 4,73 3,58 4,83 3,65
      27 4,73 3,58 4,83 3,65
      28 6,94 5,26 8,61 6,41

      Расчет площади стали

      Пролет Положение моментов Моменты (кНм) М и /шп 2 Платина % Ast в мм 2 (обязательно) Ast в мм 2 (прилагается) Расстояние между стержнями 10 мм @ c/c
      Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
      Средний пролет 5,26 0,43 0,121 133. 10 250 300
      Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
      Средний пролет 6,41 0,53 0,150 165,00 250 300
      Короткий Рядом с опорой 4,73 0,39 0,110 121.00 250 300
      Средний пролет 3,58 0,30 0,084 92,40 250 300
      Длинный Возле поддержки 4,83 0,40 0,113 124,30 250 300
      Средний пролет 3,65 0,30 0,084 92,40 250 300
      Короткий Рядом с опорой 4,73 0,39 0,110 121. 00 250 300
      Средний пролет 3,58 0,30 0,084 92,40 250 300
      Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
      Средний пролет 3,65 0,30 0,084 92,40 250 300
      Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
      Средний пролет 5,26 0,43 0,121 133.10 250 300
      Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
      Средний пролет 6,41 0,53 0,150 165,00 250 300
      Короткий Рядом с опорой 6,00 0,50 0,142 156,20 250 300
      Средний пролет 4,50 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5. 13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
      Средний пролет 3,12 0,26 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 3,40 0,28 0,084 92,40 250 300
      Средний пролет 2,57 0,21 0,084 92,40 250 300
      Длинный Рядом с опорой 4,00 0,33 0,093 102. 30 250 300
      Средний пролет 3,00 0,25 0,084 92,40 250 300
      Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
      Средний пролет 3,12 0,26 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 6,00 0,50 0,142 156,20 250 300
      Средний пролет 4,50 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,145 159,50 250 300
      Средний пролет 5. 13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
      Средний пролет 4,50 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5.13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
      Средний пролет 3,04 0,25 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3. 13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 3,33 0,28 0,084 92,40 250 300
      Средний пролет 2,57 0,21 0,084 92,40 250 300
      Длинный Рядом с опорой 3,89 0,32 0,090 99.00 250 300
      Средний пролет 2,92 0,24 0,084 92,40 250 300
      Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
      Средний пролет 3,04 0,25 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
      Средний пролет 4,5 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5. 13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
      Средний пролет 4,5 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5.13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
      Средний пролет 3,04 0,25 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 3,33 0,28 0,084 92,40 250 300
      Средний пролет 2,57 0,21 0,084 92,40 250 300
      Длинный Рядом с опорой 3,89 0,32 0,090 99. 00 250 300
      Средний пролет 2,92 0,24 0,084 92,40 250 300
      Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
      Средний пролет 3,04 0,25 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
      Средний пролет 4,5 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5. 13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 6 0,50 0,142 156,20 250 300
      Средний пролет 4,5 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5.13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
      Средний пролет 3,12 0,26 0,084 92,40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 3,4 0,28 0,084 92,40 250 300
      Средний пролет 2,57 0,21 0,084 92,40 250 300
      Длинный Рядом с опорой 4 0,33 0,093 102. 30 250 300
      Средний пролет 3 0,25 0,084 92,40 250 300
      Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
      Средний пролет 3,12 0,26 0,084 92.40 250 300
      Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
      Средний пролет 3,13 0,26 0,084 92,40 250 300
      Короткий Рядом с опорой 6 0,50 0,142 156,20 250 300
      Средний пролет 4,5 0,37 0,105 115,50 250 300
      Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
      Средний пролет 5. 13 0,42 0,119 130,90 250 300
      Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
      Средний пролет 5,26 0,43 0,121 133.10 250 300
      Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
      Средний пролет 6,41 0,53 0,150 165,00 250 300
      Короткий Рядом с опорой 4,73 0,39 0,110 121.00 250 300
      Средний пролет 3,58 0,30 0,084 92,40 250 300
      Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
      Средний пролет 3,65 0,30 0,084 92,40 250 300
      Короткий Рядом с опорой 4,73 0,39 0,110 121. 00 250 300
      Средний пролет 3,58 0,30 0,084 92,40 250 300
      Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
      Средний пролет 3,65 0,30 0,084 92,40 250 300
      Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
      Средний пролет 5,26 0,43 0,121 133.10 250 300
      Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
      Средний пролет 6. 41 0,53 0,150 165,00 250 300

      Панель Площадь стали для максимального момента в середине пролета (мм 2 ) (3/4) Аст (мм 2 ) 0,5 (3/4) Аст (мм 2 ) Угол 1 Угол 2 Угол 3 Угол 4
      1 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      2 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      3 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      4 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      5 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      6 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      7 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      8 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      9 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      10 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      11 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      12 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      13 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      14 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      15 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      16 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      17 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      18 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      19 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      20 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      21 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      22 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      23 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      24 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      25 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      26 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      27 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
      28 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм


      ДЕТАЛИ УСИЛЕНИЯ ПЛИТЫ


      ПОЛОЖЕНИЕ УСИЛЕНИЯ КРУТИ

      Поделиться этим постом

      Если у вас есть вопросы, вы можете задать вопрос здесь .

      Калькулятор толщины перекрытий и перекрытий

      ✖Длина пролета относится к длине проема, над которым проходит балка.ⓘ Длина пролета [I n ]

      (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile ( Обследование США) МиллиметрМиллион Светового ГодаГвоздь (Ткань)НанометрМорская Лига (int)Морская Лига ВеликобританииМорская Миля (Международная)Морская Миля (Великобритания)ПарсекОкуньПетаметрПикаПикометрPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRope Русский ArchinSpan (Ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter

      +10%

      -10%

      ✖Глубина — это расстояние от верха или поверхности до низа чего-либо. ⓘ Глубина перекрытий крыши и пола [d]

      AlnAngstromArpentAstronomical UnitAttometerAU of LengthBarleycornBillion Light YearBohr RadiusCable (International)Cable (UK)Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan ( Ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter

      ⎘ Копировать

      👎

      Формула

      Перезагрузить

      👍

      Решение по глубине плит крыши и перекрытий

      ШАГ 0: Сводка предварительного расчета

      ШАГ 1: Преобразование входных данных в базовые единицы

      Длина пролета: 10 миллиметров —> 0,01 метра (проверьте преобразование здесь)

      ШАГ 2: Вычисление формулы

      ШАГ 3: Преобразование результата в единицу измерения вывода

      0,0004 Метр —> 0,04 Сантиметр (проверьте преобразование здесь)

      < Калькулятор 9 прямоугольных профилей с одинарной арматурой

      Формула толщины плит крыши и перекрытий

      Глубина = Длина пролета/25
      д = I n /25

      Дайте определение плитам?

      Бетонная плита — распространенный конструктивный элемент современных зданий, состоящий из плоской горизонтальной поверхности, выполненной из литого бетона. Плиты, армированные сталью, обычно толщиной от 100 до 500 мм, чаще всего используются для устройства полов и потолков, в то время как более тонкие глинобитные плиты могут использоваться для наружного мощения.

      Как рассчитать толщину плит крыши и перекрытий?

      Калькулятор глубины плит крыши и пола использует Глубина = Длина пролета/25 для расчета глубины. Формула Глубина плит крыши и пола определяется как расстояние от верха или поверхности до низа плит крыши или пола. Глубина обозначается символом d .

      Как рассчитать толщину перекрытий и перекрытий с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для расчета глубины перекрытий и перекрытий, введите длину пролета 9.3591 (I n ) и нажмите кнопку расчета. Вот как можно объяснить расчет глубины плиты крыши и перекрытия с заданными входными значениями -> 0,04 = 0,01/25 .

      Часто задаваемые вопросы

      Что такое глубина перекрытий крыш и перекрытий?

      Формула толщины плит крыши и перекрытий определяется как расстояние от верха или поверхности до низа плит крыши или перекрытий и представляется как d = I n /25 или Глубина = длина пролета/25 . Длина пролета относится к длине проема, над которым проходит балка.

      Как рассчитать толщину перекрытий и перекрытий?

      Формула «Глубина плит крыши и перекрытия» определяется как расстояние от верха или поверхности до низа плиты крыши или перекрытия, вычисляемое по формуле Глубина = Длина пролета/25 . Для расчета глубины перекрытий и перекрытий вам потребуется длина пролета (I n ) . С помощью нашего инструмента вам нужно ввести соответствующее значение длины пролета и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

      Сколько существует способов расчета глубины?

      В этой формуле для параметра «Глубина» используется значение «Длина пролета». Мы можем использовать 2 других способа (ов) для вычисления того же самого, которые следующие:

      • Глубина = Длина Пролета/15
      • Глубина = (Длина Пролета/12)-(Длина Пролета/10)

      Поделиться

      Скопировано!

      Эффективный пролет неразрезных балок и плит

      Чтобы проанализировать неразрезную балку или плиту, мы должны знать «эффективный пролет» каждого из пролетов балки или плиты. Различные коды дают разные методы расчета эффективного диапазона. Сначала мы увидим положения Еврокода-2. Затем обсудим положения IS 456.

      В п. 5.3.2.2 Еврокода-2 основная формула для нахождения эффективного пролета приведена в виде
      Eq.7a.1:   ​​ l ​​ eff   =  ​​ l ​​ n   +  ​​ a ​​ 1  +  ​​ a ​​ 2
      where:
      ​​ l ​​ n  is the clear distance between the faces of the supports,
      ​​ a 1 и A 2 — это количества в начале и конец из -за того, что он определяет, что является определением . значения на рис. 5.4 EC-2. Этот рис. показано на Рис. 7a.1 ниже:

      Рис. 7a.1
      Расчет эффективного пролета

      Теперь мы сделаем пример, который продемонстрирует применение приведенного выше рис. 7a.1. При выполнении примера мы также проверим положения, указанные в IS 456.

      Пример 1:
      Неразрезная балка ABCDE является частью рамной конструкции. Это вторичная балка, опирающаяся на некоторые первичные балки. Ширина каждой из этих первичных балок составляет 300 мм. Пролеты в чистоте и другие детали показаны на рис. 7a.2 ниже:

      Рис. 7a.2
      План деталей



      Расчеты:
      Сначала возьмем пролет AB. Чистый пролет  l n  =3850 мм
      • Поддержка «А» не является непрерывной.
      • Таким образом, мы должны использовать (a) рис. 7a.1 выше.
      • Высота балки 350 мм. Итак, h = 350
      • Ширина несущей балки 300 мм. Таким образом, t = 300
      • Значение a i меньше из h/2 и t/2. Итак, a 1  = меньшее из {350/2; 300/2} = 150

      • Опора «B» непрерывна.
      • Таким образом, мы должны использовать (b) рис. 7a.1 выше.
      • Высота балки 350 мм. Таким образом, h = 350
      • Ширина несущей балки 300 мм. Таким образом, t = 300
      • Значение a i равно меньшему из значений h/2 и t/2. Итак, a 2  = меньшее из {350/2; 300/2} = 150

      Из уравнения 7a.1: l ​​ eff   =  ​​ l ​​ n   +  ​​ a ​​ 1  +  ​​ a ​​ 2   =3850 +150 + 150 = 4150 мм

      Приведенный выше результат может быть обобщен, как в таблице 7A.1 Ниже:

      Таблица 7A.1
      SPAN AB, L N = 3850

      9770 = 3850

      9770 = 3850

      0 = 3850

      . 0101
      Опора А Опора B
      Тип опоры Непостоянная опора Непрерывная опора
      Рис. для использования Рис.(а) Рис.(b)
      h 350 350
      т 300 300
      a i = меньшее из { ч/2; т/2 } 150 150

      l эфф = l n + a 1 +а 2 =4150

      Теперь давайте рассчитаем эффективный пролет этого же пролета, используя положения, приведенные в IS456. Пункт, применимый к неразрезным балкам и плитам, — п. 22.2 (б). Ниже приводится блок-схема, аналогичная представлению этого пункта:

      Рис. 7a.3
      Эффективный пролет с использованием IS456

      Из приведенной выше «блок-схемы» видно, что первое разветвление происходит в зависимости от ширины опоры. Если ширина меньше 1/12 чистого пролета, то эффективный пролет можно рассчитать тем же методом, который мы использовали бы для просто поддерживаемого пролета. Если ширина опоры не менее 1/12 пролета в свету, приходится производить дополнительные расчеты:

      Следующее разветвление происходит в зависимости от того, является ли рассматриваемый нами пролет концевым, или промежуточным пролетом .

      Если это конечный участок, дальнейшее разветвление происходит в зависимости от того, является ли один конец «фиксированным» или «свободным».

      Теперь применим приведенную выше диаграмму к отрезку AB нашего примера.
      Чистый пролет  l n  =3850 мм.
      Здесь мы должны рассматривать обе опоры одновременно. Поэтому мы обозначим их ширины как t 1 и t 2 .
      т 1  =300; T 2 = 300
      L N 5 N 76 9 N 76 N 76 N 9 N N N . So  ​​ t ​​ 1  <  ​​ l ​​ n /12 и T 2 < L N N N N . Это показано на рис.7a.4 ниже. Путь, пройденный по диаграмме, обозначен желтой стрелкой. Точка разветвления обозначена буквой «А».

      Рис.7a.4
      Применение схемы к пролету AB

      Как только мы обнаружим, что ширина меньше 1/12 ширины пролета в свету, результат очевиден: использовать п. 22.2(а) . Таким образом, часть под пунктирной линией пурпурного цвета не применима к нашему отрезку AB.

      Таким образом, нашей следующей целью является применение п. 22.2(а). Ранее мы использовали этот пункт для свободно опертых плит и балок. Подробности об этом пункте можно увидеть здесь . Мы должны рассчитать эффективную глубину луча. Для этого мы должны предположить диаметр основных стержней, а также диаметр звеньев. Если мы примем 20 мм и 8 мм соответственно, мы получим эффективное покрытие 48 мм для «умеренных» условий воздействия. (эффективное покрытие = 30 +8 +10 = 48). Таким образом, эффективная глубина d для нашей балки = 350 -48 =302мм.

      Теперь вычисляем следующее:
      • c/c расстояние между опорами = 3850 +300 =4150
      • пролет в свету + эффективная глубина = 3850 +302 = 4152
      Эффективный пролет = l 46 953912 93        = Меньшее из приведенных выше значений = 4150 мм

      Таким образом, мы рассчитали л эфф пролета AB, используя два метода.
      Теперь рассмотрим пролет ВС. Расчеты на основе Еврокода-2 показаны в таблице 7a.2 ниже:

      Таблица 7A.2
      SPAN BC, L N = 4200

      Поддержка B . Continuous support Continuous support
      Fig. to use Fig.(b) Fig.(b)
      h 350 350
      T 300 300
      A I
      A I
      A I
      A
      . 939.939.9397 .939.9397 .9397 .9397 .939.
      . t/2 } 150 150

      l eff  = l n  + a 1  +a 2   =4200 +150 +150 =4500

      Расчеты по IS 456 приведены ниже:
      Чистый пролет  l n  =4200 мм.
      l n /12  = 4200/12 =350. So  ​​ t ​​ 1  <  ​​ l ​​ n /12  &  ​​ t ​​ 2  <  ​​ l n /12
      Таким образом, мы разветвляемся налево в точке «A», как и в случае с пролетом AB. Это показано на рис. 7a.5 ниже:

      Рис. 7a.5
      Применение диаграммы к пролету BC

      Часть диаграммы, расположенная ниже пунктирной линии пурпурного цвета, не применима к пролету BC .

      Теперь вычисляем следующее:
      • c/c расстояние между опорами = 4200 +300 =4500
      • clear span + effective depth = 4200 +302 =4502
      Effective span =  ​​ l ​​ eff  = Lesser of the above = 4500mm

      Thus we calculated  ​​ l ​​ eff пролетов ВС двумя способами.
      Теперь рассмотрим span CD. Расчеты на основе Еврокода-2 показаны в таблице 7a.3 ниже:

      Таблица 7a.3
      Пролет CD,  l n  =3950

      Support C Support D
      Type of support Continuous support Continuous support
      Fig. to use Fig.(b) Fig.(b)
      h 350 350
      t 300 300
      a i  = меньше { ч/2; t/2 } 150 150

      l eff  = l n  + a 1  +a 2   =3950 +150 +150 =4250

      Расчеты на основе IS 456 приведены ниже:
      Пролет в свету  l n = 3950 мм.
      l n /12 = 3950/12 = 329,17. So  ​​ t ​​ 1  <  ​​ l ​​ n /12  &  ​​ t ​​ 2  <  ​​ l нет /12
      Таким образом, мы разветвляемся налево в точке «А», как и в случае с отрезками АВ и ВС. Мы можем использовать тот же рис.7a.5 выше.

      Часть диаграммы, расположенная ниже пунктирной линии пурпурного цвета, , а не , также применима к диапазону CD.

      Теперь вычисляем следующее:
      • c/c расстояние между опорами = 3950 +300 = 4250
      • пролет в свету + эффективная глубина = 3950 +302 = 4252
      Эффективный пролет = l эфф  = Меньшее из приведенных выше = 4250 мм

      Таким образом, мы рассчитали л эфф

      92 двумя методами пролета.
      Теперь рассмотрим span DE. Расчеты, основанные на EuroCode-2, показаны в таблице 7A. 4 ниже:

      Таблица 7A.4
      SPAN DE, L N = 3950

      7978
      7978 .
      Поддержка E
      Тип поддержки Непрерывная поддержка Неконтролируемая поддержка
      Фиг. Фиг.
      h 350 350
      t 300 300
      a i  = меньшее из { ч/2; t/2 } 150 150

      l eff  = l n  + a 1  +a 2   =3950 +150 +150 =4250

      Расчеты на основе IS 456 приведены ниже:
      Пролет в свету  l n = 3950 мм.
      л нет /12 = 3950/12 = 329,17. So  ​​ t ​​ 1  <  ​​ l ​​ n /12  &  ​​ t ​​ 2  <  ​​ l n /12
      Таким образом, мы разветвляемся налево в точке «А», как мы это делали в случае отрезков АВ и ВС. Мы можем использовать тот же рис.7a.5 выше.

      Часть диаграммы, расположенная ниже пунктирной линии пурпурного цвета, имеет номер , а не , применимый также к диапазону DE.

      Теперь вычисляем следующее:
      • c/c расстояние между опорами = 3950 +300 = 4250
      • пролет в свету + эффективная глубина = 3950 +302 = 4252
      Эффективный пролет = l 46 953912 93  = меньшее из указанных значений = 4250 мм

      Таким образом, мы рассчитали  л eff  пролета DE двумя способами. Все результаты двух методов представлены в таблице ниже:

      		 На основе кода Евро На основе IS456
      AB 4150 4150
      БК 4500 4500
      CD 4250 4250
      Германия 4250 4250

      Таким образом, мы рассмотрели два метода расчета эффективного пролета.

      Мы отошли от основной дискуссии. Схема расположения, приведенная ниже, поможет нам легко ориентироваться между различными разделами. Ссылки на еще несколько примеров также даны в схеме расположения.

      Related Articles

      8 февраля, 2020 alexxlab

      Новый дом павла прилучного и агаты муцениеце – Как выглядит дом за 115 млн.руб., в который переехали Павел Прилучный и Агата Муцениеце |

      Содержание Агата Муцениеце и Павел Прилучный впервые показали новый домАгата Муцениеце и Павел ПрилучныйАгата Муцениеце и Павел ПрилучныйМесть будет страшной! Прилучный попытается отобрать детей у Муцениеце при разводеПоделиться:«Паша меня очень любит, и я этим пользуюсь»«Каждую свободную минуту Паша мчится домой»«Беременность на работу не влияет»Личное делоПеред Новым годом Павел Прилучный избил Агату МуцениецеИстория любви Павла Прилучного и Агаты Муцениеце […]
      Читать далее
      16 января, 2020 alexxlab

      Отделка стен декоративным кирпичом – как клеить кирпичную кладку на стену в квартире? Как делать монтаж облицовки своими руками?

      Содержание Кирпич в интерьере (55 фото) лучших дизайнерских решенийОтделка стен декоративным кирпичомКирпичная стена в различных стиляхКирпич в интерьере — в каких местах лучше использоватьСвойства кирпича для внутренней отделкиДекоративный кирпич на кухнеДекоративный кирпич в гостинойПодборка лучших дизайнерских проектовДекоративный кирпич для внутренней отделкиОписание и применение декоративного кирпича для внутренней отделкиКирпич из гипсаПроцесс изготовленияПриступаем к изготовлению!Кирпич из керамикиКирпичи для внутренней […]
      Читать далее
      20 января, 2021 alexxlab

      Как сделать форму для искусственного камня: Форма для искусственного камня своими руками с пошаговыми фото – Как сделать формы для искусственного камня своими руками?

      Содержание форма для искусственного камня своими руками — Город мастеровформа для искусственного камня из строительного силикона и картофельного крахмалаТехнология изготовления гипсовой плитки — видеоУчимся делать форму для искуственного камня своими рукамиВидео урок по созданию силиконовой формы под искусственные камниПодготовка оригиналаГотовим заготовку под форму для искусственного камняГотовим силикон для заливкиЗаливка формВидео: делаем силиконовую форму для искусственного […]
      Читать далее

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      2019 © Все права защищены.
      Search for:
