Узнайте как определить Вес арматурной сетки + калькулятор!

Бетонная отливка, используемая для создания фундаментных оснований сама по себе является довольно прочной конструкцией. Однако прочность ее велика только в одном направлении – а именно бетон хорошо сопротивляется давлению.

Но на бетонные основания могут воздействовать и нагрузки по другим направлениям. Например, она может испытывать влияние на изгиб, скручивание и так далее. Грунт является неоднородной субстанцией и при замерзании может изменять свою структуру и объем, расширяясь в разных направлениях. Для того, чтобы придать бетонной отливке прочность и устойчивость к воздействию по любым направлениям – в тело бетонной отливки внедряется металлический силовой каркас.

Металлический каркас в бетонных отливках применяется не только при строительстве фундаментов. Он также создается и при других бетонных работах, например, при строительстве лестниц или при создании выравнивающей цементно-песчаной стяжки.

Металлический каркас бетонной отливки может создаваться различными способами. Так, пространственный каркас может создаваться из металлических прутков, которые связываются между собой в местах пересечений. Фиксироваться прутья могут вязальной проволокой, хомутами или электросваркой.

Отличным решением при формировании металлического каркаса может стать использование арматурной сетки.

Арматурная сетка. Характеристики и примеры использования

Арматурная сетка формируется из металлической проволоки или из арматурных прутьев большего сечения в промышленном производстве. Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

В процессе ее изготовления отрезки проволоки или арматурные прутки раскладываются с определенным шагом, а затем в местах пересечения фиксируются точечной электрической сваркой.

Арматурная сетка широкой применяет в строительной отрасли, как для наружных и фундаментных работ, так и для внутренних интерьерных работ. Уложенная в несколько горизонтальных слоев в фундаменте и соединенная вертикальными перемычками – арматурная сетка становится прекрасным силовым каркасом для железобетонной отливки. Арматурная сетка, уложенная в один слой на поверхность перекрытия сможет стать основой для стяжки пола или для крепления системы теплых полов с жидким теплоносителем. Кроме того, с использованием арматурной сетки можно формировать и сложные прочные железобетонные конструкции, например, входные лестницы.

Типы арматурных сеток

Произвести классификацию арматурных сеток можно произвести по нескольким параметрам. Прежде всего, разделить на типы арматурную сетку можно исходя из толщины используемого исходного материала:

• Если арматурная сетка изготавливается из сравнительно тонкой металлической проволоки – то она условной называется «тонкой»,
• В том случае, если арматурная сетка изготавливается из толстого металлического прутка, то ее можно условно назвать «толстой».

Кроме того, арматурная сетка может изготавливаться с различной степенью точности.

Может выделяться обыкновенная точность сварки, вполне пригодная для проведения наружных строительных работ и арматурная сетка с повышенной точностью. Точность сварки элементов арматурной сетки обозначается цифрами после буквы «П» в маркировке.

Отдельно стоит сказать и о том, в каком виде поставляется арматурная сетка с промышленных предприятий. В зависимости от толщины используемых элементов с завод сетка может поставляться в виде плоских пластин или в виде рулонов.

Кроме того, в зависимости от назначения – арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут прямоугольными или квадратными.

Особенности применения арматурной сетки

Арматурная сетка может существенно сократить время на проведение строительных работ с использованием бетонных отливок.

При классическом способе формирования силового каркаса он создается из отдельных металлических прутьев. При этом создание пространственного каркаса представляется довольно сложным занятием. Каждое место пересечения арматурных прутков должно скрепляться.

Фиксация мест пересечения арматурных прутьев может производиться при помощи петель из вязальной проволоки. Она складывается вдвое, оборачивается вокруг места пересечения и закручивается с помощью заостренного крюка или специальными автоматическими устройствами.

Естественно такая фиксация может занимать много сил и времени. Поэтому в ряде случаев при проведении фундаментных и общестроительных работ целесообразно использовать уже готовую арматурную сетку.

Вычисление веса арматурной сетки

• Вычисление веса арматурной сетки может пригодиться вам для определения общего веса строительной конструкции, так и для расчета логистики – то есть способов доставки строительных материалов к месту возведения здания.
• Для того, чтобы произвести расчет веса арматурной сетки прежде всего необходимо узнать диаметр использованного металлического прута или проволоки, шаг между проволокой или прутками и конфигурацию ячеек.
• Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром от 3 миллиметров, так и арматурный металлический пруток диаметром до 12 миллиметров.
• При маркировке сетки используются стандартные обозначения, которые помогут вам вычислить вес арматурной сетки.
• Так, если арматурная сетка обозначена маркировкой «150х150х5», то это обозначает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлена из проволоки толщиной в 5 миллиметров.
• Для того, чтобы вычислить вес арматурной сетки можно воспользоваться таблицей, приведенной в нашей статье.

Обратите внимание, что разные производители могут использовать и нестандартные размеры арматурной сетки. В этом случае необходимо рассчитывать ее вес индивидуально, с применением специальных формул. Хорошим решением будет использование для такого расчета математических электронных таблиц.

Кроме того, арматурная сетка может выпускаться и с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравнимо более долгий срок службы и может использоваться и для наружных отделочных работ. Например, для создания заборов или ограждений.

Очевидно, что при расчете веса в погонных метрах, вам также необходимо воспользоваться таблицей.

Количество метров арматуры в одной тонне определяется при помощи следующей таблицы:

Калькулятор для расчета веса арматурной сетки

• Скачать в формате XLS в сжатом архиве 7zip
• Скачать в формате XLS без сжатия

В рубрике Армирование фундамента

Сохранить и поделиться:

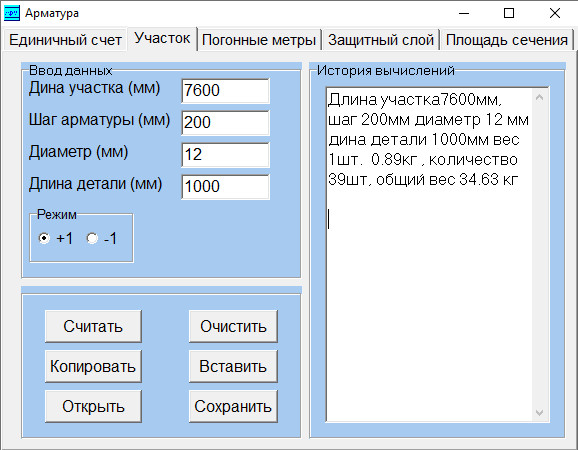

Калькулятор веса арматуры | Главный механик

Скачать калькулятор арматуры онлайн и бесплатно получить код можно на этой странице
Одним из видов продукции металлопроката является арматура. Она выпускается в различном исполнении, так как имеет очень широкое применение. Эта продукция работает на растяжение и используется для усиления железобетонных конструкций, причем по нагрузкам может воспринимать нагрузку как на растяжение, так и на сжатие, в зависимости от места применения.

По виду арматура может быть как жёсткой, имеющей различный профиль, например, уголок, швеллер, балка, так гибкой, имеющей вид отдельных прутов, гладких или с периодическим профилем.

Важно различать этот продукт по его классификации для возможности правильно ориентироваться при выборе и применении.

Арматурные прутья в основном применяются для упрочнения железобетонных конструкций. Это могут быть как перекрытия, которые перераспределяют нагрузку на опорные стены, перенося её на фундамент, так и стойки, колоны, и также несущие стены, которые воспринимают нагрузку от перекрытий.

Поэтому классифицироваться арматурные пруты могут по таким видам:

Классификация по назначению

• арматура как самостоятельный элемент, расчет сечения производится исходя от нагрузки, которую воспринимает сам стержень;
• арматура, связанная в армирующую конструкцию, здесь идет расчет по распределению усилия, выбирая при этом минимальный процент на армирование;
• арматура, которая воспринимает колебание при воздействии различной температуры в сторону усадки или в сторону расширения;
• арматура, которая используется для монтажа, сочетает в себе как пруты, объединенные при помощи сетки;
• арматура, которая используется в качестве закладных деталей в готовых бетонных изделиях.

Классификация по применению в конструкции

• арматура, которая работает в поперечном положении, уберегая всю железобетонную конструкцию от возникновения трещин по наклонной возле опорных колон, и соединяет бетон с зоны сжимания и арматуру с зоны растягивания;
• арматура, которая работает в продольном положении и при этом работает с нагрузкой на растяжение, предотвращая возникновению вертикального вида трещин.

Классификация по условиям работы.

• арматура, которая работает как напрягаемая;
• арматура, которая работает как ненапрягаемая.

Классификация по способу изготовления

• горячекатаные стальные стержневые пруты;
• холоднотянутая арматурная проволока
  .

Классификация по внешнему виду

• арматура, которая имеет гладкую поверхность;
• арматура, которая имеет на поверхности вид периодического профиля.

По поводу последнего пункта нужно отметить, что он разделяется на три подвида: серповидный, кольцевой и смешанный.

Вид профиля имеет большое значение, так как в зависимости от него будет качество сцепления с бетоном в конструкции.

Первый вид выпускается, в основном, российскими производителями согласно ГОСТ 5781-82, производители из Европы выпускают второй вид профиля, хотя и некоторые российские заводы переходят на выпуск этого профиля. Последний вид профиля относительно новый, выпускают его из высокачественной стали, её класс должен быть не ниже А500, при этом сцепление с бетоном увеличивается на четверть по отношению к двум предыдущим.

Большая буква «А» впереди означает, что арматура имеет вид стержней. Цифры после неё означают класс прочности. Раннее, по ГОСТ 5781-82, после буквы «А» стояла римская цифра – I, II, III,IV,V,VI. Сейчас ставят арабские цифры, например А240, А300, А500.

Если арматура подвергалась термическому упрочнению в процессе изготовления, в обозначении появляется буква «т», например Ат 600, если стоит буква «в», арматура упрочнена вытяжкой. Например Ав500, Вв400.

Если вначале стоит буква «В», это означает, что это арматура проволочная, буква «К» означает, что это канат.

Арматура , особенно горячекатаная, не подлежит соединению при помощи сварки, но если в маркировке стоит буква «С», это означает что сварочные работы возможны, например А400С.

Если в конце стоит буква «к», это означает, что продукт имеет коррозионную стойкость.

Иногда удобней наносить маркировку на торце арматуры краской, где цвет означает определённую марку:

А400С – белый цвет торца, А500С – белый и синий, А600 – жёлтый, А600К – желтый и красный, А600С – желтый и белый, А800 – зелёный цвет, А800К – зелёный и красный, А1000 – синий, А1000К – синий и красный, А1200- черный.

Размеры арматуры, ее состав, вес и технические характеристики – это величины стабильные и стандартные для продукции. Независимо от того, на каком заводе она выпущены, все должно соответствовать единому ГОСТу на эту продукцию.

Это ГОСТ на арматуру, которая изготавливается способом горячего проката, имеющую как периодический профиль, так и гладкую поверхность.

В нём также указан химический состав заготовок, из которых затем будет изготовлен пруток.

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций

Наименование профиля	Диаметр (d), мм	Масса 1 метра арматуры, кг	Метров арматуры в тонне
Арматура 6	5.75	0.22	4504.5
Арматура 8	7.5	0.4	2531.65
Арматура 10	9.3	0.62	1620.75
Арматура 12	11	0.89	1126.13
Арматура 14	13	1.21	826.45
Арматура 16	15	1. 58	632.91
Арматура 18	17	2	500
Арматура 20	19	2.47	404.86
Арматура 22	21	2.98	335.57
Арматура 25	24	3.85	259.74
Арматура 28	26.5	4.83	207.04
Арматура 32	30.5	6.31	158.48
Арматура 36	34.5	7.99	125.16
Арматура 40	38.5	9.87	101.32
Арматура 45	43	12.48	80.13
Арматура 50	48	15.41	64.89
Арматура 55	53	18.65	53.62
Арматура 60	58	22.19	45.07
Арматура 70	68	30.21	33.1
Арматура 80	77.5	39.46	25.34

Марки стали, применяемые при производстве горячекатанной арматуры.

Что же касается проволоки, изготовленной при помощи холодного волочения, её получают следующим способом: через систему постоянно ссужающихся отверстий протягивают при помощи валков заготовку стержней до нужного диаметра. При этом прочность на разрыв такой арматуры в результате этой операции увеличивается.

Изготавливают проволоку по ГОСТ 6727-80 диаметром до 6 мм, которая служит для армирования конструкций, а также по ГОСТ 7348-81 (СТ СЭВ 5728-86) для проволоки из углеродистой стали для железобетонный конструкций, которые были предварительно напряжены.

Есть метод упрочнения арматуры и термической обработкой, которую применяют после вытяжки, применяя так называемый отпуск и отпуск под напряжением и стабилизирование.

Холоднотянутая проволока может быть как гладкая, так и иметь периодический профиль. Её диаметр может быть от 3 до 8 мм. Выпускается как в мотках, так и в прутках.

Для расчета веса проволоки берем среднюю плотность стали(7850 кг/м куб.), умножаем на объём арматуры и тогда узнаем её массу. m=p*V

Объем рассчитываем по формуле:

V=3,14 * R2*h, где R это радиус сечения ,h длина арматуры.

Как видите, ничего сложного.

Арматуру применяют в почти 90 случаях из 100 как строительный материал, используя в железобетонных конструкциях.

Такие конструкции это не только жилые и промышленные здания, а также тоннели, мосты, надземные и подземные переходы, метро. Это опоры и балки для трубопроводов и линий электропередач. Применяются для строительства железнодорожных путей и в архитектурных сооружениях для возведения нестандартных конструкций, как больших так и малых объемов.

Так как арматура применяется в очень ответственных конструкциях, её качество имеет главное значение. Для того, что бы продукция была конкурентоспособной, продукцию должны оценить по международным нормам.

Качественную продукцию выпускает комбинат ЕВРАЗ, который экспортирует продукцию на Юго- Восток, в том числе в Китай и Монголию, а также в страны СНГ. В ассортименте предприятия очень много видов арматурного проката как горячекатаного, так и холоднотянутого. В качестве проволоки выпускается стальная углеродистая холоднотянутая, прокат круглый горячекатанный.

Выпускает проволоку и Златоустовский электрометаллургический завод, большой ассортимент и у Абинского электрометаллургического завода, который специализируется на выпуске строительной арматуры, металлургический завод в г. Владимире выпускает горячекатаные пруты, экспортируя продукцию, которая имеет международную сертификацию, в страны СНГ и бывшего СССР.

Ижевский металлургический завод, который входит в состав холдинга «Мечел», также специализируется на выпуске проволоки разных видов.

Отдельно хотелось бы отметить качество Красноярского металлургического завода, который производить качественную продукцию, которую используют в военной промышленности, авиационной, в том числе и арматуру для строительства ответственных объектов. Свою продукцию экспортирует и в дальнее зарубежье.

Конечно, приобретая проволоку, нужно рассчитать её вес, она ведь поставляется не метражом, а по весу. Поэтому обязательно нужно все прочитать. Для этого у нас на сайте есть специальный онлайн калькулятор, при помощи которого без заморочек можно высчитать любой вес, используя данные из таблицы. Нужно знать вес 1 погонного метра, и диаметр проволоки. Остальное сделает онлайн калькулятор. Он бесплатный и пользоваться им очень просто.

— легко оценить вес арматурных стержней

Теперь вы можете легко рассчитать вес арматуры, используемой на строительной площадке, с помощью этого простого и расширенного калькулятора веса арматуры.

Процедура использования этого калькулятора для расчета веса арматуры очень проста. Шаги для этого следующие:

• Нет необходимости измерять размеры арматурного стержня, поскольку на рынке доступны арматурные стержни стандартных размеров.
• Просто введите диаметр и длину арматурного стержня в соответствии с указаниями инженера-строителя. Обязательно введите диаметр стержня в миллиметрах.
• Пропустите поле количества, если вы хотите рассчитать вес только одного арматурного стержня.
• Введите количество стержней в поле количества, если вы хотите оценить вес арматуры в комбинациях.
• Результаты будут отображаться в кг и кг/м.

Стандартные размеры арматурного стержня, доступные на рынке, следующие: Масса на метр (кг/м) c/s Площадь (кв. мм) 6 мм 0,222 28,3 8 mm 0.395 50.3 10 mm 0. 617 78.6 12 mm 0.888 113.1 16 mm 1.58 201.2 18 mm 2 254.6 20 mm 2.47 314.3 22 mm 2.98 380.3 25 mm 3.85 491.1 28 mm 4.83 616 32 mm 6. 31 804.6 36 mm 7.99 1018.3 40 mm 9.86 1257.2 45 mm 12.50 1591.1 50 mm 15.42 1964.3 Таблица веса арматуры

Вы также можете рассчитать вес арматуры вручную на сайте, но мы рекомендуем вам использовать этот калькулятор. Вес арматурного стержня можно легко рассчитать с помощью приведенной ниже стандартной формулы:

W= (D ² /162,28)* L

Где «D» и «L» — диаметр и длина. арматуры соответственно. Возьмем значение диаметра в миллиметрах и длину в метрах. Вы получите результаты в килограммах (кг). После деления результатов на фактическую длину арматурного стержня можно получить вес на погонный метр.

Попробуйте также: конвертировать футы в метры (лучший конвертер футов в метры)
Попробуйте также: конвертировать см в метры (лучший конвертер сантиметров в метры)

Давайте разберемся в этой формуле на простом примере.

Пример: Рассчитайте вес стержня TMT диаметром 8 мм и длиной 12 метров.

Решение : Используя формулу расчета веса арматуры, вы можете найти массу стержня ТМТ, подставив указанные значения в данную формулу.

w = (D ² /162.28)* L
W = (8 ² /162.28)**12 = 4,732 кг

Теперь расчет на мэттер,

. = 4,732/ L
W = 4,732/ 12 = 0,395 кг/м

Мы надеемся, что этот пример рассеял все ваши сомнения.

Нравится:

Нравится Загрузка…

Расчет расстояния между арматурными стержнями, компоновки и веса в бетонной плите

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Расчет расстояния между арматурными стержнями (Reo), компоновки и веса в бетонной плите
Для расчета бетона и общей арматуры в многосторонней плите см. раздел Расчет бетона и арматуры в многосторонней плите

Расстояние Шкала
