      Плита перекрытия монолитная толщина: Толщина бетонного перекрытия между этажами

      Содержание

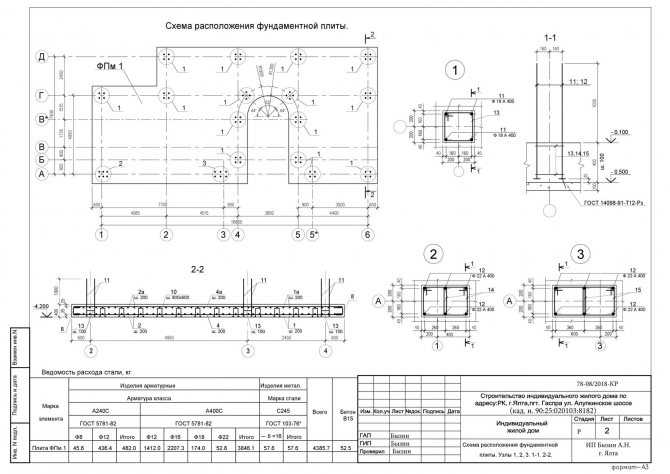

      Толщина монолитной плиты фундамента: порядок расчета, минимальная толщина

      Содержание

      1. Виды монолитного фундамента
      2. Этапы подготовки
      3. Определение нагрузок на основание
      4. Порядок расчета
      5. Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров
      6. В заключение: полезные советы специалистов

      От правильно выбранного типа фундамента, от типа его конструкции и общей надежности, зависит успешность эксплуатации будущего дома. Поэтому, многие задаются вопросом о том, какой тип фундамента выбрать, как правильно его рассчитать и применить ту или иную технологию во время строительства. На сегодняшний день известны различные варианты, такие как свайный фундамент, ленточный, а также монолитный, где последний вариант считается наиболее надежным и долговечным. Монолитная плита представляет собой мощную армированную основу. Чем больше толщина монолитной плиты фундамента, тем выше способность выдерживать тяжелую конструкцию домов, которые могут быть перекрыты плитами не только между первым и вторым этажом, и последующими этажами.

      Виды монолитного фундамента

      Что касается видов, то здесь можно выделить два основных варианта, которые используются в строительстве:

      • Применение ЖБИ изделий. Здесь, в качестве основы используются плиты и железобетонные блоки. Они свариваются между собой, укладываются на подготовленную, ровную поверхность. Кроме того, все пустоты между этими блоками рекомендовано заполнять бетоном. Изначально большинство ЖБИ-изделий армировано и изготовлено с использованием технологии вибропрессования, что позволяет добиться максимальной прочности. Подобный метод несколько дороже своего прямого конкурента.
      • Монолитная плита. Этот вариант представляет собой наиболее востребованный способ. Он требует предварительной подготовки поверхности, углубления котлована на величину будущей плиты, армирование и последующее высыхание плиты.

      Время, за которое бетон полностью высохнет и будет готов к эксплуатации, составляет 28 проектных дней. В этот интервал времени рекомендовано поливать бетон обильным количеством воды и накрывать от пересыхания, используя полиэтиленовую пленку.

      Армирование будущей плиты является важным этапом, что позволит защитить основание от излома во время весеннего пучения грунта.

      Этапы подготовки

      Все этапы, включая подготовительный процесс, должны проходить под контролем сертифицированного специалиста. Очень важно соблюсти все расчеты, включая расчет подушки. Подушку, как правило, изготавливают из песка, предварительно оборудуя углубление в земле. Глубина, на которой будет залегать песчаная подушка, индивидуальна, и в основном упирается в климатические условия, а также зависит от типа грунта.

      Расчету подвергается и обоснование будущего фундамента. Здесь важно определить зависимость от нагрузки, марку используемого бетона, а также понять диаметр арматуры, шаг, количество используемых прутьев. Все это необходимо сделать еще на этапе проектирования будущего дома, поскольку на расчет будет влиять не только тип почвы и климатические условия эксплуатации, но и этажность, а также тип используемого строительного материала.

      Определение нагрузок на основание

      Итак, на раннем этапе проектирования, важно произвести расчет нагрузки будущего дома. Для этого необходимо обладать рядом познаний, включающих в себя следующие аспекты:

      • Тип грунта. Этот момент важно выяснить опытным путем. Для этого копается яма на глубину, примерно, до 2 м, изучается структура породы земли, состав, плотность и другие физические данные. Все это производится в соответствующей организации путем лабораторных исследований.
      • Материал, из которого планируется построить дом. Нужно понимать, что если перекрытие у вашего дома будет из плит, сам материал будет блок, пеноблок, газобетон, керамзитоблок, а также другие тяжелые варианты, то и фундамент должен выдерживать соответствующие нагрузки. В случае с использованием дерева и перекрытием из дерева, малоэтажных строений, нагрузка на фундамент будет снижена, что позволит неплохо сэкономить на обустройстве основания.
      • Учесть динамические и статические нагрузки. Что касается статических нагрузок, то сюда относятся давление стен, действующее давление крыши, цоколя, общей нагрузки мебели и прочей составляющей внутри дома. Что касается динамических нагрузок, то сюда определяют ту величину давления на фундамент, которая может либо понижаться с течением времени, либо возрастать. Например, к динамическим нагрузкам можно отнести давление снега на крышу.
      • Марка бетона. Очень важно определить марку бетона, что будет влиять и на прочность основания и на возможность эксплуатировать дом в разных условиях. Важно учесть, какая толщина монолитной плиты фундамента подойдет для вашего проекта.

      Вычисляя общую нагрузку на будущий фундамент, суммируют все, начиная от межкомнатных перегородок, несущих стен, крыши, перекрытий, окон, дверей, сезонного снега на крыше, а также других элементов в доме, которые давят на основание. Но, какой бы критерий давления массы на один квадратный метр у нас не получился, важно учесть запас. Это запас зачастую называют коэффициентом надежности.

      Этот критерий рассчитывается для разных групп строительного материала индивидуально, где, например, для плиты перекрытия из бетона, рекомендуется использовать запас, равный 1,3.

      Порядок расчета

      Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

      Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

      Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

      Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.

      Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

      Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.

      Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

      Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров

      Предположим, что мы строим нетяжелый дом, общей площадью основания 10 на 10 метров. Сама плита должна чуть-чуть выходить за эти рамки, а потому, необходимо добавить запас каждой страны по 10 сантиметров. Чтобы наш дом в 2 этажа с учетом перекрытий из плит 16 см толщиной, стоял долго, не имел трещин и не разрушался от времени, следует обустроить подушку из песка равную 20 см. Затем следует залить монолитную плиту, равную тоже 20 сантиметров. При этом мы условимся, что грунтовые воды находятся на большом расстоянии от поверхности, да и сам грунт представляют собой глину, с небольшим слоем чернозема.

      Необходимо рассчитать количество бетона, который пойдет для плиты. Соответственно, считаем площадь основания, которая в нашем случае равняется: 10,2*10,2 = 104 квадрантных метра. Далее необходимо посчитать объем бетона, который следует завести на участок. Он будет равен значению: 104*0,25=26 кубический метр. Если в процессе расчета мы получили не целое число, как это было сейчас, где реально значение равнялось 25,89 кубических метра, то округлять всегда нужно в большую сторону, поскольку погрешность в расчетах всегда присутствует и нам нужно учесть «запас».

      Далее необходимо посчитать арматуру. На этом материале экономить не стоит. Поэтому, необходимо заручиться дополнительной надежностью фундамента и использовать арматуру 14 мм. Это значение касается сечения прута. Исходя из того, что наш дом имеет 10,2 м по габаритам, мы знаем, что длина одного прута составит 10200 мм. Беря в расчет, что шаг между двумя рядом лежащими рутам будем делать 20 см, можно посчитать, что на один слой арматуры пойдет: 10200/200=51 прут. Это касается только одного направления. Соответственно, таких направлений будет 2, поскольку должен быть перехлест ячейки. Итого, на один слой пойдет 102 прута арматуры. Таких слоев у нас будет 2, поэтому нам потребуется 204 отрезка арматуры длинной по 10,2 метра.

      Теперь давайте посчитаем общий метраж арматуры, которая пойдет на подготовку основания. Соответственно, мы имеем 10,2 метра длины одного прута. Умножаем это значение на количество прутов, что в нашем случае составило 204 единицы. Итого, получаем, 2080 метров. Лучше взять с запасом, примерно, 2100 метров.

      Известно, что масса одного килограмма арматуры, диаметр которой 14 мм, равен, 1,2 кг. Итого, умножаем 2100 на 1,2 кг, что позволит рассчитать общую массу металла (2500 кг).

      Чтобы связать между собой верхнюю и нижнюю плоскость арматуры, потребуется вертикальный стержень. Чтобы его рассчитать, необходимо вычесть из максимальной толщины монолитного фундамента, значение, которое будет равняться расстоянию от песчаной подушки до первого слоя арматуры. В нашем случае это равняется разнице: 25-6 = 19 см. Стандартный шаг, который используется при армировании, равен 40 см. Исходя из этого значения, мы получаем, что на один пруток пойдет порядка 26 опорных точек. Это значение следует перемножить на 26 и получить 676 прутков, которые потребуются в качестве опоры для слоев арматуры.

      Теперь посчитаем массу и метраж. Соответственно 676 штук умножаем на 0,19 метров одного прутка. Это составит 128 метров общей длины. Далее необходимо умножить метраж на вес одного метра, что составит: 128*1,2 = 153 кг. Суммируем значения массы, прибавляем небольшой запас и получаем, что для армирования нашего основания нам потребуется порядка 2700 кг арматуры. Подробный расчет выполнен не случайно, поскольку брать металл на вес, зачастую дешевле, чем брать поштучно. В нашем случае у нас получилось металла более 2,5 тонн, на что можно получить хорошую скидку.

      Перед заливкой бетона важно положить гидроизоляцию. В качестве гидроизоляции может выступать геотекстиль, либо полиэтиленовая пленка, расчет которой считается по площади основания. В нашем случае нам необходимо 104 квадратных метра пленки, с учетом запаса.

      Пленка будет защищать от влаги со стороны грунта, а также на время высыхания позволит сохранить влагу внутри бетона, равномерно выпаривая ее через поверхность. В таком случае бетон сможет достигнуть максимальной прочности, что, отразится на качестве эксплуатации здания в целом.

      Далее необходимо подготовить подъезд к месту заливки, и желательно, чтобы подъезды были со всех четырех сторон будущего здания. Что касается кубатуры бетона, то ее мы уже посчитали, когда рассчитывали объем будущего основания. В нашем случае он составил порядка 26 кубического метра. Что касается самого бетона, то специалисты рекомендуют использовать марку не ниже м250-м300. Бетон более высокой марки тоже использовать не стоит, поскольку его назначение имеет специфический характер, ведь при использовании в частных сферах он может принести больше минусов, чем плюсов.

      Что касается песчаной подушки, о которой мы говорили на ранних этапах, то она должна выходить на величину до 1 метра больше, чем площадь основания будущего дома. Поэтому, рассчитывая объем песка, учитывают длину, равную 11,2 метра. При толщине подушки, равной 30 см, нам потребуется: 11,2*11,2*0,3 = 37 кубических метров песка.

      В заключение: полезные советы специалистов

      Если вы усвоили, как рассчитать толщину фундамента, то все равно важно не забывать о почве. Если почва имеет пучинистую структуру, то она способна опуститься и подняться до 5 см за год. Это чревато последствиями, поскольку фундамент будет играть, что может привести к образованию трещин в основании.

      Что касается арматуры, то лучше всего связывать ее между собой проволокой. Как мы и говорили раньше, даже в полностью застывшем бетоне, связанная арматура может немного «играть», что делает ее подвижной. Это сохранит общую структуру основания, и не позволит появиться трещинам. Не экономьте на материале, особенно на бетоне и на количестве арматуры. Помните, что снижая диаметр арматуры на 1 порядок, вы теряете до 5-8% несущей способности основания.

      Заливать бетон на землю без песка тоже нельзя. Не забывайте утрамбовать подушку. Постарайтесь залить бетон за один день, поскольку это позволит добиться большей прочности конструкции. Учитывайте, что минимальная толщина фундамента в виде монолитной плиты не может быть менее 15 см.

      Монолитные перекрытия

      Значительное применение в строительстве получили монолитные безригельные перекрытия в виде плоских плит сплошного сечения, опирающихся непосредственно на вертикальные несущие конструкции зданий. Пролеты ненапряженных плит могут быть от 6 до 12 м; толщина, в зависимости от пролета и расчетных нагрузок, от 15 до 25 см, а в пределах технических этажей до 30 см. На рис. ниже приведен график оптимальных толщин плит, подсчитаных А.С. Залесовым и А.И. Ивановым.

      Значительное распространение получили преднапряженные конструкции перекрытий, особенно при пролетах более 6 м. Предварительное напряжение позволяет достичь увеличения пролетов перекрытий при меньшей толщине, повышения трещиностойкости и уменьшения деформативности. При устройстве преднапряженных монолитных ригельных перекрытий пролетами 9-18 м высота ригелей составляет 60-90 см, толщина плит 10-13 см.

      При устройстве преднапряженных ригельных перекрестно-ребристых перекрытий пролетом 7-10 м высота ребер составляет 30-60 см, толщина собственно плиу 10-20 см, шаг ребер 150-200 см.

      В качестве напрягаемой арматуры в монолитных преднапряженных перекрытиях чаще всего применяют арматурные канаты. Армирование перекрытий (рис. ниже) может осуществляться разными способами:

      • напрягаемые канаты располагают вдоль осей колонн в одном направлении, а между колоннами перпендикулярно канатам укладывают ненапрягаемую арматуру;
      • напрягаемые канаты размещают по осям колонн в двух направлениях;
      • напрягаемые канаты располагают преимущественно по осям колонн в одном направлении с размещением аналогичных канатов между колоннами;
      • напрягаемые канаты размещают равномерно по всему полю плиты и по осям колонн в двух направлениях.

      График изменения толщины перекрытий в зависимости от величины пролетов

      а- график изменения толщины перекрытий в зависимости от величины пролетов: 1- ненапрягаемые плиты и балки перекрытий; 2 — преднапряженные плиты и балки перекрытий; 3 — ненапрягаемое безбалочное перекрытие; 4- преднапряженное безбалочное перекрытие; б- график оптимальной высоты сечения h плиты перекрытия в зависимости от пролета и нагрузки q при классе бетона В25

      Схемы размещения арматуры при армировании преднапряженных монолитных перекрытий


      1 — напрягаемая арматура; 2- ненапрягаемая арматура

      После достижения бетоном прочности, составляющей половину проектной, с помощью гидравлических домкратов выполняют натяжение арматуры на бетон. Предварительное напряжение монолитных плит перекрытий может осуществляться как с обеспечением совместной работы напрягаемой арматуры с бетоном, так и без этого. При устройстве преднапряженных монолитных плит перекрытий без обеспечения совместной работы напрягаемой арматуры с бетоном арматуру покрывают смазкой ингибитором коррозии и заключают в полимерную защитную оболочку из полиэтилена или полипропилена с минимальной толщиной 1 мм. Это обеспечивает надежную антикоррозионную защиту арматуры, существенно повышает долговечность конструкций, а также снижает трение между арматурой и бетоном по сравнению с традиционным армированием примерно на одну треть. Защитная оболочка должна быть водостойкой, сопротивляться механическим воздействиям и перепадам температур в диапазоне от -20 до +70 °С. Кроме того, она не должна иметь в своем составе химических добавок, которые могут явиться причиной коррозии бетона.

      К достоинствам данного способа преднапряжения монолитных перекрытий можно отнести: обеспечение равномерной работы бетона по толщине плит; равномерное распределение арматурных канатов по всей плите; максимальное использование свойств напрягаемой арматуры; осуществление надежной защиты арматурных канатов от коррозии; значительное уменьшение толщины перекрытий; уменьшение расхода бетона и арматуры.

      К недостаткам преднапряжения монолитных перекрытий без сцепления арматуры с бетоном можно отнести: увеличение затрат на обеспечение антикоррозионного покрытия и устройство защитной полимерной оболочки; необходимость увеличения силы натяжения примерно на 27% по сравнению с натяжением при сцеплении арматуры и бетона. Следует отметить, что устройство монолитных преднапряженных перекрытий без сцепления арматуры с бетоном предъявляет повышенные требования к качеству выполнения строительных работ. Такие монолитные перекрытия без сцепления арматуры с бетоном в последние годы нашли широкое применение.

      Наряду с этими конструкциями применяются монолитные перекрытия с напряжением арматуры и ее сцеплением с бетоном. Примером являются перекрытия, выполняемые термореактивным способом преднапряжения железобетонных конструкций, идея которого была впервые предложена в 50-х гг. XX в. Харьковским инженерно-строительным институтом. Арматура, покрытая термореактивной полимерной смазкой, помещается в бетон, а после набора бетоном определенной прочности подвергается электронагреву по предварительно заданной программе. При достижении температуры 100 °С происходит размягчение смазки и свободная деформация арматуры. После дальнейшего нагрева арматуры до температуры около 350 °С происходит расплавление и полимеризация обмазки, обеспечивающая в дальнейшем совместную работу арматуры с бетоном. На этом электронагрев прекращают, после чего происходит охлаждение и преднапряжение бетона.

      К достоинствам данного метода можно отнести: возможность бетонирования конструкции без инъецирования, простоту оборудования и технологии преднапряжения (отсутствие устройств для механического натяжения арматуры).

      классификация, формулы для расчетов, расчет плиты перекрытия

      Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

      Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

      • Классификация монолитных плит перекрытия
      • Расчет параметров монолитной плиты перекрытия
        • Площадь рабочей арматуры
        • Погонная нагрузка на балку
        • Максимальный момент в сечении балки
        • Требуемый момент сопротивления

      Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

      Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

      • монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
      • благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
      • экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
      • все необходимые материалы есть в свободной продаже;
      • нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
      • отсутствие стыков повышает звукоизоляцию здания;
      • материал не горит и не подвержен гниению;
      • такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

      Главный недостаток такого типа перекрытия состоит в

      повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

      Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

      Классификация монолитных плит перекрытия

      Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

      Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

      Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

      При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

      Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

      Расчет параметров монолитной плиты перекрытия

      Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

      Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

      В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

      Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

      На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

      Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

      Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

      Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

      Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

      • собственный вес перекрытия;
      • временная нагрузка на перекрытие.

      В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

      Временная нагрузка для жилого дома по нормативам составляет 150 кг/м2. Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м2.

      Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м2.

      Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м2.

      После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

      Для расчета максимального изгибания плиты необходимы такие данные:

      • расчетное сопротивление бетона R b = 7,7 МПа;
      • арматура класса А400С;
      • расчетное сопротивление арматуры R s = 365 МПа.

      Расстояние от арматуры до края плиты 35 мм.

      Максимальный изгибающий момент рассчитывается так:

      М = q*L 2 2/11. М=695*2,52/11=395 кг/м.

      Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m <a r. Параметр a r нормативный и равен 0,440 для указанных материалов.

      am=M/(Rb*b*h02), где

      b — ширина перекрытия 6 м,

      h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

      am=395/(77000*6*0,0452)=0,042.

      0,042>0,440.

      В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

      При значении am=0,042 коэффициент, а равен 0,98.

      Площадь рабочей арматуры

      Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м2 =2,45см2.

      На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см2.

      Погонная нагрузка на балку

      695*2,5=1737,5 кг/м.

      Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

      Максимальный момент в сечении балки

      Мр=q*L2/8.

      Мр=1737,5*6,42/8=8896 кг/м.

      Требуемый момент сопротивления

      Wтр=Мр/(1,12*R).

      Wтр=8896/(1,12*21)=378 см3.

      Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см3 и инерцией I=5010 см4.

      Прочность балки проверяется таким образом:

      R=Mp/1,12*Wtp

      R=8896/(1,12*378)=21.

      Расчетная R равна нормативной, что говорит о хорошей прочности балки.

      Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

      Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

      Монолитная плита! Как строить современные монолитные плиты

      Тенденция проектирования монолитных плит — это стиль дизайна, характеризующийся единой, непрерывной, непрерывной поверхностью. Плита может быть изготовлена ​​из бетона, стекла или металла.

      Термин был впервые использован в конце 1950-х годов. Тенденция дизайна монолитных плит популярна, потому что она обеспечивает элегантный и чистый вид, а также потенциально предлагает больше места для жизни и работы.

      Тенденции проектирования монолитных плит часто наблюдаются в строительстве коммерческих зданий, особенно когда конструкция требует минимальной структурной устойчивости или вообще не требует ее. Монолитные конструкции все чаще используются в качестве перегородок и стен в контексте современной архитектуры.

      Содержание

      Что такое монолитные плиты?

      Монолитные плиты представляют собой тип бетонного здания, предназначенного для возведения за один раз, а затем скрепления краном.

      Монолитную плиту можно считать противоположностью модульному дому. Модульные дома, как следует из их названия, часто собираются из отдельных частей, которые изготавливаются за пределами площадки и собираются на месте. Напротив, монолитные плиты заливаются из бетона на месте как единое целое.

      При сооружении бетонной плиты монолитная плита нуждается в компонентах конструкции, таких как фундамент, плиты, опоры, колонны, и балки уклона, используемые при строительстве монолитной плиты.

      История строительства и проектирования монолитных плит

      Термин «монолитная плита» является общим термином для бетонной плиты, отлитой как единое целое. Монолитно-панельное строительство является одним из самых распространенных видов строительства в мире. Он использовался с начала 20 века и продолжает использоваться сегодня.

      Термин «монолитная плита» впервые был использован в 1940-х годах архитектором и инженером Пиблзом У. Динсмором-младшим, который описал ее как «единую монолитную плиту для каждой внешней стены». Эти типы конструкций были популяризированы отцом современной архитектуры Людвигом Мис Ван дер Роэ.

      Монолитный плитный фундамент

      Монолитный фундамент изготавливается путем заливки одного слоя бетона для образования плиты и основания. Подрядчики предпочитают монолитный фундамент, поскольку он обеспечивает низкую стоимость рабочей силы, а процесс строительства выполняется быстрее, чем при использовании других фундаментов.

      Основание монолитной плиты имеет толщину 12-18 дюймов у основания и от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

      Сооружение монолитного фундамента выполняется быстро и легко: после того, как будет зарыт круговой ров и засыпан гравий, можно приступать к заливке бетона.

      Этот тип основы высыхает быстрее, чем любой другой тип основы

      Прочный фундамент: Этот фундамент прочный, если правильно установлены анкерные болты и болты.

      Низкое хранение: Монолитный фундамент необходимо исследовать только в определенное время, чтобы убедиться в отсутствии трещин в фундаменте.

       Потребуется меньше энергии, поскольку между домом и землей нет зазора. Воздух не движется ниже первого этажа.

      В тех частях света, где почва не холодная, а температура не такая высокая, и не должно быть похоже на пустыню. Если у вас нет подвала или подвального помещения, вы можете установить монолитную плиту, чтобы увеличить или улучшить энергоэффективность.

      Наиболее распространенными элементами конструкции фундамента из монолитной плиты являются само перекрытие и могут быть распорные балки или стены фундамента с опорами на краях плиты.

      В некоторых случаях необходимы дополнительные опоры (обычно толстая плита) под колоннами или стенами в центре плиты. Формованные бетонные полы часто проектируются достаточно прочными, чтобы выдерживать нагрузки на грунт без армирования при заливке в непрерывный или уплотненный грунт.

      Правильное использование низкосортного бетона/цемента и окалины из горячекатаной стальной ткани может уменьшить усадочное растрескивание, что очень важно для внешнего вида, а также может помочь в методах контроля проникновения радона.

      Стены фундамента из монолитной плиты часто выполняются из камня или бетона для возведения железобетонной конструкции. Стены фундамента должны выдерживать вертикальные нагрузки от верха конструкции и передавать эти углы к основанию.

      Фундамент монолитный плитный

      Фундаменты настила из бетона должны обеспечивать опору под столбы и стены. То же самое, дистанционные балки в углу фундамента поддерживают верхнюю конструкцию выше.

      Конструкция фундаментов должна иметь хороший размер, удобный для распределения верхней нагрузки на грунт. Самая холодная вода под фундаментом может подняться, вызывая трещины и другие проблемы в конструкции.

      Читайте также: Какие существуют типы промышленных полов?

      Преимущества строительства из монолитных плит
      • Монолитные плиты позволяют ускорить выполнение строительных работ.
      • BY С помощью данной технологии вы сможете сократить как стоимость, так и время реализации проекта.
      • Дает защиту от бедствий.
      •  Монолитные конструкции более устойчивы к горизонтальным силам (циклоны, землетрясения и т. д.) и другим стихийным бедствиям по сравнению с традиционными конструкциями.
      • Нет необходимости в дорогостоящем строительном оборудовании, если вы используете алюминиевый каркас в строительстве.
      • В этом типе технологии, без использования кирпичей, штукатурки и блоков
      • Мы получаем очень хорошую готовую конструкцию, которая позволяет избежать больших затрат на штукатурку.
      • У нас больше цоколей и ковров, потому что толщина стен меньше.
      • Качество и долговечность монолитного строительства очень высоки по сравнению с другими строительными работами.
      • Конструкция монолитной конструкции легкая и быстрая.
      • Система местного типа требует регулярного ухода за опорой и балкой, в то время как за монолитным заливным фундаментом особого ухода не требуется. Фундамент из моноплит может сэкономить ваши деньги в течение длительного времени.

      Недостатки строительства из монолитных плит
      • Самый первый недостаток этого типа строительства требует квалифицированных и полуквалифицированных рабочих.
      • Требуется несколько дней обучения рабочих.
      •  Техническое обслуживание и ремонт этого типа конструкции очень сложны.
      • Больше теплового излучения.
      • Это монолитное сооружение, впервые требующее больших вложений.
      • Для этого требуется определенный тип опалубки, такой как туннельная опалубка.
      • Если в этом типе фундамента по какой-либо причине появляются трещины, стоимость его ремонта очень высока.
      • Эти фундаменты  не очень эффективны в районах, подверженных наводнениям.

      Как построить монолитную плиту

      Вот некоторые ключевые моменты, на которые следует обратить внимание при строительстве монолитной плиты

      Подготовка почвы

      Очень важно очень хорошо удалить почву. Важно правильно реагировать на поток воды, и необходимо подготовить правильное перенаправление, чтобы не перегружать лабораторию.

      Почва должна быть хорошо утрамбована и выровнена. Придание надлежащего уклона к земле является очень важным фактором. Важно рассчитать расход воды, а затем необходимо выполнить надлежащее управление.

      Высота траншеи

      В этом типе бетонной плиты очень важно, чтобы толщина плиты составляла 12 дюймов в месте примыкания несущих стен. Толщина плиты этого типа составляет примерно 4 дюйма .

       Размещение армирования

      В этом типе плиты используются стержни диаметром 16 мм, 12 мм и 8 мм для армирования стены. Что касается нагрузки, то используются стержни. Блок крышки предназначен для поддержания расстояния от стержня.

      Опалубка

      Опалубка монолитной плиты конструкции должна быть легкосъемной и многоразовой. Эта опалубка называется настоящей опалубкой.

      Мастер-плотник сделал опалубку. Опалубка должна быть очень прочной.

       Бетон

      Марка М-25 должна использоваться в монолитном заливном фундаменте и крупный заполнитель должен использоваться в нем размером 20 мм. Блок крышки имеет толщину от 25 мм до 50 мм.

      Распалубка

      Монолитные плиты стен и стеновые плиты вскрываются из стеновой опалубки через 12 часов. Центральная опора плиты сохраняется после 36 часов бетонирования плиты. Через 72 часа удаляются все виды опор.

      Лечение

      Необходимо лечение в течение семи дней. . Он играет очень важную роль в достижении силы. На заключительном этапе бетон должен соответствовать требуемому количеству влаги.

      Эта строительная техника особенно используется при возведении монолитных фундаментов высотных зданий и небоскребов. Этот тип конструкции выдерживает очень высокие нагрузки без разрушения в повышенной сейсмической зоне. Это обеспечивает безопасность всему зданию.

      Использование алюминиевой опалубки в данном типе строительной системы повышает качество жилых и коммерческих зданий. Это катастрофоустойчивая и экономически эффективная конструкция в наше время. Его методология работает быстро и снижает затраты на крупные проекты.

      Заключение:

      Новая монолитная плита – конструкция более эффективная и устойчивая, чем традиционные дома. Их можно построить за короткое время и использовать меньше материалов. Они также более доступны для строительства и будут стоить меньше в долгосрочной перспективе.

      Теги: Бетон, Фундамент, монолитный, монолитный, монолитная конструкция, монолитная плита, плита

      Фундаменты монолитные плитные | PHX : JM Concrete Pros

      Когда вам нужно экономичное и быстрое решение для фундамента вашей застройки, фундаменты из монолитных плит могут стать отличным решением. Быстрая укладка и высокая степень прочности, монолитная плита подходит для целого ряда применений. Традиционный фундамент, который широко используется здесь, в Аризоне, монолитная плита гарантирует, что ваше здание будет опираться на прочный фундамент.

      Что такое монолитно-плитный фундамент?

      Это тип бетонного фундамента, который заливается как одна сплошная конструкция. Он имеет такой контур, что утолщается по краям периметра и выступает вниз, чтобы обеспечить опоры для установки несущих стен. Фундаменты можно усилить стальными стержнями. Как правило, опорные части плиты имеют глубину около 12 дюймов, в то время как плита, образующая пол здания, имеет толщину около шести дюймов. Чтобы снизить риск растрескивания, в бетон утапливают проволочную сетку, помогающую выровнять любые напряжения и создать однородную ровную поверхность. Напротив, фундамент со стволовой стеной, который является еще одним популярным типом фундамента, строится из двух частей: Т-образные фундаменты заглубляются, а поверх фундаментов укладываются плиты стволовой стены. После возведения стен бетонный пол заливается поверх плотно утрамбованного гравия или аналогичного основания.

      В чем преимущества монолитно-плитного фундамента?

      Низкие трудозатраты

      Одним из основных преимуществ использования одинарной бетонной плиты в качестве фундамента является то, что этот процесс гораздо менее трудоемок, чем установка фундамента из стволовой стены или другого типа фундамента. В большинстве случаев монолитный плитный фундамент является самым дешевым вариантом, если вы также хотите прочности и долговечности.

      Процесс быстрой установки

      Монолитно-плитный фундамент заливается за один прием (единичная заливка). Это означает, что его гораздо быстрее завершить, чем фундамент, где сначала закладываются фундаменты, а пол из бетонных плит заливается позже.

      Для проектов, где в приоритете скорость и соотношение цены и качества (что относится к большинству девелоперских проектов), монолитно-плитный фундамент является наиболее экономичным вариантом.

      Без подполья

      При использовании монолитного фундамента подполья не создается. Хотя в этом есть некоторые недостатки, есть и несколько преимуществ — подполье может быть убежищем для нежелательных диких животных, особенно змей и грызунов.

      Места для обхода также снижают энергоэффективность здания, потенциально увеличивая ваши счета за HVAC. Кроме того, существует риск того, что подполье может стать влажным, что в конечном итоге поставит под угрозу структурную целостность вашей собственности.

      Есть ли свойства, не подходящие для монолитного плитного фундамента?

      Недвижимость, где мороз является проблемой

      Там, где земля имеет тенденцию промерзать в более прохладные месяцы, обычно устанавливаются Т-образные опоры, выступающие ниже линии промерзания (глубина, на которую грунт промерзает в холодные месяцы). зима). Эти более глубокие фундаменты помогают сохранить целостность конструкции даже при изменении температуры (и, следовательно, воздействии замерзания/оттаивания воды на материалы собственности).

      Монолитная плита обычно не лучший вариант в климате, где мороз долго сохраняется и проникает глубоко. Тем не менее, в Аризоне редко бывает мороз. Если заморозки действительно случаются, они, как правило, кратковременны и ограничиваются верхним или двумя дюймами почвы (в худшем случае). В результате нет необходимости в фундаментах из бетонных плит или в каком-либо другом типе фундамента, который обладает высокой устойчивостью к суровым погодным условиям.

      Свойства на неровных поверхностях

      Монолитные фундаменты работают лучше всего, когда земля под ними ровная и плотно утрамбованная. Это не является уникальным для этого типа фонда. Любой фундамент, на который заливается бетон, работает лучше, когда земля ровная и устойчивая. Если у вас есть участок, который нельзя выровнять до закладки фундамента, мы можем вместе с вами разработать подходящее решение.

      Недвижимость, где вероятны землетрясения

      Если вы строите в зоне тектонической нестабильности, обычно лучше использовать форму фундамента, которая включает в себя подполье. Подпольные пространства обеспечивают дополнительную гибкость, уменьшающую разрушительный эффект землетрясения.

      Фундамент из монолитной плиты может стать идеальным выбором для вашего следующего проекта по благоустройству дома. Свяжитесь с командой JM Concrete Pros для получения дополнительной информации.

      Запросите бесплатную оценку!

      «Отличное обслуживание клиентов! Никогда не был так доволен ландшафтной компанией. Их команда была очень хорошо осведомлена, не говоря уже о том, что они были вежливы и профессиональны до мелочей. Определенно буду повторно использовать и рекомендовать вас в будущем!»

      Трой Л.

      «Люблю JM Landscaping Pros и их сотрудников. Проделал большую работу в моем патио с брусчаткой и ямой для костра. Они взяли мое видение того, как это должно выглядеть, и сделали его лучше».

      Питер М.
