конструкции, материалы и другие нюансы

Как выбрать дымоход? Какая конструкция является оптимальной, и какой материал для труб рекомендуют специалисты? Эти вопросы важны для владельцев бань и в процессе их строительства, и при реконструкции.

Обратите внимание: правильный подбор изделия обеспечит соответствие бани противопожарным и потребительским требованиям, а также небольшие затраты времени и сил на обслуживание трубы.

Содержание:

1. Дымоход: задачи конструктивного элемента
2. Особенности выбора конструкции дымохода
3. Выбор материала для дымохода
4. Преимущества многослойных стальных дымоходов
5. Монтаж дымоходов «Теплодар»
6. Уход и обслуживание дымоходов
7. Подведем итог

Дымоход: задачи конструктивного элемента

Как обязательный элемент любой системы отопления в бане, дымоход выполняет несколько задач:

• Обеспечивает безопасность пользователей, благодаря тому, что из него выводится не только дым, но и угарный газ.
• Создает оптимальные условия для эффективной работы печи, в частности — максимальную тягу. Недостаточная тяга — это низкий КПД отопительного прибора (печи, котла, камина).
• Дымоходы из качественных материалов обеспечивает сохранность и эстетический вид трубы. В то же время несоответствие свойств сырья, из которого изготовлен дымоход, стандартам качества, приводит к деформации и разрушению трубы достаточно быстро.

Особенности выбора конструкции дымохода

Результатом горения любого топлива является дым — аэрозоль, содержащий твердые частицы сажи. Проходя по дымоходу, он оставляет на стенках осадок (копоть), который необходимо удалять. В противном случае тяга в трубе снижается, а топка даже при редком использовании постоянно наполняется сажей.

Дымоход с углами или неправильной формы (например, овальный) выглядит привлекательно, но обслуживать его достаточно тяжело. Удалить сажу из многочисленных стыков и неровностей самостоятельно бывает сложно, и владелец бани вынужден привлекать для этой работы профессионалов со специальным оборудованием.

Однако в любом правиле существуют исключения. Например, круглый дымоход — выгодное решение для оборудования бани, поскольку:

• он прост в обслуживании и в очистке внутренних стенок;
• всегда можно провести наружную отделку, которая будет гармонично вписываться в общую концепцию строения.

Квадрат, прямоугольник, круг, овал — сечение трубы может быть любым: для вывода дыма и продуктов сгорания или эффективности работы отопительного прибора конструкция имеет второстепенное значение. Специалисты рекомендуют уделить внимание более значимому фактору — материалу, из которого изготовлен дымоход.

Выбор материала для дымохода

Вариантов сырья, из которого производят дымоходы, достаточно много, и выбор его всегда остается за владельцем бани. При этом мы рекомендуем вам учитывать несколько моментов:

• стоимость дымохода по завершении строительства,
• простота самостоятельной установки в новом и старом строении,
• легкость обслуживания.

В следующей таблице вы можете увидеть, что сегодня предлагает рынок в качестве материала для дымохода.

Компания «Теплодар» производит дымоходы из нержавеющей стали, что делает наши изделия более эффективными и обеспечивает максимальную надежность при их эксплуатации. Особой популярностью пользуются многослойные конструкции, так называемые «сэндвич-трубы». От одностенных дымоходов они отличаются наличием двух труб: внешней и внутренней, пространство между которыми заполнено теплоизолирующим материалом.

Преимущества многослойных стальных дымоходов

Причин популярности многослойных дымоходов достаточно много:

1. При установке готового изделия не требуется оборудование дополнительного фундамента или усиление существующего: вес готового изделия небольшой.
2. Маленький вес позволяет быстро провести монтаж как во время строительства бани, так и во время ее реконструкции или ремонта.
3. Нержавеющая сталь, которая используется при изготовлении дымоходов, не подвержена коррозии, а значит ей не требуется дополнительная защита наружных поверхностей от осадков.
4. Диаметры внутреннего сечения (115, 150, 200 мм) обеспечивают надежное отведение дыма, и угарного газа: полностью исключено возникновение завихрений во внутренней трубе.
5. Идеально гладкая поверхность внутренних стенок препятствует образованию отложений продуктов сгорания.
6. Такие дымоходы можно подключать к любым отопительным приборам (печь, котел, камин).
7. Этот материал устойчив к высоким температурам. Даже при нагревании до 500- 800°С нержавеющая сталь не деформируется: труба не теряет форму и своих эксплуатационных характеристик.
8. Наличие теплоизоляционного слоя снижает риск образования конденсата на внутренней трубе даже при низких температурах.

Выбор материала для дымохода зависит от условий эксплуатации (температуры дымовых газов, наличие кислоты и т. п.)

Монтаж дымоходов «Теплодар»

У дымоходов производства компании «Теплодар» есть несколько особенностей, которые отличают их от аналогов других производителей:

1. Простота сборки: трубы имеют конструкцию, аналогичную сантехническим трубам — на ее концах предусмотрены узкая и широкая части. Наращиваются трубы путем вставки колен друг в друга — как в конструкторе.
2. Покупатель может выбрать несколько вариантов труб из большого количества доступных модификаций в зависимости от диаметра и длины (500 и 1000 мм), а также от условий эксплуатации и региона проживания.
3. При правильной сборке гарантия на дымоход составляет 15 лет.
4. Не требуется наружная отделка.

Принцип монтажа заключается в следующих простых правилах:

1. Высоту дымовых труб, размещаемых на расстоянии равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
   • не менее 500 мм над плоской кровлей;
   • не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
   • не ниже конька кровли или парапета при расположении дымовой трубы от 1,5 до 3 м от конька или парапета;
   • не ниже линии, проведенной от конька вниз под углом 10° к горизонту при расположении дымовой трубы от конька на расстоянии более 3 м.

   При кровле из горючих материалов (дерево, рубероид) конец дымохода оборудуют сетчатым искроуловителем (размер отверстий или ячеек не более 5х5 мм).



2. Монтаж выполняется снизу вверх для всех типов дымохода. Оптимальное сечение и высота трубы выбираются с учетом характеристик печи, камина или котла. При установке необходимо рассматривать разные варианты отвода конденсата.
3. При частичном нахождении труб в горизонтальном положении длина таких участков не должна быть более 1 м. При этом количество поворотов (изгибов) должно быть минимальным.

В процессе установки труб важно предусмотреть возможность простого доступа к дымоотводящему каналу: владельцу дымохода необходимо периодически проводить чистку и проверку состояния внутренних поверхностей.

Уход и обслуживание дымоходов

Обычно баня подразумевает использование твердого топлива. В большинстве случаев это дрова твердых, мягких, хвойных пород дерева, при горении которых образуется сажа.

Сажа близка по химическому составу к углю поэтому она легко воспламеняется, и причиной пожаров в банях и частных домах достаточно часто становится ее избыточное наличие в каналах для отведения дыма. Основные причины пожаров и отравления угарным газом — несвоевременное обслуживание или некачественный уход за дымоходом.

Независимо от типа материала и конструкции дымохода, трубы рекомендуется чистить с периодичностью 1-2 раза в год (в зависимости от интенсивности использования бани).

Простейшими инструментами для чистки дымоходов являются нейлоновые или металлические ершики круглой формы и удлинительная штанга. Для труб других производителей и поперечных сечений необходимо использовать ершики определенной формы (прямоугольные, квадратные, овальные), специальные пружины и порошки. Производители предлагают и универсальные средства для чистки дымоходов, однако их действие рассчитано всего на 1-2 недели.

Чистка дымохода требует много сил: на стенках образуются не только отложения сажи, но и окиси углерода.

Как результат — нарушение герметичности дымохода и риск проникновения токсичных газов в помещение. Вероятность такой ситуации при использовании дымохода «Теплодар» крайне мала, если сборка его осуществлялась профессионалом в соответствии с рекомендациями производителя.

Выполнять действия по обслуживанию дымохода можно самостоятельно или с помощью профессионала. Во втором случае вы должны получить документ, подтверждающий проведение этой процедуры: при возникновении несчастного случая (пожара) у вас будут доказательства своевременного ухода за дымоходом (актуально, если строение застраховано).

Подведем итог

Мы рекомендуем вам поручить выбор дымохода профессионалу: он подберет правильное решение в соответствии с характеристиками отопительной системы и особенностями строения прибора. Выгодным решением для большинства бань были и остаются дымоходы «Теплодар» из нержавеющей стали. Надежность, большой срок эксплуатации и доступная цена — те показатели, которые делают нашу компанию одним из лидеров рынка

какую трубу использовать, трубы из нержавейки, температура в дымоходе печки

Содержание:

Типы печных дымоотводов
Кирпичные дымоходные конструкции
Металлические дымоходы
Внешняя и внутренняя дымоотводящая система
Материалы для постройки дымоходов
Критерии подбора труб
Устройство внутренних металлических дымоходов
Установка внешних металлических конструкций дымоотвода
Дымоходы из кирпичей
Возведение кирпичных дымоотводящих конструкций

Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.

От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

• по материалу изготовления;
• по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

• дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;
• конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: «Как сделать дымоход в бане через стену – варианты устройства»).

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.

Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: «Почему дымит печь в бане и как это исправить»). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.

У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».

Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 — 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.

Порядок монтажа этого элемента следующий:

1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).

После того как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт — он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

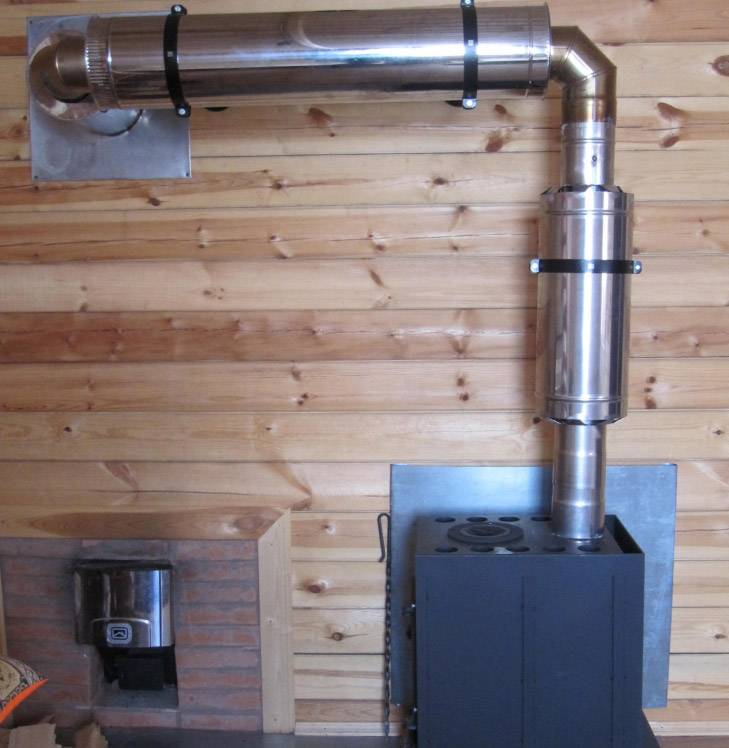

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

Примерно схема дымохода из кирпичей состоит из следующих элементов:

1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
3. Стояк — прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
5. Шейка – это место, где труба сужается до начальных внешних параметров.
6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

• «в полкирпича» – 130х130 миллиметров;
• «в кирпич» — 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.

Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки — кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.

В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

Конструкция, виды и правила создания дымохода для бани.

Какой дымоход для бани лучше.

Важным элементом любой бани является дымоход, обеспечивающий оптимальный отвод из помещений продуктов горения от использования банной печи. Для любого сооружения необходима его установка, а при этом он должен быть надежным, безопасным и недорогим. Нередко многие владельцы бани вовсе задумываются о собственноручном его создании, причем выполнить это можно достаточно легко и без сложностей, если хорошо разобраться в актуальной технологии работы. Следует учесть, что температура на выходе банной печи превышает 600°C, и в целях пожарной безопасности необходимо внимательно отнестись к выбору материалов и качеству элементов дымохода.

Устройство дымохода

Данная конструкция представлена в разных видах, причем все они создаются из разнообразных материалов и обладают различной конструкцией. Они могут иметь один контур или два, а также для их производства может применяться кирпич или сталь, керамика или другие подходящие материалы.

В идеальном случае дымоход представляет собой особый горизонтальный элемент, обеспечивающий эффективный и быстрый отвод разных продуктов горения из помещения. Для некоторых бань обустройство такой конструкции просто невозможно выполнить, поэтому единственным решением считается создание вертикального дымохода. К основным элементам конструкции относятся:

Трубы. Являются самыми важными элементами, которые и представляют собой дымоход. Они надежно и герметично соединяются друг с другом, после чего подключаются к печи и выводятся наружу через стену или крышу сооружения.

Колено. Оно является специальным соединителем, гарантирующим плавность монтажа всей конструкции. Например, если невозможно сделать так, чтобы труба была идеально ровной, то для формирования разных переходов и изменений направления трубы используется колено. Оно выпускается в многочисленных разновидностях, которые могут отличаться параметрами и соотношением углов. Чистить этот элемент будет достаточно сложно, поэтому при обустройстве дымохода лучше всего сделать все возможное, чтобы в нем отсутствовали колена.

Тройник. Является универсальным элементом, который так же соединяет отдельные элементы трубы. Он считается легким в очищении, поскольку для этого могут применяться специализированные и удобные в применении инструменты. Он представлен в виде особого стакана, который надо просто вытащить и выполнить все работы по его полноценному очищению. Однако выбирать важно такой тройник, который будет прекрасно подходить к определенному дымоходу.

Патрубок. Используется в том случае, если приходится выводить дымоход через деревянное перекрытие. Он предназначен для создания безопасных условий для древесины, чтобы она не разрушалась и не возгоралась при действии высокой температуры. Первоначально в перекрытии делается специальное отверстие, в которое устанавливается патрубок, а после уже выводится сам дымоход.

Крышная разделка. Она гарантирует создание герметичного соединения самого дымохода с трубой. Также она не допускается попадание в конструкцию разных загрязнений и осадков. Это элемент считается очень важным, поэтому рекомендуется обращать внимание только на высококачественные изделия, которые будут идеально справляться со своими задачами. Слишком дешевые крышки не прослужат слишком долго.

Какие трубы для дымохода выбрать?

Сделать дымоход можно из разных труб, в зависимости от которых определяются параметры и свойства конструкции. Наиболее часто используются следующие разновидности:

Нержавеющая сталь. Этот материал считается идеальным для формирования надежного и долговечного дымохода. Он обладает прекрасной устойчивостью к воздействию влаги, а также на его внутренних поверхностях с трудом образуются разные налеты. К плюсам этого материала относится великолепная стойкость перед процессом коррозии, небольшая масса, приемлемая и низкая цена, высока прочность и достаточно привлекательный внешний вид и простота монтажа. Но как уже упоминалось выше, температура на выходе банной печи часто превышает температуру отопительных печей, что предъявляет к стальным дымоходом повышенные требования. Специалисты рекомендуют использовать в системах дымоудаления банных печей трубы дымохода из стали толщиной не менее 0. 8мм.

Керамика. Одик из самых подходящих для дымоходов для бани материал. Дымоходы из керамики являются самыми прочными и долговечными. Они легко выдерживаю температуру превышающую сгорание сажи — 600°C. Но дымоходы из керамики так же имеют и минусы — такие дымоходы как правило дороже, и их сложнее мантировать, в отличии дымоходов из нержавеющей стали.

Бетон. Бетонные трубы считаются достаточно дешевыми, а при этом обладают долгим сроком службы. При необходимости выполнить ремонтные работы, данный процесс не займет много времени или усилий. При этом обеспечивается прекрасная герметизация всех элементов конструкции. Создать такой дымоход достаточно просто, поэтому все работы легко реализуются своими силами. Если сделать монолитную конструкцию, то в ней не будет скапливаться на внутренних поверхностях большое количество сажи. Однако такой дымоход будет тяжелым, поэтому будет оказываться существенная нагрузка на фундамент дома.

Кирпич. Дымоход из этого материала обладает шероховатыми стенками, поэтому на них появляется довольно быстро огромное количество сажи. Поэтому снижается тяга, а также возникает необходимость часто в процессе эксплуатации заниматься очищением поверхностей. К плюсам относится достаточно интересный внешний вид конструкции, ее стойкость перед возгоранием и долгий срок службы.

Асбест. Самый неподходящий материал для систем дымоудаления, который в следствии дешевизны часто используют в качестве дымохода. Асбест – пожароопасен, и не редко трубы из асбеста не выдерживая перепадов температур лопаются, что может привести к пожару. Кроме того, асбест является канцерогеном, доказано , что использование асбестовых материалов приводит к раковым заболеваниям..

Технология создания дымохода в бане

Данный процесс производится в следующих этапах:

• создается проект будущего строительства, причем желательно здесь пользоваться помощью специалистов, чтобы определить, какой длиной должна обладать труба, чтобы была установлена прекрасная тяга;
• выбирается материал, из которого будет сделана конструкция;
• определяется, через какую поверхность будет выводиться дымоход, поскольку если предполагается вывод через потолок, то важно, чтобы труба не располагалась под балкой, а также можно было выполнить работы с минимальными переходами и изгибами трубы;
• собирается дымоход из отдельных элементов, которые соединяются друг с другом герметичными хомутами, тройниками и другими подходящими элементами;
• выводится дымоход через потолок с применением патрубка;
• приобретается и устанавливается специальная решетка на конец трубы;
• полученная конструкция подсоединяется к самой печи;
• все места стыков герметизируются, а участки, подвергающиеся коррозии, обрабатываются специальными защитными средствами.

Таким образом, дымоход для бани может быть сделан из разных материалов, а также может быть представлен разнообразными видами. Он прост в создании, поэтому можно заниматься данным процессом своими силами.

какая труба для банной печи лучше и надежнее © Геостарт

Рубрика: Дымоходы

Любителей бани по-черному в наши дни почти не осталось. Мало кто хочет мыться в помещении с закопченными стенами и с риском отравиться угарным газом. Поэтому дымоход в бане играет не менее важную роль, чем сама печь, да и стоит порой не меньше. От него зависит и пожаробезопасность, и чистый воздух в парной, и эффективность печи, и даже экономичный расход топлива. Для выбора дымохода важно знать, каким он бывает, и какие требования нужно соблюдать при его установке.

Виды дымоходов по месту установки

Дымовые газы из печи отводятся по трубе, которая может выводиться наружу через потолок и крышу или через стену. У каждого способа установки есть свои достоинства.

Когда труба для бани монтируется внутри парной, вокруг неё можно сделать каменку или соорудить бак для подогрева воды, чтобы использовать все производимое печью тепло. Такой дымоход обычно не имеет изгибов и поворотов, выходя по прямой вверх, поэтому он реже засоряется (сажа сама падает в топку), его гораздо проще чистить.

С другой стороны, установка внутреннего дымохода усложняется прохождением через деревянные перекрытия и кровлю, которые необходимо защитить от перегрева, а проходные отверстия герметизировать от осадков. Это приводит к удорожанию конструкции и требует больше времени на монтаж.

Наружный дымоход лишен этих недостатков. Хотя стену в точке его вывода наружу также необходимо изолировать от горячей трубы, но сделать это намного проще и дешевле.

Однако он тоже имеет свои минусы.

• Если печь стоит у стены и труба сразу выводится наружу, та часть тепла, которая могла бы согревать помещение, не задерживается в нем.
• Чистка затрудняется наличием поворотов и скапливанием в этих местах сажи и других продуктов горения.
• Наружные дымоходы для бани необходимо оснащать ревизионными люками и отстойниками для сбора конденсата.
• Вертикальная часть трубы может упираться в свес крыши, что требует устройства дополнительных изгибов.

Виды дымоходов по материалу изготовления

Требованиям по жаропрочности, пожарной безопасности, стойкости к коррозии и механической прочности отвечает не так много материалов. Поэтому традиционно банные дымоходы делают из кирпича и металла, а не так давно на рынке появились и керамические конструкции.

Кирпичные

Кирпич – самый теплоэффективный материал, долго удерживающий тепло и постепенно отдающий его в помещение. Это свойство особенно ценно для бани, поэтому кирпичные печи не теряют своей популярности. А вот труба для печи в баню обычно делается из других материалов, и тому есть резонные объяснения.

• Кирпичный дымоход занимает много места и требует усиленного фундамента из-за большой нагрузки от тяжелой конструкции.
• На кладку уходит много времени и сил, так как она должна быть очень качественной, с герметичными швами.
• Шероховатая и пористая внутренняя поверхность канала способствует быстрому зарастанию сажей и требует частых чисток.

Как правило, на кирпичную печь устанавливают такой же насадной дымоход, являющийся её продолжением. Металлическая конструкция такой вес может не выдержать, поэтому кирпичные дымоходы для банных печей из металла устанавливают отдельно и соединяют с топкой трубой. Они называются коренными и могут быть как внутренними, так и наружными.

Стальные

Стальные дымоходы, выпускаемые для продажи, делают из черной, оцинкованной или нержавеющей стали. Они бывают одно- и двухконтурными. Последние состоят из двух вставленных друг в друга труб разного диаметра, между которыми проложен теплоизоляционный материал (каменная вата).

Обратите внимание!

Для упрощения монтажа и устройства герметичных стыков трубы оснащаются раструбами. Сборка и монтаж осуществляются с помощью специального крепежа и фасонных изделий – опорных и поворотных элементов, тройников, переходников, отводов и т.д.

• Толщина одностенных печных труб не менее 0,8-1 мм, а сталь должна быть хорошего качества: если она сминается руками, то это не дымовые, а вентиляционные трубы.
• Для двухстенных дымоходов допускается использовать сталь толщиной от 0,5 мм, при этом толщина слоя промежуточной теплоизоляции составляет 30-100 мм.

Благодаря малому весу, эстетической привлекательности и доступной цене, установка дымохода в бане из оцинковки или нержавейки является самым распространенным вариантом. К его достоинствам также относятся гладкая внутренняя поверхность и хорошая сопротивляемость коррозии, что не позволяет отложениям скапливаться на стенках.

Желая сэкономить, многие используют для обустройства банного дымохода обычные трубы большого сечения из черной стали. Они имеют гораздо больший вес и соединяются посредством сварки. Но для самодельной металлической печи являются вполне разумным выбором.

Керамические

Керамика, как и кирпич, обладает похожими свойствами и большим весом. Поэтому керамическая труба устанавливается отдельно от неё на специальном основании с конденсатосборником. В комплект дымохода кроме труб длиной 33-50 см входят:

• фасонные элементы для сборки;
• изоляционные материалы;
• наружные блоки;
• верхний конус;
• клей для керамики.

Диаметр труб и фасонных частей из огнеупорной керамики составляет 140-200 мм при толщине стенки около 15 мм.

Монтаж дымохода в бане выполняется в определенной последовательности.

• Конденсатосборник с люком для очистки.
• Ревизионный тройник с большой инспекционной дверцей.
• Тройник для подключения к дымоходу выходящей из печи трубы.
• Необходимое количество прямых элементов для набора высоты.

Все керамические элементы склеиваются специальным составом с помощью клеевого пистолета. Одновременно вокруг трубы выстраивают кожух из наружных бетонных блоков, а пространство между ними заполняют изоляционной скорлупой, вплотную прилегающей к трубам.

На верхнюю часть конструкции устанавливается бетонная плита с отверстием и металлическим конусом.

Из всех видов печных труб керамические считаются самыми надежными, безопасными и долговечными. Наружные блоки не нагреваются и имеют правильные ровные грани, их можно штукатурить или окрашивать, вписывая в интерьер мансардного этажа. Но и обходятся они ощутимо дороже стальных дымоходов аналогичной конструкции.

Советы по выбору и монтажу

Выбирая трубы для бани, дымоходы для печей, и собираясь устанавливать их своими силами, старайтесь придерживаться принятых норм и правил. Большинство из них касается длины трубы и её высоты относительно конька крыши. Как правильно рассчитать эту высоту, показано на схеме.

Общая длина дымоотводящей трубы для дровяных банных печей не должна превышать 6-7 метров. Это требование связано с неравномерным прогревом дымохода от нерегулярно работающей печи. После растопки он быстро раскаляется в нижней части, но остается холодным вверху, что приводит к образованию конденсата и его стеканию вниз. Смешиваясь с сажей на стенках, влага попадает на разогретый участок и испаряется с образованием твердого нагара, постепенно нарастающего и сужающего сечение дымохода. В конечном итоге это грозит зарастанием просвета, потерей нормальной тяги и риском отравления угарным газом.

Установка трубы в бане дело ответственное. Если вы занимаетесь им сами или хотите проконтролировать работу других людей, учтите ещё несколько советов.

• Горизонтальные участки снижают тягу, поэтому их протяженность не должна превышать 1 метра.
• Изгибы дымохода также негативно влияют на тягу, так как здесь накапливаются отложения, поэтому их нужно избегать либо делать не под прямым углом, а путем установки поворотных элементов с углом 135 градусов.

• Диаметр дымовой трубы на всем её протяжении должен быть не меньше сечения выходного отверстия в печи.
• При использовании двухконтурных сэндвич-дымоходов первый участок на выходе из печи делают из одностенной трубы.
• Для заделки стыков используйте только жаростойкий герметик, выдерживающий нагрев до 1000-1500 градусов.
• Монтаж одностенных сборных дымоходов осуществляется «по конденсату»: верхняя труба вставляется в раструб нижней, что не дает конденсату просачиваться наружу.
• Внутренние трубы двухконтурных дымоходов также монтируются «по конденсату», в то время как наружные наоборот – раструб верхней трубы надевается на нижнюю.

Совершенно недопустимо использовать для дымохода асбестоцементные трубы. Такая труба для банной печи, работающей на дровах, не выдерживает высоких температур и резких температурных перепадов, возникающих при растопке в морозную погоду. Кроме того, при нагреве асбест выделяет токсичные вещества, опасные для здоровья.

Коротко о главном

Выбирая из кирпичных, керамических и стальных дымоходов, нужно учитывать конструкцию печи и тип бани. Если печь кирпичная, дымоход можно также выложить из кирпича, позаботившись о крепком фундаменте. Керамические конструкции больше подходят для бань с жилой мансардой или расположенных в подвале дома. Идеальным выбором для небольших одноэтажных отдельностоящих бань станет одно- или двухконтурный сборный стальной дымоход. А самый бюджетный вариант – это труба из черной стали, но для её монтажа потребуются сварочные работы.

автор Ковалев Михаил

Как правильно сделать трубу в баню своими руками?

После строительства бани и выбора котла для парной, возникает вопрос обустройства дымохода. Это достаточно ответственный этап работы, требующий грамотного подхода.

Неправильно выбранная или установленная вытяжка может сделать работу котла не эффективной. К тому же это может быть не безопасно с пожарной точки зрения. Плохая изоляция перекрытий может привести к возникновению пожара. Наличие щелей в кладке или примыкании колен, способствует проникновению угарного газа внутрь помещения, что не безопасно для жизни и здоровья.

Этапы выбора дымохода

Если в бане установлен котел фабричного производства, как правило, в паспорте агрегата уже указаны рекомендованные параметры вытяжного канала. В случае если печь сделана своими руками, эти данные необходимо рассчитать самостоятельно. От правильного выбора геометрических параметров зависит КПД котла и величина тяги.

Важные моменты при выборе диаметра трубы

Подбирая основные параметры надо понимать, что наличие тяги должно быть оптимальным для данного котла. Поскольку при ее недостатке, дым будет проникать в помещение и сделает невозможной нормальное функционирование печки.

В случае, когда тяга от вытяжки избыточна, жар от горения дров будет улетать в трубу, не успевая прогревать стенки каменки. К тому же, за счет догорания древесных газов в канале дымохода начнет активно образовываться слой сажи. Такая труба будет быстро забиваться и требовать регулярных прочисток.

 Для правильной циркуляции дымовых газов, согласно строительных СНиПов, топочное помещение должно оборудоваться системой приточной вентиляции. На практике это означает, что во время топки, в предбаннике можно было бы открыть окно или дверь на улицу.

Правила расчета печной трубы

Для правильного расчета проходного диаметра, необходимо задать величину основных параметров помещения и печи. Для предупреждения появления конденсата на стенках дымового канала, температура отходящих газов должна быть не менее 120 градусов.

На выпадение конденсата влияет несколько факторов. Высокая влажность дров, приводит к слабому горению и выделению большого количества влаги. Непрогретые или плохо изолированные стенки вытяжки собирают эту влагу на себе. В итоге, на влажной поверхности дымового прохода оседает копоть и образуется сажевый слой.

Расчет высоты дымохода стоит делать из соотношения диаметра трубы и площади поверхности топочной камеры. Допустим такое отношение равно 12-15%, тогда, в зависимости от сечения будущего канала, средняя длинна дымохода составит от 8 до 12 метров.

Это достаточно упрощенное правило, поскольку учитывает только прямой участок трубы, что в реальных условиях бывает крайне редко. В качестве рекомендации, расчетные параметры высоты стоит увеличить на 10-20%. Этого хватит для оптимальной работы дымохода при любых условиях горения.

Правила эксплуатации дымовой трубы

Любой, даже правильно рассчитанный дымовой канал, требует соблюдения ряда правил.

Если печь служит для сезонного отопления дома, тягу в дымоходе надо проверять раз в год, перед началом активной эксплуатации.

В качестве топлива необходимо использовать дрова максимальной степени просушки, поскольку большое содержание влаги будет способствовать накоплению сажи на внутренних стенках дымового канала.

Варианты размещения трубы

В зависимости от места размещения котлоагрегата и конструкции здания, дымоходы могут располагаться внутри помещения или снаружи.

Внутреннее размещение

Расположение железной или кирпичной трубы внутри помещение технически более сложный процесс. Требуется проводить работы по разбору крыши в бане или доме. Места прохода канала через потолок и стеновые перекрытия необходимо термоизолировать и утеплять. Однако, за счет использования дополнительных коленных переходов или кирпичной трубы, такой дымоход будет давать дополнительное тепло внутрь помещения. Это поможет сэкономить на дровах и времени протопки.

В случае кирпичной кладки, для создания порядовки, необходимо провести расчет расстояния от поверхности котла до места прохода трубы через потолок и крышу.

Устройство наружного дымохода

Наружные дымоходы, по средствам горизонтального канала выводят за периметр здания через стену, и по средствам крепежей, поднимают на расчетную высоту. Монтаж такой трубы делают к прилегающей стене дома или бани. Такая конструкция в разы сокращает время на монтаж, но при этом требует дополнительного утепления дымового канала и специальных стеновых креплений.

На современном рынке строительных материалов представлен большой выбор готовых модульных систем рассчитанных на наружную прокладку вдоль стеновых перекрытий.

Виды дымоходов

Канал для удаления дымовых газов может быть либо собранным из металлических труб, либо сложен из огнеупорного кирпича. Существуют варианты применения керамических материалов, но они достаточно дорогие и сложные в монтаже.

Кирпичная труба

Такой вариант, как правило, выбирают при устройстве кирпичной печки. Он имеет хорошие теплопроводные свойства и наряду с каменкой, способен аккумулировать и отдавать тепло в помещение.

Металлические сэндвич трубы

Вариант металлического дымохода наиболее универсален и прост в монтаже и обслуживании. Может применяться как при внутренней, так и при наружной прокладке. В связи с большой распространенностью данного типа труб, в магазинах можно подобрать переходы, крепежи и составные части под любые нужды.



Проход трубы через потолок бани: потолочная разделка своими ркуами

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

• 1 О расстояниях до горючих конструкций
• 2 Типы проходных узлов через потолок
• 3 Правила прохода через потолок
• 4 Какой теплоизолятор использовать
• 5 Самодельные потолочные разделки

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Что вам нужно знать

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Камин в ванной может быть именно тем, что вам нужно в конце долгого дня. Установка одного из них дешевле и меньше проблем, чем вы думаете.

Что может быть более расслабляющим в зимний день, чем долго лежать в ванне под мерцание пламени камина в ванной?

В прошлом такой уровень роскоши требовал серьезного ремонта ванной комнаты. По словам Майкла Кларка, основателя приложения Pulled, посвященного проектным и строительным ресурсам для домовладельцев, это уже не так. Многие новые сборные камины в основном работают по принципу «подключи и работай», и даже те, которые до сих пор не работают, требуют лишь минимальной установки.

Данные Home Stratosphere показывают, что камины в ванных комнатах относительно редки. Но для домовладельца, заботящегося о дизайне, который хочет заявить о себе, это действительно может быть стимулом. Хотя камины, предназначенные для ванной комнаты, не обязательно подходят, вы определенно можете найти одобренные для ванной комнаты размеры, чтобы тепловая мощность не ошеломила вас.

На этой странице

Типы каминов для ванных комнат

Ванная комната представляет собой небольшое пространство, поэтому камины, которые туда помещаются, также должны быть небольшими. Обычно достаточно тепловой мощности от 5000 до 6000 БТЕ.

Камины, достаточно маленькие для ванной комнаты, могут быть прямоугольными или иметь более сложную форму, например газовый камин Heat & Glo Crescent II. Они генерируют тепло газом или электричеством. Не нужны ни бревна, ни дымовые трубы, и нет необходимости убирать древесную золу.

Вентилируемый газ

Вентилируемый камин обычно устанавливается рядом с наружной стеной для упрощения вентиляции, но это не обязательно. Вентиляционные трубы можно провести через крышу, как и любой другой камин. Большинство моделей поставляются с инструкциями по монтажу и вентиляции, которые делают возможной установку своими руками, хотя прокладка газовых труб и подключение газа всегда должны выполняться лицензированным профессионалом.

Стоимость модулей от 1000 до 10 000 долларов в зависимости от характеристик. Их можно установить на плоской стене, в углу или на полуострове для трехмерного просмотра пламени. Помимо поставки вентиляционной трубы и вырезания отверстий для нее, установщик также должен проложить газовую трубу, что увеличивает стоимость установки. В целом, средняя профессиональная установка стоит от 3500 до 7500 долларов.

Pros

• Самый настоящий камин.
• Доступен в самых разных исполнениях.

Минусы

• Самый дорогой тип камина.
• Необходимость внешней вентиляции может ограничивать варианты размещения.

Газ без вентиляции

Газовый камин без вентиляции всасывает воздух через решетку, обычно в нижней части, и выбрасывает воздух обратно в комнату после удаления побочных продуктов сгорания посредством каталитической конверсии или аналогичного процесса. Устройства тестируются на соответствие федеральным нормам безопасности. Многие из них имеют встроенные датчики угарного газа и кислородные датчики для контроля качества воздуха.

Камины без вентиляционных отверстий производят столько же тепла, сколько и камины с вентиляционными отверстиями, а возможно, даже больше, потому что тепло не уходит через внешние вентиляционные отверстия. Некоторые модели являются отдельно стоящими, но многие из них являются встроенными и неотличимы от вентилируемых каминов во время использования. Они дешевле. Некоторые стоят всего 600 долларов, хотя высококачественные стоят от 2000 до 4000 долларов и более. Установка увеличивает среднюю стоимость до 2000–3500 долларов.

Pros

• Для установки встраиваемых моделей требуется только газопровод и настенный каркас.
• Компактная конструкция позволяет устанавливать в ограниченном пространстве.

Минусы

• Может выделять запахи. Камины без вентиляции запрещены в Калифорнии из-за проблем с качеством воздуха.
• Выделяет влагу как побочный продукт и может увеличить влажность в ванной комнате.

Электрический

Электрические камины для ванных комнат проще всего установить, для этого требуется немного больше, чем установить устройство и подключить его к электрической розетке. Как и безвентиляционные блоки, электрические камины могут быть отдельно стоящими, но встроенные модели экономят ценное пространство в ванной комнате.

Электрические камины — самый дешевый вариант для ванной комнаты, их модели стоят от 300 до 1000 долларов. Вы также экономите на установке, потому что требуется немного. Вам понадобится доступная электрическая розетка или заплатите за ее установку.

Pros

• Чистое тепло с типичным потреблением электроэнергии от 600 до 1250 Вт.
• Простая установка.

Минусы

• Наименее реалистичное пламя.
• Не работает при отключении электроэнергии.

Удобное дистанционное управление

По словам Кларка, одним из наиболее желательных свойств современных каминов для ванных комнат является дистанционное управление. Вы можете разжечь огонь из ванны или из другой комнаты в доме. Многие продвинутые модели также поставляются с настенными термостатами и таймерами, которые можно запрограммировать, чтобы сделать ванную комнату приятной и горячей, прежде чем вы войдете. сто долларов и быть выполненным в выходные. Но поскольку для них обычно требуются новые подводящие трубы, газовые агрегаты часто требуют профессиональной установки. Это увеличивает стоимость до 2000-3000 долларов.

Для встроенного блока требуются некоторые работы по гипсокартону и каркасу, а также вентиляционные отверстия, если это необходимо. Домашним мастерам нужны только инструменты для модификации внутренних стен, такие как пилы, дрели и измерительные инструменты. Если вам нужно перенаправить трубы или провода внутри стены, вам понадобятся сантехнические и электрические инструменты. Но вы всегда можете заплатить от 75 до 125 долларов в час, чтобы это сделал сантехник или электрик.

Если вы выбираете профессиональную установку, обратитесь к местному дилеру каминов, чтобы найти подрядчиков. У большинства дилеров есть собственный монтажный персонал. Если вы занимаетесь установкой своими руками, любой местный сантехник, имеющий лицензию газового слесаря, может установить ваши газопроводы.

Все еще ищете способ согреть ванную комнату? Узнайте больше об установке лучистого тепла и лампах для обогрева ванных комнат. Также обратите внимание на обогреватели для ванных комнат.

Дымоходы для бани, дымоходы для саун, трубы для бани: труба с проволочной сеткой, труба к баку для сауны и бани: баня продажа Дымоход: комплект дымохода

Компания Roofing.com.ua прекращает продажу дымоходов марки Коминвент и предлагает продукцию, на наш взгляд, более качественной марки София.

Труба для дымохода бани и сауны — Назначение: Дымовые газы банных печей, уплотнение дымоходов в помещениях с повышенной пожарной безопасностью.

---

Дымоход для саун и спа, многослойная нержавеющая сталь / нержавеющая сталь 1 м

Материал:
Внутр. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Труба Дымоход сэндвич сауны, материал нержавеющая сталь/нержавеющая сталь, длина 1м, является основным элементом дымохода для каминов и бань, который, помимо дымовыводной трубы, имеет увеличенный до 100 мм теплоизоляционный базальтовый слой и наружную металлический корпус.

Дымоход для сауны с элементами без крепления дымохода.

---

Дымоход для саун и спа, сэндвич из нержавеющей стали / нержавеющей стали, 0,5 м

Материал:
Внутр. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Труба дымоходная для саун и бань, сэндвич из нержавеющей стали / 0,5м нержавеющая сталь является основным элементом дымохода саун и бань, который помимо дымохода имеет увеличенный до 100 мм теплоизоляционный слой из базальта и наружный металлический кожух.

Дымоход для бани с элементами дымохода без дополнительного крепления.

---

Дымоход для бани и сауны, сэндвич нерж/нержавейка 0,25 м

Материал:
Внутр. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Труба дымоходная для бани и сауны сэндвич нерж/нержавейка 0,25 м является основным элементом дымохода для бани или сауны, который помимо внутреннего дымохода имеет увеличенный до 100 мм слой базальтового утеплителя и наружный металлический корпус.

Дымоход для бани с элементами системы Дымоход для бани без дополнительного крепления.

---

Foot-45 для саун и спа, термическая нержавеющая сталь / нержавеющая сталь

Материал:
Внеш. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Колено 45º для сауны термонержавейка / нержавеющая сталь Предназначен для изменения угла направления дымохода на угол 45º, имеет увеличенный до 100 мм теплоизоляционный базальтовый слой и внешний металлический кожух.

С элементами дымохода без дополнительного монтажа..

---

Колено 90 для саун и спа, термонержавейка/нержавеющая сталь

Материал:
Внутри. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Колено 90º для сауны термонержавейка/нержавеющая сталь Предназначен для изменения угла направления дымохода на угол 90º, имеет увеличенный до 100 мм теплоизоляционный базальтовый слой и внешний металлический кожух.

Колено 90º термо для саун и бань, с элементами подключения к дымоходу без дополнительного крепления.

---

Колено 90 ревизия, для саун и спа, термическая нержавеющая сталь / нержавеющая сталь

Материал:
Внеш. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Колено 90 с ревизией термо нержавеющая сталь / нержавеющая сталь предназначен для изменения угла направления дымохода на угол 90 º, имеет увеличенный до 100 мм теплоизоляционный базальтовый слой а также ревизионное отверстие для очистки горизонтальной части дымохода.

Колено 90 с ревизией для сауны или бани, с элементами системы дымоход без дополнительного крепления.

---

Тройник 45 для сауны или бани, термо нерж/нержавейка

Материал:
Внеш. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Тройник 45º для сауны или бани, термонержавейка/нержавейка, с вертикальным штоком Предназначен для соединения участка дымохода под углом 45 с увеличенным до 100мм теплоизоляционным слоем из базальта и наружным металлическим кожухом. В нижней части тройника для сауны имеется 45 º ревизионное окно, позволяющее чистить и обслуживать дымоход.

Тройник 45º для сауны или бани, с элементами системы дымохода без дополнительного крепления.

---

Тройник 87, для сауны или бани, нерж. сталь термо / нерж. сталь

Материал:
Внутр. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Тройник 87º для сауны или бани, термонержавейка/нержавеющая сталь с вертикальным штоком Предназначен для соединения горизонтального участка с увеличенным до 100 мм теплоизоляционным слоем из базальта и наружным металлическим кожухом. В нижней части тройника для сауны или бани 87 º Ревизия имеет окошко и позволяет чистить и обслуживать дымоход.

Тройник 87º для саун или бань, с элементами системы дымоход без дополнительного крепления.

---

Ревизия для сауны или бани, термо нерж/нержавейка

Материал:
Внеш. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Ревизия для сауны или бани, термо нержавейка/нержавейка; Предназначен для внутренней ревизии дымохода и устанавливается в основании вертикального ствола дымохода, имеет увеличенный до 100 мм теплоизоляционный базальтовый слой и наружный металлический кожух.

Ревизия для сауны или бани с элементами дымохода для печи сауны или бани без дополнительного крепления.

---

Конус сауны или бани, термо нерж/нержавейка

Материал:
Внутр. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Конус сауны или бани, термо нержавейка/нержавеющая сталь, обеспечивает торцевой дымоход со свободным концом теплового потока вокруг трубы . Для сделать переход с одностенного дымохода на дымоход сэндвич применить обратный конус. Конус сауны имеет увеличенный до 100 мм теплоизоляционный слой из базальта и наружную металлическую обшивку. . Конусная баня идет без базальтового утепления — утепление по желанию.

Конус сауны или бани, совмещенный с элементами дымохода без дополнительного крепления.

---

Грибковая сауна или баня, термо из нержавеющей стали / нержавеющая сталь

Материал:
Внеш. — Нержавеющая сталь.
Нар. — Нержавеющая сталь.

Грибок для сауны или бани, термостойкая нержавеющая сталь / нержавеющая сталь Предназначен для установки на верхний тепловой дымоход, имеет наружный кожух из нержавеющей стали.

Грибок термальная сауна или баня с элементами системы дымоход без дополнительного крепления.

---

Труба с решеткой для бани или сауны, для камней

Материал:
Нержавеющая сталь

Труба с решеткой для камней, нержавеющая сталь, Предназначена для установки первого элемента в трубу для дымохода бани или сауны, для загрузки дополнительного объема камней. Изготавливаем решетки для камней с противобуксовочной системой — Раздвижные (Cagle). За счет увеличенного объема каменной трубы с решеткой значительно увеличивается КПД печи для бани или сауны.

Труба с решеткой для камней совмещенная с элементами дымохода без дополнительного крепления.

---

Труба к баку для сауны или бани

Материал:
Нержавеющая сталь

Труба к баку для сауны или бани, нержавеющая сталь Предназначена для установки первого элемента дымохода для нагрева воды и образования влажного пара в помещении сауны. Резервуар для воды имеет встроенный сливной фитинг на 1/2 дюйма для простоты обслуживания.

Труба к баку для бани или сауны, совмещенная с элементами дымохода без дополнительного крепления.

---

Труба к баку для сауны или бани, форма эллипса

Материал:
Нержавеющая сталь

Труба для сауны с баком (форма эллипса) нержавеющая сталь; Предназначен для установки в качестве первого элемента дымохода сауны или бани, для образования влажного пара. Резервуар для воды, для удобства обслуживания, имеет встроенный сливной штуцер.

Труба к баку соединяется с элементами дымохода для бани и сауны без дополнительного крепления.

---

51 Завораживающие главные ванные комнаты с каминами



Обустройство ванной комнаты с камином может стать декадентским уединением, уютным и успокаивающим — идеальным убежищем для расслабления! Хотя ванная комната может быть не первой комнатой в вашем доме, в которой вы могли бы подумать об установке камина, она может стать самым райским событием и действительно добавит общей эстетики дизайна вашего дома. Вы можете создать идеальный спа-оазис, не выходя из собственного дома. Мы уже дали вам несколько других потрясающих дизайнерских идей для реализации камина в вашем доме, с Впечатляющие и уютные камины для спальни и Чистый и современный дизайн камина-витрины , теперь мы хотим помочь вам перенести камин в вашу ванную комнату, так что давайте начнем!

Непревзойденное впечатление от ванной комнаты дает камин рядом с ванной в ванной комнате. Ничто так не говорит о роскоши, как сидение в пенной ванне с бокалом вина в руке и горящий камин. Теплый огонь, потрескивание горящих дров и мягкое свечение идеально подходят для создания расслабляющего настроения. Камин в ванной комнате — одна из тех деталей дома мечты, которая кажется недосягаемой для обычного домохозяина, но мечтать о ней всегда весело. Если у вас его еще нет и вы не можете позволить себе его установить, мыслите нестандартно, используя много свечей и благовоний; создать настроение без камина. Вы можете поставить в своей ванной плетеную корзину с дровами, чтобы создать теплый вид. Существуют также менее дорогие альтернативы, такие как электрические камины или камины на биоэтаноле, такие как EcoSmart Fire. У вас может быть тот, который висит прямо на вашей стене или сидит на полу, безграничные возможности, если вы осмелитесь мечтать! Взгляните на коллекцию вдохновляющих идей каминов в ванной и дайте нам знать, какой из них вам больше всего нравится!

Все в этой ванной имеет грандиозные пропорции — даже очень большой камин с огромной полкой. Камин расположен перед ванной для двоих, а стены туалетного столика выглядывают из-за него. В этой ванной комнате есть почти все, что вам нужно для дня в спа-стиле. Совет: Сделайте все возможное, добавив к камину пульт дистанционного управления, чтобы вы могли включать и выключать его, находясь в ванне.

Стильный и современный. Элегантный камин из нержавеющей стали на уровне ванны позволяет наслаждаться видом, не вытягивая шею во время долгого купания. Совет: Убедитесь, что между ванной и камином достаточно места для ходьбы. Многие камины становятся очень горячими.

Чистый и классический. Простые линии говорят о классике, а четкий цвет говорит о чистоте. В традиционном камине используется настоящая древесина, запах помогает создать очень уютную атмосферу, а дрова, сложенные в стене, — это всегда в тренде!

Мансардные окна подчеркивают полностью белый мраморный камин в этой дизайнерской главной ванной комнате, в которой, кажется, есть все. Совет: Покрасьте топку белой термостойкой краской, чтобы она сливалась со стеной и почти исчезала, пока вы не включите зажигание.

Внутри сзади. Разожгите свой собственный костер пустыни и принесите снаружи прямо в помещение. Это земля, ветер и огонь, работающие в полном унисон. Совет: При покупке газового камина обратите внимание на возможность установки стекла или камней внутри камина для акцента — здесь камень будет смотреться красиво.

Создайте очарование старины. Сложенный друг на друга камень и открытый деревянный потолок переносят эту ванную комнату в другое время и место. Люстра в деревенском стиле и простая ванна дополняют ощущение старины. Подсказка: Полка камина здесь также является функциональным местом для бокала вина, свечей или банных принадлежностей.

. соседняя отдельно стоящая подстольная ванна. Совет: Расставьте мебель вокруг камина, чтобы создать шикарную зону отдыха до или после принятия ванны. Хорошая книга и пушистый халат превратят это место в рай.

Традиционный, неподвластный времени. Этот камин, симметрично разделяющий его и ее туалетные столики, стоит спереди и в центре. Традиционное дерево, окрашенное в белый цвет, позволяет дизайну оставаться вне времени долгие годы. Совет: Для полного единства дизайна сделайте каминную полку из того же материала, что и столешницы.

Монохромная мужская ванная комната. Декадентская ванна с выдвижной крышкой от JEM Bathrooms, канделябры, привезенные из Германии, и сверкающий подвесной светильник добавляют драматизма и гламура, а современный плазменный камин от B&Q делает купание особенным

И последнее, но не менее важное: эта невероятная ванная комната дает вам пример того, как создать романтическую обстановку в ванной комнате со свечами вместо камина. Он создает такую ​​же атмосферу и расслабляет… и запах всегда чудесный!

  Источники фотографий: 1. Планы дома и многое другое, 2. Macaluso Designs, 3. Группа дизайна Мэри ДеУолт, 4. Pinterest, 5. Строители на заказ Holy Cross, 6. Группа совместного дизайна, 7. Архитектура дизайна Neuhaus, 8. Crisp Architects , 9. Meld Design, 10. Antonio Lupi, 11. Archiproducts, 12. Utanagel Design, 13. Carpet Color Centre, 14. Christina Marraccini, 15. Вартня Хем, 16. Студия KnowHaus Interiors, 17. Euro Design Build, 18. Pepe Calderin Design, 19. Cornerstone Architects, 20. Debra Campbell Design, 21. Jones Clayton Construction, 22. Pinterest, 23. Callaway Architects, 24. JAUREGUI Architecture, 25. Christopher Simmonds Architect, 26. David A. Kaech & Associates, 27. Индивидуальные дома Джимми Джейкобса, 28. Pinterest, 29. DigitalProperties, 30. Divine Kitchens, 31. Peace Design, 32. Pinterest, 33. The Clear Creek Group, 34. Xstyles Bath + More, 35. USI Design & Remodeling, 36. Stephens Fine Homes, 37. Студия 10 Дизайн интерьера, 38. Studio Home, 39. Schnarr Craftsmen Inc, 40. Just Joh, 41. John Kraemer & Sons, 42. Design By Lisa, 43. Forum Phi, 44. Susan Fredman Design Group, 45. Trulia, 46. Livingetc, 47 Студия Уильяма Хефнера, 48. Seura Inc., 49. Тодд Селби, 50. Ванные комнаты JEM, 51. Дизайн Пепе Кальдерина

Ремонт дымохода в бане Somerset – A1 Кровельная баня Позвоните по номеру 01225 683064

Ванна получила бесчисленное количество решений проблем, связанных с дымоходом, благодаря неустанным услугам нашей компании A1 Roofing Bath, которая работает уже более десяти лет. Дымоходы всегда находятся в постоянном контакте с природными элементами, что приводит к их неизбежной деградации и износу; это делает постоянное обслуживание дымохода очень важным в Бате. Игнорирование обслуживания дымохода в Бате может привести к серьезным осложнениям, которые могут привести к значительным обязательствам или ущербу для вашей семьи. Услуги A1 Roofing Bath доступны для всех домовладельцев в Бате, и после обращения мы гарантируем вам эффективный ремонт и полное удовлетворение. Когда вы обращаетесь к нам за услугами, мы в A1 Roofing Bath можем выполнить все необходимые ремонтные работы, независимо от того, насколько ужасной может быть ситуация. Жители Бата могут связаться с A1 Roofing Bath в любое время суток, так как наш персонал по обслуживанию клиентов более чем готов прийти вам на помощь.

Наша гарантия

---

• Бесплатное посещение объекта и осмотр
• Без скрытых затрат
• Соответствует британским стандартам

• Полностью застрахован
• Чистота и эффективность
• Профессиональное мастерство

Наша гарантия в A1 Roofing Bath

Бригады A1 Roofing Bath обучены новейшим процедурам ремонта дымоходов, опираясь на многолетний практический опыт. Вам гарантировано обслуживание хорошо обученным профессиональным персоналом A1 Roofing Bath, который чрезвычайно искусно самые передовые технологии в отрасли. Технические специалисты, работающие в A1 Roofing Bath, являются квалифицированным персоналом, который неизменно обеспечивает непревзойденный уровень качества, гарантируя, что вы будете должным образом оценены и уважаемы. Вы можете быть уверены, что услуги A1 Roofing Bath опираются на многолетний опыт, а это означает, что мы всегда можем определить ваши проблемы с дымоходом, какими бы они ни были.

Благодаря возможности практически мгновенно диагностировать проблемы с дымоходом, компания «А1 Кровельная баня» поможет Вам должным образом подготовиться к финансово затратному проекту ремонта. Безопасная и эффективная работа печей и каминов требует исправно функционирующего в бане дымохода.

A1 Roofing Bath Тщательное техническое обслуживание, чтобы убедиться, что ваш дымоход работает в соответствии с ожиданиями

Прорывы дымохода являются чрезвычайно опасными неисправностями, которые могут произойти в нескольких разных местах вашего дымохода в бане и могут представлять серьезную угрозу, если их не устранить. Дымоходы являются очень чувствительными аспектами дома в Бате, и игнорирование, казалось бы, небольших трещин на дымоходе может привести к более сложной неисправности, которая в конечном итоге может создать еще больше финансовых проблем, которые возникли бы изначально.

Подобные мелкие проблемы трудно выявить и обнаружить, поэтому они обычно приводят к аварийным ситуациям в Бате в ближайшем будущем. В A1 Roofing Bath мы гарантируем, что все ваши услуги по ремонту дымохода будут выполнены, независимо от масштаба. Вот почему мы следим за тем, чтобы быть в курсе всех лучших отраслевых практик. Наши сотрудники A1 Roofing Bath сведущи в использовании высокотехнологичного оборудования для проведения наиболее точной диагностики ваших дымоходов в Бате. А1 Кровельная Баня Использование данного оборудования позволит нам правильно диагностировать проблемы с дымоходом в Бане. A1 Roofing Bath предлагает только самые полные услуги по обслуживанию и очистке дымоходов в Бате. Жителям Бата приходится каждый год нести серьезные расходы либо на свое здоровье, либо на имущество из-за постоянного использования неисправных дымоходов в Бате. Домовладельцам в Бате лучше быть должным образом защищенными от любых проблем, которые могут возникнуть из-за их дымоходов. Мы предоставили нашим клиентам только самое высокое качество ремонта и обслуживания дымоходов — это то, чем мы известны в A1 Roofing Bath. Вот почему известно, что клиенты A1 Roofing Bath в Бате полагаются на нас в предоставлении только лучших услуг по ремонту дымоходов, когда бы они ни возникали. Свяжитесь с A1 Roofing Bath по телефону 01225 683064, как только заметите какую-либо проблему, требующую внимания наших специалистов по ремонту дымоходов.

Вам нужна помощь

?

Позвоните нам Сейчас на

01225 683064

Все виды кровельных работ

• Кровля
• Стоимость кровли
• Аварийные работы
• Внутренняя кровля
• Сменные плитки
• Ремонт протечки крыши
• Ремонт крыши
• Водонепроницаемая мембрана для крыши
• Плоская кровля
• Металлическая кровля
• Шиферная кровля
• Обшивка дымохода
• Кровля из этиленпропиленового каучука
• Водосточный желоб
• Ремонт и замена софитов

• Кровельные подрядчики
• Кровельные работы
• Коммерческая кровля
• Промышленная кровля
• Изоляция крыши
• Обслуживание крыши
• Восстановление крыши
• Асфальтовая кровля
• Крыша из стеклопластика
• Черепичная кровля
• Черепица
• Ремонт дымохода
• Ремонт и замена лицевой панели
• Свинцовые работы

Вам нужна помощь

?

Позвоните нам Сейчас на

01225 683064

A1 Кровельные работы по ремонту дымохода в бане Специалисты, которым можно доверять в ванне

Изношенный дымоход в Бате не о чем беспокоиться, так как он постоянно подвергается воздействию солнца, дождя и других стихийных бедствий. Мы усердно работаем в Бате, чтобы стать стандартом, когда дело доходит до ремонта дымоходов в регионе, это наше обещание в A1 Roofing Bath. Индустрия ремонта дымоходов представляет собой сплоченное сообщество, и в этом сообществе компания A1 Roofing Bath известна тем, что предоставляет свои услуги только через самых уважаемых сотрудников в этой области в Бате. A1 Roofing Bath работает с уверенностью, предоставляя услуги клиентам более десяти лет, гарантируя, что мы сможем как можно быстрее оценить и диагностировать соответствующий ремонт дымохода. Ваши дымоходы больше не будут иметь проблем после того, как А1 Кровельная Баня будет в проекте, и сотни довольных клиентов согласятся с нами, что мы не успокоимся, пока полностью не завершим работу. Ваш дымоход заслуживает того, чтобы работать на полную мощность, и мы можем помочь вам в этом в A1 Roofing Bath.

Вам нужна помощь

? Позвоните нам 01225 683064

Свяжитесь с нами

Электрический камин в ванной? Да! Вот как



Конечно, установка полотенцесушителя в прохладной ванной может изменить правила игры, но как насчет приспособления, которое также полностью изменит атмосферу ванной комнаты? Можно ли поставить электрический камин в ванной?

Вы ​​можете установить электрический камин в ванной комнате, если вы установите его в соответствии с действующими международными и местными нормами. Электрокамин должен быть предназначен для использования в ванных комнатах с повышенной влажностью. Электрические камины обеспечивают тепло и стиль.

Когда дело доходит до электрических каминов в ванной комнате, необходимо учитывать несколько аспектов:

• Коды безопасности
• Выбор продукта и дизайн
• Расположение в ванной для максимальной эффективности

Давайте посмотрим на них сейчас, чтобы вы могли решить, подойдет ли электрический камин для вашей ванной комнаты.



Существуют ли правила установки электрических каминов в ванных комнатах?





Возможность установки электрического камина не имеет значения, если это противоречит какому-либо закону, кодексу или правилу, установленному властями. Учитывайте международные коды, а также местный код.



В IRC не упоминаются электрические камины



В Международном жилищном кодексе (IRC), одном из основных кодексов, регулирующих проектирование и строительство домов, ничего конкретно не говорится об электрических каминах в ванной комнате.

Однако при установке устройства необходимо соблюдать некоторые общие рекомендации. Вот основные правила:

1. Следуйте инструкциям производителя по настройке.
2. Держите горючие материалы вдали от электрического камина.
3. Убедитесь, что у вас есть способ отключить электрический камин.

Если вас интересует мелкий шрифт, вы можете прочитать о кодах.



Проверьте также местные коды



Существуют также местные строительные нормы и правила, действующие в разных штатах и ​​регионах. Вы всегда должны проверять это перед тем, как изменить свой дом каким-либо неповерхностным образом, например, установить новый электрический камин в ванной комнате.



Найдите водонепроницаемый электрический камин



Не все электрические камины подходят для использования в ванных комнатах. Вы должны специально искать продукты, которые перечислены для внутреннего и наружного использования, или те, в которых конкретно указано, что они безопасны для использования в ванных комнатах.

Электрические камины, предназначенные для использования на открытом воздухе или в ванных комнатах, должны быть водонепроницаемыми, поскольку контакт воды с электрическим камином, установленным в этих местах, почти неизбежен.

Отличным примером является 45-дюймовый сверхтонкий электрический камин Remii для внутреннего или наружного применения (на фото выше). В информации о продукте (и даже в названии!) прямо указано, что его можно использовать в помещении или на улице, в том числе в ванных комнатах.

Remii 45” имеет выходную мощность 4800 БТЕ (Британская тепловая единица) и имеет зону обогрева около 500 квадратных футов. Это значит, что он не только защитит от влаги, но и обеспечит в ванной комнате достаточно тепла.

См. Электрический камин Remii на Amazon.



Остерегайтесь электрических каминов, предназначенных только для улицы



Если бы вы установили электрический камин только для улицы в своей ванной комнате, вы могли бы превратить его в печь!

Наружные электрические камины предназначены для обогрева открытых площадок. Таким образом, они должны производить достаточно тепла, чтобы постоянно нагревать наружный воздух настолько, чтобы вы могли почувствовать разницу.

Объем воздуха в ванной комнате, даже очень большой, ограничен, и циркуляция воздуха намного медленнее, чем на улице, особенно если вы закрываете дверь ванной, когда принимаете ванну или душ. Таким образом, уличный электрический камин вряд ли будет оптимально работать в вашей ванной комнате.



Преимущества электрического камина в ванной



Источник тепла

Очевидно, электрические камины служат источником тепла в ванной комнате. Это может продлить удовольствие от долгих ванн в зимние месяцы.

Объедините свой электрический камин с лучшим материалом для ванны для оптимального сохранения тепла, и вы будете готовы к длительному горячему купанию, независимо от температуры наружного воздуха!



Улучшение стиля

В то время как электрические обогреватели также обеспечивают тепло, электрический камин дополняет декор и стиль ванной комнаты.

Они также универсальны, когда дело касается стиля декора.

Например, вы можете использовать электрический камин, чтобы ваша ванная комната выглядела роскошно и шикарно. Гладкий маленький номер в черной рамке, такой как тонкий встроенный электрический камин Amantii Panorama (на фото выше), абсолютно великолепен и одобрен для ванной комнаты.

Длинные тонкие линии Amantii Panorama всегда элегантны и позволяют встроить камин в стену, придавая ему чистый и современный вид.

Кроме того, хотя у вас есть возможность выбрать классические оранжевые и желтые языки пламени, вы также можете внести современные нотки с синим, розовым и фиолетовым пламенем.

See the Amantii Panorama Electric Fireplace on Amazon



Advantages Compared to Gas or Wood-Burning Fireplaces





No Fumes or Smoke

When you use gas or wood- горящих каминов в ванной, вам придется бороться с образовавшимися угарами и дымом. Прежде всего, это включает в себя вентиляцию камина за пределы дома.

Во-вторых, всегда будет некоторое количество пепла (в случае дровяных каминов) и запахов. Это может проникнуть в ваши полотенца и, со временем, даже в вашу деревянную мебель.

Электронагреватель не выделяет паров и дыма, поэтому вам не нужно устанавливать вентиляционное отверстие. Это делает электрические камины намного менее дорогими (если только вы не приобретете особо дорогую модель) и гораздо менее инвазивными в установке.

Вам также не придется иметь дело с запахом и золой.

Кроме того, если вы полагаетесь исключительно на естественную вентиляцию в ванной комнате, т. е. на окна и двери вместо вытяжного вентилятора, то установка газового или дровяного камина также может потребовать установки вентилятора в ванной, даже если камин выдувался сам. (Прочитайте мое подробное руководство по покупке отличного (тихого!) вентилятора для ванной комнаты.)

Если вы рассматриваете камин в ванной как часть роскошной реконструкции ванной, вы также можете подумать о потолочном окне в ванной, чтобы максимизировать вентиляцию.



Нет риска утечки газа

Газовые камины в ванной комнате могут быть пожароопасными и создавать риск утечки газа. Электрические камины не создают этого дополнительного риска.



Очистка не требуется

Если вы хотите выключить электрический камин, вы делаете именно это. Выключаешь его кнопкой.

Если бы у вас был дровяной камин, вам нужно было бы правильно и безопасно потушить огонь, а затем вычистить всю золу из решетки.



Недостатки электрического камина в ванной





Помимо вопросов безопасности, есть еще один недостаток электрических каминов в ванной комнате.



Ограниченная тепловая мощность

Электрические камины, такие как Remii и Amantii, производят достаточно тепла для ванной комнаты среднего размера. Однако, если у вас особенно большая ванная комната, вам необходимо стратегически расположить камин рядом с ванной, чтобы вам было тепло и приятно, когда вы выходите из нее.



Занимает пространство на стене

Большинство электрических каминов можно установить в стене ванной комнаты. Но это может быть проблемой, если у вас маленькая ванная комната с ограниченным пространством на стене.

К счастью, есть решение:

Вы можете исследовать вертикальный настенный электрический камин Napoleon Allure (на фото выше). Как следует из названия, этот камин высокий, а не широкий, что придает ему другую динамику, а также делает его подходящим для небольшой ванной комнаты с ограниченным пространством на стене.

Здесь я хочу отметить, что камин Napoleon Allure не одобрен для использования в ванной комнате, но несколько человек успешно использовали его в своих собственных ванных комнатах. Обязательно уточните у своего электрика, может ли эта модель безопасно работать в вашем помещении.

См. Электрический камин Napoleon Allure на Amazon



Потенциальная пожароопасность

Электрические камины представляют опасность пожара, если они не установлены и не обслуживаются должным образом. Однако это предупреждение о безопасности относится к любому активному электрическому оборудованию. Риск с электрическим камином выше в влажном помещении, таком как ванная комната, поэтому так важен качественный электромонтаж.



Способы минимизировать пожароопасность

• Установите в ванной комнате водонепроницаемый электрический камин, чтобы убедиться, что он выдерживает контакт с влагой.
• Наймите сертифицированного электрика для установки нового светильника; убедитесь, что все открытые точки соединения хорошо спрятаны в недоступном для влаги месте. Для этого может потребоваться герметизация блока в стене водонепроницаемым и теплостойким материалом.
• Закрепите устройство так, чтобы оно не упало со стены или не упало со стены, особенно если вы собираетесь поставить его рядом с ванной.
• Держите легковоспламеняющиеся материалы, такие как полотенца или занавески для душа, подальше от электрического камина. Если у вас есть окно в ванной комнате, подумайте, не задует ли ветер что-нибудь легковоспламеняющееся на пути к камину.

Если установка выполнена в соответствии с нормами и вы принимаете все необходимые меры предосторожности для снижения риска возгорания, вы определенно можете расслабиться и насладиться дополнительным стилем и теплом от электрического камина в вашей ванной комнате



Безопасная установка: проконсультируйтесь со специалистом по электрике





Рекомендуется проконсультироваться с электриком по поводу ваших планов по установке электрического камина в ванной комнате.



Запросить оценку

Если вы хотите самостоятельно установить новый прибор, вы все равно можете попросить электрика прийти и посоветовать, как это сделать безопасно.

Конечно, некоторые могут с подозрением относиться к разглашению информации без подтверждения работы, но если вы заплатили сбор за вызов или осмотр, то не должно возникнуть проблем с получением необходимой информации.

Это особенно важно для старых домов, в которых часто используется устаревшая проводка и электрические системы, что может усложнить установку электрокамина в ванной комнате.



Наймите профессионала

Также есть возможность нанять электрика или строительного подрядчика для выполнения установки. Тем не менее, может быть дешевле нанять электрика напрямую, потому что многие подрядчики все равно передают работу электрику на аутсорсинг.



Дизайны каминов для ванных комнат



Существует так много удивительных дизайнерских возможностей для электрического камина в ванной комнате.



The Mantle Look

Вы можете полностью раскрыть камин и окружить его великолепным камином. Это больше подходит для больших ванных комнат, чем для маленьких ванных комнат.

Этот вариант также вводит новые пространства для дизайна, т. е. полку камина и область над ней.



Плитка или кирпич

Вместо большой облицовки вы можете окружить электрический камин камнем или кирпичом, чтобы создать деревенскую атмосферу на открытом воздухе. Тем не менее, вам не нужно идти в деревенском стиле с этим вариантом. Плитка работает так же хорошо и дает вам более широкий диапазон дизайна.

Если у вас небольшая ванная комната, лучше выбрать кирпич и плитку, чем облицовку.



Плавающая стена

Существуют электрические камины, застекленные с обеих сторон, которые можно установить в стене между ванной и спальней. Это не только создает драматический вид, поскольку стена как бы парит над камином, но и позволяет отапливать две комнаты одним камином (только убедитесь, что он достаточно прочный для этого).



Чистый и минималистичный

Чтобы создать по-настоящему чистый и современный вид, вставьте электрический камин в голую светлую стену.



Вы можете установить электрический камин в ванной комнате



Вы можете установить электрический камин в ванной комнате, но, как и в случае всех электрических установок, он должен будет следовать руководящим правилам и нормам для обеспечения безопасности, так как электрические камины представляют потенциальную опасность возгорания.

Из всех вариантов камина электрический самый простой в установке и обслуживании, что делает его отличным вариантом обогрева. Мало того, у электрических каминов так много удивительных и универсальных конструктивных особенностей. Наверняка найдется тот, который подойдет для вашей ванной комнаты по размеру и декору.

Лучший и самый безопасный вариант – купить водонепроницаемый электрический камин для ванной комнаты. Они могут продаваться для использования «в помещении и на открытом воздухе, включая ванные комнаты».

А если вы ищете другие способы модернизировать роскошную ванную комнату, рассмотрите возможность добавления интеллектуальных функций, таких как бесконтактные смесители для ванной, незапотевающие зеркала и умный вентилятор для ванной. Узнайте, как работает каждая из этих технологий, и мой лучший выбор за год, нажав на ссылки.

разновидности моделей, функции, способы установки

Содержание статьи:

• Какие конструкции лучше для бани
• Типы теплообменников и их роль в банных печах
• Методы установки дымохода
• Дымоход через этажи

Дымоходы для банной печи обеспечивают качественный отвод продуктов сгорания топлива из котла. От правильного выбора их устройства, материала и грамотно выполненной технологии изготовления зависит долговечность и пожарная безопасность здания. Труба для банной печи нуждается в периодической очистке. Следует остановиться на дизайне, который будет нуждаться в этой процедуре как можно меньше, а проводить ее будет максимально быстро и просто. В продаже большой выбор готовых дымоходов для печи в баню. Чтобы не потеряться в этом многообразии, нужно рассмотреть особенности каждого изделия, оценить его плюсы и минусы, правила и способы установки.

Какие конструкции лучше для бани

Кирпичный дымоход

Труба для печи в бане – это конструкция, которая подвергается повышенным нагрузкам исходя из ее назначения и условий эксплуатации. Исходя из этого, к трубе в бане предъявляются особые требования. Их выполнение во многом зависит от свойств материала, из которого изготовлены дымоходы.

Кирпич

На протяжении веков кирпич использовался для строительства дымоходов и по-прежнему популярен благодаря своим преимуществам:

• прочность;
• надежность;
• средняя теплопроводность;
• устойчивость;
• прочность;
• Пожарная безопасность;
термостойкость
• ;
• накопитель тепла.

Материальные дефекты также существуют. Чтобы сделать качественную кладку, потребуется приложить усилия и приобрести соответствующие навыки. Стенки канала шероховатые и неровные. На них оседает копоть, которая постепенно перекрывает проход, что приводит к снижению тяги вплоть до ее полного прекращения. Кроме того, нельзя забывать о нагрузке, создаваемой массивной конструкцией.

Дымоход сэндвич

Дымоход сэндвич-конструкция

Конструкция состоит из двух труб разного диаметра, вставленных одна в одну. Внутренняя часть стальная или керамическая; нержавеющая сталь используется для изготовления внешней секции. Между стенами уложена каменная вата, обладающая высокими теплоизоляционными свойствами. Между собой прогоны стыкуются в раструбе, стыки герметизируются.

Преимущества продукта:

• низкая теплопроводность;
• огнестойкость;
• гладкая внутренняя поверхность, на которой не собирается копоть;
• быстрая и простая сборка;
• прочность;
• долговечность и стабильность благодаря двойной цепи.

Единственным недостатком каминного сэндвича является его высокая стоимость. Самостоятельное изготовление сопряжено с большими трудностями из-за сложности технологии.

Дымоход стальной

Дымоход стальной

Сделать дымоход в бане из железной трубы намного проще, чем из кирпича, и дешевле, чем из секций с двойными стенками. Для изготовления канала используются железные трубы для водоснабжения или чугунные трубы для канализации, снабженные раструбами.

Преимущества стальных дымоходов:

• гладкая поверхность;
• простота установки;
сила
• ;
• прочность.

К недостаткам относится склонность железа к коррозии. При образовании конденсата образуется едкая смесь воды и креозота, способная разъесть даже нержавеющую сталь. Кроме того, металл сильно нагревается проходящими через него газами. Для этого требуется установка качественной теплоизоляции для предотвращения воспламенения кровли и прилегающих стен. Не следует забывать, что ржавая труба не будет лучшим украшением сауны.

Типы теплообменников и их роль в банных печах

Теплообменник дымоходный

Теплообменники предназначены для нагрева воды энергией котла и передачи ее в душевую. Существует несколько вариантов установки системы отопления. Решение определяется собственными приоритетами и размерами комнат в бане.

Вы можете выбрать следующие варианты установки:

• В парилке. Здесь сразу нагревается весь объем воды, которая по трубопроводу подается в душевую. Для его разбавления до нужной температуры над потолком подвешивается еще один бак, обеспечивающий нормальное выходное давление. Недостаток такой системы в том, что уменьшается полезный объем парилки.
• В душевой. Такая конструкция хороша тем, что практически не ущемляет полезную площадь помещения. Минус в том, что необходимо производить сложную систему трубопроводов.
• На чердаке. Это удобно, так как помещения не загромождены, давление в кранах отличное. Недостаток решения в том, что бак нужно хорошо утеплить, а его заправка доставляет массу неудобств.

По способу размещения теплообменники делятся на следующие типы:

• Встроенный. Контур размещен внутри бойлера, благодаря чему вода нагревается быстро, устройство может работать даже в проточном режиме. Однако есть риск, что вода закипит, а металл деформируется и выгорит. Ремонт потребует разборки всей печи, что достаточно сложно и дорого.
• Подвесной. Теплообменник монтируется возле дымохода. Плюс в том, что нет риска закипания жидкости и разрушения контура от сильного нагрева. Отсутствие медленного нагрева воды и сложность монтажа.

Необходимо сделать теплообменник таким, чтобы он был эффективным, удобным, безопасным и не портил интерьер бани. Для декорирования труб и резервуаров можно использовать термостойкую отделку, краску или пленку. Хорошим решением является изготовление декоративных коробов из водостойкого гипсокартона. После сборки эти конструкции штукатурят, красят или облицовывают плиткой под фон стены или потолка.

Способы установки дымохода

Труба для печи в бане в процессе отопления сильно нагревается, это необходимо учитывать в процессе проектирования. С одной стороны это хорошо, так как осуществляется обогрев рабочих и подсобных помещений. С другой стороны, есть риск возгорания. Нельзя исключать риск возникновения щелей в дымоходе, через которые будет выходить угарный газ. Выбор способа установки производится исходя из конструкции бани и оценки возможных рисков.

Внутреннее расположение

Вся конструкция расположена строго вертикально. Труба крепится к боковой трубе котла или непосредственно к верхней части его корпуса. Сборка дымохода осуществляется в соответствии с технологией, заложенной в выбранном материале. Кирпичную трубу лучше складывать квадратным сечением, чтобы облегчить работу и очистку канала. Металлические звенья следует устанавливать снизу вверх, постепенно наращивая конструкцию. Стыки обрабатываются термостойким герметиком и закрываются плоскими хомутами. Верхнюю часть трубы проводят не менее чем на 50 см выше конька или на 100 см плоской кровли.

Преимущества внутренней облицовки:

• простота монтажа;
• отсутствие углов, что способствует хорошей тяге и уменьшению количества отложений;
• удобство очистки загрязненного канала;
• дополнительное отопление помещения и чердака;
• меньше конденсата после окончания топки.

Чтобы сделать трубу в бане, необходимо нарушить целостность потолка и кровли. Организация правильного прохода по этажам требует дополнительных затрат времени и средств. Очень горячая труба представляет опасность пожара. Необходимо принять меры по утеплению дымохода.

Наружное расположение

Выход наружного дымохода

Данное решение принимается, когда котел находится в непосредственной близости от наружной несущей стены, площадь помещения ограничена. Пусковой элемент подсоединяется к выходной трубе котла и выводится через отверстие в стене. Далее дым поступает по вертикальной трубе или в короб, выложенный из кирпичей на стене. Второй вариант более трудоемкий и затратный, но позволяет использовать тепловую энергию для обогрева помещения. При выводе необходимо избегать прямых углов по его длине. Такие участки снижают тягу и являются местами скопления копоти, пыли и мусора. Проблема решается применением отвода, в котором предусмотрен сборник конденсата.

Преимущества наружной техники:

• целостность полов, отсутствие возможных протечек;
• экономия свободного места внутри ванны;
• простота и скорость установки;
• пожарная безопасность, так как дымоход не соприкасается с горючими материалами и поверхностями;
• простота обслуживания и ремонта.

Недостатки внешнего оформления также имеются. Основной из них – образование конденсата при нагреве и охлаждении. Делая такую ​​трубу в баню своими руками, нужно позаботиться о ее утеплении или использовать сэндвич-секцию. Второй минус – нет возможности полноценного использования выделяемой тепловой энергии, которая выходит из помещения наружу. Это приводит к повышенному расходу топлива.

Проход дымохода через перекрытия

Проход дымохода через деревянный пол

Перед установкой внутреннего дымохода необходимо рассчитать направление его прохода во избежание упирания в стропила. Если это по каким-либо причинам невозможно, необходимо использовать контуры, но лучше сразу выбрать место для котла, чтобы поставить дымоход строго вертикально.

Прохождение по этажам производится в следующей последовательности:

1. В потолке просверливается квадратное отверстие со стороной на 20 см больше сечения трубы.
2. Аналогичное отверстие делается в кровле. Деревянные конструкции рядом с ним защищены минеральной ватой.
3. Из асбестоцементного листа вырезают 2 квадрата со сторонами на 10 см больше проделанных ранее отверстий. Их закрепляют на основании с помощью саморезов или термостойкого клея.
