Паропроницаемость кирпичной кладки: Паропроницаемость стен и материалов

Содержание

Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.
Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).
Битум 0,008
Тяжелый бетон 0,03
Автоклавный газобетон 0,12
Керамзитобетон 0,075 — 0,09
Шлакобетон 0,075 — 0,14
Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе)
Известковый раствор 0,12
Гипсокартон, гипс 0,075
Цементно-песчаная штукатурка 0,09
Известняк (в зависимости от плотности) 0,06 — 0,11
Металлы 0
ДСП 0,12 0,24
Линолеум 0,002
Пенопласт 0,05-0,23
Полиурентан твердый, полиуретановая пена
0,05
Минеральная вата 0,3-0,6
Пеностекло 0,02 -0,03
Вермикулит 0,23 — 0,3
Керамзит 0,21-0,26
Дерево поперек волокон 0,06
Дерево вдоль волокон 0,32
Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.
Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).
Воздух 1, 1
Битум 50 000, 50 000
Пластики, резина, силикон — >5 000, >5 000
Тяжелый бетон 130, 80
Бетон средней плотности 100, 60
Полистирол бетон 120, 60
Автоклавный газобетон 10, 6
Легкий бетон 15, 10
Искусственный камень 150, 120
Керамзитобетон 6-8, 4
Шлакобетон 30, 20
Обожженная глина (кирпич) 16, 10
Известковый раствор 20, 10
Гипсокартон, гипс 10, 4
Гипсовая штукатурка 10, 6
Цементно-песчаная штукатурка 10, 6
Глина, песок, гравий 50, 50
Песчаник 40, 30
Известняк (в зависимости от плотности) 30-250, 20-200
Керамическая плитка ?, ?
Металлы ?, ?
OSB-2 (DIN 52612) 50, 30
OSB-3 (DIN 52612) 107, 64
OSB-4 (DIN 52612) 300, 135
ДСП 50, 10-20
Линолеум 1000, 800
Подложка под ламинат пластик 10 000, 10 000
Подложка под ламинат пробка 20, 10
Пенопласт 60, 60
ЭППС 150, 150
Полиурентан твердый, полиуретановая пена 50, 50
Минеральная вата 1, 1
Пеностекло ?, ?
Перлитовые панели 5, 5
Перлит 2, 2
Вермикулит 3, 2
Эковата 2, 2
Керамзит 2, 2
Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Паропроницаемость кирпичной кладки. Паропроницаемость строительных материалов. Сколы и трещины

Чтобы создать в доме благоприятный для проживания климат, нужно учитывать свойства используемых материалов. Особое внимание стоит уделить паропроницаемости. Этим термином называется способность материалов пропускать пары. Благодаря знаниям о паропроницаемости можно правильно подобрать материалы для создания дома.

Оборудование для определения степени проницаемости

Профессиональные строители имеют специализированное оборудование, которое позволяет точно определить паропроницаемость определенного строительного материала. Для вычисления описываемого параметра применяется следующее оборудование:

весы, погрешность которых является минимальной;
сосуды и чаши, необходимые для проведения опытов;
инструменты, позволяющие точно определить толщину слоев строительных материалов.

Благодаря таким инструментам точно определяется описываемая характеристика. Но данные о результатах опытов занесены в таблицы, поэтому во время создания проекта дома не обязательно определять паропроницаемость материалов.

Что нужно знать

Многие знакомы с мнением, что «дышащие» стены полезны для проживающих в доме. Высокими показателями паропроницаемости обладают следующие материалы:

дерево;
керамзит;
ячеистый бетон.

Стоит отметить, что стены, сделанные из кирпича или бетона, также обладают паропроницаемостью, но этот показатель является более низким. Во время скопления в доме пара он выводится не только через вытяжку и окна, но еще и через стены. Именно поэтому многие считают, что в строениях из бетона и кирпича дышится «тяжело».

Но стоит отметить, что в современных домах большая часть пара уходит через окна и вытяжку. При этом через стены уходит всего лишь около 5 процентов пара. Важно знать о том, что в ветреную погоду из строения, выполненного из дышащих стройматериалов, быстрее уходит тепло. Именно поэтому во время строительства дома следует учитывать и другие факторы, влияющие на сохранение микроклимата в помещении.

Стоит помнить, что чем выше коэффициент паропроницаемости, тем больше стены вмещают в себя влаги. Морозостойкость стройматериала с высокой степенью проницаемости является низкой.

При намокании разных стройматериалов показатель паропроницаемости может увеличиваться до 5 раз. Именно поэтому необходимо грамотно производить закрепление пароизоляционных материалов.

Влияние паропроницаемости на другие характеристики

Стоит отметить, что, если во время строительства не был установлен утеплитель, при сильном морозе в ветреную погоду тепло из комнат будет уходить достаточно быстро. Именно поэтому необходимо грамотно производить утепление стен.

При этом долговечность стен с высокой проницаемостью является более низкой. Это связано с тем, что при попадании пара в стройматериал влага начинает застывать под воздействием низкой температуры. Это приводит к постепенному разрушению стен. Именно поэтому при выборе стройматериала с высокой степенью проницаемости необходимо грамотно установить пароизоляционный и теплоизоляционный слой. Чтобы узнать паропроницаемость материалов стоит использовать таблицу, в которой указаны все значения.

Паропроницаемость и утепление стен

Во время утепления дома необходимо соблюдать правило, согласно которому паропрозрачность слоев должна увеличиваться по направлению наружу.

Благодаря этому зимой не будет происходить накопление воды в слоях, если конденсат станет накапливаться в точке росы.

Утеплять стоит изнутри, хотя многие строители рекомендуют закреплять тепло- и пароизоляцию снаружи. Это объясняется тем, что пар проникает из помещения и при утеплении стен изнутри влага не будет попадать в стройматериал. Часто для внутреннего утепления дома применяется экструдированный пенополистирол. Коэффициент паропроницаемости такого строительного материала является низким.

Еще одним способом утепления является разделение слоев при помощи пароизолятора. Также можно применить материал, который не пропускает пар. В пример можно привести утепление стен пеностеклом. Несмотря на то, что кирпич способен впитывать влагу, пеностекло препятствует проникновению пара. В таком случае кирпичная стена будет служить аккумулятором влаги и во время скачков уровня влажности станет регулятором внутреннего климата помещений.

Стоит помнить, что если утеплить стены неправильно, стройматериалы могут потерять свои свойства уже через небольшой отрезок времени. Именно поэтому важно знать не только о качествах используемых компонентов, но еще и о технологии их закрепления на стенах дома.

От чего зависит выбор утеплителя

Часто владельцы домов для утепления используют минеральную вату. Данный материал отличается высокой степенью проницаемости. По международным стандартам сопротивления паропроницаемости равен 1. Это означает, что минеральная вата в этом отношении практически не отличается от воздуха.

Именно об этом многие производители минеральной ваты упоминают достаточно часто. Часто можно встретить упоминание о том, что при утеплении кирпичной стены минеральной ватой ее проницаемость не снизится. Это действительно так. Но стоит отметить, что ни один материал, из которого изготавливаются стены, не способен выводить такое количество пара, чтобы в помещениях сохранялся нормальный уровень влажности. Также важно учитывать, что многие отделочные материалы, которые используются при оформлении стен в комнатах, могут полностью изолировать пространство, не пропуская пар наружу.

Из-за этого паропроницаемость стены значительно уменьшается. Именно поэтому минеральная вата незначительно влияет на обмен паром.

Паропроницаемость материалов таблица – это строительная норма отечественных и, конечно же, международных стандартов. Вообще, паропроницаемость – это определенная способность матерчатых слоев активно пропускать водяные пары за счет разных результатов давления при однородном атмосферном показателе с двух сторон элемента.

Рассматриваемая способность пропускать, а также задерживать водяные пары характеризуется специальными величинами, носящими название коэффициент сопротивляемости и паропроницаемости.

В момент лучше акцентировать собственное внимание на международные установленные стандарты ISO. Именно они определяют качественную паропроницаемость сухих и влажных элементов.

Большое количество людей являются приверженцами того, что дышащие – это хороший признак. Однако это не так. Дышащие элементы – это те сооружения, которые пропускают как воздух, так и пары.

Повышенной паропроницаемостью обладают керамзиты, пенобетоны и деревья. В некоторых случаях кирпичи тоже имеют данные показатели.

Если стена наделена высокой паропроницаемостью, то это не значит, что дышать становится легко. В помещении набирается большое количество влаги, соответственно, появляется низкая стойкость к морозам. Выходя через стены, пары превращаются в обычную воду.

Большинство производителей при расчетах рассматриваемого показателя не учитывают важные факторы, то есть хитрят. По их словам, каждый материал тщательно просушен. Отсыревшие увеличивают тепловую проводимость в пять раз, следовательно, в квартире или ином помещении будет достаточно холодно.

Наиболее страшным моментом является падение ночных температурных режимов, ведущих к смещению точки росы в настенных проемах и дальнейшему замерзанию конденсата. Впоследствии образовавшиеся замерзшие воды начинают активно разрушать поверхности.

Показатели

Паропроницаемость материалов таблица указывает на существующие показатели:

, являющаяся энергетическим видом переноса теплоты от сильно нагретых частиц к менее нагретым. Таким образом, осуществляется и появляется равновесие в температурных режимах. При высокой квартирной тепловой проводимости жить можно максимально комфортабельно;

Тепловая емкость рассчитывает количество подаваемого и содержащегося тепла. Его в обязательном порядке необходимо подводить к вещественному объему. Именно так рассматривается температурное изменение;
Тепловое усвоение является ограждающим конструкционным выравниванием в температурных колебаниях, то есть степень поглощения настенными поверхностями влаги;
Тепловая устойчивость — это свойство, ограждающее конструкции от резких тепловых колебательных потоков. Абсолютно вся полноценная комфортабельность в помещении зависит от общих тепловых условий. Тепловая устойчивость и емкость может быть активной в тех случаях, когда слои выполняются из материалов с повышенным тепловым усвоением. Устойчивость обеспечивает нормализованное состояние конструкциям.

Механизмы паропроницаемости

Влага, располагаемая в атмосфере, при пониженном уровне относительной влажности активно транспортируется через имеющиеся поры в строительных компонентах. Они приобретают внешний вид, подобный отдельным молекулам водяного пара.

В тех случаях, когда влажность начинает повышаться, поры в материалах заполняются жидкостями, направляя механизмы работы для скачивания в капиллярные подсосы. Паропроницаемость начинает увеличиваться, понижая коэффициенты сопротивляемости, при повышении в строительном материале влажности.

Для внутренних сооружений в уже оттапливаемых зданиях применяются показатели паропроницаемости сухого типа. В местах, где отопление переменное или же временное используются влажные виды строительных материалов, предназначенные для наружного варианта конструкций.

Паропроницаемость материалов, таблица помогает эффективно сравнить разнообразные типы паропроницаемости.

Оборудование

Для того чтобы корректно определить показатели паропроницаемости, специалисты используют специализированное исследовательское оборудование:

Стеклянные чашки или сосуды для исследований;
Уникальные средства, необходимые для измерительных толщинных процессов с высоким уровнем точности;
Весы аналитического типа с погрешностью взвешивания.

Часто в строительных статьях встречается выражение — паропроницаемость бетонных стен. Означает она способность материала пропускать водяные пары, по-народному – «дышать». Данный параметр имеет большое значение, так как в жилом помещении постоянно образуются продукты жизнедеятельности, которые необходимо постоянно выводить наружу.

Общие сведения

Если не создать нормальную вентиляцию в помещении, в нем будет создаваться сырость, что приведет к появлению грибка и плесени. Их выделения могут принести вред нашему здоровью.

С другой стороны — паропроницаемость влияет на способность материала накапливать в себе влагу.Это также плохой показатель, так как чем больше он сможет ее в себе удерживать, тем выше вероятность возникновения грибка, гнилостных проявлений, а также разрушений при замерзании.

Паропроницаемость обозначают латинской буквой μ и измеряют в мг/(м*ч*Па). Величина показывает количество водяного пара, которое может пройти через стеновой материал на площади 1 м 2 и при его толщине 1 м за 1 час, а также разнице наружного и внутреннего давления 1 Па.

Высокая способность проведения водяных паров у:

пенобетона ;
газобетона ;
перлитобетона ;
керамзитобетона .

Замыкает таблицу — тяжелый бетон.

Совет: если вам необходимо в фундаменте сделать технологический канал, вам поможет алмазное бурение отверстий в бетоне.

Газобетон

Использование материала в качестве ограждающей конструкции дает возможность избежать скопления ненужной влаги внутри стен и сохранить ее теплосберегающие свойства, что предотвратит возможное разрушение.
Любой газобетонный и пенобетонный блок имеет в своем составе ≈ 60% воздуха, благодаря чему паропроницаемость газобетона признана на хорошем ровне, стены в данном случае могут «дышать».
Водяные парысвободно просачиваются через материал, но не конденсируются в нем.

Паропроницаемость газобетона, так же, как и пенобетона, значительно превосходит тяжелый бетон – у первого 0,18-0,23, у второго — (0,11-0,26), у третьего – 0,03 мг/м*ч*Па.

Особо хочется подчеркнуть, что структура материала обеспечивает ему эффективное удаление влаги в окружающую среду, так что даже при замерзании материала он не разрушается – она вытесняется наружу через открытые поры. Поэтому, подготавливая , следует учитывать данную особенность и подбирать соответствующие штукатурки, шпаклевки и краски.

Инструкция строго регламентирует, чтобы их параметры паропроницаемости были не ниже газобетонных блоков, применяющихся для строительства.

Совет: не забывайте, что параметры паропроницаемости зависят от плотности газобетона и могут отличаться наполовину.

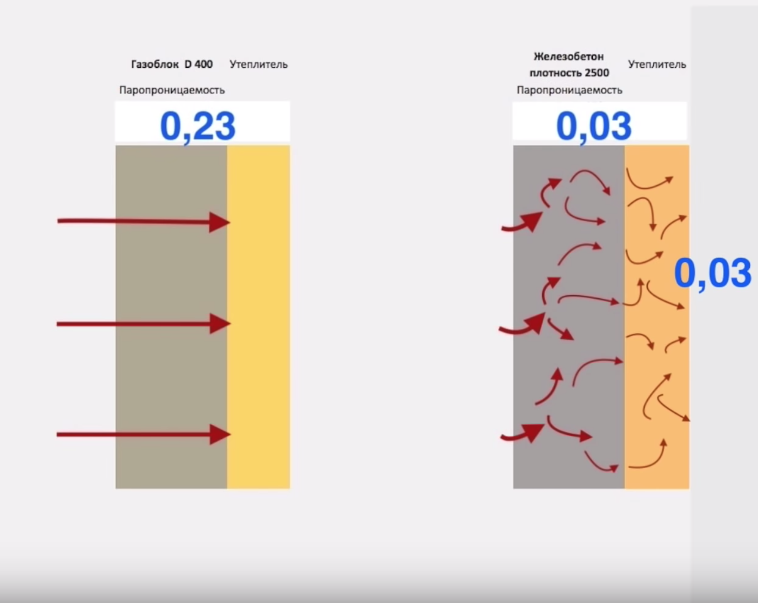

К примеру, если вы используете D400 – у них коэффициент равен 0,23 мг/м ч Па, а у D500 он уже ниже — 0,20 мг/м ч Па. В первом случае цифры говорят о том, что стены будут иметь более высокую «дышащую» способность. Так что при подборе отделочных материалов для стен из газобетона D400, следите, чтобы у них коэффициент паропроницаемости был такой же или выше.

В противном случае это приведет к ухудшению отвода влаги из стен, что скажется на снижении уровня комфорта проживания в доме. Также следует учесть, что если вами была применена для наружной отделки паропроницаемая краска для газобетона, а для внутренней – непаропроницаемые материалы, пар будет просто скапливаться внутри помещения, делая его влажным.

Керамзитобетон

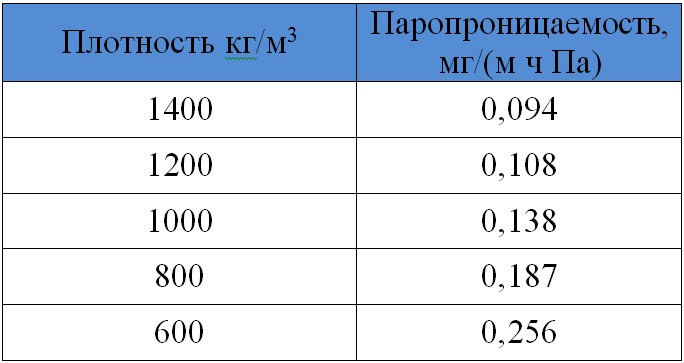

Паропроницаемость керамзитобетонных блоков зависит от количества наполнителя в его составе, а именно керамзита – вспененной обожженной глины. В Европе такие изделия называют эко- или биоблоками.

Совет: если у вас не получается разрезать керамзитоблок обычным кругом и болгаркой, используйте алмазный.
Например, резка железобетона алмазными кругами дает возможность быстро решить поставленную задачу.

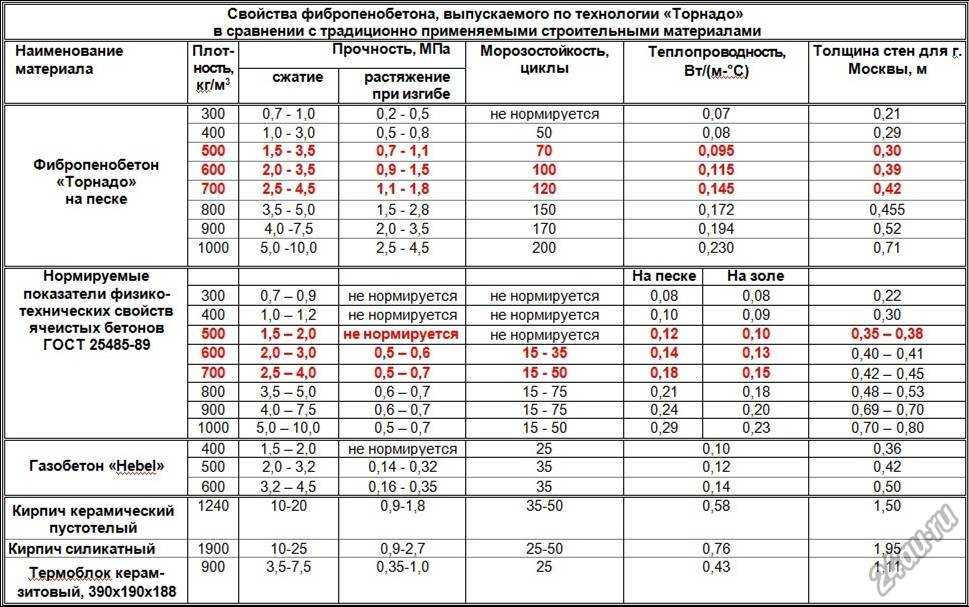

Полистиролбетон

Материал является еще одним представителем ячеистых бетонов. Паропроницаемость полистиролбетона обычно приравнивается к дереву. Изготовить его можно своими руками.

Сегодня больше внимания начинает уделяться не только тепловым свойствам стеновых конструкций, а и комфортности проживания в сооружении. По тепловой инертности и паропроницаемости полистиролбетон напоминает деревянные материалы, а добиться сопротивления теплопередачи можно с помощью изменения его толщины.Поэтому обычно применяют заливной монолитный полистиролбетон, который дешевле готовых плит.

Вывод

Из статьи вы узнали, что есть такой параметр у стройматериалов, как паропроницаемость. Он дает возможность выводить влагу за пределы стен строения, улучшая их прочность и характеристики. Паропроницаемость пенобетона и газобетона, а также тяжелого бетона отличается своими показателями, что необходимо учитывать при выборе отделочных материалов. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

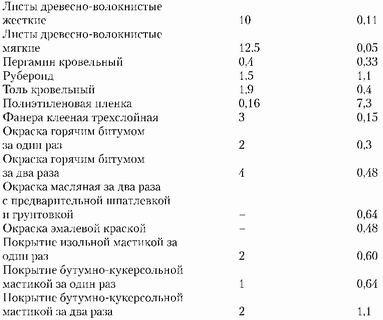

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2. ч. Па/мг ) нормируется в главе 6 «Сопротивление паропроницанию ограждающих конструкций» СНиП II-3-79 (1998) «Строительная теплотехника».

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) — 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 «Теплотехнические свойства строительных материалов и изделий — Определение паропроницаемости». Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов. Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии.
В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.
Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO , котрые определяют паропроницаемость «сухих» строительных материалов при влажности менее 70% и «влажных» строительных материалов при влажности более 70%. Помните, что при оставлении «пирогов» паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет «замокание» внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.8: Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои. По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ. — м.: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной. При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы в виде отдельных молекул водяного пара. При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса. При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Показатели паропроницаемости «сухих» строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости «влажных» строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

Понятие «дышащих стен» считается положительной характеристикой материалов, из которых они выполнены. Но мало кто задумывается о причинах, допускающих это дыхание. Материалы, способные пропускать как воздух, так и пар, являются паропроницающими.

Наглядный пример строительных материалов, обладающих высокой проницаемостью пара:

древесина;
керамзитовые плиты;
пенобетон.

Бетонные или кирпичные стены менее проницаемы для пара, чем деревянные или керамзитовые.

Источники пара внутри помещения

Дыхание человека, приготовление пищи, водяной пар из ванной комнаты и многие другие источники пара при отсутствии вытяжного устройства создают высокий уровень влажности внутри помещения. Часто можно наблюдать образование испарины на оконных стеклах в зимнее время, или на холодных водопроводных трубах. Это примеры образования водяного пара внутри дома.

Что такое паропроницаемость

Правила проектирования и строительства дают следующее определение термина: паропроницаемость материалов – это способность пропускать насквозь капельки влаги, содержащиеся в воздухе, вследствие различных величин парциальных давлений пара с противоположных сторон при одинаковых значениях давления воздуха. Еще ее определяют, как плотность парового потока, проходящего сквозь определенную толщину материала.

Таблица, имеющая коэффициент паропроницаемости, составленная для строительных материалов, носит условный характер, т. к. заданные расчетные величины влажности и атмосферных условий не всегда соответствуют реальным условиям. Точка росы может быть рассчитана, на основании приблизительных данных.

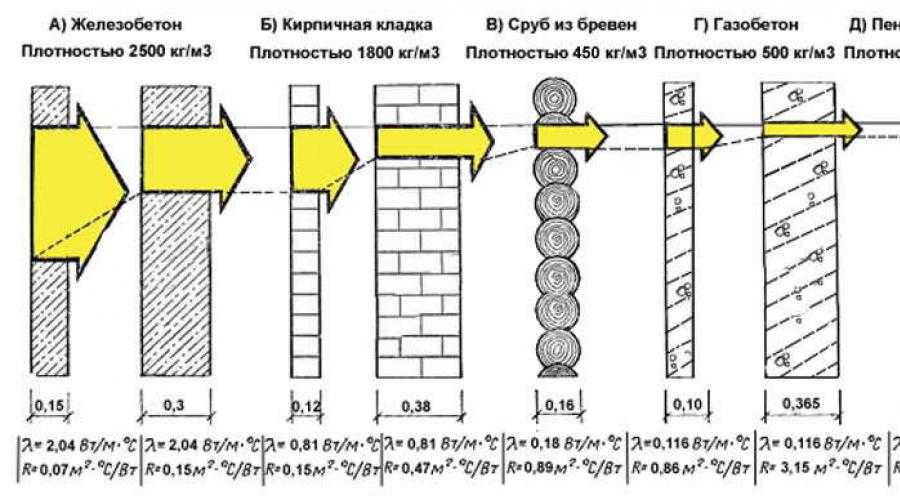

Конструкция стен с учетом паропроницаемости

Даже если стены возведены из материала, имеющего высокую паропроницаемость, это не может являться гарантией, что он не превратится в воду в толще стены. Чтобы этого не произошло, нужно защитить материал от разности парциального давления паров изнутри и снаружи. Защита от образования парового конденсата производится при помощи плит ОСБ, утепляющих материалов типа пеноплекса и паронепроницаемых пленок или мембран, недопускающих проникновения пара в утеплитель.

Стены утепляют с тем расчетом, чтобы ближе к наружному краю располагался слой утеплителя, неспособный образовать конденсацию влаги, отодвигающий точку росы (образование воды). Параллельно с защитными слоями в кровельном пироге необходимо обеспечить правильный вентиляционный зазор.

Разрушительные действия пара

Если стеновой пирог имеет слабую способность поглощения пара, ему не грозит разрушение вследствие расширения влаги от мороза. Главное условие – не допустить накапливания влаги в толще стены, а обеспечить свободное ее прохождение и выветривание. Не менее важно устроить принудительную вытяжку лишней влаги и пара из помещения, подключить мощную вентиляционную систему. Соблюдая перечисленные условия, можно уберечь стены от растрескивания, и увеличить срок службы всего дома. Постоянное прохождение влаги сквозь строительные материалы ускоряет их разрушение.

Использование проводящих качеств

Учитывая особенности эксплуатации зданий, применяется следующий принцип утепления: снаружи располагаются наиболее паропроводящие утепляющие материалы. Благодаря такому расположению слоев уменьшается вероятность накапливания воды при снижении температуры на улице. Чтобы стены не намокали изнутри, внутренний слой утепляют материалом, имеющим низкую паропроницаемость, например, толстый слой экструдированного пенополистирола.

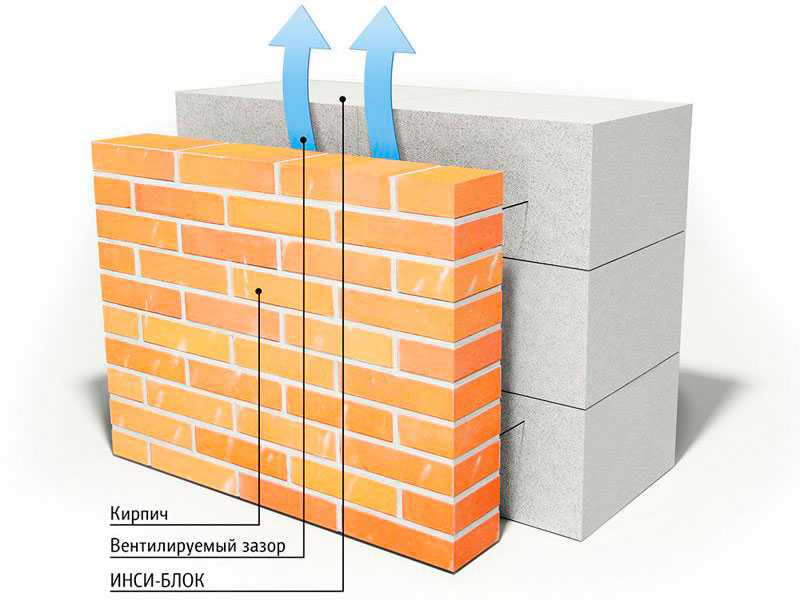

С успехом применяется противоположный метод использования паропроводящих эффектов строительных материалов. Он состоит в том, что кирпичную стену покрывают пароизолирующим слоем пеностекла, который прерывает движущийся поток пара из дома на улицу в период низких температур. Кирпич начинает аккумулировать влажность комнат, создавая приятный климат внутри помещения благодаря надежному паровому барьеру.

Соблюдение основного принципа при возведении стен

Стены должны отличаться минимальной способностью проводить пар и тепло, но одновременно быть теплоемкими и теплоустойчивыми. При использовании материала одного вида требуемых эффектов достичь невозможно. Внешняя стеновая часть обязана задерживать холодные массы и не допускать их воздействия на внутренние теплоемкие материалы, которые сохраняют комфортный тепловой режим внутри помещения.

Для внутреннего слоя идеально подходит армированный бетон, его теплоемкость, плотность и прочность имеют максимальные показатели. Бетон успешно сглаживает разность ночных и дневных температурных перепадов.

При проведении строительных работ составляют стеновые пироги с учетом основного принципа: паропроницаемость каждого слоя должна повышаться в направлении от внутренних слоев к наружным.

Правила расположения пароизолирующих слоев

Чтобы обеспечить лучшие эксплуатационные характеристики многослойных конструкций сооружений, применяется правило: со стороны, имеющей более высокую температуру, располагают материалы с увеличенной устойчивостью к проникновению пара с повышенной теплопроводностью. Слои, расположенные снаружи, должны иметь высокую паропроводимость. Для нормального функционирования ограждающей конструкции необходимо, чтобы коэффициент наружного слоя в пять раз превышал показатель слоя, расположенного внутри.

При выполнении этого правила водяным парам, попавшим в теплый слой стены, не составит труда с ускорением выйти наружу через более пористые материалы.

При несоблюдении этого условия внутренние слои строительных материалов замокают и становятся более теплопроводными.

Знакомство с таблицей паропроницаемости материалов

При проектировании дома, учитываются характеристики строительного сырья. В Своде правил содержится таблица с информацией о том, какой коэффициент паропроницаемости имеют строительные материалы при условиях нормального атмосферного давления и среднего значения температуры воздуха.

Материал	Коэффициент паропроницаемости мг/(м·ч·Па)
экструдированный пенополистирол
пенополиуретан
минеральная вата

железобетон, бетон
сосна или ель
керамзит
пенобетон, газобетон

гранит, мрамор
гипсокартон
дсп, осп, двп

пеностекло
рубероид
полиэтилен
линолеум

Таблица опровергает ошибочные представления о дышащих стенах.

Количество пара, выходящего через стены, ничтожно мало. Основной пар выносится с потоками воздуха при проветривании или с помощью вентиляции.

Важное значение таблицы паропроницаемости материалов

Коэффициент паропроницаемости является важным параметром, который используется для расчета толщины слоя утеплительных материалов. От правильности полученных результатов зависит качество утепления всей конструкции.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Вконтакте

Одноклассники

proroofer.ru

Общие сведения

Перемещение водяных паров

пенобетона;
газобетона;
перлитобетона;
керамзитобетона.

Газобетон

Правильно подобранная отделка

Керамзитобетон

Структура керамзитобетона

Полистиролбетон

rusbetonplus. ru

Паропроницаемость бетона: особенности свойств газобетона, керамзитобетона, полистиролбетона

На фото – конденсация влаги на строительных материалах

Общие сведения

Перемещение водяных паров

Неправильный отвод влаги из помещения

Паропроницаемость обозначают латинской буквой μ и измеряют в мг/(м*ч*Па). Величина показывает количество водяного пара, которое может пройти через стеновой материал на площади 1 м2 и при его толщине 1 м за 1 час, а также разнице наружного и внутреннего давления 1 Па.

Высокая способность проведения водяных паров у:

пенобетона;
газобетона;
перлитобетона;
керамзитобетона.

Замыкает таблицу — тяжелый бетон.

Совет: если вам необходимо в фундаменте сделать технологический канал, вам поможет алмазное бурение отверстий в бетоне.

Газобетон

Использование материала в качестве ограждающей конструкции дает возможность избежать скопления ненужной влаги внутри стен и сохранить ее теплосберегающие свойства, что предотвратит возможное разрушение.
Любой газобетонный и пенобетонный блок имеет в своем составе ≈ 60% воздуха, благодаря чему паропроницаемость газобетона признана на хорошем ровне, стены в данном случае могут «дышать».
Водяные парысвободно просачиваются через материал, но не конденсируются в нем.

Правильно подобранная отделка

Особо хочется подчеркнуть, что структура материала обеспечивает ему эффективное удаление влаги в окружающую среду, так что даже при замерзании материала он не разрушается – она вытесняется наружу через открытые поры. Поэтому, подготавливая отделку газобетонных стен, следует учитывать данную особенность и подбирать соответствующие штукатурки, шпаклевки и краски.

Фактурная фасадная паропроницаемая краска для газобетона

Совет: не забывайте, что параметры паропроницаемости зависят от плотности газобетона и могут отличаться наполовину.

К примеру, если вы используете бетонные блоки с плотностью D400 – у них коэффициент равен 0,23 мг/м ч Па, а у D500 он уже ниже — 0,20 мг/м ч Па. В первом случае цифры говорят о том, что стены будут иметь более высокую «дышащую» способность. Так что при подборе отделочных материалов для стен из газобетона D400, следите, чтобы у них коэффициент паропроницаемости был такой же или выше.

Керамзитобетон

Совет: если у вас не получается разрезать керамзитоблок обычным кругом и болгаркой, используйте алмазный. Например, резка железобетона алмазными кругами дает возможность быстро решить поставленную задачу.

Структура керамзитобетона

Полистиролбетон

Как выглядит структура полистиролбетона

Вывод

Page 2

В процессе эксплуатации могут возникать самые разные дефекты железобетонных конструкций. При этом очень важно вовремя выявлять проблемные участки, локализовывать и устранять повреждения, поскольку значительная их часть склонна к расширению и усугублению ситуации.

Ниже мы рассмотрим классификацию основных дефектов бетонного покрытия, а также приведем ряд советов по его ремонту.

В ходе эксплуатации железобетонных изделий на них появляются различные повреждения

Факторы, которые оказывают влияние на прочность

Прежде чем анализировать распространенные дефекты бетонных конструкций, необходимо понять, что может являться их причиной.

Здесь ключевым фактором будет прочность застывшего бетонного раствора, которая определяется такими параметрами:

Чем ближе состав раствора к оптимальному, тем меньше проблем будет в эксплуатации конструкции

Состав бетона. Чем выше марка входящего в раствор цемента, и чем прочнее гравий, который использовался в качестве наполнителя, тем более стойким будет покрытие или монолитная конструкция. Естественно, при использовании высокомарочных бетонов возрастает цена материала, потому в любом случае нам необходимо искать компромисс между экономией и надежностью.

Обратите внимание! Излишне прочные составы очень сложно обрабатывать: например, для выполнения простейших операций может потребоваться дорогостоящая резка железобетона алмазными кругами.

Вот почему переусердствовать с подбором материалов не стоит!

Качество армирования. Наряду с высокой механической прочностью для бетона характерна низкая эластичность, потому при воздействии определенных нагрузок (изгиб, сжатие) он может растрескиваться. Чтобы избежать этого, внутрь конструкции помещают стальную арматуру. От ее конфигурации и диаметра зависит, насколько стойкой будет вся система.

Для достаточно прочных составов обязательно применяется алмазное бурение отверстий в бетоне: обычная дрель «не возьмет»!

Проницаемость поверхности. Если для материала характерно большое количество пор, то рано или поздно в них проникнет влага, которая является одним из наиболее разрушительных факторов. Особенно пагубно сказываются на состоянии бетонного покрытия перепады температуры, при которых жидкость замерзает, разрушая поры за счет увеличения объема.

В принципе, именно перечисленные факторы являются решающими для обеспечения прочности цемента. Впрочем, даже в идеальной ситуации рано или поздно покрытие повреждается, и нам приходится его восстанавливать. Что при этом может произойти, и как нам нужно действовать – расскажем ниже.

Механические повреждения

Сколы и трещины

Выявление глубинных повреждений дефектоскопом

Наиболее распространенными дефектами являются механические повреждения. Они могут возникать вследствие различных факторов, и условно подразделяются на наружные и внутренние. И если для определения внутренних используется специальное устройство — дефектоскоп по бетону, то проблемы на поверхности можно увидеть самостоятельно.

Здесь главное – определить причину, по которой неисправность возникла, и оперативно ее устранить. Примеры наиболее часто встречающихся повреждений для удобства анализа мы структурировали в виде таблицы:

Дефект
Выбоины на поверхности	Чаще всего возникают вследствие ударных нагрузок. Также возможно образование выбоин в местах длительного воздействия значительной массы.
Сколы	Образуются при механическом влиянии на участки, под которыми располагаются зоны пониженной плотности. По конфигурации практически идентичны выбоинам, но обычно имеют меньшую глубину.
Отслоение	Представляет собой отделение поверхностного слоя материала от основной массы. Чаще всего возникает вследствие некачественного просушивания материала и выполнения отделки до полной гидратации раствора.
Механические трещины	Возникают при длительном и интенсивном воздействии на большую площадь. Со временем расширяются и соединяются друг с другом, что может привести к образованию крупных выбоин.
Вздутия	Образуются в том случае, если поверхностный слой уплотняется до полного удаления воздуха из массы раствора. Также поверхность вздувается при обработке краской или пропитками (силингами) непросушенного цемента.

Фото глубокой трещины

Как видно из анализа причин, появления части перечисленных дефектов можно было бы избежать. А вот механические трещины, сколы и выбоины образуются вследствие эксплуатации покрытия, так что их просто нужно периодически ремонтировать. Инструкция по профилактике и ремонту приводится в следующем разделе.

Профилактика и ремонт дефектов

Чтобы минимизировать риск появления механических повреждений, в первую очередь нужно соблюдать технологию обустройства конструкций из бетона.

Конечно, этот вопрос имеет множество нюансов, потому мы приведем лишь наиболее важные правила:

Во-первых, класс бетона должен соответствовать расчетным нагрузкам. В противном случае экономия на материалах приведет к тому, что срок службы сократится в разы, а на ремонт придется тратить силы и средства куда чаще.
Во-вторых, нужно соблюдать технологию заливки и сушки. Раствор требует качественного уплотнения бетона, а при гидратации цемент не должен испытывать недостаток влаги.
Также стоит обратить внимание на сроки: без использования специальных модификаторов отделывать поверхности раньше, чем через 28-30 дней после заливки, нельзя.
В-третьих, следует оберегать покрытие от излишне интенсивных воздействий. Конечно, нагрузки будут влиять на состояние бетона, но в наших силах снизить вред от них.

Виброуплотнение в разы повышает прочность

Обратите внимание! Даже простое ограничение скорости движения транспорта на проблемных участках приводит к тому, что дефекты асфальтобетонного покрытия возникают куда реже.

Также важным фактором является своевременность выполнения ремонта и соблюдение его методики.

Здесь нужно действовать по единому алгоритму:

Поврежденный участок очищаем от фрагментов раствора, отколовшихся от основной массы. Для небольших дефектов можно использовать щетки, а вот масштабные сколы и трещины обычно чистят сжатым воздухом либо пескоструйным аппаратом.
Используя пилу по бетону или перфоратор, расшиваем повреждение, углубляя его до прочного слоя. Если речь идет о трещине, то ее нужно не только углубить, но и расширить, чтобы облегчить заполнение ремонтным составом.
Готовим смесь для восстановления, используя либо полимерный комплекс на основе полиуретана, либо безусадочный цемент. При ликвидации крупных дефектов используются так называемые тиксотропные составы, а мелкие трещины лучше заделывать литьевым средством.

Заполнение расшитых трещин тиксотропными герметиками

Наносим ремонтную смесь на повреждение, после чего выравниваем поверхность и защищаем ее от нагрузок до тех пор, пока средство полностью не полимеризуется.

В принципе, данные работы легко выполняются своими руками, потому на привлечении мастеров мы можем сэкономить.

Эксплуатационные повреждения

Просадки, пыление и другие неисправности

Трещины на проседающей стяжке

В отдельную группу специалисты выделяют так называемые эксплуатационные дефекты. К ним относят следующие:

Дефект	Характеристики и возможная причина возникновения
Деформация стяжки	Выражается в изменении уровня залитого бетонного пола (чаще всего покрытие просаживается в центре и приподнимается по краям). Может быть вызвана несколькими факторами:· Неравномерная плотность основания вследствие недостаточной трамбовки.· Дефекты в уплотнении раствора. · Различие во влажности верхнего и нижнего слоя цемента. · Недостаточная толщина армирования.
Растрескивание	В большинстве случаев трещины возникают не при механическом воздействии, а при деформации конструкции в целом. Она может быть спровоцирована как излишними нагрузками, превышающими расчетные, так и температурным расширением.
Шелушение	Отслаивание небольших чешуек на поверхности обычно начинается с появления сеточки микроскопических трещин. При этом причиной шелушения чаще всего является ускоренное испарение влаги из наружного слоя раствора, что приводит к недостаточной гидратации цемента.
Пыление поверхности	Выражается в постоянном образовании на бетоне мелкой цементной пыли. Может быть вызвано:· Недостатком цемента в растворе.· Избытком влаги при заливке. · Попаданием воды на поверхность при затирке. · Недостаточно качественной очисткой гравия от пылевидной фракции. · Излишним абразивным воздействием на бетон.

Шелушение поверхности

Все вышеперечисленные недостатки возникают либо вследствие нарушения технологии, либо при неправильной эксплуатации бетонной конструкции. Впрочем, устранять их несколько сложнее, чем механические дефекты.

Во-первых, раствор нужно заливать и обрабатывать по всем правилам, не допуская его расслоения и шелушения при высушивании.
Во-вторых, не менее качественно нужно готовить и основание. Чем плотнее мы утрамбуем грунт под бетонной конструкцией, тем меньше будет вероятность ее просадки, деформации и растрескивания.
Чтобы залитый бетон не растрескивался, по периметру помещения обычно монтируется демпферная лента, компенсирующая деформации. С этой же целью на стяжках большой площади обустраиваются швы с полимерным заполнением.
Также избежать появления поверхностных повреждений можно путем нанесения на поверхность материала укрепляющих пропиток на полимерной основе или «железнения» бетона текучим раствором.

Поверхность, обработанная защитным составом

Химическое и климатическое воздействие

Отдельную группу повреждений составляют дефекты, возникшие как результат климатического воздействия либо реакции на химические вещества.

Сюда можно отнести:

Появление на поверхности разводов и светлых пятен – так называемых высолов. Обычно причиной образования солевого налета является нарушение влажностного режима, а также попадание щелочей и хлоридов кальция в состав раствора.

Высолы, образовавшиеся вследствие избытка влаги и кальция

Обратите внимание! Именно по этой причине в районах с сильнокарбонатными почвами специалисты рекомендуют использовать для приготовления раствора привозную воду.

В противном случае белесый налет будет появляться уже через несколько месяцев после заливки.

Разрушение поверхности под воздействием низких температур. При попадании влаги в пористый бетон микроскопические каналы в непосредственной близости от поверхности постепенно расширяются, поскольку при замерзании вода увеличивается в объеме примерно на 10-15%. Чем чаще происходит замораживание/оттаивание, тем интенсивнее будет разрушаться раствор.
Для борьбы с этим используют специальные антиморозные пропитки, а также покрывают поверхность составами, снижающими пористость.

Перед ремонтом арматуру нужно зачистить и обработать

Наконец, к этой группе дефектов также можно отнести и коррозию арматуры. Металлические закладные начинают ржаветь в местах их обнажения, что приводит к снижению прочности материала. Чтобы остановить этот процесс, перед заполнением повреждения ремонтным составом арматурные прутки обязательно зачищаем от окислов, после чего обрабатываем противокоррозионным составом.

Вывод

Описанные выше дефекты бетонных и железобетонных конструкций могут проявляться в самой разной форме. Несмотря на то, что многие из них выглядят вполне безобидно, при обнаружении первых признаков повреждения стоит принимать соответствующие меры, иначе со временем ситуация может резко ухудшиться.

Ну, а наилучшим способом избежать подобных ситуаций является строгое соблюдение технологии обустройства бетонных конструкций. Информация, изложенная на видео в этой статье, является еще одним подтверждением данного тезиса.

masterabetona.ru

Паропроницаемость материалов таблица

Чтобы создать благоприятный микроклимат в помещении, необходимо учитывать свойства строительных материалов. Сегодня мы разберем одно свойство – паропроницаемость материалов.

Паропроницаемостью называется способность материала пропускать пары, содержащиеся в воздухе. Пары воды проникают в материал за счет давления.

Помогут разобраться в вопросе таблицы, которые охватывают практически все материалы, использующиеся для строительства. Изучив данный материал, вы будете знать, как построить теплое и надежное жилище.

Оборудование

Если речь идет о проф. строительстве, то в нем используется специально оборудование для определения паропроницаемости. Таким образом и появилась таблица, которая находится в этой статье.

Сегодня используется следующее оборудование:

Весы с минимальной погрешностью – модель аналитического типа.
Сосуды или чаши для проведения опытов.
Инструменты с высоким уровнем точности для определения толщины слоев строительных материалов.

Разбираемся со свойством

Бытует мнение, что «дышащие стены» полезны для дома и его обитателей. Но все строители задумывают об этом понятии. «Дышащим» называется тот материал, который помимо воздуха пропускает и пар – это и есть водопроницаемость строительных материалов. Высоким показателем паропроницаемости обладают пенобетон, керамзит дерево. Стены из кирпича или бетона тоже обладают этим свойством, но показатель гораздо меньше, чем у керамзита или древесных материалов.

На этом графике показано сопротивление проницаемости. Кирпичная стена практически не пропускает и не впускает влагу.

Во время принятия горячего душа или готовки выделяется пар. Из-за этого в доме создается повышенная влажность – исправить положение может вытяжка. Узнать, что пары никуда не уходят можно по конденсату на трубах, а иногда и на окнах. Некоторые строители считают, что если дом построен из кирпича или бетона, то в доме «тяжело» дышится.

На деле же ситуация обстоит лучше – в современном жилище около 95% пара уходит через форточку и вытяжку. И если стены сделаны из «дышащих» строительных материалов, то 5% пара уходят через них. Так что жители домов из бетона или кирпича не особо страдают от этого параметра. Также стены, независимо от материала, не будут пропускать влагу из-за виниловых обоев. Есть у «дышащих» стен и существенный недостаток – в ветреную погоду из жилища уходит тепло.

Таблица поможет вам сравнить материалы и узнать их показатель паропроницаемости:

Чем выше показатель паронипроницаемости, тем больше стена может вместить в себя влаги, а это значит, что у материала низкая морозостойкость. Если вы собираетесь построить стены из пенобетона или газоблока, то вам стоит знать, что производители часто хитрят в описании, где указана паропроницаемость. Свойство указано для сухого материала – в таком состоянии он действительно имеет высокую теплопроводность, но если газоблок намокнет, то показатель увеличится в 5 раз. Но нас интересует другой параметр: жидкость имеет свойство расширяться при замерзании, как результат – стены разрушаются.

Паропроницаемость в многослойной конструкции

Последовательность слоев и тип утеплителя – вот что в первую очередь влияет на паропроницаемость. На схеме ниже вы можете увидеть, что если материал-утеплитель расположен с фасадной стороны, то показатель давление на насыщенность влаги ниже.

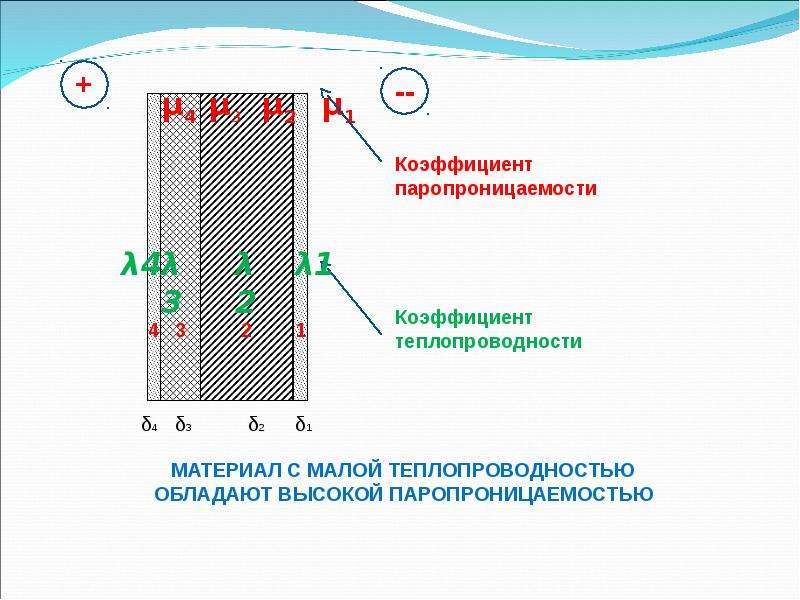

Рисунок подробно демонстрирует действие давления и проникновение пара в материал.

Если утеплитель будет находиться с внутренней стороны дома, то между несущей конструкцией и этим строительным будет появляться конденсат. Он отрицательно влияет на весь микроклимат в доме, при этом разрушение строительных материалов происходит заметно быстрее.

Разбираемся с коэффициентом

Таблица становится понятна, если разобраться с коэффициентом.

Коэффициент в этом показатели определяет количество паров, измеряемых в граммах, которые проходят через материалы толщиной 1 метр и слоем в 1м² в течение одного часа. Способность пропускать или задерживать влагу характеризирует сопротивление паропроницаемости, которое в таблице обозначается симвломом «µ».

Простыми словами, коэффициент – это сопротивление строительных материалов, сравнимое с папопроницаемостью воздуха. Разберем простой пример, минеральная вата имеет следующий коэффициент паропроницаемости: µ=1. Это означает, что материал пропускает влагу не хуже воздуха. А если взять газобетон, то у него µ будет равняться 10, то есть его паропроводимость в десять раз хуже, чем у воздуха.

Особенности

С одной стороны паропроницаемость хорошо влияет на микроклимат, а с другой – разрушает материалы, из которых построен дома. К примеру, «вата» отлично пропускает влагу, но в итоге из-за избытка пара на окнах и трубах с холодной водой может образоваться конденсат, о чем говорит и таблица. Из-за этого теряет свои качества утеплитель. Профессионалы рекомендуют устанавливать слой пароизоляции с внешней стороны дома. После этого утеплитель не будет пропускать пар.

Сопротивления паропроницанию

Если материал имеет низкий показатель паропроницаемости, то это только плюс, ведь хозяевам не приходится тратиться на изоляционные слои. А избавиться от пара, образовывающегося от готовки и горячей воды, помогут вытяжка и форточка – этого хватит, чтобы поддерживать нормальный микроклимат в доме. В случае, когда дом строится из дерева, не получается обойтись без дополнительной изоляции, при этом для древесных материалов необходим специальный лак.

Таблица, график и схема помогут вам понять принцип действия этого свойства, после чего вы уже сможете определиться с выбором подходящего материала. Также не стоит забывать и про климатические условия за окном, ведь если вы живете в зоне с повышенной влажностью, то про материалы с высоким показателем паропроницаемости стоит вообще забыть.

Паропроницаемость материалов — таблица

Наглядный пример строительных материалов, обладающих высокой проницаемостью пара:

древесина;
керамзитовые плиты;
пенобетон.

Бетонные или кирпичные стены менее проницаемы для пара, чем деревянные или керамзитовые.

Что такое паропроницаемость

Конструкция стен с учетом паропроницаемости

Паропроницаемость в многослойной конструкции

Рисунок подробно демонстрирует действие давления и проникновение пара в материал.

Разрушительные действия пара

Паропроницаемость и утепление стен

Во время утепления дома необходимо соблюдать правило, согласно которому паропрозрачность слоев должна увеличиваться по направлению наружу. Благодаря этому зимой не будет происходить накопление воды в слоях, если конденсат станет накапливаться в точке росы.

Использование проводящих качеств

Оборудование для определения степени проницаемости

весы, погрешность которых является минимальной;
сосуды и чаши, необходимые для проведения опытов;
инструменты, позволяющие точно определить толщину слоев строительных материалов.

Соблюдение основного принципа при возведении стен

Расположение термоизолирующих слоев

Для обеспечения лучших эксплуатационных характеристик многослойной конструкции сооружения пользуются следующим правилом: сторона с более высокой температурой обеспечивается материалами с повышенной сопротивляемостью к просачиванию пара с высоким коэффициентом теплопроводности.

Наружный слой должен обладать высокой паропроводимостью. Для нормальной эксплуатации ограждающего сооружения нужно, чтобы индекс внешнего слоя пятикратно превосходил значения внутреннего слоя. При соблюдении этого правила водяные пары, попавшие в теплый пласт стены, без особых усилий покинут его через более ячеистые стройматериалы. Пренебрегая этими условиями, внутренний слой стройматериалов сыреет, и его коэффициент теплопроводности становится выше. Подбор отделки также играет важную роль на финальных этапах строительных работ. Правильно подобранный состав материала гарантирует ему результативное выведение жидкости во внешнюю среду, поэтому даже при минусовой температуре материал не разрушится.

Индекс проницаемости пара является ключевым показателем при расчете величины поперечного сечения утеплительного слоя. От достоверности произведенных вычислений будет зависеть, насколько качественным получиться утепление всего здания.

Правила расположения пароизолирующих слоев

Производители пароизоляции

На современном рынке сегодня имеется широкий выбор пароизоляционных материалов различных брендов. Так что сделать разумный выбор в пользу цены и качества не составит труда.

Изоспан. Отечественный производитель, предлагающий широкую линейку продуктов для паро- и гидроизоляции. Среди них одно- и двухслойные мембраны, полиэтиленовые пленки, нетканые материалы с фольгированным покрытием. Они обладают различной степенью защиты от негативных внешних воздействий: атмосферных осадков, пара, конденсата и даже аварийных протечек в коммуникациях.
URSA SECO – еще одна торговая марка отечественного производства, под которой выпускаются продукты для паро-, влаго- и ветрозащиты различных конструкций. Кроме высокого качества и долговечности, этим пароизоляционным материалам присуще удобство в монтаже. Каждый рулон пленки URSA SECO снабжен клейкой полосой, что избавляет от необходимости проклеивать материалы клейкими лентами или строительным скотчем.
DuPont Tyvek (США). Высокоэффективные «дышащие» мембраны из линейки этого производителя устойчивы к влаге, ультрафиолету и высоким температурам. Кроме того, они изготовлены по передовым технологиям и позволяют значительно повысить энергоэффективность любого здания.
Delta. Под этой маркой производятся гидро- и пароизоляционные материалы немецкой компании Dorken. В ее ассортименте одно- и многослойная паронепроницаемая пленка, как обычной плотности, так и армированная. А еще так называемая адаптивная мембрана, с переменной паропроницаемостью.
Termofol — продукция, выпускаемая под брендом Fakro. Этот тип пароизоляции часто применяется для кровель и фасадов, в области коттеджного строительства. Представляет собой прочную полиэтиленовую пленку с алюминиевым напылением. Таким образом, покрытие играет роль отражающей изоляции и при этом создает надежный барьер для пара.

Любой уважающий себя производитель считает своим долгом провести проверку своих пароизоляционных материалов на высокие нагрузки, стойкость к атмосферным факторам и другие внешние воздействия. Но порой выбор пользователя не обусловлен только лишь этими критериями.

Знакомство с таблицей паропроницаемости материалов

Материал	Коэффициент паропроницаемости мг/(м·ч·Па)
экструдированный пенополистирол	0,013
пенополиуретан	0,05
минеральная вата	0,3 – 0,55
фанера	0,02
железобетон, бетон	0,03
сосна или ель	0,06
керамзит	0,21
пенобетон, газобетон	0,26
кирпич	0,11
гранит, мрамор	0,008
гипсокартон	0,075
дсп, осп, двп	0,12
песок	0,17
пеностекло	0,02
рубероид	0,001
полиэтилен	0,00002
линолеум	0,002

Таблица опровергает ошибочные представления о дышащих стенах. Количество пара, выходящего через стены, ничтожно мало. Основной пар выносится с потоками воздуха при проветривании или с помощью вентиляции.

Паропроницаемость строительных материалов (таблица и понятие)

Паропроницаемость — это величина, численно равная количеству водяного пара в миллиграммах, проходящего за 1 ч через слой материала площадью 1 м2 и толщиной 1 м при условии, что температура воздуха у противоположных сторон слоя одинаковая, а разность парциальных давлений водяного пара равна 1 Па (п.2.3 ГОСТ 25898-2012).

Сопротивление паропроницанию -это показатель, характеризующий разность парциальных давлений водяного пара в паскалях у противоположных сторон изделия с плоскопараллельными сторонами, при которой через изделие площадью 1 м2 за 1 ч проходит 1 мг водяного пара при равенстве температуры воздуха у противоположных сторон изделия; величина, численно равная отношению толщины слоя испытуемого материала к значению паропроницаемости (п. 2.4 ГОСТ 25898-2012).

Коэффициент паропроницаемости материала — это расчетный теплотехнический показатель, определяемый как отношение толщины образца материала d к сопротивлению паропроницанию Rп , измеренному при установившемся стационарном потоке водяного пара через этот образец (п.2.5 ГОСТ 25898-2012)..

Расчетные значения паропроницаемости и сопротивления паропроницанию строительных материалов и изделий приведены в таблице Т.1 приложения Т (справочного) и таблице М.1 приложения М (справочного) действующего и обязательного к применению СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 (согласно постановлению 985).

Открыть таблицу Т.1 и M.1 в отдельном окне на всю ширину экрана с функцией поиска

Таблица Т.1 Приложения Т СП 50.13330.2012

Расчетное значение паропроницаемости строительных материалов и изделий

Материал	Плотность в сухом состоянии, г/м3	Расчетная паропроницаемость µ, мг/(м. ч.Па)
Теплоизоляционные материалы
1 Плиты из пенополистирола	До 10	0,05
2 То же	10 — 12	0,05
3 «	12 — 14	0,05
4 «	14-15	0,05
5 «	15-17	0,05
6 «	17-20	0,05
7 «	20-25	0,05
8 «	25-30	0,05
9 «	30-35	0,05
10 «	35-38	0,05
11 Плиты из пенополистирола с графитовыми добавками	15-20	0,05
12 То же	20-25	0,05
13 Экструдированный пенополистирол	25-33	0,005
14 То же	35-45	0,005
15 Пенополиуретан	80	0,05
16 То же	60	0,05
17 «	40	0,05
18 Плиты из резольно-фенолформальдегидного пенопласта	80	0,23
19 То же	50	0,23
20 Перлитопластбетон	200	0,008
21 То же	100	0,008
22 Перлитофосфогелевые изделия	300	0,2
23 То же	200	0,23
24 Теплоизоляционные изделия из вспененного синтетического каучука	60-95	0,003
25 Плиты минераловатные из каменного волокна	180	0,3
26 То же	40-175	0,31
27 «	80-125	0,32
28 «	40-60	0,35
29 «	25-50	0,37
30 Плиты из стеклянного штапельного волокна	85	0,5
31 То же	75	0,5
32 «	60	0,51
33 «	45	0,51
34 «	35	0,52
35 «	30	0,52
36 «	20	0,53
37 «	17	0,54
38 «	15	0,55
39 Плиты древесно-волокнистые и древесно-стружечные	1000	0,12
40 То же	800	0,12
41 «	600	0,13
42 «	400	0,19
43 Плиты древесно-волокнистые и древесно-стружечные	200	0,24
44 Плиты фибролитовые и арболит на портландцементе	500	0,11
45 То же	450	0,11
46 «	400	0,26
47 Плиты камышитовые	300	0,45
48 То же	200	0,49
49 Плиты торфяные теплоизоляционные	300	0,19
50 То же	200	0,49
51 Пакля	150	0,49
52 Плиты из гипса	1350	0,098
53 То же	1100	0,11
54 Листы гипсовые обшивочные (сухая штукатурка)	1050	0,075
55 То же	800	0,075
56 Изделия из вспученного перлита на битумном связующем	300	0,04
57 То же	250	0,04
58 «	225	0,04
59 «	200	0,04
Засыпки
60 Гравий керамзитовый	600	0,23
61 То же	500	0,23
62 «	450	0,235
63 Гравий керамзитовый	400	0,24
64 То же	350	0,245
65 «	300	0,25
66 «	250	0,26
67 «	200	0,27
68 Гравий шунгизитовый (ГОСТ 32496)	700	0,21
69 То же	600	0,22
70 «	500	0,22
71 «	450	0,22
72 «	400	0,23
73 Щебень шлакопемзовый и аглопоритовый (ГОСТ 32496)	800	0,22
74 То же	700	0,23
75 «	600	0,24
76 «	500	0,25
77 «	450	0,255
78 «	400	0,26
79 Пористый гравий с остеклованной оболочкой из доменного и ферросплавного шлаков (ГОСТ 25820)	700	0,22
80 То же	600	0,235
81 «	500	0,24
82 «	400	0,245
83 Щебень и песок из перлита вспученного (ГОСТ 10832)	500	0,26
84 То же	400	0,3
85 «	350	0,3
86 «	300	0,34
87 Вермикулит вспученный (ГОСТ 12865)	200	0,23
88 То же	150	0,26
89 «	100	0,3
90 Песок для строительных работ (ГОСТ 8736)	1600	0,17
Конструкционные и конструкционно-теплоизоляционные материалы
Бетоны на заполнителях из пористых горных пород
91 Туфобетон	1800	0,09
92 То же	1600	0,11
93 «	1400	0,11
94 «	1200	0,12
95 Бетон на литоидной пемзе	1600	0,075
96 То же	1400	0,083
97 «	1200	0,098
98 «	1000	0,11
99 «	800	0,12
100 Бетон на вулканическом шлаке	1600	0,075
101 То же	1400	0,083
102 «	1200	0,09
103 «	1000	0,098
104 «	800	0,11
Бетоны на искусственных пористых заполнителях
105 Керамзитобетон на керамзитовом песке	1800	0,09
106 То же	1600	0,09
107 «	1400	0,098
108 «	1200	0,11
109 «	1000	0,14
110 «	800	0,19
111 «	600	0,26
112 «	500	0,3
113 Керамзитобетон на кварцевом песке с умеренной (до Vв=12%) поризацией)	1200	0,075
114 То же	1000	0,075
115 «	800	0,075
116 Керамзитобетон на перлитовом песке	1000	0,15
117 То же	800	0,17
118 Керамзитобетон беспесчаный	700	0,145
119 То же	600	0,155
120 «	500	0,165
121 «	400	0,175
122 «	300	0,195
123 Шунгизитобетон	1400	0,098
124 То же	1200	0,11
125 «	1000	0,14
126 Перлитобетон	1200	0,15
127 То же	1000	0,19
128 «	800	0,26
129 Перлитобетон	600	0,3
130 Бетон на шлакопемзовом щебне	1800	0,075
131 То же	1600	0,09
132 «	1400	0,098
133 «	1200	0,11
134 «	1000	0,11
135 Бетон на остеклованном шлаковом гравии	1800	0,08
136 То же	1600	0,085
137 «	1400	0,09
138 «	1200	0,10
139 «	1000	0,11
140 Мелкозернистые бетоны на гранулированных доменных и ферросплавных (силикомарганца и ферромарганца) шлаках	1800	0,083
141 То же	1600	0,09
142 «	1400	0,098
143 «	1200	0,11
144 Аглопоритобетон и бетоны на заполнителях из топливных шлаков	1800	0,075
145 То же	1600	0,083
146 «	1400	0,09
147 «	1200	0,11
148 «	1000	0,14
149 Бетон на зольном обжиговом и безобжиговом гравии	1400	0,09
150 То же	1200	0,11
151 «	1000	0,12
152 Вермикулитобетон	800	—
153 То же	600	0,15
154 «	400	0,19
155 «	300	0,23
Бетоны особо легкие на пористых заполнителях и ячеистые
156 Полистиролбетон на портландцементе (ГОСТ 32929)	600	0,068
157 То же	500	0,075
158 «	400	0,085
159 «	350	0,09
160 «	300	0,10
161 «	250	0,11
162 «	200	0,12
163 «	150	0,135
164 Полистиролбетон модифицированный на шлакопортландцементе	500	0,075
165 То же	400	0,08
166 «	300	0,10
167 «	250	0,11
168 «	200	0,12
169 Газо- и пенобетон на цементном вяжущем	1000	0,11
170 То же	800	0,14
171 «	600	0,17
172 «	400	0,23
173 Газо- и пенобетон на известняковом вяжущем	1000	0,13
174 То же	800	0,16
175 «	600	0,18
176 «	500	0,235
177 Газо- и пенозолобетон на цементном вяжущем	1200	0,085
178 То же	1000	0,098
179 «	800	0,12
Кирпичная кладка из сплошного кирпича
180 Глиняного обыкновенного на цементно-песчаном растворе	1800	0,11
181 Глиняного обыкновенного на цементно-шлаковом растворе	1700	0,12
182 Глиняного обыкновенного на цементно-перлитовом растворе	1600	0,15
183 Силикатного на цементно-песчаном растворе	1800	0,11
184 Трепельного на цементно-песчаном растворе	1200	0,19
185 То же	1000	0,23
186 Шлакового на цементно-песчаном растворе	1500	0,11
Кирпичная кладка из пустотного кирпича
187 Керамического пустотного плотностью 1400 кг/м3 (брутто) на цементно-песчаном растворе	1600	0,14
188 Керамического пустотного плотностью 1300 кг/м3 (брутто) на цементно-песчаном растворе	1400	0,16
189 Керамического пустотного плотностью 1000 кг/м3 (брутто) на цементно-песчаном растворе	1200	0,17
190 Силикатного одиннадцатипустотного на цементно-песчаном растворе	1500	0,13
191 Силикатного четырнадцатипустотного на цементно-песчаном растворе	1400	0,14
Дерево и изделия из него
192 Сосна и ель поперек волокон	500	0,06
193 Сосна и ель вдоль волокон	500	0,32
194 Дуб поперек волокон	700	0,05
195 Дуб вдоль волокон	700	0,3
196 Фанера клееная	600	0,02
197 Картон облицовочный	1000	0,06
198 Картон строительный многослойный	650	0,083
Конструкционные материалы
Бетоны
199 Железобетон	2500	0,03
200 Бетон на гравии или щебне из природного камня	2400	0,03
201 Раствор цементно-песчаный	1800	0,09
202 Раствор сложный (песок, известь, цемент)	1700	0,098
203 Раствор известково-песчаный	1600	0,12
Облицовка природным камнем
204 Гранит, гнейс и базальт	2800	0,008
205 Мрамор	2800	0,008
206 Известняк	2000	0,06
207 То же	1800	0,075
208 «	1600	0,09
209 «	1400	0,11
210 Туф	2000	0,075
211 То же	1800	0,083
212 «	1600	0,09
213 «	1400	0,098
214 «	1200	0,11
215 «	1000	0,11
Материалы кровельные, гидроизоляционные, облицовочные и рулонные покрытия для полов
216 Листы асбестоцементные плоские	1800	0,03
217 То же	1600	0,03
218 Битумы нефтяные строительные и кровельные	1400	0,008
219 То же	1200	0,008
220 «	1000	0,008
221 Асфальтобетон	2100	0,008
222 Рубероид, пергамин, толь	600	—
223 Пенополиэтилен	26	0,001
224 То же	30	0,001
225 Линолеум поливинилхлоридный на теплоизолирующей подоснове	1800	0,002
226 То же	1600	0,002
227 Линолеум поливинилхлоридный на тканевой основе	1800	0,002
228 То же	1600	0,002
229 «	1400	0,002
Металлы и стекло
230 Сталь стержневая арматурная	7850	0
231 Чугун	7200	0
232 Алюминий	2600	0
233 Медь	8500	0
234 Стекло оконное	2500	0
235 Плиты из пеностекла	80-100	0,006
236 То же	101-120	0,006
237 То же	121- 140	0,005
238 То же	141- 160	0,004
239 То же	161- 200	0,004

Примечание: характеристики материалов в сухом состоянии приведены при влажности материала w, %, равной нулю.

Таблица М.1 Приложения М СП 50.13330.2012

Сопротивление паропроницанию листовых материалов и тонких слоев пароизоляции

Материал	Толщина слоя, мм	Сопротивление паропроницанию Rvp, м2·ч·Па/мг
1 Картон обыкновенный	1,3	0,016
2 Листы асбестоцементные	6	0,3
3 Листы гипсовые обшивочные (сухая штукатурка)	10	0,12
4 Листы древесно-волокнистые жесткие	10	0,11
5 То же, мягкие	12,5	0,05
6 Окраска горячим битумом за один раз	2	0,3
7 То же, за два раза	4	0,48
8 Окраска масляная за два раза с предварительной шпатлевкой и грунтовкой	—	0,64
9 Окраска эмалевой краской	—	0,48
10 Покрытие изольной мастикой за один раз	2	0,60
11 Покрытие битумно-кукерсольной мастикой за один раз	1	0,64
12 То же, за два раза	2	1,1
13 Пергамин кровельный	0,4	0,33
14 Полиэтиленовая пленка	0,16	7,3
15 Рубероид	1,5	1,1
16 Толь кровельный	1,9	0,4
17 Фанера клееная трехслойная	3	0,15

Теплопроводность строительных материалов (таблица и понятие)

Теплоусвоение строительных материалов (таблица и понятие)

Что такое паропроницаемость и какие источники пара в помещении?

При дыхании, приготовлении еды, купании в душе и ванной при условии отсутствия вытяжки может появиться конденсат на окнах, стенах, полу, мебели, водопроводной трубе. Так образуется водяной пар у нас дома.

В строительстве уже давно известен такой термин, как паропроницаемость, что означает способность материалов пропускать сквозь себя капли влаги, которые содержатся в воздухе, по причине существования разной величины парциального давления пара с противоположных сторон при условии одинаковых показателей давления воздуха. Также паропроницаемостью принято считать поток пара с определенной плотностью, который проходит сквозь толщу стен.

Также была разработана таблица паропроницаемости строительных материалов, но она составлена условно, потому что числовые значения не всегда соответствуют реальным условиям, поэтому точка росы носит также условный характер.

Таблица паропроницаемостистроиельных материалов.

паропроницаемость в строительных материалах

☛ Например, возьмем стену из пенобетона, паропроницаемость которого при условии, что он не отделан дополнительными строительными материалами как снаружи и изнутри, имеет паропроницаемость – 0,26 Мг/(м*ч*Па). В реальных жизненных условиях эксплуатации стены из газобетона дополнительно штукатурятся, обрабатываются акриловыми грунтовками, окрашиваются или оклеиваются наружной отделкой стен (краска, акриловые или флизелиновые обои). В свою очередь данный строительный материал для внутренней декоративной отделки стен в помещении по физическим свойствам практически непаропроницаемый (0,01 Мг/(м*ч*Па)). Это значительно влияет на реальную паропроницаемость материалов, что доказано лабораторными исследованиями.

Следует вывод, что статические показатели физических свойств строительных материалов в лабораторных и реальных условиях могут значительно отличаться, что влияет на дальнейшую эксплуатацию в целом. Это означает, что в современном строительстве и отделке фасадов большое значение имеет использование физических свойств строительных материалов, которые по своим значениям имеют схожие показатели (при отделке паропроницаемой стены непаропроницаемыми обоями свойства первой сводятся к минимуму). То есть, рассматривая стеновой пирог в комплексе, мы должны учитывать физические свойства (теплопроводность и паропроницаемость) каждого материала отдельно. При этом паропроницаемость материала должна увеличиваться от внутреннего слоя отделки к наружному.

☛ Чем выше паропроницаемость материалов, тем лучше!? Но, если более глубоко подойти к изучению данного вопроса, то мы увидим, что этот показатель напрямую связан с показателем теплопроводности, то есть паропроницание связано с теплопотерями, так как разогретые частички влаги (пара) при перепаде температур внутри помещения и снаружи стремятся сквозь стены наружу вместе с температурой воздуха. При этом происходит естественная теплопотеря.

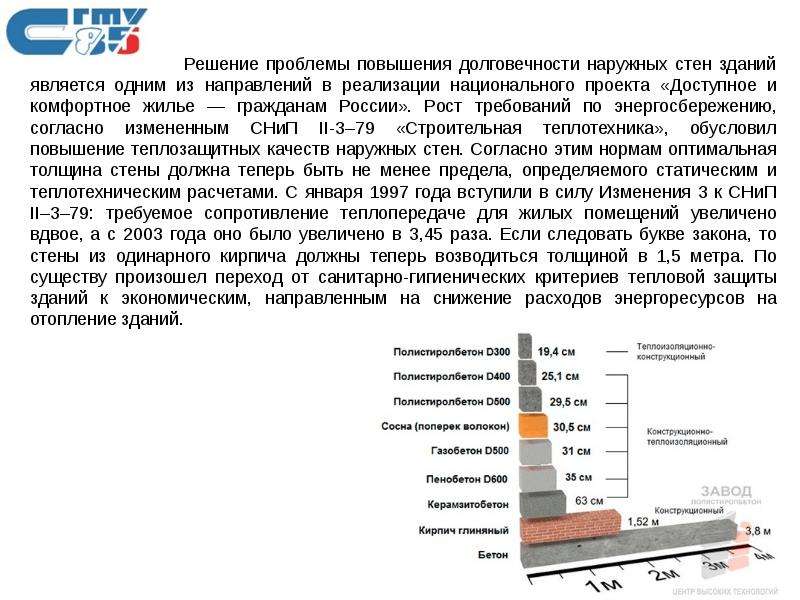

Намного важнее в современном энергоэффективном строительстве обращать внимание и делать акцент на плотности строительного материала, так как при нагревании изнутри материала с высокой плотностью и низкой паропроницаемостью энергоемкий материал (кирпич, керамоблок) способен аккумулировать в себе тепло дополнительно и снаружи, тем самым не допуская чрезмерного паропроницания и выхода тепла наружу. Похожий принцип в украинской печи – грубы!

Очень важное значение имеет ещё на стадии проектирования будущего фасада выбор несущих стен из энергоемкого материала с низкой степенью паропроницания (бетон, кирпич, керамоблок) – инерционный дом и грамотную естественную вентиляционную систему – с окнами с системой микропроветривания и т.д.

Показатель µ означает процесс, когда материалы условно противодействуют паропереносу относительно возможности паропереноса воздуха. Взглянем на пример с показателем µ, который равен 1 (минеральная вата), что означает, что этот строительный материал отлично проводит пар равно, как и воздух. Когда величина газобетона с показателем µ 10 дает понять, что газобетон способен проводить пар хуже в 10 раз.

Этот коэффициент характерен для многих строительных материалов. Он измеряется стандартом ISO 12572, рекомендованным международной организацией, данный стандарт называют «Теплотехнические особенности стройматериалов и продуктов – формулировка паропроницаемости». До обозначения коэффициентов паропроницаемости любой материал для возведения зданий проходит тест высокой степени строгости в условиях лаборатории, пребывая во влажном и в сухом состоянии. Это касается непосредственно таких стройматериалов, которые не утеряли свои качества по истечении времени и выпускались относительно недавно.

Подбирая материал для возведения и ремонта зданий, нужно руководствоваться международным стандартом, ибо он заточен на выявление паропроницаемости сухих материалов в среде с влажностью менее 70%, и также сырых материалов в среде с влажностью более 70%. Нужно принять во внимание эти цифры, разрабатывались как показатель паропроницаемости стены, и не следует, чтобы индикатор паропроницаемости уменьшался из внутренних слоев к наружным, иначе возможно получится намокание внутреннего слоя стройматериала.

Вдобавок вы можете знать, что из внутренних слоев к слоям, что снаружи, их показания паропроницаемости понижаются. Для предоставления отборных действующих характеристик для многослойных строений важно помещать слои именно с теплых сторон сооружений, и обязательно не внешние слои, а слои с наивысшей теплопроводностью и большим уровнем противодействия паропроводности. Разрабатывая многослойные конструкции, нужно их помещать в таком порядке, благодаря которому паропроводность любого единичного слоя будет увеличиваться от внутренней поверхности к внешней. При такой расстановке пар, попадающий в защитную конструкцию изнутри, будет просто проникать через все слои и устраняться с наружной поверхности. Еще нужно отметить то, что важно, чтобы индикатор паропроницаемости наружного слоя был по крайней мере выше в 5 раз паропроницаемости внутреннего слоя.

☛ Сейчас мы выясним, какой вариант будет наилучшим для утепления дома. Большинство людей спрашивает: что лучше для утепления строения – пенопласт или минеральная вата? Поскольку эти стройматериалы обладают почти идентичным коэффициентом проводимости тепла. Всё-таки, они отличаются. Одно важное отличие — это паропроницаемость и пенопласт характеризуется её низким показателем. Для наглядности, паропроводность пенополистирола идет на уровне бетона. Большинство застройщиков допускают ошибку, думая что как раз поэтому стены то и «не дышат» и что это мешает уютному проживанию дома. А специалисты предполагают, что внутреннее проветривание должно обеспечивать микроклимат внутри дома. Пенопласт скорее выполняет роль защиты от пара в утепляющем помещении, благодаря чему исключается конденсация влаги изнутри.

➨

А отличие минеральной ваты

– это ее высокий коэффициент паропроницаемости, получается что данный материал и поглощает, и переносит влагу. Отчего при монтаже в утепляющем строении нужно использовать особый клеевой раствор, краску и штукатурку с идентичным коэффициентом паропроводности. Необходимо чтобы постройку осуществляли высококлассные специалисты, которые могут произвести цельную работу, учитывая переход между отверстиями и слоями. Какой-либо пробел, пропуск ухудшит термоизоляцию.

Из чего следует, что показатель паропроницаемости пенопласта составляет 0,05, а показатель минеральной ваты – 0,3-0,5. Именно поэтому способность минеральной ваты пропускать пар в 6-10 раз лучше.

Нужно помнить однако, что данные стройматериалы относятся к неразделимой системе теплоизоляционной конструкции. Благодаря этому видно, что конечный коэффициент паропроницаемости ограничен слоем стройматериала с наименьшейпаропроницаемостью, в результате чего, она веско отличается. Краткое описание строительных материалов для утепления фасада смотрите по ссылке на нашу страницу сайта.

Вы можете и самостоятельно провести грамотный теплорасчет при утеплении вашего дома зная толщину и материал в ваших стен зайдя на сайт – Теплорасчет.рф

В общей сложности приходим к выводу, что стены с утеплителем в виде пенопласта такие же «дышащие», как и стены, где минеральная вата несет в себе функцию утеплителя. Многие эксперты еще полагают, что есть существенный риск при утеплении помещения снаружи и изнутри минеральной ватой с полимерными системами. Так как полимер обладает весьма низкой паропроводностью, это может навредить всей утепляющей конструкции при повышенной влажности. Когда минеральная вата впитывает влагу, она одновременно теряет все прежние свойства. А в пенопласте ☆ влага не собирается, поэтому пенопласт получается идеальным для теплоизоляции стен! Наши специалисты готовы ответит на все Ваши дополнительные вопросы, звоните нашим специалистам ТОВ Термоклинкер

СНиП 23-02 Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.

ГОСТы, СНиПы

Карта сайта TehTab.ru

Поиск по сайту TehTab.ru

Навигация по справочнику TehTab.ru: главная страница / / Техническая информация/ / Материалы — свойства, обозначения/ / Строительные материалы. Физические, механические и теплотехнические свойства. / / СНиП 23-02 Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.

Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.

Кирпичная кладка из сплошного кирпича

Материал	Характеристики материалов в сухом состоянии			Расчетные коэффициенты (при условиях эксплуатации по СНиП 23-02)
	плот- ность, кг/м³	удельная тепло- емкость, кДж/(кг°С)	коэффи- циент тепло- провод- ности, Вт/(м°С)	массового отношения влаги в материале, %		теплопро- водности, Вт/(м°С)		тепло- усвоения (при периоде 24 ч), Вт/(м^2oС)		паропро- ницае- мости, мг/(мчПа)
	плот- ность, кг/м³	удельная тепло- емкость, кДж/(кг°С)	коэффи- циент тепло- провод- ности, Вт/(м°С)	А	Б	А	Б	А	Б	А, Б
Глиняного обыкновенного (ГОСТ 530) на цементно-песчаном растворе	1800	0. 88	0.56	1	2	0.7	0.81	9.2	10.12	0.11
Глиняного обыкновенного на цементно-шлаковом растворе	1700	0.88	0.52	1.5	3	0.64	0.76	8.64	9.7	0.12
Глиняного обыкновенного на цементно-перлитовом растворе	1600	0.88	0.47	2	4	0.58	0.7	8.08	9.23	0.15
Силикатного (ГОСТ 379) на цементно-песчаном растворе	1800	0.88	0.7	2	4	0.76	0.87	9.77	10.9	0. 11
Трепельного (ГОСТ 530) на цементно-песчаном растворе	1200	0.88	0.35	2	4	0.47	0.52	6.26	6.49	0.19
Трепельного (ГОСТ 530) на цементно-песчаном растворе	1000	0.88	0.29	2	4	0.41	0.47	5.35	5.96	0.23
Шлакового на цементно-песчаном растворе	1500	0.88	0.52	1.5	3	0.64	0.7	8.12	8.76	0.11

Дополнительная информация от TehTab.ru:

Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.

TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Характеристики кирпича: теплопроводность, водопоглощение, паропроницаемость

Содержание

1 Виды кирпича
2 Техническая характеристика кирпича
- 2.1 Пустотелость
- 2.2 Плотность
- 2.3 Прочность
- 2.4 Паропроницаемость
- 2.5 Огнестойкость
- 2.6 Звукоизоляция
- 2.7 Морозостойкость
- 2.8 Теплопроводность
- 2.9 Водопоглощение
- 2. 10 Экологичность

Несмотря на обилие материалов для возведения стен, кирпичная кладка по-прежнему остается популярной. Изучив характеристики кирпича, его свойства, проведя сравнение одного вида с другим, можно среди предложенных вариантов выбрать подходящий. Разнообразие изделий обусловлено сферами применения: частное малоэтажное домостроение, возведение высотных бизнес-центров, мощение улиц или ландшафтное обустройство садов и скверов.

Виды кирпича

В зависимости от исходного стройматериала и способа обработки выделяют:

Вид	Сырье	Способ изготовления
Керамический, в том числе клинкерный	Смеси пластичных глин	Обжиг при температуре 900—1200 °С
Сухого/полусухого прессования	Специальные высококонцентрированные дисперсные глинистые системы	Прессование
Сухого/полусухого прессования		Сушка в туннельных сушилках при температуре 120—150 °С
Гиперпрессованнный	Основа — отсевы дробления горных пород	Прессование под давлением до 40 мегапаскалей
	Цемент — 8—12%	Прессование под давлением до 40 мегапаскалей
	Вода и железооксидные красители — 2—3%	Сушка в пропарочной камере при температуре от 40 до 70 °C
Силикатный	Основа — кварцевый песок	Прессование
	Известь — 6—8%	Прессование
	Специальные присадки и вода — 3—5%	Обработка в автоклаве

По назначению и способу применения кирпич может быть:

Кладку из рядового материала нужно дополнительно обрабатывать.

Рядовой или строительный. Его еще называют черновым или рабочим. Изделие может в норме иметь сколы, потертости, неоднородность цвета. Рядовая кладка требует оштукатуривания или покраски.
Лицевой. После укладки облицовочного кирпича поверхность не требует дальнейшей обработки. Согласно ГОСТам, в таком изделии возможны минимальные отклонения от нормы. Керамический кирпич для фасада обладает идеальной геометрией.
Огнеупорный. Используется во внутренней и внешней отделке печей и каминов. Технические характеристики шамотного кирпича позволяют безопасно применять его в условиях повышенных температур.

Стандартные размеры одинарного керамического, прессованного или силикатного экземпляра — 250×120×65 мм. Полуторный кирпич имеет ширину 88 мм, а двойной — 138 мм. Вес одного изделия варьируется от 2 до 5 кг в зависимости от вида.

Вернуться к оглавлению

Техническая характеристика кирпича

Материал шамотного вида применяется для кладки камина.

Анализируя сравнительные характеристики и описание строительного материала, можно оптимизировать затраты. Отличительные характеристики керамического кирпича позволяют эффективно использовать весь ассортиментный ряд:

шамотный — для камина;
пустотелый рядовой — для черновой кладки;
лицевой — для облицовки стен.

Вернуться к оглавлению

Пустотелость

В зависимости от наличия пустот выделяют щелевой и полнотелый кирпич. Хотя второй вариант тоже может иметь до 13% технических отверстий. Керамический пустотелый кирпич будет значительно легче своего полнотелого собрата. Есть еще подвид «Лего», который имеет два выступа-шипа на верхних гранях и два паза на нижних для сцепки.

Вернуться к оглавлению

Плотность

Это отношение массы тела к объему, а значит поризованный кирпич будет обладать меньшей плотностью, которая варьируется в пределах от 1100 до 1600 кг/м3. Полнотелые экземпляры имеют значение выше 1700 кг/м3. Плотность и пористость напрямую влияют на теплопроводность и качество звукоизоляции. Чем ниже показатели первых двух, тем тише и теплее в доме.

Вернуться к оглавлению

Прочность

Материал может проверяться на прочность путем сжатия.

Под буквой «М» в маркировке зашифровано значение нагрузки в килограммах, которую выдержит кирпич площадью 1 кв. см. Испытания проводят с помощью равномерного и непрерывного сжатия 5 образцов до полного разрушения на сжатие, изгиб и растяжение. Прочность важно учитывать при строительстве многоэтажных зданий и сооружений. Этот коэффициент напрямую влияет на срок службы постройки.

Вернуться к оглавлению

Паропроницаемость

В процессе жизнедеятельности человека в жилом помещении повышается влажность, которую теплый воздух внутри дома вытесняет наружу. И чем ниже паропроницаемость кладки, тем больше конденсата собирается на внутренних поверхностях стен. Такие свойства керамического кирпича находятся в пределах 0,14—0,17 Мг/(м*ч*Па). Сравнительная характеристика различных материалов показала, что это хороший показатель для комфортного проживания и уютного микроклимата. Например, уровень бетона — 0,03, а дерева вдоль волокон — 0,32 Мг/(м*ч*Па).

Вернуться к оглавлению

Огнестойкость

Это важный параметр безопасности жилья. Он измеряется в минутах, которые выдерживает стена под воздействием открытого огня и высоких температур. Стойкость керамики зависит от вида кирпича. Вся эта группа относится к разряду негорючих. В среднем такая стена выдержит более 5 часов (REI 300). На расчет времени влияет и температура огня. Так, клинкерный и шамотный выдерживают до 1600 °C, а строительная кладка — до 1300 градусов.

Вернуться к оглавлению

Звукоизоляция

Силикатный материал меньше пропускает звук через себя.

Это способность поглощать акустические колебания в определенном диапазоне частот. На звукопоглощающие способности напрямую влияет плотность стенового материала. Здесь силикатный щелевой кирпич будет в более выгодном положении, нежели плотный клинкерный. Средний уровень поглощения кладки — около 50 дБ. Чтобы улучшить этот показатель, не стоит делать стены слишком толстыми. Увеличение толщины в 2 раза снизит уровень шума всего на несколько децибел. Лучше покрыть площадь стены звукоизолирующим материалом, например, пробкой.

Вернуться к оглавлению

Морозостойкость

Этот показатель зашифрован в марке под буквой F. Чтобы определить числовое значение, насыщенное водой, изделие циклично подвергают замораживанию до 15—20 °С и полному размораживанию. При этом кирпич не должен утратить своих физико-технических и эксплуатационных качеств: расслоиться, растрескаться, начать шелушиться. Даже силикатный кирпич выдерживает до 50 циклов (лет), F клинкерного — 300.

Вернуться к оглавлению

Теплопроводность

При расчете толщины кладки необходимо учитывать, сколько тепла нужно для поднятия температуры воздуха на 1 °C внутри дома с толщиной стен в 1 метр. Чем ниже коэффициент теплопроводности, тем легче сохранять тепло. Пустотелые пористые изделия теплее полнотелых и плотных. Уровень теплопроводности для кладки из кирпича марки М 75 будет в пределах 0,56—0,8 Вт/(м °С).

Вернуться к оглавлению

Водопоглощение

С помощью влагоотталкивающей пропитки материал будет поглощать воду гораздо меньше.

Разница в массе сухого и мокрого кирпича и есть коэффициент водопоглощения. Для рядового он не должен быть выше 6%, а у облицовочного допустимо до 15%. Пористость состава повышает этот коэффициент. Если здание в зимний период не отапливается, то температура в нем будет равна уличной. Скопившаяся в порах влага превращается в лед и начинает создавать напряжение внутри стен и разрушать их. Применение водоотталкивающих пропиток для всей площади кладки помогает снизить водопоглощение кирпича.

Вернуться к оглавлению

Экологичность

Химические свойства кирпича напрямую влияют на его экологическую чистоту. Керамическая кладка по этому показателю может конкурировать с древесиной и камнем, поскольку в ее составе только природный материал. Цвет ему придает сама глина и время обжига. При использовании кирпичей с цветными пигментами нужно внимательно изучать их состав, поскольку только здесь возможны токсические испарения. Ведь прессованный и силикатный кирпичи без цветовых красителей тоже сделаны из натурального сырья. В целом любая кирпичная кладка создаст здоровую среду обитания для детей и взрослых.

Паробарьеры — Летучий бетон

На этом сайте есть масса технических отчетов по разным вопросам. Возможно, он не будет отвечать на ваши вопросы напрямую, но вы, вероятно, сможете начать собирать его по кусочкам. Чтобы выяснить, нужна ли вам пароизоляция и где, вы должны сначала узнать, какова проницаемость ваших строительных материалов, каков климат и какова внутренняя среда (т. е. сколько влаги образуется внутри здания). Влажность (пар) будет перемещаться от более высоких концентраций к более низким или от более горячих к более холодным помещениям. Поэтому важно знать, какова относительная влажность и температура между помещением и снаружи в разное время года. Имейте в виду, что погодные барьеры могут контролировать 3 разные вещи: воду, воздух, пар. Из этих трех пар может проходить через самые маленькие отверстия. Для прохождения воздуха нужны отверстия большего размера, чем для пара. Вода нуждается в больших отверстиях, чем воздух, чтобы пройти. Преобладает мнение, что здания с механическим кондиционированием должны быть как воздухонепроницаемыми, так и водонепроницаемыми. Если ваши здания не оборудованы механическим кондиционированием, то было бы неплохо поговорить о том, как ваши здания вентилируются, так как это может иметь значение для оболочки вашего здания и действует ли оно как воздушный барьер (что может быть или не быть желательным). . Двигаясь дальше, пар — это отдельная проблема. ..
Вот краткое руководство с другого случайного сайта, в котором говорилось о паре относительно стен подвала. Я пытался найти быструю классификацию проницаемости бетона, и в этой была ссылка на ASHRAE (вы можете попробовать просмотреть веб-сайт ASHRAE напрямую), цитируя, что бетонная смесь 1: 2: 4 имеет проницаемость 3,2 пром. дюйм (который они делят на толщину … что я не совсем понимаю, но что угодно). Это означает, что 4-дюймовая плита будет иметь проницаемость 0,8 для «полунепроницаемой» классификации, которая граничит с тем, чтобы стать «полупроницаемой». Таким образом, толщина бетона имеет значение, как и характер смеси … и для последнего я не уверен, сможете ли вы найти рейтинги проницаемости различных смесей или где вы сможете найти рейтинги проницаемости различных смесей. Опять же, возможно, проверьте, может ли в справочнике ASHRAE указана проницаемость для различных бетонных смесей. что бетон будет продолжать затвердевать в течение всего срока службы, так что он всегда будет выделять пар. 0003 Проницаемость строительных материалов
Проницаемость характеризует, насколько легко водяной пар диффундирует через материал — чем ниже, тем больше сопротивление миграции пара. Проницаемость измеряется в проницаемости (граны/час-квадратный фут-дюйм ртутного столба), т.е. скорость пропускания водяного пара (гран/час-кв.фут) на единицу перепада давления (дюйм ртутного столба). (1 пром = 1,47 нг/сек-кв.м-Па)
Общие классы материалов по проницаемости и примеры:
Паронепроницаемые — 0,1 проницаемость или менее
Паронепроницаемые — от 0,1 до 1,0 проницаемость: * Эластомер или битум мембраны (0,05–0,5 пром)
* Полиэтиленовая пленка (0,1 пром)
* Фольгированный утеплитель
* Керамическая плитка (но не затирка), плитка VCT, линолеум
* Эпоксидные, тяжелые уретановые или масляные краски
* Виниловые обои

Полупроницаемые для пара – Пермь от 1 до 10: * Необлицованный вспененный или экструдированный полистирол (2 или 1,2 пром/дюйм)
* Строительная бумага, пропитанная тяжелым битумом
* Слоистая изоляция из стекловолокна с бумажным или битумным покрытием
* Фанера, OSB
* Гипсокартон, окрашенный латексной краской

Паропроницаемый – более 10 пром. : * Неокрашенная штукатурка или штукатурка
* Необлицованная изоляция из стекловолокна, целлюлозная изоляция
* Цементные гидроизоляционные покрытия (20 пром.)
* Краски для внутренней гидроизоляции
* Легкая строительная бумага, пропитанная асфальтом
* Домашняя пленка
* Неокрашенные гипсокартонные листы (50 перм.)
Избегайте скопления водяного пара, конденсата и плесени за стенами в готовых подвалах и под напольным покрытием на бетонной плите.
Для получения дополнительной информации см. www.buildingscience.com/index_html
Паропроницаемость бетона
Как насчет паропроницаемости бетона? Согласно справочнику ASHRAE, проницаемость бетона (смеси 1:2:4) составляет 3,2 проницаемости на дюйм толщины. Тогда 4-дюймовая плита будет иметь (3,2/4=) 0,8 перм. Но это только для влажного бетона «хорошего качества» с низким водоцементным отношением. Большинство подвальных плит гораздо более пористые. Хотя они могут быть почти непроницаемыми для воды, цокольные плиты полупроницаемы для водяного пара (> 1 пром. ). Недавно залитые бетонные стены классифицируются как паронепроницаемые (толщина 8–10 дюймов, 3,2 / 8 = 0,4 пром.) для хорошего качества. конкретный). Однако, как только внешнее гидроизоляционное покрытие разрушается, вода начинает расширять поры в бетоне, и стены становятся проницаемыми, а позже могут даже начать просачиваться. Стены из сборных панелей имеют наименьшую проницаемость, поскольку изготавливаются из высокопрочного бетона в контролируемых заводских условиях.
Пустотелые бетонные блоки — это отдельная история. У них есть только 1 1/4-дюймовая стенка вне полых заполнителей (3,2/1,25 = 2,6 Perms). Бетон очень пористый, и полые ядра заполняются водяным паром, который затем перемещается в наиболее проницаемую область, чтобы попасть внутрь. Пористость блоков варьируется в широких пределах. Некоторые тесты хороших бетонных блоков показывают проницаемость 2,4, когда ядро заполнено, или проницаемость 4,8 для пустотелых блоков. Пустотелые бетонные блоки являются полупроницаемыми (скажем, 5 проницаемостей), но легкие монолитные блоки, блоки с раздельной поверхностью, блоки «попкорн» и шлакоблоки проницаемы (> 10 проницаемостей).
По возможности вместо стандартных блоков (бетонных кладочных элементов – БК) использовать для фундаментов монолитный бетон. Или хотя бы следить за тем, чтобы пустотелые сердечники были должным образом заполнены во время строительства. Нанесите паргинг снаружи и хорошее гидроизоляционное покрытие. Стены из бетонных блоков также менее способны противостоять боковому давлению воды и земли — глинистая почва или вспениваемая глина могут вызвать структурные повреждения.
При всем при этом вы можете спроектировать свой конверт таким образом, чтобы он высыхал только внутри, только снаружи или в некоторой комбинации того и другого (например, в основном внутри, но частично снаружи, или в равной степени внутри и снаружи и т. д.). Если у вас есть ситуация, при которой пар хочет идти в одном направлении летом и в другом направлении зимой, то общая рекомендация — не использовать пароизоляцию. Тем не менее, есть исключения из этого правила, например, если у вас есть каменная полая стена.
Спасибо Shelly P

Преимущества парополупроницаемой изоляции каменных стен в жарком и влажном климате

Главная / Новости / Преимущества парополупроницаемой изоляции каменных стен в жарком и влажном климате Климат частично определяет типы материалов, используемых в жилом и коммерческом строительстве. Жаркий и влажный климат включает части Северной и Южной Каролины, Джорджии, Флориды, Алабамы, Миссисипи, Луизианы, Техаса и Мексики в соответствии с термальными регионами Гербертсона (модифицированная версия шкалы классификации Коппена).

Гербертсон определяет жаркий и влажный климат как место, где ежегодно выпадает более 20 дюймов осадков и наблюдается одно или оба из следующих условий:

Температура по влажному термометру (термометр покрыт пропитанной водой тканью) выше 67 градусов по Фаренгейту в течение 3000 или более часов в течение самых теплых 6 месяцев в году.
Температура по влажному термометру выше 73 градусов по Фаренгейту в течение 1500 или более часов в течение самых теплых 6 месяцев в году.

Управление горячим воздухом и водяным паром должно осуществляться за счет использования строительных материалов и методов, адаптированных к климату. Например, тепло всегда движется в сторону холода, а это означает, что в солнечных и влажных районах горячий воздух постепенно заменит кондиционированный воздух в помещении, если строители не примут меры для предотвращения проникновения влаги в здание.

В районах с большим количеством осадков влага может угрожать целостности конструкции и ее материалов. Чтобы стоячие лужи воды, вызванный ветром дождь и протечки не ослабляли здание с течением времени, подрядчики должны внедрить технологию строительства, которая не пропускает влагу и позволяет ей высохнуть, если она найдет путь внутрь. Среди некоторых из наиболее эффективных используемых материалов являются атмосферостойкими барьерами и паропроницаемой изоляцией.

Понятие о воздушном потоке, влаге и тепле

Согласно второму закону термодинамики тепло передается от высоких температур к более низким. Этот эффект можно замедлить или остановить с помощью выбранных строительных материалов, но тепло никогда не уходит от холода само по себе.

Строительная наука иллюстрирует, как тепло может проникать сквозь стены и влиять на температуру в помещении, создавая нагрузку на системы отопления, вентиляции и кондиционирования воздуха (HVAC). Горячий воздух имеет тенденцию подниматься на открытых площадках, в то время как холодный опускается вниз. Теплопередача через элементы ограждающих конструкций здания осуществляется тремя различными физическими способами: конвекцией, теплопроводностью и излучением. Поверхности с низким уровнем излучения (Low-e) некоторых изоляционных материалов могут уменьшить один или несколько из этих режимов теплопередачи, что поможет повысить энергоэффективность и комфорт в зданиях.

Проникновение воды может нанести ущерб зданию и снизить его способность регулировать внутреннюю температуру и поддерживать стабильность и надежность. В дополнение к дождевой воде и наводнениям, влага также может попасть в здание через проникновение водяного пара.

Дождевая вода может проникать в стены благодаря собственной инерции. Поверхностное натяжение воды может даже вызвать изгиб воды вокруг объекта и через отверстия в части здания, не предназначенные для воздействия объемной воды. Обшивка, водосточные желоба, выравнивание и другие методы отвода больших объемов воды от здания используются в качестве первой линии обороны для защиты зданий от объемной влаги.

Выбор лучших материалов для климата

Значение и наше понимание строительной науки изменились за последние полвека или около того. Теплоизоляция в настоящее время является обычным явлением. Наши жилые помещения предназначены для контроля воздухообмена, а технологии HVAC делают жизнь в регионах с жарким и влажным климатом не только возможной, но и комфортной.

Климат и атмосферные осадки являются основными факторами, влияющими на решения строителей о технических характеристиках. В жарком и влажном климате материалы должны быть устойчивыми к атмосферным воздействиям и способствовать повышению энергоэффективности здания. В результате сегодняшние дома и коммерческие здания, построенные в зонах 1, 2 и 3, имеют жилую среду, которая предназначена для ограничения проникновения воздуха, чтобы ограничить накопление влаги по оболочке. Технология изоляции также может значительно увеличить значение R, показатель эффективности изоляции. И использование полупроницаемой изоляции разумно в жарком и влажном климате, потому что она позволяет влаге выходить, когда она находит путь внутрь.

3 класса строительных материалов

Замедлители испарения используются проектировщиками и строителями для предотвращения или замедления проникновения пара. Примеры:

Полиэтиленовая пленка
Рулоны стекловолоконной изоляции с алюминиевым/органическим покрытием
Крафт-бумага с асфальтовым покрытием
Пароотталкивающие краски и гипс
Воздушные барьеры из гибкого листового материала

Пароизоляционные материалы бывают трех видов: паронепроницаемые, полупаропроницаемые и паропроницаемые. Их проницаемость измеряется в единицах, называемых проницаемостью, которые представляют скорость переноса влаги через данный материал:

Паронепроницаемый – показатель проницаемости меньше или равен 1, способен удерживать почти всю влагу. Примеры включают битумную крафт-бумагу, краски на масляной основе, виниловые стеновые панели и полиэтиленовую пленку, а также гибкие листовые отражающие воздушные барьеры.
Полу-паропроницаемый – от 1 до 10 проницаемости, что допускает инфильтрацию небольшого количества влаги. Примеры включают некоторые латексные краски, пенополистирол, изоцианурат с волокнистым покрытием и перфорированную отражающую изоляцию, обычно используемую на каменных стенах в жарком и влажном климате.
Паропроницаемость – все, что выше 10 проницаемости, что позволяет влаге проходить относительно легко. Примеры включают необлицованную изоляцию из стекловолокна, неокрашенную штукатурку, неокрашенную штукатурку и изоляцию из целлюлозы.

Способность материала замедлять паропроницаемость также зависит от климата региона. На жарком и влажном юге бетонные блоки являются распространенным строительным материалом, потому что они могут противостоять сильным ветрам и ураганам лучше, чем другие материалы и методы строительства.

И, хотя он хорошо предотвращает попадание влаги внутрь, длительное воздействие влажных условий может привести к проблемам, начиная от плесени и грибка и заканчивая постепенной деградацией конструкционных материалов и других восприимчивых к влаге строительных компонентов, таких как изоляция.

Выбор полупроницаемой изоляции, которая также снижает лучистую теплопередачу, может быть разумным выбором для архитекторов и строителей, которым важны долговечность и экологичность. Полупроницаемая изоляция позволяет оболочке высохнуть, если внутрь проникает влага, а также улучшает тепловые характеристики и комфорт для тех, кто живет или работает в здании.

Полупроницаемая теплоизоляция Fi-Foil и каменная кладка

Светоотражающая изоляция VR Plus Shield™ компании Fi-Foil для каменных стен состоит из трех слоев отражающей изоляции, предназначенной для уменьшения лучистого теплопереноса через стены и повышения общей теплопроводности дома. . Версия VR Plus Shield с перфорацией рекомендуется для облицовки стен в жарком и влажном климате, добавляет R-7.0 и может использоваться отдельно или как часть системы. Перфорация вдоль алюминиевых листов премиум-класса позволяет влаге проходить через слои изоляции.

Для получения дополнительной информации о VR Plus Shield™ от Fi-Foil или любых других продуктах и услугах Fi-Foil, таких как Silver Shield™, HY-Fi®, Retroshield® и аксессуарах, посетите веб-сайт или позвоните по телефону 888-513-4972. .

«Дышащие» покрытия для каменных стен

Захват непроникающих ограждений для защиты от падения

В строительной отрасли падения являются основной причиной смерти на рабочем месте, на которую приходится более трети смертельных случаев среди строителей. Из падений со смертельным исходом, произошедших между 1992 и 2009 г., одна треть была с крыш.

Выбор защищенного от взлома контроля доступа

Взлом стал гораздо большей угрозой, чем многие думают. Действительно, наибольший риск для национальной безопасности исходит не от авианосцев или пехотных дивизий, а от компьютера с простым подключением к Интернету, находящегося в любой точке мира.

Кристально чистая защита: использование гидроизоляции для защиты бетона от коррозии

Бетон является наиболее часто используемым промышленным материалом в мире: ежегодно используется около трех тонн на человека. Его польза для общества огромна, так как он используется для строительства школ, больниц, многоквартирных домов, инфраструктуры и многого другого.

Понимание реальной стоимости полимерных полов

Выбор новой или отремонтированной системы полов для коммерческого здания часто сводится к заявленной стоимости материалов и труда, необходимых для выполнения работы.

Проектирование с использованием фиброцемента для оживления фасадов

Архитекторы, определяющие материалы для проектов строительства или реконструкции, учитывают эксплуатационные характеристики и эстетику строительных изделий, а также затраты на материалы, рабочую силу и установку.

Проектирование «Алой жемчужины»: изучение нового проекта казино, в котором форма сочетается с функциональностью

Казино-курорт «Скарлет Жемчуг» не только подняло планку дизайна казино в Билокси, штат Миссисипи, но и успешно выполнило жесткие требования Федерального агентства по чрезвычайным ситуациям (FEMA). нормативных актов, используя инновационные технологии, чтобы соответствовать быстро меняющемуся графику строительства.

27 июня 2019 г.

НЕИСПРАВНОСТИ
Deborah Slaton and David S. Patterson, AIA

Кирпичная кладка в хорошем состоянии, как правило, не требует покрытия (или проникающего поверхностного герметика) для правильной работы.* Покрытия, используемые для кирпичной кладки, должны быть воздухопроницаемыми, особенно в более холодном климате они должны отводить влагу, попадающую в стеновую систему. Степень, в которой вода или водяной пар могут проходить через строительный блок, определяется как паропроницаемость материала и измеряется в пермс. Материалы с показателем проницаемости более 1 считаются «дышащими», а покрытия с показателем проницаемости 1 или менее считаются парозащитными (The 2017 Американское общество по отоплению, Инженеры по холодильной технике и кондиционированию воздуха ( ASHRAE) Справочник по основам перечисляет три класса замедлителей испарения со ссылкой на дополнение к Международному совету по нормам (ICC) 2007, в диапазоне от менее до более паропроницаемого. Класс I имеет проницаемость 0,1 или меньше, класс II больше 0,1 проницаемость, но меньше или равен 1, а класс III больше 1 проницаемость, но меньше или равен 10.). Проницаемость поверхностных герметиков и покрытий может широко варьироваться в зависимости от конкретного состава и пропорций продукта, а также от нанесенной толщины и непрерывности (наличие нескольких слоев покрытия может снизить воздухопроницаемость системы покрытия). Например, пигментированное 100-процентное акриловое латексное покрытие, используемое на внешней стороне штукатурки или кирпичной кладки, с толщиной сухой пленки (ТСП) 76,2 мкм (3 мила) имеет рейтинг 19.проницаемость по ASTM E96, Стандартные методы испытаний материалов на паропроницаемость . Изделия с очень высокой проницаемостью предназначены для того, чтобы влага, попадающая на подложку, испарялась в виде водяного пара через покрытие в атмосферу.

На кирпиче, подвергшемся разрушению покрытия, видны следы влаги.
Фото предоставлено WJE

В показанном здесь примере несколько слоев покрытия были нанесены с течением времени на внутреннюю поверхность кирпичных парапетов здания, построенного в XIX в. 30 с. Первоначальные слои покрытия включали асфальтовые мембраны, которые обычно устанавливали, чтобы сделать внутреннюю поверхность кирпичных парапетов более устойчивой к проникновению воды. С годами поверх асфальтобетонной мембраны было нанесено несколько слоев дополнительных покрытий. Хотя более поздние покрытия были в некоторой степени воздухопроницаемыми, наличие ранее нанесенных недышащих слоев асфальта приводило к тому, что каменная кладка была проницаемой только в одном направлении — через лицевую (не покрытую) поверхность стены.

Отсутствие ухода за швами в облицовке и стене, а также износ каменной кладки позволили объемной воде свободно проникать в стену, что привело к образованию областей, где кирпич внутри стены был близок к насыщению из-за поглощения, что сделало кладку более уязвимой к повреждениям, связанным с водой. По мере того, как покрытия со временем ухудшались из-за старения и воздействия внешних факторов, дополнительное количество воды могло проникать в кирпичную кладку через трещины и прорехи в мембране. Влага задерживалась недышащим покрытием, что приводило к отслаиванию и порче кирпича. Тонкий слой кирпича и/или раствора, присутствующий на обратной стороне покрытия в некоторых областях разрушенной мембраны, указывает на то, что плоскость разрушения произошла на поверхности основания или рядом с ней, где скапливалась влага.

Разрушение кирпича, покрытого непроницаемым для воздуха покрытием, подчеркивает важность выбора подходящего ремонта при необходимости. Если необходимо нанести покрытие, кладку необходимо сначала отремонтировать по мере необходимости, соблюдая все швы между кирпичными блоками.

^* Джеффри Н. Саттерлин, PE, из Принстонского офиса Wiss, Janney, Elstner участвовал в написании этой статьи.

Мнения, высказанные в «Отказах», основаны на опыте авторов и не обязательно отражают мнение Спецификация конструкции или CSI.

Дебора Слейтон — архитектурный реставратор и руководитель компании Wiss, Janney, Elstner Associates (WJE) в Нортбруке, штат Иллинойс, специализирующейся на сохранении исторического наследия и сохранении материалов. С ней можно связаться по адресу [email protected].

Дэвид С. Паттерсон, AIA, архитектор и старший директор офиса WJE в Принстоне, штат Нью-Джерси. Специализируется на обследовании и ремонте ограждающих конструкций. С ним можно связаться по адресу [email protected].

Покрытия Кирпичная кладка Управление влагой Замедлители испарения

Проницаемость кирпичной кладки, влажность и внутренняя изоляция

В одном из проектов реконструкции с низким энергопотреблением, Dyne Road, компания bere:architects провела тест на проницаемость кирпичной кладки перед установкой внутренней изоляции, чтобы проверить, нуждается ли кирпичная кладка в защите от проникновения снаружи. влага. Без такой проверки есть риск серьезных проблем с тканью в результате работы.

Испытание трубы Карстена показало, что желтые кирпичи, использованные для фасадных стен дома, были очень пористыми. Этот результат предупредил нас о том, что добавление внутренней изоляции в этих областях нецелесообразно, если одновременно не будет уменьшена пористость кирпичной кладки. Если бы внутренняя изоляция была установлена без уменьшения пористости кирпичной кладки, существовала бы вероятность долгосрочных проблем с влажностью ткани, поскольку преимущества комфорта и экономии средств за счет уменьшения утечки тепла через кирпичную кладку имели бы пагубный эффект уменьшения высыхания. мокрой кирпичной кладки с высокой впитывающей способностью в зимние месяцы. Летом поток пара, как правило, идет снаружи внутрь, поэтому это было бы не очень полезно, если бы кирпичная кладка сильно пропиталась зимой. Если бы пористость кирпичной кладки не была уменьшена, результатом почти наверняка было бы ежегодное увеличение влажности ткани, уменьшая преимущества внутренней изоляции и в конечном итоге вызывая более серьезные проблемы.

Чтобы обеспечить долгосрочные преимущества внутренней изоляции и избежать проблем с влажностью ткани, bere:architects выбрали высококачественный, дышащий (паропроницаемый, но влагонепроницаемый) защитный крем для каменной кладки, произведенный компанией Stormdry. Это было применено в ноябре 2011 года. Bere:architects недавно провела второе испытание каменной кладки, чтобы проверить эффективность крема для защиты каменной кладки Stormdry.

Целью последнего испытания было определить эффективность продукта Stormdry через 2 месяца после нанесения по сравнению с предыдущим испытанием, проведенным в ноябре 2011 года на необработанной кирпичной кладке.

Bere:architects использовали тест на проникновение трубы Karston, который состоит из трубки, наполненной водой, приклеенной к стене пластилином. За определенный период времени вода впитается в стену. Градуированная шкала измеряет количество воды, поглощаемой кирпичной кладкой.

На изображении выше показаны тесты, проведенные на желтом кирпиче в передней части площадки. Желтый кирпич был грубым, и в нем было гораздо больше трещин и дефектов. На изображении ниже показаны тесты, проведенные на северо-восточной стороне белых кирпичей.

Испытания проводились в зависимости от скорости поглощения в течение 60 мин. Измерения проводились с интервалом в 5 минут для первых 15 минут, а затем 15 минут и 30 минут для последних двух показаний.

Испытания показали, что крем снижает пористость желтого кирпича до 1/6 от его необработанной пористости.

В литературе Stormdry говорится, что продукт будет улучшать свои характеристики по мере отверждения в течение года или около того. Поэтому мы намерены повторить тест в июне 2012 года и еще раз следующей зимой, чтобы оценить улучшение.

Для получения более подробной информации, пожалуйста, прочитайте приложенный отчет, подготовленный bere:architects.

ЗАКЛЮЧЕНИЕ:

(1) В этом отчете показана важная проверка, необходимая для правильного указания внутренней изоляции.

(2) Это исследование важно для людей, которые предлагают добавить внутреннюю изоляцию к старым или историческим зданиям, где внешняя изоляция может быть недопустима или может считаться непригодной. Лобби архитекторов-консерваторов часто ошибочно утверждает, что исторические здания не могут быть изолированы и должны оставаться неизолированными. Правильно говорят, что если внутренняя изоляция указана неправильно, это приведет к ее повреждению. Однако при правильном указании ущерба не будет, а жильцы и окружающая среда получат пользу.

(3) Пригодность проектных решений по изоляции также может быть подтверждена расчетами с использованием современного программного обеспечения для долгосрочного анализа влажности, такого как WUFI.

(4) Следует отметить, что внутренняя изоляция является вторым лучшим решением по сравнению с внешней изоляцией. Внешняя изоляция намного более эффективна с точки зрения производительности, дешевле, менее разрушительна для жильцов и значительно снижает затраты на техническое обслуживание в течение жизненного цикла по сравнению с внутренней изоляцией (например, позволяет избежать необходимости перенаправлять кирпичную кладку и избегать сезонного растяжения и сжатия ткани, что особенно проблематично). на длинных кирпичных террасах или «рядных домах»). Однако в Великобритании в настоящее время наблюдается значительное сопротивление использованию внешней изоляции существующих зданий со стороны планировщиков и даже многих архитекторов по эстетическим соображениям. В таких случаях внутренняя изоляция может быть очень хорошим «второстепенным» решением.

(5) При правильном проектировании и установке теплоизоляция отвечает интересам жителей здания в долгосрочной перспективе. Если обогрев невозможен, отсутствие изоляции может привести к тому, что жильцам будет холодно, им будет некомфортно и они будут страдать от сырости. Структурная деградация ткани также может быть вызвана конденсацией в неизолированных зданиях. На наш взгляд, утепление здания должно быть стандартной практикой при капитальном ремонте старых или исторических зданий, и нам неизвестны какие-либо технические условия, препятствующие утеплению исторического здания, — мы считаем, что всегда можно найти технически правильное решение.

375dr 120214slh Сводный отчет о повторном испытании проницаемости каменной кладки для блога.pdf

Пермские номиналы стен из бетонных блоков

10. 03.2020

0 комментариев

Я постоянно слышу о рейтинге перманентности стен и хотел знать, вызывает ли рейтинг перманентности каменных стен большую озабоченность во Флориде?

Пермский рейтинг лепнины – отвлекающий маневр. Климатические зоны 1 и 2 строго ОГРАНИЧИВАЮТ показатель проницаемости пароизоляции, потому что вы не хотите задерживать влагу в стене. Стандартная штукатурка представляет собой пароизоляцию класса III с показателем проницаемости от 5 до 10, что также делает ее паропроницаемой, что еще лучше во Флориде. Штукатурка признана подходящей защитой от атмосферных воздействий во всем кодексе — и это то, что вам нужно в климатических зонах 1 и 2 — защита от атмосферных воздействий, а не пароизоляция. Проверьте 1405.3.1 и 1405.3.2. Кодекс ОГРАНИЧИВАЕТ показатель проницаемости пароизоляционных материалов – не требует барьеров с низкой проницаемостью. Штукатурка и CMU служат хорошей защитой от непогоды и воздуха. Если вы заинтересованы в пароизоляции с низкой проницаемостью, двигайтесь на север. Нам во Флориде они не нужны.

Дополнительная информация:

Из Энергетического кодекса Флориды.docx
Проницаемость Объяснение испытаний ASTM и Сухой и мокрый.docx
Проницаемость обычных строительных материалов EEM-00259 Unpdfiv9 Alas0ka.
Паропроницаемость-материалов-и-сборок-определение-когда-и-где-из-пароизоляции.pdf

0 комментариев

Авторов:

Джерри Пейнтер, FASTM
352-378-7511
[email protected]

Don Beers, PE, GC
561-310-9902
[email protected]

Категории

Все
№ 5 Арматура
Стержень покровителя
Резервная стена
Барные крючки
Сила блока
Луч связи
Разрушители уз
Кирпич
Кирпичный шпон
С129
С90
Полая стена
Размер ячейки
Ширина ячейки
Кму
редакции кода Требования кода

Коды
Бетонный блок
Бетоноукладчики с блокировкой
Бетоноукладчики
Руководство по строительству
Шарнир управления
Шарниры управления
Угловые приспособления
Растрескивание
Переплетения
Шпон без клея
Плотность
Критерии проектирования
Подъездная дорожка
Энергия
Энергоэффективность
Потеря энергии
Конверт утечки
Компенсаторы
ФБК
ФБК 6-е издание
ФБК 7-е издание
Заполнение ячеек
Мелкозернистый цементный раствор
Огнестойкость
Строительный кодекс Флориды
Ф’м
Цементная балка
Высота раствора
Затирка
Заливка блочных стен
Высокопрочная кладка
Высокопрочная кладка
Сильный ветер
Строительство при сильном ветре
ХДЖР
Горизонтальный стальной зазор
ICC 600
Код МТП
Заполнение
В плоскости
Изоляция
Интегральная гидроизоляция
Блокирующие асфальтоукладчики
Промежуточный
Пересекающиеся стены
Требования к работе
Строительная площадка
Укрепление суставов
Легкий
Кирпичная кладка
Кирпичная кладка
Детали кладки
Кладочная изоляция
Веб-сайты по масонству
Мастерство каменной кладки
Максимальный размер стержня
Ракетный удар
Миномет
Растворные швы
Прочность чистой площади
Вне плоскости
Пермь
Пннл
пси
Арматура
Армирование
Жилой
Значение Р
Безопасность
Установка асфальтоукладчиков
Стены сдвига
Усадка
шлицевые соединения
Звукоизоляция
Передача звука
Раздельный блок
Рейтинг STC
Липкий камень
Штукатурка
Склеивание штукатурки
Штукатурка над планкой
Таблица 2
Тонкий шпон
Анкерные балки
ТМС
ТМС 402/602
Тайвек
УЛ
Маркировка UL
Пароизоляция
Вертикальная сталь
Вертикальные стены
Видео
Изгиб стен
Настенный дизайн
Допуски стен
Вторжение воды
Гидроизоляция
Водяной пар
Ветер

Архивы

июнь 2022 г.
май 2022 г.
апрель 2022 г.
март 2022 г.
февраля 2022 г.
января 2022 г.
Октябрь 2021 г.
августа 2021 г.
июня 2021 г.
мая 2021 г.
Апрель 2021 г.
март 2021 г.
февраля 2021 г.
Октябрь 2020 г.
Сентябрь 2020
августа 2020 г.
июля 2020 г.
май 2020 г.
март 2020 г.
Февраль 2020 г.
января 2020 г.
Декабрь 2019 г.
ноябрь 2019 г.
Октябрь 2019 г.
Сентябрь 2019 г.
август 2019 г.
июля 2019 г.
июнь 2019 г.
май 2019 г.
Апрель 2019 г.
март 2019 г.
Февраль 2019 г.
Январь 2019 г.
Декабрь 2018 г.
Октябрь 2018 г.
Сентябрь 2018 г.
август 2018 г.
июля 2018 г.
Июнь 2018
май 2018 г.
Апрель 2018 г.
март 2018 г.

Новостная лента

Преимущества паропроницаемой изоляции

30.10.2019

0 комментариев

Преимущества паропроницаемой теплоизоляции каменных стен в условиях жаркого и влажного климата

Средний климат района частично определяет типы материалов, используемых в жилом и коммерческом строительстве. Жаркий и влажный климат включает части Северной и Южной Каролины, Джорджии, Флориды, Алабамы, Миссисипи, Луизианы, Техаса и Мексики в соответствии с термальными регионами Гербертсона (модифицированная версия шкалы классификации Коппена).

Гербертсон определяет жаркий и влажный климат как место, где ежегодно выпадает более 20 дюймов дождя и наблюдается одно или оба из следующих условий:

Температура по влажному термометру (термометр покрыт пропитанной водой тканью) выше 67°С. градусов по Фаренгейту в течение 3000 или более часов в течение самых теплых 6 месяцев в году.
Температура по влажному термометру выше 73 градусов по Фаренгейту в течение 1500 или более часов в течение самых теплых 6 месяцев в году.

Прочитайте всю статью здесь .

Полупроницаемая изоляция Fi-Foil и каменная кладка

Отражающая изоляция VR Plus Shield™ компании Fi-Foil для каменных стен состоит из трех слоев отражающей изоляции, предназначенной для уменьшения теплопередачи через стены и повышения общее значение R. Версия VR Plus Shield с перфорацией рекомендуется для облицовки стен в жарком и влажном климате, добавляет R-7.0 и может использоваться отдельно или как часть системы. Перфорация вдоль алюминиевых листов премиум-класса позволяет влаге проходить через слои изоляции.

Для получения дополнительной информации о VR Plus Shield™ от Fi-Foil или любых других продуктах и услугах Fi-Foil, таких как Silver Shield™, HY-Fi®, Retroshield® и аксессуарах, посетите веб-сайт или позвоните по телефону 888-513- 4972.

0 комментариев

СЛУЖБА ТЕХНИКИ

Отправьте свои вопросы о строительстве каменной кладки штатному инженеру MAF или консультанту по каменной кладке:

Справочная служба по масонству

Архивы

август 2022 г.
июля 2022 г.
июнь 2022 г.
май 2022 г.
февраля 2022 г.
августа 2021 г.
июня 2021 г.
Апрель 2021 г.
ноябрь 2020 г.
Октябрь 2020 г.
сентябрь 2020 г.
июнь 2020 г.
май 2020 г.
Апрель 2020 г.
март 2020 г.
Февраль 2020 г.
января 2020 г.
Декабрь 2019 г.
ноябрь 2019 г.
Октябрь 2019 г.
июля 2019 г.
июнь 2019 г.
май 2019 г.
Апрель 2019 г.
март 2019 г.
Февраль 2019 г.
Январь 2019 г.
Декабрь 2018 г.
Октябрь 2018 г.
Сентябрь 2018 г.
август 2018 г.
июля 2018 г.
май 2018 г.
Апрель 2018 г.
март 2018 г.
Февраль 2018 г.
Январь 2018 г.
Декабрь 2017 г.
Ноябрь 2017 г.
Октябрь 2017 г.
сентябрь 2017 г.
август 2017 г.
июля 2017 г.
июнь 2017 г.
май 2017 г.
март 2017 г.
Февраль 2017 г.
Январь 2017 г.
ноябрь 2016 г.
сентябрь 2016 г.
август 2016 г.
июнь 2016 г.
май 2016 г.
март 2016 г.
Февраль 2016 г.
Январь 2016 г.
июль 2015 г.
июнь 2015 г.
март 2015 г.
Февраль 2015 г.
Январь 2015 г.
Декабрь 2014 г.
ноябрь 2014 г.
Октябрь 2014 г.
сентябрь 2014 г.
август 2014 г.
июль 2014 г.

Односкатный навес из металлопрофиля своими руками чертежи: односкатный и двускатный навес, проект фермы, проектирование, схемы

Жидкая кровля резина: Жидкая резина для крыши — купить в Москве

23 июня, 2020 alexxlab

Гвозди для обрешетки размеры – :

Содержание Гвозди для обрешетки: саморезы для стропильной системыРазмер гвоздей для обрешетки Требования к обрешеткеСплошная обрешетка под листовые кровельные материалыОбрешетка под металлочерепицуОбрешетка под фальцевое покрытиеОбрешетка под волнистые асбестоцементные листыОбрешетка для битумной черепицыГвозди или шурупы для крепления обрешеткиРазмер гвоздей для обрешеткиЧем крепить обрешетку к стропиламКакие гвозди лучшеОбрешетка под шифер Обрешетка под шиферную кровлюГвозди для обрешеткиТребования, предъявляемые к […]

13 августа, 2020 alexxlab

Чем покрыть пол на чердаке дома – как утеплить пол и потолок помещения в частном доме и какой предпочесть утеплитель, технология обивки минватой и другими видами материалов

Содержание Обустройство и переделка пола на чердаке с видео советами по утеплениюЭтапы проведения работПланированиеПодсчет финансовУборка пространстваЗамеры и расчетАнализ покрытийПрокладка коммуникацийУстройство пола на чердакеУтепление кровлиЗавершениекак сделать по балкам перекрытияПлощадь мансардного полаОсобенности устройства прохода на мансардуВиды перекрытий под крышей домаПолы в мансарде по деревянному перекрытиюУтепление и звукоизоляция полаФинишное покрытие полаУстройство пола на мансарде по железобетонному перекрытиюОсобенности тёплого […]

6 февраля, 1977 alexxlab

Клей для пвх панелей титан: Клей TITAN WILD универсальный — «Склеит практически всё, что можно! Мой опыт по наклеиванию ПВХ-панелей.»

Содержание Монтажный Клей Панели и Молдинги преимущества Применение Технические параметры Универсальный Клей Титан Вилд 0,25 л — строительный клей для пенополистирола, линолеума, для дерева и паркетныйТеги: Характеристики Клей Титан Вилд / TITAN Wild 0,25л Клей универсальный, строительный Написать отзывКлей Титан вилд инструкция по применению TITAN WILD— незаменимый помощник в ремонте и в быту. Внимание! Товар можно купить по […]
