    как сделать козырёк из поликарбоната быстро и дёшево, подведение навеса под крышу дома, эскизы, фото

    Надёжный и красивый навес над террасой является незаменимым компонентом интерьерного оформления на любом загородном участке, и может стать настоящей визитной карточкой дома. Невзирая на кажущуюся простоту сооружения, на практике его пристраивание вызывает немало вопросов. Для начала необходимо определиться с формой козырька, подобрать материалы и провести необходимые расчёты. Если вы сомневаетесь в своих знаниях, получить недостающую информацию помогут рекомендации, с которыми вы можете ознакомиться ниже.

    ПоказатьСкрыть

    Виды навесов по форме и типу конструкции

    По форме крыши над террасой могут быть:

    1. Одно-, дву-, трёхскатными. Односкатный козырёк — самая простая модель. Она идеально подходит для широких опорных крыш из профилированного листа. Двускатные и трёхскатные варианты придадут архитектурную «изюминку» как крыльцу в классическом стиле, так и деревенскому дому. Их делают с опорными столбами, позволяющими строению выдерживать большой вес кровли.
    2. Полукруглыми. Выполняются обычно из сотовых поликарбонатных листов. Такой формы может быть маленький козырёк над ступенями либо полноценный навес, перекрывающий весь фасад.
    3. Фигурными. Эти козырьки представляют собой самые сложные в монтаже модели, требующие определённых навыков в строительстве. Но именно они привлекают наибольшее внимание. Изготавливают данную группу навесов из черепицы, сотового или монолитного поликарбоната.

    Форма крыши над террасой

    Тип сооружения может быть модульным или монолитным.

    Первый вариант отличается простотой и лёгкостью в изготовлении. Среди других преимуществ — возможность быстрой замены отдельных частей, обилие форм и цветов, относительно доступная цена. Покрывают такие козырьки обычно стеклом или пластиком. Монолитные модели всегда выступают нераздельной конструкцией навеса. Это, безусловно, неоспоримое преимущество строения, однако заметно усложняется процесс постройки и ремонта.

    Важно! При постройке односкатного козырька делайте скос достаточный для того, чтобы не допустить накопление на крыше снега, воды или листьев.

    Выбор материала для постройки навеса

    Для постройки козырька над входом можно использовать самые разные материалы. Но чаще всего строители применяют поликарбонат, брезент, навесы-маркизы, ткань, дерево.

    В ходе выбора учитывайте концепцию приусадебного участка. Важно, чтобы пристройка гармонично вписалась в общую картину ландшафта.

    Поликарбонат

    В последние годы большую популярность приобрели козырьки из поликарбоната.Их каркас чаще металлический, но также бывает из кирпича или бетона. Современный материал обладает высокой степенью эластичности, что даёт возможность с лёгкостью крепить его, используя шурупы с термошайбой. Кроме простоты в работе, достоинством этого строительного материала также является экологичность, безопасность и ценовая доступность.

    Навес из поликарбоната

    Недостатком является слабая абразивная стойкость, восприимчивость к воздействию ультрафиолетовых лучей (этот недостаток в настоящее время практически устранён путём нанесения на поверхность листов специальной защитной плёнки).

    Знаете ли вы? Полимерные листы ячеистой структуры были изобретены в Израиле. В поисках дешёвого, прочного, лёгкого материала для строительства тепличных комплексов, специалисты израильской фирмы «Polygal» в 1976 году

    выпустили первый лист поликарбоната. Спустя несколько десятилетий, с появлением большого числа парников из этого материала, Израиль стали нарекать «оазисом в пустыне».

    Металлические навесы

    Металл также широко применяется в построении козырьков. Стальные сооружения требуют минимум навыков в строительстве, они долговечные и не пропускают влагу. Кроме того, их возведение под силу даже новичкам. В данном случае используются металлические трубы. Крепление выполняют с помощью сварки или заклёпками. Для опор выбирают диаметр трубы от 10 см, толщина стенок должна быть не меньше 2 мм. Недостатками в применении означенного материала являются подверженность ржавчине, дорогостоящие услуги сварщика.

    Металлический навес

    Каркасы из стали в последнее время стали сочетать с поликарбонатом и металлопрофилем. Чтобы уберечь сооружение от коррозии, его необходимо покрасить. Защитное покрытие наносят на слой грунтовки. Прежде чем приступить к строительству, важно правильно рассчитать нагрузку. Иначе под весом снежных пластов кровля может деформироваться либо полностью обрушиться.

    Стекло

    Козырёк из стекла принято создавать над входом в городское здание, а также над террасой частного коттеджа.

    Опоры и внутреннюю несущую конструкцию под данный вид навесов делают металлическими. Стеклянные элементы очень дорогие, но при этом и долговечные. Рекомендуется брать многослойное стекло (триплекс). Оно способно выдерживать большие нагрузки и ему не страшны осадки. Такой козырёк отлично пропускает свет и даёт большой простор для фантазии в плане создания необычного дизайна.

    Стеклянный навес

    Тентовая ткань

    В обустройстве частных домов широкой популярностью пользуются тентовые навесы. Выполняют их из разных материалов: каркас, преимущественно, металлический, а крыша может быть из акриловой, брезентовой, полиэстерной или тарпаулиновой ткани. Складной тканевый козырёк различной модификации называют маркизой. Он обычно служит временной кровлей над террасой.

    Достоинством дворового навеса из тентовой ткани является возможность использования его в качестве хорошей защиты от осадков и воздействия ультрафиолета, а также создания барьера от посторонних глаз. Кроме того, это наиболее дешёвый и простой вариант при оформлении терассы. Недостатком тканевого козырька является подверженность загрязнению, и, соответственно, сложность ухода.

    Тентовый навес

    Как сделать козырёк из поликарбоната своими руками

    Ниже представлена инструкция, как быстро построить козырёк над крыльцом из поликарбонатных листов. Конструкция представляет собой крышу на двух или четырёх опорах. Весь процесс строительства условно делится на два этапа — возведение внутренней несущей конструкции и крепление крыши. Каркас изделия можно сделать из металла, кирпича, камня или древесины.

    Необходимые материалы и инструменты

    Для выполнения работ вам потребуется определённый перечень инструментов и комплектующих:

    • трубы или уголки из металла;
    • поликарбонатные листы;
    • сварочный аппарат;
    • шлифовальная машина для резки;
    • дрель;
    • саморезы и анкерные болты.

    Знаете ли вы? До того, как был создан сотовый поликарбонат, широкой популярностью пользовались монолитные листы, изобретённые в 1955 году. В то время их применяли в военной и космической технике, делали детали для вертолётов, самолётов, спутников. Благодаря своей лёгкости и прочности этот материал отлично зарекомендовал себя во многих конструкциях.

    Планировка и эскиз навеса

    Разработку проекта начинают с расчёта основных параметров. Длину и ширину определяют так, чтобы «на выходе» осталось минимальное количество обрезков.

    1. Типовая ширина поликарбонатного листа равна 2,1 м. Данную геометрическую величину выбирают кратную этому значению — 4,2 м, 6,3 м или 8,4 м.
    2. Длина листа — 6 м. Кратная длина навеса — 2 м, 3 м или 6 м.
    3. Высоту подбирают в зависимости от места монтажа. Но при этом она должна быть не ниже 180 см.

    Эскиз навеса

    При планировании обрешётки учитываются климатические условия. Если устанавливаете листы толщиной от 8 мм, соблюдайте между продольными балками дистанцию в 60–70 см. В случае с толстыми пластами делайте шаг в 1 м.

    Процесс строительства

    При создании козырька из поликарбоната принято руководствоваться следующей инструкцией.

    1. Согласно подготовленному чертежу вырезают части для внутренней несущей конструкции. Важно не забывать маркировать каждую деталь.
    2. На трубах проделывают углублённые насечки с помощью болгарки на ¾ диаметра и выгибают детали дугой.
    3. Дуги объединяют поперечинами (двумя — скрепляют арки, а три — равномерно распределяют по длине).
    4. Далее посредством сварки закрепляют две длинные трубы.
    5. Вертикальные консоли крепят уголками к краю стены.
    6. Подкосы от свободной стороны арки устанавливают к опорной части балки. Данный приём придаёт внутренней несущей конструкции необходимую прочность и делает её долговечной.
    7. Далее следует этап крепления. В пристеночной арке делают несколько отверстий под анкерные болты. Каркас прикладывают к фасаду, делают метки для крепежа, по которым затем и сверлят стену.
    8. Последним шагом является обшивка листами поликарбоната.
    Видео: Навес из поликарбоната своими руками

    Как красиво оформить

    Терраса с навесом может стать не только функциональным, но и привлекательным объектом, вписавшись в ландшафтный дизайн участка.

    Далее расписаны варианты декорирования.

    1. По периметру высадите разнообразные лианы и цветущие культуры (виноград, растения семейства Вьюнковые, плющ и пр.). С приходом летнего сезона они оплетут конструкцию, преобразив её в живое архитектурное творение.
    2. Создайте расписной арт-объект, раскрасив постройку. Здесь можно проявить свою фантазию. Яркие цвета акцентируют внимание на входной группе.
    3. Добавьте различные резные или кованые элементы декора (к примеру, зафиксируйте опорные столбы с проделанной на них гравировкой). Такое оформление можно сделать самому либо заказать у специалиста — из-под искусной руки художника непременно выйдет изысканный декор.

    Украшение террасы

    Как правильно ухаживать за конструкцией

    Неприятностей с навесом из того или иного материала можно избежать, если правильно ухаживать за строением. Все части деревянного сооружения нужно периодически обрабатывать защитными лаками и обеззараживающими средствами. В случае с деталями из металла используют грунтовку и эмаль по металлу.Козырёк из поликарбоната прослужит значительно дольше, если периодически просматривать состояние креплений, а также сохранность самих листов. Довольно часто практикуются мелкие ремонты: заменяют саморезы или части покрытия.

    Важно! При чистке тканого материала не рекомендуется применять химические средства, рассчитанные для мытья посуды и полов. Агрессивный состав химикатов способен повредить поверхность изделия.

    Особого ухода требуют козырьки из ткани. Для их чистки используйте мягкую ткань или губку, смоченную в тёплой воде. Крупные частицы мусора убирайте с помощью пылесоса. Жирные пятна поможет устранить мыльный раствор. А в борьбе с въевшимися загрязнениями незаменимы мягкая щётка и небольшой напор воды.

    Чистка козырьков из ткани

    Как видите, пристраивание навеса к дому собственными руками под силу каждому дачнику. При грамотно спланированном проекте конструкция гармонично «сольётся» с дизайном приусадебного участка и обеспечит возле входа в дом зону для отдыха.

    Навес из поликарбоната



    naves_gl      Очень много домовладельцев делают на своих участках навесы из поликарбоната. Проезжая по улицам загородных посёлков, можно увидеть множество различных построек из этого современного материала. Это козырьки над калиткой и входной дверью, навесы для автомобиля, садовые беседки, теплицы, оранжереи.  Навесы из поликарбоната легки, красивы, прозрачны, надёжны и доступны по цене большинству сельских жителей.



       Не стал исключением и наш участок. Мы тоже выбрали поликарбонат в качестве кровельного материала, когда решили сделать лёгкую постройку для хозяйственных нужд. В этой статье будет подробно рассказано и показано о всех этапах строительства навеса из поликарбоната своими руками.

       На первом этапе надо определиться с размером навеса. Ширина листа поликарбоната равна 2,1 м, длина — 12 м, соответственно, его площадь составляет 25,2 кв. м. Поэтому, чтобы не покупать 2 листа материала, разметим площадку исходя из этих данных. Здесь необходимо учитывать тот факт, что размещать поликарбонат необходимо таким образом, чтобы ребра жесткости были параллельны скату крыши.

       В нашем случае получится так: если разрезать лист на 4 равные части длиной 3 метра и соединить их вместе, образуется покрытие со сторонами 3 м шириной и 8,4 м длиной. Навес таких размеров нас вполне устроит, поэтому бюджет постройки увеличится на цену 1 листа поликарбоната.

       Стойки и опоры навеса мы будем делать из профильной трубы, стропила и обрешётку – из дерева. Комбинация этих материалов обеспечивает необходимую прочность навеса в сочетании с его стоимостью.

    НАВЕС ИЗ ПОЛИКАРБОНАТА

       Для стоек нам понадобится профильная труба размером 60 на 60 мм, для других элементов – труба 40 на40 и 40 на 20 мм. metall_profil

       Навес будет с односкатной крышей, поэтому задние опоры будут выше, чем передние, на 50 см. Болгаркой с диском по металлу отрежем 4 куска трубы 60 на 60 мм длиной 3 м, и 4 отрезка — длиной 3,5 м. С одной стороны обработаем 1 м столбов защитной мастикой, на такую глубину мы вкопаем их в землю. stolby

       Согласно нарисованному плану разметим площадку и начнём установку опор. Их мы будем вкапывать по периметру шириной 250 см и длиной 800 см. Между столбами по длинной стороне навеса расстояние будет 265 см. razmetka_stolbov

       Садовым буром с диаметром шнека 13 см пробурим в земле отверстие глубиной 1 м, установим в него столб, выровняем вертикаль по уровню и забетонируем. ustanovka_opory

        Таким же образом поставим ещё 3 опоры, соблюдая между ними запланированное расстояние и контролируя линию по натянутой шнурке. 4_stolba

       Так как столбы высокие, уровень их установки проверяем так: первый столб забетонирован произвольно —  установив в лунку второй столб, кладём на верх опор квадратную трубу, на неё строительный уровень и по нему определяем горизонталь. Если есть отклонения, углубляем лунку или наоборот, засыпаем. uroven

       Точно таким же способом устанавливаем ещё 4 опоры высотой на 50 см ниже предыдущих. betonirovanie opory_ustanovleny

       Следующим шагом возведения навеса будет изготовление ферм из профильных труб, на которые будет опираться крыша. Фермы строят для усиления конструкций, они помогают выдержать большие массы снега, скапливающегося на кровлях во время сильных снегопадов. К тому же их удобнее крепить к металлическим столбам, чем деревянные мауэрлаты.

       Мы сделаем 2 параллельные четырёхугольные фермы, расположив их между стойками навеса. ferma_cherteg

       Сначала изготовим верхний пояс. Для этого возьмём профильную трубу размером 40 на 40 мм, уложим её на 4 столба, выровняем по одной стороне и приварим с помощью электросварки. Места сварки труб зачистим от ржавчины наждачным камнем, установленным на болгарку. verhniy_poyas

       Дальше сделаем нижний пояс строительной фермы. Для него используем трубу 20 на 40 мм и отрежем её длиной, равной расстоянию между 2-мя столбами. Расположим её плашмя, один конец подопрём распорками на 20 см ниже верхнего пояса, другой конец приварим к столбу.  nignij_poyas

       Затем перенесём сварочный аппарат на другую сторону и приварим вторую часть, контролируя горизонталь уровнем. Сделаем нижний пояс и между остальными столбами. nignij_i_verhnij_poyas

       Теперь приварим раскосы. Это металлические короткие отрезки, расположенные под углом 45 градусов между верхним и нижним поясами строительной фермы. Они должны быть приварены на таком расстоянии друг от друга, чтобы воображаемые линии их продолжения пересекались бы в нижней точке нижнего пояса и в верхней – верхнего. shema_svarki_fermy

       Раскосы отрежем от трубы размером 20 на 40 мм. Сначала примерим один отрезок, и по его шаблону нарежем остальные. raskos_fermy raskosy

       Приварим их к поясам под углом 45 градусов. Сначала все раскосы нужно прихватить небольшим швом, чтобы они держались между поясами, и только потом обварить их со всех сторон. prihvatili_raskos prihvatili_raskosy

        Делается это для того, чтобы ферма не изменила своих геометрических форм. В нашем случае пояса жестко закреплены между столбами, а если бы сваривали ферму на земле, то её могло бы «увести». ferma

       На одной линии опор фермы готовы, сделаем такие же между остальными столбами. Так как другие стойки выше на 50 см, для удобства можно сделать небольшие леса, чтобы работа проходила в комфортных условиях. svarka_verhnego_poyasa

       Закреплять нижний пояс между столбами можно с помощью струбцин, это быстрее и надёжней, чем ставить подпорки. strubcina

       Через некоторое время и вторая ферма готова. vtoraya_ferma_gotova

       Стропила навеса будут из досок. Чтобы их прикрепить к фермам, используем металлические уголки. Для их изготовления мы нашли старый уголок со сторонами 40 мм и разрезали его на несколько частей. Число отрезков мы определили так: длина фермы 8 м, расстояние между стропилами сделаем 65 см, поэтому на одну сторону нам понадобится – 800/65 +1 =13 уголков. На две стороны нужно 26 штук. ugolok

       Для крепления к уголкам стропил просверлим в каждом по 2 отверстия. otverstiya

       Приварим уголки к верхним поясам ферм через 65 см друг от друга. ugolok_privaren ugolki

       Красим конструкции краской по ржавчине и переходим к установке обрешётки навеса. fermy

      Шаг обрешётки для поликарбоната рассчитывают исходя из специальной таблицы. В ней указывается расстояние между досками в зависимости от толщины материала и снеговой нагрузки. Чем меньше расстояние между элементами кровли, тем прочнее будет вся конструкция. Исходя из этих данных мы и определили шаг между стропилами навеса, равный 65 см. tablica_shaga_obreshetki

       Для стропил мы выбрали доски из сосны, высотой 12 см, толщиной 4 см, длиной 270 см. stropila

       Сначала их надо примерить, расположив на фермах. Чтобы стропило опиралось всей своей кромкой на трубу, сделали на нём небольшой вырез. obrezka

        Расположив доски по краям ферм, натянули между ними шнурку, и по этой линии разместили остальные стропила. schnurka_stropila

       Чтобы все стропила были одной высоты, сверху них тоже натянули шнурку. Если доска оказывалась выше общего уровня, делали подпил, если ниже – подкладывали брусочек. Таким образом выровняли их по одному уровню. Чтобы было проще с ними работать в дальнейшем, нанесём на каждую доску порядковый номер. stropila_vse stropila_ustanovleny stropila_gotovy

       Снимаем стропила со стоек и красим их защитным лаком. stropila_kraska

       Когда краска высохнет, окончательно установим доски на фермы, соблюдая их номера. Каждую доску прикрутим к уголкам саморезами с двух сторон. stropila_samorez

       Стропила установлены, начинаем монтировать обрешётку навеса. stropila_zakrepleny

       Для неё используем доски шириной 10 см, толщиной 2,5 см, различной длины. Для красоты можно их обработать рубанком. doski_obreshetki

        Согласно таблице, для поликарбоната толщиной 8 мм можно устанавливать обрешётку на расстоянии 85 см друг от друга. Но в таком случае будет неудобно ходить по крыше во время монтажа покрытия. Так как площадь нашей крыши не очень большая, то мы решили прикрутить обрешётку через каждые 35 см. Затраты получились небольшие, но удобства – очевидные.

       Эти доски тоже покрасим, установим на стропила две тесины по краям, между ними натянем шнурку и уложим остальные. stelim_obreshetku

       Соблюдая расстояние между досками, прикрутим всю обрешётку к стропилам. obreshetkal obreshetka_ulogena

       Перед монтажом поликарбоната установим систему водостока. Мы будем крепить держатели желобов прямо на обрешётку. Сначала их надо согнуть под определённым углом ската крыши. Для этого воспользуемся слесарными тисками. sgibaem_kronshtein

       Дальше с одного края обрешётки прикрутим небольшой лист железа, имитирующий кровлю, и рядом примерим кронштейн, расположив его так, чтобы кромка железа висела над его серединой. dergatel_geloba

       На другой стороне крыши навеса проделаем такие же операции. Только кронштейн нужно повесить немного ниже уровня первого держателя, чтобы был естественный сток воды. Угол наклона водостока устанавливается примерно 3 мм на 1 м длины крыши. Наша кровля будет длиной 8,4 м, поэтому мы должны подвесить последний кронштейн примерно на 3 см ниже первого. Горизонтальные точки кровли определим с помощью гидроуровня, сделав метки на торцах стропил. Прикрепим второй держатель желоба на 3 см ниже этой отметки и натянем между ними шнурку. 2_kronschtein

       Возьмём остальные кронштейны, пронумеруем их, соединим вместе, выровняем и проведём карандашом линию, один край которой выше второго на 3 см. В месте этих линий согнём каждый кронштейн с помощью тисков. numeraciya_kryuchkov

       Осталось прикрутить держатели желобов к обрешётке согласно их нумерации, корректируя уровень подвеса положением шнурки. podvesy_primerili

       Толщина кронштейна составляет 5 мм. Если их прикрутить сверху досок, край листа поликарбоната будет немного приподнят над обрешёткой. Это не критично, но можно установить держатели желобов заподлицо с досками. Для этого обведём карандашом места крепления кронштейнов и вырежем небольшие выемки. Такую операцию удобно проводить болгаркой, прикрепив к ней пильный диск по дереву. vybiraem_paz

       Работать с болгаркой надо аккуратно, используя защитные очки. rabota

       После пропила доски выберем паз стамеской и прикрутим кронштейн заподлицо с обрешёткой. ustanovka_podvesa kronshteiny_ustanovleny

       Вот теперь всё готово к монтажу поликарбоната. Мы купили один лист этого материала толщиной 8 мм. polikarbonat

       Нашли на участке ровную площадку, разложили материал, разметили его на 4 части и отрезали канцелярским ножом, подложив под места реза доски. Чтобы резать было удобнее, лезвие ножа упиралось в железный строительный уровень, который мы расположили на линии. razrazali_polikarbonat

       Лист поликарбоната с обеих сторон закрыт плёнкой. С нижней стороны это плёнка прозрачного цвета, с лицевой – белая, с информационными надписями. Перед подъёмом листа на обрешётку прозрачную плёнку надо снять на земле. snimaem_plenku

       Кромку поликарбоната, которая будет в верхней части навеса, закрывают финишным профилем под цвет материала. Нижнюю кромку оставляют открытой, чтобы через соты стекали капли конденсата. finischniy_profil

       Начинаем укладку с края крыши навеса. Расположим лист так, чтобы его кромка была точно посередине кронштейнов для желобов, с другой, перпендикулярной стороны, выпустим лист на 15 см над обрешёткой, подравняем и начнём закреплять. ukladka_polikarbonata

       Раньше поликарбонат крепили кровельными саморезами. Через несколько лет, в связи с тепловым расширением материала, из-под них начинала капать вода. Приходилось подниматься на крышу и подтягивать их. Сейчас для крепежа поликарбоната используют термошайбы, которые выпускаются под цвет материала и при правильной установке обеспечивают надёжное крепление на долгие годы. Состоит термошайба из набора: сама пластиковая шайба с ножкой, поролоновое кольцо и шляпка. Саморез приобретается отдельно. nabor_termoschaib termoshaiba_samorez

       Чтобы закрепить лист поликарбоната при помощи термошайбы, надо в нём просверлить отверстие сверлом, чуть больше диаметра ножки (мы использовали сверло на 13), воткнуть поролоновое кольцо в шайбу, шайбу вставить в отверстие, закрутить саморез и защёлкнуть шляпку. termoshaiba_uplotnitel termoshaiba

       Закрепляем лист поликарбоната термошайбами через 50 см друг от друга. Перед этим белую защитную плёнку необходимо снять. zakrepili_list

       Соединяют листы друг с другом с помощью профиля. Бывает профиль разъёмный и неразъёмный. Проще работать с разъёмным профилем. Нижнюю его часть подкладывают под лист и прикручивают к обрешётке, с другой стороны укладывают другой лист и защёлкивают крышку. razemnyi_profil

       В неразъёмный профиль лист надо вставлять, что не всегда удобно, так как ширина щели минимальна. Но, тем не менее, такой вариант тоже возможен. nerazemnyi_profil

       Монтаж поликарбоната надо проводить в сухую погоду, так как намокая, он становится довольно скользким. Для быстроты монтажа лучше пользоваться дрелью и шуруповёртом, чтобы не менять сверло на биту у одного инструмента. zakrepili_3_lista

       Вот таким образом закрепляем все 4 листа на крыше постройки. krysha_gotova

       Осталось закрепить желоба на кронштейнах и навес из поликарбоната готов. vodostok

       Полученным результатом мы остались довольны, под навесом из поликарбоната светло и сухо в любую погоду. naves_gotov

       Если понравилась статья, поделитесь ей в соцсетях.

    ВИДЕО


    Изготовление навесов из поликарбоната: установка своими руками

    Красивая автостоянкаКрасивая автостоянка

    Загородный дом, автостоянка, место для отдыха — всё ассоциируется со свежим воздухом, поэтому изготовление навесов из поликарбоната своими руками (или под заказ) в таких местах будет как нельзя кстати. Примечательно, что ни размеры таких сооружений, ни конфигурация крыши, ни материалы для несущего каркаса ничем не регламентируются.

    Здесь важно одно — защита определённой площади от атмосферных осадков и лучей палящего солнца. Давайте посмотрим несколько вариантов таких конструкций, узнаем, как такое решение можно претворить в жизнь самостоятельно и дополним материал видео в этой статье.

    Поликарбонатные навесы

    Примечание. Покрытие такого типа изготавливается из литого поликарбоната, у которого отсутствуют пустоты и пористость. Листы способны поглощать ультрафиолетовое излучение и отличаются неплохой ударопрочностью — порядка 20-21кг/м 2 .

    Возможные варианты

    Большой арочный навесБольшой арочный навес

    На верхнем фото вы видите достаточно большое арочное сооружение, которое способно защитить от атмосферных осадков и палящего солнца. Но обратите внимание на дугообразные фермы, которые позволят в зимний период не беспокоиться о задержавшейся на крыше массе снега.

    Каждая из этих ферм представляет собой две дуги, которые соединяются наклонными перемычками, образующими треугольник — это самая жёсткая геометрическая фигура. Следовательно, арки не могут прогибаться сверху вниз. Несущие стойки здесь выполнены из трубчатого профиля, комель которого находится в земле и залит бетоном, что тоже придаёт сооружению устойчивость и неподвижность.

    Вход в зданиеВход в здание

    Несколько похоже изготовление навеса из поликарбоната над входной дверью, во всяком случае, на данной фотографии — здесь вы тоже видите арочную форму. Но для такой незначительной площади уже не нужно мощное основание.

    В этой ситуации остов представляет собой три дуги, поверх которых приварена металлическая обрешётка для основания. Всё это держится на металлической декоративной консоли, зафиксированной к стене.

    Для такой конструкции не нужны усиленные фермы — самое основное в креплении такого навеса, это мощные анкерные болты с дюбелями, с помощью которых каркас прикручивается к стене.

    Односкатный навесОдноскатный навес

    Конечно, полуовал, это не единственная форма для монтажа конструкций такого типа — очень часто можно встретить односкатную крышу. И чаще всего их делают при самостоятельном изготовлении, чтобы не тратить средства и время на арочные фермы.

    И действительно, цена прямой крыши будет гораздо меньше, ведь здесь конструкционные материалы (трубчатые профили) не требуют дополнительной обработки на трубогибе. Остальные характеристики, касающиеся прочности и эксплуатационного ресурса в данном случае по отношению к полуовальному навесу не изменяются.

    Фигурная конструкцияФигурная конструкция

    Наиболее сложными и дорогими являются фигурные сооружения, где крыша может выглядеть как плавный зигзаг или как многоэлементное покрытие, что и представлено на верхнем изображении. Основная сложность здесь заключается в изготовлении каркаса.

    Трубчатые профили там иногда приходится выгибать не просто дугой, но и зигзагом, причём все они должны иметь одинаковую конфигурацию. Следует отметить, что литой поликарбонат легко повторяет плавные изгибы и на нём при этом не образуется каких-либо трещин и разрывов.

    Примечание. Двухскатные или многоскатные крыши из поликарбоната встречаются довольно редко и на то есть свои причины. Дело в том, что при резком изгибе лист может переломаться или треснуть, поэтому монтаж конька с таким покрытием довольно хлопотное занятие.

    Делаем сами

    Эскиз навесаЭскиз навеса
    1. В первую очередь нужно выбрать и подготовить ровную площадку для монтажа, которая будет соответствовать по площади предполагаемому периметру навеса. Но при этом нужно сделать, как минимум, по полметра запаса в каждую сторону.
    2. После этого, согласно чертежу или эскизу, который, кстати, вы можете сделать самостоятельно или подсмотреть на нашем ресурсе, делаете разметку для несущих стояков каркаса под бурение. Ямки предпочтительнее делать буром, а не лопатой, так как:
    • во-первых, увеличивается скорость производства;
    • во-вторых, понижаются трудовые затраты и;
    • в-третьих, ямка получается более аккуратной (глубина не менее полуметра).
    1. Учтите, что все стойки после монтажа должны быть закреплены очень жёстко и для этого ямки заливают бетоном — сначала забрасывают крупными камнями, трамбуют их, а потом льют цементно-песочный раствор, который проникает во все щели — получается бетон.
    2. Также следует позаботиться о верхней горизонтальной плоскости периметра — концы всех вертикальных профилей должны быть на одном уровне. Стропильную часть каркаса для небольших навесов собирают на земле. Для более крупных сооружений варят по частям, но при этом обязательно следят за соблюдением уровня ферм и стропил относительно друг друга.
    Возможные виды навесовВозможные виды навесов
    1. Изготовление навеса своими руками также подразумевает крепление листов поликарбоната к металлической или деревянной обрешётке. Крепится он соответствующими саморезами (по дереву или по металлу), которые снабжены пресс-шайбой, желательно с резиновой прокладкой, чтобы в отверстие не затекала вода. Ели приходится крепить листы внахлёст, то расстояние между шурупами не должно превышать 10 см — это обеспечит плотность прилегания.

    Заключение

    Если вы хотите сделать такой навес на своём загородном участке, то самостоятельно можете придумать его форму — этот момент не ограничивает никакая инструкция из СНиП или ГОСТ. Но при полёте фантазии не забывайте о том, что у литого поликарбоната тоже есть пределы гибкости и лучше обходиться без нахлёстов. Успехов!

    Навес из поликарбоната с деревянным каркасом

    Навес из поликарбоната с деревянным каркасом идеально выполнит функцию веранды или козырька перед входом в дом, защитив определенную территорию от осадков или от прямых солнечных лучей.



    Навес из поликарбоната с деревянным каркасом

    Отсутствие такой защиты может привести к повреждению входной двери, а так же к выгоранию облицовки стен. К тому же такому навесу можно придать различные варианты архитектурной формы.

    Подготовительный этап

    Подготовительные работы начинаются с произведения расчета габаритов будущего сооружения. Для этого необходимо определиться с такими параметрами, как ширина, длина и высота навеса, а так же определить способ крепления несущих брусков.

    Необходимые инструменты и материалы

    Затем следует заняться подготовкой необходимых для монтажа инструментов и материалов.

    К таким инструментам относятся:

    1. стремянка;
    2. уровень;
    3. молоток;
    4. шуруповерт;
    5. отвертки различных форм и размеров;
    6. ножовка для работы с деревом;
    7. подборка ключей.

    Набор необходимых инструментов

    Материалы, необходимые для работы:

    1. бесцветный силикон;
    2. планки для соединения панелей термопласта;
    3. саморезы и термошайбы;
    4. стандартные по размеру плиты полимера, из которых в дальнейшем будут вырезаны заготовки необходимых размеров;
    5. жидкость для обработки деревянных элементов, предотвращая появление жучков и процесс гниения;
    6. крепления;
    7. деревянные бруски шириной 5 на 10 см.

    Разновидности конструкций

    Конструкция деревянного навеса из поликарбоната может быть выполнена в различных вариантах:

    • сферическая;
    • двухскатная;
    • односкатная.

    Тип навеса зависит от дизайна здания, к которому он крепится, и определяется пожеланиями владельцев дома.

    Виды конструкций навеса из поликарбоната

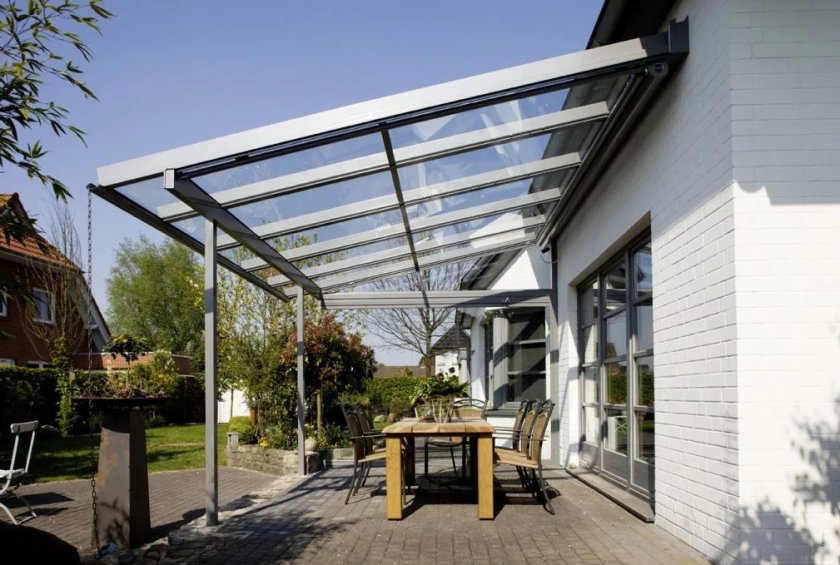

    Односкатный навес

    Является самым дешевым и простым вариантом. В данном случае уклон крыши направлен от стен здания, что обеспечивает беспрепятственное стекание осадков подальше от дома. Недостатком такой односкатной конструкции является отсутствие боковой защиты от ветра и дождя.

    Двускатный навес

    Предусматривает стекание осадков по обе стороны от входа. Такая конструкция предполагает дополнительное изготовление фронтона для защиты внутреннего пространства навеса от порывов ветра. Монтаж двускатного навеса требует большего количества материалов, что соответственно увеличивает его стоимость по сравнению с односкатным навесом.

    Сферический навес

    Сферическая конструкция деревянного навеса придает зданию оригинальный вид. Затраты на монтаж такой модели равны расходам на возведение двускатной конструкции. Однако, сложность выполнения такого монтажа значительно выше.

    Любая конструкция навеса может быть выполнена в различных цветах, которые лучше всего сочетаются с общей расцветкой строения.

    Установка основы

    Прежде чем приступить к сооружению навеса, необходимо подготовить деревянные бруски, подогнав их под нужные размеры. Кроме того, поверхность брусков следует обработать особой жидкостью, которая защитит ее от гниения и жуков. Эта жидкость может придавать деревянным опорам определенный цвет, благодаря которому они наилучшим образом впишутся в общий дизайн.

    Затем на территории, на которой планируется размещение навеса из поликарбоната, нужно забетонировать элементы крепления опоры.

    Установив вертикальную часть конструкции, следует приступать к монтажу поперечных и горизонтальных элементов. Соединение деталей производится с помощью гаек, болтов и широких термошайб. Для крепежа следует выбирать оцинкованные элементы.

    Монтаж каркаса

    Монтаж поликарбонатного навеса включает в себя изготовление обрешетки из деревянных досок. Ширина досок должна быть 12 см, а толщина – 2,5 см. Доски следует обработать так же, как и деревянные бруски для каркаса.

    Если запланирован навес сферической формы, то деревянная конструкция должна иметь полукруглый вид. Что бы это сделать, необходимы определенные навыки и изогнутая профильная труба.

    Крепление поликарбонатных плит

    Для начала следует определиться с выбором вида термопласта: монолитный или сотовый. Для изготовления навеса подходят оба. Выбор материала зависит от предпочтений и возможностей владельца. Монолитный полимер прочнее сотового и больше подходит для изготовления масштабных конструкций. Однако, он намного дороже сотового.

     Этапы осуществления крепежа

    1. осуществление разметки на поверхности полимерных плит, по которой их следует разрезать;
    2. резка плит при помощи атриторной пилы с мелкими зубьями;
    3. разметка мест крепления плит к каркасу. Для этого необходимо установить заготовки плит на деревянную опору и пометить точку крепления маркером;
    4. проделывание отверстий в помеченных местах. Отверстия должны быть немного большего диаметра, чем термошайбы, которыми будет осуществляться крепление. Это необходимо для беспрепятственного линейного расширения полимерных панелей в жаркие дни.
    5. укладка листов на каркас и скрепление с ним при помощи термошайбы и самореза. Частота саморезов не должна превышать 6-8 штук на один квадратный метр.

    Post Views: 237

    Related Articles

    Теплопроводность плит минераловатных – Теплопроводность плит минераловатных – СНиП 23-02 Расчетные теплотехнические показатели минеральных ват, пеностекла, газостекла, стекловаты, Роквула, URSA, теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.

    Содержание Теплопроводность минераловатных плит — Комплекс градостроительной политики и строительства города МосквыТЕПЛОПРОВОДНОСТЬ МИНЕРАЛЬНОЙ ВАТЫ ROCKWOOL, Коэффициент теплопроводности минераловатных плит Rockwool 150Понятие теплопроводности по отношению к минеральной ватеПоказатели теплопроводности и технические характеристики минеральной ваты RockwoolИсследование теплопроводности минераловатных утеплителей в условиях эксплуатации конструкций А и БКоэффициент теплопроводности минеральной ваты свойства и особенностиРазновидность и показатели пенопластаОбщее описаниеОсобенности минеральной […]
    Читать далее

    Смесь гипсовая штукатурная: Гипсовые штукатурки по выгодным ценам от Компании СовТСтрой – Купить, заказать в Москве

    Содержание Гипсовая смесь сухая штукатурная: ее виды и особенностиГлавные свойства, особенности использованияЧем привлекательнаСостав гипсовой смесиПравила приготовления гипсового составаВарианты приготовленияПервый вариантВторой вариантТретий вариантЧетвертый вариантШтукатурка гипсовая МН-10 ГОСТ Р 58279Калькулятор расходаСЕРТИФИКАТЫ Почему так важны «консистенция» и «соотношение воды и гипса»? Консистенция Соотношение воды и гипса Как смешивать штукатурку: пошаговое руководство Шаг 1. Налейте воду в ведро Шаг […]
    Читать далее

    Заделка откосов пластиковых окон своими руками: Откосы для пластиковых окон своими руками. Две фото инструкции.

    Содержание Как сделать откосы на окна своими рукамиКритерии выбора материалов: ПВХ, штукатурка, гипсокартонУстройство откосовОштукатуриваниеШтукатурка откоса окна — видеоОтделка гипсокартономОткос из гипсокартона своими руками — видеоОтделка пластиковыми материаламиПанель ПВХСэндвич-панельОткосы из сэндвич-панелей своими руками — видеоИтоги4 способа — Как заделать откосы после установки пластиковых оконОб откосахНа откосы возлагаются следующие функции:В основном выбирается один из следующих вариантов ремонта:Подготовка […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
