Монтаж снегозадержателей трубчатых: Как установить снегозадержатель

Как правильно установить трубчатый снегозадержатель – пошаговое руководство

Трубчатые снегозадержатели – решение для крыш частных домов, многоэтажек с двухскатной крышей или односкатной крышей. При обильных снегопадах именно данные приспособления позволяют значительно задержать продвижение снежных масс по крыше. В обычных условиях снег скапливается на крыше в больших объемах и скатывается огромной лавиной, которая может вполне серьезно повредить людей, проходящих пол домом или машины. Снегозадержатели позволяют не только приостановить, но и разделить снежный поток на несколько частей, что обеспечивает более безопасное схождение снега.

Конструкция трубчатого снегозадержателя

Снегозадержатели нужны в местах с наиболее скользким покрытием или с наибольшим углом ската крыши, то есть там, где снег не будет задерживаться из-за плохой схватываемости. Особенность снега в том, что он вполне может накапливаться в кромке крыши в месте расположения дренажа, создавая опору для настила больших объемом. После накапливания на кромке в больших количествах снег сходит в низ огромнейшей лавиной, которая затрагивается не определенный участок, в практически весь скат крыши, что крайне опасно. Так, обязательно стоит устанавливать снегозадержатели на профнастиле, металлочерепице и фальцевом кровельном материале. Монтаж трубчатых удержателей снега для таких случаев является самым верным выходом.

Снегозадержатели состоят из двух частей и как бы разрезают огромный объем снега на две части, что уменьшает объем сходящего снега за раз.

Состоят данные приспособления из двух металлических трубок, которые скреплены между собой кронштейнами. Кронштейны выполняют две задачи – удерживают трубки и разрезают большой объем снега на еще более мелкие части по вертикале. Кронштейны изготавливаются из таких материалов:

• алюминия;
• меди;
• оцинкованной стали.

Сечение труб из оцинкованной стали составляет 3-4 см, монтаж происходит в два ряда. Алюминиевые и медные модели производятся из плоскоовальных труб с сечением в 40 на 20 мм или 45 на 25 мм, монтаж опор также происходит в несколько рядов.

Методика установки и крепления

Трубчатая конструкция данного приспособления сегодня считается самой востребованной за счет простой конструкции и высокой ее прочности. Используется с целью обустройства крыш с крайне гладкой поверхностью, по которой снег может передвигаться с высокой скоростью, так как нет сцепления с поверхностью.

Как размещать и какое количество модулей требуется

Изначально при создании снегозадержателей нужно рассчитать максимально допустимую нагрузку, а также создать схему размещения модулей по крыше. В дальнешем это значительно упростит монтаж данных изделий, более того, не будет недостатка или переизбытка крепежей и самих модулей.

Расчеты выполняются с корректировкой на несущую способность крыши, а также на прочность самих снегоудержателей.

Установка модулей должна проходить перпендикулярно или параллельно движению снега. Чаще используется вариант в котором есть как параллельные, так и перпендикулярные блоки, которые  одновременно удерживают и разрезают общую снеговую шапку на более мелкие поля.

Расчет шага между опорами и расстояния между элементами

Нормативы расчета говорят о том, что самой главной величиной при расчете нагрузки является средний показатель снежных осадков в конкретном регионе. Это необходимо для правильного распределения нагрузки между снегодержателями и несущими опорами крыши и здания в целом. Если не учитывать это, то снежная насыпь на кромке крыши в месте ливневки способна перевесить профнастил или металлочерепицу и вырвать ее с крепежом, нарушив таким образом общую целостность покрытия.

Снегодержатели устанавливаются по периметру крыши сплошной линией, при длине ската более 5,5 метров допустимо использование нескольких рядов удержателей, при этом допустимое расстояние между рядами не должно превышать 2 метров. При монтаже удержателей на металлических крышах стоит делать это на одном уровне с несущими конструкциями, в частности стенами, это позволит снежной массе накапливаться до линии карниза, что убережет покрытие от разрушения. От самого карниза до стены должно быть не более

60-100 см, что обеспечит нормальный уровень схождения небольших снежных масс. Также обязательно стоит устанавливать удержатели снега в местах расположения мансардных окон, при этом для установки потребуется сплошная обрешетка.

Крепежи и переходящие звенья для монтажа помогают регулировать количество труб и рядов. Количество рядов зависит от климата. Главная часть нагрузки в снегоудержателях приходит именно на крепежи, а уже потом на трубы, поэтому важно, чтобы эти элементы были изготовлены из прочных и долговечных материалов. Между элементами крепления должно соблюдаться расстояние в 40-120 см, если скат крыши больше 5,5 метров, шаг крепежа должен быть не больше 60-90 см, а при меньшей длине скаты – 30-60 см.

Если величина угла ската крыши составляет 30 градусов, а снеговая нагрузка может достигать более 180 кг на квадратный метр, стоит устанавливать снеугоудержатели двухтрубчатого типа.

Количество рядов снегозадержателей для скатной кровли

Угол наклона кровли, град	Снеговой район*	I		II		III		IV		V		VI		VII		VIII
	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100
менее 15		37,7	27,4	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,4	3,9
15-25		23,1	16,8	15,4	11,2	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,4
26-37		16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3,0	3,2	2,4	2,7	2,0	2,3	1,7
38-45		13,8	10,0	9,2	6,7	6,1	4,5	4,6	3,3	3. 5	2,5	2,8	2,0	2,3	1,7	2,0	1,4
46-55		11,9	8,7	7,9	5,8	5,3	3,9	4,0	2,9	3,0	2,2	2,4	1,7	2,0	1,4	1,7	1,2

Установка крепежных элементов и кронштейнов

Монтаж кронштейнов и крепежных элементов должен происходит в обрешетку, если крыша покрыта металлочерепицей, профлистом, ондулином. При установке в профнастил, включая металлочерепицу, важно продумать каждый шаг, дабы не разрушить герметичность покрытия. На крышах с битумной черепицей нужно устанавливать кронштейны в стружечную плиту. Керамическая черепица же редко сегодня используется из-за высокой цены и сложности в установке, однако если попалась такая крыша, важно изначально закрепить кронштейны на опорную балку и делать это рекомендовано в момент укладки черепицы для идеального результата.

Кровельную обрешетку рекомендовано расширять при помощи брусков с целью установки креплений для снегоудержателей. Монтаж осуществляется сквозь кровельный материал, используя саморезы с резиновыми прокладками.

Виды кронштейнов

Кронштейн для трубчатых удержателей снега бывают простыми, совершенными и упрощенными. В последних основа  немного изогнута, что позволяет установить его за волны металлочерепицы или профлиста. Пружинящий эффект достигается за счет прокладок для уплотнения.

Изначально проводится установка боковых опорных элементов кронштейна, однако при установке снегоудержателя край должен выходит за кронштейн не более чем на 10 см. В дальнейшем проводится примерка конструкций с установленными на них кронштейнами.

Промежуточные опорные элементы не рекомендовано монтировать заранее, так как есть высокая вероятность того, что в дальнейшем отверстия не совпадут друг с другом и придется все начинать сначала. Фиксация кронштейна стоит проводиться в обрешетку, иначе снег при схождении может вырвать основу, потянув за собой огромные пласты крыши.

Как решить возможные проблемы после установки

Длина кронштейна не совпадает с шагом прогонов – частая проблема при установке удержателей снега на крыше. Чтобы правильно рассчитать расстояние между крепежными элементами, нужно помнить о том, что стандартно оно равно 3, 3½ и 4 м, если нет вылета для стропильных ног, также важно отступить еще около 80 см от карниза.

Высота трубчатых удержателей снега ниже, чем у решеток, а в местах соединения данного типа конструкций с кровлей наблюдается появление неизолированных отверстий, которые также нужно изолировать отдельно. Поэтому этот шаг важно продумать при монтаже.

Также трубчатые удержатели не могут обезопасить от мелких ледяных осколков, для решения этой проблемы нужно установить специальную разделительную планку.

Для заказа установки снегозадержателя на кровлю оставьте заявку. Менеджер свяжется с вами в ближайшее время..

Оставить заявку на расчет

Монтаж трубчатых снегозадержателей

 Снегозадержатели устанавливаются над мансардными окнами, над кровельными проходками и трубами вентиляции, на каждом уровне многоуровневых кровель, над выходом из дома и выезд из гаража. В общем, там, где есть опасность повреждения имущества, своего или чужого, или повреждения элементов кровли.
Устанавливаются снегозадержатели параллельно карнизу, в месте подхода к кровле несущей стены или чуть выше к коньку. На карнизном свесе установка снегозадержателей категорически запрещена.

К кровле снегозадержатели крепятся с помощью кронштейнов. Для каждого кровельного материала предусмотрены специальные кронштейны, учитывающие его особенности, обеспечивающие надежное крепление и не нарушающие целостности кровли.
Вне зависимости от типа снегозадержателей кронштейны, идущие в комплекте к ним, необходимо крепить на расстоянии 600 — 800 мм от края кровли.

Максимальное расстояние между кронштейнами L — 420 мм не более 1100 мм

1. Монтаж снегозадержателей на кровлю из металлочерепицы

Трубчатые снегозадержатели могут монтироваться как в строящуюся, так и в готовую кровлю. Это позволяет установить снегозадержатели даже в том случае, если это не было предусмотрено на этапе проектирования.
Трубчатый снегозадержатель монтируется на стандартную обрешетку с шагом 350 мм или 400 мм (для металлочерепицы и профнастилов), или на сплошную обрешетку (для гибкой черепицы). Нет необходимости предусматривать дополнительные конструкции для монтажа снегозадержателя.
Монтаж снегозадержателя к кровле осуществляется с помощью универсального кронштейна. Его применение позволяет оптимально распределить нагрузку на стропильную систему, защищает СЗТ от «выравнивания». Использование специальных уплотнителей из пластиката гарантирует отсутствие протечек. В комплекте со снегозадержателем поставляется универсальный набор уплотнителей разной толщины, что позволяет обеспечить герметичность крепежа как для металлочерепицы, так и для профнастила и гибкой черепицы.

2. Монтаж снегозадержателей на фальцевую кровлю

Основным достоинством фальцевой кровли является ее надежность и долговечность. Достигается это прежде всего принципом монтажа, основное правило которого — «Нет отверстий на кровле». Соединение листов кровельного металла (кровельных картин) происходит с помощью специального замка, который как раз и называется фальц.
Преимуществом снегозадержателей BORGE для фальцевой кровли является то, что он универсально подходит для всех типов фальц, как на новых и строящихся кровлях, так и на давно эксплуатируемых.

Особенности монтажа:

Снегозадержатель устанавливается без проделывания сквозных отверстий в кровле. Каждый кронштейн комплектуется 2-мя контрпластинами, которые независимо и надежно фиксируют кронштейн снегозадержателя на любом типе фальца.
Универсальный кронштейн — симметричный и устанавливается хоть на «правый» фальц хоть на «левый», не заствляя кровельщика лишний раз нервничать.
Наличие овальных отверстий для крепежных болтов позволяет регулировать высоту установки кронштейна в диапозоне до 35 мм, что составляет 99% кровель, которые используется в РФ.

3. Монтаж снегозадержателей на кровлю из натуральной черепицы

Снегозадержатели монтируются как в строящуюся, так и в готовую кровлю. Это позволяет установить снегозадержатели даже в том случае, если это не было предусмотрено на этапе проектирования.
Для монтажа используется дополнительный опорный брус размером 50*100 мм. Его применение позволяет оптимально распределить нагрузку на стропильную систему, защищает опоры снегозадержателя от «выравнивания» и защищает черепицу от раскалывания под воздействием снеговой нагрузки.

Монтаж снегозадержателя к кровле осуществляется с помощью специального кронштейна, конструкция которого позволяет обеспечить высокую надежность конструкциина отрыв. Ребро жесткости защищает снегозадержатель от разгибания при статической нагрузке, в том числе за счет распределения нагрузки на всю площадь кронштейна. Форма кронштейна обеспечивает правильный монтаж (защита от «дурака» ) — ограничивает «подсовывание» под верхний ряд, для того чтобы нагрузка от снеговой массы распределилась на нижний край черепицы и на обрешетку (а не на середину черепицы). Таким образом даже при высокой снеговой нагрузке черепичина не ломается от веса снега.

4. Монтаж снегозадержателей на кровлю из композитной черепицы

Композитная черепица монтируется модулями (панелями). Каждый последующий модуль устанавливается на нижний (монтаж производится снизу вверх) и прибивается ершовыми гвоздями. Таким образом, при монтаже элементов безопасности на композитную черепицу важно обеспечить герметичность кровельного материала, сохранить эстетический вид кровли, обеспечить надежность конструкции на отрыв при воздействии снеговой массы.
Монтируются как в строящуюся, так и готовую кровля
Для этого универсальный кронштейн снегозадержателя «подсовывается» под верхний модуль черепицы  скрытно закрепляется с помощью дополнительной опорной доски размером 20*100 мм. Ее применение позволяет оптимально распределить нагрузку на стропильную систему, защищает опоры снегозадержателя от «выравнивания»
Отсутствие дополнительных отверстий в кровле полностью исключает возможность протечек

Расчет количества рядов снегозадержателей для скатной кровли

Совмещая значение угла наклона кровли (по горизонтали) и снегового района (по вертикали), определяем максимальную длину ската, снеговую нагрузку которого выдерживает 1 ряд снегозадержателей. Если табличное значение длинны больше длинны ската для рассчитываемого объекта, то одного ряда будет достаточно. Если табличное значение меньше длины ската, требуется 2 ряда снегозадержателей, если меньше, чем в 2 раза, то 3 рядя снегозадержателей и т.д.. Например, Москва 3 снеговой район, длина ската 7 метров, угол наклонакровли35 гр. пересечение в таблице на отметке 5,4 м, таким образом одного ряда снегозадержателей будет достаточно, необходимо 2 ряда при монтаже кронштейнов через 800 мм

Инструкция по монтажу трубчатых снегозадержателей Grand Line (Гранд Лайн)

1. Главная
2. Безопасность кровли
3. Снегозадержатели
4. org/ListItem»>Grand Line (матовые)
5. Монтаж

Монтаж трубчатых снегозадержателей

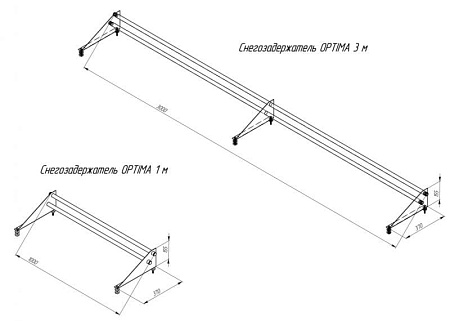

Трубчатый снегозадержатель

Общая информация

Трубчатые снегозадержатели имеют небольшой вес, не нагружают конструкцию кровли. Назначение — защита от неконтролируемого схода снега и льда в больших объемах.

Такие элементы кровельной безопасности сотрудники компании «Вестмет» рекомендуют монтировать вдоль всех кровельных карнизов. Для одноуровневой крыши оптимальный вариант установки — в сплошную линию на одном уровне и над мансардными окнами, вентиляционными трубами. На многоуровневых крышах снегоуловители размещают в линии на каждом уровне, над входами, въездами в гараж.

При установке конструкции стыкуются друг с другом. Для этого на трубах предусмотрены обжимы с одной стороны. Стыки усиливают болтовыми соединениями (М8). Если требуется, трубчатую часть конструкции можно укоротить по месту. Для обрезки не используется болгарка. Резы выполняют электролобзиком либо ножовкой по металлу.

Комплектация

№	Наименование	Кол-во, шт (1 м)	Кол-во, шт (Зм)
1	Кронштейн универсальный	2	4
2	Труба	2	2
3	Болт М8х30	3	3
4	Гайка М8	2	2
5	Шайба А8	2	2
б	Саморез 8×60	4	8
7	EPDM резиновый уплотнитель	8	16

Порядок установки

Наметьте линии:

• вдоль линии кровельного свеса, выше него, на уровне несущей стены;
• точки расположения кронштейнов намечают, учитывая шаг волны, на участке ее прогиба;
• шаг между кронштейнами — не больше 90 см;
• между последним кронштейном и краем трубы — не больше 30 см.

Трубчатые снегозадержатели Гранд Лайн поставляются с универсальным набором крепежей, которые могут устанавливаться на металлочерепицу, профлист, битумную черепицу. Их крепят к обрешетке так, чтобы они попадали на центр доски (не ближе 2 см от ее краев). Отверстия выполняют заранее. Для крепления используют саморезы 8х60.

Для установки предварительно готовят прочное основание. Для контробрешетки используют бруски 50х50 или больше, для обрешетки — доски 25х150 или 30х100. СНиП II-26-76 «Кровли» рекомендует обустраивать сплошную обрешетку (без зазоров между досками) на участках монтажа элементов кровельной безопасности.

Монтаж трубчатых снегозадержателей для фальцевой кровли

Трубчатый снегозадержатель для фальцевой кровли

Общая информация

Покрытие скатных фальцевых кровель — гладкое, что повышает риск схода больших масс снега и льда. Комплектация снегоуловителями обязательна.

Компания «Вестмет» рекомендует устанавливать снегозадержатели вдоль всех карнизов фальцевых кровель, над расположенными на скатах мансардными окнами, вентиляционными трубами, другими важными объектами.

Трубчатые снегозадержатели Grand Line имеют универсальную конструкцию, могут устанавливаться на крыши с разным типом покрытия. Для надежного монтажа на фальц используется дополнительная скоба кронштейна.

При монтаже руководствуются требованиями СНиП II-26-76, предусматривая сплошную обрешетку на местах установки элементов кровельной безопасности.

Комплектация снегозадержателя для фальцевой кровли (1 и 3 метра)

№	Наименование	Снегозадержатель Grand Line 1 м: кол-во; шт.	Снегозадержатель Grand Line 3 м: кол-во; шт.
1	Кронштейн универсальный	2	3
2	Труба	длина 1 м — 2 шт.	длина 3 м — 2 шт.
3	Болт М8х35	10	14
4	Гайка М8	10	14
5	Шайба А8	10	14
6	Скоба крепление на фальц	8	12

Порядок установки

Места установки снегозадержателей определяются с учетом конструкции кровли, длины ее скатов, предполагаемой снеговой нагрузки. Их не размещают на карнизах, смещая кронштейны к коньку или ребру так, чтобы они находились над несущими стенами.

Кронштейны располагают с учетом расстояния между фальцами, но не более чем в 90 см друг от друга. Последний кронштейн смещают не больше чем на 30 см от края трубы.

Для крепления на фальц используются скобы и болты. Скоба прижимает кронштейн к фальцу, надежно фиксирует его. Каждый кронштейн крепится четырьмя такими элементами.

Когда снегоуловители установлены, в их отверстия вставляют трубы, фиксируют их болтами.

Крепежи имеют симметричную форму. Их можно устанавливать на кровли с клик-фальцами, а также с левым или правым расположением фальца.

Расчет количества рядов снегозадержателей для скатной кровли

В таблице приведены данные для такого расчета. Найдите значение, которое соответствует вашему снеговому району и углу наклона ската. Это значение — максимальная длина ската для одного ряда снегозадержателей. Оно дано в двух вариантах — для монтажа кронштейнов с шагом в 55 и в 110 см.

Если фактическая длина превышает этот показатель, используется больше рядов (кратно превышению).

Пример расчета. Для дома в Москве (третий снеговой район) с длиной ската в 9 м и наклоном в 35° расчетное значение при установке кронштейнов через каждые 55 см — 7,2 м. Длина ската превышает его, и для эффективной работы снегоуловителей их необходимо установить в два ряда.

Важно!

Учитывайте, что указанные табличные значения являются средними для конкретного региона. В отдельные периоды снеговые нагрузки могут превышать их, и потому рекомендуется увеличивать их значение на 25%. Также учитывается преобладающее направление ветра. Снеговая нагрузка с наветренной стороны будет выше. Если объект находится рядом с границей двух снеговых районов, рассчитывайте количество снегозадержателей по тому району, где снеговая нагрузка будет выше.

Снеговой район	1		2		3		4		5		6		7		8
Расстояние между кронштейнами, мм.	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100
Угол наклона кровли, град.
Менее 15	37,7	27,1	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,4	3,9
15-25	23,1	16,8	15,4	11,2	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,4
26-37	16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3,0	3,2	2,4	2,7	2,0	2,3	1,7
38-45	13,8	10,0	9,2	6,7	6,1	4,5	4,6	3,3	3,5	2,5	2,8	2,0	2,3	1,7	2,0	1,4
46-55	11,9	8,7	7,9	5,8	5,3	3,9	4,0	2,9	3,0	2,2	2,4	1,7	2,0	1,4	1,7	1,2

Снеговые районы

• Монтаж трубчатых снегозадержателей Grand Line

org/BreadcrumbList»>
1. Главная
2. Безопасность кровли
3. Снегозадержатели
4. Grand Line (матовые)
5. Монтаж

Пошаговая инструкция монтажа снегозадержателя на крышу

Безопасность крыши дома зимой обеспечивается монтажом снегозадержателей. Снежные массы, скапливающиеся на кровле – это реальная опасность для мимо проходящих людей и имущества, прежде всего – припаркованных во дворах автомобилей. Кроме того, возросшая нагрузка приводит к риску повреждения кровельного покрытия, водостока, окон или балконов.



Назначение снегозадержателей

Конструкция, предназначение которой – удержание снежных масс на кровле, называется снегозадержатель (также известен снегостопор, снегоупор). Их монтаж обязательно проводят после или во время установки кровельного покрытия. Некоторые конструкции делят снежную массу на небольшие «порции», которые при сходе не создают опасности (имеют небольшой вес). Для каждого варианта кровли подбирается нужный тип, подробнее о них поговорим далее.



Виды и особенности установки снегозадержателей

Типов снегозадержателей по конструктивным особенностям два – снегорезы и снегобарьеры.

Снегорезы

Снегорезы делят снежную массу на небольшие фрагменты, которые, сходя с крыши, не представляют опасности для человека или имущества. Их задача – обеспечение постепенности схождения снегового кома. Особенности снегорезов:

• Конструкция трубчатая или решетчатая.
• Монтаж на кровле поможет сделать сход снега максимально безопасным, но защитить от него не способен.

Основные виды:

• Решетчатые эффективны, выдерживают значительную нагрузку. Однако они не способствуют постепенному безопасному сходу масс, а удерживают их на крыше, от чего на поверхности оказывается много снега. Это негативно сказывается на прочности и сроке службы покрытия. Устанавливают их под значительным углом.
• Трубчатые универсальны, могут устанавливаться на любом типе покрытия, но чаще всего монтируют снегозадержатели на профнастил и металлочерепицу. Они удерживают снег на крыше, а пропуская его между трубками, позволяют добиться постепенного схода. Это безопасно и для людей, и для кровли. Сама конструкция представляет собой кронштейны, соединенные параллельно расположенными трубами. Подходят для крыш с незначительным наклоном из профнастила, металлочерепицы, ондулина, кровли с мягким покрытием.

Пошаговый алгоритм установки снегозадержателей трубчатого типа:

• Определить расположение конструкции на скате, ориентируясь на уровень. Протянув малярный шнур между крайними точками, можно добиться ровной линии.
• Разметить места для размещения крепежей и выполнить отверстия сверлом по металлу. При этом сверлить обрешетку нельзя, пазы делают только в металлочерепице или профнастиле.
• Установить кронштейны, закрепить их использовав резиновые прокладки между кровлей и кронштейном.
• Протянуть трубы сквозь кронштейны и вставить в них заглушки.

Если труба нуждается в наращивании, то элементы стыкуются между собой креплением шип и паз. Аналогичный порядок действий при монтаже пластинчатых снегостопоров, однако вместо труб используются перфорированные пластины.





Снегобарьеры

Снегобарьеры удерживают массу снега и льда на поверхности кровли, не давая им сойти до полного таяния.

Типы конструкции:

• угловые;
• бугели.

Угловые не способны справиться со значительными снежными массами, поэтому используются в тех регионах, где норма осадков невысока. Крепление к металлическому листу, а не к обрешетке, поэтому при сходе большого количества снега элемент может вырываться вместе с фрагментом покрытия.

Уголковые элементы монтируют на металлочерепицу в том случае, если угол наклона в пределах 20-30 градусов (последнее допустимо при незначительных снеговых нагрузках). Высота элемента – 7-10 см, длина – в диапазоне 200-300 см. Уголковые снегозадержатели крепятся саморезами.

Важно расположить элементы конструкции над несущей стеной, чтобы сохранить целостность последней. Для оптимизации нагрузки между уголками их располагают шахматкой.

Точечные снегобарьеры, или бугели, являются дополнительными, сами по себе не могут представлять реальную защиту от снежных масс. Единственное исключение – шероховатая кровля с незначительным уклоном, хорошо удерживающая снег. Также устанавливаются при условии регулярной чистки крыши.

Правила монтажа:

• Интервал по ширине – 0,5 м, по длине – 10-15 см.
• Обязательно делается разметка. Затем отверстия просверливаются, а бугели фиксируются саморезами.
• Элементы размещены непосредственно под кровлей, поэтому их монтаж проводится параллельно с установкой профнастила или иного покрытия.
• Бугели, оснащенные крючком, отлично цепляются к обрешетке, позволяя отказаться от саморезов.





Расчет количества конструкций на кровле

Перед монтажом снегозадержателей на кровлю важно грамотно провести расчет, руководствуясь СНиП 2.0.10.07.85. В соответствии с документом, поставить защитные конструкции следует в зонах повышенного риска:

• мансардных окон;
• парковок;
• тротуаров;
• лоджий, балконов.

Защитные конструкции монтируют с отступом 0,5-0,8 метра от карнизного свеса. Размещение снегозадержателя непосредственно на свесе недопустимо.

Что нужно учитывать при расчетах:

• Среднегодовое количество осадков в регионе. Чем больше снега, тем более надежной должна быть конструкция.
• Тип кровельного покрытия и вид снегозадержателя. Каждый из них предполагает собственный расчет.
• Угол наклона кровли. Если он более 15 градусов, то стоит выбрать трубчатые модели как более практичные.

Первый ряд снегоудерживающих элементов располагают над несущей стеной, остальные – ставят на удалении 1,5-2 метра от первого. Сама система размещается параллельно карнизу.

Пример расчета:

• Снеговой район – Москва (относится к 3 снеговому).
• Длина ската – 8 метров.
• Угол наклона крыши – 40 градусов.

Получается, что необходим монтаж одного ряда снегозадержателей на кронштейнах, расположенных на расстоянии 110 см один от другого. Тип кровли при этом влияния не оказывает.

В таблице показана максимальная длина ската при установке снегостопоров в один ряд.

Угол наклона кровли, градусы	Снеговой район	1		2		3		4		5		6		7		8
	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100
До 15		37,7	27,4	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,7	3,9
15-25		23,1	16,8	15,4	11,1	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,7
26-37		16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3	3,2	2,4	2,7	2	2,3	1,7
38-45		13,8	10	9,2	6,7	6,1	4,5	4,6	3,3	3,5	2,5	2,8	2	2,3	1,7	2	1,4
1,246-55		11,9	8,7	7,9	5,8	5,3	3,9	4	2,9	3	2,2	2,4	1,7	2	1,4	1,7	1,2

Определение количества рядов:

• Табличное значение выше, чем длина ската вашей крыши – 1 ряд.
• Значение меньше, чем реальная длина – 2 ряда.
• Скат длиннее в 2 раза, чем представленные в таблице данные – трехрядное размещение.

Расчет уголковых снегозадержателей:

• Длина ската до 4 метров – достаточно 2 ряда.
• Длина 6 и более метров – от 3 рядов.



Инструменты

Для монтажа снегозадержателей потребуются:

• Сама конструкция.
• Ножовка по металлу (либо электрический лобзик).
• Шуруповерт.
• Ключ на 8 мм.

Болгарка способна повредить полимерное покрытие, поэтому ее использовать не стоит. Как правило, все вспомогательные элементы, необходимые для установки, входят в комплект. Например, для снегостопоров на металлочерепицу используются саморезы, гайки, шайбы, универсальный кронштейн, резиновый уплотнитель.



Общие правила установки на крыше

При выборе снегостопоров обращают внимание не только на практичность, но и на декоративность. Важно, чтобы цвет защитных элементов совпадал с оттенком кровельного покрытия или был на пару тонов темнее.

Основные рекомендации:

• Первый элемент снегозадерживающей системы размещают над несущей стеной. Последующие – на расстоянии 1,5-2 метра от него.
• Трубчатые и решетчатые конструкции предполагают способ размещения рядами. Точечные и уголки – шахматкой.
• Чем больше уклон крыши, тем ближе друг к другу крепежные элементы.
• Если материал профилированный, то саморезы вкручивают в нижней части «волн».
• Для сохранения герметичности в отверстия для саморезов помещают резиновые прокладки.

Перед монтажом следует удостовериться, что кровля выдержит установку новой системы. При необходимости обрешетку придется усилить планками.

Для обеспечения безопасности во время установки снегозадержателей на металлочерепицу или любой другой кровельный материал, специалист должен быть в монтажном поясе, обязательно оснащенном страховочным тросом.

На мягкой кровле снег держится достаточно хорошо, поскольку кровельная поверхность шероховатая. Именно поэтому монтаж снегозадержателей на такой крыше предполагает использование самых простых конструкций – бугелей. Их устанавливают в момент укладки покрытия.





Установка на крыше из металлочерепицы

Монтаж снегозадержателей на металлочерепицу предполагает использование пластинчатых, трубчатых или решетчатых конструкций. Именно они максимально результативны на такой кровле.

Базовая комплектация снегозадержателей на металлочерепицу

Наименование	Количество на 1 метр, шт.	Количество на 3 метра, шт.
Кронштейнуниверсальный	2	4
Трубаснегозадержателя	2	2
Болт М8х30	3	3
Гайка М8	2	2
Шайба А8	2	2
Саморез 8х60	4	8
EPDM резиновыйуплотнитель	8	16

Цена монтажа снегозадержателей на металлочерепицу зависит от количества рядов (1-5), длины ската и ожидаемого уровня осадков в регионе. Конструкции размещаются по всей длине кровли, непрерывно, а также над выступающими элементами.

Для установки снегозадержателей на крыше из металлочерепицы потребуются следующие инструменты:

• уровень;
• шуруповерт;
• электролобзик.

Пошаговая инструкция:

• Сделать разметку, определить те места, где будут просверлены отверстия под крепежи. Расстояние между финишным кронштейном и краем трубы – не должно превышать 300 мм.
• В металлочерепице просверливают отверстия, не задевая обрешетку.
• В кронштейн поместить саморезы (8х60), оснащенные резиновым уплотнителем.
• Закрутить их, зафиксировав кронштейн.
• Провести трубы через предназначенные для них отверстия.
• Зафиксировать соединения болтами М8.

Если нет опыта, лучше доверить эту работу мастерам, тем более что цены на установку снегозадержателей на металлочерепицу невысокие.





Установка на крыше из профнастила

Такой тип кровельного покрытия – причина быстрого схода снега, поскольку имеет гладкую поверхность. Поэтому для крыши подойдет монтаж трубчатых снегозадержателей.

Особенность установки:

• В тех местах, где расположены крепежи, обрешетка должна быть сплошной.
• Кронштейны следует укрепить под «волнами» профнастила.
• Установка снегозадержателя на профнастил – залог безопасного использования кровли.

Основные правила, которые следует учесть:

• Крепление исключительно через материал.
• Важно усилить обрешетку.
• Для герметичности в отверстия для креплений помещают резиновые прокладки.
• Монтаж конструкции – внизу «волны».

Последовательность действий полностью совпадает с описанием установки снегозадержателей на черепицу.



Частые ошибки при монтаже

Ошибки в расчетах и некачественный монтаж крайних соединений – причина того, что снежные массы могут «прорваться» сквозь снегозащитные элементы и повредить их. Решить проблемы можно только одним способом – переустановкой конструкции. Другие возможные ошибки:

• В точках креплений появляются протечки. Основная их причина – нарушение герметичности, именно поэтому очень важно оснащать пазы резиновыми прокладками. Однако со временем они изнашиваются. Для максимально эффективной защиты места крепления обрабатывают морозоустойчивым влагостойким герметиком.
• Неэффективность работы системы. Чаще всего наблюдается, если при монтаже сделано слишком большое расстояние между кронштейнами.
• Поломка крепления. Чаще всего выходят из строя крайние механизмы, что связано с повышенной нагрузкой. Для защиты следует соблюдать правила монтажа, обозначенные в инструкции.

Снегозадержатели необходимы для любой крыши, вне зависимости от расположения здания, они помогают добиться ее надежности и безопасности зимой. Существует много цветовых решений для этих систем. Они могут быть практически незаметными на кровле или же стать ее своеобразным украшением.

конструкция, виды и монтажные инструкции

Часто ли вам приходится чистить зимой крышу, или вы стараетесь никогда в это время не подходить к стенам? Вполне нормальный вопрос для российских жителей, согласитесь. Ведь лавинообразно сходящий снег опасен прежде всего тем, что летит вниз в большом количестве и своим весом способен даже убить.

Ни кровельная лестница, ни другие любые виды кровельных ограждений не способны удержать этот объем снега и льда. И вот почему на крышах домов, возле которых есть пешеходная зона или регулярно ставится автомобиль, в обязательном порядке устанавливаются так называемые снегозадержатели.

И, среди своих аналогов, трубчатый снегозадержатель считается по праву одним из самых лучших. А в чем конкретно его преимущества, и как правильно производить его монтаж на крышу, мы сейчас расскажем.

Если говорить более конкретно, то нагрузки и воздействия на крышу расписаны в разделе СНиП. Здесь определяется районирование территории нашей страны по величине снежного покрова и силы давления от него.

Еще один важный аргумент для компаний, которые занимаются услугами сбрасывания снега с крыш домов, состоит в том, что рыхлый мокрый снег образует еще большую нагрузку на стропильную систему крыши. Да, этот аргумент серьезный, ведь плотность рыхлого снега всего лишь в пределах от 10 до 100 килограмм на кубический метр, а вот в конце зимы она достигает 280 килограмм! Увеличивают плотность снега вода и водяные пары сырой весной, и в итоге на саму стропильную систему крыши уже воздействует до 700 килограмм на кубический метр.

Почему влажный снег становится таким тяжелым? Все дело в каком физическом процессе, как ферментация снега, когда внутри воздушных снежинок образовываются шарики из замерзающего водяного пара. Поэтому сухой снег – это двухфазная стадии ферментации, а мокрый уже  – трехфазная, потому что внутри такого снега уже есть кристаллы льда. И вес снежной шапки на крыше напрямую зависит от структуры и изменения уплотнения. Так, в российском климате рыхлый снег уменьшается с 98% до 20% за одну только зиму.

Поэтому, если у вас дом спроектирован грамотно и несущая конструкция кровли рассчитана на нормативную снеговую нагрузку вашего региона, тогда снег с крыши убирать вообще не стоит (порой это даже невозможно) – лучше только задержать при помощи снегозадержателей, чтобы он не сходил лавинообразно. А если крыша дома была спроектирована без расчета на климатические нагрузки и ежемесячную чистку зимой, тогда мы вам можем только посочувствовать.

В некоторых случаях двухтрубный снегозадержатель считается вообще единственно эффективным. При сильных снегопадах, особенно, когда на крыше находится мокрый снег, обычный уголковый даже может погнуться. А трубчатые снегозадержатели хороши тем, что разрезают снежную массу минимум на два пути, делая ее исход не опасным для людей и их имущества. Вот почему именно трубные снегозадержатели обычно рекомендуют опытные инженеры. А устанавливать их нужно всего лишь по периметру кровли и над мансардными окнами, что не так уж и сложно:

Как вы видите, с первого взгляда трубчатые снегозадержатели напоминают карнизы: всего два ряда металлических труб, которые крепятся на стропила или обрешетку. Но на самом деле эта конструкция позволяет удержать достаточно большой объем снежного покрова. Вот почему многие эксперты считают трубчатую конструкцию снегозадержания единственной по-настоящему безопасной в условиях русской зимы.

Задача трубчатых снегозадержателей – в дроблении большой снежной массы на небольшие порции. Благодаря этому значительно уменьшается так называемая кинетическая энергия сползающего снега и снижается ее разрушительное воздействие. В итоге решаются сразу целых две задачи: и снег удаляется под действием собственной массы, и при падении он уже намного менее вреден и опасен. Что может быть лучше?

Для крыши, у которой скользкое покрытие, установка системы снегозадержания жизненно необходима. Речь идет о таких металлических кровлях как фальцевая, профнастил и металлочерепица. Трубчатые кронштейны в этом случае – идеальный вариант, т.к. они не накапливают тонны снега на крыше, а всего лишь разрезают его на мелкие порции, что более правильно и безопасно. А когда снег начинает таять, он образует водяную пленку под собой и хорошо уже по ней же скользит.

Трубчатые снегозадержатели представляют собой две трубы, которые закреплены параллельно краю кровли при помощи специальных кронштейнов.  Изготавливают трубчатые снегозадержатели для крыши дома чаще всего из оцинкованной окрашенной стали, реже – из алюминия или меди. И такие снегозадержатели бывают, в свою очередь, 2 видов:

1. Первые – из полых труб, диаметр, которых от 3 до 4 и сантиметров и, которая монтируется на опоры в два ряда.
2. Вторые – плоскоовальные трубы, диаметром 40х20 миллиметров или 45х25 миллиметров. Для таких существуют специальные опоры, универсальные для любых видов кровли. Устанавливаются в один или несколько рядов.

Вот как все они выглядят:

Все характеристики этих кровельных элементов зависят от используемых профильных труб (насколько те прочны и способны выдерживать нагрузку), кронштейнов и толщины стали. В идеальном варианте, в изготовлении таких снегозадержателей должна использоваться оцинкованная сталь с полимерным покрытием – для защиты от коррозии и увеличения срока службы. А, что касается формы трубы, то самой прочный признана овальная.

Но с развитием рынка систем снегозадержания появилось много низкокачественного продукта. Такие снегозадержатели реализуются по очень доступной цене, но редко радует качеством и долговечностью. Так как выбрать хороший трубчатый снегостопор, который будет справляться со своими функциями и прослужит вам достаточно долго? Для удобства мы разложили для вас все по пунктам:

• Пункт 1. Первое, на что вам нужно обратить внимание – это качество и толщина стали. Именно эти параметры обеспечивают прочностные характеристики снегозадержателей и их несущие способности. Так, в современных изделиях используются самые разные марки стали и ее толщина.
• Пункт 2. Второй момент – это качество и толщина слоя цинка, способ нанесения его на изделия – холодный или горячий. Например, более долговечным считается горячее цинкование, которое производится уже на готовые изделия, и в итоге слой получается в несколько раз толще. Правда, иногда трубчатые снегозадержатели изготавливаются уже из оцинкованной стали, в качестве альтернативного варианта, но при их обработке и сборке (например, при сгибе) возникают места без цинка или с его очень тонким слоем, а это в дальнейшем способно привести к коррозии.
• Пункт 3. Важно также качество покраски снегозадержателя. Краски и тип ее нанесения определяют внешний вид изделия и его долговечность. Важно, чтобы и цинковый, и металлический слой были постоянно защищены от воздействий внешней атмосферы. Помните, что такие кровельные элементы по роду своей службы постоянно имеют дело с влагой, а потому даже случайная царапина быстро становится причиной коррозии.
• Пункт 4. И наконец, вы должны обратить особое внимание на возможную упрощенность конфигурации изделия. Если у какого-либо снегозадержателя оказалось меньше деталей и приспособлений, чем у аналогов, это не говорит о гениальности инженера – это говорит об удешевлении производства. А в итоге все это – ухудшение прочностных характеристик.
• Пункт 5. Еще попадаются на строительном рынке такие странные комплекты, в которых на трехметровой отрезок снегозадержателя предлагается всего четыре опоры. Шаг установки в этом случае будет всего 80-90 сантиметров. Да, на небольших скатах такой комплект может быть смонтирован без особых последствий, но на более длинных – это проблемы. Для сравнения, в той же Европе максимальный шаг установки для самых прочных опор составляет всего 70 сантиметров.

Такие вот полезные советы! Что же касается выбора фильма фирм-производителей снегозадержателей, то лучшие отзывы сегодня о зарубежных брендах Borge и Orima. Еще также встречаются снегозадержатели на рынке фирмы «Русь», которая очень похожа на оригинал, но достаточно часто слышны негативные отзывы по поводу качества и толщины самих труб и кронштейнов.

Конструкция трубчатых снегозадержателей по праву считается наиболее прочной, и чаще всего используется для кровель с большой площадью скатов, сильным уклоном и гладкой поверхностью:

Но важно все делать по правилам, чтобы получить надежный результат.

Планируем расположение и количество снегозадержателей

Прежде чем приступить к установке снегозадержателей, схему, или план, составить нужно обязательно. В любом случае рассчитывать нагрузки необходимо, ведь каждая опора имеет свою максимальную.

Если вы все просчитали заранее и составили подробную схему, в процессе монтажа снегозадержателей проблема у вас возникнуть не должно. В идеале у вас не будет ни недостатка количество крепежа, ни его излишка:

Итак, как только вы получите значение давления снега, узнаете сколько сможет выдержать определенное опора, тогда и рассчитайте, сколько именно таких потребуется на конкретный участок крыши.

Рассчитываем расстояние между опорами

Расстояние между опорными кронштейнами по нормам должно определяться в зависимости от снеговой нагрузки в определенном районе. Ведь очень важно, чтобы нагрузка от самих снегозадержателей передавалась несущим стенам, то есть на капитальные конструкции. Если сделать это не так, то снег на свесах может сработать по механизму «усилия рычага» и повредить в итоге всю целостность кровли.

Трубчатые снегозадержатели устанавливается по периметру кровли и не прерывается. Если же крыши скат крыши длинее пяти с половиной метров, количество рядов таких снегозадержателей вы можете увеличить до 2-3, при этом не прерывая их, и оставляя обязательно хотя бы два метра расстояния друг от друга.

Снегозадержатели для металлической кровли должны монтироваться на одном уровне с несущими стенами, чтобы вся снеговая нагрузка приходилась только на ту часть кровли, что выше карниза. Прямо над несущей стеной должно оставаться расстояние от 60 до 100 сантиметров от карнизного свеса. Обязательно ставьте снегозадержатели над мансардными окнами. При применении трубчатых снегозадержателей над ними крайне желательна сплошная обрешетка.

Количество труб и рядов можно варьировать при помощи крепежа и переходников для таких снегозадержателей. Но учтите, что давление снега всегда распределяется именно на крепежи, поэтому важно, чтобы и само кровельное покрытие было способно выдержать такую нагрузку. В итоге шаг должен установки быть 120 сантиметров. Если скат крыши более 5400 сантиметров, шаг должен быть в 90 сантиметрах, а и если более 1260 сантиметров, но менее 5400, тогда – до 60 сантиметров.

Далее, при снеговой нагрузке от 180 килограмм на квадратный метр в доме с углом наклона кровли в 30 градусов необходимо ставить уже двухтрубчатый снегозадержатель.

Правильно крепим кронштейны

На такие кровли, как металлочерепица, профнастил или ондулин, кронштейны трубчатых снегозадержателей крепятся исключительно в саму обрешетку. Если речь идет о битумной черепице, тогда – в поверхность ОСБ. А если вы монтируете систему снегозадержания на керамическую черепицу, вам и вовсе понадобится опорный брус:

Вот хорошее подробное видео по монтажу такого рода снегозадержателей:

Желательно в местах крепления снегозадержателей расширить обрешетку кровли за счет брусков. Монтировать их нужно сквозным методом прямо через кровельное покрытие, при помощи саморезов «металл-дерево» с герметичной резиновой прокладкой.

Разбираемся с кронштейнами

Существует кронштейны для трубчатых снегозадержателей простой конструкции, упрощенной, и совершенные. Второй вид предусматривает небольшой изгиб основания кронштейна, чтобы тот мог зацепиться за волну металлочерепицы. Специальные уплотнители как бы подпружинивают это кронштейн:

Сначала устанавливаем крайние опоры кронштейна. Свободный конец снегозадержателя при этом не должен выступать больше, чем на 10 сантиметров. После этого примеряем держателями, уже с надетыми кронштейнами.

Промежуточное крепление устанавливать будем по месту. Лучше не делать этого заранее, чтобы потом не оказалось, что какой-нибудь из кронштейнов не совпадает с проделанным отверстием в кровле. Но, если вы прикрутите снегозадержатели только к покрытию, а не к обрешетки, то мокрый снег сорвет этот кронштейн вместе с содержимым на кровле.

Наиболее частая проблема крепление снегозадержателей на крыше – это шаг прогонов, которые не совпадают с длиной кронштейна. Стандартный шаг крепления: 3 метра, 3,5 метра и 4 метра. Если нет вылета стропильных ног, тогда отступ от края карниза должен быть в пределах 50-80 сантиметров:

Единственный минус трубчатых систем в том, что в их высота барьеров ниже, чем у решеток, а места, где трубчатые снегозадержатели соприкасаются с кровельным покрытием, нуждаются в тщательной герметизации.  Дополнительно к современным трубчатым снегозадержателям вы можете установить специальную планку, которая будет предотвращать осыпание мелкой ледяной крошки.

Разобрались? У вас все получится!

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Снегозадержатели для крыши: виды и способы монтажа

При покупке кровельного материала практически каждый задается вопросом: стоит ли приобретать снегозадержатели на крышу или можно обойтись без них? Разберем, в каких случаях следует в обязательном порядке установить элементы безопасности, для чего они нужны и какой тип снегозадержателя подходит для определенной кровли.

Содержание статьи:

[—ATOC—]

[—TAG:h3—]

Содержание

1. Виды снегозадержателей: трубчатые и решетчатые элементы
2. Снегозадержатель для фальцевой кровли
3. Трубчатый снегозадержатель для керамической и цементно-песчаной черепицы
4. Снегозадержатели для металлочерепицы и профнастила
5. Элементы снегозадержания для гибкой черепицы (мягкой кровли)
6. Снегозадержание на Ондулин
7. Расчет количества снегозадержателей
8. Инструкция по монтажу трубчатых снегозадержателей

Виды снегозадержателей: трубчатые и решетчатые элементы

Снегозадержатель или снегостопор — дополнительный элемент кровли, препятствующий резкому сходу снежной массы. Другими словами, материал рассекает большие «шапки» снега и наледи, защищая объекты, находящиеся в непосредственной близости от здания. Поэтому правильней было бы называть такой элемент — снегорассекателем. По форме и назначению все кровельные снегозадержатели можно условно разделить на следующие виды:

• Трубчатые снегозадержатели;
• Решетчатые снегозадержатели;
• Металлические планки снегозадержателя;
• Элементы снегозадержания для определенного кровельного материала.

Первые два типа можно отнести к универсальным элементам безопасности, поскольку они подходят практически для любой кровли. Трубчатые снегозадержатели состоят из двух труб круглого или овального сечения, кронштейнов (опор) для фиксации труб к кровельному материалу, креплений и резиновых EPDM уплотнителей.

Крепеж и прокладки

В качестве метизов обычно используются шурупы для крепления лаг размером 10х60 мм. Длина трубы обычно составляет 1 или 3 метра, а количество опор 2 или 4 шт. , соответственно. Обычно строители приобретают 3-х метровые элементы, которые при необходимости можно порезать на нужные размеры. Трубчатые виды снегозадержателей обычно отличаются конструкцией опор. У универсального типа она имеет плоскую ровную поверхность, что позволяет устанавливать элемент как на металлическую кровлю (металлочерепица, профнастил, фальцевая кровля), так и на плоский материал (например, гибкая черепица).

Универсальные опоры трубчатого снегозадержателя

Решетчатые снегозадержатели, помимо основных функций, часто используют как кровельные системы ограждения. Благодаря наличию решетки значительно эффективнее других видов. Крепления и способ установки аналогичен трубчатому типу снегозадержания.

Снегозадержатели решетчатого типа

Благодаря своей функциональности решетчатые элементы часто используются в крупных многоэтажных зданиях со скатной кровлей. Для больших объектов дополнительную роль снегозадержателей могут выполнять ограждения на крыше.

Снегозадержатель для фальцевой кровли

В случае фальцевой кровли опоры несколько отличаются от универсальных и прижимаются с двух сторон торцевой области шва при помощи спеицальных скоб, которые стягиваются болтами.

Снегозадержатель для фальцевой кровли

В комплект материала дополнительно входят скобы и болты для фиксации на шве фальцевой кровли.

Трубчатый снегозадержатель для керамической и цементно-песчаной черепицы

Важный момент заключается в том, что снегозадержатели для натуральной черепицы (керамическая, цементно-песчаная), а точнее кронштейны для труб необходимо устанавливать в момент монтажа кровли, поскольку они крепятся на доску обрешетки.

Снегозадержатель для керамической кровли

Теперь перейдем к снегозадержателям для самых популярных кровельных материалов.

Снегозадержатели для металлочерепицы и профнастила

В случае металлочерепицы или профнастила предлагается несколько видов снегостопоров.

Специализированные опоры снегозадержателя для металлочерепицы профиля Монтеррей имеют характерную ступеньку для удобного крепления нижней части опоры через кровлю к обрешетке.

Снегозадержатель для металлочерепицы

В ассортименте доборных элементов металлочерепицы присутствуют металлические планки для снегозадержания. Выпускаются длиной 2 метра.

Металлическая планка снегозадержания

Планка комплектуется дополнительной стальной опорой, которая усиливает всю конструкцию снегозадержателя. Металлическая планка входит в состав комплектующих металлочерепицы или кровельного профнастила, поэтому выполнена в том же покрытии, что и сам материал. Элемент крепится в верхней части волны кровельными саморезами длиной 50 мм.

Рекомендуем использовать металлические планки снегозадержания только на небольших строениях, т.к. элементы могут не выдержать снеговой нагрузки.

Компания Аквасистем, специализирующаяся на производстве водосточных систем и кровельных аксессуаров, предлагает еще одно решения для металлических черепиц.

Снегозадержатели Aquasystem

Производитель рекомендует устанавливать элементы в шахматном порядке следующим образом: 5 штук на 1 м/п при уклоне крыши 30-40° в 2 ряда, 6 штук при уклоне ската крыши > 40° в 3 ряда.

Элементы снегозадержания для гибкой черепицы (мягкой кровли)

В статье о расчете гибкой черепицы мы уже упоминали о специализированных снегозадержателях на мягкую кровлю. Снегостопоры представляют собой небольшие элементы треугольной формы с перфорированным основаниям для крепления на поверхность ОСП или влагостойкой фанеры.

Снегостопор гибкой черепицы

После установки место крепления закрывается следующим слоем гибкой черепицы. Такое решение выглядит очень аккуратно и давно полюбилось архитекторам и строителям. Таблица с данными для расчета снегозадержателей:

Угол наклона ската, °	Кол-во на 1 м/п	Число рядов
30-40	4	2
40-70	6	3

Если в момент монтажа кровли снегостопоры не были установлены, можно в последующем закрепить на мягкой черепице обычные трубчатые снегозадержатели с универсальной ровной опорой (кронштейном).

Снегозадержание на Ондулин

Для разных видов волнистых битумных листов типа «еврошифер» (Ондулин, Nuline и т.д.) также устанавливаются снегозадержатели трубчатого вида по аналогии с металлической черепицей или профнастилом. Чтобы не повредить кровлю, для Ондулина необходимо подбирать снегозадержатель, кронштейн которого имеет узкое основание. В таком случае элемент безопасности можно закрепить в нижней части волны. Не стоит забывать о специальных прокладках в местах крепления для герметичного монтажа к обрешетке.

В качестве снегозадержателей также можно использовать металлические планки или решетчатые системы.

Расчет количества снегозадержателей

Для определения количества трубчатых  снегозадержателей воспользуемся инструкцией от производителя кровельных и фасадных материалов — Grand Line. Компания предлагает таблицу, где указаны значения угла наклона ската крыши и снегового района России. Пересечение этих двух значений будет максимальная длина ската, при котором 1 ряда снегозадержателей будет достаточно. Если длина ската в таблице меньше исходного — устанавливаем элементы снегозадержания в 2 ряда, если меньше исходного в 2 раза — 3 ряда и т.д.

Таблица расчета снегозадержателей

Для определения снегового района воспользуемся картой со значениями от 1 до 8.

Карта снеговых районов

Например, имеем дом, расположенный в Москве, уклон крыши которого составляет 30°, а длина ската 6,5 метров. По карте регион Москвы находится в снеговом районе №3.

Снеговые районы России

Совмещаем значения и получаем, что при монтаже кронштейнов (опор) снегозадержателя через 800 мм необходим 1 ряд элементов при длине ската до 7,2 метра. Поскольку наше 6,5<7,2 в нашем случае устанавливаем снегозадержатели в один ряд. Но мы не можем монтировать кронштейны через 1200 мм, т.к. длина нашего ската больше 5,2 метров. По аналогии количество рядов и расстояние между опорами можно определить для любого региона России.

Таблица значений максимальной длины ската при установке снегозадержателей в зависимости от уклона кровли и снегового района:

Значения максимальной длины ската от конька до снегозадержателей

Инструкция по монтажу трубчатых снегозадержателей

Прежде чем приступить к монтажу кровельных снегозадержателей ознакомьтесь с рядом рекомендаций:

• Желательно применить сплошную обрешетку в месте крепления кронштейнов (СНиП II-26-76 «Кровли»).
• Нельзя резать трубы снегозадержания с помощью абразивного инструмента типа «болгарка».
• Для достижения необходимой длины и улучшения жесткости трубчатые системы снегозадержания устанавливаются в одну линию, а не в шахматном порядке.
• Дополнительный ряд устанавливается над выступающими объектами кровли (мансардное окно, труба дымохода или вентиляции и т.д.) или рядом с уязвимыми местами крыши (ендовы, примыкания).

Снегозадержатель монтируется в нижней части кровли на одном уровне со стеной фасада здания или чуть выше (с учетом шага волны в случае металлочерепицы).

Снегозадержатели устанавливаются рядом с карнизом на уровне стены. Фото: grandline.ru

Важно: при монтаже на металлочерепицу кронштейны крепятся строго вниз волны кровельного материала!

Расстояния при монтаже снегозадержателей

Допускается расстояние не более 500 мм от края ската до трубы снегозадержателя. Расстояние между кронштейнами не должно быть более 900 мм, а между крайним кронштейном и краем трубы не более 300 мм.

Основные ошибки при устройстве систем снегозадержания:

• Не следует устанавливать элементы безопасности в шахматном порядке. Правильно — в один ряд, стыкуя между собой.
• Не соблюдение расстояний, приведенных на изображении выше.
• Использование обычных кровельных саморезов в качестве крепления опоры снегозадержателя к обрешетке значительно уменьшает уровень снеговой нагрузки. Используйте крепеж, входящий к комплект материалов.

Эта инструкция и рекомендации помогут правильно установить систему снегозадержания на крышу вне зависимости от вида кровли и формы крыши.

Предлагаем также ознакомиться с краткой видео инструкцией по установке снегозадержателей от производителя кровельных материалов Grand Line.

Как установить снегозадержатели на металлическую крышу

Невесомые, пушистые снежинки, падающие на крышу, имеют неприятный эффект задерживания и сгущения со временем. После нескольких оттепелей и морозов снежный покров разрастается до значительной глыбы с плотными и тяжелыми слоями льда. Это чудовище готово соскользнуть с поверхности крыши в самый неподходящий момент. Если в это время под крышей находится человек, животное или, например, припаркованная машина, падающий снег может нанести серьезный ущерб. Также могут быть затронуты ландшафтные конструкции и растения рядом со зданием.

Поэтому стоит подумать об установке системы защиты от снега, также известной как снегозащита, снежная рейка, снегозадержатель, предохранительное устройство или снегозадержатель. В этой статье мы подробно обсудим эту систему безопасности.

Что нужно знать о снегозадержателях и как их установить

В районах с суровыми и снежными зимами установка снегозадержателей — единственный способ защитить свое имущество и прохожих от лавины снега, сползающей с крыши .

Помимо предотвращения внезапного сползания снежного покрова, предохранительные устройства выполняют также некоторые дополнительные функции:

• Защищают целостность дренажной системы.
• Во время оттепелей они удерживают снег на крыше, позволяя ему таять и безопасно стекать в канализацию.
• Защищает навесы и крыши заборов (падающие осколки льда, спрессованный снег и сосульки могут их серьезно повредить).
• Дополнительно защищает конструкцию крыши при порывах штормового ветра.

Установка снегозадержателей на металлическую крышу особенно важна – ее гладкая поверхность не может предотвратить сползание снежной массы. Если нижний слой снега превратился в ледяную корку (что бывает в 70-80% случаев) и, сойдя, неизбежно повредит поверхность металлического листа. Царапины приведут к коррозии и повлияют на эксплуатационные характеристики крыши.

Установка системы безопасности зависит от нескольких факторов:

• от угла ската крыши и длины ската
• по материалам, использованным на кровле
• по количеству снега в конкретном районе

Существуют также различные типы установки в зависимости от типа снегозадержателя.

Snow Guard Styles

Как мы уже говорили, его поверхность гладкая, чувствительная к перепадам температур и не способна долго удерживать растаявший снег. Это свойство делает установку снегозадержателей на металлических кровлях абсолютно необходимой. Для металлочерепицы подходят следующие виды снегозадержателей:

1. Снегозащитные ограждения . Надежны, просты в установке, универсальны в исполнении.
   Конструкция напоминает трубчатые системы, но вместо труб здесь забор, удерживающий снег. Высота забора может быть разной. Такие барьеры хорошо сдерживают снег, но иногда прогибаются под его тяжестью.
   Снегозащитные ограждения на фальцевой кровле
2. Трубчатый . Самое надежное и надежное решение. Неудивительно, что они являются самым популярным вариантом.
   Трубчатые конструкции считаются самой универсальной категорией. Они рассчитаны на высокое давление, надежны в работе и безопасно разбивают слой снега на мелкие фрагменты. Они также широко используются для защиты металлических и черепичных крыш.
   Трубчатые снегозадержатели на фальцевой кровле
3. Пластинчатые снегозадержатели . Подходят для металлочерепицы и прямых реберных крыш с небольшими уклонами, их чаще применяют там, где зимы короткие и малоснежные. Если угол ската кровли небольшой (до 30º), а снега зимой мало, можно ограничиться установкой этой системы. Угловые снегозадержатели высотой до 3 дюймов; на крыше они закреплены в несколько рядов. Система не рассчитана на высокую снеговую нагрузку, и крыша время от времени нуждается в ручной очистке. См. ниже фото поврежденных снегозадержателей из-за крутого склона и большой снеговой нагрузки.
   Поврежденные пластинчатые снегозадержатели на металлочерепице
4. Точечные снегозадержатели (прицепы, крюки). Они изготавливаются из металла или пластика и в основном используются на крышах с малым уклоном и в регионах с малым количеством зимних осадков. На металлических кровлях точечные системы используются в качестве дополнительной защиты решеток и труб. На фото ниже видны поврежденные снегозадержатели из-за крутого склона и большой снеговой нагрузки.
   Пластиковые снегозадержатели со сломанными точками

Советы по установке

Трубчатые снегозадержатели крепятся в следующем порядке:

Существуют снегозадержатели для различных профилей стоячего фальца, которые соединяются зажимами или скобами с ребрами панелей без отверстий на крыше.

Алюминиевые снегозадержатели на фальцевой кровле

Для других типов профилей (металлочерепица, ребристые панели, металлочерепица) единственным вариантом соединения кронштейнов снегозадержателей является их привинчивание к основанию крыши.

• Элементы присверлены к крыше.
• Монтаж осуществляется после армирования обрешетки, основания для крепления деталей системы.
• Для предотвращения деформации листа металла в вогнутой (нижней) части волны, в месте контакта с обрешеткой, просверливается отверстие.
• Крепления уплотнены резиновыми прокладками.
• Если вы выбрали пластинчатые или угловые снегозадержатели, вам не нужно усиливать обрешетку, так как они крепятся непосредственно в лист.

Трубчатые снегозадержатели на крыше из металлочерепицы

Выбор моделей трубчатых снегозадержателей позволяет не беспокоиться о своевременной очистке кровли. Даже в сильную метель снег будет сходить безопасными порциями.

Выбор материала

Как мы уже говорили ранее, трубчатые снегозадержатели представляют собой две трубы, закрепленные параллельно краю крыши с помощью специальных скоб. Трубчатые снегозадержатели изготавливаются чаще всего из оцинкованной окрашенной стали или из алюминия, реже из меди или нержавеющей стали.

Характеристики прочности этих кровельных элементов зависят от используемых труб (насколько они способны выдерживать нагрузку), кронштейнов и толщины стали. В идеале при изготовлении таких снегозадержателей должна использоваться оцинкованная сталь с полимерным покрытием – для защиты от коррозии и увеличения срока службы. Что касается формы трубы, то овальная форма самая прочная.

Остановимся на этом подробнее.

Первое, на что нужно обратить внимание, это качество и толщина стали. Именно эти параметры обеспечивают прочностные характеристики снегозадержателей и их несущую способность. Так, в современных изделиях используются самые разные марки стали и ее толщины.

Второй момент – это качество и толщина цинкового слоя, способ его нанесения на изделия – холодный или горячий. Горячее цинкование считается более прочным, так как слой в несколько раз толще.

Третий пункт. Немаловажно и качество покраски снегозадержателя. Краски и тип нанесения определяют внешний вид изделия и его долговечность. Важно, чтобы как цинковый, так и металлический слои были постоянно защищены от внешней атмосферы. Помните, что такие кровельные элементы по роду своей службы постоянно подвержены влиянию влаги, а потому на плохо покрытой трубе даже случайная царапина быстро приводит к коррозии.

Медные снегозадержатели на медной фальцевой кровле

Правильное размещение

Расстояние между опорными кронштейнами следует определять в зависимости от снеговой нагрузки на определенном участке. Ведь очень важно, чтобы нагрузка от самих снегозадержателей адекватно передавалась на несущие стены. Если это сделать неправильно, снег на свесах может сработать по механизму «рычажного усилия» и в итоге повредить всю целостность кровли.

Трубчатые снегозадержатели устанавливаются по периметру кровли в непрерывном порядке. Если скат крыши больше 20 футов, можно увеличить количество рядов таких снегозадержателей до 2-3, не прерывая их, и оставляя между ними не менее 6 футов.

Снегодержатели для металлических крыш следует монтировать заподлицо с несущими стенами, чтобы вся снеговая нагрузка приходилась только на ту часть кровли, которая находится над карнизом. Оставьте от 30 до 50 дюймов непосредственно над несущей стеной от карниза. Обязательно установите снегозадержатели над мансардными окнами. При использовании трубчатых снегозадержателей настоятельно рекомендуется проверить наличие над ними сплошной обрешетки.

Далее необходимо установить двухтрубный снегозадержатель при большой снеговой нагрузке и уклоне крыши 30 градусов.

Инжиниринг и испытания

Цена снегозадержателей сопоставима с затратами на периодическую чистку и ремонт крыш, неизбежных в случае неконтролируемого схода снежных пластов. Установка снегозадержателей на крышу – востребованная услуга, оказываемая многими строительными организациями, часто параллельно с обустройством кровли. Обращение к специалистам позволяет получить полноценную защиту конструкции крыши и окружающего пространства. Стоимость установки снегозадержателей рассчитывается в зависимости от размера крыши; зависит от нескольких параметров:

• Тип крыши и кровельный материал.
• Высота дома, сложность доступа на крышу.
• Тип выбранной системы снегозадержания.
• Объем работ (зависит от размеров кровли и, соответственно, количества снегозадерживающих элементов)
• Объем подготовительных работ.

Часто задаваемые вопросы

Как предотвратить скольжение снега по металлической крыше?

Снегозадержатели — идеальное решение для удержания снега на крыше. Эта мера также уменьшает опасную лавину талого снега вниз по вашей крыше.

На каком расстоянии друг от друга должны располагаться снегозадержатели на металлической крыше?

Снеговая нагрузка в конкретном районе с уклоном и длина склона определяют структуру системы безопасности (один, два или более непрерывных ряда противоскольжения). В обычных крышах снегозадержатели обычно устанавливаются в нашем ряду. Однако, если уклон превышает 20 футов, необходимы два ряда. Здесь вы можете найти таблицу для расчета снегозадержателей.

Нужно ли ставить снегозадержатели на металлическую крышу?

Металлические крыши имеют гладкую поверхность, поэтому снежная масса легко сползает с крыши. Можно даже сказать, что снегозадержатели абсолютно необходимы на металлической крыше.

Куда ставить снегозадержатели на металлическую крышу?

Снегозадержатели для металлических крыш следует устанавливать в линию несущих стен вдоль желобов.

Устанавливаются также над мансардными окнами и дымоходом.

Заключительные мысли

Обращение в компанию позволяет получить дополнительные преимущества. Выбор профессионала позволяет добиться соотношения цены и качества.

Монтаж системы осуществляется согласно рекомендациям производителя, что увеличивает срок службы конструкции.

Профессиональная установка снегозадержателей подразумевает получение гарантии на работу и на материал. Если за это время выявляется дефект, он устраняется бесплатно. Если во время гарантийного обслуживания проблем не возникнет, то они, с большой долей вероятности, не всплывут и в дальнейшем.

Типы

и инструкции по установке. Установка снегозадержателя на профнастил Как установить снегозадержатель на профнастил

Согласно действующим действующим нормам, львиная доля территории России находится в зоне, где зимой вес снежного покрова находится в пределах от 180 до 320 килограммов на квадратный метр кровли, что в среднем составляет около 250 килограммов. И, как вы догадались, речь идет именно об одном квадратном метре, а если взять крышу небольшого дома, порядка 80 квадратных метров, то снежная шапка на ней может достигать 20 тонн!

Теперь вы понимаете, насколько опасен внезапный сход снега с такой крыши? Поэтому для предотвращения схода снежных масс необходимы снегозадержатели на кровле из профлиста – как самого скользкого из всех существующих. А правильно подобранные снегозадержатели и снежные барьеры не только снизят вероятность негативных последствий всего этого, но и полностью решат проблему. Давайте разбираться?

Снег, лед и крыша из современных металлических профилей

Совершенно нормально, что зимой на крыше скапливается снег, а весной тает. И это ненормально, если он сломается кому-то на голову. Недаром, например, большинство крыш в Швеции окрашены в темный цвет, благодаря чему крыша быстро нагревается от весеннего солнца и снег тут же тает, удерживаясь обязательными в этой стране снегозадержателями.

Почему он даже весной легко снимается с крыши, медленно стекая в водосток: аккуратно, быстро и мелкими частями. Поверьте, это совсем не та ситуация, когда огромные пласты снега просто отламываются под собственным весом, несмотря на то, что среднестатистическая кровля не всегда такая скользкая, как профнастил.

Если на такой крыше не установлено ни одного снегозадержателя, то дела плохи. Коэффициент скольжения особенно высок для современной металлочерепицы и фальцевой кровли, а также для всех видов профнастила. Поэтому на таких крышах, где уклон идет от 25 градусов, снег вообще не задерживается. Ведь весной уплотненный снег нагревается солнцем через сам металл, либо теплом изнутри, и по водяной смазке слетает лавина, а это уже гораздо более опасная ситуация. Ведь именно такой неконтролируемый снегопад во время оттепели может привести к травмам людей и порче имущества.

Кроме того, если на каком-то одном участке кровли сошла тяжелая снежная масса, а основной снежный слой еще остался в других местах, произойдет перекос стропил и деформация кровельного покрытия. И вот давление снега, иначе говоря, снеговая нагрузка, которую мы обычно тщательно рассчитываем, уже будет неравномерной.

Подробнее:

Функции современных систем снегозадержания

Правильно подобранный снегозадержатель для скользкой профнастила может спасти не только имущество, но и жизнь человека. Но в этом вопросе нельзя останавливаться на первом попавшемся решении – для каждого дома оно должно быть разным, исходя из типа и параметра самой кровли, средних снеговых и ветровых нагрузок определенного региона.

Перечислим основные функции снегозадержателей:

1. Защита отдельных элементов кровли и водостоков.
2. Защита проходящих людей и животных от снега и сосулек.
3. Защита стропильной системы от деформации под весом снежных масс.
4. Защита фундамента от талых вод.
5. Защита пристроек дома от лавинообразного разрушительного схождения снега.

Стандартные снегозадержатели представляют собой системы решеток, труб или уголков, которые устанавливаются по всему периметру кровли, примерно в метре от ее края. Причем на сложных и длинных скатах крыши снегозадержатели монтируют даже в несколько ярусов.

Тип снегозадержателя подбираем по форме и назначению

С точки зрения формы, конструкции и назначения на сегодняшний день выпускается больше всего снегозадержателей. И одна волна ведет себя прилично в одних условиях, верой и правдой прослужив не один десяток лет, а другие, при тех же параметрах, гнутся и ломаются уже после первой зимы. Это связано с тем, что выбирать систему снегозадержания для кровли из профнастила, которая отличается особой скоростью движения снега, необходимо с умом.

Угловые или пластинчатые снегозадержатели

Угловые снегозадержатели – самый простой и популярный вариант защиты крыши от снега. Это небольшие металлические полоски с двумя упорами, защищенные цветным полимером. Поэтому эти кровельные элементы легко подобрать под общий цвет самого покрытия.

Обычно в общем комплекте такие снегозадержатели идут с кровельными саморезами стандартного размера, до 60 штук, а также заглушками, уплотнителями и глухарями. Но учтите для себя, что качество этих комплектующих также варьируется от производителя к производителю.

Угловые снегозадержатели хороши тем, что в период таяния снег не задерживается возле них, и не образует в этих местах ледяных наслоений, а плавно перемещается по кровле в желоб. Но, заметим, сегодня не всех устраивает такой вид снегозадержания, потому что в какой-то момент снег становится выше таких брусков и иногда их ломает. Результат — ремонт и потеря свежего вида новой кровли. Ведь главный недостаток снежных барьеров – это ограниченная толщина снега, который они могут остановить. Обычно она равна высоте уголков, но реально не всегда, к сожалению.

Комплекты готовых угловых снегозадержателей поставляются с опорным элементом, декоративными накладками из рубероида и крепежными элементами. Дополнительно должен быть подкладочный материал, который у угловых моделей упирается плоской частью в сторону конька, а у пластинчатых – нижней частью в сторону откоса. Барьер соединяется с углом и кровельным материалом одновременно.

Защита от снега точечная из металла

Но современные точечные снегозадержатели имеют преимущество перед угловыми. Изготовлены из стали с полимерным покрытием, в виде подковы, повторяющей форму конца на гребне волны. Такие снегозадержатели используются только на кровле из металлочерепицы и профнастила.

Такие часто делают своими руками, сгибая петли из небольших тонких дощечек. И в этом есть смысл, ведь каждый точечный снегозадержатель удерживает лишь небольшой слой снега, а не всю шапку сразу, из-за чего риска сломать крепления практически нет. На самом деле такие снегозадержатели больше задерживают схождение снега, чем останавливают его полностью, помогая профнастилу быть не таким скользким, как он есть.

И еще, удобнее всего работать на крыше из профлиста с точечными снегозадержателями:

Снегозадержатели из поликарбоната

Многих также привлекают внимание современные снегозадержатели из поликарбоната. Главное их преимущество в том, что они не повреждают кровельное покрытие при монтаже и не ломают саму крышу. Поликарбонатные снегозадержатели просты в установке, нет необходимости подготавливать поверхность под них или устанавливать под кровлю дополнительные конструкции, чтобы как-то их закрепить. Для монтажа понадобятся только кровельные шурупы – это саморезы с шайбой, либо специальный клей.

Еще один плюс в том, что такие снегозадержатели проще всего рассчитать для профнастила. Форма и размер позволяют применять их практически к любой форме кровли. Ведь по сравнению с металлическими снегозадержателями, длина которых задается на заводе, поликарбонатные можно устанавливать по любым параметрам и на любом склоне.

И, наконец, прозрачный и легкий материал не виден на кровле, поэтому он никогда не испортит своим присутствием сложные дизайнерские проекты. Всего несколько штук нужно для того, чтобы защитить вентиляционные трубы, антенны, световые люки. Ведь такие снегозадержатели легко установить даже по одному!

Трубчатые снегозадержатели

Трубчатые снегоуловители незаменимы для сложных крыш и скользких кровель, где современный профлист занимает едва ли не самое первое место в рейтинге. Эти универсальные конструкции радуют большим разнообразием форм креплений, которые легко подобрать под любую ширину и высоту профнастила, чего нельзя сказать о других видах.

А вот еще один тип трубчатых снегозадержателей:

Недостатком таких снегозадержателей является то, что они обычно дороги. тогда как крыша часто покрыта профнастилом из-за доступности этого материала. Так стоит ли ставить дорогую систему безопасности на дешевую крышу? Безусловно! Для вашей же безопасности.

Решетчатые системы удержания снега

Решетчатые снегозадержатели отлично подходят для профнастила кровли, а заодно служат и неким украшением внешнего вида кровли.

Решетчатые снегозадержатели очень похожи на трубчатые, только здесь опорным элементом вместо труб служит специальная решетка. Эта решетка также крепится на кронштейны, как трубы. Функционально эти снегозадержатели более эффективны, так как имеют повышенную площадь противодействия снегу, но и нагрузка на них, естественно, поэтому уже больше. Именно поэтому такие снегозадержатели крепятся к специально усиленной обрешетке крыши. Чаще всего их можно увидеть на промышленных и крупных объектах, реже на крышах частных домов.

Решетчатые снегозадержатели имеют кронштейны, между которыми расположены секции в виде рам из уголков или труб, с вертикальными перекладинами. Такие снегозадержатели легко удлинить или укоротить, монтируя дополнительные секции. Но имейте в виду: увеличенный размер самих решеток всегда увеличивает количество снегозадержания. И поэтому нередко такие снегозадержатели просто гнуться, ломаться, особенно на гофрированных крышах, где к весне снег вообще сползает к краю крыши. Да и установка решетчатых снегозадержателей сложнее, чем точечных или угловых.

Рассчитываем установку и составляем план

Нормы и правила установки снегозадержателей регламентирует положение СНиП 17.133.30.20.11 – это редакция СНиП 2.26.76. Согласно ему на крышах зданий с уклоном 5 % и наружным водостоком требуются системы снегозадержания, которые необходимо крепить к покрытию прогонов и к несущим конструкциям. Вот наглядные примеры схем монтажа этих кровельных элементов:

Необходимо рассчитывать количество снегозадержателей отдельно в каждой конкретной ситуации. Иногда их размещают только в потенциально опасных местах, например, над входными дверями или детской площадкой, а иногда возникает необходимость их установки абсолютно по всей кровле во избежание неравномерного распределения нагрузки на нее из-за частично сходящегося снега.

Крепим снегозадержатели на профнастил

На крышу из профнастила снегозадержатели монтируются по-разному. Так, пластинчатые всегда волной, угловые — волной по верхнему краю, остальные — через одну волну по нижнему краю. Сама установка снегозадержателей на такую ​​крышу происходит путем их крепления к конструкции крыши, а именно к несущим частям через специальные опоры и кронштейны.

В идеале эту установку должны выполнять только квалифицированные рабочие, имеющие доступ к работам на высоте. Что неудивительно, ведь снегозадержатели приходится монтировать на самом краю такой скользкой крыши, а это самый опасный участок для работы.

Крепление снегозадержателей на профлист необходимо сквозным соединением с обрешеткой. Для этого желательно заранее увеличить ширину балок каркаса с помощью дополнительных брусков, чтобы сами снегозадержатели можно было фиксировать целыми скобами.

Для этой цели необходимо использовать только те саморезы, которые снабжены специальными уплотнительными резиновыми прокладками и способны сохранить целостность покрытия, предохраняя при этом отверстия от осадков и протечек:

Если вы устанавливаете на крышу с достаточно крутыми скатами, то старайтесь делать как минимум два ряда снегозадержателей, и увеличивать количество рядов там, где световые люки и сам вход в дом находятся внизу. А также в тех местах, где пересекаются стены и кровля, чтобы еще более оптимально распределить нагрузку на тонкий профлист.

А вот снегозадержатели из поликарбоната хороши тем, что при желании их можно монтировать сквозь кровельное покрытие:

Либо вообще без отверстий, либо в комбинированном исполнении:

А теперь разберемся, как правильно стыковать снегозадержатели барьерного типа между собой на профнастиле. Они имеют форму продольной планки, поперечное сечение которой напоминает прямоугольный треугольник, а высокая сторона этого треугольника соответствует снежному покрову.

№

Для крепления ограждений к поверхности крыши сначала необходимо прикрутить специальные уголки. Они необходимы для того, чтобы укрепить конструкцию и поддержать ее борта:

А еще вот так:

Крепить снегозадержатели лучше при монтаже самой профнастила, чтобы не нарушить гидроизоляцию.

Расстояние между самим крепежом необходимо рассчитывать исходя из угла наклона ската крыши. Чем больше угол и круче скат, тем чаще нужно устанавливать снегозадержатели. В случае кровли из профлиста кронштейны необходимо крепить к обрешетке кровли, а не к кровельному покрытию, чтобы сама кровля не рухнула в случае внезапного схода снежных масс.

Отдельно отметим, что саморезы, которые предлагает современный рынок, отличаются не только ценой, но и качеством. Причем к стержню претензий обычно нет, а вот в отношении размера резьбы или качества оцинковки требования должны быть высокими. Для кровли это очень важно! Если снегозадержатели были установлены правильно, то крепления всегда будут закрыты от попадания влаги сверху.

Понял? Приступить к делам!

Появление снега зимой для кого-то радость, а кому-то приходится заниматься вопросами его устранения на проезжей части. Помимо радости, снег может нести и опасность для жизни человека. Особенно это актуально в ситуациях, когда он скапливается в больших объемах на скатных крышах. Если крыша покрыта профнастилом, то ситуация становится еще более опасной. Снежная шапка постепенно тает и начинает сползать вниз. Если на человека упадет большая масса, она может нанести ему непоправимый вред. Для предотвращения подобных ситуаций были разработаны снегозадержатели. Какие бывают разновидности этих конструкций и можно ли их монтировать самостоятельно? Об этом пойдет речь в статье.

Разновидности конструкций

Снегодержатель представляет собой металлическую конструкцию, предназначенную для удержания снега на крыше. Снегозадержатели бывают следующих видов:

• пластинчатые;
• трубчатый;
• решетка;
• точка;
• изогнутый.

Все изготавливаются в заводских условиях, но есть возможность самостоятельного изготовления.

пластинчатый

Этот вариант снегозадержателей считается бюджетным. Представляет собой металлическую пластину с перфорацией, которая крепится к кровельному покрытию с помощью уголков. Монтаж осуществляется практически у самого свеса крыши. При покупке таких изделий следует обращать внимание на толщину металла, из которого они изготовлены. Чем выше этот показатель, тем надежнее снегозадержатели. Качественным должно быть и место примыкания пластины к кронштейну. Эти снегозадержатели подходят для районов с умеренным количеством осадков. Их рекомендуется устанавливать на крышах с углом ската не более 30 градусов.

Трубчатые

Трубчатые модели также являются довольно распространенным продуктом. Преимуществом трубчатого снегозадержателя является возможность постепенного удаления снега. Это достигается тем, что по мере таяния снег проходит между трубами и падает на землю. Благодаря такому подходу нагрузка не статична, а постепенно снижается. Снегодержатели из труб отличаются повышенной устойчивостью к механическим воздействиям. Монтаж таких изделий осуществляется на одном уровне со стеной. А крепление к профнастилу осуществляется при помощи специальных саморезов.

Если склон имеет высоту, превышающую размеры 5,5 метров, то рекомендуется установить несколько рядов трубчатых снегозадержателей. В этом случае они могут располагаться в шахматном порядке. Такой подход позволяет более эффективно удерживать снег. Все чаще в конструкции снегозадержателей используется не круглая, а профильная труба. Последний более устойчив к стрессу.

решетка

Снегозадержатели данной конфигурации считаются одними из самых эффективных. Однако их конструкция не отличается особой сложностью. Такие снегозадержатели представляют собой решетку, закрепленную на кронштейнах. Его прочность настолько высока, что он способен удерживать небольшие кусочки льда. Это значит, что данная конструкция подходит для крыш, изначально рассчитанных на большие нагрузки, так как снежный покров плюс лед могут добавить значительный вес. Для крепления кронштейнов таких снегозадержателей саморезы не используются. Они крепятся непосредственно к обрешетке с помощью подвесных узлов.

Долото

Снегодержатели Spot представляют собой небольшую конструкцию. Они изготовлены из оцинкованной стали, что исключает их разрушение от влаги. Дополнительно поверх металла наносится полимерный слой, как это делается для профнастила. Монтаж конструкции осуществляется в верхнюю волну конструкции. При этом конструкция держится только на металлическом листе, а не на обрешетке. Такую конструкцию сложно назвать самой эффективной, но она отлично справляется со своими задачами при небольших объемах снежных масс.

Гунты

Гнутые изделия еще называют уголками. Часто их изготавливают из того же материала, что и профнастил, поэтому они полностью соответствуют ему по цвету и фактуре. Эффективность таких снегозадержателей средняя. Они действуют как барьеры, а не удерживают большие массы снега. При больших движениях снег может сметать такие изделия. Такие конструкции подходят для крыш, угол наклона которых не превышает 30 градусов.

Самостоятельная установка

Снегозадержатели не всегда монтируются по всему скату крыши. Чаще всего это происходит над теми местами, где постоянно ходят люди. Это, например, может быть вход или крыльцо. Перед процессом монтажа необходимо рассчитать, сколько элементов потребуется для проведения работ. На приведенной ниже иллюстрации показано, как устанавливаются трубчатые изделия.

Кронштейн расположен в нижней части волны. Делается разметка отверстий на кронштейнах. Чтобы было проще расположить их на одном уровне, можно красящей нитью отбить нижнюю линию у всех скобок. После этого кронштейн примеряется по месту, делается разметка отверстий, и они сверлятся. Далее кронштейн фиксируется саморезом с шестигранной головкой. Длина самореза подбирается такой, чтобы он доставал до обрешетки. Под головку самореза ставится резиновый уплотнитель, препятствующий попаданию влаги под профнастил. Когда кронштейны на месте, трубчатые элементы устанавливаются и фиксируются. Видео об установке такой конструкции есть в конце статьи.

Внимание! В некоторых ситуациях вам придется монтировать дополнительные обрешетки в тех местах, где вы планируете установить снегозадержатели.

Установка точечных снегозадержателей также не должна вызвать особых затруднений. На фото выше показана пошаговая инструкция. Их необходимо размещать в шахматном порядке согласно инструкции производителя. Точечный элемент имеет два отверстия для фиксации. Он расположен в нижней части волны. Для крепления используются усиленные саморезы с шестигранной головкой и резиновым уплотнителем. Отверткой работать удобнее, так как это значительно ускоряет процесс.

Установка угловых снегозадержателей также достаточно просто сделать своими руками. Снегозадержатели расположены в шахматном порядке, чтобы уменьшить нагрузку на одну линию. Первый этап – разметка шнурком с красящим составом. Это позволит установить кронштейны снегозадержателя в одной плоскости. Кронштейны крепятся кровельными саморезами в боковую часть волны. Вам понадобится четыре винта для каждого элемента. Как видите, конструкция таких снегозадержателей накладывает определенные ограничения на высоту волны. Когда скобы зафиксированы на месте, можно приступать к креплению к ним ремешка.

Особого внимания заслуживает процесс установки снегозадержателей из поликарбоната. Разметка для них выполняется так же, как описано выше. Поликарбонатные снегозадержатели можно крепить: саморезами

• ;
• клеевой состав;
• смешанный способ.

При этом изделия крепятся только к листу металла; не требуется крепить их саморезами к обрешетке. Если фиксация производится саморезами, то потребуется по два хомута на элемент. Перед использованием клеевого состава место на крыше обрабатывается обезжиривателем, со снегозадержателя снимается защитная пленка и наносится клей. После этого элемент устанавливается на свое место. Через определенное время происходит полимеризация и окончательное закрепление.

Резюме

Как видите, снегозадержатели являются неотъемлемой частью крыши. Не экономьте на дизайне, как и на комплектующих. В результате от правильного подхода может зависеть чья-то жизнь. При работе на скате крыши необходимо соблюдать все правила техники безопасности. Важно иметь надежную страховку. Делается это с помощью веревок, которые крепятся с обратной стороны крыши или к дымоходу, если последний имеет металлическую отделку. Держатели лучше подбирать под цвет кровли или с разницей в один тон, тогда они не будут слишком выделяться на плоскости настила. При сверлении отверстий под саморез следует учитывать, что их диаметр должен быть на полмиллиметра меньше диаметра самореза.

Зимой в регионах с умеренным климатом скатные крыши могут быть источником скрытой опасности не только для прохожих, но и для жителей дома. Эта опасность связана с возможностью скопления на скатах кровли большой снежной массы и при неравномерном ее спуске. Именно для предотвращения возможных аварий и нужны снегозадержатели для профнастила.

Двойные снегозадержатели на гофрированной кровле

Снегозадержатели на крышу: зачем они нужны?

Снегозадержатели особенно необходимы для фальцевых крыш и кровель из профнастила, так как имеют гладкую поверхность и высокую теплоемкость. И чем сильнее нагревается поверхность кровли под действием солнечных лучей, тем сильнее тает нижний слой снежного покрова. В результате снижается прочность ее сцепления с кровлей, а потому она очень гладкая из-за особенностей кровельного материала.

При этом между снежным покровом и кровлей появляется тонкий слой воды, что приводит к внезапному сходу снежной массы. Установка снегозадержателей на крышу позволит избежать такого развития событий. Их отсутствие может привести к ряду весьма неприятных последствий:

• Деформация, а иногда и разрушение стропильной системы кровли здания вследствие перекоса, вызванного внезапным нарушением равномерного распределения давления снега на кровлю.
• Разрушение кровли на нижележащих скатах кровли, вызванное выпадением большой массы снега.
• Повреждение оборудования и зеленых насаждений : деревья, кустарники, а также автомобили, неосторожно припаркованные возле здания.
• Доведение до полного отказа дренажной системы Падение снежной массы.

Зачем нужны снегозадержатели: удержание большого количества снежной массы от схода с крыши

Как было сказано выше, всего этого можно избежать, выполнив установку снегозадержателей на крышу . Они обеспечивают должную безопасность, равномерное распределение снеговой нагрузки на стропильную систему здания и даже дополнительную теплоизоляцию кровли за счет ее постоянного покрытия снежным покровом.

Как сохранить?

Если цена установки снегозадержателей на крышу для вас слишком высока, то не обязательно использовать их по всему периметру кровли — достаточно установить снегозадержатели в особо ответственных местах: над входами в здания и над дорожками, которые вплотную примыкают к зданию.

Преимущества установки снегозадержателей на гофрированной крыше защита поверхности крыши от механических повреждений , которые вполне возможны при отрыве большой массы снежного наста с крыши. Глубокие царапины от кристаллов льда, смешанных со снегом, могут серьезно повредить профнастил кровельного профнастила, тем самым вызывая преждевременную коррозию кровельного покрытия. Системы снегозадержания

могут иметь самые разнообразные конструкции и устанавливаться на любую кровлю. Каждая из конструкций имеет свои достоинства и недостатки, а ее выбор определяется предполагаемой высотой возможного снежного покрова, типом крыши и ее уклоном, а также кровельным материалом.

Не забудьте почистить крышу

Важно помнить, что установка снегозадержателей только предотвращает возможные аварии, а не избавляет от необходимости регулярно очищать крышу от снежного покрова. Особенно, если вы живете в районе, где сильные снегопады являются обычным явлением.

Очень важно правильно определить нагрузку на опоры снегозадержателей для их оптимального расположения на скатах крыши. Конструктивно снегозадержатели состоят из труб, решеток или пластин, закрепленных на поверхности крыши с помощью специальных опор.

Снегозадержатели на крышу двух разных типов, устанавливаемые в два ряда

Наиболее популярны трубчатые снегозадержатели для профнастила, размеры которых могут меняться в зависимости от условий их установки. Обычно они имеют длину от 1,0 до 3,0 м. Снегозадержатели для профлиста изготавливаются из оцинкованной стали с тем же защитно-декоративным покрытием, что и материал самой кровли. Это обеспечивает их долговечность и устойчивость к коррозии, а также позволяет им гармонично вписаться в дизайн кровли любого здания.

Помимо трубчатых часто встречаются и другие виды снегозадержателей на крышу: решетчатые, пластинчатые и угловые снегозадержатели.

Решетчатые снегозадержатели на крышу из профлиста

Это простой и в то же время самый эффективный тип снегозадерживающих устройств. Благодаря своей конструкции они могут удерживать даже небольшие кусочки льда . Такие снегозадержатели применяются на кровлях с достаточно высокой несущей способностью, так как удерживают на кровле большую снежную массу, не давая ей сойти практически до момента схода снега.

Решетчатые снегозадержатели на профнастиле

Перед креплением снегозадержателей к профнастилу необходимо установить специальные прибитые или подвесные опоры. Гвоздьные опоры обычно используются для мягких кровель. Их прибивают непосредственно к кровле в районе стропил. Подвесные опоры цепляются непосредственно к обрешетке крыши без дополнительного крепления саморезами.

Пластинчатые снегозадержатели для крыш

Их конструкция очень проста, они легкие и недорогие. Даже не будучи специалистом, легко установить пластинчатые снегозадержатели для профнастила своими руками на крышу загородного коттеджа или загородного дома.

Снегозадержатели для пластинчатой ​​крыши

К недостаткам данной конструкции следует отнести то, что она не обеспечит удержание большого снежного покрова и их рекомендуется устанавливать на кровлях с уклоном не более 30° . Ламельный снегозадержатель изготавливается из тех же материалов, что и кровельное покрытие. Установите их в районе карнизного свеса крыши.

Трубчатые снегозадержатели на крыше

Такие снегозадержатели на крыше из профнастила действуют несколько иначе, чем решетчатые и пластинчатые. Они не просто удерживают снежную массу от схода с крыши, а постепенно небольшими порциями пропускают ее между трубами. Благодаря этому с крыши не может сойти большое количество снега в виде одной лавины. Поэтому трубчатый снегозадержатель для кровли считается одним из самых эффективных .

Благодаря использованию труб такие снегозадержатели намного прочнее аналогичных устройств другой конструкции. Монтаж снегозадержателей на профнастил производится над несущей стеной по краю карнизного свеса. Их крепят саморезами к обрешетке прямо через профлист кровельного покрытия. При этом, если длина откоса превышает 5,5 м, рекомендуется установка трубчатых снегозадержателей в несколько рядов.

Трубчатые снегозадержатели BORGE для профнастила

Одним из самых надежных вариантов для кровли являются трубчатые снегозадержатели BORGE . Отличаются более надежной конструкцией скоб, препятствующих выдергиванию устройства, и использованием специальных овальных металлических профилей вместо обычных круглых труб. Считается, что установка трубчатых снегозадержателей подобной формы позволяет надежнее удерживать накопившуюся на кровле снежную массу со спуска и более равномерно распределять ее по поверхности кровли.

Снегозадержатели изогнутые или угловые

Этот дизайн должен быть признан наименее удачным . Установка угловых снегозадержателей — не лучшая идея, так как они больше похожи на снежные барьеры, так как полностью перекрывают проход для снега. Их способность препятствовать сходу большой массы снега невелика, так как из-за малой прочности высота таких устройств невелика.

Разрыв угловых снегозадержателей на кровле под воздействием снежного покрова с повреждением кровли

Изготавливаются из металла той же толщины, что и профнастил, а снегозадержатель крепится к профнастилу в верхней волне кровельного профнастила. В результате гнутые снегозадержатели просто не выдерживают нагрузки большой массы снега, и их рекомендуется устанавливать только в регионах с умеренным снежным покровом.

Не устанавливайте угловые снегозадержатели на крутых крышах.

Угловые снегозадержатели

нельзя использовать на крышах с уклоном более 30°, так как в этом случае масса снежного покрова легко может их просто вырвать. В этом случае не только сойдет с крыши большая масса снега, но и серьезно повредится кровельное покрытие.

Такие устройства стали применяться относительно недавно и предназначены исключительно для крыш из профнастила и металлочерепицы. Изготавливаются методом штамповки из такой же холоднокатаной оцинкованной стали с полимерным покрытием, как и кровельный профнастил.

Инструкция по монтажу точечных снегозадержателей предусматривает их установку в гофры профлиста и крепление не к обрешетке, а непосредственно к металлу кровли. О надежности таких устройств говорить пока рано, но их преимущества перед угловыми снегозадержателями вполне очевидны. У них более надежные крепления.

Точечные снегозадержатели на гофрированной кровле

Такие устройства удерживают на крыше только часть снега , предотвращая его сход. Соответственно нагрузка на них значительно меньше, чем на снегозадерживающие планки, что значительно снижает вероятность их отрыва. Кроме того, их можно размещать на крыше в любом порядке.

Как установить снегозадержатели на профнастил?

При выборе конструкции снегозадержателей следует особенно обратить внимание на прочность и надежность их кронштейнов, т. к. на них приходится основная нагрузка. Кронштейн снегозадержателя должен быть изготовлен из прочного металла, иметь достаточно большую опорную поверхность и выдерживать нагрузку порядка 250-300 кг на опору.

Разметка перед установкой

Перед установкой снегозадержателей на крышу необходимо разметить план их установки. Особенно это касается точечных структур.

Как правило, снегозадержатели устанавливаются на крутых скатах крыш или там, где скат крыши выходит на пешеходную зону или проезжую часть. Снегозадержатели, предназначенные для удержания большой снежной массы, не рекомендуется устанавливать на карнизный свес; монтировать их лучше в районе несущей стены.

Правильная установка снегозадержателя на четырехскатной крыше с большим уклоном

Снегозадержатели на длинных скатах крыш устанавливаются в несколько рядов с интервалом 2,5–3,5 м . Опоры снегозадержателей крепят к обрешетке стропильной системы саморезами с резиновыми прокладками, вкручивая их непосредственно через металл кровельного профиля. Если расстояние между креплениями больше шага обрешетки, ее необходимо расширить.

Несмотря на относительную простоту конструкции, крышные снегоуборщики – удовольствие недешевое, особенно если площадь кровли большая. В качестве альтернативы заводским изделиям можно изготовить снегозадержатели своими руками – это проще, чем кажется, хотя и требует некоторых навыков сварки.

Для изготовления трубчатого снегозадержателя (3м) вам потребуется:

1. Уголки толщиной 2-3 мм с шириной полки 40 мм;
2. Труба стальная круглая диаметром от 25 до 35 мм, толщиной стенки 3 мм и длиной 3 м;
3. Стальная полоса шириной 40 мм и толщиной 3 мм;
4. болгарский;
5. Рулетка;
6. Уровень;
7. Сварочный аппарат.

Далее от уголка следует отрезать 4 детали, каждая длиной 50 см. Это опоры будущего снегоуловителя для крыши. После этого вырежьте еще 8 отрезков по 20 см, которые будут использоваться в качестве креплений труб.

Теперь следует приварить два крепежа по центру опорного элемента так, чтобы труба между ними сблизилась. Крепеж устанавливается таким образом, чтобы один из фланцев можно было приварить к фланцу опорного элемента, а второй — к трубе. В итоге у вас должно получиться 4 основания, схемы которых представлены на рисунке ниже.

Схема изготовления снегозадержателя своими руками: вид на опоры сбоку и сверху

Положите полученные элементы на ровную площадку и вставьте трубу в отверстие оснований, которые должны располагаться по краям и примерно через каждый метр трубы. С помощью уровня следите за тем, чтобы труба располагалась строго горизонтально поверхности. Приварите его к основаниям в нескольких местах и ​​еще раз проверьте уровнем. Только в этом случае его можно зафиксировать навсегда.

Отмерьте 8 отрезков на стальной полосе, которые могут полностью закрыть монтажные скобы по горизонтали. Отрежьте их болгаркой и приварите по одному сверху вплотную к трубе на каждом опорном элементе. Таким образом, он будет закреплен с четырех сторон, а сверху будет образовываться опора для второй трубы, которую необходимо закрепить так же, как и первую. Теперь приварите еще две части полосы над второй трубой, а затем отрежьте выступающие за нее куски уголка. Кроме того, нелишним будет усилить место примыкания опорного уголка с креплением друг к другу планкой.

Внешний вид готовой опоры самодельного снегозадержателя без трубы и с установленной трубой

По этой схеме легко сделать снегозадержатели своими руками, потратив при этом минимум денег. Их нужно устанавливать так же, как и заводские кровельные снегозадержатели, при этом предварительно необходимо просверлить отверстия в местах крепления, так как кровельные саморезы не смогут пробить металл аналогичной толщины.

Перед установкой самодельных снегозадержателей их следует отшлифовать в местах сварки, загрунтовать и покрасить в несколько слоев специальной краской в ​​тон кровли. Крепление снегозадержателя к профлисту необходимо осуществлять классическими саморезами для профнастила с неопреновой прокладкой.

Использование более дешевых шурупов недопустимо, так как под них будет проникать влага, и разрушать не только снегозадержатели на крыше, но и само кровельное покрытие.

Цена снегозадержателей для профнастила

Многие производители профнастила выпускают помимо самого профлиста все необходимые кровельные элементы, в том числе различные снегозадерживающие устройства. Поэтому купить снегозадержатели для профнастила можно либо в одном из супермаркетов стройматериалов, либо напрямую у производителя. В таблице ниже приведены средние рыночные цены на некоторые из них.

Профнастил – один из самых популярных кровельных материалов. Профнастил легкий и дешевый, но очень прочный и долговечный. А вот снег на скользком металле совершенно не держится, особенно растаявший и сильный снег. Поэтому многие владельцы частных домов с таким типом кровли устанавливают на крышу снегозадержатели из профнастила.

Снегозадержатели на крыше делятся на 2 основные группы:

• Снегорезы, дробящие слой снега на мелкие осколки, которые при падении на землю никому не причинят вреда. Такие конструкции подходят для невысоких домов, или регионов, где мало снега;
• Снежные барьеры, полностью блокирующие сход ледяных глыб с крыши дома.

На профнастиле можно использовать как снегорезы, так и снегозадержатели, в зависимости от того, какую функцию должно выполнять устройство. Отсутствие снегозадержателей опасно даже для самого кровельного покрытия: от схождения большой массы снега на листах металлочерепицы могут оставаться царапины, ломается водосточная система, а при неравномерном распределении снежной массы по кровле, например, на солнечную сторону оторвется, а на теневую нет, тогда крышу может даже перекосить.

Конструкция разных видов снегозадержателей примерно одинакова. Устройство состоит из кронштейна, который крепится к кровельному материалу, и площадки, на которую приходится основное давление снежной массы. Как правило, конструкция очень проста, а потому надежна и выдерживает вес большого количества замерзшей воды.

Типы снегозадержателей для профнастила

Снегозадержатели для профнастила могут быть одного из следующих типов:

• Угловые снегозадержатели. Эти устройства наиболее просты по конструкции и доступны по цене. Представляют собой полосу металла, согнутую вдоль пополам и закрепленную на крыше. Закрепить их можно даже поверх кровельного покрытия своими руками. Угловые снегозадержатели на крыше доступны в разных цветах, чтобы их можно было подобрать под цвет кровельного покрытия;
• Трубчатые снегозадержатели. Трубчатые снегозадержатели на крышу идеально подходят для профнастила. Этот тип устройства предназначен для удержания или измельчения большой массы падающего снега. Тонкие трубки такой конструкции фиксируются на кронштейне, а сам кронштейн крепится к скату крыши при помощи саморезов по металлу. Нижнюю границу трубчатого снегореза обычно делают на 2-3 см выше кровельного покрытия, а расстояние между трубками должно быть 8-10 см.

Обычно трубчатые конструкции устанавливаются в ряд на расстоянии фута от края склона, чтобы тяжелая снежная масса не сорвалась с вершины. Если снега много, и один снегозадержатель не может удержать сходящую лавину, то конструкции устанавливают в два-три ряда, на расстоянии 2-3 метров друг от друга.

Решетчатые снегозадержатели

Решетчатые снегозадержатели универсальны, а потому считаются одними из самых распространенных. Такие конструкции можно устанавливать как на мягкую кровлю, так и на крышу из профлиста.

Популярность этого типа снегоочистителей также обеспечивается декоративными свойствами. Решетка, выполняющая основную функцию в устройстве снегоочистителя, может быть не только простой функциональной деталью, но и изысканным украшением из кованого металла.

Решетчатые снегозадержатели можно устанавливать на крышу без саморезов: к обрешетке крепятся подвески, а поверх креплений укладывается профлист.

Снегозадержатели на крыше также могут быть разной конструкции, например, фаркопы или из бревен и крюков, но для профнастила такие конструкции применяются редко из-за их малоэффективности.

Подбор и установка снегозадержателей на крышу из профнастила

Снегозадержатели для профнастила подбираются индивидуально для каждого дома. При разработке схемы их установки следует учитывать следующее:

• Кровельный материал;
• Уклон поверхности;
• площадь крыши;
• Климатические особенности региона;
• Расположение дома;
• Цель установки снегоупорного устройства.

На крутых крышах, на высоких зданиях, где проходит много людей, или в регионах, где регулярно выпадает много снега, снегозащита должна быть надежной, чтобы не падали даже мелкие кусочки льда и корки. Если зимой снега мало, и он слетает исключительно на участок, где нет ни людей, ни машин, то можно установить снегорез.

Как правило, на крышах, скат которых круче 60 градусов, снегозадержатели вообще не устанавливаются, так как снег на них не задерживается.

Лучше выбирать снегозадержатели для профнастила из нержавеющей стали или оцинкованного железа. Эти материалы прослужат долго и не пострадают от коррозии.

Трубчатые и решетчатые снегозадержатели для профнастила устанавливаются примерно одинаково.

Сначала размечают крышу и проверяют, насколько прочно она прилегает к обрешетке. Если стропила надежны, а профилированные листы прочно прикреплены, то можно начинать сборку конструкции.

Сначала собираются кронштейны, которые крепятся к кровельному покрытию саморезами. Для работы с профилированными листами желательно использовать специальные саморезы, а если их нет, то под крепление необходимо установить резиновые прокладки, чтобы вода от таяния снега и дождя не попадала на металл. Кронштейны крепятся к нижней части волны, то есть к той части листа, которая примыкает к стропилам, так как это не деформирует лист, не вредит кровельному покрытию и обеспечивает конструкции высокую прочность.

В собранные и закрепленные кронштейны вставляются трубы или на них крепится сетка. Конструкцию закрепляют и при необходимости покрывают водоотталкивающей краской. Снегозадержатели на крышу собираются достаточно просто, а монтаж можно выполнить своими руками.

Угловые снегозадержатели устанавливаются иначе. Поскольку они предназначены для замедления падения небольшой массы снега, они не нуждаются в таком же надежном креплении, как трубчатые.

Уголки крепятся саморезами по металлу по краям стальной полосы к верхней части волны металлопрофиля. Обычно их устанавливают на крыше в два ряда в шахматном порядке, на расстоянии около полуметра от края ската.

Меры безопасности

Поскольку благодаря снегозадержателю вся масса растаявшего снега будет оставаться на крыше, необходимо подготовить крышу, стропила и стены.

Не устанавливайте снегозадержатели на козырьках и свисающих краях крыши, так как эти части крыши могут не выдержать веса снега и обрушиться вместе с ним. Снегозадержатели устанавливаются только над несущими стенами, способными выдержать массу замерзшей воды. Также необходимо усилить стропила и балки, на которые держится профнастил, это можно сделать своими руками.

Установленные снегозадержатели на крыше не избавляют владельцев дома от необходимости сбрасывать снег с крыши.

Наоборот, давление на крышу массы замерзшей воды многократно возрастет, так как теперь выпавший снег не будет скатываться на землю самостоятельно.

Чтобы избавиться от необходимости очищать крышу от снежных заносов, многие строители рекомендуют прокладывать под кровельным материалом греющий кабель, который будет нагревать крышу. В этом случае растаявший снег будет стекать по желобам, не обременяя хозяев дома.

Правильно установленные снегозадержатели на крыше защитят как жителей дома, так и случайных прохожих.

Эту простую и недорогую конструкцию можно собрать своими руками, и такое устройство будет не менее эффективно, чем дорогое магазинное устройство.

Даже самый простой снегозадержатель, установленный на крыше, поможет защитить проезжающих людей, автомобили, стоящие под домом и приземляющиеся у стен, от падения снежных глыб с крыши здания.

На территории России более популярны скатные крыши, на которых не задерживается снег. Однако проблемой крутых склонов является самопроизвольный сход снежных масс, что угрожает здоровью и даже жизни проходящих мимо людей. Больше других от этого страдают кровли из материалов с гладкой поверхностью, в частности из профилированного листа. Для предотвращения сползания снега используются специальные приспособления, в быту называемые снегозадержателями. Эта статья расскажет, какие меры снегозадержания применяются на профнастиле и как устанавливаются устройства для предотвращения схода снега своими руками.

Россия славится своими морозными и снежными зимами, а в некоторых регионах холодный сезон длится 8-9 месяцев. Скопление снега на скатах увеличивает нагрузку на стропильный каркас и фундамент дома, поэтому большинство зданий строится с крутой крышей, уклон которой не менее 35 градусов. А если в качестве кровельного материала используется профлист с гладкой скользкой поверхностью, то снег тут же сползает сам по себе. Теплый воздух, поднимающийся из отапливаемых помещений, нагревает крышу, из-за чего на ней образуется ледяная корка.

Снегозадержатели своими руками избавляют домовладельцев от следующих проблем:

1. Задерживают снежные массы на кровле из профнастила или профлиста до тех пор, пока они не растают под воздействием солнца. В этом случае талая вода попадает в водосток, а затем в ливневую канализацию, не размывая отмостку фундамента или подъездные пути.
2. Снежные щитки разрезают из профлиста снежную шапку, расположенную на крыше, на тонкие пласты, падение которых не причинит вреда случайным прохожим.
3. Установка снегозадержателей предохраняет водосток из профнастила от деформации, предотвращая сползание туда снежных масс.

Важно! Ледяная корка, образующаяся на кровле из профлиста за счет таяния нижнего слоя снега, царапает поверхность кровли при спуске со ската. Эти царапины в дальнейшем при проникновении воды станут очагами коррозии, приводящими к преждевременному разрушению материала. Эта проблема решается установкой снегозадержателей своими руками.

Принципы удержания снега

Обычно кровельные снегозадержатели подбираются к кровельному покрытию по цвету и материалу. Производители, выпускающие профнастил и профнастил, обычно комплектуют свою продукцию снегозадерживающими элементами, которые по принципу действия делятся на два вида:

Если крыша имеет покрытие из профнастила, на ней должны быть установлены устройства, предотвращающие самопроизвольный снегопад. Так как их отсутствие создает опасность для здоровья обитателей дома и вредит кровельному покрытию, сокращая срок эксплуатации материала.

Виды

Установка снегозадержателей – это процесс создания физического барьера из прочного материала, способного останавливать и удерживать снежную массу на склоне. Тип и количество элементов для удержания снега зависит от количества осадков, уклона скатов и типа кровельного покрытия. Для крыш из профлиста используются следующие модели:

Внимание! Обычно строители рекомендуют устанавливать снегозадерживающие элементы по всему скату крыши своими руками, но эта затея связана с серьезными финансовыми затратами. Чтобы снизить затраты, обрабатываются только критически важные участки: подъезды, парковки, подъезды, зеленые насаждения. Если длина ската превышает 5 м, то рекомендуется установка в два ряда.

Установка

При монтаже из профлиста своими руками следует уделить внимание этой задаче. Крепежи нарушают целостность кровельного покрытия, поэтому применяют кровельные саморезы с пресс-головкой и резиновым уплотнителем. Технология установки видится следующая:

Важно! Все снегозадерживающие устройства испытывают огромные нагрузки, поэтому они должны быть изготовлены из качественного металла. Каждый кронштейн крепится не менее чем тремя кровельными шурупами. При неаккуратном монтаже снежная шапка большой массой вырвет снегозадержатели, деформируя кровельное покрытие.

Опытные кровельщики рекомендуют установку трубчатых снегозадержателей, которые подходят даже для очень крутых крыш с углом наклона более 60 градусов. Хорошую эффективность демонстрируют гибридные устройства, представляющие собой сетку, приваренную к трубчатым снегозадерживающим элементам. Чтобы сэкономить деньги, вы можете сделать их самостоятельно.

Видео инструкция

Снегозадержатели для металлических крыш — Эксперты по металлическим крышам в Онтарио, Торонто, Канада.

Вопрос о снегозадержателях для домов с металлической крышей часто возникает в Торонто, так как в Онтарио (Канада) в зимние сезоны очень часто бывают сильные снегопады и ледяные дожди. Объем льда и снега, быстро скапливающихся на крыше, может измеряться сотнями килограммов. Как только снег начинает сползать, он может нанести значительный ущерб нижней части крыши, водосточным желобам, ландшафту, автомобилям или пешеходам.

Вот почему владельцам зданий рекомендуется устанавливать снегозадержатели на свои металлические крыши, чтобы предотвратить сход лавин на крышах. Снегозадержатель также называют ледоколом, ледоупором, ледорубом, а иногда и снегозадержателем, снежным блоком или противоснежным барьером. Когда тающая масса спускается по снежному забору, она разбивает снег на куски, не давая ему разбиться одним большим махом.

Металлические щитки широко используются в Канаде, включая провинцию Онтарио и Торонто. Снежные рельсы различаются по материалу. Обычно снегозадержатели изготавливаются из нержавеющей стали, оцинкованной стали, меди или алюминия, но иногда они бывают из поликарбоната и пластика. Специалисты по кровле настоятельно рекомендуют устанавливать защитные ограждения из оцинкованной стали, поскольку они оказались прочными, долговечными и имеют приемлемую цену. Пластиковые и поликарбонатные снегозадержатели со временем становятся хрупкими: откалываются или ломаются.

Алюминиевые снегозадержатели не рассчитаны на большие нагрузки и не способны удерживать большое количество снега. Системы безопасности крыш из нержавеющей стали и меди дороги и имеют более длительный срок службы, равный или превышающий срок службы самой металлической кровли. Независимые исследования доказали, что металлические крыши служат более чем на 50 лет дольше, чем другие кровельные материалы.

Чем хороши снегозадержатели от Roof Experts, так это тем, что они одинаково хорошо подходят практически для любых крыш и их элементов:

Как работают снегозадержатели?

Несколько сотен лет назад жители холодных местностей клали на кровлю камни и бревна. Эта мера была предназначена для увеличения трения со снегом и, таким образом, для сглаживания движения снежного потока предсказуемым и контролируемым образом: испарение и таяние, а не внезапный и опасный сход лавины на крыше.

Сегодня снежные заборы обычно имеют форму трубы, что отдаленно напоминает бревна, использовавшиеся в прошлые века. Эти трубы надежно укладываются в соответствии с конкретным расчетом.

Roof Experts предлагает европейские трубчатые снегозадержатели, которые крепятся к крыше с помощью 4 скоб на каждые 10 футов. Крепятся они либо к ребрам фальцевых профилей, либо саморезами к брусу, фанере или стропильным фермам через обычную гонтую черепицу, металлочерепицу, а также к прямым ребристым щитовым профилям.

Плюсы и минусы различных типов снегозадержателей

Если вы планируете повысить безопасность крыши, вам следует осознать разницу между многочисленными видами снегозадержателей. Рассмотрим подробнее самые популярные из них: металлические и пластиковые снегозадержатели.

Рынок кровли предлагает множество решений для защиты от сильного снега. Различие основано на свойствах материала держателя. Металлические – самые дорогие устройства, так как не подвержены коррозии, идеально подходят для любого типа кровли. При этом срок службы снегозадержателей из нержавеющей стали или меди сравним со сроком службы металлической кровли, т.е. более 50 лет.

Снегозадержатели из нержавеющей стали

Pros

• Долговечный – Долговечный раствор:

Этот тип системы удержания снега исключительно долговечен и может работать до тех пор, пока металлическая крыша находится под ним, то есть от пятидесяти лет и более.

• Простая установка

Трубчатые снегозадержатели из нержавеющей стали легко и быстро устанавливаются на большинство типов крыш. Обычно они встречаются на дорогих видах крыш, таких как шиферная крыша.

• Эффективный

Система очень эффективна, так как трубчатое расположение держателей выдерживает самые большие нагрузки и не дает снегу или льду сходить кусками или лавинами.

Минусы

Этот вид снегозадержателей стоит довольно дорого. Это объясняется стоимостью самого металла: он производится в несколько сложных стадий обработки. В результате он получается очень прочным и долговечным.

Плюсы

• Доступность

Алюминиевая ретенционная система — бюджетный вариант.

• Подходит для большинства крыш

Алюминиевые держатели легко устанавливаются на большинство видов крыш.

• Функциональный

Снежные пробки идеально подходят для удержания снега на крыше и предотвращения повреждения имущества или травм людей вокруг здания.

Минусы

• Довольно дорого

Опять же, эта особенность обусловлена ​​свойствами металла. Для производства алюминия требуется много энергии. Вот почему это один из самых дорогих металлов.

• Проблемы с ржавчиной

Изделия из алюминия подвержены коррозии во влажном климате, вблизи воды или моря.

Стальные снегозадержатели

Pros

• Тяжелые

Система легко монтируется практически на любую металлическую кровлю и демонстрирует повышенные свойства против любых зимних осадков.

• Эффективный

Держатели выдерживают любую погоду, снег, лед и ветер.

• Хорошая цена

Цена на стальную снегозадерживающую систему является конкурентоспособной по цене при обеспечении высокого качества.

• Различных цветов

Снегозадержатели легко впишутся в стиль вашего дома. Они бывают практически любого цвета.

Минусы

Если производитель экономил на качестве, то могли возникнуть проблемы с коррозией. Однако со снегозадержателями от Roof Experts такого никогда не бывает.

Медные снегозадержатели

Pros

• Невероятно прочные

Действительно, медные держатели оказались непревзойденно устойчивыми к силам природы.

• Выглядеть элегантно и стильно

Будучи прочными медными ловушками, они также могут похвастаться красивым внешним видом на медных крышах.

Минусы

• Ограниченное применение

С учетом сказанного мы подходим к недостаткам медной системы. Такие снегозадержатели подходят только для медной кровли.

• Очень дорого.

Снегозадержатели из поликарбоната/пластика

Pros

• Дешевый и простой в установке
№

На этом преимущества пластиковых снегозадержателей заканчиваются. По словам наших клиентов, устройства из поликарбоната не выдерживают даже небольшой снеговой нагрузки, их может утянуть, оторвать часть кровельного материала или начать гнить под солнцем.

Минусы

• Ненадежный

Эти недорогие держатели появились на строительном рынке сравнительно недавно. Устройства из поликарбоната действительно дешевы и просты в установке. Стопоры изготовлены из прозрачного пластика и могут быть прикреплены к крыше с помощью специального клея.

3 На весь срок службы84

Снегозадержатели из нержавеющей стали	Высокая	Высокая износостойкость
Алюминиевые снегозадержатели	Fair	Практичное решение для крыш	Более 50 лет
Стальные снегозадержатели	Fair	.	Более 50 лет
Медные снегозадержатели	Высокие	Чрезвычайно прочные и очень дорогие. Такие снегозадержатели рекомендуется использовать на медных крышах. Гарантирует единообразие стиля и безопасность металла	Lifetime
Снегозадержатели из поликарбоната/пластика	Низкие	Дешево и ненадежно. Мы видели много клиентов, которые просили обменять их на металлические.	Несколько лет

Подводя итог, можно сказать, что лучший баланс между стоимостью и качеством достигается при использовании трубчатых стальных снегозадержателей. К сожалению, они подходят не ко всем типам металлических профилей со стоячим фальцем. По этой причине в некоторых редких случаях, перечисленных выше, некоторые профили крыш требуют использования алюминиевых или медных систем снегозадержателей. Имейте в виду, что это всегда более дорогое решение.

Существуют разные типы снегозадержателей

Снегозадержатели для металлических крыш

Снегозадержатели для металлочерепичных панелей и панелей с прямыми ребрами жесткости, которые крепятся специальными винтами к основанию металлической кровли.

Сколько снегозадержателей мне нужно?

В зависимости от климата региона (количества снега), длины, ширины и уклона мы определяем количество снегозадержателей, необходимых для удержания снега на крыше. Так что вам лучше либо знать эти цифры, либо наша бригада сделает замеры на месте.

График снеговой нагрузки на крышу

Снегозадержатели видео

Снегозадержатели проекты

Трубка Snow Guard 8 футов, алюминий

Конфигурации

*Показано выше для Double Lock.

A2N® 2 стержня — HD

Совместимость:   Снег|Защелка

*Показано выше для Double Lock.

A2®N™ 1 стержень

Совместимость:   Snow|Snap-Lock

*Показано выше для Double Lock.

A2®N™ 3 Bar HD

Совместимость:   Snow|Snap-Lock

*Показано выше на Snap 1″.

A2®Nw™ 1 стержень

Совместимость:   Snow|Snap-Lock-Short

*Показано выше на Snap 1″.

A2®Nw™ 2 Bar HD

Совместимость:   Snow|Snap-Lock-Short

*Показано выше на Snap 1″.

A2®Nw™ 3 Bar HD

Совместимость:   Snow|Snap-Lock-Short

*Показано выше на Т-панели.

ML™ 2 Bar HD

Совместимость:   Snow|Застежка-молния|T-панель

*Показано выше на резинке-молнии.

ML™ 3 Bar HD

Совместимость:   Snow|Застежка-молния|T-панель

*Показано выше на Т-панели.

ML™ 1 стержень

Совместимость:   Snow|Застежка-молния|Т-образная панель

*

Кронштейн для защиты от снега: 1 стержень

Совместимость:   Снег|Асфальт|Сланец

*

Кронштейн для защиты от снега: 1 бар, для тяжелых условий эксплуатации

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для снега: 2 бара

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 2 бара, для тяжелых условий эксплуатации

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 2 стержня, усиленный, удлиненный

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 2 стержня, усиленный, с удлиненным смещением

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для снега: 3 бара

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 3 бара, усиленный

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 3 бара, усиленный, удлиненный

Совместимость:   Снег|Асфальт|Шифер

*

Кронштейн для защиты от снега: 4 бар, сверхмощный, удлиненный

Совместимость:   Снег|Асфальт|Шифер

Наше заявление о качестве

Компания PMC Industries, Inc. качественный. Мы сотрудничаем с компаниями в аэрокосмической, медицинской, автомобильной, солнечной, робототехнической и строительной отраслях. Мы намерены оправдать или превзойти ожидания наших клиентов. Наши формованные поликарбонатные снегозадержатели Snow Queen и Snow King по-прежнему являются стандартом в отрасли.

Компоненты, опции и аксессуары

*

Соединитель стержня Snow Guard

Совместимость:   Snow|Ребро-молния|Single-Lock|Double-Lock|T-Panel|Snap-Lock|Snap-Lock-Short

*

Воротник для защиты от снега

Совместимость:   Снег|Ребристая молния|Один замок|Двойной замок|Т-образная панель|Защелка|Защелка-замок, короткая

*

Ледяной флаг – длина 5 дюймов

Совместимость:   Снег|Застежка-молния|Одинарный замок|Двойной замок|Т-образная панель|Защелка|Защелка-короткий

*

Ледяной флаг – длина 7 дюймов

Совместимость:   Снег|Застежка-молния|Одинарный замок|Двойной замок|Т-образная панель|Защелка|Защелка-короткий

*

Торцевая заглушка дуги Snow Guard

Совместимость:   Snow|Застежка-молния|Ребристая с одинарным замком|Двойной замок|T-панель|Защелка с защелкой|Защелка с защелкой, короткая

Двухтрубная система снегозадержания RoofTech | RoofTech GmbH

Перейти к содержимому

Для некоторых проектов требуется система, обеспечивающая более высокую защиту от сползания снега, например, в районах с сильным снегопадом. Крыши с солнечными панелями также нуждаются в более высоком уровне защиты, чтобы предотвратить соскальзывание снега под последними панелями. Держатель RoofTech Double-Tube , материал нержавеющая сталь, будет закреплен на двух S-5! Мини-зажимы и обычные трубки 32/2 мм будут скользить в держатель трубки. Преимущества:

• Материал: нержавеющая сталь толщиной 3 мм – очень прочная и подходит для всех металлов.
• Легко фиксируется на двух S-5! Мини-зажимы с винтами М8 сверху.
• Нижняя труба оптимально ложится прямо на шов.
• И верхняя труба на высоте 16-20см над швом.

Двухтрубная система снегозадержания RoofTech: простота установки и высокая удерживающая способность.

Держатель двойной трубы RoofTech из нержавеющей стали можно закрепить на всех S-5! Мини-хомуты (также B-Mini для медных крыш!).

Дополнительно мы предлагаем ледяную пробку , которая будет закреплена между нижней трубой и крышей. Для предотвращения проскальзывания льда под трубу снегозащитного кожуха рекомендуется установить стопоры для защиты от льда.

Общие указания по планированию снегозадержания с S-5!

Профессиональный снегозадержатель служит для безопасности дорожного движения и защищает пешеходов и объекты от падающего снега и наледи. Размеры и конструкция системы защиты от снега зависят от использования и местоположения здания, а также от формы и уклона крыши. Ответственность за это всегда лежит на застройщике или владельце здания. RoofTech GmbH и S-5!® – Metal Roof Innovations Ltd., как правило, рекомендуют, чтобы система защиты от снега проектировалась и рассчитывалась квалифицированным специалистом.

Ряды снегозадержателей с двойными трубами следует использовать только вместе с рядами снегозадержателей над ними из-за эффекта рычага

Соблюдайте законодательные и официальные требования по удержанию снега! В зависимости от уклона крыши, высоты над уровнем моря или заснеженности предписываются подходящие системы защиты от снега, которые должны быть рассчитаны и спроектированы профессионально.

В системе снегозадержателей толкающий эффект лежащего на крыше снега должен предотвращаться одним или несколькими рядами снегозадержателей, покрывающих всю площадь. Решение о размере и конструкции системы защиты от снега зависит от использования и местоположения здания, и ответственность за это всегда несет владелец здания. В случае сомнений следует проконсультироваться с инженером-строителем для определения нагрузок и размеров системы защиты от снега.

Предположение, что было установлено, что крыша, на которую снегозадержание и S-5! зажимы будут прикреплены конструктивно адекватно. Любые нагрузки возлагаются на снегозадержание и S-5! зажимы будут перенесены на панели крыши. Швы панелей должны иметь достаточную прочность на изгиб, чтобы выдерживать эти нагрузки. Панели крыши также должны быть надлежащим образом прикреплены к конструкции здания, и конструкция должна быть достаточной, чтобы выдерживать эти нагрузки. Производители и дистрибьюторы RoofTech и S-5! продукты не делают никаких представлений относительно этих переменных.

Пользователь и/или установщик должны проверить эту информацию или, при необходимости, обратиться за помощью к квалифицированному специалисту по проектированию или строительству. Пользователь и/или установщик этих запчастей несет ответственность за все необходимые инженерные и проектные работы, обеспечивающие удержание снега и S-5! зажимы правильно расположены и настроены. Из-за множества переменных, связанных с конкретными продуктами, климатом, явлениями выпадения и таяния снега, а также особенностями работы, производитель и поставщик не могут и не выражают никаких мнений относительно пригодности любого узла RoofTech- и S-5!- для любого конкретное приложение и не несет никакой ответственности в отношении него.

Самый нижний ряд снегозадержателей, как правило, должен быть установлен примерно в 20-25 см от края карниза. Если предусмотрены дополнительные ряды снегозадержателей, поверхность крыши следует разделить на секции примерно одинакового размера, чтобы добиться равномерной нагрузки и максимально возможной эффективности.

Необходимо соблюдать свойства материалов соответствующих металлов, их сочетание друг с другом, а также инструкции и предписания по монтажу всех вовлеченных производителей (в том числе производителей металлической кровли).

Пользователь и/или установщик также несет ответственность не только за профессиональную установку, но и за крышу, на которой он установлен. Пользователь и/или установщик всегда должны заранее уточнять возможности применения и применения наших продуктов в связи с другими используемыми материалами и продуктами в отдельном проекте. Системы защиты от снега не подходят для защиты от падения.

Всегда соблюдайте инструкцию по установке S-5! Зажимы (входят в каждую коробку с изделием). Инструкции и дополнительную информацию можно загрузить на нашей домашней странице: www.rooftech.de. Приведенные здесь фотографии и чертежи предназначены для иллюстрации установки, инструментов и методов, а не конструкции системы.

Компания RoofTech GmbH и S-5!® – Metal Roof Innovations Ltd. в принципе не несет ответственности за сборку и применение. Инструкции и дополнительную информацию можно загрузить в разделе «Информация».

Приведенные здесь фотографии и рисунки служат для иллюстрации установки, инструментов и методов, а не конструкции системы. С-5! продукция защищена международными патентами компании Metal Roof Innovations, Ltd.. Ссылка на S-5! Условия использования

Мы не несем ответственности за опечатки. Технические изменения подлежат модификации.
©  01-2021 Copyright RoofTech GmbH and S-5!® – Metal Roof Innovations Ltd..

Sales and Technical Assistance

    Peter Strobel     CEO

Phone:
+ 49 7033 303 4990

Email:
p. [email protected]

Информация, предложения и заказы

RoofTech GmbH
Отдел продаж

Мерклингер ул. 30
71263 Weil der Stadt
Немецкий много

Телефон:
+49 7033 303 4991

Эл. /index.php/agb/https://rooftech.de/en/index.php/rooftech-о-нас/https://rooftech.de/en/index.php/rooftech-examples-of-applications/https ://rooftech.de/en/index.php/privacy-policy/https://rooftech.de/en/index.php/products/mounting-solutions-for-photovoltaic/rail-systems-mounted-on-s -5-зажимов/https://rooftech.de/en/index.php/products/s-5-зажимов-для-стоящих-фальцевых-металлических-крыш/corrubracket-ribbracket/https://rooftech.de/en /index.php/products/s-5-clamps-for-stand-seam-metal-roofs/s-5-clamps-tested-holding-strengtht/https://rooftech.de/en/index.php/rooftech -примеры-приложений/caddy-tool-free-supports-for-flatroof-applications/https://rooftech. de/en/index.php/rooftech-examples-of-applications/mounting-solutions-for-photovoltaic -with-s-5-products/https://rooftech.de/en/index.php/products/https://rooftech.de/en/index.php /rooftech-о-нас/rooftech-gmbh/https://rooftech.de/en/index.php/rooftech-examples-of-applications/snow-guard-systems-with-s-5-clamps/https:/ /rooftech.de/en/index.php/products/s-5-clamps-for-standing-seam-metal-roofs/q-and-h-clamps-for-special-sizes/https://rooftech.de /en/index.php/impressum/https://rooftech.de/en/index.php/rooftech-about-us/s-5-generalvertrieb-in-europa/https://rooftech.de/en/index .php/products/s-5-clamps-for-stand-seam-metal-roofs/s-5-n1-5-clamps/https://rooftech.de/en/index.php/products/s-5 -зажимы-для-стоящих-фальцевых-металлических-крыш/другие-международные-s-5-зажимы/https://rooftech.de/en/index.php/rooftech-examples-of-applications/различные-приложения-с -s-5-clamps/https://rooftech.de/en/index.php/products/s-5-clamps-for-stand-seam-metal-roofs/s-5-n-clamps/https:/ /rooftech.de/en/index. php/rooftech-examples-of-applications/international-fall-protection-systems-with-s-5-clamps/https://rooftech.de/en/index.php/products /caddy-pyramid-tool-free-kits/https://rooftech.de/ en/index.php/products/caddy-universal-solar-cable-clip/https://rooftech.de/en/index.php/birdblocker-examples/https://rooftech.de/en/index.php/ кровельный-контакт/https://rooftech.de/en/index.php/products/s-5-clamps-for-standing-seam-metal-roofs/k-grip-clamps-for-domitec-saflok-klip- lok/https://rooftech.de/en/index.php/products/s-5-clamps-for-standing-seam-metal-roofs/e-clamps-for-double-folded-seam/https:// Rooftech.de/en/index.php/products/s-5-clamps-for-standing-seam-metal-roofs/z-clamps-for-round-bulb-seams/https://rooftech.de/en/ index.php/products/s-5-clamps-for-standing-seam-metal-roofs/s-clamps-for-snap-lock-seams/https://rooftech.de/en/index.php/products/ монтажные решения для фотоэлектрических систем/s-5-pv-kit-direct-mounting-system/https://rooftech.de/en/index.php/products/mounting-solutions-for-photovoltaic/https:// Rooftech. de/en/index.php/products/s-5-clamps-for-standing-seam-metal-roofs/r465-clamps-for-ribroof465/https://rooftech.de/en/index.php/ продукты/birdblocker/https://rooftech.de/en /index.php/products/системы удержания снега-фиксированные-с-5-зажимами/https://rooftech.de/en/index.php/products/системы удержания снега-фиксированные-с-с -5-зажимов/s-5-colorgard/https://rooftech.de/en/index.php/products/multi-trapezoidal-bracket-mth/https://rooftech.de/en/index.php/information /https://rooftech.de/en/index.php/products/snow-retention-systems-fixed-with-s-5-clamps/rooftech-single-tube-snow-retention/https://rooftech.de /en/index.php/products/snow-retention-systems-fixed-with-s-5-clamps/rooftech-double-tube-snow-retention/https://rooftech.de/en/index.php/products /s-5-зажимы-для-стоящих-фальц-металл-крыш/b-зажимы-для-медного-шва/https://rooftech.de/en/index.php/products/s-5-зажимы-для -фальцевая металлическая кровля/

Ссылка для загрузки страницы Перейти к началу

3 Методы монтажа системы снегозадержания

Металлические крыши жилых и коммерческих помещений обладают многими положительными свойствами. Они очень эстетичны и имеют максимально долгий срок службы. Тем не менее, есть некоторые вещи, которые необходимо учитывать при выборе металлической кровли. Если вы живете в снежной стране, то вы знаете о риске схода лавин на крышах, вызванных тающим снежным покровом, соскальзывающим с вашей крыши. Эти лавины могут нанести серьезный ущерб имуществу или людям. Качественная снегозадерживающая система поможет вам избежать этих недостатков, позволяя снегу безопасно таять, обеспечивая десятилетия безотказной службы вашей кровли.

Вообще говоря, существует 3 основных метода при рассмотрении систем снегозадержания:

• Механическое крепление – крепление к швам крыш
• Проникающий Механически закрепленный – ввинчивание через кровельные материалы
• Химическое крепление – метод «приклеивания» с индивидуальными защитными кожухами

Давайте подробнее рассмотрим три различных метода…

Зажимные системы №1 Зажимы крепятся непосредственно к фальцу крыши с помощью полированных установочных винтов с закругленными концами, которые не проникают в металл ( с механическим креплением ). В этом методе используется зажимное приспособление для фальца, и он является безопасным вариантом для металлических крыш со стоячим фальцем. Общие элементы, которые мы предлагаем для механического крепления систем снегозадержания к металлическим крышам, включают хомуты S-5-U, S-5-V и S-5-N. Вы также можете ознакомиться с полной линейкой крепежных скоб S-5 для металлических крыш, посетив наш веб-сайт.

• Предотвращает сверление отверстий, которые могут протекать и могут привести к аннулированию гарантии на крышу.
• Фальцевые крепления не утомляются из-за теплового нагрева или охлаждения кровли.
• Легко монтируется даже после установки крыши.

Рекомендации по использованию зажимных приспособлений:

При использовании этого метода сила скольжения снега передается на зажим, а затем на сами панели крыши. Удерживающая способность такой системы должна быть документально подтверждена тщательными испытаниями, и она должна выдерживать нагрузки, которым она подвергается. Эти нагрузки варьируются от работы к работе. С-5! протестировали свои хомуты практически со всеми доступными металлическими кровельными профилями. Вы можете просмотреть эти результаты непосредственно на S-5.com на вкладке «Результаты загрузки теста», расположенной внизу страницы.





#2 Проникающие системы Второй тип снегозадержания – это система, которая крепится через крышу к конструкции здания ( а проникающая механическое крепление ).

• Прочный, безопасный и надежный метод при условии правильного проектирования, установки и гидроизоляции.
• Подходит только для крыши, которая крепится таким же образом (т. е. с помощью винтов, которые проникают в поверхность крыши, прикрепляя ее к конструкции).

Рекомендации по креплению конструкции:

Потребуется просверлить отверстия или другие отверстия для крепления кронштейнов защиты от снега, чтобы обеспечить надежное размещение и длительный срок службы крыши. Если это сделать неправильно, вы рискуете получить течь. Для этого перед установкой других продуктов (не S-5!) вам потребуется выполнить дополнительные действия по гидроизоляции этих проходов через крышу, а также вам нужно будет кое-что знать о химическом составе герметика, конструкции деталей, выборе/поставке герметика. и т. д.

Прочность метода крепления структурного крепления очень важна, и ее также следует проверить и согласовать с эксплуатационными нагрузками, которым будет подвергаться снегозадержатель.





 #3 Системы наклеивания Третий тип снегозадержания – это наклеиваемая, клейкая часть. В некоторых вариантах используется клей, наносимый на заводе, а в других — в полевых условиях. На первый взгляд наклеиваемые системы кажутся очень удобным и недорогим вариантом (9).0047 химическое вложение )

• Более низкая стоимость только при учете стоимости отдельной детали, а не общей стоимости работы (например, трудозатраты, требуемое количество ограждений и распределение по поверхности крыши).
• Общая стоимость должна включать затраты на замену в течение всего срока службы крыши. Это не «если», а «когда» клей теряет силу удержания и как быстро это происходит, что затем требует замены. Прочность всех клеев со временем снижается со временем замены от одного до восьми лет.

Рекомендации по использованию наклеек:

Установка достаточно проста. Эти детали крепятся непосредственно к крыше с помощью клея. Но если присмотреться к подробной инструкции, то установка немного усложняется – требуется тщательная подготовка поверхности, а также многодневное время отверждения при определенных температурах. Наклеиваемые снегозадержатели обычно имеют наименьшую удерживающую способность и обычно продолжают уменьшаться с возрастом. Когда они выходят из строя, они могут сдирать краску и защитные покрытия крыши, вызывая коррозию. Они также имеют самый низкий срок службы из-за того, что клей и/или пластиковая часть не могут справиться с суровыми элементами и полным воздействием, которое требуется на любой крыше (например, ультрафиолетовое излучение, изменение влажности и температуры и т. д.).



После ознакомления с этими тремя вариантами важно помнить о системах с механическим креплением, а именно о различиях между зажимом и сверлением системы на крыше. Для бурения требуются отверстия, а отверстия в металлической крыше должны быть надлежащим образом защищены от атмосферных воздействий, чтобы предотвратить утечку. С другой стороны, S-5! предлагает хомуты и кронштейны для надежного крепления снегозащитных систем к фальцам металлической кровли без проникновения. Эти зажимы и установочные винты прижимают шовный материал к противоположной стенке зажима, вдавливая материал, но не проникая в него.

Для кровельных профилей, которые не допускают эту технологию зажима, S-5! также предлагает проникающие насадки, но с некоторыми дополнительными жизненно важными функциями. Герметики, которые мы используем для гидроизоляции созданных отверстий, рассчитаны на срок службы крыши. Они также защищены от вредного воздействия УФ-излучения, а конструкция деталей предотвращает чрезмерное сжатие, которое также может снизить срок их службы.
