Капельник для металлочерепицы — делаем монтаж правильно

Дата последнего изменения:

28 декабря 2016

Время на чтение:

7 минут

1136

Кровельное покрытие, было создано для защиты домов от природных осадков. Но, любое покрытие, не прослужит долго и качественно, без доборных элементов. Параллельно с коньковыми планками, важнейшую роль играют и капельники для металлочерепицы, именно эта деталь защищает фронтон и карниз от воды и продляет срок службы кровли.

В этой статье

• Кратко о капельнике
• Какие виды бывают?
• Правильный монтаж
• Рекомендации по монтажу
• Габариты капельников
• Заключение

Кратко о капельнике

В современном мире, каждый строительный материал создан для выполнения определенной задачи. К таким элементам относится и капельник для металлочерепицы. Он монтируется под кровельный материал у самого карниза. Карнизная планка, другое название  капельника, представляет собой неширокий лист металла, согнутый под тупым углом, по всей длине.

Карнизные планки применяют не только под металлочерепицу, а и для других кровельных материалов.

Данная деталь, защищает стены и кровлю дома от дождя и снега, направляя эти осадки в сточные желоба. Помимо этого, планка, повышает устойчивость чердачного покрытия от сильных порывов ветра и предупреждает гниение стропильной системы, сделанной из дерева. При этом контур здания, становится более четким и ровным, и все благодаря маленькой, но очень многофункциональной детали, капельник.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно: Когда дело касается укладки металлочерепицы, осуществить данную манипуляцию без этой детали, невозможно. Поскольку именно капельник, является защитником стен и крыш домов от осадков.[/wpsm_box]

Какие виды бывают?

На данный момент, существует два вида данного элемента, которые предназначаются для разных мест крепления, а именно:

• карнизная планка;
• фронтонная планка.

Карнизная планка, предназначена для монтажа на карнизы здания. Она имеет два изгиба. Первый, находится между юбкой и фартуком, разделяя их. А второй, предназначен для увеличения жесткости «собственного тела».

Если конструкция выполнена правильно, то она будет с  водостоками. Перед монтажом, на данную деталь, надевают крепежные крюки. Затем, вместе с ними, выполняют установку капельника. Эту работу, делают еще до укладки кровельного покрытия. А сами планки, необходимо крепить внахлест около 20 мм.

Фронтонными планками, пользуются при укладке черепицы. Такие детали, рассчитаны защитить свес фронтона, от дождя и снега. Закрепляется  капельник наверху, подкладочного ковра, в месте, где он соединяется с карнизной планкой.

Правильный монтаж

Планки крепят в конце строительства крыши, но до начала укладки кровельного материала. Во время монтажа, нужно учитывать одну особенность, Данная деталь, сверху покрыта полимерным слоем, и если используется болгарка, он может сгореть. Поэтому, если появилась необходимость укоротить строительный элемент, лучше это сделать ножницами по металлу.

Изначально, крепят крюки под желоба водосточной системы. На данном этапе работ, закрепляют карнизную часть обрешетки, во избежание ее деформации наряду с кровельным покрытием от внешних осадков. Затем, начинают укладывать карнизные планки, таким образом, чтобы они не болтались.

Когда планки уложены, приступают к их фиксации с помощью само резов, шагом в 200 мм. Как только первая планка закреплена, за ней внахлест в 20 мм, укладывается следующая. Фиксируется тем же способом. А чтобы через отверстия не попадала влага на деревянную обрешетку, под шляпки само резов, укладывают резиновый уплотнитель. Таким образом, не грозит скапливание конденсата. Если ребра жесткости мешают стыковать элементы, а такое иногда случается, их просто срезают ножницами по металлу.



Каждый производитель, наносит на капельники покрытие в виде пленки. Делается это для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой, защитную пленку снимают. И только потом приступают к монтажу.

Когда каждый элемент зафиксирован само резами, специалист, делает контрольный осмотр, чтобы убедиться что каждая деталь плотно прилегает. Практически все строители со стажем, используют листовую резину в качестве подкладки под капельник. Такой способ дает гарантии, что влага не попадет под планку.

Таким способом, крепятся все планки под металлочерепицу, и только потом, приступают к укладке кровельного материала.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно: Капельник, устанавливают на фронтоне, таким образом. Чтобы не было помех для вентиляции подкровельного пространства.[/wpsm_box]

Рекомендации по монтажу

Монтируя карнизные планки, не стоит использовать дисковые электроинструменты. Поскольку можно повредить защитное покрытие. Укорачивание планки, выполняется ручными инструментами.

Каждое место среза, обрабатывается специальной краской, которая есть в наборе. Не стоит бить капельник гвоздями, необходимо использовать саморезы. Они всегда идут в комплекте.

Исключать из общей конструкции кровли один из видов планок, запрещено, Поскольку только оба вида, смогут обеспечить длительную службу кровли.

Установка планок выполняется на высоте. В этом случае, должны применяться только надежные стремянки.

Все работы, делаются только в безветренную погоду и с монтажными поясами.

Габариты капельников

Перед покупкой планок, нужно просчитать количество, которое потребуется на весь дом. Для этого необходимо иметь представление о длине данной детали. У любого капельника есть стандартный размер, который составляет от 1 до 2 метров. Но существуют еще и промежуточные модели, длиною в 1.5 метра. И от размера капельника, зависит его цена.

Заключение

При строительстве, каждый этап очень важный. Но особое внимание, необходимо уделять всем мелким деталям. Благодаря таким элементам как капельник, можно на порядок повысить изоляционные функции кровли.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

как установить капельник если кровля уложена

Содержание статьи

Как установить капельник для крыши – руководство по монтажу

Установка капельника на крыше является очень важным этапом. Это устройство способствует безопасному отводу осадков от края крыши к водосточному желобу. Отсутствие капельника приводит к тому, что вода с крыши будет попадать непосредственно на фасад. Это становится причиной образования грибка и плесени, а также вымывания строительной смеси из кладки. Выполняемая функция определяет конструкцию капельника, которая может быть одинарной или состоять из нескольких элементов.

Что такое капельник и зачем он нужен

Постоянный контакт деревянных поверхностей с водой вызывает процесс гниения и последующее разрушение, поэтому капельник для крыши устанавливают в следующих случаях:

• Повышение прочностных характеристик кровли.
• Улучшение эстетических свойств общего вида крыши.
• Защита от ветра.
• Отвод потока стекающей воды.

Перед тем, как крепить капельник на крыше, необходимо изучить некоторые правила:

• Деталь устанавливают по краям крыши.
• Направляют вертикальный отвод воды.
• Располагать капельник следует таким образом, чтобы сбор воды от осадков проходил по всему периметру, предотвращая застой жидкости.
• Капельник должен защищать здание от потока ветра.
• Использовать элементы можно на любом типе кровельного материала, а вот на мягкой кровле они просто необходимы. В связи с этим может возникнуть проблема, как правильно установить капельник.

На сегодняшний день капельники являются одной из составляющих частей крыш из черепицы, которая может быть изготовлена из битума, керамики или металла. Этот элемент кровли устанавливают по краю крыши, а также над оконными и дверными проемами.

Капельник карнизный

Название элемента определяется местом расположения, так как установка выполняется на карнизе крыши. Деталь имеет два загиба: первый разделяет его на юбку и фартук, а второй выступает в качестве ребра жесткости.

В развернутом виде капельник имеет размеры 10:4:1 см при длине изделия 2 м.

Если конструкция крыши предполагает вхождение в конструкцию водосточной системы, то предполагается установка дополнительных кронштейнов для желоба. При монтаже это во многом упрощает работу.

Устройство капельника на кровле имеет свои особенности:

• Если поверхность капельника защищена специальной пленкой, то ее нужно удалить непосредственно перед монтажом.
• Фиксацию рекомендуется выполнять только кровельными гвоздями с шагом 15 см.
• Капельники устанавливаются внахлест не меньше 2 см.
• Подрезая уголки ребер жесткости, можно обеспечить более качественную стыковку.
• По окончании работы планки вставляют в места подреза и плотно сдвигаются.

Капельники фронтонные

Отвечая на вопрос, что такое капельник на кровле, можно сказать, что эти элементы применяются для свесов кровли из мягких материалов, они служат защитой от попадания влаги.

Такие капельники имеют длину 2 метра, а размеры в развертке – 10:2:6:1 см.

Монтаж фронтонных капельников также имеет некоторые нюансы:

• Началом установки должен стать карниз кровли. Это позволяет направить поток жидкости от фронтона.
• Фронтонные капельники зарезают и соединяют с карнизными элементами.
• Для крепления используют кровельные гвозди, выдерживая шаг в 10 см.
• Пробивать гвозди лучше всего в шахматном порядке.
• Верхний капельник должен налегать на нижний элемент на 2 см.
• Установленные фронтонные капельники покрывают слоем специальной мастики, которую удобнее наносить шпателем.

Учитывая эти особенности, можно самостоятельно решить задачу, как устанавливать капельник на крыше.

Монтаж мягкой кровли и необходимые материалы

Мягкая кровля производится на основе битума.

Материалы такого типа обладают следующими преимуществами:

• Отличные водоотталкивающие свойства, которые обеспечиваются за счет монолитного покрытия.
• Монтаж кровли выполняется без специальной техники и занимает короткий промежуток времени.
• Современные технологии, используемые при изготовлении мягкой кровли, позволяют получить на выходе материал, устойчивый к температурным перепадам и ультрафиолетовым лучам.
• Хорошие шумоизоляционные характеристики.
• Низкая стоимость по сравнению с аналогичными материалами.

Мягкая кровля выпускается нескольких видов:

• Гибкая черепица, выполненная в форме плоского листа с геометрическими вырезами в виде фигур по краям. Материал производится на основе прессованного стекловолокна, пропитанного битумом. Внешняя сторона листа покрыта базальтовой или медной посыпкой, которая служит защитой материала от негативных воздействий. Внутренняя сторона представляет собой полимерную смесь, покрытую полимерной пленкой. Эту пленку снимают перед непосредственным монтажом. Преимуществом гибкой черепицы можно назвать использование на крышах любого типа и уровня сложности.
• Покрытие в виде рулонов, изготовленное из синтетических материалов и стекловолокна, пропитанного битумом или каким-либо полимером. Важным недостатком является плохая теплоизоляция и пароизоляция.
• Кровельная мембрана, изготовленная на основе резины или другого полимера. Свободные промежутки материала заполняют горячим воздухом, что позволяет обеспечить герметичность и надежность.

Обрешетка для мягкой кровли

Для изготовления обрешетки могут использоваться следующие материалы:

• Обрезная доска, имеющая толщину не более 3 см.
• Листы фанеры.
• Плиты ОСБ.

Обрешетку из досок набивают с шагом в зависимости от кровельного материала. Чаще всего она бывает сплошной, но для естественного расширения древесины необходимо все-таки оставлять зазор в 5 мм.

Монтаж плит ОСБ выполняется с зазором до 3 мм с помощью ершенных гвоздей или саморезов.

Фанера для обрешетки должна быть обязательно влагостойкой или шпунтованной.

Толщина материала может лежать в пределах 12-20 см.

Все деревянные элементы обрешетки нужно предварительно просушить, а затем обработать антисептическим средством.

Необходимые инструменты и материалы для установки

В большинстве случаев капельники производят из оцинкованного листового железа. Расцветку подбирают в тон с кровельным материалом. Готовые изделия имеют в обязательном порядке полимерное покрытие, защищающее железо от образования коррозии.

Установка капельников на крышу выполняется при помощи следующих инструментов:

• Ножницы для резки металла.
• Молоток.
• Гвозди оцинкованные, иногда саморезы.
• Шуруповерт, если в качестве крепежных элементов используются саморезы.

Особенности устройства капельников на крыше

Готовые капельники для кровли в строительных магазинах приобрести невозможно. Они выполняются по индивидуальным заказам в кровельных фирмах. При заказе обязательно указываются тип здания и кровли, а также другие необходимые параметры.

Крепление капельника выполняется на обрешетке с направлением нижнего края на желоб водосточной системы. Крепление капельников необходимо выполнять с нахлестом. Для защиты краев обрешетки устанавливают фронтонные планки. Чтобы обеспечить лучшее сцепление с кровлей проводят обработку битумной мастикой.

Перед тем, как сделать капельник на мягкой кровле, необходимо предварительно обклеить его карнизной черепицей, а после этого выполнять укладку.

В месте примыкания кровли необходимо прибить рейки и уложить на них подкладку. Ее фиксируют гвоздями и битумной мастикой. Верхний край черепицы нужно накрыть металлической планкой, которая также крепится гвоздями. Щели и места стыков замазывают силиконовым герметиком.

При монтаже следует помнить о следующих особенностях:

• Пластины для отвода воды крепятся под листами металлочерепицы.
• Если водосточная система обустроена по правилам, то вода будет стекать в желоб.
• Установленный капельник кровельный не должен препятствовать естественному движению воздуха. Иначе под кровельным материалом будет скапливаться влага, которая станет причиной образования гнили на утеплителе и стропилах.
• Важно не перепутать капельники фронтовые планки.

Многие задают вопрос, как установить капельник на крышу из профнастила или черепицы.

Работы выполняются по следующему алгоритму:

• Капельник прикладывают к обрешетке параллельно карнизу и фиксируют гвоздями с шагом 1 метр.
• Монтируют водосточный желоб, используя два вида крепления: держатели в виде крючков на стропилах или пластмассовые крепления на лобовой доске капельника.

Допущенные ошибки при монтаже капельника кровли могут привести к неприятным последствиям. К примеру, неплотное присоединение к желобу становится причиной образования наледи на верховых досках. Пренебрежение гидроизоляцией может привести к тому, что на металлической кровле будет образовываться конденсат.

Зачем нужен капельник для крыши и правильная схема установки планки конденсата

Доборные кровельные элементы представляют собой дополнительные комплектующие детали и устройства кровельной системы, которые способствуют продлению срока службы кровельной конструкции за счет своих функциональных особенностей.

Благодаря доборным элементам обеспечивается защита кровли и дома в целом от протечек, ветра, снега и других факторов, способных разрушить строение.

Доборные элементы придают зданию индивидуальность и выполняют не только защитную, но и декоративную функцию.

Капельник для крыши: что это и зачем он нужен

Капельники для кровли является одним из множества доборных элементов. Он представляет собой угловую планку, чаще всего металлическую, которая крепится к краю свеса крыши по всему периметру и служит для направления воды, стекающей с гидроизоляционного слоя.

Если не устанавливать планку под гидроизоляционный слой, то скопившийся конденсат из подкровельного пространства будет стекать на лобовую доску или попадать в стропильную часть, которая со временем придет в негодность при постоянном скоплении на ней влаги.

При монтаже гидроизоляционного слоя его выводят на специальную планку — капельник, который способствует сливу конденсата за периметр карнизной коробки, а именно в желоб.

Таким образом, капельник конденсата является направляющим элементом, благодаря которому боковые доски ската крыши, а также внутренняя часть кровельной конструкции остаются сухими.

Устройство и принцип работы

Капельник для вывода капель влаги с гидроизоляции состоит из листа, который имеет форму угла. Крепится лист элемента над утеплителем.

После дождя капли воды, стекая к краю свеса, скапливаются, и уже достаточное количество воды стремится попасть в стропильную систему. При отсутствии капельника именно крайние доски стропильной системы, а также край утеплителя подвергаются воздействию влаги, что приводит к образованию плесени, грибка и потере функциональных качеств элементов и слоев кровли.

Конструкция с наличием листа направления конденсата и карнизной планки выглядит следующим образом:

При такой конструкции даже при наличии снежного слоя на карнизе обеспечивается задув воздуха в пространство для вентиляции.

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Размеры капельника

Металлизированная планка для капельника имеет размеры по стандарту: метр или два метра в длину. Есть размеры по полтора метра, но их бывает найти сложно. Когда ведется расчет необходимой планки для установки его над теплоизоляционным слоем по всему свесу крыши, следует учитывать нахлест листов.

Металлическая планка для капельника имеет толщину около 0,5 мм. Ширина зависит от размеров карнизной доски, но следует учитывать, что часть, которая является свесом планки и направляется в желоб, должна заходить в него на 1/3. Так обеспечивается сток воды в желоб даже тогда, когда ветреные порывы способствуют разбрызгиванию капель.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

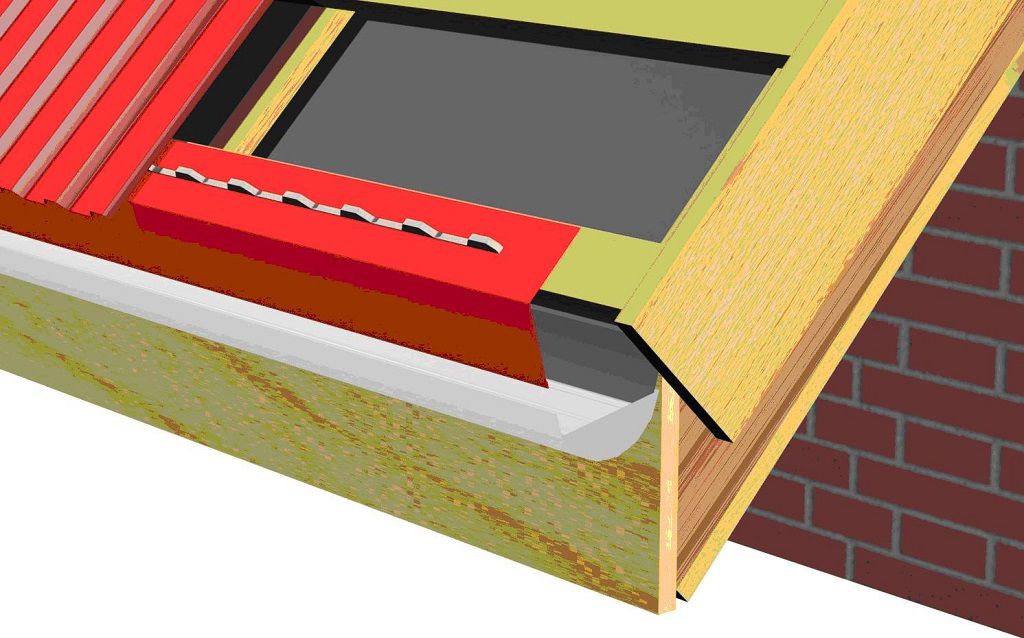

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику

, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

• перед установкой планки необходимо закрепить водосточные желоба;
• к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см. Следует обратить внимание, чтобы свес планки направлялся в желоб;
• установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
• приклеить к листу бутил-каучуковую ленту по всей длине;
• вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
• прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт.

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

• коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
• снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
• водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
• ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
• уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
• отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
• дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
• планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Установка капельника на крыше своими руками

Всем известно, что крыша обеспечивает защиту строения от природных осадков. И чем она круче, тем защита сильнее. Но есть определенные физические качества воды, которые не позволяют ей покинуть кровельное покрытие. И даже если крыша покрыта очень гладким материалом, небольшое количество воды в виде капель на ней задерживается, постепенно проникая под кровельный материал. Особенно это касается края свеса, под которым монтируется водосток. Так вот чтобы капли воды не проникали на обрешетку, а затем на стропила, нужно сделать металлический капельник на крыше.

Что это такое, для чего он нужен на крыше, зачем его устанавливают, и как грамотно провести его монтаж? Об этом и будем говорить ниже.

Монтаж капельника на крыше

Итак, капельник представляет собой металлическую планку, которую устанавливают на край свеса под кровельный материал, и закрепляют к нижнему элементу обрешетки кровли. Его край направляет остатки воды вниз в грунт или в желоба водосточной системы.

В конструкции крыши используется два его вида: карнизный и фронтонный. Они между собой отличаются только конструкцией и формой.

• Карнизный – это металлическая планка в виде угольника, которая устанавливается под кровельный материал и крепится к обрешетке. Используют его сегодня со всеми видами кровельных материалов, даже с гибкой битумной черепицей. Если его с чем-то сравнивать, то карнизный элемент очень похож на оконный отлив, только его плоскости намного больше, особенно тот, который направлен вниз.
• Фронтонный – это более сложная форма. Описать ее словесно, вряд ли получится, поэтому рекомендуем посмотреть на фото снизу, где показаны сразу два капельника. Кстати, фронтонный вариант используется только в комплекте с гибкой черепицей.

Они изготавливаются только из оцинкованной стали и окрашиваются в цвет кровельного материала, с которым будут устанавливаться вместе на крыше. Сделанный из металла этот кровельный элемент прослужит фактически столько же, сколько и сам кровельный материал, главное – правильно провести его монтаж.

Последовательность установки

Монтаж капельника – процесс достаточно простой, и со сложностями здесь не встретишься. Но есть определенные моменты и нюансы, от которых зависит качество конечного результата. Поэтому стоит разобраться в технологии и ответить на вопрос, как правильно установить капельник на крыше.

• Начинать ставить этот элемент надо еще до того, как начнут устанавливать кровельный материал. Но после того как будут установлены крепежные элементы водосточной системы – кронштейны.
• Начинать установку капельника можно с любого края кровли. Укладка производится ровно по свесу. Это сделать несложно, уперев изгиб защитного материала к краю первой доски или рейки обрешетки.
• Некоторые мастера между этим элементом и капельником оставляют зазор не больше 10 мм, это толщина указательного пальца. Хотя это делать необязательно.
• Капельник к карнизной планке крепится кровельными гвоздями или саморезами, расстояние между которыми составляет 20-25 см. Пробивку надо делать в шахматном порядке.

• Так как длина элемента – 1-2 м, то устанавливают их только внахлест относительно соседних капельников. Величина перехлеста 20 мм. При этом необходимо не накладывать планки друг на друга, а вставлять их друг в друга, потому что у каждого элемента (карнизного и фронтонного) есть специальные выступы или сгибы.
• Последний на карнизе элемент подрезается под необходимую длину, это сделать можно ножницами по металлу.

Если кровля собирается из металлочерепицы или профнастила, то на этом процесс монтажа капельника можно считать законченным. Если для покрытия крыши используется гибкая черепица, то необходимо будет устанавливать и фронтонные варианты.

В принципе, монтажный процесс здесь точно такой же, как и с карнизным, но есть и отличительные особенности.

• Во-первых, установка капельников начинается от карниза, то есть, снизу ската, перемещаясь к коньку кровли.
• Во-вторых, начинать монтаж фронтонного элемента можно после того, как будут смонтированы карнизные. Потому что первый нижний фронтонный капельник укладывается поверх карнизного. Именно таким образом достигается герметичность плоскости стока дождевой воды и таящего снега.
• В-третьих, место стыка фронтонного с карнизным обязательно промазывается битумной мастикой.

Особенности установки

Есть несколько моментов, которые надо обязательно соблюдать, перед тем как производить их монтаж.

1. Обязательно перед монтажом должна быть установлена лобовая доска, а к ней прикреплены кронштейны водосточной системы (лучше, если будут уложены и горизонтальные водостоки). Особенно это касается тех частей, которые ближе всего будут располагаться к кровельной конструкции.
2. Подшиваются свесы крыши.
3. Устанавливается обрешетка и карнизная планка.
4. Если на кровлю укладывается гибкая черепица, то обрешетка должна быть покрыта плитами ОСП или фанерой под кровельный слой.
5. Установленный после всего этого капельник будет гарантированно защищать подкровельную конструкцию (обрешетку и стропильную систему) от попадания на нее воды.
6. Если на крышу укладывается мягкая черепица, то карнизный и фронтонный капельник устанавливается именно на уложенные плиты обрешетки, а не на подкладочный ковер. При этом последний крепится к ним при помощи битумной мастики.
7. Очень важно, чтобы капельники не перекрывали естественную циркуляцию воздуха под конструкцией кровли.
8. И последнее – хотя два вида капельников отличаются друг от друга формой сечения, некоторые начинающие мастера их нередко путают. Так что надо быть очень внимательным.

Как видите, капельники выполняют достаточно важную функцию, поэтому и требуются они сегодня все чаще. Их монтаж прост, а затраты на них минимальные. В свободной продаже они реализуются редко, поэтому заказать данные детали кровли можно в компаниях, которые занимаются изготовлением кровельных покрытий и доборных к ним элементов.

Как установить капельное орошение

Детали проекта

Навыки

1 из 5 Легкий Требуется не больше навыков, чем для полива растений из шланга.

Стоимость

2 часа

Расчетное время

От 40 до 100 долларов за 100 квадратных футов

Инструменты и материалы

• Труборез

• Дырокол

В большинстве районов страны, чтобы поливать дворы в течение лета, требуется открытый кран, которого вы не видели со времен вашего последнего братского кеггера. Что не так уж и здорово, если вы живете в природоохранной зоне, где использование разбрызгивателей ограничено. Если лучшая защита — это нападение, способ победить жару — это микроорошение. Эта система капельных трубок и крошечных распылителей подает воду прямо к основанию растений.

Вам не нужна сложная ирригационная сеть для обеспечения микроорошения — подойдет патрубок для шланга. Настройка системы для подкормки грядок, кустарников и деревьев на заднем дворе занимает всего несколько минут проектирования и пару часов на подключение различных компонентов. Тогда, прежде чем вы сможете открыть холодную и полюбоваться своей работой, ваш сад будет благодарить вас за собственное жидкое освежение.

Шаг 1

Обзор капельного орошения

Иллюстрация Грегори Немека

Большая часть микроорошения представляет собой капельные трубки, шланги диаметром ¼ или ½ дюйма, оснащенные крошечными пластиковыми наконечниками, называемыми эмиттерами, которые позволяют воде вытекать с регулируемой скоростью без засорения. Трубки извиваются вокруг и между растениями и деревьями, чтобы вода попадала в почву у корней. Вы можете купить эту трубку либо предварительно перфорированной, с излучателями, установленными на заводе под поверхностью через каждые 18 дюймов, либо без перфорации, что требует, чтобы вы проделали отверстия и прикрепили излучатели к внешней стороне трубки самостоятельно. Неперфорированные трубки можно использовать для настройки системы на необычную компоновку или для соединения секций трубок, где вам не нужна вода. Некоторые компании также продают шланг для замачивания, перфорированную лазером резину, которая пропускает воду в почву без эмиттеров.

У всех производителей есть аксессуары, предназначенные для разных типов растений: распылители для почвопокровных растений, туманообразователи для подвешивания контейнеров и отдельные эмиттеры для достижения растений вне сети. Но мало кто предлагает комплект со всем включенным. Вам нужно будет начертить план вашего сада — поскольку для микроорошения требуется очень много трубок, это не подходит для газонов — и наметить конфигурацию трубок и аксессуаров, а затем купить некоторые детали по отдельности. Или обратитесь к производителю капельного комплекта; многие возьмут ваши планы сада и предоставят вам эффективный дизайн и список материалов бесплатно.

Шаг 2

Подключение к наружному крану

Фото Шелли Стразис

Прикрутите вакуумный прерыватель к регулятору давления, если ваш шланговый нагрудник еще не имеет собственного вакуумного прерывателя. Эта часть предотвратит обратное попадание загрязненной воды из шланга в водопровод дома.

Присоедините фильтр к регулятору давления. Подсоедините вертлюг шланга к резьбовому отверстию, выступающему сбоку фильтра. Он имеет зазубренный конец, чтобы принять отрезанный конец трубки и крепко удерживать его. Прикрутите всю сборку к нагруднику шланга.

Шаг 3

Размещение трубок

Фото Шелли Стразис

Прикрепите отрезок неперфорированной трубки или садового шланга к нагруднику шланга, длина которого должна быть достаточной, чтобы дотянуться от нагрудника до грядок растений.

С помощью зазубренных соединителей прикрепите рулон ½-дюймовой трубки с эмиттерами к неперфорированной трубке на краю грядки.

Трубку с излучателями протяните вокруг растений, возле их корней. Держите линии трубок на расстоянии около 12 дюймов друг от друга.

Шаг 4

Установка стоек

Фото Шелли Стразис

После того, как вы установили трубку, используйте пластиковые заземляющие колышки, чтобы зафиксировать ее. Убедитесь, что крюк в верхней части колышков подходит к трубке.

Везде, где трубка должна поворачиваться под острым углом или разветвляться на другую секцию, обрежьте ее и снова соедините с помощью тройника или коленчатого соединителя. Отрежьте конец трубки, когда закончите; оставьте его открытым, чтобы вы могли промыть его водой позже.

Этап 5

Укладка труб вокруг кустов и деревьев

Фото Шелли Стразис

Расположите петли из ¼-дюймовых трубок вокруг деревьев и кустарников.

С помощью дырокола проткните полудюймовую трубку в том месте, где будет начинаться петля. Вставьте в отверстие небольшой тройник.

Прикрепите один конец ¼-дюймовой трубки с эмиттерами к одной стороне тройника. Теперь нарисуйте форму лассо вокруг ствола дерева. Петля должна быть достаточно большой, чтобы доходить до середины кроны дерева.

Отрежьте трубку и прикрепите конец к другой стороне тройника.

Этап 6

Позиционные опрыскиватели для почвопокровных

Фото Шелли Стразис

Там, где насаждения настолько густые, что трудно змеевидно укорениться в трубках, разветвляться с помощью микрораспылителей.

Проткните ½-дюймовую трубку дыроколом, затем вставьте небольшой прямой соединитель. Присоедините неперфорированную трубку диаметром ¼ дюйма, достаточную для того, чтобы достать до микрораспылителя. Подсоедините другой конец ¼-дюймовой трубки к микрораспылителю.

Закрепите опрыскиватель на стойке и установите его в почвопокровном.

Используйте аналогичный метод для разветвления с одиночными эмиттерами (например, для розовых кустов), туманообразователями или другими специализированными капельницами.

Этап 7

Закройте конец трубки

Фото Шелли Стразис

После установки всех трубок и насадок включите воду на минуту, чтобы вымыть грязь из трубок.

Выключить воду. Наденьте ½-дюймовый концевой зажим на открытый конец трубки. Сложите конец, затем наденьте другую петлю концевого зажима на сложенный кусок, чтобы зафиксировать его в сжатом положении.

Шаг 8

Покройте трубку мульчей

Фото Шелли Стразис

Очистите все трубки и убедитесь, что все соединения затянуты, а эмиттеры не засорены. Включите воду и проверьте наличие утечек или плохих соединений.

Чтобы вода не испарялась до того, как она достигнет корней растений, и чтобы придать саду ухоженный вид, накройте все открытые трубки слоем мульчи примерно на два дюйма.

Пошаговое руководство по установке системы капельного орошения

Это пошаговое руководство по установке системы капельного орошения. По сравнению с обычными спринклерными системами, системы капельного орошения просты в конструкции, недороги и просты в установке.

Традиционные высокопроизводительные спринклерные системы высокого давления требуют тщательного планирования, обширных траншей, специальных инструментов и клея. Эти эффективные системы подают воду, измеряемую в галлонах в час (GPH), и подают воду только там, где это необходимо. Это может одновременно улучшить здоровье растений, сохранить воду и уменьшить рост сорняков.

Этап 1: Планирование и проектирование

При проектировании ирригационной системы учитывайте различные области и растения, которые необходимо поливать. Мы предлагаем использовать капельное орошение для деревьев, кустарников, лиан, овощей, клумб, контейнеров для растений, горшков, любых отдельных растений и узких участков посадки.

Создать список растений:

Список и расположение малых и больших деревьев, кустарников, почвопокровных растений, клумб и огородов. Затем разделите растения на группы с одинаковыми потребностями в поливе и растения, которые находятся на полном солнце или в затененных местах.

Схема системы капельного орошения

О почве:

Почва похожа на хранилище питательных веществ для растений. Это среда, через которую перемещаются вода и питательные вещества. Кроме того, он закрепляет растения и является резервуаром воды для роста растений.

Существуют различные типы почвы с различными характеристиками, которые определяют, какие типы капельниц или микроразбрызгивателей следует использовать. Чтобы определить, какой тип почвы у вас на данном участке, возьмите горсть сухой почвы, крепко сожмите и отпустите.

Песчаная почва:

Песчаная почва раскрошится и развалится при освобождении. В таком грунте вода будет стекать прямо вниз. Используйте близко расположенные капельницы 2GPH на расстоянии 10-12 дюймов друг от друга или микроразбрызгиватели в конфигурации с более широким интервалом.

L oamy Почва:

Суглинистая почва будет держаться вместе, но затем легко разорвется. Вода будет двигаться медленно и будет распространяться равномерно. Используйте капельницы 1GPH с интервалом 16-18″.

C lay Почва:

Почва, содержащая глину, не разрушается, а вода впитывается очень медленно. Используйте капельницу 0,5 GPH или 1 GPH с интервалом 18-24″.

Нажмите здесь , чтобы узнать больше о том, как определить тип почвы

Шаг 2: Выбор метода запуска

Определение того, как запустить систему и какие продукты выбрать, является важным решением, которое следует принимать тщательно. Правильный выбор будет зависеть от размера участка, наличия выходов воды, дизайна сада и типа орошаемого растительного материала. Из следующих трех методов вы можете выбрать метод запуска, который подходит для вашего капельного применения.

Способ 1 – Подключение крана

Один из самых простых способов установки капельное применение над землей начинается с наружного крана с использованием Полиэтиленовая трубка 1/2″ в качестве основной боковой линии. Его можно установить для автоматизации с помощью с помощью таймера окончания шланга. Прикрепите один из комплектов ниже к крану и Полиэтиленовая трубка 1/2″ к поворотному адаптеру. Изображение A : SW9001D Нагрудник для шланга Комплект с таймером. Изображение B : Показан комплект: SW9001D Комплект нагрудников для шлангов с таймером SW9000 Комплект нагрудников для шлангов

Магазин: Sw9000 | DIG Black до 18 галлонов в минуту 30 фунтов на квадратный дюйм Комплект для соединения шланга 3/4″ FHT x MNPT

Магазин: Таймеры/контроллеры на конце шланга

A.B.

Способ 2 — подключение к клапану для полива

Другой способ подключения системы капельного полива — подключить ее к наземному антисифонному клапану или подземному клапану. Антисифонный клапан представляет собой комбинированный клапан и превентор атмосферного обратного потока. Встроенный клапан требует использования устройства предотвращения обратного потока. Не забудьте проверить местные коды для любого приложения.

Необходимые действия:

• Подземная установка в линию с использованием регулятора давления, сетчатого фильтра, стояка 1/2″ и переходного тройника.
• Под землей Проточная установка с использованием регулятора давления, сетчатого фильтра, стояка 1/2″ и переходного тройника.
• Надземная противосифонная установка с использованием регулятора давления, сетчатого фильтра, стояка 1/2″ и переходного тройника.
• Надземная противосифонная установка с использованием регулятора давления, сетчатого фильтра, стояка 1/2″ и переходного тройника.

Метод 3 – Модернизация стояка спринклерной системы

Заводские эмиттеры и коллекторы

• A. Эмиттер с 4 выходами
• B. Эмиттер с 6 выходами
• C. Регулируемый эмиттер с 6 выходами
Переделка эмиттера с регулируемыми выходами 10291 D. колено, регулятор давления и поворотный адаптер

A. B.C.D.

Вы также можете использовать переходное колено, регулятор давления и поворотный адаптер для переоборудования спринклерной головки 1/2″ стояк непосредственно к полиэтиленовой трубе.

Магазин: Универсальные фитинги

Шаг 3: Раздача воды

Теперь, когда вы выбрали способ подключения системы капельного орошения к источнику воды, пришло время свернуть шланг и уложить путь для воды, чтобы путешествовать к вашим растениям.

Рулон Out The Hose

Магазин Капельный шланг, капельная линия, капельная лента

После подключения к источнику воды разверните шланг или капельную линию. Расположите шланг в саду или на клумбе.

A. Капельная линия B. Полиэтиленовая трубка 1/2 дюймаC. Полиэтиленовая трубка 1/4 дюйма

Пример расположения трубок капельного орошения

Разрез Длина шланга

Теперь, когда вы уложили шланг, еще раз проверьте правильность расположения и длину шланга. Используйте полипропиленовые труборезы, чтобы делать чистые и точные разрезы.

Инструменты, доступные для покупки

• Инструмент для установки ирригационных систем Rapid Pro 5-в-1 1-1/2″ | Poly-Gator
• Труборез Blazing 1-1/4″ | SB5000
• Труборез Dawn Industries 1″ | T100

Пуансон Отверстия для эмиттеров

С помощью перфоратора сделайте отверстие в шланге 1/2″ в том месте, где вы хотите разместить эмиттер или фитинг с зазубринами 1/4″ для соединения с распределительной трубкой. Если вы проделаете дыру не в том месте, ее можно закрыть заглушкой. Используйте стержни для труб диаметром 1/2″, чтобы прикрепить трубы диаметром 1/2″ к земле. Используйте фитинги 1/4″, чтобы защелкнуть их прямо в отверстиях, созданных в трубке 1/2″, чтобы подсоединить распределительную трубку 1/4″. Этот тип соединения можно использовать для подключения к отдельным установкам.

ПРИМЕЧАНИЕ. Убедитесь, что весь мусор вымыт перед закрытием линии. С концом шланга 1/2″.

1. Используйте пробойник Small или Pro Punch, чтобы проколоть 1/2″ полиэтиленовую трубку. (Крепление трубы для капельного орошения)
2. Используйте 1/2-дюймовые колышки для труб или колышки из нержавеющей стали, чтобы прикрепить 1/2-дюймовые полиэтиленовые трубки к земле. (Использование заглушки для крепления трубки капельного орошения)
3. Если вы сделали отверстие по ошибке, просто закройте его заглушкой (вставка капельницы в трубку капельного орошения)
4. Вставьте кнопочные капельницы, поликарбонатные капельницы, флажковые капельницы или регулируемые капельницы для подачи воды к растениям рядом с трубкой. (Пример подачи воды к растениям через систему капельного орошения)
5. Для подачи воды к растениям используйте штуцеры с шипами 1/4″, распределительную трубку 1/4″ и эмиттеры на ваш выбор. (Пример зажима конца трубы капельного орошения)
6. После того, как вы очистите линию от мусора, используйте конец шланга 1/2″, чтобы остановить поток в конце линии.

1.2.3.

Использовать кнопку эмиттера

4.5.6.

Шаг 4. Полив растений

Ниже приведены некоторые возможности настройки системы капельного орошения. Следующие примеры помогут вам лучше понять концепции компоновки и решить, какое приложение подходит именно вам.

Капельница Расположение ирригационных трубок

1. Разместите трубки 1/2″ и закрепите его 1/2-дюймовыми кольями для труб.

2. Для труднодоступных деревьев или кустарников, подсоедините распределительную трубку 1/4″ к шлангу 1/2″, используя 1/4″ шиповая фурнитура.

3. Используйте 1/4″ капельную петлю вокруг деревьев. Подсоедините капельную линию к 1/2-дюймовому шлангу с помощью 1/4-дюймового колючая тройка.

4. Используйте струйные распылители или микроразбрызгиватели на колосе с 12-дюймовым колосом для цветов или почвопокровных растений.

Использование стержни для крепления капельной трубки

1. Для крепления шланга используйте стержни диаметром 1/2 дюйма или стержни из нержавеющей стали. (Распределение воды по трубкам к труднодоступным растениям)
2. Используйте штуцеры 1/4″ для соединения распределительных трубок 1/4″ и эмиттеров для труднодоступных растений. (Пример размещения эмиттера капельного орошения)
3. После этого установите излучатели на полпути между основанием растения и краем его кроны. (Изображение микрораспылителя для цветов и почвопокровных растений)
4. Микрораспылители и струйные опрыскиватели на шипах отлично подходят для цветов и почвопокровных растений.

1.2.3.4.

Руководство по установке системы капельного орошения: огород, клумбы и почвопокровное покрытие

1. Раскатайте 1/2-дюймовую капельную линию рядами на расстоянии примерно 12 дюймов друг от друга.
2. Используйте колена и тройники с гайкой 1/2″ для соединения шлангов. (внизу слева)
3. Используйте 1/2-дюймовые стержни для труб или стержни из нержавеющей стали, чтобы закрепить капельную линию на земле.

A. Первый пример размещения трубки капельного орошенияB. Розы и кустарники

Использование эмиттера для капельного орошения, например:

Коллектор на стояке 1/2″.

2. Подсоедините трубку 1/4″ к выпускной коллектор. Приложите трубку к основанию растений и обрежьте ее до желаемая длина.

3. Подсоедините эмиттеры, капельную линию (трубки с эмиттерами), форсунки или микроспринклеры, как показано справа.

Патио Контейнеры:

1. Проложите шланг диаметром 1/2″ к патио от источника воды. При необходимости пропустите трубу вверх или вдоль балок. Закрепите на месте. Используйте локтевой фитинг, чтобы обойти углы. Закрепите конец шланга с помощью хомута на 1/2″, как показано на рисунке.
2. Подсоедините трубку 1/4″ к шлангу трубки 1/2″ с помощью соединителя или колена и протяните его к контейнерным растениям. Наденьте на трубку стержень диаметром 1/4 дюйма и вставьте в конец излучатель. Вставьте кол в контейнер.
3. Если вы используете туманообразователи, установите их непосредственно в 1/2-дюймовый шланг над каждым подвесным контейнером, чтобы опрыскивать растения.

A. Использование туманообразователей при капельном орошении. Фоггеры отлично подходят для орошения подвесных корзин или просто охлаждения патио. Не забудьте пережать конец шланга после промывки системы от мусора!B. Пример компоновки системы капельного орошения

Начальная Запуск системы:

Следуйте приведенным ниже инструкциям

Перед включением системы В первый раз оставьте все концы полиэтиленовых трубок диаметром 1/2 дюйма открытыми, включите воду и дайте ему поработать свободно в течение нескольких минут. Это удалит любую грязь или другие мусор, который может быть в системе. Закройте конец линии с помощью любого шланга концевой зажим или заглушка.

Проверить правильность работы капельниц и микроспринклеров и отсутствие утечек в системе. Если происходит утечка на полиэтиленовой трубке диаметром 1/2″ у основания капельницы или микроразбрызгивателя, снимите эту капельницу/микроразбрызгиватель и вставьте заглушку, чтобы закрыть отверстие. Снова вставьте капельницу или микроразбрызгиватель в другое место.

Поиск и устранение неисправностей Для руководства по установке капельного орошения:

Клапан переменного тока не работает Правильно:

• Возможная причина: Неправильный размер клапана, слишком низкий расход.
• Решение:

1. Замените на клапан соответствующего размера.
2. Отверстие мембраны забито
3. Очистите или замените мембрану
4. Неисправность соленоида
5. Проверьте подключение или замените соленоид

Контроллер с батарейным питанием не работает Работайте правильно:

• Возможная причина: 9-вольтовая батарея разряжена или вышла из строя
• Решение: Замените новой 9-вольтовой батареей

Контроллер с батарейным питанием не работает Закрыть:

Причина: Отсутствует марионетка Отсутствует уплотнительное кольцо, открыт рычаг или мембрана порвана или изношена.
