Схема громоотвода в частном доме для установки на крышу своими руками

Громоотвод в частном доме – это вещь необходимая, но далеко не все знают, как оно работает и для чего вообще нужно. Само название громоотвод в корне неверное, так как гром – это звук.

А зачем его отводить? Это невозможно, да и лишено всякого смысла, а вот молния и молниеотвод – другое дело. Природное явление может представлять реальную угрозу для жилых домов, но так как все привыкли говорить именно о громоотводе, будем пользоваться и этим «термином» тоже.

Система молниеотвода, смонтированная на коньке крыши Вернуться к оглавлению

Содержание материала

Молниезащита дома – как она устроена и работает

Молниеотвод – это металлический шпиль, устанавливаемый на самую высокую точку здания в вертикальном положении или рядом с ним на отдельно стоящей мачте, которая будет выше крыши дома.

Его задача – защищать здание от удара молнии. Штырь по системе металлических проводников, проходящий по кровле и фасаду строения подсоединен к металлическому контуру, который закопан в землю.

Тросовая молниезащита частного дома подключена к контуру заземления

Многие не знакомы с тем, как работает громоотвод. Мыслится это так – при ударе молнии в здание, она будет притянута к шпилю. Заряд стечет по проводнику в землю, где благополучно рассеется.

Если молния попадет в громоотвод, именно так и произойдет, но действует это устройство совершенно иначе – его задача не отводить удары, а не давать им случаться вообще. Как это работает? Приготовьтесь погрузиться в мир теоретической и экспериментальной физики – вперед!

Принцип работы громоотвода для частного дома

Объяснение очень простое:

Во время дождя начинают образовываться грозовые облака, в которых разделяются разряды. То есть, мельчайшие капли воды, из которых они состоят, получают положительные и отрицательные заряды, причем последние скапливаются в основном в нижней части кучевого облака.

Так выглядит кучевое облако

Под заряженным облаком на земле, зданиях и других объектах начинают индуцироваться и скапливаться положительные заряды.

Расположение зарядов и причины образования разрядов молнии

По мере накопления зарядов, между облаком и земной поверхностью увеличивается напряженность электрического поля. Максимальная разница потенциалов достигает нескольких миллионов Вольт. Эта разница и служит причиной образования молнии – атмосфера выступает проводником, через который напряжение разряжается, ослабляясь.

При образовании молнии первым возникает ступенчатый лидер.

Схема появления молнии – все начинается со ступенчатого лидера

Лидер — это слабосветящийся разряд, движущийся по направлению к земле от облака. Его скорость в атмосфере достигает 50 000 км/сек. Проводник – это воздух, неоднородный по своей структуре. Молния выбирает путь наименьшего сопротивления до точки, к которой устремилась. Под неоднородностью понимается наличие мест с большим количеством заряженных частиц, с повышенной электропроводностью.
По мере приближения к поверхности земли лидер «выбирает» те места для удара, где накоплено больше всего положительных индуцированных зарядов.
В момент соприкосновения все отрицательные заряды, которые находятся в ионизированном канале начинают стекать в землю – первыми проходят заряды из самого канала, а потом заряды из облака, то есть разряд идёт снизу-вверх.

Молния бьет в дерево, так как на нем скопилось больше положительных зарядов

Все знают, что молния выбирает для удара самые высокие объекты, например, дома, деревья, вышки или мачты. Однако это не закон – здесь прослеживается влияние других факторов. Многое зависит от электропроводности материала. Простой пример – в деревьях течет сок. Будучи водой с примесями, он хорошо проводит электричество. Индуцированные в земле заряды перетекают к его вершине, притягиваясь к отрицательным зарядам облака. Получается, что расстояние до облака сокращается, и ступенчатому лидеру проще ударить в это место.

Так произойдет, если дерево стоит одно в округе, но когда объектов много, все может сложиться иначе.

Совет! Напоминаем, что прятаться во время грозы под высокими деревьями на открытой местности опасно. Велика вероятность попадания в него молнии.

Заряд молнии через дерево проходит в землю и рассеивается

Описанное перетекание зарядов происходит и по зданиям и другим конструкциям. Когда объектов много, их высота перестает иметь значение. Молния предпочтет объект с большей электропроводностью, даже если он будет ниже. Это полностью объясняет поведение этого природного явления.

Иногда случается так, что молния не трогает высокого здания, а бьет в какую-нибудь будку, находящуюся поблизости. Причина кроется в том, что здесь зарядов накоплено больше. Произойти это может из-за водоносного слоя, находящегося в этой точке, а вода, как хороший проводник, будет накапливать много индуцированных зарядов.

Поведение молнии можно предугадать

Очень часто можно видеть пораженные молнией деревья в руслах рек, а, как известно, реки текут по самым низинным местам рельефа. Все это происходит по той же причине. Поэтому от рек и водоемов во время грозы тоже лучше держаться подальше.

Как работает молниеотвод

Теперь давайте разбираться с тем, как молниеотводу удается уберегать дома от попадания молнии.

Итак, в земле возникает множество индуцированных зарядов, которые перетекают вверх по предметам. Особенно сильно это будет проявляться на заостренных объектах, как шпиль громоотвода.
Казалось бы, заряды накопятся на мачте и молния в нее ударит, но так не происходит, из-за того что на верхушке устройства возникает постоянно горящий коронарный разряд, через который положительные заряды из земли начинают стекать в направлении облака. Благодаря этому заряды не успевают накапливаться в достаточном количестве, а так как поблизости наверняка найдутся более заряженные объекты, молния предпочтет для удара их.

В результате вероятность попадания молнии в громоотвод падает почти до нуля – такое случается, но крайне редко. Даже в Эйфелеву башню бывает да и попадет разряд.

Молния попала в Эйфелеву башню

Как видите, все предельно просто и понятно. Не нужно быть физиком, чтобы понимать причину природных явлений. В общем, на вопрос, нужен ли громоотвод в частном доме, мы ответили.

Теперь давайте разбираться с тем, как его смонтировать.

Вернуться к оглавлению

Как установить громоотвод в частном доме своими руками

Разновидностей молниеотводов придумано огромное количество – есть много самодельных разработок, которые просты и не очень по строению и обходятся владельцам практически бесплатно, есть и готовые решения, приобретаемые в магазине. Конечно, последние обеспечивают лучшую защиту, так как расчет конструкции производится профессионалами. При этом решение от производителя проще смонтировать – система является модульной, она надежно закреплена и выглядит очень аккуратно.

Громоотвод из алюминиевого стержня диаметром 8 мм

Наш портал рекомендует использовать только проверенную защиту от молнии по указанным выше причинам.

Лучшие производители

Производителей систем грозозащиты на рынке представлено много. Так как с таким вопросом люди сталкиваются крайне редко, то и названия компаний им говорят мало о чем. Представляем вниманию читателя список фирм, продукция которых ценится в России и остальном мире.

В чем может быть разница по качеству подобных статических систем, спросите вы? Прежде всего, речь идет о толщине металла, надежности креплений, о толщине слоя цинкового покрытия, если проводники используются стальные. Особенно важно последнее, так как при истончении покрытия металл быстро ржавеет. Купить можно продукцию и других производителей, но читайте предварительно отзывы в интернете.

Комплект заводской молниезащиты

Модели громоотводов существуют самые разные, но общее назначение деталей у них похожее. Проектирование системы осуществляют до покупки. Собирается она из следующих деталей.

Детали, фото:	Описание:
Токоотвод	Железный стержень, который и формирует основную часть системы громоотвода. Его диаметр составляет 8 мм, крепится он к разным поверхностям через специальные кронштейны. Процесс установки разберем дальше.
Коньковый держатель	Токоотвод необходимо пропустить через всю крышу по самой высокой ее части, коей является конек. Для монтажа используются скругленные и треугольные коньковые держатель, которые подбираются под форму конька.
Молниеприемный стержень	Это тот самый штырь, на конце которого горит коронный разряд. Монтируется он в самую высокую точку крыши. Габариты у этой детали бывают разные. Иногда их делают в виде больших мачт.
Основание молниеприемника	В некоторых системах молниеприемник монтируется на бетонное основание. В других моделях он крепится при помощи металлических кронштейнов прямиком к стенам дымоходов и вентиляционных шахт.
Зажим прута на штыре	Этот соединитель используется для подключения штыря к токоотводу.
Зажим «прут-прут»	Эта деталь похожа чем-то на предыдущую, но используется она для соединения двух концов прутов.
Держатель на водосток	Для фиксации токоотвода на водостоках применяются вот такие держатели.
Контрольно-измерительный колодец грунтовой	Эта полимерная коробка вкапывается в землю. В нее заходит токоотвод и соединяется со штырем заземления. При необходимости ревизии, в колодец остается удобный доступ.
Штырь заземления токоотвода и фурнитура для него	Заземление требуется хорошо заглубить (как сделать заземление можете узнать из статьи на нашем сайте). Для этого используется составной штырь, который может быть забивным или винтовым. При сборке детали используется заостренный наконечник, облегчающий вход в грунт, стержни с резьбой на концах, соединительная резьбовая муфта и боек, через который можно наносить удары кувалдой без риска повредить резьбу, или вставлять его в перфоратор.
Смазка электроповодащая	Используется для защиты соединений и улучшения их токопроводящих свойств.

Так же в список можно добавить кровельные и стеновые кронштейны, через которые токоотвод монтируется на соответствующие поверхности.

Молниезащита частного дома своими руками — чем устанавливать громоотвод

Подобные системы хороши тем, что для установки не требуется специализированного инструмента – применяется то, что есть в доме у каждого хорошего хозяина, а именно:

Перфоратор для бурения монтажных отверстий
Гаечные ключи для заворачивания болтовых соединений.
Большой молоток или кувалда для забивания штыря заземления в грунт.
Кисточка для нанесения смазки на соединения.
Лопата и лом для копки траншеи под токоотвод и контрольно-измерительный колодец.

Схема громоотвода в частном доме – порядок сборки

Теперь давайте рассмотрим пошаговый порядок действий при монтаже громоотвода. В качестве примера разберем комплект оборудования от компании «DEHN+SOHNE».

Двускатную кровлю без надстроек проще всего выполнить при помощи круглого токоотвода. Сделан он может быть из алюминия или оцинкованной стали.
Первым делом монтируются коньковые держатели. Эти детали состоят из двух скругленных скоб и винтового зажима. Они могут раздвигаться и регулироваться под размер конкретного конька.

Громоотвод для дачного дома своими руками — установка конькового держателя

На держателях вкручиваются кронштейны с защелками, в которые впоследствии будет вставляться токоотвод. Детали нужно расставлять по всему коньку с шагом 100 см. Это позволит пруту не провисать под собственным весом.
Затем устанавливаются кровельные держатели, имеющие штампованную часть для загиба. Крепятся они на саморезы прямо к обрешетке, находящейся под кровельным материалом. Перед установкой кровля частично разбирается. Проще всего провести такие манипуляции с черепицей, тот же профнастил придется откручивать целым листом. Шаг расстановки этих держателей также составляет 100 см. Их пускают по одному из краев здания.

Молниезащита частного дома с крышей из металлочерепицы

По намеченной линии монтируются и стеновые держатели. Они представляют отдельный кронштейн, который крепится при помощи пластикового дюбеля и винта. В такой работе уже понадобится перфоратор. Шаг между деталями не меняется.

Установка стенового кронштейна

В коньковые держатели монтируется токоотвод. Для этого достаточно откинуть все защелки, установить круглый проводник, и защелкнуть фиксаторы обратно. Края прута необходимо сделать длиннее крыши примерно на 15 см с каждой стороны. После установки они загибаются под углом 45 градусов вверх. Это позволит увеличить зону охвата защиты.

Токоотвод установлен в держатели, его концы загнуты вверх

Затем аналогичным способом монтируется стеновая и кровельная части токоотвода. Прут повторяет форму строения и нигде его не касается. При прохождении водостока ставится специальный держатель для этого места.

Крепление токоотвода к водостоку

Присоединение токоотвода к молниеприемнику осуществляется при помощи клеммы типа MV. Чтобы соединение было надежным винты затягиваются с усилием 25 Ньютон метров.
Путей можно сделать несколько. Растекание тока молнии по разветвленной сети приводит к снижению электромагнитного поля внутри защищаемого объема. Так работает экранирующий эффект.

Перпендикулярное соединение прутов через зажим

Особое внимание следует уделить узлу соединения токоотвода и контура заземления. Чтобы была возможность нормально измерять сопротивления проводников, это соединение делается разъемным – при помощи кольцевой клеммы с двумя болтами. В качестве контура заземления могут быть использованы металлические стержни арматуры фундамента – такое решение реализуемо на этапе строительства дома. Отдельные пруты арматуры при этом соединяются при помощи сварки. На выходе к ним присоединяется через специальные соединители металлические плоские полосы.

Соединение токоотвода с заземлением

Если на крыше имеются надстройки, например, каминная труба или антенна, то нужно побеспокоиться и об их защите. Для этого применяют стержневые молниеприемники, устанавливаемые вертикально. При помощи клемм и кронштейнов сооружается высокая конструкция, как показано на следующей картинке.

Стержневой молниеприемник соединен с металлической трубой, на которой закреплена антенна, что позволит эффективно снять разряд и с нее

Также можно молниеприемник закрепить на самой надстройке, если применить специальные кронштейны и изолированный токоотвод. Для соединения отдельных веток молниезащиты можно использовать токоотвод, так как к нему ранее был подсоединен металлический кронштейн.

Вернуться к оглавлению

Видео инструкция по монтажу молниезащиты промышленного и жилого здания

Вернуться к оглавлению

Заключение

На этом, собственно, монтаж завершается, если не считать процесса установки штыря заземления. Мы же с вами прощаемся. Надеемся, статья вам понравилась и была полезной.

Как правильно сделать громоотвод в частном доме своими руками

Как устроен громоотвод?
Схема громоотвода.
Правильное создание громоотвода.
Изготовление громоотводов.
Как сделать громоотвод в частном доме.

Большинство коммуникаций, которые были подведены к частным домам, уже давно отработали срок своей эксплуатации. Из-за этого существенно повышается риск их выхода из строя. Именно поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так просто, для этого необходимо рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.

Создание такой конструкции – это защита своей семьи от потенциальной угрозы. Правильно установленный громоотвод обезопасит дом от молнии. Рассмотрим поэтапное создание конструкции.

Как устроен громоотвод?

Принцип работы громоотвода достаточно прост – молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:

Молниеприемник, который выполняет перехват заряда молнии.
Токоотвод, перенаправляющий энергию.
Заземлитель. Благодаря ему между устройством и землей стабильная связь.

Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.

Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.

Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник – это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.

Схема громоотвода

Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.

Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа – тем меньше вероятность наступления негативных последствий.

Отдельная тема – это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.

Читайте также: «Защита своего дома от прямого попадания молнии. Грозозащита: молниеприёмник, молниеотвод, заземляющее устройство».

Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.

Правильное создание громоотвода

Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.

Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h – это высота громоотвода, rx – радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.

Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Заказать бесплатную консультацию по подбору молниеотвода

конструкция молниезащиты, установка в частном доме молниеотвода и полезные советы

Все мы знаем, что молния красива лишь на расстоянии, а для человека её удар может быть смертельным. Также удар молнии может вывести из строя технику или спровоцировать возгорание. В частный дом молния попадает не так часто, но если это случается, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем о молниезащите частного дома и как устроен молниеотвод.

Особенности молниезащиты частного дома

По мере развития технологий и возникновения различного беспроводного оборудования увеличился риск удара молнией. В то же время современные научные разработки успешно борются с ней.

Когда на небе надвигаются грозовые тучи и его пронизывают молнии, предупредительный и умный человек не будет их бояться, потому что он заранее защитил своё жильё от их прямого попадания.

Итак, хороший хозяин обязательно проявит интерес к тому, как произвести молниезащиту частного дома. Можете не переживать, если ваш частный дом располагается рядом с башней, оснащённой молниеотводом или же линиями электропередач. А вот в зоне риска попадания молнии находятся строения, которые:

имеют одиночное расположение;
построены на возвышенности;
находятся рядом с водоёмом.

Молниеотвод следует планировать ещё на этапе строительства частного дома. Так, следует выполнить молниезащитный контур во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они подлежат установке на них молниеотвода в непременном порядке.

Выбор нужного типа молниезащиты для частного дома зависит от ряда факторов:

Исходное состояние дома.
Условия расположения.
Климатические условия местности.
Тип грунта.

Обязательно учитывайте условия расположения вашего дома. Так, если молния попадает в дерево, антенну, столб рядом с домом, то они могут создать эффект экрана и здание тоже попадёт в зону поражения.

Помните, что разные типы грунта отличаются по своей токопроводимости и сопротивлению, которое следует учитывать при выборе сечения полосы и размера заглубления контура.

Если климат местности такой, что количество грозовых периодов в год превышает отметку в 40 раз, а дом находится у воды, то риск попадания молнии увеличивается в несколько раз.

Как устроен молниеотвод для частного дома

Принцип работы молниеотвода достаточно прост: дом защищается от попадания молнии благодаря тому, что разряд отводится в землю.

Однако эффективность молниеотвода возможна лишь при комплексном сооружении системы, которая состоит из двух защитных систем: внешней и внутренней.

Внутренняя защита должна предохранять оборудование от скачков напряжения во время грозы. И даже если разряд ударит в радиусе нескольких километров, ограничитель перенапряжения все равно нужен.

Если такой защиты у вас нет, то при приближении грозового фронта в пределах трёх километров заблаговременно отключите все электрические приборы.

А внешняя система защиты нужна с целью обеспечения безопасности дома и его обитателей при грозе. Простой молниеотвод состоит из следующих элементов:

Молниеприёмник представляет собой проводник из металла до полутора метров в длину, который берёт на себя разряд молнии. Устанавливать такую молниезащиту в загородном доме следует на самой высокой его точке:

крыша;
дымовая труба;
телеантенна.

Такая молниезащита подходит для установки на крыше из металла, а если крыша шиферная, то нужно натянуть металлический трос на опорах из дерева длиной до 2 метров и покрыть его изоляторами.

На крышах из черепицы нужно по коньку натянуть специальную молниезащитную сетку с токоотводами. Токоотводы нужны для соединения молниеотвода с заземлительным контуром. Они представляют собой проволоку из стали, которую следует проложить по стене дома и приварить к молниеприёмнику и контуру заземления.

Заземление молниезащиты включает в себя два связанных электрода, которые забиты в землю. По правилам заземление бытовых приборов и молниезащиты должно быть общим. Радиус действий молниеотвода зависит от его высоты.

Если молниеотвод сделать правильно и качественно, то он будет представлять собой наименьшее сопротивление, по которому разряд молнии будет перенаправлен от дома в землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались с тем, как устроена защита от молнии для дома, и как подобрать её в зависимости от типа крыши. Теперь мы расскажем о том, как сделать качественную молниезащиту для дома своими руками.

Молниезащитной сеткой послужит металлическая проволочная конструкция диаметром в шесть метров, которая сделана путём сварки. Её следует уложить на крышу и соединить с контуром заземления несколькими токоотводами.

Такая сетка подойдёт для неметаллических крыш с целью защиты одного здания, поскольку другие постройки располагаются уровнем ниже. Также сетку можно уложить на кровлю ещё на этапе строительства дома.

Защитную проволоку изготовить можно так:

Натяните трос на изоляторах между двумя опорами из металла или дерева.
Монтаж выполняется на высоте 0,25 м на коньке.
Диаметр проволоки должен быть не менее 6 мм.

Вокруг проволочной трубы нужно сделать петлю и присоединить её к молниеприёмнику посредством пайки или сварочным способом. Из этой же проволоки делается и токоотвод. В итоге мы получаем шалашеподобную защитную зону, которая подойдёт для крыш из любого материала, кроме металла.

Штыревой молниеприёмник — это штырь с такими параметрами:

форма сечения может быть круглой, прямоугольной или квадратной;
длина штыря как минимум 0,25 м;
площадь сечения 100 квадратных мм.

Именно штырь принимает на себя ключевой удар молнии, поэтому он должен быть способным выдерживать максимальные нагрузки динамического и температурного характера.

Материал для штыря подбирается такой, чтобы ему не было страшно окисление, это может быть оцинкованная сталь или медь, поэтому красить такой молниеприёмник нельзя. Диаметр сечения прута или трубы должен составлять минимум 12 мм. В полой трубе нужно заварить конец. Конструкцию следует устанавливать на конёк крыши на мачте необходимой длины.

Токоотвод направляет электрический разряд в землю. Его нужно присоединить к общей конструкции посредством пайки, сварки или крепления на болты. Площадь контакта должна быть не менее чем вдвое больше площади сечения деталей, которые соединены друг с другом.

Подобная защита подойдёт для крыш из металла, при этом помните, что сама крыша тоже подлежит заземлению.

Заземление для громоотвода

Заземлитель нужен для отвода тока молнии в землю, он обладает малой долей электрического сопротивления. Заземление следует укладывать подальше от крыльца дома и дорожек рядом с ним, желательно, на расстоянии порядка пяти метров.

Если грунт влажный, а грунтовые воды залегают менее чем на полтора метра, то нужно использовать горизонтальный заземлитель. Его можно своими руками изготовить следующим образом:

Вдоль дома выкопайте канаву на ширину лопаты примерно шесть метров в длину и глубиной порядка метра.
Забейте три водопроводные оцинкованные трубы диаметром в 20 м и длиной в 2 м на дно канавы через каждые три метра. На поверхности оставьте порядка 5 см.
Возьмите проволоку диаметром как минимум 8 мм и приварите к трубам. К средней трубе ещё нужно приварить токоотвод. Также к трубам можно приварить болты, чтобы соединить их медным кабелем.
Болты смажьте солидолом, а трубы закопайте.

Если же грунт сухой, а подземные воды достаточно глубоки, то сделайте вертикальный заземлитель:

возьмите два стержня по 2–3 м в длину;
вбейте их в землю на глубину порядка полуметра и на расстоянии трёх метров друг от друга;
соедините их перемычкой с сечением в 100 кв. м.

Подобное заземление можно применять с целью защиты электрических приборов и щитков. Помните, что при грозе находиться в радиусе четырёх метров от заземления крайне опасно, иначе есть риск попадания под шаговое напряжение.

Также молниезащиту можно поставить и на дереве, если оно выше дома вместе с антенной более чем вдвое и находится на расстоянии от жилища в 3–10 метров. В таком случае молниезащиту делают из проволоки диаметром порядка 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если вы поставили молниезащиту от линейного типа молнии, что она при ударе шаровой молнии будет неэффективной. В таком случае, чтобы шаровая молния не попала в дом, плотно закройте все окна, двери, дымоходы, и проверьте, чтобы вентиляционные блоки были оснащены медной или стальной сетчатой проволокой с ячейками порядка 3 см и надёжным заземлением.

Советы специалистов для молниезащиты дома

При установке и при уходе за молниезащитой помните о таких советах и рекомендациях:

Чтобы заземлить металлическую крышу можно применять ливнестоки как токоотвод.
С целью удобства забивания трубы можно сделать подмостки.

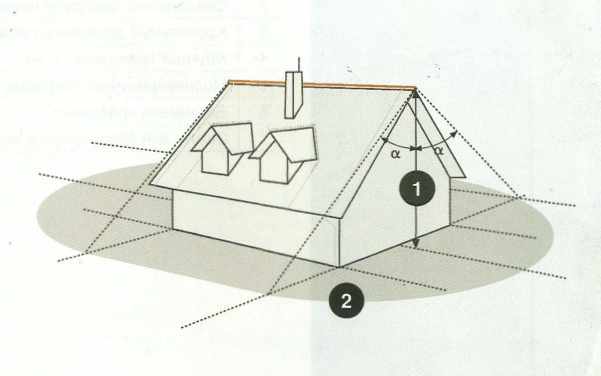

Размер защитной зоны можно определить при помощи прямоугольного равнобедренного треугольника. Катет при этом должен располагаться параллельно земле.
Не размещайте спуски токоотводов рядом с дверями.
Не забывайте о заземлении всех металлических конструкций на крыше.
Соединения на защитной конструкции лучше всего сварочные.
До начала грозового сезона каждый год внимательно осматривайте все части конструкции и места крепления. Если что-то не так, из заблаговременно следует заменить или покрасить.
Раз в три года нужно проверять соединения на предмет исправности, зачищать контакты и подтягивать ослабевшие соединения или сменять их на новые.
Раз в пять лет вскрывайте заземляющие электроды и проверяйте их соединения и глубину коррозии. Если на ржавой части сечение сократилось на треть и более, её нужно сменить новой.
Для большей надёжности можно поставить два токоотвода и регулярно их чистить.

Помните, для того чтобы молниезащита вашего частного загородного дома могла вам исправно служить долгие годы и охранять в пасмурную грозовую погоду, её нужно правильно устанавливать и регулярно ухаживать за ней.

Молниезащита частного дома своими руками

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

Активные;
Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др. ) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Делаем громоотвод в частном доме своими руками — схема, чертежи, инструкции

Чтобы собрать громоотвод в частном доме своими руками, нужна схема здания. Конструкция этого устройства зависит от формы и размеров кровли. Оно состоит из трех элементов. Молниеприемник берет на себя удар электрического разряда — его монтируют в самых верхних точках либо на всей площади скатов. По токоотводу напряжение спускается вниз и уходит в почву через заземлитель, установленный в слое грунта. Есть и внутренний блок. Он служит для защиты от скачков напряжения при попадании разряда. Скачки бывают настолько сильными, что электробытовые приборы приходят в негодность. Проводка может дать искру. В деревянных зданиях, а также в постройках из пожароопасных легко воспламеняющихся материалов внутренний блок предохраняет от возгорания стены, перекрытия и стропила.

Делаем громоотвод своими руками

Нормы и правила
Устройство защитной системы

Последовательность выполнения работ

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.
Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.

Токоотвод: среднее звено

Он соединяет верхнюю часть с заземлением. Этот элемент располагается вдоль крыши и стен. Он представляет собой отдельный провод или часть конструкции здания — арматура, пожарная лестница, металлическая рама. Отдельные кабели размещают по периметру всего дома с шагом от 10 до 25 м. С другими «звеньями» токоотвод соединяется при помощи болтов или сварки. Соединение должно хорошо проводить электричество, иначе система не будет работать эффективно.

Оптимальная толщина кабеля — 6 мм. Он должен иметь изоляционный слой. Протягивать его следует вертикально. Чем он короче, тем лучше. Желательно убрать все горизонтальные участки и выпрямить контур настолько, насколько это возможно.

Кабель необходимо протянуть не только от молниеприемника на кровле, но еще и от труб, металлических конструкций и щитка, к которому подключены все электроприборы. Для внутреннего отводящего устройства нужна такая же толщина проводника, как и для внешнего.

Заземляющий контур

Он представляет собой систему, состоящую из металлических штырей длиной от 3 м, закопанных в грунт на глубину 0,5-1 м. По ним заряд попадает в почву и рассеивается, не причиняя вреда. Для дач и частных жилых домов применяются две схемы.

Схемы контура

Линейная — стержни располагаются в линию и последовательно соединяются перемычками. Расстояние между ними должно быть не меньше 5 м. Недостатком такого решения является его ненадежность. При повреждении перемычки разряд уйдет в верхний слой почвы.
Замкнутая — треугольная, прямоугольная либо овальная. В случае разрыва перемычки она все равно будет работать. Ток пойдет по одной из сторон. Чаще используется треугольник — он занимает меньше места и для его установки нужно меньше стержней. Расстояние между ними составляет 1,5 м. Если позволяет пространство, лучше его увеличить до 3 м и более — иначе три зоны растекания тока будут соприкасаться.

Перед тем как сделать громоотвод в частном доме, необходимо определить место расположения заземления. Его не следует размещать там, где могут находиться люди. Лучше выбрать участок подальше от крыльца, дорожки, беседки или гаража и огородить его. На нем можно разместить клумбу или другой объект ландшафтного дизайна. Минимальное расстояние до стены — 1 м.

Подобрать детали нужной длины и ширины можно самостоятельно. Они должны иметь защиту от коррозии. Для устройства заземления подойдут прутья из оцинкованной или омедненной стали.

Вместо заземляющих контуров рекомендуется использовать железобетонные фундаменты, если при отделке и облицовке не использовались пожароопасные легковоспламеняющиеся материалы.

Молниеприемник в виде металлического прута или натянутого провода подойдет для любых строений. Можно использовать металлическую отделку. Чтобы собрать сетку, нужно приложить много усилий. Кроме того, на ее изготовление уйдет гораздо больше материала. Найти оцинкованные или омедненные прутья нужного диаметра очень сложно. Обычно применяется арматурная сталь, но она быстро ржавеет. Верхнюю деталь придется часто менять. Чем она меньше, тем проще и дешевле будет замена.

Необходимые инструменты для работы

Сварочный аппарат — сварное соединение лучше проводит электричество. Чтобы сделать хороший качественный шов, нужно обладать профессиональными навыками. Проще и удобнее сделать соединение при помощи клемм, стянутых винтами. Такой способ обеспечивает нужную проводимость и часто используется в малоэтажных домах.
Набор гаечных ключей.
Дрель и сверла по металлу.
Болгарка и диск, способный перерезать стальной штырь толщиной 1-2 см.
Лопата, чтобы отрыть траншею под заземление.
Кувалда, с помощью которой можно вбить в грунт длинные стержни.

Установка молниеприемника

Его длина зависит от площади кровли или участка, который необходимо защитить. Радиус защиты рассчитывается по простой формуле. Он равен длине штыря, умноженной на коэффициент 1,5. При высоте от 12 м устройство работает менее эффективно. Обычно его длина не превышает 10 м. Чтобы поставить высокую мачту, понадобится прочный материал, способный выдержать ветровую нагрузку во время бури. Для этого подойдет арматурный стальной прут диаметром 14 мм или изделие такой же толщины из кованого железа. Лучше установить несколько приемников на разных участках кровли. Они должны находиться в ее верхних точках.

Если нужно смонтировать защитную систему для двускатной крыши длиной 24 м, достаточно поставить 2 мачты по 6 м либо 4 по 3 м. Их монтируют на коньках, каминных трубах, башнях и других выступающих участках. Под ним должна быть прочная основа, иначе появится риск испортить гибкое кровельное покрытие.

Крепить стержень следует так, чтобы заряд не распространялся на конструкции здания, а уходил в землю по отводящему каналу. Арматуру можно зажать между двух прокладок, вырезанных из фторопластового листа. В них высверливают отверстия под винты шириной 6 мм. Их можно изготовить из арматуры соответствующего диаметра, нарезав на ней резьбу с обеих сторон. Прокладки с зажатым между ними прутом стягивают гайками с широкими шайбами. Их монтируют на металлические кронштейны, привинченные к обрешетке либо к отделочному покрытию. Существуют специальные зажимы фабричного производства.

Чтобы арматура не ржавела, ее следует покрыть грунтовкой и слоем краски. Тонкое лакокрасочное покрытие снизит проводимость незначительно.

Подсоединение токоотвода

Для подсоединения токоотвода следует использовать такие же прокладки, как и при монтаже молниеприемника на кровлю. Зажимы позволяют располагать сборные элементы под любым углом. Поворотов должно быть как можно меньше. Чем длиннее путь от верхней точки до нижней, тем больше утечек электричества, и тем сильнее нагрев проводника. Протяженность горизонтальных участков нужно свести к минимуму.

Материалом может служить арматура диаметром до 14 мм либо толстый кабель. Он не рассчитан на то, чтобы принимать прямой удар молнии, поэтому допускается изоляционное покрытие. Токоотвод фиксируется на стенах и крыше с помощью фторопластовых прокладок, установленных к основанию на кронштейны. Его часто монтируют на водосточных трубах, схватывая металлическими хомутами. Чтобы нарастить длину, используют соединители из меди и алюминия. Они представляют собой две пластины, скрепленные винтами по краям. Два куска кабеля или стержни вставляются между пластинами и прижимаются винтами.

Чтобы контакт хорошо работал, необходимо удалить с поверхности соприкасающихся деталей грязь и ржавчину. Их нужно прижать друг к другу как можно плотнее.

Чтобы собрать громоотвод своими руками, может понадобиться помощь профессионального электрика, располагающего нужным оборудованием. Все узлы проверяются мультиметром. Сопротивление не должно превышать 10 Ом. Проверку можно провести самостоятельно, подключив защитную системы к осветительному прибору и пустив по ней электричество. Если лампочка загорится ярко, стыковка элементов выполнена правильно.

Проводка заземления

Токоотвод подключается к нижней части при помощи болтового или сварного соединения. Место для его установки должно находиться далеко от входа в жилище, беседки или дорожки, на которой может оказаться человек во время грозы. При заземлении заряд способен нанести серьезную травму. Согласно нормативам, контур следует закладывать на расстоянии не менее 1 м от стены дома.

Как правило, используют треугольные контуры. Работы начинают с отрытия траншей по их периметру. Длина каждой стороны составляет 3 м, глубина — 0,5-0,7 м. Котлован соединяется с фундаментом траншеей такой же глубины.

В качестве вертикальных электродов применяют трехметровые арматурные пруты с сечением 14 мм. Перед погружением в почву их грунтуют и красят, чтобы они прослужили как можно дольше. Их забивают кувалдой на глубину 0,5 м. Верхушки сваривают между собой тремя металлическими уголками или пластинами. Вместе они образуют каркас в форме правильной треугольной призмы. Верхняя часть каркаса соединяется с токоотводом четвертой пластиной или уголком. Эта деталь прокладывается в траншее, ведущей к дому.

Если здание стоит на подушке из песка и щебня, необходимо повысить проводимость основания с помощью соляного раствора. Им заливают электроды после монтажа. Затем траншею засыпают.

Материал подготовил: Артем Филимонов

Молниеотвод в частном доме: этапы монтажа + фото

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

Заземлитель;
Токоотвод;
Приемник молнии.

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома. Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии. Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко, начнет привлекать все молнии во время сильной грозы.

Стержневой молниеотвод выглядит так:

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Как сделать молниезащиту металлической крыши.

Схема заземления

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

Медная проволока;
Стержни;
Хомуты;
Алюминиевый провод;
Дрель;
Муфты;
Трубы;
Сварочный аппарат;
Металлические уголки;
Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

Натягиваем проволоку в 6 миллиметров;
Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
Проводим токоотвод и соединяем его с заземлением;
Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода

К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я

Рекомендуем почитать молниезащита скатной кровли.

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

Профиль автора

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз	Удельная плотность ударов молнии в землю, n
10—20 часов	1
21—40 часов	2
41—60 часов	4
61—80 часов	5,5
81—100 часов	7
> 100 часов	8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме» Чем больше дом, тем дороже громоотвод. Цены с сайта Bolta Громоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

	Молниеприемник	Токоотвод	Заземлитель
Медь	7 мм	5 мм	8 мм
Сталь	8 мм	8 мм	11,5 мм
Алюминий	9,5 мм	6 мм	Запрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: Связькомплект Стоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы	Стоимость
Держатели токоотвода, 10 шт.	1000 Р
Металлическая полоса 40 × 4 мм, 3 м	308 Р
Болтовые зажимы, 10 шт.	300 Р
Расходные материалы (отрезные круги, электроды)	300 Р
Арматура 8 мм, 20 м	180 Р
Итого	2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие в доме громоотвода (для научных — молниеотвод) было обязательным. Схемы молниезащиты дома публиковались в книгах по экономике, бытовых энциклопедиях и даже в школьных учебниках. Собрать простейшее приспособление сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется.Считается, что если будет так много объектов инфраструктуры, то они непременно пострадают. Довольно смелое предположение.

AB Contour | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачтах, ЛЭП и т. Д. молниезащиты в частном доме в списке забот домовладельцев отошли на второй план.Требование даже изъято из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образца 1987 г.) было строкой об объектах, требующих III класса молниезащиты. В более поздней версии Руководства (т. 153-34.21.122-2003) в частных домах и дачных участках мест так и не обнаружено.

А вот расслабляться домовладельцам, увы, рано.

Фото стройкиремонт.com

1. Количество ударов молний все чаще.
Возгорание от молний случается относительно редко (десятки случаев в год), но из года в год это не обязательно. Например, летом 2019 года синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением. По прогнозам, штормовая активность будет только усиливаться.

Архитектурное бюро «ИГЛЫ»

2.Пострадал проводка и электроника
Не все попадания молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя бытовую электронику и электрооборудование, прожигает крышу и пробивает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и восстановление имущества обходятся дороже, чем обычно производится молниезащита частного дома под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать страховым компаниям повод отказать вам в компенсации, если во время шторма пострадало ваше имущество.Это элемент форс-мажора.

Хорди Фольч

Кто подвержен риску

Жители районов с грозовой активностью более 10 часов в год. Если верить картам советской эпохи, то во всех регионах России, кроме Крайнего Севера и Дальнего Востока. А чем дальше на юг — тем чаще бушует буря. Например, при многолетних наблюдениях в разных зонах средняя полоса грозовой активности составляет 40-80 часов в год.Он постоянно растет и, как мы понимаем, будет расти.
Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что в вашем доме придется позаботиться обо всех разрядах грозового электричества. Да, они могут достать высокое дерево или электрический столб, но на это лучше не полагаться.

VTrim

Владельцы самых высоких домов в районе. Под «высочайшей» подразумевается не только этажность, но и наличие высот: дымовые трубы, антенные мачты, возвышающиеся над гребнем гребни, наконечники, флюгеры и т. Д.
Домовладельцы с токопроводящей кровлей. Например, железная или медная кровля. Риск молнии в таких домах намного выше. Практически никакой разницы, заземлено до крыши или нет.
Владельцам одноэтажных домов, ищущим укрытия из близлежащих построек, тоже не стоит расслабляться. Не факт, что по соседству стоит хороший громоотвод.

Оказывается, молниезащита необходима всем или почти всем домовладельцам.

Бытует мнение, что Некоторые «знатоки» утверждают, что громоотвод не нужен, так как он соберет всю молнию на местности.Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в домик на молнии, к встрече с ней нужно готовиться основательно.

Фото с сайта stellait.ru

Как защитить дом от молнии
На данный момент существует два типа молниезащиты — активная и пассивная.

Активная молниезащита частного дома появилась сравнительно недавно. Он основан на молнии (на фото), оснащен специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее поражение.Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый. Технику можно купить в магазине и установить самостоятельно (или даже изготовить самостоятельно).

Молниезащита: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: молниеотводов и заземляющих устройств.

Схема сайта стеллаит.ru

КАМЕЯ

Lightning принимает молнии и бывает трех типов.

1. Стержневой приемник (на фото выше) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Приемник кабеля — веревка, прикрепленная к деревянным столбам и натянутая по длине конька крыши. Используется реже, чем основные приемники, в основном для защиты невысоких зданий.

Схема сайта orenburgelectro.ru

3. Металлическая сетка из стали, алюминия и т. Д. Натягивается на всю площадь кровли и закрепляется на деревянных или специальных непроводящих опорах. Практически применяется для защиты частных домов.

Электроды разряда от молнии до заземления. Представляет собой такую же стальную проволоку или металлическую полосу, один конец которой приварен к молнии, а другой — к заземлению.

Земля — подземные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусматривается проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже сделать самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото — пример с сайта tdm-elektro.ru) входит молниеприемник, заземление из коррозионно-стойких материалов (нержавейка и оцинковка) и сопутствующие элементы: крепеж и контактная группа.

Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений.Цена комплектов молниезащиты под ключ — от 8 тыс. Руб.

Фото с сайта ocenin.ru

Как сделать молнию в домашних условиях
В детстве дедушка своими руками делал громоотвод для загородного дома. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но он горел.Импровизированный громоотвод в частном доме деда представлял собой молниеотвод из стальной проволоки сечением 5 мм (по горизонтали на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземляющий электрод. в виде кольев вбивают в землю кусок арматуры.

Фото с сайта m-strana.ru

Можно сделать это еще проще, применив стержень из молниеотвода (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (а точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком предмете: антенной мачте, шесте, высоком дереве. В последнем случае дерево тоже будет защищено, но металлический стержень должен быть выше кроны не менее чем на 1,5 м.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния образует дерево, растущее в доме. Если присмотреться, то можно увидеть спускающийся по стволу коллектор

Кровля под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм).Один конец следует приварить к молнии, другой — к земле. Если дом построен из негорючих материалов (кирпич, камень и т. Д.), Приемник может быть установлен снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах говорилось, что контур заземления представляет собой несколько соединенных проводов.Расчет характеристик молнии и контура (длина, сечение, глубина) для крупных объектов производится по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: заложите определенный запас прочности, чтобы не допустить осечки.

Фото с сайта elnes.ru

Например, использование врытых или вбитых в землю проводников из: стальной арматуры, уголка и т. Д.Установите две металлические стержни, соединенные перемычкой, закопанные в землю на 2-3 м на расстоянии не менее трех метров друг от друга. Причем перемычку следует ставить чуть больше полуметра под землей. Этой перемычкой и подключаем токоприемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундамента. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Во избежание пропусков зажигания
К сожалению, молнии — не тот случай, когда «похоронен и забыт».Хотя в подавляющем большинстве случаев вы просто не будете знать, что попала молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и при необходимости (в случае коррозии) менять подземное заземление. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлить или нет
Иногда «разнорабочие» предлагают сделать землю на железной крыше, объясняя это молнией.Увы, это не так. И эффект можно обратить. Без внешней молнии вы действительно начнете собирать все грозовые разряды с окрестностями, и в результате рискуете получить дыру в крыше и сгореть проводку. Проблема в том, что правила читаются, а не читаются.

Согласно «Инструкции по установке молниезащиты зданий…» (т. 153-34.21.122-2003 п. 3.2.1.2), защищаемые металлические кровельные объекты действительно могут рассматриваться как естественное освещение. Но железная крыша должна быть толщиной 4 мм, медная — 5 мм.Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли бывает разной. Молниезащиту частного дома с металлической крышей следует выполнять точно так же, как и любой другой.

Электро21Век

Внутренняя молниезащита: что это такое?
Молния может не только попасть в сам дом, но и «прийти» по проводам в виде импульса высокого напряжения, который убивает проводку и любые подключенные устройства.Для внутренней молниезащиты в частном доме используется автомат защиты от импульсных перенапряжений (устройство защиты от импульсных напряжений), который монтируется в распределительном щите на фасаде дома. Достаточно.

ВАША очередь…
А в вашем доме для отпуска есть громоотвод и внутренняя молниезащита? Расскажите, почему вы решили их изготовить и были ли случаи, когда спасала молниезащита

Устройство и функции системы

Как сделать молниезащиту частного дома

Молния обладает огромной разрушительной силой, что с давних времен является большой проблемой для человечества.Это одно из самых опасных природных явлений, несущее угрозу здоровью и жизни людей, а также их имуществу. С развитием технологий и появлением различного беспроводного оборудования риск ударов молнии увеличился. В то же время современные научные разработки успешно борются с этим. Когда в небе надвигаются грозовые тучи и его пронзают молнии, предупредительный и умный человек не будет их бояться, ведь он заранее защитил свой дом от прямого удара.Так что хороший хозяин непременно заинтересуется, как сделать молниезащиту частного дома, не оставит без внимания это простое, и в то же время гениальное изобретение человечества.

Содержание

Молния — реальная угроза
Типы, принцип молниезащиты
Устройство молниезащиты

Молниеотводы: разные типы
Функции и работа токоотвода
Заземление системы молниезащиты

Способы крепления элементов системы

Некоторые советы по молниезащите

Молния — реальная угроза

Важно знать характер возникновения молнии.Это основа системы защиты.

Молния — это не только завораживающее, но и очень сильное и ужасное явление. Это импульс электрического тока, возникающий в результате накопления электрического заряда в грозовых облаках. Сила тока может достигать 200000 А. Правда, такие молнии очень редки, чаще встречаются молнии мощностью до 100000 А. На земном шаре каждую секунду образуется до 200 молний. И, хотя вероятность удара молнии всего в один дом очень мала, лучше быть осторожным, чем потом сожалеть.Проходя через различные материалы, электрический искровой разряд приводит к образованию тепловой энергии, которая является причиной пожаров и разрушений. Это явление особенно опасно для деревянных построек, и большая часть загородных домов и коттеджей построена из этого материала.

В связи с этим у домовладельцев возникает вопрос о необходимости защиты дома от молнии. Нужна молниезащита частного дома: она защитит жилище от возгорания. Кроме того, стоимость системы будет составлять очень мизерную долю в смете строительства.

Типы, принцип молниезащиты

Существует два типа систем молниезащиты здания:

Пассивная система — традиционная система защиты, состоящая из молниеотвода, токоотвода и заземления. Принцип его работы прост: молниеотвод улавливает разряд, направляет его с помощью токоотвода к заземляющему электроду, который гасит его в земле. Необходимо учитывать материал кровли и тип кровли, чтобы в зависимости от этих особенностей правильно был выбран тип молниезащиты и обеспечить ее максимальную надежность.

Принцип активной молниезащиты заключается в следующем: громоотвод ионизирует воздух вокруг себя, улавливая грозовой разряд.

Активный молниеотвод притягивает грозовой разряд

Остальные элементы активной системы молниезащиты такие же, как и пассивная, но радиус действия у нее намного больше — до 100 метров. В этом случае охрана обеспечивается не только дома, но и близлежащих построек. Такая молниезащита загородного дома очень распространена во многих странах.Но стоит дороже, чем пассивный.

Разновидности активных громоотводов

Устройство молниезащиты

Молниезащита — средство защиты, обеспечивающее безопасность зданий и жизни людей, проживающих в них, от разрушительного воздействия удара молнии. В качестве молниезащиты здания используются молниеотводы.

Громоотвод состоит из 3-х основных элементов:

Громоотводы: разных типов

Это металлический проводник, который устанавливается на крыше дома для приема разряда молнии.Важно установить его в самой высокой точке крыши. В случаях, когда дом очень большой или имеет сложную конструкцию, имеет смысл установить несколько громоотводов.

Молниеприемник может иметь различную конструкцию:

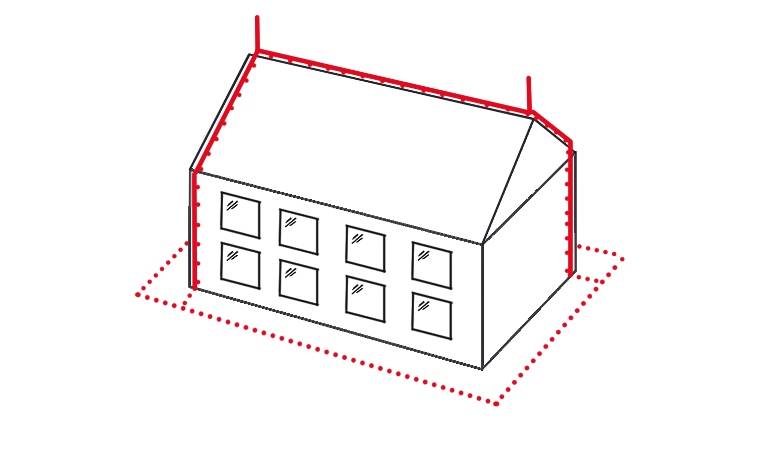

Схема стержневого молниеотвода

Металлический стержень длиной 0,2-1,5 метра, установленный вертикально в самой высокой точке дома. Это может быть дымоход, скат крыши или мачта телевизионной антенны. Изготавливается из металла, менее подверженного окислению под открытым небом — меди или, например, оцинкованной стали.Площадь поперечного сечения этого типа воздуховода должна быть не менее 100 м2 (при круглой форме будет достаточно диаметра 12 мм). При использовании полой трубки необходимо заваривать восходящий конец. Этот метод подходит для всех видов металлической кровли.
Металлический трос , натянутый на двух деревянных опорах высотой 1-2 метра по коньку кровли. Чтобы конструкция была более надежной, можно использовать металлические опоры, но в этом случае их придется изолировать от кабеля с помощью изоляторов.Этот метод хорошо применяется для деревянных и шиферных крыш.

Схема громоотвода на основе натяжных систем

Грозозащитная сетка , закрепленная по коньку крыши дома, с проходящими заземленными токоотводами по всей поверхности кровли, идеально подходит для крыш из черепицы.

Схема громоотвода на основе «пространственной ячейки»

Важно знать! Громоотводы необходимо подключать ко всем металлическим предметам на крыше: вентиляторам, желобам, лестницам.

В качестве альтернативы сооружению громоотвода на крыше можно использовать, например, соседнее дерево (если оно, конечно, на 10-15 метров выше дома). Воздухозаборник монтируется на его вершине так, чтобы он был не менее чем на полметра выше короны.

Далее, воздуховод подключается к токоотводу.

Функции и работа токоотвода

Токоотвод — это часть молниеотвода, предназначенная для отвода заряда молнии от молниеотвода в контур заземления.Это стальная проволока толщиной 6 мм, приваренная к пневмоострову, который вместе с пневмоостровом должен выдерживать нагрузку в 200 тысяч ампер. Следует отметить, что сварка между этими двумя компонентами молниезащиты должна быть очень надежной, чтобы исключить ослабление крепления или зазор между ними (например, от падающего слоя снега или сильного ветра).

Токоотвод на деревянном доме

Токоотвод опускают с крыши по стенам, прибивая скобами, и направляют в землю, в контур заземления.Если токоотводов несколько, их прокладывают вдоль стен на расстоянии 25 метров друг от друга и как можно дальше от окон и дверей. Необходимо помнить, что их нельзя резко перегибать (может возникнуть искровой разряд и, как следствие, возгорание).

Присоединение токоотвода к водосточной трубе

По правилам токоотвод должен быть как можно короче, но при этом его нужно прокладывать ближе к местам наибольшего риска: края фронтонов острые выступы, слуховые окна.

Монтаж токоотвода на крышу и стены

Заземление молниезащиты

Заземление молниезащиты — это устройство, обеспечивающее надежный контакт токоотвода с землей. Это нормальная схема (как для бытовых электроприборов): три электрода соединены вместе и забиты в землю. Хорошо, если он уже есть в наличии.

По правилам заземление бытовых электроприборов и молниезащита должны быть общими.А если его еще нет, изготовить не так уж и сложно — конструкция заземляющего электрода довольно проста.

Заземлитель для молниезащиты

Для этого берем медь сечением 50 мм2 или сталь — 80 мм2. Выкапываем траншею длиной 3 м и глубиной 0,8 м и забиваем в ее концы стальные прутья (не полностью). Соединяем эти два стержня сталью и сваркой. К этой конструкции привариваем отвод к дому, к которому подключаем токоотвод. Закрасьте места сварки, затем забейте заземляющий электрод до самого дна траншеи.

Важно знать! Согласно правилам система заземляющих электродов размещается на расстоянии не ближе 1 метра от стен и не менее 5 метров от пешеходных дорожек, крыльца и пешеходных дорожек.

Способы крепления элементов системы

Тросы и провода молниеотводов, а также токоотводы устанавливаются 2 способами:

с использованием системы натяжения;
с выносными зажимами.

Натяжная система для установки громоотводов осуществляется с установкой жестких анкеров в основании, на стенах и на крыше дома, между которыми протягивается трос.Они оснащены специальными зажимами для натяжения. Расстояние между анкерами может достигать 20-30 метров. На плоской крыше такие громоотводы снабжены дистанционными элементами (например, пластиковыми скобами), которые удерживают их над поверхностью крыши (на определенном расстоянии).

На стенах и плоских кровлях применяются угловые и самоблокирующиеся хомуты, которые фиксируются дюбелями. На крутых крышах домов, покрытых керамической черепицей, крепить хомуты намного сложнее. В нем используются коньковые зажимы, которые подходят по форме и размеру к коньковой плитке.Кстати, такие клипсы можно подобрать под цвет черепицы, чтобы не испортить внешний вид кровли при молниезащите дачи.

Потолочный водосток на крыше

Молниеотводы и токоотводы должны быть соединены друг с другом, а также с элементами дома с помощью специальных винтовых зажимов, которые изготовлены из латуни, меди или оцинкованной стали.

Подключение молниеотвода к токоотводу с помощью медного зажима

Некоторые советы по молниезащите

Ежегодно перед началом сезона грозы необходимо проверять все части молниеотвода и места их установки, чтобы что при необходимости их заменяют и красят.

Раз в 3 года необходимо проверять исправность соединений, очищать контакты, подтягивать ослабленные соединения или заменять их.

Каждые 5 лет нужно вскрывать заземляющие электроды, проверять надежность их подключения, а также глубину коррозии. Если сечение заржавевшей детали уменьшилось более чем на треть, ее необходимо заменить.

Мы описали простейшую, но зарекомендовавшую себя систему молниезащиты частного дома.И хотя в настоящее время молниезащита для частных домов не предусмотрена проектами электроснабжения (необязательно иметь ее в момент сдачи дома в эксплуатацию), каждый собственник самостоятельно решает, стоит ли ее устанавливать.

Основы громоотвода — Журнал Old House Journal

Громоотвод на башне авторского дома. (Фотография предоставлена Уильямом Райт)

Молниеотводы — американское изобретение, благодаря экспериментам Бенджамина Франклина с электричеством 1740-х годов.Патриотически он отказался запатентовать свое изобретение, и к 1760-м годам громоотводы стали продаваться по всей колонии.

Удар молнии может не только вызвать возгорание, но и разнести даже кирпичную кладку, а также травмировать или ударить электрическим током находящихся в помещении людей. Высокая температура удара может вызвать выброс пара воды, что приведет к взрыву (вот почему деревья разрушаются при ударе). Во время шторма опасно находиться рядом с наполненной раковиной или ванной и стоять слишком близко к токопроводящему металлу, например, к плите.

Важным фактором является высота здания.Церковные шпили были самой высокой точкой в городе, поэтому прагматичные пасторы говорили прихожанам держаться подальше, а не приходить молиться во время грозы.

Жезлы Франклина были простыми: заостренный железный шип высотой от 8 футов до 10 футов с позолоченным наконечником (для предотвращения ржавчины), прикрепленный к самой высокой точке здания. Таким образом облегчался путь молнии из грозовых облаков (хотя она не привлекалась и не отражалась напрямую), она отклонялась от конструкции в стержень, а затем по медному проводу с низким сопротивлением к земле.(Оказалось, что заостренный дизайн Франклина имел проблемы, так как он имел тенденцию ионизировать воздух, делая его проводящим и, следовательно, более вероятным для удара. Британские ученые утверждали, что стержень, увенчанный шаром, был лучше. Король Георг III снабдил свой дворец затупленным стержни, но американцы придерживались заостренных, что было воспринято как признак их плохого отношения.)

Сегодняшние стержни называются «воздушными терминалами», и они сопровождаются соединительными проводниками и кабелями, соединяющими их и идущими на землю. вместе с двумя или более заземляющими стержнями или пластинами в земле.Сегодняшние стержни обычно делают из алюминия или меди; заостренный стержень Франклина выглядит исторически правильным. Стержни, по крайней мере, на 1 ° выше конструкции, размещаются с интервалами вдоль высоких точек, таких как гребень крыши, конек, дымоход или по периметру плоской крыши. Плетеный медный или алюминиевый кабель, предназначенный для систем освещения, соединяет стержни и проходит в землю для рассеивания заряда. Во избежание окисления и даже возгорания не смешивайте медные и алюминиевые компоненты; Таким образом, не используйте медный стержень с алюминиевой кровлей или сайдингом.Держите алюминиевые компоненты подальше от медной кровли или водостоков.

Установка проста, хотя путь к земле должен быть как можно более коротким и прямым. Изгибы провода вызывают скопление магнитного поля и могут выбрасывать ток или дугу на проводящий элемент, такой как проводка или водопровод. Провода не должны проходить по кровле. Безопаснее прокладывать провода вне дома, чтобы боковые вспышки не попадали внутрь. Количество необходимых стержней рассчитывается по каждому «защитному конусу», который конусно излучается от наконечника под углом 45 ° от перпендикуляра; эмпирическое правило гласит, что стержень диаметром 12 дюймов защищает около 20 футов крыши.См. Схемы на сайте lightningrodsupply.com. Для защиты электроники следует установить ограничители перенапряжения или устройства защиты от перенапряжения на поступающих источниках питания: телефонных линиях, электрических щитах. В подземных газопроводах, водопроводах и обсадных трубах может быть ток, и они должны быть защищены.

(Фото любезно предоставлено Allen Architectural Metals)

Продолжайте осматривать
Регулярный осмотр — ключ к безопасному функционированию. Кровельщики, дымоходы и маляры могут отсоединить кабели и разъемы и забыть подключить их; в ваших договорах укажите обязательную проверку сертифицированным UL инспектором.Провода и кабели могут иметь устаревшие или неадекватные устройства защиты от перенапряжения, системы заземления могут нуждаться в обновлении … но обычные электрики могут не иметь опыта в области требований к молниезащите. Поручите установку системы сертифицированному UL установщику, работа которого должна пройти стороннюю проверку. Стоимость обычно составляет от 2500 до 4500 долларов. Ваша страховая компания одобрит.

Орнаменты для крыши
«Больше значит лучше» могло быть девизом конца 19 века, когда на крыши были добавлены причудливые железные гребни и другие элементы.Громоотводы часто были причудливыми, украшенными стрелами направления ветра, фигурными флюгерами и декоративными стеклянными шарами — красным, синим, зеленым, а также белым молочным стеклом. Обнаруженные разбитые на земле шары свидетельствовали о нанесении удара. Вот несколько моих любимых источников, которые продают все, от стеклянных шаров до капсул времени для вашей кровельной системы: lightningrodparts.com; ferroweathervanes.com

Громоотвод Франклина | Институт Франклина

Что бы вы подумали, если бы увидели человека, преследующего гром и грозу верхом на лошади? Вы, наверное, задались бы вопросом, что он, черт возьми, пытался сделать.Что ж, если вы жили в 1700-х годах и знали Бенджамина Франклина, это как раз то, что вы могли бы увидеть во время ужасной бури. Бен был очарован штормами; он любил их изучать. Если бы он был жив сегодня, мы, вероятно, могли бы добавить к его длинному списку титулов «охотник за штормами».

Именно в Бостоне, штат Массачусетс, в 1746 году Франклин впервые наткнулся на электрические эксперименты других ученых. Он быстро превратил свой дом в небольшую лабораторию, используя машины, сделанные из предметов, которые он нашел в доме.Во время одного эксперимента Бен случайно ударил себя током. В одном из своих писем он описал шок как

«… универсальный удар по всему моему телу с головы до ног, который казался как внутри, так и снаружи; после чего первое, что я заметил, было сильное быстрое сотрясение моего тела …» (Он также имел ощущение онемения в руках и задней части шеи, которое постепенно проходило.)

Франклин провел лето 1747 года, проводя серию новаторских экспериментов с электричеством.Он записал все свои результаты и идеи для будущих экспериментов в письмах Питеру Коллинсону, коллеге-ученому и другу из Лондона, который был заинтересован в публикации своей работы. К июлю Бен использовал термины «положительный» и «отрицательный» («плюс» и «минус») для описания электричества вместо ранее использовавшихся слов «стекловидное тело» и «смолистое». Франклин описал концепцию электрической батареи в письме Коллинсону весной 1749 года, но не был уверен, чем это может быть полезно. Позже в том же году он объяснил то, что, по его мнению, было сходством между электричеством и молнией, например, цвет света, его искривленное направление, треск и другие вещи.Были и другие ученые, которые считали, что молния — это электричество, но Франклин был полон решимости найти способ доказать это.

К 1750 году, помимо желания доказать, что молния является электричеством, Франклин начал думать о защите людей, зданий и других сооружений от молнии. Это переросло в его идею громоотвода. Франклин описал железный стержень длиной около 8 или 10 футов, заостренный на конце. Он писал: «Я думаю, что электрический огонь будет бесшумно выведен из облака, прежде чем он сможет подойти достаточно близко, чтобы поразить… «Два года спустя Франклин решил попробовать свой собственный эксперимент с молнией. Удивительно, но он никогда не писал писем о легендарном эксперименте с воздушным змеем; кто-то другой написал единственный отчет через 15 лет после того, как он состоялся.

В июне 1752 года Франклин был в Филадельфии, ожидая завершения строительства шпиля на вершине Крайст-Черч для его эксперимента (шпиль будет действовать как «громоотвод»). Он стал нетерпеливым и решил, что воздушный змей также сможет приблизиться к грозовым облакам.Бену нужно было выяснить, чем он будет притягивать электрический заряд; он выбрал металлический ключ и прикрепил его к воздушному змею. Затем он привязал веревку воздушного змея к изолирующей шелковой ленте на суставах своей руки. Несмотря на то, что это был очень опасный эксперимент (вы можете увидеть, как выглядит наш громоотвод в верхней части страницы после удара), некоторые люди считают, что Бен не пострадал, потому что он не проводил свой тест во время худшего. часть шторма. При первых признаках того, что ключ получает электрический заряд из воздуха, Франклин понял, что молния — это форма электричества.Его 21-летний сын Уильям был единственным свидетелем происшествия.

За два года до эксперимента с воздушным змеем и ключом Бен заметил, что острая железная игла проводит электричество от заряженной металлической сферы. Сначала он предположил, что молнию можно предотвратить, используя приподнятый железный стержень, соединенный с землей, чтобы снять статическое электричество из облака. Франклин сформулировал эти мысли, размышляя о пользе громоотвода:

«Пусть знание этой силы очков не будет полезно человечеству при сохранении домов, церквей, кораблей и т. Д.от удара молнии, направляя нас закрепить на самых высоких частях этих зданий вертикальные железные стержни, острые, как игла … подошли достаточно близко, чтобы нанести удар и тем самым уберечь нас от этого самого внезапного и ужасного бедствия! «

Франклин начал защищать громоотводы с острыми концами. Его английские коллеги отдавали предпочтение громоотводам с тупым концом, считая, что острые притягивают молнии и увеличивают риск ударов; они думали, что тупые стержни менее подвержены ударам.Король Георг III снабдил свой дворец тупым громоотводом. Когда пришло время оборудовать здания колоний громоотводами, это решение стало политическим заявлением. Популярный заостренный громоотвод выражал поддержку теорий Франклина о защите общественных зданий и отказ от теорий, поддерживаемых королем. Англичане думали, что это еще один способ непослушания процветающих колоний.

Громоотводы Франклина вскоре можно было найти для защиты многих зданий и домов.Громоотвод, построенный на куполе Государственного дома в Мэриленде, был самым большим громоотводом типа «Франклин», когда-либо прикрепленным к общественному или частному зданию при жизни Бена. Он был построен в соответствии с его рекомендациями и имел только один зарегистрированный случай повреждения молнией. Остроконечный громоотвод, установленный на Государственном доме и других зданиях, стал символом изобретательности и независимости молодой, процветающей нации, а также интеллекта и изобретательности Бенджамина Франклина.

Пожары в жилых районах, связанные с ударами молнии. Как они производятся и как их избежать?

Удары молнии — это мощные атмосферные разряды. Несмотря на то, что это природные явления, они могут представлять большой риск, когда они ударяют по Земле из-за своей силы.В жилом секторе молния может иметь важные последствия, в том числе и пожары.

В новостях по всему миру мы читаем о пожарах, вызванных ударами молнии в частных домах, жилых домах или других зданиях, таких как церкви или исторические памятники.

Фактически, согласно данным, опубликованным в 2014 году NFPA, Национальной ассоциацией противопожарной защиты, только в Соединенных Штатах было 3 900 пожаров в домах, вызванных молнией. Согласно тому же источнику, около 20% пожаров, вызванных ударами молнии, в период с 2007 по 2011 год произошли в жилом секторе.

В этих случаях электрические разряды представляют опасность для людей. К счастью, благодаря оперативным действиям пожарных служб количество жертв очень низкое (35 человек пострадали от пожаров, вызванных молниями в 2014 году в США), по сравнению с большим количеством пожаров в домах, вызванных молниями. Однако молния влечет за собой большие расходы и убытки для страховых компаний, которых можно избежать, используя соответствующую защиту.

Почему молния может вызывать пожар в домах?

Молния может достигать очень высоких температур, создавая электростатическое и электромагнитное поле.Однако как это объяснить, что в домах возникают пожары? Теперь мы рассмотрим, почему эти пожары возникают во время гроз и как их предотвратить.

Пожары в строительных конструкциях после удара молнии.

Разряд молнии распространяется со скоростью примерно 140 000 км в секунду, а его температура выше, чем температура поверхности Солнца. Поэтому понятно, что удар молнии по конструкции может повредить ее и даже поджечь после столкновения, особенно при контакте с легковоспламеняющимися материалами, такими как дерево.

Если удар молнии сам по себе не повредит структуру здания, возникший пожар может вызвать риск обрушения.

Перенапряжения: причина пожара в домах.

Молния является причиной множества электромагнитных помех в электрических системах. Будь то удар молнии в конструкцию или вблизи нее, это может вызвать сбои, которые приведут к кратковременным скачкам напряжения в электросети. Если дом или здание не защищены от скачков напряжения, они могут стать причиной электрического пробоя, пожара или даже вызвать повреждение всех устройств, подключенных к линии электропередачи.

Роль заземления в предотвращении пожаров, вызванных молнией

Во многих случаях мы настаивали на важности правильной системы заземления для обеспечения безопасности электрических систем. Что касается предотвращения бытовых несчастных случаев, вызванных молнией, важно отметить, что установка PAT выполняет функцию передачи энергии луча на землю и ее рассеивания, не подвергая опасности источник питания и людей. В случае удара молнии плохая система заземления может привести к перегреву электрической линии, что приведет к возгоранию.

Как предотвратить возгорание дома или здания молнией.

Чтобы понять, как предотвратить возгорание, вызванное ударами молнии в домашних условиях, мы собираемся объяснить, как реализовать и объединить внешнюю и внутреннюю молниезащиту.

Как защитить дом от молнии с помощью внешней системы защиты, чтобы избежать риска пожара.

Когда дело доходит до предотвращения повреждения конструкции здания молнией, важно установить соответствующую систему защиты, специально разработанную для нужд конкретного объекта.Для этого необходимо, чтобы группа экспертов выполнила проект системы молниезащиты в соответствии со стандартами, которые укажут необходимый уровень защиты и подход к установке.

Соответственно, цель состоит в том, чтобы уловить молнию до того, как она поразит какую-либо часть здания или другие конструкции, максимально увеличив зону защиты. В настоящее время существуют высокотехнологичные системы, позволяющие предвидеть молнии. Эти устройства известны как молниеотводы ESE и являются лучшим вариантом для перехвата электрических разрядов и безопасного и эффективного управления ими.

Прежде всего, основой безопасной установки является система заземления, разработанная в соответствии со стандартами электробезопасности с правильной компоновкой необходимых элементов и в которой качество используемых материалов заземления обеспечивает низкое сопротивление.

Во всех случаях молниеотвод должен иметь собственную систему заземления, соединенную с общей системой заземления через искровой разрядник.

Точно так же необходимо периодически проводить техническое обслуживание молниеотвода и системы заземления, как это указано в стандартах.Внешняя система молниезащиты, которая не в хорошем состоянии, неэффективна.

Внутренние системы молниезащиты в домах для предотвращения пожаров.

Как мы видели, электрические разряды могут вызывать повреждения в электрической цепи дома и даже короткие замыкания, которые могут вызвать пожар. Тем не менее, есть возможность защитить электрические установки и предотвратить все эти проблемы.

Внутри домов и зданий очень важно иметь защиту от перенапряжений, чтобы свести к минимуму увеличение скачков напряжения, генерируемых грозой, и избежать попадания тока молнии в электрическое и электронное оборудование по линиям питания или телекоммуникационным линиям.

После проведения исследования электрической схемы обычно рекомендуется установить согласованную систему защиты от перенапряжения для внутренней защиты, чтобы полностью защитить здание. Таким образом, мы не только предотвращаем риск возгорания, но и защищаем все оборудование внутри или снаружи зданий.

Защита от перенапряжения становится все более актуальной. В настоящее время в домах больше электронных устройств, и это во многом связано с ростом автоматизации и умных городов.

Что касается предотвращения пожаров, важно повышать осведомленность о важности предотвращения возможных источников пожара, вызванного ударами молнии. Как мы видели, пожары в жилых домах, возникшие в результате грозы, можно предотвратить с помощью соответствующей защиты.

Наконец, важно подчеркнуть, что молния представляет опасность не только в жилых помещениях. Некоторые профессиональные области особенно подвержены риску ударов молнии. Например, в открытых разработках, таких как аэропорты, мероприятия на открытом воздухе или в горнодобывающей промышленности, или в секторах, работающих с легковоспламеняющимися материалами, таких как нефтехимическая промышленность.

Если вам нужен совет по защите от перенапряжения или исследование защиты от молний, не стесняйтесь обращаться к нам. Наша команда экспертов готова вам помочь.

Молниеотвод своими руками (система молниезащиты) | Сделай сам

За последние два года в мой загородный дом дважды ударила молния. К счастью, особого вреда она не причинила. Я не стал ждать третий раз и смонтировал систему громоотвода.

Подготовлены четыре металлических стержня d 12 мм, три — длиной 60 см и один — длиной 100 см.

На изгиб крыши установил шпильки меньшего размера: два над домом (по краям) и один над коридором, а больший закрепил рядом с дымоходом.

Соединяли молниеотводы между собой алюминиевым плетеным кабелем сечением 14 мм. Последние держатся по краю опущенной крыши (фото 1) в двух углах дома.

Не доходя до земли примерно 50-60 см, соединил концы алюминиевого кабеля с медным (фото 2, 3), предварительно припаянным к металлическим пластинам.Последние закапывают в землю на глубину примерно 40-50 см.

С одной стороны сделал заземление путем подключения медного кабеля к водопроводу от дома к земле (фото 4)

Самодельная молниезащита своими руками — ФОТО

КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА: ВИДЫ МОЛНИИ

Любое здание, независимо от его назначения, от поражающего воздействия молнии желательно защитить, установив молниезащитную систему, которая может быть разных типов.

Сетка молниезащитная

Используется для крупногабаритных зданий с плоской крышей. Это обычный молниеотвод в форме провода, который монтируется либо внутри кровельного пирога, либо на крыше здания таким образом, чтобы защита не выходила за внешние границы конструкции. Сеточные проводники, проложенные под кровельным покрытием, выполняют три функции: они обеспечивают заземление, отвечают за распределение и протекание тока молнии между токоотводами и выравнивание потенциалов.

Минус молниезащитных сетей — низкий уровень защиты здания от прямых ударов молнии (ПУМ). Сетка, расположенная на поверхности кровли, обеспечивает защиту от ПУМ на 50-55%, при необходимом минимуме 80%. А сетка, расположенная в пироге кровли, не защищает крышу здания и установленное на ней технологическое оборудование от молнии.

Громоотводы

Применяется для защиты зданий и сооружений различного типа и назначения.Стержневые молниеотводы представляют собой стержни из металла с высокой проводимостью по току (нержавеющая или оцинкованная сталь, алюминий или медь). В зависимости от материала исполнения и защищаемого объекта они могут иметь разные габаритные размеры (от 30 см до нескольких десятков метров в длину и 6 мм в диаметре). Их можно установить непосредственно на охраняемый объект или на определенном расстоянии от него.

Мачтовые отдельно стоящие стержневые молниеотводы представляют собой самонесущие конструкции, состоящие из металлической или железобетонной опоры и молниеотвода.При установке такого громоотвода необходимо учитывать ветровые нагрузки.

Для крепления громоотводов обычно используют существующие строительные конструкции или специально монтируют несущие конструкции.

Основные преимущества — это сочетание высокого уровня безопасности, эксплуатационной надежности, простоты и легкости изготовления и невысокой стоимости.

Пирог плоской кровли (см. Рис.) Состоит из основания (плиты перекрытия), бетонной стяжки, пароизоляции, двух слоев утеплителя (может быть больше) и гидроизоляционной мембраны.

Также рекомендуем прочитать: Как защитить дом от молнии или надлежащая ВОЕННАЯ ЗАЩИТА

СВЕТ НАРУЖНЫЙ С СОБСТВЕННОГО ЗАЗЕМЛЕНИЯ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Молниезащита контейнерных домов

Физика ударов молний

Удар молнии — последний эффект поляризации облаков. В типичных атмосферных условиях, предшествующих удару молнии, движущиеся вверх капли воды постепенно замерзают. Столкновения (трения) между быстро движущимися каплями воды и кристаллами льда лишают последних электронов. Более тяжелые, отрицательно заряженные ледяные капли воды имеют тенденцию дрейфовать вниз, в то время как более легкие, положительно заряженные кристаллы льда дрейфуют в верхние части облака.В результате в нижнем и верхнем фрагментах грозового облака накапливаются большие электростатические заряды противоположных знаков. Такое электрически «поляризованное» состояние облака неустойчиво. При первой же возможности положительные и отрицательные заряды, вызванные их силами притяжения, объединятся, чтобы воссоздать электрически нейтральное пространство (облако). В большинстве случаев это происходит внутри или между облаками. Однако в географических точках с низко летящими облаками между облаками и землей также могут образовываться благоприятные условия разряда.

Молния над Бухарестом (Источник: Википедия, автор: Каталин Фату)

Буря молний (Источник: Википедия — Молнии в Белфорте, Автор: Томас Брессон )

Удары молнии создают характерные вспышки света (чрезвычайно горячие ионизированные атомы воздуха), обозначающие их «пути наименьшего сопротивления» в воздухе. Кроме того, высокое давление воздуха, возникающее на пути удара молнии, создает знакомые акустические ударные волны (гром).

Все это уже может показаться устрашающим, но худшая часть истории заключается в том, что эти впечатляющие в остальном эффекты выделяют гигантское количество энергии. Поскольку все это происходит за очень короткое время (доли секунды), ударная сила может иметь катастрофические последствия для целевых объектов. Хотя мы не можем контролировать капризы матери-природы или даже умиротворять их, мы можем (и, откровенно говоря, для нашей безопасности должны) защищаться от их воздействия. Нравится нам это или нет, но удары молнии — это часть погодных явлений, поэтому мы должны найти способ смириться с ними!

Молниезащита

Система молниезащиты не защищает от ударов.Он только защищает конструкцию (дом) от удара удара. Его цель — обеспечить путь с низким сопротивлением, способный передавать огромную энергию ударов молнии и безопасно передавать ее на землю (землю). Земля в данном случае служит «гигантским конденсатором», способным «плавно» поглощать энергию удара молнии. Учитывая тот факт, что почва (земля) является проводящей, локально поглощенная электрическая энергия будет быстро рассеиваться на больших площадях нашей планеты в попытке восстановить ее электрическую нейтральность.

В состав системы молниезащиты входят:

a) громоотвод (и) — Размещенный на самой высокой точке (точках) конструкции, они будут основными целями для удара

Множественный молниеотвод типа Франклина из нержавеющей стали / латуни (Источник: Ingesco Lightning Solutions)

b) Путь с низким сопротивлением к земле — прочный медный (или алюминиевый) провод, способный выдерживать очень высокие токи разряда (до тысяч ампер).
c) Заземляющий стержень — обеспечивает прочный, эффективный и надежный (длительный) электрический контакт с землей для рассеивания энергии направленного удара молнии.

Пример заземляющих стержней (Источник: Sangdong Industries Co. LTD)

Такие системы не ушли далеко от старой идеи, впервые предложенной Бенджамином Франклином еще в 1752 году. Что ж, сегодня мы, очевидно, используем материалы более высокого качества, которые могут служить дольше и требуют меньшего обслуживания.В частности, заглубленный стержень заземления (недоступен для визуального осмотра) должен гарантировать длительную работу, несмотря на все природные силы (коррозия, которая может быть ускорена в кислых почвах).

Чтобы было понятно, система молниезащиты не предотвращает и не отражает удары. Что он делает, так это то, что он обеспечивает безопасный путь для разряда энергии ударов молнии, эффективно «обходя» структуру дома! Некоторые подозревают, что такие системы могут привлекать молниеносные удары, но этот сценарий имеет очень низкую вероятность, учитывая тот факт, что «разряды молний» охватывают расстояния до нескольких миль (километров) от облака до земли.Обычные молниеотводы уменьшают этот пролет всего на несколько футов, что не оказывает существенного влияния на длину пути разряда. Суть в том, что события, вызывающие удары молнии, находятся в руках матери-природы и зависят от быстро меняющихся микроклиматических условий, таких как влажность и загрязнение воздуха, форма ландшафта и т. Д.

Система защиты от молний типа Франклина (Источник: Solarquotes (Австралия), Изображение предоставлено: Erico)
К сожалению, хотя основная идея Франклина все еще актуальна, сегодняшние обстоятельства сильно изменили объем защиты.Первоначально целью систем молниезащиты было предотвращение повреждения конструкции дома и потенциального возгорания путем предотвращения прохождения разрядных токов через конструкцию. В наши дни типичный дом со всеми его внутренними электрическими установками (кабелями, приборами и тоннами электроники) гораздо более «хрупкий», чем во времена Франклина. Вот почему каждая современная система молниезащиты должна включать в себя еще одну жизненно важную подсистему:

d) Защита от скачков напряжения (подавление)
Как только молния попадает прямо в дом, система защиты (если таковая имеется) направляет большую часть энергии вниз на землю.Однако по своей природе все металлические (проводящие) компоненты конструкции дома (внутренние электрические установки, водопроводные и газовые трубы и т. Д.) Будут «конкурировать» с внешней системой защиты, обеспечивая дополнительные пути разряда для ударов молнии.

Даже лучшая система молниезащиты не может предотвратить боковые вспышки или «электромагнитные муфты» от основного пути разряда в провода и металлические трубы.

Такие «проникновения» в наши внутренние помещения также будут происходить от ближайших ударов молнии (которые гораздо более вероятны, чем прямой удар).Проще говоря, каждый провод, будь то электросеть, телефонные линии или коаксиальные (ТВ и Интернет) кабели, улавливает часть электромагнитной энергии от ударов молнии и распространяет ее по сетям. Эти короткие «всплески» энергии проявляются в виде скачков напряжения, значительно превышающих стандартные амплитуды 110/220 В переменного тока, и разрушают незащищенное оборудование. Печальный факт заключается в том, что современные дома «напичканы» чувствительной электроникой, поэтому ущерб может стоить очень дорого.

Обратите внимание, что оптоволоконные кабели (если они не имеют металлической оболочки для механической защиты) не будут частью пути разряда молнии.

Устройства защиты от перенапряжения (SPD)

Устройства защиты от перенапряжения подключаются между линиями питания и землей. Наиболее типичные решения основаны на:

Сопротивление нелинейных компонентов (используемых как «шунтирующая» конфигурация относительно земли) изменяет свое значение в зависимости от входного напряжения. В пределах номинального диапазона напряжения они имеют высокое сопротивление, поэтому действуют как изоляторы. Однако, когда напряжение увеличивается выше указанного порогового уровня, их сопротивление резко уменьшается, поэтому они «создают» обходной путь (короткое замыкание) на землю для всех переходных процессов высокого напряжения.Проще говоря, они действуют как системы защиты от перелива воды в вашей ванне и раковины, отводя воду в канализацию, когда она достигает заданного уровня. Наиболее популярные системы нелинейной защиты основаны на варисторах.

Промышленный разрядник на основе варистора (Источник: Zulkurnain Abdul-Malek — «Контроль состояния разрядников на основе оксида цинка»)

Воздушный зазор (искровой разряд)
В основном используется в мощных высоковольтных системах (электрических сетях). Устройство защиты от перенапряжения с воздушным зазором использует эффект «электрической дуги».Электрическая дуга возникает между двумя проводами, разделенными воздушным зазором, когда они подвергаются достаточно большой разнице потенциалов (напряжений). Расстояние (воздушный зазор) и механическая форма определяют пороговый уровень напряжения, при котором возникает электрическая дуга между активным (линейным) проводом и проводом, подключенным к земле (GND). В результате чрезмерная энергия ударов молнии будет отведена в землю.

Устройство защиты от разряда молнии — модель KFSU (обратите внимание, что электроды герметизированы, чтобы исключить влияние погодных условий на его работу).(Источник: Dehn + Söhne, Германия)

Конденсаторы по конструкции представляют собой «разомкнутую цепь» (изолятор) для постоянного напряжения и токопроводящие элементы для переменного напряжения. Их «проводимость» (способность передавать сигналы) увеличивается с увеличением частоты сигналов (соответственно уменьшается их сопротивление). Вот почему они являются идеальными компонентами для подавления быстрых переходных процессов напряжения, отводя их на землю. Конденсаторы импульсных перенапряжений быстродействующие, поэтому их часто используют параллельно с нелинейными ограничителями перенапряжения.

Конденсатор импульсных перенапряжений промышленного класса АББ — тип 2GUS (Источник: ABB (ASEA Brown, Бовери, Швейцария))
Энергетические компании защищают свои системы передачи и распределения с помощью разрядников. Вольт) и могут подавлять большие скачки энергии при переходных процессах. Хотя промышленные УЗИП также предлагают определенный уровень защиты для бытовых потребителей, они не гарантируют полную защиту. Основная причина заключается в том, что переходные процессы, индуцированные молнией, распространяются по силовому проводу в обоих направлениях от источника питания. место происшествия (удара): в сторону трансформатора (скорее всего, защищенного ограничителем перенапряжения) и в обратном направлении — в сторону вашего незащищенного дома.

Вот почему вам необходимо установить собственное устройство защиты от перенапряжения низкого напряжения (110 В / 220 В переменного тока), которое будет отводить скачки напряжения на землю, предотвращая их дальнейшее распространение по внутренней электрической установке.

1. Устройство защиты от перенапряжения с проводным подключением

Как правило, они должны устанавливаться на линиях электропередач, питающих вашу сервисную панель (то есть где-то между электросчетчиком и панелью). Их должен устанавливать профессиональный электрик.Из-за своего местоположения (у входа в систему электроснабжения) их часто называют «Защитными устройствами для входа в служебные помещения». Они составляют первую (и самую важную) линию защиты вашего дома от скачков напряжения, вызванных ближайшими ударами молнии.

К сожалению, они не могут гарантировать полную защиту вашего внутреннего оборудования, потому что внутренняя проводка может самостоятельно принимать переходные процессы от прямых или близких ударов молнии. Вот почему в целях безопасности вам может потребоваться вторая линия защиты от перенапряжения в месте использования.

Устройство защиты от перенапряжения для домашних линий электропередач — Модель VAL-MS 230 ST. Это модель уровня Power Entrance, установленная на панели выключателя. (Источник: Phoenix Contact, Германия)

2. Шина (удлинитель) со встроенной защитой от перенапряжения.

Самые популярные и доступные устройства защиты от перенапряжения (другими словами, портативные и устанавливаемые там, где это необходимо) представлены в виде шин питания (полос). Чтобы обеспечить защиту от перенапряжения, они должны быть подключены к заземленной розетке (заземляющий провод необходим для отвода переходных процессов в линии).Защищенные устройства, в свою очередь, должны быть подключены к шине питания для защиты от перенапряжения. Для максимальной безопасности низковольтные ограничители перенапряжения должны быть расположены как можно ближе к защищаемому устройству (кстати, некоторые устройства могут иметь собственную встроенную защиту от перенапряжения). Обратите внимание, что устройства защиты от перенапряжения относятся к классу защиты Type-3.

APC Surge Arrest обеспечивает защиту от перенапряжения для линий электропередач, коаксиального телевизионного кабеля, телефонных линий и сети (все в одном).Источник: APC (American Power Conversion ™ Corporation) — торговая марка Schneider Electric)

3. Устройства защиты от перенапряжения для сигнальных кабелей

Вышеупомянутые системы защитят оборудование от скачков напряжения, поступающих из сети (коммерческое 110/220 В переменного тока или ваша собственная солнечная / ветряная электростанция). Однако они не окажут никакого влияния на переходные процессы, проходящие по фиксированным телефонным линиям и коаксиальным кабелям (телевидение, Интернет…). Обычно эти кабели несут слабые входные сигналы, питающие «чувствительные» приемники (которые сами по себе являются частью дорогой электроники).Вот почему они также должны быть защищены от скачков напряжения с помощью другой версии защитных устройств «точки использования».

Кабельные устройства защиты от перенапряжения втычного типа работают аналогично устройствам защиты электрических линий (другими словами, они отводят переходные сигналы на землю). Имеющиеся в продаже модели имеют 2 пластиковых контакта и 1 металлический контакт заземления, поэтому они полностью совместимы со стандартными заземленными электрическими розетками. При подключении они устанавливают критический контакт с проводом GND (часть электрической установки), создавая путь разряда для переходных процессов, когда это необходимо.Но, в отличие от электрических вилок, их входные и выходные сигналы — это ТВ, Интернет или телефонные сигналы (другими словами, они изолированы от Горячей и Нейтральной части электроустановки.

Сетевая грозозащита — модель DRL RD 24 (Источник: Dehn + Söhne, Германия)

Окончательное решение

Независимо от того, насколько мы «вооружаем» наш дом защитой от перенапряжения, когда дело доходит до воздействия грозы, довольно часто мать-природа берет верх.Дело в том, что при прямых ударах молнии и даже поблизости от них обычные сетевые фильтры не помогут. Скорее всего, они будут уничтожены вместе с техникой, которую они должны защищать.

Это побуждает к следующему утверждению: Когда мощная гроза приближается к вашему местоположению, ЕДИНСТВЕННОЕ 100% -ное решение — это отключить все ваши приборы от электрических розеток и все кабели входных сигналов от приемников (ТВ, модемы, телефоны и т.

Правила защиты от молний

Система молниезащиты должна соответствовать стандартам безопасности NFPA 780 и UL96 (A).Все его компоненты и материалы должны быть внесены в список UL и изготовлены специально для применения в системах молниезащиты.

UL — Underwriters Laboratories, Inc.,

Система молниезащиты должна включать в себя путь разряда (молниеотвод (и), кабель (и) и клемму заземления), а также подсистему защиты от перенапряжения. Чтобы он был эффективным, он должен быть оформлен как пакет!
Проектирование и установка системы молниезащиты — это не ручная работа.Он должен быть специально разработан для данной конструкции и устанавливаться сертифицированными LPI подрядчиками, специализирующимися на молниезащите.

Аббревиатуры, используемые выше, соответственно означают: NFPA — Национальная ассоциация противопожарной защиты, UL — Underwriters Laboratories, Inc. и LPI — Институт молниезащиты.

Обратите внимание, что неправильно спроектированные и установленные системы молниезащиты могут быть подвержены «боковым выбросам» (разветвление пути разряда к другим проводящим элементам конструкции шланга).Основная цель системы молниезащиты — сдерживать ток разряда в защитном пути (стержень, кабель и клемма заземления). Любое разветвление (отклонение) от выделенного пути отвода может повредить внутренние установки, а также саму конструкцию.

Защита контейнерных домов

Контейнерные дома, особенно высокие многоуровневые блоки по своей природе своей металлической конструкции, представляют собой легкую мишень для ударов молнии. Сидя на земле или на низкопрофильном основании, они обычно имеют некоторый физический контакт с землей и поэтому могут быть идеальными магнитами для атмосферных разрядов.Что ж, если представить это правильно — в нормальных условиях потенциальная опасность прямых ударов довольно мала. Как правило, контейнерные дома, окруженные высокими деревьями или расположенные в районах, где грозы случаются редко, могут никогда не испытать таких ужасающих событий. С другой стороны, дома, расположенные на открытом пространстве, явно подверженные воздействию сил природы (например, на вершине холма), могут действовать как «магниты» для ударов молнии.

А теперь давайте посмотрим правде в глаза, независимо от того, насколько жестокой она может быть — с учетом гигантского количества электрической энергии, разряженной на землю, большинство прямых ударов повредит целевой объект.В случае деревьев или традиционных домов удары молнии могут вызвать возгорание, поставить под угрозу жизнь людей и, скорее всего, серьезно повлиять на внутреннюю электрическую установку (и подключенное к ней оборудование). Даже самая лучшая система молниезащиты не сможет плавно «направить» энергию от прямого удара. Другими словами — это не может гарантировать полную безопасность охраняемого объекта.

Eaton CHSPT2ULTRA Устройство защиты от перенапряжения для всего дома (тип 2) — одно из лучших устройств защиты от перенапряжения на рынке (Источник: Eaton). удары поблизости (деревья или любой высокий объект в непосредственной близости от контейнерного дома).В таком случае энергия, индуцированная в металлической конструкции дома, будет намного меньше, чем при прямом ударе, поэтому она просто потечет на землю через систему защиты, что, скорее всего, не повлияет на ваш дом или его электрическую установку. Вот почему так важно защитить свой дом от таких стихийных бедствий.

Некоторые могут подумать, что металлическая конструкция контейнера сама по себе является своего рода «системой молниезащиты», по крайней мере, защищающей его внутреннюю часть. Они также могут указать на тот факт, что внутренняя электрическая установка заземлена и заземлена (провод GND), поэтому вся конструкция должна действовать как одна большая распределенная система молниезащиты, гарантирующая безопасность.

Что ж, нет ничего более ошибочного, чем такие предположения по следующим причинам:

a) В целях безопасности разрядный ток должен быть ограничен в специально предназначенной для этой задачи цепи заземления. Все остальное приводит к неконтролируемому, случайному процессу, в котором пути разряда будут распределены по всей металлической конструкции контейнера с высокой вероятностью возникновения дуги, бокового пробоя, а также разветвления к внутренним электрическим установкам и водопроводу.

b) Система заземления, разработанная для защиты от поражения электрическим током 110 В переменного тока (220 В переменного тока), может выдерживать всего несколько десятков ампер (в зависимости от предохранителей во внутренней системе распределения электроэнергии).Он не выдерживает разрядных токов в тысячи ампер, характерных для ударов молнии (такие токи просто расплавят всю систему).

Защита автономных домов

Защита автономных контейнерных домов мало чем отличается от подключенных к сети. Основное отличие состоит в том, что теперь вы не можете рассчитывать на защиту от перенапряжения, встроенную в коммерческие электрические сети. Хотя ваша частная электросеть, скорее всего, «заключена» в периметр вашей собственности, поэтому она имеет очень ограниченное воздействие сил природы, вы не можете исключить возможность прямых или близких ударов молнии.

Ваша ветряная турбина (если есть), установленная на некотором расстоянии от дома и высоко над уровнем земли, любые воздушные провода, а также установленные на крыше солнечные панели и их проводка — все они могут быть целями для прямых ударов. Хотя мы должны надеяться, что этого никогда не произойдет (потому что нет 100% защиты от таких агрессивных сил), скорее всего, ваша система будет уязвима для ближайших ударов молнии. Они будут «вставлять» значительно меньшие количества переходной энергии в вашу частную сеть, что хорошо в пределах возможностей коммерческих систем защиты от перенапряжения.
Однако стоит отметить, что дома из контейнеров гораздо менее подвержены ударам молнии поблизости по сравнению с традиционными домами. Благодаря металлической конструкции они представляют собой своего рода «клетку Фарадея», защищающую внутренние установки от электромагнитных взаимодействий (проникновений) внешних сигналов. Очевидно, окна (и наверняка большие стеклянные стены) ослабят электромагнитный экран.

Важные моменты:

1. вам нужно будет защитить инвертор и контроллер, так как они станут первыми жертвами ударов молнии, если останутся без какой-либо системы защиты от перенапряжения.

2. Металлические каркасы солнечных панелей должны быть заземлены (опять же, мы не говорим здесь о типичном неизолированном медном проводе, используемом в электрических сетях с предохранителями, а о прочном и надежном соединении с землей, способном выдерживать большие нагрузки).

Крепление профнастила к металлическим прогонам по госту: Крепление профнастила к металлическим прогонам по госту

Как избавиться от воробьев во дворе: Как избавиться от воробьев на участке и под крышей — www.wday.ru

24 июля, 2020 alexxlab

Сочетание обоев черных и белых фото – сочетание покрытий для стен с черным узором или цветами в комнате, модели с белым рисунком или в полоску, идеи-2020 в интерьере

Содержание топ 20 лучших идей, 70 фото в интерьереПравила и рекомендацииСпособы комбинированияКомбинирование с вертикальными полосамиКомбинирование по горизонталиАкцентная стенаОднотонные и однотонныеУзор или орнамент и однотонныеУзор и узорКомбинирование фотообоев с обоямиТочка фокусаДекоративные украшенияЛоскутная техникаВыделение нишКомбинирование обоев с разной фактуройЗонирование комнатыКомбинирование с обоями под кирпичКак комбинировать обои по цвету?Монохроматическое сочетаниеКомплементарное комбинированиеАналогичноеСочетание отдельных цветов (таблица)Фото в интерьере комнат в […]

Читать далее

1 ноября, 1970 alexxlab

Сэндвич дымоход своими руками изготовить: сбор и установка, схемы установки

Содержание сбор и установка, схемы установкиПроцесс изготовленияПодходящие материалыВыбираем внутренний диаметр трубыКак правильно выполнить установку дымоходаСоединение трубДымоход через стенуМонтаж дымохода через кровлюФиксация дымоходаЗавершение монтажаТехника нанесения герметикаПожарная безопасностьЗаключениекак сделать и собрать дымоход своими рукамиКак приобрести качественные сэндвич-модули?Как изготовить дополнительные детали?Что нужно использовать в качестве теплоизоляции?Как правильно состыковать элементы дымохода?Как собрать современный керамический сэндвич-дымоход?Организация прохода сэндвич-трубы через потолокПроведение сэндвич-трубы через стены […]

Читать далее

23 апреля, 2019 alexxlab

Свойства и применение поликарбонат: Поликарбонат: характеристики, свойства и применение

Содержание Основные свойства и применение профилированного поликарбонатаДостоинства материалаСфера использования и особенности монтажаМонолитный поликарбонат: характеристики, свойства и применениеТехнические характеристики монолитного поликарбонатаУникальные свойства монолитного поликарбонатаСферы применения монолитного поликарбонатаХарактеристики, свойства и применение монолитного поликарбоната Что это за материал? Характеристики монолитного поликарбоната Варианты применения Цветовая гамма изделий Где купить монолитный поликарбонат? Свойства цветного поликарбоната и […]

Читать далее
