Мауэрлат на кирпич: Крепление мауэрлата к кирпичной стене

    Содержание

    Крепление мауэрлата к кирпичной стене

    Строительство дома — это трудоемкий процесс, который потребует от вас не только капиталовложений, но и определенных знаний. Наиболее часто вопросы возникают при монтаже крыши. Нужен ли мауэрлат? Как его установить? Какой кровельный материал выбрать и многое другое. Разберемся во всем по порядку.

    Содержание:

    1. Мауэрлат и его назначение

    2. Подготовительный этап

    3. Крепление мауэрлата к кирпичной стене

      • Крепление скобами

      • Крепление мауэрлата стальной проволокой

      • Крепление шпильками

      • Устройство армопояса

    4. Видео

    В зависимости от конструкции кровли, выбранного кровельного материала, будет зависеть нагрузка на стены и фундамент дома. Также следует учитывать ветровую нагрузку и средне годичный показатель атмосферных осадков. Так как большой снежный покров, который будет лежать на кровельной поверхности, значительно увеличит вес всей конструкции. Чтобы распределение этой нагрузки было равномерным по всей длине стены устанавливают мауэрлат.

    Мауэрлат и его назначение.

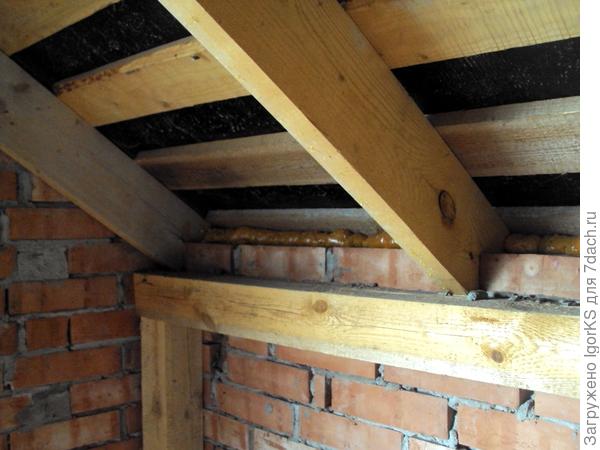

    Мауэрлат является «фундаментом» крыши. Это деревянный брус или бревно, которое закрепляют вдоль капитальных стен здания, и на которые опираются стропильные ноги. Для этого используют хвойные породы деревьев, чаще всего сосну. Древесина должна быть хорошо высушена. С помощью мауэрлата происходит равномерное распределение всех действующих сил на фундамент и несущие части дома. Кроме того, он позволяет привязать крышу к стенам здания. Все это делает конструкцию более жесткой и надежной. Размер бруса зависит в первую очередь от ширины стены дома, а также нагрузок, которые будут на него действовать. Чаще всего для этого используют брус сечением 100х150, 150х150, 150х200 мм

    Важно: деревянный брус для мауэрлата перед установкой необходимо обработать специальными антисептическими средствами для предотвращения гниения.

    Правильное крепление мауэрлата позволяет продлить срок службы используемых материалов, а также увеличить надежность всей крыши. В зависимости от материалов которые используются в строительстве дома, фиксация может быть выполнена несколькими способами. Самым распространенным материалом для строительства стен в нашей стране является кирпич. Поэтому на обустройстве мауэрлата к кирпичной стене мы остановимся более подробно.

    Подготовительный этап

    Устройство мауэрлата требует проведения ряда подготовительных работ кирпичной стены перед его установкой. Изначально необходимо очистить поверхность стены от мусора, выровнять ее. Если есть необходимость, то дополнительно укладывают слой цементного раствора. С внешней стороны делается кирпичный выступ, который будет защищать мауэрлат от воздействия окружающей среды.

    После этого необходимо обеспечить гидроизоляцию между кирпичом и древесиной. Для этого используют рубероид, полиэтилен, гидроизол и другие материалы. Которые выстилают на очищенную поверхность стены в несколько слоев.

    Крепление мауэрлата к кирпичной стене

    Кирпичная поверхность выдерживают высокие вертикальные нагрузки, но может легко разрушаться под воздействием распирающих сил. Поэтому мауэрлат на кирпичной стене, будет не только распределять усилия, которые на нее приходятся, но и придаст ей большую прочность. Место укладки на кирпичной стене необходимо подготовить заранее. При этом мауэрлат укладывают ближе к внутреннему краю, защищая его с внешней стороны кирпичной кладкой.

    Самыми распространенными способами крепления мауэрлата являются:

    • крепление скобами;

    • проволока;

    • шпильки;

    • армопояс.

    Крепление скобами

    Для этого метода фиксации необходимо подготовить предварительно деревянные пробки. Которые по размеру должны быть как кирпич. Их обрабатывают антисептиком или битумом, заворачивают в несколько слоев рубероида. Это предотвратит гниение древесины. После чего их укладывают вместе с кирпичами при строительстве стены. Их можно расположить как за несколько рядов до мауэрлата, так и непосредственно под ним. Количество таких крепежей не должно быть меньше, чем количество стропил. В данном случае установка и закрепление деревянного бруса осуществляется с помощью кованых скоб, один конец которых забивается в пробку, а второй в брус.

    Крепление мауэрлата стальной проволокой

    Это самый простой способ. Он не потребует от вас значительных затрат. В работе используется стальная проволока сечение 0,5 мм, которую располагают в кирпичной кладке несущей конструкции. Длина проволоки берется из расчета, что ее середина устанавливается в стене на три-четыре ряда ниже уровня расположения мауэрлата. Также дополнительно учитывается прибавка в ширину бруса и длину, которая позволит соединить и закрепить концы проволоки друг с другом. Для такого вида соединения в брусе необходимо предварительно просверлить отверстия, в которые непосредственно будет продеваться проволока. Установка мауэрлата осуществляется после окончательного застывания и высыхания цементной смеси. Между местами соединения оставляют расстояние не более 70 см, так как в противном случае возможно обрушение верхних рядов стены.

    Важно: стоит уделить особое внимание просчету длины проволоки.

    Крепление шпильками

    В малоэтажном строительстве для фиксации используют специальные шпильки, которые вмуровывают непосредственно в кладку в кирпичной стене на глубину 450мм. Шпильки имеют Г-образную форму с резьбой на верхних концах. Такой способ установки потребует от вас значительных затрат сил и точности. Так как шпильки располагают вертикально минимум на три ряда ниже мауэрлата. Закрепляют их с помощью цементно-бетонного раствора.

    Важно: резьбу шпилек необходимо замотать строительным скотчем, для предотвращения ее загрязнения во время монтажных работ.

    Чтобы наметить места крепления и расположения шпилек на брус. Необходимо его уложить сверху них и постучать молотком. В местах где появились отметины, необходимо сделать отверстия с помощью дрели. Прежде чем произвести окончательную укладку мауэрлата, необходимо простелить несколько слоев рубероида. Фиксация будет осуществляется с помощью гаек с шайбой. Расположение шпилек в бетоне похоже с монтажом анкерных болтов в армопоясе.

    Устройство армопояса

    Армопояс является самым надежным способом крепления бруса для стропил к стене. Наиболее чаще такой метод используют в строительстве зданий большой площади. А также при обустройстве жилых мансард, так как потребуются значительные финансовые затраты. Армированный пояс не только укрепляет несущие стены здания, но и позволяет выровнять их высоту по горизонтали. Установка армопояса начинается с устройства опалубки, в которую закладывают металлическую арматуру, обвязанную между собой. В середине этой металлической конструкции располагают анкерные болты. Они должны находится на одной линии. И закреплены, для большей надежности конструкции, чтобы составлять единое целое со всей опалубкой и стеной. Это все необходимо для того, чтобы в момент заливания бетона не произошло смешения болтов. Конструкцию заливают бетоном в один заход

    Важно: анкерные болты должны перпендикулярно располагаться относительно стен здания.

    Количество анкерных крепежей должно совпадать с количеством стропил. Но места их крепления не должны быть на одном уровне с креплением стропильных ног. После укладки мауэрлата, на анкерах закрепляют гайку и контргайки. Это гарантирует надежность крепления во время эксплуатации.

    Важно: брусья для мауэрлата необходимо подбирать максимальной длины. Для соединения брусьев между собой используют косой срез с дополнительной фиксацией с помощью болтов или гвоздей. В угловых соединениях дополнительно используют металлические скобы или уголки.

    Видео

    Добавить комментарий

    Крепление мауэрлата к кирпичной стене: лучшие варианты

    Содержание статьи

    • 1 Кирпичные фронтоны
    • 2 Требования к материалу
    • 3 Завершение кладки
      • 3.1 Ровный обрез
      • 3.2 Кладка кирпича уступом
    • 4 Гидроизоляция под мауэрлат
    • 5 Способы крепления мауэрлата
      • 5. 1 Крепление к армопоясу
      • 5.2 Крепление на шпильки
      • 5.3 Крепление скобами
      • 5.4 Крепление проволокой
    • 6 Практические рекомендации

    Несущие кирпичные стены, обладая достаточной прочностью на сжатие, плохо работают на сопротивление распирающим боковым усилиям. Для перераспределения нагрузок и создания устойчивого кровельного пространства предусмотрен мауэрлат, как обязательный элемент соединения стены и стропильной системы. Он устраивается по периметру верха стены, основной материал —  деревянный брус или бревно.

    Связывающий эффект и надёжность замкнутого пояса обеспечивает крепление мауэрлата к кирпичной стене. Вариантов выполнения этого этапа несколько, зависят от ряда факторов:

    • конструкции кровли и здания в целом;
    • места возведения строения;
    • силы возможных атмосферных и климатических воздействий.

    Важно! Расположение мауэрлата на стене из кирпича должно быть максимально удалено от внешнего слоя кладки. Опирание с созданием дополнительных усилий на лицевую декоративную часть кладки недопустимо.

    Кирпичные фронтоны

    Часто фронтоны домов выполняются так же, как и стены, — из кирпича. Такой подход не только преображает дом в плане эстетики и внешнего восприятия, — но и способствует разгрузке веса крыши и распределению нагрузок кровли на строение. В этом варианте изменяется и способ монтажа мауэрлата, — он укладывается лишь по боковым стенам с креплением одним из общепринятых способов.

    Дополнительные узлы крепления выполняется через заранее подготовленные монтажные отверстия в массиве фронтонов, — они примут часть боковых нагрузок. Разумеется, сказанное не относится к вальмовым (шатровым) крышам.

    Требования к материалу

    Для малоэтажного индивидуального строительства в качестве материала мауэрлата используется древесина  в виде бруса, бревна, доски:

    • Размеры сечения бруса из хвойной древесины 150х100, 150х75 или иные расчётные (проектные).
    • Возможно изготовление бруса путём скрепления нескольких досок до достижения расчётной толщины балки.
    • Если применяется бревно, то его сечение – не менее 180 мм, предварительно снимается слой коры, обрезается как минимум с одной стороны для наиболее плотного прилегания к стене.
    • Влажность древесины не должна превышать 20 %.

    Современное строительство допускает применение не только древесины, но и других материалов для устройства мауэрлатов. К примеру, вместо бруса успешно может быть использован:

    • металлический швеллер;
    • балка из древесно-полимерного композита;
    • комбинация нескольких видов материалов.

    Подобные изменения должны быть целесообразны и обоснованы, так как влекут за собой иные методы крепежа мауэрлата к несущей стене и существенные изменения конструкции кровельной системы в целом.

    Завершение кладки

    Стеновая конструкция вверху может заканчиваться ровным горизонтальным срезом либо специальным выступом под мауэрлат. Второй вариант предпочтительнее при строительстве небольшого частного жилого дома, так как немного снижает трудозатраты на устройство верхней обвязки конструкции мауэрлатом.

    Каждый способ завершения кладки приемлем, не считается ошибочным.

    Ровный обрез

    В случае, когда каменщик закончил возведение стены на одном уровне, мауэрлат крепится к кладке с внутренней стороны. После завершения укладки и фиксации, внешняя часть стены утепляется. Можно залить верхний край керамзитобетоном, утеплить пенопластом или иным материалом, – это выбор застройщика, не оказывающий существенного влияния на стеновую и кровельную конструкцию.

    Кладка кирпича уступом

    Внешняя часть возводится выше внутренней, как правило, на толщину мауэрлата, — так  создаётся сопротивление распирающим усилиям и обеспечивается теплоизоляция дома. Метод удобен при самостоятельном строительстве, используется при продуманном возведении здания одним исполнителем.

    Независимо от того, как выведена верхняя поверхность стены, под мауэрлат требуется уложить гидроизоляционный слой.

    Гидроизоляция под мауэрлат

    Дерево и кирпич имеют различные эксплуатационные характеристики, поэтому гидроизоляционный слой между стеной и мауэрлатом необходим. Слой кирпича укрывается недорогими изолирующими материалами, — подойдут пергамин, толь, рубероид с минимальной битумной пропиткой без напыления, гидроизол, линокром.  Крепление бруса проводится сверху изоляции.

    Способы крепления мауэрлата

    Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

    Крепление к армопоясу

    Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант.

    Устройство армопояса предполагает:

    • монтаж и демонтаж опалубки;
    • армирование;
    • заливка бетона;
    • установка анкеров.

    После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат. Весь процесс требует значительных трудозатрат, стоимость материала высокая, — для частного жилого дома этот вариант почти всегда неприемлем.

    Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

    Целесообразность возведения армопояса возникает лишь при строительстве высотных зданий большой площади.

    Крепление на шпильки

    Метод, похожий на установку анкеров в армопоясе, — закладка вертикальных шпилек с резьбой в кирпичную кладку:

    • Глубина заложения шпилек – не менее 3-х рядов кирпича.
    • Далее сверху монтируется гидроизоляция, которую шпильки просто протыкают.
    • Затем сверху укладывается брус мауэрлата с просверленными отверстиями под закладные детали.
    • Монтаж заканчивается плотным притягиванием мауэрлата к стене с помощью гаек с шайбами.

    Количество закладных шпилек, – не менее общего числа стропильных ног. Устанавливаются закладные по центру расстояния между стропилами.

    Крепление скобами

    Крепление скобами требует заложения в кладку деревянных пробок. Они выпиливаются по размеру кирпича, располагаются в кладке на втором либо третьем ряду от верха. Лучший вариант размещения пробок, — под стропильными ногами, для дополнительной компенсации деформирующих нагрузок на стену.

    Скоба из металла одним концом плотно загоняется в пробку, другим – в мауэрлат.

    Деревянные детали обязательно пропитываются антисептиком.

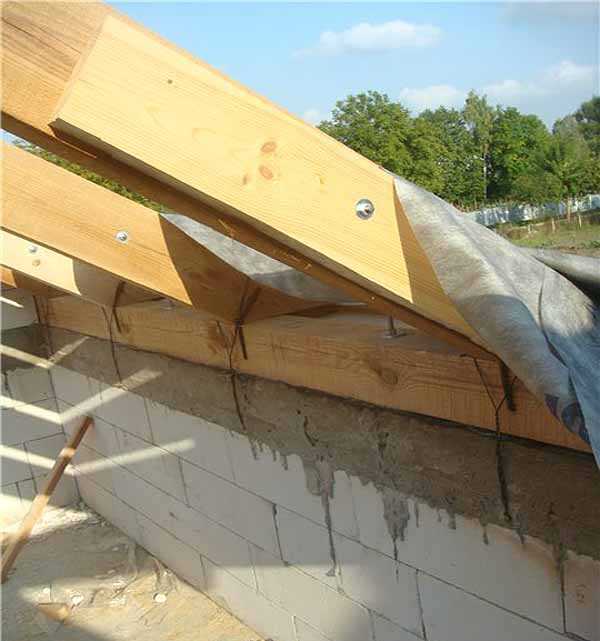

    Крепление проволокой

    Недорогой, простой, традиционный метод крепления проволокой, — самый эффективный. Так раньше крепились верхние брёвна в избах к стропильной системе, причём вместо дорогой проволоки использовались просмолённые канаты из натуральных волокон. Сейчас ситуация с ценами несколько иная, — проволока считается недорогим материалом.

    Крепление выполняется следующим образом:

    • в кладку на 3-7 ряда ниже верха заводится проволока;
    • минимальная толщина материала 6 мм, если используется более тонкая, – то скручивается вдвое, втрое;
    • длина закладываемого отрезка выбирается так, чтобы его свободные концы можно было скрутить, соединив стену и мауэрлат;
    • проволока должна быть прочной и достаточно пластичной для скручивания.

    Дополнительная функция проволоки: возможность соединения с плитами перекрытия.

    Практические рекомендации

    Брус не стоит прикручивать сверху, — следует высверлить отверстия для продевания в них проволоки.

    Перед выполнением этапа скрепления нужно убедиться в созревании кладочного раствора до достаточной прочности.

    Места соприкосновения брусков с кирпичом обмазываются битумной мастикой.

    Шпильки изготавливаются в форме буквы «Г», устанавливаются в кладку полочкой на кирпич.

    Рекомендуемое заглубление шпилек в стену – 45 см, оптимальный диаметр изделий 10 – 14 мм.

    Для точной разметки отверстий в мауэрлате для посадки на шпильки следует уложить брус сверху и простучать молотком до появления вмятин, которые обозначат места сверления отверстий в балке. Второй вариант применяется в случае, когда балка тяжёлая, — на шпильки укладывается лёгкая доска. Вся процедура выполняется аналогично, а доска применяется в качестве трафарета для сверления отверстий в брусе.

    Изготовление двускатной крыши | Мастерская «Сделай сам»

    Преимуществом двускатной крыши является простота устройства, а также большое разнообразие кровельных материалов, подходящих для данного типа строения.

    Кроме того, двускатные крыши подходят для мансардного помещения. В данной статье будет рассмотрен пример двускатной крыши для жилого дома.
    Строительство крыши начинается с мауэрлата. Это брус с примерным сечением 12х12 см, который просто укладывается на край кирпичной кладки. Мауэрлат необходимо предварительно оббить рубероидом с обеих сторон (сторона бруса, на которую он ложится, и внешняя сторона, выступающая на улицу). По углам мауэрлат скрепляют между собой.
    Существует два типа изготовления двускатной крыши. Первый тип – все элементы конструкции собираются непосредственно на крыше. Второй вариант заключается в том, что фермы собираются на земле, после чего поднимаются на крышу и устанавливаются по уровню. Второй вариант быстрее, так как проще собрать конструкцию на земле. Кроме того, создание ферм на земле упрощает их изготовление.
    Итак, сначала собирается первая ферма, которая точно будет соответствовать дизайну крыши. Важно учитывать все размеры и угол наклона ската, так как первая ферма будет шаблоном для последующих ферм. После того, как первая ферма готова, на ее уровне размещают стропила, вырезают такой же угол ската и крепят ригели (3 шт.) на уровне первой фермы. Для ригелей используется доска толщиной 30 мм. Эти элементы устанавливаются на расстоянии 30 см друг от друга. Собирать фермы можно с помощью гвоздей, либо саморезов. Хотя стропильный брус может быть разной ширины, самое главное, чтобы все фермы снаружи находились на одном уровне. Допустимое отклонение составляет 2 см.



    После того, как все фермы собраны, их необходимо поднять на крышу для установки. Сначала нужно закрепить две крайние фермы, затем натянуть леску. Таким образом, линия становится уровнем, на котором устанавливаются последующие фермы. Чтобы ветер не ломал фермы, применяют временные крепления к полу, а также между собой. Кроме того, требуется скрепить стропила фермы с мауэрлатом с помощью длинного гвоздя или самореза.








    Следующий этап – крепление обрешетки. Отклонения от обрешетки зависят от материала, которым будет покрыта крыша. В образце предлагается стандартный вариант – верхняя и нижняя обрешетка 80 см. Остальные доски закрепляются на расстоянии 40 см друг от друга. При этом по проекту длина стропил должна быть 6,5 м. Однако балки, которые были куплены для стропил, были длиной 6 м. Поэтому к краям стропил прикрепили галтели по 70 см. Для кобыл использовали доску толщиной 30 мм.



    После установки ферм необходимо дополнительно закрепить мауэрлат. Для этого каменщик производит кладку с внутренней стороны стены, закрывая мауэрлат. Кладка проходит между стропилами, тем самым укрепляя ферму. Кроме того, необходимо делать затяжки на каждой второй ферме. Для этого необходима проволока, а также анкер, которые устанавливаются на расстоянии не менее 30 см от стропил. Затем проволоку нужно обмотать вокруг стропил с установленными анкерами и хорошо ее затянуть.






    Мансардные работы включают герметизацию боковых фронтонов. В этом случае фронтон обшивают вальмами с отступом 10 см. (доска толщиной 25 мм). Сторона крыши, обращенная к улице, имеет окно, а сторона, обращенная во двор, — дверь. Кроме того, необходимо подшить доской свесы крыши. Это удобно делать саморезами, так как забивать гвозди снизу неудобно.





    Для изготовления кровли нужен лес первого сорта. Даже если в материале попадется древесная кора, ее необходимо зачистить топором, но ни в коем случае не оставлять. Кроме того, весь используемый древесный материал необходимо обработать антисептиком в целях пожарной безопасности, а также для защиты от вредителей.

    Устройство стропильной системы двускатной крыши

    При строительстве одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это связано со скоростью возведения конструкции. По этому параметру с двускатной крышей может конкурировать только односкатная. Устройство двускатной случайной крыши не слишком сложное. И вы с успехом освоите эту работу сами.

    Состав:

    1. Конструкция стропильной системы двускатной крыши
    2. Разновидности стропильной системы двускатной крыши
    3. Грабитель фронтонов своими руками
      • Расчет двускатной крыши
      • Способы установки мауэрлата
      • Крепление стропильных ног
      • Придание конструкции жесткости
      • Болт стропильной системы

    Конструкция стропильной системы двускатной крыши

    Двускатная крыша состоит из двух наклонных поверхностей, имеющих прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с крыши естественным образом. Двухскатная крыша имеет достаточно сложную конструкцию. Состоит из таких конструктивных узлов: мауэрлат, система стропил, кобыл, конек, свес крыши, лежня, подкосы, затяжки, обрешетка и стойки:

    1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой стропильной системой, на несущие стены дома. Для изготовления мауэрлата используется брус, который имеет квадратное сечение от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус укладывается по периметру здания и крепится к наружным стенам. Для крепления используйте специальные стержни или анкера.
    2. Стропильная нога. Стропила составляют основной каркас любой крыши. В случае двускатной крыши они образуют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. В первую очередь те, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используются доски, имеющие сечение 100 на 150 или 50 на 150 мм. Шаг стропил выбирайте около 60-120 см в зависимости от разновидности кровельного материала. При использовании тяжелого покрытия чаще ставьте стропильные ноги.
    3. Лошадь. Этот элемент соединяет два ската в верхней части крыши. Конек формируется после соединения всех стропильных ног.
    4. Кобылы. Они являются продолжением стропил и образуют свес двускатной крыши. Кобылы обычные, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этой конструктивной сборки возьмите доску, сечение которой меньше, чем у стропила. Использование кобылки облегчает устройство стропильной системы, так как позволяет использовать короткие стропила.
    5. Карнизы. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя со стен и одновременно препятствует их намоканию и быстрому разрушению. Свес, как правило, выступает от стены на 400 мм.
    6. Подоконник. Он расположен на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления оголовка используется брус, имеющий сечение 150 на 150 или 100 на 100 мм.
    7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента подготовьте брус, имеющий квадратное сечение 150 на 150 или 100 на 100 мм.
    8. Соломинки. Они нужны для передачи нагрузок от стропил на несущие стены. Соломинки и колготки образуют прочную конструкцию, называемую фермой. Подобное устройство призвано выдерживать нагрузки при больших пролетах.
    9. Слойка. Этот конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам оседать в разные стороны.
    10. Ящик. Данная конструкция состоит из досок и брусков. Их монтируют перпендикулярно стропилам. Обрешетка необходима для равномерного распределения по стропилам покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка необходима для скрепления стропил между собой. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и брусья, а влагостойкую фанеру.

    Разновидности стропильной системы двускатной крыши

    Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале дизайн содержит их комбинацию. Стропила висячего типа принято устанавливать, если наружные стены расположены на расстоянии менее 10 м. Больше не должно быть стен, разделяющих пространство жилого дома. Конструкция с висячими стропилами создает распирающую силу, передаваемую на стены. Она будет уменьшена, если сделать затяжку из дерева или металла и устроить ее в основании стропил.

    При этом стропила и затяжки образуют жесткую геометрическую фигуру — треугольник. Он не способен деформироваться при нагрузках, действующих в любом направлении. Затяжка будет сильнее и мощнее, если ее расположить сверху. Затяжки представляют собой перекрывающиеся пучки. За счет их использования висячая стропильная система двускатной крыши выступает в качестве основы для обустройства мансардного этажа.

    Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посередине. Он отвечает за перенос веса всей кровли на промежуточную опору колонны или среднюю стену, расположенную между внешними стенами. Устанавливать стропила типа «нас ярд» рекомендуется, если наружные стены размещаются на расстоянии более 10 м. При наличии колонн вместо внутренних стен можно чередовать стропила наслонного и висячего типа.

    Фронтонный разбойник своими руками

    Крыша должна быть прочной, чтобы выдерживать различные нагрузки атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но при этом и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двухскатная односкатная крыша равномерно распределяет нагрузку на все несущие стены.

    Расчет двускатной крыши

    Выбор наклона двускатной крыши будет зависеть от материала, который вы выбрали для укладки на крышу, и архитектурных требований:

    • При возведении двускатной крыши помните, что она должна изгибаться под углом более 5 градусов. Бывает, что уклон крыши достигает 90.
    • Для районов с обильными осадками и когда кровли примыкают неплотно, делают крутые скаты. В этой ситуации угол должен быть 35-40, чтобы осадки не задерживались на крыше. Но такой угол не позволяет построить жилище на чердаке. На выходе получится ломаная конструкция крыши. У него будет пологая верхняя часть, а на дне присутствует резкий уклон.
    • В регионах с сильными порывами ветра оборудуются пологие крыши. Если на участке преобладают постоянные ветры, то делают уклон 15-20 для качественной защиты кровельного покрытия.
    • Лучше выбрать средний вариант. Оборудовать двускатную крышу не слишком круто. Но и наклон не должен быть очень пологим.
    • При выборе большого угла крыши увеличивается ее парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь такой уклон влечет за собой увеличение площади кровли и, соответственно, количества материала – строительного и кровельного.

    При покупке материалов для возведения двускатной крыши полезно рассчитать ее площадь:

    1. Найти площадь одной конструкции строения, а затем удвоить результат.
    2. В идеале скат представляет собой наклонный прямоугольник, который располагается вдоль длинной несущей стены. Чтобы определить площадь ската, умножьте его длину на ширину.
    3. Длина откоса равна длине стены. Кроме того, к длине добавляется длина выступа крыши над фронтоном. Помните, что выступы присутствуют с обеих сторон.
    4. Ширина ската равна длине стропильной ноги. К ней прибавляется длина выступа крыши над несущей стеной.

    Для правильного проектирования конструкции рекомендуется провести точный расчет стропильной системы двускатной крыши, в том числе определить нагрузки и характеристики стропил:

    1. При возведении крыши типовой конструкции, у которого один этаж, расчетная нагрузка на крышу будет состоять из двух величин. Первый из них – вес кровли, второй – нагрузка от внешних факторов: осадков и ветра.
    2. Рассчитайте вес кровли, сложив вес каждого слоя пирога — теплоизоляционных, пароизоляционных и гидроизоляционных материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитайте вес 1 м2.
    3. Увеличьте результат на 10%. Также можно учитывать поправочный коэффициент. В нашем случае К = 1,1.
    4. Если вы планируете со временем изменить конструкцию крыши и увеличить угол ее наклона, то ставьте в расчет запас прочности. Возьмите сразу более высокие показатели нагрузки, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от размера, который составляет 50 кг на 1 м2.
    5. При расчете нагрузки, которую оказывают атмосферные явления, учитывают климатические особенности местности, где находится конструкция. При таком расчете учитывают уклон ската. Если двускатная крыша образует угол 25 градусов, то снеговую нагрузку принимают равной 1,
    6. Если крыша оснащена большим наклоном до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла более 60 градусов не учитывается.
    7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому их параметры надо брать соответствующие. Сечение и длину стропильной ноги выбирайте в зависимости от активной нагрузки на крышу и угла ската. Увеличьте полученные значения на 50%, чтобы обеспечить высокий запас прочности.
    Способы монтажа мауэрлата

    Строительство любой кровли начинается с монтажа мауэрлата:

    • Если для возведения стен использовались бревна или брус, то верхний брус будет мауэрлатом, как показано на фото стропильной системы двускатной крыши.
    • Если для возведения стен вы использовали кирпич, то поразитесь кладке прутьев из металла. На них должна быть нарезана резьба для крепления мауэрлата. Через каждые 1-1,5 м устанавливайте стержни. Выбирайте стержни диаметром не менее 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
    • Для стен из керамических или пенобетонных блоков сверху залить бетоном. Обязательно сделайте слои армированными. Он должен иметь высоту примерно 200-300 мм. Обязательно прикрепите к арматуре металлические стержни, имеющие резьбу.
    • Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет своеобразным фундаментом для стропильной системы.
    • Уложить мауэрлат на верхний край стены. В зависимости от конструкции мауэрлат может укладываться по внешнему и внутреннему краю. Не ставьте его близко к самому краю, так как иначе его может сорвать ветер.
    • Мауэрлат
    • рекомендуется укладывать поверх гидроизоляционного слоя. Чтобы соединить все детали в одну, используйте болты и металлические накладки.
    • Во избежание провисания сделайте ростверк из стоек, распорок и перекладины. Для этого берут доски размером 25х150 мм. Угол между скатом и подошвой стропил должен быть по возможности прямым.
    • В случае использования слишком длинной стропильной ноги установите другую опору. Она должна положиться на lyjni. Каждый элемент связан с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

    Крепление стропильных ног

    Оптимальным вариантом стропильной системы двускатной крыши является сочетание стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить затраты на строительные материалы. При работе учитывайте следующие рекомендации:

    1. В качестве материала используйте только самую качественную древесину. Балки, имеющие трещины и сучки, категорически недопустимы.
    2. Стропила имеют стандартные размеры — 50х150х6000 мм. При длине балок более 6 м рекомендуется увеличить ширину доски, чтобы балки под собственным весом не ломались. Возьмите доски шириной 180 мм.
    3. Сначала изготовьте шаблон стропильной ноги. Прикрепите доску к балке перекрытия и концу коньковой балки. Наметив две линии, выпилите над ними доску. Шаблон готов.
    4. Вырежьте стропила по этому шаблону. После этого сделайте на них верхнюю часть спины.
    5. Возьмите получившуюся заготовку, поднесите ее к балке перекрытия, чтобы отметить нижнюю часть спинки на месте.
    6. Установите все стропила. При этом помните, что после установки одной ножки к ней сразу же нужно установить противоположную. Так вы быстро снимете боковые нагрузки на балку конька.
    7. Если скат слишком длинный, то для изготовления стропильной ноги стандартных досок недостаточно. При этом можно срастить между собой две доски. Для этого у меня на них есть планка аналогичного сечения. Он должен иметь длину 1,5 – 2 метра. По схеме стропильной системы двускатной крыши стык всегда должен быть внизу. Под него установите дополнительную стойку.
    8. Прикрепите стропильную ногу к коньковому брусу с помощью гвоздей. Для крепления стропил к балке перекрытия используйте саморезы. Также подходят для металлических пластин, также подходят. Кроме того, добавлено несколько гвоздей.
    9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующий этап. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются в полу их. Чтобы уменьшить прогиб стропил, правильно рассчитайте расположение таких опор.
    10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
    11. При выполнении данной работы выдерживать определенный шаг балок. Установите его размер на этапе проектирования.
    12. После установки стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используйте металлические уголки или скобы. И болты пользуются наибольшей популярностью.

    Придание конструкции жесткости

    После монтажа стропильной системы двускатной крыши укрепить ее по технологии, представленной ниже: систему стропил, соедините каждую пару стропил снизу с помощью затяжки, а сверху с помощью ригеля.

  • Для больших зданий, которые в то же время легкие, обустраивают не тяжелую крышу. Он должен выдерживать стены.
  • Если дом имеет ширину 6-8 м, то следует затянуть конструкцию. Установите опору посередине опоры. Такие стеллажи называются бабушками. Поместите их в каждую пару стропильных ног.
  • Если пролет стены достигает 10 метров, то понадобятся укрепления. Подкосы выступают в роли дополнительной опоры для стропильных ног для затяжки. Их крепят к каждому стропилу ближе к коньку или посередине стропильной ноги. Зафиксируйте их нижним концом бабки и между собой, как показано на видео о стропильной системе двускатной крыши.
  • В ситуации с длинными крышами необходимо разгрузить фронтонные балки. Делается это путем установки брекетов. Верхний конец должен упираться в угол фронтона. Нижний крепится к центральному блоку потолка. Для крепежа используйте брус, имеющий большое сечение. Так вы сможете предотвратить их разрыв, если будут наблюдаться сильные порывы ветра.
  • В районе преобладания ветров стропила должны быть устойчивы к таким воздействиям. Укрепите их, установив диагональные связи. Доски прибиваются от низа одного стропила до середины следующего.
  • Для большей жесткости при создании наиболее ответственных креплений гвозди лучше не использовать. Используйте для этого накладки и металлические методы. Гвозди не смогут обеспечить качественное крепление, так как древесина способна через некоторое время просыхать.
  • Насыпь стропильной системы

    Завершающим этапом устройства стропильной системы двускатной крыши является создание обрешетки. Именно на нее вы будете укладывать кровельное покрытие. Работайте в следующей последовательности:

    1. Возьмите сухую балку для ящика. На нем не должно быть трещин и сучков. Сетка снизу. У конька прикрепите две доски так, чтобы не было зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
    2. Если обустраиваете мягкую крышу, сделайте два слоя обшивки. Один разреженный, второй сплошной. То же самое относится и к рулонной крыше. Для начала параллельно балке конька уложите доски, имеющие толщину 25 мм и ширину не более 140 мм. Допускается небольшой зазор не более 1 см. Сверху положите непрерывный слой. Для этого лучше использовать кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей неровностей и сучков.

    Related Articles

    Интерьер в норвежском стиле – Норвежский стиль, что представляет норвежский стиль в интерьере современного дома. Отделываем жилье в норвежском стиле. В статье рассказывается как оформить различные комнаты дома в норвежском стиле

    Содержание Норвежский стиль в интерьере. 15 фото притягательного минимализма. Немного солнца в холодной воде. Несколько примеров цвета и света в норвежском интерьереОда природе. Примеры фото натуральных материалов в норвежском интерьереМаленькие пространства в норвежском стиле. Идеи для творческого решениянорвежский дизайн хрущевки с реальными фотоПонравилась статья? Следите за новыми идеями из мира строительства, дизайна, полезных советов в […]
    Читать далее

    Против плесени и грибка: Как избавиться от плесени: 10 эффективных средств

    Содержание Как избавиться от плесени: 10 эффективных средствЧто такое плесень и чем она опаснаВиды плесени в квартиреЧерная плесеньЗеленая плесеньРозовая плесеньБелая плесеньСиняя плесеньКак избавиться от плесени: 10 средств1. Перекись водорода 2. Эфирные масла3. Белый уксус4. Лимоны5. Пищевая сода 6. Отбеливатель 7. Нашатырный спирт8. Бура9. Раствор йода и камфорные шарики10. Антисептическая грунтовкаКак избавиться от плесени: исчерпывающее руководствоЧто […]
    Читать далее

    Сухая декоративная штукатурка – понятие, виды, пошаговая технология нанесения

    Содержание что это такое, характеристика смеси для внутренних работ, разведение раствора и отделка стенЧто это такое?Разновидности смесейГипсовыеИзвестковыеЦементныеОсобенности листовых материаловОсуществление монтажных работНа клейНа каркасСоветы специалистовчто это такое, смеси для внутренних работ и отделки стен, разведение раствора, характеристика составаОсобенностиНазначениеПлюсы и минусы гипсокартонаУстановка листовых материалов КаркасКлейНюансы монтажных работСпециальные смесиЦементИзвесть ГипсВыбор и использованиеСухая штукатурка для внутренних работ: фото, видеоНазначение […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
