Крепление поликарбоната: правильные методы и способы

Поликарбонат – один из лучших современных строительных материалов. Его используют не только в качестве покрытия теплиц, но и для строительства навесов и беседок. Этот материал пользуется высоким спросом, благодаря своей прочности, длительному сроку эксплуатации и высокой светопропускной способностью, что играет ключевую роль при строительстве теплиц.

Но при использовании поликарбоната в качестве покрытия, следует учитывать, что листы нужно правильно закрепить на каркасе. Если технология будет нарушена, материал может лопнуть и герметичность постройки снизится. Для крепления листов можно использовать несколько способов, которые будут детально описаны в данной статье.

Крепление поликарбоната

Поликарбонат обладает определенными характеристиками, которые нужно учитывать при работе с данным материалом. Во-первых, следует учитывать, что на одной из сторон есть специальная защитная пленка, поэтому и крепить материал следует так, чтобы покрытие оставалось с наружной стороны.

Во-вторых, листы хорошо гнутся, но при этом сгибать их можно только длине ребер. В противном случае материал может треснуть.

Кроме того, до начала монтажа покрытия следует провести определенные подготовительные мероприятия. Первым делом необходимо измерить ширину листа и пролетов каркаса, чтобы нарезать детали нужного размера. Далее нужно закрыть торцы заготовок заглушками, чтобы внутрь ячеек не попала пыль или грязь, которая может снизить прозрачность покрытия. Кроме того, если вы планируете фиксировать детали термошайбами или саморезами, на поверхности  заготовок нужно сделать метки и просверлить отверстия для фиксации.

Также следует учитывать, что поликарбонат бывает двух видов: сотовым и монолитным. Эксплуатационные характеристики у этих материалов немного отличаются, поэтому и технология монтажа будет иметь определенные особенности.

Сотовый

Основная особенность сотового материала в том, что ребра жесткости у него расположены по длине. Соответственно, при монтаже следует размещать панели таким образом, чтобы внутренние каналы выходили наружу.

Примечание: Это условие играет важную роль, так как сквозь каналы будет выводится конденсат.

В зависимости от типа конструкции, листы следует располагать в определенной плоскости. К примеру, если вы монтируете их вертикально, следите, чтобы ребра жесткости также располагались вертикально. Для покрытия арочной теплицы размещайте панели так, чтобы ребра проходили вдоль скатов, а лучше сразу направлять их по опорным дугам теплицы (рисунок 1).

Важную роль играет и радиус изгиба материала. Как правило, этот показатель указан на упаковке. Также следует учитывать, что на одной из поверхностей нанесена специальная защитная пленка, удалять которую рекомендуется только после завершения монтажа.

Крепление сотового поликарбонатаРисунок 1. Способы крепления сотовых листов

Учитывая особенности сотового поликарбоната и тип конструкции, на которую он будет крепиться, следует провести замеры для дальнейшей резки деталей нужного размера.

Пошаговая инструкция по установке сотового поликарбоната включает следующие этапы:

  1. Резка на детали: материал продают большими листами, длина которых часто превышает нужную. Соответственно, для строительства беседки или покрытия теплицы материал придется разрезать на части нужного размера. Особых инструментов для резки вам не понадобится: материал достаточно мягкий и его можно легко разрезать обычным канцелярским ножом. Но, если заготовки имеют большой размер или вам требуется много деталей, лучше использовать для резки высокоскоростную циркулярную пилу с мелкими зубьями. В процессе резки материал нужно надежно фиксировать, чтобы края получились ровными. После изготовления необходимого количества деталей, торцы нужно очистить от стружки.
  2. Сверление отверстий: на этапе подготовки делают метки, по которым в дальнейшем сверлят отверстия для установки заготовок на каркасе. Просверлить отверстие можно обычным сверлом, однако в процессе нужно учитывать несколько важных нюансов. Во-первых, отверстия для крепежа должны располагаться между ребрами жесткости. Во-вторых, их следует размещать на расстоянии минимум 4 см от края. Также следует учитывать, что под действием высоких температур материал слегка деформируется, поэтому диаметр отверстия должен на несколько миллиметров превышать диаметр ножки термошайбы. Важную роль играет и угол сверления: он должен находиться в пределах 90-110 градусов. Если угол будет больше или меньше, правильно зафиксировать шайбу не получится, и конструкция не будет герметичной.
  3. Герметизация торцов: чтобы внутрь ячеек не проникала пыль и грязь, их нужно герметизировать. Верхние торцы закрывают сплошной самоклеящейся лентой, а для нижней используют перфорированную, которая не будет мешать стоку конденсата.
  4. Крепление к каркасу: в зависимости от материала, который вы использовали для изготовления каркаса, выбирают и тип крепежа, но чаще всего для этой цели используют саморезы со специальными термошайбами. У каждой термошайбы есть специальная ножка, причем при выборе следует обращать внимание на ее длину: она должна соответствовать толщине листа. Коме того, термошайба защищает материал от деформации и предотвращает потери тепла.

Листы соединяют между собой с помощью специальных профилей и фиксируют саморезами с термошайбами. Важно, что точки фиксации должны располагаться на расстоянии 30-40 см друг от друга для повышения прочности конструкции.

Монолитный

Монтировать монолитный поликарбонат к каркасу необходимо с помощью специальных поддерживающих конструкций, которые позволяют надежно зафиксировать лист в нужном положении.

Монтаж можно провести двумя способами. Первый, «влажный» метод, предполагает использование особой полимерной замазки. Листы располагают с небольшими зазорами, которые позволят компенсировать температурное расширение в будущем. Данный способ чаще всего используют для конструкций с деревянным каркасом.

Если основание постройки изготовлено из металла, для фиксации листов используют резиновые прокладки и герметики, с помощью которых место соединения обрабатывают внутри и снаружи.

Второй, «сухой» способ крепления, проводится без использования герметиков, так как в процессе применяются только резиновые уплотнители. Однако следует учитывать, что подобная система не является герметичной, и для отвода конденсата нужно обязательно предусмотреть систему дренажа.

Крепление к металлическому каркасу

Самый простой и надежный способ крепления листов к металлическому каркасу – с использованием саморезов с термошайбами. Термошайба представляет собой пластиковую шайбу на специальной ножке. Важно, что длина этой ножки должна точно соответствовать толщине листа. Также на крепеже есть уплотнительная резинка и защелкивающаяся крышка. Такая конструкция обеспечивает абсолютно герметичное соединение (рисунок 2).

В подготовленных деталях стандартными сверлами делают нужное количество отверстий с шагом 30-40 см. При этом важно учитывать, что диаметр отверстия должен быть немного больше, чем диаметр ножки термошайбы. Это необходимо для компенсации теплового расширения материала.

Крепление поликарбоната к металлическому каркасуРисунок 2. Технология крепления к металлическому каркасу

Дальнейший монтаж листов к каркасу проводится с помощью обычного шуруповерта, причем саморезы должны проходить насквозь листа. При этом важно располагать шайбу строго горизонтально и не сильно затягивать саморез внутрь поликарбоната. В противном случае точка крепления не будет герметичной, внутрь постройки может проникнуть влага, а конденсат будет плохо отводится из внутреннего пространства помещения. Кроме того, сильное затягивание саморезов может привести к повреждению материала, и лист придется заменить.

Профиль для крепления

Еще один эффективный способ крепления листов к каркасу теплицы – с помощью профилей. Поскольку материал имеет ячеистую структуру, его монтируют таким образом, чтобы ячейки располагались параллельно скатам по всей площади постройки. Однако стандартная ширина одного листа составляет 2,10 метра, поэтому для соединения листов на пролетах большей ширины следует использовать специальные профили (рисунок 3).

Существует несколько видов профилей, которые можно использовать для монтажа поликарбоната на каркас теплицы:

  1. Соединительный (Н-образный): имеет закругленные внутрь ножки, а для крепления листов профиль просто протягивают между листами и надевают его на поликарбонат.
  2. Неразъемный: изготавливается из того же материала, что и сами листы. Кроме того, цвет профиля и кровельного материала полностью совпадает. В результате соединение получается не только прочным, но и красивым. Монтаж осуществляется следующим образом: панели вставляют в пазы профиля, а сам соединительный элемент крепят к продольной опоре с помощью саморезов с термошайбами.

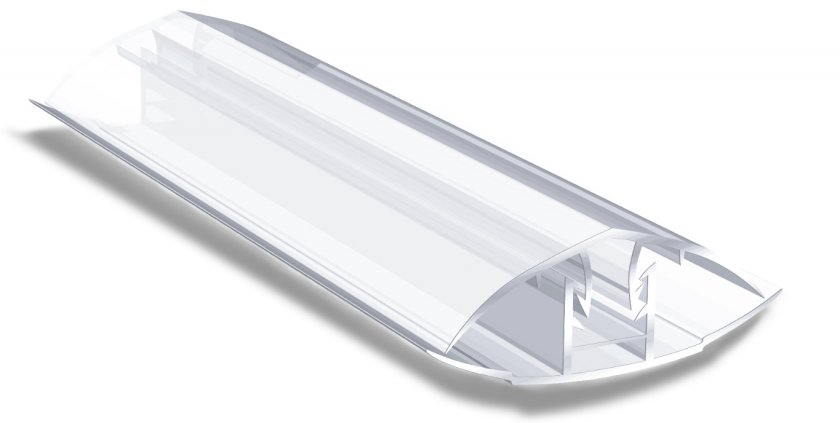

  3. Разъемный: также выпускается из поликарбоната, но состоит из крышки и базы. База крепится к стропильной системе в месте соединения листов саморезами. Далее на базу наносят герметик и укладывают на него листы, оставляя между ними зазор в 5 см. Сверху укладывают крышку профиля и защелкивают ее.
Крепление поликарбоната профилямиРисунок 3. Виды профилей для монтажа

Кроме того, при покрытии теплицы поликарбонатом используют торцевые профили, основная функция которых состоит в том, чтобы предотвратить попадание грязи и пыли внутрь ячеек.

Методы и способы крепления поликарбоната

Поликарбонат предоставляет возможность не только построить теплицу любой формы и размера, но и весьма гибкий в плане способов крепления листов. Традиционно их монтируют с помощью саморезов с термошайбами, но есть и другие методы, которые мы рассмотрим более детально.

Лентой

На современном рынке строительных материалов представлена особая оцинкованная лента. Этот материал начал использоваться для крепления сравнительно недавно, но уже завоевал доверие многих владельцев теплиц (рисунок 4).

Крепление поликарбоната лентойРисунок 4. Использование ленты для покрытия теплицы

Дело в том, что крепить листы лентой очень просто и быстро, однако следует учитывать, что данный способ монтажа подходит только для арочных конструкций. Но основное преимущество метода в том, что для крепления не нужно сверлить отверстия в покрытии. Соответственно, если у вас возникнет необходимость разобрать теплицу, вы можете просто распустить ленту и получите целые куски материала, которые можно использовать для строительства других объектов.

Примечание: Планируя использовать оцинкованную ленту в качестве основного крепежа для поликарбоната, следует учитывать, что со временем натяжение ленты ослабевает и листы не фиксируются в установленном положении. Поэтому через несколько лет эксплуатации ленту нужно будет натягивать повторно.

Но, несмотря на определенные недостатки, монтаж листов с помощью такой ленты пользуется высоким спросом. Чтобы закрепить материал, ленту просто перебрасывают через теплицу и закрепляют у основания с двух сторон. Далее продольные части ленты нужно скрепить между собой небольшими поперечными кусками той же ленты.

На термошайбы

Крепление листов на саморезы с использованием специальных термошайб считается самым правильным способом, хотя он и требует определенных затрат труда.

Крепление поликарбоната на термошайбыРисунок 5. Монтаж с использованием термошайб

Каждая термошайба состоит из крышки, которая защищает саморез от влаги и мусора, самой пластиковой шайбы и уплотнительного элемента. Эту конструкцию надевают на шуруп и крепят с его помощью поликарбонат (рисунок 5).

Использование термошайб обладает многими преимуществами. Во-первых, они защищают материал от перепадов температур, что в свою очередь продлевает срок эксплуатации материала. Во-вторых, использование термошайбы практически полностью исключает вероятность механического повреждения поликарбоната, а готовая конструкция будет полностью герметичной. Следует учитывать, что в готовых теплицах из поликарбоната, которые продаются в разобранном виде, термошайбы чаще всего включены в комплектацию, но, если вы строите конструкцию своими руками, лучше покупать термошайбы, длина которых соответствует толщине листов покрытия.

На саморезы

Если у вас нет возможности купить оцинкованную ленту или специальные термошайбы для крепления, вы всегда можете воспользоваться для этой цели обычными кровельными саморезами. При этом важно учитывать, что длина саморезов должна составлять минимум 6 мм, а при монтаже на него нужно обязательно надевать уплотнительных резиновую шайбу (рисунок 6).

Крепление поликарбоната на саморезыРисунок 6. Монтаж покрытия с помощью саморезов

Использование шайбы является обязательным условием, так как она равномерно распределяет нагрузку на листы и повышает прочность всей конструкции. В результате вы будете уверены, что ни поликарбонат, ни каркас не повредятся под весом снежного покрова или из-за сильных порывов ветра.

Больше информации о технологии крепления поликарбоната представлено в видео.

mirfermera.ru

Как крепить поликарбонат к деревянному каркасу

Производственная компания «Polygal» выпускает сотовый поликарбонатный строительный материал высокого качества. Эта продукция востребована на рынке строительных материалов, так как обладает отличными эксплуатационными качествами и удобна в обработке. Ее используют не только профессиональные строители. Этот материал интересен широкому кругу потребителей и используется для различных целей: в интерьере, строительстве, оформлении фасадов, создании малых архитектурных форм и пр. При этом важно правильно монтировать поликарбонатные листы на специально подготовленную основу. Как крепить поликарбонат к деревянному каркасу, не имея специальных навыков и опыта, будет рассказано в этой статье.

Основные свойства и преимущества

Среди современных полимерных материалов сотовый поликарбонат, выпускаемый заводом «Polygal», выделяется качеством и высокой надежностью. Продукция представляет собой цветные или прозрачные листы, которые имеют сотовую структуру. Он гибкий, но прочный. Множество пустот между слоями поликарбонатного листа гарантируют теплоизоляционный эффект. Благодаря жестким перемычкам конструкция сохраняет форму. Самым простым и распространенным способом использования в строительстве и дизайне является крепление поликарбоната к деревянному каркасу.

Почему отдают предпочтение синтетическим материалам

Синтетические строительные материалы нового поколения – это поликарбонат Полигаль, который может:

  • Защитить от ультрафиолета;
  • Создать теплоизоляционный эффект;
  • Обеспечить высокий уровень прозрачности.

Для потребителя он ценен такими качествами, как прочность при незначительном весе. Конструкции из этого материала будут легкими, но обеспечат высокий уровень защиты от внешних негативных воздействий (града, снега, дождя, ветра). Компания старается делать продукцию доступной широкому кругу потребителей. Монтаж сотового поликарбоната на деревянный каркас позволяет осуществить любой дизайнерский проект.

Рис. 1. Навес

Как крепить поликарбонат к деревянному каркасу

Рис.2 Теплица.

Как крепить поликарбонат к деревянному каркасу

Рис.3 Веранда.

Как крепить поликарбонат к деревянному каркасу



Свойства

Главными свойствами продукции этого производителя являются:

  1. Устойчивость к возгоранию;
  2. Экологическая безопасность использования;
  3. Значительный срок службы – пятнадцатилетняя гарантия завода-изготовителя.

Особенности

Для потребителя важно знать, чем крепить поликарбонат к дереву. Надежность эксплуатации изделий во многом зависит от правильности использования стройматериала, грамотной его обработки и установки. Рекомендуется использовать специальные инструменты и крепеж, тогда ваша работа будет качественной и долговечной.

Если конструкция, в которой используется полимерная панель, полностью металлическая, то при крепеже используются средства, предназначенные для металла. Пластиковая основа подразумевает использование специальных элементов, предназначенных для данного материала.

Но чаще всего такие панели крепят на дерево. Для этого используется крепеж для поликарбоната к деревянному каркасу. Материал, к которому нужно прикрепить полимерный лист диктует свои правила и порядок проведения операций.

Данная инструкция сделает простым и доступным монтаж поликарбоната на деревянный каркас даже для тех, кто впервые взялся за работу с полимерным материалом.

Если нужно самостоятельно изготовить навес, парник, беседку – обратите внимание на основные моменты, которые помогут сделать эту работу качественно.

Внимание! Такие небольшие объекты будут прочными и надежными благодаря тому, что крепеж поликарбоната к дереву будет выполнен по правилам. В этой работе нет мелочей. Каждая операция должна выполняться в соответствии с рекомендациями.

Деревянный брус: особенности и преимущества строительного материала

Самым популярным строительным материалом является дерево. Из бруса хвойных пород строят коттеджи, веранды, теплицы, беседки. Строители чаще всего применяют монтаж поликарбоната на деревянный каркас. Этот материал не дорогой, но требует ухода – древесину нужно систематически пропитывать специальным составом, предупреждающим ее разрушение. Он бывает:

  • Обрезной – обычный брус, который при высыхании дает трещины и делает усадку;
  • Клеевой – негорючий материал, который меньше подвержен деформации;
  • Профилированный – не деформируется, не дает усадку, прост в обращении, открывает широкие возможности для создания сложных конструкций и необычных форм.

Самым недорогим, из вышеперечисленных материалов, является обычный обрезной брус. Но самым качественным и удобным – профилированный. Выбор материала зависит от цели и бюджета заказчика. Если конструкция не большая, каркас простой, то можно обойтись недорогим материалом. При строительстве веранд в частном домовладении, фасадных навесов, а также теплиц долгосрочного использования желательно использовать более дорогой и качественный брус. После выбора материала для основы, необходимо определить, чем прикрепить поликарбонат к дереву.

Как сохранить дерево

От влияния негативных факторов природы (высокой влажности, перепадов температур, порчи древесины микозами, бактериями и насекомыми и пр.) древесину можно защитить специальной пропиткой. На рынке есть различные средства, которые помогут сохранить структуру и привлекательный внешний вид древесного материала – антисептики. Современная промышленность предлагает препараты, которые способны уберечь дерево от выцветания под солнечными лучами, растрескивания и прочего, не вызывая коррозию крепежных элементов. Срок действия антисептиков различный. Он варьируется от шести месяцев до тридцати лет. Правильная и регулярная обработка дерева, которая обязательно прилагается в инструкции применения, помогает продлить срок службы конструкций и сохранить привлекательный внешний вид.

Виды антисептических препаратов для обработки дерева:

  • Неорганические;
  • Органические;
  • Комбинированные.

Внимание! Органические (масляные) и комбинированные антисептики не применяют в сооружениях, предназначенных для жилья. Они токсичны и имеют в своем составе вредные для здоровья летучие элементы. Поэтому в обработке деревянных каркасов и конструкций для поликарбонатных веранд, теплиц, навесов рекомендовано использовать неорганические (водорастворимые) препараты.

Крепеж или как прикрепить поликарбонат к деревянному каркасу

Надежность любой конструкции в первую очередь зависит от качественного крепежа. Навесы, веранды, теплицы, беседки должны обладать повышенным запасом прочности, поэтому необходимо уделить особое внимание качеству и правильности соединения всех элементов конструкции. Чем прикрутить поликарбонат к дереву – не простой вопрос. Для этого используются саморезы различных размеров, гвозди для поликарбоната и специальные термошайбы.

При работе с крепежом нужно следить, чтобы саморез входил в профиль строго под углом 90 градусов. Сила притяжения не должна деформировать полимерный лист.



Рис. 4

Как крепить поликарбонат к деревянному каркасуНЕ ПРАВИЛЬНО!

Саморез входит не перпендикулярно. Происходит деформация поверхности.

Как крепить поликарбонат к деревянному каркасуНЕ ПРАВИЛЬНО!

Саморез перетянут. Происходит деформация поверхности.

Как крепить поликарбонат к деревянному каркасуКачественное соединение.

Внимание! Следует учитывать, что точечное крепление поликарбоната к дереву имеет свои особенности. Необходимо сделать отверстие, которое будет иметь диаметр больший, чем диаметр самореза. Разница должна составлять не менее 3 мм. Это необходимо для того, чтобы при перепаде температур не было деформации и ослабления крепежа. Иногда с этой же целью специалисты делают отверстия в поликарбонате овальной формы (по длине листа).

Кроме этого, следует использовать специальные термошайбы. Они изготовлены из полимерного прорезиненного материала, который помогает нивелировать разницу в расширении поликарбоната и деревянной основы, обеспечивая максимальную герметичность и прочность. Рекомендовано применение термошайб диаметром не менее 19 мм.

Виды термошайб

Материал, из которого выпускают термошайбы, определяет их прочность и долговечность.

  1. Самые недорогие, но имеющие небольшой срок службы – полипропиленовые. Они снижают свои функциональные свойства через 4 года эксплуатации, если находятся под воздействием ультрафиолетового излучения, перепада температур. Крепление сотового поликарбоната к деревянному каркасу такими термошайбами рекомендовано внутри помещений или на затененных участках.

Рис. 5

Как крепить поликарбонат к деревянному каркасу

  1. Поликарбонатные термошайбы будут надежно держать поликарбонат на деревянном каркасе до 20 лет. Они имеют отличные эксплуатационные качества, привлекательный внешний вид. Способны не только хорошо соединить дерево с поликарбонатом, но и украсить конструкцию.

Рис.6

Как крепить поликарбонат к деревянному каркасу

  1. Шайбы, изготовленные из стального сплава, имеют неограниченный срок эксплуатации. Их применяют, для крепежа на металлическую основу.

Рис. 7

Как крепить поликарбонат к деревянному каркасу

Схема использования крепежа

Как крепить поликарбонат к деревянному каркасу

Монтаж

Первый шаг крепления поликарбоната к деревянному каркасу – это подготовка оборудования и инструмента.  Для работы потребуются: электродрель и шуруповерт, инструмент для резки поликарбонатных листов, линейка, рулетка и уровень, а также набор саморезов, различных гаек и болтов, шайбы и специальные силиконовые прокладки под шайбы. Профиль, термолента или другие материалы для герметизации.

Внимание! Для резки поликарбоната нельзя использовать болгарку. Рекомендуется использовать инструмент, который дает ровную и прямую кромку.

Крепление поликарбоната к дереву:

  1. В поликарбонате делают отверстия, предварительно уложив панель на каркас так, чтобы край листа выступал за рамку каркасной конструкции на 3 см.
  2. Термошайбу соединяют с уплотнителем, при помощи самореза крепят к каркасу, используя шуруповерт.
  3. Все поликарбонатные листы крепят аналогичным способом последовательно, «стык в стык», без «нахлеста». В последнюю очередь прикрепляются панели на торцах и дверях.
  4. Для герметизации краев монтируемых полотен используется термолента или специальный профиль.
  5. Все стыки также обрабатываются герметиком.

Внимание! Если крепление литого поликарбоната к деревянному каркасу в определенном месте конструкции подразумевает изгиб, нужно следить, чтобы радиус кривизны изгиба листа не превышал максимально допустимый для данной толщины листа. В противном случае лист быстро деформируется и потеряет свои эксплуатационные качества.

Видео установки поликарбоната на деревянный каркас.







Похожие статьи

polygalvostok.ru

Как крепить поликарбонат к металлу?

Собираетесь построить свою первую теплицу из сотового поликарбоната и до этого никогда не имели дела с этим материалом? Не хотите допустить какой-нибудь неочевидной ошибки при крепеже обшивки? Тогда эта статья для вас – здесь вы найдете подробные инструкции по способам монтажа поликарбоната на металлический каркас. Также этот материал будет полезен для тех, кто желает уточнить некоторые нюансы и углубить свои знания в этой теме.

Сотовый поликарбонат – что он собой представляет

Начнем с основ. Сотовый поликарбонат — это листы прозрачного полимера, между которыми находится один или более рядов прямоугольных или треугольных ячеек. Данный материал широко применяется при создании хозяйственных построек на дачах и в частных домохозяйствах.

Сотовый поликарбонат обладает следующими преимуществами:

  • легкость;
  • высокая ударная прочность;
  • гибкость;
  • стойкость к воздействию многих химически активных веществ;
  • высокий коэффициент светопропускания.

При этом у материала есть одна особенность, которую нужно всегда учитывать – высокий коэффициент линейного расширения. Это значит, что при потеплении сотовый поликарбонат расширится по длине и ширине на несколько миллиметров.

На первый взгляд, это совсем незначительные цифры, но при неправильном монтаже даже такое увеличение линейных размеров может привести к короблению, вспучиванию и появлению трещин.

Свойства сотового поликарбоната

Потому очень важно знать все тонкости, особенности и нюансы монтажа сотового поликарбоната на металлический каркас. Всего существует два основных способа сделать это — точечным крепежом или с помощью соединительного профиля.

Схема точечного крепления поликарбоната к металлическому каркасу

Точечное соединение – крепеж

Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса.

При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа.

Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.

Разница между саморезами по дереву и металлу

Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.

Сверло на конце самореза

Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.

Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная.

В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки.

Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.

Кровельные саморезы с шайбой EPDM

При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.

Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины.

При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

Саморезы с резиновой термошайбой

Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой.

Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа.

Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.

Саморез по металлу и термошайба с ножкой

Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.

Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.

Термошайба желтого цветаРазмеры термошайбы

Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.

Саморезы для термошайб могут иметь как шестигранную головку, как у кровельных, так и круглую, рассчитанную под прямую или крестовую отвертку. Надежность соединения у них одинаковая, но при этом работать с шестигранной головкой удобнее – на высоких оборотах шуруповерта меньше риск соскальзывания биты с крепежа и повреждения поверхности поликарбонатного листа.

Диаметр используемых саморезов должен составлять от 4,8 до 8 мм, длина – в зависимости от толщины поликарбонатного листа и элемента каркаса. Приведем пример: при постройке теплиц чаще всего применяется СПК толщиной 4 мм и профилированная оцинкованная труба сечением 20х20 и толщиной 1 мм. В таком случае в качестве крепежа используют кровельные саморезы 4,8х19 мм, а при соединении двух листов поликарбоната внахлест – 4,8х25 мм.

Точечное соединение – инструменты

Главный инструмент, который вам понадобится для точечного монтажа поликарбоната на металлический каркас – аккумуляторный шуруповерт с набором насадок и сверл. Использовать вместо него мощную дрель не рекомендуется – ее мощность для такой работы избыточна, а потому перетягивания саморезов, а также соскальзывания и повреждения насадок будут регулярны. Кроме того, дрель слишком тяжела и неудобна для монтажа поликарбоната.

Аккумуляторный шуруповерт

Выше уже было упомянуто, что, помимо насадок под саморезы, вам понадобятся сверла по металлу для шуруповерта. Для создания отверстий под термошайбы в поликарбонате используйте изделия диаметром на 2-3 мм больше, чем у фиксирующей ножки. Если планируется работа с каркасом с толщиной стенок больше 1,5-2 мм, то желательно еще запастись сверлами для создания предварительных отверстий в металле – так можно существенно облегчить себе работу во время непосредственного монтажа СПК. Диаметр должен быть немного меньше, чем у саморезов.

Совет! Тонкие листы сотового поликарбоната при сверлении имеют свойство вибрировать, потому перед этим их лучше зафиксировать с помощью струбцин.

Что же касается остальных инструментов, то вам потребуется:

  • стремянка;
  • рулетка;
  • уровень;
  • запасной аккумулятор для шуруповерта;
  • строительный нож с выдвижным и сменным лезвием.

Монтаж поликарбоната на кровельные саморезы

Начинать процесс необходимо с разметки точек крепежа. В зависимости от типа каркаса, массы обшивки и предполагаемых нагрузок, расстояние между точками должно составлять от 25 до 70 см. Разметка выполняется как на металле, так и на поликарбонате (с помощью маркера).

Шаг 1. С края сотового поликарбоната на 5-10 см снимите упаковочную пленку. Если хотите создать тепловой зазор в точках крепежа – просверлите в них отверстия на 2-3 мм больше диаметра самореза. От края листа отверстия должны находиться не меньше чем на 3,5-4 см.

Шаг 2. Уложите лист на каркас стороной со стабилизирующим покрытием наружу. Если поликарбонат укладывается с края теплицы или иной постройки, проследите, чтобы своеобразный «карниз» не был больше 5-10 см, иначе возможно прогиб материала.

Шаг 3. Если на одной арке или ином элементе каркаса соединяются два листа, можете соединить их внахлест, как показано на изображениях ниже. Однако производители поликарбоната не рекомендуют такое соединение, считая его ненадежным и недостаточно герметичным — здесь стоит применить соединительный профиль.

Шаг 4. Приложите конец самореза к поликарбонату, а если было выполнено предварительное отверстие с тепловым зазором, то непосредственно к металлу.

Шаг 5. Включите шуруповерт и начинайте заворачивать саморез перпендикулярно листу, причем на малых оборотах и с небольшим усилием. Как только саморез пройдет через поликарбонат и металл и углубится, остановите процесс.

Шаг 6. Короткими «рывками» шуруповерта доверните саморез до конца. Будьте осторожны, не перетяните крепеж.

Как правильно крепить поликарбонат к металлическому каркасу

Шаг 7. Проверьте, нет ли каких-то дефектов или повреждений. Если образовалась небольшая вмятина – включите на шуруповерте реверс и частично выкрутите саморез.

Шаг 8. Повторите шаги с четвертого по седьмой со всеми остальными точками крепления.

Если не исправить ситуацию с перетянутым саморезом сразу, то через пару лет в точке крепления поликарбонат потрескается и пожелтеет. Кроме того, из-за нарушения герметичности между шайбой и листом внутрь проникнет влага, грязь и микроорганизмы.



Смотрите также:
  • Кондиционеры Тошиба инверторные
  • Нептун — защита от протечек воды
  • Система Аквасторож от протечек воды
  • Сушилка фирмы Dyson
  • Тепловентилятор на стену из керамики
  • Тепловентилятор фирмы Saturn модель stht 763
  • chudoogorod.ru

    Саморезы для поликарбоната — виды, размеры, инструкция по применению

    Среди современных полимерных материалов поликарбонат является, пожалуй, самым популярным. Область его применения чрезвычайно широка — от сооружения легких и прочных ограждающих конструкций до остекления различных сооружений. Среди садоводов и огородников поликарбонат давно уже стал недорогим и практичным материалом для строительства оранжерей, навесов и теплиц.

    В процессе эксплуатации на открытом воздухе листовой материал подвергается серьезным нагрузкам. Это могут быть порывы ветра, удары града или значительные весовые нагрузки (снежный покров, соседствующие предметы и т. п.). Одним из важнейших факторов, обеспечивающих длительность эксплуатации всей конструкции, является надежность крепления листов поликарбоната на каркасе теплицы.

    Саморезы для поликарбонатаСаморезы для поликарбоната

    Содержание статьи

    Виды поликарбоната

    Современная промышленность предлагает потребителям два вида этого листового полимерного материала.

    1. Монолитный. Лист такого материала по своим качествам напоминает стекло, обладая при этом несравненно лучшими характеристиками. Монолитный поликарбонат прекрасно гнется, обладает очень высокой прочностью и способен прослужить десятки лет. Выпускается в виде стандартных листов различного цвета и толщины.
    Монолитный поликарбонатМонолитный поликарбонат
  • Сотовый. Немного уступает монолитному по прочности и долговечности. Представляет собой два тонких слоя полимера, соединенных многочисленными продольными ребрами жесткости. В строительстве теплиц чаще всего применяется именно такой вид поликарбоната.
  • Сотовый поликарбонатСотовый поликарбонат

    Цены на сотовый поликарбонат

    сотовый поликарбонат

    Виды саморезов

    В силу технологических особенностей полимерного материала для его крепления нельзя использовать гвозди, металлические хомуты или заклепки. Самым оптимальным вариантом представляется использование саморезов. В зависимости от того, из какого материала изготовлена основа теплицы, могут применяться специальные саморезы для дерева или металла.

    На фото видно, как поликарбонат прикреплен к каркасу саморезамиНа фото видно, как поликарбонат прикреплен к каркасу саморезами

    Вообще, саморезы подразделяются на ряд категорий (в зависимости от их конечного назначения).

    1. Саморезы по металлу. Чаще всего имеют диаметр 3,5-3,8 мм и 4,2-4,8 мм. Отличаются от других более частым шагом резьбы и меньшей частотой витков на резьбе.
    Саморезы по металлуСаморезы по металлу
  • Острые саморезы с оцинковкой. Могут использоваться для крепления листового материала к металлическому каркасу. Не требуют предварительного сверления отверстий в металле. Наличие большой пресс-шайбы позволяет существенно повысить прижимное усилие. Длина таких саморезов может быть от 13 до 75 мм.
  • Саморез с прессшайбой 4,2х51, острый, оцинкованныйСаморез с прессшайбой 4,2х51, острый, оцинкованный
  • Саморезы по дереву. Как правило, наиболее доступные по цене. Имеют резьбу с крупным шагом и стандартную длину от 11 до 500 мм.
  • Саморезы по деревуСаморезы по дереву
  • Саморезы кровельные. Предназначены для монтажа кровли. Имеют различные расцветки, позволяя подобрать саморезы под цвет материала. Длина таких изделий может быть от 19 до 100 мм, а диаметр – 4,8, 5,5 или 6,3 мм.
  • Саморезы кровельныеСаморезы кровельные
  • Мебельный винт (иначе – конфирмат). Применяется в процессе сборки мебельных конструкций.
  • Винт мебельный с плоской головкой и внутренним шестигранником под ключ SW4Винт мебельный с плоской головкой и внутренним шестигранником под ключ SW4

    Цены на саморезы по металлу

    саморезы по металлу

    Какие саморезы подойдут для поликарбоната?

    Поликарбонат считается материалом высокой чувствительности и сравнительно высокой хрупкости. Для его качественного крепления к каркасу теплицы следует применять специальные изделия, включающие шайбу-уплотнитель, прокладку и собственно крепеж.

    Саморез с шайбой для поликарбонатаСаморез с шайбой для поликарбоната

    Процесс крепления, как правило, заключается в предварительном просверливании материала и вкручивании правильно подобранного самореза в элемент каркаса. При этом шайба-уплотнитель плотно прилегает к материалу, обеспечивая сверхплотную фиксацию, а прокладка помогает обеспечить герметичность места контакта, что очень важно для находящихся на открытом воздухе теплиц.

    Схема крепления поликарбонатаСхема крепления поликарбоната

    Какой должен быть диаметр самореза для поликарбоната?

    Из опыта профессионалов можно сделать вывод, что оптимальный диаметр крепежа для полимерных листов — 4,8 или 5,5 мм. Если взять более крупные изделия, могут возникнуть проблемы в установке термошайбы. Широкий саморез попросту не пройдет в узкое отверстие термошайбы. Кроме того, если каркас теплицы выполнен из деревянного бруса, слишком большие саморезы могут привести к появлению трещин. Саморезы меньшего размера также не рекомендуется использовать ввиду их хрупкости.

    Диаметр самореза должен быть в пределах 4,8-5,5 ммДиаметр самореза должен быть в пределах 4,8-5,5 мм

    Важно! Стоит помнить, что стоящая на открытом месте теплица должна быть способна выдерживать сильные порывы ветра, поэтому экономить на саморезах не стоит.

    Перед началом монтажа стоит предварительно наметить на каркасе места будущих отверстий и высверлить их при помощи дрели. Для диаметра самореза 4,8 мм стоит взять сверло диаметром 4 мм, а для изделий 5,5-миллиметрового диаметра понадобится сверло на 4,5 мм. Диаметр отверстия должен быть обязательно меньше диаметра самореза, чтобы при вкручивании последнего обеспечить надежный контакт двух поверхностей.

    Впрочем, использование слишком маленьких сверл также будет неправильным. При вкручивании самореза в слишком узкое отверстие, может образоваться много металлической стружки, которая будет попадать в соты, ухудшая внешний вид и эффективность теплицы.

    Какой должна быть длина самореза для поликарбоната?

    Наиболее оптимальным показателем длины самореза считается величина от 30 до 40 мм. Точный выбор длины изделия в каждом конкретном случае определяется индивидуально. Во многом длину самореза будет определять толщина элементов каркаса. В упрощенном варианте подсчета длина самореза должна быть немного меньше совокупной толщины листа поликарбоната, высоты шайбы и толщины каркаса.

    Это условие желательно соблюсти для того, чтобы саморез не выходил с внутренней стороны каркаса. В противном случае об торчащие острые концы саморезов можно будет серьезно пораниться. Да и особенной красоты внутреннему убранству теплицы это не добавит.

    Таблица минимальной длины самореза для крепежа сотового поликарбонатаТаблица минимальной длины самореза для крепежа сотового поликарбоната Таблица минимальной длины самореза для крепежа монолитного поликарбонатаТаблица минимальной длины самореза для крепежа монолитного поликарбоната

    Если подойти к делу с научной точки зрения, можно свести выбор длины самореза (L) к простой формуле, учитывающей несколько параметров:

    • Н1 – высота шайбы;
    • Н2 – толщина полимерного листа;
    • Н3 – толщина стенки каркаса теплицы;
    • Н4 – небольшой запас (2-3 мм).

    Тогда формула будет выглядеть так: L=Н1+Н2+Н3+Н4.

    Если взять стандартный лист сотового поликарбоната толщиной 6 мм, среднюю толщину деревянного или металлического ребра конструкции 10 мм, толщину термошайбы 6 мм и небольшой запас 3 мм, получаем идеальную длину самореза для такого случая: L=6+6+10+3=25 мм.

    Разумеется, полученное число далеко не всегда будет совпадать со стандартными длинами саморезов, предлагаемых производителями. Правильнее всего будет округлить полученное число до ближайшего значения из имеющихся в продаже. Округлять лучше в меньшую сторону, чтобы концы саморезов не торчали внутри теплицы.

    Также стоит иметь в виду, что длина самореза напрямую влияет на его стоимость. Чем длиннее изделие, том оно дороже. Поэтому правильный выбор длины самореза поможет не только осуществить крепеж по всем правилам, но и сэкономит владельцу теплицы немало денег.

    Для облегчения процесса подсчета можно использовать данные из таблицы.

    Таблица. Зависимость минимальной длины самореза от толщины листа поликарбоната.

    Толщина листа поликарбоната (мм) Минимальная длина самореза диаметром 4,8 (мм) Минимальная длина самореза диаметром 5,5 (мм)
    11925
    1,51925
    21925
    32525
    42525
    52525
    62532
    83232
    103232
    123232
    153838

    Шляпка стандартного самореза для монтажа поликарбоната

    В общем случае шляпка выполняется в виде усеченного конуса. Для удобства монтажа шляпка имеет одновременно несколько технологических поверхностей для инструментов. Это крестообразные шлицы, позволяющие использовать стандартную отвертку соответствующего калибра. Кроме того, шляпка имеет шестигранную форму, позволяющую использовать рожковый или накидной ключи.

    Основные виды шляпокОсновные виды шляпок

    Использование электроинструмента (к примеру, шуруповерта) также не возбраняется. Достаточно лишь подобрать соответствующую насадку и выставить самую низкую скорость вращения. Это очень важный момент, ведь в процессе монтажа поликарбоната (особенно сотового) стоит уделять пристальное внимание силе закручивания самореза. Если его недокрутить, лист будет болтаться и под сильными порывами ветра достаточно быстро придет в негодность. Если саморез, напротив, закрутить сильнее чем нужно, то можно смять сотовую структуру листа, что неминуемо приведет к появлению трещин, попаданию через них влаги и, как итог, меньшему сроку службы материала.

    Какую роль играют термошайбы?

    Правильное крепление листов поликарбоната к каркасу теплицы в обязательном порядке подразумевает применение термошайб.

    Термошайба ТШ-6Термошайба ТШ-6

    Эти элементы изготавливаются из прорезиненного пластика и обычно состоят из трех конструктивных элементов:

    • резинового уплотнителя;
    • крышки;
    • шайбы со сквозным отверстием для прохождения самореза.
    Термошайба для поликарбоната фотоТермошайба для поликарбоната фото

    Обычно термошайбы идут в комплекте с саморезами и подбирать их отдельно нет необходимости. И все же стоит учитывать некоторые особенности. Так, если для строительства теплицы было решено использовать толстые листы полимера, правильнее будет использовать специальную термошайбу с ножкой. Такая шайба более глубоко утапливается в тело листа, обеспечивая надежное крепление и позволяя существенно уменьшить давление крепежной конструкции на лист.

    Термошайбы с фиксирующей ножкойТермошайбы с фиксирующей ножкой

    Использование саморезов с термошайбами позволяет дать конструкции сразу несколько важных преимуществ.

    1. Надежность. При нахождении на открытом воздухе поликарбонат (впрочем, как и любой другой материал) подвержен температурным деформациям – расширению в жаркое время года и сужению в холода. Термошайбы позволяют оставить необходимый зазор, который не препятствует незначительному «хождению» материала. Это помогает избежать деформации стенок теплицы и увеличить срок ее службы.
    2. Термозащита. Очень важный показатель именно для теплиц, главная задача которых – не дать растениям замерзнуть до наступления теплого времени года. Термошайбы обеспечивают практически герметичный контакт в месте крепления саморезов, препятствуя проникновению холодного воздуха внутрь сооружения.
    3. Герметичность. Обеспечивает защиту от попадания влаги. Термошайба помогает защитить от преждевременного разрушения лист полимера, а также деревянный или металлический каркас в месте контакта от коррозии или порчи.
    Термошайба для поликарбоната

    Термошайба для поликарбоната

    Термошайбами называются специальные детали для крепления, используемые при точечной фиксации листов поликарбоната. Эти элементы применяются для металлических, деревянных и пластиковых конструкций. Более детальная информация — в этой статье.

    Термошайба универсальная с EPDM-уплотнителемТермошайба универсальная с EPDM-уплотнителем

    Если озаботиться эстетической стороной вопроса, то лучше всего подобрать цвет термошайбы, наиболее близкий к цвету самого поликарбоната. Огромный выбор в современных строительных магазинах позволяет сделать это с легкостью. Цена от окраски пластиковых элементов, как правило, не зависит.

    Сзема крепления поликарбоната с помощью самореза и термошайбыСхема крепления поликарбоната с помощью самореза и термошайбы

    Цены на термошайбы

    термошайбы

    В каких случаях для поликарбоната больше подойдут кровельные саморезы с шайбой?

    Такой тип самореза наиболее часто используется для крепления козырька или навеса. Применительно к теплицам кровельные саморезы с шайбой по металлу могут отлично подойти для конструкций с отдельной двускатной крышей, укрытой листами полимера.

    Кровельный саморезКровельный саморез

    Комплектация такого самореза содержит специальную пресс-шайбу, которая позволяет в процессе монтажа равномерно распределить нагрузку на материал. Контакт листа поликарбоната с каркасом получается прочным и избавляет владельца теплицы от регулярного подкручивания саморезов.

    Важно! Выбор длины такого самореза мало отличается от методики подсчета для саморезов с термошайбой. Здесь также должна учитываться толщина листа поликарбоната и элементов каркаса, высота пресс-шайбы (обычно она составляет около 4 мм) и небольшой запас.

    Характеристики кровельных саморезовХарактеристики кровельных саморезов

    Пошаговая инструкция по креплению листов поликарбоната саморезами

    Шаг 1. Первым делом необходимо полностью собрать каркас будущей теплицы, будь то самодельное сооружение либо сборный комплект заводского изготовления.

    Каркас для теплицыКаркас для теплицы

    Шаг 2. Заводской каркас следует собирать, четко придерживаясь инструкции. Возводя собственный проект, следует тщательно рассчитать расстояние между продольными и поперечными рейками каркаса. Учитывая, что теплица должна быть достаточно прочной, чтобы выдерживать порывы ветра и тяжелый слой снега зимой, расстояние между рейками стоит сделать около 30-40 см. Большее расстояние может спровоцировать вибрацию легких полимерных листов и привести к расшатыванию всей конструкции.

    Шаг 3. Далее необходимо произвести точную разметку деталей из поликарбоната и вырезать их любым подходящим инструментом. Как правило, в теплицах, имеющих форму арки, для покрытия крыши используются целые листы, укладываемые внахлест либо встык с использованием специального пластикового профиля, тогда как для торцевых элементов вырезаются детали соответствующей формы.

    Пример разметки поликарбонатаПример разметки поликарбоната

    Шаг 4. В местах будущего крепления материала высверливаются отверстия, которые должны соответствовать диаметру термошайб.

    Точки крепления листов поликарбонатаТочки крепления листов поликарбоната Отверстие под саморезОтверстие под саморез Просверливается отверстиеСверление отверстие Отверстие сверлится в деревянном каркасеОтверстие сверлится в деревянном каркасе

    Шаг 5. Точно выравнивается боковое положение первого листа, после чего можно приступать к процессу его монтажа.

    Шаг 6. Фиксировать материал удобнее всего, продвигаясь от верхнего края листа к нижнему слева направо. Такая схема монтажа предельно проста и эффективна, она позволяет избежать вздутия и перекоса материала.

    Шаг 7. В точках крепления можно предусмотреть размещение небольших эластичных прокладок.

    Термошайбы с колпачками и эластичными прокладкамиТермошайбы с колпачками и эластичными прокладками

    Шаг 8. Саморезы необходимо вкручивать с шагом 30-40 см. Более редкое размещение может привести к вибрации листов поликарбоната под воздействием сильных порывов ветра. Если размещать саморезы чаще, это не особо усилит конструкцию, но точно приведет к удорожанию строительства теплицы.

    Вкручивается саморезВкручивается саморез

    Шаг 9. При использовании электроинструмента, стоит помнить о соблюдении мер безопасности. Вкручивая саморезы, следует соблюдать осторожность, чтобы не допустить повреждения достаточно хрупких листов поликарбоната.

    Процесс вкручивания самореза для поликарбонатаПроцесс вкручивания самореза для поликарбоната

    Видео — Как правильно крепить поликарбонат

    teplica-exp.ru

    правила, подбор крепёжных устройств, соединяемый профиль

    Сотовый поликарбонат стал одним из самых популярных прозрачных материалов для покрытия теплиц на дачных участках. Он придаёт конструкции красивый внешний вид, хорошо пропускает солнечные лучи и обладает отличной теплоизоляцией, а самостоятельно закрепить его на крыше и стенках парника можно даже при отсутствии специальных умений и навыков.

    В статье рассмотрены основные виды крепежных устройств для фиксации обшивки на металлическом каркасе теплицы, перечислены виды соединительных профилей, а также представлены рекомендации о том, как правильно закрепить этот материал и какие инструменты для этого необходимы.

    ПоказатьСкрыть

    Какие потребуются инструменты?

    Перед тем, как начать крепление сотового поликарбоната на каркас сооружения, нужно раскроить листы в соответствии с размерами теплицы. Чтобы зафиксировать материал на поверхности конструкции, используют различные виды крепежа.

    Крепление поликарбоната к металлическому каркасу

    А для нарезки панелей и осуществления обшивки металлического каркаса парника понадобятся такие инструменты:

    • электролобзик (или острый нож, ленточная пила) — для раскройки листов на отдельные детали;
    • рулетка — с её помощью отмеривается длина и ширина каждого фрагмента;
    • электродрель и свёрла по металлу — для проделывания отверстий в каркасе конструкции;
    • саморезы, шайбы и болты с гайками — прижимают обшивку к поверхности каркаса;
    • строительный уровень — нужен для выравнивания поверхности покрытия;
    • лестница — для обшивки поликарбонатом крыши сооружения;
    • шуруповёрт — для быстрого закручивания крепежа;
    • ручная ножовка по металлу — используется для разделения соединительных профилей на отрезки нужной длины;
    • пылесос — для сбора пыли и мелких деталей после завершения работы.

    Знаете ли вы? Больше всего теплиц находится на территории Голландии — общая площадь закрытых оранжерей в этой стране составляет около 10500 га.

    Крепежные устройства

    Для того, чтобы прикрепить поликарбонат к металлическому каркасу, используются саморезы и различные виды уплотнительных шайб. Они помогают надёжно зафиксировать материал на каркасе, а приобрести их можно в специализированных магазинах. Шайбы для крепления поликарбоната Шайбы красиво смотрятся на поверхности теплицы и защищают её от чрезмерной деформации. Кроме этого, они препятствуют проникновению влаги и пыли внутрь материала в том месте, где он проткнут саморезом. Подробнее о том, чем лучше зафиксировать обшивку на металлических рамках парника расскажем далее.

    Термошайбы из поликарбоната

    Этот вид крепежа изготавливается из прозрачного поликарбоната и может выпускаться в различной цветовой гамме. Термошайба плотно входит в сделанное отверстие и расширяется при термонагрузке, предотвращая деформацию покрытия теплицы.

    Важно! Термошайбы из поликарбоната относятся к универсальным крепёжным материалам и могут использоваться для обшивки теплицы как с металлическим, так и с деревянным каркасом.

    Основные характеристики этого вида шайб:

    1. Основной деталью крепежа является объёмная шайба с отверстием для самореза по центру и широкой ножкой, длина которой равна толщине листа поликарбоната.
    2. Кроме шайбы в комплект входит уплотняющее кольцо из вспененного полиуретана и пластиковая заглушка, которая надевается сверху. Саморез для фиксации шайбы приобретается отдельно.
    3. Диаметр крепежа — 33 мм, а её толщина составляет 8 мм.
    4. Срок службы такой термошайбы составляет около 20 лет. Крепёж подбирается индивидуально в зависимости от толщины листов материала обшивки.
    5. Термошайба из поликарбоната помогает достичь плотного прилегания обшивки теплицы к каркасу и придаёт наружной поверхности сооружения декоративный вид.

    Термошайбы для крепления поликарбоната

    Полипропиленовые шайбы

    Этот вид крепежа имеет более низкую стоимость по сравнению с термошайбами и также выпускается в различных расцветках, но отличается небольшим сроком эксплуатации. Кроме этого, прикручивать поликарбонат к каркасу с помощью полипропиленовых шайб нужно осторожно — у них нет ограничивающей ножки, поэтому существует риск слишком сильно натянуть обшивку парника и деформировать листы.

    Характеристики полипропиленовых шайб:

    1. Ключевой элемент шайбы — полимерная крышка, в центре которой расположено отверстие для самореза. В комплекте с ней идёт уплотнительное кольцо из вспененного полиуретана и заглушка.
    2. Имеет сравнительно крупные размеры — диаметр составляет 35 мм, а толщина — 12 мм.
    3. Для крепления таких шайб нужно использовать шурупы толщиной 6 мм.
    4. На заглушках отсутствует слой защитного покрытия от ультрафиолета, поэтому они быстро выгорают на солнце и начинают разрушаться.
    5. Средний срок эксплуатации — не более 4 лет.
    6. Универсальны и могут использоваться для крепления листов поликарбоната любой толщины.

    Полипропиленовая шайба

    Чтобы продлить срок службы полипропиленовых шайб, рекомендуется использовать их только внутри помещений или для обшивки конструкций, расположенных в полутени.

    Нержавеющие шайбы

    Этот вид крепежа используется преимущественно для обшивки больших конструкций. Шайбы из нержавеющего материала отличаются долговечностью и надёжно фиксируют поликарбонат на металлическом каркасе даже при сильном ветре.

    Характеристики:

    1. В комплект входит круглая металлическая деталь в форме тарелочки с отверстием для самореза в центре, а также зонтичная прокладка из резины EMDP, гибкого пластика или вспененного полиуретана.
    2. Диаметр крепежа составляет 22 мм, а толщина — всего 2 мм.
    3. Можно использовать для крепления панелей любой толщины.
    4. Материал зонтичной прокладки остаётся эластичным даже при температуре воздуха –15°С. Он плотно прижимает лист поликарбоната к каркасу, предотвращая попадание влаги внутрь ячеек обшивки и не расшатывается со временем.
    5. У этого вида крепежа нет заглушки, которая закрывает шляпку крепёжного элемента снаружи, поэтому саморезы и болты, используемые для обшивки теплицы, в этом случае должны быть изготовлены из устойчивых к коррозии материалов.

    Нержавеющие шайбы

    Выбор соединительного профиля

    При обшивке теплицы поликарбонатом кроме шайб используются также специальные соединительные профили. Они предназначены для герметичного соединения листов материала в местах стыков и могут быть изготовлены из поликарбоната, пластика или алюминия.

    Важно! Производители предлагают разные соединительные профили для поликарбоната толщиной 4, 6, 8, 10, 16, 20 и 25 мм. Края листа фиксируются внутри них с помощью саморезов и шайб.

    Виды профилей для крепления поликарбоната на теплицу:

    1. UP-торцевой — предназначен для защиты кромки поликарбоната от попадания внутрь влаги и пыли. Профиль имеет стандартную длину 2,01 м и в продаже есть его разновидности для листов любой толщины.UP-торцевые профили
    2. К-коньковый — с его помощью соединяются стыки материала на двух скатах крыши при условии, что угол между ними больше 90°. Стандартная длина профиля — 6 м, а использовать его можно для листов с толщиной до 16 мм.К-коньковый профиль
    3. Разъёмный НСР-профиль — предназначен для соединения соседних панелей поликарбоната и состоит из базы и съёмной крышки. База крепится к каркасу теплицы саморезами, а края соседних листов укладываются на неё и фиксируются сверху крышкой. Стандартная длина профиля — 6 м, с его помощью можно закрепить панели толщиной до 16 мм.Профиль Разъёмный НСР-профиль
    4. Неразъёмный НР-стыковочный — является монолитной Н-образной деталью, имеющей с двух сторон специальные пазы для вставки торцов соседних листов обшивки. Длина профиля составляет 6 м, а использовать его можно для соединения панелей толщиной до 10 мм.Профиль Неразъёмный НР-стыковочный
    5. У-угловой перпендикулярный — помогает состыковать листы поликарбоната под углом 90° и используется для фиксации обшивки на углах теплицы. Стандартная длина профиля — 6 м, он предназначен для панелей толщиной до 10 мм.Профиль У-угловой перпендикулярный
    6. F-пристенный — используется для того, чтобы плотно подогнать лист поликарбоната к стене и имеет длину 6 м. Производители выпускают различные его варианты для панелей толщиной от 4 до 10 мм.Профиль F-пристенный

    Правила крепления поликарбоната к каркасу

    Чтобы внутри конструкции хорошо сохранялось тепло, а поликарбонат не деформировался под действием ветра и перепадов температур, нужно знать, как правильно закрепить обшивку.

    При этом панели следует размещать так, чтобы сторона с защитным покрытием находилась снаружи парника, а все стыки находились строго на металлических планках каркаса.

    Крепление поликарбоната к металлическому каркасу

    Закручивать саморезы и шайбы нужно строго под прямым углом к поверхности каркаса. При этом крепёжные элементы не должны слишком сильно пережимать обшивку.

    Важно! Перед тем как загонять края листов поликарбоната в профиль, их нужно обклеить перфорированной или герметизирующей лентой — это предотвращает попадание влаги и грязи внутрь материала.

    Пошаговая инструкция обшивки теплицы поликарбонатом:

    1. Уложить на поверхность металлического каркаса слой термоизолирующей ленты.
    2. Раскроить материал на отдельные детали по размерам теплицы, разложив материал на ровной поверхности. На каждой детали наметить места, в которых обшивка будет крепиться к каркасу.
    3. Просверлить в намеченных местах поликарбоната отверстия, соблюдая между ними расстояние 40–60 см. Диаметр сделанных отверстий должен быть на 2–3 мм больше, чем толщина самореза или ножка термошайбы, которые используются для крепления.
    4. Приложить вырезанные детали материала к каркасу теплицы. С помощью тонкого сверла по металлу просверлить в металлических планках отверстия для саморезов так, чтобы они совпадали с отверстиями на листе.
    5. Отложить панели обшивки в сторону и прикрепить в нужных местах каркаса парника соединительные профили с помощью саморезов. Наиболее удобными являются разъёмные профили, позволяющие без усилий подогнать стыки соседних панелей друг к другу.
    6. Приложить поликарбонат к соединительным профилям и каркасу так, чтобы края панелей попали в соответствующие пазы. Рекомендуемая величина зазора — 2,5 см.
    7. Зафиксировать обшивку на теплице с помощью саморезов и шайб, вставленных в подготовленные отверстия на панели поликарбоната. Вставить заглушки в шайбы, а затем прикрепить верхние части профилей, крепко фиксируя панели на каркасе сооружения.
    8. Удалить наружную защитную плёнку с поверхности обшивки. Убрать строительный мусор.

    Видео: Монтаж и крепеж поликарбоната на теплицу

    Самостоятельно обшить металлический каркас парника листами поликарбоната не так уж и сложно. Чтобы понять, как лучше зафиксировать покрытие, нужно использовать представленную выше информацию о видах крепежа и чётко придерживаться перечисленных рекомендаций по установке панелей на металлические планки теплицы.

    fermer.blog

    Как крепить поликарбонат просто, красиво, быстро и без проблем

    Полимерный материал, который обладает термопластическими свойствами, обычно представлен в виде листов. Несмотря на разную окраску, он прозрачен. В быту его называют поликарбонатом. Предназначен поликарбонат для обустройства теплиц, навесов, а также веранд. Также можно сделать козырек над крыльцом из поликарбоната. Считается, что в работе с ним не может быть ничего сложного, тем не менее, некоторые особенности всё же есть.

    Что нужно знать перед началом монтажа?

    Поликарбонат по внешнему виду напоминает стекло. Однако кажущаяся его прозрачность всё-таки служит неплохой защитой от прямых солнечных лучей. Этот монолитный материал обладает хорошей гибкостью, но очень прочен и довольно легок. Эксплуатационная температура поликарбоната от – 40 до + 120 градусов по Цельсию.

    Поликарбонат разделяется на два вида:

    • Монолитный. Это, практически, стекло, только легче и прочнее
    • Сотовый. Это пустотелая, но многослойная конструкция с ребрами жесткости, расположенными продольно

    Перед приобретением поликарбоната нужно, желательно, максимально точно определиться с его размерами. Это значительно облегчит подгонку листов. А также стоит быть готовым к тому, что монтаж поликарбоната, если представить его пошагово, выглядит так:

    1. Подбор листов (ориентация)
    2. Нарезка пластин нужной формы и размеров
    3. Подготовка отверстий для креплений
    4. Герметизация швов
    5. Сборка всех элементов конструкции

    Стоит еще учесть и тот факт, что поликарбонат может деформироваться из-за повышенной тепловой нагрузки. Это особенно важно знать перед тем, как делать парник из поликарбоната своими руками, крепить поликарбонат на теплицу, крышу или навес, который будет находиться преимущественно под палящим солнцем.

    Стоит знать! 2,5 миллиметра на каждый метр – это стандартные показатели расширения сотового прозрачного поликарбоната, а для цветных плит этот показатель равен 4,5 миллиметра на 1 метр.

    При монтаже летом в жару панели нужно устанавливать вплотную, в том числе к замку стыковочного профиля. Снижение температуры уменьшит поликарбонат и появится нужный зазор между замком профиля и листом, что обеспечит дополнительный отход влаги.

    Подборка панелей

    При работе с сотовым поликарбонатом, главное правильно расположить листы с учетом ребер жесткости. Монтаж панели нужно выполнять так, чтобы внутренние каналы ребер жёсткости имели выход наружу. Так будет отводиться конденсат, который будет образовываться внутри листа. Можно ли крепить поликарбонат горизонтально?

    Это важно! При конструировании теплицы, листы нужно располагать вертикально (ребра жесткости должны быть перпендикулярны поверхности). Если предстоит монтаж скатных поверхностей, то рёбра обязаны располагаться вдоль скатов. При арочном монтаже, рёбра стоит располагать по направлению дуги.

    Стоит обратить внимание, сделал ли производитель одну из сторон поликарбоната наружной. Если да, то такая сторона имеет специальный защитный слой, который можно снять уже после того, как лист будет закреплён.

    При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно.

    Точные замеры помогут приобрести нужное количество материала, которого хватит для качественного крепления.

    Нарезка пластин

    Учитывая правильность расположения панелей относительно их рёбер жёсткости, стоит подготовить чертеж с замерами нужного количества поликарбонатных пластин. После чего нужно приступать к резке большого полотна.

    Для резки вполне подойдёт высокоскоростная циркулярная пила. Выполнять работу лучше всего твёрдосплавными дисками с неразведёнными мелкими зубьями.

    Внимание! Поликарбонатные листы нельзя во время резки держать в руках. Сильная вибрация может привести к травме человека или некачественному срезу. Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками. А линию среза после работ обязательно очистить от стружки.

    Отверстия в поликарбонате

    Сверлить дырки в сотовом поликарбонате нужно между рёбрами жёсткости (это не будет мешать отводу конденсата). Выполнять работы нужно перед началом крепления. Лучше всего сверлить электрической дрелью со свёрлами по металлу.

    Герметизация

    Этот процесс нужно выполнять только для сотовых панелей. На торцах, расположенных сверху, нужно закрепить самоклеящуюся ленту. Нижние торцы герметизировать нельзя.

    Если вы решили делать теплицу из поликарбоната, то учтите, что нужно проводить обработку теплицы из поликарбоната осенью. Это нужно для того, чтобы снизить риск заболевания сельскохозяйственных культур.

    Кстати говоря, не зря поликарбонат используют в изготовлении теплиц. Этот материал отлично пропускает свет и при этом обладает стойкостью к высокой температуре. Читайте о других технический характеристиках сотового поликарбоната здесь. Этому материалу свойственна высокая прочность.

    Как и чем крепить поликарбонат к металлу и к дереву?

    Когда все подготовительные работы выполнены, нужно начинать процесс монтажа конструкции, который и представляет собой грамотное крепление поликарбоната.

    Существует 2 распространенных способа крепления листов поликарбоната:

    • При помощи термошайб
    • При помощи профилей

    Крепление поликарбоната термошайбами

    Для термошайб нужно сделать отверстия в листах поликарбоната на пару миллиметров шире, чем диаметр каждой термошайбы. Пластиковая конструкция на короткой ножке должно плотно войти в отверстие и защелкнуться. Её длина равна толщине панели.

    В термошайбе обязательно есть резинка уплотнения, которая даёт возможность для дополнительной фиксации и не пропускает влагу и пыль. Такой способ монтажа может обеспечить плотное удерживание поликарбоната шайбами, которые при тепловых нагрузках расширятся и не дадут листам изменить свою форму. Этот способ крепления называется точечным.

    Крепление поликарбоната при помощи металлических профилей

    Такой монтаж предполагает, что листы поликарбоната будут вставлять в металлический профиль, а затем уже готовая конструкция будет установлена там, где это необходимо. Этот способ удобен, когда панели укладываются в несколько рядов и их необходимо стыковать.

    Края панелей в профиле необходимо закреплять саморезами или теми же термошайбами. Чаще всего, при помощи профилей можно закрепить панели, которые должны стать краями конструкции, а середину можно будет монтировать при помощи точечного крепления.

    Профиль может быть:

    • Разъёмным
    • Неразъёмным
    • Стыковочным
    • Специальным (он необходим для соединения панелей там, где изменяется конфигурация каркаса)
    • Угловым
    • Стеновым

    Во всех случаях, листы поликарбоната в профиль должны «заходить» не более чем на 20 миллиметров.

    Все описанные выше способы крепления поликарбоната ещё принято называть сухими. А вот «влажный» способ предполагает, что листы должны крепиться к рамам или между собой при помощи полимерной замазки. После чего все стыки с внутренней стороны обрабатываются герметиком.

    Способ крепления поликарбоната стоит выбирать исходя из того, какие задачи возлагаются на конструкцию и как проще будет её смонтировать. И при соблюдении всех правил, она должна получиться крепкой и красивой.

    Видео о том, как крепить сотовый поликарбонат

    Подробная видео-инструкция по монтажу сотового поликарбоната.

    Как правильно крепить поликарбонат на каркас теплицы, чтобы покрытие не треснуло, не прогнулось и не лопнуло. Какие выбрать крепления для поликарбоната.

    megabeaver.ru

    Как крепить поликарбонат к деревянному каркасу и металлу, какие саморезы и шайбы использовать, подробнее на видео и фото

    Ни в коем случае не нарушайте правила расположения панелей. Далее, мы расскажем, как закрепить поликарбонат.

    Как крепится поликарбонат? Чтобы использовать точечное крепление материала – вам понадобятся саморезы и термошайбы.

    Расстояние между отверстиями должно составлять от 300 до 400 миллиметров:

    • Ни в коем случае не крепите панели слишком жестко;
    • Не используйте для крепления панелей гвозди, заклепки или слишком большие шайбы;
    • Не перетягивайте саморезы для крепления поликарбоната.

    Соединяем и закрепляем панели

    Для монтажных работ вам понадобятся неразъемные или разъемные, прозрачные и цветные профили из поликарбоната. Другими словами, это крепеж для сотового поликарбоната.

    Неразъемные профили

    Как правильно крепить поликарбонат? Вставьте панели в пазы профилей, каждый из которых должен соответствовать толщине материала. Как правило, ширина панелей составляет от 500 до 1000 миллиметров. Зафиксируйте профиль на продольных опорах каркаса при помощи саморезов и термошайб.

    как закрепить поликарбонат

    Разъемный профиль из поликарбоната «Полискреп»

    Он состоит из двух частей: нижняя часть называется «база», а верхняя включает защелкивающуюся крышку.

    Процесс монтажа и как крепить поликарбонат к дереву:

    1. Просверлите отверстие в «базе». При этом диаметр отверстия должен быть больше диаметра самореза.
    2. Прикрепите «базу» к продольной опоре каркаса при помощи саморезов. Затем уложите панели с обеих сторон. Не забывайте о термическом зазоре – он должен составлять около 5 миллиметров.
    3. Защелкните «крышку» профиля по всей длине, используя деревянную киянку.
    4. Закройте торец профиля специальной заглушкой.

    При установке покрытия из сотового поликарбоната учитывайте:

    саморезы для крепления поликарбоната Ширина панелей составляет 2100 миллиметров. Их длина может достигать 3000, 6000 или 12000 миллиметров. Ребра жесткости располагаются по всей длине материала. Края панелей должны быть уложены на несущих опорах каркаса. Шаг между продольными опорами должен составлять 1050 или 700 миллиметров. Не стоит забывать и о зазоре. Чтобы соединить панели между собой и прикрепить их к опорам, следует использовать соединительные профили (прочитайте: «Какой бывает соединительный профиль для поликарбоната – виды и особенности монтажа»). Возле поперечной обрешетки крепление сотового поликарбоната осуществляется при помощи саморезов и термошайб.

    Вы можете осуществить крепеж для поликарбоната целиком. Однако рекомендуется монтировать именно конструкции из панелей. Их ширина обычно составляет 700 и 1050 миллиметров. В этом случае вам не придется использовать большое количество термошайб. А в отдельных случаях можно обойтись даже без точечного крепления.

    Угловое соединение панелей

    Если вам необходимо установить панели поликарбоната под прямым углом – то воспользуйтесь угловыми поликарбонатными профилями.

    Материал является как прозрачным, так и тонированным. Цветовая гамма: бронза, синий, зеленый, бирюзовый оттенки. Также имеется белый опал, который рассеивает свет.

    шайбы для крепления поликарбоната

    Угловые поликарбонатные профили отлично справляются с задачей по удержанию панелей. Кроме того, они делают незаметным угловое соединение.

    Примыкание к стене

    Для этой цели используется пристенный поликарбонатный профиль.

    Сопряжение панелей в коньке

    Захват «крыльев» конькового поликарбонатного профиля составляет 40 миллиметров. Этого достаточно, чтобы надежно соединить панели и их термическое расширение.

    Если вы используете другие профили – убедитесь, что они подходят для условий монтажа.

    Как крепить поликарбонат к металлическому профилю, детали на видео:



    Устранение термического расширения

    При изменении температуры окружающей среды, поликарбонатные панели подвергаются различным деформациям. Поэтому очень важно произвести расчет в процессе проектирования и сборки. Это не так сложно сделать. Ведь в уже готовом виде панели будут сжиматься и расширяться в соответствии с температурными перепадами. Подойдите тщательно к этому вопросу, чтобы в будущем не было повреждений конструкции из поликарбоната.


    Обязательно оставляйте термические зазоры в процессе соединения и крепления панелей не только между собой, но и в угловых и коньковых соединениях. Используйте специальные соединительные, угловые и коньковые профили. Крепление поликарбоната к металлу осуществляется при помощи саморезов и термошайб. Помните, что отверстия в панелях должны быть большими.

    Таким образом, можно сказать, что крепление поликарбоната к металлическому каркасу крыши не представляет особых трудностей. Если у вас остались вопросы, то можете обратиться к материалам интернета. Там вы найдете фото- и видеоматериалы по указанной теме.

    kryshadoma.com

    Related Articles

    Жесткие плиты базальтовые – Базальтовый утеплитель, описание, виды, размеры, характеристики, плюсы и минусы

    Содержание Применение базальтовых утеплителей, их основные характеристики и свойстваКак делают базальтовый утеплительХарактеристики материала и сфера использованияРассмотрим все сферы применения базальтовых утеплителей более подробно.Основные виды базальтовых плит:Выделим следующие направления в сфере применения базальтовых утеплителей:Преимущества базальтовых утеплителей:Недостатки базальтовых утеплителей:Безопасность базальтовых утеплителей:Химическая активность:Обзор современных материалов:Строители же могут выбрать продукцию другой компании:Сводная таблица достоинств и недостатков минераловатных утеплителей.Заключение:Как правильно выбрать базальтовые плиты […]
    Читать далее

    Как покрыть ванну эмалью: Как ванну покрыть эмалью – советы по самостоятельному ремонту от Леруа Мерлен в Москве

    Как ванну покрыть эмалью – советы по самостоятельному ремонту от Леруа Мерлен в Москве Покрытие старой ванны эмалью возможно тогда, когда имеющиеся на ней дефекты (трещины, сколы) незначительны, а блеск исчез лишь местами. До начала работ следует тщательно изучить инструкцию производителя по нанесению эмали. Покрытие ванны эмалью может выполняться кистью или методом распыления. В домашних […]
    Читать далее

    Семья сергея галицкого фото – Бешеная хватка, никаких мутных дел, «Магнит» против «Краснодара», хобби — футбол. Как взлетал и не падал Сергей Галицкий

    Содержание Жена Сергея Галицкого – Виктория: фото, биография, личная жизньСергей Галицкий – основатель Магнита: биографияПочему Галицкий взял фамилию жены?СемьяВиктория Николаевна Галицкая – жена СергеяГалицкий Сергей Николаевич: фото с женой и дочкойфото 🚩 Хобби и развлечения 🚩 ДругоеДом Сергея Галицкого: фотоДом в ЕкатериновкеЯхта и бизнес-джетДочь Сергея Галицкого свернула бизнес | МиллиардерыЗолотая молодежь! Топ-10 самых богатых сынков […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
