Колонка и котел в один дымоход: Можно ли в один дымоход вывести газовый котел и газовую колонку

Два котла в один дымоход. Можно ли к одному дымоходу подключить два отопительных устройства

Содержание

1. Два котла в один дымоход. Можно ли к одному дымоходу подключить два отопительных устройства
2. Два газовых котла в один дымоход. Ограничения при подключении
3. Дымоход из кирпича для твердотопливного котла. Что потребуется для строительства дымохода
4. Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности
   • BAXI ECO-4s 24F 24 кВт
   • Buderus Logamax U072-12K 12 кВт
   • Bosch Gaz 6000 W WBN 6000-18 С 18 кВт
5. Как лучше вывести дымоход через крышу или через стену.   Как вывести трубу из бани через стену
6. Дымоход для газового котла в частном доме и вытяжная труба. Требования к дымоходам для газовых котлов
7. Диаметр дымохода для печи на дровах таблица
   • Как рассчитать диаметр дымохода
   • Шведский метод
   • Точный расчет
   • Таблица диаметров дымоходов
8. Видео два котла в один дымоход. Газовики котельную приняли.

Два котла в один дымоход. Можно ли к одному дымоходу подключить два отопительных устройства

Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

Можно, но с серьёзными ограничениями:

• Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
• Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

• Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.

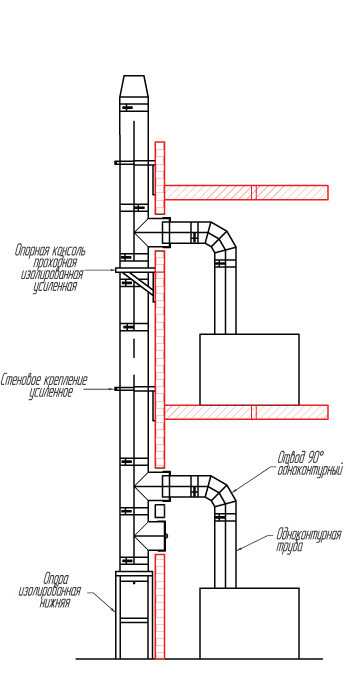

Два газовых котла в один дымоход. Ограничения при подключении

Неправильно установленный дымоход становится причиной возгораний жилых домов, взрывов газов и отравлений людей угарными газами. Если монтаж выполняется в многоквартирном доме, то пренебрежение требованиями безопасности ставит по угрозу не только владельцев одной квартиры, но и их соседей. Чтобы избежать проблем при эксплуатации газового оборудования, запрещается:

• Подключать к одному дымоходу более 2 газовых приборов. Если обустраивается общий дымоход для 2 котлов, то подключение выполняют на разных уровнях, расстояние между точками ввода оборудования должно составлять не менее 1 м.
• Не допускается использование для обустройства канала дымоудаления пористых материалов, в том числе шлакоблоков. Оптимальный вариант – дымоходная труба из термостойкой нержавеющей стали. Требования к высоте трубы относительно конька
• Для прокладки дымохода оборудуют отдельное помещение, называемой котельной. Так как монтаж газового дымохода по жилым помещениям не допускается. При установке коаксиальной трубы, выводимой на улицу через стену, отдельное помещение для установки котла не требуется.
• Нельзя выводить дымоходную трубу газовых приборов в жилых помещения, в плохо проветриваемые помещения, в остекленные лоджии, коридоры, подъезды, места общего пользования.

Дымоход из кирпича для твердотопливного котла. Что потребуется для строительства дымохода

Что бы сделать качественный дымоход для твердотопливного котла, следует обладать, или приобрести набор инструментов, необходимых для непосредственного возведения кирпичного дымохода.

В первую очередь потребуется рулетка и уровень, с помощью которых можно произвести первичные замеры, а также проверить правильность (горизонт и вертикальную прямую сооружаемой конструкции), для того, что бы получился правильный прямоугольник, или нужное сечение дымохода (обычно, стандарт равняется 15*15 см, или 20*20 см) можно применять строительную леску – в подобном случае можно исключить ошибки в кладке, неровности и иные проблемы в этом процессе.

Крайне необходимы в таких работах молоток и кельма.

Процесс постройки дымохода должен начинаться непосредственно от самого твердотопливного котла. Для того, что бы соединить устройство с дымоходом, применяются специальные трубы, или гофры (в случае если дымоход квадратный нужно будет приобрести переходник, что бы правильно соединить выходное диаметральное отверстие устройства и сечение дымохода).

Дымоход и котел

В процессе непосредственной кладки следует в обязательном порядке регулярно проверять правильность как вертикальной, так и горизонтальной плоскости (в этих целях можно применить уровень), а с помощью лески можно сделать отвес. В раствор, который будет использоваться при кладке кирпича нужно обязательно добавлять глину, а сама толщина наносимого раствора должна составлять не более 0,05-0,1 см. Чрезмерный слой может привести к повреждениям конструкции из-за частых перепадов температуры, к медленному крошению уже высохшего раствора. Этот процесс может проходить на протяжении нескольких дней, месяцев и даже лет, но неизменно приведет к одному результату – дымоход придется реставрировать или даже строить заново. После того, как кладка будет закончена, следует проверить ее герметичность и устранить все имеющиеся зазоры, швы и т.д. Все имеющиеся сквозные отверстия должны будут устраняться в первую очередь.

Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности

BAXI ECO-4s 24F 24 кВт

Конвекционный котёл из средней ценовой категории, который можно установить в любомпомещении: спальне или кухне .

Работает как на природном, так и на сжиженном газе. Закрытая камера сгорания позволяет затрачивать на обогрев меньше газа, а теплопроизводительность при этом остаётся высокой.

Первичный теплообменник изготовлен из меди, вторичный — из нержавеющей стали. Есть встроенный циркуляционный насос и расширительный бак.

Дисплей установлен на корпусе, там же: термометр, манометр, индикация включения. Допускается подключение раздельного дымохода (диаметром не более 80 мм) .

В качестве защиты установлены воздухоотводчик, предохранительный клапан и газ-контроль.

Вода очищается при помощи внутреннего фильтра . Весит 30 кг. Срок службы — 10 лет, гарантийный срок — 2 года. Эта модель отлично зарекомендовала себя в 2020 году.

Технические характеристики :

• Тепловая мощность: 9.30 — 24 кВт;
• Тепловая нагрузка: 10.60 — 25.80 кВт;
• Размеры: 400x730x299 мм.

Buderus Logamax U072-12K 12 кВт

Эта модель получила много положительных отзывов покупателей: пользователи отзываются онём как о надежном и удобном настенном агрегате с высоким уровнем безопасности и практически бесшумном .

Перепады электричества и давления никак не влияют на его работоспособность. Мощности хватает для обогрева площади до 350 кв.м.

В комплект включены: насос, расширительный бак, датчик протока, клапан предохранения и устройство регулирования и безопасности.

Размер котла позволяет разместить его даже в маленькой комнате: например, кладовке или санузле .

Индекс «К» означает, что нагревать воду можно без использования дополнительного оборудования.

Дополнительный слой теплоизоляции на стенках агрегата не даст ему перегреться .

Управление интуитивное: LCD-дисплей с индикацией рабочих параметров, 5 кнопок и регуляторы температуры. Вес — 29 кг. Срок гарантии — 24 месяца. Модель актуальна на 2020 год.

Технические характеристики :

• Тепловая мощность: 5.40 — 12 кВт;
• Габариты: 400x700x299 мм;
• КПД: 92%.

Плюсы

• прост в установке и эксплуатации;
• уровень шума:
• температуру держит без нареканий;
• может работать и на сжиженном газе;
• срок службы теплообменника: 15 лет;
• функции газ-контроль, автоподжиг и защита от перегрева.

Bosch Gaz 6000 W WBN 6000-18 С 18 кВт

Данная модель разработана специально для российских условий, а это означает, что котелустойчив к перепадам давления (9-17 мбар) и напряжения в сети (165-240 В), и полностью защищен от замерзания .

Легко и быстро обогреет площадь в 180 кв.м. Вода нагревается в пластинчатом теплообменнике, причем топлива на его работу затрачивается мало.

Основной теплообменник изготовлен из высококачественной меди без примесей. Есть модулируемый вентилятор и датчик герметизации газовой арматуры.

Циркуляционный насос — встроенный, трехступенчатый .

Электрод контроля пламени — ионизационный.

Теплообменник защищен от перегрева при помощи установленного ограничителя температуры .

Дисплей — LCD, с индикацией рабочих параметров. Срок гарантии — 730 суток. Весит всего 28 кг.

Технические характеристики :

• Мощность отопительной системы: 5.40 — 18 кВт;
• Тепловая нагрузка: 6 — 20 кВт;
• Размеры: 400x700x299 мм.

Источник: https://dachnayazhizn.info/novosti/o-pelletnyh-kotlah-pelletnye-kotly-osobennosti-preimushchestva-i-nedostatki

Как лучше вывести дымоход через крышу или через стену.   Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Дымоход для газового котла в частном доме и вытяжная труба. Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.
• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Диаметр дымохода для печи на дровах таблица

Важно также правильно выбрать высоту и диаметр дымоходной трубы. Неправильный расчет одного хотя бы одного параметра отразится на тяге и КПД. Ошибки, которые могут быть допущены при проектировании и постройке дымохода в жилом доме или бане, приводят нередко к более тяжелым последствиям: пожару, необходимости финансовых расходов на переделку и пр. Потому так важно выполнять нормативные требования при возведении трубы.

Как рассчитать диаметр дымохода

При проектировании дымохода, необходимо выбрать тот материал, который использовать. А материал во многом зависит от того, какое топливо будет использоваться при отоплении. Ведь дымоход предназначен для вывода остатков горения одного топлива, и не подойдет при другом. Например, дымоходная труба из кирпича прекрасно функционирует с дровами, но не годится для отопительных приборов, работающих с газовым топливом.

Кроме этого, необходим верный расчет диаметра домоходной трубы. Если дымоотвод используется для одного обогревательного прибора, проблему можно решить, просмотрев технические документы, предоставленные заводом, изготовившим прибор. А если в одну трубу подключается несколько разных систем, то для расчета дымохода, нужно знание законов термодинамики, профессиональный расчет, особенно диаметр трубы. Неправильно считать, что диаметр нужен побольше.

Шведский метод

Среди разных способов расчета диаметра, важна оптимально подходящая схема, особенно если приборы низкотемпературные и длительного горения.

Для определения высоты учитывают отношение площади сечения дымоходной трубы к внутренней камере сгорания. Высоту трубы определяют соответственно графику:

Где f — площадь разреза дымохода, а F – площадь топки.

Пусть, к примеру площадь сечения топки F равна 70*45=3150 кв. см, а сечение дымоходной трубы f — 26*15=390. Соотношение между приведенными параметрами составляет (390/3150)*100%=12,3%. Сверив полученный результат с графиком, видим что высота дымохода примерно равна 5 м.

Важно! Такой метод вычисления больше подходит для каминных приборов, ведь здесь не учитывается объем воздуха внутри топки.

Важно! В случае установки дымоотвода для сложных отопительных систем важно рассчитать параметры дымоотводящей трубы.

Точный расчет

Чтобы рассчитать нужное сечение дымохода, обязательно учесть все его характеристики. Для примера можно выполнить стандартный подсчет размеров дымоотвода, подключаемой к дровяной печи. Берут такие данные для вычислений:

• температура отходов горения в трубе равна t=150°С;
• скорость прохождения по трубопроводу отходов равна 2 м/с;
• скорость сгорания дров B равна 10 кг/ч.

Если следовать этим показателям, можно заняться расчетами. Для этой цели вычисляют количество выходящих продуктов горения по формуле:

Здесь V равен количеству воздуха, который требуется для сгорания топлива со скоростью v= 10 кг/час. Оно равно 10 м³/кг.

Получается:

Затем вычисляют искомый диаметр:

Таблица диаметров дымоходов

Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, поскольку многие предпочитают устанавливать готовые трубные элементы из различных материалов. Чтобы легко разобраться в этих разнообразных материалах и научится выбирать правильные параметры, разработаны документы с нормативными данными, занесенными в специальные таблицы. Здесь указаны соответственные параметры. Для расчета нужных габаритов, можно воспользоваться этими таблицами.

Внимание! Следует помнить, что сечение дымоотводящего трубопровода должно быть больше или равным сечению внутреннего канала отопительного прибора.

Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность.

Видео два котла в один дымоход.Газовики котельную приняли.

Что лучше — двухконтурный котел или газовая колонка и котел

Содержание

1. Чем отличается газовый котел от газовой колонки
2. Отопление и ГВС от котла с двумя контурами
3. Преимущества
4. Недостатки
5. Отопление от одноконтурного котла и ГВС от колонки
6. Можно ли установить колонку рядом с котлом
7. Можно ли в один дымоход вывести котел и колонку
8. Плюсы: колонка + котел
9. Минусы спаренного решения

Что лучше двухконтурный газовый котел или газовая колонка и котел решается в каждом отдельном случае. Чтобы определиться с выбором учитывают особенности работы и эксплуатации водогрейного оборудования, преимущества и недостатки каждого решения и действующие СНиП, регламентирующие подключение и подробно описывающие требования к помещениям, используемый в качестве котельной.

Чем отличается газовый котел от газовой колонки

Различия незначительные. Главное отличие газового котла от газовой колонки в количестве теплообменников:

• В водонагревателе присутствует только один змеевик или радиатор.
• У двухконтурного котла два теплообменника. Первый контур работает на отопление, второй на нагрев ГВС. Приоритет отдается горячему водоснабжению. При максимальном использовании ГВС подогрев теплоносителя в системе отопления приостанавливается.

Двухконтурный котел справляется сразу с двумя задачами: нагревает воду для бытовых нужд и обогревает здание. Колонка подключается и работает только на горячее водоснабжение.

Отопление и ГВС от котла с двумя контурами

Двухконтурное отопительное оборудование работает на обогрев помещений и ГВС. Установка котла имеет сильные и слабые стороны, связанные с особенностями эксплуатации, стоимостью и производительность.

Только после подробного рассмотрения преимуществ и недостатков можно принять взвешенное и обдуманное решение о целесообразности приобретения и подключения двухконтурного котла. Для начала стоит обратить внимание на существующие плюсы.

Преимущества

Достоинства котла с двумя контурами заключаются в следующем:

• экономия места — по размерам оборудование не отличается от одноконтурного теплогенератора;
• меньшая стоимость — покупка одного прибора выгоднее, чем отдельное приобретение колонки и котла;
• подключение — газ подводят к одной точке, что сокращает расходы на оформление документов и монтажные работы.

После определения преимуществ, можно перейти к существующим минусам.

Недостатки

Большинство двухконтурных котлов работает с приоритетом на ГВС. На практике это означает, что при нагреве воды снижается или отключается обогрев здания. При выходе из строя одного из контуров котел полностью перестает работать. Одновременно перестанут нагреваться вода и отапливаться помещения.

Обслуживание двухконтурного теплогенератора стоит дороже. Присутствует чувствительная и сложная автоматика, нуждающаяся в обслуживании и ремонте.

Отопление от одноконтурного котла и ГВС от колонки

Схема имеет несколько преимуществ перед двухконтурными водонагревателями:

• автономная работа — при выходе одного прибора из строя другой продолжит работать;
• не ограничен объемом нагреваемой воды — отдельно стоящий проточный водонагреватель имеет большую производительность, чем встроенный теплообменник ГВС.

Газовый котёл с колонкой более удобны в эксплуатации, но занимают больше места и стоят в среднем дороже приблизительно 30% по сравнению с приобретением двухконтурного котла. Несмотря на существующие недостатки, раздельная установка — это оптимальный вариант, конечно, если позволяет площадь котельной и помещение соответствует предъявляемым требованиям, описанным в СНиП и СП.

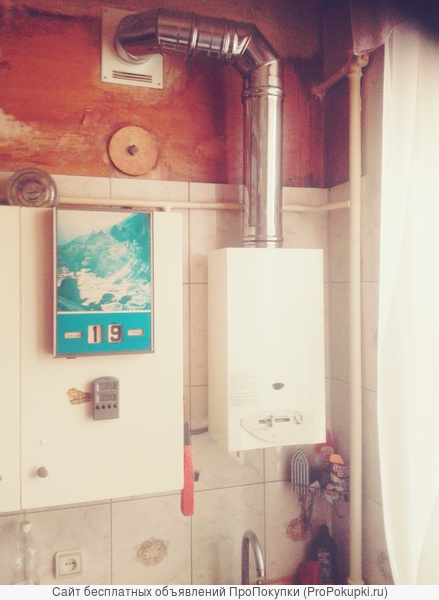

Можно ли установить колонку рядом с котлом

Документ, регламентирующий подключение и расположение газового водогрейного оборудования — СП 62.13330 (ранее СНиП 42-01-2002) «Газораспределительные системы». В частности, в нем оговаривается, что расстояние между колонкой и котлом определяет производитель. В самих документах нет строгих правил, указывающих на минимальные разрывы. Во многих инструкциях по эксплуатации, предоставленных производителями указывается:

• действующие правила установки газового котла и колонки исключают их размещение друг над другом;
• допускается размещение газового оборудования в непосредственной близости.

Требования к помещению для установки газового котла и газовой колонки оговариваются в СП 62.13330:

• минимальная площадь 8-9 м²;
• высота потолков не менее 2,2 м;
• в котельной должна быть форточка или открывающееся окно;
• размещать газопотребляющее оборудование в ванной комнате запрещено;
• помещение, используемое под котельную должно иметь закрывающуюся дверь, с полотном, не достающим до пола около 5 см;
• обязателен тройной воздухообмен, наличие естественной приточно-вытяжной вентиляции.

Установка газового отопительного и водогрейного оборудования разрешена исключительно в помещениях, соответствующих описанным в требованиях СП 62.13330.

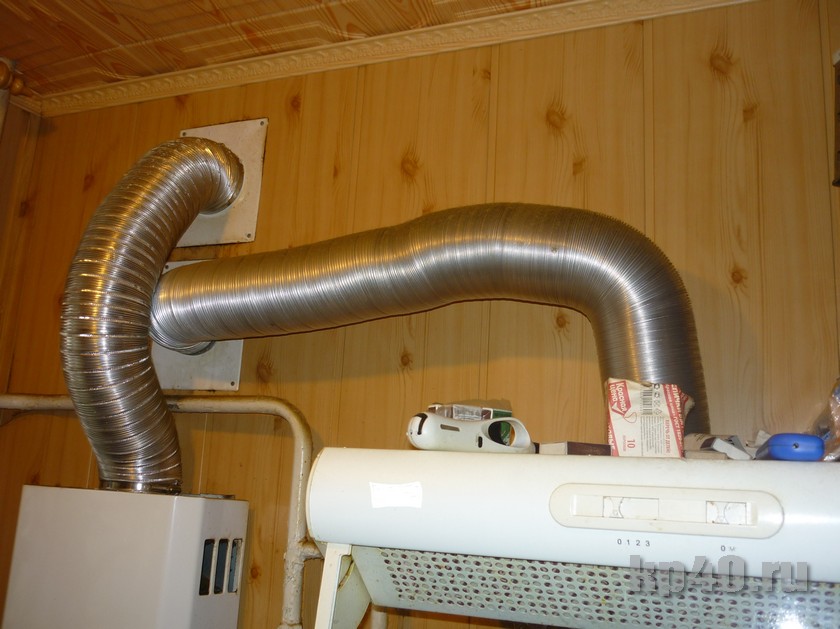

Можно ли в один дымоход вывести котел и колонку

Нет. Использование дымохода двумя приборами полностью противоречит существующим строительным нормам. Совмещенный дымоход для газового котла и газовой колонки это прямое нарушение СП 60.13330 (ранее СНиП 41-01-2003), в которых оговаривается следующее:

• Теплогенераторы работающие на газе оборудуются отдельной системой дымоотведения и подключаются к раздельным дымоходам.
• В редких исключениях допускается подсоединение двух колонок в единую сеть при условии присутствия рассечки не менее 0,5 м.

Ограничения остаются даже при условии, что водонагреватель и котел будут использоваться попеременно, а не одновременно.

Плюсы: колонка + котел

Раздельная схема подключения отопления и ГВС имеет несколько преимуществ:

• газовая колонка вместо двухконтурного котла работает с большей теплоотдачей и имеет лучшую пропускную способность;
• экономичность — водонагреватель работает даже летом, не тратит газ на нагрев отопления;
• не все двухконтурные газовые котлы могут работать в летнем режиме исключительно на ГВС.

Небольшие дополнительные затраты на покупку колонки и котла окупятся за счет более экономичного расхода газа.

Минусы спаренного решения

Главный недостаток сложности, связанные с размещением газового котла и колонки в одном помещении. Нужно учесть действующие строительные нормы, необходимость в качественной естественной вентиляции, минимальной площади котельной и требования, предъявляемые к размещению.

Если площадь помещения под котельную небольшая, лучше остановить свой выбор на двухконтурном котле. При достаточном количестве места стоит установить одноконтурный теплогенератор и колонку.

Steam Boilers and Furnaces — Scientific American

• Share on Facebook

• Share on Twitter

• Share on Reddit

• Share on LinkedIn

• Share via Email

• Print

Тяга печей — вопрос большой важности, и тем не менее ему уделялось слишком мало внимания как практиками, так и учеными. Сейчас мы можем лишь дать несколько полезных советов по этому вопросу. Полезность каждой печи зависит от ее тяги. Огонь горит, потому что кислород атмосферы вступает в контакт с топливом при высокой температуре. Происходит химическое соединение, называемое горением, между кислородом и горючим, и выделяется теплота. Сгорание топлива превращает большую часть его твердых компонентов в углекислый газ и воду; Продукты пожара обладают свойством его тушить, отсюда необходимость их выноса по мере их образования в топке. Для продолжения горения топливо должно постоянно снабжаться свежим воздухом. Подача этого воздуха в топку и удаление газов, образующихся при сгорании, составляют «тягу». Эффективность котла или любого другого котла зависит от скорости, с которой в нем можно идеально сжечь уголь. Простое введение кислорода воздуха в контакт с топливом не может привести к быстрому сгоранию. Огонь, разведенный на открытом пространстве под котлом, горит очень медленно, потому что нагретые газы, расширяясь, встречают большое сопротивление из-за большой протяженности надлежащего атмосферного столба; говорят, что у такого огня нет тяги.

Но когда огонь заключен в топке, а нагретые газы сгорания выводятся сжатым сплошным столбом через дымоход, огонь разгорается быстро, имеет хорошую тягу. Причина этого в том, что нагретые восходящие газы в этом случае встречают лишь ограниченное сопротивление по сравнению с газами открытого огня, потому что им приходится вытеснять гораздо меньший вес избыточного воздуха. Выводы науки показывают, что тяга печи увеличивается по мере того, как поднимается дымоход, потому что давление атмосферы на его вершине меньше, чем у основания. Было совершено много ошибок при строительстве коротких широких дымоходов, думая таким образом получить быструю тягу, но мало ошибок было допущено при строительстве высоких дымоходов. По этому вопросу о высоте дымоходов нет разногласий среди тех, кто разбирается в этом вопросе, но есть разногласия в отношении правильной площади дымоходов. Некоторые утверждают, что дымоход ограниченной высоты Et не обязательно должен быть шире, чем совокупное сечение всех дымоходов или труб котла. Другие утверждают, что площадь дымохода должна быть вдвое больше площади дымохода, а мистер Джон Карри, инженер из Луисвилля, штат Кентукки, сконструировавший двигатели и котлы многих западных пароходов, считает, что площадь пароходных дымоходов должна быть в два с половиной раза больше, чем у дымоходов, независимо от площади колосника. Свидетельство м-ра Карри о тяге топок западных пароходов, данное на большом судебном процессе против компании Уилинг-Бридж в 1850 году, сводится к тому, что при таких пропорциях площади дымохода к площади дымоходов может быть достигнута хорошая естественная тяга. в дымоходах высотой от 30 до 50 футов. Г-н Скотт Рассел, с другой стороны, приводит правило, согласно которому на каждый квадратный фут каминной решетки приходится одна пятая часть дымоходов, а площадь дымоходов — только одна десятая и везде одинаковый диаметр. «Если дымоход, — говорит он, — имеет высоту 1010 футов и имеет поперечное сечение, равное одной десятой площади топки, он будет давать обильную тягу.

номинальной мощности PEF колосника 0,6 кв. фута, а площадь поперечного сечения дымохода в наибольшей части составляет одну седьмую площади колосника, а в наименьшей части (задний конец) — одну одиннадцатую площади, и дымоходы одинаковые». m Так же говорит и Борн, допуская в редких случаях шестнадцать квадратных футов дымохода или поверхности нагрева трубы для каждого. Лошадиные силы. Лучшая тяга получена с котлами двадцать восемь ИС. футов на пароходах, чем на судах большей длины. Короткие широкие котлы с вертикальными трубами обеспечивают наилучшую тягу и являются наиболее эффективными при испарении. Конечно, чем выше накал в печи, тем быстрее тяга. Печи, хорошо облицованные огнеупорным кирпичом, более эффективны, чем те, которые окружены железными стенками, даже если за такими стенками есть водные пространства. Обычно в печах одну треть площади колосников отводят для открытых пространств, чтобы воздух мог проходить в топку, но в некоторых случаях используются равные площади воздушных пространств и колосников. Поскольку в печь для горения может пройти не больше воздуха, чем проходит между колосниковыми решетками, было бы разумно предположить, что для дымоходов и дымохода должно быть предусмотрено по крайней мере равное пространство. Некоторые утверждают, что таковы наилучшие пропорции, но это предмет, относительно которого у практических и научных людей нет общепринятых мнений. Было бы хорошо, если бы была проведена обширная серия разумных экспериментов, чтобы установить наилучшие пропорции тяговых пространств в печах всех видов. Было обнаружено, что дымоход высотой пятьдесят футов обеспечивает хорошую тягу для небольших котлов мощностью до 20 лошадиных сил. Дымовой трубы высотой в сто футов достаточно для тяги моторных котлов мощностью от 50 до 400 лошадиных сил. Быструю тягу можно получить в любом дымоходе, каким бы коротким он ни был, с помощью нагнетателя, при этом паровой поток выбрасывается в дымоход. В настоящее время мы завершаем эти статьи, но когда-нибудь в будущем мы можем вернуться к этой теме.

Эта статья была первоначально опубликована под названием «Паровые котлы и печи» в журнале Scientific American 13, 47, 374 (июль 1858 г.)

doi:10.1038/scientificamerican07311858-374

Draft

Draft

Combustion Technology (Pty) Ltd
Горение	Идеальное сгорание	Неполное сгорание
Типы эффективности	Тестирование	О2 по сравнению с СО2
Три T’s сгорания	NOx	Проект
Процедуры испытаний дымовых газов	Приемлемые результаты испытаний	Точное тестирование
Возможность экономии		Учебный центр

Осадка

В качестве топливно-воздушной смеси (А) подается в котел, необходимо, чтобы равный объем дымовых газов (Б) войти в зону прорыва котла. Таким образом, проект Скорость имеет решающее значение для поддержания этого баланса. Черновик диверторы / колпаки и барометрические регуляторы предназначены для обеспечения различной степени тяги контролировать и позволить разбавляющему воздуху смешиваться с дымовыми газами, чтобы уменьшить вероятность конденсация. А

барометрический регулятор одинарного действия предназначен для оборудования, работающего на жидком топливе, а двойного действия барометрический регулятор одобрен только для систем, работающих на газе. Дверца управления двойного действия поворачивается в обоих направлениях для облегчения нисходящих потоков воздуха. Оба типа барометрических демпферов способны обеспечение постоянной надпожарной тяги, необходимой для обеспечения поступления воздуха для горения остается постоянным при различных условиях тяги дымохода.

Давление тяги имеет решающее значение для конструкции конкретной системы отопления и обычно попадает в одну из четырех категорий:

                 Атмосферные системы очень распространены и зависят полностью на слегка отрицательном давлении в дымовой трубе (из-за того, что нагретые дымовые газы легче воздуха и естественным образом поднимается) для безопасного отвода дымовых газов наружу, в то время как одновременно втягивая достаточное количество воздуха для горения. Эти системы имеют отклонители тяги или колпаки, расположенные сразу после теплообменник, который позволяет всасывать комнатный воздух и смешивать его с продуктами сгорание перед попаданием в вентиляционную систему.

                 Мощные горелки имеют механический вентилятор, подает воздух для горения в пламя, но также полагаются на точно контролируемый перегрев тяга для поддержания постоянного забора воздуха для горения. Этот обычно требует установки барометрического контроля.

                 Котлы уравновешенные Draf t , которые предназначены для работают под избыточным давлением в камере сгорания, как правило, имеют разрыв заслонка (с ручным или автоматическим управлением), которая поддерживает котел камера сгорания и каналы дымовых газов под избыточным давлением, чтобы максимизировать эффективность. Производители Требования к положительному давлению сильно различаются. Однако точно контролируемая отрицательная тяга в штабеле все еще требуется для удаления продуктов сгорания с контролируемой скоростью и для обеспечить подачу точного количества воздуха для горения в пламя.

                 Принудительная тяга Системы также имеют механический нагнетателя воздуха для горения, но рассчитаны на положительное избыточное давление, создаваемое, в частности, сопротивлением потоку дымовых газов в дымовой трубе, которая также работает при положительном давление.

Для проверки тяги, необходим цифровой/механический тягомер или наклонный манометр. Как и в случае испытаний на горение, расположение образцов зависит от типа тестируемого оборудования.

Несмотря на то, что крайне важно соблюдать рекомендованные производителем оборудования показания тяги, типичные значения тяги находятся в диапазоне от -005 до -02 дюйма водяного столба. (WC) диапазон как на жидком, так и на газе мощная горелка 9системы 0123.

Обычно при -.005 до -.02 WC измеряется над огнем, тяга дымовой трубы будет в пределах от -.02 до -.04 Диапазон WC для газовых мощных горелок и от -.04 до -.05 для жидкотопливных горелок.

Проект стека был обычно используется для настройки барометрического контроля и оценки условий сквозняка, однако не обязательно гарантирует правильное избыточное противопожарное давление, которое на самом деле является основным Фактор, влияющий на подачу воздуха для горения.

Воздух для горения воздухозаборник на атмосферном оборудовании настолько рассеян, что показания тяги наддува обычно не может быть получено. Следовательно, черновик должен измеряться сразу после вытяжного колпака и должно находиться в пределах от -0,02 до -0,04. WC диапазон. Это обеспечит наличие стабильное, постоянное отрицательное давление в камере сгорания, позволяющее регулируемая подача воздуха и топлива.

Общепринято Осадочные измерения

Тип системы отопления	Оверфаер Черновик	Стек Черновик
Газ, Атмосферный Вентилятор Ассистент (80%)	Нет Применимый	-.02 до -.04 WC
Газ, Мощность горелки	-. 02 туалет	-.02 до -.04 WC
Масло, Общепринятый	-.01 до -.02 WC	-.02 до -0,05 WC
Масло, Сохранение пламени	-.005 до -.02 WC	-.02 до -.04 WC
Положительный над огнем Масло и газ	+. 4 до +.6 или PMI	-.02 до -.04 или PMI

Всегда уточняйте у производитель конкретного прибора для определения рекомендуемой тяги наддува/дымовой трубы требования.

Раньше многие производители рекомендуют устанавливать барометрический контроль только в условиях сильной тяги. существует. Однако полевой опыт показал что почти все вентиляционные системы способны создавать избыточный уровень тяги во время определенные периоды года и что даже незначительные изменения в осадке дымовой трубы могут повлиять на забор воздуха для горения.

В ситуациях, когда установлен барометрический контроль, и последующие испытания определяют высокий уровень тяги все еще существуют, могут быть добавлены дополнительные барометрические элементы управления.

Производители барометрический контроль обычно требует наличия переключателя ручного сброса . установлен на барометре и подключен для отключения горелки в случае продолжительного период обратной тяги

Однако имейте в виду что переключатель пролива, скорее всего, сработает только при закупорке дымохода. Если утечка дымовых газов вызвана разгерметизацией технического помещения, достаточное количество холодного воздуха может быть направлено вниз по дымовой трубе, чтобы разбавить дымоход. газов в достаточной степени, чтобы не активировать переключатель пролива.

Где несколько котлы выводятся в один и тот же дымоход, следует попытаться сбалансировать тягу каждый отдельный котел с отдельными регуляторами тяги, в отличие от одного регулятора тяги в основное нарушение. Например, в следующем диаграмме, регуляторы тяги должны быть установлены в месте A или B. Регулятор тяги в месте C не обеспечит для достаточного контроля тяги каждый индивидуальный паровой котел.

Когда общая вентиляция бытовых вентиляторов (80%) печей/котлов с атмосферным горячим водоснабжением емкостях (что разрешено многими производителями), необходимо уделить особое внимание обеспечению общего вентиляция работает в самых разных условиях эксплуатации.

Принудительная тяга Котлы работают с избыточным давлением от перегрузки до конца дымовой трубы. Вся система должна быть сварена или иным образом плотно закрываются, чтобы дымовые газы не выходили наружу. Также, высота окончания вентиляционного отверстия должна быть ограничена (обычно 15 футов от казенной части) до предотвращения отрицательного сквозняка. Как система вентиляции работает под избыточным давлением, барометрический контроль не подходит для установки в системе этого типа.

Воспользовавшись преимуществами потенциал для наиболее эффективной и надежной работы требует более тщательного тестирования.
