    Коаксиальный дымоход — нормы установки: соблюдение СниП производителей

    • Принцип работы коаксильного дымохода
    • СниП по установке
    • Коаксильные дымоходы лучших производителей – залог надежности и качества

    Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

    Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

    Принцип работы коаксильного дымохода ↑

    Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

    Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

    СниП по установке ↑

    Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

    В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

    • на расстоянии не меньше 2 метров от уровня поверхности земли;
    • минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
    • минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
    • расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
    • в районе 1. 5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

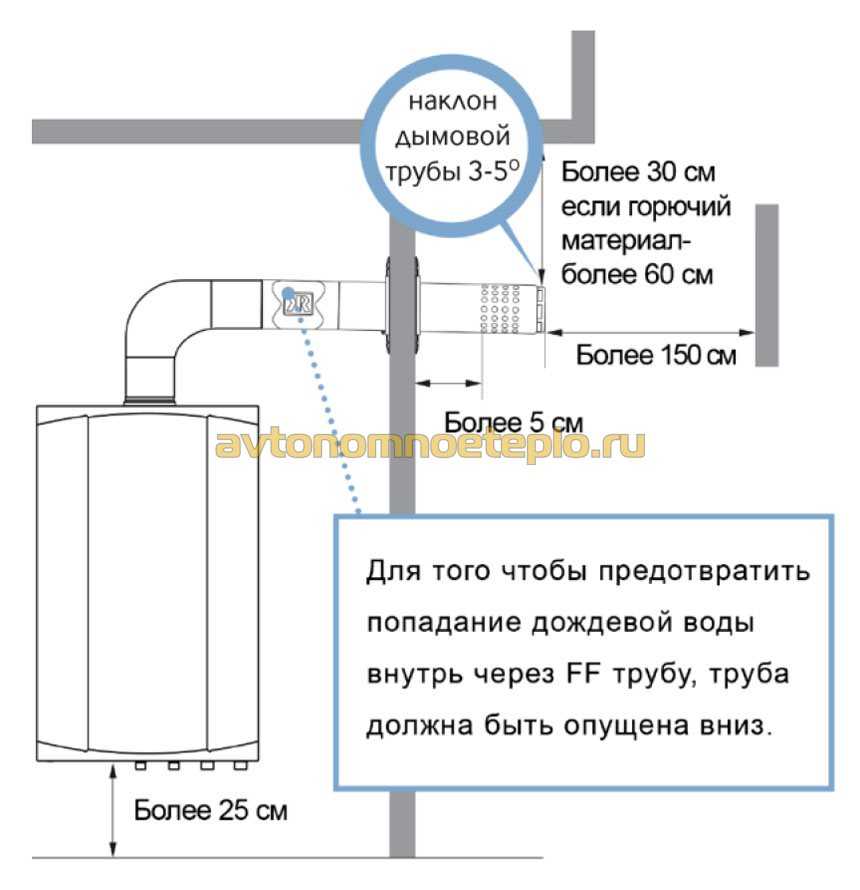

    Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

    • Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
    • Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

    При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.


    (ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

    Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

    Коаксиальный дымоход Аристон
    Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

    Коаксиальный дымоход Baxi
    Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

    • удлинен оголовок,
    • конструкция воздухозаборного канала особо защищена,
    • выполнена из композитного материала.

    Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

    Коаксиальный дымоход Протерм
    Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

    Коаксиальный дымоход Vaillant


    Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

    Коаксиальный дымоход Viessmann
    В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

    Нормативные документы и правила установки

    •   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 7 187 hits)

    •   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 357 hits)

    •   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы

      (8,0 MiB, 7 642 hits)

    © 2022 stylekrov.ru

    Нормы установки коаксиального дымохода: требования и правила

    Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

    Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

    В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

    Содержание статьи:

    • Принцип работы и устройство
    • Особенности монтажа коаксиальных дымоходов
      • Основные требования к установке
      • Проблема неправильного уклона
      • Основы выбора горизонтального или вертикального типа
      • Устройство хорошей вентиляции
    • Выводы и полезное видео по теме

    Принцип работы и устройство

    В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

    Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

    На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

    Галерея изображений

    Фото из

    Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы

    Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы

    Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием

    Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении

    Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат

    Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду

    Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 — 4 м

    Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение — вентиляционные окна фронтонов

    Коаксиальный дымоход на бревенчатом фронтоне

    Доступный по цене и схеме реализации вариант

    Установка в паре с оборудованием любого типа

    Вертикальные варианты коаксиальных конструкций

    Ошибки в установке горизонтальной трубы

    Утепленные модификации труб

    Длина горизонтальных участков

    Вывод коаксиального патрубка на фронтоне

    Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

    Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

    В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

    На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

    Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

    Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

    Еще одно преимущество коаксиального дымохода — более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

    На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

    Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

    Монтаж традиционного дымохода в уже построенном здании — задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

    Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

    Особенности монтажа коаксиальных дымоходов

    Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

    • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
    • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
    • такое же расстояние до этих объектов следует выдержать и по вертикали;
    • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
    • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
    • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
    • размер такого уклона может варьироваться в пределах 3-12 градусов;
    • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
    • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

    Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

    Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона.

    Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

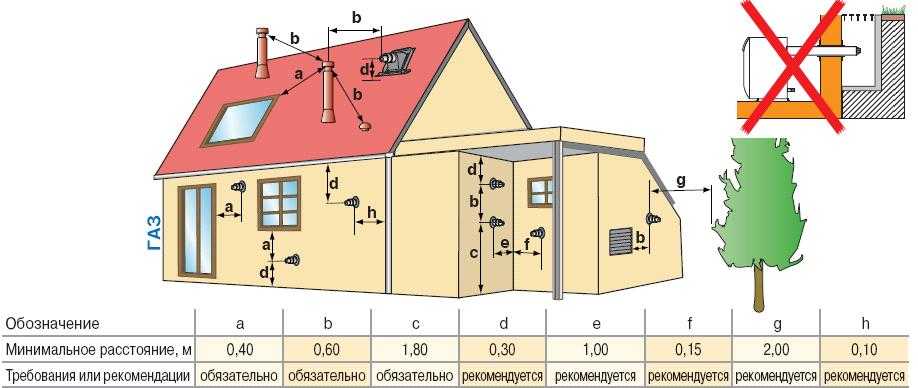

    На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

    Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

    Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

    • собственно трубы дымохода;
    • переходник для соединения котла с дымоходной конструкцией;
    • колено, тройник и т.п.;
    • обжимные хомуты для надежного соединения элементов.

    Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

    На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

    Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

    Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

    Основные требования к установке

    Тип установки — горизонтальный или вертикальный — зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

    При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон — около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

    Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

    Следующий важный параметр — диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

    Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

    Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

    Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

    Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

    Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

    Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

    В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

    Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

    Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

    Галерея изображений

    Фото из

    Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD

    Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует

    Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции

    Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены

    Шаг 1: Устройство каркаса для масировки

    Шаг 2: Запенивание отверстия в проходе через стену

    Шаг 3: Зашивка нижнего яруса каркаса

    Шаг 4: Установка короба над коаксиальной трубой

    Проблема неправильного уклона

    По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

    Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

    Обледение трубы коаксиального дымохода — естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

    При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

    Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

    А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

    Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

    Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник — небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

    Эта схема демонстрирует устройство специального элемента — сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

    Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

    По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

    Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

    Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

    Основы выбора горизонтального или вертикального типа

    Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

    При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

    Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

    При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

    При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

    Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

    Устройство хорошей вентиляции

    Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

    Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

    А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

    Выводы и полезное видео по теме

    Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

    Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

    Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

    Коаксиальный дымоход — удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

    Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

    описание и правила установки, фото

    Чтобы установить в доме генераторы тепла, работающих от газа, необходимо обладать определёнными знаниями и соблюдать все технические условия. Выполнение этих требований позволит всей отопительной системе помещения работать стабильно. Также создаётся система дымоходов, которая будет без труда выводить газы, образовываемые при сгорании топлива.

    • Что такое коаксиальный дымоход для газового котла
      • Положительные стороны коаксиального дымохода
      • Требования к установке
    • Монтаж коаксиального дымохода
      • Нужно ли утеплять коаксиальные трубы
    • Техника безопасности

    Кроме этого, следует обеспечить регулярное поступление свежего воздуха необходимого объёма, чтобы из помещения он не расходовался. Всем этим требованиям отвечает коаксиальный дымоход для газового котла.

    Что такое коаксиальный дымоход для газового котла

    Коаксиальная система дымохода представляет собой две трубы разного диаметра, вставленных друг в друга, с просветом между стенками. Эта конструкция замечательно подходит для газового котла.

    Это строение дымохода не позволяет воздуху расходоваться из помещения. Холодный воздух, необходимый для сгорания топлива в закрытой камере, поступает с улицы по наружной трубе. Выброс продуктов горения происходит при помощи внутренней трубы.

    Положительные стороны коаксиального дымохода

    По сравнении с обычными дымоходами коаксиальные имеют следующие преимущества:

    • Благодаря горизонтальному расположению отпадает необходимость пробивать крышу, чтобы вывести наружу продукты горения. Наружу трубу выводят через окно или стену.
    • Благодаря коаксиальному дымоходу топливо в котле сгорает полностью.
    • Из-за взаимодействия с внутренней трубой воздух, который поступает в камеру сгорания котла, нагревается очень сильно. Это способствует тому, что потери тепла сокращаются очень сильно.
    • Внутренняя труба раскаляется очень сильно, а её охлаждению способствует приточный воздух. Благодаря этому уменьшается вероятность того, что конструкция загорится в местах соприкосновения. Такой дымоход идеален для деревянных домов.
    • Из-за того, что коаксиальные трубы используются для газовых котлов с закрытой камерой сгорания, полностью исключается вероятность проникновения в помещение опасного для жизни угарного газа и дыма.
    • Для монтажа и установки такой конструкции не требуется обладание какими-то специальными знаниями. Благодаря этому установку газового котла осуществляют даже в квартире.
    • Такая труба не нуждается в обустройстве отдельной котельной. Газовый котёл устанавливают в где угодно: на кухне, в кладовой, в подвале.

    Требования к установке

    Установка коаксиального дымохода осуществляется согласно СниП и правилам, указанных в инструкции и технической документации.

    Необходимые требования:

    1. Давление подаваемого природного газа не должно превышать 0,03 кгс/ (0,003 Мпа).
    2. Газопровод устанавливают непосредственно в помещение с тепловым агрегатом.
    3. Разрешается делать вывод дымовых газов через наружные стены дома (для котлов с мощностью до 30 кВт).

    Монтаж коаксиального дымохода

    Почувствовать преимущества использования коаксиальной трубы можно, только если был произведён качественный и правильный монтаж. Если монтаж выполнен непрофессионально, без соблюдения необходимых технологий, безопасность и экологичность такого агрегата будет под большим вопросом.

    Коаксиальный дымоход: установка и достоинства

    Монтаж начинают с того, что убеждаются в том, чтобы в комплекте дымохода были все необходимые части, а также подготавливают для работы нужные инструменты и материалы.

    Для монтажа коаксиального дымохода потребуется:

    • Коаксиальная труба (одна или несколько).
    • Труба для отвода дыма.
    • Фланец.
    • Соединительный хомут.
    • Адаптер для подсоединения.
    • Две накладки на стены.
    • Наконечник на трубу.

    Монтаж следует начинать с выбора места. Газовый котёл и коаксиальный дымоход нужно монтировать одновременно. В идеале будет считаться расположение трубы на 1,5 метра выше котла. Если потребуется, можно трубу удлинить, но на высоту не более трёх метров. Затем убирают все лишнее. После этого просверливают отверстие диаметром 11– 12,5 см.

    Далее, с помощью хомута трубу соединяют с горловиной котла и зажимают с двух сторон болтами. Потом собирают конструкцию такой конфигурации, которая требуется, соединяя детали хомутами. Если труба будет выходить из помещения, делают её немного с наклоном, чтобы конденсат стекал вниз.

    После установки дымохода для котла отверстие в стене следует прикрывать специальными декоративными накладками с помощью жидких гвоздей или строительного клея. Эти накладки могут иметь самые различные формы и изготавливаться из разных материалов. Уличное отверстие заделывают пеной, чтобы в котельную не попадал холодный воздух и не создавал конденсата или сквозняков.

    По окончании установки дымоход для газового котла следует проверить на качество крепления, на угол наклона и другие моменты.

    Для осмотра и чистки котёл выключают и ждут, пока труба не остынет, и только после этого приступают к работам.

    Нужно ли утеплять коаксиальные трубы

    Если на улице сильный мороз, некоторые участки коаксиального дымохода могут промерзать, что снижает его эффективность. Для утепления труб необходимо, чтобы они были раздельными, а это не подходит для коаксиальных дымоходов.

    Единственное решение – это уменьшить размеры конструкции. Если на оголовке дымохода замерзает конденсат, немного укорачивают внутреннюю трубу.

    Техника безопасности

    Установка коаксиальной трубы должна осуществляться с соблюдением мер техники безопасности и с использованием средств индивидуальной защиты.

    Трубы могут иметь острые края, и чтобы не пораниться об них, на руки следует надевать специальные плотные тканевые перчатки. Можно на ладони надевать специальные накладки из синтетического материала. Нельзя осуществлять изоляцию алюминиевыми лентами, гипсовыми повязками и другими похожими материалами, а только огнеупорным силиконом.

    Для установки и монтажа следует использовать только такие материалы, которые прошли государственную проверку. Ничего нельзя изменять в их конфигурации и конструкции. Устанавливаемые трубы должны соответствовать необходимым стандартам. Иначе из-за несоответствия размеров возникнет вероятность утечки отработанного газа, в результате чего можно отравиться углекислым газом.

    Дымоход не следует устанавливать в таком месте, под которым часто ходят люди, потому что зимой стекающий конденсат превращается в сосульку и может упасть на голову.

    Таким образом, коаксиальный дымоход для газового котла обладает определёнными преимуществами перед обычным дымоходом. Если его правильно установить с соблюдением всех необходимых требований, то работать он будет долго и эффективно.

    Нормы установки коаксиального дымохода: требования и правила

    Как подключить двухканальный коаксиальный дымоход к котлу

    Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

    Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

    Сборка без ошибок

    Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

    Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

    Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

    Монтаж наружного дымохода

    Установка такой конструкции может выполняться в двух вариантах:

    1. Наружном
    2. Внутреннем

    Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

    На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

    Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.

    Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

    Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

    Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

    Проверка работоспособности конструкции

    После того, как все этапы монтажа успешно выполнены необходимо проверить:

    • Надежность закрепления соединительных частей дымохода
    • Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
    • Отсутствие преград в месте выхода конструкции наружу

    Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

    Металлический, керамический или коаксиальный дымоход?

    В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

    Устройство дымохода

    Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

    В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

    Керамическая труба для дымохода

    Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

    Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

    В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода. Схема: устройство коаксиального дымохода

    Схема: устройство коаксиального дымохода

    Виды коаксиальных труб дымоудаления

    Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

    Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

    Двухканальные пластиковые дымоходы

    Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

    1. Небольшой вес.
    2. Низкая стоимость.
    3. Простой монтаж.

    В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

    Коаксиальные трубы из нержавейки

    Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

    Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.

    Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов. Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.

    При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

    Как правильно установить согласно требованиям ↑

    Подобные конструкции можно собирать своими руками, конечно, если знать в нюансах, как установить.

    Требования

    Установка дымохода проходит согласно СниП и правилам, прописанным в инструкции и технической документации.

    • Давление подаваемого природного газа не должно быть больше 0,03 кгс/см2(0,003 Мпа).
    • Газопровод вводится непосредственно в помещение, в котором находится тепловой агрегат.
    • Допускается выводить дымовые газы через наружные стены здания (для котлов, мощность которых до 30 кВт).

    Схема установки: максимальная длина и другие нюансы

    Перед началом работ выполняются расчеты, при которых следует учесть, что

    • длина коаксиального дымохода, если нет особых указаний в инструкции, начинается с пяти метров, а горизонтальных участков – не более одного метра,
    • по высоте дымоотвод не должен быть выше конька кровли.

    Даже если котел находится на значительном расстоянии от наружной стены, вопрос установки решается достаточно просто, так как удлинить коаксиальный дымоход (до 3 метров) очень просто – для этого нужен специальный удлинитель.

    Рекомендуем
    Длина труб рассчитывается таким образом, чтобы стыки не оказались в сечение стены.

    Установка подобных систем проводится по раструбной технологии. Качественное уплотнение стыков при помощи термостойкой резины исключает проникновение продуктов горения в помещение. То есть они не только эффективны и практичны, но и безопасны для здоровья пользователей.

    Установка наружного коаксиального дымоотвода

    Наружный вариант конструкции используют для готовых зданий, в которых нет отопления.

      • Сначала определяют правильное место расположения системы отопления и начала входа дымоотвода, делают разметку. Само отопительное оборудование можно установить позже.
      • Придерживаясь норм пожаробезопасности, открывают отверстие для вывода патрубка.
      • Места с низкой теплоустойчивостью изолируют, используя специальные средства, затем выводят патрубок.
    • Отопительный агрегат с дымоходом соединяют при помощи одноконтурного секционного колена, а его, впоследствии, двухконтурным тройником.
    • В вертикальном направлении дымоход фиксируют, используя тройник со съемным скатом, и надежно крепят его к стене кронштейнами.

    Установка внутреннего

    На заметку
    Диаметр выхода прибора отопления, должен быть не шире, чем диаметр самого дымохода.

    • При монтаже двухконтурных систем дополнительно применяют переходной узел.
    • Места стыков с другими узлами жестко скрепляют хомутами.
    • Какие именно элементы понадобятся зависит от расположения выходного патрубка – сбоку или вверху.

    В первом случае производят горизонтальную сборку, установив предварительно переходник. Выходное отверстие должно быть расположено примерно на 1,5 и выше, чем уровень, на котором труба выходит из котла.

    Важно
    Если установку проводят в регионах с обильными осадками, его располагают на таком расстоянии от поверхности земли, чтобы в дымоход не попал снег, град и другое.

    • Наружная труба при выводе должна иметь небольшой уклон. Это позволит конденсату стекать самотеком вниз. Декоративными накладками на стену предохраняют отверстия от закрытия.
    • Проще выводить дымоотвод, если выходной патрубок расположен вверху.
    • При помощи различных кронштейнов конструкцию выводят в вертикальное положение.
    • Если при монтаже необходимо обойти препятствие, скажем, балку, направление монтажа изменяют. Перед установкой подбирают нужное колено, а для увеличения отклонения, в случае необходимости, даже два.

    Рекомендуем
    При формировании изгиба дымоотвода, особое внимание следует обратить на то, чтобы колено коаксиального дымохода и муфта должны иметь диаметр, который должен в точности соответствовать диаметру трубы.

    При прохождении крыши для обеспечения пожаробезопасности используют специальные патрубки. Между перекрытием и дымоходом оставляют воздушную прослойку и крепят минеральную негорючую изоляцию. Выход дымохода полностью герметизируют. Место стыка надежно закрывают специальным фартуком.

    Дымоходы со сложной конфигурацией

    В многоэтажных зданиях, которые отапливаются газовым оборудованием, должен быть организован отвод вредных продуктов горения. Для этого используют коллективный коаксиальный дымоход, который соединен с центральной трубой, который установлен на крыше. Кислород поступает к горелкам через воздухоотводы.

    https://youtube.com/watch?v=W6_1y3oZel0%3F

    2022 stylekrov.ru

    Требования, которые необходимо соблюдать при установке

    При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.

    1. Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
    2. Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
    3. Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;

    Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.

    Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.

    Необходимо соблюдать следующие правила установки коаксиального дымохода.

    • Максимум можно использовать 2 сгиба;
    • Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
    • Части дымохода должны иметь доступ при плановом осмотре;
    • Дымоход не может быть выведен ниже уровня поверхности почвы;
    • Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
    • В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
    • При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
    • Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
    • Нет необходимости в установке дополнительных источников проветривания

    Схема монтажа коаксиального дымохода

    Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы

    Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами

    В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.

    Виды дымоходных систем газовых котлов

    На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

    Кирпичный дымоход

    Кирпичный дымоход

    Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

    Керамический дымоход в разрезе

    Требования к коаксиальным дымоходам газовых котлов

    Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

    Схема подключения коаксиального дымохода.

    Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

    … и коаксиальным

    Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

    Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

    Дымоход-сэндвич из нержавейки

    Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

    Сэндвич-дымоход из нержавейки

    Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

    Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

    Элементы дымохода из нержавейки

    Разнообразие деталей дымоходной системы

    Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

    • Соединительные патрубки, который соединяет трубу с котлом — переходники.
    • Трубы различной длины.
    • Проходные патрубки.
    • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
    • Конусообразный наконечник.
    • Отводы.

    Принцип работы коаксиального дымохода

    Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

    Принцип действия коаксиального дымохода достаточно простой:

    • продукты сгорания проходят по внутренней трубе, нагревая ее;
    • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
    • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
    • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

    Как выглядит коаксиальный дымоход для котла

    Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

    При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

    • мощность отопительного агрегата;
    • уровень теплоизоляции в помещении;
    • средний показатель месячной температуры воздуха снаружи здания;
    • вид используемого топлива;
    • общие показатели котла.

    Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода

    Какой лучше выбрать

    Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

    Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

    В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

    Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

    Установка коаксиального дымохода

    Устанавливают такой дымоход во всех газовых котлах, радиаторах и конвекторах, у которых есть камеры сгорания закрытого вида.

    Итак, вот что непременно потребуется для установки коаксиального дымохода:

    • колено;
    • фланец;
    • дымоотводящая труба;
    • обжимной хомут
    • адаптер для котла;

    Ставить такой дымоход необходимо на самом малом расстоянии от стены до котла, и из данной зоны надо полностью убрать все материалы и предметы, которые боятся слишком высокой температуры

    Также важно точно определить точку, в которую труба будет выводиться на улицу – желательно, чтобы она находилась выше приблизительно на полтора метра выхода дымохода из котла. Отверстие следует делать диаметром 110-125 мм – абсолютно точно по трубе

    Таким образом, требования расположению такого дымохода гораздо менее строгие, нежели к обычному.

    Коаксиальный дымоход через бревенчатые стены бани лучше всего проводить через гильзу из специальной асбоцементной трубы, затем забить шнуровой асбест вокруг дымохода – пожаробезопасно и довольно практично. Если в силу каких-либо причин котел находится далековато от стены, то в таком случае надо увеличить длину дымохода – максимальной является 3 метра. Для этого дополнительно приобретите соединительные колена, и потом протяните места наращивания коаксиального дымохода обжимным хомутом.

    Рекомендация. Выводя трубу из стены, следует организовать ее небольшой уклон – приблизительно на 2-3˚. Таким образом, конденсат стекать вниз будет самотеком и никакого переувлажнения не будет.

    После монтажа дымохода нужно закрыть отверстие в стене декоративной накладкой точно под диаметр трубы. Применяйте для этого жидкие гвозди или строительный клей. Отверстие с улицы, как правило, пенят для того, чтобы воздух не попадал в котельную извне и не создавал ни конденсата, ни сквозняков.

    Стоит также сказать, что коаксиальный дымоход должен проходить сквозь стену вовсе не обязательно – сегодня вполне удачно реализуются схемы различных коллективных дымоходов.

    Разновидности дымоотводов коаксиального типа

    Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

    Наружные и внутренние системы

    Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

    Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы

    Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже

    Не утепленные и утепленные устройства

    В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

    Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

    Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

    Горизонтальный или вертикальный вывод

    Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

    Коллективные и индивидуальные конструкции

    Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

    Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

    Принцип работы и устройство

    В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

    Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

    На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

    Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубу

    Установка в паре с оборудованием любого типа

    Вертикальные варианты коаксиальных конструкций

    Вертикальные варианты коаксиальных конструкций

    Ошибки в установке горизонтальной трубы

    Длина горизонтальных участков

    Вывод коаксиального патрубка на фронтоне

    Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

    Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

    В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

    На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

    Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

    Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

    Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

    На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

    Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

    Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

    Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

    Коаксиальный дымоход – требования к установке своими руками

    Главная » Вытяжная вентиляция » Коаксиальный дымоход – требования к установке и использованию

    Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.

    [contents]

    Содержание

    1. Устройство и назначение коаксиального дымохода
    2. Достоинства и недостатки
    3. Схемы монтажа и требования к установке
    4. Самостоятельный монтаж

    Устройство и назначение коаксиального дымохода

    Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

    Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

    Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

    Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

    • Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
    • Газовые водогрейные колонки.
    • Генераторы и конвекторы.

    Основными достоинствами такой системы забора воздуха и дымоотведения являются:

    • Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
    • Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
    • По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
    • Простой монтаж и большое количество аксессуаров.
    • Существенная экономия внутреннего пространства.
    • Не используется кислород из помещения.

    Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

    Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

    Схемы монтажа и требования к установке

    Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

    Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

    При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

    Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

    Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

    При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

    Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

    Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

    При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

    Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

    Самостоятельный монтаж

    Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

    Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

    1. В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
    2. Подсоедините к котлоагрегату адаптер.
    3. К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
    4. Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
    5. Заделайте щели монтажной пеной или минеральной ватой.
    6. Закройте место выхода трубы декоративной накладкой.

    Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

    Нормы установки коаксиального дымохода в частном доме: принцип работы, виды, монтаж

    Выбор и установка дымохода для котла – важная и сложная задача. Коаксиальные дымоходы характеризуются долговечностью, простотой монтажа и низкой ценой. Полезно знать, как монтировать коаксиальный дымоход.

    Основные разновидности дымоходов и их преимущества

    Если вы выбираете коаксиальный кабель, предварительно изучите характеристики котла. Вполне возможно, что потребуются конструкции, поставляемые тем же производителем. Также нужно смотреть, из какого материала была изготовлена труба. Чаще используются алюминиевые, пластиковые и нержавеющие трубы. Первые 2 варианта предпочитают владельцы частных домов.

    Есть несколько основных видов дымоходов: пластиковые и нержавеющие. Дымоходы из пластика изготавливаются из качественных термоустойчивых материалов. Они могут выдерживать температуру до +200°С.

    Каналы подойдут для газовых котлов, имеющих конденсатный тип.

    Дымоходы этого типа отличаются такими достоинствами:

    • низкая цена;
    • легкий вес;
    • простота монтажа.

    Среди недостатков нужно отметить небольшие сроки эксплуатации. Трубы нужно подключать к оборудованию, которое работает на низкотемпературном режиме дымоотвода.

    Монтаж

    Расстояние между выходом трубы и котловым патрубком должно быть около 150 см в вертикальной плоскости. Трубу нужно наклонить на 3°, чтобы влага стекала, а не скапливалась.

    При выборе патрубка и трубы учитывайте, что их размеры должны быть одинаковыми. Перед установкой дымохода изучите технические характеристики котла. Чтобы присоединить трубу, воспользуйтесь тройником или коленом.

    Если будете увеличивать размеры трубы, все стыки надежно закройте герметиком. Рассмотрим подробнее особенности монтажа.

    Основные правила установки

    Если выбрать нержавеющие дымоходы, они смогут выдерживать температуру до +550°С. Они не деформируются при воздействии кислоты. Можно найти модели с утеплителем и без него. Для уменьшения количества конденсата, трубу нужно дополнительно утеплить. Такие каналы характеризуются длительным сроком эксплуатации.

    Основные правила установки:

    • Расстояние в 2 м от земли до коаксиального дымохода.
    • Труба должна выходить за пределы стены на 50 см и больше.
    • Обеспечьте свободное пространство в 150 см перед трубой.
    • Если вы оборудуете систему дымоотвода без конденсатоотводчика, наклоните трубу на 3-12°С.
    • Труба должна выходить на улицу.
    • При монтаже используйте 2 коаксиальных колена.
    • Расстояние между газовыми трубами и деталями дымохода должно быть 20-30 см.

    Проблема неправильного уклона

    Люди, монтируя коаксиальный дымоход, задаются вопросом, куда нужно его направлять. Часть профессионалов убеждена, что слив конденсата должен быть со стороны котла.

    Есть мнения, что лучше размещать дымоход так, чтобы образовавшаяся влага стекала на улицу.

    Если сделать уклон в противоположную сторону от котла, конденсат будет стекать наружу, и растворяться. Это защитит топку от излишней влаги. Этот способ уклона эффективный для жарких регионов.

    Проблемы возникают, когда наступают заморозки. С приходом морозов конденсат будет скапливаться на коаксиальном дымоходе, что приведет к образованию ледяной корки.

    Из-за появления ледяных отложений воздух будет плохо поступать в котел, а продукты сгорания не смогут выводиться наружу. Это негативно отразится на эффективности работы устройства. Если котел будет работать при коаксиальном дымоходе, покрытом льдом, оборудование будет регулярно выходить из строя.

    Если вы проживаете в регионах с умеренным климатом, старайтесь делать уклон в направлении котла. Чтобы конденсат не попадал на обогревательный прибор, и не выводит его из строя, поставьте специальную емкость, куда он будет стекать. Можно установить специальный конденсатосборник. Чтобы дымоход не покрывался ледяной коркой, нужно обшить его теплоизоляционным материалом. Однако это не даст никакой гарантии.

    Есть мнение, что для предотвращения замерзания конденсата, при уклоне к земле, необходимо укоротить внутреннюю часть трубы. Однако специалисты не рекомендуют этого делать. Лучше изначально выбрать трубу большого диаметра, т. к. на ней не будет образовываться конденсат.

    Производители создали специальный комплект, который решает все проблемы. Конструкция не покрывается льдом, и специально была создана для использования в условиях суровой зимы. На устройстве имеется защитная спираль, а отверстия для набора воздуха располагаются в нижней части трубы.

    Особенности подбора типов

    Не всегда получается выполнить все требования, относящиеся к коаксиальному дымоходу. Проблемы могут возникнуть, если топка будет слишком маленькой или близко расположены окна. Если между соседними зданиями маленькое расстояние, не позволяющее произвести горизонтальный монтаж, отдавайте предпочтение вертикальному.

    Для этого вам потребуются кронштейны. Они будут фиксировать трубу в нужном положении, и защитят от соприкосновения со стеной.

    Если коаксиальный кабель будет выводиться через кровлю, позаботьтесь о пожарной безопасности. Воспользуйтесь патрубками изоляции.

    Можно использовать кожух для защиты, который не позволит дымоходу контактировать с ближайшими деталями. Между трубой и перекрывающим участком оставьте пространство, а место выхода трубы заделайте тщательно.

    Установка домашнего дымохода проста. Процесс не занимает много времени, однако должен осуществляться по определенным требованиям. Если вы будете соблюдать рекомендации, описанные в этой статье, монтаж пройдет легко и качественно.

    Дата: 19 марта 2021

    Устройство, виды, установка и установка

    Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

    Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

    Содержание статьи:

    • Коаксиальный дымоход: что это?
    • Разновидности коаксиальных дымоходов
      • Наружные и внутренние системы
      • Неутепленные и утепленные устройства
      • Горизонтальный или вертикальный вывод
      • Коллективные и индивидуальные конструкции
    • Почему выбирают коаксиальные системы?
    • Особенности выбора размера устройства
    • Монтаж дымохода с учетом нормативов
    • Некоторые особенности монтажа
    • Технология монтажа коаксиального дымохода
      • Монтаж внутренней системы
      • Наружный монтаж
    • Выводы и полезное видео по теме

    Коаксиальный дымоход: что это?

    В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

    Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

    Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

    Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

    Галерея изображений

    Фото

    Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

    Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

    Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

    Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

    При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

    При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

    Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

    Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

    Преимущества дымоходов коаксиального типа

    Конструктивные преимущества дымового канала

    Герметичность воздуховода

    Укладка горизонтального участка трубы

    Соблюдение рекомендаций производителя по монтажу

    Допустимые материалы при изготовлении дымохода

    2 коаксиальные дымоходы

    Условия для безопасного использования

    Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

    Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

    Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

    Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

    Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

    Стандартный комплект состоит из нескольких модулей:

    • Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
    • Тройник. Монтируется в систему только при использовании двух и более котлов.
    • Соединительные элементы . Это отводы 90° и 45°, муфты.
    • Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
    • Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
    • Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
    • Адаптер. Используется для подключения системы к котлу.
    • Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
    • Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
    • Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.

    Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

    Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

    Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

    Разновидности коаксиальных дымоходов

    Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

    Наружные и внутренние системы

    Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

    Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

    Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

    Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

    Неутепленные и неутепленные приборы

    В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

    В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

    Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

    Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

    Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

    Горизонтальный или вертикальный выход

    Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

    Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

    Коллективные и индивидуальные проекты

    Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

    Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

    Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

    Почему выбирают коаксиальные системы?

    Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

    Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

    Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

    Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

    Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

    Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

    «Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

    Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

    Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

    На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем

    Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

    Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

    Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

    Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

    Особенности выбора размера устройства

    В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

    Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

    Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

    Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

    Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

    Установка дымохода в свете правил

    Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

    До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

    В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

    Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

    Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

    Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

    Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.

    Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

    Некоторые особенности установки

    Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

    Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

    Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

    Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

    Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

    Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

    Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

    При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

    Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.

    В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

    На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

    Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

    Кроме того, при монтаже соблюдаются следующие правила:

    • Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
    • На всем протяжении дымохода должно быть не более двух складок.
    • Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
    • Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
    • Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
    • На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

    Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

    Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

    Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

    Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

    Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

    Технология монтажа коаксиального дымохода

    Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

    Монтаж внутренней системы

    В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

    Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

    Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

    Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

    Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

    Наружная установка

    Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

    Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

    Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

    Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

    Выводы и полезное видео по теме

    Устройство и монтаж коаксиального дымохода:

    Установка дымохода коаксиального типа в деревянном доме:

    Как самостоятельно установить коаксиальный дымоход:

    Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

    Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

    Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

    Коаксиальный дымоход для газового котла: виды, устройство, схемы


    Чтобы создать в помещении комфортные условия, необходимо подготовиться к отопительному сезону. В наше время существует множество вариантов обустройства отопительных агрегатов. Для многоэтажных домов в основном используется централизованное отопление. В частных домах, как правило, устанавливаются различные котлы. Установка устройства, использующего топливо при обогреве помещения, требует дополнительного устройства, которое направлено на удаление дымовых газов. Раньше устанавливалась труба, выполнявшая роль отводящего устройства. Сегодня появляются все новые и новые конструкции, значительно улучшающие работу системы отопления. Часто владельцы частных домов устанавливают коаксиальный дымоход, который более эффективен и практичен, чем обычный дымоход.

    Уникальность устройства

    Конструкция такого устройства состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и название – «коаксиальный».

    В середине этого устройства предусмотрены специальные перемычки, не позволяющие элементам соприкасаться друг с другом.

    Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

    Каждый из контуров такого канала имеет свою задачу:

    • один из них отвечает за отвод дымовых газов из камеры сгорания котлоагрегата;
    • Через второй осуществляется подача свежего воздуха , что важно для полного сгорания топлива.

    Для котлов с закрытой топкой необходимо устанавливать дымоходы длиной не более двух метров. Это важно, потому что чем больше размер, тем тяга будет плохой, следовательно, топливо не сгорит полностью. Это связано с образованием своеобразных завихрений, препятствующих выходу продуктов химической реакции окисления вещества и поступлению потоков воздуха извне.

    Достоинства и недостатки

    Что касается достоинств коаксиальной конструкции, то к ним можно отнести следующие моменты:

    1. Достаточно высокий КПД.
    2. Маленький размер. При монтаже обычного дымохода требуется две трубы, а в случае коаксиальной конструкции – одно изделие.
    3. Нет необходимости в дополнительной системе вентиляции.
    4. Экологичность.
    5. Пребывание в котельной абсолютно не вредно для здоровья человека, так как система отопления забирает кислород не из помещения, а по каналам с улицы.
    6. Экономичный расход топлива.
    7. Благодаря постоянному потоку холодного воздуха стены не перегреваются.

    Единственный недостаток устройства заключается в следующем: при минусовых температурах труба меньшего диаметра может промерзнуть, так как дымовые газы по пути отдают свое тепло внутреннему каналу и на выходе уже имеют довольно низкую температуру . Именно поэтому образование скоплений конденсата в трубе – нормальное явление. При снижении показателей до -15°С металлопрокат может поддаться сильному промерзанию, что приводит к нежелательным последствиям.

    Считается, что коаксиальные конструкции не подходят для сурового климата российских городов. Сначала эта система разрабатывалась для южных стран. Однако многие специалисты сходятся во мнении, что замерзание трубы – результат неграмотного проектирования этой системы. Какой бы ни была причина, конечный результат один: оцинкованная камера и горелки быстро приходят в негодность. Ремонт такого оборудования считается достаточно дорогим.

    Чаще всего такие проблемы наблюдаются именно у тех типов дымоходов, которые изготавливаются по параметрам, позволяющим значительно повысить КПД. Для этого диаметр трубы делают как можно меньшим, что практически приближает температурные показатели дымовых газов к точке росы.

    Для южных стран такие значения ни на что не влияют, а вот в России при первом серьезном перепаде температуры промерзание трубы влечет за собой полный монтаж системы отопления. Производителям остается только пожимать плечами, так как данное устройство не тестировалось в таких условиях.

    Виды дымоходов для газовых котлов

    Дымоход для газового котла, как уже было сказано, может быть самым разнообразным. Ниже приведены наиболее распространенные способы обустройства выпускных конструкций. Итак, дымоход можно представить следующим образом:

    • Кирпичные каналы.
    • Керамические трубы.
    • Дымоходы металлические.
    • Коаксиальные трубы.

    Каждый из этих типов имеет свои естественные положительные и отрицательные стороны. Далее мы рассмотрим не только их основные функции и свойства, но и преимущества и недостатки, в конкретном случае. Учитывая, что в качестве примера был взят газовый котел, на его основе будет осуществляться подбор наиболее выгодного дома отводящего канала.

    Коаксиальные дымоходы

    Самый современный способ установки дымоходной трубы для настенного газового котла. Его основной принцип – схема «труба в трубе». Основное назначение – работа с системами и котлами, у которых топочная «зона» котла закрытого типа. То есть воздух не забирается через помещение, как в классических котлах. В таких конструкциях, как уже понятно, забор воздуха, подаваемого на горение в котел, происходит через улицу напрямую, минуя помещение.


    Коаксиальный дымоход — монтажный комплект

    Подача осуществляется с помощью внешней трубы, имеющей заметное отверстие, через которое в камеру поступает собственно воздух. Более того, он одновременно нагревается через внутреннюю трубу, тем самым значительно повышая эффективность всей системы. Конструкция под газовую колонку или бойлер обусловлена ​​еще и тем, что не нужны дополнительные вентиляционные системы и укладка труб.


    Установленный коаксиальный дымоход

    Кроме того, особая конструкция имеет еще один положительный аспект в отношении образования конденсата. В таких структурах влага и другие заряды оксидов в принципе отсутствуют в силу самой особенности системы. Это имеет особое значение для надежной и правильной работы газовой системы. Собрать дымоход для газового котла своими руками довольно просто, процесс работы намного проще, чем обустройство громоздких вертикальных «стволов».

    Подробнее читайте в статье о коаксиальных дымоходах.

    Керамические дымоходы

    В частном доме нередко можно встретить дымоход из керамических труб или блоков. По своим свойствам такие конструкции не самые лучшие и производительные, но главный их плюс – стоимость. Такие системы максимально просты в установке; они не требуют сложных дизайнерских решений. Часто продают уже готовые каналы, завернутые в специальную «фольгу».


    Керамический дымоход на этапе строительства

    Учитывая, что сам материал достаточно слаб с точки зрения теплопроводности, значительная теплоизоляция с помощью минеральной ваты обеспечивает надежный отток. Поверх ваты «возводится» корпус из керамзита, который защищает не только утеплитель, но и саму керамическую трубу от повреждений и воздействия холодного воздуха. Только к такому дымоходу необходимо подключить газовый котел в соответствии с правилами, перечисленными в разделе выше. Также учитывайте тот факт, что свойства керамики не такие прочные, как, например, у металла. Максимальная температура для таких каналов не должна превышать 400 градусов. Поэтому первый сегмент, который будет отходить от самого котла, необходимо использовать только из металла.

    Кирпичные дымоходы

    Если рассматривать классический дымоход, которому более нескольких веков, то нужно понимать все особенности эксплуатации, проблемы и тому подобное. Дымоход для вашего кирпичного газового котла – достаточно сложная конструкция, требующая много времени и сил на сооружение. Кроме того, для кирпичного дымохода для газового котла нужна достаточно мощная «подушка», а если вопрос касается строительства такого канала в уже построенном доме, то решается вопрос выбора того или иного вида отвода сам по себе кирпич явно не подходит. Итак, учитывая трудности строительства, а также внутренне шероховатые стены, на которых то и дело будет скапливаться копоть, кирпичные конструкции выглядят непрезентабельно на фоне всех остальных предложений.

    Подробнее читайте в статье о кирпичных дымоходах.

    Металлические дымоходы

    Каналы из нержавеющей стали являются наиболее распространенными из-за их удивительных характеристик. Положительные стороны:

    • Простота конструкции.
    • Возможность изготовления различных форматов.
    • Износостойкость.
    • Стойкий к агрессивным средам.
    • Простота.

    Металлический канал сразу выходит из газового котла, без дополнительных секций отсекающих высокую температуру. Возможность использования не только для газовых, но и для твердотопливных котлов, где температура может доходить до 1000 градусов.


    Кроме обычных металлических труб, можно приобрести готовые сэндвич-панели, обшитые утеплителем. Принцип их работы точно такой же, однако за счет слоя утеплителя и двойного слоя металла образуется меньше конденсата. Также за счет меньшего контакта с холодными стенами значительно лучше работает тяга и, соответственно, улучшается дымоотделение всей системы. Из специфических особенностей металлоконструкций это обязательная установка «зонтиков» от мусора, засорения.

    Подбор дымохода для бани

    Индивидуально разработанной дымоходной системы для обустройства отопления в бане не существует. Подбирают его в зависимости от типа котла, вида топлива и конструктивных особенностей помещения. Устройство таких дымоходов для разных печей практически одинаково. Коаксиальная труба обычно изготавливается из высококачественного пластика или алюминия . При покупке такой системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для предотвращения соприкосновения труб.

    Самостоятельно проектировать коаксиальный дымоход не рекомендуется, так как в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые стоят довольно дорого.

    Все рекомендации по правильному проектированию можно найти в СНиП России 2.04.08-87 «Правила безопасности в газовой промышленности». Без специальных навыков и знаний разобраться в этих требованиях будет сложно. Для упрощения можно приобрести полностью готовую систему, включающую все необходимые сертификаты. По своей конструкции такие устройства бывают горизонтальными и вертикальными.

    Производители

    Универсальным вариантом для большинства популярных газовых котлов является коаксиальная конструкция марки STOUT. Все компоненты системы идеально подобраны друг к другу, просты в установке и обслуживании, адаптированы для использования в нашей стране.

    Разнообразие элементов позволяет создать абсолютно любую систему дымоудаления. Производитель дает двухлетнюю гарантию на всю продукцию. Процесс производства осуществляется на тех же заводах в Италии, где выпускается аналогичный, но более дорогой продукт. STOUT – выбор тех, кто не переплачивает за раскрученный бренд, а привык выбирать только высокое качество.

    Коаксиальные дымоходы фирмы Baxi производятся для котлов, работающих на газообразном топливе. Их конструкция изготовлена ​​из нержавеющей стали высочайшего качества.

    Компания Immergas производит горизонтальные коаксиальные дымоходы. Использовать такое устройство можно для газовых котлов, а также для агрегатов, работающих на жидком топливе.

    Фирма Buderus занимается изготовлением горизонтальных дымоходных систем. Для их производства используются два вида стали: оцинкованная и нержавеющая сталь.

    Коаксиальный дымоход для газовых котлов Hermann Изготавливается определенных размеров: диаметр внутренней трубы 6 см, наружной 10 см. Такие системы выполняются как горизонтальными, так и вертикальными.

    Коаксиальные дымоходы фирмы Vaillant изготавливаются с некоторыми конструктивными особенностями, позволяющими использовать устройство совместно с котлами других фирм.

    Корейский производитель Navien изготавливает дымоходы, которые можно использовать с напольными или настенными котлами мощностью не более 75 кВт.

    Коаксиальные дымоходы популярной фирмы Viessmann выпускаются в нескольких вариантах диаметров 6/10 см, 8/12,5 см, 10/15 см. По конструкции они могут быть как вертикальными, так и горизонтальными.

    Фирма Protherm производит оба типа коаксиальных дымоходов размерами 6/10 см и 8/12,5 см.

    Конструкция аналогичных устройств фирмы Daewoo разработана таким образом, что установка может осуществляться с любой стороны котла.

    Горизонтальные и вертикальные дымоходы фирмы Аристон изготовлены из эмалированной стали.

    Схема установки коаксиального дымохода

    В этом разделе мы рассмотрим два наиболее популярных варианта установки. Итак, первый вариант установки вертикального коаксиального дымохода в деревянном доме, согласно СНиП

    , следует учитывать следующие особенности схемы:

    1. Оголовок должен располагаться на высоте не менее двух метров от земли .
    2. Нормы, правила устройства коаксиального дымохода подразумевают необходимость делать отверстие под трубу, на 1-2 см больше от сечения. В деревянных стенах, потолках не менее 5 см.
    3. Расстояние от дверей, оконных проемов, вентиляционных ограждений не менее 50 см.
    4. От окон, расположенных непосредственно над трубой, более 1 метра.
    5. От соседних домов не менее 2 метров.
    6. Непосредственно на выходе из здания не должно быть деревьев, стен, столбов и тому подобного.
    7. При устройстве таких котлов не допускается их объединение для двух разных систем отопления, то есть естественной тяги и принудительной, в этом случае объединение запрещается.

    Допускается вести канал даже через смежное помещение, но необходимо учитывать, что горизонтальная длина коаксиального дымохода в этом случае не должна превышать 3 метров (при естественной тяге). Не более 5 метров с принудительной тягой.

    Схема горизонтального воздуховода

    Монтаж коаксиального дымохода для настенного газового котла и в положении «лежа». Есть некоторые конструктивные особенности коаксиального дымохода:

    1. Возможность размещения не более 3 метров горизонтального участка.
    2. Количество колен не должно превышать двух.
    3. Расстояние от окна не менее 600 мм.
    4. Расстояние от патрубка до выпускного канала, не более 1 метра.


    Схема установки горизонтального дымохода

    Также помните важные аспекты, не используйте шов и герметик. Для этого используйте только специальные резиновые прокладки. Также обратите внимание на то, что для подключения к котлу запрещено использовать самодельные переходники. Элементы коаксиального дымохода должны соответствовать стандартам производителей.

    Требования к установке

    Установка такой конструкции имеет свои правила, которые должны быть описаны в прилагаемой к оборудованию инструкции. Службы газоснабжения и МЧС могут вносить коррективы и дополнения.

    При установке коаксиального дымохода важно учитывать определенные требования:

    1. Необходимо соблюдать расстояние от дымохода до соседнего здания, которое рассчитывается с учетом технических характеристик конструкции и особенности конструкции самого дымохода. При отсутствии дефлектора расстояние должно быть примерно 8 м. При данном усилителе тяги важно, чтобы зазор от оконных конструкций до трубы был не менее 5 м. Если стена абсолютно ровная, без дверей и окон, расстояние может быть уменьшено до 2 м. что в СНиП не сказано о требованиях к горизонтальным дымоходам, поэтому остается следовать инструкции от производителя.
    2. Максимально допустимая длина коаксиальной трубы не должна превышать 5 м. В многоэтажных домах для удлинения воздуховода можно использовать коллективные дымоходы. Эта проблема также решается подключением к общей системе дымохода.
    3. Следует обратить внимание на важность создания уклона воздуховода для выхода конденсата за пределы конструкции. Уклон относительно уровня земли должен составлять 3 градуса.
    4. Важно, чтобы все элементы были соединены до входа трубы в стену.
    5. Расстояние до потолочной конструкции здания должно быть не менее 20 см.
    6. Необходимо, чтобы наружная часть канала имела длину не менее 20 см. Оптимальный размер 60 см.

    Этапы монтажа коаксиального дымохода

    Дымоход для коаксиального котла должен быть установлен в соответствии с положениями типа СНиП, тщательно продуман, качественно и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что его несложно установить, и не требуется ряда специальных навыков или подготовки, обязательно соблюдение инструкции, чтобы не была нарушена технология монтажа. Только так можно быть уверенным в исправности изделия и в том, что проникновение дыма в помещение категорически исключено.

    Этапы:

    1. Подключение на первом этапе заключается в подготовке площадки для будущего расположения котла. Напольные котлы следует устанавливать на подножки, а настенные – на поверхность наружной стены.
    2. Выходы на дымоход должны быть отмечены на поверхности той же стены, возле которой будет установлен котел, но только на высоте 1,5 м. Диаметр места, где планируется расположить дымоход, должен быть немного больше размера самого дымохода.
    3. Требуется установить специальный соединительный элемент, через который будет осуществляться монтаж котла отопления и дымохода. Каждый виток и стык трубы фиксируется специальным крепежным хомутом.

    Категорически запрещается установка коаксиального дымохода с помощью клейкой ленты или герметика. Отверстие в пространстве стены необходимо заложить специальным негорючим утеплителем.

    Если в котле установлена ​​принудительная вентиляция, то должен быть установлен только горизонтальный участок дымохода.

    Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, а на дымоход можно установить максимум 2 колена. Монтаж трубопровода на поверхность стены осуществляется с помощью скоб и так, чтобы они обязательно присутствовали на каждом стыке. В конце коаксиального дымохода нежелательно устанавливать такие дополнительные элементы, как зонт, дефлектор и другие.

    Прохождение коаксиального устройства через деревянную стену

    В СНиП и правилах пожарной безопасности отсутствуют рекомендации по установке горизонтальных дымоходов. Однако существуют общие требования, согласно которым проход трубы через деревянную стену должен осуществляться с определенными вырезами. В большей степени это условие соблюдается не для защиты сооружения от пожара, а для исключения инцидентов с пожарными службами в виде штрафов и предписаний.

    Проход коаксиального дымохода через стену из негорючих материалов

    Процесс подготовки отверстия, необходимого для вывода трубы, не представляет особой сложности. Вырезается отверстие необходимого диаметра, скат которого направлен к земле. Размер этого отверстия должен быть равен соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование по расположению присоединения к стене.

    Защитить дымоход от обледенения можно только установкой дополнительных элементов. Рекомендуется приобрести специальную насадку, которая предотвратит замерзание конденсата. Это приспособление также поможет при неправильном проектировании и последующем монтаже без нужного уклона. Насадка помогает поддерживать температуру внутри трубы на определенном уровне.

    Расстояние от газохода до дымохода должно быть примерно 60 см.

    Требования к дымоходу для газовых котлов

    Дымоход для котла должен соответствовать определенным характеристикам и нормам, иначе, скорее всего, в дальнейшем при эксплуатации возникнут проблемы. Например, вот основные правила для дымохода:

    • Допускаемый уклон ни в коем случае не должен превышать 30 градусов, независимо от расположения.
    • Длина боковых «побегов» не должна превышать допустимых значений, а именно 100 см.
    • Запрещается умышленно или самовольно делать уступы, уступы в канале.
    • Сечения, расположенные поперек, запрещены из-за нарушения системы отвода и прохождения тяги.
    • Количество «тройников» не более трех.
    • Допускается выполнение закруглений, но помните, что их радиус не должен быть ниже самого диаметра дымоходов.
    • При прохождении поворотов лучше предусмотреть установку специальных «емкостей» для сбора конденсата, а также люков для профилактики.
    • В том случае, если для дымохода предпочтительнее использовать канал не круглой формы, а, скажем, овальной или даже вытянутой прямоугольной формы, то ширина одной из сторон не должна превышать ширину другой стороны вдвое .
    • В самом низу канала устраивают «капельницу» и сборник влаги.
    • Запрещены даже минимальные отклонения системы.
    • Учитывать, что при установке нескольких секций они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра.
    • Любые промежутки между ними.
    • Обратите внимание, что в местах, где вы хотите установить пол или в стенах, запрещается пропускать не сплошные участки. Соединение осуществляется либо до, либо после прохода.
    • Соединение должно быть герметичным, используйте дополнительные специальные средства.
    • Помните еще один немаловажный фактор, наклон дымохода в сторону источника тепла не может быть более 0,01 градуса.
    • Не забывайте, что внутренние стенки должны быть как можно более гладкими. Даже небольшие шероховатости создают препятствие для прохождения сажи, которая впоследствии там скапливается.
    • Учитывайте два правила: длина горизонтального участка для зданий, находящихся еще на стадии строительства, должна быть не более 300 см, для уже построенных домов не более 600 см.
    • Также помните, что расстояние между трубой и отделочным материалом, внахлест, если он горючий, не должно быть более 250 мм. или 50 мм. Если материал огнестойкий.
    • В местах, где необходимо вывести дымоход через потолок, выполняется качественная теплоизоляция.

    Нормы высоты


    Требования к дымоходам при установке газового котла
    Как видите, требования к дымоходам для газовых котлов достаточно серьезные и пренебрегать ими не стоит. Помимо перечисленных моментов, существуют еще и особые стандарты устройства относительно высоты. Итак:

    1. Если расстояние от выводной трубы на крышу до конька более 300 см, то вы выполнили нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
    2. На одном уровне с коньком должны быть установлены трубы, находящиеся на расстоянии более 150 см.
    3. При расстоянии менее 150 см поднимается на высоту 50 см от конька.

    Кроме того, запомните правило, если крыша имеет общую кровлю и плоская, оголовок возвышается не менее чем на 50 см.

    нюансы монтажа и особенности конструкции. Материал коаксиальной трубы

    При установке любого котла отопления (за исключением электрического) необходимо позаботиться о системе дымоудаления и подводе кислорода, необходимого для поддержания процесса горения топлива. Котлы с камерой сгорания закрытого типа можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

    Дизайн

    Значение слова «коаксиальный» само по себе означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.

    Причиной этого является различное назначение трубок:

    • Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
    • Большой нужен для подачи воздуха, а значит и кислорода, в камеру сгорания.

    В этом случае получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно изолирована, и воздух из помещения не смешивается с газами в дымоходе.

    Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.

    Преимущества

    Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех типов отопительных котлов. Наиболее эффективна работа по установке коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

    Вот еще несколько преимуществ:

    • Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу в окно или сделать отверстие в ближайшей к котлу стене.
    • Система дымохода изолирована и не связана с воздухом в помещении. Нет риска проникновения угарного газа в помещение.
    • Воздух, поступающий с улицы, поступает в камеру сгорания уже нагретым, за счет того, что соприкасается с раскаленным дымоходом. Это повышает КПД котла.
    • Простота установки коаксиального дымохода. Работа по его обустройству не требует особых навыков и специальных знаний.
    • Безопасность. Коаксиальный газоход надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
    • Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

    Правила устройства коаксиального дымохода для газового котла

    Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

    • Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда можно встретить дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
    • Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
    • При установке вентилятора с принудительной тягой нет необходимости обустраивать вертикальную секцию.
    • Высота выхода газохода над землей от 2 м, а относительно котельного агрегата величина превышения от 1,5 м.
    • Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
    • Выход коаксиального дымохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном – 1,0 м.
    • Небольшой наклон трубы обеспечивает удаление конденсата.

    Уклон дымохода

    В этом вопросе нет единого мнения:

    • Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает наружу, а не поступает в котел. Однако такая система работает безотказно до наступления сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
    • Вам еще предстоит принять решение сделать уклон трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный сборник конденсата.

    Изолируете ли вы дымоход?

    Дело в том, что изоляция труб газохода проблему не решает. Конденсат все равно замерзает. Эту проблему можно более эффективно решить, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы отклоняются от котла.

    Порядок монтажа

    В отличие от обычного вертикального дымохода коаксиальная система не требует каких-либо профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

    Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

    • Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные – на небольшом возвышении.

    Важно! Превышение отвода на стене над котлом, согласно правилам, составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.

    • Установить специальный элемент для подключения дымохода к котлу. Все стыки и повороты скрепляются хомутами. Ни в коем случае нельзя использовать герметики или клейкие ленты.

    Важно! Количество поворотных колен на всю систему не должно превышать 2,

    Каждый обогреватель требует обязательного удаления продуктов сгорания. Особенно актуальной задача удаления дыма, копоти и копоти становится для владельцев загородных домов, где отсутствует центральное отопление.

    В последнее время широкое распространение получил коаксиальный дымоход, так как он является наиболее эффективным и практичным устройством для ряда отопительного оборудования.

    Одним из самых доступных и надежных коаксиальных дымоходов на данный момент является система STOUT. Оборудование рассчитано на работу с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и проверены для условий эксплуатации в нашей стране.

    Гарантия на всю продукцию — 2 года. Количество элементов позволит вам собрать любую систему дымоудаления, которая будет отлично работать в вашем доме. Техника STOUT производится на тех же фабриках, где заказывают товары премиальные бренды, но стоит она значительно дешевле – нет необходимости переплачивать за громкое имя.

    Что такое коаксиальный дымоход

    Коаксиальный дымоход представляет собой конструкцию, состоящую из двух труб разного диаметра, вставленных одна в другую. Также внутри устройства есть перегородки, препятствующие соприкосновению деталей. Коаксиальный дымоход забирает воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без дополнительного вентиляционного оборудования. Основное отличие от традиционного дымохода показано на рисунке:

    Такое оборудование устанавливается в тепловые устройства, оборудованные закрытыми камерами сгорания, а именно:

    1. Котел газовый.
    2. Газовый конвектор.
    3. Газогенератор.
    4. Колонка газовая.

    Максимальная длина устройства, как правило, не превышает двух метров. Основная часть этого типа дымоходов предназначена для горизонтальной установки и выводится через отверстие в стене здания. Вертикальный коаксиальный дымоход сложнее в монтаже, длина трубы устройства гораздо больше и она выводится через потолок и чердак.

    Коаксиальные дымоходы для газовых котлов помогают решить многие проблемы, которые оставались актуальными при использовании традиционных устройств. Основные изменения:

    1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, так как коаксиальная труба быстро остывает за счет притока холодного воздуха через наружную трубу и таким образом снижается риск воспламенения.
    2. Коаксиальный дымоход для газового котла повышает КПД каменки за счет нагрева поступающего снаружи воздуха от выхлопных газов.
    3. Котел с коаксиальным дымоходом не наносит вред окружающей среде благодаря полному сгоранию топлива и отсутствию вредных выбросов в атмосферу.
    4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, так как весь процесс горения происходит в закрытой камере и не нарушает комфортный микроклимат в помещении.
    5. Небольшая длина устройства, что значительно экономит место в доме.
    6. Широкий выбор различных силовых устройств.

    Как осуществляется монтаж дымохода

    Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

    Вертикальная установка осуществляется только в тех случаях, когда нет возможности вывести устройство через стену. Чаще всего это происходит, если:

    • Рядом с устройством находится окно, на расстоянии менее 60 см;
    • Недостаточная ширина улицы.

    Коаксиальный дымоход для газового котла должен быть установлен в соответствии со СНиП, основные рекомендации:

      1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянную подачу воздуха .
      2. Впускная труба должна находиться на высоте 1,5 м над нагревателем.
      3. Диаметр патрубка котла не должен превышать диаметра поперечного сечения выпускного канала.
      4. Дымоход вводится в котельную, где стоит турбированная газовая колонка или котел для отопления.
      5. Давление газа, проходящего по каналу, не должно превышать 0,003 МПа.
      6. Продукты сгорания топлива, которое перерабатывает колонна или котел, могут удаляться через наружные стены конструкции.

    При размещении дымохода на большом расстоянии от наружной стены здания для осуществления прохода дымового канала используется специальный удлинитель.

    • Высота дымохода не должна превышать высоту конька крыши.
    • Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
    • Не рекомендуется использовать более двух отводов в одной конструкции. Это сильно усложнит эксплуатацию и чистку устройства.
    • Элементы крепятся с помощью раструбной технологии.
    • Запрещается располагать стыки труб в месте прохода через стену.
    • Каждый отопительный прибор — колонка, котел, генератор должен быть оборудован собственным дымовым каналом, использование совмещенных газоходов запрещено, во избежание нарушения норм пожарной безопасности. Однако так наз. каскадные устройства.

    При установке отопительного оборудования возникает необходимость организации вывода сгоревших в процессе эксплуатации газов. Коаксиальные дымоходы для котлов – оптимальный вариант системы отвода продуктов сгорания. В чем преимущества использования устройства дымохода коаксиального типа и в чем особенность его монтажа?

    Устройство имеет двухканальную циркуляционную систему, по которой одновременно осуществляется подача воздушных масс в котел и удаление продуктов сгорания топлива. Этот тип дымохода используется, как правило, для турбированных или конденсационных обогревателей с естественным или принудительным отводом дымовых газов.

    Принцип работы коаксиального дымохода достаточно прост:

    • продукты горения проходят через внутреннюю трубу, нагревая ее;
    • воздух, поступающий по наружному каналу, нагревается за счет контакта с отводом продуктов сгорания;
    • в топливную камеру попадают уже теплые воздушные массы, способствуя полному сгоранию топлива;
    • поток холодного воздуха, проходящий через наружный воздуховод, предотвращает перегрев системы.

    В результате этого процесса значительно повышается КПД системы отопления, повышается пожаробезопасность всего устройства. Наличие устройства для сбора конденсата защищает от попадания влаги в котел, а наконечник, принятый сверху системы, защищает от попадания осадков в каналы.

    При монтаже дымоходов коаксиального типа для газового котла учитываются следующие параметры:

    • мощность теплового агрегата;
    • уровень теплоизоляции в помещении;
    • среднемесячная температура воздуха вне здания;
    • вид используемого топлива;
    • общая производительность котла.

    Такие факторы учитываются при выборе размера труб для установки дымохода.

    Типы коаксиальных дымоходов

    Монтаж дымоходных каналов осуществляется двумя способами — вертикально и горизонтально. В первом труба выводится через крышу, а во втором вывод производится через оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

    Технические характеристики коаксиального дымохода и срок его службы во многом зависят от материала, из которого изготовлены трубы.

    Алюминий

    Материал довольно легкий. Главное его преимущество – устойчивость к перепадам температур и хорошие антикоррозийные характеристики.

    Из-за неспособности выдерживать высокие температуры алюминий редко используется в коаксиальной дымоходной системе. В основном используется в сочетании с пластиком.

    нержавеющая сталь

    Трубы из нержавеющей стали наиболее популярны. Они не деформируются под воздействием резких колебаний температуры и выдерживают нагрев до 550 градусов. Материал обладает высокой устойчивостью к агрессивным веществам и может использоваться в качестве дымохода в течение 30 лет.

    Для коаксиальной системы отвода дымовых газов используются два типа труб из нержавеющей стали:

    1. Изолированный. В основном используется для установки вертикальных дымоходов. Такая труба значительно повышает аэродинамические качества устройства и устанавливается при возведении здания.
    2. Неизолированный. Применяется как для бытовых, так и для промышленных дымоходных конструкций коаксиального типа. Отличается долговечностью

    К недостаткам использования неизолированных труб относится высокая конденсация пара.

    Пластмасса

    Дымоходы из термостойкой пластмассы применяются для конденсационных газовых котлов. Помимо небольшого веса и способности выдерживать нагрев до 205 градусов, материал имеет относительно невысокую стоимость.

    Пластиковые коаксиальные трубы просты в установке. Но все же, в отличие от изделий из нержавейки, продолжительность их использования невелика. Такие дымоходы используются исключительно в газоотводных системах с низким температурным режимом.


    При выборе труб следует обращать внимание на рекомендации, указанные производителем для типа нагревателя.

    Технические требования к устройству коаксиальной трубы

    Монтаж коаксиальной дымоходной системы для газовых обогревателей с камерой сгорания закрытого типа осуществляется в соответствии с нормативной документацией. В случае отклонения от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

    Согласно правилам, установленным СНиП, к коаксиальным дымоходам предъявляются следующие технические требования:

    1. Коаксиальные дымоотводные конструкции могут располагаться в вертикальном и горизонтальном положении. Их установка, вне зависимости от типа установки, осуществляется после согласования предоставленного проекта с газовой службой.
    2. Не допускается подключение к одной сети отопительных приборов с разными типами отводов — принудительным и естественным.
    3. Размещение трубы дымохода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо сделать на 1 сантиметр больше от трубы. Для деревянных домов рекомендуется увеличить проем на 5 сантиметров и защитить негорючими материалами.
    4. В многоэтажных домах расстояние от трубы до оконного проема над ней должно быть не менее 1 метра. Если двери и окна находятся на одном уровне с дымоходной системой, то выдерживается расстояние в 50 сантиметров.
    5. Выход коаксиальной трубы должен быть на 1,5 метра выше верхней точки теплогенератора.
    6. От газопровода до дымохода соблюдается расстояние более половины диаметра наружной трубы.

    При выносе дымохода за пределы здания стыки не должны находиться в стене. Все части конструкции должны полностью подходить друг другу по диаметру. Через стены допускается прокладка дымоходов для систем отопления мощностью не более 30 киловатт. Ни при каких обстоятельствах дым не должен выходить через соединения продуктов сгорания.

    Во избежание проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного производителя.

    Монтаж дополнительного оборудования газовых отопительных приборов осуществляется исключительно специалистами в данной области. Также каждый год проводится полное техническое обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

    Варианты установки коаксиальных дымоходов

    Системы дымоудаления коаксиального типа для котлов вполне безопасны в использовании при правильном монтаже. Длина горизонтальных элементов дымохода должна быть более 1 метра, а самой трубы более 5 метров. Высота самого устройства на выходе устанавливается ниже конька крыши. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

    Монтаж дымоходов осуществляется двумя способами — наружным и внутренним. Каждый вариант имеет свои особенности установки.

    Установка наружного блока

    Этот метод используется для готовых зданий с еще не проведенным отоплением. Изначально делается разметка для расположения дымохода на стене помещения. Установка самого устройства достаточно проста:

    • в стене делается отверстие для выхода трубы;
    • участки с низкой теплостойкостью утепляют базальтовым утеплителем;
    • в подготовленное отверстие вставляется труба;
    • с использованием одноконтурного отвода дымоходной трубы 90 градусов и двухконтурный тройник, устройство подключается к узлу отопления;
    • в качестве соединительного элемента используется отвод, а тройник со съемным уклоном для вертикальной фиксации конструкции;
    • подключенная система крепится к стене с помощью кронштейнов.

    После этого осуществляется сборка всей конструкции. Все детали скрепляются хомутами. Участок отверстия для выхода дымохода загерметизирован, а труба защищена специальным кожухом. Стыки проема закрываются фартуком.

    Монтаж внутреннего дымохода

    Перед монтажом системы отвода продуктов сгорания топлива проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымохода. Размер трубы на выходе из котла не должен быть больше объема выхлопной трубы.

    Монтаж производится в следующей последовательности:

    1. К специальному выходу дымохода на котле крепится соединительный отвод и тройник. Для двухконтурных агрегатов также устанавливается переходной узел. Все стыки фиксируются хомутами.
    2. В стене делается отверстие для вывода дымохода.
    3. Если дымоходная труба расположена сбоку от котла, то после установки переходных элементов собирается горизонтальная конструкция дымохода. При этом отверстие для вывода на улицу трубы располагается от креплений к обогревателю на расстоянии 1,5 метра.
    4. Для того чтобы конденсат беспорядочно стекал по каналу в специальный коллектор, наружная труба закрепляется под небольшим уклоном.
    5. Верхнее расположение выходной трубы на котле значительно облегчает монтаж дымоходной конструкции. Вертикальная сборка осуществляется с помощью специальных кронштейнов. На выходе из крыши дымохода оставляют воздушный зазор и укладывают материал с негорючими свойствами. Стыки закрываются фартуком.

    После сборки конструкции тщательно проверяется герметичность всех соединений.

    Плюсы и минусы коаксиальных систем дымоудаления

    Дымоходы коаксиального типа для котлов имеют множество преимуществ:

    1. Повышение производительности системы отопления. За счет нагретых воздушных масс, поступающих с улицы в топку, осуществляется полное сгорание топлива, которое за счет воздушных масс не расходуется на обогрев котла. Поэтому КПД коаксиальных устройств намного выше, чем у простых дымоходов.
    2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреваться выходящим газам, система тем самым повышает пожаробезопасность всей конструкции. Отверстие в стене, через которое выводится дымоход, можно дополнительно не изолировать.
    3. Универсальное применение. Коаксиальные устройства вывода продуктов сгорания могут применяться для турбированных агрегатов, работающих на любом виде топлива.

    Недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это связано с наличием конденсата в каналах. Он образуется из-за того, что температура выходящих продуктов сгорания опускается ниже точки росы.

    Коаксиальные дымоходы намного производительнее обычных устройств дымоудаления. Они просты в использовании, безопасны, практичны, а установка системы довольно проста. Относительно высокая цена продукции полностью оправдывается эффективностью применения.

    Монтаж коаксиального дымохода газового котла своими руками часто делается для оптимизации работы системы отопления. Если он не работает от электричества, то в обязательном порядке требует дымоудаления. Раньше для этого использовались стандартные дымоходы, но сегодня появились более совершенные устройства.

    Что такое коаксиальный дымоход

    Конструкция включает размещение одного объекта внутри другого. Такой дымоход изготавливается в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Такие «сооружения» делятся на несколько видов:

    1. Внешний и внутренний. Устройства делятся на эти категории в зависимости от местоположения. Первая разновидность размещается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительной особенностью внешнего вида является удобство при установке и использовании. Внутренние виды дымоходов монтируются в заранее подготовленные шахты. Эту разновидность достаточно сложно монтировать и обслуживать, к тому же требуется строгое соблюдение техники безопасности.
    2. Неизолированные и изолированные. Второй вариант удобен в холодное время года, когда канал, отвечающий за поступление воздушных масс в систему, с большой долей вероятности замерзает. Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Утепленные системы способны обеспечить работу котла даже при экстремально низких температурах. Эта разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенный элемент. Пространство заполняется любым типом утеплителя.
    3. Коллективные и индивидуальные. Вторая разновидность используется, когда речь идет об обслуживании одного котла. Это простая конструкция без ответвлений. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяют сборный тип дымохода. Это шахтная система с несколькими ответвлениями.

    Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного вида рекомендуется подробно изучить всю информацию о них.

    Аксессуары для коаксиального дымохода можно приобрести в специализированных магазинах

    Устройство и принцип работы

    Конструкция такого устройства позволяет выполнять несколько функций, то есть обеспечивать стабильную подачу кислорода для «стимулирования» разжечь в печи и удалить дым. Устройство включает в себя несколько модулей, в число которых входят:

    1. Прямые трубы. Они используются для постройки основного здания.
    2. Накладки декоративные, представляющие собой фланцы, закрывающие места прохождения шахты дымохода через строительные конструкции.
    3. Тройники, входящие в состав системы, если продукты горения необходимо вывести сразу из нескольких тепловых пунктов.
    4. Уплотнители (представляют собой устройства, обеспечивающие полную герметичность корпуса в местах прохода через стену).
    5. Подключение устройств. Это отводы или муфты на 90° и 45°.
    6. Усиливающие элементы, в состав которых входят хомуты, а также кронштейны.
    7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент расположен на вертикальных секциях, оборудован затвором водяного типа, не допускающим снижения давления воздуха.
    8. Адаптеры. Они нужны для подключения дымохода к котлу.
    9. Принадлежности со специальным отверстием. Такое «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
    10. Форсунки. Они нужны для своевременного удаления дымных масс, забора воздуха с улицы.

    Операция заключается во внешнем заборе воздушных масс с улицы через наружный канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. В топку поступает нагретый кислород, что повышает КПД, снижает расход газового топлива при работе котла.

    Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого рода можно монтировать в частном (деревянном) здании, не принимая серьезных мер по обеспечению безопасности (пожарной).

    Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымных масс. Часто оснащается специальными нагревателями, позволяющими увеличить тягу в вертикальных конструкциях. Данная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Для обеспечения бесперебойной работы самодельного дымохода требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

    Схема установки дымохода

    Плюсы и минусы

    Основное преимущество коаксиального дымохода в том, что воздушные массы, используемые при работе котла, забираются не из помещения, а с улицы. Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подходит для использования в качестве котельной в такой ситуации.

    Помимо описанных особенностей, к положительным сторонам такого устройства относятся:

    1. Высокая скорость установки. Конструкцию дымохода нельзя назвать сложной, поэтому монтаж можно выполнить самостоятельно (не обязательно привлекать специалистов и платить за их услуги).
    2. Возможность использования для удаления продуктов сгорания из котельной многоквартирного дома.
    3. Возможность использования для повышения КПД практически любого типа отопительного оборудования.
    4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

    Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

    К ним относятся:

    1. Необходимость согласования установки со службой санитарно-эпидемиологического надзора. Это связано с тем, что при эксплуатации выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация производится в специально отведенных местах. Однако если использовать этот вид дымохода в частном доме, то все претензии будут сводиться к индивидуальным пожеланиям его владельцев. А вот при установке систем коллективного типа получение разрешения от упомянутой выше службы является обязательным условием.
    2. Необходимость организации изоляции труб от коаксиального конденсата. Даже небольшие ошибки, допущенные при монтаже, приведут к обледенению выпускного отверстия, что вызовет снижение тяги.

    Несмотря на описанные недостатки, дымоходные системы такого рода часто устанавливают как в частных домах, коттеджах или дачах, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись с максимальной ответственностью и вниманием. Это поможет вам избежать ненужных расходов в будущем.

    Кроме того, ошибки при монтаже могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут быть решены специалистами, но если проблемы долгое время игнорируются, может потребоваться покупка новой системы и ее установка.

    На схеме наглядно показано, как работает коаксиальный дымоход.

    Монтаж коаксиального дымохода газового котла своими руками

    В алгоритме монтажа нет ничего сложного, однако есть особенности, которые ощутимо отразятся на функционировании системы в дальнейшем. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подсоединен к котлу.

    Важно! Важную роль при установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и к несчастным случаям.

    Нормативные требования СНиП

    Правила устройства дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, методик расчетов и монтаж осуществляются в соответствии с ними. Нарушение этих правил приведет к выходу из строя газовой службы и сделает легальную установку невозможной. СНиП регламентируется:

    1. Размещение дымохода на фасаде. Голова должна находиться не менее чем в двух метрах от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и на 5 см для деревянной стены.
    2. Техническое обслуживание. Ее следует проводить в начале и конце отопительного сезона. Требуется удалить конденсат и проверить места соединений на герметичность.
    3. Применение подобных систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
    4. Установка. Труба дымохода должна находиться на расстоянии не менее 30 см от стены. Если речь идет о турбированных котлах – от 1 м.кв. В обязательном порядке должна быть установлена ​​сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
    5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен быть 5 см. Это связано с тем, что в процессе эксплуатации внешняя поверхность практически не подвергается нагреву. Между стеной и трубопроводом необходимо разместить негорючие материалы. Оптимальный вариант – базальтовый утеплитель. Труба дымохода должна находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные разновидности).
    6. Ограничения на выход через фасад. Запрет на стекание конденсата на землю должен соблюдаться в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к ​​котлу. Если в конструкцию заложено специальное устройство, предназначенное для отвода конденсата, то допускается наклон выпускной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то утилизация конденсата должна быть согласована со службой санитарно-эпидемиологического надзора.
    7. Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключать к одной сети дымоходы с принудительным и естественным типом удаления продуктов сгорания.
    8. Особенности кладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания человека, если длина участка трубопровода, который будет проходить через него, не превышает 3 м. Если речь идет о турбированной системе с принудительным отводом продуктов сгорания, то допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

    Описанные требования безопасности могут меняться со временем, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

    Требования санитарных норм и правил к расстояниям между объектами

    Производим монтаж

    Если вы хотите самостоятельно установить дымоход внутренней разновидности, то все действия выполняются в следующей последовательности:

    1. Проверяем соответствие размеров сопла котла и дымохода совпадают.
    2. Подготовьте отверстие, через которое будет выводиться трубопровод. Его диаметр необходимо сделать немного больше, чем такой же параметр трубопровода.
    3. Подключить соответствующий элемент дымохода к патрубку газового котла.
    4. Закрепите соединение болтами и хомутами.
    5. Последовательно собрать всю дымоходную систему. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
    6. Поверх крепежа установить накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
    7. Возьмите трубу дымохода снаружи.
    8. Обеспечьте герметичность соединения.
    9. Надеть на трубу кожух с защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

    После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

    Если речь идет о внешней дымоходной системе, то процедура монтажа имеет свои особенности. Когда требуется установка такого дымохода, необходимо придерживаться следующего алгоритма:

    1. Определите точку выхода и отметьте ее расположение на стене здания.
    2. Сделайте отверстие по отметке. Диаметр должен соответствовать сечению трубы.
    3. Подсоедините дымоход к нагревателю. Для этого требуется использование двухконтурного колена и специального тройника. Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
    4. Закрепите «конструкцию» на стене с помощью скоб.
    5. Заделайте участок выхода дымохода из стены и продолжайте собирать его до нужной высоты.
    6. Закрепите конструкцию на внешней стене с помощью хомутов.

    Для обеспечения надежного соединения двухконтурных труб требуется применение переходных узлов.

    Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

    Особенности горизонтального и вертикального монтажа

    Если речь идет о горизонтальном варианте установки, то эту процедуру необходимо проводить с учетом технических особенностей здания. Необходимо заранее рассчитать следующие параметры:

    1. Высота трубы. Расстояние от выпускной трубы до отверстия в стене должно быть менее 1 м. Прямой выход трубы из отводящего патрубка на улицу не допускается.
    2. Количество поворотных муфт (менее трех).
    3. Максимальная длина горизонтальной секции. Не должен превышать 3 — 5 м.

    Особенностью работы дымоходной системы в холодное время года является увеличение образования конденсата. Излишняя потеря влаги происходит из-за тяжелых условий эксплуатации.

    Когда требуется установка вертикального дымохода, необходимо помнить, что эту процедуру можно осуществить двумя способами:

    1. Каскадирование. Предполагает подключение сразу нескольких отопительных агрегатов к одной трубе. Подобная схема довольно часто используется в МКД.
    2. Индивидуальный. Максимальная длина вертикальных элементов 7 м. Это позволяет установку в двухэтажном частном доме.

    Варианты установки дымохода в частном доме

    Если речь идет о кирпичном здании, то дымоходная система может быть установлена ​​как внутри, так и снаружи. Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые вероятны при интенсивной эксплуатации котла, если пренебречь теплоизоляцией.

    Видео: варианты подключения коаксиального дымохода к газовым котлам

    Установка дымохода – процедура, которую может выполнить любой жилец частного или многоквартирного дома, обладающий базовыми навыками и знаниями в соответствующей области. Если таковые полностью отсутствуют, то лучшим решением будет обращение к специалистам по установке таких систем. Такой подход поможет избежать лишних затрат, а также проблем с некоторыми сервисами, связанных с ошибками, допущенными при установке, и их последствиями, которые проявляются при интенсивном использовании.

    Содержание

    1. Устройство и принцип действия
    2. Преимущества коаксиальных дымоходов
    3. Установка и подключение к газовому котлу

    Введение

    Основной особенностью газовых котлов с закрытой камерой сгорания является то, что они используют для горения наружный воздух. Им также необходим дымоход для сброса продуктов сгорания в атмосферу. Обе эти функции объединены в уникальном устройстве – коаксиальном дымоходе для газового котла.

    В этой статье мы расскажем об устройстве, принципе работы и преимуществах коаксиальных дымоходов, требованиях и нормах, регулирующих их монтаж в частных домах и квартирах, а также на что следует обратить внимание при самостоятельном выполнении монтажа .

    Устройство и принцип работы

    Настенные и напольные газовые котлы делятся на две большие группы: с открытой и с закрытой камерой сгорания. Первые используют для работы воздух из помещения. Именно поэтому в месте установки такого котла должна быть хорошая вентиляция. Для удаления газов используются традиционные дымоходы из материала, подходящего для работы с агрессивными средами.

    Котлы с закрытой камерой сгорания полностью изолированы от помещения. Подача воздуха к ним осуществляется снаружи, туда же и отводятся дымовые газы. Для выполнения обеих этих функций одновременно и предназначен коаксиальный дымоход. Каково его устройство?

    Фото 1: Устройство коаксиального дымохода

    Термин коаксиальный в технической маркировке означает двухпроводной. Аналог сердцевины в дымоходе выполняют две трубы разного диаметра, вставленные одна в другую. Для удержания внутренней трубы в центре внешней трубы их соединяют между собой специальными распорками. Помимо выполнения своей основной функции, они еще и придают конструкции дополнительную жесткость.

    Принцип работы коаксиального дымохода очень прост. Продукты сгорания газа выбрасываются в окружающую среду через внутреннюю трубу, а в то же время воздух, необходимый для горения, поступает в газовый котел через наружную трубу.

    Чаще всего совместно с газовыми котлами применяют горизонтальные коаксиальные дымоходы небольшой длины. Их выводят прямо через стену загородного дома или обычной квартиры. Также существует вертикальная конструкция, которая монтируется обычным способом через отверстия в перекрытиях и крышах.


    Фото 2: Комплект для защиты от обледенения коаксиального дымохода

    Для борьбы с обледенением в горизонтальных установках часто используется специальная конструкция. Его особенность в том, что патрубок отвода продуктов сгорания выступает из воздухозаборного патрубка на значительное расстояние. Отверстия для забора воздуха расположены только в нижней части наружной трубы, что исключает попадание атмосферных осадков.

    Наиболее распространены коаксиальные дымоходы 60/100 с внутренней трубой диаметром 60 мм и наружной 100 мм. Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

    Вернуться к оглавлению

    Преимущества коаксиальных дымоходов

    Несмотря на простоту, преимущества коаксиального дымохода весьма значительны. Помимо очевидных преимуществ такой конструкции, есть еще ряд плюсов, которые не сразу приходят на ум. Рассмотрим их все по порядку:


    Фото 3: Коаксиальная дымоходная система Vaillant 60/100

    • Топочная камера полностью изолирована, поэтому котел не выжигает воздух в помещении. Также исключается попадание угарного газа в жилое помещение. По этой причине установка обогревателя не требует организации специальной котельной, например, для . Его можно установить даже в комнате обычной квартиры типового многоэтажного дома.
    • Проходя путь снаружи внутрь, воздух нагревается дымовыми газами, идущими в обратном направлении по соседнему каналу. За счет этого повышается КПД газового котла.
    • Наружные стенки дымохода имеют безопасную температуру за счет охлаждения центрального канала потоком наружного воздуха, направленным в систему. Это повышает пожаробезопасность системы при контакте с элементами облицовки и перекрытий здания.
    • Монтаж коаксиального дымохода очень прост. Для монтажа не нужно подключать дорогих специалистов и проводить серьезную перепланировку с масштабными строительными работами. Все работы хозяин может выполнить своими руками.

    Несмотря на всю кажущуюся простоту подключения газового котла к коаксиальному дымоходу, при монтаже необходимо соблюдать некоторые требования, во многом схожие с правилами установки дымоходов на . От их реализации зависит безопасность и эффективность всей системы.

    Вернуться к оглавлению

    Установка и подключение к газовому котлу

    Как мы уже выяснили, коаксиальный дымоход может быть установлен как вертикально, так и горизонтально. Гораздо проще соорудить горизонтальный дымоход, однако из-за плохой естественной тяги он подходит только для тех моделей, которые оборудованы вытяжными вентиляторами.

    Работы по монтажу газовых дымоходов регламентируются нормативными документами СНиП СП 42-101-2003. Перечислим основные правила и моменты, которые следует учитывать при установке коаксиальных дымоходов. Начнем с горизонтальных конструкций:

    1. При покупке комплекта коаксиального дымохода следует сделать выбор по его сечению. Он не должен быть меньше выходного патрубка газового котла.
    2. Согласно регламентированным правилам устройства дымоходов длина горизонтального участка должна быть не более 3 м. Некоторые производители рекомендуют для своих моделей большую длину, рассчитывая на повышенную мощность вытяжных вентиляторов.
    3. Установку коаксиального дымохода следует производить с уклоном 3° на каждый метр трубы от котла. Это делается для того, чтобы задать направление для потока образующегося конденсата.
    4. Планируя место под отверстие в стене, следует учитывать, что от выходного патрубка котла до стены должно быть расстояние 0,5-1м. Это делается для того, чтобы избежать обледенения дымохода внутри помещения при низких температурах зимой.
    5. При установке газового котла возле окон следует учитывать, что расстояние от наружной трубы коаксиального дымохода до ближайшего окна должно быть не менее 0,5 м. Категорически не рекомендуется подводить трубу под окно. Если нет другой возможности, то она должна быть не менее чем на 1 м ниже уровня окна. Расстояние до трубы подачи газа должно быть не менее половины диаметра коаксиального дымохода.
    6. Во избежание загрязнения наружная труба должна выходить на расстоянии не менее 2 метров от земли.
    7. Если коаксиальный дымоход располагается под навесом или балконом, то он должен иметь определенную длину выступающей части. Как его определить показано на следующем рисунке:

    Фото 4: Правила установки коаксиального дымохода под навесом

    Вертикальный коаксиальный дымоход устанавливается, если по каким-то причинам невозможно установить горизонтальный. Монтаж такой конструкции более сложен и к ней предъявляются те же требования, что и к монтажу дымохода для твердотопливной каменки, например . Вот основные моменты, на которые следует обратить внимание:

    1. При сборке колен дымохода для газового котла каждое верхнее колено вставляется внутрь предыдущего и соединяется хомутами. При нарушении этого правила конденсат будет проникать через стыки и стекать по наружным стенкам дымохода.
    2. Для сбора конденсата, удобства очистки и обслуживания необходим тройник внизу конструкции.
    3. Особое внимание следует уделить участку коаксиального дымохода, расположенному на крыше. Как построить эту часть дымохода наглядно показано на следующем рисунке:

    Фото 5: Требования к установке коаксиального дымохода на крыше

    Внимание: В связи с опасностью обледенения запрещается устанавливать защитные колпаки (дефлекторы) на трубы газовых дымоходов.

    Подробнее о том, как правильно установить коаксиальный дымоход, смотрите в следующем видео:

    Как сделать коаксиальный дымоход вертикально. Особенности использования коаксиальных дымоходов для котлов. Дымоход коаксиальный Vaillant

    Выбор оптимального дымохода для газового котла – непростая, но вполне выполнимая задача. Ведь хочется, чтобы это была предельно простая в установке и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать своеобразной «обманкой». Вы согласны?

    Мы поможем вам разобраться с некоторыми из наиболее сложных вопросов. Предоставляем посетителям сайта обширную информацию о правилах устройства коаксиального дымохода, о выборе и обустройстве оптимального варианта. Здесь вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

    В предложенной нами статье подробно описаны нормы монтажа коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и установки. Информация подтверждается и дополняется фотоподборками и видеогидами.

    В семействе устройств для удаления продуктов горения особняком стоит коаксиальный дымоход. Эта современная конструкция намного эффективнее и безопаснее обычного дымохода. Такая система идеальна для котлов с закрытой камерой сгорания.

    Чтобы сделать коаксиальный дымоход, нужно взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Также нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками так, чтобы центральные оси обеих труб совпадали. Итак, коаксиальный дымоход готов.

    На практике такую ​​конструкцию, конечно, проще и надежнее купить, чем изготовить. Стоимость коаксиального дымохода будет выше цены обычной трубы из нержавейки, но затраты окупятся сполна.

    Галерея изображений

    Любое отопительное оборудование: отопительная печь или котел, камин или даже простая газовая колонка имеют общую черту: им необходимо рециркулировать воздух, насыщенный продуктами горения. Это не только гарантия комфорта, но и безопасности. Несоблюдение правил установки дымоходов может привести даже к печальным последствиям – отравлению угарным газом.

    Последним решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно уменьшить объем дымохода, кроме того, воздух из помещения при работе совершенно не используется, что, несомненно, является важным преимуществом. Этот тип дымохода подходит для котлов со встроенным дымососом (принудительной тягой). Она намного короче и компактнее, чем обычная традиционная труба. Его европейское качество сочетается с отличной ценой.

    Принцип работы коаксиального дымохода

    Дымосос, встроенный в котельную систему, позволяет осуществлять забор воздуха снаружи через наружную трубу одновременно с удалением дымовых газов через внутреннюю трубу. Так как тяга воздуха практически обеспечена, наружная труба имеет малый диаметр и длину, соответствующую схеме установки. Отработанный воздух, содержащий примесь продуктов сгорания, выбрасывается из котла через внутреннюю трубу. Он также короче традиционного, поэтому котел не занимает много места. Коаксиальный дымоход изготавливается из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подлежит разрушению.

    Устройство такого дымохода таково, что дымовые газы при выходе не попадают в воздуховод. Все это необходимо учитывать при проектировании коаксиального дымохода, норм монтажа и пожарной безопасности в том числе. Еще одним важным условием его надежного функционирования является герметичность соединения канала наружного воздуха и патрубка.

    СНиП по монтажу

    Системы газового отопления несколько отличаются от угольных и дровяных печей. Поэтому, если установлен коаксиальный дымоход, нормы монтажа тоже другие.

    В этом типе дымохода продукты сгорания могут выбрасываться в атмосферу через наружную стену помещения. В этом случае, в частности, отпадает необходимость в вертикальном канале из системы, по которому будут принудительно удаляться продукты сгорания. При этом отверстие дымового канала на фасаде дома размещают согласно инструкции производителя по установке газового оборудования, но с учетом следующих условий:

    • на расстоянии не менее 2 метров от уровня земли;
    • минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно быть 0,5 метра;
    • минимальное расстояние до верхнего края дверей, окон и открытых вентиляционных решеток (отверстий) также должно быть 0,5 метра;
    • расстояние по вертикали от окон, расположенных над отверстием дымового канала, — от 1 метра;
    • в зоне 1,5 метра от коаксиальной трубы не должно быть никаких препятствий, скажем, стен, столбов и т.п.

    Дымоход, если нет конденсатоотводчика, должен быть установлен под углом к ​​земле, чтобы конденсат не вытекал обратно. Оптимальный уклон 6–12°.

    • Если дымовой канал размещается под балконом, навесом или карнизом крыши дома, то он должен выходить за окружность радиусом R. Он равен ширине части здания, выступающей над дымоходом .
    • Дымовой канал не должен выходить через наружную стену в проезды (арки), подземные переходы, туннели и т.п.

    При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, коаксиальный дымоход Ferroli по инструкции имеет максимально допустимую длину трубы 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Отсюда можно сделать вывод, что в первую очередь, еще до начала проектирования необходимо внимательно изучить инструкцию к газовому оборудованию, которое предполагается установить, так как у разных котлов некоторые основные параметры могут не совпадать .
    (ниже документы СНиП, и правила установки дымоходов некоторых производителей)

    Коаксиальные дымоходы лучших производителей — гарантия надежности и качества

    Коаксиальный дымоход Аристон
    Дымоходы Аристон итальянского производства подходят для большинства современных котлов. Они также поставляются с уплотнительными прокладками и облицовкой стен.

    Коаксиальный дымоход Baxi
    Дымоход по своей конструкции должен иметь длину до 5 м. Если он направлен на улицу, ему придается уклон в 1 см на каждый метр его длины. Для условий российского климата больше подходят утепленные варианты со следующими изменениями в конструкции:

    • удлиненная головка,
    • особо защищена конструкция воздухозаборного канала,
    • из композитного материала.

    Такая система позволяет предотвратить обледенение дымохода и вызвать остановку котла в аварийном режиме при снижении температуры наружного воздуха до -50 С.

    Коаксиальный дымоход Протерм
    Эти продукты очень просты в установке и повышают эффективность соответствующих котлов Protherm. Помимо них компания также предлагает удлинители для дымоходов, переходники, предназначенные для раздельного дымоудаления и многое другое.

    Коаксиальный дымоход Vaillant
    Эта компания считается одним из лидеров европейского рынка. Его продукция в последние годы пользуется повышенным спросом. При выборе дымохода особенно важно, чтобы его сечение соответствовало сечению патрубка котла Vaillant. При монтаже следите за тем, чтобы расстояние между дымоходом и легковоспламеняющимися элементами конструкции было не менее 100 мм.

    Коаксиальный дымоход Viessmann
    В дополнение к коаксиальному отводу (диаметр 60/100, 90°) в комплект обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые пластины. Его специальная конструкция предотвращает замерзание трубы зимой.

    Монтаж коаксиального дымохода газового котла своими руками часто делается для оптимизации работы системы отопления. Если он не работает от электричества, то в обязательном порядке требует дымоудаления. Раньше для этого использовались стандартные дымоходы, но сегодня появились более совершенные устройства.

    Что такое коаксиальный дымоход

    Конструкция включает размещение одного объекта внутри другого. Такой дымоход изготавливается в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Такие «сооружения» делятся на несколько видов:

    1. Наружные и внутренние. Устройства делятся на эти категории в зависимости от местоположения. Первая разновидность размещается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительной особенностью внешнего вида является удобство при установке и использовании. Внутренние виды дымоходов монтируются в заранее подготовленные шахты. Эту разновидность достаточно сложно монтировать и обслуживать, к тому же требуется строгое соблюдение техники безопасности.
    2. Неизолированные и изолированные. Второй вариант удобен в холодное время года, когда канал, отвечающий за поступление воздушных масс в систему, с большой долей вероятности замерзает. Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Утепленные системы способны обеспечить работу котла даже при экстремально низких температурах. Эта разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенный элемент. Пространство заполняется любым типом утеплителя.
    3. Коллективные и индивидуальные. Вторая разновидность используется, когда речь идет об обслуживании одного котла. Это простая конструкция без ответвлений. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяют сборный тип дымохода. Это шахтная система с несколькими ответвлениями.

    Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного вида рекомендуется подробно изучить всю информацию о них.

    Аксессуары для коаксиального дымохода можно приобрести в специализированных магазинах

    Устройство и принцип работы

    Конструкция такого устройства позволяет выполнять несколько функций, то есть обеспечивать стабильную подачу кислорода для «стимулирования» разжечь в печи и удалить дым. Устройство включает в себя несколько модулей, в число которых входят:

    1. Прямые трубы. Они используются для постройки основного здания.
    2. Накладки декоративные, представляющие собой фланцы, закрывающие места прохождения шахты дымохода через строительные конструкции.
    3. Тройники, входящие в состав системы, если продукты горения необходимо вывести сразу из нескольких тепловых пунктов.
    4. Уплотнители (представляют собой устройства, обеспечивающие полную герметичность корпуса в местах прохода через стену).
    5. Подключение устройств. Это отводы или муфты на 90° и 45°.
    6. Усиливающие элементы, в состав которых входят хомуты, а также кронштейны.
    7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент расположен на вертикальных секциях, оборудован затвором водяного типа, не допускающим снижения давления воздуха.
    8. Адаптеры. Они нужны для подключения дымохода к котлу.
    9. Принадлежности со специальным отверстием. Такое «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
    10. Форсунки. Они нужны для своевременного удаления дымных масс, забора воздуха с улицы.

    Операция заключается во внешнем заборе воздушных масс с улицы через наружный канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. В топку поступает нагретый кислород, что повышает КПД, снижает расход газового топлива при работе котла.

    Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого рода можно монтировать в частном (деревянном) здании, не принимая серьезных мер по обеспечению безопасности (пожарной).

    Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымных масс. Часто оснащается специальной изоляцией, позволяющей увеличить тягу в вертикальных конструкциях. Данная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Для обеспечения бесперебойной работы самодельного дымохода требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

    Схема установки дымохода

    Плюсы и минусы

    Основное преимущество коаксиального дымохода в том, что воздушные массы, используемые при работе котла, забираются не из помещения, а с улицы. Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подходит для использования в качестве котельной в такой ситуации.

    Помимо описанных особенностей, к положительным сторонам такого устройства относятся:

    1. Высокая скорость установки. Конструкцию дымохода нельзя назвать сложной, поэтому монтаж можно выполнить самостоятельно (не обязательно привлекать специалистов и платить за их услуги).
    2. Возможность использования для удаления продуктов сгорания из котельной многоквартирного дома.
    3. Возможность использования для повышения КПД практически любого типа отопительного оборудования.
    4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

    Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

    К ним относятся:

    1. Необходимость согласования установки со службой санитарно-эпидемиологического надзора. Это связано с тем, что при эксплуатации выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация производится в специально отведенных местах. Однако если использовать этот вид дымохода в частном доме, то все претензии будут сводиться к индивидуальным пожеланиям его владельцев. А вот при установке систем коллективного типа получение разрешения от упомянутой выше службы является обязательным условием.
    2. Необходимость организации изоляции труб от коаксиального конденсата. Даже небольшие ошибки, допущенные при монтаже, приведут к обледенению выпускного отверстия, что вызовет снижение тяги.

    Несмотря на описанные недостатки, дымоходные системы такого рода часто устанавливают как в частных домах, коттеджах или дачах, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись с максимальной ответственностью и вниманием. Это поможет вам избежать ненужных расходов в будущем.

    Кроме того, ошибки при монтаже могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут быть решены специалистами, но если проблемы долгое время игнорируются, может потребоваться покупка новой системы и ее установка.

    На схеме наглядно показано, как работает коаксиальный дымоход.

    Монтаж коаксиального дымохода газового котла своими руками

    В алгоритме монтажа нет ничего сложного, однако есть особенности, которые ощутимо отразятся на функционировании системы в дальнейшем. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подсоединен к котлу.

    Важно! Важную роль при установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и к несчастным случаям.

    Нормативные требования СНиП

    Правила устройства дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, методик расчетов и монтаж осуществляются в соответствии с ними. Нарушение этих правил приведет к выходу из строя газовой службы и сделает легальную установку невозможной. СНиП регламентируется:

    1. Размещение дымохода на фасаде. Голова должна находиться не менее чем в двух метрах от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и на 5 см для деревянной стены.
    2. Техническое обслуживание. Ее следует проводить в начале и конце отопительного сезона. Требуется удалить конденсат и проверить места соединений на герметичность.
    3. Применение подобных систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
    4. Установка. Труба дымохода должна находиться на расстоянии не менее 30 см от стены. Если речь идет о турбированных котлах – от 1 м.кв. В обязательном порядке должна быть установлена ​​сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
    5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен быть 5 см. Это связано с тем, что в процессе эксплуатации внешняя поверхность практически не подвергается нагреву. Между стеной и трубопроводом необходимо разместить негорючие материалы. Оптимальный вариант – базальтовый утеплитель. Труба дымохода должна находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные разновидности).
    6. Ограничения на выход через фасад. Запрет на стекание конденсата на землю должен соблюдаться в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к ​​котлу. Если в конструкцию заложено специальное устройство, предназначенное для отвода конденсата, то допускается наклон выпускной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то утилизация конденсата должна быть согласована со службой санитарно-эпидемиологического надзора.
    7. Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключать к одной сети дымоходы с принудительным и естественным типом удаления продуктов сгорания.
    8. Особенности кладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания человека, если длина участка трубопровода, который будет проходить через него, не превышает 3 м. Если речь идет о турбированной системе с принудительным отводом продуктов сгорания, то допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

    Описанные требования безопасности могут меняться со временем, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

    Требования санитарных норм и правил к расстояниям между объектами

    Производим монтаж

    Если вы хотите самостоятельно установить дымоход внутренней разновидности, то все действия выполняются в следующей последовательности:

    1. Проверяем соответствие размеров сопла котла и дымохода совпадают.
    2. Подготовьте отверстие, через которое будет выводиться трубопровод. Его диаметр необходимо сделать немного больше, чем такой же параметр трубопровода.
    3. Подключить соответствующий элемент дымохода к патрубку газового котла.
    4. Закрепите соединение болтами и хомутами.
    5. Последовательно собрать всю дымоходную систему. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
    6. Поверх крепежа установить накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
    7. Возьмите трубу дымохода снаружи.
    8. Обеспечьте герметичность соединения.
    9. Надеть на трубу кожух с защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

    После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

    Если речь идет о внешней дымоходной системе, то процедура монтажа имеет свои особенности. Когда требуется установка такого дымохода, необходимо придерживаться следующего алгоритма:

    1. Определите точку выхода и отметьте ее расположение на стене здания.
    2. Сделайте отверстие по отметке. Диаметр должен соответствовать сечению трубы.
    3. Подсоедините дымоход к нагревателю. Для этого требуется использование двухконтурного колена и специального тройника. Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
    4. Закрепите «конструкцию» на стене с помощью скоб.
    5. Заделайте участок выхода дымохода из стены и продолжайте собирать его до нужной высоты.
    6. Закрепите конструкцию на внешней стене с помощью хомутов.

    Для обеспечения надежного соединения двухконтурных труб требуется применение переходных узлов.

    Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

    Особенности горизонтального и вертикального монтажа

    Если речь идет о горизонтальном варианте установки, то эту процедуру необходимо проводить с учетом технических особенностей здания. Необходимо заранее рассчитать следующие параметры:

    1. Высота трубы. Расстояние от выпускной трубы до отверстия в стене должно быть менее 1 м. Прямой выход трубы из отводящего патрубка на улицу не допускается.
    2. Количество поворотных муфт (менее трех).
    3. Максимальная длина горизонтальной секции. Не должен превышать 3 — 5 м.

    Особенностью работы дымоходной системы в холодное время года является увеличение образования конденсата. Излишняя потеря влаги происходит из-за тяжелых условий эксплуатации.

    Когда требуется установка вертикального дымохода, необходимо помнить, что эту процедуру можно осуществить двумя способами:

    1. Каскадирование. Предполагает подключение сразу нескольких отопительных агрегатов к одной трубе. Подобная схема довольно часто используется в МКД.
    2. Индивидуальный. Максимальная длина вертикальных элементов 7 м. Это позволяет установку в двухэтажном частном доме.

    Варианты установки дымохода в частном доме

    Если речь идет о кирпичном здании, то дымоходная система может быть установлена ​​как внутри, так и снаружи. Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые вероятны при интенсивной эксплуатации котла, если пренебречь теплоизоляцией.

    Видео: варианты подключения коаксиального дымохода к газовым котлам

    Установка дымохода – процедура, которую может выполнить любой жилец частного или многоквартирного дома, обладающий базовыми навыками и знаниями в соответствующей области. Если таковые полностью отсутствуют, то лучшим решением будет обращение к специалистам по установке таких систем. Такой подход поможет избежать лишних затрат, а также проблем с некоторыми сервисами, связанных с ошибками, допущенными при установке, и их последствиями, которые проявляются при интенсивном использовании.

    Одним из самых эффективных способов отопления дома является система отопления, подключенная к газовому котлу. Котлы, использующие в качестве топлива газ, достаточно быстро прогреваются, поддерживают хороший температурный режим и недороги в эксплуатации. Кроме того, хороший газовый котел часто обеспечивает еще и нагрев воды, что очень удобно и выгодно.

    Важным элементом системы отопления, обеспечивающим работу котла, является труба, выводящая продукты сгорания в атмосферу. Отвод продуктов сгорания может осуществляться коаксиальными трубами для газовых котлов, о которых и пойдет речь в этой статье.

    Проблемы обычных дымоходов

    Как было сказано выше, одной из основных проблем, возникающих при использовании газового отопительного оборудования, является удаление продуктов сгорания из системы. Это серьезный недостаток, и большинство других источников тепла не имеют такого качества — и здесь нужно позаботиться об удалении углекислого газа и угарного газа.

    Для удаления этих веществ используются дымоходы, которые могут иметь различную конструкцию и создаваться из разных материалов — металла, керамики, кирпича и многих других. Монтаж и характеристики дымохода напрямую зависят от его назначения, конструктивных особенностей и других параметров.


    Все дымоходы, подходящие под это описание, кроме достоинств имеют массу недостатков. Во-первых, стоит отметить проблему, связанную с удалением и подачей воздуха по одной трубе – иногда это приводит к ухудшению работы системы. Однако эта проблема выглядит незначительной по сравнению со следующей.

    Во-вторых, любой дымоход со временем забивается, в результате чего тяга в котле становится намного хуже. Если оставить без внимания забитый дымоход для газовой колонки в квартире, то в какой-то момент он забьется полностью, и система отопления перестанет работать. Помимо остановки отопления, забитый дымоход грозит еще и попаданием продуктов сгорания газа в жилое помещение – а этого допускать ни в коем случае нельзя.

    Установка коаксиальнотрубного газового котла как решение

    Описанные выше проблемы достаточно неприятны, но технологии не стоят на месте, и строительная отрасль не исключение — в качестве дымоходов стали использовать коаксиальные трубы. Коаксиальная труба представляет собой конструкцию, включающую в себя две трубы, одна из которых находится снаружи, а вторая, соответственно, внутри.

    Внутренняя трубка имеет меньший диаметр — стандартное значение обычно составляет около 60 мм. Однако иногда выбирается и больший диаметр коаксиальной трубы для газового котла. Использовать в качестве дымохода трубу диаметром менее 60 мм не получится – такого сечения недостаточно для эффективного отвода продуктов горения. Кроме того, малый диаметр дымохода часто становится причиной полного его засорения различными отложениями, даже с учетом малой восприимчивости коаксиальной трубы к такому фактору.


    Внешняя труба имеет больший диаметр — среднее значение для внутренней трубы 60 мм составляет 100 мм. Простые расчеты позволяют сказать, что размеры труб связаны в соотношении 1:1,5. Труба диаметром 100 мм обеспечивает непрерывную подачу воздуха в котел. Кроме того, внешняя оболочка необходима для отвода конденсата, который выделяется на внутренней трубе.

    Вне зависимости от выбранных размеров коаксиальных труб (а их конфигурация может существенно отличаться от стандартных значений) монтаж коаксиальной трубы двухконтурного газового котла осуществляется с помощью хомутов и специальных креплений. При монтаже необходимо следить за тем, чтобы между двумя трубами не было прямого контакта – ведь соосность конструкции подразумевает наличие двухосного механизма.

    Преимущества и недостатки такого решения

    Коаксиальные трубы в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это связано с положительными качествами, присущими рассматриваемому типу дымоходов.

    Основные преимущества коаксиальных труб:

    • Значительное повышение эффективности системы отопления;
    • Безопасное и постоянное удаление продуктов сгорания;
    • Хорошая защита конструкции от засорения;
    • Конденсат удаляется из системы по безопасному контуру, а воздух поступает в систему по отдельной трубе;
    • Низкая вероятность неисправности;
    • Простота конструкции при высокой производительности.


    Все эти преимущества в совокупности серьезно повышают эффективность системы в целом. Например, постоянная подача свежего воздуха через внешнюю трубу обеспечивает систему необходимым для горения кислородом. Конденсат также задерживается на наружной трубе и постепенно высыхает, поэтому внутренняя часть системы защищена.

    Очень важен аспект с конденсатом — именно он провоцирует большую часть внутренних повреждений системы. В результате выделения конденсата и сопутствующих окислительных процессов на поверхности трубы появляются твердые отложения, которые впоследствии нуждаются в очистке. Использование коаксиальной трубы с ее особыми характеристиками позволяет значительно упростить очистку конструкции.


    Однако коаксиальные трубы имеют ряд недостатков, в том числе:

    • Высокая стоимость материалов;
    • Стандартизация труб не позволяет создавать конструкцию индивидуальной конфигурации;
    • Монтаж коаксиального дымохода очень сложно сделать самостоятельно;
    • При монтаже необходимо соблюдать ряд требований безопасности, что далеко не всегда удается сделать.

    Требования к монтажу коаксиальных труб

    Для реализации всех положительных качеств коаксиального дымохода необходимо выполнение следующих требований:

    1. Наклон трубы от оси должен быть около 3 градусов. Это требование позволит системе самостоятельно сливать конденсат из трубы. В противном случае удаление влаги будет слишком медленным, в результате чего система засорится и не сможет выполнять свои функции.
    2. Выход трубы должен располагаться на высоте 1,5 метра от земли и на расстоянии 0,6 м от ближайшего окна.
    3. При монтаже отдельных элементов конструкции необходимо использовать фитинги, избегая различных кустарных способов соединения труб. Кроме того, нежелательно перегибать трубу более трех раз – чрезмерное количество витков снижает прочность конструкции.
    4. Длину коаксиальной трубы для газового котла можно увеличить только с помощью специальных герметиков или мастик, приобретаемых у производителей труб. Неподходящие материалы могут повредить целостность дымохода.

    Монтаж коаксиальной трубы газового котла, выполненный с соблюдением этих требований, позволит собрать надежную и качественную конструкцию.

    Монтаж коаксиальной трубы

    Монтаж коаксиальной трубы для газового котла относится к разряду сложных процессов — конструкция не простая, а требования к ней достаточно серьезные. Кроме того, нужно заранее продумать, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

    Процесс монтажа труб для разных котлов практически одинаков. Для примера можно взять стандартный дымоход, в состав которого входят трубы диаметром 100 и 60 мм (наружная и внутренняя трубы соответственно).


    Алгоритм монтажа коаксиальных труб следующий:

    1. Для начала необходимо подготовить все оборудование и спроектировать будущую конструкцию.
    2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо просверлить отверстия, размер которых должен быть на 10 мм больше диаметра наружной трубы. Для установки крепежа требуется допуск 10 мм.
    3. Основание подключается к выходу котла. У большинства котлов выход находится сверху, так что проблем быть не должно.
    4. Далее устанавливается нижняя часть трубы. Его фиксация осуществляется с помощью хомутов и фурнитуры.
    5. После установки первого сегмента можно приступать к монтажу остальных элементов коаксиального дымохода.
    6. Соединения труб должны быть обработаны герметиком или подобным материалом.
    7. Последним этапом является проверка системы на работоспособность, для чего необходимо провести пробный запуск.

    Соединение труб необходимо плотно и качественно — от того, насколько правильно соединены участки дымохода, зависит его работа. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно друг другу — любые контакты не допускаются. Как показывает практика, при работе происходит небольшое смещение, но оно незначительно и не влияет на работоспособность системы.

    Количество фитингов и колен лучше свести к минимуму. По требованиям на трехметровый отрезок трубы можно установить 3 штуцера или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

    Заключение

    Монтаж коаксиальной трубы для газового котла довольно сложен, но в дальнейшем окупается эффективностью отопительного оборудования. При проектировании и монтаже необходимо учитывать все нюансы и подходить к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.

    Сегодня мы подробно рассмотрим коаксиальный дымоход от газового котла, в чем его главная особенность и почему его нельзя использовать для твердотопливных котлов? Об этом и многом другом пойдет речь дальше. Кроме того, рассмотрим важные аспекты при выборе дымоходов, какие бывают разновидности и их основные отличия. Кроме того, будет уделено внимание схеме подключения, а также выбору оптимального варианта монтажа установки с учетом личных особенностей конструкции.

    Разобраться с вопросом, что такое коаксиальный дымоход, только на первый взгляд просто, но на самом деле это достаточно сложная в технологическом плане конструкция. Однако, обладая определенными знаниями и правилами по монтажу и монтажу, установить его можно и самостоятельно, главное условие – придерживаться принятых норм и правил.
    Говоря простым языком, коаксиальный дымоход для газового котла – это «труба в трубе». Нередко такие устройства используются в закрытых камерах, обогревателях и т.п. Главной особенностью данной конструкции является техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Детали вставляются друг в друга и удерживаются там за счет заранее предусмотренных производителем перемычек, так называемых «глухих» замков. Они не позволяют деталям взаимодействовать напрямую, нет толчков, движения, скольжения частей.

    Как уже было сказано, устройство коаксиального дымохода состоит из двух труб. То есть перед нами классические сдвоенные трубы, между стенками которых есть пространство в несколько сантиметров. Если взять среднюю трубу, то ее внутренние плоскости служат для отвода горячих газов, а зазор в несколько сантиметров (щель) — для забора свежего воздуха. Это необходимо по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий из-за нагревания стенок выпускной трубы. Таким образом, не требуется никаких дополнительных отходов для нагрева поступающего воздуха.

    Коаксиальный дымоход состоит из двух труб

    Самое интересное, что такая конструкция позволяет значительно снизить пожароопасность. Ведь выходящий воздух одновременно и нагревает холодный, и в то же время охлаждает сам себя. Часто выход таких дымоходов предусмотрен сразу за стеной от котла.

    Такое устройство также играет важную роль в процессе горения. Мы уже выяснили, что воздух изначально поступает теплым, а значит, увеличивается коэффициент теплоотдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым предотвращая попадание газов в здание. Говоря простым языком, котел полностью локализован.

    Кроме того, можно даже полностью изолировать выходную часть, используя воздушную «зазор», это позволит избежать серьезного перегрева стены и потолка в целом. Это особенно важно для зданий из деревянных материалов или подверженных пожару.

    Кстати, за счет охлаждения выхлопных газов заметно улучшается общая тяга.

    Виды коаксиальных труб

    Видов таких труб не так уж и много, однако рассказать о них нужно, потому что они делятся на несколько классификаций. Первые из них делятся на изолированные и неизолированные.

    Первый вариант больше подходит для российских условий, его часто используют в северных широтах, средней полосе России, Сибири и на Дальнем Востоке. Вторые, не утепленные, востребованы в южных регионах, где температурные отметки редко опускаются надолго до минусовых значений.
    Кроме того, дымоходы различаются по вариантам установки:

    • Вертикальный коаксиальный канал, дымоход для газового котла. Часто этот способ используют только тогда, когда физически нет возможности вывести трубу прямо из котла, то есть сбоку здания, или низкого помещения, рядом есть окна или другое здание.
    • Как вы уже догадались, второй тип — горизонтальный дымоход. Принцип работы коаксиального дымохода равен необходимости обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал, имеет ограничения. Как правило, все производители стараются указывать свои параметры для каждой модели, но общепринятым считается «удаление» не более трех метров. Поэтому прежде чем планировать дизайн, изначально ознакомьтесь с характеристиками той или иной модели.
    • Наклонный дымоход. Такие варианты можно встретить гораздо реже, чем может показаться. Зачастую выбор падает на них только в том случае, если нет технической возможности установить полноценный вертикальный или горизонтальный выпуск. Стоит отметить, что такие конструкции будут иметь кардинально иной вывод и эффективность, по отношению к другим меньше.

    Варианты установки

    В зависимости от варианта установки необходимо соблюдать определенные правила, прописанные в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

    • Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может оказаться, что производитель специально не предусмотрел такой вывод в конструкции.
    • Для формирования и поддержания лучшего сцепления лучше всего установить поводок немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
    • К установке нужно подходить очень ответственно, малейшее повреждение или неправильный монтаж могут привести к попаданию выхлопных газов прямиком в помещение.
    • Еще один нюанс, принято считать, что выходной канал должен иметь диаметр больше выхода из котла.
    • Источник тепла должен располагаться на полтора метра ниже, от уровня выходной трубы. Угол наклона допускается не менее 3 градусов. Такой тип устройства позволяет беспрепятственно «сходить» конденсату в специальный ресивер.
    • Также обратите внимание, что вход канала должен быть расположен на уровне не менее полутора метров.

    Достоинства и недостатки

    Теперь подробнее рассмотрим преимущества газового котла, оснащенного каналами подобного типа:

    • Возможность попадания газов в жилое помещение полностью исключена, конечно, с учетом правильного и квалифицированная работа. В таких трубах предусмотрен принцип локализации камеры сгорания, трубы с поступающим воздухом и трубы, отводящей выхлопные газы.
    • Подаваемый для камеры воздух не проходит в нее напрямую, а идет по «кольцу», при движении по которому нагревается, тем самым повышая КПД.
    • Выхлопной дым охлаждается поступающим холодным потоком, что повышает уровень пожарной безопасности. Это преимущество имеет большое значение для деревянных домов.
    • Более высокий процент сгорания топлива в целом повышает уровень экологичности котла.
    • Данная конструкция имеет меньшие размеры, чем аналогичные отдельные трубы, что значительно упрощает и сокращает время монтажа.

    Недостатки:

    • Первый недостаток больше относится к вертикальному коаксиальному дымоходу, стоимость которого в целом на 40% выше, чем у классических конструкций. Цена горизонтальных типов тоже примерно на 30-35% дороже.
    • Вторым недостатком является небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорилось, не более трех метров в горизонтальном положении и не более 5-6 метров в вертикальном.
    • Третий недостаток заключается в том, что этот тип конструкции, представляющий собой цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. Что требует установки специальных ресиверов, а также при необходимости утепления. Утепление позволяет практически избавиться от лишнего конденсата. От конденсата в сильный мороз труба почти всегда будет ледяной, поэтому изначально продумайте защиту от этого, утепление или установку специальных ресиверов.

    Одним из недостатков дымоходов является их обледенение зимой.

    Схема установки коаксиального дымохода

    В этом разделе мы рассмотрим два наиболее популярных варианта установки. Итак, первый вариант установки вертикального коаксиального дымохода в деревянном доме, согласно СНиП

    , следует учитывать следующие особенности схемы:

    1. Оголовок должен располагаться на высоте не менее двух метров от земли .
    2. Нормы, правила устройства коаксиального дымохода подразумевают необходимость делать отверстие под трубу, на 1-2 см больше сечения. В деревянных стенах, потолках не менее 5 см.
    3. Расстояние от дверей, оконных проемов, вентиляционных ограждений не менее 50 см.
    4. От окон, расположенных непосредственно над трубой, более 1 метра.
    5. От соседних домов не менее 2 метров.
    6. Непосредственно на выходе из здания не должно быть деревьев, стен, столбов и тому подобного.
    7. При устройстве таких котлов не допускается их объединение для двух разных систем отопления, то есть естественной тяги и принудительной тяги, в этом случае их объединение запрещается.

    Допускается проводить канал даже через смежное помещение, но необходимо учитывать, что горизонтальная длина коаксиального дымохода в этом случае не должна превышать 3 метров (при естественной тяге). Не более 5 метров с принудительной тягой.

    Схема горизонтальных каналов

    Установка коаксиального дымохода для настенного газового котла и в положении «лежа». Особенности конструкции коаксиального дымохода:

    1. Возможность размещения не более 3 метров горизонтального участка.
    2. Количество колен не должно превышать двух.
    3. Расстояние от окна не менее 600 мм.
    4. Расстояние от патрубка до выпускного канала не более 1 метра.

    Кроме того, помните важные аспекты, нельзя использовать герметик для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки. Также обратите внимание на то, что для подключения к котлу запрещено использовать самодельные переходники. Элементы коаксиального дымохода должны соответствовать нормам производителя.

    Особенности монтажа

    Газовые котлы с коаксиальным каналом, дымоходом предполагают определенные особенности монтажа, которые мы приведем ниже. Итак, коаксиальный дымоход для газового котла, правила монтажа:

    • Не используйте более двух сгибов.
    • В горизонтальных конструкциях участок отводящего канала обязательно должен иметь уклон вниз 3 градуса. Если горизонтальный участок, наоборот, входит в котел, то уклон делается в обратную сторону. Это требуется для хорошего отвода конденсата.
    • Установка котлов, где предусмотрена установка коаксиального дымохода, не требует наличия окон в помещении.
    • Монтаж должен производиться таким образом, чтобы при последующем ремонте взаимное расположение котла и трубы не менялось.
    • Зоны слива конденсата, «колена», переходники должны быть доступны для осмотра.
    • Запрещается опускание труб ниже потенциального уровня земли.
    • От канала до ближайшей стены соседнего здания должно быть не менее 8 метров. В отдельных случаях допускается уменьшение расстояния до 2 метров (при наличии дефлектора и глухой стене) и до 5 метров, при проемах.
    • Если головка выходит на высоте менее 1,8 метра, по нормам должна быть установлена ​​специальная решетка, которая защитит от горячего воздуха.
    • Правильный монтаж коаксиального дымохода включает в себя требования к этому виду монтажа – вставлять трубы нужно только таким образом, чтобы предыдущий участок вставлялся в следующий участок, и наоборот, если движение идет на котел.
    • Если в местах выхода часто возникают завихрения, сильный ветер, необходимо установить специальный барьер. Его установка подразумевается на расстоянии не менее 40 м от розетки.

    Для каждого канала производитель всегда предоставляет отдельные инструкции. Обязательно обратите на это внимание, по возможности сравните с действующими требованиями действующих СНиПов и правил. В случае разногласий следует придерживаться самого строгого из них.

    В заключение хотелось бы добавить, что такие дымоходы отлично справляются с поддержанием атмосферы в помещении в идеальном состоянии, без проникновения выхлопных газов, за счет закрытой камеры сгорания. Каждый год владельцы загородного жилья, которое только строится или строится уже давно, обращают свое внимание на такие системы как на наиболее оптимальные и безопасные.

    Монтаж коаксиального дымохода поэтапно. Коаксиальный дымоход Варианты установки коаксиального дымохода

    Как одна из составляющих комфорта и уюта в доме тепло. На сегодняшний день существует множество способов, с помощью которых можно обогреть свой дом. Для многоквартирных домов решение – централизованное отопление, тогда как владельцам частных домов приходится устанавливать котельное оборудование.

    Такие устройства, работающие с огнем, обязательно требуют наличия устройства дымоудаления. И если раньше использовались обычные трубы, то сегодня их заменило более совершенное решение. Все большее число домовладельцев прибегают к установке эффективных коаксиальных дымоходов.

    Устройство коаксиальной трубы

    Коаксиальная труба предусматривает наличие двух узлов, один из которых вставляется в другой. В конструкции есть два контура, которые имеют разный диаметр и устроены по принципу русской матрешки. Внутри есть перемычка, исключающая соприкосновение деталей.

    Такой прибор монтируется в теплогенератор, который имеет закрытую камеру сгорания, в его состав должен входить газовый котел. Коаксиальная труба имеет такое устройство, что внутренняя труба используется для вывода продуктов сгорания на улицу, а более внушительная труба, которая находится снаружи, используется для подачи кислорода, необходимого для обеспечения горения.

    Стандартный дымоход коаксиального типа имеет специальное устройство, оно позволяет решать задачи, одна из которых обеспечивает процесс горения, другая — обеспечивает поступление воздуха. Длина устройства не превышает 2 м. Обычно такие конструкции располагаются горизонтально и выводятся наружу через стену. Иногда через крышу и потолок проходит коаксиальная труба.

    Решение проблем

    Конструкция описываемого дымохода позволяет ему работать по принципу, отличному от обычного. Кислород, необходимый для горения, поступает в оборудование снаружи. Это исключает необходимость в постоянном притоке воздуха в помещение традиционным для обычных каналов дымоудаления способом проветривания. Помимо прочего, довольно успешно решается немало проблем, характерных для традиционных дымоходов, среди них:

    • снижение потерь тепла;
    • пониженный риск возгорания;
    • высокий коэффициент полезного действия;
    • протекание процесса горения в закрытой камере;
    • экономия места;
    • возможность выбора дымохода из широкого ассортимента.

    Дополнительно преимущества дымохода для газового котельного оборудования

    Коаксиальная труба позволяет снизить теплопотери за счет того, что поступающий снаружи воздух нагревается от вытяжной внутренней горячей трубы, в результате чего можно добиться большей эффективности. Риск возникновения пожара сведен к минимуму, особенно это касается участков, которые соприкасаются с нагнетательным каналом и легковоспламеняющимися поверхностями, поскольку внутренняя труба охлаждается до безопасной температуры, когда отдает тепло расположенной снаружи.

    Такие дымоходы для газовых котлов обеспечивают полное сгорание топлива, а несгоревшие частицы не выбрасываются наружу и не загрязняют атмосферу. Оборудование, оснащенное коаксиальным дымоходом, является экологически чистым. В связи с тем, что процессы типа горения, отвода газов и поступления кислорода происходят в закрытой камере, оборудование становится более безопасным для человека, продукты горения, которые могли бы представлять опасность для здоровья, больше не попадают в помещение. Это также свидетельствует о том, что устройство вентиляционной системы не требуется.

    Дымоходы для газовых котлов имеют достаточно компактные размеры, это дополнительно экономит место. Посетив магазин, можно найти такие конструкции, которые представлены в широком ассортименте, определенные модели используются для систем, различающихся по мощности.

    Требования к установке

    На сегодняшний день известны два способа установки коаксиального дымохода:

    • вертикальный;
    • горизонтальный.

    Направление дымохода определяется каждым котлом индивидуально. Важно учитывать, что горизонтальные конструкции предназначены исключительно для тех устройств, которые имеют принудительную вентиляцию. Если посмотреть санитарные нормы и правила, то можно узнать, что горизонтальный участок должен иметь ограниченную длину, максимальное ее значение не превышает 3 м. Но некоторые производители устанавливают для своей продукции другие ограничения. Поэтому перед проектированием конструкций необходимо ознакомиться с характеристиками устройства.

    Ориентация трубы и подключение

    Коаксиальная газовая труба располагается вертикально, если нет возможности обустроить выход канала через стену. Этот случай распространяется на небольшую ширину улицы или закрытые окна. Коаксиальный дымоход может быть ориентирован наклонно.

    Монтажные работы должны начаться после того, как вы сможете выбрать подходящее устройство. Если учитывать нормы монтажа внутреннего дымохода, то диаметр выхода не должен быть больше диаметра канала выхода. Этот момент следует проверить, проверив данные паспорта дымохода, где указан его диаметр.

    Коаксиальные трубы для газовых котлов присоединяются к оборудованию с помощью трубы, тройника или колена. Каждый последующий элемент должен крепиться к предыдущему, чтобы не было препятствий для отвода продуктов горения.

    Методика

    Перечень элементов, которые потребуются для монтажа, будет зависеть от того, где находится выходной патрубок – вверху или сбоку. В первом случае дымоход снять гораздо проще. Для второго варианта нужно использовать горизонтальную конструкцию, которая выводится с помощью модификаций и скобок в вертикальное положение.

    Для установки трубы необходимо использовать переходной узел. Хомуты жестко фиксируются к другим элементам. Использование переходника или удлинителей самодельного производства, намотка изолентой и нанесение герметика недопустимы, ведь эти варианты будут не только небезопасными, но и ненадежными.

    При монтаже дымохода важно помнить, что выходной патрубок должен находиться не менее чем на 1,5 м над каменкой. Выводы труб должны иметь угол 3°, что обеспечит беспрепятственный выход конденсата. Коаксиальный дымоход лучше располагать на высоте 1,5 м над поверхностью крыши; в противном случае может произойти засорение.

    Если вы собираетесь обустроить довольно сложную систему, то общая длина должна быть 3 м. Монтаж коаксиальной трубы не должен предполагать наличие более 2-х колен. От ближайших окон до выходной трубы должно быть предусмотрено расстояние 60 см, что касается расстояния до труб газоснабжения, то этот параметр должен составлять 1/2 диаметра наружной трубы. Фрагменты конструкции должны максимально плотно прилегать друг к другу, если приходится обводить препятствия вокруг дымохода, следует использовать специальное колено с разными углами наклона. Можно использовать сразу два таких узла.

    Строительство ответственного участка

    Наиболее ответственным участком считается зона кровли, здесь работы должны проводиться с учетом пожарной безопасности. Для этого используют теплоизоляционные трубы, а также негорючий утеплитель. Между трубой и потолком необходимо оставить воздушный зазор. Дымоход не должен соприкасаться с предметами; для этого используются защитные чехлы.

    Если дымоход выходит через крышу, то этот узел необходимо герметизировать, защитив его фартуком, который должен закрывать место примыкания. При выводе через стену необходимо использовать негорючие материалы. Коаксиальный дымоход всегда должен оставаться холодным, эта особенность является одной из основных.

    Замерзание дымохода

    Довольно часто владельцы котельного оборудования задаются вопросом, почему замерзает коаксиальная труба. В этом случае котельная может даже перестать функционировать. Во избежание такой неприятности важно при подключении котла постараться не игнорировать советы производителя. Необходимо соблюдать длину трубы, ее расположение и уклон. Наличие вентилятора освободит камеру от продуктов сгорания, обеспечит ту разреженность, которая необходима для подсоса нового воздуха.

    Коаксиальные комплекты также различаются по материалу изготовления, а также конструктивно, поэтому одни из них могут замерзнуть, а другие нормально функционировать. Если вертикальная коаксиальная труба замерзла, то проблему можно частично решить, сняв заглушки, расположенные в верхней части котла. Дымовые газы в этом случае будут выходить наружу, а воздух будет поступать из помещения.

    Пробку следует установить на место, как только лед растает. Ведь котел не сможет работать в таком режиме постоянно. Повреждение устройства неизбежно, если в оборудование попадут взвешенные в воздухе частицы, такие как кухонная пыль и копоть. Когда обледенение случается не так часто, можно использовать этот способ, но при регулярном замерзании следует приобрести набор «антигололед».

    Вывод

    Трубу коаксиальную 60/100 можно приобрести за 1500 р. Это активная конструкция, способная улучшить экологические характеристики котла и его противопожарные свойства, при этом повысив эффективность работы. Установку можно провести самостоятельно, однако, если вы сомневаетесь в своих силах, лучше доверить установку профессионалам.

    Преимущества такого дымохода

    Особенности монтажа

    Каждый хочет, чтобы в его доме было тепло. Ведь от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами об этом позаботиться. Кроме установки котла и других комплектующих необходимо решить проблему с дымоходом. Без него дым от сгорания топлива шел бы прямо в помещение. Раньше для этого использовались обычные трубы. Однако со временем был изобретен коаксиальный дымоход. Что это за устройство? В чем его преимущество? Этим вопросам следует уделить особое внимание.

    Что такое коаксиальный дымоход?

    Коаксиальный, означает одно в другом. Дымоход был назван так потому, что в нем одна труба вставлена ​​в другую. Внутри они не соприкасаются друг с другом, а соединяются перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов и других устройств с закрытой камерой сгорания. Коаксиальный дымоход выполняет 2 задачи:

    1. обеспечивает постоянную подачу воздуха для сжигания газа в камеру,
    2. выводит продукты сгорания топлива.

    Конструкция коаксиального дымохода

    Принцип его работы понять несложно. Через внешнюю трубу поступает воздух, а через внутреннюю выходят вредные вещества. Обычно эта конструкция составляет около 2 м, и состоит она из следующих частей:

    • прямые трубы — они образуют канал самой дымоходной системы;
    • сборник конденсата — так как в трубе скапливается водяной пар, нельзя допускать его попадания в котел; 9тройник 0010
    • — используется при подключении к котлу;
    • 90% изогнутое колено — эта деталь помогает делать повороты в дымоходе;
    • очистка — позволяет выполнять плановое техническое обслуживание;
    • наконечник
    • — защищает от дождя и ветра.

    Это конструкция стандартного дымохода, но если его ориентация горизонтальная, то чаще состав будет следующим:

    • трубы прямые
    • изогнутое колено
    • боковой наконечник.

    Для изготовления коаксиальных дымоходов используются 3 вида стали:

    1. нержавеющая
    2. кислотостойкая
    3. оцинкованная.

    Помимо этих вариантов, существуют и комбинированные конструкции, где сочетаются детали из разной стали. Благодаря тому, что устройство изготовлено из качественного материала, оно не подлежит разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
    Но чтобы он хорошо работал, следует серьезно подойти к приобретению снаряжения. Перед покупкой придется учесть некоторые моменты:

    • составить подробный план магистрали с точными размерами,
    • какой вид топлива
    • температура наружного воздуха
    • изоляция помещения
    • производительность котла может влияют на выбор трубы,
    • качество продукции
    • толщина стенки.

    Учитывая все это, можно будет подобрать трубы подходящего диаметра, длины и так далее.

    Преимущества такого дымохода

    Существует множество аргументов в пользу использования коаксиального дымохода.

    • Одним из важнейших преимуществ является то, что кислород, необходимый для сжигания газа, берется с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
    • Также снижаются потери тепла. Это связано с тем, что через внешнюю трубу поступает свежий воздух, который нагревается изнутри. Поэтому этот воздух тоже теплый. Такая конструкция значительно снижает теплопотери теплотрассы.
    • Экологически чистый процесс. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Благодаря этому отсутствуют выбросы, наносящие вред атмосфере и человеку.
    • Предотвращает возгорание. Так же, как внешняя труба нагревается, внутренняя охлаждается. Поэтому при контакте с дымоходом легковоспламеняющихся предметов высокой температуры для воспламенения не будет.
    • Людям не придется дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это негативно влияет на организм человека. Но, поскольку этот дымоход подает кислород, необходимый для горения, все процессы происходят в закрытой камере. Так, в помещение ничего не попадает, и вам не нужно дышать дымом или оборудовать вытяжку.
    • Большой ассортимент. Выбор этого оборудования очень широк. Поэтому подобрать его можно для системы любой мощности.
    • Компактность. Коаксиальные дымоходы имеют небольшие размеры, поэтому не занимают много места по площади помещения.
    • Крепление. Монтаж такой конструкции очень прост.

    Итак, из перечисленных выше пунктов понятно, насколько удобно использовать коаксиальный дымоход.

    Особенности монтажа

    Говоря об установке данного оборудования, следует помнить, что существует 2 варианта — вертикальный и горизонтальный.

    1. Вертикальный отвод трубы используется, если нет возможности закрепить его в стене.
    2. Горизонтальная установка осуществляется при условии, что котел имеет принудительную вентиляцию. По правилам максимальная длина горизонтально установленного дымохода должна быть не более 3 м. Но, прежде чем его устанавливать, лучше ознакомиться с инструкцией от производителя.

    стандартный и коаксиальный дымоход

    Далее стоит рассмотреть основные принципы монтажа данного устройства.

    • Сначала нужно выбрать место для котла и трубы. Их следует монтировать одновременно. По отношению к котлу дымоход должен быть выше на 1—1,5 м. При необходимости трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкция приподнята на 2 м. Также необходимо соблюдать расстояние не менее 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться на расстоянии 1 м друг от друга. Никакие преграды, вроде стен, не должны быть ближе 1,5 м.
    • Следующим шагом является подтверждение покупки. Убедитесь, что все части устройства на месте. В противном случае посреди процесса установки вам придется бежать в магазин за недостающим элементом.
    • Теперь можно приступать к самой работе. Сначала в стене просверливается отверстие. Его диаметр измеряется дымоходом.
    • Труба вставляется в отверстие, а затем соединяется с котлом с помощью хомута. При сборе всех частей дымохода необходимо соблюдать угол по отношению к земле. Это делается для того, чтобы конденсат стекал за здание, а не в котел.
    • Проделанное отверстие вокруг дымохода заклеено пеной.
    • Для эстетичного вида на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
    • Если труба проходит через крышу, то важно использовать теплоизоляционные трубы и негорючую изоляцию. Также не забудьте оставить воздушный зазор между потолком и дымоходом. Отверстие, через которое выводится труба, должно быть тщательно загерметизировано.
    • Последним шагом будет тестовый запуск системы.

    Очень важно при установке дымохода соблюдать технику безопасности. Поскольку трубы могут быть острыми, безопаснее надевать перчатки. Укреплять и герметизировать стыки можно только огнеупорными материалами. Придерживаясь данных инструкций по установке и технике безопасности, вы сможете сделать качественный выход для дыма.

    Однако есть проблема, с которой все же можно столкнуться — замерзание дымохода. Если игнорировать эту возможность, замерзание может привести к повреждению отопительного агрегата. На данный момент специалисты считают, что проблема в неправильном теплотехническом расчете. Поскольку от того, насколько нагрет приточный воздух, зависит КПД отопительного аппарата, конструкторы уменьшили диаметр трубы для выхода продуктов сгорания. Тем самым они повысили эффективность. Однако именно из-за этого во внутренней трубе появляется больше конденсата, который впоследствии замерзает. Чтобы избежать этой проблемы, советуют правильно подобрать диаметр и длину трубы.

    Газовые котлы с коаксиальным дымоходом

    Увидев преимущества такого дымохода, многие хотят его использовать. Однако для этого нужно правильно подобрать котел, ведь для использования коаксиального дымохода нужна закрытая камера сгорания в котле. Для этого подходят аппараты, работающие на газе. Но стоит ли покупать? Чем они отличаются от обычных котлов?

    выход коаксиального дымохода из стены дома

    В настоящее время такое оборудование очень востребовано. В чем преимущество газового котла с закрытой камерой сгорания?

    • Сегодня для установки котла требуется специальное место по технике безопасности. Он должен быть надлежащим образом оборудован и иметь достаточную вентиляцию. Если в доме такого помещения нет, то необходимо либо делать наружный дымоход, либо перепланировать дом. Оба эти варианта финансово невыгодны. Поэтому решением этой проблемы станет котел с закрытой камерой сгорания и коаксиальным дымоходом. Таким образом, можно подчеркнуть, что это оборудование позволит сэкономить много денег.
    • Такой котел можно установить в любом месте дома, независимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть мансарда, кухня, цокольный этаж и так далее. Чего не скажешь о многих котлах.
    • Монтаж дымохода. Это еще один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно обладать особыми навыками, а достаточно следовать инструкции.
    • Еще одним преимуществом этого устройства является его высокая эффективность. Этот момент очень важен с точки зрения экономии топлива. Как уже было сказано выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется в котел через внешнюю трубу. За счет этого не расходуется энергия на нагрев воздуха, поступающего в аппарат. Вся тепловая энергия расходуется на теплоноситель.
    • Этот процесс стоит рассмотреть с другой стороны. Внешняя труба, забирая тепло у внутренней, охлаждает ее. Таким образом, все оборудование не нагревается до опасных температур, что может привести к пожару. Другие котлы с дымоходом не имеют таких пожарных показателей.
    • Благодаря высокому КПД газовое оборудование также имеет высокие экологические характеристики. Ведь если весь газ внутри сгорает, за счет постоянного присутствия кислорода в камере, то в атмосферу не выбрасываются вредные вещества.
    • Безопасность жителей. Это еще одно явное преимущество. Поскольку камера сгорания закрыта, в помещение не попадает ни газ, ни дым. Кроме того, исключена возможность возгорания.

    Неудивительно, что сегодня это оборудование пользуется большим спросом на рынке.

    Заключение

    Какой вывод можно сделать из вышеизложенной информации? Коаксиальный дымоход – очень практичное и полезное изобретение. В отличие от обычного, выполняет одновременно 2 функции — вывод продуктов сгорания, и поступление в камеру необходимого для горения воздуха. Из этих преимуществ особо можно выделить высокий КПД, безопасность для людей и атмосферы, простоту монтажа. Это именно то, что сегодня каждый человек ожидает от системы отопления. Кроме того, этот дымоход совместим с самым популярным типом газового котла.

    В деревянном доме чаще всего стали применяться автономные системы отопления, состоящие из множества элементов. Их состав может варьироваться в зависимости от того, какой теплоноситель выбран или как он будет нагреваться. Стоит отметить, что вне зависимости от материала, из которого изготовлена ​​топка, котел должен иметь систему дымохода или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее популярным признан коаксиальный дымоход.

    Труба коаксиальная для газового котла не просто товар, а имеет массу преимуществ, благодаря которым она стала столь востребованной. Высокий КПД обеспечивается идеально подогретым поступающим воздухом.

    Характерны компактные размеры, так как не требуется установка 2-х больших труб, а достаточно одной.

    Дополнительная вентиляция трубы не требуется. Экологичность крайне важна для человека, так как часто можно встретить тяжелые и дешевые материалы, способные при нагревании выделять ядовитые вещества.

    Преимущества:

    1. Оптимальная стоимость продукта.
    2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его просто не будет.
    3. Снижает расход топлива в бане.
    4. В дымоход поступает холодный воздух, что исключает перегрев дымохода при работе котла.

    Устройство типа коаксиальный вертикальный дымосос применяют для системы отопления, в которой установлен газовый котел с закрытой камерой сгорания. Устройство для прямого отопления может быть в виде газового котла, конвектора или радиатора. Монтаж двухконтурного коаксиального дымохода должен производиться максимально правильно, чтобы не нарушался принцип работы. Каждый контур отвечает за свою конкретную задачу. Первый требуется для удаления продуктов сгорания из топочной полости в котле. Второй предназначен для поступления воздуха в полость топки, что обеспечивает эффективное горение.

    В нашей следующей статье подробно рассмотрены критерии выбора двухконтурных котлов: .

    Именно для того, чтобы обеспечить отличную тягу и равномерное сгорание газа, в котле с закрытой камерой сгорания целесообразно устанавливать коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

    Коаксиальный дымоход: требования к установке

    Для установки отопительного котла, в котором закрытая камера сгорания, должна быть установлена ​​автономная система отопления, его можно использовать как для индивидуального строительства, так и в многоквартирном доме или промышленном здании. Если вы решили установить коаксиальный дымоход, вам потребуется соблюдать определенные правила и требования, чтобы устройство было проведено максимально правильно и без оплошностей.

    Требования:

    1. Максимальная длина коаксиального дымохода должна быть 2 м, однако часто бывает необходимо увеличить расстояние, если Ferolli устанавливается на пол во время монтажа. В этом случае используются коаксиальные дымоходы, длина которых составляет 4-5 м.
    2. Трубу следует выводить только горизонтальным способом через стену, возле которой установлен газовый котел. Длина этой выходной секции 90-100 см.
    3. Если есть необходимость установки принудительной тяги, то следует выбрать вентилятор, в этом случае не нужно будет устанавливать вертикальную часть системы.
    4. Колпак или выпускное отверстие располагают на высоте 2 м от земли, однако котел должен быть не менее 1,5 м.
    5. Место выхода дымохода должно быть у стены, на расстоянии 50 см от окна.

    Категорически не рекомендуется устанавливать трубу коаксиального дымохода под оконным проемом, но если нет другого варианта, то должно быть расстояние 1 м. Для исключения образования конденсата требуется установка коаксиального дымохода и небольшой уклон трубы.

    Функции коаксиального котла

    Коаксиальный котел работает, как и все, для обогрева помещения, но почему он так называется? Коаксиальные котлы получили свое название от установки коаксиальных дымоходов.

    Такой дымоход выполняет функции:

    • Продукты горения удаляются;
    • Конструкция дымохода очень проста;
    • Особенность установки трубы в трубу.

    Внутренняя полость отвечает за удаление дыма. В топочное устройство также подается воздух или, иначе говоря, забирается воздушная масса. За счет воздуха котел функционирует по полости наружной трубы.

    Ступени для установки коаксиального дымохода

    Дымоход для коаксиального котла должен быть установлен в соответствии с такими положениями, как нормы СНиП, тщательно продуман, качественен и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что не представляет сложности в установке, а также не требует ряда специальных навыков или подготовки, обязательно соблюдение инструкции, чтобы не была нарушена технология монтажа. Только так можно быть уверенным в исправности изделия и категорически исключено проникновение дыма в помещение.

    Этапы:

    1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы следует устанавливать на ступени, а настенные – на поверхность наружной стены.
    2. Выходы в дымоход должны быть отмечены на поверхности той же стены, возле которой будет установлен котел, но только на высоте 1,5 м. Диаметр места, где планируется установка дымохода, должен быть немного больше размера самой трубы.
    3. Требуется установка специального соединительного элемента, через который будет осуществляться монтаж котла отопления и дымохода. Каждый виток и стык трубы фиксируется специальным монтажным хомутом.

    Установка коаксиального дымохода категорически запрещена клейкой лентой или герметиком. Отверстие в пространстве стены необходимо заложить специальным негорючим утеплителем.

    Если в котле установлена ​​принудительная вентиляция, то должен быть установлен только горизонтальный участок дымохода.

    Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, а на 1 дымоход можно установить максимум 2 колена. Монтаж трубопровода на поверхность стены осуществляется с помощью скоб и так, чтобы они обязательно присутствовали на каждом стыке. В конце коаксиального дымохода нежелательно монтировать такие дополнительные элементы, как зонт, дефлектор и другие.

    Максимальная длина коаксиального дымохода для газового котла и преимущества дымохода

    В зависимости от модели коаксиального котла подбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Коаксиальный дымоход имеет определенные преимущества, благодаря которым его популярность возрастает практически с каждым днем.

    Преимущества:

    • Простота и скорость установки;
    • Возможность использования изделия для любого отопительного оборудования;
    • Отличная тяга при условии правильного и строгого соблюдения технологии монтажа;
    • Возможности использования устройства для многоквартирного дома.

    К сожалению, недостатки у таких изделий тоже есть, но на фоне многих достоинств они иногда уходят на второй план. Для проведения монтажа необходимо согласовать действия с санитарно-эпидемиологическим надзором. При эксплуатации дымохода выделяется токсичный конденсат, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна производиться в отдельном месте. Если установить конструкцию такого двухканального типа в многоквартирном доме, то возможно возмущение со стороны жильцов. Если нет соответствующего разрешения от организации, то потребуется не только снять установку, но и заплатить штраф. Как бы ни был утеплен конденсат, он будет слишком большим, а минимальное нарушение технологии монтажа приведет ко многим проблемам.

    Что такое коаксиальный дымоход (видео)

    Коаксиальный дымоход отличный вариант для установки на трубы для отвода продуктов сгорания к газовому котлу, по сравнению с другими конструкциями имеет массу положительных сторон и долгий срок службы . Самое главное – приобрести качественное оборудование и правильно провести монтаж.

    Примеры коаксиального дымохода (фото)

    Проживание в загородных домах невозможно без обустройства системы отопления, а газовое отопление считается самым экономичным. Но для газа, как и для другого вида топлива, необходим и приток кислорода, и отвод продуктов сгорания. А лучшей дымоходной системой признана коаксиальная: она одновременно справляется и с отводом, и с притоком газов, необходимых для горения.

    Что такое коаксиальные дымоходы

    Коаксиально — означает внутренне совмещенные, или один в другом. Дымоход коаксиальный представляет собой конструкцию из двух труб, укрепленных перемычками, не позволяющими соприкасаться друг с другом. Такое расположение дымоходной системы лучше всего подходит для газовых котлов отопления, но может применяться и в других системах отопления, где топочная камера не имеет открытого доступа.

    Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания, и выводить образующийся углекислый газ на улицу.

    Устройство

    Поскольку данная система нуждается не только в подаче кислорода, но и в автономном отводе конденсата и продуктов сгорания, она состоит из нескольких компонентов:

    • Двойная прямая труба для удаления углекислого газа;
    • Небольшая емкость для сбора образовавшегося конденсата: он ни в коем случае не должен попадать в топочный котел;
    • Соединительная тройная конструкция используется для сборки всех деталей;
    • Колено отогнутое под углом 90 0 , предназначенное для поворота трубы дымохода;
    • Системы очистки: с их помощью проводят ремонтные или профилактические работы;
    • Наконечник
    • — предназначен для защиты системы от атмосферных осадков.

    Плюсы и минусы

    Каковы положительные характеристики коаксиальной дымоходной системы?

    • Забор необходимого для горения воздуха происходит с улицы, что не создает душной атмосферы;
    • Минимальные теплопотери, так как воздух подается по внешнему трубопроводу, а прогревается он от внутренней конструкции;
    • Соответствует всем экологическим требованиям: газовый котел имеет большой процент КПД, а все топливо сгорает полностью, поэтому в атмосферу не выбрасываются вредные для природы и человека компоненты;
    • Соответствует всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, а значит, даже при соприкосновении с горючими предметами пожар не может возникнуть;
    • Компактный дизайн позволяет установить в любом, даже маленьком помещении;
    • Монтаж не предполагает нарушения целостности кровли дома.

    Недостатков у такой дымоходной системы очень мало, это можно отнести к дороговизне и низкому эстетическому восприятию: при установке в подвальном помещении она может несколько снизить гармонию помещения.

    Виды

    Коаксиальная дымоходная система может быть горизонтальной и вертикальной, каждая из них может быть установлена ​​при определенных условиях.

    Вертикальный. Для этой системы необходимо оборудовать отвод на крыше дома, также очень нужна емкость для сбора конденсата, но обычно весь необходимый набор компонентов уже входит в комплект поставки дымохода.


    Горизонтальный. Это самая популярная коаксиальная дымоходная система, потому что ее установка очень проста: нужно отверстие в стене и все. Кроме того, нет необходимости обустраивать место для дымохода на крыше, а собирающийся конденсат можно отводить напрямую, то есть нет необходимости оборудовать дополнительный бак: он просто стекает по трубе на улицу, если труба устанавливается с небольшим уклоном.


    Размещение коаксиальных дымоходов

    1. Специалисты рекомендуют определять расположение дымоходной системы только после установки самого газового котла.
    2. Располагайте трубы от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшей тяги длина первой составной трубы должна быть не менее 1 метра. Крепится в месте выхода котла к трубе металлическим хомутом.
    3. Если котел оборудован натуральной вытяжкой, то над этой конструкцией необходимо установить колено дымохода. Если установлен вентилятор, установка может осуществляться на любой высоте.
    4. Затем нужно оборудовать отверстие для выхода труб, если дом деревянный, то нужно установить теплоизоляционный слой: это предотвратит возможное возгорание дерева.
    5. Чтобы образующийся конденсат мог по дренажной системе выходить на улицу, трубы монтируются с уклоном вниз.

    Монтаж

    Органы пожарной охраны требуют для обустройства системы отопления наличие отдельного здания, в котором проведена вентиляция и имеется все необходимое оборудование. Это приводит к ненужным затратам, приходится либо перестраивать уже готовый дом, либо обустраивать отдельную дымоходную систему.

    Но всего этого можно избежать, если приобрести газовый котел закрытого типа горения и обустроить специальную систему коаксиального дымохода, что сэкономит деньги владельца на обустройстве отдельного дымоудаления.

    И только по этим причинам допускается установка котла в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в подвале дома. Этого нельзя сказать о котлах с открытым типом горения.

    Соблюдайте правила установки соединений:   они должны заканчиваться до выхода системы в проем в стене. Сама труба должна выходить из стены не менее чем на 20 см, допускается и большее расстояние.

    Для обеспечения невозможности возврата обратной тяги в котел на него устанавливается специальный клапан, который предотвратит это явление.

    Соединение всех частей дымохода осуществляется с помощью хомутов и в некоторых случаях с утеплителем. Для лучшей герметизации можно использовать строительную пену.

    Совет: Используйте как можно меньше вертикальных частей: это сделает дымоход более эффективным.

    Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

    • Для монтажа системы рекомендуется использовать только комплектные детали;
    • Не использовать самодельные детали, а приобретать недостающие детали только в сервисных центрах производителя;
    • После установки дымоходной системы ее необходимо проверить на герметичность;
    • Стыковка стыков осуществляется в свободном, а не в стеновом пространстве.

    Пошаговая инструкция

    1. Сначала определитесь с местом расположения газового котла;
    2. Монтаж газового оборудования производится одновременно с монтажом коаксиальной дымоходной системы;
    3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
    4. Выполнить требование пожарной безопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью было не менее 50 см;
    5. Сделать отверстие для выхода трубы в стене в соответствии с диаметром;
    6. Подсоедините трубы к выходу котла с помощью металлического хомута. Не забудьте об уклоне к земле для отвода конденсата;
    7. После установки трубы отверстие герметизируется;
    8. Вы можете протестировать систему в тестовом режиме.

    Как удлинить коаксиальный дымоход для газового котла

    Если для отопления многоквартирного дома используется газовое закрытое оборудование, может потребоваться удлинение дымоходной системы.

    Для установки потребуются:

    • Пропиленовое колено;
    • Дополнительная дымовая труба длиной не более 5 метров;
    • Адаптер для герметичного соединения;
    • Вагонка для крепления к наружной стене;
    • Фланцы и хомуты.

    Все дополнительные детали для расширения необходимо приобретать у дилеров производителя дымоходной системы, так как детали других марок могут быть несовместимы с уже приобретенным оборудованием.

    Ориентировочная стоимость

    Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может различаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч рублей до 13,5 : какие дымоходные трубы нужно приобрести. Дополнительные отводы могут стоить от 1,5 до 3 тысяч, конденсатосборник – около 3 тысяч.

    Если вы хотите купить защитную решетку на выход дымохода, то ее стоимость около 3 тысяч рублей.

    Как видно из нашего обзора — коаксиальная дымоходная система — это новое слово в конструкции дымоходов, она полностью автономна и удобна в использовании.

    Комфортная жизнь в доме зависит от эффективности системы отопления. Отопление дома связано с использованием устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома. Замкнутый круг? Нисколько. Проблема решается применением коаксиальных дымоходов для отвода продуктов сгорания. Что это такое и как построить самому?

    Что такое коаксиальный дымоход

    Автономная система отопления дома при любом устройстве требует полного удаления продуктов горения. Традиционные дымоходные системы используются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач – коаксиальные дымоходы.

    Их появление связано с решением проблемы сжигания топлива в топке, которое происходит при участии кислорода из отапливаемого помещения. Если не возобновить концентрацию проветриванием, в помещении становится душно и некомфортно. Вывод очевиден — изолировать устройство сжигания топлива (котел) и подавать кислород в топку снаружи. Для этого использовались двухслойные трубы, в которых продукты горения удаляются внутрь, а воздух с улицы находится в зазоре между внутренней и внешней.

    Устройство коаксиального дымохода

    Коаксиальный дымоход Преимущества

    Они заключаются в следующем:

    • По сравнению с традиционными устройствами КПД котельного оборудования, получаемый за счет подачи нагретого воздуха с нормальным содержанием кислорода в топку котла, повышен. Это способствует более полному сгоранию топлива;
    • нет необходимости в дополнительной принудительной вентиляции в помещении;
    • повышенная экологичность, полученная за счет эффективного сжигания топлива;

    недостатки

    К ним относится склонность внутренней трубы к замерзанию. Это становится возможным благодаря низкой температуре дымовых газов уже на выходе из топки. В результате образуется конденсат, который замерзает при температуре наружного воздуха ниже -15 градусов, что для России не диковинка. Степень промерзания может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

    Внимание! Труба не должна промерзать полностью; котельное оборудование выйдет из строя.

    Как показывает практика, такие явления чаще возникают из-за стремления максимально повысить эффективность системы за счет уменьшения диаметра внутренней трубы дымохода, что приводит к снижению температуры газа до «точки росы», увеличению конденсации и, как следствие, образование льда.

    Виды

    Устройства для удаления продуктов сгорания этого типа подразделяются по нескольким признакам.

    Внутренние и наружные системы

    Внутренние системы расположены в шахтах, специально устроенных при строительстве дома. Ни в коем случае они не соприкасаются с жилым помещением. В некоторых случаях такие устройства устраивают в стандартном кирпичном дымоходе, но следует отметить неудобство таких дымоходов для обслуживания и ремонта.

    Способы устройства дымохода в доме

    Наружные дымоходные системы устраиваются непосредственно на стене дома снаружи. Считается, что они портят дизайн дома, поэтому имеют выход во внутренний дворик. Такая схема устройства проста в монтаже и удобна в обслуживании и ремонте.

    Вывод коаксиального дымохода через стену здания

    Холодильные и утепленные устройства

    Как было отмечено выше, в условиях наших суровых зим дымоход промерзает. Чтобы избежать такого эффекта, необходимо утеплить дымоход. Сделать это можно несколькими способами:

    • Применение дополнительного кожуха из трубы большего диаметра. В этом случае зазор между наружной трубой и кожухом заполняется утеплителем. Для этого используется минеральная вата;
    • Наружная труба коаксиальной системы обернута рулонной изоляцией. Оберните этот слой защитной оболочкой из алюминиевой фольги и закрепите зажимами. Направление намотки следует осуществлять таким образом, чтобы влага не затекала внутрь изоляционного слоя, то есть производить ее снизу вверх.

    Выход вертикальный или горизонтальный

    Изначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства. Но это теория, а на практике решающим фактором становится расположение теплового узла, которое в ряде случаев требует комбинированного исполнения.

    Вертикальные выводы используются только для котлов без принудительной тяги.

    Внутренний вертикальный и наружный комбинированный коаксиальный дымоход

    Конструкция и принцип работы

    В комплект коаксиального трубопровода входит разное количество деталей, в зависимости от конструкции устройства дымохода.

    Конструкция коаксиального дымохода

    Основные из них:

    • переходник для подключения к топочному агрегату;
    • колено 90 градусов для изменения направления трубопровода;
    • Коаксиальная прямая труба. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
    • муфта с уплотнителем и соединительным хомутом для усиления соединения;
    • воздухозаборник

    Принцип работы дымохода данной конструкции заключается в том, что при сгорании топлива образуются дымовые газы, которые сразу же устремляются в трубу. Созданная зона пониженного давления заполняется наружным воздухом через канал между стенками труб. Прогреваясь перед внутренней трубой, он поступает в топку и нагретый кислород активно реагирует с топливом. В этом случае КПД устройства значительно возрастает. Охлаждаемая внешняя стенка благоприятствует пожарной безопасности устройства.

    Материалы и инструменты для монтажа дымохода

    Комплектность дымохода зависит от расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, позволяющих реализовать дымоходы любой конфигурации. Модули модифицированы, что позволяет легко доукомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются следующие узлы:

    • прямые трубы — основной элемент дымохода;
    • тройники
    • — выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
    • Муфты угловые и отводы — соединение труб;
    • конденсатосборники
    • – применяются на каждом вертикальном участке, снабжены водяным затвором для предотвращения поступления наружного воздуха, это уменьшает тягу в дымоходе;
    • вкладыши со смотровыми окнами для ремонта и обслуживания дымохода;
    • Форсунки входной и выходной — идут в комплекте с головками, служат для удаления топочных газов и забора воздуха из атмосферы. Выпускной патрубок устанавливается на расстоянии от воздухозаборника во избежание смешивания чистого воздуха с продуктами горения;
    • переходник
    • – приспособления для подключения дымохода к теплогенератору;
    • крепежная арматура в виде фланцев, хомутов и скоб;

    Материал для изготовления элементов дымохода может быть:

    1. Лист нержавеющий.
    2. Оцинкованный лист.
    3. Термостойкий пластик.
    4. Сплавы алюминия.

    Общее требование к ним – устойчивость к температурам не ниже 250-300 градусов.

    При сборке дымохода используется простейший инструмент для установки крепежа, например отвертки и ключи. Чтобы прикрепить кронштейны к стенам, вам понадобится электродрель и пластиковые вставки – дюбели. Отверстие в кирпичной стене можно сделать перемычкой и долотом.

    Подготовка к установке дымохода

    Несмотря на кажущуюся простоту процесса сборки дымохода, он должен происходить по определенному алгоритму:

    1. Покупка теплогенератора. Обратите внимание, что коаксиальные дымоходы используются только с устройствами закрытого типа с принудительной тягой. Их мощность до 30 кВт.
    2. Определение места установки, закрепление.
    3. Выполнение эскизного проекта дымохода с учетом изгибов, высот и других особенностей в зависимости от архитектуры здания.
    4. Приобретение комплекта стандартных деталей, обеспечивающих точное выполнение требований эскизного проекта.

    Монтаж коаксиального дымохода своими руками

    Прежде чем приступить к монтажу дымохода, необходимо четко уяснить основные нормативные положения:

    Правила отвода продуктов горения

    При монтаже дымохода необходимо придерживаться следующих правил:

    1. Прямой участок, пересекающий стену, должен быть установлен с уклоном 3 градуса в сторону улицы для беспрепятственного поток конденсата.
    2. Дымовые трубы канала по всей его длине не должны иметь более двух колен.
    3. Смотровые окна, переходные устройства и коллекторы конденсата должны быть установлены в легкодоступных местах для удобства использования.
    4. Дымоход не должен выходить ниже уровня земли. Расстояние до ближайшего здания должно быть не менее 8 метров. При использовании дефлектора на конце дымохода это расстояние можно сократить до двух метров для глухой стены и до пяти для здания с оконными проемами.
    5. Горизонтальная дымовая труба, устанавливаемая в месте господствующих ветров, противоположных по направлению дымоудалению, должна быть снабжена козырьком — заслонкой. Он должен располагаться не далее 40 см от выхода дыма.
    6. Коаксиальные дымоходы, расположенные на высоте менее 1,8 метра, должны быть оборудованы отражательной сеткой для защиты от горячего дыма.

    Монтаж горизонтального коаксиального дымохода

    Соблюдение данных правил позволит обеспечить безопасную эксплуатацию отопительного прибора с качественным отводом продуктов сгорания.

    Build Order

    Монтаж горизонтального коаксиального дымохода производится следующим образом:

    • подключение переходника от теплогенератора к дымоходу;
    • установка на колено переходника для изменения направления канала;
    • Разметка места изготовления отверстия в стене под соответствующий диаметр трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
    • установка декоративных заглушек в месте пересечения дымохода со стеной;
    • установка дефлектора на конце;
    • установка смотрового блока и конденсатосборника.

    По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были описаны выше. Это надо помнить! Использование герметиков и герметиков в коаксиальных дымоходах запрещено.

    Установка коаксиального дымохода вертикально, как правило, вынужденная мера из-за невозможности выполнить горизонтально без нарушения правил монтажа. Особенность конструкции в том, что такие выхлопные трубы нельзя устанавливать на прямой линии от топки из-за образования большого количества конденсата. При такой конструкции он будет попадать прямо в топку, что крайне нежелательно. Поэтому из печи нужно сделать колено для горизонтальной составляющей. Далее устанавливается второе колено и сборник конденсата. После этого дымоход монтируется вертикально. Пересечение с потолком и кровельным пирогом осуществляется с помощью стаканов – утеплителей. На крыше труба оборудована герметизирующим зонтом для предотвращения протечек.

    Внимание! Вертикальный коаксиальный дымоход неприменим для закрытых котлов с принудительной тягой.

    Эксплуатационные особенности

    В первую очередь необходимо обратить внимание на значительно более высокий КПД печей с такими устройствами отвода продуктов сгорания. КПД повышается за счет оптимального режима сжигания топлива.

    При нормальном отоплении дома воздух в нем не портится, оставаясь чистым, так как для горения используется кислород наружного воздуха. Обязательная организация принудительной вентиляции не обязательна, хотя обычно она все равно создается, лишней не будет.

    Коаксиальные дымоходы отличаются длительной эксплуатацией, т. к. не происходит перегрева труб, постоянно охлаждаемых потоком воздуха.

    Ремонт и обслуживание

    Прибор практически не требует специального обслуживания. В начале отопительного сезона нужно осмотреть все крепления и стяжки, подтянуть ослабленные соединения.

    Регулярное техническое обслуживание – периодический слив конденсата из бака. Причем периодичность такой операции определяется погодой, влияющей на ее формирование.

    Необходимость очистки стенки внутренней трубы определяется визуальным осмотром через смотровое окно перед началом отопительного сезона. Процедуру проводит специальный ерш, оснащенный жесткими щетинками. Используются химические вещества, размягчающие сажу и копоть.

    Коаксиальные дымоходы следует считать наиболее совершенными для экономии расходов на отопление, уменьшающихся на 15–20%. При этом улучшаются жилищные условия в доме.

    основные требования к установке. Что такое коаксиальный дымоход для газового котла Монтаж коаксиального дымохода в стене

    23 мая 2014 Алексей

    Использование современного котельного оборудования невозможно без системы отвода продуктов сгорания. Это необходимо для эффективной работы котла на любом виде топлива.

    А вот установка классического дымового канала осуществляется в процессе строительства дома и невозможна в уже построенном здании. В этом случае идеальным решением будет устройство коаксиального дымохода. В этой статье мы рассмотрим, что представляет собой эта конструкция и как ее установить.

    Назначение и типы коаксиальных систем

    Начнем с названия. Слово коаксиальный трактуется как двойной канал. В конструктивном плане такой дымоход является двухконтурным. В нем меньшая по диаметру труба находится в большей. При этом они не соприкасаются друг с другом, а соединяются в одно целое с помощью специальных перемычек.

    В общем, это система, осуществляющая отвод продуктов сгорания и подачу воздуха с улицы для наиболее полного сгорания топлива внутри котла. Около 90% современных отопительных агрегатов оснащены закрытой камерой сгорания, имеющей дымоотводную трубу длиной не более 3 м.

    Решая использовать коаксиальный дымоход, важно знать, что он устанавливается в горизонтальном положении. Выход осуществляется через одну из наружных стен.

    На рынке представлены:

    • И нержавеющая сталь
    • Оцинкованный

    В зависимости от способа установки делятся на:

    • Внутренний
    • Внешний

    Решив обустроить коаксиальный дымоход, необходимо заранее изучить нормы монтажа, это поможет выполнить все работы правильно и гарантирует безаварийную работу оборудования в дальнейшем.

    Правила установки

    Какой бы простой ни была конструкция дымохода, его монтаж должен производиться в соответствии с требованиями нормативных документов. При установке коаксиальных дымоходов необходимо соблюдать следующие правила:

    1. Выпуск выполняется на 1,5 м выше газового котла и не ниже 1 м над уровнем земли
    2. При необходимости наращивания трубы ее длина не должна превышать 3 м, при этом запрещается использование герметиков и других подобных материалов.
    3. Горизонтальная установка осуществляется с углом наклона 3 градуса
    4. Не используйте более 2 колен
    5. Между дымоходом и ближайшим отверстием в стене допускается расстояние 60 см

    Только при выполнении всех вышеперечисленных требований можно быть уверенным в качественной работе систем.

    Преимущества использования

    Почему сегодня большинство потребителей выбирают этот дизайн? Ответом на этот вопрос могут быть положительные черты. Основным преимуществом коаксиального дымохода является возможность забора воздуха снаружи.

    Позволяет поддерживать хороший микроклимат в помещении без дополнительных вложений в вентиляционные системы.

    Еще один плюс в пользу такой конструкции – подогрев воздуха в процессе всасывания, что полностью исключает потери тепла и значительно повышает КПД котла. Последний фактор способствует полному сгоранию газа, что делает эксплуатацию агрегата экологически чистой.

    Посмотреть видео работы системы:

    Конструктивные особенности позволяют избежать нагрева наружной поверхности трубы. Это позволяет свести к минимуму риск возгорания облицовочных материалов, расположенных на стыке трубы и стены.

    Добавьте к этому:

    • Широкий выбор диаметров
    • Простота установки
    • Компактный размер

    Если сравнить возможности обычной конструкции и коаксиальной, то можно еще раз убедиться в ее превосходстве. Единственным недостатком является высокая стоимость и дорогое обслуживание.

    С чего начинается установка?

    Установка коаксиального дымохода не займет много времени, если составить план действий. Заранее убедитесь, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.

    Сечение дымохода должно соответствовать диаметру выходной трубы котла. Это можно определить по паспорту.

    Сборка без ошибок

    Первым шагом при установке дымохода является подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

    Затем дымоход соединяется с выходной горловиной котла, фиксируя его хомутом. Собранная конструкция скреплена болтами с обеих сторон. Далее приступаем к сборке самого дымохода. Его части соединяются между собой хомутами, чтобы обеспечить их надежность. Поверх них наденьте декоративные накладки. Их функция заключается в сохранении дизайна помещения.

    Каким бы простым не казался монтаж и обустройство коаксиального дымохода, для его выполнения необходимы определенные знания. Ведь при неверных расчетах системы отвода продуктов горения в помещения может попасть дым, угарный газ.

    Монтаж внешнего дымохода

    Установка данной конструкции может быть выполнена в двух вариантах:

    1. для улицы
    2. Внутренний

    Первый используется, если здание уже построено. Прежде чем приступить к монтажу, определитесь с местом для расположения системы и для входа дымохода.

    На внешней стене отметьте, где будет располагаться выход. При этом соблюдайте правила пожарной безопасности. После того, как отверстие необходимого диаметра будет готово, приступайте к монтажу дымохода.

    Для этого все предварительные внутренние работы: подключение трубы к котлу с помощью колена секционного одноконтурного и тройника двухконтурного. Последнее необходимо для фиксации системы в вертикальном положении. Далее дымоход укрепляется скобами на поверхности стены.

    Установка внутренней системы начинается с правильного выбора диаметра трубы. Обычно его диаметр указывается в паспорте изделия. Главное, чтобы он по размеру совпадал с выходом котла.

    Соединение агрегата и дымохода осуществляется с помощью тройника. Звенья при этом скрепляются цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет беспрепятственно выходить дыму.

    Двухконтурные трубы соединяются с помощью переходного узла. Стыки скрепляются с помощью хомутов.

    Если патрубок расположен сбоку от котла, то для выхода дымохода делается горизонтальная сборка. При выходе сверху дымоход выводят в вертикальное положение с помощью скоб.

    Проверка работоспособности конструкции

    После того, как все этапы установки успешно выполнены, необходимо проверить:

    • Надежность крепления соединительных частей дымохода
    • Правильное положение дымохода (должен быть слегка наклонен)
    • Отсутствие ограждений в месте выхода конструкции наружу

    Убедившись в правильности установки оборудования, отверстие в стене закрывается декоративной накладкой. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это предотвратит попадание холодного воздуха в помещение и скопление конденсата.

    Это важно

    Коаксиальная система дымоудаления – это конструкция, которая не только улучшает характеристики котлов отопления, но и повышает эффективность их работы.

    Его установку можно произвести самостоятельно, при наличии необходимых навыков и знаний. Если вы не уверены в собственных силах, то лучше доверить эту работу профессионалам.

    Ведь грамотный монтаж конденсатоотводчика под силу только специалисту. Так что рисковать не стоит.

    Автономное отопление в последнее время становится не только необходимым условием проживания в частном доме, но и способом повышения комфорта и экономии средств для владельцев жилой площади в многоквартирных домах. Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и удаления отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

    Устройство и функции

    Коаксиальный дымоход

    – это дымоотводный канал, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не соприкасаются, между контурами находится воздушная прослойка. Коаксиальный дымоход собирается из дополнительных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:


    Важно! Такое устройство спроектировано по принципу разделения функции дымохода. Это повышает производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. И внешняя трубка, через которую атмосферный воздух, в свою очередь, охлаждает салон. Благодаря такой конструкции выравнивается температура в дымоходе, что предотвращает образование конденсата и снижает риск возгорания.

    Преимущества

    Коаксиальный дымоход считается более совершенным и эффективным способом отвода продуктов сгорания от каменки печи. Элементы для сборки часто поставляются вместе с оборудованием. Большинство производителей рекомендуют устанавливать свои изделия именно с этим типом дымохода, так как они имеют следующие преимущества:

    Важно! Коаксиальный дымоход подходит только для газовых котлов с закрытой топкой и принудительной тягой, которая работает за счет встроенного в трубу небольшого вентилятора. Конструкция системы дымоудаления этого типа должна включать в себя сборник конденсата и ревизию, через которую производится очистка трубы.

    Требования безопасности при установке

    По статистике МЧС и производителей коаксиальные дымоходы считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:


    Внимание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов на территории средней полосы России и более северных регионов, утверждая, что они разрабатывались для эксплуатации при температуре до -15 градусов. Там, где температура опускается ниже этой отметки большую часть времени зимой, они промерзают. Производители связывают проблемы с неправильным расчетом диаметра наружной и внутренней трубы и длины дымохода.

    Крепление

    В отличие от традиционных способов дымоход коаксиального типа прост в установке. Для завершения установки необходимо строго следовать инструкции производителя. газовое оборудование и требования пожарной безопасности. Опытные мастера советуют обратить внимание на следующие пункты:


    Видео инструкция

    Современные газовые котлы – это надежное оборудование, способное обеспечить нас не только теплом в доме, но и горячей водой. Но для их правильной работы и высокой производительности необходимо установить специальный дымоход. Он должен выполнять сразу две основные функции: подачу кислорода к горелке и удаление за пределы помещения. Для этого используется коаксиальная труба. Поговорим о том, что это такое и в чем его особенности.

    Общая информация

    Не будем сейчас говорить о каких-либо конструктивных особенностях теплогенераторов. Достаточно понимать, что для их эффективной работы необходим дымоход. Здесь ситуация такая же, как и с самой обычной дровяной печкой. Конечно, коаксиальная труба для котла имеет совсем другую конструкцию, и ее монтаж осуществляется со своими нюансами, о которых речь пойдет ниже. Так вот ключевой особенностью такого дымохода является то, что он работает по принципу «труба в трубе». Получается, что у нас есть две трубы: одна меньшего, а вторая большего диаметра (внешняя и внутренняя). Через один из них в камеру сгорания поступает кислород, а через другой удаляются продукты сгорания. Окружающая среда. Очень эффективное решение, особенно если учесть тот факт, что такая труба занимает очень мало места и устанавливается за один день.

    О преимуществах системы

    коаксиальная газовая труба Обладает рядом существенных преимуществ, благодаря которым и заслужила такую ​​популярность. Во-первых, это локализация процесса горения, которая осуществляется за счет изолированного подвода и отвода воздуха и, соответственно, продуктов горения. В результате не происходит перемешивания кислородной и газовой смесей. Следовательно, повышается производительность оборудования.

    Еще один плюс — в процессе поступления в котел воздух нагревается. Это достигается за счет того, что труба, по которой он поступает, нагревается отходящими продуктами сгорания. В общем, очень эффективно, особенно в холодное время года. Конечно, нельзя не учитывать тот факт, что сама конструкция дымохода «труба в трубе» имеет меньшие габариты по сравнению с отдельной установкой. Это уменьшает количество крепежных элементов, а сложность монтажа значительно снижается.

    Немного о минусах системы

    Конечно, не бывает идеальной системы, которая не имела бы недостатков. В нашем случае недостатки хоть и есть, но некоторые из них могут быть просто потому, что они незначительны, а с другими придется смириться.

    Основным недостатком таких конструкций является то, что их стоимость в конечном итоге на 20-40% выше, чем установка отдельных систем. Другой проблемой является концентрическое расположение труб горячего и холодного воздуха. Вы наверняка не раз замечали наледь на таких трубах. Образуется из-за скопления конденсата и его замерзания при минусовой температуре. Бороться с этим можно, установив дополнительный слив и изоляцию. Но все это еще больше повысит цену.

    Ну и последний недостаток — ограниченная длина коаксиальной трубы. Это где-то 4-5 метров. Поэтому, если ваш котел не установлен возле окна или по каким-либо причинам нет возможности снять коаксиальную трубу, этот вариант вам не подходит.

    О нормативной базе

    Необходимо понимать, что просто взять и установить такой дымоход невозможно, так как монтаж коаксиальной трубы осуществляется с учетом существующих требований и норм. Например, существует четкое правило, согласно которому дымоходы можно устанавливать только через крышу. Но это не относится к индивидуальному отоплению, где можно установить горизонтальные коаксиальные дымоходы. В основном горизонтальные системы отвода продуктов сгорания и подачи воздуха можно устанавливать только в частных домах, а для многоэтажных предусмотрены вертикальные конструкции, которые должны возвышаться над крышей здания на 1,5 метра.

    Классификация систем

    Все современные коаксиальные дымоходы делятся на внутренние и наружные. Первые в жилых домах практически не используются. Такие конструкции монтируются в специальные шахты или старые дымоходы. Но они должны соответствовать. К тому же зачастую установка таких систем очень сложна, как и обслуживание.

    Таких недостатков лишены наружные коаксиальные дымоходы. Кстати, они также классифицируются по изоляции. Так, бывают утепленные и неутепленные. В регионах, где температура воздуха не опускается ниже -10 градусов тепла, дымоходы можно не утеплять дополнительно. В остальных случаях есть риск частичного или полного промерзания труб. Кроме того, существуют индивидуальные и коллективные дымоходы. Первые рассчитаны на обслуживание одного газового котла, а вторые – на целый многоэтажный дом.

    Конструктивный состав и материал дымохода

    Коаксиальная система является модульной и состоит из большого количества наборных элементов. Сюда входит переходник для газового котла, прямые отрезки труб, соединительные элементы типа муфт и тройников и прочее. Правда, в комплекте могут не поставляться такие компоненты, как удлинитель коаксиальной трубы, декоративные накладки – при необходимости их нужно покупать самостоятельно. А вот крепежная арматура и уплотнительные прокладки, обеспечивающие прочность и герметичность системы, обязательно должны присутствовать в комплекте. При установке такой системы желательно использовать перемычки. Они необходимы для фиксации внутренней трубы относительно внешней.

    Что касается материалов, из которых изготавливается коаксиальная труба, то чаще всего это оцинкованные и легко выдерживающие высокие температуры и долго не подвергающиеся коррозии. В некоторых случаях целесообразно использовать термостойкий пластик или алюминий. Часто для потребителя нет разницы, из какого материала будет изготовлена ​​труба, главное провести правильный монтаж.

    Особенности подбора дымохода

    В большинстве случаев коаксиальная труба поставляется с отопительным оборудованием, то есть с газовым котлом. Именно поэтому практически все производители теплогенераторов выпускают дымоходы такого типа. В инструкции по установке оборудования есть пункт, в котором указана максимально допустимая длина дымохода. Это значение не должно превышаться ни при каких обстоятельствах. В противном случае эффективность оборудования будет значительно снижена. Если дымоход работает на естественной тяге, то есть в котле нет вентилятора, то вводится такой параметр, как минимальная длина трубы. Если установить дымоход меньшей длины, то не будет тяги и продукты горения останутся в вашей квартире или доме. Диаметр трубопровода в записывается как 100/140, где первое значение — это диаметр внутренней трубы, а второе, соответственно, наружного.

    Монтаж коаксиальной трубы своими руками

    Первое, что вы должны помнить, это иметь не более 2-х складок в вашем дымоходе. Когда будете устанавливать горизонтальную систему, устанавливайте трубу с уклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал самостоятельно. Если коаксиальная труба в итоге соединяется с общим дымоходом, то угол необходимо изменить в обратную сторону с уклоном в сторону котла.

    Самый ответственный этап работы – сверление отверстия в стене. Делать это необходимо с помощью алмазного оборудования. Но такие работы целесообразно проводить, если в доме идет ремонт, так как шума и грязи будет довольно много. После того, как отверстие готово, необходимо уложить трубу, утеплить ее и загерметизировать. В общем, здесь нет ничего сложного. Главное, чтобы дымоход на отводах был хорошо загерметизирован. Также не забывайте о минимальном уклоне, необходимом для оттока конденсата.

    Правила монтажа системы

    Вертикальная коаксиальная труба монтируется намного проще, чем горизонтальная система. Но вывести дымоход на крышу не всегда возможно. Итак, если вы хотите, чтобы коаксиальная труба была установлена ​​правильно, вам необходимо соблюдать несколько простых требований.

    Значит, нельзя устанавливать систему ниже уровня земли. Если расстояние от выхода до земли менее 1,8 метра, то устанавливается дефлекторная решетка для защиты трубы от грязи. Если будут сильные ветры, то вполне возможно, что котел потухнет и будет работать не на полную жестяную преграду, эту проблему можно полностью и полностью решить. Конечно, такую ​​работу желательно доверить специалистам, устанавливавшим отопительное оборудование, но если такой возможности нет, то, соблюдая данные требования, вы сможете справиться своими силами.

    Заключение

    Мы говорили о том, что такое коаксиальная труба. Как видите, это очень эффективный и практичный дымоход с точки зрения производительности и экономии места. Быстро устанавливается и обслуживается, что, без сомнения, немаловажный момент. При необходимости можно установить коаксиальный удлинитель трубы, что немного увеличит общую длину дымохода. Особое внимание уделите утеплению, так как часто такие системы полностью промерзают. В этом нет ничего хорошего. Тем более, что это бывает в самые сильные морозы. Хотя проблема решается быстро, все же лучше, чтобы ее не было. Теперь вы сами можете решить, использовать такую ​​систему или нет. Всего наилучшего!

    Любое отопительное оборудование: отопительную печь или котел, камин или даже простую газовую колонку объединяет общая черта: они должны утилизировать воздух, насыщенный продуктами горения. Это не только гарантия комфорта, но и безопасности. Несоблюдение правил установки дымоходов может привести даже к печальным последствиям – отравлению угарным газом.

    Последним решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно уменьшить объем дымохода, кроме того, воздух из помещения при работе совершенно не используется, что, несомненно, является важным преимуществом. Этот тип дымохода подходит для котлов со встроенным дымососом (принудительной тягой). Она намного короче и компактнее, чем обычная традиционная труба. Его европейское качество в сочетании с отличной ценой.

    Принцип работы коаксиального дымохода

    Дымосос, встроенный в котельную систему, позволяет осуществлять забор воздуха снаружи по наружной трубе одновременно с отводом дымовых газов по внутренней трубе. Так как тяга воздуха практически обеспечена, наружная труба имеет малый диаметр и длину, соответствующую схеме установки. Отработанный воздух, содержащий примесь продуктов сгорания, выбрасывается из котла через внутреннюю трубу. Он также короче традиционного, поэтому котел не занимает много места. Коаксиальный дымоход изготавливается из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подлежит разрушению.

    Устройство такого дымохода таково, что дымовые газы при выходе не попадают в воздуховод. Все это необходимо учитывать при проектировании коаксиального дымохода, норм монтажа и пожарной безопасности в том числе. Еще одним обязательным условием его надежной работы является герметичность соединения наружного воздуховода и патрубка.

    СНиП на монтаж

    Системы газового отопления несколько отличаются от угольных и дровяных печей. Поэтому, если установлен коаксиальный дымоход, нормы монтажа тоже другие.

    В случае данного типа дымоходов продукты сгорания могут выбрасываться в атмосферу через наружные стены помещений. В этом случае, в частности, отпадает необходимость в вертикальном канале из системы, по которому будут принудительно удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции производителя по установке газового оборудования, но с учетом следующих условий:

    • на расстоянии не менее 2 метров от уровня земли;
    • минимальное расстояние до дверей, окон и открытых вентиляционных решеток(отверстий) по горизонтали должно быть 0,5 метра;
    • минимальное расстояние до верхнего края дверей, окон и открытых вентиляционных решеток (отверстий) также должно быть 0,5 метра;
    • расстояние по вертикали от окон, расположенных над отверстием дымового канала, — от 1 метра;
    • в зоне 1,5 метра от коаксиальной трубы не должно быть никаких препятствий, скажем, стен, столбов и т. п.

    Дымоход, если нет конденсатоотводчика, должен быть установлен под углом к ​​земле, чтобы конденсат не вытекал обратно. Оптимальный уклон 6–12°.

    • Если дымовой канал размещается под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности радиусом R. Он равен ширине части здания, выступающей над дымоходом.
    • Дымовой канал не должен выходить через наружную стену в проезды (арки), подземные переходы, туннели и т.п.

    При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, коаксиальный дымоход Ferroli по инструкции имеет максимально допустимую длину трубы 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Отсюда можно сделать вывод, что в первую очередь, еще до начала проектирования необходимо внимательно изучить инструкцию к газовому оборудованию, которое предполагается установить, так как у разных котлов некоторые основные параметры могут не совпадать .
    (ниже документы СНиП, и правила установки дымоходов некоторых производителей)

    Коаксиальные дымоходы лучших производителей – гарантия надежности и качества

    Коаксиальный дымоход Ariston
    Дымоходы Аристон итальянского производства подходят для большинства современных котлов. Они также поставляются с уплотнительными прокладками и облицовкой стен.

    Коаксиальный дымоход Baxi
    Дымоход по своей конструкции должен иметь длину до 5 м. Если он направлен на улицу, ему придается уклон в 1 см на каждый метр его длины. Для условий российского климата больше подходят утепленные варианты со с
