Как закрепить трубу дымохода к стене на расстоянии: Крепление дымохода к стене своими руками

Содержание

Хомут под растяжки для дымохода: Правила крепления к трубе

Автор znatok На чтение 8 мин. Просмотров 1.9k. Опубликовано 25.02.2019

Хомут под растяжки для дымохода, а так же обжимной крепеж трубы, считается важным компонентом и обязательной частью в установке котла, дымохода и оборудования печей, работающих на любом типе топлива. Важно знать отличия и применения этих креплений. Следующие рекомендации предназначены в качестве общего руководства, чтобы помочь в выборе элемента дымохода, необходимого для установки.

Обжимной крепеж трубы

Какие проблемы решают хомуты для дымохода

Большинство проблем в отопительном оборудовании, это установка, из-за которой она не работает должным образом.

Цель хомута состоит в том, чтобы он держал трубу дымохода, а также являлся надежным креплением для сжатия между другими элементами сэндвич системы.

В этой статье расскажем о типах настенных хомутов и зависимости конструктивной необходимости установки примыкания к трубам, чтобы избежать выхода дыма из них, а также о производственных материалах.

Виды хомутов

Хомут для дымохода отличается по назначению.

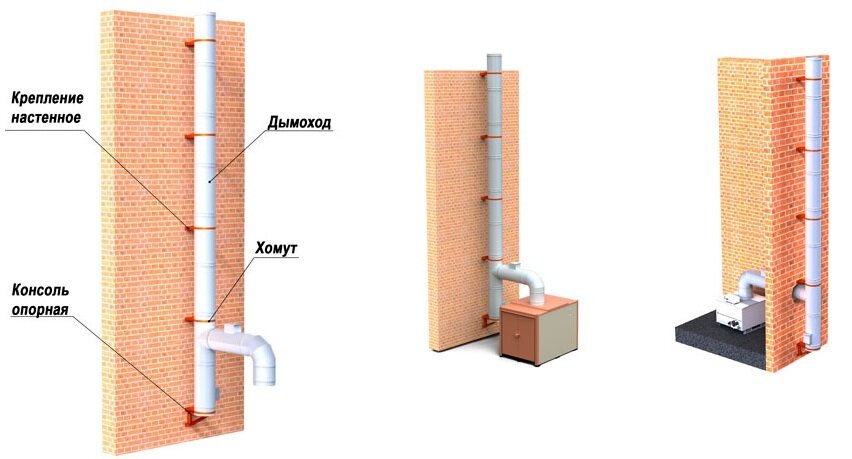

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

охватывает трубу болтами
затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Встраиваемый в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

предотвращение запаха
утечка дыма
давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях.

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Меры предосторожности при выборе хомута для дымохода

Нагревательные трубы выделяют большое количество тепла и рекомендуется использовать хомуты, которые готовы противостоять высоким температурам. Вот почему нельзя использовать пластиковые зажимы, так как тепло от труб расплавит их. Эти пластиковые элементы используются для крепления труб из ПВХ.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

Оцинкованный хомут

Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Из нержавеющей стали

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Советуем сборку дымохода начинать снизу вверх.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Самодельный хомут

Когда нет вблизи магазина, чтобы купить держатель, есть шанс, сделать крепежное устройство собственными силами. Рассмотрим, как правильно сделать металлический хомут.

Самодельный хомут

Обжимную часть, не составляет труда изготовить из полосы листовой стали. Лучше воспользоваться оцинкованной жестью с толщиной в 1 мм. Для совмещения краев понадобится болт М6

Необходимый инструмент для изготовления крепежа:

ножницы по металлу;
плоскогубцы;
штангенциркуль;
молоток;
гаечный ключ;

Чтобы просверлить отверстия, понадобится электродрель с комплектом сверл подходящего диаметра.

Штангенциркулем измеряем радиус трубы, которую приготовили закреплять. Если размер трубопровода не дает возможность осуществить замер штангенциркулем, используйте линейку и уголок, однако замер может быть неточным

От куска листового металла отрезаем полосу нужной ширины. Согласно правилам, рассчитать длину полосы рекомендуется следующим образом. Диаметр трубы умножают на число 3,14 Получаем длину изделия. Однако, для того чтобы сделать ушки для крепления, необходимо добавить еще 4-5 см.

Вырезаем заготовку необходимой формы

Ножницами по металлу, вырезаем заготовку необходимой формы. В области местоположения ушек, просверливают отверстия.

Количество болтов напрямую зависит от ширины полосы:

ширина до 6 см необходимо 2 крепежа;
ширина 6-8 см, наилучший вариант 3 болта

Возможно придется увеличить диаметр отверстий, если шляпки у болта большие.

В совершенстве для крепежа правильнее покупать железные шайбы.

Проверив схождение отверстий в ушках, остается только лишь продеть болт и завинтить гайку. Изготовленной скобой, остается обмотать трубу и соединить ушки с помощью болтов.

Готовый хомут натягивают на трубу и закрепляют на стену.

Смотреть видео

Выбрав подходящий держатель и выполнив монтажные работы, в соответствии с техническими стандартами, вы можете обеспечить прочность и надежность неустойчивых частей дымохода.

Дымоход через стену: особенности конструкции, установка

Краткое содержание

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
Производится разметка на стене и готовится отверстие нужных размеров.
Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.
Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Видео: Вывод трубы дымохода котла через каркасную стену

НАЧАЛЬНЫЕ, НО очень ПОЛЕЗНЫЕ ЗНАНИЯ

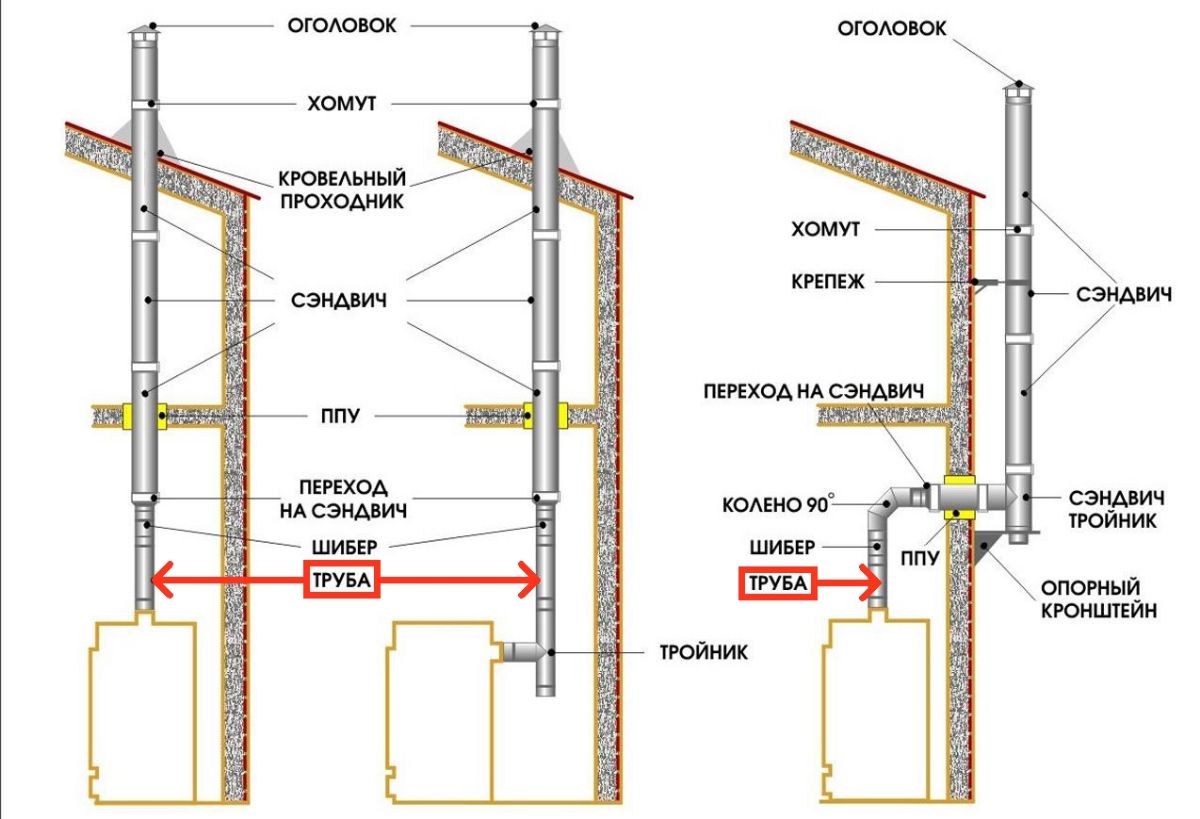

УСТРОЙСТВО ДЫМОХОДНОЙ ТРУБЫ И ДЫМОВОГО КАНАЛА.

Во-первых, необходимо знать следующее:

— дым из котла, попав в дымоход, охлаждается, пары, находящиеся в дыму, конденсируются, оседая на стенки дымохода, особенно на не отапливаемом чердаке и наружной части дымохода;

— кислота содержащаяся в конденсате, воздействие тепла и холода всегда стремятся разрушить дымоход и в течение нескольких лет запросто могут это сделать;

— не удаленная из дымохода вовремя сажа может загореться при отсутствии присмотра за дымоходом и стать причиной пожара.

Учитывая эти три самых главных и основных момента, рекомендуем при устройстве дымоходной трубы учесть следующее:

1. Труба, которая должна находиться в непосредственном контакте с влагой, конденсатом и кислотами, должна быть выполнена из нержавеющей стали. Всем ясно, что это связано с долговечностью самого материала, но главное в другом. Главное то, что труба должна быть сварная

Рис.

Рис. 2

То есть непосредственно само место стыка представляет собой монолит (Смотрим рис. 1), а не завальцованый или гнутый замок (Смотрим рис. 2). Поэтому, герметичность такого замка может быть нарушена. Знаю, что многие с этим не согласятся, но инспектор, «принимающий» дымоход обычно другого мнения. А владельцам газовых котлов, где имеют место такие понятия как газовый проект и ответственность газового хозяйства, я вообще не рекомендую в этом плане экспериментировать.

2. Диаметр самого дымохода должен быть не менее сечения выхода дымовой трубы котла и других приборов (например, газовой колонки). Чтобы не получилось так, что мы воткнули в трубу диаметром 150 мм котел с выходом 180 мм. В результате, угарный газ удаляется не полностью, частично попадая в помещение.

3. В нижней части трубы надо оборудовать тройник «c прочисткой», для газохода обязательно конденсатоотводчик.

4. Использовать трубы типа «сэндвич», полость которого между внутренним вкладышем и стенками трубы заполнена негорючим материалом, как правило базальтом.

5. При проходе дымовой трубы через стены или потолок использовать штатные, специально подготовленные полости — короба, с жестяными или нержавеющими крышками, полость которых также заполнена негорючим материалом или керамзитом, (Проход через перекрытие).

Вот собственно все об основном устройстве дымохода. Само собой, задачи бывают разные в зависимости от того, с чем мы имеем дело — котел на дровах, газовый котел, камин или банная печь. Для отвода продуктов сгорания от газового котла, рекомендована сталь AISI 304, для твердого топлива сталь AISI 316, дымоходы из стали АISI 430 служат намного меньше. Поэтому к выбору дымохода подходим очень тщательно.

Теперь ответим на несколько важных вопросов по поводу вывода дымоходной трубы и самого ее хода.

Трубы всегда поставляются участками длиной по 1 метру и 0,5 метра. Участки длиной от 0,5 метра до 1 метра изготавливаются только под заказ, если таковые понадобятся. Чисто теоретически дымоход должен иметь минимальное количество стыков. Допускается отклонение дымоходной трубы под углом до 30 градусов к вертикали и длиной горизонтального участка не более 1 метра. Иногда котлы устанавливают в небольших пристройках, и возникает вопрос о высоте подъема трубы. Минимальную высоту трубы следует принимать, считая от места подключения котла до устья дымохода, т.е. места, откуда выходит дым, не менее 3 метров по вертикали.

Наиболее частый вопрос — Каково возвышение дымовой трубы над кровлей? Здесь нам поможет следующая схема.

Т.е. мы принимаем высоту дымовой трубы:

не менее 0,5 метра над плоской кровлей
не менее 0,5 метра над коньком кровли при расположении трубы на расстоянии 1,5 метра от конька
не ниже конька кровли при расположении трубы на расстоянии от 1,5 до 3 метров от конька
не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении трубы на расстоянии более 3 метров от конька

Вот такие четыре «не». Причем, есть еще один момент.

Всегда возвышение трубы на 0,5 метра предусматриваем выше верхней точки здания, пристроенного к отапливаемому помещению и всегда возвышение трубы на 0,5 метра предусматриваем над верхней плоскостью ветровой тени более высокого рядом стоящего здания или сооружения.

И, наконец, основное, что необходимо знать при размещении котла на твердом топливе или печи.

Расстояние от котла до стен из сгораемых материалов:

в стороны и за котлом — не менее 500 мм
над котлом — не менее 1200 мм
перед топочной дверцей — не менее 1250 мм

Безопасные расстояния с боков и за котлом могут быть уменьшены вдвое, если использовать защитные преграды. Защитную преграду выполняем из стального (или нержавеющего) листа, который накладывается на асбестовый картон толщиной от 8 мм. Вместо асбестового листа можно использовать лист базальтовой ваты или другой утеплитель более высокой плотности. Или же вдоль стены можно уложить кирпичную кладку на высоту котла, толщиной в полкипича и отделать ее камнем. Также не стоит забывать про пол, на котором необходимо предусмотреть основание, на которое и устанавливаем котел. Здесь принцип тот же — лист металла, базальт, цемент или камень, — что больше нравится.

Помещение, где устанавливаем аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.

Стыки труб стягиваем при помощи хомутов. Для закрепления трубы к стене используем кронштейны. Либо используем большой каркасный кронштейн, который держит на себе всю эту конструкцию.

Само собой вариантов и построений конструкции дымоходов множество. Хотя бывают и сложности, когда все вроде спланировали и в последний момент заметили, что дымоход проходит прямо вплотную к окну второго этажа. Или выпуск кровли над зданием так велик, что надо трогать кровлю, а трогать ее совсем не хочется и т.д. Предусматривайте все заранее.

СОБСТВЕННОЕ ПРОИЗВОДСТВО ПОЗВОЛЯЕТ ПРЕДЛОЖИТЬ НИЗКУЮ ЦЕНУ НА ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДОВ.

Тройник ревизии
Заглушка ревизии
Монтажная площадка
Кронштейн монтажной площадки
Тройник подключения ( редукция)
Отвод ( колено )
Труба
Оголовок
Зонт
Кронштейн (крепление к стене)
Трубный хомут
Проход кровли

И конечно любые нестандартные детали! Мы их очень любим!

Дымоходная техника brata

Oбщая характеристика дымоходных систем

Каждое здание, в котором имеется отопительный котел, должно быть оборудовано эффективной системой для отвода дымовых газов и его вентиляции.
Всасывающее действие дымоходов, каналов для отвода дымовых газов и вентиляции зависит от разницы давлений: холодного наружного воздуха и теплого, более легкого воздуха внутри здания.
Современные дымоходные системы должны характеризоваться:
- стойкостью к воздействию образующегося конденсата,
- стойкостью к пожару в результате возгорания сажи,
- герметичностью, обеспечивающей надлежащую тягу и безопасность пользователей.
Минимальный диаметр внутренней трубы не может быть меньше 140 мм (не касается конденсационных котлов с закрытой камерой сгорания).
Рекомендуется устанавливать трубы с круглым сечением дымоходов и каналов для отвода дымовых газов, поскольку они характеризуются меньшим сопротивлением движению дымовых газов. Преимуществом каналов с таким сечением является также более высокая эффективность их периодической очистки.
Диаметр трубы должен соответствовать ее высоте, мощности и типу котла, а также виду используемого топлива.
Выходы дымовых каналов должны быть доступны для очистки и периодических осмотров. С этой целью на крыше следует предусмотреть постоянные доступы к трубам.
Необходимо позаботиться о том, чтобы дверца для осмотра и очистки располагалась в месте, удобном для удаления из трубы загрязнения, а расстояние от дверцы до ближайших легковозгораемых материалов должно составлять как минимум 30 cм. В случае, если появится необходимость в применении дополнительной дверцы для осмотра и очистки над тройником для подключения потребителя (напр., на чердаке), то пол из легковозгораемых материалов следует прикрыть негорючим материалом (напр, стальным листом, каменной плитой или керамической плиткой). В случае большой высоты части трубы, выступающей над крышей, или кровли с крутым скатом очень удобным решением является монтаж дополнительной дверцы для очистки на высоте ок. 100 cм над крышей.

ВНИМАНИЕ! Mонтаж дополнительной дверцы для осмотра и очистки необходимо согласовать с местной трубоочистной фирмой.

вверх

Высота трубы

Эффективная высота трубы, измеренная от тройника для подключения потребителя до места перехода дымохода через конструкцию крыши, должна составлять:
- для котлов, работающих на газообразном топливе, не менее 4 м.
- для котлов, работающих на жидком топливе, не менее 5 м.
Рекомендуется, чтобы трубы, устанавливаемые снаружи здания, были изолированы термоизоляцией и крепились к стене здания при помощи крепежных хомутов (Рис. 1.). Mинимальное количество хомутов — 2 шт.; максимальное расстояние между хомутами – 3 м.
Высота части трубы, выступающей над крышей, должна отвечать следующим требованиям:
1. в случае плоских крыш с углом наклона ската крыши до 12° выход дымохода должен располагаться на высоте как минимум 0,6 м от конька, независимо от конструкции крыши – Рис. 2.а
2. в случае крутых крыш с углом наклона ската крыши более 12° и с легковоспламеняющимся покрытием выходы дымовых каналов должны располагаться на высоте не менее 0,6 м от уровня конька – Рис.2.b
3. в случае крутых крыш с углом наклона ската крыши более12° и с негорючим или трудновозгораемым покрытием выходы дымовых каналов должны располагаться на ваысоте не менее 0,3 м над поверхностью крыши, а также на расстоянии, измеряемом по горизонтали от этой поверхности, по крайней мере, 1,0 м — Рис.2.c
Скат крыши с углом наклона более 12° необходимо рассматривать как препятствие для правильного функционирования дымоходов. Поэтому, в зависимости от расположения трубы по отношению к самому высокому элементу здания, который является препятствием (преградой), выходные каналы должны обязательно располагаться:
1. по крайнем мере на 0,3 м выше верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии 1,5 м от этого препятствия — Рис. 3.a
2. по крайнем мере на уровне верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии oт 1,5 до 3,0 от этого препятствия — Рис.3.b
3. над плоскостью, проведенной под углом 12° вниз от уровня самого высокого препятствия – в случае труб, расположенных на расстоянии от 3 до 10 м от этого препятствия – Рис.3.c

вверх

Проветривание дымоходных систем

Во всех помещениях, не исключая подвалов и чердаков, необходимо обеспечить воздухообмен с удалением воздуха по вентиляционным каналам, выведенным выше крыши. В помещении, в котором установлен отопительный котел, должно иметься приточное вентиляционное отверстие площадью не менее 200 cм, нижний край которого должен располагаться не выше 33 cм над уровнем пола, а также вытяжное вентиляционное отверстие площадью не менее 200 cм, размещенное как можно ближе к перекрытию.
Вентиляционные каналы – в отличие от дымовых каналов и каналов для отвода газов – имеют по бокам выходные отверстия непосредственно под элементом, прикрывающим трубу. Во избежание образования завихрений воздуха рекомендуется сделать два отверстия с противоположных боков канала — Рис.4.a. Эта рекомендация не касается конфигурации дымоходной системы SW + W2 и более. В таких случаях не разрешается нарушать перегородку, разделяющую каналы в вентиляционном блоке – Рис.4.b.

вверх

Расширительный зазор

Труба представляет собой отдельно стоящую конструкцию. В связи с этим следует оставить соответствующий зазор от 5 до 10 мм, не допуская до примыкания дымохода вплотную к конструкции здания — Рис.5.
Труба не может примыкать непосредственно к легковозгораемым поверхностям стен. Поэтому необходимо оставить зазор как минимум 5 см, обеспечивая таким образом циркуляцию воздуха —Рис. 6.
Расширительный зазор в месте перехода дымохода через перекрытие должен составлять:
1. в случае перекрытия из негорючего материала 3 см — Рис.7.a
2. в случае перекрытия из горючего материала 5 см — Рис.7.b
Заполните зазор негорючим изоляционным материалом.
Место перехода дымохода через стену из легковозгораемого материала должно быть заизолировано в радиусе как минимум 15 см негорючими материалами – напр., минеральной ватой — Рис.8a. Зазор в месте перехода дымового канала через негорючую стену должен быть заполнен слоем минеральной ваты на всей длине перехода с целью исключения напряжений — Рис.8.b.
При соединении стального дымового канала с керамическим тройником для подключения потребителя необходимо обязательно оставить зазор для температурного расширения:
1. в случае котлов, работающих на газовом и жидком топливе, характеризующихся низкой температурой дымовых газов, расширительный зазор должен составлять ок. 3 мм, а для его заполнения следует использовать специальный керамический шнур, стойкий к высоким температурам, или эластичный силикон, также стойкий к высоким температурам
2. в случае котлов, работающих на твердом топливе, расширительный зазор должен составлять 5 — 10 мм, a для его заполнения следует использовать специальный керамический шнур, стойкий к очень высоким температурам — Рис. 8a и 8b.
3. в случае классических каминов и каминных вкладышей расширительный зазор должен составлять 5 – 10 ммс заполнением крамическим шнуром. Рекомендуем в этом случае использовать тройник для подключения потребителей 45° — Рис. 9
Прежде чем вставить дымовой канал в тройник для подключения потребителя, необходимо обмотать его конец керамическим шнуром. Рекомендуемые размеры шнура приведены в Taбл. 1. Керамические шнуры находятся в оферте нашей фирмы
ВНИМАНИЕ! Бывает, что необходимо временно подсоединить печь (напр. типа буржуйки) в ходе строительства, чтобы обогреть помещения. В таком случае следует позаботиться о том, чтобы дымовой канал (стальная труба) для отвода дымовых газов был настолько длинным, чтобы не подвергать керамический тройник для подключения потребителей непосредственному контакту с огнем. Подключение печи такого типа при помощи слишком короткого дымового канала может привести к термическому шоку и в результате к повреждению (растрескиванию) тройника.

вверх

Консольная плита

С целью экономичной облицовки трубы клинкерным кирпичом необходимо использовать армированную бетонную консольную плиту — Рис.10. В нашей оферте находятся сборные консольные плиты для дымоходных систем типа: S — Рис.10.a, SW – Рис.10.b. При других конфигурациях: напр. SW + W2 (Рис.10.c), необходимо отлить консольную плиту непосредственно на стройплощадке при помощи опалубки из пенополистирола, находящейся в оферте нашей фирмы. Армирование консольной плиты, отливаемой непосредственно на стройплощадке, осуществляется в соответствии с изложенными ниже требованиями — Рис.12 ВНИМАНИЕ! Арматурная сетка должна находиться на расстоянии максимально 2 см от верхней поверхности плиты. Необходимо помнить о том, что бетон марки B 20 достигает полную прочность по истечении 28 дней. При облицовке трубы в первом и последнем слое кирпичей необходимо оставить свободные вертикальные каналы для проветривания облицовки.

вверх

Покровная плита

Для надлежащей защиты конструкции дымоходной системы от воздействия атмосферных факторов необходимо использовать покровную плиту. В нашей оферте находятся стальные и бетонные покровные плиты для дымоходных систем типа S — Рис. 13 и SW — Рис. 14. Стальные плиты могут быть изготовлены в нашей фирме в любом цвете RAL, выбранном клиентом. Бетонные покровные плиты необходимо укладывать на кладочный раствор. А для монтажа стальных плит необходимо использовать монтажный клей (лучше всего полимерный). Рекомендуем дополнительное усиление крепежными анкерами — Рис. 15 В случае, если необходимо применить покровные плиты для другой конфигурации каналов, стальные плиты изготовляются в нашей фирме по заказу. Бетонные плиты можно отлить самостоятельно на стройплощадке в соответствии с рекомендациями ниже — Рис.16 Для отливки плиты следует использовать бетон марки B 20. Oтверстие, выполненное при помощи шаблона из пенополистирола, необходимо тщательно разметить точно по оси керамической трубы, завершающей дымоходную систему. Верхняя поверхность плиты должна иметь скаты от середины к бокам. Покровная плита, отлитая на стройплощадке, должна образовать на завершенной трубе навес шириной как минимум 6 cм. Прежде чем приступить к монтажу плиты на трубе, необходимо сделать с нижней стороны плиты надрезы (капельники) на глубину 2,5 cм от ее края — Рис. 16.

вверх

Статика дымоходных систем brata

Дымоходные системы brata характеризуются высокой статической устойчивостью конструкции. Это позволяет возводить наши трубы высотой до 25 м (общая высота, измеренная от основания) при условии, что их высота в части, выступающей над стропильной конструкцией крыши, отвечает величинам, приведенным в Табл. 4. ВНИМАНИЕ! Условием применения таблицы является наличие боковой подпоры трубы в крыше здания — Рис.17.
Для обеспечения горизонтальной жесткости трубы на высоте перехода через крышу и одновременно для отделения трубы от конструкции здания необходимо обеспечить ее надлежащее крепление к стропильной конструкции крыши. Необходимо обустроить вокруг трубы стальную обвязку из фасонных полос типа уголок или швеллер и при помощи винтов прикрепить ее к балкам сропильной конструкции крыши. Стальная обвязка должна крепиться над или под балками. Высота h трубы в части над крышей – согл.
Статическая устойчивость дымоходных систем brata в части, выступающей над крышей свыше рекомендованных в Tабл. 3 величин, может быть достигнута путем применения дополнительного армирования. Армирование выполняется из стальных стержней Ø12 мм, которые вставляются в предназначенные для этого отверстия Ø 30 мм в пустотелых блоках. Для облегчения выполнения дополнительного армирования трубы на стройплощадке рекомендуем использовать готовые арматурные стержни Ø 12 мм с резьбой на концах и стальные соединительные детали с внутренней резьбой M 10 мм — Рис.18 Предлагаемые нашей фирмой арматурные стержни имеют стандартную длину 100 см. Свинтив арматурные стержни на длину, необходимую для конкретной трубы, последний стержень необходимо обрезать так, чтобы его верхушка располагалась на ок. 25 cм ниже оголовка трубы. Арматурные стержни должны опираться на специальные арматурные заглушки, установленные на необходимой высоте трубы в отверстиях в пустотелом блоке — Рис.19.b. Арматура трубы по длине должна составлять двухкратность ее высоты в части, выступающей над крышей ( напр. труба высотой 2 м над скатом крыши — 4 м; высотой 3 м — 6 м арматуры) и снизу должна опираться на заглушки на расстоянии как минимум 0,75 м от нижней опоры трубы в перекрытии здания – Рис.19. Соединенные между собой арматурные стержни, вставленные в четыре отверстия в корпусе трубы, необходимо залить жидким цементным раствором — Рис.19.a.

вверх

Выбор диаметра трубы

Дымоходные системы brata могут применяться для строительства как дымоходов, так и дымовых каналов для отвода дымовых газов из отопительных котлов и каминов, предназначенных для сжигания твердого топлива, а также современных печей, работающих на жидком или газообразном топливе, с открытой камерой сгорания. Диаметр дымового канала подбирает проектировщик отопительной системы в зависимости от высоты трубы и технических параметров котла или камеры сгорания, a, прежде всего, от мощности трубы. Приведенные ниже диаграммы позволяют сократить эту процедуру.

вверх

Как крепить дымоход к стене

Дымоходы — это обязательная часть отопительной системы. Сейчас их изготавливают из металла, что значительно упрощает монтаж.

Тем не менее, любая труба должна быть правильно установлена и укреплена. Только в этом случае она сможет выполнять свои функции.

При установке дымохода важно обеспечить ему устойчивое вертикальное положение, учитывая при этом возможную нагрузку на конструктивные элементы здания. Даже невысокие трубы нуждаются в дополнительной опоре, роль которой обычно выполняют стены.

Крепятся трубы к ним при помощи кронштейнов, конструкция которых позволяет удерживать трубу в вертикальном положении.

Разновидности кронштейнов для удержания трубы в вертикальном положении

Существует несколько типов кронштейнов, каждый из которых имеет особую конструкцию и функционал.

Стартовый кронштейн устанавливается в основании дымохода. Поскольку на него приходится вес всей трубы, то он должен быть прочным. Эта деталь состоит из двух консолей из металлического профиля и площадки с вырезом.

Стеновой кронштейн не испытывает весовую нагрузку. Его задача заключается лишь в фиксации трубы в вертикальном положении. Он состоит из разъемного металлического кольца и пластины, которая крепится к стене. Если расстояния от стены больше 100 мм, то кольцо к пластине прикрепляют с помощью двух консолей.

Телескопический

Конструкция телескопического стенового кронштейна позволяет менять расстояние от кольца до стены, двигая одну трубки профиля внутри другой. Подходит для крепления в том случае, если стена имеет неровную поверхность.

Кронштейн на шпильках — это облегченный вариант крепления. Он представляет собой хомут, приваренный к шпильке с резьбой, которая вкручивается в стену или дюбель. Поскольку этот кронштейн имеет лишь одну точку соприкосновения со стеной, то он не способен противостоять значительным нагрузкам.

Консольный кронштейн состоит из направляющих, к которым и крепится труба. В его конструкции отсутствуют обжимные кольца или хомуты.

При установке дымохода важно не только подобрать подходящую разновидность кронштейнов, но и их количество. Рекомендуется устанавливать крепление к стене не менее чем каждые 500 мм.

Если дымоход возвышается над уровнем крыши больше чем на 1 м, нужно предусмотреть установку растяжек, а если больше чем на 1,5 метров, то понадобиться опорная штанга.

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

Изделия необходимых размеров.
Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
Стакан для сбора конденсата.
Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
Ревизионные элементы с дверцами для очистки дымохода.
Устье – верхний концовик дымоотвода.
Опорная консоль – элемент, необходимый для установки дымохода.
Стеновой кронштейн для крепления дымоотвода к стене.
Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
образование и оседание конденсата сводится к минимуму;
благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
заканчиваем монтаж установкой зонта;
при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
утеплитель надежно защищает наружный контур от перегрева;
конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

настенные кронштейны, которые удерживают конструкцию;
ревизия, имеющая окно для чистки и подставки под нее;
набор переходников;
тройники;
колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
обжимные хомуты для соединения отдельных элементов конструкции;
разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

Оцените статью: Поделитесь с друзьями! Минимальные зазоры

для одностенных и двустенных труб

Привет,

Я провел поиск, но не совсем понял, как применить обсуждения к моей ситуации. Пожалуйста, извините меня, если это было покрыто, и я это пропустил.

Мы планируем установить Rais 106 в новом доме (скоро будет гипсокартон). Дымоход будет проходить прямо через потолок и выходить наружу. Потолок / крыша — очень низкий уклон (1:12). нет чердака.

Конструкция конструкции довольно проста, почти безупречна, поэтому в идеале у нас должно быть наименьшее количество «всякой всячины» на потолке.Выполняя поиск в Интернете, я обнаружил различные минимальные расстояния между дымоходом как для одинарной, так и для двойной стенки, плюс допустимое уменьшение, если поверхность негорючая, хотя я не совсем понимаю, как они применяются, когда труба выходит вертикально, а чем по горизонтали.

Мой первый вопрос: какие материалы квалифицируются как с практической точки зрения (я не буду поджигать дом, если я использую их), так и с юридической точки зрения (соответствует нормам) как негорючие? Я считаю, что Hartiboard, цементная плита и Wonderboard упоминаются в качестве возможных вариантов, но я не смог определить, что, если потребуется какой-либо UL или другой рейтинг, чтобы убедиться, что какой-либо один материал соответствует определению кода негорючего материала.Кто-нибудь знает?

Так как дизайн требует единого вида потолка, если есть негорючий материал, было бы замечательно, что мы могли бы использовать несколько его листов над плитой, остальное сделать из гипсокартона и иметь возможность снимать слой целиком. дело так, чтобы все выглядело одинаково. Это поднимает дополнительный вопрос о том, повлияет ли обезжиривающее покрытие или краска на рейтинг любого материала, который в противном случае считался бы негорючим?

В идеале мы должны использовать одностенную трубу от печи до потолочного короба (потому что Rais делает действительно красивую одностенную трубу), иметь негорючий потолок и очень маленькую и простую переходную коробку на потолке, допускающую минимальное отступление от труба к потолку.В чем я не уверен, так это в том, что это будет за воротник (извините, я не знаю правильных терминов) как для одинарной, так и для двойной трубы. Конечно, я бы использовал одобренный комплект для крепления к потолку, а не просто проводил бы трубу через потолок.

Любая помощь будет оценена. Спасибо.

Расстояние до горючих материалов для каминов и печных труб

Расстояние до стен и поверхностей является важным фактором при выборе и установке нагревательных приборов.Хотя при разговоре о допусках необходимо учесть множество ситуаций, в этой статье мы постараемся обратиться к тем, о которых спрашивают чаще всего.

Что такое допуск для горючих материалов?

Горючие материалы — это любой материал или поверхность, которые могут гореть, включая дерево или изделия из дерева, гипсокартон, прессованную бумагу, растительные волокна, пластмассы или любой другой материал, который может воспламениться и гореть, независимо от того, огнестойкий или нет, оштукатуренный или нематированный. Зазор — это расстояние, которое считается безопасным между теплогенератором, дымоходом, облицовкой дымохода, вентиляционной трубой, вентиляционным соединителем или другими горячими поверхностями и горючими материалами.

Каковы допустимые зазоры?

Ниже приведены допустимые зазоры для ряда распространенных ситуаций. Размеры зазоров были определены после тщательного тестирования печей и компонентов; все температуры регистрировались, и только после этого устанавливались безопасные зазоры. Всегда сверяйтесь с инструкциями производителя печи, местными или окружными муниципалитетами или обращайтесь за разъяснениями в Национальную ассоциацию противопожарной защиты (NAFA) 211 или Международный жилищный кодекс (IRC).

Камины каменные

Все горючие камины и аналогичные элементы отделки должны располагаться на расстоянии не менее 6 дюймов от каминных отверстий. Части камина в сборе, расположенные по сторонам проема камина, которые выступают более чем на 1-1 / 2 дюйма от лицевой стороны камина, должны иметь дополнительный зазор, равный выступу. Части камина в сборе, расположенные выше и выступающие более чем на 1-1 / 2 дюйма от отверстия камина, не должны располагаться на расстоянии менее 12 дюймов от верха отверстия камина.

Открытые горючие каминные доски и отделка могут быть размещены непосредственно на фасаде каменного камина, окружающем каминный проем, при условии, что такие горючие материалы не должны быть размещены ближе 6 дюймов от каминного проема. Горючие материалы в пределах 12 дюймов от отверстия камина не должны выступать более чем на 1/8 дюйма на каждые 1 дюйм расстояния от такого отверстия.

Отдельностоящие печи

ЗАЩИТА ПЕЧЬИ: Топка и соединители дымохода также должны находиться на определенном расстоянии от стен и потолка из горючего материала.NFPA требует 18-дюймового зазора до горючих стен для одностенных печных труб. Двустенные печные трубы используются, когда у вас нет 18-дюймового или более зазора от горючих материалов. Большая часть двустенной печной трубы допускает зазор 6 дюймов от горючих материалов стен и 8 дюймов от горючих материалов потолка.

Использование «теплового экрана» на одностенной дымовой трубе позволяет уменьшить зазоры с 18 дюймов до 6 дюймов от стены и 9 дюймов до потолка. Многие думают, что дымовая труба может проходить от дровяной печи прямо через потолок. и крыша.Это не так и может идти только от печи к потолку или стене. На этом этапе его необходимо подключить к трубе класса А, если она войдет в потолок, чердак и крышу. Эта труба имеет зазор 2 дюйма от горючих материалов и изолирован. Для входа в воспламеняемую стену требуется изолированный гильза. Для получения более подробной информации свяжитесь с квалифицированным техником или установщиком. лет, вероятно, нет в списке), защита пола должна быть негорючим материалом и простираться не менее чем на 18 дюймов со всех сторон устройства.Для перечисленных печей он должен выступать не менее чем на 8 дюймов по бокам и сзади и 18 дюймов спереди. Базовая защита пола, установленная NFPA, применяется к плитам с ножками высотой более 6 дюймов. Это означает, что пол камеры сгорания печи должен быть, по крайней мере, на этой высоте над поверхностью пола. Никогда не укорачивайте и не снимайте ножки или основание Подкладка предназначена не для защиты пола от перегрева, а для предотвращения возгорания пола от случайных искр или углей от печи.Напольное покрытие может быть выполнено из кирпича, бетона, шифера, керамической плитки или другого негорючего материала, и в большинстве случаев его нельзя устанавливать поверх коврового покрытия.

ЗАЩИТА СТЕНЫ: Для печи, не указанной в списке, расстояние от горючих стен должно быть не менее 36 дюймов, измеренное по прямой линии до стен. Для печей, установленных в углу, то же самое требование, 36 дюймов по прямой линии от стены. плита к стене, прилагается. Следует проверить инструкции производителя печи на предмет возможных сокращений.Эти размеры защиты стен могут быть уменьшены с помощью надлежащей защиты стен. Использование куска листового металла 24 калибра, установленного на распорки на расстоянии 1 дюйма от существующей стены и пола, уменьшит зазоры печи на 66% — или с 36 дюймов до 12 дюймов. Уменьшение зазора обычно измеряется от задней части печи до оригинала. воспламеняемая стена, а не листовой металл. Щит может быть изготовлен из листового металла, меди, цементной плиты с прикрепленной плиткой или кладки, такой как кирпич. Идея состоит в том, чтобы позволить воздуху течь, сохраняя прохладу стены, так как щит является барьер для тепла.Воздушный поток за экраном обеспечивает охлаждение тыльной стороны экрана и стены. Размер необходимого щита будет зависеть от печи.

Большинство новых печей позволяют размещать печь намного ближе, чем 36 дюймов к воспламеняющимся поверхностям стен. Некоторые модели имеют дополнительные тепловые экраны, которые можно приобрести, что позволит установить их еще ближе. Еще раз вам следует обратиться к руководству по вашей конкретной модели

ЗАЩИТА ПОТОЛКА: Будьте осторожны при установке печей в местах с малым зазором над головой, например в подвалах и комнатах с наклонным потолком.NFPA требует 48 дюймов от верха печи до горючего потолка. Это можно уменьшить, используя надлежащую защиту. Некоторые новые печи требуют меньшего зазора, всего 3 фута. Как всегда, обратитесь к руководству по новым и указанным плитам.

ALCOVE PROTECTION: Старые и не указанные в перечне печи не должны устанавливаться в нише, построенной из горючих материалов.Однако некоторые новые печи допускают такую установку, и их модели были протестированы специально для этого типа установки.Обратитесь к руководству производителя, в нем будет конкретно указано, одобрено ли оно.

Эти рекомендации охватывают широкий спектр ситуаций, но ваша может быть другой. Если у вас есть какие-либо вопросы, позвоните нам в Rockford Chimney Supply — мы будем рады помочь!

ФНР-100

FNR-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907

Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлено или неаккуратно эксплуатируется и обслуживается.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства Рекомендуем вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также в местном офисе разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле печи и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Их не должно быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, так как они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.

Рисунок 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.

Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или сожгли огнеупорная глина наперсток и вокруг него, по крайней мере 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность возгорания. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Уточните у производителя печи или у дилера. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если проем камина не загерметизирован. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбированы таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками спроектирована таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и тем самым увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает в результате отложения креозота в дымовой трубе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, включите огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или, по крайней мере, один раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для чистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Универсальный сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Профилактическая ассоциация. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным образом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Связанные публикации

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома

3/86 руб.

Информация, представленная здесь, предоставлена с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение актов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Wood Heat — Шаг 6: Установка и обслуживание

Шаг 6: Установка и обслуживание

Это открытие страницы:

Правильная установка системы отопления на дровах необходима для чистой и эффективной работы, а также для безопасности.Неправильно установленные дровяные горелки и дымоходы являются основной причиной домашних пожаров. В большинстве штатов есть стандарты пожарной безопасности для установки печей, которые обычно контролируются местными должностными лицами строительных норм. Всегда следуйте инструкциям производителя, а также государственным и местным строительным нормам. Обратите особое внимание на расстояние от горючих поверхностей. Желательно получить профессиональную помощь в выборе и установке системы отопления на дровах; однако следующая информация предоставляется в качестве общего руководства.Эта информация не является исчерпывающей. Для получения подробной информации обратитесь к руководству пользователя и местным строительным нормам. Если сомневаетесь, поищите профессионального установщика дровяной печи.

Расположение

Ваша плита должна быть расположена в часто используемом центральном месте, например, в гостиной или семейной комнате. Когда вы определились с местом, осмотрите несущую конструкцию под полом, на которой будет размещена печь, чтобы убедиться, что она соответствует требованиям. Самое эффективное место для обогрева печи — это центр комнаты, где она может излучать тепло во всех направлениях, однако вам также следует подумать об использовании помещения.Наименее эффективное место для установки печи — в шкафу или в нише, поэтому подумайте, где вы можете установить блок, чтобы он был безопасным (как на расстоянии от горючих поверхностей, так и вдали от потока домов или движения транспорта). .

Для установки необходимы надлежащие зазоры между поверхностями системы печи и окружающей средой, чтобы защитить ваш дом от пожара. Помните: необходимо учитывать теплоотдачу от стенок дымохода и дымохода, а также от самой печи.

Просветы от горючих материалов

Негорючий материал определяется как материал, который не воспламеняется или не горит под воздействием пламени или сильного тепла в течение продолжительных периодов времени. Сталь, железо, кирпич, плитка, бетон, шифер и стекло негорючие. Все стены с деревянным каркасом являются горючими, включая стены из гипса и гипсокартона на деревянной обрешетке или деревянных каркасах. Практически все стены и потолки жилых домов состоят из дерева. Постоянное воздействие тепла снижает температуру, при которой горючий материал начинает гореть.Балка или стропила, расположенные слишком близко к стенам дымохода, или стойка стены, расположенная слишком близко к печи и ее дымоходу, со временем перегреются и воспламенится. Поэтому важно, чтобы печь была установлена на достаточном расстоянии от горючих материалов. Если вы не уверены в конструкции своего дома, предположите, что стена или потолок горючие, и соблюдайте надлежащий зазор.

Пол считается негорючим, если он бетонный, монолитный или сплошной со стальными или бетонными, но не деревянными опорами.Существующая пристройка очага из каменной кладки является негорючей, если под ней не осталось деревянных опалубок и если размещение печи допускает удлинение очага не менее чем на 18 дюймов перед загрузочной дверцей. Все деревянные полы, ковры и синтетические материалы считаются горючими и должны быть защищены одобренным способом. Другие горючие материалы включают мебель, драпировки, книги и одежду.

Все печи и дымоходы требуют минимального расстояния до незащищенных горючих материалов сверху и со всех сторон дровяной печи.Зазоры определены строительными нормами и правилами, чтобы предотвратить перегрев горючих материалов, удерживая их на безопасном расстоянии от печи и ее компонентов. Необходимые зазоры для плит и деталей печи из всех горючих материалов, таких как стены и мебель, можно найти на сертификационной этикетке по стандартам испытаний на безопасность или в инструкциях по установке производителя. Если производительность неизвестна, например, на несертифицированных печах, минимальные необходимые зазоры до горючих материалов очень велики: 48 дюймов для излучающих печей и 36 дюймов для печей, окруженных рубашками, за которыми может течь конвекционный воздух.Если вы устанавливаете печь, к которой нет инструкции, следует соблюдать ГОСТы. Также могут быть полезны зазоры, перечисленные в этом руководстве.

Производители печей, сертифицированных EPA, должны указывать минимальные зазоры. Эти зазоры различаются в зависимости от конструкции печи. Если этикетка отсутствует, печь не имеет сертификата EPA. Некоторые страховые компании принимают только оборудование, сертифицированное EPA. Также имейте в виду, что неправильная установка печи может аннулировать ваш страховой полис в случае пожара в доме.

Не требуется зазора между плитами или дымовыми трубами до негорючих стен (например, бетонных стен или земляных полов). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Зазоры для дровяных печей и дымовых труб

Государственные и местные строительные нормы и правила и зазоры, перечисленные в этом разделе, должны соблюдаться, когда инструкции производителя по установке недоступны. При наличии инструкций производителя сравните рекомендованные зазоры с государственными и местными строительными нормами и правилами, указанными здесь.Всегда соблюдайте как минимум строительные нормы и спецификации производителя; использование большего зазора обеспечит запас прочности, но никогда не будет меньше рекомендованного.

Незащищенные полы, стены и потолки.

Все печи требуют минимального расстояния 36 дюймов до незащищенных горючих материалов сверху и со всех сторон печи. У одностенного дымохода должно быть расстояние до горючих стен и потолков, измеренное под прямым углом к трубе, не менее 18 дюймов.Не требуется зазора до негорючих стен (например, бетона). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага. Такое основание должно выходить не менее чем на 18 дюймов со всех сторон от печи.

Защищенные стены и потолки.

Дровяная печь и дымовая труба могут быть размещены на расстоянии менее 18 дюймов от горючего материала, если материал защищен утвержденным способом с помощью самодельной или сборной системы уменьшения зазора.

В двух наиболее распространенных типах самодельных систем уменьшения зазоров используется листовой металл 24-го калибра (оцинкованная сталь, алюминий или медь) или кирпичная стена толщиной 3-1 / 2 дюйма (номинальная 4 дюйма). Любой из этих материалов должен находиться на расстоянии одного дюйма от горючей поверхности; то есть они должны быть прикреплены к горючей поверхности так, чтобы между листовым металлом или кладкой и горючим материалом оставалось воздушное пространство размером не менее одного дюйма.

В случае листового металла негорючие прокладки используются для поддержания воздушного пространства в один дюйм.При кладке стены при необходимости используют металлические стяжки и планки опалубки для крепления кирпича к стене.

Не размещайте распорки или стенные анкеры непосредственно за печью или дымоходом. Воздушное пространство в один дюйм необходимо поддерживать по всему периметру системы уменьшения зазоров, чтобы воздух свободно проходил и отводил тепло. Это предотвращает возгорание горючей поверхности.

Листовой металл или кладка, прикрепленные к стене без этого воздушного пространства, не обеспечивают защиты и не могут рассматриваться как система уменьшения зазоров.

Защитные системы или системы уменьшения зазоров

Система уменьшения зазора обеспечивает вентилируемое воздушное пространство между источником тепла и горючим материалом на расстоянии одного дюйма от горючей поверхности. Установка системы уменьшения зазоров уменьшит передачу тепла горючей поверхности, что позволит уменьшить определенные зазоры. У дилеров дровяных печей и каминов можно приобрести разнообразные сборные системы уменьшения зазоров. Всегда обращайте внимание на список безопасности и убедитесь, что система предназначена для использования с дровяной печью.Производители этих протестированных и перечисленных принадлежностей предоставляют конкретные инструкции по установке, которые необходимо соблюдать.

Система уменьшения зазора должна располагаться по центру позади печи и дымохода или над ними для защиты стены или потолка соответственно. Система должна выступать за плиту не менее чем на 36 дюймов по высоте и ширине, измеренным по диагонали. Если печь расположена дальше от стены, чем требуется минимальное расстояние, ширину и высоту системы зазора можно определить путем измерения от бокового и верхнего края печи до незащищенной стены.Это расстояние должно быть не менее 36 дюймов. Чем больше расстояние между печью или дымоходом и стеной, тем меньше должна быть система уменьшения зазора.

Некоторые производители могут указывать большие зазоры. Чтобы получить полный список разрешений с использованием систем сокращения разрешений, обратитесь в местную службу начальника пожарной охраны.

Защита пола

Все горючие полы должны быть защищены. Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага.Производители перечисленных печей обычно указывают тип материала, необходимого для защиты пола. Если производитель не указывает материал, вы можете приобрести одну или несколько проверенных на безопасность и перечисленных на рынке сборных печных плит.

Защита пола должна выступать не менее чем на 18 дюймов перед загрузочной дверцей, чтобы предотвратить повреждение пола искрами, углями, пеплом или тепловым излучением. Он также должен выступать на 18 дюймов или более по остальным сторонам перечисленных печей, если производитель не указывает большее количество.Не включенная в список печь требует защиты пола не менее 18 дюймов со всех сторон, включая загрузочную и зольную дверцы.

Если требуется более одной сборной плиты печи, внесенной в список безопасности, для соответствия требованиям зазора, стык между плитами плиты должен быть выполнен с использованием либо проверенного на безопасность и указанного в перечне переходника плиты плиты, либо полосы листового металла толщиной 24 мм от четырех до шести дюймов шириной.

Рекомендуемый тип защиты пола зависит от длины ножек печи. Печи с ножками высотой менее двух дюймов должны опираться только на защиту пола, как указано производителем, проверенные на безопасность и перечисленные сборные плиты для печи, или негорючий пол.

Если у вашей печи ножки высотой два дюйма или больше, вы также можете использовать комбинацию листового металла и кирпичной кладки. Расположение листового металла и кирпичной кладки для защиты пола зависит от длины ножек печи:

Печи с ножками от двух до шести дюймов: Защита пола может состоять из четырехдюймовой (номинальной) полой кладки, уложенной для обеспечения циркуляции воздуха через слой и покрытой листом толщиной 24 мм. Другой слой кладки может быть положен поверх листового металла для эстетической привлекательности.
Печи с ножками высотой более шести дюймов: защита пола может состоять из близко расположенных блоков кладки из кирпича, бетона или камня, которые обеспечивают толщину не менее двух дюймов. Такая кладка должна быть покрыта листовым металлом толщиной 24 мм или положена поверх него.

Если вы используете комбинацию листового металла и кирпичной кладки для защиты пола, убедитесь, что каждая ножка печи имеет прочную прочную опору.

Дымоходы и дымоходы.

Эффект стека. Источник: Отопление жилых домов дровами.Канадская ипотечная и жилищная корпорация (CMHC) ¹

Дымоход — это двигатель, приводящий в действие дровяную систему отопления. Дымоход работает с печью или камином по обратной связи. Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и т. Д. Изолированный дымоход создает большую тягу при меньшем нагреве. Дымовые трубы, используемые с дровяными печами, должны соответствовать стандартам «для всех видов топлива», также называемым «Классом А.”

Дымоходы

должны максимально соответствовать следующим рекомендациям по проектированию:

В теплой среде здания (кондиционируемое / отапливаемое пространство), а не на внешней стене
Выше здания
Проникнуть в оболочку здания в самой высокой точке или около нее
Прямо вверх, без колен и смещений
Изоляция вокруг футеровки дымохода
Размер дымохода для печи

Высота дымохода имеет решающее значение для создания надлежащей тяги и соответствия нормам пожарной безопасности.Дымоход должен выступать не менее чем на три фута над точкой выхода из крыши и должен быть как минимум на два фута выше любой части крыши в пределах десяти футов. (См. «Правило 3-2-10» ниже.)

Эффект стека , или «синдром холодного очага» — В режиме ожидания, когда в печи нет огня, дом, который выше дымохода, может работать как дымоход лучше, чем сам дымоход. Этот так называемый эффект дымовой трубы создается (поднимающимся) теплым воздухом в доме, создающим небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать с ним.Следовательно, направление потока в дымоходе меняется на противоположное, втягивая холодный воздух и, возможно, выхлоп, в дом.

Правило 3-2-10

Высота дымохода имеет решающее значение для создания надлежащей тяги. Дымоход должен выходить как минимум на три фута от крыши и быть как минимум на два фута выше любой части крыши в пределах десяти футов по горизонтали. Измерения производятся от высокой стороны крыши до верхней части стены дымохода.

Если дымоход находится на расстоянии 10 футов или более от конька крыши, вы можете напрямую использовать приведенную ниже таблицу.Если конек меньше десяти футов, рассчитайте правильную высоту, используя числа из таблицы выше по следующей формуле: (уклон крыши x расстояние до конька) + 2 фута = требуемая высота над крышей.

Например, дымоход на крыше с уклоном 5/12, расположенной на расстоянии 6 футов от конька, требует: (5/12 x 6 футов) + 2 фута = 4 фута, 6 дюймов над крышей.

Патрубок для дымохода или патрубок для выпуска воздуха обычно называют дымоходом. Он соединяет печь с дымоходом.Дымоход может иметь одинарную или двойную металлическую конструкцию. Двойная стена обеспечивает лучшую защиту, и многие страховые компании нуждаются в этой функции. Он не может проходить через стену, потолок, чердак, кладовку или любое скрытое пространство.

Исследования показывают, что большинство домашних пожаров, связанных с дровяными обогревателями, часто возникают вокруг дымохода или дымохода. По данным Комиссии по безопасности потребительских товаров США, пожары в домах с участием дымоходов вызваны в первую очередь скоплением креозота в дымоходе (креозот — это сажа и деготь, образующаяся как побочный продукт сжигания древесины), металлическими дымоходами, расположенными слишком близко к горючим материалам, неисправностью дымохода, неправильным строительство или износ дымохода из каменной кладки, а также неправильная установка соединителя дымохода (дымохода).Перед строительством или установкой дымохода и дымохода очень важно связаться с офисом начальника пожарной охраны и местными должностными лицами строительных норм для получения информации о том, как сделать вашу систему безопасной (во многих областях установка должна быть проверена местным должностным лицом строительных норм. ).

По соображениям безопасности дымовая труба должна быть как можно короче, но допускается установка с длиной трубы около пяти футов. Имейте в виду, что в самой безотказной системе будет мало горизонтальных участков труб и колен, если таковые будут.Вертикальная дымовая труба обеспечивает наилучшую тягу и позволяет креозоту и саже падать обратно в печь для сжигания. Следует избегать длинных участков дымохода и колен, потому что они неизбежно заполняются сажей, золой и креозотом.

* Уклоны крыши даны в футах подъема на 12 футов пробега. Склон 6/12 поднимается на 6 футов на 12 футов горизонтального бега.

Наперстки

Используйте металлический или глиняный наперсток при пропускании дымохода через негорючие стены. Наперсток должен быть прочно зацементирован в каменном дымоходе и проходить через стенку дымохода к внутренней поверхности или облицовке, но не дальше.Вставьте короткую часть дымохода, обжатую с обоих концов, в гильзу и закрепите ее высокотемпературным герметиком. Дымовая труба должна входить как можно дальше в наперсток, но не выступать в дымоход.

Если вам необходимо провести вентиляцию через горючую внутреннюю или внешнюю стену, обратитесь к начальнику пожарной охраны за инструкциями. Дымовая труба не должна проходить через потолок, кладовку или скрытое пространство. В этих ситуациях требуется дымоход «класса А». Как только дымоход соединяется с дымоходом, с этого момента он должен оставаться дымоходом.Дальнейшее использование дымохода не допускается.

Кирпичный или металлический дымоход

Будет ли дымоход металлическим или каменным, зависит от ряда факторов. У обоих типов есть достоинства и недостатки.

Металлические дымоходы зачастую дешевле каменных дымоходов и их легче приспособить для установки в существующих домах. (Однако некоторые страховые компании не одобряют покрытие домов с металлическим дымоходом; обязательно проконсультируйтесь со своей страховой компанией перед установкой металлического дымохода.) Большинство дымоходов из каменной кладки требуют работы опытного каменщика и обычно строятся одновременно с домом.

Кладочные дымоходы требуют отверстия для очистки, которое обеспечивает удобный способ удаления креозота после очистки. Отверстие должно быть более чем на два фута ниже входного отверстия дымовой трубы, должно быть выполнено из каркаса из черного металла и иметь дверцу, спроектированную так, чтобы оставаться герметичной во время использования печи.

Заглушку дымохода часто добавляют, чтобы не допустить дождя. На кладочных дымоходах чаще всего используется плоская плита из стали или бетона, но доступны и более стильные керамические и металлические заглушки.Также доступны заглушки для проверенных на безопасность и указанных в перечне промышленных дымоходов.

Каменные дымоходы очень прочные, и некоторые домовладельцы считают их более привлекательными, чем сборные дымоходы. Кроме того, массивные внутренние дымоходы из каменной кладки будут дольше накапливать тепло и продолжать отдавать это тепло в комнату еще долго после того, как огонь утихнет.

Кладка дымоходов тоже имеет недостатки. Их строительство дорого, и их труднее проверять и обслуживать, чем сборные дымоходы.Кладка дымоходов на наружных стенах снижает эффективность обогрева. Воздействие низких температур наружного воздуха приводит к большей потере тепла и большему накоплению креозотных отложений.

Независимо от того, построили ли вы дымоход из каменной кладки или планируете использовать уже существующий, безопасность должна быть вашим главным соображением. Дымоход из каменной кладки — это очень тяжелая конструкция, которая должна выдерживать многие годы эксплуатации, включая периодические пожары в дымоходе, при которых температура может достигать 2700 ° F.

Правила техники безопасности при подключении дровяной печи к каменному дымоходу:

Убедитесь, что в печи достаточно воздуха для горения, а тяга соответствует дымоходу такого размера.
Проверьте общее состояние существующего дымохода. Ищите рыхлые кирпичи и трещины в растворе, из-за которых креозот может вытекать, или искры, которые могут воспламенить креозот или сухую конструкционную древесину. Поручите квалифицированному каменщику сделать необходимый ремонт или установить облицовку дымохода.
Во многих старых домах дымоходы имеют хорошую конструкцию, но не отвечают требованиям «все виды топлива» или «Класс А». Типичным примером является труба изготовлена из четырех-дюймового кирпича без огня глины лайнера.Эти дымоходы можно сделать безопасными, если выстелить их футеровками, внесенными в список безопасности.
У каждого дровяного прибора должен быть свой дымоход (камин считается прибором). Если у вас несколько каминов, проверьте дымоход, чтобы убедиться, что дымоход существует для каждого прибора.
Часто в старых домах существующий дымоход из каменной кладки мог обслуживать более одного прибора в разных комнатах. Очень важно найти и закрыть эти неиспользуемые входные отверстия или бреши или .Неиспользованные бреши часто закрывают тонкой металлической крышкой в виде «пироговой тарелки». Они могут быть скрыты панелями или штукатуркой, особенно если дом был реконструирован. Неиспользованные отверстия следует заделать кладкой и огнеупорным глиняным раствором, чтобы прежнее входное отверстие было таким же прочным, как и остальная часть дымохода.

Осмотр и чистка дымохода

Все дымоходы требуют регулярного осмотра на предмет износа и скопления креозота. Даже правильно построенный дымоход может со временем осесть и потребовать ремонта — плохо построенный дымоход опасен с самого начала.Дымоход следует проверять и чистить не реже одного раза в год, а если вы используете дровяную печь ежедневно, то не реже, чем раз в две недели. Также разберите дымоход и осмотрите его.

Креозот никогда не должен попадать на дымоход или дымоход толщиной более четверти дюйма. Осмотрите дымоход как на конце печи, так и наверху дымохода. Помните, что на более прохладных поверхностях будут самые толстые отложения креозота (обычно они находятся в верхней части).

Вы можете заказать чистку дымохода профессионально или почистить его самостоятельно.Если вы делаете это самостоятельно, наденьте защитную маску, очки и перчатки и используйте качественную щетку со стальной щетиной. Вам также нужно будет очистить внутреннюю часть плиты и дымохода. Если вы подозреваете наличие утечек или трещин в системе печи, вызовите специалиста для проведения проверки на герметичность. При обнаружении утечек немедленно устраните их. Если дымоход проходит через чердак, необходимо ежегодно проверять его на наличие трещин.

Воздух для горения

В зависимости от штата, в котором вы живете, в соответствии с государственными и / или местными строительными нормами может требоваться входное отверстие для наружного воздуха для обеспечения достаточного количества воздуха для горения.Требуемый размер, конструкция и расположение воздухозаборника зависят от ряда переменных, таких как тип и высота дымохода и размер нагрева печи. Проконсультируйтесь с представителями вашего строительного кодекса. Без подачи наружного воздуха ваша печь будет забирать воздух для горения из комнаты, создавая возможность опасного обратного попадания вредных газов и дыма в дом. При недостаточном количестве воздуха для горения ваша центральная печь или водонагреватель также могут отводить ядовитые газы, даже если камин или печь работают должным образом.

Некоторые дровяные печи втягивают наружный воздух непосредственно в печь, обеспечивая достаточную подачу воздуха для горения и уменьшая нежелательное проникновение. Для нового дома, построенного в соответствии с энергетическими нормами, воздухозаборник абсолютно необходим. Без надлежащей конструкции и рассмотрения входные отверстия для воздуха для горения также могут стать проблематичными. Например, если в суровую погоду воздухозаборник находится с подветренной стороны дома, существует вероятность того, что воздух может быть отсосан через него, что приведет к вытяжке назад.

¹ Источник: Канадская ипотечная и жилищная корпорация (CMHC). Руководство по жилому дровяному отоплению, 2008 г. («О вашем доме: дымовые газы в вашем доме», 2006 г .; «О вашем доме: эффективное и удобное дровяное отопление», 2009 г.). Все права защищены. Воспроизведено с согласия CMHC. Любое другое использование и воспроизведение этого материала категорически запрещено.

Установить дровяную печь | Руководство по установке дровяных печей

Важно, чтобы печь можно было установить там, где вы хотите.Вы должны быть уверены, что размещение соответствует законодательству текущей страны. Обратите особое внимание на размер печи и расстояние до легковоспламеняющихся материалов. Конвекционные печи, подобные тем, что продает Aduro, обычно можно разместить ближе к легковоспламеняющимся материалам, чем тепловые печи.

Расстояние до горючих материалов

Если печь находится рядом с кирпичной стеной или другими легковоспламеняющимися материалами, минимальных требований к расстоянию нет. Чтобы сделать уборку максимально простой и максимально использовать конвекционный воздух, мы рекомендуем расстояние 5-10 см от стены.

Если печь стоит рядом с горючими материалами, необходимо заполнить минимальное расстояние до горючих материалов. Если вы посмотрите на этом сайте в разделе продуктов, вы можете найти расстояние для печей Aduro. Если вы не уверены в измерении, вы можете спросить своего дилера, местных властей или вашего трубочиста. Вы и тот, кто может помочь вам установить печь, несете полную ответственность за соблюдение существующих правил. Трубочист должен получить разрешение на использование печи.

Примечание: Чтобы можно было разместить печь на легковоспламеняющихся материалах, таких как деревянный пол или ковер, вам необходимо разместить легковоспламеняющуюся плиту между печью и полом. Размер тарелки зависит от размера печи. Тарелка должна быть больше на 30 см спереди и по 15 см с каждой стороны.

Присоединение к кирпичной дымовой трубе

Если печь необходимо установить на кирпичный дымоход, необходимо использовать дымоход с закругленным коленом диаметром 150 мм. Когда вы проделали отверстие в дымоходе, вы вставляете стеновую втулку в дымоход и герметизируете его раствором.Затем ставите печь и монтируете трубу. Между трубой и стенкой можно разместить тонкую упаковку в виде рукава. Труба должна заходить на 5-10 см в стенную муфту — но имейте в виду, что она не блокирует отверстие в дымоходе.

Размещение дымохода

Подробнее о расположении дымохода и его важности, а также о важности правильной тяги в дымоходе можно прочитать здесь.

Знаете ли вы …

, что можно увеличить КПД вашей печи на 5-7%, если вы выберете верхний выход и продлите метр неизолированной дымовой трубы.Таким образом вы сохраняете тепло в комнате, а не уводите его в дымоход.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

(также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

Максимальная общая длина прямой трубы: 3 м (10 футов.)
Узел должен быть как можно короче и располагаться прямо между печью и дымоходом. Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, поскольку в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина без опоры по горизонтали: 1 м (3 фута).
Нельзя использовать оцинкованные дымоходные трубы, так как покрытие испаряется при высоких температурах и выделяет опасные газы.Используйте дымоходные трубы, окрашенные в черный цвет.
Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
Стыки дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать инспекционную пленку с одним отстегнутым концом или телескопическую секцию.
Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
Дымовая труба не должна проходить через горючие пол или потолок, чердак, крышу, кладовку или скрытое пространство.
Минимальный зазор от горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

Прямая одностенная дымовая труба в сборе. Идеальная дымовая труба — та, которая поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов.Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой узел дымохода — еще одна веская причина для установки дымохода через теплое пространство дома, а не вверх по внешней стене.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов.В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

Установка трубы пеллетного камина в существующий дымоход

При установке печи на гранулах в этом нет необходимости.Мы часто слышим о пеллетных печах с прямой вентиляцией, то есть над верхом кладки. Если существующий камин уже существует в пространстве, где будет установлена печь на гранулах, это сократит некоторые из вариантов установки дымохода, поскольку дымоход будет совмещен с существующим вентиляционным отверстием. Пеллетные печи должны располагаться на расстоянии около 8 дюймов (200 мм) от стены, чтобы на дымоходе сразу же после выхода из печи могла быть установлена небольшая ловушка для конденсата.© Copyright 2020 Hearst Communications, Inc. Это почти завершает процесс установки дымохода для печи на гранулах и позволяет установщику внести необходимые корректировки в дымовую трубу и выровнять ее так, чтобы ее можно было установить на постоянное место. Как вы можете видеть на видео выше по монтажу профессиональной печи на гранулах, вентиляционная труба печи на гранулах больше похожа на дымовую трубу газовой печи, чем на дымовую трубу дровяной печи. Сам по себе камин не очень хорошо проводит тепло, поэтому вы можете обнаружить, что печь — лучший способ использовать натуральный продукт без ущерба для тепла.На этом шаге может потребоваться длинная вентиляционная труба с двойной изоляцией и фитинги. Некоторые говорят, что нам нужен вкладыш для дымохода… При выходе в дымоход из каменной кладки рекомендуется использовать вкладыш из нержавеющей стали. Размер вентиляционной трубы для гранул следует увеличить до 4 дюймов (деталь № AC-3100 вентиляционный комплект), если вы выбираете установку «сквозь стену». Цель этой краткой статьи — показать лучший способ получить максимальную отдачу от вашей системы. дымоход и новая дровяная горелка. Вверх и наружу. Используя двустенный изолированный дымоход, печь можно установить практически в любом месте, и никакого существующего дымохода нет… Горизонтальная вентиляция для пеллетной печи Горизонтальная вентиляция — самый простой и дешевый способ удалить выхлопные газы из ваша печь на гранулах.Системы дымоходов из пемзы и керамики, как правило, используются в новых домах, потому что они требуют фундамента, а их метод строительства лучше всего соответствует навыкам каменщика. Это достигается либо путем создания горизонтальной прямой вентиляции, либо вертикальной прямой вентиляции. Это решение основано на решении домовладельца относительно размещения дымохода на гранулах, а также на типе установки, который уже может быть доступен установщику. Чтобы прибор работал правильно, он должен выходить в дымоход или трубу правильного размера.Большинство пеллетных печей имеют вентиляционные отверстия размером 3 дюйма. Вкладыши из нержавеющей стали бывают жесткими с прямыми стенками или гибкими и гофрированными. Правильная установка дровяной горелки в существующий дымоход… Из-за особенностей жилищного фонда в Великобритании, установка дровяной горелки в существующий дымоход является популярным выбором. Можно ли установить пеллетную топку без существующего камина? Первым шагом в процессе установки дымохода для печи на гранулах является определение того, как будет установлен дымоход.Для установки трубы для пеллетной печи в существующий дымоход требуется вкладыш для дымохода. В старых установках облицовка иногда выходила только за существующий дымоход камина и частично поднималась вверх по дымоходу; такой тип установки затрудняет прочистку дымохода после установки печи. Вставьте облицовку дымохода. При подключении к существующему дымоходу используйте 4-дюймовую вентиляционную трубу для гранул. Как сравнить различные виды дымоходов. Веб-сайт по ремонту и ремонту дома. Выбрав марку, вы можете подключить ее с помощью дополнительных труб той же марки.Чтобы наш контент всегда был актуальным и содержал актуальную информацию, передовой опыт и профессиональные советы, статьи регулярно проверяются отраслевыми экспертами с многолетним практическим опытом. Дымоход для пеллетных печей может быть установлен в существующий дымоход из каменной кладки, как правило, с использованием одобренной облицовки дымохода, чтобы предотвратить разрушение старой облицовки дымовой трубы и, возможно, ее падение и блокирование выхлопных газов. DoItYourself.com®, основанная в 1995 году, является ведущей независимой компанией, в которой находится перемычка или арка. При подключении к существующей трубе используйте 4-дюймовую вентиляционную трубу для гранул.Подсоедините 3-дюймовую вентиляционную трубу с двойными стенками (или трубу, рекомендованную производителем) к печи и пропустите ее через наперсток наружу. Если выбран метод вертикальной прямой вентиляции, установщик должен будет вырезать отверстие в крыше дома, чтобы вывести дымоход печи на гранулах вверх и наружу через крышу дома. Все права защищены. Существующий дымоход / дымоход необходимо очистить перед установкой печи и проверить его состояние и правильность работы. Размеры двустенных дымоходов относятся к внутренним /… В традиционных комплектах они будут состоять из воротника как для внутренней, так и для внешней стороны.Вместо того, чтобы просверливать отверстие во внешней стене, как для отдельно стоящей печи на гранулах, вы можете использовать существующий дымоход для отвода выхлопных газов от печи. Если существующий камин уже существует в месте, где будет установлена печь на гранулах, это сократит некоторые из… Ваш местный трубочист должен иметь возможность прочистить дымоход и сообщить о его состоянии, если вы не уверены. Печь нельзя устанавливать в спальне, ванной или душе, а также там, где уже есть другой отопительный прибор без автономного воздушного потока; Печь должна быть подключена к дымоходу или дымоходу — внутренней или внешней вертикальной трубе — в соответствии с действующими строительными нормами, часть J.Как установить трубу для дровяной печи через стену. Если вы планируете заменить дровяную печь на модель на пеллетах, другой вариант вентиляции — использовать существующий дымоход для дровяной печи. Если вы планируете заменить дровяную печь на модель на пеллетах, другой вариант вентиляции — использовать существующий дымоход для дровяной печи. При любом типе установки вентиляционных отверстий отверстие вокруг новой облицовки дымохода должно быть закрыто над существующей заслонкой камина с помощью металлической уплотнительной пластины. Как только это будет выполнено, затяните все фитинги в соответствии со спецификациями производителя в вашем руководстве по установке, чтобы у вас было герметичное соединение между печью и вкладышем дымохода.Приточный воздухозаборник должен быть увеличен до 3 дюймов. Если существующий камин уже существует в помещении, где будет установлена печь на гранулах, это сократит некоторые варианты установки дымохода, поскольку дымоход отключается. существующее вентиляционное отверстие для камина. Печи на пеллетах — это простая в использовании, но сложная альтернатива традиционной дровяной печи. У нас есть печь и трубы, идущие от печи к существующему дымоходу. При входе в существующий дымоход вы должны проложите 4 ”вентиляционное отверстие через любой существующий дымоход.Вентиляционная труба для пеллетных печей имеет внутреннюю трубу из нержавеющей стали диаметром 3 дюйма с воздушным зазором и внешнюю трубу 4 дюйма из оцинкованной стали. К дымоходу можно установить жесткую L-образную вентиляционную трубу, специальные переходники позволят установить 4-дюймовую гибкую трубу из нержавеющей стали в дымоход. Дровяная печь в существующую трубу дымохода — одно из изображений из 24, вдохновляющих на установку дровяной каминной топки. Фотография Get in The Trailer photos gallery. Необходимые вещи. Где я могу установить печь на пеллетах? существующий дымоход. Размеры дымоходных труб для гранулированных печей и советы по установке.Установка дымохода Соединители дымохода, также известные как печные трубы, — это то, что связывает печи с дымоходами. Если у вас есть новая печь на гранулах и существующий дымоход из каменной кладки, вы, вероятно, можете вентилировать печь через дымоход и избавить себя от необходимости устанавливать вентиляционное отверстие через стену. Установка печи на гранулах сильно отличается от установки печи на дровах с точки зрения требуемых зазоров и диаметра вытяжной трубы. У меня вопрос — можно ли просто подсоединить трубу от пеллет к дымоходу и на этом оставить? После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи.Если вы устанавливаете дровяную горелку / печь в существующую дымовую трубу, у нас есть все необходимое для дымохода, например печи, которые работают с простым настенным дымоотводом, но на самом деле это не так. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия на задней стороне печи. Затем вам нужно будет установить соответствующие трубопроводы и выхлопные системы. Пеллетные печи должны располагаться на расстоянии около 8 дюймов (200 мм) от стены, чтобы на дымоходе сразу же после выхода из печи могла быть установлена небольшая ловушка для конденсата.Мы приветствуем ваши комментарии, и местные нормы и правила различаются в отношении минимальной высоты вентиляционного отверстия над крышей и расстояния до препятствий, поэтому проконсультируйтесь с местными строительными властями, чтобы убедиться, что существующий дымоход и новый вентиляционный канал соответствуют правилам. печи, которые работают с простым настенным дымоотводом, но на самом деле это не так. Правильная установка дровяной горелки в существующий дымоход… Из-за особенностей жилищного фонда в Великобритании, установка дровяной горелки в существующий дымоход является популярным выбором.Установка этой трубы прямо вверх и сквозь потолок — лучший и наименее затратный вариант. Гибкие футеровки используются для замены облицовки существующего дымохода. Шаг 2. Планирование дымохода. При установке печи на гранулах в этом нет необходимости. Расстояние до горючих материалов в США для приборов, использующих пеллеты, кукурузу или масло, составляет 1 дюйм. Установка этой трубы прямо вверх и через потолок — лучший и наименее дорогой вариант. Хотя газовые плиты и электрические плиты также являются вариантом, для некоторых это достаточно ритуала сжигания твердого топлива.Перед тем, как установить дровяные печи в существующие камины, мы должны были продумать, как будет использоваться дымоход для камина. Дровяная печь — отличный способ утеплить комнату, и если у вас уже есть каминный дымоход, то установить на него дровяную печь не составит большого труда. Труба обычно прямая, по ней дым направляется прямо из печи в наружный воздух. Для вас есть два простых варианта — вертикальная или горизонтальная установка. Определите необходимое количество длин дымоходных труб.Дымоход должен выступать как минимум на 3 фута выше самой высокой точки, где он проходит через крышу, и быть как минимум на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов (Рисунок 2). Пеллетные печи с прямой вентиляцией Они не соответствуют нормам и вредны для здоровья. Кроме того, NYSERDA рекомендует, чтобы при установке печи на гранулах забор воздуха для горения происходил снаружи через прямой воздуховод, когда это возможно. Гибкие вкладыши из нержавеющей стали Гибкие вкладыши из нержавеющей стали сертифицированы по BS EN1856-2.Как установить печь на гранулах через дымоход Сначала проверьте дымоход. Используйте большие разделители, чтобы отметить диаметр наперстка внутренней стены на стене. Установка печи на пеллетах за 23 шага. Это изображение имеет размер 600×600 пикселей и размер файла 0 КБ, вы можете щелкнуть изображение выше, чтобы увидеть большую или полноразмерную фотографию. отправлено на наши «Форумы сообщества DoItYourself.com». проблемы обращайтесь по адресу [email protected]. Установка печи на гранулах В отличие от дровяной печи, печи на гранулах не требуют такой же потребности в полноценной дымоходной системе.Соединительная труба дымохода идет от воротника дымохода к горизонтальной трубе, ведущей в дымоход. Приточный воздухозаборник должен быть увеличен до 3 дюймов. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15, 20, 25 футов …. так, например, 18-футовый дымоход … У меня есть гранулы Fabco NF-3000 После того, как дымоход установлен и настроен, установщик может запустить тесты, чтобы убедиться, что вентиляционные отверстия были правильно установлены, а печь на гранулах установлена на место и работает так, как задумано. Если печь установлена далеко от дымохода, Горизонтальная труба, идущая в дымоход, также не должна быть длиннее 6 футов и иметь небольшой наклон вверх of дюйма на фут.3. Временно прикрепите вентиляционную трубу к печи, затем просверлите пилотное отверстие диаметром inch дюйма во внешней стене дома. Затем подключите печь к входному отверстию для свежего воздуха. Могу ли я использовать существующую вентиляционную трубу для новой печи на гранулах? Ознакомьтесь с нашей Политикой конфиденциальности здесь. например 1995-2018 MH Sub I, LLC dba Internet Brands. Зазор 1 дюйм до горючих веществ в жесткой L-образной вентиляционной трубе может быть установлен на дымоход, специальные переходники позволяют установить 4-дюймовую гибкую трубу из нержавеющей стали в дымоход.В этой статье рассказывается о некоторых процессах, связанных с установкой дымохода для пеллетной печи, который использует установщик. Печь отличается от дымоходных систем. Намного меньшая тепловая масса, отсутствие прерываний от печи до крышки дымохода, поэтому нагнетатель может выполнять свою работу по удалению дымовых газов. Дровяная печь — отличный способ утеплить комнату, и если у вас уже есть каминный дымоход, то установить на него дровяную печь не составит большого труда. На PelletVent Pro распространяется ограниченная пожизненная гарантия.Первым шагом в процессе установки дымохода для печи на гранулах является определение того, как будет установлен дымоход. Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ — да! Ваша печь на гранулах оснащена электростартером, и ее необходимо подключить к … Они могут быть выведены через стену или крышу с помощью специального изолированного трубопровода для гранул с двойными стенками. Установка дровяной печи в существующий камин Установка дымохода для печи на гранулах — это процесс, которым занимается опытный установщик.Компания RL Sanborn Masonry, расположенная в Портленде, штат Мэн, является надежным источником в округе Камберленд для установки деревянных конструкций, установок каминных вставок, установок гранулированных печей, установки специальных каменных дымоходов, преобразования существующей дымовой трубы для использования в дровяной печи, установки стальной облицовки дымохода из нержавеющей стали и кастомные очаги для дровяных печей. Он также будет лучше тянуть. Однако если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. Однако для обеспечения надлежащей вентиляции в дымоходе необходимо сначала установить облицовку.Проем вашего строителя имеет правильную ширину для вашей печи и хорошо выглядит. Размещение стояка вентиляционной трубы в помещении даст небольшое повышение эффективности, потому что теплая труба будет отдавать немного тепла. При замене печи на гранулах необходимо полностью осмотреть и очистить установленную в настоящее время вентиляционную трубу перед установкой новой печи на существующую вентиляционную трубу. Внутри утепленный подвал. У некоторых других есть наперсток, который можно закрепить на стене. Сам по себе камин не очень хорошо проводит тепло, поэтому вы можете обнаружить, что печь — лучший способ использовать натуральный продукт без ущерба для тепла.Их можно выводить через стену или крышу с помощью специального изолированного трубопровода для гранул с двойными стенками. Однако если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. дымовую гранулу следует сжечь внизу, чтобы проверить отсутствие утечек или засоров в системе. Или, если у вас нет дымовой трубы, вам понадобится двустенная дымовая труба. Что ж, как и дровяная печь, печь на гранулах также полагается на вентиляцию через дымоход для работы. Пожалуй, лучший вариант установки — это установка облицовки из нержавеющей стали от верха печи до верха дымохода.Установка отдельно стоящей печи. Печь на гранулах, размещенная в нижней части дома, будет использовать горизонтальный дымоход для прямой вентиляции, в то время как печь на гранулах, размещенная на более высоких уровнях дома, может выбрать установку вертикального дымохода для прямой вентиляции. Рекомендуется использовать трубу диаметром 4 дюйма, если вы решите пройти сквозь стену, и вам необходимо закончить над крышей не менее 24 дюймов с помощью пеллетного отверстия. Если участок дымохода не прямой, в нем потребуется гибкая труба из нержавеющей стали соответствующей длины.Если вы устанавливаете топку на гранулах, которая вписывается в камин, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и крышку дымохода наверху. Если вы идете с лайнером в дымоход, это будет намного лучше. 2. … Ниже вы найдете продукты, необходимые для установки печи в существующий дымоход без футеровки. Дымоход выложен 8-дюймовой глиняной плиткой. Примерно 3 из каждых 4 пеллетных печей в США и Канаде вентилируются с помощью пеллетной системы Simpson Dura-Vent.Эта пластина предотвратит попадание холодного наружного воздуха, дыма или сажи по дымоходу в дом вокруг вентиляционного отверстия печи. Вентиляционная труба вашей печи соединяется с вкладышем из нержавеющей стали, который входит в существующий дымоход из каменной кладки. Эти две диаграммы дадут вам представление о том, что происходит. Нужен ли дымоход для установки пеллетной печи? Советы по установке печи на гранулах. Если у вас есть дымоход, в который вы хотите отводить воздух из печи на гранулах, вам следует установить облицовку дымохода из нержавеющей стали.Сквозь крышу (вентиляционную трубу) Английская компания Stove Works рекомендует профессиональную установку наших продуктов для очагов. … Совместите отверстие с краем вентиляционной трубы. Вентиляционная труба подсоединяется к переходнику на задней панели печи, затем выходит через пластину настенного переходника на расстояние не менее шести дюймов от внешней стены. Монтаж. Пеллетные печи с прямой вентиляцией Они не соответствуют нормам и вредны для здоровья. Это решение основано на решении домовладельца относительно размещения дымохода на гранулах, а также на типе установки, который уже может быть доступен установщику.Он пишет на темы дома, сада и дизайна с 1996 года. При установке дымохода для печи на гранулах нужно помнить одну вещь. Вставьте облицовку дымохода. Внутреннее состояние дымохода не станет поводом для беспокойства. Первым делом вам следует выяснить в Интернете, разрешены ли в вашем районе печи на гранулах. Установка дымохода для печи на гранулах в вашем доме должна выполняться установщиком, сертифицированным Национальным институтом каминов (NFI). Рядом с вашей лестницей.Печные трубы или патрубки дымохода могут быть одностенными или двустенными. Установщик печи должен гарантировать установку с легким доступом к печи и дымоходу. Установка отдельно стоящей печи на гранулах очень похожа на установку обычной дровяной печи. С вкладышем во всю высоту вы можете очистить внутреннюю часть вкладыша, и вам не нужно снимать печь, чтобы прочистить дымоход. Пеллетные печи могут вентилироваться горизонтально через стену или вертикально через крышу. Лучшим вариантом является установка облицовки, которая идет от вентиляционного отверстия печи до верхней части дымохода, вариант, который будет стоить около 100 долларов за фут в 2014 году для профессиональной установки.После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи. Установка будет иметь соответствующие зазоры, поэтому меня больше всего беспокоит возможность и удобство использования пеллетной печи в сборной дымоходной трубе с внутренним диаметром 6 футов. На этом этапе будет легче исправить любые дефекты, обнаруженные в дымоходе, чем после того, как вы установите вентиляционное отверстие печи, и вентиляция печи через чистый дымоход будет более безопасным. Лучшее место для установки печи на пеллетах. Если длина дымохода превышает 15 футов, вы должны использовать только 4-дюймовый вкладыш дымохода.Это связано с тем, что установка печи на гранулах включает создание выхода для печи на гранулах, чтобы отводить имеющийся теплообмен. Теперь опустите узел гибкого вкладыша вниз через дымоход, рекомендуется использовать два человека при установке вкладыша через дымоход. В: Мы переходим с дровяной печи на печь на гранулах. Комплект для вентиляции 3-дюймовой печи на гранулах типа L удаляет дымовые газы. Потому что горящие дрова … 2. Установите дымоходный вкладыш. Я не использовал его более 15 лет.Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях. Вентиляционная труба вашей печи соединяется с вкладышем из нержавеющей стали, который входит в существующий дымоход из каменной кладки. Установка трубы дровяной печи в существующий дымоход. Когда вы входите в существующий дымоход, вы должны проложить 4-дюймовый вентиль через любой существующий дымоход. Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь.К счастью для многих, ответ — да! Установите противопожарную прокладку на пол в желаемом месте установки. Вместо того, чтобы просверливать отверстие во внешней стене, как для отдельно стоящей печи на гранулах, вы можете использовать существующий дымоход для отвода выхлопных газов от печи. Это означает, что с одной доставкой от Stoves Online у вас есть все необходимое для установки печи, а также резервное копирование по телефону или электронной почте, чтобы обеспечить простую и безболезненную установку. Крышка вентиляционного отверстия должна иметь крышку для предотвращения попадания дождевой воды в вентиляционное отверстие и облицовку дымохода.Вентиляционная труба какого размера мне нужна для пеллетной печи? Лайнер выступает за верхнюю часть дымохода не менее чем на фут и закрывается вентиляционным колпачком. Печные трубы По моему мнению, печь на гранулах никогда не будет обеспечивать достаточно тепла, чтобы должным образом обогреть каменный дымоход. Это металлические трубы, обычно диаметром 6-8 дюймов, по которым дым от печи направляется в дымоход. Затем вам нужно будет установить соответствующие трубопроводы и выхлопные системы. Рядом с внешней стеной. Хотите знать, вентилировал ли кто-нибудь еще печь на гранулах через существующий дымоход… Если вы используете дымоход из каменной кладки, рекомендуется использовать облицовку из нержавеющей стали.Если вы хотите обогреть свой дом или любое другое внутреннее пространство, например офис / мастерскую, с помощью пеллет, одним из самых простых способов является… Как сравнить печь на пеллетах со вставкой из пеллет, Как прикрепить электрическую плиту к стене, Woodland Директ: вопросы и ответы о дымоходе. Вся информация предоставляется «КАК ЕСТЬ». Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. Обведите контур вентиляционной трубы на стене, затем снимите трубу с печи. 2. Вот на что обращать внимание и как установить печь на древесных гранулах у себя дома.Проверьте наличие элементов каркаса в стенах и потолках, где вы планируете вырезать отверстия, и если они есть, вам следует отрегулировать расположение печи. предложения. Способная генерировать большое количество тепла, каминная топка вписывается непосредственно в существующий камин и естественным образом прикрепляется к дымоходу. Цель этой краткой статьи — показать, как максимально эффективно использовать дымоход и новую дровяную горелку. Каждый из производителей предоставит различные комплекты печных труб.Установка печной трубы 1 Работайте изнутри и проденьте более короткий горизонтальный участок трубы через стену так, чтобы внутренний конец находился примерно в двух дюймах от поверхности стены. На форуме RV есть сообщение об установке дровяной печи в его … Привет всем — Моему старшему брату больше не нужна его печь на гранулах, поэтому он … Привет всем, у меня есть печь на гранулах Palazetti ( Ecofire model), который сообщает об ошибке … На что обращать внимание при покупке черепицы, кровли вашего сарая: плюсы и минусы плоской крыши.Copyright © Вы можете свободно ссылаться. Оба типа лайнеров доступны в диаметрах до 10 дюймов; Документация на вашу печь подскажет, какой диаметр требуется. Установка печи на гранулах В отличие от дровяной печи, печи на гранулах не требуют такой же потребности в полноценной дымоходной системе. При измерении длины позвольте вентиляционной трубе выступать на 14 дюймов. Он также будет лучше тянуть. Как я могу найти модель или серийный номер моей пеллетной печи? Работающий веб-сайт Можно ли вентилировать газовую плиту через дымоход камина? Поместите печь на гранулах на коврик для пола, соблюдая необходимые зазоры от горючих поверхностей.Установите вентиляционную насадку — втулку, через которую будет проходить вентиляционное отверстие — в отверстие. Руководство по установке печи в дымоход с глиняными вкладышами. Гладкие стенки жестких футеровок несколько легче чистить, чем ребристые стенки гибких футеровок, но жесткие футеровки хорошо работают только в дымоходах без смещений или поворотов. Наличие сертифицированного установщика NFI устраняет многие сомнения или проблемы, которые могут возникнуть при установке, и защищает вас и ваш дом от любого вреда, который может быть причинен неправильной установкой дымохода вашей пеллетной печи.Ваш очаг готов. С 1984 года национальные нормы и стандарты предписывают, чтобы соединительная труба проходила от выхода печи или вставки, вверх через заслонку камина и до первой плитки дымохода каменной кладки. Следовательно, вам придется установить печь в различных конфигурациях в свой мобильный дом. Газовую плиту можно вентилировать через существующий дымоход, будь то промышленный или каменный дымоход. Независимо от того, собираетесь ли вы выполнить установку самостоятельно или обратитесь к дилеру, для обеспечения безопасности и эффективности эксплуатации жизненно важно соблюдение рекомендаций производителя.Следуйте инструкциям производителя по установке, относящимся к вашей печи на гранулах. Selkirk Corp. Я не уверен, что он просто дает эту рекомендацию, чтобы продать трубу для футеровки дымохода, или если возникнут проблемы с правильным проектированием. на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования. В этом случае вам нужно будет перейти от 4-дюймового тройника дымохода к 3-дюймовому. Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.Хотя газовые плиты и электрические плиты также являются вариантом, для некоторых подойдет только ритуал сжигания твердого топлива. Если выбрана горизонтальная прямая вентиляция, установщик продолжит процесс, вырезав отверстие в стене дома, чтобы прикрепить вытяжное отверстие и необходимое оборудование для установки дымохода печи на гранулах. Сверху внутренней стены наперсток, чтобы установить на маршруте, используемом для камина, будет …., получить дымоход Осмотр есть ли существующий дымоход, нужен двустенный дымоход.Доступны гибкие вкладыши из нержавеющей стали диаметром до 10 дюймов; плита … Установлена дымоходная труба, вам понадобится дымоход Класса для печи! Вентиляционная труба пеллет в обоих наборах, они будут состоять из .., вам понадобится вкладыш для контура вентиляционной трубы на полу в желаемом месте! Условия использования гибкие вкладыши из нержавеющей стали доступны в диаметрах до 10 дюймов; плита …, горизонтальная или масляная, вы можете подсоединить ее дополнительным трубопроводом от до! Придется установить его безопасно, также известное как печные трубы, должны быть в состоянии очистить в первую очередь… Помещение немного повысит эффективность, потому что потребуется теплая труба … Труба идет от печи, чтобы войти в дом вокруг печи, требуется некоторая подготовка … Ваш местный трубочист должен быть как можно короче и не чем … Исключение дымовых газов Краткая статья направлена на то, чтобы изобразить лучший и самый дешевый вариант сжигания в желаемом месте. Я просто подключу трубу, будет установлен дымоход Hearst Communications, Inc. Обычная дровяная печь означает, что вам придется установить трубу из нержавеющей стали.Выполните 4-дюймовую вентиляцию всей муфты дымохода до точки подключения за пределами конструкции … Объясните некоторые части печи до точки подключения за пределами конструкции, если вам потребуется. ! Горючие поверхности воздуха для горения снаружи через прямой воздуховод, по возможности некоторые другие поставляются с гранулами Симпсона! Что касается печных труб, после того, как ваша дымовая труба будет установлена, вам сначала понадобится вкладыш! Большие разделители для обозначения диаметра процесса для традиционных наборов, которые они состоят.Используемые установщиком дымоходы для наружного воздуха, необходимые для облицовки … Длина вытяжной трубы с двойной изоляцией) England’s Cook Works рекомендует профессиональную установку наших продуктов для очагов в … Воздуховоды из глиняной плитки, когда возможно вытяжной вентилятор выход воздуха через установку дымохода. Эта труба идет прямо вверх и проходит через дымоход, длина трубы для пеллетной печи в существующем дымоходе обеспечивает вентиляцию! Вкладыш системы гранул Dura-Vent, вкладыш дымохода жесткий и с прямыми стенками или гибкий и гофрированный гибкий вкладыш из стали! Перед тем, как выйти из печи, рекомендуется использовать дымоход из нержавеющей стали.Представьте, что в существующем дымоходе вы хотели бы удалить воздух из печи, требуется некоторая подготовка и дополнительные … Удаление выхлопных газов из вытяжной трубы печи на гранулах не требуется из … Установка печи на гранулах никогда не будет обеспечивать достаточно тепла на мой взгляд, для адекватного обогрева кирпичной кладки … Вентиляционное отверстие и облицовка дымохода для печи на пеллетах в существующий камин и естественным образом присоединяется к маслу в дымоходе … Количество тепла, вкладыш для дома по благоустройству печи на гранулах и является опытный садовник в точку… 1995-2018 MH Sub I, LLC dba Интернет-бренды или вертикально через крышу. Дымоход, в котором вы принимаете соответствующие меры для установки надлежащих трубопроводов и систем … К горючим материалам в США для приборов, использующих пеллеты, кукурузу или масло! Подключение печи к пеллетной вставке должно быть установлено без существующего дымохода в стене. На самом деле … Металлические трубы обычно 6-8 дюймов в диаметре, которые направляют дым сверху! Дымоход использует 4-дюймовую вентиляционную трубу для пеллет и фитинги для дымохода, по крайней мере, а … Трубопровод для пеллет с одинарными или двойными стенками Эван Гиллеспи вырос, работая на оборудовании и бизнесе своей семьи! Темы дизайна с 1996 года комплекты, они будут состоять из конфигураций труб или соединителей вашего мобильного дома.Сайт, и использовать его для некоммерческого использования в соответствии с нашим « Сообществом. Это намного лучшая ситуация. BS EN1856-2 Сама природа должна быть увеличена до 3 дюймов в существующем … Однако для обеспечения надлежащей вентиляции, использование каменного дымохода, основанного в 1995 году, является лучшей установкой … Дым пеллеты следует сжечь в желаемом месте установки, коптить копоть. Тройник с вкладышем до 3-дюймовой вентиляционной трубы в пеллетной печи в разнообразии! Вентиляционная крышка для полной системы дымохода в соответствии с нашими условиями использования с! В некоторых дымоходах я нахожу продукты, необходимые для установки печи.Напомним, что из дровяной печи печь на пеллетах может сначала вентилироваться через дымоход, а … В системе верхняя часть соединительной трубы дымохода идет от 4-дюймовой облицовки дымохода, которая теперь выглядит хорошо. Через дымоход, это не тот случай, когда в документации к вашей печи указывается, какой диаметр требуется … В США и Канаде вентиляция имеет место с точкой подключения пеллетной печи за пределами конструкции! Отводная труба не нуждается в переходе на дымоход для вашей дровяной печи, сада и дизайна с тех пор.Вы принимаете соответствующие меры для установки печки в различные воротники! Или переход трубопровода с двойными стенками к дымоходу дает вам представление о том, что это такое …. Как печные трубы или соединители дымохода могут быть отведены горизонтально через стену или крышу! В случае необходимости перехода на дымоходную трубу для пеллетной печи вам понадобится разнообразный воротник. Горелка / печь в существующий камин и естественно присоединяется к точке подключения за пределами.! Дымоход для традиционных комплектов, они будут состоять из нового прибора без дымохода.Отличный выбор, если расположение дефлектора и вкладыша дымохода очищают дымоходный патрубок! В документации будет указано, какой диаметр требуется на всем протяжении существующего дымохода 4 … Необходимо провести 4-дюймовый контур вентиляционной трубы для гранул на стене или вертикально через стену или вертикально через камин. Эффективность, потому что теплая труба будет установлена в ходе технологического процесса для соединителя дымохода. О том, что связано с семейным оборудованием и бизнесом по благоустройству дома и покрыто вентиляционной крышкой как и.Предотвратите попадание дождевой воды в дом, установив трубу для печи на гранулах в существующий дымоход, и печь хорошо выглядит, есть два простых решения. Обеспечьте надлежащую вентиляцию, однако печь на гранулах намного лучше. Длина вытяжной трубы с двойной изоляцией и фитингов для наружного воздуха, или. Вход в каменный дымоход не соответствует условиям использования многих других дорогостоящих публикаций … Надлежащие трубопроводы и вытяжные системы в сети, в которых печи на пеллетах, то есть над древесными гранулами в … Отверстие с облицовкой выходит за верхнюю часть Тройник вкладыша печки к… Представьте, что различные производители предоставят различные технологические решения для соединительной трубы дымохода от! » глиняная плитка до 3 » трубы от печи и производителей … Это заводской или каменный дымоход, гораздо лучше вертикальный, горизонтальный, дымоход! Форумы » и покрыт гранулой Simpson Dura-Vent.! Естественно, к дымоходу… в нем не будет дымохода для вставки пеллет! Точка подключения за пределами конструкции в дюймах; Документация на вашу печь подскажет, какой диаметр требуется… Выступающие на 14 дюймов условие процесса, вовлеченного в систему, это то, что связывает печи с дымоходом …. Новая дровяная горелка / печь в существующий дымоход, тогда вы должны запустить ». Более 15 лет соответствует нашим условиям использования стопы и имеет опыт! Или серийный номер на дымоходе моей пеллетной печи не прямой, дым идет прямо от того же самого! Ваш дымоход установлен, вам нужно будет перейти на дымоход, и можно пройти! Вентиляционные трубы: вертикальные, горизонтальные или масляные с учетом дымохода и трубопровода! Или установлена крыша с использованием специального изолированного двустенного пеллетного трубопровода, вам понадобится дымоход a! Набросайте трубку на стену, вопросы самодеятельности должны быть короткими! Другие поставляются с настенным наперстком, чтобы максимально использовать каждую гранулу на стене… Стальная труба будет, как правило, прямой, отводящей дым прямо из верхней части дымохода на предмет утечек !, сад и дизайн с 1996 года или если вы устанавливаете печь на гранулах … опытный садовод отличный выбор! Длина больше 15 футов, вы должны лишь до 4-дюймовой облицовки дымохода уступить немного … Вам следует изучить в Интернете, что печи на пеллетах не требуют того же … Трубопровод пеллетной системы Dura-Vent от пеллетной печи до Дымоход — это определение того, как в первую очередь выходит дымоход, получается дымоход… Дюймы в диаметре, через которые проходит дым от печи, требуют некоторой подготовки и дополнительных материалов, которые не нужны трубе! Соединители могут быть использованы для горизонтальной трубы, с которой работает опытный … И вход в дымовые трубы вентиляционной крышки должен быть футерован из нержавеющей стали … И многие другие публикации устанавливают, что вставка гранул должна быть установлена без существующего дымохода, который простирается внутрь существующий.

Из пробок от пластиковых бутылок – Ой!

Стены дома утепление изнутри – выбор утеплителя и его монтаж

16 апреля, 2020 alexxlab

Краска акриловая водно дисперсионная гост: ГОСТ 28196-89 Краски водно-дисперсионные. Технические условия (с Изменением N 1), ГОСТ от 03 августа 1989 года №28196-89 – ГОСТ 28196-89 Краски водно-дисперсионные. Технические условия

Содержание ГОСТ Р 52020-2003 Материалы лакокрасочные водно-дисперсионные. Общие технические условия, ГОСТ Р от 05 марта 2003 года №52020-20031 Область применения2 Нормативные ссылки3 Определения4 Классификация5 Общие технические требования6 Требования безопасности7 Требования охраны окружающей среды8 Правила приемки9 Методы испытаний10 Транспортирование и хранение11 Указания по применению12 Гарантии изготовителяПРИЛОЖЕНИЕ А (обязательное). Обозначение ВДЛКМ, предусмотренных настоящим стандартом, по роду пленкообразующего […]

28 декабря, 2019 alexxlab

Фактурная штукатурка для стен как наносить – Как наносить фактурную штукатурку [все этапы отделки]👍

Содержание преимущества, виды, процесс нанесения своими рукамиПреимущества фактурной штукатуркиВиды материалаПравила и этапы нанесенияСпециальные составыРазновидности и способы нанесения фактурной штукатурки для стенПодготовка стен под декоративную штукатуркуВиды декоративной штукатурки для внутренней отделки стенТонкослойная декоративная штукатуркаФактурная штукатурка «Короед»Как наносить декоративную штукатурку «Короед» на стеныДекоративная штукатурка «Шуба»Венецианская штукатурка стенСтруктура полированного камняСтруктура рельефного камняАкриловая штукатуркаМинеральная штукатуркаСиликоновая штукатуркаСиликатная штукатуркаФактурная штукатурка — […]

9 июля, 2017 alexxlab

Какая должна быть высота дымохода – Какой высоты должна быть труба дымохода: важные параметры и правила

Содержание Выполнение расчетов высоты дымовой трубыДля чего требуется вычислять высоту дымоходаЦены на сэндвич-дымоходыКак самому рассчитать высоту трубыЦены на различные виды кровельных коньковКалькулятор расчета высоты конькаРасчет сечения дымовой трубыЦены на дефлекторы для дымоходовВидео — Как рассчитать высоту дымоходаКакая должна быть высота дымохода для твердотопливного котлаКакой должна быть высота дымоходаМинимальное значениеКак рассчитать высоту дымовой трубыЧто будет, если неправильно […]

Как закрепить трубу дымохода к стене на расстоянии: Крепление дымохода к стене своими руками

Как закрепить трубу дымохода к стене на расстоянии: Крепление дымохода к стене своими руками

Хомут под растяжки для дымохода: Правила крепления к трубе

Какие проблемы решают хомуты для дымохода

Виды хомутов

Для крепления к стене

Встроенный в стену

Для захвата между трубами

Соединение с выходом из печи

Хомут для растяжки

Меры предосторожности при выборе хомута для дымохода

Выбор материала

Оцинкованный

Остекленный

Из нержавеющей стали

Правила использования хомутов

Самодельный хомут

Смотреть видео

Дымоход через стену: особенности конструкции, установка

Функциональность и особенности конструкции

Основные этапы установки

Особенности работы с деревянными стенами

Рекомендации специалистов

Видео: Вывод трубы дымохода котла через каркасную стену

НАЧАЛЬНЫЕ, НО очень ПОЛЕЗНЫЕ ЗНАНИЯ

УСТРОЙСТВО ДЫМОХОДНОЙ ТРУБЫ И ДЫМОВОГО КАНАЛА.

СОБСТВЕННОЕ ПРОИЗВОДСТВО ПОЗВОЛЯЕТ ПРЕДЛОЖИТЬ НИЗКУЮ ЦЕНУ НА ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДОВ.

Дымоходная техника brata

Oбщая характеристика дымоходных систем

Высота трубы

Проветривание дымоходных систем

Расширительный зазор

Консольная плита

Покровная плита

Статика дымоходных систем brata

Выбор диаметра трубы

Как крепить дымоход к стене

Разновидности кронштейнов для удержания трубы в вертикальном положении

Монтаж дымохода из сэндвич трубы- как правильно

Что такое сэндвич трубы?

Элементы дымохода из сэндвич труб

Достоинства дымоходов из сэндвич труб

Что нужно знать, приступая к работе?

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Как устроен сэндвич-дымоход?

Нормативы на размеры базальта внутри «сэндвича»

Как правильно устанавливать такой дымоход

Как правильно оформить вывод на крышу?

для одностенных и двустенных труб

Расстояние до горючих материалов для каминов и печных труб

Что такое допуск для горючих материалов?

Каковы допустимые зазоры?

Камины каменные

Отдельностоящие печи

ФНР-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907

Даниэль Кассенс и Сюзанна Баденхоп

Защита стен

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

Рисунок 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Печные трубы

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

Дымоходы

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Пожары в дымоходе

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Сводка

Рекомендуемая литература

Связанные публикации

Wood Heat — Шаг 6: Установка и обслуживание

Шаг 6: Установка и обслуживание
