Как закрепить мауэрлат к пеноблоку: как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание:

Для чего нужен мауэрлат
Методы крепления к газобетону
Фиксация мауэрлата с применением проволоки
Как закрепить шпильками
Применение химических анкеров
Крепление на анкерах механического типа без армопояса

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

• проволока из стали;
• анкерные болты;
• химические анкеры;
• шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

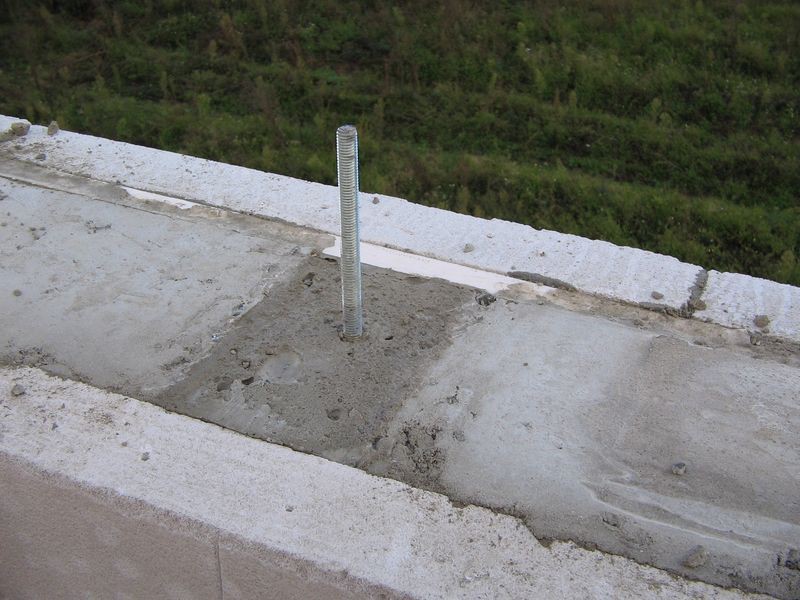

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

• внутреннего стального стержня с нанесенной резьбой;
• внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

1. По последнему ряду блоков вдоль стен раскладывают брусья.
2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

как разобрать, возвести, построить, выложить, укрепить своими руками, видео-инструкция по строительству, возведению, устройство, фото

Как только мы закончили возведение коробки дома, пора приступать к кровельным работам, а они всегда начинаются именно с мауэрлата. С этой конструкцией мы постоянно встречаемся, но не всегда знаем, что она называется именно этим термином.

Фото мауэрлата на пеноблочной стене

Содержание

• 1 Кровля и пеноблок
  • 1.1 Назначение
  • 1.2 Взаимодействие с пеноблоками
  • 1.3 Пояс
  • 1.4 Монтаж
  • 1.5 Укладка
  • 1.6 Крепление
• 2 Вывод

Кровля и пеноблок

Итак, определим, что это такое. Именно с этого устройства начинается кровля, как мы уже сказали, и представляет собой мауэрлат простой брус или даже бревно, отесанное с нижней стороны.

Располагается брус по периметру внешней стены. И если устройство стен из пеноблоков предполагает определенные условия, то также и кровля, конструируется с учетом всех технических моментов и рекомендаций. Это сказано к тому, что мы считаем наличие мауэрлата условием обязательным.

Назначение

С назначением бруса, или как его еще называют в строительных кругах – «мурлатом», все достаточно однозначно, он служит опорой для стропил из дерева. То есть понятно, что кровля у нас деревянная, и минимум односкатная.

Мауэрлат по стене

Кроме того, «мурлат» распределяет нагрузку, которая создается за счет давления крыши. Здесь надо понимать, что мы можем, как укрепить стену из пеноблоков, так и не делать этого, но на распределение нагрузок это никак не повлияет. И это важный момент, не будем путать качество стен с тем, что они выдерживают нагрузки.

Дело в том, что это и не имеет особого значения, брус, который идет по периметру стены, распределяет, рассеивает давление. Причем кровля-то у нас может быть и вполне тяжелой, особенно, если мы выбираем в качестве кровельного материала глиняную черепицу.

Взаимодействие с пеноблоками

Так, как мы договорились, что у нас пеноблочное строение, то и рассматривать все нюансы, связанные с кровлей и «мурлатом» будем применительно именно к пеноблокам (см.также статью Черновой пол в доме из пеноблоков: виды пола, и пошаговое руководство в укладке).

И здесь есть интересный момент, ведь пеноблок — это материал, который по физическим свойствам несколько отличается от кирпича. Он:

• Менее плотный.
• Более гигроскопичный.
• Менее прочный при установке на него кровельного бруса.

То есть, как построить стену из пеноблоков мы, конечно, понимаем, но не факт, что она будет готова принимать на себя кровлю. Поясним.

Пенобетон не сможет выдержать без деформации ни крепление, ни сам брус, поэтому мы используем бетонный пояс.

Балка с частью кровли

Пояс

Сразу скажем, что нет ничего сложного в том, чтобы сделать бетонный пояс. Принцип работы и всех действий идентичен тому, что мы уже делали с фундаментов. Повторим, если фундаментные работы прошли мимо.

Первым делом готовим все компоненты пояса:

• Арматура. Выбираем 12 или 10 мм сечение, этого вполне достаточно, даже с запасом! Арматура у нас пойдет не только в бетон, но и в качестве закладных в стену.
• Песок, гравий, цемент. Нам нужно будет замесить бетон, и если перед тем, как возвести стену из пеноблоков, нам нужен клей, то здесь все будет построено из бетона.
• Части опалубки. Спокойно можем использовать остатки от фундаментных работ, благо нам нужно будет не так много материала.

Монтаж

Самое сложное в поясе, это монтаж опалубки, а трудоемкое – заливка бетоном. Давайте пошагово смонтируем ростверк.

Важно! Мы должны выдержать проектную высоту стен, а для этого, просто не докладываем последний ряд пеноблочного камня. То есть у нас пояс будет примерно в 30 см высотой и в 20 шириной. Эти параметры, плюс длина стен, нам нужны, чтобы знать, какой объем бетона уйдет на всю работу.

Пример идеально подготовленной опалубки

Итак, пошагово наша работа будет выглядеть следующим образом:

• Связываем прямоугольные конструкции из арматуры. Можно использовать вязанку или пластиковые части. Главное, не связать конструкции шире стены, пусть будет 15х15 см, этого вполне достаточно.
• Дальше устанавливаем закладные. Возведение стен из пеноблоков предполагает закладные по горизонтальной направляющей, нам же под мауэрлат и кровлю, нужно связать пояс и стену, поэтому вбиваем арматуру прямо в стеновой камень вертикально.
• Собираем части опалубки на земле. Прочно скрепляем их. Дальше просверливаем  с шагом в 50-80 см отверстия, и продеваем в них проволоку, которая и стянет части опалубки на стене.
• Поднимаем опалубку, и закрепляем ее на пеноблок, плюс стягиваем проволокой, плюс делаем распорки внутри опалубки. Естественно все это после арматуру. Армирующий элемент должен быть на стене.
• Заливаем все бетоном.

В любом случае, строительство стен из пеноблоков предполагает отделку, так что не страшно, если мы нанесем несколько косметических дефектов стене во время установки опалубки. Бетон мы делаем не слишком жидким, чтобы он не стал вытекать из небольших щелей между стеной и опалубкой.

Через 5-7 дней можно снимать опалубку и приступать к установке мауэрлата.

Укладка

Некоторые строители в работе предлагают укладывать мауэрлат своими руками только под стропила. Но это не совсем правильно, потому что будет серьезная потеря в жесткости всей конструкции кровли (см.также статью Стоимость кладки стен из пеноблоков: считаем все досконально).

Сначала гидроизолируем поверхность бетонного пояса. Это можно сделать мастикой, или простым рубероидом.

Данное мероприятие сохранит брус и не даст ему гнить. Сам брус мы уложим практически посредине армопояса.

Простой рубероид под брус

Важно! Достаточно сложно обозначить сечение бруса, которое подойдет для «мурлата», мы можем предложить 150х150 мм, но это не является обязательным габаритом для каждого случая.

Предварительно брус обязательно обрабатывается антисептиком и укладывается по периметру для предварительной сверки.

Крепление

Способов крепления бруса есть несколько, однако мы выберет тот, который подходит нам по соотношению цена/качество.

Первым рассмотрим крепление на анкерные болты. Чтобы оно прошло идеально верно, нам придется анкера закладывать в пояс еще при заливке.

Это снова намекает, что все решения должны приниматься до начала работ, давайте пошагово рассмотрим этот вариант:

• Устанавливаем анкерные болты, в нашем случае, это минимум 350 мм длины.
• Когда бетон застыл, прикладываем доску к ним и отображаем расположение всех анкеров.
• Переносим все в точности на брус.

Анкерное крепление

Важно! Как правило, как бы мы не устанавливали анкера, все равно в ходе бетонирования они будут отклоняться. Это не страшно, если не будет выдержано линии одной, хуже, если угол наклона будет большим. Поэтому следим в первую очередь за этим.

• Насаживаем мауэрлат на анкера. Здесь работает принцип «пазла». Это так же, как разобрать стену из пеноблоков, снимая по одному изделию, только наоборот. Насаживаем брус на анкера и постепенно его продавливаем.

Совет! Высверливаем под анкера отверстия с нижней стороны балки, при этом стараемся, чтобы сверло было практически в ноль с сечением болта. Если брус будет идти туго, не страшно, всегда можно его добить, а вот если у нас отверстия окажутся слишком просторными, мауэрлат не сможет дать нужную жесткость.

• Далее прикручиваем болты с гайкой. Затягиваем их равномерно по всей длине бруса.

А вот вторая инструкция даст нам возможность полностью сэкономить на креплении, ведь, положа руку на сердце – анкера, это довольно дорогое удовольствие. Поэтому можно вместо анкерного варианта обратиться к нашей старой знакомой, простой арматуре сечением в 12 мм.

Пример арматуры в мауэрлате

Мы использовали ее на всем протяжении строительства, и перед тем как выложить стену из пеноблоков, готовили, для пояса употребляли, вот и здесь она пригодилась.

Пошагово ведем крепление следующим образом:

• Просверливаем сверлом на 12 мм насквозь и брус мауэрлата, и бетонный пояс.
• Вставляет обрезок арматуры, он у нас минимум 35 см должен быть.
• Кувалдой «намертво» вгоняем его в брус и бетонный пояс.
• Конец загибаем и вбиваем в древесину.
• Повторяем процесс с последующим креплением.

Вывод

И подготовка пеноблочной стены, и крепление мауэрлата можно провести самостоятельно, причем не потерять в качестве, но очень серьезно сэкономить (узнайте также как класть пеноблоки).

И в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

как надо и как не надо делать

Содержание статьи

• 1 Что такое мауэрлат
  • 1.1 Основная задача мауэрлата
  • 1.2 Все функции мауэрлата
  • 1.3 Из чего сделать
• 2 Газобетонные и другие стеновые блоки
  • 2.1 Проектирование и расчёт нагрузок
  • 2.2 Перестраховка и другие факторы
  • 2.3 Несовременная альтернатива
• 3 Способы крепления
  • 3. 1 Возможные варианты
  • 3.2 Крепление обжимной лентой
• 4 Практические рекомендации застройщику

Крепление мауэрлата к стенам считается чисто техническим вопросом, неинтересным и скучным для большинства частных застройщиков. Не многие из них знают назначение мауэрлата и требования к его устройству. Поэтому владельцы будущего дома всецело полагаются на мнение наёмных строителей. А большинство «опытных строителей», даже если они только вчера приехали из своих кишлаков и аулов, настаивают на возведении армопояса, чтобы прикрепить к нему мауэрлат.

Чтобы понять цель строителей, а также выяснить, как крепление мауэрлата отражается на качестве дома и кошельке застройщика, следует начать с описания основных понятий: мауэрлат, армопояс, характеристики газоблоков и других пористых стеновых блочных материалов, расчёт нагрузок на блочные стены.

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

• Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
• Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
• Обеспечивает фиксацию кровельной конструкции к элементам здания.
• Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

• Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
• Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
• Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
• Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
• Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
• Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

Газобетонные и другие стеновые блоки

Последние годы в возведении частных малоэтажных домов наблюдается странная тенденция или мода – для всех строений из облегчённых, пористых, ячеистых блоков в проектные решения закладывается устройство армопояса. Если частный одноэтажный дом строится без чердачного армопояса, то застройщик считается невеждой, а прогнозы на дом от всех профессиональных строителей звучат одинаково: «дом обязательно и очень скоро развалится». На чём базируется такое мнение, — не совсем понятно.

Попробуем рассмотреть общие этапы строительства с практической точки зрения.

Проектирование и расчёт нагрузок

Заказчик, абсолютно далёкий от строительства человек, решил, что дом лучше всего построить из газобетонных блоков. В своих мыслях он предполагает, что дом будет достаточно прочным, недорогим, а строительство будет быстрым и несложным. Он абсолютно прав с точки зрения наивного честного человека.

Проектировщики обязаны рассчитать предполагаемые нагрузки на несущие стены дома и выдать готовое решение. Это означает, что дом должен отвечать всем параметрам прочности, устойчивости, надёжности. Поэтому они закладывают в проект дома блоки из газобетона марки не менее D 500 с классом прочности на сжатие В2,5. Марка означает, что блок может работать как конструктивный (способный выдерживать расчётные нагрузки) материал с теплоизоляционными свойствами. То есть, в проекте «убивается два зайца»: дом должен быть тёплым и прочным.

Класс прочности с показателем 2,5 означает, что 1 квадратный сантиметр несущей поверхности блока должен выдерживать 25 кг нагрузки.

Тогда путем нехитрых расчётов определяем, что погонный метр стены из блока шириной 30 см должен выдержать вес 75 000 кг или 75 тонн.

Но проектировщики обязаны знать, что существует понятие «расчётное сопротивление кладки», а оно для газобетона В2,5 составляет 10 килограмм на сантиметр площади. Получается, что показатель прочности газобетона выше в 2,5 раза прочности кладки, а метр стены выдержит «всего лишь» 30 тонн.

Далее представим, что перекрытие чердака выполнено из монолитной плиты с опиранием на стену лишь на 12 – 14 см. Такой характер нагрузки называется эксцентриситет, — отклонение от центра опоры. В итоге нагрузка распределяется неравномерно, появляется сгибающий момент, несущая способность снижается ещё примерно вдвое.

В остатке: метр кладки обязан стойко перенести нагрузку в 15 тонн. Отличный показатель.

Нагрузка на блоки – это суммарный вес перекрытия, стропильной системы, кровельного материала, дополнительной обрешётки, утеплителя. Можно добавить слой снега и даже пласт льда при постоянном сильном ветре. Добавим вес и динамику пляшущей на чердаке (под три рояля) толпы гостей. Но, даже сложив все перечисленные мнимые и реальные нагрузки, получится, что они очень и очень далеки от критических.

И всё же в большинстве проектов армопояс присутствует. Если исходить из того, что проектировщики профессионалы и не имеют выгоды от добавления бесполезных элементов в конструкцию дома, то стоит разобраться в их целях.

Перестраховка и другие факторы

Именно выражение «перестраховка» определяет суть проблемы.

Газоблок по сути отличный строительный материал. Также как и пеноблок, керамзитоблок, арболит и прочие, названия которых то и дело всплывают в рекламе, и список их очень длинный. Газобетонные изделия занимают лидирующую позицию в этом перечне, потому что технология их изготовления не может использоваться вне непрерывного заводского производства. Но контрафакт настолько разросся в нашей стране, что в гаражах и на дачах научились лепить даже некое подобие газоблоков.

Про другие аналогичные изделия, с более простым технологическим процессом, речь вообще не идёт. Ибо всё лучшее, придуманное и разработанное для прочности, надёжности подобных изделий, — осталось в прошлом. Нет никакого утрирования: более половины блочных изделий не соответствуют декларированным свойствам и характеристикам.

Даже у известных брендов изделия, полученные на современных технологических линиях, не в полной мере соответствуют нормативам и обозначенным параметрам. Здесь причина не в контрафакте, а в простом завышении качественных характеристик плохих материалов, которые невозможно (или никому не нужно) опровергнуть.

О состоянии рынка знают грамотные проектировщики и строители. Именно они стали применять армопояс всюду, где он нужен и не нужен. На всякий случай, а то виноватыми окажутся.

Несовременная альтернатива

В 90 % случаев строительство одноэтажного жилого дома вполне может обойтись без устройства армопояса. Это личный опыт из очень многих лет, отданных строительному ремеслу. Традиционный мауэрлат из хорошо просушенной древесины – лучшее решение в любом аспекте, от качества и надёжности до стоимости.

Но есть один важный момент, который необходимо выполнить добротно при устройстве мауэрлата, — это его крепление к стене из лёгких блоков.

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1. Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепления	Комментарий
С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.	Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.
Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.	Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.
Поперечные шпильки в комбинации с вязальной проволокой.	Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.
Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.	Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Практические рекомендации застройщику

Не стоит рассматривать данную статью, как призыв к отказу от возведения армопояса. Но к строительству дома надо подходить с точки зрения целесообразности применения тех или иных технологических и конструктивных решений.

Армопояс для мауэрлата действительно необходим в случаях:

• Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
• Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
• Строительство ведётся в сейсмически опасных районах.
• У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

вариантов и узлов. Как самостоятельно прикрепить мауэрлат к газобетонной стене Кровля в газобетонном доме

Мауэрлат – это специальный деревянный, реже металлический, конструктивный элемент кровли. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления каркаса кровли к бетонной стене. От того, насколько точным и прочным будет соединение опоры, зависит надежность и долговечность всей конструкции.

Мауэрлат должен быть правильно выполнен из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. Если используется сырая древесина, то обязательным условием является наличие регулировочной анкерной гайки, которую в последующем необходимо подтягивать раз в год в течение 5 лет подряд.

Редко допускается использовать для строительства швеллер или брус, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, и крепеж в основном нужно усиливать, а стоимость таких проект не впишется в рамки каждого бюджета.

Направляющая монтажная

Изначально для равномерного распределения давления на каркас здания, во избежание продавливания газобетона, сооружается железобетонный обвязочный пояс. Представляет собой бетонную ленту размерами 20х15 см, проложенную по всему периметру газобетонной стены.

Армирующий пояс сооружается по следующей схеме:

• Сборка опалубки по верху стены.
• Размещение U-образных блоков внутри деревянной рамы.
• Армирование стержнями 10 мм.
• Связанная установка в арматурный каркас резьбовых шпилек диаметром 14 мм для надежного крепления мауэрлата на расстоянии 1 м друг от друга.
• Заливка форм бетонным раствором марки М-200.

Важным моментом в технологии подготовки креплений является расчет количества шпилек и их расположение. Количество стропильных ног и креплений должно быть одинаковым. Установите их таким образом, чтобы они не пересекались со стыком мауэрлата со стропильной системой. Высота выбирается с учетом размера бруса плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепеж заделывается в бетон, соприкасаясь с арматурным каркасом, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, а на последних ударами кувалды отпечатываются места крепления. Просверливаются отверстия необходимого диаметра. Мауэрлат плотно надевается на крепеж и фиксируется шайбами ​​и гайками.

Возможны варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с прикрепленным анкером, залитый бетонной смесью. Эта особенность характерна в основном для кирпичных стен.

Как правильно крепить мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Есть несколько видов креплений, которые вполне реально сделать своими руками, используя:

• стальная проволока;
анкеры
• ;
• шпильки;
• булавки.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После вкручивания элементов в основание дюбельные части расширяются в ячеистых газобетонных блоках, прочно схватываясь внутри. Отрицательная сторона этого метода — высокая стоимость оборудования.

2. Химические – используются специальные капсулы с клеем из полимерной смолы. Этот вариант более доступный. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стенкой. При этом подготовленная яма должна быть глубиной в 2-3 слоя кладки.

Химический анкер обеспечивает более прочное соединение по сравнению с механическим. Они подходят для использования в тонкостенных конструкциях, так как не дают трещин. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственным недостатком является невозможность проведения при необходимости сварочных работ из-за разрушения полимерной смолы под воздействием высоких температур.

Лучший вариант крепления без армопояса и самый простой — стальная проволока. В этом случае схема действий следующая: 3-4 ряда блоков до края стены, он складывается пополам и продевается под кирпичи так, чтобы концы свободно выходили наружу. Длину струны рассчитывают с запасом, чтобы ее хватило пройти через просверленные отверстия в бруске на расстоянии 25-30 см и как можно плотнее скрутить между собой. Количество обвязок должно соответствовать количеству стропил.

Анкеровка применяется при отсутствии армирующего пояса, но чаще всего используется в комплексе с его конструкцией. Тогда технология монтажа будет отличаться заменой забетонированных шпилек установкой анкеров с гарпунными дюбелями после схватывания раствора или с затяжкой в ​​арматурный каркас.

Крепление шпильками выполняется при небольших размерах конструкции и кровли, а давление на опору не предполагает больших нагрузок. Этот процесс осуществляется самостоятельно с помощью болтов или специальных металлических Г-образных или Т-образных стержней длиной не менее 1 м и диаметром 8-24 мм. Такие стальные элементы заделываются в стену на 2-3 ряда кладки до верхнего края.

Важно: заглубление стержня выполняется на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается к газобетону гайками.

Инструкция по креплению опоры дюбелями подразумевает использование деревянных дюбелей, предварительно обработанных влагозащитными средствами. Такие устройства монтируются в стену из газобетона или закрепляются под самой бруском. Мауэрлат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие указания

1. создание дополнительной оси жесткости;

2. препятствие деформации и нарушению геометрии конструкции при сезонной усадке;

3. выравнивание поверхности стен по горизонтали, например, при неровной кладке;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Выровняйте строгую вертикаль для надежной фиксации. Особенно для закрепок химическим способом, где после сверления необходима тщательная очистка и промывка отверстий для лучшего схватывания реагента. В некоторых случаях сверло создает конусообразное расширение для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры укладывается гидроизоляция из битумно-полимерного материала. Рубероид в этом случае используется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. Из-за этого мауэрлат рекомендуется укладывать современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежному креплению конструкции к стене из газобетона достаточно проблематично провести самостоятельно, особенно при отсутствии должного опыта в строительстве. Поэтому подобные мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Коньковая балка в свою очередь опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Ламинированные стропила не нуждаются в поперечных затяжках и раскосах, что позволяет значительно уменьшить полезный объем. мансардный этаж под крышей. При ширине двускатной крыши дома от 8 до 10 метров применяют либо стропильную конструкцию с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако установка наслонных стропил требует определенного опыта и правильного проектирования во избежание появления распирающих нагрузок. Большинство самостроев, напарников и гастарбайтеров в России обычно предпочитают обустройство классических распорных схем стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка передается на наружный счетчик стен дома из газобетона, и, соответственно, к стенам приложены разрывные нагрузки. В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, или жестко привязанный к единому контуру несущего монолитного железобетонного контура обвязки. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в по внешнему контуру с шагом 1 метр уложены Т- или Г-образные анкеры с резьбой М12 для жесткого соединения с деревянным брусом мауэрлата (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно смонтируете стропильную систему, и создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую распирающих нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед установкой мауэрлат обрабатывается антисептиками (ХМ-11, НМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероид). В мауэрлате сверлятся отверстия согласно шагу анкеров и мауэрлат устанавливается на место. На резьбовые шпильки анкеров надевают шайбу и гайку, которая затягивается до упора. Если используется обычная для России «древесина естественной влажности» (то есть сырая — которую уважающий себя потребитель ни в одной цивилизованной стране не купит), то должен быть обеспечен доступ к креплению мауэральта, чтобы один раз закрутить эту гайку в год в течение 5 лет (наиболее интенсивная усушка наблюдается в первый год), при этом усыхание и усыхание влажного дерева продолжаются. В случае распорной конструкции стропил, или если вы не знаете, распорной или безраспорной будет конструкция стропил, имеет смысл устроить на внешней стороне газобетонного блока пиленый контрфорс из мауэрлата (через гидроизоляционная прокладка). На приведенной ниже схеме показано, как крепятся стропила для традиционной распорки с одной степенью свободы для конца стропильной ноги.

Что это значит? стропильная нога в этой фиксируется двумя стальными накладками (стальным уголком и ленточным соединительным элементом) и проволочной стяжкой, исключающими проворот в мауэрлатно-стропильной петле. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропил уголком и плоским металлом, сопряженным с опорным брусом, подшитым снизу стропил. Если верх стропил при таком узле крепления жестко защемлен, или стропила упираются друг в друга, то при такой конструкции распирающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэрлата на стене дома из газобетона

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого выпуска, мне очень понравилось, вот и решил обратиться!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом устроен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом где-то 4 метра (со слов человека, который продавал участок), но когда забивали сваи на глубину около 2,4 м, воды не было; за участком вырыт ров для сбора родниковой воды и выхода на дорогу глубиной 1,5 метра.
3. Участок ровный (небольшой уклон 10-5см на 8м), но впереди гора 300м, а за ней 200м Железная дорога(шоссе на Москву через Пермь) иногда бывает небольшая вибрация чувствовала.
4. Фундамент 7,15 м на 8,12 м с перемычкой в ​​виде креста внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи сделаны через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), применялась арматура 10″.
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начал строить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь в три кирпича М150 (по 2 штуки воздуховодов на комнату).
8. Далее пошел газоблок (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: тыльная сторона дома (где нет эркера) балки 150*150 где-то по 4 метра, опирающиеся на стену и перегородку по 30 см (на всю ширину блока), фасад дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, каждый упирается с каждой стороны по 30 см (обмотан рубероидом).
9. Далее возвели мансарду, боковые стены по 1,2 метра, и высокий фронтон по 2,3 метра.
10. Блоки склеены.

Вот и самая развязка.
Начал думать, как поставить мансардную крышу, к чему ее пристроить, ну и полез в интернет читать что и как. Читал, что нужен армопояс (раньше о таком не слышал, думал, что газоблок кладется как кирпич, поэтому в интернет не лазил и строители сказали, что дом простоит 100 лет) а соседи не дожили и прикрутили балку к блоку, а тут на тебе, армопояс нужен был между первым и вторым этажом и на уровне 1,2 от второго этажа до возведения фронтонов, усиление багажника между рядами газоблока. Что за чудо-материал, как раскачать ребенка. Но уже поздно, все построено. «Вот он локоть, а не укусишь» Ну я стал спрашивать на форумах что да как, но мне все кричат, развалится, разбери все и делай заново. Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Вот психологический момент. Пугали меня всякими страшилками. Думал соорудить ломаный армопояс (по скатным поверхностям стен фронтонов) в 3 стеклопластиковых арматуры 8 с перевязкой 1 м, ширина пояса 25 см и высота 20 см, балка 100 * на нем 150 мм с шагом стоек 1,5 метра, затем возводят чердак с шагом стропильных ног 600-700 мм (доска 50*150). Прилагается вид стропил и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

Эксплуатационный срок кровли напрямую зависит от прочного и хорошо закрепленного мауэрлата, который не только принимает на себя нагрузку кровли, но и способствует ее перераспределению на несущие стены конструкции. Для монтажа на газобетон целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, в том числе деревянные бруски, крепеж, арматурный каркас и качественную гидроизоляцию.

Подготовка газобетонных стен

Подготовка основания – это первый шаг, который необходимо сделать перед креплением мауэрлата. Стены из газобетона нуждаются в установке армирующего пояса, который будет препятствовать продавливанию газобетона и равномерно распределять динамические и статические усилия. Варианты минимального размера бетонной ленты составляют 200 х 150 м., а местом крепления является внутренняя поверхность стен.

Основные этапы подготовки стен:

• устройство опалубки по периметру здания с обязательной обработкой фронтонов;

• Создание железобетонного пояса из П-образных блоков;

• сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;

• установка резьбовых шпилек диаметром 14 мм с выдержкой шага в метр, что позволяет увеличить жесткость крепления;

• Блоки заливочные бетоном серии М-200.

На затвердевание уходит не менее недели, после чего опалубка снимается и можно крепить мауэрлат.

Подготовка мауэрлата

В качестве мауэрлата стандартно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептиками, которые предотвратят процессы гниения и продлят срок службы древесины. После обработки необходимо обмотать брус битумно-полимерной гидроизоляцией.

Должна использоваться только качественная древесина, не имеющая сучков и трещин, с влажностью, соответствующей строительным нормам. Если используется «сырая» древесина, то необходимо установить анкерную регулировочную гайку, с помощью которой раз в год подтягивается конструкция.

Правильное крепление мауэрлата

Для выполнения правильного и надежного крепления используются Т- и Г-образные анкеры с шайбами ​​и гайками. Стандартная резьба может быть М12 или М14. При обустройстве конструкции в условиях сейсмоопасности необходимо выдерживать шаг крепления на уровне метра.

Механическая застежка типа

• установка дюбелей в заранее подготовленные отверстия;
• вкручивание крепежа;
• сильное вдавливание зубьев гарпуна в газобетон;
• расширение поверхности;
• надежная фиксация конструкции.

Данный способ крепления относится к разряду высокозатратных, ввиду значительной стоимости анкеров и специальных дюбелей с гарпуном.

Химическая застежка типа

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надежное крепление к бетонным стенам. Основан на использовании капсулы с химическим веществом, которое проникает через поры материала и прочно фиксирует структуру. Поверхность газобетона с этим типом крепления получает дополнительную теплоизоляцию и гидроизоляцию.

Способы монтажа

Завершающим этапом работ является монтаж и крепление конструкции крыши одним из двух способов.

Первый способ монтажа прост в исполнении и состоит из нескольких последовательных действий:

• исполнение в досках запиленных на глубину треть толщины доски;
• пару оцинкованных гвоздей забивают крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздем, который забивается сверху;
• использование крепежных уголков для окончательной фиксации стыков.

Гвозди, используемые для крепления, а также металлические уголки должны быть Качественными, что позволит выполнить надежное крепление стропильной системы.

Применение для крепления вторым способом несколько усложняет процесс, однако такую ​​работу можно выполнить и самостоятельно, при соблюдении технологии. Главное преимущество в том, что в стропильных ногах нет необходимости запила, а все действия выполняются в два этапа:

• подшивка снизу специальной опорной планки длиной метр, которая должна надежно упираться в мауэрлат;

• пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который фиксируется сверху конструкции.

Этот вариант крепления целесообразно использовать для стропил небольшой высоты. Для правильного крепления обвязочного бруса необходимо использовать только качественные пиломатериалы, а также выполнять предварительные расчеты.

Подробнее об установке смотрите в видео.

Подведение итогов

Все работы по установке и креплению мауэрлата должны выполняться на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа. Использование бруса ненадлежащего качества или имеющего повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для крепления мауэрлата к газобетонным стенам требуется использование анкеров со специальными видами дюбелей или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующего пояса экструдированным пенополистиролом. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надежную стропильную конструкцию.

Бесподкосные стропильные конструкции: Существуют три основные схемы сочетания видов крепления стропил к коньковому прогону и к мауэрлату, защищающие стены газобетонного дома от передачи на них распирающей нагрузки от стропильной системы. Кроме того, наслонные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме стропил не нужны ригели-затяжки.

1 вариант крепления нерасширяющихся наслонных стропил. «Жесткий» низ — «свободный» верх.

Низ стропила на данной схеме закреплен жестко (с одной степенью свободы): стропильная нога опирается на мауэрлат насечкой (зубом), либо врубкой с подгибкой опорного бруса, либо с упор опорного бруса в мауэрлат. Вариант с выпиливанием стропил хуже, так как в этом случае ослабляется вынос стропильной ноги за пределы мауэрлата. Вариант с подпиливанием снизу опорного (подкосного) бруса лучше, так как сечение стропильной ноги в этом случае не уменьшается. Опорный брус, гвоздевое крепление которого будет испытывать сдвигающие нагрузки, лучше закрепить дополнительно к стропилам боковыми металлическими зубчатыми пластинами или деревянными накладками. У мауэрлата стропильная нога дополнительно стягивается проволочной петлей, которая крепится либо к мауэрлату, либо к анкеру в опорном поясе, либо к анкеру в перекрытиях. Эта петля предохраняет крышу от подъема при сильных порывах ветра. Стропила крепят гвоздями через стальные уголки с обеих сторон, либо через деревянные бруски.

Верх стропила при такой схеме имеет две степени свободы: поворот и сдвиг. Стропильная нога опирается на коньковый прогон через опорный брус с горизонтальной опорной поверхностью, подшитой и закрепленной с обеих сторон металлическими зубчатыми пластинами. Скрепление стропил с коньковым прогоном (балкой) осуществляется с помощью стальных скоб (выгнутых с жалами в разных плоскостях), либо с помощью петельных пластин (ползунков). Между собой в этом варианте конструкция стриппоила не скреплена! Стропила располагаются рядом друг с другом и ни в коем случае не должны упираться друг в друга. Недостатком данной конструкции является раскрытие конькового узла под нагрузкой на стропила. Эта схема в виде закрепления одного ската может быть использована в конструкциях односкатных крыш с пролетом до 5 метров.

Крепление стропил к газобетонной стене.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание — на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а уже к ним крепятся стропильные ноги – таким образом нагрузка равномерно распределяется на стены дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, их необходимо закрепить максимально качественно и мощно. В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных пород (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком для защиты от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины – берегите возможность его регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом — вместе они создают
очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  П-образные блоки — будут вместилищем для арматуры и бетона

П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

У вас должен получиться сплошной «канав» — для этого нужно поставить по углам блоки с подпиленными сторонами.

Затем в образовавшийся паз установите армированный ремень.

Прикрепите к ремню якорь с резьбой, для этого используйте проволоку, а в качестве направляющей — натяните леску или толстую нить.

Теперь вы можете залить все это бетоном.

После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на наличие других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона. Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работы:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в газобетон.

Затем шпильку необходимо заполнить раствором.

Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

Затяните гайки.

На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать. Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее долговечен и прочен — он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае. Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:

На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно удерживать всю конструкцию. стропильная система, принимая часть нагрузки от стен на себя.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

При строительстве небольшого дома из газобетонных блоков с простой односкатной крышей нет особой необходимости отливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к газобетону без армопояса. Технология сокращает временные затраты, строительство идет быстрее, но не облегчает работу, так как такой способ крепления мауэрлатного бруса непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с укладкой арматуры и бетонированием ленты. С другой стороны, проблема заключается только в соблюдении технологии, никаких секретов в этом нет, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без армопояса:

• В конструкции каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верхнюю край стен;
• Здание и крыша в первую очередь ориентированы на рельеф местности, чтобы ветровые потоки создавали минимальное давление на скаты крыши;
• Уклон кровли выбирают достаточно большим, чтобы в зимнее время сильный снегопад выталкивал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без армопояса нужно выбирать до кладки стен. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху ряда укладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус непосредственно на газобетонной стене.

Ситуация со стропилами станет понятнее, если посмотреть на схему ниже.

Висячие стропильные балки после установки и выравнивания по коньку и мауэрлату должны быть соединены и стянуты горизонтальными стяжками.

Если наслонный брус укладывается на коньковый прогон с помощью шарнира, то пята стропила, которой он опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес крыши оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что обустройство армопояса способно решить все проблемы с устройством мауэрлата и кровли. На самом деле это не совсем так, по одной простой причине – будущий дом строится из крайне слабого газобетона. Поэтому невозможно перенести приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях, на газобетонные стены.

Принципиальных возражений к армопоясу всего два:

• Во-первых, при любой схеме изготовления армопояс можно крепить только к верхнему ряду газобетона, поэтому крышу приходится делать тоже с ограничениями, т. к. в случае когда этого ремня нет. Бетонный каркас хорошо перераспределяет растекающуюся нагрузку, но все усилия от армопояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
• Фиксация мауэрлата на армопоясе означает создание огромных проблем с мостиком холода в той части кровли, где газобетон хуже всего вентилируется. Даже укладка слоя утеплителя из ЭППС мало помогает, приходится искать способы устраивать форточки для отвода конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в третью часть сметы на обустройство фундамента. Для дома 4х8 м это порядка 60-100 тысяч рублей. Понятно, что гораздо проще крепить мауэрлат и каркас крыши на мауэрлат, жестко связанный с бетонным армопоясом. Иногда мастера-кровельщики даже отказываются класть крышу на газобетон без армопояса, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояса

Существует несколько надежных и проверенных способов надежно закрепить мауэрлатный брус на газобетонных стенах. Рекомендуемые варианты:

• Использование шпилек с закладными элементами;
• Укладка древесины с использованием отожженной стальной проволоки;
• Схемы, позволяющие закрепить брус с помощью химии;
• Использование дюбелей.

К сведению! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояса с анкерами

Это единственный способ, от применения которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Анкеровка прекрасно работает на армопоясе из бетона, кирпича, шлакоблока, но из-за малой площади контактной поверхности опорной втулки крепление может быть вырвано из корпуса из газобетона при первом сильном ветре.

Для того чтобы закрепить мауэрлат анкерами потребуется втрое больше точек крепления, каждую из которых придется проклеивать дорогим клеем. Стоимость таких креплений будет не меньше стоимости традиционного армопояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

Самый простой способ возведения здания из газобетона без армирующего пояса – крепление деревянного бруса с помощью закладного элемента и резьбового стержня с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром резьбового стержня, который нужно будет закрепить в газобетонном блоке.

В этом способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущих резьбовых креплений мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру укладываются закладные элементы, чаще всего это стальные пластины, толщиной 5 мм, с приваренной гайкой М16. Остальные ряды газобетона выкладываются на стены обычным способом.

Для того, чтобы закрепить шпильки в стене, вам потребуется:

• Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плиты, заделанной в газобетон, обычно приходится сверлить буром на метровую глубину;
• Резьбовой стержень ввернуть в гайку с пластиной;
• Чтобы правильно закрепить штифт, его необходимо выровнять и вставить в отверстие;
• После того, как удалось выровнять и зафиксировать все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через сутки можно ставить мауэрлат прямо на газобетон. Только так можно закрепить мауэрлат на стене с минимальными затратами и максимальной надежностью. Еще один вариант установки мауэрлата на газобетон без армопояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда есть возможность предусмотрительно уложить плиты в стены из газобетона, а пробить горизонтальные ямки под крепления просто нет возможности. Если газобетонный короб небольшой, то можно закрепить мауэрлат без армопояса столярным способом, при помощи штифтов.

Технология практически не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, сверлятся центрирующие отверстия, брусок прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепления.

Под брус последовательно укладывают гидроизоляцию, укладывают рубероид, после чего можно просверлить отверстия 25-30 мм под дубовые штыри на глубину 70-80 см. Осталось залить клей и закрепить стержни. Верхушки прутьев отпиливаются, внутрь вкручивается столярный шуруп, позволяющий расклинить дюбель, и тем самым жестко зафиксировать мауэрлат. На первый взгляд этот способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если помнить, что большинство бревенчатых домов собирается при помощи дюбелей.

Крепление с помощью химических анкеров

Относительно новый способ позволяет закрепить брус или доску практически в любом месте на стене из газобетона. Для удержания мауэрлата используются резьбовые анкеры, но они завернуты не в тело из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

На стенах проводится предварительная разметка точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, а в газобетоне сверлятся отверстия для обустройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости дюбеля был не менее 35 мм.

Полость для заливки самозатвердевающей смолы вырезается с помощью специального приспособления. Косая фреза представляет собой сверло с режущей кромкой, загнутой под углом 15°. Насадку устанавливают на дрель и последовательно, в несколько проходов, сверлят в газобетоне полость под коническую пробку.

Перед фиксацией анкера отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или подобное устройство. Далее на отверстие необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смола, смешанная с отвердителем.

Через 10 минут необходимо вкрутить анкерный болт, выровнять по вертикали и временно закрепить до полного отверждения пластика. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно крепить на газобетон. Преимуществом химических анкеров является простота технологии и высокая надежность креплений, без применения армопояса. Минусом является высокая стоимость самозатвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15°С.

Крепление мауэрлата к газобетону проволокой

Для того, чтобы закрепить мауэрлат на газобетонных стенах, не потребуются ни дорогие материалы, ни специальные инструменты. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, проволочные ножницы и строительный стержень диаметром 5 мм. Иногда дополнительно для связывания арматуры используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона клали другие мастера, а расположение арматуры неизвестно, то также нелишним будет воспользоваться ручным прибором для поиска скрытой проводки.

Преимуществом этого метода является чрезвычайная простота процесса. Для того, чтобы закрепить мауэрлатный брус на стене, достаточно привязать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Прежде чем приступить к монтажу, нужно будет решить две задачи. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и срастить отдельные части мауэрлата за один проход.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий. Оптимальный вариант – просверлить отверстия ниже уровня последнего слоя армирования. Участки стен над оконными и дверными проемами точно не подходят.

Перед креплением мауэрлата проволоку нарезают и отжигают, чтобы сделать ее более мягкой и податливой. Материал пропускают через отверстие и заворачивают на угловой край мауэрлата монтировкой, ножницами обрезают оставшиеся усы.

Некоторые умельцы перед креплением бруса надевают на проволоку спиральную пружину, навитую из отрезков катанки толщиной 2 мм. Импровизированную трубу подводят к просверленному отверстию в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не позволяет косичке прорезать стену, как ножовке, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, особое внимание необходимо уделить правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивают гаечным ключом по правилу диагонали. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа крепления мауэрлата к газобетону без армопояса необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани лучшим вариантом будут крепления из проволоки; для небольшой дачи на даче можно использовать чиманкер или шпильки. Двухэтажные здания лучше строить с армирующим армопоясом из стального проката.

Пенобетонные блоки – отличный выбор для строительных работ. Они сочетают в себе конструкционные функции и теплоизоляционные возможности. А вот наличие пор в материале придает блокам отличие от плотного кирпича или прочного бетона. Из-за этого у многих возникает вопрос – как крепить крышу к стенам из пеноблока. Попробуем разобраться в существующих способах выполнения этого строительного узла.

Типы крыш

Для возведения крыш из пеноблоков используются все известные варианты. Пожалуй, можно разделить их на два типа — плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Эффект нагрузки равномерно распределяется по всем стенам.

Блоки, на которых держится крыша, будут в тех же условиях, если бы дальше возводились стены, а верхние этажи давили бы на них.

Варианты скатных крыш подробнее:

• односкатные;
• фронтон;
• чердак;
• бедро или бедро;
• пуловер.

Есть более сложные неклассифицированные формы. Но это не столь важно, ведь они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагружающие воздействия от стропильных ног, если их армировать непосредственно к стенам, будут точечными, по этой причине создаются проблемы по устройству кровельных креплений к пеноблочному материалу. Но для начала нужно разобраться в особенностях стропильных систем.

Уже понятно, что основной деталью являются стропила, связанные обрешеткой и удерживающие крышу. Они делятся на две группы:

• наклонные — опирающиеся обоими концами на стену, стойки или мауэрлаты;
• висит — упираются только нижними концами, а верхние свободно висят. В сочетании с другими элементами они могут образовывать ферму.

Установка

Разберемся в последовательности работ.

При наличии армопояса

При его наличии конструкция надежна.

Монолитный пояс представлен полосой железобетонного материала, расположенной по верхнему периметру стен. Может компоноваться блоками и другими штучными материалами.

Основное назначение – связать кладку и равномерно распределить нагрузку на все существующие стены. Уложенный поверх газобетона, он создает дополнительную защиту поверхности от продавливания.

Монолитное армирование может быть выполнено в опалубке, но чаще всего ряды блоков укладывают с обеих сторон стены для создания лотка. Внутрь устанавливается арматура, которую затем заливают бетонной смесью.

Наполнение пояса несколько усложняет общую конструкцию объекта, но придает ему надежность и делает более долговечным. Стоимость работ увеличивается, но незначительно, т.к. не требуется много стального материала и бетонного раствора.

Если строится крупный объект, или предполагается тяжелая кровля, то обязательным считается устройство армированного пояса.

Мауэрлат на пеноблок можно не устраивать, стропила к армопоясу будут крепиться без него. Но будет лучше, если этот элемент будет присутствовать, так как крепеж легче вставить в древесину.

Как крепить мауэрлат к пеноблоку? Элемент монтируется двумя способами:

1. В момент заливки бетонной смеси закладываются анкеры. Для них в мауэрлате сверлят отверстия, чтобы притянуть их к бетону с помощью гаек. Способ надежный, но подразумевает точную разметку центров отверстий.
2. Мауэрлат засверливается под шпильки после укладки на бетон. Сверло должно проходить сквозь дерево и бетон. Шпильки дополнительно фиксируются клеем, либо придется использовать анкер распорного типа.

Следует отметить, что между стеной и мауэрлатом обязательно устраивается гидроизоляционный слой.

Теперь в стропильных ногах нужно выбрать угол, под которым они будут упираться в мауэрлат; в качестве дополнения можно установить уголки по краям. Некоторые мастера по мауэрлатам выбирают паз для создания более надежного крепления и исключения возможности их смещения вдоль стены при разрушении угла.

Желающие могут обвязать мауэрлат и стропильную ногу проволокой, что тоже разрешено.

На стропилах опорный брус усилен стальными пластинами, которыми он упирается в мауэрлатный брус. Дополнительно по всей поверхности армируется металлический угольник, для чего в стропилах выбираются поперечные пазы. Закрепить такой упор можно не металлической пластиной, а еще двумя брусками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упирается в мауэрлат. Но в этом случае стропило не будет выходить за пределы стены.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать приличные свесы крыши, а значит, выпуск стропильных ног.

В качестве дополнения можно использовать хомуты из проволоки, металлической ленты или другого материала. Стропила укрываются ими, притягиваются к низу. Хомут крепится дюбелями к внутренней поверхности стены. Эта мера хороша, когда необходимо создать дополнительный запас прочности соединения крыши со стеной.

Без армопояса

Как крепить крышу к пеноблоку в этом случае?

Здесь следует отметить, что этот способ более легкий – кровельные детали укладываются на поверхность стен. Этот вариант хорош для хозяйственных построек, построенных своими силами.

При выполнении устройства кровли особое внимание следует уделить мауэрлату. Без него крепление стропил к стенам из пеноблоков не рекомендуется. Элемент будет равномерно распределять силы нагрузки на стены, его ширина должна быть равна размеру стены.

Мауэрлат крепится к блочной кладке шпильками или шпильками. Лучше всего их посадить на растворную массу или приклеить. Диаметр креплений должен быть не менее трех сантиметров, чтобы исключить расшатывание.

Когда стойки или верхние концы наклонных стропильных ног опираются на перегородку из пеноблочного материала, то сверху необходимо уложить прогон, распределяя нагрузку на всю имеющуюся площадь.

Если висячие стропила не имеют затяжек, то они «расходятся» в разные стороны, и единственным препятствием для этого будет только стена. Если она сделана из пеноблока, то шпильки крепления начнут расшатываться от нагрузки. Поэтому затяжки считаются обязательными, и желательно не рельефного типа.

По этой же причине не допускается устройство крыши мансардного типа, боковые стропильные ноги которой передают нагрузку горизонтально. Но такие ограничения можно обойти, устроив дополнительные стропила, вынесенные за габариты стен к балкам перекрытия, выполняющие роль затяжек.

Заключение

Наверное, стало понятно, как делать скатную крышу на пеноблоке или другой более сложной кровельной конструкции. Помните, что по всей поверхности блочной кладки должен располагаться деревянный брус – мауэрлат, который будет принимать на себя все нагрузки от пола и распределять их в равных долях на стены. С помощью такого элемента можно своими руками смонтировать крышу любого хозяйственного объекта и даже жилого дома, если вы чувствуете себя уверенно.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при монтаже мауэрлата. Поскольку установка мауэрлата обязательна на зданиях, возведенных из пенобетона, газобетона и так далее, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать кровлю на стенах здания, он должен быть надежно к ним закреплен.

Мауэрлат можно крепить к газобетону следующими способами:

• Проволока стальная … При кладке стен в два или три ряда между блоками прокладывается стальная проволока диаметром 0,6 миллиметра. После этого один конец проволоки просовывается в отверстие мауэрлата и скручивается с другим. Следует отметить, что длина укладываемого провода должна быть достаточной для хорошей фиксации мауэрлата. Рекомендуется укладывать количество проволоки, равное количеству стропил.
• Металлические шпильки . Этот способ крепления мауэрлата обычно применяется на небольших постройках. Суть крепежа такова: за один ряд до конца стены между блоками укладываются шпильки с приваренными к ним металлическими пятаками не менее 5х5 сантиметров.
  После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна быть равна толщине бруса мауэрлата плюс не менее 5 см для того, чтобы затянуть гайки и шайбы. Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
• Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону является одним из самых надежных из всех предложенных способов. Так как газобетон – хрупкий материал, необходимо соорудить армопояс для крепления мауэрлата анкерными болтами.
  Армопояс позволит не только произвести крепления мауэрлата, но и укрепить и надежно связать стены здания при снятии с кровли распирающей нагрузки от них. Строительство армопояса можно выполнить двумя способами:
  • С U-образными блоками.
  • С деревянной опалубкой.

При первом и повторном способе применяют арматуру диаметром не менее 6 мм, которую укладывают в сооружаемый желоб и заливают бетоном. Заливка бетона для армопояса должна производиться за один раз без перерыва по всему периметру несущих стен здания.

Перед заливкой армопояса бетоном к его каркасу необходимо прикрепить анкерные болты. Болты можно крепить вязальной проволокой или сварочным аппаратом. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки армопояса, через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае нельзя прерывать армопояс, так как полностью теряется его скрепляющее действие и он не снимет распирающую нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, чтобы они находились посередине мауэрлатного бруса. Независимо от способа крепления мауэрлата, под него необходимо укладывать гидроизоляционный материал.

Устройство армирующего пояса

Для сооружения армопояса потребуются следующие материалы:

• Песок, щебень и цемент марки М-400 для изготовления бетона.
• Арматура диаметром от 6 до 12 мм для сооружения каркаса армопояса.
• П-образные блоки или доски для изготовления опалубки.
• Молоток и гвозди (для деревянной опалубки).
• Бетономешалка, так как вручную замешать бетонный раствор не получится.

Устройство армопояса состоит из следующих этапов:

Если для изготовления армопояса используется деревянная опалубка, то нижние балки, которыми он крепился к его стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, так что вам не о чем беспокоиться. Бетон для армопояса можно сделать самостоятельно или приобрести готовый – это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

• Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
• Молоток и гвозди.
• Деревянные блоки.
• Ножовка.
• Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Возведение деревянной опалубки для армопояса выполняется следующим образом:

• В ширину стены вмещаются деревянных брусков на расстоянии 1 метра друг от друга.
• После укладки брусков к ним крепятся доски с обеих сторон стены.
• Верх досок скрепляют между собой деревянными брусками также на расстоянии 1 метра друг от друга.
• Установленные доски на стыках необходимо надежно связать между собой с помощью деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда сооружение армопояса невозможно, крепление мауэрлата осуществляется следующими способами:

Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

1. Перфоратор .
2. Клиновые анкеры.
3. Специальный насос для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

1. В заранее отмеченных местах на стене сверлятся отверстия.
2. Готовые отверстия очищаются от бетонной стружки специальным насосом.
Клиновые анкеры
3. вставляются в отверстия и затягиваются.
4. После установки анкеров на стены необходимо уложить гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно надежно и быстро установить мауэрлат. Единственный минус такого способа крепления мауэрлата цена анкеров ориентировочно от 2500 рублей кусочек.

• Химический способ крепления мауэрлата. Для монтажа мауэрлата химическим способом используйте жидкие анкеры (химический анкер). Химический анкер представляет собой жидкую смесь полимерных синтетических смол, поставляемую во флаконах под пистолет в качестве герметика.
  Клеевая масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент на стене.

  Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их в хрупких материалах, таких как газобетон, ракушечник и т. д.

Для установки мауэрлата с химическими анкерами необходимы следующие инструменты:

1. Перфоратор.
2. Сверла по бетону.
3. Пистолет для капсулы жидких анкеров.
4. Капсула с жидким якорем.
5. Металлические анкерные болты.
6. Компрессор для подачи сжатого воздуха.
7. Гайки с шайбами.
8. Толстые перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки скважины от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать с помощью компрессора, выдувая всю пыль и грязь сжатым воздухом.
3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Необходимо заполнить отверстие клеевой смесью на 60%, чтобы предотвратить ее вытекание при вставке анкерного болта.
4. Через 45 минут после установки химических анкеров можно устанавливать мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить посередине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Резюме

• Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
• Опалубка для армопояса может быть изготовлена ​​из досок или U-блоков.
• Армопояс помимо крепления мауэрлата обеспечивает снятие распирающей нагрузки со стен от веса кровли.
• В случаях, когда применение армопояса невозможно, крепление мауэрлата к газобетону может производиться с помощью механических или химических анкеров.
• Вне зависимости от типа крепления мауэрлата промасленного его при установке необходимо укладывать гидроизоляционный материал.

Вопрос, как крепить мауэрлат к газобетону без армопояса, возникает достаточно редко, потому что такое соединение в строительстве скорее нонсенс. Чтобы это понять, нужно разобраться, для чего нужен армопояс, а что такое мауэрлат и его назначение.

Ячеистый бетон?

Но прежде всего обозначим, что строительство домов из газобетона находится на пике популярности, а спрос на этот строительный материал растет. А это значит, что многие сталкиваются с ним при строительстве собственного дома. Что нужно знать о газобетоне:

• относится к категории пористых материалов;
• хорошие теплоизоляционные свойства;
• не самое низкое влагопоглощение;
• хорошая несущая способность;
• низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которая укладывается по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с крыши на стены дома. Их изготавливают в основном из деревянных брусьев сечением не менее 100х100 мм. Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его нет в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома строятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, мы ознакомились с основными элементами, на которые указывает вопрос, как крепить мауэрлат к газобетону. Осталось разобраться в способах и понять одну важную мысль. И мысль в том, что предлагаемые варианты крепления нужно брать с большими оговорками. Потому что установка мауэрлата на газобетонные блоки без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько ни ищи технологий, все они оказываются, как минимум, малополезными. И у каждого варианта есть огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что можно укладывать мауэрлат на газобетон и крепить его, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

• можно использовать этот способ (без армопояса) если возводимое здание небольших размеров;
• , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
• , если в конструкции стропильной системы используются висячие стропила, которые стягиваются между собой надежными затяжками;
• при установке наслонных стропильных ног, опертых по оси конькового бруса.

Кстати, в данной ситуации лучше всего подходит последний вариант. часть нагрузки с кровли будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед креплением мауэрлата к газобетону нужно хорошо подумать, стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего производить при помощи стальной проволоки диаметром 4–5 мм, которую скручивают в 2–4 слоя. Этот способ часто используют, когда мауэрлатный брус укладывается на кирпичную кладку. Как осуществляется этот процесс. Существует несколько строгих требований:

• провод должен быть уложен в кладке из газобетонных камней в третьем-четвертом ряду до окончания кладки, то есть над проволокой должно быть уложено 3-4 ряда блоков;
• длина скрутки должна быть такой, чтобы с обеих сторон она доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
• шаг укладки проволочных скруток равен шагу установки стропильных ног.

Пример крепления мауэрлатного бруса с проволокой

Перед укладкой мауэрлата без армопояса на газобетонные стены торцы стен необходимо гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выравнивать либо по внешней поверхности стены, либо по внутренней. Выравнивание по горизонтали обязательно. После этого проволочные оплетки затягиваются с помощью монтировки. Главное, чтобы стяжка была прочной и герметичной.

Пример правильной натяжки проволочной оплетки с помощью монтировки

Кажется, это решение проблемы. Но давайте думать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. Из них проволока будет работать как пила. Но именно этим инструментом обрезаются блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при вроде бы правильном использовании вызывает большие сомнения. И чем больше мауэрлат будет стянут проволокой, тем быстрее он будет резать блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса с использованием анкеров и дюбелей. Для крепления предлагается использовать анкера длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как осуществляется данный процесс:

1. После гидроизоляции их верхних концов укладывается мауэрлат на стенах.
2. Через каждые 1-1,2 м в нем, а также одновременно в газобетонных блоках, дрелью и сверлом делают отверстия, диаметр которых подбирается под диаметр дюбеля для анкера.
3. Шпонки забиты.
4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — подберите под гайку шайбу большего диаметра.

Так действительно ли этот метод надежен? Если это касалось армирующего пояса из бетонного раствора, то сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинных анкеров нет уверенности, что такой вид крепления сможет выдержать серьезные нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетон полку, тумбу или телевизор, другое дело, когда нагрузки от кровли составляют не одну тонну различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене с помощью шпилек. Здесь используется штифт диаметром не менее 12 мм. Его укладывают поперек стены в кладку блоков снизу. последний ряд на 2-3 блока. Получается, что резьбовые концы шпильки будут торчать из стены с обеих сторон. Поэтому его длину выбирают по ширине газобетонной стены.

В этом случае мауэрлат укладывается на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальных «косичек» сделаны петли, которые надеваются на концы шпильки. То есть:

• первая петля надевается, например, на внешний конец застежки;
• затягивается гайкой М12 с подложенной под нее широкой шайбой;
• витая проволока перекидывается через стену соответственно и мауэрлат;
• свободная петля на противоположном конце вставляется в свободный конец шпильки;
• затяжка с гайкой и шайбой;
• необходима монтировка, которая закручивает скрутку над брусом мауэрлата, то есть последний притягивается к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многих отношениях он надежнее. Во-первых, проволока не соприкасается с газобетонным материалом. Это означает, что нет нагрузки от его скручивания, которая могла бы его порезать. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонных материалов. Но даже такой вариант не гарантирует стопроцентной надежности креплений.

Вариант №4

Сегодня нужно рассказать об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все то же металлическое приспособление, которое вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение. В него вставляется стальной анкер, пока материал еще не затвердел.

На сегодняшний день производители предлагают два вида химических дюбелей:

1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым перемешивая два компонента между собой и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав заливают из банки. Самое главное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что сегодня производители химических анкеров предлагают разновидности специально для газобетонных материалов. Именно их необходимо использовать для крепления.

Теперь что касается надежности креплений. Это один из самых надежных вариантов. Но сведений о том, что кто-то им уже пользовался, нет. Поэтому можно только догадываться. Хотя, по идее, все должно работать.

Вариант №5

Здесь используются все те же шпильки, только они будут устанавливаться вертикально и служить анкерами. К ним привариваются стальные полосы толщиной 5 мм, шириной 50 мм и длиной, равной ширине стены. Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпильки. Ориентиром для установки является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, так штыри будут находиться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепления работают на изгиб. Чем шире полоса в крепежной конструкции, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Трудно сказать, как поведет себя вся конструкция, будут ли крепления надежными. Поэтому не стоит рисковать и избегать расходов. Заливайте армопояс и все ваши проблемы разом решатся.

Лестница. Входная группа. Материалы. Двери. Замки. Конструкция

Армопояс на газосиликатных блоках под мауэрлат. Как сделать мауэрлат на газобетоне с армопоясом и без, на какие нюансы обратить внимание. Пошаговая инструкция по монтажу армирующего пояса

Людям непосвященным в нюансы кровли капитального строительства, вряд ли известно, зачем нужен мауэрлат, что это за конструкция. И вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прилагается. Главное подготовить все составляющие: арматурный каркас, крепеж, балки из бруса и грамотно выполнить гидроизоляцию и обработку дерева.

Мауэрлат — подробное описание

Данная конструкция изготовлена ​​из деревянного бруса. Он выполняет функцию дополнительной опоры для нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Подводя итог всему вышесказанному, приходим к выводу, что мауэрлат отвечает за две важные задачи:

• равномерное распределение тяжести стропил по стенам;
• крепление стропил к коробке здания;

Мауэрлат может быть изготовлен не только из деревянного бруса, но и из металлического швеллера или бруса.

В этом варианте стропильная система также должна быть изготовлена ​​из стали. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в монтаже.

Материалы и расчеты

Прочность и надежность кровли зависит от того, насколько надежно мауэрлат крепится к газобетону. Поэтому все нужно правильно рассчитать. Минимальные размеры поперечного сечения деревянных балок должны быть не менее 10×10 см. опытные мастера и дизайнеры рекомендуют использовать более высокие показатели.

При использовании деревянных бревен для мауэрлата необходимо обтесать одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственные породы. Перед установкой обязательно обработать антисептиком. Расположите бруски так, чтобы они равномерно закрывали всю верхнюю часть стенок. Соседние детали скрепите прямым замком, укрепите гвоздями.

Ширина деревянных балок меньше, чем у газоблоков, поэтому их необходимо устанавливать со смещением к внутреннему краю, не доходя до конца сантиметров на 5.

В конечном итоге должна получиться цельная конструкция с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных балок перед установкой

Как уже было сказано, перед установкой мауэрлата на газобетон бруски следует обработать антисептиками. Они предотвратят гнилостные процессы древесины. Берите бревна сечением 100 на 100 мм, но лучше выбирать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этих целей не используется.

Только высококачественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. особого внимания заслуживает влажность древесины – она должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду стержни), то необходимо отрегулировать анкерную гайку.

Затяжку гаек следует выполнять один раз в год в течение 5 лет. Это необходимо, поскольку в первые несколько лет древесина подвержена интенсивной усушке. А по мере высыхания материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь Г-образную или Т-образную форму с размером резьбы М12 или М14.

Согласно европейским и международным стандартам расстояние между двумя соседними анкерами должно быть не менее и не более 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Для выполнения данной задачи необходимо убедиться в правильности установки мауэрлата и его ненадежном креплении. Разработчики используют две технологии крепления: с усиленным ремнем или без него.

Способ крепления конструкции с наличием армопояса

При выборе газобетона для возведения стен нужно понимать, что коробка дома из него не справится с весом на него поставили крышу. Ремень, усиленный эрекцией, поможет ей справиться с проблемой.

Размеры армопояса и его назначение

Армопояс представляет собой железобетонную замкнутую конструкцию, огибающую здание по периметру (то есть вокруг всего здания). Возложенных на него задач:

• защита от деформации стены;
• дополнительная жесткость здания из газобетона;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – разновидность фундамента, предназначенного для кровли здания. Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс изготавливался как сплошная монолитная конструкция.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Сначала по периметру дома следует соорудить опалубку.
2. Далее из монолитных блоков делается армопояс.
3. Затем из арматурных стержней собирается каркас.
4. Монтажные штифты установлены.
5. Теперь все нужно залить бетоном.
6. Когда он затвердеет, опалубку необходимо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к монтажу мауэрлата.

Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны быть из одного материала.

Перед тем, как установить мауэрлат на газобетон, нужно не забыть обработать его антисептическими веществами. Затем обмотать слоем гидроизоляционного материала типа: гидроизол, стекломастеластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он сделан из дерева, то его можно зафиксировать специальными металлическими скобами.

После этого необходимо будет закрепить стропило мауэрлата. Соединение осуществляется методом врезки, подрезки или запила не более чем на 25 % толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция железобетонного армопояса позволит предотвратить нежелательное продавливание газобетонных блоков. Он будет способствовать равномерному распределению силы тяжести на коробку дома и влиянию динамических и статических сил, давящих на стены.

Технология монтажа без армопояса

Требования СНиП гласят, что установка мауэрлата на газобетонный дом без армопояса в принципе недопустима. Делать это разрешается только в редких случаях. Это можно объяснить тем, что газобетонная конструкция не справляется с распорной снеговой, динамической и ветровой нагрузкой. Армопояс служит существенной защитой от деформации. В виде исключения допускается крепление мауэрлата к зданию без армопояса.

Этот вариант строительства ускорит и удешевит процесс строительства. Но в этом случае необходимо придерживаться следующих требований:

• для основания выбирается легкий, но более крупный брус, имеющий сечение не менее 20 см;
• должен быть усилен стальными элементами: металлическим профилем, гвоздями или замками;
• климат, в котором ведется строительство, не суровый и снеговые или ветровые нагрузки незначительны, но силы.
• Мауэрлат следует располагать по отношению к наружной кромке в несущих стенах на расстоянии 0,5 – 1 см. Мауэрлат закрепляют химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон , точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.

Нужно понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильного монтажа мауэрлата. И в соответствии с этим нельзя допускать ошибок, даже, на первый взгляд, незначительных. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным застройщикам и кровельщикам.

Продолжаем традиционную серию статей от профессиональных строителей. Сегодня мы поговорим о том, как сделать армопояс под крышу дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, я строитель с двенадцатилетним стажем. Начинал я на стройке, подручным, как и все. Он работал по принципу: «принеси, обслужи, держи и не мешай». Но время шло, я рос — с годами и профессионально, обзавелся личным инструментом, стал работать самостоятельно.

Мое первое правило при выполнении любой задачи – тщательная подготовка материала и инструментов для достижения отличного конечного результата.

На сегодняшний день при строительстве частных домов и хозяйственных построек чаще стали использовать Газо- или Пеноблоки. Я согласен, что этот материал имеет хорошие показатели по сохранению тепла в помещении и скорость монтажа, но есть одна важная особенность:

– этот материал не выдерживает длительного точечного давления, которое создается нагрузкой потолка и давление атмосферных осадков на здание.

Но выход есть – это установка армопояса по всему периметру, включая перегородки, и сейчас мы разберемся, как это сделать правильно.

Материалы и инструменты

Итак, что нам понадобится для работы.

Материалы:

1. Плита ОСБ (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок разделить на четыре)

2. Длина саморезов 76 мм для дерева, закаленное

3. Саморезы длиной 40 мм для закаленной древесины

4. Армированная сетка, кирпичная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза превышает количество листов ОСБ.

5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется следующим образом: количество потолочных балок умножается на точки соприкосновения со стенами плюс вдоль фронтонных стен через каждый метр и умножается на 0,2)

6. Гайки, которые накручиваются на шпильки выбранного вами диаметра.

7. Шайбы по размеру: внутренний диаметр равен диаметру шпильки, а наружный диаметр больше на 10-20мм. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивления разрыву.

8. Цементобетонная смесь)

9. Щебень фракция 5-20мм (рассчитывается — сколько кубометров нужно бетона, столько нужно щебня)

10. Речной скрип (исходя из того, сколько кубов бетона необходимо)

11. Пластификатор для бетона.

12. Сосновая рейка 25х50мм

13. Пластмассовые хомуты, или вязальная проволока.

Инструменты:

1. Гидроуровня

2. Рулетка

3. Строительная линия

4. Карандаш

5. Хаксо, или электрическая круговая пила, Miter

6. отвертка

7. Bulgarian (угла угла болгарка)

8.Бетономешалка

9. Лопата лопата и пара ведер

10. Мастерок

11. Строительные леса, или подмости

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышей дома

1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня

Для этого нам понадобится рулетка, бумага, карандаш и гидроуровень. Рулеткой снимаем длину всех внутренних перегородок и периметр здания, а также диагональные размеры (диагональные размеры, нужны для монтажа деревянных конструкций и дальнейшей роботы), и переносим все это на бумагу по порядку ориентироваться на эти данные в дальнейшем. Следующий этап – съемка высот гидроуровнем. Гидравлический уровень поможет нам нанести отметки на здании, находящиеся непосредственно в горизонтальной плоскости. Это действие неудобно выполнять самостоятельно, поэтому работаем вместе. Берем карандаш, ставим произвольную отметку на углу здания, примерно на высоте 1,5 метра от нижнего основания, и с помощью гидравлического уровня и помощника переносим эту отметку на все внешние углы здания. здания, а также внутри здания к внутренним углам, это нам нужно, чтобы построить опалубку в «горизонт».

Подробнее как сделать водяной уровень и как им пользоваться в.

2. Определяем высоту заливки армопояса, в моем случае высота заливки 20см. Вполне достаточно, так как крыша не большая и не сложная. Ориентируясь на этот размер, распиливаем ОСБ плиту. Плита вырезается на 5-7см шире высоты бетонной заливки, в моем случае я вырезал ее шириной 25-27см. на всю длину листа. Практика показывает, что ширина армопояса должна соответствовать ширине кладки, а высота, согласно проектной документации. Рекомендуемая высота армированного основания около 30 см. Мауэрлат должен опоясывать весь дом.

3. По внешним углам периметра здания, в последнем ряду газоблочной кладки, вертикально монтируем рейки 25х50, так, чтобы они выступали на 30 см. выше самой кладки. На эти рейки с помощью рулетки переносим отметки высоты (такой же размер от отметки гидроуровня, плюс высота заливки бетона). Кстати, рейлинги крепятся с помощью саморезов 76 мм. Их очень легко скрутить в пеноблок, а если скрутить под углом к ​​горизонту, то они хорошо держат. По этим отметкам протягиваем леску, это будет наш высотный маяк. Высотный маяк дает нам высоту установки опалубки, так как наша опалубка является наборной, то есть состоит из отдельных компонентов.

Установка опалубки

4. Установка опалубки . Итак, что мы имеем: обрезанную плиту ОСБ и высотный маяк. Начинаем монтировать опалубку. Для этого нам понадобятся навесные леса или подмости, отвертка и хороший помощник. Так как один человек будет выставлять лист OSB так, чтобы верхний край был как можно ближе к леске и пока напарник держит, закручиваем саморез на 76 в низ плиты OSB (где он входит на блок) но под углом к ​​горизонту примерно 45 градусов. Он легко вкручивается в газоблок, но при вкручивании самореза под углом приобретает большую устойчивость к разрыву. Таким образом, обходим весь внешний периметр, соединяя опалубки друг с другом через рейку 25х50, и скручивая ее между собой на угловых стыках.

Разметка под потолочные балки (или балки перекрытия)

5. Как только у нас установлена ​​опалубка по внешнему периметру, можно смело приступать к разметке и установке резьбовых шпилек для крепления потолочных балок. Для этого нам необходимо определить шаг стропильной части крыши. В моем случае она была подготовлена ​​под металлочерепицу, а нормы проектирования не позволяют сделать шаг стропил более 75 см. Поэтому берем размер скатной длины, и делим на количество зазоров так, чтобы значение было в пределах 65-75 см. В моей ситуации получилось всего десять балок, с шагом 72см. Поэтому на наклонной стороне здания ( скатная часть здания — это участки периметра здания, где будут установлены стропила) по установленной наружной опалубке карандашом, по нашему расстоянию отмечаем места установки резьбовых стержней, а также как и в местах, где брус будет лежать на внутренних перегородках. Стоит отметить, если фронтонная часть крыши выполнена из деревянной конструкции, то там также необходимо установить мауэрлат, но расстояние между шпильками должно быть 80-100см.

Между прочим, двускатные крыши зданий по фронтонам делятся на два типа: фронтонные, выложенные из блока или кирпича, или, как в моем случае, построенные на фронтоне деревянного каркаса из реек, и обшитые ОСБ плиты. В первом случае мауэрлат крепится на армопояс только с наклонной стороны, а во втором — по всему периметру.

Установка шпилек

6. Подготовка и установка шпилек крепления. Итак, шпильки. Для чего они нужны? Шпильки используются для быстрого и надежного соединения растворной конструкции с древесиной. Для монтажа потолочных балок используют шпильки диаметром не менее 10 мм.

Для этого берем шпильку, измеряем высоту нашей заливки, прибавляем высоту потолочной балки, прибавляем 5см на гайку-шайбу, и 5см вбиваем в пеноблок, и врезаем в болгарку. В моей ситуации я вырезал по 45 см (5 см в пеноблок, 20 см в заливку, 15 см в брус, 5 см в порожек, шайбу). шайбы в пеноблоке и максимально вертикально. Дополнительно на шпильку на расстоянии, где она будет заливаться бетоном, то есть если заливка бетона 20 см, то на высоте 15-18 см можно монтировать дополнительные средства скрепления с бетоном, какие-нибудь отходов арматуры или стержня. Как в примере на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены, приступаем к изготовлению армопояса. Для больших фундаментных роботов в армировании используется арматура, но в нашем случае достаточно кладочной армирующей сетки с размером ячеек 50х50мм. Если ширина заливки, как в моем случае, 20 см, то с помощью болгарки нарезаем сетку шириной 60 см. Чтобы сетка была полностью покрыта бетонным раствором, мы уменьшили высоту с каждой стороны на 5 см. Берем нашу заготовку и сгибаем две стороны по 15 см и центр до угла 90 градусов, чтобы получился параллелепипед со стороной 15 см. В местах, где необходимо соединить стороны, просто перевязывается вязальной проволокой или пластиковыми хомутами. После эти заготовки укладываются на пеноблок и также соединяются между собой проволокой или хомутами. В местах установки шпилек нарезается арматурная сетка и привязывается к шпилькам. Это дополнительно закрепит шпильки.

К сожалению отдельного фото армирования нет, но его видно в левом углу фото.

8. После выполнения монтажного робота устанавливаем внутреннюю часть опалубки — ту, что будет внутри здания. Так же, как и наружную, монтируем высотную леску, как описано в третьем пункте этой статьи, а саморезами монтируем обрезанную плиту OSB на 76.

При внутренней и наружной опалубке установлены, необходимо закрепить их сверху. Для этого берем рейку 50х25мм и обрезаем ее по ширине заливки (плюс 4см) для лучшей фиксации.

Сверху на опалубку крепим обрезанную с одной стороны рейку к OSB плите, и соблюдая размер ширины заливки (в этом нам поможет рулетка, или вставленный в середину вырезанный шаблон точного размера опалубки) в другую часть рейки вкручиваем шурупы так, чтобы скрепить через рейку две стенки опалубки. Такие крепления необходимо устанавливать с шагом не более 40 см. Обязательно контролируйте жесткость конструкции. Монтаж осуществляется с помощью 40 саморезов.

Заливаем наш армопояс под крышу дома

9. Если опалубочная конструкция собрана и проверена жесткость и устойчивость конструкции, можно приступать к заливке опалубки бетоном. Для этого нам понадобится бетономешалка, ведра и хороший помощник.

Следует отметить, что опалубку следует заливать бетоном постепенно, не спеша, но желательно заливать весь периметр за один день, так как бетон должен вовремя схватываться без перерывов, чтобы не было трещин в швах.

Соотношение песка и гравия, по норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать по стенкам опалубки молотком и утрамбовывать ее какой-либо булавкой, чтобы максимально выгнать пузырьки воздуха, возникающие при заливке. Если этого не сделать, то после демонтажа опалубки мы увидим, что бетон заливается пористым, а не монолитным, что грозит потерей прочности и срока службы армопояса.

Завершающий этап и разборка конструкции

ГОСТ говорит нам, что бетон марки 200 набирает полную прочность через 21 сутки при условии, что температура окружающей среды равна +10 градусов. Если температура выше, то влага из приготовленной смеси быстрее испаряется и цемент не успевает вступить в химическую реакцию, то есть приготовленный бетон не наберет необходимой прочности.

Вот как это случилось со мной.

На этом все наши роботы для монтажа армопояса под мансардной крышей частного дома закончили. Следуя этим не хитрым советам, установка армопояса не будет такой сложной и непонятной. Все вопросы и дополнения пишите в комментариях. Буду рад услышать ваше мнение.

Так же еще видео по заливке армопояса со стороннего ресурса:

Так же рекомендуем Вам:

Любой застройщик, решив построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т. д.). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой. Это снижает риск образования трещин из-за неравномерной усадки здания. Также армопояс укладывается под мауэрлат при сооружении кровли.

Максим Пан пользователь FORUMHOUSE, Москва.

Крепление балки (мауэрлата) непосредственно к газобетону на шпильках невозможно. Если это сделать, то со временем под действием ветровой нагрузки крепления будут расшатываться. При устройстве армопояса чердачного перекрытия на газобетон с деревянным перекрытием перераспределяют точечную нагрузку с балки на всю стену.

Наглядный пример — участник форума с ником madmax, который полностью отвечает на вопрос, когда нужен армопояс в доме из газобетона . Армопояс под мауэрлат залить не успел, и дом ушел в «зиму». Уже во время холодов арочные проемы под окнами в доме треснули ровно посередине. Сначала трещины были небольшими — около 1-2 мм, но постепенно они стали увеличиваться и большей частью вскрылись до 4-5 мм. В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкеры под мауэрлат. Это решило проблему с растущими трещинами.

mad-max FORUMHOUSE пользователь

К этому хотелось бы добавить, что фундамент под мой дом ленточный — монолитный, грунт каменистый, подвижек в фундаменте до начала строительства дома не было. Я считаю, что причиной появления трещин стало отсутствие армопояса под мауэрлатом.

Дом из газобетона, а тем более дом в два этажа, нуждается в армопоясе. При его изготовлении помните об этом правиле:

Главным условием правильной «работы» армопояса является его сплошность, сплошность и закольцовывание по всему периметру стен.

Существует несколько вариантов устройства армопояса в газобетонном доме. Изготовление армопояса начинается с расчета его сечения и выбора типа опалубки – съемная или несъемная, а также «пирога» всей конструкции.

eyeonenow Пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором 3,5 см. Использовать для заливки армопояса специальные П-блоки заводского изготовления не хочется. У нас на форуме видел следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается блок-перегородка толщиной 10 см, далее идет утеплитель (ЭППС), а изнутри дома монтируется съемный опалубка. Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту специалистов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Построил дом из газобетона толщиной 40см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор в 5 см. Если посмотреть на «пирог» армопояса изнутри наружу, то он выглядел следующим образом:

• съемная опалубка;
• бетон 20 см;
• EPPS 5 см;
• разделительный блок 15 см.

Частное и общественное строительство требует применения конструктивных элементов различной сложности. При строительстве домов из газобетона используется специальный элемент – мауэрлат. Существует специальная технология, описывающая крепление мауэрлата к газобетону без армопояса. Такой способ строительства значительно увеличивает надежность и срок службы будущего строения.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам – на рынке материалов спрос на газобетонные блоки растет с каждым днем. Особенности строительства домов из этого материала позволяют провести качественную застройку в кратчайшие сроки. Дом, построенный из ячеистого бетона, обладает выгодными теплоизоляционными характеристиками, а также имеет сравнительно небольшой вес конструкции.

Газобетон имеет недостаток, связанный с трудностью крепления элементов конструкции друг к другу. Пористая основа стен трудно соединяется с основным каркасом, и строителям приходится искать дополнительные решения. Мауэрлат – конструктивный элемент, соединяющий стены здания и крышу. Решить проблему помогает армопояс из железобетона, но некоторые домовладельцы используют способ крепления мауэрлата к газобетону без армопояса.

Особенностью газобетонных конструкций является то, что пористым бетонам трудно выдерживать точечное давление нажимных элементов. Мауэрлат – важный конструктивный элемент, выполняющий несущую функцию. В отличие от фундамента, мауэрлат несет на себе нагрузку, оказываемую только кровельной частью здания – кровлей, внутренней частью ската и теплоизоляционными слоями.

Работа с металлическим или деревянным мауэрлатом способствует перераспределению давления на стены. Монтаж мауэрлата также облегчает монтажные работы, связанные с монтажом стропильных элементов.

Алгоритм расчета

Монтаж нужного материала можно выполнить с помощью следующих модулей:

• Деревянные опоры;
• Металлический профиль.

Сечение деревянного бруса выбирается в формате 10 см * 10 см. Если крыша имеет особо большие размеры, рекомендуется использовать модули большего размера (10см*15см, 15см*15см, 15см*20см). Существует определенная пропорция, в соответствии с которой крепится мауэрлат для работы – толщина материала должна быть равна 2 толщинам опор стропил.

Изготовление мауэрлата из бревен возможно, но не оправдывает затраченных усилий — трудно подогнать сечение бревна под конфигурацию элементов фермы. Характеристики древесины, выбранной для работы, также должны соответствовать высоким стандартам. Мауэрлат скрепляют деревом, которое проверяют на износостойкость и отсутствие механических повреждений.

Лучшим вариантом считается качественная лиственная древесина, обработанная специальными составами. Также возможно использование металлического профиля для работы с креплением кровли. Проведение таких работ сопровождается применением швеллера или двутавра, пропитанного антикоррозийными веществами.

Базовые значения

Специалист, устанавливающий мауэрлат без армопояса, должен произвести правильный расчет основных параметров. При эксплуатации учитываются следующие значения:

• Площадь застройки;
• Тип кровельной системы;
• Особенности кровельного материала;
• Сейсмическая активность зоны;
• Влияние климата.

Существуют различные конструктивные формы крыши, но наиболее распространенной является двускатная крыша. В качестве примера целесообразно сделать расчет для работы на таком типе кровли. Объем мауэрлата измеряется по формуле V=P*S, , где P — периметр настила, а S — сечение бруса или V=N/R , где N — масса балки, а R — плотность дерева.

Способы крепления

Крепление мауэрлата к газобетону без армопояса может осуществляться по нескольким технологиям. Работы по креплению к газобетонным блокам проходят с помощью специальных элементов.

Химические анкеры

Этот метод основан на использовании химических смол с адгезионными свойствами. Жидкий дюбель или другая химическая паста прекрасно соединяет пористую поверхность газобетона и металлических профилей. В небольших постройках допускается фиксация углов стяжками, скобами и шурупами. Анкерное крепление повышает уровень защиты конструкции.

Работа с химическими соединениями подразумевает следующий перечень действий:

• Заполнение отверстия клеевой массой;
• Фиксация металлического каркаса;
• Контроль затвердевания композиции.

Отмечено, что укрепленные таким способом уголки отличаются большой прочностью и длительным сроком службы (до 50 лет). Запрещается проводить сварочные работы с закрепленными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Шпильки строительные прекрасно подходят для малогабаритных построек, где мауэрлат крепится так, что выполняет функцию армированного пояса.

Работа с применением шпилек подразумевает следующий перечень действий:

• Бурение отверстий на расстоянии 1,5 м;
• Фиксация шпильки цементным составом;
• Устройство гидроизоляционного слоя;
• Установка мауэрлата;
• Крепление бруса коваными скобами;
• Монтаж кровельной системы над строением.

стальная проволока

Используя стальную проволоку определенной толщины, можно добиться аналогичного результата в монтажных работах. Использование этого метода предполагает следующую последовательность действий:

• Замуровывание витой проволоки в стены здания;
• Тросы управления правым положением в газобетоне;
• Контроль свободного прохождения проволоки через балку;
• Расчет необходимого количества комплектующих в соответствии с количеством стропил.

Опора стропил на стены из мелких блоков из ячеистого бетона может осуществляться с помощью специальных армированных балок — скоб. Кронштейны изготовлены из металла с антикоррозийным покрытием. Фиксация происходит с помощью проволочных стяжек, саморезов, пластин и перфорированной ленты.

Необходимость создания армопояса под мауэрлатом при возведении кровли не всегда очевидна для начинающих строителей. Они часто создают ошибочное представление об армированном усилении фундамента для сооружения крыши как о чем-то ненужном и лишнем. Однако армопояс является важным посредником, распределяющим нагрузку кровли на стены здания. Рассмотрим, зачем нужен армопояс под крышу, какие функции он выполняет и как его сделать своими руками.

В этой статье

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Трансформация нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которого приходится на места опирания стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, воздействие порывов ветра на крышу и другие явления природы.

Другая нагрузка связана с распиранием стен здания стропилами. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не в состоянии выдержать такую ​​разрывную нагрузку. Перед монтажом на них мауэрлата обязательно нужно создать армированный пояс.

Кирпичные стены обладают большей устойчивостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать армопояс для кирпичных стен, если здание строится в сейсмоопасном регионе.

Крепление крыши к дому

Важнейшей и основной задачей мауэрлата является прочное крепление крыши к дому. Таким образом, сам мауэрлат должен быть надежно закреплен к зданию.

Основные задачи армированного основания под кровлю можно свести к следующим пунктам:

• Сохранение строгой геометрии здания в любых ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т.п. ;
• Выравнивание стен в горизонтальной проекции, исправление неточностей и недостатков, допущенных при возведении стен;
• Обеспечение жесткости и устойчивости всей конструкции здания;
• Равномерное и распределенное распределение нагрузки кровли на стены здания;
• Возможность прочного крепления к армированному основанию важных элементов кровли, особенно мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо рассчитать размеры армопояса. По строительным нормам она должна быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания около 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если стены возводятся из газобетона, то верхний ряд выполняется из камня в виде буквы П, что создает опалубку. В него необходимо заложить армирующие элементы и залить всю конструкцию цементным раствором.

Перед началом строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлю вам потребуются:

• Бетономешалка для качественного замеса цементного раствора;
• Специализированный вибратор, разгоняющий цементный раствор в опалубке, препятствующий образованию пустот от воздуха в конструкции;
• Материалы для строительства опалубки;
• Фитинги.

Технология монтажа

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первый этап – возведение опалубки. В зданиях из газобетонных блоков последний ряд кладки выполняют из блоков в виде буквы У. Если таковых нет, то наружную часть опалубки создают из распиленных 100-мм блоков, а внутренняя часть выполнена из досок. Монтаж осуществляется со строгим соблюдением горизонтального уровня.

В опалубку уложен каркас из арматуры. Его продольная часть формируется из 4-х арматурных стержней диаметром от 12 мм. Поперечный крепеж выполняется из прутьев диаметром 8 мм при условии шага не более 25 см. В проекции кадр выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Стыки соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение некоторых правил:

• Толщина бетона от каркаса до опалубки не менее 5 см;
• Для соблюдения этого правила под каркас подкладывают стойки из брусков нужной высоты.

Важная часть работы – усиление каркаса опалубки. Если этого не сделать, то его раздавит вес бетона. Это можно сделать разными способами:

Установка креплений для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке креплений для мауэрлата. Мы рекомендуем использовать резьбовые стержни. Удобно приобрести шпильки диаметром 12 мм. Длину шпилек рассчитывают с учетом того, что их нижняя часть крепится к раме, а верхняя выступает над мауэрлатом на 2-2,5 см.

Установка шпилек осуществляется с учетом:

• Между двумя стропилами есть хотя бы одна шпилька;
• Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания под мауэрлат является его прочность. Добраться до него можно только залив бетонным раствором сразу.

Бетон не ниже М200 применяют для создания бетонной смеси. Лучшая смесь для наполнения пояса готовится в следующих пропорциях:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Применение пластификаторов позволит увеличить прочность и скорость твердения смеси.

Так как для создания армопояса требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос. При отсутствии техники потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из возможных воздушных карманов. Для этого может быть использовано специальное устройство вибратор и простая насадка, с помощью которой смесь прокалывается по всему периметру.

Установка мауэрлата

Снятие опалубки с армопояса возможно, как только бетон достаточно затвердеет, а монтаж на конструкцию мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армопояса .

Перед укладкой мауэрлата детали должны быть специально подготовлены:

• Брус мауэрлата обработан антисептиками;
• Соединения это отдельные элементы, выполненные методом прямой замковой или косой резки;
• На армопояс накладывается мауэрлат и отмечаются места для шипов. Крепежные отверстия просверлены.

Укладке мауэрлата предшествует покрытие армированного основания слойной рулонной гидроизоляцией, как правило, для этих целей используется рубероид.
