Сварные двутавровые балки по СТО АСЧМ 20-93 и ГОСТ 26020-83
ООО «ЧЗСБ» выпускает следующую номенклатуру сварных двутавровых балокпо СТО АСЧМ 20-93 и ГОСТ 26020-83:
Серия Б — балки нормальные.
| № п/п | Аналог прокатной балки | Размеры | Площадь поперечного сечения,см2 | Масса 1 м,кг | ||||
|---|---|---|---|---|---|---|---|---|
| Н | h | S | t | В |
|
|
||
мм. |
||||||||
| Стенка | Полки | |||||||
| Нормальные двутавры (балки двутавровые) | ||||||||
| 1 | 20Б1 | 200 | 184 | 6 | 8 | 100 | 27,04 | 21,550 |
| 2 | 25Б1 | 248 | 232 | 6 | 8 | 125 | 33,76 | 26,900 |
| 3 | 25Б2 | 250 | 230 | 6 | 10 | 125 | 38,80 | 30,910 |
| 4 | 30Б1 | 298 | 282 | 6 | 8 | 150 | 40,76 | 32,476 |
| 5 | 30Б2 | 300 | 280 | 8 | 10 | 150 | 52,40 | 41,751 |
| 6 | 35Б1 | 346 | 326 | 6 | 10 | 175 | 54,36 | 43,312 |
| 7 | 35Б2 | 350 | 326 | 8 | 12 | 175 | 68,08 | 54,244 |
| 8 | 40Б1 | 396 | 372 | 8 | 12 | 200 | 77,76 | 61,960 |
| 9 | 40Б2 | 400 | 372 | 8 | 14 | 200 | 85,76 | 68,330 |
| 10 | 45Б1 | 446 | 8 | 12 | 200 | 81,76 | 65,144 | |
| 11 | 45Б2 | 450 | 422 | 10 | 14 | 200 | 98,20 | 78,243 |
| 12 | 50Б1 | 492 | 468 | 10 | 12 | 200 | 94,80 | 75,530 |
| 13 | 50Б2 | 496 | 468 | 10 | 14 | 200 | 102,80 | 81,910 |
| 14 | 50Б3 | 500 | 468 | 10 | 16 | 200 | 110,80 | 88,283 |
| 15 | 55Б1 | 543 | 515 | 10 | 14 | 220 | 113,10 | 90,110 |
| 16 | 55Б2 | 547 | 515 | 10 | 16 | 220 | 121,90 | 97,900 |
| 17 | 60Б1 | 596 | 564 | 10 | 16 | 200 | 120,40 | 95,930 |
| 18 | 60Б2 | 600 | 564 | 12 | 18 | 200 | 139,68 | 111,290 |
| 19 | 70БС | 693 | 661 | 12 | 16 | 230 | 152,92 | 121,840 |
| 20 | 70Б1 | 691 | 659 | 12 | 16 | 260 | 162,28 | 129,300 |
| 21 | 70Б2 | 697 | 657 | 14 | 20 | 260 | 195,98 | 156,150 |
Перечень выпускаемых типо-размеров:
40Б1, 40Б2, 45Б1, 45Б2, 50Б1, 50Б2, 55Б1, 55Б2, 60Б1, 60Б2, 70Б1, 70Б2
Особенности:
— Сварные двутавровые балки данной серии являются самыми часто применимыми при строительстве практически любого объекта.
— Обеспечивает высочайшую надежность и прочность любому строению.
— Производятся из углеродистых сталей С245, С255 (Ст3) и низколегированных сталей С345 (09Г2С).

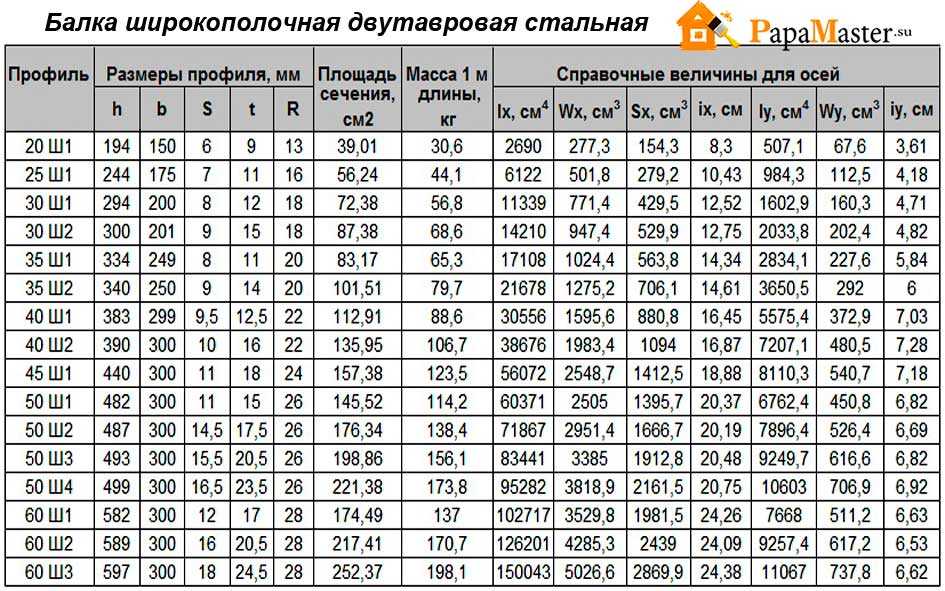

Серия Ш — балки широкополочные.
| № п/п | Аналог прокатной балки | Размеры | Площадь поперечного сечения,см2 | Масса 1 м,кг | ||||
|---|---|---|---|---|---|---|---|---|
| Н | h | S | t | В |
|
|
||
| мм. | ||||||||
| Стенка | Полки | |||||||
| Широкополочные двутавры | ||||||||
| 1 | 20Ш1 | 194 | 174 | 6 | 10 | 150 | 40,44 | 32,221 |
| 2 | 25Ш1 | 244 | 220 | 8 | 12 | 175 | 59,60 | 47,488 |
| 3 | 30Ш1 | 294 | 270 | 8 | 12 | 200 | 69,60 | 55,456 |
| 4 | 30Ш2 | 300 | 268 | 10 | 16 | 201 | 91,12 | 72,602 |
| 5 | 35Ш1 | 334 | 310 | 8 | 12 | 249 | 84,56 | 67,375 |
| 6 | 35Ш2 | 340 | 312 | 10 | 14 | 250 | 101,20 | 80,633 |
| 7 | 40Ш1 | 383 | 355 | 10 | 14 | 300 | 119,50 | 95,215 |
| 8 | 40Ш2 | 390 | 358 | 10 | 16 | 300 | 131,80 | 105,010 |
| 9 | 45Ш1 | 440 | 404 | 12 | 18 | 300 | 156,48 | 124,679 |
| 10 | 50Ш1 | 482 | 450 | 12 | 16 | 300 | 150,00 | 119,516 |
| 11 | 50Ш2 | 487 | 451 | 16 | 18 | 300 | 180,16 | 143,547 |
| 12 | 50Ш3 | 493 | 453 | 16 | 20 | 300 | 192,48 | 153,363 |
| 13 | 50Ш4 | 499 | 449 | 18 | 25 | 300 | 230,82 | 183,912 |
| 14 | 60Ш1 | 582 | 546 | 12 | 18 | 300 | 173,52 | 138,256 |
| 15 | 60Ш2 | 589 | 549 | 16 | 20 | 300 | 207,84 | |
| 16 | 60Ш3 | 597 | 547 | 18 | 25 | 300 | 248,46 | 197,966 |
| 17 | 60Ш4 | 605 | 545 | 20 | 30 | 300 | 289,00 | 230,268 |
| 18 | 70Ш1 | 692 | 652 | 14 | 20 | 300 | 211,28 | 168,340 |
| 19 | 70Ш2 | 698 | 648 | 16 | 25 | 300 | 253,68 | 202,130 |
| 20 | 70Ш3 | 707 | 647 | 18 | 28 | 300 | 284,46 | 226,651 |
| 21 | 70Ш4 | 715 | 651 | 20 | 32 | 300 | 322,20 | 256,720 |
| 22 | 70Ш5 | 725 | 653 | 25 | 36 | 300 | 379,25 | 302,180 |
| 23 | 80Ш1 | 782 | 746 | 14 | 18 | 300 | 212,44 | 169,267 |
| 24 | 80Ш2 | 792 | 748 | 14 | 22 | 300 | 236,72 | 188,613 |
| 25 | 90Ш1 | 881 | 841 | 16 | 20 | 300 | 254,56 | 202,830 |
| 26 | 90Ш2 | 890 | 840 | 16 | 25 | 300 | 284,40 | 226,603 |
| 27 | 100Ш1 | 990 | 946 | 16 | 22 | 320 | 292,16 | 232,786 |
| 28 | 100Ш2 | 998 | 948 | 18 | 25 | 320 | 330,64 | 263,445 |
| 29 | 100Ш3 | 1006 | 946 | 18 | 30 | 320 | 362,28 | 288,656 |
| 30 | 100Ш4 | 1013 | 949 | 20 | 32 | 320 | 394,60 | 314,407 |
Перечень выпускаемых типо-размеров:
30Ш2, 35Ш1, 35Ш2, 40Ш1, 40Ш2, 45Ш1, 45Ш1, 50Ш1, 50Ш2, 50Ш3, 50Ш4, 60Ш1, 60Ш2, 60Ш3, 60Ш4, 70Ш1, 70Ш2, 70Ш3, 80Ш1, 80Ш2, 90Ш1, 90Ш2, 100Ш1, 100Ш2, 100Ш3, 100Ш4
Особенности:
— Сварные двутавровые балки серии Ш применяются для создания перекрытий, колонн, каркасов, опор и таких крупных объектов, как мосты.
Широко используется при строительстве высотных зданий и сооружений.
— Имеют высокую жесткость относительно оси, из-за большой ширины полок, следовательно, возможно их использование без дополнительного закрепления.
— Производятся из углеродистых сталей С245, С255 (Ст3) и низколегированных сталей С345 (09Г2С).
Серия К — балки колонные.
| № п/п | Аналог прокатной балки | Размеры | Площадь поперечного сечения,см2 | Масса 1 м,кг | ||||
|---|---|---|---|---|---|---|---|---|
| Н | h | S | t | В |
|
|
||
мм. |
||||||||
| Стенка | Полки | |||||||
| Колонные двутавры | ||||||||
| 1 | 20К1 | 196 | 176 | 8 | 10 | 199 | 53,88 | 42,93 |
| 2 | 20К2 | 200 | 176 | 8 | 12 | 200 | 62,08 | 49,464 |
| 3 | 25К1 | 246 | 222 | 8 | 12 | 249 | 77,52 | 61,766 |
| 4 | 25К2 | 250 | 222 | 10 | 14 | 250 | 92,2 | 73,463 |
| 5 | 25К3 | 253 | 221 | 10 | 16 | 251 | 102,42 | 81,606 |
| 6 | 30К1 | 298 | 270 | 10 | 14 | 299 | 110,72 | 88,219 |
| 7 | 30К2 | 300 | 268 | 10 | 16 | 300 | 122,8 | 97,844 |
| 8 | 30К3 | 300 | 268 | 16 | 16 | 305 | 140,48 | 111,931 |
| 9 | 30К4 | 304 | 268 | 12 | 18 | 301 | 140,52 | 111,963 |
| 10 | 35К1 | 342 | 310 | 10 | 16 | 348 | 142,36 | 113,429 |
| 11 | 35К2 | 350 | 310 | 12 | 20 | 350 | 177,2 | 141,189 |
| 12 | 40К1 | 394 | 358 | 12 | 18 | 398 | 186,24 | 148,391 |
| 13 | 40К2 | 400 | 356 | 14 | 22 | 400 | 225,84 | 179,944 |
| 14 | 40К3 | 406 | 356 | 16 | 25 | 403 | 258,46 | 205,934 |
| 15 | 40К4 | 414 | 354 | 18 | 30 | 405 | 306,72 | 244,386 |
| 16 | 40К5 | 429 | 357 | 25 | 36 | 400 | 377,25 | 300,583 |
Перечень выпускаемых типо-размеров:
25К2, 25К3, 30К1, 30К2, 30К3, 30К4, 35К1, 35К2, 40К1, 40К2, 40К3, 40К4, 40К5
Особенности:
— Сварные двутавровые балки серии К, как следует из их названия, широко применяются для возведения колонных сооружений, в качестве вертикальных колонн, опор в зданиях многоэтажной постройки.
Из нее также допускается изготавливать и другие несущие конструкции такие, как перекрытия, стойки, опоры мостов, пролётные детали мостов, каркасы ответственных частей крупных металлоконструкций и других объектов.
— Полки сварной двутавровой балки данной серии заметно толще по сравнению со стенками нормальной сварной балки серии Б, как следствие сварная двутавровая балка серии К значительно тяжелее.
— Производятся из углеродистых сталей С245, С255 (Ст3) и низколегированных сталей С345 (09Г2С).
Сортамент сварных двутавров по серии (Б)
Вернуться на страницу «Сортамент сварных двутавров»
| h | b | s | t | A | P | Iy | Wy | Sy | iy | Iz | Wz | iz | |
| мм | мм | мм | мм | см2 | кг/м | см4 | см3 | см3 | мм | см4 | см3 | мм | |
| 35Б1 | 346 | 155 | 8 | 10 | 57,07 | 45,300 | 11061,00 | 639,00 | 366,00 | 139,20 | 622,00 | 80,00 | 33,00 |
| 35Б2 | 349 | 155 | 8 | 10 | 57,32 | 45,500 | 11283,00 | 646,00 | 370,00 | 140,30 | 622,00 | 80,00 | 32,90 |
| 40Б1 | 392 | 165 | 8 | 10 | 62,75 | 49,800 | 15473,00 | 789,00 | 453,00 | 157,00 | 750,00 | 90,00 | 34,50 |
| 40Б2 | 396 | 165 | 8 | 12 | 69,35 | 55,000 | 18034,00 | 910,00 | 518,00 | 161,20 | 900,00 | 109,00 | 36,00 |
| 45Б1 | 443 | 180 | 8 | 12 | 76,71 | 60,800 | 24971,00 | 1127,00 | 641,00 | 180,40 | 1168,00 | 129,00 | 39,00 |
| 45Б2 | 447 | 180 | 10 | 14 | 92,29 | 73,200 | 29761,00 | 1331,00 | 765,00 | 179,50 | 1364,00 | 151,00 | 38,40 |
| 50Б1 | 492 | 200 | 10 | 12 | 94,79 | 75,200 | 36195,00 | 1471,00 | 849,00 | 195,30 | 1603,00 | 160,00 | 41,10 |
| 50Б2 | 496 | 200 | 10 | 14 | 102,79 | 81,500 | 41076,00 | 1656,00 | 948,00 | 199,80 | 1870,00 | 187,00 | 42,60 |
| 55Б1 | 543 | 220 | 10 | 14 | 113,09 | 89,700 | 54488,00 | 2006,00 | 1146,00 | 219,40 | 2488,00 | 226,00 | 46,90 |
| 55Б2 | 547 | 220 | 10 | 16 | 121,90 | 96,700 | 61022,01 | 2231,00 | 1266,00 | 223,70 | 2843,00 | 258,00 | 48,20 |
| 60Б1 | 593 | 230 | 12 | 16 | 140,91 | 111,700 | 78930,01 | 2662,00 | 1533,00 | 236,60 | 3252,00 | 282,00 | 48,00 |
| 60Б2 | 597 | 230 | 12 | 18 | 150,12 | 119,000 | 87073,00 | 2917,00 | 1670,00 | 240,80 | 3658,00 | 318,00 | 49,30 |
| 70Б1 | 691 | 260 | 12 | 16 | 162,28 | 128,700 | 123406,01 | 3571,00 | 2055,00 | 275,70 | 4696,00 | 367,00 | 53,70 |
| 70Б2 | 697 | 260 | 14 | 20 | 195,97 | 155,400 | 152286,02 | 4369,00 | 2515,00 | 278,70 | 5873,00 | 451,00 | 54,70 |
| 80Б1 | 791 | 280 | 14 | 18 | 206,50 | 163,700 | 200814,02 | 5077,00 | 2945,00 | 311,80 | 6602,00 | 471,00 | 56,50 |
| 80Б2 | 798 | 280 | 14 | 22 | 228,75 | 181,400 | 235530,00 | 5903,00 | 3384,00 | 320,80 | 8066,00 | 576,00 | 59,30 |
| 90Б1 | 893 | 300 | 16 | 20 | 257,27 | 204,000 | 315522,00 | 7027,00 | 4106,00 | 350,10 | 9029,00 | 601,00 | 59,20 |
| 90Б2 | 900 | 300 | 16 | 22 | 268,95 | 213,300 | 338074,03 | 7512,00 | 4362,00 | 354,50 | 9929,00 | 661,00 | 60,70 |
| 100Б1 | 990 | 320 | 16 | 22 | 292,16 | 231,700 | 442767,03 | 8944,00 | 5197,00 | 389,20 | 12047,00 | 752,00 | 64,20 |
| 100Б2 | 998 | 320 | 18 | 25 | 330,63 | 258,600 | 506570,00 | 10151,00 | 5914,00 | 391,40 | 13699,00 | 856,00 | 64,30 |
| 100Б3 | 1006 | 320 | 18 | 30 | 362,27 | 287,300 | 584369,00 | 11617,00 | 6698,00 | 401,60 | 16430,00 | 1026,00 | 67,30 |
| 100Б4 | 1013 | 320 | 20 | 32 | 394,60 | 312,900 | 635348,00 | 12543,00 | 7274,00 | 401,20 | 17539,00 | 1096,00 | 66,60 |
Двутавровые сварные балки | Сварной двутавр
Наиболее широко они используются при возведении металлических конструкций в строительной сфере.
Они воздвигаются в качестве каркасов абсолютно любого здания: сельскохозяйственных и общественных строений, жилых домов, зданий промышленного назначения и т.п. Как показывает практика большинства известных строительных компаний — металлоконструкции из сваренного двутавра экономично выгодней во время возведения сооружения, чем их аналоги. ПСК НЗМК имеет собственное ТУ 5261-001-90116746-2014 и Сертификат соответствия ГОСТ Р на весь ассортимент выпускаемой продукции.
Изготовление
Изготовление — это довольно сложный процесс, который состоит из огромного количества этапов. С самого начала происходит — раскрой метала, то есть, металл раскраивается на полосы необходимой длины и ширины. После этого, чтобы улучшить провар происходит разделка кромок на специальном станке. Дальше производится сборка ранее подготовленных полос – заготовки при помощи крана укладываются на входной конвейер сборочного стана, после этого зажимается при помощи трех комплектов, позиционируется и фиксируется.
Последним этапом является сварка. На специальном сварочном станке установлены два комплекта сварочных головок, которые перемещаются по порталу. С одновременным движением изделия по рельсам, происходит проверка при помощи лазерной системы слежения, которая следит за качеством сварки, за тем, чтобы не было пропусков, чтобы не снизить надежность конструкции. После процесса сварки под флюсом на специальном оборудовании идет правка, торцевание фрезой и сверловка на 3D станках с ЧПУ.
После того, как конструктив готов – наступает этап очистки при помощи дробеструйной установки. При помощи дроби, под разными углами происходит удаление ржавчины, жирового налета, грязи и т.п., чтобы существенно улучшить качество нанесенного лакокрасочного покрытия.
Преимущества сварного двутавра.
Преимущества данного стройматериала при реконструкции, или же строительстве имеет огромное количество преимуществ:
- Во-первых, применение в качестве каркасных металлоконструкций позволяет существенно снизить вес деталей и элементов, при этом детали будут иметь высочайший коэффициент прочности;
- Во-вторых их использование позволяет возводить экономичные формы опор, что положительно сказывается на весе, что в свою очередь позволит экономить на фундаменте;
- В-третьих, легкость в эксплуатации позволяет создавать здания различной архитектурной направленности;
- В-четвертых, в не зависимости от направления возводимого здания, они признаны наиболее прочными и экономически выгодными.
Мостовые кран-балки
Специалисты компании «НЗМК» осознают всю ответственность данных металлоконструкций, поэтому мы предоставляем только высококачественные изделия, которые изготовлены на лучшем европейском оборудовании. Абсолютно все изделия, что были изготовлены на нашем заводе, отвечают международным стандартам качества, что еще раз подтверждает их уровень.
Помимо этого, в наших силах предоставить клиентам любые сварные конструкции по эскизам заказчика. Также, есть возможность изготовления в зависимости от предоставленного им проектной документации будущего сооружения.
Металлоконструкции из листового проката выгодны в экономическом плане при возведении зданий и сооружений. Основное назначение это использовать их в металлических строительных конструкциях, используемых в качестве каркасов при строительстве быстровозводимых зданий промышленного назначения, жилых домов, общественных и сельскохозяйственных строений.
НЗМК использует новейшую автоматизированную линию для быстрого и качественного изготовления, производственная мощность которой составляет 800 тонн продукции в месяц!
Производственные и промышленные здания
Двутавры изготавливаются на линиях автоматической резки, сборки и сварки под флюсом. Это обеспечивает полный провар, отличную геометрию и прекрасный внешний вид. Производится 100% УЗИ (ультразвуковой) контроль сварочного шва.
Металлоконструкции в составе которых присутствуют они, дают ощутимую экономическую выгоду при возведении различного типа и направленности сооружений и зданий. Применение их в каркасных металлоконструкциях позволяет существенно облегчить элементы, которые имеют завышенный коэффициент запаса прочности. К тому же их применение позволяет создать экономичные формы опор. А это, в свою очередь уменьшает массу всей металлоконструкции.
Производители металлопроката не выпускают катаные балки размером, больше чем 60Б.
Поэтому, когда требуются конструкции, жесткость и несущая способность которых превышают возможности прокатных профилей, используют сварные.
Применение различных марок стали, когда наиболее напряженные участки изготавливаются из стали повышенной прочности, а наименее напряженные — из малоуглеродистой стали, позволяет снизить стоимость.
- Возможность применения в сечении разных типов сталей для полок и стенок. Это дает возможность уменьшить цену до пяти процентов.
- Возможность изготовления переменного сечения.
- Возможность изготовления с вырезами и отверстиями, а также перфорированных.
Перфорированная стенка образуется разрезанием стенки по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей по выступам стенки. Несущая способность таких сквозных двутавров выше несущей способности исходного, поскольку достигается за счет их большей высоты.
Без отходные технологии производства определяются возможностью изготовления их требуемой длины с экономией на отходах до 25%.
Составное сечение можно подобрать более оптимальным по сравнению с прокатным, благодаря чему вес конструкции может снизиться еще до 10%, разнообразить архитектуру сооружений, увеличить широту пролета зданий, до 35% уменьшить вес несущих конструкций, значительно повысить рентабельность проектов.
Номенклатура сварных двутавров:
П — с параллельными гранями полок;
Б — нормальные;
Ш — широкополочные;
К — колонные;
У — с уклоном граней полок;
М — для подвесных путей;
С — для армирования шахтных стволов.
- Сортамент типоразмеров Б, Ш, К из углеродистых сталей С245, С255 и низколегированных сталей С345 (09Г2С). Стыковые швы для всех типов выполняются с разделкой фасок и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Типы швов С12, С15, С21 по ГОСТ 8713-79.
- Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по ГОСТ 26020-83.Для рядовых двутавров, используемых в качестве колонн, а также малонагруженных и с постоянными нагрузками поясные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т3 по ГОСТ 8713-79.
- Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по СТО АСЧМ 20-93,
- Двутавры специальные по индивидуальным размерам на основании чертежей Заказчика,
- Перфорированная балка (облегченная балка с «окнами» в стенке с сохранением всех механических параметров)
- Балка переменного сечения (балка с изменением высоты стенки вдоль длины)
- Разно полочная балка (балка с различной шириной полок)
- Усиленная балка (балка, усиленная ребрами жесткости). Для нагруженных балок, а также балок с циклическими и переменными нагрузками, подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.
- Крановая балка. Для нагруженных подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.
Тип шва Т3 по ГОСТ 8713-79.
Тип шва Т8 по ГОСТ 8713-79.Вы можете также заказать и другие типоразмеры двутавров, размеры поперечного сечения, которых отличаются от приведенных в сортаменте, при соблюдении следующих условий:
Соответствие требованиям ГОСТ 26020-83 и ТУ 0925-001-81769030-2007 для аналоговых двутавров и для не аналоговых — ГОСТ 23118-78 и СП 53-101
Сварной двутавр цена.
По требованию заказчика предоставляется сертификат соответствия и качества на листовой прокат. Цена за тонну рассчитывается по следующей формуле: цена = металл + работа. Так как цены на листовой прокат непостоянны, стоимость тонны зависит от текущих цен на листовой металлопрокат.
Стоимость работы за тонну усеченного, перфорированного, биметаллического профиля, с ребрами жесткости или фланцевыми соединениями, определяется индивидуально под заказ, согласно техническому заданию. Под заказ также осуществляется обработка торцов, дробеструйная очистка и грунтование.
Наша компания при работе с клиентами руководствуется принципом индивидуального подхода — на все этапы сделки за вами закрепляется персональный менеджер, и вы можете в любое время получить от него ответы на вопросы, связанные с готовностью и доставкой Вашего заказа.
Таблица и сортамент сварной двутавровой балки.
|
Обозначение |
Размеры, мм |
Теоретическая масса
|
Количество метров в тонне | |||
|
высота |
ширина |
толщина стенки |
толщина полки | |||
|
20К1 |
195 |
200 |
8 |
10 |
42,39 |
23,59 |
|
20К2 |
198 |
200 |
8 |
12 |
48,61 |
20,57 |
|
23К1 |
227 |
240 |
8 |
12 |
57,96 |
17,25 |
|
23К2 |
230 |
240 |
8 |
12 |
58,15 |
17,19 |
|
26К1 |
255 |
260 |
8 |
12 |
63,49 |
15,75 |
|
26К2 |
258 |
260 |
10 |
14 |
75,20 |
13,20 |
|
26К3 |
262 |
260 |
10 |
16 |
83,37 |
11,99 |
|
30К1 |
296 |
300 |
10 |
14 |
86,98 |
11,49 |
|
30К2 |
300 |
300 |
10 |
16 |
96,40 |
10,37 |
|
30К3 |
304 |
300 |
12 |
18 |
110,03 |
9,08 |
|
30Ш1 |
291 |
200 |
8,0 |
12 |
54,45 |
18,36 |
|
30Ш2 |
295 |
200 |
10 |
14 |
64,92 |
15,40 |
|
30Ш3 |
299 |
200 |
10 |
16 |
71,20 |
14,04 |
|
35Ш1 |
338 |
250 |
10 |
14 |
79,29 |
12,61 |
|
35Ш2 |
250 |
10 |
14 |
79,52 |
12,57 | |
|
35Ш3 |
345 |
250 |
12 |
16 |
92,28 |
10,83 |
|
35К1 |
343 |
350 |
10 |
16 |
112,33 |
8,90 |
|
35К2 |
350 |
350 |
12 |
18 |
128,30 |
7,79 |
|
35К3 |
353 |
350 |
14 |
20 |
144,30 |
6,93 |
|
40К1 |
394 |
398 |
12 |
18 |
147,20 |
6,79 |
|
40К2 |
400 |
400 |
14 |
22 |
178,29 |
5,60 |
|
40К3 |
406 |
400 |
16 |
25 |
203,90 |
4,90 |
|
40Ш1 |
383 |
300 |
10 |
14 |
119,50 |
8,36 |
|
40Ш2 |
390 |
300 |
10 |
16 |
131,80 |
7,58 |
|
40Ш3 |
396 |
300 |
12 |
18 |
123,4 |
8,106 |
|
40Б1 |
396 |
200 |
8 |
12 |
61,61 |
16,23 |
|
40Б2 |
400 |
200 |
8 |
14 |
67,89 |
14,72 |
|
45Б1 |
446 |
200 |
8 |
12 |
64,75 |
15,44 |
|
45Б2 |
450 |
200 |
10 |
14 |
77,66 |
12,87 |
|
45БС1 |
444 |
200 |
8 |
12 |
64,06 |
15,6 |
|
45БС2 |
460 |
300 |
12 |
20 |
133,8 |
7,48 |
|
45Ш1 |
440 |
300 |
12 |
18 |
123,84 |
8,07 |
|
50Б1 |
492 |
200 |
10 |
12 |
74,99 |
13,33 |
|
50Б2 |
496 |
200 |
10 |
14 |
81,26 |
12,30 |
|
50Б3 |
500 |
200 |
10 |
16 |
87,54 |
11,42 |
|
50БС1 |
482 |
200 |
10 |
16 |
85,57 |
11,7 |
|
50БС2 |
482 |
300 |
12 |
16 |
117,8 |
8,49 |
|
50БС3 |
500 |
300 |
12 |
25 |
160,1 |
6,24 |
|
50БС4 |
510 |
300 |
14 |
30 |
190,8 |
5,24 |
|
50Ш1 |
482 |
300 |
12 |
16 |
118,32 |
8,45 |
|
50Ш2 |
487 |
300 |
16 |
18 |
142,43 |
7,02 |
|
50Ш3 |
493 |
300 |
16 |
20 |
152,10 |
6,57 |
|
50Ш4 |
499 |
300 |
18 |
25 |
182,20 |
5,49 |
|
55Б1 |
543 |
200 |
10 |
14 |
89,35 |
11,19 |
|
55Б2 |
547 |
200 |
10 |
16 |
91,23 |
10,96 |
|
55БС1 |
551 |
220 |
10 |
18 |
102,6 |
9,75 |
|
55БС2 |
547 |
200 |
10 |
16 |
90,67 |
11,0 |
|
60Б1 |
596 |
200 |
10 |
16 |
95,08 |
10,51 |
|
60Б2 |
600 |
200 |
12 |
18 |
110,65 |
9,03 |
|
60БС1 |
577 |
240 |
12 |
16 |
111,6 |
8,96 |
|
60БС2 |
585 |
240 |
12 |
20 |
126,7 |
7,89 |
|
60БС3 |
585 |
320 |
12 |
20 |
151,8 |
6,59 |
|
60БС4 |
595 |
320 |
14 |
25 |
185,5 |
5,39 |
|
60БС5 |
605 |
320 |
16 |
30 |
219,2 |
4,56 |
|
60Ш1 |
582 |
300 |
12 |
18 |
137,22 |
7,28 |
|
60Ш2 |
589 |
300 |
16 |
20 |
164,16 |
6,09 |
|
70Б1 |
691 |
260 |
12 |
16 |
127,96 |
7,81 |
|
70Б2 |
697 |
260 |
14 |
20 |
154,85 |
6,45 |
|
70БС |
693 |
230 |
12 |
16 |
120,61 |
8,29 |
|
70БС1 |
685 |
260 |
12 |
20 |
142,4 |
7,02 |
|
70БС2 |
685 |
320 |
14 |
20 |
171,4 |
5,84 |
|
70БС3 |
695 |
320 |
14 |
25 |
196,5 |
5,09 |
|
70БС4 |
705 |
320 |
16 |
30 |
231,7 |
4,32 |
|
70БС5 |
725 |
320 |
20 |
40 |
302,2 |
3,31 |
|
70БС6 |
692 |
230 |
12 |
16 |
119,9 |
8,34 |
|
70Ш1 |
692 |
300 |
14 |
20 |
166,86 |
5,99 |
|
80Ш1 |
782 |
300 |
14 |
18 |
167,77 |
5,96 |
|
80Б1 |
791 |
280 |
14 |
18 |
206,50 |
4,84 |
|
80Б2 |
798 |
280 |
14 |
20 |
218,12 |
4,58 |
|
80БС1 |
791 |
280 |
14 |
18 |
162,1 |
6,17 |
|
80БС2 |
815 |
300 |
18 |
30 |
248,0 |
4,03 |
|
90Ш1 |
881 |
300 |
16 |
20 |
200,83 |
4,97 |
|
90БС1 |
895 |
300 |
16 |
20 |
201,6 |
4,96 |
|
90БС2 |
927 |
300 |
16 |
36 |
276,9 |
3,61 |
|
100БС1 |
995 |
320 |
16 |
25 |
244,3 |
4,09 |
|
100Ш1 |
990 |
320 |
16 |
22 |
292,16 |
3,42 |
|
100БС2 |
1005 |
320 |
16 |
30 |
269,4 |
3,71 |
|
100БС3 |
1017 |
320 |
20 |
36 |
329,2 |
3,04 |
|
120БС1 |
1280 |
400 |
12 |
20 |
242,4 |
4,13 |
|
120БС2 |
1280 |
450 |
14 |
20 |
277,6 |
3,60 |
|
140БС1 |
1440 |
400 |
12 |
20 |
257,5 |
3,88 |
|
140БС2 |
1440 |
450 |
12 |
20 |
273,2 |
3,66 |
|
140БС3 |
1450 |
500 |
14 |
25 |
350,1 |
2,86 |
|
160 БС1 |
1568 |
600 |
12 |
16 |
323,43 |
3,09 |
|
160 БС2 |
1576 |
650 |
12 |
20 |
384,69 |
2,06 |
|
160 БС3 |
1572 |
700 |
14 |
25 |
480. |
2,08 |
|
180 БС1 |
1772 |
600 |
14 |
25 |
498,82 |
2,00 |
|
180 БС2 |
1768 |
700 |
16 |
25 |
543,72 |
1,84 |
|
180 БС3 |
1760 |
800 |
20 |
30 |
692,31 |
1,44 |
|
200 БС1 |
1960 |
800 |
20 |
30 |
741,29 |
1,35 |
|
200 БС2 |
1950 |
800 |
25 |
40 |
963,35 |
1,04 |
|
200 БС3 |
1940 |
800 |
30 |
50 |
1183,78 |
0,84 |
86ООО ПСК Новинский завод металлоконструкций предоставляет услугу по производству сварной двутавровой балки.
Ваш запрос вы можете отправить по адресу: [email protected], а также уточнить любые вопросы у наших консультантов по многоканальному телефону: 8 495 797 5576
Производство Сварной балки двутавровой | КОМПАНИЯ “СТАЛЬМАСТЕР”
Производство Сварной балки двутавровой | КОМПАНИЯ “СТАЛЬМАСТЕР”Производственное предприятие «СтальМастер» осуществляет изготовление стальных сварных балок в соответствии с ТУ 0908-135-02494680-03 на автоматизированном оборудовании сваркой под слоем флюса в положении «лодочка», что обеспечивает глубину проплавления, высокое качество сварного соединения и аккуратный внешний вид. Производственные возможности и опыт позволяют выпускать сварную балку двутаврового сечения, таврового, коробчатого, балку переменного сечения. Выпускаются бистальные балки.
Балки двутаврового сечения могут изготавливаться как замещающие по геометрическим характеристикам двутавры горячекатаные (СТО АСЧМ 20-93, ГОСТ 26020-83), так и по индивидуальным размерам.
Основное направление использования сварных двутавровых балок – несущие конструкции современных зданий гражданского и промышленного назначения.
Сварная двутавровая балка — это сварная конструкция из листового металлопроката, механические характеристики которой эквивалентны горячекатаной балке по ГОСТ 26020-83 и СТО АЧМС 20-93: 40Б1, 40Б2, 45Б1, 45Б2, 50Б1, 50Б2, 50Б3, 55Б1, 55Б2, 60Б1, 60Б2, 70БС, 70Б1,70Б2, 80Б1, 80Б2, 90Б1, 90Б2, 100Б1, 100Б2, 100Б3, 40Ш1, 40Ш2, 45Ш1, 50Ш1, 50Ш2, 50Ш3, 60Ш1, 60Ш2, 60Ш3, 70Ш1, 70Ш2, 70Ш3, 80Ш1, 80Ш2, 90Ш1, 90Ш2, 100Ш1, 100Ш2, 100Ш3, 100Ш4, 40К1, 40К2, 40К3, 40К4, 40К5.
- Снижение стоимости изготовления и монтажа.
- Увеличение пролётов зданий.
- Минимизация отходов, за счет изготовления балки нужной длины.
- Сокращение времени на изготовление металлоконструкций.
Таким образом, сварная балка имеет огромное количество преимуществ, благодаря чему нашла широкое применение во всех областях строительства.
Технология производства сварных балок очень проста и весьма экономична, поэтому данная балка конкурентоспособна балкам, изготовленным прокатным методом.
В изготовлении сварной балки используется сертифицированный металлопрокат. Качество продукции подтверждается документом о качестве стальных металлоконструкций ГОСТ 23118-78. При отгрузке продукции предоставляется паспорт изделия, включающий в себя сертификат качества на листовой металлопрокат и на все применяемые при производстве материалы.
Для высоко нагруженных двутавров, а также балок с циклическими и переменными нагрузками, подкрановых балок сварные швы выполняются с полным проваром с толщиной стенки до 12 мм, с толщиной стенки выше 12 мм для достижения полного провара со стенки снимается фаска (тип шва Т8 ГОСТ 8713-79) по 1 и 2 категориям в соответствии с ГОСТ23118-99, СП 53-101-98.
Для рядовых сварных двутавров используемых в качестве колонн, а также малонагруженных балок и балок с постоянными нагрузками, поясничные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ23118-99, СП 53-101-98, тип шва Т3 по ГОСТ 8713-79.
Стыковые швы для всех сварных балок выполняются с разделкой фасок и с полным проваром по 1 и 2 категориям в соответствии с ГОСТ 23118-99, СП 53-101-98.
Аттестованной лабораторией неразрушающего контроля осуществляется ультразвуковой контроль (УЗК) стыковочных и Т-образного швов с последующей выдачей документа о качестве.
Сварные балки, согласно техническому заданию, могут изготавливаться с вырезами и отверстиями, а также перфорацией – перфорированные балки. Перфорированная стенка балки образуется резанием стенки двутавра по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей двутавров по выступам стенки. Несущая способность таких сквозных двутавров в 1,5 раза выше несущей способности исходного двутавра, т.к. за счет использования перфорированного профиля достигается большая высота конструктивного элемента.
Механические параметры данного изделия регламентируются в ГОСТ 23118-99, предельные отклонения по поперечному сечению и форме в ГОСТ 26020-83
Размеры сварной двутавровой балки.
ТУ 0908-135-02494680-03.
| Обозначение профиля | Размеры сварной балки в мм | Площадь сечения F, см2 | Масса погонного метра, кг | |||||
| Н | h | B | S | t | Кt (катет сварного шва) | |||
| СД 30Б1 | 300 | 280 | 145 | 5 | 10 | 4 | 43 | 34,1 |
| СД 30Б2 | 300 | 280 | 150 | 6 | 10 | 4 | 46,8 | 37,1 |
| СД 35Б1 | 345 | 325 | 175 | 6 | 10 | 4 | 54,5 | 43,1 |
| СД 40Б1 | 394 | 370 | 200 | 7 | 12 | 5 | 73,9 | 58,5 |
| СД 40Б2 | 398 | 370 | 200 | 8 | 14 | 5 | 85,6 | 67,7 |
| СД 40Ш1 | 383 | 355 | 300 | 8 | 14 | 5 | 112,4 | 94,37 |
| СД 40Ш2 | 397 | 365 | 310 | 10 | 16 | 5 | 135,7 | 104,03 |
| СД 45Б1 | 443 | 415 | 200 | 8 | 14 | 5 | 89,2 | 70,5 |
| СД 45Б2 | 447 | 415 | 200 | 8 | 16 | 5 | 97,2 | 76,8 |
| СД 45Ш1 | 446 | 410 | 310 | 12 | 18 | 6 | 160,8 | 126,9 |
| СД 50Б1 | 493 | 465 | 200 | 8 | 14 | 5 | 93,2 | 74,99 |
| СД 50Б2 | 497 | 465 | 200 | 8 | 16 | 5 | 101,2 | 81,26 |
| СД 50Б3 | 501 | 465 | 200 | 10 | 18 | 5 | 118,5 | 87,54 |
| СД 50Ш1 | 482 | 450 | 300 | 12 | 16 | 5 | 150 | 118,32 |
| СД 50Ш2 | 485 | 445 | 300 | 14 | 20 | 6 | 182,3 | 143,8 |
| СД 50Ш3 | 494 | 450 | 295 | 16 | 22 | 6 | 201,8 | 159,1 |
| СД 50Ш4 | 500 | 450 | 300 | 16 | 25 | 7 | 222 | 175,3 |
| СД 55Б1 | 543 | 515 | 230 | 10 | 14 | 5 | 115,9 | 89,4 |
| СД 55Б2 | 547 | 515 | 230 | 10 | 16 | 5 | 125,1 | 98,7 |
| СД 60Б1 | 597 | 565 | 200 | 10 | 16 | 5 | 120,5 | 95,1 |
| СД 60Б2 | 601 | 565 | 200 | 12 | 18 | 6 | 139,8 | 110,5 |
| СД 60Ш1 | 591 | 555 | 300 | 12 | 18 | 6 | 174,6 | 137,8 |
| СД 60Ш2 | 594 | 550 | 300 | 16 | 22 | 6 | 220 | 173,4 |
| СД 70Б1 | 697 | 665 | 265 | 12 | 16 | 5 | 164,6 | 129,7 |
| СД 70Б2 | 700 | 660 | 260 | 12 | 20 | 6 | 183,2 | 144,5 |
| СД 80Б1 | 791 | 755 | 280 | 14 | 18 | 5 | 206,5 | 162,7 |
| СД 80Б2 | 799 | 755 | 280 | 14 | 22 | 6 | 228,9 | 180,5 |
| СД 90Б1 | 895 | 855 | 300 | 16 | 20 | 5 | 258,8 | 202,34 |
| СД 90Б2 | 909 | 865 | 310 | 16 | 22 | 6 | 274,8 | 212,14 |
| СД 100Б1 | 999 | 955 | 320 | 16 | 22 | 6 | 293,6 | 231,3 |
| СД 100Б2 | 1010 | 960 | 325 | 18 | 25 | 7 | 335,5 | 264,3 |
| СД 100Б3 | 1015 | 955 | 320 | 18 | 30 | 7 | 363,9 | 286,7 |
| СД 100Б4 | 1019 | 955 | 330 | 20 | 32 | 7 | 402,2 | 316,8 |
Чтобы заказать сварную балку, заказчику нужно знать класс прочности металла, марку стали, номер и длину балки (L), а также нужный объём поставки и требования деталированных чертежей конструкций (деталировка к монтажному комплекту КМД).
Сварная двутавровая балка изготавливается из листовой стали по стандарту 19903, классов: С245 (ст3) и С345 (ст 09Г2С). Исходный металлопрокат используется в соответствии с ГОСТ 27772 и ГОСТ 14637, ГОСТ 19281. Протяжённостью сварные балки производятся от 3 до 16м. Номер балки указывает на округлённую величину высоты (Н) двутавра в см. Как и прокатная балка, сварная имеет такие характеристики, как ширина полки (B) и толщина стенки (S).
С целью контроля качества сварного соединения осуществляется УЗК (Ультра-звуковой контроль) стыковочных и T-образного швов.
В технологии производства сварной двутавровой балки используется правильный гидро-механический стан, который предназначен исправлять деформацию (грибовидность полок) возникшую в результате нагрева металла , путем её прокатки через систему роликов.
Все сварные изделия в обязательном порядке проходят пескоструйную обработку на агрегатах очистки металлических конструкции (удаляется ржавчина, грязь, сварочный шлак, масляный налёт), после проведения сварных работ.
Замыкает технологическую цепочку участок нанесения защитного покрытия:
— производится противокоррозионная защита сварной балки по требованию заказчика;
— согласовывается с потребителем система защиты, марка материала, количество слоев, толщина каждого слоя, общая толщина покрытия, которыми обладает сварная двутавровая балк.
Стоимость изготовления сварной балки — от 15 000 р/т с НДС.
Расчет стоимости изготовления не стандартной сварной балки производится по чертежам КМД (КМ) в зависимости от исходных параметров.
Разработка и продвижение : Студия К.И.Т.
Размеры двутавровых балок таблица
Двутавр металлический – это изделие из металла, которое имеет особый профиль. Его изготавливают из разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву «Н».
Любые металлические двутавры изготавливаются в строгом соответствии с требованиями ГОСТ и ТУ, поэтому они имеют регламентированную форму и состав. Благодаря этому, можно легко рассчитать необходимые размеры и параметры балок двутавровых, необходимых для конкретной конструкции.
Изготавливают двутавры стальные методом прокатывания, заготовками от 3 метров до 12 метров. По желанию заказчика метраж может быть увеличен.
Двутавровые профили могут быть использованы для любых видов строительных конструкций — колонны, рамы, ограждения котлованов и фундаментов, различные элементы при строительстве ферм, а также для зданий и сооружений любого уровня ответственности.
Чем тоньше стенка у двутавровой балки, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры стальные имеют большую жесткость относительно оси x, но небольшая ширина полок делает их малоустойчивыми относительно оси y.
Двутавровые металлические балки применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для их устойчивости применяются составные сечения. При невозможности применения двутавра в строительных конструкциях можно прибегнуть к замене двутавра на швеллер металлический, иди на другой аналог профиля.
Балки двутавровые с параллельными гранями полок имеют три основных типа: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1.65 — при малых высотах, до 1:1.25 — при больших высотах.
Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси. Конструктивные преимущества, параллельность граней полок и мощность сечений, позволяют применять двутавры с параллельными гранями в виде самостоятельных элементов, балки, колонны, стержни тяжелых ферм, не требующие почти никакой обработки, что снижает трудоемкость изготовления конструкций в 2-3 раза.
Из двутавров стальных путем разрезки полки в продольном направлении получают тавровые профили, удобные для применения в решетчатых конструкциях. При отсутствии необходимого сортамента прокатных двутавров, они могут заменяться соответствующим сортаментом сварных двутавров.
Геометрическими характеристиками являются:
• Высота – расстояние между двумя плоскими площадками, называемыми полками, в сечении двутаврового профиля;
• Ширина – длина полок двутавра;
• Толщина стенки – толщина средней плоскости, находящейся между полками балки. Этот размерный параметр является одним из наиболее важных, так как от толщины стенки напрямую зависит несущая способность и прочность двутавровой балки;
• Средняя толщина полки. Полки двутавра не прямоугольные, а имеют неправильную форму. К концам полки они сужаются, а в середине полки, к месту примыкания ее к стенке, расширяются вовнутрь. Поэтому средняя толщина полки балки рассчитывается по следующей формуле: ширина полки минус толщина стенки, деленная на четыре;
• Радиус внутреннего закругления – это параметр закругления полки балки в месте ее примыкание к стенке.
Благодаря тому, что полка примыкает к стенке не под прямым углом, а по радиусу возрастают ее прочностные характеристики. Радиус закругления полки. Так как на концах полки не требуется такая толщина и основная нагрузка идет к центру балки на стенку, то полки двутавра сужаются по радиусу;
• Уклон внутренней части полки. Полка также может идти под определенным углом по внутренней части, расширяясь к центру.
От данных параметров напрямую зависят технические характеристики двутавра, поэтому все они прописаны в ГОСТе и должны быть выполнены в строгом соответствии с ними.
➤ Горячекатаные двутавры.
Когда нужно изготовить двутавр, самый простой способ — это воспользоваться станами горячей прокатки. При помощи заготовок, подвергая материал сдавливающему действию многочисленных валков, заготовка в итоге удлиняется, а затем приобретает узнаваемый Н-образный профиль.

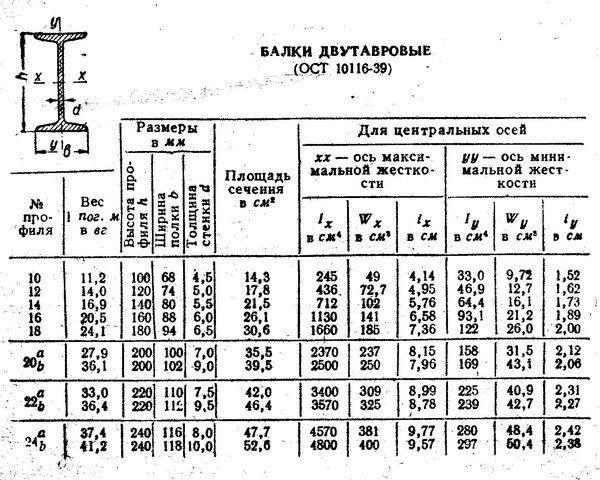

Сортамент двутавров изготовленных с помощью горячего проката определяет ГОСТ 8239-89.
в нем определены общие параметры проката, его размеры, обозначения, моменты инерции, а также предельные допуска на готовую продукцию.
Теперь рассмотрим преимущества и недостатки использования материала.
Преимущества стальной горячекатаной балки:
• Монолитность, так как балки не имеют соединительных сварных швов;
• Изготовление – относительно простое;
• Более высокие показатели жесткости и прочности, чем у обычных металлоконструкций.
Недостатки горячекатаной металлической балки:
• На поверхности балки достаточно быстро остаются различные следы;
• Ограниченный сортамент, ведущий к оговоренному ранее индивидуальному размеру и единичном производству, что увеличивает время ожидания;
• Нет возможности удешевить материал по причине сочетания разных видов сталей.
➤ Сварные двутавры.
Сварной двутавр — это балка, изготовленная из черного металла, имеющая сечение, по форме напоминающее букву «Н».
Свое название балка получила за счет того, что при ее изготовлении дважды используется тавровое соединение.
Технология производства сварных двутавров несколько отличается: из листовой заготовки требуемой толщины нарезаются полосы. Затем из них сваривается Н-образная конструкция необходимой конфигурации.
Сварочные швы должны быть тщательно проверены на предмет прочности и качества. Для этого они проходят ультразвуковой контроль, шлифуются, и изделие покрывается защитным слоем.
Из основных достоинств сварных двутавровых балок можно указать то качество, что они помогут сделать перекрытие на больших пролетах без необходимости строительства центральной несущей стены. Также они выдерживают большие нагрузки разного характера, как вертикальные, так и горизонтальные. Они пожаробезопасны, устойчивы к коррозии, позволяют построить здание в кратчайшие сроки. Это лишь некоторые причины, по которым двутавровые балки получили свою популярность в частном и промышленном строительстве.
Приемущества сварных двутавров:
• Чистая поверхность изделия;
• Возможность изготовить балки с разной шириной/толщиной, не прописанных в ГОСТах;
• Использовать различные виды стали для определенных целей — придать особые свойства, уменьшение веса конструкции, а также для снижения стоимости.
Недостатками сварного двутавра — наличие швов. Это существенно снижает прочность конструкции. Тем более если сварка имеет дефект. Но при необходимости она может быть усилена ребрами жесткости.
Использование дополнительных деталей для усиления. Использование арматуры или другого материала при создании ребер жесткости приводит к дополнительным затратам денег и времени, что приводит к увеличению стоимости.
Двутавровые балки сварные — отличная альтернатива классическим межэтажным перекрытиям. Но при их сварке нужно учесть множество нюансов и строго соблюдать технологию, иначе ваша крыша гарантировано пойдет «волной». Если вы все же решили использовать в строительстве сварные двутавры, то приобретайте их у известного производителя.
Конечно, Вы не сможете быть уверены в их абсолютном качестве, но крупный производитель хотя бы будет иметь на руках сертификаты, подтверждающие соответствие их продукции ГОСТу.
➤ Алюминиевый двутавр.
Алюминиевый двутавр непригоден для создания несущих конструкций. Подходит он именно для сооружения вспомогательных, например, перегородок в большом офисном помещении. Момент сопротивления стали, равно как и прочность, упругость, в несколько раз превосходит алюминий. Обусловлена высокая прочность не менее высокой плотностью материала: чем толще и тяжелее, не смотря на всё это, алюминиевый двутавр занимает лидирующее место на отечественном рынке металлопроката.
Алюминиевый двутавр применяется:
• В первую очередь, это несущие конструкции в строительстве, такие как вентилируемые фасады или конструкции из листового алюминия или композитных панелей;
• В индустрии изготовления мебели, шкаф-купе и фасады, в качестве соединительных, направляющих и декоративных элементов;
• Для остекления лоджий и балконов, в производстве садово-огородных теплиц;
• Для изготовления стеллажей, полок и других конструкций;
• При декоративном оформлении элементов интерьера для закрытия мест соединения панелей, выполненных из различных материалов;
• При оформлении рекламы, производстве торгово-выставочного оборудования и прочих рекламных носителей, при сооружении офисных, выставочных и жилых перегородок.
Алюминиевый двутавр обладает стойкостью к агрессивным средам, легким весом, нетоксичностью, магнитной непроницаемостью, электропроводимостью, коррозионной стойкостью и отличным эстетичным видом.
Алюминиевые двутавры изготавливаются из алюминия и сплавов различных марок, таких как: АМц, АД31Е, Д1, Д20, АД31, 1915, 1980, АКМ, ВАД1, ВД17 и других. Часто данные профили покрываются анодным слоем, который защищает его от коррозии.
ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ
Двутавровая балка сварная и горячекатанная Группа Металлургинвест
СОРТОВОЙ МЕТАЛЛОПРОКАТ, ТРУБЫ, ЛИСТЫ, КРУГИ, ПРОФНАСТИЛ
НЕРЖАВЕЮЩИЙ МЕТАЛЛОПРОКАТ, ИЗДЕЛИЯ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ЦВЕТНОЙ МЕТАЛЛОПРОКАТ, ИЗДЕЛИЯ ИЗ ЦВЕТНЫХ МЕТАЛЛОВ
БАЛКА ДВУТАВРОВАЯ ОТ ООО «ГРУППА КОМПАНИЙ «МЕТАЛЛУРГИНВЕСТ»
Арматура
Круг
Балка
Лист
Уголок
Полоса
Катанка
Труба
Квадрат
Швеллер
Сортовой металлопрокат, трубы, листы
Нержавеющий металлопрокат
Цветной металлопрокат
Широкий сортамент двутавра, металлическая балка по оптовым ценам.
Предлагаем со складов в Москве сортамент двутавра (двутавровая металлическая балка) по оптовым ценам вне зависимости от размера заказа.
Компания «Металлургинвест» предлагает со складов в Москве и Московской области широкий сортамент двутавра по привлекательным оптовым ценам. Двутавровая металлическая балка всегда есть в наличии. Вся представленная в нашем каталоге продукция соответствует действующим ГОСТам по техническим характеристикам, химическому составу стали, габаритам и массе изделия.
Сортамент стальной двутавровой металлической балки
Наша компания поставляет все самые распространённые и востребованные виды металлического проката. Мы предлагаем как сварную, так и горячекатаную продукцию. Имеющийся у нас сортамент двутавра включает в себя балки:
В наличии имеется с различным соотношением высоты и ширины полок. Вы можете приобрести широкополочные, колонные и нормальные двутавры.
Также у нас есть двутавровые балки с наклонными гранями, отличающиеся повышенной прочностью и устойчивостью к высоким нагрузкам. Все они изготовлены из конструкционных сталей, которые легко режутся и свариваются. Вся продукция отличается высоким качеством и выдерживает расчётные нагрузки.
Применение двутавра
Основная сфера применения двутавра — строительство. Так, металлическая балка ст.09Г2С с наклонными внутренними гранями востребована при строительстве мостов. Эти же балки используются во многих несущих конструкциях. Двутавр с параллельными гранями полок широко применяется при сооружении колонн и ферм, а также опор электрических сетей. Двутавр большего размера используется для возведения конструкций, выдерживающих повышенные нагрузки, в то время как металлические балки меньшего размера применяются для укрепления таких конструкций или для упрочнения бетонных элементов.
Наша компания предлагает металлические балки от ведущих металлургических комбинатов.
В ассортименте – двутавр сварной и горячекатаный из низкоуглеродистой и низколегированной стали.
Продукция поставляется напрямую от предприятий-изготовителей. Она реализуется по оптовым ценам и отправляется заказчикам в регионы.
Обратите внимание: стоимость балки стальной варьируется в связи с нестабильной экономической ситуацией. Для уточнения актуальной цены звоните нашим менеджерам.
Мы приглашаем к сотрудничеству строительные компании: сортовой прокат поставляется застройщикам на выгодных условиях и в любых объемах. Для розничных клиентов условия покупки выгодны тем, что продукция имеет оптовую стоимость.
В зависимости от типа производства продукция подразделяется на:
сварную;
горячекатаную.
В свою очередь, по типу профиля горячекатаные металлические балки делятся на:
К первой категории проката (с параллельными гранями полок) относятся на широкополочные, колонные и нормальные двутавры, ко второй – монорельсовые балки металлические для подвесных путей, обычные и специальные для армирования шахтных столбов.
Широкополочный двутавр имеет отношение ширины полки к высоте в диапазоне 0,3…0,75. Нижний предел используется для изделий с большой высотой, а верхний – для продукции малой высоты. Колонные двутавры выполняются с шириной полок, равной высоте проката.
Основная сфера использования такого типа сортовой продукции – строительная отрасль. Изделия применяются для создания перекрытий, так как способны выдержать большие нагрузки, для возведения каркасных металлоконструкций, для армирования ответственных бетонных конструкций.
Большинство стальных балок используется без дополнительной обработки. Они изготовлены из конструкционных сталей, не имеющих ограничений по свариваемости. Прокат легко сваривается и режется.
Применение отдельных видов двутавра:
Горячекатаные изделия с уклоном внутренних граней наиболее прочные. Они способны выдержать высокие нагрузки, поэтому используются в большинстве несущих конструкций. Из них выполняются каркасные основы мостовых конструкций и перекрытий.
Колонные металлические балки с высокой устойчивостью к нагрузкам используются в ответственных металлоконструкциях: непосредственно колоннах, фермах, крупных опорах электрических сетей, а также в крановых и других подъемных механизмах. Широкополочные двутавры с устойчивостью к прямому приложению сил применяются при возведении невысоких колонн.
Для конструкций с высокой жесткостью применяются балки стальные сварные, изготовленные по особым условиям.
Двутавры с нормальной шириной полок используются при монтаже решетчатых колонн и как элементы, работающие при постоянных изгибающих нагрузках.
Если говорить о маркировке, то наиболее распространенными марками двутавра являются металлические балки №14, 16, 20.
обеспечивает прочность и надежность металлоконструкций, не утяжеляя их. №16 используется дополнительного укрепления сооружения, №14 – для упрочнения бетонных элементов.
Если предполагаются высокие нагрузки на конструкцию, при ее возведении применяют балку металлическую №30 (при постройке торговых центров, высотных зданий, промышленных объектов). №40 – особо мощный прокат, выступающий несущим элементом. Он используется для укрепления и армирования шахтных стволов.
Требования по техническим характеристикам, химическому составу, габаритам и массе балки стальной двутавровой определяются по нормативным документам:
ГОСТ 19425-74 – балка двутавровая горячекатаная, специальная;
ГОСТ 8239-89 – балка двутавровая, обычная, горячекатаная, с уклоном внутренних граней полок;
ГОСТ 26020-83 – , нормальная, горячекатаная, с параллельными гранями полок;
ГОСТ 23118-99, ГОСТ 19281, ГОСТ 3883, ГОСТ 27772 – балка стальная двутавровая сварная.
Оформить заказ сейчас
ГЛАВНАЯ
ПРОДУКЦИЯ
УСЛУГИ
О КОМПАНИИ
КОНТАКТЫ
МАГАЗИН
Расчет прочности и жесткости сварной двутавровой балки
а – изменение поперечного сечения по длине балки; б – сечение балки и диаграммы напряжений.
Задача: Проверка режима «Сопротивление сечений» в постпроцессоре «Сталь» SCAD
Задача: Проверка расчетного сечения сварного двутавра для главных балок 18 м в обычной системе коротких балок. Верхний пояс основных балок удерживается стрингерами, расположенными с шагом 1125 м.
Источник: Металлоконструкции: Учебник / [Кудишин Ю.И., Беленя Е.И., Игнатьева В.С и др.] — 13-е изд. обр. — М.: Издательский центр «Академия», 2011. С. 195.
Соответствие кодам: СНиП II-23-81*, СП 16.13330.2011, ДБН В.2.6-163:2010.
Файл исходных данных:
4.1 SectionResistance_Example_4.1.spr; Отчет
— 4.1 SectionResistance_Example_4.1.doc
Исходные данные:
Параметры SCAD. СТАЛЬ Постпроцессор:
[Элемент №1] Силы
N Макс. 0 Т | M y Макс. 353,65 Т*м | M z Макс. 0 T*м |
M k Макс. 0 T*м | Q z
| Q y Макс. 0 Т |
Длина стержня 3,75 м |
0 Т Расчет соответствует СНиП II-23-81*
Элемент конструкции Раздел
Сталь: C255
Длина элемента 3,75 м
Предельная гибкость для элементов при сжатии: 220
Предельная гибкость для элементов при растяжении: 300 1,125 м
Коэффициент полезной длины в плоскости XoZ 18 м
Длина между внеплоскостными ограничителями 1,125 м
Профиль
Профиль: двутавр с наклонными внутренними поверхностями полок ГОСТ 8239-89 24
12
Гибкость стержня в плоскости момента:
)
)
)
с. (британский)
1
)
)
1
)
1
)
)
) различаются классификации, обозначения и диапазоны размеров двутавров. Основным классификационным признаком, общим для всех систем, является взаимное расположение полок балок, по которому балки классифицируются на плоскополочные и конические балки.
Балки также могут быть изготовлены нормализованными, термообработанными, закаленными и отпущенными из марок стали, произведенных в соответствии со стандартами EN 10025-3, EN 10025-4 и EN 10025-6.
