Гараж из сэндвич панели своими руками: как построить своими руками или заказать под ключ

пошаговая инструкция с фото, чертежами и видео

Длительное пребывание транспортного средства под открытым небом чревато коррозией его металлических частей, повреждением резиновых и пластиковых элементов. Кроме того, автомобиль в этом случае является отличной мишенью для лиц, совершающих кражи и угоны. Если вы стали счастливым обладателем небольшого участка, размеры которого позволяют построить гараж, то и думать нечего — нужно строить. Самый простой, быстрый и недорогой способ — самостоятельно, своими руками сделать свой гараж из сэндвич-панелей.

Содержание

• Сэндвич-панели для гаража — свойства, преимущества и недостатки
• Подготовительный этап: чертежи, размеры и проекты гаражей
• Пошаговая инструкция по изготовлению гаража из сэндвич-панелей
• Видео: как построить гараж из сэндвич панелей своими руками

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

Для возведения гаража предпочтение лучше отдать панелям с металлическим покрытием.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

1. Стеновые.

   Стеновые сендвич панели имеют более ровную поверхность

2. Кровельные.

   Кровельные сэндвич панели имеют ребристую поверхность

Отзывы практиков о конструкции

Недавно мне пришлось уехать в командировку на несколько дней, а когда я вернулся, то у соседа на территории я увидел большой и красивый гараж. Мысль о строительстве гаража из сэндвич панелей теперь не давала мне покоя, и я решил строиться. Как оказалось, действительно сооружение было возведено в кратчайшие сроки (3 дня). Мой гараж имеет размеры 4х62,х5 м. Крышу гаража делали двускатной. Возводили плитный фундамент с армированием. Сейчас на улице холодно, но в гараже поддерживается постоянная температура. Тепло не уходит через стены. Щелей и проступающей внутрь помещения влаги я не заметил.

Николай, 02.01.2016

Когда я в первый раз столкнулся с покупкой сэндвич панелей, то заметил большое различие цен в зависимости от фирм производителей, при относительно одинаковом качестве продукции. Наибольшая разница в ценах составила 22%, поэтому не стоит кидаться на первый попавшийся товар. Потратив немного времени можно заказать подходящие панели через интернет.

Сергей Петрович, 23.03.2016

Вопрос о незамедлительном строительстве нового гаража возник тогда, когда от бури упало дерево прямо на крышу. В результате чего треснули несущие балки, повредилась стена. В таких случаях, как правило, денег не хватает, поэтому я стал думать, как быстро возвести качественный гараж. Друзья посоветовали возводить из сэндвич панелей. Я с недоверием отнёсся к этой идее, так как не считал сендвич панели надёжным материалом, а увидев проект строительства чуть было не отказался от этой затеи. Однако деньги заплачены, строительная бригада уже заказана, и я решил строиться. Результат превзошёл мои ожидания. Строение было возведено в считаные дни (4 суток), аккуратность и красота постройки меня поразили. Однако, всё ещё было недоверие относительно теплоизоляционных свойств. Вот уже несколько месяцев я пользуюсь гаражом. Несмотря на жаркое время, внутри гаража относительно прохладно.

Анатолий, 14.07.2016

Подготовительный этап: чертежи, размеры и проекты гаражей

Подготовка к строительству гаража из сэндвич панелей подразумевает проектирование будущей постройки с составлением чертежей и схем, выбор участка для строительства и подбор материала.

Для среднего легкового автомобиля оптимальный размер гаража — 6х4 м, при высоте 2,2–2,5 м. Эти параметры не являются каким-либо шаблоном или установленным правилом.

Размер конструкции гаража должен предусматривать удобный заезд транспортного средства, а также свободное передвижение водителя между автомобилем и стеной постройки.

Конструкция гаража из сэндвич-панелей для легкового автомобиля займёт примерно 35 кв.м

Из сэндвич-панелей можно возвести сооружение практически любой формы. Однако при строительстве гаражей чаще всего используются проекты, проверенные временем и другими владельцами.

Наиболее популярных конструкций гаражей из сэндвич-панелей не так много

Советы по выбору материала

При покупке сэндвич-панелей необходимо обратить внимание на следующие характеристики:

1. Материал утеплителя. Наиболее распространены минеральная вата, стекловата, а также пенополистирол и полиуретан:
2. Толщина изделия. Этот параметр весьма важен, так как толстые панели обладают лучшими теплоизоляционными свойствами. Но у них есть два отрицательных качества: стоимость материала будет более высокой, а полезная площадь помещения уменьшится за счёт толщины плиты. Поэтому для каждого конкретного сооружения необходимо подобрать «золотую середину», которая будет зависеть от региона, требуемой степени теплонепроницаемости строения, бюджета и желания владельца.
3. Завод-изготовитель материала. При выборе качественной продукции среди многочисленных фирм-изготовителей, которых на сегодняшний день насчитывается более 200, следует обращать внимание на наличие сертификатов, отзывы покупателей, а также на техническое оснащение и использование современных технологий на этих предприятиях.

Обшивка сэндвич-панелей может выполняться из:

1. Металла. Обычно такое покрытие изготавливают из тонких листов оцинкованной и нержавеющей стали. В свою очередь, металл покрывают полимерным слоем пластизоля, поливинилфторида, пурала или полиэстера. Кроме этих покрытий производители могут использовать алюминиевую фольгу, бумагу или ткань. Панели с такой обшивкой изготавливают гладкими, накатанными, в форме волн либо трапециевидными.

   Гараж лучше всего строить из сэндвич-панелей с металлической обшивкой

2. Гипсокартона, ДВП, ЦСП или фанеры. Указанные материалы используют для покрытия одной из сторон плиты, другая обшивается металлом. Из таких плит лучше всего строить внутренние перегородки в помещении.
3. ПВХ. Этот вид панелей широко используется в качестве отделочного материала для дверных проёмов и откосов на окнах. А также из него часто изготавливают перегородки в офисах и других подобных помещениях.
4. Бумаги. В качестве дополнительного изолирующего слоя к бумаге добавляют полиэтиленовую плёнку или алюминиевую фольгу. На сегодняшний день можно встретить сэндвич-панели с бумагой, пропитанной битумом. Этот материал часто используется в качестве утеплителя для крыш, стен и фундамента. Такая обшивка обеспечивает надёжный барьер для испаряющейся влаги.

   Алюминиевая фольга хорошо удерживает тепло и не пропускает влагу

В качестве полимерного покрытия поверхности сэндвич-панели может использоваться:

1. Полиэстер. Такой слой имеет маркировку в виде заглавных букв РЕ. Изготовителем рекомендовано использовать панели с этим покрытием во всех климатических зонах для конструкций, расположенных внутри помещений. Полимерное покрытие напыляют до толщины в 25 мкм, что придаёт материалу устойчивость при воздействии на него температур до 120 °С. Сэндвич-панели с этим покрытием бывают глянцевыми и матовыми.
2. Пластизоль. При производстве этого покрытия используют поливинилхлорид и пластификаторы. Маркируется оно заглавными буквами английского алфавита PVC и цифрой, которая обозначает толщину слоя в микрометрах. Преимущества пластизоля заключается в его универсальности. Сэндвич-панели с этим покрытием можно использовать как для внутренних работ, так и для наружных. Они обладают повышенной устойчивостью к механическим повреждениям, коррозии и вальцеванию металла.
3. Полидифторионад. Это покрытие имеет маркировку PDVF. Полидифторионад, как и полиэстер, обладает устойчивостью к температурам до 120 °С, а также не изменяет свои физические и химические свойства при понижении температуры до -60 °С. Панели с этим покрытием устойчивы к механическим повреждениям, агрессивным химическим веществам и коррозии.
4. Пурал. Такие сэндвич-панели маркируются английским словом Pural. Основой для изготовления данного покрытия является полиуретан. Он обладает наибольшей устойчивостью к воздействию критических температур (от -60 до +120 °С), химическому воздействию, коррозии и ультрафиолетовому излучению. Благодаря высоким свойствам полиуретана эти панели чаще всего применяют для отделки и утепления наружных стен строений.

   Сэндвич-панели с покрытием из пурала — лучший вариант для внешней отделки стен и кровли

По типу замкового соединения сэндвич-панели различаются по видам:

1. Пазогребневое соединение. Другое его название — шип-паз.
2. Скрытое или секретное крепление панелей.
3. Крепление, именуемое «двойной затвор» (Z-lock). Это соединение образуется двумя наклонными шипами с пазами соответствующей формы.
4. Крепление Roof-Lock, переводится как «запор крыши». Такое крепление предотвратит разгерметизацию фальца при температурном расширении панели. Благодаря этому обеспечивается надёжная герметизация от проникновения влаги.
5. Крепление типа «фальцевый замок». Отличается крючкообразной формой замка, который позволяет плотно стягивать установленные панели.

Фотогалерея: виды соединений сэндвич панелей

Замковое соединение Roof-Lock

Скрытое совмещение панелейSecret-Fix

Замковое соединение Z-Lock или двойной затвор

Соединение фальцевой замок не требует дополнительных элементов

Замковое соединение шип-газ

Дополнительные материалы

Кроме сэндвич-панелей для строительства гаража потребуется:

1. Бетонная смесь марки М200–250 для основания постройки.
2. Обрезные доски или толстая фанера для опалубки.
3. Арматурные прутья диаметром 12 мм для изготовления металлической решётки, которая укрепит фундамент.
4. Битумная мастика.

Расчёт материалов

Прежде всего, необходимо узнать, сколько потребуется сэндвич-панелей. В качестве примера вычисления будут произведены для гаража с односкатной крышей. Размеры этого сооружения:

• длина — 7 м;
• ширина — 5 м;
• высота (со стороны ворот) – 3,6 м;
• высота с тыльной стороны — 2,4 м;
• ширина ворот — 2,7 м;
• высота ворот — 2,3 м.

Расчёт сэндвич-панелей для гаража

Поскольку постройка имеет односкатную крышу, её боковые стороны представляют собой трапеции с основанием 7 м и боковыми сторонами 3,6 и 2,4 м соответственно. Для удобства разделим каждую трапецию на простейшие фигуры — прямоугольник и треугольник. Вычисления будем проводить по каждой стороне отдельно, а результаты затем просуммируем.

Расчёт площади боковых сторон гаража для вычисления количества сендвич панелей

1. Сначала необходимо вычислить площадь прямоугольника. Для этого воспользуемся соответствующей формулой: S=a·h, где a — длина стены, h — её высота. Подставим значения: S=7·2,4=16,8 м².
2. Далее нужно рассчитать площадь прямоугольного треугольника. Применяем известную формулу: S=(a·h):2. Подставим значения: S=(7·1,2):2=4,2 м².
3. Чтобы получить общую площадь одной боковой стены, полученные результаты необходимо сложить: 16,8+4,2=21 м². Так как в гараже таких стены две, нужно 21·2=42 м² сэндвич-панелей.
4. Аналогично рассчитаем площадь тыльной стороны гаража по формуле S=a·h. Подставим значения: S=5·2,4=12 м².
5. Вычислим площадь лицевой стороны S_л. Так как здесь расположены ворота, то их площадь S_в= 2,7·2,3=6,21 м² нужно будет вычесть из итогового результата. Площадь всей лицевой стены S=3,6·5=18 м², а S_л=S-S_в=18–6,21=11,79 м².
6. Делаем расчёт крыши гаража: S=5·7=35 м².
7. Чтобы узнать, сколько всего потребуется квадратных метров сэндвич-панелей для строительства гаража, необходимо сложить полученные значения площадей лицевой и тыльной стороны, боковых стен и крыши сооружения: 42+12+11,79+35=100,79 м².

Расчёт бетона для фундамента

При возведении гаража из сэндвич-панелей можно использовать два типа фундамента: ленточный или плитный. Ленточное основание располагается по периметру конструкции, а одна его полоса — от середины лицевой стороны до тыльной. Ширина и высота бетонной ленты будет иметь размеры 40х40 см. Чтобы узнать, сколько потребуется бетонной смеси для заливки этого фундамента, нужно воспользоваться формулой нахождения объёма куба, которая выглядит следующим образом: V=h³, где h — величины сторон высчитываемой фигуры. Сделаем расчёт по одной из трёх лент по длине гаража: V=0,4·0,4·7=1,12 м³. Умножим это значение на три: 1,12·3=3,36 м³.

Ленточный фундамент для гаража имеет перемычку от середины лицевой стороны до тыльной

Теперь нужно высчитать количество бетонной смеси, необходимой для заливки ленты между полосами основания с тыльной и лицевой стороны. Для правильного расчёта следует вычесть три ширины ленты из ширины гаража: 5-(0,4+0,4+0,4)=3,8 м. Теперь нужно определить, сколько потребуется бетонной смеси для ленты длиной 3,8 м. Для этого используем формулу нахождения куба и подставляем значения: 3,8·0,4·0,4=0,608 м³. Так как сторон две, необходимо умножить на 2: 0,608·2=1,216 м³. Теперь общий объём бетона равен 3,36+1,216=4,576 м³.

При расчёте плитного фундамента необходимо перемножить его длину, высоту и ширину. Высота этого основания составит 20 см. Подставим значения: V=5·7·0,2=7 м³.

Плитный фундамент — это сплошное основание, поэтому и расход бетона для него больше

Если в гараже предусматривается смотровая яма, из полученных значений необходимо вычесть её объём, который рассчитывается аналогично.

Расчёт арматуры для основания

Для укрепления плитного основания потребуется изготовить две металлические сетки из арматурных прутьев диаметром 12 мм. Этот материал будем рассчитывать в погонных метрах. Из арматуры изготавливается решётка, ячейки которой имеют размеры 15х15 см.

1. По ширине гаража (перпендикулярно лицевой и тыльной стороне) уместится: 5:0,15=33,3 прута.
2. Умножим это значение на длину гаража и получим величину в погонных метрах: 33,3·7=233,1 п. м.
3. Такие же действия проведём для вычисления количества материала по длине гаража: 7:0,15=46,6 прута (перпендикулярно боковым сторонам постройки).
4. Вычислим количество погонных метров по длине: 46,6·7=326,2 п. м.
5. Теперь сложим полученные длины прутьев: 233,1+326,2= 559,3 погонных метров арматуры для изготовления одной решётки для фундамента.
6. Так как армирование будет проводиться в два слоя, всего потребуется 559,3·2=1118,6 погонных метров.

Необходимые инструменты

Для возведения гаража из сэндвич-панелей потребуются следующие инструменты:

1. Совковая и штыковая лопата. Если позволяет территория, то для рытья траншеи удобно использовать мини-экскаватор с узким ковшом.

   Копать траншею мини-экскаватором — быстрее и удобнее. Современные модели могут работать даже на очень ограниченных пространствах

2. Садовый бур.
3. Садовая тачка для вывоза земли.
4. Молоток.
5. Шуруповёрт.
6. Ножницы по металлу.
7. Ручная циркулярная пила.
8. Ножовка.
9. Бетоносмеситель.

   Заливка траншеи требует большого количества бетона. Для его получения лучше использовать бетоносмеситель

10. Ёмкости для воды.
11. Рукав для подачи бетонной смеси.
12. Кусачки.
13. Сварочный аппарат.

    Сварочный аппарат нужен для изготовления арматурного каркаса

14. Строительный уровень со спиртовым индикатором.
15. Измерительная рулетка.
16. Колья и шнур.

Пошаговая инструкция по изготовлению гаража из сэндвич-панелей

Когда подготовлены все инструменты, куплены необходимые материалы, а участок для возведения гаража расчищен и выровнен, можно приступить к строительным работам. Весь процесс возведения гаража из сэндвич панелей разделяется на три основных этапа:

1. Закладка фундамента.
2. Установка каркаса гаража.
3. Монтаж стеновых и кровельных сэндвич панелей.

Заливка бетонного основания

Перед началом любых земельных работ следует провести разметку на участке. Для этой цели удобно использовать шнур и вбитые в землю колья. Натянутая бечёвка создаст идеально ровную линию. При необходимости разметку легко убрать и установить заново.

Для установки ленточного основания потребуется:

1. Выкопать траншею по периметру и середине будущего гаража. Размеры траншеи: глубина 40 см и ширина 40 см. Если грунт на месте застройки нестабилен, потребуется изготовить более глубокий фундамент. Для этого применяют столбчато-ленточное основание или винтовые сваи.
2. Когда траншея выкопана, её дно и стены необходимо разровнять. В случае столбчато-ленточного основания на дне траншеи необходимо выкопать ямки глубиной 40 см и диаметром 30 см. Для этого удобно воспользоваться садовым буром.

   Траншея для ленточного фундамента должна иметь ровное дно

3. Внутрь засыпаем влажный песок, который нужно утрамбовать до получения равномерного слоя толщиной не менее 10 см.
4. Над песчаной подушкой засыпаем слой гравия аналогичной толщины. Песчаная и гравийная прослойка предотвратят деформацию и повреждение бетонного основания во время вспучивания грунта при замерзании, амортизируя его.

   Песчано-гравийная подушка ленточного фундамента используется в качестве дренажной системы под основанием

5. Теперь необходимо изготовить опалубку для заливки бетона. Для этого используем обрезные доски, которые сбиваем в щиты шириной не менее 15 см.
6. С помощью упоров, укосов и распорок устанавливаем опалубку вдоль края траншеи.
7. Дно и стены траншеи покрываем изолирующим материалом — рубероидом или обычным плотным полиэтиленом. Необходимо, чтобы изолирующий слой покрывал не только дно и стены траншеи, но и внутреннюю поверхность опалубки. Удобно устанавливать изоляцию с запасом, так как через некоторое время после заливки бетона, его нужно будет накрыть.
8. Если применяется столбчато-ленточный фундамент, то хорошей изоляцией для столбов может послужить труба из асбестоцемента или свёрнутый рубероид.
9. Будущее бетонное основание необходимо обязательно укрепить армированием. Для этого используют арматурные прутья диметром от 10 до 12 мм. Из этого материала нужно изготовить объёмную конструкцию в виде четырёх соединённых между собой прутов. Ширина между стержнями должна составлять 20 см. Армирование требуется и для столбов основания. В качестве соединительного элемента используются фрагменты металлических прутьев, которые скрепляются между собой с помощью сварки или проволоки.
10. Готовую металлическую конструкцию укладываем на дно траншеи. Следует учесть, что металлический каркас не должен касаться дна траншеи, поэтому его необходимо установить на небольшой возвышенности. Для этого удобно использовать половинки кирпичей или другие обломки.

    Установка опалубки и армирующего каркаса для фундамента для крепления основания

11. Теперь можно заливать бетонную смесь. В процессе заливки бетона будут образовываться пузыри с воздухом. Если их не удалить, то фундамент станет хрупким. Поэтому необходимо произвести штыкование незастывшего бетона с помощью прута, стержня или ровной палки.
12. Разравниваем верхний край жидкого основания. Через сутки нужно накрыть фундамент полиэтиленом. Бетонная смесь застынет в период от 3 до 4 недель, а в холодное время потребуется подождать до 6 недель.

    Основание из застывшего фундамента готово для установки цокольного уровня

13. В качестве ленточного основания можно использовать кладку из кирпичей или бетонных блоков.

Для установки плитного фундамента необходимо:

1. Выкопать котлован глубиной 30 см.
2. Разровнять и утрамбовать его дно.
3. Засыпать равномерный слой песка, сверху которого поместить слой гравия. Оба слоя должны иметь толщину 10 см.

   Котлован под плитный фундамент надо равномерно засыпать песком, а затем гравием

4. Изготовить опалубку из широких досок или толстой фанеры.
5. Установить опалубку на дно, прижимая деревянные поверхности к стенам котлована.
6. Застелить дно котлована толстым полиэтиленом так, чтобы его края могли покрыть стены.
7. Из арматурных прутьев диаметром 10–12 мм изготовить две металлические решётки. Ячейки такой сетки должны иметь размеры 15х15 см. Места пересечений арматуры следует укрепить проволокой, пластиковыми хомутами или сваркой.
8. Уложить армирующие сетки в котлован. Арматура не должна касаться дна, поэтому между решётками в шахматном порядке прокладывают кирпичи.

   Армирование плитного фундамента. Основание под гараж в виде одной плиты

9. Залить бетонную смесь. Удобно использовать специальный рукав для подачи бетона. В этом случае заливка производится равномерно. Смесь должна полностью покрыть арматурную решётку.
10. Разровнять незастывшую смесь. Через сутки накрыть основание полиэтиленом.
11. На протяжении нескольких дней фундамент нужно смачивать для равномерного застывания.
12. Фундамент будет готов для дальнейших строительных работ через 3–4 недели.

Установка каркаса гаража

Следует отметить, что каркас можно изготовить из древесины и из металла. В первом случае необходимо использовать брусья сечением 100х100 мм. Древесина должна пройти предварительную обработку противогрибковыми пропитками и антисептическими средствами. В качестве соединительных элементов и крепежей в этом случае используются металлические уголки и накладки.

При возведении металлического каркаса используется стальной профиль в виде уголков или прямоугольной трубы. В качестве соединений применяется сварка или болты. Понадобятся также оцинкованные п-образные профили, которые крепятся и соединяются с помощью саморезов различной длины или заклёпками.

Перед установкой металлических элементов каркаса бетонное основание необходимо покрыть гидроизоляционным материалом. Для этого используется рубероид, свёрнутый в два слоя.

К фундаменту необходимо закрепить цокольный ригель. Для этого используются специальные дюбели и анкеры для твёрдых материалов. Цокольная часть конструкции должна быть тщательно сбалансирована по горизонтали и вертикали, так как от этого зависит правильная геометрия всего каркаса.

Затем, начиная от углов, устанавливаются несущие стойки. Между ними на расстоянии от 50 до 80 см закрепляют промежуточные стойки с горизонтальными перемычками. Следует учесть, что в металлических конструкциях расстояние между стойками не может быть более чем 300 см.

Сборку каждой стенки конструкции рекомендуется осуществлять на ровной поверхности в горизонтальном положении. После этого собранный элемент конструкции поднимают и закрепляют в цоколе и по углам каркаса.

По такому же принципу собираются и устанавливаются элементы каркаса крыши.

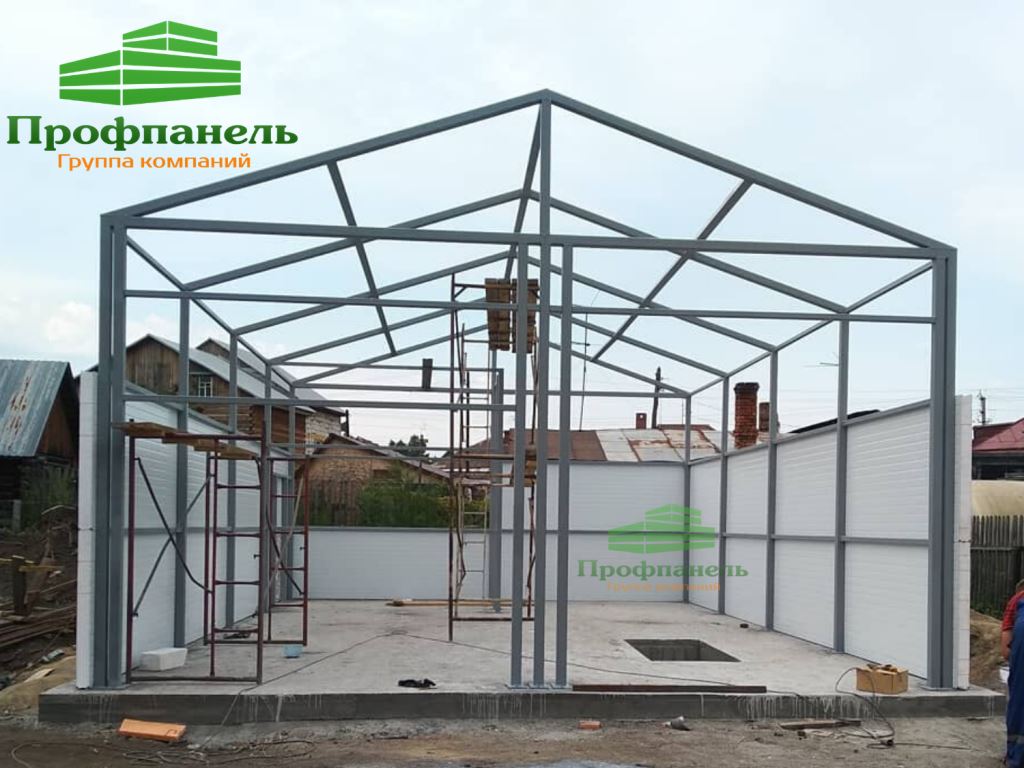

Металлический каркас гаража из сэндвич панелей с использованием п-образного профиля

После общей сборки конструкции проверяется её целостность и прочность. Затем приступают к монтажу сэндвич-панелей.

Монтаж стеновых и кровельных сэндвич-панелей

При монтаже сэндвич-панелей необходимо изолировать их края от соприкосновения с открытым фундаментом, поэтому его накрывают слоем пластичной изоляции.

Вертикальная установка панелей осуществляется путём их крепления саморезами к верхнему и нижнему профилю. При необходимости в качестве соединительных элементов могут использоваться металлические накладки.

Фиксация панелей производится с помощью специальных саморезов с прокладкой около пресс-шайбы. Вкручивание таких саморезов должно проводиться строго перпендикулярно поверхности панели. В противном случае могут появиться щели, сквозь которые внутрь панели проникнет влага.

На стыки плит, а также на места замкового соединения необходимо нанести герметик, который дополнительно укрепит плиты и создаст надёжный гидроизоляционный слой.

Герметизация стыков сендвич панелей для предовтращения проникновения влаги

Монтаж сэндвич-панелей нужно осуществлять от угла каркаса. Первая панель станет направляющей для остальных, поэтому её необходимо тщательно выровнять с помощью уровня. В процессе выставления панелей удобно пользоваться струбцинами.

Следует учесть, что зажимать панель струбциной ближе чем на 5 см к её краю не рекомендуется. Расстояние между саморезами на одной панели не должно быть менее 50 см.

Особое внимание нужно уделять угловым швам, которые закрываются специальным стальным элементом.

Угловой элемент сэндвич панелей. Эта деталь защитит края плит от внешних факторов

После установки всех панелей в местах соединения панелей и цокольной части по всему периметру конструкции проводятся изоляционно-утеплительные работы. Для этого в указанных местах устанавливается цокольный отлив и нащельник.

Цокольный отлив и нащельник для изоляции от влаги и внешних факторов

При установке панелей на крышу гаража следует сделать свес на 25–30 см относительно кровли. На него, в свою очередь, устанавливаются водосборные желоба. Все щели и зазоры в конструкции из сэндвич панелей необходимо закрывать специальными профильными элементами.

Как переместить гараж из сэндвич-панелей

Так как конструкция гаража из этого материала имеет относительно малый вес, то при перемещении она никак не пострадает.

Чтобы иметь возможность передвинуть гараж из сэндвич-панелей, необходимо изначально предусмотреть в его каркасе проушины для подъёмного крана. Для перемещения самих сэндвич-панелей можно использовать вакуумные захваты.

Вакуумные захваты для транспортировки сэндвич панелей

Такая конструкция из сэндвич-панелей будет прочной и крепкой: если вы попробуете её разобрать, то вам удастся снять только наружную обшивку углов и щелей. Места стыков плит надёжно склеены герметиком либо монтажной пеной, поэтому панели будут деформироваться, но не расстыкуются при попытке их разъединения.

Видео: как построить гараж из сэндвич панелей своими руками

Разобравшись с таким надёжным и эффективным строительным материалом, как сэндвич-панели, вы сможете самостоятельно возвести надёжный и эстетичный гараж. Используйте нашу поэтапную инструкцию для того, чтобы выполнить все необходимые технологические операции, и храните ваш автомобиль под надёжной защитой.

строительство каркаса двухэтажных и распашных конструкций на 2 машины

Возможность быстрой постройки небольших зданий или сооружений из унифицированных элементов, легких и простых в установке, привлекает строителей уже давно.

Строительство стен из панелей большой площади существенно экономит время, позволяет получить высокое качество работы при небольших трудозатратах.

Использование таких элементов не требует высокой квалификации рабочих, поскольку все приемы соединения панелей просты и доступны даже неподготовленным исполнителям.

Ярким представителем такого вида стройматериалов являются сэндвич-панели, простые в монтаже и эффективные в эксплуатации.

Содержание статьи

• 1 Гараж для авто, его виды и какой гараж лучше выбрать?
• 2 Описание, достоинства и недостатки сэндвич панелей
• 3 Стоит ли возводить гараж из сэндвич панелей своими руками
• 4 Какие виды лучше использовать
• 5 Выбираем размер
• 6 Каково устройство
• 7 Подготовка и установка фундамента
• 8 Возведение каркаса
• 9 Установка крыши
• 10 Способы установки и узлы крепления панелей
• 11 Возведение стен
• 12 Ворота для гаража из панелей с подъемным механизмом
• 13 Технология монтажа распашных ворот из сип панелей
• 14 Советы мастеров
• 15 Полезное видео
• 16 Заключение

Гараж для авто, его виды и какой гараж лучше выбрать?

Гараж представляет собой помещение, служащее одновременно местом стоянки автомобиля, мастерской, хранилищем для различных вещей, охотничьих или рыболовных принадлежностей и т. д. Такие обширные функции гаража выдвигают повышенные требования к его размерам.

Если гараж строится в кооперативе, то возможности изменить размер отведенного участка практически не имеется. Другое дело гараж, построенный на участке возле частного дома.

В этом случае можно выбирать один из наиболее распространенных вариантов:

• Совмещенный, или встроенный в дом. Такой вариант считается наиболее привлекательным, но имеются и некоторые неудобства — выхлопные газы от работающего двигателя неминуемо попадают в дом, что не понравится никому. Это вынуждает помимо гаража сооружать еще и навес, под которым автомобиль можно прогреть, отремонтировать или просто оставить для стоянки. Тем не менее, удобство пользования и близость расположения такого гаража самые высокие.
• Отдельно установленный. Такой способ расположения гаража имеет и преимущества, и недостатки. К плюсам можно отнести отсутствие запахов, звуков от работающего двигателя, сварки или прочих технологических проявлений. Недостатком является необходимость отведения некоторой площади под гараж и дорогу, ведущую к нему, что для небольшого участка может быть непреодолимым препятствием.

Кроме того, стали модными двухэтажные гаражи. Это не двухуровневые, т.е. имеющие дополнительный уровень, погруженный в грунт. Это именно двухэтажные постройки со складом, комнатой отдыха или даже жильем на втором этаже.

В качестве строительного материала применяются

• Кирпич.
• Шлако- или гипсоблоки.
• Металлические листы, профнастил.
• Бетонные плиты.
• Деревянные (каркасные) постройки.

Выбор материала обусловлен, прежде всего, его наличием. Кроме того, определяющими обстоятельствами могут стать цена или доступность материала, прочность, пожароопасность и т.д. Все эти критерии вполне обоснованы, но каждый из вариантов имеет некоторые ограничения.

В частности, чем прочнее материал, тем большая необходимость возникает в прочном фундаменте. Легкие стены не требуют мощного основания, но сами по себе они не могут обеспечить должную защиту от непогоды, низких температур или визита злоумышленников

Тем не менее, существует компромиссный вариант, позволяющий построить достаточно легкую, но вполне прочную и надежную постройку — сэндвич-панели.

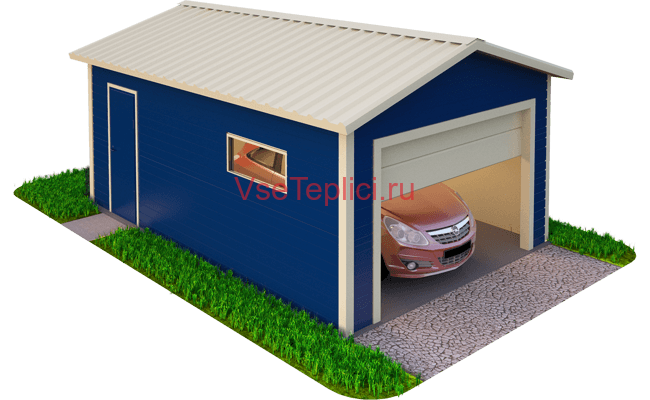

Фото гаража:

Описание, достоинства и недостатки сэндвич панелей

Сэндвич-панели — это трехслойный материал, состоящий из двух металлических, пластиковых или иных листов с помещенным между ними слоем утеплителя (чаще всего, вспененного полистирола или полиуретана). Используются для постройки быстровозводимых зданий с каркасом из металлического уголка, швеллера или иных видов проката.

Плоскости панелей покрываются полимерным защитным покрытием, исключающим коррозийные процессы. Строительство из такого материала занимает гораздо меньше времени, чем возведение зданий из кирпича или подобных материалов.

Существуют стеновые и кровельные виды сэндвич-панелей, позволяющие полностью создать все ограждающие элементы конструкции постройки без использования тяжелых плит перекрытия или комбинирования разных стройматериалов.

Кроме того, сэндвич-панели имеют такие достоинства:

• Малый вес, удобство транспортировки и монтажа.
• Высокие теплосберегающие свойства.
• Долговечность от 35 лет.
• Экологическая чистота материала.
• Высокая скорость монтажа, возможность повторного использования.
• Возможность строить в любое время года.

При этом, имеются некоторые недостатки:

• Ограниченная несущая способность.
• Возможность образования конденсата по стыкам материала.
• Меньшая прочность и толщина стен в сравнении с другими стройматериалами.
• Необходимость периодического обновления защитного покрытия.
• Некоторые виды утеплителя со временем теряют свои качества, слеживаются и перестают выполнять свои функции.

Основным недостатком сэндвич-панелей считается невозможность многоэтажного строительства. Низкая несущая способность полотна не позволяет выдерживать механические или ветровые нагрузки, но, тем не менее, из них возводятся как вспомогательные или хозяйственные, так и жилые постройки

Стоит ли возводить гараж из сэндвич панелей своими руками

Гараж из сэндвич-панелей имеет аккуратный стильный внешний вид, возводится за считанные дни. Точнее, практически все затраты времени приходятся на сооружение фундамента, монтаж каркаса или стен занимает относительно небольшое время.

Упрощается доставка, сборка и отделка гаража, отсутствует необходимость герметизации кровли расплавленным битумом с рубероидом. Отсутствует необходимость утепления стен гаража, поскольку теплосберегающие свойства панелей вполне достаточны для создания приемлемого микроклимата.

Помимо теплосбережения, стены отлично удерживают звук, что тоже немаловажный фактор. Одних только этих соображений достаточно, чтобы перевесить все доводы в пользу более традиционных средств строительства.

Тем не менее, если планируется постройка отдельно стоящего гаража с возможностью доступа к стенам посторонних людей, то потребуется наличие сигнализации, а также — усиление стен при помощи дополнительного внешнего слоя, так как панели вряд ли выдержат целенаправленное разрушение плоскостей, а листовой металл толщиной 0,7 мм не сможет противостоять вандалам или угонщикам.

Какие виды лучше использовать

Существующие виды сэндвич- или СИП-панелей могут иметь верхние слои из разных материалов:

• ОСБ.
• Магнезитовые плиты.
• ПВХ.
• Металлопрофильный лист.

Для гаража рекомендуется использование панелей с металлической облицовкой, которая имеет максимальную степень прочности, снабжена защитным покрытием, не опасна в пожарном отношении. Такой вид наиболее распространен, доступен, не требует длительных поисков.

Выбираем размер

Размер гаража определяется величиной площадки, отведенной под него. На участке возле частного дома можно позволить себе более крупный гараж, если имеются какие-либо планы насчет него — например, оборудование мастерской, покрасочной камеры и т.д.

Есть и еще один фактор, влияющий на размеры гаража — количество машин. Стандартный размер, традиционно применяющийся для возведения подобных построек, составляет 6 м на 4 м, для 2 машин обычно строят 6 м на 6 м.

ОБРАТИТЕ ВНИМАНИЕ!

Практика показывает, что, при наличии возможностей, построить более просторный гараж всегда очень полезно — кто знает, какая машина будет стоять в нем завтра, может быть, очень большая?

Каково устройство

Гараж из сэндвич-панелей под ключ устроен очень просто. Собирается металлический каркас, являющийся несущей конструкцией, к которой крепятся панели. Таким образом, основная нагрузка распределяется, в большей степени, на каркас, а не на сами стены, хотя они тоже играют определенную роль в усилении конструкции, придании ей жесткости.

Основная нагрузка и, соответственно, основные трудозатраты ложатся на обустройство основания.

Подготовка и установка фундамента

Фундамент — основа устойчивости и долговечности постройки. Для гаража традиционно делается ленточный фундамент по периметру стен с последующей заливкой бетонного пола.

При этом, возможны различные варианты:

• Плитный (монолитный) фундамент.
• Свайный или свайно-винтовой.
• Столбчатый.

Часто ошибочно полагают, что, если стены и крыша довольно легкие, то и с фундаментом особо напрягаться не стоит. Однако, учитывая вес автомобиля, различных инструментов, приспособлений и оборудования, которыми рано или поздно «обрастает» любой гараж, общая нагрузка на основание получается вполне солидной.

Еще одним фактором, влияющим на выбор типа фундамента, является состояние грунта и гидрогеологические условия участка.

Монолитный (плитный) тип требует большого расхода материалов, но удобен при наличии существенных сезонных подвижек почвы — плита попросту перемещается вместе с верхними слоями грунта, как бы «плывет» на них.

Существует упрощенный вариант возведения плитного фундамента, когда на подготовленный участок (песчано-гравийная подсыпка, планировка) просто укладывается ж/б плита перекрытия нужного размера.

Рассмотрим наиболее распространенные вариант — ленточный фундамент.

Порядок действий:

• Выкапывается траншея под ленту на глубину порядка 500 мм (в сложных случаях можно углубиться на 700 мм). Ширина траншеи составляет около 400 мм.
• На дно насыпается и трамбуется слой песка 100 мм. Он компенсирует подвижки почвы, соберет лишнюю воду.
• Поверх засыпается такой же слой гравия.
• Устанавливается опалубка из расчета, чтобы ширина ленты составила не менее 300 мм.
• Внутри опалубки устанавливается слой гидроизоляции — полиэтилен, рубероид или подобные материалы.
• Вяжется или сваривается арматурный каркас. Для такого размера хватит двух рядов двойного прутка диаметром 12 мм с вертикальными перемычками.
• Заливается бетон, выдерживается до полного застывания.
• Опалубка снимается. Заливку пола рекомендуется производить отдельно, но не будет ошибкой одновременная заливка ленты и пола. Если планируется устройство смотровой ямы, то потребуются земляные работы или создание арматурного каркаса, что лучше производить под крышей.

Возведение каркаса

Создание каркаса гаража производится из уголка на 50 или 75 мм, соединяемого на сварку или на болты. Для крепления к фундаменту следует заранее предусмотреть закладные, к которым можно будет прикрепить каркас.

ВАЖНО!

Можно построить деревянный каркас из бруса 100 на 100 мм, если работы с металлом по каким-либо причинам затруднены.

Строительство каркаса ведется поэтапно:

• Устанавливаются и связываются между собой угловые стойки. Если длина каркаса велика, то можно сразу же установить центральные промежуточные стойки.
• Устанавливаются промежуточные стойки, связываются между собой и с обвязкой укосинами или поперечинами. Шаг стоек составляет 500 мм.
• Собираются элементы скатов крыши. Проще их собрать на земле и поднять наверх, но можно собирать сразу на месте.
• Все действия постоянно контролируются при помощи строительного уровня, рулетки или измерительной рейки. Проверяются диагонали стен, углов.

Установка крыши

Крыша может быть плоской или скатной. Для районов с обильными снегопадами лучше построить скатную конструкцию, но не следует делать ее слишком высокой, так как увеличится ветровая нагрузка. В этом случае надо собрать стропила и поочередно установить их на верхние точки обвязки каркаса.

Затем они связываются прогоном и продольными планками, на которые впоследствии будут устанавливаться кровельные панели.

Способы установки и узлы крепления панелей

Установка панелей может производится как в горизонтальном, так и в вертикальном направлении. Чаще всего выбор производится исходя из длины панели, чтобы избежать лишней резки и образования большого количества отходов. Длина может составлять от 50 см до 13 м, поэтому можно выбрать наиболее подходящий вариант с наименьшими потерями на резку.

Крепление панелей производится на саморезы с наконечником под сверло (самосверлящие винты). Для этого в элементах каркаса предварительно делаются отверстия, в которые входит и надежно закрепляется винт.

Для стыкования панелей кромки снабжены замковым профилем, поэтому необходимо правильно располагать панели, чтобы замковая и ответная части совпадали между собой. на расстоянии 50 мм от кромки располагаются крепежные винты.

Кровельные элементы стыкуются несколько иначе — замковая часть образует нахлест на длину одной волны, препятствующий попаданию воды.

Возведение стен

Монтаж стен производится из подготовленных панелей, для чего производится обрезка по длине и ширине (если потребуется).

Монтаж может производиться в горизонтальном или вертикальном направлении. Если используется горизонтальная установка, то следует располагать замковые части таким образом, чтобы стекающая вода не могла попасть внутрь соединения, иначе она, замерзая и расширяясь, начнет разрушать стыки материала. Вертикальный монтаж ведется от угла, направление замка в этом случае неважно.

ОБРАТИТЕ ВНИМАНИЕ!

Резку панелей производят ножницами по металлу. Использовать для этого болгарку настоятельно не рекомендуется, так как она нагревает металл и вызывает отслаивание защитного покрытия, отчего начинается коррозия металла.

Ворота для гаража из панелей с подъемным механизмом

Подъемные ворота — удобное и современное решение, позволяющее попасть внутрь одним нажатием кнопки, а не расчищать снежные завалы для обеспечения хода створок. Могут быть использованы подъемно поворотные ворота, осуществляющие передвижение всей плоскости, или модные нынче рольставни, требующие меньше места и не так сильно нагружающие потолочные конструкции.

Единственным недостатком таких конструкций является необходимость подключения к сети электрического тока, что в некоторых случаях затруднительно и может создать проблемы при перебоях электроснабжения.

Технология монтажа распашных ворот из сип панелей

Распашные ворота — привычный традиционный тип, используемый давно и повсеместно.

Конструкция проста, но имеет существенные недостатки:

• Требует места для движения створок.
• В зимнее время приходится очищать снег по пути следования створок.
• Открытие ворот производится вручную.

Тем не менее, такие ворота широко распространены и успешно используются. Конструкция ворот проста, она представляет собой раму, на боковых стойках которой установлены шарниры, на которых навешаны створки.

Монтаж заключается в присоединении рамы к каркасу и подгонке ее положения с целью достижения наилучшего хода и смыкания створок. Для конструкции из СИП-панелей можно предварительно соорудить каркас створок, навешать его на раму и подогнать по всем параметрам, и лишь затем установить сами панели.

Советы мастеров

• При монтаже панелей можно несколько улучшить качество замкового соединения. Для этого в паз ответной части укладывают ленту из утеплителя (можно использовать монтажную пену), исключающие продувание стыков, появление на них конденсата или обмерзаний.
• Если используется горизонтальный тип монтажа, под первую панель рекомендуется укладывать полосу пенопласта. Это поможет удерживать тепло в помещении, герметизирует стык и предотвратит попадание дождевой или талой воды сквозь щели.
• Перед резкой панелей надо установить, какой тип утеплителя внутри. Если там минвата, резать приходится в респираторе. Если стекловата — обязательны очки, перчатки, закрытая одежда.

Полезное видео

В данном видео вы узнаете, как производится строительство гаража из сэндвчи панелей:

Заключение

Применение сэндвич-панелей для строительства гаража поможет сэкономить время, деньги и нервы. При необходимости, все работы могут быть выполнены самостоятельно, поскольку вес материала допускает перемещение или подъем вручную. Существенным достоинством является скорость и чистота сборки, отсутствие необходимости наружной отделки или покраски гаража.

Внешний вид постройки получается аккуратным и современным, не нарушающим общий облик усадьбы или микрорайона. Долговечность панелей допускает использование их для строительства гаража, все технические или эксплуатационные характеристики материала вполне удовлетворительны.

Откатные ворота из сэндвич-панелей своими руками. Легкие гаражные распашные ворота

Не секрет, что автомобиль для своего владельца не только средство передвижения, но и знак статуса, любимое хобби и практически член семьи. И поэтому большое внимание уделяется уходу за его «местом жительства», то есть гаражом.

Кроме того, не каждый автовладелец может себе позволить оборудовать мастерскую и бокс по отдельности, а потому гараж выполняет сразу обе функции.

Автомобильный бокс

Условия эксплуатации гаража заметно отличаются от жилых помещений. Это связано с особенностями его главного обитателя – автомобиля.

• Температурный режим — автомобиль плохо переносит перепады температур. Пребывание в теплом помещении при +20 С, а затем переезд на мороз от -5 С крайне негативно сказывается на состоянии автомобиля. Поэтому, несмотря на сильные морозы, автовладельцы предпочитают держать свои машины на улице. В результате оптимальный режим для бокса – стабильная температура около +5–+7 С. Гаражные ворота из сэндвич-панелей и утепление стен отлично решают этот вопрос.
• Пожаробезопасность – второе по важности требование, так как, как правило, в боксе хранится бензин, моторное масло, детали и оборудование, которые все вместе представляют большую пожароопасность. В связи с этим утепление и отделку гаража необходимо проводить негорючими материалами. SIP-панели идеально подходят для этой роли. На фото — гаражные ворота из сэндвич-панелей.

Классификация гаражных ворот

Так как устройство ящиков может существенно отличаться друг от друга — по объему, типу пристройки, размещению и так далее, то существует множество способов закрытия последних. По способу вскрытия они классифицируются таким образом.

• Swinging – самая популярная классическая двухстворчатая конструкция. Причина распространенности проста: сделать их своими руками по чертежу может любой новичок, имеющий навыки работы со сварочным аппаратом. Их изготавливают, как правило, из стали, так как они должны обладать хорошей механической прочностью и противостоять взлому, но могут использоваться и сэндвич-панели, алюминий, дерево.

• Раздвижная — дверное полотно отодвигается в сторону, как у шкафа-купе. Довольно сложное решение сделать своими руками, поэтому рекомендуется приобретать этот вариант в готовом виде. Раздвижные двери из сэндвич-панелей обеспечат не только плотное, надежное закрывание, но и отличную теплоизоляцию. На фото представлен образец.
• Секционные – состоят из фрагментов, которые при открытии створки преломляются под углом и поднимаются к потолку. Сэндвич-панели для такой конструкции – оптимальный вариант.
• Подъемно-поворотные — представляют собой сплошное полотно, которое перемещается в вертикальном положении.
• Рольставни – очень распространенное решение, так как занимают минимум места. В открытом состоянии створка сворачивается коробом. Однако утеплить такую ​​конструкцию практически невозможно.

Характеристики сэндвич-панелей

Изделие представляет собой композицию из слоя утеплителя и двух слоев облицовочного материала и имеет ряд важных преимуществ, что позволяет рекомендовать его для обшивки распашных или раздвижных дверей.

Для гаражных ворот используются плиты, где в качестве наполнителя используется минеральная вата – базальт или стекло, а в качестве наружных слоев выступает оцинкованная окрашенная сталь.

• Теплоизоляция — для гаража важна не столько высокая температура, сколько ее стабильное значение, то есть независимость от внешних погодных условий. Теплоизоляционные свойства минеральной ваты при ее доступной стоимости очень высоки.
• Пожарная безопасность – минеральная вата отличается еще одним крайне важным для гаража качеством – негорючестью. Изготавливать двери из сэндвич-панелей рекомендуется с использованием стекловаты, так как она устойчива к влаге и имеет более высокую плотность.

Пенополистирол и пенополиуретан также являются отличными теплоизоляторами, следует выбирать только специальные марки – самозатухающие. Остальные их модификации легко воспламеняются и при горении выделяют ядовитые вещества.

• Прочность — СИП-панели сами по себе, даже со стальным наружным слоем, не могут обеспечить высокий уровень безопасности: толщина стали не превышает 0,8 мм. Поэтому, если есть опасность взлома, то желательно укрепить двери.

Ворота распашные из сэндвич-панелей: сборка

Для изготовления вам понадобится стальной оцинкованный профиль, сэндвич-панель со стальным покрытием, болгарка, сварочный аппарат, стальные уголки — не обязательно, но с их помощью гораздо проще сформировать прямой угол, и чертеж с указанными размерами. Возможна установка своими руками. На фото — рабочий момент сборки.

1. Профиль нарезается по размерам будущих распашных ворот.
2. Каркас сварен из профиля 60*30, сварочные швы зачищены.
3. Рамка изготавливается по чертежу для обеих створок отдельно. Для рамы створки используется профиль 60*30, для внутренних направляющих – 40*20. Обязательно нужно следить за тем, чтобы створка входила в раму с требуемым зазором проема.
4. Пластина крепится к раме длинными саморезами.
5. Приварены петли и установлены ворота. Снимать упаковочный материал с панелей рекомендуется только после завершения монтажа.

На видео процесс установки распашных ворот из сэндвич-панелей представлен более подробно.

При выборе забора для загородного коттеджа следует выделить распашные ворота из сэндвич-панелей. Главное их достоинство – стильный и привлекательный вид, который хорошо сочетается с фасадом.

Идея дизайна

Стандартный металлический профиль служит опорой, на которую навешивается створка распашных ворот. Также можно использовать кирпичные или каменные столбы. Для повышения жесткости и ветроустойчивости кирпичных или каменных конструкций внутрь укладывают металлическую арматуру. На установленных опорах монтируется крепление, на которое навешиваются створки.

Горизонтальное размещение

Для изготовления полотна створки используются разные материалы. Самыми распространенными из них являются сэндвич-панели. Они придают конструкции распашных ворот дополнительную жесткость и ветроустойчивость. Еще одним весомым преимуществом этого материала является разнообразие дизайнерских и цветовых решений, которые сочетаются с любым видом фасада.

Сэндвич с алюминиевым наполнением

Для защиты от влаги и ультрафиолета конструкция ворот окрашивается антикоррозийными средствами по технологии многоуровневой покраски.

Лучшим вариантом считается многослойное нанесение краски в термокамере.

Фото ворот на даче представлено ниже.

Модель DoorHan

Основные преимущества ворот

Распашные ворота изготавливаются из различных материалов. Однако наибольшей популярностью пользуется секционная модель из сэндвич-панелей.

Варианты наполнения кожи

В зависимости от применения доступны следующие типы продуктов:

• бытовая;
• промышленный.

Разнообразие цветов

Основные преимущества:

1. Простой монтаж. Специалисты быстро проведут работу по установке ворот с соблюдением необходимых правил, что исключит дальнейший выход системы из строя.
2. Безопасность и надежность. Благодаря жесткости конструкции использование распашной системы безопасно, а прочность панелей защищает от несанкционированного проникновения.
3. Хорошая производительность. Благодаря установке автоматики с дистанционным управлением ворота открываются легко и бесшумно. Конструкция может прослужить до 15 лет, не теряя привлекательного внешнего вида. Если панели частично повреждены, их можно заменить без полного демонтажа дверной секции.
4. Легкий вес изделия. Благодаря хорошей жесткости конструкции ее вес может быть небольшим, что делает ворота удобными в транспортировке и быстрыми в установке. Распашные промышленные ворота прекрасно выдерживают порывы ветра, влияние осадков и ультрафиолетовых лучей, а также обладают прекрасными антикоррозийными свойствами.
5. Аккуратный внешний вид. В большинстве случаев ворота выполняются в коричневом цвете. Но при желании их можно покрасить в любой другой цвет, который будет гармонировать с фасадом и общим видом забора.
6. Противопожарные свойства. Это позволяет устанавливать их в гараже. При воспламенении в помещении или на открытом воздухе продукт не воспламеняется и не плавится, не высвобождая и не допуская возгорания.

Комбинация с ковкой

Еще одним преимуществом использования дверей из сэндвич-панелей является их способность сохранять тепло. Поэтому широко используется их гаражный вариант. Такие ворота хорошо поддерживают нужную температуру в помещении, а благодаря алюминиевому профилю имеют малый вес, что упрощает их монтаж.

Имитация дерева

Виды сэндвич-панелей

Сэндвич-панель представляет собой многослойную бескаркасную конструкцию. Панели различают по назначению на следующие виды:

• кровельные;
Стеновые
• , которые используются при изготовлении ворот.

Макет будущего изделия

При производстве сэндвич-панелей используются следующие виды наполнителей:

Состав панели

Для большей надежности и устойчивости панелей к воздействиям внешней среды применяется комбинированный утеплитель, включающий несколько слоев различных наполнителей.

Установка ворот своими руками: пошаговая инструкция

Благодаря простой конструкции и простоте монтажа установить сэндвич ворота своими руками не составит труда. Сначала следует подготовить материалы, к которым относятся:

• непосредственно сами панели из алюминия или стали;
Уголки металлические
• сечением 65 мм;
• профиль 100х100 мм;
• шарнирные петли;
• расходные материалы для установки опор (щебень, песок, цемент).

Варианты изготовления

Для любого типа ворот на участке, в том числе распашных, необходимы устойчивые опоры. Монтажные работы включают в себя следующие этапы:

1. Сначала копают ямы под опоры. Их может быть две или три, в зависимости от наличия или отсутствия калитки. Глубина ям может варьироваться от 1 до 2,5 метров в зависимости от состояния почвы. На дно укладывают песок и мелкий гравий и хорошо утрамбовывают.
2. Далее готовится раствор для заливки опор. В этом случае используется цемент и песок.
3. В подготовленные ямы вставляется металлический профиль сечением 100х100 мм. Металлический материал обеспечит более длительный срок службы конструкции. Для большей устойчивости к нижней части опоры приваривают пластины или небольшую решетку.
4. Установленные и дополнительно армированные металлические столбы заливают приготовленным бетонным раствором. Расположение опор должно быть строго вертикальным.

Схема установки столбов и создания каркаса

Залитую конструкцию оставляют на две-три недели для полного затвердевания бетона. За это время изготавливаются створки ворот.

Работы лучше проводить на открытой площадке, которая на несколько метров больше готовой конструкции.

Способы бетонирования столбов

Работы выполняются в следующей последовательности:

1. Между стойками делаются точные замеры. Между створками и опорами с обеих сторон оставляют зазор в 2 см.
2. На подготовленной площадке по чертежу выкладываются металлические уголки, которые привариваются точечным методом. Затем раму проверяют уровнем на горизонтальность и окончательно сваривают швы. Навесы приварены к столбам. Они крепятся к ним и привариваются непосредственно к створке. После проверки и регулировки хода створок навесы жестко приваривают к опорам.
3. Панели устанавливаются на створки, снятые с козырьков. Они располагаются горизонтально на платформе. Заготовки из алюминиевых или оцинкованных панелей должны быть утоплены в металлические уголки. Цена алюминиевых панелей несколько выше, но они более долговечны.
4. Саморезами каждая панель по очереди прикручивается к металлическому каркасу. Для этого в уголке сверлятся отверстия необходимого диаметра. К навесам прикрепляют листья и проверяют их движение. Завершающим этапом является закрепление ручек.

Макет с основными элементами

Результатом вышеперечисленных работ будут красивые и аккуратные распашные ворота.

Наиболее популярными конструкциями устройств доступа в настоящее время являются ворота (другое их название раздвижной или раздвижной ). При всех своих преимуществах раздвижные двери имеют один недостаток – для их открывания дверному полотну необходимо место, расположенное вдоль стены или забора. Если такого места нет (например, ворота в гараже, которые находятся в ряду таких же конструкций в КАС), то остается только применить распашную конструкцию.

Модель распашных ворот

Конструкция распашных ворот очень проста и, как все простое, надежна. На что это похоже? Два столба по краям дверного проема, на которых фиксируется створка. Створка представляет собой каркас из профилированного металла с определенным наполнением. Вот и вся конструкция.

• двери должны открываться внутрь и наружу, причем легко и бесшумно;
• не должно быть удара в дверь. Они должны поддерживать заданную температуру внутри помещения вне зависимости от внешней среды;
• двери должны противостоять любому злоумышленнику, а перед хозяином — легко распахиваться после легкого нажатия кнопки на брелоке;
• внешний вид дверей должен «радовать глаз» владельца и вызывать здоровую зависть у соседей.

Учтите одно из вышеперечисленных требований: поддержание заданной температуры внутри помещения вне зависимости от температуры снаружи. Это требование распространяется на двери в холодильных камерах, торговых, складских и других помещениях. Это достигается использованием утеплителя для заполнения каркаса створки ворот. В качестве утеплителя могут использоваться: сэндвич-панели, минеральная вата и другие материалы. Рассмотрите возможность использования сэндвич-панелей.

Схема установки распашных ворот с сэндвич-панелями.

Сэндвич-панели в распашных воротах.

Каркасы для дверей с сэндвич-панелями обычно изготавливаются из металла: алюминия или оцинкованной стали с полимерным покрытием. Для продуктовых холодильников их часто изготавливают из прочного ПВХ. По периметру каркаса монтируется алюминиевый профиль. Дверное полотно часто защищают полимером для предотвращения коррозии. Ограничение воздухообмена обеспечивается уплотнением силиконовым материалом.

Внутренняя часть створки заполнена прессованным пенополистиролом. В их верхней части вмонтированы прозрачные окна из поликарбоната, нижняя часть усилена прочным полиэтиленом для защиты от ударов.

Для снижения теплопотерь в воротах установлена ​​калитка.

Распашные гаражные ворота из бутербродов сделать вполне реально. При этом выглядеть они будут вполне эстетично.

Сборка конструкции не так уж и сложна, здесь просто нужно все делать в определенном порядке. Также стоит посмотреть фото и видео на эту тему и тогда вы быстрее во всем разберетесь.

Классификация и характеристики

Если говорить в целом об устройстве ящиков, то важно понимать, что они могут серьезно отличаться друг от друга, ведь сюда может входить как объем, так и тип пристройки, размещение и другие факторы.

Распашные ворота	Как вы знаете, сегодня очень популярен такой вид дизайна, он делается из двух листьев. Если есть чертеж, то сделать такую ​​конструкцию своими руками всегда можно, при этом нужно иметь навыки владения сварочным аппаратом.
	Как можно догадаться из названия, дверное полотно в этом случае будет сдвигаться в сторону, работают такие ворота по схеме шкафа-купе, на сегодняшний день этот вариант пользуется успехом.
	Состоят из специальных фрагментов, которые начинают преломляться под углом, поднимаясь к потолку, можно смело сказать, что сэндвич-панели для такой конструкции будут самым оптимальным вариантом.
Подъемно-поворотные ворота	Отличаются цельным полотном, которое, в свою очередь, способно двигаться в вертикальном положении.
	Эта модель занимает очень мало места. Но с точки зрения безопасности они гораздо менее эффективны, чем предыдущие варианты. Хотя, если помещение охраняется, то вполне подходят.

Характеристики и особенности сэндвич-панелей

Гаражные ворота из сэндвич-панелей имеют свои отличительные особенности. Вы должны знать их, прежде чем решиться на установку.

• Такой товар отличается качественным утеплением. … Также у заказчика есть возможность добавить два слоя облицовочного материала. Более того, он имеет уникальные преимущества с точки зрения качества изготовления, а это значит, что вы можете выбрать их для обшивки распашных и раздвижных дверей.
• В качестве наполнителя могут выступать многие материалы … Но наиболее популярна минеральная вата. Он прослужит достаточно долго и не даст усадки со временем.

Внимание: Важно учитывать, что теплоизоляция для гаража является важным условием, и об этом нужно знать. В помещении температура должна меняться не резко, а постепенно. Это поможет спасти машину.

• Пожарная безопасность не должна стоять на последнем месте, поэтому, выбирая минеральную вату, вы точно будете знать, что она имеет важное преимущество – негорючесть.
• Пенополистирол, как и пенополиуретан, считаются прекрасными теплоизоляторами. … Но тогда цена ворот возрастет, этот материал дороже минеральной ваты.

Делаем ворота сами

Гаражные ворота из сэндвич-панелей не сложны в установке, но следует соблюдать определенную последовательность и стоит прислушаться к некоторым советам. Инструкция поможет в этом.

Установка монтажной рамы

Для жесткого крепления необходимо сделать крепежную рамку вдоль проема. Ворота должны быть прочными и не вибрировать. Здесь можно сделать окантовку швеллером, также есть возможность бетонирования столбов, это в основном подходит для металлических конструкций.

Внимание: Этот вариант является традиционным, так как он прост, ведь если брать кирпичные столбы, то без установки фундамента в любом случае не обойтись, а это лишние усилия и время.

Кроме того, человек, не имеющий знаний в этой области, не сможет всего этого сделать, так что если вы любитель, то вам нужно отдать предпочтение первому варианту, он качественный. А по сроку службы он никогда не уступит кирпичным столбам, имейте это в виду.

Итак:

• Гаражные распашные ворота из сэндвич-панелей необходимо крепить в плоский проем. Ведь панели уже есть и они правильной формы. Поэтому при установке обвязки следите за правильностью конфигурации. Используйте отвес и уровень.
• Если ставить столбы, то необходимо помнить, что бетону всегда нужно дать время, чтобы он как следует схватился и высох, обычно для этого достаточно недели. За этот период времени вы должны подготовить профилированные трубы, тем самым избавившись от коррозии и отложений, что и нужно сделать. Проще и проще всего это сделать с помощью обычной болгарки, так что проблем не возникнет.

После высыхания бетона можно приступать к сварке, для этого нужно использовать профильную трубу, а к ней нужно приварить внутреннюю трубу, она в свою очередь должна иметь требуемые размеры.

• В том случае, если требуется только одностороннее шитье, труба крепится ближе к краю, т.к. это самое важное условие. Причем сваривать трубу нужно мелкими прихватками, а значит, нужно соблюдать осторожность и аккуратность.
• Как только рама готова, ее необходимо тщательно отшлифовать, затем на полотно наносится последний слой грунтовки – все легко и просто, если выполнять каждый этап работы тщательно и качественно.

Внимание: Так же на этом этапе работы вы можете покрасить панели, для этого используется специальная краска, вы можете выбрать нужный вам цвет.

Зашивка сэндвич-панелями. Важные нюансы

После того, как вы приступите к покраске панно и краска высохнет, можно сшить полотно. На самом деле такую ​​работу можно выполнить с особой легкостью, если делать все правильно и аккуратно.

Внимание: Во-первых, нужно учитывать тот факт, что для данного типа ворот принято использовать специальные панели, они отличаются стальным покрытием, имеют одинаковую геометрическую форму, именно поэтому так важно соблюдать все советы специалистов.

• Профиль должен быть отрезан правильно; для этого используются соответствующие размеры распашных ворот, ведь о них вы будете знать.
• Сначала нарезаем металл нужного размера и схватываем вместе. Просто хватаем. Таким образом мы делаем две рамки.
• После этого примеряем их в проем. При необходимости выполняется выпрямление.
• Теперь делаем окончательную сварку.
• Каркас необходимо сварить из профиля, тщательно зачищая сварочные швы.
• Каркас должен быть изготовлен правильно, по чертежу, а значит надо быть внимательным, причем за обе двери по отдельности.
• Вам нужно закрепить пластину на раме; для этого используйте саморезы, так как они способны обеспечить надежное и прочное крепление.
• Осталось только правильно приварить петли и установить саму калитку. Специалисты рекомендуют снимать упаковочный материал с панелей только после завершения монтажа, поэтому постарайтесь учесть это условие.

Теперь вы знаете, что можно сделать распашные ворота своими руками. Нужно лишь иметь навыки и опыт в этой сфере, иметь под рукой соответствующие и нужные материалы, и ворота прослужат долго.

Действительно, сегодня этот дизайн предпочитают многие люди, что теперь наверняка захотите сделать и вы. Цена их не будет высокой, а инструкция поможет сделать все правильно.

Гаражи из сэндвич-панелей

Производитель гаражей из сэндвич-панелей

ПРОИЗВОДИТЕЛЬ ГАРАЖЕЙ

Мы являемся производителем высококачественных гаражей из сэндвич-панелей. Мы работаем с лучшими материалами и используем передовые технологии.

Мы знаем, что лучше, и заботимся об их надежности и устойчивости к механическим повреждениям и неблагоприятным погодным условиям.

Гараж Делюкс

ЛУЧШИЕ ГАРАЖИ

Мы используем материалы только самого высокого качества, произведенные в Польше. Мы уже выполнили несколько сотен проектов, что является доказательством вашего доверия и высокой оценки нашей работы. Надежность и высокое качество продукции – основа нашей компании.

Стены и крыша

Изготовлены из утепленных сэндвич-панелей. Обшивка из оцинкованного стального листа.

Гаражные ворота

Утепленные секционные гаражные ворота с электроприводом, с дистанционным управлением.

Боковая дверь

Стальная одностворчатая дверь шириной 1 метр с ручкой и замком с ключом.

Окно

Окно ПВХ, двух- или трехкамерное, размер 1000 x 600 мм.

Водосточная система

Водосточная система из ПВХ с выпуском воды на полу.

ГАРАЖ С УТЕПЛЕНИЕМ

ВЫСОЧАЙШЕЕ КАЧЕСТВО

Гаражи из сэндвич-панелей – идеальное решение не только для бытового использования, но и для дачных участков или жилых массивов. Это лучший вариант, чем тяжелые и дорогие кирпичные гаражи.
Они также обладают гораздо лучшими тепло- и звукоизоляционными свойствами, чем растворы из белой жести.

Посмотрите, как строится современный гараж от GARAGE DELUX.

Подробнее

ГАРАЖ С УТЕПЛЕНИЕМ

ВЫСОЧАЙШЕЕ КАЧЕСТВО

Гаражи из сэндвич-панелей – идеальное решение не только для бытового использования, но и для дачных участков или жилых массивов. Это лучший вариант, чем тяжелые и дорогие кирпичные гаражи. Они также обладают гораздо лучшими тепло- и звукоизоляционными свойствами, чем растворы из белой жести. Посмотрите, как строится современный гараж от GARAGE DELUX.

Стены и крыша

Изготовлены из утепленных сэндвич-панелей. Обшивка из оцинкованного стального листа.

Гаражные ворота

Утепленные секционные гаражные ворота с электроприводом, с дистанционным управлением.

Дверь боковая

Стальная одностворчатая, шириной 1 метр с ручкой и замком с ключом.

Окно

Окно ПВХ, двух- или трехкамерное, размер 1000 х 600 мм.

Водосточная система

Водосточная система из ПВХ с выпуском воды на полу.

Подробнее

БЫСТРО И ПРОСТО

СБОРКА ГАРАЖА

Гараж поставляется в виде готовых к самостоятельной сборке элементов.
В комплект входит инструкция, которая поможет быстро и легко собрать гараж.

Также есть возможность заказать гараж вместе со сборкой.

ЛУЧШИЙ ВЫБОР!

ПОЧЕМУ СТОИТ ВЫБРАТЬ НАШИ ГАРАЖИ?

СБОРКА ИЗ ГОТОВЫХ

Гараж поставляется в виде готовых к сборке элементов.

БЫСТРАЯ СБОРКА НА

На основании схемы, инструкции включены в комплект для сборки.

МОЖЕТ БЫТЬ ПЕРЕМЕЩЕН НА

Изготовлено таким образом, чтобы обеспечить возможность самостоятельной разборки и перемещения.

Энергоэффективность

Наиболее важна теплоизоляция. Он обеспечивает комфорт летом, когда салон не нагревается, уменьшая тем самым запахи. Зимой, когда нужно согреться, достаточно обогревателя. Теплоизоляция снижает образование конденсата в вашем гараже.

Эстетика

Наши гаражи прекрасно впишутся в любую застройку. Эстетичный дизайн позволит сохранить общую гармонию уже существующих зданий.

Функциональность

Функциональность наших гаражей – это не только возможность приспособить их к своим потребностям, но и перспектива сочетания эстетики с удобством использования.
