    Дымоход из кирпича своими руками

    Кирпичная дымовая труба стоит дешевле широко разрекламированных сегодня сэндвич-систем и служит несколько дольше.

    К тому же, любой желающий может сделать дымоход из кирпича своими руками.

    Рассмотрим далее порядок и особенности данного процесса — схему устройства и правила кладки дымохода.

    Содержание

    • 1 Требования
    • 2 Основные составляющие кирпичного дымохода
    • 3 Схема и устройство дымохода из кирпича в частном доме
    • 4 Подготовительные работы
    • 5 Кладка нижнего участка
    • 6 Изготовление потолочного расширения
    • 7 Обустройство «выдры»
    • 8 Порядок выкладывания внешнего расширения
    • 9 Крепление и теплоизоляция
    • 10 Видео на тему

    Требования

    Дымоход должен обеспечивать хорошую тягу, как можно меньше обрастать сажей и быть удобным в обслуживании. Для этого нужно придерживаться нескольких правил:

    1. Используется только качественный кирпич марок М75 или М50, а швы между блоками нужно заполнять раствором полностью – это обеспечит непроницаемость стенок.
    2. Сооружение необходимо выводить на высоту не менее 5 м от уровня колосниковой решетки.
    3. Если труба расположена ближе 1,5 м к коньку, она должна быть выше него на 0,5 м. При удалении на расстояние от 1,5 до 3 м – вровень с ним (можно выше). При расположении дальше 3-х м – не ниже воображаемой линии, проведенной через конек с уклоном в 10 градусов к горизонту.
    4. При наличии горючего кровельного покрытия (ондулин, рубероид, мягкая черепица и другие материалы с битумной пропиткой, камыш или древесина) оголовок трубы следует располагать на 1 – 1,5 м выше крыши.
    5. Сечение дымохода подбирается с учетом мощности теплогенератора. Если последний изготовлен на заводе, нужно ориентироваться на требования инструкции либо на размеры дымоотводящего патрубка. Если же печь или котел самодельные, то просвет трубы выполняют из расчета 80 кв. см на каждый кВт мощности.
    6. Чтобы дымоход не слишком быстро зарастал сажей, изнутри его стенки должны быть максимально гладкими. Для этого их оштукатуривают, а если к трубе предполагается подключить современный газовый котел с низкотемпературным выхлопом или дровяную печь, работающую в режиме тления, то гильзуют, то есть устанавливают внутри стальную трубу. Гильзование обусловлено образованием большого количества кислотного конденсата, разрушающего кирпич.

    Для регулирования тяги в дымоходе устанавливают задвижку, а для прочистки – прочистную дверцу.

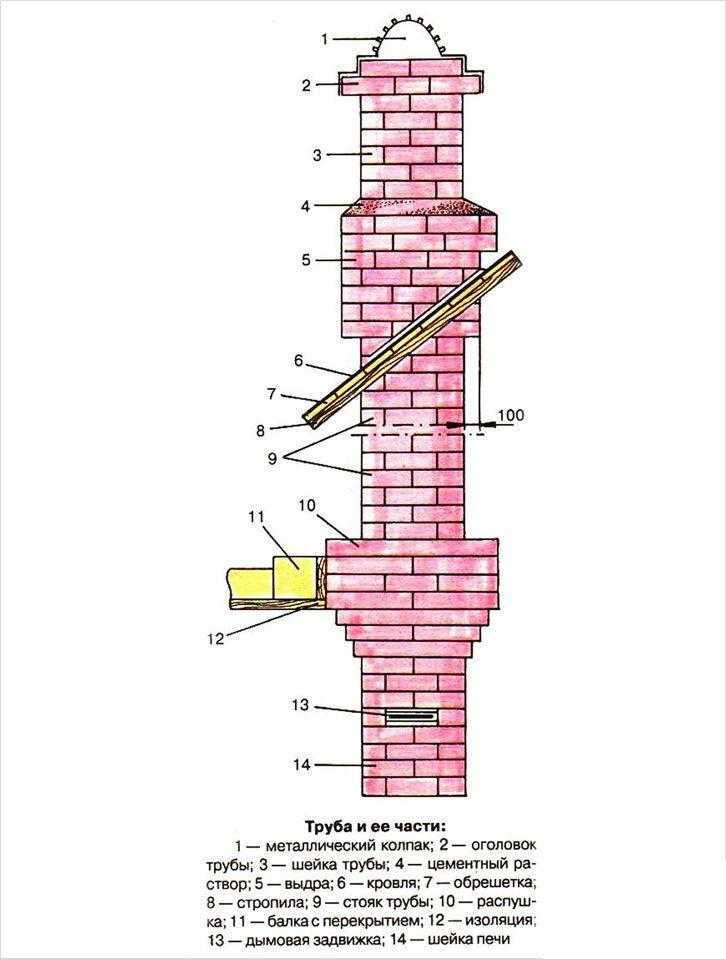

    Основные составляющие кирпичного дымохода

    Ствол дымоотводящей трубы разделен на несколько частей так называемыми разделками – участками, соответствующими местам пересечения с перекрытиями и кровлей.

    Самая верхняя разделка – над кровлей – называется выдрой, все остальные – распушками.

    Каждая разделка по сути своей представляет расширение наружной части дымохода, просвет которого при этом остается постоянным.

    В распушке такое уширение позволяет избежать возгорания материала перекрытия от перегрева, в выдре – перекрывает зазор между трубой и кровлей.

    Участок трубы между теплогенератором и распушкой именуется шейкой, а между чердачным перекрытием и кровлей – стояком. Сверху труба заканчивается оголовком – еще одним уширением, на котором монтируют колпак или дефлектор.

    Схема и устройство дымохода из кирпича в частном доме

    Различают следующие разновидности дымоходов:

    1. Насадные: возводятся прямо на печи. При этом толщина стенки последней должна быть не меньше, чем в полкирпича, иначе конструкция не выдержит веса трубы.
    2. Стенные: дымоотводящий канал сооружается в капитальной стене.
    3. Коренные: отдельно стоящий дымоход, к которому подключается одна или несколько печей. Устанавливается на фундаменте высотой не менее 30-ти см. При установке снаружи подошву фундамента необходимо закладывать ниже глубины промерзания грунта.

    С коренным или стенным дымоходом теплогенератор соединяется посредством перекидного рукава. Последний также выкладывается из кирпича поверх рамы из уголков, подобно мосту перекинутой между печью и дымоходом, и обивается кровельной сталью.

    Максимально допустимая длина для перекидного рукава составляет 2 м.

    Схема дымохода в частном доме

    Его дно и стенки делают толщиной в четверть кирпича, а поверху укладывают два ряда кирпичей на постель (плашмя), перевязывая при этом швы.

    В рукаве должна быть дверца для удаления из него сажи. Для усиления тяги его лучше расположить под углом в 10 градусов к горизонту (низкая часть расположена на стороне печи).

    Подготовительные работы

    Перед тем как начать кладку дымохода, делают следующее:

    1. Закладывают фундамент (кроме насадных труб).
    2. Вырезают проем в стене (при установке дымохода снаружи) или перекрытии (при внутреннем монтаже).

    Фундамент можно соорудить из армированного бетона либо обычного полнотелого кирпича. Минимальная высота фундамента – 300 мм, по ширине же он должен превосходить дымоход на 150 мм по контуру его поперечного сечения.

    Кладка нижнего участка

    Нижнюю часть трубы, где температура дымовых газов является наибольшей, следует выкладывать огнеупорным кирпичом на специальном растворе, предназначенном для кладки печей и каминов (реализуется в строительных магазинах).

    Если труба является насадной, то шейка печи должна иметь в высоту не менее 3-х рядов. Обязательна перевязка швов, при этом оптимальное значение их ширины составляет 15 мм.

    Кладка нижней части трубы

    Если в дымоходе сооружается несколько каналов, то перегородка между ними не должна держаться на одном только растворе: кирпичи должны быть частично внедрены в прилегающие к ним стенки трубы.

    На нижнем участке дымохода следует установить шиберную заслонку и вьюшку.

    По мере возведения трубу изнутри оштукатуривают.

    Изготовление потолочного расширения

    Расширение в распушке выполняется постепенно:

    1. В 1-м ряду внутреннюю часть (вокруг отверстия) выкладывают кирпичом, подрезанным болгаркой до ширины 30 – 35 мм (бывалые печники просто рубят блоки молотком-кирочкой), а наружную – целыми блоками.
      Таким образом, кладка в этом месте расширится на 1/8 кирпича.
    2. Во 2-м ряду кладку расширяют еще на четверть кирпича.
    3. В 3-м ряду отверстие обрамляют обрезками (пластинами) ¾-ной ширины.
    4. Следующий ряд – 4-й – выкладывают двумя рядами целых блоков.
    5. Таким же способом выкладывают 5-й ряд, соблюдая при этом перевязку швов.
    6. 6-й ряд – это уже начало стояка. Его выкладываем обычным способом – целым кирпичом в один ряд.

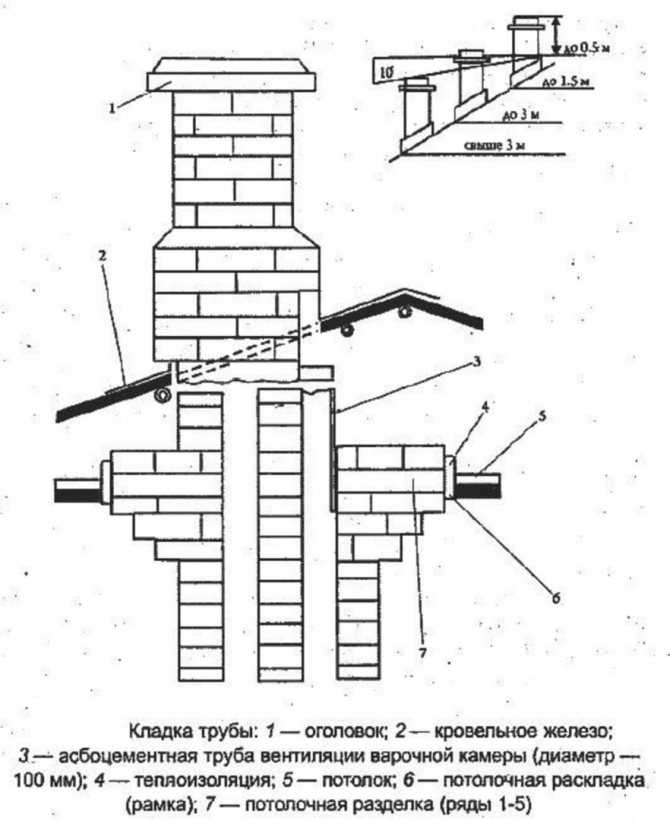

    Схема дымохода печи

    Напомним, что максимальное уширение распушки должно приходиться на перекрытие. Если ожидается, что дом даст осадку, широкую часть распушки продлевают вниз, а если оседать будет печь или дымоход – то вверх.

    Распушку выполняют не только кирпичом, но и из ж/б монолита, или в виде ящика с песком (не самый удачный вариант, поскольку песок со временем просыпается).

    Обустройство «выдры»

    Выдру, расположенную над кровлей, тоже можно сделать из бетона. При этом учитывают, что она должна выступать за очертания трубы на 100 мм. Если же принято решение набирать выдру кирпичом, то делается это так:

    1. В 1-м ряду выполняют расширение кладки с двух сторон на четверть кирпича.
    2. Во 2-м ряду кирпичи с двух сторон выдвигают на четверть, так чтобы получился навес.
    3. В рядах с 3-го по 5-й эти боковые навесы нужно постепенно увеличивать.
    4. В 6-м ряду подобные навесы нужно сделать по трем сторонам трубы.
    5. В ряду №7 выполняется навес на 4-й стороне.
    6. Ряд №8 полностью повторяет 7-й, только с перевязкой швов.
    7. Следующий ряд – начало шейки трубы, выполняется обычным способом.

    Вся кирпичная кладка дымохода из кирпича, возводимая над кровлей, строится с применением известкового или цементного раствора.

    Порядок выкладывания внешнего расширения

    Еще одно расширение – оголовок – располагается в самом верху трубы.

    В кирпичном исполнении оно сооружается по той же схеме, что и распушка, но может быть изготовлено и из железобетона.

    Необходимо обеспечить свободный сток дождевой влаги с выдры и оголовка.

    Для этого поверх указанных элементов наносят раствор и разравнивают его так, чтобы получились наклонные поверхности.

    На оголовке нужно закрепить зонт или дефлектор, так чтобы расстояние от торца трубы до его низа составляло 150 – 200 мм. Лучше всего установить именно дефлектор, поскольку он не только защищает полость дымохода от осадков и летающего в воздухе мусора, но при наличии ветра еще и улучшает тягу.

    Если к дымоходу подключен твердотопливный теплогенератор и при этом кровельное покрытие выполнено из горючего материала, на оголовке нужно установить искроуловитель.

    Крепление и теплоизоляция

    Кирпичный дымоход необходимо скрепить с рядом стоящей стеной при помощи анкеров, которые монтируются с шагом в 300 мм.

    Наружную часть дымохода следует утеплить минеральной ватой.

    Помните, что этот материал при намокании теряет теплоизоляционные свойства, поэтому нужно защитить его от попадания воды.

    Видео на тему

    • Предыдущая записьДымоход сэндвич труба: конструктивные особенности и рекомендации по установке
    • Следующая записьДымоход для газового котла — требования к монтажу, материалы, установка дымохода, отвод продуктов сгорания

    Adblock
    detector

    Создаем дымоход из кирпича своими руками: пошаговая фото-инструкция

    Как сделать дымоход из кирпича своими руками? Этим вопросом задаются многие владельцы печного отопления. Данный процесс не очень легок и трудоемок, но позволяет сэкономить. Давайте рассмотрим подробно.

    Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

    Кирпичный дымоход с куполом для защиты от попадания в него осадков

    Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

    Варианты кладок дымоходного канала из кирпича

    Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

    • несущая. Одной из стенок дымохода будет являться стена помещения;
    • отдельная.

    Отдельно стоящий дымоход на чердачном этаже дома

    Независимо от вида, кладка делается одинаково.

    Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

    • фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

    Место, подготовленное под фундамент для дымохода из кирпича

    • канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.
    Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

    Кладка кирпичного дымохода с применением шаблона из дерева

    • оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.
    Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.
    • на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
    • отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
    • «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

    Прямоугольный дымоход из кирпича — лучший вариант

    • флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

    Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

    Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

    Пошаговая инструкция создания кирпичного дымоотвода своими руками

    Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

    Схема возведения кирпичного дымохода своими руками

    Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

    Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.

    Кирпичные дымоходы кладутся в три шага:

    • Шаг 1. Проведение подготовительных работ и кладка фундамента.

    Кладка из кирпича фундамента будущего дымоотводного канала

    На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

    Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.
    • Шаг 2. Кладка дымоходного канала.

    Второй этап возведения кирпичного дымоотвода своими руками. Кладка

    Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

    Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

    Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

    Кирпичная кладка дымохода для газового отопительного прибора

    Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

    Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

    При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

    Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

    Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

    • Этап 3. Закрепление и теплоизоляция.

    Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

    Советуем прочитать статью: Делаем флюгер на дымоход своими руками.

    Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

    Крепление кирпичной кладки к стене при помощи анкеров для надежности

    Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

    Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.

    2 вида кирпичных дымоходов для печей, которые можно построить своими руками: классический и винтовой

    25. 10.2017 4536 Печник (Москва) Горизонтальный дымоход по своему строению отличается от классических вертикальных конструкций, которые мы привыкли видеть. Наиболее часто используются и устанавливаются системы коаксиального типа, так как они отличаются простотой монтажа (достаточно просто просверлить в стене отверстие подходящего диаметра, вставить и закрепить трубу, заделать все щели). Посмотрев видео в этой статье и прочитав избранную информацию, вы узнаете больше о том, что такое выхлопные системы.

    Горизонтальный дымоход — тепло в дом, а не в дымоход

    Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи оптимальным вариантом является кирпичная конструкция. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить наружу.

    Многие наверное слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

    Особенно, если они теряют сознание и ложатся, они улучшают этот газ и неизбежно выходят из цикла выживания. Является прямым следствием неполного сгорания, отсутствие выброса в атмосферу является следствием неэффективной дренажной системы и плохой вентиляции в помещениях, где установлен камин или печь. Из этого следует, что низкая температура 200°С: вредна для ядовитого газа, который она производит, не удобна, потому что использует только 30% энергии, содержащейся в древесине. Нагревание этого газа выше 350° в присутствии нового кислорода выделяет значительное количество тепла и делает окружающую среду чище, так как образующийся углекислый газ необходим растениям для синтеза хлорофилла.

    Вертикальность не всегда оправдана

    Сегодня мы поговорим об устройстве горизонтальных печных дымоходов и тонкостях их устройства.

    Если твердотопливный или газовый котел предназначен для обогрева радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, то с их дымоходами все понятно, чем вертикальнее, тем лучше.

    Итак, первые проблемы. Для достижения оптимального, полного, высокотемпературного сгорания для максимальной производительности, для поддержания надлежащего стандарта домашней безопасности даже в этих условиях. Сгорание этого типа легче достигается, когда: камера сгорания не очень большая: печи, кухни. Современная «машина», сохраняющая все эти функции, рассчитанная на высокую производительность, по этой причине должна уметь отводить пары при температуре 200° и выше.

    Старый дымоход должен проверить сосед, который уже не в порядке. …Когда готовишь на полку, плачешь ли сердцем, видя столько продвинутой еды? Разве вы не знаете, как избежать необходимости выбрасывать свежие продукты, когда вы отправляетесь в отпуск? Знание того, как сохранить пищу, является очень полезной и экономичной практикой, особенно если у вас есть привычка потреблять большое количество пищи или у вашей семьи. Конечно, чтобы сохранить продукты свежими, вам нужен специально предназначенный для этого инструмент: морозильная камера.

    Больше не лучше

    Как работает обычная кирпичная печь? Нагретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина обогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

    Но это вовсе не значит, что обязательно нужно строить большую печь. Вам просто необходимо такое устройство печи, которое позволит максимально использовать тепло, полученное от сгорания топлива.

    Причины выбора той или иной модели морозильной камеры могут быть разными. Объем литров является одной из основных характеристик, которую следует учитывать при покупке, так как это необходимо для удовлетворения ваших потребностей в расходе. Тем не менее, выбор класса энергопотребления не следует упускать из виду, если вы ищете продукт, который не потребляет слишком много, или значение климатического класса, которое указывает, однако, что ограничения температуры окружающей среды разрешены морозильной камерой. Вам больше не нужно беспокоиться о разморозке морозильной камеры.

    Преимущества и недостатки

    Преимущества горизонтального дымохода заключаются в несомненном повышении теплоотдачи топки. Самый маленький котел с таким типом дымохода способен поддерживать температуру даже в большом помещении.

    Помимо очевидных преимуществ горизонтальный трубопровод имеет ряд недостатков. К ним относятся:

    • Сложность монтажа,
    • Турбулентность
    • Сажа.

    Как быть с двумя последними факторами?

    Завихрение

    Микроворонки воздуха появляются в результате разницы температур и характеристик каменной кладки. Возникающие во внутренних острых углах змейки вихри сильно затрудняют тягу.

    Бороться с турбулентностью можно только одним способом: механически сгладить острые углы дымохода.

    Копоть

    Чем больше изгибов, тем больше мест для осаждения копоти. Бороться с этим можно двумя способами:

    • Установить металлические чистящие дверцы. Способ не сложный, но из-за разницы нагрева металла и кирпича значительно снижает КПД дымохода,
    • Обеспечьте строительство выбивными кирпичами. Это сложнее, но меньше снижает эффективность.

    Змейка – эффективное решение

    Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых во много раз превышает длину прямой трубы .

    Дымоходы бывают вертикальные и горизонтальные многооборотные. В вертикальных многооборотных дымоходах расположение основных каналов направлено строго вертикально. Главный недостаток такого дымохода – неравномерный нагрев.

    А что вы предпочитаете между 3 или 4 звезды? Это зависит от потребности: в первом случае продукт подходит для замороженных продуктов с минимальной температурой -18°, а 4 звезды достигают температуры -30°, чтобы обеспечить заморозку свежих продуктов. Есть так много вопросов, с которыми мы сталкиваемся, прежде чем тратить деньги, даже из-за средней стоимости морозильных камер. Ожидание сделок по сделкам может помочь вашему портфолио, но для тех, кто хочет быть уверенным в себе в течение всего года, вы всегда можете использовать коды скидок.

    Вот 5 самых продаваемых моделей морозильных камер, которые могут вам помочь! Его горизонтальная конструкция способна вместить до 104 литров внутри, несмотря на ширину 54 см и имеет 4 звезды, что указывает на возможность заморозки свежих продуктов при температуре -30° за короткое время. Он не только оснащен индикаторами, срабатывающими в случае быстрой заморозки или резких перепадов температуры, что полезно для контроля за правильной работой прибора. Простой и прочный, благодаря небольшому размеру, он может быть размещен в небольших помещениях. продукты можно хранить в подходящих коробках с хорошей вместимостью.

    Напротив, горизонтальный многооборотный дымоход прогревается гораздо эффективнее. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, следовательно, обогрев осуществляется значительно лучше использовать тот же объем топлива.

    Очень компактный, имеет размеры 82 см в высоту, 5 в ширину и 53 дюйма. Все это при полезном объеме 65 литров. Три больших выдвижных ящика обеспечивают достаточно места для небольшого пространства. С регулируемыми ножками и перенавешиваемыми дверцами вы можете разместить его в любом месте.

    Благодаря добротности вашей конструкции он держит температуру в течение 15 часов даже в случае отключения электроэнергии, так что о выходных можно не думать. Потребление остается низким благодаря классу энергопотребления А, что имеет решающее значение для его важных размеров: 4 см в высоту, 5 в ширину и 8 дюймов.

    Три основных правила

    Многоходовой дымоход для печи сложить намного сложнее, чем собрать модульную систему дымохода для газового котла. При выполнении работ необходимо соблюдать строгие правила:

    1. Сечение дымохода должно быть строго одинакового размера по всей длине дымохода.
    2. Острые углы внутри дымохода должны быть сведены к минимуму.
    3. Обратите внимание на гладкость внутренней поверхности.

    На первый взгляд, это очень простые правила, но как их соблюдать на практике?

    Звуковая и визуальная сигнализация готовы сообщить вам, если температура слишком высокая, очень полезно сохранить все, что вы можете положить в 229 литров. Внутренняя циркуляция воздуха также на 40% эффективнее. Основные соображения по установке ракетного нагревателя.

    Установка дымоходов является наиболее распространенным способом подключения твердотопливных печей. Варочная панель соединяется с дымоходом с помощью металлических дымоходов, которые также выполняют роль теплообменников. Общая длина и количество изгибов зависят от общей тяги печи и дымохода.

    Кирпич и дымоход – размеры имеют значение

    Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при соблюдении этих правил.

    Но давайте обо всем по порядку.

    • Стандартный кирпич имеет размер 250×120×65 мм
      . .. Что мы имеем в этом случае?
    • Понятно, что половина кирпича будет иметь размер 1 25×120×65 мм
      … Так как горизонтальный участок дымохода мы перекрываем кирпичом, то определились с размером
      125 мм .
    • Так как высота кирпича 65 мм
      , становится понятно, что для создания одного канала потребуется выложить два ряда,
      65+65=130
      , добавьте к этому два слоя раствора.

    Наш дымоход будет иметь сечение 125×125×140 мм

    … Это очень важно помнить, так как при прокладке такого рода дымохода многие допускают грубую ошибку.

    Основные соображения по установке печи. Огнестойкость Максимальная рекуперация тепла Практичное и эстетичное расположение дымоходов. Плиту и чайники, особенно находящиеся рядом с ней, необходимо держать на безопасном расстоянии от легковоспламеняющихся материалов, таких как обои, ковры и т. д.

    Оптимальное подключение печи требует терпения и усилий. Цель состоит в том, чтобы достичь баланса между тягой и жаром. Если мы поставим чаши вниз, то тяга будет очень хорошей, но у нас будут значительные потери тепла через дымоход. Самый простой способ определить это, прикоснувшись к трубе прямо перед дымоходом. Ваша рука должна выдерживать температуру. Если дымоход денег уже много потерял, и если жарко, то разница между ракетой и обычной печкой по потерям дыма не велика.

    Если горизонтальная часть дымохода имеет размер 125×125×140 мм

    , то максимальная длина вертикального участка дымохода устроена совершенно произвольно, т.е. так, как она идет.

    Этого нельзя допускать, если при кладке последнего кирпича пола размер вертикального перехода не соответствует вышеуказанным параметрам, обрезать кирпич до соответствия размеру. Опять же, это очень важно.

    В нормально работающем дымоходе рекомендуем использовать только «коленные» радиаторы и радиаторы. Для установок с большим коленом необходимо попытаться найти баланс. Если построить систему со слишком большой чашей, то тяга может сильно потерять в весе, и печь начнет лениво гореть, часто дымит при розжиге и создает конденсат. Длинные горизонтальные дымоходы типичны для установок с тепловой массой.

    Здесь важно оставить место для очистки зольных труб. Обратите внимание, что вы говорите о золе, а не о картофеле. Зола уносится движущимися газами и осаждается в горизонтальных участках трубы. Температурные параметры больше акцентируются на длинных горизонтальных участках, и необходимо следить за количеством колен. Лучше всего свести к минимуму их использование и по завершении установки сделать пробный перерыв. Если вы считаете, что тяга мощная, вы можете заменить одну из вертикальных плоских труб на прямую трубу с коленчатым или лирообразным радиатором.

    Вихри — методы решения проблем

    Следующий вопрос — как свести к минимуму острые углы. Если представить движение продуктов горения внутри дымохода как поток воды, то становится понятно, что на острых углах кирпичной кладки будут возникать завихрения, которые будут препятствовать нормальному движению газов и, как следствие, ухудшение тяги .

    Особенности работы с ракетным отопителем. Игнорировать огонь может быть немного сложно, особенно для людей без опыта. Здесь мы ограничимся основными положениями при стрельбе ракетой. Топливо является наиболее важным элементом в разжигании и поддержании огня. Сжигание в печи должно производиться с сухим и липким материалом.

    Здесь мы представили пример печи. Для запуска топлива используем 3, 4 куска дуба, отжимные гайки, несколько шишек и немного бумаги. Как видно из рисунка, древесина обращена ко дну отверстия, толщина которого выбрана так, чтобы не закрывать полностью отверстие во внутренней части горизонтальной камеры. На дно кладем поверх них скорлупки грецких орехов, а над ними шишки.

    Единственным правильным решением в этом случае является сглаживание острых углов внутри дымохода.

    Рассматривая переходы внутри дымохода видно, что сгладить острые углы можно только в самом перекрытии дымового канала. Делается это простым откалыванием острых углов кирпича. Делать это нужно очень аккуратно и внимательно.

    Закройте крышку примерно на ⅓ от отверстия. Это важно, когда у нас низкая тяга. Основным требованием конкретно для ракетных обогревателей является покрытие от ⅓ до ½ площади входного отверстия для дров! Обратите внимание: не нужно накрывать крышкой, которую можно просто наполнить дровами! Но когда мы кладем дрова, рекомендуется использовать крышку, чтобы ограничить свободную площадь. Это разгоняет воздух и задействует дымоход и дым, вырывающийся из дерева, а также препятствует распространению огня.

    Обратите внимание, что это не уменьшает приток воздуха, как в обычных печах, а просто меняет скорость и таким образом зажигает огонь. Однако если мы охватываем очень большую площадь, печь начинает «проваливаться», это сразу понимается как звук горения. Скорость горения регулируется изменением размера и количества горящих дров. Например, если мы хотим сильного горения, мы будем поставлять больше и более качественной древесины. Если мы хотим немного пожечь, мы положим более толстые дрова. Хорошо иметь по крайней мере два горящих дерева, когда они имеют тенденцию тухнуть.

    Наш совет: используйте электрическую шлифовальную машину, чтобы сгладить острые края кирпича. Это намного быстрее, и результат будет намного лучше.

    Если есть печь, будет и дымоход

    На рисунке показана часть печи, для которой необходимо устроить горизонтальный дымоход.

    Эко-брикеты — хорошее ракетное топливо. Опубликованная пожарная записка объясняет, что такое ракетный режим. Он также знакомит с особенностями и эффектами дымоходов. Сейчас лишь уточним, что ракетный подогреватель выходит на рабочий режим через 15-30 минут после розжига, в зависимости от интенсивности горения. Это можно назвать начальным ракетным режимом, при этом хорошо прогревается только первая часть центрального дымохода. Через некоторое время весь внутренний дымоход прогревается и печь выходит на полную мощность, для которой характерно медленное горение дров.

    Как было сказано ранее, мы должны соблюдать все параметры размеров внутреннего сечения. Если опыта в такого рода работах недостаточно, то можно соорудить форму соответствующего размера. С его помощью можно будет успешно контролировать весь процесс кладки кирпича.

    Как было сказано ранее, площадь поперечного сечения внутренней части нашего дымохода будет 125×125×140 мм.

    Очень неприятное явление – конденсация паров воды на внутренней поверхности огурцов. Из них вытекает коричневая жидкость, и она пахнет и пахнет. Конденсация происходит, когда мы сжигаем влажные или очень влажные материалы в сочетании с прохладными ваннами. В принципе, сжигать влажный материал можно, но для этого печь должна гореть и топиться сухими дровами до тех пор, пока котлы не прогреются достаточно, чтобы предотвратить образование конденсата.

    Пепел из камеры желательно удалять ежедневно. Для этого можно использовать небольшую линейку или деревянную мешалку. Когда печка часто летает и за короткое время накапливает больше золы. Когда он горит долго, при правильном использовании может остаться очень мало золы и не убранной перед следующим пламенем.

    Устройство горизонтального канала

    • Для этого укладываем два ряда кирпичей таким образом, чтобы получился горизонтальный дымоходный канал. На рисунке показано, как это сделать. Кирпичи кладут обычным для кирпичной кладки способом.
    • Единственное, что требуется, это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, то в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
    • Поэтому при кладке каждого кирпича тщательно проверяйте и регулируйте толщину шва и горизонтальность кладки. Это можно сделать с помощью строительного уровня.

    При необходимости кирпич выбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, что толщина шва 3 мм

    .

    Подготовка перекрытия

    Дымоход готов. Требуется перекрытие. Для этого мы подготовим канал. Прокладываем еще ряд по схеме, представленной на рисунке.

    Теперь все готово для укладки пола. Что еще важно знать. При укладке кирпичей обращайте внимание на выступающий раствор. Любой вытекающий раствор должен быть тщательно удален.

    По возможности внутренние швы должны быть полностью заполнены раствором. Недостатки раствора образуют дополнительные ступени, на которых впоследствии будет скапливаться сажа.

    Кирпич для пола — умение, ловкость, желание, тренировка

    Как правильно класть кирпичи для пола? Это требует определенных навыков и знаний. Начало работы:

    • Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
    • С помощью шлифовальной машины закруглите острые углы, как показано на первой схеме.

    Наш совет: так как не все кирпичи подлежат округлению, можно сразу заготовить необходимое количество, согласно схеме дымохода. При необходимости их всегда можно подрезать в размер.

    • Что касается решения. При кладке напольных кирпичей раствор наносится на кладочный кирпич и ни в коем случае не на кладочный.
    • Поместите кирпич и определите, в каких частях он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной торцевой и ложковой частью полностью и наполовину пастелью.
    • Нанесите раствор на эти части и распределите его как можно более равномерно. Обратите внимание, чтобы кирпич не проседал в стороны, по краям раствора должно быть немного больше, чем в центре.
    • Раствор наносится на кирпич в перевернутом виде. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и торцевой частью.

    Точность имеет значение

    Затем при помощи уровня делаем необходимый замер. При необходимости подбейте кирпич резиновым молотком. Ни в коем случае нельзя ударять по части над дымоходом.

    Поддерживать кирпич снизу можно одной рукой и проводить необходимые манипуляции. Таким образом, вяжется весь ряд. В итоге у вас должно получиться так, как показано на картинке.

    Повторимся, кладя последний этажный кирпич, проверяем размер вертикального поворота. При необходимости подрежьте кирпич ровно настолько, чтобы вертикальный канал совпадал с горизонтальным каналом.

    Артикул: соблюдение размеров дымохода является гарантией хорошей и эффективной работы дымохода.

    Теперь все можно повторить в обратную сторону. Вот так укладывается весь дымоход.

    Особенности кладки

    Важно, чтобы толщина швов не превышала 5 мм. Лучше, если печник сможет выдержать толщину не более 3 мм. Увеличение параметра приводит к уменьшению внутренних размеров трубы. Во время работы постоянно контролируют горизонтальность кладки строительным уровнем. Используйте резиновый молоток, чтобы отбить кирпичи. Запрещается стучать кирпичами сверху вниз.

    Перекрытие горизонтального канала выполняется в следующей последовательности:

    1. Одна сторона канала должна быть выше на один кирпич. Это обеспечит его размещение на кровати нижней стороной и торцом к противоположной стороне.
    2. Подготовленный кирпич укладывают на нижнюю стену так, чтобы он торцом упирался вровень с противоположной стеной. Это кирпичная примерка, которую необходимо сделать.
    3. Затем раствор укладывается на торцевую сторону кирпича и на нижнюю стенку канала ровным слоем. Кирпич прессуют, а выделившуюся из швов смесь сразу удаляют.
    4. Следует помнить, что последний кирпич должен иметь скругленные и отшлифованные углы на нижней стороне. Обрабатывать их лучше непосредственно при кладке, а если это сделать заранее, то следует рассчитать точное количество таких кирпичей. Следующий канал идет в обратном направлении.

    Требования к горизонтальным дымоходам

    Углы внутри канала вызывают завихрение газов и оседание сажи на стенках канала. Дымоходы такой конструкции отличаются наибольшей степенью сажеобразования, поэтому их внутренняя поверхность должна быть максимально гладкой. Сечение канала не должно меняться на всем протяжении. Для кладки используются только огнеупорный кирпич и раствор, характеристики которых соответствуют следующим параметрам:

    • газонепроницаемая конструкция,
    • сохранение герметичности,
    • устойчивость к механическим воздействиям,
    • устойчивость к конденсату и его кислотам.

    Горизонтальная часть дымохода оборудуется в отопительно-варочных печах, в которых конструкцией предусмотрено наличие сушильной камеры. Именно его расположение над горизонтальными каналами обеспечивает оптимальные условия сушки. Также этот вид дымохода является основным в устройстве сушильных печей. Следует отметить, что отопительные агрегаты такой конструкции устанавливаются редко, так как работа считается сложной и требует наличия опыта. Вес таких печей самый большой по сравнению с другими вариантами.

    Копоть: кирпич или двери

    В таком дымоходе обязательно возникнет проблема копоти. Главный недостаток такого дымохода – необходимость большого количества дверок для прочистки (Как почистить дымоход).

    Двери значительно снижают эффективность дымохода. Неравномерный прогрев кирпичных стен и металлических дверей приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

    Наш совет: вместо металлических дверей устанавливайте выбивные кирпичи. Конечно, это несколько усложнит уход за дымоходом, но в любом случае значительно улучшит его эксплуатационные характеристики.

    Работа не требует спешки. Главное в строительстве этого дымохода – внимательность и аккуратность. Используя приведенные выше советы и рекомендации, вы сможете успешно построить горизонтальный дымоход для своей печи.

    >> ?

    Разобравшись с котлами, пора поговорить о как правильно сделать дымоход

    , рассмотрев разные конструкции дымоходов и требования к их устройству.

    Дымоход для котла предназначен для вывода продуктов сгорания топлива в атмосферу. Собственно, любой отопительный котел, если он не электрический, может работать только при наличии правильно сделанного дымохода.

    Какие конструкции дымоходов существуют?

    В чем отличие дымохода от коаксиального

    Для того, чтобы понять отличительные характеристики горизонтальных дымоходов от коаксиальных, следует разобрать их устройство и принцип действия.

    Первое устройство объединяет 2 трубы разного диаметра: внутренняя отводит дым и продукты горения, а в полость между ней и наружной стенкой наружной трубы подается свежий воздух.

    Обязательным условием функционирования коаксиальных дымоходов является наличие в отопительном оборудовании турбины, которая будет выталкивать дым и всасывать кислород. Эта система наиболее проста в установке, т.к. не требует естественной тяги.

    Дымоход наружный боковой

    Для таких дымоходов не нужна принудительная тяга: выхлопные газы отводятся за счет естественной атмосферной тяги. При таком устройстве дымохода труба от котла выходит через стену на улицу, а затем дымоход по стене поднимается на крышу:

    2. Внешний боковой дымоход

    Высота дымохода должна быть не менее 5 м от низа котла до верха дымохода (см. следующий рисунок).

    На схеме D1 и D2 — диаметры самого дымохода и выхода на котле. Значит эти диаметры должны быть равны и по стандарту 130 мм.

    Дымоход крепится к стене с помощью дополнительных деталей (хомутов и опорной рамы).

    Что это такое и зачем оно нужно?

    Горизонтальные дымоходы — параллельные полу участки дымохода, проходящие в том или ином виде между печью и выходом на крышу. Выполняется в трех видах:

    • В виде ответвления от основного. Максимальная длина «лежачей» части -1м.,
    • Полностью, с минимальной высотой вертикальных секций трубы. Выводится на улицу через дыру в стене дома,
    • Змея (только кирпичная версия).

    Площадь рабочей поверхности горизонтального дымохода в несколько раз больше, чем у обычного.

    Когда необходима установка?

    • Котел или плита должны быть подключены к удаленной розетке. Бывают ситуации, когда вертикальную трубу нельзя установить в помещении по каким-либо причинам. В этих случаях его выносят за пределы помещения, и подключают к печке с помощью вышеупомянутого трубопровода,
    • Печь (котел) имеет низкую теплоотдачу, она меньше требуемой для отапливаемой площади, и не справляется с обеспечением тепла для всего помещения. Здесь горизонтальный участок трубы играет роль своеобразной батареи,
    • Если источник тепла не подключен к теплоносителю. Особенно это касается каменной (кирпичной) печи, отдающей тепло внутрь за счет остывания кладки. В этом случае использование многооборотных дымоходов (змейк) наиболее оправдано.

    Требования к устройству дымохода

    К сказанному обратимся к схемам устройства дымоходов.

    Вертикальное исполнение. Если котел напольный и полы горючие, то под котлом должно быть негорючее основание: асбестовый лист плюс металлический лист.

    Дымоходный проход через деревянную стену

    (и вообще стену из горючего материала) должен иметь противопожарный затвор не менее чем на 0,5 метра вокруг дымохода.

    Следующее требование — длина горизонтального участка дымовой трубы

    : от оси котла до оси дымовой трубы, которая находится снаружи, должно быть не более 2 метров, иначе будет тяга быть бедным.

    На наружном участке трубы труба двухслойная и между слоями проложена теплоизоляция для предотвращения образования конденсата в трубе. Но в любом случае внизу вертикального участка трубы должен быть карман для очистки и отвода конденсата.

    На рис. 3 дымоход, проходящий вертикально через потолки: в данном случае через потолок и крышу. Здесь требования те же. Также добавляется требование: от низа котла до верха трубы расстояние не менее 5 м.

    Диаметр дымохода для газового котла

    установленный производителем должен быть равен диаметру дымохода, выходящего из помещения. Бывает, что котлы с меньшим диаметром дымохода (около 80 мм), тогда внутренний диаметр остальной части дымохода должен быть не менее 130 мм. Все эти требования необходимо учитывать, ведь если не сделать это правильно, у вас возникнут проблемы с запуском газового оборудования в эксплуатацию.

    На следующей схеме (рис. 4, А) рассмотрен вариант, когда дымоход встраивается в канал наружной стены. При этом должны быть соблюдены следующие требования: ниже входа трубы в стеновой канал должен быть очистной люк. Бывает, что в холодную погоду на верх дымохода садятся воробьи, голуби и т. д., они задыхаются от угарного газа и попадают в дымоход. Естественно, весь этот мусор будет собираться до тех пор, пока не забьется весь дымоход.

    Дымоход котельной принцип работы, типы и конструкции, расчет, монтаж и демонтаж

    Отопительное оборудование и инженерные системы | №4 (54) ‘2011

    Часто при строительстве дымоходов допускаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем недостатки домовладелец замечает порой слишком поздно, когда начинает испытывать определенные неудобства при пользовании печью или камином. Людям приходится тратить деньги на своевременное устранение возникающих проблем или капитальный ремонт дымового канала, ведь его неправильная эксплуатация вполне способна стать причиной пожара.

    Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, что может вызвать пожар в прилегающих строительных конструкциях. Причины этого неприятного явления могут быть самыми разными.

    Независимо от материала, из которого изготовлен дымоход, срез трубы должен возвышаться над наружной поверхностью кровли на высоту, рекомендованную нормативными документами — СНиП 41-01-2003, п.6.6.12; оголовок конструкции увенчан дефлектором, который достаточно эффективно защищает канал от атмосферных осадков и увеличивает силу тяги за счет отсоса дыма с помощью энергии ветра

    Куда дует ветер, там и дым

    Нарушение тяги в дымоходе – недостаточная или чрезмерная ее сила. В обоих случаях печь или камин уже не оправдают ожиданий своих владельцев: топливо будет плохо разгораться и тухнуть, а топка будет дымить. Причинами такой ситуации могут быть:

    • слишком малая высота всего дымохода или той его части, которая возвышается над крышей дома; • неправильно подобранное сечение дымохода: при слишком узком проходе не обеспечивается вся масса образующихся газов, а при слишком широком проходе стенки дымохода хуже нагреваются, могут возникать завихрения, холод уличный воздух может образовывать обратные потоки; • недостаточная изоляция трубы; • чрезмерная длина или угол наклона участков дымохода, отклоняющихся от вертикали, особенно в верхней части канала; • отсутствие воздуха, необходимого для нормального горения: в конструкции дымохода следовало предусмотреть дополнительный приточный канал.

    Отвод дымовых газов и подачу воздуха для горения в современных низкотемпературных котлах организуют с помощью коаксиальных газоходов

    При недостаточной высоте дымовой трубы над крышей тяга часто опрокидывается — это происходит из-за ветра. У конька крыши возникают завихрения воздушного потока, который направлен вниз и при расположении выхода дымохода на подветренном склоне способен задувать дымовые газы обратно в дымовую трубу.

    Для предотвращения задувания его торцевая часть должна: • возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если он находится над ними не более чем на 1,5 м; • располагаться не ниже конька или парапета, если до них от 1,5 до 3 м; • быть выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька более чем на 3 м.

    Специальный вентилятор, установленный внутри дымохода, будет обеспечивать необходимое тяговое усилие, а устройство, закрепленное в виде насадки на верхней части трубы, также будет играть роль дефлектора

    Вакуум в дымоход, необходимый для создания хорошей тяги, зависит от его высоты. Минимально допустимое значение этого параметра составляет 5–5,5 м от колосника печи до верхнего среза трубы. Такие требования несложно учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми трудностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

    Хорошая тяга также зависит от правильно рассчитанного сечения дымохода, подобранного в соответствии с мощностью теплогенератора. При низкой температуре уходящих газов, например, в случае применения современных низкотемпературных котлов, для повышения эффективности дымового канала применяют электрические дымососы, устанавливаемые в верхнем торце конструкции и представляющие собой вентилятор, лопасти которого установлены на вертикальной оси. Устройство принудительно удаляет продукты сгорания из трубы, повышая разрежение в трубе и тем самым обеспечивая необходимое тяговое усилие.

    Для защиты мест прохода кровли через дымоход используются специальные накладки

    Как вариант может наблюдаться недостаточная эффективность работы дымохода из-за слишком быстрого охлаждения дымовых газов: особенно часто это происходит в холодное время года с плохой теплоизоляцией стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в верхней ее части.

    Недопустимые отклонения воздуховода от вертикали также являются источником проблем при дымоудалении. По нормам при использовании дровяных теплогенераторов они могут быть не более 30° на участках длиной до 1 м. Такие ограничения связаны с повышенной пожароопасностью таких очагов, а хорошая тяга служит определенной защитой от воспламенения близлежащих предметов и конструкций.

    Основными инструментами трубочиста являются металлический шарик на струне и щетка-щетка. Специальная щетка с разъемной ручкой наиболее эффективно очищает дымоход

    Бывает, зимой дует от неработающего камина, тянет холодом, то есть морозный воздух поступает в помещение с улицы. Это происходит, когда внешний колпак дымохода расположен ниже торца вентиляционного колпака. Иногда из-за слишком большого и плохо утепленного чердака. Но основной причиной является отсутствие правильно организованного притока воздуха в помещения, что приводит к снижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация образовавшегося перепада достигается самым простым и доступным способом, то есть через дымоход.

    Чрезмерная тяга в трубе приводит к слишком быстрому и неэффективному сгоранию топлива: часто этот процесс сопровождается активным и очень опасным выбросом искр над крышей. Однако регулировка положения шибера поможет справиться с этим неприятным явлением.

    Технология France-Turbo: турбинный электродвигатель внутри дымохода

    Конструктивные отличия дымоходов

    Печные трубы могут показаться довольно простыми устройствами , одинаковые, на первый взгляд, так как внешне мало чем отличаются друг от друга. Все отличия существуют во внутреннем строении и зависят от назначения трубы. Наиболее распространены:

    • прямоточные;
    • проходной с перемычками;
    • проходной с прорезями;
    • лабиринт;
    • современный металл;
    • противоток;
    • звонок;
    • двухзвонковый.

    Прямоточный относится к старому изобретению популярен до сих пор. С тех пор никаких улучшений в конструкцию не вносилось. Он пользуется спросом у печников, так как прост в строительстве, но имеет недостаток в виде большой скорости удаления дыма, из-за чего происходит утечка тепла.

    Выгодным вариантом является прямоточный дымоход с устроенными внутри перемычками. Препятствия на пути выхлопных газов не позволяют им развивать максимальную скорость, что позволяет достаточно эффективно собирать тепло за счет обогрева стен и перемычек.

    Проходные конструкции с прорезями подходят для отвода продуктов горения от газовых плит. Эта схема полностью исключает возможность взрыва в случае протечки. В конструкции дым после топки сначала движется в горизонтальном направлении, затем прогревает стенки печи в пространстве с прорезями, верхняя часть характеризуется отсутствием препятствий и газы уходят в дымоход.

    Очень эффективно работает дымоход, в котором газы проходят путь в виде лабиринта , тормозят настолько, что тепло не уходит в воздух, а полностью уходит на обогрев помещения. Недостатком такого устройства является то, что при периодической очистке трубы возникают определенные проблемы, так как из искусственно созданных карманов трудно удалить сажу и нагар.

    Современные металлические дымоходы сделать своими руками сложно, практически невозможно. Такие конструкции изготавливаются в заводских условиях. Преимущество заключается в том, что трубы изготовлены из материала, адаптированного к агрессивной газовой и дымовой среде, поэтому такие трубы служат дольше, чем кирпичные аналоги.

    Контуры противотока отличаются тем, что у в отличие от лабиринтного пути, по которым идет дым вниз, значительно шире, поэтому выхлопные газы движутся с наименьшей скоростью, что позволяет максимально прогреть стенки трубы. При таком способе нагрев осуществляется равномерно.

    Схемы колпаков устроены по традиции в русских печах. Дым после топки поднимается в топочный свод и отдает ему первоначальное тепло. После остывания газы опускаются вниз и по подоконнику топки поступают в дымоход. Продукты горения перемещаются свободно, и тяга в дымоходе на этот процесс не влияет. Недостатком является невозможность использования нижнего нагрева.

    Оптимальная конструкция – система с двумя колоколами. В нем предусмотрен нижний обогрев колпака, а чтобы горизонтальное перекрытие не нагревалось, дымовой канал делают на два яруса ниже. К положительным моментам можно отнести практически отсутствие сопротивления отводимым газам, равномерный нагрев и наличие газового обзора.

    На каждого пожарного

    Учитывая высокую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание воспламенения кровли, особенно из горючих материалов, рекомендуется оборудовать дымоход головки с искрогасителями. По тем же соображениям по нормам расстояние от наружных поверхностей кирпичных или бетонных дымоходов до стропил, обрешетки и других сгораемых частей крыши должно быть не менее 130 мм, а от керамических труб без теплоизоляции и с теплоизоляцией — 250 и 130 мм соответственно. В местах прохождения дымоходов из кирпича перекрытий из горючих материалов расстояния между ними нормируются. Для незащищенных конструкций выбирают не менее 500 мм, а для защищенных — не менее 380 мм. В данном случае речь идет о конструкции разделки, характерной для кирпичных дымоходных конструкций. Но для современных модульных дымоходных систем (стальные сэндвич-типа с внутренним слоем из базальтовой ваты, керамические концентрические и т.д.) четких стандартов не существует, поэтому при их монтаже ничего не остается, как следовать инструкциям производителей.

    Копоть, осевшая на стенках дымоходов, препятствует нормальному отводу дымовых газов и может воспламениться, вызвав пожар.

    Присоединение печей к дымоходам допускается с использованием дымоходов длиной не более 0,4 м. При этом должно быть выдержано расстояние не менее 0,5 м от вершины этого элемента до потолка из горючих материалов в отсутствие защиты от воспламенения и не менее 0,4 м — при наличии. По тем же нормам нижняя часть рассматриваемого соединителя удалена от горючего пола на 0,14 м и более. Дымоходы, разумеется, выполнены из негорючих материалов.

    Соответствие материалов

    Современные котлы отопления отличаются высоким тепловым КПД: практически все газовые, жидкотопливные и даже твердотопливные модели имеют КПД не менее 84%, а обычно превышает 90%, а конденсационные модели являются » чемпионы» в этой области.

    Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется на этапе проектирования дома

    Такое исполнение благотворно влияет на окружающую среду: за счет более полного сгорания топлива, уровень вредных выбросов в атмосферу сведен к минимуму, что также способствует экономии энергоресурсов и денежных средств пользователя. Однако неизбежным следствием этого технического усовершенствования является низкая температура дымовых газов, которая может достигать 100–120 °С. Она не только вызывает ухудшение тяги, но и приводит к образованию конденсата, который оседает на стенках дымохода из-за наличия паров воды в уходящем дыме. При его изначально невысокой температуре внутри дымохода все же происходит конденсация жидкости: если последний не успел прогреться или не был изначально утеплен, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, присутствующие в продуктах сгорания, и превращается в крайне агрессивную смесь серной и азотной кислот.

    Дымоход должен быть изолирован конструкциями из горючих материалов. По нормативам дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

    Конденсат может образовываться в довольно больших количествах, т.к. при сжигании 1 м³ природного газа, который широко используется в качестве топлива для бытовых отопительных котлов, выделяется около 2 л жидкости, в виде пара, уносимого из топки вместе с дымовыми газами. Кирпичные дымоходы оказались крайне уязвимыми к этому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают в кладку, разрушают дымоход, а затем и отделку дома, штукатурку, бетон. По этой причине такие конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, практически не подходят для современного котельного оборудования без некоторой доработки. Здесь следует использовать дымоходы из современных материалов, специально предназначенные для низкотемпературных отопительных агрегатов. Наибольшее распространение получили стальные трубы – одностенные, которые в этом случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в ​​виде минерального негорючего утеплителя из базальтового волокна. Для этих целей также производятся керамические концентрические дымоходы и полимерные системы. Есть даже конструкции со стеклянными дымоходами. Кстати, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и не всегда могут использоваться с печами или каминами, тепло от которых недопустимо велико.

    Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально выбрать дымоходную систему с учетом совместимости характеристик теплогенератора и материалов дымохода.

    При монтаже трубы на фасаде здания крепежные скобы располагают с шагом 2,5 м

    Для изготовления дымоходов ведущие производители используют нержавеющую сталь 1.4571, хорошие антикоррозионные свойства которой обеспечивают высокое содержание хрома, а также добавки на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавеющей стали снижает аэродинамическое сопротивление магистрали, сводит к минимуму возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по основанию трубы, отводится в топку через сифон, нейтрализатором или напрямую, а затем сбрасывается в канализацию.

    Дымоходы из нержавеющей стали, в зависимости от их качества, подходят для всех видов топлива и систем сжигания. Согласно рекомендациям разработчиков, их можно использовать как при рабочих температурах до 600°С, так и в паре с конденсационными котлами, где уходящие газы охлаждаются ниже точки росы. Согласно российским нормам, модульные двухслойные сборные дымоходы из нержавеющей стали со слоем теплоизоляции из негорючего материала могут подвергаться воздействию температур не выше 500°С. поднимается до 1000 °С только при воспламенении сажи и в обычных случаях не превышает уже упомянутых 600 °С.

    В двустенных системах теплоизоляционный материал, заключенный между внутренним и наружным слоями, снижает теплопотери дымовых газов через стенки дымохода, не давая им остывать ниже точки росы, при этом не происходит образования конденсата. Чтобы дым не проникал через стену конструкции, то есть вода не конденсировалась с внешней ее стороны, современные дымоходы изготавливают в газонепроницаемом исполнении.

    Отверстия в головке дымохода и дефлектор с механической турбиной служат для увеличения тяги в дымоходе

    Распространенные типы конструкций дымоходов

    Общая работа печи и дымохода представляет собой петлевую систему , в которой газы от сгорания топлива удаляются через трубу. При этом в каминной топке создается разреженное пространство, в которое засасывается очередная порция свежего воздуха. Топливо сгорает в присутствии кислорода и удаляется через дымоход, затем цикл повторяется. В зависимости от способа устройства трубы дымоходы делятся на типы:

    • стена;
    • коренные;
    • установлен.

    Принцип работы и основные правила устройства этих труб для отвода угарного газа схожи, но для каждой конструкции есть свои особенности.

    Стеновые дымоходы

    Представляет собой один или сеть каналов , выполненных по принципу вентиляции. Такой дымоход располагается в толще примыкающей стены и составляет ее фрагмент. Этот тип трубы наиболее подходит для камина. Такое устройство считается одним из самых первых способов дымоудаления, которым начали пользоваться люди.

    Дым эвакуируется, но вместе с ним уходит тепло , что становится серьезным недостатком конструкции и с некоторых пор такие дымоходы не используются для целей отопления. Этот тип устройств используется, кроме каминов, в печах, предназначенных для приготовления пищи в виде варочных поверхностей, в уличных каминах.

    Корневой дымоход

    Представляет собой отдельно сложенный воздуховод для отвода дыма, выполненный из кирпича. Находится на некотором расстоянии от плиты; для него сделан собственный фундамент или база. Используется для обогрева помещения, внутри создается несколько извилистых каналов для снижения скорости отвода горячих газов.

    Трубы крепления

    Самый популярный вариант из различных материалов, используются металлические, асбестовые трубы. Самое простое устройство монтируется поверх печи или каминной топки, оно может быть вертикальным или горизонтальным.

    Дымоходы стальные двухслойные

    Российскому рынку предлагают Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. быть упомянутым.

    Для отопления квартир в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). При этом дымовые газы удаляются через внутреннюю трубу, а воздух, необходимый для сжигания топлива, подается в котел по каналу между ним и стенками шахты. Применение ЛАС позволяет эксплуатировать газовые отопительные агрегаты в режиме, не зависящем от воздухообмена в помещении, то есть такой подход наиболее соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), предписывающим установка теплогенераторов в квартирах исключительно с закрытыми камерами сгорания. Эти изделия из полимерных материалов предлагает на российском рынке, в частности, компания Viessmann.

    Конденсационные котлы, которые становятся все более популярными, хорошо используют скрытую теплоту дымовых газов, температура которых в результате падает до такой степени, что нельзя исключить образование конденсата в дымоходе даже при хорошая теплоизоляция последнего. Fineline рекомендует использовать полимерный вкладыш Furanflex, имеющий цельную конструкцию, в качестве средства борьбы с коррозией внутренних стенок дымоходных труб. Это устройство подходит для защиты кирпичных и стальных воздуховодов любой длины, а его монтаж осуществляется без разрушения стены. В то же время полимеры не выдерживают высоких температур, из-за чего их нельзя использовать для удаления дымовых газов из печных и каминных топок.

    При установке стального дымохода на выходе конструкции из стены необходимо установить дополнительные крепления, а отводы и отводы не являются несущими элементами, их нельзя прижимать к наружным поверхностям здания

    Стойкость к влаге и химически агрессивным средам – основное преимущество современных керамических дымоходов, которые подходят для работы с любым типом отопительного оборудования. Изготовленный из качественной технической керамики, дымоход невосприимчив к влаге, кислотам и перепадам температур, выдерживает до 1250°С. Монтируются такие дымоходы из керамических блоков, а надежное газонепроницаемое соединение обеспечивается самой конструкцией дымохода. канала в сочетании со специальным герметиком. Недостатками таких систем являются их относительно большая масса, объем и высокая стоимость.

    Актуальная тема

    В печах и каминах температура уходящих газов довольно высока, и поэтому целесообразнее всего использовать с ними кирпичные или бетонные дымоходы, что, конечно, не исключает возможности применения стальных или глиняные конструкции. В принципе подходят и асбестоцементные аналоги, но по нормам дымовые газы в этом случае не должны нагреваться выше 300°С. Целесообразно предусмотреть для каждой печи отдельный дымоход, но можно подключить две печные топки к одному дымоходу, если они расположены на одном этаже. При соединении дымоходов следует предусматривать разрезы высотой не менее 1 м от дна стыка.

    Если печи допускается размещать только в одно- или двухэтажных зданиях, а для теплогенераторов на каждом этаже должен быть дымоход, то твердотопливные камины с закрытыми топками можно устанавливать даже в многоэтажных жилых и общественных здания. При этом они должны подключаться к системе коллективного дымоудаления через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

    Дымоходы из технической керамики устойчивы к влаге и кислотам, а также к температуре до 1250°С

    Ошибки при строительстве кирпичных дымоходов также могут быть связаны с качеством и характеристиками кладки или выбором кирпича. В этом случае нельзя использовать его слегка обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, а установка брусков на ребро не допускается. К существенным просчетам можно отнести ступенчатую форму наклонных участков русла, что приводит к образованию вихрей и уменьшению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в швах кладки и двойных вертикальных швов – все это вызывает проблемы при эксплуатации кирпичных дымоходов.

    При возведении таких конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки печей и каминов, а также дымоходов используется только огнеупорная керамика. Технология их производства предусматривает обжиг при температуре 1300-1350°С, при этом цвет готового изделия разный — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных печей различных типов выпускаются прямые и клиновидные (торцевые и ребристые) огнеупорные кирпичи.

    Состояние кирпичного дымохода необходимо периодически контролировать: для упрощения этой задачи конструкции белят, так как на светлой поверхности хорошо виден черный нагар, свидетельствующий о наличии трещин и утечек дымовых газов.

    Каким должен быть дымоход?

    При сооружении дымохода крайне важно правильно рассчитать все размеры и правильно подобрать материал. А эти параметры, в свою очередь, будут зависеть от топлива, которое планируется использовать. Так, кирпичная конструкция подходит для газовых и твердотопливных приборов. Его сечение и высота должны быть тщательно рассчитаны (об этом позже), чтобы вся система отопления нормально функционировала. В случае неправильно подобранных габаритов КПД котла снизится, а необходимая тяга будет отсутствовать, что может привести к самым неожиданным последствиям.

    Внимание! Все это особенно важно в тех случаях, когда дымоход оборудуется сразу под несколько устройств – здесь расчеты лучше доверить профессионалам, так как риск ошибиться достаточно высок.

    В соответствии с общепринятыми требованиями 1 дымоход способен обслуживать не более 2 отопительных приборов, но только тогда, когда его внутренние размеры позволяют работать обоим одновременно. А высота разрезаемого канала в этом случае должна быть около 0,8 метра. В случае больших параметров уменьшится КПД устройства, а меньших параметров – ухудшится тяга, и продукты горения могут проникнуть в помещение.

    Что касается формы дымохода, то однозначно лучшей считается цилиндрическая. Высота дымохода относительно конька крыши на это не влияет, как и используемый материал. И даже трубы необходимого диаметра встраивают в каналы из кирпича. Это объясняется тем, что продукты сгорания поднимаются вверх по спирали, поэтому оптимальной формой является именно цилиндр. Только при этих условиях возможна максимальная тяга.

    Колпак на дымоход

    Ранее мы рассказывали о том, как сделать и установить колпак на дымоход самостоятельно. В дополнение к этой статье, мы советуем вам прочитать это руководство.

    А современные модели котлов, функционирующих по схеме «стоп-старт», без такой трубы не обходятся. Ведь для них главное быстро нагреть систему до необходимого показателя и перевести ее в дежурный режим, именно поэтому, собственно, такие котлы и считаются самыми экономичными.

    В квадратных дымоходах будут создаваться завихрения, что опять же приведет к ухудшению тяги. А вот для котлов отопления на дровах такая форма подходит, так как повышает их КПД за счет замедления выхода тепловой энергии.

    Видео — Схемы дымоходов

    см.

    также
    • Отопительное оборудование и инженерные системы | № 3 (53) ‘2011 Пеллетные котлы Дровяные теплогенераторы, способные работать в автоматическом режиме, имеющие КПД более 90% и требующие очистки зольника не чаще двух раз в год – возможно ли это? Довольно. И в данном случае речь идет о пеллетных котлах, которые успели завоевать достаточно широкую популярность в странах Запада…
    • Отопительное оборудование и инженерные системы | № 2 (52) «2011 Управляемый прогноз
      Погода в доме формируется за счет температуры, влажности и отчасти ее давления. Для поддержания этих параметров на комфортном уровне обычно используется целый комплекс устройств, при стандартном подходе включающий оборудование вентиляции и кондиционирования, как вариант — наделенный некоторыми дополнительными функциями …
    • Отопительное оборудование и инженерные системы | №2 (52) ‘2011 Водонагреватели газовые проточные
      Водонагреватели газовые проточные, иначе называемые газовыми водонагревателями, являются одним из старейших видов бытовой техники, работающей на природном газе.

    Related Articles

    Конек в строительстве – Конек крыши — что это, монтаж и установка кровельного элемента, узлы кровли, дефекты крепления уплотнителя и что делать, если под конек задувает снег

    Содержание назначение, особенности конструкций, самостоятельное изготовление и монтажФункции гребня и виды конструкцийРазновидности конструкций и материалы изготовленияГребни вальмовые и пересечённые: отличияСоставные элементы конькаРоль конька в конструкции крышиИзготовление гребня своими рукамиРасчёт для самостоятельного изготовленияРаботы по монтажу: особенностиМонтаж прямого конькаКруглая коньковая планкаГребень П-образного типа, прямоугольныйЧто такое конек в строительстве? Виды, особенности и фото конькаНазначение конькаВиды конструкций коньковМатериал изготовленияКонек […]
    Читать далее

    Фальшпанели для кухни фото – как установить, прикрепить, крепить своими руками, видео-инструкция по установке, фото и цена

    Содержание Оформление кухни фальш панелямиИз чего делают фальш панелиВарианты оформления на кухнеКак крепитьВидео «Фальш стена из гипсокартона»что это такое, какими бывают, фото в интерьере, плюсы и минусы » Интер-ер.руЧто такое фальш-панели? Преимущества и недостаткиИспользуемые материалы для кухонных фальш-панелейМатериалы на основе древесиныДругие материалыСоветы по выбору панелей и дизайну кухниМонтаж фальш-панели на кухне: видеоФальш панель для кухни – […]
    Читать далее

    Саморезы для профлиста: Какой кровельный саморез нужен для профлиста и металлочерепицы?

    Содержание Какие саморезы используются для крепления профнастила. Обзор видов и характеристикРазновидности и классификацияТип каркасаСаморезы по металлуСаморезы по деревуКонфигурация шляпкивиды, расчет количества для крепления профлиста, расход на кровлю, как рассчитать, сколько крепят на квадратный метрРазновидности саморезов для профилированных стальных листовТехнические характеристики самонарезающих шуруповРасчет количества саморезов для монтажа — расходУчитываем все нюансы крепленияКрепление профлиста своими рукамиЧто учитывать […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
