Двутавр 14 гост: Балка 14 ст3сп/пс5 ГОСТ 8239-89 купить в СПБ

Двутавр ГОСТ 8239 89 с доставкой по России |

Двутавр №10 ГОСТ 8239-93	Сталь3	12.000	52 800
Двутавр №12 ГОСТ 8239-89	Сталь3	12.000	54 800
Двутавр №12 Б1 ГОСТ 26020-83	Сталь3	12.000	67 700
Двутавр №12 Б1 ГОСТ 26020-83	Сталь3	6000	67 700
Двутавр №14 ГОСТ 8239-93	Сталь3	11.000	55 800
Двутавр №14 ГОСТ 8239-93	Сталь3	12.000	62 800
Двутавр №14 Б1 ГОСТ 26020-83	Сталь3	12.000	71 300
Двутавр №16 ГОСТ 8239-89	Сталь3	12.000	64 300
Двутавр №16 ГОСТ 8239-93	Сталь3	11.000	59 300
Двутавр №16 ГОСТ 8239-93	Сталь3	12.000	64 300
Двутавр №16 Б1 ГОСТ 26020-83	Сталь3	12. 000	69 300
Двутавр №18 ГОСТ 8239-89	Сталь3	12.000	53 300
Двутавр №18 ГОСТ 8239-93	Сталь3	11.000	51 300
Двутавр №18 ГОСТ 8239-93	Сталь3	12.000	53 300
Двутавр №18 Б1 СТО АСЧМ 20-93	С255	12.000	51 400
Двутавр №18 Б1 СТО АСЧМ 20-93	Сталь3	12.000	51 400
Двутавр №20 ГОСТ 8239-93	Сталь3	11.000	51 300
Двутавр №20 ГОСТ 8239-93	Сталь3	12.000	51 800
Двутавр №20 Б1 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №20 Б1 СТО АСЧМ 20-93	Сталь3	12.000	56 100
Двутавр №20 К1 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №20 К1 СТО АСЧМ 20-93	Сталь3	12.000	53 600
Двутавр №20 К2 СТО АСЧМ 20-93	Сталь3	12. 000	53 600
Двутавр №20 К2 СТО АСЧМ 20-93	Сталь3	н/д	37 400
Двутавр №20 Ш1 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №20 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	53 600
Двутавр №24 М ГОСТ 19425-74	Сталь3	12.000	52 800
Двутавр №25 Б1 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №25 Б1 СТО АСЧМ 20-93	Сталь3	12.000	56 100
Двутавр №25 Б2 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №25 Б2 СТО АСЧМ 20-93	Сталь3	12.000	53 600
Двутавр №25 К1 СТО АСЧМ 20-93	С255	12.000	55 200
Двутавр №25 К1 СТО АСЧМ 20-93	Сталь3	12.000	55 200
Двутавр №25 К2 СТО АСЧМ 20-93	Сталь3	12. 000	56 100
Двутавр №25 К2 СТО АСЧМ 20-93	Сталь3	н/д	41 400
Двутавр №25 Ш1 СТО АСЧМ 20-93	С255	12.000	62 200
Двутавр №25 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	64 800
Двутавр №30 ГОСТ 8239-93	Сталь3	12.000	53 800
Двутавр №30 Б1 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №30 Б1 СТО АСЧМ 20-93	Сталь3	12.000	53 600
Двутавр №30 Б2 СТО АСЧМ 20-93	С255	12.000	53 600
Двутавр №30 Б2 СТО АСЧМ 20-93	Сталь3	12.000	53 600
Двутавр №30 К1 СТО АСЧМ 20-93	С255	12.000	56 100
Двутавр №30 К1 СТО АСЧМ 20-93	С255	н/д	37 400
Двутавр №30 К1 СТО АСЧМ 20-93	Сталь3	12. 000	56 100
Двутавр №30 К2 СТО АСЧМ 20-93	С255	12.000	56 100
Двутавр №30 К2 СТО АСЧМ 20-93	Сталь3	12.000	56 100
Двутавр №30 М ГОСТ 19425-74	Сталь3	12.000	76 300
Двутавр №30 Ш1 СТО АСЧМ 20-93	С255	12.000	56 100
Двутавр №30 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	56 100
Двутавр №30 Ш2 СТО АСЧМ 20-93	С255	12.000	56 100
Двутавр №30 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	56 100
Двутавр №35 Б1 СТО АСЧМ 20-93	С255	12.000	54 600
Двутавр №35 Б1 СТО АСЧМ 20-93	Сталь3	12.000	54 600
Двутавр №35 Б2 СТО АСЧМ 20-93	С255	12.000	54 600
Двутавр №35 Б2 СТО АСЧМ 20-93	Сталь3	12. 000	54 600
Двутавр №35 К1 СТО АСЧМ 20-93	С255	12.000	64 800
Двутавр №35 К1 СТО АСЧМ 20-93	Сталь3	12.000	64 800
Двутавр №35 К2 СТО АСЧМ 20-93	С255	12.000	66 000
Двутавр №35 К2 СТО АСЧМ 20-93	Сталь3	12.000	66 000
Двутавр №35 Ш1 СТО АСЧМ 20-93	С255	12.000	62 200
Двутавр №35 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	64 800
Двутавр №35 Ш1 СТО АСЧМ 20-93	Сталь3	н/д	41 400
Двутавр №35 Ш2 СТО АСЧМ 20-93	С255	12.000	64 800
Двутавр №35 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	62 200
Двутавр №36 ГОСТ 8239-93	Сталь3	12.000	55 800
Двутавр №36 М ГОСТ 19425-74	Сталь3	12. 000	57 900
Двутавр №36 М ГОСТ 19425-74	Сталь3	н/д	36 300
Двутавр №40 Б1 СТО АСЧМ 20-93	С255	12.000	50 000
Двутавр №40 Б1 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №40 Б2 СТО АСЧМ 20-93	С255	12.000	50 000
Двутавр №40 Б2 СТО АСЧМ 20-93	Сталь3	12.000	50 000
Двутавр №40 К1 СТО АСЧМ 20-93	Сталь3	12.000	52 100
Двутавр №40 К2 СТО АСЧМ 20-93	С255	12.000	52 400
Двутавр №40 К2 СТО АСЧМ 20-93	Сталь3	12.000	52 400
Двутавр №40 Ш1 СТО АСЧМ 20-93	С255	12.000	50 000
Двутавр №40 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	50 000
Двутавр №40 Ш2 СТО АСЧМ 20-93	С255	12. 000	50 000
Двутавр №40 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №45 ГОСТ 8239-93	Сталь3	12.000	58 300
Двутавр №45 Б2 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №45 М ГОСТ 19425-74	Сталь3	12.000	59 800
Двутавр №45 Ш1 СТО АСЧМ 20-93	С255	12.000	51 900
Двутавр №45 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	51 900
Двутавр №45 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №50 Б1 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №50 Б2 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №50 Ш1 СТО АСЧМ 20-93	С255	12.000	53 400
Двутавр №50 Ш1 СТО АСЧМ 20-93	Сталь3	12. 000	53 400
Двутавр №50 Ш2 СТО АСЧМ 20-93	С255	12.000	53 400
Двутавр №50 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	53 400
Двутавр №55 Б1 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №55 Б1 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №55 Б1 лежалая СТО АСЧМ 20-93	Сталь3	н/д	37 400
Двутавр №55 Б2 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №55 Б2 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №60 Б1 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №60 Б1 СТО АСЧМ 20-93	Сталь3	12.000	51 700
Двутавр №60 Б2 СТО АСЧМ 20-93	С255	12.000	51 700
Двутавр №60 Б2 СТО АСЧМ 20-93	Сталь3	12. 000	51 700
Двутавр №60 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	50 100
Двутавр №60 Ш2 СТО АСЧМ 20-93	Сталь3	12.000	50 100
Двутавр №70 Б1 СТО АСЧМ 20-93	С245/255	12.000	49 000
Двутавр №70 Б1 СТО АСЧМ 20-93	Сталь3	12.000	49 000
Двутавр №70 Б2 СТО АСЧМ 20-93	С245/255	12.000	49 000
Двутавр №70 Б2 СТО АСЧМ 20-93	Сталь3	12.000	49 000
Двутавр №70 Ш1 СТО АСЧМ 20-93	С245/255	12.000	49 200
Двутавр №70 Ш1 СТО АСЧМ 20-93	Сталь3	12.000	49 200
Двутавр №70 Ш2 СТО АСЧМ 20-93	С245/255	12.000	49 200

Балка двутавровая 14 простыми словами о главном

16 сентября 2019

815

Балка двутавровая 14 – черный, фасонный металлопрокат с сечением профиля в форме буквы «Н». Две полки, между ними стенка (шейка). Это горячекатаный двутавровый профиль (используется сокращенное название двутавр). Он широко применяется в различных отраслях народного хозяйства.

Изделия с параллельными гранями равных по ширине полок. По их соотношению и условиям работы относится к нормальному типу. Высота профиля больше чем ширина полок. Толщина стенок самая минимальная. Такой вид балок в металлоконструкциях преимущественно работает на изгиб.

Продукция в Российской Федерации выпускается на основании национального стандарта ГОСТ Р 57837-2017. Он заменил СТО АСЧМ 20-93, ГОСТ 26020-83 и ГОСТ 8239-89. Когда продается двутавр 14 используется отсылка и на эти документы. Они все еще действуют в ряде стран СНГ. Высота проката 14 мм. О других характеристиках и важных параметрах читайте далее.

Содержание

• 1 Балка двутавровая 14 – основные характеристики
• 2 Технология производства и материалы изготовления
• 3 Направления использования
• 4 Балка двутавровая 14 преимущества использования
• 5 Покупка и дополнительные услуги

Балка двутавровая 14 – основные характеристики

Двутавр 14 в Российской Федерации выпускается на основании ГОСТ 8239-89. В нем предопределены все размеры указанного вида проката в табличной форме. Основные характеристики обозначенного вида проката по ГОСТ 8239-89:

• общая высота (h), мм – 140.0;
• ширина полки (прокат равнополочный, b), мм – 73.0;
• толщина стенки (шейки, s), мм – 4.9;
• толщина полки (у обоих полок одинакова, t), мм – 7.5;
• радиус сопряжения (внутреннего закругления, закругления перехода от полки к шейке, r), мм – 8.0;
• вес 1 п/м двутавра, кг – 13.7;
• момент инерции относительно оси х (I_x)/у (I_y), см⁴ – 572.0/41.9;
• момент сопротивления относительно оси х (W_x)/у (W_y), см³ – 81.7/11.5;
• статический момент полусечения относительно оси х (S_x), см³ – 46.8;
• радиус инерции относительно оси х (i_x)/у (i_y), см – 57.3/15.5.

Двутавр 14 должен подбираться для несущих конструкций на основании выполненных расчетов. За основу берутся основные характеристики проката и конструкционные особенности объекта, его функциональное предназначение. Важную роль играет материал изготовления. Об этом далее.

Технология производства и материалы изготовления

Балка двутавровая 14 изготавливается из стали с использованием технологии горячей прокатки металлической заготовки. Это либо блюм, либо чаще всего заготовка, полученная методом непрерывного литья. Она нагревается до определенной температуры. Металл становится пластичным и хорошо поддается формовке. Формовку выполняют на прокатных станах с использованием валков. Происходит горячая пластическая деформация. В результате уменьшается поперечное сечение заготовки, изменяется ее форма и увеличивается длина. После окончания прокатки выполняется финишная обработка и охлаждение, порой и ускоренное.

По ГОСТ ГОСТ 8239-89 двутавр 14 изготавливается из нелегированных, реже легированных марок стали. В частности, широко применяется этот вид фасонного черного металлопроката, изготовленный из углеродистых марок, стали Ст3сп и Ст3Гсп. Предлагается и двутавровая балка 14 из низколегированной марки стали 09Г2С, ряда других. От выбранной марки стали зависят эксплуатационные и конструкционные характеристики изделий, их стоимость. Особенно критично при определении величины пролетов между плоскостями или опорными колоннами.

Направления использования

Стальной горячекатаный профиль 14 активно используется в различных строительных конструкциях, работающих преимущественно на изгиб. Это балки перекрытий, кровли, прочие конструкционные элементы. Особенно те конструкции, где допускается применение сварных и болтовых соединений. Среди других направлений использования – обустройство горизонтальных и вертикальных связей, элементов ферм, фундаментов.

Говоря проще двутавр 14 активно применяется в промышленном и гражданском строительстве. В том числе этот вид проката используется при возведении нагружаемых, несущих, поддерживающих и ненагружаемых металлоконструкций. Причем они могут возводиться как на месте строительства объекта, так и доставляться в форме готовых к сборке сегментов.

Используется этот вид фасонного проката и при возведении инфраструктурных объектов. Например, отметим транспортное строительство (дороги, путепроводы, мосты, развязки, эстакады, площадки для подъездных путей). Среди других направлений тяжелое машиностроение.

На этом направления применения балки двутавровой 14 не ограничиваются. Главное техническое, инженерное и экономическое обоснование использования этого вида двутавра. Ведь он может быть задействован как самостоятельный конструктивный элемент, так и в составном инженерном сооружении.

Балка двутавровая 14 преимущества использования

Двутавр 14 имеет несколько неоспоримых преимуществ применения. Среди основных достоинств выделим:

• способность выдерживать различные разнонаправленные нагрузки;
• меньший вес по сравнению с балками сплошного прямоугольного, квадратного сечения при аналогичных прочностных характеристиках;
• удобство доставки, хранения и монтажа в металлоконструкциях;
• экономичность, металла используется меньше, а значит стоимость по сравнению со сплошными балками ниже;
• широкая вариативность технологий монтажа, с использованием сварки, в том числе электродуговой, газовой, болтовых соединений;
• высокая степень жесткости конструкции;
• низкая степень текучести, линейные размеры не меняются под действием постоянных, длительных статических нагрузок.

Есть и другие достоинства. Они во многом определяются маркой, используемой стали, впрочем, как и недостатки. То есть выбирая двутавровую балку 14 надо учитывать из какой марки стали она изготовлена. Другими словами, двутавры 14 из стали Ст3сп и 09Г2С существенно отличаются. Они имеют свои преимущества и недостатки, направления использования.

Покупка и дополнительные услуги

Покупая двутавровую балку 14 требуется проверять наличие сопроводительной документации (сертификатов и других документов). Должна быть маркировка в соответствии с ГОСТ. В ней указана марка балки и стали, производитель и ряд других параметров. Форма продажи – поштучно или в пачках.

Среди основных дополнительных услуг, предоставляемых металлобазами:

• погрузочно-разгрузочные работы;
• доставка на объект заказчика;
• резка на фрагменты определенной длины;
• оцинковка или покраска (в зависимости от марки стали и направления использования).

Существуют и другие вспомогательные услуги. Среди них изготовление металлоконструкций по чертежам заказчика из двутавра 14 и прочие.

Необходима балка двутавровая 14? Остались вопросы и требуется помощь в выборе? Обращайтесь! Обязательно поможем.

Сортамент двутавр ГОСТ 8239-89

Вернуться на страницу «Металлические двутавры»

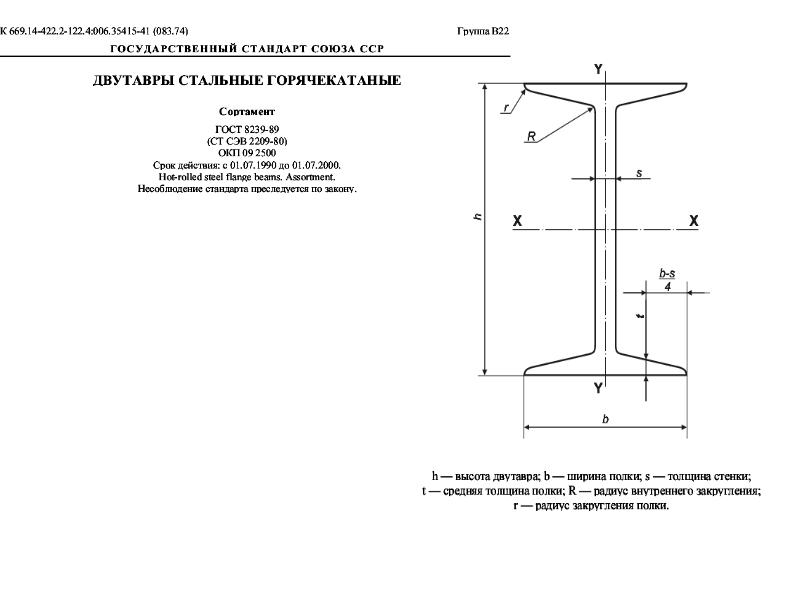

Двутавры по ГОСТ 8239-89

h — высота двутавра; b — ширина полки; s — толщина стенки; t — толщина полки;

R — радиус внутреннего закругления; r — радиус закругления полки

I — момент инерции; W — момент сопротивления; S — статистический момент; i — радиус инерции

Номер двутавра	Размеры						Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей
	h	b	s	t	R	r			X – X				Y – Y
					не более				Ix,см4	Wx,см3	ix,см	Sx,см3	Iy,см4	Wy ,см 3	iy ,см
	мм
10	100	55	4,5	7,2	7,0	2,5	12,0	9,46	198	39,7	4,06	23,0	17,9	6,49	1,22
12	120	64	4,8	7,3	7,5	3,0	14,7	11,50	350	58,4	4,88	33,7	27,9	8,72	1,38
14	140	73	4,9	7,5	8,0	3,0	17,4	13,70	572	81,7	5,73	46,8	41,9	11,50	1,55
16	160	81	5,0	7,8	8,5	3,5	20,2	15,90	873	109,0	6,57	62,3	58,6	14,50	1,70
18	180	90	5,1	8,1	9,0	3,5	23,4	18,40	1290	143,0	7,42	81,4	82,6	18,40	1,88
20	200	100	5,2	8,4	9,5	4,0	26,8	21,00	1840	184,0	8,28	104,0	115,0	23,10	2,07
22	220	110	5,4	8,7	10,0	4,0	30,6	24, 00	2550	232,0	9,13	131,0	157,0	28,60	2,27
24	240	115	5,6	9,5	10,5	4,0	34,8	27,30	3460	289,0	9,97	163, 0	198,0	34,50	2,37
27	270	125	6,0	9,8	11,0	4,5	40,2	31,50	5010	371,0	11,20	210,0	260,0	41,50	2,54
30	300	135	6,5	10,2	12,0	5,0	46,5	36,50	7080	472,0	12,30	268,0	337,0	49,90	2,69
33	330	140	7,0	11. 2	13,0	5,0	53,8	42,20	9840	597,0	13,50	339,0	419,0	59,90	2,79
36	360	145	7,5	12,3	14,0	6,0	61,9	48,60	13380	743,0	14,70	423,0	516,0	71,10	2,89
40	400	155	8,3	13,0	15,0	6,0	72,6	57,00	19062	953,0	16,20	545,0	667,0	86,10	3,03
45	450	160	9,0	14,2	16,0	7,0	84,7	66,50	27696	1231,0	18,10	708,0	808,0	101,00	3,09
50	500	170	10,0	15,2	17,0	7,0	100,0	78,50	39727	1589,0	19,90	919,0	1043,0	123,00	3,23
55	550	180	11,0	16,5	18,0	7,0	118,0	92,60	55962	2035,0	21,80	1181,0	1356,0	151,00	3,39
60	600	190	12,0	17,8	20,0	8,0	138,0	108,00	76806	2560,0	23,60	1491,0	1725,0	182, 00	3,54

СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 8239-89

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

Горячекатаная балка ст.3 — ГОСТ 8239

	ДИПОС, ГК	АРИЭЛЬ МЕТАЛЛ, ОАО	ЕМГ-ГРУПП, ООО	БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО	МЕТАЛЛ-СЕРВИС, ОАО	МЕТА-ГОР, ООО	ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО	БЕТАЛЛ, ООО	АТОН-СТАЛЬ, ООО	МЕТАЛЛО-ТОРГ, АО	МЕТАЛЛО-КОМПЛЕКТ-М, АО	АМГ, ООО	ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО	А ГРУПП, ООО
10	55 950	51 390		52 800	51 390	55 950	50 580	50 700	51 690			50 490
12	55 950	52 390		52 800	52 390	55 950	50 080	51 400	53 490	31 000		50 990
14	63 600	64 390		64 000	59 890	63 600	62 880	67 400	65 990	65 400	64 500	63 000
16	64 200			64 000	61 890	63 600	61 880	60 900	63 990	65 800	62 900	57 000
18	54 000	51 690		53 000	49 890	54 000	51 880	50 900	52 990	54 500	52 500	49 000	51 890	53 000
20	54 000	51 690		52 000	49 890	54 000	51 780	50 900	53 190	54 300		51 500
30	54 500			53 000	53 890	54 500	53 380	53 900	55 190	54 500		53 200
33
36			55 990		54 890		51 980	54 400	56 490			51 500
45			57 490		54 890		54 980	57 900				54 500

Окончание



действующий гост, сортамент, таблица размеров, применение

Стальной двутавр – один из самых распространенных типов металлических прокатных изделий. Он широко применяется в строительстве, к примеру, при обустройстве разного рода опорных конструкций, и выдерживает большие нагрузки, чем швеллер и уголок. Чтобы правильно выбрать продукцию, нужно изучить сортамент двутавров и уметь производить расчет нагрузок.

Содержание

1. Понятие двутавра
2. Классификация и сфера применения
3. Сортамент по ГОСТ
4. Расчет двутавровых балок

Понятие двутавра

Двутавр представляет собой тип металлопроката, с сечением, похожим на повернутую букву «Н». Верхняя и нижняя плоскости могут быть полностью горизонтальными и параллельными друг другу либо иметь слабовыраженный уклон. Такое строение позволяет повысить жесткость конструкций, в которых используются изделия. Работать с прокатом несложно, но для этого нужно владеть навыками сварки. По оси Х двутавр имеет высокую жесткость, но так как полки довольно узкие, он не особенно устойчив относительно оси Y.

В соответствии с ГОСТ, изделия изготавливают из углеродистых и низколегированных сталей. Производят их и из алюминия – такие профили приобретают, когда для конструкции важен небольшой вес.

Стандартами регламентируется ряд характеристик проката: к примеру, прогибы стенок не должны превышать 0,14 S, а максимальная разрешенная балочная кривизна – 0,2%.

При приобретении материала рекомендуется изучить сертификаты и иные прилагающиеся документы, чтобы оценить, подходит ли он для поставленных задач.

Нет

100%

Зависит от точки продаж

0%

Проголосовало: 1

Выделяется 2 способа производства этого материала:

• Горячекатаные делаются из стальных слитков посредством протяжки нагретых заготовок через станок с валиком. Наклон внутренних граней полок у таких изделий не должен превышать 10%.
• Сварное изделие изготавливают из нескольких отрезков листа металла. Ручной труд при этом используется по минимуму, основные процессы обеспечиваются автоматизированными линиями.

Горячекатаный Сварной

Производство горячекатаных изделий быстрее, чем сварных. Еще один их плюс – нет сварочных швов, что минимизирует вероятность коррозии. Несущие качества хороши у обоих типов материала. Благодаря легкости изделия легко монтируются. Полки распределяют нагрузку так, чтобы свести к минимуму риск перекоса.

В малоэтажном строительстве используется и деревянный двутавр. Это комбинированное изделие, состоящее из массива и отрезков плит OSB. Используют его в роли несущих в системах стропил и для обустройства подкровельных помещений.

Классификация и сфера применения

Двутавр с высокой точностью прокатки

По точности прокатки двутавр подразделяется на обычный (обозначается литерой Б) и с высоким значением параметра (буква А).

По целевому назначению и особенностям строения профили бывают нескольких типов:

• Нормальные двутавры – высота превосходит ширину полок. Их можно использовать во всех основных сферах применения данного профиля.
• Колонные двутавры, применяющиеся в роли вертикальных опорных элементов при возведении многоэтажных сооружений. Полки у них параллельны друг другу и имеют повышенную толщину.
• Широкополочные двутавры предназначены для конструкций, работающих в первую очередь на изгиб: мостовых сооружений, лестничных пролетов, перекрытий. Переменное сечение повышает несущие качества металлоконструкции на всем протяжении. Использование таких изделий также помогают сэкономить (расходы при производстве ниже). Приобретая продукцию, важно учитывать толщину полки.
• Профили для подвесных путей, к которым предъявляются специальные требования. Наклон внутренних граней у них не должен превышать 12%. Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Профиль у них может иметь высоту 0,25-0,45 м.
• Свайные профили, обладающие повышенной несущей способностью. Используют их для компонентов сооружений, работающих на сжатие (иногда в комбинации с изгибом) и растяжение.

Двутавровые конструкции широко применяются в разных сферах строительства:

• возведение и реконструкция зданий
• опорные элементы мостовых конструкций и эстакад;
• подкрановые балки в промышленных и складских помещениях;
• при обустройстве проходов шахт как усиливающий компонент;
• при создании кровель;
• пролетные балки в зданиях любого назначения;
• для ограничения котлована при фундаментных работах;
• для крепления перекрытий.

Сортамент по ГОСТ

Действующие ГОСТы на двутавр предусматривают определенную маркировку. В стандартах прописывается масса изделия в зависимости от его линейных габаритов.

ГОСТ Р57837-2017 регламентирует размеры двутавра следующих видов:

• балочного,
• колонного,
• свайного,
• широкополочного.

Первые две разновидности представлены в двух формах – обычной и дополнительной. Согласно этому стандарту, балочные двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части – от 4 до 17 мм, полки – от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. Масса изделия, а также максимальная разрешенная нагрузка на него зависят от габаритов. Самое компактное среди балочных изделий имеет маркировку 10Б1 и высоту 10 см. Его масса равна 10 кг, а максимальная нагрузка на сечение – 16,512 тонн.

Высота колонных двутавров – от 14,7 до 66,8 см, ширина полки – от 14,9 до 43,5 см, ее толщина – 15-43,5 мм. Минимальный вес метра такого изделия – 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонн).

Изучив включенную в Госстандарт таблицу веса двутавра разных марок, можно подобрать вариант, подходящий под конкретную задачу.

ГОСТ 26020-83 рассматривает те же типы изделий за исключением свайного. Дополнительные варианты предусмотрены для балочного и широкополочного профиля. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: к примеру, данный ГОСТ включает в себя крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТа 2017 года (высота до 101,3 см, масса метра до 314,5 кг).

Существует также разновидность двутавровых профилей с наклоном внутренних полочных граней в 6-12%. Ее изготовление регламентирует ГОСТ 8239-89. Скругление на стыке со стенкой увеличивает прочность изделия. Это один из наиболее востребованных видов такого профиля.

Степень жесткости двутавра определяется формой и габаритами сечения. Влияют на нее такие характеристики:

• ширина полки;
• высота профиля;
• радиус закругления полочной кромки;
• толщина средней вертикальной части и полки;
• моменты сопротивления и инерции.

Предпочтительные параметры двутавра зависят от особенностей конкретного строения. Учитываются следующие характеристики:

• дистанция между концами опор;
• вид нагрузки и ее значение;
• материал, из которого сделаны балочные элементы;
• распределение усилия (сфокусировано в одной точке, равномерно распределено по поверхности и т.д.).

Валера

Голос строительного гуру

Задать вопрос

Обозначения на маркировке профиля расшифровываются так: первые 2 цифры показывают высоту изделия в сантиметрах, затем следует литера, указывающая на тип двутавра. В маркировке используются буквы Б, Ш, С и К, обозначающие балочный, широкополочный, свайный и колонный тип соответственно. Если изделие принадлежит к «дополнительному» классу, перед литерой, указывающей на вид, стоит Д. Таким образом, маркировка профиля 10Б1 обозначает, что это двутавр балочного типа с высотой 10 см.

Расчет двутавровых балок

Одна из важных характеристик, которую нужно учитывать – тип фиксации балки в сочетании с распределением на него нагрузки. Наиболее распространены следующие типы:

• шарнирно-опертые конструкции – нагрузка при этом может распределяться равномерно, или быть сосредоточенной в одной или двух областях;
• вариант с жесткой заделкой одного из концов и равномерным распределением нагрузки;
• вариант с одним пролетом, односторонней консолью, добавочной опорой и равномерным распределением силы;
• жестко заделанная консоль с сфокусированной в одной точке нагрузкой.

Необходимо также вычислить суммарную нагрузку, действующую на здание. В нее входят составляющие нескольких типов. Постоянную нагрузку (в случае с обычной межэтажной балкой в жилом доме) создают масса самого элемента, перекрытия и цементной стяжки, переменную – к примеру, снег и предметы мебели. Посчитав общую сумму, ее умножают на коэффициент надежности (он зависит от типа двутавра и чаще всего равен 1,2 ил 1,3). Получившееся значение и нужно использовать в дальнейшем.

Для подбора размера профиля можно использовать таблицу, в которой приводятся рекомендуемые номера балок в зависимости от суммарной нагрузки, длины пролета и шага. К примеру, при давлении 300 кг/м² и трехметровом пролете с шагом в 1 м можно взять профиль №10. Для больших значений нагрузки и длины номер двутавра также будет больше.

Еще один способ – подобрать момент сопротивления по табличному значению, основываясь на суммарной массе, помноженной на коэффициент надежности. По его значению можно определить и рекомендуемый номер профиля по сортаменту. Для надежности лучше взять двутавр на 2 номера больше получившегося.

Свойства I-Beam Sections per.

Стандарт ГОСТ 8239-72

Связанные ресурсы: стандартный материал

Свойства Двутавр Профили пер. ГОСТ 8239-72

Профили стальные, алюминиевые Таблицы
Формула и калькулятор прогиба и напряжений балок

Свойства стальных профилей двутавровых профилей, ГОСТ 8239-72

h высота балка,
б – ширина полки,
s – толщина стенки,
t – средняя толщина полки,
I – осевой момент инерции,
W – модуль сечения,
i – коэффициент сопротивления S ^T _x – первый момент полусечения.

Обозначение (номер)	Размеры, мм				Зона см 2	I x см 4	Ш x см 3
	ч	б	с	т
10	100	55	4,5	7,2	12,0	198	39,7
12	120	64	4,8	7,3	14,7	350	58,4
14	140	73	4,9	7,5	17,4	572	81,7
16	160	81	5,0	7,8	20,2	873	109
18	180	90	5,1	8,1	23,4	1290	143
18а	180	100	5,1	8,3	25,4	1430	159
20	200	100	5,2	8,4	26,8	1840	184
20а	200	110	5,2	8,6	28,9	2030	203
22	220	110	5,4	5,4	30,6	2550	232
22а	220	120	5,4	8,9	32,8	2790	254
24	240	115	5,6	9,5	34,8	3460	289
24а	240	125	5,6	9,8	37,5	3800	317
27	270	125	6,0	9,8	40,2	5010	371
27а	270	135	6,0	10,2	43,2	5500	407



Обозначение (номер)	я х см	S T x см 3	я у см 4	Вт г см 3	я у см	Масса за метр, кг
10	4,06	23,0	17,9	6,49	1,22	9,46
12	4,88	33,7	27,9	8,72	1,38	11,5
14	5,73	46,8	41,9	11,5	1,55	13,7
16	6,57	62,	58,6	14,5	1,70	15,9
18	7,42	81,4	82,6	18,4	1,88	18,4
18а	7,51	89,8	114	22,8	2,12	19,9
20	8,28	104	115	23,1	2,07	21,0
20а	8,37	114	155	28,2	2,32	22,7
22	9,13	131	157	28,6	2,27	24,0
22а	9,22	143	206	34,3	2,50	25,8
24	9,97	163	198	34,5	2,37	27,3
24а	10,1	178	260	41,6	2,63	29,4
27	11,2	210	260	41,5	2,54	31,5
27а	11,3	229	337	50,0	2,80	33,9



Обозначение (номер)	и х см	S T x см 3	я у см 4	Вт г см 3	я у см	Масса за метр, кг
30	12,3	268	337	49,9	2,69	36,5
30а	12,5	292	436	60,1	2,95	39,2
33	13,5	389	419	69,9	2,79	42,2
36	14,7	423	519	71,1	2,89	48,6
40	16,2	545	667	86,1	3,03	57
45	18,1	708	808	101	3,09	66,5
50	19,9	919	1043	123	3,23	78,5
55	21,8	1181	1366	151	3,39	92,7
60	23,6	1481	1725	182	3,54	108



Обозначение (номер)	Размеры, мм				Зона см 2	I x см 4	Ш x см 3
	ч	б	с	т
10	100	55	4,5	7,2	12,0	198	39,7
12	120	64	4,8	7,3	14,7	350	58,4
14	140	73	4,9	7,5	17,4	572	81,7
16	160	81	5,0	7,8	20,2	873	109
18	180	90	5,1	8,1	23,4	1290	143
18а	180	100	5,1	8,3	25,4	1430	159
20	200	100	5,2	8,4	26,8	1840	184
20а	200	110	5,2	8,6	28,9	2030	203
22	220	110	5,4	5,4	30,6	2550	232
22а	220	120	5,4	8,9	32,8	2790	254
24	240	115	5,6	9,5	34,8	3460	289
24а	240	125	5,6	9,8	37,5	3800	317
27	270	125	6,0	9,8	40,2	5010	371
27а	270	135	6,0	10,2	43,2	5500	407

Связанный:

• AISC 13th Edition Ultimate Structural Shapes Viewer Properties Viewer
• Тройник структурной формы AISC A36, вырезанный из таблицы W-образных форм, таблица
• Стальной конструкционный уголок AISC, неравные длины опор
• Конструкционные материалы Спецификации и характеристики Таблицы и диаграммы — Черные и цветные металлы |

Двутавровые профили ГОСТ 8239-89, Двутавровые стальные балки с наклонной полкой

В данной таблице представлены Двутавровые стальные балки российского стандарта с наклонной полкой, технические характеристики. I раздел технические характеристики, свойства, размеры. Двутавровая балка изготовлена ​​по стандарту:

GOST 8239-89 ( ГОСТ 8239-89 )

Identification	Номинальные размеры						Сечение	Номинальный вес 1 м	Свойства сечения, статические данные
	мм						А		IX	Шx	икс	Скс	Ий	Вт	ий
	ч	б	с	т	Р1	Р2	см2	кг/м	см4	см3	см	см3	см4	см3	см
№10	100	55	4,5	7,2	7,0	2,5	12,0	9,46	198	39,7	4,06	23,0	17,9	6,49	1,22
№12	120	64	4,8	7,3	7,5	3,0	14,7	11,5	350	58,4	4,88	33,7	27,9	8,72	1,38
№14	140	73	4,9	7,5	8,0	3,0	17,4	13,7	572	81,7	5,73	46,8	41,9	11,50	1,55
№18	180	90	5,1	8,1	9,0	3,5	23,4	18,4	1290	143,0	7,42	81,4	82,6	18,40	1,88
№20	200	100	5,2	8,4	9,5	4,0	26,8	21,0	1840	184,0	8,28	104,0	115,0	23,10	2,07
№22	220	110	5,4	8,7	10,0	4,0	30,6	24,0	2550	232,0	9,13	131,0	157,0	28,60	2,27
№24	240	115	5,6	9,5	10,5	4,0	34,8	27,3	3460	289,0	9,97	163,0	198,0	34,50	2,37
№27	270	125	6,0	9,8	11,0	4,5	40,2	31,5	5010	371,0	11,20	210,0	260,0	41,50	2,54
№30	300	135	6,5	10,2	12,0	5,0	46,5	36,5	7080	472,0	12,30	268,0	337,0	49,90	2,69
№33	330	140	7,0	11,2	13,0	5,0	53,8	42,2	9840	597,0	13,50	339,0	419,0	59,90	2,79
№36	360	145	7,5	12,3	14,0	6,0	61,9	48,6	13380	743,0	14,70	423,0	516,0	71,10	2,89
№40	400	155	8,3	13	15,0	6,0	72,6	57,0	19062	953,0	16,20	545,0	667,0	86,10	3,03
№45	450	160	9,0	14,2	16,0	7,0	84,7	66,5	27696	1231,0	18,10	708,0	808,0	101,00	3,09
№50	500	170	10,0	15,2	17,0	7,0	100,0	78,5	39727	1589,0	19,90	919,0	1043,0	123,00	3,23
№55	550	180	11,0	16,5	18,0	7,0	118,0	92,6	55962	2035,0	21,80	1181,0	1356,0	151,00	3,39
№60	600	190	12,0	17,8	20,0	8,0	138,0	108,0	76806	2560,0	23,60	1491,0	1725,0	182,00	3,54

Atgal

Двутавровые профили ГОСТ 26020-83, ГОСТ 26020-83 Балки стальные двутавровые с параллельными полками технические характеристики.

I раздел технические характеристики, свойства, размеры. я сияю изготовлено по стандарту:

GOST 26020-83 ( ГОСТ 26020-83 )

Standard I Beams

Identification	Номинальные размеры					Сечение	Номинальный вес 1 м	Свойства сечения, статические данные
	мм					А		Х-Х				Г-Г
	ч	б	с	т	Р	см2	кг/м	Ix,см4	Шx,см3	Sx,см3	тх,см	Iy,см4	Ш,см3	шт,см
10Б1	100,0	55	4,1	5,7	7	10,32	8,1	171	34,2	19,7	4,07	15,9	5,8	1,24
12Б1	117,6	64	3,8	5,1	7	11,03	8,7	257	43,8	24,9	4,83	22,4	7,0	1,45
12Б2	120,0	64	4,4	6,3	7	13,21	10,4	318	53,0	30,4	4,90	27,7	8,6	1,45
14Б1	137,4	73	3,8	5,6	7	13,39	10,5	435	63,3	35,8	5,70	36,4	10,0	1,65
14Б2	140,0	73	4,7	6,9	7	16,43	12,9	541	77,3	44,2	5,74	44,9	12,3	1,65
16Б1	157,0	82	4,0	5,9	9	16,18	12,7	689	87,8	49,5	6,53	54,4	13,3	1,83
16Б2	160,0	82	5,0	7,4	9	20,09	15,8	869	108,7	61,9	6,58	68,3	16,6	1,84
18Б1	177,0	91	4,3	6,5	9	19,58	15,4	1063	120,1	67,7	7,37	81,9	18,0	2,04
18Б2	180,0	91	5,3	8,0	9	23,95	18,8	1317	146,3	83,2	7,41	100,8	22,2	2,05
20Б1	200	100	5,6	8,5	12	28,49	22,4	1943	194,3	110,3	8,26	142,3	28,5	2,23
23Б1	230	110	5,6	9,0	12	32,91	25,8	2996	260,5	147,2	9,54	200,3	36,4	2,47
26Б1	258	120	5,8	8,5	12	35,62	28,0	4024	312,0	176,6	10,63	245,6	40,9	2,63
26Б2	261	120	6,0	10,0	12	39,70	31,2	4654	356,6	201,5	10,83	288,8	48,1	2,70
30Б1	296	140	5,8	8,5	15	41,92	32,9	6328	427,0	240,0	12,29	390,0	55,7	3,05
30Б2	299	140	6,0	10,0	15	46,67	36,6	7293	487,8	273,8	12,50	458,6	65,5	3,13
35Б1	346	155	6,2	8,5	18	49,53	38,9	10060	581,7	328,6	14,25	529,6	68,3	3,27
35Б2	349	155	6,5	10,0	18	55,17	43,3	11550	662,2	373,0	14,47	622,9	80,4	3,36
40Б1	392	165	7,0	9,5	21	61,25	48,1	15750	803,6	456,0	16,03	714,9	86,7	3,42
40Б2	396	165	7,5	11,5	21	69,72	54,7	18530	935,7	529,7	16,30	865,0	104,8	3,52
45Б1	443	180	7,8	11,0	21	76,23	59,8	24940	1125,8	639,5	18,09	1073,7	119,3	3,75
45Б2	447	180	8,4	13,0	21	85,96	67,5	28870	1291,9	732,9	18,32	1269,0	141,0	3,84
50Б1	492	200	8,8	12,0	21	92,98	73,0	37160	1511,0	860,4	19,99	1606,0	160,6	4,16
50Б2	496	200	9,2	14,0	21	102,80	80,7	42390	1709,0	970,2	20,30	1873,0	187,3	4,27
55Б1	543	220	9,5	13,5	24	113,37	89,0	55680	2051,0	1165,0	22,16	2404,0	218,6	4,61
55Б2	547	220	10,0	15,5	24	124,75	97,9	62790	2296,0	1302,0	22,43	2760,0	250,9	4,70
60Б1	59	230	10,5	15,5	24	135,26	106,2	78760	2656,0	1512,0	24,13	3154,0	274,3	4,83
60Б2	597	230	11,0	17,5	24	147,30	115,6	87640	2936,0	1669,0	24,39	3561,0	309,6	4,92
70Б1	691	260	12,0	15,5	24	164,70	129,3	125930	3645,0	2095,0	27,65	4556,0	350,5	5,26
70Б2	697	260	12,5	18,5	24	183,60	144,2	145912	4187	2393,0	28,19	5437,0	418,2	5,44
80Б1	791	280	13,5	17,0	26	203,20	159,5	1		5044	2917,0	31,33	6244,0	446,0	5,54
80Б2	798	280	14,0	20,5	26	226,60	177,9	232200	5820	3343,0	32,01	7527,0	537,6	5,76
90Б1	893	300	15,0	18,5	30	247,10	194,0	304400	6817	3964,0	35,09	8365,0	557,6	5,82
90Б2	900	300	15,5	22,0	30	272,40	213,8 ​​	349200	7760	4480,0	35,80	9943,0	662,8	6,04
100Б1	990	320	16,0	21,0	30	293,82	230,6	446000	9011	5234,0	38,96	11520,0	719,9	6,26
100Б2	998	320	17,0	25,0	30	328,90	258,2	516400	10350	5980,0	39,62	13710,0	856,9	6,46
100Б3	1006	320	18,0	29,0	30	364,00	285,7	587700	11680	6736,0	40,18	15900,0	993,9	6,61
100Б4	1013	320	19,5	32,5	30	400,60	314,5	655400	12940	7470,0	40,45	17830,0	1114,3	6,67

Балки с широкими полками

Идентификация	Номинальные размеры					Сечение	Номинальный вес 1 м	Свойства сечения, статические данные
	мм					А		Х-Х				Г-Г
	ч	б	с	т	Р	см2	кг/м	Ix,см4	Шх,см3	Sx,см3	тх,см	Iy,см4	Ш,см3	шт,см
20Ш1	193	150	6,0	9,0	13	38,95	30,6	2660	275	153	8,26	507	67,6	3,61
23Ш1	226	155	6,5	10,0	14	46,08	36,2	4260	377	210	9,62	622	80,2	3,67
26Ш1	251	180	7,0	10,0	16	54,37	42,7	6225	496	276	10,70	974	108,2	4,23
26Ш2	255	180	7,5	12,0	16	62,73	49,2	7429	583	325	10,88	1168	129,8	4,31
30Ш1	291	200	8,0	11,0	18	68,31	53,6	10400	715	398	12,34	1470	147,0	4,64
30Ш2	295	200	8,5	13,0	18	77,65	61,0	12200	827	462	12,53	1737	173,7	4,73
30Ш3	299	200	9,0	15,0	18	87,00	68,3	14040	939	526	12,70	2004	200,4	4,80
35О1	338	250	9,5	12,5	20	95,67	75,1	19790	1171	651	14,38	3260	261	5,84
35Ш2	341	250	10,0	14,0	20	104,74	82,2	22070	1295	721	14,52	3650	292	5,90
35Ш3	345	250	10,5	16,0	20	116,30	91,30	25140	1458	813	14,70	4170	334	5,99
40Ш1	388	300	9,5	14,0	22	122,40	96,1	34360	1771	976	16,76	6306	420	7,18
40Ш2	392	300	11,5	16,0	22	141,60	111,1	39700	2025	1125	16,75	7209	481	7,14
40Ш3	396	300	12,5	18,0	22	157,20	123,4	44740	2260	1259	16,87	8111	541	7,18
50Ш1	484	300	11,0	15,0	26	145,70	114,4	60930	2518	1403	20,45	6762	451	6,81
50Ш2	489	300	14,5	17,5	26	176,6	138,7	72530	2967	1676	20,26	7900	526	6,69
50Ш3	495	300	15,5	20,5	26	199,20	156,4	84200	3402	1923	20,56	9250	617	6,81
50Ш4	501	300	16,5	23,5	26	221,70	174,1		3838	2173	20,82	10600	707	6,92
60Ш1	580	320	12,0	17,0	28	181,10	142,1	107300	3701	2068	24,35	9302	581	7,17
60Ш2	587	320	16,0	20,5	28	225,30	176,9	131800	4490	2544	24,19	11230	702	7,06
60ШЗ	595	320	18,0	24,5	28	261,80	205,5	156900	5273	2997	24,48	13420	839
60Д14	603	320	20,0	28,5	28	298,34	234,2	182500	6055	3455	24,73	15620	976	7,23
70Ш1	683	320	13,5	19,0	30	216,40	169,9	172000	5036	2843	28,19	10400	650	6,93
70Ш2	691	320	15,0	23,0	30	251,70	197,6	205500	5949	3360	28,58	12590	787	7,07
70ШЗ	700	320	18,0	27,5	30	299,80	235,4	247100	7059	4017	28,72	15070	942	7,09
70Ш4	708	320	20,5	31,5	30	341,60	261,1	284400	8033	4598	28,85	17270	л079	7,11
70Ш5	718	320	23,0	36,5	30	389,7	305,9	330600	9210	5298	29,13	20020	1251	7,17

Балки колонн

Идентификация	Номинальные размеры					Сечение	Номинальный вес 1 м	Свойства сечения, статические данные
	ч	б	с	т	Р			Х-Х				Г-Г
	мм					см 2	кг/м	Ix,см4	Шx,см3	Sx,см3	тх,см	Iy,см4	Ш,см3	шт,см
20К1	195	200	6,5	10,0	13	52,82	41,5	3820	392	216	8,50	1334	133	5,03
20К2	198	200	7,0	11,5	13	59,70	46,9	4422	447	247	8,61	1534	153	5,07
23К1	227	240	7,0	10,5	14	66,51	52,2	6589	580	318	9,95	2421	202	6,03
23К2	230	240	8,0	12,0	14	75,77	59,5	7601	661	365	10,02	2766	231	6,04
26К1	255	260	8,0	12,0	16	83,08	65,2	10300	809	445	11,14	3517	271	6,51
26К2	258	260	9,0	13,5	16	93,19	73,2	11700	907	501	11,21	3957	304	6,52
26К3	262	260	10,0	15,5	16	105,90	83,1	13560	1035	576	11,32	4544	349	6,55
30К1	296	300	9,0	13,5	18	108,00	84,8	18110	1223	672	12,95	6079	405	7,50
30К2	300	300	10,0	15,5	18	122,70	96,3	20930	1395	771	13,06	6980	465	7,54
30К3	304	300	11,5	17,5	18	138,72	108,9	23910	1573	874	13,12	7881	525	7,54
35К1	343	350	10,0	15,0	20	139,70	109,7	31610	1843	1010	15,04	10720	613	8,76
35К2	348	350	11,0	17,5	20	160,40	125,9	37090	2132	1173	15,21	12510	715	8,83
35К3	353	350	13,0	20,0	20	184,10	144,5	42970	2435	1351	15,28	14330	817	8,81
40К1	393	400	11,0	16,5	22	175,80	138,0	52400	2664	1457	17,26	17610	880	10,00
40К2	400	400	13,0	20,0	22	210,96	165,6	64140	3207	1767	17,44	21350	1067	10,06
40К3	409	400	16,0	24,5	22	257,80	202,3	80040	3914	2180	17,62	26150	1307	10,07
40К4	419	400	19,0	29,5	22	308,60	242,2			4694	2642	17,85	31500	1575	10,10
40К5	431	400	23,0	35,5	22	371,00	291,2	121570	5642	3217	18,10	37910	1896	10,11

Дополнительные балки серии D (Д)

Обозначение	Номинальные размеры					Сечение	Номинальный вес 1 м	Свойства сечения, статические данные
	ч	б	с	т	Р			Х-Х				Г-Г
	мм					см2	кг/м	Ix,см4	Шx,см3	Sx,см3	тх,см	Iy,см4	Ш,см3	шт,см
24ДБ1	239	115	5,5	9,3	15	35,45	27,8	3535	295,8	166,6	9,99	236,8	41,2	2,58
27ДБ1	269	125	6,0	9,5	15	40,68	31,9	5068	376,8	212,7	11,16	310,5	49,7	2,76
36ДБ1	360	145	7,2	12,3	18	62,60	49,1	13800	766,4	434,1	14,84	627,6	86,6	3,17
35ДБ1	349	127	5,8	8,5	15	42,78	33,6	8540	489,4	279,4	14,13	291,5	45,9	2,61
40ДБ1	399	139	6,2	9,0	15	50,58	39,7	13050	654,2	374,5	16,06	404,4	58,2	2,83
45ДБ1	450	152	7,4	11,0	15	67,05	52,6	21810	969,2	556,8	18,04	646,2	85,0	3,10
45ДБ2	450,0	180,0	7,6	13,3	18	82,8	65,0	28840	1280	722,0	18,7	1300	144	3,96
30ДШ1	300,6	201,9	9,4	16,0	18	92,6	72,7	15090	1000	563,0	12,8	2200	218	4,87
40ДШ1	397,6	302,0	11,5	18,7	22	159,0	124,0	46330	2330	1290,0	17,1	8590	569	7,36
50ДШ1	496,2	303,8	14,2	21,0	26	198,0	155,0	86010	3470	1950,0	20,8	9830	647	7,05

Задняя часть

ГОСТ 8239-89 / Ауремо

ГОСТ 27772-2015 ГОСТ Р 52927-2015 ГОСТ Р 56354-2015 ГОСТ Р 56355-2015 ГОСТ 30245-2012 ГОСТ 32603-2012 ГОСТ 24045-2016 ГОСТ 8509-93 ГОСТ 8283-93 ГОСТ 8240-97 ГОСТ 5257-98 ГОСТ 30245-2003 ГОСТ 24045-94 ГОСТ 19772-93 ГОСТ 19771-93 ГОСТ 14635-93 ГОСТ 8319. 4-75 ГОСТ 8319.13-75 ГОСТ 8320.6-83 ГОСТ 8320.2-83 ГОСТ 8320.3-83 ГОСТ 5267.8-90 ГОСТ 5267.1-90 ГОСТ 12492.4-90 ГОСТ 12492.1-90 ГОСТ 30565-98 ГОСТ 5422-73 ГОСТ 7511-73 ГОСТ 9234-74 ГОСТ 19425-74 ГОСТ 8319.8-75 ГОСТ 8319.5-75 ГОСТ 8319.0-75 ГОСТ 21026-75 ГОСТ 8319.6-75 ГОСТ 11474-76 ГОСТ 13229-78 ГОСТ 8281-80 ГОСТ 8278-83 ГОСТ 8320.10-83 ГОСТ 8282-83 ГОСТ 8320.9-83 ГОСТ 8320.13-83 ГОСТ 12492.15-90 ГОСТ 5267.6-90 ГОСТ 5267.0-90 ГОСТ 5267.11-90 ГОСТ 8319.12-75 ГОСТ 10551-75 ГОСТ 8319.11-75 ГОСТ 25577-83 ГОСТ 8320.4-83 ГОСТ 8320.12-83 ГОСТ 8320.0-83 ГОСТ 5157-83 ГОСТ 8320.5-83 ГОСТ 26020-83 ГОСТ 8320.11-83 ГОСТ 4781-85 ГОСТ 5267.2-90 ГОСТ 12492.7-90 ГОСТ 5267.9-90 ГОСТ 12492.0-90 ГОСТ 12492.10-90 ГОСТ 12492.12-90 ГОСТ 5267.12-90 ГОСТ 8319.2-75 ГОСТ 8320.7-83 ГОСТ 8320.8-83 ГОСТ 18662-83 ГОСТ 8320.1-83 ГОСТ 8510-86 ГОСТ 8239-89 ГОСТ 17152-89 ГОСТ 12492.6-90 ГОСТ 5267.10-90 ГОСТ 12492.2-90 ГОСТ 5267.4-90 ГОСТ 5267.13-90 ГОСТ 12492.5-90 ГОСТ 12492.3-90 ГОСТ 12492.8-90 ГОСТ 5267.3-90 ГОСТ 12492. 14-90 ГОСТ 12492.9-90 ГОСТ 5267.7-90 ГОСТ 12492.11-90 ГОСТ 12492.13-90 ГОСТ 5267.5-90

• гост-8239-89.pdf (112,62 КиБ)

  ГОСТ 8239-89

ГОСТ 8239−89
Группа Б2

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БАЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Ассортимент

Балки полочные стальные горячекатаные. Прокатная продукция

ИСС 77.140.70
ОКП 09 2500

Дата введения 1990−07−01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Институт строительных конструкций

2. УТВЕРЖДЕНО И ВВЕДЕНО В ДЕЙСТВИЕ Постановлением Госстандарта СССР от 27.09.89 Н 2940

3. Стандарт полностью соответствует СТ СЭВ 2209-80

4. Стандарт соответствует ИСО 657-13

5. Стандарт единый с ОБД 5951-75, ТГЛ 10369

—

6. ЗАМЕНА ГОСТ 72

7. Ограничение действия согласно Протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

8. ПЕРЕПЕЧАТКА. Октябрь 2012 г.

Этот стандарт определяет калибр горячекатаных стальных двутавровых балок с наклоном, обращенным к внутренним полкам.

1. Сечение двутавра должно соответствовать указанному на черте.1.

 — высота двутавра; — ширина полки; — толщина стены; средняя толщина полки; внутренний радиус кривизны; радиус кривизны полок

Черт.1

Примечание. Уклон лицевых поверхностей внутренних полок должен составлять 6−12%.

2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения по осям должны соответствовать указанным в табл.1.

Таблица 1

Номер два – бренды	Размеры						Площадь поперечных участков рек см.	Масса 1 м, кг	Опорные значения для осей
					не более				см.	см.	см.	см.	см.	см.	см.
	мм
10	100	55	4,5	7,2	7,0	2,5	12,0	9,46	198	39,7	4,06	23,0	17,9	Из 6. 49	1,22
12	120	64	4,8	7,3	7,5	3,0	14,7	11,50	350	58,4	4,88	33,7	27,9	8,72	1,38
14	140	73	4,9	7,5	8,0	3,0	17,4	13.70	572	81,7	5,73	46,8	41,9	11,50	1,55 В
16	160	81	5,0	7,8	8,5	3,5	20,2	15,90	873	109,0	6,57	62,3	58,6	14,50	1,70
18	180	90	5,1	8,1	9,0	3,5	23,4	18,40	1290	143,0	7,42	81,4	82,6	18,40	Из 1,88
20	200	100	5,2	8,4	9,5	4,0	26,8	21,00	1840	184,0	8,28	104,0	115,0	23,10	2,07
22	220	110	5,4	8,7	10,0	4,0	30,6	24,00	2550	232,0	9,13	131,0	157,0	28,60	2,27
24	240	115	5,6	9,5	10,5	4,0	34,8	от 27. 30	3460	289,0	Из 9,97	163,0	198,0	34,50	2,37
27	270	125	6,0	9,8	11,0	4,5	40,2	31,50	5010	371,0	11,20	Из 210.0	260,0	41,50	2,54 мм
30	300	135	6,5	10,2	12,0	5,0	46,5	36,50	7080	472,0	12,30	268,0	337,0	49,90	2,69
33	330	140	7,0	11,2	13,0	5,0	53,8	42,20	9840	597,0	13,50	339,0	419,0	59,90	2,79
36	360	145	7,5	12,3	14,0	6,0	61,9	48,60	13380	743,0	14,70	423,0	516,0	71,10	2,89
40	400	155	8,3	13,0	15,0	6,0	72,6	57,00	19062	953,0	16,20	545,0	667,0	86,10	3. 03
45	450	160	9,0	14,2	16,0	7,0	Для 84,7	66,50	27696	1231,0	18,10	708,0	808,0	101,00	3,09
50	500	170	10,0	15,2	17,0	7,0	100,0	78,50	39727	1589,0	19,90	919,0	1043,0	123,00	3,23
55	550	180	11,0	16,5	18,0	7,0	118,0	92,60	55962	2035,0	21,80	1181,0	1356,0	Из 151,00	3,39
60	600	190	12,0	17,8	20,0	8,0	138,0	Из 108. 00	76806	2560,0	23,60	1491,0	1725,0	182,00	3,54
Примечания: 1. Площадь поперечного сечения и масса 1 м двутавра рассчитываются исходя из номинальных размеров; плотность стали равна 7,85 г/см. 2. Значения радиусов кривизны, уклона граней внутренних полок, толщины полок указаны на черт.1 и в табл.1, приведенных для строительного калибра при готовой аренде, не контролируются. 3. В таблице использованы обозначения:  – момент инерции;  — момент сопротивления;  — статический момент полиацена; радиус вращения. 4. От И-24 Н до 60 Н не рекомендуется для новых конструкций.

3. Точность прокатных балок изготавливается:

повышенной точности — Б;

условная точность — В.

4. Допуски на размеры и форму поперечного сечения двутавра (рис.1−2) должны соответствовать приведенным в табл. 2.

 — укорочена ширина фланца; ширина удлиненного фланца; перекос полки; а отклоняющая стенка

Прокл.2

Стол 2

мм

от от от от от от от от от от

Параметр I-показатель качества	Размер					Максимальное отклонение при прецизионной прокатке
	высокий	обычный
Высота			до	140	вкл.	±2,0	±2,0
	СВ.	140	«	180	«		±2,5
	СВ.	180	до	300	вкл.	±3,0	±3,0
	«	300	«	360	«		±3,5
	СВ.	360	до	600	вкл.	±4,0	±4,0
Ширина полки			до	73	вкл.	±2,0	±2,0
	СВ.	73	«	90	«		±2,5
	«	90	«	135	«		±3,0
	СВ.	135	до	155	вкл.	±3,0	±3,5
	«	155					±4,0
Толщина полки *			до	7,5	вкл.	-0,4	-0,7
	СВ.	7,5	«	8,9	«	-0,5	-0,7
	«	8,9	«	10,7		-0,6	-0,8
	СВ.	10,7	до	12,3	вкл.	-0,7
	«	12,3	«	14,2	«	-0,8	А 1,0
	«	14,2	«	15,2	«	-0,9
	СВ.	15,2				А 1,0	-1,2
Полки диагональные шириной	Из	55	до	190	вкл.	Не более 0,0125	Не более 0,02
Отклонение от симметрии при ширине			до	73	вкл.		2,0
	СВ.	73	«	90	«	2,0	2,5
	«	90	«	135	«		3,0
	СВ.	135	до	145	вкл.	3,0	3,5
	«	145					4,0
Длина			до	8 м	вкл.	+40	+40
	СВ.	8 м				К допуску +40 прибавлять по 5 мм на каждый метр длины Ст 8 м	+80
________________ * Положительные отклонения ограничиваются крайними отклонениями на земле.

5. Прогиб стены(стены) не должен превышать 0,15.

6. Кривизна двутавра не должна превышать 0,2% длины.

7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для обычных двутавров точность не контролируется.

8. Профили изготавливаются длиной от 4 до 12 м:

измеренная длина;

кратно мерной длине;

произвольной длины.

По согласованию с потребителем допускается изготовление двутавров длиной более 12 м.

9. Колебания массы 1 м двутавра не должны превышать плюс 3, минус 5%.

По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенок двутавра не должно превышать плюс 3, минус 3 % для двутавра N 16 и плюс 2,5 минус 2,5 % для двутавров больше 16,

10. Контроль размеров и геометрической формы на расстоянии не менее 500 мм от торца двутавра.

Высота двутавровой балки в плоскости управления.

Горячекатаные открытые секции RU — создайте свое видение

Чтобы оптимизировать наш веб-сайт для вас и иметь возможность постоянно улучшать его, мы используем файлы cookie.
Продолжая использовать наш веб-сайт, вы соглашаетесь на использование файлов cookie. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности



Стандартный двутавр с коническими полками

Российский стандарт Двутавр с коническими полками
Размеры: ГОСТ 8239-89

Уклон полки 6-12%.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Таблицы, рисунки, рисунки и вся информация на этой странице были тщательно изучены, но не проверены независимым лицом/организацией и предоставляются без какой-либо ответственности. Любые обязательства исключаются из-за ошибочной, неполной или устаревшей информации. Пожалуйста, проконсультируйтесь со своим техническим персоналом и/или с соответствующим институтом стандартизации.

Обозначение	Номинальная Вес 1 м	Размеры						Зона Раздел
	Г	ч	б	т ш	т ф	Р 1	Р 2	А
	кг/м	мм	мм	мм	мм	мм	мм	см 2
№ 10	9,46	100	55	4,5	7,2	7,0	2,5	12,0
№ 12	11,50	120	64	4,8	7,3	7,5	3,0	14,7
№ 14	13,70	140	73	4,9	7,5	8,0	3,0	17,4
№ 16	15,90	160	81	5,0	7,8	8,5	3,5	20,2
№ 18	18,40	180	90	5,1	8,1	9,0	3,5	23,4
№ 20	21,00	200	100	5,2	8,4	9,5	4,0	26,8
№ 22	24,00	220	110	5,4	8,7	10,0	4,0	30,6
№ 24	27,30	240	115	5,6	9,5	10,5	4,0	34,8
№ 27	31,50	270	125	6,0	9,8	11,0	4,5	40,2
№ 30	36,50	300	135	6,5	10,2	12,0	5,0	46,5
№ 33	42,20	330	140	7,0	11,2	13,0	5,0	53,8
№ 36	48,60	360	145	7,5	12,3	14,0	6,0	61,9
№ 40	57,00	400	155	8,3	13,0	15,0	6,0	72,6
№ 45	66,50	450	160	9,0	14,2	16,0	7,0	84,7
№ 50	78,50	500	170	10,0	15,2	17,0	7,0	100,0
№ 55	92,60	550	180	11,0	16,5	18,0	7,0	118,0
№ 60	108,00	600	190	12,0	17,8	20,0	8,0	138,0



I-образные балки с коническими фланцами Файлы . dwg/.dxf Перед загрузкой ознакомьтесь с заявлением об отказе от ответственности вверху страницы. Загрузка и использование любых файлов, представленных здесь, без какой-либо ответственности и на свой страх и риск. Предоставленные здесь файлы не должны использоваться без компетентная профессиональная экспертиза лицензированным инженером. CAD-файлы были созданы с помощью nanoCAD 5. Сечения нарисованы с наклоном полки 10 %.
№ 10 (100 x 55)	№ 12 (120 x 64)	№ 14 (140 x 73)	№ 16 (160 x 81) )	№ 18 (180 x 90)
№ 20 (200 x 100)	№ 22 (220 x 110)	№ 24 (240 x 115)	№ 24 (240 x 115)0007	№ 27 (270 x 125)	№ 30 (300 x 135)
№ 33 (330 x 149)	№ 36 (360 x 145)	№ 40 (400 x 155)	№ 45 (450 x 160)	№ 50 (500 x 170)
№ 55 (550 x 180)	№ 60 (600 x 190)
Все файлы были созданы тщательно но невозможно исключить все ошибки. Будем признательны, если вы сообщите нам о найденных вами ошибках. Спасибо.

> наверх

Для просмотра похожих изображений серии продуктов «Стандартная двутавровая балка с коническими фланцами » нажмите: здесь

Стандарт S355ne/Q355ne

ГОСТ

атмосферостойкая стальная двутавровая/двутавровая балка Дом

 Каталог продукции  Строительство и отделка  Стальная конструкция

Описание продукта

Информация о компании

Вопросы и ответы клиентов (0)

Адрес: Комната 718, здание Лучжун, район Ганчэн, город Цзинань

Тип бизнеса: Производитель/фабрика, торговая компания

Диапазон бизнеса: Строительство и отделка, Промышленное оборудование и компоненты, Производственное и перерабатывающее оборудование, Металлургия, Минеральные ресурсы и энергетика, Инструменты и оборудование

Сертификация системы управления: ISO 9001, ISO 14001, OHSAS/ OHSMS 18001, IATF16949

Основная продукция: Круглый стержень, полоса из высокоуглеродистой стали, рулон из пружинной стали, гусеничный башмак, мачта вилочного погрузчика, отвал грейдера, режущая кромка, рулон оцинкованной стали перед покраской, болт и гайка

Введение компании: Торгово-экономическая компания Laiwu Tai Rhenuim была создана в 2013 году в городе Цзинань, провинция Шаньдун. Являясь дочерней компанией Laiwu Steel Group, специализируемся на импорте и экспорте стальной продукции и запчастей для строительной техники. У нас есть 4 производственные линии, основное внимание уделяется горячекатаному круглому прокату, полосе из высокоуглеродистой стали, рулону пружинной стали, горячекатаной специальной профильной стали (шпунт, C&J-канал для мачты вилочного погрузчика, гусеничный башмак), горячекатаному изогнутому стальному листу для строительной техники. части (изогнутая стальная пластина * лезвия грейдера * режущая кромка, концевой наконечник, зубья ковша).

Мы прошли сертификацию ISO9001, OHSAS/OHSMS 18001, IATF16949.

Вся продукция производится на профессиональных фабриках с современным оборудованием, которыми управляют опытные и квалифицированные специалисты, которые строго следуют политике обеспечения качества и правилам и нормам ISO. Сертификаты испытаний на фабрику соответствуют EN10204 3.1b. Продукция с соответствующей маркировкой CE, сертификатом Lioyd, сертификатом JQS, сертификатом ГОСТ экспортируется во многие страны Азии, Европы, Африки, Ближнего Востока, Канады и Америки.
