О Фальцевой кровле

Актуальный, стильный и надежный кровельный материал, который отлично сочетается с различными архитектурными стилями. Благодаря классике линий этот материал понравится даже самым консервативным личностям.

Главной особенностью двойного стоячего фальца является универсальность применения, не только благодаря внешнему виду, но и техническим характеристикам и методам крепления.

Этот кровельный материал подходит для крыш с пологими скатами и поставляется в широкой цветовой палитре.

Двойной стоячий фальц

Двойной стоячий фальц Line

Фальцевый шов и его виды

Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность.
Мы используем два вида фальцевого шва:

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.

Видео о Фальцевой кровле:

Инфоролик

15:29 мин

Монтаж фальцевой кровли Федора Конюхова. Течет кровля.

Инфоролик

03:30 мин

Клик-фальц или двойной стоячий фальц?

Отличия кликфальца от двойного стоячего фальца

09.07.2019

Отличия кликфальца от двойного стоячего фальца

Двойной стоячий фальц – один из самых популярных кровельных материалов. Чаще всего его изготавливают из оцинкованной с двух сторон кровельной стали, покрытой полимерной краской. Фальцевое соединение представляет собой Г-образный профиль, перекладину которого загибают вниз на 90 º. Снизу фальцевые соединения кажутся объёмным узором, украшающим кровлю.

Но в последнее время у двойного стоячего фальца появился конкурент – кликфальц (или клик-фальц). Картины оснащены защёлкивающимися замками, от которых материал и получил название. С одной стороны листа находится защёлкиваемая, с другой – защёлкивающая часть замка.

Какой же из двух материалов лучше при монтаже фальцевой кровли? Попробуем разобраться.

Особенности двойного стоячего фальца

Преимущества материала:

• фальцевые соединения – жёсткие и герметичные;

• двойной стоячий фальц можно укладывать на кровли с уклоном от 3 º, то есть даже на почти плоские;

• материал идеален для кровель со сложной геометрией.

Недостатки двойного стоячего фальца:

• для укладки картин нужны специальные кляммеры. Нижнюю часть кляммера при помощи саморезов крепят к обрешётке, а верхнюю вставляют в гребень фальца;

• для монтажа требуется полный комплект кровельного инструмента;

• монтаж кровли должен выполнять квалифицированный мастер, досконально знающий особенности материала (включая СНиП), умеющий правильно подобрать тип кляммеров, имеющий опыт работы с фальцезагибочным инструментом. Если мастер повредит цинковое покрытие картин, кровля начнёт ржаветь.

Особенности кликфальца

Преимущества материала:

• для крепления картин к кровле используют обычные саморезы ПШ;

• соединять между собой листы очень легко, достаточно просто нажать на замок (можно даже ногой). Применять фальцезагибочные инструменты не требуется;

• для монтажа кровли используют минимум инструмента.

Недостатки кликфальца:

• уклон кровли должен составлять не менее 16 º;

• кликфальц укладывают на кровли с простой геометрией: преимущественно одно- и двускатные.

Выводы

Если уклон кровли составляет от 3 до 15 º, то выбора нет: нужно укладывать двойной стоячий фальц, кликфальц не подойдёт.

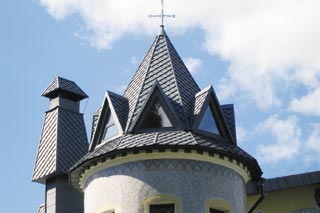

Также кликфальц не подходит для исторических зданий иди частных вилл со сложной геометрией кровли: флигелями, башенками.

Но для монтажа обычной одно- или двускатной кровле с уклоном от 16 º можно использовать как двойной стоячий, так и кликфальц. Разница лишь в том, что кликфальц укладывать намного проще и быстрее.

В любом случае перед покупкой кровельного материала желательно посоветоваться со специалистом.

Материалы представлены в каталогах Поделиться ссылкой:

Рубрики: Кровля

Фальцевое соединение — виды замков и способы применения

Фальцевым соединением называется неразъемное, но и не жесткое, соединение встык тонких металлических полотен. Слово «фальц» происходит от немецкого «Falz» и переводится как «паз, желоб».

Наибольшее распространение такой вид соединения получил в кровельном деле. Дело в том, что при стыковки листов металла приходится решать вопросы, связанные с их термическим расширением.

Рис. 1

Изменение геометрических размеров при температурных перепадах не позволяет реализовать жесткое герметичное соединение. В месте стыковки возникает напряжение материала, приводящее к существенной его деформации. Именно поэтому наилучшим способом сопряжения выступает фальцевое соединение.

При фальцовке производится соединение двух кровельных элементов, кромки которых предварительно обрабатываются с тем расчетом, чтобы при их сведении можно было получить фиксирующий шов (рис. 1).

Фальцевые швы бывают трех видов:

• лежачий;
• стоячий;
• угловой.

Конструктивно швы делятся на две группы:

• одинарные;
• двойные (разновидность — реечные фальцы).

Лежачий фальц

При соединении торцевых краев кровельных листов, идущих поперек ската, используют лежачий вид фальца (рис. 2), а для боковых кромок, которые направлены параллельно скату крыши — стоячий.

Рис. 2

Лежачие фальцы считаются не вполне надежными, поэтому применяются все реже. К тому же, рулонный кровельный материал можно разрезать на всю длину ската, что устраняет необходимость в поперечном соединении. Но, поскольку такой вид фальца окончательно не изжил себя, рассмотрим его конструктивные особенности.

Фальцевая кромка лежачего типа производится так (рис.3):

а) укладывают полотно на край стола для разметки, обитого по торцам уголком. Затем наносят черту по линии отгиба кровельного листа. Ширина отгиба зависит от толщины листа — чем тоньше жесть, тем меньше отгиб;

б) деревянной киянкой или резиновым молотком выполняют аккуратный отгиб;

Рис. 3

в) обязательно обеспечивают перпендикулярность отгиба;

г) далее лист переворачивают отгибом вверх и начинают «заваливать» его на лист той же киянкой. Аналогичным образом выполняют и вторую заготовку;

д) кромки двух полотен соединяют в замок, который поджимается киянкой;

е) посредством молотка и бруска из металла подсекают верхнее полотно так, чтобы не замять фальцевый шов.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Рис. 4 (1 — скребок; 2 — брусок)

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.

Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Рис. 5

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Однако, от застоя воды на крыше не спасет даже такой прочный стык, поэтому использование двойного стоячего фальца допустимо лишь на кровлях, имеющих уклон 10° и выше. Считается, что делу может помочь специальный уплотнитель — лента, которую вставляют в фальц перед тем, как его начнут обжимать закаточной машиной.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Рис. 6

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

Рис. 7

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Инструкции по монтажу | Двойной стоячий фальц



Особенности:

Угол кровли	от 3°(*)
Направление монтажа	слева направо/справа налево
Высота вентилируемого канала	>=50 мм
16-25°	сплошная обрешетка
25-35°	50 мм
35-45°	100 мм
45-70°	200 мм
70-90°	300 мм
Минимальная толщина доски для обрешетки	25 мм

* — На скатах с углом менее 16 градусов картины необходимо укладывать на подкладочный ковер, а замки дополнительно герметизировать.



Контакты рекомендованных монтажных бригад, специализирующихся на монтаже Двойного стоячего фальца:

Компания «RoofGoods» Телефон: 8 (495) 545-13-22 Телефон: 8 (495) 744-85-37 Сайт: www.k-m-c.ru. www.roofgoods.ru Почта: [email protected] Генеральный директор: Звонецкий Константин Владимирович

Компания «Ваятель» Телефон: 8 (495) 215-15-77 Телефон: 8 (916) 453-59-00 Почта: [email protected] Сайт: http://vayatel.tv/ Руководитель направления «Кровельные системы»: Сергей Патрикеев

Инструмент для монтажа Фальцевой кровли

Узлы фальцевой кровли:

• Излом внешний. чертеж (jpg), чертеж Auto Cad
• Излом внутренний. чертеж (jpg), чертеж Auto Cad
• Ендова. Вариант 1. чертеж (jpg), чертеж Auto Cad
• Ендова. Вариант 2. чертеж (jpg), чертеж Auto Cad
• Карниз. чертеж (jpg), чертеж Auto Cad
• Конек двускатной кровли, хребет. чертеж (jpg), чертеж Auto Cad
• Конек односкатной кровли. чертеж (jpg), чертеж Auto Cad
• Примыкание боковое №1. чертеж (jpg), чертеж Auto Cad
• Примыкание боковое №2. чертеж (jpg), чертеж Auto Cad
• Примыкание к стене верхнее. чертеж (jpg), чертеж Auto Cad
• Обход трубы. чертеж (jpg), чертеж Auto Cad
• Примыкание к трубе вид сверху. чертеж (jpg), чертеж Auto Cad
• Торец. чертеж (jpg), чертеж Auto Cad

Алгоритм расчета кляммеров и саморезов:

Для монтажа одного квадратного метра кровли в картинах Двойного стоячего фальца нам понадобится 6 кляммеров. При скатах длиной менее 4 метров используются только неподвижные кляммеры. В случае, если скат длиной более 4 метров, для крепления используются подвижные и неподвижные кляммеры. Соотношение кляммеров: 30% неподвижные — 70% подвижные. При расчете саморезов руководствуйтесь следующим алгоритмом:

• крепление неподвижного кляммера саморезы ПШ 2 шт/кляммер
• крепление скользящего кляммера саморезы ПШ 3 шт/кляммер
• крепление карнизной планки саморезы ПШ 3шт/мп
• крепление капельника конденсата саморезы ПШ 3шт/мп
• крепление самодельных кляммеров (торец , ендова, бок. примыкание) саморезы ПШ 3 шт/мп (ендова — 6)
• крепление крепежной планки заклепки (только сталь) 4 шт/мп
• крепление торцевой планки саморез 4.8*29 4 шт/мп
• крепление вентпрогона саморез 4,8*29 8 шт/мп
• крепление коньковой планки саморез 4,8*29 6 шт/мп
• крепление планок примыкания к вентпрогону/бруску саморез 4,8*29 4 шт м/п
• крепление планок примыкания в штробу и внакладку саморез 4,8*29 4 шт м/п

Документация

Инструкция по монтажу панелей Кликфальц (PDF)

Скачать PDF

Дополнение к инструкции по монтажу панелей Кликфальц (PDF)

Скачать PDF

Чертежи фальцевой кровли и доборных элементов (JPG)

Скачать JPG

Практикум: виды фальца

Как бы ни был хорош, долговечен и прочен кровельный материал, качество готового покрытия будет определяться качеством работ по соединению между собой его отдельных элементов.

Одним из самых ярких примеров, иллюстрирующих это утверждение, является использование для покрытия кровли различных металлов – стали, алюминия, меди, титан-цинка. Эти материалы долговечны и неприхотливы; будучи специальным образом обработанными, они успешно противостоят коррозии. Кроме того, металлы имеют малый вес и легко формуются, принимая любую, самую причудливую форму.





Неподвижный кляммер            Подвижный кляммер                                                                  Простой лежачий фальц для поперечного                                                                                                                                                                  соединения при покрытии кровель с уклоном от                                                                                                                                                        25°

 Однако соединение металлических листов вызывает ряд проблем, связанных, прежде всего, с их склонностью к терморасширению. Защиту низлежащих слоев кровельного «пирога» от внешних воздействий можно обеспечить только с помощью однородного водонепроницаемого покрытия. Но изменение линейных размеров листа или картины при повышении или понижении температуры не позволяет организовать жесткое, герметичное сопряжение – возникающее в месте стыка напряжение может привести к значительной деформации металла. В этой ситуации незаменимым способом соединения металлических листов является фальцевание.

Фальцевание подразумевает механическое соединение особым образом подготовленных и согнутых краев соседних кровельных элементов (картин). Образующиеся вдоль них барьеры или желобки выполняют функцию водоотводов и, одновременно, крепежных соединений. (Кстати, слово «фальц» с немецкого и обозначает «паз» или «желоб».)

По внешнему виду фальцевые соединения делятся на лежачие, стоячие и угловые. По степени уплотнения они могут быть одинарными и двойными. Боковые длинные края полос металла, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные – лежачими. Лежачие фальцы менее надежны, чем стоячие, поэтому в настоящее время их используют все реже, применяя в работе не листовой, а рулонный металл, не требующий поперечных сопряжений. При этом изготовление панелей-картин становится возможным непосредственно на стройплощадке.

Картины крепят к обрешетке узкими стальными полосками – «кляммерами», которые одним концом заводят в фальцы при их изгибе, а другим крепят к брусу обрешетки. Используют три вида кляммеров. Жесткие – они фиксируют картину и не позволяют ей сдвигаться относительно основания. Эти кляммеры используют на всех скатах, а место их расположения зависит от уклона кровли. Еще существует два вида «плавающих» («подвижных») кляммеров. Они используются для обеспечения сдвига картин металла при его тепловом расширении/сужении. Закрытие фальцев осуществляется либо вручную, либо с помощью специальных электромеханических закаточных устройств.

Стоит учитывать, что нередко повреждения на металлических кровлях возникают из-за недостаточного количества или неправильного размещения кляммеров. Надежность крепления во избежание срывов и других повреждений штормовым ветром можно обеспечить посредством применения подвижных крепежных элементов.

Николай Савченко, генеральный директор ООО «Саврос»
Одинарный фальц – это беда, доставшаяся нам от советского времени, когда доминировала установка: «экономика должна быть экономной». Его применение в настоящее время я считаю просто преступлением, ведь известный всем из школьной программы капиллярный эффект приводит к тому, что крыша, покрытая одинарным фальцем, очень часто дает течь в осенне-зимний период. В какой-то мере эту проблему может решить устройство гидроизоляции по сплошной обрешетке перед монтажом непосредственно металлических картин. Но возникает вопрос: если опыт европейских коллег, не одно десятилетие применяющих при монтаже металлических кровель двойной фальц убедительно доказал свою надежность, зачем применять отжившие технологии?

Одинарный стоячий фальц

Одинарный стоячий фальц является самой простой разновидностью этого рода соединений и применяется на кровлях с уклоном не менее 10°. Очень важно, что он может выполняться в самозащелкивающемся варианте. При этом для соединения панелей не требуется специальный инструмент — достаточно простого нажатия.



Одинарный фальц                            Двойной стоячий фальц                  «Г-образный» (угловой)                                                                                                                                         стоячий фальц

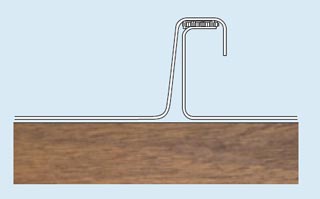

«Г-образный» (угловой) стоячий фальц

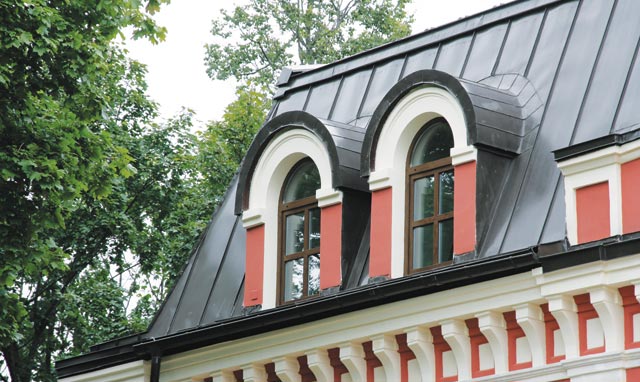

«Г-образный» (угловой) стоячий фальц известен сравнительно недавно, с начала XX в. Он эффектно выглядит (за счет объема и создаваемой тени), поэтому применяется в основном для облицовки «бросающихся в глаза» поверхностей с большой площадью – фасадов, кровель с углом наклона выше 25°, парапетов, аттиков и склонов мансард. Для закрытия фальца нужна всего одна операция — простота выполнения препятствует возникновению напряжений в материале и сводит риск образования выпуклостей на «парадных» лицевых поверхностях к минимуму.



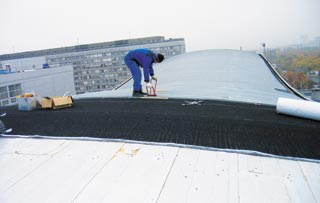

Герметизация фальца на примере материалов RHEINZINK®

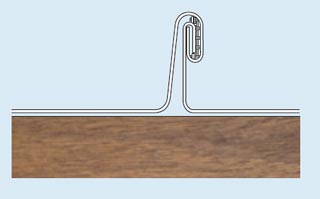

Двойной стоячий фальц

Двойной стоячий фальц использовался как в России, так и в Западной Европе с конца XIX в. В отличие от одинарного фальца, он, хотя и являлся более надежным, но был сложнее в изготовлении. Поэтому в СССР он применялся мало. После того как на Западе были разработаны специальные станки и инструменты, облегчающие работу кровельщика (закаточные машины, гибочные станки и др.), двойной стоячий фальц и, как следствие, фальцевая кровля стали применяться в качестве основного вида покрытия.

Устройство этого, более сложного, фальцевого соединения подразумевает сначала создание «Г-образного» стоячего фальца и затем его загибание на 90°. Поперечные температурные деформации картин происходят в основании  двойных стоячих фальцев, там должен быть предусмотрен зазор в  3–5 мм. Увеличение количества операций, требуемых для закрытия фальца, приводят, с одной стороны, к повышению его надежности, а с другой – усложняют процесс монтажа кровельного покрытия. Однако современное фальцепрокатное оборудование позволяет собирать соединения с двойным фальцем даже на самых технически сложных участках кровли. Двойной стоячий фальц обеспечивает герметичность конструкции во время дождя и тающего снега, однако для стоячей воды уязвим даже он – поэтому уклон такой фальцевой кровли не должен быть ниже 10°. Однако при использовании специальной уплотняющей ленты, которая вставляется в фальц до его обжатия, минимальный уклон кровли можно снизить до 3°.



Реечный фальц

Сложные места на малых уклонах рекомендуется пропаивать. Система с двойными стоячими фальцами не относится к самонесущим системам профилей, для ее успешного функционирования требуется грамотное устройство нижележащих конструкций кровли, чаще всего – деревянной обрешетки. Максимальная толщина листового металла, пригодного для устройства такого варианта фальцевой  кровли, составляет: для  кровельной стали – 0,5 мм; для меди, цинка и алюминия – 0,6-0,8 мм. Обычная ширина картин, получающаяся из 600-миллиметровых лент-заготовок на роликовых формовочных агрегатах, – около 550 мм.

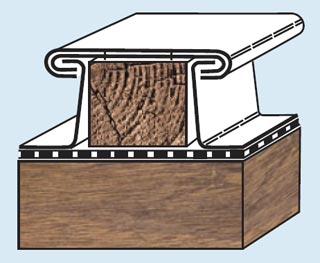

Реечный фальц

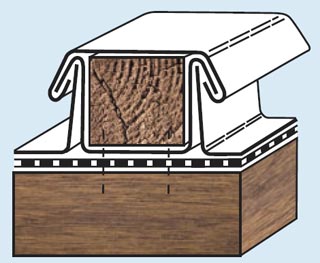

Системы соединения картин с помощью реечного фальца отличаются наличием деревянного бруска, к которому примыкают боковые подогнутые части картин. В отличие от узкого двойного фальца, этот тип крепления выглядит на поверхности кровли более объемным. Всего существует четыре системы соединения картин реечным фальцем. На практике наибольшее распространение получили две — немецкая и бельгийская. Оба этих варианта подходят для кровель с уклоном не менее 3°. Элементы крепления находятся в немецком исполнении системы поверх бруска, а в бельгийском – по бокам бруска. Монтаж реечного и двойного стоячего фальца технологически очень похожи. И, так же, как и кровля с двойным стоячим фальцем, система с реечным фальцем не способна обеспечить защиту низлежащих конструкций от воды нижнего подпора, поэтому требования к углу наклона кровли должны неукоснительно соблюдаться.

Николай Савченко, генеральный директор ООО «Саврос»
Особое внимание должно быть уделено высококачественному выполнению тех технологических операций, которые выполняются вручную при обходе каминных труб, мансардных окон, вентиляционных шахт и других труб и технологических проходок. Здесь необходимо применять весь арсенал современных мобильных станков, техоснастки и специальных инструментов. В зависимости от выбранной технологической схемы фальцы могут применяться как вертикальные двойные, так и горизонтальные двойные, с предварительным сваливанием по ходу воды для заделки их в вертикальные фальцы соседних с трубой картин. Даже при наличии современных рулонных кровельных металлов иногда не удается избежать при монтаже применения поперечных лежачих фальцев. Например, патинированная медь КМЕ выпускается в силу технологического процесса длиной 3 м и поставляется заказчику на паллетах. Поэтому, в зависимости от уклона крыши, соединение трехметровых спрофилированных картин может быть выполнено либо одинарным лежачим фальцем с перехлестом не менее 30 мм, либо с применением фальш-планки с перехлестом от 100 мм и более. К тому же, отбортовка верхнего фальца ниже лежащей картины должна быть выполнена по специальной технологии, обеспечивающей максимальную герметичность фальцевого соединения.

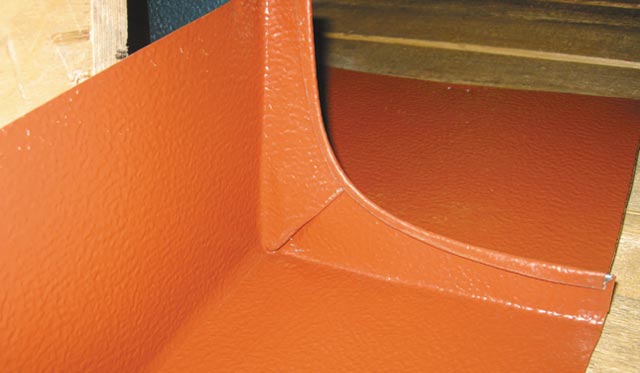

Узел примыкания к трубе из алюминия Prefa, выполненный вручную

Следует обратить внимание на фальцевое соединение ендовы и кровельных картин. Здесь также может быть в зависимости от уклона крыши и кровельного металла несколько технологических вариантов. Это одинарный лежачий фальц, лежачий фальц с фальш-планкой и в некоторых случаях вертикальный двойной фальц, со сваливанием их в горизонтальную плоскость по ходу воды между вертикальными фальцами каждой картины. Если для кровли применяются ромбы, то лежачие фальцы располагаются под углом 45° или круче, если ромбы остроугольные.

Современные разработки (компания «Райнцинк») позволяют выполнить реечный фальц без использования бруска. Его место пустует, а верхняя планка, соединяющая картины, имеет достаточную жесткость в замке с ними, чтобы обеспечить полную имитацию наличия бруска и надежность соединения.

Дмитрий Зеленщиков, директор ООО «Акадо-С»
На мой взгляд, бедой является не определенная технология (фальцевая или любая другая), а ее не соблюдение. Если раньше использовали одиночный фальц, то – значит, это было оптимально с точки зрения решения поставленной задачи (сделать кровлю) и возможностей технологий того времени (листы, а не рулоны). И служили эти кровли свой срок, и были красивыми. Пришли новые возможности по производству кровельных металлов и заготовке кровельных элементов, пришли и новые технологии. Опыт нашей компании показывает, что и двойные фальцы текут, и от дождя, и от мокрого снега. Повторюсь, что дело не в технологии, а в ее не соблюдении или слепом использовании, что называется без головы.

Мне лично довелось не только общаться, но и работать подсобным рабочим у тех самых советских кровельных «дедов», работавших с минимальным набором инструментов, но знавших как потом живет кровля. Есть несколько хитростей, которые делают и одиночные фальцы не протекающими. К сожалению, люди эти ушли и мало кому смогли передать свой опыт.

Запад бывает в чем-то технологичнее России, но не все, что они там придумывают, имеет смысл перетаскивать к нам. Учиться есть чему, но это стоит делать осмыслено и избирательно. Вот чему Западу всегда стоит учиться у России, так это находчивости и изобретательности, а именно эти качества, на мой взгляд, и определяют в конечном случае качество готовой кровли. Такого количества сложных и нестандартных кровель, как в России, лично я не встречал ни в Европе, ни в Америке. Так каким же находчивым и изобретательным должен быть кровельщик у нас? Хорошему кровельщику необходимо много чего знать и уметь, а доучиваться приходится, в общем-то, всю жизнь, но самое главное — он должен уметь думать и понимать кровлю. Поэтому для любого кровельщика и в любой кровле главное – уметь грамотно отводить воду от места стыка элементов кровли, а не добиваться ее полной герметичности.

Ограничений по металлам для фальцевых кровель нет, если металлы действительно кровельные, а не жесткие, т.е. по своему составу не пригодные для устройства кровель. Однако есть нюансы исполнения. Если применяется оцинкованная сталь или алюминий с полимерным покрытием, то надо это учитывать и применять специальные инструменты. Например, молоток, применяемый для формирования двойного фальца вручную, должен иметь пластиковый наконечник. Оправки-лопатки и другие инструменты не должны иметь заусенец и острых краев и углов. При соблюдении рекомендаций производителя и достаточном опыте кровельщиков-жестянщиков покрытие кровельных металлов можно сохранить практически без повреждений. К тому же существует возможность заказывать у производителей окрашенный материал с защитной пленкой, которая предохраняет материал от повреждений и снимается сразу после монтажа.

Николай Александрович Савченко, генеральный директор ООО «Саврос»

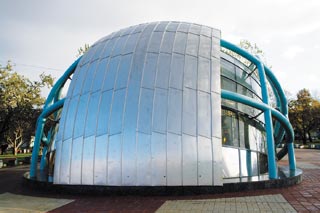

Реечный фальц может применяться не только при использовании деревянного бруска. В реставрации и при возведении новых куполов и подкрестных шаров для соединения соседних сегментов применяются специальные рейки с внутренней стороны. Рейками также могут соединяться различные составляющие защиты деталей фасадов, так как при монтаже их внахлест неизбежно попадание воды непосредственно на фасад. Покрытие парапетов также может быть выполнено с помощью реек или вертикального двойного фальца.

Кроме этого, необходимо учитывать температурные свойства материала. Так, разные металлы имеют различную температуру плавления, что обусловливает выбор инструментария, по-разному реагируют на температуру внешней среды. Например, титан-цинк при температуре менее 5°С тепла становится более хрупким, и при обработке его в холодное время года могут возникать скрытые микротрещины. Сталь при низких температурах обрабатывается очень тяжело, тогда как на медь и алюминий холод сказывается в меньшей степени.



Сложность монтажа фальцевой кровли заключается в высоком проценте скрытых работ, ошибки в которых проявляются только в процессе эксплуатации крыши. Известны примеры, когда при сооружении фальцевой кровли, как, впрочем, и других типов кровельных покрытий, непрофессионализм исполнителей приводил к необходимости полной замены кровельного покрытия.

Статья подготовлена при содействии компаний: ЗАО «Доктор Шифер», ООО «Саврос», ООО «Акадо-С»

виды фальца. Строительные конструкции зданий. Статьи

Как бы ни был хорош, долговечен и прочен кровельный материал, качество готового покрытия будет определяться качеством работ по соединению между собой его отдельных элементов.

 Одним из самых ярких примеров, иллюстрирующих это утверждение, является использование для покрытия кровли различных металлов – стали, алюминия, меди, титан-цинка. Эти материалы долговечны и неприхотливы; будучи специальным образом обработанными, они успешно противостоят коррозии. Кроме того, металлы имеют малый вес и легко формуются, принимая любую, самую причудливую форму.





Неподвижный кляммер                Подвижный кляммер

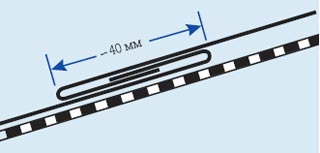

Простой лежачий фальц для поперечного соединения при покрытии кровель с уклоном от 25°

Однако соединение металлических листов вызывает ряд проблем, связанных, прежде всего, с их склонностью к терморасширению. Защиту низлежащих слоев кровельного «пирога» от внешних воздействий можно обеспечить только с помощью однородного водонепроницаемого покрытия. Но изменение линейных размеров листа или картины при повышении или понижении температуры не позволяет организовать жесткое, герметичное сопряжение – возникающее в месте стыка напряжение может привести к значительной деформации металла. В этой ситуации незаменимым способом соединения металлических листов является фальцевание.

Фальцевание подразумевает механическое соединение особым образом подготовленных и согнутых краев соседних кровельных элементов (картин). Образующиеся вдоль них барьеры или желобки выполняют функцию водоотводов и, одновременно, крепежных соединений. (Кстати, слово «фальц» с немецкого и обозначает «паз» или «желоб».)

По внешнему виду фальцевые соединения делятся на лежачие, стоячие и угловые. По степени уплотнения они могут быть одинарными и двойными. Боковые длинные края полос металла, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные – лежачими. Лежачие фальцы менее надежны, чем стоячие, поэтому в настоящее время их используют все реже, применяя в работе не листовой, а рулонный металл, не требующий поперечных сопряжений. При этом изготовление панелей-картин становится возможным непосредственно на стройплощадке.

Картины крепят к обрешетке узкими стальными полосками – «кляммерами», которые одним концом заводят в фальцы при их изгибе, а другим крепят к брусу обрешетки. Используют три вида кляммеров. Жесткие – они фиксируют картину и не позволяют ей сдвигаться относительно основания. Эти кляммеры используют на всех скатах, а место их расположения зависит от уклона кровли. Еще существует два вида «плавающих» («подвижных») кляммеров. Они используются для обеспечения сдвига картин металла при его тепловом расширении/сужении. Закрытие фальцев осуществляется либо вручную, либо с помощью специальных электромеханических закаточных устройств.

Стоит учитывать, что нередко повреждения на металлических кровлях возникают из-за недостаточного количества или неправильного размещения кляммеров. Надежность крепления во избежание срывов и других повреждений штормовым ветром можно обеспечить посредством применения подвижных крепежных элементов.

Николай Савченко, генеральный директор ООО «Саврос»
Одинарный фальц – это беда, доставшаяся нам от советского времени, когда доминировала установка: «экономика должна быть экономной». Его применение в настоящее время я считаю просто преступлением, ведь известный всем из школьной программы капиллярный эффект приводит к тому, что крыша, покрытая одинарным фальцем, очень часто дает течь в осенне-зимний период. В какой-то мере эту проблему может решить устройство гидроизоляции по сплошной обрешетке перед монтажом непосредственно металлических картин. Но возникает вопрос: если опыт европейских коллег, не одно десятилетие применяющих при монтаже металлических кровель двойной фальц убедительно доказал свою надежность, зачем применять отжившие технологии?

Одинарный стоячий фальц

Одинарный стоячий фальц является самой простой разновидностью этого рода соединений и применяется на кровлях с уклоном не менее 10°. Очень важно, что он может выполняться в самозащелкивающемся варианте. При этом для соединения панелей не требуется специальный инструмент — достаточно простого нажатия.



Одинарный фальц                 Двойной стоячий фальц           «Г-образный» (угловой)

                                                                                                        стоячий фальц

«Г-образный» (угловой) стоячий фальц

«Г-образный» (угловой) стоячий фальц известен сравнительно недавно, с начала XX в. Он эффектно выглядит (за счет объема и создаваемой тени), поэтому применяется в основном для облицовки «бросающихся в глаза» поверхностей с большой площадью – фасадов, кровель с углом наклона выше 25°, парапетов, аттиков и склонов мансард. Для закрытия фальца нужна всего одна операция — простота выполнения препятствует возникновению напряжений в материале и сводит риск образования выпуклостей на «парадных» лицевых поверхностях к минимуму.



Герметизация фальца на примере материалов RHEINZINK®

Двойной стоячий фальц

Двойной стоячий фальц использовался как в России, так и в Западной Европе с конца XIX в. В отличие от одинарного фальца, он, хотя и являлся более надежным, но был сложнее в изготовлении. Поэтому в СССР он применялся мало. После того как на Западе были разработаны специальные станки и инструменты, облегчающие работу кровельщика (закаточные машины, гибочные станки и др.), двойной стоячий фальц и, как следствие, фальцевая кровля стали применяться в качестве основного вида покрытия.

Устройство этого, более сложного, фальцевого соединения подразумевает сначала создание «Г-образного» стоячего фальца и затем его загибание на 90°. Поперечные температурные деформации картин происходят в основании  двойных стоячих фальцев, там должен быть предусмотрен зазор в  3–5 мм. Увеличение количества операций, требуемых для закрытия фальца, приводят, с одной стороны, к повышению его надежности, а с другой – усложняют процесс монтажа кровельного покрытия. Однако современное фальцепрокатное оборудование позволяет собирать соединения с двойным фальцем даже на самых технически сложных участках кровли. Двойной стоячий фальц обеспечивает герметичность конструкции во время дождя и тающего снега, однако для стоячей воды уязвим даже он – поэтому уклон такой фальцевой кровли не должен быть ниже 10°. Однако при использовании специальной уплотняющей ленты, которая вставляется в фальц до его обжатия, минимальный уклон кровли можно снизить до 3°.



Реечный фальц

Сложные места на малых уклонах рекомендуется пропаивать. Система с двойными стоячими фальцами не относится к самонесущим системам профилей, для ее успешного функционирования требуется грамотное устройство нижележащих конструкций кровли, чаще всего – деревянной обрешетки. Максимальная толщина листового металла, пригодного для устройства такого варианта фальцевой  кровли, составляет: для  кровельной стали – 0,5 мм; для меди, цинка и алюминия – 0,6-0,8 мм. Обычная ширина картин, получающаяся из 600-миллиметровых лент-заготовок на роликовых формовочных агрегатах, – около 550 мм.

Реечный фальц

Системы соединения картин с помощью реечного фальца отличаются наличием деревянного бруска, к которому примыкают боковые подогнутые части картин. В отличие от узкого двойного фальца, этот тип крепления выглядит на поверхности кровли более объемным. Всего существует четыре системы соединения картин реечным фальцем. На практике наибольшее распространение получили две — немецкая и бельгийская. Оба этих варианта подходят для кровель с уклоном не менее 3°. Элементы крепления находятся в немецком исполнении системы поверх бруска, а в бельгийском – по бокам бруска. Монтаж реечного и двойного стоячего фальца технологически очень похожи. И, так же, как и кровля с двойным стоячим фальцем, система с реечным фальцем не способна обеспечить защиту низлежащих конструкций от воды нижнего подпора, поэтому требования к углу наклона кровли должны неукоснительно соблюдаться.

Николай Савченко, генеральный директор ООО «Саврос»
Особое внимание должно быть уделено высококачественному выполнению тех технологических операций, которые выполняются вручную при обходе каминных труб, мансардных окон, вентиляционных шахт и других труб и технологических проходок. Здесь необходимо применять весь арсенал современных мобильных станков, техоснастки и специальных инструментов. В зависимости от выбранной технологической схемы фальцы могут применяться как вертикальные двойные, так и горизонтальные двойные, с предварительным сваливанием по ходу воды для заделки их в вертикальные фальцы соседних с трубой картин. Даже при наличии современных рулонных кровельных металлов иногда не удается избежать при монтаже применения поперечных лежачих фальцев. Например, патинированная медь КМЕ выпускается в силу технологического процесса длиной 3 м и поставляется заказчику на паллетах. Поэтому, в зависимости от уклона крыши, соединение трехметровых спрофилированных картин может быть выполнено либо одинарным лежачим фальцем с перехлестом не менее 30 мм, либо с применением фальш-планки с перехлестом от 100 мм и более. К тому же, отбортовка верхнего фальца ниже лежащей картины должна быть выполнена по специальной технологии, обеспечивающей максимальную герметичность фальцевого соединения.

Узел примыкания к трубе из алюминия Prefa, выполненный вручную

Следует обратить внимание на фальцевое соединение ендовы и кровельных картин. Здесь также может быть в зависимости от уклона крыши и кровельного металла несколько технологических вариантов. Это одинарный лежачий фальц, лежачий фальц с фальш-планкой и в некоторых случаях вертикальный двойной фальц, со сваливанием их в горизонтальную плоскость по ходу воды между вертикальными фальцами каждой картины. Если для кровли применяются ромбы, то лежачие фальцы располагаются под углом 45° или круче, если ромбы остроугольные.

Современные разработки (компания «Райнцинк») позволяют выполнить реечный фальц без использования бруска. Его место пустует, а верхняя планка, соединяющая картины, имеет достаточную жесткость в замке с ними, чтобы обеспечить полную имитацию наличия бруска и надежность соединения.

Дмитрий Зеленщиков, директор ООО «Акадо-С»
На мой взгляд, бедой является не определенная технология (фальцевая или любая другая), а ее не соблюдение. Если раньше использовали одиночный фальц, то – значит, это было оптимально с точки зрения решения поставленной задачи (сделать кровлю) и возможностей технологий того времени (листы, а не рулоны). И служили эти кровли свой срок, и были красивыми. Пришли новые возможности по производству кровельных металлов и заготовке кровельных элементов, пришли и новые технологии. Опыт нашей компании показывает, что и двойные фальцы текут, и от дождя, и от мокрого снега. Повторюсь, что дело не в технологии, а в ее не соблюдении или слепом использовании, что называется без головы.

Мне лично довелось не только общаться, но и работать подсобным рабочим у тех самых советских кровельных «дедов», работавших с минимальным набором инструментов, но знавших как потом живет кровля. Есть несколько хитростей, которые делают и одиночные фальцы не протекающими. К сожалению, люди эти ушли и мало кому смогли передать свой опыт.

Запад бывает в чем-то технологичнее России, но не все, что они там придумывают, имеет смысл перетаскивать к нам. Учиться есть чему, но это стоит делать осмыслено и избирательно. Вот чему Западу всегда стоит учиться у России, так это находчивости и изобретательности, а именно эти качества, на мой взгляд, и определяют в конечном случае качество готовой кровли. Такого количества сложных и нестандартных кровель, как в России, лично я не встречал ни в Европе, ни в Америке. Так каким же находчивым и изобретательным должен быть кровельщик у нас? Хорошему кровельщику необходимо много чего знать и уметь, а доучиваться приходится, в общем-то, всю жизнь, но самое главное — он должен уметь думать и понимать кровлю. Поэтому для любого кровельщика и в любой кровле главное – уметь грамотно отводить воду от места стыка элементов кровли, а не добиваться ее полной герметичности.

Ограничений по металлам для фальцевых кровель нет, если металлы действительно кровельные, а не жесткие, т.е. по своему составу не пригодные для устройства кровель. Однако есть нюансы исполнения. Если применяется оцинкованная сталь или алюминий с полимерным покрытием, то надо это учитывать и применять специальные инструменты. Например, молоток, применяемый для формирования двойного фальца вручную, должен иметь пластиковый наконечник. Оправки-лопатки и другие инструменты не должны иметь заусенец и острых краев и углов. При соблюдении рекомендаций производителя и достаточном опыте кровельщиков-жестянщиков покрытие кровельных металлов можно сохранить практически без повреждений. К тому же существует возможность заказывать у производителей окрашенный материал с защитной пленкой, которая предохраняет материал от повреждений и снимается сразу после монтажа.

Николай Александрович Савченко, генеральный директор ООО «Саврос»
Реечный фальц может применяться не только при использовании деревянного бруска. В реставрации и при возведении новых куполов и подкрестных шаров для соединения соседних сегментов применяются специальные рейки с внутренней стороны. Рейками также могут соединяться различные составляющие защиты деталей фасадов, так как при монтаже их внахлест неизбежно попадание воды непосредственно на фасад. Покрытие парапетов также может быть выполнено с помощью реек или вертикального двойного фальца.

Кроме этого, необходимо учитывать температурные свойства материала. Так, разные металлы имеют различную температуру плавления, что обусловливает выбор инструментария, по-разному реагируют на температуру внешней среды. Например, титан-цинк при температуре менее 5°С тепла становится более хрупким, и при обработке его в холодное время года могут возникать скрытые микротрещины. Сталь при низких температурах обрабатывается очень тяжело, тогда как на медь и алюминий холод сказывается в меньшей степени.



Сложность монтажа фальцевой кровли заключается в высоком проценте скрытых работ, ошибки в которых проявляются только в процессе эксплуатации крыши. Известны примеры, когда при сооружении фальцевой кровли, как, впрочем, и других типов кровельных покрытий, непрофессионализм исполнителей приводил к необходимости полной замены кровельного покрытия.

Статья подготовлена при содействии компаний: ЗАО «Доктор Шифер», ООО «Саврос», ООО «Акадо-С»

Фальц двойной стоячий 0,5 Satin с пленкой на замках RAL 7024 мокрый асфальт

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.



Монтаж

Картины крепятся к обрешетке с помощью кляммеров. Кляммеры закатываются в фальцы, благодаря чему сквозные отверстия на поверхности фальцевой кровли отсутствуют.

При монтаже кровельных картин длиной более 8 м необходимо использовать «подвижные» кляммеры.



Особенности

Двойной фальц отличается повышенной надежностью и герметичностью.

В отличие от одинарного замка, при выполнении двойного фальца происходит не просто зацепление краев картин друг за друга, а еще и их загибание на 90 градусов.

Такой замок практически не подвержен капиллярному эффекту, что позволяет избежать протечек и повреждения материала.



Таблица сравнения характеристик покрытий ТМ Grand Line Цветовая карта покрытий ТМ Grand Line



Чертеж панелей Фальц двойной стоячий Сертификаты
