Что такое витражное остекление – Витражное остекление – разновидности и применение

Витражное остекление, особенности, плюсы и минусы витражного остекления, виды витражного остекления

Витражное остекление, которое зачастую используется на фасадах зданий и сооружений, придает им современный внешний вид, оригинальность и эстетичность. Исторически сложилось, что витражи применяются, главным образом, на общественных зданиях, например, торговых комплексах или гостиницах.

Но использование современных технологий при изготовлении витражных систем привело к тому, что в настоящее время они стали широко применяться и в жилищном строительстве, при остеклении мансард и балконов многоэтажных домов и коттеджей.

Под витражным остеклением (иногда называемым панорамным) понимается светопрозрачная строительная система, которая состоит из самонесущего каркаса, изготовленного из профиля, и ограждающей конструкции из стекла, стеклопакета или триплекса. В качестве материалов для изготовления витражного остекления могут выступать как наиболее традиционные в современных условиях алюминий и пластик, так и встречающиеся реже экзотичные поликарбонат, сталь, и иногда даже дерево.

Особенностью витражного остекления является то, что оно выполняется изнутри сооружения или с перекрытий балконов и лоджий. Это позволяет сократить стоимость работ по установке системы, так как нет необходимости привлекать дорогостоящие подъемные механизмы.

Несмотря на то, что размеры витражного остекления могут быть очень значительными, основные принципы мало чем отличаются от традиционного остекления: главным из них является то, что ограждающая конструкция из стекла крепиться в большинстве случаев при помощи штапиков.
Использование самых современных материалов при производстве витражных фасадных систем привело к тому, что они стали постепенно вытеснять пластиковые окна, еще недавно казавшиеся безоговорочно лучшим вариантом остекления зданий и сооружений.

Рис. 1. Современный вариант дизайна с использованием витражного остекления.

Особенности и преимущества витражного остекления

Конструкция витражной системы остекления может применяться даже там, где практически невозможно установить обычные пластиковые или деревянные окна, например, в эркерах или пролетах. Несомненные преимущества панорамного остекления наиболее отчетливо проявляются при его применении на фасадах больших многоэтажных зданий, однако, и при использовании в частных загородных домах стеклянный витраж вполне конкурентоспособен, по сравнению с альтернативными вариантами остекления.

Более того, так как система постоянно совершенствуется, можно с уверенностью сказать, что в дальнейшем область ее применения будет только расширяться. Это вовсе неудивительно, учитывая многочисленные достоинства, речь о которых пойдет ниже.

Рис. 2. Фасадное панорамное остекление.

Экономичность

Экономичность установки витражного остекления обеспечивается сразу несколькими факторами. Во-первых, нет необходимости использования подъемных механизмов. Во-вторых, работы выполняются в сжатые сроки, так как их трудоемкость невелика. В-третьих, стоимость стекла, как основного ограждающего материала ниже, чем у других видов фасада. В-четвертых, витражная фасадная система не нуждается в особом обслуживании и уходе, что также экономически выгодно. Не стоит забывать, что благодаря особенностям витражей, происходит реальная и достаточно заметная экономия на освещении внутренних помещений здания.

Долговечность

Наиболее часто витражное остекление выполняется с использованием алюминиевого каркаса и ограждающих конструкций из стеклопакета или триплекса. Ориентировочный срок службы алюминиевых конструкций, изготовленных с применением современных технологий, составляет примерно 65-70 лет. Триплекс, стеклопакет и другие разновидности стекла вполне могут прослужить еще дольше.

Следует учитывать и тот факт, что система витражного остекления практически не поддается коррозии и другим воздействиям агрессивных факторов. В результате фасады, выполненные по данной технологии, значительно превосходят все существующие аналоги в плане долговечности конструкции.

Рис. 3. Витражное остекление с наличием входных дверей.

Прочность

При всей кажущейся хрупкости витражного остекления, система обладает достаточным запасом прочности. Например, часто применяемый триплекс без каких-либо последствий способен выдержать удар массой 70-80 кг.

Кроме того, все системы витражного остекления позволяют использовать стекло с особыми защитными характеристиками, например, бронированное или антивандальное. В результате, при незначительном удорожании конструкции, может быть получена система, которую очень сложно повредить, а уж тем более разбить. По своим прочностным характеристикам витражное остекление не уступает большинству фасадных систем.

Светопроницаемость

Одной из главных особенностей системы витражного остекления являются высокие показатели светопроницаемости. Причем это относится как к случаям использования обычного стекла, которое полностью прозрачно, так и при применении цветного триплекса или даже витража, которые также пропускают достаточно большое количество света.

Пребывание в здании с естественным освещением не только выгодно с точки зрения экономической эффективности, но также чрезвычайно полезно и комфортно. Давно известно, что человеческий глаз напрягается и, как следствие, устает гораздо сильнее при искусственном освещении. В то же время естественный свет крайне благотворно влияет на зрение и общий психологический комфорт.

Рис. 4. Естественное освещение при витражном остеклении.

Простота в ремонте

Благодаря особенностям конструкции и технологии установки, витражное остекление крайне легко и просто монтируется. Но этим плюсом достоинства далеко не исчерпываются. В случае необходимости замены пришедшего в негодность стекла, достаточно демонтировать отдельный элемент. Разборка всей системы не требуется, что значительно облегчает проведение любых ремонтных работ.

Возможность замены любого из блоков, образующих систему витражного остекления, является одним из важнейших факторов удобства ее эксплуатации и обслуживания. При этом, для ремонт не требуется специализированное оборудование и профессиональные навыки, работы могут выполняться собственными силами.

Рис. 5. Замена стеклопакета.

Экологичность

Одно из важнейших современных требований, предъявляемых практически ко всем строительным материалам и конструкциям – соответствие требованиям экологической безопасности. Все используемые при изготовлении и последующей установке панорамного остекления материалы, изделия или конструкции абсолютно безопасны для человека, животных и растений. Они не наносят вред окружающей среде и экологически чистые, не содержат аллергенов или других вредных или раздражающих веществ.

Благодаря этому, витражное остекление может использоваться повсеместно, на любых зданиях и сооружениях, без каких-либо ограничений.

Рис. 6. Оригинальное дизайнерское решении фасада.

Теплоизоляция

Различные системы панорамного остекления могут быть использованы в любых регионах России. Они обладают высокой устойчивостью к действию низких и высоких температур, абсолютно не деформируясь при этом.

Кроме того, использование современных материалов, в том числе специальных уплотнителей, герметизирующих лент и различных термовставок, позволяют обеспечить системе высокие показатели теплоизоляции. Они гарантируют, как защиту внутренних помещений здания или сооружения от внешнего температурного воздействия, так и сохранение комфортного температурного режима внутри за счет крайне низкой теплопотери.

Рис. 7. Комфортные условия внутри помещения при низкой температуре снаружи.

Звукоизоляция

Высокие показатели герметичности витражных систем обеспечивают не только тепло-, но и звукоизоляцию. Она также достигается правильной сборкой системы со всеми необходимыми деталями и компонентами, включая термовставки, герметизирующие ленты и специальные уплотнители.

Все комплектующие элементы поставляются вместе с системой, причем они подбираются таким образом, чтобы соответствовать климатическим особенностям эксплуатации в данном регионе. Кроме того, их установка также проста, как и остальные технологические процессы по монтажу витражного остекления.

Рис. 8. Здание с витражным остеклением на оживленной трассе.

Привлекательность витражного остекления

Какими бы замечательными эксплуатационными свойствами и характеристиками ни обладала система фасадного витражного остекления, она не получила бы столь широкого распространения без одного из главных своих достоинств – привлекательного, эстетичного, дорогого и современного внешнего вида.

Самые разнообразные цветовые решения, возможность придания фасаду различных, порой весьма причудливых, форм, создание самых разнообразных дизайнерских решений и вариантов оформления здания – все это позволяет считать витражное остекление не просто конструктивным элементов, но и зачастую главным украшением сооружения.

Рис. 9. Вариант дизайна с применением панорамного остекления.

Минусы витражного остекления

Ни один строительный материал или конструкция не обходится без недостатков. Имеются они и у витражного остекления. Главными являются следующие:

• относительно высокая стоимость материалов и работ. Несмотря на то что, благодаря современным разработкам, стоимость системы в последние годы несколько снизилась, все-таки она по-прежнему используется, главным образом, на коммерческих объектах и там, где заказчик готов вложить серьезные финансовые средства для достижения удобства, комфорта и привлекательного внешнего вида;
• невозможность создания неплоских криволинейных поверхностей, например, сферических, из-за недостаточной прочности алюминиевого профиля;
• нестабильность системы витражного остекления при высокой ветровой нагрузке, а также в районах с сейсмической активностью. Данный недостаток серьезно ограничивает использование рассматриваемой системы в высотных зданиях, где она может подвергаться воздействию повышенной ветровой нагрузки. Также не допускается использование панорамного остекления в сейсмически активных регионах, но таких мест относительно немного;
• сложность мытья фасада с внешней стороны. Большие стекла, выступающие в роли ограждающей конструкции при витражном остеклении, невозможно мыть изнутри. Поэтому приходится заниматься этим снаружи, что достаточно проблематично. Проблема усугубляется при наличии нескольких этажей – в таком случае требуется приглашение промышленных альпинистов или использование подъемной техники.

Перечисленные недостатки панорамного остекления не настолько значительны, чтобы помешать все более широкому его применению.

Рис. 10. Мытье витражных стекол.

Разновидности витражного остекления

Существует множество разновидностей витражного остекления. Они могут быть разбиты на группы в соответствии с несколькими классификационными признаками, к которым относятся варианты дизайнерского оформления, тип используемой ограждающей конструкции, область применения различных систем панорамного остекления и многое другое.

Но при всем многообразии, основным признаком, по которому группируют системы витражного остекления, является вид используемого крепления. При любой классификации фасадных систем витражного остекления он используется чаще всего. По этому критерию все системы делятся на пять групп.

Стоечно-ригельное витражное остекление

Наиболее часто используемый вариант конструкции. Основная причина его популярности – относительно невысокая стоимость, наименьшая среди всех встречающихся систем витражного остекления. При стоечно-ригельном варианте применяется профиль, которой можно увидеть через стекло.

Рис. 11. Схема стоечно-ригельного типа крепления.

Несущий каркас конструкции образуют вертикальные стойки и установленные на них горизонтальные ригели. Главные составные элементы и дали название данному виду крепления. Ограждающий материал устанавливается в полученную конструкцию при помощи уплотнителей из резины и закрепляется штапиком.

Рис. 12. Внешний вид сточено-ригельного остекления.

Один из возможных вариантов устройства фасадного остекления приведен на следующем видео:

Структурное витражное остекление

Структурное витражное остекление является разновидностью так называемых безрамных систем. Главная их особенность заключается в том, что несущий профиль снаружи вообще не виден. Достигается подобный эффект при помощи торцевой фиксации, когда стекло монтируется на каркас точечным методом с использованием специального герметика, обладающего повышенной прочностью и клеящей способностью.

Рис. 13. Схема структурного типа крепления витражного остекления.

Данная система является наиболее дорогой, но при этом внешне привлекательной благодаря тому, что снаружи здания образуется сплошное покрытие из стекла, ультрасовременное и эстетичное.

Рис. 14. Внешний вид структурного остекления.

Спайдерное (планарное) витражное остекление

Спайдерное (другое название – планарное) остекление, так же как и структурное, относится к самым дорогим и наиболее сложным технологически. Из-за крайне высокой стоимости используемых элементов крепления и работ по монтажу системы, оно считается элитным и применяется достаточно редко, главным образом при строительстве коммерческой недвижимости.

Рис. 15. Элемент крепления «спайдер».

Особенностью системы является крепление ограждающего материала при помощи «спайдеров» – специальные высокопрочные кронштейны из легированной стали, чем-то напоминающие пауков, название которых на английском языке и дало имя всей системе витражного остекления.

Рис. 16. Внешний вид спайдерной системы.

Полуструктурное витражное остекление

Полуструктурное витражное остекление является несколько видоизмененным вариантом структурного. В нем вместо герметика для крепления ограждающего материала применяются специальные штапики. Благодаря этому снижается стоимость используемых материалов и работ по монтажу системы.

Рис. 17. Узел крепления полуструктурного остекления.

Еще одним преимуществом данного вида крепления является возможность установки открывающихся створок, что при структурном витражном остеклении технологически невыполнимо. Полуструктурное панорамное чаще других альтернативных вариантов используется для фасадов многоэтажных зданий.

Рис. 18. Внешний вид полуструктурного остекления.

Фальш-остекление

Фальш-остекление по праву считается самым бюджетным вариантом из всех используемых. Также его проще всего выполнить технологически. В большинстве случаев решение применить фальш-остекление принимается тогда, когда необходимо скрыть недостатки старого фасад, нуждающегося в серьезном ремонте.

Следует отметить, что внешне вариант практически ни в чем не уступает другим вариантам витражного остекления. Дополнительным резервом для экономии является то, что при фальш-остеклении часто используется одинарное стекло, так как нет необходимости вы высоких показателях тепло- и звукоизоляции.

Рис. 19. Внешний вид фальш-остекления.

Деление по дизайнерскому оформлению витражного остекления

В зависимости от выбранного дизайнером оформления различают:

• прозрачные витражные системы;
• цветные витражные системы.

Во втором случае вместо прозрачного обычного стекла устанавливаются предварительно изготовленные витражи. Они имеют большую устойчивость к воздействию ультрафиолетовых лучей, а также могут монтироваться больших размеров. Это достигается прочностью и надежностью их конструкции.

Наиболее часто цветные витражные системы применяются на стеклянных крышах или куполах различных зданий. Сами витражи могут быть выполнены при помощи разнообразных технологий – пленочной, заливной, классической наборной и т.д.

Рис. 20. Цветное витражное остекление.

Деление по типу системы витражного остекления

По типу системы можно разделить все виды витражного остекления на две группы:

• теплая. Теплая система витражного остекления обладает более высокими теплоизоляционными характеристиками. Они достигаются использованием специальных уплотнителей, герметизирующих лент и термовставок (наиболее часто применяется устанавливаемая дополнительно полиамидная вставка). Такие системы могут применяться даже в регионах с крайне холодными зимами;
• холодная. Данная система монтируется обычным способом, не подразумевающим использование полиамидных вставок. В результате такое остекление имеет несколько меньшую ширину и вес конструкций.

Рис. 21. Схема узла теплого фасадного остекления.

Деление по другим конструктивным особенностям витражного остекления

Помимо перечисленных выше, существует еще несколько классификационных признаков, например:

• по особенностям конструкции различают:
  • глухие;
  • открывающиеся;
• по виду используемого стекла витражное остекление бывает:
  • тонированное;
  • триплекс. Наиболее высокие показатели прочности и звукоизоляции;

Рис. 22. Структура стекла триплекс.

• самоочищающиеся. Не требуют постоянного ухода;
• бронированные и высокопрочные;
• художественные.

Рис. 23. Художественное витражное остекление потолка.

Перечисленными примерами многообразие различных систем витражного остекления далеко не исчерпывается.

Витражное остекление балконов и лоджий

Расширение функциональных возможностей и улучшение основных эксплуатационных характеристик, произошедшие благодаря использованию современных технологий при производстве витражных систем, сделали возможным их применение при остеклении балконов и лоджий. Также этому способствовал и тот факт, что цена на витражное остекление с течением времени становится все более доступной.

Использование витражного остекления балконов позволяет добиться ряда преимуществ:

• возможность выполнения работ по остеклению даже самых больших проемов, имеющих практически любую форму;
• увеличение уровня естественного освещенности помещений, примыкающих к балкону или лоджии;
• улучшение внешнего вида здания, на котором применяется витражное остекление балконов;
• возможность реализации различных дизайнерских решений по оформлению балкона или лоджии;
• высокая ремонтопригодность системы, которая достигается возможностью замены любого ее элемента.

К недостаткам применения рассматриваемой конструкции можно отнести:

• необходимость тщательного соблюдения технологии монтажа;
• сложность мытья стекол снаружи;
• свободный обзор, который доступен не только владельцу квартиры, но и с внешней стороны.

Использование современных витражных системы позволяют избавиться от большинства недостатков, либо свести их к минимум.

Рис. 24. Вариант безрамного остекления балкона.

Витражное остекление коттеджей

Разнообразные возможности, которые предоставляет использование витражного остекления, привели к тому, что оно все чаще применяется в частном домостроении, при возведении загородных домов и коттеджей.

Особенно популярны рассматриваемые системы в тех случаях, когда строительство выполняется не по типовому проекту, а с использованием разнообразных оригинальных архитектурных и конструктивных решений. Именно в таких случаях достоинства витражного остекления могут проявиться особенно ярко.

Рис. 25. Витражное остекление коттеджа.

Наиболее часто оно применяется:

• при выполнении витражного остекления фасада коттеджа;
• при оформлении зимнего сада и подобных небольших помещений или сооружений. К данному типу конструкций относятся также различные беседки, павильоны и террасы, которые возводятся на территории загородного участка. Использование витражного остекления позволяет не только придать им привлекательный внешний вид, но и надежно защищает осадков и ветра;
• для создания единого гармоничного наружного дизайна, органично включающего конструкции окон и дверей.

В настоящее время разнообразные витражные системы остекления все чаще включаются проектировщиками и архитекторами в проекты небольших загородных домов и коттеджей, что свидетельствует о том, что витражное остекление будет применяться все чаще.

Требования к витражному остеклению фасадов

Требования, которые предъявляются к витражному остеклению фасадов, по сути, не отличаются от предъявляемых к другим фасадным системам. Не существует единого нормативного документа, который бы содержал их перечень и описание. Тем не менее, с некоторой долей условности можно разделить на следующие группы:

• пожелания заказчиков. Самая разнообразная категория требований, которая ограничивается лишь фантазией и вкусовыми пристрастиями заказчика;
• требования проектировщиков и архитекторов. В большинстве случаев они отражаются в соответствующей проектно-сметной документация и в значительной степени зависят от заказчика и существующих нормативно-технических документов;
• требования действующих нормативов (общероссийские и региональные). На данный момент нет единого документа или правового акта, который бы четко регламентировал требования, предъявляемые к фасадным системам. Они содержаться в самых различных документах фрагментарно – где-то описываются требования к теплоизоляционным характеристикам, где-то – к освещенности помещений, где-то – к обеспечению пожарной безопасности и т.д.

Следует отметить, что существующие СНиПы по остеклению практически не содержат описания современных материалов и конструкций, используемых при витражном остеклении. До тех пор, пока не будет разработан новый СНиП или ГОСТ следует особое внимание обращать на соответствие применяемых систем проектным параметрам, а также на наличие у компании, поставляющей конструкции, сертификатов соответствия качества.

okna-biz.ru

Витражные системы остекления. Что такое витражное остекление?

Современное витражное остекление позволяет реализовать самые смелые идеи архитекторов за счет использования алюминия. Алюминиевые конструкции витражей обладают высокой звукоизоляцией, прочностью, легкостью и красотой.

Остекление фасадов на максимально возможной площади придает любому помещению воздушность и изящество, впускает в него больше света.

Витражные конструкции

Различают навесные витражные конструкции (на относе от стены) и монтируемые в проем. Наши проектировщики, исходя из расчетного количества точек крепления витража из алюминия, высотности здания и шага несущих стоек, определяют сечения ключевых элементов. В зависимости от геометрии стеклопакетов, обязательно рассчитывается толщина и уровень безопасности, который достигается при помощи закаленного или триплекс-стекла.

Структурная система фасадных витражей известна прочностью и теплосохранностью: с ней фасад становится абсолютно ровным и выглядит цельным. Энергоэффективные стекла дают возможность выполнить теплотехнические требования стеклопакета и фасада в целом. Стеклопакеты для витражей из алюминия производятся со светоотражающим и тонирующим эффектом. В комплексе с вентилируемыми фасадами вдоль всей системы витражного остекления наносятся противопожарные отсечки, а также предусматриваются средства отвода воды и удаления конденсата. Стеклопакеты крепятся к фасаду при помощи силикона, и силиконовый герметик является несущим элементом конструкции.

В создании витражного остекления фасада используются следующие компоненты:

• Алюминиевый профиль – его поверхность защищается от коррозии при помощи специальных покрытий, цвет которых выбирается заказчиком.
• Термоизоляция – изготавливается из ударопрочного ПВХ с хорошими теплофизическими показателями.
• Уплотнитель – резиновая/каучуковая прокладка для прочной фиксации стекла или стеклопакета в раме алюминиевой конструкции.
• Остекление – листовое или закаленное стекло, стеклопакет.

Изготовление и монтаж витражей

Конструкции витража, произведенные по чертежам (в упаковке и с маркировкой) доставляются на строительную площадку. Здесь производится разметка осей и отметки высоты. В соответствии с разметкой предварительно собранные монтажные марки раскрепляются и затем присоединяются к закладным деталям. В раскрепленный витраж ставятся стеклопакеты. Далее ведутся работы по монтажу отливов и организации примыканий. Завершающий этап – монтаж декоративных элементов и прижимных планок. Фасад из алюминия готов.

Компания «Про-Лайн» выполняет любые работы, связанные с проектированием, изготовлением и монтажом систем витражного остекления. Как для типовых, так и для индивидуальных проектов, всегда учитываются все пожелания заказчика.

> Витражное остекление

Строительная компания «Альпика» осуществляет витражное остекление фасадов любой сложности и объема. Высокая квалификация специалистов и многолетний опыт в сфере фасадного производства дает нам возможность сдавать объекты в срок и предоставлять семилетнюю гарантию на конструкции и работы.

Что такое витражное остекление

Производство витражей по самым передовым технологиям – это комплекс работ с применением светопрозрачных конструкций, с их заполнением. Витражное остекление из цельного стеклянного полотна позволяет создавать из него самые разные формы и размеры для широкого спектра их применения. Кроме того, есть уникальная возможность, чтобы в творческом плане использовать большое число способов для создания своего стиля в принятии архитектурного решения.

Используя в работе стоечно-ригельную систему в устройстве витражного остекления , можно в короткие сроки:

• застеклить всю фасадную поверхность здания или его часть;
• оформить здание прямой, радиусной или криволинейной конструкцией, креплением из алюминиевых витражей ;
• дополнить фасад навесом, балконом, входным комплексом или карусельной дверью.

Преимущества алюминиевых витражей фасада

Элегантный и респектабельный внешний вид здания

Высокая светопроницаемость, экономия электроэнергии

Визуальное расширение пространства внутри помещений

Дополнительная вентиляция здания

Конструкции любой формы и цвета

Надежность и практичность конструкции

Герметичность конструкции

Комфорт людей, в помещении с естественным светом

Долговечность: срок службы более 50 лет

Остекление фасадов большой площади

Возможность быстрого монтажа и в любой сезон

Экологическая безопасность

Другие достоинства витражного остекления:

• Высокая стойкость к промерзанию
• Высокая степень пожаробезопасности
• Высокое качество сборки гарантирует практически полное отсутствие бракованных элементов
• Герметичность фасада. Достигается за счет использования многослойных стеклопакетов, установки уплотнителей из EPDM резины

Примеры витражного остекления

Виды стоечно-ригельной системы

Классическая стоечно-ригельная система
На сегодняшний день, является наиболее востребованной в строительстве и обустройстве фасадов на зданиях бизнес — центров и других сооружений городской инфраструктуры. Конструктивная особенность стоечно-ригельной системы позволяет многофункционально использовать наиболее выигрышные (по стилистике и практичности) способы примыканий, переходов и других специфических элементов монтажа.

Классическая система, как правило, применяется в работах по остеклению витражей, составленных из алюминиевого профиля , цена за которые формируется, в зависимости от объемов и сложности выполнения индивидуального проекта. Это могут быть зимние сады и оранжереи, фасады с прямой и наклонной формами, а также зенитные фонари и стеклянные крыши.

Структурная система остекления
Конструкцию системы держит каркасное основание, состоящее из несущих вертикальных стоек, и горизонтальных поддерживающих профилей, иначе называемых ригелями. Кроме них, здесь используется прижимной профиль. Он служит закрепителем стеклопакетов и декоративных накладок, которые скрывают под собой прижимные планки.

Благодаря разработке сверхпрочных герметиков последнего поколения, в которых основным материалом является силикон, эта система витражного остекления фасадов зданий стала часто применяться в строительстве.

Из-за своих декоративных качеств, структурная система продолжает стабильно набирать популярность у заказчиков.

Каркасное основание алюминиевых систем витражного остекления , в большинстве случаев, формируется из гибкого и прочного алюминиевого профиля, закрепляемого с внешней стороны здания. Это могут быть и межэтажные перекрытия, которые позволят каркасу светопрозрачной конструкции быть снаружи практически незаметным. Стеклопакеты образуют сплошную стену из стекла, без проявления стыков и швов.

Под витражным остеклением подразумевается создание прозрачной фасадной конструкции, стоящей из стеклопакетов. Остекление позволяет сделать фасад здания более красивым и выбрать один из множества вариантов оформления.

Общие сведения

Витражное остекление проводится в случаях, когда нет возможности установить стандартные окна. В пример

angaraleshoz.ru

Витражное остекление — что это такое и где оно используется

Оглавление

1. Что такое витражное остекление?
2. Когда используется витражное остекление?
3. Витражное остекление фасадов
4. Используемые системы при витражном остеклении
5. Диапазон цен в Челябинске

Витражное остекление востребовано в строительстве бизнес-центров, супермаркетов, аквапарков и прочих зданий. Оно пользуется популярностью при возведении отелей и спортивных сооружений. При постройке жилых зданий его нередко используют для остекления зимних садов, оранжерей, летних веранд и балконов. Им украшают мансарды загородных домов.

Что такое витражное остекление?

Витражными системами называются оконно-дверные системы, монтаж которых производится изнутри здания и фиксируется штапиком.

Внешний вид витражного остекления выглядит как стеклянная стена, и способно реализовать фантазии многих архитекторов.

В качество основы витражного остекления используются стеклопакеты (32 мм – двухкамерные или 24 мм – однокамерные). Они могут иметь исполнение, различное по степени сложности конфигурации. Применяется и обычное стекло. Стеклянные витражи постепенно вытесняют пластиковые окна. Это обусловлено их облегченной конструкцией, для которой не требуется установка усиливающих профилей.

Когда используется витражное остекление?

При необходимости остекления лестничных маршей и фасадов здания. Такой прием облицовки здания делает его неповторимым. Витражное остекление целесообразно устанавливать на фасадах развлекательных, торговых и бизнес центров, мемориальных и спортивных сооружений, ресторанов и кафе. Это привлекает больше посетителей.

В системе витражного остекления предусмотрена возможность встраивать окна с различным типом открывания.

При остеклении входных групп с тамбуром

Оптимальное применение этого вида в остеклении витрин кафе и ресторанов, входных групп учреждений культуры, например театров. Оно создает необходимый эстетический эффект восприятия этих зданий. В нем обязательно наличие встраиваемых дверей. Тип открывания любой.

Для остекления оранжерей, зимних садов, веранд, лоджий или балконов

В них предусмотрено оснащение встраиваемыми окнами и дверями (при необходимости).

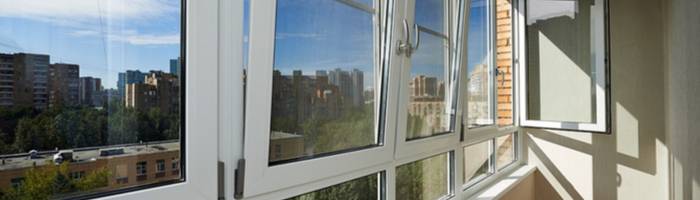

Витражное остекление балконов – оптимальное решение при необходимости закрытия достаточно больших проемов. Оно отличается от традиционного остекления (с использованием деревянных рам) тем, что конструкция витража не только пропускает дневной свет внутрь жилого помещения, но и способствует его защите от вредного воздействия ультрафиолетового излучения.

Стоит отметить, что под понятием витражного остекления балконов, как правило понимают варианты остекления панорамными окнами, где остекление производится от пола до потолка.

Технология установки витражного остекления

• Измерение площади остекления посредством измерительных приборов высокой точности, например, лазерных
• Изготовление системы переплетения
• Обязательное выравнивание существующей конструкции
• Сборка витража. На этом этапе важно соблюдение прямолинейности всех линий поверхности посредством лазерного нивелира
• Установка фурнитуры. В витражном остеклении обычно используются откидные створки. Необходимо обеспечить их качественной силиконовой смазкой.
• При аккуратно выполненной работе витражное остекление смотрится великолепно

Витражное остекление фасадов

При витражном остеклении фасада вся стена выглядит единым красочным полотном, что придает ей дополнительную привлекательность. Наиболее часто для его создания используются профильные системы Sial, Tatprof и Schuko.

Выбирается стекло для витража в зависимости от предназначения и типа постройки. Это может быть триплекс, стекло тонированное, самоочищающееся, звукопоглощающее или бронированное. Для остекления сравнительно небольших площадей, например, витрин салонов красоты или магазинов рекомендуется использовать художественное стекло.

Используемые системы при витражном остеклении

Традиционная стоечно-ригельная система. В ее конструкцию входит алюминиевый, несущий каркас с прижимным профилем, оснащенным крышками (накладками). В устройство каркаса входит вертикальная несущая стойка и горизонтальные ригели. В них предусмотрены пазы для вентиляции и отвода конденсата. Стеклопакет или другой заполнитель закрепляется между каркасом и профилем с помощью уплотнителей. Снаружи каркас не виден, он закрыт декоративными крышками. Они могут иметь миндалевидную, круглую или плоскую форму

Стоечно-ригельная полузакрытая система. Ее отличие от традиционной выражено в следующем: заполнитель снаружи закрепляется только горизонтальными или вертикальными прижимами в виде планок

Структурная. В ней заполнитель крепится к каркасу клеевым способом. Поэтому снаружи поверхность получается полностью стеклянной, без видимых швов;
Полуструктурная. В ней крепление заполнителя осуществляется посредством специальных штапиков

Спайдерная. Заполнитель при использовании этой системы закрепляется посредством спайдеров (на английском спайдер – «паук»). Это специальный кронштейн из легированной стали, в качестве элементов крепления используются конические шайбы или выравнивающие кольца из тефлона, внешний вид которых напоминает паука.

Плюсы витражного остекления

• Возможность остекления проемов, имеющих большие габариты
• Витражное остекление с применением алюминиевого профиля может быть исполнено с изгибом в любых плоскостях, объемных или плоских
• Монтажные работы осуществляются в минимальные сроки
• Витражное остекление высокотехнологично, обладает высокой стойкостью к промерзанию, является невозгораемым
• Устойчиво к вредному воздействию ультрафиолетовых лучей, не подвергается различного рода деформациям и коррозии
• Защищает от потерь тепла и проникновения шума извне
• Защищает здание от проникновения внутрь его атмосферных осадков
• Практично, имеет высокую точность сборки

Диапазон цен в Челябинске

Цены на витражное остекление фасадов зданий и балконов в Челябинске и области варьируют в достаточно широком диапазоне. Они зависят от сложности выполнения работ, вида заполнителя витража, типа используемой системы крепления, наличия встроенных окон, форточек и дверей. Крепежные системы одного типа, но различного производства иногда по стоимости отличаются в разы. Это тоже сказывается на цене конечной конструкции.

www.xn--80aqeieccc1n.xn--p1ai

Что такое витражное остекление балконов и лоджий

Для чего используют панорамное остекление

Витражная система — это не что иное, как панорамный вид остекления. Ее монтаж выполняется изнутри, закрепляется она с помощью штапика. По этой причине устанавливать стеклянные стены можно при любых погодных условиях, к тому же не нужно использовать подъемные механизмы. Чаще всего к витражным системам обращаются, если надо выборочно или полностью заполнить фасад. Сделать частичное остекление можно как вертикальной формы, так и горизонтальной.

Витражные системы используют, если нужно сделать акцент на входе в помещение. В таком случае проводят остекление входных элементов (дверей, тамбуров, вывесок) в развлекательных центрах, ресторанах, театрах и прочих общественных учреждениях. Это делается с целью привлечения гостей, поскольку сквозь стекло можно увидеть, какая продукция есть в торговых лавках, а также лучше рассмотреть дизайн помещения. При таком остеклении применяют маятниковый или распашной тип дверей.

Витражное остекление балконов делают и с целью обустройства зимних садов (веранд, оранжерей). Зимний сад будет гармонично дополнять интерьер, кроме того, он станет полноценным местом, где можно хорошо отдохнуть. Обычные лоджии также обустраивают панорамным остеклением, чтобы защитить помещение от пыли, шума и воров.

Конструкции, которые применяют при панорамном остеклении

Выделяют ряд распространенных витражных систем остекления:

1. Стоечно-ригельная. Представляет собой конструкцию из ригелей и опорной стойки, которые оснащаются специально предназначенными пазами. Эти детали будут выполнять вентилирование и отвечать за отвод конденсата. Чаще всего каркас находится с внутренней стороны фасада. В составе такой конструкции лежит прижимной профиль, который используется для закрепления светопрозрачного наполнения. Сверху его прячут за декоративными круглыми, плоскими или миндалевидными накладками. Такие изделия в точности повторяют рисунок основного сооружения, поэтому фасад имеет эстетичный вид.

Стоечно-ригельные полузакрытые. От первого варианта они отличаются креплением. Снаружи стекло необходимо прикрепить прижимами в вертикальном или горизонтальном направлении.

Структурный вид. Здесь стеклопакет нужно монтировать к каркасу при помощи состава на основе клея. Наружная сторона фасада получится полностью стеклянная, ведь швы не будут видны. Очень важно в такой системе использовать профили усовершенствованного качества и звукоизолирующие стеклопакеты.

Спайдерная. Это название системы, монтаж которой осуществляют с помощью точечного метода. Стеклопакеты закрепляют спайдерами (специальные стальные кронштейны), которые по форме похожи на паука. В результате можно получить прозрачную и облегченную конструкцию, похожую на арку или купол.

Кроме этого, можно сделать витражный балкон с разными вариантами стекол. Кому-то могут понравиться зеркальные варианты, кто-то предпочтет тонированные. Устанавливают и электрохромные стекла, которые обладают способностью изменять уровень светопропускания с помощью пульта управления. Часто используют и энергосберегающие стекла, которые задерживают инфракрасные лучи.

Преимущества остекления витражной системой

Достоинств таких конструкций много. Главным считается возможность остеклить фасады больших площадей и разных форм. Кроме этого, системы максимально быстро устанавливаются, обладают хорошим уровнем светопроницаемости, непромерзаемости и пожаробезопасности. К тому же витражные системы имеют стойкость к попаданию солнечных лучей, они не деформируются и не ржавеют.

Витражные сооружения позволяют получать отличный уровень тепло- и шумоизоляции, а также они абсолютно герметичны. С помощью таких систем на балконах делают настоящие зимние сады. Главное, что лоджия с витражным остеклением имеет красивый внешний вид и отличный дизайн.

mr-build.ru

Что значит витражное остекление. Преимущество витражного остекления. Что такое витражное остекление.

☑ 100% гарантия на материалы и работы

☑ Высокое качество профилей от надёжных производителей

☑ Возможность изготовления из профиля от Заказчика

Компания «Алюмак» предлагает юридическим и физическим лицам профессиональные услуги по проектированию и изготовлению витражей из алюминиевого профиля всех категорий сложности. Производство фасадных конструкций осуществляется на основе оригинальных проектов и расчетов специалистов конструкторского бюро компании, на собственном заводе «Алюмак», оснащенном современным европейским оборудованием. Изготовление витражей выполняется под строгим многоступенчатым контролем качества. Это позволяет выпускать витражные конструкции с высокими техническими и эстетическими характеристиками, в соответствии с действующими требованиями и нормами строительного законодательства.

Основные виды витражей из алюминиевого профиля

Стоечно-ригельное остекление.
В настоящий момент это наиболее распространенный вариант витражного остекления фасадов. Привлекательность стоечно-ригельной системы заключается в удобстве и скорости ее монтажа и в широких возможностях заполнения конструкции различными по фактуре и толщине светопрозрачными материалами.

Помимо стандартной системы существуют следующие разновидности стоечно-ригельного остекления:

• Структурное остекление. Несущая алюминиевая конструкция данного типа витража располагается за светопрозрачной плоскостью фасада и не видна снаружи. Благодаря этой особенности витраж выглядит как цельное стеклянное полотно, очень эффектно и эстетично.
• Полуструктурное остекление. Этот вид витража имеет «смешанную» конструктивную составляющую, своего рода симбиоз структурной и классической стоечно-ригельной систем. Цель смешения конструкций заключается в возможности использовать в комбинированной системе как стеклопакеты, так и различные декоративные фасадные панели.

Модульное остекление.
Данный вид витража — чемпион по оперативности сборки, поскольку его собирают из готовых модулей, изготовленных в заводских условиях, по принципу детского конструктора.

Спайдерное остекление.
Для установки витража данного типа используется уникальная технология так называемого «беспрофильного» остекления. В качестве несущей основы для стекол выступают другие стекла и металлические «спайдеры». В результате получается сплошное стеклянное или зеркальное полотно на фасаде.

Вантовое остекление.
В основе несущей конструкции витража этого типа лежат ванты, точечно закрепленные на стене здания, и специальные натянутые тросы, объединенные в единую крепежную систему. Нестандартная технология позволяет придать витражному фасаду самую необычную форму.

Джамбо остекление.
Название этой технологии витражного остекления отражает ее конструктивную сущность, т.к. «Jumbo» по-английски означает «гигантское, крупногабаритное», в данном случае — стекло. В этой версии витража большие стекла вставляются в такие же большие ячейки несущего алюминиевого каркаса.

Витражи из алюминиевого профиля от профессионалов

При разработке любого проекта в компании «Алюмак» практикуется индивидуальный подход, основанный на пожеланиях заказчика, особенностях здания и функциональном назначении витражной конструкции. Современные импортные и отечественные алюминиевые профили для фасадов завод «Алюмак» закупает напрямую у производителей, что дает нам возможность предлагать клиентам продукцию по весьма привлекательным ценам.

Прайс-лист на изготовление витражей

1. Витраж плоский, система стоечно-ригельная.

2. Витраж объемный, система стоечно-ригельная.

Алюминиевые витражи [

Компания НОВЫЕ ФАСАДЫ предлагает профессиональное проектирование, производство и монтаж витражных алюминиевых конструкций любой сложности из профильных систем ведущих европейских и отечественных разработчиков, таких как Reynaers Aluminium (Бельгия), SCHUCO (Германия), Алюмакс (Россия), ТАТПРОФ (Россия) и др.

В качестве светопрозрачного заполнения витражей мы используем стекло и стеклопакеты российских и мировых производителей:

• SAINT-GOBAIN (Сант-Гобейн, Франция)
• PILKINGTON (Пилкингтон, Англия)
• AGC FlatGlassEurope (Glaverbel, Главербель)

В НОВЫХ ФАСАДАХ можно заказать проектирование и изготовление практически любых алюминиевых витражей. Предварительный расчет можно заказать по телефону или при помощи формы на странице Контакты .

Собственное производство, квалифицированные монтажные бригады — это алюминиевые витражи от НОВЫХ ФАСАДОВ!

Алюминиевые витражи в современном строительстве

Большинство современных офисных и торговых зданий в Москве построены с применением витражного остекления. И чем более сложный и необычный вешний вид имеет здание, тем таких элементов в нем больше. Причиной тому — алюминиевые сплавы, из которых производится профиль для витражей. Они легкие, но при этом выдерживают большие нагрузки. Кроме того, витражное остекление позволяет выполнять повороты алюминиевой конструкции под различными углами в горизонтальной или вертикальной плоскости. Продуманные узлы и компоненты остекления, разработанные производителями профильных систем, предполагают возможность установки в витраж открывающихся окон и дверей, в том числе, снабженных автоматикой.

Алюминиевые витражи — неповторимый облик современных офисных зданий и деловых центров.

Витражные конструкции идеально подходят для производства и монтажа входных групп. Сложно представить себе торговый центр без удобных автоматических раздвижных или револьверных (карусельных) дверей. Такие входные группы, ставшие неотъемлемой частью любого торгового центра, благодаря индивидуальному проектированию способны придать зданию индивидуальность и респектабельность.

Естественно, что такой вид остекления, дающий возможность реализовывать самые необычные и сложные проекты, не мог быть не оценен по достоинству архитекторами и строителями. Поэтому фасадные витражи — один из самых распространенных способов придать зданию выразительность.

Витражное остекление бизнес центра — престижный светлый офис, в котором приятно работать.

Цветовое оформление витражей также радует разнообразием. Алюминиевый профиль может быть окрашен в любой цвет порошковой эмалью по каталогу RAL или декорирован под дерево, а для заполнения используются цветные и тонированные стекла.

Безопасности витражных систем уделено особое внимание: противовзломные профили и стекла востребованы как для остекления офисных зданий, так и для защиты частных загородных домов, коттеджей и зимних садов.

Теплые и холодные витражи

Алюминиевые витражи могут быть теплыми или холодными в зависимости от используемого профиля и вида прозрачного заполнения.

«Теплый витраж » — это конструкция из теплого алюминиевого профиля (например, Reynaers CW 86-EF) со стеклопакетом шириной до 38 мм. Теплым алюминий делает изолирующая полиамидная термовставка, которая и обеспечивает необходимый для конкретного объекта

pkkonakovo.ru

виды, особенности, монтаж конструкций, плюсы и минусы :: SYL.ru

Современный витраж – это оригинальный, практичный и функционально выгодный способ оформления фасадов отелей, торговых центров, спортивных комплексов и других презентабельных объектов. Его суть заключается в использовании светопрозрачных конструкций как полноценного средства ограждения помещений от улицы. Благодаря совершенствованию технико-эксплуатационных качеств витражного остекления эта технология стала доступна и для оформления частных домов. К примеру, все популярнее становится индивидуальное проектирование витражей для загородных коттеджей, балконов, оранжерей, мансардных помещений, зимних садиков и террас.

Общие сведения о технологии

В России большие окна и тем более панорамные фасады никогда не пользовались высоким спросом по понятным причинам – в основном из-за климатических условий. Но эта проблема касается не только нашего региона, но и скандинавских стран, не говоря о Канаде, которая постоянно совершенствует технологии строительства с поправкой на суровые зимы. Постепенно концепция теплого панорамного остекления распространилась по этим странам, а сегодня ее преимущества высоко оценивают и россияне.

В частности, витражное остекление балкона позволяет создать гармоничный переход из тесного помещения к уличному пространству, обеспечивая ощущение безграничного простора. В летнее время пространство наполняется светом, а зимой благодаря эффективной изоляции конструкция защищается от мостиков холода и теплопотерь. При этом климатические факторы – не единственный барьер перед использованием данной технологии. Конструкционные особенности тоже препятствуют установке высоких стеклопакетов и в обычных квартирах, и в домах. Впрочем, обо всем по порядку.

Теплое и холодное витражное остекление

Конечно, стремление к обеспечению теплового комфорта – вполне естественно для владельцев квартир и домов, находящихся в северных широтах. Но важно понимать, что сама концепция остекления в большей степени делает ставку на эстетический эффект. Поэтому в облегченном холодном варианте остекления обычно используются тонкие светопрозрачные полотна, на базовом уровне защищающие помещение от пыли, грязи, осадков и уличного шума. Сбережение тепла для таких систем – вовсе не первостепенная задача. Холодный фасад скорее подойдет для буферных зон, не связанных напрямую с жилыми помещениями.

Витражные конструкции для балконов и лоджий чаще всего проектируются с расчетом на утепление. Особенно это касается мест, которые в весеннее или осеннее время планируется переоборудовать в жилые комнаты. Теплое витражное остекление также используется применительно к домашним садикам, оранжереям и террасам, в которых выращиваются чувствительные к температуре растения. В таких системах изначально задействуются энергоэффективные стекла, толстые профили и специальные уплотнители, повышающие эффективность изоляции в стыках.

Виды материалов для несущей конструкции

В отличие от обычных окон, пластиковые и металлопластиковые рамы при сплошном остеклении используются редко. Связано это с тем, что под динамическими нагрузками пластик может прогибаться и деформироваться. Оптимальным решением будет упругий анодированный алюминий или древесина.

Алюминиевые конструкции отличаются легкостью, прочностью и стойкостью к перепадам температур. Для холодного остекления больших площадей тех же зимних садиков и веранд этот металл будет оптимальным решением. В целях повышения утепляющей функции можно будет дополнительно использовать полимерные вставки.

Древесная конструкция витражного остекления используется как естественный температурный регулятор микроклимата с акцентом на теплосбережение. В изготовлении рам чаще применяют еловый, сосновый и дубовый пиломатериал, а в премиальных системах задействуют и экзотические породы наподобие меранти. Многие боятся в принципе использовать древесные компоненты, полагая, что и влажность, и биологические процессы разрушения от плесени с грибком со временем сделают материал непригодным для столь ответственных задач. Однако, современные средства пропитки и антипиреновой обработки комплексно и на многие годы защищают деревянные профили от угроз разного рода.

Виды материалов для фасадного остекления

Самым популярным решением для заполнения сегментов прозрачного фасада является стекло. Другое дело, что оно может иметь разные исполнения. Самым дорогим и практичным вариантом является одинарное закаленное полотно. Оно выгодно тем, что не препятствует проникновению солнечных лучей летом, а в зимнее время стабильно поддерживает теплоизоляцию. Впрочем, с точки зрения энергосбережения лучше выбирать стеклопакеты с несколькими камерами. Тем более что и для этой конструкции можно подобрать панели из закаленного стекла с тем или иным набором технико-физических свойств – огнеупорностью, стойкостью к механическим и биологическим воздействиям.

В качестве альтернативы стекольным полотнам технологи рекомендуют поликарбонат. Этот материал легко гнется, без проблем переносит динамические нагрузки и механические нагрузки. Но если традиционные виды витражного остекления предполагают сохранение светопрозрачности конструкции, то поликарбонат снижает пропускную способность для солнечных лучей. Это может быть плюсом для определенных видов растения, но, к примеру, матовые и затемненные панели сведут к минимуму и декоративные качества фасада.

Разработка проекта остекления

В процессе разработки технического решения определяются не только оптимальные для конкретных условий материалы, но и сама конфигурация системы. Особое внимание, к примеру, уделяется проемам. От них будет зависеть площадь сегментов для непосредственного остекления, схемы размещения стыков и даже способ монтажа. В первую очередь, определяют структуру размещения функциональных проемов – окон и дверей. В целях оптимизации желательно использовать компактные и в то же время надежные конструкции. Современные проекты витражного остекления, например, предусматривают размещение поворотно-откидных створок. Пользуются спросом и раздвижные механизмы, хотя для них требуются более сложные профильные элементы в несущей конструкции – как правило, из алюминия. От обозначенных функциональных точек рассчитывается и остальное пространство по сегментам. И отдельное внимание уделяется крыше.

Особенности горизонтального остекления

Для балконов и лоджий эта часть проектирования неактуальна, однако террасы и зимние садики с верандами вполне могут иметь и кровельное остекление. Главная задача в расчете таких конструкций – правильно оценить жесткость каркаса и выдержать оптимальный угол ската, чтобы снег не скапливался на крыше, создавая дополнительную нагрузку. В зависимости от применяемых материалов и конфигурации рам, горизонтальное фасадное остекление может иметь наклоны по скатам от 7 до 45°. Для стабильного смыва грязи и снега желательно выдерживать угол не менее 30°.

Монтажные мероприятия

Остекление выполняется в несколько этапов. Сначала подготавливается фундаментная база или жесткое напольное покрытие, на которое будут опираться несущие рамы. Например, для витражного остекления балкона может потребоваться устройство ровной бетонной стяжки. Вертикальные стойки конструкции интегрируются в прокладываемые профильные балки в нижней части, которые крепятся анкерами и кронштейнами. Последующая сборка производится с помощью замковых соединений типа «шип-паз». На заключительном этапе выполняется интеграция отделочной фурнитуры и уплотняющих прокладок.

Герметизация конструкции

Это не менее ответственная часть рабочих операций, от которой будет зависеть не только параметры микроклимата в остекляемом помещении, но и прочность всей конструкции. Поскольку стыки профильных частей будут напрямую контактировать с уличной влагой и водой, места соединений и перемычки тщательно герметизируются специальными средствами – строительным клеем, монтажной пеной или жидкими гвоздями. В местах схождения каркаса со стеной устраивается комплексное утепление витражного остекления с применением минеральной ваты и гидроизолятора. Для механической защиты также рекомендуется установить жестяные накладки, интегрировав их в стену посредством крепежей.

Плюсы витража

Главное преимущество фасадной отделки посредством остекления заключается в эстетической привлекательности. Как изнутри, так и снаружи конструкция выглядит привлекательно и современно. Особенно если внутри помещения организован «зеленый уголок», а со стороны улицы открывается вид на благоустроенный участок с оригинальным ландшафтным дизайном. Есть и конструкционные преимущества у витражного остекления, обусловленные характеристиками современных материалов. При небольших затратах с минимальным объемом инженерно-монтажных работ создается многофункциональная и практичная в эксплуатации перегородка, которой можно придавать специальные изоляционные качества с паробарьером и шумоподавлением.

Минусы витража

Очевидно, что в качестве полноценного и всестороннего средства ограждения от внешнего мира такое оформление фасада не годится. Собственно, механическая слабость профильных элементов и стоек не позволяет организовывать витражное остекление на открытых площадках с прямым доступом к дому. Многие критикуют такие системы и за низкие качества в плане сохранения тепловой энергии. По крайней мере, для реализации вышеупомянутой идеи утепленного остекления потребуется использование специальных изоляторов, а на это нужны дополнительные расходы в смете.

Заключение

Внешнее остекление сплошного типа стоит рассматривать как специфическое архитектурное решение, которое в силу разных эксплуатационных особенностей уместно далеко не в каждом случае. Например, загородный дом с витражным остеклением смотрится органично и выигрышно, если речь идет об оформлении террасы, веранды или зимнего садика. К тому же этот прием органично дополняет экостиль, теснее связывая жилое пространство с природой. Что касается городских квартир, то для них будет уместно использование панорамных окон. Но в таких случаях может потребоваться предварительное согласование проекта переделки помещения в органах местной жилищной инспекции.

www.syl.ru

в чем его особенность и для чего применяется витражное остекление

Витражное остекление – светопрозрачная конструкция, представляющая собой самонесущие каркасы, изготовленные из профилей различной конфигурации, в которых используется стекло, стеклопакет или триплекс.

Витражное остекление фасада: особенности конструкции

Такое остекление наиболее актуально в тех частях здания, где нет возможности установить обычные окна, например, эркеры или пролеты. При витражном остеклении зданию можно придать любую архитектурную форму, даже немного ее изменить, превратив постройку со стандартной планировкой в произведение искусства.

Безрамное или рамное остекление может быть как планарным, так и структурным, но в обоих случаях результатом станет цельное стеклянное здание.

В конструкции фасадов могут использоваться поликарбонат, пластик, сталь, алюминий и даже дерево.

Витражные системы остекления: плюсы и минусы

К плюсам витража можно отнести следующее:

Экономичность. Установка витражных конструкций не занимает длительного времени или средств. Стеклянные конструкции намного дешевле других видов фасада, и затрат на обслуживание не подразумевают. Установка таких стен позволяет сэкономить на освещении офиса.

Долговечность. Срок эксплуатации алюминия около 70 лет, столько же может выдержать триплекс и другие виды стекла. Конструкция не подвержена коррозии или выветриванию.

Прочность. Несмотря на кажущуюся хрупкость фасада, в большинстве случаев используется толстый триплекс, который с легкостью выдерживает удар весом в 70-80 кг. Во всех видах витражного остекления можно использовать антивандальное или бронированное стекло, и в таком случае разбить или повредить стеклянную стену практически невозможно.

Высокая светопроницаемость. Панели могут быть полностью прозрачными и пропускать максимум света, но даже если это цветной триплекс или витраж, лучи солнца будут попадать в помещение, что делает пребывание в таком здании более комфортным.

Легкость и простота в ремонте. Чтобы заменить разбитое стекло или отдельный элемент, нет необходимости демонтировать всю систему. Любой из блоков может быть вынут, а затем вставлен обратно.

Экологическая безопасность. Все витражные системы не содержат каких-либо вредных примесей, безопасны как для окружающей среды, так и для людей, в том числе и для детей или аллергиков.

Высокие теплоизоляционные свойства. «Теплая» конструкция витражного фасада защищает как от мороза снаружи, так и от потери тепла изнутри здания.

Высокие звукоизоляционные свойства. Благодаря абсолютной герметичности большинства видов фасадов звук от работающего мотора авиадвигателя снаружи внутри здания не слышен.

Пожарная безопасность. Стекло и алюминий, которые являются наиболее распространенными материалами при установке таких систем, выдерживают высокие температуры, не горят и не дымят.

Легкость и гибкость. Витражи могут быть установлены на ветхие или реконструированные здания. Такой фасад обладает высокой гибкостью, но при этом легко выдерживает собственный вес.

Многообразие конструкций. Фасады зданий могут приобрести любую форму, в том числе и сложную. Они могут быть плоскими или объемными, и не ограничены архитектурными рамками.

Многообразие цветовых исполнений. Стеклянные панели фасада могут быть прозрачными или матовыми, тонированными или витражными, одноцветными или многоцветными. Профиль отлично ламинируется и окрашивается методом порошковой покраски в более чем 400 оттенков.

Привлекательность. Здания с витражным остеклением смотрятся намного эффектнее и привлекательнее бетонных конструкций, и являются олицетворением современного города. А различные варианты сборки и исполнения позволяют придать неповторимый облик любому зданию.

Но есть у такого вида остекления и недостатки:

• нестабильность в условиях значительной ветровой нагрузки или сейсмологической активности почвы;
• эффект «прозрачных стен», в которых людям с боязнью высоты некомфортно;
• затраты на регулярную чистку стекол, которую вынуждены нести владельцы зданий, стремящиеся придать фасаду блеск и лоск;
• низкое теплосбережение некоторых видов.

Витражные системы: разновидности систем

По виду крепления витражное остекление бывает:

Стоечно-ригельное остекление – классический вид, один из самых распространенных, его выбирают из-за его дешевизны. В этом варианте используется профиль, который виден через стекло. Толщина видимой части профиля – около 50 мм.

Полуструктурное остекление подразумевает присутствие заглушек, однако одна из них уже второй, поэтому ее меньше видно. Такая система добавляет визуальной легкости всему фасаду и успешно применяется для остекления тяжелых монументальных зданий.

Структурное остекление – один из видов безрамных витражных систем, при котором профиля не видно вообще. Достигается такой эффект за счет торцевой фиксации, а полые части швов заливаются герметиком.

Этот вид остекления считается одним из самых требовательных и дорогих. При монтаже обязательным условием является наличие минимальных зазоров, чтобы компенсировать температурные колебания.

Планарное остекление – еще один вид сплошного безрамного остекления. Появилось оно относительно недавно, но завоевывает все больше популярности за счет безграничных архитектурных возможностей. В этом случае для крепления используются металлические кронштейны, называемые «спайдерами».

Фальш витраж для фасада применяется в большей части для маскировки дефектов стен. Здесь используется лишь декоративная конструкция, окружающая фасад. Второе его название – навесной фасад.

По дизайнерскому оформлению:

• прозрачные;
• цветные.

В цветной витражной системе вместо прозрачного стекла в каркас устанавливается заранее изготовленный витраж. Ее преимущество – высокая стойкость к УФ лучам, возможность установки витражей больших размеров и механическая прочность. Используется такой вид остекления для стеклянных крыш или купольных конструкций. Варианты оформления – заливной, пленочный, тиффани, фьюзинг и классический (наборной).

По типу:

• холодная витражная система;
• теплая витражная система.

Теплая витражная система создается путем дополнительной полиамидной вставки. Температурный разрыв при таком фасаде составляет до 25 градусов, поэтому оно наиболее актуально в регионах с холодными зимами. Для этого вида остекления характерно только каркасное крепление при помощи терморазрывного профиля.

Холодная система монтируется любым способом, полиамидная вставка в таком случае не предусмотрена. Холодное остекление имеет меньший вес и ширину, отлично защищает от пыли и осадков. Недостаток такого вида остекления заключается в низком температурном разрыве, поэтому его чаще всего применяют для офисных и торговых зданий.

По конструктивным особенностям

• глухие;
• открывающиеся.

Как правило, большинство витражных остеклений выполнены в виде глухой стены. Однако для большего удобства и функциональности некоторые витражи оснащают оконными и дверными блоками с фрамужными элементами открывания. Створки могут быть повортно-откидными или распашными, открываться наружу или параллельно фасаду здания, распахиваются вручную или автоматически.

Требования к витражному остеклению фасадов

Требования к витражному остеклению такие же, как и к другим видам фасадов, поэтому ничем не отличаются ни по нормативным документам, ни по противопожарным мерам.

Современное строительство всегда ищет новые возможности. И витражное остекление, пожалуй, одно из самых перспективных направлений. Используя лишь металл и стекло, а именно это основные компоненты фасада, можно превратить даже самый скромный коттедж в настоящий архитектурный шедевр.

glazingmag.ru
