Чердачный люк своими руками чертежи

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

Теплоизоляция.
Паробарьер для жилых помещений дома.
Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
Доступ к чердаку, а именно вход для него.
Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно.

При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

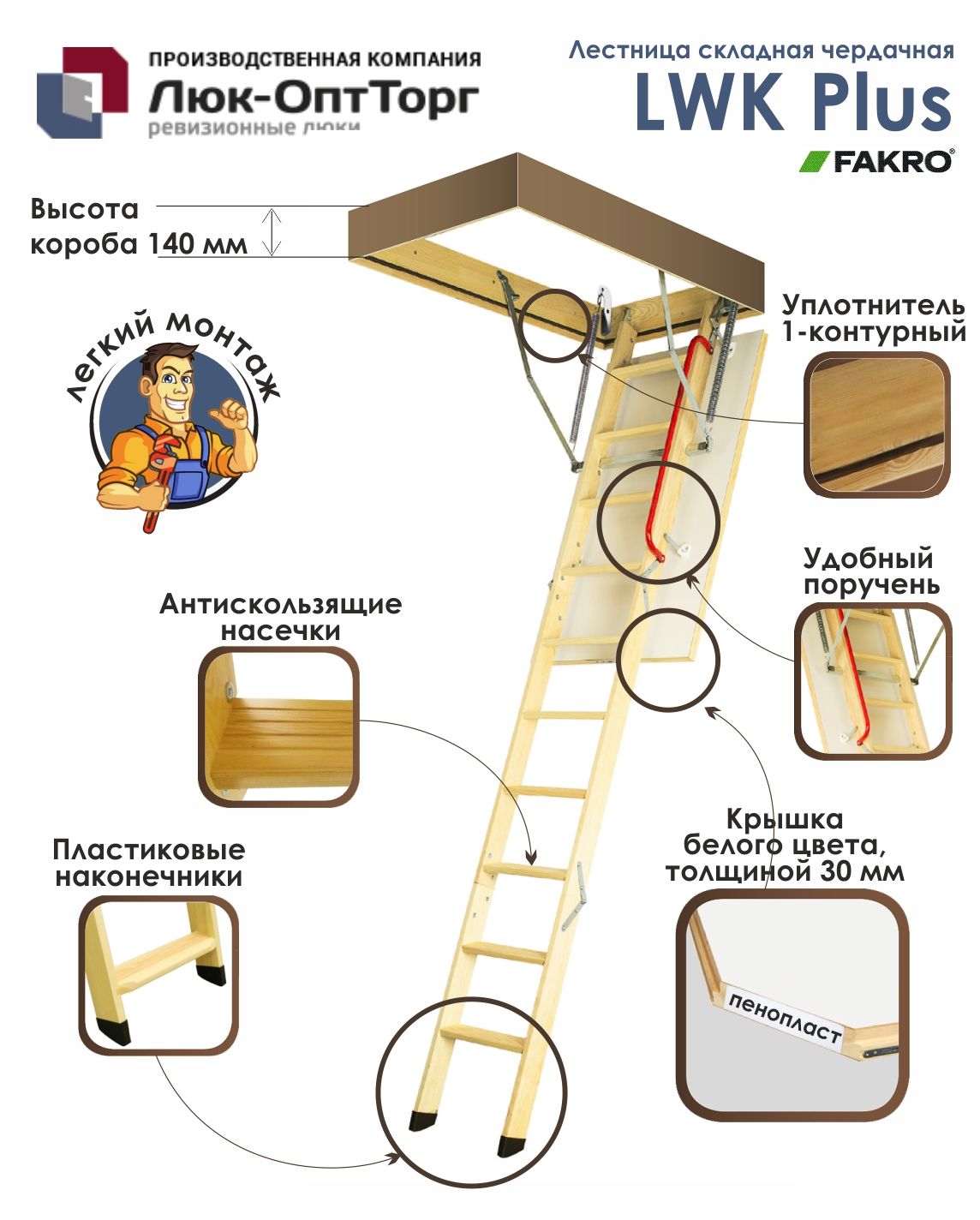

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан.

Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.

Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
Шаг 2. А теперь установите домкратные стойки.
Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
Шаг 2. На них крепим потолочный алюминиевый профиль.
Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

Шаг 1. Делаем замер проема чердачного люка.
Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Видео удалено.

Видео (кликните для воспроизведения).

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев.

Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

ЧИТАТЬ ПО ТЕМЕ:
Как самостоятельно утеплить потолок в деревянном доме или бане.
[1]

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Читайте в этой публикации:

Чердачный люк: разновидности и их особенностиКак сделать чердачный люк: конструкция и устройствоМонтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.
Чердачный люк металлический фото
Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.
Люк чердачный утепленный фото
Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.
Монтаж чердачного люка фото
Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

Соколов, Г. К. Технология строительного производства / Г.К. Соколов. — М.: Academia, 2008. — 544 c.
Хозяйственная реформа в строительстве. Сборник официальных материалов. — M.: Стройиздат; Издание 3-е, перераб. и доп., 1976. — 445 c.

Чердачный люк своими руками чертежи

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Чердачный люк с лестницей своими руками чертежи

Лестница на чердак своими руками

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

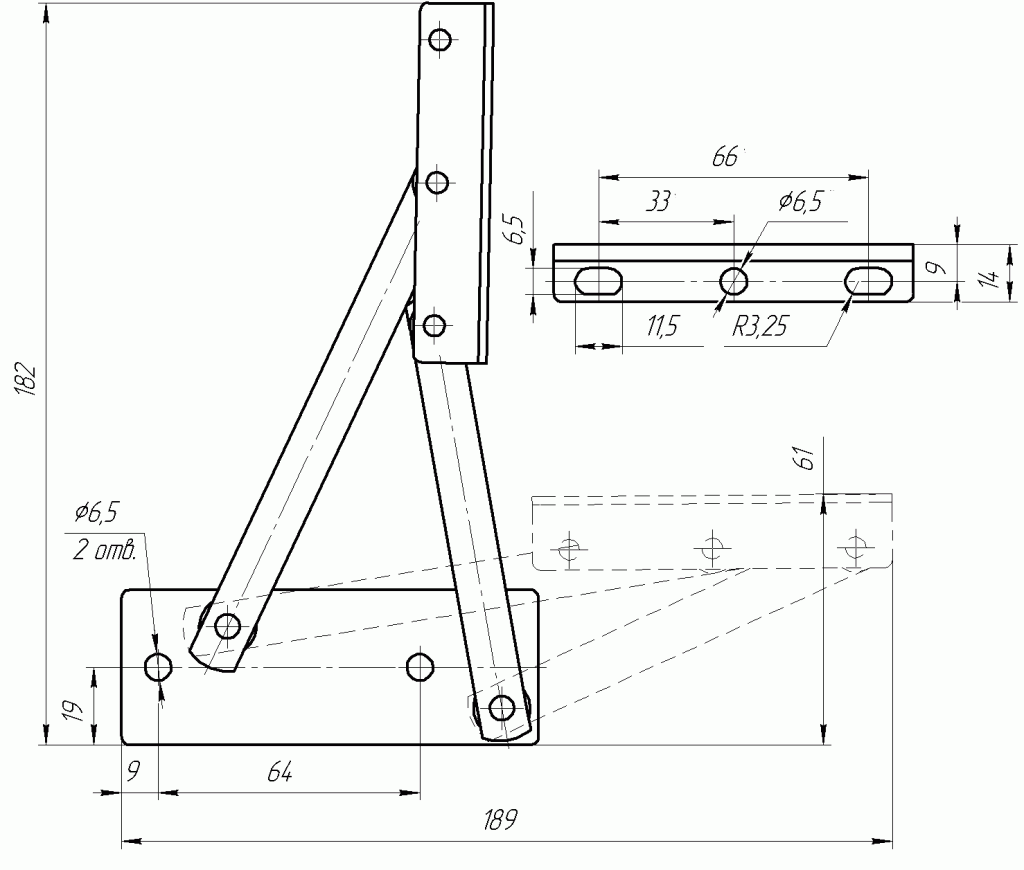

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

Чердачная лестница с люком своими руками, чертежи

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Содержание:

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.

Самый оптимальный вариант создания данной лестницы – это коридор или нежилая комната. Только надо следить за тем, чтобы это место не загромождалось, особенно если лестницей пользуются нечасто.

Виды чердачных лестниц

Данная лестница бывает стандартная и складная.
Стандартная лестница – это широкие марши и перила. Данный вид является надежным, долговечным и очень легким в использовании. Но обустроить такую лестницу можно не в каждом помещении. Данный вид предназначен для помещений больших площадей.

Складные лестницы по удобству использования и безопасности совсем не уступают стандартным. Но имеют одно сильное преимущество, для их установки требуется немного места, и их можно устанавливать в любой удобной комнате.

Чердачная лестница из двух частей

Данная лестница делается из двух составляющих, она не совсем прячется наверху, ее видно. В некоторых интерьерах такой вариант может смотреться идеально.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

Ножовка для дерева;
Рулетка;
Любая лестница из дерева;
4 карточных петли, шириной косоура;
Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

4 бруска размером 5х5, 2 длинных и 2коротких;
Лист фанеры толщиной 1 мм;
2 уголка из метала;
Листовой метал;
4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.
Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

На двух полосках просверливаются отверстия под болты М10. Они собираются попарно и слегка стягиваются. С применением малки вымеряется угол, по которому произойдет открытие люка. Механизмы следует раздвинуть именно на этот угол.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.

Так как секции будут крепиться шарнирами, следует просверлить под них отверстие пером №25. Распил досок производится четко по разметке секций.
Ступеньки нарезаются по ширине, в местах, где располагаются разметки делаются надпилы глубиной 5 мм. Детали крепятся клеем и саморезами.
Для полного сбора лестницы необходимо сделать специальный набор петель. Для этого следует взять 8 полос из метала шириной 2,5 см и болты для шарнира 8 мм.
В каждой полоске делаются отверстия – 2 под тетеву и одно под шарниры. Крепление петель производится в горизонтальном положении, крепление производится так, чтобы болт шарнира попал в заранее подготовленную ямку, а его концы были по кроям тетевы. После чего петли крепятся.
После чего производится монтаж лестницы. Крепление производится с первой части лестницы, которая устанавливается на крышке люка.

Чердачная лестница с люком своими руками чертежи которой предоставлены делается очень просто, остается только определиться, какая модель больше понравится.

Размеры чердачных лестниц

Перед созданием лестницы на чердак, необходимо ознакомится с размерами.

Ширина марша не менее 650мм;
Высота марша – 350мм;
Ступени в количестве 15 шт;
Между ступенями 20 см;
Ступени толщиной 2см;
Наклонный угол 60-80 градусов.

Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.

Складная чердачная лестница своими руками

В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
Фанера 8–10 мм — 2 кв. м. Нужна для обшивки крышки.
Доска 100х25–30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
Полоса стальная 3–4х20 мм — для подвижного крепежа колен.
Уголок и пластина 3–4 мм — для основного механического элемента.
Болты, гайки, шайбы, гроверы М12-М14.
Саморезы.

Плотницкий — пила, шуруповёрт, угломер.
Слесарный — сварочный аппарат, электроды 3–4, болгарка.
Верстак и струбцины.

Порядок работы

В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6–7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

1-я — длина проёма минус 10%
2-я — длина первой минус 10%
3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

Дополнительные шарниры для устранения люфта.
Пружину для поддержания конструкции, чтобы сделать открывание легче.
Замок-фиксатор.
Поручни.
Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

Гармонично вписывается в интерьер Фото: в доме значительно комфортнее

Различают несколько видов чердачных лестниц, а именно:

складные;
стационарные;
переносные.

Стационарная

Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносной вариант

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

площади помещения, где будет расположена лестница;
назначения чердачного помещения;
возможного угла наклона.

Выбор за вами

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

оптимальная ширина марша должна быть порядка 65-110 см;
высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
число ступенек обычно не должно превышать 15;
между ступенями принято делать расстояние порядка 19 см;
толщина ступеней обычно составляет 18-22 мм;
стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
складная лестница должна выдерживать 150 кг нагрузки;
ступени следует устанавливать параллельно полу и они должны быть не скользкими.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

бруски 50×50 мм;
фанера.

Простой люк

Порядок работ следующий:

определяемся с местом и размерами будущего люка;

Обратите внимание!
К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

разрезаем брус на 4 части необходимых размеров;
выпиливаем на концах брусьев пазы;
смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

чтобы диагональ не ушла, прикручиваем косынки;
закрепляем фанеру;
примеряем люк в проем;
чтобы хорошо закрыть люк, врежем в крышку защелку;
для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

ножовка по дереву;
пистолет с монтажной пеной;
набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

разнообразные саморезы, анкера;
рулетка;
карточные петли;
бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
для придания жесткости по диагонали закрепляем 2 рейки;
соединяем обе части лестницы петлями;
с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Готовая конструкция

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

Примерные габариты

отмеряем угол люка с помощью малки;
переносим угол на доски, тем самым отмечаем ступени;
на месте будущего шарнира между секциями высверливаем отверстия;
шлифуем все грани;
распиливаем доски в тех местах, где будут ставиться шарниры;
нарезаем и шлифуем ступени;
под ступени делаем небольшие выемки в тетивах;
вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Проверяем работу

в случае необходимости проводим финишную подгонку элементов;
разбираем всю систему на детали;
тщательно шлифуем и обрабатываем лаком все поверхности;
после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание!
Выполнять работу на высоте рекомендуется с напарником.
Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Вывод

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Чердачный люк своими руками чертежи – Ремонт потолка

Люк на чердак своими руками — тестирование петель для открывания люка

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. «холодный чердак», то стационарная лестница не предполагалась с самого начала строительства.

Однако доступ на чердак необходим и для этого необходим люк на чердак.
Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками — это будет гораздо дешевле.
Складная лестница с люком на чердак стоит просто не реальных денег — по сравнению с ее себестоимостью это просто что то.

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело — в результатах поиска по запросам:
— люк на чердак своими руками,
— чердачная лестница своими руками, и т. п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.
Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru — «Складная лестница на чердак своими руками » и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.
Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru. поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше.

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:
— он был утеплен (толщина люка от 50мм,
— чтобы люк имел притвор который бы заходил на четверть в колобке люка
— чтобы по периметру люка не было щелей, т.е. чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.

При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли — и размеры там не точные !

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:

Решил по экспериментировать с ними.
По идее получаются такие логические схемы работы петель:

Для проб я собрал несколько петель из оргалита и деревянных брусков.
Размеры можно посмотреть непосредственно на самих петлях.

1
В этом варианте крышка люка будет закусываться сразу — такая петля не годится.

2
Это вариант рассмотренный Alli58ru

3
Это вариант на котором я пока остановился

Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.
Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало — надо было все таки проверить в первую очередь работу петель.

Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.
Заложил толщину люка в 60мм:

Петли для данного люка я также сделал из деревянных брусков вот такого типа:

Прикрутил эти петли к крышке люка и к боковинам короба саморезами:

Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см.

Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.
Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки.
[/center]

Полностью открытый люк:

Здесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.
Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.

Петля при полностью открытом люке

Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли — все ли будет нормально открываться:

Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу.

В данной реализации обнаружил проблему, а именно:
При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.
Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.
На фото видно проблемное место:

Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то «играться» с петлей и искать выход.
Пока решения у меня нету — пришлось уехать с дачи.

Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.
Сделал пока такуго «журавля»:

В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.

Следующим шагом я изготовил данный вид петель из металла.
Получилось вот что:

Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:

Это тот же люк только уже с металлическими петлями (без звука):

Обновление:
Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного «поигрался» с картоном и размерами рычагов в петле и вроде как нашел решение.

Вот что получилось:

Здесь я использовал такой пирог люка:
— фанера 10-12мм
— на нее брусок высотой 40мм — туда потом утеплитель.
— на брусок набиваем внешнюю отделку
Также рассмотрел сразу вариант использования бруска 50мм вместо 40мм — вроде тоже должно работать так как надо.

При раскрытии чердачного люка получается так:

Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.
Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.
Для небольших люков это может быть критично.

Вид сбоку такой:

А это на картоне:

А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.

PS
А вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см — типа для дверей — не знаю пойдут они для люка или нет.

Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.
При тестировании внешняя отделка люка не задевает теперь за нижний край короба.
Вот видео:

Короб сделал из пары кусков фанеры 20-ки

Люк:
— Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм
— Далее брусок 30х40мм
— Затем внешняя отделка люка — имитация бруса.

Поставил петлю и проверил как открывается. Теперь ничего не закусывает:

Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз — прикрепил временно удерживающую пружину.

Вот что с углом открытия:

Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:

Сам люк будет установлен в проеме 820х1300.
Прикинул как это будет выглядеть:

Кому надо, могу отдать старый комплект петель. только без болтиков и гаек.
Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская — пишите для координации времени/места

Комментариев: 3

Папа мастер! > Виды работ > Как сделать своими руками простой утепленный люк на чердак

Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

проем для люка в месте стыковки двух плит (рис.1) проем для люка (рис.2)

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

2. Крепление петель может быть с широкой или узкой стороны.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия. то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

потайной (рис.5) со складной лестницей (рис.6)
с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9) лестница на чердак

Другие способы обустройства

Интересное на сайте

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Особенности изготовления чердачного люка своими руками

Современный чердачный люк с лестницей – целый механизм, что называется, «два в одном»

Помещение на чердаке часто используется хозяевами для хранения различных вещей и принадлежностей. Для того, чтобы это помещение могло выполнять свои функции, необходимо иметь к нему удобный доступ. Обеспечить такой доступ можно с помощью чердачного люка.

Выбор места для чердачного люка и подготовительные работы

Имеется три варианта установки проема в чердачное помещение, которые конструктивно отличаются друг от друга. В первом варианте, вертикальном, необходимо сделать во фронтальной части чердака входную дверь или люк. Этот вариант положителен тем, что отпадает необходимость в потолочном проеме и потолок сохраняется в целом виде.

Чердачная лестница с вертикальным проемом

Во втором варианте, угловом, люк устанавливают на чердачное помещение при покатом виде крыши. Третий вариант, горизонтальный, намного проще — это оборудование чердачного люка в потолке. Такой вариант самый удобный в эксплуатации и прост в изготовлении.

Чердачная лестница с горизонтальным проемом

Важно! При выборе места для монтажа люка обязательно надо учесть один важный момент. Он заключается в том, что крышка должна беспрепятственно, свободно закрываться и открываться.

Кроме этого, форма люка, его цвет, место монтажа и вся дизайнерская составляющая должны сочетаться с общим видом помещения. Если предстоит монтаж стационарной лестницы, то ее наличие не должно создавать препятствий при передвижении людей в комнате.

Металлическая чердачная лестница с деревянными ступенями и люком

Важно! Если монтируете люк на чердак своими руками, то ни в коем случае нельзя устанавливать его на несущих балках. В случае нарушения целостности балок, уменьшиться их несущая способность, а прочность потолка станет значительно меньше.

Монтаж должен быть максимально прост. Люку должны быть характерны такие свойства, как надежность, безопасность и прочность. После установки его необходимо утеплить, чтобы в зимнее время избежать проникновения холодного воздуха в помещение. Кроме этого, люк должен быть прост в эксплуатации. Для этого используются доводчики, рукоятки и другая необходимая фурнитура.

Чердачный люк с установленными кронштейнами, пружинами и поручнями

При изготовлении люка на чердак, в основном, используют дерево.

Деревянный чердачный люк

Но, кроме дерева, люки на чердак могут быть выполнены из металла или пластика.

Металлический люк на чердак

Чердачный люк из комбинированных материалов

Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Если планируется оборудование проема для чердака в железобетонном перекрытии, то устанавливать его нужно в месте соединения бетонных плит. В этом случае существенно сохранится прочность потолочного перекрытия.

Для оборудования люка понадобится следующий инструмент: «болгарка» и насадки к ней для работ по металлу, перфоратор, лом и кувалда.

Схематическое изображение лестницы на чердачное помещение

Перед началом работ нарисуйте схему люка на бетоне. Потолочный проем рекомендуется выполнить немного больше по размеру, чем габариты люка. В углах люка надо просверлить перфоратором вертикальные сквозные отверстия. Когда отверстия по углам будут готовы, используя «болгарку» и необходимые диски, нужно прорезать бетон по периметру, согласно линии разметки.

Важно! Во время работы нужно следить, чтобы диск не попадал на арматуру, так как есть большая вероятность его разрушения.

Когда прорези готовы, используя перфоратор, насквозь просверлите плиту в нескольких местах. Это снизит ее прочность и облегчит демонтаж. Используя лом и кувалду нужно аккуратно разрушить плиту, сбив весь бетон с арматуры. После этого обрежьте арматуру, уберите неровные поверхности. Не забывайте, что чем ровнее поверхность, тем точнее и качественнее будет установлен люк на чердак.

Как пробить люк в ж/б плите

Если в торговой сети приобретен готовый чердачный люк, то в его техническом описании уже указан размер люка. При изготовлении для такого люка потолочного проема своими руками, рекомендуется с каждой стороны между люком и проемом оставить расстояние не менее одного сантиметра. Это расстояние, после установки люка в проем, будет наполнено уплотнителем и утеплителем.

Люк на чердак своими руками

Источники: http://www.snthouse.ru/98-lyuk-na-cherdak-svoimi-rukami.html, http://papamaster.su/kak-sdelat-uteplennyj-lyuk-na-cherdak/, http://lestnitsygid.ru/svoimi-rukami/izgotovlenie-cherdachnogo-lyuka-svoimi-rukami.html

Source: lestnica-mpl.ru

Люк на чердак своими руками

Установка чердачного люка в перекрытии

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак. В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее. В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
под балками перекрытия вход на крышу дома не сооружают;
если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Люк на чердак: пошаговая установка своими руками

Люк на крышу дома необходим, если планируется активно использовать чердачное помещение. Как сделать люк на чердак, читайте в нашей статье!

Источник: domzastroika.ru

[content-egg module=GdeSlon template=compare]

Строительство домов

Чердачное помещение является отличным местом для размещения на нем старых вещей, одежды и других принадлежностей. Однако, для его эксплуатации, необходимо обустройство люка, который поможет без труда попасть на чердак. О разновидностях люков для чердака и об особенностях их самостоятельного изготовления поговорим далее.

Как сделать люк на чердак: выбор места и подготовка к работе

Довольно частым назначением чердака является выполнение им функции кладового помещения. Там располагаются разного рода вещи, которые имеют сезонное или периодическое использование. Для того, чтобы достать их, необходимо иметь постоянный доступ к чердачному помещению. Для этих целей рекомендуется обустройство люка, который позволит достать из чердака, любую, необходимую вещь.

Существует два способа входа на чердак. Первый подразумевает проделывание на фронтонной части, специального входного отверстия, на котором устанавливается чердачная дверь. Данный способ хорош тем, что не нужно в потолке проделывать отверстие и нарушать его целостность. Хотя, при использовании двери, необходимо устанавливать дополнительную лестницу, а это требует материальных вложений. Второй, более легкий в изготовлении способ – обустройство люка на чердаке, который располагается на потолке.

В процессе выбора места, на котором будет располагаться люк, в первую очередь, необходимо учесть тот факт, что крышка люка должна свободно открываться, без всяких препятствий.

Кроме того, дизайн люка, должен гармонировать с общим стилем интерьера. Если планируется использование лестницы стационарного типа, то она также не должна мешать свободному перемещению по комнате.

Если на потолка располагаются балки, то следите за тем, чтобы люк не располагался непосредственно на них, так как прочность потолочного перекрытия значительно снижается.

Люк на чердак своими руками должен быть:

привлекательным и отличаться наличием современного дизайна;
отличаться простотой монтажа;
быть надежным, прочным и безопасным;
предпочтительнее выбирать или сооружать люки утепленного характера;
дополнительная фурнитура: доводы и ручки помогут упростить процедуру использования люка.

Люк на чердак: особенности и разновидности

В соотношении с местом монтажа люка и его конструктивными особенностями, люка на чердаке бывают:

Первый вариант предполагает монтаж люка на поверхности потолка. Такие люки отличаются удобством использования и легкостью изготовления. Второй тип люков еще называется лазом. Угловой тип люка чаще всего монтируется на мансардном помещении, при наличии покатого типа кровли.

Кроме того, люки для чердака изготавливают из дерева, металла, пластика и других альтернативных вариантов. Чаще всего, при сооружении люков используется дерево.

Люк на чердак утепленный – технология изготовления

Чтобы соорудить люк с наличием утепления, рекомендуем использовать данную инструкцию:

1. Перед началом изготовления люка, следует сделать люка на чердак чертеж, в котором указывается его форма, размеры и дополнительные конструктивные особенности.

2. Чтобы соорудить каркас люка, подготовьте доски, толщина которых минимум 2 см. Постарайтесь соорудить прямоугольную конструкцию ранее определенного размера.

3. Учтите, что все углы должны быть абсолютно ровными. Стандартные люка на чердак размеры – 600х1200 мм. Хотя определение размера люка зависит от конституции людей, которые будут его использовать и от размера вещей, хранящихся на чердаке.

4. Следующий этап – вырезание проема на потолке, учтите, что проем должен быть на 5 см больше, чем размеры люка. Главная функция данного припуска – обшивка проема с помощью специальной рамки.

5. Если работы проводятся в деревянном доме, то для изготовления люка вполне подойдет то самое дерево, которое вырезается с потолка. В противном случае, необходимо приобрести древесину.

6. При выборе дерева, лучше отдать предпочтение лиственнице, так как данный сорт дерева отличается хорошими эксплуатационными и прочностными характеристиками.

7. Сторона фиксации петель на люке, зависит от индивидуальных предпочтений его хозяев.

8. Чтобы крышка приобрела дополнительную прочность, необходимо позаботиться об установке диагональной распорки, для фиксации которой используют саморезы или стальные уголки.

9. Для того, чтобы обеспечить теплоизоляцию люка, рекомендуется применение утеплителя. Чаще всего, используется такой же материал, как и при утеплении чердака, например, пенопласт или минеральная вата.

10. Учтите, что на дне крышки должна быть предварительно установлена пароизоляция, так как данные типы утеплителей восприимчивы к влаге.

11. На следующем этапе устанавливается фурнитура в виде защелок и доводчиков. Монтаж уплотнителя по периметру люка позволит предотвратить попадание холодного воздуха из чердака в помещение.

12. С внутренней стороны рама обшивается при помощи наличника, таким образом, улучшается внешний вид люка.

13. Завершает работу установка лестницы, которая поможет подниматься и спускаться к люку.

Установка люка на чердак: монтаж покупных конструкций

Установка люка, купленного в магазине немного проще, чем самостоятельное его изготовление. Однако, и в данном вопросе существуют нюансы, придерживаться которых следует обязательно.

Стоимость покупного люка напрямую зависит от материала, из которого он изготовлен. Цена на люки из металла, значительно выше, чем на деревянные.

Перед покупкой люка и лестницы для чердака, предварительно проведите замеры высоты потолка в помещении, оптимального размера для люка, места установки лестницы. Среди преимуществ покупных сдвижных лестниц для люков отмечают:

компактность и легкость расположения даже в небольшой комнате;
многофункциональность;
простоту монтажа;
привлекательный внешний вид.

Для раскладывания чердачной лестницы не потребуется прикладывать слишком больших усилий. Именно из-за этого, покупные модели более распространены, нежели самодельные. Для сборки люка и лестницы потребуется минимум два человека. Один из которых находится на чердаке, поднимает конструкцию на верх.

Перед фиксацией рамы, на нижней части устанавливаются две доски, именно на них производится укладка люка. Далее конструкция укладывается на них и выравнивается клиньями. Для контроля ровности угловых конструкций используйте уровень.

Таким образом, удастся избежать деформации люка в процессе его установки. После того как лестница зафиксирована на раме, люк закрепляется на нее шурупами. При образовании небольшого зазора, для его заполнения используйте монтажную пену. Далее снимите доски, которые страховали люк от перекоса, учтите, что пока пена полностью не застынет, эксплуатация люка не представляется возможной.

Боковые болты на лестнице ослабляются и она раскладывается до нужного размера. При наличии перекоса, следует отрегулировать лестницу таким образом, чтобы она стала ровной, делается это при помощи перекручивания болтов.

Как сделать люк на чердак своими руками

Если планируется обустройство люка для чердака на перекрытии из железобетона, то рекомендуется обустраивать люк в месте стыка двух плит. Таким образом, удастся предотвратить ослабление всей конструкции.

Для изготовления стандартных или противопожарных люков следует проделать отверстие, для бетонной плиты, работы займут минимум полтора часа. Чтобы проделать отверстие потребуется наличие болгарки, с насадками для работы с металлом, перфоратора, лома и кувалды.

Первым делом, сделайте разметку, размер отверстия на бетоне должен быть на несколько сантиметров больше, размера самого люка. Чтобы получить строго вертикальные торцевые участки люка, необходимо наличие перфоратора и сверла в нем, длина которого намного больше, чем толщина плиты.

Следите за тем, чтобы перфоратор находится строго вертикально по отношению к поверхности. В каждом из углов, ранее помеченной плиты просверлите по одному из отверстий.

С помощью алмазного диска прорежьте сначала одну из линий разметки. Следите за тем, чтобы диск не соприкасался с арматурой, так как существует риск его порчи. После подготовки прорезей, с помощью перфоратора найдите пустые участки плиты, просверлив ее насквозь.

Воспользовавшись кувалдой, разбейте плиту, в местах прикасания бетона с арматурой, используйте лом. После оббивки всего бетона, аккуратно срежьте арматуру, с помощью проведения нивелировки сгладьте все неровности, возникающие на поверхности металла. Учтите, что от ровности и гладкости проема зависит точность и качество монтажа люка.

Совет: Если планируется использовать покупное устройство, то размеры для проема должны быть указаны в технических характеристиках люка. При самостоятельном изготовлении люка для чердака, с каждой из сторон следует оставить минимум по одному сантиметру.

Для того, чтобы соорудить люк лестницу на чердак, следует изначально соорудить раму, которая закрепляется в проеме с помощью анкеров. Чтобы обеспечить плавное закрывание или открывание люка, необходимо приобрести доводчики. Кроме того, поверхность крышки должна быть схожей с отделкой потолка. Оптимальный вариант – применение пенополистирольных плит, которые сверху обшиваются ДСП.

Люк на чердак фото и рекомендации по изготовлению

Готовый люк должен быть оснащен с помощью уплотнителей и лицевых планок. Поэтому, отверстие под его установку должно быть проделанным с максимальной точностью.

Для проведения работ лучше взобраться на чердак и начинать именно с этой части. В соотношении с внешними размерами кожуха, необходимо разметить пол, на котором будет установлен люк.

Для снятия верхнего слоя перекрытия, лучше всего использовать болгарку. При наличии гидроизоляции и утеплителя на потолке, следует аккуратно их снять и подправить ножом. Чтобы увидеть периметр расположения люка в помещении, необходимо проделать несколько контрольных отверстий.

Далее, возьмите люк и приложите его на поверхность пола на чердаке, сопоставьте его размеры с периметром проделанных отверстий. Каркас люка должен располагаться в проеме как можно герметичнее. Если на нем присутствуют щели, то для из заделывания используйте монтажную пену. Работу с ней нужно начинать только после тщательного выравнивания и определения мета положения люка.

При наличии каждой из стороны стропил, зафиксируйте люк между ними. Для качественной чердачной лестницы требуется обустройство специального обрамления, помогающего обезопасить людей, проживающих в доме, от случайного падения.

При наличии стропил только с одной или двух сторон, необходимо с третьей стороны установить балку, на которой будет фиксироваться люк. Учтите, что работы по монтажу люка требуют особой ответственности от человека, который их выполняет. Минимальная нагрузка на лестницу и люк составляет 200 кг.

Непосредственный монтаж люка, требует выполнения таких действий:

сборка каркаса и монтаж его в отверстие;
фиксация обода на поверхности стропил сверху, при их отсутствии на балках;
фиксация обода с нижней части помещения;
закрепление крышки на люке;
соединение лестницы с люком;
проверка работоспособности всей системы.

Особенности противопожарных люков на чердак

Такие люки имеют очень простые конструктивные особенности, они состоят из стальной рамы, в качестве уплотнителя для которой применяется материал негорючего происхождения и стальной дверцы, которая автоматически защелкивается после закрывания.

Для входа на чердачное помещение на люке существует выдвижная лестница. Перед монтажом такого люка, предлагаем ознакомиться с особенностями его выбора:

1. Огнестойкость от 40 минут до одного часа.

2. Минимальная толщина стали, из которой он изготовлен 1 см. Возможен варианты покрытия люка таким же материалом, как и отделка помещение, чтобы обеспечить полную его гармонию в интерьере.

3. Наличие негорючего термоактивного уплотнителя, который при расширении блокирует попадание дыма на чердак или в помещение.

4. Внутреннее наполнение – минеральная вата или любой другой огнестойкий материал.

5. Наличие доводчиков, ручек, замков – высокого качества.

6. Если планируется устанавливать люк на перекрытие из дерева, то необходимо дополнительно приобрести материалы, устанавливаемые между отверстием для люка и самим люком.

7. Далее люк монтируется в соответствии с вышеприведенными рекомендациями. Кроме того, если устанавливается покупное устройство, то особенности его монтажа детально описаны в его технических характеристиках.

Люк на чердак своими руками, Строительный портал

Строительство домов Чердачное помещение является отличным местом для размещения на нем старых вещей, одежды и других принадлежностей. Однако, для его эксплуатации, необходимо обустройство

Источник: strport.ru

[content-egg module=GdeSlon template=compare]

Люк на чердак своими руками

Чердак используется для хранения старых вещей. В этом помещении складируют предметы обихода, которые используются только в определённое время. К примеру, это могут быть санки или лыжи. У владельцев загородных домов возникают вопросы о том, как попасть на чердак. Как обеспечить доступ в это помещение? Для этого в полу необходимо установить люк на чердак своими руками.

Как выбрать место для монтажа люка

Существует несколько разновидностей люков для чердака. Владельцы домов используют 2 варианта входа на чердак. В первом случае хозяин проделывает на фронтальной части специальное отверстие. В получившемся проёме устанавливается чердачная дверь. Однако при таком методе возникает необходимость в установке дополнительной лестницы. Это требует дополнительного вложения средств со стороны владельца дома.

Другой вариант заключается в обустройстве люка на чердаке. При выборе места для люка необходимо учитывать то, что крышка должна свободно открываться. Обратите внимание и на дизайн люка. Он должен совпадать с общим стилем интерьера.

Если вы планируете использовать лестницу стандартного типа то проследите за тем, чтобы она не мешала свободному перемещению по комнате. Удаление части перекрытия при установке люка недопустимо. Это приводит к уменьшению их прочности.

Для того чтобы сделать люк на чердак своими руками нужно обеспечить придерживаться нескольких правил:

Конструкция должна быть привлекательной, иметь современный дизайн.
Большое значение имеет удобство при монтаже.
Люк должен иметь высокую прочность и надёжность.
Предпочтение при выборе моделей нужно отдать конструкциям утеплённого типа. В противном случае холод может попасть в помещение. В качестве дополнительной фурнитуры могут использоваться доводчики и ручки.

Выбирая место для установки люка, необходимо учитывать несколько моментов. Обеспечьте свободное открывание крышке люка. Не должно быть никаких препятствий для функционирования. При монтаже конструкции многие владельцы делают типичную ошибку. Они не учитывают свой рост и, поднимаясь по лестнице, могут удариться головой об элементы конструкции.

Если вы устанавливаете люк на чердак своими силами, то ни в коем случае не монтируйте его на несущих балках. В процессе эксплуатации может нарушиться их целостность. Это повлияет на несущую способность, и снизит прочность потолка. При монтаже учитывайте такие характеристики, как надёжность, безопасность и прочность. Чтобы избежать ошибок при изготовлении, необходимо придерживаться чертежа.

Что делать, если верхний этаж не утеплён? В этом случае перед установкой люка необходимо провести работы по теплоизоляции. Для усиления проёма используются деревянные балки. В бетонных домах усилить проём под люк можно с помощью металлических уголков. Обязательно учитывайте наличие свободного пространства под люком для выдвижной лестницы.

Какие могут быть разновидности люков

В зависимости от места установки и конструктивных особенностей различают:

Горизонтальные модели.
Вертикальные конструкции.
Угловые модели.

Горизонтальные люки очень удобно монтировать на поверхности потолка. Многие владельцы загородных домов уже успели оценить их удобство при эксплуатации. К тому же их достаточно просто изготовить.

При производстве люков для чердачных помещений применяются дерево, металл или пластик. Всё зависит от предпочтений хозяина, решившего оборудовать в доме чердак. Металлические модели обладают высокой прочностью.

Как изготовить утеплённый люк на чердак

Чтобы сделать люк на чердак своими руками по такой технологии необходимо придерживаться следующей последовательности. Для начала нужно подготовить чертёж с учётом конструктивных особенностей, формы и размеров каркаса. При изготовлении утеплённого люка используются доски с толщиной не меньше 2 сантиметров.

В дальнейшем хозяин должен изготовить прямоугольную конструкцию исходя из размеров помещения. Все углы должны быть абсолютно ровными. Обычно владельцы домов используют конструкции со стандартными размерами, которые составляют 600 на 1200 мм. Однако многое зависит от конституции человека – чтобы ему было удобно залезать на чердак. Обязательно замерьте высоту потолка перед тем, как приступить к монтажу люка.

На этапе фиксации петель на люке учитывайте индивидуальные предпочтения хозяев. Крышка не должна уменьшать прочность конструкции. Для этого необходимо установить диагональную распорку. Её фиксируют с помощью саморезов или стальных уголков.

Теплоизоляция люка обеспечивается за счёт применения утеплителя. Это может быть пенопласт или минеральная вата. Учтите, что в чердачном помещении после дождя начнёт скапливаться конденсат. Чтобы предотвратить образование влаги необходимо подумать о пароизоляции. Благодаря пароизоляционным материалам можно избежать скопления конденсата.

После этого приступают к установке фурнитуры в виде защёлок и доводчиков. Применение уплотнителя поможет предотвратить попадание холодного воздуха из чердака в основные помещения дома.

Обшивка рамы не только увеличивает прочность конструкции. Таким способом можно изменить внешний вид изделия. На завершающем этапе устанавливают лестницу, которая поднимается к люку.

Как сделать люк своими руками

Установка люка в месте стыка двух плит ослабляет всю конструкцию. При монтаже стандартных люков необходимо сначала сделать отверстие в бетонной плите. Работа займёт примерно 2 часа. За это время можно сделать проем в полу по разметке.

Удобнее всего вырезать прямоугольный проем под люк с помощью болгарки. В комплекте с инструментом должны быть специальные насадки. Они предназначены для работы с металлом. При монтаже люка подготовьте перфоратор и кувалду.

В первую очередь разметьте отверстие в бетоне. После этого просверлите контрольные отверстия с помощью перфоратора. Длина сверла должна быть больше толщины перекрытия. В противном случае вы не сможете просверлить перекрытие на нужную глубину.

Теперь возьмите алмазный диск и прорежьте одну из линий разметки. В процессе работы необходимо учитывать то, что диск не должен соприкасаться с арматурой. Иначе можно повредить перекрытия. Повреждённые балки могут не выдержать нагрузку. Строительные ошибки могут дорого обойтись владельцу дома.

Особенности монтажа

Кувалдой разбейте плиту пола. Чтобы облегчить работу можно воспользоваться ломом. Аккуратно срежьте всю арматуру и сгладьте неровности. От гладкости проёма будет зависеть точность и качество монтажа люка.

При изготовлении люка в домашних условиях необходимо учитывать следующий момент. С каждой стороны необходимо оставить по 1 сантиметру. Этот люфт используется для перекрытия возможных дефектов.

Для закрепления люка в определённом месте используются анкеры. После монтажа необходимо добиться плавного закрывания люка. Это можно обеспечить за счёт доводчиков. Чтобы предотвратить деформацию люк обшивают ДСП. Так можно повысить прочность конструкции.

При установке чердачного люка необходимо учитывать то, что в магазинах можно встретить готовые варианты. Их достаточно только вмонтировать в проём. Однако их качество во многом зависит от материала, из которого изготовлены изделия. Металлические конструкции стоят дороже, так как отличаются повышенной долговечностью и надёжностью.

На всех покупных изделиях установлены механизмы, которые обеспечивают безопасность владельца. Заводская лестница отвечает всем требованиям безопасности. Её ступеньки сделаны таким образом, чтобы на них было невозможно поскользнуться. Это уменьшает риск получения травмы.

Какими преимуществами обладает верёвочная система открывания

Ручку люка можно заменить на более оригинальную систему открывания. Для этого используется верёвка, которую закрепляют с помощью специальных блоков. В поверхности потолка необходимо сделать отверстие. Через него верёвка опускается на определённое расстояние. В конце верёвки находится крючок, который закреплён за настенное кольцо. Благодаря этому механизму, открыть люк может даже ребёнок, так как для этого не нужно прилагать значительных усилий.

Этапы изготовления люка для чердака

Для обеспечения герметичности готового люка используются уплотнители и лицевые планки. Перед установкой люка необходимо просверлить отверстия. Чтобы выполнить эту операцию поднимитесь на чердак. Избежать ошибок можно, если провести предварительную разметку. В процессе монтажа люка не обойтись без болгарки.

Что делать, если на полу чердака уложен слой утеплителя и гидроизоляции? Работать нужно аккуратно. Строительные материалы можно снять с помощью ножа. После этого определяется площадь, которую занимает люк. Так можно избежать ошибок при монтаже люка на чердаке. Сопоставьте размер крышки с контрольными отверстиями, предназначенными для установки корпуса.

Люк должен расположиться в проёме как можно с большей герметичностью. Через щели в помещения дома будет поступать холодный воздух. На стенах начнёт скапливаться конденсат. Поэтому существующие щели заделываются с помощью монтажной пены. Так можно добиться герметичности между чердаком и остальными помещениями дома.

После этого производится тщательное выравнивание. Люк фиксируется между стропилами. Чтобы обустроить лестницу необходимо использовать специальное обрамление. В противном случае люди, поднимаясь по лестнице на чердак, могут упасть и получить травму.

При монтаже люка необходимо придерживаться следующих правил:

Для начала нужно собрать каркас и смонтировать с учётом заранее просверлённых отверстий.
Следующий этап – установка стропил, которые необходимы для обеспечения безопасности людей.
После закрепления лестницы и люка проверяется работоспособность системы.

В чём особенности противопожарных люков?

Все элементы люка установлены на стальной раме. Она предназначена для усиления конструкции. Чтобы в помещении не было сквозняка, используется уплотнитель.

Вставная дверца автоматически защёлкивается после закрывания. Чтобы быстрее попасть на чердак, люк прикрепляется к подвижной лестнице. Благодаря огнестойкому покрытию конструкция может выдержать около 40 минут даже во время пожара. Хозяин дома придаёт большое значение внешнему виду люка. Он не должен слишком выделяться из-за несовпадения стиля. В качестве уплотнителя используются негорючие материалы.

В качестве внутреннего наполнителя используется минеральная вата. При монтаже люка обратите внимание на качество фурнитуры. От прочности доводчиков и замков зависит надёжность конструкции.

К числу достоинств приобретения покупных изделий можно отнести меньшую трудоёмкость при монтаже. В процессе установки учитывайте характеристики лестницы. Необходимо знать высоту потолка, чтобы избежать столкновения с элементами конструкции. Человек не должен опасаться того, что в любой момент может удариться головой об элементы конструкции.

Обязательно учитывайте размер проёма. Он должен быть больше люка на 5 см. Этот припуск необходим для того, чтобы обшить проем специальной рамкой. При покупке дерева лучше всего отдать предпочтение лиственнице. Она отличается высокой прочностью и надёжностью.

Люк на чердак своими руками: пошаговая инструкция, фото и видео

Люк на чердак своими руками. Как выбрать место для монтажа люка. Этапы изготовления люка для чердака. Как сделать люк своими руками.

Источник: pochtidoma.ru

[content-egg module=GdeSlon template=compare]

Планировка дома – готовые чертежи и планы домов

Как быстро сделать люк на чердак

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.

Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

Дизайн люка вписанного в интерьер чердачного помещения

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления.

Давайте рассмотрим, как сделать люк на чердак.

Технология строительства будет состоять в следующем:

Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

Схема для монтажа чердачного люка

Конструкция утепления люка на чердак

Вариант монтажа ручки для люка и запорного механизма

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.

У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

Чертеж с размерами чердачного люка с лестницей

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

Первоначально вся конструкция поднимается на цокольный этаж.
Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

Конструкция для крепления люка

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

Правильная установка противопожарного люка

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

Как сделать люк на чердак своими руками

Как быстро сделать люк на чердак своими руками. Пошаговые этапы установки и монтажа. Возможность оригинальной системы открывания.

Источник: planvsem.ru

[content-egg module=GdeSlon template=compare]

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Люк на чердак своими руками

Делаем своими руками потолочный люк на чердак. Люк должен быть простым, теплым и легко открываться. В этой статье мы рассмотрим пример такого потолочного люка.

Источник: dacha48.ru

[content-egg module=GdeSlon template=compare]

Чердачная лестница своими руками — как сделать? Чертежи

Чердачные лестницы одни из типичных видов лестниц для загородных домов. Они дают максимальный комфорт и экономию места. Для поднятия можно использовать стремянку либо прикладную лестницу. Безопасность играет важнейшую роль. Поэтому лучше всего обзавестись именно таким видом подъемного средства.

Чердачные лестницы делятся на три вида:

Раздвижные либо телескопические.
Ножничные либо клещевидные.
Раскладные либо рычажные.

Раздвижные лестницы имеют два либо пару отделов. Отделы можно разложить, они высовываются один из другого. Хорошая сторона этого варианта: бока чердака больше за сам люк. Плюс этой лестницы в том, что в ней отсутствуют рычажные механизмы. Рычаги слабое звено любых конструкций. Эта лестница является самой надежной, и крепкой для нагрузок.

Складные конструкции делают из 3-4 секций. Первое отделение нужно прикрутить к люку чердака. Секции прикручены друг к другу, специальными деталями, с помощью каких можно сложить и разложить лестницу. Чтобы разложить потяните палкой за колечко либо шнурок.

Чтобы понять какая ножничная модель, представьте гармошку. У неё есть множество рычагов, какие фиксируют специальные фиксаторы.

Все варианты лестниц сложены из пары отделов, какие можно сложить друг в друга. Получается небольшая конструкция, какая быстро складывается и раскладывается. Крышу можно закрыть люком чердака, тогда лестница незаметна.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям. Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.

Складная лестница

Устройство лестниц

Установить лестницу может каждый, но лучше это доверить профессионалу. Проверьте, что пространство для монтажа подходит размерам конструкции. На этом этапе не должно возникнуть проблем потому, что когда выбиралась модель, нужно было сравнить размеры на упаковке лестницы и проёма. Есть такие фирмы, которые вместо габаритов пространства пишут размеры коробки, в таком случае проем следует увеличить на 0,5–1 сантиметр.

Для начала прикрепите к низу проема брусок – на нем будет держаться лестница, во время установки. Для этого нужно два человека, первый будет на чердаке, а второй – в доме. Лестницу поднимите на чердак и укладывайте на брусок. На месте крепления, в промежутке короба и проема устанавливают распорки, а после этого фиксируйте короб с помощью двух шурупов.

После этого человек, который находится в доме, забирает брусок и разлаживает лестницу. Зафиксируйте её по бокам с помощью шурупов. Заполните пеной для монтажа щель. Немного ослабьте винтики по бокам лестницы, разложите ее до конца и опять затяните болты. Установите поручни и ограждения люк, и смело пользуйтесь лестницей.

Типы конструкций

Приставные лестницы и стремянки являются традиционными, они не особо комфортны. Их используют недолго, или если на чердак поднимаются не особо часто.

Лестницы стандартного типа могут быть маршевыми или винтовыми. Лестница из дерева или металла винтового типа позволяют сэкономить немного места. Для стареньких людей, деток не очень комфортна. Маршевые конструкции забирают большое количество места.

Раскладные лестницы для чердака стали больше всего популярными в наше время. Лестницы бывают разных типов. Особенно популярен секционный тип, конструкция поделена на немного деталей. Популярна еще ножничная лестница.

Раздвижные конструкции лестниц делаются на примере телескопа. Участки со ступеньками раздвигаются по очереди. Когда эта модель сложена, она не забирает много места. Раздвинуть лестницу можно на любое расстояние. Такие лестницы делают – пластиковыми, деревянными, металлическими, комбинированные. Лестница является прочной и безопасной.

Монтаж чердачной лестницы

Преимущества и недостатки

Лестничные конструкции дают нам возможность получить больше места, и особо незаметны после того, как их установили. Плюсы этих лестниц функциональность, прочность, компактность, легкие.

Когда они сложены, напоминают люк с блоком, какой вмонтирован в потолок, и не особо заметен. Конструкция легко убирается в потолок. Лестницы не тяжёлые, безопасные, комфортные, недорогие. Особых недостатков лестница не имеет.

Требования к чердачной лестнице

Чердачные лестницы должны быть безопасными и прочными. Много лестниц очень красивые, но нефункциональные. Лучше когда есть перила либо держатели. Не забывайте про пожарную безопасность, если вы решили сделать сами. Помните про выдержку веса не меньше 150 килограмм.

Как сделать чердачную лестницу своими руками

Лестницу можно сделать на протяжении 3 часов. Возьмем: ножовку, рулетку, лестницу, 4 петли, 2, шурупы, крючка, петли. Берем брусок, монтируем к верхнему концу лестницы на петли, второй крепим к нижней части. Прикручиваем 2 рейки на лестничный марш наискосок.

После этого шага, следует отмерять 2-3 длины лестницы и аккуратно распиливаем. Крепим два куска петлями. Прикрепите петли правильной стороной. Брусок сверху крепите под люк. Эта лестница не прячется.

Схема складной чердачной лестницы

Откидная лестница своими руками

Нам понадобится:

Две доски, толщиной 3 сантиметра, шириной 20 сантиметров.
Доски для ступеней, ширина 12 см, толщина 3 см, длина 20 см.
Для каждой ступеньки 2 петельки.
Крючки, анкера, шурупы для того чтобы прикрепить конструкцию к стенке.

Первый шаг закрепите 1 тетиву на стенке. Потом нужно выложить ступеньки. Отметьте нижнюю ступень и проведите отрезок. По концам отрезков по параллели проведите 2 прямые. По концу 1 куска проводим перпендикуляр. После этой линии отступите вправо 1 см.

Две точки должны встретиться. Так разметьте лестницу. Сделайте промежуток в 1 см в ступенях, это нужно для того, чтобы сложенные ступеньки не прикасались, крепим петли на ступеньки. Петли разместите на тетиву. На куске, который двигается, прикрепите петли, а в нужном месте на стене – крюк.

Материалы, инструменты, чертежи

Для того чтобы выбрать материал учтите некоторые факторы, решите какой тип лестницы, которую вы хотите. Определитесь, какая будет ширина лестницы, сколько будет отделов, и какую функцию она будет выполнять. Функция лестницы играет большую роль для изготовления. Для деревянных лестниц нагрузка должна быть не больше 150 кг.

Лестницы из металла могут выдержать приблизительно 250 кг. Этот фактор не означает, что нагрузка может быть больше, только часто этого делать не нужно. Размеры лестницы не должны быть больше чем чердачное пространство.

Материал из дерева, которое имеет очень крепкие свойства это — сосна. Эти свойства в сочетании с металлическим профилем дают высокое качество и большой вес.

Для того чтобы сделать лестницу своими руками возьмите хороший материал, этим материалом считают сосну. Сосна легко, доступна, недорогая, хорошо обрабатывается, качественная в использовании. Для работы возьмите рабочие и прочные инструменты: циркуль, лобзик, пилу, дрель, отвертки.

Чертежи чердачной лестницы сделаны для людей, которые умеют держать инструменты в руках, и не хотят переплачивать деньги за работу профессионалов.

Пошаговое руководство по изготовлению

Подготовьте деревянные материалы.
Положите в одно место все инструменты, шурупы, дрель.
Приготовьте план и размеры лестницы.
Приступайте к работе. Удачи!

Как произвести установку:

Замеряйте размер будущего люка и лестницы на упаковке.
Прикрепите на низ лестницы бруски.
Закрутите все шурупы и крепежи.
Проверьте лестницу на прочность.
Зафиксируйте лестницу.

Советы, рекомендации, возможные ошибки

Сделать лестницу для дома — это очень непростой процесс. Лестница очень важный предмет в доме. При возведении лестницы, важно не допустить никаких ошибок.

Позитивные стороны: это невысокая цена, легкое использование, безопасность. Лучше всего обратиться к специалисту, который выберет лестницу по вашим требованиям.

размеры на чердак, чертежи своими руками, утепленный Fakro

Чердачный люк с лестницей — залог комфортной эксплуатации конструкции

Во многих домах чердак – это не просто заполненная хламом комната, а вполне пригодное для отдыха или работы помещение, которое часто используется. В таком случае, остро встает вопрос о безопасном и удобном подъеме в эту самую комнату. Можно конечно использовать стремянки или иные приставные конструкции, но значительно проще и комфортнее в эксплуатации будет лестница, спрятанная в чердачном люке. Тем более, что сделать такую вещь своими руками не так уж и сложно.

Содержание материала:

Раскладные чердачные лестницы с люком: размеры и виды

Лестницы, которые ведут на чердак, делятся на три основных вида: стационарные (их нельзя двигать), переносные и раскладные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно двигать с места на место. А вот раскладушки – именно то, что нужно. Они компактные, в любой момент могут убраны и, как правило, вообще незаметны, если их спрятать в люке.

Чердачный люк, несмотря на всю простоту своей конструкции, может быть:

Горизонтальным – самый распространенный типаж, монтируемый в потолок;
Вертикальным – второе его название лаз, наиболее удобный в использовании;
Мансардным – ведет еще и на крышу, имеет сложное устройство, поэтому его лучше заказать у специалистов;
Ревизионным – предназначен больше для проверки помещения (обычно используется, если место совсем мало, а за комнатой следить нужно).

Размеры люка должны четко соответствовать размерам лестницы. Иначе будут трудности с ее эксплуатацией.

Раскладные чердачные лестницы бывают трех видов

Есть определенные рекомендации, касающиеся устройства и габаритов лестницы:

Высота конструкции не должна превышать 3 метров, иначе становится под угрозой ее безопасность;
Ширина лесенки может быть от 60 см до 1 м;
Лестничные марши лучше делать в районе 60-65 см;
Количество ступенек не должно быть больше 15, а их высота колеблется в пределах 20 см;
Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
Уголок наклона лестницы рекомендуется делать от 60 до 70 градусов.

Крышку люка можно делать цельной или из двух одинаковых половинок. Последний вариант очень удобен при широком проеме. В таком случае нет необходимости поднимать крышку полностью.

Можно, конечно же, прибегнуть к более простому варианту. А именно купить люк с лестницей в магазине. Например, в Оби. Ознакомиться с продукцией можно прямо в интернет – каталоге и выбрать именно то, что нужно для дома или дачи.

Надежная чердачная лестница с люком своими руками: чертежи и советы

Помимо размеров, важно определиться с материалом, из которого будет делаться люк. Для его создания может использоваться дерево или металл, как и для лестницы.

Прежде чем приступить к строительству, необходимо создать чертежи конструкций и выбрать место, где удобнее всего разместить люк.

Рекомендации по выбору местоположения люка гласят:

Люк ни в коем случае не должен попадать на балку перекрытия;
Стропила крыши желательно тоже не затрагивать;
Направление люка и его местонахождение во многом зависит именно от направления стропил (на них нужно ориентироваться в первую очередь).

Чердачную лестницу с люком можно сделать своими руками, но перед этим необходимо создать чертежи конструкции

Размеры люка должны совпадать с размерами потолочного проема. Иначе люк может криво стать, что затруднит его эксплуатацию, а со временем может привести к появлению трещин в самом потолке.

То место, где будет размещен люк, потребует дополнительного укрепления во всех направлениях. При этом если чердак не отапливается, то необходимо подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступить к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Ничего сложного нет в том, чтобы сделать своими руками люк вместе с лестницей, ведущей на чердак. Нужно просто соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой уже готовую конструкцию с имеющимися уплотнителями с обеих сторон и с внешними планками по всему периметру. Учитывая это, процесс закрепления люка может упроститься.

Создать герметичный люк на чердак не так уж сложно, главное — придерживаться инструкций и последовательности

Итак, работа по креплению люка на чердак состоит из таких шагов:

Подготовка проема в потолке – все замеры можно сделать, находясь внутри комнаты на чердаке. Так будет удобнее. Можно используя электродрель, просверлить отверстия по периметру будущего люка. А само отверстие вырезать электролобзиком.
Примерка люка – сняв все имеющиеся на нем накладки и оставив только каркас, нужно прислонить люк к проему, и проверить плотность прилегания. Люк должен стать в отверстие как «влитой». На этом же этапе можно приделать к люку защелку.
Монтаж и фиксация – лучше делать эту работу вдвоем. Начинать нужно со стороны чердака. Непосредственно к люку крепится верхняя внешняя планка и фиксируется в отверстии. Затем со стороны комнаты крепится нижняя планка и фиксируется на потолке. Закрепляется крышка.
Проверка конструкции – не стоит давать сразу максимальную нагрузку на лестницу. Лучше это делать постепенно.

Если есть желание, можно сделать красивую отделку входа на чердак. Если нужно, чтобы люк не был заметен, лучше использовать те же материалы, что брались для потолка или же наоборот выделить его ярким пятном. Если люк состоит из металла – его можно покрасить.

Как сделать чердачный утепленный люк с лестницей

Для того, чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания утепленного люка своими руками выглядит так:

Из планок в 25 или 30 мм сбивается каркас прямоугольной формы на 40 – 50 мм меньше проема со всех сторон;
Сама рамка люка обшивается ДВП, деревянной обрешеткой или фанерой;
Для того, чтобы сделать люк теплым, на его основу кладется пленка пароизоляции, а сверху минеральная вата, пенополистирол или какой-либо другой утеплительный материал;
Далее утеплитель фиксируется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
Затем на уже утепленный люк и на потолок прикрепляются петли, а проем обшивается наличниками.

Дополнительно утепленный люк можно защитить специальной уплотнительной резинкой, чтобы он плотно «сидел».

Чердачный люк с лестницей можно дополнительно утеплить

Установка люка в отверстие осуществляется таким образом:

Устанавливаются две досточки, на которые будет крепиться конструкция;
Специальными распорками делается установка и выравнивается рамка;
Далее шурупы ввинчиваются в переднюю и заднюю часть рамки, а возможные щели заполняются теплоизоляцией;
Затем монтажные доски убираются и осуществляется проверка лестницы путем ее раскладки и осмотре на перекосы и неровности.

Можно также сэкономить себе время и сделать выбор в пользу лестниц, которые уже имеют в комплекте люк с утепленной крышкой и производятся известными фирмами.

Например, компания Fakro производит лестницы, которые славятся своей практичностью, надежностью и идут в комплекте с уже утепленной крышкой люка. Продаются они в уже собранном виде, поэтому их установка произойдет быстро и легко.

Кроме Факро, стоит отметить и фирму Велюкс. Благодаря неизменному качеству своей продукции она уже много лет удерживает лидирующие позиции на рынке своей отрасли. Ее изделия сумели по достоинству оценить жители России, Украины и Беларуси.

Все лестницы VELUX можно разделить на три группы:

«Эконом» – складная конструкция, состоящая из трех секций без утепления. Может сослужить хорошую службу в гараже или на даче.
«Базовая» – также имеет три секции и дополнительно утепленную крышку люка.
«Компакт» – состоит из четырех укороченных секций, имеет специальный утеплитель. Отлично подходит для маленьких помещений, где поставить обычную лестницу проблематично.

Как видно, есть выбор – сделать люк с лестницей самостоятельно и тем самым сократить свои расходы или купить уже готовую конструкцию.

Стандартный люк для чердака без лестницы

Люк не обязательно должен быть с лестницей, он может быть и без нее. Он более прост по своей конструкции, но и менее удобен. Ведь лестницу все равно придется приставлять или каким-то образом фиксировать.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и свинчиваются по углам саморезами.

Стандартный люк без лестницы можно сделать самостоятельно, и без особых усилий

Монтаж чердачного люка в проем выглядит таким образом:

Фиксация люка в проеме – сделать это можно положив его на досточки, уложенные поперек проема к потолку;
Крепление люка – это нужно сделать так, чтобы расстояние со всех сторон между ним и проемом было одинаковое;
Далее в щели вставляются деревянные вставки и с каждой стороны ввинчиваются не менее 3 саморезов;
Пустое пространство между проемом и люком задувается пеной, а после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, вот и все работы. Сделать это несложно даже новичку. Главное, не бояться и смело браться за дело.

Как смонтировать чердачный люк собственноручно (видео)

Создание чердачного люка с лестницей или без – дело хлопотное, но несложное. Можно купить уже готовую конструкцию и просто ее собрать, а можно сделать самостоятельно, приобретя лишь материалы. Это выбор каждого. В любом случае, есть варианты, как сделать вход на чердак красивым, удобным и безопасным.

Каким может быть чердачный люк с лестницей (фото примеров)

Чердачная лестница с люком своими руками, чертежи. Делаем чердачную лестницу с люком своими руками Как изготовить чердачную лестницу своими руками

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

Монолитные:
Складные чердачные лестницы:
- ножничные;
- раскладные или рычажные;
- телескопические или раздвижные лестницы;
- откидные.
Переносные:
- стремянки;
- приставные.

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

ширина лестничного марша. Оптимальная ширина — около 65 см;
высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
количество ступенек. Обычно равно 14 или 15;
расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
толщина ступеней находится в пределах от 18 до 22 мм;
угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
складная чердачная лестница должна выдерживать вес не менее 150 кг;
ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница
Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

ножовка для работы по дереву;
рулетка для измерений;
лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
четыре карточные петли шириной с косоур;
два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

четыре бруска 50×50 мм — два коротких и два длинных;
лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

один уголок;
кусок листового металл;
две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание , мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

Оборудование места под лестницу

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

Ножовка для дерева;
Рулетка;
Любая лестница из дерева;
4 карточных петли, шириной косоура;
Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
Саморезы, анкеры, петли и крючок.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

4 бруска размером 5х5, 2 длинных и 2коротких;
Лист фанеры толщиной 1 мм;
2 уголка из метала;
Листовой метал;
4 металлических полоски шириной по 2 см.

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для . Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная .

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

По месту установки:
- наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
- внутренние – размещаются в доме.
По конструкции:
- монолитные – винтовые или маршевые;
- переносные – приставные, стремянки;
- складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
оптимальная ширина лестницы 65 см;
рекомендуемое количество ступеней – 13-15 штук;
длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
удобное для передвижения расстояние между ступенями – 19,3 см;
лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
безопасная толщина ступенек составляет 1,8-2,2 см;
горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

шуруповерт;
рулетка;
ножовка.

Материалы:

деревянные бруски размером 2х3 см;
карточные петли;
саморезы;
крючок с петлей.

Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

бруски сечением 50х50м;
лист фанеры 10 мм;
клей ПВА;
крепеж;
дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

На металлической полосе отмечаются места для крепления по шаблону.
Высверливаются отверстия под болт диаметром 10.
Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Постройте свой собственный герметичный люк на чердаке — Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом имел очень простую и эффективную форму, у нас была возможность работать с ним. Короче говоря, рейтинг воздухонепроницаемости дома равен 0.9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем нового дома , и всего на 0,3 ACH ниже требований к воздухонепроницаемости, установленных самым энергоэффективным строительным стандартом в мире. Так что для нашего клиента результат вполне приличный.

Чтобы создать герметичный дом, нужно тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме — это люк на чердаке. Обычно это отверстие размером 22 на 30 дюймов в потолке вашего дома в некондиционное пространство, так что это, безусловно, заслуживает некоторого внимания.(* Особое примечание: обязательно проверьте местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы убедиться, что готовый проем по-прежнему соответствует этим требованиям). В прошлом поискав в Интернете простой дизайн, я знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами.Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

— Два куска внутренней дверной косяки длиной 7 футов

— Два куска уплотнителя для пропила длиной 7 футов

— Один кусок МДФ (Medite) или меламина размером не менее размера вашего проема на чердаке

— Четыре затвора

— Один лист 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

— Один тюбик строительного клея, совместимого с пеной (напр.PL Premium или PL 300)

— Конопатка под покраску

— Винты с цилиндрической головкой 3 дюйма

— Прокладки

Необходимые инструменты:

— Пила столовая

— сверло

— Пистолет для уплотнения

— Универсальный нож

Шаг 1: Приобретите дверной косяк 2 × 4 в местном магазине строительных материалов (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Step 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорези, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для прорези. Вы будете использовать настольную пилу, чтобы прорезать прорезь в пазу косяка на вашей дверной коробке, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже.Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь перемещается в сторону композитного продукта, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На рисунках ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Шаг 4: На следующих трех фотографиях показано, что заготовка прорезана и собрана в форму нашего люка на чердаке (на этом этапе убедитесь, что ваша рама квадратная!). Вместо того, чтобы обрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы правильно соединились друг с другом.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вы захотите вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердачного люка. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, а что-нибудь тяжелее — лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край вокруг внутренней части косяка.

Шаг 6: Затем установите упор настольной пилы таким образом, чтобы, когда верхний край люка доступа был размещен напротив ограждения, снаружи лезвия врезался точно в линию карандаша, представляющую верхнюю часть вашей панели будет сидеть, как только она будет плотно прижата к уплотнителю.Возможно, вам захочется, чтобы кто-нибудь помог вам закрепить раму во время резки и не забывать о том, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхний край гипсокартона, выступающего в чердачный проем, кладется только тонкий кусок уплотнителя. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что он падает в пыльной среде (скажем, например, на чердаке, где есть кучки пушистой выдувной целлюлозной изоляции!). Но помимо этого, если на уплотнитель воздушного уплотнения не оказывается постоянное давление, он гораздо менее эффективен. Таким образом, указанное выше оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и вам будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и укладывайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит, что не все кулачковые детали будут работать под углом 90 градусов, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов. .

Шаг 8: Перед установкой люка доступа на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака — R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали.Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет нахлывать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Возможно, вы захотите предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы меньше работы над головой, когда все это будет установлено.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже показан люк рамы , установленный в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни были ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно, чтобы вы правильно детализировали люк на чердаке с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле наношу конопатку вдоль верхнего края гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки для вытяжки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он должен: в вашем доме, а не , а не на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это прекрасный пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца — применить их в своем собственном существующем доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

Доступ на чердак своими руками (Scuttle Attic)

Сегодня я хотел поделиться учебным пособием для DIY Attic Access , в том числе о том, как мы сделали панель доступа на чердак.Сделать небольшую дверь на чердак очень просто, и вы определенно сможете этим заняться на выходных.

Увидеть открытие винтажной столовой

У этого проекта есть забавная история. Когда мы впервые купили этот дом, доступа на чердак не было. Было рекомендовано, чтобы первоначальные владельцы установили доступ на чердак до того, как мы его купим, чтобы мы могли его осмотреть. Итак, в процессе покупки нас спросили, где на первом этаже мы хотели бы установить маленькую чердачную дверь.Я сказал в углу столовой, где это не будет видно из гостиной или кухни. Понимаете, раньше пространство нашей кухни и столовой выглядело так:

Итак, первоначальный чердак находился прямо через ту маленькую дверную коробку, которую вы видите, и сразу с левой стороны от нее.

Что такое чердак?

По сути, чердак — это отверстие в потолке из гипсокартона, которое ведет на чердак с небольшой панелью доступа на чердак, которая закрывает его.Технически нашу небольшую панель доступа на чердак можно было бы назвать чердаком.

Я нашел хорошую статью, в которой есть немного больше информации о чердаках, если вы хотите узнать больше.

Так или иначе, когда мы переехали, у нас была панель доступа на чердак. Когда мы начали ремонт кухни, мы удалили асбест и установили гипсокартон. У нас подрядчики просто гипсокартон поверх оригинальной панели доступа на чердак. Не знаю, зачем мы это сделали, вероятно, потому, что знали, что создать небольшую дверцу на чердаке легко.Кто знает. В любом случае, поскольку нам снова пришлось создавать небольшую панель доступа на чердак, я решил сфотографировать процесс, чтобы поделиться им с вами.

Зачем делать дыру на чердаке

Если у вас есть потолочные балки, проложенные таким образом, что вы не можете вставить в них полноразмерную откидную лестницу (как у нас), или вам просто не нужно слишком много доступа к чердаку, тогда небольшая панель доступа на чердак может быть лучший вариант. Установить такую небольшую дверцу на чердак, как эта, очень просто и очень недорого.Итак, когда вы взвешиваете, сколько вам действительно нужно, чтобы использовать чердак, вы можете прийти к выводу, что это может быть лучшим вариантом.

Мы почти никогда не забираемся на чердак и ничего там не храним… поэтому мы искали что-то очень простое и дешевое.

Пространство без просвета перед взглядом:

Принадлежности, необходимые для изготовления маленькой двери чердака

Как сделать чердак Scuttle (a.k.a.Панель доступа на чердак)

Поскольку он у нас был раньше, мы точно знали, куда он пойдет; но мы все же приняли меры предосторожности, чтобы разметить проем, потому что нам только что установили новые потолки, и мы не хотели делать никаких ошибок.

У нас был чердак прямо рядом со встроенной кладовой справа. Скат крыши сделал это место лучшим местом, чтобы подняться на чердак. Если вы перейдете через другую балку, вам нужно будет встать примерно на 4 фута, прежде чем удариться головой о линию крыши.Об этом обязательно нужно помнить! Было бы невозможно попасть на чердак, если бы он был размещен на внешней стене из-за наклона крыши (это означает, что чердак становится очень маленьким, чем ближе вы подходите к внешней стене по бокам).

Определите, где находятся ваши балки. Используя прибор для поиска гвоздей, отметьте свои балки.
Карандашом нарисуйте коробку внутри балок. Используя нож для гипсокартона, начните вырезать потолок по вашей линии.
Используйте нож с прямым лезвием, чтобы отрезать любую бумагу для гипсокартона, о которой не позаботились ножом для гипсокартона.
Выньте гипсокартон.
Отрежьте кусок обшивки чуть меньше отверстия на чердаке. Сделать это можно с помощью циркулярной пилы или настольной пилы. Затем нажмите на панель и оставьте ее на гипсокартоне.
Следующее, что вам нужно сделать, это оформить проем. Вы делаете это так, как будто обрамляете окно. Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждого конца. Здесь цель состоит в том, чтобы получить проем в раме, который немного меньше, чем отверстие в гипсокартоне.Это позволит части обшивки (вырезанной на предыдущем шаге) опираться на раму.
Прибейте щенка гвоздем к месту. Убедитесь, что гвозди входят в балки.
Продолжайте, пока не обрамите свой проем. Закупорите и используйте шпатлевку для ногтей, чтобы рамка выглядела законченной.
Грунтовать и красить.

Место, где у нас есть открытие, не идеально, но это лучшее место, которое нам было доступно.Кроме того, как видите, нам пришлось немного поработать над отделкой нашей кладовой, чтобы она вписывалась в проем чердака. Вам, конечно, не придется этого делать, если у вас нет аналогичной настройки.

Увидеть откровение кухни

В целом это простой проект. Определенно то, с чем вы можете справиться сами. Нам было интересно, сколько воздуха теряется из-за того, что не изолирована дверь на чердак, но, честно говоря, мы чувствовали это несколько раз, и я не уверен, что мы много теряем.Я думаю, что проще всего изолировать панель, это поместить немного изоляции прямо на дверцу панели. Полагаю, мы все еще можем это сделать!

Дайте мне знать, если у вас возникнут вопросы или вы делаете панель доступа на чердак самостоятельно! Я бы хотел посмотреть.

ПИН ДЛЯ ПОЗЖЕ:

Раскрытие информации: Это сообщение может содержать партнерские ссылки. Я получаю небольшую комиссию бесплатно для вас, когда вы совершаете покупку по моей ссылке.

Создание более удобного доступа на чердак — проект «Сделай сам»

В: У меня есть чердак, который простирается по всей длине дома.Пик крыши достаточно высок, чтобы я мог стоять в пространстве. Очевидные возможности хранения вызывают у меня пену изо рта.

Текущая входная дверь находится прямо у двери в ванную, и ее едва хватает для того, чтобы через проем пройти чемодан ручной клади. Можно ли создать новый, больший доступ в другой комнате?

Есть ли какие-либо структурные проблемы, с которыми я могу столкнуться? Может быть, это проект, сделанный своими руками? Я вижу, как разрезаю балки потолка и наблюдаю, как дом раскалывается пополам.Не могли бы вы предложить несколько советов, как действовать дальше?

A: Да, больший проем для доступа на чердак — приемлемый вариант. Да, есть потенциальные структурные проблемы, с которыми вы можете столкнуться, но они не являются непреодолимыми. И да, это проект «сделай сам» — с оговоркой, что вы будете готовы взяться за довольно большую и несколько грязную работу. Мы призываем вас пойти на это.

Нет, дом не расколется пополам, если придется разрезать балки потолка.Но необходимо принять некоторые меры предосторожности, чтобы потолок не провисал, если и когда вам придется сделать операцию на потолочных балках.

По неизвестной причине двери на чердак в старых домах обычно проходят через маленькую «дырочку» в потолке. Часто доступ находится в труднодоступном месте, например, в чулане. Иногда доступ находится на видном месте, например, в коридоре.

Мы думаем, что это отличная идея — переместить входную дверь из коридора и в то же время воспользоваться потраченным впустую пространством на чердаке.Но мы предлагаем вам пойти на один лучше. Вместо того, чтобы делать большую «дыру» в другой комнате, используйте всю энчиладу. Установить чердачную лестницу.

Вы получите легкий доступ через большую дыру, и вам не придется таскать стремянку в дом, чтобы хранить и забирать свои вещи с чердака. Лестница обойдется вам в 100–150 долларов, а работа по ее установке будет примерно такой же, как если бы вы обрамляли большую «дыру».

Размер проема для чердачной лестницы обычно составляет примерно 2 на чуть более 4 футов.Сама лестница состоит из двух секций и складывается и углубляется в потолок. Механизм подпружиненный.

Обрамление проема может быть легким, если вы разместите лестницу так, чтобы она была параллельна существующим потолочным балкам. Большинство чердачных лестниц сделаны для установки между балками, установленными на расстоянии 24 дюйма по центру. Если вам повезет, и это так, то для выравнивания проема нужно просто прибить пару блоков между балками и вырезать штукатурку в проеме.Блокировка должна быть такого же размера, как и сами балки, и должна быть увеличена вдвое. Например, для балок 2 на 4 потребуется по два блока 2 на 4 с каждого конца проема.

Процесс обрамления становится немного сложнее, если проем лестницы расположен перпендикулярно балкам потолка. Необходимо разрезать одну или несколько балок, и вам придется соорудить две временные распорки от пола до потолка для поддержки потолка, прежде чем разрезать балки.

Для начала нарисуйте карандашом контур готового проема на потолке.Удалите штукатурку или гипсокартон в пределах контура, чтобы открыть балки потолка. Затем соберите подтяжки. Эти временные стены должны перекрывать балки по обе стороны от разрезаемых балок. С балками в 24 дюйма по центру временные распорки будут иметь ширину от 7 до 8 футов.

Создайте распорки с вертикальными шпильками 2 на 4, прибитыми с шагом 24 дюйма по центру к верхней и нижней пластине. Поднимите эти временные стены, чтобы поддержать балки потолка. Используйте деревянные прокладки, чтобы убедиться, что скобы плотно прилегают.Не прибивайте верхнюю пластину к балкам потолка или нижнюю пластину к полу. Компрессионная посадка достаточно хороша.

После того, как распорки будут на месте, разрежьте потолочные балки. Проще всего это сделать сабельной пилой, но с этой работой справится и циркулярная пила. Необходимо укрепить все балки и коллекторы по периметру проема, прибив по одной балке к каждой боковой балке и удвоив коллекторы (см. Диаграмму).

Балки, добавленные к существующему каркасу, должны поддерживаться несущей стеной.Это означает, что как минимум новые балки должны быть достаточно длинными, чтобы в конце они опирались на пересекающуюся стену.

Схема крепления гвоздей на каркасе имеет решающее значение для обеспечения структурной целостности нового проема. Используйте четыре гвоздя 16d, чтобы прикрепить существующие балки к перекрытию. Используйте гвозди размером 16d, расположенные через каждые 18 дюймов в шахматном порядке, чтобы «сопоставить» новую балку с существующей.

После завершения установки снимите временные распорки и установите лестницу.К приобретенному вами устройству прилагается подробная инструкция по установке.

Для визуального ознакомления с тем, как установить чердачную лестницу, посетите сайт www.hgtv.com/hgtv/remodeling/article/0,1797,HGTV_3659_1678361,00.html.

Как установить чердачный люк и лестницу

В первой и второй частях этого руководства по установке чердачного люка и лестницы вы вырезали отверстие на чердаке и устанавливали вокруг него рамку. Этот каркас — основа вашей лестницы и люка.В этом разделе руководства вы узнаете, как подогнать люк к раме, добавить лестницу и уплотнить люк и раму, чтобы дверь чердака была защищена от сквозняков. После того, как вы установили лестницу, вы сможете обойтись без стремянки, но убедитесь, что вы стоите в безопасном месте, когда используете электроинструменты.

Шаг 1 — Установите люк

Найдите в своем комплекте чердачный люк и монтажную петлю. Вы должны иметь возможность разместить люк снаружи по краю рамы.Попросите друга удерживать его на месте, пока вы добавляете шурупы к краю рамы, убедившись, что брус полностью выдержит вес чердачного люка. Если вы не уверены, перед установкой чердачного люка укрепите раму.

Шаг 2 — Добавьте пружины

Затем снимите пружины. Поместите их в раму над шарниром, который вы только что установили, чтобы они свисали перед люком. Используйте дрель, чтобы установить винты, а затем установите направляющую жатки между этими двумя пружинами.Это обеспечит полную безопасность всего механизма. После того, как вы добавили пружины, установите шкив с любой стороны рамы, противоположной петле чердачного люка.

Шаг 3 — Добавьте лестницу

Вставьте лестницу в отверстие и вставьте лестницу в соединения шкива. Тросы, удерживающие лестницу, должны позволить ей упасть на место при открытии чердачного люка. Следуйте инструкциям производителя лестниц. Например, если вы используете деревянную лестницу, вам может потребоваться пройти на чердак и сжать направляющие вместе так, чтобы все ступени лестницы удерживались на месте.В любом случае убедитесь, что кабели плотно прикручены к раме.

Шаг 4 — Оберните его

Снимите поддерживающий брус с края рамы, повернув винты в обратном направлении, а затем затяните их, чтобы установить их в нужное положение. Затем нанесите слой герметика на край рамы над и под потолком. Это защитит от сквозняков и предотвратит переохлаждение чердачной лестницы зимой.

Герметизация и изоляция люка на чердаке — Heeley Home Inspections | Обслуживание Гвельфа и Кембриджа Домашняя инспекция | Китченер и Ватерлоо | Онлайн бронирование

Одним из наиболее частых недостатков отчета об осмотре дома является плохо запечатанный и изолированный чердак.Вы, наверное, думаете, а зачем мне мой чердак? Дом теряет около 25% тепла через потолок верхнего этажа из-за поднимающегося горячего воздуха. Чердак — это очень большое отверстие в потолке, которое усиливает этот эффект, позволяя поднимающемуся воздуху выходить из дома. Если вам повезет, это приведет к потере тепла только зимой и принесет в дом тепло на чердаке летом. Если вам не повезло, выходящий влажный воздух будет конденсироваться на холодном чердаке, вызывая плесень и даже структурную гниль.

Чтобы люк на чердаке не истощал ваши сбережения, попробуйте эти простые шаги, чтобы закрыть воздух и защитить чердак. Этот простой проект домашнего улучшения дома стоит менее 75 долларов, занимает всего несколько часов и может сэкономить вам тысячи за всю жизнь вашего дома. Для меня это отличное вложение.

Для целей этого процесса я предполагаю, что у вас есть неизолированный фанерный чердак.

Вам понадобится:

Жесткая изоляция из полистирола толщиной 2 дюйма
Уплотнитель люка чердак
Клей для вспененного материала
Конопатка
Четыре защелки на крючке и проушине или защелки
Нож
Прямая кромка
Рулетка

Изолировать люк

Снимите имеющийся люк на чердаке и измерьте его размер.Отрежьте четыре куска жесткой изоляции из полистирола примерно на 1/2 дюйма меньше, чем размеры люка. Изоляция замедлит теплопотери и добавит балласт в люк, чтобы улучшить герметичность уплотнения. Используйте клей, совместимый с пеной, чтобы прикрепить изоляцию к задней части люка.

Воздушное уплотнение люка

Люк обычно устанавливается на кромке деревянной отделки, которая выступает за проем. Если на этой кромке есть уплотнитель, удалите его шпателем.Установите новый уплотнитель вдоль этой кромки, убедившись, что нет зазоров. Нанесите уплотнение вдоль стыка обшивки / потолка с внутренней стороны, чтобы предотвратить утечку воздуха. Каждая конструкция люка уникальна, и вам нужно будет определить лучший способ герметизации обвязки.

Установка защелок и ручек (дополнительно)

Прикрепите две ручки к внутренней части люка, чтобы облегчить его опускание до уплотнителя. Установите четыре защелки на противоположных сторонах люка и обшивки так, чтобы при опускании люка они фиксировали его против сжатой прокладки.

Остановите утечку воздуха вокруг люка на чердак

Строители не всегда изолируют и герметизируют крышку на чердаке, будь то простая доска, которую вы отодвигаете, или часть целой лестницы. Чаще всего в проем кладется обрезок фанеры или гипсокартона, немного близкий к нужному размеру, и он опирается на периметр недорогого молдинга.

Этот тип покрытия, вероятно, пропускает значительное количество воздуха и, вероятно, имеет значение изоляции около R-1, что довольно плохо по сравнению с чердаком, который должным образом изолирован с помощью R-49 или R-60.В хорошо изолированном доме даже несколько квадратных футов неизолированного пола могут потерять значительное количество тепла. Однако, поскольку доступ на чердак часто находится в потолке шкафа спальни или коридора, утечка воздуха и приток (или потеря) тепла редко заметны — за исключением вашего счета за электроэнергию.

Летом температура на чердаке может быть очень высокой, а воздух влажным, поэтому вы не хотите, чтобы он попадал в ваше жилое пространство. Зимой нагретый воздух в доме, поскольку он менее плотный, имеет тенденцию просачиваться на чердак.

Самый простой способ устранить утечку воздуха — заклеить уплотнитель на верхнем крае выступа, где находится люк. Перед тем, как добавить уплотнитель на кромку молдинга, накройте его крышкой и проверьте, ровно ли она по всей длине. Кромка иногда состоит из частей, прибитых к неровным сторонам отверстия, поэтому вам, возможно, придется поддеть одну из сторон и снова прикрепить ее.

Затем прикрепите изоляцию к верхней части крышки, которая должна иметь рекомендованное значение R потолка для вашего региона.Узнайте, что это, на сайте www.ornl.gov/~roofs/Zip/ZipHome.html.

Если вы планируете часто заходить на чердак и хотите установить откидную лестницу или лестницу — или на чердаке она есть сейчас — купите специально утепленную крышку для проема доступа на чердак. Вы можете попытаться сделать его самостоятельно, но его вес может быть опасным для открытия и управления, когда вы находитесь на лестнице.

Один из наименее дорогих вариантов — это, по сути, трехсторонняя прочная картонная коробка. Его легко открыть и собрать, а затем вы можете прикрепить свой собственный утеплитель к его верхней и боковым сторонам.
Этот тип устройства очень легкий, его легко поднимать и перемещать, когда вы входите на чердак с лестницы.

Еще один легкий и эффективный вариант — большой купол из жесткого пенопласта, закрывающий сложенную лестницу или лестницу сверху. Он прочный, а пена обеспечивает адекватную изоляцию. Наконец, обратите внимание на конструкции, в которых используется гибкая изоляционная крышка на молнии, которая постоянно прикрепляется к чердачному полу для обеспечения хорошей герметичности. Застежка-молния обеспечивает большое отверстие для легкого доступа на чердак.

Для получения дополнительной информации посетите www. TogetherWeSave.com, у которого есть два видеоролика на эту тему в рамках серии Watch and Learn. Перейдите на сайт http: //
energysavings.to togetherwesave.com/ watch-and-learn и щелкните вкладку «Уплотнение и изоляция»; затем прокрутите вниз, чтобы найти видеоролики с практическими рекомендациями по изоляции чердачных люков и чердачных спускаемых лестниц.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Эти компании предлагают продукты для входа на чердак.

Аттикап
ТЕЛЕФОН: 781-259-9099
ВЕБ-САЙТ: www.draftcap.com

Палатка на чердаке
ТЕЛЕФОН: 877-660-5640
ВЕБ-САЙТ: www.attictent.com

Battic Door
ТЕЛЕФОН: 508-320-9082
ВЕБ-САЙТ: www.batticdoor.com

Calvert Stairs
ТЕЛЕФОН: 866-477-8455
ВЕБ-САЙТ: www.calvertusa.com

Радужная лестница на чердак
ТЕЛЕФОН: 203-322-0009
ВЕБ-САЙТ: www.rainbowatticstairs.com

Как изолировать точку доступа на чердаке

Строительная наука и чердак вашего дома

Изоляция, движение воздуха, строительная наука, бла-бла-бла.Я знаю, большинству людей это скучно. Но если вы любите копить деньги и жить в комфортабельном доме, оставайтесь со мной здесь.

Одна из самых распространенных вещей, которые я обнаруживаю почти при каждой домашней инспекции в Луисвилле, — это плохо изолированный чердак на чердаке (это место, через которое вы пролезаете, чтобы попасть на чердак).

Обычно это отверстие размером 2 x 3 фута, но я видел их размером 4 x 4 фута.

Это большая площадь потолка, которая редко бывает должным образом изолирована или герметична.Я покажу вам, как правильно их закрыть и изолировать эти панели.

Ниже приведена тепловая фотография дыры в водостоке, сделанная во время домашнего осмотра в Луисвилле. Вы можете видеть, как отсутствие теплоизоляции сильно влияет на уровень нагрева. Между крышкой люка и остальной частью гипсокартона потолка разница в 15 градусов. Это много.

Здесь хорошо видно, как выглядит плохая изоляция под тепловизором.

Строительная наука и чердак вашего дома

Большинство изоляционных материалов на чердаках домов воздухопроницаемы (воздух может проходить через них).

Это означает, что хотя ваша изоляция на чердаке может замедлять поток тепла посредством излучения, она не будет останавливать поток воздуха из жилого помещения, который переносит тепло посредством конвекции, если есть путь для движения воздуха.

Правило здесь простое: Для движения воздуха должен быть путь (дыра в потолке, трещина в гипсокартоне, плохо загерметизированный чердак и т. Д.) И перепад давления. Вот и все. Разница в давлении чаще всего возникает из-за разницы температур.Посетите это для получения дополнительной информации: Закон Гей-Люссака.

Помните физику в средней школе?

Тепло распространяется тремя способами.

Проводимость в твердых материалах.

C Конвекция в жидкостях (жидкостях или газах).

R проникает через все, что позволяет излучению проходить.

Мне нравится думать об этом как о трех направлениях путешествия денег. В конце концов, каждое теряемое вами тепло — это прикрепленная к нему долларовая банкнота.Когда вы отапливаете дом, ваша печь создает для этого много БТЕ (британская тепловая единица).

Самый дешевый BTU — это тот, который вам никогда не придется производить. Нагрейте область один раз и держите ее закрытой.

Наш чердак требует от нас сосредоточиться в первую очередь на конвективных тепловых потерях. Хотя проводимость и излучение тоже играют большую часть времени, давайте пока остановимся на конвекции.

Конвективная потеря тепла:

Когда мы отапливаем наш дом, из печи вырабатывается горячий воздух, который стремится подняться в верхнюю часть комнаты.Всегда помните, что теплый воздух поднимается вверх . Тепло не поднимается, но теплый воздух поднимается.

При повышении температуры в комнате этот горячий воздух будет выходить через любую трещину в оболочке здания вокруг потолка. Помните: воздуху для движения нужен только путь и разница в давлении.

Поскольку вы нагрели воздух своей печью, вы создали ту разницу температур, которая создала разницу в давлении. Воздух может проникать внутрь источников света (особенно встроенного освещения с множеством отверстий), потолочных вентиляторов, датчиков дыма и, конечно же, чердачных люков.

Мы знаем, что воздух выходит наружу, и если этот воздух не заменить, в вашем доме будет отрицательное давление. Мать-природа не любит перепадов давления .

На каждую частичку теплого воздуха, который вы теряете наверху, вы втягиваете прохладный воздух из нижней части птичника. Если мы закроем вещи так, чтобы теплый воздух из верхней части комнаты не выходил наружу, мы уже опережаем всех.

Ремонт ямы на чердаке

В большинстве домов есть панель, которая поднимается и сдвигается в сторону, чтобы попасть на чердак. Обычно по краю имеется скошенный кожух, который удерживает панель в воздухе. Первое, что вам нужно сделать, это приклеить эту накладку к потолку.

Используйте высококачественный малярный герметик, чтобы заполнить все пробелы здесь. Обязательно обведите раму полностью. Это не только предотвратит попадание воздушного потока под деревянную отделку, но и поможет удерживать дерево на месте у потолка. Примечание. Это также время, когда вы должны убедиться, что рама скоса надежно прикреплена к потолку.

Я рекомендую пару декоративных шурупов в каркас (на чердаке) выше, чтобы вам не нужно было беспокоиться о том, что он ослабнет или вы не упадете в будущем.

Здесь видно, как горячий чердакский воздух просачивается вокруг обшивки на потолке. Призрачные полосы, которые вы видите, — это охлаждаемый воздух, входящий в комнату с чердака. После того, как вы заделаете этот стык, это больше не проблема.
Затем вам необходимо установить прокладку из пеноматериала (или уплотнитель) вокруг кромки рамы.
Это то, на чем будет опираться ваша панель. Пена — это то, что герметизирует воздух вокруг съемной панели. Я видел, как некоторые люди конопатили это, но это плохая идея. Если вам нужно вернуться на чердак, вы должны вырезать все эти заборы, а это боль в заднице.
Прокладка работает нормально при правильной установке. При установке прокладки обязательно очистите кромку рамы.Если вы попытаетесь приклеить его к грязной обшивке, он не останется на месте. Кроме того, обязательно перекрывайте углы внахлест.
После установки вокруг рамы прокладка из пеноматериала будет обеспечивать герметичное уплотнение.
Сборка панелей чердака
Теперь, когда каркас потолка заделан и герметизирован, мы можем переключить наше внимание на саму панель. Здесь мы должны сделать несколько вещей. Один из них — убедиться, что панель остается плоской и имеет хороший слой изоляции на обратной стороне.Большинство люков, которые я вижу, либо вообще не имеют теплоизоляции, либо, может быть (если вам повезет), в отверстии будет свисать кусок изоляционного материала из стекловолокна. Ни один из них не годится. Мы можем лучше.
Я собираюсь предположить, что ваша панель — не что иное, как кусок гипсокартона, который был вырезан (я предполагаю это, потому что это то, что я вижу в 99% случаев во время домашних осмотров).
Если это так, откажитесь от новой панели из МДФ 3/4. Вы можете получить МДФ в Lowe’s или Home Depot.Оба магазина даже продают меньшие «проектные панели», которые могут соответствовать всем требованиям (в зависимости от размера вашего отверстия). Ожидайте, что заплатите около 12 долларов за кусок 2 × 4.
МДФ — это в основном спрессованные опилки и клей. Он прочный, плоский, его легко резать и фрезеровать. Также хорошо переносит краску. Обрежьте панель примерно на 1/8 дюйма меньше, чем отверстие в потолке. Убедитесь, что вы оставили достаточно доски, чтобы она перекрывала уплотнитель из пенопласта, который вы установили на каркас потолка.
Теперь возьмите лист жесткой теплоизоляционной плиты толщиной 2 дюйма.Я называю это «Пена-спрей для бедняков». Он поставляется в листах 4 × 8 и легко режется универсальным ножом.
Это также рок-звезда в области теплоизоляции плоских панелей, таких как чердак или стены световых люков на чердаке. В любом месте кусок изоляционного материала из стекловолокна может упасть, этот материал может приклеиться на своем месте, и он никуда не денется. Он также имеет значение R , равное примерно 5 на дюйм , что намного больше, чем у стекловолокна.
Отрежьте пенопласт до размера панели и приклейте его на место белым малярным герметиком, которым вы заклеили раму.
Pro Совет: не используйте строительный клей. Он растопит пену, и вещи не слипнутся. Нанесите как можно больше слоев пены. Сходи здесь с ума. Я стремлюсь набрать минимум 3, иногда 5 или 6, если у меня достаточно материала.
Мой район в Луисвилле, штат Кентукки, требует R-Value около 40 на чердаке. Когда все высохнет и пена перестанет скользить по МДФ, опустите панель на установленный уплотнитель.

Красивая кровля – Ой!

Характеристика материала технониколь – «Технониколь»: технические характеристики и особенности

7 октября, 1972 alexxlab

Утеплитель стен снаружи: Утепление стен дома снаружи своими руками

Содержание Утепление стен дома снаружи: особенности, выбор материалов и эффективных технологийОглавление Почему лучше утеплять стены снаружи?Что использовать для утепления стен снаружи?Как рассчитать толщину утеплителя?Основные методы утепления стен дома снаружиТехнология утепления стенАлгоритм утепления стен дома снаружи минеральной ватойАлгоритм утепления пенополиуретаномНаружное утепление стен квартир и домов в Нижнем Новгороде по доступным ценамНаружное утепление стен квартир и домов […]

Читать далее

11 мая, 1971 alexxlab

Отделка откосов окон внутри сендвичные панели: Отделка откосов окон внутри сендвичные панели

Содержание Отделка откосов пластиковых окон сэндвич панелями: монтаж, своими рукамиИз чего состоит оконный проемКакие способы обработки откосов применяются сегодняНазначение и конструкция сэндвич панелейУстановка откосов из сэндвич панелей на пластиковые окнаОткосы для пластиковых окон из сэндвич панелей своими рукамиОтделка откосов окон сендвич панелями — завершающий этап монтажа. Откосы из сэндвич панелей своими руками Откосы из сэндвич […]

Читать далее

9 июня, 1971 alexxlab

Размер рубероида в рулоне: Рубероид — что это такое, размеры

Содержание Рубероид — что это такое, размерыСодержаниеЧто это такое?Виды рубероида и размеры рулоновТаблица видов и размеров рубероидаПреимущества и недостатки рубероидаИспользование рубероидных рулонов для кровлиЧитайте также:Смотрите также видео о рубероидеЧитайте про другие материалы для кровли:Размеры рулона и состав рубероида. Сколько метров в рулоне рубероида и какая его ширина?Ширина рулона рубероида.Сколько метров в рулоне рубероида?Состав рубероида.сколько метров […]

Читать далее

Чердачный люк своими руками чертежи: Чердачный люк своими руками чертежи

Чердачный люк своими руками чертежи: Чердачный люк своими руками чертежи

Чердачный люк своими руками чертежи

Проем на потолке

Правильно выбранное расположение лаза

Размеры

Устройство утепленного люка для чердака

Другие способы обустройства

Вывод

Чердачный люк: разновидности и их особенности

Как сделать чердачный люк: конструкция и устройство

Монтаж чердачного люка: сборка и самостоятельная установка

Источники:

Чердачный люк с лестницей своими руками чертежи

Лестница на чердак своими руками

Варианты складных лестниц на чердак

Требования к чердачным лестницам

Место расположения лестницы

Изготовление и монтаж складной лестницы с люком на чердак

Простая двухсекционная лестница

Лестница из трех секций

Чердачные лестницы в интерьере

Чердачная лестница с люком своими руками, чертежи

Оборудование места под лестницу

Виды чердачных лестниц

Чердачная лестница из двух частей

Чердачная лестница на шарнирах

Размеры чердачных лестниц

Складная чердачная лестница своими руками

Материал для работы

Порядок работы

Сборка шарнирного механизма

Изготовление секций

Сборка секций и монтаж лестницы

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

Стандартные размеры

Процесс изготовления

Люк – основа любой чердачной лестницы

Необходимые инструменты и материалы

Простая конструкция

Складная конструкция на тетивах

Вывод

Чердачный люк своими руками чертежи – Ремонт потолка

Люк на чердак своими руками — тестирование петель для открывания люка

Похожие новости по теме:

Комментариев: 3

Как сделать своими руками простой утепленный люк на чердак

Проем на потолке

Правильно выбранное расположение лаза

Устройство утепленного люка для чердака

Другие способы обустройства

Особенности изготовления чердачного люка своими руками

Выбор места для чердачного люка и подготовительные работы

Рекомендуемые размеры и порядок изготовления

Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Люк на чердак своими руками

Установка чердачного люка в перекрытии

Купить или смастерить?

Этапы изготовления

Сложные конструкции

Строительство домов

Люк на чердак своими руками

Как выбрать место для монтажа люка

Какие могут быть разновидности люков

Как изготовить утеплённый люк на чердак

Как сделать люк своими руками

Особенности монтажа

Этапы изготовления люка для чердака

В чём особенности противопожарных люков?

Планировка дома – готовые чертежи и планы домов

Как быстро сделать люк на чердак

Изготовление люка своими руками

Установка чердачного люка

Противопожарные люки

Оригинальная система открывания чердачного люка

Люк на чердак своими руками

Как сделать люк на чердак

Утепляем люк на чердак

Система открытия потолочного люка

Чердачная лестница своими руками — как сделать? Чертежи
