 Инструкция по монтажу металлочерепицы, в том числе своими руками.

Ниже представлена технология монтажа металлочерепицы. Это краткое описание основных параметров и видов работ, но ни в коем случае не считайте это описание полным и окончательным. Многолетняя практика проведения кровельных работ выявляет такое количество подводных камней на этом нелегком поприще, что описание всех узлов и технических решений займет не одну страницу сайта. Если у Вас возникнут вопросы, связанные с тонкостями монтажа металлочерепицы конкретной кровли, задайте вопрос нашему инженеру.

Обрешетка

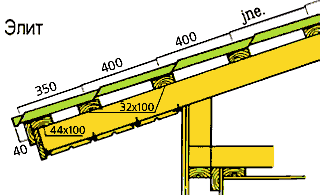

Для обрешётки используются доски 25 Х 100 мм, их устанавливают с нужным интервалом, в зависимости от того, с каким видом черепицы ведутся работы /см. рис./. Выходящая на карниз доска должна быть на 10 — 15 мм толще других.

Обрешетка и прокладка

Торцевая планка

Коньковая планка

Чтобы коньковая планка была хорошо закреплена, под неё по обе стороны прибиваются по две дополнительные доски

Карнизная планка

Карнизная планка крепится прежде, чем листы кровли. Для нахлеста хватит 100 мм. Планку крепят оцинкованными гвоздями с расстоянием 300 мм. Чтобы обрезать лист, пользуются ножницами по жести.

Монтаж кровельных листов

Монтаж листов необходимо начинать с торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската по обе стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом. У листов разного типа капиллярная канавка находится следующим образом: у ЭЛИТ на волне левого края, у МОНТЕРРЕЙ на волне левого края, у КАСКАД на левом крае. Монтаж кровельных листов можно начинать как с левого, так и с правого торца. Когда монтаж начинают с левого края, то следующий лист устанавливается под последнюю волну предыдущего листа. Этот приём в какой-то степени облегчает работу монтажа листов. Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40 мм. СОВЕТУЕМ вначале три — четыре листа закрепить одним шурупом на коньке, выровнять их строго по карнизу, а затем крепить окончательно по всей длине. Установите первый лист и прикрепите его одним шурупом у конька. Затем уложите второй лист так, чтобы нижние края составляли ровную линию. Скрепите нахлест одним шурупом по верху волны под первой поперечной складкой. Если теперь покажется, что листы «не стыкуются», следует сначала приподнять лист от другого, а затем, слегка наклоняя лист, двигаясь снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Скрепите, таким образом, 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только затем крепите листы окончательно к обрешётке.

Места нахлёста по ширине

Крепление листов к обрешётке

Профильные листы Элит и Каскад крепятся всегда шурупами. Тип Монтеррей можно крепить и гвоздями, /но советуем всё-таки крепление шурупами/. В работе с шурупами очень удобна электродрель с насадкой /гнездом/ для шурупов. Самонарезающие шурупы с уплотнительной шайбой RA 4,8 Х 28 ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один кв. м профиля требуется 6 шурупов «саморезов», учитывая, что по краю лист крепится только в каждой второй волне.

Места нахлёста по длине

В таких местах листы устанавливаются по поперечному рисунку /для нахлёста достаточно 250 мм/ и крепятся, как и указано выше. И всё-таки каждый такой случай решается конкретно. В месте нахлёста крепление производится в каждую вторую волну под поперечным рисунком.

Внутренний стык

Внутренний стык на крышах, имеющих форму латинской буквы L, выполняется из гладкого листа. Сначала монтируется сплошная деревянная конструкция с гидроизоляцией, высота которой, как и у обрешётки, а затем устанавливается гладкий лист. Герметизация зазора между кровельным листом и внутренним стыком выполняется с применением специального уплотнения.

Для внутренних стыков имеется также стандартная планка для разжелобки. Нахлест планок для разжелобки должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой. На внутренний стык можно смонтировать накладку ендовы. Её крепят без уплотнителей, заклёпками или шурупами по верху волны профиля с расстоянием в 300 — 500 мм.


Снегозадержатель

Скатывание снега в нежелательных местах, например над входом, можно предотвратить, используя Снегозадержатель. Снегозадержатель крепится под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под Снегозадержатель на профиле, и крепится сквозь лист к обрешетке большим шурупом. Нижний край снегостопорной планки крепится к профильному листу по каждой второй волне шурупами обычного размера.

Уплотнительные ленты

При монтаже металлочерепицы уплотнительные ленты используются только под коньком и на стыках у крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах швов внахлёстку и сквозных выходов для уплотнения можно использовать силиконовую массу или другой подобный герметик. Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, лишь затем конёк или стык покрываются планками.

Source: krona-msk.ru

Читайте также

Инструкция по монтажу профнастила, металлочерепицы и доборных элементов

Вполне возможно, что в ходе строительства могут возникнуть отклонения от существующего проекта. Поэтому, выполнение проверочного измерения скатов крыши, после того, как будут установлены стропила, является необходимым шагом.

Инструкция по монтажу профнастила и металлочерепицы

Вполне возможно, что в ходе строительства могут возникнуть отклонения от существующего проекта. Поэтому, выполнение проверочного измерения скатов крыши, после того, как будут установлены стропила, является необходимым шагом.

Измерение диагоналей скатов позволит проверить плоскостность и прямоугольность крыши и в случае выявления маленьких недостатков, можно, используя доборные элементы скорректировать их.

Стандартные параметры

Следует учесть, что угол уклона при укладке металлочерепицы и профнастила должен составлять не меньше 14 градусов. При расчете длины листа, требуемого для покрытия крыши от карниза до конька, нужно принять во внимание свес листа с карниза крыши. Для этого к общей длине прибавляется еще 40 мм.

В некоторых случаях покрытие собирают из двух или более кусков. В основном тогда, когда длина ската больше 6-7 метров. Из-за линейного расширения материала укладывают их внахлест (150 мм). Несмотря на то, что в этом случае получается больше стыков, работать с короткими листами удобно. Если для покрытия используется более жесткий профнастил, то, даже не смотря на большую длину (до 12 метров), используются цельные листы.

Конденсат и вентиляция

Как известно, образование конденсата является следствием температурных перепадов. В случае кровельного покрытия подобное явление наблюдается из-за того, что испарения, образованные внутри помещения, охлаждаются. В результате утеплитель подвергается воздействию образованной влаги, что в конечном итоге приводит к снижению его качеств.

Если же утеплитель снижает свои теплотехнические свойства, крыша будет промерзать, влага будет скапливаться, а значит, деревянные стропила будут гнить и в помещении будет сыро. Выходом из подобной ситуации помимо того, что нужно использовать более плотный слой утеплителя, будет использование специальной гидроизоляционной и пароизоляционной пленки.

Гидроизоляционная пленка предназначена для защиты утеплителя от влаги и располагается со стороны металлочерепицы. Пароизоляционная пленка предохранит утеплитель от испарений внутри помещения. Немаловажную роль играет вентиляция. Необходимо, чтобы от карниза к коньку воздух проходил беспрепятственно.

При проектировании, нужно учесть, что для естественной вентиляции между металлочерепицей и гидроизоляцией нужно создать зазор высотой около 40 мм. Щели в 50мм — в подшивке свесов, а специальные отверстия — в уплотнителе конька.

Сборка гидроизоляции

Начинают раскатывать рулоны гидроизоляции от карниза в горизонтальном направлении по стропилам. Провис в этом случае составляет 20 мм. Полотнища укладываются внахлест (150 мм). Если сторона, которой укладывается пленка, не имеет значения для супердиффузионных мембран Тайвек, то пленки типа Д 96 Сильвер, Д 110 Стандарт и Антикон 130 УФ должны быть выложены только таким образом, чтобы снаружи оказалась сторона пленки с логотипом.

Сборка утеплителя

Как только будет выполнена работа по гидроизоляции, становится возможным совместить работу по обеспечению тепло и звукоизоляции внутри помещения с устройством кровельного покрытия.

Чтобы избежать скапливания влаги и порчи утеплителя, нужно таким образом установить между стропилами маты и плиты теплоизоляции, чтобы между утеплителем и пленками Д 96 Сильвер, Д110 Стандарт и Антикон 130 УФ, создавался зазор в 20 мм. Если используется пленка Тайвек, необходимость в зазоре отпадает, так как супердиффузные мембраны обладают достаточно высокой паропроницаемостью.

Раскраиваются теплоизоляционные плиты при помощи специального ножа, край которого имеет зазубринки как у пилы, позволяющие выполнять нарезку более качественно.

Сборка пароизоляции

Листы пароизоляционной пленки Рефлект 110 Ал, Н 96 Сильвер или Н 110 Стандарт при помощи степплера крепятся к внутренней поверхности стропил. Бутиловая лента СП-1 используется для герметичного соединения внахлест уложенных полотнищ пленки. Установка внутренней облицовки будет следующим шагом.

Обрешетка

Из брусков сечением 50х50 мм, предварительно обработанных специальным антисептическим раствором и досок 32х100 мм (размеры приблизительные) состоит обрешетка. Первый шаг – это крепление к стропилам спадающих брусков 50х50 мм. Прибиваются они от конька к карнизу сверху гидроизоляции.

Доски обрешетки горизонтально крепятся к уже забитым брускам. Толщина доски обрешетки, которая будет первой от карниза, должна быть толще других на 10-15 мм. Для металлочерепицы «МОНТЕРРЕЙ ЭЛИТ» между серединами других досок обрешетки, сечением 32х100 мм, должно быть расстояние 350 мм.

Обрешетка с шагом 500 мм устанавливается для кровельного профнастила С-21х1000, НС-35х1000, МП-20х1100. Толщина досок обрешетки должна быть больше, если между стропилами есть пространство более1000 мм. Обрешетка может быть и сплошной. Обычно такой тип обрешетки используется в ендовах, вокруг мансардных окон и дымоходов.

Две дополнительные доски должны быть укреплены по сторонам коньковой планки. Разница в высоте расположения рядовой обрешетки и торцевой планки должна равняться высоте профиля металлочерепицы или профнастила.

Крепление ендов

Нижняя ендова крепится саморезами к сплошной обрешётке в местах внутреннего стыка скатов. С учётом угла наклона крыши планки стыкуются внахлёст, размер которого 100-150 мм.

Укладка профнастила или металлочерепицы производится после предварительной размётки и подрезания. Как правило, стык кровельных листов выглядит неэстетично, поэтому требует декоративной обработки, заключающейся в укладке планки верхней ендовы.

Следует помнить, что стыки и швы крыши требуют предельного внимания, поэтому от того, насколько ответственным будет подход к их устройству, зависят дальнейшие эксплуатационные характеристики кровли.

Монтаж планок примыкания

Чтобы прилегание участков кровли к стенам и печным трубам было герметичным, необходимо на скате крыши смонтировать внутренний фартук. Для этого предназначены нижние планки примыкания. Процесс организации внутреннего фартука состоит из нескольких этапов.

Первый шаг — размётка верхней кромки планки на стенках трубы. После того, как место стыка будет намечено, болгаркой пробивают канал, именуемый штробой. Прежде чем приступить к следующему этапу, штробу очищают от пыли и промывают. Затем, начиная с нижней стенки трубы, устанавливают планку примыкания и фиксируют её при помощи саморезов.

Далее установку фартука производят по всем стенкам, монтируя планки внахлёст 150 мм и герметизируя. Далее организуют специальный галстук — плоский лист укладывают под нижний край фартука. Галстук, по которому будет происходить сток воды, направляют в ендову или к карнизу.

Следующий этап — монтаж кровельных листов на фартук и галстук. После этого можно приступать к устройству наружного фартука, выполняющего так же декоративную роль. Для этого используются верхние планки примыкания. Технология монтажа наружного фартука аналогична предыдущей, с той лишь разницей, что его верхний край крепится непосредственно к стене.

Установка держателей желоба

Держатели желоба устанавливаются на нижней доске обрешётки, учитывая правила монтажа водосточной системы. Чтобы обеспечить сохранность желоба при сходе снега с кровли, его устанавливают таким образом, чтобы край располагался на 30 мм ниже края кровельного покрытия.

Установка карнизных планок

После монтажа водосточной системы производится установка карнизных планок. Планки крепятся к обрешётке таким образом, чтобы их нижние края перекрывали край желоба. Подкровельная гидроизоляция укладывается на последнюю доску обрешётки и карнизную планку.

Такая конструкция обеспечивает стекание конденсата прямо в желоб. В зависимости от конфигурации свеса крыши предусмотрен вариант вывода гидроизоляции без покрытия последней доски обрешётки.

Установка мансардных окон

Чтобы определить необходимое количество оконных проёмов в помещении, производится расчёт соотношения полезной площади к поверхности пола в пропорциональности 1:8–1:12. Оптимальная высота нижнего края от поверхности пола от 90 до 110 см.

При установке двух окон небольшого размера, расположенных на расстоянии друг от друга, вы получите гораздо больше света, чем при монтаже одного большого окна. Кроме того, установка окон в комбинированных, вертикальных, горизонтальных композициях существенно увеличивает динамику освещения.

Окна устанавливаются на обрешётку и фиксируются в стропильные балки. Если устанавливаются окна большого размера, следует внимательно отнестись к стропильной конструкции и при необходимости подогнать её под размер оконного проёма, используя контррейки для фиксации.

Следует так же учитывать размер проёма, куда будет устанавливаться окно. Он должен быть выше на 45 см и шире на 40–60 см самого окна.

Правила резки кровельных листов

Листы металлочерепицы и профнастила перед укладкой требуют некоторой обработки, а именно, резки под конструкцию крыши. Для резки этого строительного материала следует использовать только специальные инструменты, но, ни в коем случае нельзя применять абразивный круг.

Оставшиеся после резки детали треугольной формы могут быть использованы вторично для листов симметричного профиля. После нарезки и настила листов следует удалить все металлические опилки, дабы избежать их ржавления и негативного воздействия на поверхность крыши.

Для декоративной обработки срезов и устранения повреждений используйте специальную краску из баллончика.

Укладка металлочерепицы

Металлочерепицу начинают монтировать с нижнего угла прямоугольного ската, со стороны, противоположной капиллярной канавке. Канавка устраняет капиллярный эффект, когда вода поднимается по капилляру, образованному двумя плотно прижатыми листами металлочерепицы.

Монтаж удобно начинать с левого нижнего угла, когда следующий лист накрывает предыдущий. Допускается и иной способ укладки листов, при котором один лист подсовывается под другой, но при этом высока опасность поцарапать покрытие.

Каким бы сложным не был скат, листы укладывают параллельно карнизу, выровненному строго горизонтально, со свесом 40 мм за карниз. Так как на углах стыкуется до четырех листов толщиной 0,4-0,5 мм, то углы листов, наложенных друг на друга в одном ряду, при их горизонтальном расположении будут иметь все увеличивающееся смещение.

Поэтому металлочерепицу укладывают с небольшим поворотом по часовой стрелке, стремясь, чтобы правые углы листов в одном ряду находились на одной прямой. Несколько соседних листов крепятся одним саморезом в верхней половине листа, выравниваются и затем закрепляются окончательно.

Для красоты и облегчения монтажа самые длинные листы устанавливают в нижнем ряду. Необходимо выровнять не только листы относительно карниза, но и волны каждого листа относительно соседних.

Средний расход кровельных саморезов — 6–8 шт. на м² и 3 шт. на погонный метр аксессуаров с каждой стороны. Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну (с примерным шагом 366 мм) в верхний гребень. Для завинчивания саморезов лучше всего пользоваться шуруповертом или дрелью на низкой скорости вращения патрона.

С помощью сверла на конце саморез просверливает металл, поэтому допускается даже крепление металлочерепицы к металлической обрешетке. Для точности отверстие можно предварительно накренить.

1. Металлочерепица всегда крепится в нижний гребень волны в месте прилегания к обрешетке. При таком способе крепления отсутствует рычаг между точкой крепления и точкой приложения усилий к саморезу.
2. К начальной обрешетине нижние листы привинчиваются над ступенькой в каждую волну, так как на этот край приходятся наибольшие ветровые нагрузки.
3. К остальным обрешетинам металлочерепица крепится как можно ближе к ступеньке снизу. Во-первых, в этом месте металлочерепица имеет наибольшую жесткость, во-вторых, эти места обычно находятся в тени, падающей от ступеньки, и шляпки саморезов не так заметны.
4. Со стороны ветровой планки металлочерепица крепится в каждую волну.
5. Все листы должны быть притянуты к каждой обрешетине, крепление в каждую вторую обрешетину — через волну.
6. Для лучшего прилегания соседних листов желательно сместить на 5 мм центры крепежа в стыкуемых волнах (верхнего листа — в сторону нахлеста, а нижнего — от). При этом нижний лист прижимается к верхнему.
7. В местах нахлеста листов металлочерепица крепится через волну. В этих местах возможно дополнительное крепление в каждую волну металлочерепицы для лучшего прилегания верхнего листа.

Резать металл лучше вырубными электроножницами. Допускается резка ручными ножницами, или циркулярной пилой с крупными победитовыми зубьями. Ни в коем случае нельзя резать металлочерепицу болгаркой: при этом происходит прожигание ее искрами, нагрев и отслоение покрытия.

Саморезы

Качественные саморезы изготавливаются из легированной с цинковым покрытием или нержавеющей стали с порошковой окраской и уплотнителем. Саморезы окрашивают в цвет металлочерепицы с последующим термообжигом в печи.

Саморезы завинчиваются строго перпендикулярно обрешетине. Так как лист металлочерепицы притягивается вплотную к обрешетине, то неправильное завинчивание и перекос уплотнителя самореза могут привести к образованию сквозного отверстия.

В случае применения саморезов в условиях длительного воздействия кислой и щелочной среды необходимо применить саморезы с пластиковыми колпачками.

Установка торцевых планок

Торцевые планки предназначены для обработки торца кровли. Фиксация планок производится саморезами длиной от 28 мм до 80 мм в зависимости от местоположения. Саморезы вкручиваются через каждые 500 мм. Необходимо соблюдать нахлёст между планками в 50 мм.

Установка коньковых планок

Коньковые планки бывают двух видов — круглые и плоские. При монтаже круглой коньковой планки используются саморезы или заклёпки, при помощи которых она крепится к торцу кровли или плоской заглушки. Саморезы вкручиваются через одну волну кровельного настила.

Если используется плоская коньковая планка, то заглушки не применяются. В начале работы на конёк стелется уплотнитель с вентиляционными отверстиями, на который в последующем и крепится коньковая планка. Планки укладываются внахлёст размером 100 мм.

Монтаж антенных выходов

Чтобы осуществить монтаж антенных входов, необходимо действовать поэтапно. В первую очередь нужно срезать верхушку выхода антенны. Размер среза должен быть на 20% меньше диаметра трубы.

Далее соединяется край выхода и трубы. Затем основанию выхода нужно придать форму кровли и обработать места стыка специальным составом, обеспечивающим герметичность. После этого антенный выход фиксируется относительно кровли саморезами.

Правила установки элементов вентиляции

Монтаж выхода вентиляционного блока производится с учётом установки каждого элемента на 60 кв. м кровли, но не далее, чем в 60 см от конька. Если архитектура кровли достаточно сложна, обладает большим количеством пересечений и ендов, то количество вентиляционных выходов увеличивается.

Кровельный материал расчерчивается по лекалу и вырезается необходимое число отверстий. Вентиляционный выход фиксируется саморезами к кровле без использования герметика. Основной вентиляционный выход устанавливается соответственно уровню воздуховода.

После закрепления кровельного материала с отверстиями в основной выход вставляется изолированная труба, которая напрямую соединяется с внутренним воздуховодом. При назначении вентиляционного выхода в канализационных ходах используется гофрированный шланг. В местах прохождения трубы через элементы паро — и гидроизоляции показано применение герметиков в виде уплотнителей и клеящих лент.

Установка снегозадержателя

Монтаж снегозадержателя включает в себя несколько этапов. В первую очередь в отверстия, просверленные в креплениях вставляется труба. Далее производится фиксация снегозадержателя при помощи саморезов. Крепление осуществляется к обрешётке в нижнюю часть кровельной волны через резиновую прокладку.

Для установки снегозадержателя наличие сплошной обрешётки необязательно. Если трубы снегозадержателя устанавливаются в ряд, то производится их стыковка один в один с использованием болтов М8х30. Снегозадержатели устанавливаются в таких местах, как пространство над входом и окнами, а так же, в обязательном порядке, на каждом уровне кровле, если она состоит из нескольких уровней.

Если крыша имеет достаточно большую длину ската, то следует предусмотреть установку дополнительных снегозадержателей. Если устанавливается трубчатый снегозадержатель, то конструкцию можно усовершенствовать при помощи специальной планки контролирующей осыпание ледовой крошки. Такая планка фиксируется специальными коньковыми саморезами в верхнюю часть волны к обрешётке.

Инструкция по монтажу металлочерепицы — этапы технологического процесса

Как стелить металлочерепицу

Всем известно, что срок службы и эксплуатации кровли зависит не только от качества выбранного кровельного материала, но и от правильно проведенного монтажного процесса. Поэтому многие загородные застройщики, которые решили соорудить кровлю своими руками и при этом использовать металлочерепицу, ищут на страницах интернета достоверную информацию об этом. Их интересует инструкция по монтажу металлочерепицы.

Давайте рассмотрим правила монтажа этого кровельного материала и определимся, чего нельзя делать, чтобы не снизить качество проводимых работ.

Саморезы — какие выбрать, и куда их вкручивать

Начнем наш разговор с выбора необходимых для установки металлочерепицы материалов. И первое, на что хотелось обратить ваше внимание — саморезы из категории «кровельных». Это специальные крепежные изделия в виде шурупов, изготовленные из оцинкованной стали. Их отличительная черта — головка в виде шестигранника, как у обычных болтов. Производители окрашивают головки в разные цвета, чтобы легко было их подобрать в цвет металлочерепице. В комплекте с саморезом поступает и уплотнительное кольцо.

Обратите внимание вот на какой факт. Кровля — это защитный барьер всего дома, и она принимает на себя большие нагрузки. А так как срок эксплуатации качественной металлочерепицы составляет порядка 50 лет, то и саморезы должны соответствовать такому качеству.

Поэтому обращайте внимание на два элемента:

1. Уплотнительное кольцо должно быть изготовлено не из простой резины, которая через пару лет просто порвется и раскрошится, а из этилен-пропиленового каучука. Это так называемый ЕРОМ материал.
2. На конце крепежа в качестве конструкционного дополнения должен быть бур в виде сверла, который легко будет прокалывать металл кровли.

Почему эти показатели так важны? ЕРОМ материал под действием повышающихся температур, если проводить монтаж летом, начинает вулканизироваться. Прижатый к кровельному материалу, он заполняет все зазоры, которые остаются между саморезом и металлочерепицей. Такое соединение самое надежное.

Специалисты рекомендуют проводить крепление кровельного элемента крыши по нижней волне, которая плотно прилегает к обрешетке. Для этого лучше всего использовать крепежи длиной 28 миллиметров. Есть и другая технология, когда крепеж устанавливается в верхнюю волну. Тогда надо использовать саморезы длиной 60 миллиметров. Однако второй вариант не самый надежный, и используют его мастера очень редко — лишь по большой необходимости.

На это есть несколько причин:

• Жесткость верхней плоскости волны не очень высокая. А значит, прижать саморез и уплотнитель с достаточной герметизацией не просто.
• Верхние волны — это фигура с крутым радиусом. Поэтому необходимая площадка, по которой можно провести плотное прижатие, отсутствует.
• При закручивании самореза шуруповертом велика вероятность, что металл начнет прогибаться. А вмятины на крыше — не самый удачный способ ее декорирования.
• Фиксация металлочерепицы будет низкого качества.
• Низкая вероятность попадания шурупом в элемент обрешетки, которая расположена под кровельным покрытием и не видна мастеру.
• Этот вариант крепления считается шумным, поскольку порывы ветра будут подбрасывать кровельный материал. Ведь крепление будет неплотным, и останется небольшой зазор. Он и дает возможность подбрасывать лист металлочерепицы.

Схема укладки кровельного материала

Правильно уложить металлочерепицу на крышу можно без проблем, если учесть 3 правила монтажного процесса:

• Начинать необходимо с нижнего левого угла кровельной системы.
• Монтаж производится порядно снизу вверх, при этом верхние листы будут перекрывать верхние края нижних листов.
• Первый ряд листов нужно укладывать ровно, чтобы создать их краями точную горизонтальную линию.

Весь процесс делится на несколько этапов, поэтому рассмотрим их отдельно, обращая внимание на нюансы.

Установка карнизных планок

Укладку кровли начинают с монтажа карнизных планок

Это самый первый, или предварительный этап. Здесь важно точно выставить планки и закрепить их к последнему элементу обрешетки или к последнему брусу.

Обычно их устанавливают поверх держателей желоба системы водостока. Крепление производится оцинкованными саморезами через каждые 30 сантиметров. Обратите внимание, что карнизные планки по длине устанавливаются с нахлестом — этот показатель должен быть не меньше 10 сантиметров.

Установка нижней ендовы

Стыки скатов необходимо закрыть, чтобы создать сплошную плоскость под кровельный материал и тем самым предотвратить проникновение влаги под крышу. Это важный момент монтажного процесса.

Для создания сплошного настила мастера обычно используют доски размерами 150×25 миллиметров. Такой настил укладывается на расстоянии 30–50 сантиметров в обе стороны от стыка. Чтобы повысить гарантию надежности, специалисты рекомендуют укладывать поверх настила гидроизоляционный материал. Сами же ендовы монтируются по технологии карнизных планок со всеми присущими им размерами. Но уложить их нужно поверх планок внахлест.

Внимание! Поверх уложенных доборных элементов необходимо расположить уплотнитель. Лучше, если это будут пористые самоклеющиеся пленки.

Устройство примыканий

Металлочерепица, уложенная поверх кровельной системы, будет обязательно иметь места примыкания. Это стены, дымоходные трубы и так далее. Именно в этих местах атмосферные осадки могут проникать под кровлю. Чтобы этого избежать, необходимо уложить и закрепить специальный элемент, который называется фартуком. Он сам должен иметь основу, к которой и будет прикреплен. Для этого используется специальная планка примыкания.

Монтаж примыканий самоклеящейся лентой

Ее устанавливают под кровельный материал, прижимая к стене, на которой делается отметка в виде линии. Теперь по нанесенной на стене линии делается штроба, в которую и утапливают планку. Штроба после этого должна быть хорошо заделана и загерметизирована. Затем поверх планки устанавливается фартук. Начинать его монтаж нужно с нижней точки по стене, укладывая элементы внахлест друг на друга. Оптимальный вариант — если длина фартука будет перекрывать длину ската, но это случается крайне редко, так что придется подрезать его по участкам. Кстати, нахлест элементов фартука должен составлять минимум 15 сантиметров.

Нередко мастера под фартук укладывают еще плоский металлический лист, который они между собой называют галстуком. Он обеспечивает отвод влаги, которая скапливается под кровельным материалом. Поэтому его направляют в сторону ендовы или кровельного карниза. Галстук должен обязательно иметь небольшой бортик.

После всех этих приготовлений можно начинать укладывать металлочерепицу около стен и дымохода. А после необходимо установить верхний декоративный фартук по планке примыкания. Ее монтируют точно так же, как и нижний элемент. Единственное отличие состоит в том, что не нужно делать штробу, поскольку планка крепится к плоскости стены или дымохода.

Правила крепления металлочерепицы

Крыша из металлочерепицы

Переходим непосредственно к вопросу, как крепить металлочерепицу. Основа качества проведенного процесса — это точно по одной линии уложенные листы. Если вы обнаружили, что нижний карнизный край материала имеет зубчатые выступы, то знайте — где-то замки соседних листов не состыковались. Иными словами, нет плотного прилегания элементов между собой. А это гарантия, что здесь обязательно будет заливаться вода от атмосферных осадков.

Внимание! Панели металлочерепицы необходимо фиксировать только по боковому краю, где произошло перекрытие двух соседних листов. Крепление к обрешетке производится по каждой волне. Только так можно добиться, чтобы кровля казалась со стороны монолитным покрытием, а не состоящей из отдельных участков. Кстати, на каждый квадратный метр кровельной поверхности должно уходить до 8 шурупов.

Теперь несколько слов о том, какими способами можно укладывать черепицу на кровельную систему:

• Если листы кровельного материала укладываются в один ряд, то первая панель должна располагаться так, чтобы ее нижний край точно соответствовал карнизу, а боковой — торцу кровли. Крепится лист посередине временно одним саморезом.
• Затем сверху по скату укладывается второй лист и крепится точно так же.
• Рядом с первым листов устанавливается второй элемент, который тоже выравнивается и фиксируется.
• Поверх него монтируется второй лист во втором ряду.
• Теперь эти четыре элемента необходимо подравнять и закрепить саморезами.
• Если одним листом можно перекрыть скат кровли, то монтажный процесс существенно упрощается. Нет необходимости выравнивать большое количество панелей между собой. Достаточно только выставить их в одной горизонтальной плоскости по свесу.

Есть множество конфигураций крыш, где присутствуют треугольные скаты. Установка металлочерепицы на таких формах имеет несколько нюансов, о которых вы должны знать. Для этого с вершины треугольника ската необходимо опустить высоту — линию, перпендикулярную основанию. На самом листе металлочерепицы прямо посередине следует нанести линию, которая будет разделять его на две части. Теперь надо уложить панель так, чтобы две линии совместились. Крепится лист по верхнему краю одним саморезом точно посередине по нанесенной линии.

Именно от этого листа по обе стороны вы будете проводить укладку остальных элементов, некоторые из которых придется подрезать в соответствии с формой ската крыши.

Установка торцевой планки

Монтаже торцевой доски

Этот доборный элемент выполняет несколько функций, одна из которых декоративная, а вторая — защитная. Во-первых, торцевая планка защищает листы металлочерепицы от ветровой нагрузки. Это в свою очередь не дает крепежам разболтаться. Во-вторых, она защищает деревянные конструкции кровельной системы и уплотнительный материал, который в этой конструкции используется.

Здесь важно обратить внимание на правила установки и крепления планки. Для этого используются все те же кровельные саморезы, места крепления которых определяются расстоянием 50–60 сантиметров. Этот элемент нужно плотно прижимать к металлочерепице, причем монтаж производится внахлест. Если необходимо укоротить планку, то ее легко подрезать.

Установка верхней ендовы

Верхняя ендова служит декоративным элементом и выполняет функцию отводчика влаги и воды на стыке двух скатов. Она защищает стык, по которому снизу уже проложен точно такой же элемент.

Единственный момент, на который необходимо обратить внимание — это крепление верхнего элемента. Здесь нельзя допустить, чтобы саморезы прошили нижний элемент. Если такое произойдет, то нарушится гидроизоляционный слой. Специалисты рекомендуют между верхней ендовой и листами кровельного материала проложить специальный саморасширяющийся уплотнитель.

Монтаж коньковых планок

Здесь все просто. Коньковые планки крепятся к брусу обрешетки через волну все теми же саморезами. Планки укладывают внахлест относительно друг друга. С торцов конек закрывается специальными заглушками, которые входят в комплект с планками. Опытные мастера советуют под планки уложить гидроизоляционный материал. Он будет участками полотна укрывать брус и верхние элементы обрешетки, закрывая собой верхний край уложенного под металлочерепицу гидроизоляционного материала.

Но учтите, что сам гидроизолятор должен быть разрывным, а не единым полотном. Это делается для того, чтобы разрядить вверх идущие потоки воздуха, которые проходят от карниза до конька. Если этого не сделать, то давление на конек может выдавить его или разболтать крепления.

Монтаж элементов безопасности

Монтаж снегозадержателей

К элементам безопасности относятся снегозадержатели. Их необходимо устанавливать со стороны внешних стен по всему периметру кровли. Это дает возможность равномерно распределить нагрузки выше уровня карнизного свеса. Если длина кровельного ската больше 8 метров, то рекомендуется устанавливать снегозадержатели в два ряда. Обязательно под них еще в процессе возведения стропильной системы нужно уложить дополнительные крепежные доски.

Снегозадержатели надо обязательно устанавливать над балконами, мансардными окнами, выходами из здания и лестницами, если две последние конструкции не имеют над собой козырьков.

Заключение по теме

Такова технология монтажа черепичной кровли, и теперь вы знаете, как крепить металлочерепицу правильно. Скажем прямо — этот процесс не прост, и здесь много нюансов, от которых зависит качество возводимой кровли. Но если вы все этапы, которые описаны в нашем материале, проведете строго по технологии, то можете быть уверены, что результат вас порадует.
