Карнизная планка для профнастила: размеры, устройство, установка

Содержание

• Устройство карниза крыши, покрытой профнастилом
• Назначение карнизной планки для кровли из профнастила
• Размеры карнизной планки для профнастила
  • Накладка своими руками
• Монтаж карнизной планки профнастила
  • Подготовка к зашивке карниза
  • Выполнение монтажных работ на карнизе
• Советы и рекомендации
• Заключение

Правильно подобранная и установленная карнизная планка для профнастила обеспечит защиту кровельного пирога и уверенное удаление влаги, постоянно скапливающейся по краю свеса. Опять же, крыша без карнизной планки выглядит недостроенной, поэтому с помощью накладки можно несколько улучшить внешний вид кровли.

Устройство карниза крыши, покрытой профнастилом

При любой конструкции скатной кровли приходится искать способ оформить карнизную линию. Так называют горизонтальную поверхность самой нижней точки свеса после установки карнизной доски. Оставить обрешетку по краю профнастила открытой, как есть, с нашитой деревянной планкой, нельзя, влага быстро разрушит древесину каркаса и проникнет в толщу кровельного пирога.

Поэтому свес крыши оборудуют или, другими словами, подшивают в один кромочный узел, в состав которого входят:

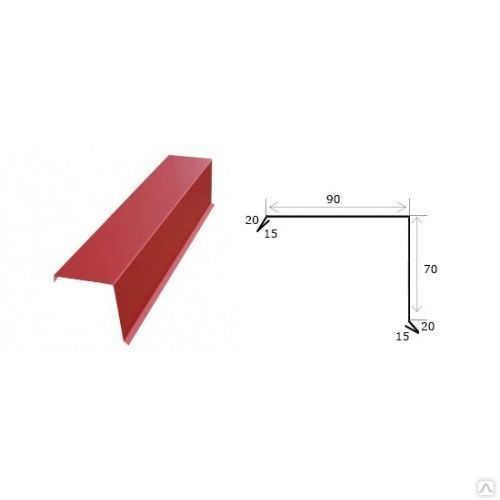

• Карнизная планка Г-образного профиля. Горизонтальная полка планки заводится под кромку профнастила, вертикальная часть опускается для захода в водосточный желоб;
• Промежуточная накладка J-образного сечения. Ее подшивают на карниз профнастила, для того чтобы избежать попадания воды на подшивку карнизной доски под водосточным желобом;
• Софиты или защитное полотно свеса. Представляет собой перфорированный лист из оцинковки, пластика или даже обрезков профнастила, которым закрывают пространство под свесом кровли.

Важно! Все детали узла собираются и монтируются с перехлестом кромок. В этом случае капли воды или конденсата, стекающие с профнастила в желоб, даже при переливании не попадут на поверхность карнизной доски.

Понятно, что подшивочный узел кровли спланирован так, чтобы избежать затекания влаги под профнастил при любом направлении потоков воды, дождя и ветра. Наибольшую нагрузку испытывает именно карнизная планка, поэтому к выбору этого элемента нужно отнестись с максимальным вниманием. Опытные мастера могут изготовить карнизную накладку своими руками из оцинкованного и окрашенного тонколистового металла, тогда как начинающим кровельщикам лучше воспользоваться готовой доборной планкой.

Назначение карнизной планки для кровли из профнастила

По сути, этот вид добора необходим для того, чтобы получить поверхность для стекания конденсата с парогидроизоляции, уложенной под кровлей из профнастила в приемную полость водосточного желоба. Если карнизную планку не устанавливать, то капли конденсирующейся влаги будут затекать в щель между водосточным желобом и доской.

Вторая задача карнизной планки состоит в том, чтобы обеспечить нормальную вентиляцию пространства, без добора в этом месте накапливается мусор и грязь, зимой намерзает лед, что сильно усложняет отвод воды с поверхности профнастила.

Важно! В некоторых случаях мастера пытаются вместо монтажа карнизной планки и J-профиля просто увеличить длину свисающей кромки профнастила. Такое решение является не совсем удачным, в сильный ветер край кровли деформируется, а при обледенении может и вовсе привести к порче водостока.

Размеры карнизной планки для профнастила

Конструкция накладки для установки под профилированную металлическую кровлю несколько отличается от доборных элементов, используемых для подшива металлочерепицы или шиферной крыши.

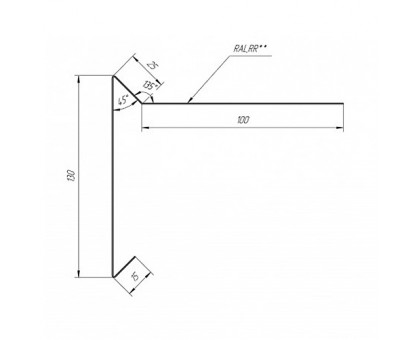

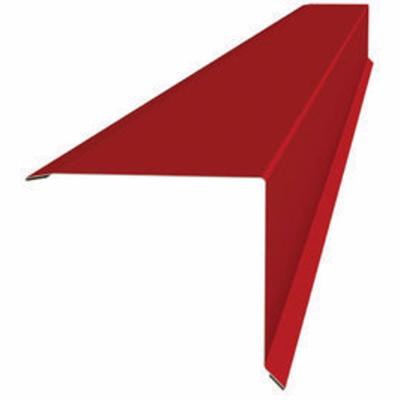

В стандартном исполнении карнизный капельник представляет собой уголок из тонколистового оцинкованного и окрашенного металла 0,5-0,8 мм.

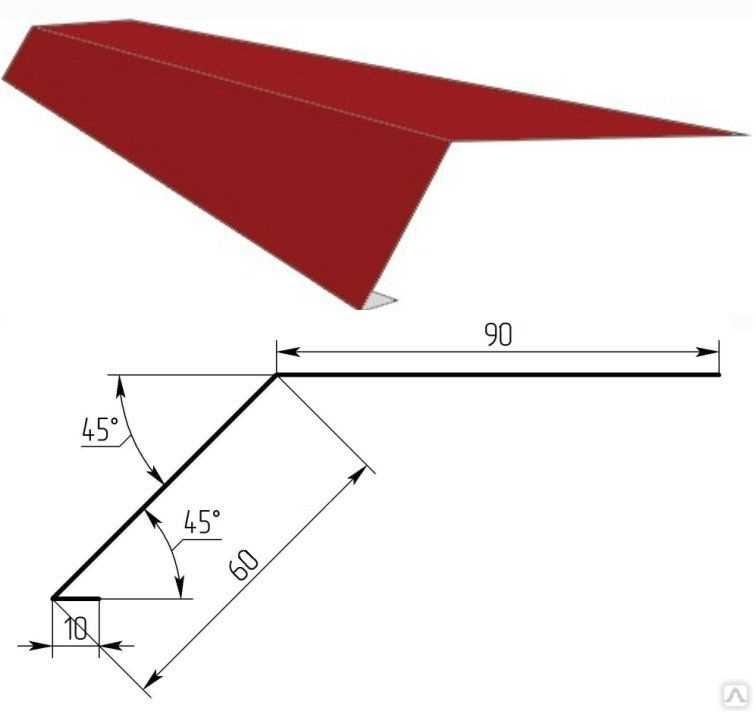

Чаще всего используется карнизная планка с углом раскрытия в 45^о и размером полок 68х95 мм. Размеры карнизной планки для профнастила подбирают по ширине кровельного пирога и конструкции свеса.

Если ширина карнизной доски под кромкой профнастила превышает 60 мм, то используют профилированную планку размером 160х70 мм с укороченной опорной полкой и удлиненной вертикальной стороной.

Накладка своими руками

Для владельцев дач и подсобных хозяйств хорошо известна ситуация, когда приходится крыть сарай или пристройку профнастилом, оставшимся от крыши дома или другого здания. В этом случае большинство доборов, в том числе карнизная планка, изготавливается своими руками.

Накладку можно легко изготовить из ленты оцинкованной стали шириной 20-25 см. Для получения Г-образного профиля используют ровную доску и стальной уголок. Импровизированный шаблон крепят на столярном верстаке. Полоску стали прижимают к плоскости доски, оставляя свободной кромку шириной 70 мм. Далее с помощью уголка и деревянной киянки край заготовки отгибают на нужный угол. Перед установкой самодельной карнизной планки деталь подгоняют по величине раскрытия полок.

Так как на крыше из профнастила всегда собирается большое количеств песка, то оцинкованную накладку нужно обязательно покрасить полиуретановой краской, в противном случае песчаная масса, как наждак, быстро сотрет цинковое покрытие до нуля.

Монтаж карнизной планки профнастила

При том, что конструкция доборной накладки для карниза очень простая, большинство мастеров предпочитает устанавливать готовые планки, которые, как правило, продаются в комплекте к профнастилу вместе с ветровыми и коньковыми доборами.

Подготовка к зашивке карниза

Перед тем как приступить к установке карнизной планки для профнастила, необходимо выровнять линию карниза. Сделать это проще всего с помощью разметочного шнура и строительного уровня. После того, как отрезаны концы кобылок или стропил, можно прибивать карнизную доску. Так как горизонтальная линия свеса под профнастилом получается довольно длинной, шесть и более метров, доску набирают и сращивают из отдельных кусков, оставшихся от постройки обрешетки.

Вторым этапом на край обрешетки нашивают опорную доску, это необходимо для того, чтобы верхняя полка карнизной планки не висела в воздухе, а надежно фиксировалась на обрешетке. Если обрешетка выполнена сплошной из фанеры или ОСБ, то перед укладкой капельника деревянную основу обрабатывают пропиткой или просто закрашивают торцы краской.

Выполнение монтажных работ на карнизе

Обычно подшивку на свесе начинают с натягивания горизонтального разметочного шнура. Даже если удалось прибить карнизную доску идеально ровно по разметке, сделать то же самое с планкой без дополнительного ориентира достаточно сложно. Поэтому после сборки досок обрешетки шнур оставляют на месте.

Первой укладывают планку в виде J–профиля. При этом необходимо следить, чтобы по низу оставался зазор для закладки софитной подшивки свеса. Полотно прибивают к доске обычными гвоздями.

Совет! Укладку карнизной планки начинают от фронтона. Если позволяет схема укладки профнастила, то стартовый отрезок необходимо укладывать с подветренного фронтона крыши.

Таким образом, можно предупредить задувание ветром дождевой воды под стыки и перехлесты накладок. Последним устанавливают софит. Для этого под свесами нашивают опорный профиль и укладывают панели так, чтобы над ними оставалось свободное пространство 40-60 мм высотой. Это обеспечит нормальную вентиляцию кровельного пирога профнастила.

Советы и рекомендации

При правильной установке защитной планки ее практически не видно, большую часть карнизной накладки будет закрывать водосточный желоб. Если угол раскрытия подобран правильно, то вертикальная полка прилегает плотно и ровно к карнизной доске по всей поверхности. В случае несовпадения накладку выгибает пузырем на забитых гвоздях.

Следует помнить, что карнизный добор укладывается на обрешетку, непосредственно под лист профнастила. Поэтому гвозди необходимо забивать с шагом 120-200 мм, отступив от линии изгиба на 40-50 мм. При этом шляпки гвоздей плотно осаживают молотком и стальной набойкой так, чтобы головка заходила заподлицо с поверхностью горизонтальной полки. Таким образом, удается избежать перекосов или неплотного прилегания профнастила к первой доске обрешетки.

Следует помнить, что крюки для крепления водосточных желобов ставят под навеску обрешетки, если держатели закрепить под профнастилом, карнизная планка окажется отогнутой под свес крыши, и конденсат будет скапывать за пределы желоба.

Заключение

Установка карнизной планки для профнастила считается заурядной операцией, для ее выполнения не требуется специальный инструмент, достаточно иметь хороший молоток в 400 г, ножницы по металлу и разметочный шнур, лучше лазерный уровень. На выравнивание и крепление накладки уйдет максимум пару часов интенсивной работы.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Лобовая, карнизная планка-капельник: монтаж, размеры

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания. Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

Содержание

• 1 L–планка
• 2 Карнизная планка капельник
• 3 Общие советы по монтажу

L–планка

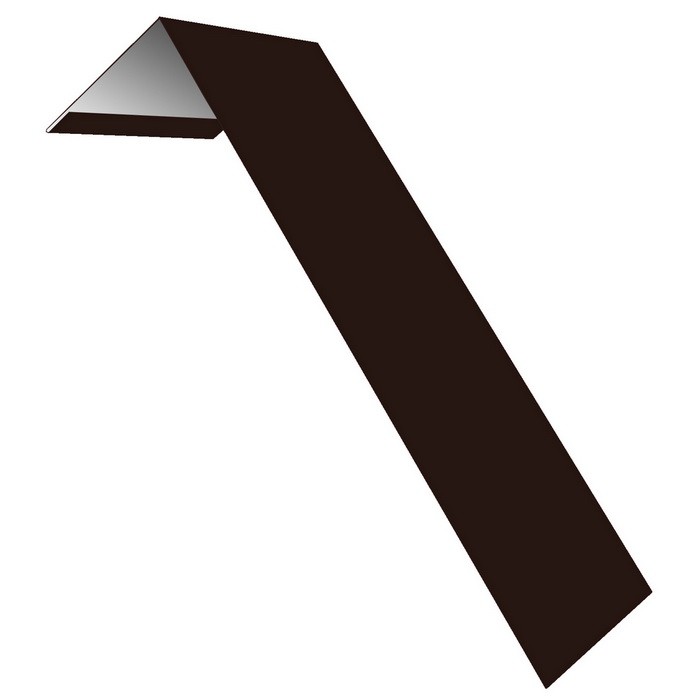

L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см.

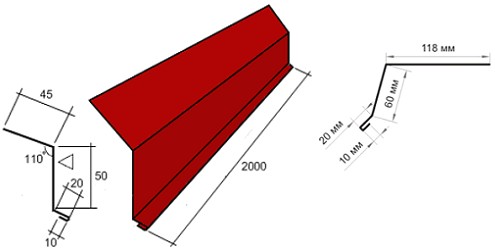

Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу. Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео). Наглядно такая планка изображена ниже.

Карнизная планка капельник

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно.

Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

1. Лист стальной
2. Цинковое покрытие (275 g/m²)
3. Покрытие антикоррозийное
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
6. Защитный лак

Общие советы по монтажу

При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение из конструкции кровли, какой-либо из карнизных планок.

Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса. Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

Карнизная планка, виды карнизных планок, монтаж, полезные советы.

Среди доборных кровельных элементов особое место занимает карнизная планка. На площади кровли данный элемент занимает незначительное пространство, однако основная защитная функция и сохранение целостности крыши от влаги приходится именно на планку карнизную. Что требуется  знать при монтаже данного элемента, чтобы «планка не запала»?

Содержание

• 1 Как выглядит планка карнизная
• 2 Монтаж карнизной  планки для различных видов кровли
  • 2.1 планка для крыши из профнастила
  • 2.2 планка для металлочерепичной крыши
  • 2.3 планка кровельная из мягких материалов
• 3 Фартуки-капельники

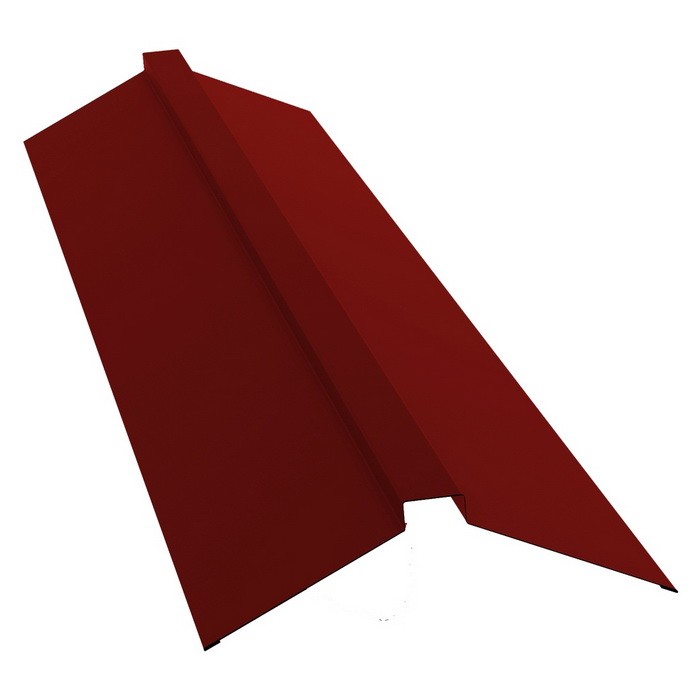

Как выглядит планка карнизная

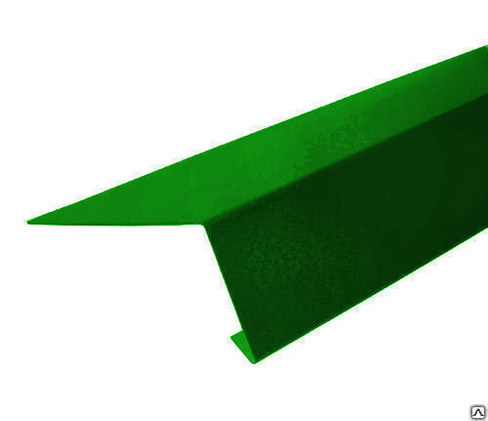

Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

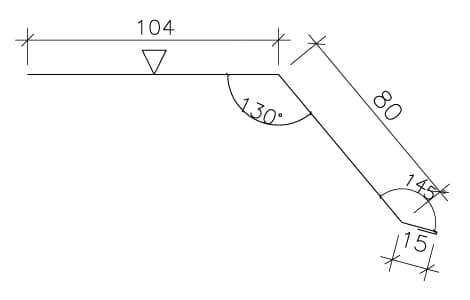

Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

Длина готового изделия может достигать двух-трех метров, а размеры  плоских полочек и граней 80х60х10 мм или 100х60х20мм, толщина листа планки 0,4- 0,6 мм.

Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

Торцевая планка защищает грань боковую между карнизом дома и его коньком.

Традиционно планки-капельники устанавливают под слой гидроизоляционный  на обрешетку внахлест и заводят висящий край в водосточный желоб.

Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

Монтаж карнизной  планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку.  Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Полезные советы

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум  1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

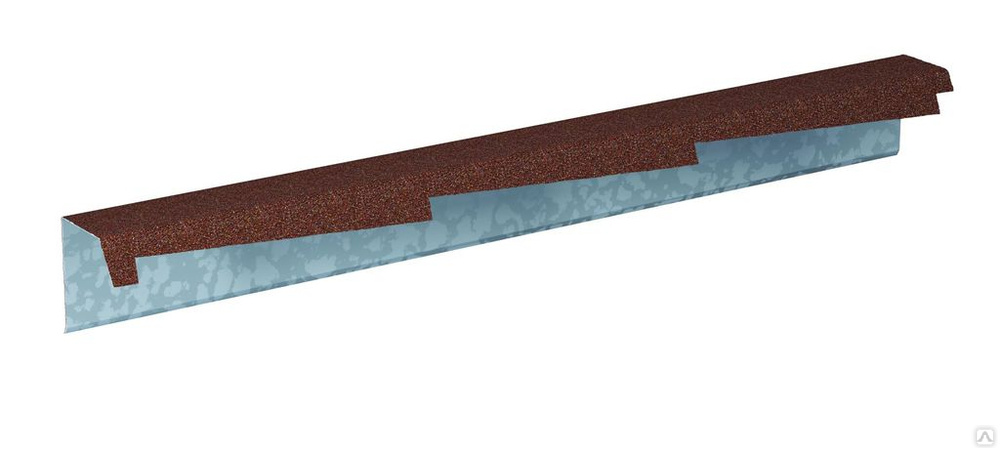

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее  подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные  планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной  края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Полезные советы

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены  может составлять 45 градусов.



Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Фартуки-капельники

Здоровой альтернативой карнизной планке металлической при устройстве крыши из мягких покрытий являются декоративные фартуки капельники, представляющие собой скрученное покрытие развертку.  Наружным слоем фартуков является стальное оцинкованное полимерное покрытие толщиной 0,7 мм.

Монтировать такой капельник сплошное удовольствие: проклеил специальной мастикой, развернул «самобранку» и разложил по месту крепления. Возможно, данные перспективные материалы найдут своих поклонников при монтаже «капризной» планки.

Таким образом, процесс монтажа капельника для любого типа кровли можно произвести самостоятельно.

Размеры капельника для металлочерепицы

Содержание

• 1 Карнизные планки и капельник для металлочерепицы: виды и монтаж
  • 1.1 Конструкция и назначение
  • 1.2 Отличие карнизной планки от капельника
  • 1.3 Размеры элементов
  • 1.4 Монтаж доборных изделий под металлочерепицу
• 2 Крепление капельника под металлочерепицу
  • 2.1 Монтаж капельника
• 3 Капельники для металлочерепицы – виды, материалы и размеры
  • 3.1 Стандартные размеры
• 4 Капельники для металлочерепицы – виды, материалы и размеры
  • 4.1 Стандартные размеры
• 5 Капельник на металлочерепице: виды и секреты монтажа
  • 5.1 Что такое капельник для металлочерепицы
  • 5.2 Функции капельника на крыше из металлочерепицы
  • 5.3 Какие бывают капельники
  • 5.4 Устройство капельника для металлочерепицы

Карнизные планки и капельник для металлочерепицы: виды и монтаж

Эти небольшие по размерам, но весьма важные по своему значению доборные элементы. Они служат для отведения влаги из подкровельного пространства. Капельник для металлочерепицы и карнизная планка крепятся вдоль нижней кромки ската. Они обеспечивают создание требуемого микроклимата под кровлей и существенно продлевают срок ее службы.

Конструкция и назначение

Нужны ли карнизные планки на крыше, покрытой металлочерепицей? Некоторые владельцы пытаются сэкономить на доборных элементах на крыше из металлочерепицы, надеясь, что и так сойдет. Через несколько лет подгнившие элементы обрешетки и стропильных конструкций доказывают им необходимость установки капельников.

Доборные элементы, как и другие компоненты крыши из металлочерепицы, изготавливаются из оцинкованного тонколистового проката, на который наносится краска и защитное покрытие. Устройство их очень простое. Узкие согнутые под прямым углом полосы имеют отбортовку, их края загнуты вдоль длинной стороны на угол 45 или90 о .

Установка капельника на металлочерепицу позволяет отводить воду, попадающую на фронтон дома при сильном ветре и косом дожде. Края их отогнуты, чтобы обеспечить наилучший отвод воды с горизонтальной поверхности – на скат, а с вертикальной поверхности – подальше от верхней части стены.

Карнизная планка для металлочерепицы защищает свес от стекающей со ската дождевой или талой воды. Ее крепят к карнизной доске кровельными саморезами. Она перенаправляет поток, стекающий со ската, в желоба водосточной системы. Элемент имеет два изгиба. Юбка на вертикальной части отводит влагу в желоб водостока.

Правильный монтаж карнизных планок металлочерепицы гарантирует повышенный срок службы деревянных конструкций кровли. На них не будет попадать влага, приводящая к образованию грибка и гниению.

Отличие карнизной планки от капельника

Внешне эти элементы весьма похожи. Однако главное их отличие – в назначении. Карнизная планка крепится непосредственно под кровельные листы. Она отводит влагу, стекающую по скату, от карнизного свеса и других деревянных конструкций крыши.

Для чего нужен капельник?

Он предназначен для отведения конденсата, образующегося в подкровельном пространстве при перепадах температуры. Конденсат стекает по слою гидроизоляции. Соответственно и крепится деталь под край гидроизоляционной мембраны.

Нужны ли эти элементы? Казалось бы, кровля не будет протекать и без них. Тем, кто хочет продлить срок службы кровли и стен, следует установить капельники и карнизные планки. Те, кто хочет через несколько лет ремонтировать кровлю и стены – могут экономить.

Размеры элементов

Большинство производителей поставляет капельники и карнизные планки под металлочерепицу стандартных размеров. Толщина оцинкованного металла составляет от 0,4 до 0,6 мм. Планки меньшей толщины, предлагаемые в качестве сверхбюджетных вариантов, приобретать не стоит. Они обладают недостаточной механической прочностью и долговечностью, и защитное покрытие на них также наносится с отступлениями от лучших практик.

Длина карнизной планки обычно составляет 0,5 или 0,6 м.

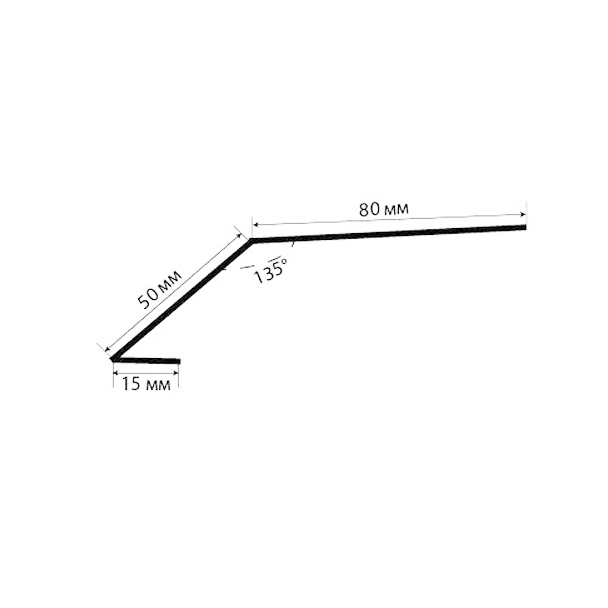

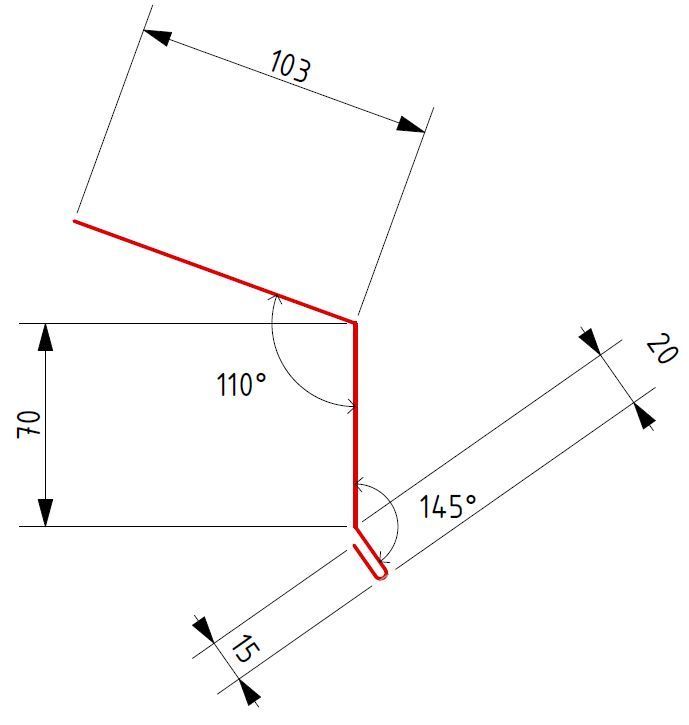

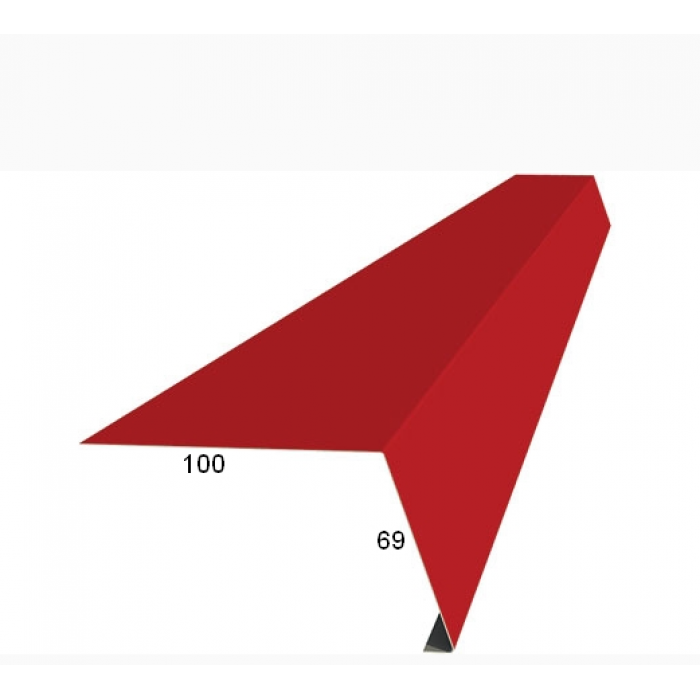

Ширина: 100мм, высота: 70-80мм. Ширина юбки: 15 мм. Планка согнута под углом 110 о .

Стандарт длины капельников – 200 см, ширины 100 мм и высоты 60 мм. Ширина загиба: 10 мм. Для уникальных конструкций кровель можно заказать на производстве индивидуальные размеры карнизной планки. Обойдутся они дороже.

Монтаж доборных изделий под металлочерепицу

Как установить доборные элементы?

Монтаж капельника под металлочерепицу следует начинать до установки кровельных листов. Схема крепления прорабатывается на этапе проектирования здания. Капельник является неотъемлемой частью карнизного узла.

Горизонтальная часть изделия заводится под гидроизоляционную мембрану и крепится к стропилам или к контробрешетке саморезами.

Крепление капельника под металлочерепицу требует выравнивания элементов. Первый элемент следует тщательно выровнять относительно кромки ската. От него натягивают разметочный шнур к противоположному краю кровли. Остальные капельники выравнивают по шнуру.

Последний элемент капельника на крыше обрезается болгаркой под размер кровли. Срез необходимо тщательно промазать специальной грунт-краской, подобранной в цвет с самой деталью. Это защитит его от коррозии.

Установка карнизной планки также проводится до крепления металлочерепицы. Она фиксируется саморезами к первой доске. Иногда ее монтаж ведут вместе с первым рядом металлочерепицы. Это усложняет выравнивание, но упрощает сам монтаж.

Не нужно располагать саморезы слишком часто – каждое крепление снижает герметичность кровли.

Как правильно крепить элемент?

При монтаже карнизных планок металлочерепицы одного самореза на 30-40 см вполне достаточно. Точки крепления размещают в шахматном порядке.

Важно! Следует использовать шуруповерт с изменяемым крутящим моментом. Перетянутые саморезы могут деформировать тонкий металлический лист. Недотянутые позволят ветру раскачивать планку капельника. В дальнейшем это может привести к ее отрыву и падению. Могут быть повреждены и листы металлочерепицы.

Чтобы установить карнизную планку ровно, также применяют разметочный шнур. Его натягивают вдоль нижней кромки изделия по всему свесу. Крепление проводят, выравнивая элементы по шнуру. Элементы крепятся с нахлестом с 10-15 см. его величина зависит от уклона.

При работе на кровле следует соблюдать требования техники безопасности. Нужно использовать исправные лестницы, страховочные пояса и каски. Обувь при нахождении на крыше из металлочерепицы должна быть на мягкой нескользящей подошве и не оставлять следов на защитном покрытии.

Монтаж капельника для металлочерепицы – это не очень сложная работа. То же самое и с карнизной планкой. Требуются лишь аккуратность и точность. Крепить детали следует без перекосов. Устанавливать их вполне по плечу домашнему мастеру, владеющему общестроительными навыками.

Крепление капельника под металлочерепицу

Капельник – вспомогательная часть кровли из металлочерепицы и других листовых и мягких материалов. Эта деталь кажется незначительной, из-за этого многие пренебрегают ее покупкой и установкой. Но она выполняет целый ряд функций, направленных на сохранение внешнего вида и целостности конструкции. Крепить ее необходимо на этапе монтажа кровельного покрытия.

Это доборный элемент, представляет собой планку, согнутую под тупым углом, выпускается разных размеров и формы. Устанавливается на свес стропильной системы и фронтон. Главное назначение – это перенаправление осадков и конденсата в водосточные желоба.

• Гидроизоляционная. Планка защищает каркас крыши и стены от влаги, плесени, грибка и гниения, что особенно актуально для деревянных конструкций. Выводит конденсат, образованный между гидро- и пароизоляцией и черепицей.
• Защитная. Закрывает внутреннюю часть кровли от продувания.
• Шумоизоляционная. За счет поглощения звуковых волн по всей площади крыши и уплотнения резиной снижается уровень проникновения шума с улицы и во время дождя в подкровельное пространство.
• Декоративная. Покрытие, приобретает законченный вид. Скрываются все части каркаса, кровля и водосточная система объединяются в цельную конструкцию.

Планки производят из оцинкованного стального листа толщиной 0,35-0,5 мм, окрашенного защитно-декоративным слоем. Цвет и фактура соответствуют ассортименту металлочерепицы и профнастила, поэтому подобрать их легко. При наличии листогиба изготовить можно самостоятельно по индивидуальным размерам.

В промышленных масштабах производят капельники двух видов:

• Фронтонный. Имеет три сгиба, которые образуют: фартук – для крепления к каркасу, ступеньку и юбку. Чаще используется при монтаже гибкой кровли, крепится на торцевые части стропильной системы.
• Карнизный. С двумя линиями сгиба, делящими на три части. Одна из них заводится под металлочерепицу, вторая служит для слива воды, третья – для жесткости. Устанавливается по краям ската крыши.

Длина капельника – 2 метра, рабочая – 1,8 метра. Последнее значение стоит использовать при расчете требуемого количества, так как они размещаются внахлест. Ширина фронтонной планки в расправленном виде 125 мм, карнизной – 175 мм. На заказ изготавливаются варианты длиной от 1,25 до 4 метров, любой ширины и с разным количеством сгибов.

Монтаж капельника

Производится после возведения стропил, оборудования обрешетки, гидроизоляции, но до начала укладки металлочерепицы. Если крыша будет теплая, то она крепится после утепления и пароизоляции. Чтобы облегчить дальнейшую работу, стоит подшить свес, разместить кронштейны для водосточной системы. Желоба для отвода осадков следует закрепить позже, когда будет уложено покрытие.

Фронтонный капельник устанавливается после монтажа черепицы. На кровле из жестких листов особенной необходимости в нем нет. Если материалы мягкие, без него не обойтись.

Край изоляции лучше оставить свободным, чтобы в дальнейшем вывести его на поверхность планки. Благодаря этому вся скопившаяся под крышей влага будет стекать в водосточный желоб.

• Нож для резки (другие приспособления, например, болгарка, не подходят, так как повреждают целостность защитного покрытия).
• Шуруповерт.
• Лестница.
• Саморезы по дереву (другие крепежи (гвозди) тоже подходят, но работать с ними сложнее, а от ударов молотка образуются сколы на краске).

Поверхность для размещения капельника рекомендуется укрыть уплотнительной резиной, она послужит дополнительной гидро- и шумоизоляцией.

Установка начинается с измерения и заготовки фрагментов нужной длины, оптимально – 2 метра. Изделие большего размера станет менее жестким и может повредиться. Новые планки должны быть покрыты защитной пленкой, она обеспечивает целостность декоративного слоя при транспортировке. Перед монтажом ее требуется снять. Для лучшей защиты от коррозии срезы стоит обработать специальной краской. Перед началом также следует уложить уплотнитель из резины, если он предусмотрен.

Направление монтажа особенного значения не имеет, начинают с любого угла. Фронтонный капельник крепят снизу вверх, чтобы в дальнейшем в стыки не попадала вода.

• Уложить первую планку, выровнять ее относительно крайнего бруса обрешетки. Ориентироваться легче на линию сгиба.
• Закрепить саморезами или оцинкованными гвоздями с шагом не более чем 20-30 см, лучше вкручивать или вбивать в шахматном порядке.
• Установить второй фрагмент с нахлестом как минимум 1-2 см на первый и зафиксировать.

Если в пироге присутствует гидро- и пароизоляция, нужно вывести ее край на поверхность капельника и закрепить. Далее можно приступать к укладке черепицы. Фронтонную планку размещают по той же схеме, но только после завершения кровельных работ.

Доборные элементы покрывают не более 3-5 % площади крыши, но выполняют важные функции. Поэтому их технические характеристики и качество монтажа играют не последнюю роль.

При покупке капельника для металлочерепицы необходимо оценить его жесткость, толщину стали и свойства защитного покрытия. Наиболее прочные и долговечные – полимерные (пурал, пластизол, полиэстер). Они не боятся атмосферных и механических воздействий. Черепицу и доборные элементы лучше купить одновременно и у одного производителя, чтобы конструкция имела однородный цвет, блеск и фактуру.

Чем толще лист стали, тем устойчивее будет изделие к механическим повреждениям.

Правильно выбрать материал – это половина успеха, для лучшего результата капельник нужно качественно закрепить.

Советы профессиональных кровельщиков:

• Крепить желательно саморезами с пресс-шайбами, они не допустят попадания влаги под поверхность.
• Для достижения качественного соединения планок между собой допустимо срезать край ребер жесткости.
• Капельник необходимо установить так, чтобы между ним и кровлей из металлочерепицы остался зазор для циркуляции воздуха.

Капельники для металлочерепицы – виды, материалы и размеры

Монтаж металлочерепицы состоит не только из укладки профилированных стальных листов, как представляется непрофессионалам. Немаловажными этапом кровельных работ является установка вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок эксплуатации, повышая надежность конструкции. Опытные мастера утверждают, что доборные элементы, в том числе капельники для металлочерепицы, обязательно нужно использовать при сооружении кровли. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Капельники – доборные элементы, с помощью которых выполняется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от попадания атмосферной влаги или конденсата. Установка этих планок производится во время выполнения кровельных работ. Различают 2 вида этих доборных элементов:

Карнизные. Они предназначаются для карниза представляют собой металлическую планку, имеющую 2 загиба. Один загиб разделяет капельник на фартук, который прикрепляют к карнизной доске, и юбку, направляющую влагу в водосточный желоб. Второй загиб придает краю детали жесткость.

Важно! Установка капельников служит в первую очередь практическим целям, однако, они также придают эстетичность, законченность внешнему виду покрытия. Основная задача этих элементов – защита лобовой и карнизной доски от попадания талой или дождевой воды.

Капельники изготавливают из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Они обладают высокой прочностью, устойчивостью к воздействию влаги, перепадам температуры. Эти изделия изготавливаются на специальных станках – листогибах. Существует 3 критерия выбора этих важных элементов кровли:

1. Толщина металла. Капельники изготавливают из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и дольше срок эксплуатации.
2. Вид покрытия. В качестве покрытия доборных элементов применяют краску и полимеры. Доборные элементы, покрытые краской, стоят дешевле, но они менее долговечны, менее устойчивы к коррозии. Полимерное напыление из пурала, пластизола или полиэстера усиливает защиту изделия от ржавчины, влаги, механическим повреждениям.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельники, а цвет изделия подбирают в тон к металлочерепице.

Опытные кровельные мастера утверждают, что капельники можно изготовить своими рукам из листовой стали с помощью листогиба. Однако, монтаж самодельных элементов кровли влечет за собой частый ремонт и протечки, так как они не имеют полимерной защиты.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

• Длина элемента составляет 2 метра.
• Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Монтаж капельников без труда можно выполнить своими руками, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно, используя ножницы по металлу, молоток, оцинкованные гвозди с широкой шляпкой или саморезов и шуруповерта. Установку капельников выполняют согласно следующей технологии:

1. С лицевой стороны детали снимают защитную пленку, предотвращающую механические повреждения во время хранения и транспортировки.
2. Карнизные капельники устанавливают после сборки каркаса, но перед настилом кровельного материала. Доборные элементы закрепляют с помощью гвоздей ли саморезов с нахлестом 10-20 см.
3. Фронтонные капельники прикрепляют после настила металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делают 10-20 см.

Обратите внимание! Многие мастера между карнизной или лобовой доской и капельником укладывают резиновый уплотнитель или гидроизоляционную пленку для защиты деревянных элементов от влаги, конденсата и механических повреждений.

Капельники для металлочерепицы – виды, материалы и размеры

Монтаж металлочерепицы состоит не только из укладки профилированных стальных листов, как представляется непрофессионалам. Немаловажными этапом кровельных работ является установка вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок эксплуатации, повышая надежность конструкции. Опытные мастера утверждают, что доборные элементы, в том числе капельники для металлочерепицы, обязательно нужно использовать при сооружении кровли. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Капельники – доборные элементы, с помощью которых выполняется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от попадания атмосферной влаги или конденсата. Установка этих планок производится во время выполнения кровельных работ. Различают 2 вида этих доборных элементов:

Карнизные. Они предназначаются для карниза представляют собой металлическую планку, имеющую 2 загиба. Один загиб разделяет капельник на фартук, который прикрепляют к карнизной доске, и юбку, направляющую влагу в водосточный желоб. Второй загиб придает краю детали жесткость.

Важно! Установка капельников служит в первую очередь практическим целям, однако, они также придают эстетичность, законченность внешнему виду покрытия. Основная задача этих элементов – защита лобовой и карнизной доски от попадания талой или дождевой воды.

Капельники изготавливают из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Они обладают высокой прочностью, устойчивостью к воздействию влаги, перепадам температуры. Эти изделия изготавливаются на специальных станках – листогибах. Существует 3 критерия выбора этих важных элементов кровли:

1. Толщина металла. Капельники изготавливают из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и дольше срок эксплуатации.
2. Вид покрытия. В качестве покрытия доборных элементов применяют краску и полимеры. Доборные элементы, покрытые краской, стоят дешевле, но они менее долговечны, менее устойчивы к коррозии. Полимерное напыление из пурала, пластизола или полиэстера усиливает защиту изделия от ржавчины, влаги, механическим повреждениям.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельники, а цвет изделия подбирают в тон к металлочерепице.

Опытные кровельные мастера утверждают, что капельники можно изготовить своими рукам из листовой стали с помощью листогиба. Однако, монтаж самодельных элементов кровли влечет за собой частый ремонт и протечки, так как они не имеют полимерной защиты.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

• Длина элемента составляет 2 метра.
• Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Монтаж капельников без труда можно выполнить своими руками, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно, используя ножницы по металлу, молоток, оцинкованные гвозди с широкой шляпкой или саморезов и шуруповерта. Установку капельников выполняют согласно следующей технологии:

1. С лицевой стороны детали снимают защитную пленку, предотвращающую механические повреждения во время хранения и транспортировки.
2. Карнизные капельники устанавливают после сборки каркаса, но перед настилом кровельного материала. Доборные элементы закрепляют с помощью гвоздей ли саморезов с нахлестом 10-20 см.
3. Фронтонные капельники прикрепляют после настила металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делают 10-20 см.

Обратите внимание! Многие мастера между карнизной или лобовой доской и капельником укладывают резиновый уплотнитель или гидроизоляционную пленку для защиты деревянных элементов от влаги, конденсата и механических повреждений.

Капельник на металлочерепице: виды и секреты монтажа

Сегодня строительный рынок переполнен кровельными материалами, среди которых повышенным спросом пользуется металлочерепица. Чтобы такое покрытие прослужило десятки лет, стыки и торцы кровли защищают металлическими деталями, которые принято называть доборами. Среди основных доборных элементов — планка капельника. Её роль сводится к предупреждению попадания влаги и конденсата в подкровельное пространство и приданию крыше законченного вида.

Что такое капельник для металлочерепицы

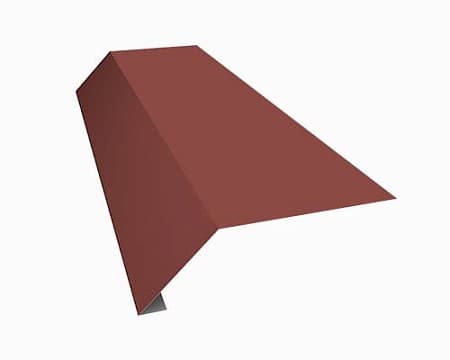

Капельник представляет собой гнутую планку из листового металла, которая крепится по всему периметру карниза крыши из металлочерепицы. Обычно это самостоятельный элемент, устанавливаемый под гидроизоляционный слой для отвода с него капель конденсата. Среди кровельщиков капельник ещё известен как фартук свеса. Он изготавливается из оцинкованной стали с нанесёнными полимерными покрытиями.

При монтаже карнизной планки с отдельным капельником элементы частично перекрывают друг друга

В некоторых случаях роль капельника играет карнизная планка. Внешне это всё та же узкая полоса металла, изогнутая под тупым углом. Отличие заключается в месте монтажа — карнизную планку устанавливают на рейки обрешётки непосредственно под металлочерепицу. Вода, образующаяся в результате выпадения осадков или таяния снежного покрова, перемещается по скату капельника в водосточный жёлоб.

Гидроизоляционную мембрану кровли обязательно выводят на верхнюю полку капельной карнизной планки

В широком смысле слова капельник — это водоотводящий профиль. Он применяется не только для кровельных работ, но и при установке оконных и дверных проёмов.

В процессе самостоятельного возведения кровли часто возникает вопрос: так ли нужен капельник для металлочерепицы? Как показывает опыт, когда на металлочерепичной крыше присутствуют карнизная планка и дополнительный капельник конденсата, конструкция лучше защищена от внешних негативных факторов и служит гораздо дольше.

Фотогалерея: устройство карнизного свеса на металлочерепичных кровлях

Функции капельника на крыше из металлочерепицы

Начинающие строители с пренебрежением относятся к приобретению и установке капельников на металлочерепицу, считая эту разновидность доборов маркетинговым ходом продавцов. Однако эта «мелочь», составляющая всего пару процентов от общей площади крыши, надёжно защищает фронтонные и карнизные свесы от затекания в них воды.

Принцип работы фартуков свеса строится на следующей схеме:

Атмосферные осадки накапливаются на поверхности крыши и за счёт уклона скатов отводятся вниз к капельнику.

Доборная планка принимает влагу, не давая ей проникнуть под кровлю, и отводит поток в жёлоб водосточной системы.

Планка фартука свеса защищает лобовую доску и область первой рейки обрешётки от попадания влаги

Капельники на металлочерепице выполняют несколько функций:

1. Гидроизоляция. В дождливые месяцы года доборный элемент отводит от стен и обрешётки влагу, предохраняя фасад от возникновения плесени, мха и грибка. Его установка предотвращает размытие строительных растворов и кладочных смесей. Зимой фартук защищает внутреннюю часть кровли от наледи.
2. Защита от ветра. Монтаж планки капельника уменьшает влияние ветровой нагрузки на крышу — сильный порыв не проникает под металлочерепицу, стремясь сорвать и унести покрытие.
3. Барьер от шума. Как и любой дополнительный элемент кровли, капельник отражает звуковые волны.
4. Эстетичность. Фартук свеса закрывает неприглядный торец кровли, улучшает облик здания и придаёт ему целостный вид. Крыша приобретает чётко очерченные границы и выраженные контуры.

Стоит отметить, что капельники нужны не только для металлочерепичного покрытия, но и для кровли из профнастила, стали или мягких материалов. Экономить на них не стоит. Распространённая ошибка владельцев частных домов — вывод гидроизоляционной плёнки в водосточный жёлоб без применения металлической планки. В этом случае солнечные лучи и ветер быстро разрушают плёнку, сводя все усилия на нет.

Средний срок эксплуатации металлочерепичной крыши составляет 25–30 лет. Превзойти эти цифры можно, установив капельники. Они помогут уменьшить периодичность ремонта и продлят жизнь кровле.

Какие бывают капельники

Начиная сооружение кровли, нужно со всей скрупулёзностью подойти к приобретению доборных элементов для неё. От их правильного выбора зависит качество крыши и себестоимость стройки. Лучше потратить пару дней на изучение особенностей различных доборов, чем выбрасывать неподходящий материал или большое количество обрезков. Строители советуют выбирать капельники, исходя из трёх основных критериев: место установки, размеры и цвет.

Классификация фартуков свеса по месту установки

В зависимости от места расположения капельники делятся на карнизные и фронтонные. Каждый вид отличается формой и размерами:

Карнизные капельники. Их монтируют вдоль карнизных свесов крыши. Конструктивно имеют две линии гиба, образующие три полки детали. Одна полка предназначена для закрепления на кровле, вторая («юбка») — для стока воды. Отбортовка внизу добора выполняет роль ребра жёсткости, облегчая монтаж и повышая прочность изделия.

Угол между полками карнизного фартука при монтаже подравнивают под уклон ската

В месте стыка концы фронтонных и карнизных планок подрезают для аккуратного соединения

Размеры капельника для металлочерепицы

Производя замеры крыши (уклон и габариты свесов) перед совершением покупки, следует учитывать, что капельники монтируются внахлёст. Поэтому число планок необходимо покупать с небольшим запасом.

Единых размеров фартуков свеса не существует. Но можно выделить те параметры, которые встречаются наиболее часто:

1. Производители кровельных материалов приняли стандартную длину большинства доборных элементов равной 2 м. Такой размер обеспечивает оптимальную жёсткость конструкции и удобство монтажа: при установке планка не гуляет и не деформируется. При большей длине свеса лучше прибегать к сборным вариантам. При этом полезная длина капельника составляет 1,95 м с учётом нахлёста с соседними элементами.
2. Угол гиба планки составляет от 110 до 130 o и определяется уклоном скатов.
3. Ширина развёртки должна быть достаточной для надёжной фиксации планки на крыше. В продаже представлены карнизные фартуки шириной от 15,625 см (размеры 96,25х50х10 мм). Нижняя часть капельника должна заходить в водосток не менее чем на 1/3. Так дождевая или талая вода гарантированно будет попадать в жёлоб даже при больших порывах ветра.
4. Планка должна иметь толщину от 0,35 до 0,5 мм. Чем она толще, тем выше прочность детали на изгиб.

По желанию покупателей доборные карнизные планки могут быть изготовлены по нестандартным размерам

Размеры капельников определяются технологией их изготовления. Многие поставщики предлагают приобрести детали нестандартных размеров. Цена такого изделия, как правило, выше, но зато отпадает необходимость подгонять и подрезать элементы.

Технология изготовления фартуков свеса для металлочерепицы

Технология производства капельников включает раскрой листового металла на заготовки и последующую гибку на станке-листогибе. Поэтому на длину добора влияет исходная ширина листа и возможности гибочного оборудования. Современные станки имеют довольно большой диапазон максимальных длин заготовки — от 1,2 до 4 м.

Станок-листогиб позволяет изготовить не только карнизные фартуки, но и все остальные доборные элементы для металлочерепичной крыши (коньки, ендовы, торцевые планки)

Для того чтобы изготовить капельник, заранее нарезанная в размер полоса устанавливается на столе листогиба. Для исключения продольных и поперечных перемещений заготовку фиксируют прижимами. При подъёме поворотной балки происходит гиб планки. Для контроля угла сгиба оборудование оснащено угломером.

Устройство капельника для металлочерепицы

Для изготовления доборного элемента используют тот же материал, что и для самой металлочерепицы. Капельники производят из высококачественного стального листа с нанесённым на него слоем цинка. Цинкование производят гальваническим способом — погружением в ванны с соответствующим раствором. Оптимальная плотность слоя (содержание цинка на единицу площади) — 275 г/м 2 . Поверх первого микропласта наносят специальный пассивирующий состав, который предотвращает накопление статических зарядов. Предфинишным слоем металлического листа является грунтовка. Она обеспечивает хорошее сцепление подложки с окончательным слоем — цветным полимерным покрытием.

Доборные элементы для металлочерепицы имеют многослойную структуру, в которой каждый слой выполняет определённую задачу

В качестве покрытия на стальную основу капельника наносят краску или полимерный состав. В первом случае изделия стоят дешевле, но имеют меньшую способность противостоять коррозии.

Хорошо зарекомендовали себя капельники с полимерным напылением. Оно может быть выполнено на основе глянцевого (обозначается PE) или матового (PEMA) полиэстера, пластизола (PVC-200) или пурала (PURAL). Характеристики этих составов, а значит, и долговечность доборов разные.

Теги: #Размеры капельника для металлочерепицы

Карнизная планка для металлочерепицы

Содержание

• 1 Карнизные планки и капельник для металлочерепицы: виды и монтаж
  • 1.1 Конструкция и назначение
  • 1.2 Отличие карнизной планки от капельника
  • 1.3 Размеры элементов
  • 1.4 Монтаж доборных изделий под металлочерепицу
• 2 Устанавливаем карнизную планку для металлочерепицы
  • 2.1 Особенности монтажа планок на карнизе крыши
  • 2.2 Заключение
• 3 Капельник и карнизная планка для крыши: виды, нюансы монтажа, отличия
  • 3.1 Капельник и карнизная планка – в чем различия?
  • 3.2 Назначение карнизной планки и капельника
  • 3. 3 Виды карнизных планок для кровли
  • 3.4 Конструкция и принцип работы
  • 3.5 Виды и варианты оформления
  • 3.6 Монтаж карнизной планки
  • 3.7 Нюансы монтажа капельника
• 4 Карнизная планка и капельник: для чего нужны эти элементы?
• 5 Карнизная планка для металлочерепицы: руководство по установке
  • 5.1 Для чего должна быть использована карнизная планка?
  • 5.2 Устройство и размеры карнизной планки для металлочерепицы

Карнизные планки и капельник для металлочерепицы: виды и монтаж

Эти небольшие по размерам, но весьма важные по своему значению доборные элементы. Они служат для отведения влаги из подкровельного пространства. Капельник для металлочерепицы и карнизная планка крепятся вдоль нижней кромки ската. Они обеспечивают создание требуемого микроклимата под кровлей и существенно продлевают срок ее службы.

Конструкция и назначение

Нужны ли карнизные планки на крыше, покрытой металлочерепицей? Некоторые владельцы пытаются сэкономить на доборных элементах на крыше из металлочерепицы, надеясь, что и так сойдет. Через несколько лет подгнившие элементы обрешетки и стропильных конструкций доказывают им необходимость установки капельников.

Доборные элементы, как и другие компоненты крыши из металлочерепицы, изготавливаются из оцинкованного тонколистового проката, на который наносится краска и защитное покрытие. Устройство их очень простое. Узкие согнутые под прямым углом полосы имеют отбортовку, их края загнуты вдоль длинной стороны на угол 45 или90 о .

Установка капельника на металлочерепицу позволяет отводить воду, попадающую на фронтон дома при сильном ветре и косом дожде. Края их отогнуты, чтобы обеспечить наилучший отвод воды с горизонтальной поверхности – на скат, а с вертикальной поверхности – подальше от верхней части стены.

Карнизная планка для металлочерепицы защищает свес от стекающей со ската дождевой или талой воды. Ее крепят к карнизной доске кровельными саморезами. Она перенаправляет поток, стекающий со ската, в желоба водосточной системы. Элемент имеет два изгиба. Юбка на вертикальной части отводит влагу в желоб водостока.

Правильный монтаж карнизных планок металлочерепицы гарантирует повышенный срок службы деревянных конструкций кровли. На них не будет попадать влага, приводящая к образованию грибка и гниению.

Отличие карнизной планки от капельника

Внешне эти элементы весьма похожи. Однако главное их отличие – в назначении. Карнизная планка крепится непосредственно под кровельные листы. Она отводит влагу, стекающую по скату, от карнизного свеса и других деревянных конструкций крыши.

Для чего нужен капельник?

Он предназначен для отведения конденсата, образующегося в подкровельном пространстве при перепадах температуры. Конденсат стекает по слою гидроизоляции. Соответственно и крепится деталь под край гидроизоляционной мембраны.

Нужны ли эти элементы? Казалось бы, кровля не будет протекать и без них. Тем, кто хочет продлить срок службы кровли и стен, следует установить капельники и карнизные планки. Те, кто хочет через несколько лет ремонтировать кровлю и стены – могут экономить.

Размеры элементов

Большинство производителей поставляет капельники и карнизные планки под металлочерепицу стандартных размеров. Толщина оцинкованного металла составляет от 0,4 до 0,6 мм. Планки меньшей толщины, предлагаемые в качестве сверхбюджетных вариантов, приобретать не стоит. Они обладают недостаточной механической прочностью и долговечностью, и защитное покрытие на них также наносится с отступлениями от лучших практик.

Длина карнизной планки обычно составляет 0,5 или 0,6 м.

Ширина: 100мм, высота: 70-80мм. Ширина юбки: 15 мм. Планка согнута под углом 110 о .

Стандарт длины капельников – 200 см, ширины 100 мм и высоты 60 мм. Ширина загиба: 10 мм. Для уникальных конструкций кровель можно заказать на производстве индивидуальные размеры карнизной планки. Обойдутся они дороже.

Монтаж доборных изделий под металлочерепицу

Как установить доборные элементы?

Монтаж капельника под металлочерепицу следует начинать до установки кровельных листов. Схема крепления прорабатывается на этапе проектирования здания. Капельник является неотъемлемой частью карнизного узла.

Горизонтальная часть изделия заводится под гидроизоляционную мембрану и крепится к стропилам или к контробрешетке саморезами.

Крепление капельника под металлочерепицу требует выравнивания элементов. Первый элемент следует тщательно выровнять относительно кромки ската. От него натягивают разметочный шнур к противоположному краю кровли. Остальные капельники выравнивают по шнуру.

Последний элемент капельника на крыше обрезается болгаркой под размер кровли. Срез необходимо тщательно промазать специальной грунт-краской, подобранной в цвет с самой деталью. Это защитит его от коррозии.

Установка карнизной планки также проводится до крепления металлочерепицы. Она фиксируется саморезами к первой доске. Иногда ее монтаж ведут вместе с первым рядом металлочерепицы. Это усложняет выравнивание, но упрощает сам монтаж.

Не нужно располагать саморезы слишком часто – каждое крепление снижает герметичность кровли.

Как правильно крепить элемент?

При монтаже карнизных планок металлочерепицы одного самореза на 30-40 см вполне достаточно. Точки крепления размещают в шахматном порядке.

Важно! Следует использовать шуруповерт с изменяемым крутящим моментом. Перетянутые саморезы могут деформировать тонкий металлический лист. Недотянутые позволят ветру раскачивать планку капельника. В дальнейшем это может привести к ее отрыву и падению. Могут быть повреждены и листы металлочерепицы.

Чтобы установить карнизную планку ровно, также применяют разметочный шнур. Его натягивают вдоль нижней кромки изделия по всему свесу. Крепление проводят, выравнивая элементы по шнуру. Элементы крепятся с нахлестом с 10-15 см. его величина зависит от уклона.

При работе на кровле следует соблюдать требования техники безопасности. Нужно использовать исправные лестницы, страховочные пояса и каски. Обувь при нахождении на крыше из металлочерепицы должна быть на мягкой нескользящей подошве и не оставлять следов на защитном покрытии.

Монтаж капельника для металлочерепицы – это не очень сложная работа. То же самое и с карнизной планкой. Требуются лишь аккуратность и точность. Крепить детали следует без перекосов. Устанавливать их вполне по плечу домашнему мастеру, владеющему общестроительными навыками.

Устанавливаем карнизную планку для металлочерепицы

Монтаж крыши является самым важным и интересным видом строительных работ. Очень важно правильно расположить стропила и конёк, а окончательный монтаж кровли придаёт всему зданию привлекательный и законченный вид.

Это особенно относится к крышам из металлочерепицы, поскольку разнообразная яркая окраска и богатый внешний вид делают крышу заметной и лаконичной. Но заключительный штрих кровле придают доборные элементы, среди которых важное место занимают карнизные планки для выбранной металлочерепицы. Мы узнаем, для чего они нужны и как монтируются.

Для чего нужна карнизная планка?

Металлочерепица прочно завоевала свою нишу на рынке кровельных материалов, её довольно просто устанавливать даже неподготовленному человеку. В комплекте с черепицей продаётся определённый набор доборных элементов, к которым относятся:

• планка коньковая,
• планка примыкания,
• планка ветровая,
• планка карнизная.

Нам важно понять, что собой представляет карнизная планка, как и из чего она изготовлена, каковы её размеры и насколько долго она служит. Функционально этот элемент нужен для защиты от атмосферных осадков нижней доски обрешётки и вертикальной лобовой доски.

Карнизная планка для металлочерепицы является капельником, направляющим стекающую воду в жёлоб водостока. Влага минует деревянную лобовую доску, а верхняя часть карнизных планок не позволяет намочить обрешётку.

Изготовлена планка для металлочерепицы из того же металла, что и сам кровельный материал, и для долговечности имеет несколько слоёв покрытия, а именно:

• на лист наносится цинковое покрытие,
• для предотвращения ржавления наносится антикоррозионное покрытие,
• затем слой грунтовки для упрочнения окрасочного покрытия,
• покрытие из прочных полимерных красок,
• с обратной стороны листа наносится защитный лак.

Такое многослойное покрытие обеспечивает долгую службу карнизных планок. Что касается размеров, то они выпускаются длиной от 50 см до 200 см, с возможностью заказывать собственные размеры в нужных количествах.

Для того чтобы в дальнейшем правильно была произведена установка карнизной планки, нужно понять роль ещё одного доборного элемента. Им является L-планка, её роль в монтаже может быть важной, если вы захотите её использовать. Дело в том, что L-планка крепится на лобовую доску и служит не только для её защиты от осадков, но и как узел крепления отделки карниза.

У карнизной планки есть ещё одна особенность, которая не позволяет проникать влаге в подкровельное пространство при сильном боковом ветре. Все перечисленные функции этого неказистого с виду элемента кровельного покрытия позволяют причислить его к разряду совершенно необходимых при строительстве крыши деталей.

Особенности монтажа планок на карнизе крыши

У каждой работы есть определённая последовательность, которая позволит избежать ошибок и не даст расплачиваться за них в дальнейшем потерей качества выполнения задачи. Так же дело обстоит и с монтажом карнизной планки для металлочерепицы.

Наша задача — описать последовательность действий, чтобы не переделывать работу в дальнейшем. Порядок операций заключается в следующем.

1. Необходимо увязать всю стропильную систему свеса с лобовой вертикальной доской. Её тщательная подгонка и установка определяет дальнейшую работу. Крепится она уголками, потому что торцовое соединение не является достаточно прочным.
2. На следующем этапе работ устанавливается L-профиль, который защищает лобовую доску и служит опорой для облицовки карниза при заключительной его отделке.
3. Далее монтируем кронштейны водостока с учетом угла наклона для стока избыточной влаги.
4. Монтаж карнизных планок производится с нахлёстом не менее 5 см в сторону стока воды.
5. Нижняя часть планки должна попадать в желоб для нормального стока избыточной влаги.
6. Гидроизоляционная плёнка должна прилегать сверху к карнизной планке, но не выступать за габариты металлочерепицы. Это позволит конденсатной влаге стекать по желобу водостока, но не подвергать плёнку губительному солнечному излучению и ветровому воздействию.
7. Затем укладываются листы металлочерепицы. Они должны перекрывать верхнюю плоскость карнизной планки и обеспечивать беспрепятственный сток воды и талого снега в желоб.

Крепёж карнизной планки, как и других элементов кровельного покрытия, осуществляется с помощью шуруповёрта и саморезов с резиновыми прокладками.

Весь электрический инструмент и электроудлинители должны быть проверены и исправны.

Высотные работы проводятся в безветренную погоду и на исправных лестницах или лесах. При производстве кровельных работ не нужно забывать о чётком соблюдении технологической последовательности работ, потому что нарушение порядка операций ведёт к возникновению проблем в будущем.

Разрезы раскроенной карнизной планки должны быть защищены от коррозии специальными составами.

Также нужно производить работы в безветренную погоду, чтобы избежать травм и порчи кровельного материала. Необходима спецодежда и перчатки, а также при раскрое материала нужны защитные очки.

Зачастую при строительстве нужно просто сесть и немного подумать, затем обратиться за советом к мастерам своего дела — и решение придёт само собой, а самое важное заключается в мелких деталях.

Заключение

Мы рассказали вам о том, что незначительная карнизная планка для металлочерепицы на самом деле является очень значимым структурным элементом в строительстве кровли. В деле возведения собственного дома нет мелких элементов, важно абсолютно всё. И если сохранить любопытный взгляд и неподдельный интерес к процессу строительства, то можно приобрести не только бесценный опыт, но и удовольствие от возведения собственного дома.

Капельник и карнизная планка для крыши: виды, нюансы монтажа, отличия

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

• Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
• Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
• Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

• Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
• Предохраняет каркас из стропил от возникновения наледи при низких температурах.
• Создает преграду, препятствующую проникновению холодного воздуха в дом.
• Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

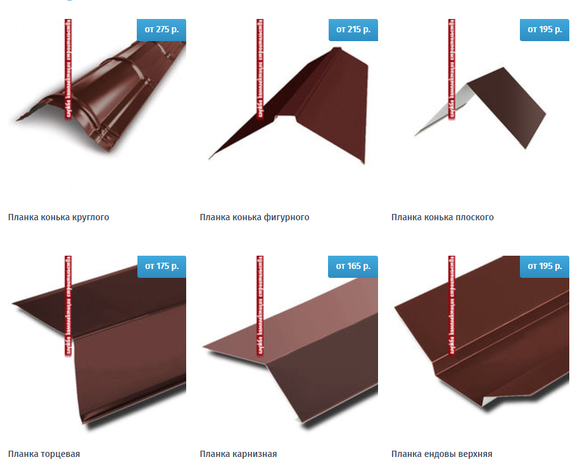

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

• карнизная: защищает от осадков вентиляционное пространство,
• фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра,
• коньковая: задача – защита кровли в месте конька,
• планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

• стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши,
• усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю,
• профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

• влага по кровле попадает на этот элемент,
• стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

1. Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
2. Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

1. Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
2. Срез покрывают специальной краской, идущей в комплекте с капельником.
3. Прикреплять можно только при помощи саморезов, также входящих в комплект.
4. Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
5. Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
6. Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

Карнизная планка и капельник: для чего нужны эти элементы?

Застройщик при возведении дома часто пытается сэкономить на лишних, как ему кажется, элементах и аксессуарах. Иногда экономия оправдана, но чаще всего пренебрежение всего лишь одной деталью может пагубно сказаться на дальнейшем функционировании всей системы. К таким деталям относится карнизная планка и капельник.

Общий вид кровельного пирога с карнизной планкой и капельником

В материале о расчете гибкой черепицы уже упоминались специальные фартуки S1 и S27 и их назначение. По аналогии с битумной черепицей фартуки используются для других видов кровли.

Стандартная длина изделий обычно равна 2 метрам. На поверхность доски планки монтируются оцинкованными гвоздями или саморезами. Если предельно коротко, то карнизная планка устанавливается на стартовую доску обрешетки или на нижнем краю ОСП/фанеры. Металлический элемент защищает открытую область древесины от влаги, наледи и других атмосферных явлений. Плюс ко всему, при последующей установке водосточной системы планка выполняет функцию отлива и задает направление воды в желоб.

На ломаных (мансардных) конструкциях крыши в месте излома также устанавливается доборный элемент.

Установка карнизной планки на внешнем изломе крыши

Фартук S1 в отличие от карнизной планки монтируется на стропильные балки до установки обрешетки и предназначен для отвода влаги с поверхности гидроизоляционной мембраны. Поэтому такую планку часто называют капельник конденсата. Без установки фартука влага может попадать на стропилы или под элементы подшивки свеса крыши.

Наглядное изображение назначения металлических фартуков

Изделие изготавливается из оцинкованной стали обычно толщиной 0,4-0,5 мм с цветным полимерным покрытием на основе полиэстера или полиуретана с внешней стороны и защитной грунтовкой с внутренней.

Карнизная планка для металлочерепицы: руководство по установке

Замечательно красивая, прочная и стильная крыша из металлочерепицы не будет полностью выполнять свои функции, если её не сделать по всем правилам монтажа. Такая кровля не может существовать без специальной подложки, водостоков, а также торцевой и карнизной планок. При том, что площадь этих элементов довольно незначительна, им отводится важная роль в сохранности целостности крыши и защите её от механических повреждений.

Для чего должна быть использована карнизная планка?

Функциональная нагрузка карнизной планки состоит в следующем: защита лобовой доски от попадания на неё и под неё влаги . Априори эта планка – продольная часть кровли, подведенная под край металлочерепицы. Но это чисто визуальное представление. На самом же деле эта часть кровли монтируется перед тем, как накрыть крышу металлочерепицей.

Чаще всего она выполнена в том же цвете, что и всё кровельное покрытие, включая отдельные элементы. Но можно встретить выделение карнизной, торцевой планок, а также капельников и сточных труб в другом оттенке или даже другой цветовой гамме.

Вовремя проведённый монтаж всех планок защитит:

• От затекания влаги
• От попадания под кровлю снега
• Придаст законченный вид всей крыше

Монтировать, практически, все элементы нужно после полной укладки металлочерепицы по всей площади крыши. Исключение составляет монтаж торцовой планки.

Устройство и размеры карнизной планки для металлочерепицы

Планки для дополнительной защиты кровли производители выполняют из той же листовой стали, что и металлочерепицу. Толщина листа для планок от 0,4 миллиметра до 0,5 миллиметра.

Покрытие для элементов кровли – полиэстер или пластизоль. Есть материалы, которые покрыты базальтовой крошкой. Они применяются там, где используется композитная черепица.

Планка должна как бы «сесть» на основу крыши. Её стандартная длина – от полуметра до 60 сантиметров. Набирается нужный метраж и крепится так же, как и все остальные планки.

Монтаж карнизной планки металлочерепицы

Прикрепление планок, торцевых, карнизных и примыкания, должно происходить после монтажа лобовой доски. Последняя крепится оцинкованными гвоздями к торцевой части стропильной системы.

Чем ровнее будет лобовая доска, тем проще пройдет монтаж карнизной планки. Алгоритм выполнения работ следующий:

1. Выполняется подшивка шпунтованной доской лобовой части основания крыши. Возможно, сделать эти работы профнастилом
2. После чего к стене дома должен быть прикреплён опорный брус. Его задача – дополнительная опора при подшивке свеса карниза
3. На водосточную систему нужно установить кронштейны. Их закрепление возможно, как на стропильных ногах, так и непосредственно на карнизной доске
4. Теперь очередь непосредственного монтажа карнизной планки. Её необходимо установить поверх водосточного крепления к лобовой (или карнизной) доске. Между саморезами шаг должен быть не меньше 30 – 35 сантиметров

Внимание! Карнизные планки крепить встык нельзя. Нужно, чтобы каждая следующая находила на уже закреплённую планку, в среднем на 1 сантиметр.

После проведения таких работ, можно приступать к этапу облицовки крыши металлочерепицей. А когда она будет уложена, необходимо будет заняться монтажом торцовой планки, водостоков, коньков, а также планок примыкания.

Монтаж торцевой планки

Торцевая планка – это декоративный элемент, который выполняет еще и функции защиты кровли от разрушающей силы ветра и влаги. Нельзя планку просто прикрутить, нужно выполнить гидроизоляцию поверхности, а затем уже приступать к укладыванию торцовой планки.

Монтаж торцевых планок металлочерепицы должен быть частью итоговых работ. Её расположение обязано быть выше обрешётки. Причем важно, чтобы торцевая планка была установлена строго на высоту волны профильного листа. Допустимое расстояние между саморезами – 40 сантиметров.

Если торцевая планка должна будет держаться на деревянном основании, то её закрепление нужно выполнить шурупами. Крепление планки должно быть вверху и по бокам при помощи винтов. Вкручивать их нужно в гребень волны. Закрепление нужно выполнять снизу вверх при помощи саморезов с расстоянием между ними – 40 см.

Это важно! При правильном монтаже обрешетки, планка должна без проблем покрыть торец сверху волны профиля.

При укладке планок внахлёст важно, чтобы расстояние по длине было в пределах 10 – 15 сантиметров. Стыки между планкой и кровлей по окончанию работ нужно обработать герметиком. Завершающим штрихом монтажа защитных элементов должно стать закрепление планок примыкания.

Монтаж планки примыкания

Планки примыкания – это плавное, максимально без щелей, соединение основной кровли со стеной, вентиляционным каналом или трубой, а также на изломах кровли. Основное её назначение – плотная фиксация ковра ендовы на вертикальных плоскостях.

При правильно проведенных работах, планка примыкания максимально защитит крышу от попадания влаги под слой металлочерепицы.

Эта часть монтажа очень ответственная и выполнить её нужно аккуратно. Незначительные дефекты монтажа металлочерепицы (за счёт большой площади) не так будут заметны, как не аккуратно прикрученная планка примыкания.

Технология монтажа на примере работы с трубой отопления:

1. В трубе пробить штробы на глубину 13 – 16 мм. Делать это нужно только в кирпиче и ни в коем случае не в швах
2. Уложить слой теплостойкой гидроизоляции. Его высота должна быть не меньше 5 сантиметров
3. Проклеить гидроизоляцию строительным скотчем

Стоит знать! Естественно, что лучше всего эту часть работ проводить при монтаже всей кровли, а затем уже после укладки металлочерепицы монтировать планки примыкания на подготовленную поверхность. Если же эта работы не были выполнены заранее, то нужно постараться завести под ковёр ендовы гидроизоляцию.

Когда подготовительные работы выполнены, можно фиксировать планку примыкания.

1. Подобрать планку по размерам трубы. Если она будет больше, аккуратно срезать лишнюю площадь
2. Наложить подготовленную планку на трубу, заводя верхнюю её часть в штробу
3. Стык обработать герметиком
4. Нижняя часть планки должна быть прикреплена саморезами непосредственно к обрешетке

По такому же принципу выполняется монтаж планок примыкания к вентиляционным каналам и стенам.

Работы по закреплению планок примыкания можно проводить, когда металлочерепица уже уложена, но ещё не установлены остальные планки и коньки. Но большинство строителей считает целесообразным финишировать по работам с кровельным покрытием именно монтажом планок примыкания.

Планки примыкания на стыках металлочерепицы с вертикальной поверхностью (со стенами) крепятся после того, как к поверхности будет приклеен самоклеящийся уплотнитель. Планки прикручиваются к стене внахлёст, который должен быть на уровне 10 сантиметров.

Помимо установки планок, нужно также уделить внимание снегозадерживающим системам. Монтаж снегозадержателей на металлочерепицу необходим для того, чтобы препятствовать неожиданному сходу ледяных и снежных отложений на крыше. Снегозадержатели – практичный и необходимый элемент.

Не менее важным элементом кровли является конек. Читайте о монтаже конька металлочерепицы в этой статье. Функция этого элемента – обеспечение вентиляции крыши.

Установка всех планок может занять времени едва не столько же, сколько его будет потрачено на укладку всей металлочерепицы. И цена карнизной планки для металлочерепицы и других элементов далеко не самая дешевая. Но только с ними можно вести речь о том, крыша действительно будет надежной защитой всего дома. И только в этом случае производитель металлочерепицы может гарантировать, что она прослужить указанное количество лет. При наличии всех планок, которые вполнемогут защитить крышу и от ветра и от влаги, можно заняться её украшением при помощи аксессуаров.

Монтаж карнизной планки и шаговой обрешетки металлочерепицы.

Монтаж торцевой планки металлочерепицы. Как отличить правую и левую торцевую планку.

Установка карнизной планки металлочерепицы и обрешетки. Как правильно резать металлочерепицу.

Монтаж карнизной планки и водосточной системы.

Теги: #Карнизная планка для металлочерепицы

Карнизная планка для металлочерепицы: монтаж, размеры

Металлочерепица – кровельный материал, пользующийся популярностью из-за своей надежности и привлекательного внешнего вида. Прежде чем постелить его, необходимо произвести монтаж карнизной планки для металлочерепицы. Именно она отвечает за защиту крыши от механических повреждений.

Содержание

• Особенности устройства и назначение
• Материалы и габариты
• Виды и варианты оформления карнизных планок
• Отличия карнизной планки от капельника
• Нюансы монтажа
• Монтаж основания
• Установка деталей карнизного свеса
• Заключительные работы

Особенности устройства и назначение

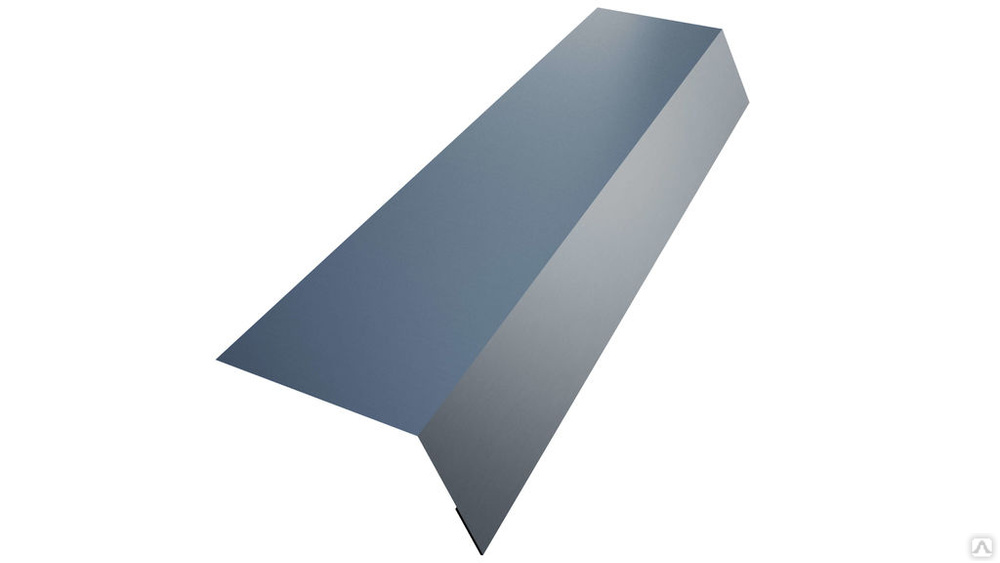

Схематичное изображение карнизной планки

Карнизная планка (свес, концевая планка, карниз) – изделие из тонкого листового металла для защиты от коррозии и с декоративной целью покрытое грунтовочными и красящими средствами.

При монтаже крыши из металлочерепицы обязательно необходимо устанавливать карнизную планку, так как она максимально увеличивает срок службы покрытия. К функциям, которые она выполняет, относятся:

• придает кровле законченный вид;
• защищает карнизную доску, чердачное помещение, подкровельное пространство от попадания влаги;
• обеспечивает подачу конденсата от гидроизоляционной мембраны в водосточный желоб.

Карнизная планка для металлочерепицы несколько отличается по ширине и форме от изделий для других видов кровельных покрытий.

Материалы и габариты

Для изготовления этого вида планки применяется тот же материал, что и для металлочерепицы – оцинкованная сталь, с различным покрытием:

• Пурал, продляющий срок службы до 50 лет. Для изготовления этого покрытия используется полиуретан, с добавлением полиамида и акрила. Материал, обработанный пуралом, устойчив к воздействию ультрафиолетом, химическими веществами, кислотами и перепадам температур. Особенно хорошо он зарекомендовал себя при использовании в морском климате. Единственный недостаток карнизных планок, покрытых пуралом, это дороговизна.
• PVDF – до 40 лет. Эта защитная основа изготовлена из поливинилфторида, с небольшим добавлением акрила. Эффективно оберегает сталь, как от механических, так и немеханических повреждений. Не выгорает под воздействием прямых солнечных лучей.
• Полиэстер – до 20-25 лет. Самое дешевое покрытие для оцинкованной стали, поэтому самое востребованное. Тем не менее, полиэстер хорошо справляется со своими функциями. Он эффективно защищается металл от коррозии, перепадов температур и воздействия ультрафиолетом. Основным недостатком этого материала является его низкая устойчивость к механическим повреждениям. Поэтому при монтаже свеса, покрытого полиэстером, следует соблюдать осторожность.

Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол.

Стандартная длина изделия составляет 50-60 см, но в строительных магазинах встречаются планки длиной более 2 м. Изгиб может быть от 90 до 135°, толщина металла от 0,4 мм.

Если стандартные размеры не устраивают покупателя, то можно заказать планку необходимой длины у производителя.

Виды и варианты оформления карнизных планок

Карнизный свес для крыш из профнастила бывает нескольких видов, отличающихся друг от друга размерами и градусом загиба. К ним относятся:

• Стандартная. Чаще всего используется для монтажа кровли. Загиб 120°, размеры сторон – 110-120 мм и 60-80 мм.
• Усиленная. Способна защитить подкровельное пространство даже при сильных горизонтальных ветрах. Размер такого вида свеса 150 мм и 40-50 мм.
• Профилированная. Гораздо реже используется при монтаже крыш из металлочерепицы. Форма почти с прямыми углами и несколькими ребрами жесткости. Достаточно прочная, способная выдержать даже сильные порывы ветра.

Также помимо разницы в размерах карниз отличается по типам полимерного покрытия.

Для оформления карнизной планки обычно используют 2 варианта – классический и внутреннее отведение влаги.

Классический вариант используют в районах со стандартными погодными условиями – без сильных шквалистых ветров, повышенной влажности и тому подобных. При этом удаление конденсата из подкровельного пространства осуществляется воздушными потоками, которые циркулируют через отверстия в торцевых частях карниза.

Монтаж крыши при классическом варианте происходит в следующей последовательности:

1. Стропило.
2. Капельник.
3. Гидроизоляция.
4. Карнизная планка.
5. Начальная обрешетка.
6. Контробрешетка.
7. Обрешетка.
8. Металлочерепица.

   Крепление монтажной планки

Второй вариант монтажа кровельного свеса был введен в эксплуатацию производителем металлочерепицы из Финляндии RANILA. Он считается наиболее простым и надежным.

Рекомендуется использовать его в условиях северного морозного воздуха. В средних широтах лучше применять классический вариант, так как при этом способе монтажа происходит нарастание льда и появление сосулек на свесе кровли.

Особенностью внутреннего отведения влаги с карнизного свеса является другой подход к укладке пароизоляционного материала.

При этом способе он не скатывается до нижнего конца карниза, а срезается на середине вылета кобылок крыши или стропильных балок. Из-за этого влага прокапывает сквозь подшивку карниза, а не стекает к ней.

Для защиты ото льда в этом случае кровлю подбивают рейками из дерева, а не перфорированными панелями софитов.

Отличия карнизной планки от капельника

При самостоятельном монтаже кровельный свес часто путают с другим элементом – капельником. Установка его вместо карниза может существенно сократить срок службы кровли.

Основная разница между этими двумя элементами – это различное назначение и место установки. Главные функции капельника – отвод влаги, скопившейся на гидроизоляции, и защита намокания лобовой доски и стропил.

При монтаже капельник устанавливают на стропильную доску, заводя его при этом за гидроизоляцию. Очередность установки этих двух элементов также отличается. Карнизную планку устанавливают непосредственно под металлочерепицу на уже готовый кровельный пирог, а капельник – на «голую» стропильную систему.

По нижней части капельник не прилегает к брусу, а свешивается с него, так как, в отличие от кровельного свеса, он выводится под водосточный желоб.

Нюансы монтажа

Схема монтажа карнизной планки

К монтажу карнизной планки приступают после полного завершения работ по установке стропильных балок. Чтобы избежать перекосов свеса, их зачищают, выравнивают под набивку планок контробрешетки.

Монтаж основания

Основание для карниза из профнастила оформляется в 4 этапа:

• Этап первый – выравнивание свеса. При помощи уровня натягивают шпагат и по нему обрезают выступающие части стропил, контробрешетки и обрешетки. В случае необходимости их наоборот наращивают до требуемой длины, чтобы получилась ровная поверхность.
• Этап второй – монтаж лобовой доски. Относительно стропил она должна немного (не более чем на 10 мм) выступать. Верхний наружный угол должен полностью совпадать с углом капельника.
• Этап третий – крепление вентиляционной ленты. Ее основная функция – защита подкровельного пространства от проникновения со стороны водосточного желоба насекомых и мелких птиц.
• Этап четвертый – монтаж крюков для водосточной системы. Эти работы могут выполняться как до установки карнизной планки, так и после них. Это напрямую зависит от того, какие крюки планируется использовать – длинные или короткие. Первые устанавливают до монтажа свеса, вторые – после, на лобовую доску.

Если металлочерепица будет укладываться на сплошную обрешетку, то на этом монтажные работы по карнизной планке закончены. Если обрешетка выполнена из брусков, то понадобится нарастить крайний из них. Иначе верно установить карнизный свес на узкую рейку не получится, и он будет свисать.

Установка деталей карнизного свеса

Прежде чем устанавливать карнизный свес следует высчитать необходимый размер и угол. Затем приготовить все инструменты, которые потребуются. Для монтажа понадобится:

• планки;
• молоток;
• рулетка;
• длинные гвозди или саморезы (с плоской головкой) из расчета на 1 погонный метр 8-10 штук.

Установка карнизных планок проходит в 5 этапов:

1. В первую очередь карнизный свес потребуется загнуть со стороны торца дома. Для этого по длинному краю, отступив 20 мм, на верхней части на карнизе делают надрез до сгиба, затем убирают получившийся прямоугольник. Аналогичный по размерам прямоугольник отрезают в месте фланца. Полученную таким образом свободную боковину загибают под углом 90°. Эта манипуляция повысит надежность крепления.
2. Далее укладывают уголок на сплошную обрешетку или на опорную доску таким образом, чтобы место сгиба полностью совпадало с наружным краем рейки.
3. Затем проводят 2 линии по верхней части фасонного элемента. При этом первая должна находиться на расстоянии 1/3 от карниза, вторая – на 2/3.
4. После этого начинается крепление свеса. Первый гвоздь вбивается в первую линию на расстоянии в 20 мм от торцевого края. Каждый следующий гвоздь забивается в 30 см от предыдущего.
5. На второй линии гвозди вбиваются в шахматном порядке относительно первого ряда. При этом первый гвоздь забивается в 17 см от торца.

При монтаже карнизных планок не следует допускать зазоров между ними. Для этого их накладывают внахлест на предыдущую, не более чем на 1 см. Место стыка дополнительно можно укрепить еще одним гвоздем. Последнюю планку со стороны торца загибают и закрепляют гвоздем, отступив при этом от края на 2 см.

Заключительные работы

Завершающим этапом по установке карнизных свесов является крепление монтажных крюков, предназначенных для желобов системы водоотведения. Крепятся они при помощи саморезов к двум нижним рейкам карнизной планки.

Чтобы скрыть уложенные на бруски крюки, поверх них прокладывается еще один ряд реек из дерева. Затем на держатели укладывается водосточный желоб, а на бруски устанавливается карнизный свес.

Нижний край свеса убирается внутрь желоба, и начинаются монтажные работы по укладке металлочерепицы и доборных элементов, которые помогут обеспечить дополнительную защиту крыши. К ним относятся:

• Конек. Он используется не только как декоративный, но и как защитный элемент для стыков и вентиляционного зазора от задержки и просачивания влаги.
• Торцевая планка оберегает подкровельное пространство от попадания насекомых, птиц, воды. Кроме того, она защищает кровлю от сильных порывов ветра.
• Ендова нижняя. Устанавливается на место стыков металлочерепицы, для защиты от просачивания под крышу.
• Снегозадержатели оберегают кровлю от разрушения под давлением большого количества снега.

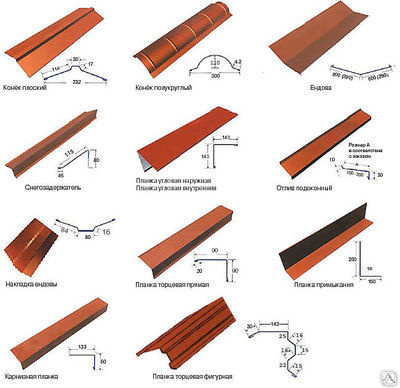

Кроме того, существует еще ряд доборных элементов, которые требуется установить при монтаже крыши из профнастила. Каждый из них способен значительно увеличить срок эксплуатации крыши.

Правильно установленная карнизная планка надежно защитит подкровельное пространство от попадания в него воды, грязи, насекомых и птиц. При правильном подборе материала и соблюдений всех правил по монтажу установить свес можно самостоятельно без привлечения специалистов.

Капельницы для металлочерепицы — виды, материалы и размеры. Как установить отлив для металлической кровли Как установить отлив для металлической кровли

22 декабря 2016 г.

Кровля создана для защиты домов от природных осадков. Но, любое покрытие не прослужит долго и качественно, без дополнительных элементов. Параллельно с коньковыми планками важнейшую роль играют капельники для металлочерепицы, именно эта деталь защищает фронтон и карниз от воды и продлевает срок эксплуатации кровли.

В современном мире каждый строительный материал создается для выполнения определенной задачи. К таким элементам относится капельница для металлочерепицы. Монтируется под кровельный материал у самого карниза. Карнизная планка, другое название капельницы, представляет собой узкий лист металла, согнутый под тупым углом по всей своей длине.

Карнизные планки применяются не только для металлочерепицы, но и для других кровельных материалов.

Эта деталь защищает стены и крышу дома от дождя и снега, направляя эти осадки в водосточные желоба. Кроме того, планка повышает устойчивость чердачного покрытия от сильных порывов ветра и предотвращает гниение стропильной системы из дерева. При этом контур здания становится более четким и ровным, а все благодаря небольшой, но очень многофункциональной детали – капельнице.

Важно: Если речь идет об укладке металлочерепицы, без этой детали провести данную манипуляцию невозможно. Так как именно капельница защищает стены и крыши домов от атмосферных осадков.

Какие типы существуют?

На данный момент существует два вида этого элемента, которые предназначены для разных точек крепления, а именно:

• планка карнизная;
• передняя панель.

Планка карнизная, предназначена для установки на карнизы здания. Он имеет две кривые. Первый находится между юбкой и фартуком, разделяя их. А второй предназначен для увеличения жесткости «собственного тела».

Если конструкция выполнена правильно, то она будет с желобами. Перед установкой на эту деталь надеваются крепежные крючки. Затем вместе с ними производится установка капельницы. Эта работа выполняется еще до укладки кровельного покрытия. А сами полосы должны располагаться внахлест примерно на 20 мм.

Фронтонные планки используются при укладке плитки. Такие детали предназначены для защиты свеса фронтона от дождя и снега. Капельница закрепляется вверху подкладочного ковра, в месте его соединения с планкой карниза.

Правильный монтаж

Планки крепятся в конце возведения крыши, но до укладки кровельного материала. При установке нужно учитывать одну особенность, Эта деталь сверху покрыта полимерным слоем, и если использовать болгарку, то она может прогореть. Поэтому, если есть необходимость укоротить строительный элемент, лучше это делать ножницами по металлу.

Изначально под желоба водосточной системы крепятся крюки. На этом этапе работ фиксируется карнизная часть обрешетки во избежание ее деформации вместе с кровельным покрытием от внешних осадков. Затем начинают укладывать планки карниза так, чтобы они не болтались.

Когда доски уложены, их начинают фиксировать саморезами, с шагом 200 мм. Как только будет закреплена первая планка, за ней нахлест 20 мм, укладывается следующая. фиксируется таким же образом. А чтобы влага не попадала через отверстия на деревянной обрешетке, под шляпки шурупов прокладывается резиновый уплотнитель. Таким образом, скопление конденсата не грозит. Если ребра жесткости мешают стыковке элементов, а такое иногда случается, их просто срезают ножницами по металлу.

Каждый производитель наносит на капельницы покрытие в виде пленки. Это сделано для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой защитная пленка снимается. И только потом приступайте к установке.

После закрепления каждого элемента саморезами специалист проводит контрольный осмотр, чтобы убедиться, что каждая деталь плотно прилегает. Практически все строители со стажем в качестве подкладки под капельницу используют листовую резину. Такой способ гарантирует, что под брус не попадет влага.

Таким образом все полосы крепятся под металлочерепицу, и только потом приступают к укладке кровельного материала.

Важно: На фронтон таким образом устанавливается капельница. Чтобы не было помех вентиляции подкровельного пространства.

При монтаже карнизов не используйте дисковые электроинструменты. Потому что защитное покрытие может быть повреждено. Укорачивание стержня производится ручными инструментами.

Каждое место среза обработано специальной краской, которая есть в комплекте. Не бейте капельницу гвоздями, необходимо использовать саморезы. Они всегда включены.

Запрещается исключать из общей конструкции крыши один из видов ламелей, так как только оба вида могут обеспечить длительный срок службы кровли.

Установка ламелей осуществляется на высоте. При этом следует использовать только надежные лестницы.

Все работы производятся только в безветренную погоду и с монтажными ремнями.

Размеры капельницы

Перед покупкой досок необходимо рассчитать количество, которое потребуется на весь дом. Для этого нужно иметь представление о длине этой детали. Любая капельница имеет стандартный размер, который составляет от 1 до 2 метров. Но есть и промежуточные модели, длиной 1,5 метра. И цена зависит от размера капельницы.

Заключение

При строительстве каждый этап очень важен. Но особое внимание нужно уделить всем мелким деталям. Благодаря такому элементу, как капельник, можно на порядок повысить теплоизоляционные функции кровли.

Монтаж металлочерепицы заключается не только в укладке стальных профилированных листов, как это кажется непрофессионалам. Важным этапом кровельных работ является монтаж вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок службы, повышая надежность конструкции. Опытные мастера утверждают, что в конструкции кровли необходимо использовать дополнительные элементы, в том числе и капельники для металлочерепицы. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Виды

Капельницы — дополнительные элементы, с помощью которых осуществляется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от атмосферной влаги или конденсата. Монтаж этих планок осуществляется во время выполнения кровельных работ. Есть 2 вида этих доборов:

Важно! Установка капельниц служит в первую очередь практическим целям, однако они также добавляют эстетичности и завершенности внешнему виду покрытия. Основная задача этих элементов – защитить лобовые и карнизные доски от попадания талой или дождевой воды.

Материал

Капельницы изготавливаются из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Обладают высокой прочностью, устойчивостью к влаге, перепадам температур. Данная продукция изготавливается на специальных станках — листогибочных станках. Есть 3 критерия выбора этих важных кровельных элементов:

1. толщина металла. Капельницы изготавливаются из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и тем дольше срок службы.
2. Тип покрытия. В качестве покрытия доборных элементов используются краска и полимеры. Дополнительные элементы, покрытые краской, дешевле, но менее долговечны, менее устойчивы к коррозии. Полимерное покрытие из пурала, пластизоля или полиэстера усиливает защиту изделия от ржавчины, влаги и механических повреждений.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельницы, а цвет изделия подбирается под металлочерепицу.

Опытные кровельщики утверждают, что капельницы можно сделать своими руками из листовой стали с помощью листогиба. Однако монтаж самодельных кровельных элементов влечет за собой частые ремонты и протечки, так как они не имеют полимерной защиты.

Типоразмеры

Монтаж кровли необходимо производить с использованием капельниц для предохранения карнизных и лобовых досок от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и размеров металлических заготовок. Листогиб может выполнять гибку длиной 1,25-4 м в соответствии с размерами станка. Стандартными считаются следующие размеры:

• Длина элемента 2 метра.
• Полезная длина элемента 1,8-1,9 м, в соответствии с величиной нахлеста, на котором производится монтаж.
• Из стандартного листа стали шириной 1250 мм изготавливают без отходов 8 карнизных капельниц, длина которых 2 м.
• Из стандартного листа стали шириной 1250 мм изготавливают 6 фронтонных капельниц без отходов, длина которых 2 м.

Обратите внимание, что 2 метра – это оптимальная длина капельниц, при которой достигается необходимая жесткость элемента. Крепление деталей длиннее длины вызывает неудобство и риск деформации капельницы.

Размеры фронтонного капельника

Размеры карнизного капельника

Установка

Установка капельниц легко выполняется вручную, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно с помощью ножниц по металлу, молотка, оцинкованных гвоздей с широкой шляпкой или саморезов и шуруповерта. Установка капельниц осуществляется по следующей технологии:

1. С лицевой стороны детали снята защитная пленка, предохраняющая от механических повреждений при хранении и транспортировке.
2. Опускатели карниза устанавливаются после сборки каркаса, но до укладки кровельного материала. Дополнительные элементы крепятся гвоздями или саморезами с нахлестом 10-20 см.
3. Капельницы Fronton крепятся после укладки металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делается 10-20 см.

Схема установки

Процесс монтажа

Внимание! Многие мастера укладывают резиновый уплотнитель или гидроизоляционную пленку между карнизом или лобовой доской и отливом, чтобы защитить деревянные элементы от влаги, конденсата и механических повреждений.

Видео-инструкция

Монтаж металлочерепицы – это не только укладка стального профнастила, как считают люди, никогда не сталкивавшиеся с такой работой. Важным этапом монтажа металлочерепицы является монтаж различных вспомогательных элементов. Они занимают максимум 5% всей кровли, но при этом призваны выполнять важные функции, за счет которых значительно увеличивается срок эксплуатации кровли. По мнению опытных специалистов в области кровли, в обязательном порядке необходимо использовать различные доборные элементы, в том числе и капельники для металлочерепицы. Если этого не сделать, то первые неприятности с крышей возникнут уже в самое ближайшее время.

Капельницы для конденсата — строительный термин, непонятный многим людям. В связи с этим необходимо понимать не только то, как он изготавливается и монтируется, но и что он собой представляет вообще, и для каких целей его требуется использовать в процессе монтажа и эксплуатации металлической кровли. Об этом пойдет речь в статье.

Доборные элементы кровли из металлочерепицы для отвода конденсата

Капельницы для металлочерепицы являются дополнительными элементами, применяемыми при монтаже кровли из профнастила. Конструктивно они представляют собой изогнутые полосы, отвечающие за защиту кровли от атмосферной влаги и конденсата. Установка капельницы осуществляется в процессе кровельных работ.

Есть два типа капельниц для металлических крыш:

• Карниз. Подобными дополнительными элементами кровли являются металлические полосы с двумя изгибами. Первый изгиб делит капельницу на фартук, прикрепленный к карнизу, и юбку, отвечающую за перенаправление влаги в желоб. Второй загиб предназначен для придания кромке детали дополнительной жесткости.
• Фронтон. Установка капельницы такого типа осуществляется на фронтоны. Такие доборные элементы имеют более сложную конструкцию с тремя изгибами. Капельница для фронтона состоит из фартука, ступени, юбки и элемента, с помощью которого она устанавливается.

Задаваясь вопросом, как правильно установить капельницы на крышу, следует знать, что эти доборные элементы кровли призваны выполнять не только практическую функцию, но и эстетическую. В связи с этим капельницы должны быть изготовлены из того же сырья, что и металлочерепица, и не отличаться от нее по цвету.

Материал, из которого изготовлены доборные элементы

Капельницы кровельные изготовлены из оцинкованной стали с полимерным покрытием. Благодаря этому они отличаются высокими эксплуатационными характеристиками, а именно: прочностью, стойкостью к влаге и температурным колебаниям.

Капельницы изготавливаются на специальных машинах, называемых листогибочными станками. Сделать этот конструктивный элемент крыши из металлочерепицы своими руками непросто, даже при наличии необходимых размеров. Поэтому лучше приобрести готовую конструкцию в строительном магазине. Стоит этот дополнительный кровельный элемент недорого.

Есть три основных критерия выбора капельниц, которым следует уделить особое внимание:

• толщина металла. Чем он больше, тем лучше. От этой характеристики напрямую зависит срок службы детали. Чем он тоньше, тем быстрее коррозия приведет его в негодность. Как правило, на современном рынке строительных материалов представлены капельницы толщиной от 0,3 до 0,5 мм;
• тип покрытия. Как правило, капельницы покрывают либо краской, либо полимерными смесями. Первый вариант имеет более низкую цену, но и служит гораздо меньше. Второй, может похвастаться усиленной защитой от ржавчины, влаги и механических повреждений. Часто в качестве полимерного покрытия выступает резиновая кровля, отличающаяся наличием массы положительных характеристик;
• третий критерий выбора — цвет и блеск. Капельницы могут быть глянцевыми и матовыми. Цвет доборного элемента выбирается в соответствии с металлочерепицей, используемой для монтажа кровли.

Если по каким-то причинам возникла необходимость сделать капельницу своими руками, то нужно учитывать, что скорее всего ее установка приведет к необходимости устранения протечек в самое ближайшее время. Поэтому как можно быстрее следует заменить этот дополнительный элемент на заводской.

Размеры капельницы

Люди, задающиеся вопросом, как установить капельницу, прекрасно знают, что ее установка защитит карниз и лобовые доски от воды. В связи с этим обустройство кровли из металла редко проводится без использования этих дополнительных элементов.

Стандартные размеры этих доборных элементов крыш, покрытых металлочерепицей, напрямую зависят от характеристик производственного оборудования и размеров заготовки. Как правило, листогибы способны работать с заготовками длиной от 1,25 до 4 метров. Говоря о стандартных капельницах, следует озвучить следующие присущие им характеристики:

• длина два метра;
• полезная длина каждого элемента капельницы (если для обустройства крыши необходимо несколько комплектующих) 180-190 сантиметров. Монтаж осуществляется с нахлестом 10-20 сантиметров;
• стандартный профнастил имеет ширину 125 сантиметров, поэтому из него можно сделать 8 карнизных отливов или 6 карнизов с большим количеством изгибов.

Стандартная длина капельницы 200 сантиметров – оптимальный вариант. При таких габаритах установленная капельница будет иметь оптимальные показатели жесткости. Увеличение длины кровельной части может привести к ее деформации. Таким образом, лучше сделать сборную капельницу, чем однородную.

Основные правила установки

В отличие от изготовления, установка капельницы легко выполняется вручную. Для этого вида работ не нужны специальные инструменты. Монтаж можно производить с помощью: ножниц по металлу, молотка, гвоздей с широкой шляпкой или накладкой, либо саморезов и шуруповерта (фигурной отвертки). Когда все необходимые инструменты и крепеж готовы, устанавливаем отвод конденсата по следующей технологии:

• с лицевой (окрашенной) стороны доборного элемента крыши из металлочерепицы снимается пленка, которая используется для защищать от механических повреждений при хранении и транспортировке;
Капельницы
• для карниза устанавливаются сразу после сборки каркаса, но до монтажа металлочерепицы. Эти дополнительные элементы крепятся с помощью заранее подготовленных гвоздей и саморезов. Как было сказано выше, нахлест компонентов должен быть не менее 10 сантиметров;
Фасадные доборные элементы
• , отвечающие за отвод влаги в желоба, устанавливаются после монтажа металлочерепицы. Монтаж нужно начинать не с конька, а с края свеса;
Ножницы по металлу
• применяются, если есть необходимость отрезать от металлочерепицы лишний кусок доборного кровельного элемента, но если он не очень большой, то лучше этого не делать. Альтернативой резке может стать больший нахлест. Если по каким-то причинам деталь была обрезана, то ее заводской край должен «смотреть» наружу, а только что сделанный — внутрь.

Говоря о правилах монтажа, следует также упомянуть, что многие мастера в сфере кровельных работ рекомендуют прокладывать между карнизом или лобовой доской и доборным элементом крыши из металлочерепицы слой резины, выполняющий роль уплотнителя и гидроизоляция. Такая дополнительная защита древесины от влаги и механических повреждений никогда не будет лишней.

Из всего вышесказанного следует сделать следующий вывод: капельницы не нужно изготавливать самостоятельно, лучше приобрести готовые доборные элементы, стоят они недорого. В то же время монтаж можно произвести своими руками. Эти работы под силу любому человеку, который хоть раз держал в руках строительные инструменты. Соблюдая вышеперечисленные правила и используя предоставленные советы, вы сможете выполнить установку в кратчайшие сроки.

Кровля служит для защиты помещений от различных климатических факторов: дождя, снега и других осадков. Естественно, само кровельное покрытие защищается дополнительными элементами – это коньковые планки и отливы. Такие детали отводят воду с карнизов и фронтонов, а затем система направляет воду в одну точку. Благодаря капельникам все детали кровли сохраняют срок службы намного дольше.

Назначение капельника

На сегодняшний день выпускаются различные кровельные детали и каждая из них предназначена для определенных целей. Капельница не исключение. Карнизная планка устанавливается у карниза и имеет вид металлической полосы умеренной ширины, часть должна быть согнута по всей длине. Капельница подходит как для металлочерепицы, так и для мягких кровель и других видов покрытий.

Деталь обеспечивает защиту стен от снега и дождя , после чего шлам перенаправляется в водосточную систему. Карнизная планка не только отводит осадки, но и предотвращает нежелательные последствия, например: гниение деревянного стропильного каркаса и задувание ветра под крышу, чтобы порывы воздуха не отрывали кровельный материал от крыши. Капельницы также подчеркивают контур дома, тем самым придавая зданию красивый внешний вид. Деталь, конечно, выглядит очень просто, но достаточно многофункциональна.

На заметку! При монтаже металлочерепицы карнизная планка должна быть установлена ​​в обязательном порядке.

Виды досок

Есть все 2 вида этой кровельной детали , и монтируются под разные места кровли:

• фронтонная планка;
• карнизная планка.

Фронтонная планка

Предназначена для укладки плитки. Эта деталь выполняет функцию защиты фронтонных свесов от снега и дождя. Установка капельницы осуществляется поверх облицовочного покрытия и фиксируется на месте, карнизной планкой.

Планка карнизная

Используется для установки на карнизы домов. Деталь снабжена двумя отводами. Первый угол разделяет фартук и юбку, находясь между ними. Второй угол нужен для дополнительной жесткости. Перед установкой на это изделие надеваются специальные крючки, затем монтируется капельница. Доски укладываются внахлест с нахлестом 2 см. Работы выполняются непосредственно перед укладкой кровельного покрытия на крышу.

Параметры дроппера и их структура

Обычно изделия изготавливаются в одном размере — длиной 200 см . Но бывает, что карниз проектируется по несколько другим параметрам, в этом случае капельница изготавливается по индивидуальным размерам. Поэтому желательно соорудить карнизы под стандартную кровлю, чтобы не тратить лишние деньги.

Цвет можно подобрать по стандарту металлочерепицы, конечно, можно сделать заказ на разные цвета и контрастность кровельного изделия, тем самым сделав дом еще более уникальным. Сталь имеет толщину от 0,4 до 0,5 мм, защищена с двух сторон алюмоцинком или цинком. Поверх оцинкованного покрытия наносится защитный антикоррозийный слой фосфата, затем грунтовка, обладающая адгезионными свойствами к металлам. Затем наносится полимерное покрытие (полиуретановое), а в конце проводится обработка лаком. Состав полосы для металлочерепицы:

• стальной лист;
• двухсторонняя защита цинком;
• антикоррозийная защита;
• обработка грунтовкой;
• полимерный слой — пластизоль, полиуретан, полиэстер;
Покрытие защитным лаком
• .

Как установить капельник на крышу

Правильная технология монтажа:

Нужно знать! На фронтоне капельник должен быть установлен так, чтобы не было нарушения вентиляции из-под кровли.

Эти советы помогут продлить срок службы капельниц:

Заключение

При монтаже кровли необходимо уделять внимание каждому этапу, особенно мелким деталям. Благодаря капельнику повышаются теплоизоляционные свойства, а также значительно увеличивается срок службы кровли . Не забывайте о технике безопасности, ведь работа происходит на высоте и будь то лестница или подмости, они должны быть надежными, как страховочный пояс, без которого высотные работы не допускаются.

Видео «Капельница для металлочерепицы»

Монтаж металлочерепицы заключается не только в укладке стальных профилированных листов, как это кажется непрофессионалам. Важным этапом кровельных работ является монтаж вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок службы, повышая надежность конструкции. Опытные мастера утверждают, что в конструкции кровли необходимо использовать дополнительные элементы, в том числе и капельники для металлочерепицы. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Капельницы — дополнительные элементы, с помощью которых осуществляется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от атмосферной влаги или конденсата. Монтаж этих планок осуществляется во время выполнения кровельных работ. Эти дополнительные элементы бывают 2 видов:

Важно! Установка капельниц служит в первую очередь практическим целям, однако они также добавляют эстетичности и завершенности внешнему виду покрытия. Основная задача этих элементов – защитить лобовые и карнизные доски от попадания талой или дождевой воды.

Материал

Капельницы изготавливаются из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Обладают высокой прочностью, устойчивостью к влаге, перепадам температур. Данная продукция изготавливается на специальных станках — листогибочных станках. Есть 3 критерия выбора этих важных кровельных элементов:

1. толщина металла. Капельницы изготавливаются из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и тем дольше срок службы.
2. Тип покрытия. В качестве покрытия доборных элементов используются краска и полимеры. Дополнительные элементы, покрытые краской, дешевле, но менее долговечны, менее устойчивы к коррозии. Полимерное покрытие из пурала, пластизоля или полиэстера усиливает защиту изделия от ржавчины, влаги и механических повреждений.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельницы, а цвет изделия подбирается под металлочерепицу.

Опытные кровельщики утверждают, что капельницы можно изготовить своими руками из листовой стали с помощью листогиба. Однако монтаж самодельных кровельных элементов влечет за собой частые ремонты и протечки, так как они не имеют полимерной защиты.

Типоразмеры

Монтаж кровли необходимо производить с использованием капельниц для предохранения карнизных и лобовых досок от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и размеров металлических заготовок. Листогиб может выполнять гибку длиной 1,25-4 м в соответствии с размерами станка. Стандартными считаются следующие размеры:

• Длина элемента 2 метра.
• Полезная длина элемента 1,8-1,9 м, в соответствии с величиной нахлеста, на котором производится монтаж.
• Из стандартного листа стали шириной 1250 мм изготавливают без отходов 8 карнизных капельниц, длина которых 2 м.
• Из стандартного листа стали шириной 1250 мм изготавливают 6 фронтонных капельниц без отходов, длина которых 2 м.

Обратите внимание, что 2 метра – это оптимальная длина капельниц, при которой достигается необходимая жесткость элемента. Крепление деталей длиннее длины вызывает неудобство и риск деформации капельницы.

Установка

Установка капельниц легко выполняется вручную, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно с помощью ножниц по металлу, молотка, оцинкованных гвоздей с широкой шляпкой или саморезов и шуруповерта. Установка капельниц осуществляется по следующей технологии:

1. С лицевой стороны детали снята защитная пленка, предохраняющая от механических повреждений при хранении и транспортировке.
2. Опускатели карниза устанавливаются после сборки каркаса, но до укладки кровельного материала. Дополнительные элементы крепятся гвоздями или саморезами с нахлестом 10-20 см.
3. Капельницы Fronton крепятся после укладки металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делается 10-20 см.

Внимание! Многие мастера укладывают резиновый уплотнитель или гидроизоляционную пленку между карнизом или лобовой доской и отливом, чтобы защитить деревянные элементы от влаги, конденсата и механических повреждений.

Видео инструкция

Крыши предназначены для защиты жилых помещений от различных негативных внешних воздействий, в том числе атмосферных. Чтобы защита была максимально надежной, на крыше не должна застаиваться влага. Металлическая капельница для крыши предназначена специально для удаления лишней жидкости с крыши.

Особенности

Жидкость, попадающая на крышу, весит достаточно, чтобы увеличить нагрузку на крышу. Может не выдержать (особенно если на том или ином участке кровли обычно собирается вода).

Водосточная система помогает предотвратить это, а капельница обеспечивает защиту элементов конструкции.

Назначение

Капельница удаляет лишнюю жидкость из-под кровли, защищает стены и крышу от повышенной влажности. Такие элементы устанавливаются вдоль карнизных досок, над дверями и окнами.

Капельница предназначена для выполнения следующих функций:

• придание дому завершенности, эстетичности, так как закрывает торцы кровли;
• увеличить срок службы кровли;
• отражение звука;
• предотвращение разрушения строительных покрытий, защита поверхностей от конденсата, мха, грибка, плесени, удаление жидкости со стен и обрешетки.

Дизайн

Капельница для металлочерепицы имеет вид согнутого вдоль металлического стержня. Угол, под которым он изгибается, зависит от назначения изделия и от его вида. Для придания необходимой жесткости производители делают дополнительную складку по краю юбки. Конструкция выбрана так, чтобы не мешать воздуху свободно перемещаться, но в то же время предотвращать попадание жидкости в пространство под кровлей.

Габаритные размеры

Можно выделить следующие размеры имеющихся в продаже в современных магазинах капельниц:

• полезная длина — от 180 до 190 см;
• общая длина — 200 см;
• длина изгиба — от 125 до 400 см.

Оптимальная длина ровно 200 см. Если изделие слишком длинное, установить капельницу под металлочерепицу обычно сложно.

Что касается мелких элементов (короче 2 м), то их использование нецелесообразно.

Из чего они сделаны?

Для создания таких элементов производители обычно используют листовую сталь. В некоторых случаях на капельницы наносят покрытие для дополнительной защиты поверхностей. Оттенки таких покрытий самые разные, поэтому всегда можно подобрать изделие под металлочерепицу.

Разновидности

Капельницы для крыш из металла делятся на два типа.

• Фронтальный. Редко устанавливаются на металлические кровли. Их монтируют на фронтонные части. Такое изделие выглядит как жестяной элемент, похожий на букву «Т».
• Карниз. Такие элементы устанавливаются по низу свеса. Они защищают концы. Один из отводов такого изделия предназначен для стекания жидкости с кровли, другой – для перемещения влаги в желоб.

Как сделать выбор?

Выбирая наиболее подходящий вариант, необходимо учитывать важные факторы.

• Блеск и оттенок. Изделие может быть глянцевым, матовым — это зависит только от личного вкуса.
• Защитное покрытие. Крашеное изделие дешевле, но специальное защитное покрытие (пластизоль, полиэстер, пурал) делает капельницу более долговечной.
• Толщина стального листа. Если она достаточно значительная, товар прослужит максимально долго.

Как правильно установить?

Установка капельника производится после возведения кровли (до монтажа на нее металлочерепицы). Монтажные работы выгоднее проводить своими руками, к тому же для этого не требуются специальные навыки и знания.

С такой работой справится даже неопытный строитель.

При установке капельника необходимо учитывать следующее:

• фронтонные изделия следует устанавливать от карниза до вершины крыши;
• при наличии на капельнице пленки, предназначенной для защиты изделия при хранении и транспортировке, ее необходимо будет снять до начала монтажных работ;
• правильно установленный капельник не должен мешать воздухообмену, иначе утеплитель разрушится, а стропильная система начнет гнить;
• при увеличении длины этого элемента обязателен нахлест; Фартуки
• монтируются по краю кровли, перекосов быть не должно.

Необходимые инструменты

Перед проведением монтажных работ необходимо подготовить крепления.

• Инструмент, которым будет осуществляться резка. Не рекомендуется использовать УШМ, для работы по металлу следует выбирать ручные ножницы. Планки имеют покрытия для защиты поверхности от УФ-излучения и атмосферных осадков и могут быть повреждены при термической или абразивной резке. После использования инструментов для резки в любом случае лучше использовать составы, защищающие поверхность от коррозии.
• Перманентный маркер (для отметки точек фиксации, линий разреза) и трехметровая рулетка.
• Отвертка и насадки. Саморезы следует выбирать шестигранные, предназначенные для кровли. Также рекомендуется использовать резиновую уплотнительную шайбу: так жидкость не будет находиться под планкой. Саморезы нельзя ослаблять, но и не перетягивать. Вкручивать их следует строго вертикально.

Монтаж

Монтажные работы необходимо проводить, ориентируясь на определенные правила, поэтому на них будет затрачено минимальное количество времени.

• Монтаж изделия можно начинать с любой стороны склона. К обрешетке необходимо прикрепить первую капельницу, при этом не должно быть перекосов. Закрепить изделие можно с помощью саморезов или гвоздей с широкой шляпкой.
• Затем можно прикрепить другие элементы. Устанавливать изделия необходимо с учетом нахлеста (20 мм и более). На этих участках используется только один саморез: первый для следующего элемента и последний для предыдущего. Необходимо следить за тем, чтобы зазор между скатом крыши и капельником был одинаковым (около 10 мм).

Места соединения изделий можно обработать герметиком. Это предотвратит попадание жидкости через зазор в месте нахлеста планок. По всей длине откоса нужно будет визуально осмотреть капельницу: на стыках не должно быть зазоров.

После проведения всех вышеописанных работ можно будет приступать к укладке металлочерепицы. Капельницу необходимо ежегодно осматривать: на ней не должно быть мусора и механических повреждений. Царапины можно убрать с помощью аэрозольного красящего состава.

При проведении монтажных работ нельзя забывать о технике безопасности. Во избежание травм рекомендуется использовать перчатки при установке капельницы. Также следует использовать страховочные тросы. Капельницу лучше монтировать при отсутствии сильных ветров.

О том, как установить капельницу своими руками, смотрите в следующем видео.

Каждый элемент комплекта металлочерепицы имеет свое назначение и исключать его из покрытия недопустимо. Карнизная планка под металлочерепицу играет очень значимую роль в конструкции кровли. Хотя площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент, защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы необходимо монтировать на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к сырости на стенах здания. Деревянные элементы крыши также могут загнить. Карнизные планки бывают двух видов: фронтальные (или L-образные) и карнизные отливы для металлочерепицы.

Г-образная планка защищает лобовую доску от влаги и служит дополнительной опорой для водосточных хомутов и подшивки карниза крыши. Крепится перед установкой карнизной планки саморезами с шагом 35-40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться на заказ. Материал тот же, что и у металлочерепицы. Возможны различные цвета по желанию заказчика. Планка подчеркивает контуры крыши, поэтому ее необходимо монтировать идеально ровно. В некоторых случаях для устранения неровностей бруса его монтируют вместе со специальной металлической фаской (см. видео). Такой бар хорошо показан ниже.

Карнизная планка-капельница

Карнизная планка-капельница защищает ту часть крыши, которая примыкает к водосточной трубе. Капельница также обеспечивает отвод влаги и конденсата с кровли и из подкровельного пространства в водосток.
Монтаж карнизной планки производится после монтажа лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске крепится L-образный брусок. Чтобы карнизная планка имела эстетичный вид как завершающая часть крыши, лобовая доска и планка должны монтироваться ровно. Монтаж планок осуществляется с нахлестом 5 см после укладки всех гидроизоляционных материалов. Затем свес крыши подшивают шпунтованной доской или сайдингом. При этом очень важно обеспечить свободный доступ воздуха под кровлю. Отогнутая нижняя часть планки обязательно должна перекрывать соседнюю часть желоба, чтобы предотвратить попадание дождевой воды мимо желоба. Вся влага, образующаяся на пароизоляции, должна быть направлена ​​по карнизной планке в сток. Это одно из важнейших условий грамотного монтажа данного элемента крыши (см. видео). Выпускать гидробарьерную пленку в водосток нельзя, так как под воздействием солнечных лучей она разрушится и вода попадет под саму кровлю. Обычно кронштейны желоба устанавливаются перед монтажом карнизной планки. Затем сверху на кронштейны устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о капельном карнизе можно получить из рисунка ниже.

1. контррешетка
2. ящик
3. Гидроизоляция
4. карнизная доска
5. металлочерепица
6. Начальный ящик
7. стропила

Размеры карнизных планок длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается на заказ. В некоторых случаях все размеры крыши соответствуют стандартным размерам всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться и другие дизайнерские решения, создающие контрастные полосы под кровлей и придающие зданию неповторимый вид. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая с двух сторон покрыта цинком или алюмоцинком. После оцинковки на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Внешняя часть покрыта полимером, а внутренняя защитным лаком. Самый надежный вид полимерного покрытия – полиуретан. Структура покрытия показана на рисунке ниже.

1. Стальной лист
2. Цинковое покрытие (275 г/м²)
3. Антикоррозийное покрытие
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизоль и др.)
6. Защитный лак

При монтаже карнизной планки запрещается пользоваться дисковым электроинструментом, при котором металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезайте планку только ручными или электромеханическими ножницами. Все места срезов необходимо покрасить специальной краской, которая прилагается в комплекте. Запрещается прибивать доску гвоздями. Необходимо использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение какой-либо из карнизных планок из конструкции крыши. Оба вида надежно обеспечивают длительную эксплуатацию кровли. Монтаж карнизной планки осуществляется на высоте. Поэтому используемые стремянки и стремянки должны быть надежными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трех метров для монтажа необходимо использовать строительные инвентарные леса. Работы необходимо проводить в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных ремней. Посмотрите видео по монтажу карнизных планок:

Наша компания всегда рада Вам помочь в вопросах, связанных с устройством кровли, в том числе с установкой такого кровельного покрытия, как металлочерепица. Благодаря дешевизне и простоте монтажа металлочерепица нашла широкое применение для кровли жилых домов, производственных и складских зданий и других построек. Весь перечень работ, связанных с монтажом металлочерепицы, выполняется в соответствии с инструкциями производителей.

Правила укладки металлочерепицы

Листы металлочерепицы должны быть разгружены на деревянном основании и уложены на расстоянии не менее 15 см от земли. Листы металлочерепицы могут деформироваться при подъеме, поэтому переносить их можно только в вертикальном положении, держась за борта по длине. Листы металлочерепицы легко царапаются, поэтому при подъеме листов будьте осторожны, чтобы не повредить нижний лист. Листы с полимерным покрытием можно хранить в оригинальной упаковке в течение 1 месяца при нормальных погодных условиях. Металлические листы нарезаются по длине ножовкой или ножницами. Для нарезки фаски используется ручная электрическая пила с твердосплавными зубьями.

Вентиляция подкровельного пространства

Правильно реализованная вентиляция кровельного пирога поддерживает температуру пространства между теплоизоляционным материалом чердачного помещения и металлочерепицей равной уличной температуре, предотвращая образование конденсата на внутренняя поверхность кровельного металлического листа. Поток воздуха должен беспрепятственно проходить под кровельным покрытием от карниза к коньку крыши.

Противоконденсатная мембрана

Значительные колебания температуры и недостаточная вентиляция способствуют образованию конденсата влаги на внутренней поверхности листа металлочерепицы. Поэтому рекомендуется использовать гидроизоляционный материал. Гидроизоляция расстилается по карнизу, начиная от одной стороны ската крыши к другой и крепится к стропилам через брус 50*50 мм. Нахлест гидроизоляции должен быть в среднем 150 мм.

вентиляционный зазор

Вентиляционная планка фиксирует противоконденсатную мембрану и способствует вентиляции подкровельного пространства. Брус крепится к стропилам. Рекомендуемая толщина бруса 50 мм.

Ступенчатая обрешетка

Для обрешетки подходят сухие доски сечением 100*25 мм (с расстоянием между стропилами 600-800 мм). Обрешетка монтируется, начиная от карниза, параллельно ему и продолжается до конька. Доска, обращенная к карнизу, у одних профилей металлочерепицы должна быть толще, чем у других. Стыки досок ступенчатой ​​обрешетки должны приходиться на стропила.

ендова

V-образные ендовые доски устанавливаются на сплошную обрешетку с нахлестом верхней доски на нижнюю не менее 150 мм. Швы внахлестку заделывают мастикой. Кровельные листы из металлочерепицы монтируются максимально близко ко дну ендовы. Расстояние между кромками кровельных листов в ендове примерно 100 мм. Герметизация зазора между кровельным листом и внутренним ендовом осуществляется с помощью специального уплотнителя для правой и левой стороны.

Водосточная система

Водосточные крюки и водосточные желоба желательно устанавливать до установки карнизных планок. В противном случае крепления желоба придется монтировать на лобовую доску, что является менее надежным вариантом монтажа.

Карнизные доски

Карнизная планка на карнизе служит направляющей для стока воды в желоб и предотвращает попадание воды на карнизные доски. Карнизная планка крепится перед листами металлочерепицы, к самой нижней доске обрешетки. Несмотря на то, что монтаж обрешётки различной формы и вида занимает немало времени, тем не менее, для тщательного монтажа стоит его потратить, так как правильно установленные обрешётки придают зданию законченный вид. Спешная и неаккуратная укладка досок создает на крыше места для просачивания воды и портит ее внешний вид.

Укладка металлочерепицы

Монтаж металлочерепицы начинается по прямой линии карниза. Выступ обоих краев листа от карниза должен быть одинаковым. С помощью кровельных саморезов листы крепятся по низу волны под поперечным изгибом.

Торцевая пластина

Прикрепите торцевую планку к торцевой планке (над обрешеткой на высоту кровельного листа) с помощью коротких кровельных шурупов. Нахлест торцевых планок 50 мм.

соединительная планка

Соединительные планки монтируются на кровельном листе через одну волну листа. Пристенный край доски остается под обшивкой стены или закрывается капельником, чтобы вода, стекающая по стене, не попадала в зазор между стеной и доской. Нахлест не менее 100 мм. Верхняя полоса всегда накладывается на нижнюю.

коньковый брус

Коньковые планки монтируются по всей длине конька от начала по краям до кровельного листа. Проверить прямолинейность конька по верхнему поперечному изгибу кровельного листа. Монтаж ведется вдоль конька, параллельно между кровельным листом и коньковой планкой укладывается уплотнительная лента. При этом коньковая планка фиксируется саморезами через уплотнительную ленту к кровельному листу. Необходимо следить за тем, чтобы конек не смещался в одну сторону. Для прямых коньковых планок нахлест составляет не менее 100 мм, а для круглых коньковых планок нахлест регулируется по схеме профиля планки.

Примыкающий капельник

При креплении капельницы к соединению пространство между соединительной планкой и капельницей герметизируется. Пристенный край капельницы остается под обшивкой стены, вставляется в штробу и герметизируется герметиком. Нахлест капельниц не менее 100 мм.

Снегозадержатели для металлочерепицы

Для безопасной эксплуатации кровли рекомендуется устанавливать снегозадержатели в местах, где возможен сход снега. Снегозадержатели также используются для защиты проходов крыши от снеговых нагрузок. Если скаты кровли длинные, то снеговую нагрузку необходимо разделить на несколько линий снегозадержания. В комплект системы снегозадержания входят 4 крепежа и 2 трехметровые трубы. Крепления крепятся на 3-х метровом снегозадержателе на одинаковом расстоянии. На элементы наклеивается герметик, после чего снегозадержатель крепится с двух сторон саморезами к обрешетке. Трубы снегозадержателя вставляются в отверстия креплений без дополнительных креплений.

настенная лестница

Стенную лестницу рекомендуется монтировать со стороны фронтона дома, чтобы лестница не подвергалась давлению снеговой нагрузки. Обычно настенная лестница дополняется проходом или кровельной лестницей.

кровельная лестница

Уплотнительная лента приклеивается к креплениям кровельной лестницы. Расположение креплений зависит от типа кровельного профиля. Крепеж крепится к обрешетке под поперечным изгибом кровельного листа. Количество креплений — 4 шт. одна лестница. Кровельная лестница крепится саморезами к обрешетке, болты крепления туго затягиваются. Коньковое крепление крепится к лестнице. Затем крепление крепится к обрешетке.

переходная перемычка

Уплотнительная лента наклеивается на элементы, соприкасающиеся с кровельными листами. Эти элементы крепятся саморезами к обрешетке под поперечным изгибом кровельного листа. Ноги моста собраны и отрегулированы до горизонтального положения, болты не затянуты до конца. Мост устанавливается на ножки и фиксируется болтами, после чего все болты туго затягиваются. Ноги равномерно распределяются по длине моста (3-4 ноги на мост). Если переходная перемычка удлиняется, то ножки монтируются на уровне сустава.

Окончание работ

Опилки, образующиеся при резке листа или при сверлении, необходимо тщательно сметать. Царапины на кровельном листе, образовавшиеся при монтаже кровельных листов, рекомендуется закрасить специальной краской.

Уход за металлочерепицей

Ничто не вечно, но тем не менее ежегодное обслуживание позволяет продлить срок службы кровли на многие годы. При ежегодном осмотре кровли обращают внимание на крепления планок, герметичность примыканий к кровельным проходкам и стенам, чистоту поверхности металлочерепицы, крепления снегозадержателей, лестниц и мостиков, чистота желобов и водостоков. Недостатки, обнаруженные в ходе проверки, должны быть устранены в кратчайшие сроки.

Наши специалисты

Для того, чтобы получить более полную информацию о технологиях и стоимости профессионального монтажа металлочерепицы, Вам необходимо позвонить нам по телефону или приехать к нам в офис. Сотрудники нашей компании будут рады помочь вам сделать правильный выбор из всего перечня материалов и будут оказывать помощь на протяжении всего периода строительных работ.

Преимущества покупки материала с укладкой

Покупка металлочерепицы с последующей ее укладкой имеет массу преимуществ. Заказав металлочерепицу вместе с укладкой в ​​компании «Еврокровь», вы одновременно получите:

• Помощь высококвалифицированного персонала в подборе наиболее подходящей металлочерепицы.
• Единый договор, который включает в себя как поставку металлочерепицы, так и ее монтаж.
• Качественный сервис и комплексный подход.
• Проведение работ по монтажу металлочерепицы с применением самых современных технологий.
• На металлочерепицу и выполненный монтаж предоставляется комплексная гарантия.
• Выгодная цена на покупку и установку.

Компоненты для плитки: Полный комплект принадлежностей для плитки

Свяжитесь с нами (800) 438-2920

Компоненты черепицы

В основе системы Quarrix лежит наша философия инновационных продуктов, которые защитят ваши инвестиции и сделают вашу черепичную крышу еще более красивой. Поскольку крыша строится снизу вверх, ее основание должно быть надлежащим образом защищено, чтобы гарантировать долгосрочный успех и непреходящую красоту крыши.

Черепичные крыши дольше остаются красивыми, если они правильно установлены с использованием нашей комплексной системы компонентов черепицы. Они обеспечивают фундаментальную поддержку черепичных крыш, необходимую для защиты от старения и точек разрушения, вызванных дренажем воды, плохой циркуляцией воздуха, растворными швами и сложными углами крыши. Компоненты плитки Quarrix обеспечивают превосходную долгосрочную работу для вашего спокойствия.

Обрешетка для сухой кровли

Обрешетка для сухой кровли является основным продуктом в отрасли и служит нескольким целям. Они устанавливаются непосредственно на крышу перед укладкой любой черепицы на крышу. Поднятие черепицы над настилом крыши не только создает надлежащий дренаж, но и позволяет воздуху свободно перемещаться, поддерживая надлежащую вентиляцию настила крыши. Ключевым компонентом обрешетки Quarrix DryRoof Batten является устойчивый к ультрафиолетовому излучению гофрированный полиэтилен высокой плотности, из которого она изготовлена. Материал HDPE на 100% устойчив к влаге, что позволяет ему выдерживать годы дождя, снега и образования льда. Деревянные рейки склонны к гниению и растрескиванию, что делает пластиковые рейки превосходной альтернативой и жизненно важным компонентом системы Quarrix System Advantage.

Патент заявлен

Спецификации продукта

• 5,6″ NFA
• Изготовлен из пластика HDPE
• 1-1/2″ Ш x 3/4″ В (низкий профиль)
• 8-дюймовые секции (12 в коробке)

Ресурсы

 Информационный лист

 Как установить обрешетку DryRoof

Нижние металлические навесы

Quarrix Нижние металлические навесы (или упоры для птиц) изготовлены из материала G9 с покрытием Kynar.0 из оцинкованной стали и представляют собой детали, устанавливаемые под давлением, которые защелкиваются на концах полевой черепицы Quarrix, расположенных на любом краю карниза, и заполняют видимую пустоту вдоль нижнего края крыши. Дренажное отверстие обеспечивает отвод влаги под плиткой.

Характеристики продукта

• Изготовлен из оцинкованной стали G90
• С покрытием Kynar
• 12″ x 2-1/4″

Универсальный отлив для плитки

Универсальный отлив для плитки Quarrix представляет собой универсальный рулонный отлив для плитки, который можно использовать в качестве основного, ответного откоса или в сочетании с гнутыми металлическими отливами. Полностью приклеенный расширяемый алюминиевый отлив с уникальной бутиловой подложкой, обеспечивающий водонепроницаемое уплотнение на следующих участках кровли: оголовье, дымоход, вальма, конек, торец фронтона, световой люк или дымовая труба. Расширяемый характер рулонного оклада позволяет ему контурировать сложные формы без использования специальных инструментов. Превосходные свойства универсального гидроизоляционного покрытия Quarrix предотвращают протечки воды и структурные повреждения кровли из большинства кровельных материалов, включая асфальт, глину, бетон, сталь и синтетическую черепицу.

Характеристики продукта

• Шаги от 3/12 до 20/12
• Изготовлен из прочного прокатного алюминия, стойкого к ультрафиолетовому излучению
• Ширина: 11-3/4 дюйма
• 16-футовый рулон

Ресурсы

 Информационный лист

 Как установить Tile Flashing

Универсальная коньковая вентиляционная решетка

Универсальная коньковая вентиляционная решетка Quarrix помогает создать чердачную вентиляцию и воздушный поток под черепицей, помогая создать прохладную кровельную систему. Этот универсальный сворачивающийся коньковый люк для черепичной крыши сочетает в себе коньковую вентиляцию и защиту от непогоды. Изготовлен из прочного, стойкого к ультрафиолетовому излучению алюминия с синтетическим разделительным вкладышем, предназначенным для контурирования сложных форм с помощью отслаивающегося бутилового клея.

Характеристики продукта

• Шаги от 3/12 до 20/12
• Изготовлен из прочного прокатного алюминия, стойкого к ультрафиолетовому излучению
• Ширина: 15-3/4 дюйма
• Рулон 16 футов

Ресурсы

Информационный лист

Как установить Tile Ridge Vent

Плитка с выступом/коньком/наклоном

Используйте плитку с выступом/коньком/наклоном на передних кромках, чтобы завершить традиционную эстетику плитки. Этот компонент также можно использовать для врезки в передний край и примыкания плитки к переднему краю для придания отчетливого внешнего вида.

Характеристики продукта

• Максимальная экспозиция: 13-1/2 дюйма
• Вес за штуку: 2 фунта
• 8-1/2″ x 16-1/2″ x 3-7/8″

Плитка для бедер



Плитка для бедер рекомендуется для укладки на бедрах. Просто начните с вальмовой стартовой плитки на краю карниза и продолжайте подниматься по скату с помощью плитки для вальмы/конька/скатка. Для приложений, требующих пересечения нескольких ребер или конька и ребер, плитка для начала ребра может быть обработана, чтобы обеспечить традиционный красивый внешний вид плитки.

Характеристики продукта

• Максимальная экспозиция: 13-1/2 дюйма
• Вес за штуку: 1,90 фунта
• 8-1/8″ x 17-1/4″ x 3-7/8″

Крепеж для плитки

Крепеж для плитки Quarrix представляет собой сверхпрочные, устойчивые к коррозии, наружные шурупы для черепичной кровли, специально разработанные и рекомендованные для крепления композитной черепицы к настилу крыши. Крепеж для кровельной черепицы с высокой-низкой конфигурацией резьбы и лопаточным острием быстро и легко проникает в древесину, сталь и композитные материалы. Протестировано по стандарту SAE J78, общая длина крепежа 2-3/4 дюйма и резьба 1-1/2 дюйма соответствует требованиям к установке.

Спецификации продукта

• Головка тарелки
• Филлипс Драйв № 3
• 2-3/4″ Общая длина
• 1-1/2″ Длина резьбы

Ресурсы

Информационный лист

Найдите ближайшего к вам представителя Quarrix

Наши представители Quarrix могут помочь вам найти ближайшего к вам дилера по конкретному продукту, который вам нужен.

Найти представителя >

Глоссарий — Peterson Roofing

Асфальт: Битумная гидроизоляционная добавка, наносимая на кровельные материалы в процессе производства.

Обратная поверхность: Мелкое минеральное вещество, наносимое на обратную сторону гонтов, чтобы предотвратить их прилипание. Нижний отлив: Та часть отливов, которая прикреплена к настилу или опирается на него, чтобы направить поток воды на кровельное покрытие.

Обрешетка: Деревянные планки размером 1″ x 2″x 4 фута, прибитые к крыше, на которых висит полевая черепица.

Защита от птиц: В дополнение к предотвращению гнездования птиц в углублениях плитки, эта длина формованного металла или пенопласта поднимает первый ряд плитки так, чтобы он располагался под тем же углом, что и последующие ряды.

Пузыри: Пузыри, которые могут появиться на поверхности асфальтового покрытия после укладки.

Сборная крыша: Плоская или пологая крыша, состоящая из нескольких слоев асфальта и фанерных листов.

Связка: Упаковка черепицы. На квадрат приходится 3, 4 или 5 пучков.

Герметик: Для заполнения швов мастикой или битумным клеем для предотвращения утечек.

Меловая линия: Линия, наносимая на крышу с помощью натянутой веревки или веревки, посыпанной мелом. Используется для целей выравнивания.

Класс «А»: Самая высокая огнестойкость, которой может достичь кровельная система; синоним огнестойкости.

Класс «B»: Рейтинг огнестойкости, указывающий на то, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников вне здания.

Класс «C»: Рейтинг огнестойкости, указывающий на то, что кровельные материалы способны выдерживать воздействие света от источников огня, находящихся вне здания.

Закрытый разрез ендовы: Метод обработки ендовы, при котором гонты с одной стороны ендовы проходят через ендову, а гонты с другой стороны обрезаются на два дюйма от центральной линии ендовы. Впадина ендовы не выявляется.

Покрытие: Слой вязкого асфальта, нанесенный на основной материал, в который заделаны гранулы или другое покрытие.

Воротник: Предварительно сформированный фланец, надетый на вентиляционную трубу для герметизации крыши вокруг отверстия вентиляционной трубы. Также называется вентиляционным рукавом. №

Проникающий цвет: Во время производства краска смешивается с кровельным материалом, чтобы стать его неотъемлемой частью. Когда продукт разрезается, пораженный участок имеет тот же цвет, что и поверхность.

Состав Черепица: Тонкий прессованный кровельный материал из пропитанного битумом стекловолокна или органического мата, покрытый с одной стороны цветными каменными гранулами. Также называется комп.

Метод скрытого гвоздя: Применение рулонной кровли, при котором все гвозди вбиваются в нижний слой кровли и покрываются цементным слоем внахлест. Ногти не подвержены влиянию погоды.

Конденсация: Переход воды из пара в жидкость при контакте теплого, насыщенного влагой воздуха с холодной поверхностью.

Встречный оклад: Часть оклада, прикрепленная к вертикальной поверхности для предотвращения попадания воды за нижний оклад.

Курс: Ряд черепицы или рулонной кровли по всей длине крыши.

Покрытие: Степень защиты от непогоды, обеспечиваемая кровельным материалом. Зависит от количества слоев материала между открытой поверхностью кровли и настилом; т. е. одинарное покрытие, двойное покрытие и т. д.

Сверчок: Остроконечная седловидная конструкция в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Вырез: Открытые части полоски гонта проходят между выступами.

Палуба: Несущая основа для крыши. Изготовлен из дерева или фанеры.

Размеры черепицы: См. ламинированную черепицу.

Мансардное окно: Вертикальное отверстие в наклонной крыше. Обычно содержит жилое пространство.

Двойное покрытие: Укладка битумной кровли таким образом, чтобы перекрываемая часть была не менее чем на два дюйма шире, чем открытая часть, в результате чего настил укладывается в два слоя кровельного материала.

Водосточная труба: Труба для отвода воды из желобов крыши. Также называется лидером.

Капельница: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и скатов, чтобы стекающая вода могла стекать с нижележащей конструкции.

Голландский метод внахлестку: Укладка гигантских отдельных гонтов, длина которых параллельна карнизу. Черепица применяется для перекрытия соседних гонтов в каждом ряду, а также в ряду ниже.

Карниз: Нижняя граница крыши, нависающая над стеной.

Кромочные полосы: Доски, прибитые вдоль карнизов и скатов после обрезки существующей деревянной черепицы, чтобы обеспечить безопасные края для повторной кровли битумной черепицей.

Метод открытых гвоздей: Применение рулонной кровли, при котором все гвозди вбиваются в зацементированный слой кровли внахлест. Ногти подвержены влиянию погоды.

Воздействие: Часть каждого гонта, подвергающаяся воздействию погодных условий. 9№ 0005

Облицовочные полосы: Конические деревянные накладки, уложенные вдоль торцов старой деревянной черепицы для создания ровной поверхности при перекрытии существующей деревянной черепичной кровли. Также называется конскими перьями.

Войлок: Гибкий лист, пропитанный асфальтом и используемый в качестве подстилающего слоя, иногда называемый «битумной бумагой». Целлюлоза поглощает воду и может значительно увеличить вес крыши, уменьшая при этом ее долговечность.

Мат из стекловолокна: Асфальтовый кровельный материал, изготовленный из стекловолокна.

Накладки : Стойкий к коррозии листовой металл, используемый для гидроизоляции ендов или ребер крыши или угла между дымоходом и крышей.

Черепица со свободным выступом: Черепица, не содержащая заводских полос или пятен самоклеящегося клея

Фронтон: Треугольная часть торцевой стены здания. Тоже тип крыши.

Вальмовая крыша: Тип крыши, состоящий из двух наклонных плоскостей с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой наклон, чем верхняя. Содержит фронтон на каждом конце.

Гранулы: Цветной щебень с керамическим покрытием, наносимый на открытые поверхности асфальтовых кровельных материалов.

Желоба: Желоб вдоль карниза для сбора и отвода дождевой воды.

Черепица с шестигранной головкой: Черепица, имеющая вид шестигранника после укладки.

Бедро: Внешний угол, образованный соединением двух наклонных сторон крыши, опоры которых направлены в разные стороны.

Шатровая крыша: Тип крыши, имеющий наклонные плоскости с одинаковым уклоном на каждой из четырех сторон. Не содержит фронтонов.

Вальмовая черепица: Черепица, используемая для покрытия наклонного внешнего угла, образованного пересечением двух наклонных плоскостей крыши.

Защита от льда и воды: Прорезиненная мембрана, устанавливаемая на настил крыши в местах, где возможно образование ледяных заторов

Ледяная плотина: Накопление снега и льда на карнизе крыши, вызванное таянием снега, который снова замерзает.

Сцепляющиеся гонты: Отдельные гонты, которые механически крепятся друг к другу для защиты от ветра.

Балки: Любые небольшие деревянные или металлические балки, расположенные параллельно от стены к стене в конструкции для поддержки пола или потолка.

Многослойная черепица: Полосатая черепица, содержащая более одного слоя выступов для создания дополнительной толщины. Также называется трехмерной черепицей или архитектурной черепицей.

Нахлест: Для покрытия поверхности одной черепицы или рулона другой.

Цемент внахлестку: Цемент на битумной основе, используемый для склеивания перекрывающихся слоев рулонной кровли.

Остановка: Термин, используемый для описания покрытия существующей крыши.

Стоимость жизненного цикла: Общая стоимость кровли за весь срок службы. Рассчитывается путем добавления затрат на техническое обслуживание к установленной цене, а затем вычитания добавленной стоимости, которую крыша обеспечивает при перепродаже дома.

Применение на малых уклонах: Метод укладки битумной черепицы на уклонах крыш от двух до четырех дюймов на фут. Также называется экспозицией 4″

Мансарда: Тип крыши, на которой есть два ската с каждой стороны, причем нижний скат намного круче верхнего.

Мастика: Цемент на основе асфальта, используемый для склеивания кровельных материалов. Также известен как мигающий цемент.

Металлический отлив: Узкая полоса из устойчивого к коррозии металла, используемая на скатах и ​​карнизах для облегчения стока воды.

Кровля с минеральным покрытием: Битумная черепица и рулонная кровля, покрытые гранулами.

Модифицированный асфальт: Асфальт, смешанный с термопластичными полимерами SBS или APP.

Вложенность: Метод перекрытия новой битумной черепицей поверх старой черепицы, при котором верхний край новой черепицы упирается в нижний край существующего выступа черепицы.

Черепица без вырезов: Черепица, состоящая из цельного язычка без вырезов.

Гарантия без пропорционального распределения: Гарантия, предусматривающая полную стоимость замены элемента(ов), на который распространяется гарантия в течение всего срока действия гарантии. Напротив, пропорциональная гарантия просто возмещает процент стоимости замены в зависимости от возраста крыши.

Панель без шпона: Любая панель на древесной основе, не содержащая шпона и имеющая рейтинг пролета APA, например вафельная плита или плита с ориентированной стружкой.

Применение с нормальным уклоном: Способ укладки битумной черепицы на скаты крыши от 4 до 21 дюйма на фут.

Открытая ендова: Метод строительства ендовы, при котором гонты с обеих сторон ендовы обрезаются вдоль меловой линии, нанесенной на каждую сторону ендовы. Черепица не распространяется по всей долине. Обнажена вспышка долины.

Органический войлок: Асфальтовый кровельный материал, изготовленный из целлюлозных волокон.

OSB: Сокращение для ориентированно-стружечной плиты, типа деревянного покрытия.

Свес: Та часть конструкции крыши, которая выходит за пределы наружных стен здания.

Поддоны: Деревянные платформы, используемые для хранения и транспортировки связок гонта.

Парапет: Низкая защитная стена, возвышающаяся над линией крыши или балконом для поддержки.

Шаг: Угол крутизны крыши.

Пластиковый цемент: Состав, используемый для герметизации отливов и, в некоторых случаях, для герметизации черепицы, а также для других небольших гидроизоляционных работ. Если для герметизации черепицы требуется пластиковый клей, используйте мазок размером около полдоллара, если не указано иное.

Слой: Количество слоев кровли: т.е. однослойный, двухслойный.

Стеллажи: Метод укладки кровли, при котором слои гонта укладываются вертикально вверх по крыше, а не поперек и вверх.

Скос: Отделочная плитка с углом чуть менее 90 градусов, уложенная только на торцах фронтона; внешний край крыши от карниза до конька.

Стропила: Любая из параллельных балок, поддерживающих крышу.

Черепица со случайными выступами: Черепица, выступы на которой различаются по размеру и внешнему виду.

Ретранслятор: Термин, используемый для описания покрытия существующей крыши.

Разделительная лента: Пластиковая или бумажная полоска, наклеиваемая на обратную сторону самоклеящейся черепицы. Эта полоска предотвращает слипание гонтов в связках, и ее не нужно снимать для укладки.

Конек: Линия пересечения наверху противоположных скатов или сторон крыши.

Коньковая черепица: Черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух наклонных плоскостей крыши.

Высота: Расстояние по вертикали от линии карниза до конька.

Рулонная кровля: Асфальтовые кровельные изделия, изготавливаемые в рулонной форме.

Кровельная лента: Пропитанная асфальтом лента, используемая с битумными вяжущими для гидроизоляции и ремонта битумных кровель.

Прогон: Горизонтальное расстояние от карниза до точки непосредственно под коньком. Половина пролета.

Слив: Удлинители в нижней части водосточных желобов для отвода воды от территории

Седло: См. Crickett

Насыщающее средство: Асфальт, используемый для пропитки органического войлочного материала.

Пропитанный войлок: Пропитанный битумом войлок, используемый в качестве прокладки между настилом и кровельным материалом.

Лента-герметик: Термогерметизирующий клей, встроенный в черепицу, автоматически прочно скрепляет плитки после того, как они были правильно уложены и подверглись воздействию теплых солнечных лучей. В теплое время года уплотнение будет завершено за считанные дни. В холодное время года время герметизации зависит от температуры и количества прямых солнечных лучей, попадающих на черепицу. Для обеспечения герметизации в зимнее время следует выполнить ручную герметизацию пластиковым клеем.

Край: Та часть рулонной кровли, которая перекрывается последующим слоем для получения двойного покрытия.

Оттенок: Небольшие различия в цвете черепицы, которые могут возникнуть в результате обычных производственных операций.

Обшивка: Первое покрытие из досок или водонепроницаемого материала на наружной стене каркасного дома или на деревянной крыше.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость. Не имеет вальм, гребней, долин или фронтонов.

Однослойное покрытие: Асфальтовая кровля, обеспечивающая один слой кровельного материала поверх настила.

Уклон: Степень уклона крыши, выраженная как отношение подъема в дюймах к прогону в футах.

Гладкая кровля: Рулонная кровля, покрытая молотым тальком или слюдой вместо гранул (с покрытием).

Софит: Готовая нижняя сторона карниза.

Стог грунта: Вентиляционная труба, проходящая через крышу. Пролет: горизонтальное расстояние от карниза до карниза.

Специальная гидроизоляционная мембрана для карнизов: Самоклеящаяся гидроизоляционная подложка из гонта, предназначенная для защиты от просачивания воды из-за ледяных дамб или дождя, вызванного ветром.

Площадь: 100 квадратных футов площади крыши.

Черепица с квадратными выступами: Черепица с выступами одинакового размера и одинаковой экспозиции.

Стартовая полоса: Битумная кровля, применяемая на карнизах, обеспечивающая защиту путем заполнения пространств под вырезами и стыками первого слоя черепицы.

Применение на крутых склонах: Метод укладки битумной черепицы на скатах крыш более 21 дюйма на фут.

Ступенчатая планка : Метод установки гидроизоляции, используемый там, где вертикальная поверхность встречается с наклонной плоскостью крыши.

Ленточная черепица: Асфальтовая черепица, длина которой примерно в три раза больше ширины.

Tab: Часть гонта, отделенная вырезами. Также часть черепицы, которая подвергается воздействию погодных условий.

Толь: См. «Войлок» выше.

Телеграфирование: Деформация черепицы, которая может возникнуть, когда новая крыша укладывается на неровную поверхность.

Трехмерная черепица: См. раздел «ламинированная черепица» выше.

Битумная черепица с тремя лепестками: Самый популярный тип битумной черепицы — обычно размером 12″x 36″ с тремя лепестками.

Верхний нахлест: Часть кровельного покрытия, закрытая последующим слоем после укладки.

Этикетка UL: Этикетка на упаковке указывает уровень огнестойкости и/или ветроустойчивости асфальтового покрытия.

Подложка: Слой войлока, пропитанного асфальтом (иногда называемого битумной бумагой), который укладывается на голое настил перед укладкой гонта.

Долина: Пересечение двух наклонных крыш, соединяющихся под углом для обеспечения стока воды.

Вентиляционное отверстие: Отверстие, через которое наружный воздух может поступать в чердачное помещение, вытесняя влажный воздух. Вентиляция помогает предотвратить проблемы с конденсатом, который может отрицательно сказаться на кровельных материалах и материалах настила. Некоторые типы: турбинные, коньковые, силовые, жалюзийные и мигающие вентиляционные отверстия.

Вентиляционный рукав: См. воротник.

Плетеная долина: Метод строительства долины, при котором гонты с обеих сторон долины проходят через долину и сплетаются друг с другом путем перекрытия чередующихся рядов по мере их укладки. Впадина ендовы не выявляется.

Общие условия кровельных работ | Northern Roof Tiles US Inc

Обрешетка: Деревянная полоса, обычно устанавливаемая внутри или поверх структурного настила, используемая для поднятия и/или крепления основного кровельного покрытия, такого как черепица.

​

Строительные нормы и правила: опубликованные правила и постановления, установленные признанным агентством, предписывающие расчетные нагрузки, процедуры и строительные детали для конструкций. Обычно применяется в определенных юрисдикциях (город, округ, штат и т. д.). Строительные нормы и правила контролируют проектирование, строительство и качество материалов, использование и использование, расположение и обслуживание зданий и сооружений в пределах территории, для которой были приняты нормы.

​

​Основной отлив: Та часть отливов, которая прикреплена к настилу или опирается на него для направления потока воды на кровельное покрытие.

​

Торец: более крупный открытый конец гонта.



Дымоход: Каменный, кирпичный, сборный металлический или деревянный каркас, содержащий один или несколько дымоходов, выступающих сквозь крышу и над ней.



Закрытый разрез ендовы: метод укладки ендовы, при котором гонты с одной стороны ендовы проходят через ендову, а гонты с другой стороны обрезаются примерно на 2 дюйма (51 мм) от центральной линии ендовы.



Ковер: Элемент покрытия на верхней части стены, которая подвергается воздействию погодных условий, обычно сделанный из металла, кирпичной кладки или камня. Предпочтительно, чтобы вода стекала обратно на крышу с уклоном.



Медь: Природный атмосферостойкий металл, используемый в металлической кровле; обычно используется толщиной 16 или 20 унций на квадратный фут (4,87 или 6,10 кг / кв. м).



Курс:  Каждый ряд черепицы из кровельного материала, который образует кровельную, гидроизоляционную или гидроизоляционную систему.



Сверчок: конструкция с деревянным каркасом, отводящая воду от дымоходов, стен или других вертикальных выступов и отверстий крыши; также называется седлом.



Настил: Обшивка из фанеры или ориентированно-стружечной плиты (OSB), используемая в качестве основы для крепления кровельных материалов.



Купол: Крыша в форме полукруга или его разновидности.



Мансардное окно: Небольшое сооружение, выступающее из наклонной крыши, обычно с окном.



Водосточная труба: Водосточная труба, используемая для отвода сточных вод от шпигата, водосточной трубы или желоба здания на нижний уровень крыши или на землю или в систему стока ливневых вод.



Слив: выпускное отверстие или другое устройство, используемое для сбора и направления стока стекающей воды с крыши.



Капельница: Металлический отлив или другой выступающий элемент с выступающим наружу нижним краем, предназначенный для контроля направления капель воды и защиты нижележащих компонентов здания. Также можно использовать отливную кромку, чтобы нарушить непрерывность контакта между периметром крыши и компонентами стены, чтобы предотвратить капиллярное действие.



Карнизы: горизонтальная нижняя часть наклонной крыши, выступающая из стены дома.



Открытая часть: часть гонта, подверженная воздействию погодных условий, обычно менее половины ее фактической длины.



Надбровье: Мансардное окно, обычно небольшого размера, линия крыши которого над прямым фасадом обычно представляет собой дугообразную кривую, переходящую в обратную кривую и встречающуюся с горизонталью на обоих концах. Кроме того, небольшая односкатная крыша выступает из фронтона большей основной площади крыши.



Фасция: вертикальная обшивка крыши, расположенная по периметру здания, обычно ниже уровня крыши, для закрытия хвостов стропил на карнизах.



Крепеж: любое из множества механических крепежных устройств и узлов, включая гвозди, винты, планки, зажимы и болты, которые можно использовать для крепления различных компонентов кровельного узла.



Класс огнестойкости: Система классификации огнестойкости различных материалов. Кровельные материалы относятся к классу A, B или C, при этом материалы класса A обладают самой высокой устойчивостью к огню, возникающему вне конструкции.



Обшивка: Металлические элементы, препятствующие просачиванию воды в места пересечения, такие как желоба или стыки на вертикальных стенах, или вокруг проходов через крышу, таких как дымоходы или вентиляционные трубы.



Плоская крыша или крыша с малым уклоном: Крыша с уклоном менее трех футов на высоте двенадцати футов; этот тип кровли требует установки герметичной системы.



Фронтонная рейка или рейка: наклонный край крыши над стеной.



Водосточный желоб: желоб, по которому вода направляется от карниза к водосточным желобам.



Вальма: внешний угол, образованный пересечением двух наклонных плоскостей крыши; от конька до карниза.



Вальмовая плитка: вальмовая плитка используется для начала вальма в том месте, где оно встречается с карнизом.



Ледяная плотина: Масса льда, образующаяся при переходе от теплой к холодной поверхности крыши, часто образующаяся в результате повторного замерзания талой воды на выступе крутой крыши, в результате чего лед и вода скапливаются под кровельными материалами.



Ударопрочность: способность кровельного материала противостоять повреждениям (например, проколам) от падающих предметов, оборудования для нанесения, пешеходного движения и т. д. Ударопрочность кровельного узла является функцией всех его компонентов, а не только мембраны. сам.



Блокировка: Глиняная плитка большего размера производится путем экструзии глиняной подушки, которая помещается между формами для формирования верхней и нижней части плитки. Экструдированная глина содержит воду, что позволяет ей быть податливой, а благодаря возросшей сложности современного оборудования производители плитки могут с очень небольшим запасом контролировать усадку по мере снижения содержания влаги перед обжигом. Контролируемая сушка исключает возможность коробления и растрескивания.


Следовательно, производители плитки могут встраивать боковые и головные замки, которые позволяют плиткам «сцепляться» друг с другом.


Использование замков позволяет укладывать черепицу с меньшим уклоном, и если дождь с ветром нагнетается между первым каналом, конструкция/высота второго канала такова, что влага не может проникнуть во внутреннюю крышу.


Первый канал также предназначен для того, чтобы любая влага, проникшая через эту первую линию почтения, могла стекать обратно на поверхность плитки ниже.

Эти двойные каналы спроектированы таким образом, чтобы в пределах строгих допусков можно было перемещать отдельные плитки по мере того, как крыша в сборе расширяется и сжимается в зависимости от погодных условий.



Балка: любые небольшие деревянные, металлические или деревянные балки, расположенные параллельно от стены к стене для поддержки пола, потолка или крыши здания.



Нахлест: Та часть кровельного, гидроизоляционного или гидроизоляционного компонента, которая перекрывает или покрывает любую часть смежного компонента того же или другого типа.



Мансарда: декоративная крыша с крутым скатом по периметру здания.



Мембрана: Гибкий или полугибкий материал, служащий гидроизоляционным компонентом в кровельном или гидроизоляционном узле и основной функцией которого является предотвращение проникновения воды.



Металлический отлив: дополнительные компоненты, изготовленные из листового металла и используемые для защиты от атмосферных воздействий на краях кровельного покрытия. Часто используется в качестве примыкания к стене, примыкания к крышке (колонке), встречного оклада, ступенчатого оклада и т. д. (см. Оклад. )



NRCA: Национальная ассоциация кровельных подрядчиков.



Открытая ендова: Метод строительства ендовы, при котором крутоскатная кровля с обеих сторон обрезается вдоль каждой стороны ендовы, обнажая ендову.



Свес: Та часть конструкции крыши, которая выходит за пределы наружных стен здания.



Поддон: нижняя плоская часть кровельной панели, которая находится между ребрами панели.



Уклон: Уклон крыши, выраженный как отношение подъема крыши (расстояние по вертикали) к каждому футу прогона (расстояние по горизонтали). Шаг 4 из 12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального расстояния.



Стропила: Каркас, поддерживающий настил крыши и кровлю. На наклонной крыше это угловые брусья на нижней стороне.



Скат: Наклонный край крыши на первом или последнем стропиле или рядом с ним.



Конек или конек: Материал или покрытие, накладываемое на конек крыши.



Начало конька: плитка конька с закрытым концом, используемая для начала или завершения конька на фронтоне.



Коньковая вентиляция: тип вытяжной вентиляции крыши, которая обеспечивает вентиляцию чердака вдоль коньковой или боковой линии в месте среза кровельного настила; работает в сочетании с софитными вентиляционными отверстиями под карнизом.



Конек: вершина, где сходятся две наклонные секции крыши.



Кровельная вентиляция: статическая ветровая или электрическая система для удаления горячего воздуха и влаги из воздуха под крышей. Включает коньковые вентиляционные отверстия.



Уклон крыши или уклон крыши: Измеряется подъемом в дюймах на каждые 12 дюймов горизонтального прогона: Крыша с уклоном 4 из 12 поднимается на 4 дюйма на каждый фут горизонтального расстояния.



Световой люк: аксессуар для крыши, устанавливаемый над отверстием в крыше и предназначенный для пропускания света. Обычно прозрачный и устанавливается на приподнятом бордюре.



Сланец: твердая, хрупкая метаморфическая порода, состоящая в основном из глинистых минералов, широко используемая в качестве объемного камня для крутых кровель и в гранулированной форме для покрытия некоторых других кровельных материалов.



Софит: готовая нижняя сторона карниза или свеса крыши, который может быть закрытым или открытым.



Snow Guard: ряд устройств, прикрепленных к крыше по образцу, которые пытаются удерживать снег на месте, тем самым предотвращая внезапное соскальзывание снега или льда с крыши.



Снеговая нагрузка: Нагрузка, воздействующая на здания или другие конструкции из-за снегопада.



Площадь: площадь крыши, равная 100 квадратных футов (площадь 10 футов на 10 футов или 9,29 м²).



TRI: Институт черепичной кровли. Компания Northern Roof Tiles рекомендует процедуру установки



Института черепичных кровель по критериям проектирования для регионов с умеренным климатом или Руководство для регионов с холодным и снежным климатом. Свяжитесь с TRI @ www.tileroofinginstitute.org или (312) 670-4177



Подложка: пропитанная битумом кровельная бумага, которая создает вторичный водонепроницаемый барьер между многими кровельными материалами и настилом крыши.



Долина: внутренний угол, образованный пересечением двух наклонных плоскостей крыши.



Вентиляционное отверстие: Отверстие, предназначенное для отвода воздуха, тепла, водяного пара или другого газа изнутри здания или компонента здания в атмосферу.



Водяной щит: водонепроницаемый барьер, используемый для защиты от воды на карнизах и рейках, в лощинах, а также вокруг дымоходов и световых люков.



Пропускные отверстия: небольшие отверстия, предназначенные для отвода воды, скапливающейся внутри строительного элемента (например, кирпичной стены, рамы светового люка и т. д.).

9.3.3 Монтаж – Канадская ассоциация кровельных подрядчиков

Установка черепичной крыши включает в себя установку защиты карниза, войлочной подложки, обвязки и контробвязки, гидроизоляции и черепицы. Крайне важно правильно установить обвязку и планку, потому что они служат направляющими для укладки плитки.

Основные этапы монтажа крыш из бетонной черепицы такие же, как и при монтаже любого материала с крутым уклоном:

• Оценка материалов.
• Подготовка колоды.
• Установка карнизной защиты и подстилающего слоя.
• Выкладка крыши.
• Установка плитки.

9.3.3.1 Оценка материалов

Чтобы оценить количество материала, необходимого для укладки бетонной черепицы, вам необходимо определить те же размеры, которые вы определили при укладке каждого из других типов крутых кровельных покрытий. После того, как вы определили эти размеры, вы можете использовать цифры для расчета:

• Количество плиток, необходимых для завершения основной области; Бетонная плитка упакована в поддоны по 2 квадрата на поддон. 1 квадрат равен 9,3 м2 (100 футов2). Таким образом, разделив общую площадь крыши на 18,6 м2 (200 футов2), вы получите необходимое количество поддонов.
• Количество тайлов крышки рейка. Это будет варьироваться в зависимости от желаемой экспозиции. Разделив линейный размер граблей на длину экспозиции, вы получите количество плиток, необходимых для покрытия граблей.
• Количество коньковых и вальмовых плиток. Опять же, это будет варьироваться в зависимости от желаемой экспозиции. Разделив общее основание гребня и бедра на длину желаемой экспозиции, вы получите количество плиток, необходимых для покрытия гребня и бедра.
• Количество изготовленных вентиляционных отверстий. Вам потребуется 0,09 м² (1 фут2) вентиляции на каждые 13,9 м² (150 футов2) площади пола.
• Длина закрытия карниза.
• Длина застежки крышки.
• Длина стеновых отливов.
• Длина отливов ендовы.
• Длина мигания канала.
• Длина окантовки капельницы.
• Количество деревянной обвязки. Горизонтально, ремешок на желаемую длину экспозиции. Вертикально, планка для каждого стропила.
• Количество рулонов войлока для защиты карниза и подстилающего слоя. На 37 м2 (400 футов²) площади должен приходиться один рулон войлока.

Если плитка повреждена или непригодна для использования по другим причинам, следует заказать дополнительные плитки.

Вам понадобится шпаклевка для установки коньковых и вальмовых оголовков, а также для установки ендов. Потребуется следующее количество шпаклевки:

Коньковая крышка 6 м/мешок (20 футов/мешок)
Набедренная крышка 4,9 м/мешок (16 футов/мешок)
Долины 10 м/мешок (32 фут/мешок)

9.3.3.2 Подготовка настила

Как и в случае с любой крутой крышей, настил крыши следует осмотреть перед укладкой на него какой-либо бетонной черепицы. Прежде чем приступить к работе, отремонтируйте любые дефекты настила крыши. Обшивка кровельного настила должна быть срезана заподлицо с лицевой панелью как со стороны карниза, так и со стороны фронтона. Убедитесь, что основание способно выдержать вес плитки. При перекрытии здания, в котором вес существующей системы крыши меньше веса предлагаемой системы черепичной крыши, рекомендуется проконсультироваться с профессиональным инженером-строителем. Все проходы через крышу должны быть готовы до начала укладки плитки.

Установите подложку и завершите обвязку перед загрузкой плитки на настил
. Как только они будут завершены, используйте кран или сборщик вишни, чтобы загрузить плитки на колоду
. Важно распределить материал таким образом, чтобы избежать перегрузки какой-либо одной области
. Для этого лучше всего разметить крышу, разделив ее на секции, а затем систематически распределить материалы по секциям.

Помните, что плитку легче нести вверх по склону, чем вниз. Перегрузка крыши черепицей приведет к большому количеству дополнительных перемещений.

9.3.3.3 Установка защиты карниза и подстилающего слоя

Перед установкой защиты карниза и подложки кровельщик должен сначала установить вдоль фронтона гвоздезабивной гвоздь размером 38 мм x 38 мм (1 1/2 дюйма x 1 1/2 дюйма). концы (грабли). Закрепите гвоздезабиватель заподлицо с панелью и прибейте ее обычными горячеоцинкованными гвоздями диаметром 38 мм (1 1/2 дюйма) с шагом 250 мм (10 дюймов) по центру. Запустите грабельный гвоздезабиватель на расстоянии 50 мм (2 дюйма) от карниза карниза.

Для облицовки ендовы и защиты карниза необходимо установить самоклеящиеся модифицированные битумные листы. Для полевой подстилки необходимо уложить как минимум один слой битумно-полимерного листа. Использование этих материалов рекомендуется для обеспечения долговечности, поскольку ожидаемый срок службы войлочного листа, пропитанного асфальтом, ниже ожидаемого срока службы глиняной и бетонной черепицы.

На всех ендовах по центру расположите слой самоклеящегося листа по длине ендовы, выступающей за карниз на 19 мм (3/4 дюйма).

После выполнения вышеуказанных действий установите карнизную защиту. Установите указанный слой защиты карниза. Защита карниза должна подниматься вверх по склону минимум на 1220 мм (48 дюймов) и выступать над карнизом на 19 мм (3/4 дюйма), если только не используется металлическая кромка водостока. Если используется металл, установите его заподлицо с краем. На оставшийся настил крыши уложите один слой подстилающего слоя. Нахлест всех головок 100 мм (4 дюйма), а торцевых нахлестов 150 мм (6 дюймов). Закрепите круги в достаточной степени, чтобы удерживать их на месте, пока не будет установлена ​​обвязка. Весь войлок должен доходить до деревянного гвоздезабивателя на концах фронтона. Подложка должна выступать не менее чем на 150 мм (6 дюймов) вверх по всем боковым стенам, дымоходам и т. д. Загерметизируйте углы герметиком.

Все участки материалов, которые повреждены или порваны, должны быть отремонтированы или заменены перед установкой обвязки.

9.3.3.4 Укладка кровли

Планировка кровельных настилов под бетонную черепицу включает установку деревянных планок поверх подстилающего слоя.

Важно, чтобы все ремни были правильно размещены. Первая серия ремешков называется вертикальными встречными ремешками, изготовленными из дерева или фанеры размером 38 мм x 9,5 мм (1 1/2 дюйма x 3/8 дюйма). Установите 2 встречных ремня параллельно всем осевым линиям разжелобка.

Установите оба ремня на расстоянии 160 мм (6 1/4 дюйма) от центральной линии. Установите дополнительный ремешок 25 мм x 50 мм (1 дюйм x 2 дюйма) поверх этих двух. На всех вертикальных боковых стенах и торцах фронтона установите планку по длине ската на расстоянии 25 мм (1 дюйм) от стены или гвоздодер. Если планируется использовать накладной швеллер, установите ответную планку на расстоянии 160 мм (6 1/4 дюйма) от стены.

На бедрах должны быть закреплены встречные ремни с обеих сторон на расстоянии 32 мм (1 1/4 дюйма) от центральной линии. Скрепите все дымоходы встречными ремнями, оставив по бокам зазоры 25 мм (1 дюйм). Сверху сзади установите ремни двух длин с конусностью 25 мм (1 дюйм) по углам и 50 мм (2 дюйма) по центру. Вокруг этих ремней необходимо нанести герметик. На оставшейся поверхности расположите балки крыши. Установите хомуты вдоль стропил вверх по склону и закрепите их горячими оцинкованными обычными гвоздями диаметром 50 мм (2 дюйма) с шагом 600 мм (24 дюйма) по центру.

Второй комплект обвязки называется основной горизонтальной обвязкой. Эти планки должны быть размером 25 мм x 100 мм (1 дюйм x 4 дюйма) из сухой ели №2 или лучше. Гвозди должны быть не менее 64 мм (2 1/2 дюйма), горячими, оцинкованными, обычными или иметь достаточную длину, чтобы проникнуть в ферму крыши не менее чем на 25 мм (1 дюйм). Перед установкой этих планок необходимо установить все оклады. Вдоль выступов и ребер установите по центральной линии 50 мм x 50 мм (2 дюйма x 2 дюйма). Закрепите его двумя гвоздями 100 мм (4 дюйма), вбитыми в ферму крест-накрест, на расстоянии 600 мм (24 дюйма) по центру.

Вдоль карниза установите гвоздезабиватель размером 50 мм x 50 мм (2 дюйма x 2 дюйма) на расстоянии 50 мм (2 дюйма) от края настила. Закрепите его оцинкованными гвоздями длиной 90 мм (3 5/8 дюйма) в каждой ферме. Установите оклад вдоль карниза. Облицовка ендовы из листового металла должна быть установлена ​​над карнизом на 22 мм (7/8 дюйма). Листы должны быть уложены внахлест на 100 мм (4 дюйма) и загерметизированы между ними. Закрепите обшивку оцинкованными кровельными гвоздями диаметром 25 мм (1 дюйм) с шагом 600 мм (24 дюйма) так, чтобы обшивка располагалась прямо по центральной линии. В верхней части долины отформуйте квадратный кусок свинца площадью 200 мм (8 дюймов) над стыком, загерметизировав его внахлест. Швеллерная планка должна быть установлена ​​вдоль боковых стенок. Он должен начинаться с нижнего края и идти вверх по склону, перекрывая стыки на 100 мм (4 дюйма). Его следует заделать герметиком. Установите первую основную обвязку 350 мм (14 дюймов) из карниза размером 50 мм x 50 мм (2 дюйма x 2 дюйма).

Следующая планка устанавливается на расстоянии 25 мм (1 дюйм) от коньковой доски. Убедитесь, что эти два параллельных расстояния друг от друга. Измерьте расстояние от верха первой лямки у карниза до верха лямки рядом с коньком. Разделите эту длину на равные части, не превышающие 345 мм (13 3/4 дюйма).

После определения количества равных площадей отметьте их вдоль концов фронтонов и нанесите горизонтальные линии мелом. Приложите горизонтальные основные лямки верхним краем по меловым линиям. Закрепите их двумя гвоздями в каждой ферме и одним между ними. Перед началом укладки плитки убедитесь, что войлочная подложка не повреждена.

9.3.3.5 Укладка плитки

Установка бетонной плитки включает в себя основные этапы, выполнение которых обеспечит адекватный водоотвод.

Укладка плитки

Уложите первые два ряда плитки, начиная с правого нижнего угла и продвигаясь вверх по гребню вдоль вертикальной направляющей.

Закрепите каждую плитку одним оцинкованным кровельным гвоздем с большой головкой 38 мм (1 1/2 дюйма). Длина крепежа будет зависеть от толщины плитки и профиля. Крепеж для плитки должен быть достаточно длинным, чтобы проникнуть внутрь 19мм (3/4 дюйма) в палубу или полностью через обшивку палубы толщиной менее 19 мм (3/4 дюйма). По завершении этих двух рядов установите по фронтону накидку от граблей. Закрепите каждую крышку двумя обычными оцинкованными гвоздями диаметром 90 мм (3 5/8 дюйма) или гвоздями достаточной длины, чтобы проникнуть в настил на 25 мм (1 дюйм).



При использовании сланцевого профиля накладку рейки необходимо приклеить к плитке с помощью замазки или наружного герметика. Далее уложите два ряда плитки вдоль карниза, скрепив каждый одним гвоздем. Отрегулируйте вертикальные направляющие каждую пятую плитку. При использовании сплошного карниза на профиле черепицы, устанавливайте его в этой точке, чтобы было достаточно места для заполнения накладок. После завершения двух карнизных рядов уложите два ряда плитки вдоль левого фронтона аналогичным образом. Если плитка должна быть отрезана в нижней части ребра (универсал и брус), перед заглушкой необходимо установить передний канал. Завершающим этапом является заполнение оставшейся области. На уклонах 5 на 12 или меньше закрепите каждую плитку в каждом четвертом ряду в предварительно просверленных отверстиях. На скатах между 5 на 12 и 12 на 12 крепить каждую плитку через ряд.

Обратите внимание, что тип и плотность крепежа будут определяться в соответствии с расчетной ветровой нагрузкой.

На склонах от 12 до 12 закрепите каждую плитку. Для зданий, высота которых превышает 12,2 м (40 футов) и/или скорость ветра превышает 130 км/ч (80 миль/ч), проконсультируйтесь с производителем по поводу рекомендуемых методов крепления. В этих случаях обычно используется металлический «штормовой зажим» для крепления отдельной плитки к нижележащей рейке или настилу. Противоположная сторона крыши наносится аналогичным образом. После завершения укладки двух рядов черепицы вдоль карниза и фронтонов уложите два ряда вдоль конька и установите накладку конька перед заливкой основного участка крыши. Если плитка вырезается для вальм и коньков, может потребоваться просверлить новые отверстия для крепления. Плитку следует резать в пределах 25 мм (1 дюйм) от конька или ребра.

Все укупорки должны применяться по ходу работы. Длина конька должна быть измерена и разделена на равные участки, сохраняя минимум 75 мм (3 дюйма) внахлест. Закрепите каждую крышку одним оцинкованным гвоздем на 50 мм (2 дюйма) в коньковой планке. Стыки между крышками должны быть заделаны шпаклевкой или наружным герметиком. Шляпки должны быть «вставлены» в шпаклевку или раствор. Заглушки на концах конька должны быть приклеены как к плитке, так и к заглушкам.

Впадины

Впадины всегда должны быть облицованы плиткой перед основной крышей, чтобы свести к минимуму пыль и трафик в этой области. Плитка должна быть отрезана от минимума 50 мм (2 дюйма) до максимума 75 мм (3 дюйма) от центральной линии гидроизоляции. Убедитесь, что разрезы прямые, параллельные и на одинаковом расстоянии по обеим сторонам от центральной линии. Нанесите квадратный слой шпаклевки толщиной 50 мм (2 дюйма) вдоль примыкания ендовы перед укладкой обрезанной плитки.

Дымоходы и стены

Дымоходы на крышах из бетонной черепицы обшиваются так же, как дымоходы на крышах из гонта. Однако на крышах из бетонной черепицы используется свинцовый гидроизоляционный материал.

Плитки следует обрезать так, чтобы они подходили как можно ближе к дымоходу. Возможно, придется просверлить новые отверстия для крепления плитки. На цокольном фартуке провод должен проходить на 150 мм (6 дюймов) вверх по дымоходу и на 100 мм (4 дюйма) над плиткой.

На боковых стенках вывод должен проходить вверх по дымоходу на 150 мм (6 дюймов) и перекрывать плитку до следующей нижней точки ребра или профиля.

Загните углы минимум на 25 мм (1 дюйм) вокруг выступа. Плесень ведет, чтобы плотно прилегать к дымоходу и плитке. За дымоходом необходимо соорудить седло или сверчок. Он должен иметь ширину не менее 100 мм (4 дюйма) и подниматься вверх по дымоходу до точки, равной высоте верха плитки по бокам. Покройте опору свинцовым фартуком, который проходит вверх по дымоходу на 150 мм (6 дюймов) и вверх по склону, чтобы покрыть следующий ремень. Плитка должна быть уложена на квадратный слой шпаклевки толщиной 50 мм (2 дюйма) поверх этого стержня.

Вентиляционные отверстия

Установите кусок свинца, достаточно большой, чтобы достать до нижнего ребра с обеих сторон, и достаточно длинный, чтобы проскользнуть под следующий ряд плитки. Проделайте отверстие в центре и сложите свинец внутрь трубы. Установите заводские чердачные вентиляционные отверстия как можно ближе к отверстию в палубе. Поставщик плитки изготавливает различные вентиляционные отверстия, соответствующие профилю плитки, которую вы наносите, чтобы обеспечить надлежащее уплотнение.

Накладки

Свинцовые накладки используются для герметизации как горизонтальных, так и вертикальных выступов боковых стен. На вертикальных боковых стенах провод должен проходить вверх по стене на 100 мм (4 дюйма) и быть достаточно широким, чтобы перекрывать плитку до следующего низкого ребра или профиля. Горизонтальная планка должна укладываться внахлест на плитку и подниматься вверх по стене на 100 мм (4 дюйма). Если используется металл, необходимо сначала нанести закрывающую полосу или замазку, чтобы заполнить ребра.

На грани | Журнал Professional Roofing

Металлические капельники используются на скатах и ​​краях карнизов крыш с крутым уклоном в качестве средства надлежащего завершения края стропильных систем. Требования и рекомендации по использованию металлических капельниц различаются, и вы должны знать об разную информацию. Ниже приводится краткий обзор требований к металлическим водосточным кромкам в здании International Building. Кодекс®, издание 2018 г., и Международный жилищный код,® издание 9 2018 г.0004, а также рекомендации NRCA.

Требование IBC

В разделе 1507.2 «Асфальтовая черепица» IBC 2018 конкретные требования к металлическим капельникам приведены в разделе 1507.2.8.3.

На карнизах и скатах кровельных систем из битумной черепицы необходимо предусмотреть капельницу. Фланец капельницы должен выходить на поверхность крыши не менее чем на 2 дюйма. Подложка должна быть уложена поверх капельницы фланец на карнизе и фланцы под капельником на скатах. Вертикальная поверхность капельницы должна составлять не менее 1 1/2 дюймов и простираться не менее чем на 1/4 дюйма ниже нижней поверхности настила крыши. Соседние сегменты капельницы должны быть притерты не менее чем на 2 дюйма. Кромки капельницы должны быть прикреплены с креплением по центру не более 12 дюймов. шаблон.

IBC не предъявляет особых требований к использованию кромок капель на глиняной и бетонной плитке, металлических панелях и гонте. рулонная кровля, шифер или деревянная кровельная система.

IRC-требование

В разделе R905.2 «Асфальтовая черепица» IRC 2018 особые требования к металлическим капельникам приведены в разделе Р905.2.8.5.

На карнизах и скатах кровельных систем из битумной черепицы необходимо предусмотреть капельницу. Конкретный требования к кромкам капель аналогичны требованиям, содержащимся в IBC 2018, за исключением того, что жилой кодекс также требует кромка капельника крепится теми же крепежными элементами, которые требуются для укладки битумной черепицы.

Жилищные нормы не содержат конкретных требований к использованию кромки капельника на глиняной и бетонной плитке, металле. гонт, рулонная кровля, шифер или деревянная кровельная и гонтовая кровля.

Рекомендации NRCA

Использование отливов на карнизах и скатах обеспечивает возможность завершения подстилающего слоя кровельных систем с крутым уклоном и обеспечивает эффективный водосбор.

NRCA рекомендует использовать капельницы на всех карнизах и грабли для битумной черепицы. кровельные системы. Металлический капельник наиболее распространен для систем крыш с битумной черепицей; однако, другие материалы края капельницы, такие как красное дерево или кедр, иногда используются в декоративных фасциях.

Металлический капельник обычно изготавливается в двух конфигурациях: L-типа или T-типа. Конкретная конфигурация и металлический материал, используемый для металлической капельницы, обычно зависит от местных практик. Если определенная металлическая капельная кромка желательна конфигурация или материал, это должно быть четко указано.

Металлический капельник на карнизе должен крепиться непосредственно к настилу крыши, а фланец капельника должен быть покрыт подложка. В качестве альтернативы, если самоклеящийся битумный лист, модифицированный полимером, наносится непосредственно на настил в карниза, поверх него можно наложить металлический дрип-бордюр. Фланец металлической капельницы затем можно зачистить с помощью инструмента от 6 до 10-дюймовая полоса самоклеящегося полимерно-битумного листа.

На скатах следует укладывать металлический отлив поверх подстилающего слоя, начиная с карниза и продолжая вверх по крыше. склон. Эта компоновка предусматривает установку металлических накладок на краях гонта для отвода воды. Соседний сегменты металлической капельной кромки должны быть перекрыты не менее чем на 2 дюйма. NRCA предлагает крепление металлического капельника примерно на 12 дюймов по центру, слегка в шахматном порядке. Интервал, возможно, должен быть меньше в районы с сильным ветром.

На карнизах и скатах с металлической кромкой L-типа битумная черепица должна выступать примерно на 1/4–3/4 дюйма за пределы края.
