Купольная крыша. Технология строительства и расчёт купольной крыши.
Купольная крыша всё чаще и чаще встречается на современных домах. Крыши круглой формы не являются редкостью в частном загородном строительстве. При этом условно, все кровли круглой формы разделяют на геодезический, арочный и конусный тип. Каждый из этих типов имеет свои преимущества и отличается от другого типа технологией монтажа.
Общие преимущества купольной крыши:
- Обеспечивается максимальное пространство чердачного или мансардного помещения;
- Возможность на плоскости кровли изготавливать любое количество окон, что позволяет максимально использовать естественное освещение;
- Круглая форма препятствует накоплению снега на поверхности кровли в зимний период;
- Сфера купола в отличие от скатной кровли обладает большей прочность, при её сравнительно меньшем весе;
- Возможность получить общий уникальный наружный дизайн загородного дома.
Геодезическая купольная крыша
Впервые проект геодезической купольной кровли был разработан американским архитектором Р. Б. Фулером в 1951 году. Изготовление кровли по его проекту позволяет получить купол с максимально правильной сферической формой.

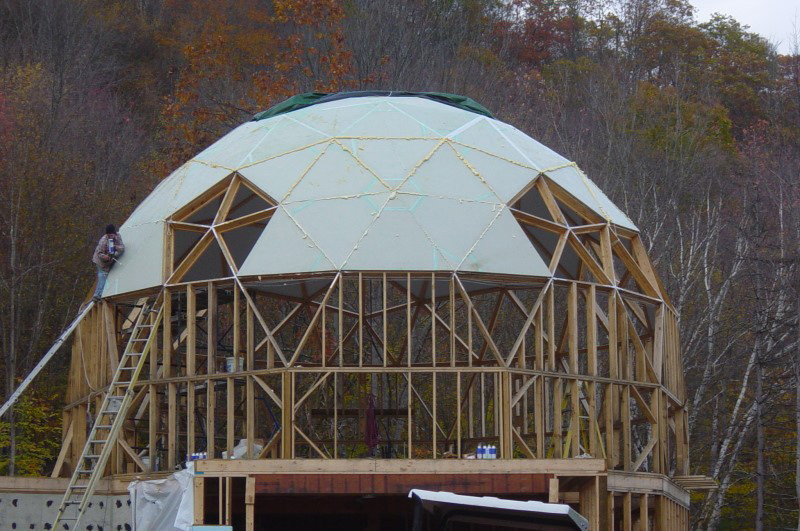

Дом с геодезической купольной крышей.Технология строительства купольной крыши геодезического типа
В конструкции кровли абсолютно отсутствуют привычные для скатных крыш стропила и вертикальные упоры для них. Типчный каркас кровли состоит из связанных между собой треугольных элементов, собранных из бруса с сечением 100х50 мм и длинной 100-120см.
Как правило, после изготовления перекрытия первого этажа, по всему периметру стен круглого дома монтируется мауэрлат – брус с сечением 100х100 или 50х100 мм, закрепленный горизонтально при помощи анкеров или предварительно выпущенных из монолитной плиты шпилек с резьбой на 12 мм.
В конструкции обычной двухскатной кровли мауэрлат представляет собой единый сплошной брус, на который опираются нижние участки стропил. В конструкции же геодезической купольной кровли мауэрлат изготавливается из небольших отрезков бруса, равных стороне будущих треугольников в конструкции.
Для соединения брусков используются пяти и шестилопастные металлические пластины, которые называют коннекторами или соединителями. Они представляют собой звезду, то есть, от металлической трубы диаметром 100 мм отрезают заготовку длинной 6-8 см. Дальше к полученному кольцу электродуговой сваркой приваривают под нужны углом металлические пластины с размерами 60х150 мм.

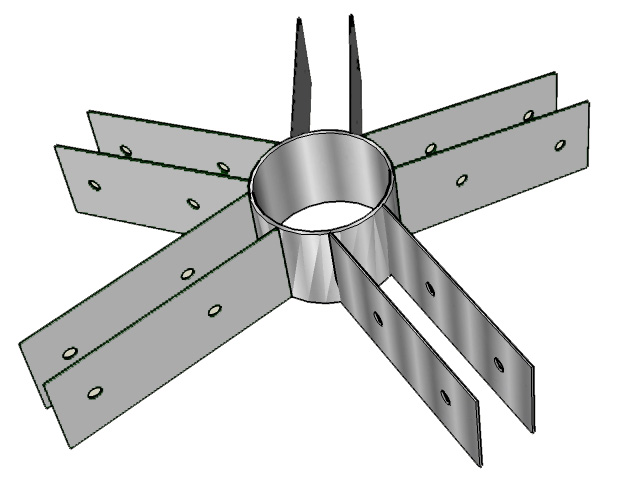

Коннектор (он же соединитель).Существуют и другие виды коннекторов, а также есть возможность безконнекторного соединения. Подробнее о способах соединения рёбер купольных конструкций можно узнать в статье: узловые элементы купольных конструкций, виды коннекторов, технологии производства коннекторов.
После монтажа мауэрлата по всей его окружной протяженности с шагом в 100-120 см закрепляют саморезами Г-образные металлические пластины, в которых заранее изготавливают отверстия для крепления рёбер условного треугольника. Закрепив ребра треугольника к пластинам, в точке вершины условного треугольника соединение его рёбер производят при помощи коннекторов.

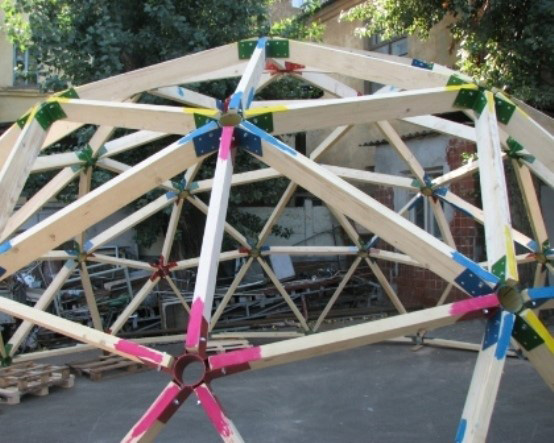

Строительство купольной крыши.Таким образом, закрепив на всей протяженности мауэрлата первый ряд треугольников, между их верхними основаниями производят связку брусом, образуя при этом уже перевернутые треугольники. На следующем этапе к оставшимся двум пустым лопастям коннекторов монтируют рёбра второго ряда треугольников.
В технической конструкции у крыши отсутствует конёк или какой-то определенный верх. Стыковка последних верхних треугольников производится аналогично с предшествующим способом соединения, то есть, коннекторами.
Когда заканчивают полностью сборку купольного каркаса, для усиления пролетов треугольников монтируют на их плоскости дополнительную обрешетку, поверх которой монтируются листы осп треугольной формы с последующим монтажом битумной черепицы.

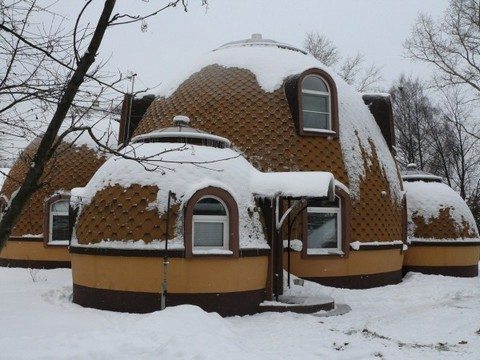

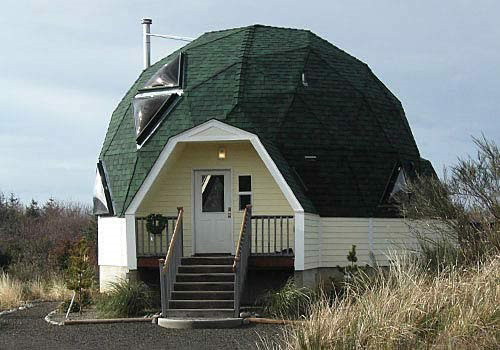

Купольная крыша с черепицей.Строительство по описанной выше технологии применяется не только в возведении крыш. В некоторых европейских странах таким способом возводят целиком геодезические куполообразные дома. Отличительная особенность данных зданий в том, что у них полностью отсутствуют фасадные стены. То есть, после изготовления фундамента приступают сразу к монтажу куполообразной кровли.

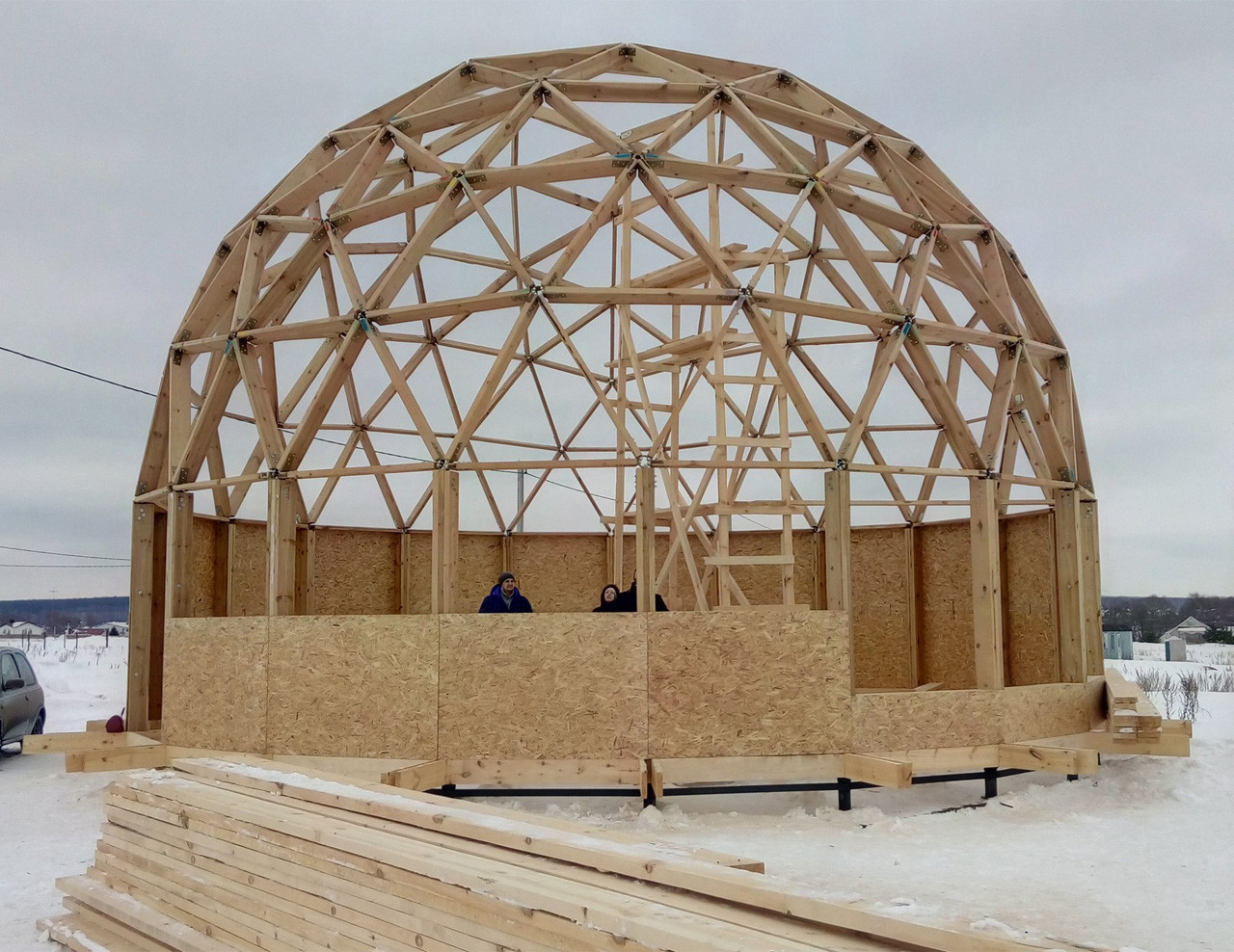

Каркас геодезического купола.Проектирование геодезической купольной крыши
В отличие от двускатной кровли купольную крышу спроектировать на обычном листе ватмана в 2d не получится. Для проектирования всей конструкции требуются компьютерные программы, позволяющие моделировать в 3d — трехмерное моделирование. Или специальные калькуляторы. Можно использовать калькулятор нашего сайта, представленные на странице: калькулятор расчёта геодезической купольной крыши.
Расходных материалов в отличие от скатной кровли для купольной кровли требуется значительно меньше. Всреднем расход материалов ниже на треть в сравнении с двускатной кровлей. При проектировании требуется высчитать точное количество заготовок бруса для рёбер и оснований треугольников, количество монтажных коннекторов и общий метраж обшивочного материала.
Арочная купольная кровля
Конструкция арочной кровли более схожа с конструкцией скатной крыши. В конструкции уже присутствуют полноценные пропилы, правда, их форма изначально напоминает дугу.
Стропила для арочной кровли используют трех видов:
- Заводского производства из клеёного бруса;
- Металлические фермы заводского производства.
Дороже всего стоят стропила из клеёного бруса. Во время их производства тонкую обрезную доску насыщают влагой и укладывают в специальные, задающие изгиб доске распоры. Далее доску искусственно сушат с применением паровой вытяжки. После этого из сухой изогнутой доски собирают клеёный брус, форма которого будет умышленно изогнута под определенным радиусом.

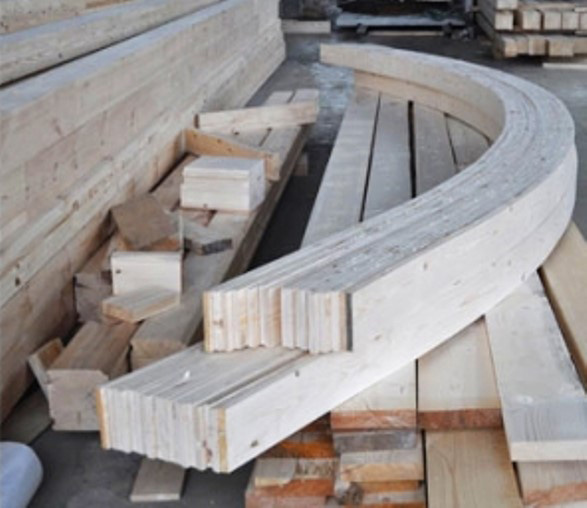

Изогнутые стропила из клееного бруса.
В процессе же монтажа, нижние концы дугообразных стропил закрепляют к основанию мауэрлата, а верхние концы арочных стропил соединяются вместе посредством небольшого круглого деревянного или металлического кольца.

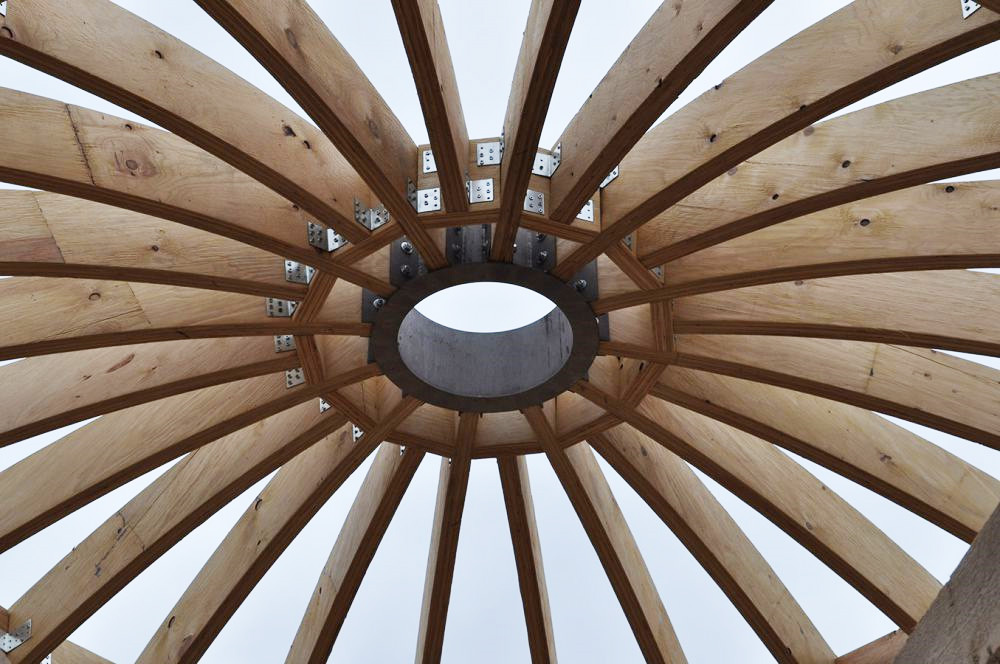

Соединение арочных стропил.Дешевле обходится изготовление дугообразных стропил самостоятельно или при участии специалистов сразу на строительном объекте. Для их сборки используют заготовки деревянного бруса длиной 60-100 см с сечением 40х100 или 50х100 мм. Изначально на бумаге делают чертеж и собирают первую стропилу, которую в дальнейшем используют в качестве образца. Для скрепления между собой заготовок деревянного бруса используют перфорированные металлические пластины и, в некоторых случаях дополнительно усиливающие крепление металлические спицы.

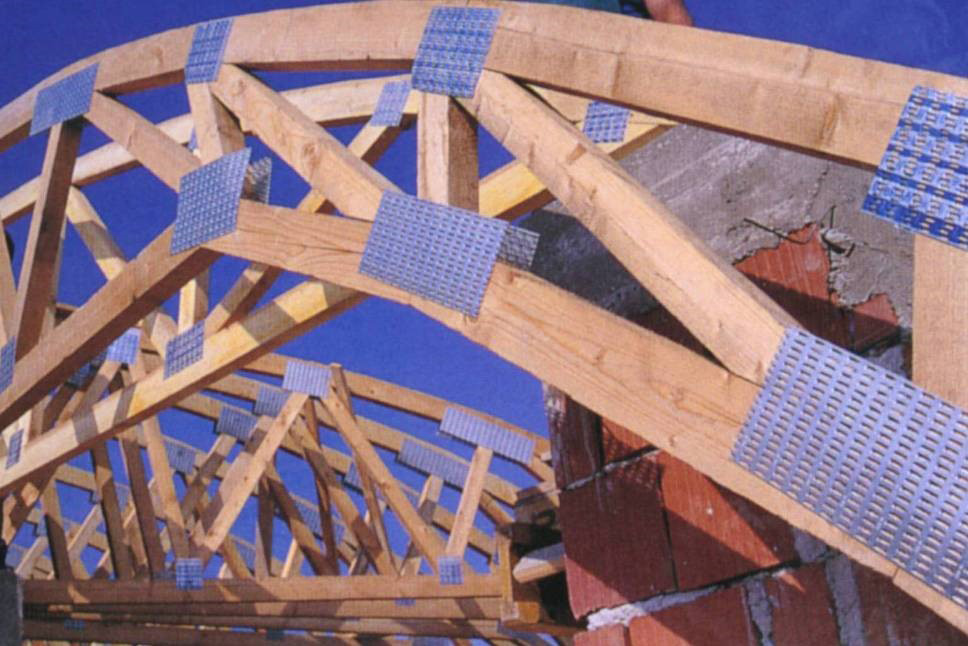

Стропила купольной крыши.Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных дугообразных стропил используют металлические фермы. В зависимости от выбора наружного кровельного материала и наличия теплоизолятора, вес купольной кровли может существенно различаться. По этой причине для изготовления полукруглых металлических ферм применяют различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции собранные из швеллера.
Подробнее о различных видах стропил для такой крыши можно прочитать в специальной статье: арочные стропила — выбор материала, проектирование и монтаж.
Конусная купольная кровля
Конусная купольная кровля может быть изготовлена, как над всей площадью загородного дома, при условии, что его периметр круглой формы, так и являться частью двухскатной кровли. В конструкции конусной кровли используются только ровные стропила. В основном в качестве их применяют деревянный брус с сечением 50х100 или 40х150 мм.

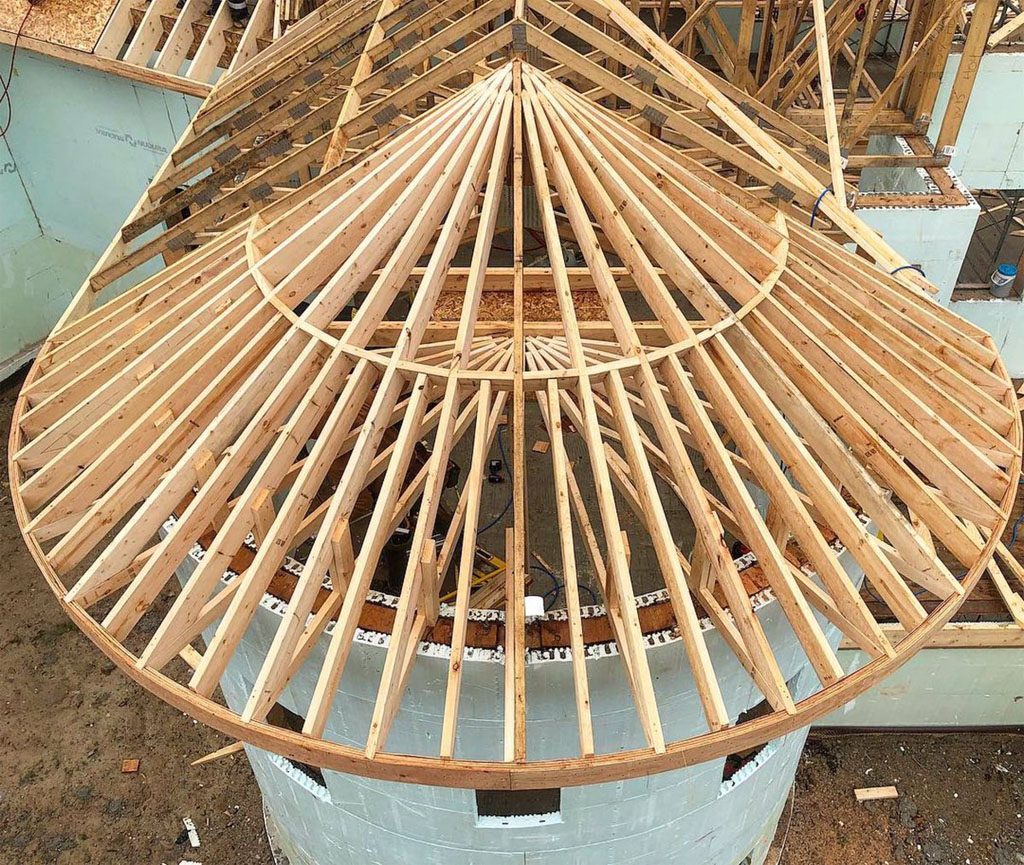

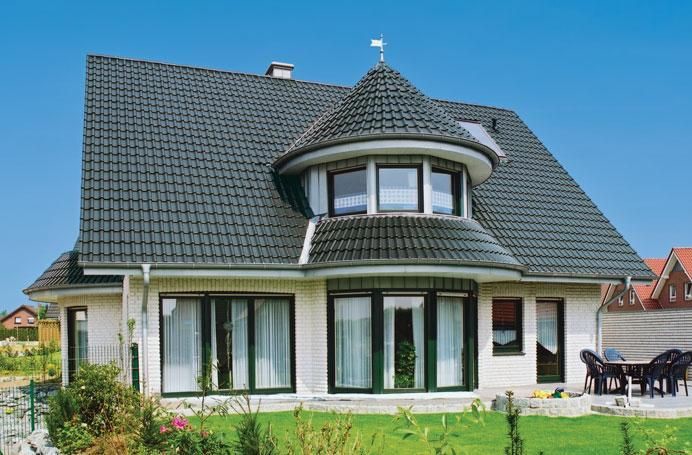

Конусная купольная крыша.Работа начинается с составления проекта и здесь существует такой нюанс. Несмотря на то, что кровля конусная, она, прежде всего, имеет куполообразную форму, то есть, у нее отсутствуют начало, конёк, фронтон и прочие элементы присущие двухскатным крышам. Это всё позволяет практически не накапливаться снегу в зимний период. Вот тут-то и кроется для незнающих людей подвох. Решив, что нагрузка на кровлю будет незначительная, её высоту делают небольшой, Все дело в том, что от высоты пика – самой высокой подкровельной точки, напрямую зависит конструкция упоров и распоров для стропил. Рассмотрим два варианта.
Случай, когда чердачное помещение не будет использоваться
Если чердак не планируется использовать, то в высоком конусе кровли нет смысла. Минимальный допустимый уклон стропил не должен быть меньше 15 см на 1 погонный метр. Нижние концы стропил монтируются к мауэрлату с выпуском для дальнейшей обшивки свеса. Верхние концы стропил соединяют между собой при помощи спиц или саморезов.
При большой площади крыши, учитывая что уклон кровли незначительный, то для того чтобы стропила со временем не провисали под весом всей конструкции, примерно на середине их длинны монтируют вертикальные упоры. Низ вертикального упора монтируется к балке потолочного перекрытия или просто опирается на металлическую лапу, в случае монолитного перекрытия.
Случай, когда планируется использовать чердачное помещение
В этом случае нижние концы стропил закрепляют аналогично к мауэрлату с наружным выпуском. Однако угол уклона стропил по отношению к мауэрлату может составлять 70-75°. В верхней части стропила связывают между собой длинными саморезами, а после этого по кругу всей кровли по стропилам набивается обрешеточная доска с последующим кровельным настилом.

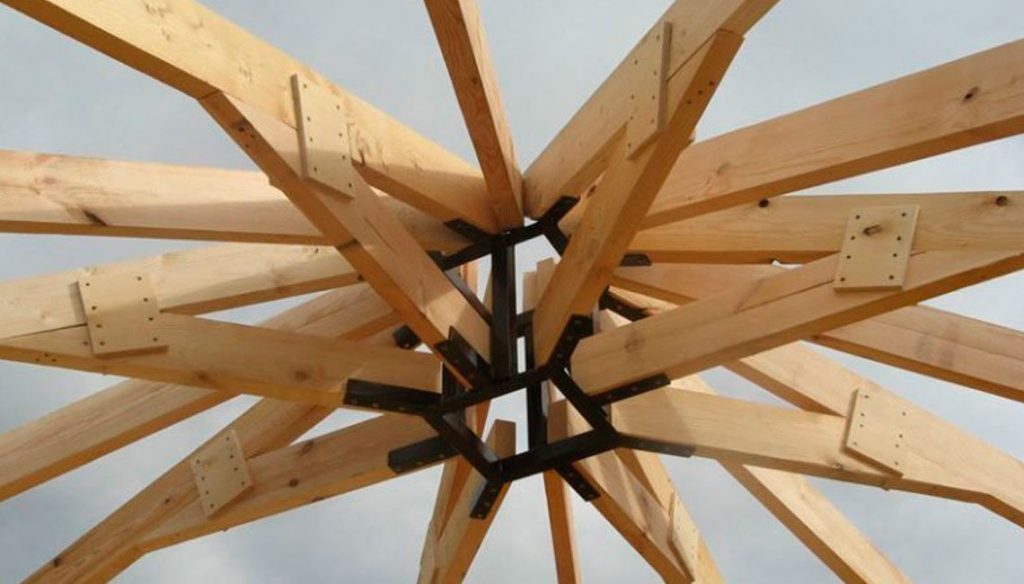

Соединение стропил и перемычек с использованием металлических конструкций.Как видно из второго примера, если задан слишком большой наклон стропил, то основная нагрузка уже будет приходиться не на середину стропил, а на самую верхнюю их точку соединения. То есть, установка подпоров здесь уже не требуется. Однако, чтобы “не гуляла” верхняя точка соединения всех стропил, их пары связывают между собой распорной перемычкой из бруса 50х100 мм. Например, в конструкции используется всего 12 стропил, следовательно, пар получается всего 6 – это каждые две противоположные стропилы.
На каких домах и основаниях возможно строительство купольных крыш
Главное условие для купольной кровли – это правильная геометрия здания. То есть, загородный дом либо изначально по периметру имеет круглую форму, либо его периметр имеет правильную форму квадрата.

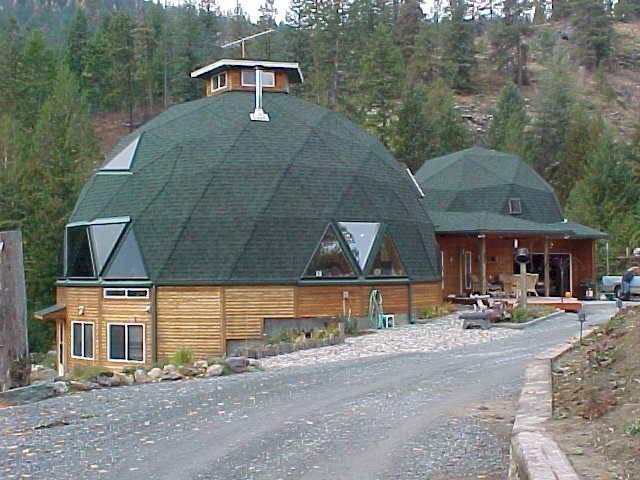

Основание под строительство купольной крыши.Если периметр загородного дома имеет форму параллелепипеда, то куполообразную кровлю построить затруднительно, а например, мало чем уступающую полукруглую крышу вполне возможно.

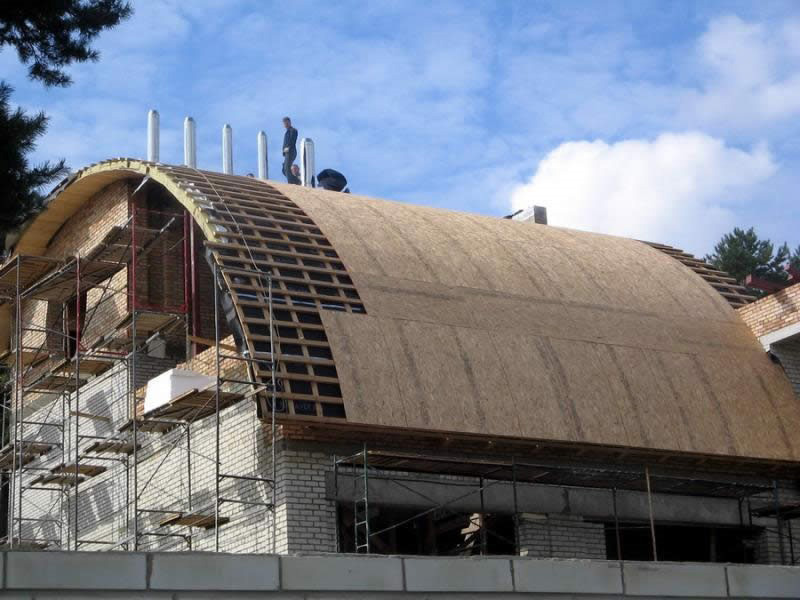

Полукруглая крыша может применяться там, где купольная крыша не подходит.В случаях, когда периметр несущих стен дома имеет неправильную форму или в ходе строительства в проект вносились изменения, например, пристраивались дополнительные помещения, то единственным выходом остается комбинированная кровля, которая может включать в себя и элементы скатной и элементы купольной крыши.

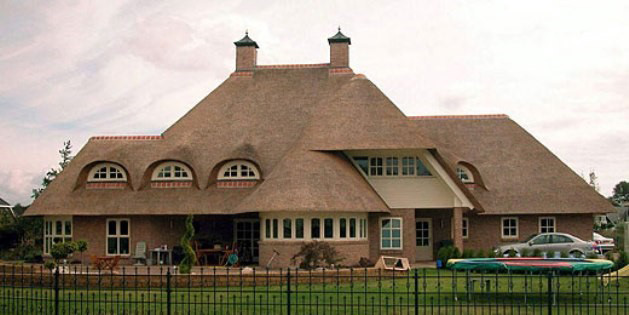

Комбинирование различных типов крыш.Что же касается основания, то купольную кровлю можно изготовить практически на любых стенах. Дело в том, что необходимо учитывать нагрузку производимую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится изготовить куполообразную кровлю, в которой применяются металлические стропила или железобетонные балки. Стены не выдержат такой нагрузки. На каркасных стенах оптимально изготавливать крышу на основе деревянных стропил. Если же стены загородного дома изготовлены из кирпича, ракушечника или монолитного бетона, то здесь особых ограничений уже не накладывается.
Купольная крыша это довольно сложный вид скатных крыш.
Купольная крыша имеет изменяющий угол наклона ската в виду этого следует выбирать кровельный материал способный успешно работать при всех его значениях. Зачастую выбирая цементно-песчаную, керамическую,деревянную черепицу, кровельный сланец не исключены затекания и задувания атмосферных осадков под кровельное покрытие, поэтому необходимо обустроить качественную подкровельную гидроизоляцию.
Вид кровельного материала особенно важен при обустройстве купольной кровли. Целесообразней применение штучных материалов, таких как штучная металлическая черепица, кровельный сланец, деревянная шепа, дранка, гонт. Идеально подойдет в виду своей гибкости тростниковая кровля, также стоит отметить фальцевую кровлю. Монтаж керамической или цементно-песчаной черепицы потребует подрезки материала, поэтому гидрозащитные свойства скорее всего уменьшатся и следует предусмотреть более надежную подкровельную гидроизоляцию. Применение таких материалов как листовая или композитная металлочерепица, профилированный лист, шифер и еврошифер помимо увеличенного отхода материалов, нуждается в обустройстве малых коньков, которые визуально сделают крышу пирамидальной (щипцовой).
Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.
Внешний вид, также является важным фактором при выборе кровельного материала. Выбрать есть из чего и порой это сложная задача, но ее прийдеться решать. На рынке представлено огромное количество производителей, моделей, цветов различных видов материала. Нужно помнить что прежде всего кровельный материал должен нравиться Вам, так как именно Вы будете видеть его каждый день и именно он будет складывать впечатление о доме и его хозяевах.
Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе. Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала. С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.
Следующим момент, который нужно учесть это стоимость кровельного материал, а также работ по его монтажу. Купольная крыша одна из самых затратных видов крыш. Помимо того что для её покрытия используются, как правило, не демократические по ценам материалы, также монтаж требует отличных знаний и умений, а значит стоимость работ может в разы увеличится по сравнению с монтажем односкатной или двускатной крыши.
Купольная крыша представляет из себя сложную конструкцию и смонтировать кровельный материал весьма затратное дело, поэтому приоритетом при выборе материала, помимо внешнего вида, должна быть его долговечность, чтобы впоследствии минимизировать расходы на капитальный ремонт.
Коническая и купольная стропильная система крыши
Содержание статьи:
Мы много писали о типах стропильной системы, приводили обзорные описания расчетов, которые необходимо предварительно провести, если стропильная система крыши своими руками возводится. В первую очередь было рассмотрено устройство стропильных систем для односкатной, двускатной, вальмовой или шатровой крыш. Но в индивидуальном строительстве встречаются еще и конические, а также полукруглые крыши. Пришло время провести обзор стропильных систем для таких, нечасто встречающихся, крыш.
Устройство конической крыши
Коническую крышу можно сделать над круглым или многогранным сооружением. Схема стропильной системы предполагает наслонный тип стропил. Поскольку для них необходимы опорные элементы – прогоны, то в качестве верхней опоры будет выступать кольцевой прогон, который закрепляется на центральном столбе таким образом, чтобы самая верхняя точка конуса башенки была не нагружена. Второй опорой будет выступать такой же кольцевой мауэрлат, который укладывается по стене башенки. Конструкция потолочных балок должна быть рассчитана на сосредоточенную нагрузку в том месте, где будет установлен центральный столб. Кольцевой коньковый прогон крепится к центральному столбу с помощью раскосов. Все узлы стропильной системы требуют тщательного расчета, если вы не чувствуете в себе уверенность – лучше закажите расчет в строительной компании!
Если вы собираетесь использовать дерево, то лучше всего заказать элементы стропильной системы из клееного бруса, особенно при последующем применении в качестве кровельного материала натуральной черепицы. Поскольку это очень тяжелый материал – один квадратный метр такой кровли будет весить не менее 40 кг, деревянные стропильные системы для нее должны обладать повышенной прочностью.
Количество стропильных ног, которые являются ребрами жесткости конической крыши, будет определяться сечением используемого материала и необходимым расстоянием между ними.
В качестве кровельного материала для конических крыш кроме натуральной черепицы хорошо использовать битумные гонты, деревянную дранку или металл. В качестве примера приводим фото стропильной системы деревянного дома с конической башенкой. Какие-либо волнистые листы на такой крыше применять нерационально – много материала уйдет в отходы и места стыков будут постоянной «головной болью» хозяина, да и просто некрасиво будет со стороны смотреться такая кровля.
Устройство купольной крыши
В отличие от конической крыши, которую строят с использованием наслонной стропильной системы, купольная крыша имеет висячую стропильную систему. Обычная трехшарнирная арка, которой по сути являются висячие стропила, опирается одним концом на мауэрлат, проложенный по стене, а вторым – на опорное кольцо, которое монтируется вверху столба, установленного в центре сооружения.
Если вам по душе такие сооружения, то строительство и проектирование стропильной системы для него потребует хороших технических знаний в области классического «Сопромата» и «Теоретической механики». Не владеете в достаточном объеме ни тем, ни другим – лучше закажите расчет у строительной компании. Они посчитают, а строить можете и самостоятельно.
Рассмотрим в качестве примера чертежи деревянного купола:
А) схема нагрузок, которые действуют на каждую арку висячих стропил;
Б) схема крепления арок к центральной опоре и мауэрлату, а также конструкция вентиляционного фонаря над верхним опорным кольцом;
В) вид на купол сверху;
Г) конструкция замкового шарнира вверху купола;
Д) вид сверху на вентиляционный фонарь.
Полукруглая конструкция купола получается за счет кольцевой обрешетки, которая монтируется на дополнительные стойки, упирающиеся в затяжки висячих стропильных арок.
Другой способ устройства купола предложил американский архитектор Р.Б. Фулер, он представил купол в виде конструкции, образованной треугольниками. Его проект носит название «геодезический купол». Несмотря на то что представлена эта конструкция была еще в 1951 году, распространенной она не стала. Скорее всего, из-за сложности расчетов и необычности внешнего вида.
Крепление стропильной системы в геодезическом куполе может быть двух видов:
- Коннекторным, когда треугольники собираются из отрезков бруса и специальных замков-коннекторов прямо над стенами дома. Этот способ сборки показан на видео.
- Бесконнекторным, когда треугольные панели изготавливаются заранее, и на месте идет их сборка в общую конструкцию.
Такая крыша имеет много преимуществ, в частности, она может быть почти полностью застеклена ПВХ окнами, и у вас не будет проблем с ее очисткой от снега. Кроме того, эта конструкция имеет отличную сопротивляемость ветровым нагрузкам. Словом, интересный вариант для устройства домашней оранжереи, например.
Устройство «луковичной» крыши
Полукруглые виды стропильных систем будут неполными, если не рассмотреть устройство «луковичной» крыши. Такая форма крыши – отличительный признак православных храмов и церквей. Сложно предположить, что кто-то будет использовать данную форму для каких-то собственных построек. Но если учесть тот факт, что не все церкви в России восстанавливаются строительными компаниями, особенно в далеких деревнях, то дополнительное знание, как сделать стропильную систему правильно, лишним не будет.
Если купол в диаметре не более 3 м, то его каркас можно делать из дерева. Специфическая форма стропильных ног луковичного купола называется «журавец». По сути, мы имеем дело с наслонной стропильной системой. Дополнительную жесткость «журавцам» придают раскосы и подкосы, установленные в точках наибольших нагрузок, чтобы предотвратить разрушение конструкции купола. «Журавцы» вырезают по специальным лекалам из досок толщиной 4 см, для этой цели может использоваться и сдвоенная доска меньшей толщины. Опираются журавцы на центральный столб, который служит еще и основанием для установки креста, венчающего главу. Варианты монтажа можно посмотреть на фото.
Если купол будет крыться металлом, то по журавцам устраивается обрешетка, имеющая шаг 30 см. Но бывает, что купола накрываются чешуйчатой кровлей, это самый трудоемкий способ, поскольку для каждой «чешуйки» монтируется дополнительное кружало, которое ее поддерживает. А при реставрации деревянных церквей купола кроют осиновым лемехом. Каждая планка аккуратно изгибается, чтобы точно повторять конструкцию луковки. Слои лемеха укладывают на крышу так, чтобы они не позволяли воде затекать между рядами.
Церковные купола – сложный тип архитектуры, его смонтировать непрофессионалу практически невозможно, это не стропильная система под металлочерепицу или другой кровельный материал для двускатной крыши обычного дома.
Если купол имеет размеры более 3 м в диаметре, то для его каркаса используют металл. Здесь журавцы с опорным столбом будут скрепляться распорками тоже из металла. Обрешеткой будут служить металлические полосы, которые монтируются с шагом в 0,4-0,5 м. Кроются такие купола металлической фальцевой кровлей. Часто металлические листы имеют вид чешуек, швы которых при монтаже пропаиваются.
Купольная крыша своими руками — Сайт о даче
Как сделать крышу своими руками. Это несложно, если знать направление…
Итак, вы начали строить дом. Пытаясь сэкономить вы самостоятельно заливали фундамент, возводили стены… Конечно, это очень хорошо, когда человек ведет строительство самостоятельно.
Если вы уже имеете в копилке опыта строительства, заливку фундамента, возведение стен, их отделку – зачем приглашать для строительства крыши рабочих? Может, попробуете сделать это самостоятельно? Это сбережет ваш бюджет и пополнит ваш опыт в строительстве. Какими качествами должна обладать хорошая крыша? Крыша, как говорят, пятый фасад дома. Поэтому крыша должна обладать такими качествами как водонепроницаемость, морозостойкость, прочность и теплоустойчивость.
Содержание статьи:
Какой должен быть уклон крыши?
Немногие, наверное, знают, что уклон крыши делается не просто так. Если крыша имеет уклон от 3 до 5 гр. – такая крыша плоская, если уклон до 40 гр. – скатная. Если у вас выпадает много осадков, крыша должна быть уклоном в 45 гр., если преимущественно дуют ветра целесообразно сделать крышу пологой.
Также уклон крыши зависит от выбираемого материала для кровли. Если вы применяете шифер или черепицу, уклон нужно делать не меньше 22 гр., так как на более пологих крышах осадки могут задерживаться и просачиваться в местах стыков.
Уклон крыши влияет и на ее стоимость. Чем больше уклон – тем выше стоимость крыши, так как больше расход материалов. Наверное, вы догадываетесь, какая крыша будет самой экономной – плоская с уклоном в 5 гр.
Обычная двускатная крыша имеет уклон в пределах 25-45 гр., односкатная 20-30 гр.
Элементы конструкции крыши
Все мы знаем, что любая крыша в основе имеет стропильную систему. На ней держится все. И материал, и так называемый кровельный пирог. Итак, из чего же состоит стропильная система? Она состоит из собственно стропил, мауэрлата, обрешетки, подкосов. Кровельный пирог состоит из теплоизоляционного слоя, пароизоляции, гидроизоляции, контробрешетки и кровельного покрытия.
Кровельная конструкция должна быть рассчитана таким образом, чтобы она могла выдержать 200 кг/ м², свой вес и вес кровли. Сюда же входит и нагрузка от снега и ветра, запас прочности учитывающий чрезвычайные обстоятельства, и массу человека, который будет заниматься монтажом крыши и ее обслуживанием. Также в расчетах нужно учесть характеристики кровельного материала.
Как сделать крышу своими руками? Монтаж
Как сделать крышу своими руками! Монтаж крыши начинается с укладки мауэрлата на наружные несущие стены. Мауэрлат – это опорный брус, имеющий сечение 150х150 мм. Его крепят к стене анкерами. Под мауэрлат обязательно нужно положить гидроизоляцию, состоящую из рубероида или толя.
Дальше укладываются стропила. Сечение стропил зависит от уклона крыши, их длины, шага между ними и ширины перекрываемого пролета. Верх стропил скрепляют между собой внахлест накладками или крепят к брусу конька. Нижние части стропил прибивают к мауэрлату скобами. К стене их крепят скрутками.
Чтобы стропила были жесткими и устойчивыми устраиваются подкосы. Они делаются между стойками и прогонами. Чтобы защитить стену от намокания нужно сделать свес. Для этого стропила или затяжки выводят за наружную линию стены дома. Свес должен быть длиной не менее 60 см. После того как вы установите стропила, на них поперек укладывается брус обрешетки. Шаг, с каким устанавливается обрешетка зависит от того какой кровельный материал вы будете использовать.
Продолжение: Как построить крышу? Кровельные материалы
Читайте также: Каким шифером лучше покрывать крышу
Source: beybitblog.ru
Читайте также
Как сделать круглую крышу дома (конусная и купольная)
Идеально круглой крыши быть не может. Данные конструкции бывают коническими или купольными. Круглой её можно назвать только потому, что она покрывает здание такой формы. Кровлей в таких видах крыш часто выступает мягкая черепица. Бывает она встречается из металла или натуральной черепицы. Данную крышу практичной назвать нельзя, особенно, если это касается частных домов. Такая невысокая популярность возникла из-за сложностей с реализацией. Чтобы ее спроектировать, нужны серьезные знания, как математики, так и черчения.
Если вы не обладаете такими познаниями, то возведение конструкции лучше доверить специалистам. Если уверены в том, что сможете разобраться, как сделать круглую крышу, то ниже мы приведем пошаговое руководство по её строительству. А разберем мы два наиболее популярных типа: купольную и коническую.
Коническая крыша
Сразу сообщаем, что расчеты по проектированию её и следующей крыши вы не найдете. Такую работу лучше заказать у профессионалов. Мы лишь расскажем, как правильным образом её сделать.
- Укладка гидроизоляции. В самом начале нужно уложить рубероид под мауэрлат. Можно также использовать другой тип гидроизоляции.
- Монтаж мауэрлата. Его делают из деревянных брусков, размером 150*150мм. Крепеж происходит с помощью анкерных болтов.
- Установка несущего столба. После вышесказанного проводится монтаж данного элемента, выступающий опорой всей системы стропил. Столб крепится к основанию с помощью откосов из бруса толщиной от 40мм. Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева. Это нужно сделать перед монтажом центрального столба (в статье «Как сделать крышу шестигранной беседки» вы можете найти немало полезной информации).
- Стропильная система. Для её создания потребуется клееный деревянный брус, способный выдержать большую нагрузку. Далее осуществляем сборку стропил. Ширина между опорными элементами не должна быть более 50-70см (в зависимости от диаметра крыши). Подробнее об этом можно прочитать в материале «Как сделать каркас под крышу».
Если высота крыши более 2-х метров, то следует сделать дополнительное опорное кольцо, которое крепится к стропилам. После этого нужно уложить гидроизоляцию при помощи степлера. Затем можно класть кровлю.
После того, как все работы выполнены, можно приступить к утеплению крыши. У нас есть полезная статья на этот счет — «Утепление двухскатной крыши». Хоть там речь идет про конструкцию с двумя скатами, приводящиеся там рекомендации будут уместны и для круглого типа.
Как сделать круглую крышу дома (купольная)
Создание данной крыши ничем практически не отличается от предыдущего варианта. Это только касается стропильной системы. Для её создания берут арочные деревянные элементы, которые состоят из нескольких секций. Один конец арки соединяется с мауэрлатом, а другой со 2-м опорным кольцом центрального столба. Данная система еще называется висячей. Стропила устанавливаются вокруг столба с расстоянием 70-90см. По внешней стороне следует сделать обрешетку из досок, а затем прикрепить гидроизоляцию и кровлю.
Поделиться ссылкой:
Похожее
Возведение крыши обтекаемой формы
На взгляд современного человека круглое здание выглядит необычно, хотя в древности люди из различных регионов часто строили жилье обтекаемой формы.
Круглые здания или отдельные архитектурные элементы – к примеру, башни – требуют такой же крыши.
Обтекаемость имеет определенные преимущества:
- сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами;
- такая форма более прочная и сейсмоустойчивая;
- расход материала по сравнению с традиционным прямоугольным зданием меньше;
- оригинальный дизайн снаружи и внутри.
Что общего у разных видов круглых крыш?
Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.
Интересный вариант – ресипрокальная крыша: представляет собой спираль, где каждый брус опирается на предыдущий. В итоге получается надежная самонесущая конструкция, которую с геометрической точки зрения также можно отнести в категорию круглых крыш.
Однако чаще всего встречаются конусообразные и купольные формы.
Все подвиды объединяет одно: сложность исполнения. Непростая конструкция предполагает определенные трудности в проектировании.
Монтаж без опыта подобных кровельных работ выполнить крайне тяжело.
Лучше доверить расчеты и возведение крыши специалистам.
В частной застройке подобное устройство встречается редко, разве что для отдельных элементов – чаще всего различных башенок, на которых круглая крыша очень хорошо смотрится.
Купольная крыша
Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.
Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег.
Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.
В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.
Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие.
Купол может быть одновременно и крышей, и стенами второго этажа.
Образованный из треугольников купол известен под названием геодезический. Его изюминка заключается в возможности полного остекления.
Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.
Коническая (конусообразная) крыша
Круглый или многогранный в основании дом может венчать кровля конической формы.
Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.
Стропильные ноги опираются:
- сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами;
- снизу – на мауэрлат в форме кольца.
Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.
Для покрытия конической верхней конструкции здания нецелесообразно использовать некоторые материалы.
Если выбрать шифер, металлочерепицу или профнастил – покрытия с волнистым рельефом, места стыковки будет очень сложно подогнать, к тому же много материала пойдет на обрезку. Внешний вид также оставляет желать лучшего.В крайнем случае, можно использовать плоские шиферные листы.
Лучшими материалами считаются:
Купольные и конические крыши часто используют как украшение – к примеру, на башенках, чтобы придать дому вид средневекового замка.
Это, несомненно, очень красивое архитектурное решение.
Однако если куполообразная или конусообразная крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно внимательно отнестись к обустройству стыков с кровлей основного здания.
Луковичная крыша
Одна из разновидностей круглой крыши часто встречается в возведении зданий религиозной направленности – как в русских православных церквях, так и в индийской храмовой архитектуре.
Это луковичная форма кровли. Высота ее, как правило, превосходит размер сечения, верх килевидный. Диаметр в самом широком месте превышает диаметр барабана – основания.
Применяется наслонная стропильная система с большим количеством раскосов и распоров, устанавливаемых в местах наибольших нагрузок.
Если размер конструкции превышает три метра – деревянная стропильная система не подойдет, необходимо использовать железный каркас. Обрешетка в этом случае также металлическая.
В качестве кровельного материала для луковичных глав отлично подходят листы легкой стали или кровельное железо.
Современные зодчие все чаще используют сталь, покрытую нитридом титана – покрытие обеспечивает сверкающий в солнечных лучах золотистый цвет церковных глав.
Арочная крыша, а так же куполообразная и сводчатая
Последнее время растет популярность домов с купольными крышами. Арочная крыша смотрится, во-первых, оригинально, во-вторых, очень даже симпатично. Существует несколько технологий по строительству подобных крыш. Но можно выделить одну общую черту всех купольных крыш: одну пятую часть всего дома составляют стены, оставшиеся четыре пятых здания приходятся на куполообразные крыши.
Арочные, купольные крыши можно встретить не только в купольном строительстве, но и при перекрытии целых зданий, которые имеют круговые очертания.
В наш век современных технологий встречаются здания с достаточно сложной архитектурой. В данном случае сводчатая крыша будет перекрывать лишь отдельные круглые части здания.
Прозрачная сводчатая крыша приобретает свои округлые очертания благодаря изогнутым элементам каркаса и иными крупными частями настила. Для всех купольных зданий купол и выполняет функцию крыши, укрытия над головой, защитой от непогоды.
Такой купол изначально делается из брусьев специальной формы. Затем брусья утепляют и обшивают снаружи и изнутри. Поэтому, строя себе купольный дом, делая свое жилище оригинальным и привлекательным,
Вы ни в коем случае не рискуете качеством и надежностью своего строения. Именно по этим причинам купольная крыша будет верным решением при строительстве своего жилища.
Крыша по фен-шуй
Не зря восточные мудрецы считают, что дом – это глаза, в роли рта выступает входная дверь, а в качестве головы всего дома – крыша. Фэн-шуй гласит, что голова должна быть особенно прочной и гармоничной, изготавливать ее следует из практичных и совершенных материалов. Именно голова отвечает за внешний вид дома, доминирует в нем.
Теперь следует выделить основные черты, которые выгодно отличают дома со сводчатыми крышами от обычных домов.
- Куполообразная крыша не задерживает большие воздушные потоки по причине своей обтекаемости. А это немаловажный фактор, влияющий на целостность и крепость дома.
- Почти всегда главным материалом арочных домов и вальмовых крыш является оцинкованная сталь. В то же время эту сталь подвергают технологии глубокой вытяжки, что придает материалу дополнительную жесткость.
- Если добавить к прочности стали ее отличные герметичные свойства, то можно смело утверждать, что у домов с куполообразной крышей кровельный материал безупречно выполняет две функции одновременно.
- Более того, сводчатая кровля не приносит дополнительных неудобств в ее обслуживании. К примеру, зимой, когда на улице обильные снежные осадки, снег ни в коем случае не будет скапливаться на крыше, как это происходило бы на обычной крыше. Снег будет плавно сходит на землю, не причиняя никакого вреда человеку и не угрожая его здоровью или жизни.
Прозрачный купол
Прозрачный куполЕще одной модной тенденцией в этой сфере становится строительство светопропускающих кровель. Причем «прозрачные» крыши возводятся как в жилых домах, так и в промышленных сооружениях.
Самое интересное, что арочная кровля строится в данном случае из обычного поликарбоната, так как он может деформироваться при минусовой температуре, не теряя при этом своих свойств, а так же используется стеклянная крыша.
Совет. За счет своей легкости, поликарбонату не требуются какие-либо дополнительные опоры, при этом создаются самонесущие конструкции с прекрасным внешним видом.
Поликарбонату характерны все те полезные свойства, которые являются необходимыми при строительстве светопропускающих крыш: отлично сохраняет тепло, пропускает внешний свет, может выдерживать большие нагрузки в виде снега, и, самое главное, не воспламеняется.
На рынке материалов есть еще такой материал, как сотовый поликарбонат. Он рассеивает солнечный свет, уменьшает слепящий эффект и яркость солнца.
На сотовый поликарбонат наносится специальное ультрафиолетовое покрытие, которое позволяет задерживать ультрафиолет и позволяет продлить срок службы материала.
Что касается размеров сотового материала, то используют в основном листы, толщина которых колеблется от 10 до32 мм, в зависимости от ситуации и необходимости.
Выделяют и монолитные листы. Арочная крыша должны быть изготовлена из монолитных листов, когда имеют место повышенные требования к светопропусканию.
Совет. Примером такой необходимости может служить остекление зимнего сада.
