      Вентиляция мансардной крыши: Вентиляция мансарды своими руками: крыши, этажа, кровли

      Содержание

      Вентиляция мансарды своими руками: крыши, этажа, кровли

      От наличия вентиляции в мансарде зависит не только комфорт ее обитателей, но и долговечность постройки. Причем вентиляция требуется и жилому пространству, и крыше. О том, почему необходим такой усиленный воздухообмен и как его обеспечить, мы расскажем далее.

      Содержание

      1. Зачем в мансарде вентиляция
      2. Функции вентиляции мансарды
      3. Вентиляция мансардного этажа
      4. Вентиляция мансардной крыши
      5. Дополнительные устройства вентиляции мансарды
      6. О величине продухов крыши
      7. Двухслойная и однослойная системы вентиляции крыши

      Зачем в мансарде вентиляция

      Кабинет в мансарде

      Полноценно использовать пространство жилого чердака, именуемое мансардой, будет невозможно без грамотно созданного воздухообмена. Жилое помещение должно обеспечиваться свежим воздухом, одновременно с этим необходимо удалять отработанный.

      В процессе жизнедеятельности человека постоянно выделяется влага: с дыханием, во время приготовления пищи, мытья посуды и стирки. Согласно законам физики теплый и влажный воздух поднимается вверх, к потолку мансарды. Он «ищет» мельчайшие щели и проникает далее: за подшивку, в утеплитель. Здесь часть влаги оседает. Утеплитель – минеральная вата, отлично впитывает в себя воду как напрямую, так и из насыщенных водяных паров и тумана. Мокрый утеплитель практически не выполняет свою функцию. Оставшаяся часть пара поднимается еще выше – к кровельному материалу и здесь оседает в виде конденсата, вызывающего коррозию и разрушение кровли.

      И даже если мансарда нежилая, вентилировать ее необходимо, иначе в застойном воздухе развиваются микробы, споры грибков, не регулируется влажность помещения. Зачастую, столкнувшись с массой неудобств проживания в невентилируемом пространстве, владельцы задумываются о том, как сделать вентиляцию в мансарде.

      Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

      Функции вентиляции мансарды

      Важность правилньой вентиляции

      Чтобы жильцы не задыхались от духоты летом, не страдали от излишней влажности и холода зимой, требуется вентиляция кровельной системы мансарды.

      • Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
      • В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
      • Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
      • При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
      • При хорошей вентиляции карниз мансарды не покроется сосульками;
      • Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
      • Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

      Вентиляция мансардного этажа

      Схематичное положение вывода вентканалов

      В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Для подачи в помещение свежего воздуха можно использовать мансардные окна или специальные клапаны. Площадь приточных клапанов, согласно строительным нормам, должна быть 1\500 от площади помещения.

      Выведение теплого и влажного воздуха из санузла или ванной комнаты организуется посредством вентканалов. А воздухообмен в жилых комнатах будет осуществляться через вентиляционные каналы кухни, туалета и ванной.

      Вентиляционные каналы проходят через крышу и устанавливаются по предлагаемой нами схеме. Выходы труб прикрываются зонтиками, чтобы внутрь не проникали атмосферные осадки (или в них не вили гнезда мелкие пернатые).

      К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

      Есть варианты оборудования мансардной вентиляции своими руками с помощью механической тяги. Вентиляционные каналы объединяются в один. Он выводится сквозь фронтон или через крышу на улицу. Тяга в нем будет обеспечиваться одним общим вентилятором, мощность которого следует рассчитывать в зависимости от площади мансарды. Вентилятор должен быть постоянно включенным, что не очень удобно и довольно затратно.

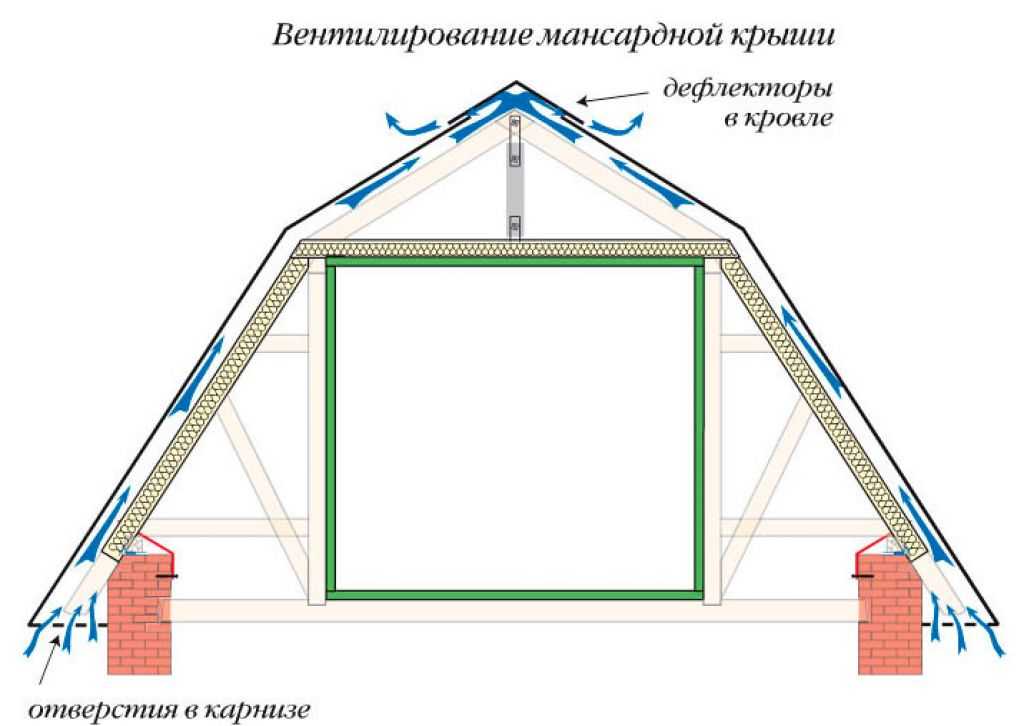

      Вентиляция мансардной крыши

      Вентиляционные зазоры

      Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку). Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

      Вентиляция кровельного пирога мансарды обеспечивается правильным чередованием слоев и созданием вентиляционных зазоров.

      Здесь:

      1. перекрытые.
      2. каркас здания.
      3. карниз.
      4. «подошвенная» доска.
      5. стропильная система.
      6. направление движения воздуха.

      Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

      • обшивка потолка;
      • пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
      • утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
      • обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
      • гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
      • материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

      Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

      Дополнительные устройства вентиляции мансарды

      Коньковый аэратор

      Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

      Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

      Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

      Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

      Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

      О величине продухов крыши

      Кровельные продухи

      Некоторые строители полагают, что площадь продухов – постоянная цифра. Это серьезная ошибка, приводящая к неэффективной работе вентиляции крыши мансардного этажа.

      Размер и количество отдушин зависят от площади и геометрии крыши.

      Общая площадь продухов должна быть не меньше 200 кв. сантиметров на метр площади. Это приблизительная цифра, которую нужно уточнять в каждом отдельном случае. Попытки монтировать вентиляцию мансарды на основании видео или других материалов могут быть успешными, но совет профессионала пригодится.

      Более точно площадь продухов можно рассчитать так:

      площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

      Полученные при расчетах результаты необходимо немного увеличить, так как во время возведения крыши и монтажа кровельного пирога вентиляционная щель частенько сужается, появляются препятствия для движения воздуха. Все потраченные средства и усилия на сооружение вентиляции мансарды своими руками будут бесполезными.

      Поэтому минимальный зазор желательно делать от 5 см независимо от результатов расчетов. Следует также знать, что сложные элементы крыши (парапеты, аттики, мансардные окна) значительно ухудшают движение воздуха в кровельном пироге. Приходится увеличивать ширину зазора, значительно усложняя сборку кровли. Поэтому специалисты рекомендуют по возможности упрощать конструкцию крыши.

      Двухслойная и однослойная системы вентиляции крыши

      Вентиляцию мансардной крыши можно обеспечить двумя способами:

      • двухслойным;
      • однослойным.

      Разница в схеме раскладки и типе гидроизоляционной пленки.

      Как делается вентиляция мансарды двухслойного типа, показано на схеме А. При двухслойной системе гидроизоляция укладывается так, чтобы образовался промежуток до утепляющего слоя с одной стороны и до кровельного с другой. То есть по обеим поверхностям гидроизоляционной пленки (снизу и сверху) проходят два потока воздуха, направляясь снизу вверх. Поэтому у карниза и возле конька оставляем щели или отверстия для вентиляции мансарды. Продухи можно сделать своими руками, просверлив отверстия в карнизном свесе и установив специальные решетки.

      Преимущество двухслойной схемы вентиляции: влага, проникающая снизу, из жилого помещения, конденсируется на гидроизоляции и стекает вниз. Верхний же слой гидроизоляции будет осушаться воздушным потоком, не позволяя намокать деревянным балкам и утеплителю. Важно не допустить соприкосновения гидроизоляционной пленки и утепляющего слоя.

      На схеме Б показано как сделать однослойную вентиляцию мансарды. Гидроизоляционная пленка укладывается прямо на слой минеральной ваты. Но для этого используется особый тип гидроизоляции – мембранная ткань. Она пропускает водяные пары, идущие из утеплителя (снизу), но не пропускает влагу, капающую сверху с кровельного материала. Подойдет лишь мембрана с проницаемостью 800 – 1000 грамм влаги на квадратный метр площади в сутки.

      Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

      Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

      Вентиляция мансардной крыши

      Содержание

      Вентиляция мансардной крыши

      Как сделать вентиляцию крыши над мансардой, жилого чердака и кровли своими руками

      От наличия вентиляции в мансарде зависит не только комфорт ее обитателей, но и долговечность постройки. Причем вентиляция требуется и жилому пространству, и крыше. О том, почему необходим такой усиленный воздухообмен и как его обеспечить, мы расскажем далее.

      Зачем в мансарде вентиляция

      Полноценно использовать пространство жилого чердака, именуемое мансардой, будет невозможно без грамотно созданного воздухообмена. Жилое помещение должно обеспечиваться свежим воздухом, одновременно с этим необходимо удалять отработанный.

      В процессе жизнедеятельности человека постоянно выделяется влага: с дыханием, во время приготовления пищи, мытья посуды и стирки. Согласно законам физики теплый и влажный воздух поднимается вверх, к потолку мансарды. Он «ищет» мельчайшие щели и проникает далее: за подшивку, в утеплитель. Здесь часть влаги оседает. Утеплитель – минеральная вата, отлично впитывает в себя воду как напрямую, так и из насыщенных водяных паров и тумана. Мокрый утеплитель практически не выполняет свою функцию. Оставшаяся часть пара поднимается еще выше – к кровельному материалу и здесь оседает в виде конденсата, вызывающего коррозию и разрушение кровли.

      И даже если мансарда нежилая, вентилировать ее необходимо, иначе в застойном воздухе развиваются микробы, споры грибков, не регулируется влажность помещения. Зачастую, столкнувшись с массой неудобств проживания в невентилируемом пространстве, владельцы задумываются о том, как сделать вентиляцию в мансарде.

      Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

      Функции вентиляции мансарды

      Чтобы жильцы не задыхались от духоты летом, не страдали от излишней влажности и холода зимой, требуется вентиляция кровельной системы мансарды.

      • Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
      • В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
      • Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
      • При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
      • При хорошей вентиляции карниз мансарды не покроется сосульками;
      • Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
      • Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

      Вентиляция мансардного этажа

      В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Для подачи в помещение свежего воздуха можно использовать мансардные окна или специальные клапаны. Площадь приточных клапанов, согласно строительным нормам, должна быть 1500 от площади помещения.

      Выведение теплого и влажного воздуха из санузла или ванной комнаты организуется посредством вентканалов. А воздухообмен в жилых комнатах будет осуществляться через вентиляционные каналы кухни, туалета и ванной.

      Вентиляционные каналы проходят через крышу и устанавливаются по предлагаемой нами схеме. Выходы труб прикрываются зонтиками, чтобы внутрь не проникали атмосферные осадки (или в них не вили гнезда мелкие пернатые).

      К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

      Есть варианты оборудования мансардной вентиляции своими руками с помощью механической тяги. Вентиляционные каналы объединяются в один. Он выводится сквозь фронтон или через крышу на улицу. Тяга в нем будет обеспечиваться одним общим вентилятором, мощность которого следует рассчитывать в зависимости от площади мансарды. Вентилятор должен быть постоянно включенным, что не очень удобно и довольно затратно.

      Вентиляция мансардной крыши

      Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку). Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

      Вентиляция кровельного пирога мансарды обеспечивается правильным чередованием слоев и созданием вентиляционных зазоров.

      1. перекрытые.
      2. каркас здания.
      3. карниз.
      4. «подошвенная» доска.
      5. стропильная система.
      6. направление движения воздуха.

      Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

      • обшивка потолка;
      • пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
      • утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
      • обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
      • гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
      • материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

      Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

      Дополнительные устройства вентиляции мансарды

      Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

      Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

      Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

      Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

      Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

      О величине продухов крыши

      Некоторые строители полагают, что площадь продухов – постоянная цифра. Это серьезная ошибка, приводящая к неэффективной работе вентиляции крыши мансардного этажа.

      Размер и количество отдушин зависят от площади и геометрии крыши.

      Общая площадь продухов должна быть не меньше 200 кв. сантиметров на метр площади. Это приблизительная цифра, которую нужно уточнять в каждом отдельном случае. Попытки монтировать вентиляцию мансарды на основании видео или других материалов могут быть успешными, но совет профессионала пригодится.

      Более точно площадь продухов можно рассчитать так:

      площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

      Полученные при расчетах результаты необходимо немного увеличить, так как во время возведения крыши и монтажа кровельного пирога вентиляционная щель частенько сужается, появляются препятствия для движения воздуха. Все потраченные средства и усилия на сооружение вентиляции мансарды своими руками будут бесполезными.

      Поэтому минимальный зазор желательно делать от 5 см независимо от результатов расчетов. Следует также знать, что сложные элементы крыши (парапеты, аттики, мансардные окна) значительно ухудшают движение воздуха в кровельном пироге. Приходится увеличивать ширину зазора, значительно усложняя сборку кровли. Поэтому специалисты рекомендуют по возможности упрощать конструкцию крыши.

      Двухслойная и однослойная системы вентиляции крыши

      Вентиляцию мансардной крыши можно обеспечить двумя способами:

      Разница в схеме раскладки и типе гидроизоляционной пленки.

      Как делается вентиляция мансарды двухслойного типа, показано на схеме А. При двухслойной системе гидроизоляция укладывается так, чтобы образовался промежуток до утепляющего слоя с одной стороны и до кровельного с другой. То есть по обеим поверхностям гидроизоляционной пленки (снизу и сверху) проходят два потока воздуха, направляясь снизу вверх. Поэтому у карниза и возле конька оставляем щели или отверстия для вентиляции мансарды. Продухи можно сделать своими руками, просверлив отверстия в карнизном свесе и установив специальные решетки.

      Преимущество двухслойной схемы вентиляции: влага, проникающая снизу, из жилого помещения, конденсируется на гидроизоляции и стекает вниз. Верхний же слой гидроизоляции будет осушаться воздушным потоком, не позволяя намокать деревянным балкам и утеплителю. Важно не допустить соприкосновения гидроизоляционной пленки и утепляющего слоя.

      На схеме Б показано как сделать однослойную вентиляцию мансарды. Гидроизоляционная пленка укладывается прямо на слой минеральной ваты. Но для этого используется особый тип гидроизоляции – мембранная ткань. Она пропускает водяные пары, идущие из утеплителя (снизу), но не пропускает влагу, капающую сверху с кровельного материала. Подойдет лишь мембрана с проницаемостью 800 – 1000 грамм влаги на квадратный метр площади в сутки.

      Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

      Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

      Грамотная вентиляция мансардного помещения частного дома

      В частном доме важно максимально эффективно использовать каждый квадратный метр пространств, поэтому так важны мансарды. Их грамотное обустройство позволяет получить дополнительные площади для бытового или хозяйственного использования. Вентиляция мансарды – ключевой элемент благоустройства чердачного помещения.

      Ключевым элементом благоустройства чердачного помещения является правильное обустройство вентиляции мансарды

      Зачем нужна вентиляция для мансарды и кровли

      В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

      От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

      При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

      Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

      Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

      Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

      • работающий на приток воздуха;
      • работающий на выведение отработанных воздушных масс.

      Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

      Вентиляция мансардной крыши предназначена для:

      1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
      2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
      3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
      4. Защиты элементов кровли от перегрева.
      5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

      Вентиляция мансардного помещения предназначена для:

      • постоянного поступления свежего воздуха;
      • бесперебойного выведения отработанных воздушных потоков;
      • поддержания благоприятных уровней влажности, температуры;
      • снижение общих затрат на обогрев дома зимой и его охлаждение летом.

      Воздухообмен крыши и мансардной комнаты взаимосвязаны, но кровельная вентиляция не может выполнять задачи мансардной системы и наоборот.

      Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

      Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

      Вентиляция подкровельного пространства мансарды

      Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

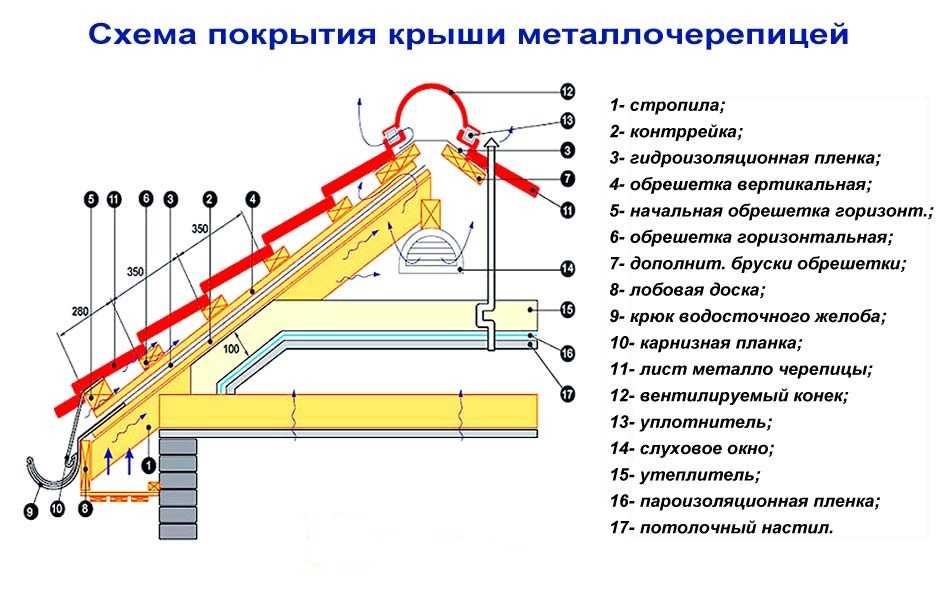

      Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

      • пропускать воздух;
      • обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

      Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

      Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

      1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
      2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
      3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

      Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

      Коньковый аэратор необходим для выведения воздуха в районе конька

      Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

      Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

      Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

      Устройство и принцип работы мансардной вентиляции

      Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

      Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

      Минусы естественной вентиляции через люки:

      1. Создание сквозняков.
      2. Высокие потери тепла зимой.
      3. Перегрев воздуха летом в жаркую погоду.

      Грамотнее позаботиться об обустройстве более сложной приточно-вытяжной вентиляции.

      Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

      Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши. Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

      Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

      Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

      Делаем вентиляцию мансарды самостоятельно

      Прежде чем приступать к монтажу системы воздухообмена мансарды своими руками, нужно подготовить детальный план предстоящих работ и схему расположения всех элементов. При подготовке необходимо тщательно осмотреть помещение мансарды, зафиксировать все размерные параметры и особенности конструкции.

      Если вентиляция будет принудительной, подбирается оптимальная модель вентилятора для вытяжки.

      1. В соответствии с обозначениями на схеме отмечаются места расположения клапанов и вытяжной трубы.
      2. С помощью перфоратора или дрели с коронкой проделывается отверстие в кровле. Работы стоит выполнять аккуратно, проходя через все слои кровельного пирога (пароизоляция, утеплитель, гидроизоляция, обрешётка, кровельный материал). Для приточных клапанов отверстия проделываются во фронтоне или карнизе. Обязательно учитывать соотношение расположения приточных и вытяжных каналов (последние должны располагаться выше).
      3. В стене монтируются клапаны: в отверстие вставляется трубка, с внешней стороны она закрывается решёткой, со стороны помещения на трубке закрепляется корпус клапана и фильтр. Все эти детали предусмотрены в комплекте клапана. Все щели герметизируются.
      4. На крыше, в месте проделанного отверстия, устанавливается накладка для трубы и надёжно фиксируется. Предварительно проверяется герметичность стыков. Устанавливается труба и закрепляется в вертикальном положении с соблюдением всех расстояний.

      В помещении к трубе устанавливается вентилятор. Снаружи производится установка дефлектора.

      Система вентиляции для мансарды готова к использованию. В течение нескольких дней воздухообменная конструкция тестируется на эффективность.

      Вентиляция чердака над мансардой – боремся с конденсатом

      Необходимые инструменты и материалы

      Как бы вы ни старались, на 100 % предотвратить попадание влаги в подкровельное пространство вам вряд ли удастся. Главная причина ее появления – конденсат, который негативно влияет на кровельные конструкции и микроклимат в помещении. Поэтому организация воздухообмена и вентиляция чердака над мансардой должны заботить каждого домовладельца.

      Конденсат-разрушитель – опасность для мансарды

      Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались обустроить жилую мансарду и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.

      И вот часть тепла даже через утеплитель для мансарды уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.

      Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.

      Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой мансарды своими руками, когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.

      Основные элементы подкровельной вентиляции

      Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.

      При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.

      Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

      Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.

      Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания. Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.

      Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы. Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта.

      Вентиляция чердака над мансардой – нюансы правильного воздухообмена

      О соотношении вентиляционных отверстий к вентилируемой площади вы уже знаете (1 кв.м. на 500 кв.м.), однако для каждого кровельного материала свои тонкости обустройства вентиляции. Так, для листового металла и гибкой черепицы лучше всего создать вентилируемую область в районе конька. Выглядит это так, как будто часть кровли приподняли над стропилами. Реализовать эту конструкцию очень просто – при монтаже кровельных материалов на стропила набиваются контррейки, которые и приподнимают нужную часть кровли.

      При правильной реализации конструкции воздух из помещения будет выходить под коньками, проходить немного вниз по кровле и выходить наружу сквозь вентиляционные отверстия. Для шиферной кровли такую процедуру выполнять не нужно – в этом случае воздух должен циркулировать снизу вверх. Входные отверстия создаются в подшивке, а выходные – в коньке.

      Площадь вытяжных отверстий рекомендуется делать на 10-15 % больше, чем приточных (карнизных), тогда будет создана естественная тяга воздуха.

      Если же вы решили обустраивать принудительную вентиляцию, вам понадобятся кровельные вентиляторы. Соотношение все то же – на каждые 500 кв.м. необходим 1 кв.м. вытяжных отверстий. Чтобы было проще считать, это соотношение можно представить как 0,2 кв.м. вытяжек на 100 кв.м. Если вы обитаете в умеренном климате, для предотвращения образования конденсата в трубах вентиляции в холодное время года необходимо позаботиться об их утеплении, или купить готовые варианты с утеплителем. Не забудьте позаботиться о низком уровне шума, поскольку такие изделия могут издавать во время работы существенный гул.

      Вентиляция мансарды через фронтоны + фото

      Обустроенная мансарда – это жилое пространство, нуждающееся в свежем воздухе, как и любое другое помещение в доме. Правильно организованная вентиляция мансарды через фронтоны позволяет поддерживать конструктивные элементы крыши в нормальном состоянии. Регулярный воздухообмен защищает стропильную систему мансарды от преждевременного разрушения, предотвращая образование конденсата и появление грибка. Система вентиляция способствует просушиванию утеплителя, исключая возможность снижения его теплотехнических характеристик, чем продлевает срок службы всего кровельного пирога.

      Особенности вентиляционной системы мансарды


      Основная цель, преследуемая при устройстве системы вентиляции – это обеспечение регулярной циркуляции потоков воздуха, которые омывают элементы конструкции мансардного помещения. Одновременно с непрерывно движущимися воздушными потоками из внутреннего пространства мансарды, ограниченного фронтонами и скатами, выводится конденсат и другие испарения, образующиеся в процессе жизнедеятельности человека.

      Устройство качественной системы вентиляции необходимо как для жилых мансард, так и для чердаков, используемых в качестве технического помещения. Планомерный воздухообмен создает внутри помещения благоприятный микроклимат, необходимый владельцам дома и стройматериалам. Выводя излишки влаги и отработанные воздушные массы, вентиляционная система выравнивает давление снаружи кровельной конструкции и внутри нее, препятствуя деформации связующих узлов и срыву кровли.

      Согласно нормам, принятым в 1964 г. Госстроем, общая площадь сечений всех вентиляционных отверстий должна быть в пределах 1/300-1/500 площади мансардного перекрытия. Этим же документом предусмотрено обновление воздуха в неблагоприятную погоду 2 раза в час. Температура внутри нежилого чердака должна отличаться от внешней минимум на 5-6°С.

      На сегодняшний день эти требования практически не изменились, но появилось большое количество современных стройматериалов и способов отделки, препятствующих естественному воздухообмену. Они надежно защищают мансарду от ветра и дождя, повышают герметичность конструкции, снижают теплопотери, но в то же время становятся непреодолимым барьером для прохождения потоков воздуха.

      Методы устройства вентиляции мансарды через фронтоны


      Существует несколько распространенных технологических приемов, обеспечивающих вентиляцию внутреннего пространства мансардного этажа и строительных конструкций, из которых он состоит:

      • Вентилируемый фронтон. Этот способ заключается в формировании вентиляционного зазора между материалами с разными теплотехническими характеристиками.
      • Вентиляционные решетки и окна. Эти элементы обеспечивают беспрепятственное движение воздуха через мансарду, что способствует снижению давления в помещении. Легче всего врезать решетки или окна на фронтон, но возможна установка и на скаты крыши.
      • Вентиляционные клапана. Используются в приточных и вытяжных системах вентиляции, движение воздушных потоков может быть естественное или принудительное, обеспечиваемое вентилятором. Функционально клапана приравниваются к вентиляционным окнам.

      Перечисленные способы вентиляции можно использовать как по отдельности, так и совмещая друг с другом. Их также дополняют аэраторами, турборефлекторами и другими подобными устройствами.

      Устройство вентилируемого фронтона


      Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

      Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

      • Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
      • Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

      При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки. Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

      Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

      Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

      Вентилируемый фронтон может быть:

      • С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
      • С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

      Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

      Вентиляционные решетки и окна


      Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

      Вентиляционные окна для фронтонов разделяются на два типа:

      • Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
      • Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

      Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

      Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

      Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

      Вентиляционные клапана


      Вентиляционные клапана являются отличной альтернативой решеткам, только более дорогой. Их устанавливают на фронтоны мансард для замены отработанного воздуха на свежий в равнозначном объеме.

      Кроме замены воздуха, вентиляционные клапана выполняют еще несколько полезных функций. Современные приточные устройства оснащены возможностью гасить шум, фильтровать и подогревать воздух, а также регулировать его объем в автоматическом режиме. Снаружи клапан ничем не отличается от вентиляционной решетки, а внутри мансарды представляет собой небольшую коробку, закрепленную под окном, как показано на фото.

      Принцип работы вентиляционного клапана заключается в следующем:

      • Порция свежего воздуха поступает в клапан. В естественной системе вентиляции движение потока воздуха происходит за счет разницы давления снаружи и внутри мансарды. В механических устройствах при помощи вентиляторов.
      • Затем воздух поступает в шумопоглотитель, конструкция которого может быть разной в зависимости от производителя. На некоторых устройствах он представляет собой гофрированную полимерную трубку с установленной сеткой для защиты от насекомых.
      • Затем воздух выходит из устройства к радиатору отопления, нагревается и распространяется по пространству мансарды.

      Для отведения отработанного воздуха используют обычные вентиляционные окна или вытяжки с вентилятором. Установка клапанов производится аналогично установке вентиляционных окон с удлиняющим патрубком.

      Вентиляция мансарды

      Вентиляция мансарды крайне необходима не только для комфорта в помещении, от её наличия зависит как срок службы крыши, так и жилого помещения. Итак, для чего необходимо вентилировать чердачное пространство? Как всем известно, любая жилая часть дома должна быть обеспечена доступом свежего воздуха. А это невозможно без хорошей вентиляции, особенно на чердаке.

      Все люди в ходе своей жизнедеятельности выделяют в окружающую среду влагу. Зная законы физики, легко догадаться, что теплый и влажный воздушный поток стремятся подняться наверх. В данной ситуации к потолку комнаты. Такой воздух начинает проникать в мелкие расщелины, далее в подшивку и в утеплитель крыши. По большей части, для утепления используют минеральную вату, а она очень хорошо впитывает в себя влагу и становится мокрой. В таком виде утеплитель минимально выполняет свои исходные функции. Не осевшая в вате влага и пары поднимаются к кровельному материалу, а это приводит к коррозии и может разрушить кровлю.

      В том случае, когда чердачное помещение не используется в качестве жилого, вентилировать его крайне необходимо. Поскольку без этого возникает риск развития микробов и различных грибков. Вентиляция мансарды требуется и тогда, когда само мансардное помещение соединяется с другим этажом лестничным проходом.

      Вентиляция и её функции

      Вентиляция важна для комфортного проживания дома в любое время года. Летом она помогает избавиться от духоты, а в осенне-зимний период спасает от лишней влаги и холода. Очень важно правильно установить вентиляцию, поскольку:

      • Она не допускает скопление под крышей влажности, благодаря чему теплоизоляционный слой остается полностью сухой и сохраняет свои изначальные свойства по сбережению тепла;
      • В хорошо вентилируемом помещении минимально возможно появление плесени и вредного грибка, которые могут сильно повредить деревянные обрешетки и стропильную систему крыши;
      • Правильно обеспеченная вентиляционная система не позволит кровельным материалам сильно нагреваться под палящим солнцем;
      • Хорошая вентиляция уберегает от коррозии металлочерепицу, так как не дает влаге скапливаться, особенно в дождливое время года;
      • В зимний период времени она препятствует образованию наледи и сосулек под карнизом мансарды и обшивкой крыши;
      • Хорошая вентиляция существенно экономит расходы на обогрев мансардного помещения в период холодов и на охлаждение в жаркий сезон.

      Правильная вентиляция мансардного помещения

      Если чердачное пространство является жилым, то крайне важно правильно оборудовать не только приток свежего воздуха, но и организовать его отток. Для вентилирования мансарды часто используются обычные окна или приточные клапаны. Их площадь должна быть 1:500 от площади самого помещения, исходя из строительных нормативов.

      Но, к большому сожалению, метод естественного вентилирования пространства очень сильно зависим от погодных условий. К примеру, в зимний период из окон и клапанов может очень сильно тянуть холодный воздух, а летом вообще произойти его застой. Однако все это легко исправить с помощью принудительного воздухообмена.

      Собственноручно обеспечить систему вентилирования кровли можно с помощью механики. В этом случае, все каналы вентиляции соединяются в один, который выводится через фронтон или крышу на улицу. Здесь тягу обеспечивает общий вентилятор. Его мощность напрямую зависит от площади мансардного помещения.

      Такой способ вентиляции является весьма затратным, поскольку вентилятор придется держать включенным постоянно.

      Крыша и её сборка

      Крышу на мансардном этаже вентилирует движение потоков воздуха, расположенных под материалом кровли. Эти потоки поднимаются вверх, то есть к коньку крыши. Порой для хорошей вентиляции вполне достаточно правильной сборки крыши, но временами необходимо применить дополнительные устройства.

      Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров. Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

      1. Потолочная обшивка;
      2. Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель. Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
      3. Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
      4. Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха. При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
      5. Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
      6. Завершающий слой – сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.

      Очень важно оставить небольшой выход для потоков воздуха. Располагается он у конька крыши. Делается это при помощи дополнительных кровельных аксессуаров.

      Дополнительные кровельные аксессуары

      Коньковый аэратор является тем самым дополнительным устройством, которое способствует выходу воздушных потоков и находится у конька. Располагают такой аксессуар вдоль всего верхнего ребра крыши. Все щели аэратора прикрываются решеткой. Это не допускает проникновение внутрь различного мусора и насекомых. Коньковый аэратор совместно с карнизными продухами превосходно вентилируют пространство под кровлей.

      Стоит помнить о том, что при закрытии карнизных свесов необходимо оставить небольшие зазоры для воздуха. Рекомендуется использовать в этих целях пластиковые или же металлические софиты с небольшими отверстиями. Такой способ один из самых простых, но довольно эстетичных с виду.

      В ситуации, когда вентиляцию мансарды нужно монтировать самостоятельно у готового дома, в карнизные свесы монтируются вентиляционные сетки. Их можно приобрести в любом специализированном магазине. В том случае, если необходимо сделать верхние продухи в полностью собранной крыше, где конек закрыли, используют аэраторы.

      Кровельный аэратор представляет собой трубу из пластика, наверху которой расположен зонтик. Его можно установить на любой крыше.

      Кровельные продухи и их величина

      Неверным является предположение о том, что кровельные продухи имеют площадь определенного размера. Это большое заблуждение, которое может сделать процесс вентилирования кровли неэффективным.

      Необходимый размер и количество продухов напрямую зависят от площади и геометрического строения кровли. Их площадь должна быть не менее чем 200 см. кв. на один метр площади крыши. Однако и это лишь примерная цифра. Наиболее точно рассчитать эту цифру можно при помощи такой формулы: площадь вентиляционного продуха должна равняться 0,05% площади двухскатной крыши.

      Число, получившееся в итоге, нужно немножко увеличить. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. А это препятствует прохождению воздушных потоков.

      Следует учесть и тот факт, что сложные элементы на крышах также препятствуют нормальному воздухообмену в кровельном пироге. Для устранения и увеличивается изначальная ширина.

      Способы вентилирования

      Таких способов два:

      Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

      При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

      Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

      её функции, советы и рекомендации

      Содержание:

      • Вентиляция и её функции
      • Правильная вентиляция мансардного помещения
      • Крыша и её сборка
      • Дополнительные кровельные аксессуары
      • Кровельные продухи и их величина
      • Способы вентилирования

      Вентиляция мансарды крайне необходима не только для комфорта в помещении, от её наличия зависит как срок службы крыши, так и жилого помещения. Итак, для чего необходимо вентилировать чердачное пространство? Как всем известно, любая жилая часть дома должна быть обеспечена доступом свежего воздуха. А это невозможно без хорошей вентиляции, особенно на чердаке.

      Все люди в ходе своей жизнедеятельности выделяют в окружающую среду влагу. Зная законы физики, легко догадаться, что теплый и влажный воздушный поток стремятся подняться наверх. В данной ситуации к потолку комнаты. Такой воздух начинает проникать в мелкие расщелины, далее в подшивку и в утеплитель крыши. По большей части, для утепления используют минеральную вату, а она очень хорошо впитывает в себя влагу и становится мокрой. В таком виде утеплитель минимально выполняет свои исходные функции. Не осевшая в вате влага и пары поднимаются к кровельному материалу, а это приводит к коррозии и может разрушить кровлю.

      Схема вентиляции на мансардном этаже

      В том случае, когда чердачное помещение не используется в качестве жилого, вентилировать его крайне необходимо. Поскольку без этого возникает риск развития микробов и различных грибков. Вентиляция мансарды требуется и тогда, когда само мансардное помещение соединяется с другим этажом лестничным проходом.

      Вентиляция и её функции

      Вентиляция важна для комфортного проживания дома в любое время года. Летом она помогает избавиться от духоты, а в осенне-зимний период спасает от лишней влаги и холода. Очень важно правильно установить вентиляцию, поскольку:

      • Она не допускает скопление под крышей влажности, благодаря чему теплоизоляционный слой остается полностью сухой и сохраняет свои изначальные свойства по сбережению тепла;
      • В хорошо вентилируемом помещении минимально возможно появление плесени и вредного грибка, которые могут сильно повредить деревянные обрешетки и стропильную систему крыши;
      • Правильно обеспеченная вентиляционная система не позволит кровельным материалам сильно нагреваться под палящим солнцем;
      • Хорошая вентиляция уберегает от коррозии металлочерепицу, так как не дает влаге скапливаться, особенно в дождливое время года;
      • В зимний период времени она препятствует образованию наледи и сосулек под карнизом мансарды и обшивкой крыши;
      • Хорошая вентиляция существенно экономит расходы на обогрев мансардного помещения в период холодов и на охлаждение в жаркий сезон.

      к содержанию ↑

      Правильная вентиляция мансардного помещения

      Особенности естественной вентиляции

      Если чердачное пространство является жилым, то крайне важно правильно оборудовать не только приток свежего воздуха, но и организовать его отток. Для вентилирования мансарды часто используются обычные окна или приточные клапаны. Их площадь должна быть 1:500 от площади самого помещения, исходя из строительных нормативов.

      Но, к большому сожалению, метод естественного вентилирования пространства очень сильно зависим от погодных условий. К примеру, в зимний период из окон и клапанов может очень сильно тянуть холодный воздух, а летом вообще произойти его застой. Однако все это легко исправить с помощью принудительного воздухообмена.

      Собственноручно обеспечить систему вентилирования кровли можно с помощью механики. В этом случае, все каналы вентиляции соединяются в один, который выводится через фронтон или крышу на улицу. Здесь тягу обеспечивает общий вентилятор. Его мощность напрямую зависит от площади мансардного помещения.

      Такой способ вентиляции является весьма затратным, поскольку вентилятор придется держать включенным постоянно.

      к содержанию ↑

      Крыша и её сборка

      Крышу на мансардном этаже вентилирует движение потоков воздуха, расположенных под материалом кровли. Эти потоки поднимаются вверх, то есть к коньку крыши. Порой для хорошей вентиляции вполне достаточно правильной сборки крыши, но временами необходимо применить дополнительные устройства.

      Выступ с продухом на мансарде

      Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров. Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

      1. Потолочная обшивка;
      2. Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель. Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
      3. Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
      4. Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха. При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
      5. Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
      6. Завершающий слой – сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.

      Очень важно оставить небольшой выход для потоков воздуха. Располагается он у конька крыши. Делается это при помощи дополнительных кровельных аксессуаров.

      к содержанию ↑

      Дополнительные кровельные аксессуары

      Коньковый аэратор является тем самым дополнительным устройством, которое способствует выходу воздушных потоков и находится у конька. Располагают такой аксессуар вдоль всего верхнего ребра крыши. Все щели аэратора прикрываются решеткой. Это не допускает проникновение внутрь различного мусора и насекомых. Коньковый аэратор совместно с карнизными продухами превосходно вентилируют пространство под кровлей.

      Стоит помнить о том, что при закрытии карнизных свесов необходимо оставить небольшие зазоры для воздуха. Рекомендуется использовать в этих целях пластиковые или же металлические софиты с небольшими отверстиями. Такой способ один из самых простых, но довольно эстетичных с виду.

      В ситуации, когда вентиляцию мансарды нужно монтировать самостоятельно у готового дома, в карнизные свесы монтируются вентиляционные сетки. Их можно приобрести в любом специализированном магазине. В том случае, если необходимо сделать верхние продухи в полностью собранной крыше, где конек закрыли, используют аэраторы.

      Кровельный аэратор представляет собой трубу из пластика, наверху которой расположен зонтик. Его можно установить на любой крыше.

      к содержанию ↑

      Кровельные продухи и их величина

      Продухи на этапе строительства

      Неверным является предположение о том, что кровельные продухи имеют площадь определенного размера. Это большое заблуждение, которое может сделать процесс вентилирования кровли неэффективным.

      Необходимый размер и количество продухов напрямую зависят от площади и геометрического строения кровли. Их площадь должна быть не менее чем 200 см. кв. на один метр площади крыши. Однако и это лишь примерная цифра. Наиболее точно рассчитать эту цифру можно при помощи такой формулы: площадь вентиляционного продуха должна равняться 0,05% площади двухскатной крыши.

      Число, получившееся в итоге, нужно немножко увеличить. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. А это препятствует прохождению воздушных потоков.

      Следует учесть и тот факт, что сложные элементы на крышах также препятствуют нормальному воздухообмену в кровельном пироге. Для устранения и увеличивается изначальная ширина.

      к содержанию ↑

      Способы вентилирования

      Таких способов два:

      • однослойный;
      • двухслойный.

      Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

      При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

      Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

      ВЕНТИЛЯЦИЯ МАНСАРДНОЙ кровли [кровельные багры часть 6]

      Моррис Чарни

      Моррис Чарни

      Моррис Чарни

      Архитектор, градостроитель и строительный инспектор

      Опубликовано 16 марта 2016 г.

      + Подписаться

      Это сообщение было изменено 9 ноября 2016 года. В частности, фотография выше была заменена, чтобы показать мансардную крышу, где отсутствует приточная вентиляция кровли в верхней части мансардной крыши [дефект] и вентиляция в нижней часть, которая неверна, потому что нижняя часть мансарды на самом деле является стеной [второй дефект]. Между стеной [в данном случае слуховыми окнами] и антретой верхней мансарды нет возможности соединения, прохода воздуха и не должно быть. Слуховые окна имеют форточки, которые носят чисто декоративный характер и не должны пропускать наружный воздух в полость стены. Низкая наклонная верхняя крыша на фото даже не видна, как и слуховое окно в прихожей или чердачном пространстве этой верхней крыши.

      Важно знать, что нижняя часть мансардной крыши является стеной для верхнего этажа и наружные стены мы не вентилируем, а утепляем. Показанные на этом фото нижние форточки в слуховых окнах не имеют ничего общего с верхней мансардой. Верхнюю часть крыши трудно вентилировать, потому что нет потолка для впуска воздуха, а наличие максимального вентиляционного отверстия [выходного вентиляционного отверстия] к вершине крыши приводит к вытягиванию нагретого воздуха из внутренней части дома. Именно потери тепла приводят к таянию снега, образованию льда и образованию сосулек на водосточных желобах. Решением является установка нестандартных вентиляционных отверстий на верхней кровле, расположенных над уровнем изоляции. Вентиляционное отверстие должно быть спроектировано таким образом, чтобы всасываемый воздух поступал через горизонтальную решетку. Все вентиляционные отверстия с вертикальным входом обеспечивают проникновение дождя или снега, переносимого ветром, на чердак. Будет проблема как летом, так и зимой, когда на чердаке нет кровельной вентиляции [воздух входит, а затем выходит, забирая с собой все лишнее тепло и влажность]. Это приводит к накоплению тепла на чердаке на той стороне крыши, которая обращена к солнцу [юг или юг/запад].
      Нижние углы битумной черепицы будут скручиваться из-за теплового удара [обледенение зимой, накопление тепла летом] независимо от типа черепицы. Опоясывающий лишай будет стареть преждевременно.

      Мансардные крыши очень популярны в Квебеке. К сожалению, вентиляция кровли для него обычно делается неправильно. Одна и та же ошибка повторяется снова и снова, даже когда кровельное покрытие [например. битумная черепица] подлежит замене. В основном концепция мансардной крыши – это продолжение того же кровельного материала над верхним этажом. Это делается из эстетических соображений; поэтому структура выглядит короче. Верхняя крыша – это настоящая крыша, которая требует утепления и вентиляции. Нижняя часть мансарды на самом деле представляет собой стену, а не крышу. Поэтому часто приточная вентиляция ошибочно размещается внизу нижней части мансарды [напр. перфорированные металлические софиты] и это равносильно попытке проветрить нижнюю часть изолированной стены, что не имеет смысла. Между нижней секцией и верхней секцией нет прохода воздуха.

      Чтобы исправить ошибку, необходимо изменить профиль на стыке верхней и нижней кровли, чтобы обеспечить приточную вентиляцию. Когда максимальная вентиляция размещена в верхней части крыши, она действует как выходная вентиляция. Если нет приточных вентиляционных отверстий, то воздух будет вытягиваться изнутри дома, что контрпродуктивно. 19 ноября85 Квебек попытался решить эту проблему, включив эскиз [рис. 17A] в постановление под названием… «Loi et règlement commentés sur l’économie de l’energie». быть неправильно вентилируемым.

      Toits mansardés sont très populaires au Québec. Malheureusement, ла вентиляция автомобиля il est généralement mal faite. La même erreur est répétée maintes et maintes fois, même lorsque le toit couvrant [стр. бывший. bardeaux d’asphalte] прибывают à être remplacé. Fondamentalement, le concept d’un toit en mansarde, является продолжением мэма matière de toiture sur l’étage superieur. Cela se fait pour des raisons ethétiques ; La Maison semble Donc Plus Courte.

      La partie superieure du toit est le vrai toit nécessitant une изоляции et вентиляции. La partie inférieure de la mansarde est vraiment un mur pas un toit. Si souvent la Ventrée de l’entrée est par erreur placée au bas de la party inférieure de la mansarde [стр. бывший. des soffites métalliques perforés] et c’est l’equivalent d’essayer d’evacuer la partie inferieure d’un mur isolé qui n’a aucun sens. Il n’y aucun pass d’air entre la partie inferieure et la party superieure. Pour corriger l’erreur, le profil doit changer а-ля соединение du toit superieur et inférieur pour permettre uneventrée. Lorsqu’un vent Maximum является местом проведения супервечеринки во время проведения вылазки. S’il n’y aucun bouches d’admission puis il sera être attirant l’air à l’interieur de la maison qui est contre-productif. 19 ноября85, Québec, эссе о решении проблемы, связанной с croquis [Рис. 17 а] dans un règlement intitulé… «Loi et règlement commentés sur l «экономия энергии» que la recommandation a eté largement ignorée et ce jour , на trouve que les toits mansardés continuent d’être mal ventilés Моррис Чарни/архитектор

      • Важность смены свежего воздуха при мигрени

        15 июля 2022 г.

      • Отчет IQAir о качестве воздуха в мире

        23 марта 2022 г.

      • Перед лицом неизбежности Зеленский прав

        21 марта 2022 г.

      • Столкнувшись с неизбежным

        7 марта 2022 г.

      • Пропаганда, контролирующая повествование

        4 марта 2022 г.

      • Доминирование политики над целями городского дизайна

        25 февраля 2022 г.

      • ПРОДОЛЖАЮЩИЕСЯ ПОСЛЕДСТВИЯ ДЕРЕГУЛИРОВАНИЯ

        15 февраля 2022 г.

      • ГРЕДКАЯ ОБМАНЫВАЮЩАЯ И НЕЗАКОННАЯ ПРАКТИКА НЕКОТОРЫХ АГЕНТОВ ПО НЕДВИЖИМОСТИ

        9 февраля 2022 г.

      • Загрязнение дорожного движения связано с 2 миллионами случаев астмы у детей

        12 января 2022 г.

      • Воздействие загрязнения воздуха связано с более высоким риском развития Covid-19

        26 нояб. 2021 г.

      Другие также смотрели

      Исследуйте темы

      мансардная крыша — вертикальная вентиляция

      мансарда_беспредел
      Новый член
