Устройство мауэрлата на мансардных крышах из газобетона: устройство мауэрлата на мансардных крышах

устройство мауэрлата на мансардных крышах

Содержание статьи

Строительство мансардной крыши своими руками

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

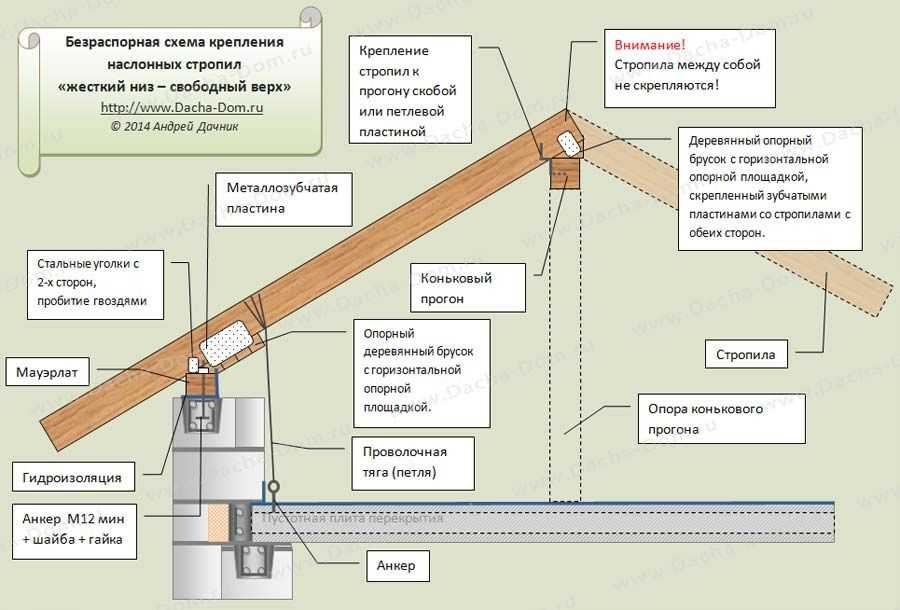

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Что такое мауэрлат: конструкция и установка своими руками

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

Концы болтов должны быть достаточно длинными для накручивания гаек

Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Стропильная система мансардной крыши — чертежи

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

Стропильная система мансардной крыши — чертежи

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

укладка, установка с армопоясом и без него

Газобетонные блоки считаются востребованными материалами для возведения теплых, недорогих и комфортных строений. Они являются разновидностью ячеистых бетонов, к которым так же относится газосиликат и пеноблок. Процесс кладки данных блоков считается простым и быстрым, поэтому получить готовую коробку дома не составит труда. При этом заблаговременно следует определиться, как будет осуществляться крепление мауэрлата к газобетону. Грамотно проведенная работа обеспечит долгий срок службы конструкции, а также крыша будет легко справляться с многочисленными воздействиями атмосферы.

Важно! Обычно осуществляется крепление мауэрлата к газобетону без армопояса, поэтому выбираются какие-либо подходящие для работы крепежи.

Определение нагрузки

Перед укладкой мауэрлата следует определиться с нагрузками. Обычно он изготавливается из древесины или металла. Часто он делается из того же материала, который применяется для создания стропил. Он непременно прочно и надежно фиксируется к стенам строения, после чего к нему прикрепляются стропила, обрешетка и кровельное покрытие. Это позволяет получить единую качественную стропильную систему.

В точках, где стропила опираются на мауэрлат, обеспечивается передача нагрузки, которая далее преобразуется и перераспределяется по всем стенам дома.

Важно! Газобетон считается специфическим материалом, не выдерживающим точечные нагрузки, поэтому с течением времени быстро разрушается, поэтому в регионах, где высока сейсмическая активность, желательно пользоваться технологией, предполагающей формирование армированного пояса.

Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент. Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции.

Во время данных расчетов должны учитываться факторы:

• площадь самого строения;
• конфигурация дома;
• материал и тип кровельного покрытия;
• размеры стропил и иные параметры;
• климатические условия конкретного региона, где осуществляется строительство здания;
• наличие мансардного помещения;
• вид конструкции крыши, так как она может быть двускатная или шатровая, сферическая или какая-либо другая, причем каждый вид обладает своим весом и особенностями.

Наиболее часто осуществляется строительство обычной двускатной крыши.

Из чего делается мауэрлат?

Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:

• Деревянный брус. Его сечение может быть разным, причем оптимальным считается пользоваться лиственницей. Монтаж бруса осуществляется равномерно по всем стенам дома, причем в местах стыков крепление мауэрлата к стене из газобетона выполняется с помощью прямого замка или гвоздей, обладающих большими размерами.
• Швеллер. Он представлен профилем из металла, обладающим п-образным сечением. Перед тем, как выполнять его укладку, следует убедиться, что на все поверхности нанесено специальное покрытие, гарантирующее прекрасную защиту материала от процесса коррозии.
• Двутавр. Является обычным профилем, имеющим н-образное сечение.

Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса.

Основные методы фиксации

Крепление мауэрлата к газобетону может осуществляться разными способами. Для этого выбираются те или иные виды крепежных элементов.

Важно! Желательно устройство конструкции делать таким образом, чтобы мауэрлат находился на расстоянии не меньше 5 см от наружной части стены, поэтому крепление непосредственно на стенах считается затруднительным.

Как закрепить мауэрлат к газобетону без армопояса? Для этого можно пользоваться разными методиками, предполагающими применение разнообразных крепежей.

1. Использование химических анкеров

Они специально предназначены для того, чтобы надежно закреплять разные элементы на газобетонных стенах. Они представлены в нескольких видах, каждый из которых сделан на основе из полимеров.

Важно! Химические анкера в отличие от механических крепежей не способствует напряжению распирания, а это особенно актуально для крепления мауэрлата по краям строения.

Основа из полимеров обеспечивает надежное связывание двух материалов. Кроме применения таких химических анкеров требуется пользоваться гвоздями или болтами, а также нередко используются винты. Для усиления углов, эффективными считаются скобы или пластины.

Принцип использования химических анкеров, позволяющих надежно установить мауэрлат на газобетоне, заключается в том, что масса из синтетических элементов надежно внедряется непосредственно в поры газобетона, что обеспечивает надежность соединения блоков с мауэрлатом, представленным брусом или металлическим стержнем.

Сам процесс применения этих крепежей делится на этапы:

• подготавливается специальное отверстие для заливки химического состава;
• в него заливается смесь до упора;
• вставляется стержень из металла;
• прикрепляется мауэрлат;
• как только масса застынет, обеспечится надежное соединение элементов.

Считается, что такой метод крепления более надежен по сравнению с использованием механических крепежей. Служит фиксация больше 50 лет, причем наиболее оптимально пользоваться такими химическими анкерами в углах дома, а при этом отсутствует вероятность откола этой части.

Важно! Не допускается в местах крепления осуществлять сварочные работы, так как это приведет к разрушению полимера, поэтому он потеряет свою прочность.

2. Применение специальных шпилек

Этот вариант считается оптимальным для небольшого строения и легкой крыши. Не допускаются серьезные нагрузки на места крепления. Обычно применяется способ, если нет возможности для создания армопояса.

Важно! Специалисты считают этот метод не слишком эффективным, но отсутствуют случаи, когда разрушалась бы конструкция.

Сам процесс крепления делится на этапы:

• сверлом делаются отверстия в газоблоке, причем расстояние между ними должно быть примерно 1 м;
• вставляются шпильки, после чего они заделываются с использованием безусадочного раствора, а также допускается пользоваться цементным молочком;
• создается гидроизоляционный слой, укладываемый непосредственно на стены из газобетона, причем обычно для этого используется рубероид;
• укладывается мауэрлат на газобетон;
• он затягивается специальными гайками, причем процедура выполняется через резьбу имеющейся шайбы;
• после окончания монтажа надо воспользоваться специальными скобами для стягивания;
• сверху можно сделать стропильную систему.

Такое соединение не считается слишком надежным, поэтому обычно используется для небольших строений и при небольших нагрузках на кровлю.

3. Правила применения проволоки

Данный метод считается достаточно востребованным и простым. Пользоваться проволокой надо на непосредственном этапе возведения строения. Она непосредственно вмуровывается в дом. Сам процесс ее использования делится на этапы:

• во время кладки стен за 2 ряда до самого верха надо продеть между газобетонными блоками проволоку из стали;
• предварительно проволока скручивается в несколько слоев;
• концы элементов выпускаются;
• середина проволоки закладывается в стены;
• проволока должна обладать такой длиной, чтобы ее концы легко проходили через мауэрлат, а также, чтобы имелась возможность скрутить их;
• количество проволоки определяется в зависимости от числа устанавливаемых стропил.

Данный метод считается достаточно простым и быстро реализуемым. Не требуется тратить много средств, но подходит этот вариант исключительно для небольших строений и простых видов крыш.

4. Применение армопояса и шпилек

Наиболее надежной фиксация мауэрлата будет при использовании армированного пояса. Он предотвращает возможную деформацию стен, а также придает всему дому высокой жесткости. За счет него все нагрузки перераспределяются равномерно.

Армопояс представлен специальной конструкцией из железобетона. Она проходит по всем стенам строения. Армированный пояс формируется последовательными действиями:

• по периметру дома создается опалубка, причем обычно используется съемная конструкция;
• укладывается внутрь нее арматура;
• устанавливаются специальные шпильки для надежной фиксации опалубки;
• заливается конструкция качественным бетонным раствором;
• после его застывания демонтируется опалубка.

После выполненных работ фиксируется мауэрлат на шпильки.

Таким образом, для фиксации мауэрлата к стенам, сформированным из газобетонных блоков, могут применяться различные крепежные элементы. Каждый способ обладает своими особенностями, причем для большинства из них не требуется пользоваться армированным поясом. Эти методы гарантируют надежную посадку мауэрлата, его крепление к стенам и эффективную фиксацию самого кровельного покрытия. Все нагрузки при этом будут распределяться по стенам строения. Специалисты уверяют, что при возведении стен из точечных материалов, таких как пеноблоки или газоблоки, лучше всего пользоваться армопоясом, хотя отсутствуют случаи разрушения домов при использовании вышеуказанных методов. Поэтому для стандартных домов с легкой кровлей они являются идеальным выбором.

Мауэрлат без армопояса — варианты установки и крепления для газобетонных стен

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Содержание

1. Газобетон — это?
2. Армопояс: особенности конструкции
3. Способы крепления
   1. Вариант №1
   2. Вариант №2
   3. Вариант №3
   4. Вариант №4
   5. Вариант №5
4. Обобщение по теме

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

• относится к категории пористых материалов;
• неплохие теплоизоляционные качества;
• не самое низкое влагопоглощение;
• неплохая несущая способность;
• низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

• можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
• если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
• если зимой снеговая нагрузка незначительная;
• если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
• если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

• проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
• длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
• шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

Это тоже важно знать:  Контробрешетка – нужный или лишний элемент крыши

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
3. Забиваются дюбели.
4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

• сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
• она затягивается гайкой М12 с уложенной под неё широкой шайбой;
• скрученная проволока перекидывается через стену, соответственно и мауэрлат;
• свободная петля на противоположном конце вставляется в свободный конец шпильки;
• производится затяжка гайкой и шайбой;
• потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Это тоже важно знать:  Обрешетка – важная деталь любой крыши

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Устройство и технология строительства. Особенности обустройства многоуровневой системы

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословных денег, вам обязательно стоит рассмотреть проекты с мансардой. Опыт застройщиков подсказывает, что это лучший способ планировки жилья эконом-класса, ведь один квадратный метр жилплощади в нем стоит в разы дешевле, чем в двухэтажках. Существует заблуждение, что мансарда пригодна только для сезонного использования в теплое время года.

Однако это ошибочно, так как хорошо утепленная ломаная мансардная крыша отлично сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной теплоизоляции чердак является своеобразной «воздушной подушкой», поддерживающей оптимальную температуру внутри дома.

Односкатная мансардная крыша считается технически сложной конструкцией, и ее строительство рекомендуется доверить профессиональной бригаде. Тем не менее человек, знакомый с кровельными работами на примере традиционной двускатной крыши, вполне способен осилить ее сооружение своими руками, с помощью двух подсобных рабочих, помощников. Главное понимать, что это процесс, требующий серьезного подхода, начинать который без предварительных расчетов опрометчиво.

Разновидности мансардных крыш

Чердак — отапливаемое или холодное помещение под крышей, которое используется как жилое. Согласно строительным нормам, на чердаке необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Помещения под крышей, в которых эти условия не выполняются, называются чердачными. Для устройства мансарды подходят следующие виды крыш:

ломаная крыша

Устройство мансардной крыши, пригодной для проживания, предусматривает обязательное утепление, организацию естественного освещения с помощью слуховых окон или вертикальных окон и принудительное вентиляция.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, построив своими руками обычную треугольную крышу. Но из-за крутизны скатов, чтобы потолок выучил, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь крыша с переменным углом скатов позволяет более эффективно распоряжаться имеющимся пространством.

Благодаря более плоской верхней части потолки кажутся выше. Согласно строительным нормам, если расстояние от пола до конькового соединения меньше 2,5-2,7 метра, помещение не считается жилым, его нельзя назвать мансардой, это скорее просто чердак.

• Возможность сделать более высокие потолки.
• Высокий уровень защиты от атмосферных осадков, ветра.
• Легкая уборка снега со склонов.
• Помогает согреться.
• Рациональное использование подкровельного пространства.

Этапы строительства

Создать проект

При составлении проекта ломаной мансардной крыши для строительства своими руками лучше составить чертежи с разными проекциями, которые будут комплексно показывать расположение ее элементов. Исходя из длины и ширины дома, нужно определить размеры мансардного помещения, а также крыши. В первую очередь строится геометрия скатов:

Чтобы расчеты проекта были правильными, важно точно произвести первичные замеры, а также выдержать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры здания и желаемый тип кровли, остальную работу они выполняют автоматически. Если доступа к такому софту нет, лучше использовать готовые проекты.

Расчет стропильной системы

Стропила – основные несущие элементы ломаной мансардной крыши, своеобразный ее костяк. Они подвергаются огромным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног осуществляется не случайно, а в соответствии с шагом установки, расстоянием между опорами, значениями ветровой и снеговой нагрузок. Если первые три показателя легко определить по составленному чертежу, то последние два нуждаются в особых пояснениях.

• Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов разный, рассчитывают два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
• Существует также зонирование по ветровой нагрузке, которое также включает 8 зон. С помощью коэффициента, учитывающего высоту здания, вносят поправки в табличное значение этого показателя.
• Значения этих двух показателей суммируются для определения общей нагрузки. Числа следует округлить в большую сторону, чтобы обеспечить небольшой запас прочности. На их основе по справочным таблицам определяется необходимое сечение досок.

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши — монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют в конце боковых наружных стенок.

Его основная задача – распределить вес конструкции крыши, передать его на фундамент, а также предохранить скаты от опрокидывания. Мауэрлат укладывается на верхнюю часть стены по заранее уложенной гидроизоляции, в качестве кровельного материала используется сложенная вдвое или в несколько слоев специальная пленка.

Крепление осуществляется с помощью металлических шпилек, их необходимо разместить в бетонной стяжке. Если речь идет о реконструкции крыши своими руками, то она крепится анкерными болтами к стене на глубину 15-17 см.

Для деревянных, а также бревенчатых домов применяют деревянные шканты. Обратите внимание, что установка осуществляется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующем порядке:

Выполнение вышеперечисленных пунктов образует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Гидроизоляция и кровля

Когда монтажные работы своими руками завершены, нужно организовать его гидроизоляцию. Для этого необходима гидроизоляционная пленка или мембрана, которая обычно выпускается в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для плитки применяют оцинкованные саморезы с резиновыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют отверстие.

Для ускорения процесса можно использовать отвертку. Шинглас или ондулин крепят гвоздями длиной 100 мм. После завершения кровельных работ оформляют фронтоны и свесы мансардной ломаной крыши.

Подводя итог, можно сказать, что своими руками расширить площадь дома поможет ломаная мансардная крыша. Соорудить его можно своими руками, однако для этого потребуются особые навыки и затраты, которые, без сомнения, окупятся.

Видео инструкция

Как построить мансардную крышу своими руками. Этапы строительства. Установка обогревателя. Создание стропильной системы. Технология строительства.

После возведения каркаса здания многие хотят сэкономить и заняться возведением мансардной крыши своими руками. Однако для того, чтобы этот процесс прошел «без сучка и задоринки», нужно знать все нюансы монтажа на каждом этапе.

Этапы работы. Устройство крыши. Виды кровельных материалов. Особенности стропильной системы. Монтаж обрешетки, гидроизоляции и утепления. Типы крыш. Правильность работы.

Мансардные окна

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить теплопотери через крышу – вот задачи, которые решает мансарда. При наличии определенного запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекательно и то, что мансардную крышу своими руками можно построить даже без специальных строительных навыков.

Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже расположены в стенах. На чердаках нет или почти нет стен. Их заменяет кровля. Именно поэтому окна делают особенными: они должны не только пропускать достаточно света, но и выдерживать ветровые и снеговые нагрузки, которых на крыше намного больше, чем на стенах.

При планировке мансарды стоит учитывать рекомендации СНиП. Они рекомендуют, чтобы площадь окон составляла не менее 10% от площади пола. Так что если мансарда разделена на несколько комнат, в каждой должно быть окно.

Из всех представленных на фото способов обустройства мансардных окон с мансардой наклонный монтаж наиболее прост в реализации. При этом необходимо обеспечить должную степень гидроизоляции стыка, а также использовать специальные модели с усиленным каркасом и армированным стеклом – нагрузка на поверхность может быть значительной.

Преимущества наклонного мансардного окна:

• больше света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, ее рельеф не усложняется;
• относительно простая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с увеличением угла наклона.

Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами. Тогда его можно будет легко установить, не нарушая структуру каркаса. Если окно более широкое, над ним необходимо сделать усиленную балку, рассчитать нагрузку.

Если вам нужно большое окно, то проще поставить рядом два узких. Выглядят не хуже одного большого, да и проблем меньше будет.

Экспертное заключение

Филимонов Евгений

Профессиональный строитель. 20 лет опыта

Спросите у мастера

При установке мансардного окна геометрия крыши усложняется: сверху и по бокам появляется ендова. Из-за этого стропильная система усложняется как в планировании, так и в сборке.

Также увеличивается сложность укладки кровли. Все ендовы являются местами наиболее вероятного возникновения утечек. Именно поэтому необходимо все делать очень аккуратно. В регионах с большим количеством снега над такими окнами целесообразно устанавливать снегозадержатели: чтобы их не сдуло при резком спуске.

Преимущество такого окна: возле него можно стоять в полный рост. Но они пропускают меньше света, рельеф становится сложнее, а крыша – проблематичнее.

Встраиваемое окно обычно используется, если через него осуществляется выход на балкон. В остальных случаях такой способ расположения не лучший вариант: света мало, тени очень глубокие, что утомляет глаз, геометрия тоже усложняется, хотя и не в такой степени, как в предыдущем варианте .

Проще всего сделать окно в торцевой части мансарды. В этом случае не нужен усиленный каркас или армированное стекло. Достаточно просто качественных очков. Именно такой вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который легко реализуется своими руками.

стропильная система

При самостоятельном строительстве частных домов с мансардой обычно выбирают ломаную крышу. Он позволяет получить помещение значительной площади, большей, чем под фронтоном.

Конструкция наклонной мансардной крыши такова, что свесы можно опускать довольно низко, придавая дому интересный вид. Но длинный свес крыши играет не только декоративную роль. Они также закрывают верхнюю часть стены от атмосферных осадков и отводят основную часть воды в сторону от фундамента. Хотя при планировании нужно иметь в виду, что при сильном ветре они увеличивают парусность. Из-за этого приходится использовать более мощные доски и брусья. Поэтому размер свеса крыши выбирают, исходя из нескольких соображений, главный из которых – погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант показан на рисунке: нижние скаты по отношению к плоскости мансардного этажа наклонены на 60°, верхние — на 30°. На основании этих данных и параметров вашего здания можно рассчитать все длины. Только учтите, что по СНиП высота потолков на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого, по правилам геометрии рассчитайте необходимые длины.

В классическом варианте можно не учитывать нагрузку от осадков на боковые поверхности. Осадки могут удерживаться только на верхней части, угол наклона которой менее 45°.

Обычно наклон боковых поверхностей составляет от 45° до 80°. Чем круче скат, тем большую парусность он имеет, это надо учитывать: в регионах с сильными ветрами лучше делать более плоские крыши. Тогда ветровые нагрузки будут восприниматься гораздо лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт не ниже 2. Выбор сечения бруса и досок зависит от размер кровли, выбранное кровельное покрытие (его вес), ветровая и снеговая нагрузка в регионе, шаг установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для малогабаритного здания каркас крыши может быть вообще простым: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила

Мансардная крыша – один из лучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возводя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также можно просто пригласить туда гостей, в общем, вариантов на ваш выбор очень много. Снаряжая его, нужно быть готовым, что важно все делать правильно и поэтапно. Мансардная крыша сама по себе является переделанной мансардой, ее создание требует конструктивного подхода к общей перепланировке, устройству кровли и теплоизоляции. Устройство мансардной крыши загородного дома практически не отличается от сооружения обычной крыши. Ниже мы внимательно изучим, как правильно построить мансардную крышу своими руками.

В первую очередь нужно рассмотреть преимущества и недостатки такой крыши, чтобы окончательно решить, стоит ли приступать к ее строительству.

Преимущества и недостатки мансардной крыши

К преимуществам мансардной крыши относятся:

• дополнительная комната. Как мы уже обсудили выше, основное преимущество мансарды – это дополнительное просторное помещение, которое вы можете обустроить как угодно по своему вкусу;
• умеренные финансовые затраты. Второй фактор такого пола – относительно невысокая стоимость его возведения. Ведь строительство мансарды обойдется вам гораздо дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
• вид из окна. Красивый вид из мансардного окна никого не оставит равнодушным, ведь вид на мир с высоты всегда прекрасен.

К недостаткам мансардного этажа можно отнести только необходимость дополнительного обогрева. На видео наглядно виден процесс строительства:

Виды мансардных крыш

Если вы решили начать строительство мансардной крыши, то в первую очередь вам необходимо начать с проектирования того, как ваша работа будет выглядеть в конечном результате, а также как именно реализовать задуманное. Основные решения относительно типа крыш необходимо принимать с учетом конструктивных особенностей дома.

К основным видам крыш относятся:

На видео вы можете увидеть как строится мансардная крыша:

Ниже рассмотрим устройство этой крыши, которую вы можете построить самостоятельно

Устройство мансарды

Мансарда крыши очень похожи на простые скатные крыши. Каждый вид таких крыш имеет свои конструктивные особенности, но в целом все они имеют общие элементы, рассмотрим их:

1. Крыша. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и других непогод;
2. Ящик. В основном это деревянные доски, на них крепится крыша;
3. Катание на коньках. Внешняя часть всей конструкции крыши;
4. Стропила. Это слоистые или висячие ребра жесткости всей конструкции. Для мансарды используются именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. изоляционный слой. Между стенами комнат и кровлей укладывается теплоизоляционный пирог из нескольких слоев, что позволяет поддерживать температурный режим во всем мансардном помещении. Утепление включает звукоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, от правильного утепления кровли напрямую зависит сохранность самой кровли.

Видео, которое поможет вам начать работу:

Строительство чердака. Технология

Довольно часто архитекторы при проектировании кровли упускают из виду существенные погрешности в вентиляции и утеплении. Эти ошибки чреваты тем, что на крыше появляется плесень, грибок и вообще она начинает протекать всего за два года. Происходит это потому, что нарушена технология строительства мансарды. Из-за того, что он сильно прижимается к стене внутри помещения, добиться хорошей теплоотдачи очень сложно. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из дерева, обработанного антипиренами.

Толщина теплоизоляции должна быть не менее 20 см, так как климат в наших краях зимой достаточно холодный, а летом достаточно жаркий. Основные недостатки мансардной конструкции заключаются в том, что зимой теряется много тепла, а летом на чердаке очень жарко. Правильная теплоизоляция способна полностью решить эту проблему, она сохранит тепло внутри зимой, а также не пропустит большое количество тепла в сильную летнюю жару.

Также необходимо правильно обустроить вентиляцию кровли. Летом при достаточно высокой температуре крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри чердака. Правильно установленная вентиляция гарантирует комфортное проживание в помещении, а также защищает крышу от повреждений в зимнее время. Звукоизоляция необходима для того, чтобы снизить уровень шума внутри мансарды при граде, дожде или сильных порывах ветра на улице.

Важно! Укладку любого вида утеплителя желательно проводить в паре с человеком, имеющим опыт в этом деле.

Поэтапное строительство мансарды

Что ж, пора рассмотреть, как можно поэтапно построить эту крышу своими руками. Чтобы построить мансарду, вам понадобится некоторый опыт подобных работ. Соорудить мансарду намного сложнее, чем обычную крышу, так как необходимо соблюдать углы скатов. Чтобы узнать, как правильно построить такой пол своими руками, нужно внимательно изучить план работ:

Конечно, начинать следует с разработки самого пола. В этом вам может помочь специалист или, если ваши знания компьютера находятся на достаточном уровне, вы можете сделать все самостоятельно в специальной программе. Далее вам обязательно нужно правильно рассчитать уклоны углов крыши, нагрузки и т.д. Чтобы все сделать правильно, нужно внимательно изучить такую ​​книгу, как «Нагрузки и воздействия».

Совет! Разобраться во всем правильно вам поможет книга «Нагрузки и воздействия на здания и сооружения», изд. Перельмутера А.В. 2007 или изд. Гордеева В.Н. и др., 2008 или 2009 г., который можно скачать с http://dwg.ru/dnl/4183

Как правильно сделать стропила поможет видео:

Как построить стропильный каркас

На этом этапе придется потрудиться а для качественного выполнения задачи нужно минимум 3-4 сотрудника. Сооружение крыши начинаем с укладки и закрепления мауэрлатов по всей площади дома. В этом случае используется брус сечением 100х100 мм.

Далее следует установка каркаса помещения, его стойки будут использоваться как опоры для всей стропильной конструкции. Сечения балки должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала необходимо установить вертикальные стойки с обеих сторон здания. Их нужно закрепить к продольным балкам, используя саморезы и металлические уголки.

Совет! Отвертка значительно облегчит процесс работы с крепежом.

Итак, у нас получилось две арки, между ними нужно натянуть шнур, если его направление строго горизонтально, то это будет означать, что все сделано правильно, если нет, то одну из арок придется укоротить на маленький. Далее с нужным шагом для стропил строго по шнуру ставим следующие арки. С помощью перемычек фиксируем арки, а для фиксации самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это достаточно сложная работа. Их надо устанавливать под определенными углами и центрировать, и в этом вся сложность. Сделайте шаблон из двух досок, они должны точно совпадать с соединенными стропилами, которые мы планируем сделать. При использовании этого шаблона следует обрезать стропила, находящиеся на земле, а затем поставить их в нужном месте. Монтаж стропил происходит так же, как и при возведении внутренних помещений.

Монтаж стропильной конструкции заканчивается необходимостью прибить обрешетку. Материал, из которого она может быть изготовлена, – фанера, ДСП или простые доски.

Как обустроить помещение под мансардой, об этом можно посмотреть на видео:

Как утеплить мансардную крышу своими руками

После завершения монтажа обрешетки и стропил можно переходить к изолирующий слой. Пароизоляцию укладывают с внутренней стороны крыши, для этого крепим ее скобами к стропилам. Далее следует монтаж теплоизоляции. Необходимо внимательно следить за тем, чтобы теплоизоляционный слой плотно укладывался на поверхность стропил. Зазоров быть не должно, иначе это приведет к очень негативным последствиям в будущем. Обрешетка крепится к теплоизоляции с шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги внутрь. На поверхность гидроизоляции укладывается кровля.

Внимание! При проведении строительных работ необходимо строго соблюдать технику безопасности.

Как построить мансарду своими руками можно посмотреть на видео:

Думаю вы заметили, что строительство мансарды достаточно серьезное мероприятие. От того, насколько ответственно вы подойдете к делу, зависит долговечность вашего творения.

Существует множество примеров того, как может выглядеть мансардная крыша. Среди его разновидностей каждый может выбрать что-то свое. Если вам нужно достаточное количество дневного света, можно установить большое окно. Мансардные формы могут быть округлыми или со строго прямыми углами и линиями. Какой бы выбор вы не сделали, подход к этому делу должен быть серьезным и продуманным.

Все больше людей обращаются к самостоятельному строительству дома.

Причин тому много, и каждый руководствуется своими мотивами.

Но главное — это экономия, конечно, при условии знания дела.

Строительство дома для каждого мужчины должно быть обязательным атрибутом успеха.

Лучше всего инвестировать в недвижимость. Дом простоит десятилетия и со временем его стоимость будет только возрастать.

Конечно, многое зависит от дизайна как внутренней, так и внешней части жилого дома.

Для качественного строительства потребуется изучить технологию возведения мансардной крыши. Еще одним важным навыком является знание столярного дела. Либо можно самостоятельно изучить инструкцию, в которой подробно описан весь проект работ. Также следует обратить внимание на то, что существуют различные.

Приступая к строительству, необходимо озадачиться следующими вопросами :

• Какие материалы лучше использовать при строительстве мансардной крыши?
• Сколько рабочих операций необходимо выполнить?
• Сколько человек потребуется для помощи в строительстве?
• Какой чердак ты хочешь построить?

Лучше всего планировать конструкцию мансарды, установка двускатной крыши ломаной , так можно получить максимально большую площадь будущего помещения.

Перед началом любого строительства необходимо разработать. При ее проработке серьезно относитесь к цифрам, указанным в расчетах, даже малейшая ошибка может привести в будущем к повреждению как самой крыши, так и стен дома.

Итак, как сделать мансардную крышу? Эта статья поможет вам ответить на этот вопрос.

• Для мягких кровель сплошная;
• Списано за шифер.

Естественно есть определенные правила устройства мягкой кровли , вот они:

• Если угол наклона кровли находится в пределах от 5 до 10°, то кровля имеет вид сплошного настила, применяется специальная водостойкая фанера или доски ;
• При уклоне кровли от 10 до 15°, в этом случае кровля выполняется из бруса размерами 45 × 50 миллиметров с шагом 45 см ;
• При значении косого угла больше 15° для обрешетки используется брус 45×50 мм, но с шагом 600 мм ;
• В зону крепления конька установить дополнительную балку .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после выполнения работ по выравниванию чердака и укладке настила.

За счет размещения по периметру мансарды мауэрлата все непрямые углы можно исправить .

В качестве материала используются балки. . Толщина подбирается под кромку стен.

При укладке мауэрлата под край карниза следует соблюдать особую осторожность.

Убедитесь, что конструкция не деформируется , т.к. невозможно заключить дополнительные элементы. Вам придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Монтаж мауэрлата

Монтаж утеплителя

Утеплять чердак необходимо, если вы собираетесь в нем поселиться. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением станут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубометр иначе его проседание в дальнейшем неизбежно. А толщина 150 мм. Также в крышу устанавливается специальная пленка для защиты от намокания.

Поэтапный монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того, как основание установлено, необходимо произвести монтаж для усиления конструкции. Это необходимо, если угол наклона большой. .

Контробрешетка устанавливается из брусков , которые накладываются поверх основной обрешетки уже уложенного гидроизоляционного слоя . При установке контробрешетки между кровлей и основанием образуется вентиляционное пространство, что позволяет увеличить срок службы.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Односкатная крыша своими руками требует монтажа гидроизоляции. Для защиты кровли от проникновения влаги между кровлей и основанием укладывается специальный слой рубероида или пленки . Контррешетка помогает улучшить вентиляцию, чтобы избавиться от эффекта испарения.

Самая распространенная система защиты от испарений – трехслойная конструкция – гидробарьер.

1. Усиленная решетка. Он соткан из полиэтиленовых волокон.
2. Противоконденсатный или барьерный барьер.

Гидроизоляция устанавливается на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

На рынке представлен широкий ассортимент кровельных материалов на любой вкус. Каждый из них имеет свои преимущества и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на ее качество и срок службы.

рубероид

Заключение

Строительство мансардной крыши требует особого усердия и кропотливости в работе, если вы хотите получить качественный и окончательный результат. Придется вложить много сил, не только физических, но и моральных.

Потребуется грамотный подход к работе, чтобы она закончилась без проблем. Встречая ряд препятствий, большинство собственников обращаются за помощью к наемным работникам. Но с другой стороны, что может принести больше удовольствия, чем не качественно выполненная работа своими руками.

Полезное видео

В этом видео вы узнаете как собрать мансардную крышу:

В контакте

Устройство мансарды позволяет расширить полезную площадь дома. Строение с высоким уклоном крыши будет выглядеть солидно, а на его возведение потребуется меньше усилий, чем на возведение двухэтажного дома. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

Как сделать мансардную крышу дома зависит в первую очередь от предполагаемой конструкции крыши.

Существует 2 вида кровли для организации мансарды:

• Стандартная двухскатная . Конструкция крыши имеет 2 наклонных ската. Фронтоны в этом случае треугольные.
• сломанная крыша . Оба ската в этой конструкции делятся еще на 2. Фронтоны имеют пятиугольную форму.

Как сделать мансардную крышу

Устройство двускатной крыши намного проще. Но следует понимать, что мансарда в таком оформлении выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом ската от 40 до 45 градусов. И чем меньше уклон, тем больше получится чердачное помещение. Но в этом случае необходимо дополнительное усиление конструкции, смежных балок между стропилами.

Существует 2 типа конструкций крыши:

1. Слоистые конструкции . В этом случае опорой для стропил служат только наружные стены.
2. Подвесные конструкции . В них дополнительную прочность придают за счет капитальных перегородок, на которые опираются стропила.

Многоуровневая версия может быть реализована, если таких разделов нет. Но в этом случае на несущие стены будет приходиться очень большая нагрузка. Поэтому устанавливать многослойные конструкции разрешается только в том случае, если расстояние между капитальными стенами не более 8 метров. Если это не так, то предпочтительнее организовать висячие стропильные системы.

Как построить мансардную крышу с ломаным скатом? Для этого в основном устанавливаются комбинированные типы конструкций. В них верхние стропила монтируются висячим способом, остальные — наслонным. Такая конструкция наиболее рациональна для зданий с небольшим уклоном кровли.

Для организации мансардного помещения с потолками 2,5 метра нужно сделать крышу высотой 3,1 метра до излома. Предпочтительный конструктивный уклон составляет 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Установка мауэрлата своими руками

Мауэрлат в строительстве – это нижняя опора кровли, которая устанавливается поверх несущих наружных стен. Он позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двускатной конструкции необходимо закрепить мауэрлат с обеих сторон здания, где расположены стропила. В этом случае нагрузка от кровли будет распределяться по поверхности стен. Если конструкция крыши относительно легкая, то под стропильные ноги можно установить мауэрлат. В остальных случаях его размещают по всему периметру стен.

Необходимо заготовить брус из древесины хвойных пород, который будет использоваться для изготовления мауэрлата. На материал рекомендуется нанести гидроизоляционный слой. Рубероид или битум отлично подходят для этой задачи.

Для монтажа мансардной крыши к основанию своими руками используются шпильки с резьбой, рассчитанные на широкую шайбу. В его конструкции нужно сделать отверстия, соответствующие размеру крепления. Шаг бурения не должен превышать 2 метров.

Теперь рассмотрим вариант, как сделать мансардную крышу своими руками, если дом кирпичный. Деревянные дюбеля используются для установки мауэрлата на кирпичные стены. В кладке желательно оставить карманы – специальные зазоры для укладки конструкции. В этом случае процедура установки будет проще. В кирпичную кладку можно поместить катанку, к которой легко прикрутить мауэрлат к основанию. Если дом планируется строить из бетонных плит или газобетона, то необходимо установить армопояс с металлическими шпильками. При этом их длина должна быть такой, чтобы хватило для установки мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена штатной опоры на брус или верхнее бревно сруба. Это еще один способ правильно сделать мансардную крышу.

Установка прогонов и подкосов

Прогоны — дополнительные горизонтальные балки, предназначенные для усиления конструкции.

Типы прогонов:

• Боковые . Такие прогоны размещают по всему скату крыши. Их количество зависит от площади поверхности, а также ее уклона.
• Конек . Используется в качестве опоры для верха стропил. Коньковые прогоны не обязательно использовать для ломаных крыш.

Инструкция по строительству мансардной крыши своими руками пошагово:

1. Первый этап — укладка мауэрлата.
2. Затем нужно разместить на крыше временный настил, чтобы по нему было удобно передвигаться.
3. Сейчас идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
4. Когда каркас будет готов, на него необходимо уложить стропила 50х150 мм. Распорки добавят жесткости конструкции.

Установка стропильных ног

Существует 2 вида крепления стропил:

1. скользящее (его еще называют навесным). В нем предусмотрены так называемые салазки в креплении, по которым стропила перемещаются по мауэрлату. Подходит для возможности заселения дома.
2. Жесткий . В этом случае для соединения используются скобы с болтами или проволока с гвоздями.

Вариант, как правильно сделать мансарду с выдвижным креплением, демонстрирует большую надежность, так как учитывает подвижность элементов кровли при просадке грунта. Скользящий крепеж будет полезен при строительстве деревянного дома, для которого возможна усадка. Это поможет кровле «приспособиться» к движению здания.

Как правильно построить крышу

Рекомендация: для понимания расположения верхних стропил стоит сделать временную стойку из брусков. Его закрепляют на мауэрлате так, чтобы его вершина располагалась по центральной линии крыши. Эта конструкция будет подсказкой при выравнивании верхних стропил, что значительно облегчит задачу.

Верхнюю часть мауэрлата необходимо сделать скошенной. Желательно заранее сделать более тонкие доски. Затем его нужно приложить к прогону и обвести его контуры. И уже по полученной форме запивать. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.

Мостики холода в строительстве — что это такое и их устранение | Сделай сам

Содержание ✓

• ✓ WINDOWS
• ✓ ATTIC
• ✓ Mauerlat
• ✓ STEEL BEAMS
• ✓ REINFORCED CONCRETE LINES
• ✓ HOUSED HOUSE
• ✓ CURIOUS BUT UNCONNECTABLE COLD BRIDGES
• ✓ COLD SOCKET
• ✓ WHAT TO DO
• ✓ КАК УСТРАНИТЬ МОСТЫ ПРОХОДА – ВИДЕО

Термин «мостики холода» слышали многие, но при этом недостаточно четко понимать, о чем идет речь. И ЕСТЬ БУДУЩИЙ РАЗРАБОТЧИК, КОТОРЫЙ СТОИТ ПОНЯТЬ ЭТО ЯВЛЕНИЕ.

Термины «Температурный мост», «мост холода», «тепловой мост» обозначают участки ограждающих конструкций с низким тепловым сопротивлением. Это может быть участок стены, потолка, крыши, периметр проема и т. д. Через такие участки дом может уходить довольно

тепла, и эти потери из-за мостиков холода приводят к снижению комфортности жилья и заметное снижение срока эксплуатации дома.

Рассмотрим основные типовые случаи мостиков холода для разных типов домов, причины их появления и способы предотвращения появления мостиков холода при строительстве.

Типовые мостики холода делим на несколько групп:

1. мостики холода в оконных блоках и кровле;
2. в бетонных, кирпичных и каменных домах;
3. в деревянных рубленых домах;
4. в каркасных домах.

ОКНА

Часто в домах можно наблюдать сырость, иней и даже плесень на оконных откосах и оконных рамах в холодное время года. Основной причиной этих явлений является либо недостаточная, либо неграмотная изоляция монтажных швов. Речь идет о заполнении щелей между оконными блоками и ограждающими конструкциями.

О ТЕХНОЛОГИИ УСТАНОВКИ ОКОН ПОДРОБНО И ЗАНИЖЕНО В ГОСТЗО971-2012 — ШВЫ МОНТАЖНЫЕ УЗЛЫ СОЕДИНЕНИЯ ОКОННЫХ БЛОКОВ К СТЕННЫМ МОРАМ ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Согласно ГОСТ монтажный шов в бетонных, кирпичных и каменных домах состоит из трех или четырех слоев:

I — наружный гидроизоляционный паропроницаемый слой;

II — центральный теплозвукоизоляционный слой;

III — внутренний пароизоляционный слой;

IV — дополнительная пароизоляция.

Мостики холода могут образовываться из-за недостаточной толщины изоляции (в основном пенопласт) или отсутствия сплошности. Принципиально важно наличие пароизоляции внутри и снаружи гидроизоляции. Слой пароизоляции защищает утеплитель от намокания и потери теплоизоляционных свойств.

При обнаружении мокрых пятен и конденсата на оконных откосах в помещении и сливах под окнами на фасадах в первую очередь проверить монтажные швы оконных блоков и привести их в соответствие с ГОСТ.

Убираем мостики холода вокруг факро окон

Посмотреть это видео на YouTube

МАНСАРД

Знакомый архитектор спроектировал много домов с мансардой. И ему часто приходилось заставлять строителей-мошенников переделывать крыши из-за мостиков холода при ведении авторского надзора. В результате он отказался от проектирования домов с мансардой и установил твердый принцип: только скатные крыши с холодным чердаком!

Мостики холода в мансардных крышах чаще всего возникают в местах примыкания кровли к стенам. Строители часто забывают поставить теплоотвод на крайние стропила и стены; не приклеивайте пароизоляцию к стенам и не доводите ее до стен; Не выпускайте утеплитель в карниз, оставляя холодное пространство над стеной.

Часто забывают установить торцевую доску на стропила, удерживающую утеплитель, и в процессе эксплуатации она сползает вниз, образуя пустоты и мостики холода. В местах примыкания кровли к вентиляционным камерам допускают пропуски утеплителя и пароизоляции.

Ссылка по теме: Как и чем утеплить плоскую (эксплуатируемую) крышу — обзор

Мауэрлат

Особо хочется отметить небольшие, но очень неприятные мостики холода, которые образуются при монтаже мауэрлата из брусьев в бетонных и кирпичных домах. Строители вежливо пренебрегают устройством сплошной теплоизоляции между брусьями мауэрлата и стеной, на которую уложены брусья. Через небольшой зазор между брусьями и стеной холодный воздух проникает в дом и стык крыши и стены начинает намокать и даже промерзать. Поэтому при строительстве зазор между брусьями мауэрлата и стеной необходимо тщательно утеплить с обеих сторон, используя монтажную пену, вспененный полиэтилен или промасленную паклю.

Мансардные крыши с указанными дефектами при зимней эксплуатации начинают промерзать в примыканиях к стенам, образуется конденсат, отделка и сами конструкции разрушаются.

Зашивка мостика холода между стропилами и мауэрлатом.

Посмотреть это видео на YouTube

Переделки мансарды с мостиками холода связаны со значительными затратами. Поэтому теплоизоляция мансардной крыши нуждается в тщательном контроле, а для монтажа мансарды необходимо привлекать опытных строителей. Иногда для устранения мостиков холода в мауэрлатах необходимо проводить их сплошную обработку пенополиуретаном по всему периметру с заходом внахлест.

СТАЛЬНЫЕ БАЛКИ

Мансарда с металлическими балками – самый опасный вид кровли с точки зрения мостиков холода. Иногда строители оставляют весь брус или его часть в «пироге» кровли. И тогда вся балка становится большим мостом холода. Металлические балки должны находиться в теплом контуре здания. Если конец металлической балки выходит на фасад без утепления, то промерзание и переохлаждение балки внутри помещения будет обеспечено до 2 м от наружной стены.

ЖЕЛЕЗОБЕТОННЫЕ ЛИНИИ

В бетонных и кирпичных домах в основном монтируют монолитные железобетонные перекрытия, которые опираются на наружные стены. Очень часто плиты перекрытия опираются на весь участок стен. Теплопроводность бетона составляет 1,28-1,51 Вт/(м·К), а пустотелого кирпича — 0,35-045 Вт/(м·К). Если не утеплить торцы плит перекрытия, выступающие на фасад, получатся мостики холода в углах помещений на потолках и полах. Выходов из этой ситуации несколько:

— торцы плит не должны выводиться на наружные поверхности стен, то есть плиты должны опираться на часть стены. При толщине стены 520 мм подпереть перекрытие на 260 мм, а затем уложить кирпичную кладку;

— устроить перфорацию пенополистирола (ППС) в бетонной плите в районе примыкания к стене. С таким устройством значительно уменьшится мостик холода через печь, и удастся избежать промерзания потолка. А вот при устройстве перфорации очень желательно устроить на торцах дополнительную теплоизоляцию в виде карниза из ППС;

— для выполнения наружного утепления фасадов с выступающими плитами и последующей отделкой.

При устройстве монолитных железобетонных плит перекрытий, особенно с выходами на балконы, следует внимательно отнестись к вопросу теплоизоляции. Перфорацию делают на выходе плиты за теплый контур дома, либо утепляют в помещении при выходе на балкон (на полу плитами ППС перед стяжкой, на потолке теплой штукатуркой ).

Аналогичная ситуация с бетонными перемычками окон и дверей. Необходимо сделать вставки из ППС по всей длине перемычек на месте установки дверей и окон так, чтобы установочный шов приходился как раз на теплоизоляционную вставку перемычки.

ДОМ

Низкокачественные дома с рублеными стенами также имеют набор мостиков холода. Основными дефектами теплоизоляции являются невогнутые межвенцовые пазы и угловые соединения бревен. В домах из клееного бруса с утеплением в межвенцевых пазах часто возникает непоправимая проблема с установкой уголков. Многие делают угловые соединения без шипов и пазов, надеясь на вставки из льноволокна, которые ломаются при монтаже, не обеспечивают сплошной теплоизоляции и легко продуваются. В этом случае решить проблему можно только сплошным утеплением угловых стыков снаружи или изнутри, что приводит к порче внешнего вида и большим затратам.

Второй вид мостиков холода в рубленых домах связан с неправильным монтажом оконных блоков, точнее, наличников. При их установке в сыром срубе строители часто оставляют недостаточный зазор между верхней обшивкой и венцом сруба. После высыхания бревна верхнее бревно садится на кожух и болтается с образованием зазора между проемом верхнего бревна и нижележащим бревном. Это типичный мост холода. Для устранения дефекта приходится подпиливать нижнюю часть бревна вверху оконного или дверного проема для устройства зазора с последующим утеплением.

ЛЮБОПЫТНЫЕ, НО НЕСОЕДИНЯЕМЫЕ МОСТЫ ХОЛОДА

Иногда на поверхности бетонных монолитных стен (точнее, в несущих пилонах) появляются небольшие мокрые пятна, которые со временем приобретают ржаво-коричневый цвет. Типичным подарком нерадивых строителей является выход на поверхность стены несмонтированной шпильки для крепления опалубки. Металл замерзает в сильные морозы и пропускает холод в дом. Вы должны выбить шпильки и заново отделать дом внутри и снаружи.

В кирпичных домах и домах из пенобетонных блоков из многих точечных мест существуют мостики холода в виде горизонтальных линий — эти рабочие проложили широкую металлическую кладочную сетку на всю толщину стены, которая промерзла. Выход один – утеплять фасады дома.

Распространенным случаем множественных мостиков холода являются металлические элементы крепления лицевой кладки к несущей стене. Чтобы соединение не примерзало, необходимо использовать пластиковый инвентарный крепеж.

Был случай, когда радиаторы для эстетики закопали в ниши, вырезав внутреннюю стенку из керамоблоков на глубину 250 мм изнутри — почти наполовину. Зимой фасад за радиатором нагревался, намокал и покрывался льдом. Потери теплоизоляции при устройстве ниш необходимо компенсировать дополнительно установкой плит ППС и тонких блоков из газобетона.

РОЗЕТКА ХОЛОДИЛЬНАЯ

В сильные морозы в доме иногда намокали розетки на стене. Их явно привлекал холод. «Экономные» строители с одним кабелем, выведенным изнутри от выхода в гофротрубу и отводом на балкон. По трубе холодный воздух с улицы поступал в дом через выпускное отверстие. Так что до короткого замыкания недалеко. Пришлось снять обе розетки и запаять трубу кабелем.

СНАРУЖИ ТАКЖЕ ВИДЕЛИ

Мосты холода появляются не только внутри дома, но и снаружи — в виде местного льда и сосулек. Только что построенный дом в первый зимний период необходимо внимательно осмотреть со стороны фасадов и крыши. Если вдруг в морозный день вы видите потеки и сосульки на отдельных участках стен или свесах кровли – это означает наличие мостиков холода.

ЧТО ДЕЛАТЬ

Как распознать мостики холода и устранить их заранее, не дожидаясь капитального ремонта? Во-первых, необходимо соблюдать технологии строительства. Во-вторых, есть два хороших прибора для контроля температуры поверхности стен — пирометр и тепловизор. С помощью пирометра можно локально измерить температуру поверхности подозрительных участков стен, оконных откосов и т. п., а с помощью тепловизора провести общий осмотр стен снаружи и внутри. Она покажет холодные участки ограждающих конструкций. Тепловизионную съемку лучше проводить до окончательной отделки дома. Но эти устройства раскрывают мостики холода только зимой. Поэтому, если вы подозреваете мостик холода, не спешите доделывать и ждать зимы.

Смотрите также: Утепление дачи дома своими руками — фото и мастер-класс

КАК УСТРАНИТЬ МОСТИКИ ПРОХЛАДА — ВИДЕО

Утепление мостиков холода. 6 видео каст. Часть

Посмотреть это видео на YouTube

© Автор: Исаковский А, строительный эксперт фото автор

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Документ без названия

Мансардная крыша
Шатровая крыша	Крыша, состоящая из четырех наклонных плоскостей, которые при пересечении образуют пирамидальную или вытянутую пирамидальную форму. .
Двускатная крыша	Крыша, состоящая из двух противоположно скатных плоскостей, пересекающихся по ровному коньку.
БУР кровельное покрытие	BUR или Built Up Roof представляет собой кровельную мембрану, ламинированную из слоев асфальта, пропитанного войлока или другой ткани, соединенных битумом или смолой. Крыша может быть покрыта минеральным заполнителем.
Открытая стальная перемычка 908:00	Открытая перемычка представляет собой сборную сварную стальную ферму, используемую с небольшими интервалами для поддержки настила пола или крыши.
Фальцевая кровля	Кровля со стоячим фальцем состоит из предварительно отформованных или сформированных в полевых условиях чаш, обычно шириной от 18 до 24 дюймов. Эти чаши проходят параллельно крыше и соединяются с соседними чашками с двойным замковым стоячим фальцем. Швы выступают под прямым углом к ​​плоскости кровли. крыше и имеют планки на расстоянии 12 дюймов друг от друга, которые фиксируют панели на палубе. Металлическая (например, медная) кровля может иметь такую ​​конструкцию.
Настил крыши из литого гипса	Залитые гипсовые кровельные покрытия состоят из легкой непрерывной плиты гидросульфата кальция, которая отливается на месте, как бетонная плита, и затвердевает в твердую массу.
Кровля из однослойной мембраны	Однослойные мембранные кровли состоят из одной водонепроницаемой мембраны, уложенной на настил крыши и прикрепленной механическим или клеевым креплением. Свободно уложенная однослойная мембрана удерживается на месте балластным заполнителем. Край мембраны заправлен внутрь металлической планки по периметру.
Пенополиуретановая крыша	Кровельный настил покрывается эластичной пеной с закрытыми порами, а затем покрывается дополнительным покрытием. Окончательная обложка имеет толщину в несколько дюймов. Superdome был покрыт крышей из пенополиуретана.
ОСП	Изготовленная деревянная панель размером 4 х 8 футов, изготовленная из древесной стружки размером 1–2 дюйма и клея. Это заменитель фанеры. 908:00
ЕИФС	Система внешней изоляции и отделки представляет собой систему облицовки, состоящую из тонкого слоя армированной штукатурки, нанесенного непосредственно на поверхность изоляционной пенопластовой плиты. EIFS состоит из изоляционной плиты, прикрепленной к наружной поверхности стены с помощью клея или механического крепления. Поверх утеплителя нанесено водоотталкивающее базовое покрытие, армированное сеткой из стекловолокна. На наружную поверхность нанесено финишное покрытие.
Изолирующие бетонные формы (ICF)	Формы заливных бетонных стен, которые остаются постоянной стеной. Формы изготовлены из пеноизоляции и стального каркаса. Бетон занимает внутреннюю часть формы. Панели МКФ соединяются пластиковыми стяжками.
Стенки CMU	Стены из бетонных блоков (CMU) состоят из закаленных бетонных блоков с пустотелыми элементами или без них. Их укладывают так же, как кирпич или камень. В полые ячейки можно поместить арматурную сталь и цементный раствор, чтобы придать стене дополнительную прочность.
Откидная бетонная панель	Откидная бетонная панель представляет собой сборную бетонную стеновую панель, часто содержащую проемы для окон и дверей, которая поднимается на место с помощью крана или другого механизма. Диафрагма крыши действует как соединитель между панелями. Однако панели обычно не соединены друг с другом, чтобы обеспечить расширение и сжатие.
Стена парапета	Парапетная стена представляет собой невысокую стену, выступающую из края платформы, террасы или крыши.
Фонарь	Светильник — ярко выраженная высокая стена с полосой окон наверху. Обычно он возвышается над соседней крышей.
Прогоны	Прогоны представляют собой швеллерные или Z-образные стальные элементы, используемые для перекрытия балок крыши или ферм для поддержки настила крыши.
Гирты	Опоясывающий элемент — это вторичный горизонтальный конструктивный элемент, прикрепленный к боковым или торцевым колоннам, к которым могут быть прикреплены стеновые панели. Previous Post Способы нанесения: 7 способов нанесения декоративной штукатурки — способы нанесения штукатурки своими руками Next Post Проект бани с мансардой и с террасой: Баня с мансардой и террасой – 80 фото проектов и вариантов планировки Related Articles 31 декабря, 1972 alexxlab Как сделать гараж из профиля с односкатной крышей: Гараж из металлопрофиля с односкатной крышей. Как построить гараж из профильной трубы? Обшивка каркаса гаража Содержание чертеж каркасного гаража с односкатной крышейОсобенности возведения каркасного гаража для автоМатериалы для строительства гаражаКак заказать строительство гаражаОдноскатная крыша для гаражаНекоторые нюансы вопросаОбъективные характеристики односкатных крышГараж из профнастила своими руками. Чертежи, рекомендации и инструкция по постройкеЧертеж гаража с односкатной крышейКак правильно построить гараж из профнастила?Выбираем профнастил для гаражаВыбор места для гаражаПодготовительные работыСтроительство фундамента и каркаса […] Читать далее 25 июня, 1979 alexxlab Как правильно утеплить потолок под холодной крышей видео: Как правильно утеплить потолок под холодной крышей – фото и видео инструкция Содержание Утепление потолка в бане с холодной крышей своими руками фото видеоМатериалы для утепления потолкаПреимущества работы с нашей компаниейВыбор утеплителя для потолкаЦены на строительство бань, домов, фундаментов и отдельные услугиЭтапы проведения работПортфолио нашей работыУтепление потолка в доме с холодной крышей — как сделать правильноОсобенности крыш холодного типаСпособы и варианты утепления потолкаУтепление потолка изнутри помещенияУтепление потолка […] Читать далее 21 декабря, 2020 alexxlab Крыши лаги: Строительство крыши для дома — инструкция, советы – Как сделать лаги для крыши Содержание Строительство крыши для дома — инструкция, советыДвухскатная крыша своими руками, как построить правильноПреимущества двускатных крышОсновные сведения о двускатной крышеОсновные этапы возведения двускатной крышиУстройство кровельного пирогаВиды кровельных материалов и их монтажСтроим крышу своими руками | Загородный дом, дачапрофнастил, металлочерепицу, ондулин и тд Как правильно сделать лаги на крышу Что такое лаги Какое необходимо расстояние между […] Читать далее Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Search for:
