Сколько должен быть вылет крыши от стены: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фото, видео

На сколько должна выступать крыша от стены. Карнизы: классификация и основные виды

29.12.2019 в 05:14

Статьи

Содержание

1. На сколько должна выступать крыша от стены. Карнизы: классификация и основные виды
2. Свес кровли из профнастила. Создание вентиляции
3. Как увеличить фронтонный свес крыши. Фронтонный свес
4. Расчет свеса кровли. Калькулятор расчета удлинения стропил для формирования карнизного свеса
   • Калькулятор расчета удлинения стропил для формирования карнизного свеса
   • Краткие пояснения по проведению расчета
   • Цены на крепления для стропил

На сколько должна выступать крыша от стены. Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Свес кровли из профнастила. Создание вентиляции

Перед тем как подшить карниз крыши профнастилом необходимо создать все условия для естественной вентиляции. Как вы уже знаете софиты располагаются на карнизных и фронтонных свесах, но только под первыми находятся продухи. Это специальные отверстия, размеры которых высчитываются по простой формуле, где необходимо знать площадь ската и поделить ее на 300. Полученное значение будет являться высотой продуха. Размещаться такие отверстия должны по периметру карнизного свеса, дабы со всех сторон ветер смог проводить вентиляцию.

Вентиляция чердачного помещения очень важная часть монтажа металлических кровель, ведь именно они отличаются своей способностью собирать конденсат.

Если в помещении очень влажно, и воздушная масса никак не циркулирует, то можно с уверенностью сказать, что через пару лет, несмотря на все меры предосторожности, на деревянных элементах стропильной системы появится плесень, а металл начнет коррозировать.

Помимо чердачной вентиляции необходимо устроить вентиляцию внутри кровельного пирога. Поэтому после укладки теплоизоляционных плит на них кладут рейки, которые и создают воздушную прослойку. Кстати, если конденсат начнет скапливаться в утеплителе, то его просушка уже вам не поможет, поэтому проведите данную часть монтажа с максимальной ответственностью.

В некоторых случаях естественной вентиляции недостаточно и приходится докупать специальные устройства, называемые аэраторами и дефлекторами. Они предназначены для искусственного вентилирования помещения за счет разности давлений. Устраиваются такие элементы на самую верхнюю часть кровли. Количество берется из соображения 1 штука на 25 квадратных метров, но минимальное количество должно быть 2 штуки.

Как увеличить фронтонный свес крыши. Фронтонный свес

Фронтонный свес – это выступающий элемент скатов крыши, обрамляющий торцевой фронтон по бокам и переходящий в карниз. Ширина свеса не регламентируется строительными нормами, обычно этот параметр варьируется в районе 0,4-0,7 м. Чем шире фронтонный свес, тем лучше он защищает отделку стены от попадания влаги. Однако, важно, чтобы этот элемент гармонировал с общим архитектурным замыслом. Сделать фронтонный свес можно следующими способами:

Схема расположения фронтонного свеса

Формирование свеса за счет стропильной системы

Чтобы материал свеса сам не страдал от воздействия влаги, с нижней стороны его необходимо подшить. Для отделки используют древесину, сайдинг, софиты, профнастил. Опытные кровельщики советуют подшивать свесы специализированными софитами с перфорацией, чтобы не ограничивать проникновение воздуха в толщу кровельного пирога.

Расчет свеса кровли. Калькулятор расчета удлинения стропил для формирования карнизного свеса

При проектировании крыши нельзя забывать о том, что по периметру дома необходимо обеспечить карнизный свес кровли, с тем расчетом, чтобы максимально защитить стены от прямого попадания атмосферных осадков и организовать систему водостока. Один из самых распространённых вариантов – это предусмотреть вынос стропил наружу за мауэрлат на определённую длину.

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Так как стропила обычно изготавливаются из качественного бруса достаточно большого сечения, то такое удлинение не всегда бывает оправданным. Значит, напрашивается аналогичный, но более экономный подход – это наращивание длины стропил кобылками, специальными деталями системы, на которые может пойти уже более тонкий и короткий пиломатериал. Ниже расположен калькулятор расчета удлинения стропил для формирования карнизного свеса. Следует правильно понимать, что он подойдет и для определения рабочей длины кобылок, без учета монтажного участка для соединения со стропилами.

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Краткие пояснения по проведению расчета

На нашем портале имеются калькуляторы для расчета, а также для вычисления длины. И в том, и в другом случае расчет проводится только до точки соединения стропила с мауэрлатом. А как найти нужное удлинение для карнизного свеса? Это хорошо показано на схеме ниже:

Принцип определения удлинения стропила для формирования карнизного свеса

Исходными данными будут являться планируемая ширина карнизного свеса k (расстояние по горизонтали от стены до края кровли) и угол крутизны ската  α . В калькуляторе заложена необходимая тригонометрическая функция для расчета. Полученное значение  ΔL  в одинаковой степени справедливо для всех стропил односкатной или двускатной крыши, для центральных стропил и всех нарожников вальмовой и шатровой крыши.

Цены на крепления для стропил

Шуруповерты крепления для стропил

Удлинение накосной стропильной ноги будет несколько отличаться размерами, но и это учтено в калькуляторе — пользователь может выбрать любое из направлений расчета.

Простота расчета и монтажа, минимум материалов – односкатная стропильная система.

Если возводится гараж, сарай, беседка, хозяйственная постройка, навес для машины, то часто самым удачным решением будет применение самой доступной схемы. Стропильная система односкатной крыши несложна в расчетах и монтаже – читайте о ней в специальной публикации нашего портала.

Категории: Основные виды, Кровли из профнастила, Фронтонный свес, Стропила для формирования, Карнизный свес, Краткие пояснения, Пояснения по проведению, Цены на крепления

Понравилось? Поделитесь с друзьями!

свес крыши от стены размер гост

Содержание статьи

Карнизный свес кровли: виды, материалы изготовления, размеры

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины по СНиП составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

• Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
• Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
• Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

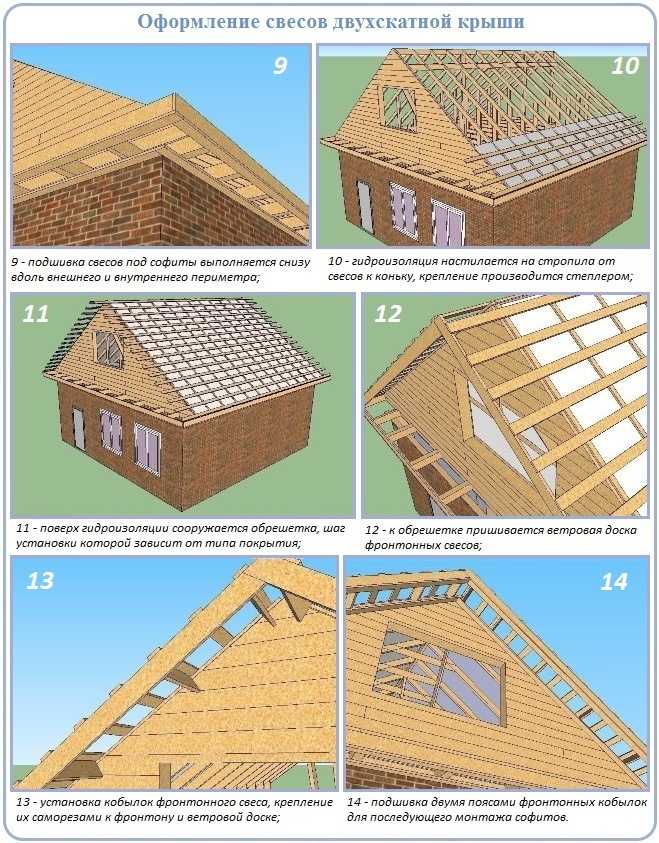

Свесы кровли: типы и особенности подшивки

Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
Они являются конструкцией, выступающей за пределы стен здания.

Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

Разновидности

Выделяют два основных типа карнизных свесов:

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
Фронтальный может быть как выступающим, так и выполненным заподлицо.
Этот момент зависит от дизайнерской задумки.
При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
Рекомендуемый размер боковых свесов – 40 — 60 см.
Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Фотографии

Разновидности исполнения из различных материалов приведены на фото ниже.

Карнизы кровли из профнастила

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
Крепление элементов обшивки выполняется с шагом в 1 м.
Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
Такое оформление требует реставрации каждые несколько лет.

Листы оцинкованной стали также подойдут для обшивки свесов крыши.
Толщина стали должна быть в пределах 0,6-0,8 мм.
Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Способы монтажа

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

На стену монтируется брус, который также служит опорой для материала подшивки.

Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
Обеспечить вентиляцию можно двумя способами:

• оставить зазор между стеной и материалом обшивки;
• встроить в элементы обшивки специальные пластиковые решетки.

Свесы кровли – классификация и монтаж

Кровельные свесы и их классификация

• Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
• Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
• Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
• Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: “Как сделать карнизы под крышей”). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции.
   Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

• Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
• Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.
• Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Карнизный свес кровли — устройство и назначение

Дата последнего изменения:

15 февраля 2017

Время на чтение:

10 минут

4545

Постройка крыши – это долгий процесс, который состоит из множества этапов, каждый из которых важен для функциональности и надежности построенной крыши. После того, как завершились основные работы, наступают менее масштабные, но таких же конструктивные: подшивка карнизного свеса крыши.

Карнизный свес кровли – это конструкция, выступающая за пределы стен здания, предназначенная для защиты фундамента и наружных стен постройки от дождя и других природных осадков. Дополнительная функция этой конструкции – придание крыше законченного вида и превращение ее в элемент декора. По-другому называют «коробочкой».

В этой статье

• Размер карнизного свеса
• Классификация кровельных свесов
• Конструктивные особенности кровельных свесов
• Подшивочный материал и монтаж
• Вентиляционные отверстия под кровельными отверстиями
• Итог

Размер карнизного свеса

В строительных правилах имеются советы о максимальной величине «коробочки», которые зависят от материала и кровельного покрытия. Минимальный свес должен составлять 50 — 60 сантиметров. Например, асбоцементный лист должен свисать с кровли не более чем на 40-50 мм, керамическая черепица на 60-70 мм, а кровельная сталь на 90-100 мм. Обычно, размер карнизного свеса определяется традициями той или иной местности, зависимыми от особенностей климата и представлениями населения о красоте здания.

Свес крыши изменяет и удлиняет высоту крыши, благодаря чему меняются пропорции дома и архитектурная выразительность. Дома с широкими карнизными свесами образно увеличивают площадь дома и лучше смотрятся на просторных участках, с узкими же свесами, дом становится визуально маленьким и стройным, и больше подходит для городской местности.

[wpsm_box type=»info» float=»none» text_align=»left»]
Благодаря карнизным свесам, зимой экономится энергия и отопление, а летом затраты на кондиционирование, если правильно выбран угол и размер «коробочки». В летний период, если окна не защищены от солнечных лучей, устанавливают маркизы или рольставни, монтаж которых предусматривается на стадии проектирования дома.[/wpsm_box]

Классификация кровельных свесов

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

• Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
• Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
• Коробчатые — строятся при возведении ломаной и односкатной крыши;
• Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

• Боковой
• Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Конструктивные особенности кровельных свесов

1. Если выступ построен заподлицо, в этом случае стропила не выводятся за фронтальную границу от стен, а потребуется установка сливной доски, которая будет защищать торцы от влаги и обеспечивать надежную систему крепежа водосточных желобов. Недостатком такой системы, считается незащищенность верхней стены от попадания влаги.
2. При постройке дома часто функционирует система открытого типа, когда главные стропила крыши выступают за пределы стен. В этом случае, система водостока крепится к боковым частям стропил.
3. При фронтонном свесе, устройство кровли полностью зависит от фантазии дизайнера, может либо выступать за границы стен, либо быть заподлицо.

При постройке карнизных свесов необходимо использовать много строительных материалов и учесть немало нюансов, практически полный список предоставлен ниже:

• Кровельный материал
• Подкладочный ковер
• Обрешетка сплошная
• Обрешетка разреженная
• Стропильная система крыши
• Вентиляционные зазоры
• Супердиффузионная мембрана (для защиты от ветра и воды)
• Кровельный утеплитель
• Пароизоляция
• Обрешетка для внутренней отделки
• Внутренняя отделка
• Мауэрлат крыши (просушенный брус закрепленный сферу)
• Гидроизоляционная прокладка
• Деревянный каркас конструкции и его обшивка
• Карнизная планка
• Водосточная система

Подшивочный материал и монтаж

При обшивке карнизных свесов, люди используют разные материалы исходя из соображений моды, качества и цены материала. Классифицируем каждый из них:

• Древесина. Она наиболее часто используется в обшивке свесов, но материал выбирают только из хвойных деревьев: елки, сосны и лиственницы. Но здесь нужно обратить внимание на следующее: влажность древесины и толщина обшивки. Сухое дерево обычно трескается, а очень влажное –  может деформировать всю структуру свеса. Поэтому при обшивке вагонкой, необходимо хранить ее на улице в течение 30 дней, только тогда можно будет приступать к монтажным работам, убедившись что материал готов к использованию.  Толщина доски в 17-22 миллиметра считается нормой. Перед началом монтажной работы, необходимо нанести на обшивку влагозащитное средство или лак, для создания дополнительной защиты. Вагонку нужно оборудовать вентиляцией. Все отверстия должны быть защищены сетками или решетками от попадания птиц.
• Оцинкованная сталь. Один из используемых вариантов обшивки кровли. Толщина листа не должна превышать 06-08 мм. Но зачастую это очень тяжелый процесс, и требует определенных средств. Хотя по красоте он не будет уступать софитам.
• Алюминий. Алюминий используется в качестве обшивки только при наличии защитного слоя. Ширина должна быть от 10 до 30 см, а длина может достигать 6 метров.
• Виниловые панели, софиты. Самым современным и практичным способом оформления свесов является обшивка из ПВХ. По сравнению с вышеперечисленными материалами, у виниловых софитов очень много преимуществ. Во-первых, к самому важному преимуществу можно отнести низкую стоимость. Во-вторых, у них хорошая прочность. Не создают нагрузку на стропильную систему. В-третьих, софиты не горят, влагоустойчивы и долговечны в эксплуатации. Все эти преимущества говорят за виниловые панели, ведь от качества материала зависит и срок службы вашей крыши. Ко всему прочему можно сказать еще и то, что их достаточно легко монтировать, они удобны, и в большинстве случаев в софитах уже есть вентиляционные отверстия.

Вентиляционные отверстия под кровельными отверстиями

Вентиляция – это очень нужный элемент в системе кровельных свесов и от этого во многом зависит срок службы вашей крыши. Вентиляция необходима для того, чтобы влага не накапливалась, и стропила были в благоприятных условиях долгое время. Самый легкий способ вентиляции – зазор между обшивкой и стеной. Важное условие четкой работы вентиляции — соблюдение зазора, который должен быть минимум 20 мм. Другой способ предусматривает использование вентиляционных решеток. Главное, всегда необходимо помнить, что вентиляция должна быть защищена сеткой, на случай если птицы захотят свить там гнездо.

[wpsm_box type=»info» float=»none» text_align=»left»]
Технология монтажа выступов не должны нарушаться, так как это может привести к деформации конструкции, провисанию обшивки из-за ветра и влаги. Это испортит вам настроение, потребуются дополнительные средства, непредусмотренные изначальной сметой и много затраченных сил на повторный ремонт.[/wpsm_box]

Итог

Подводя итог данной теме, можно с уверенностью сказать, что свесы кровли повысят благоприятный внешний вид вашей кровли и обеспечит защиту крышу и стены от снега, дождя и ветра. При выборе качественного материала, свес превращается в элемент декора. Достаточно подойти к данному вопросу ответственно и с душой, тогда кровельный свес получится надежным и красивым.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

На сколько должна выступать крыша от стены. Карнизы: классификация и основные виды

Содержание

1. На сколько должна выступать крыша от стены. Карнизы: классификация и основные виды
2. Свес кровли из профнастила. Создание вентиляции
3. Как увеличить фронтонный свес крыши. Фронтонный свес
4. Расчет свеса кровли. Калькулятор расчета удлинения стропил для формирования карнизного свеса
5. Калькулятор расчета удлинения стропил для формирования карнизного свеса
6. Краткие пояснения по проведению расчета
7. Цены на крепления для стропил

На сколько должна выступать крыша от стены.

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подол. В большинстве случаев их используют на четырехскатной четырехскатной крыше.
• Не подшивать Этот тип самый распространенный, он применяется практически во всех конструкциях крыш, как двускатных, так и двускатных.
• Укороченный. Они используются в каждой из основных конструкций крыши.
• В коробке Применяется для односкатных или двускатных вальмовых крыш.

Узел свеса карниза дома выбирается в зависимости от климата региона, в котором он строится.

• Свес карниза заподлицо. При этом балки не выходят за пределы стен, а по их краю крепится горизонтальная водосточная доска, на которую впоследствии монтируются желоба. К недостаткам таких свесов можно отнести отсутствие защиты верхних элементов стены от влаги.
• Открытые получили широкое применение в частном строительстве. Дренажная система крепится к верхним кромкам балок или по их нижней кромке.
• Закрыто. Для такого свеса выступающие концы стропил закрываются с помощью карниза, который имеет специальный паз для крепления софита изнутри. Если есть утепленный чердак, то такой карниз обязательно должен иметь выход воздуха.
• Фронтон. При этом устройство потолка полностью определяется фантазией дизайнера и может выходить за пределы стен и укладываться заподлицо. Выступающий участок крыши нуждается в обязательной подшивке, ширина которой не менее 50 см.

Свес кровли из профнастила. Создание вентиляции

Перед тем, как согнуть свесы крыши из профнастила, необходимо создать все условия для естественной вентиляции. Как вы уже знаете, точечные светильники располагаются на карнизных и фронтонных свесах, но только под первыми есть выходы воздуха. Это специальные отверстия, размеры которых рассчитываются по простой формуле, где нужно знать площадь ската и разделить ее на 300. Полученное значение и будет высотой воздуха. Такие отверстия следует размещать по периметру карнизного свеса, чтобы ветер мог выходить со всех сторон.

Вентиляция чердака – очень важная часть монтажа металлических крыш, ведь они отличаются способностью собирать конденсат.

Если в помещении очень влажно, а воздушная масса никак не циркулирует, то можно с уверенностью сказать, что через пару лет, несмотря на все меры предосторожности, на деревянных элементах стропильной системы и на металле появится плесень он начнет ржаветь.

Кроме чердачной вентиляции необходимо устроить вентиляцию внутри пирога крыши. Поэтому после укладки теплоизоляционных плит на них укладывают рейки, которые создают воздушный зазор. Кстати, если на утеплителе начнет скапливаться конденсат, его просушка не поможет, поэтому выполняйте эту часть монтажа с максимальной ответственностью.

В некоторых случаях естественной вентиляции недостаточно и приходится покупать специальные приспособления, называемые аэраторами и дефлекторами. Они предназначены для искусственного проветривания помещения за счет перепада давления. Такие элементы располагаются в верхней части крыши. Количество берется из расчета 1 штука на каждые 25 квадратных метров, но минимальное количество должно быть 2 штуки.

Как увеличить фронтонный свес крыши. Фронтонный свес

Фронтонный свес – элемент, выступающий из скатов крыши, обрамляющий по бокам окончательный фронтон и становящийся карнизом. Ширина свеса строительными нормами не регламентируется, обычно этот параметр колеблется в районе от 0,4 до 0,7 м. Чем шире фронтонный свес, тем лучше он защищает отделку стен от влаги. Однако важно, чтобы этот элемент гармонировал с общим архитектурным решением. Сделать фронтонный свес можно следующими способами:

Конструкция фронтонного свеса

Формирование консоли за счет стропильной системы

Чтобы материал самого свеса не пострадал от воздействия влаги, его необходимо загнуть снизу. Для отделки используют дерево, сайдинг, точечные светильники, профнастил. Опытные кровельщики советуют гнуть свесы специализированными перфорированными прожекторами, чтобы не ограничивать проникновение воздуха в толщу кровельного пирога.

Расчет свеса кровли. Калькулятор расчета удлинения стропил для формирования карнизного свеса

При проектировании кровли не следует забывать, что необходимо предусмотреть по периметру дома карнизный свес, чтобы максимально защитить стены от прямых осадков, и организовать водосточную систему. Один из самых распространенных вариантов – предусмотреть вынос стропил за пределы мауэрлата до определенной длины.

Калькулятор расчета удлинения балок для формирования карнизного свеса

Так как балки обычно изготавливаются из качественной древесины достаточно большого сечения, такое удлинение не всегда оправдано. Значит, предлагается аналогичный, но более дешевый подход — это увеличение длины стропил кобылками — специальными частями системы, которые можно использовать для более тонкой и короткой древесины. Ниже приведен калькулятор расчета удлинения стропил для формирования карнизного свеса. Следует правильно понимать, что целесообразно также определить рабочую длину кобылки, не учитывая монтажную площадь для соединения со стропилами.

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Краткие пояснения по проведению расчета

На нашем портале есть калькуляторы для расчета, а также для расчета длины. В обоих случаях расчет ведется только до места соединения стропил с мауэрлатом. И как подобрать правильное удлинение карнизного свеса? Это хорошо показано на следующей диаграмме:

Принцип определения удлинения стропил для формирования карнизного свеса

Исходными данными будут проектируемая ширина карнизного свеса k (горизонтальное расстояние от стены до края крыши) и угол наклона α. Калькулятор содержит тригонометрическую функцию, необходимую для расчета. Полученное значение ΔL одинаково справедливо для всех балок двускатной или двускатной крыши, для центральных балок и всех балок вальмовой и вальмовой крыши.

Цены на крепления для стропил

Лучевые отвертки

Удлинение наклонной ветви балки будет незначительно отличаться по величине, но это также учитывается в калькуляторе — пользователь может выбрать любое из направлений расчета.

Простота расчета и монтажа, минимум материалов – односкатная стропильная система.

Если строится гараж, сарай, беседка, хозяйственная постройка, навес для машины, то часто лучшим решением будет использование максимально доступной схемы. Стропильная система односкатной крыши проста в расчете и монтаже; читайте об этом в специальной публикации нашего портала.

• Об авторе
• Хотите связаться со мной?

Об авторе

Сергей Иванченко

Главный редактор tryhouse.ru

Уже десяток лет я занимаюсь мебелью и дизайном интерьеров. Решил я опубликовать свои работы, идеи и возможно помощь для любого человека в интернете. Я вам помогу создать свой незабываемый дизайн интерьера.

Все об устройстве свесов крыши: форма, размеры, обшивка

Наверх

29. 11.2019

1 звезда2 звезды3 звезды4 звезды5 звезд

Величина, форма и отделка карнизных и фронтонных выносов крыши существенно влияют на облик здания. Кроме того, они укрывают стены от осадков, и через них организуют приток воздуха для вентиляции чердака или подкровельного пространства. Поговорим о том, как правильно выполнить эти узлы.

ТЕХНОНИКОЛЬ

Фронтонные свесы обычно образуются выпусками обрешётки, но могут также опираться на горизонтальные балки крыши — слеги. Основой карнизных свесов являются концы стропил или углы стропильных ферм, выступающие за пределы стен.

Ширина карнизных и фронтонных свесов

Строительные нормы (СП 17. 13330.2017) определяют лишь минимальную ширину карнизных свесов (600 мм), притом только для крыш без организованного водостока, которые сегодня редкость. Поэтому ширину свесов выбирают исходя из архитектурного решения дома. Скажем, для модного сегодня стиля шале характерны очень широкие свесы — более 80 см, а для английской классики — едва намеченные. Однако необходимо учитывать и практический аспект. При брусовых или бревенчатых стенах целесообразны широкие свесы, которые лучше защитят дерево и межвенцовый уплотнитель от влаги.

ShatterStock

Под широким свесом крыши можно обустроить уютную веранду, которая будет неплохо защищена от дождя и солнца. Даже при очень больших свесах дом обязательно оборудуют водостоками.

Как увеличить свесы крыши

Если несущая конструкция крыши состоит из стропильных ферм, то правильнее всего заранее предусмотреть проектом более длинные стропильные ноги и затяжки. Кроме того, можно нарастить карнизные свесы, прибив к стропильным ногам бруски-кобылки. При ширине от 80 см свесы на стропильных ногах или кобылках целесообразно подпирать декоративными укосами от стен, иначе есть риск прогиба кровли под тяжестью снега и льда.Фронтонный свес, образованный досками обрешётки, может быть не более 40 см. При необходимости сделать его 60-80 см собирают каркасную конструкцию из досок, поставленных на ребро, привязанных стальными уголками к ближайшим стропилам. Больший свес возможен только при наличии слег или (в деревянном доме) ступенчатых консольных выпусков верхних стеновых брёвен или брусьев. Слеги на подпорках позволяют сделать фронтонный свес практически любой величины.

ZBA De Luxe

В основе фронтонного свеса деревянного дома может лежать стропильная конструкция, опирающаяся на консольные выпуски брёвен наружных и внутренних стен.

ZBA De Luxe

Такие выпуски обычно делают ступенчатыми.

Когда следует обшивать свесы

Оформление свесов крыши осуществляют одновременно с укладкой кровельного покрытия или сразу после его монтажа. Откладывать отделку свесов ни в коем случае нельзя — хотя бы потому, что ближайший шторм может сильно повредить, а то и вовсе унести крышу без ветровых досок и с неподшитыми карнизами. Однако и слишком торопиться не следует. Выбирать материалы и крепёж нужно с таким расчётом, чтобы отделка прослужила не меньше всей конструкции крыши. Если спустя несколько лет доски (панели) начнёт отрывать ветром из-за неправильно выбранного крепежа, для ремонта придётся вновь строить леса.

«Красные Крыши»

Карнизные вентиля­ционные зазоры закрыва­ют от птиц и насекомых специальными перфорированными лентами.

«Красные Крыши»

Аналогичные ленты со средней частью из кровельного материала предусмотрены для зазоров в зоне конька.

При высоте стен дома более 3,5 м потребуются надёжные леса с перилами. (И козлы и леса проще и дешевле изготовить на месте из досок, чем брать в аренду сборную металлическую конструкцию. ) При работе монтажники обязаны пользоваться страховочными поясами.

Можно ли обойтись без свесов

Крыши без свесов стали символом современного стиля Barn house (дом-амбар). Для наружной отделки такого дома применяют атмосферостойкие панели (металлические, цементные, керамические или каменные). Часто они же служат кровельным покрытием. По сути, на стены и крышу монтируют единый навесной вентилируемый фасад. В пустом пространстве под обшивкой стен прокладывают водосточные трубы, а желоба устанавливают в плоскости кровли.

Ruukki

Прокладка водостоков внутри конструкции стен возможна только при высокой квалификации строителей.

Что такое торцевая и ветровая доски

Торцевой (или лобовой) доской называют деталь, закрывающую торец крыши со стороны фронтона. По ширине она может быть лишь чуть больше толщины досок (брусков) обрешётки, но в слеговой и нарощенной конструкции должна быть достаточно широкой. В традиционном деревянном зодчестве эту деталь обязательно украшают прорезным орнаментом или фигурными накладками. Ветровую доску прибивают к концам стропил, образующим карнизный свес вдоль стен. Доска должна быть очень прочно закреплена, ведь часто она служит основой для кронштейнов водосточной системы (детали следует привинчивать к каждой стропильной ноге как минимум двумя нержавеющими саморезами длиной не менее 70 мм).

Tegola

Сегодня в моде открытые несущие балки крыши и декоративные выпуски слег.

Как защитить торцевую и ветровую доски от влаги

Прежде всего важно правильно выполнить краевой узел кровли. В случае гибкой черепицы обязательно использовать подкладочный ковёр и стартовую полосу, для металлочерепицы разработаны специальные герметизирующие и водоотводящие профили — карнизные планки, капельники.

Оптимальная толщина лобовой и ветровой досок — 20-25 мм, лучший материал — лиственница. Иногда элементы полностью закрывают листовым металлом, однако это требует профессионализма и использования специфических приёмов (например, с членением по вертикали и фальцевыми соединениями), иначе есть риск, что на стальных накладках появятся неаккуратные волны.

• Кровля

  Подробная инструкция по монтажу фальцевой кровли своими руками

Каким материалом подшить карнизы

Часто используют деревянную вагонку и просто строганую доску, столь же популярны пластиковые и металлические панели для горизонтального монтажа — софиты. Доски обычно пускают параллельно карнизу и крепят только к стропилам. А панели очень гибкие, поэтому при обшивке их режут на отрезки, которые располагают перпендикулярно линии карниза и привинчивают к обрешётке из реек. Для монтажа софитов разработана целая система доборных профилей, которые позволяют собирать карнизы сложной формы, стыкуя панели под разными углами.

На подшивку карнизов не попадают вода и прямые лучи солнца, поэтому лакокрасочные покрытия служат здесь долго. Окрашенные доски сохранят цвет не менее 15 лет.

ShutterStock

Софиты крепят к обрешётке, основа которой — стропила или стропильные затяжки.

ShutterStock

Длину свеса нужно контролировать при монтаже каждой второй панели.

ShutterStock

Для крепления используют саморезы длиной от 18 мм с прессшайбой.

ShutterStock

После подшивки карнизов монтируют водостоки.

Fineber

Лучший материал для деталей подшивки карниза — оцинкованная сталь с полимерным покрытием. Она не расширяется при нагреве, не меняет со временем цвет и очень стойка к коррозии.

Как организовать карнизную вентиляцию

И при холодном чердаке, и при мансардном этаже крыше нужна вентиляция. Как правило, приток воздуха организуют через карнизы, а выход — через вентиляционный конёк или точечные аэраторы. Этот воздушный поток обеспечивает испарение влаги с внутренней поверхности обрешётки либо (в конструкции мансардной крыши) с гидроизоляционного ковра на утеплителе.

Есть два основных варианта устройства приточной карнизной вентиляции. Первый заключается в установке металлической перфорированной ленты или планки (то и другое выпускается производителями металлочерепицы) на ветровую доску. Способ требует от строителей большого опыта и точного расчёта, так как при провисании кронштейнов водосточных желобов или образовании наледи на водостоках вентиляционные отверстия могут быть перекрыты.

Второй вариант — приток через перфорированные пластиковые или металлические софиты. Ранее нередко просто оставляли щели между досками, но при этом под кровлей неизбежно селились осы и другие летающие насекомые.

Суммарная площадь вентиляционных кровельных отверстий (карнизных и коньковых) должна быть не менее 1/150 площади горизонтальной проекции кровли.

Ruukki

Вдоль карнизов обычно располагают снегозадержатели. Важно, чтобы они не стали причиной образования сугробов, под массой которых свес может прогнуться.

Владимир Григорьев/Burda Media

Оптимальной признана конструкция снегозадержателя из двух труб овального сечения — они разрезают снежный пласт.

Как монтировать водосток

Карнизные свесы крыши служат основой для монтажа водостоков, без которых стекающая с крыши вода будет попадать на цоколь, размывать отмостку и грунт вдоль дома. Сегодня наиболее популярны водостоки из ПВХ и оцинкованной стали с полимерным покрытием. Первые существенно дешевле, проще в монтаже и не шумят в дождь. Зато металлические изделия дольше сохраняют первоначальный цвет и в целом рассчитаны на более продолжительный срок службы.

Большинство компаний предлагает комплектующие водостоков двух типоразмеров: для крыш площадью 60-100 м² (желоба шириной 110-120 мм и трубы диаметром 80-90 мм) и для крыш площадью 80-150 м² (соответственно 120-150 и 100-125 мм). Жёлоб длиной до 8 м достаточно оснастить одним спуском (вертикальной трубой), установленным на углу здания. При большей длине устраивают два спуска, делая разуклонку желобов от середины к концам.

ShutterStock

При широких свесах приходится делать отводы от водосточного жёлоба с небольшим наклоном. Эти отводы обладают значительным гидравлическим сопротивлением, поэтому могут потребоваться дополнительные спуски.

Aquasystem

Водостоки из меди со временем покрываются красивой патиной.

ShutterStock

Однако их сочетание со стальными деталями недопустимо, так как вызовет электрохимическую коррозию. При монтаже пластиковых желобов шаг кронштейнов не должен превышать 60 см.

Материал подготовил

Владимир Григорьев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Одним кликом или голосом: как можно управлять освещением в квартире

Пробковый пол в интерьере: плюсы и минусы, особенности материала

12 лучших алюминиевых радиаторов 2022 года

15 лучших клеев для плитки разных видов и назначения

Налоговый вычет при покупке квартиры в ипотеку: все о правилах получения и пошаговая инструкция

7 веских причин купить кондиционер прямо сейчас

Какая ванна лучше: акриловая или стальная? Разбор и сравнительная таблица

Модные обои для спальни: 6 трендов 2022 года и 95 фотопримеров

Отдельностоящая ванна: советы по выбору и 98 потрясающих фото в интерьере

Реклама на IVD. ru

Выступ крыши от стены — Строительный журнал

Свесы кровли — классификация и монтаж

Кровельные свесы и их классификация

• Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
• Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
• Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
• Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.

Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Свес кровли из профлиста: его укрепление и защита

Вентиляционные отверстия под кровельными свесами

• Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
• Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

Карнизный свес кровли

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Вид свеса	Краткое описание
Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях.
	Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов.

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Цены на различные виды строительных досок

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

Сайдинг для карнизов отличается наличием перфорации

Натуральная вагонка — отличный вариант для подшивки карниза

Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

Медная подшивка карниза смотрится очень эффектно и дорого

Цены на сайдинг

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

Цены на материал для пароизоляции

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

Поверх вертикальных реек крепят обрешетку

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Видео — Карнизный свес кровли

Вы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

Карниз крыши.

По типу устройства карниз крыши разделяется на несколько основных категорий:

1. С выполненным заподлицо карнизным свесом. Данный карниз крыши имеет стропила, не выведенные за границы стен. По краю стропил обычно горизонтально крепится сливная доска с прикрепленными к ней водосточными желобами. Он имеет один существенный недостаток – отсутствует защита верхних элементов стен от влаги, из-за чего более рано потребуется проведение косметических ремонтных работ.

2. Открытый свес нашел широкое применение в частных домах. Для крепления водосточной системы используются верхние кромки или нижний край стропил. Для расчета количества ступеней лестницы на крышу воспользуйтесь калькулятором онлайн расчета ступеней лестницы.

3. В закрытом свесе для закрытия концов стропил используется карниз со специальным пазом. К нему с внутренней стороны крепится софит. Если конструкция дома предусматривает утепленный чердак, такой карниз крыши должен иметь вентиляционные отверстия.

4. Свес фронтонного типа по конструкции зависит исключительно от фантазии специалиста, разрабатывающего дизайн. Он может быть устроен заподлицо или же выступать за пределы стен. При этом выступающую область необходимо подшивать. Ширина подшивки не должна быть меньше 50 см.

При подсчете необходимой длины карнизного свеса учитываются региональные погодные условия и тип постройки. Например, для кирпичного и панельного дома она должна составлять до 55 см, для деревянного – от 55 см. Минимальный порог составляет 40 см, максимальный – 120 см.

Характеристики карнизных свесов.

Соорудить карниз крыши можно самостоятельно, поскольку эта задача не является наиболее сложной в строительстве. Самое главное – перед началом работ разобраться и понять, какие бывают виды конструкций. Среди них можно выделить два типа:

1. Фронтальный состоит из выступающих наклонных краев скатов крыши. Они защищают фронтон дома от влияния атмосферных осадков. Карниз крыши может иметь края длиной до 1 м.

2. Боковые свесы имеют длину до 60 см. Из названия можно понять, что расположены они по бокам постройки.

Для определения величины свеса карниза обязательно следует учитывать высоту постройки и ширину отмостки. Чем выше постройка, тем длиннее должен быть карниз крыши. Если стропильная система не имеет выходящих за границы стен постройки выступов, для наращивания стропильных ног используются обрезки бруса, к которым крепится карнизная доска. Обязательно следует учитывать, что карниз крыши должен обеспечивать долговечность и защиту фронтона постройки, поэтому важно, чтобы ширина свеса была рассчитана максимально правильно. Чтобы избежать проникновения влаги и сделать крышу более эстетичной, для обшивки нижних краев свесов используются доски или другие материалы.

Как сделать карниз крыши своими руками.

Чтобы не просто установить карниз крыши, а сделать это максимально правильно, потребуются определенные строительные и технические навыки, наличие всех необходимых инструментов, также обязательно необходимо соблюдать технику безопасности. Карнизные свес скатной кровли монтируется с использованием стропил. Порядок проведения работ будет зависеть от того, какие были выбраны отделочные материалы и каким образом они будут крепиться.

Фронтальный карниз крыши образуется за счет выпуска на необходимую длину конькового бруса. К нижней выступающей доске и коньку в натяжку крепится шнур, который служит для того, чтобы концы досок можно было обрезать на одинаковую длину. Следующим шагом должно будет крепление к выступающему торцу бруса и поперечным доскам карнизной доски. Ее еще называют ветровой. Кровельный материал укладывается на карниз крыши одновременно с креплением на кровлю общего настила. Точно так же обрезаются края стропил, выступающие за пределы стен.

Далее устанавливается карниз крыши из обрезных досок или металлического профиля. В зависимости от типа материала, выбранного для подшивки свеса, следует выбирать и материал, который будет использован для карниза. Например, для подшивки сайдинга используются металлически или виниловые профили, а для деревянной вагонки следует использовать каркас из дерева.

Прежде чем устанавливать карниз крыши, необходимо определиться с еще одним нюансом – какой будет карнизная коробка. Она может быть двух видов:

1. Горизонтальная – короба крепятся к самой низкой точке стропил и к доске, которая расположена в стыке стены постройки.

2. Вертикальная – для обшивки используются выступающие за грани стены постройки стропила. Использовать этот метод стоит только в том случае, если кровля имеет небольшой уклон.

Важно помнить, что карнизный свес должен быть подшит под прямым углом к стене постройки. Для его изготовления используется сайдинг, древесина, софит или вагонка.

На что следует обратить внимание при выборе подшивочного материала для карниза крыши?

Если карниз крыши изготовлен правильно, он не только будет иметь привлекательный внешний вид, но еще и будет служить надежной защитой пространства под кровлей от влаги, холода и ветров. Поэтому материал для его изготовления следует выбирать особенно тщательно. На сегодняшний день есть несколько наиболее востребованных материалов:

1. Хвойные породы древесины, такие как ель, сосна или лиственница. Доски должны иметь толщину около 17-22 мм и обладать оптимальной влажностью, чтобы избежать деформацию (обычно для этого доски хранят на улице). Древесина должна быть обработана антисептическими средствами, предотвращающими ее гниение и возгорание. Укладываемые перпендикулярно короткие доски крепят по краям, а более длинные – параллельно стене к коробке, при этом шаг между креплениями составляет 1 м. Прошивочные доски крепятся с зазором в 1-2 см, чтобы карниз крыши вентилировался должным образом.

2. Сайдинг это та же пластиковая вагонка, но с повышенными показателями прочности. Бюджетным вариантом является сайдинг из винила – он достаточно практичен, но при этом стоит дешевле аналогов, изготовленным из других материалов, например, металлического сайдинга.

3. Вагонка из ПВХ является доступным кровельным материалом, однако изготовленный из нее карниз крыши будет иметь более недостатков, чем преимуществ. Этот материал быстро потускнеет и потеряет свой привлекательный внешний вид под воздействием атмосферных факторов, а из-за отсутствия вентиляционных отверстий пространство под кровлей не будет вентилироваться.

4. Софиты – более современный и модный тип карниза крыши. Его конструкция предусматривает наличие перфорированных вентиляционных отверстий. Карниз крыши, изготовленный из этого материала, будет экологически чистым и будет обладать более высокой устойчивостью к механическому воздействию, чем сайдинг. Данный материал долговечен, обеспечивает эстетический внешний вид, и его довольно легко монтировать.

Правильно устроенный и смонтированный карниз крыши не будет деформироваться даже если будет покрыт тяжелым снежным покровом. Для большей надежности желательно установить специальную систему антиобледенения карниза и водостоков. А если карнизные свесы обшиты древесиной, их необходимо каждые 3-5 лет обрабатывать специальными составами. Еще одним фактором, благодаря которому карниз крыши будет эксплуатироваться максимально долго, является качественная система вентиляции, состоящая из зазоров, решеточных свесов и щелей между несущими стенами и подшивочным материалом.

Свесы кровли: типы и особенности подшивки

Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
Они являются конструкцией, выступающей за пределы стен здания.

Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

Разновидности

Выделяют два основных типа карнизных свесов:

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
Фронтальный может быть как выступающим, так и выполненным заподлицо.
Этот момент зависит от дизайнерской задумки.
При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
Рекомендуемый размер боковых свесов – 40 — 60 см.
Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Фотографии

Разновидности исполнения из различных материалов приведены на фото ниже.

Карнизы кровли из профнастила

Материалы для отделки

Древесина

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
Крепление элементов обшивки выполняется с шагом в 1 м.
Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
Такое оформление требует реставрации каждые несколько лет.

Сталь

Листы оцинкованной стали также подойдут для обшивки свесов крыши.
Толщина стали должна быть в пределах 0,6-0,8 мм.
Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
Все кромки обрабатываются краской для защиты от коррозии.

Алюминий

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Способы монтажа

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

На стену монтируется брус, который также служит опорой для материала подшивки.

Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
Обеспечить вентиляцию можно двумя способами:

• оставить зазор между стеной и материалом обшивки;
• встроить в элементы обшивки специальные пластиковые решетки.

Карнизные свесы

Карнизные свесы – важный элемент в строительстве дома. Дом человека – сплав техники и искусства, поэтому не удивительно, что на облик дома влияет и страна, и местность, где он построен. Все связано, и, если дом, построенный в Карпатских горах, имеет очень широкий свес крыши при крутых скатах – причина этому традиции, укоренившиеся в результате природных условий. Широкие карнизные свесы защитят и стены, и окна от атмосферной воды и снегопада, примут на кровельное покрытие струи косого дождя, сильный ветер. Стены и цоколь дома должны намокать как можно меньше – это правило действует для всех конструкций и для очень многих, если не для всех стеновых строительных материалов, а также отделок стен.

Высокие окна одноэтажных домов предохраняют от дождей и снега широкими карнизами, летом – карнизы дают тень, защищая комнаты от излишнего зноя. Кроме того, отделки и подшивки карнизных свесов исключительно выразительны в архитектурном плане, они могут кардинально изменить облик и настроение дома, изменив его пропорции. Зрительно свес карниза увеличивает площадь здания, при этом уменьшая его высоту. Ширина свеса может достигать 0,8 и более, даже более метра, такое решение связано с конструкцией стропильной системы. Для домов с мансардами ширина свеса выбирается в большую сторону, не только из соображений привлекательных пропорций, но и для защиты вертикали стен под мансардными скатами. В местностях со спокойным климатом и редкими несильными ветрами не редкость дома, не имеющие карнизных свесов вообще. Исключение – классический каменный английский дом с черепичной крышей и крошечным карнизным свесом, но это тоже объяснимо — каменные стены и небольшие окна и не нуждаются в особой защите от непогоды.

Узкие свесы крыши могут опираться на выступы стен, зрительно – свесы лежат на карнизах, а карнизы «завернуты» на стены фронтонов. Общее впечатление от дома – компактность при устремленных вверх линиях, стройность и легкость всего облика строения. Для дома, находящегося в условиях плотной застройки, с маленьким садовым участком или вообще без участка — узкие свесы более практичны и выглядят органичнее.

Под широкими свесами образуется очень комфортное и защищенное пространство. Варианты использования этого пространства и уюта – обустроенные места для отдыха под стенами дома, со скамейками, вазонами с цветами, возможно – и с чайным столиком. Более утилитарное использование «подкарнизной полосы» — поленница, место для хранения огородного инструмента, летняя кладовая для хранения и сушки трав, фруктов. Наиболее выразительны дома с широкими карнизами, утопающие в садовой зелени и цветах, рядом с окрестными газонами или лужайками.

Строгого регламента для проекции вылета крыши на горизонталь, или карнизного свеса, в строительных нормах нет. Есть только общие указания, что свес материала кровли не должен превышать небольших значений – шифер (асбоцементный волнистый) – до 5 см, керамическая черепица – до 7 см, кровельная сталь – до 10 см. Рекомендации даны для открытого, безопорного свеса, из расчета и прочности материалов кровельного покрытия. Но для крыши частного дома можно запроектировать тот карниз, который нужен для архитектурной красоты и из практических соображений функциональности, хотя стропильная система для большого свеса будет немного технически сложнее и затратнее.

Карнизные свесы, как любая конструктивная часть дома, влияют и на его энергоэффективность. Недаром выходящие на юг и юго-восток окна первых этажей оборудуют на лето маркизами или рольставнями с затеняющими козырьками. Солнечный нагрев в летнюю жару добавляет немало затрат на кондиционирование. Эти устройства обычно планируют при разработке проекта здания. Верхние окна под карнизным свесом так же могут участвовать в экономии энергии, если находятся под свесом крыши, рассчитанным по ширине и высоте расположения над окнами таким образом, чтобы в зимние месяцы пропускать как можно больше солнечных лучей в комнаты, а в летние – максимально затенять окна.

Карнизные и фронтонные свесы

Свесы следует подразделять на фронтонные и карнизные, их конструкции отличаются. Фронтоны и фронтонные свесы расположены чаще с боковых (фронтальных) сторон здания, очень редко – на фасаде. По конструкции фронтонный свес может быть выполнен заподлицо или с выступами стропильных ног. Если стропильные ноги не выступают за фронт стены, водоотвод с кровли решают дополнительным крепежом сливов. Фронтонные свесы должны выполнять ту же функцию, что и карнизы – защищать стены на верхних участках, это их главная задача. Выступающий фронтонный карниз, как правило, подшивают, классический размер выступа фронтонного свеса – 0,5-0,6 метра.

Виды и конструкции карнизных свесов

Карнизные свесы тоже отличаются по конструкциям – свесы могут быть выполнены заподлицо, открытыми и закрытыми. При открытых карнизах стропила выступают за плоскость стен, а сливные устройства часто устанавливают на боковые части стропил, или крепят к их верхним сторонам. Открытые карнизы часто применяют для индивидуальных домов.

Для высотного или многоэтажного дома открытый карниз редкость. Но все чаще частные дома строят с закрытыми свесами, применяя для подшивки неконструктивную разновидность сайдинга – софиты. Результат – аккуратный и эффектный облик дома и удобство в эксплуатации. Кроме того, современные виды софитов имеют как сплошную, так и перфорированную конструкцию, помогая решить вопрос с вентиляцией подкровельного пространства.

И конструкция, и размеры свеса карниза зависят от установки и конструкции стропильной системы. Конструкции свесов рассчитываются на нагрузки от веса, снега и ветра, как часть крыши, и при некорректности расчета и монтажа могут оказаться перегружены. Также важны вопросы креплений и соединений стропил и карнизных элементов, а также правильная вентиляция.

Вентиляция подкровельного пространства

Закрытый карнизный свес имеет внутри вентилируемое пространство. Фронтоны не требуют дополнительных вентиляционных отверстий, и подшиваются сплошными софитами.

Карнизные свесы, в отличие от фронтонных, должны обеспечивать вентиляцию не эксплуатируемых чердаков или пространства под кровлей. Воздух проходит снизу-вверх, к коньку крыши. В верхних частях крыш необходимо делать продухи, чтобы воздух выходил, а в карнизных свесах – приточные отверстия. Размеры этих отверстий рассчитывают по общей площади проекции крыши – 1/500 этой площади. Столько же должны иметь по площади и выходные отверстия в верхних уровнях крыши. Все вентиляционные отверстия закрывают сетками от птиц и насекомых.

Воздухообмен достигается встроенными отверстиями в подшивке свесов кровли или подшивкой «дышащими» материалами. При подшивке сплошным софитным сайдингом делают вентиляционные отступы от стен здания. Эти отступы, или зазоры, закрывают вентиляционными решетками или панелями с перфорацией. Перфорированные софиты имеют воздушные отверстия, и при их применении не требуется дополнительных мер для устройства вентиляции.

Карнизные свесы, не имеющие подшивки, также возможны и очень интересны как дизайнерский штрих, при общей архитектурной гармонии. В этом случае и нижняя поверхность кровли, и торчащие стропильные ноги открытой конструкции широкого свеса по-особому эффектны и вполне эстетичны.

Свесы кровли: что это, для чего они нужны и как правильно оформляются?

Свесы кровли – это конструктивные элементы крыши, которые выступают за внешний периметр здания. Их еще иногда называют «коробочкой». Основная функция свесов – защита стен и фундамента сооружения от осадков. Дополнительное назначение свесов кровли – придание крыше законченного вида. Если задействовать свою фантазию, свесы можно даже превратить в самодостаточный элемент декора фасада дома. Большинство из нас представляет себе, что такое свесы, а вот какого размера они должны быть, от чего именно зависит этот показатель и какие материалы применяются при отделке свесов, рассмотрим в статье далее.

Как и сам кровельный «пирог», свесы опираются на стропила. Если свесы – это выступающая за периметр стен деталь, значит, и стропила должны быть длиннее, чем скат крыши. Обычно разница в длине составляет 50-60 см, однако в некоторых случаях свесы выступают за стены дома на все 100 см.

Следует отметить, что в защите от влаги при помощи свесов нуждаются не только стены и фундамент дома, но и фронтальная часть крыши, если таковая предусмотрена в проекте. Если стропильная система организована так, что крайние ее элементы располагаются встык с фронтонами, производят принудительное наращивание стропил при помощи брусьев «кобылок». Минимальная длина таких деталей – 50 см.

Скатные и фронтальные свесы кровли – это элементы, которые отличаются конструктивно, однако такая процедура, как подшивка, требуется в любом случае.

Свес всегда должен быть продолжением ската крыши, но выглядеть он может по-разному. При проектировании дома конструкция свесов определяется в зависимости от климатических условий региона и общей архитектурной идеи.

На сегодняшний день чаще всего встречаются 4 типа свесов:

1. Неподшитые – на одно- и двускатных, а также вальмовых крышах.
2. Подшитые – на двускатных и вальмовых кровлях.
3. Коробчатые – на одно-, двускатных, вальмовых крышах.
4. Укороченные – универсальный вариант для разных по конструкции кровель.

Как оформляется свес кровли, расположенный заподлицо со стенами дома?

Здесь речь идет о свесах кровли, образующихся в том случае, когда стропила не выходят за фронтальные стены здания. Как же тогда организовать защиту стен от осадков и влаги, стекающей со скатов крыши? Данную функцию выполняет сливная доска, которая крепится горизонтально по краю стропильной системы. Кроме того, сливная доска послужит основой для монтажа желобов водостока.

Существенный минус таких свесов – слабая защита от влаги верхней части стен, что особенно важно для деревянных построек. Именно поэтому свесы кровли в деревянных домах никогда не делают заподлицо. Здесь минимальный выступ конструкции за периметр стен – 50-55 см. Данный показатель может быть уменьшен при возведении домов из кирпича или монолитных панелей.

Иногда свесы обустраивают, задействуя затяжки, которые выступают за стены и служат местом для врезки стропильных ног. В этом случае свес не только придаст конструкции кровли законченный вид, но и защитит чердачное пространство от сквозняков и попадания осадков во время сильного ветра. Кроме того, благодаря наличию отделанного карниза, данный участок кровельной конструкции не станет прибежищем для птиц и летучих мышей. Еще один явный плюс – более долгое остывание печной трубы, а значит, и более экономный обогрев помещений.

Открытые (неподшитые) свесы кровли

Свесы данного типа имеют место тогда, когда стропильные ноги выступают за границу стен дома, но пространство между кромкой стропила и самой стеной никак не оформлено, то есть обшивка отсутствует. Такой подход очень часто встречается в частном строительстве, в основном, в целях экономии времени и средств, однако внешний вид здания останется незаконченным.

Элементы системы водостока крепятся к боковым поверхностям или верхним кромкам стропил.

Обшитые кровельные свесы

Обшитыми, или защищенными называют свесы кровли, которые оформлены специальной карнизной доской и декоративной обшивкой. В этой обшивке обязательно должны быть вентиляционные отверстия, если чердак представляет собой изолированное помещение.

Фронтонные свесы

Фронтонные свесы кровли могут находиться как в одной плоскости с фронтоном здания, так и выходить за него. Здесь нельзя выделить лучший или худший вариант. Все зависит от вашей задумки, однако выступающие фронтонные свесы необходимо обязательно обшивать, а это дополнительные затраты времени и средств на приобретение отделочных материалов.

Какие материалы применяются для обшивки свесов?

1. Древесина

Дерево – это самый распространенный отделочный материал, однако здесь есть целый ряд нюансов. Для обшивки свесов лучше использовать влагостойкие хвойные породы дерева: лиственницу, сосну, ель. Большое внимание уделяется и уровню влажности древесины: слишком сухое дерево может растрескаться, а слишком влажное – линейно деформировать конструкцию свеса. Если ширина и длина обшивочных досок подбирается строителями индивидуально, то их толщина должна варьироваться в пределах 17-22 мм. Доски могут прибиваться как вплотную, так и с зазором (от 10-15 мм).

Непосредственно перед началом монтажных работ доски необходимо обработать антисептиком и влагозащитным средством. Каждые несколько лет полезно подкрашивать карнизную обшивку лаком по дереву или эмалью. Это не только поможет сохранить привлекательный внешний вид фасада дома, но и создаст дополнительную защиту для древесины.

Если вы выбрали для обшивки свесов вагонку, проследите за тем, чтобы она не была слишком тонкой. Перед использованием детали вагонки в течение 30 дней выдерживают на открытом воздухе, чтобы сбалансировать уровень влажности древесины: она должна приобрести такие же характеристики, как и другие деревянные элементы кровли. Свесы, обшитые вагонкой, обязательно оснащают вентиляционными решетками. Чтобы рассчитать размер этих отверстий для впуска воздуха, необходимо взять 1/400 – 1/600 часть от общей площади подкровельного пространства, которое необходимо проветривать. Впускные отверстия должны быть защищены сеткой или решеткой, чтобы исключить попадание внутрь птиц, насекомых, летучих мышей и т.д.

2. Оцинкованная сталь

Листовая оцинкованная сталь – это еще один распространенный вариант обшивки кровельных свесов. Толщина материала не должна превышать 0.6 – 0.8 мм. Довольно часто свесы обшивают перфорированной сталью, а также листами с волнистым рельефом. Высота волны при этом должна быть не более 20 мм. Сталь режут специальным инструментом, а затем места срезов обрабатывают антикоррозионным составом или просто окрашивают.

3. Алюминий

Алюминий в качестве материала для обустройства кровли используется только при наличии защитного слоя. Толщина алюминиевых листов составляет около 0.6 мм. Ширина варьируется от 10 до 30 см, а длина – до 6 м. Алюминиевая обшивка крепится к карнизу при помощи специальных защелок. Кроме того, на строительных рынках можно найти дополнительные аксессуары, делающие обшитый алюминием свес более эстетичным.

4. Виниловые панели, или софиты

Обшивка из ПВХ – это самый современный и практичный способ оформления свесов. Виниловые софиты вобрали в себя все лучшее от перечисленных выше материалов. Так, они прочны, но не препятствуют свободной циркуляции воздуха и не создают дополнительную нагрузку на стропильную систему. Они стоят сравнительно недорого, но при этом выглядят очень статусно. Виниловый сайдинг долговечен в эксплуатации и не боится влаги, как, например, натуральное дерево. Винил негорюч и не требует регулярного подкрашивания. Максимум, что от вас потребуется, — это периодически очищать обшивку от пыли. В такие софиты очень легко монтировать вентиляционные решетки и даже декоративную подсветку. Виниловая обшивка может быть сплошной, полностью перфорированной или иметь перфорацию лишь в центральной части. Если вы выберете второй или третий типы, вам удастся обойтись без этапа оснащения обшивки вентиляционными отверстиями.

Как сделать свес более прочным и защищенным?

При нарушении технологии монтажа свесов вас ждут такие неприятные последствия как деформация конструкции, провисание обшивки под нагрузкой ветра и влаги, а значит, и скорейший выход из строя данного кровельного элемента в целом. На ремонт потребуются дополнительные средства, а это, согласитесь, еще менее приятно.

Чтобы кровельные свесы выполняли свои защитные функции и сохраняли привлекательный вид долгое время, необходимо позаботиться не только о качестве материалов обшивки, но и о надежном ее монтаже на стропила.

Сегодня большую популярность приобретает система обогрева кромки крыши при помощи кабеля. Нагревательная магистраль действует так, что снег тает, не доходя до свесов, и попадает в водосточные желоба. Таким образом, обшивка свесов будет защищена от переувлажнения и нагрузки, которая создается самим весом снега и сосулек.

Грамотный подход к организации вентиляции кровельных свесов

От работоспособности системы вентиляции во многом зависит срок службы и функциональность всего кровельного «пирога». Если чердачное пространство не проветривается, страдают в первую очередь стропила. Древесина очень боится воды, а конденсат, образующийся из пара, который поднимается вверх из отапливаемых помещений, — это не что иное, как влага. Далее эта влага может проникать и в утеплитель кровли, а также наносить ущерб состоянию обшивки свесов.

Итак, любой кровле необходима организация свободной циркуляции воздуха. Как правило, впускными отверстиями служат вентиляционные решетки в обшивке весов, а выпускными – продухи в области конька. Если в качестве основного кровельного покрытия используется, например, черепица, можно приобрести штучные элементы, оснащенные отверстиями для вентиляции. По внешнему виду и габаритам такие детали обычно ничем не отличаются от стандартных.

Не менее важное условие для исправной работы вентиляции – соблюдение зазора между материалом обшивки свесов и другими слоями кровельного «пирога». Размер этого зазора должен быть как минимум 20 мм, и соблюдают его на всей протяженности свесов.

Согласно действующим СНиП, качественная вентиляция позволяет одному и тому же потоку воздуха обойти все чердачное пространство дважды в течение часа.

Как могут выглядеть вентиляционные отверстия в обшивке свесов?

1. Зазор между стеной здания и кромкой досок обшивки – это самый простой способ создания впускного отверстия для воздуха.
2. Пластиковые решетки разных форм и размеров, которые монтируются непосредственно в обшивку – такой подход обеспечивает более эстетичный внешний вид, но требует дополнительных финансовых вложений.
3. Штучные детали черепицы, имеющие решетчатые отверстия. Их обычно монтируют в пятом ряду, считая от нижнего края ската крыши.

Если вы обустраиваете утепленный свес, не забудьте сделать отверстия по форме решеток и в слое теплоизолятора, иначе все ваши старания по организации вентиляции крыши сойдут на «нет».

Если чердак имеет довольно большую площадь, естественной вентиляции может быть недостаточно. В таком случае задействуют специальное оборудование, создающее принудительную циркуляцию воздушных масс в подкровельном пространстве.

Итак, подведем итоги нашего разговора о кровельных свесах. Прежде всего, они придают конструкции кровли законченный, эстетичный вид. При грамотном выборе материала для обшивки можно превратить обычный свес в самостоятельный элемент декора. Не менее важная функция – защита основания стропил и подкровельного пространства от переувлажнения и проникновения насекомых и птиц. Наконец, кровельные свесы играют одну из ключевых ролей в организации вентиляции чердачного пространства. Подойдите к каждому этапу отделки свесов кровли ответственно и с душой, и у вас обязательно все получится «на отлично»!

Посмотрите это видео, где кратко указана система подшивки кровельных свесов. И если вам понравилась статья, поделитесь ею в соцсетях с друзьями ?

голоса

Рейтинг статьи

Единственный путеводитель, который вам нужен

51shares

• Share
• Штифт

Большинство домовладельцев не задумываются о свесе односкатной крыши, пока не встают под дождь, пытаясь отпереть дверь или волнуясь обо всех проблемах. вода, которая внезапно скапливается вокруг фундамента сарая.

Строительство односкатной крыши с навесом является важной частью защиты вашего сарая, поэтому ее нельзя упускать из виду. Это руководство поможет вам решить, какой выступ сарая лучше всего подходит для вашего сарая, и проведет вас через процесс установки.

Быстрая навигация

• Что такое свес крыши?
• Преимущества свеса крыши на навесе
• Типы свеса крыши
• Как построить свес на навесе
• Обрамление торцевого свеса фронтона
• Как построить свес крыши
• Как добавить свес 90 к навесу a0
• Заключение

Что такое свес крыши?

Свес — это часть крыши, которая выходит за стену и обеспечивает покрытие пространства вокруг фундамента вашего сарая. Свесы могут варьироваться по ширине от нескольких дюймов до нескольких футов. В сараях и домах свесы обычно называют карнизами или граблями, в зависимости от того, где они расположены.

Преимущества свесов крыши на навесах

Хотя свесы навесов могут показаться незаметными, они обладают многими важными преимуществами, которые защищают ваш навес и улучшают его внешний вид.

Навесы также обеспечивают защиту от непогоды, защищая окна, стены и двери от дождя и в то же время отводя воду от фундамента вашего сарая.

Как и в случае с крыльцом вашего дома, навес на односкатной крыше удобен, когда идет дождь и вы пытаетесь открыть дверь своего сарая.

Навесы сарая также помогают регулировать температуру внутри сарая, блокируя попадание солнечного света прямо через окна в летнее время, когда солнце стоит выше. Зимой, когда солнце находится ниже в небе, навесы позволяют солнцу светить через окна, чтобы согреть сарай.

Навесы с большими выступами также могут служить дополнительным местом для хранения оборудования. Пространство под навесом сарая — это сухое место, где можно складывать дрова или прислонять тачку.

Свесы крыши также имеют эстетические преимущества. Нравится вам это или нет, но сарай станет важным элементом вашего двора. Вы хотите, чтобы эта функция дополняла внешний вид вашей собственности, а не отвлекала от нее. Свесы добавляют характер и помогают вашему сараю избежать квадратного плоского вида.

Типы свесов крыши

Существует два типа свесов крыши. Вы можете хотеть одно или другое или оба. Грабли — это выступ, расположенный на фронтоне вашей крыши. Свес грабель создается путем расширения крыши за фронтоны вашего сарая.

Карнизный выступ расположен на более длинных сторонах навеса. Карниз создается путем расширения наклона вашей крыши за стены вашего сарая. Большинство навесов с навесами включают в себя как грабли, так и карнизы, чтобы придать сараю сбалансированный вид.

Как построить навес на навесе

Хотя это может показаться сложной задачей, строительство навеса с навесом требует не больше дополнительных усилий, чем возведение обычной крыши. И хотя это может стоить вам немного больше материала, преимущества, как я уже говорил выше, более чем того стоят.

Размер выступа зависит от того, для чего он вам нужен. Сарай с высотой карниза 8 футов выиграет от свеса всего 6 дюймов. Это защитит верх оконных и дверных проемов от влаги, отводя воду от фундамента.

Большие свесы помогут сохранить сухость, стоя у дверей сарая, и предотвратят нагревание сарая солнечными лучами. Свесы могут варьироваться от нескольких дюймов до нескольких футов в зависимости от предпочтений; однако рекомендуемая ширина свеса составляет от 12 до 18 дюймов для карнизов и не более 8 дюймов для скатов. Тем не менее, свесы могут простираться до 2 футов без необходимости использования внешних опор.

Размер свеса крыши, который вы выберете, во многом зависит от стиля крыши вашего сарая.

При плоской односкатной крыше крыша просто выходит за стеновую панель, образуя выступ. Поскольку этот стиль сарая имеет плоскую крышу, он может обеспечить более широкий выступ, который идеально подходит для хранения.

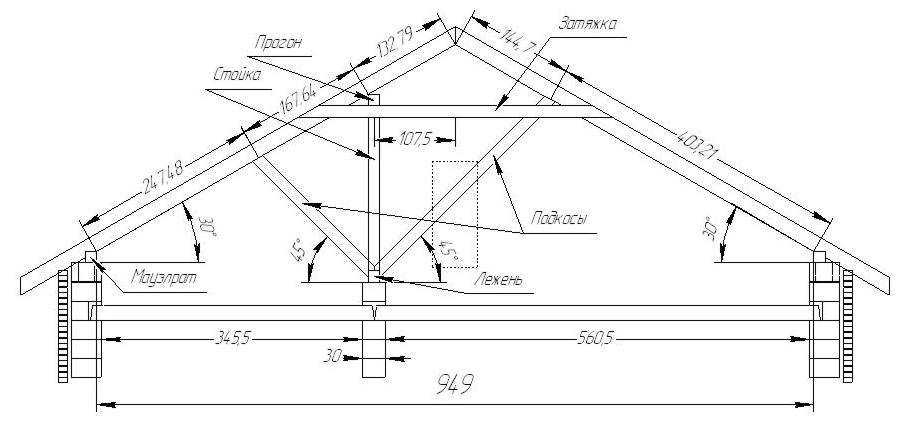

Для остроконечных крыш стропила крыши выступают за концы стен, образуя наклонный свес крыши на карнизе. Из-за более крутого угла двускатной крыши максимальная ширина карниза меньше, чем у других стилей навесов. Скат на щипцовом конце крыши можно создать при помощи возведения дополнительного каркаса крыши.

Для навесов с наклонной крышей свесы придают характер и облегчают надлежащий дренаж. Из-за конструкции навеса значительное количество дождя стекает с задней части навеса. Выступ помогает отводить воду от фундамента на низкой стороне сарая.

Для вальмовых крыш конструкция немного отличается. К остроконечным концам сделаны расширения, чтобы обеспечить покрытие над входом. Вместо того, чтобы удлинять линию крыши для создания карнизов, как на плоской или двускатной крыше, карнизы на крышах вальмового типа расширяются из-за крутого угла крыши.

Так как навесы с навесами прикреплены к более крупным конструкциям, они иногда могут получать стоки из конструкции, с которой они соединены. Свесы помогают отводить всю дождевую воду от фундамента сарая. Свесы также добавляют характер, устраняя квадратный утилитарный вид, который иногда может иметь этот стиль сарая.

Обрамление выступа фронтона

Чтобы создать выступ на концах фронтона вашего сарая, вам нужно построить так называемую «фронтонную лестницу».

Для этого сначала убедитесь, что вы обрезали коньковую доску до длины, которая включает длину граблей сарая. Затем вырежьте два дополнительных комплекта стропил для каждого конца фронтона.

Поскольку эти стропила не будут опираться на стену, вам нужно будет прикрепить их к предыдущему стропилу, обрезав четыре балки или выносные опоры, чтобы они соответствовали желаемой ширине свеса. Вырежьте аутригеры из 2х6, учитывая ширину стропил.

Затем создайте свою лестницу, прикрепив стропила для граблей к коньку. Используйте аутригеры, чтобы прикрепить каркас крыши к стропилам.

Помните, что грабельные лестницы могут выдвигаться из навеса не более чем на 12 дюймов, прежде чем им потребуется дополнительная опора.

Как построить карнизный навес

Строительство карнизного навеса на большинстве односкатных крыш является относительно простой задачей. Процесс включает в себя удлинение стропил за пределы каждой стены, создавая так называемые хвосты стропил. Стропильные хвосты — это часть каждого стропила, выступающая за пределы стены.

Вместо сложного расчета длины каждого стропила, необходимого для достижения нужного размера свеса и угла каждого среза, проще установить стропила с большим количеством дополнительной длины, а затем обрезать по размеру.

После установки стропил отметьте нужную длину. С помощью отвеса проведите прямую линию мелом, а затем отрежьте циркулярной пилой. Если вы предпочитаете квадратный конец карниза, используйте быстрый угольник, чтобы отметить линию.

После того, как вы обрежете одно стропило, сделайте зажим, прижав кусок фанеры к стене сарая и к стропилу.

Проведите линию вокруг верха и лицевой стороны хвоста стропила и стены сарая. Затем отрежьте кусок фанеры по линиям с помощью циркулярной пилы или настольной пилы. Теперь у вас есть приспособление, которое вы можете использовать для разметки линий среза оставшейся части стропил.

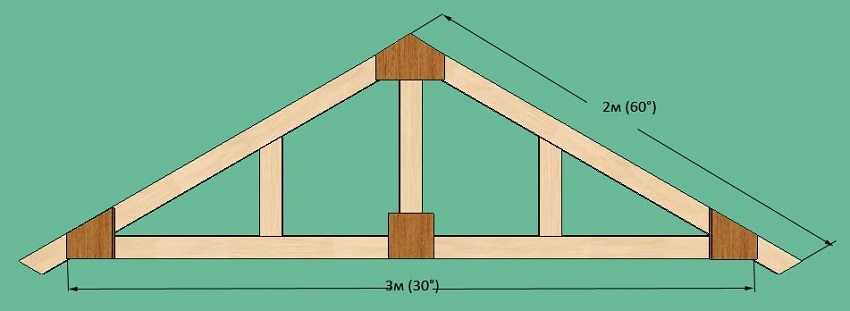

Если вы используете фермы для постройки сарая, убедитесь, что конструкция фермы выполнена так, чтобы верхние пояса выступали наружу достаточно далеко, чтобы создать желаемый выступ.

Также не забудьте поднять пятку фермы, что увеличит расстояние между верхним и нижним поясами и сделает крышу выше. Это гарантирует, что ваш выступ не будет мешать окнам или дверям.

Как добавить навес к сараю

Может быть, вы построили сарай и упустили из виду значение навеса, или, может быть, вы унаследовали навес как часть покупки дома, и в нем его нет. Есть ли способ добавить навес к сараю? Есть, и мы расскажем вам, как это сделать.

Добавление выступа к навесу — это относительно простой процесс, который включает в себя прибивание удлинителей стропил к существующим стропилам навеса. Начните с удаления любой существующей фасции или отделки, закрывающей стропила. Как только верхняя часть стен сарая и хвосты стропил будут обнажены, подведите итоги того, что у вас есть.

Определите, какой самый большой кусок пиломатериала можно вставить между обшивкой крыши и стеновой пластиной. Что бы вы ни придумали, это то, что вам нужно будет использовать для расширений.

Для удлинителей стропил ограничьте максимальную длину до 2 футов. Кроме того, требуются дополнительные структурные опоры и гораздо более сложный процесс.

После того, как вы определили, какой длины должен быть свес, отрежьте стропильные выступы, длина которых в три раза больше. Этот разрез должен быть отвесным, чтобы не делать его после установки удлинителя.

Прикрепите удлинители к существующим стропилам с помощью каркасных гвоздей. Этот процесс обычно лучше всего выполнять изнутри сарая. Учитывая ограниченное пространство, вам может быть трудно размахивать молотком. Если вы можете достать один, я предлагаю использовать монтажный гвоздезабивной станок.

После того, как расширения установлены, вы можете приступить к установке подкровельного покрытия и отделки ваших новых карнизов. Одно примечание: после завершения этого проекта вам может потребоваться перекрыть весь сарай, иначе новая черепица, которую вы используете для покрытия нового свеса, скорее всего, не будет соответствовать существующей черепице сарая.

Если вы планируете добавить выступ фронтона или рейку в дополнение к карнизу, убедитесь, что вы выдвинули бордюрную доску за пределы последнего стропила для поддержки новой рейки.

Добавление выступа к фронтонам вашего сарая — это процесс, аналогичный созданию нового. Вам нужно будет построить двускатные лестницы, также называемые софитными лестницами. Начните с измерения от расширенной фасции до вершины сарая.

Используйте этот размер, чтобы отрезать кусок 2×4, убедившись, что одна сторона доски обрезана под углом, чтобы соответствовать вершине крыши. Сделайте то же самое для другой стороны. После обрезки убедитесь, что две длины 2х4 одинаковы на вершине крыши.

Вырежьте еще две одинаковые детали. Затем вырежьте поперечины, из которых будет создаваться лестница, обязательно учитывая ширину 2х4 при измерении длины каждой поперечины. Для выступа шириной 12 дюймов отрежьте каждую поперечину 9 дюймов, чтобы учесть толщину 1,5 дюйма каждой из «рельсов» лестницы 2 × 4.

Поперечные элементы или аутригеры должны быть установлены примерно через каждые 16 дюймов для надлежащей поддержки. Соберите лестницу с помощью шурупов.

Чтобы облегчить установку лестниц, прикрепите короткий кусок 2×4 к концу бордюра и отрезок 2×4, выходящий из верхней части навеса. Прижмите конец лестницы к лицевой доске и закрепите другой конец на крыше 2×4, чтобы зафиксировать ее на месте.

Прикрепите кусок 2×4 к лицевой панели с другой стороны, положите другую лестницу на место и выровняйте концы.

После того, как обе лестницы выровнены, прикрепите лестницу к каркасу односкатной крыши с помощью 3-дюймовых шурупов, убедившись, что вершины лестниц находятся на одном уровне со стропилами навеса. Это позволит сделать кровлю бесшовной.

После установки лестницы можно приступать к отделке и навесу кровельного покрытия.

Заключение

Хотя свес может показаться незначительным при просмотре планов сарая, не попадите под дождь, пропустив эту функцию. Свесы крыши не только защищают от дождя, когда вы входите и выходите из сарая, но также обеспечивают жизненно важную защиту окон и дверей вашего сарая, а также его фундамента, помогая продлить срок его службы.

Внеся несколько простых изменений в план крыши сарая, вы легко сможете добавить навес, который защитит и украсит ваш сарай.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Почему важны свесы крыши, часть 1 — BYHYU 173

31.07.2019

0 комментариев



Хотя вы, возможно, думали о цвете и материале, который хотите использовать для своей крыши, типичный домовладелец мало задумывается о фактическом дизайне своей крыши. И особенно свесы крыши, забудьте об этом. Свесы крыши даже не приходят в голову большинству людей.

Свес крыши — это просто продолжение карниза или «края» крыши (в подкасте я по ошибке сказал «дом»). Выступ может выходить за пределы наружных стен дома на много дюймов или несколько футов.

В мини-уроке на этой неделе я расскажу вам, почему о выступах не стоит забывать. И почему почти каждый новый дом должен включать их, где это возможно.

Прежде чем мы перейдем к сути мини-урока, давайте рассмотрим термин Pro.

​
Термин Pro: Шпигат

Шпигат – это водосточная система, обычно используемая для плоских крыш, также называемых парапетными крышами. Шпигаты имеют металлические отверстия на краю крыши. Из этого металлического отверстия для шпигата вода с крыши попадает в водосточную трубу и проходит через нее, которая похожа на водосточную трубу в типичной водосточной системе.

​

Крышные водостоки – это не то же самое, что воронки. Крышные водостоки направляют воду через пол или настил плоской крыши. Затем вода из водостока попадает в скрытую систему трубопроводов, которая отводит ее от дома. Кровельные воронки обычно дороже шпигатов.

​
​

СЛИВ КРЫШИ

С помощью шпигата вода сливается через отверстие сбоку на краю крыши в водосточную трубу, которая обычно находится снаружи дома. Водосточные системы часто скрыты, в то время как шпигаты хорошо видны и могут быть использованы в оформлении экстерьера дома, или их можно сделать менее заметными, спрятав во внешних углах.

Итак, это был шпигат, наш профессиональный триместр на этой неделе.



Хорошо, переходим к мини-уроку на этой неделе…

На форуме Fine Homebuilding говорится, что свес крыши – это «одна из важнейших основных конструктивных особенностей хорошо спроектированного здания. И это почти всегда игнорируется и неправильно понимается».

Самая распространенная ошибка при проектировании и строительстве крыш – это забывание о свесах. Дом с отсутствующими или небольшими свесами может перегреваться летом и страдать от дождя в течение всего года.

​

В редких случаях в районах с долгими или особенно холодными зимами свесы крыш могут быть слишком широкими, что создает слишком много тени на домах, которые могут получать пользу от теплого солнца несколько месяцев в году. Но слишком маленькие выступы являются гораздо более распространенной проблемой.

ПОЧЕМУ НАШИ ДОМА ДОЛЖНЫ ИМЕТЬ СВЕРСЫ КРЫШИ

1. Отвод воды от наружных стен

Возможно, наиболее важной функцией свесов крыши является предотвращение попадания воды на наружную обшивку, окна и двери. Конечно, невозможно предотвратить попадание всех дождей, особенно дождя с ветром, на внешние стены, но свесы крыши подходящего размера могут обеспечить неплохую защиту.

Наружные стены с небольшими свесами крыши промокают каждый раз, когда идет дождь, вызывая проблемы с влажностью, включая потенциальный рост плесени, гниение и порчу краски, появление пятен, конструкционных материалов, оконных и дверных рам. Риск проблем с влажностью выше в регионах с большим количеством осадков, но добавление свесов крыши для защиты наружных стен дома имеет смысл для домов в большинстве районов.

2. Защита фундамента вашего дома от дождя

Еще одна функция свесов крыши — отводить дождевую воду с фундамента. С этим тоже могут помочь водосточные желоба, но водосточные желоба лучше всего работают в сочетании с и свесами крыши . Без навесов дождь, падающий на крышу, может стекать по внешним стенам дома и оседать на землю рядом с фундаментом дома. Свесы помогают сохранить ваш фундамент и подвал сухими и без утечек.

​

3. Уменьшение брызг
​
Предотвращение оседания воды с крыши непосредственно рядом с домом также ограничивает ущерб, причиняемый брызгами. Брызги возникают, когда вода попадает на землю рядом с домом и разбрызгивается на наружные стены или двери дома. Фартук со временем может привести к гниению и ухудшению состояния нижней части дома. Брызги также могут привести к избыточной грязи на дне вашего дома, что особенно заметно на светлых домах.

ПОВРЕЖДЕНИЕ БРЫЗГА

4. Затемнение окон

Это основная причина, по которой я хочу свесы крыши. Самый эффективный способ уменьшить поступление тепла летом через окна и стеклянные двери — блокировать солнечный свет до того, как он попадет на стекло.   Это можно сделать с помощью внешних затеняющих устройств, в том числе свесов. Это не только сделает дом более комфортным, но и уменьшит расходы на кондиционирование воздуха. По этой причине свесы являются ключевой особенностью дизайна, если у вас большие окна и вы живете в регионе с жарким летом.

Степень затемнения зависит от того, где вы живете. Если вы живете в месте с продолжительной холодной зимой и довольно комфортным летом, вы, вероятно, хотите, чтобы солнечное тепло проникало через ваши окна почти круглый год (поэтому широкие навесы для затенения могут не понадобиться). Однако, если вы живете там, где лето длинное и жаркое, вы, вероятно, захотите уменьшить приток солнечного тепла через окна с более широкими навесами.

​
Стандартного размера выступов не существует, но типичные выступы, которые используются для защиты от дождя, имеют ширину 16-18 дюймов. Свесы, необходимые для затенения, должны быть не менее 24 дюймов. Чаще всего они имеют ширину 36 дюймов или более.

Существует программа, которую проектировщики домов, архитекторы, инженеры-механики и любознательные домовладельцы могут использовать для определения идеальной ширины выступов для своего региона. Существует также аналогичный онлайн-инструмент для проектирования выступов под названием Sustainable by Design Overhang Design Tool , с которым вы можете играть бесплатно.

Теперь позвольте мне быстро обратиться к 2-х и 3-х этажных домов.

Достаточно ли свесов крыши второго этажа для защиты окон и стен первого этажа от солнца и дождя? Короткий ответ — нет, обычно не бывает. Свесы крыши защитят верхний этаж 2-х или 3-х этажного дома, но вам потребуются дополнительные навесы или навесы для нижних этажей.

​
Подумайте об этом… свесы крыши на двухэтажной стене не менее 17 футов над самыми нижними точками наружных стен, так что свесы крыши сами по себе часто плохо защищают высокие стены от дождь и солнце.

В двух- и трехэтажных домах часто требуется покрытие для каждого этажа. Это может быть балкон второго этажа для защиты наружной стены под ним или навес или навес, который можно использовать над нижними этажами для защиты стен под ним.

«Лобовая» крыша — это выступ в виде крыши, прикрепленный к внешней стене прямо над первым этажом дома.

​

BROW ROOF

Нужно ли размещать навесы со всех сторон дома?

Да и нет. 16-18-дюймовые выступы, которые используются для защиты вашего дома от непогоды, должны быть повсюду. Но расширение свесов до ширины, необходимой для затенения, не обязательно для всех сторон дома.

Размер свеса крыши имеет наибольшее значение на южной стороне дома. Большинство людей следуют традиционным принципам пассивного солнечного проектирования, а это означает, что у них свес крыши имеет такой размер, чтобы окна, выходящие на юг, были полностью затенены в полдень 21 июня. 21 июня — это время, когда солнце находится в самой высокой точке неба (солнцестояние). Используя программу, о которой я упоминал, профессиональные строители определяют, какой угол и ширина должны быть у ваших выступов, исходя из положения солнца на небе 21 июня.
Идеальный размер и угол выступа также позволят вам получить полное солнце в полдень 21 декабря. (когда солнце находится относительно низко в небе).

Хорошая конструкция навеса пропускает больше зимнего солнца, чем летнего, что дает нам больше солнечного тепла в холодные месяцы и больше тени в жаркие месяцы. Это сэкономит электроэнергию и коммунальные платежи.

Иногда используется другая дата в зависимости от того, где вы живете и как долго лето в вашем регионе. Например, хотя максимальные солнечные лучи приходятся на солнцестояние 21 июня, пиковая температура и влажность, скорее всего, приходятся на август, поэтому, в зависимости от того, где вы живете, вы можете использовать для программы августовскую дату.

В жарком климате подумайте о более широких свесах крыши, чтобы получить затенение не только летом, но и поздней весной и ранней осенью, когда на улице по-прежнему жарко. Если вы живете в холодном климате, вы можете укоротить свесы крыши, чтобы меньше затенять в течение всего года.

Во второй части этого мини-урока мы обсудим, будут ли северные, восточные и западные окна лучше использовать широкие свесы крыши для затенения. Кроме того, я расскажу вам, что вы можете сделать, чтобы защитить свой дом от солнечного зноя и дождя, если вы либо не хотите иметь навесы, либо не можете их иметь из-за строительных норм и правил.

Пожалуйста, помните, что целью этого подкаста является просто обучение и информирование. Это не замена профессиональной консультации. Информация, которую вы слышите, основана исключительно на мнениях, исследованиях и опыте моих гостей и меня самого. Эта информация может быть неполной и может быть изменена, поэтому она может не относиться к вашему проекту. Кроме того, строительные нормы и требования варьируются от региона к региону, поэтому всегда консультируйтесь со специалистом по конкретным рекомендациям для вашего дома.

Спасибо, что заглянули. Надеюсь, вы узнали столько же, сколько и я.

0 комментариев

Руководство по свесам крыши ~ Лучший дизайн свесов крыши и информация

Свес крыши нужен не только для красоты. Правильно спроектированные навесы затеняют окна летом, пропускают солнце зимой и защищают здание от дождя. И когда вы можете предотвратить попадание дождя в двери, окна, сайдинг и фундамент, тем меньше вероятность проблем с влажностью.

Можете ли вы представить, что стоите под дождем у парадной двери дома без навеса, ожидая, пока вас впустят, или ожидая, пока кто-нибудь найдет ключ?

Было бы глупо не иметь выступа и создавать другие слабые места.

Без надлежащего навеса дом промокнет, если окна останутся открытыми под дождем. Строительные материалы в непогоду без защиты от солнечных лучей и дождя придут в негодность гораздо быстрее, чем с укрывным навесом, предназначенным для дома.

Хорошо спроектированный свес крыши будет выглядеть привлекательно, надежно и надежно. Вот какими должны быть дома.

Что такое свес крыши

Термин свес крыши означает, насколько край крыши выступает за обшивку дома. У большинства домов есть свес, но длина может варьироваться в зависимости от стиля крыши, так как у некоторых свесы больше.

Карниз крыши

Когда говорит о свесе крыши, правильным термином является «карниз крыши». Карниз относится к пространству, которое простирается от поверхности стены до края крыши.

Различные типы свесов крыши

Свесы крыши подразделяются на три группы в зависимости от положения карниза на краю.

Карнизы с открытой крышей

ПРИМЕЧАНИЕ: Открытые свесы крыши привлекают пчел , поскольку они полностью защищены от ветра и дождя. Поврежденная древесина была из опрысканного осиного гнезда.

Открытые карнизы крыши выходят из стены, обычно на 12 дюймов или более, показывая структуру кровли. Открытая балка крыши или пиломатериалы — красивый дизайн.

Закрытый карниз крыши

Закрытый карниз крыши чаще всего встречается в домах, построенных в районах с более теплым климатом. Этот тип крыши имеет минимальный свес и может казаться лишь небольшим продолжением сайдинга дома. Иногда даже навеса нет вообще.

Коробчатые карнизы крыши

Глядя вверх на коробчатые карнизы с вентиляцией

Коробчатые карнизы крыши закрыты по периметру. Софит располагается под конструкцией навеса и обычно используется в вентилируемых карнизах для вентиляции чердака.

Почему важны навесы на крышах

Самая важная задача нависающих крыш — не допускать попадания воды на окна, двери, фундамент и обшивку.

Хотя невозможно предотвратить попадание дождя, переносимого ветром, на ваши стены, большие свесы на крыше могут иметь огромное значение, особенно если под свесом находится всего один этаж.

На самом деле навес, защищающий более двух этажей, не обеспечивает сухости здания. (К счастью, эту проблему можно решить, добавив «навесную крышу» над первым этажом. Читайте дальше, чтобы узнать больше о навесных крышах).

Стены с достаточными свесами крыши не так проблематичны, как стены, которые регулярно намокают из-за небольших свесов. Повторяющиеся случаи смачивания создают ряд проблем. Хотя эти проблемы более распространены, когда климат склонен к сильным дождям, чем в районах с низким уровнем осадков, большинство домов в Северной Америке строятся в регионах, где имеет смысл защищать стены от всей силы дождя, гонимого ветром.

Двери и окна

Двери и окна могут быть защищены свесами крыши, утопленными дверями и окнами в плотных стенах или встроенными отливами и кожухами, выделяющимися над плоскостью сайдинга.

Глядя на старые здания, часто можно увидеть, что наличники оконных и дверных косяков обширны и обычно покрыты расширенной гребенкой. Эти функции помогают отражать дождь.

Есть две основные причины, по которым все двери снаружи должны быть защищены крышей: убедиться, что косяки не гниют, и чтобы гости оставались сухими, пока домовладельцы не ответят на звонок в дверь. Несмотря на то, что эти правила очевидны, многие наружные двери построены с плохо спроектированными кровельными свесами.

Защитите обшивку

Дом без навесов оставляет обшивку открытой и уязвимой, как брошенная зебра, выпущенная рядом со львиным прайдом.

Незащищенные стены подвержены высокому уровню проникновения воды, преждевременному выходу из строя любой морилки или краски и сокращению срока службы сайдинга.

Отвод дождя от фундамента

Еще одна причина для больших удлинителей карниза заключается в том, чтобы вода с крыши не попадала в фундамент. Карнизы способны отводить воду от вашего дома, чтобы ваш подвал или подвальное помещение оставались сухими.

Ограничение брызг

Убедившись, что карниз не вызывает брызг на вашем доме, вы снижаете вред от брызг. Стеновой фартук – самая частая причина разрушения сайдинга.

Происходит от дождей, стекающих через край крыши на землю. При ударе о землю создается всплеск. Это то, что попадает на сайдинг.

При наличии нависающей крыши хорошего размера брызги будут происходить дальше от сайдинга и не попадут в дом.

British Columbia Study

Чтобы подчеркнуть вышеизложенное, исследование, проведенное в 1990-х годах в Канаде, рассмотрело различные факторы, которые привели к проблемам со строительством 46 жилых зданий. Из которых 37 имели проблемы с влажностью.

Исследование просмотрело:

• Ориентация
• Изоляция типа
• Дреняжная плоскость типа
• Тип типа
• Sheathing Type
• Глубина сферы. между проблемами влаги с навесами на домах.

  Почти 90% стен с проблемами влажности практически не имеют выступов. В то же время только у 24% были проблемы с влажностью, когда нависающая крыша была 24 дюйма или больше.

  Приведя их к выводу: « Здания с крышами, нависающими над стенами, работают значительно лучше». .

  Просмотреть полное исследование, Обзор повреждений оболочки зданий в прибрежном климате Британской Колумбии (PDF)

  Думайте о свесах крыши, как о держании зонтика под дождем. Вы должны держать его достаточно высоко над головой, с расширенными сторонами достаточно далеко от вас. Это держит вас красивым и сухим. Если держать зонт вытянутой рукой, толку от него будет немного, как если бы он был не очень широким.

  Чем больше крыша нависает над стеной, тем менее критичным становится оклад. Это хорошо, потому что иногда установщики допускают ошибки или такие материалы, как лента, со временем изнашиваются.

  Затенение окна

  Люди используют пространство, если оно солнечное, и не используют его, если нет, во всех странах, кроме жаркого климата.

  -Davin

  Следующим важным преимуществом свеса крыши является контроль затенения окон. Это очень важно. Нависающая крыша подходящего размера может иметь огромное значение для комфорта и энергоэффективности.

  В более холодных условиях любая тень, падающая на ваши окна, может быть неразумной; однако тень обычно приветствуется летом. Поскольку затенение может быть хорошим, а иногда и плохим, стратегии затенения окон обычно являются результатом балансировки местоположения и размера навесов на домах.

  Окна, выходящие на восток и запад

  Солнечные лучи попадают в окна, выходящие на восток и запад, в то время дня, когда солнечный свет находится ниже на небе. Нелегко контролировать это горизонтальное солнце.

  Чем больше размер окон, выходящих на восток и запад, тем выше вероятность чрезмерной жары в летние месяцы.

  Восточные и западные окна должны быть оборудованы стеклопакетами с низким коэффициентом солнечного излучения, особенно в жаркую погоду. (В холодном климате, где летнее утро, как правило, более прохладное, может быть полезно немного тепла от окон, выходящих на восток, поэтому остекление с высоким коэффициентом солнечного усиления может быть подходящим для окон, выходящих на восток в некоторых климатических условиях).

  Риск перегрева выше во второй половине дня, чем рано утром.

  Таким образом, за окнами, выходящими на запад, труднее всего ухаживать, особенно в жарком климате. В жарком климате окна, выходящие на запад, должны быть сведены к минимуму или убраны.

  Сложно получить свесы крыши, достаточные по размеру, чтобы закрыть окна, выходящие на запад, особенно там, где западная сторона вашего дома является одним из концов двускатной крыши. Если вы планируете затенять окна, выходящие на запад, лучше всего создать большое крыльцо, расположенное на западной стороне вашего дома.

  Северная сторона Windows

  Северные окна не получают много солнца в северном полушарии, поэтому свесы крыши не являются проблемой для северных окон. Но, если вы стремитесь к энергоэффективному дому, вам следует ограничить количество остекления на севере.

  Северная сторона дома часто используется реже всего, так как это холодная и темная часть дома.

  Окна, выходящие на юг

  Конструкция свеса крыши

  Длина свеса крыши более важна на южной стороне, чем на любой другой стороне.

  Предположим, вы планируете придерживаться традиционных рекомендаций по проектированию пассивных солнечных батарей, и в целом это разумно.

  В этом случае вам, вероятно, придется увеличить размер свеса крыши, чтобы окна, выходящие на юг, были полностью затенены к полудню 21 июня (когда солнце освещает самую высокую точку неба) и будет на полном солнце в полдень 21 декабря (когда это самое низкое).

  Хотя это и является целью дизайна, результат не самый лучший. Одна из причин заключается в том, что путь солнца по небу в июле и августе короче, чем во второй половине июня.

  В результате в конце лета, когда еще жарко, в дом попадает больше солнца.

  Кроме того, путь солнца в ночном небе 21 марта (когда температура может оставаться прохладной) аналогичен пути солнца по небу 21 сентября (когда погода может быть теплой).

  Попытка сбалансировать поступление солнечного тепла через окна зданий с температурой наружного воздуха сталкивается с непреодолимой проблемой: эффектом планетарного маховика. Это явление вызывает интервал между пиковой инсоляцией и высокими температурами на открытом воздухе.

  Одна и та же проблема возникает во все времена года. Солнце находится ниже в небе между 10:00 и 22:00. чем полдень. Даже если окна, выходящие на юг, полностью затенены к полудню, в 14:00 они могут подвергнуться воздействию нежелательного солнечного света.

  Несмотря на то, что получить идеальное затенение окон сложно, при проектировании навесных крыш следует использовать традиционные рекомендации по пассивному солнечному излучению. Можно использовать полезный онлайн-инструмент, который поможет дизайнерам в этом начинании. (Бесплатная программа проектирования свесов крыши, которую предлагает фирма из Сиэтла, «Sustainable By Design».)

  Если вы пытаетесь найти идеальный баланс между притоком солнечного тепла и затенением, вы можете настроить выступ вашего дома, выходящий на южную сторону, чтобы получить желаемые результаты.

  В жарком климате можно немного увеличить свес крыши, чтобы обеспечить тень в летние месяцы, а если вы проживаете в холодном климате, вы можете уменьшить свес крыши.

  Варианты конструкции свеса крыши

  После перечисления нескольких причин, по которым свесы крыши имеют решающее значение, теперь мы можем рассмотреть стратегии проектирования крыши.

  Современный дизайн

  Во второй половине 20 века архитекторы, принявшие принципы современного дизайна, часто выступали за дома с плоской крышей без свесов.

  Всесезонный номер с плоской крышей без свеса на южную сторону. *Обратите внимание на зеленую решетку фартука

  К сожалению, этот убогий стиль дизайна не исчез полностью.

  Фрэнк Ллойд Райт частично виноват в популярности плоских крыш. Важно отметить. Тем не менее, можно адаптировать современный стиль, чтобы создать крышу с большими свесами. Что Фрэнк часто делал довольно хорошо.

  Фронтонные свесы

  Фронтонные свесы – Фото: FloridaDisaster.org

  Фронтонные свесы, т. е. грабельные свесы, доходят до верха крыши. Поскольку верхняя часть находится далеко от нижней на стене, они менее эффективны, чем другие выступы.

  Один из вариантов — носовой свес крыши. Хотя такой фронтонный свес лучше защищает стены, чем большинство граблей, некоторым не нравится конструкция носовой части крыши.

  Обратите внимание, что свес вверху шире, чем внизу. Begoon, CC BY-SA 4.0 https://creativecommons.org/licenses/by-sa/4.0, через Wikimedia Commons

  В качестве альтернативы можно сделать выступ граблей больше, чем обычно. Успех этого метода будет зависеть от экспозиции стены.

  Иногда целесообразно обрамлять широкие выступы граблей с помощью выносных опор лестничного типа. Если конец фронтона имеет высоту в два этажа, широкий скатной свес можно добавить к карнизной крыше, расположенной между первым и вторым этажами.

  Крыши «Бров»

  Обратите внимание на выступ крыши над дверью и стеной слева.

  Свесы крыш двухэтажных домов обычно находятся на высоте не менее 17 футов над самыми нижними обшивками, что означает, что они обычно не защищают стены от дождя.

  Вот почему в двухэтажных домах обычно требуется крыша для каждого этажа.

  Самое популярное решение – бровной свес крыши – длинный крытый навес или крыша вальмовой конструкции, пристроенная к стене на одном уровне с потолком первого этажа.

  Если лобовая крыша предназначена для затенения окон, выходящих на юг, во второй половине июня, она может соответствовать принципам пассивного солнечного проектирования и поможет защитить стену от дождя.

  Консольные свесы крыши

  Созданный Фрэнком Ллойдом Райтом консольный свес крыши является наиболее передовым. Это потребует опытного инженера-строителя и домашнего строителя, поскольку выступ встроен в конструкцию, обычно со стальными балками. Затем заполняется деревянным каркасом.

  Конструкции для защиты дверей

  Существует как минимум четыре варианта защиты дверей, которые включают создание свеса основной крыши, достаточно большого, чтобы закрыть дверь; интеграция фронтона или сверчка в основную крышу для защиты входа путем создания доступного входа и крепления «мини-крыши» к стене над дверью. («Мини-крыша» просто означает двускатную или односкатную крышу, закрывающую наружную дверь.)

  Через пару лет нижние части косяков незащищенных дверей начинают буреть. Разнорабочие и плотники получают доход от исправления этих косяков, которые начали гнить.

  Если вы не хотите закрывать свои двери выступом с крыши, убедитесь, что ваши двери установлены снаружи, внутри стен.

  Заключение

  Правильно спроектированный свес крыши будет пропускать солнечные лучи, когда это необходимо, и блокировать их, когда это не так, защищать строительные материалы от дождя и продлевать срок службы вашего дома и улучшать его внешний вид.

  Не говоря уже о выступах на крышах, которые могут значительно повысить эффективность использования энергии.

  Просто убедитесь, что они правильно спроектированы, чтобы предотвратить поднятие ветром.

  Полное руководство по строительству крыши с навесом – Myrooff.com

  Строительство свеса крыши является одним из важных способов, с помощью которого домовладельцы могут защитить внешний вид своего дома и сохранить его ценность.

  Содержание

  • 1 Зачем строить свес крыши?
  • 2 Общие проблемы со свесами крыши
  • 3 вида навесов для защиты окон и дверей
  • 4 Какие окна и двери должны иметь навесы?
  • 5 Что такое карнизы?
  • 6 Свес крыши для многоэтажных домов, плоских или металлических крыш
  • 7 Заключение

  Они также могут включать определенные архитектурные элементы, которые делают свесы чем-то большим, чем просто функциональными частями дома.

  При проектировании нависающей части крыши необходимо учитывать некоторые ключевые особенности:

  • желаемое затенение окон и дверей
  • количество осадков в районе вашего дома
  • желаемый баланс между солнечным теплом и затенением

  В целом свесы крыши обеспечивают Эффективное решение для защиты окон, дверей и подъездов.

  Если свес крыши недостаточно велик, то защитить эти окна, двери и входы можно только путем их углубления в толстую наружную стену или установки специальных наличников и окладов для каждой двери или входа.

  Очевидно, что самая простая и эффективная стратегия крыши — просто построить достаточно широкую крышу, чтобы обеспечить защиту.

  Зачем строить свес крыши?

  Типичный свес крыши служит шести основным целям:

  • Помогает затенять окна в жаркую погоду
  • Уменьшает количество дождя, попадающего на внешнюю часть дома
  • Обеспечивает защиту дверей и входа
  • Сохраняет подвалы сухими
  • Защита фундамента от избыточного стока воды
  • Помощь в регулировании температуры в доме

  Если навесы имеют неправильный размер, то летом дом будет перегреваться, а вода может попасть в двери и окна.

  В худшем случае все внешние повреждения от дождя и брызг приведут к преждевременному гниению сайдинга. Если вы путешествуете по пригородным районам со старыми домами, вы часто можете увидеть примеры экстерьеров домов, где кажется, что панели отрываются от дома.

  Это явный признак того, что с размерами каркаса свеса крыши что-то не так. В домах с навесами тоже могут быть эти проблемы.

  Общие проблемы со свесами крыши

  Существуют две распространенные проблемы со свесами крыши:

  • Слишком широкий свес крыши
  • Свес крыши недостаточно далеко

  просто великоват для дома. Это приводит к ситуации, когда тени слишком много, а внешний вид дома кажется темным и мрачным.

  Связанная с этим проблема заключается в том, что крыша подвергается большему риску повреждения ветром. Более того, в зимние месяцы, когда поступление солнечного света ограничено, фактор «мрачности» только усиливается.

  Во втором случае свес не обеспечивает достаточной защиты. Это означает, что дождь будет капать рядом с фундаментом и, возможно, попадет в подвал.

  Это также означает, что уменьшить брызги будет сложнее. И чем больше плеск, тем больше вероятность гниения сайдинга. Это также означает, что для окон недостаточно затенения.

  Это приводит к тому, что окна получают слишком много солнечного света в часы пик, особенно летом.

  Эта ситуация, когда навес не обеспечивает достаточной защиты, особенно характерна для более модернистских архитектурных стилей, где акцент делается либо на гладкие изогнутые здания, либо на прямоугольные, сильно угловатые здания. Это также проблема с металлическим свесом крыши.

  Есть еще одна проблема, которую необходимо учитывать: ветер. Длина свеса крыши должна быть спроектирована таким образом, чтобы противостоять подъему ветром. Это особенно верно в географических регионах, где сильные ветры являются обычной проблемой.

  Виды навесов для защиты окон и дверей

  Домашние архитекторы имеют несколько различных вариантов защиты дверей, входов и окон:

  • Они могут сделать свес основной крыши достаточно широким для их защиты
  • Они могут интегрировать выступ двускатной крыши или кровельные сверчки с основной крышей для их защиты
  • Они могут прикрепить меньшую крышу к стене над каждой дверью или окном
  • Они могут создать углубленный вход, в котором двери отодвинуты от внешней плоскости стены

  Если в доме только один уровень, стандартная стратегия проектирования крыши ясна: сделать основную крышу достаточно широкой, чтобы защитить все окна и двери . Однако вариантов больше, если в доме несколько этажей или если крыша имеет разные наклоны и углы.

  Здесь вам нужно будет обратить больше внимания на то, как дождь стекает с крыши. Вы должны убедиться, что вода попадает достаточно далеко от фундамента, а также от дверей дома.

  Металлические крыши также требуют особого внимания, особенно длина плоских металлических крыш.

  Какие окна и двери должны иметь навес крыши?

  Существует компромисс между притоком солнечного тепла и затенением.

  Для домов, построенных в Северном полушарии (т. е. в Америке и Канаде), наиболее важными окнами и дверями, о которых следует помнить при любой стратегии крыши, являются южные окна.

  В Северном полушарии северные окна не получают много солнца и не являются типичной проблемой.

  Для южной стороны дома следует следовать основным принципам проектирования солнечных батарей. Короче говоря, это означает, что свес крыши должен иметь достаточные размеры, чтобы оптимизировать количество тени в теплые летние месяцы, но не быть настолько большим, чтобы не допускать полного пребывания на солнце в холодные зимние месяцы.

  На самом деле существуют математические правила и архитектурные рекомендации, которые помогут вам определить оптимальные размеры крыши. Эти рекомендации полезны при строительстве любого фронтона, любой консольной или плоской крыши.

  Цель состоит в том, чтобы сбалансировать количество солнечного тепла и количество затенения. В жарком климате общее эмпирическое правило состоит в том, чтобы удлинить и удлинить свес.

  В холодном климате общее практическое правило заключается в том, чтобы укоротить свес, чтобы он не выступал слишком далеко.

  Сразу видно, почему это имеет смысл. В жарком солнечном климате необходимо максимальное затенение; в холодном климате вы хотите свести к минимуму количество затенения.

  Вот почему архитектурные стили домов могут сильно различаться в зависимости от того, где вы находитесь в стране.

  В Америке, например, дома с низкой посадкой в ​​жарких западных районах пустыни будут иметь совершенно иной внешний вид, чем величественные особняки и дома в более холодных районах Новой Англии.

  Что такое карнизы?

  Карниз – это край крыши, который нависает над поверхностью стены и обычно выступает за пределы здания.

  Карнизы образуют навес для отвода воды от стен. Они также помогают обрамлять окна на верхних этажах. Это их функциональное назначение.

  Однако у них есть и архитектурное назначение. Например, в итальянском архитектурном стиле карнизы украшены декоративными опорными кронштейнами, которые, кажется, поддерживают крышу.

  В других случаях прямо под карнизом имеются другие архитектурные элементы.

  Свес крыши для многоэтажных домов с плоской или металлической крышей

  До сих пор мы в основном рассматривали свесы крыши с точки зрения одноэтажных домов. А как быть с многоэтажными домами? А как насчет домов с плоской или металлической крышей? Или что, если на вашем участке есть сарай? Вот несколько различных вариантов для рассмотрения:

  • Боковые крыши
  • Фронтонные свесы
  • Сверчки
  • Консольные свесы крыши
  • Навесы

  Боковые крыши встречаются на многоэтажных домах. По сути, это мини-крыши, предназначенные для индивидуальной защиты каждого этажа дома. Нижняя крыша представляет собой узкую крышу, прикрепленную к стене на уровне потолка первого этажа. Он может быть изготовлен из металла.

  Фронтонные свесы (также известные как «грабельные свесы») доходят до вершины крыши. В экстремальных версиях они, кажется, создают нос корабля и поэтому известны также как «носовые свесы».

  Пик крыши находится далеко от основания стены, поэтому эти навесы в целом менее эффективны для защиты дома, чем традиционные карнизные навесы. Они простираются слишком далеко.

  Вы можете подумать об этом логически — просто существует гораздо больше вероятности брызг от дождя, особенно в очень ветреную погоду.

  Сверчок — это ребристое сооружение, имеющее форму, позволяющую отводить воду на крышу вокруг высокой стороны дымохода или любой части крыши с несколькими уровнями. Он может быть изготовлен из металла.

  Сверчок обычно такой же высоты, как и остальная часть крыши. Если вы посмотрите на многие здания, вы сразу их увидите — они кажутся пологими «выпуклостями», окружающими выступающие части крыши, такие как дымоход.

  Сверчок помогает дождю легче стекать с крыши и от ближайшей стены. Делается это для защиты фундамента и частей подвала.

  Консольный свес крыши — это один из способов действительно придать вашему дому особенный вид. Консоль представляет собой жесткий конструктивный элемент, прикрепленный только одним концом к вертикальной опоре, из которой он выступает.

  Использование консоли означает, что вам не нужны внешние распорки. Консольные конструкции популярны для домов с балконами. Чтобы правильно создать кантилевер, вам нужно много знать о физике, например о крутящем моменте и вращательном равновесии.

  Навес сарая — это простой и эффективный способ защитить ваш сарай. Вы можете добавить от 3 ½ до 5 ½ дюймов к вершине. Это защитит ваш сарай от дождя.

  Заключение

  Свес крыши может показаться относительно обычным, но для создания оптимальных размеров каждого из них требуется много дизайнерского мышления.

  Они необходимы для обрамления и затенения окон, уменьшения брызг и обеспечения достаточного удаления дождя от фундамента. Это сохраняет подвалы и подвалы сухими, а также помогает сохранить каждую часть экстерьера дома.

  Если дождь постоянно попадает на обшивку дома, это может привести к преждевременной гнили обшивки. Это не просто архитектурное бельмо на глазу — это также может потребовать очень дорогого ремонта.

  Правильный свес также важен для регулирования тепла и температуры в доме, особенно в очень жарком или летнем климате.

  Наконец, достаточно большой свес крыши — это отличный способ остаться сухим и обеспечить достаточно места для открывания зонта при входе и выходе из дома в ненастную погоду!

  Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

  Что такое свес крыши? – Semper West Roofing & Siding

  chevron-leftchevron-rightchevron-upchevron-rightchevron-leftarrow-backstarphonequotecheckbox-checkedsearchwrenchinfoshieldplayconnectionmobilecoin-dollarspoon-knifeticketpushpinlocationgiftfirefeedbubbleshomeheartcalendarprice-tagcredit-cardclockenvelopfacebookiesinstagramtwitteryoutubepinterestyelpinterestreditlinkedinenvelope0002 18 окт. 2019 г.|Без рубрики

  Свес крыши относится к тому, насколько край крыши выходит за пределы обшивки дома. Под навесом находится конструкция, известная как софит. У большинства домов есть свес, однако его длина сильно различается в зависимости от архитектурного стиля крыши, при этом шиферные крыши обычно имеют более длинные свесы.

  Назначение

  Основное назначение навеса – защита дома от сильного ветра и сильного дождя. Помимо предотвращения стекания воды через край дома, этот расширенный край также улавливает снег и другой мусор. Нависающий край крыши также дает дополнительную тень окнам, предотвращая проникновение бликов и сильной тепловой волны в дом. Благодаря этому ваша внутренняя домашняя обстановка будет комфортной.

  Обычно домовладельцы или подрядчики регулируют выступы в соответствии с погодой в районе. Большинство домов во Фредерике имеют стандартную длину свеса. Дома в районах, где чаще идут дожди, имеют более длинные свесы, максимальная длина свеса которых составляет 2 фута. Этот тип свеса отлично подходит для предотвращения большинства типов повреждений от плохой погоды. Расширение за пределы этой длины возможно с установкой дополнительной поддержки.

  Сухой климат

  Районы с сухим или засушливым климатом характеризуются небольшим количеством осадков. Это снижает вероятность разрушения кровли. Из-за меньшего количества осадков свесы часто не такие длинные, как участки с большим количеством осадков и минимальными свесами или, в некоторых случаях, свесы не выходят из крыши.

  Умеренный климат

  В большинстве районов США, особенно во Фредерике, климат умеренный, где достаточное количество осадков может привести к разрушению крыш. В районах, расположенных ближе к побережью, выпадает такое же количество осадков, но из-за более высокой влажности кровля, как правило, больше повреждается. Дома, расположенные в районах с умеренным климатом, должны иметь выступы длиной от 12 до 18 дюймов.

  Влажный климат

  Города, в которых в течение года выпадает больше осадков, могут сильно пострадать от проливных дождей. Наиболее пострадавшие районы находятся вблизи юго-восточной границы. Сочетание теплого тропического климата и чрезвычайно влажной атмосферы может способствовать росту грибков, что приводит к разрушению крыши. Дома в местах, подверженных такой погоде, должны выбирать более длинные свесы до 24 дюймов.

  Карниз крыши

  Говоря о свесе крыши, правильным термином будет называть его карнизом крыши. Карнизы крыши относятся к краям, которые выходят за пределы поверхности стены. Он образует ту нависающую структуру, которая гарантирует, что вода не повредит сайдинг стен дома. Помимо того, что карнизы являются практичным и защитным элементом дома, они также добавляют стиль и дизайн собственности.

  Типы карнизов

  В зависимости от того, как расположены карнизы на краю, он подразделяется на 3 категории.

  Карнизы с закрытыми крышами

  Карнизы с закрытыми крышами чаще всего встречаются в домах, построенных в районах с более жаркой погодой. Этот тип имеет очень небольшой выступ и иногда выглядит как небольшое расширение за пределы сайдинга дома. В некоторых случаях выступ вообще не виден.

  Карнизы открытой крыши

  Карнизы открытой крыши более расширены и обычно имеют размеры более 12 дюймов. Хороший дизайн, который вы часто видите в этом типе конструкции, — это обнажение кронштейнов крыши или балок.

  Карнизы коробчатой ​​крыши

  Карнизы коробчатой ​​крыши закрыты по краю. Софит находится под коробчатой ​​конструкцией. Закрытие края крыши обеспечивает лучшую защиту нависающей конструкции. Таким образом, предотвращая вероятность повреждения в конце.

  Рейки крыши

  Грабли относятся к краю крыши, расположенному на концах фронтона. Они очень похожи на карнизы крыши и отличаются в основном расположением, а не формой.

  Важность свеса крыши

  Многие домовладельцы не осознают важность свесов в дизайне своих домов. Эти конструкции выполняют важную функцию, заключающуюся в защите дверей, окон, сайдинга и стен от дождя и жары. Без правильной защиты свеса стороны дома могут сгнить от дождя, или ваш дом может легко перегреться летом.

  Узнайте, какой тип навеса лучше всего подойдет для вашего дома, благодаря нашему экспертному мнению. Хотя даже самый длинный свес не сможет защитить ваши стены от намокания, выбор правильной длины свеса крыши должен обеспечить вам оптимальную защиту по разумной цене.

  Semper West

  9211 Baltimore Rd, Frederick, MD 21704

  Свесы крыши и проблемы с влажностью

  • 11.01.2022
  • Эллисон Бейлс
  • Блог

  проблемы с влажностью крыши

  Свесы крыши и проблемы с влажностью в стенах дома должны быть связаны, верно? В конце концов, большая часть воды, попадающей на дом, сначала попадает на крышу. Оттуда дождевая вода стекает к нижнему краю крыши, а затем попадает на землю. (Я предполагаю наклонную крышу.) Гравитация может быть самой слабой из фундаментальных сил, но она доминирует, когда поток дождевой воды попадает на крышу дома.

  Недавно я провел небольшой опрос на LinkedIn, чтобы узнать, что люди думают об этой проблеме. Вы можете увидеть скриншот моего вопроса и результаты ниже.

  Опрос LinkedIn о глубине выступов и проблемах с влажностью

  80% опрошенных считают, что более глубокие выступы значительно снижают вероятность возникновения проблем с влажностью. Они правы? Давайте посмотрим на результаты более формального исследования.

  Исследование из Британской Колумбии

  В 1990-х годах в западной Канаде было проведено интересное исследование. Титулованный, Обследование нарушений ограждающих конструкций в прибрежном климате Британской Колумбии (pdf) , они провели обследование 46 малоэтажных жилых домов. 37 из этих зданий имели повреждения ограждающих конструкций, связанные с влажностью. Они рассмотрели несколько факторов, связанных с проблемами, в том числе:

  • Глубина свеса

  • Тип облицовки

  • Дренажная плоскость тип

  • Тип оболочки

  • Тип изоляции

  • Ориентация

  Среди 46 зданий они изучили 72 отдельные стены. Что мне показалось самой интересной частью их данных, так это их корреляция свесов крыши и проблем с влажностью. На приведенной ниже диаграмме показано процентное соотношение 72 стен, у которых были проблемы с влажностью, по отношению к высоте свеса крыши над стеной.

  Процент стен с проблемами влажности в зависимости от высоты свеса крыши [Адаптировано из их статьи]

  Почти 90 процентов стен без навесов имели проблемы с влажностью. Напротив, только 25% стен с выступом 24 дюйма (~ 600 мм) имели проблемы. Очевидно, что свесы крыши и проблемы с влажностью связаны, по крайней мере, в зданиях, рассматриваемых в этом исследовании.

  Выводы исследования БК

  В конце отчета авторы перечисляют 12 выводов. Вот что я считаю наиболее важным из них:

  • «Внешняя вода является источником влаги для большинства проблем с производительностью».

  • «Подавляющее большинство проблем (90%) связано с деталями сопряжения между компонентами стены или в проходах».

  • «Проникновение внешней влаги через окна или вокруг них в значительной степени способствует возникновению проблем с влажностью».

  • «Здания с крышами, нависающими над стенами, работают значительно лучше». [выделено мной]

  • «В целом здания с простыми деталями… работали лучше».

  Если бы я писал отчет, я бы уделил больше внимания эффекту выступов, чем они. Они обнаружили, что вода снаружи вызывает гораздо больше проблем, чем влага изнутри. Лучшее, что вы можете сделать, чтобы вода не попадала на стены, — это расширить крышу за пределы стен, и чем дальше, тем лучше. Когда вы с самого начала не допускаете попадания воды на стены, вспышка, детали интерфейса и проникновение через стену не имеют большого значения, потому что они не видят столько воды.

  Важно помнить, что это исследование проводилось в прибрежной части Британской Колумбии. Мало того, что они имеют большое количество осадков (до 160 дюймов в год в некоторых местах), но и прохладная погода снижает возможность высыхания строительных материалов, которые намокают. В других климатических условиях результаты могут быть другими. Кроме того, можно не иметь свесов крыши и избежать проблем, убедившись, что детали управления водными ресурсами спроектированы и установлены должным образом с использованием соответствующих материалов.

  Главное правило управления водными ресурсами

  Давайте закончим кратким обзором принципов эффективного управления водными ресурсами. Вы хотите, чтобы дождевая вода текла вниз и наружу. Выступы помогают, потому что они удаляют воду до того, как она уйдет вниз. Если в доме нет водосточных желобов, вода будет падать на землю на некотором расстоянии от дома. Тогда вам нужен уклон во дворе, чтобы вода не стекала. По желобам вода направляется к основанию дома. Опять же, вам нужны расширители уклона или водосточной трубы, или и то, и другое, чтобы вода не попадала в фундамент.

  Для воды, которая попадает в стену, на этой диаграмме от Building Science Corporation показан принцип движения воды вниз и наружу. Также см. статью Защита от дождя в зданиях , написанную профессором Джоном Штраубе, где содержатся дополнительные полезные рекомендации.

  Правило управления водными ресурсами — все в порядке [Изображение предоставлено Джозефом Лстибуреком]

  Неспособность контролировать воду

  Когда у вас нет выступов или хорошего управления водными ресурсами, случаются плохие вещи. Я видел дом рядом с нашим офисом пару лет назад, и вы можете видеть, что он сильно пострадал от воды. Большое повреждение в середине (справа от окна слева) произошло из-за того, что в этом месте с крыши слилось много воды.

  Отсутствие навесов наряду с плохим водоснабжением привело к значительному ущербу в этом доме

  Мало того, что эта область получала воду из секции крыши, расположенной прямо над ней, так еще и небольшой фронтон над правым боковым окном направлял туда больше воды. . Без навеса для отвода воды, а затем вниз, вся эта вода шла прямо по фасаду этого дома. К этим проблемам привело плохое управление водными ресурсами за сайдингом.

  Окно справа уцелело от массивного падения с крыши из-за фронтона. Но из-за отсутствия навеса дождь с ветром усилился. Эта стена обращена на запад, откуда в Атланте приходит много штормов, так что под окном есть повреждения от влаги. Повреждению правой стороны также мог способствовать конденсат оконного кондиционера.

  Короче говоря, глубина свесов крыши и проблемы с влажностью связаны. Более глубокие выступы означают, что вам не нужно так сильно зависеть от деталей управления водными ресурсами, которые были спроектированы и установлены идеально.
